Всем привет !!! Строил одновременно два трактора,а почему бы не построить одновременно два корабля.Во флоте я не спец,учусь по маленьку чего нить да получится.Этот монитор был начат одновременно с миноносцем Форель,но все думал стоит ли выкладывать,и вот решился.Скажу сразу и миноносец и монитор будут закончены ОБЯЗАТЕЛЬНО !!!! Нет ни чего хуже не законченных дел.

Итак,для постройки модели имеем :
Сканы издательства WAK в масштабе 1/100

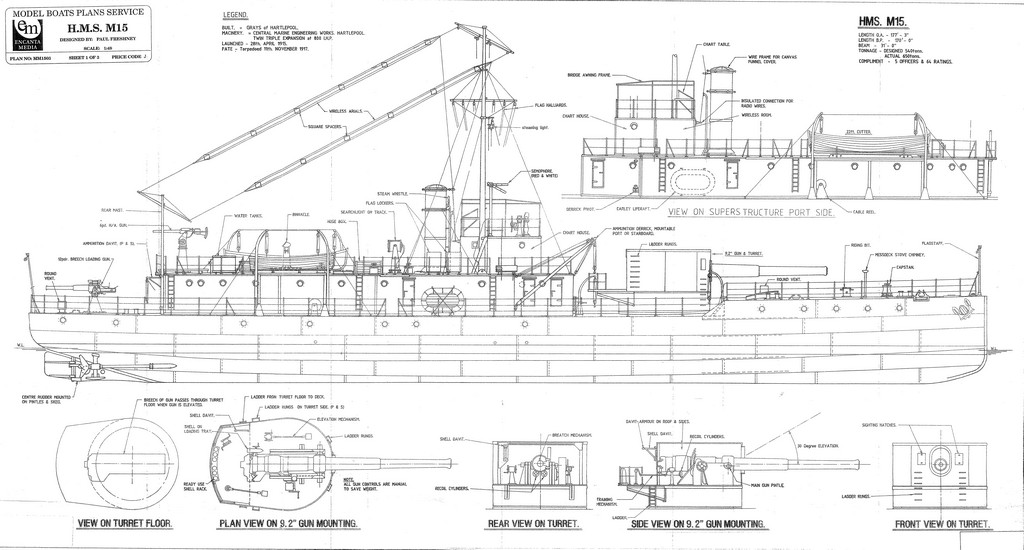

Три листа хороших чертежей
Архивные фото.

Это третья попытка построить сей корабль,но что то не срасталось.И вот мой друг из Польши Александр Дронь помог раздобыть чертежи и я решился.На выкройках и на чертежах показана листовая обшивка очень для меня интересная по укладке листов и я решил на этот раз попробовать уложить обшивку согласно чертежам,но об этом далее в публикациях.

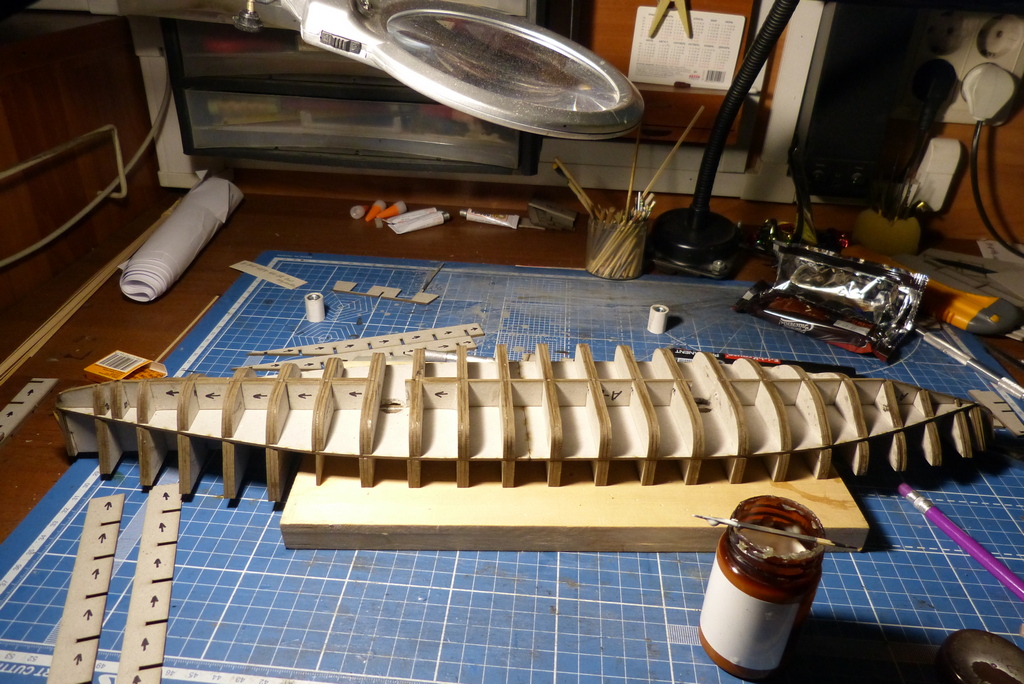

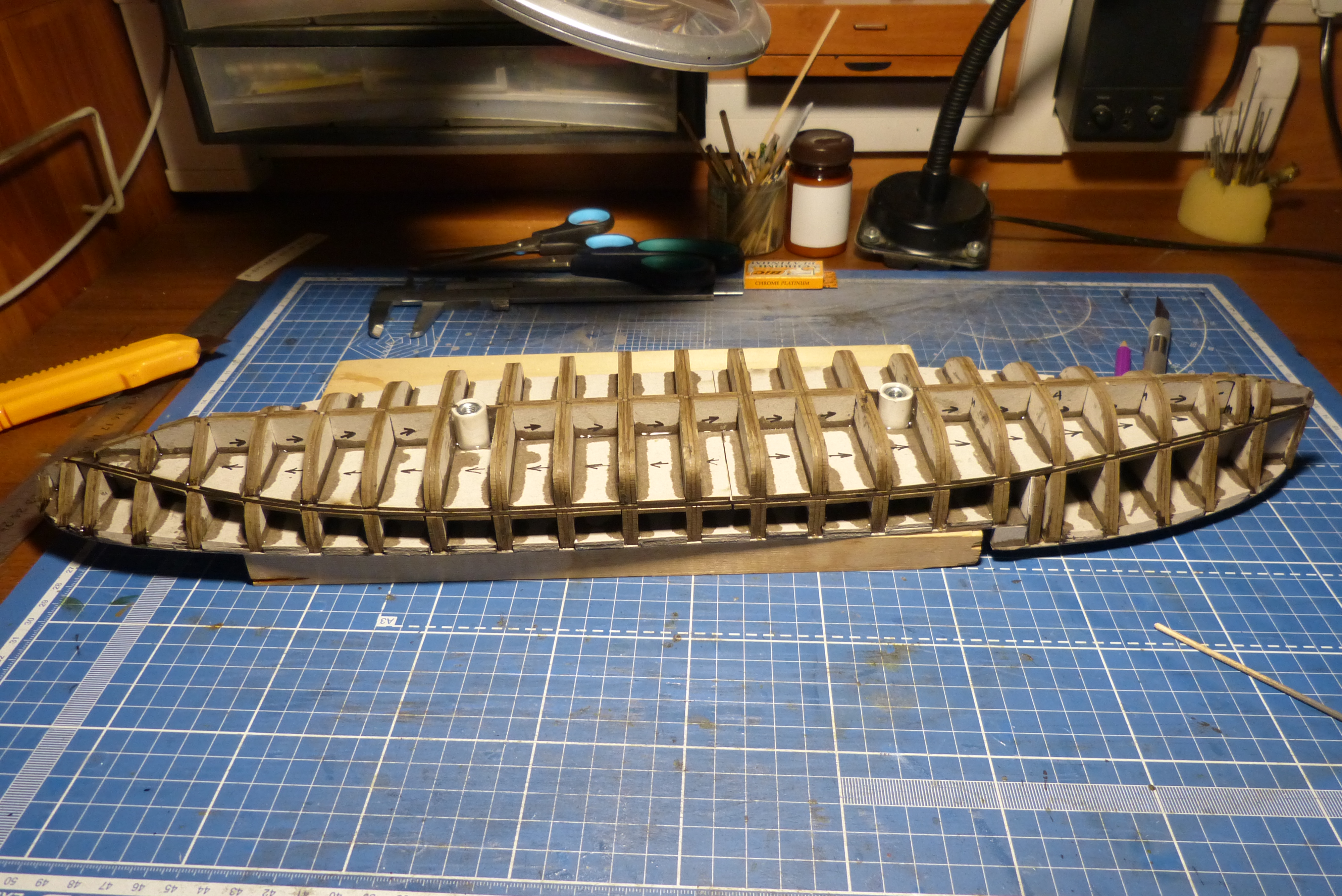

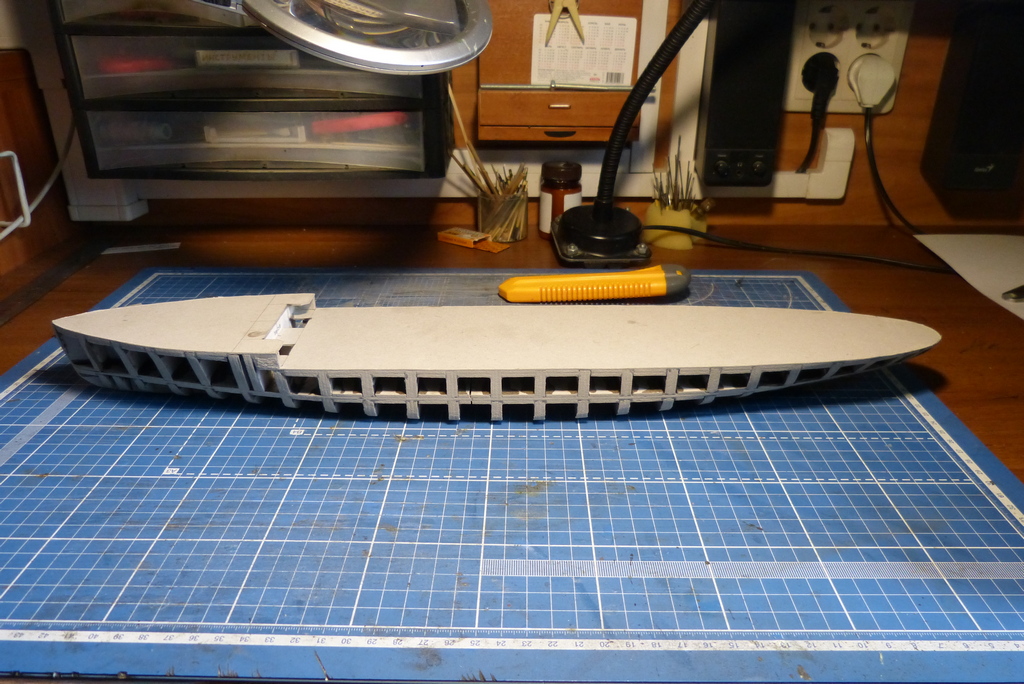

Как всегда каркас.

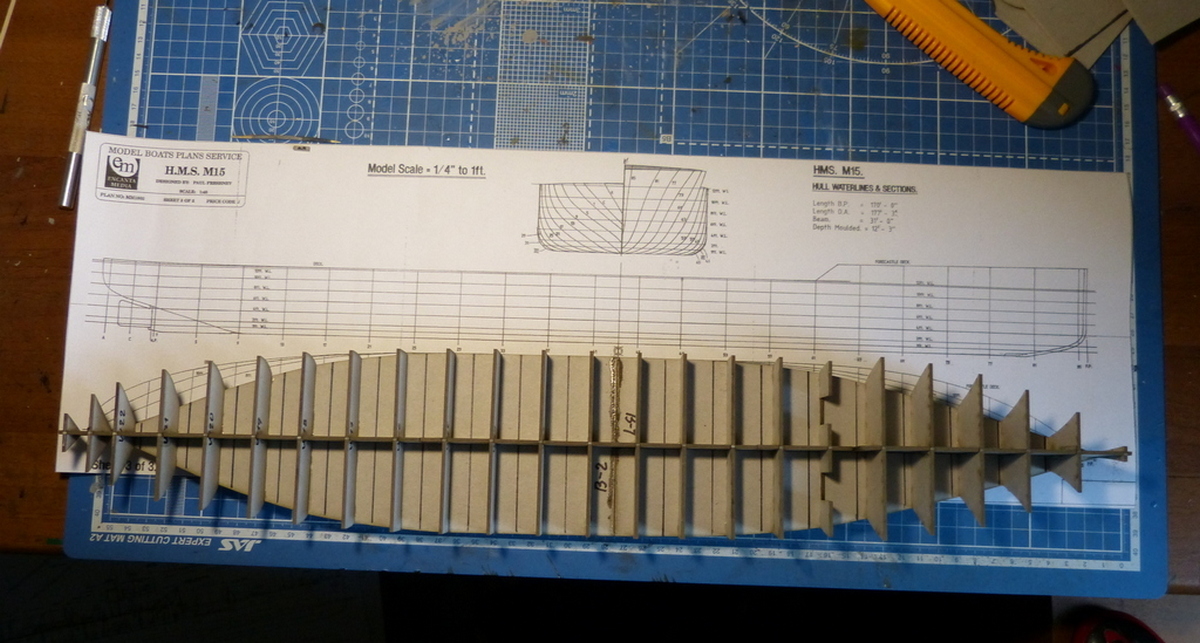

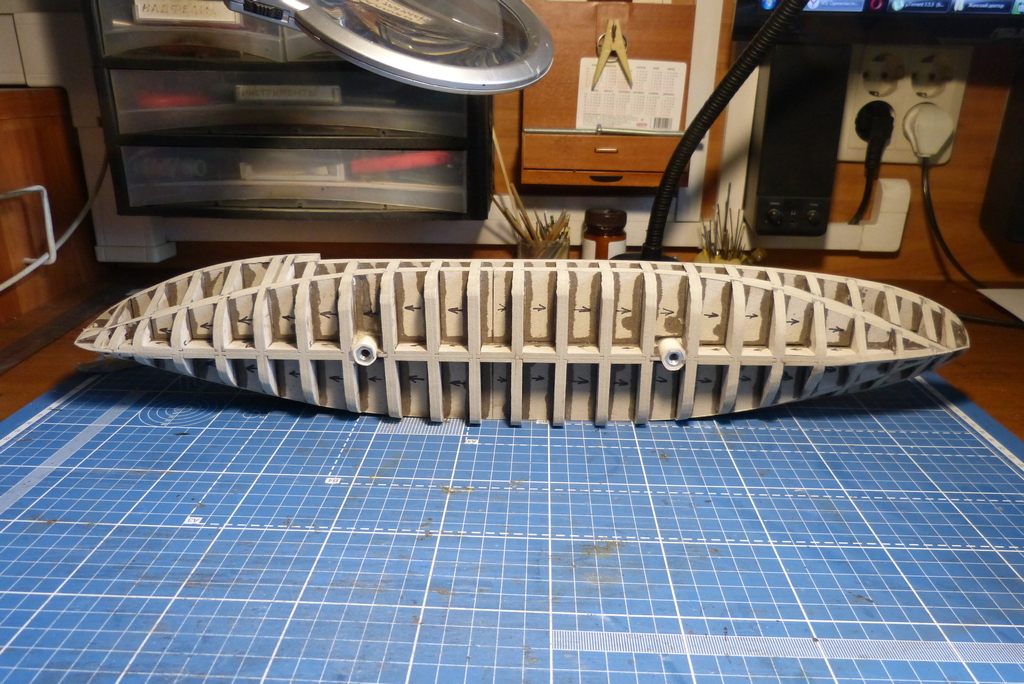

Были распечатаны и отсканированы чертежи,и сверены с тем,что дал издатель,но пришлось править теорию.Исправленый каркас вырезан лазером на картоне 2мм и усилен ,вставлены переходные гайки под шпильки для крепления к держателям на подставке

Размер каркаса в сканах оказался короче поэтому все было переделано

При шлифовке каркаса были учтены толщины на обшивку болвана,саму листовую обшивку,грунтовку и покраску.

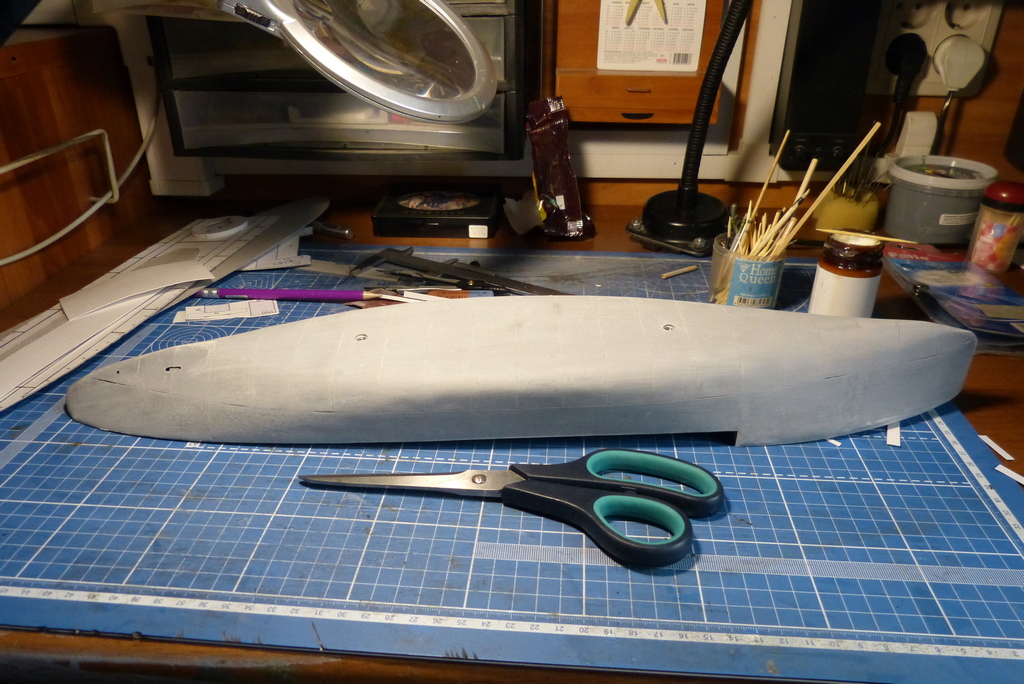

Болван корпуса

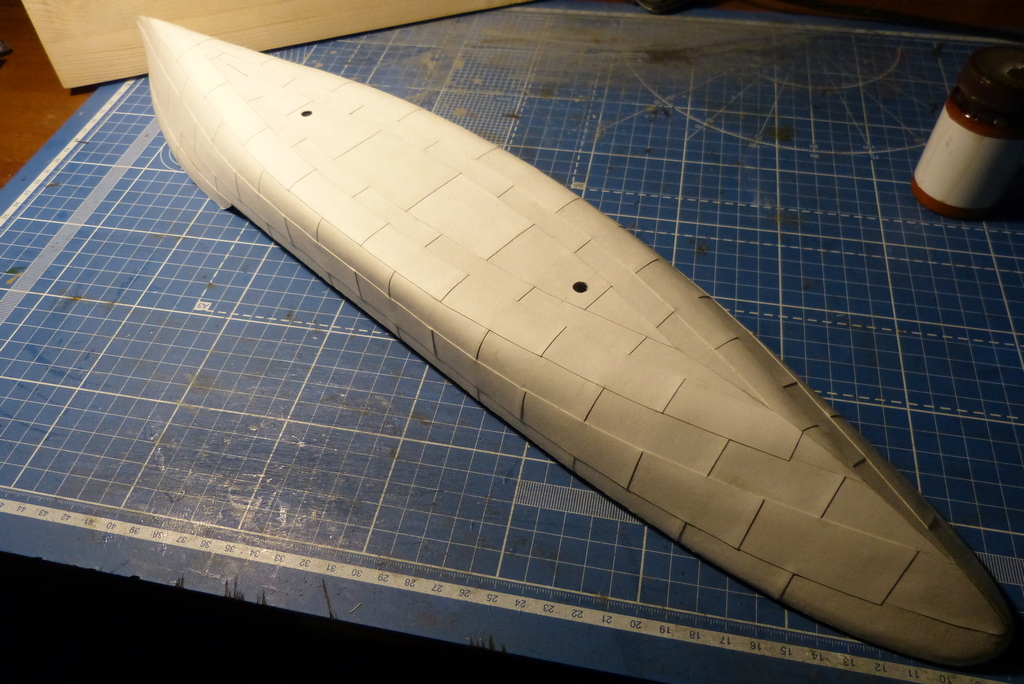

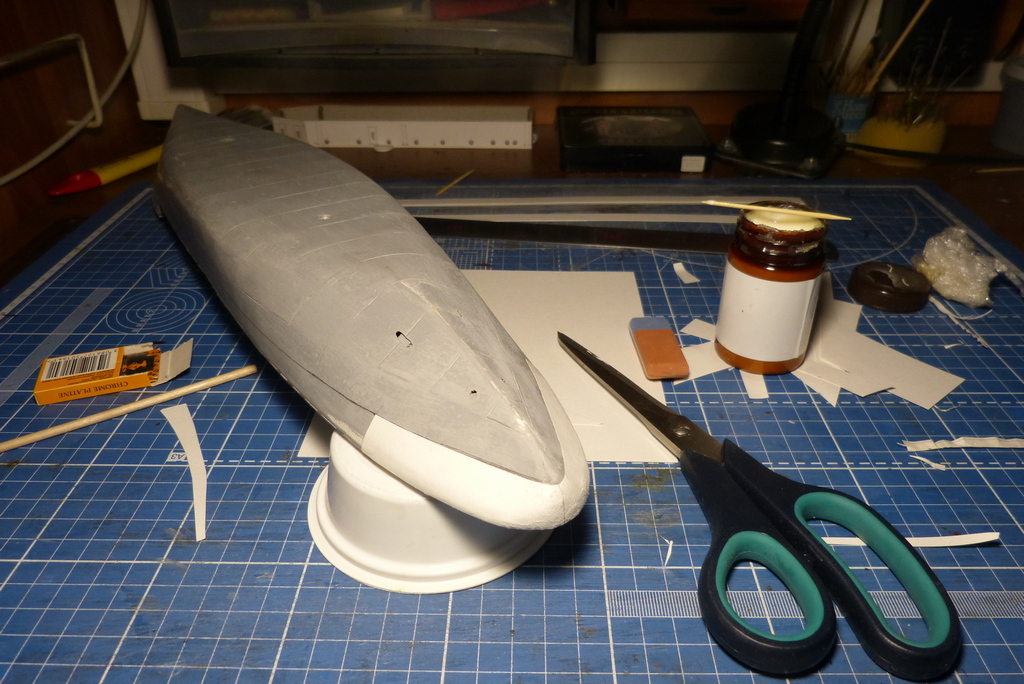

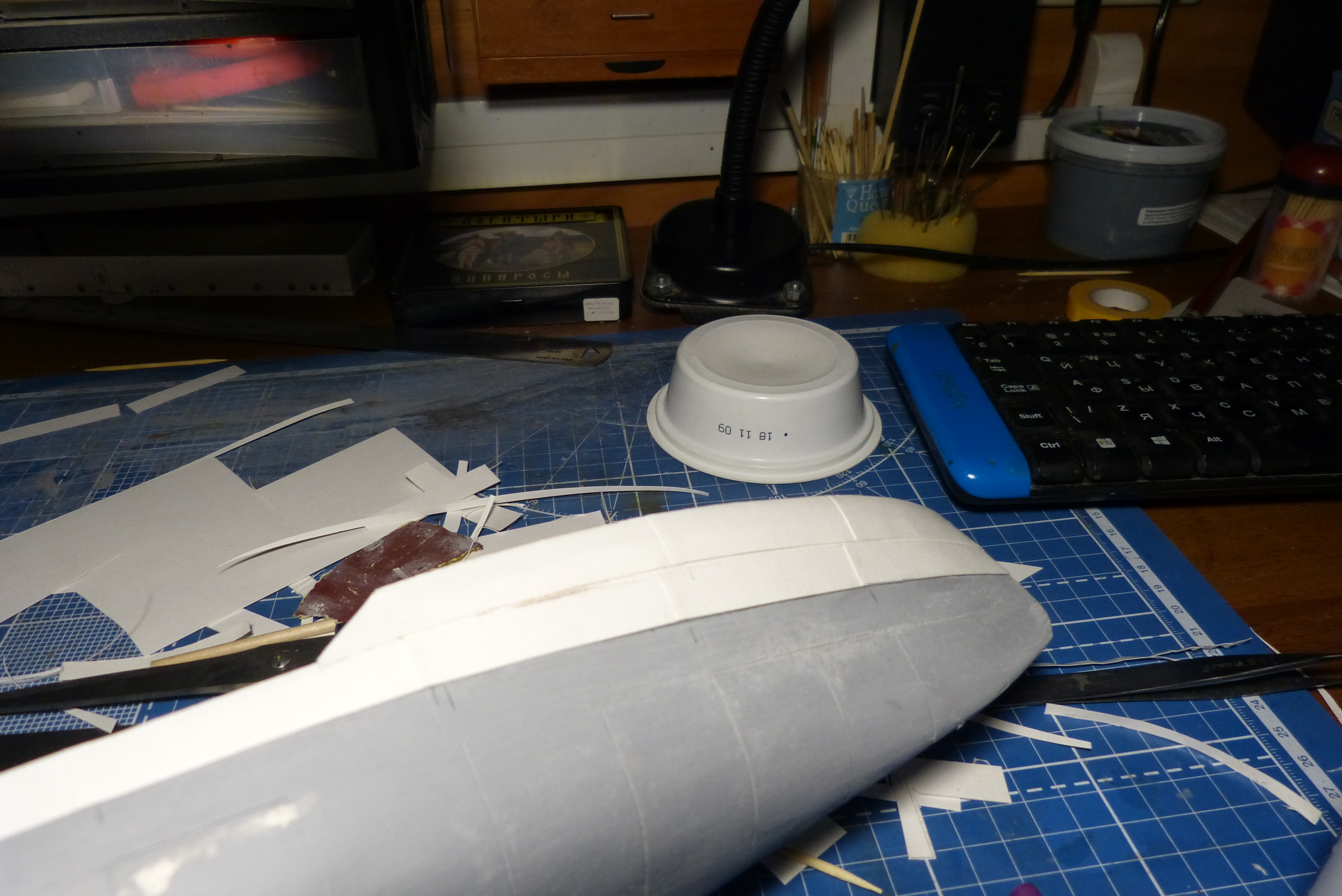

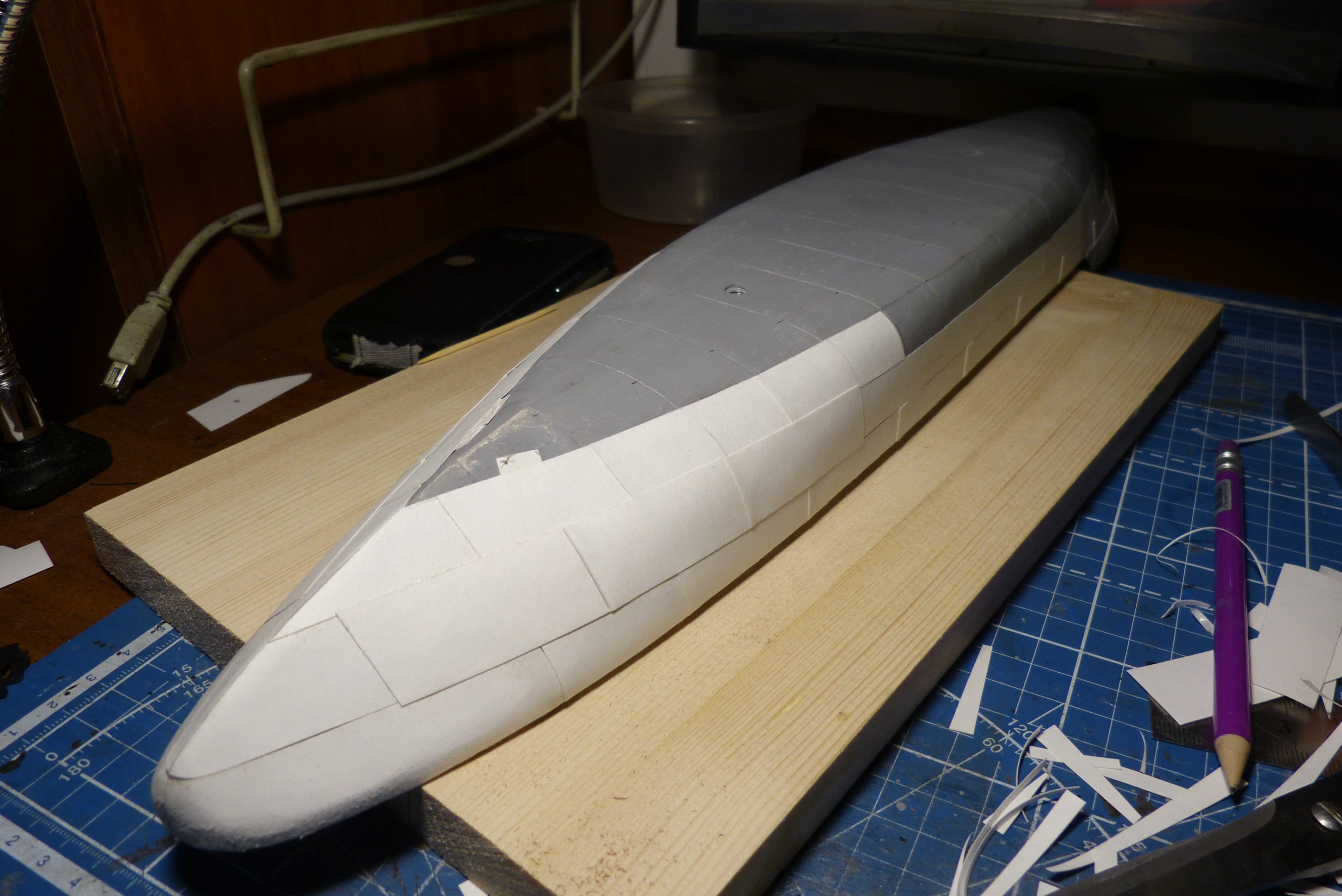

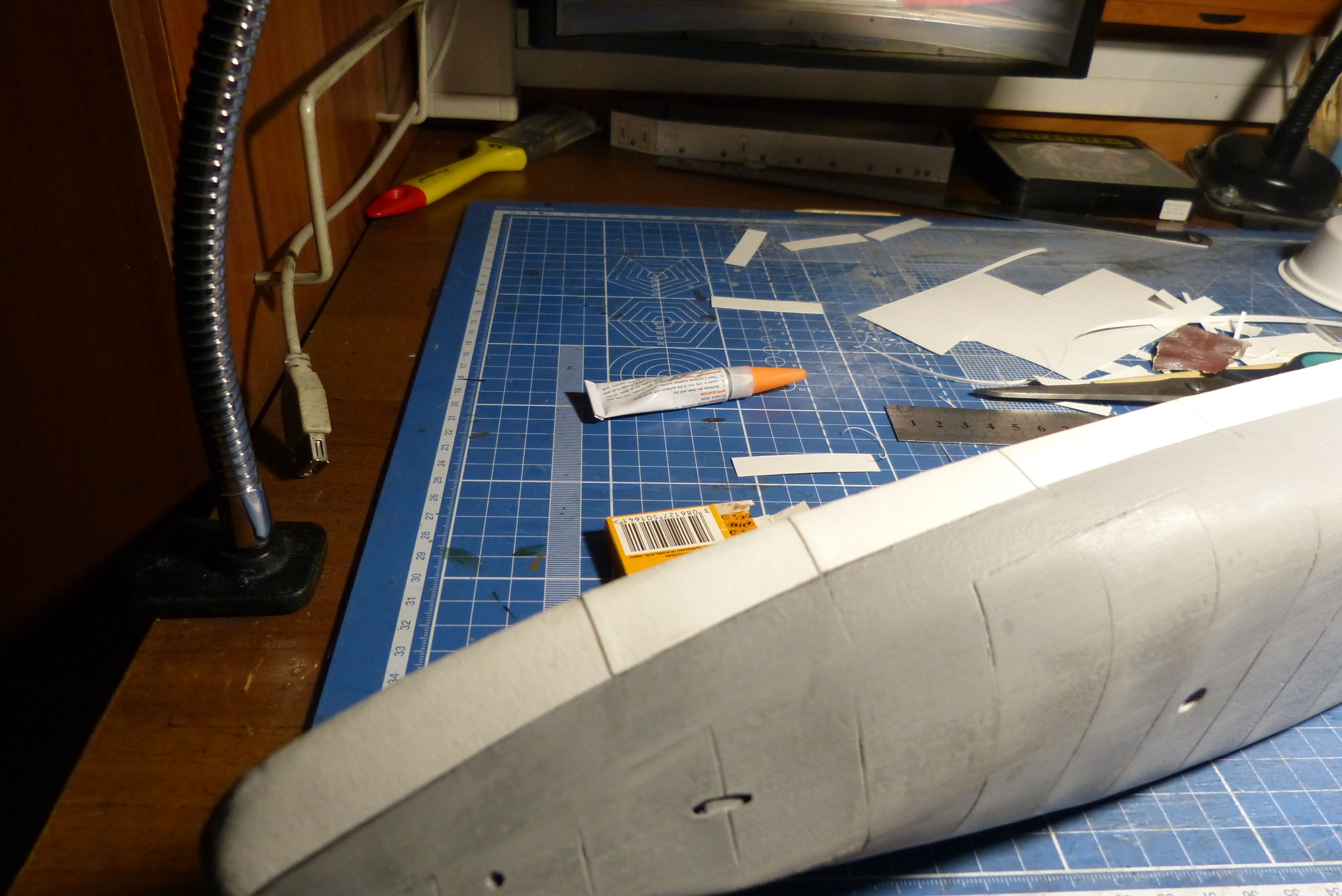

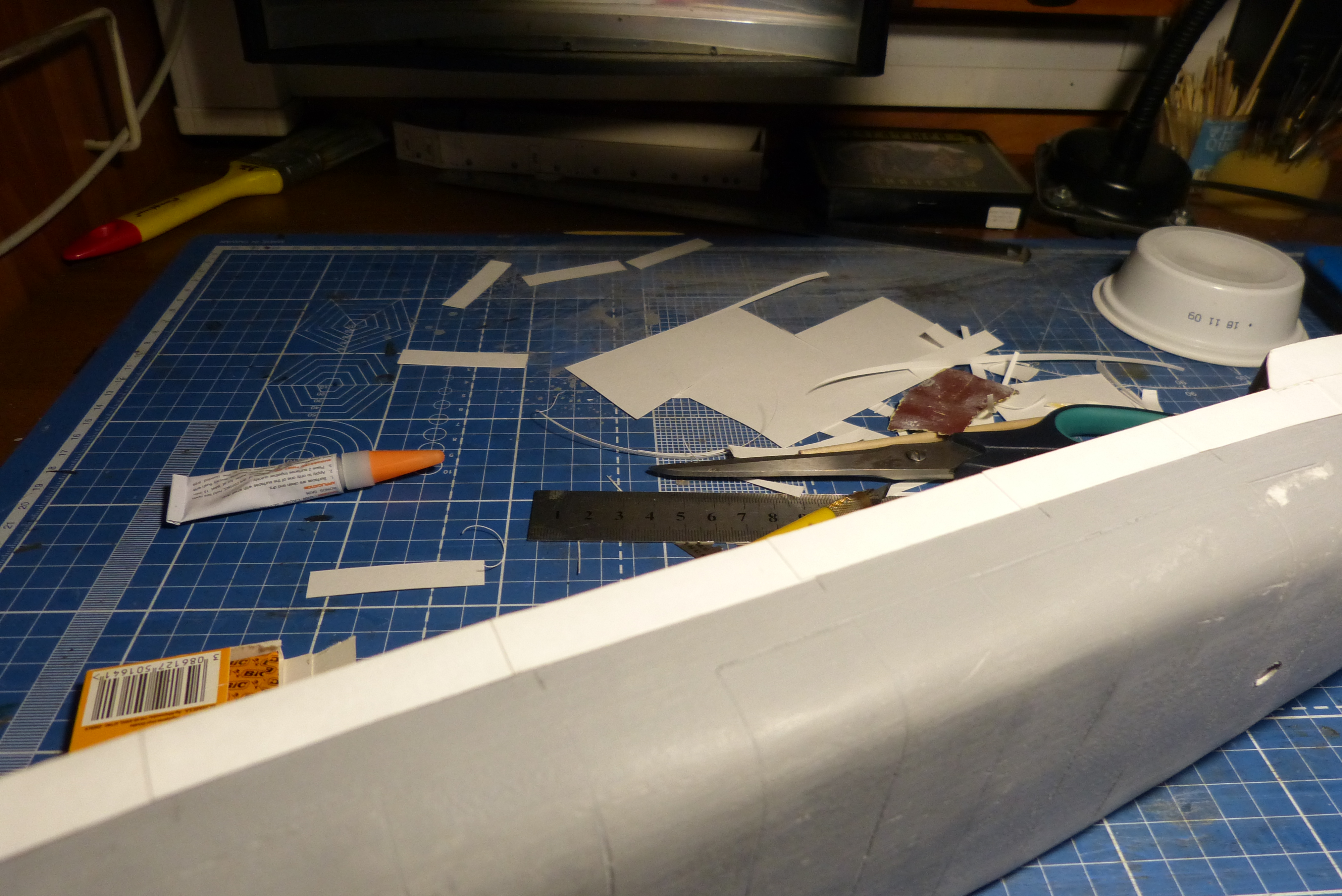

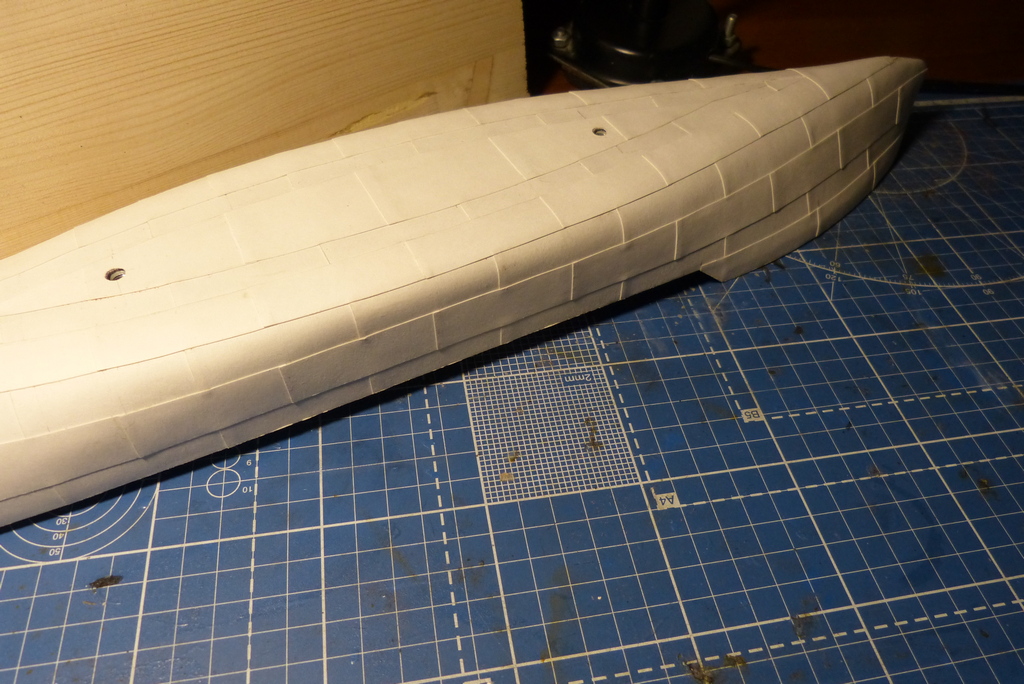

Ну и теперь самое для меня интересное и в диковинку,сама листовая обшивка.Согласно чертежа,обшивка внахлест от кормы.Укладка рядов - 1,3,5 и 2,4 внахлест первых,короче танцы с бубном,но короче вот

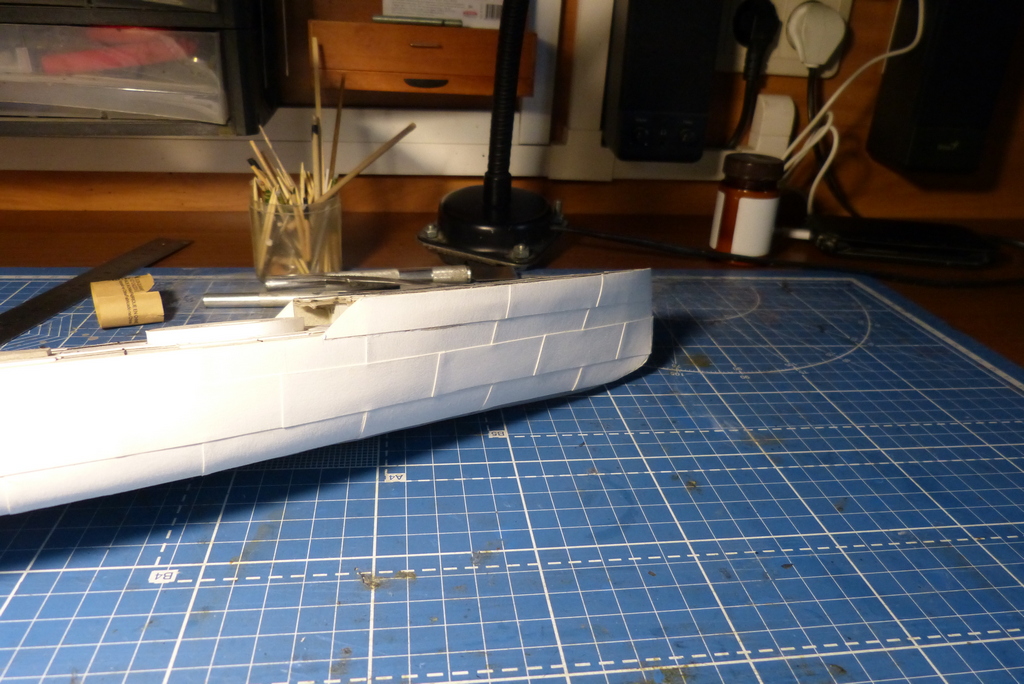

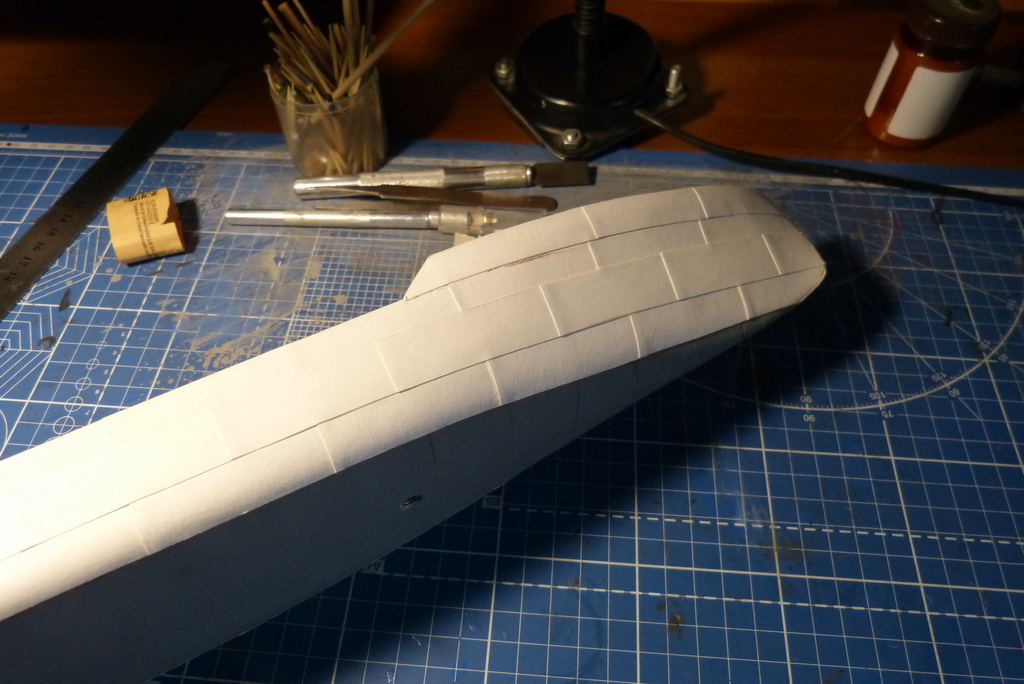

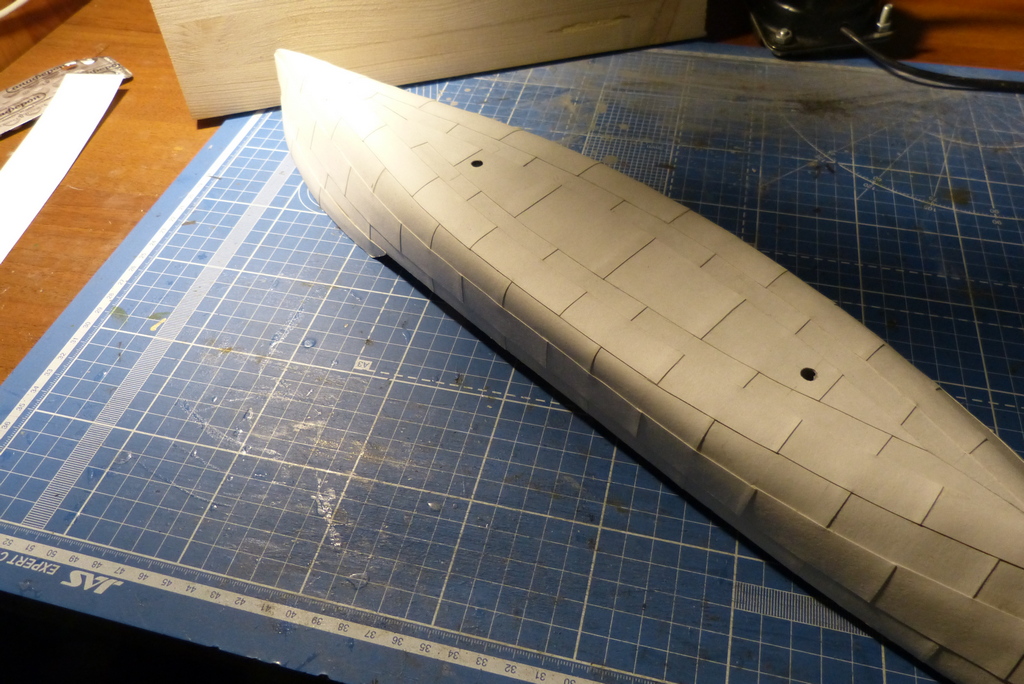

Боковой вид чертежа и мои изыскания ,обшивка бумагой 160гр. тоньше ватмана

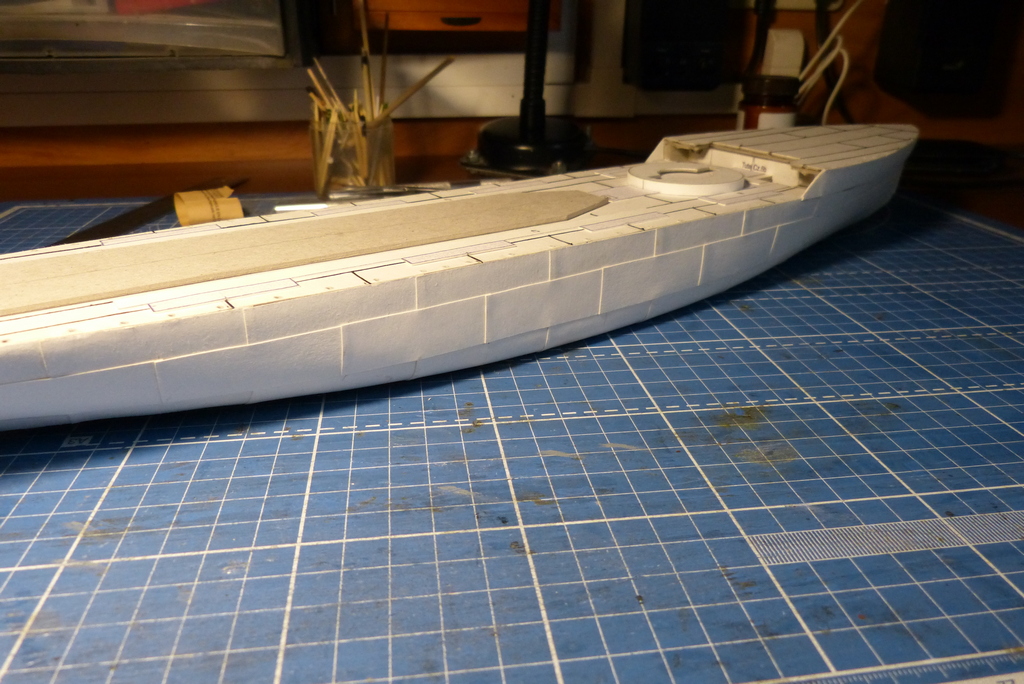

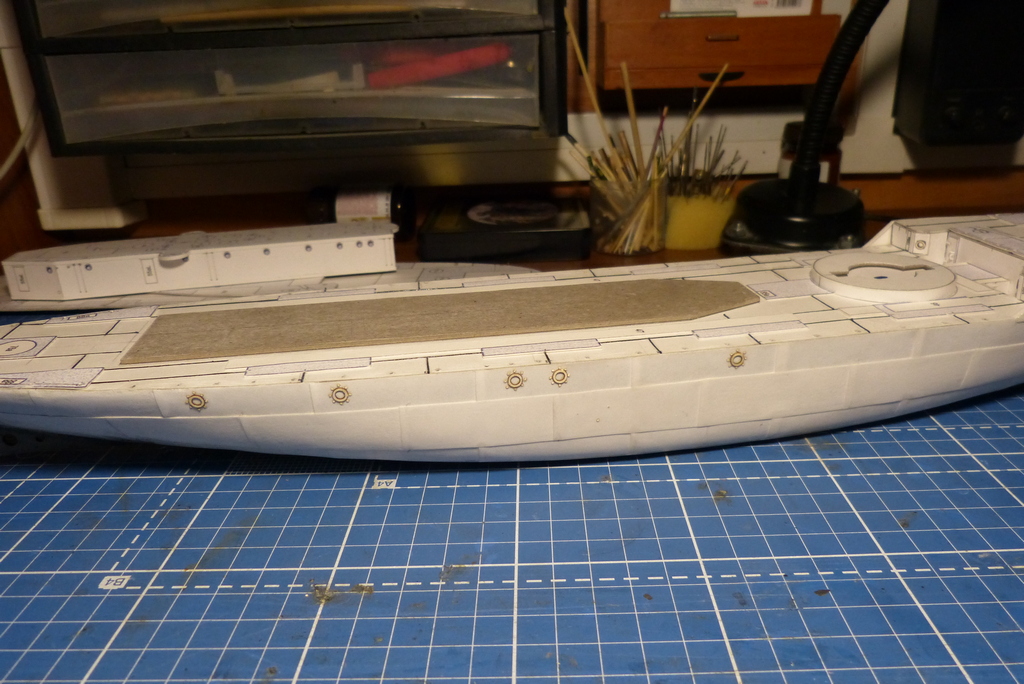

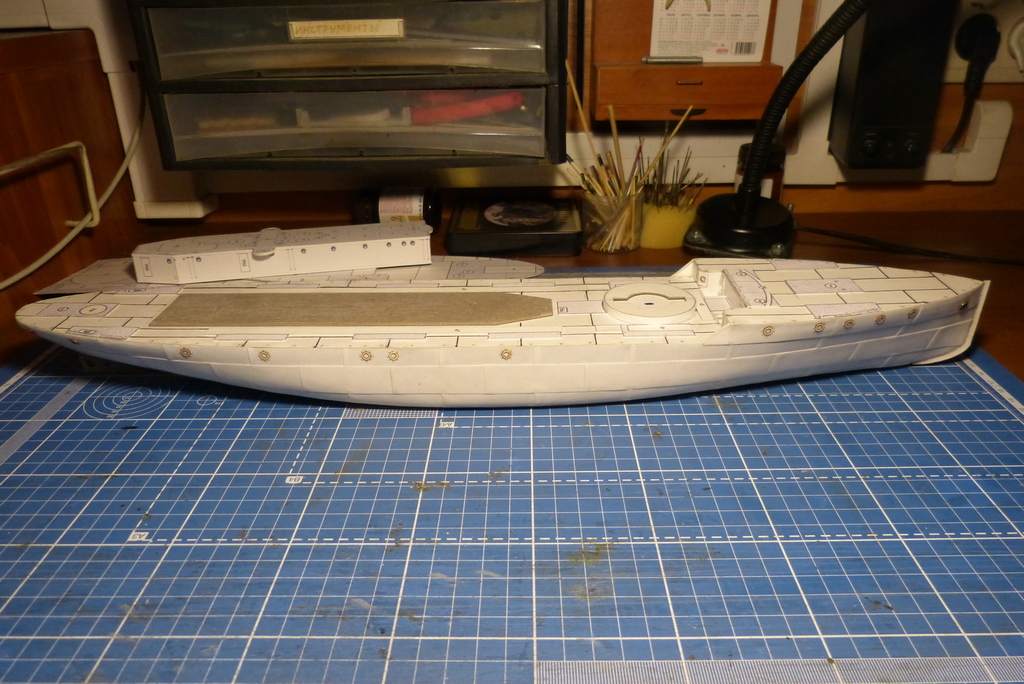

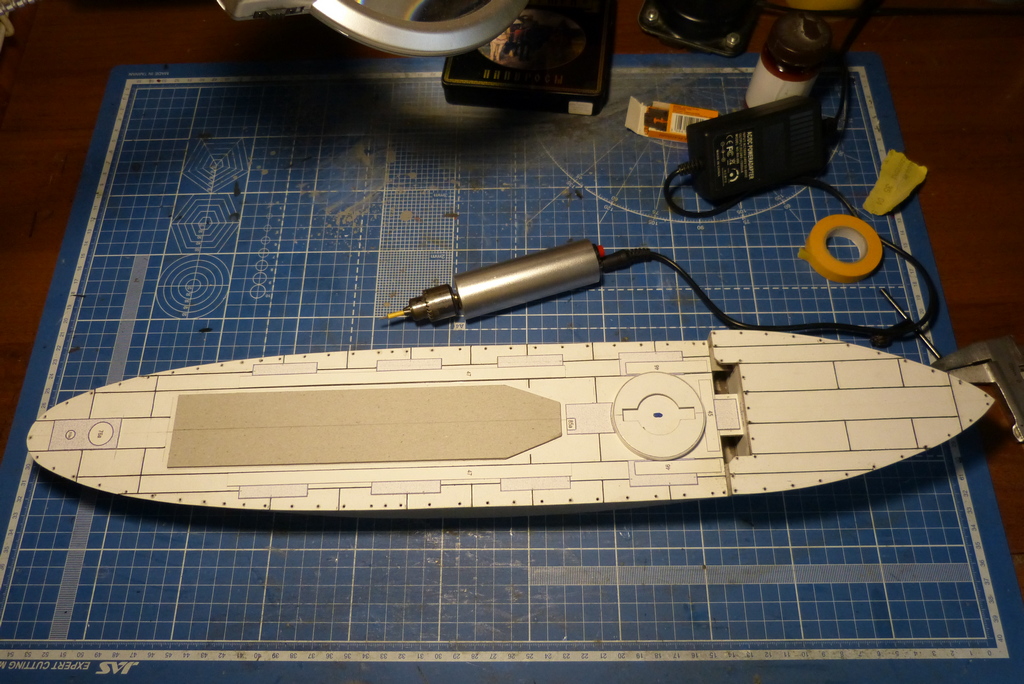

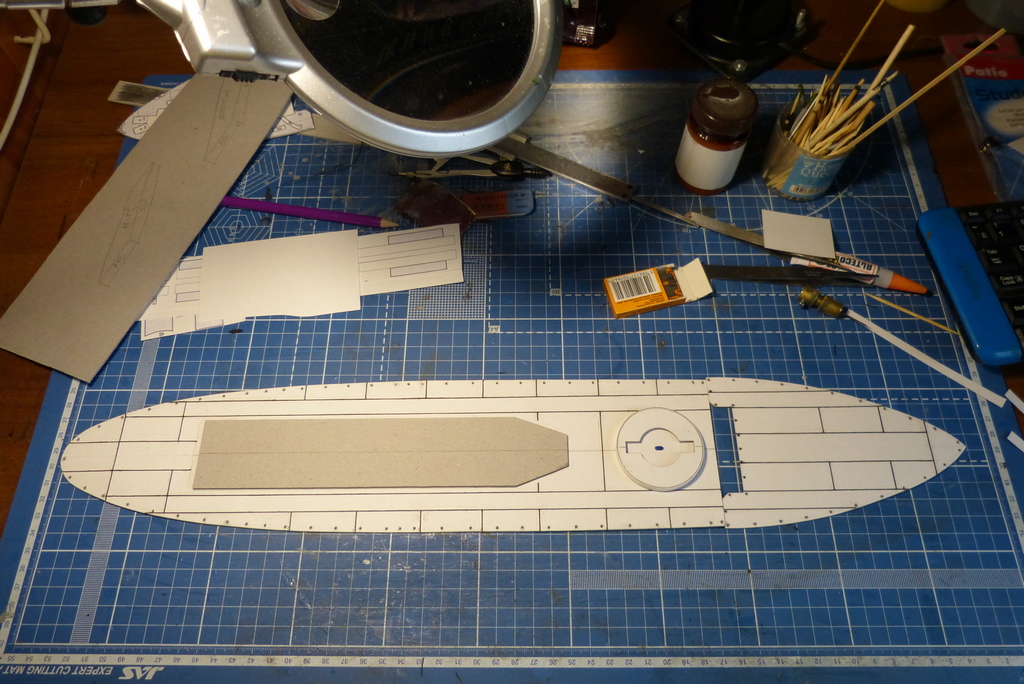

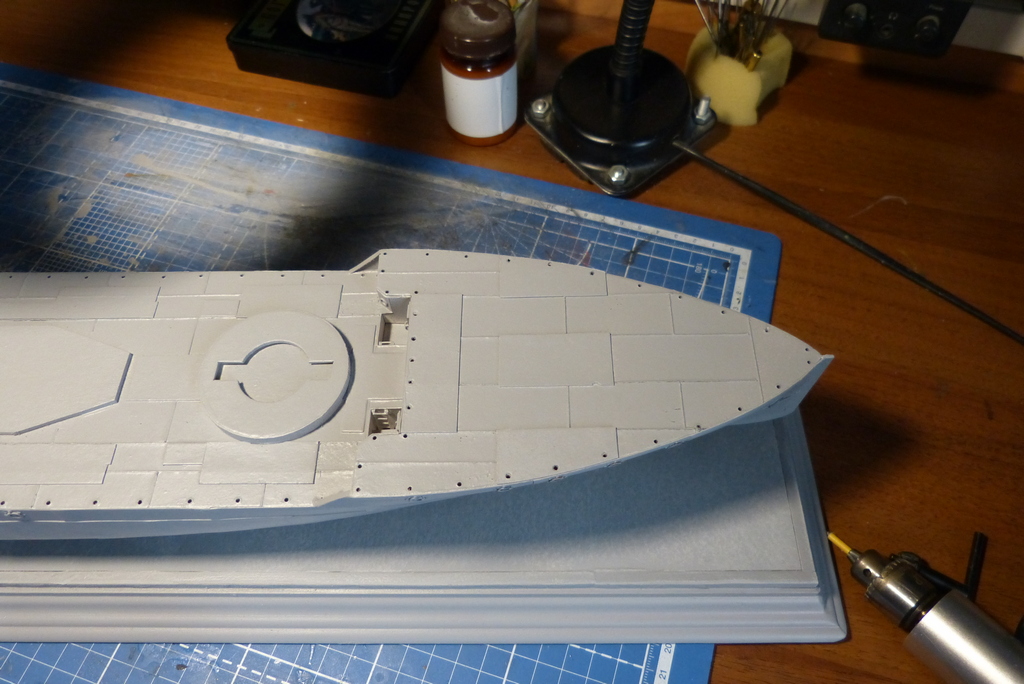

Палубу тоже вычертил новую,решил тоже попробовать под расшивку,надрезал по линиям расшивки,продавил иглой и в полученную канавку уложил натянутую прококлееную нить

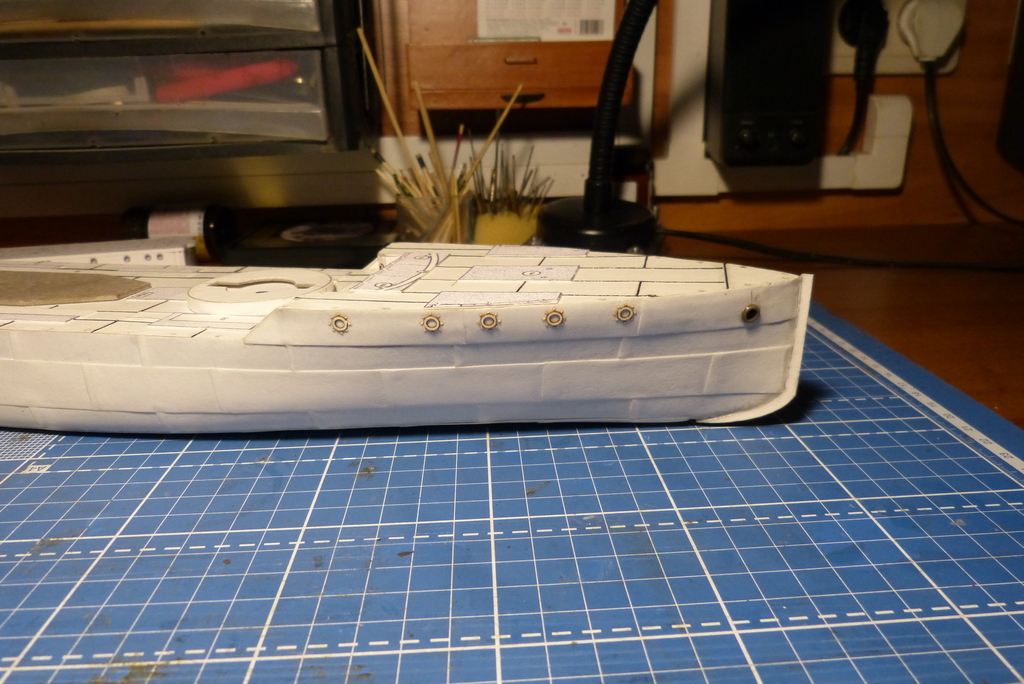

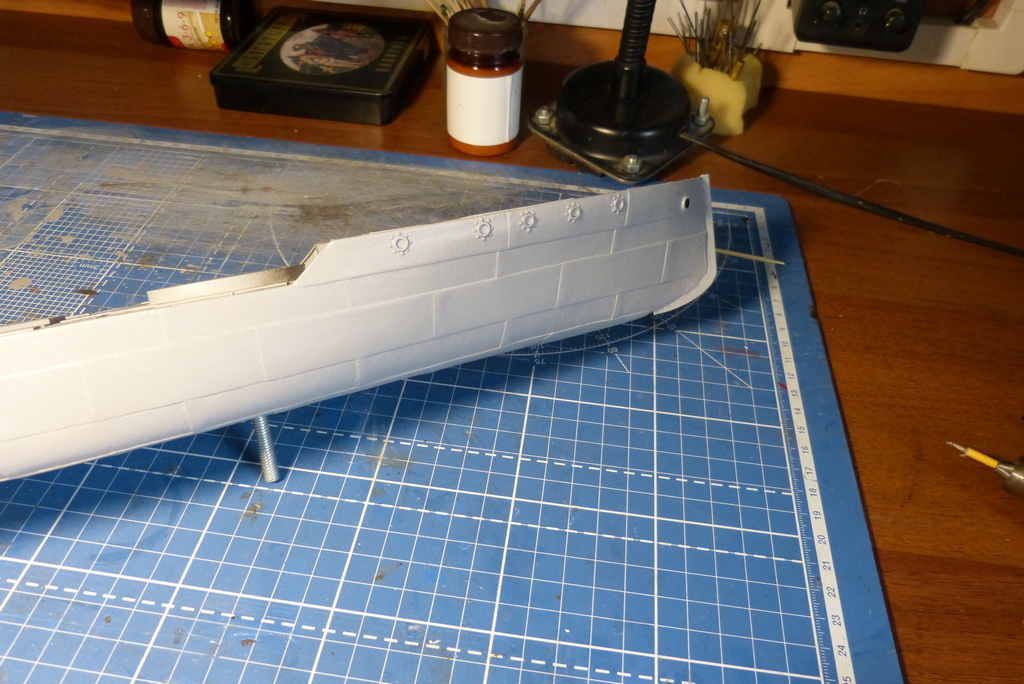

После обшивки корпус был зашкурен чтобы уменьшить и чуть сгладить края листов обшивки,потом пролачено обильно,лак поднимает бумажный ворс,потом мелким наждаком отшлифовано,ну и попытался изобразить иллюминаторы

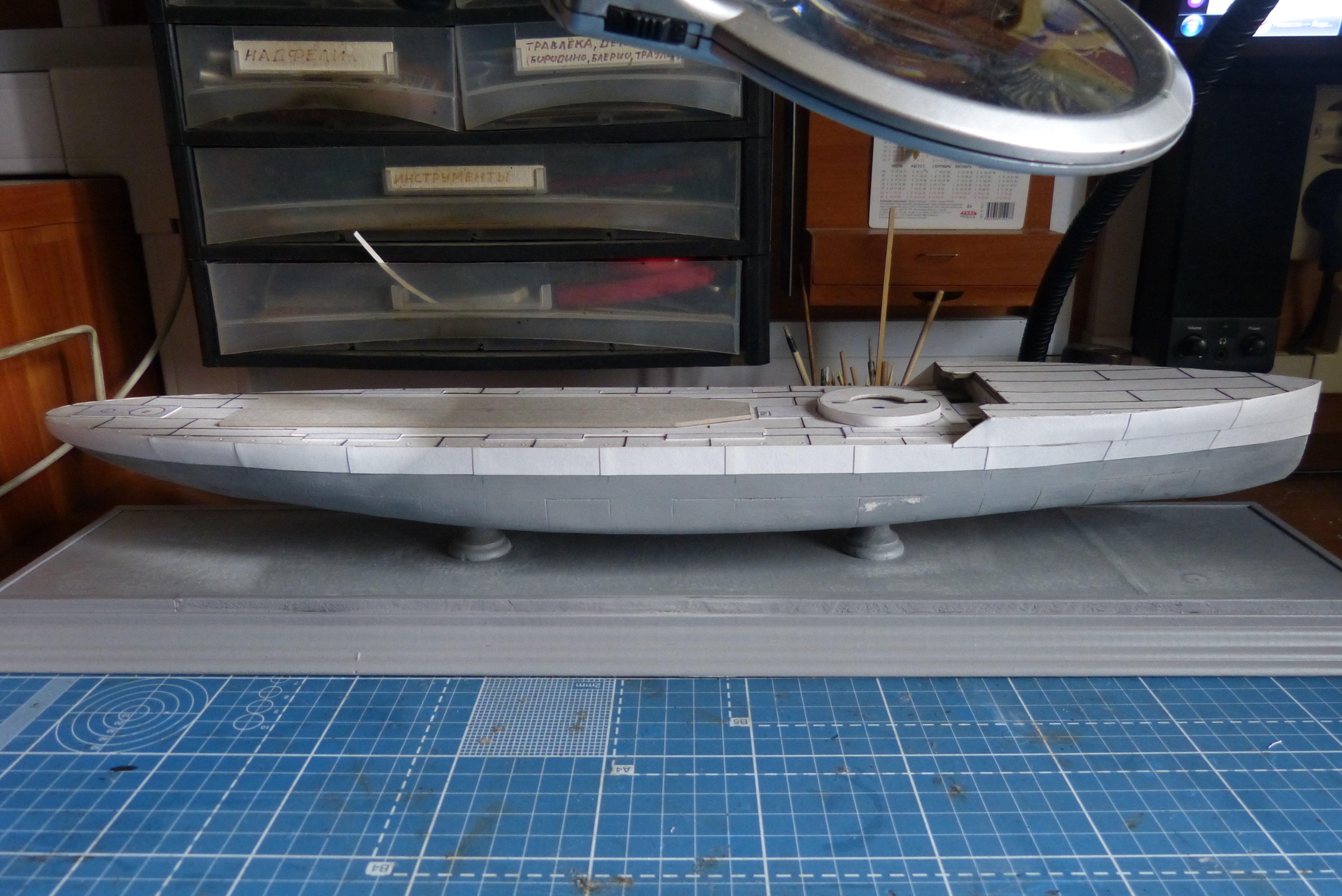

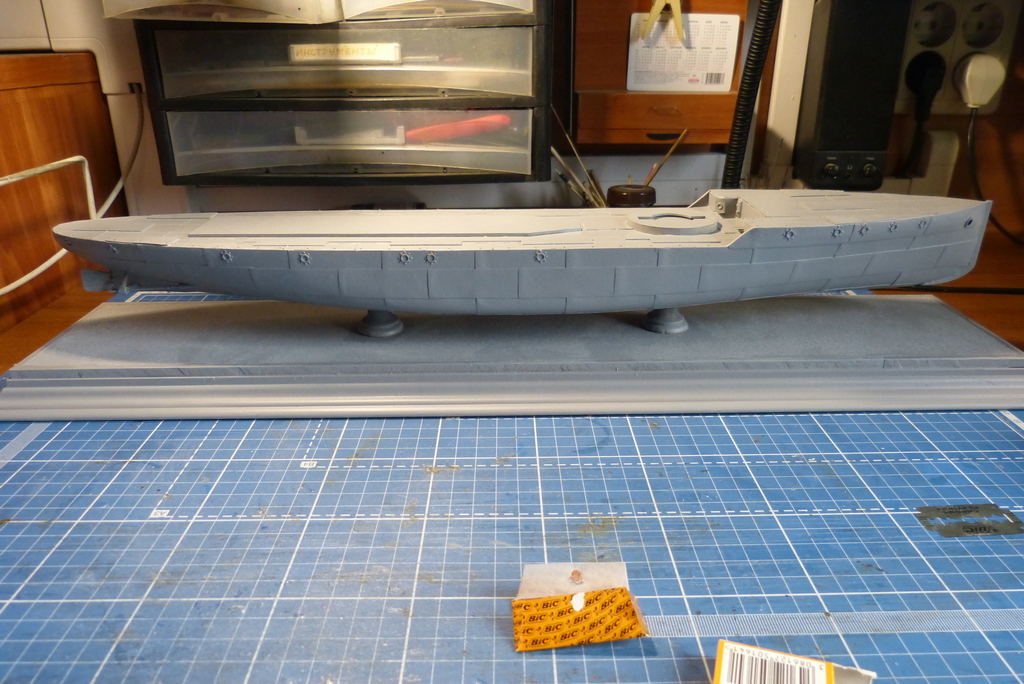

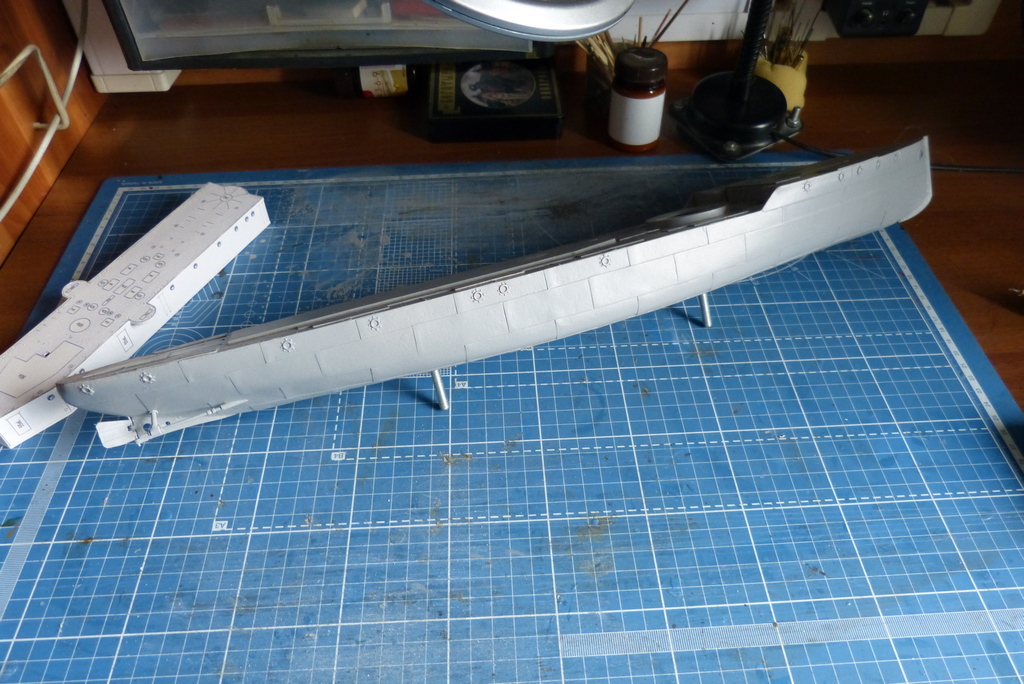

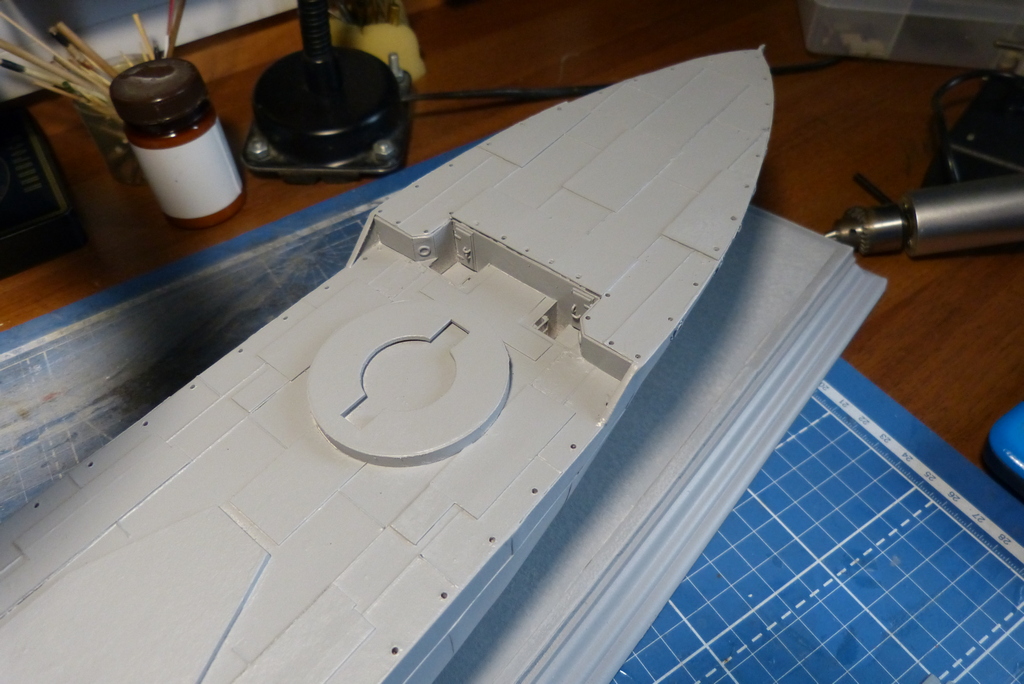

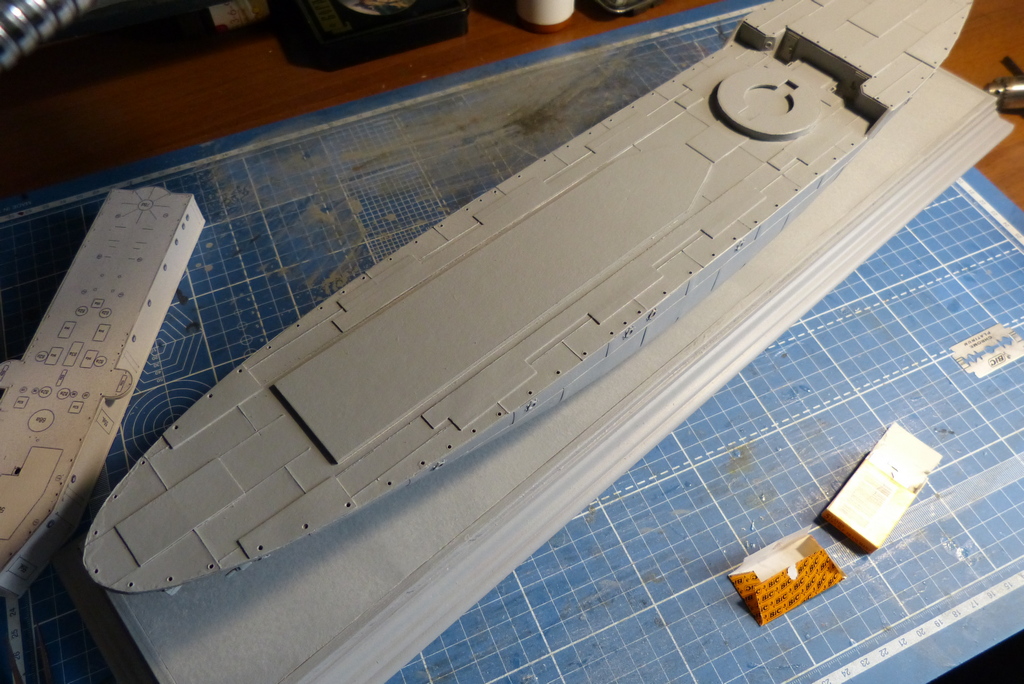

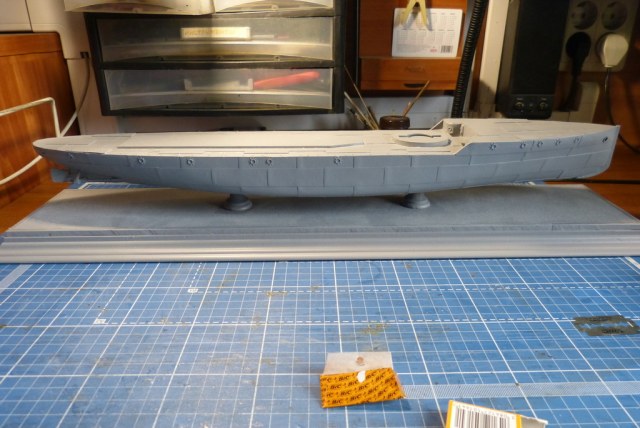

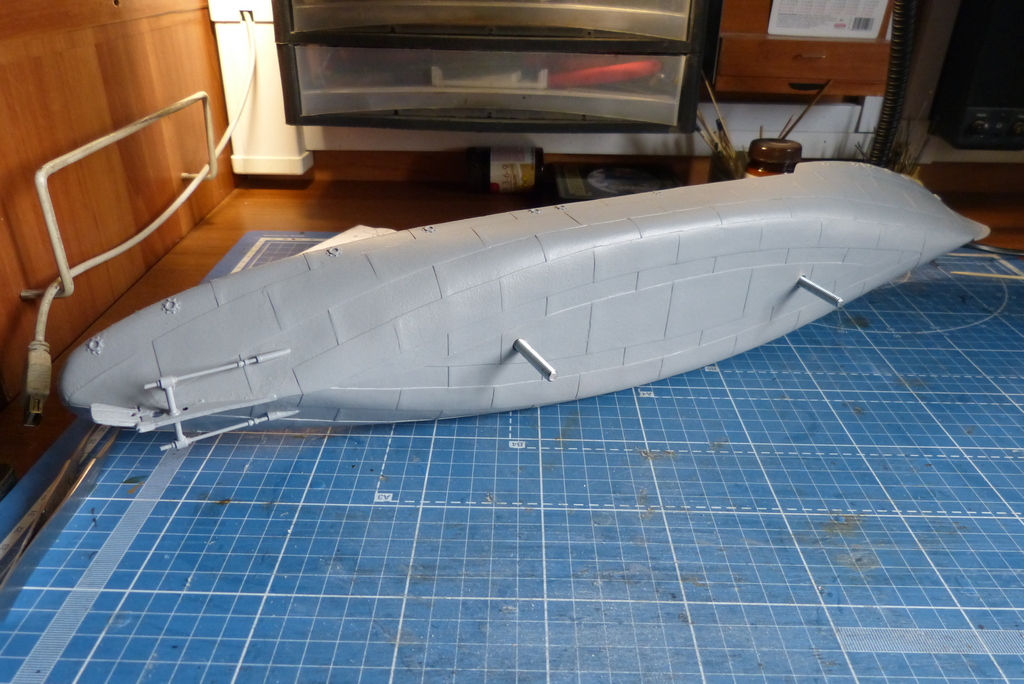

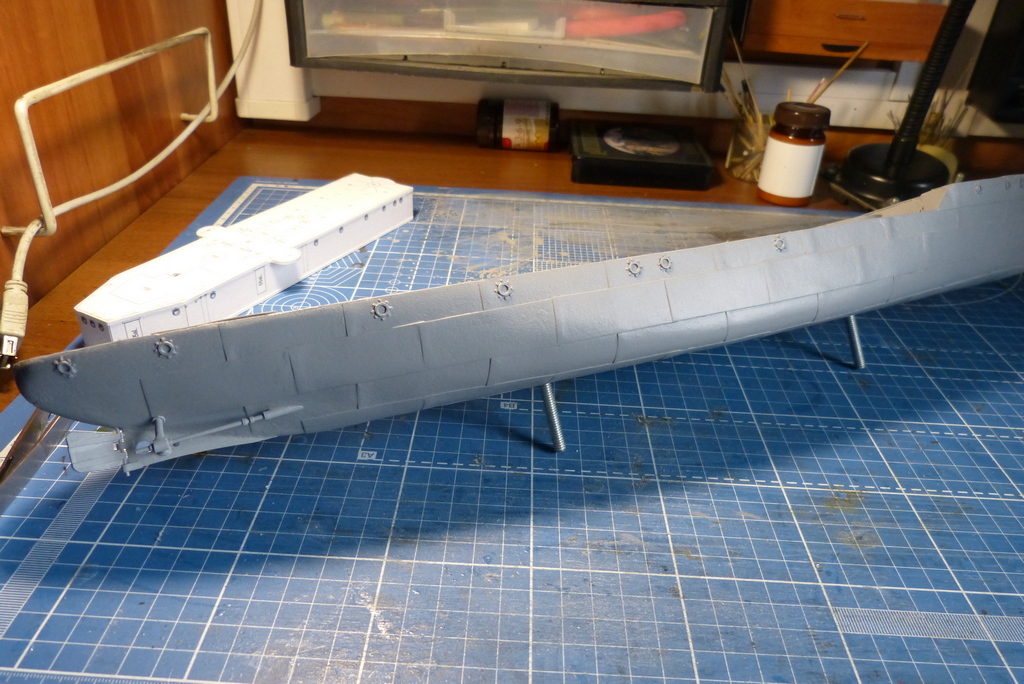

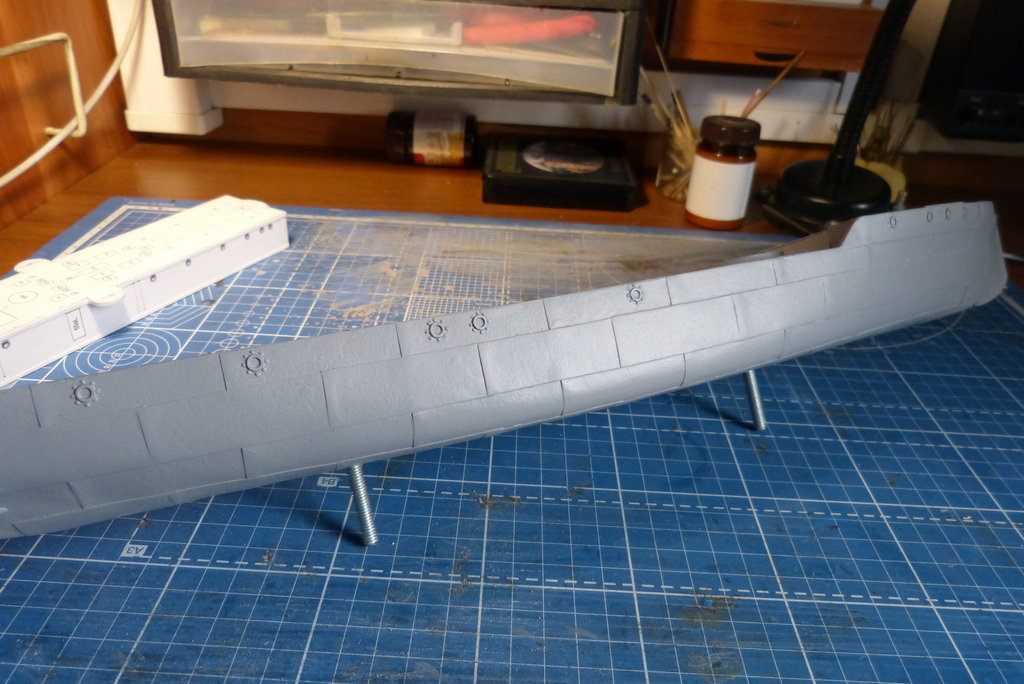

Ну и после всех шлифовок и манипуляций загрунтовано

Теперь по покраске,так как у меня огромные залежи Тамии,то решил подобрать из того что есть,ну колер навести.За помощь в подборе цветов огромное спасибо моему другу Олегу Терентьеву.

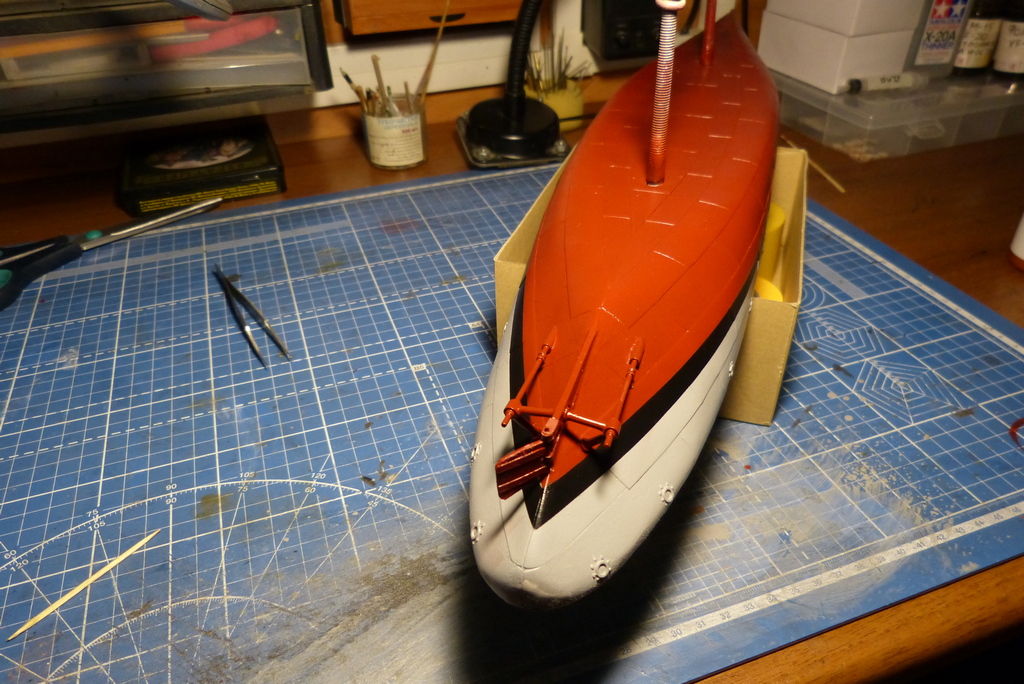

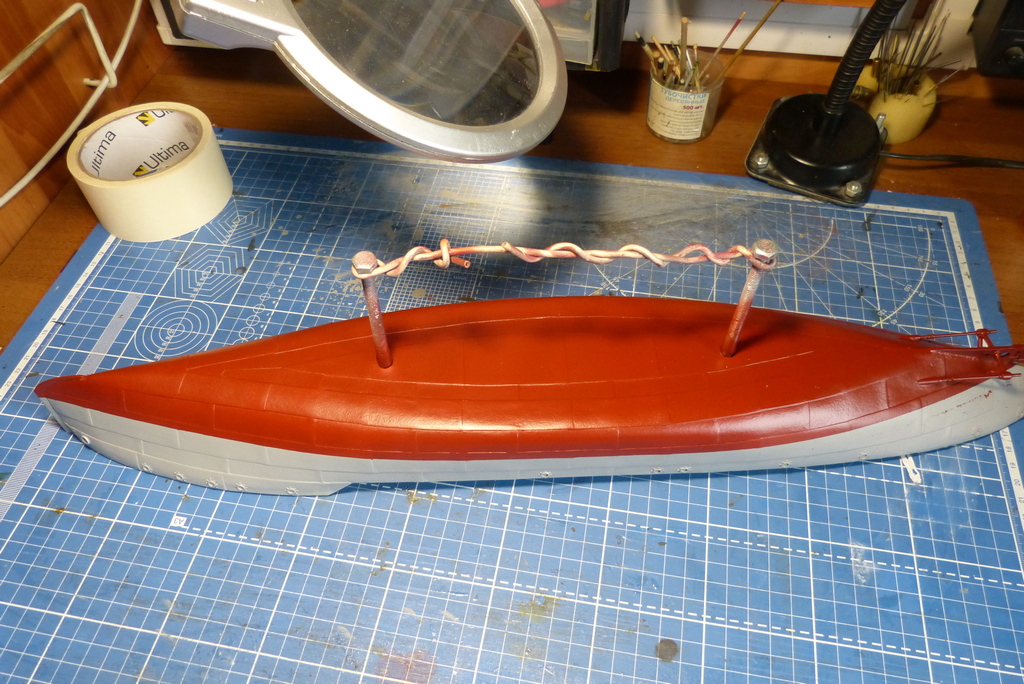

Днище,в британских мониторах оно красно-коричневое,намешал вроде в цвет попал,может на фото не очень,но в живую цвет хороший

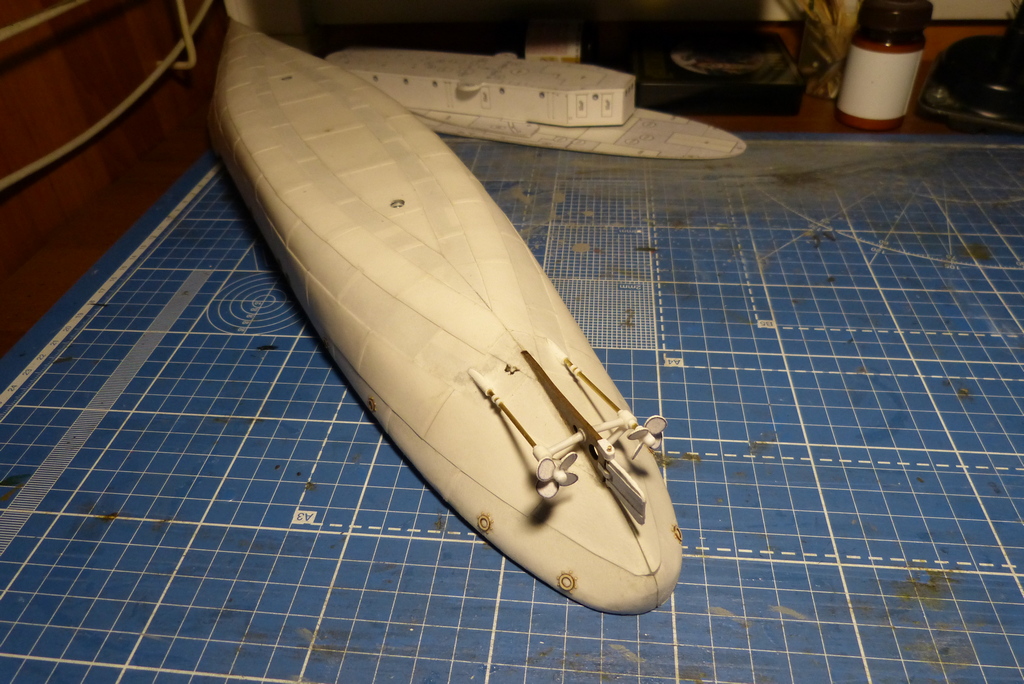

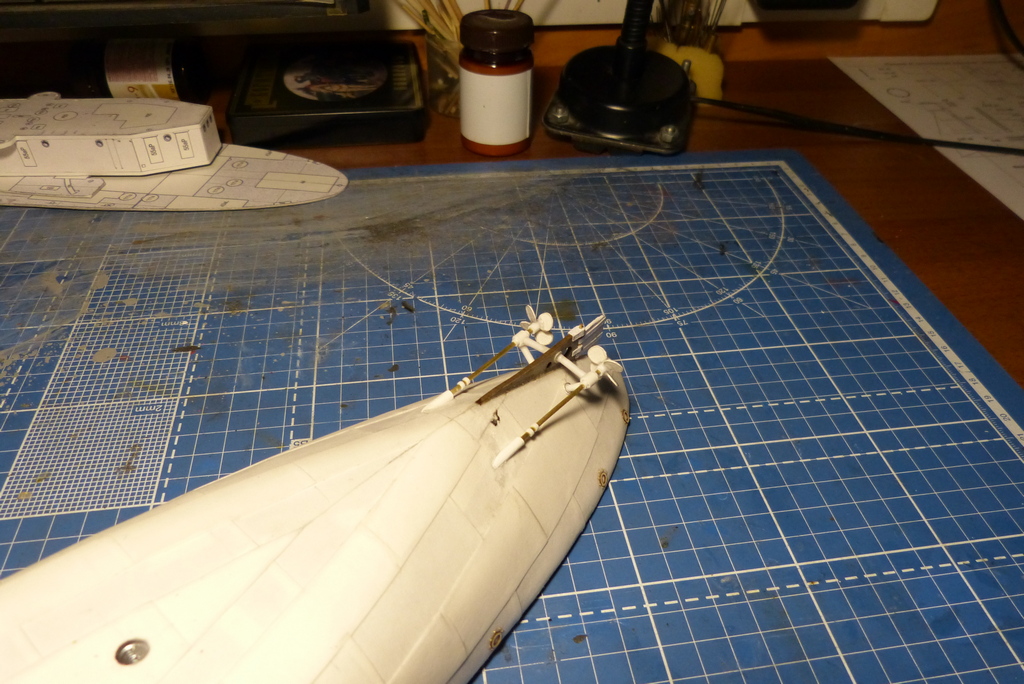

Да совсем забыл,винто-рулевая группа

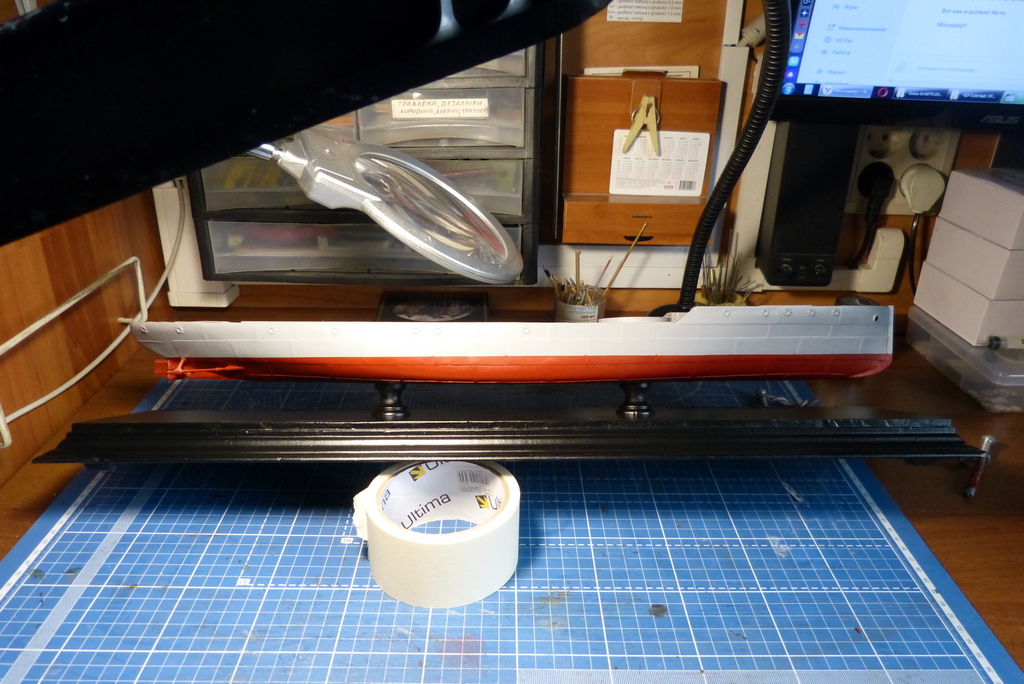

Отбил ватерлинию

Юра, приветствую!
Зная твой подход к нашему любимому хобби, постройка модели сравнима с постройкой настоящего корабля. Что прекрасно иллюстрируют выложенные фотографии. Внимательно и с большим интересом буду наблюдать и в меру своих знаний помогать с постройкой. Удачи, сходимости и острого ножа!

@Юрий Сотников написал:

попытался изобразить иллюминаторы

@Михаил написал:

А высверлить иллюминаторы не получится? Крашеные в таком масштабе будут не очень.

@Юрий Сотников написал:

Ну сейчас уже поздно,в следующей модели учту все замечания

Михаил спасибо буду стараться

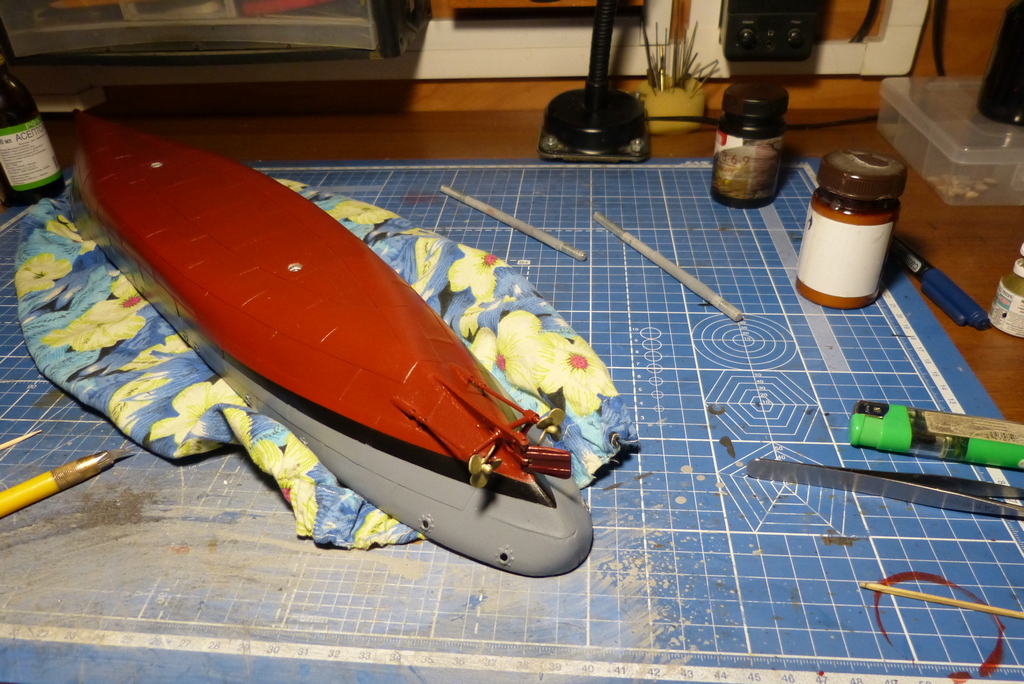

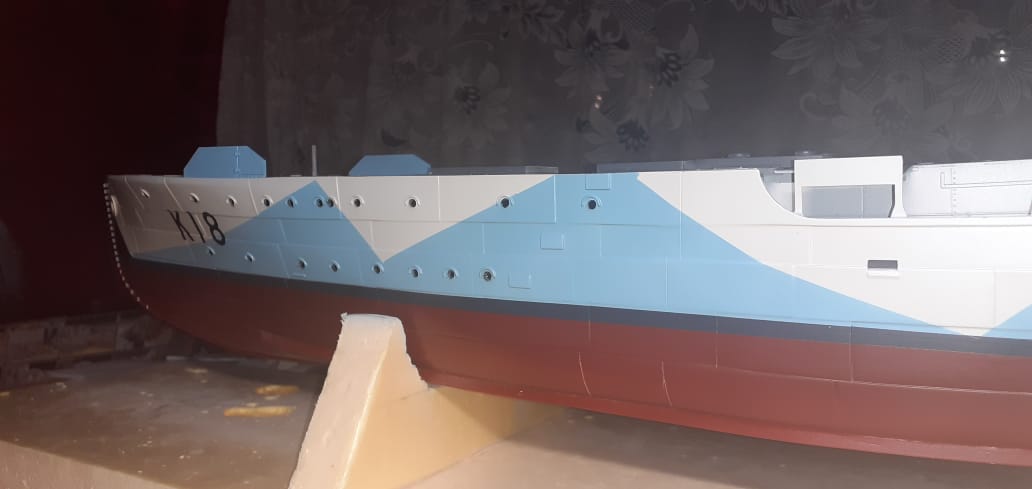

корпус покрашен,теперь винты и люмики

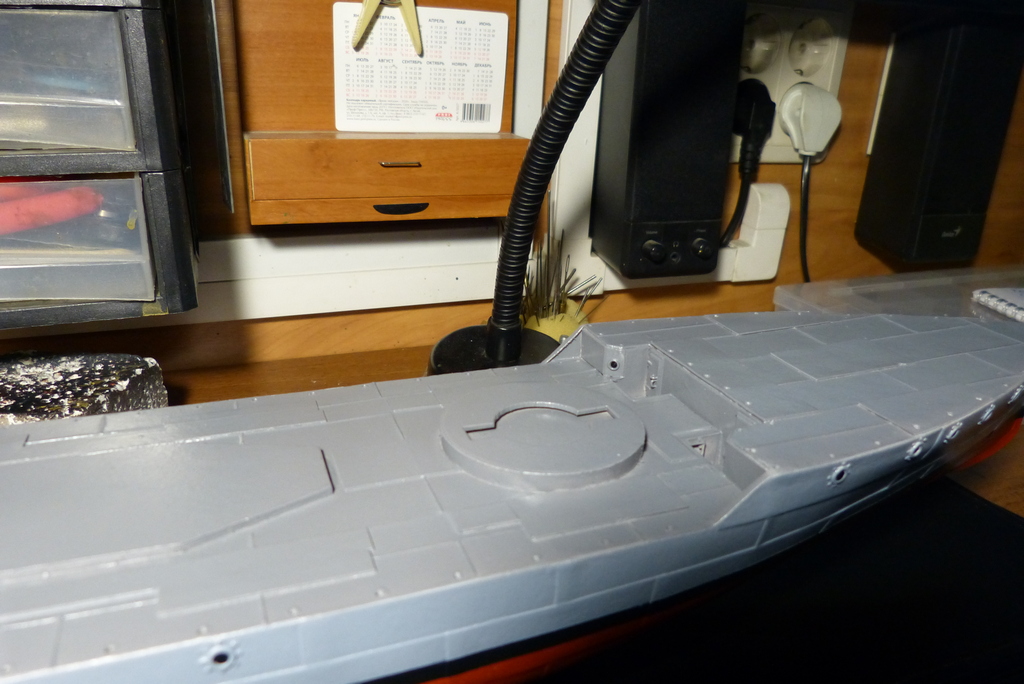

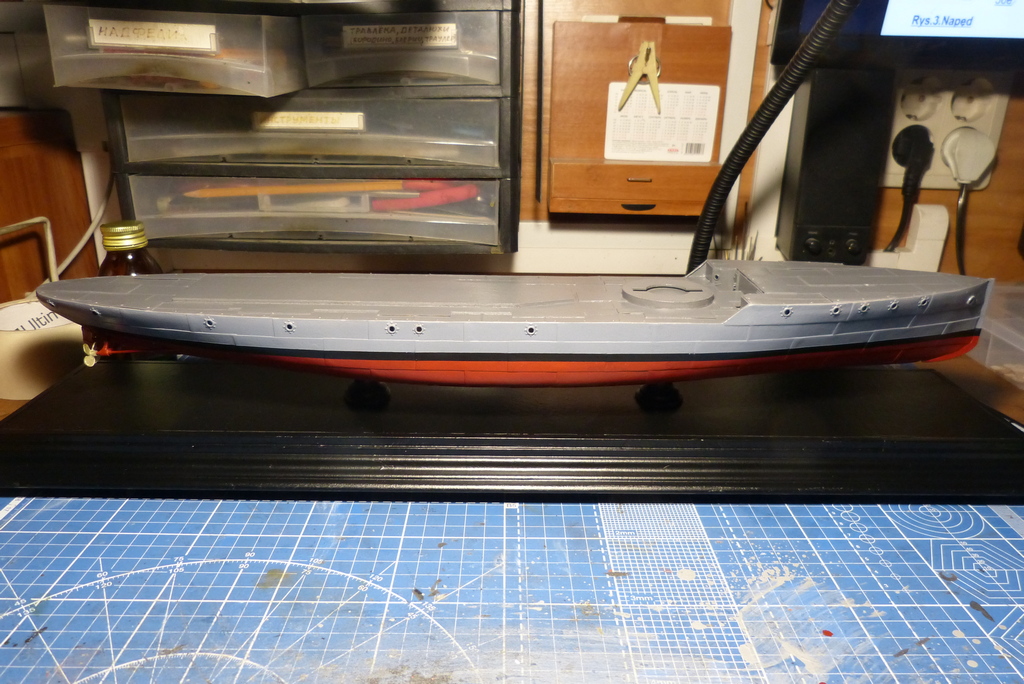

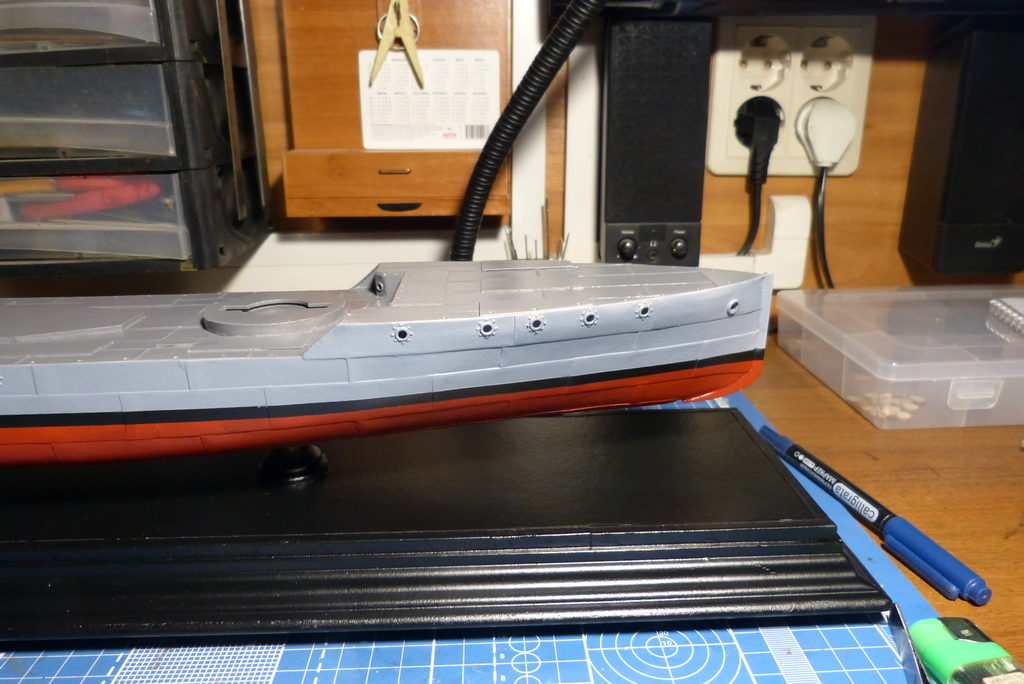

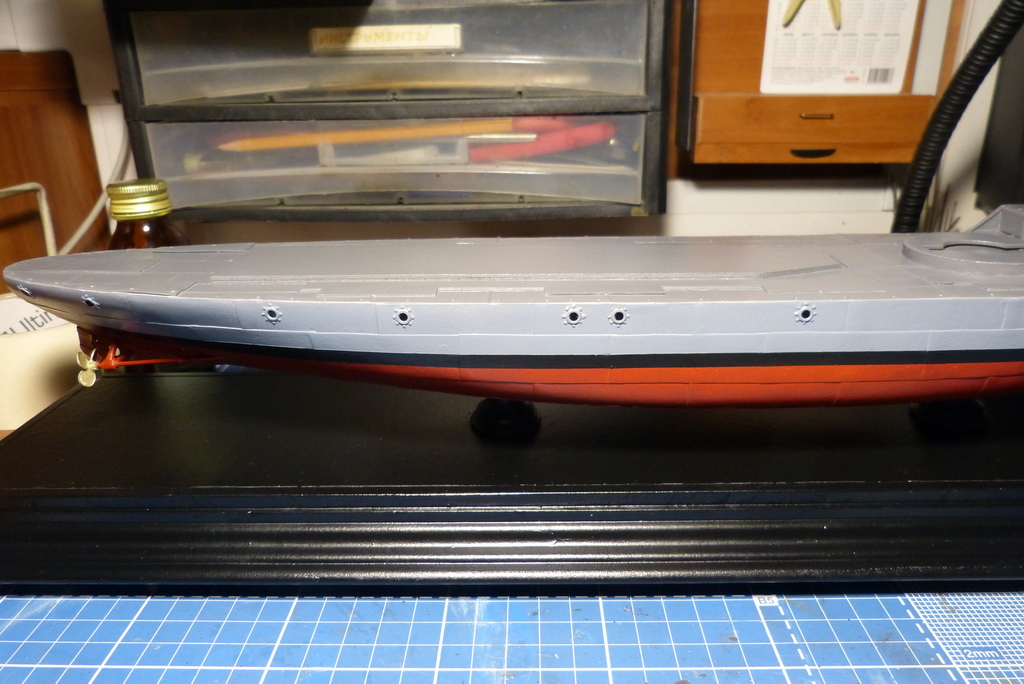

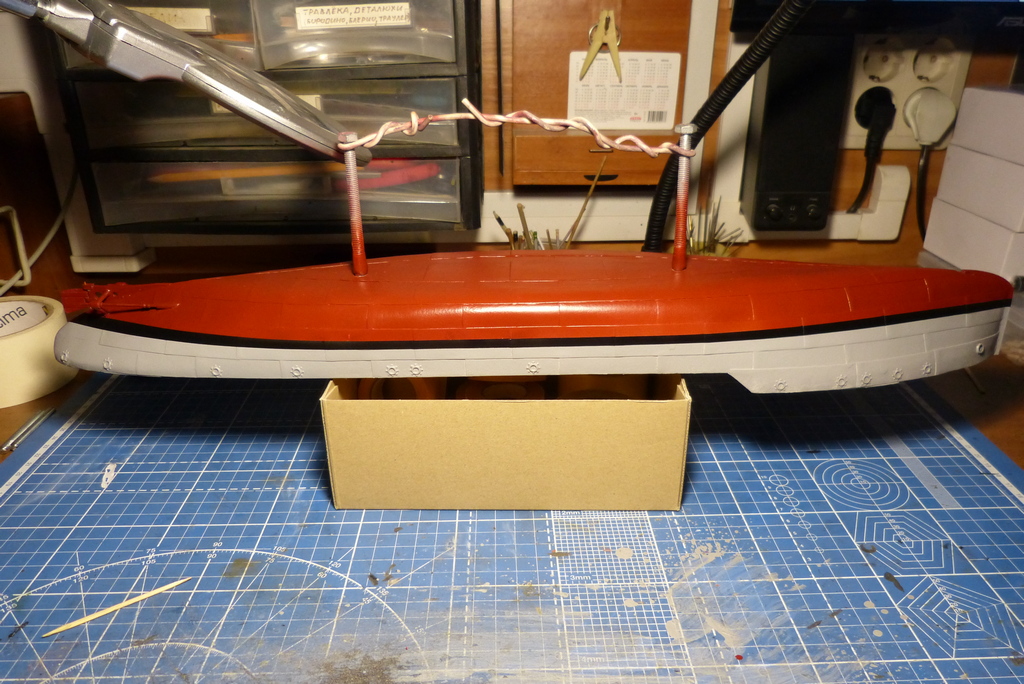

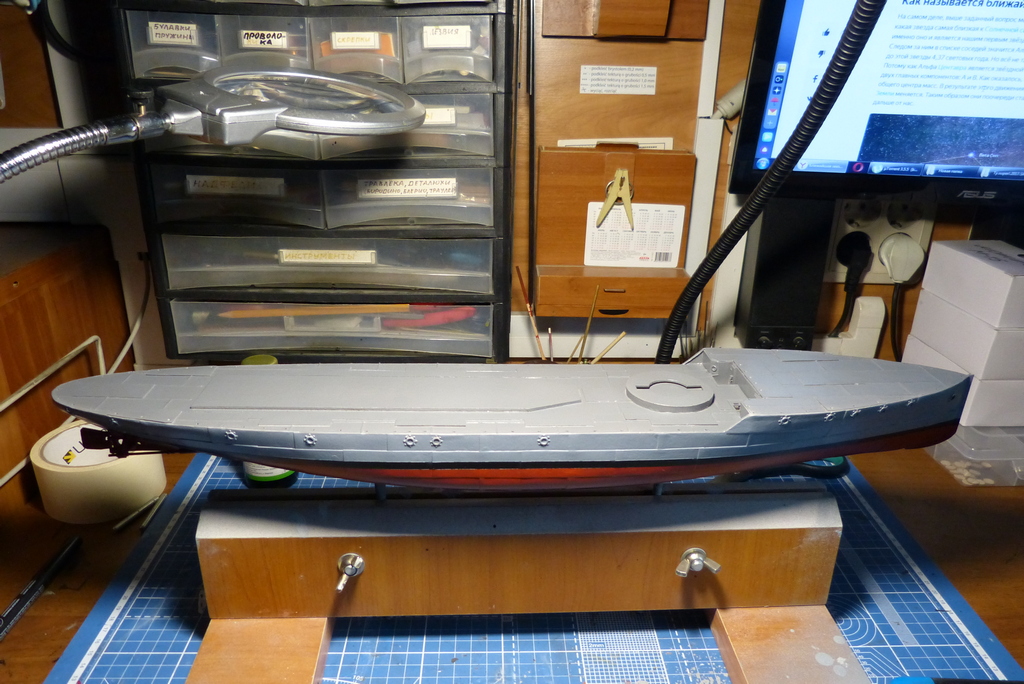

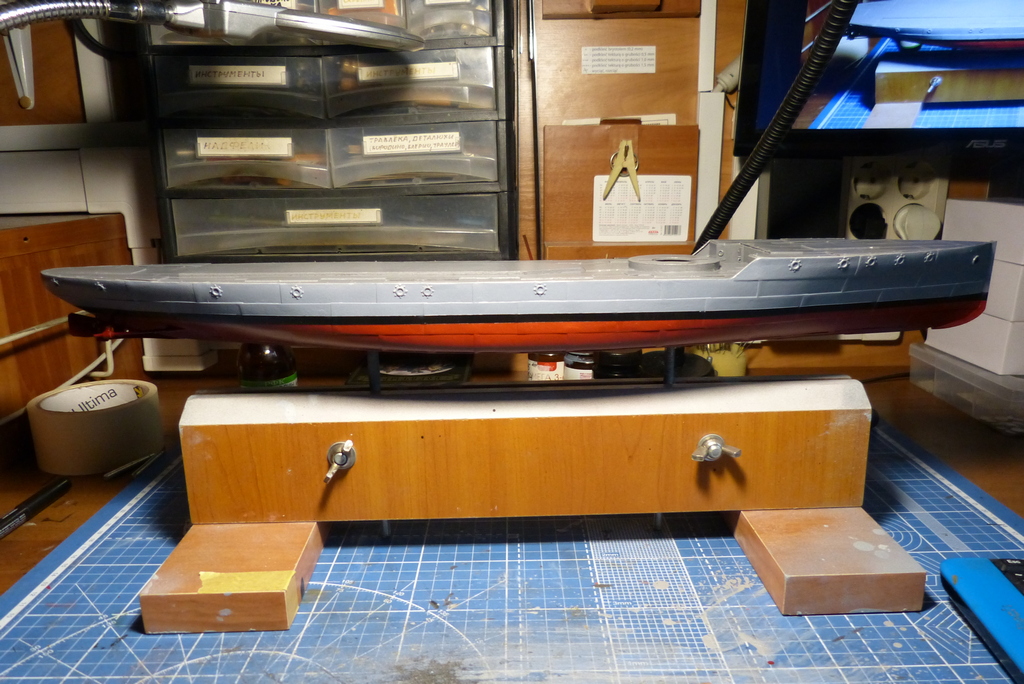

поставил винты иллюминаторы и установил корпус на подставку

Отлично получается Успешного продолжения!

Ребят всем спасибо,

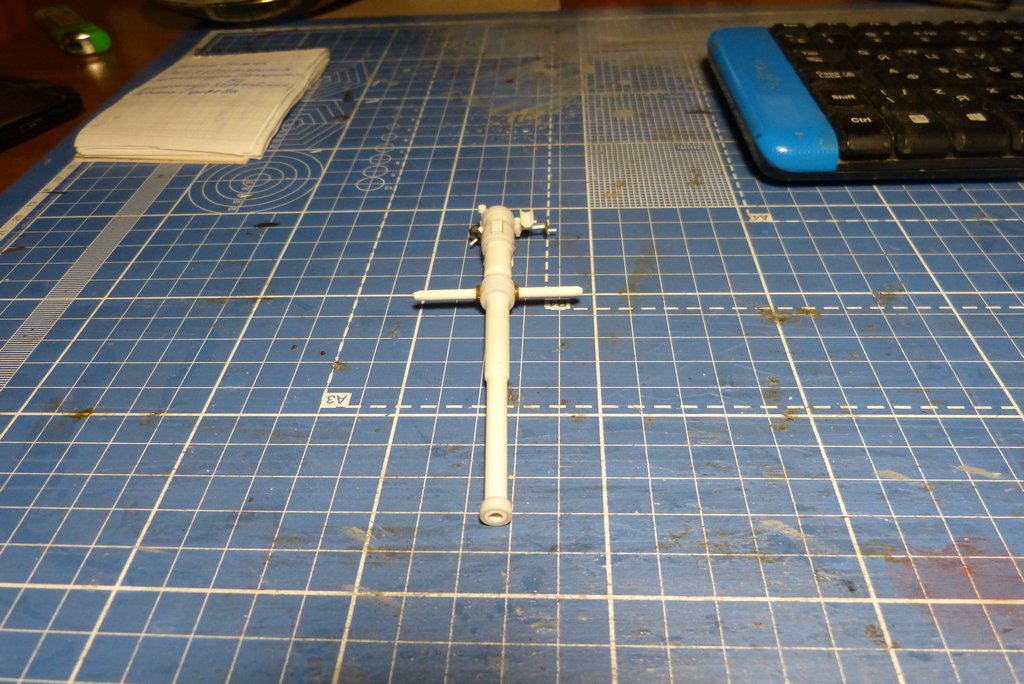

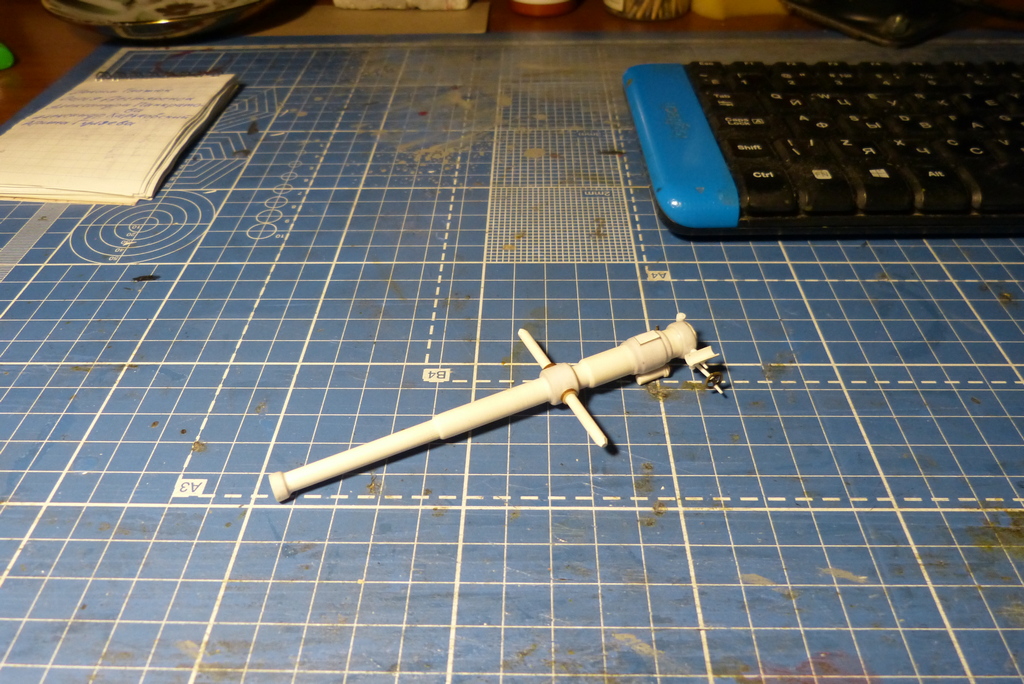

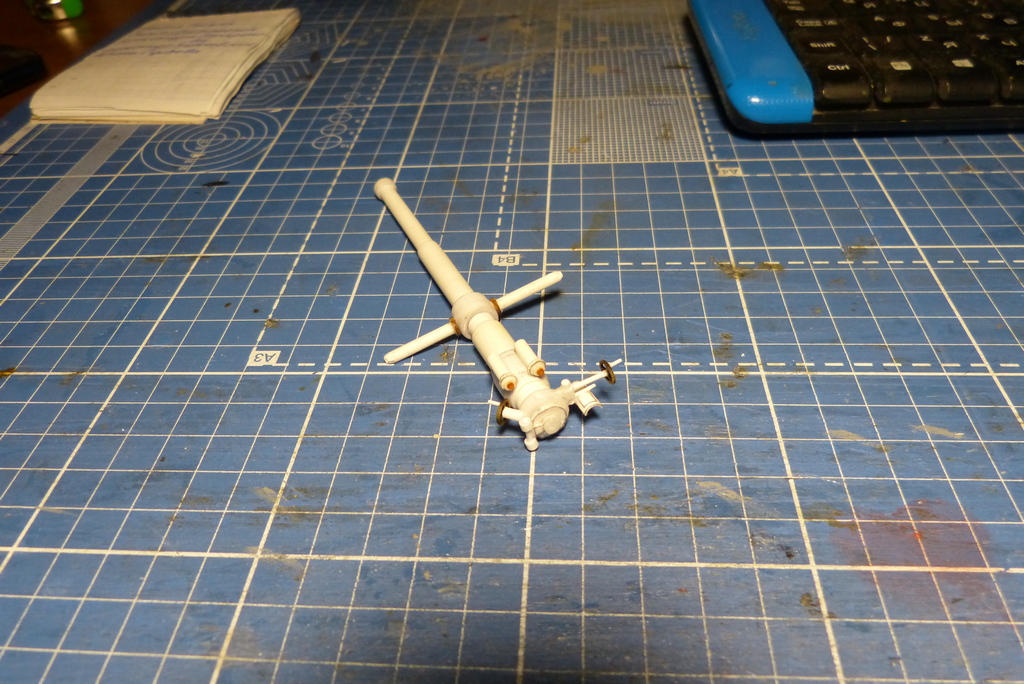

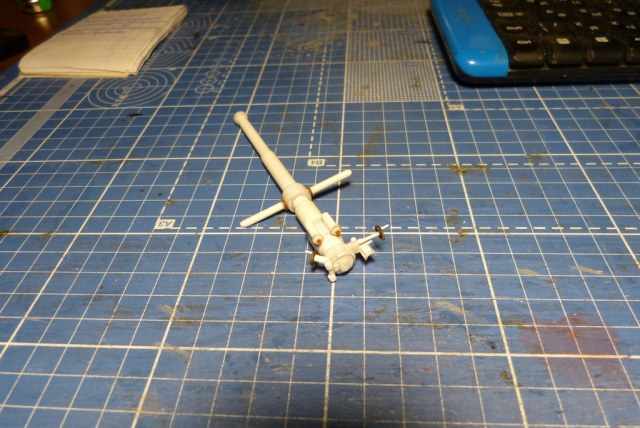

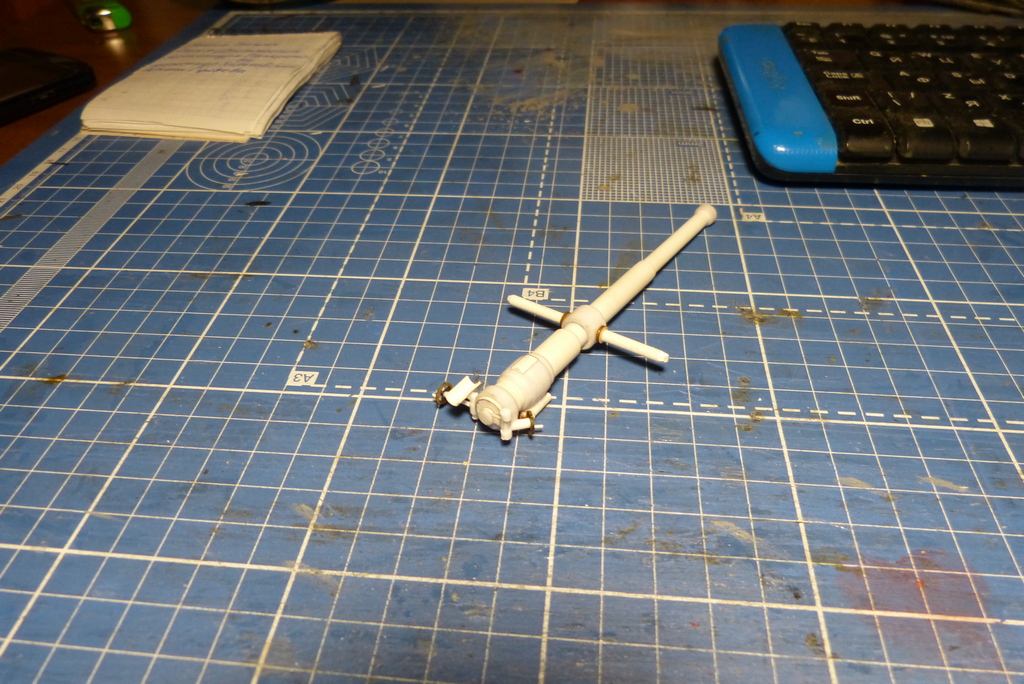

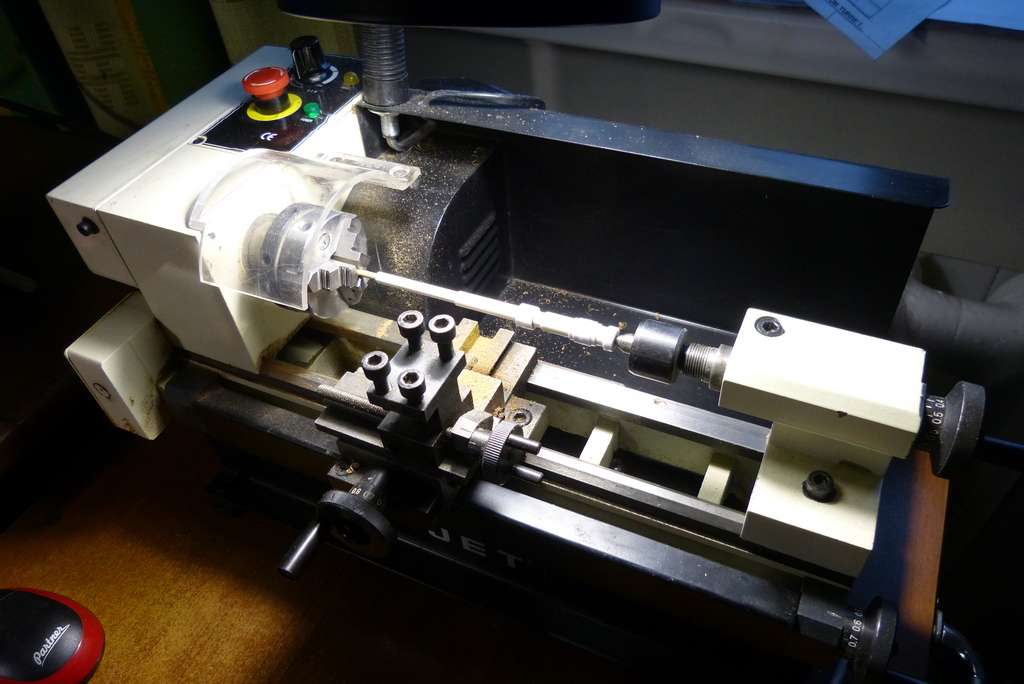

Выточил ствол орудия главного калибра

Здорово получается!  Расклад листов знакомый. Масштаб обязывает.
С Уважением, Иван.

Иван спасибо,эти листы все нервы и кровищу выпили,первый раз делал

 Да, эта чешуя из листов никогда простой не была. У модели, как понимаю, габариты вполне себе, 543 х 94?

@Иван66 написал:

Да, эта чешуя из листов никогда простой не была. У модели, как понимаю, габариты вполне себе, 543 х 94?

@Иван66 написал:

Расклад листов знакомый.

П.С. Юрий, извините за флуд

Учиться никогда не поздно, поэтому наряду с восхищением работой, спрошу, Юра, а какой лак при "пролачивании" бумаги и картона используется? Не цапонлак?

@Михаил написал:

П.С. Юрий, извините за флуд

@Nickie написал:

какой лак при "пролачивании" бумаги и картона используется? Не цапонлак?

провались оно,чего то вроде похоже

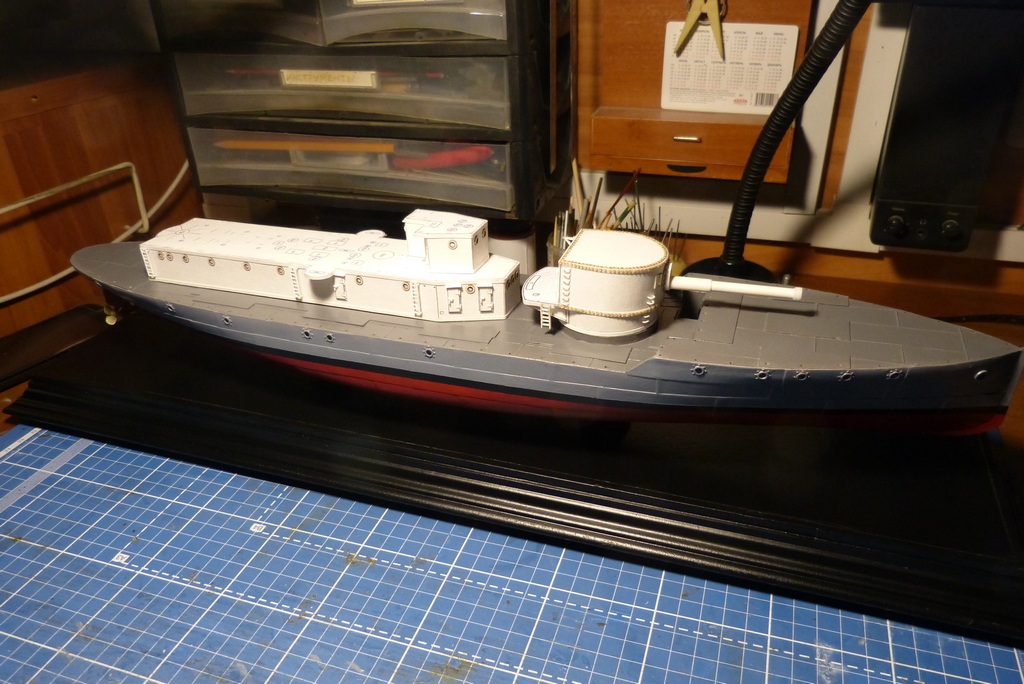

ну и чего наваял все вместе так глянуть

Глянул.

По мне так нормуль.

С Уважением, Алексей.

Здорово,но Юрий,а ты не перебащиваешь с заклёпками?

@Константин Селищев написал:

а ты не перебащиваешь с заклёпками?
