Не то, имхо.
Да это болтовка, не сварка, но...

ЦИТАТА:
"Кре­пились плиты к рубашке броневыми болтами, рас­положенными так, чтобы предотвратить разворот плит при ударе и взрыве снаряда. Одноярусное (вертикальное) расположение броневых плит, а также их надежное крепление к рубашке уменьша­ли вероятность отрыва и разворота при попада­нии снарядов." https://coollib.com/b/297207/read

Но уж лучше показать накладки, они всяко в разы заметнее болтов
Но как говорится, на усмотрение автора...

С уважением, Владимир.

Легче всего, имхо, скотч наклеивать полосами шириной по 2-3 мм  а по нему ревитером на 0.15-0.2 катать
если вы понимаете о чем я)
https://arma-models.ru/catalog/fototravlenie/000214/

Это у меня задумка такая если все же продолжу свои строить

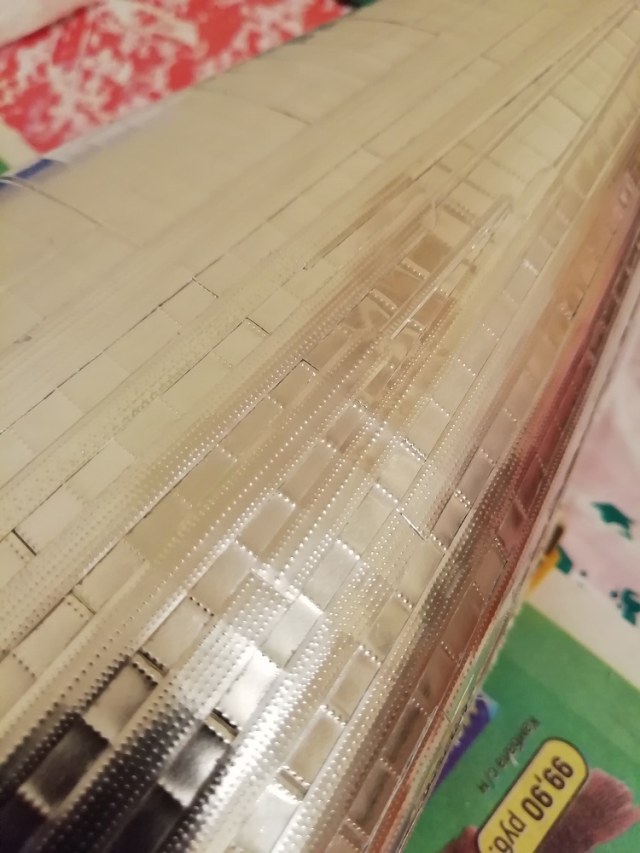

вот на фото неудачная попытка воспроизвести болты, но - надо бы сначала сносить полукруглые выступы и клеить плоские)

С уважением, Владимир.

В таком масштабе можно надо нормально показать корпус, имхо)

@Владимир Якунчиков написал:

Не то, имхо.
Да это болтовка, не сварка, но...

ЦИТАТА:
"Кре­пились плиты к рубашке броневыми болтами,

Но уж лучше показать накладки, они всяко в разы заметнее болтов
Но как говорится, на усмотрение автора...

С уважением, Владимир.

Всем привет!

Начнем по порядку)

@Владимир Якунчиков написал:

ЦИТАТА:"Кре­пились плиты к рубашке броневыми болтами, рас­положенными так, чтобы  предотвратить разворот плит при ударе и взрыве снаряда. Одноярусное  (вертикальное) расположение броневых плит, а также их надежное крепление  к рубашке уменьша­ли вероятность отрыва и разворота при попада­нии  снарядов." https://coollib.com/b/297207/read

@Владимир Якунчиков написал:

Но уж лучше показать накладки, они всяко в разы заметнее болтов

Тут согласен, первоначально так и думал, что покажу только полосы, но потом как говорится "понесло", захотелось по более изобразить, вот и решил всю обшивку раскатать. До сих пор терзают сомнения)

@Владимир Якунчиков написал:

Легче всего, имхо, скотч наклеивать полосами шириной по 2-3 мм  а по нему ревитером на 0.15-0.2 кататьесли вы понимаете о чем я)

Ревитер я сделал самодельный, из часовых шестерней. На скотче вы изобразите только клепку в потаи, чтоб головки заклепок торчали, нужно катать изнутри, а чтоб после приклейки все держало форму, это нужно делать из металла.

@Владимир Якунчиков написал:

Это у меня задумка такая если все же продолжу свои строитьвот на фото неудачная попытка воспроизвести болты, но - надо бы сначала сносить полукруглые выступы и клеить плоские)

Я прочитал вашу стройку от и до. Очень много полезной информации подчерпнул! Много решений по имитации обшивке было переосмыслено после прочтения вашей сказки)

@Владимир Якунчиков написал:

В таком масштабе можно надо нормально показать корпус, имхо)

Согласен!!!

@Дмитрий 37 написал:

А причем тут болты ,крепившие плиты бронепояса и наружная обшивка подводной части корпуса? Листы обшивки крепились к набору заклепками.

Это Да, видимо Владимир не заметил, что еще расстояние до верхней палубы не обшито, там где и будет бронепояс.

@Илья Кузьминых написал:

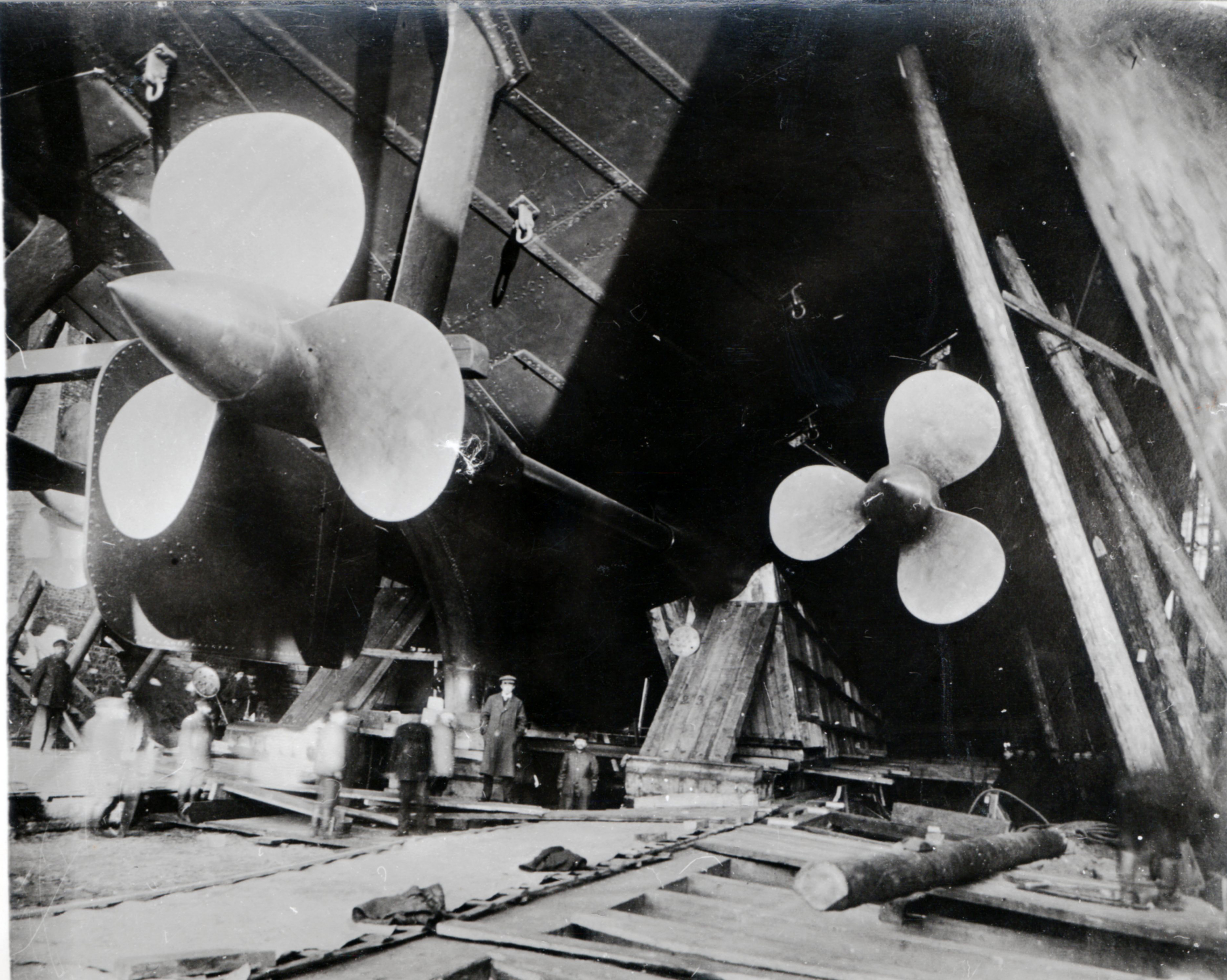

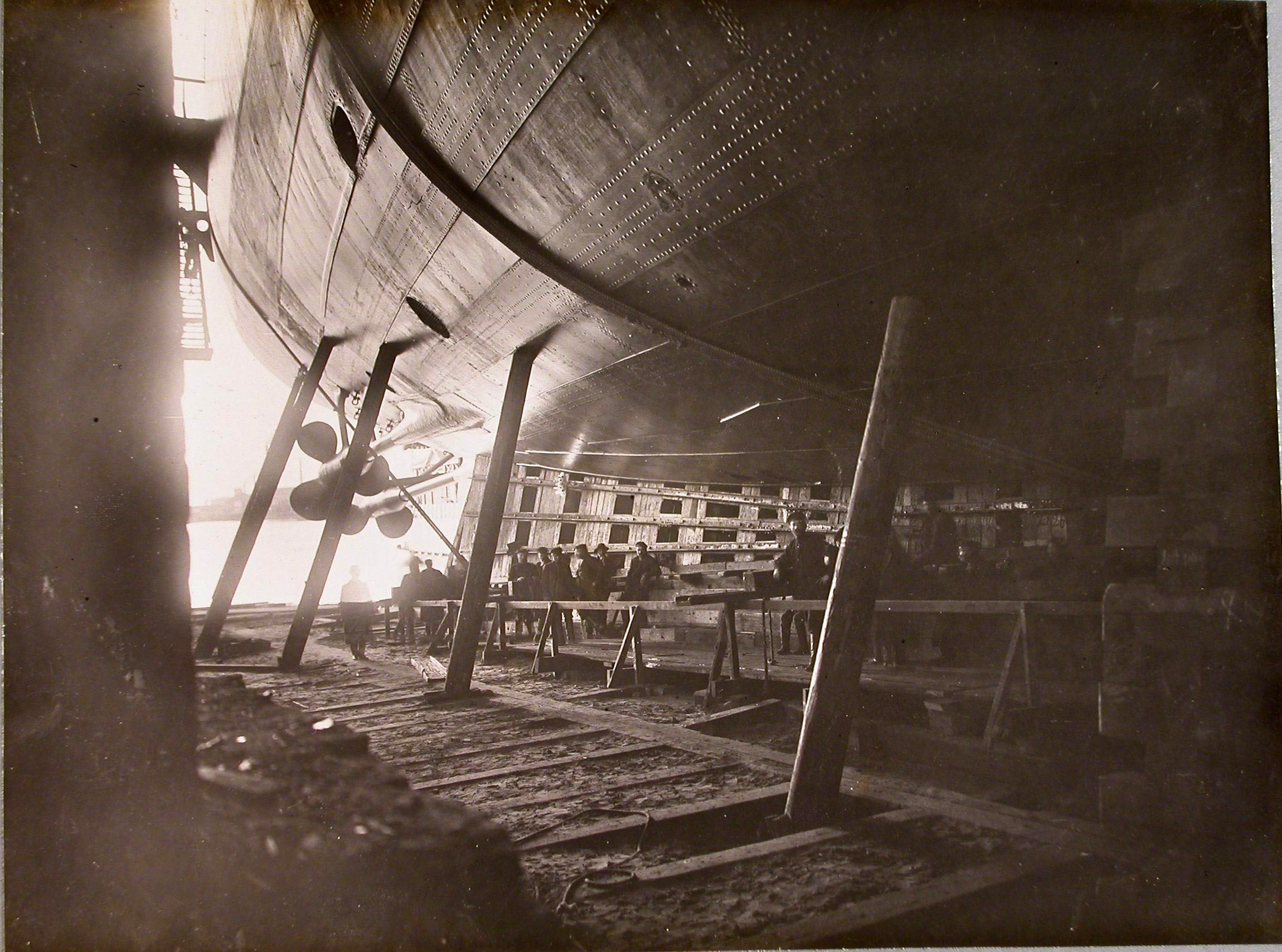

Плиты бронепояса крепились болтами, причем так что головки болтов видно не было! Я не буду сейчас искать цитаты, по фото и так видно, что внешняя поверхность бронеплит без видимых признаков крепежа.

Поэтому бронепояс всегда гладкий.Никаких лишних отверстий\выступов на нем не "приветствовалось".Отверсия под болты были сделаны изнутри и на небольшую глубину.

Всем привет!

Вот нашел немного времени провести отчет о проделанной работе)

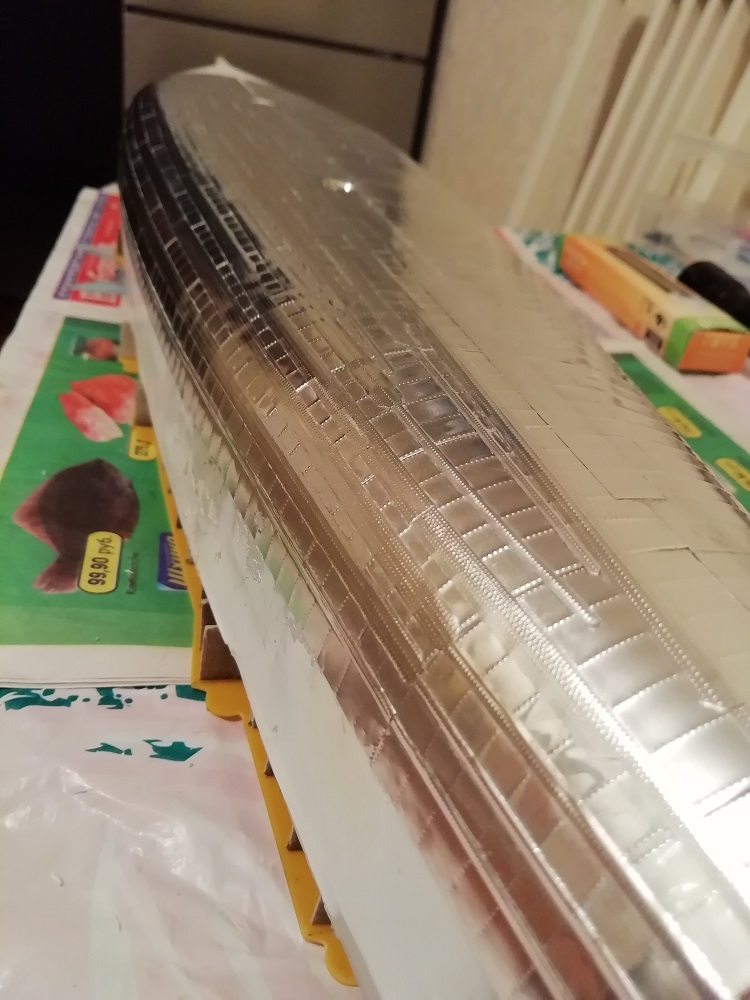

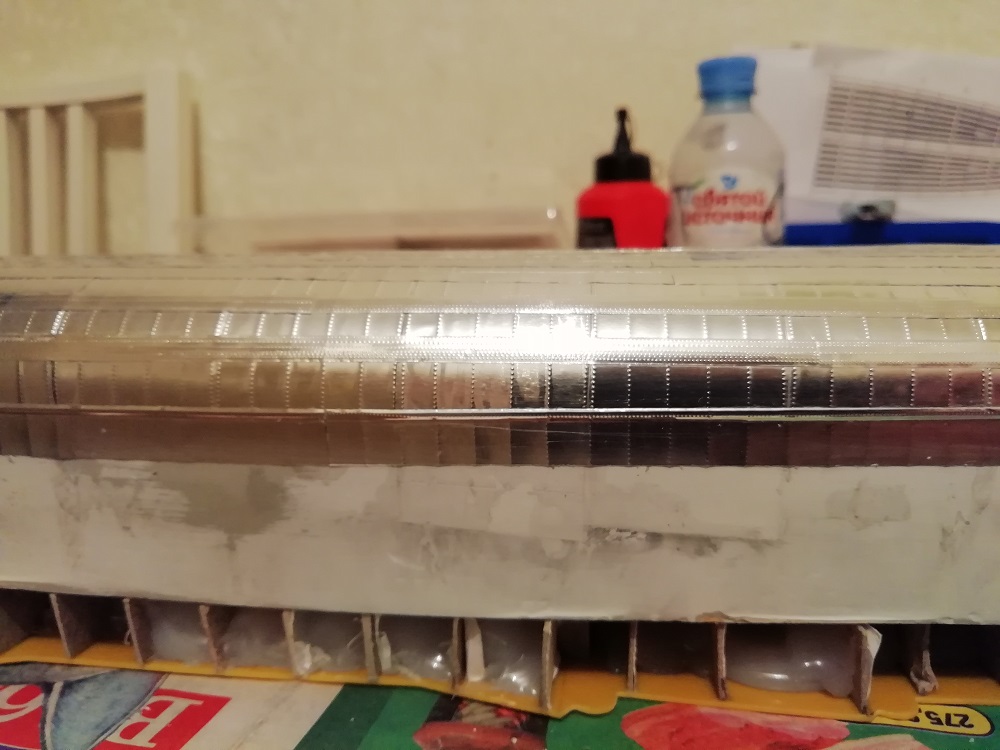

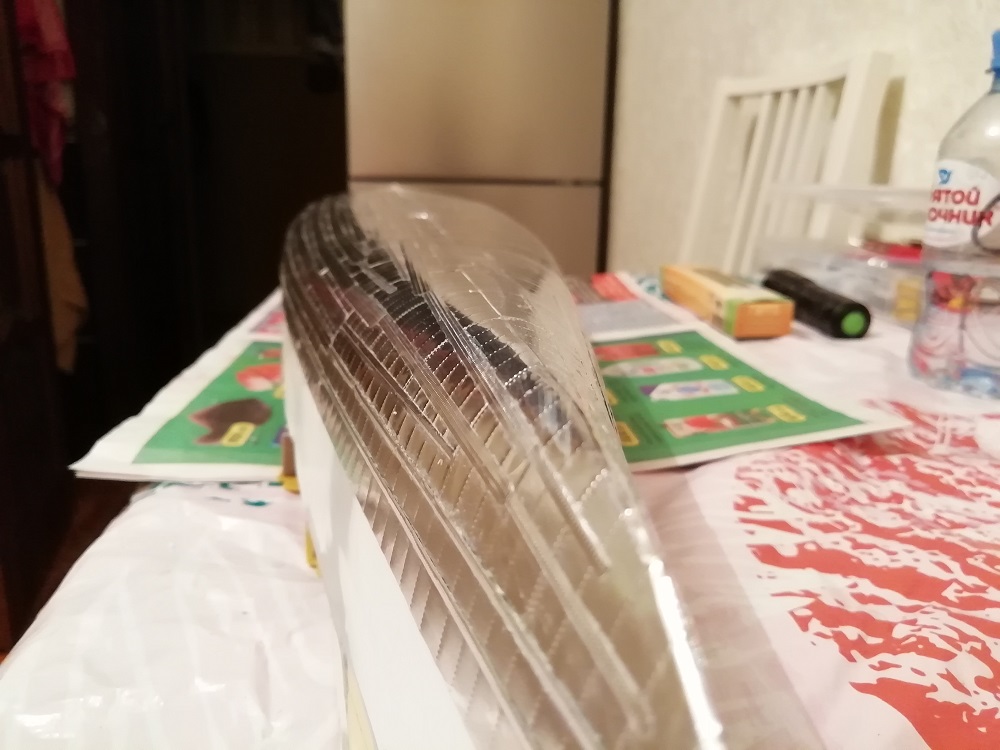

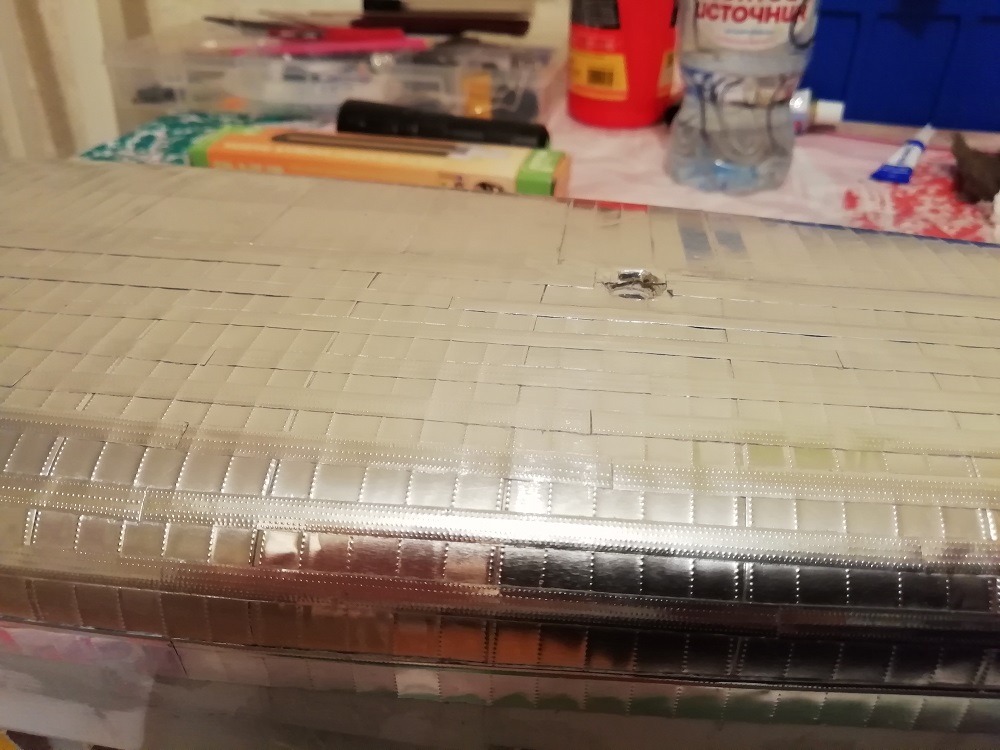

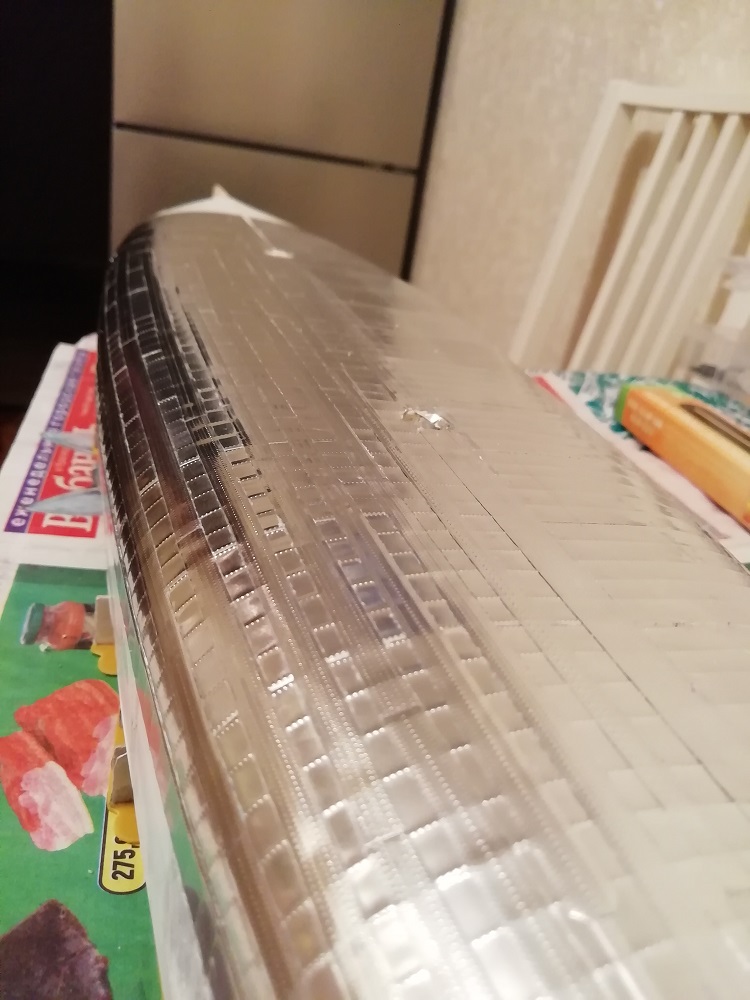

Обшил часть корпуса. Как говорилось ранее, да, листы обшивки не в шахматном порядке, где то уже кривовато, т к немного не хватает терпения) И ,с учетом, отсутствия чертежей, присутствует немного авторской фантазии) поэтому на копийность не претендую, но делал максимально достоверно, я так думаю), придерживаясь имеющейся в интернете информации.

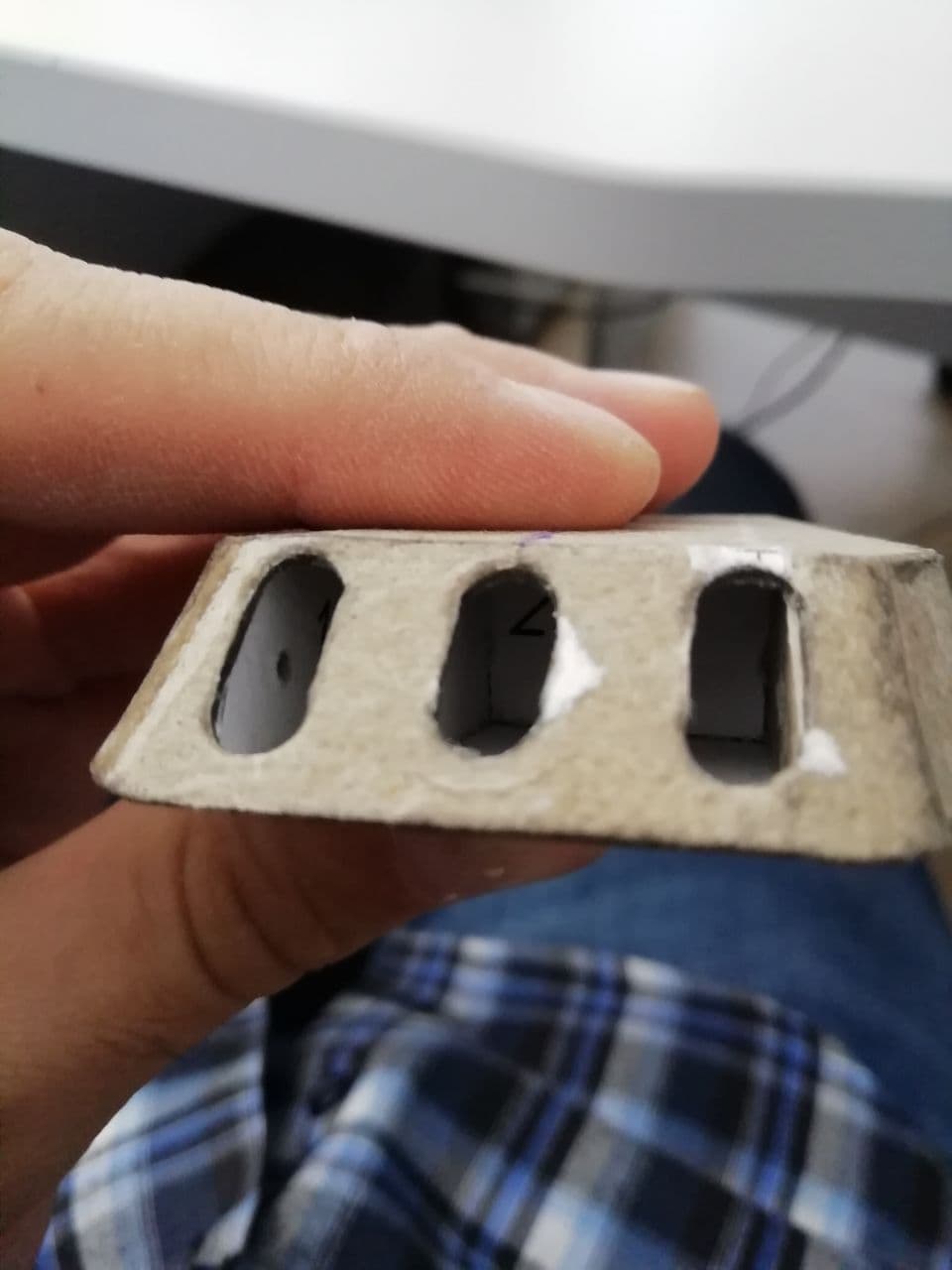

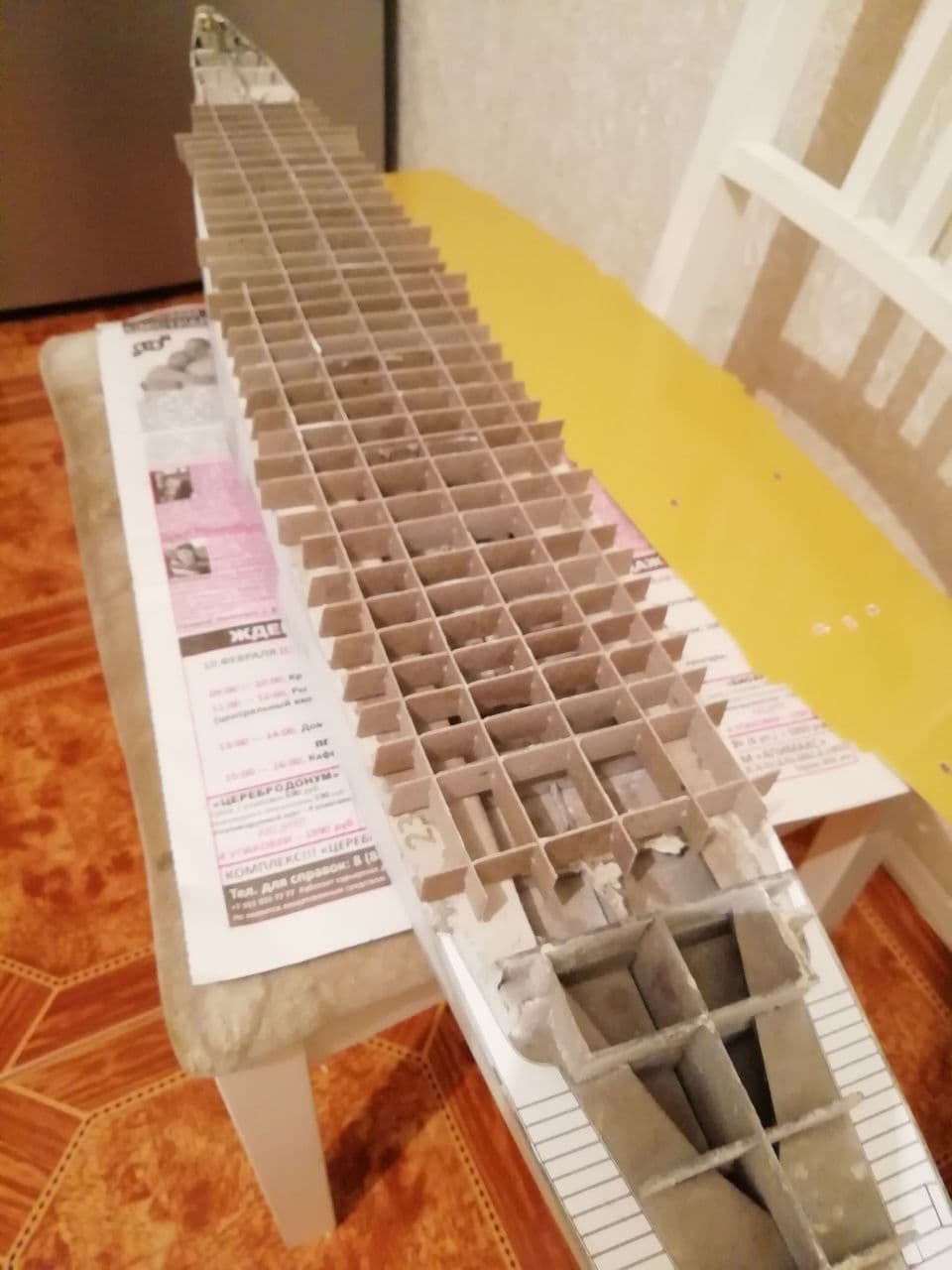

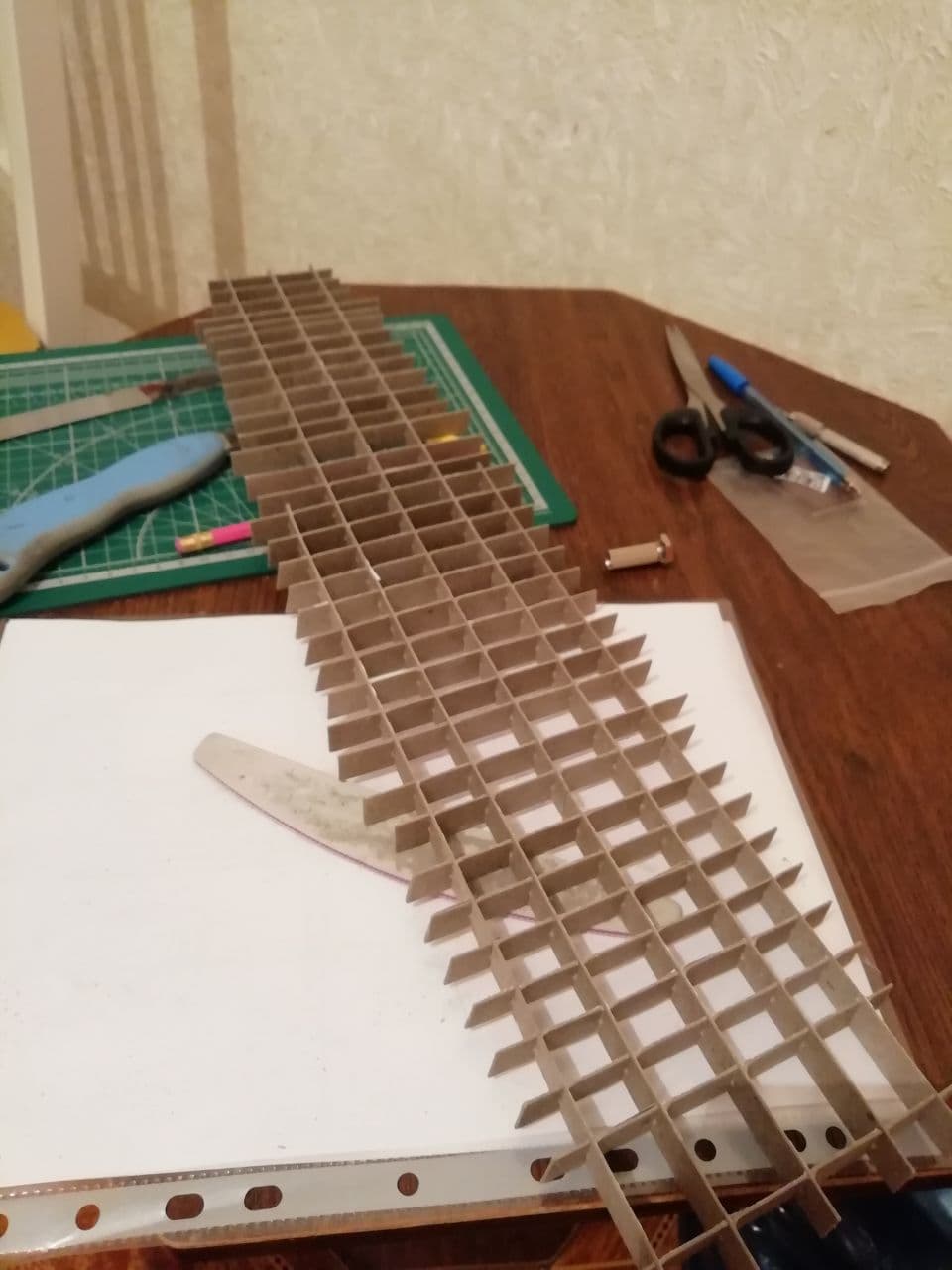

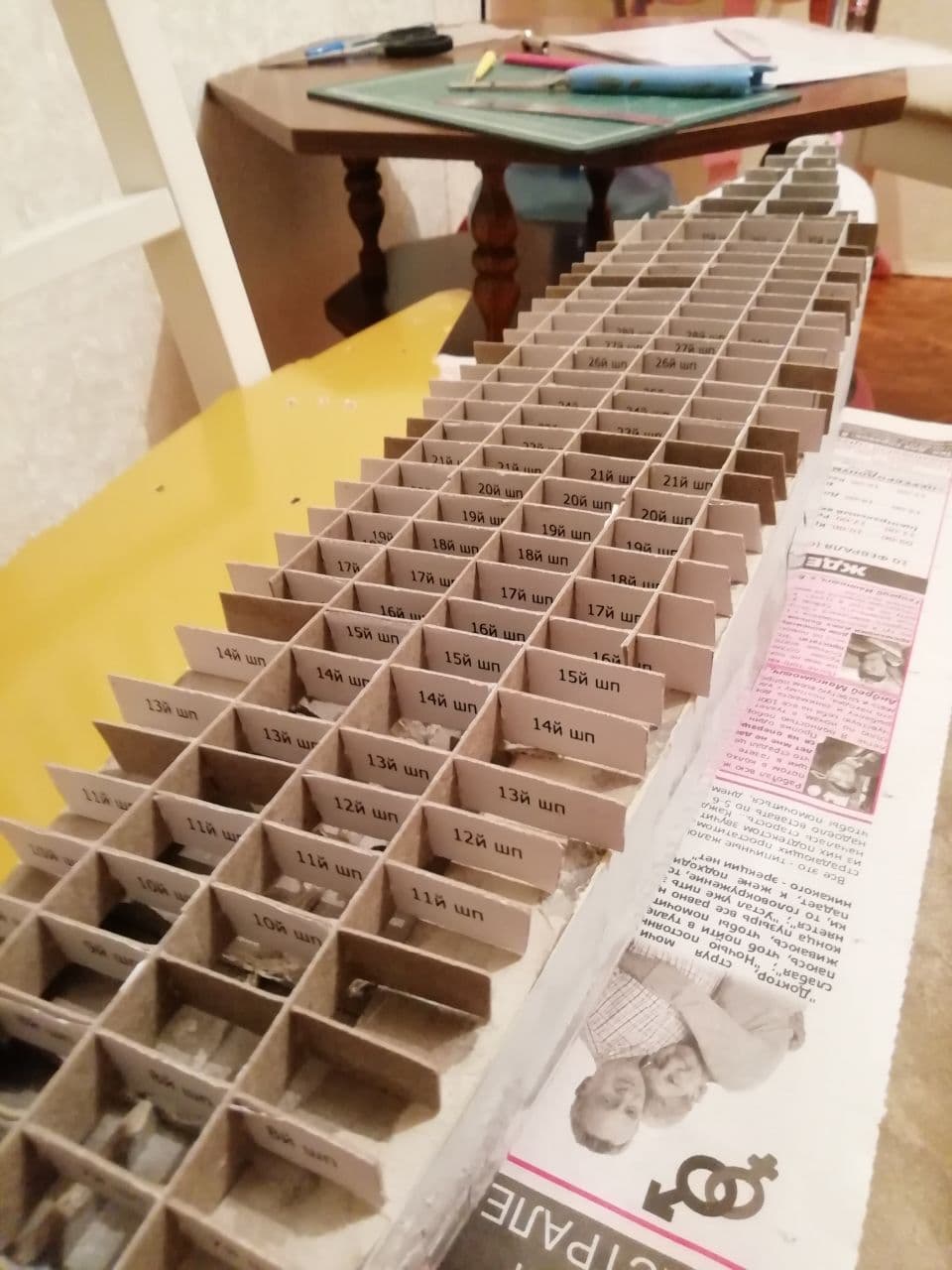

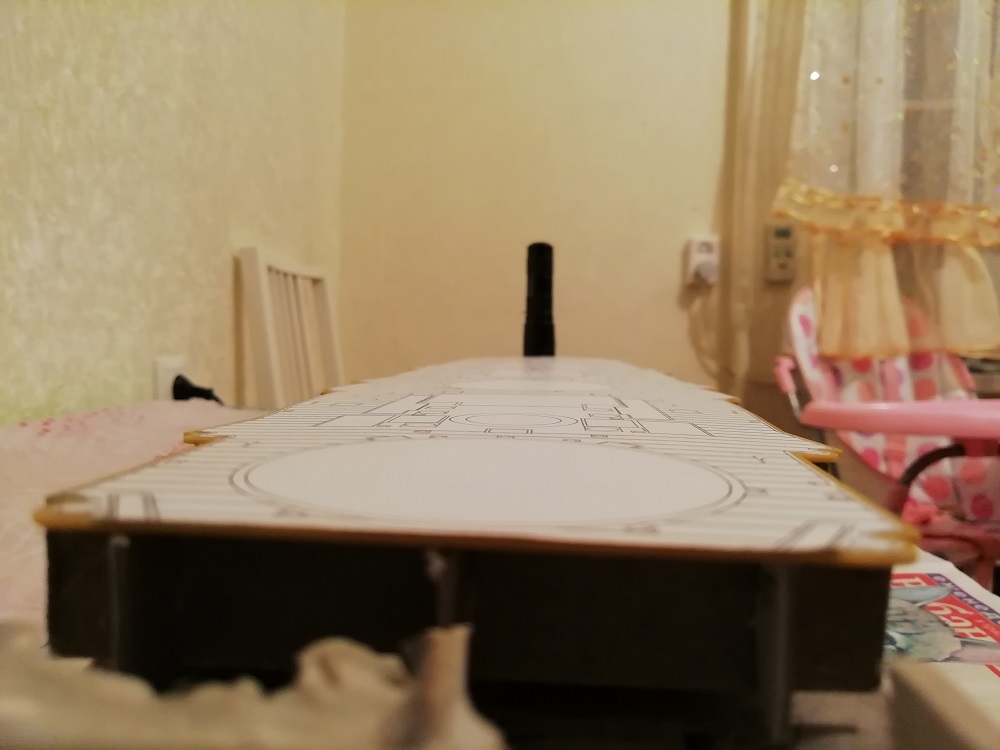

Ну и переделал часть корпуса, между верхней и средней палубой. Смоделировал каркас и вырезал вручную из картона 1мм , пропитанным нитролаком.

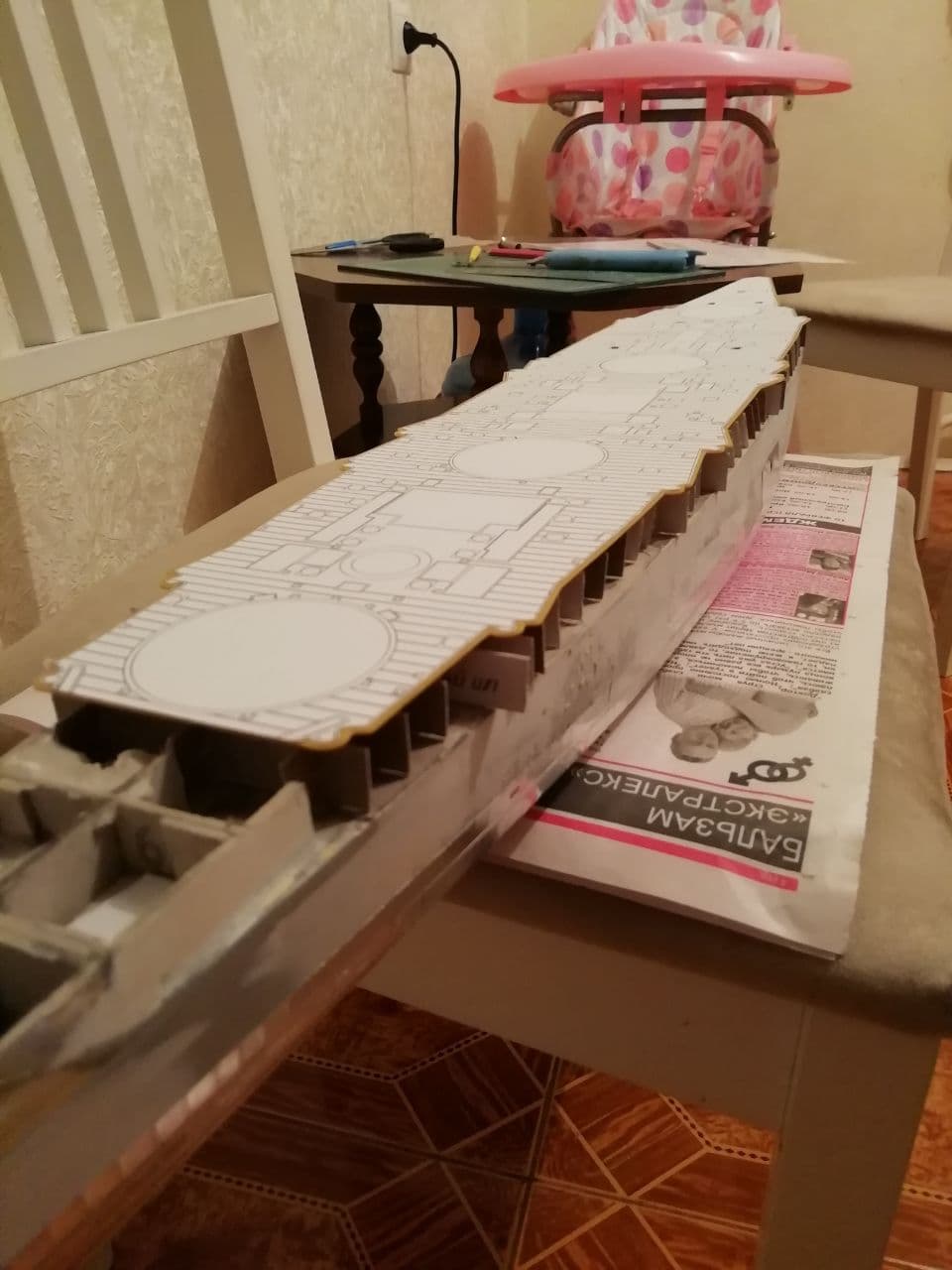

Делал каркас с учетом погиби палубы.

Ну вот вроде бы все)

@Илья Кузьминых написал:

Обшил часть корпуса.

Охренеть..  Круто !

А я думал я один такой мазохист...
А вообще, очень здорово и очень реалистично выглядит!
С уважением!

@Александр Бурков написал:

Илья Кузьминых написал:

Обшил часть корпуса.

Охренеть.. Круто !

Спасибо! Самому аж понравилось)

@Александр Кашицын написал:

А я думал я один такой мазохист...
А вообще, очень здорово и очень реалистично выглядит!
С уважением!

Видимо нет!) Я пробовал пластик на каркас применять, но картон пока больше понравился, да и дешевле он чем пластик модельный в магазине, а разобранного холодильника под рукой нет)

Спасибо за оценку!

Привет всем!

Вот и пришло время для отчёта о проделанной работе.

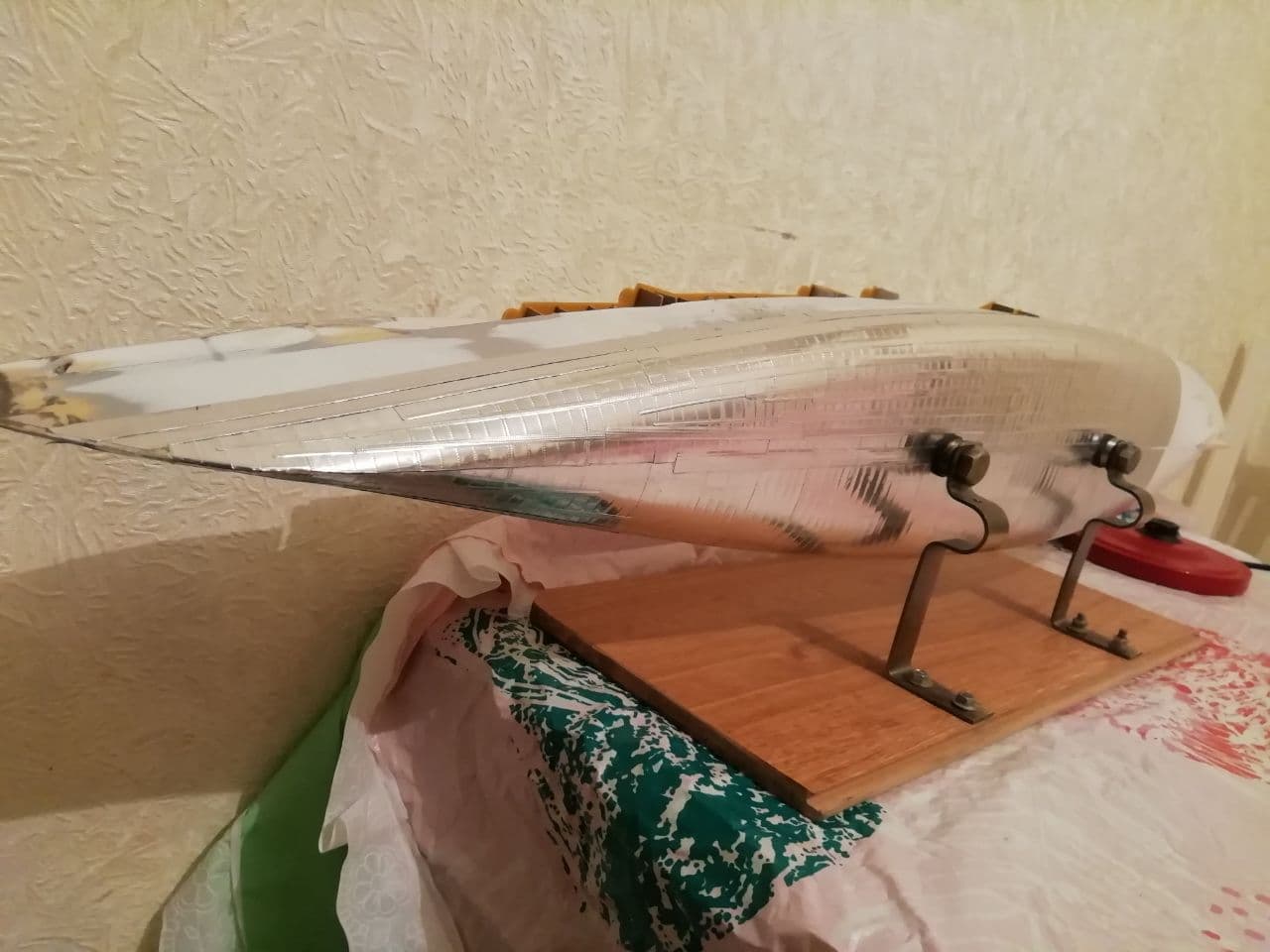

Начнем с того что переходим на стапельные работы, для этого из куска ламината и двух кронштейнов от старой гардины был изготовлена, представленная на фото, оснастка:

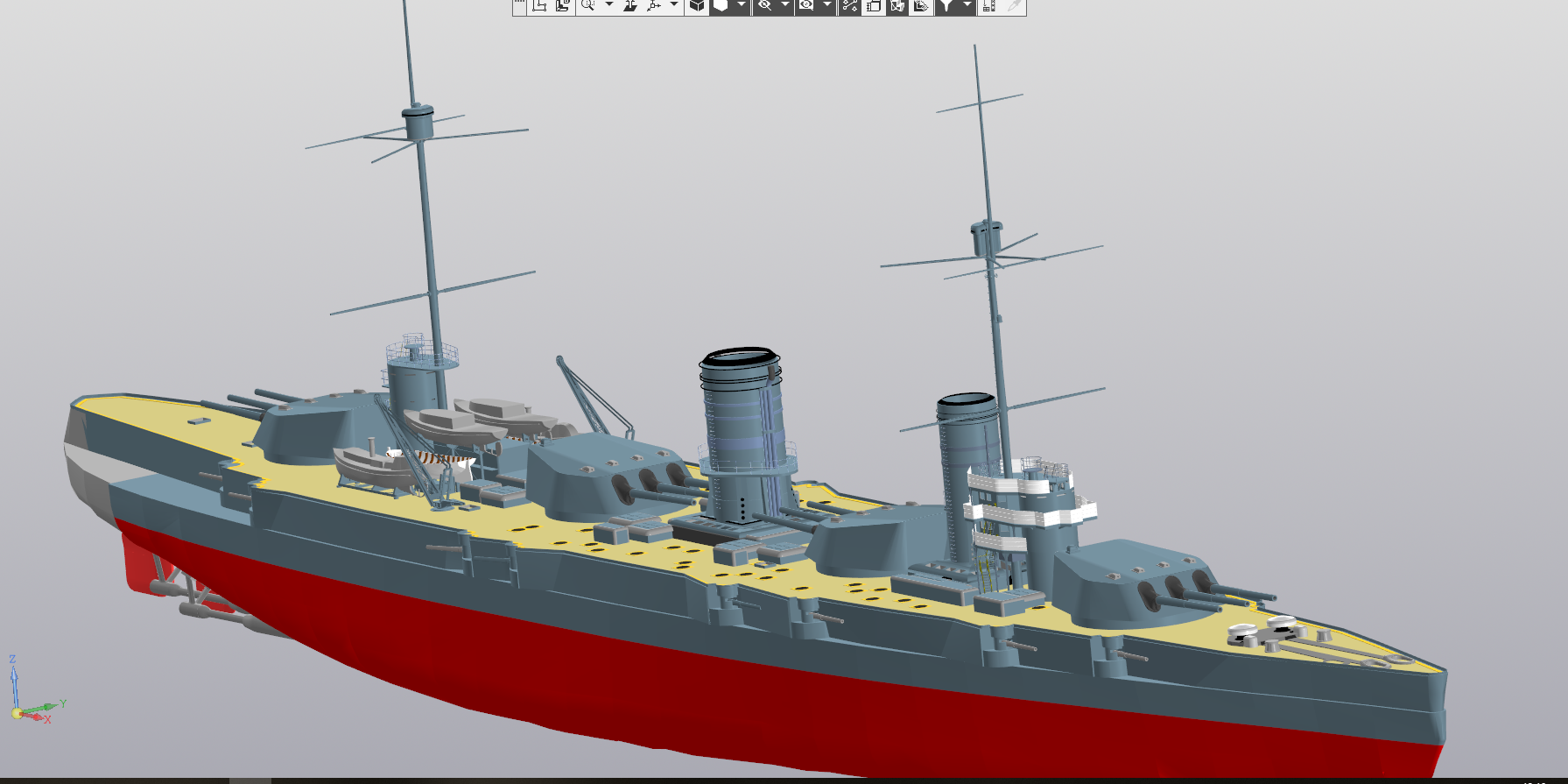

Так же продолжаю работы по прорисовке 3д модели, немного раскрасил , чтоб понятнее смотрелось)

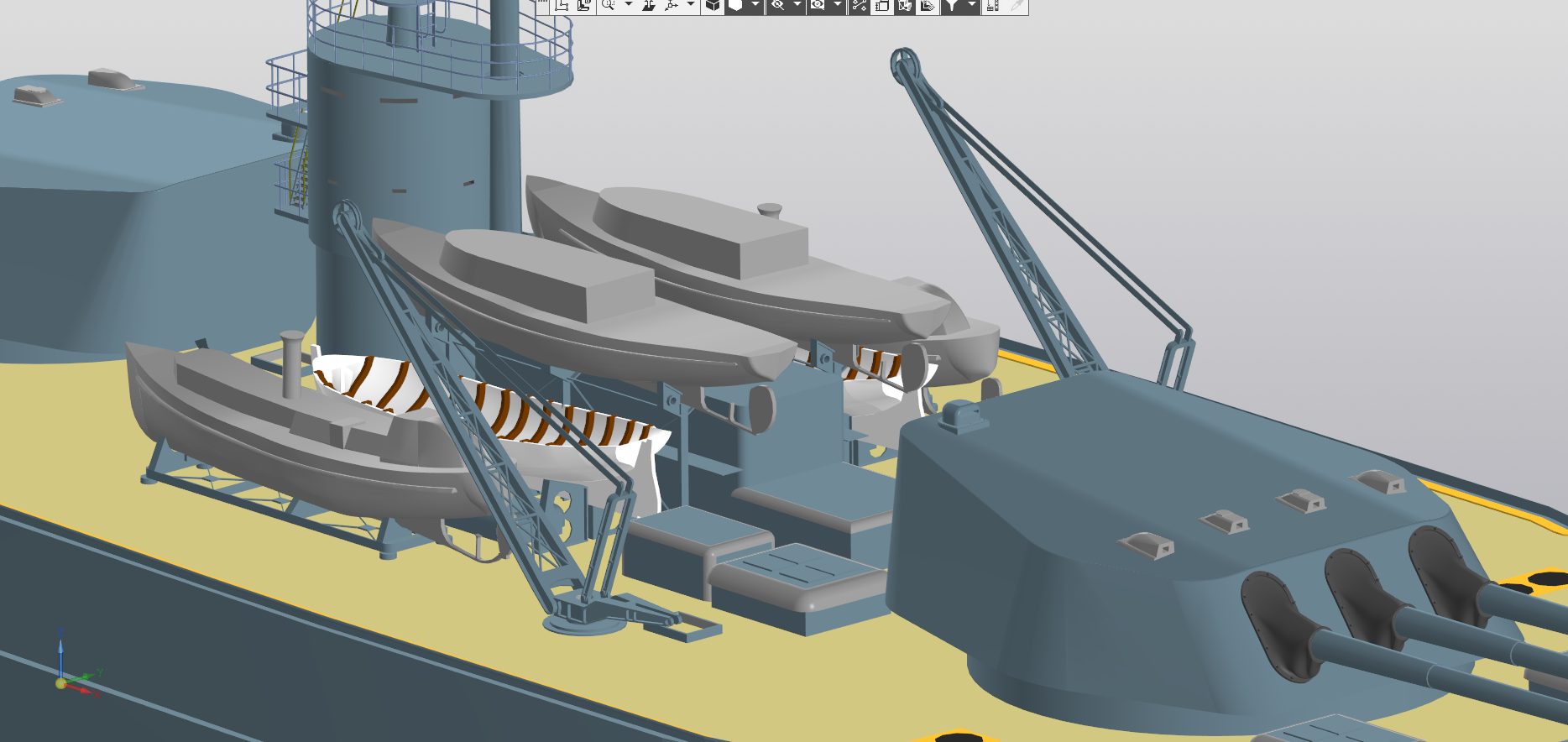

Начал прорисовку катеров и баркасов, а так же кранов:

Прорисовал чехлы на орудия ГК, попробую их на 3д распечатать.

И пока в ожидании идей и вдохновения по воплощению валопровода (никак не могу придумать) в модель, посмотрев на стройку Алексея Лежнева броненосца "Три Святителя" решил продолжить работу с башнями ГК)

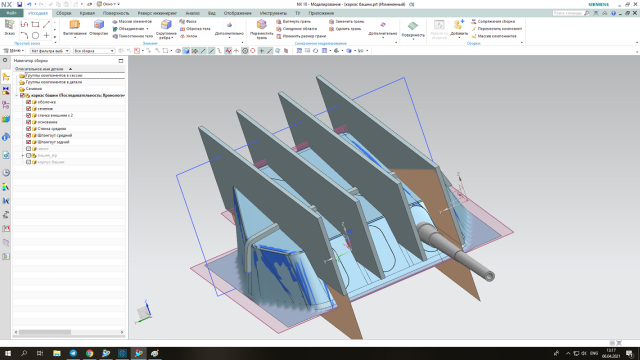

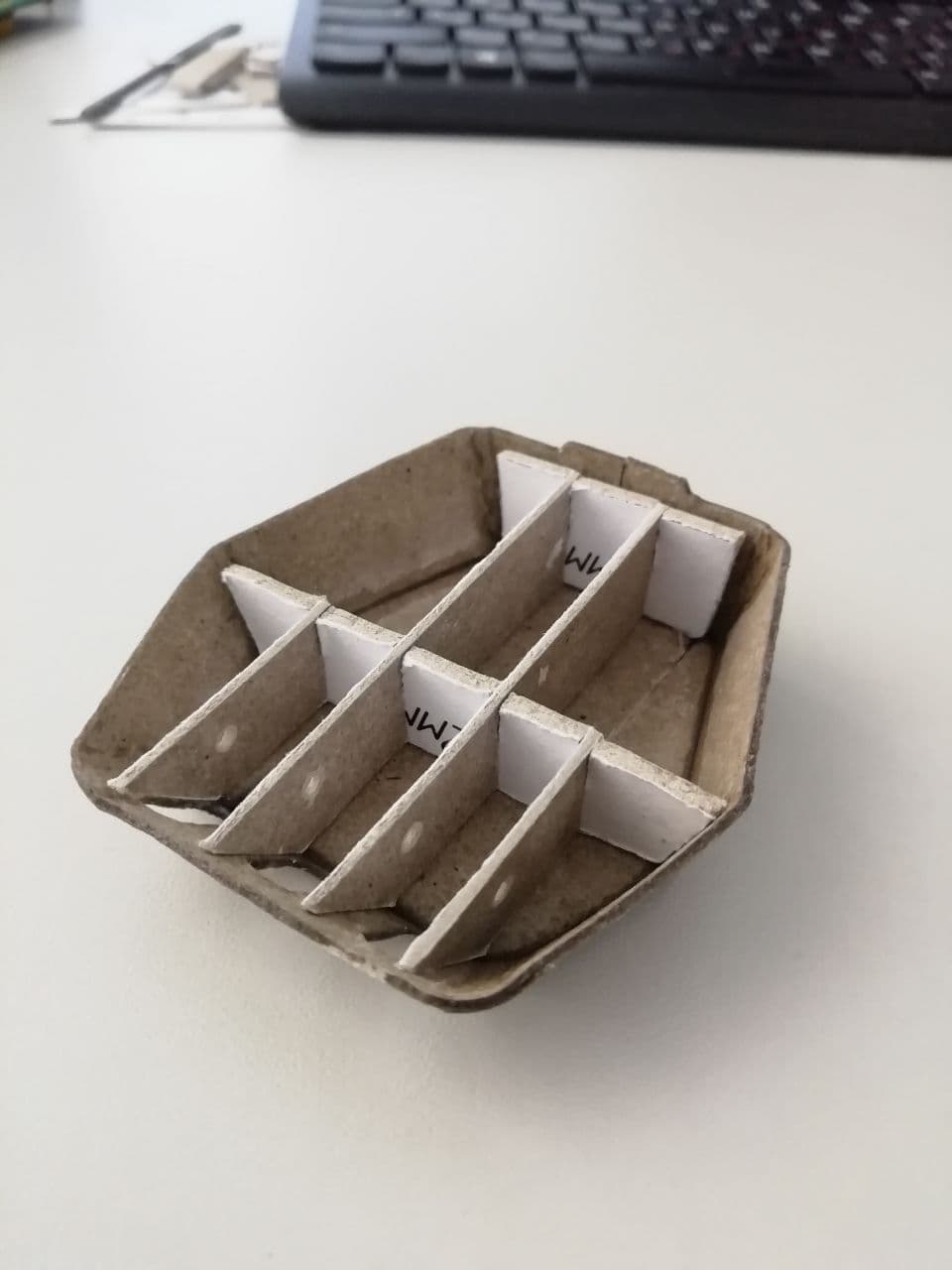

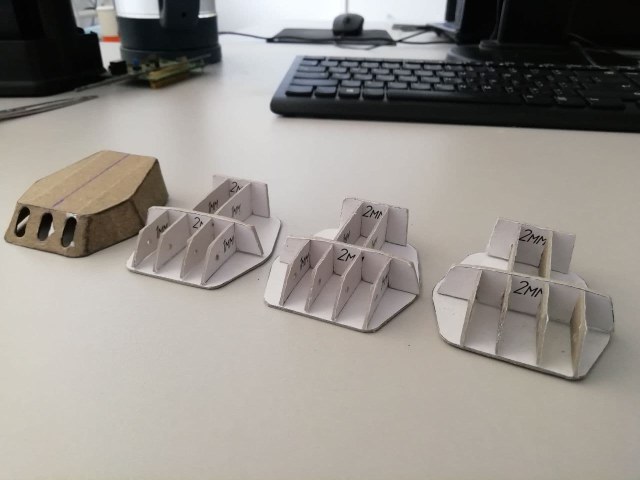

Уже было до этого изготовлено четыре пробные башни, но все не то, и поэтому после внесения некоторых корректировок и пере моделировании в другой программе - Simens NX10,  и новым способом моделирования для меня "сверху в низ" были получены новые выкройки , материал всё тот же - переплетный картон.

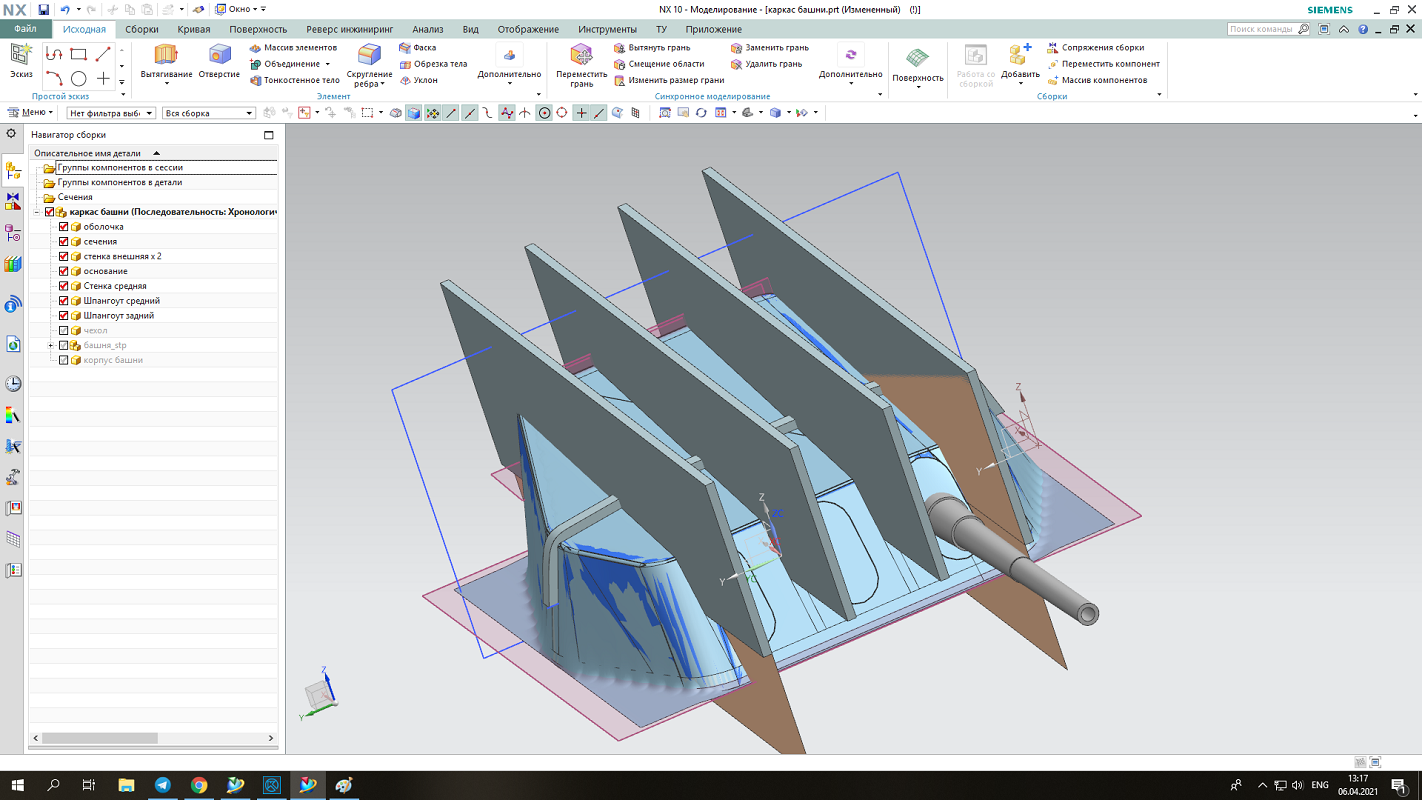

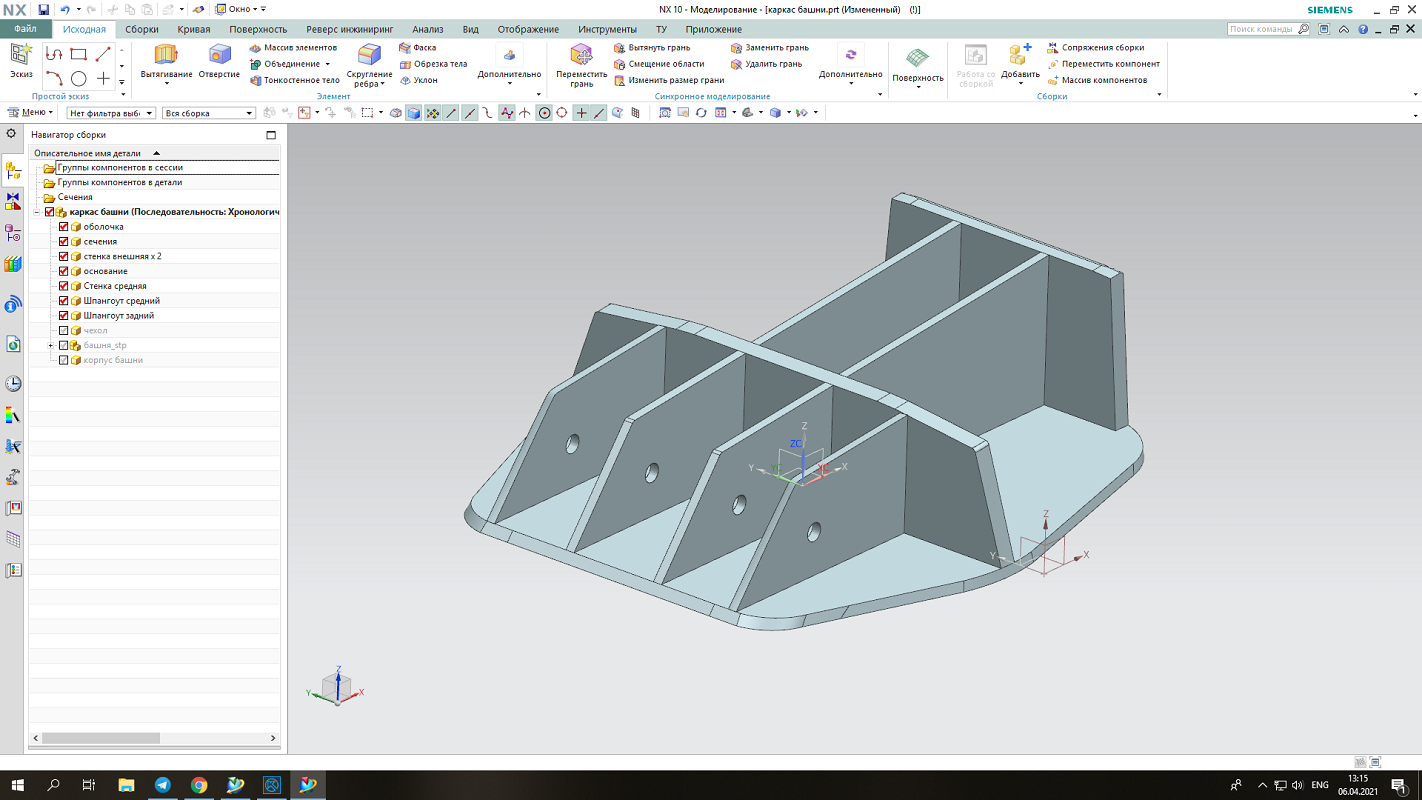

Модель с инструментами проектирования:


Вот что получилось по итогу:

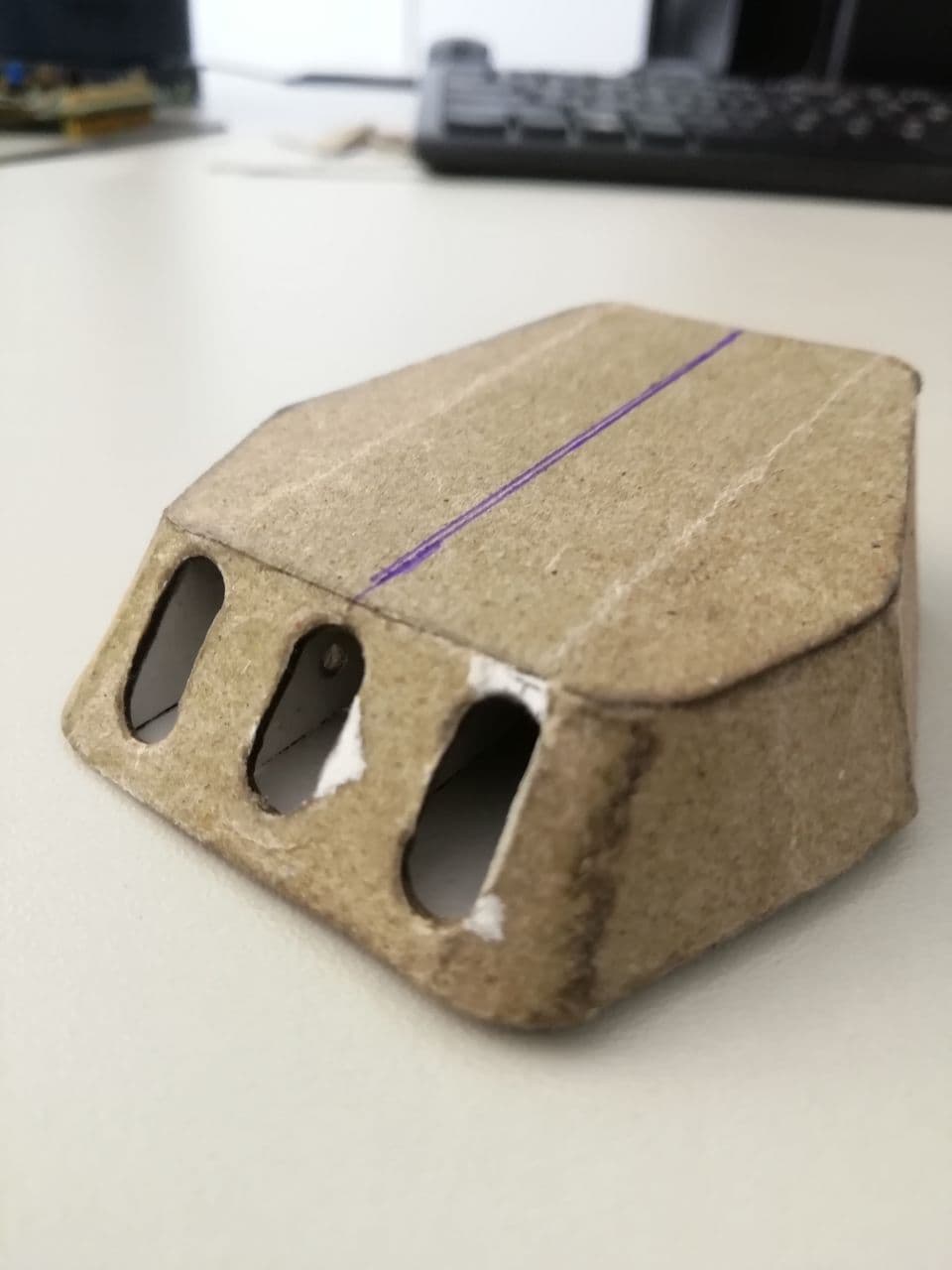

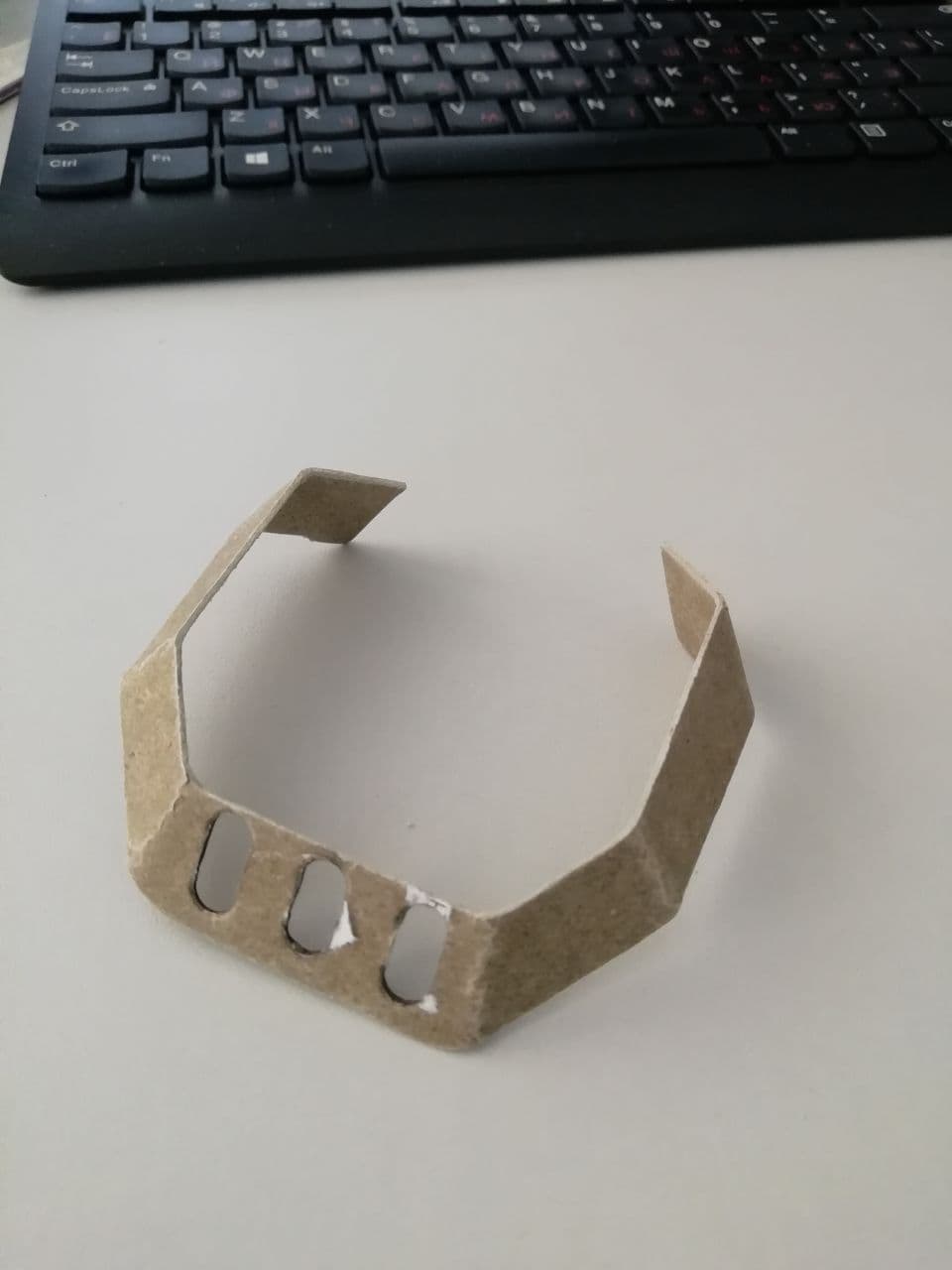

Изготовление из картона:

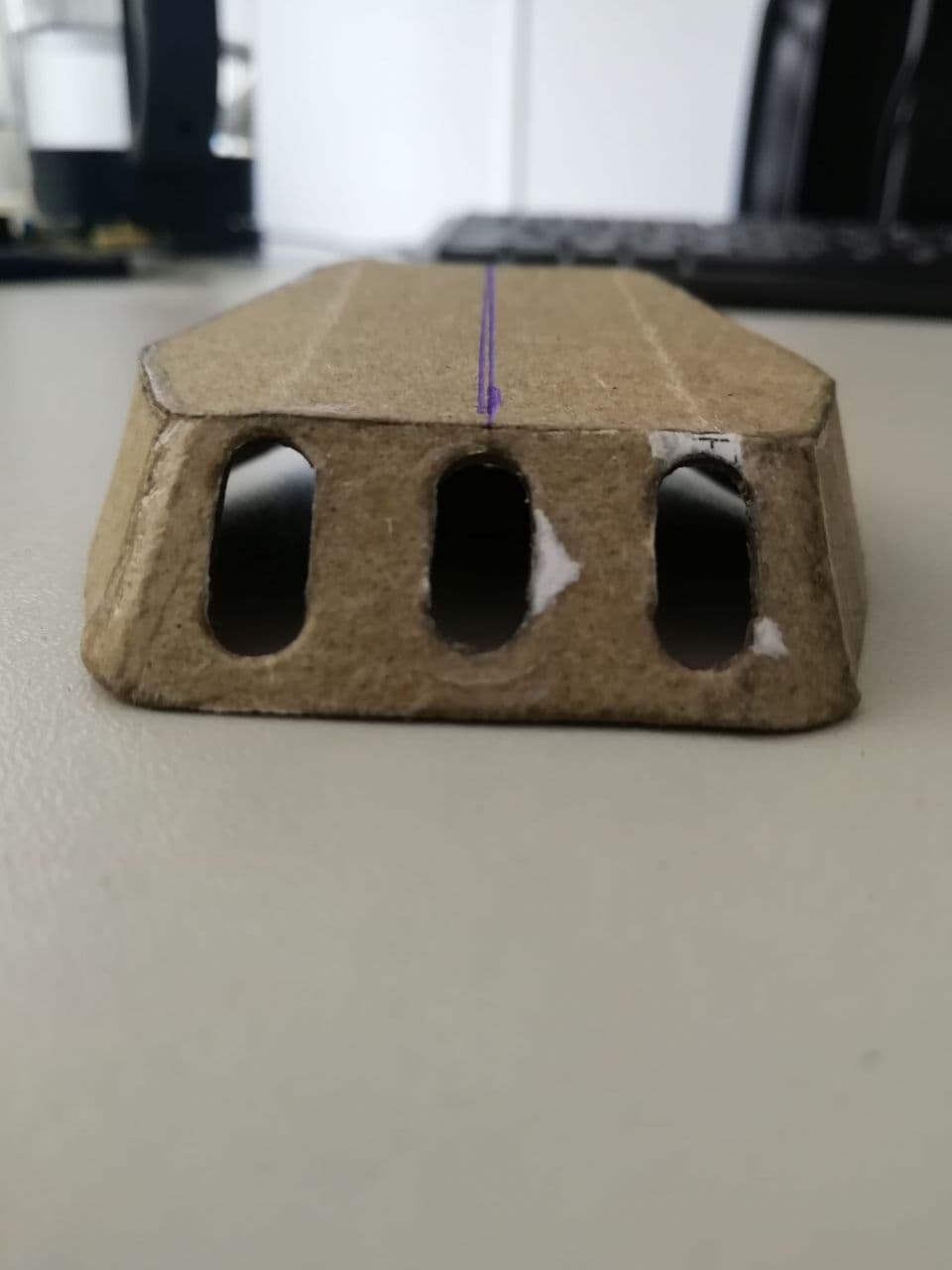

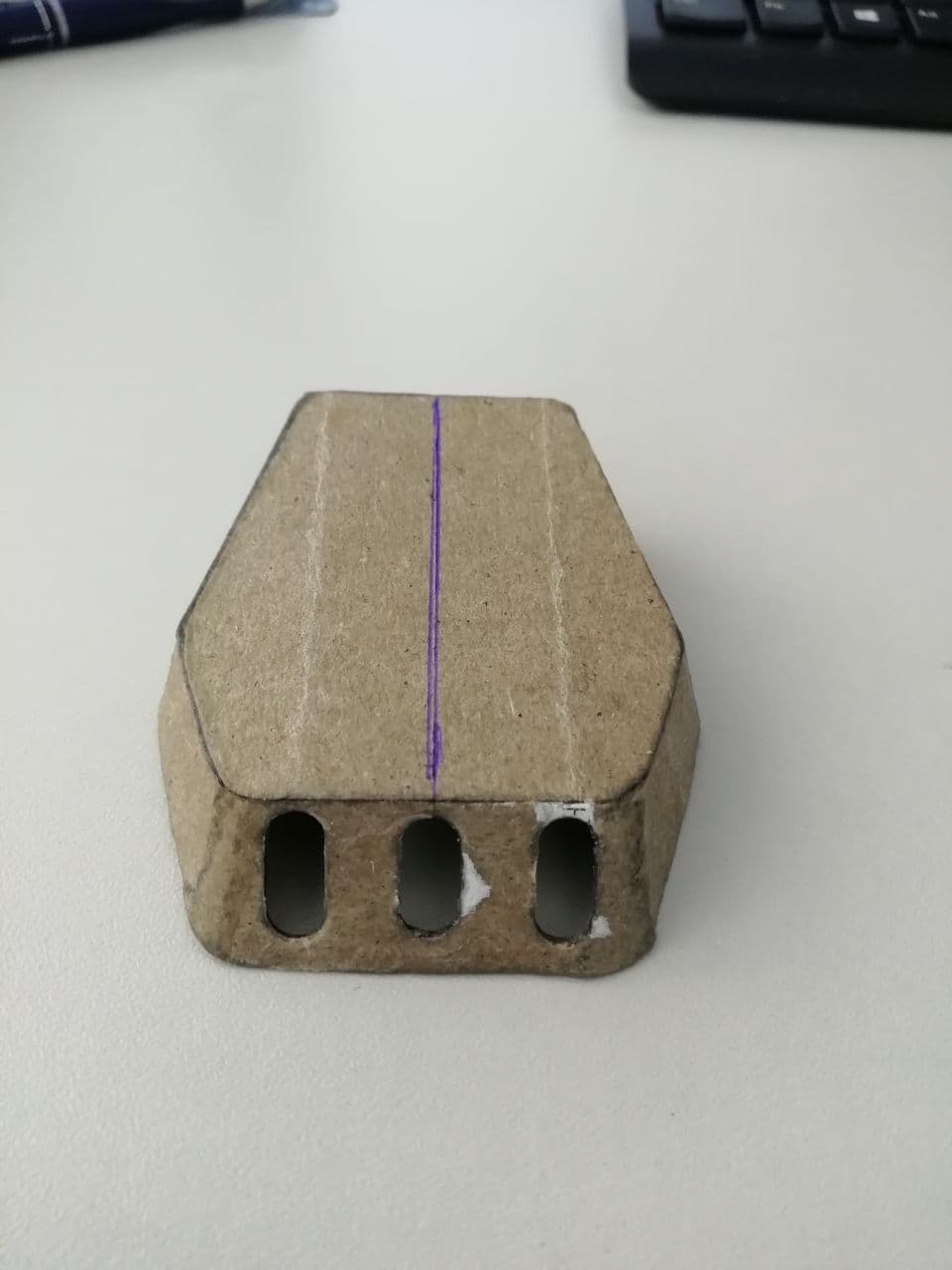

Сборка:


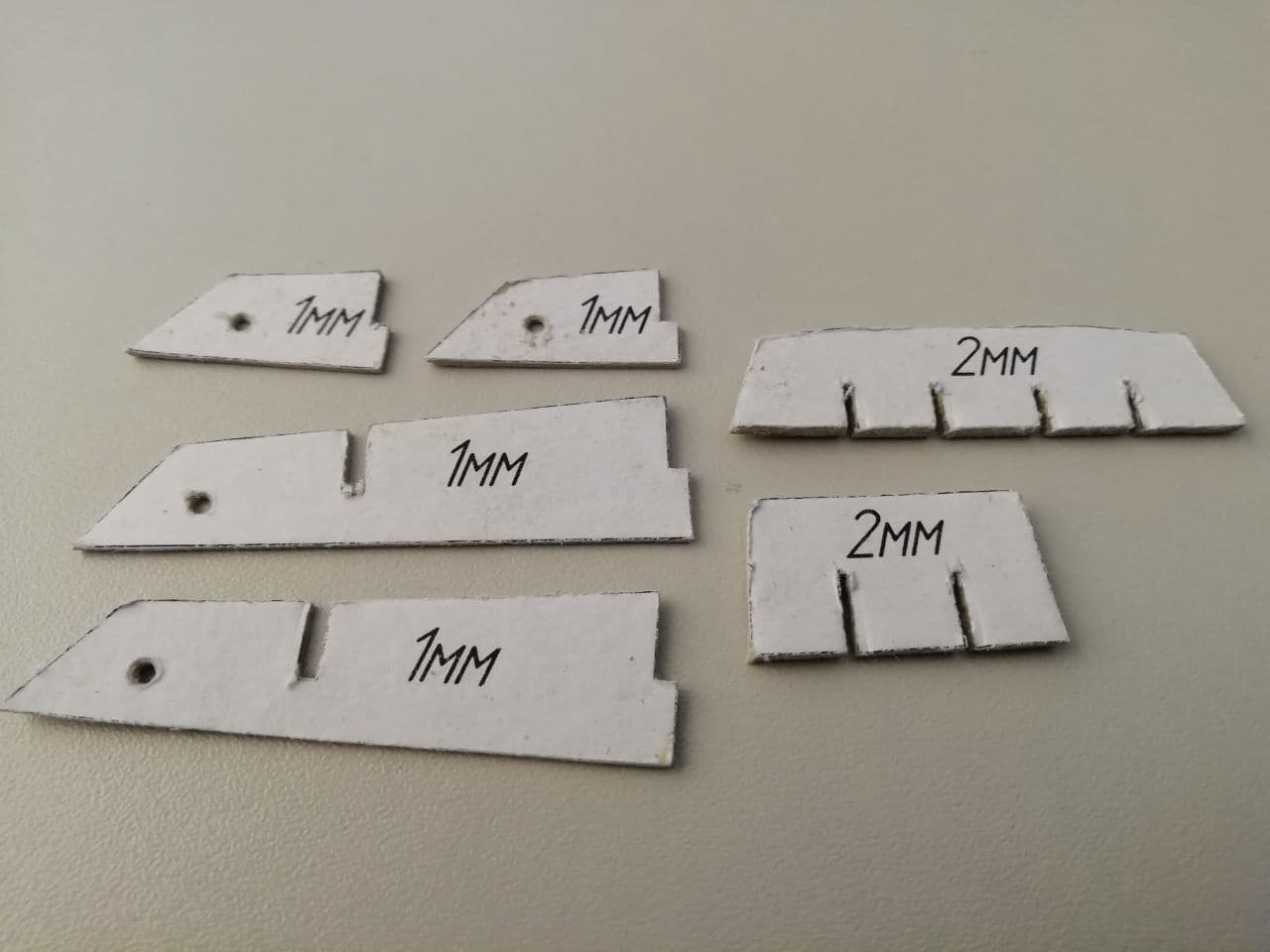

Далее собираем корпус, всё из 1мм картона, пропитанного НЦ лаком мебельным:

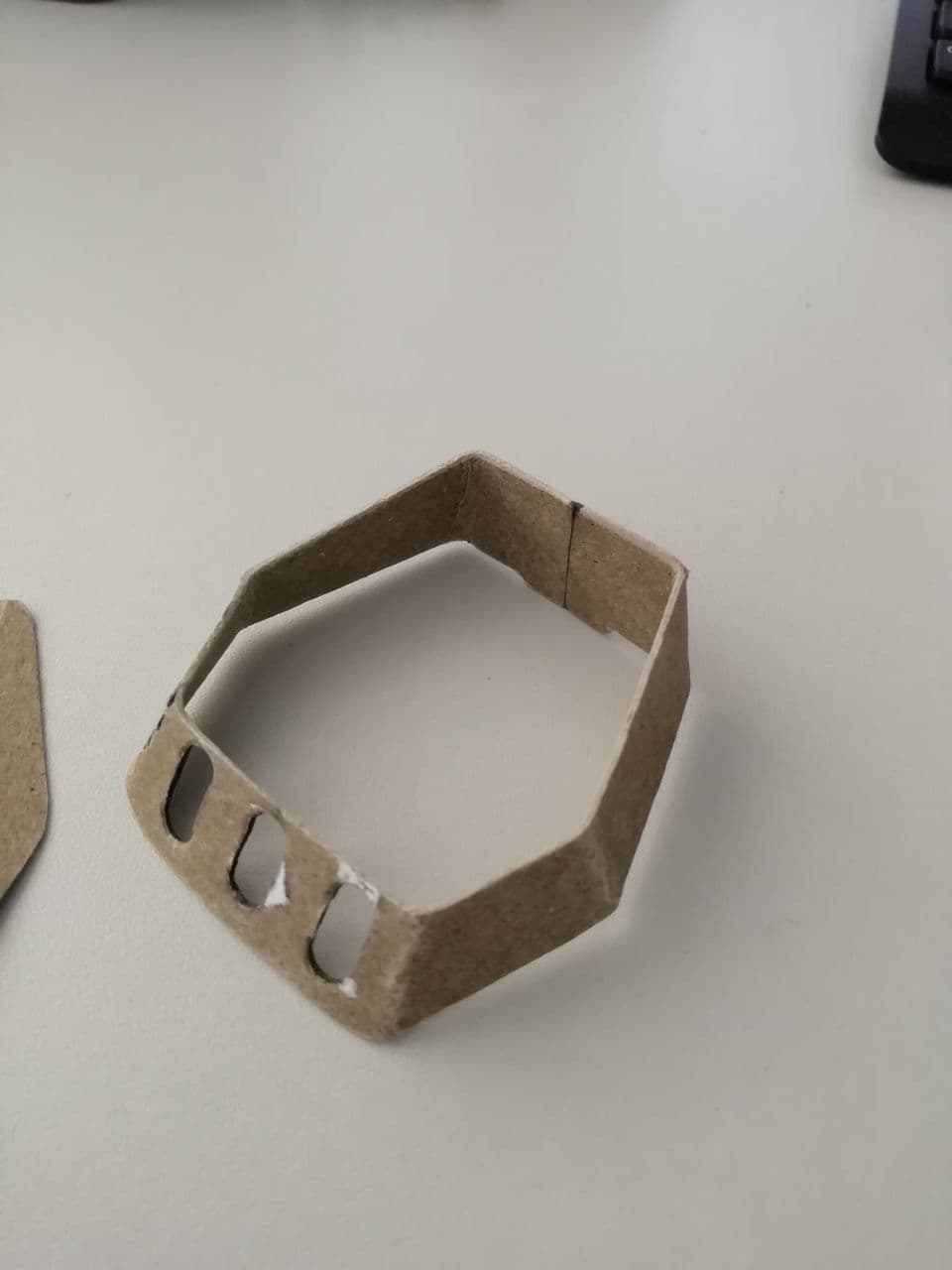

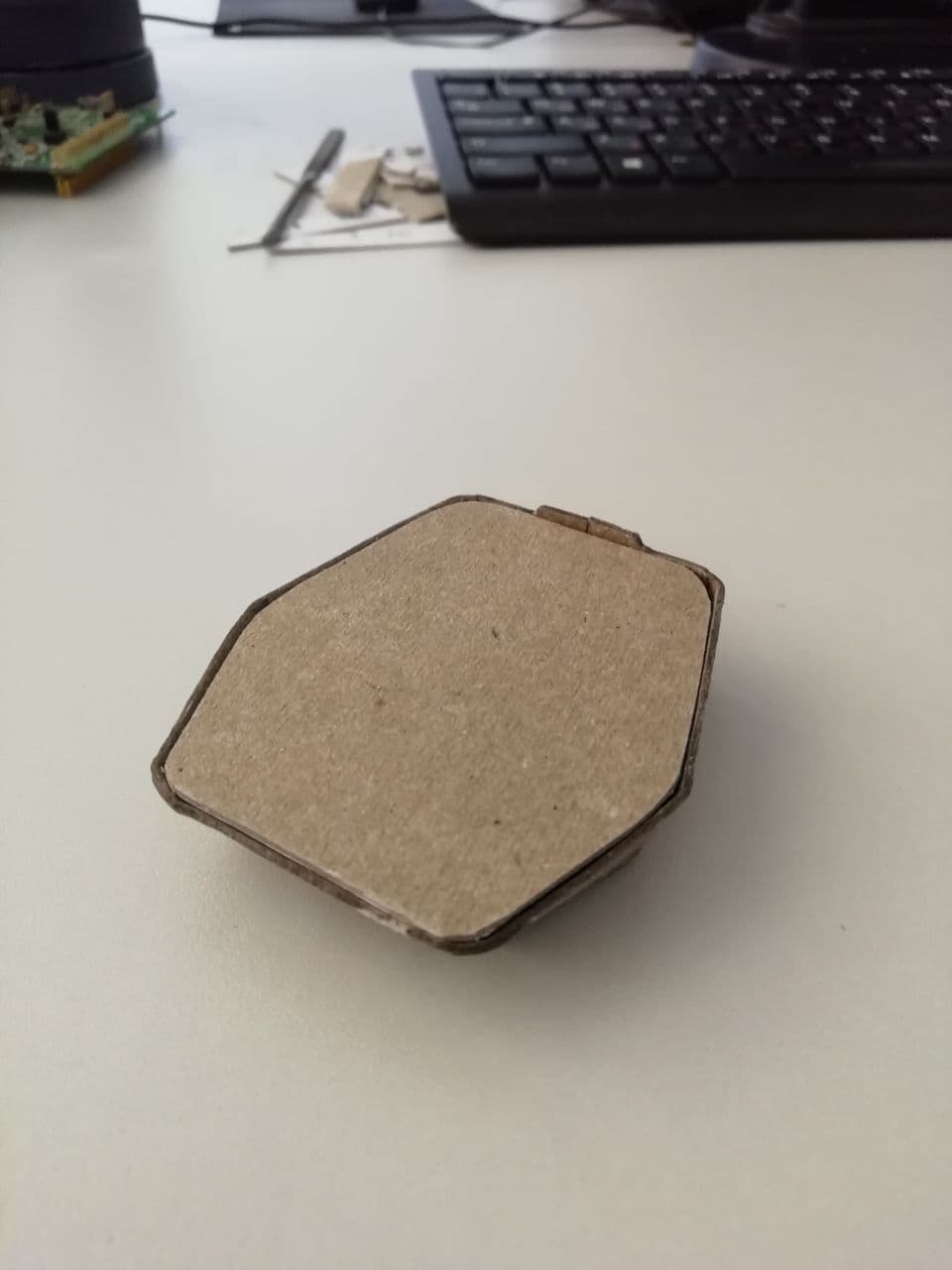

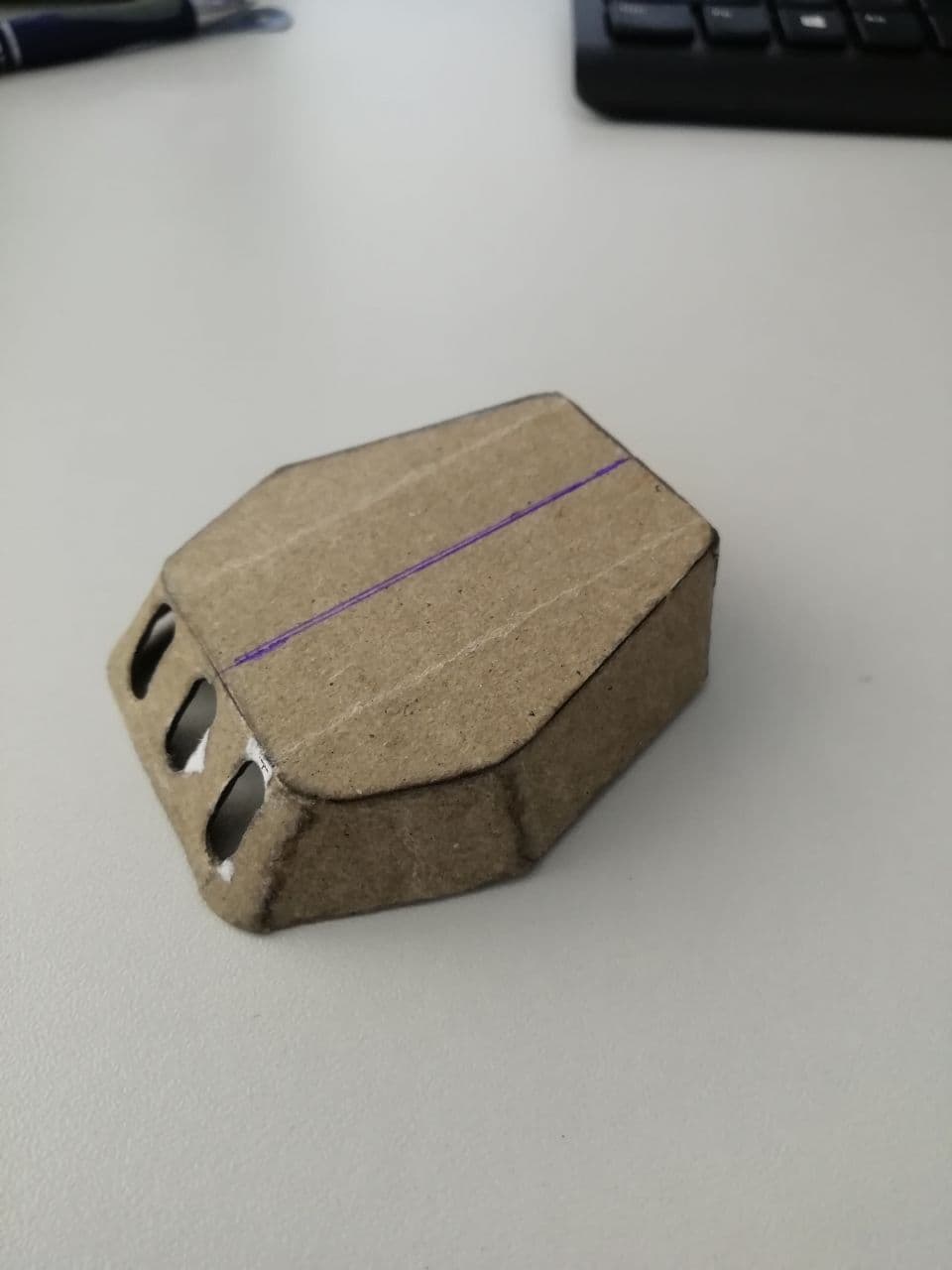

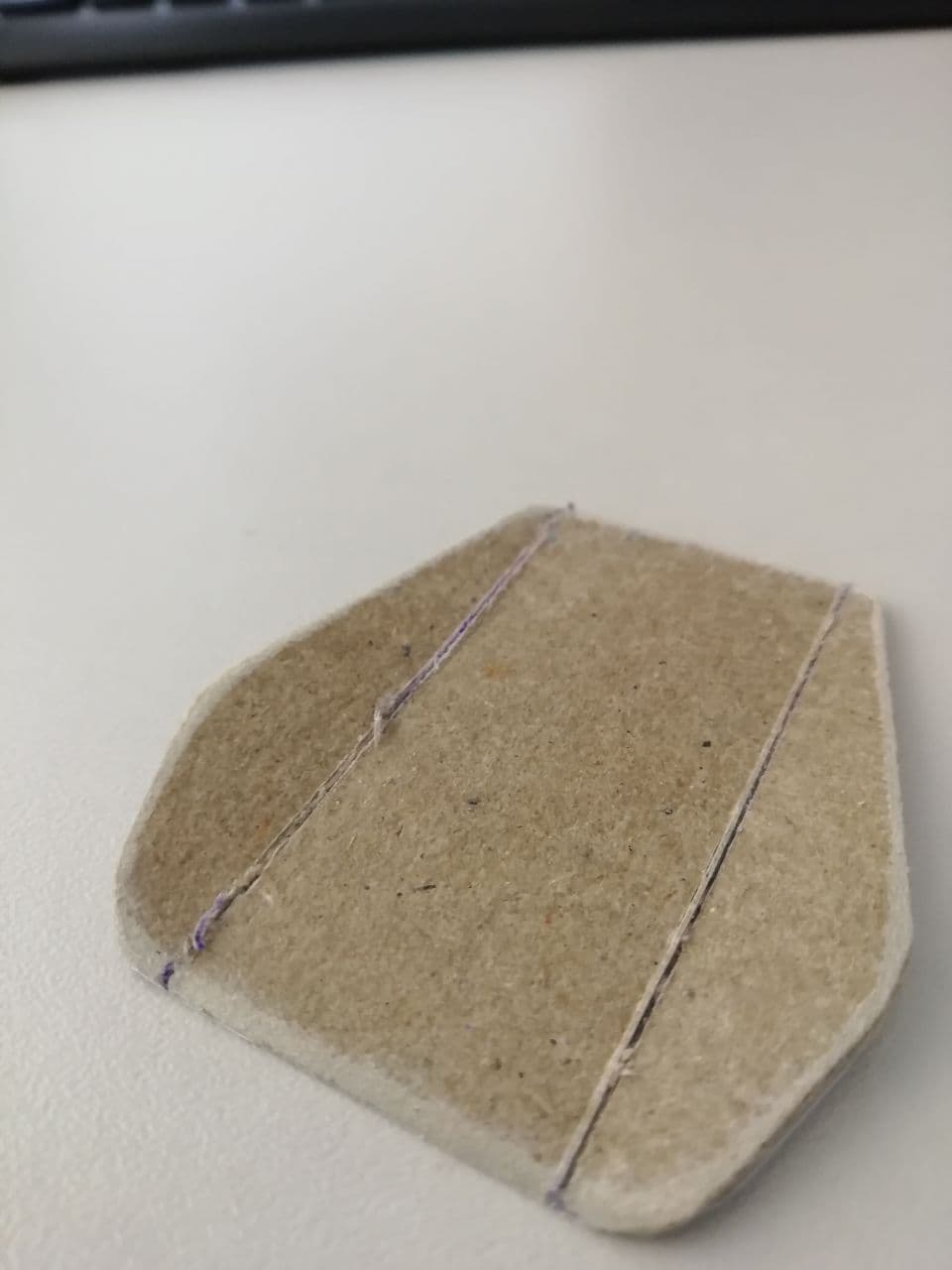

Крышка башни , подрезана и подогнута, так же в местах склеивания снимаем фаски 45 градусов:

Далее склеиваем на цианакрилат :

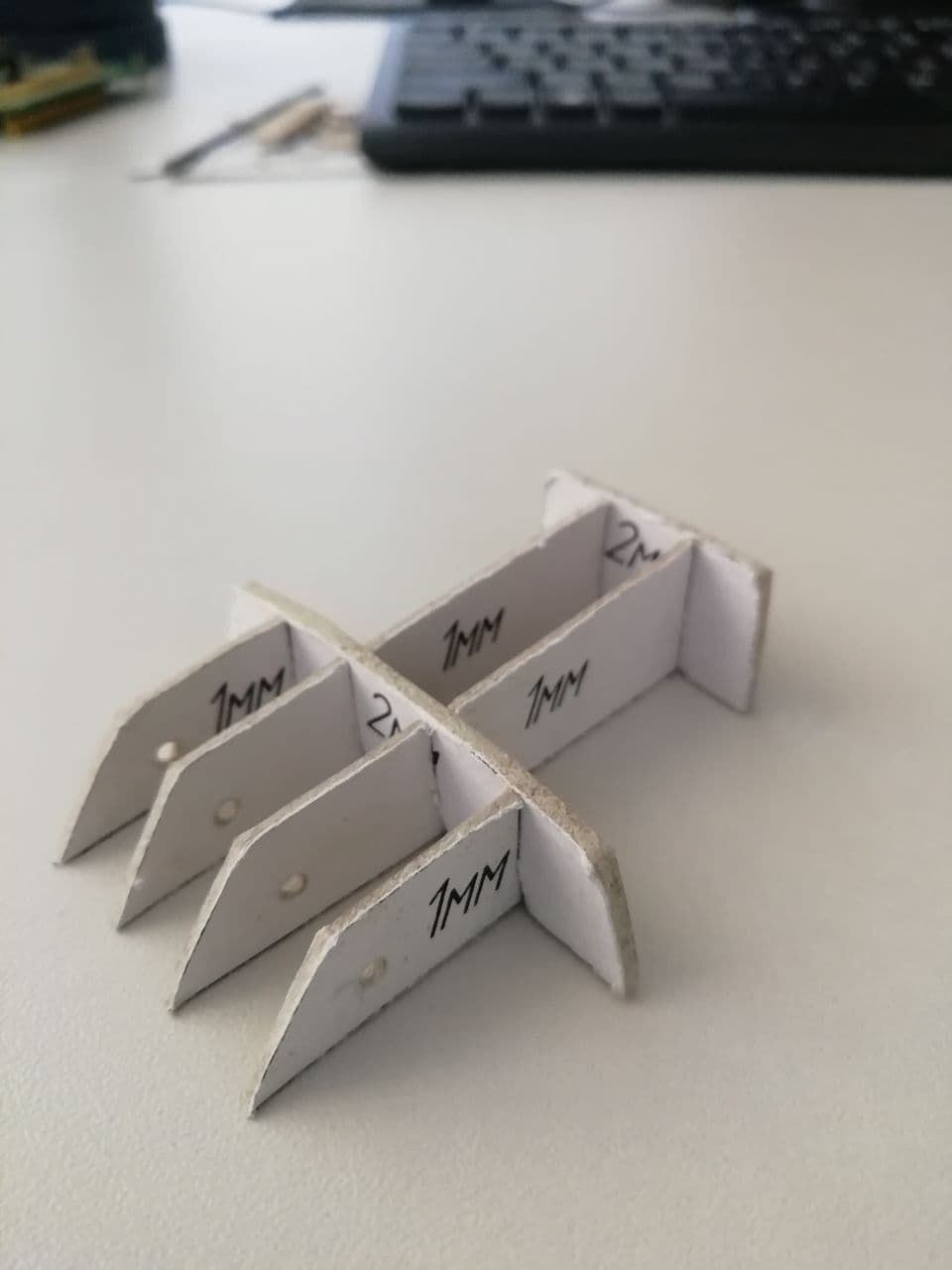

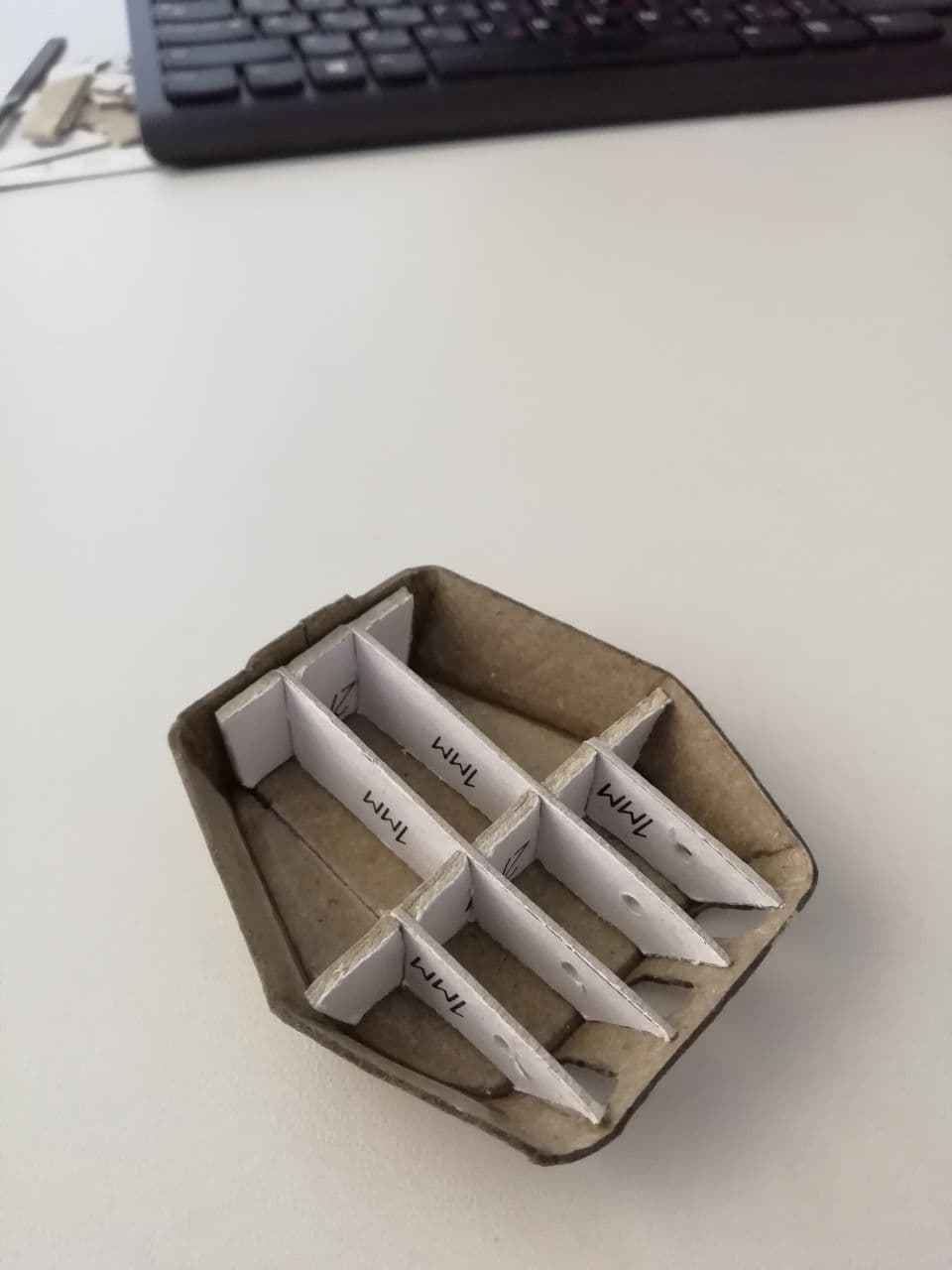

Вставляем каркас, пока не приклеиваю, чтоб потом стволы вставить:

Закрываем крышкой)

Всё собирается с отличной сходимостью, ровно вырезанные детали не требуют никакой подгонки!!!

Потом шпаклевка и выравнивание)

И теперь запускаем в серию, все четыре буду делать!


Ну вот в принципе всё, надеюсь было интересно)

Братишка смотрю с огромным удовольствием.Успеха очень здорово !!!

Днище смотрится великолепно! Интересно, как это будет выглядеть после покраски.

А откуда взялось "воронье гнездо" на грот-мачте?

С Уважением, Алексей.

@Юрий Сотников написал:

Братишка смотрю с огромным удовольствием.Успеха очень здорово !!!

Спасибо за приятные слова!

@Алексей Лежнев написал:

Днище смотрится великолепно! Интересно, как это будет выглядеть после покраски.

А откуда взялось "воронье гнездо" на грот-мачте?

С Уважением, Алексей.

Самому интересно, буду стараться сделать минимальную толщину ЛКП, чтоб не залить так старательно прокатанные заклепки), грунт будет белый автомобильный, эпоксидный это точно, а вот с красками пока не определился.

Да , скопировал фок мачту и не заметил, что на грот площадка должна быть) Спасибо !!!

Всем привет!

Наконец-то пошло дело с валопроводом.

По 3д модели нарисовал себе чертежик:

Выпиливать решил вручную из подручных, так сказать.

Материалы:

-стержень сварочного электрода 3ки

-газета

-пищевая фольга 9мкм

-пластик ПВХ (уголок со строительного магазина)

-клей цианокрилат

-шпатлевка по пластику ZIP

Из инструментов дрель, напильники, надфили и т п.

Заготовка втулки: Стержень обмотал фольгой в два слоя, поверх в несколько слоёв до необходимого диаметра газетой, попутно пропитывая цианокрилатом, потом шпаклюем.

Далее обтачиваем при помощи дрели и напильника до нужной формы.

Приклеиваем стойки из ПВХ, предварительно выточив на них шпонки, а во втулке выполнив отверстие.

Вот результат, детали:

Собираем:

Примеряем:

Возможно всё можно было сделать намного проще, но вышло как то так!)

Серьёзный подход.

С Уважением, Алексей.

Всем привет!

@Алексей Лежнев написал:

Серьёзный подход.

С Уважением, Алексей.

Спасибо!)

Продолжаем работу с башнями ГК.

Подшпаклевал, загрунтовал.

Решил добавить немного рельефа на крышу.

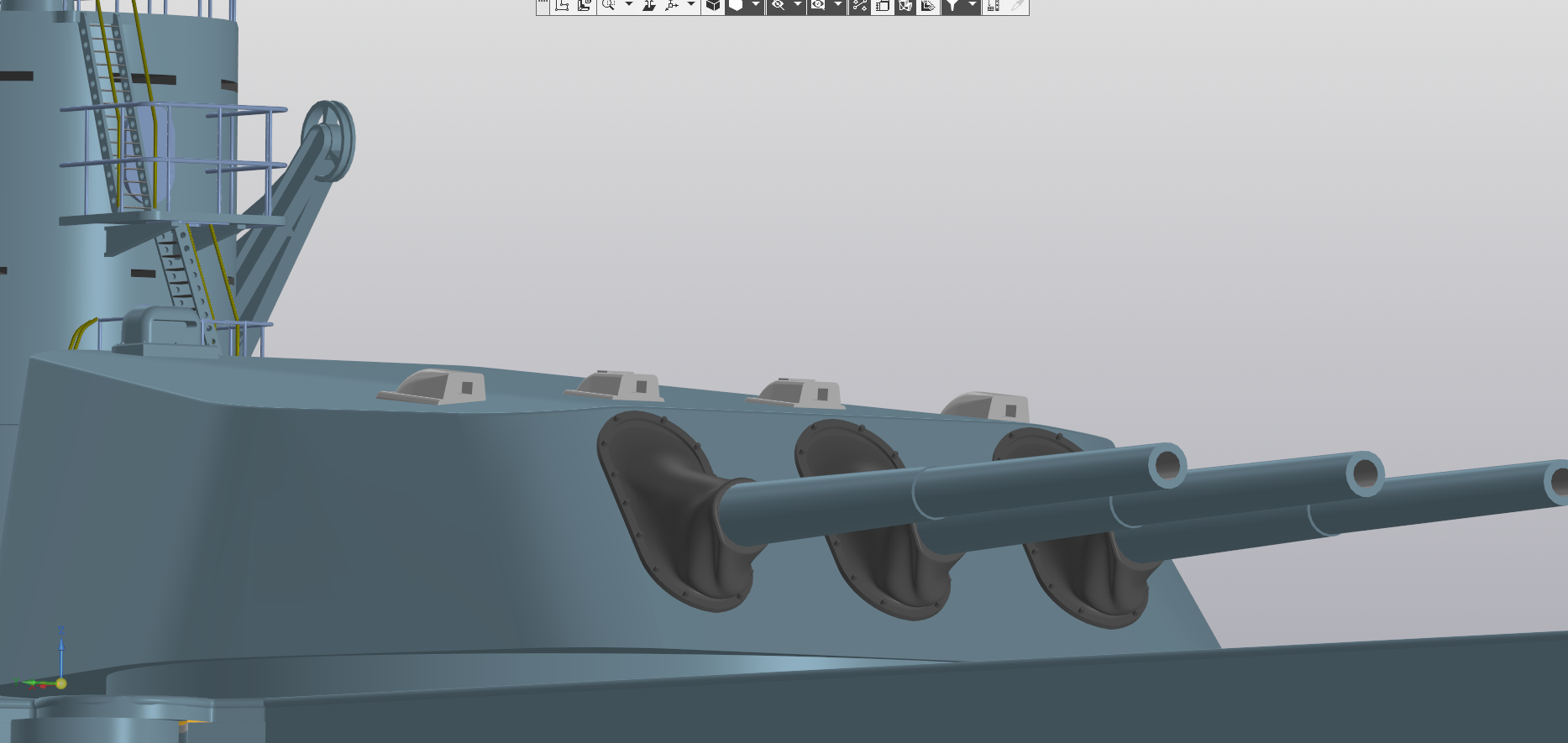

Вот фото, где хорошо это видно:

И схема бронирования башни:

Для начала рисуем трафарет и наклеиваем на фольгу 50 мкм, при помощи клея карандаша канцелярского:

Выдавливаем точки при помощи тыльной части сверла 0,5 мм и проводим канцелярским ножом по стыкам, так , чтоб не прорезать фольгу , а оставить только глубокий след.

Отрываем трафарет и клеим фольгу на обильное количество цианокрилата , не переворачиваем крышей к верху, чтоб клей не потек по стенкам башни.

Вот клей подсох:

Снимаем:

Далее зачищаем лишний клей и грунтуем.

Покрасил на время акрилом, чтоб было лучше видно результат:

Всем привет!

Продолжаю работу с башнями ГК.

Смоделированные ствол, кожух и смотровые приборы распечатал на фотополимернике.

Кстати о нарезки ствола, не видно её глазом после печати, только под лупой рассматривать)

Чтоб стволы не смотрели по сторонам , смоделил еще оснастку для вклейки.

Далее дело техники)

Смотровые приборы запортачил, плохо промыл в спирте после печати, поэтому пришлось поработать напильником, ну и подшпаклевать придется после грунта.

Ну и прогрунтовал. Приобрел аэрограф jas1113, понравился, уж лет 8 в руках не держал, а руки помнят)

Грунт акрил на воде, фирмы aero, чем красить потом еще не определился, и вопрос, если я решу красить нитрой, то как она ляжет на этот грунт, или вообще лучше другой грунт, на другой основе?

Привет!

Очень серьёзный подход, и результат очень даже впечатляющий.

Лучше если грунт и краска будут на разных основах, в случае чего можно смыть краску её растворителем, не повредив грунт.

Но лично у меня с нитрой дружбы как-то не получилось. Поэтому грунтую Тамиевской нитрой из баллона, а крашу уже акрилом.....

С Уважением, Алексей.

Спасибо! Будем стараться и дальше в том же духе!)

@Алексей Лежнев написал:

Но лично у меня с нитрой дружбы как-то не получилось. Поэтому грунтую Тамиевской нитрой из баллона, а крашу уже акрилом.....

А нитрагрунт тамиевский тонким слоем реально положить? Я почему аэром и взялся грунтовать. Тамию пока еще не пробовал, но походу надо начинать уже)

Спасибо за совет, надо будет попробовать.

@Илья Кузьминых написал:

А нитрагрунт тамиевский тонким слоем реально положить?

Аэром не пробовал, а из баллона очень аккуратно - можно перелить.

С Уважением, Алексей.

Всем привет!

С акриловыми грунтами на водной основе больше связываюсь, все что было на фотополимерной смоле потрескалось.

Всё смыл спиртом.

По совету Алексея Лежнева приобрел грунт Тамия


И на этом я думаю свои эксперименты по подбору грунтов, в том числе для покрытия фольги, закончить!

Дорого( 800р за 100мл), но отвечает всем моим нескромным запросам.

Ложится тонким слоем, укрывистость, быстро сохнет верхний слой( пыль не успевает осесть!), короче, я доволен!

Вот участок фольги прокатанный самой мелкой клёпкой:


Ничего не залило, все видно.

А это я попытался снять ножом грунтовку)

Намертво!

Ну и перегрунтованная башня ГК:

Всем привет.

Немного ещё продвинулся с башнями ГК. Сделал дверь.

Размеры взял с БМ094. Дверь картон, остальное распущенная на уголки пвх панель со строймага.

Клеил цианокрилатом. Вопрос, есть ли какой клей для пвх более подходящий? Или "супер клей" наше всё?)

@Илья Кузьминых написал:

"супер клей" наше всё?)

По моему опыту - ВСЁ!

С Уважением, Алексей.

Всем привет!

Башни ГК пока не доделал, но примерить не удержался)

Н а этом пока всё)

Нормалёк!

С Уважением, Алексей.

Всем привет!

Немного продолжения с башнями)

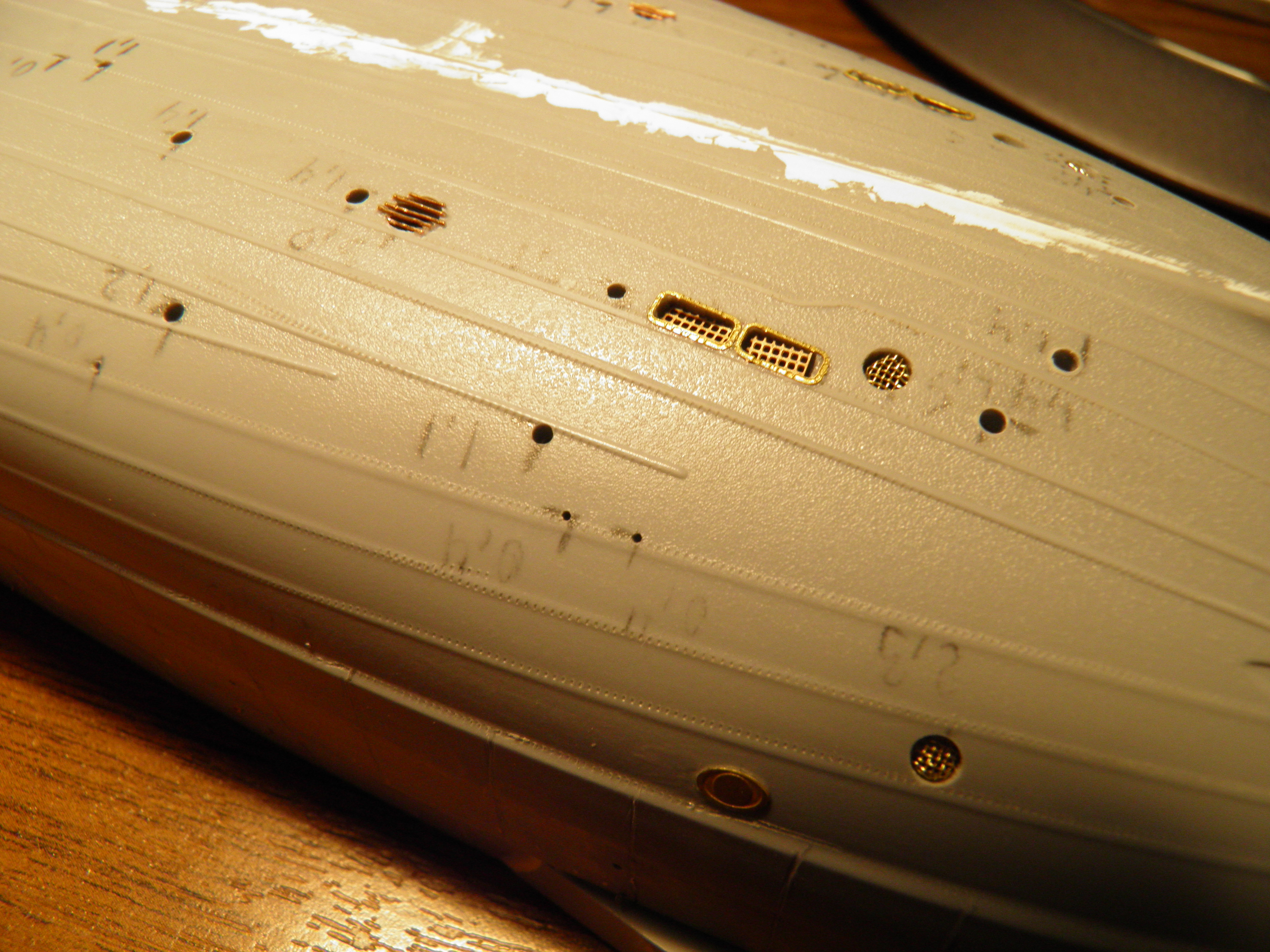

Купил травление от "микродизайна" , трапы РИФ:

Примерил. Поручни позже приделаю из проволоки.

ВОПРОС по трапу в дверь башни!,  Мелковат, так оставить или попробовать по другому изобразить?

Закончил рисовать и напечатал в смоле все шлюпки и катера.

Паровой катер 2шт, моторный катер 2шт, 20ти весельный баркас, 6ти весельный вельбот, и ял6.

Моторный катер:

Паровой катер:

Баркас:

Вельбот:

ЯЛики:

Естественно мелочевку не рисовал, т к не пропечаталась бы , что то из проволоки будет, а что то и на травление нарисуем)

Пока всё.

Впечатляет.

С Уважением, Алексей.

Спасибо!
