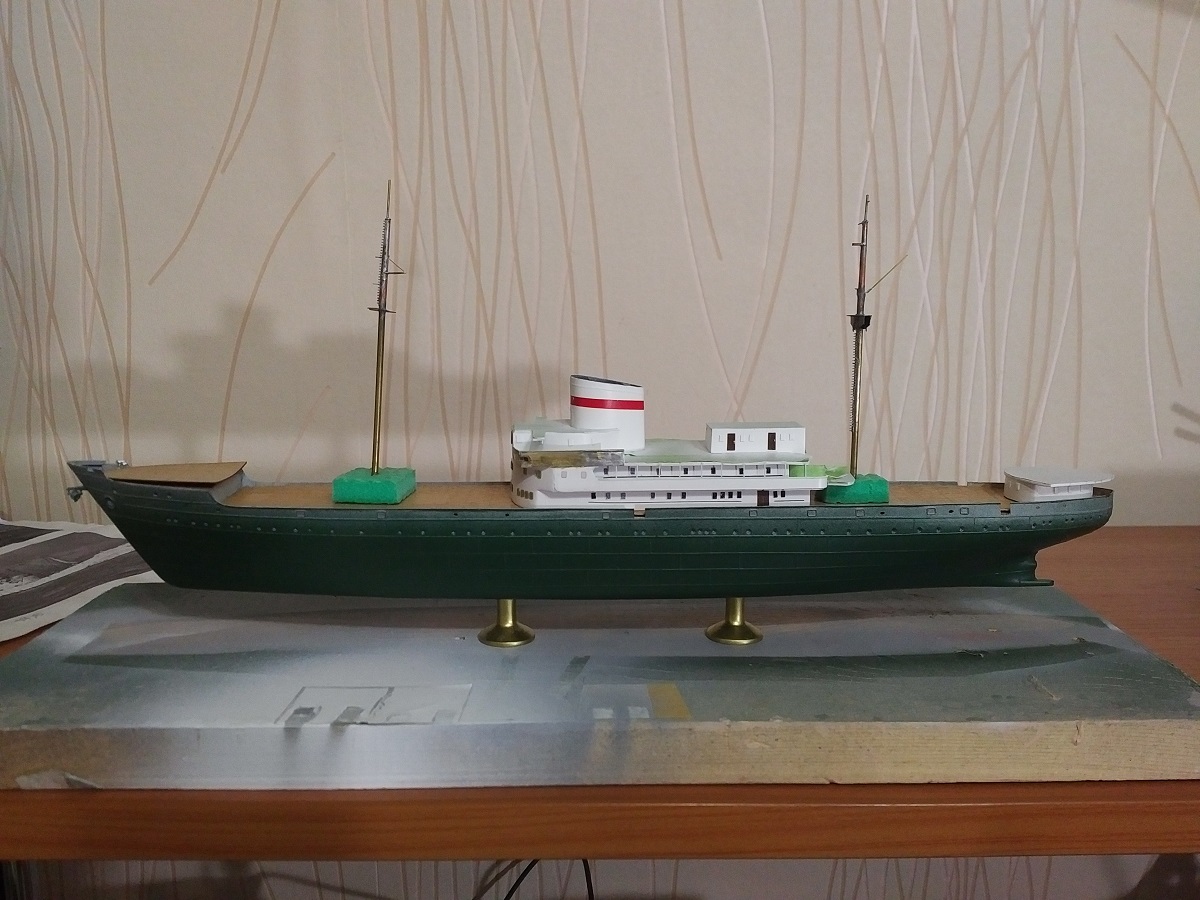

Добрый день. Строил, строил с большими перерывами. Пришло время поделиться, тем что же я наделал. Как таковых чертежей "Витязя" не нашел. Пришлось прибегнуть к обратному инжинирингу. Теоретический чертеж судна подобран по соответствию с чертежами немецких сухогрузов. Надстройки, палубное оснащение, мачты и т.п. по схемам и фото видео материалам, благо их изобилие.

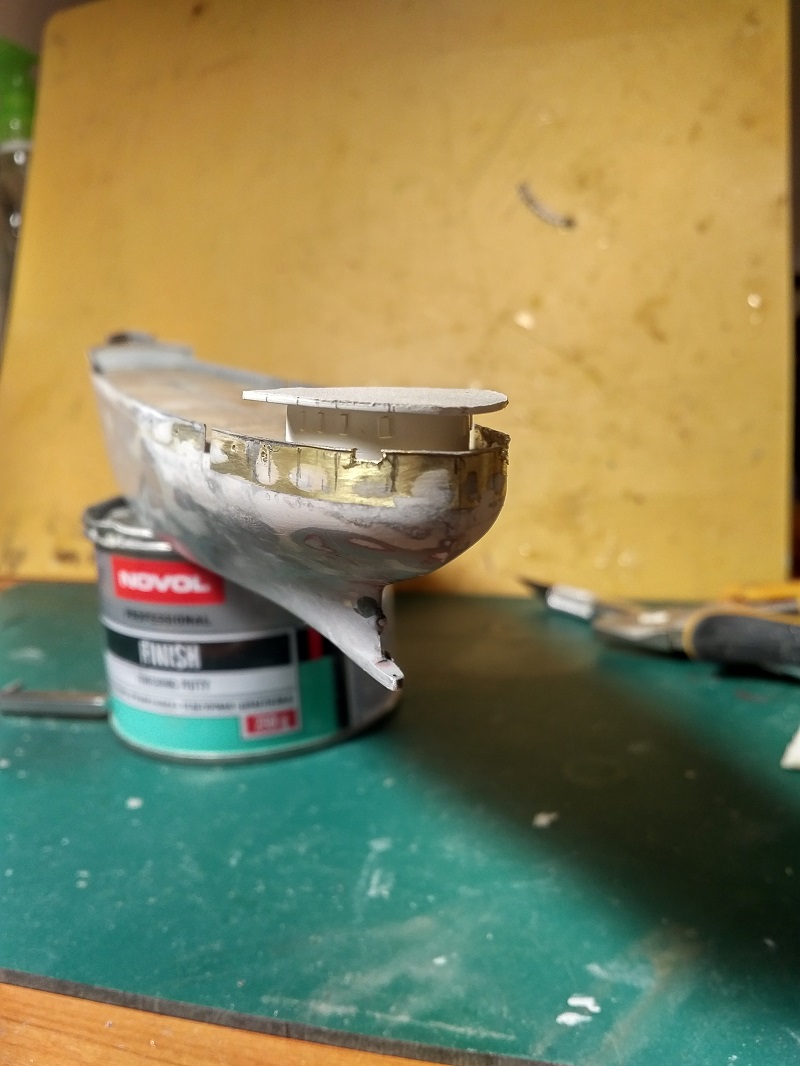

Корпус выполнен по картонному набору с последующим заполнением армирующей двухкомпонентной шпаклевкой. Надстройки вырезаны на лазерном станке из массива оргстекла, палуба лазерная гравировка шпон анегри.

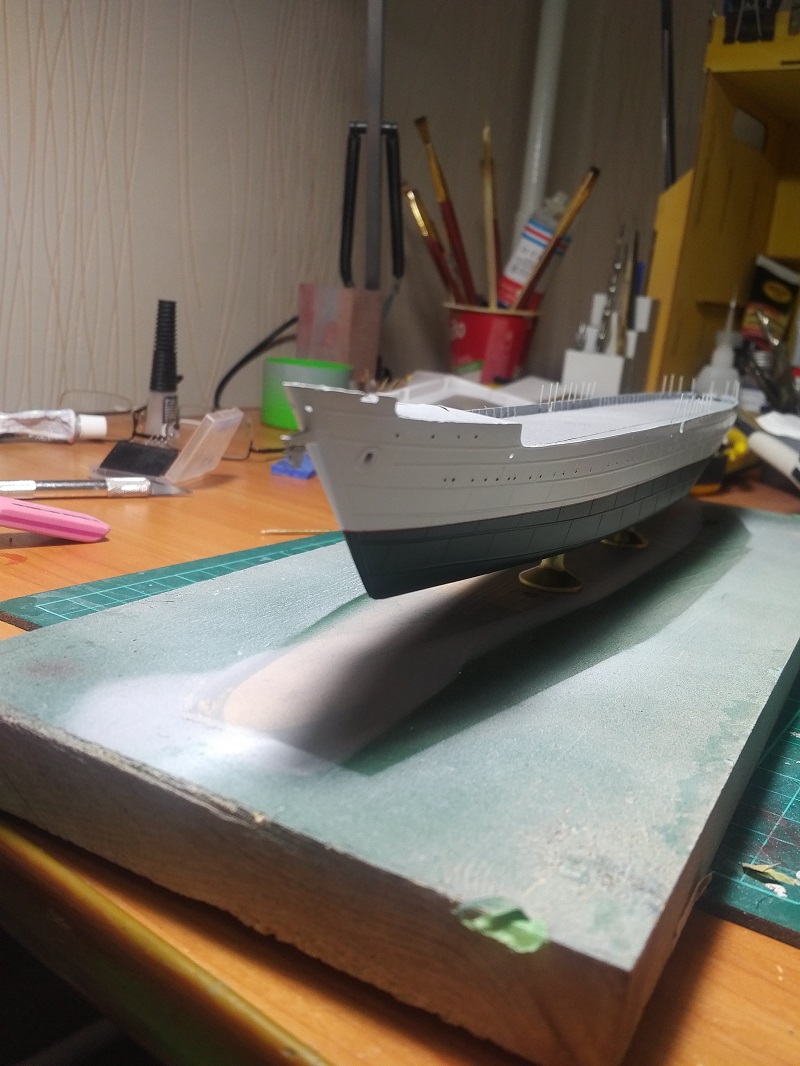

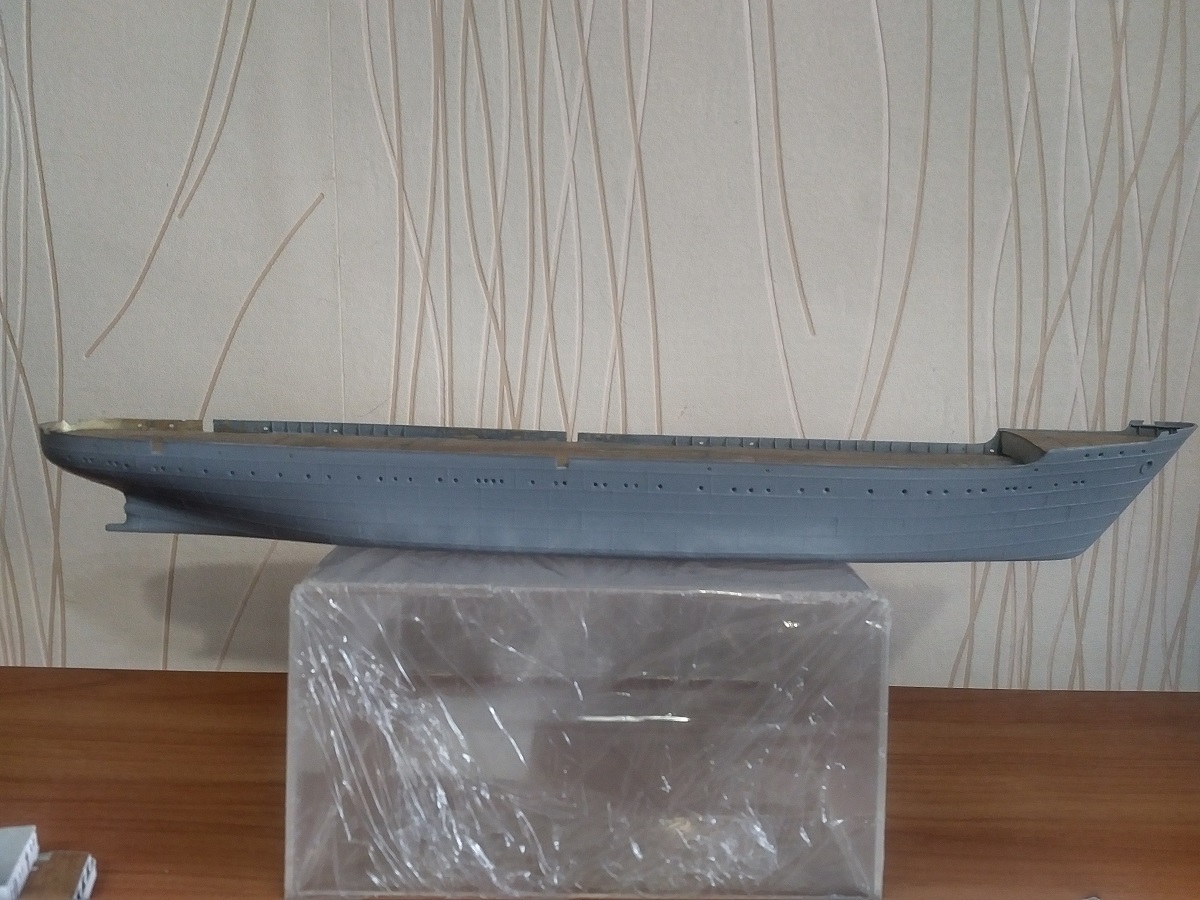

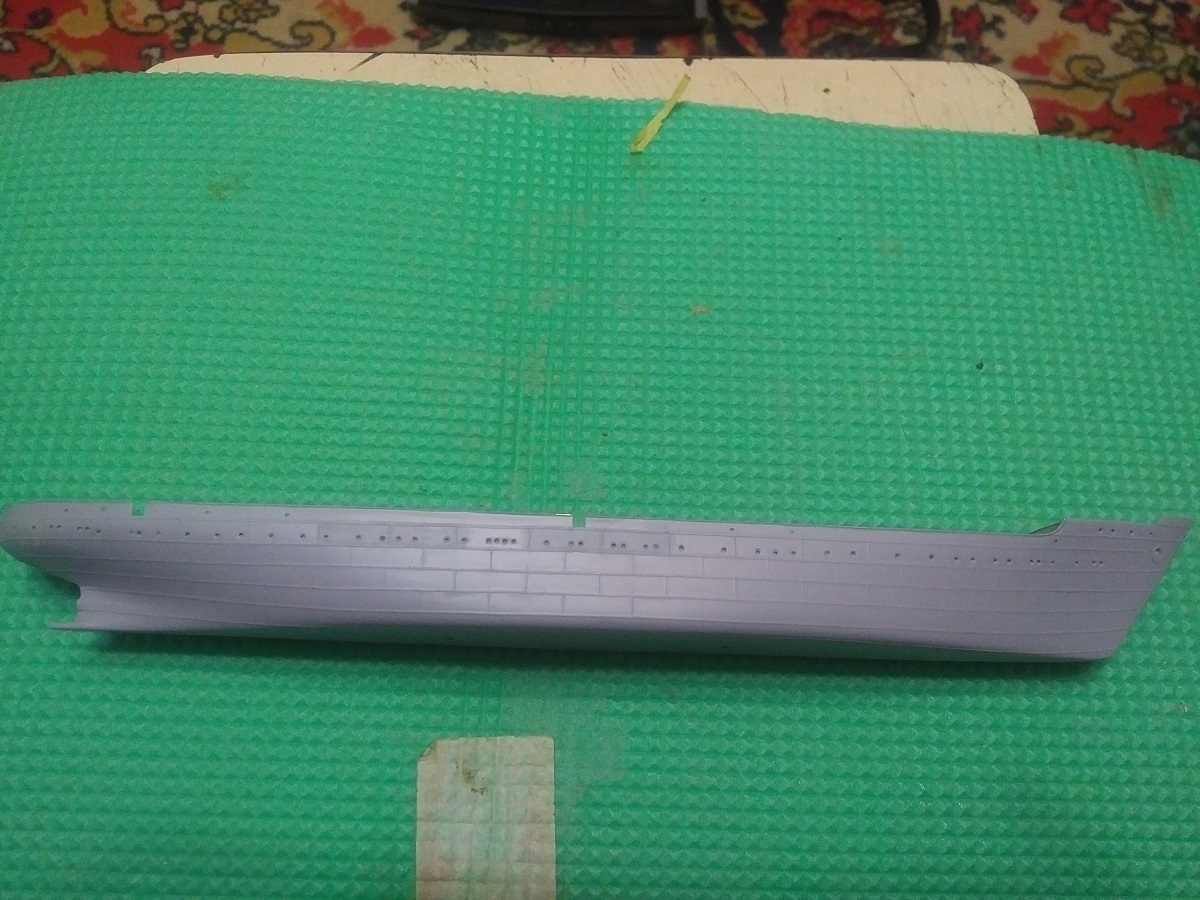

Корус уже окрашенный. И тут начались проблемы.
1. Пытался имитировать листы обшивки, по результату видно, что нахрапом не вышло, если горизонтальный шов выглядит правдоподобно, то с вертикальными полная беда.

2. Замельчил иллюминаторы.
Сейчас переделываю.
На надстройке поторопился с снятием масок.

 Предстоит переделка.

Работа над ошибками

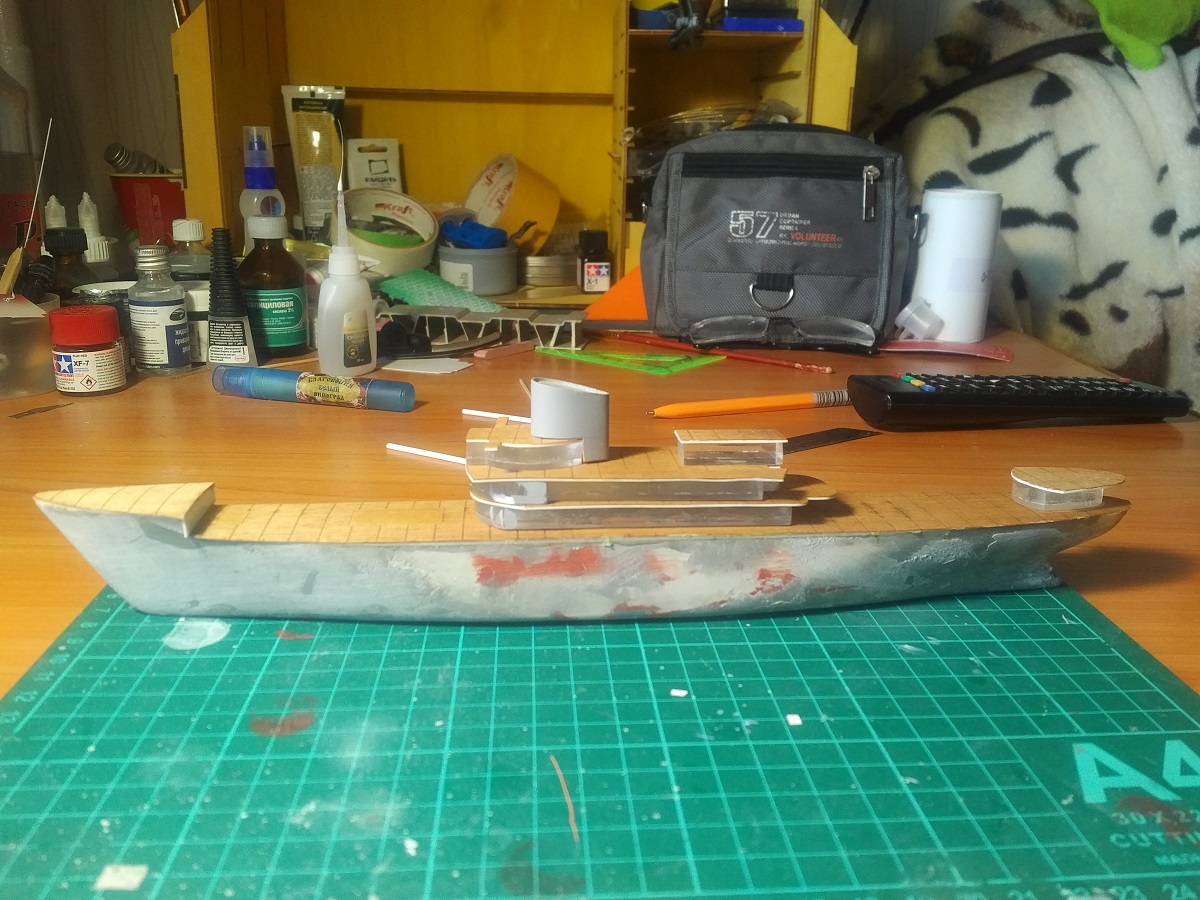

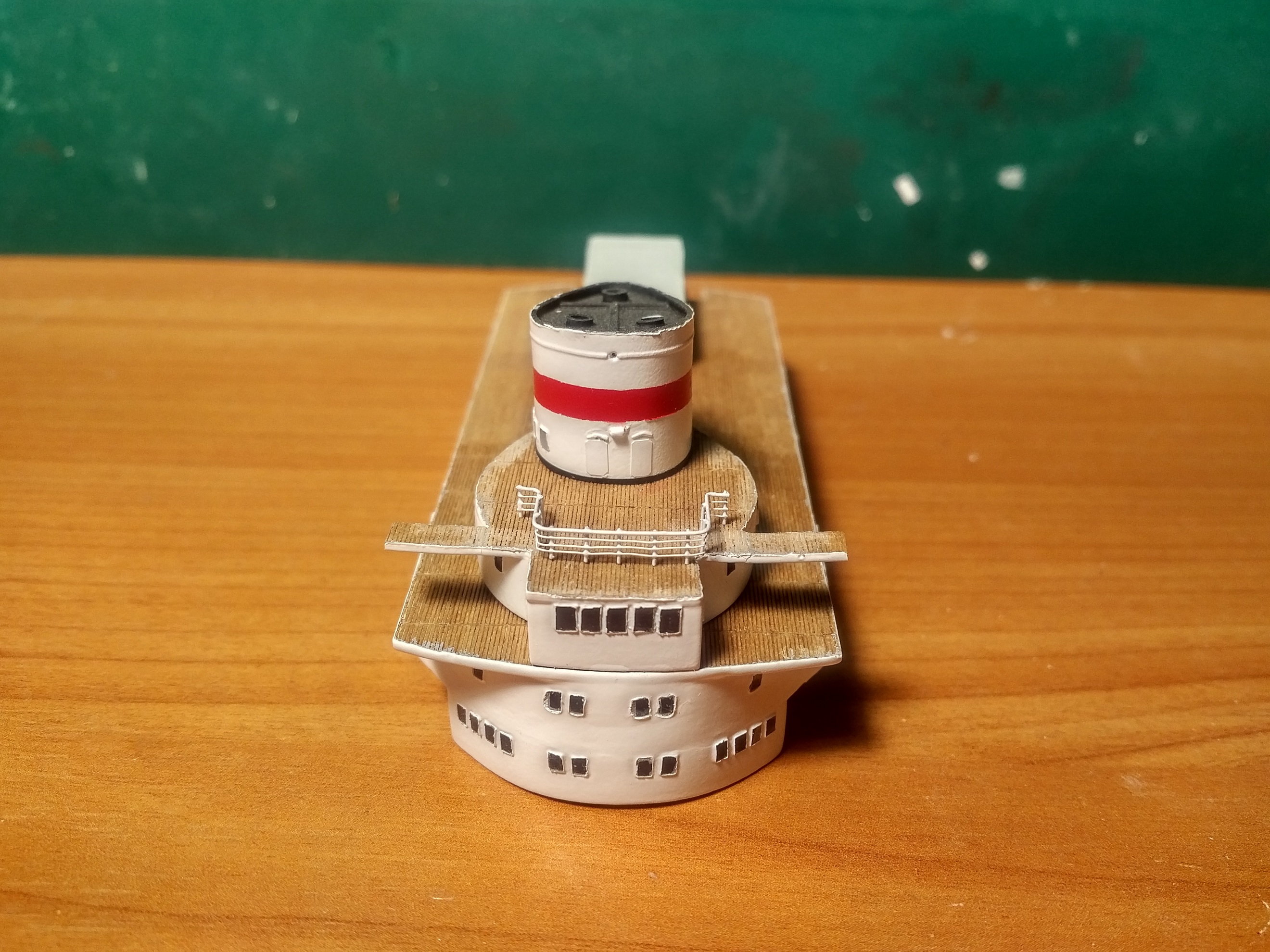

Первоначальный вариант,

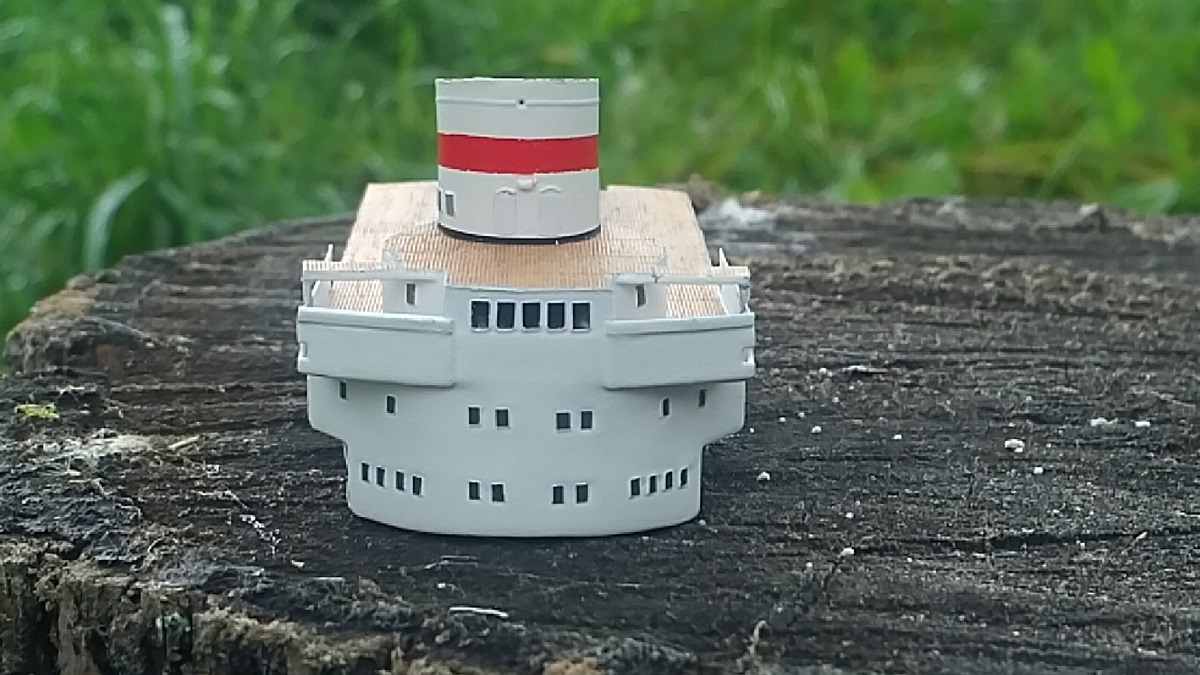

Результат переделки,

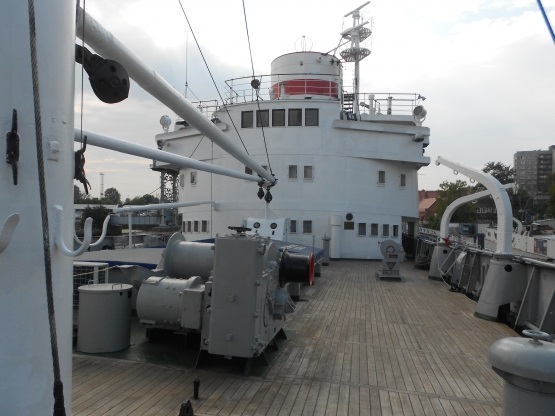

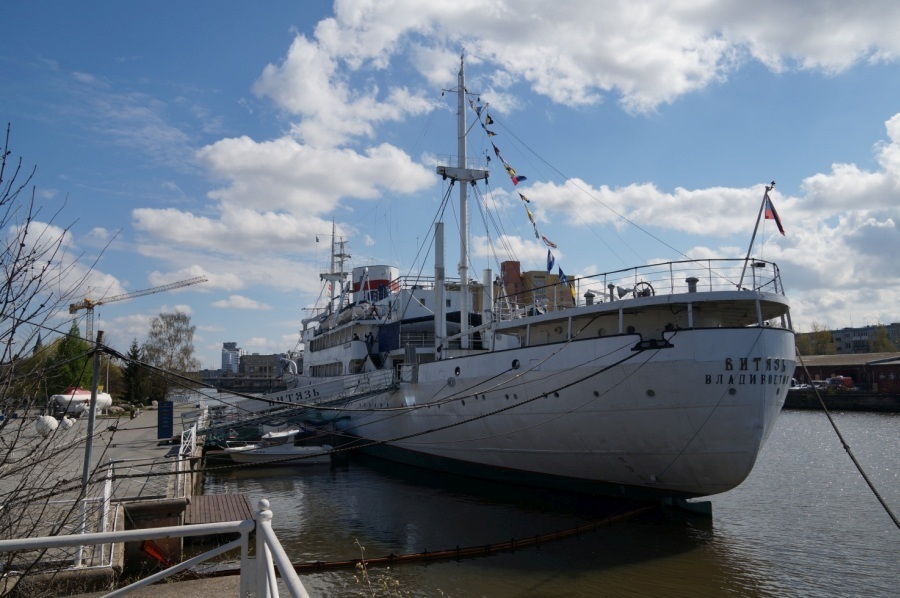

Фото прототипа.

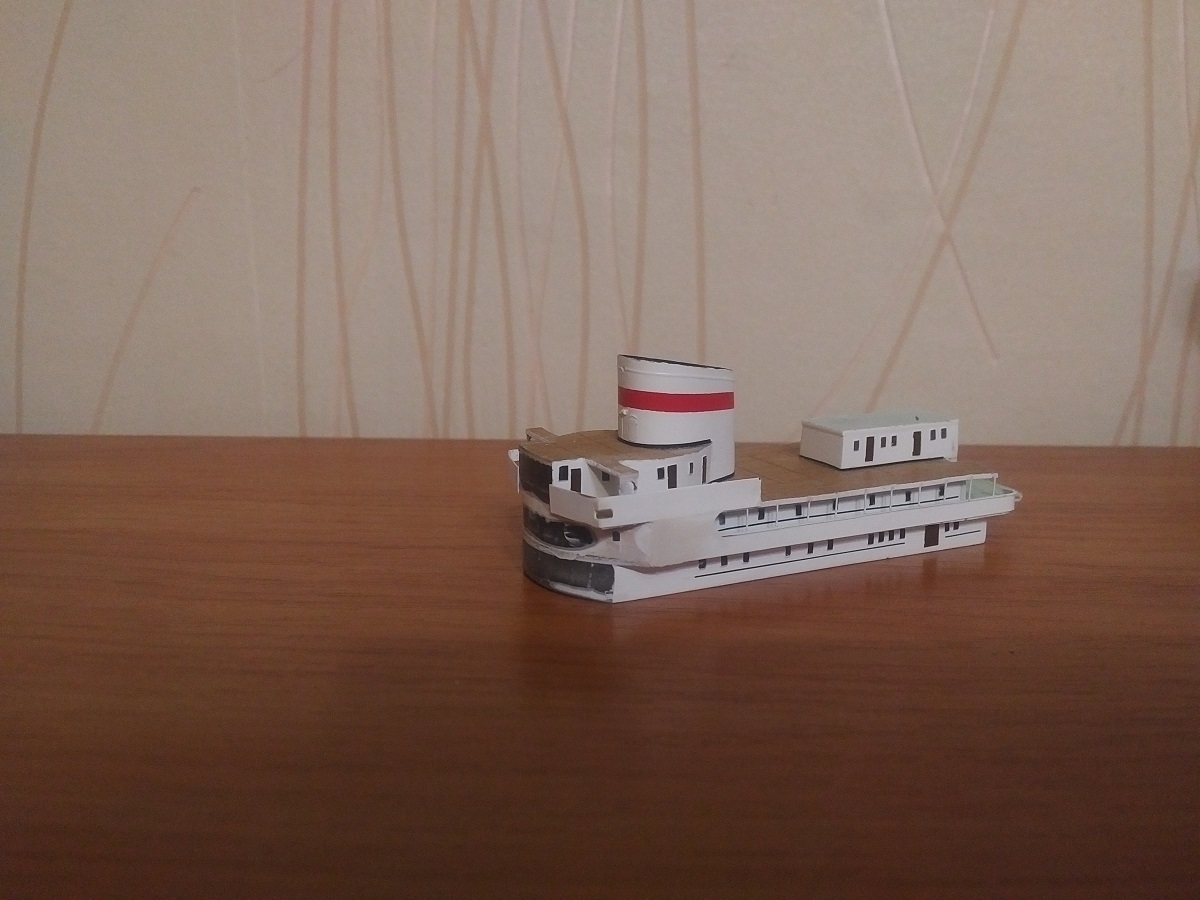

Надстройка вид с боку


Что сделано из мелочевки

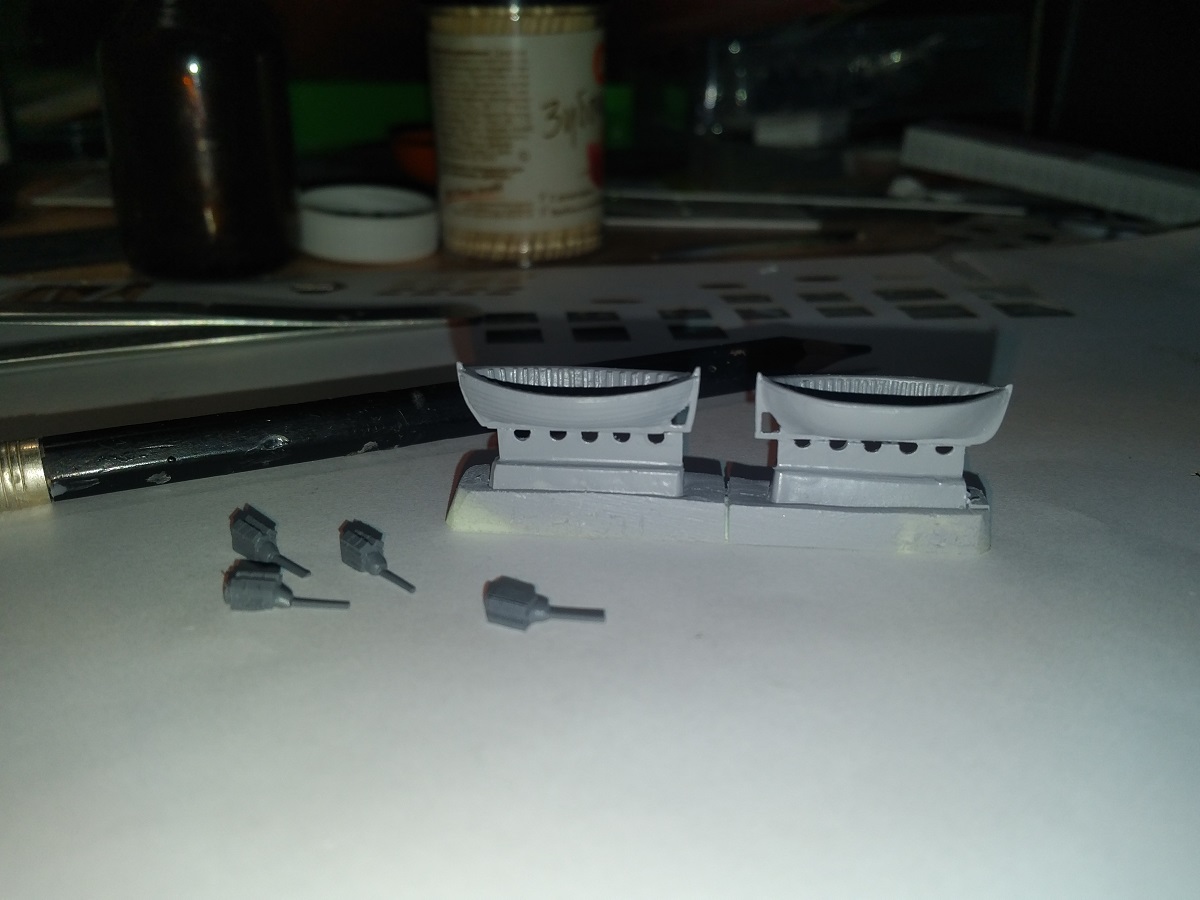

Вельботы с моторчиками. Еще не формовал. Материалы: листовой полистирол, пластик от доширака, проволка.

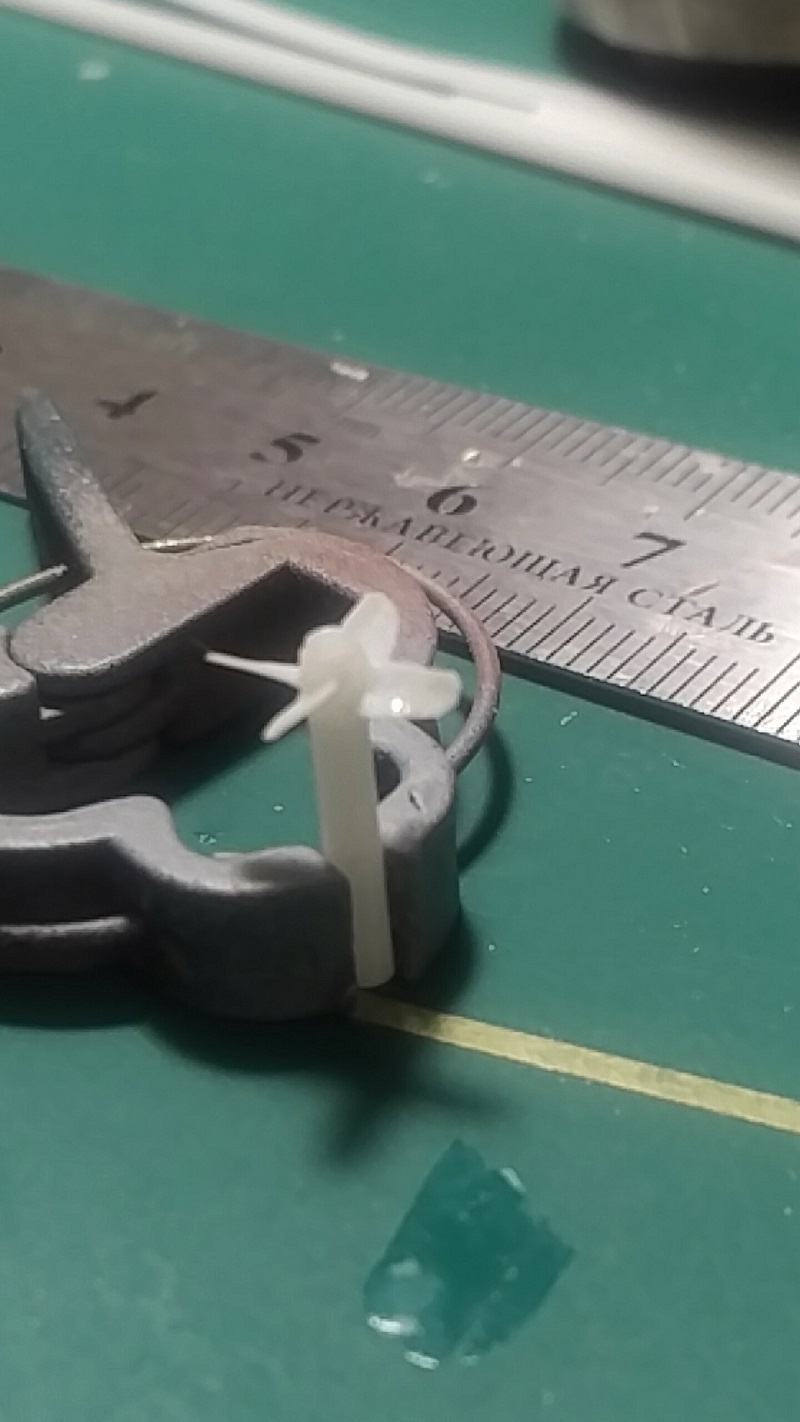

Винт. Материалы пластконструктор, пластик от доширака.

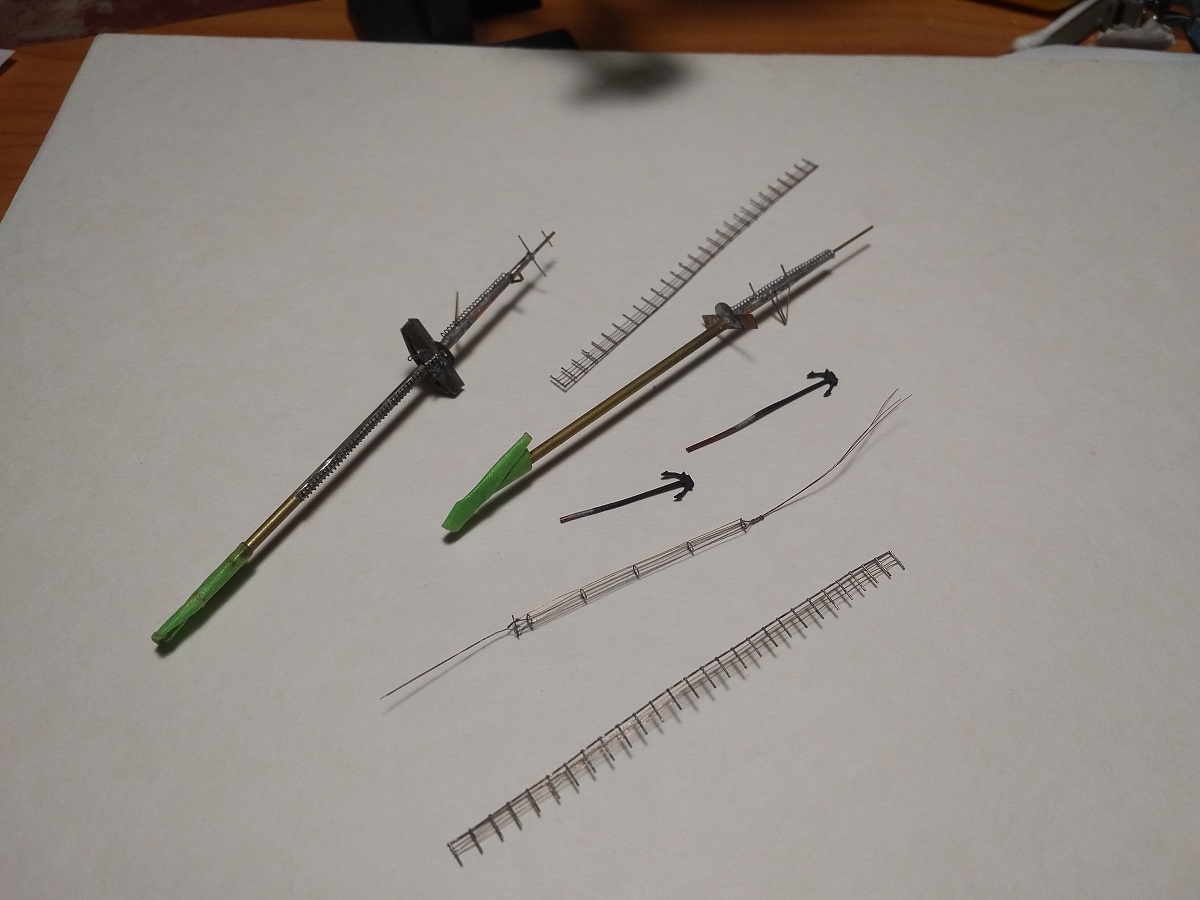

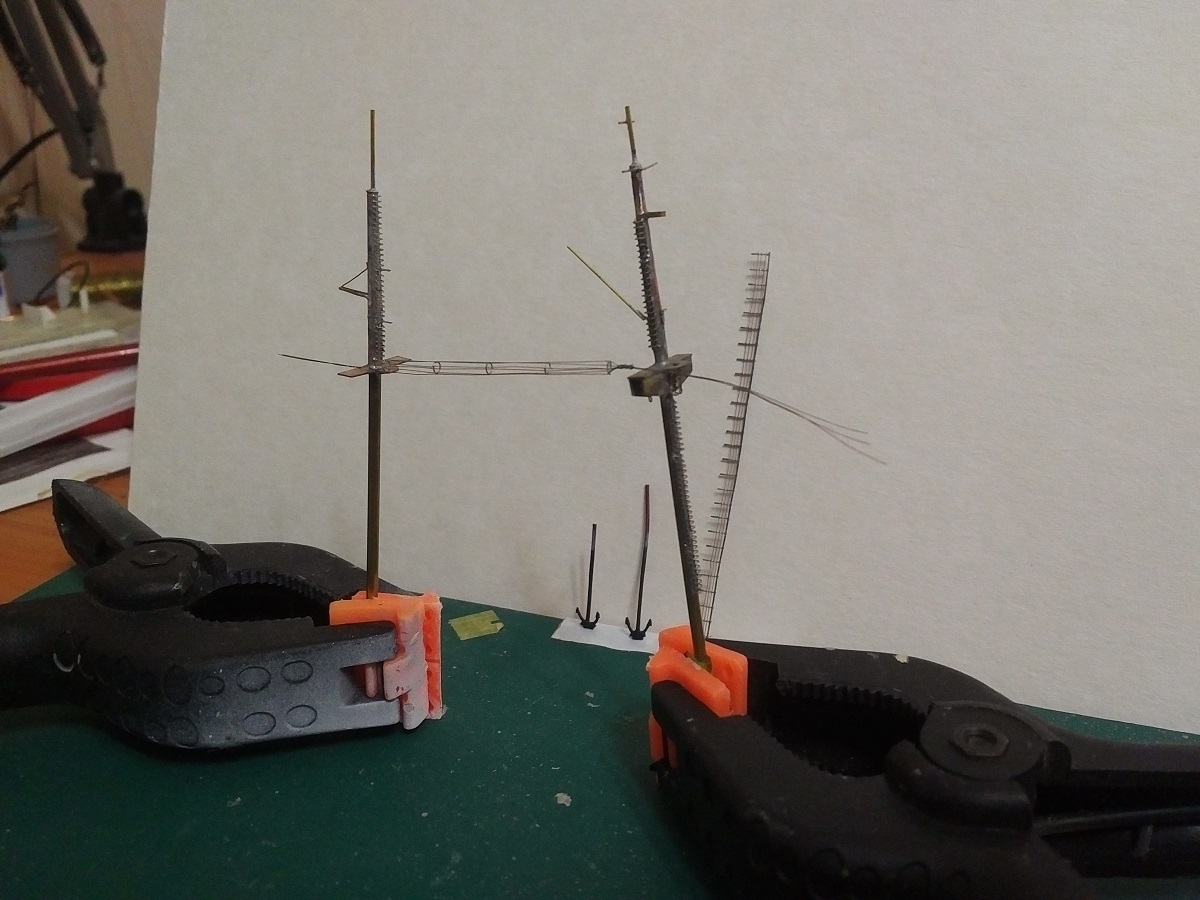

Мачты, якоря и прочее. Материалы проволочки, трубочки, листовая латунь от наборного фототравления.

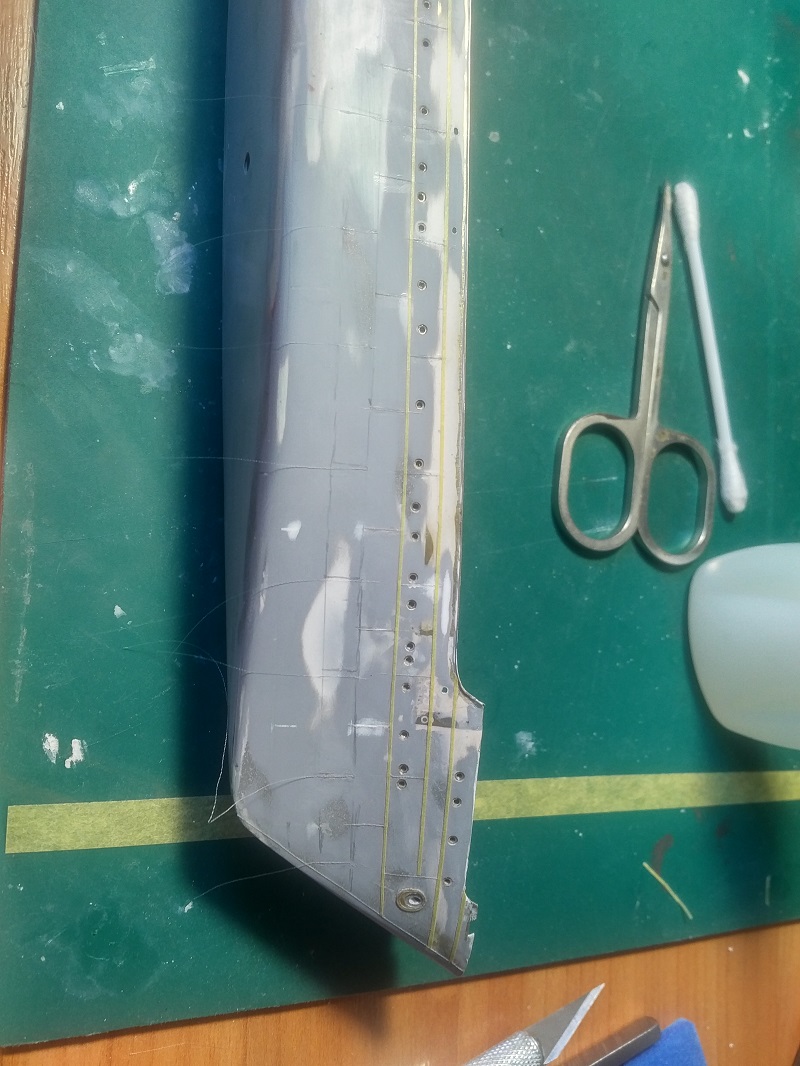

Добрый вечер. Пробую сочинить имитацию обшивки. Предварительно потренировался на кошках. Нашел приемлемый вариант.


Процесс продолжается.

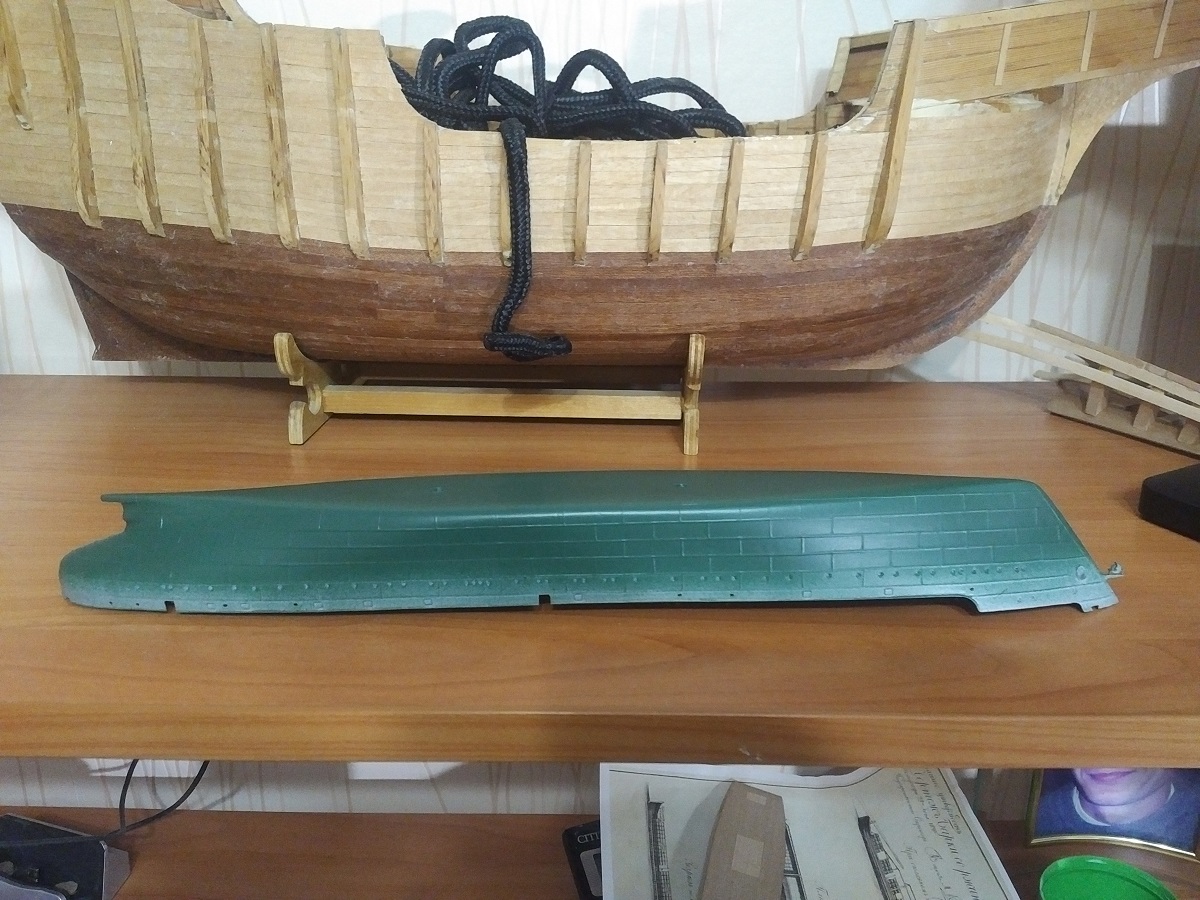

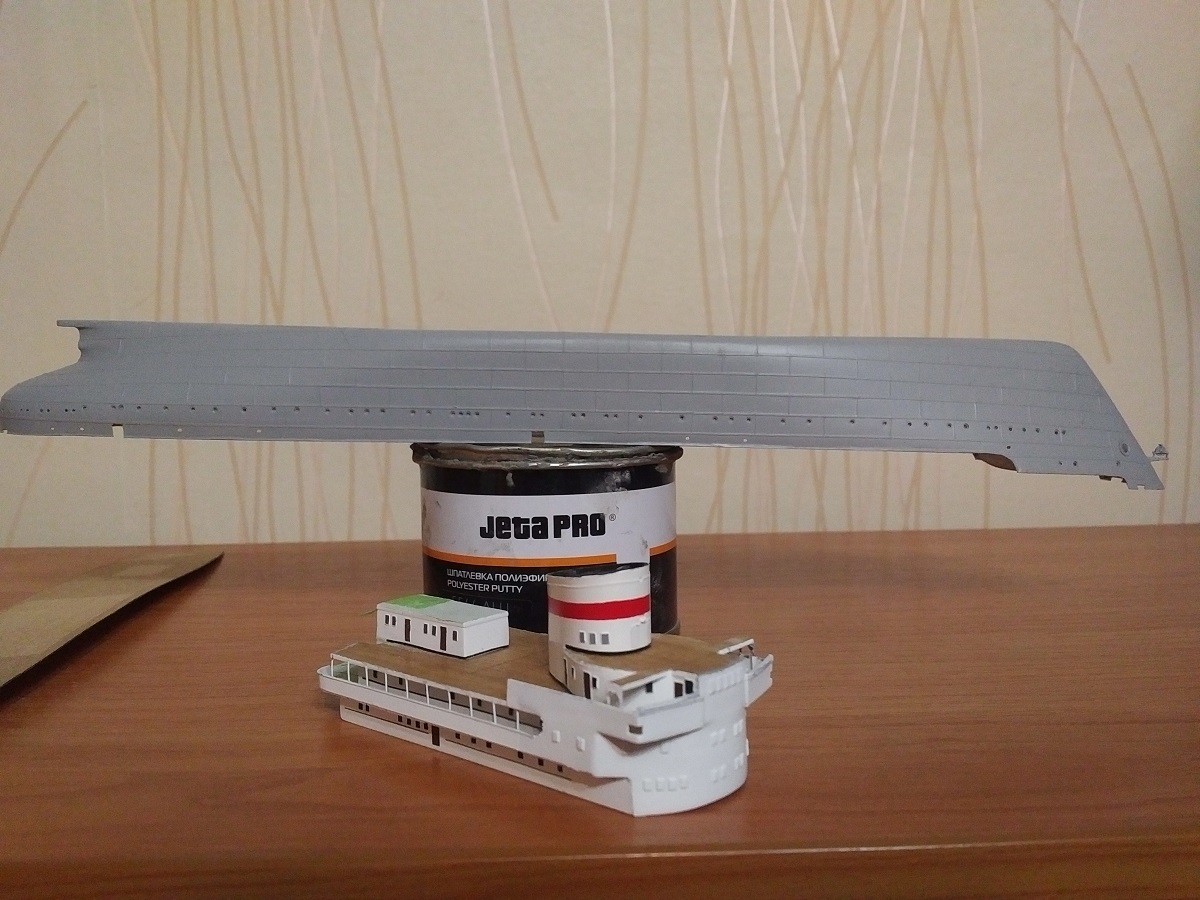

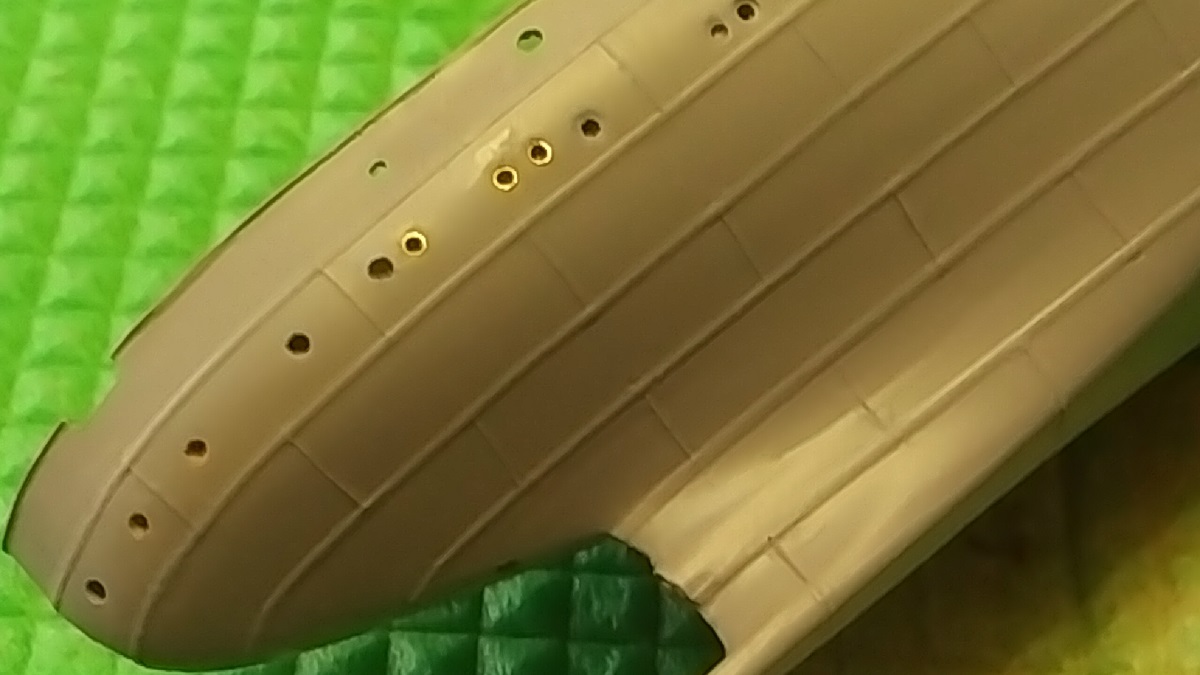

Обшивка новый вариант, кажется удалась.

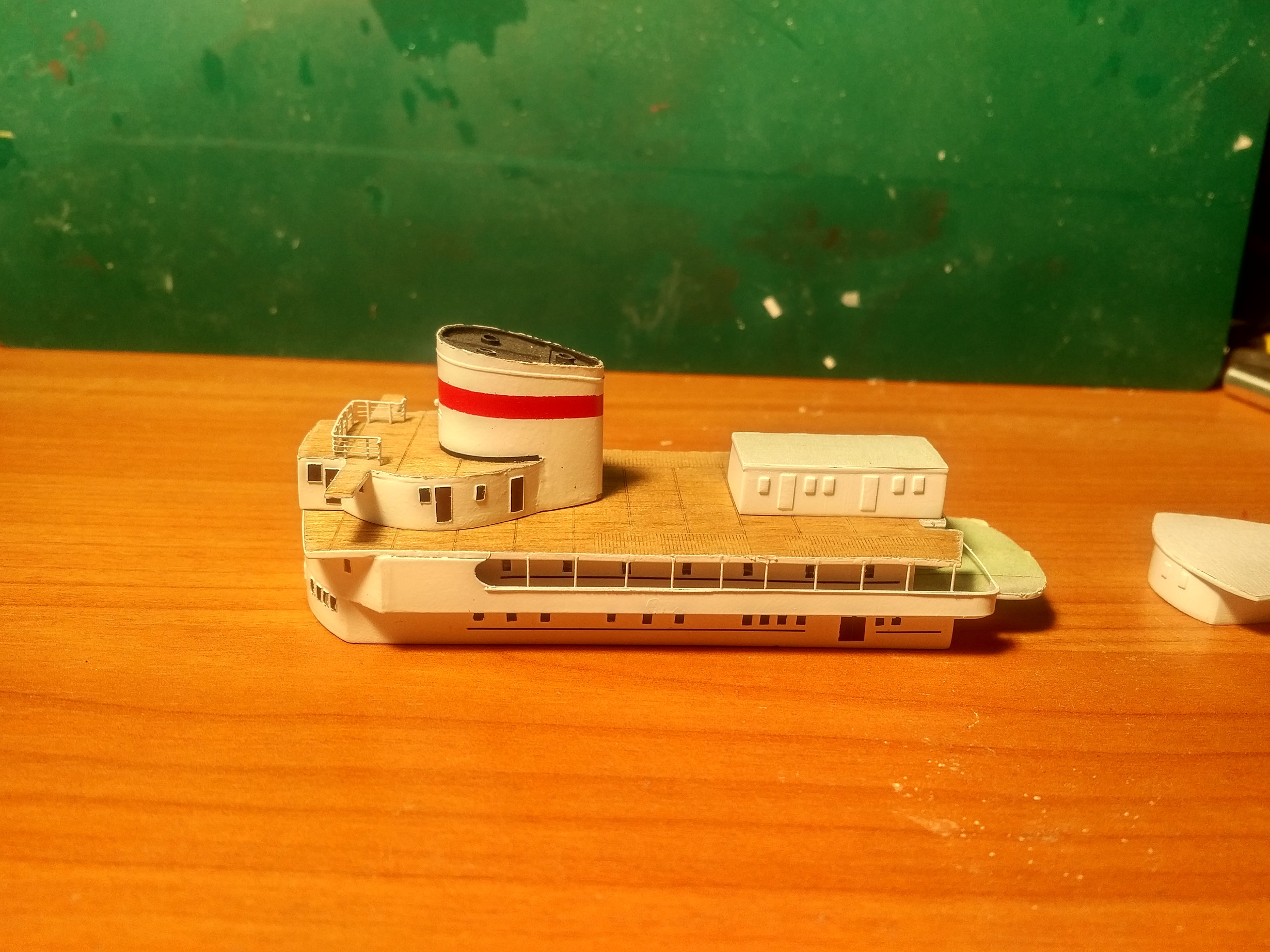

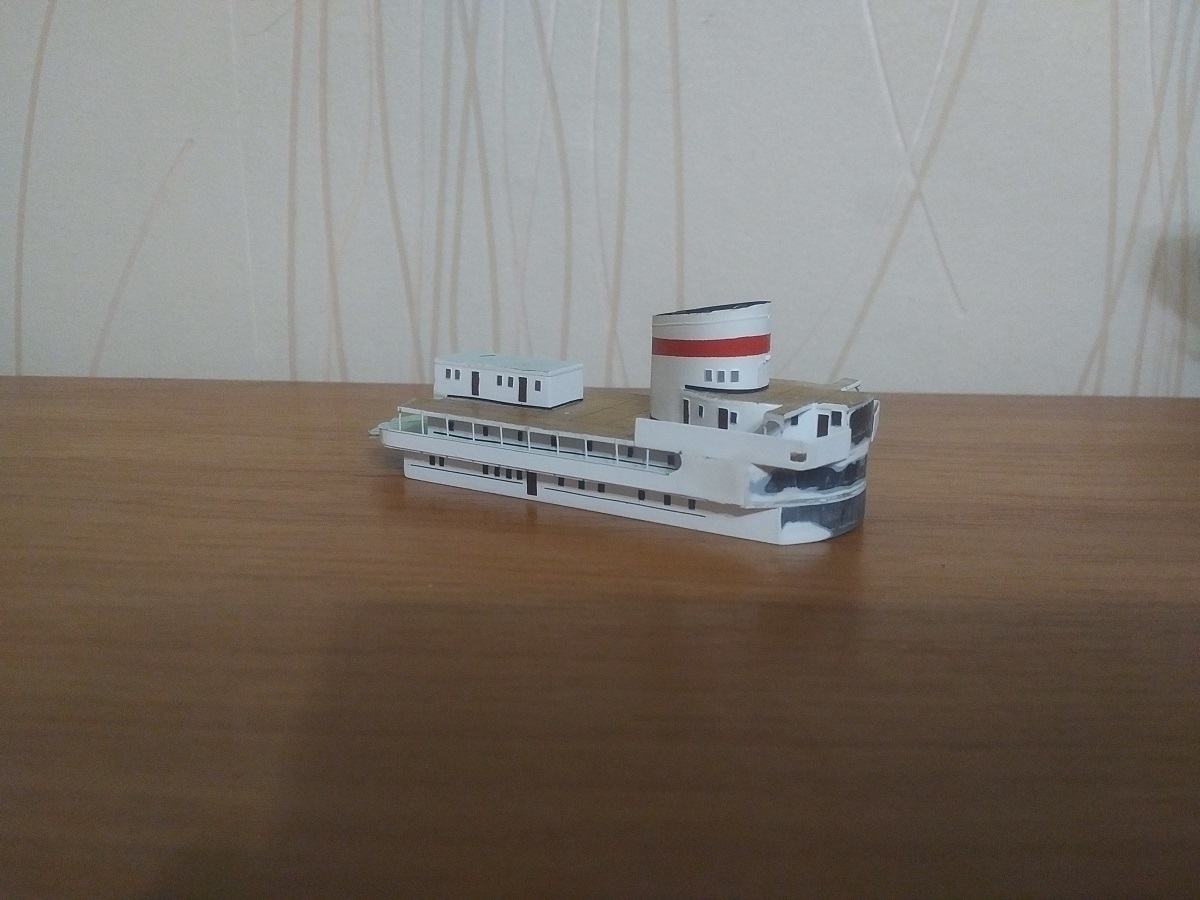

Между делом привожу в порядок надстройки.

На сегодня хватит.

Просьба - уменьшайте размеры фотографий..... таскать фото по всему монитору довольно затруднительно.

С Уважением, Алексей.

Уже понял. Ставлю 1200 на 800

Приветствую. Обзор по Витязю:
https://karopka.ru/community/user/19712/?MODEL=489132

Добрый вечер. Смотрел данный обзор. Многие фото из него в рабочей опорной папке. Спасибо.

Что сделано из мелочевки

Вельботы с моторчиками. Еще не формовал. Материалы: листовой полистирол, пластик от доширака, проволка.

Винт. Материалы пластконструктор, пластик от доширака.
Мачты, якоря и прочее. Материалы проволочки, трубочки, листовая латунь от наборного фототравления.

Добрый вечер. Пробую сочинить имитацию обшивки. Предварительно потренировался на кошках. Нашел приемлемый вариант.

Процесс продолжается.

Обшивка новый вариант, кажется удалась.

Между делом привожу в порядок надстройки.

На сегодня хватит.

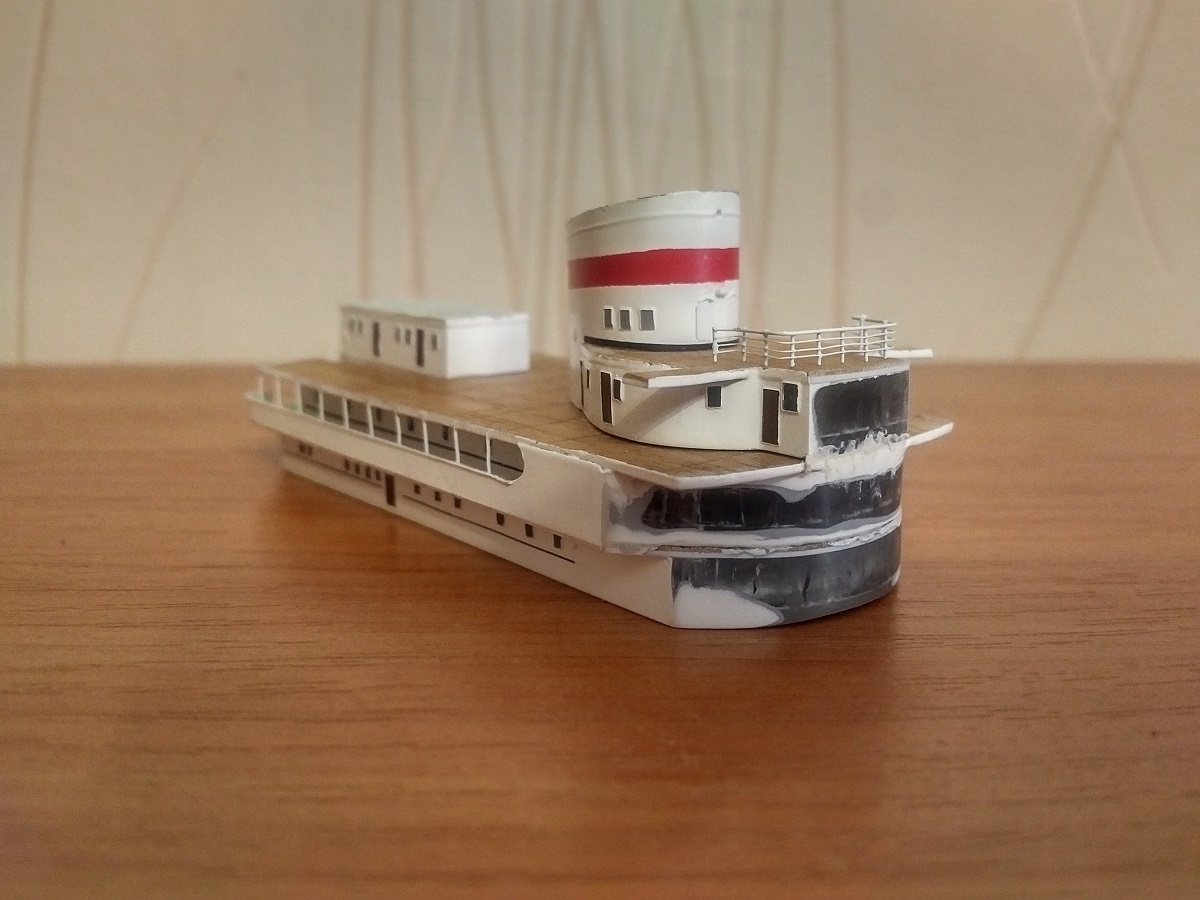

Продолжение работы над надстройкой.


Материалы листовая латунь, шпатлевка, проволка.

Припозднился сегодня.

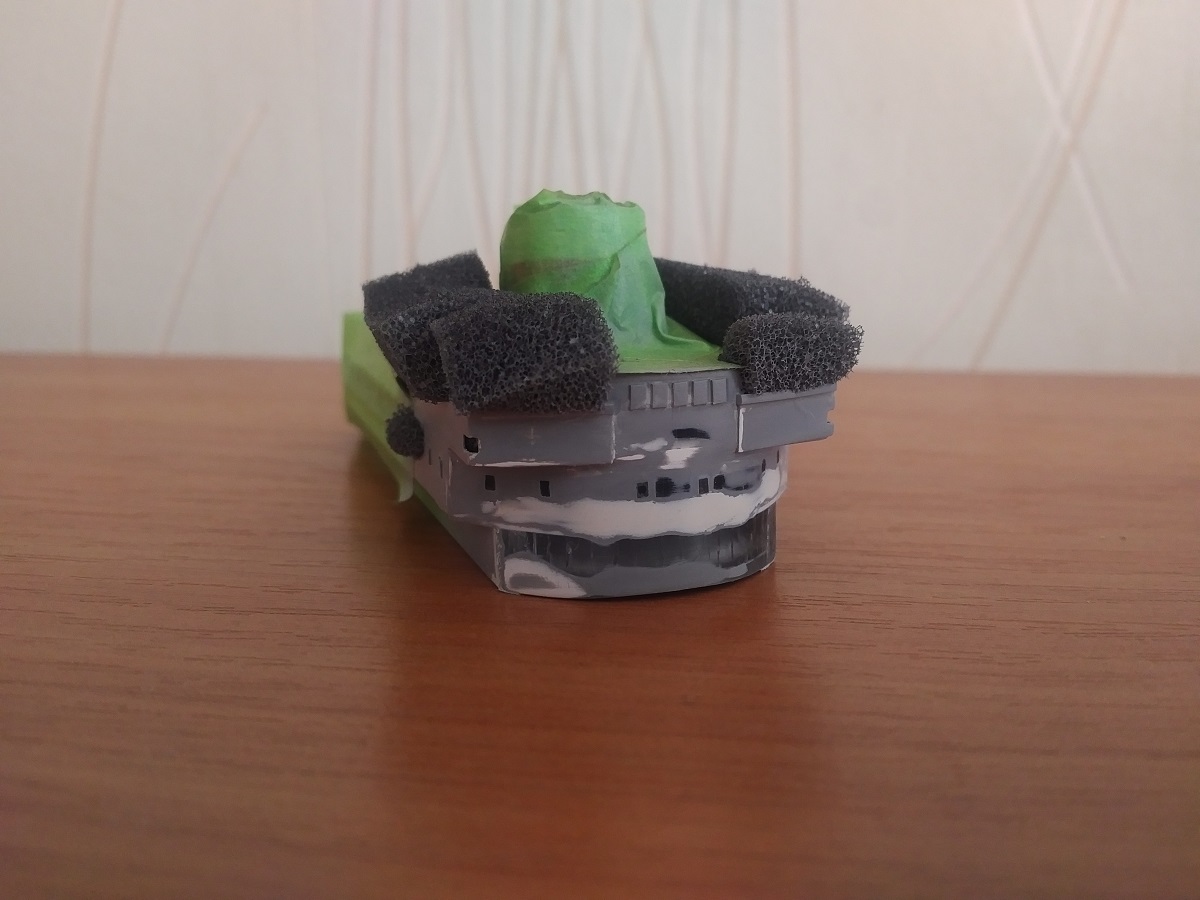

Все корявости грунтовка выявила, лечим.

А то место больно видное, можно сказать главное.

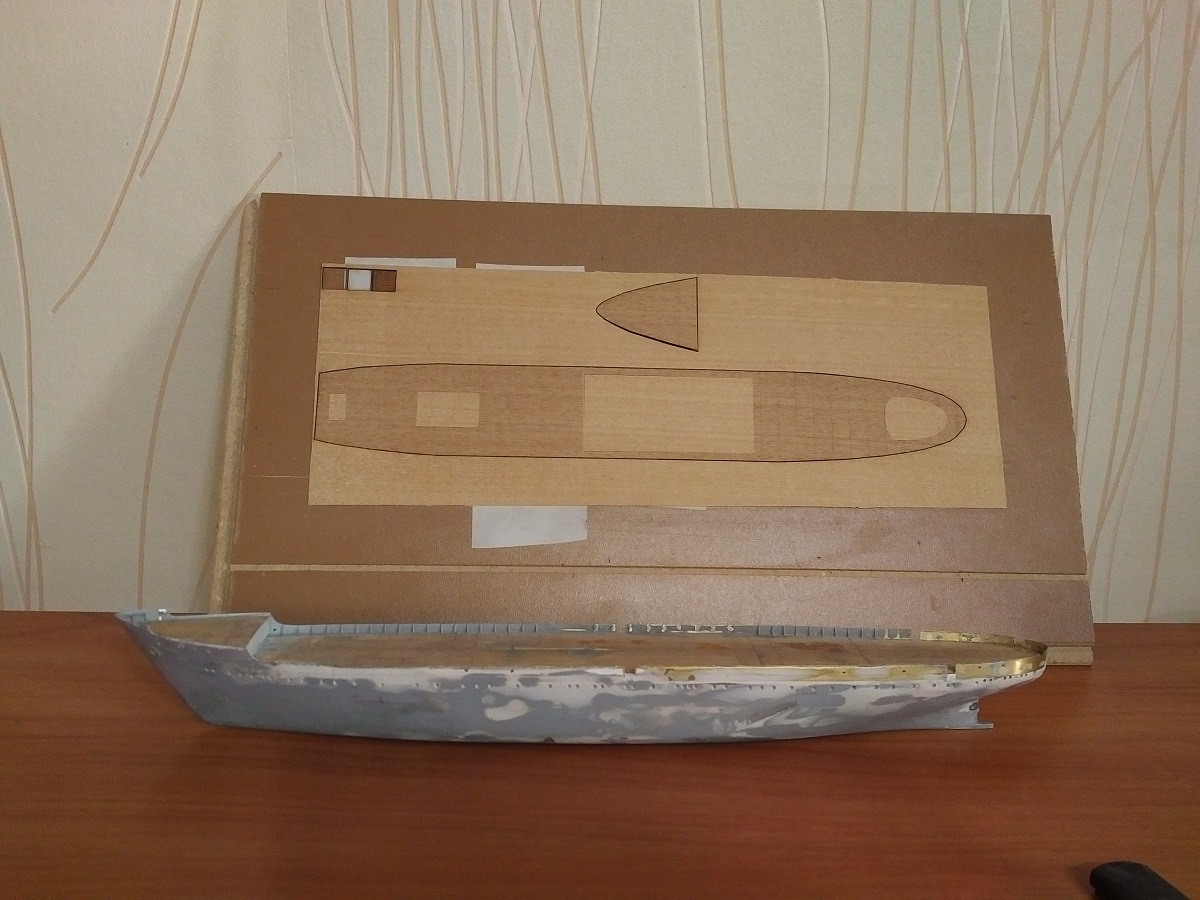

Поборол лень в организме, съездил в технопарк, нарезал новую палубу.


Надо заняться обшивкой левого борта.

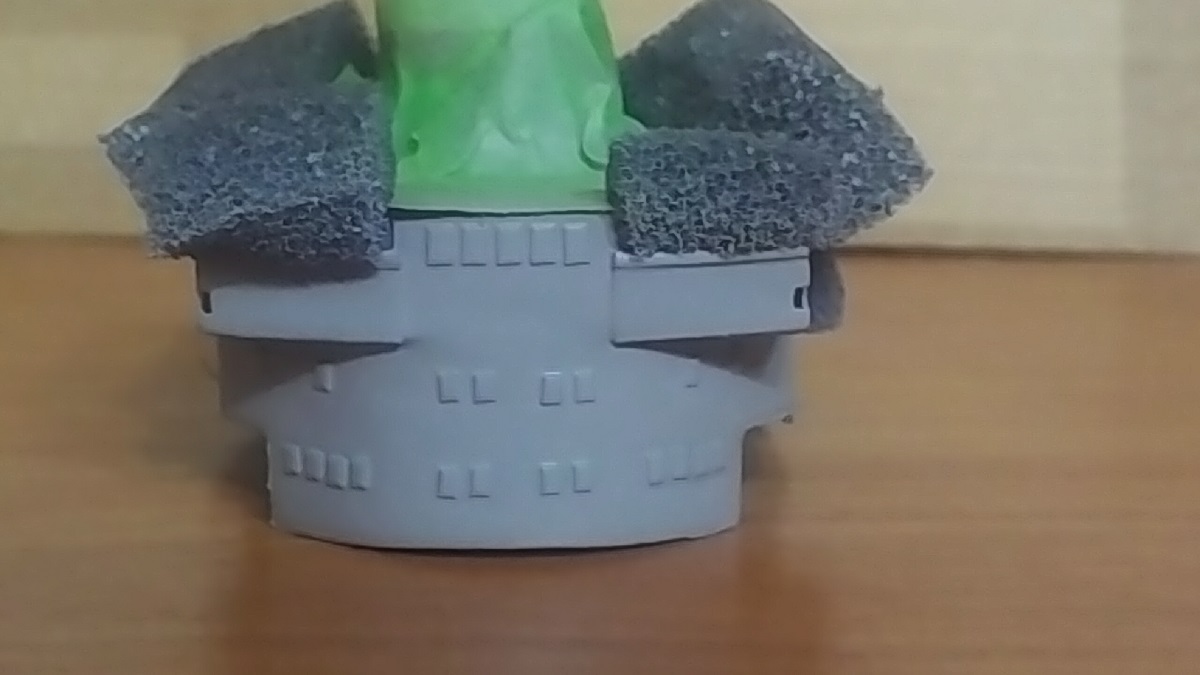

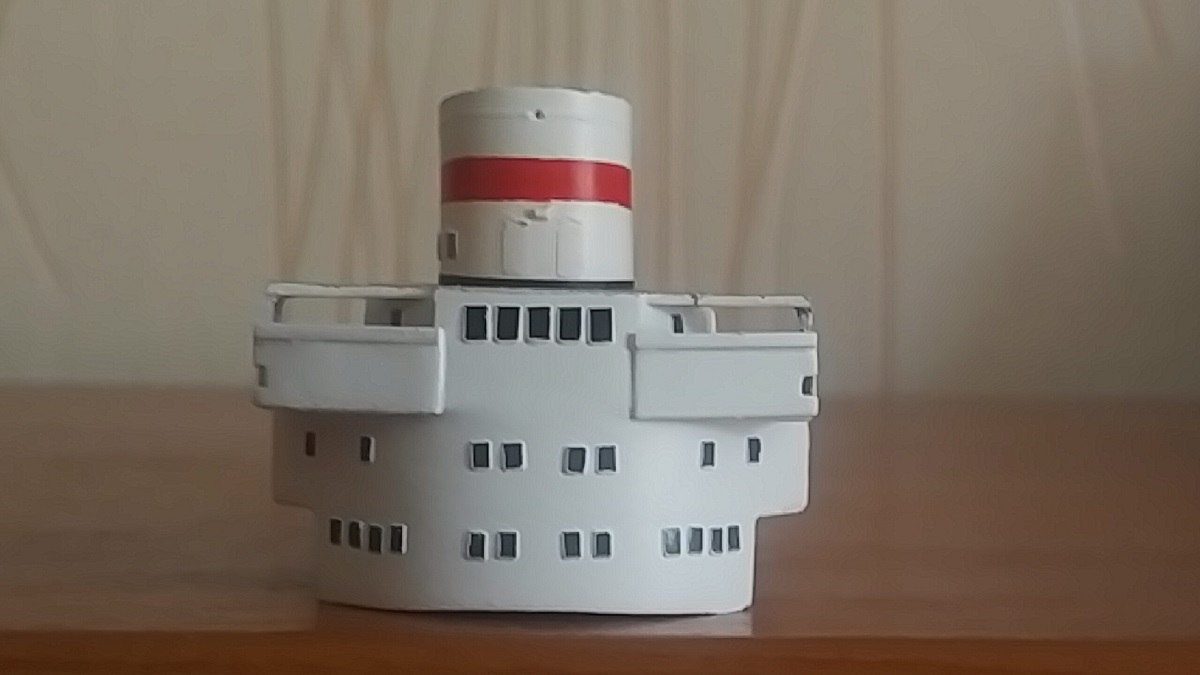

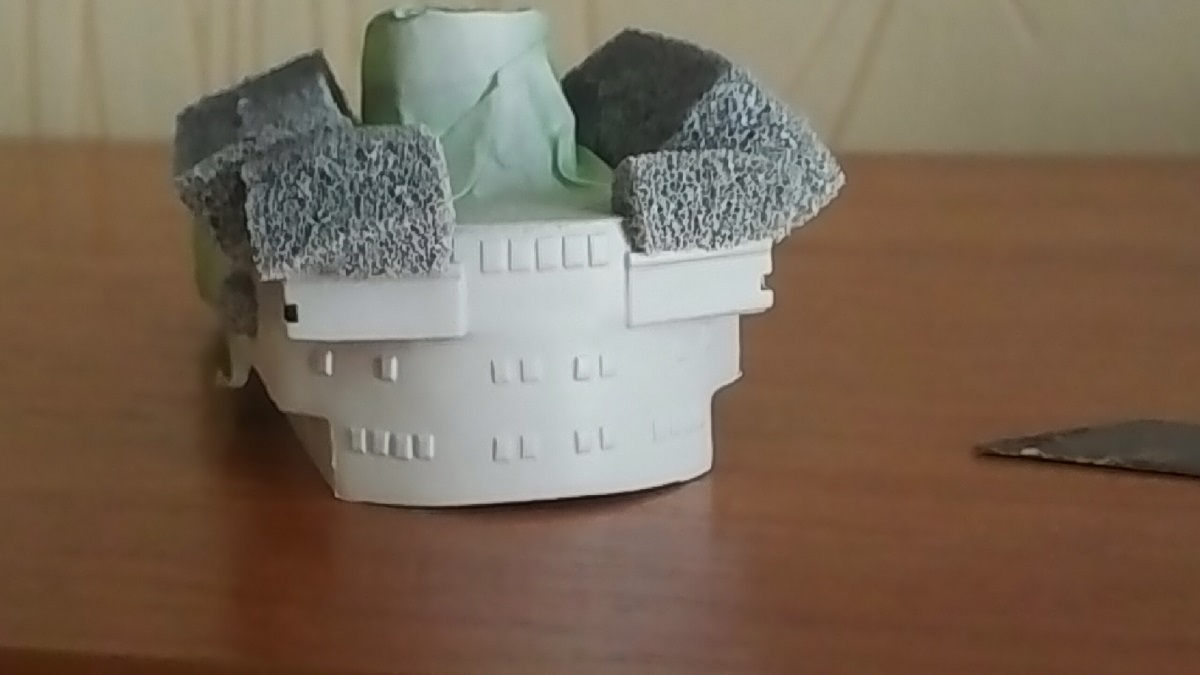

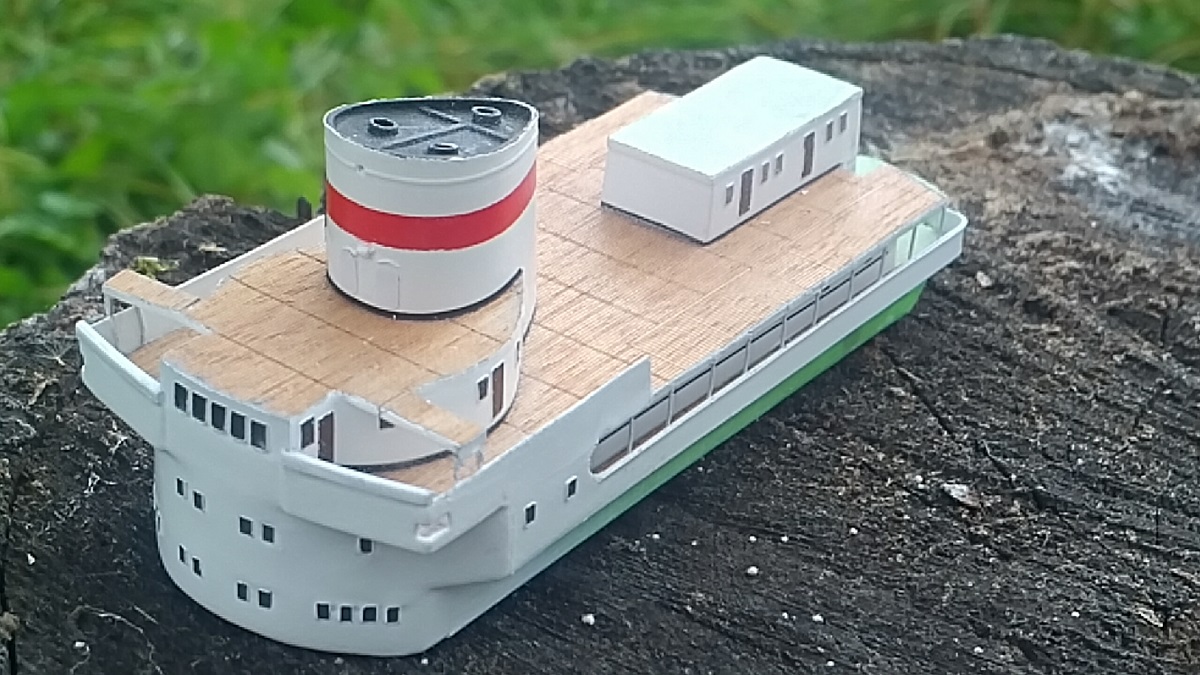

Вот и надстройка кажется поправилась. Думаю так оставить. Торопиться не буду. Красить буду завтра.

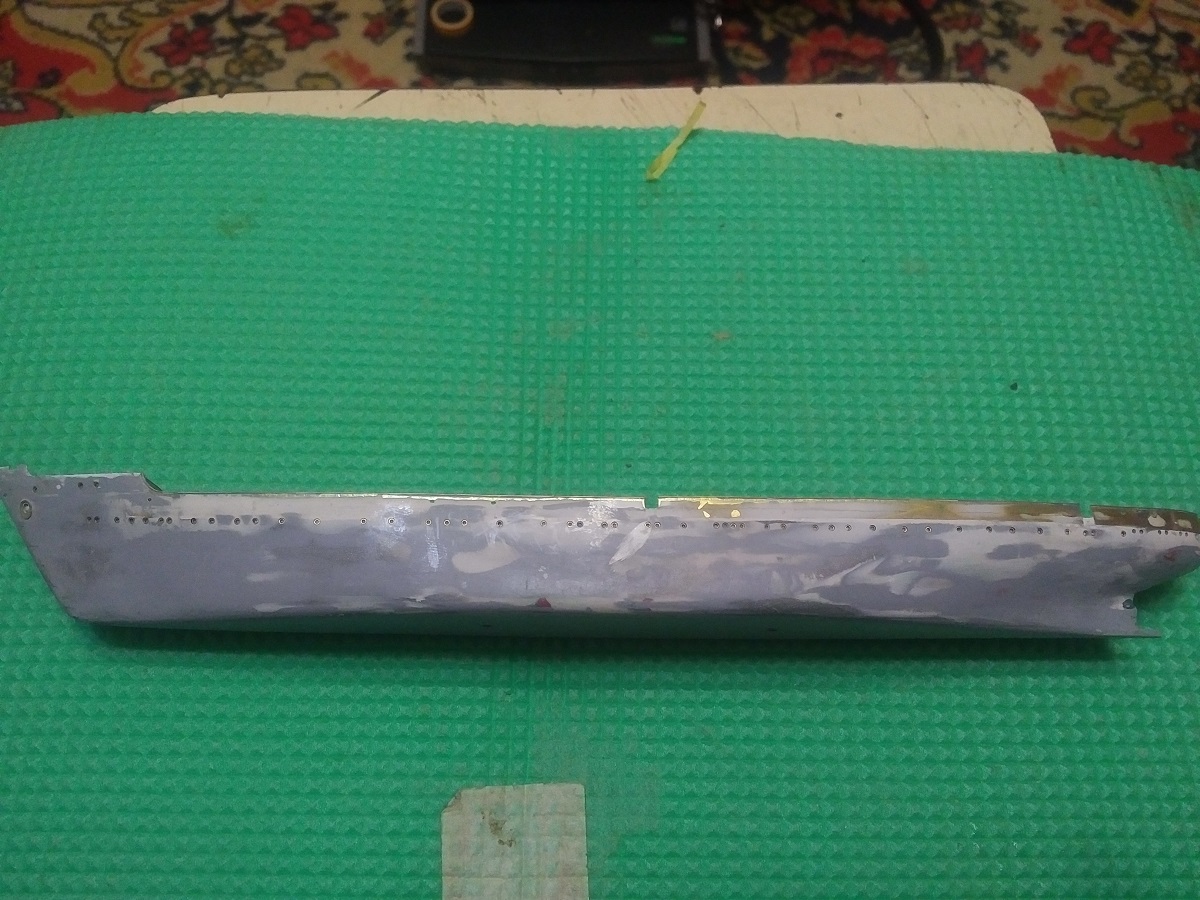

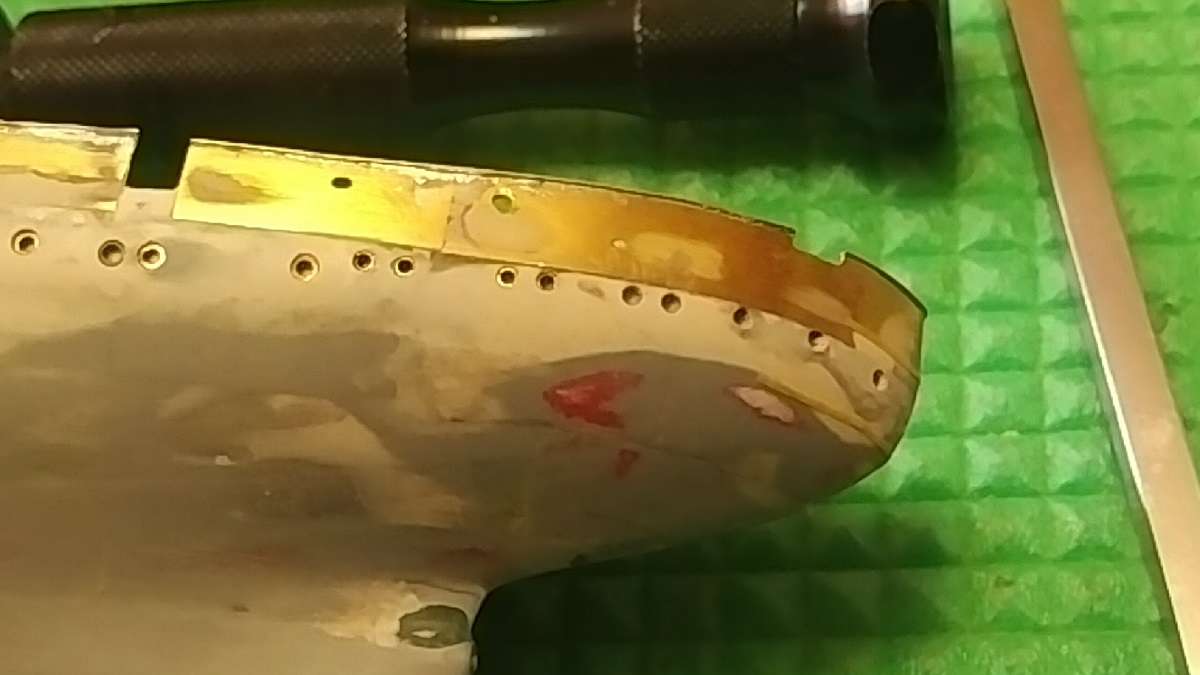

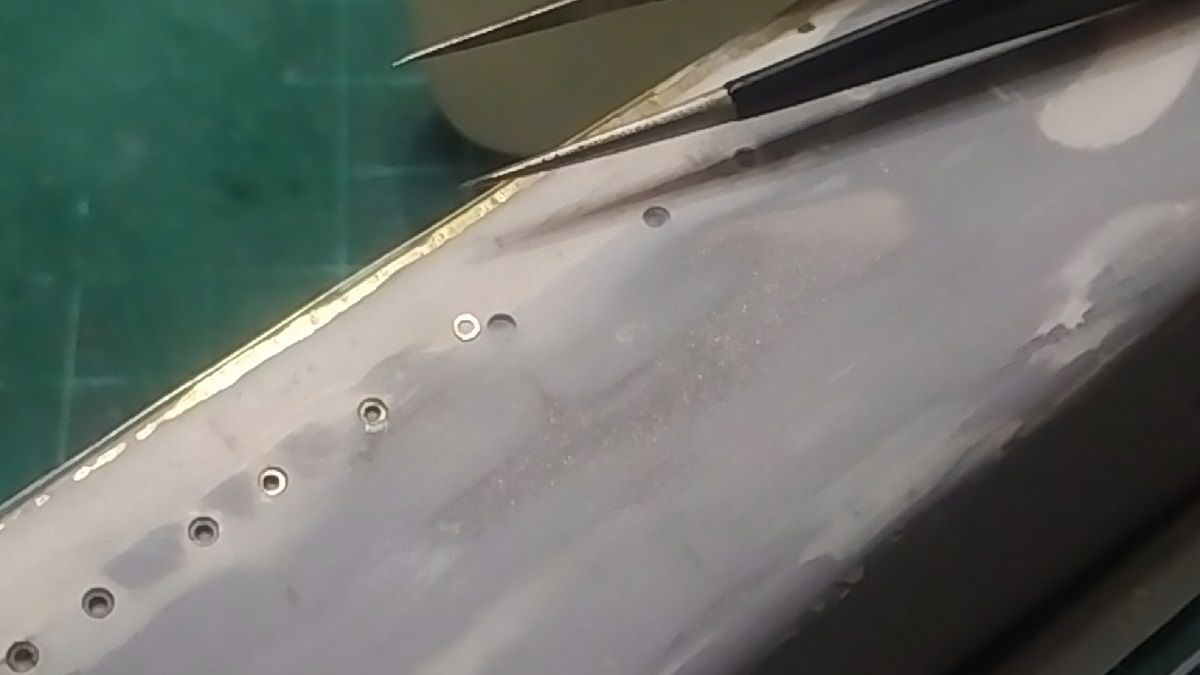

Терпение и труд все перетрут. Левый борт, установка иллюминаторов.

Надо переходить на 3D, чик и отзеркалил, а тут еще начало большого пути.

Хватит. Надо отдыхать.

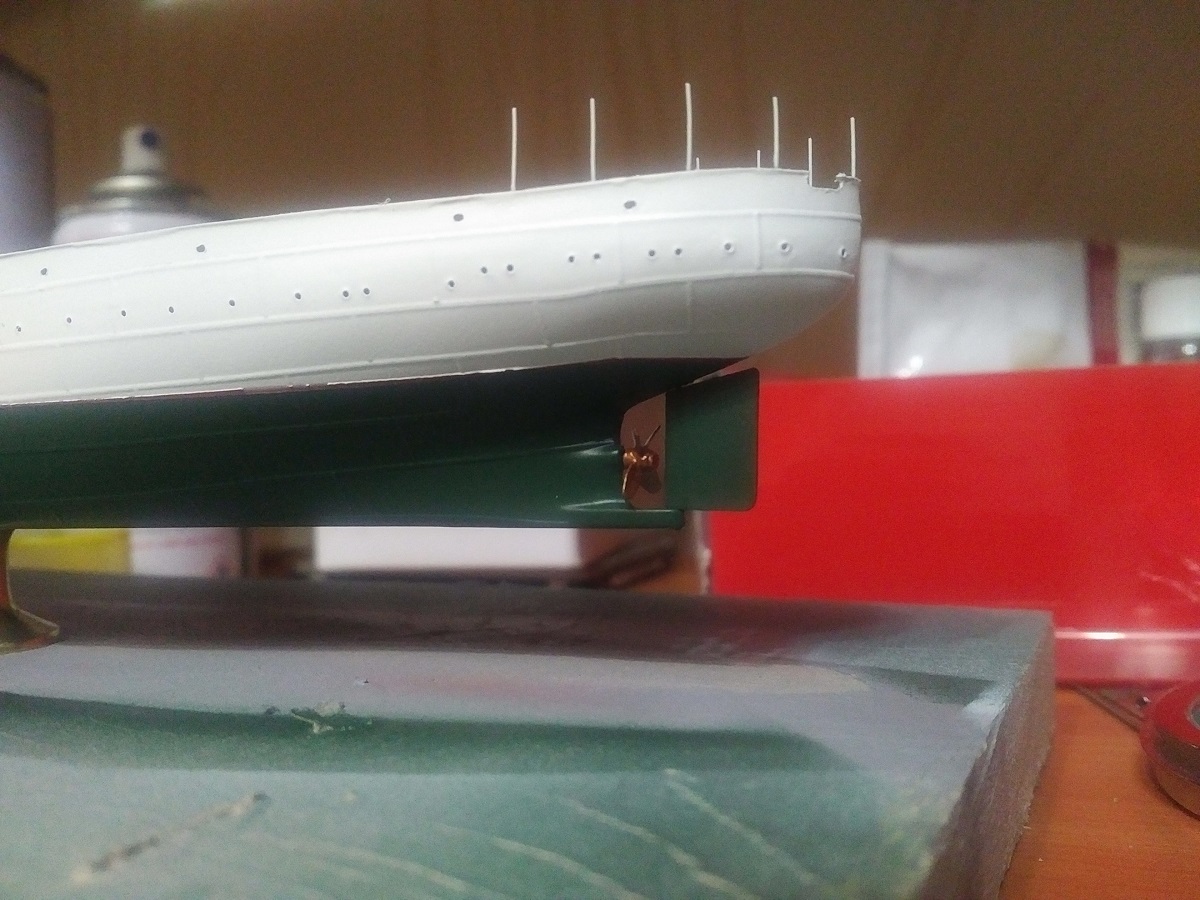

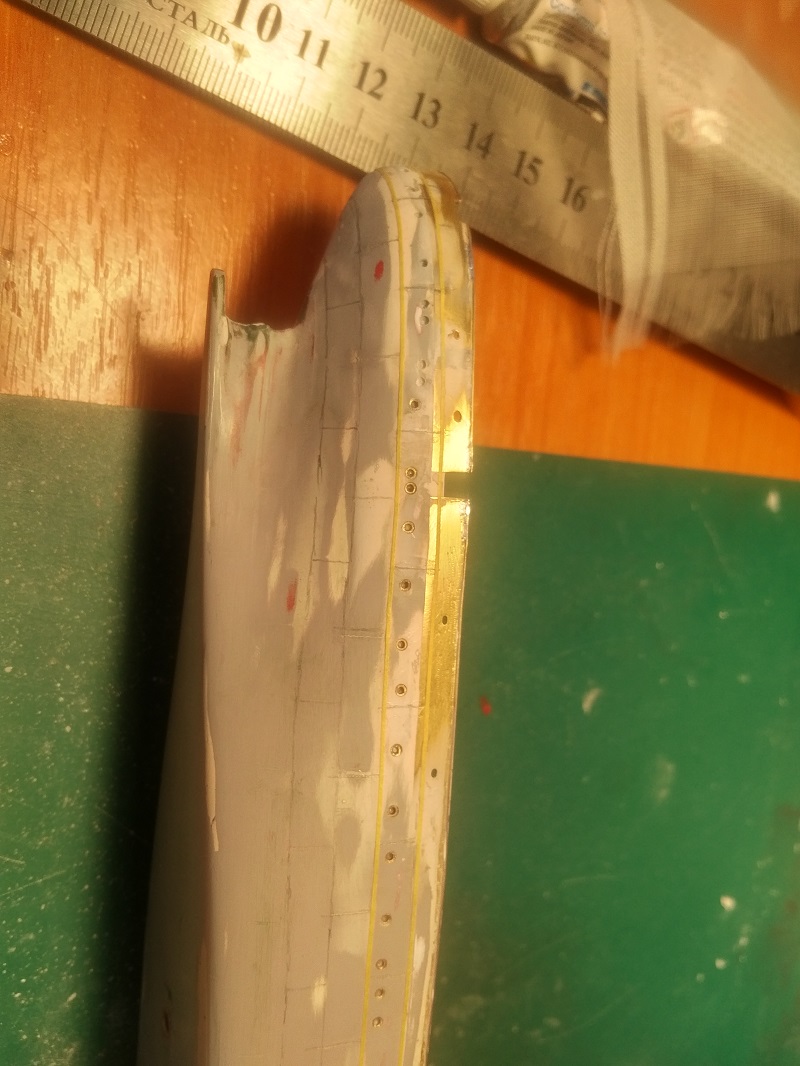

Ставлю кормовые иллюминаторы.

Меньшего диаметра, поэтому оставил на последок.

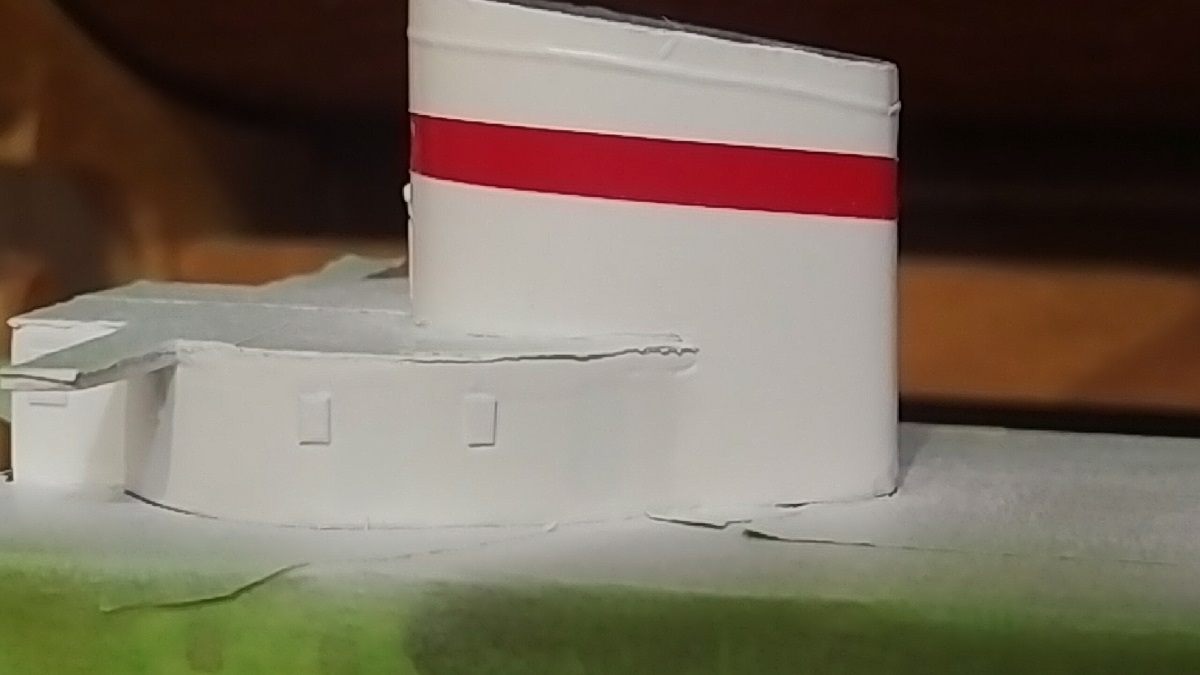

Перекрас похоже удался. Подождем до вечера.

Приветствую. Вполне достойно движется стройка!
Мне кажется Вы несколько толстоватый слой краски положили... На красной полосе трубы заметен порожек после снятия маски...

Добрый день. Такие места протираю 3М микрофиброй №1000, аналог 2000 шкурки, только тряпочка. Убирает такие места. После нее будет гладенько.

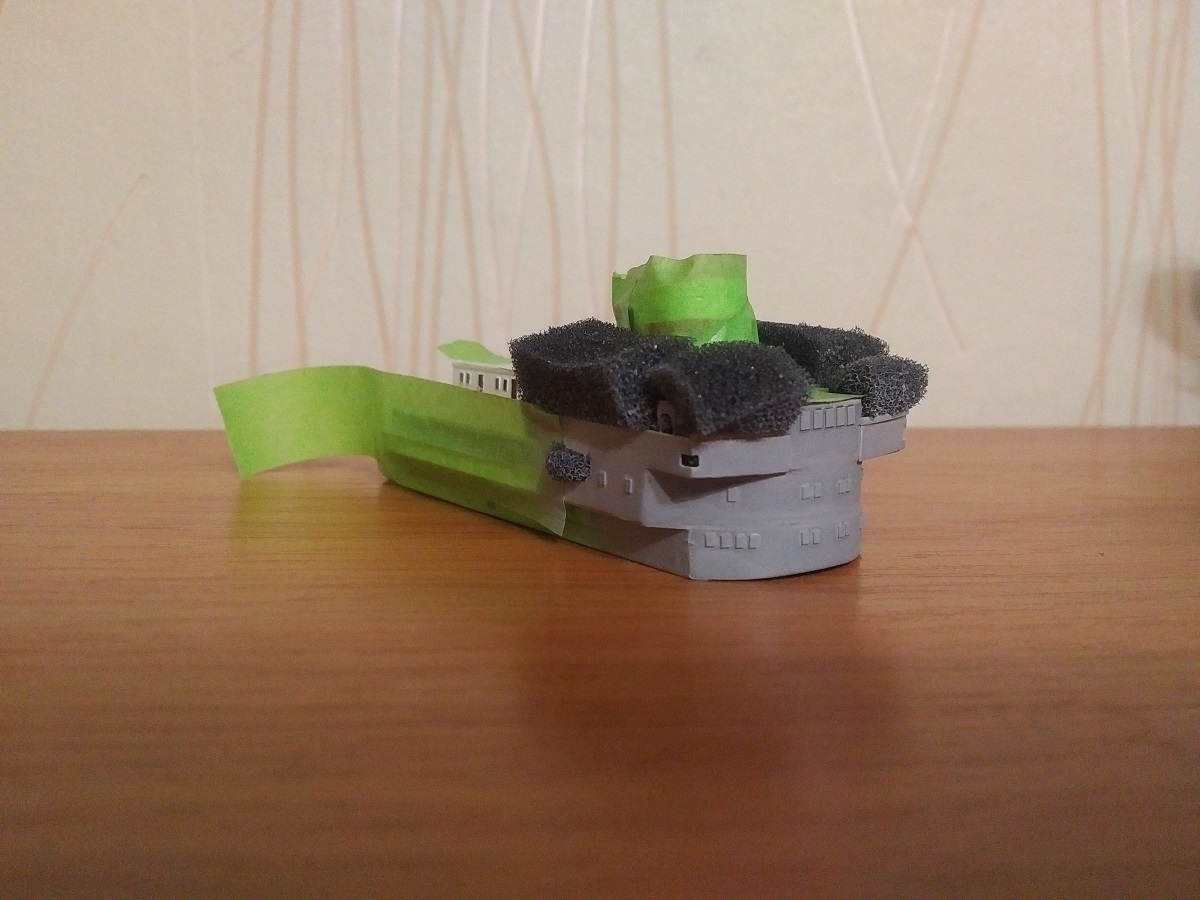

Левый борт кажется побежден, а надстройка нет немножко надо поддуть, растворитель весь вышел. Ждем завтра.

Конечно не идеал, но натурально гораздо лучше смотрится.

Кривовато будет........

Мне кажется, что это от покраски. Масками можно исправить.

С Уважением, Алексей.

Нет, это не от покраски, просто криво приклеено пляшут заразы, знаю же, что оракал как первый раз посадил, так он и сядет. Отклеивать обезжиривать и клеить по новой. Выравнивал пинцетиком, а загрунтовал они вернулись, в исходное состояние. Попробую исправить, без перекраса.

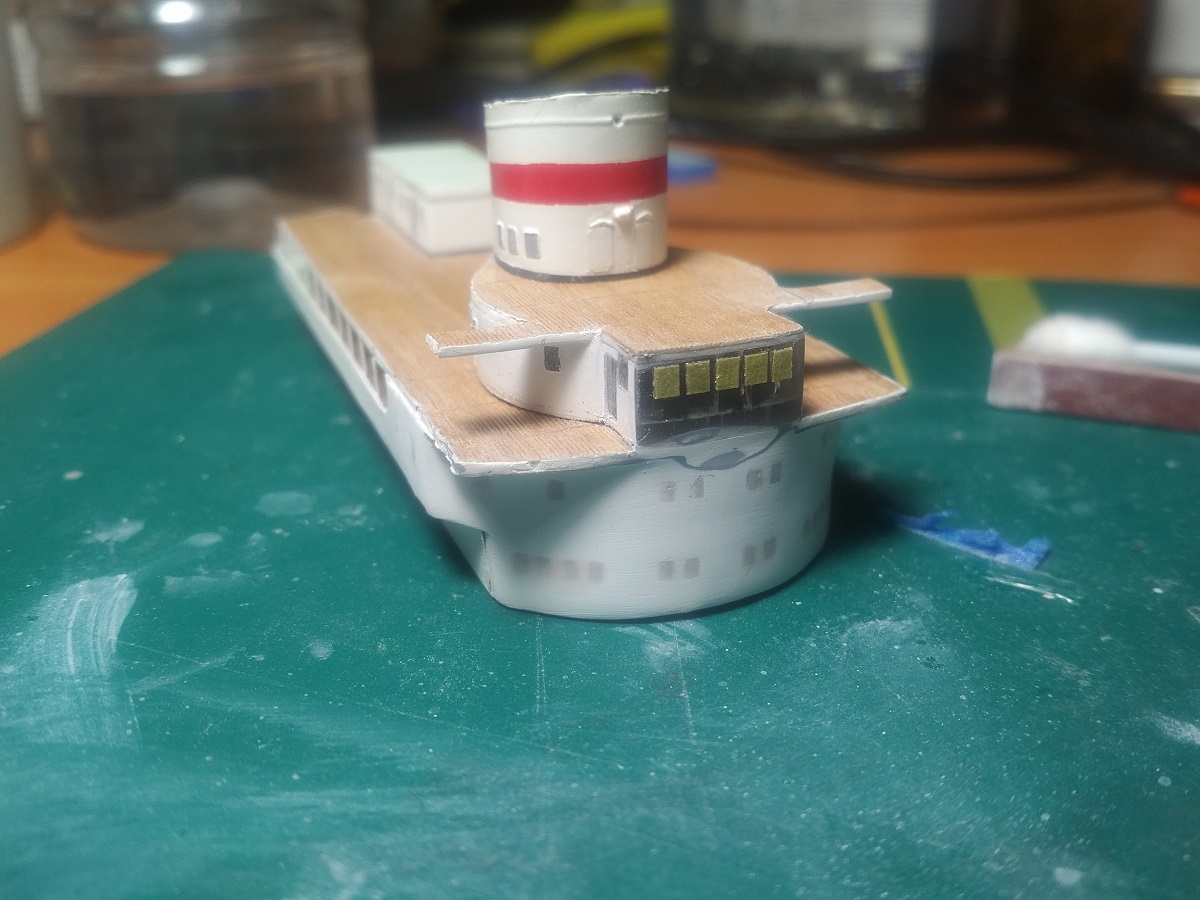

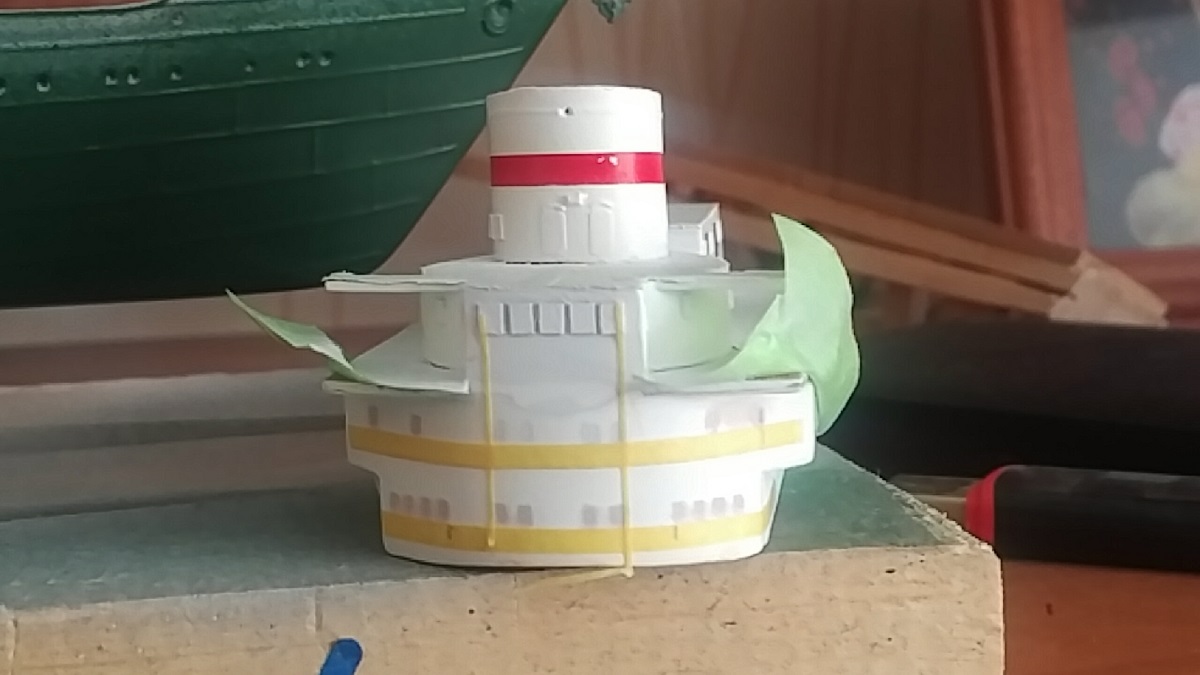

Добрый вечер. Старался старался исправить иллюминаторы, вроде что то получилось.

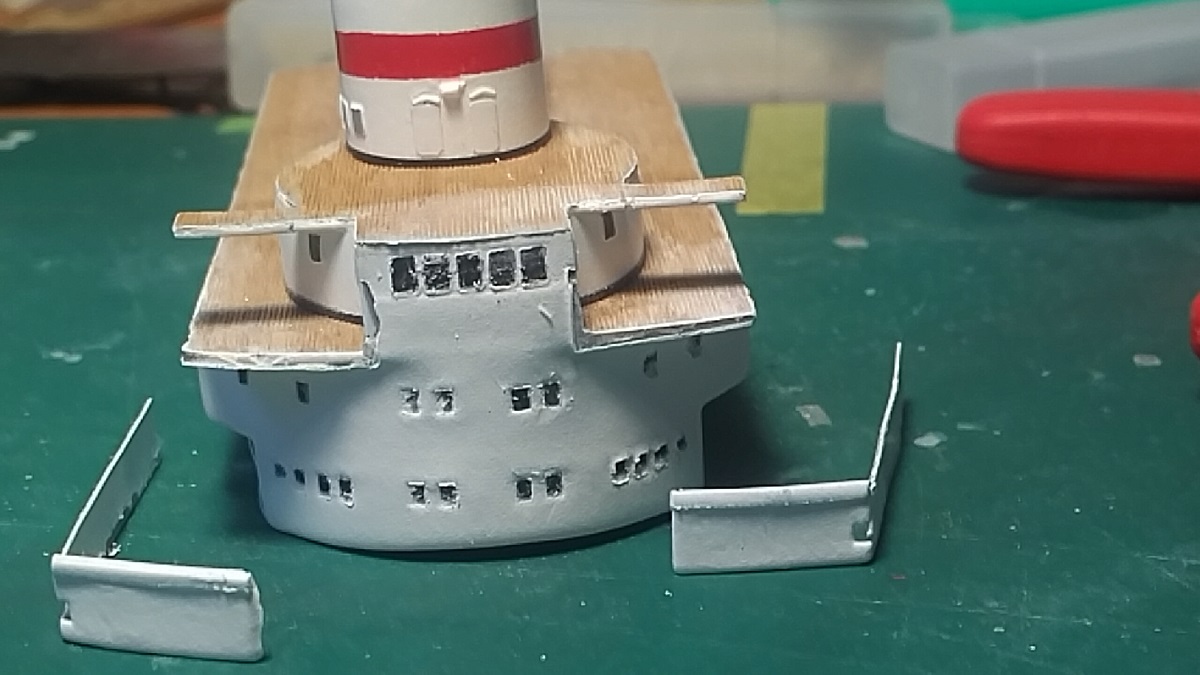

Одно разочарование. Ничего кроме непотребного слоя краски. Проблема решилась сама собою. Толи в дороге, толи когда запаковывал или распаковывал. Случилось событие. Отломились ограждения. И даже обрадовался.

Теперь никакого глазомера, с чувством с толком с расстановкой. Заодно путевые двери поставлю, а не кусочки оракала. Процесс пошел.

Успеха!

С Уважением, Алексей.

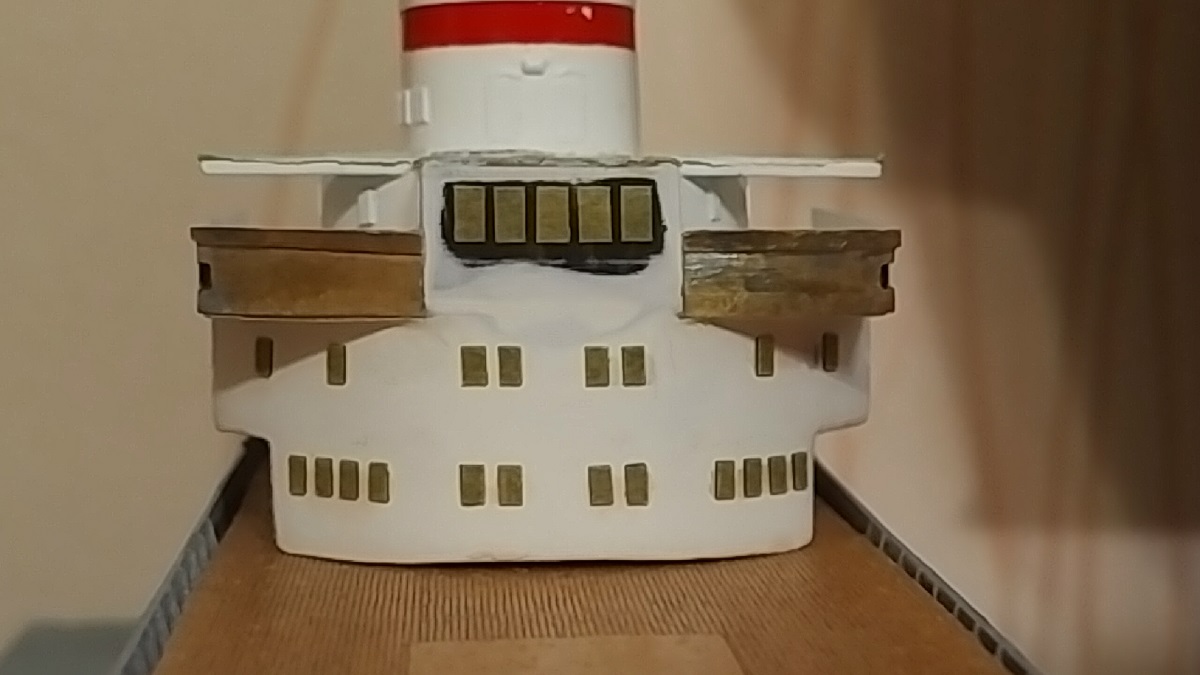

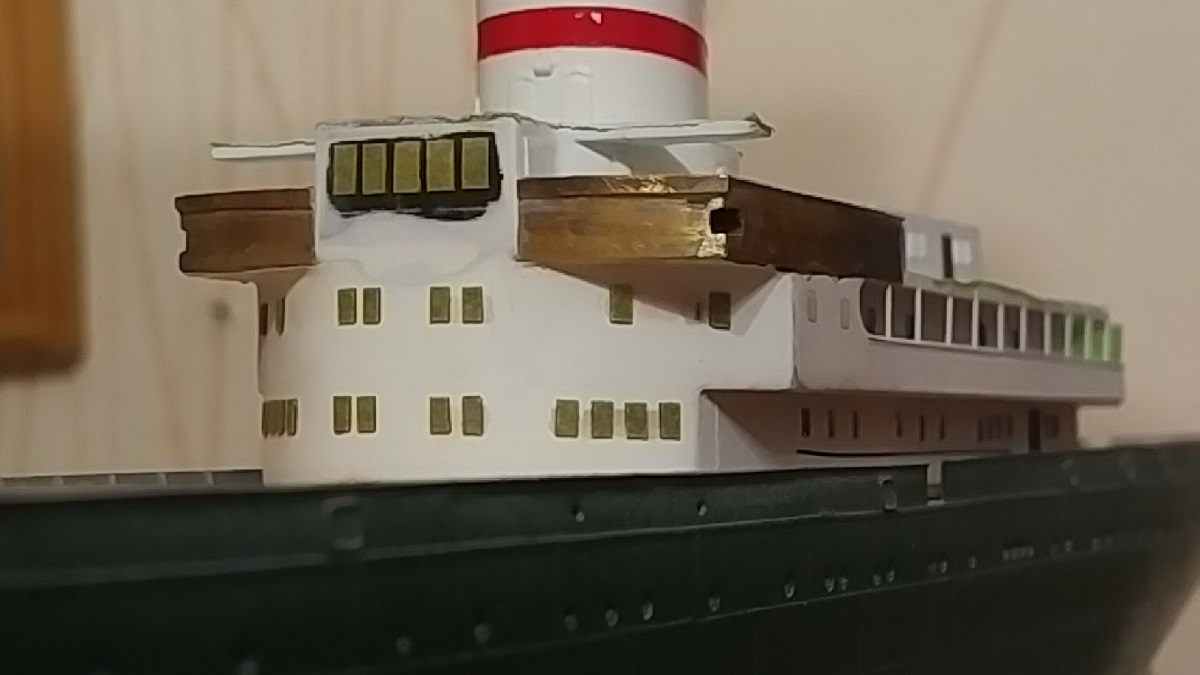

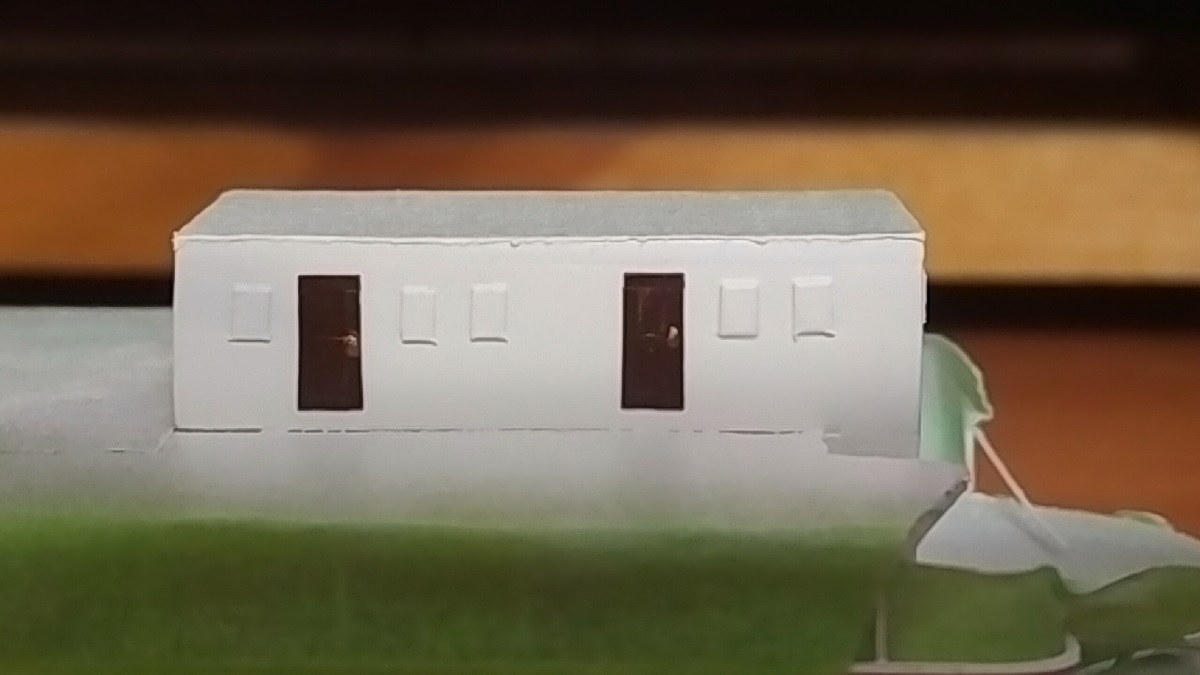

Добрый день. Не удержался поставил две двери, посмотреть.

Процесс идет, потихоньку. Неторопясь.

Мне бы схемку иль чертеж, люблю находить приключения. Занимаюсь облизыванием корпуса, может даже загрунтую.

Вот загрунтовал и не только. Блики это не блеск, освещение сильное.

Разметка поставлена, надо клеить.

Но верхний ряд всё равно смотрится очень неровно!

С Уважением, Алексей.

Нужно фототравление осваивать.

Володя отлично владеет Корелом - я бы переднюю переборку надстройки нарезал и отгравировал из 1,5 или 2 мм оргстекла и изогнул по шаблону под феном или в горячей воде.

Добрый день. Так ведь пока просто поверхность там ни чего нету. Скотч это линии разметки. Низ иллюминатора ляжет по верхней кромке скотча. Решение с наклейкой иллюминаторов из прозрачного оракала принято потому что на прототипе они выбирают наружу. Сегодня если поставлю ограждения, начну клеить. Фототравление тоже будет, за кислотой надо в Йошкар- Олу надо съездить.

Спасибо за беспокойство.

Добрый вечер.
Хуже нет, чем переделывать. Еще всплыло воспоминание, точить целый 1 мм занижать надстройку, подходящего болвана с нужным радиусом не было. Теперь вроде приемлемый результат достигнут. Жаль красить не скоро.

Пока клей сохнет, доделками мачт надо заняться. Заглубление в корпус 1 см., пока палуба не приклеена, отверстий не делал.

Смотрится намного лучше!

С Уважением, Алексей.
