Всем привет.

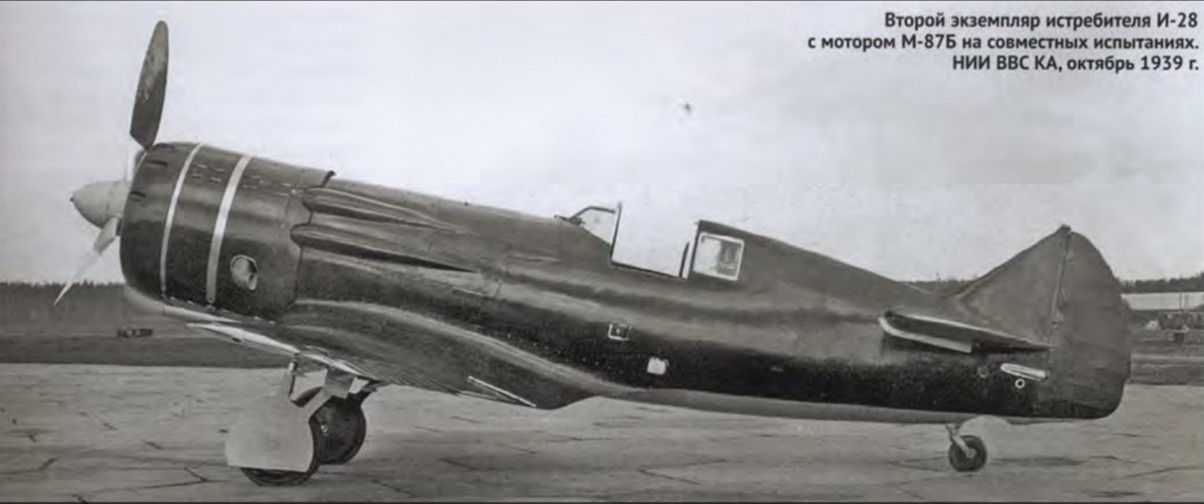

Уже две недели как запустил стройку модели истребителя И-28. Самолёт довольно симпатичный, но вот шасси, на мой взгляд, несколько портят впечатление. Фотоматериалов вполне достаточно, но вот по борту который я делаю нашёл только три, их и приведу.

Как я понял брюхо серебристое, а на борту просматривается звезда.
Что касается схем, у меня к ним нет никакого доверия, от слова совсем. Если брать длинну самолёта, то размах не соответствует размеру и наоборот, киль маловат, обичайка капота имеет не тот профиль и т.д. По этой причине приводить схемы нет смысла.

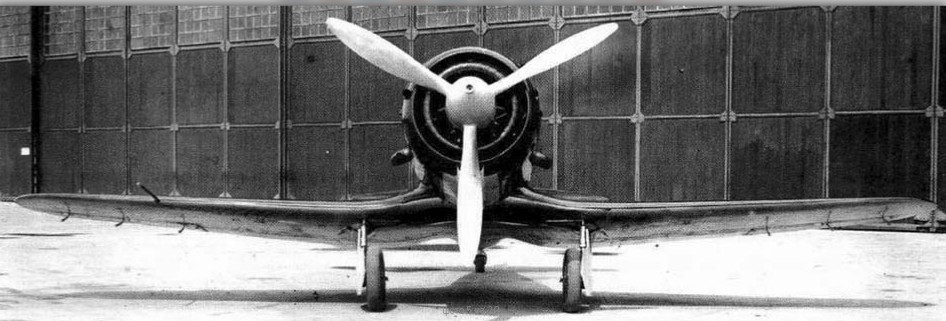

Делаю ориентируясь по фото, душой кривить не буду, схемой тоже пользуюсь, форма стабилизатора например так как на фото её не видно. По крылу есть такие фото

Посмотрим что получится.

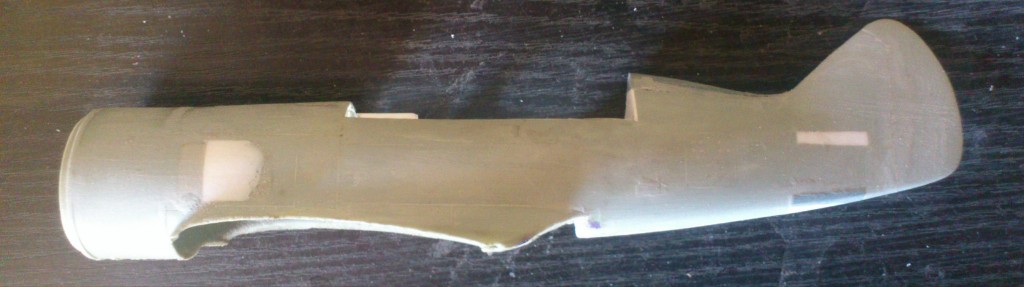

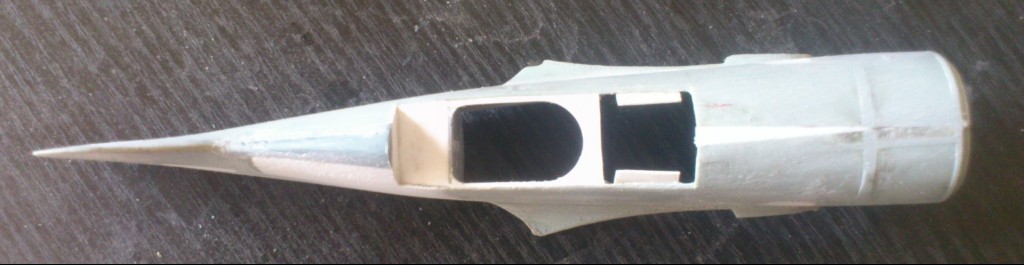

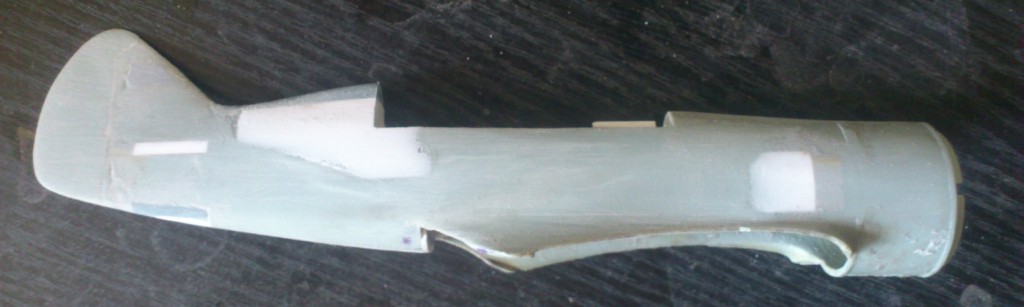

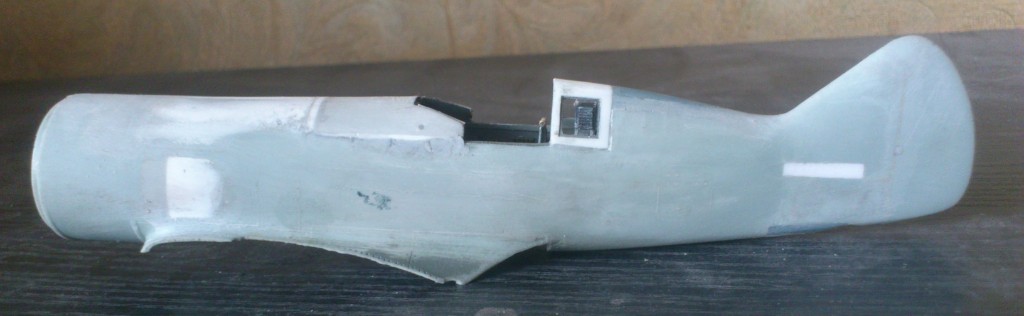

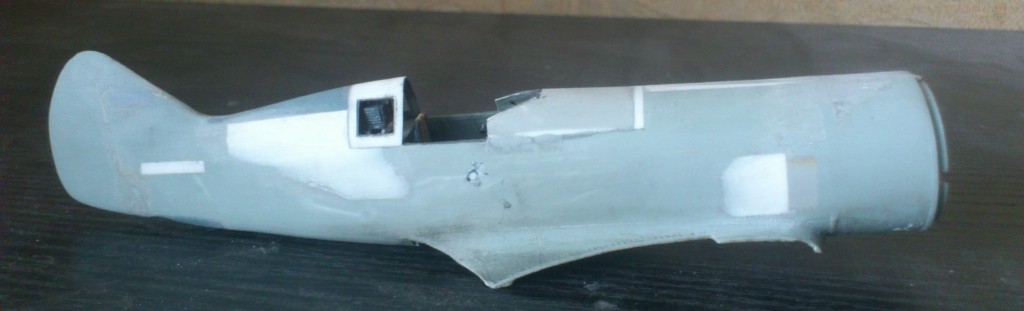

Для фюзеляжа взял донора Ла-7, не доделанного ребёнком, борта у Лавки обжатия в районе кабины и почти плоские потому кроме клиньев в местах склейки, для расширения фюзеляжа, чтобы придать округлость бортам пришлось применить... пассатижи! Дело в том что у Эдуарда ломкий пластик потому пришлось чуть-чуть надламывать (без фанатизьма) маленькими трещинками в шахматном порядке что бы они не стали одной большой трещиной. Затем склеил половинки, а борта смазал жидкопластом (далее жп) Заделал все ненужные отверстия и увеличил гаргрот.

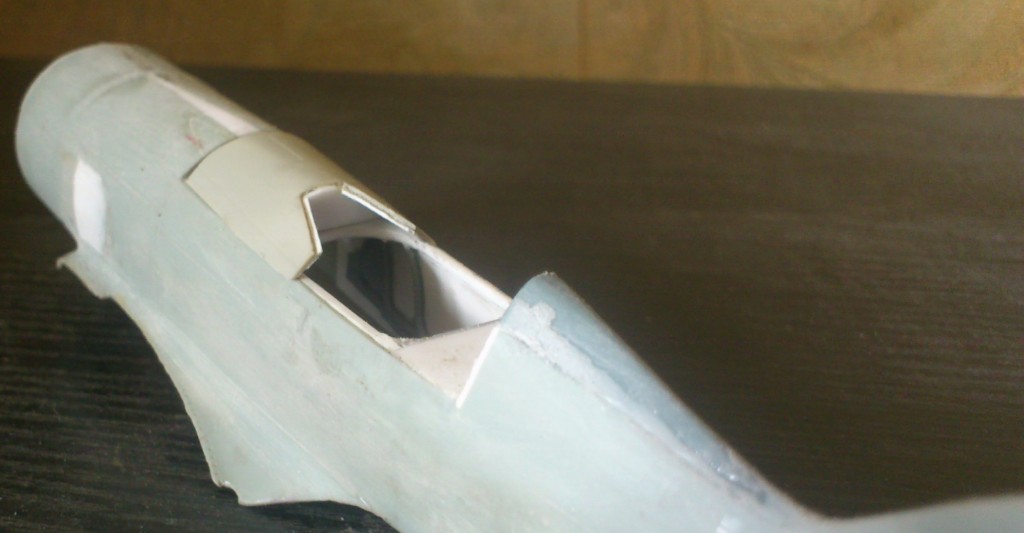

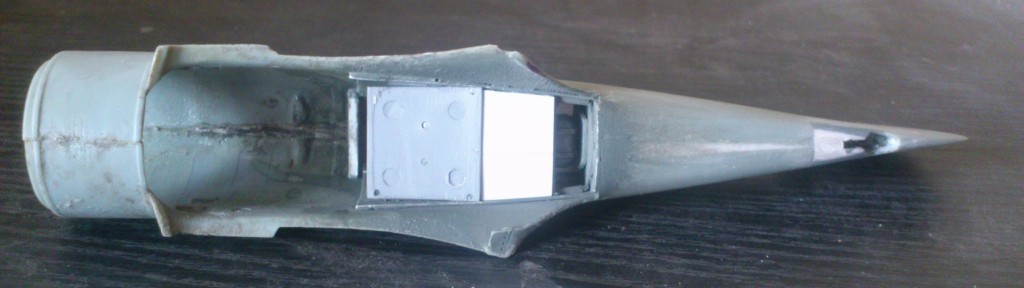

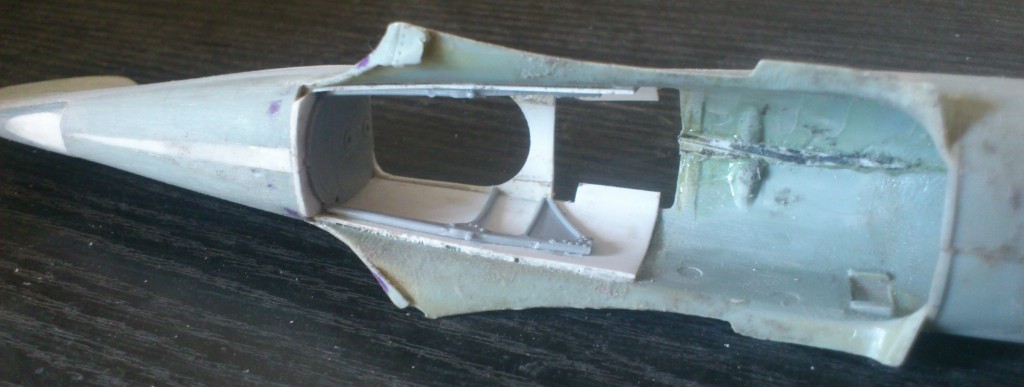

Кабину решил монтировать через нишу крыла. Для неё частично использовал детали от Ла-5, крышка между капотом и фонарём от мотогондолы В-17

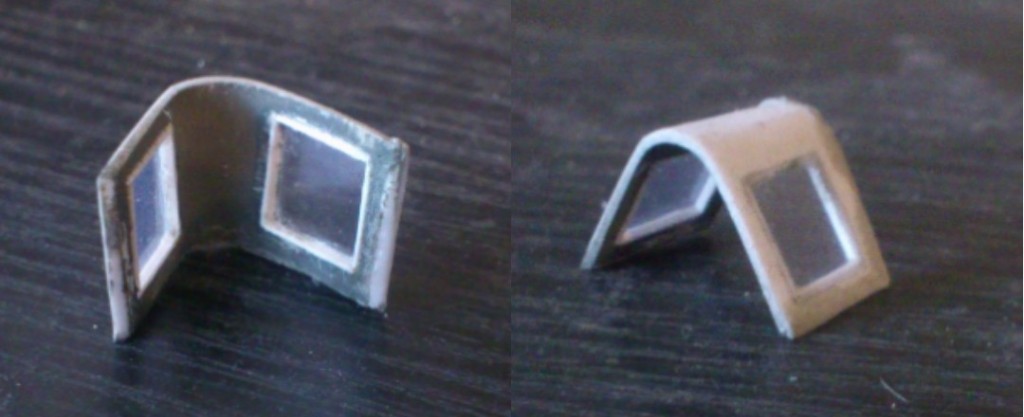

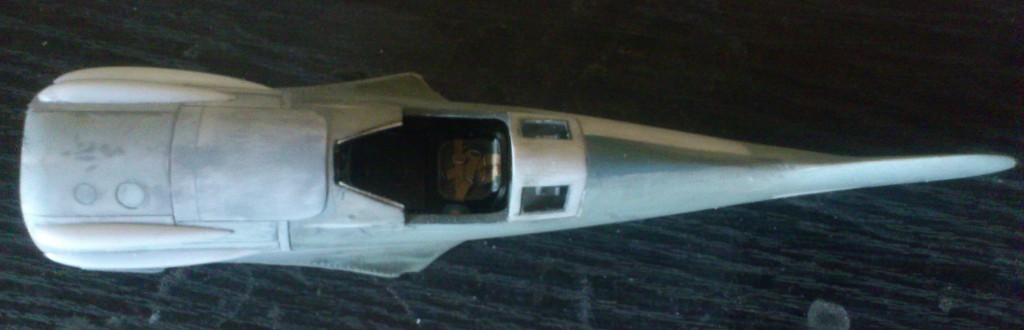

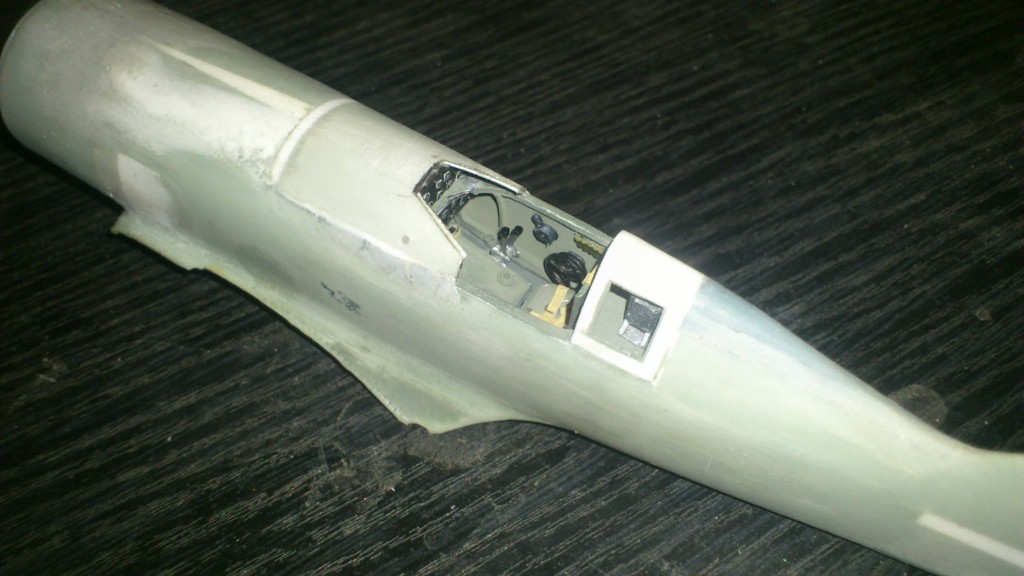

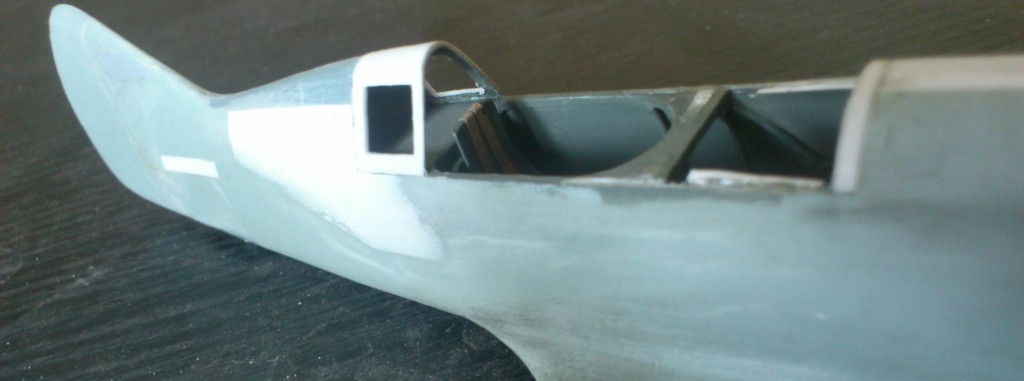

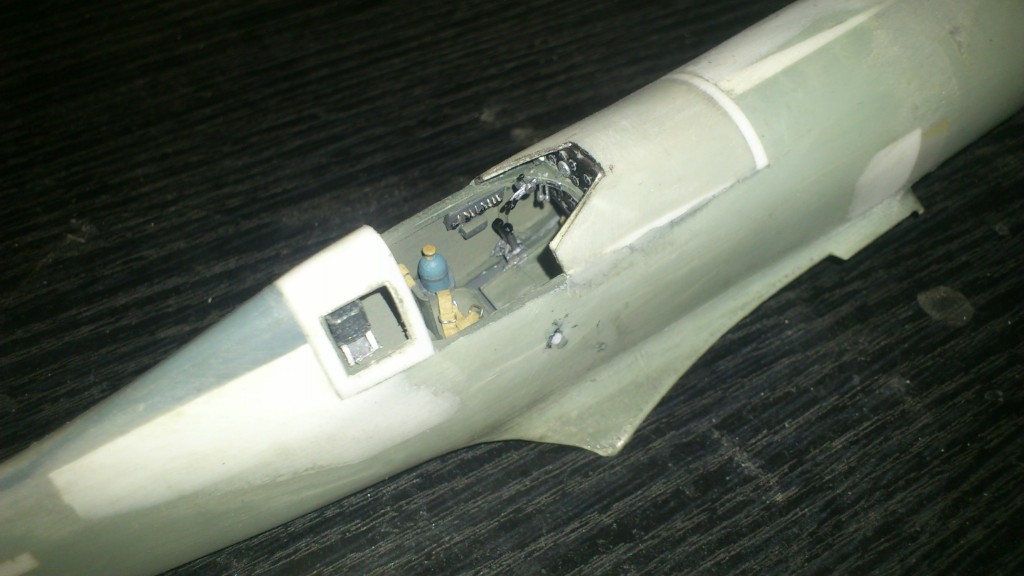

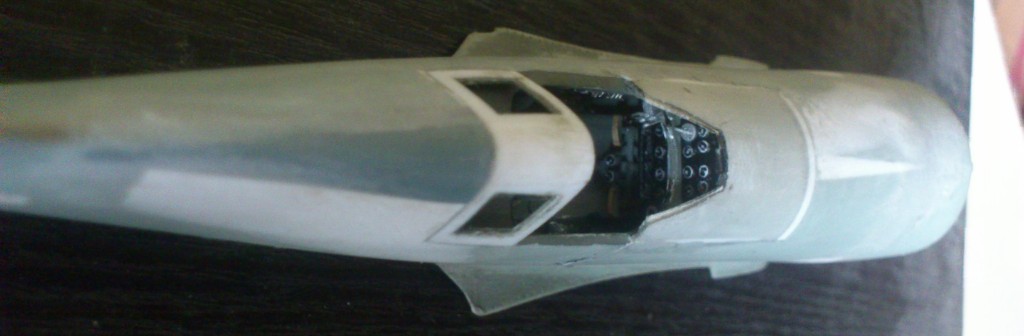

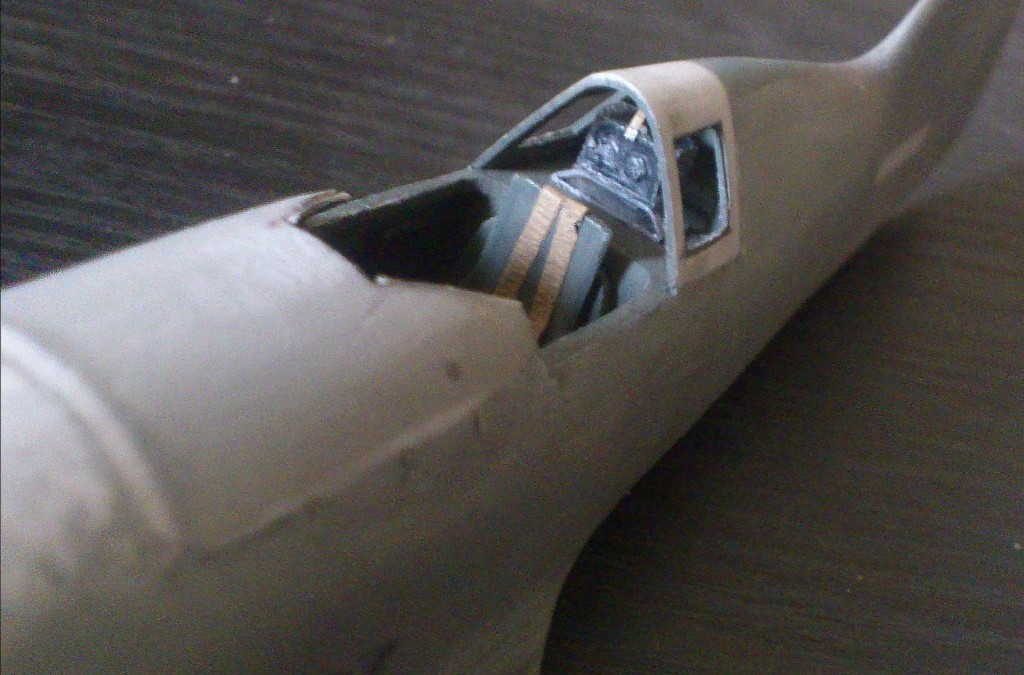

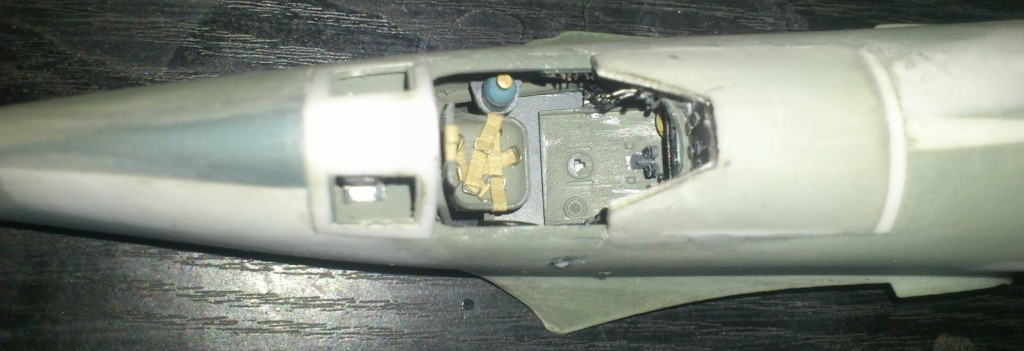

Затем смонтировал кабину. Часть гаргрота с окошками выдавил на пуансоне, затем приклеил и вырезал окошки. После чего акуратно срезал. Вырезал временные стеклышки которые играли роль ограничителя, вставил и с внутренней стороны вклеил штапик. Получилась четверть в толщину стекла. Приборка самодельная, датчиков нужного диаметра не нашлось потому пришлось шкрябать. Некоторые ручки как то сектор газа, перезарядки вооружения самодел, ремни - малярный скотч, пряжки из проволоки.

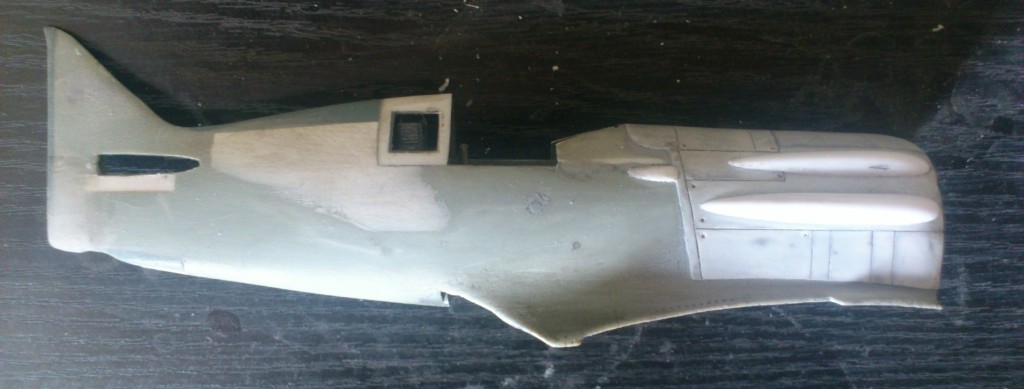

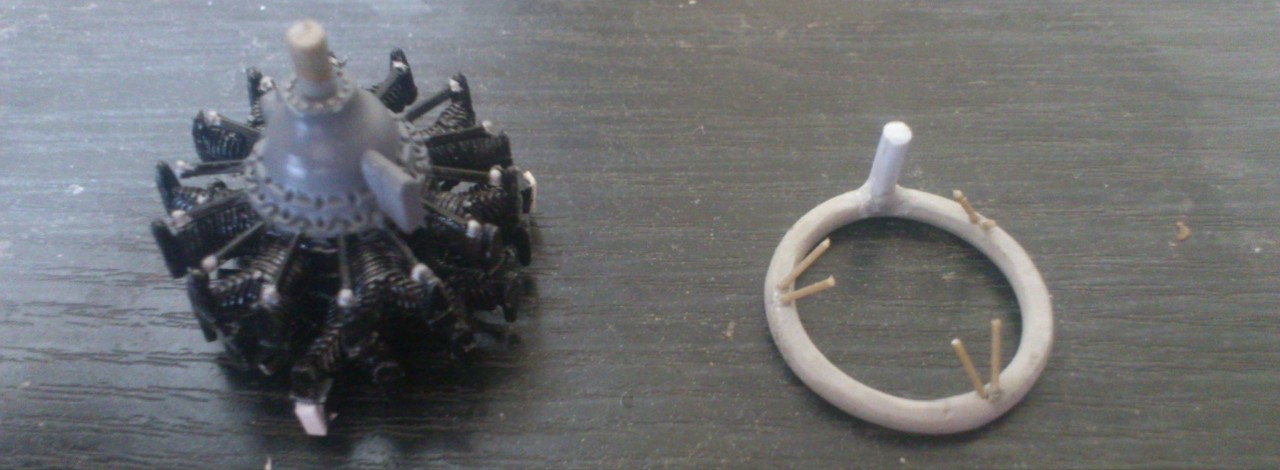

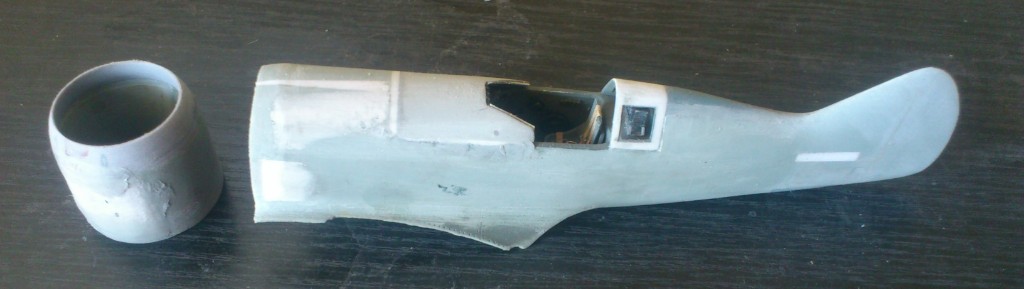

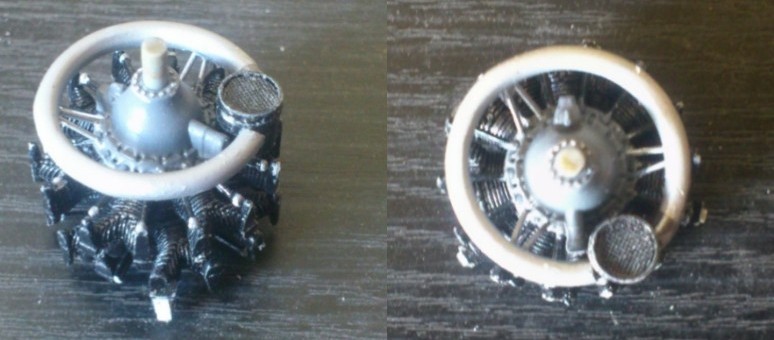

Капот отрезал и методом вставки увеличил диаметр, обичайка от Ла-5, увеличил отверстие и придал нужную форму. Двигатель, без заморочек взят от Су-2. Кольцевой маслорадиатор от выхлопного коллектора. Диаметр пришлось уменьшать для чего вырезал сигмент, затем склеил в шип. Примерил.

И снова стройка очередного франкенштейна.   Действительно изящный самолет, а шасси явно ишаковское.

@Андрей Радуцкий написал:
далее жп

оригинально

Ух ты ! Записываем почётных доноров : Ла-7 , Ла-5 , Су-2 ...

Удачи!
смотрю с интересом

@Rata написал:

Ух ты ! Записываем почётных доноров : Ла-7 , Ла-5 , Су-2 ...

Спасибо за внимание

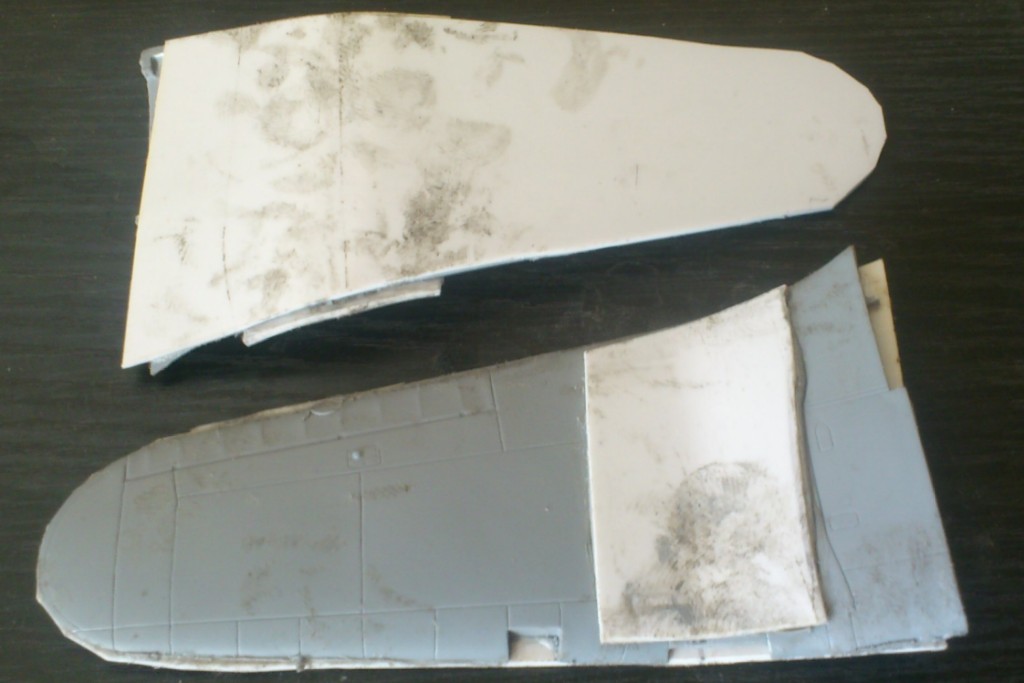

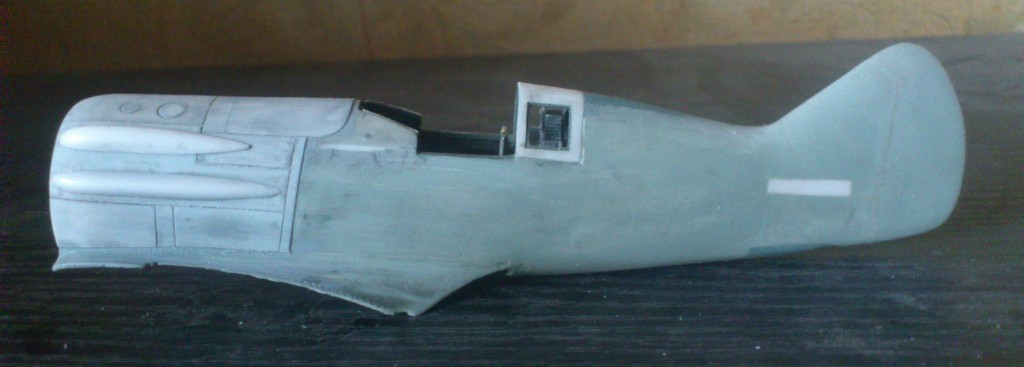

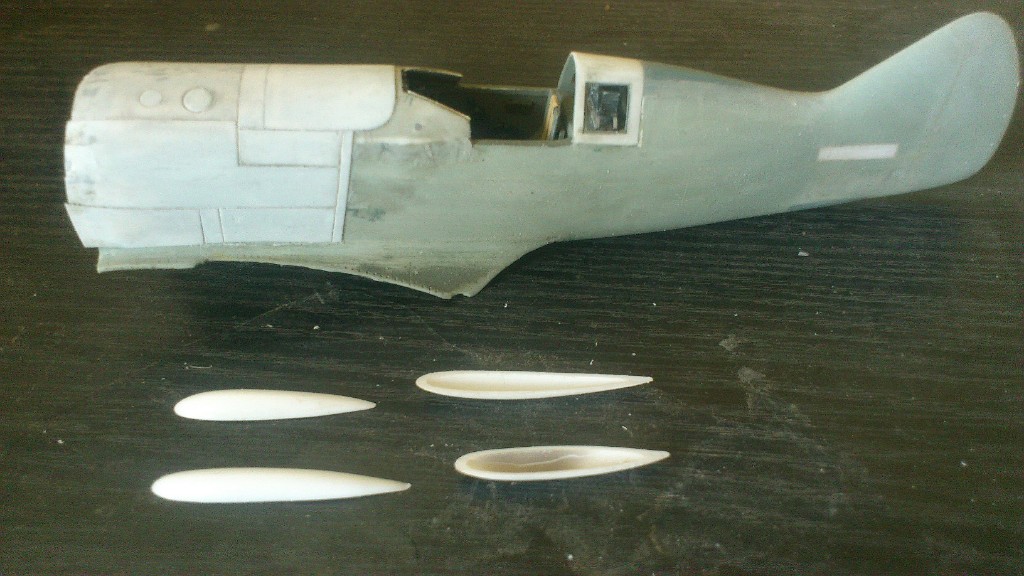

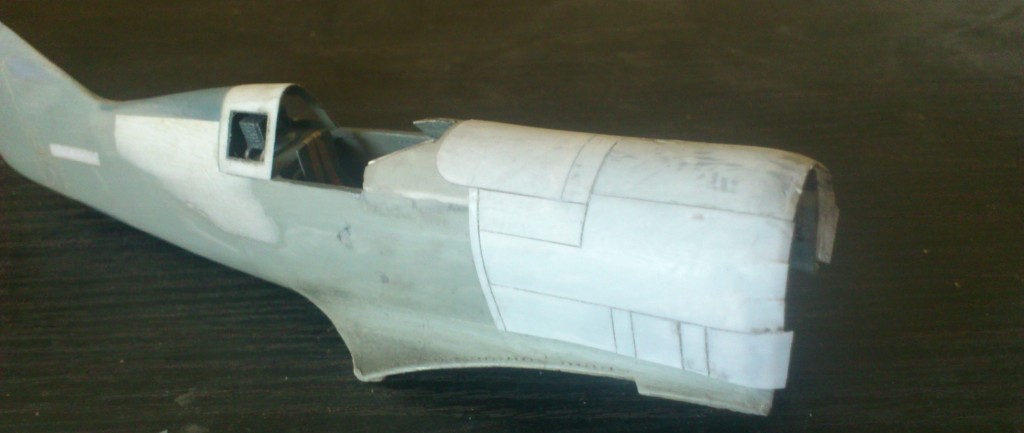

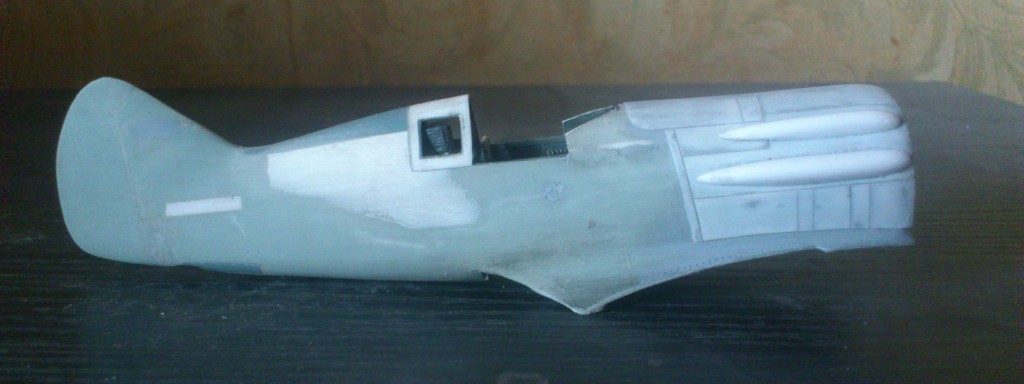

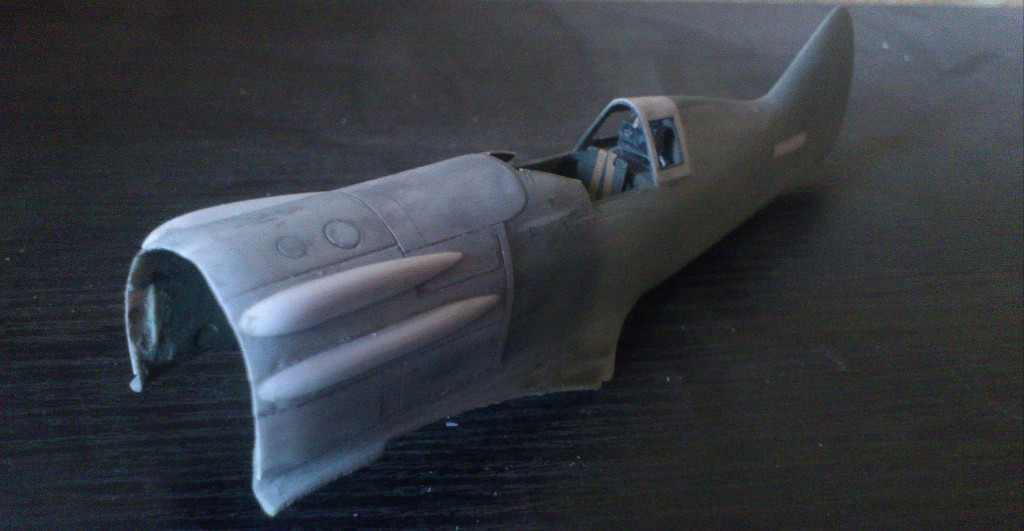

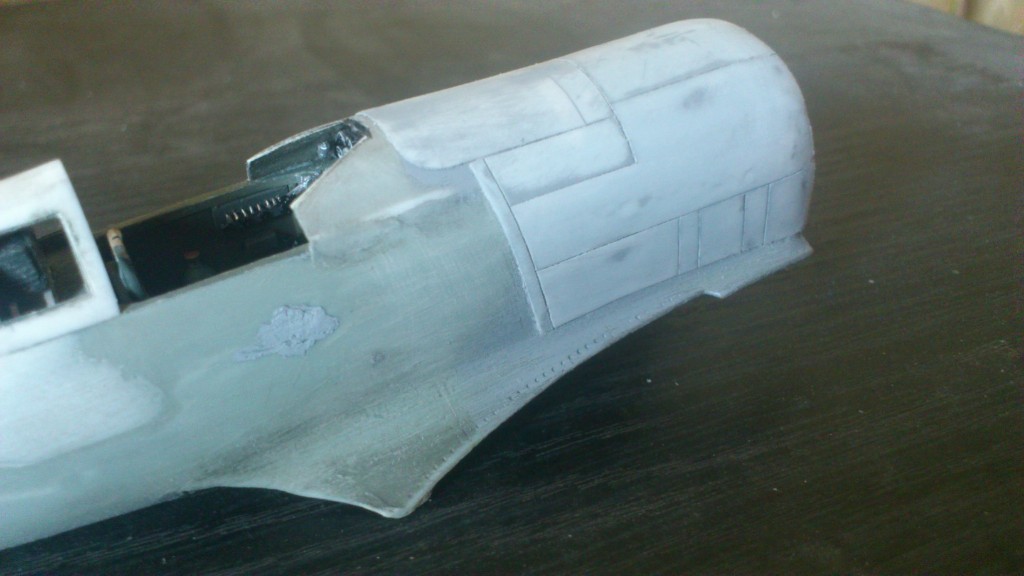

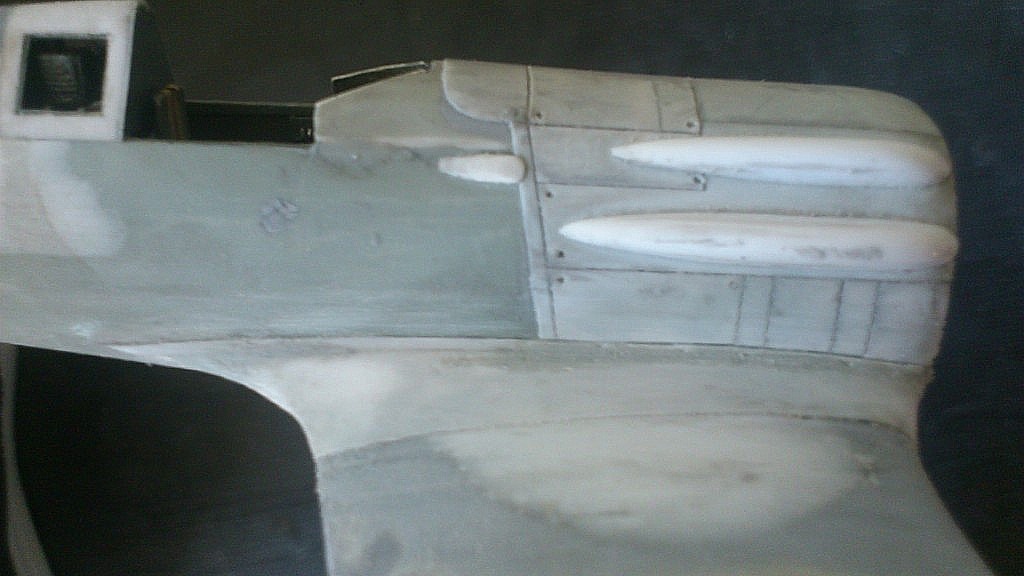

Тут вот чё, давно хотел попробовать метод нанесения расшивки не используя стандартный инструмент. Дело в том что пластик, как правило, попадается разной плотности, потому резать несколько затруднительно. Решил имитировать расшивку при помощи крышек от Доширака. Обтекатели выдавил на пуансоне. Получилось вот так.

Просто выклеил ( один вечер ), затем загрунтовал. Появившеюся покоробленность в двух местах отшпаклевал. Потом вышкурил и приклеил обтекатели.

Раньше я конечно использовал такой метод, но всё по мелочам, ну лючки, крышки. А в таком масштабе впервые, как считаете пойдёт такой способ?

Как на мой взгляд - смотрится очень даже хорошо.
А так - мастеру на месте виднее, наверное, как по трудозатратам, так и вообще.))

@Андрей Радуцкий написал:

А в таком масштабе впервые, как считаете пойдёт такой способ?

Здрасьте.

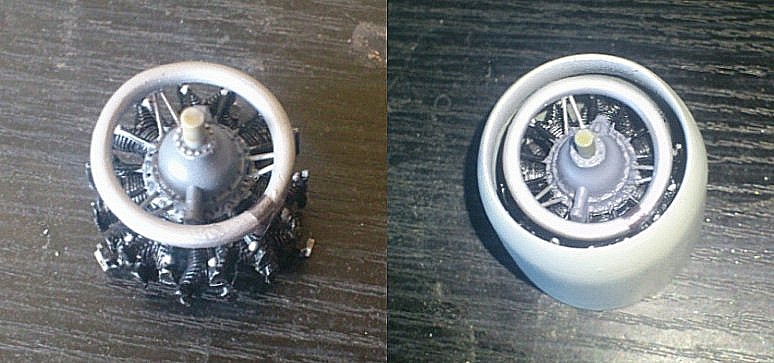

Тут перечитал о конструкции самолёта и вот что выяснил по своему борту, на нём уже не устанавливался кольцевой маслорадиатор, оставался только его кожух в котором был сделан вырез под стандартный маслорадиатор. Пришлось дорабатывать.

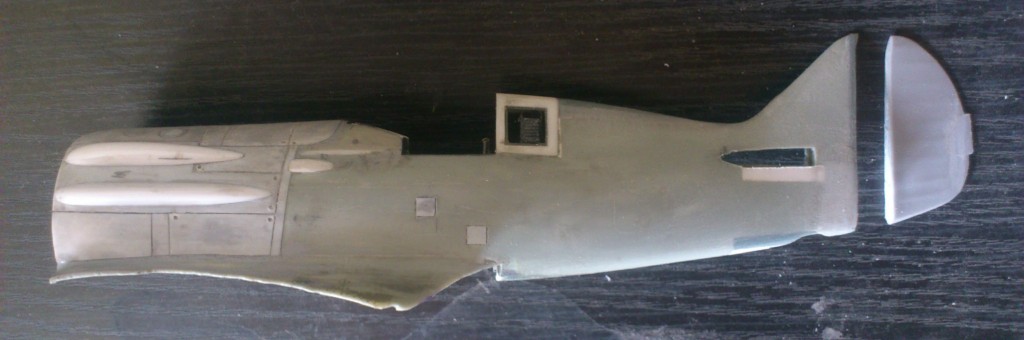

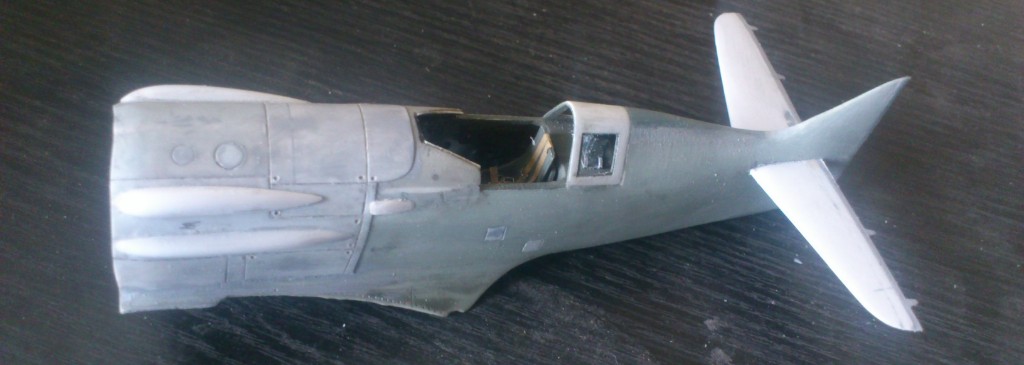

Руль направления решил делать отдельно, вырезал окна под стабилизатор которые тоже готовы, имитировал подножки, приклеил небольшие обтекатели крепления металлической рамы к деревянной части фюзеляжа, имитировал замки.

Здрасьте.

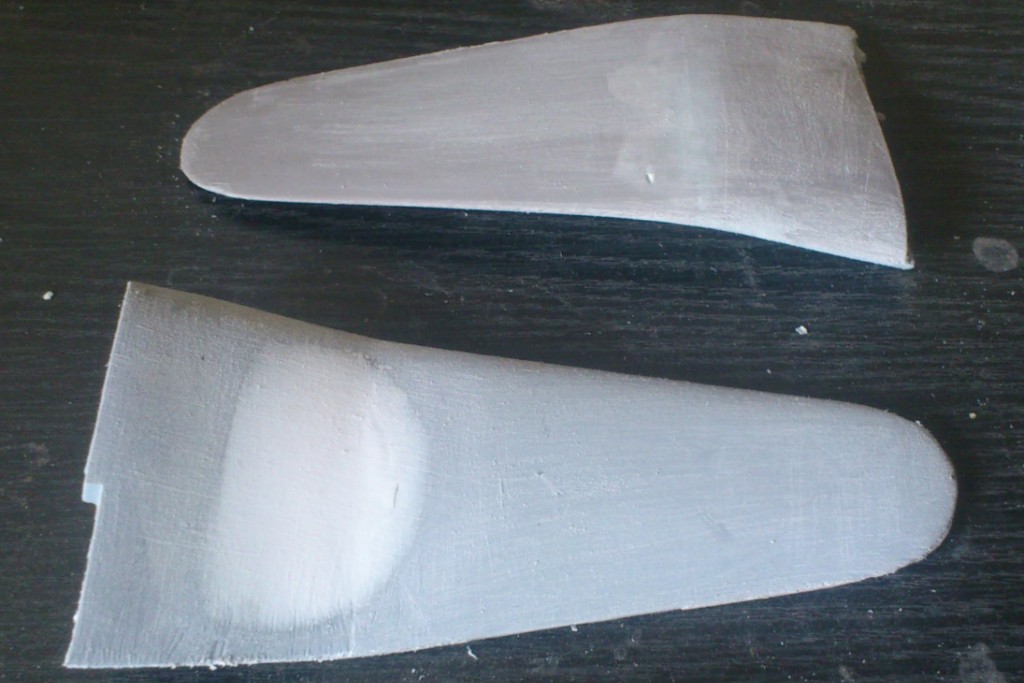

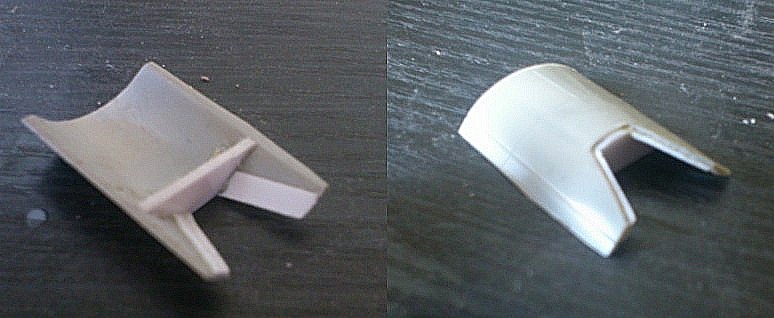

Начал делать крыло. Поначалу ломал голову как изготовить чайку, планировал собирать консоль из трёх частей так как переход там плавный, не как у Штуки. Но опять выручил Харрикейн, вообще он донор №1, пластик толстый и главное не ломкий. Взял верхние части консолей, сточил места склейки таким образом уменьшив высоту профиля и согнул. Для фиксации нужного угла приклеил подложку из полистирола 1мм, тоже согнул. В месте сгиба профиль крыла стал почти прямым, приклеил дополнительный пластик. По опыту знаю что такие детали оставлять без дополнительной фиксации не желательно, при высыхании клея может повести. Потому сложил в виде Y, зажал в тиски а в пром, эээ как это называется, блин? В развилку вставил распорку. Часов через 15 ( сон, работа ) снял. Срезал подложку, для нижней поверхности крыла использовал такую же от Костыля ( Харитона не оказалось ), но уже пришлось собирать из трёх частей. Получились такие заготовки.

Андрей, отличная работа! Прототип интереснейший!
Сейчас у тебя подгляжу и побегу делать такой же, но маленький! Благо Лавка в 144-м есть!

Почему ты считаешь, что низ крыла серебристый, а не серо-голубой?

Привет, Игорь. Вот отсюда.
Постройка И-28 в основном завершилась весной 1939 г. После доводки систем и опробования двигателя 1 июня 1939 г. самолет доставили в НИИ ВВС, где решили проводить совместные – заводские и государственные – испытания. Отмечалось, что И-28 сверху имеет защитную зеленую окраску, снизу – серебристую. При взвешивании с полетным весом 2666 кг определили центровку, которая составила 26,4 % САХ. В оценке НИИ указывалось: «центровку считать хорошей». Испытания И-28 доверили опытному пилоту, помощнику начальника истребительного отдела НИИ ВВС капитану П. М. Стефановскому (интересно, что спустя три недели он фигурирует уже в звании майора).

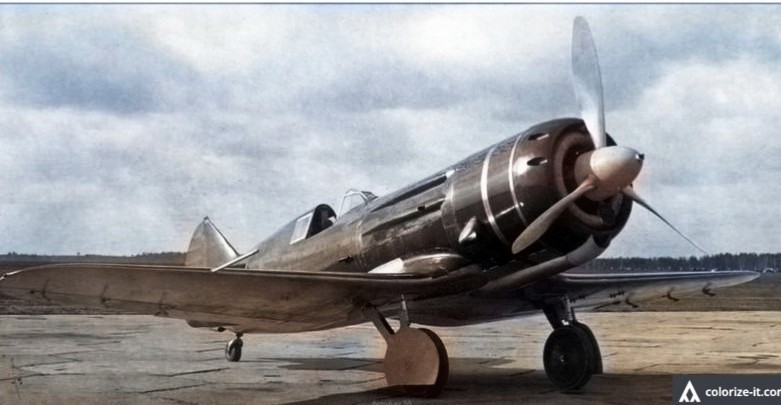

Да и первое фото я привёл цветное, темноватое правда, но видно что не серо-голубой.

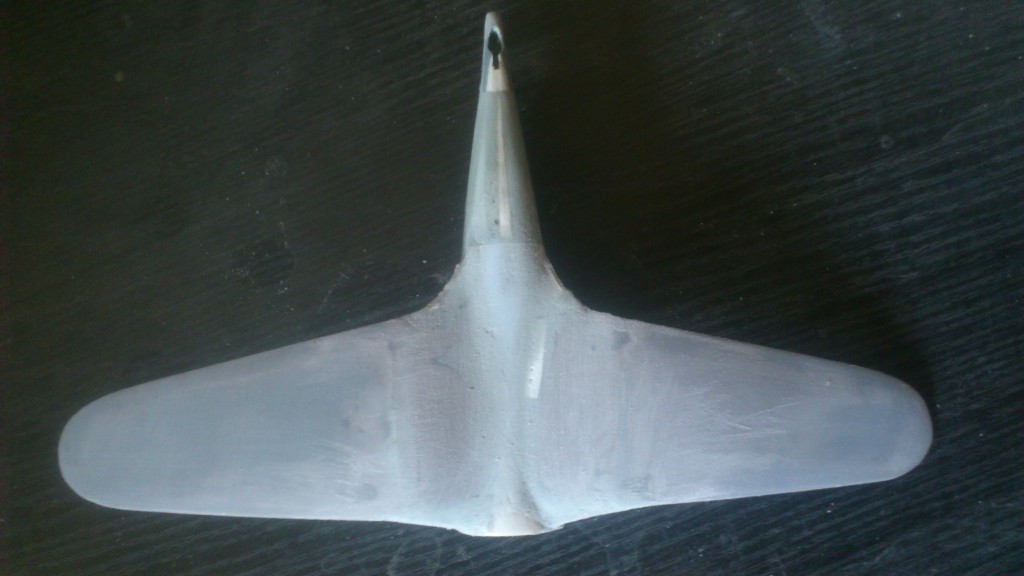

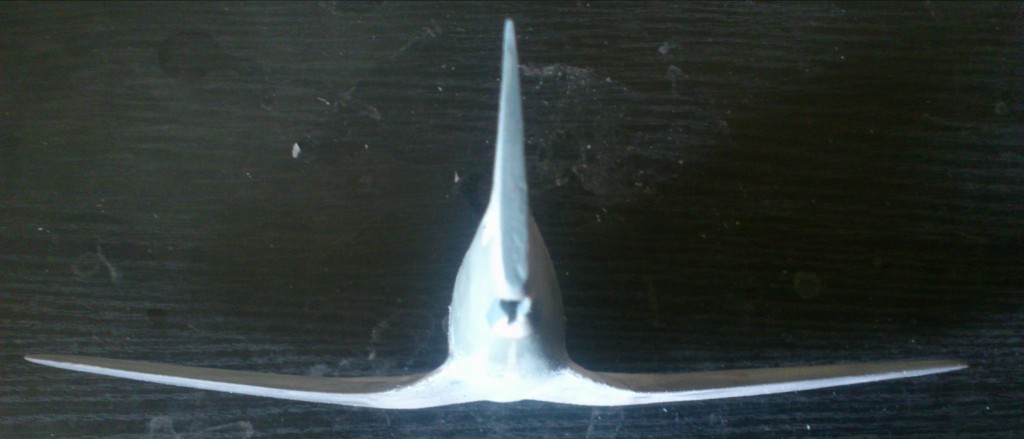

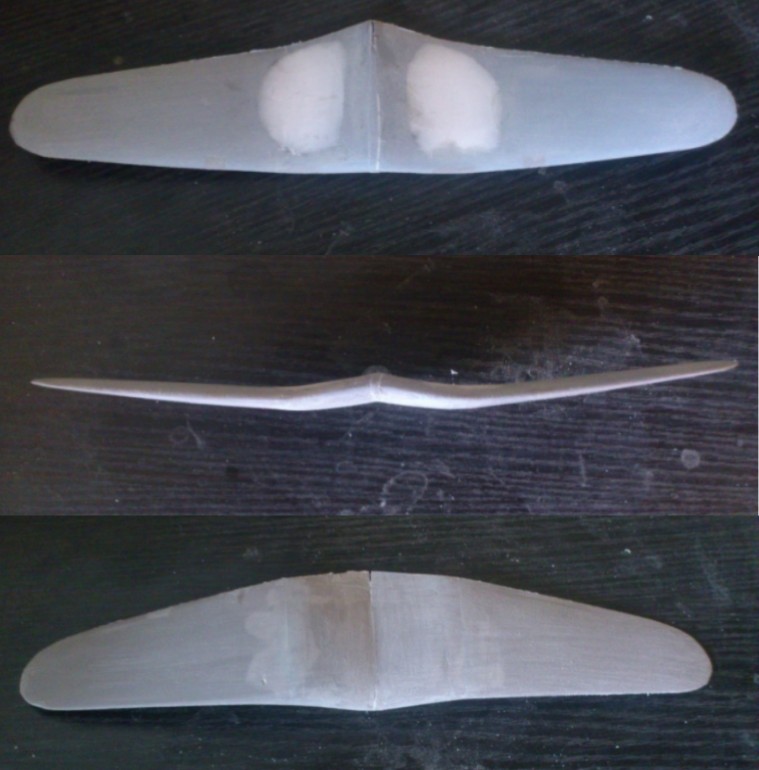

Вот такая заготовка крыла получилась

Вопрос снимается! Но по фото это не понять. Вообще, лучший источник в этой ситуации документ.

Очень интересная работа, смотрю все обновления стройки

@Игорь Жмурин написал:

Вопрос снимается! Но по фото это не понять. Вообще, лучший источник в этой ситуации документ.

@BorisV написал:

Игорь Жмурин написал:

Вопрос снимается! Но по фото это не понять. Вообще, лучший источник в этой ситуации документ.

Игорь, я бы все-таки сказал, комплексно: и фото и документы.

@Андрей Радуцкий написал:

Тут вот чё, давно хотел попробовать метод нанесения расшивки не используя стандартный инструмент. Дело в том что пластик, как правило, попадается разной плотности, потому резать несколько затруднительно. Решил имитировать расшивку при помощи крышек от Доширака. Обтекатели выдавил на пуансоне.
Просто выклеил ( один вечер ), затем загрунтовал. Появившеюся покоробленность в двух местах отшпаклевал. Потом вышкурил и приклеил обтекатели.
Раньше я конечно использовал такой метод, но всё по мелочам, ну лючки, крышки. А в таком масштабе впервые, как считаете пойдёт такой способ?

Отшкуриваю примерно до 0,1-0,2 мм, остаётся ступенька. Но Вы натолкнуло меня на одну интересную мысль, как сделать металл и дерево заподлицо друг другу. Для этого дополнительно оклеиваем дошираком условное дерево встык к металлу и уже с противоположной стороны выводим на нет. Думаю должно получиться. Спасибо за идею.

@Андрей Радуцкий написал:

Но Вы натолкнуло меня на одну интересную мысль, как сделать металл и дерево заподлицо друг другу. Для этого дополнительно оклеиваем дошираком условное дерево встык к металлу и уже с противоположной стороны выводим на нет. Думаю должно получиться. Спасибо за идею.

Всем привет.

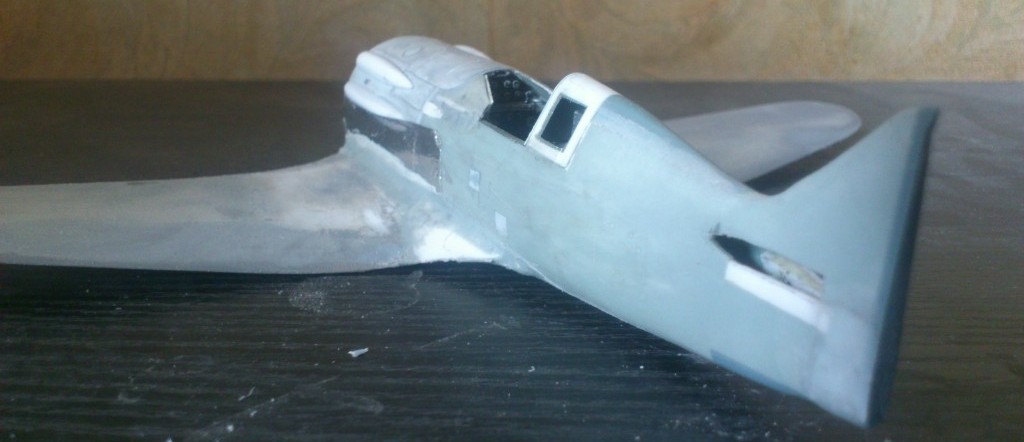

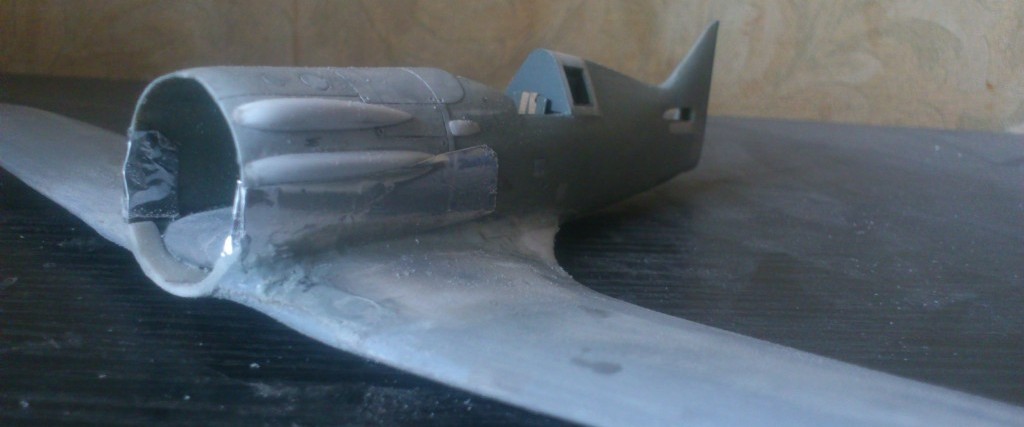

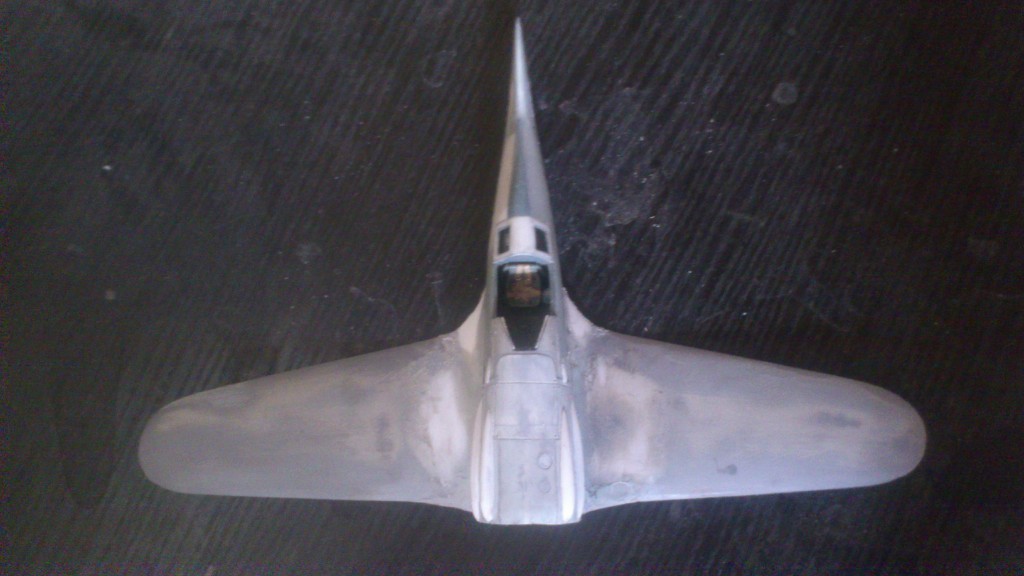

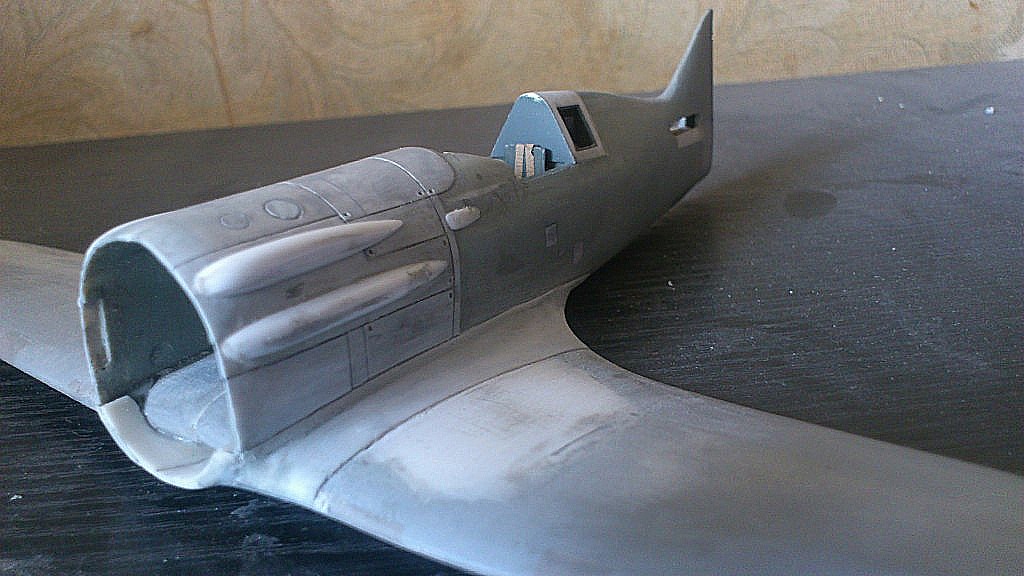

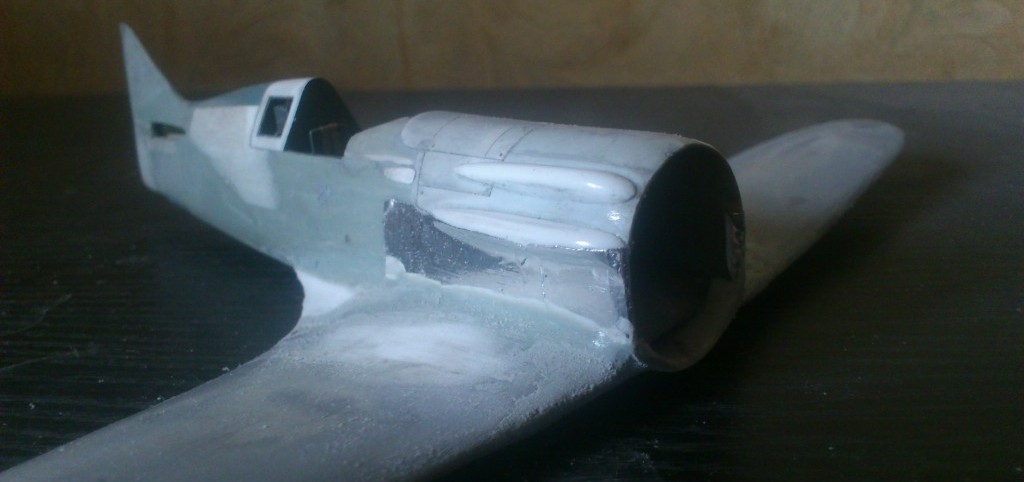

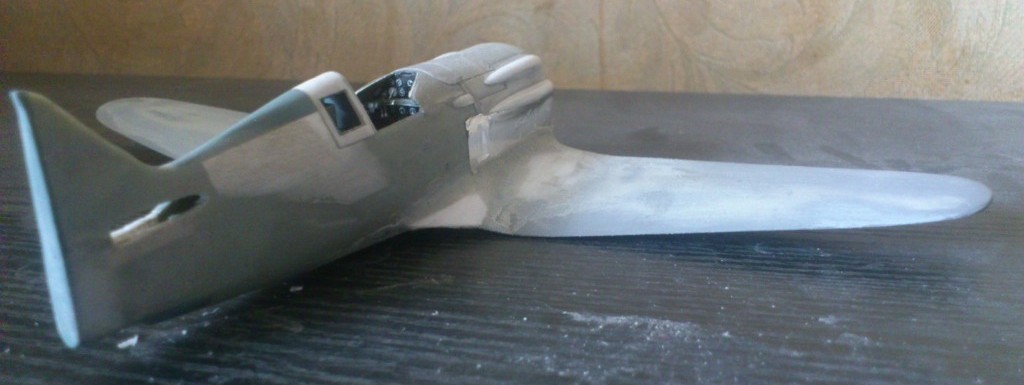

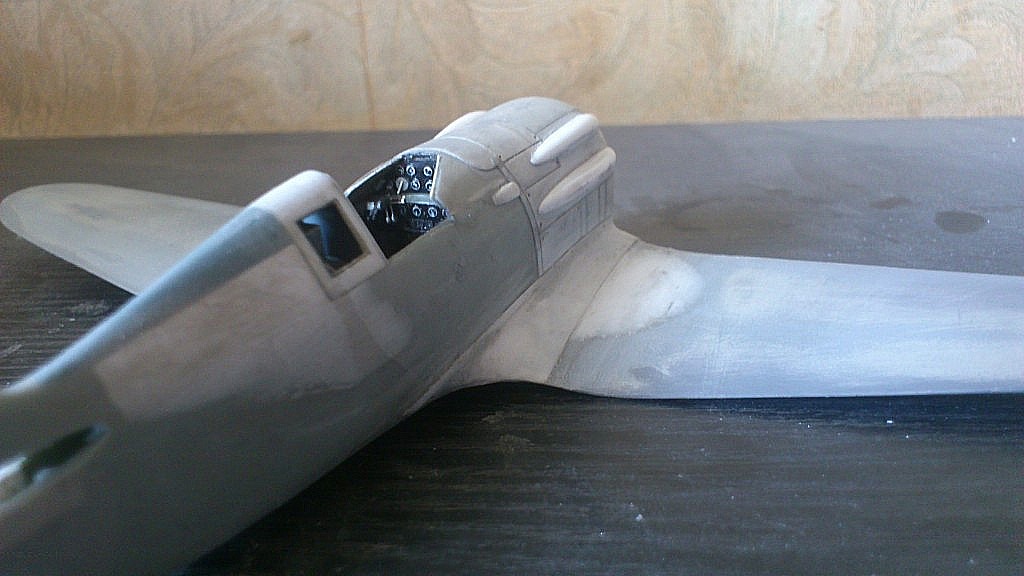

Установил крыло, зализы из полистирола и жидкого пластика, для того что бы не загваздать борта сначала обклеил фольгой. Нижнюю часть крыла вывел в прямую линию при помощи крышки капота от Ла-5 - перед, центр и зад от верхней части капота Либерейтора и опять же жп. Как на фото закрыл торец гаргрота, я так понял летал самолёт без откидных створок фонаря. Иначе зачем закрывать.

Всем привет.

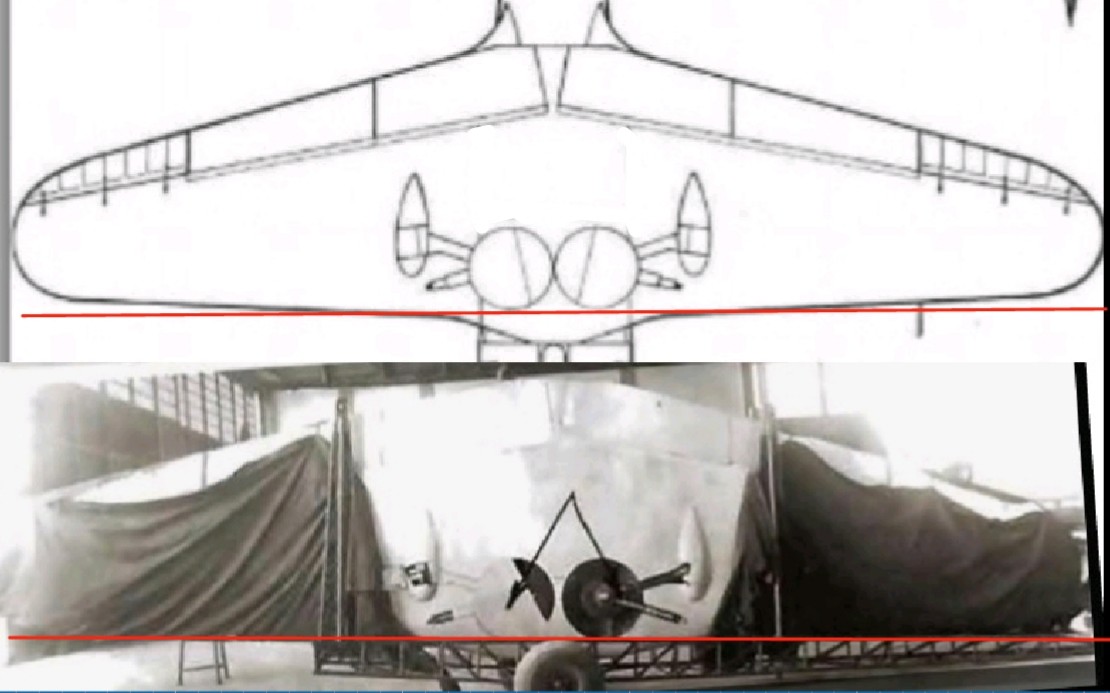

Только что испортил себе настроение. Ни знаю что и делать. Сколько раз себе говорил перепроверяй чертежи, сравнивая с фото . Хотел заняться нишами шасси и тут меня ждал очень неприятный сюрприз, не вяжется фотография крыла с крылом на схеме от слова совсем. Ну то что расшивки под крылом не было ( я ей стёр) это ерунда, а вот что делать с передней кромкой ума не приложу, похоже она была прямая!!! Очень большое сомнение что фотография так искажение, видно что кромка идёт точно в срез куполам колёс, вот смотрите сами.

хочу узнать ваше мнение, плиз.

Только что настроение радикально улучшилось, вот я слепень, там где красная линия не передняя кромка, а бортик тележки, а передняя часть крыла, если приглядеться ,видна под ним. Ложная тревога. Сори.

ну да, там еще чехлы свисают - искажают контуры

Всем привет.

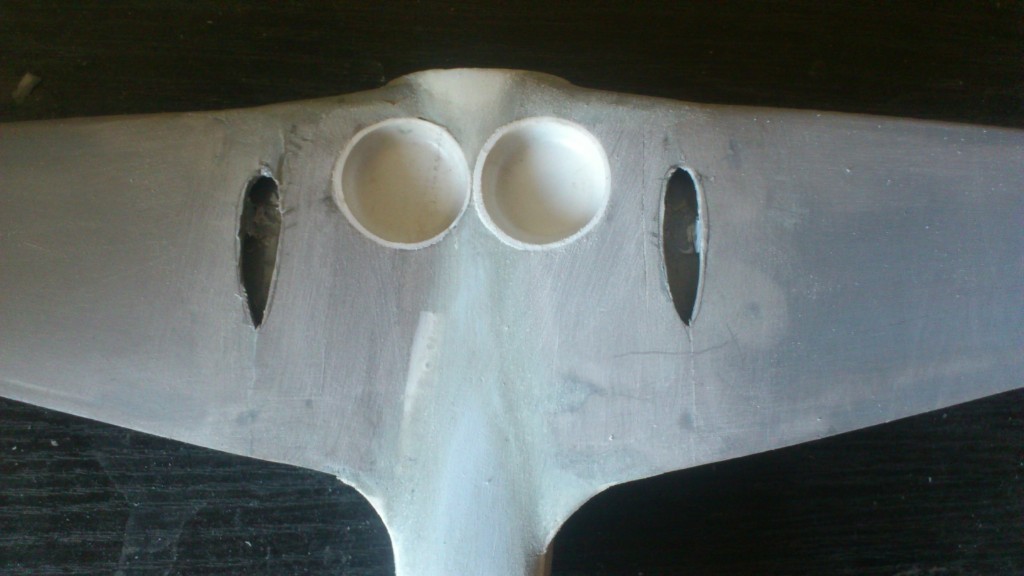

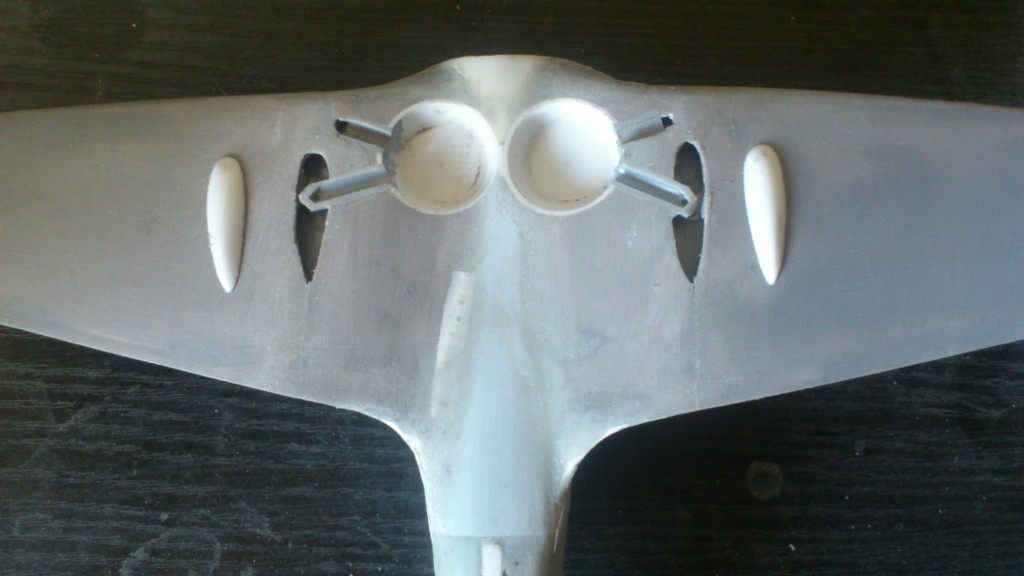

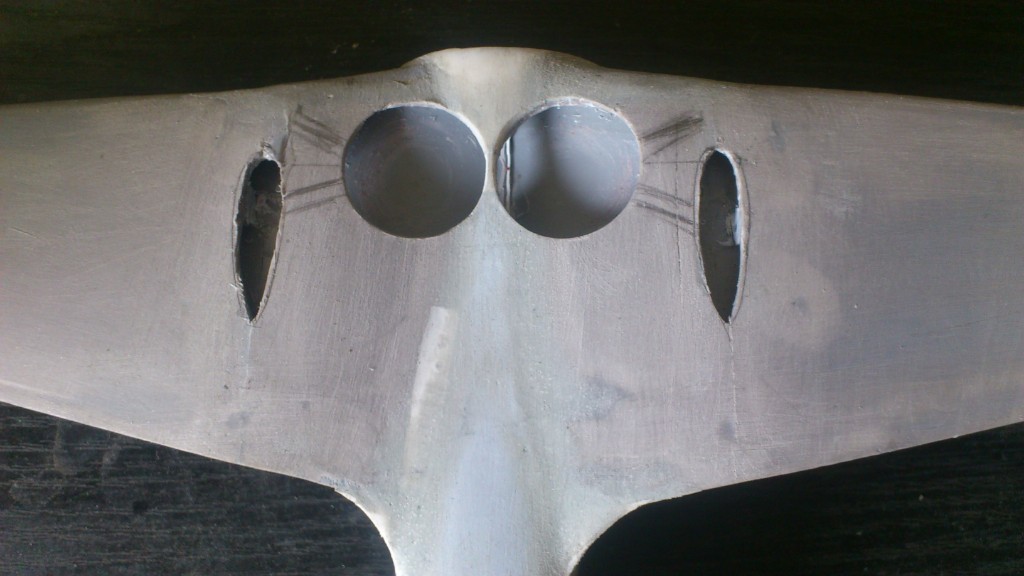

Начал делать ниши шасси. Купола и обтекатели узлов крепления стоек выдавил на пуансонах, так же применил детальки от ниш шасси И-16. Изготовил накладки на зализы крыла.

А мягкий подголовники будет? А то затылком об бронеплиту! Больно!)))

Будет вот так, только я не пойму что это вверху.

Похоже на отверстие. Странно.

Ремень? Поручень?

Да, скорее это скоба через которую перекидывался ремень. Придёться доработать.

И ещё вопрос, как считаете на обтекателе пулемёта брак плёнки или выбрасыватель, если второе почему только на одном?
Да и на других фото этого борта выбрасыватели не наблюдаются.
Читал что для ускорения испытаний этот борт летал без вооружения которое в это время отстреливалось на земле.
