Всем здравия!

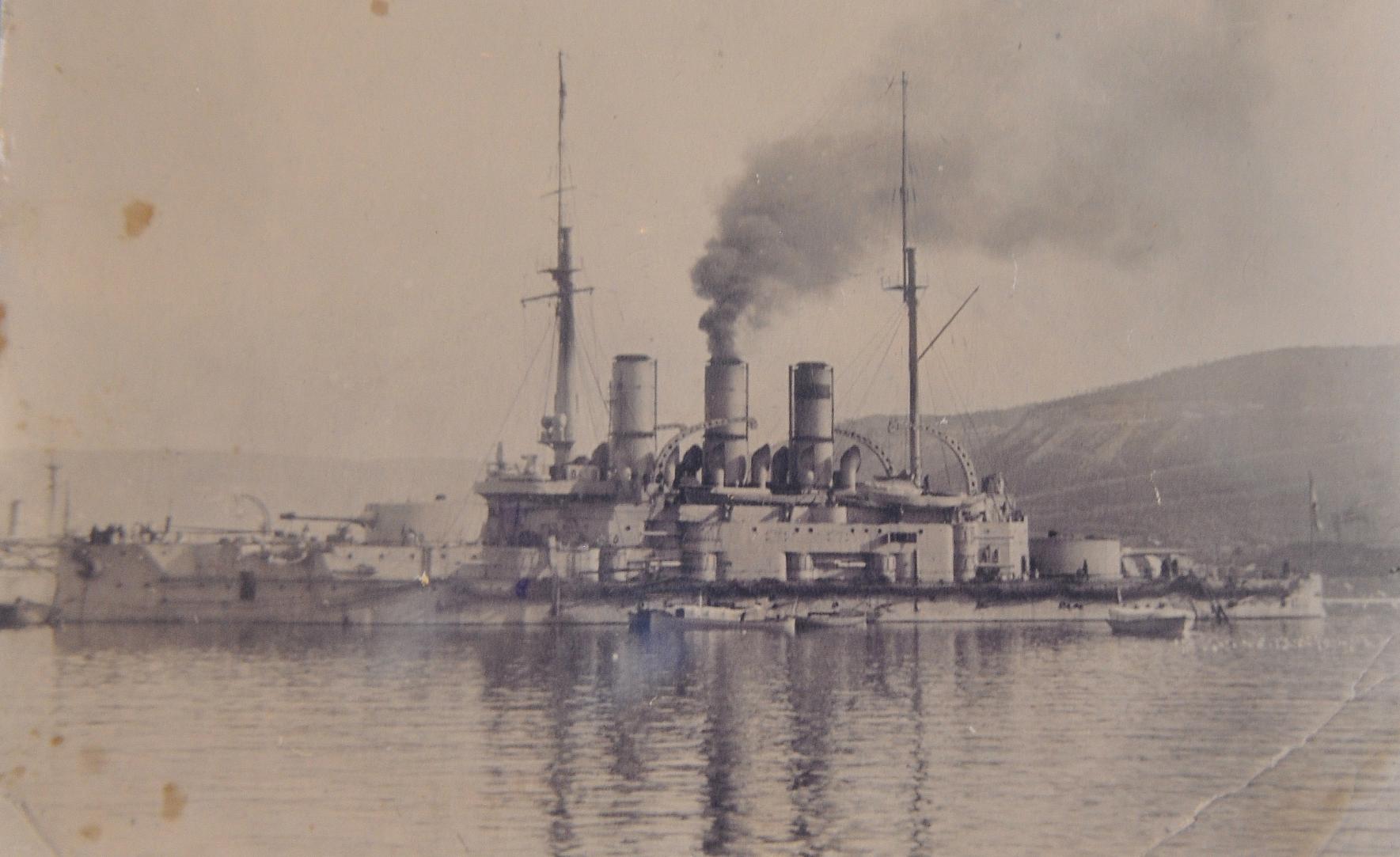

Передо мной коробка со знаменитым броненосцем.
И, хотя содержание достаточно бедное, потенциал эта модель всё же имеет.

В мои планы входит разработка фототравления для улучшения или замены "изкоробочных" элементов.
Ну и палубу сделаем в дереве под лазер.

Некоторый набор литературы имеется, но, как говорится, хорошим чертежом изкоробку не испортишь!
Поэтому приглашаю поучаствовать неравнодушных.

Итак, поехали

@RomGor написал:

Передо мной коробка со знаменитым броненосцем. И, хотя содержание достаточно бедное, потенциал эта модель всё же имеет.

@RomGor написал:

Поэтому приглашаю поучаствовать неравнодушных.

@Алексей Никитин написал:

А в 1/700 можете сделать травление? Помогу консультацией

Решаемо!

@Алексей Никитин написал:

Да там, с оригиналом бОльшая разница по многим деталям....
Для полноценной модели, всё что выше ватерлинии, надо полностью переделывать.

Есть моменты, но начинать с чего-то надо. Поэтому пока только улучшаем то, что есть )))

фото

@RomGor написал:

фото

Здравия!

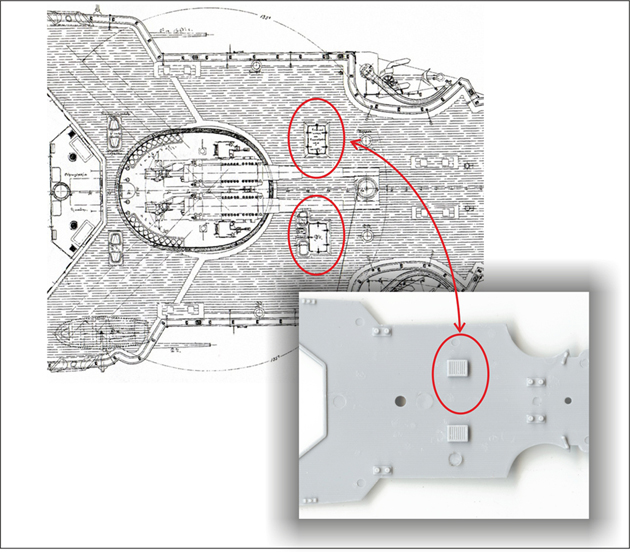

Как я понимаю, речь идёт про неказистую попытку показать на модели трапы.
Я вот думаю, может сточить эти сундуки, а на их место сделать закрытые люки?

А ещё в продаже есть неплохие кнехты от Микродизайна.
Хоть и в 350-ом масштабе, но всяко лучше ... может и здесь пластик под снос?

@RomGor написал:

Как я понимаю, речь идёт про неказистую попытку показать на модели трапы.

@Алексей Никитин написал:

Получается надо делать не набор допов, а конверсионный набор.

Так, я только за! Кому поручим?

@RomGor написал:

Кому поручим?

я так понял вы хотите разработать и выпустить ФТ на потемкина? Готов приобрести.

Если получится - пишите ! Приобрету!

А вот тут могут возникнуть сложности: на какого "Князя Потёмкина-Таврического" делать травление?????

Просто для набора или для набора с доведением его до ума?????

Вот в чём вопрос.

Задачи-то абсолютно разные.

С Уважением, Алексей.

@Алексей Лежнев написал:

А вот тут могут возникнуть сложности: ....

На данный момент задача стоит сделать травление для набора в 400-ом масштабе.
Расчет на то, что это травление будет универсальным и подойдёт для тех, кто затеет переделку корпуса.

Мои чертежи слишком невнятные для переделок по бортам, однако вот что я думаю:

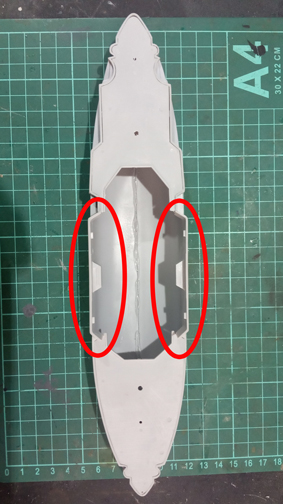

если залить смолы и увеличить толщину борта хотя бы до 5мм, то нужную геометрию можно будет просто выточить. (обвёл красным)
Конечно, это уместно только для закрытых пушечных портов

@RomGor написал:

Алексей Лежнев написал:

А вот тут могут возникнуть сложности: ....

На данный момент задача стоит сделать травление для набора в 400-ом масштабе.
Расчет на то, что это травление будет универсальным и подойдёт для тех, кто затеет переделку корпуса.

Мои чертежи слишком невнятные для переделок по бортам, однако вот что я думаю:
если залить смолы и увеличить толщину борта хотя бы до 5мм, то нужную геометрию можно будет просто выточить. (обвёл красным)
Конечно, это уместно только для закрытых пушечных портов

Казематы на спардеке полностью переделывать.

@Алексей Никитин написал:

А в 1/700 можете сделать травление? Помогу консультацией

Алексей, я так понял, ты Потёмкина в 700 хочешь повторить?

@RomGor написал:

Алексей, я так понял, ты Потёмкина в 700 хочешь повторить?

@Иван66 написал:

.. Попробуйте. Результат интересен...

Попробовал

Смолу лить не стал, но подклеил с внутренней стороны ПВХ.
По правде сказать, резать и шлифовать его не пришлось - для получения более достоверной
геометрии корпуса достаточно собственной толщины отливки.
Пластик в моём случае нужен лишь для придания прочности в местах прореза.

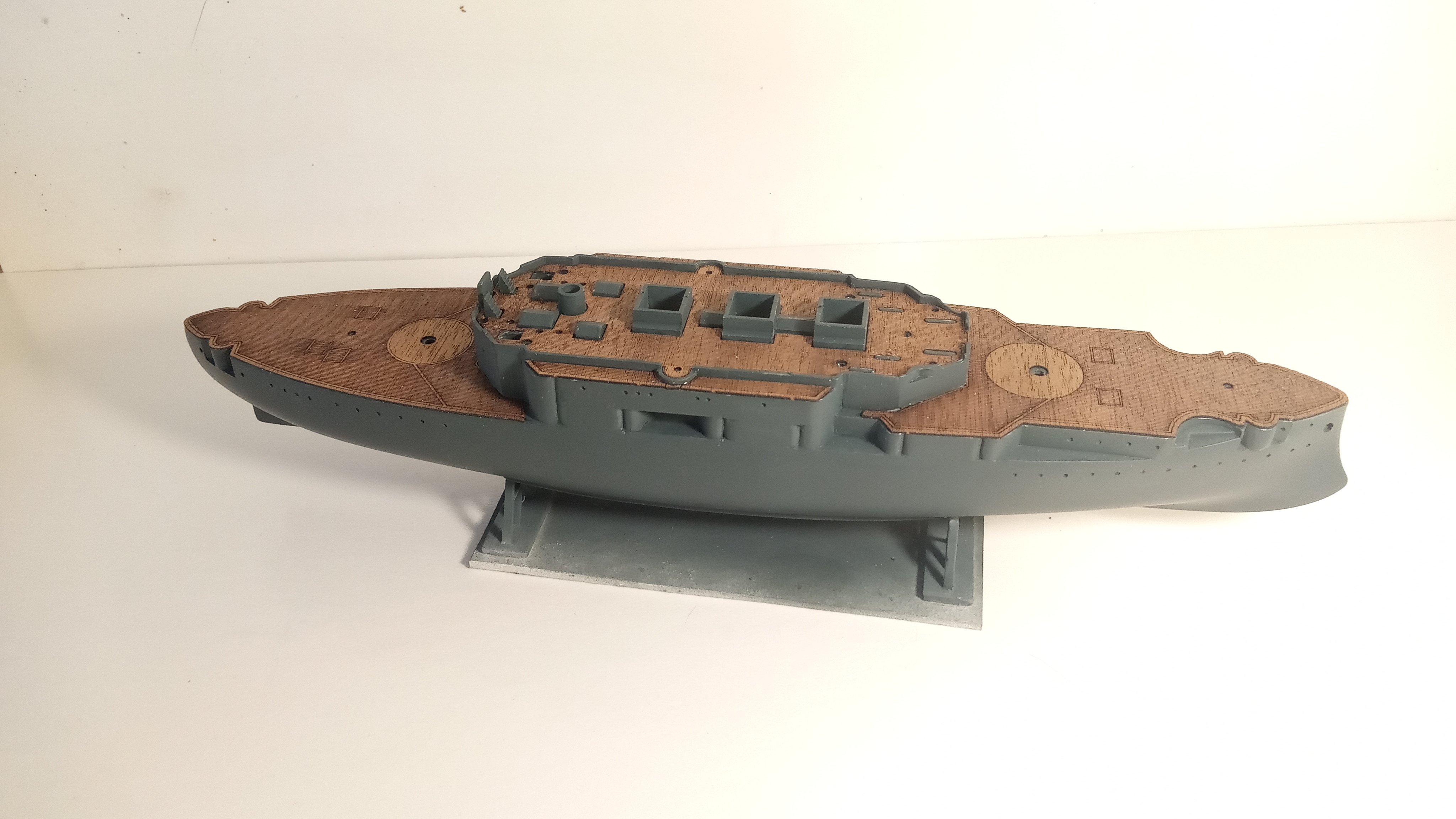

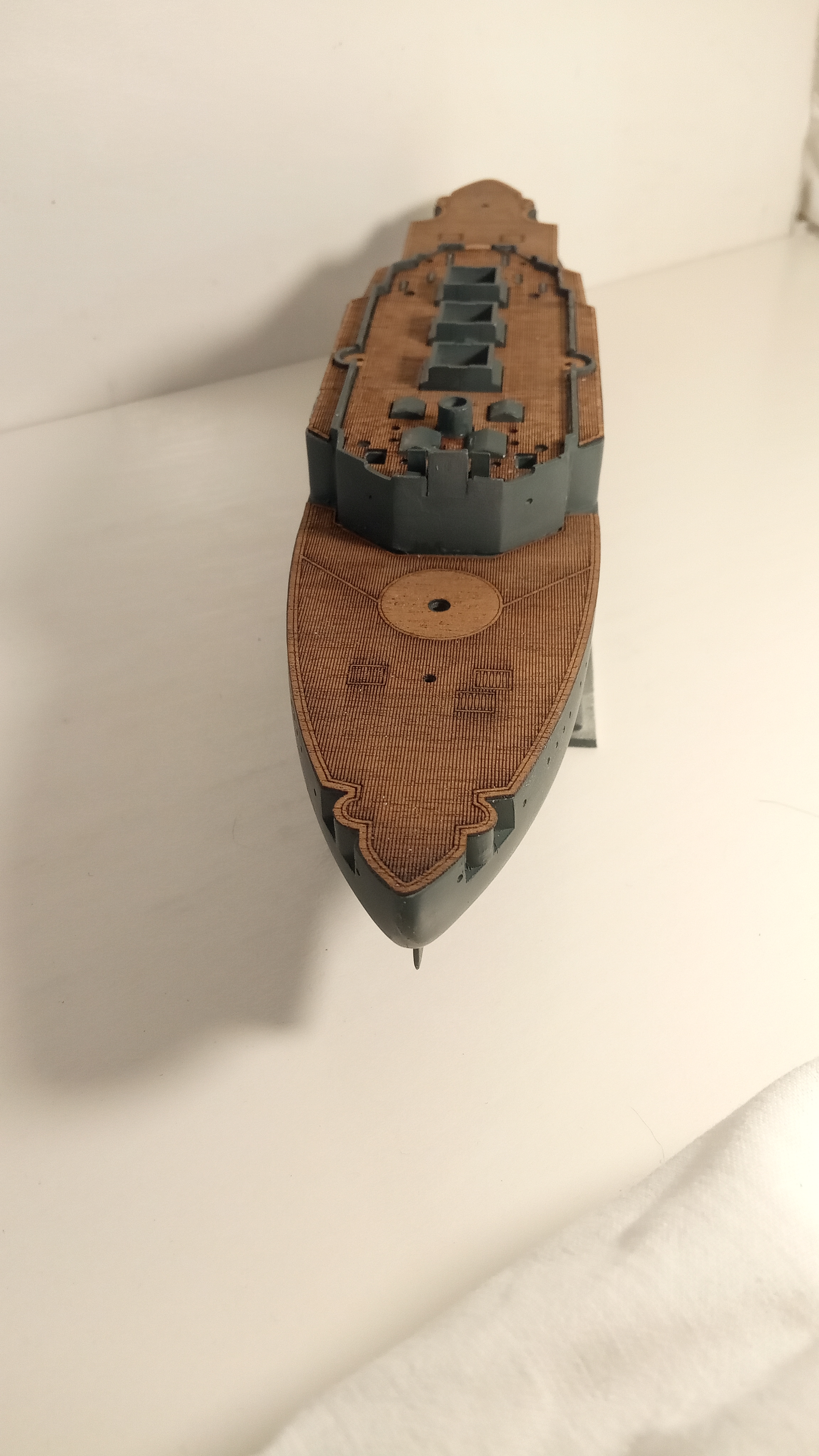

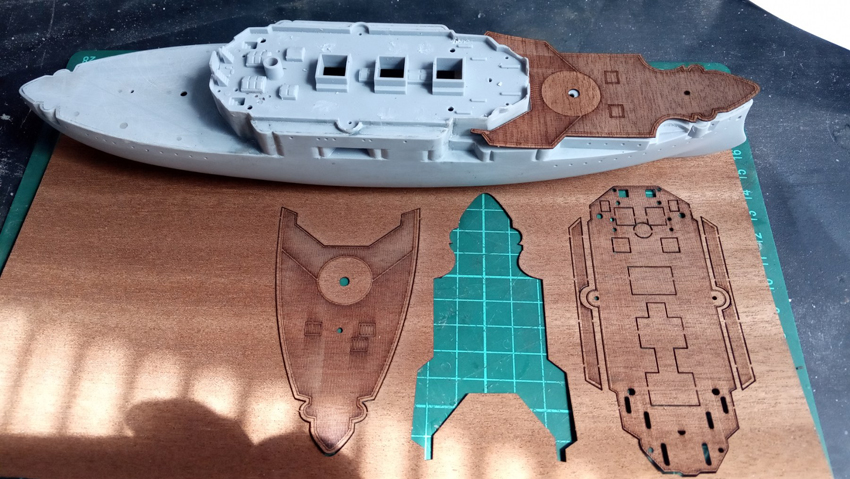

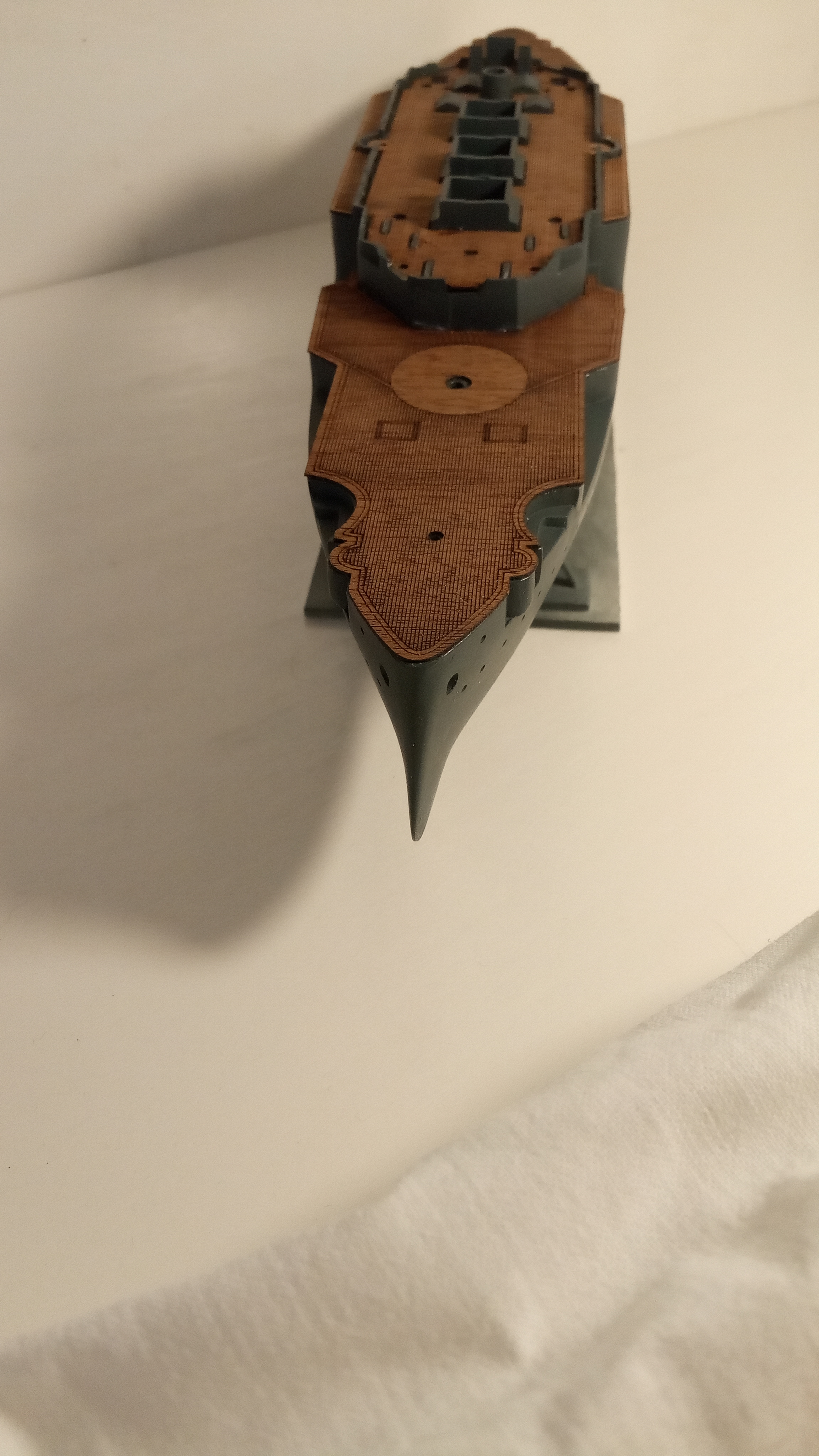

Попутно подгоняю "лазерную" палубу из шпона

А чего такой тёмный шпон выбрали? Палубы делали из тика, и были они намного светлее. Деревянный настил верхней палубы, палубы полубака был выложен с обвязкой по броневой цитадели и концевым казематам на спардеке, это хорошо видно на чертежах и фотографиях.
У второго дымового кожуха, спереди и сзади, стояли водяные цистерны. Третья (кормовая) дымовая труба была меньшего диаметра, чем первые две. Фальшбор во многих местах слишком толстый, чего небыло в действительности. Крылья мостика опирались на обычные пиллерсы, а не на то, что даётся в наборе.

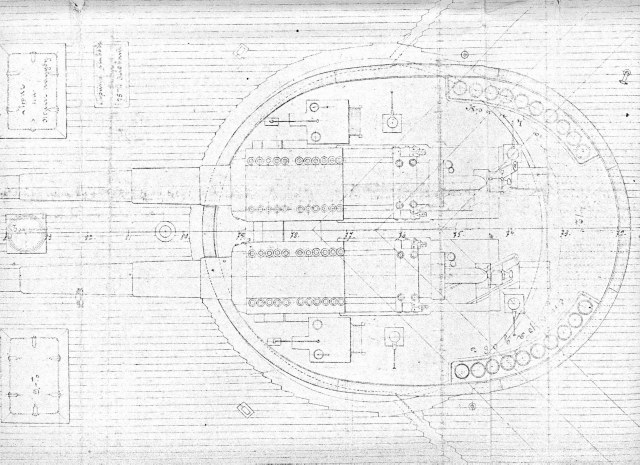

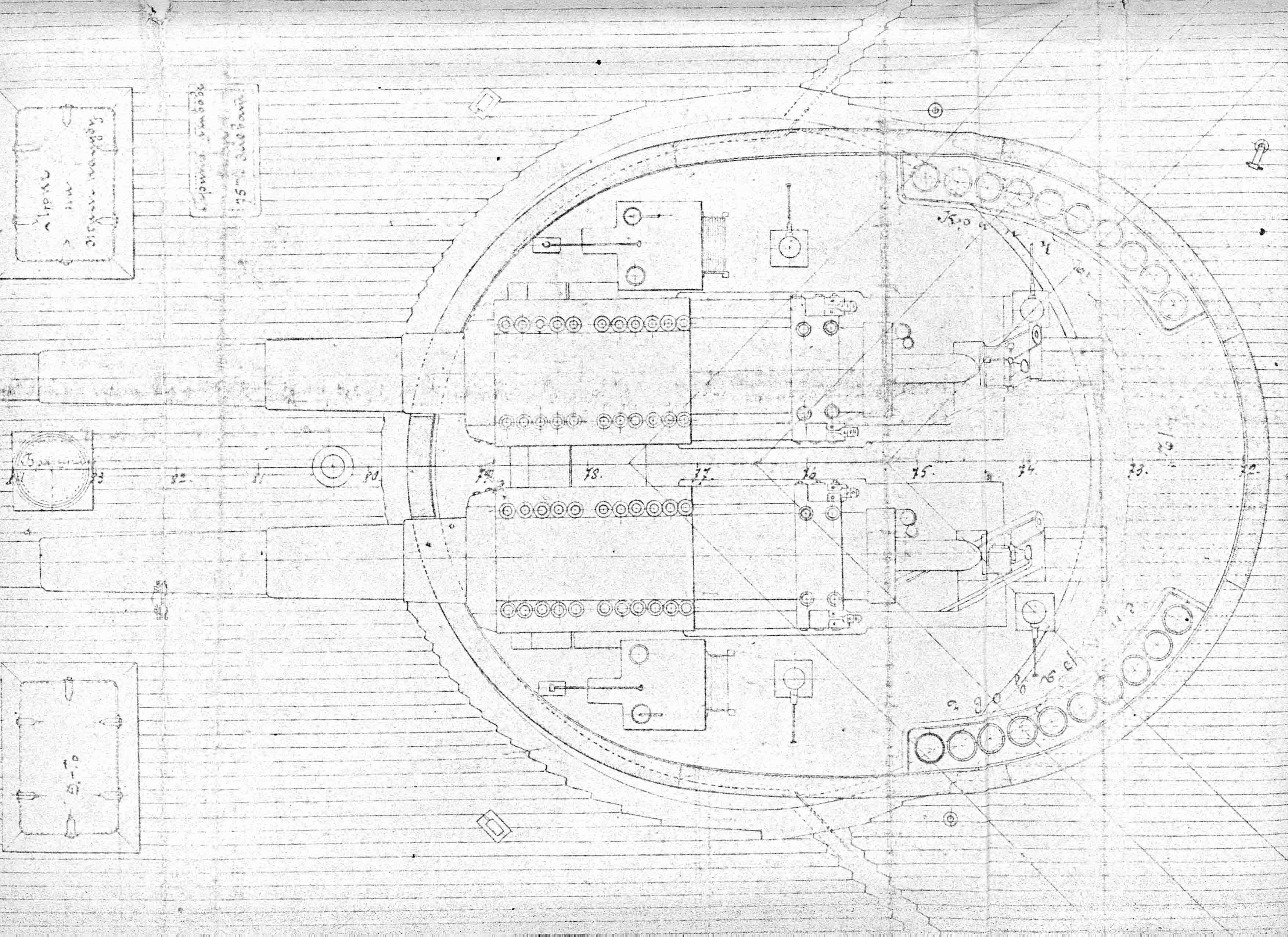

Смотрите внимательно чертежи!

@Алексей Никитин написал:..

Смотрите внимательно чертежи!

Уважаемый, смотри внимательно моё описание!
Я не собирался делать ни музейную копию, ни серьёзную переделку.
Тебе, друже, никто не запрещает сделать достовернее и качественнее меня,
но и ты уж не УКАЗЫВАЙ что и как мне делать.
И уж тем более не упрекай меня в невнимательности: гордыня - смертельный грех!

Ты уж извини за тон, но в таких случаях я привык сразу прояснять ситуацию: здесь перед входом разуваются, а свой самовар вообще дома оставь!

@RomGor написал:

И уж тем более не упрекай меня в невнимательности: гордыня - смертельный грех!

А в прочем....

@RomGor написал:
здесь перед входом разуваются, а свой самовар вообще дома оставь!

Совершенно верно, не моё дело

@RomGor написал:

Ты уж извини за тон, но в таких случаях я привык сразу прояснять ситуацию: здесь перед входом разуваются, а свой самовар вообще дома оставь!

Ну што ж такое то.. Опять наш величайший отечественнофлотец затрещину промеж ушей получил.. Ничо.., бывает..

@RomGor, здравствуйте..!). Я как то ковырялся с этим наборчиком, правда, уже "Пантелеймона" делал..

Вот, может и видели уже, но тем не менее, " архивное дело" на всякий случай, вдруг пригодится :Линкор Пантелеймон

@RomGor написал:

Иван66 написал:

.. Попробуйте. Результат интересен...

Попробовал

Смолу лить не стал, но подклеил с внутренней стороны ПВХ.
По правде сказать, резать и шлифовать его не пришлось - для получения более достоверной
геометрии корпуса достаточно собственной толщины отливки.
Пластик в моём случае нужен лишь для придания прочности в местах прореза.

Попутно подгоняю "лазерную" палубу из шпона

@Александр Бурков написал:

вдруг пригодится

Вот это дело! Обязательно пригодится, я почему-то в своих поисках его пропустил, очень добрая стройка!

@Иван66 написал:

толщина пластика вполне позволит

Ну! И я за то! С набором всё понятно, да и масштаб там не совсем 1/400, но ведь и потенциал есть!

Я лишь хочу попробовать сделать допы, которые были бы актуальны для последующих! проектов, где и чертежи, и достоверность по годам и цвету.
Палуба тоже тестовая, т.е. цвет и раскладку я пока скорее всего оставлю эти - для меня сейчас важнее совместимость по внешним контурам.
Перерисовать внутрянку уже нетрудно, если есть исходники.

Более сильных измененний по корпусу не будет.
Изкоробка должна остаться такой, какая она есть.
И новичкам в пользу, и "старичкам" будет пальцы почесать.

По палубе задумка была в том, чтобы шпон накрывал край борта заподлицо: думаю, что ступенька там ничему.
Останется только зашпатлевать щель и покрасить ватервейс.

Сразу оговорюсь: цвет палубы и окраски пластика выбран только для лучшей смотрибельности тестов травления.

Красиво уже смотрится. Интересно за сказкой следить, но в то же время невозможно... читал, читал и ничего не понял... на китайском я знаю лишь пару слов: камбуз и гальюн ну и пожалуй шпигат, но это вроде как слово из подводного диалекта...

@RomGor, здравствуйте !  Как там у вас дела продвигаются с этой работой, чего наваяли?)

Александр, здравия! Только вернулся из командировки, пока стою на месте ((
