Немного тормознулся в работе с тяжелыми стрелами из за качества моих 3х ниточных тросов. Расплетаются во время проводки (первый оказался единственным качественным.). И длина их маловата для правильного крепления гаков. Переделываю.

Вот, думал удивить Сообщество Вы(ставкой) Пер(едовых) Дос(тижений) в тросоплетении.

Собрал экспериментальный понижающий редуктор для встречного начального закручивания, подобрал обороты .

А нифига не получается. Нити лопаются на основном тросомоте.

Бантик тот же, из которого первые троса скрутил.

Думаю, перейти на другую нить? Опять диаметр троса подбирать.((

сильное натяжение?

Натяжение (грузик) в первые разы было побольше. Скорость вращения тоже. Обрывы были, но не постоянные.

Хорошо иногда притормозить с работами на модели. Глаза смотрят критически.

В спешке сделал напрвляющие блоки для большегрузных стрел. А их не было. На фото и на схемах их нет.

Гаки двушкивные сделал для лёгких стрел. Они нужны, если стрелы по одиночке используются. Здесь же такелаж на параллельную работу проводится. И гаки нужны безшкивные. Не сделано совсем.

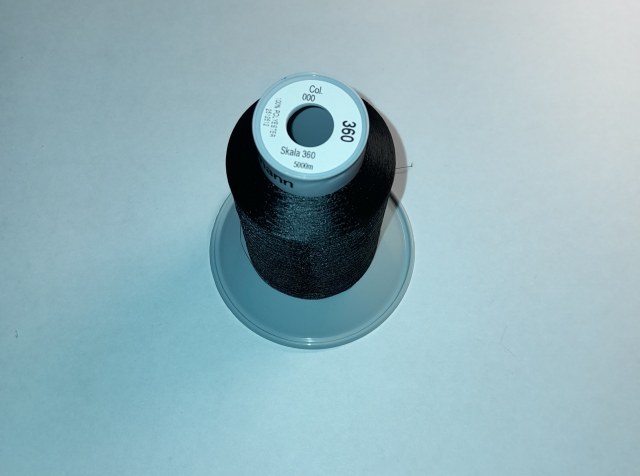

Нитки "Гуттерман" едут.

Нитки приехали!

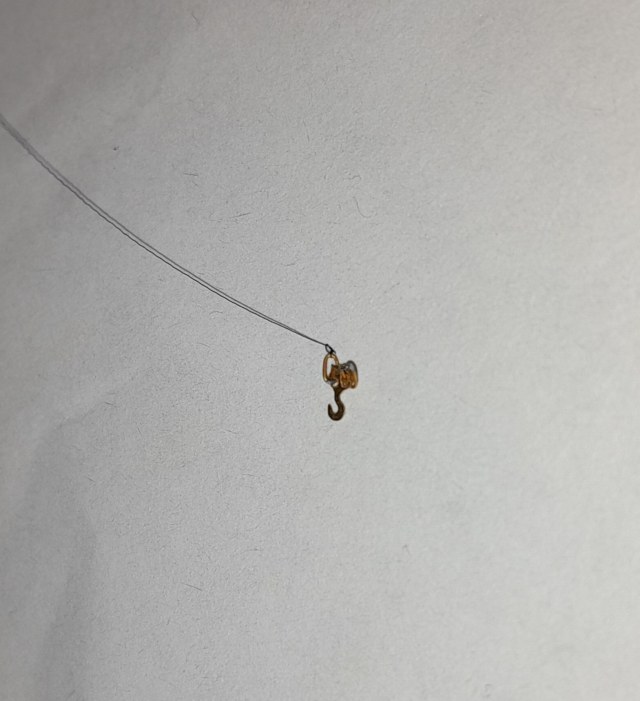

Пробный безшкивный гак.

Вообще то хочу получить похожее на схему.

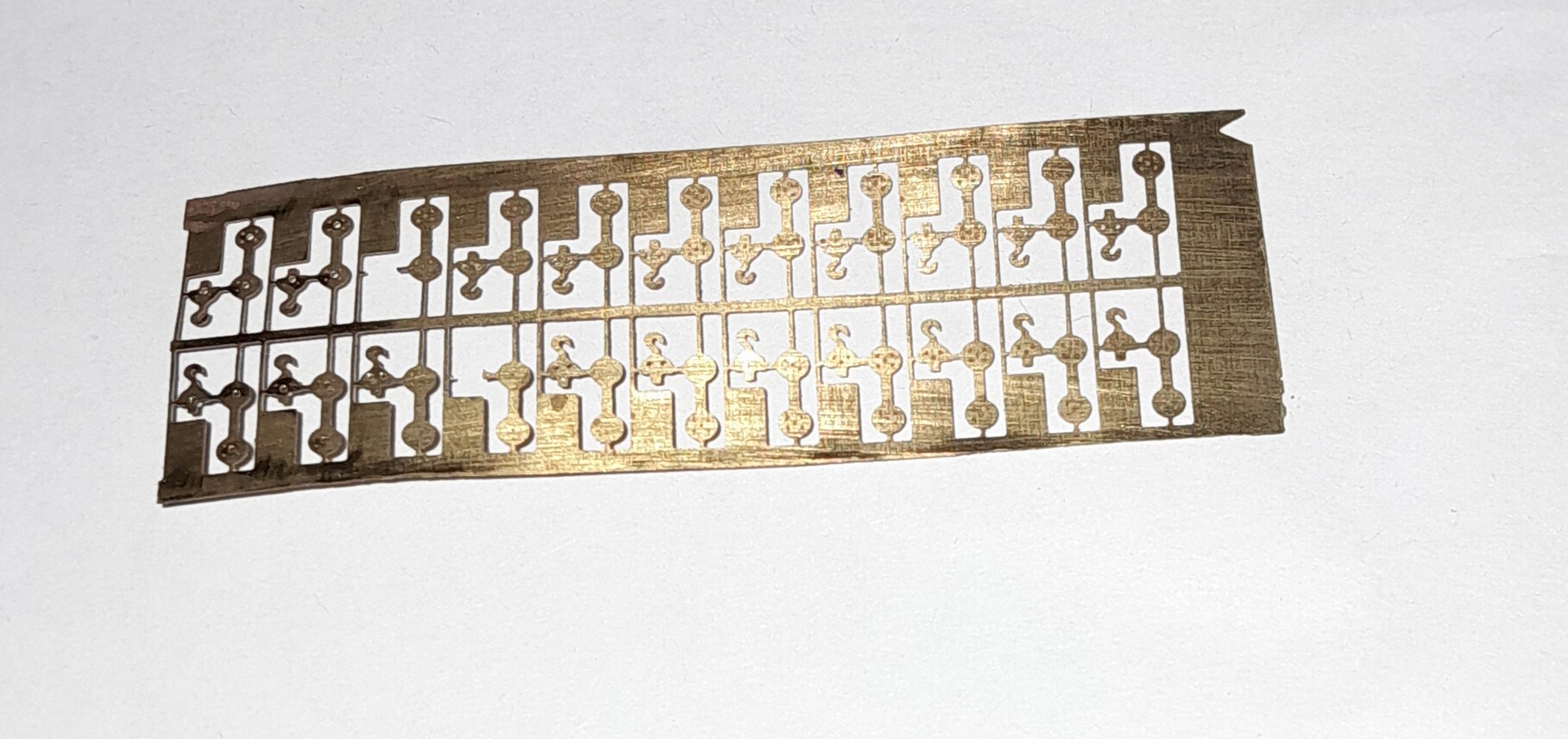

Уже прорисовал фотошаблон. Только долго подготовка будет. Для экономии времени , думаю,из уже готового травления взять только гак.

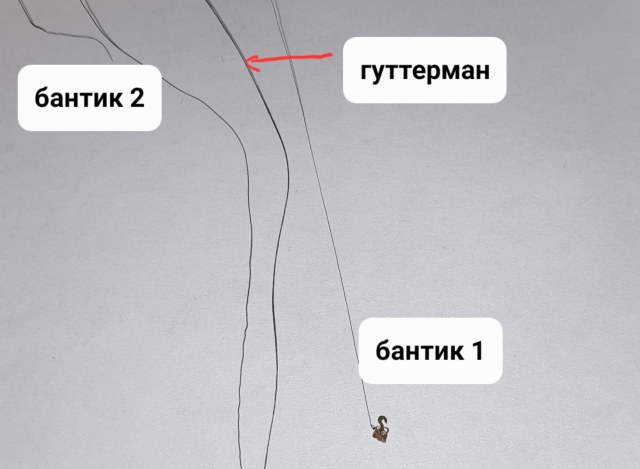

Сравнительные размышлизмы. Диаметр Гуттермана уже подходит для большегрузных гаков.

"Давненько не брал я в руки шашек..." ( Чичиков).

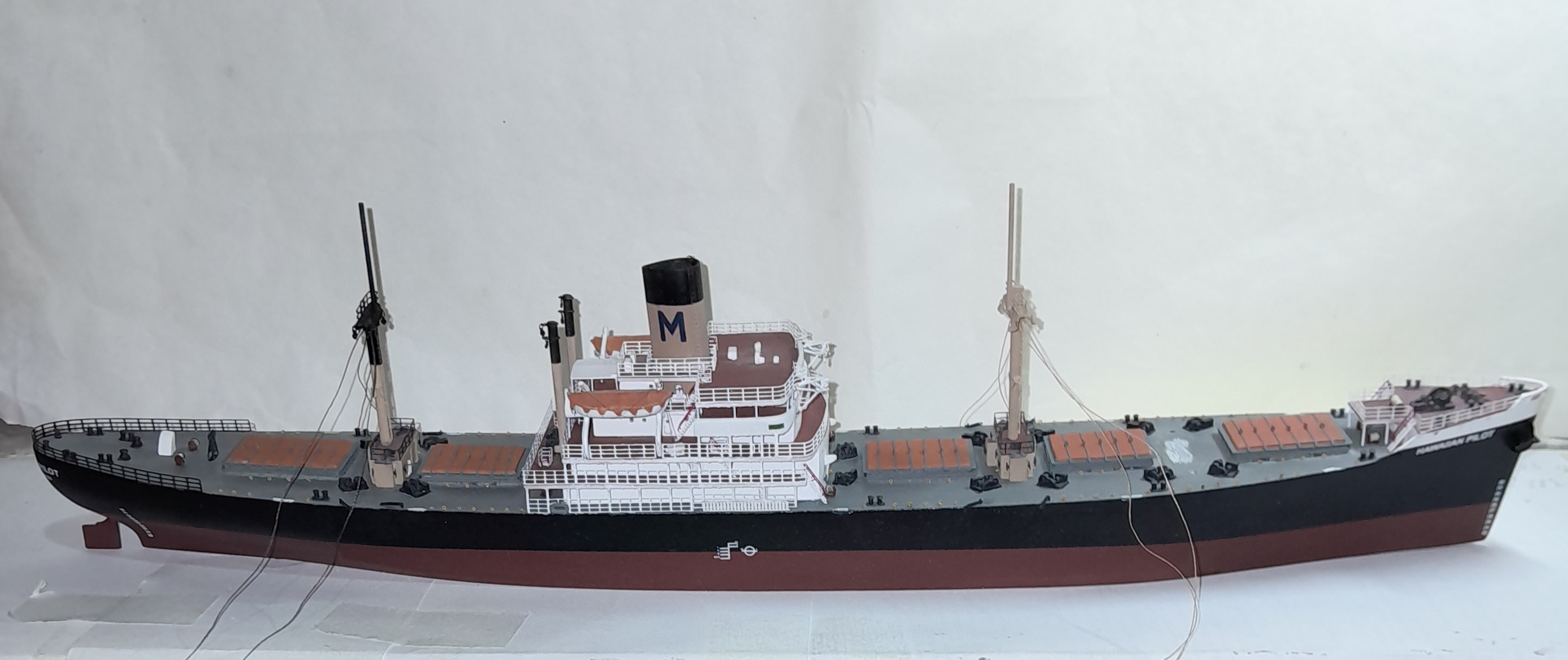

Приклеил шкиперские надстройки. Мачты пока не закреплены.

Гладко было на бумаге, да забыли про овраги.

Опять я в ступоре после примерки....

По фото, пятишкивный гак крепится цепями к палубе.

На модели, у третьего люка, гак не помещается совсем.

У пятого люка не намного лучше.

Загромождение проходов обеспечено.

Можно его закрепить рядом со шпором стрелы. Будет просторнее на палубе.

Как правильно не знаю. Куды, бедному крестянину, податься?

На штатное место. Бог с ними, с проходами. Главное, чтобы фиксировать такую дуру было максимально безопасно, доступно и удобно. В этом плане штатное место - более копийный вариант для модели, мы же не только миллиметры копируем, но и сущность.

А мне на "Коммуне" попроще будет.....

С Уважением, Алексей.

Шикарное фото!

Игорь, Алексей, спасибо!

Ну, что же. Лёгкими путями не пойдём, шпор оставим в покое; второй корпус, аки "Коммуне", ЛЯПить не будем. А сотворим ЛЕПОподобно штатному расположению.

Хорошо сказано, про сущность, когда с инфой проблемы, надо действовать по сути.

Всю я ноченьку не спал, место штатное искал.

Две дурынды закрепить- не стакашечек испить.

А по сути, ведь неможно сразу сделать односложно.

Перерывши интернет, кажется нашел ответ.

Возле шпора дуры крепим, подкрепляю вывод этим.

Правда здесь "Король стальной", однотипный как наш герой.

У "Гавайского" же братца, можно только догадаться.

Что сказать тут про " Гаваевский ЛоцмАн"? Ракурс выбрал обезьян.

Вобщем мысль такая, рядом со шпором стрелы был ложемент, в который опускался гак и обжимался либо цепями, либо винтовым стопором.

Приблизительно так.

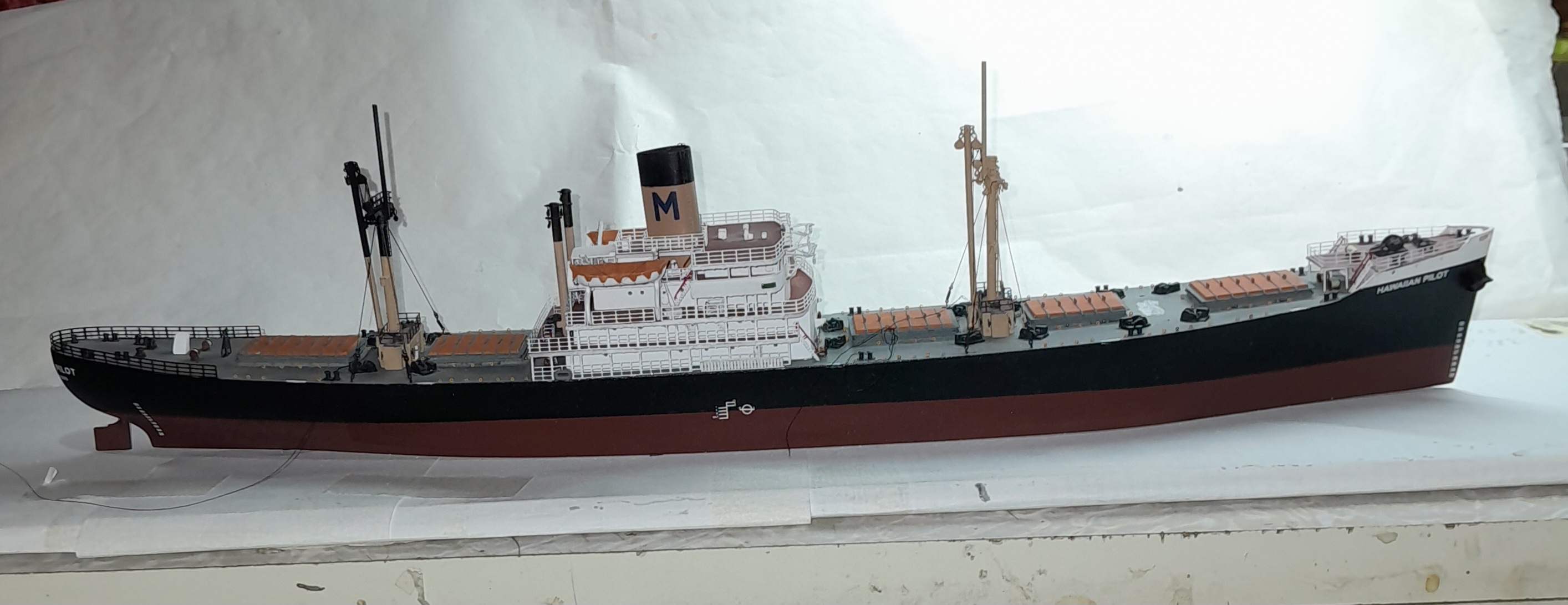

Вклеил мачты.

Ускорение такелажных работ закономерно приводит к дополнительным трудозатратам и потере времени.

На кормовой мачте ванты не пропитаны, и обтянулись великолепно.

На носовой мачте ванты покрашены и стали жестче. При обтяжке последней ванты не выдержало верхнее крепление.

Ванты обтянуты.

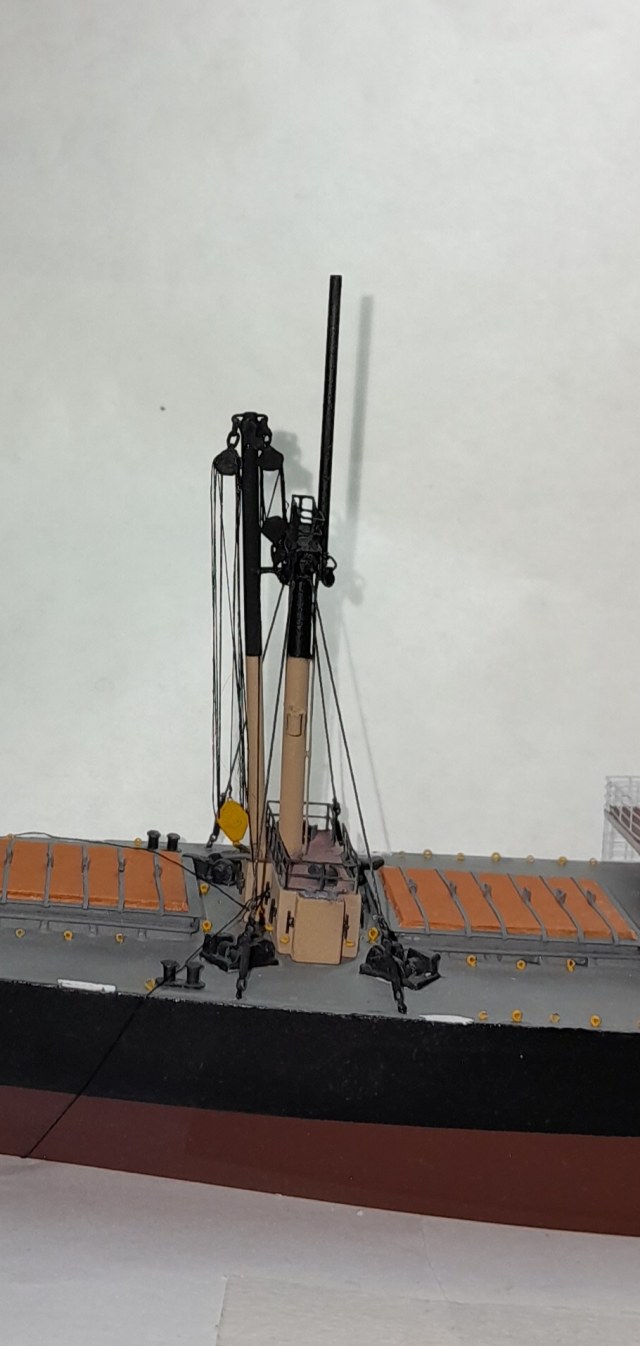

Установлена передняя большегрузная стрела.

Кормовая стрела подгонку не выдержала.)))))))

С ней ещё доп. работы по покраске будут. Граница черного слишком занижена.

Пляски с бубном вокруг покраски и (главное!) сохранения тросовой проводки тяжелой грузовой стрелы благополучно провалились.

Новый ( увеличеный) обух дал хорошую натяжку, правда, некоторые тросики перескочили в соседние ручейки. Попытался исправить. Тросик лопнул. Думаю, капроновая нить всё таки стала хрупкой.

С учётом полученного опыта приступил к реставрации.

Отмыл от краски и прочистил ручейки всех блоков. Перепаял усиленный обух стандартного размера.

Для лучшего прокраса сделал растяжку и загрунтовал.

Обе 30ти тонные стрелы на штатных местах. Увы, не вертикально встали из за блоков и Ревеловских маленьких опорных площадок.

Запасовка пятишкивного гака. Время затрачено, а мне не нравится.

П. С.

Кстати, Гуттерман тоже рыхловато навит. При запасовке распушается.
