Добрый день Коллеги.
Данная сказка осветит попытку пройти стопами испанского изобретателя Нарсиса Монтуриоля и попробовать построить  первую в мире субмарину на механической тяге (в нашем случае конечно же модель).

Заказал данную модель, так как работать с деревом мне нравится больше чем с пластиком, а с ниточками-тряпочками как то не совсем ладится. а тут все радости и деревянный корпус и ни каких парусов, Благодать. опять же вспоминается "Наутилус" и Капитан Немо.

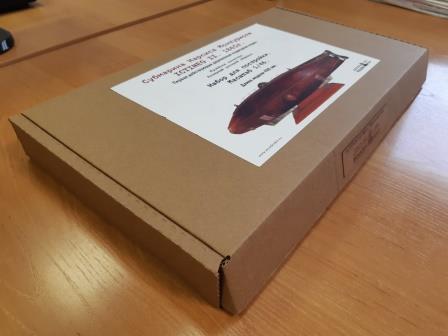

На содержании коробки останавливаться не буду, так как подготовил небольшой обзор, посмотреть можно сдесь: https://karopka.ru/community/user/12815/?MODEL=551337

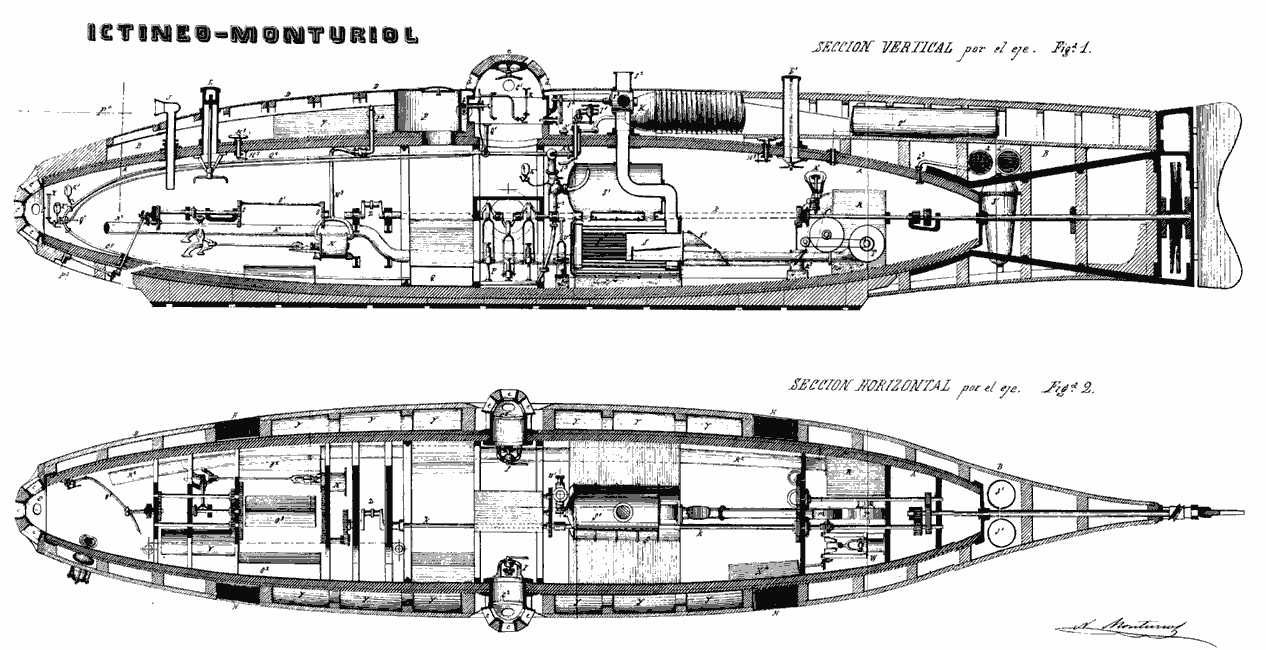

Качнул вот такой чертеж. пока буду собирать силовой каркас может еще чего раздобуду.

Удачи в постройке!

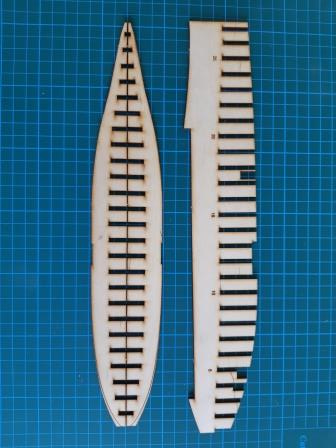

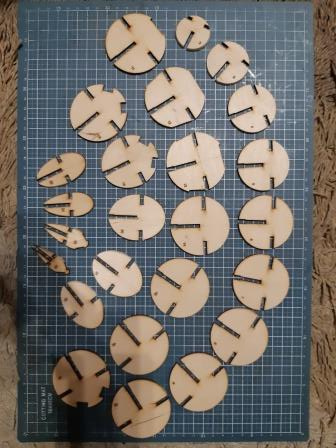

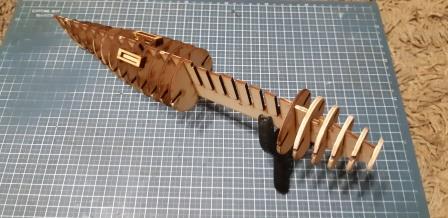

силовой каркас состоит из 3-х продольных элементов и 27 шпангоутов с нанесенной разметкой для снятия малки.

Стыкуемость отменная, знай себе клей.

С удовольствием посмотрю тоже что у Вас получится. Недавно собирал. Основной недостаток отвратная древесина обшивки. Очень блеклая  и текстура плохая.

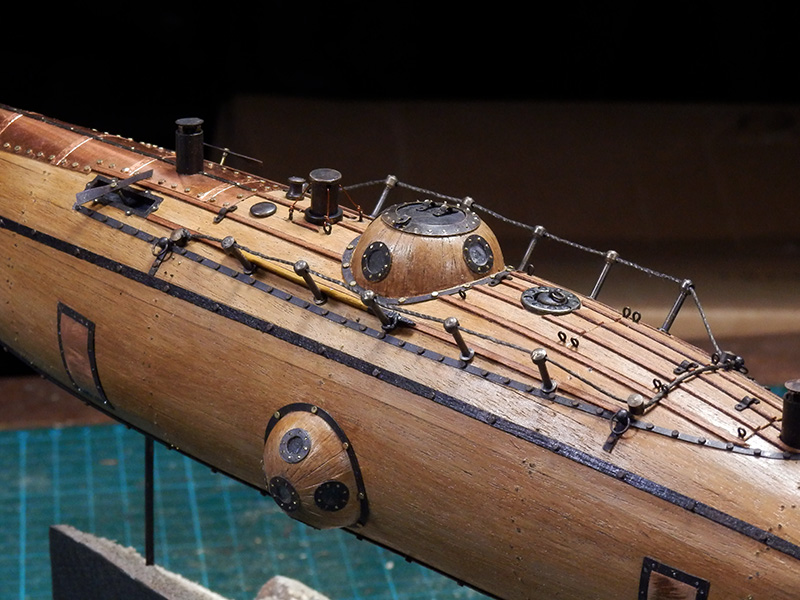

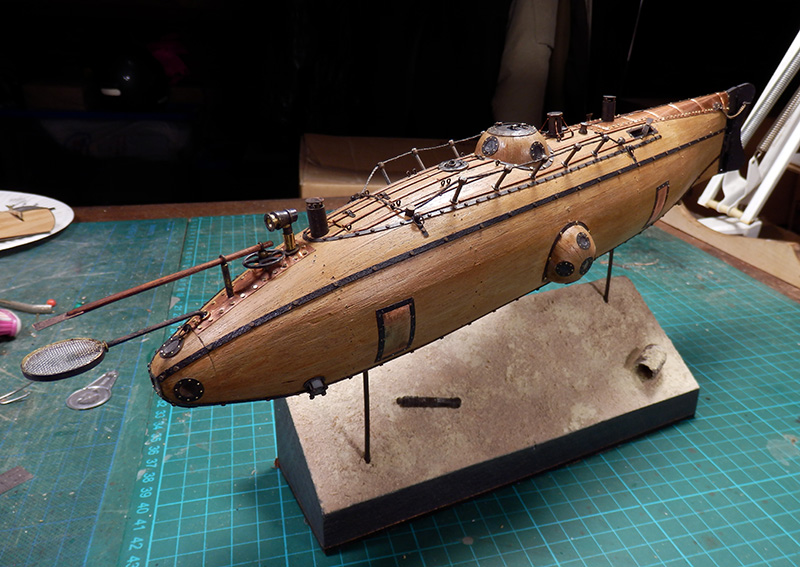

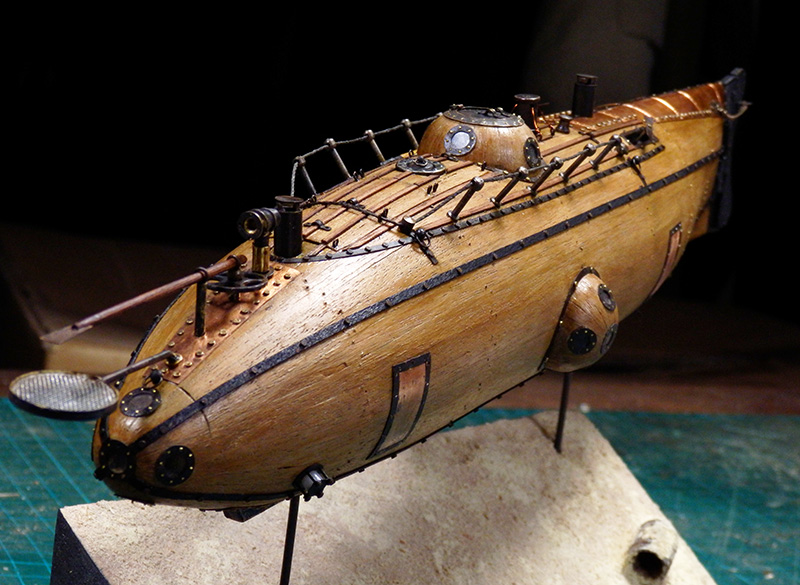

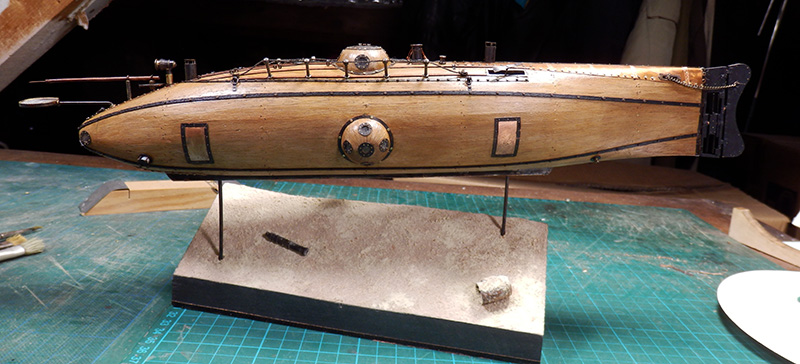

Нашел очень любопытную стройку с использованием этого набора  на забугорном сайте:

http://le-monde-en-maquette.forumactif.org/t1348-ictineo-ii-1864-1-46-scratch
Результат впечатляющий, буду пытаться изобразить что-то подобное.

@Билли Бонс написал:

Нашел очень любопытную стройку с использованием этого набора на забугорном сайте:

http://le-monde-en-maquette.forumactif.org/t1348-ictineo-ii-1864-1-46-scratch Результат впечатляющий, буду пытаться изобразить что-то подобное.

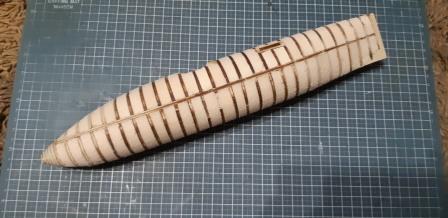

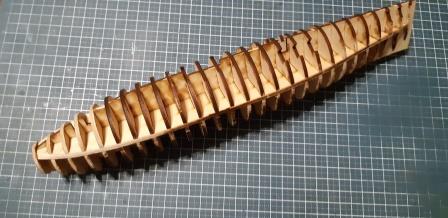

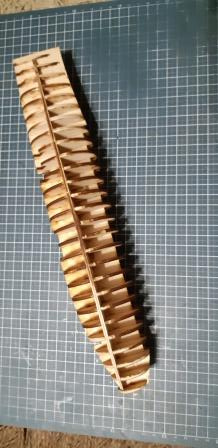

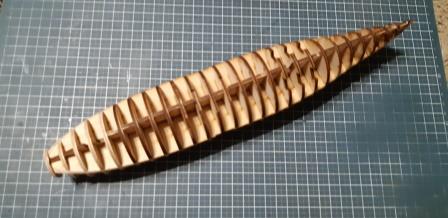

снял малку на шпангоутах и собрал "Скелет". Стыкуемость отменная, все детали встали без подтачивания и люфтов.

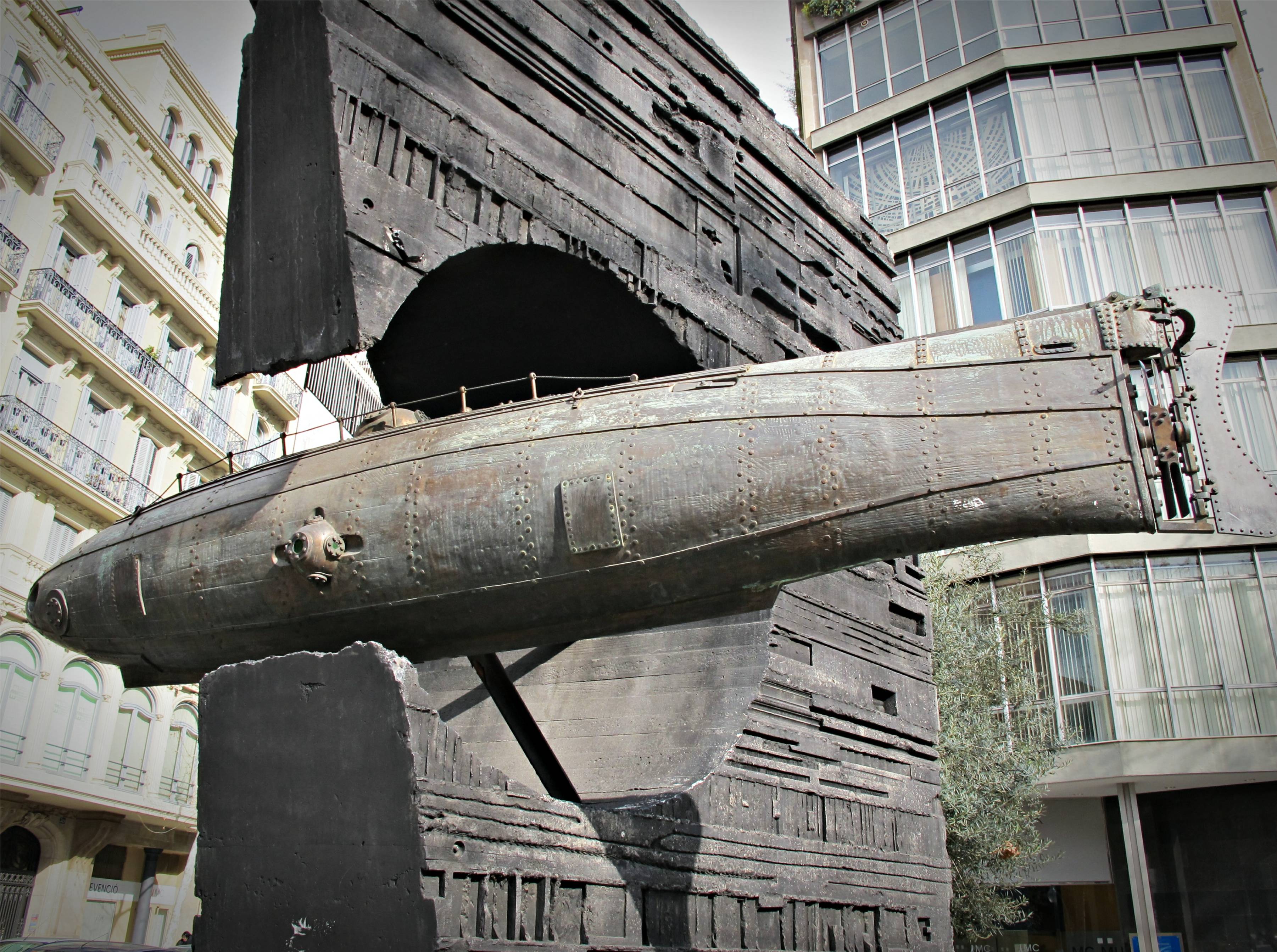

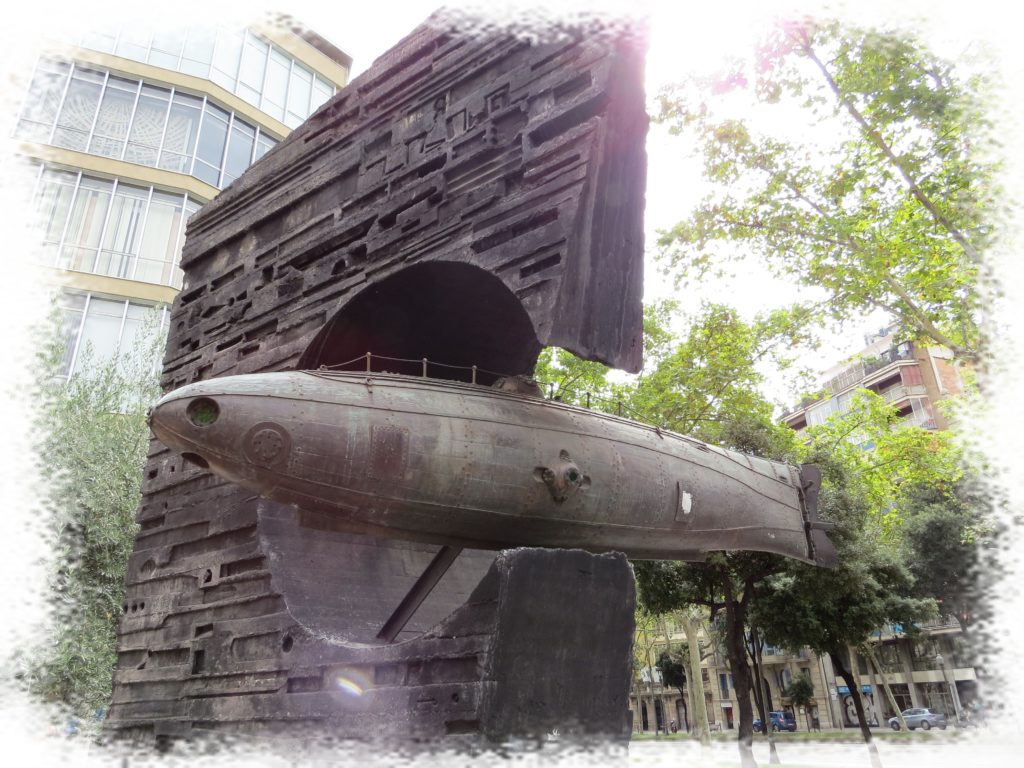

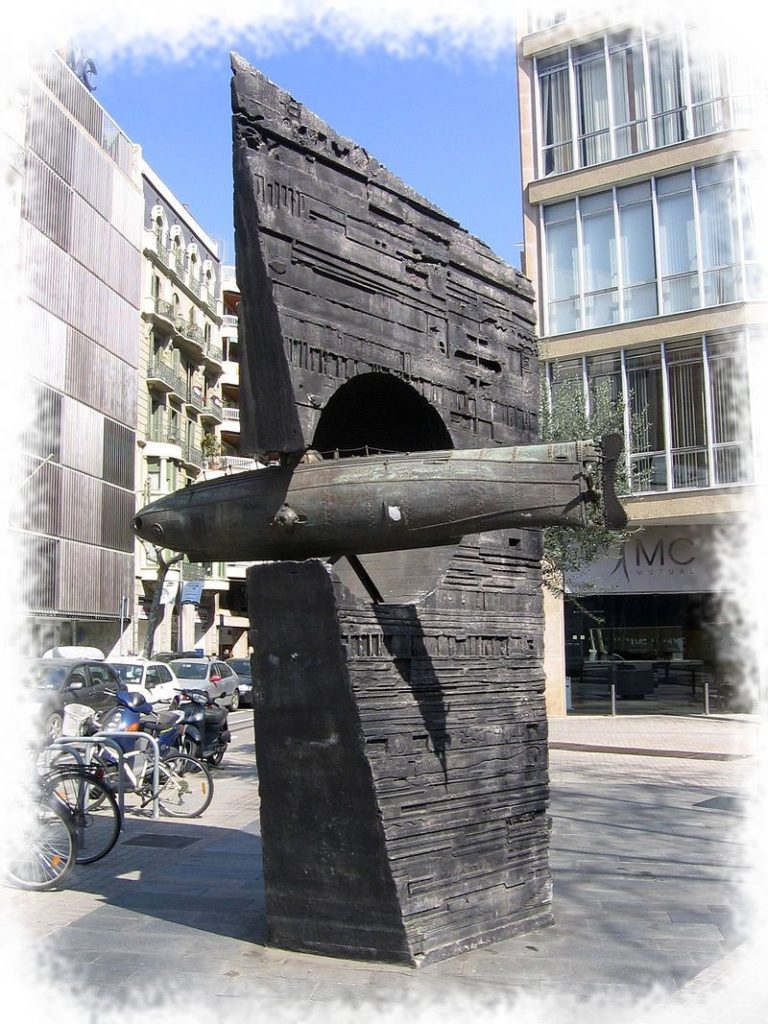

В г. Барселона,на Carrer de Provença установлен памятник Монтуриолю  интересный тем, что субмарина на нем обладает большой степенью детализации.

День добрый. Интересно, а памятник выполнен в масштабе 1:1? Очень похоже что так. Вообще тема очень интересная. Просматриваю с интересом. Удачи Вам!

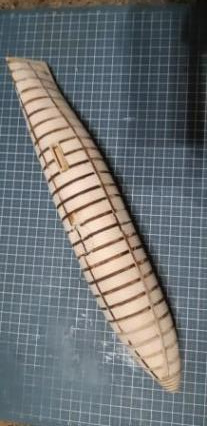

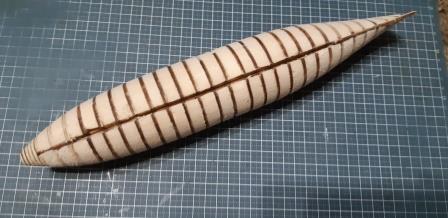

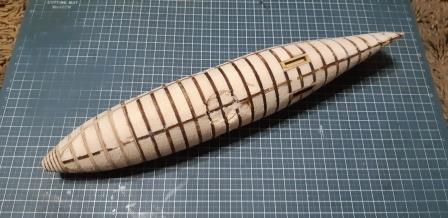

Продолжаем. Так как производитель предусматривает обшивку в один  чистовой слой  выполняемый из шпона для придания дополнительной жесткости и ровности наклейки шпона заполнил шпации. В качестве заполнителя использовал строительный утеплитель.

@Юрий Дементьев написал:

День добрый. Интересно, а памятник выполнен в масштабе 1:1? Очень похоже что так. Вообще тема очень интересная. Просматриваю с интересом. Удачи Вам!

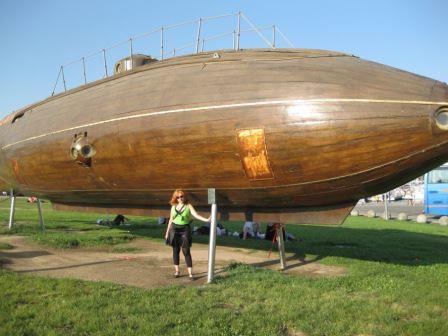

 Однако в гавани находится полноразмерный макет субмарины.


[FILE ID=2071655]

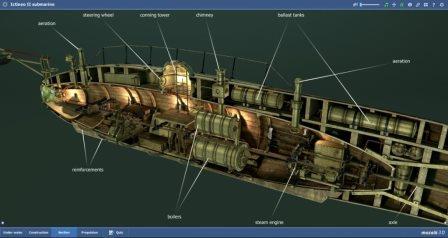

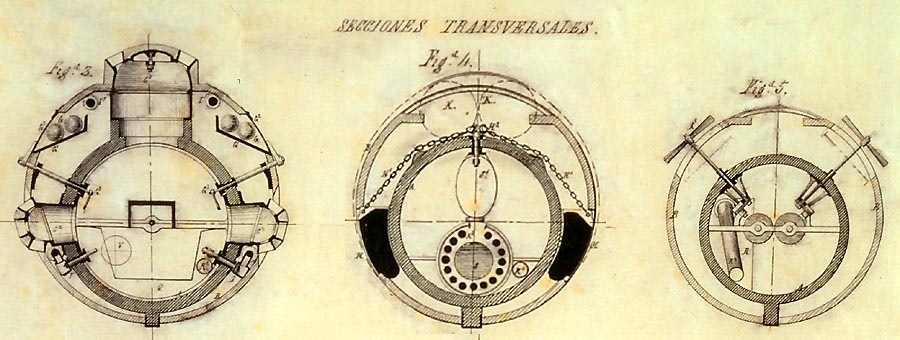

Нашел еще вот такой разрез.

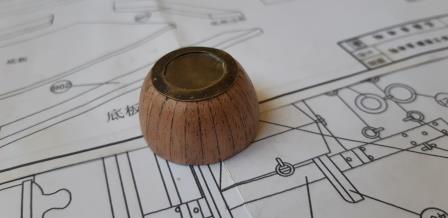

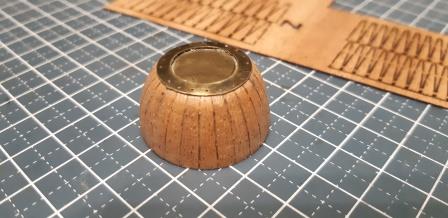

Начал делать рубку. Прежде всего интересно как будет выглядеть обшивка. Вот первый результат. Зашкурил, покрыл небольшим слоем лака. Трудно на фото передать цвет, по этому два фото с естественным

 и искусственным освещением.

цвет и правда интересный, пробовал морилки дуб орех, пробовал битум, меня не один вариант не устроил. Интересно у француза на сайте, но на любителя.

меня пока смущает леера, вроде купил леера в магазине. Вы как думаете с леерами поступить, или ещё рано

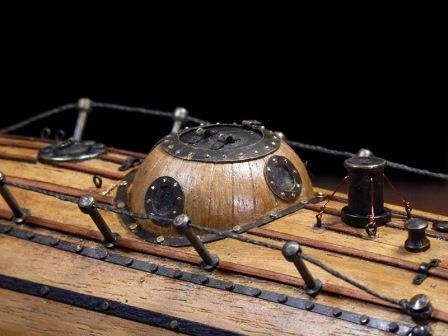

С леерами пока большей вопрос. Предлагаемый вариант от производителя из  латунной проволоки мне не нравится. Здорово сделаны леера у упомянутого выше француза, но сам я такие выточить не смогу. нужен станок. Остается поискать готовые на Верфи. Будем посмотреть.

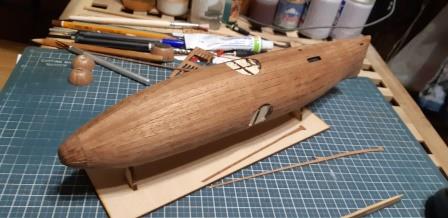

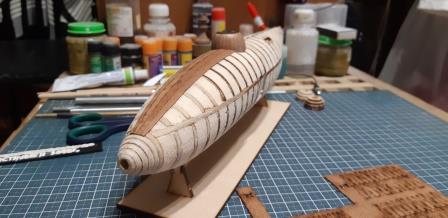

Клеить чистовую по такой болванке одно удовольствие.

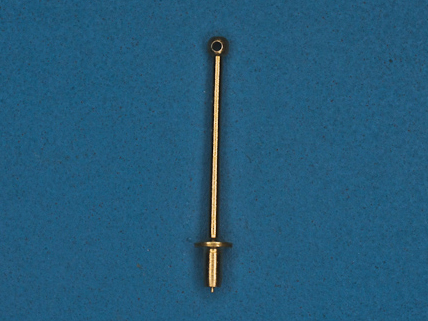

В продолжение темы лееров на шел на Верфи точеные однорядные леерные стойки из латуни, высотой 11 и 15 мм.

Это абсолютно то что я и хотел. Определюсь с высотой и буду брать.

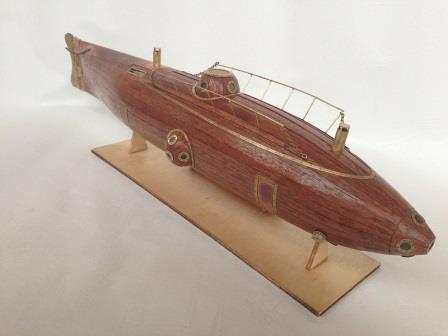

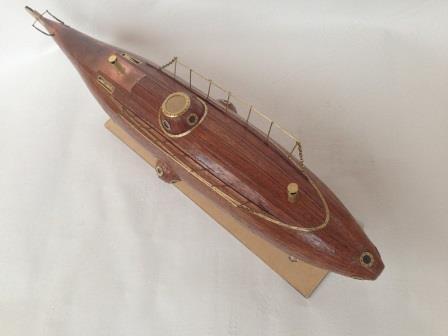

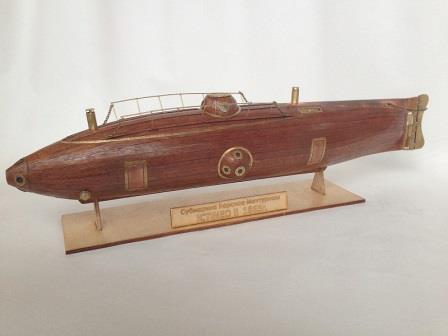

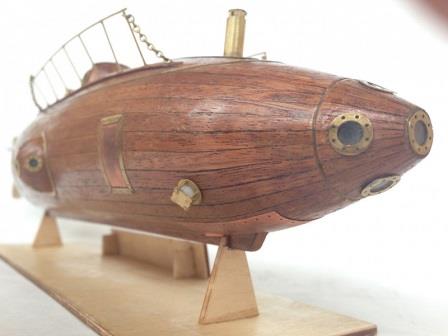

На Каропке представлена работа нашего коллеги Аr56. Ссылка на модель https://karopka.ru/community/user/23497/?MODEL=526990

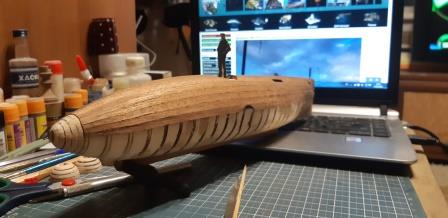

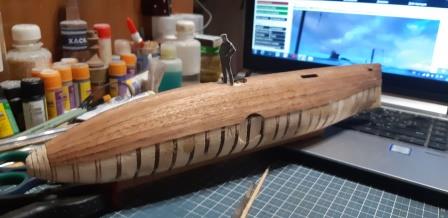

Продолжаю наносить чистовую обшивку. Для упрощения восприятия размеров лодки поставил фигурку офицера в 1/46 масштабе. Офицер получился ростом 185 см

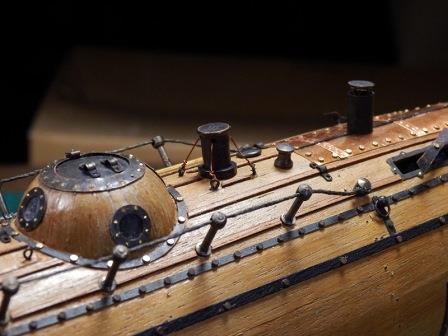

День добрый. Я так понимаю, выше упомянутый француз, много деталей добавил сам. Субмарина от этого только выиграла, но вот вопрос, а были ли эти элементы на прототипе. На разрезе, в сообщении №16, они есть, на макете в гавани - нет. Мое мнение, лучше добавить. И чернение выйграшней смотрится чем чистая латунь/медь.

@Юрий Дементьев написал:

День добрый. Я так понимаю, выше упомянутый француз, много деталей добавил сам. Субмарина от этого только выиграла, но вот вопрос, а были ли эти элементы на прототипе. На разрезе, в сообщении №16, они есть, на макете в гавани - нет. Мое мнение, лучше добавить. И чернение выйграшней смотрится чем чистая латунь/медь.

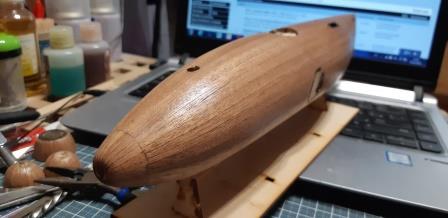

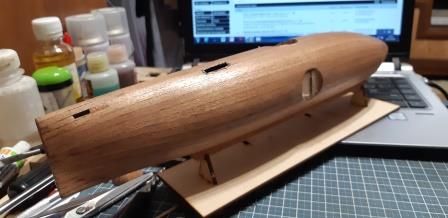

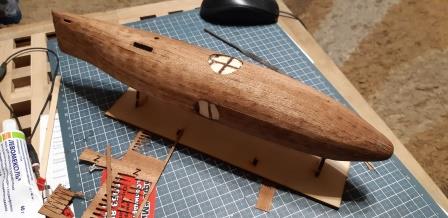

Завершил наносить обшивку.

Вечер добрый. Хорошо получился корпус. Тонировать как-то собираетесь? Или просто покрытие лаком или маслом?

@Юрий Дементьев написал:

Вечер добрый. Хорошо получился корпус. Тонировать как-то собираетесь? Или просто покрытие лаком или маслом?

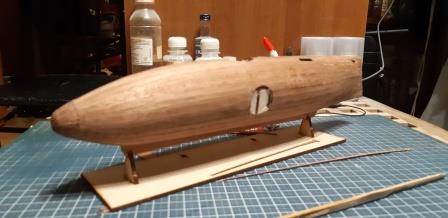

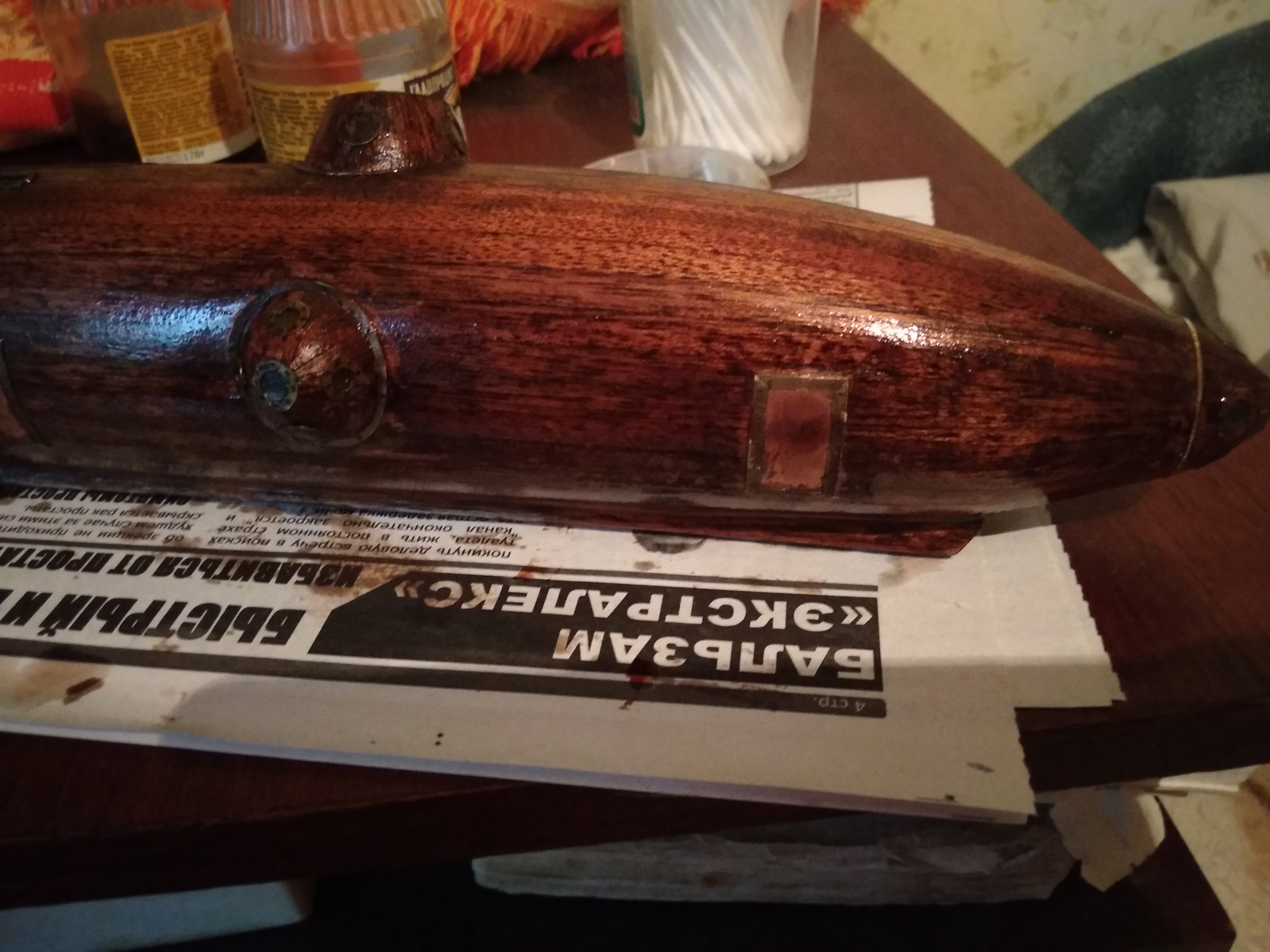

Зашкурил корпус и покрыл лаком.
