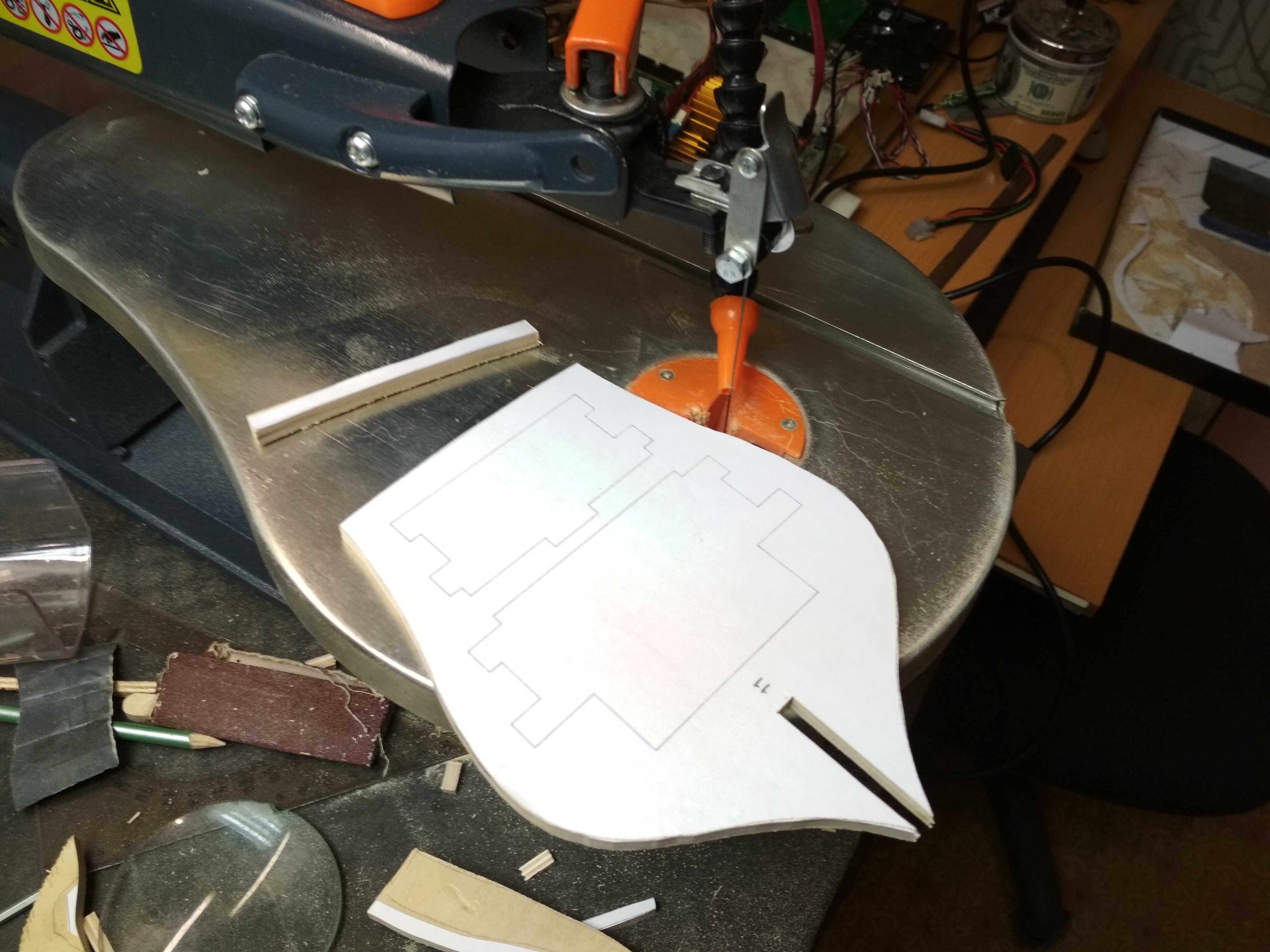

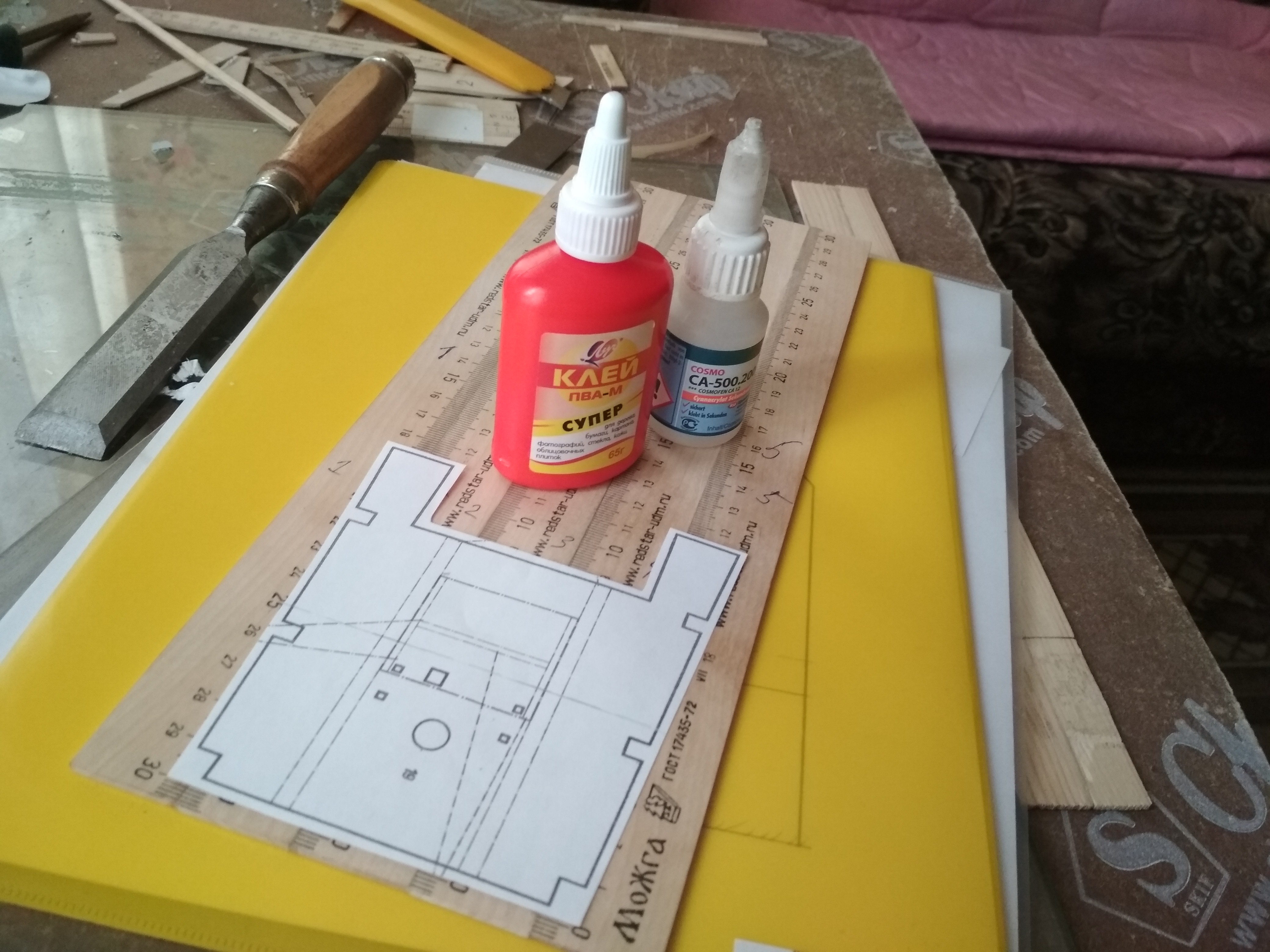

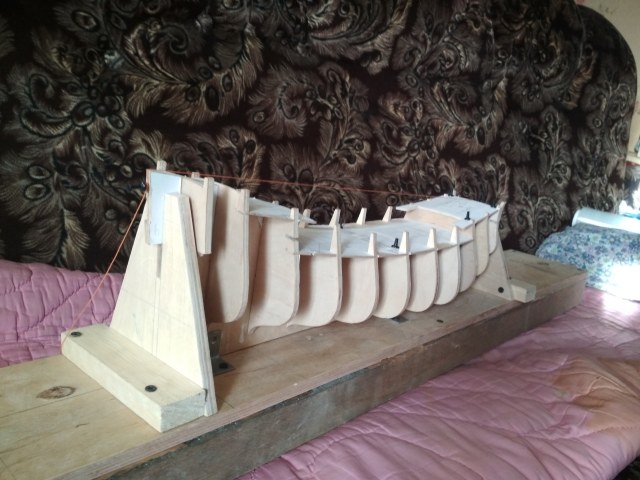

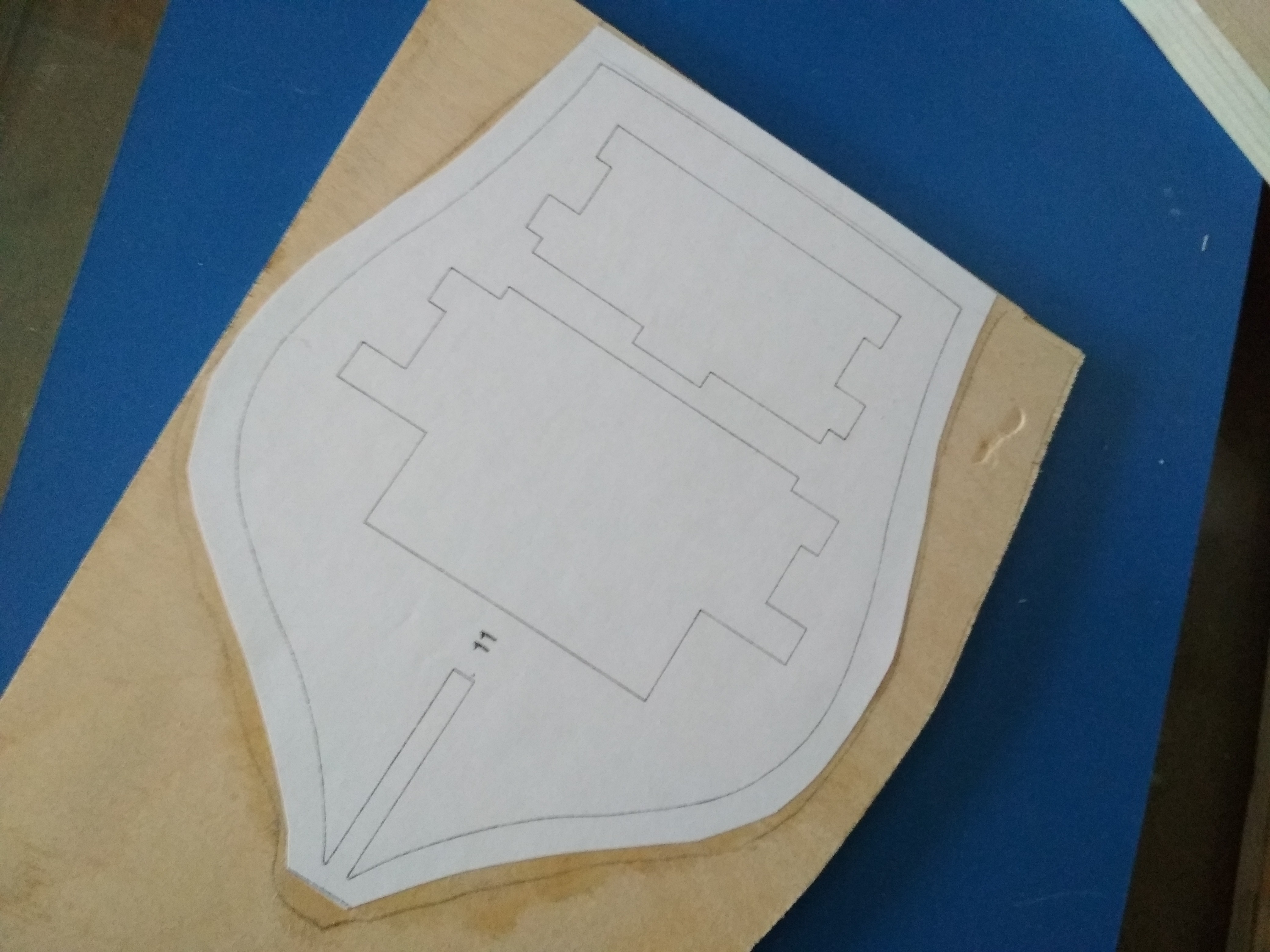

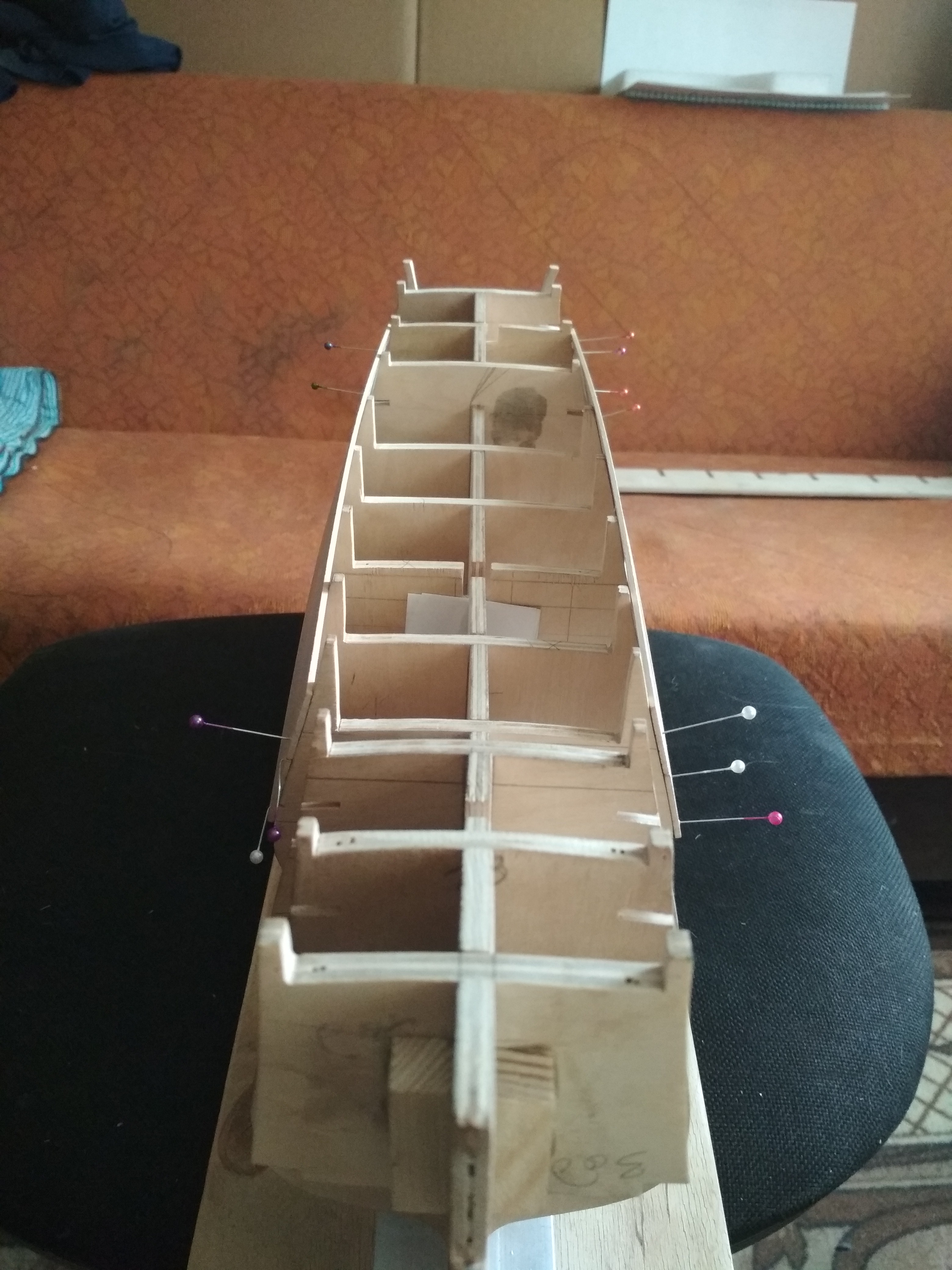

Здравствуйте все кому интересно.Загорелся сделать парусник из дерева своими руками.До этого делал модели из пластика броню и фигурки жалею что раньше не понимал парусник во много раз круче.   Скачал чертежи от корел принц виллем в фотошопе масштабировал 1 к 100 порезал и откопировал на принтере. фанера была в наличии не очень хорошая не шлифованная каждую деталь пришлось шлифовать и полировать разной шкуркой очень много времени забирает подгонка и шкурение шпангоуты и килевую раму вырезал на станке Килевая рама и шпангоуты из фанеры 6 мм детали 2 мм толщиной из склееных 30х линеек клей пва-м линейки режутся ножом для бумаг довольно легко через месяц гдето получилось вот что     чем дальше тем интереснее по моему правда времени надо оч много

Приветствую. Очень мне нравится этот корабль, -буду с удовольствием наблюдать...

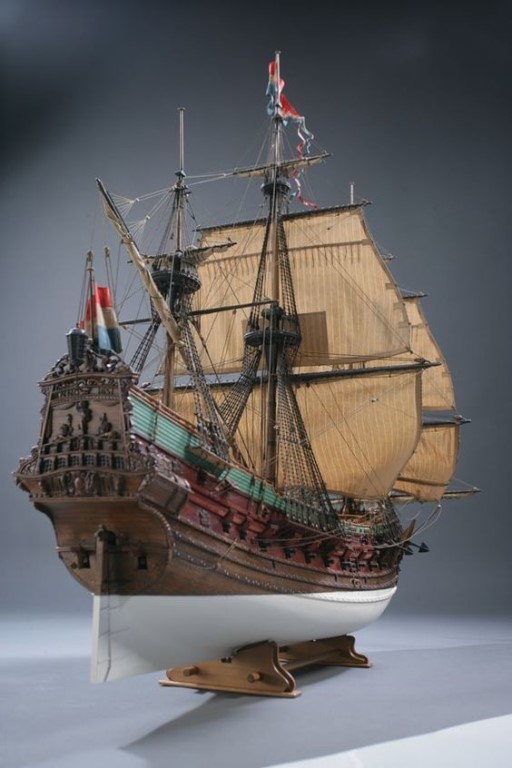

На нашем сайте есть шикарная модель Вильяма:
https://karopka.ru/forum/forum263/topic12855/
Желаю успешной стройки

Приветствую! С почином, красивый корабль!

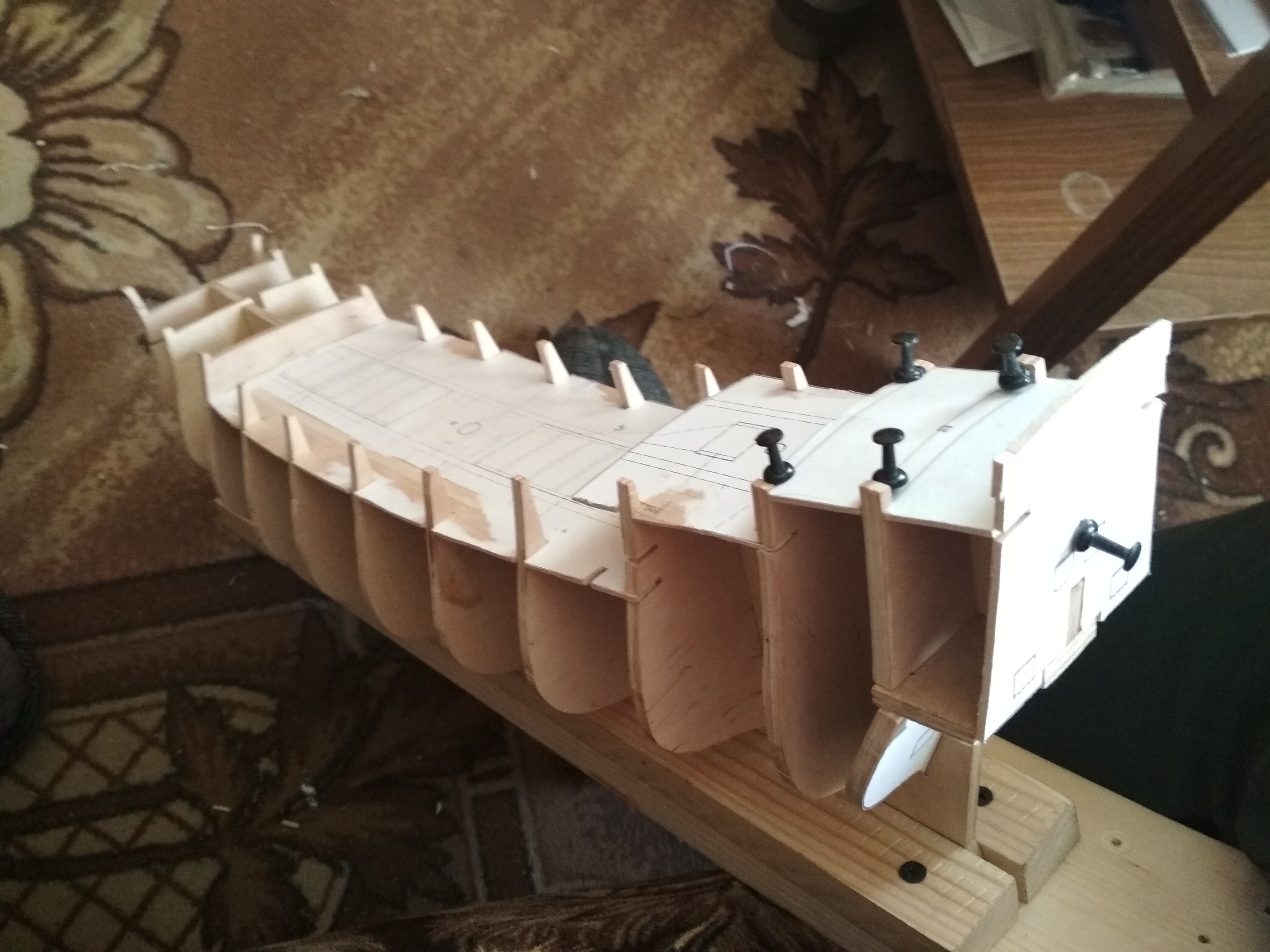

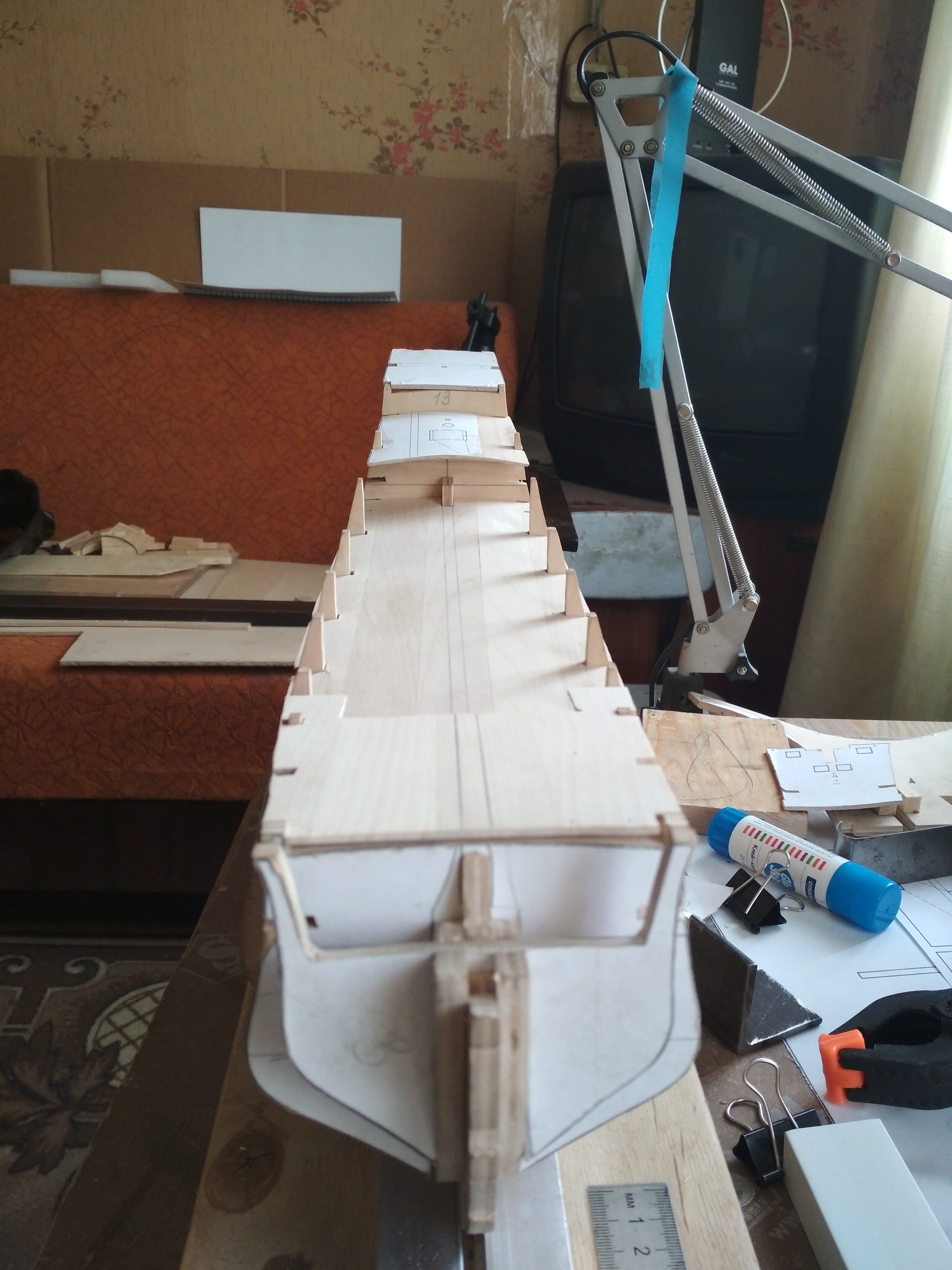

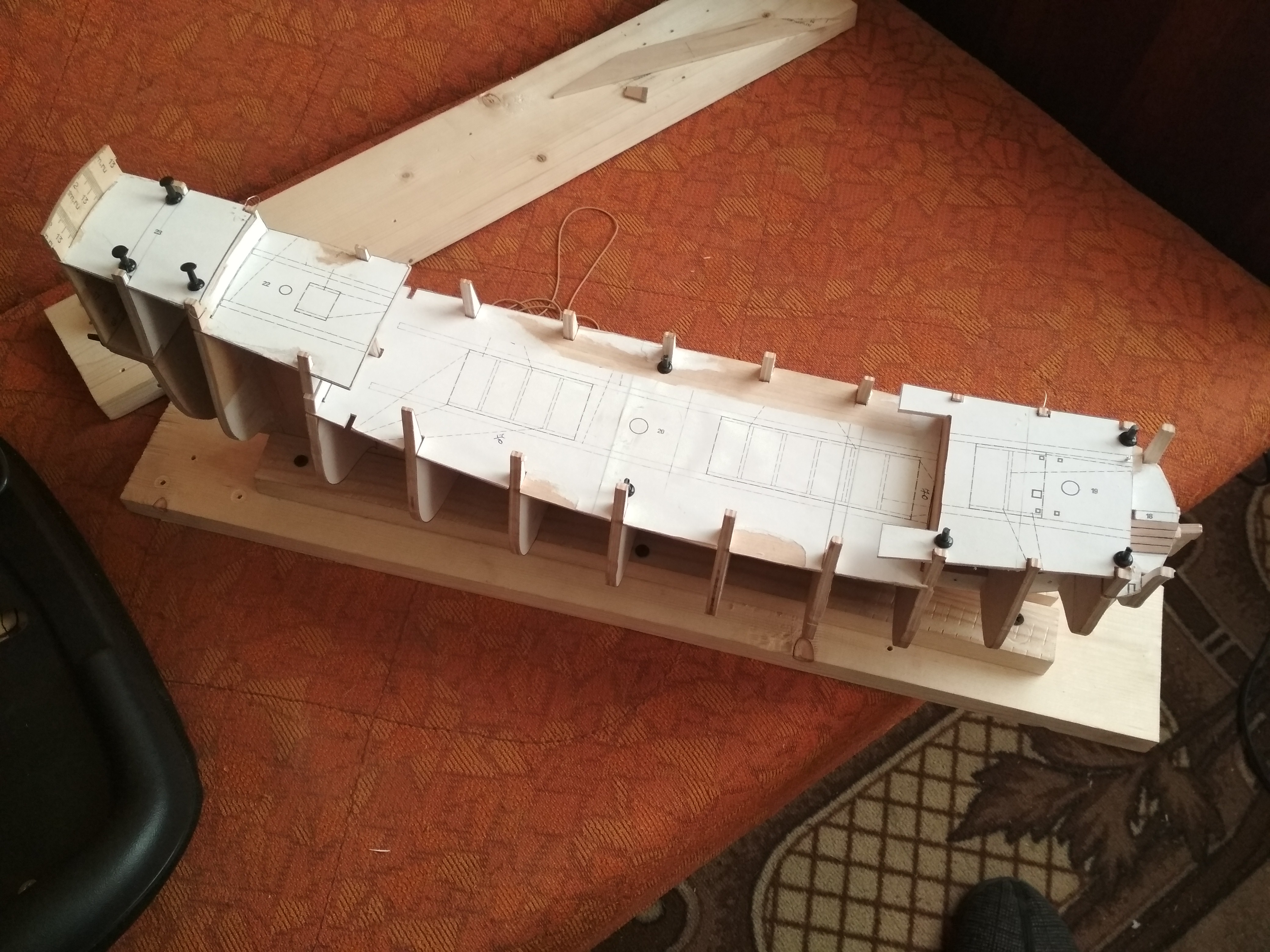

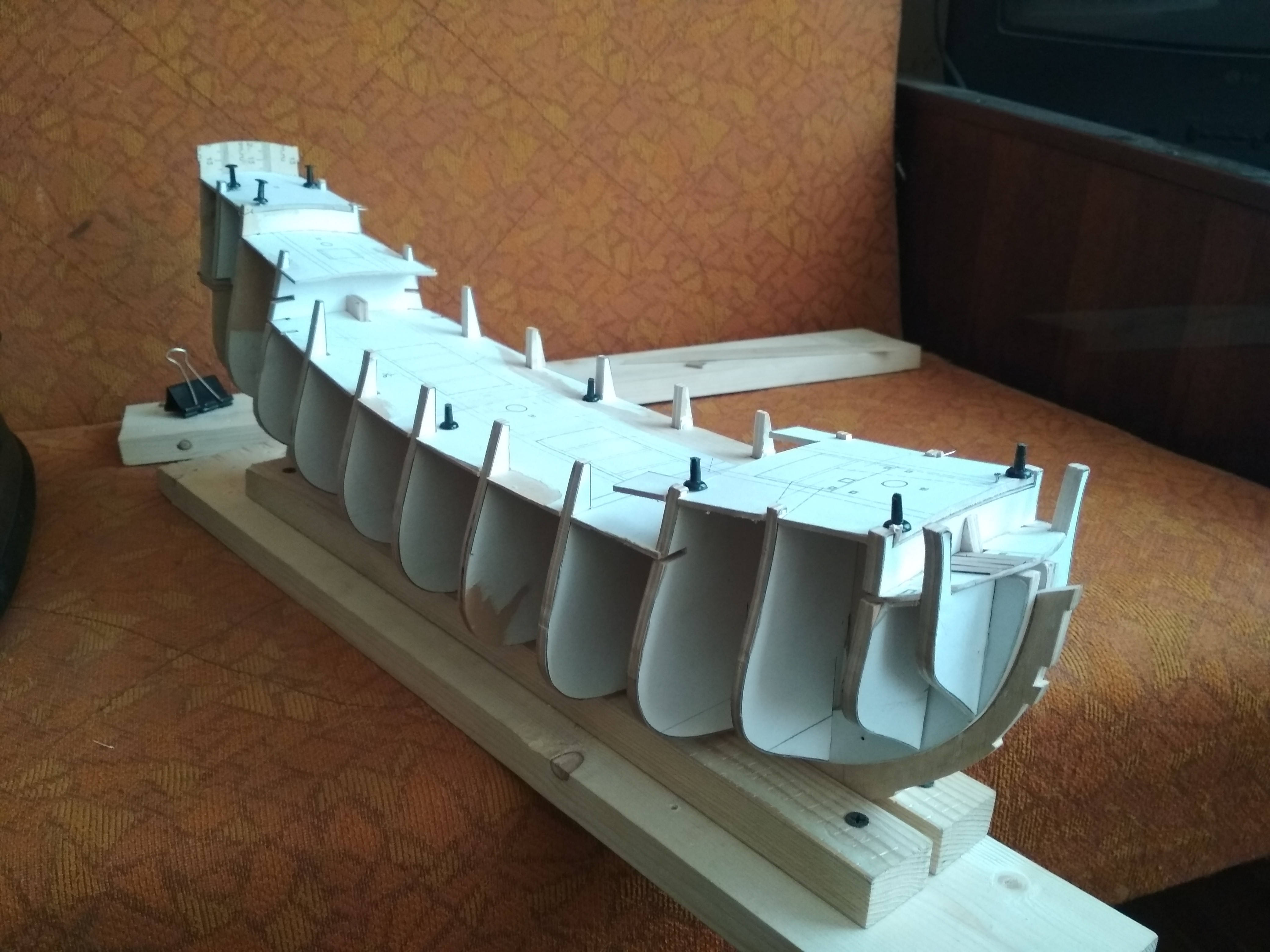

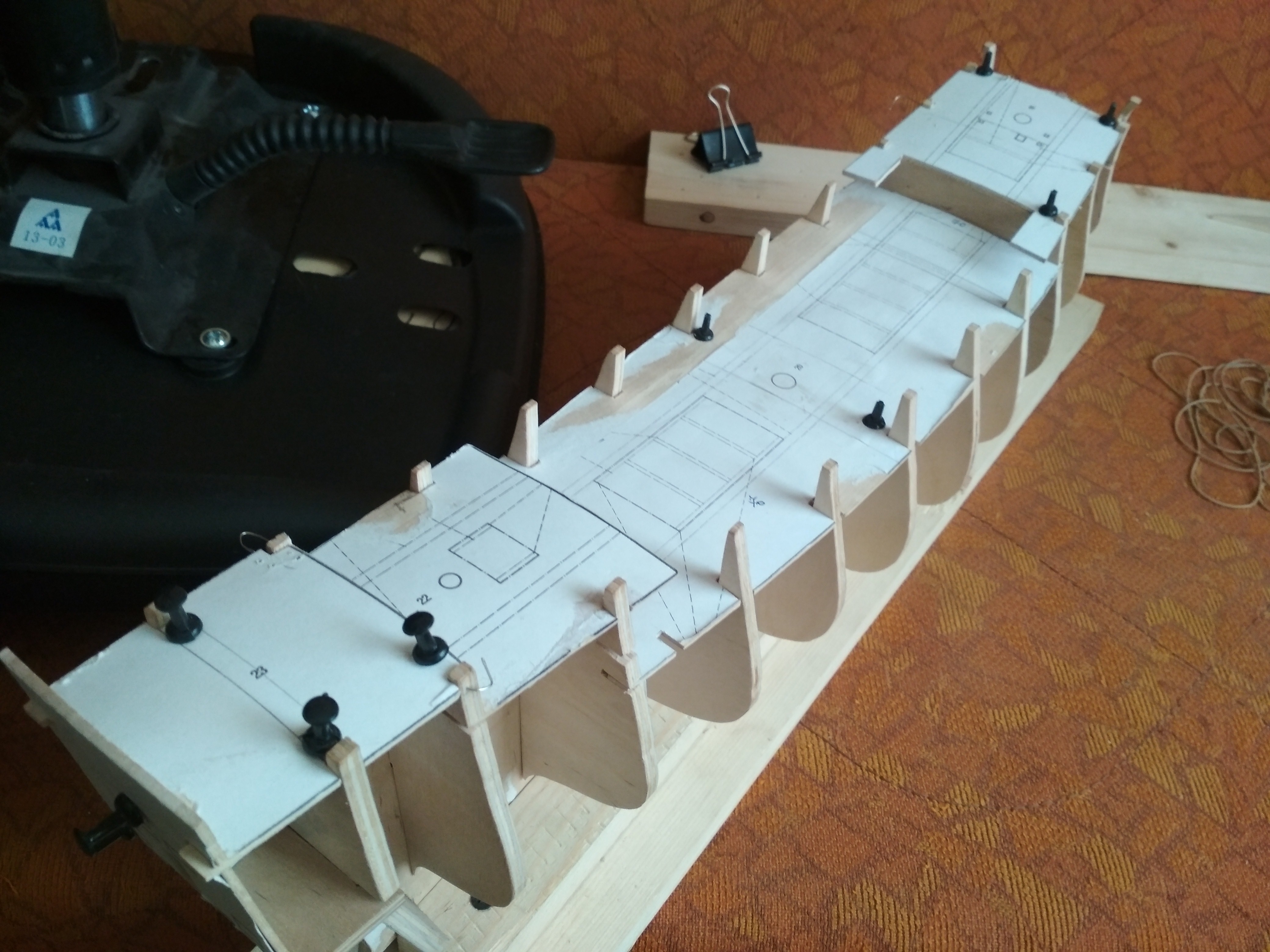

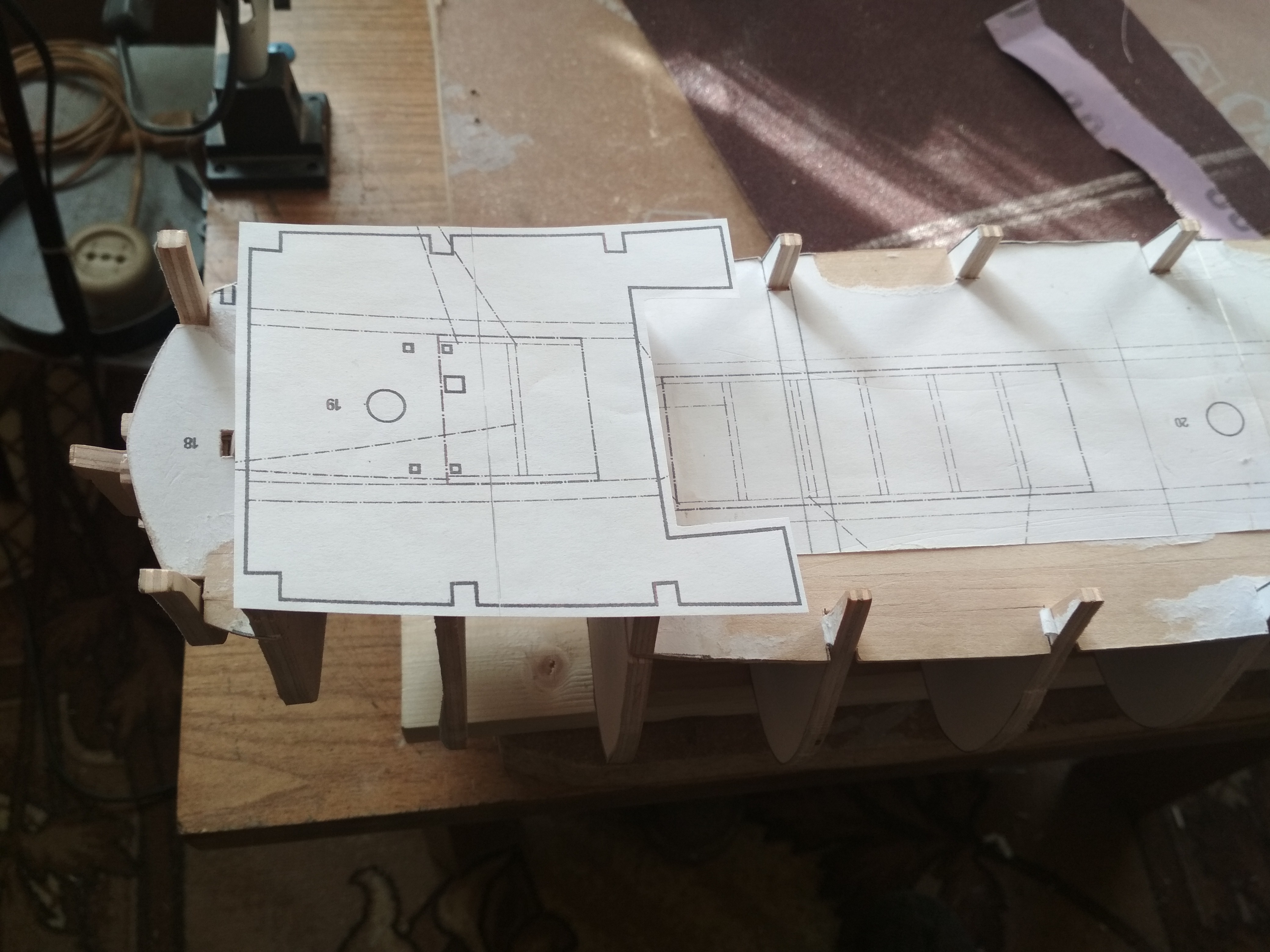

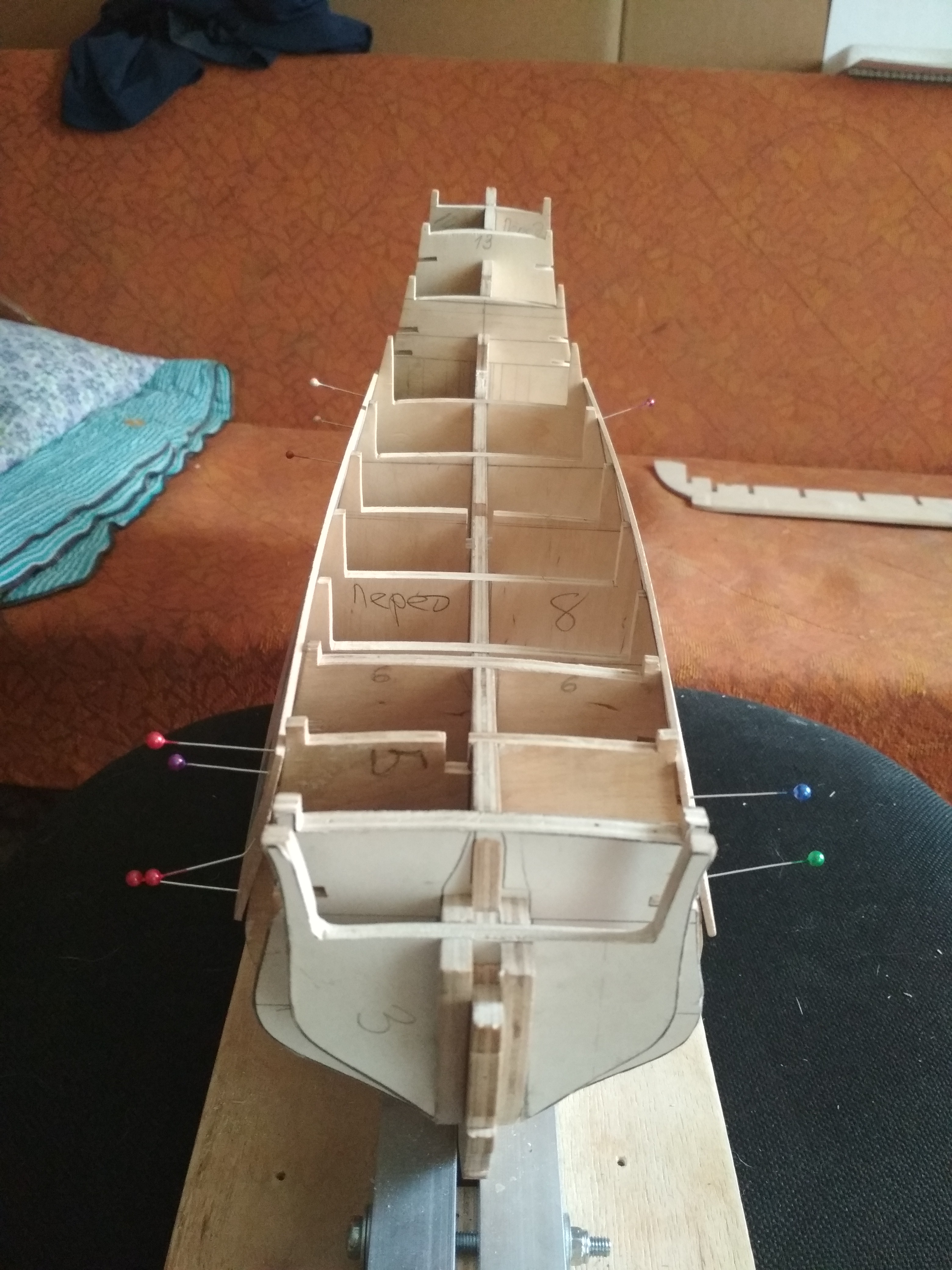

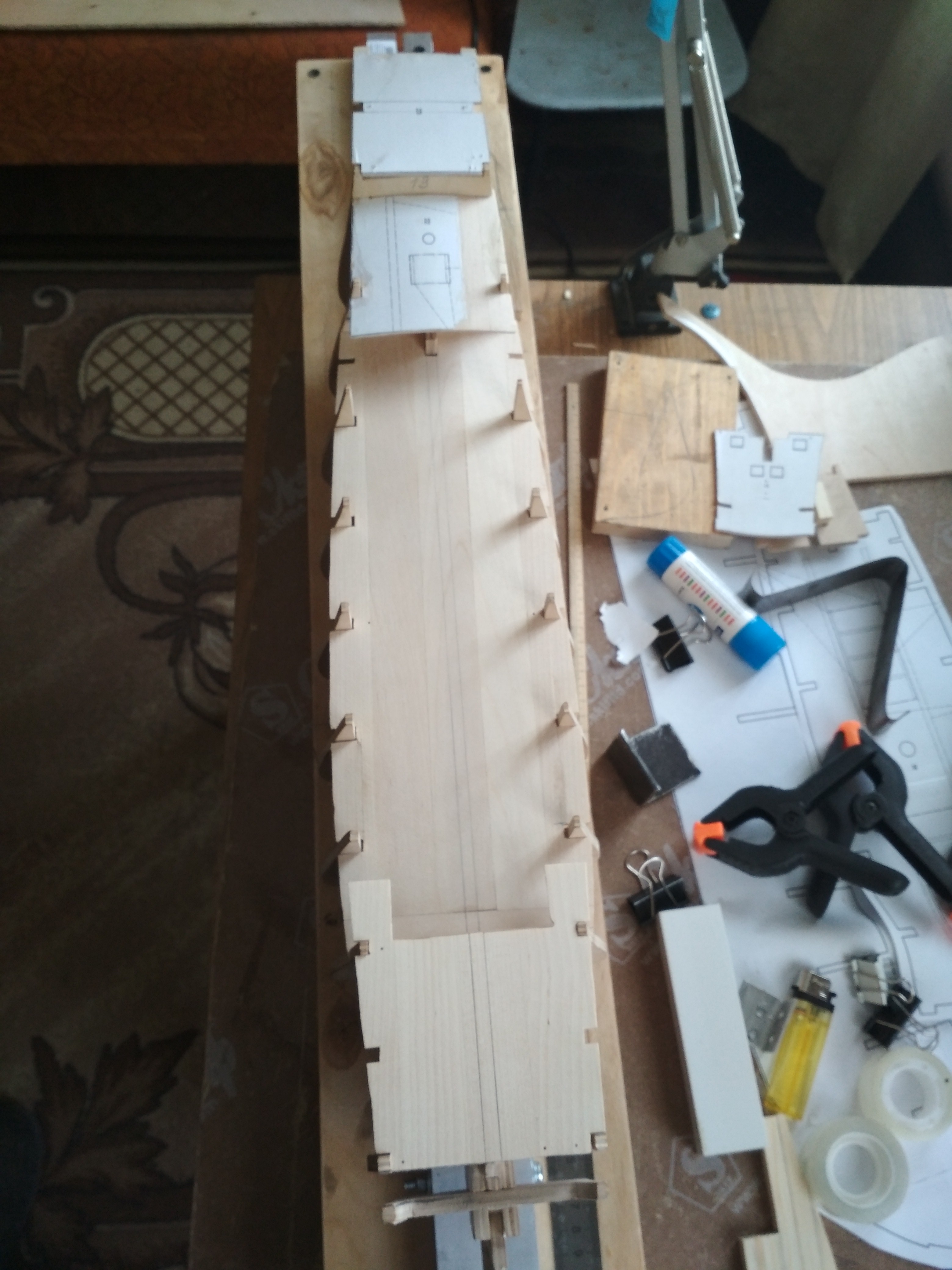

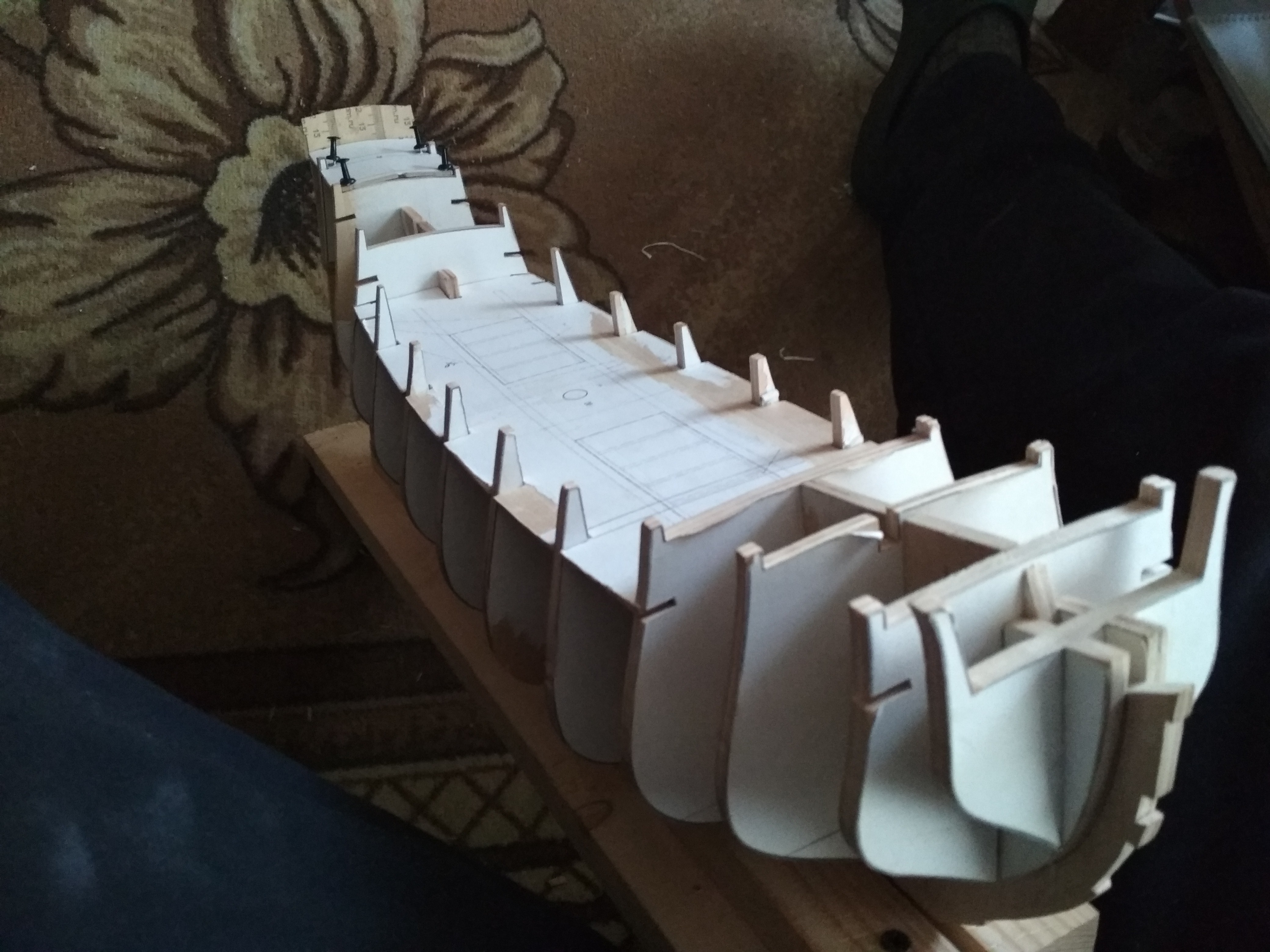

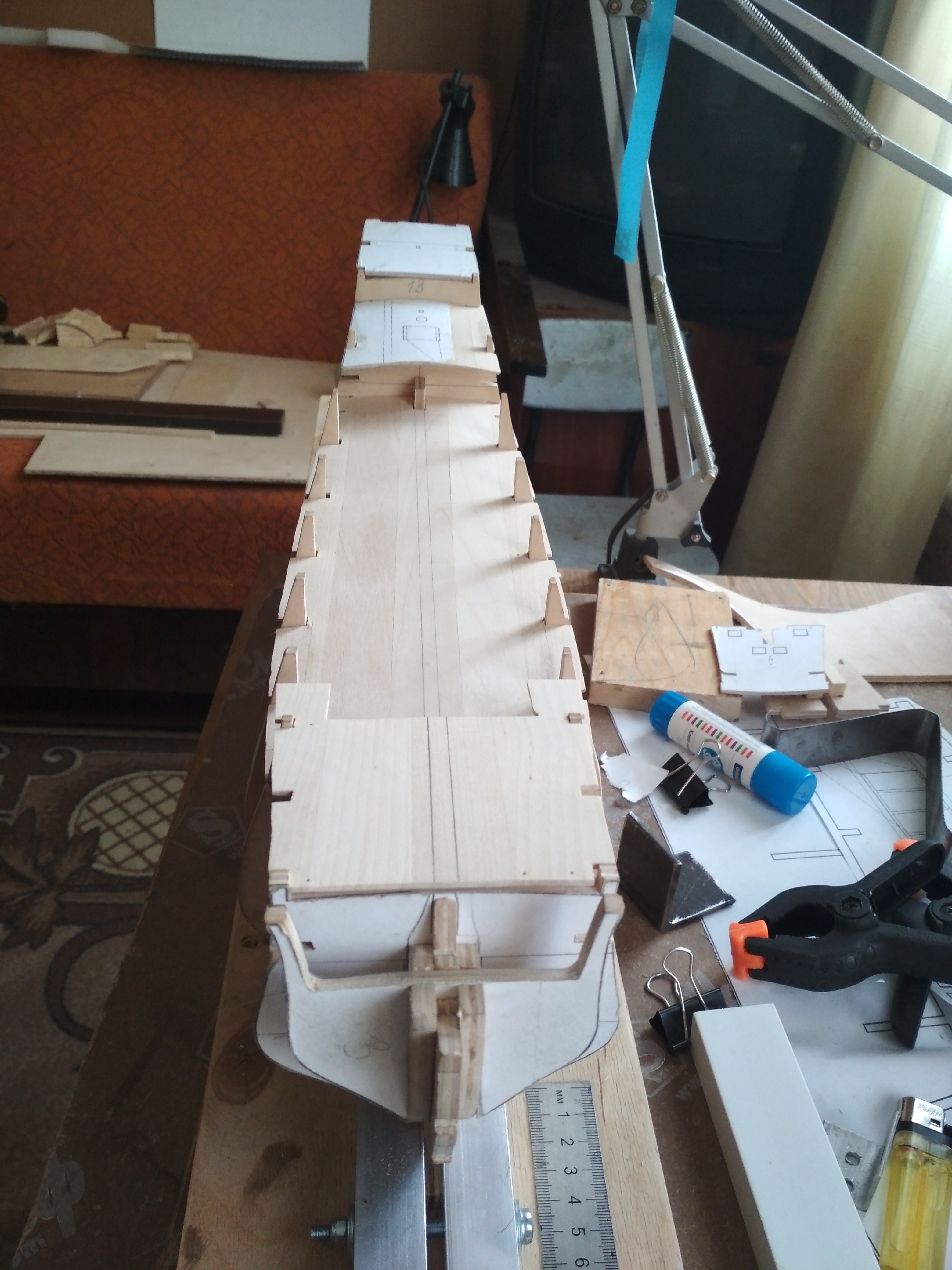

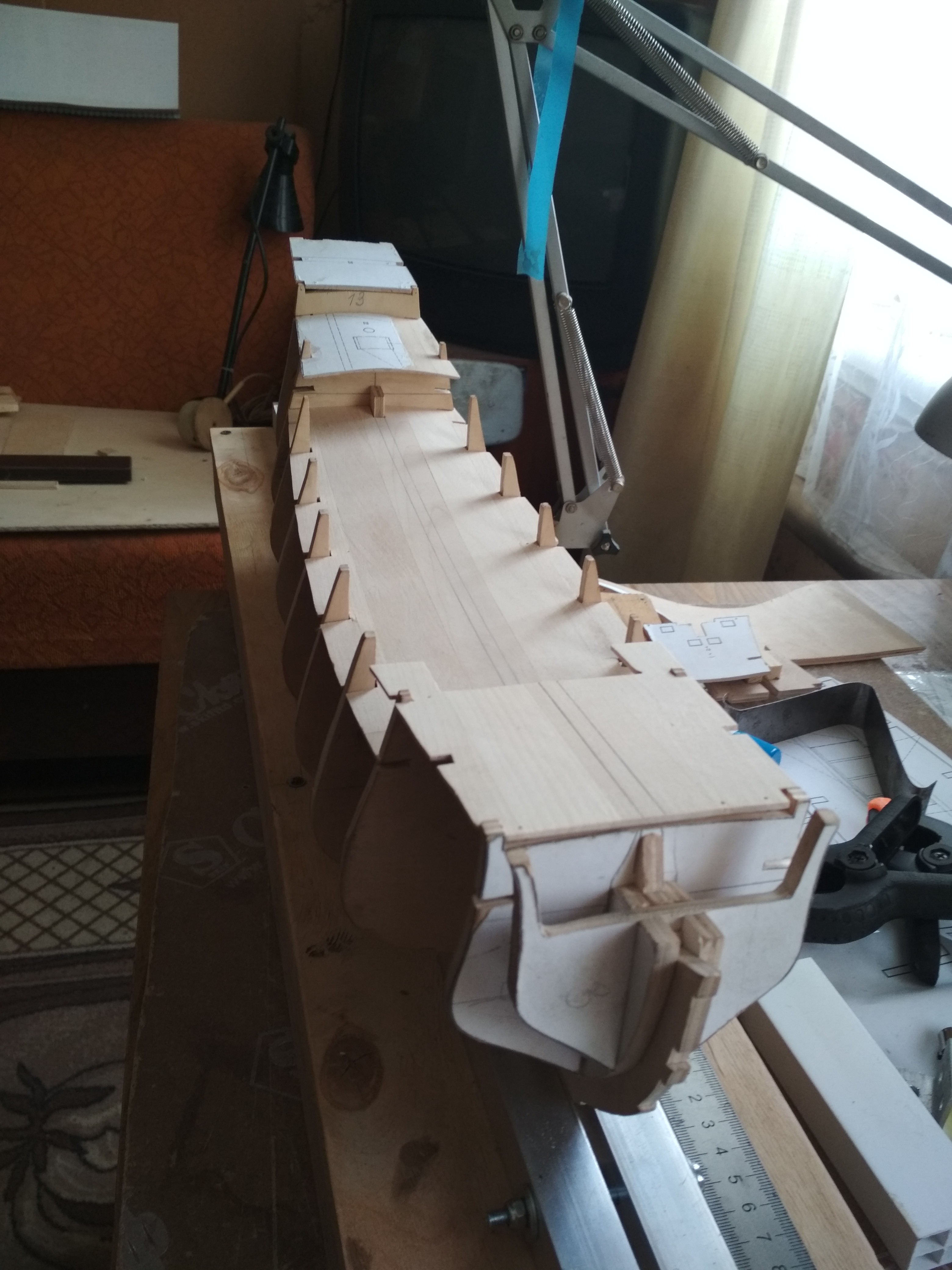

приладил все палубы всё пока на сухую

Дима Привет,
Удачной стройки! - чертежи хорошие,и инфы по нему много ... да и моделей достойных, тоже!
https://www.rijksmuseum.nl/en/my/collections/1845326--kirill-shabanov/ship-models/objecten#/NG-NM-11911,2

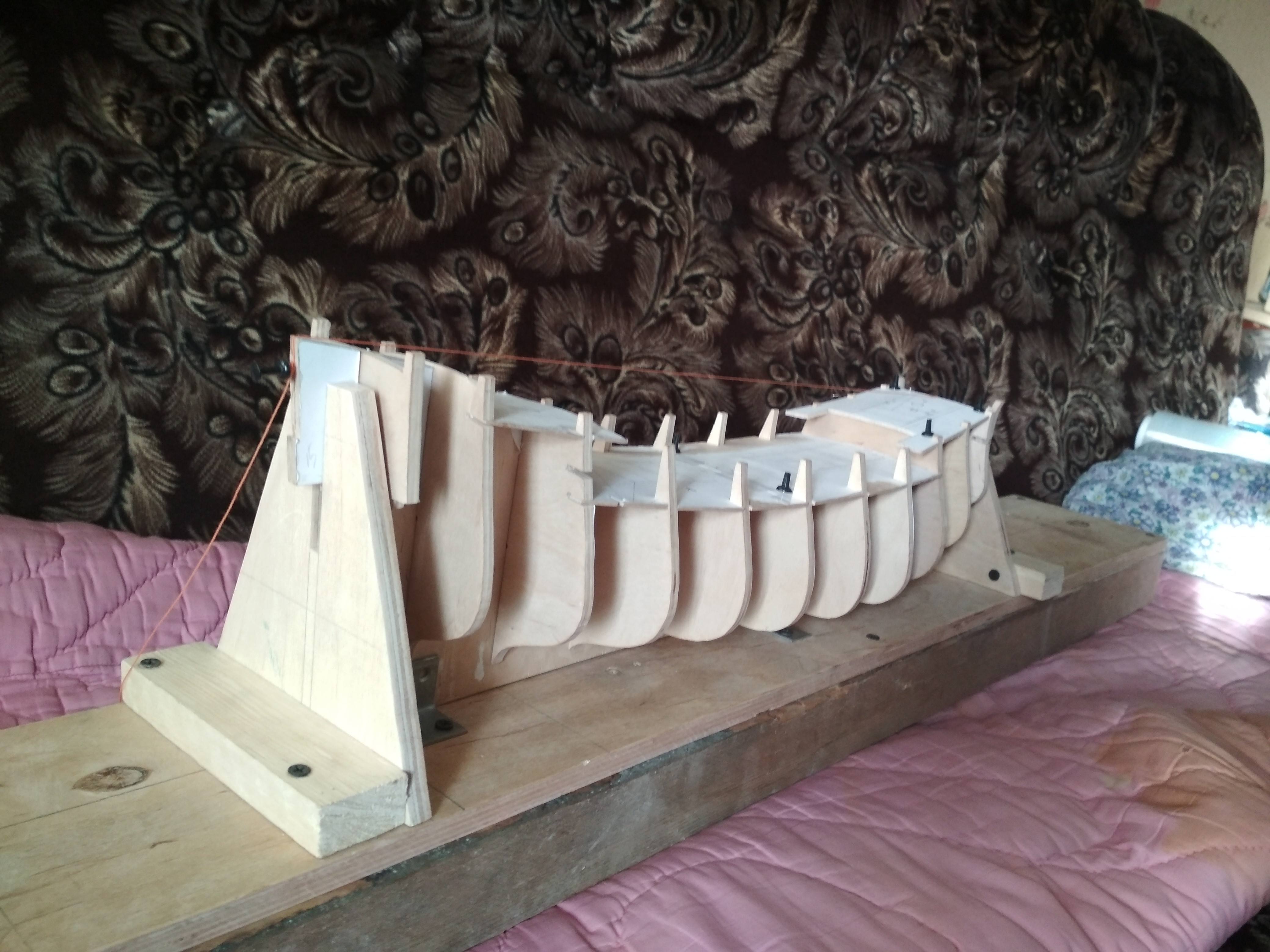

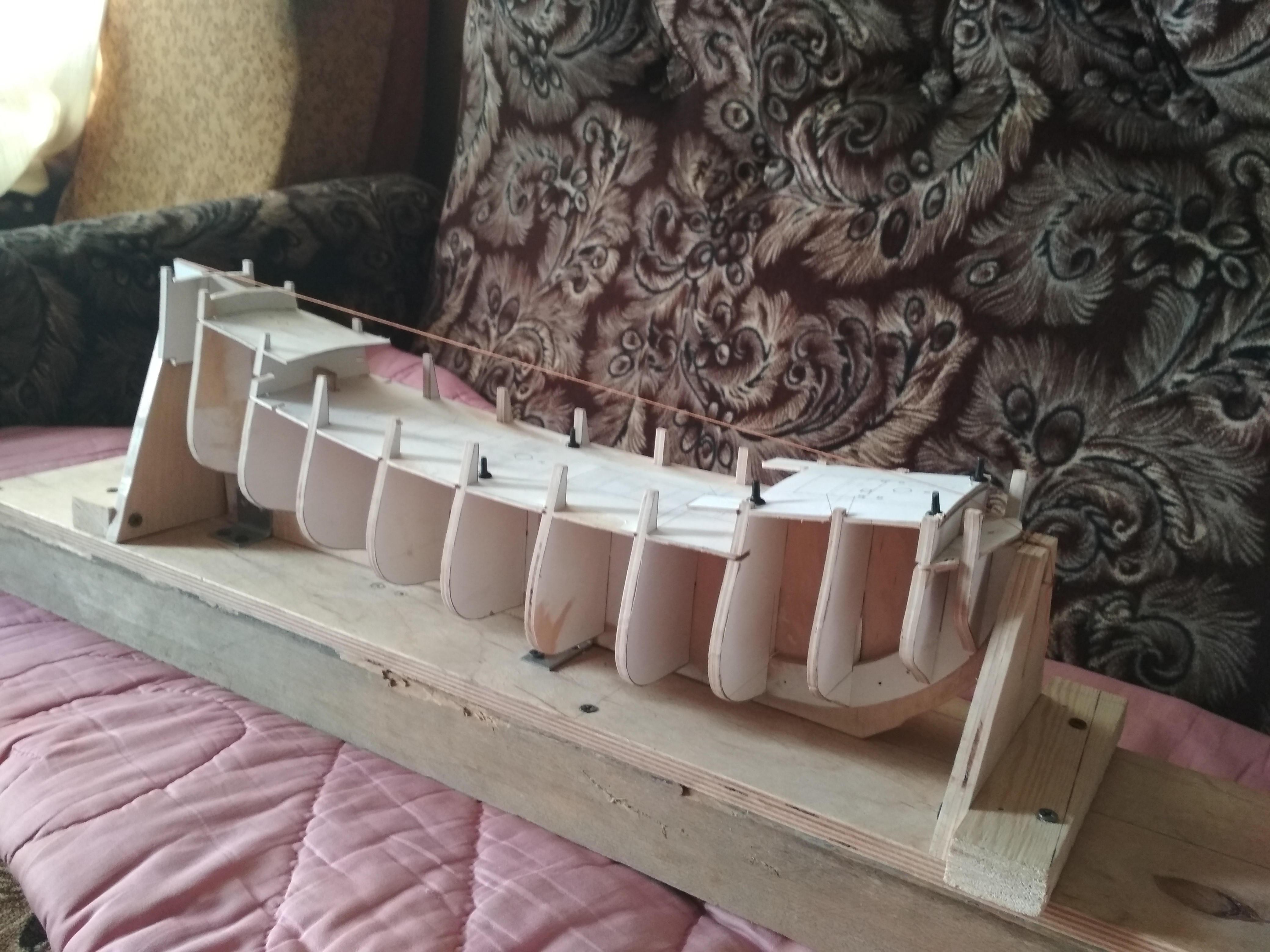

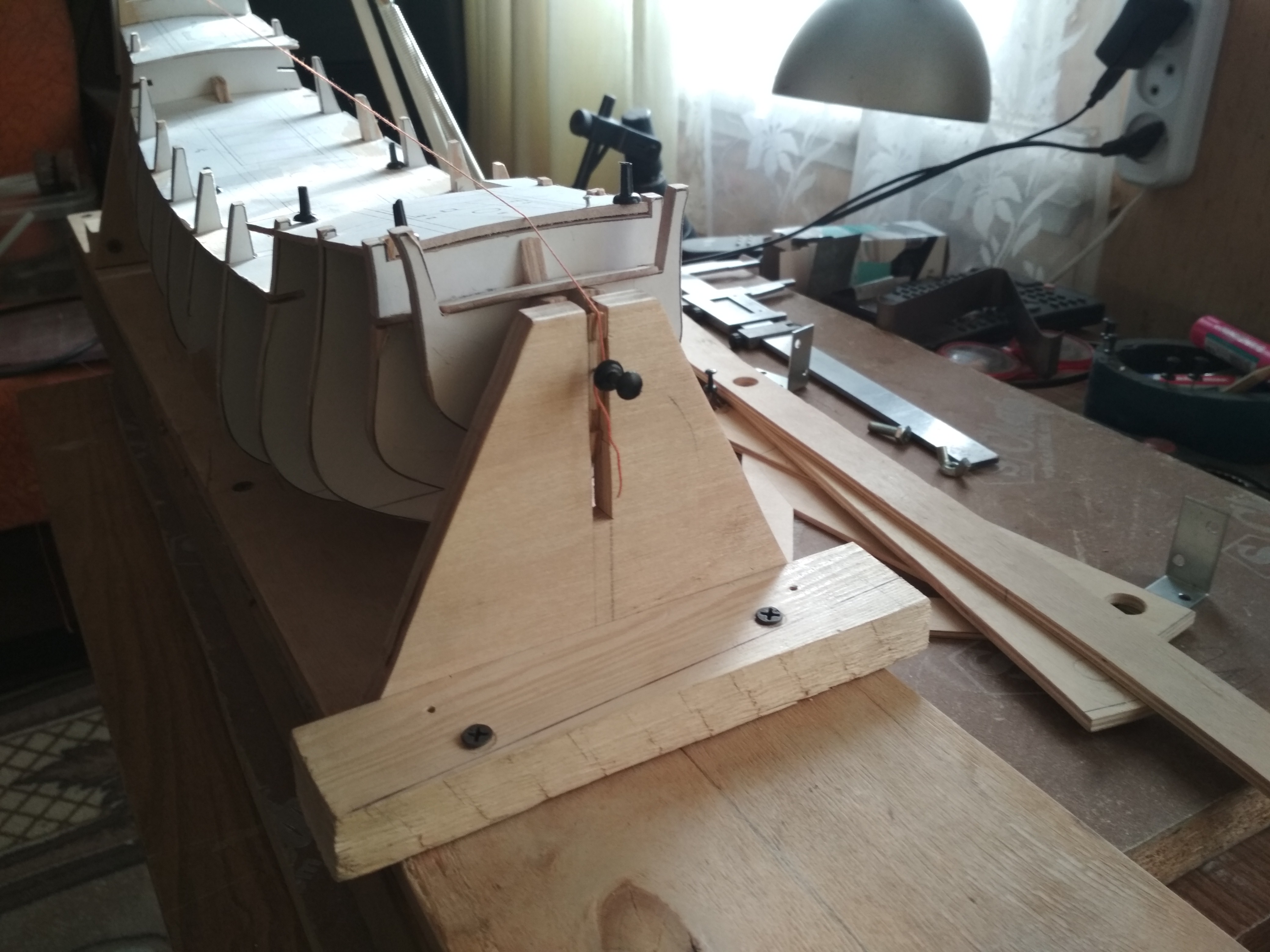

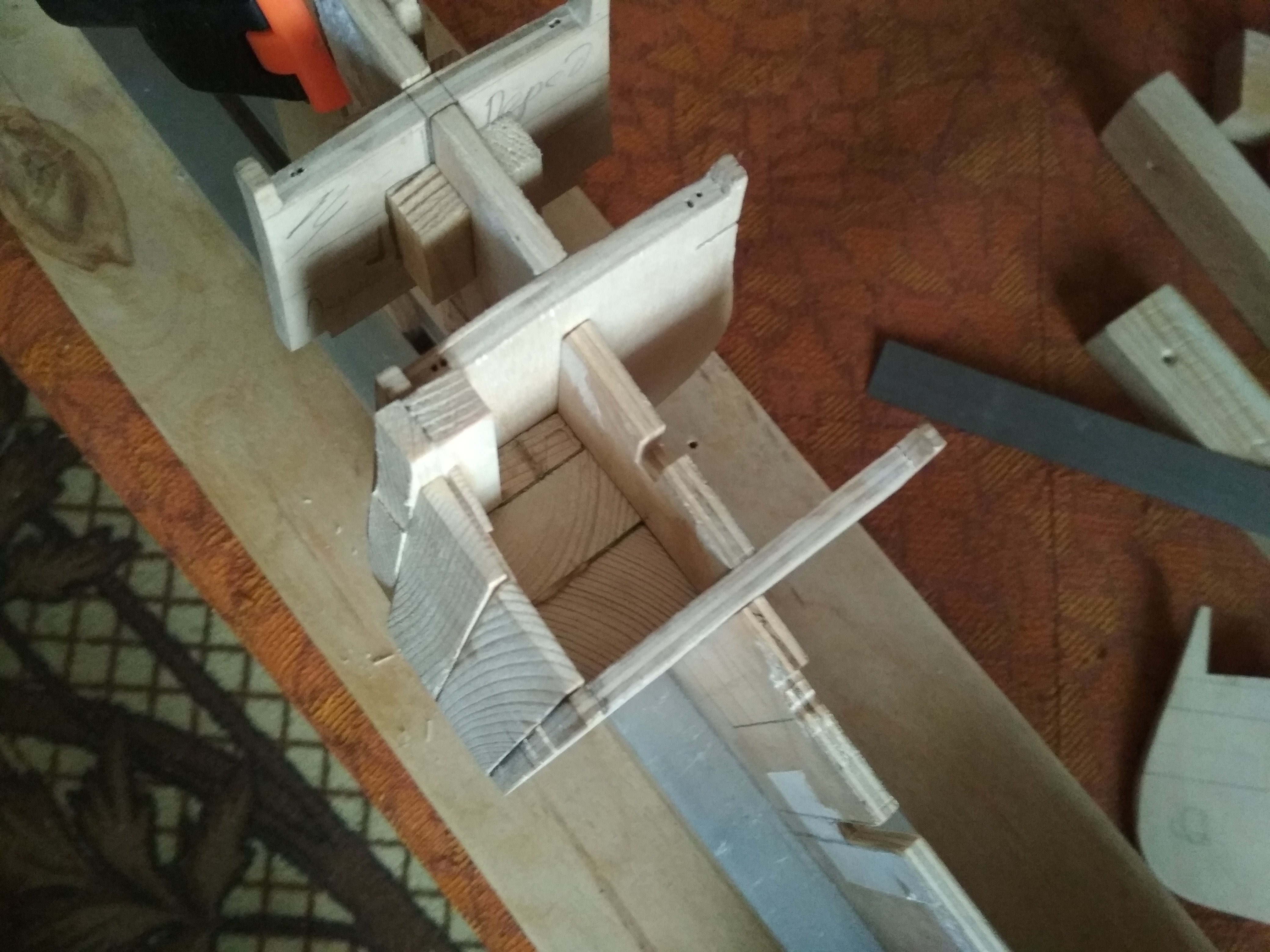

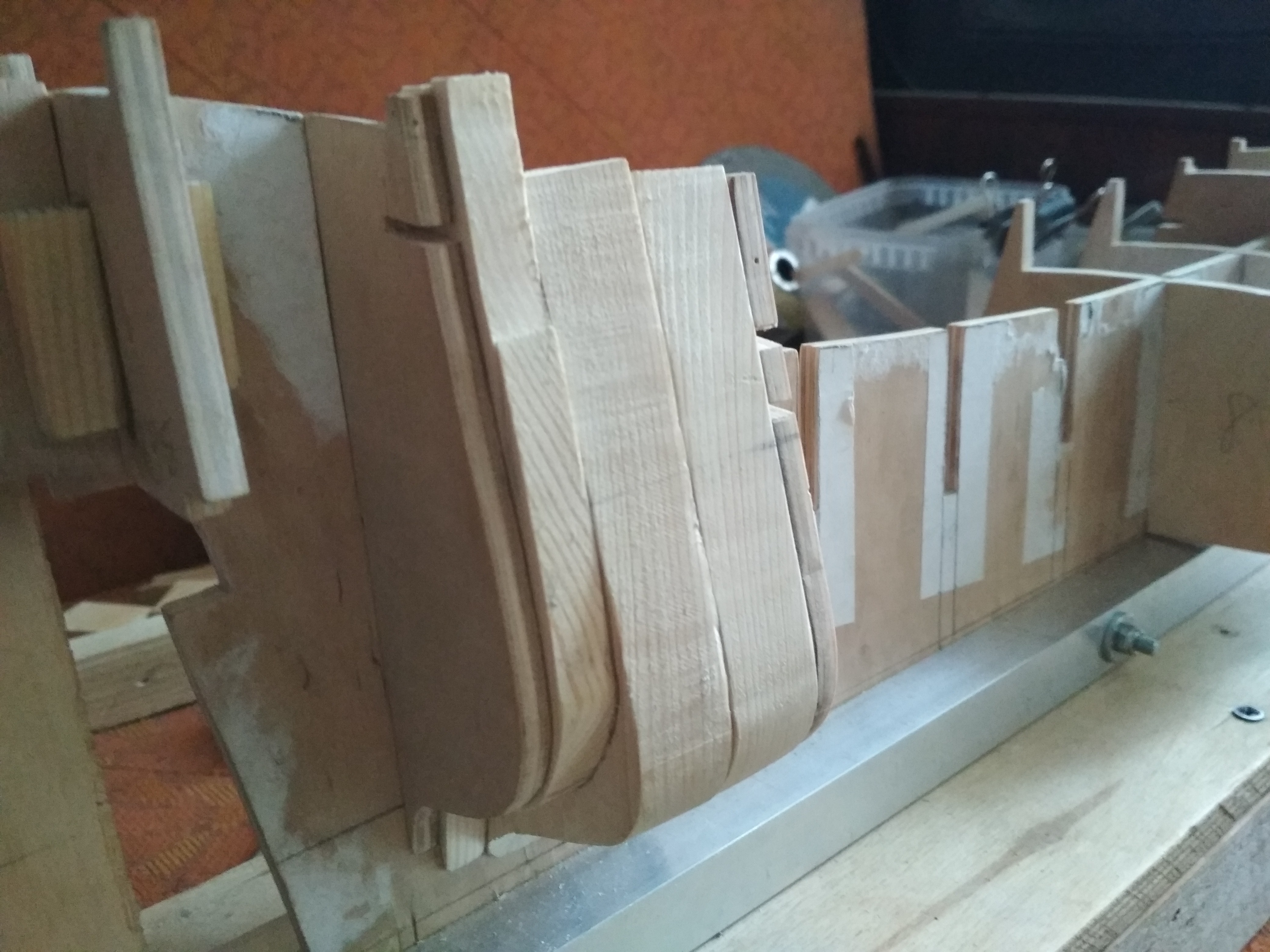

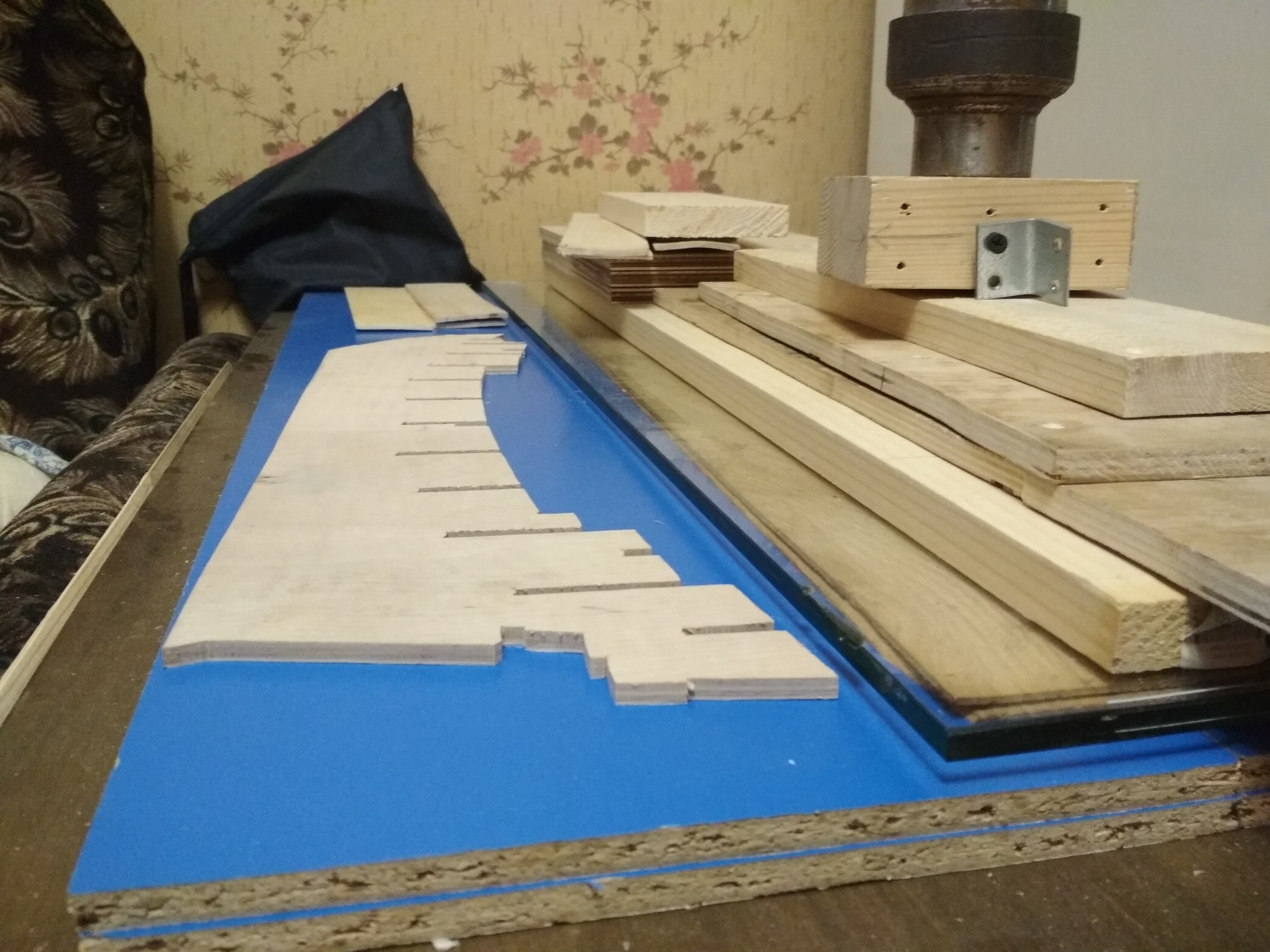

Кирилл Привет всё медленно так двигается постоянно приходится перетачивать некоторые детали.Щас вот понял что нужен жёсткий стапель килевая рама немного винтом фанера есть фанера     .Два дня ушло просто на стапель.  Но думаю когда пойму что каркас ровный всё ускорится хоть на время обшивки.  Хотел узнать у вас вы вроде делали.Пластиковый корпус за основу а остальное из шпона возможно ли

 Серьёзная работа намечена.  А корпус советую собирать не на таком смешном стапеле,а на жёстком и килем вверх. Это корабли собирают  на ровном киле,а у тебя модель и нужен другой подход.

Здравствуйте Константин это очень важная подсказка я считаю. Спасибо за подсказку подсказка порой решает всё.В моём стапеле всё делать не удобно я уж понял. Где бы посмотреть хотябы схему стапеля килем вверх хоть от руки нарисованную.Киньте ссылку пожалуйста если где видели буду оч признателен с уважением всего доброго

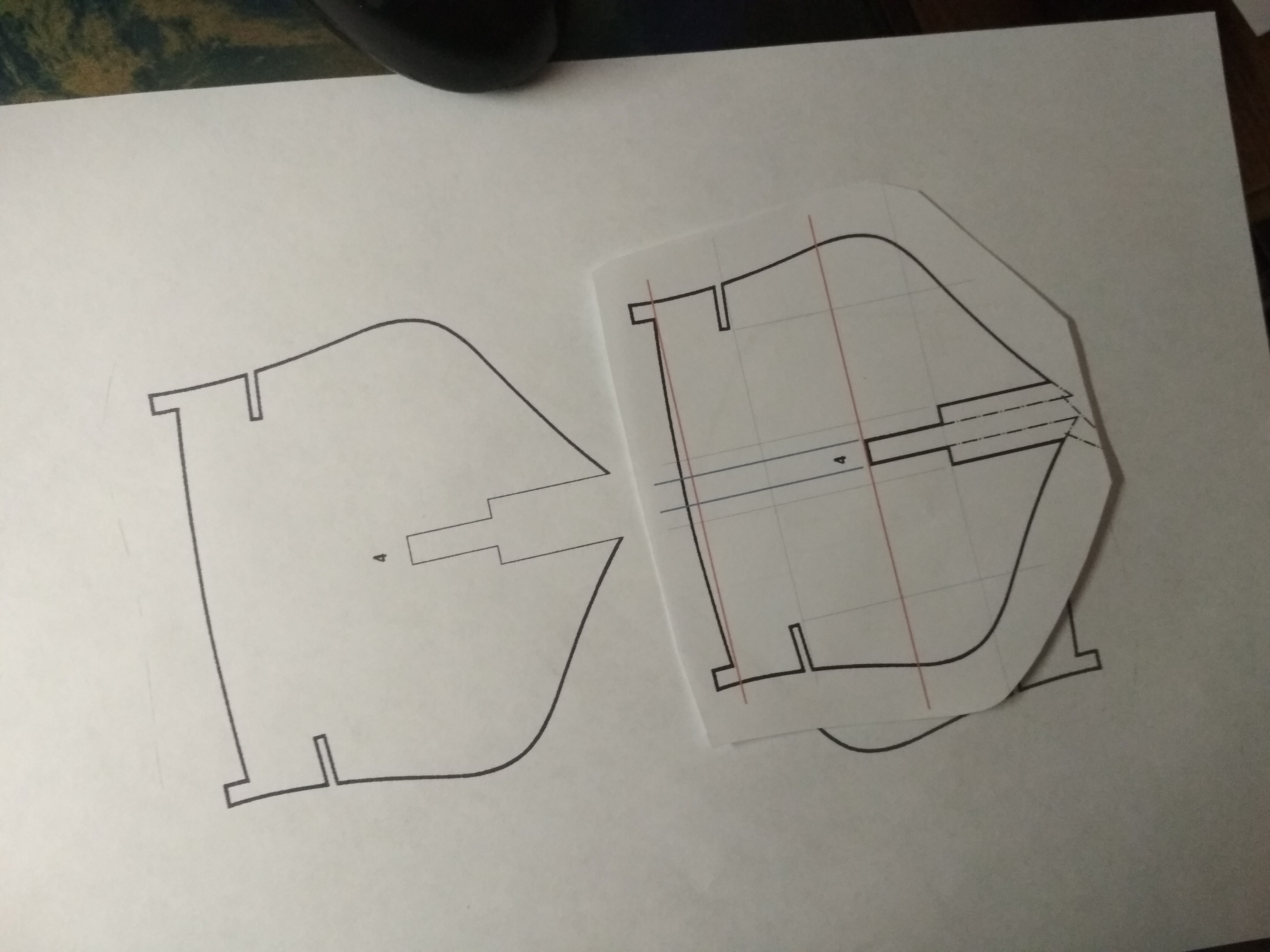

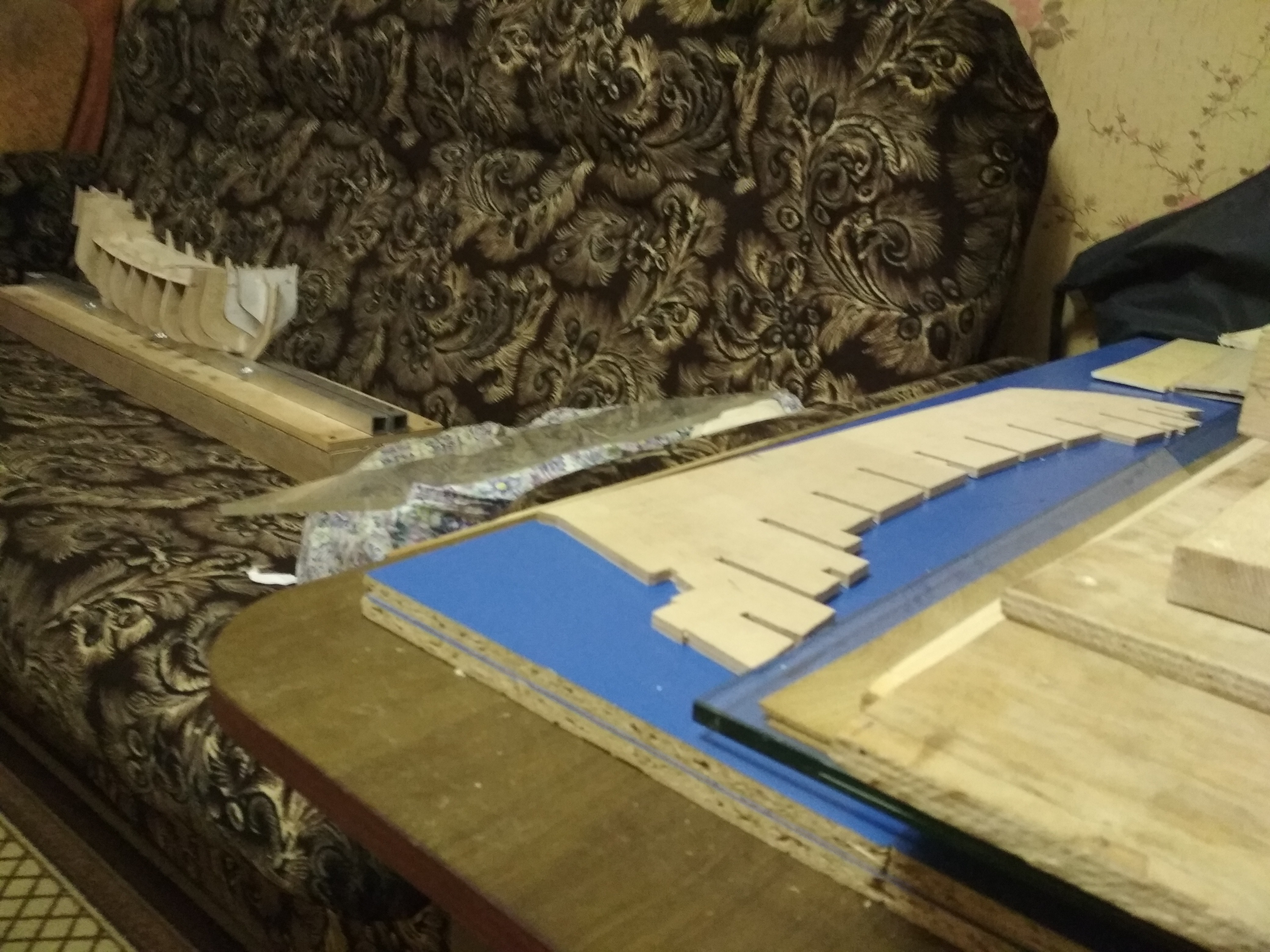

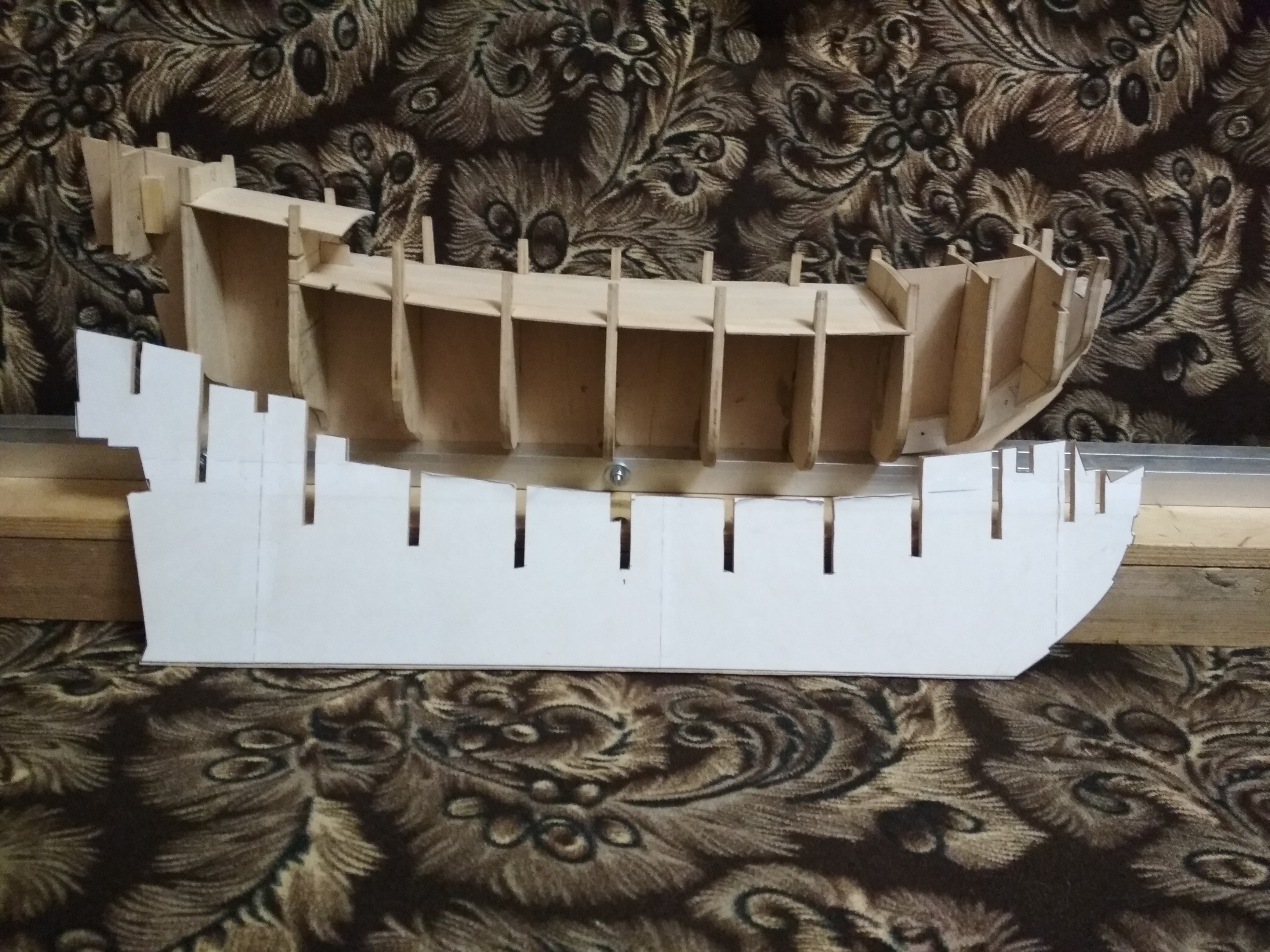

Здравствуйте всё встало килевая рама кривая винтом на выброс и ещё два три шпангоута по причине не соответствия пропилов перпендикулярно-горизонтальным линиям и ещё переработка каждого шпангоута под тонкий пропил станком и все пропилы так и на килевой раме. Хороший чертеж под пропил я считаю виктори мантуа посмотрите сами. с уважением

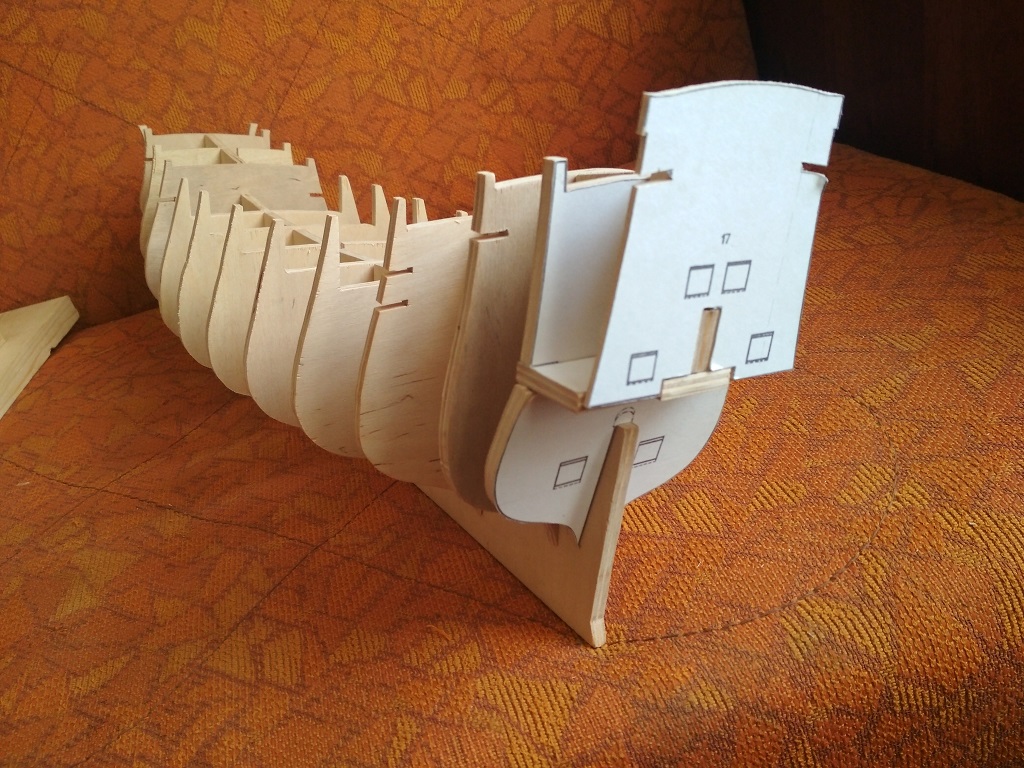

для сравнения

Нажимайте на "Enter" и оставляйте пробел между текстом и вставкой фото. Тогда не будет "винегрета" текста и фото.

Спасибо постараюсь освоить вставку фото. красивая модель васса как корпус делали если не секрет. из массива или скелет из фанеры. с уважением

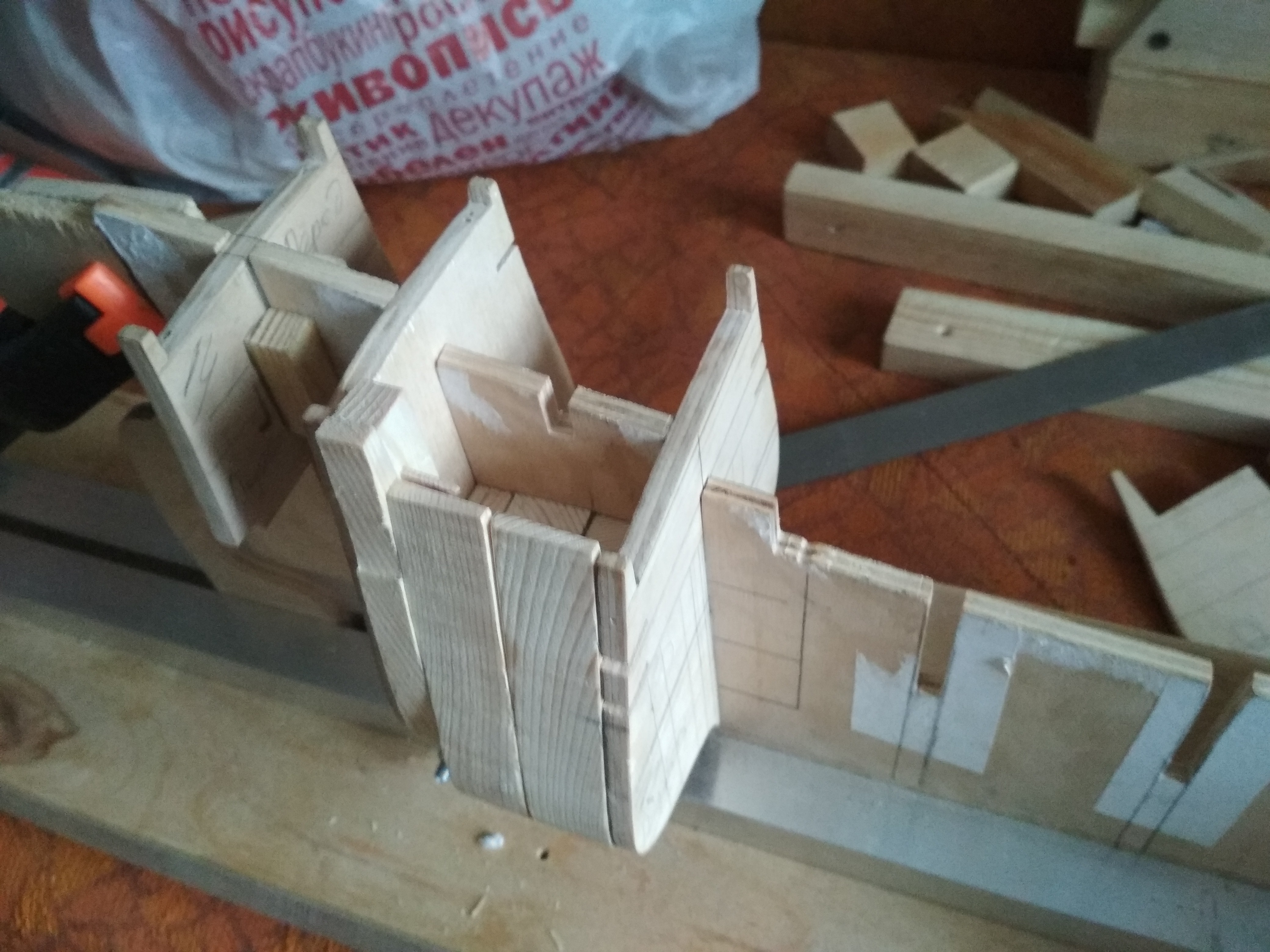

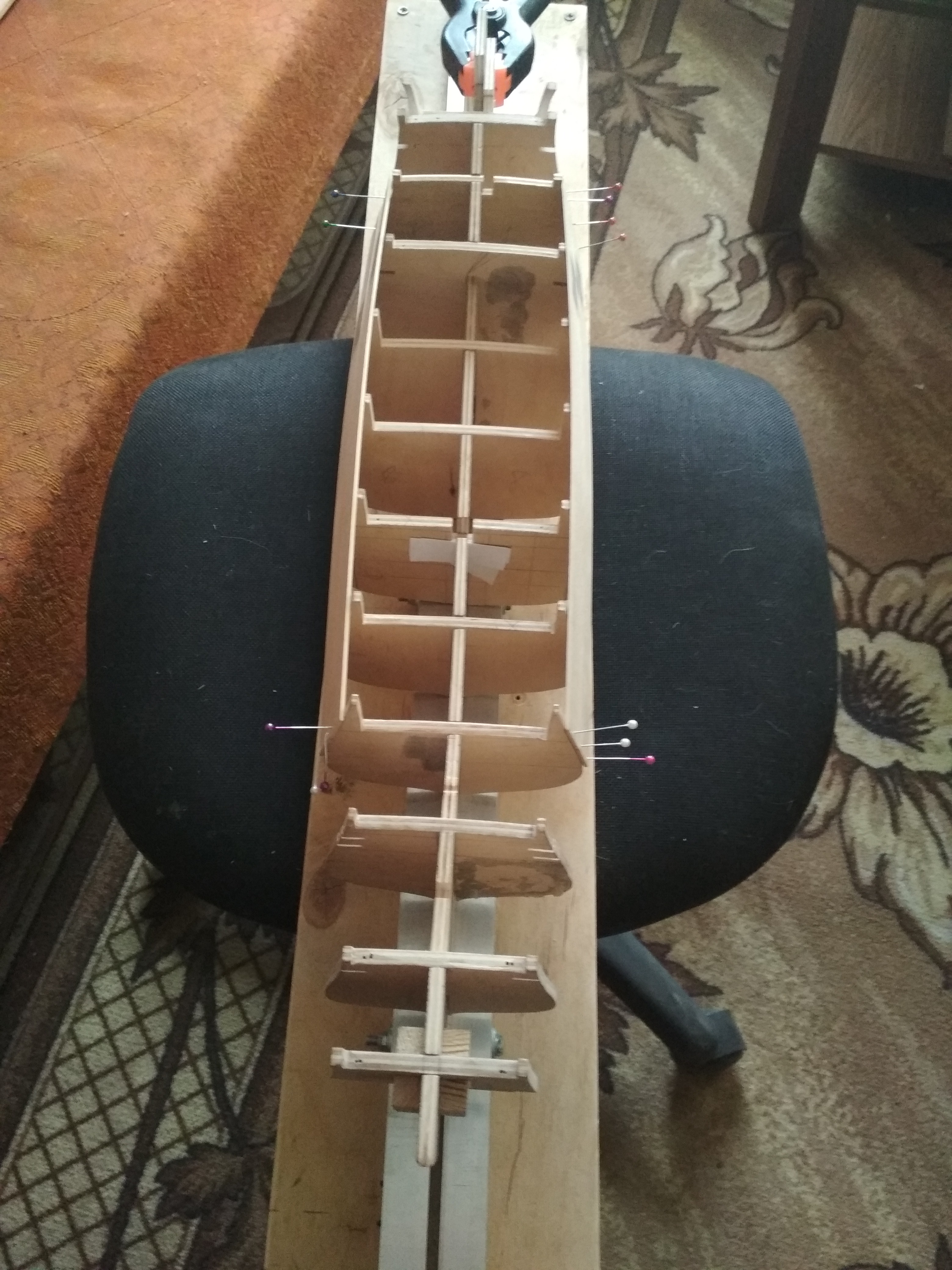

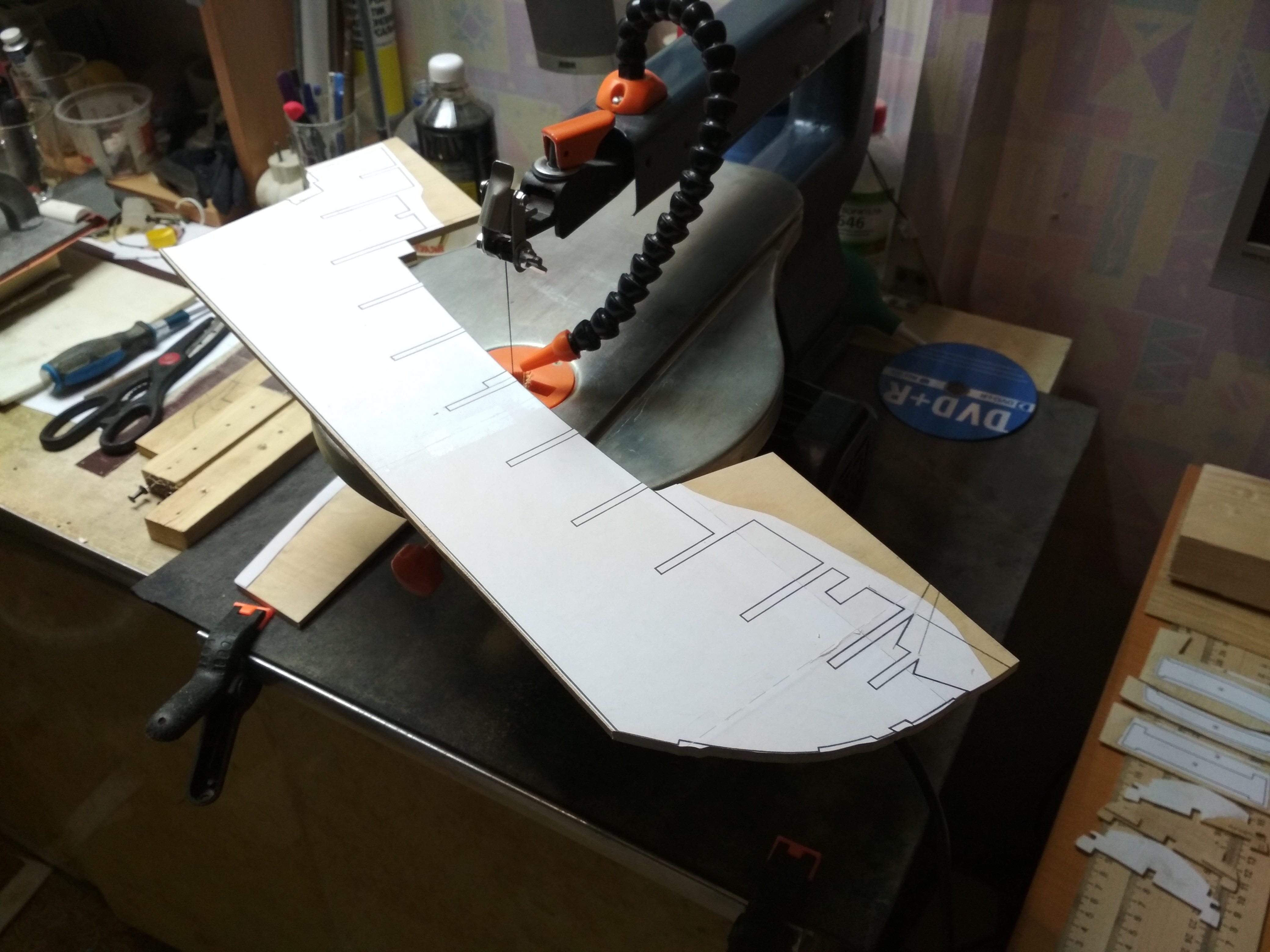

Решил попробовать кое что не знаю что получится
  такие шпации выпилить простым эл.лобзиком минутное дело

мож выпрямится корпус
  всего доброго

@Дима написал:

красивая модель васса как корпус делали если не секрет. из массива или скелет из фанеры.

Добрый день Дмитрий!
Спасибо за оценку трудов. Сборка корпуса была аналогична тому, что и у Вас на данном этапе. Плюс дальнейшее заполнение шпаций. Не знаю название материала, его используют строители как подкладку под плитки пола в лоджиях. Твердый, не продавливается.

Чтобы не было винта - я на всех своих кораблях делаю каркас из 5 мм ПВХ. Затем этот каркас обшиваю черновой обшивкой из 2 мм ПВХ, а вот после, такую скорлупку можно обшить деревом.  https://karopka.ru/forum/forum190/topic27819/

@Владимир написал:

Дима написал:

красивая модель васса как корпус делали если не секрет. из массива или скелет из фанеры.

Добрый день Дмитрий!
Спасибо за оценку трудов. Сборка корпуса была аналогична тому, что и у Вас на данном этапе. Плюс дальнейшее заполнение шпаций. Не знаю название материала, его используют строители как подкладку под плитки пола в лоджиях. Твердый, не продавливается.

@Анатолий Печников написал:

Материал называется ЭППС - экструзионный пенополистирол

Спасибо, Анатолий!
Теперь буду знать.

@Анатолий Печников написал:

Чтобы не было винта - я на всех своих кораблях делаю каркас из 5 мм ПВХ. Затем этот каркас обшиваю черновой обшивкой из 2 мм ПВХ, а вот после, такую скорлупку можно обшить деревом.

  с уважением всего доброго

@Владимир написал:

Добрый день Дмитрий!Спасибо за оценку трудов. Сборка корпуса была аналогична тому, что и у Вас на данном этапе. Плюс дальнейшее заполнение шпаций. Не знаю название материала, его используют строители как подкладку под плитки пола в лоджиях. Твердый, не продавливается.

Да, использую этот клей. Пвх 1 мм режется ножницами как картон. Все что толще - только ножом в несколько проходов по одному контуру. 4-5 мм разрезаются в 3-4 прохода. Я считаю, что режется легко. Самый плотный слой - наружный, внутри плотность ниже и, соответственно, режется легче. Нож самый обыкновенный, канцелярский со сменными лезвиями. Использую широкий. Лезвие должно ОБЯЗАТЕЛЬНО зажиматься винтом, а не фиксатором.
PS: на Космофен у многих алергия, которая выражается по-разному:

- трескается кожа
- слезает кожа с пальцев до крови, симптомы похожи на экзему
- удушье
- сильная слезоточивость
- приступы сильного чихания
Это то, что я насобирал по отзывам знакомых.
Бывают и исключения (типа меня), у кого нет абсолютно никаких постэффектов.

Будьте осторожны

@Дима написал:

Как легко он режется?

Намного легче, чем липа. Резал ручным лобзиком.

А по клею рекомендую "Момент гель". Не растекается по поверхности, как циакрилат, схватывает практически моментально.

@Владимир написал:

Дима написал:

Как легко он режется?

Намного легче, чем липа. Резал ручным лобзиком.

А по клею рекомендую "Момент гель". Не растекается по поверхности, как циакрилат, схватывает практически моментально.

всё просто встало всё кривое выброшу

@Владимир написал:
Сборка корпуса была аналогична тому, что и у Вас на данном этапе.

@Дима написал:

Хочу спросить глядя на ваш каркас фанера была ровной или винт был.

@Владимир написал:

Фанера была ровной хорошего качества (стенка от старого советского шкафа).

@Дима написал:

Спасибо Владимир придётся мне поискать мебельную фанеру для лазерной резки которая да и остальные элементы каркаса вырезать заново очень тщательно благо станок у меня есть. с уважением

Дмитрий, одна просьба: уменьшайте разрешение фото. Смотреть такие огромные картинки очень не удобно. 1024*768 - 1600*1200 вполне достаточно

@Дима написал:

Владимр можно вас спросить рейки для обшивки и палубы все вы сами напиливали

Привет, Дмитрий!
Так точно, всё своего производства. Покупаю только клей, нитки, наждачку, ну и расходники к инструменту. В последнее время что-то не везет со сверлами 0,4-0,7 мм.

@Анатолий Печников написал:

Дмитрий, одна просьба: уменьшайте разрешение фото. Смотреть такие огромные картинки очень не удобно. 1024*768 - 1600*1200 вполне достаточно
