SALVE, amicis

Хочу построить модель римской баллисты калибром десять мин.
Нечто подобное я уже делал, но то была катапульта скорпион, очень популярная в римских войсках.
Две эти машины принципиально разные: скорпион - это эвтитон (буквально стреломет), а баллиста палинтон (камнемет, по происхождению слова).
Термины эти греческие, поскольку именно греки довели эти машины до совершенства.
Метрических размеров, привычных нам, у этих орудий не существовало. Все измерения метательного орудия определяются его "калибром", т. е. диаметром отверстий (Foramen) в перитретах (дословно - несущая отверстия, по ходу стройки буду пояснять).
Для стрелометов существует твердое соотношение с этим калибром – 9:1, т. е. длина стрелы равняется девяти диаметрам упомянутых отверстий, а следовательно и упругого каната.
Для камнеметов калибр, выраженный в дактилях (палец - 19.3 мм), определяется весом каменного ядра по формуле K = 1,1 * 3√100M,
где К - калибр, M - вес ядра в минах (греческая, аттическо-эвбейская мина = 436,6 г).
Моя баллиста будет иметь калибр 10 мин, т.е. по формуле 11 дактилей, или привычные нам 21,2 см, или 212 мм. Разумеется это будет модель в любимом мною масштабе примерно 1:16, т.е. торсионное отверстие foramen в моем орудии равно 13,25 мм.
Остальные размеры в foramen (F) есть в работах Филона (Греция), и Витрувия (Рим).
По ходу стройки буду приводить оригинальные  размеры баллисты.
Вчера получил в транспортной компании посылочку с историчным ясеневым бруском  .
Давно хотел сделать баллисту..

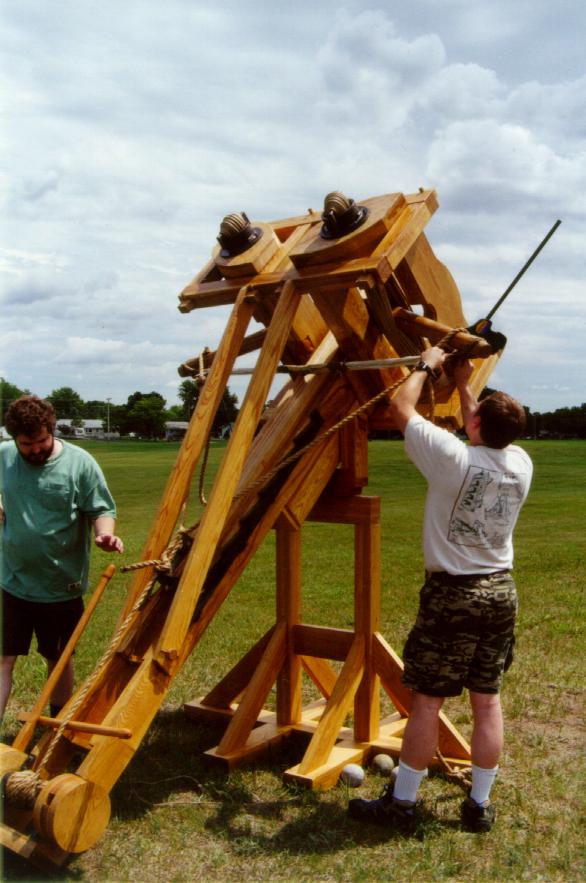

Буду ориентироваться на реконструкцию Курта Сулески.

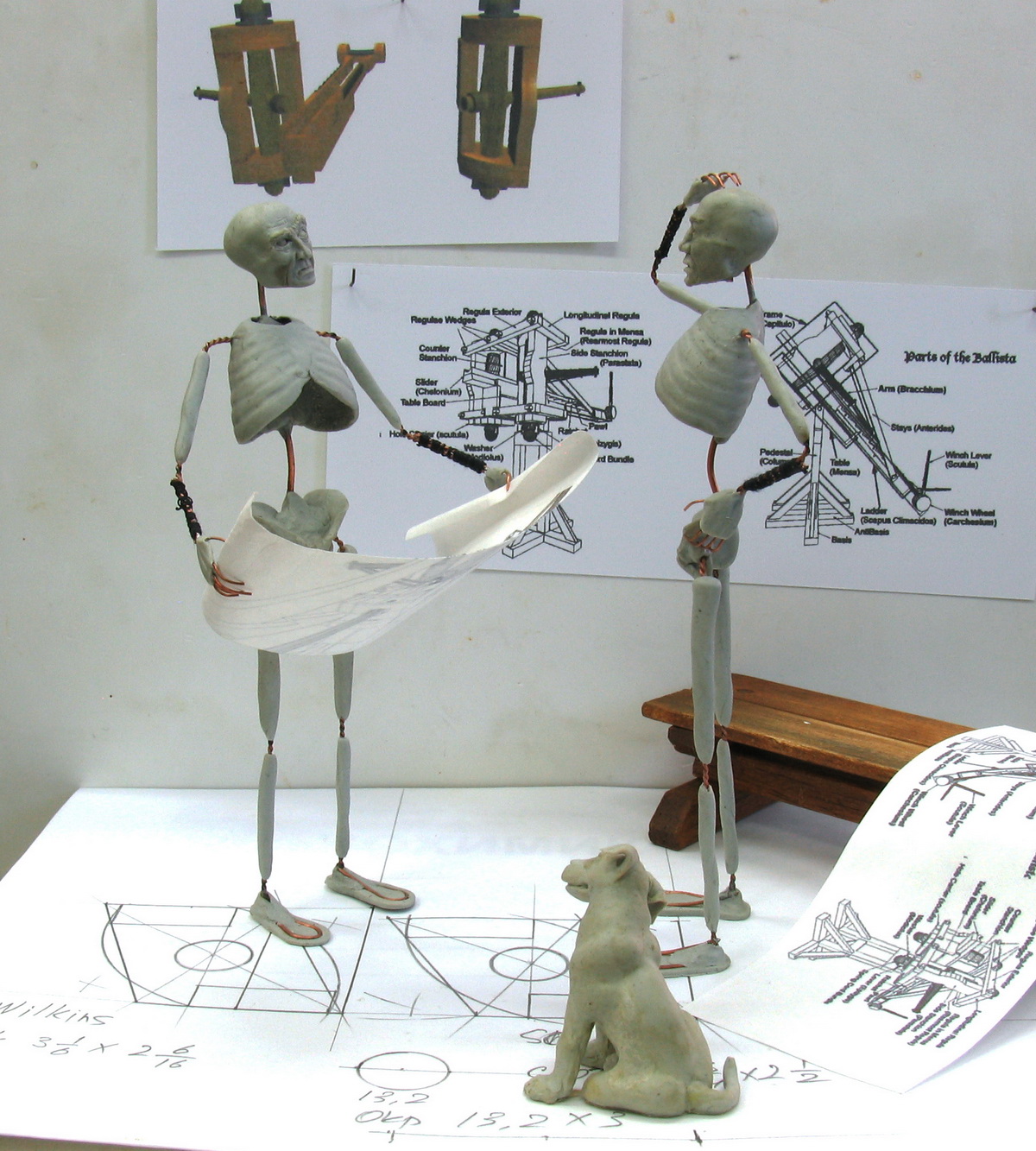

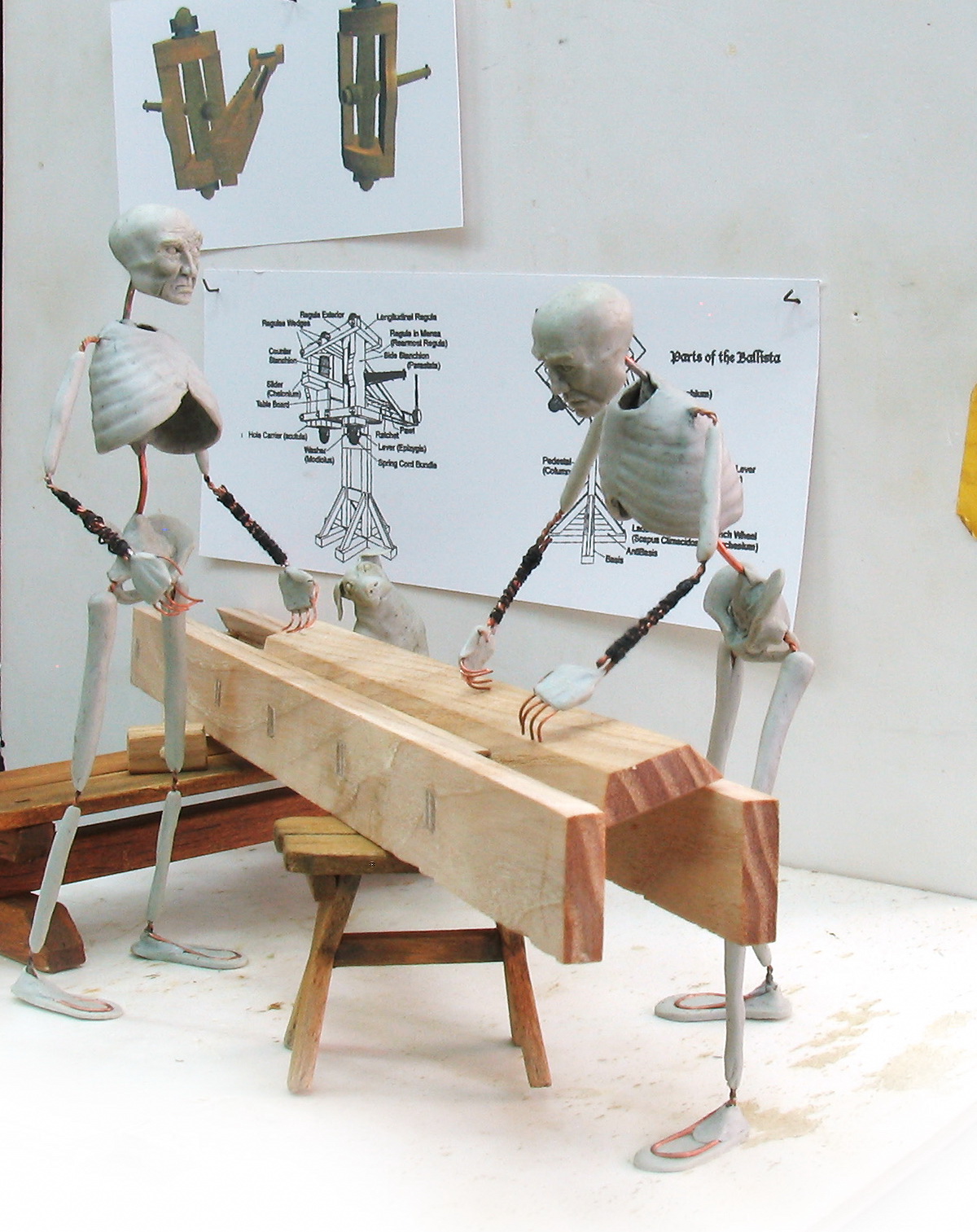

На фото есть и люди, для масштаба..

И что, рядышком никого не будет? Даже собачки какой нить?    Жаль...

@Иван Ильин написал:

И что, рядышком никого не будет? Даже собачки какой нить?    Жаль...

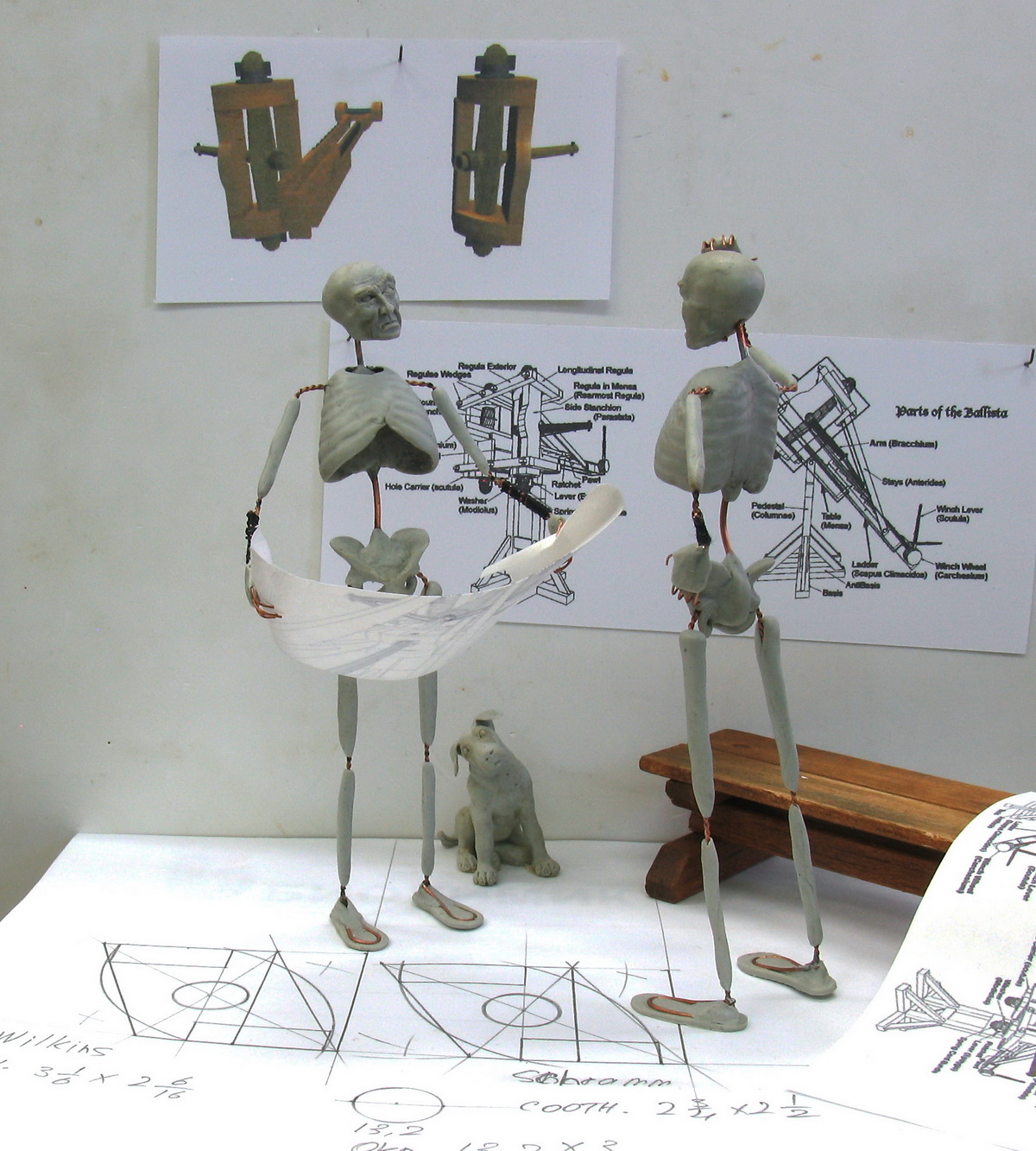

Вот эти двое.. ну, не считая собаки, будут мне ассистировать.
Ну как ассистировать, лишь бы не мешали..

А я уж думал ТА фигурка будет участвовать, а тут новые!

@Александр Христенко написал:

А я уж думал ТА фигурка будет участвовать, а тут новые!

SALVE, amicis

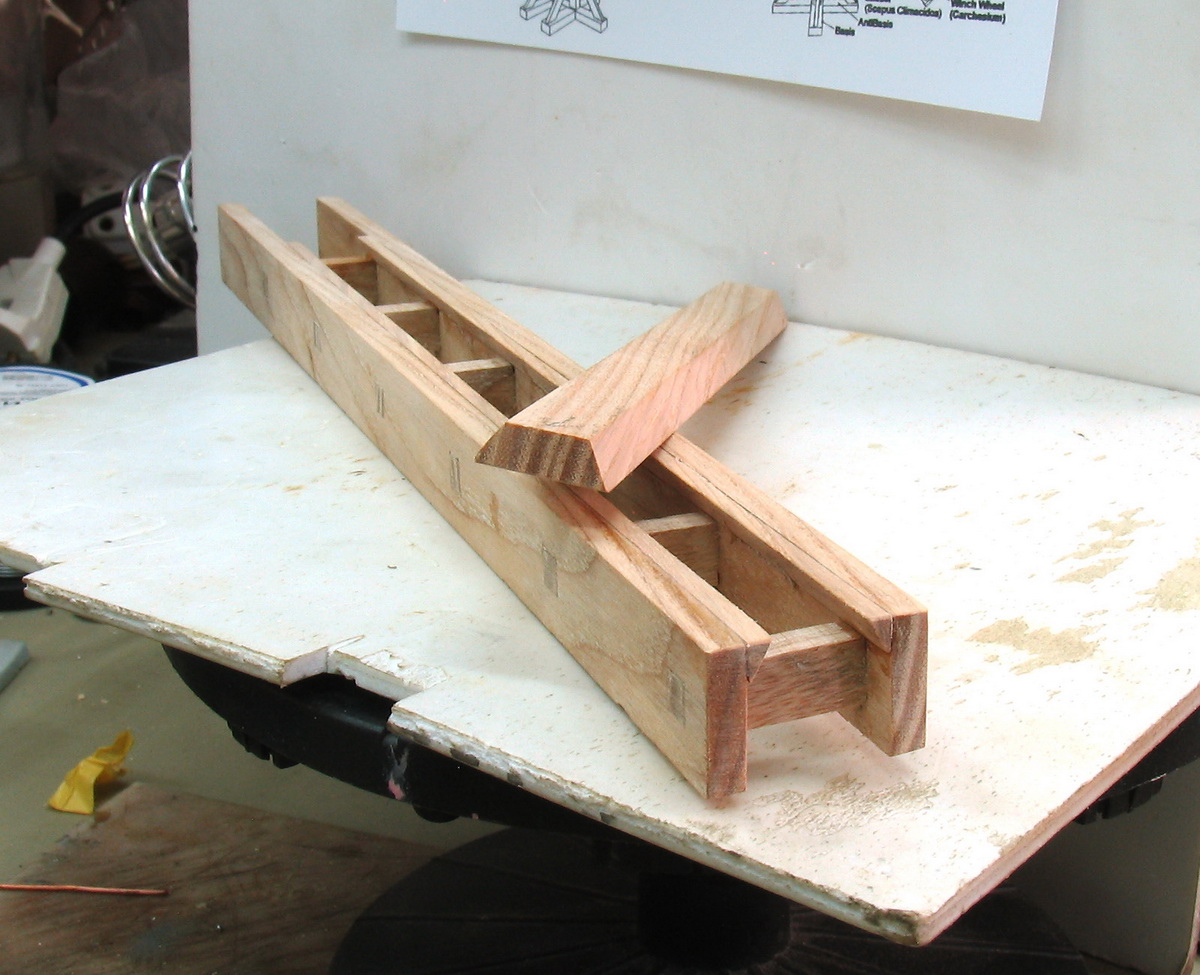

Начал делать лестницу. Это деталь баллисты. Впоследствии она будет крепиться к столу (покажу позже). Внутри лестницы будет перемещаться затвор, прямо по поперечинам. Сзади будет ворот.. И все это будет располагаться между торсионными рамами..

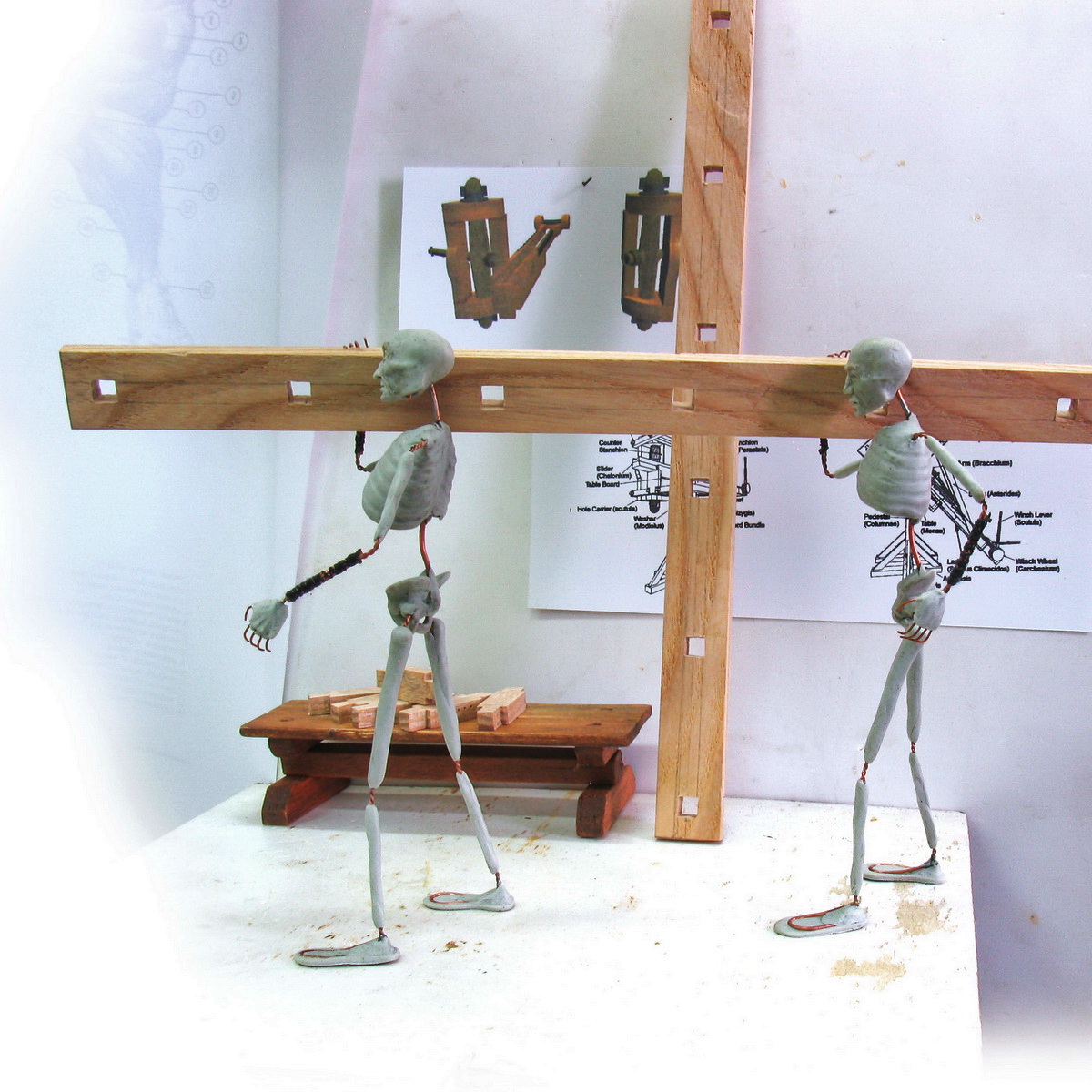

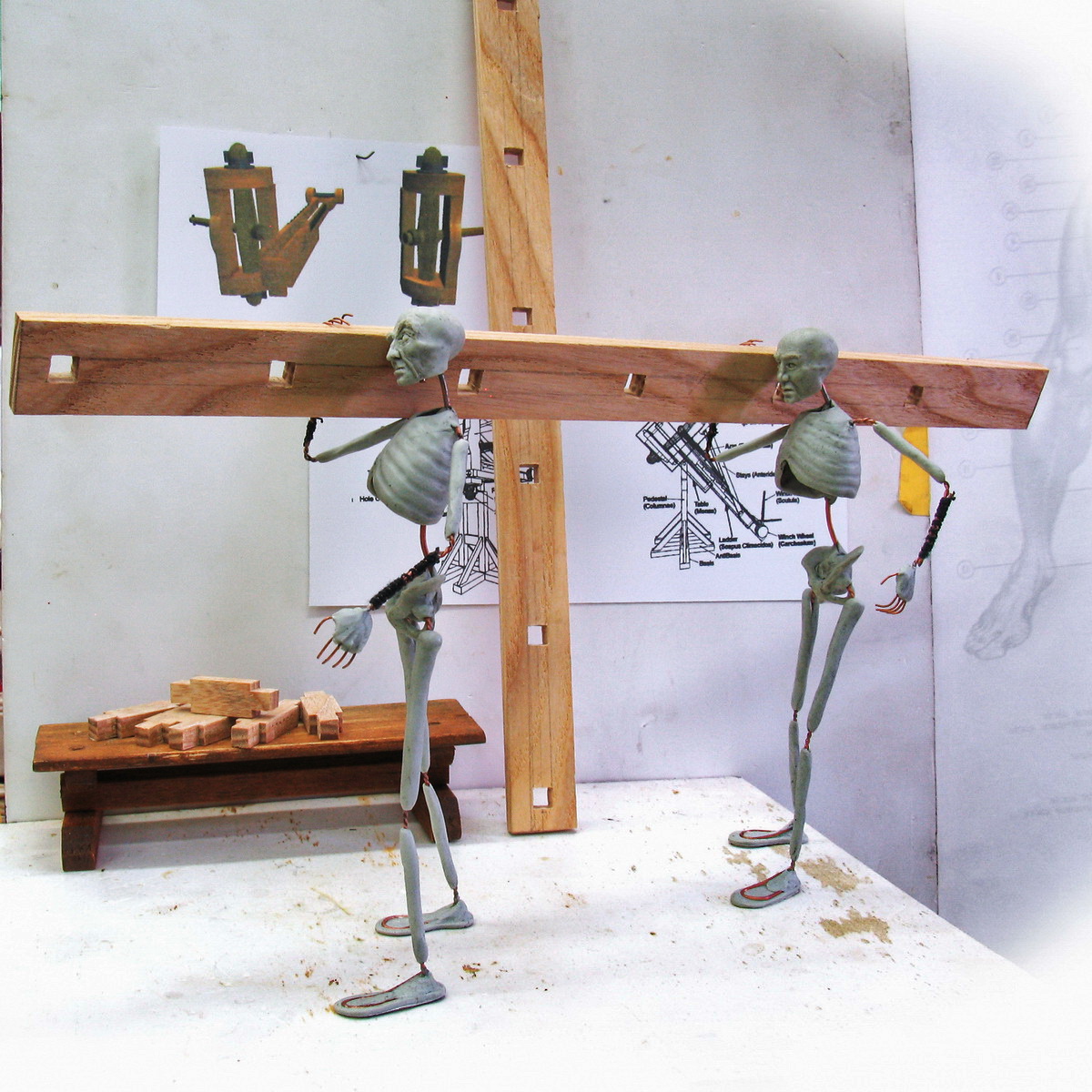

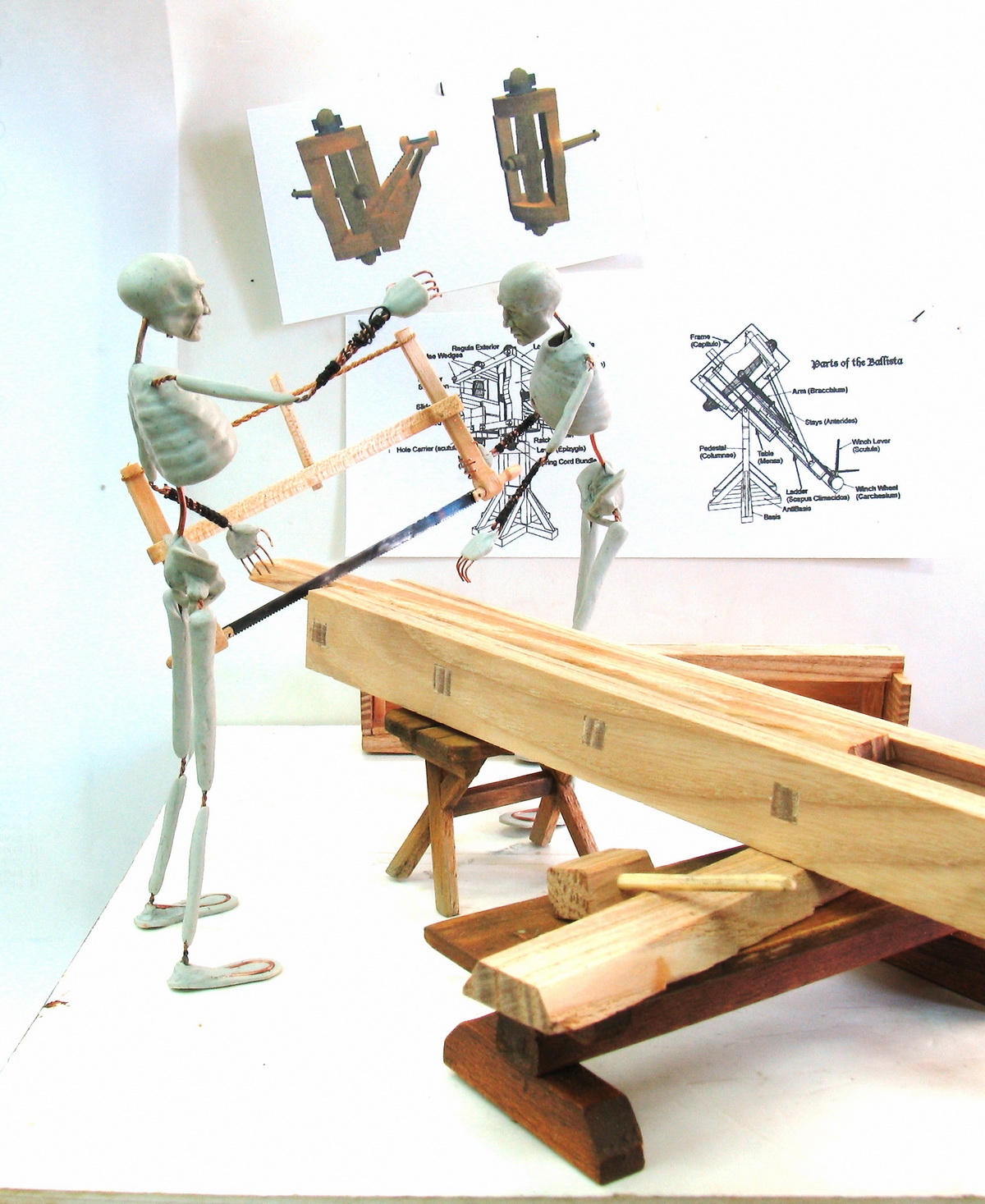

Напилил деталек, у ясеня, конечно, красивая древесина. Вообще пол бруска уже изрезал. Покупал размером 50х50х530.

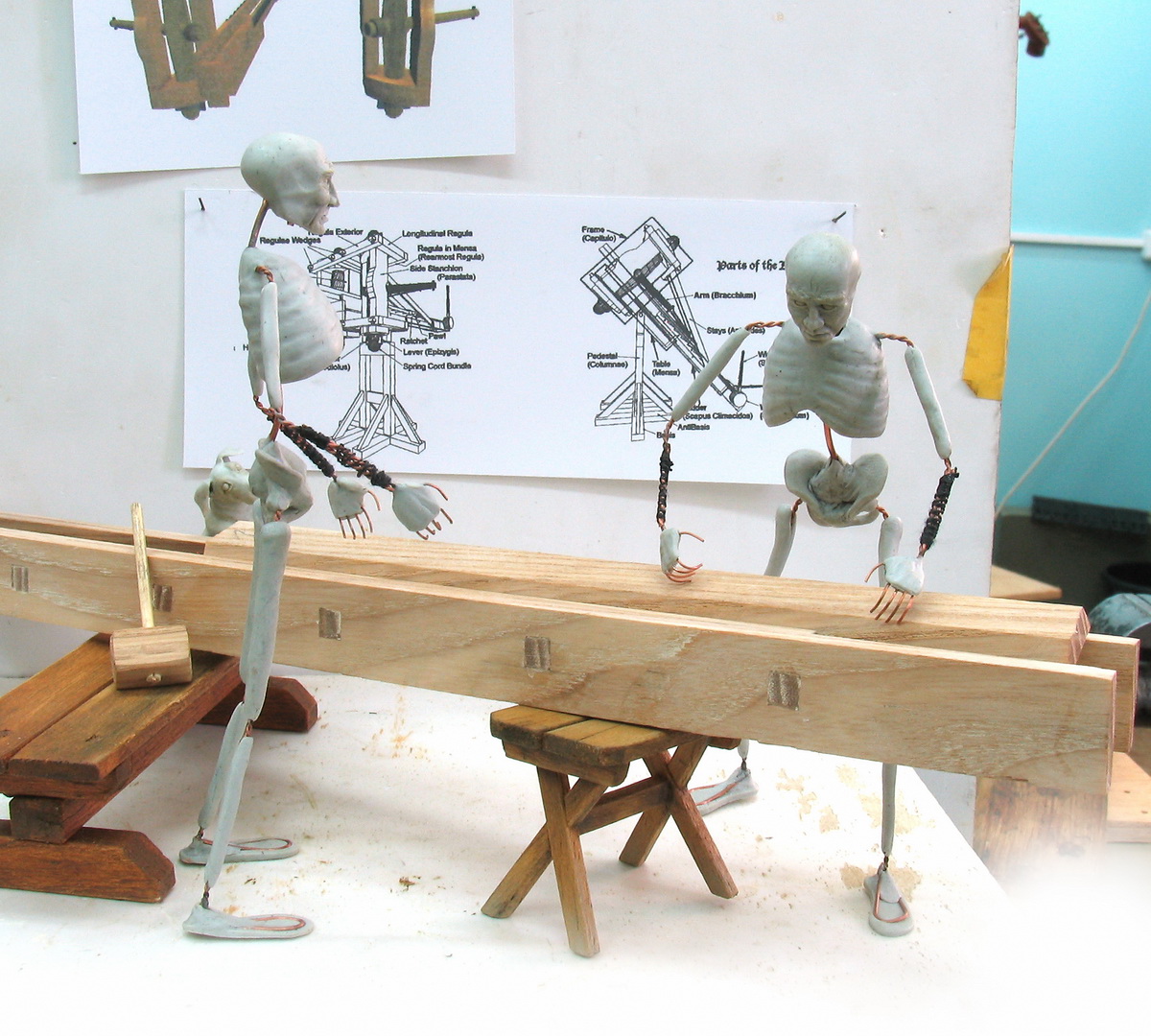

Будем с парнями теперь подгонять поперечины...

Удачи в постройке!

Класс! С удовольствием понаблюдаю!
Помощники (с собакой) - супер!)

@Фидель написал:

Удачи в постройке!

@Orctos78 написал:

Класс! С удовольствием понаблюдаю! Помощники (с собакой) - супер!)

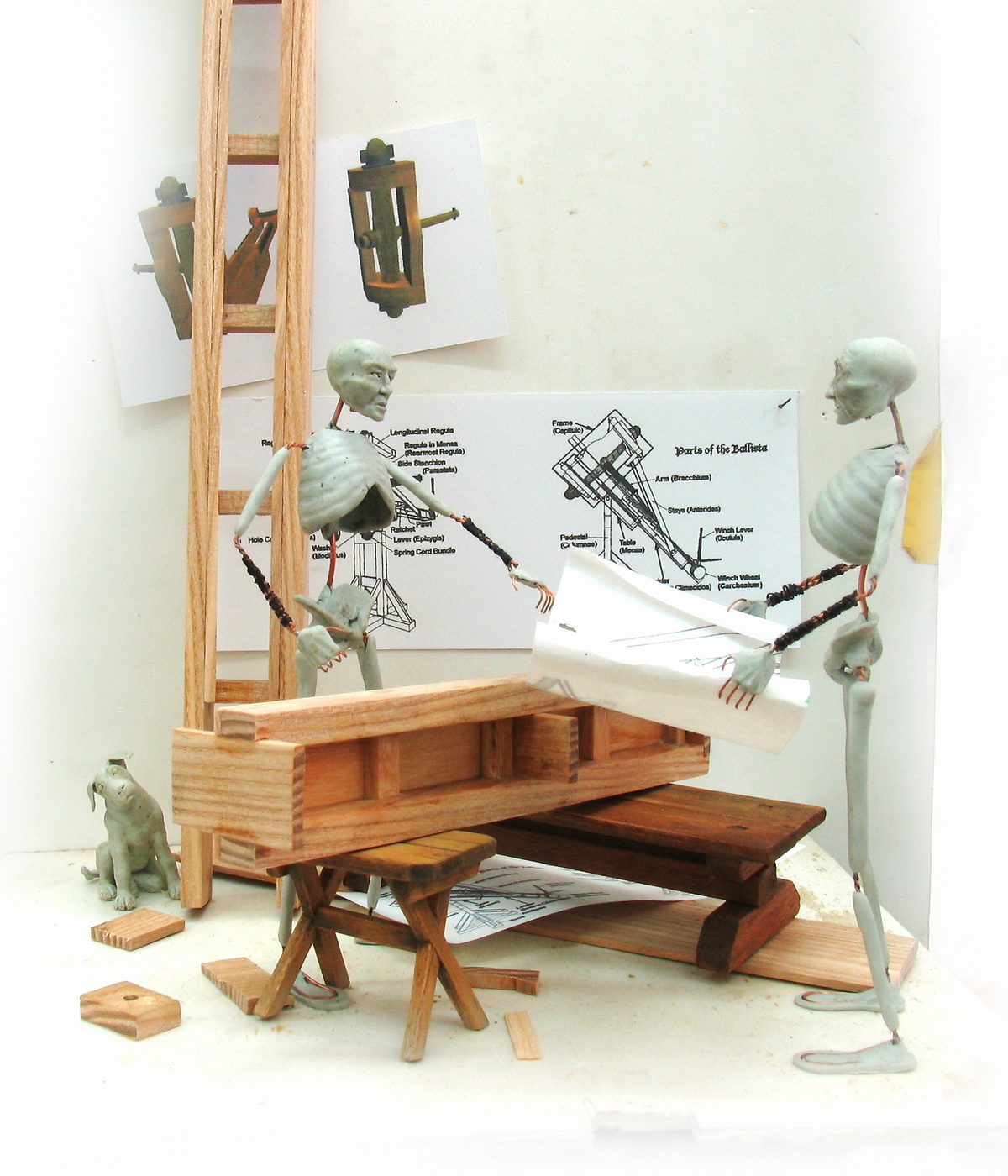

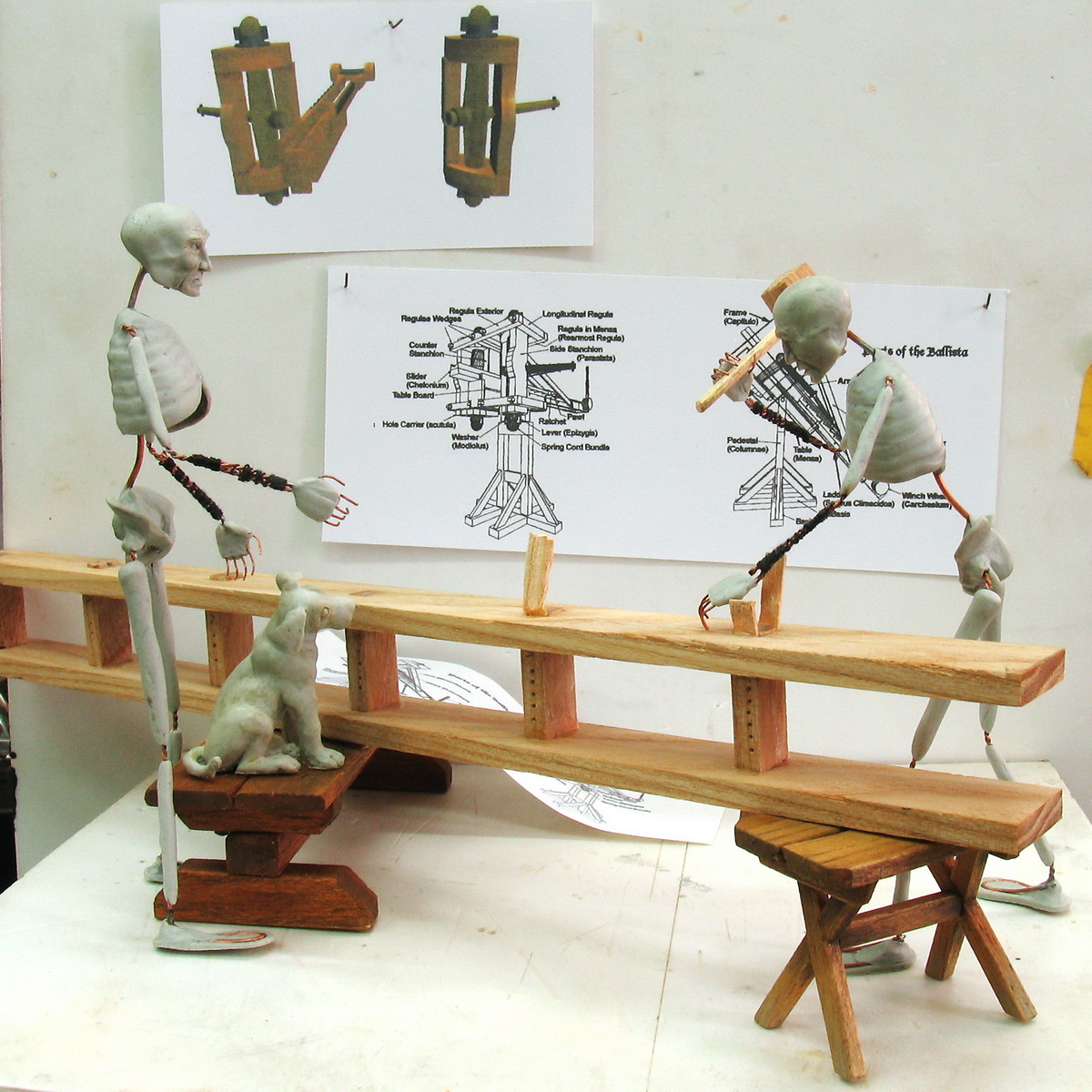

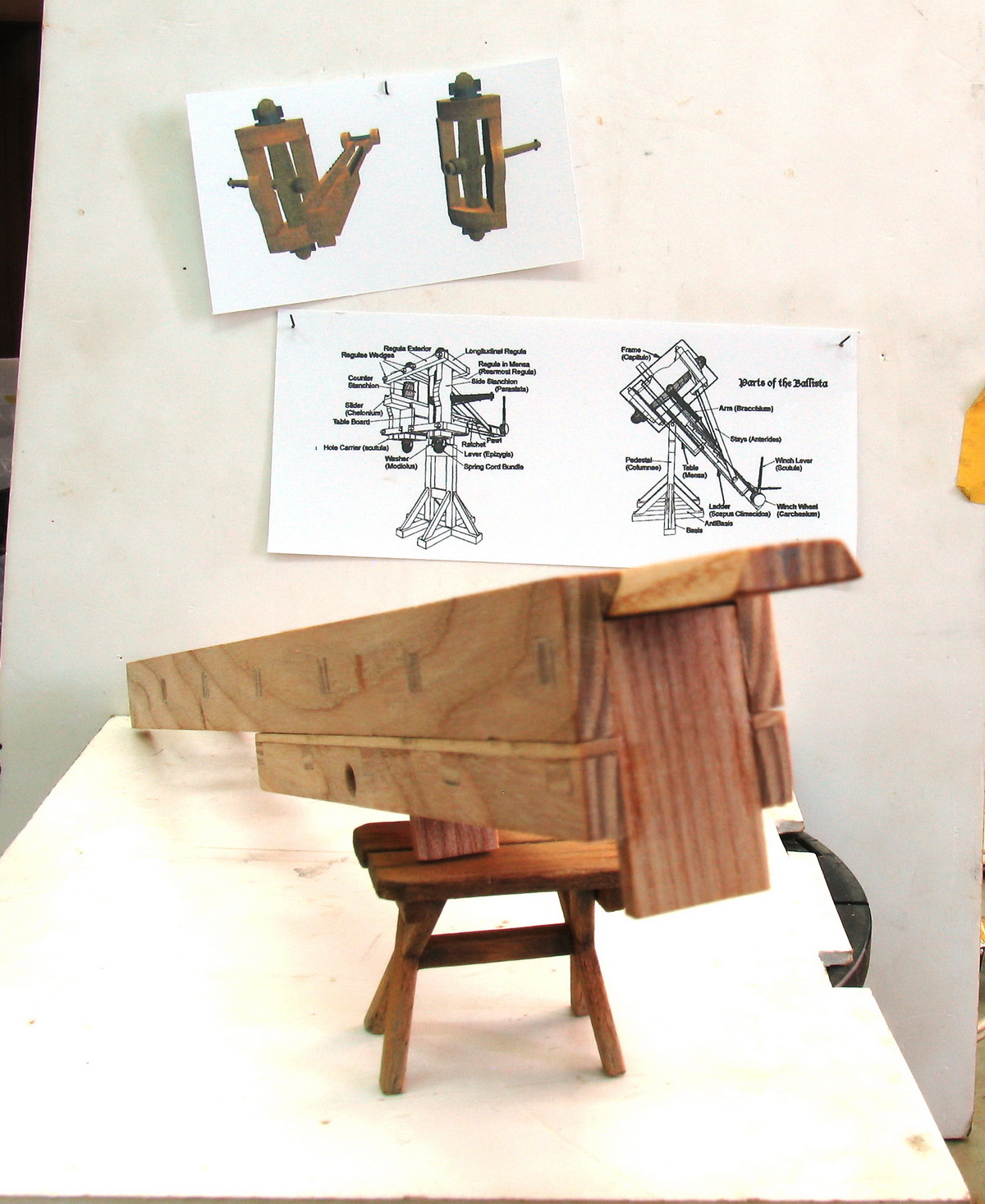

Собрали таки сегодня сообща лестницу... Кое где продешевили, конечно в шиповых соединениях, но ничего, клиньями расклинили ясеневыми..

Древесина красивая, но не масштабная.
Грушу сюда нужно )

@Иван Ильин написал:

Древесина красивая, но не масштабная.

О, новая интересная стройка! Занял свое место, смотрю не отрываясь.

@Данила Пилипенко написал:

О, новая интересная стройка! Занял свое место, смотрю не отрываясь.

Я не чего не пропустил? Стройка смотрится веселей с помощниками.

Приветствую! Тоже думаю ясень не масштабно смотрится, может лучше какую не будь непористую древесину использовать, например клен.

Использовать любую другую древесину уже не лучше. Я не могу разбазаривать время. Клен скучный, белый. Мелочевка будет выглядеть пластиково. При тонировке тоже однородный. Ещё у меня на пробу был самшит, тоже не понравился, и тоже в пользу ясеня. Возможно к ясеню я отношусь предвзято, но он историчен, а поры закрыть существует масса способов.
Все, я более к выбору материала не возвращаюсь, с вашего позволения. ..

@ЮБОРГ написал:

Я не чего не пропустил? Стройка смотрится веселей с помощниками. {[}]

Валер, я первый пост не осилил...
А вот Помощники- Прикольно!

@Юрич написал:

Валер, я первый пост не осилил...

SALVE, amicis

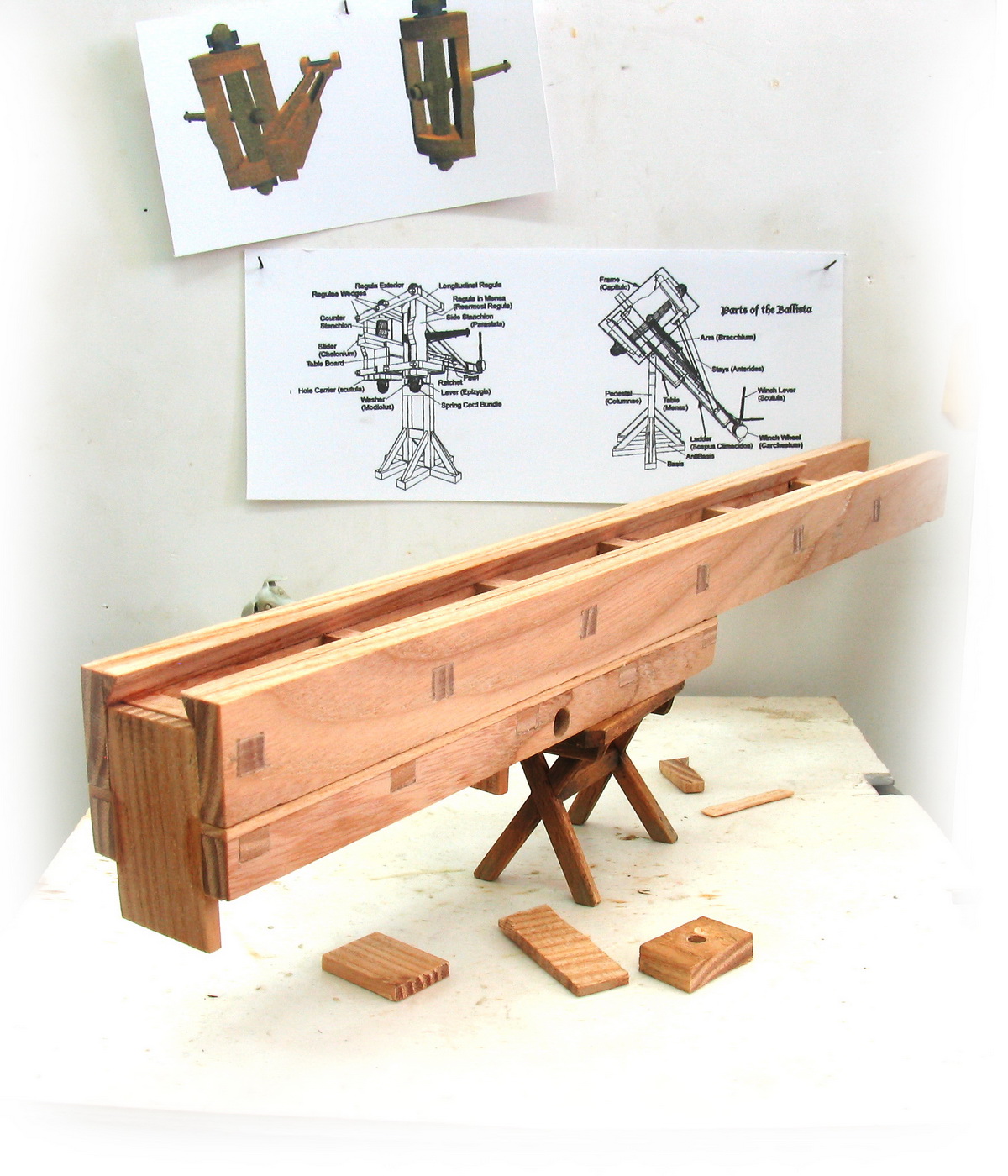

Продолжаем делать лестницу.
Цитата из Витрувия: "Тут должны быть две pterygomata (πτερύγια Филона),присоединенные к каждой лестничной тетиве и образующие между ними охватывающий ласточкин хвост, в котором может двигаться охватываемый ласточкин хвост затвора."
После того как я приклеил эти  pterygomata (клинья, короче), оказалась велика нижняя часть затвора, опять теперь пилить ...

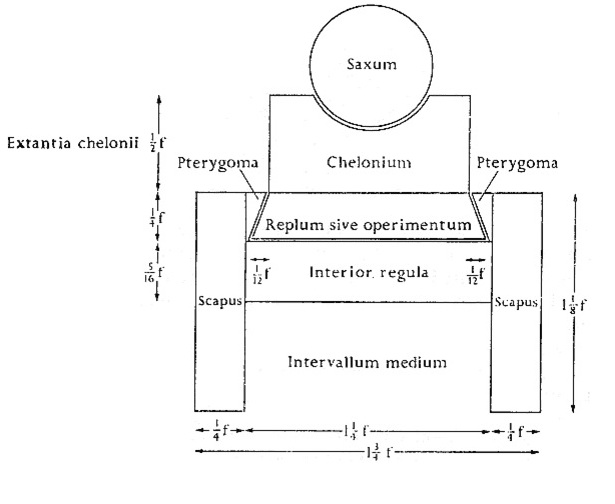

И иллюстрация к Витрувию

SALVE, amicis

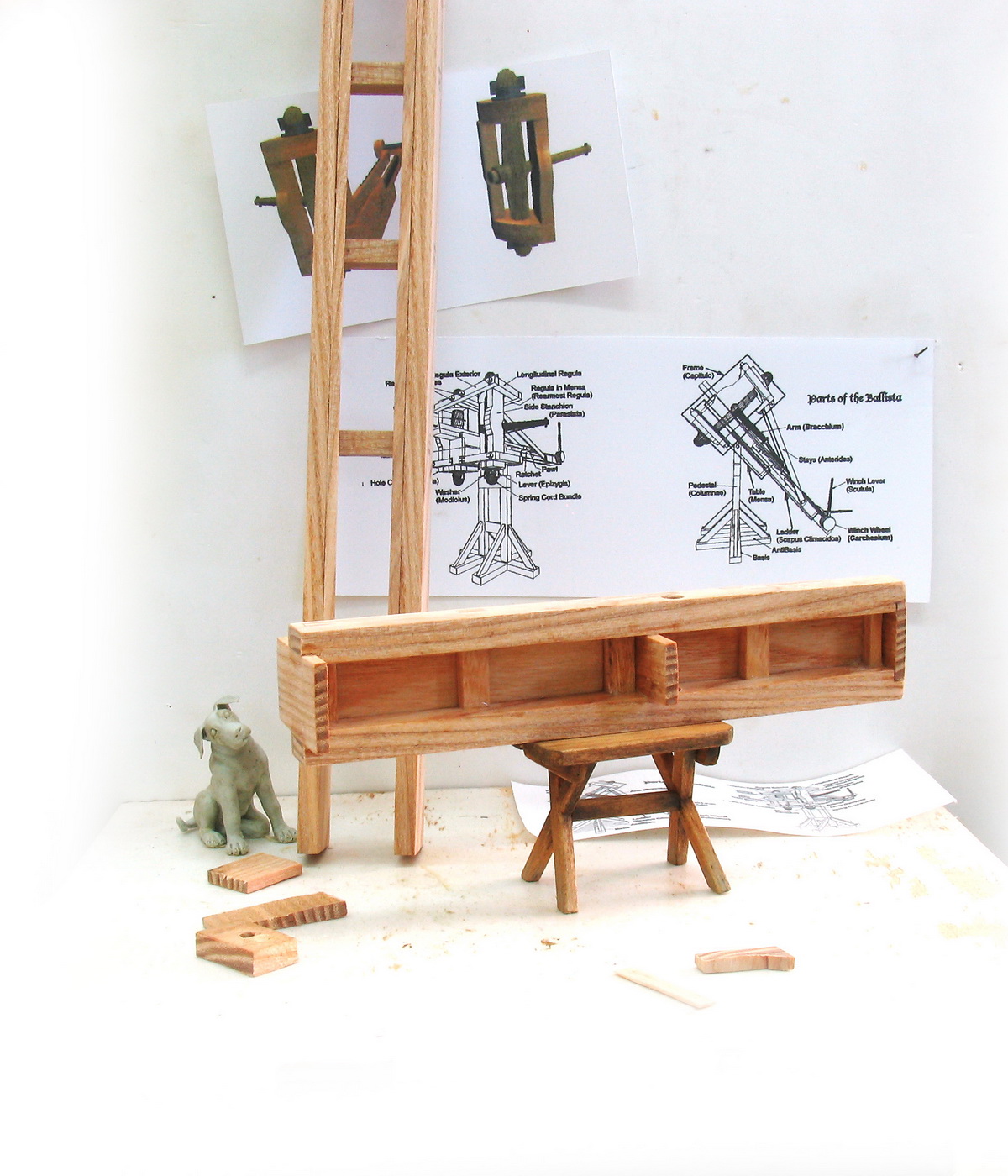

Следующая деталь, стол. Длина 9 Foramen, или 198 сантиметров. У меня 120 мм.
Лестница покоится на столе, относительно друг друга они неподвижны..

SALVE, amicis

Пол дня подгонял ласточкин хвост. Теперь он ездит внутри лестницы. Теперь нужно делать верхнюю часть затвора с УСМ, и желобком под снаряды..

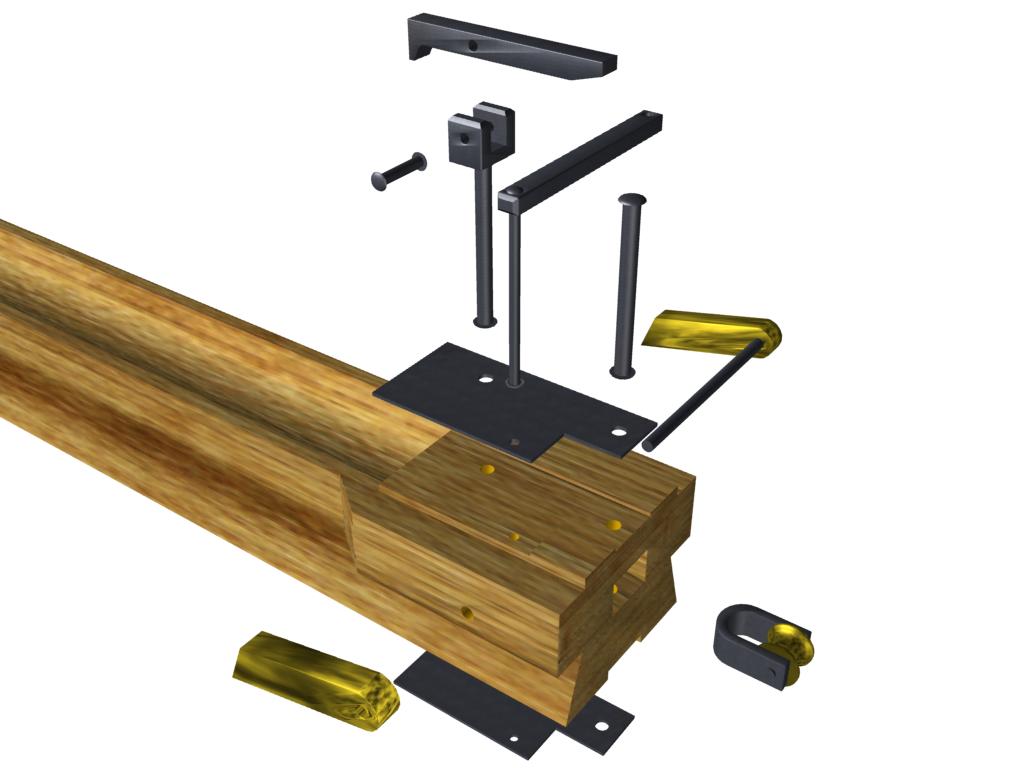

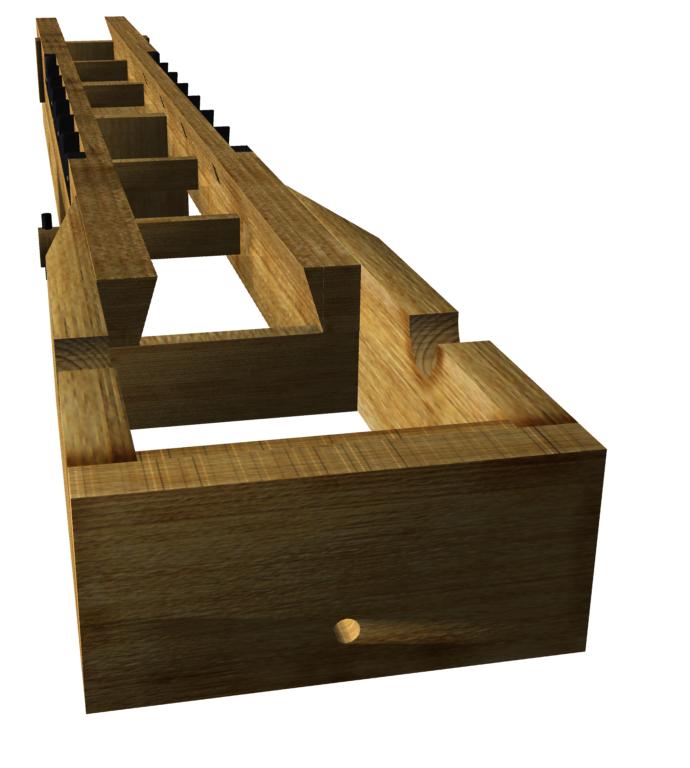

Должно получиться примерно так..

Ох ёлки-палки, ну ты и задачи себе ставишь!
Хотя, с такими помощниками намного легче

Здравствуйте Валерий! А в какой программе 3D создавали?

@Vaha написал:

Здравствуйте Валерий! А в какой программе 3D создавали?
