Доброго времени суток!
Идея постройки модели данного корабля возникла буквально спонтанно, можно сказать даже на ровном месте. А нчалось все во второй половине июля. Меня прикомандировали на корвет для помощи в его перегоне из завода Питера в Балтийск. Прибыл я на Северную верфь и следуя до корабля я увидел огромное судно, которое достраивалось у стенки. Это был "Всеволод Бобров". Забил в интернете и нашел проект и фотографии головного судна.
Первое что впечатлило это его огромные размеры по сравнению с тем же корветом, его архитектура и очертания корпуса.

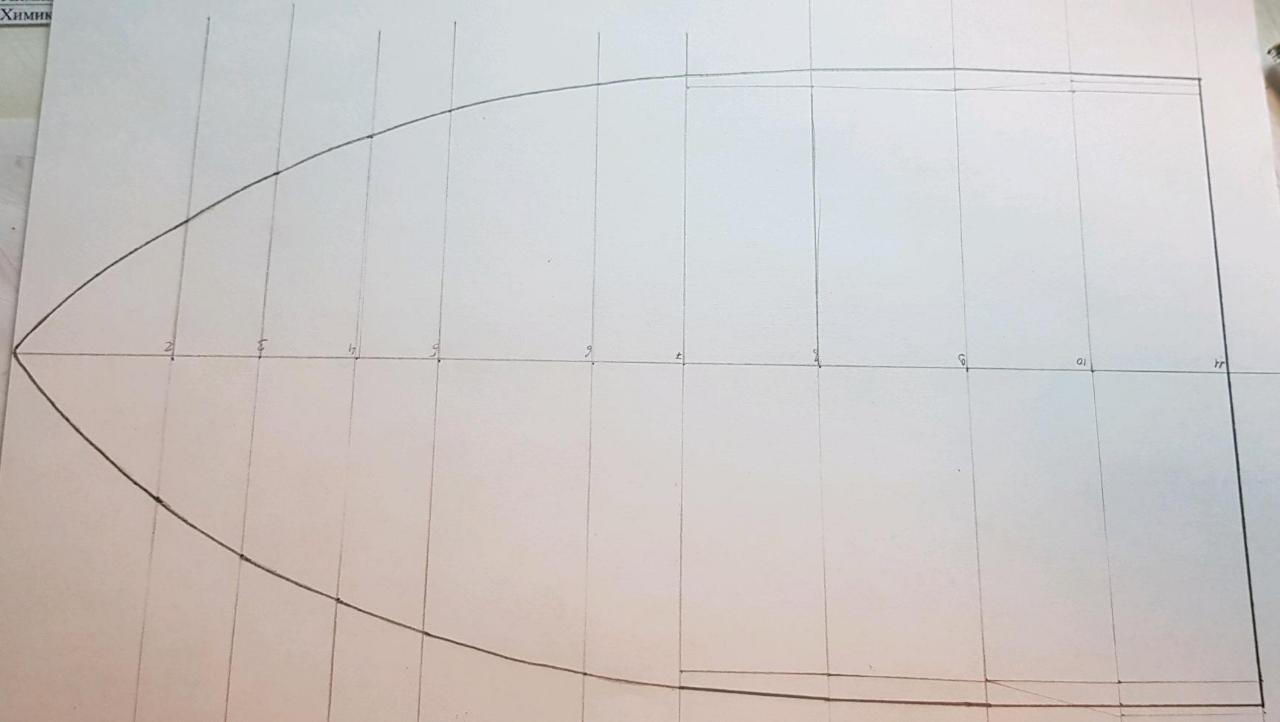

Вернувшись в Балтийск я начал потихоньку рыть информацию и хоть какие то схемы. Набрав необходимую информацию я начал чертить ДП и верхнюю палубу.

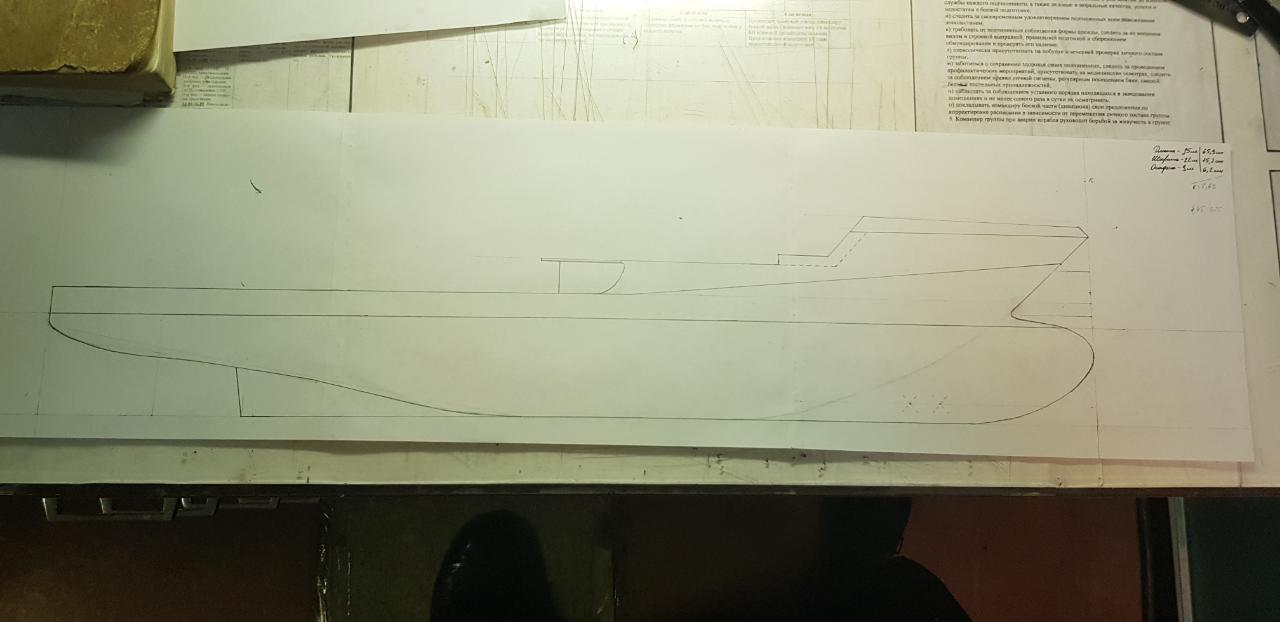

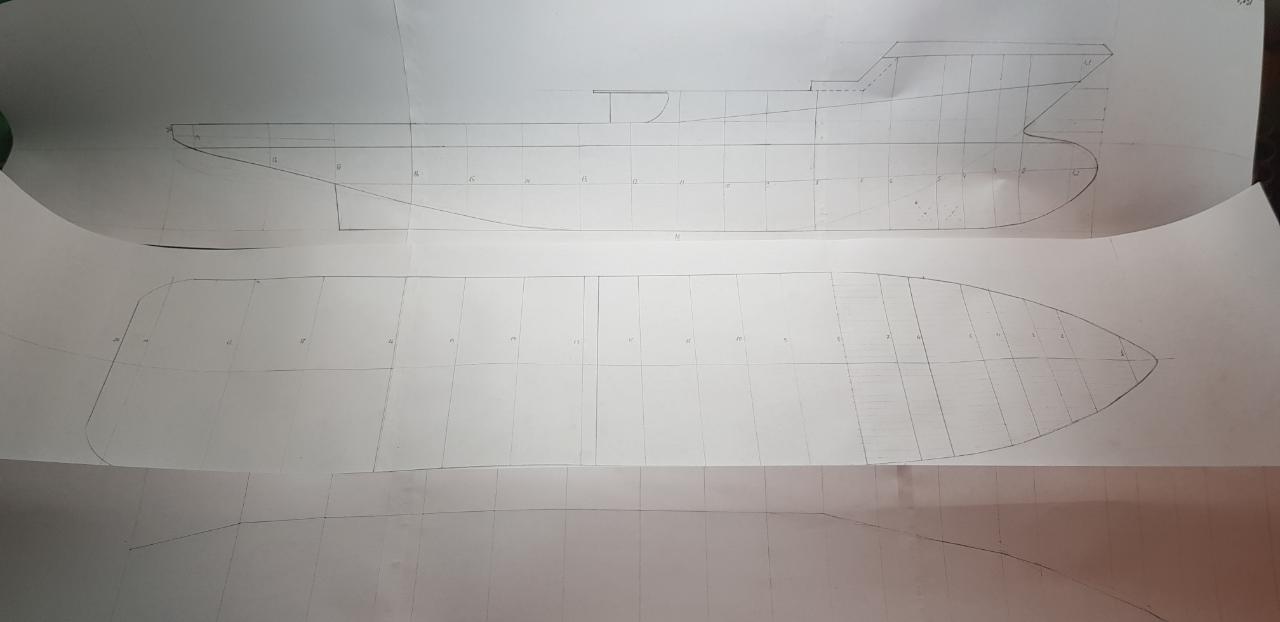

Готовая ДП и ВП

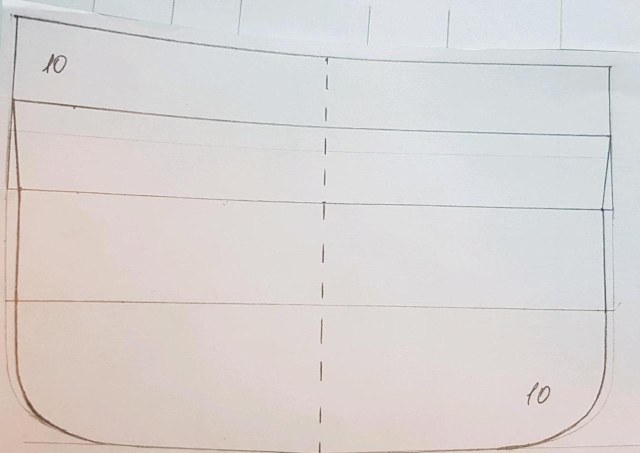

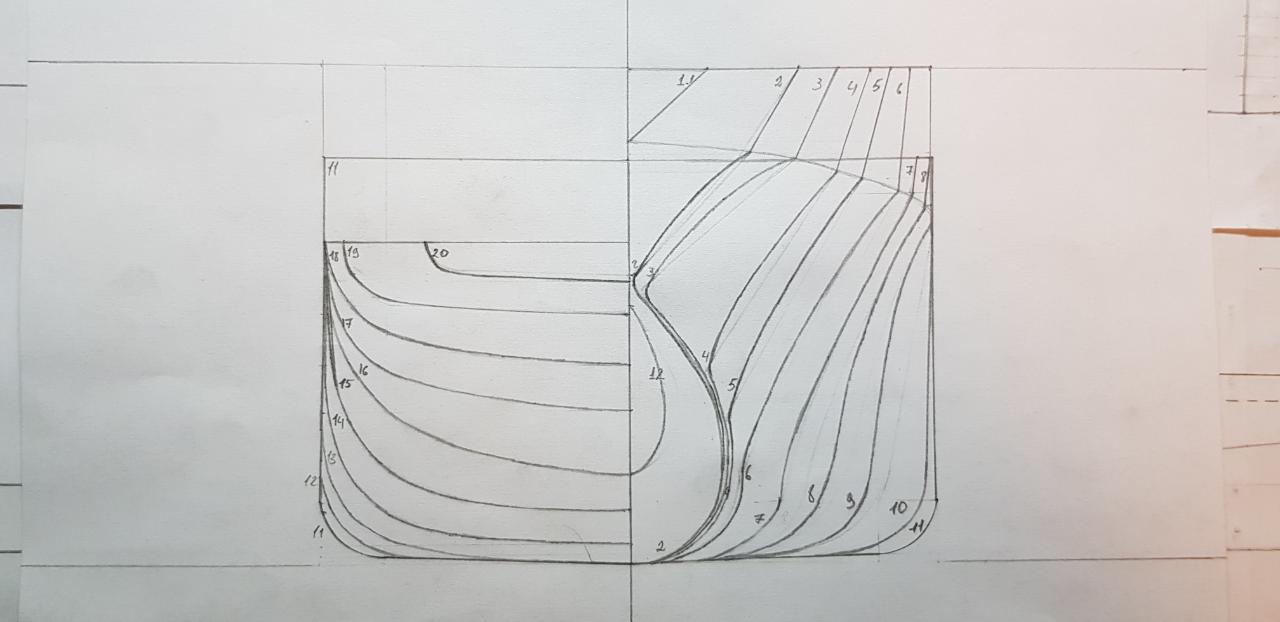

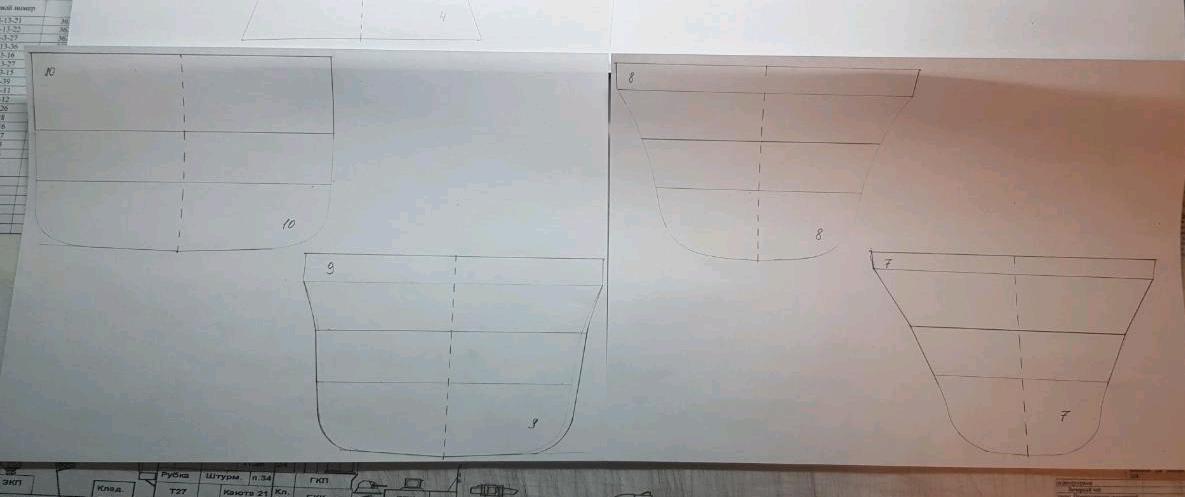

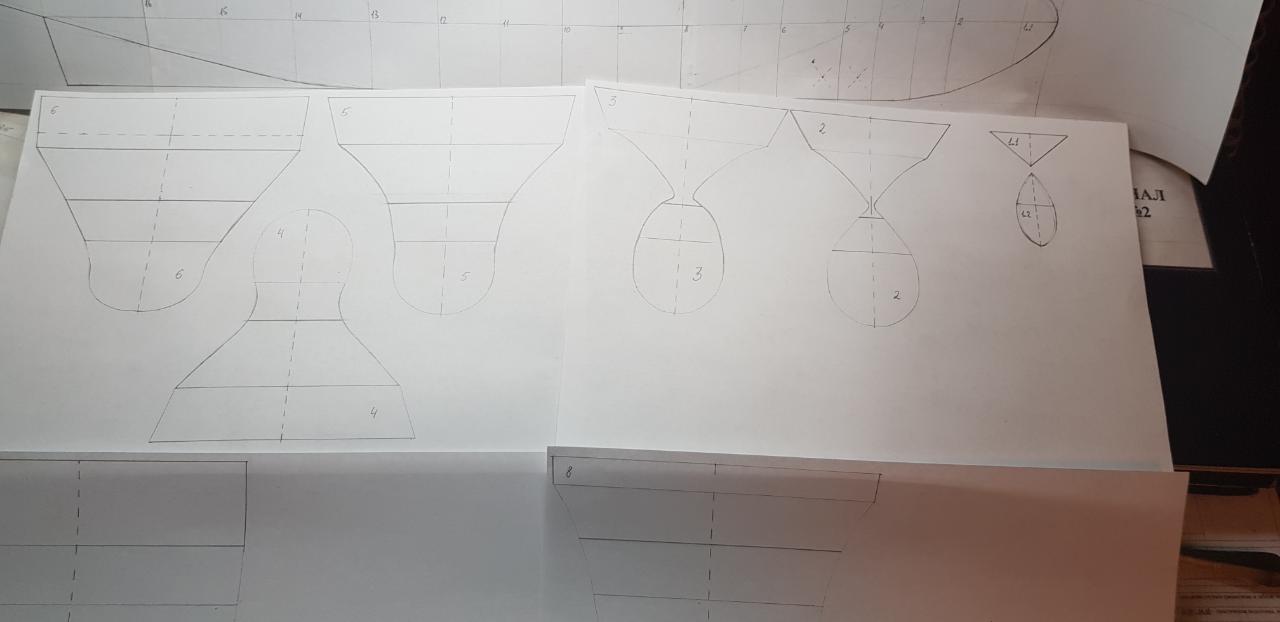

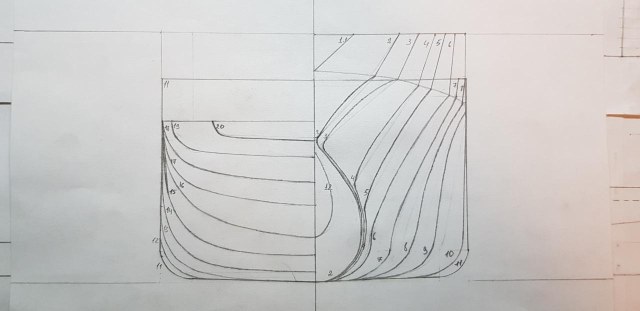

Начертил проекции шпангоутов и начертил каждый шпангоут по отдельности. Всего 20 штук

Это какой же размер модели  будет в 144?

Длина модели 65,9 см.
Ширина модели 15,2 см.

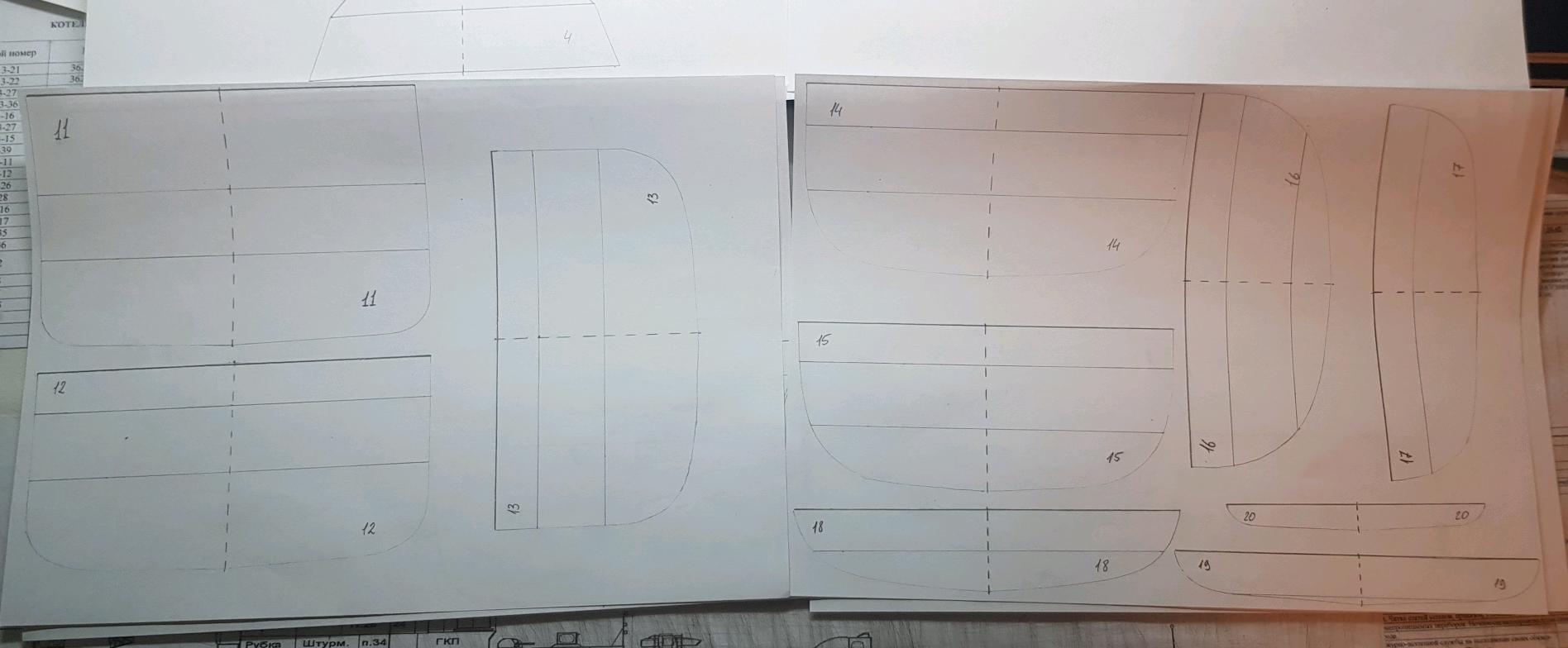

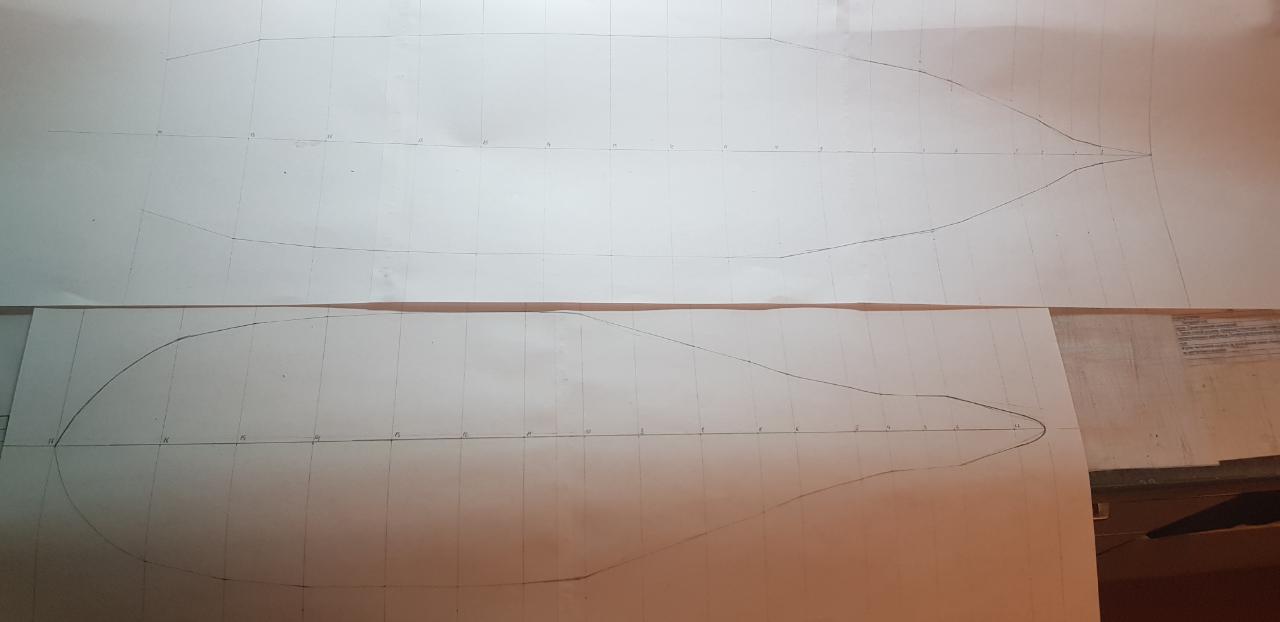

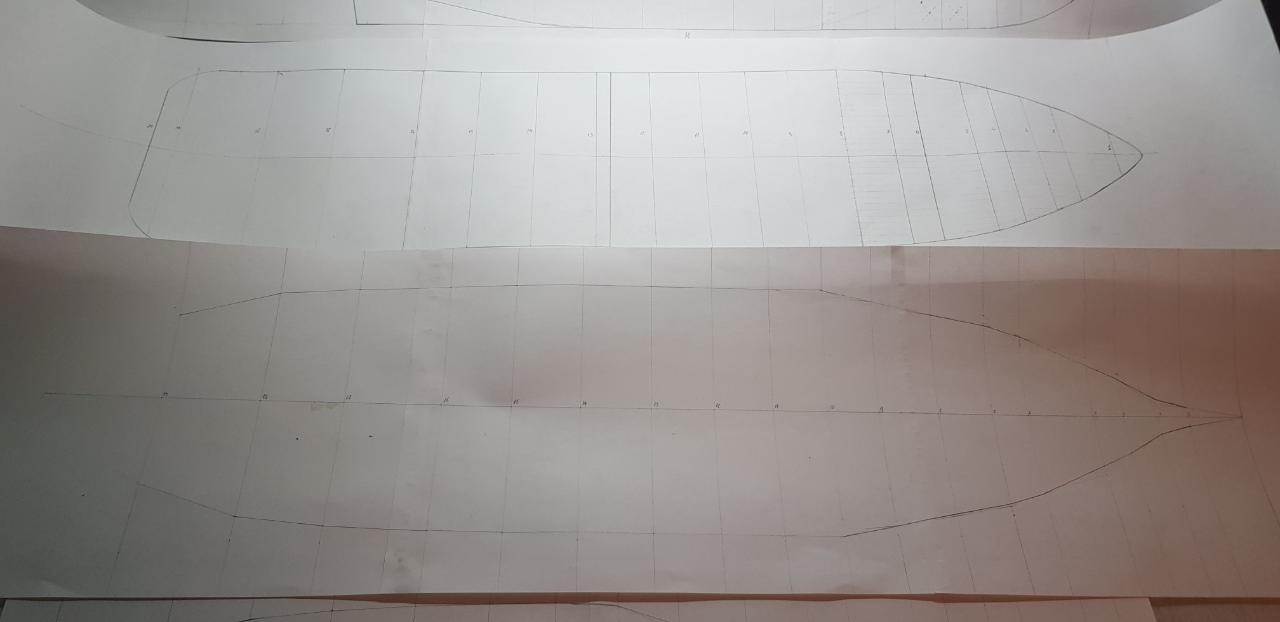

После шпангоутов начертил продольные палубы для усиления каркаса будущей модели. И тут такой кошмар вылез в носовой части... на проекции корпус все смотрелось замечательно. А на чертежах палуб были большие и резкие провалы борта и наоборот сильные выступы. Начал придавать им плавность путем уменьшения на 1,5 - 3мм ширины шпангоутов и наоборот - наращивать другие шпангоуты на те же величины. Потом перерисовывал сами шпангоуты. Изменял до плавных переходов, при этом стараясь сохранить переход бульбы и борта, а так же довольно сильный завал бортов. Зато корма изначально плавной получилась.Осталось сделать последние продольные связи на полубаке, которые будут идти по линии слома борта и можно будет переходить к постройке набора корпуса и модели в целом. Надеюсь что все косяки на чертежах удалось устранить и корпус будет с плавными линиями. Все равно перед постройкой уделю еще один вечер на контрольную инспекцию чертежей, чтобы убедиться в том, что все именно так, как должно быть и устранить возможные дефекты.
На этом пока что всё.
С уважением!

Приветствую! Рекомендовал бы вам его сделать или в 100-м или в 200-м масштабе. Во первых - легче пересчитывать  величины, во вторых - (больше относится к 200-му масштабу) Всегда можно найти типовую деталировку из травла и  пластика из коробочных наборов.

А как же "Настойчивый"?????

С Уважением, Алексей.

Добрый день!
Выбрал такой масштаб потому что 100 большой, а 200 маленький. Понимаю возможные сложности, но уверен что справлюсь. Разве что леера буду на заказ заказывать. На сколько я знаю Микродизайн может их по индивидуальному заказу сделать. Да и много их там не нужно. Двери постараюсь сначала сам сделать, если не получится, то тоже закажу...
"Настойчивый" строится потихоньку. В конечном итоге после забортных отверстий и свадьбы темпы упали до нуля а масштаб работ уменьшился до уровня "просто перекрасить и аккуратно собрать заново". Ну не разделяет жена моего увлечения... вот и работаю над моделями по вечерам в смене на корабле, а дома просто устанавливаю готовую деталь на модель.
С уважением!

Доброго времени суток!
Снова я в смене, а значит работа над чертежами продолжается.

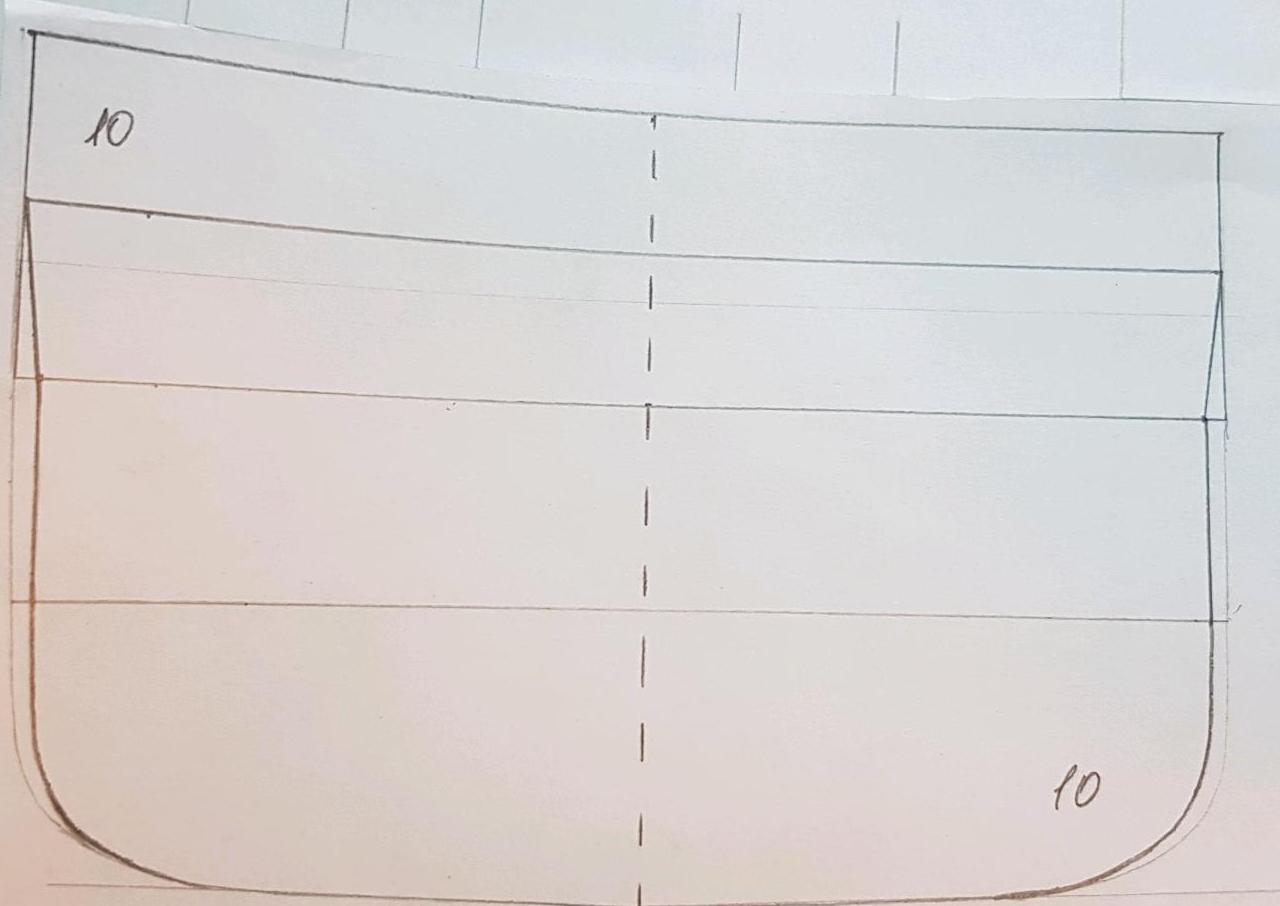

Начертил продольную усиливающую плоскость, которая будет идти под углом по линии слома борта. Вот тут то и обнаружил еще один свой косяк. Плоскость проходит от шпангоута 1.1 сквозь все шпангоуты и упирается в 11 шпангоут в стык верхней палубы. Шпангоут номер 10 я ранее не доглядел и он остался прямым. Пришлось его тоже корректировать.
Проблем со шлюпочной палубой не возникло.

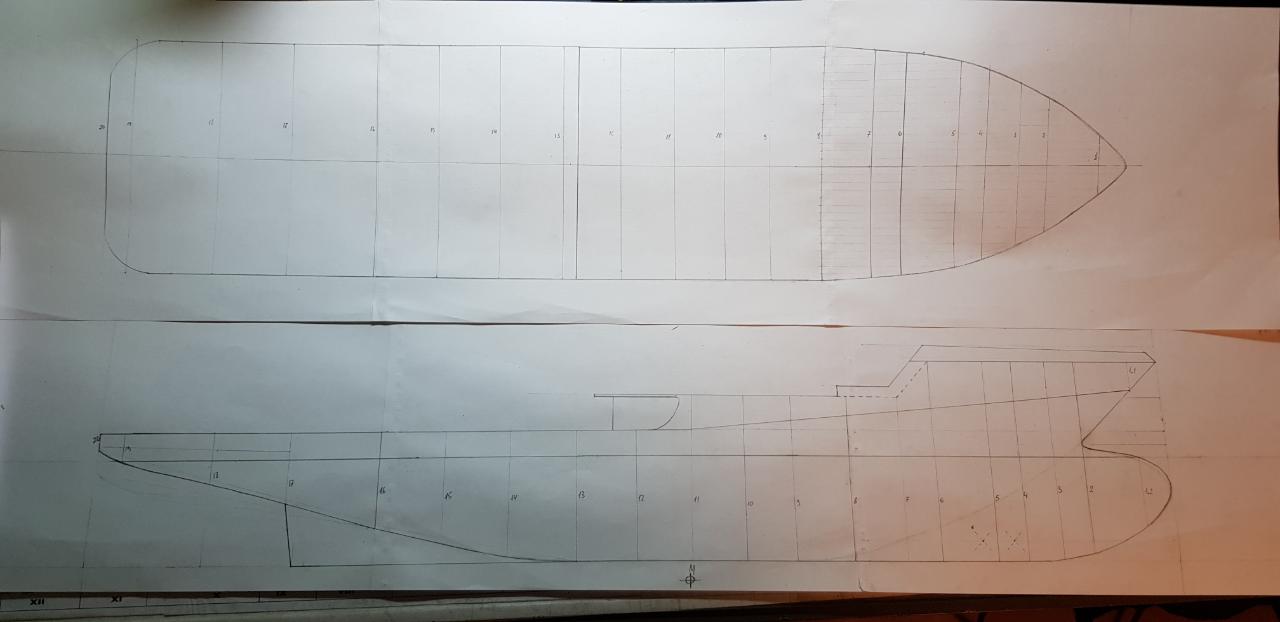

Еще раз тщательно перепроверил все чертежи. Всего получилось 12 листов различного формата.
Готов к резке силового набора!
С уважением!
