К 1917 году Великобритания в полной мере начала испытывать на себе последствия так называемой "неограниченной подводной войны", проводимой германским подводным флотом.

С каждым днем, в возростающем количестве, увеличивался тоннаж потопленных грузовых судов, везущих метрополию военно-стратегические грузы, так необходимые воюющей Британии. Главным образом грузы шли из США, а также из различных отдаленных уголков Британской империи.

Начались поиски эффективного противодействия тотальной подводной войне, устроенной немцами.
Одним из видов такого противодействия стал поиск эффективного камуфляжа кораблей и судов.

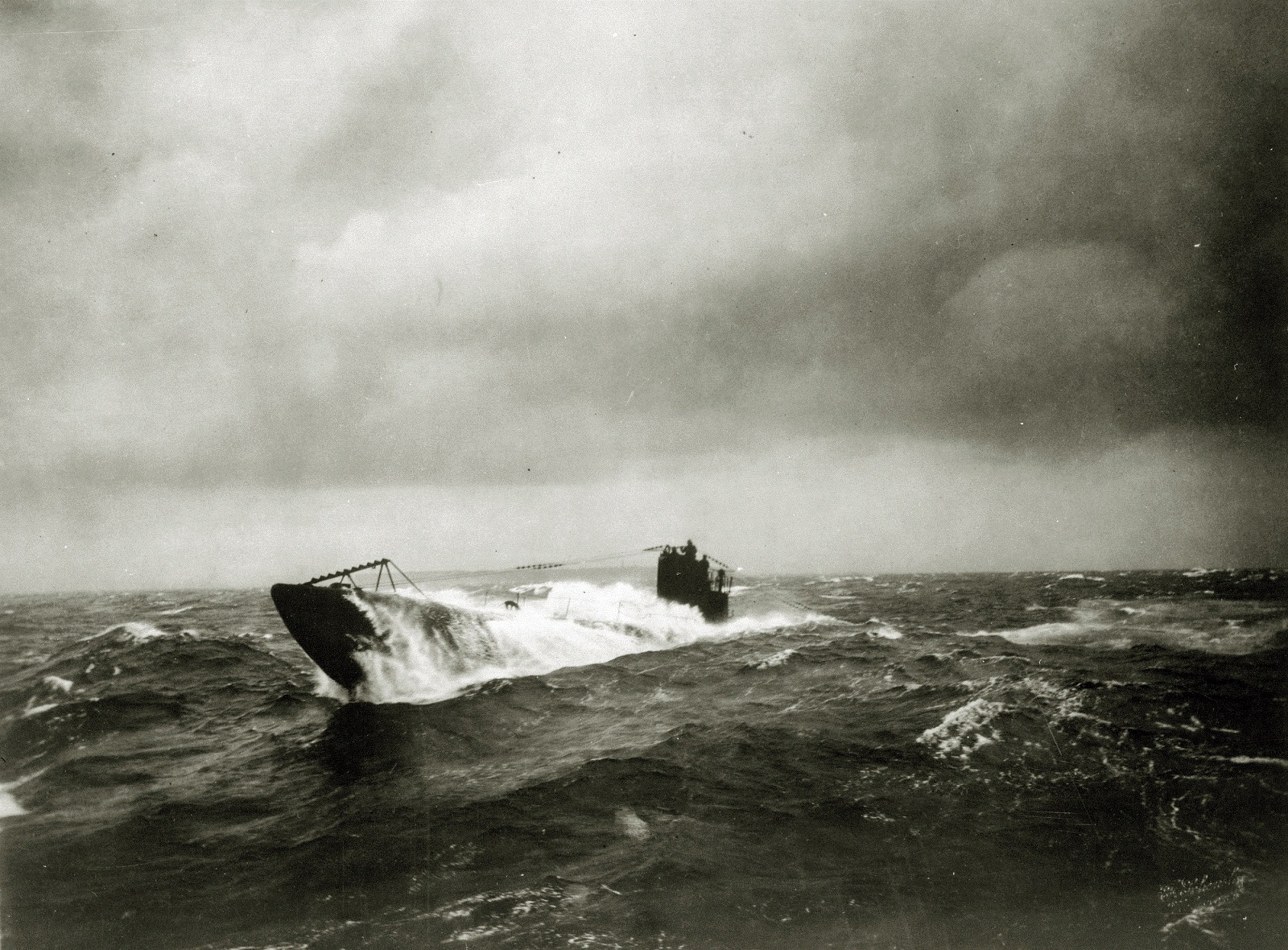

Тактика германских подводных лодок была проста.. Выжидание на известных морских путях, у побережья Британии, незаметный подход в подводном положении к движущемуся грузовому судну, торпедный удар. Следовательно,нужно было искать способы затруднить противнику проведение торпедной атаки.
Идея камуфляжа заключалась не в уменьшении видимости корабля (применение шаровой и и других окрасок), что  не дало бы результатов на малых дистанциях торпедных атак, а в искажении вида корабля, элементов его движения ( курсового угла, скорости, дистанции до него), знание которых необходимо для расчета торпедной атаки.
И такой камуфляж был изобретен..!
Во второй половине 1917 года, лейтенант морского резерва, действующий подводник Королевского флота, художник и иллюстратор Норман Уилкинсон разработал оригинальный, искажающий камуфляж, названный Razzle Dazzle, что у англичан значило "суматоха".

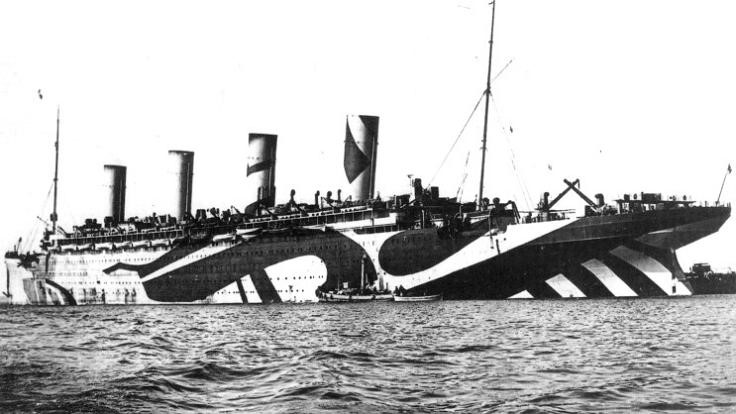

Уилкинсон поставил главной целью своих раскрасок визуальное искажение курсового угла корабля при наблюдении его в перископ подводной лодки. Резкие контрасты и оптические иллюзии этих раскрасок были хорошо видны, но крайне затрудняли определение курса корабля, его скорости, типа. Итогом разработок Уилкинсона и его команды художников стал океанический лайнер HMS Alsatian, который в августе 1917 года был перекрашен в Dazzle, после тестирования этого типа камуфляжа на макетах. Эксперимент прошел удачно и вскоре искажающий камуфляж системы Уилкинсона Dazzle, был распространен на торговый флот Великобритании, США и других союзников, а затем и на боевые корабли.

  Далее рассмотрим более детально этот тип камуфляжа, как и за счет чего он действует.

В основе действия скажающего камуфляжа Уилкинсона Dazzle лежит принцип так называемых "зрительных иллюзий".
.. "наблюдатель привык видеть объект в некоторой обычной для него форме, поэтому у него заранее существует предвзятое мнение о том, какой именно объект обнаружится".
Результаты ошибок, свойственных восприятию глазом, как раз и образуют "зрительные иллюзии".
Вот некоторые примеры таких иллюзий :

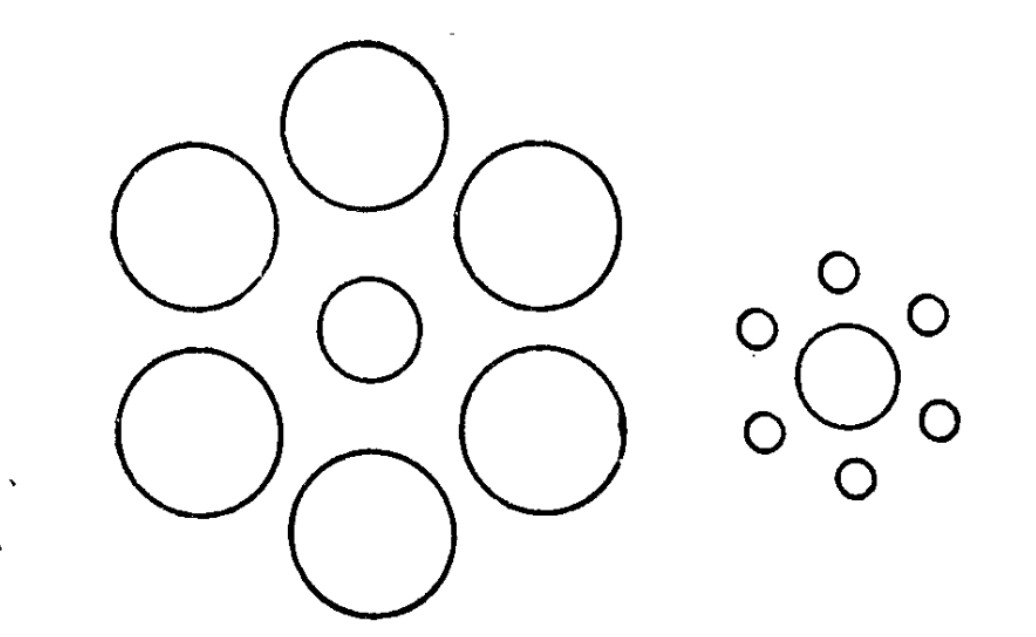

два центральных круга равны между собой, тогда как круг, окруженный маленькими кружками, кажется больше второго.

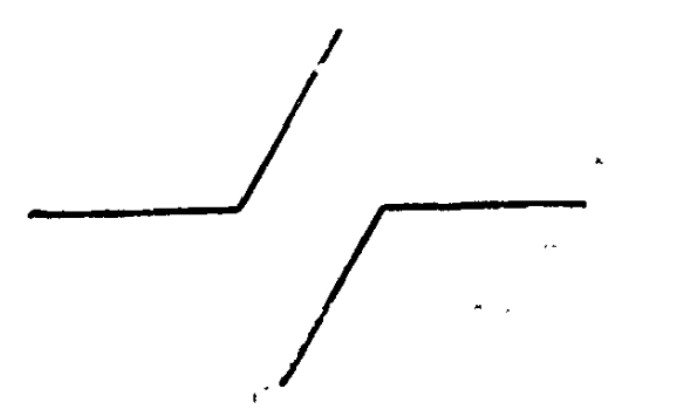

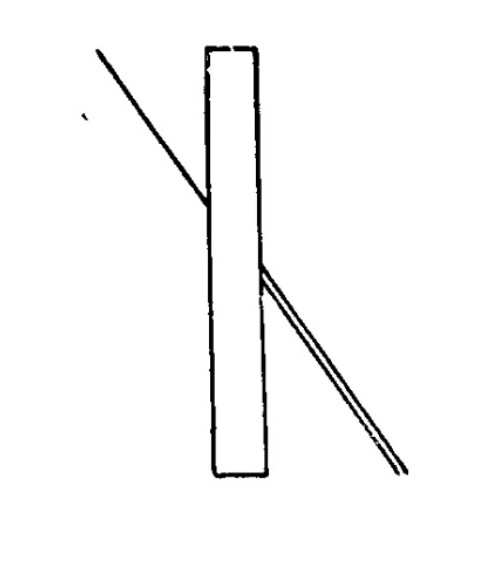

кажется, что левая наклонная линия продолжает правую верхнюю линию, а не нижнюю, что есть на самом деле.

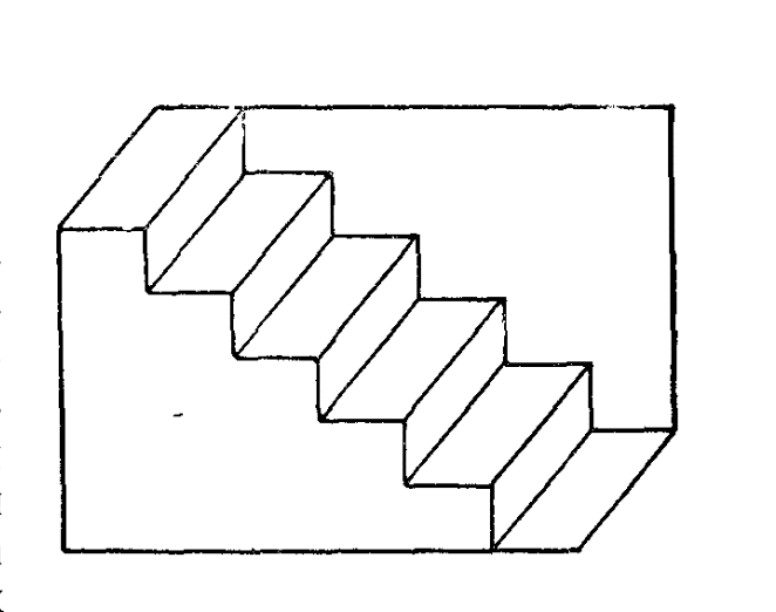

"оборачивающаяся" лестница, которая кажется то лестницей, то ступенчатым нависающим сводом.

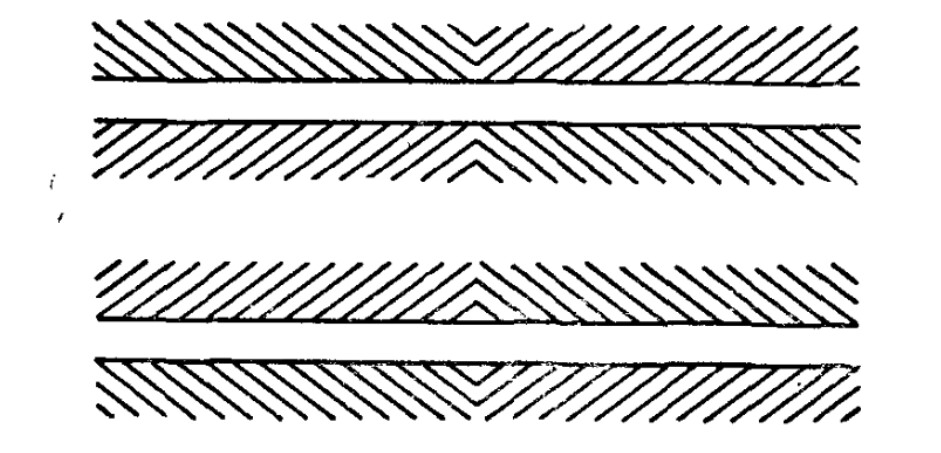

горизонтальные линии на самом деле строго параллельны.

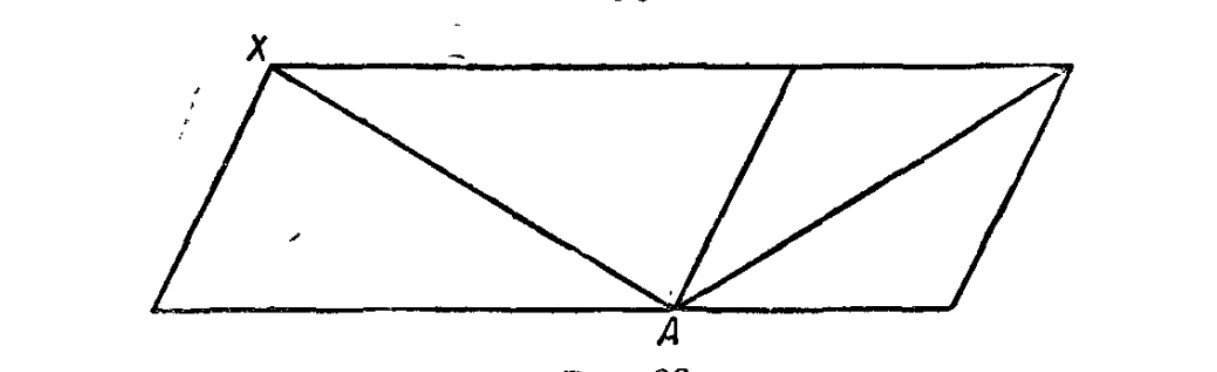

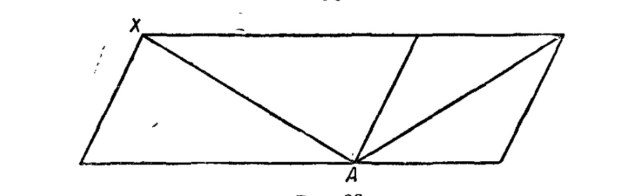

из двух,  на самом деле равных диагоналей, одна кажется отчетливо длиннее другой.


горизонтальная линия слева кажется проходящей ниже, чем горизонтальная линия справа.

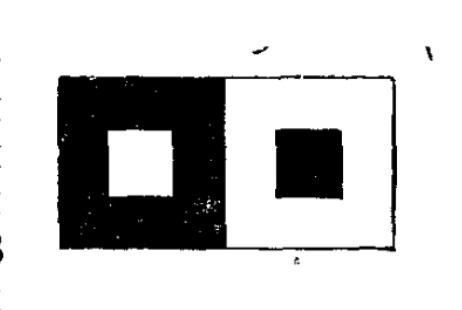

белый квадрат кажется больше темного, хотя на самом деле оба квадрата имеют одинаковую величину.

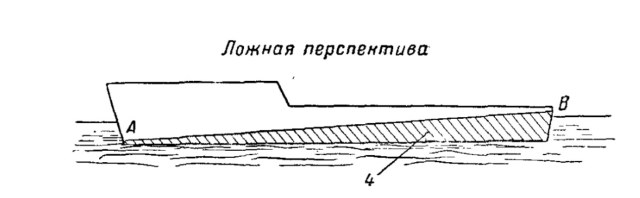

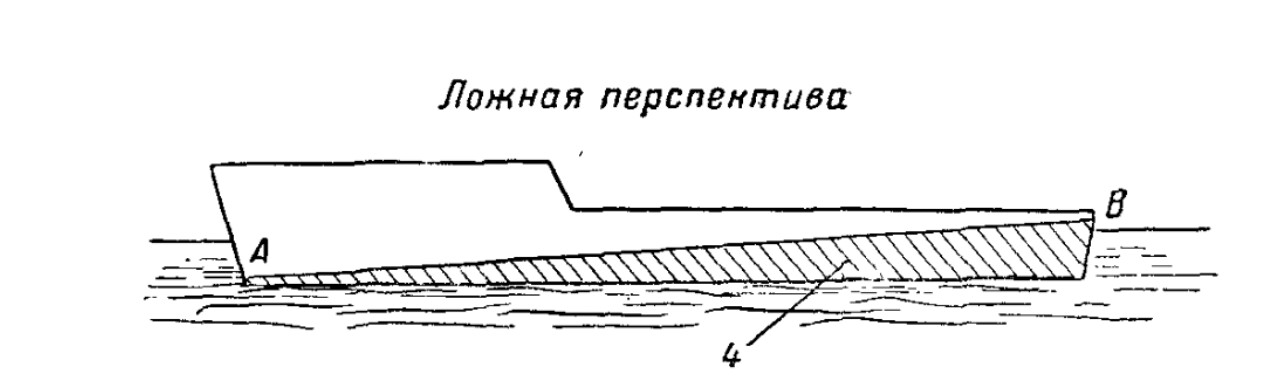

Благодаря знаниям всех этих  и других иллюзорных эффектов (искажение перспектив, цветовые искажения), Норман Уилкинсон и разработал свой искажающий камуфляж.

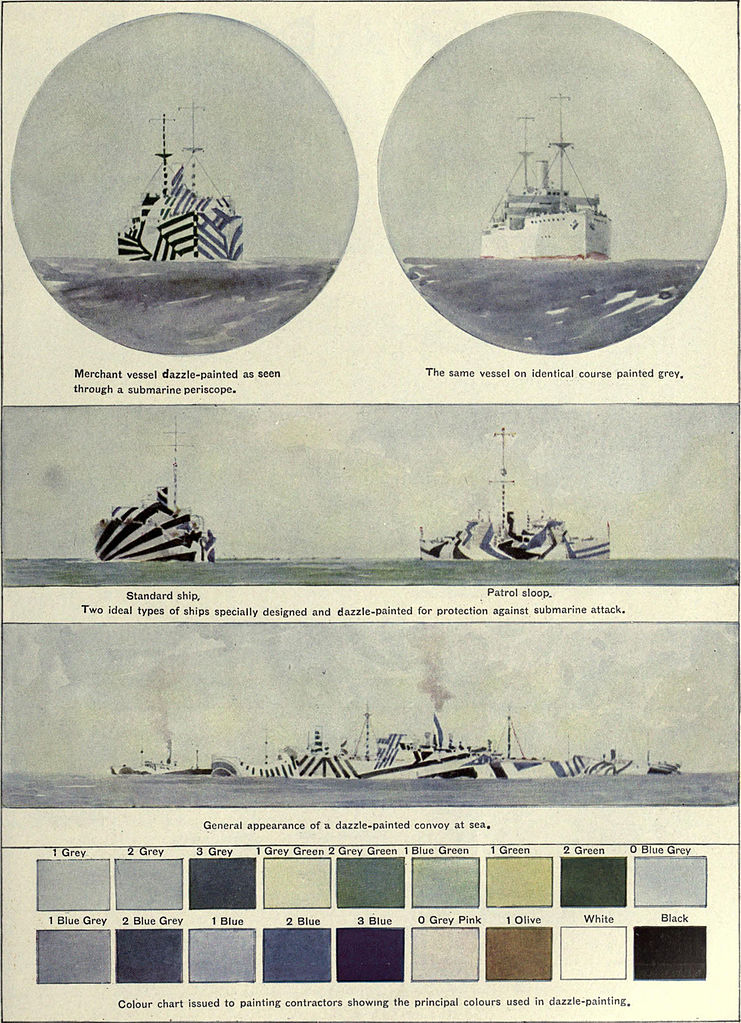

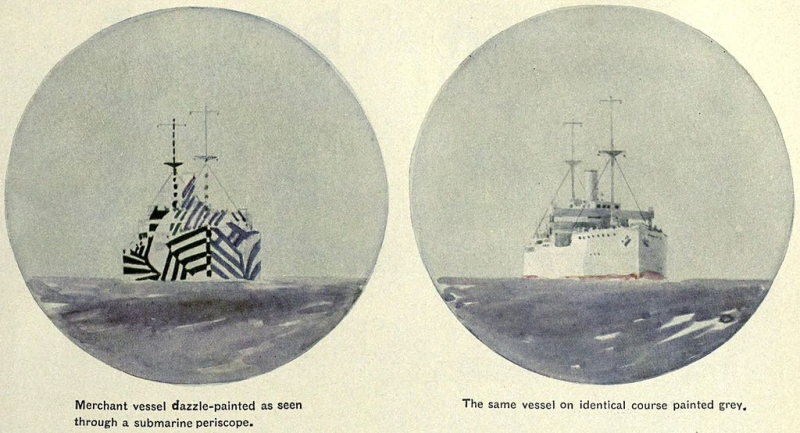

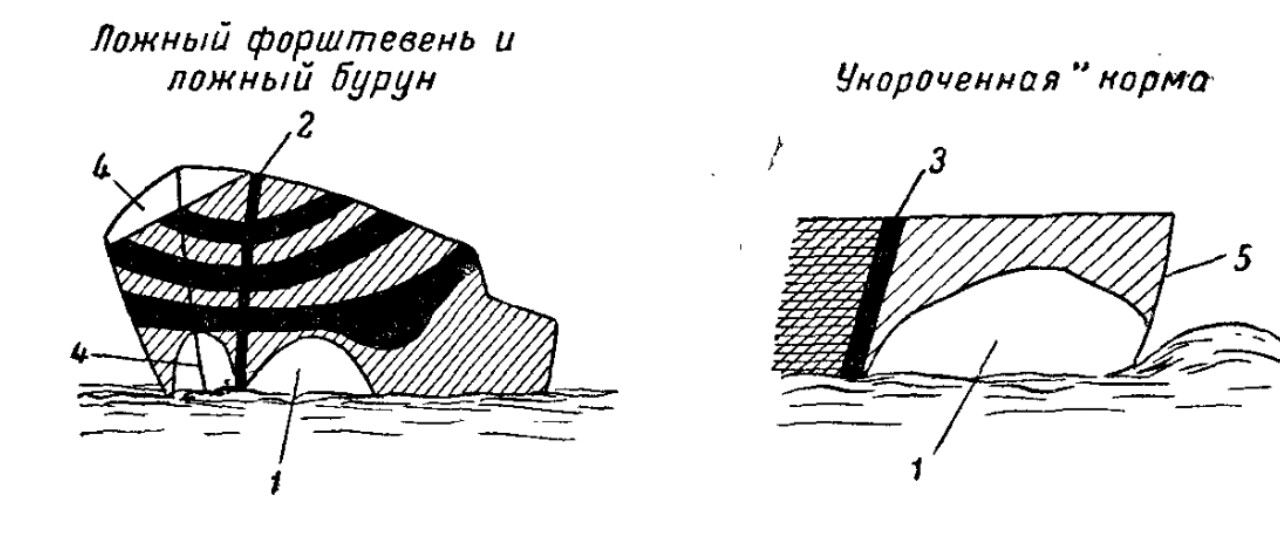

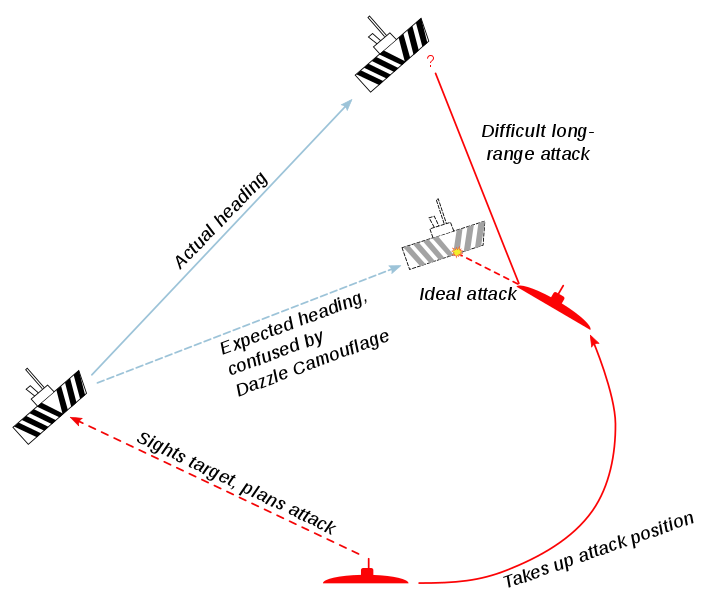

Следующие иллюстрации достаточно полно показывают принцип действия, эффект и вероятный итог работы данного камуфляжа :

Со времен первой мировой войны практически не осталось хороших цветных фотографий кораблей окрашенных в Razzle Dazzle ( по крайней мере я пока не встречал, современные раскраски не в счет), но существуют множество художественных картин и цветных схем покраски кораблей. Благодаря им мы можем иметь представление, как на самом деле выглядели корабли окрашенные в этот искажающий камуфляж.

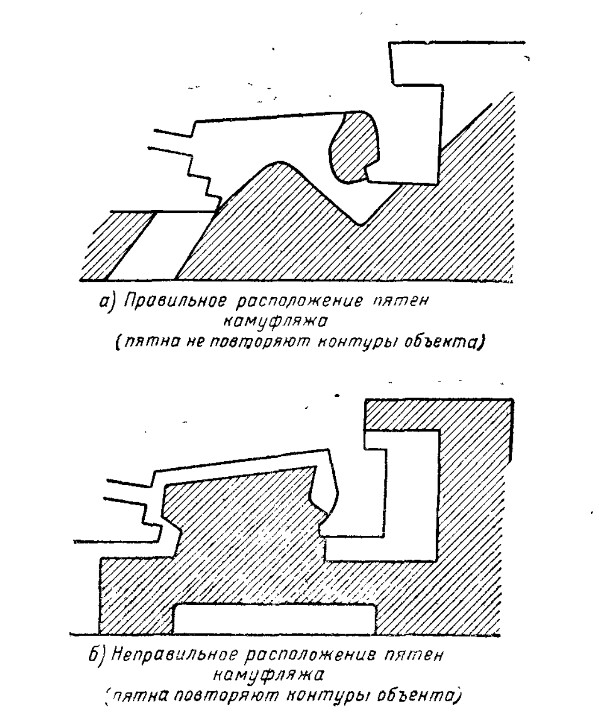

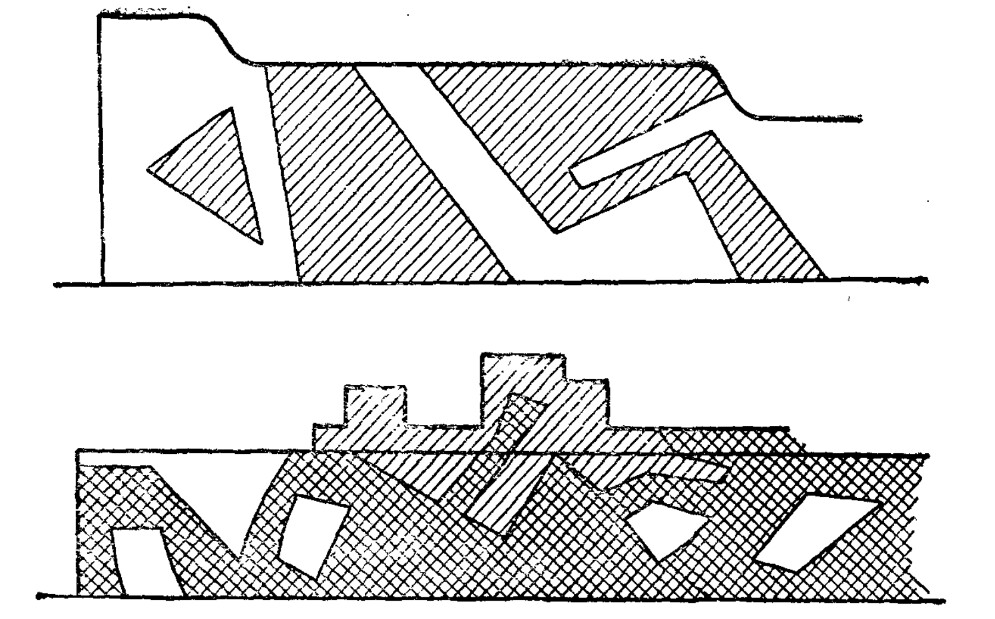

Вот еще, некоторые основополагающие моменты при нанесении искажающего камуфляжа на корабль:

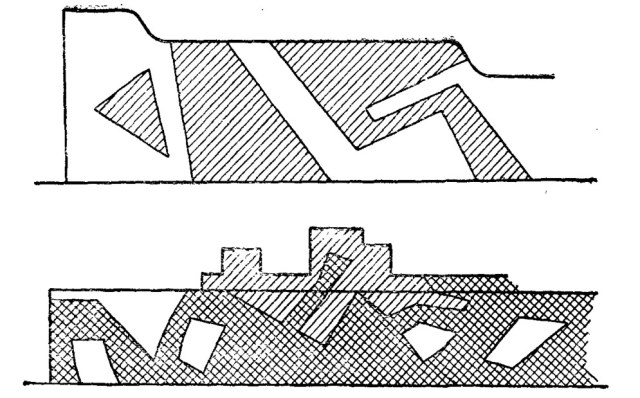

открытые, закрытые и сквозные пятна.

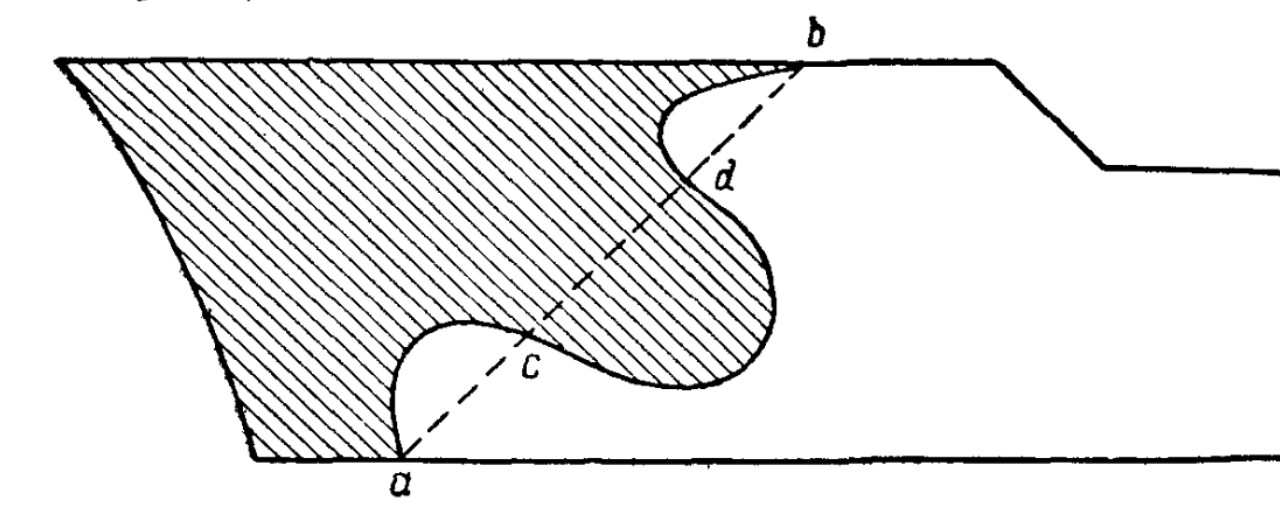

изгиб контурной линии пятен.


переход пятен с одной плоскости на другую. Справа правильно.

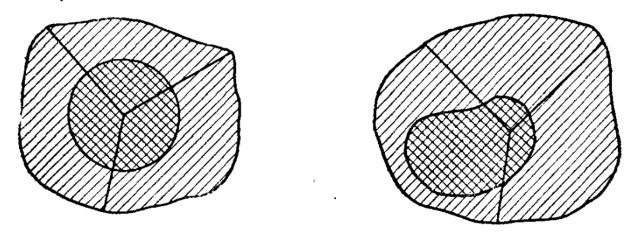

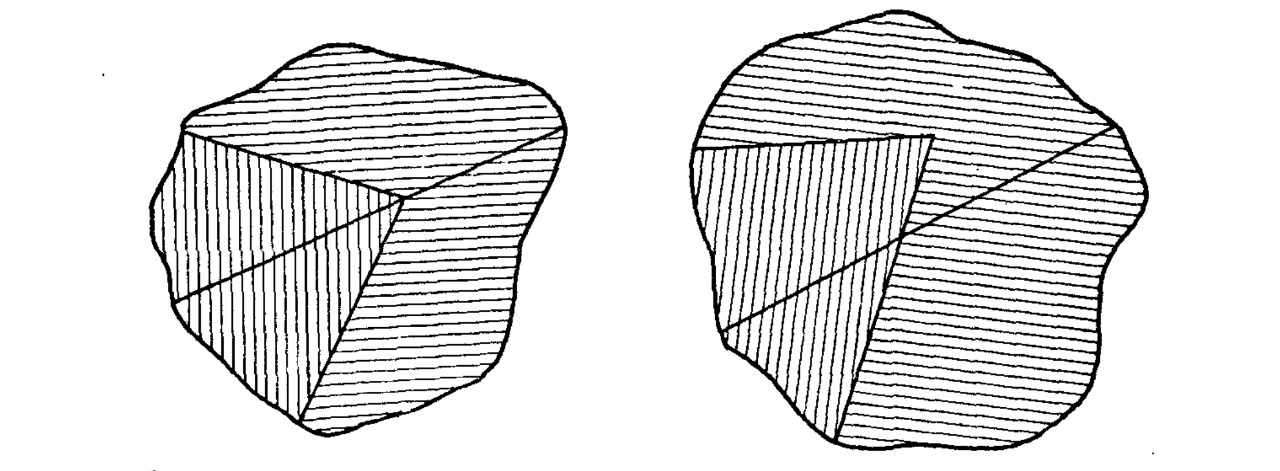

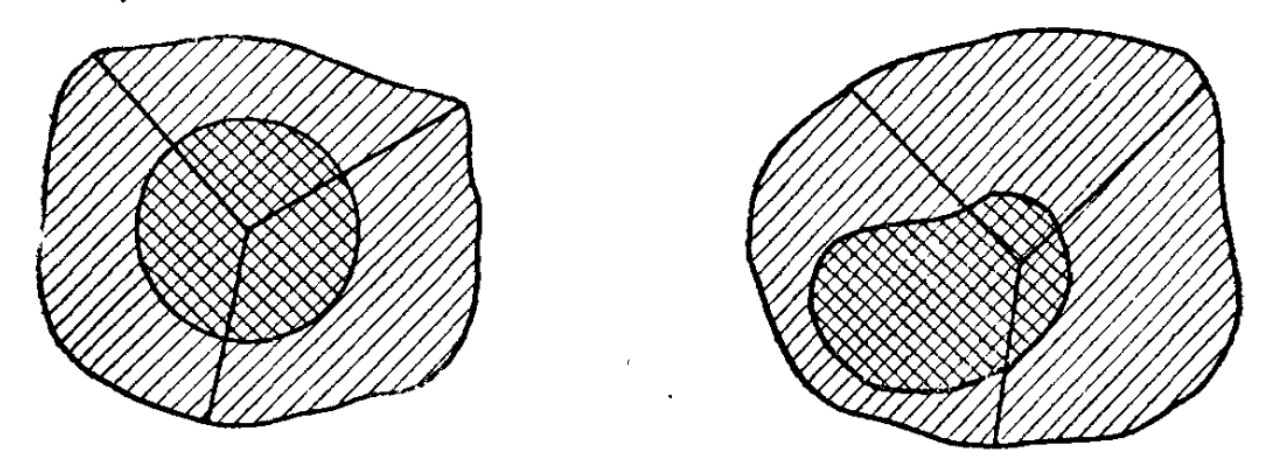

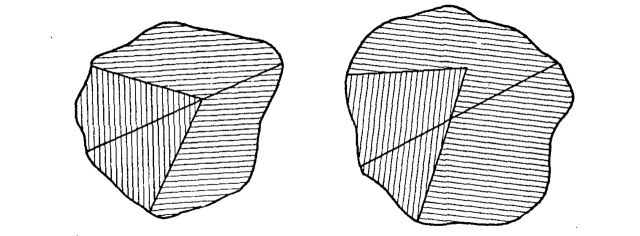

Окраска пятен на соединении трех плоскостей. Справа правильно.

Картины кораблей в камуфляже :

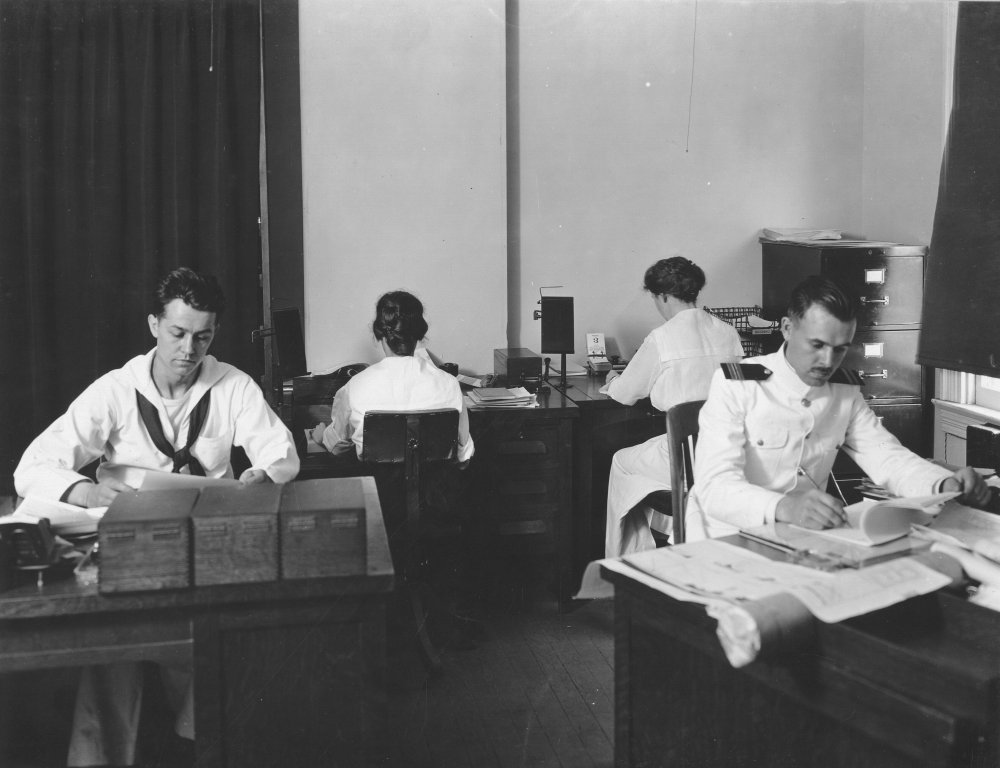

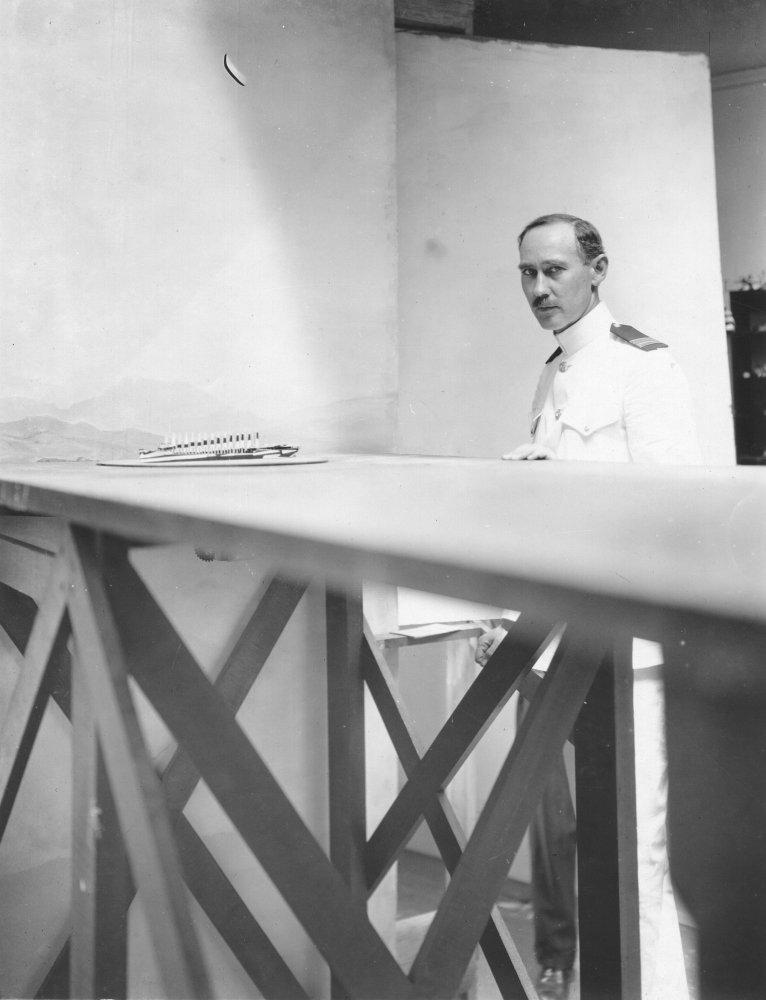

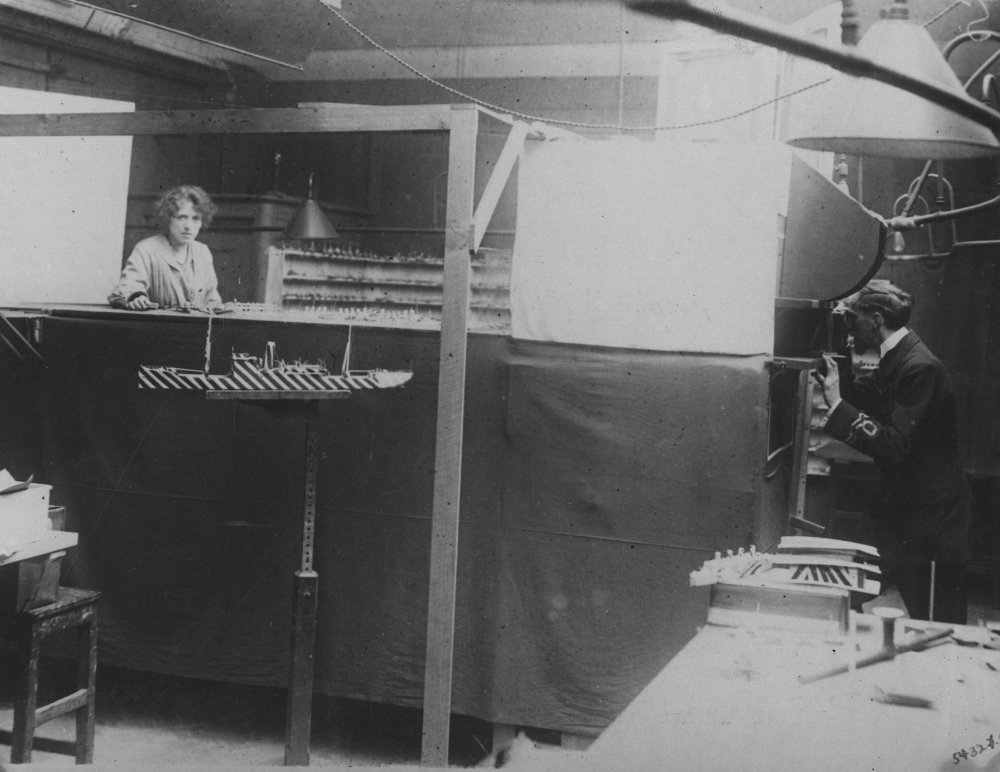

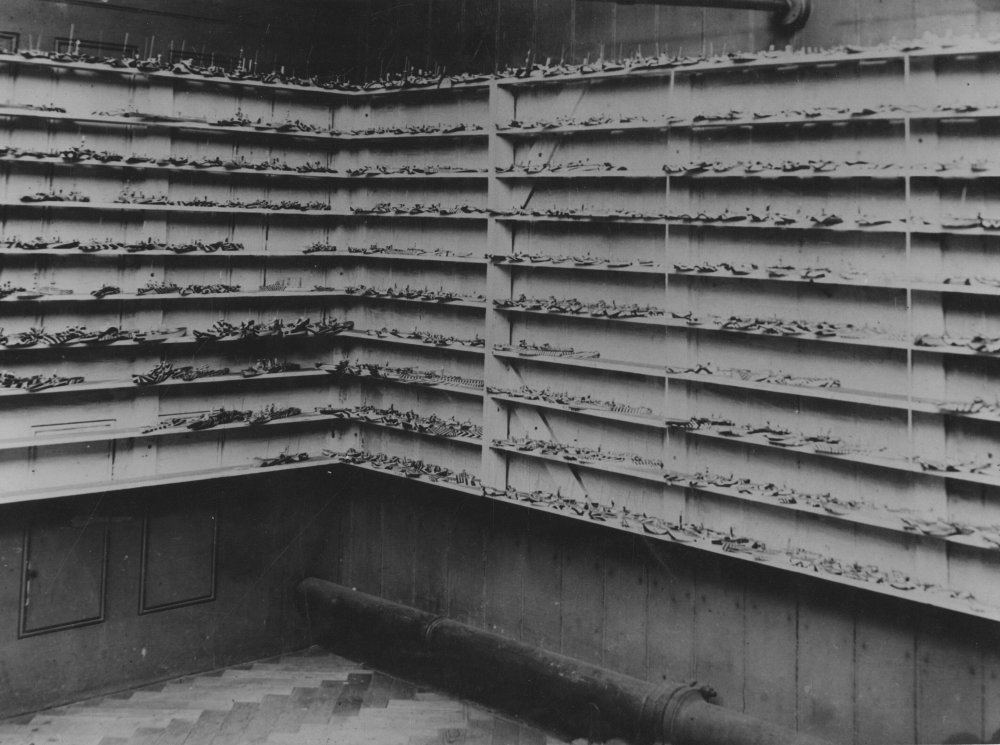

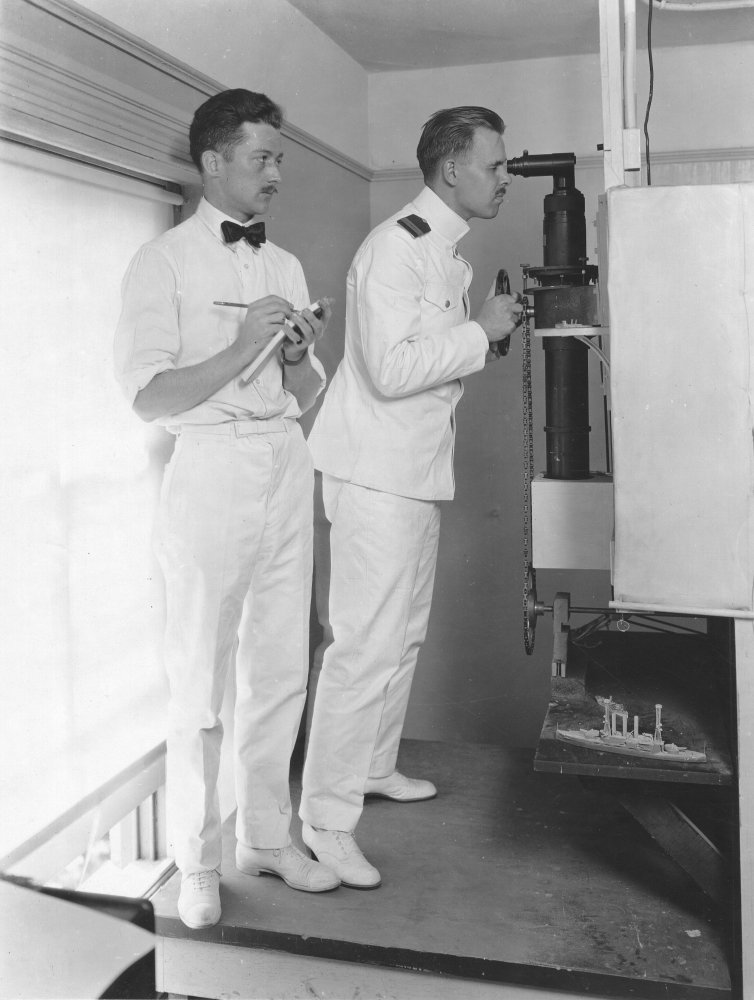

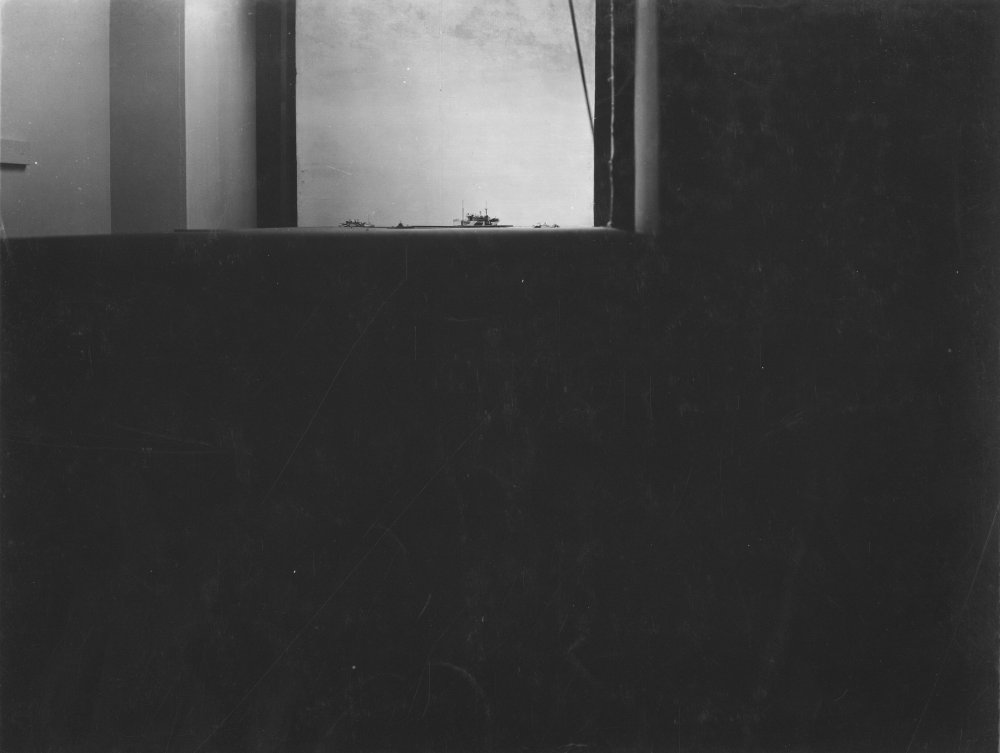

Интересные фотографии.. Лаборатория  ВМФ США по разработке и тестированию искажающего камуфляжа в Вашингтоне, ПМВ :

Еще фото из этой лаборатории.  Как видим, очень серьезный подход к камуфляжу..

Саша спасибо! Зело познавательная тема.

Шикарная мастерская для тех годов
С Уважением, Михаил!

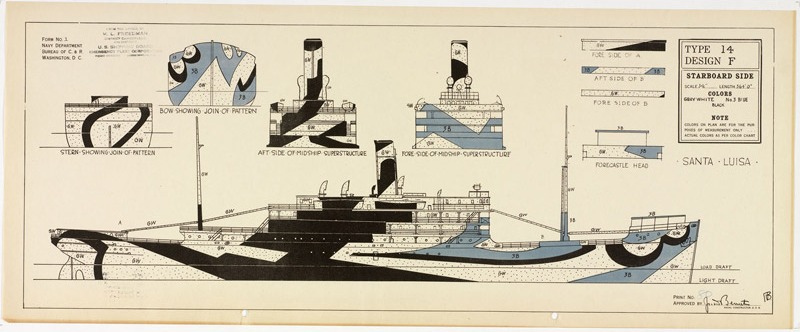

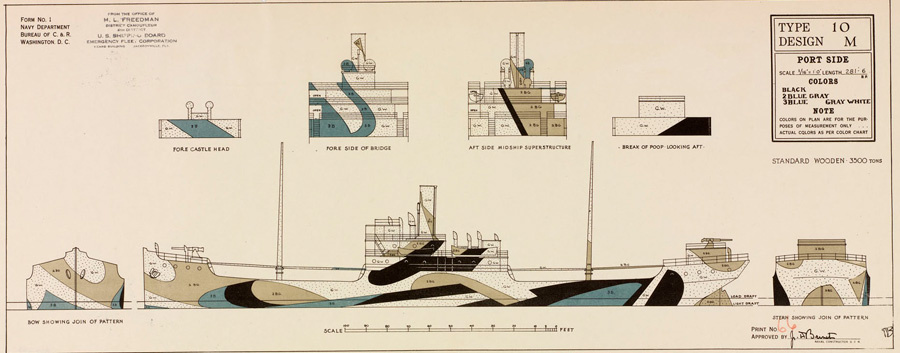

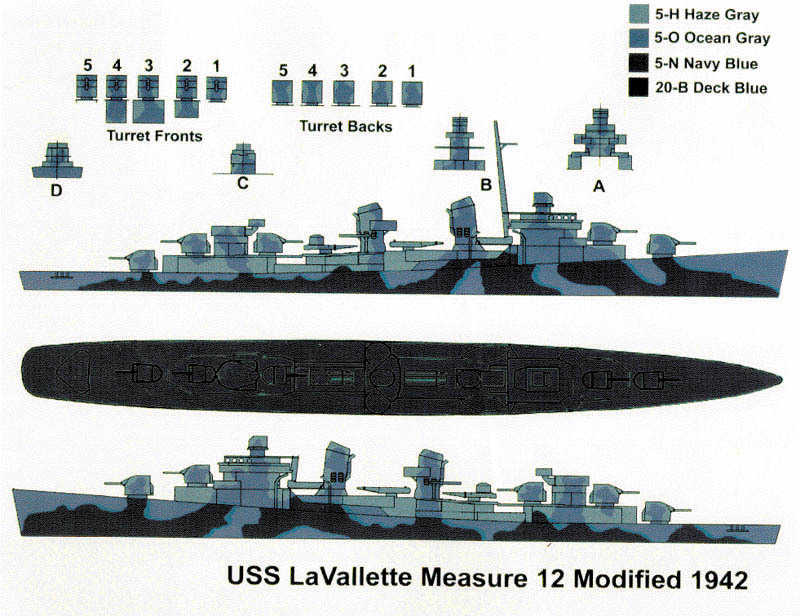

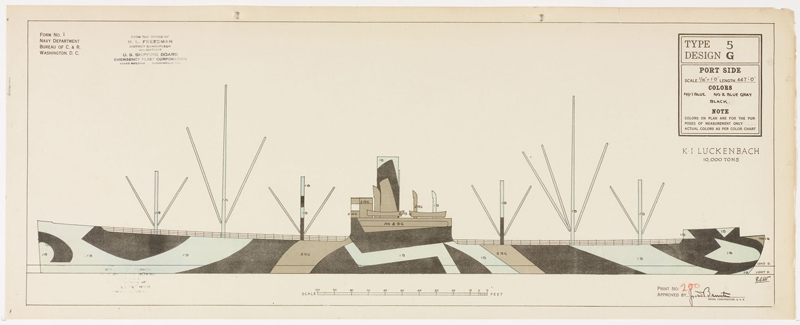

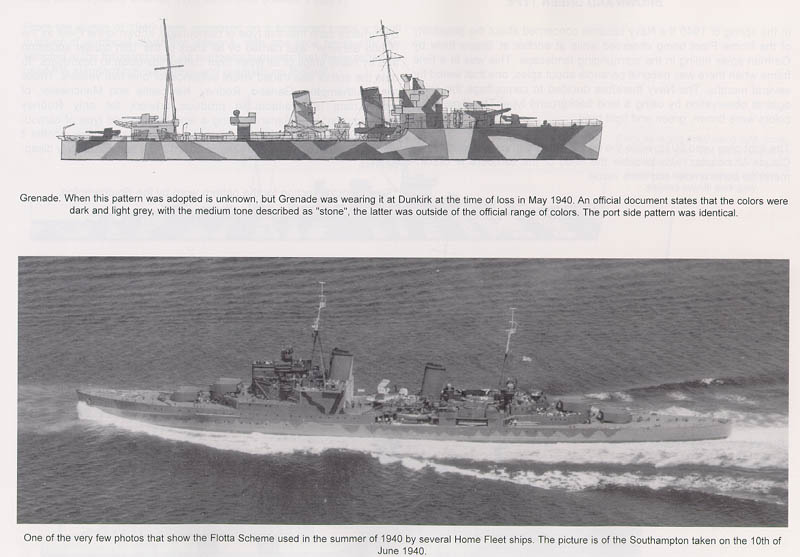

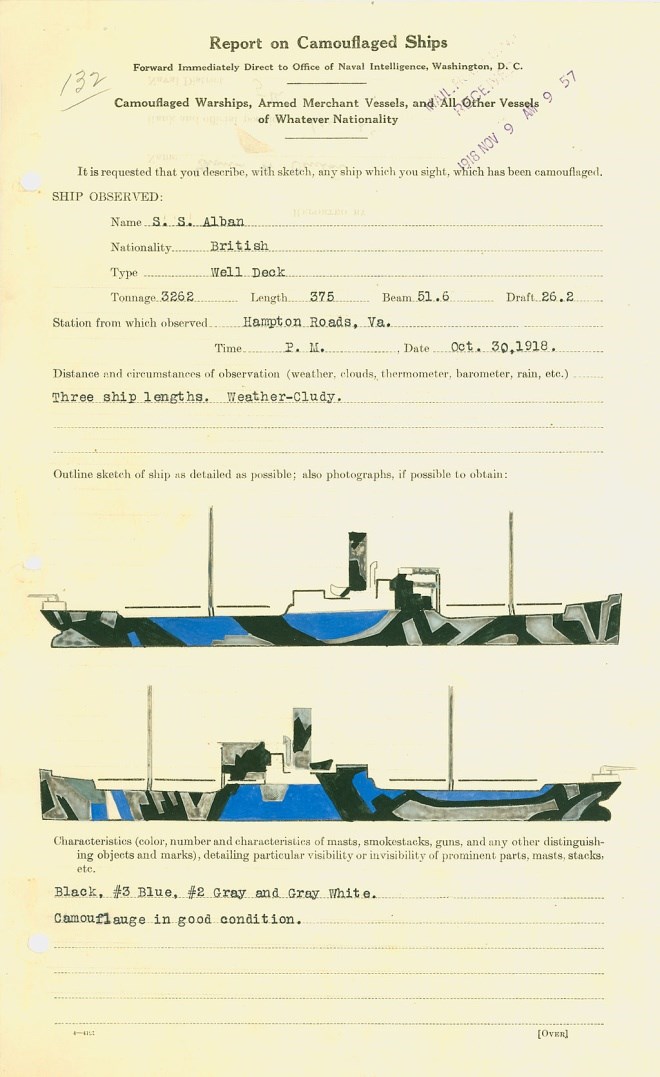

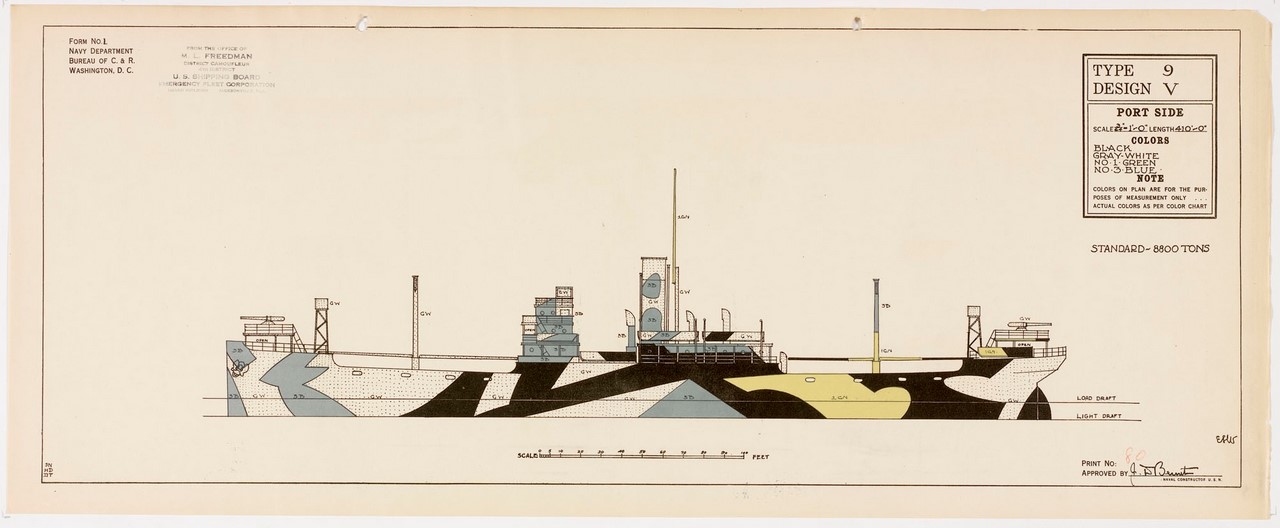

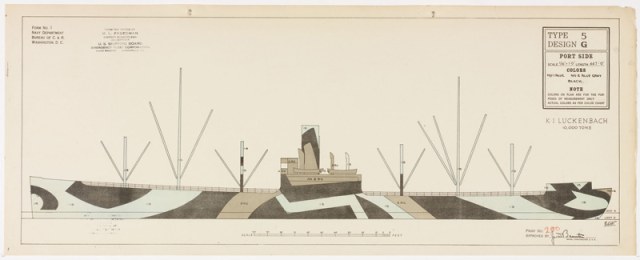

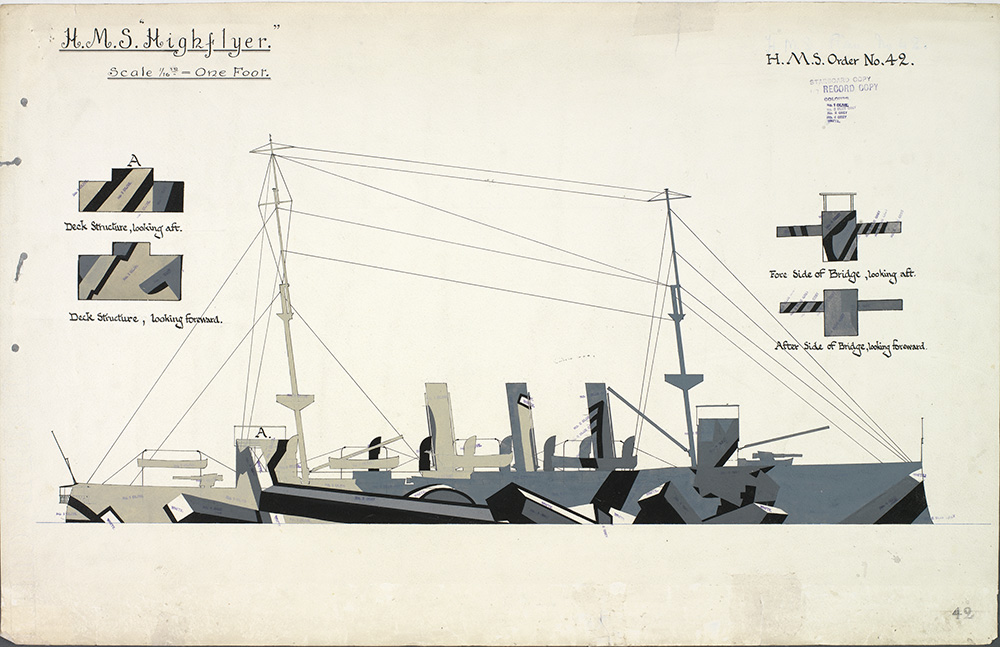

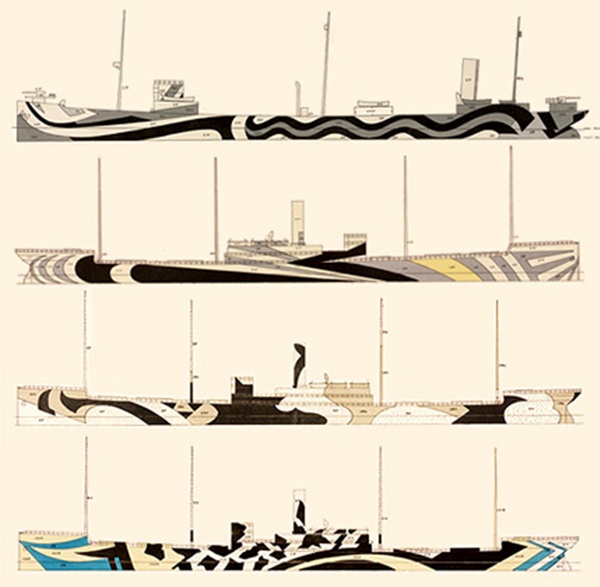

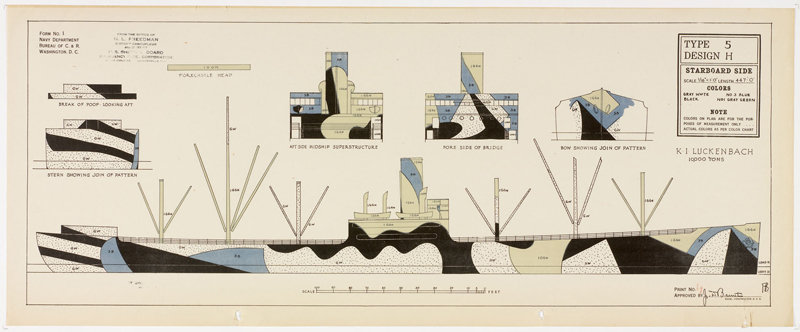

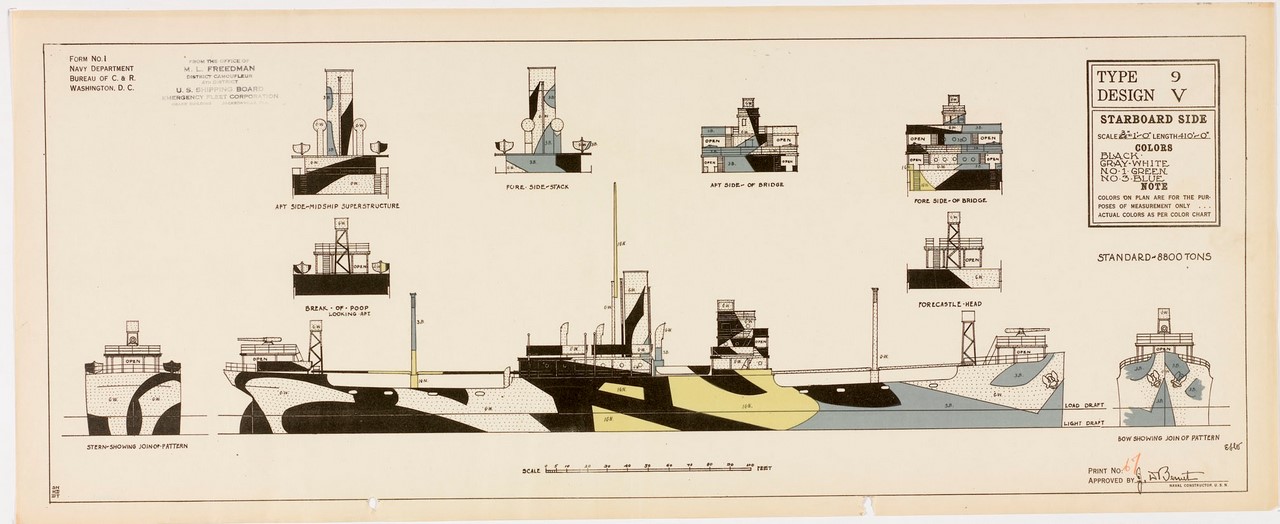

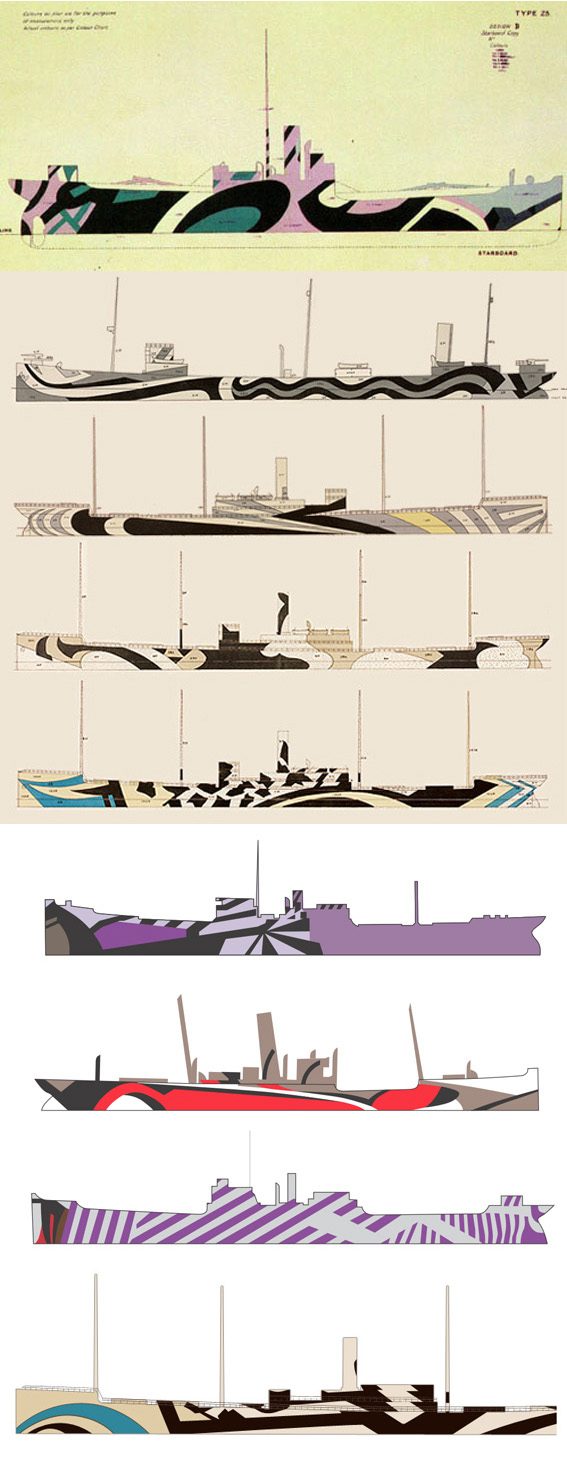

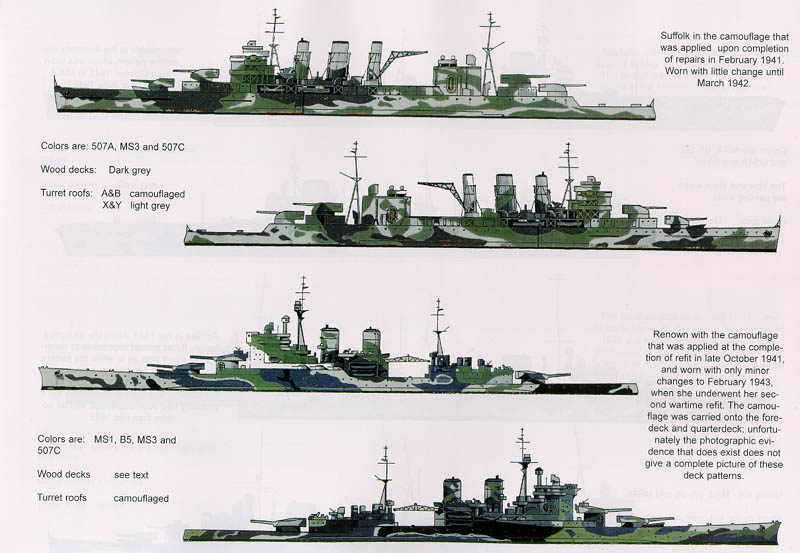

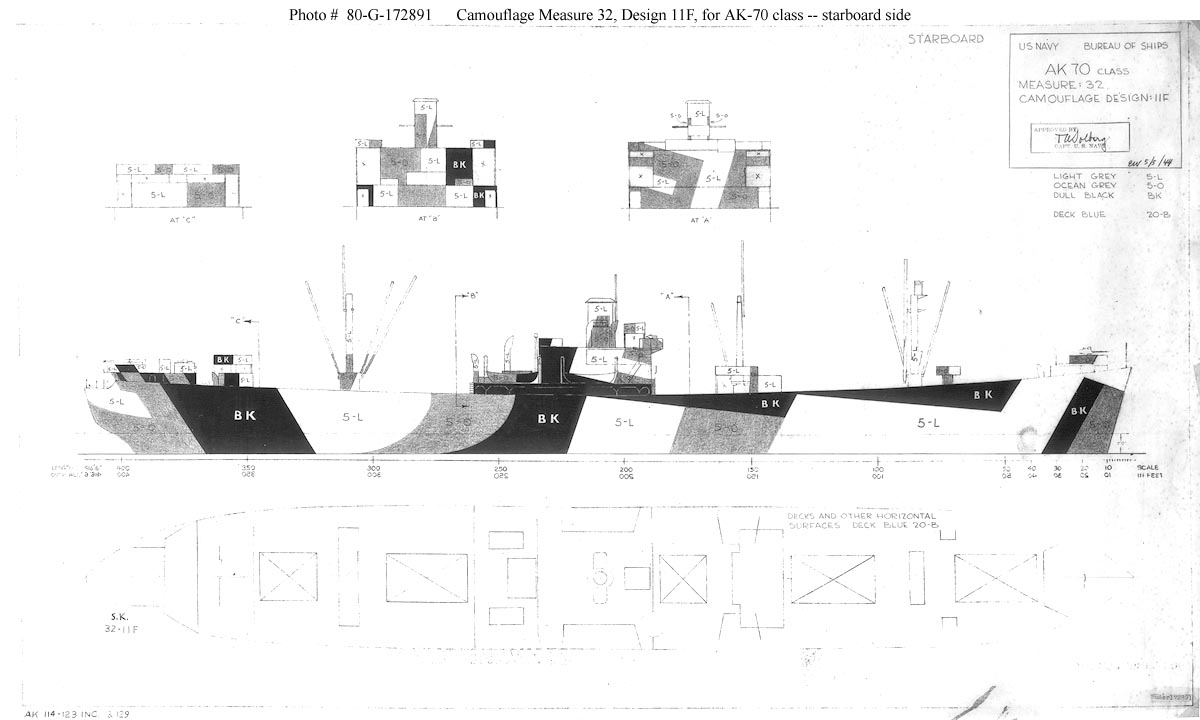

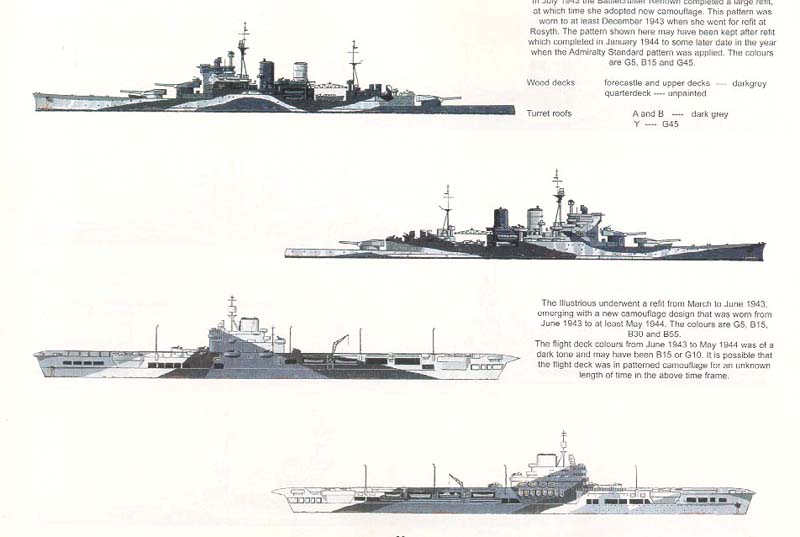

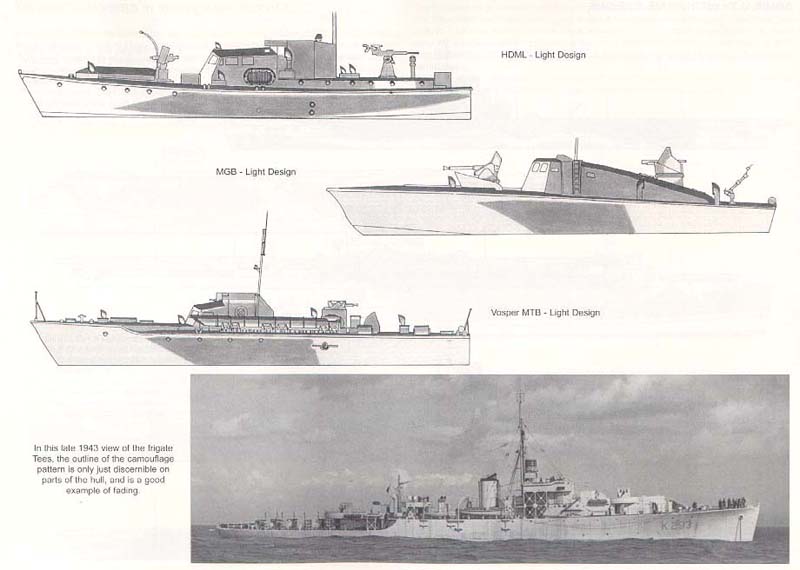

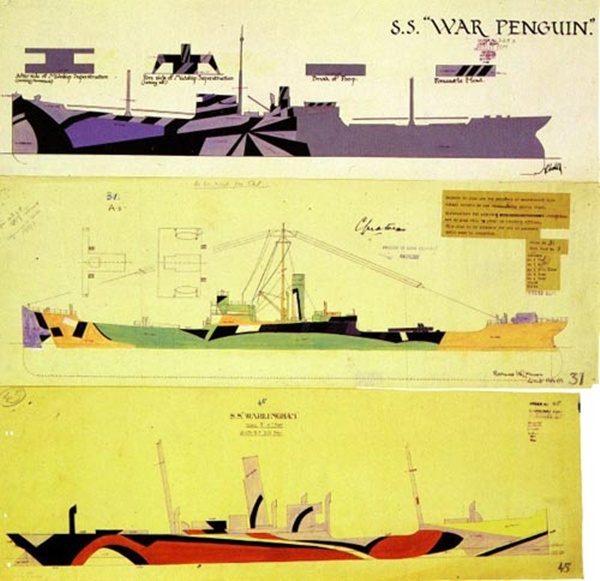

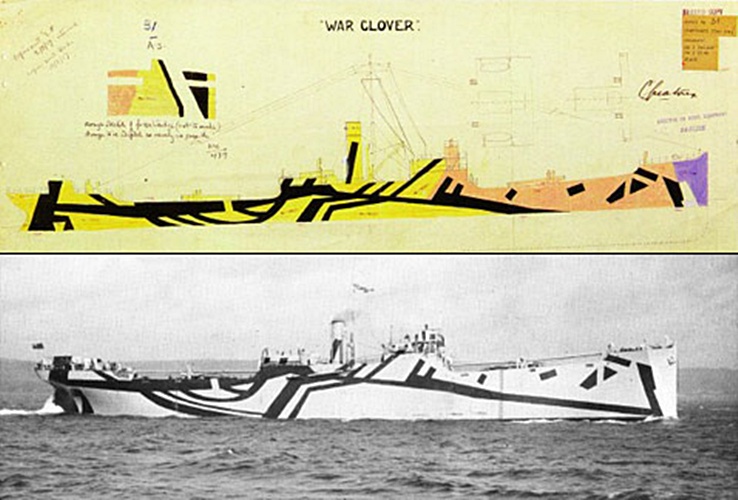

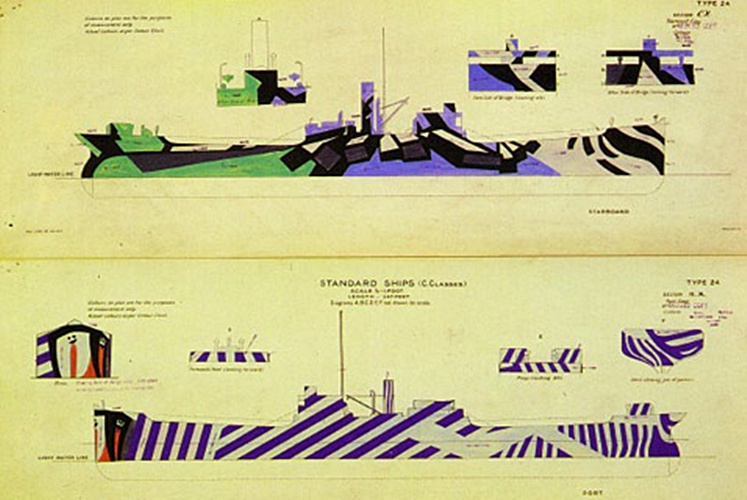

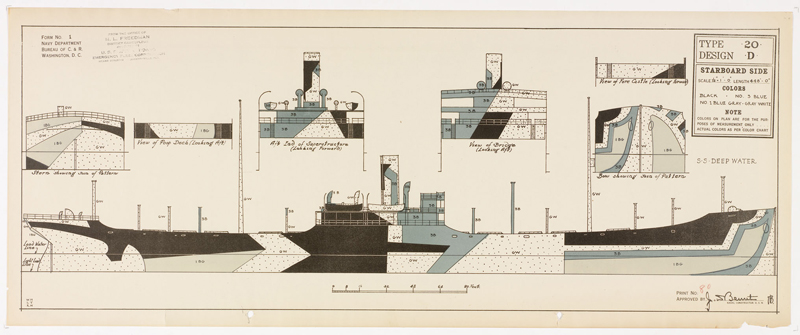

Цветные схемы окраски в искажающий камуфляж :

ч/б

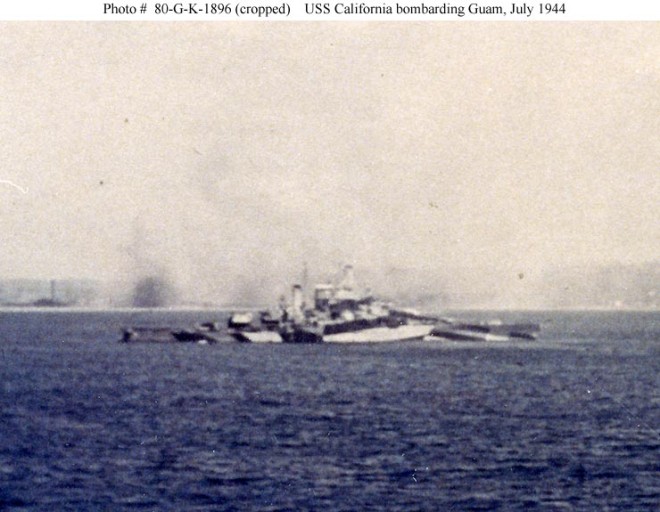

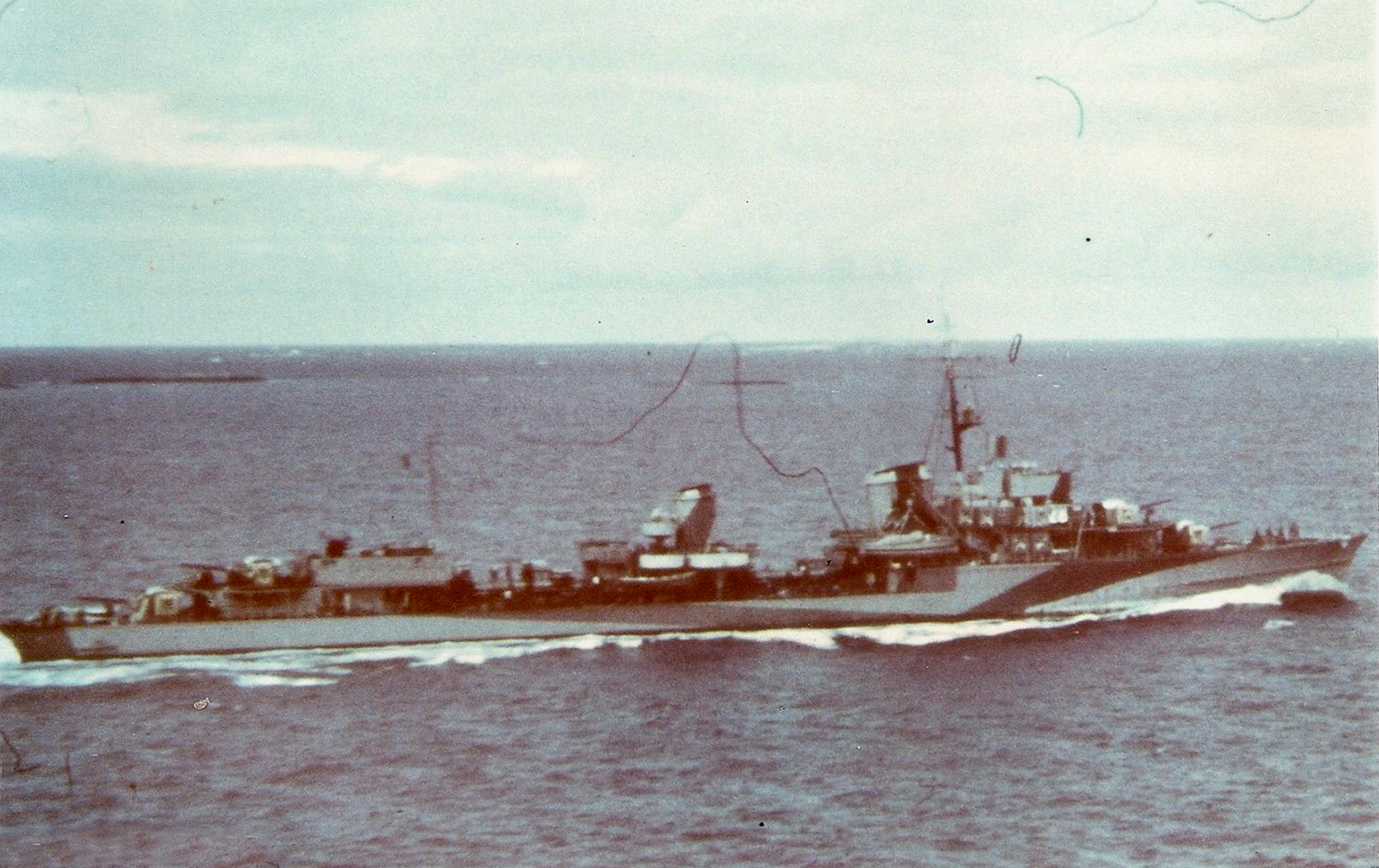

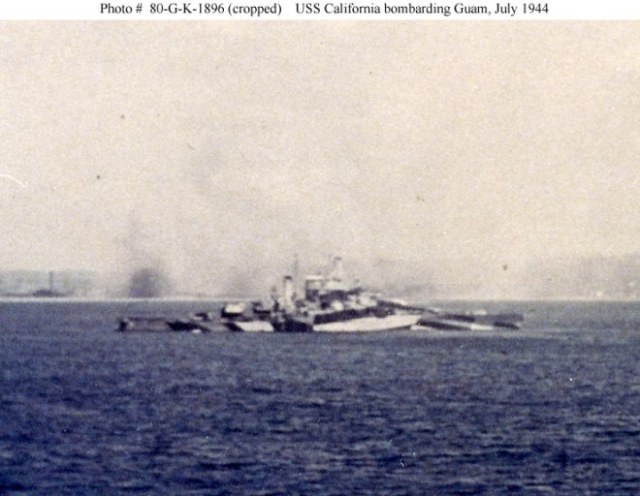

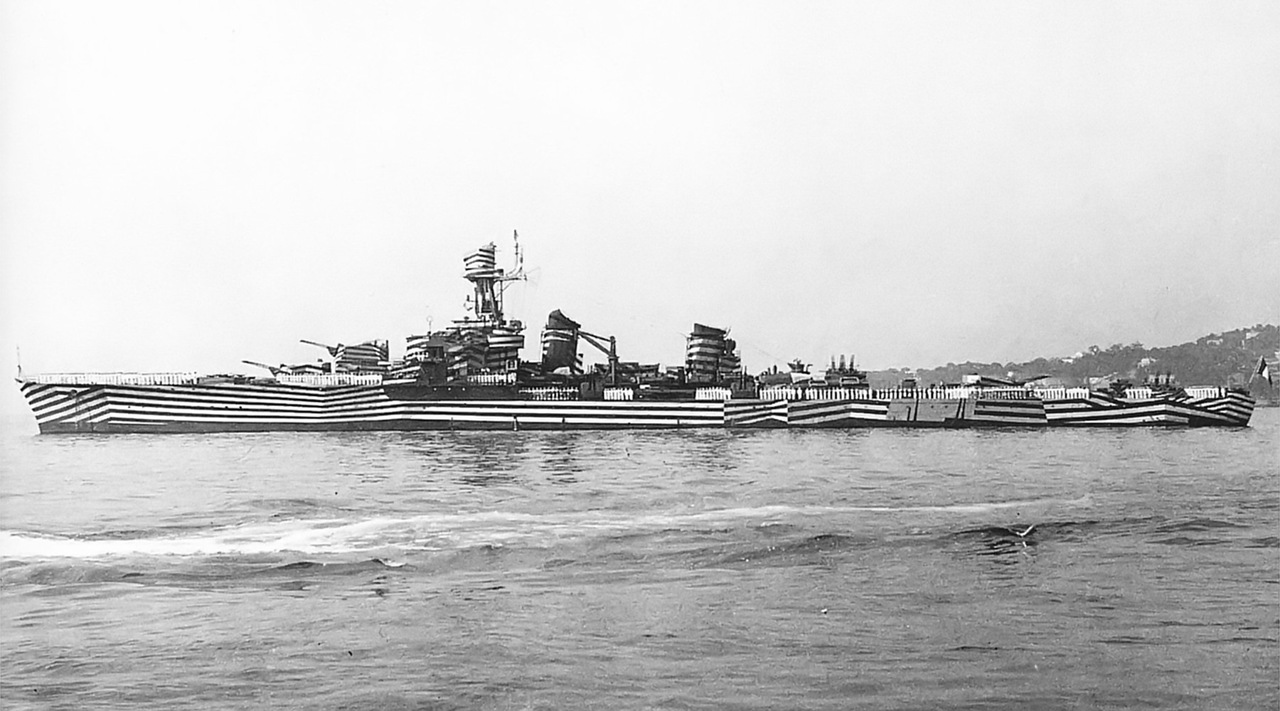

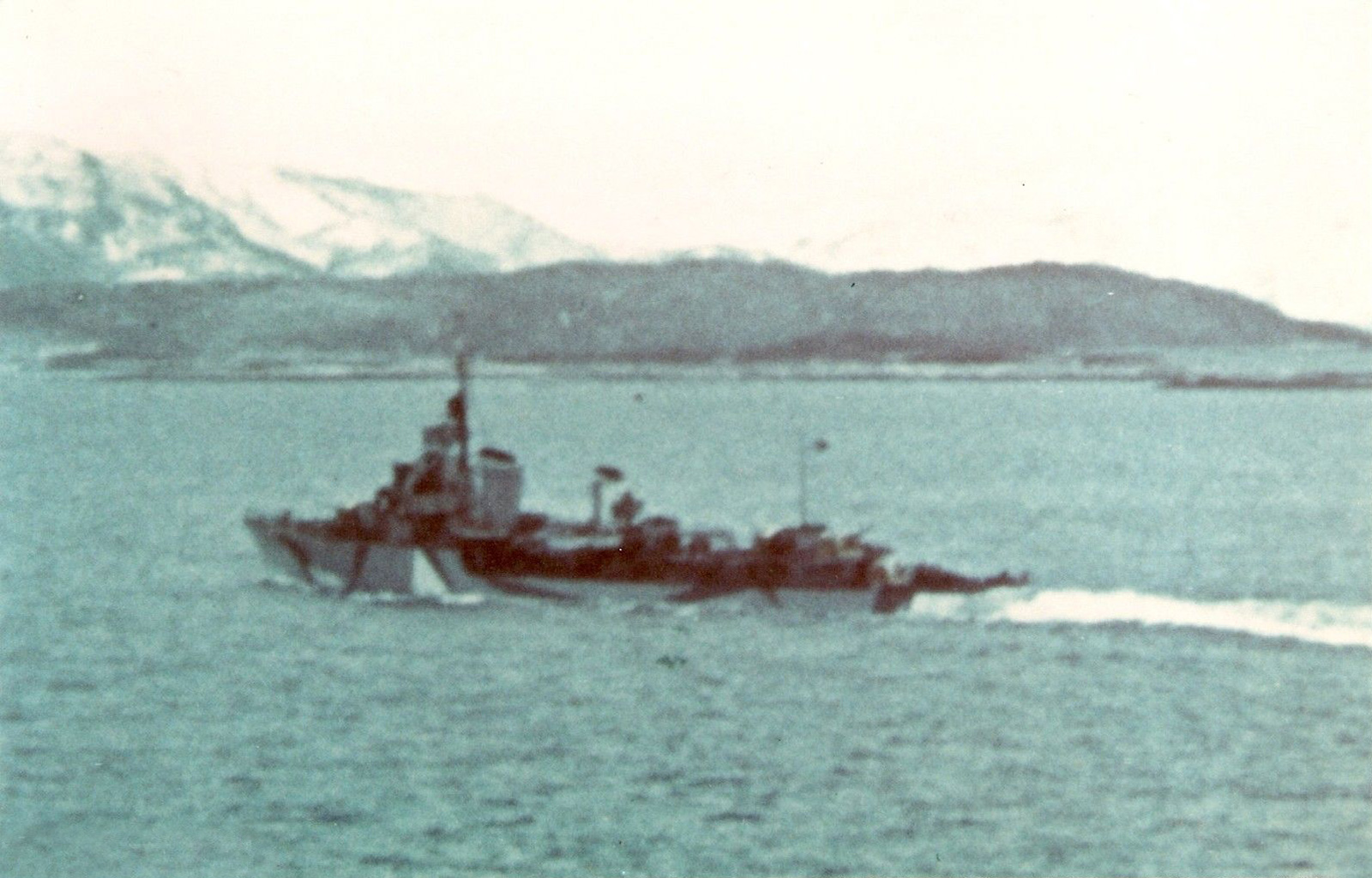

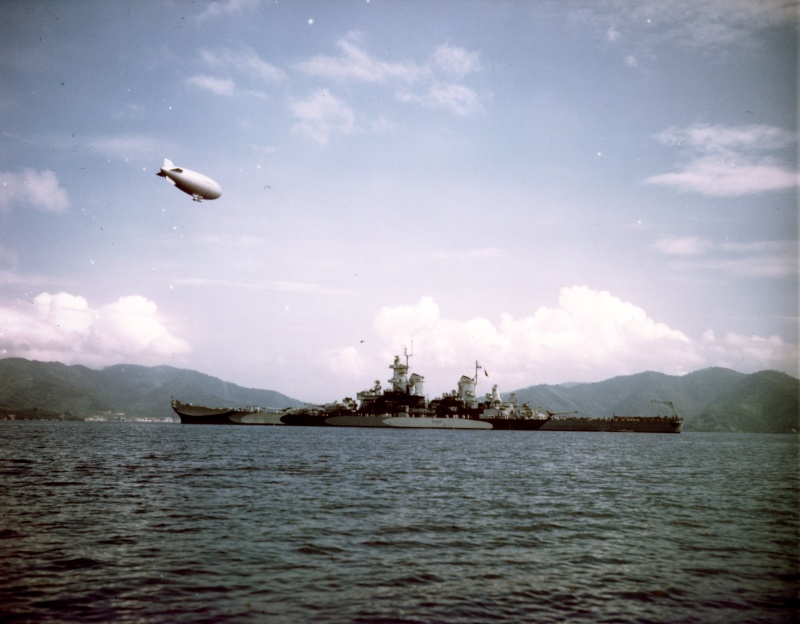

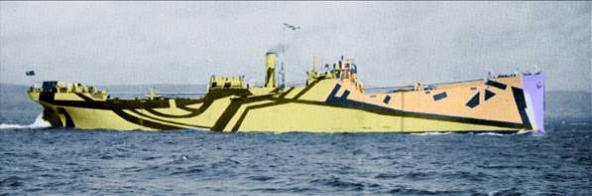

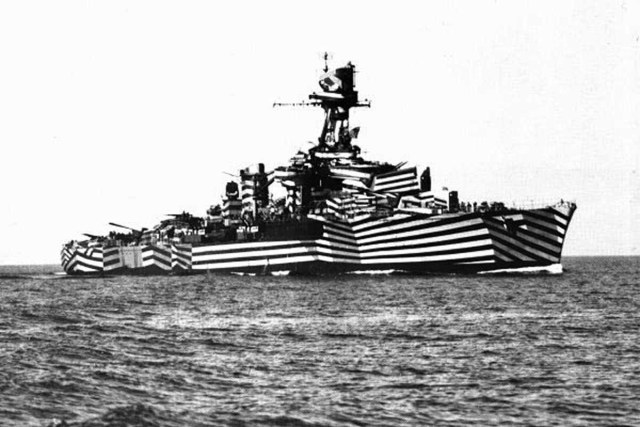

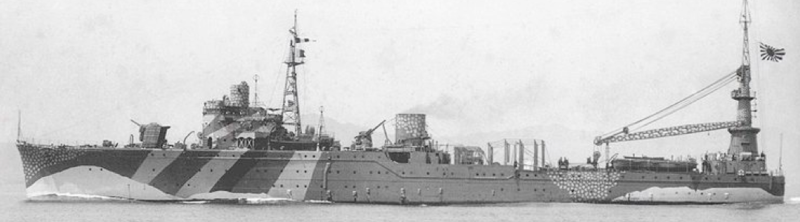

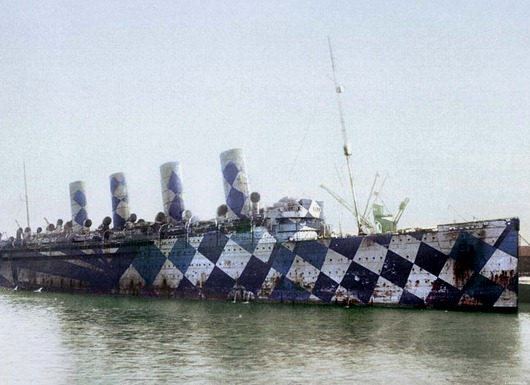

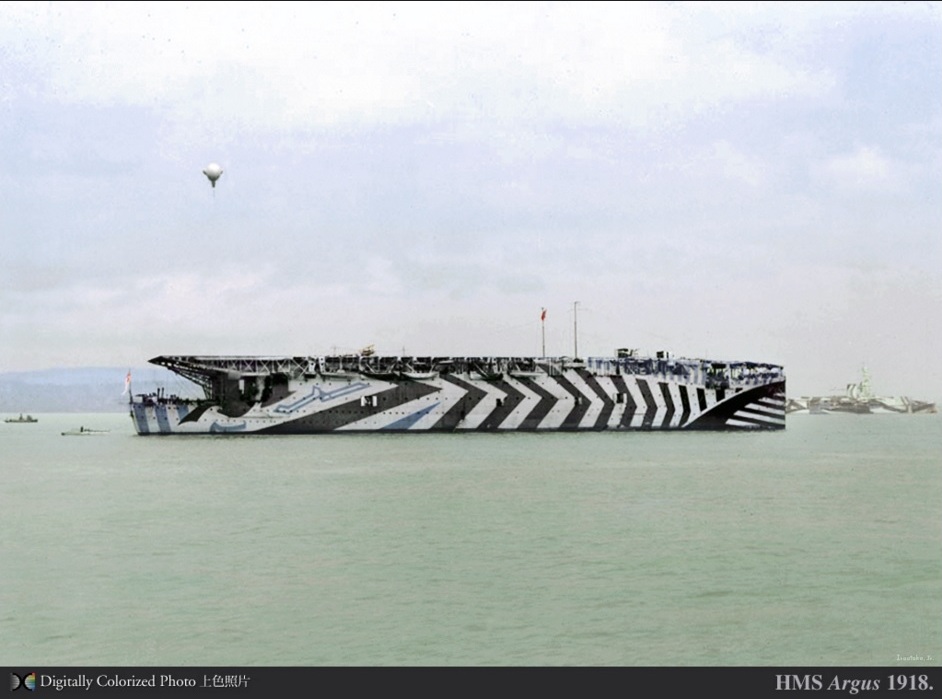

Некоторые цветные фото и раскраски двух войн :

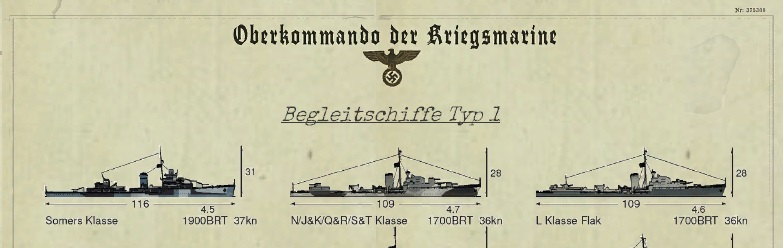

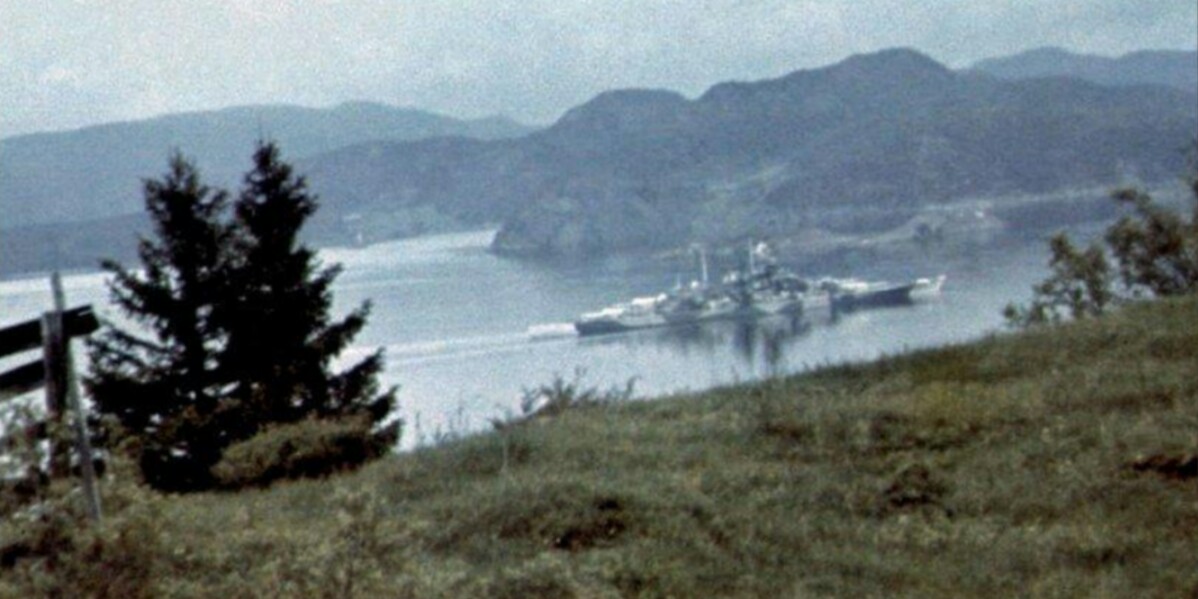

 Естественно, dazzle Тирпилыч и другие dazzleнемцы )

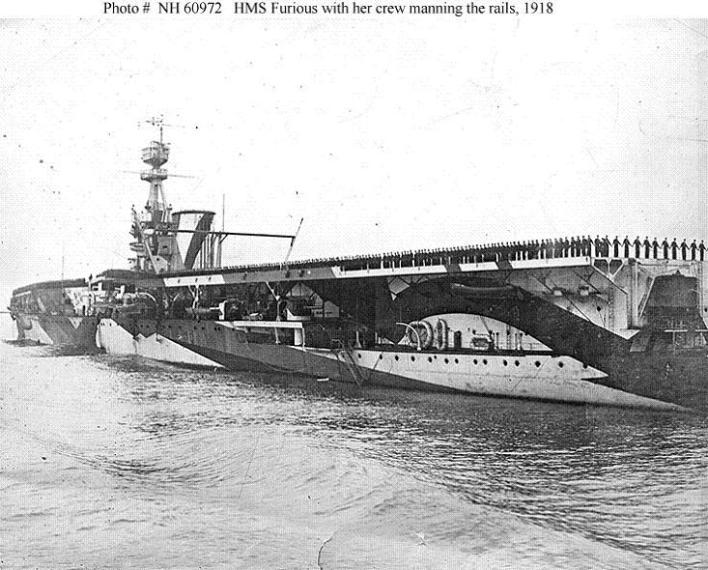

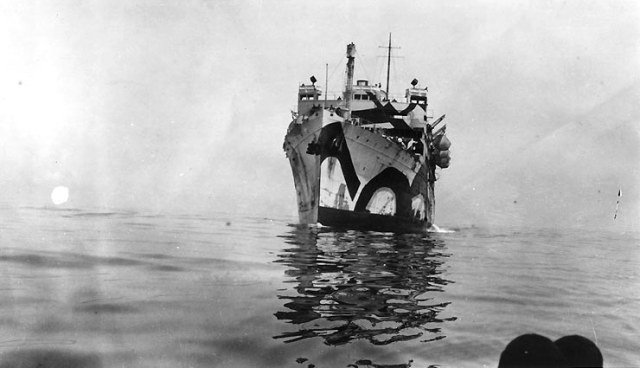

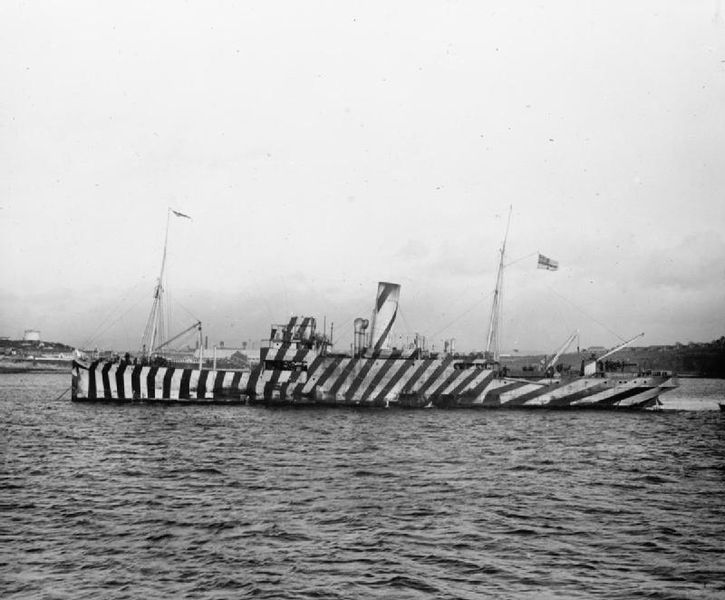

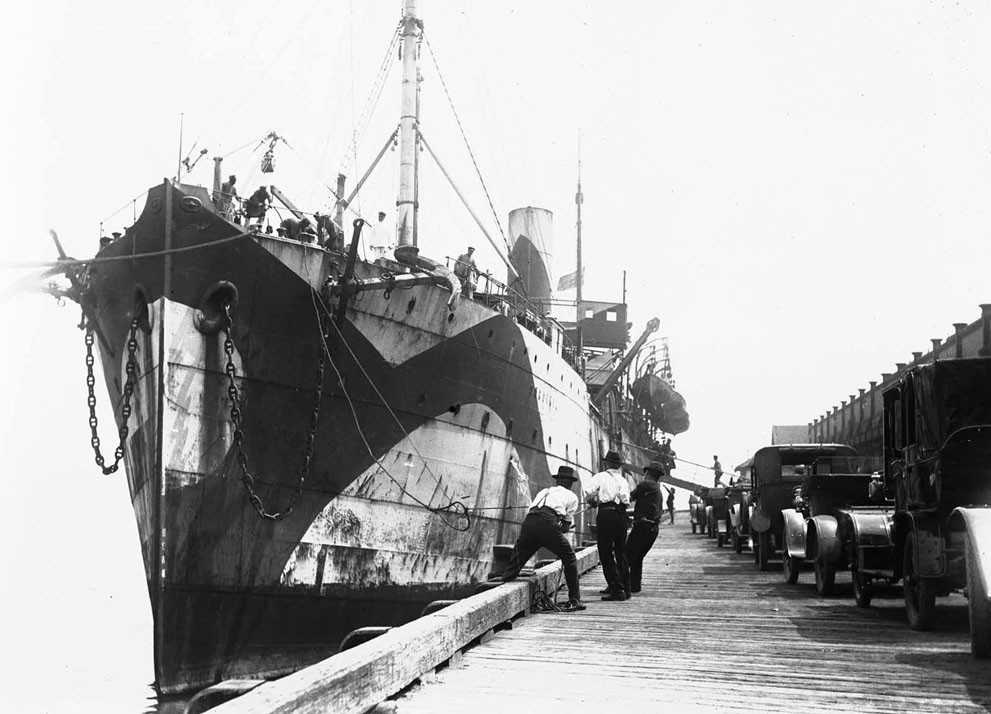

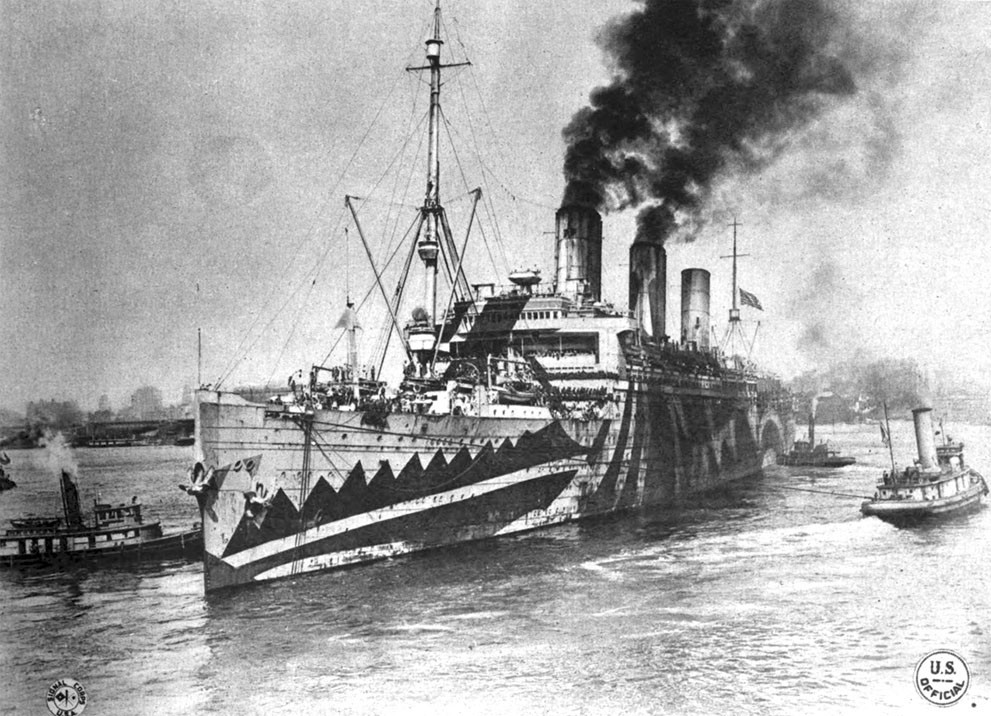

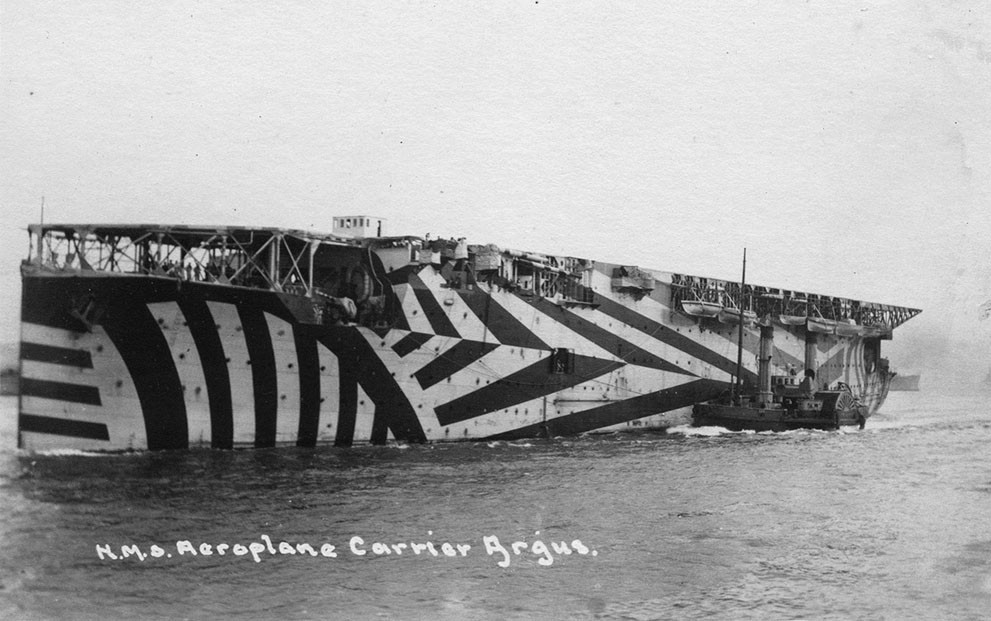

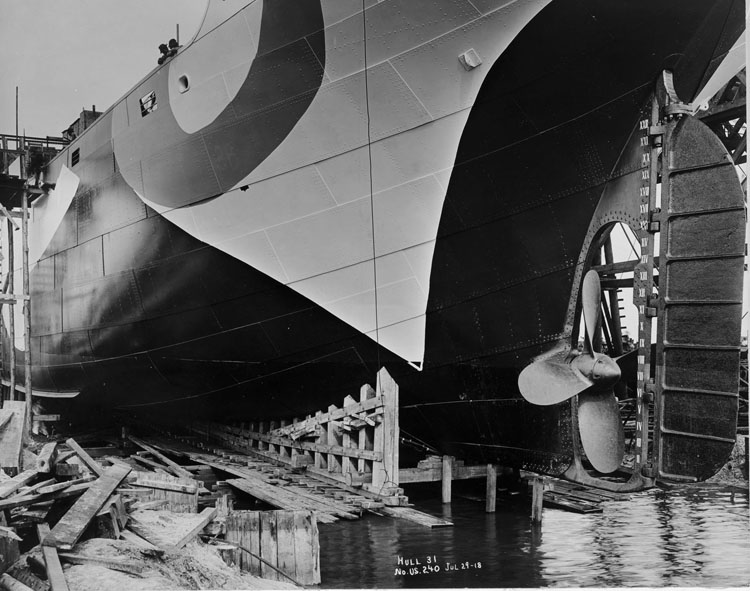

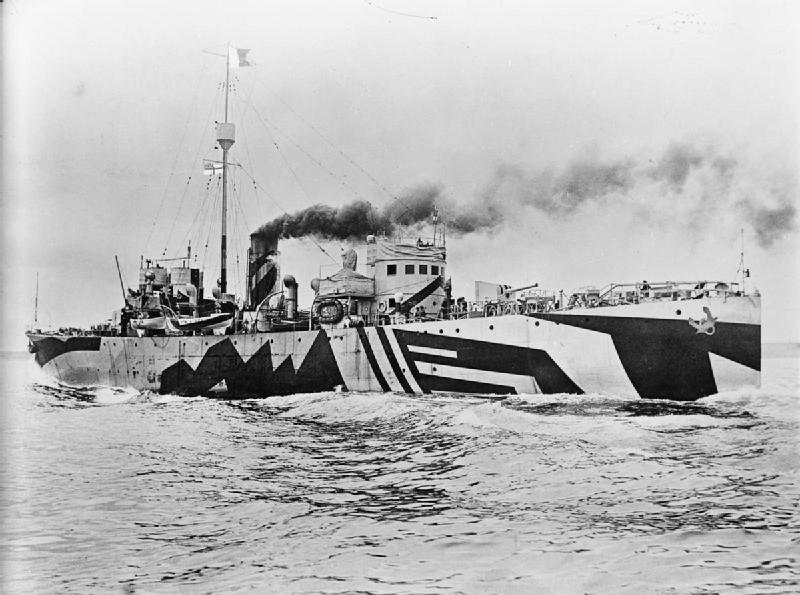

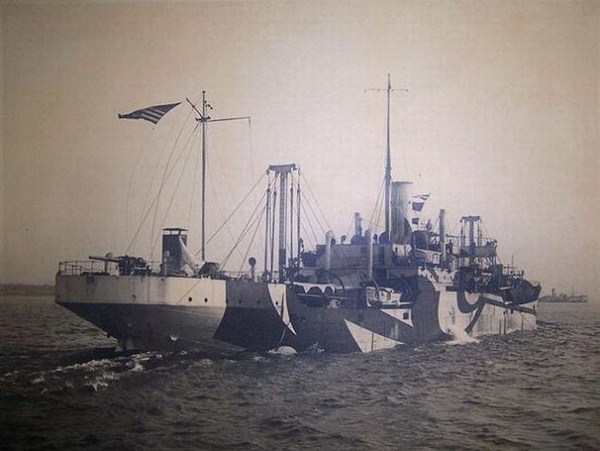

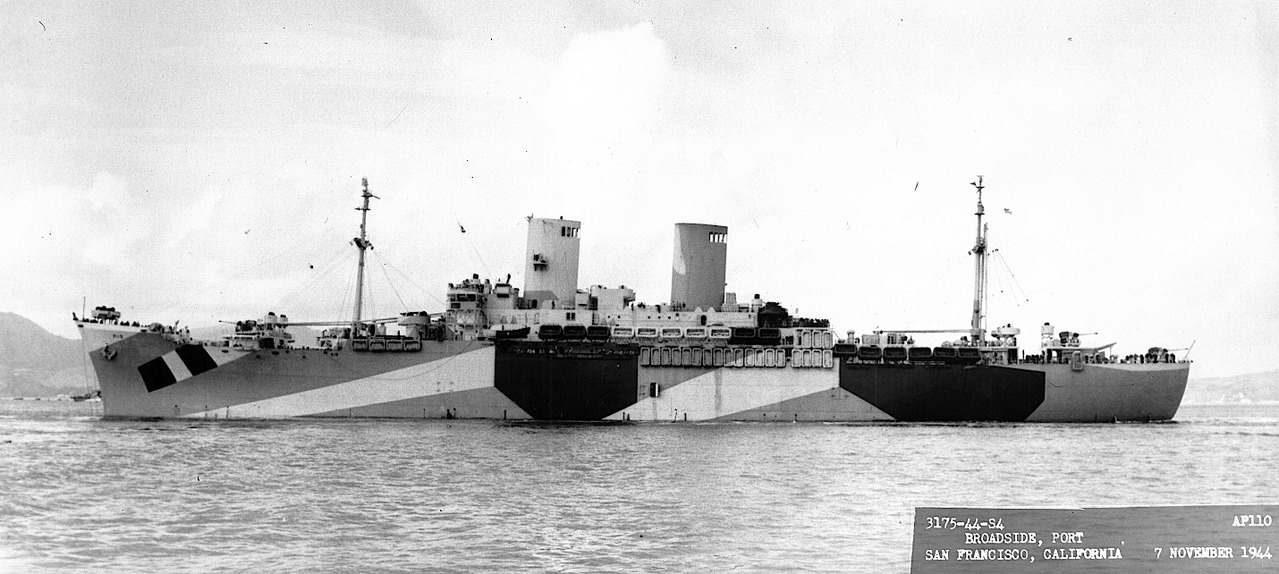

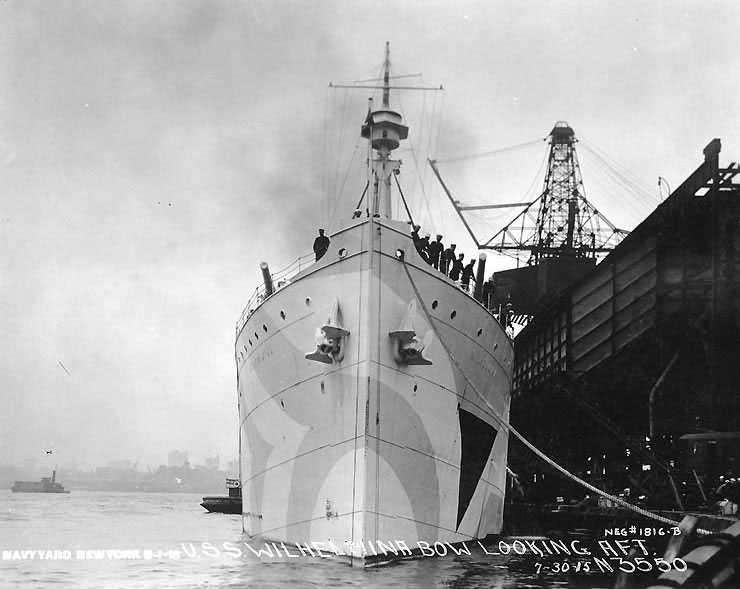

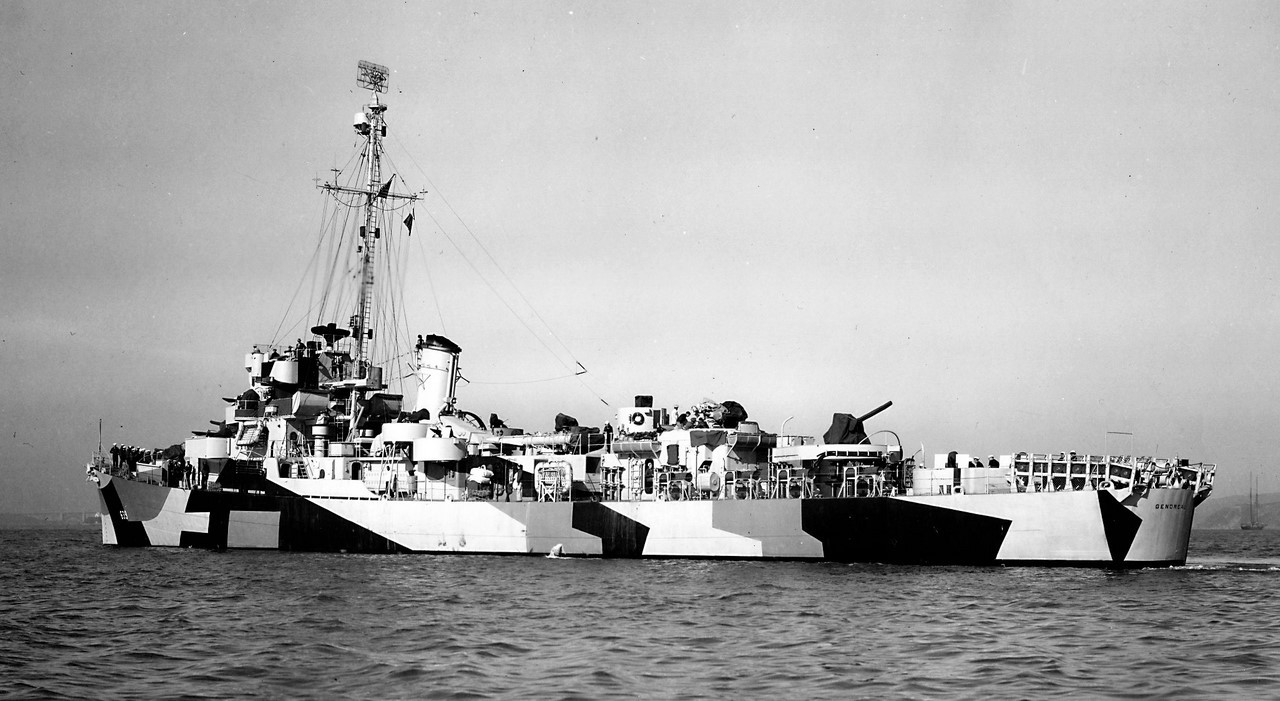

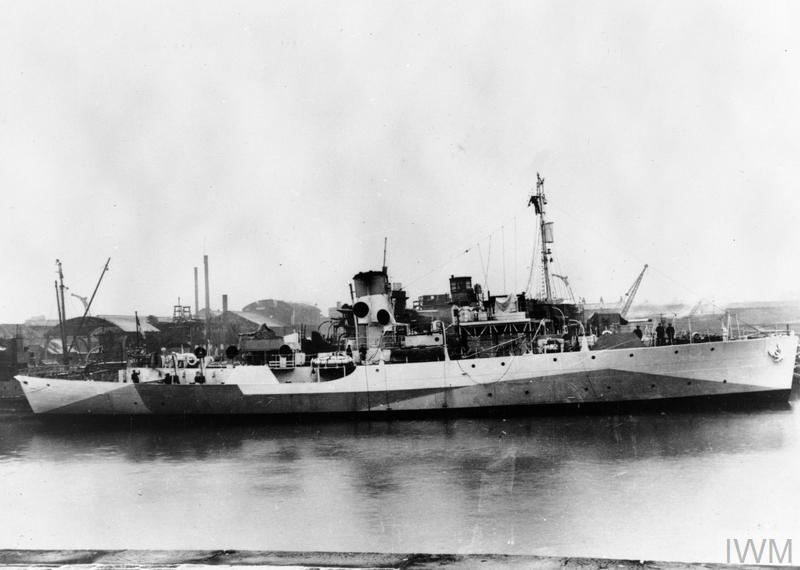

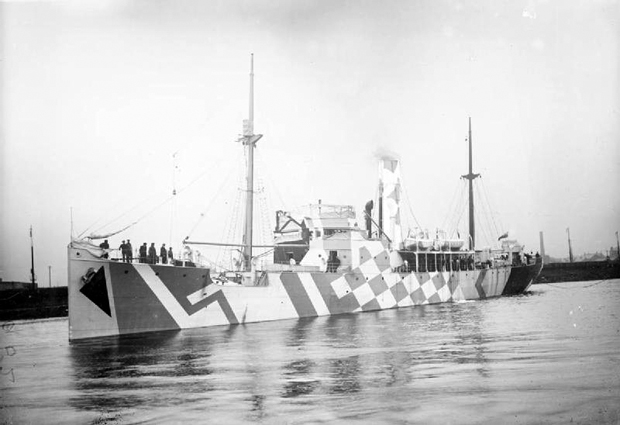

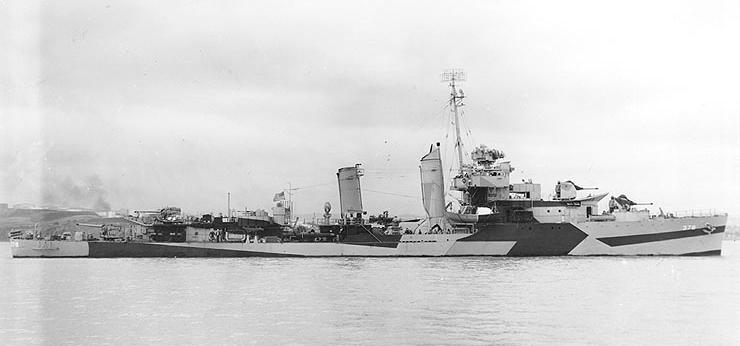

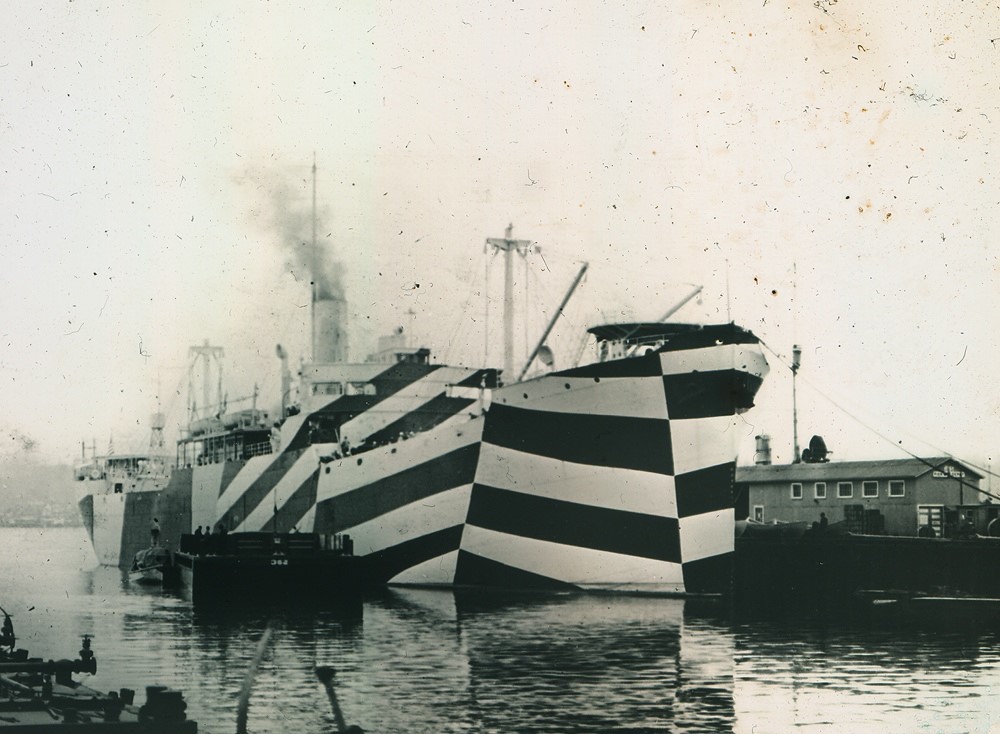

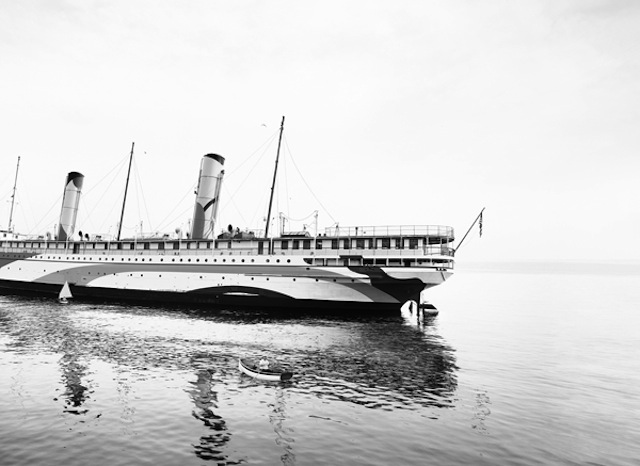

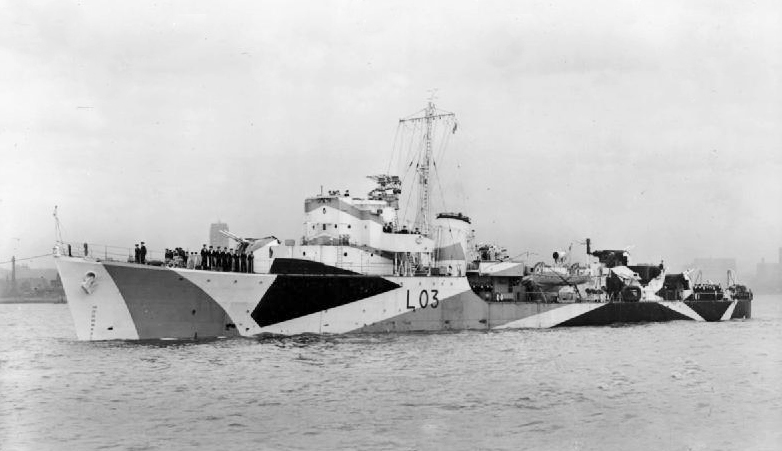

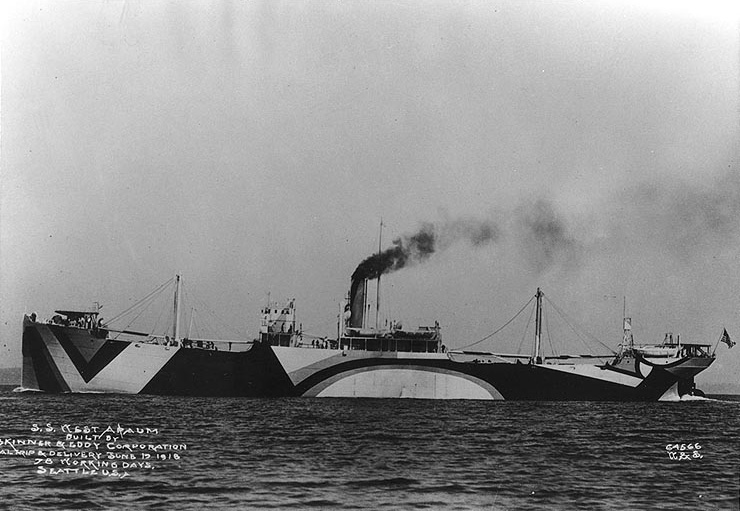

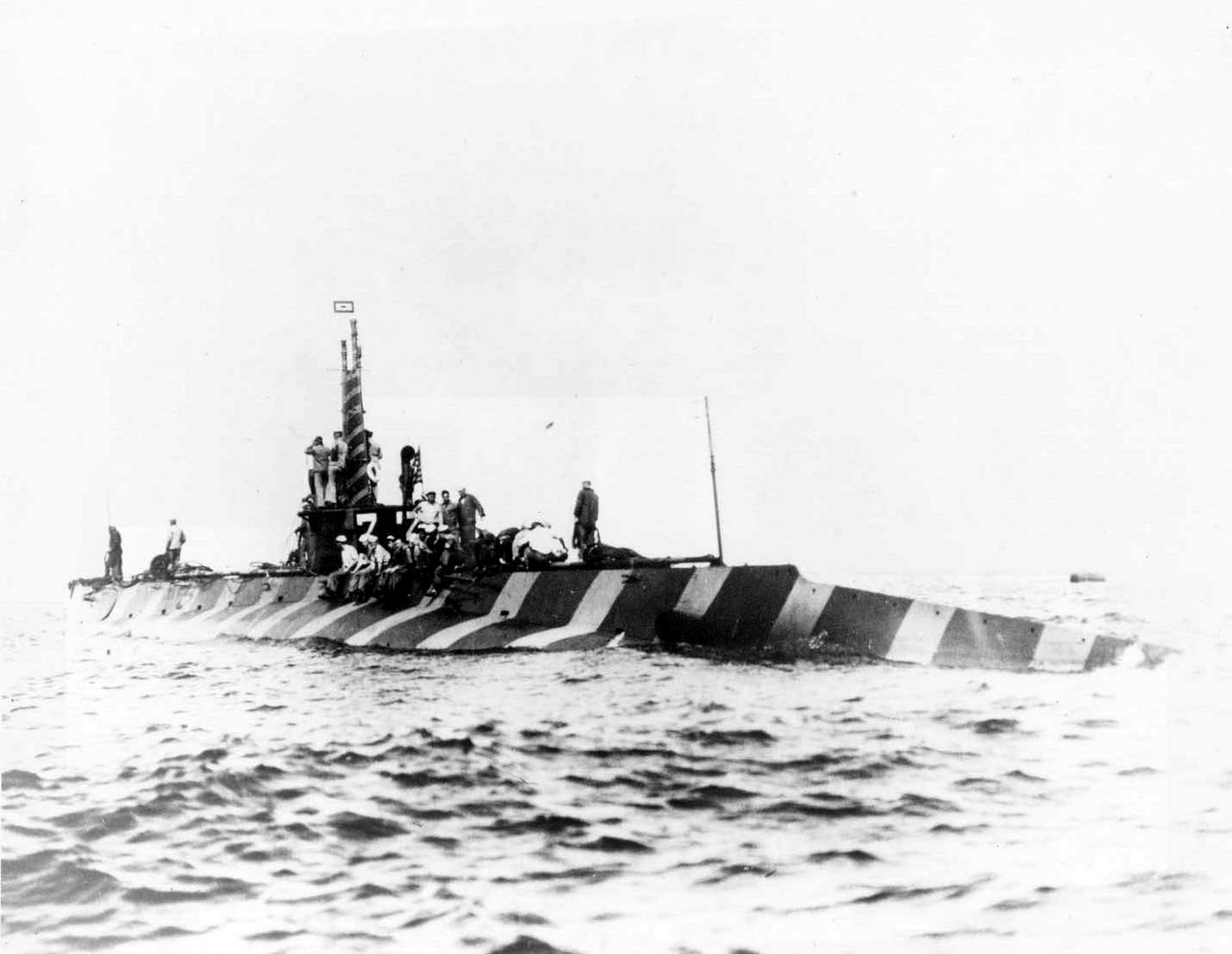

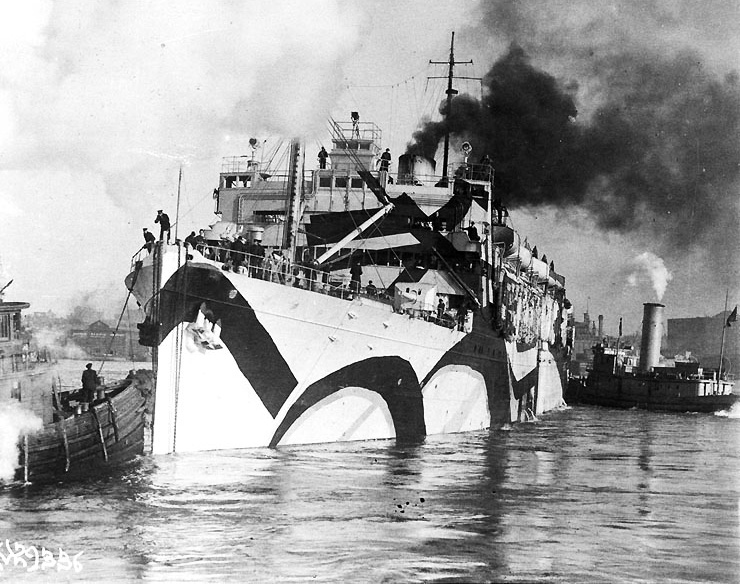

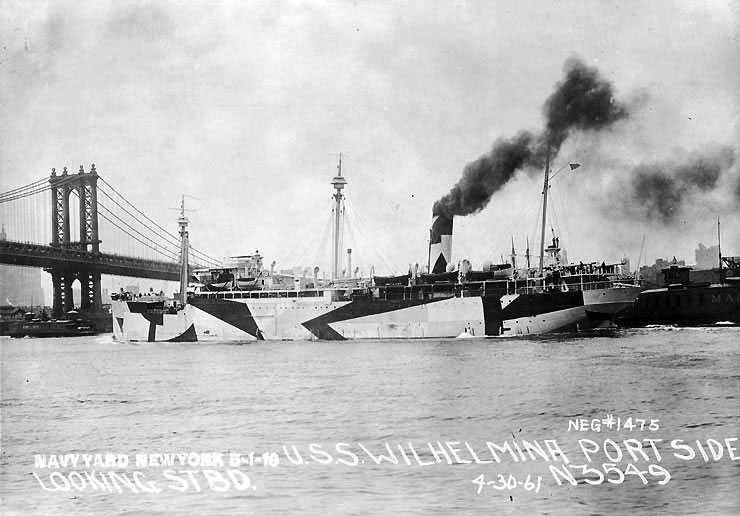

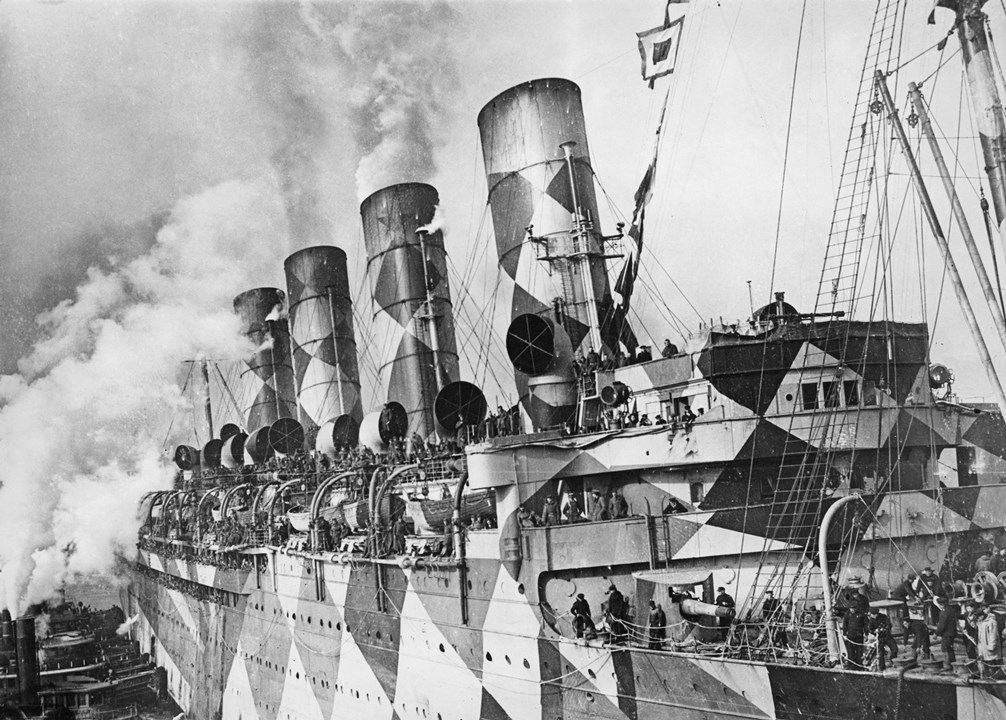

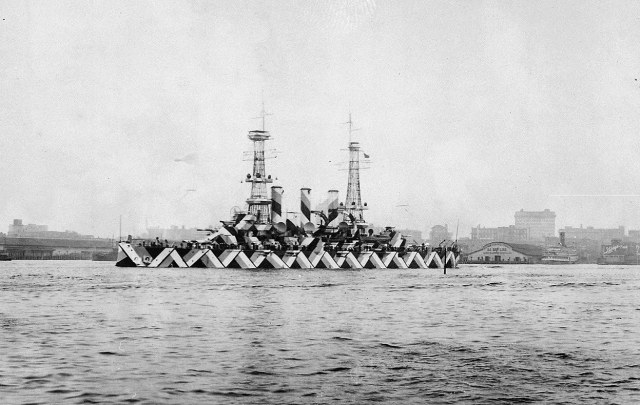

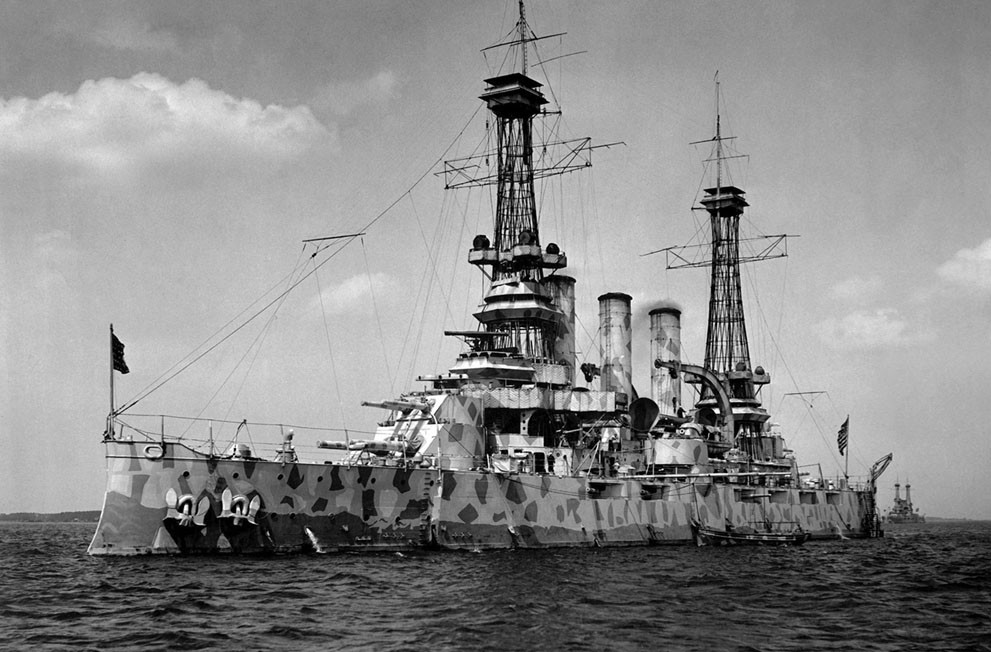

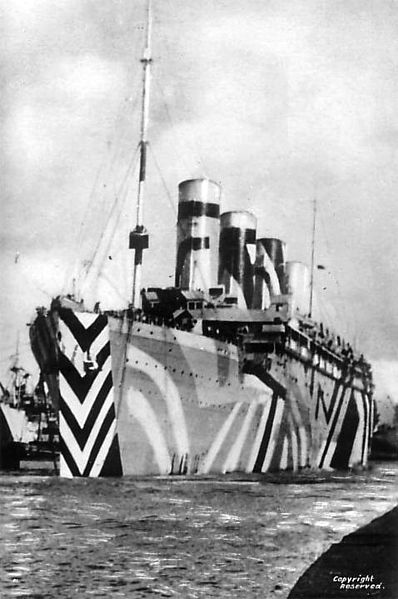

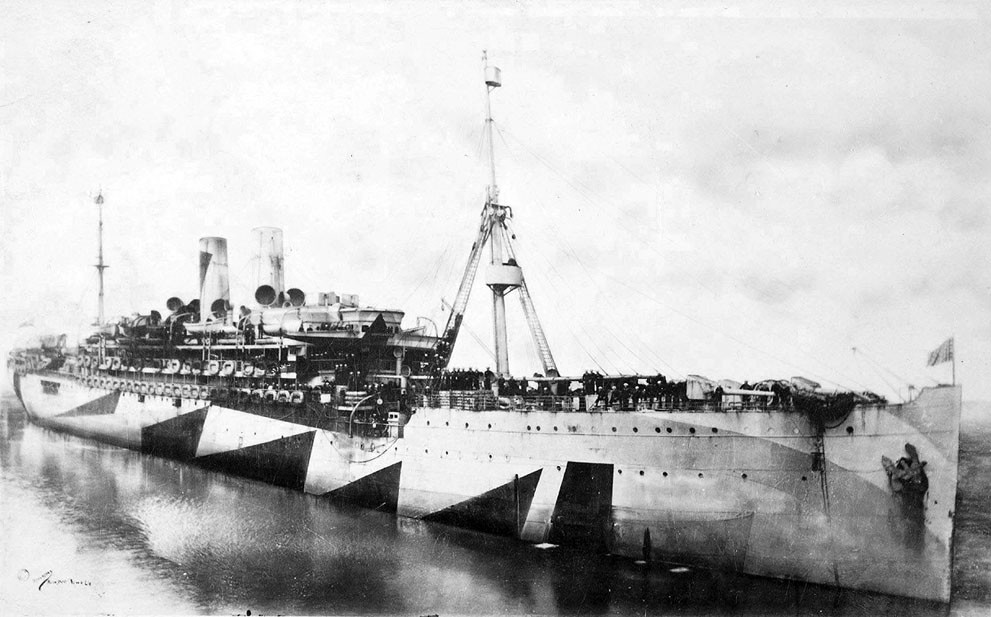

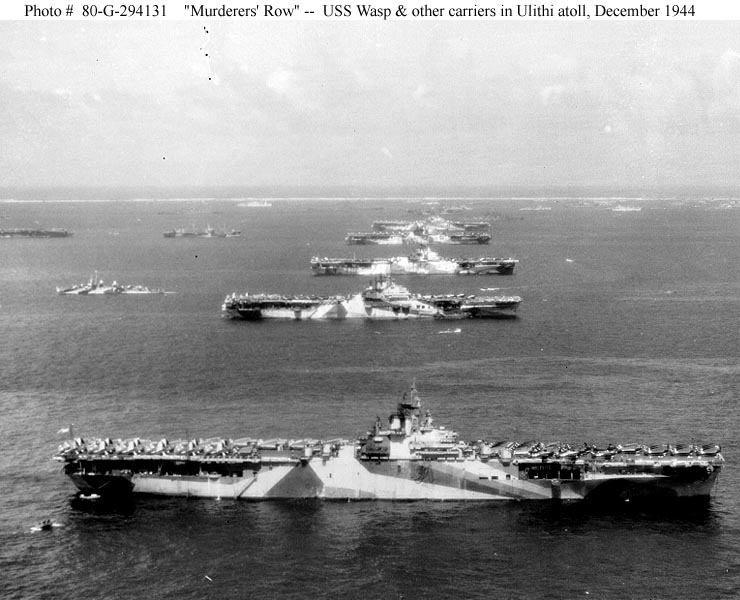

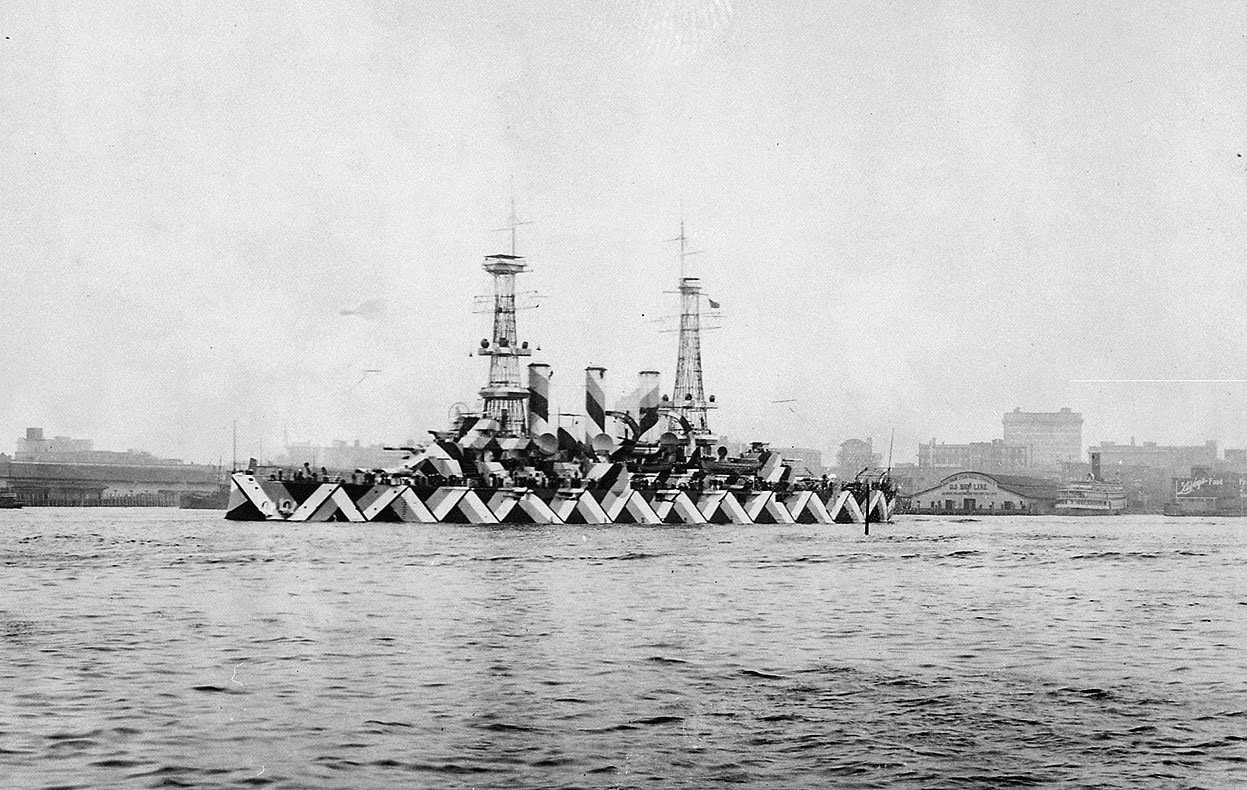

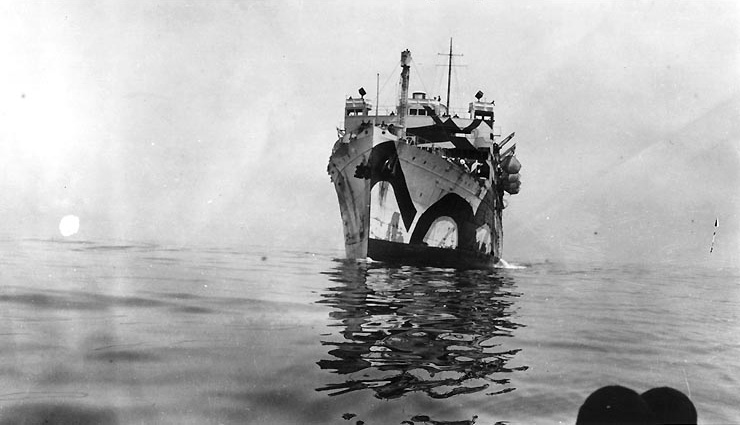

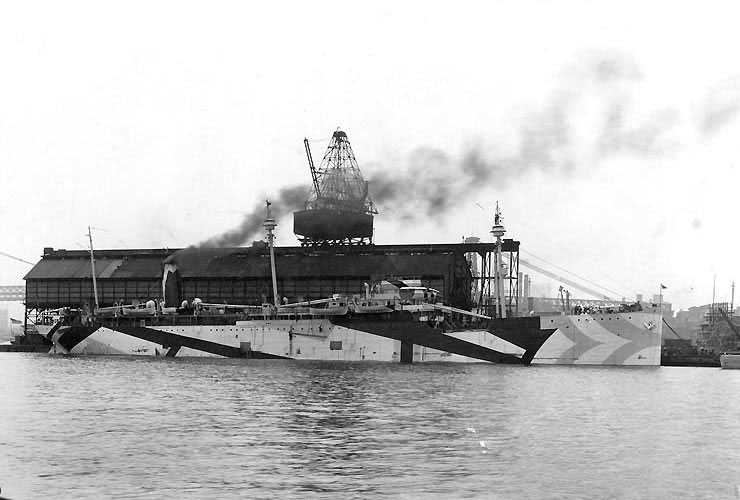

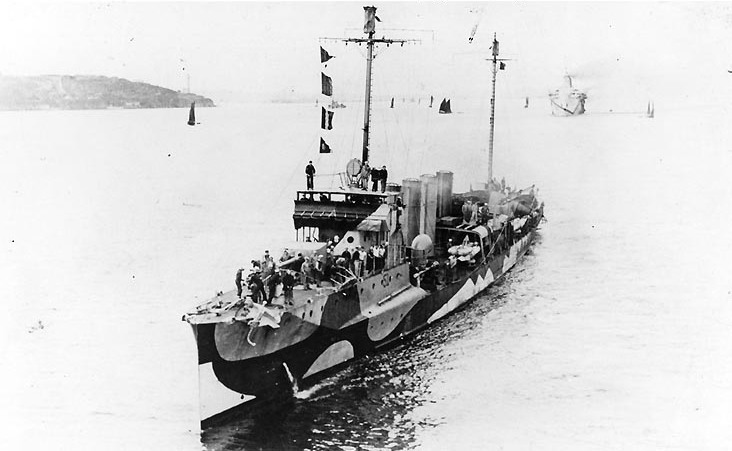

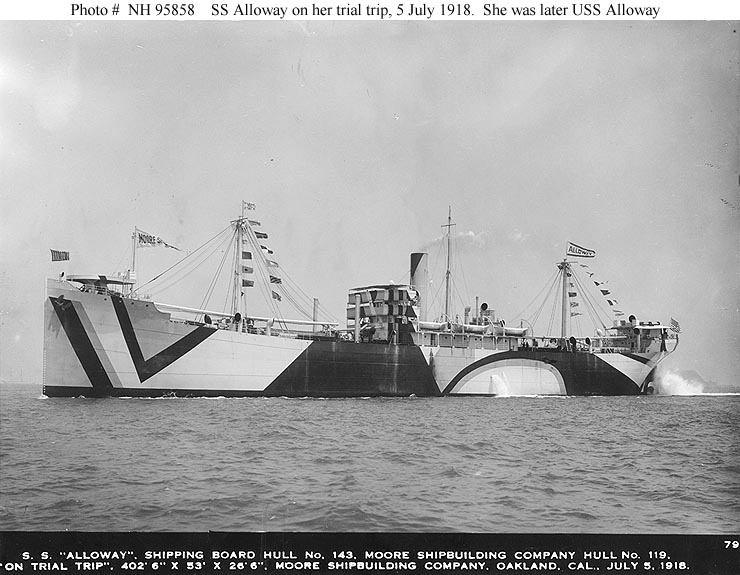

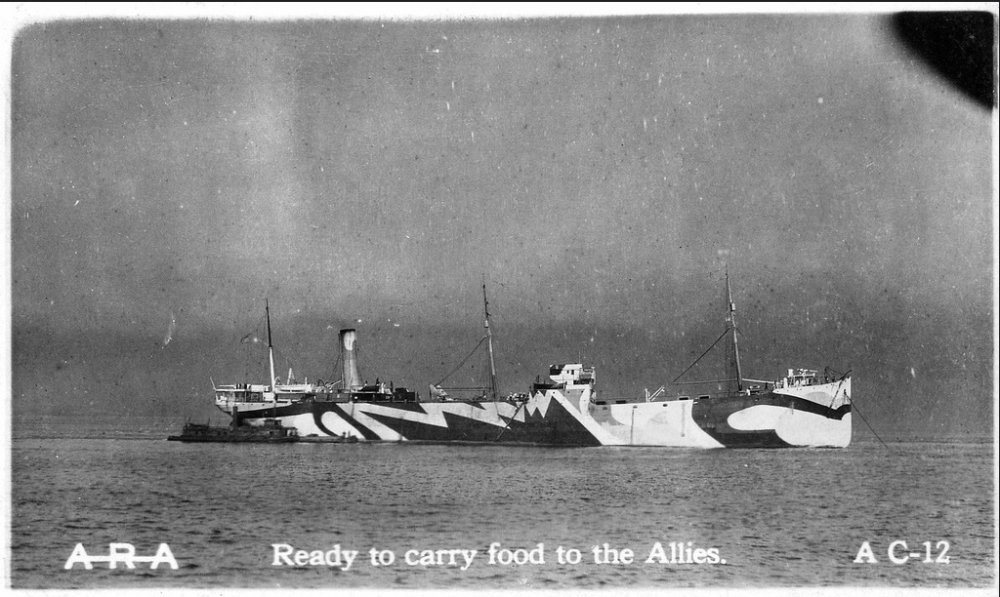

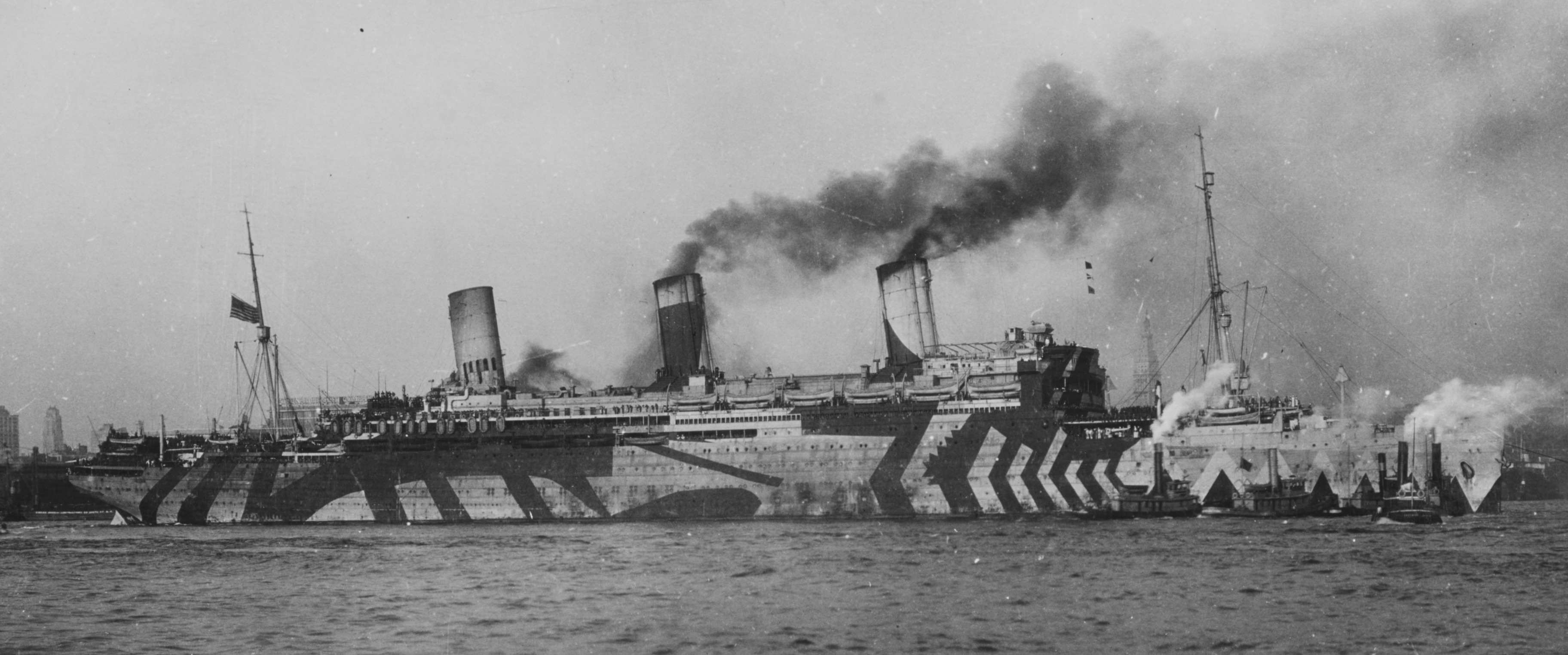

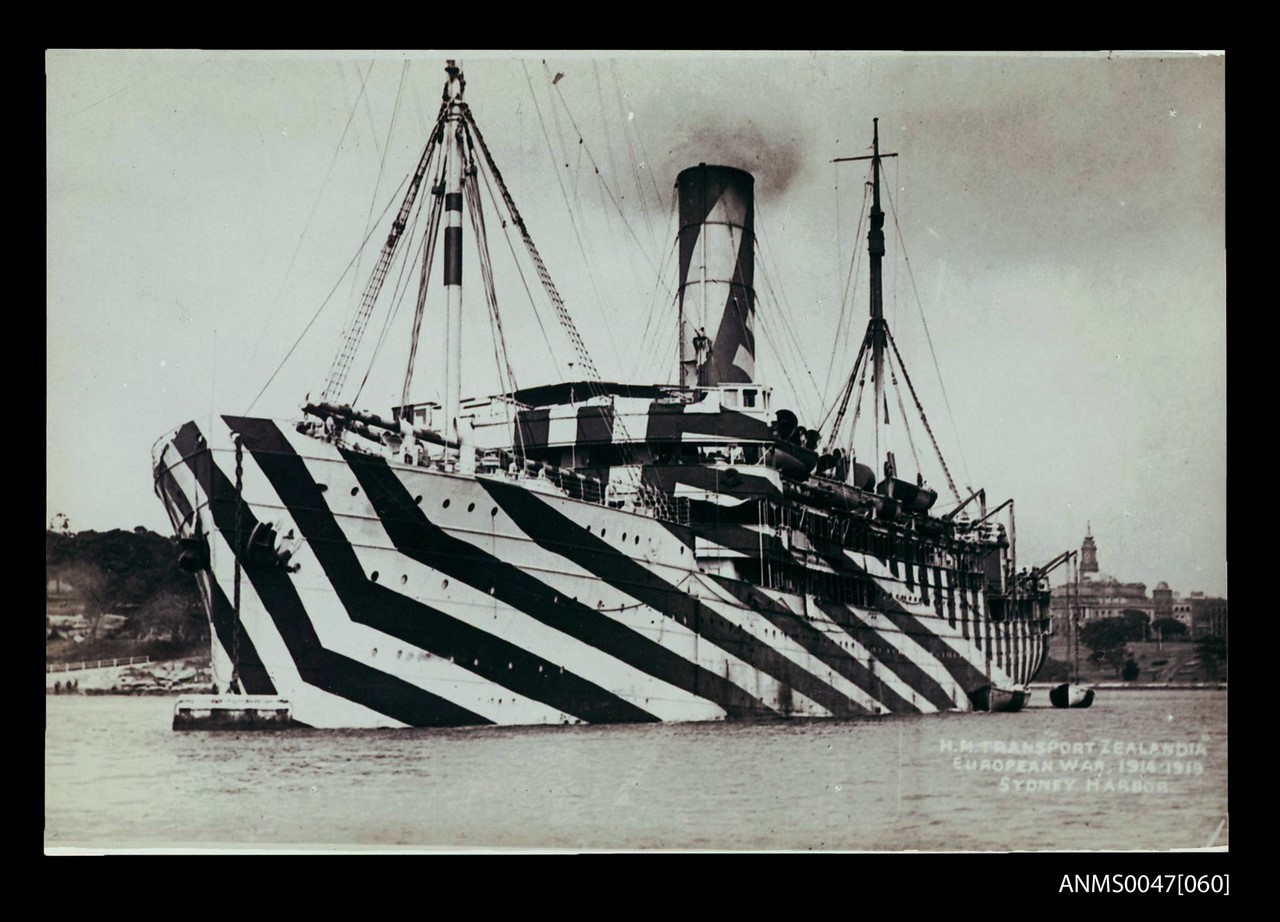

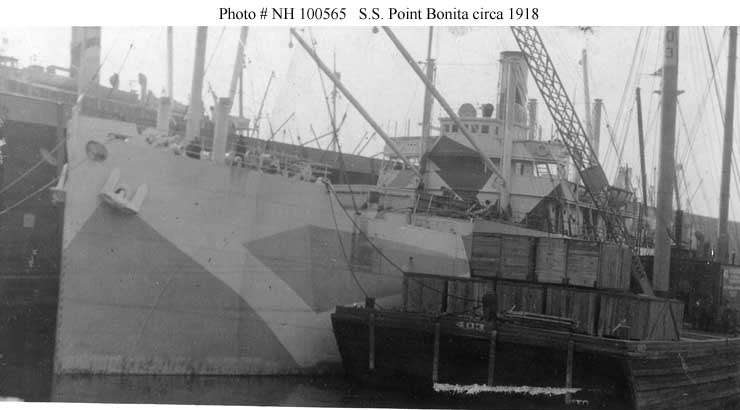

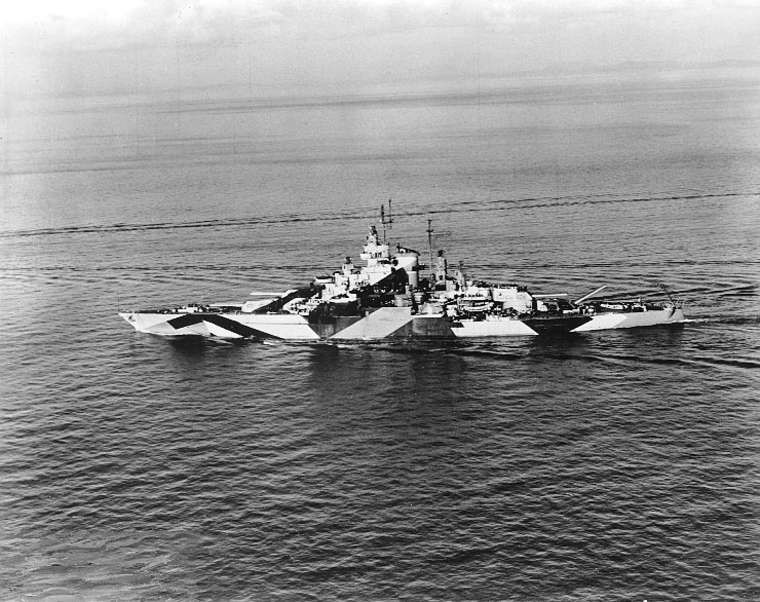

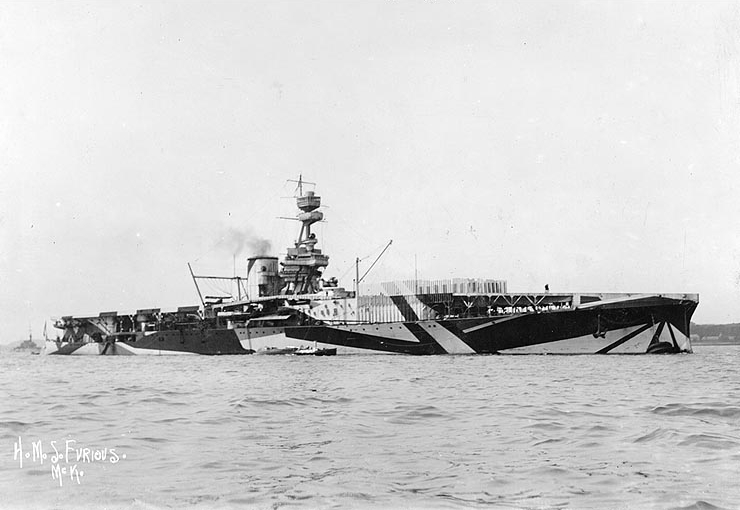

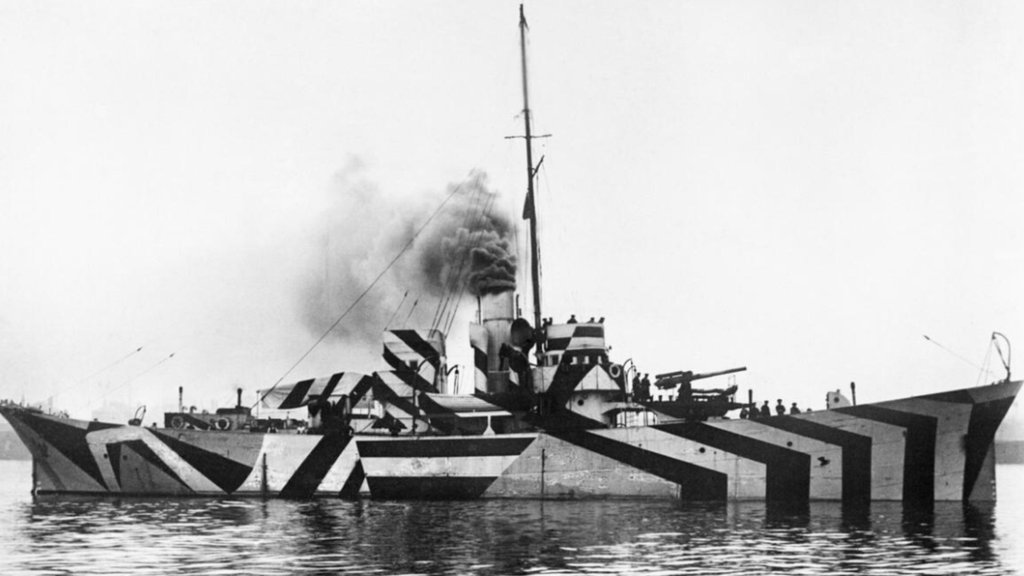

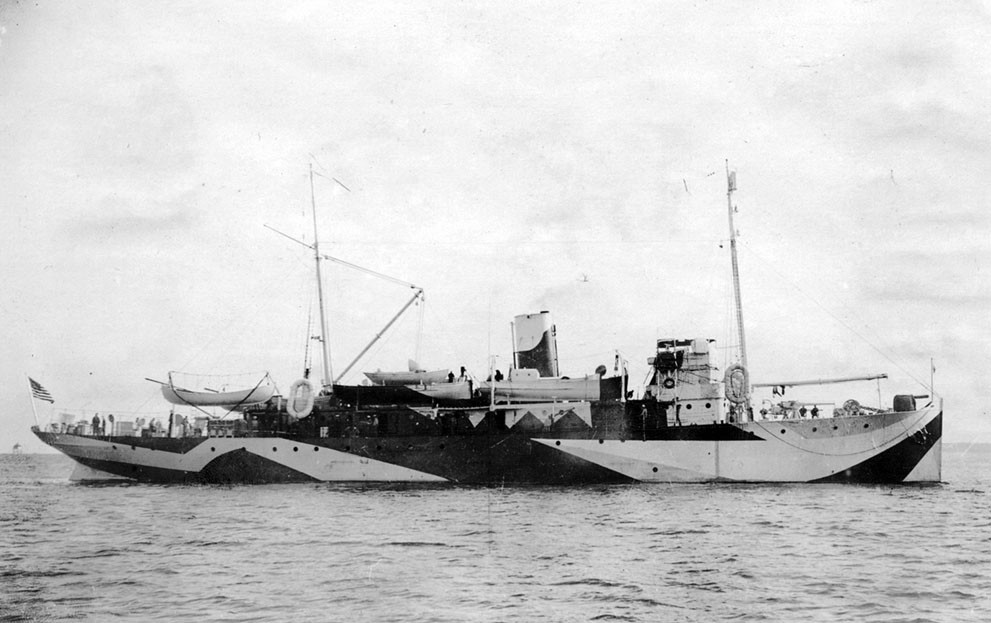

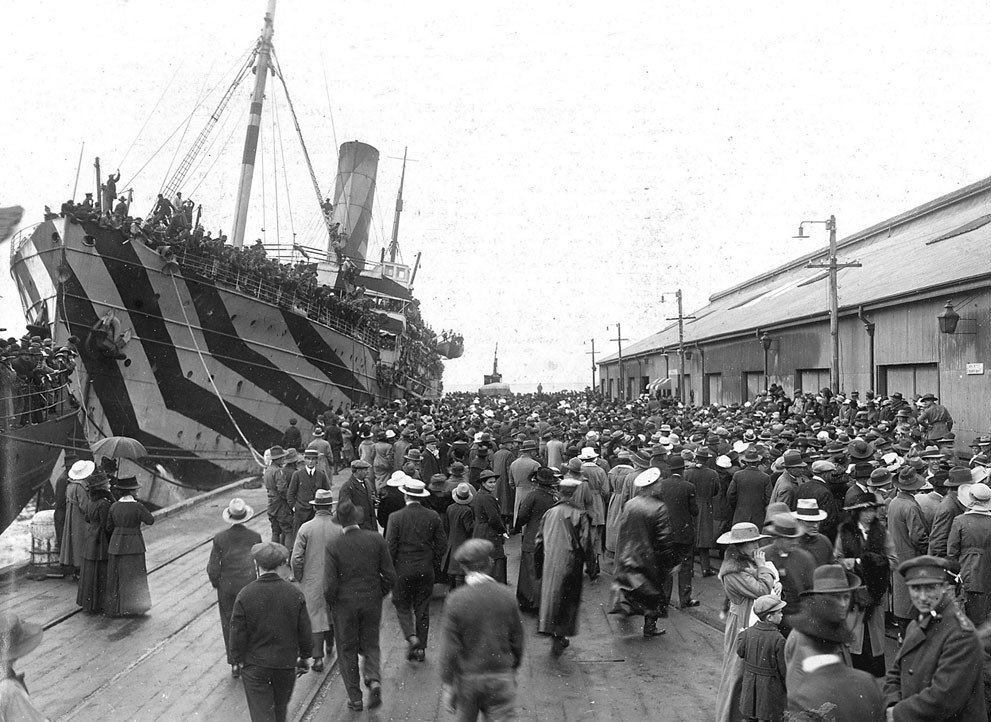

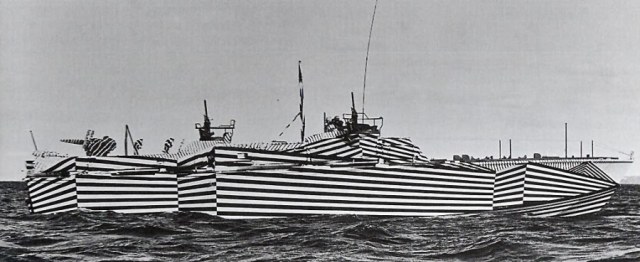

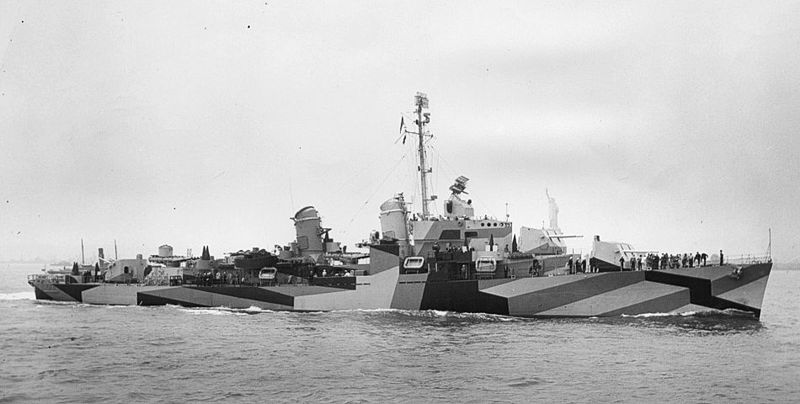

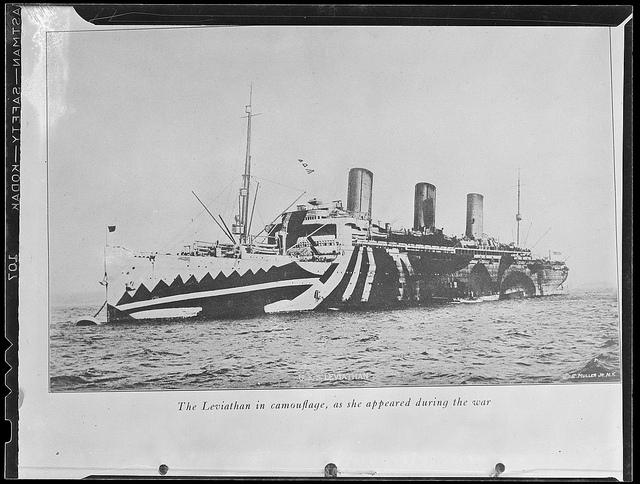

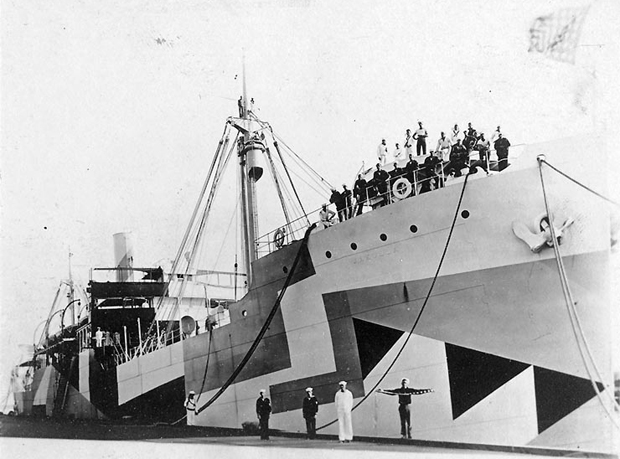

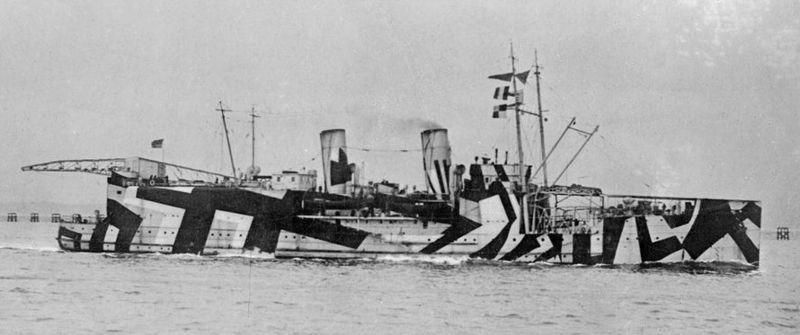

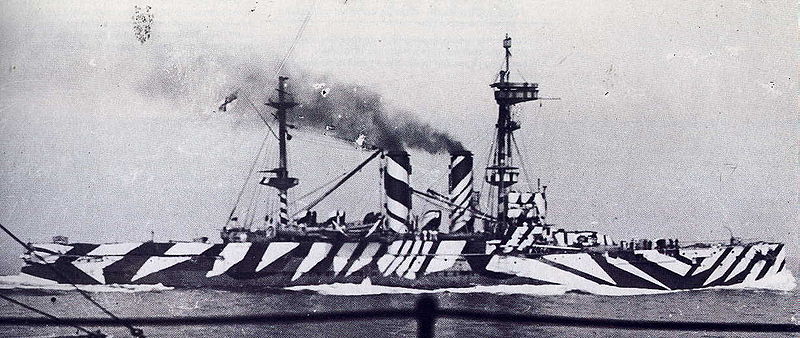

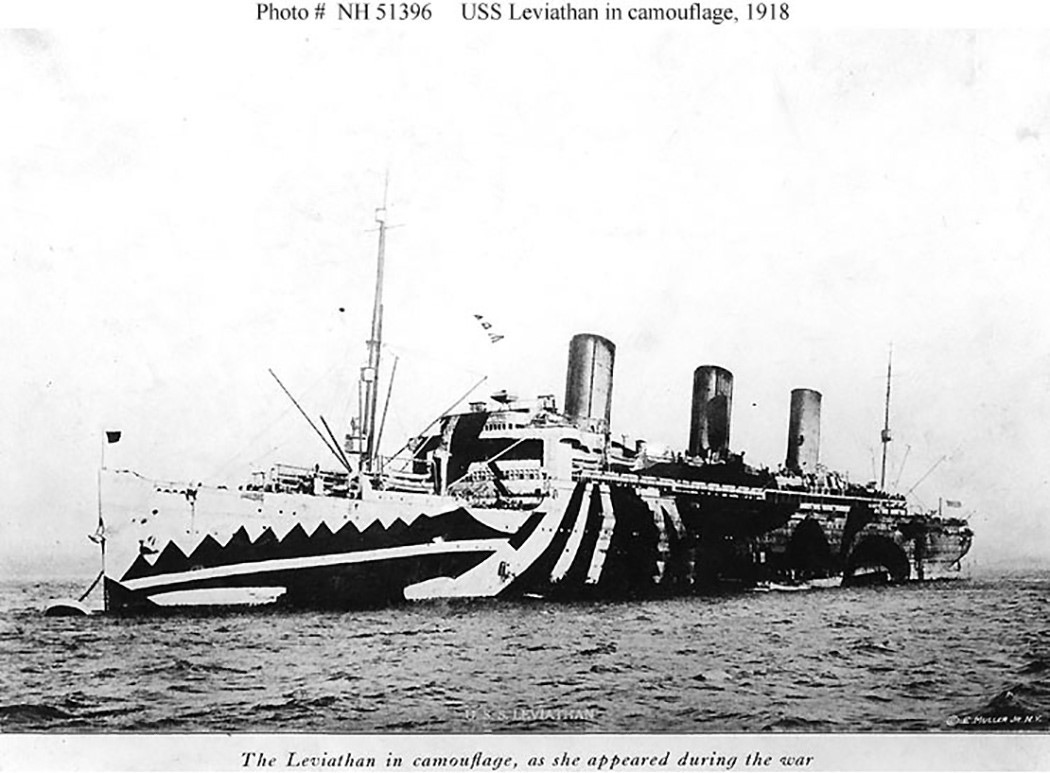

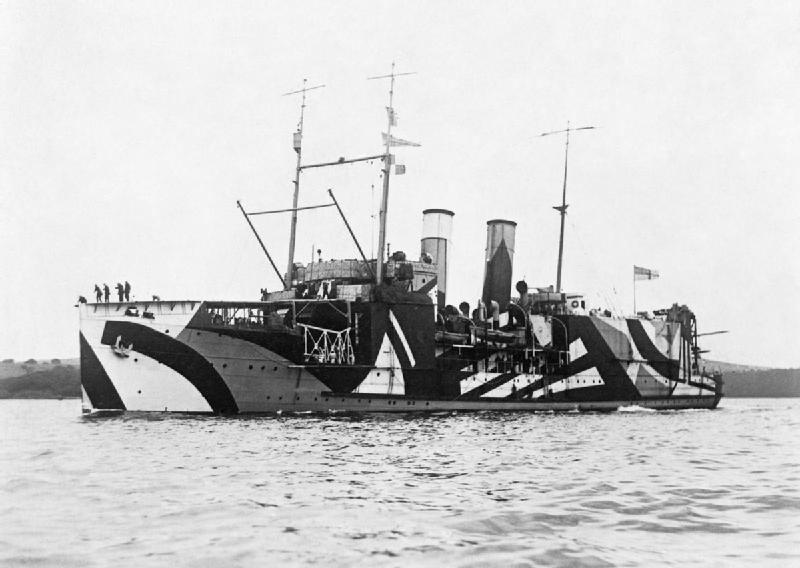

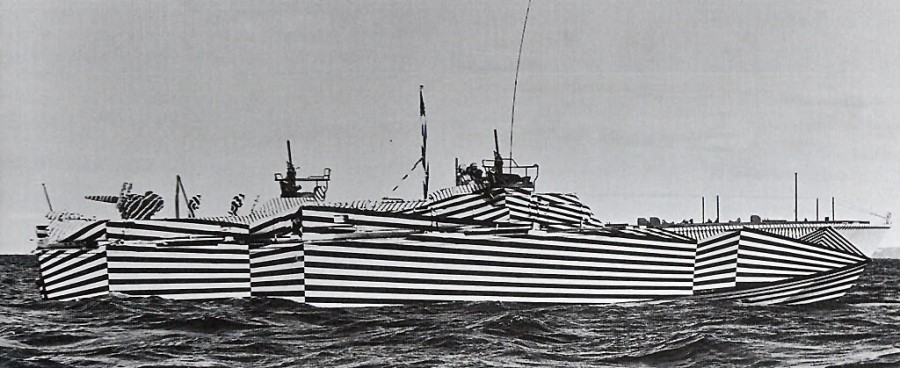

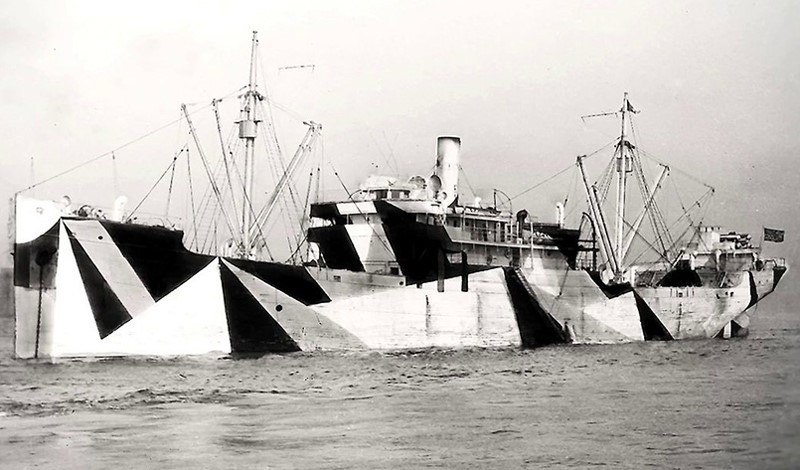

И ч/б фото военных и торговых dazzleпароходов двух войн, просто обалденные камуфляжи )       :

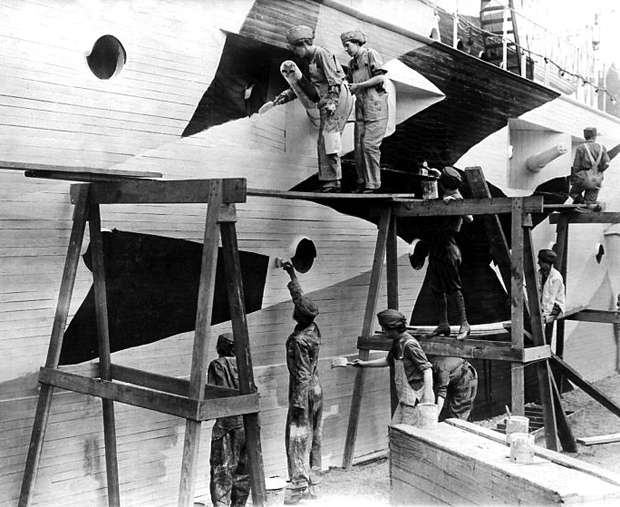

Интересная фотография.. Разукрашивают полноразмерный макет корабля или только борта корабля :

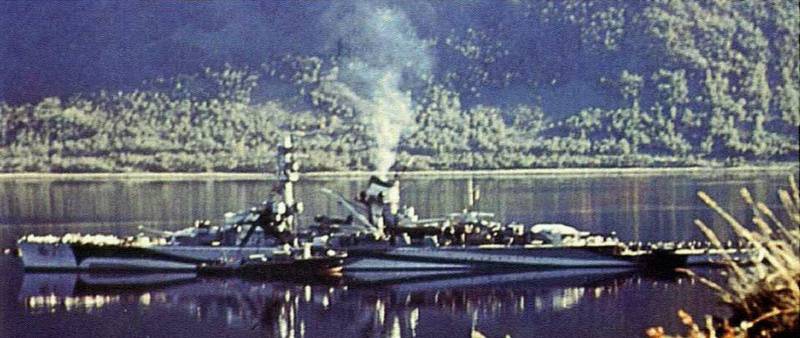

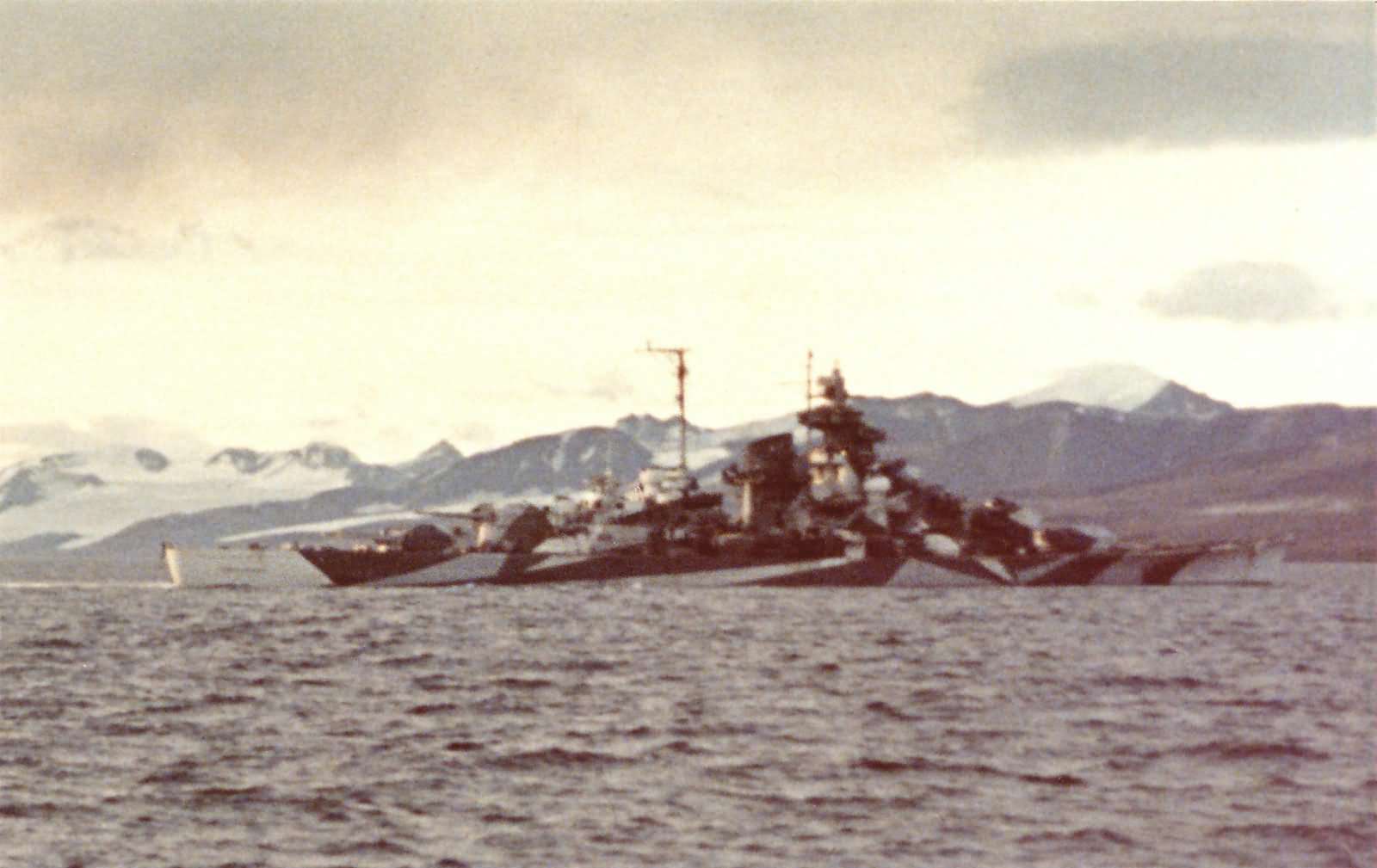

И в заключение сегодняшнего повествования, вот такой вот dazzleтирпилыч в камуфляже образца 1942 года :

Капец...
Неужели помогало?
_____________________________________
Что бы не делали ученые -
в результате всегда получается бомба (С)

А вот тут пока не понятно. Надо у капитанов германских подлодок спрашивать..)
А если серьезно, нужна статистика, официальные данные и другие документы. Такого пока не встречал..
P.S.
Мемуары нужно повнимательней перечитать, мож там чего найду.

@Михаил написал:

Саша спасибо! Зело познавательная тема.

Шикарная мастерская для тех годов
С Уважением, Михаил!

А мастерская да, шикарная.

Привет, Саша!
Случайно зашел, тебя в авторах увидел.
А я даже не знал, что корабли такие красивые бывают. Дума они все серенькие...
Очень интересно!

Влад, здравствуй!
Да, очень красивый период был у флота! Читал, что люди видевшие в атлантике конвои из таких судов пребывали с в состоянии восторга от увиденного, настолько это было красиво и необычно.
Жаль, но радиолокация, самонаводящиеся торпеды и прочие штуки нтп, безжалостно "смыли" с бортов кораблей красивейшие, разноцветные "узоры" ((
Хотя, в последнее время..

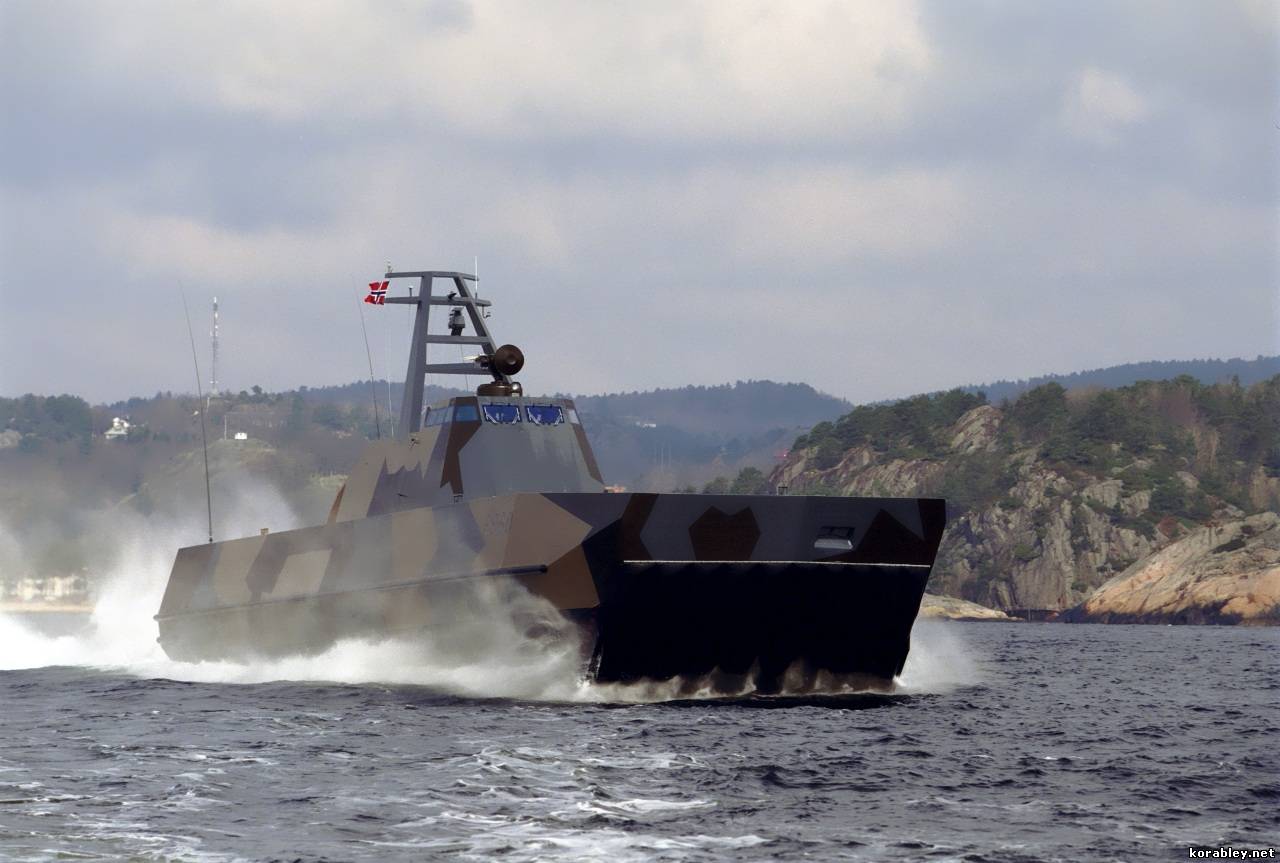

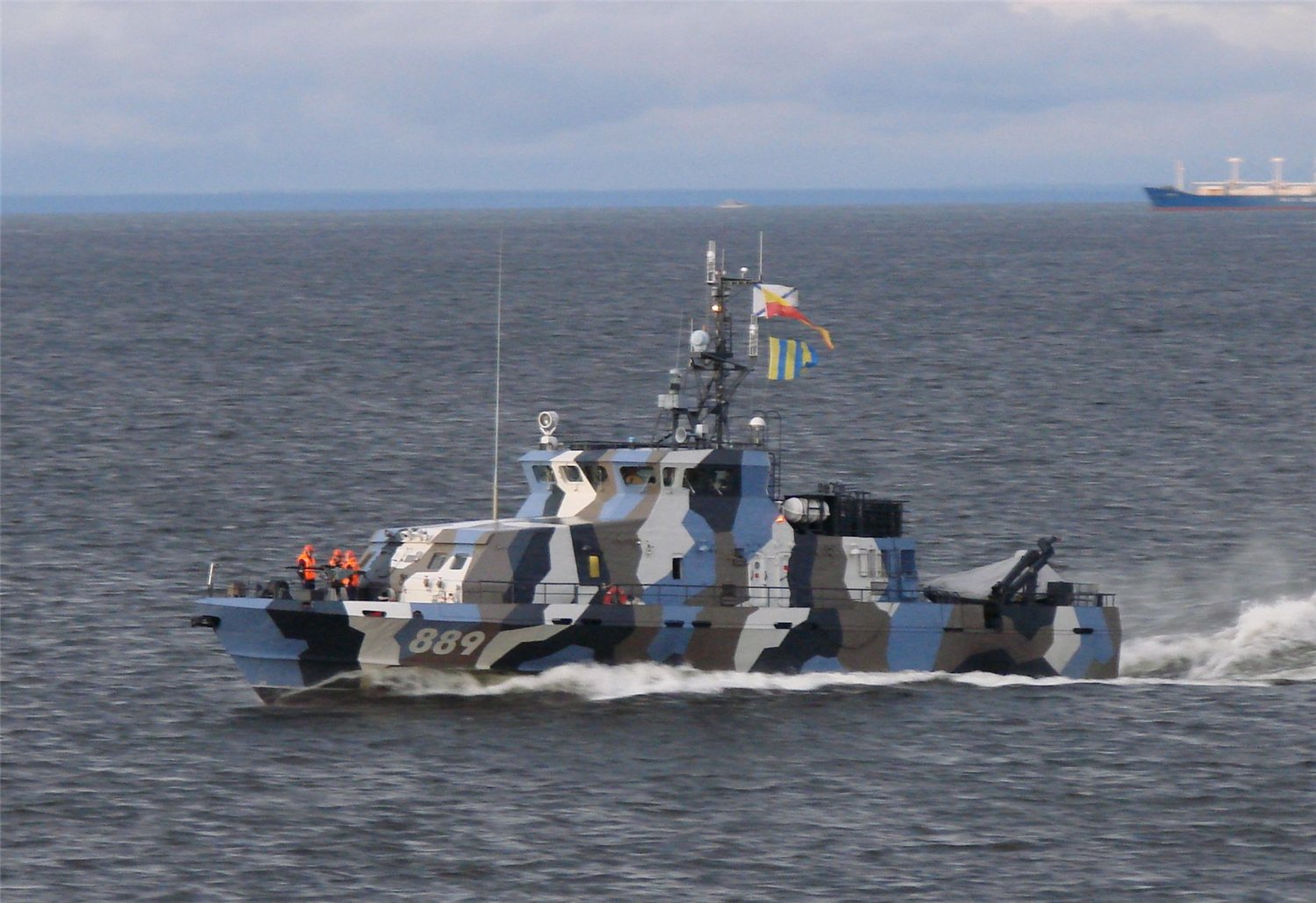

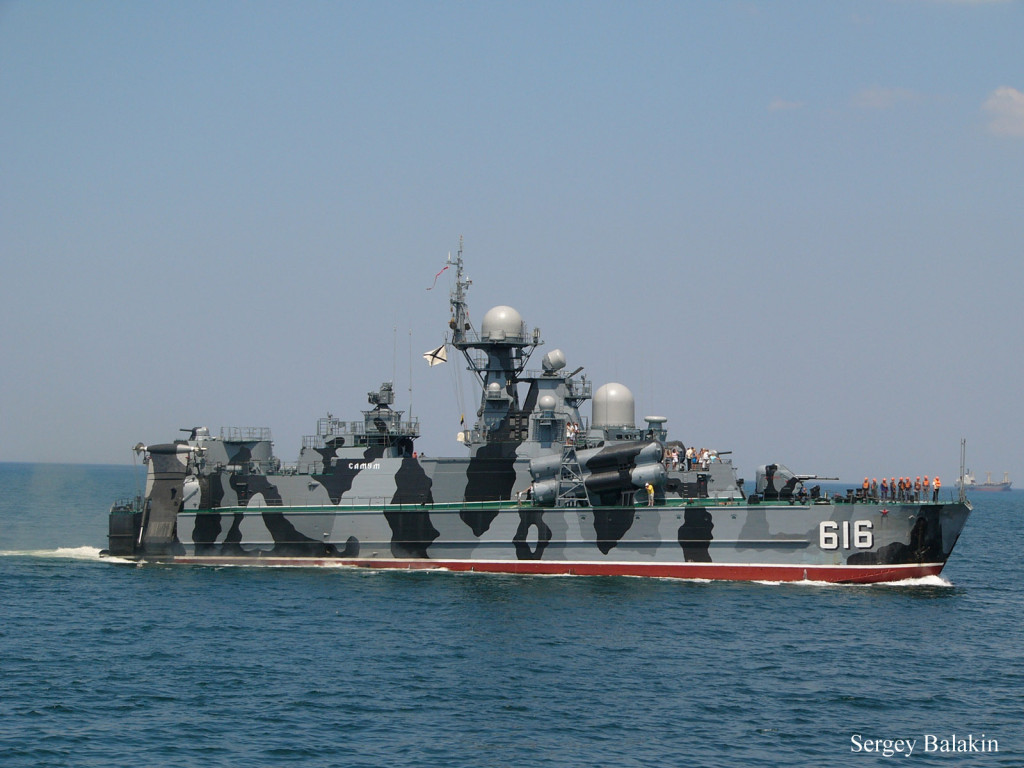

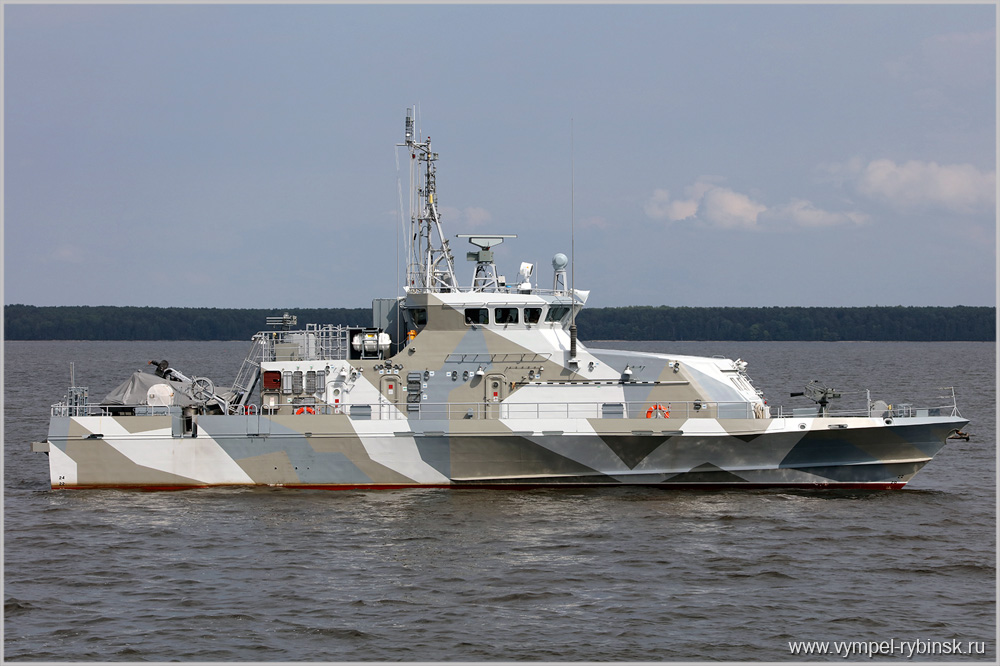

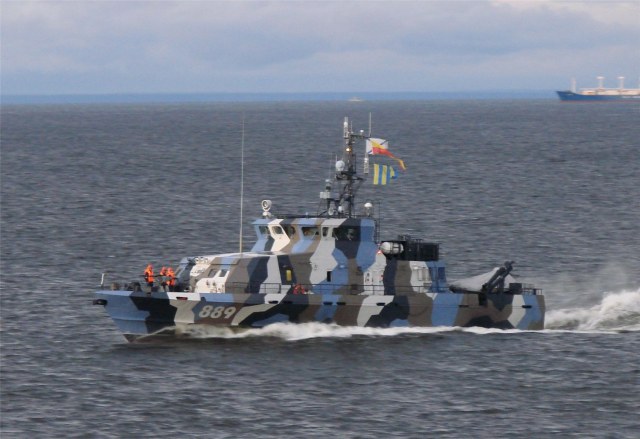

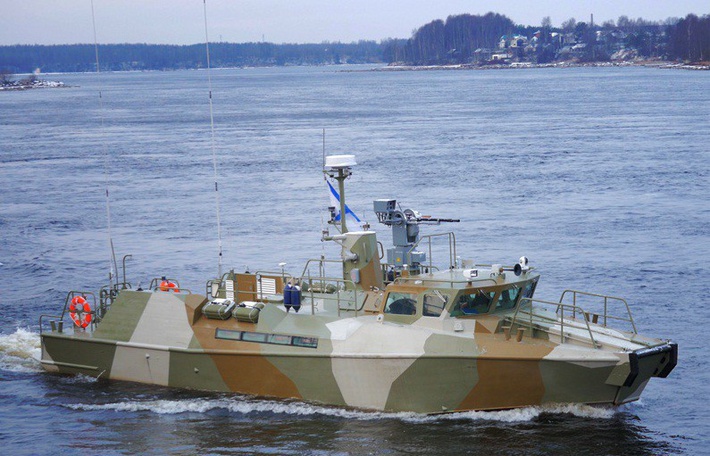

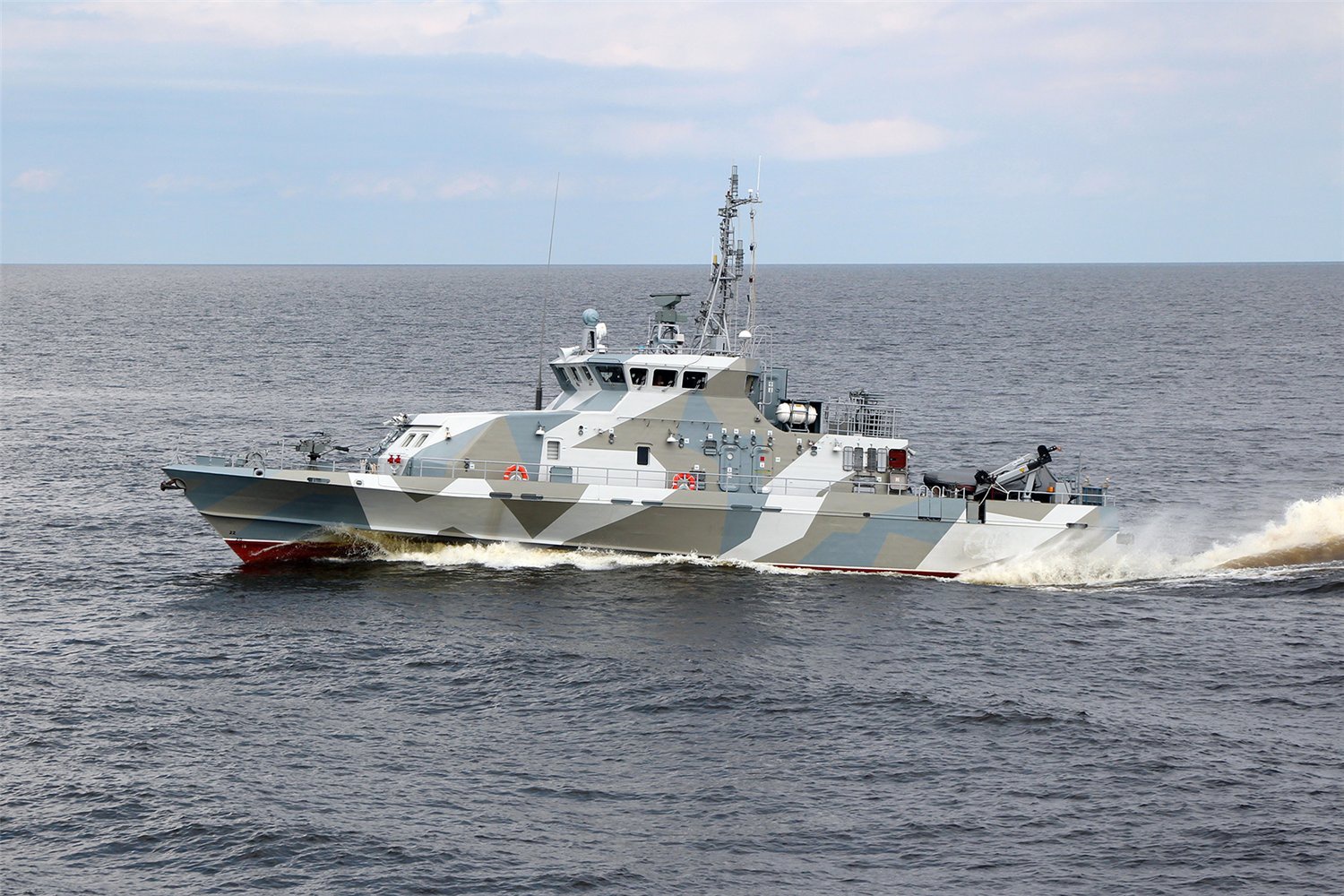

В последнее время на боевых кораблях (катерах), главным образом прибрежной зоны (т.н. литоральные корабли, в США), вновь замечается появление различных камуфляжей. Тут и отечественный ВМФ, и американцы,  и шведы с финнами, китайцы..
Лично мне непонятна реинкарнация камуфляжа. После столь долгого забвения, фактически убитый радиолокацией 20 века, на кораблях 21 века, века еще более могущественных высоких технологий, появляется...  камуфляж.  Непонятно. Возможно это как то связано с действиями в прибрежной зоне, а может, как пишется в одной статье, просто дань моде.. Возможно. Но тем не менее, Dazzle красят ! :
