Это машина нравилась мне давно - пусть не такая известная и брутальная как старший собрат-но есть в ней что-то стремительное....

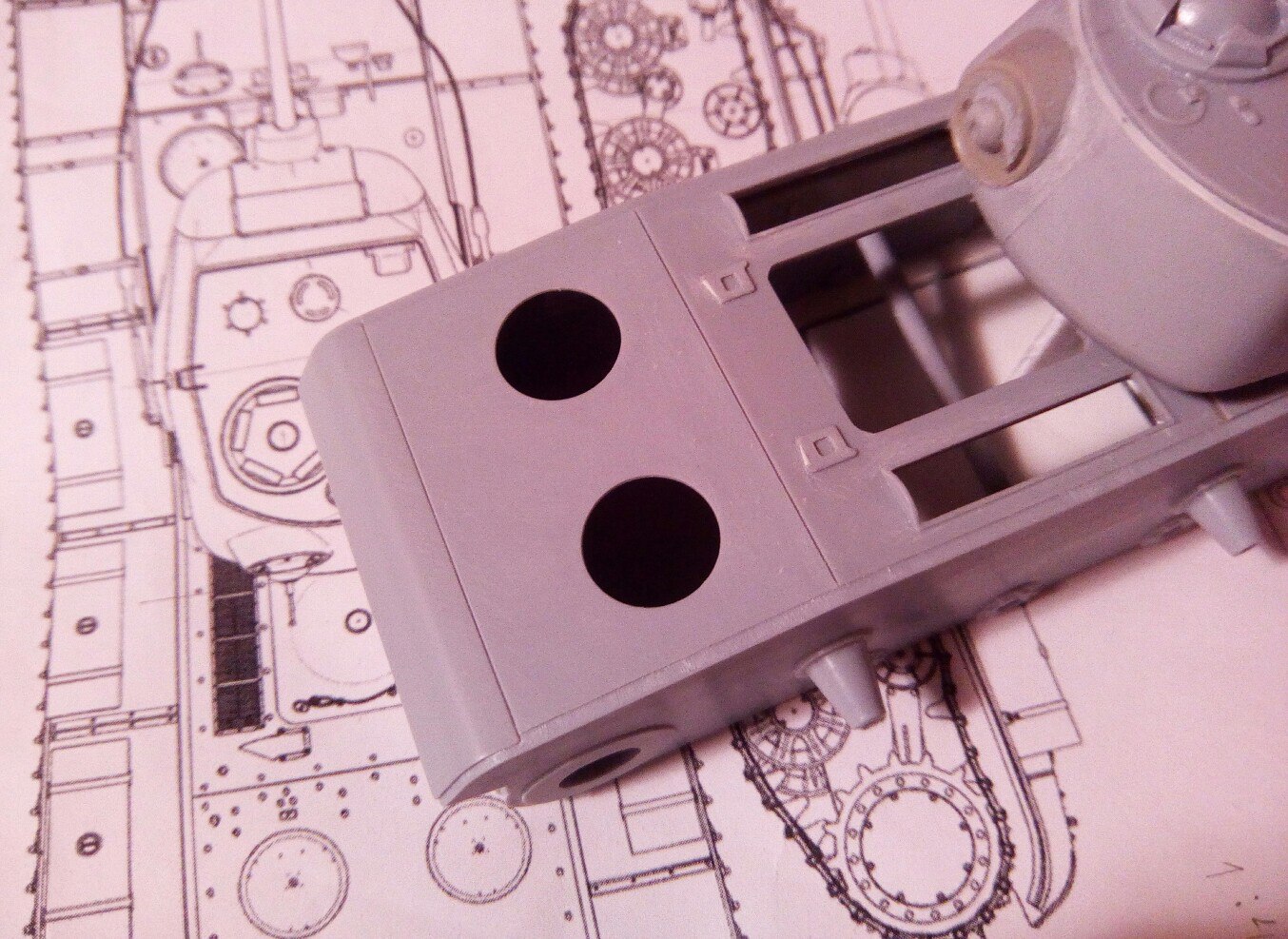

Итак- старый добрый ВЭ) начал с корпуса. ВЭ даёт верное сочленение вертикальных и горизонтальных листов - со ступенькой - но только сверху :поэтому-

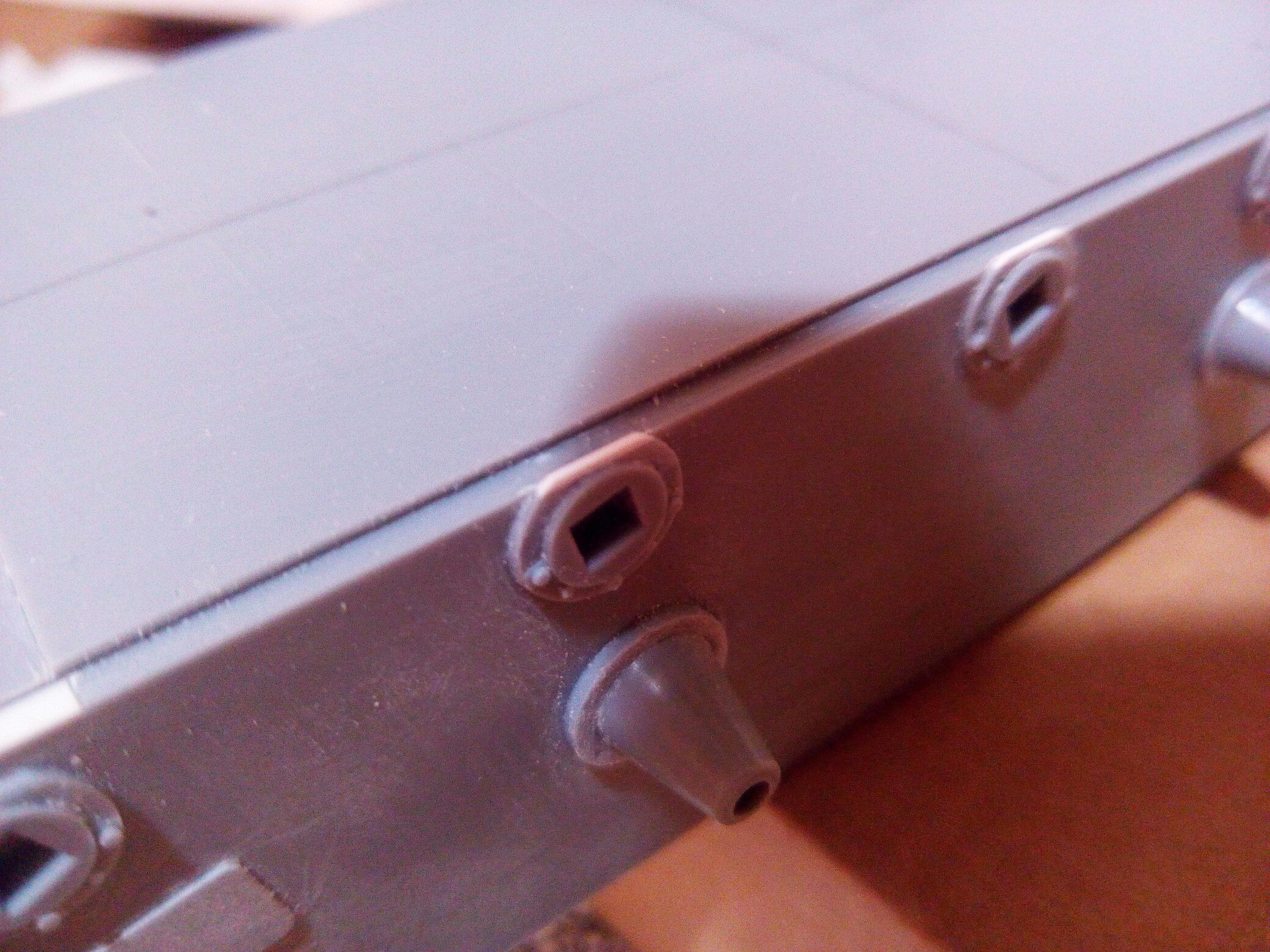

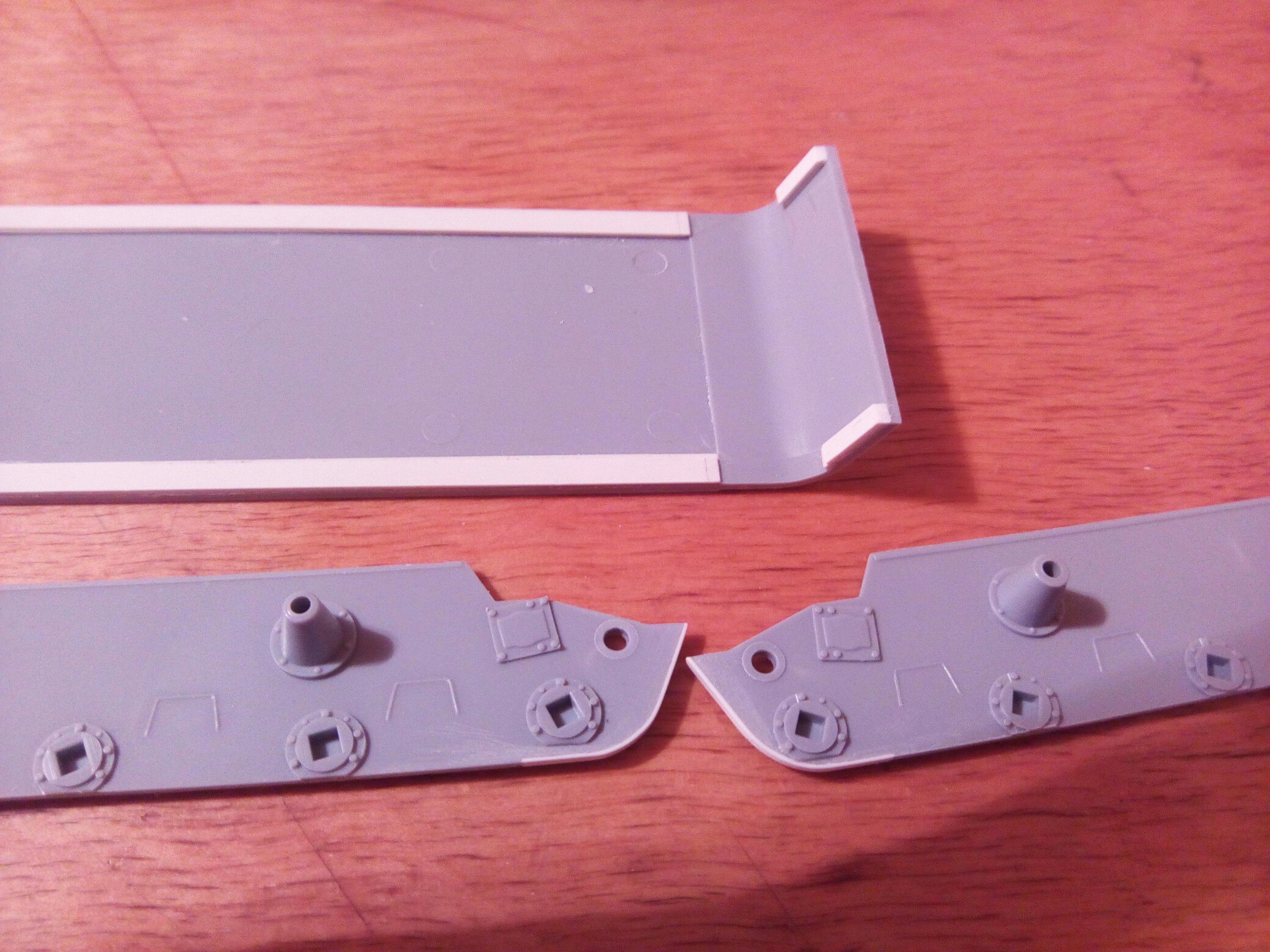

Борт - подклейкой пластика 0'5мм убрана ступенька с передней части. Нижняя часть подрезана до уровня осей балансиров. Со стороны кормы - по радиусу обточена на~0'2мм.
Днище - в месте сопряжения с бортами подклеен пластик ~0'7мм. С торца (со стороны кормы) - 0'5мм. Корма обклеена пластиком 0'2мм нарощена вверх на 2мм. Сделаны фрезировки под буксирные рымы. Снизу подклеен пластик 0'7мм и снята фаска.

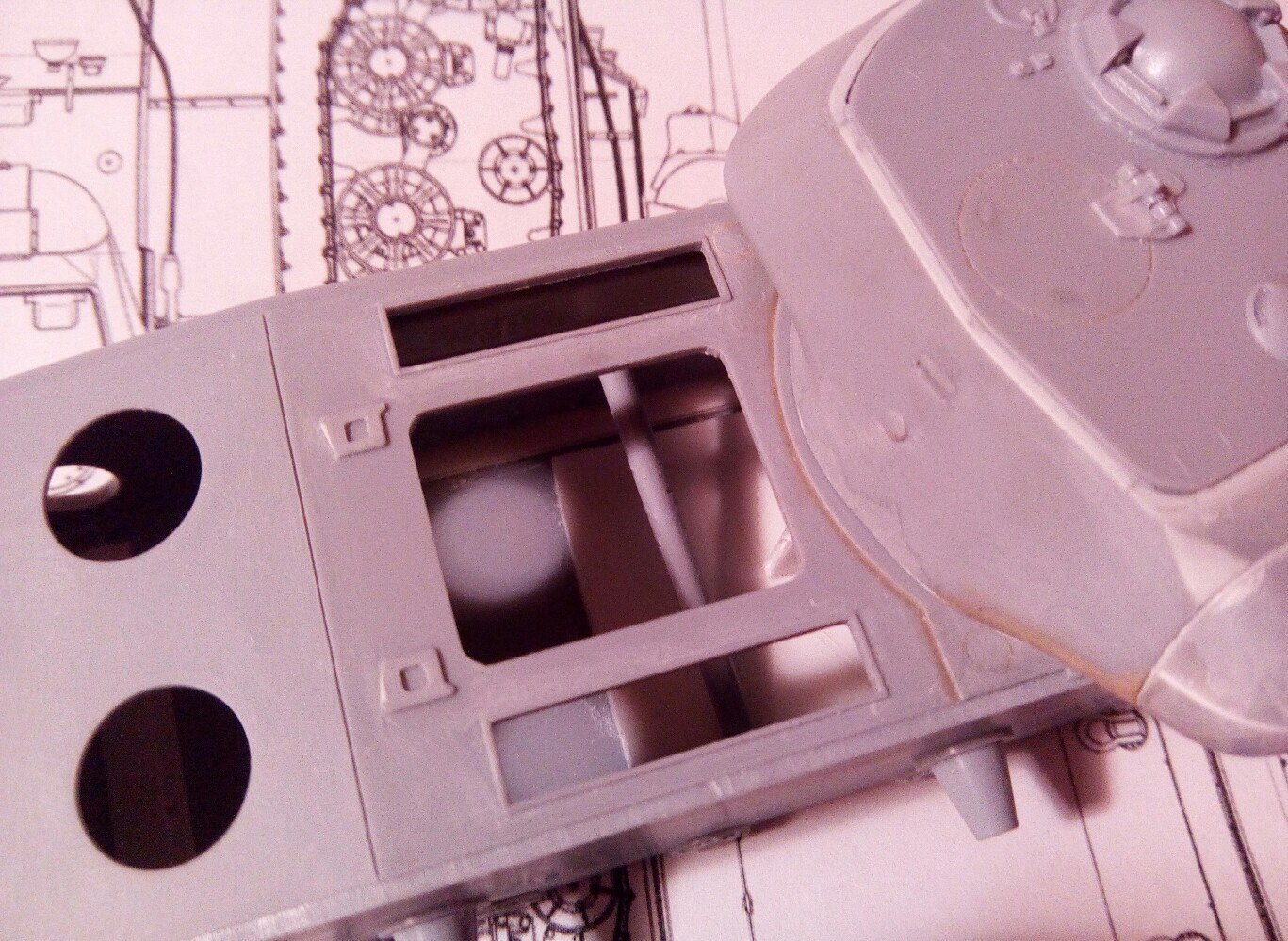

Верх - удалены все болты и рымы. Убрана ступенька с ВКД (он должен быть вровень с крышей). Прорезан стык. Поправлена форма оснований выхлопов. Прорезаны окна притока воздуха.
Далее - все это собрано - сделаны распорки (лев борт немного вогнуло внутрь - не сильно но всеж поправил)) полоской пластика восстановлены кронштейны балансиров. Стык листов крыши зашпаклевал - а то в реале его толщина с два пальца будет

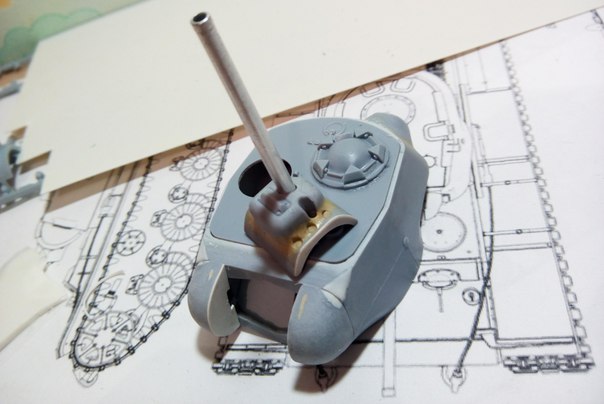

Башня - опущены щели на ~1мм. Убрана отбортовка с люка. Башня поправлена по форме пластиком и шпаклей - основа - чертеж Дмитриева (думаю наиболее адекватный на данный момент)

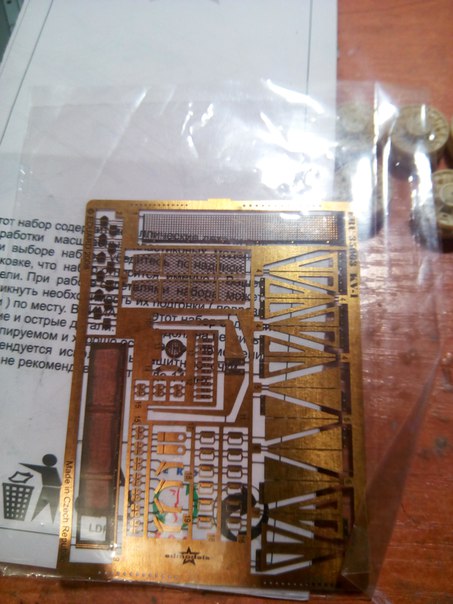

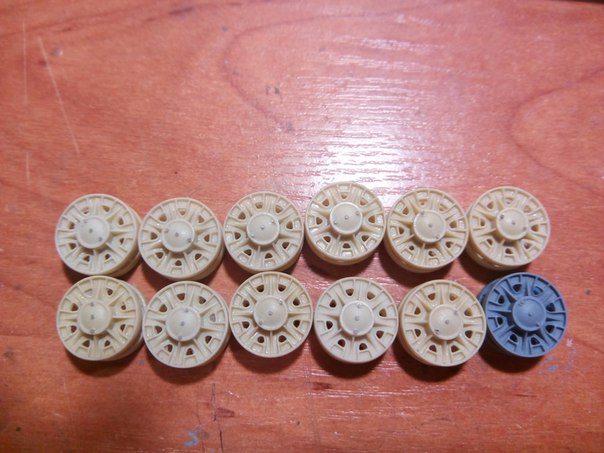

Тз допов пока имеем катки от ДТ-35 ствол ЗиС-5 от РБ и немного травла от эдуарда
Далее - комбашенка у ВЭ довернута на правый борт - нужно срезать и ставить нормально убрать отбортовку с сигнального люка. Колпак вентилятора слишком выпуклый.

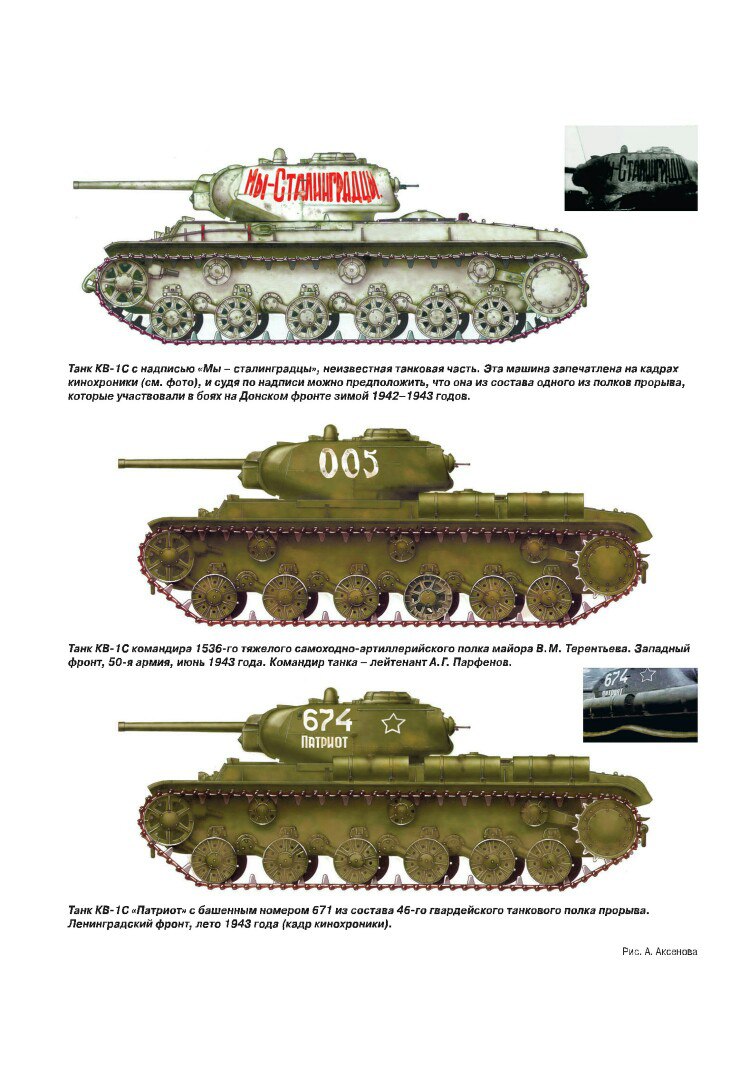

Прототип пока не выбран - хотелось бы "МЫ - СТАЛИНГРАДЦЫ" - но фото его пока не нашёл
вэ...это серьезно..удачи в постройке
- Знаете ли вы, что Ближнее зарубежье – это 8-16 часов на танке?
Спасибо) дадне так страшен ВЭ как его малюют - попобщим размерам весьма точная модель .
Возможные прототипы - пока ищу 'выбираю ...

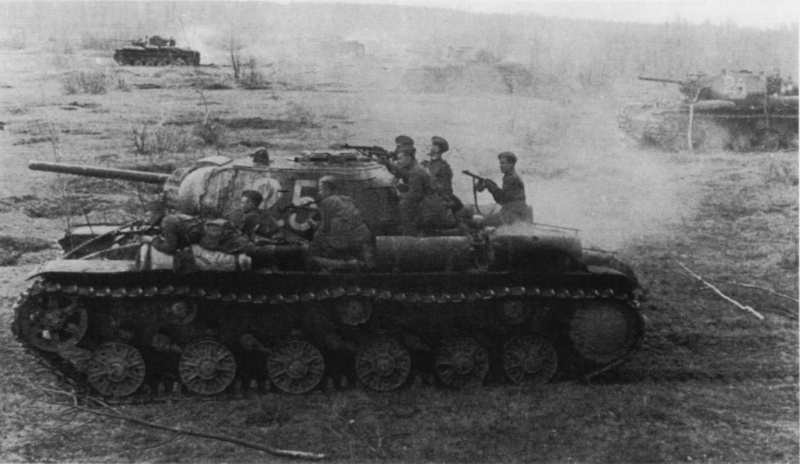

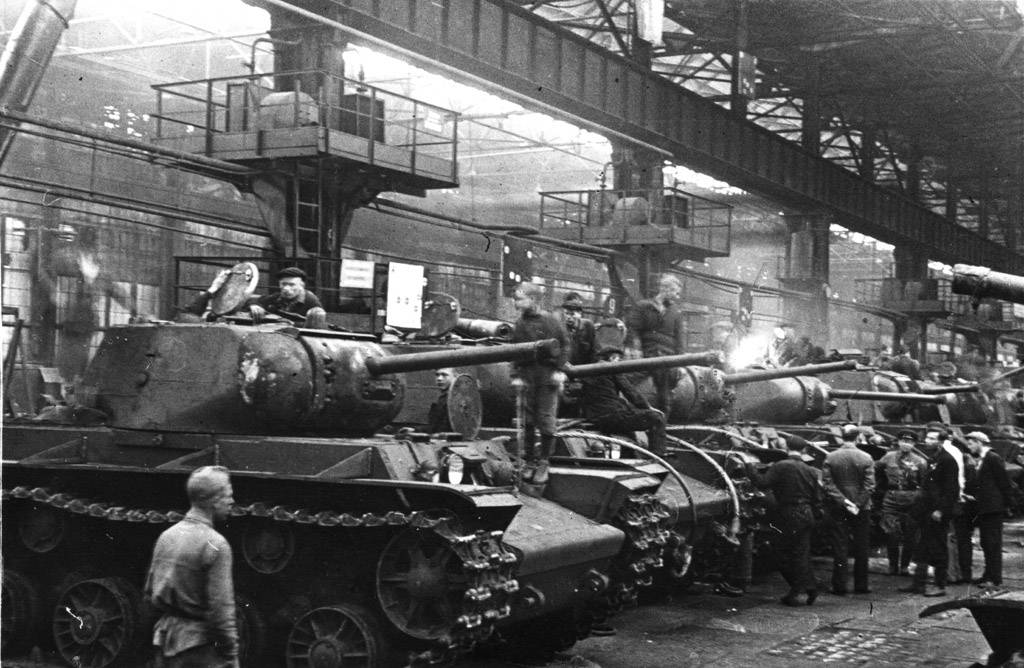

Вот еще немного фоток для выбора прототипа (если ошибся с моделью танка - строго не взыщите, пожалуйста
)
в работе диорама: немецкий самоход с экипажем на улице города
Хех) ошибиться в нашем деле не грех))

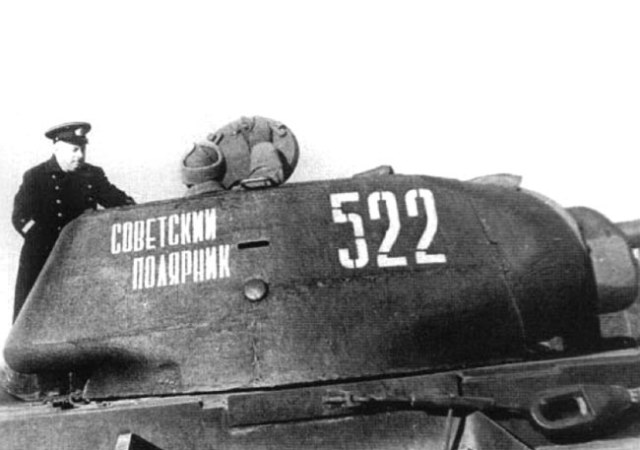

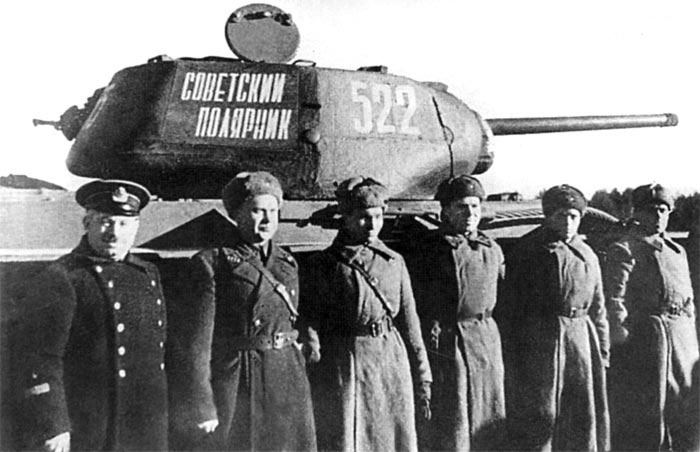

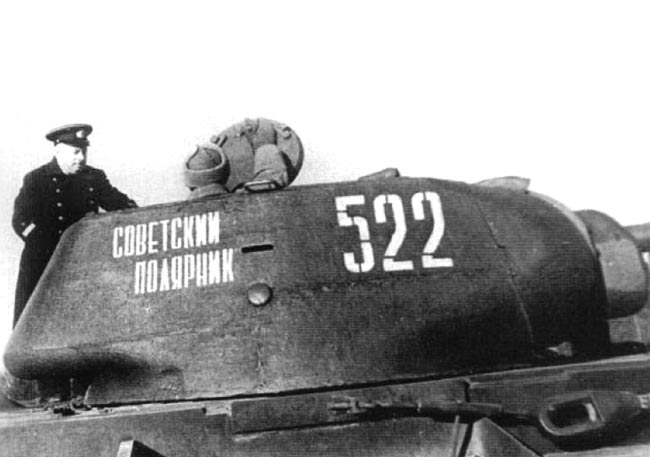

Приведённым вами фото - все кроме полярника и последгего фото (то что в зимнике) - машины уже 43 года (ну либо конца 42 (650мм траки (с 1. 11. 1942) и последний вариант катка (с 25. 11. 1942)). 541 полярник - на 700мм траках от КВ-1, с полугребнем на разрезном траке. Тот что в зимнике - с катками от КВ-1 - выпуск август - сентябрь 1942 - вот аналогичные машины. Как то так)
@JOY BOY, Вы - гуру! Спасибо за разъяснения! То, что на всех фотках оказался КВ-1С для меня уже прорыв
в работе диорама: немецкий самоход с экипажем на улице города
@Александр Христенко,да ну бросьте вы, какой я гуру))) люблю просто инфу покопать - этож жуть как интересно)))
Спасибо мужикам с угла - имеем размеры следующих метизов
- конические болты на маске орудия
Размер под ключ 44мм(по другим данным 48мм), высота 29мм.
бронировке ПОУ
Размер под ключ 28мм, высота 20мм.
крепящих к корпусу упоры балансиров.
Размер под ключ 42мм, высота 33мм.
Болты крепящие к корпусу листы крыши МТО
Размер под ключ 27мм, высота 13мм.
Корончатых гаек на упорах балансиров
Размер под ключ 45мм, высота 28мм.
креплениях выхлопных патрубков.
Размер под ключ 22мм, высота 10мм.
Клепки на днище.(крепление кронштейнов балансиров)
Диаметр 58мм

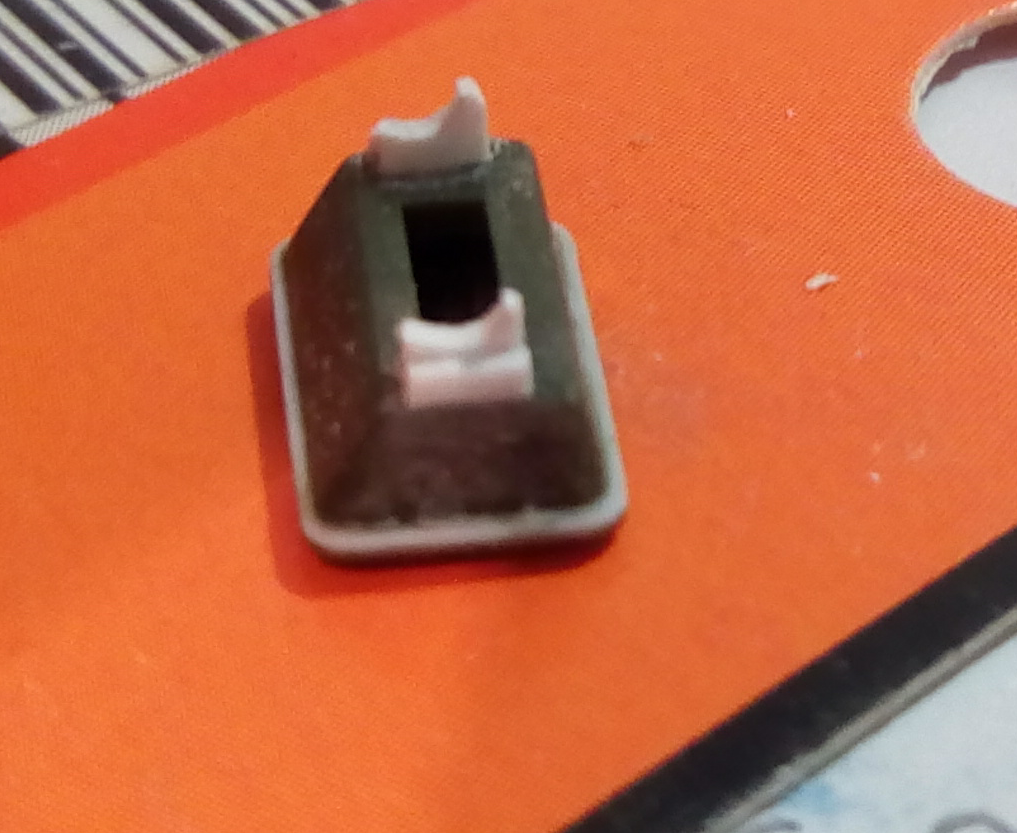

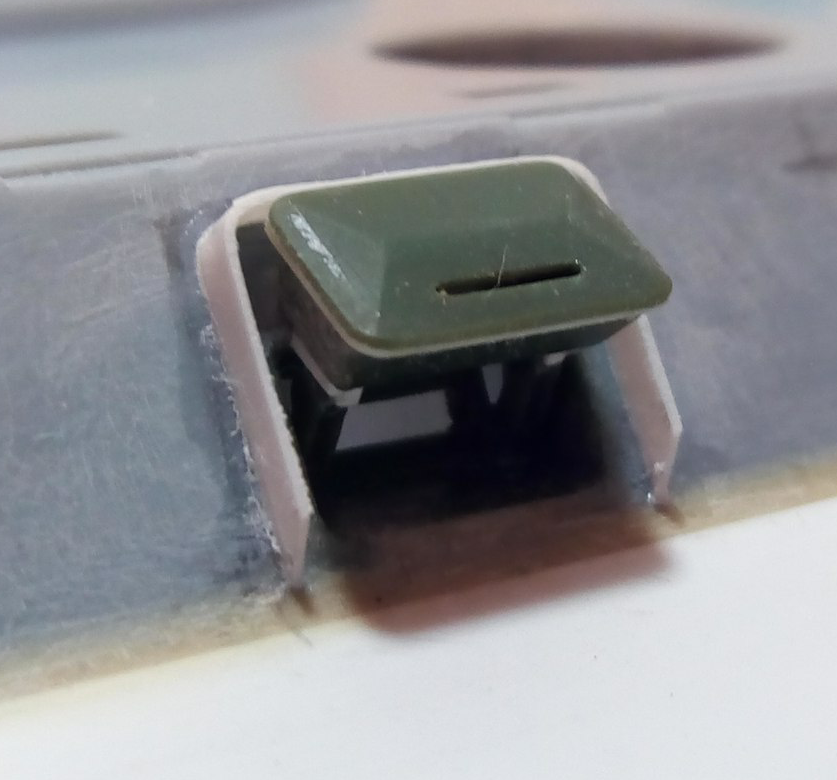

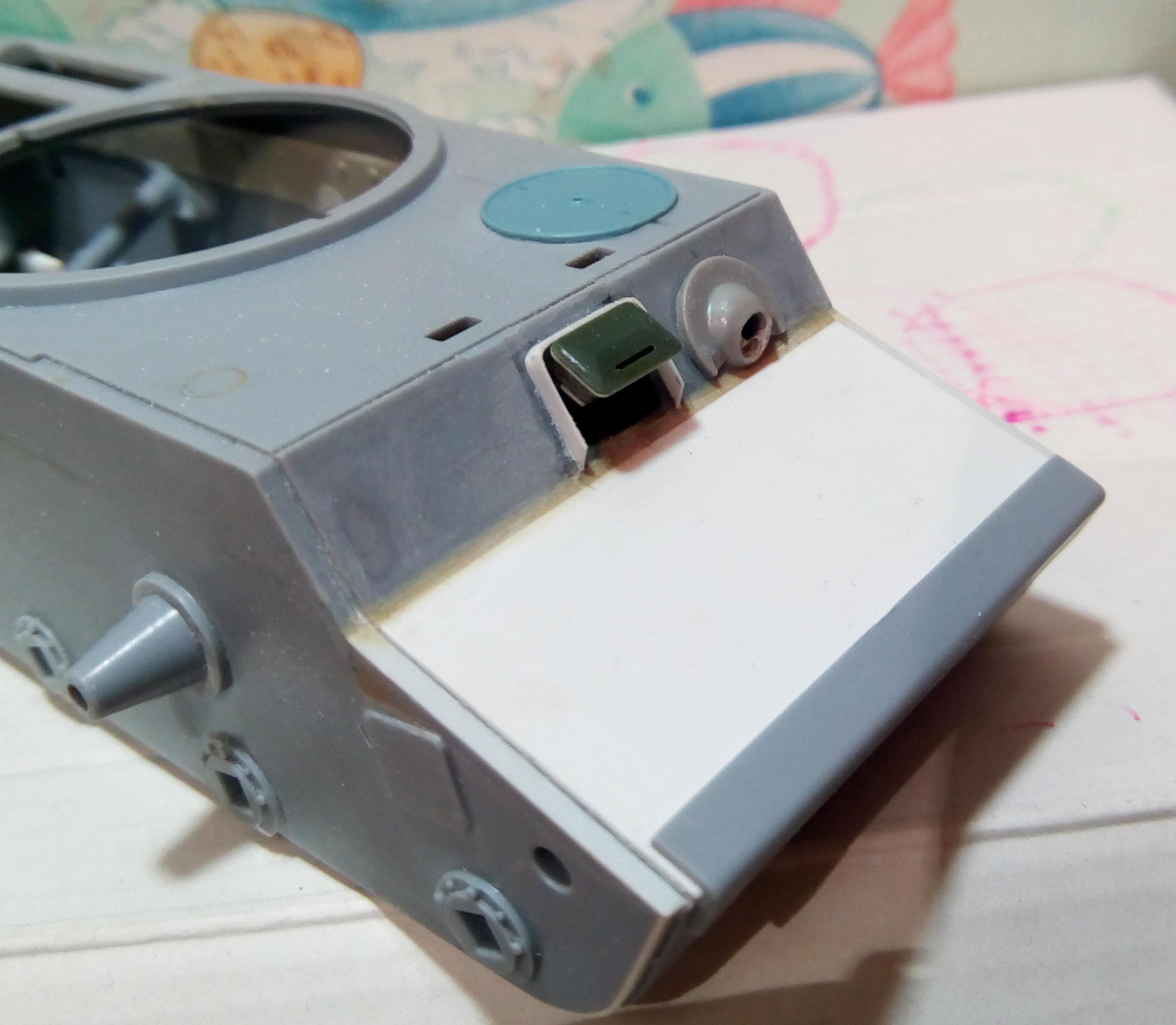

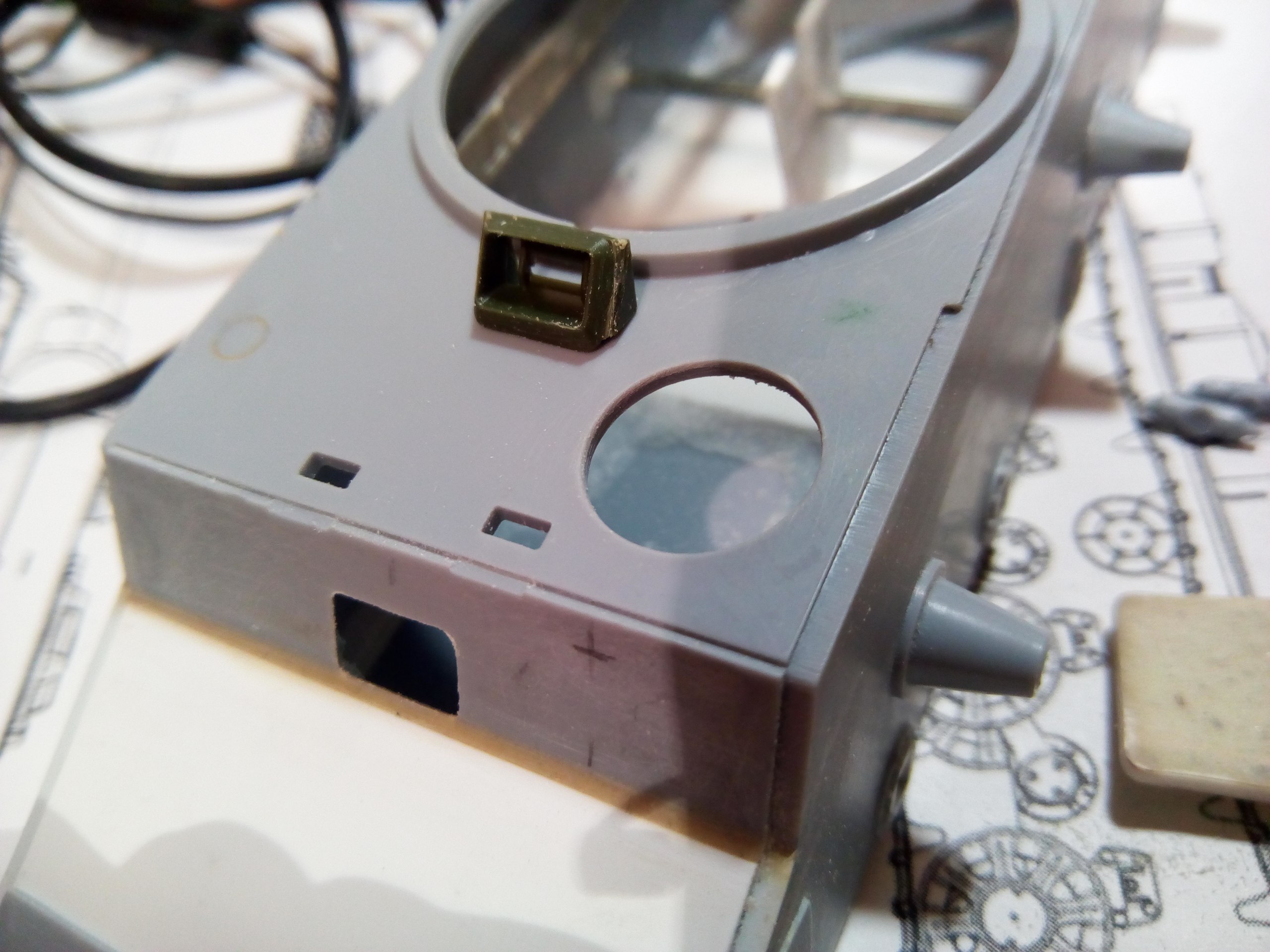

Встроил заслонку лючка мехвода (доработанная от тамийской ИСУ ) переднюю часть корпуса нарастил чуток (0'5мм)

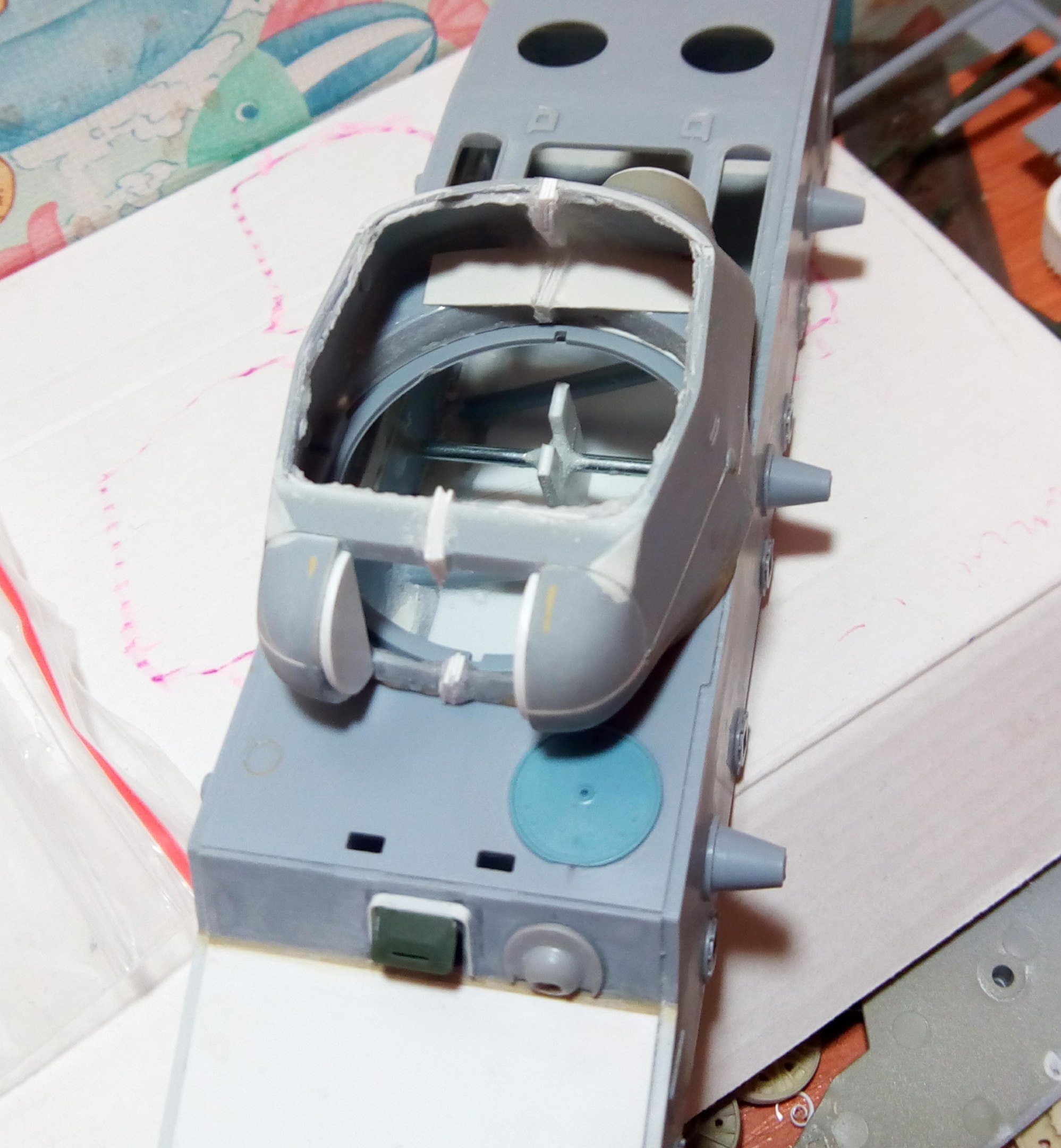

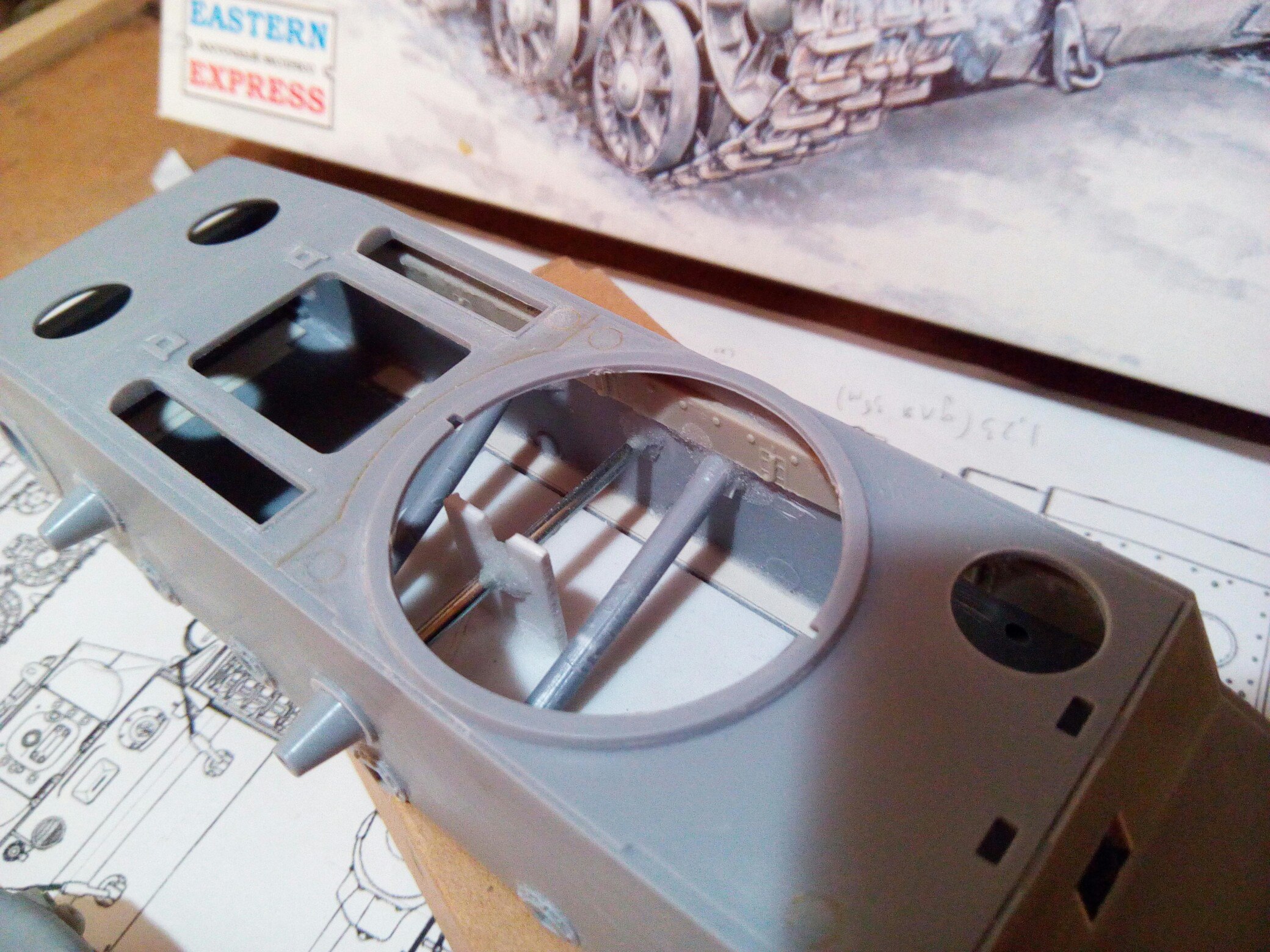

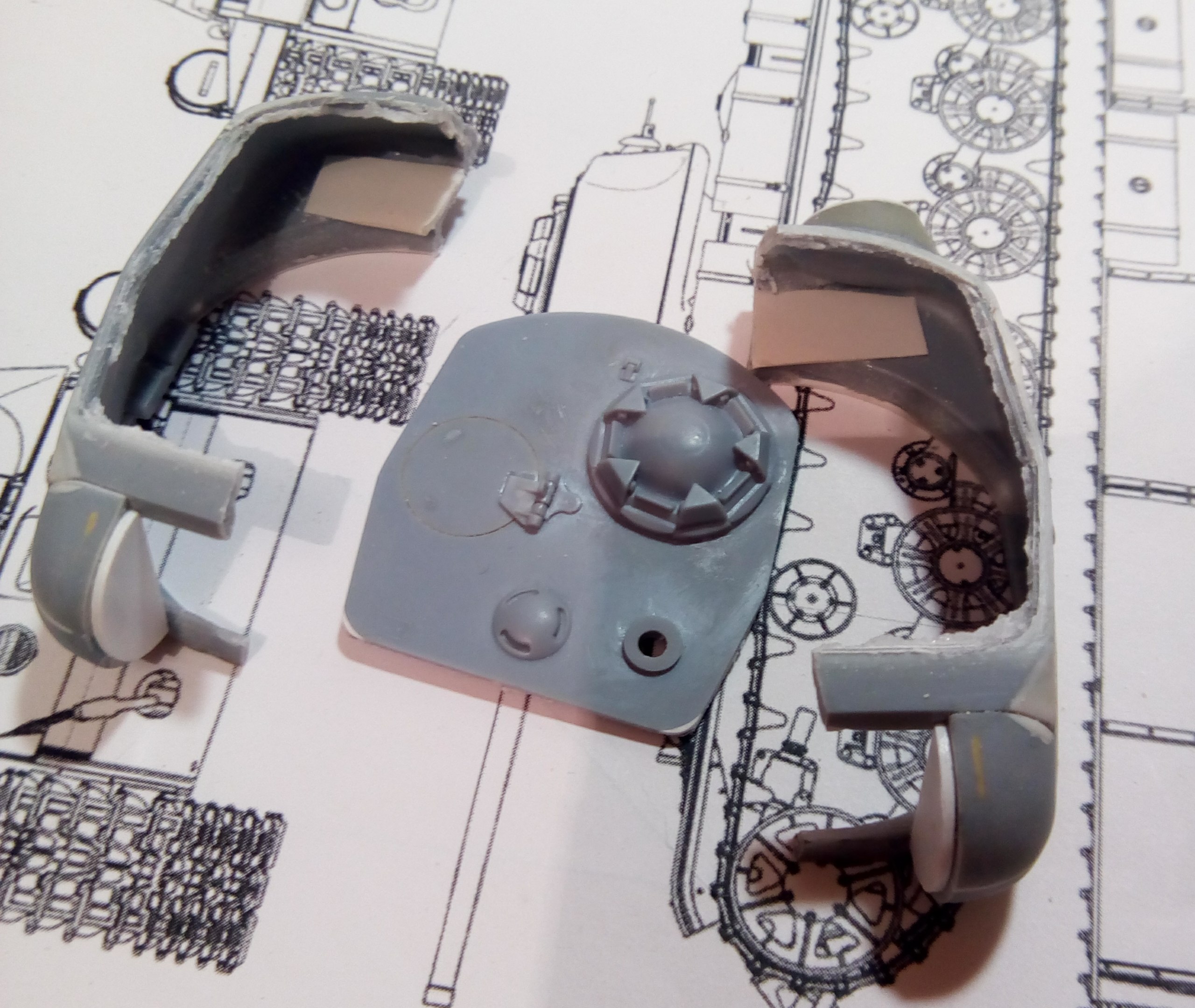

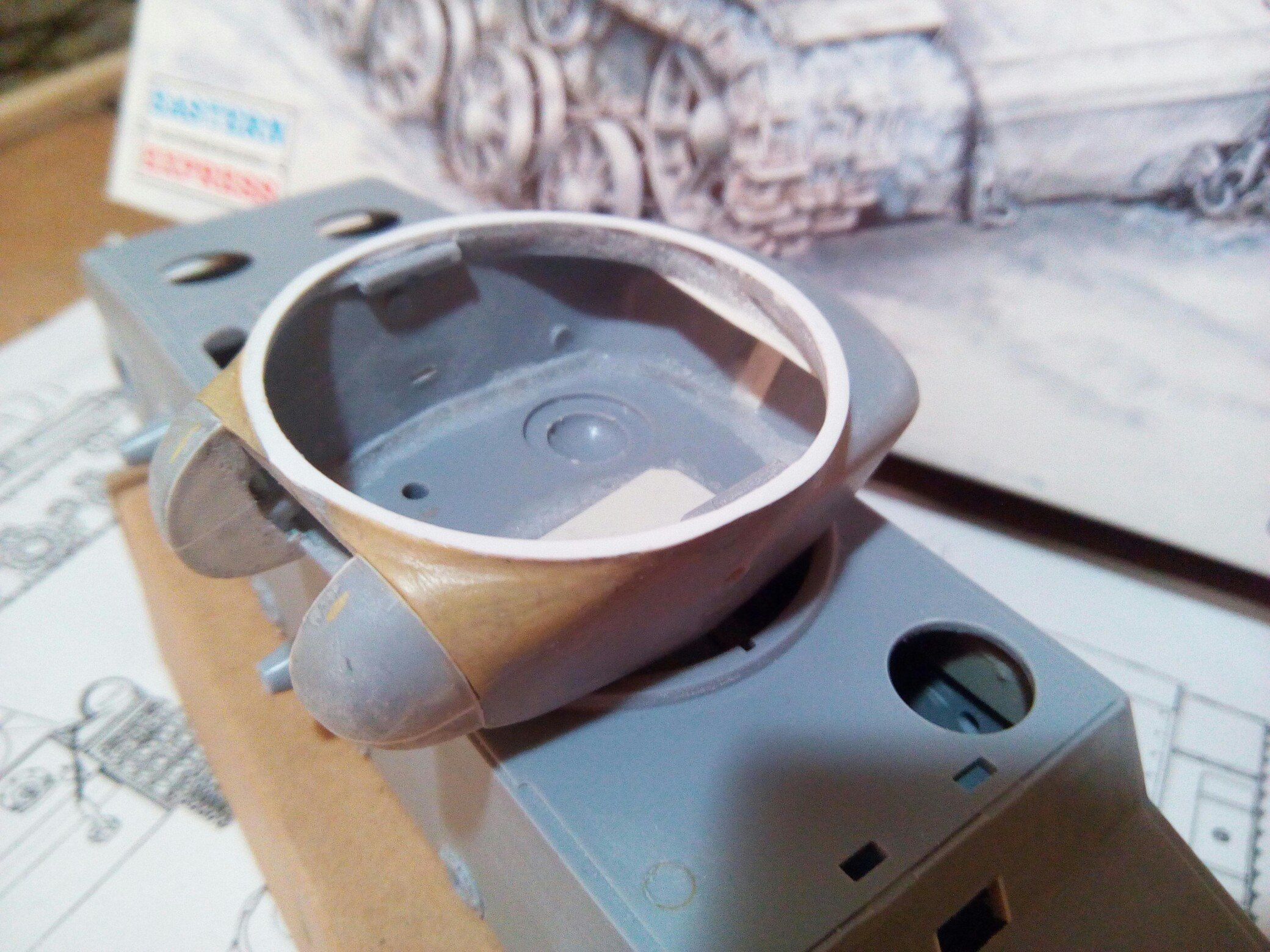

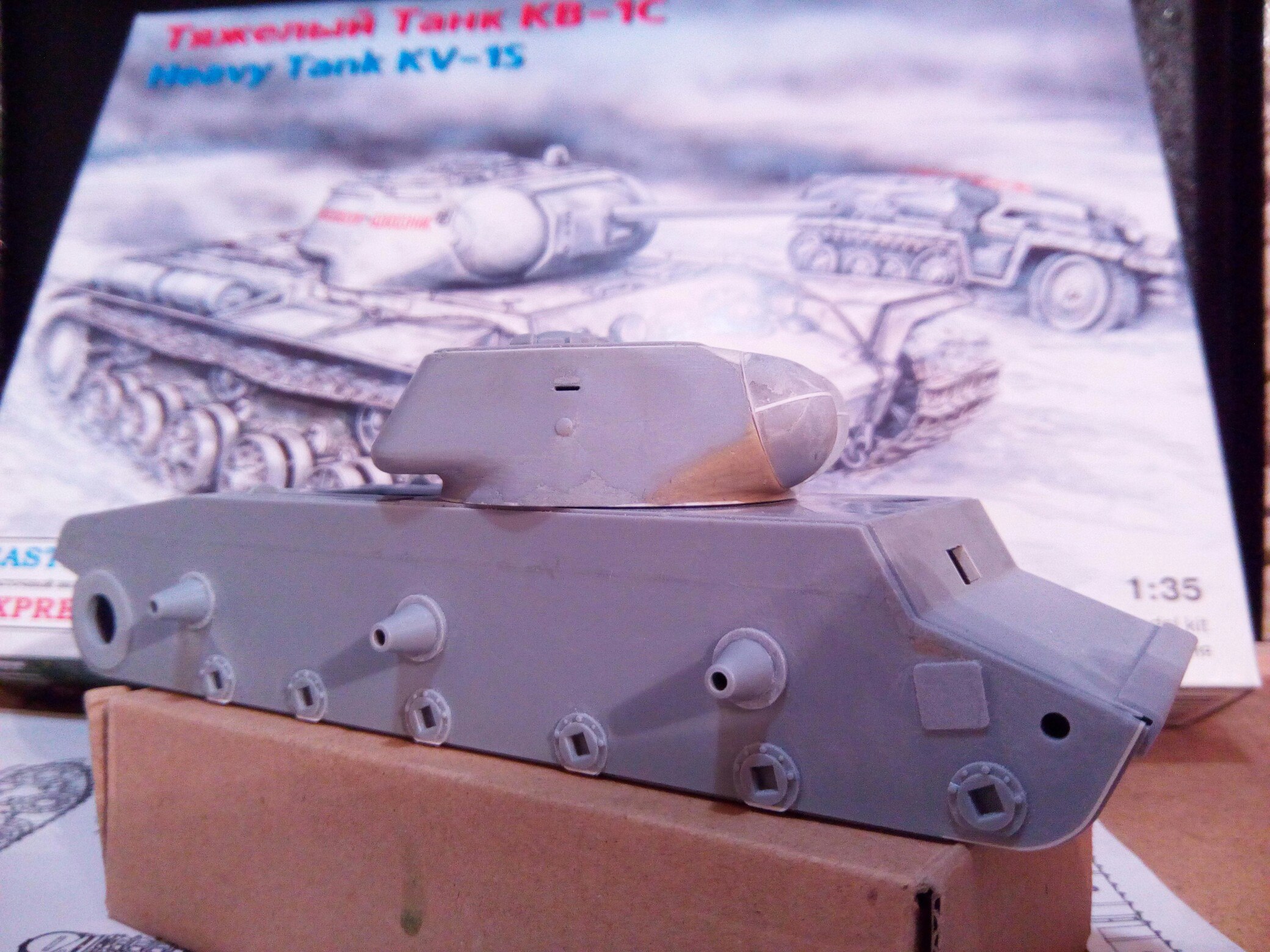

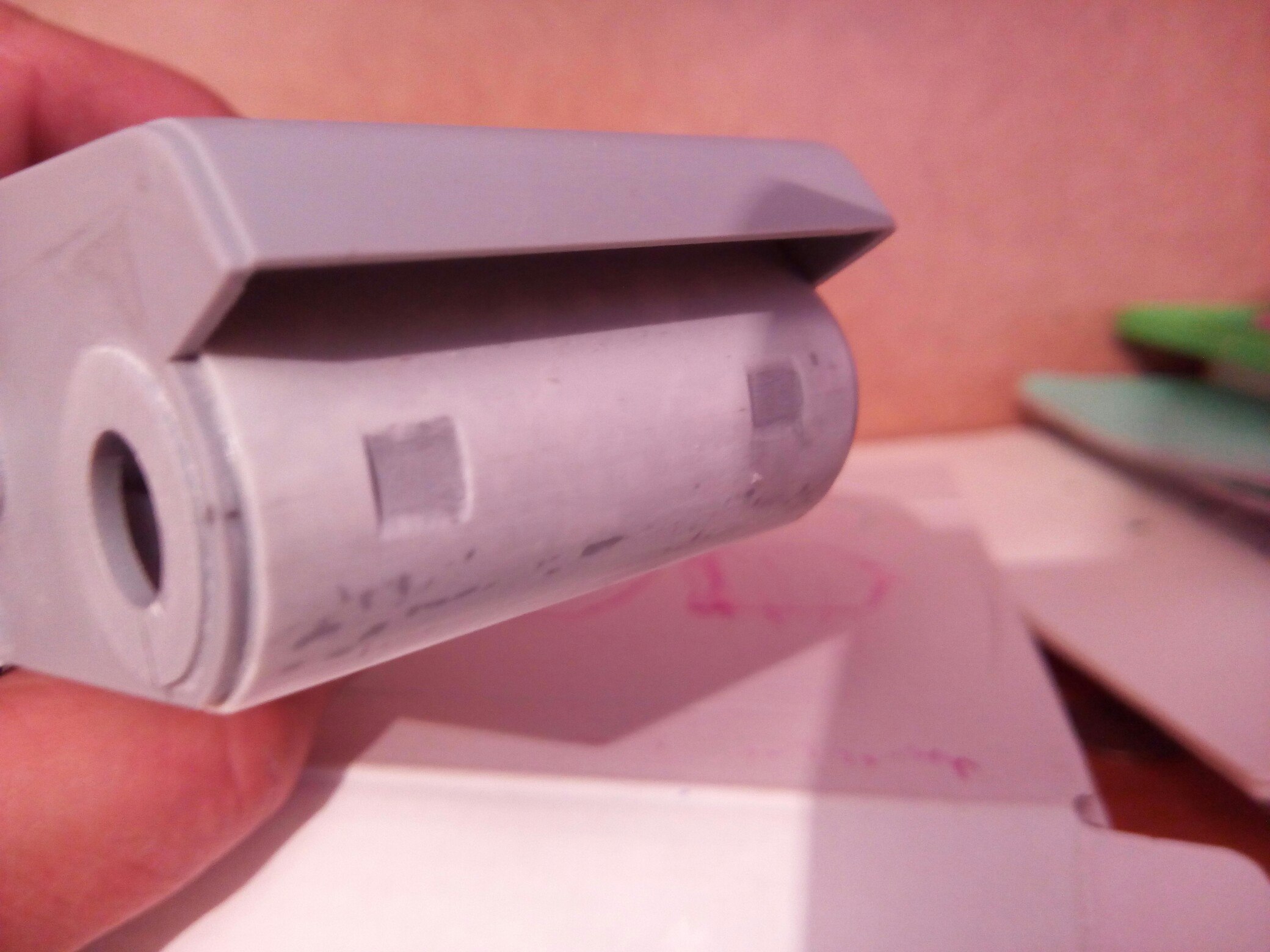

Прикинул я башню - а с ней и защитные планки погона.. Толщина их ~25мм (~0'7мм в 35ом) - башня получается в ровень с ними в плане - хотя и на чертежах и фото видно что должна немного выступать. Промерив ещё раз - получаем что у ВЭ башня уже на 1-1'5мм - потому была распилена и склеена заново с вставкой кусочков пластика.
@JOY BOY написал:потому была распилена и склеена заново с вставкой кусочков пластика.
Как поступишь с крышей башни? Получается, ее тоже придется расширять, но пополам, учитывая все элементы, не выйдет распилить.
Слава советскому воину-освободителю!
@Илья написал:JOY BOY написал:потому была распилена и склеена заново с вставкой кусочков пластика.
Как поступишь с крышей башни? Получается, ее тоже придется расширять, но пополам, учитывая все элементы, не выйдет распилить.
Все оказалось оч просто - элементы на ней расположены как раз верно - я ещё когда собирал заметил что люк как то близко к краю крыши. В общем - нарастить торцы крыши по 0'5мм и все
@JOY BOY написал:общем - нарастить торцы крыши по 0'5мм и все
Ну, тогда ждем.
Слава советскому воину-освободителю!
Ну, тогда ждем.
Только через неделю (работа будь она неладна))

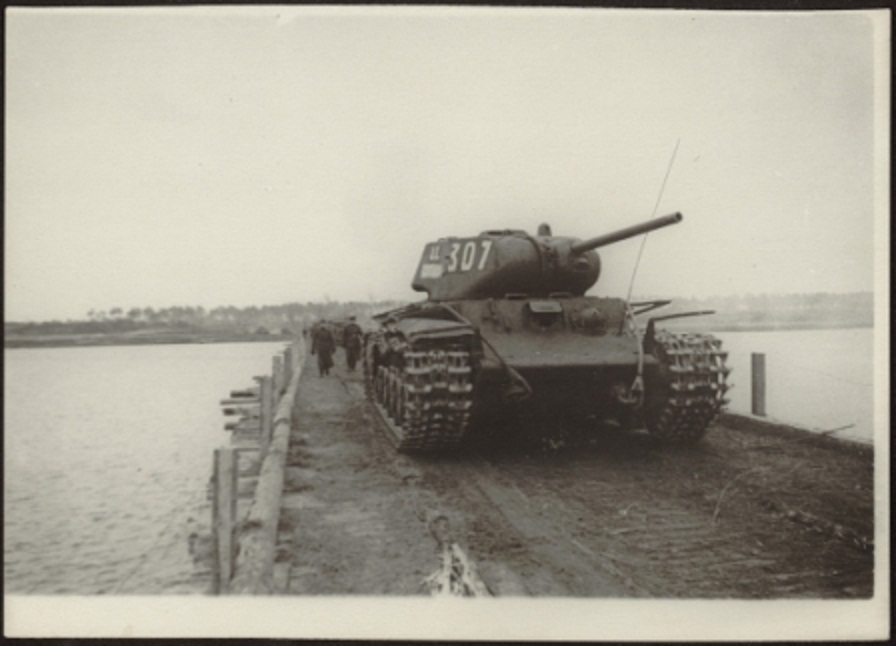

Пока подыскал прототип - 307 "папанин" - еще одно фото выложил waffen на тигровом углу.
@Юрич написал:Классный прототип!
+1! И история у него, кстати, интересная! Можно будет потом в описании упомянуть
