Эсминец проекта 956 "Настойчивый" (наверное) Trumpiter 1/350

На сайте с 30.08.2016

3 33

18.03.2018, 03:28

Приветствую коллег-моделистов и им сочуствующих.
После успешной, как мне кажется, постройки "адмирала Пантелеева", который уже выставлен на этом сайте, и "Москвы" от того же Trumpitera, которая ждет фотографа, решил я начать следующую стройку... самого большого и красивого из всей шестерки запланированных мною кораблей - Петра Великого. Открыл его коробку, внимательно изучил инструкцию по сборке, ничего не понял , открыл конвертик с фототравлением от GMM, тоже внимательно изучил детали и инструкию... Открыл на ютубе, видео с облетом квадрокоптера нашего крейсера в то время, когда он стоял на бочках при подготовке ко дню ВМФ. Внимательно рассмотрел его устройство и понял, что даже набор GMM не имеет достаточно много деталей, для максимального приближения модели к прототипу... Что конечно печально, но "Микродизайн" обещался прийти на помощь и вроде как на 2018 год анонсировал свой набор травления.

Спешить нам особо некуда и лучше сделать попозже но лучше, чем сейчас и как придется. Поэтому, чтобы не томиться в ожидании травления, решил я пока построить кораблик поменьше. И выбор мой пал на один из эсминцев проекта 956. Пока не решил какой именно, но хочется сделать тот, что еще в строю.

К сожалению, ну а может и к счастью, боевые корабли я видел только на фотографиях и 1 раз в далеком 2006 году на получасовой экскурсии по Севастопольской бухте. В общем, говоря коротко, знание матчасти у меня практически нулевое. Именно поэтому на данный момент планирую к постройке именно "Настойчивый" - просто по нему удалось нагуглить больше всего фотографий + почему бы к флагманам Черноморского и в перспективе Северного флотов не добавить еще и флагман Балтийского флота?

В общем, недолго думая, к конверту от GMM припасенному еще года 3 назад, мною была заказана непосредственно коробка с эсминцем и травление от Микродизайна. И уже на этом этапе сказалось мое незнание матчасти. Потому, что я заказал коробку Trumpitera эсминца Современный проекта 956, а не 956Э... При беглом осмотре и гуглении выяснилось, что мой набор подходит для ранних корпусов серии и отличается от Настойчивого антенными постами и формой мачт, но эту проблему вроде как решает использование фототравления от микродизайна или GMM. Есть еще вопрос с декалями, но до этого еще очень нескоро - надеюсь что нибудь придумается.

До последнего сомневался начинать ли рассказ в процессе стройки, или же, как обычно, выложить только результат и эссе, о том как я сам себе создал трудности и героически их преодолел. Просто как по мне, выкладывать какие то промежуточные результаты - это все равно что делать селфи в душе, по ходу процесса - знать все косяки и нюансы должен только я, а остальным и результата будет достаточно. Но, взяв лихой старт, и сделав косяк, по сути ничего не сделав, решился таки испросить помощи опытных товарищей, ну и по мере стройки отчитываться о пройденных этапах.

Итак, что имеется на данный момент.
Коробка от Trumpiter с набором Sovremenny class destroyer проекта 956 в 350 масштабе, травление от Микродизайна и GMM для этого набора. А также точеные стволы от Master Model, смоляные ак-630 и рбу-1000 от NorthStarModel, комплект вертикальных, наклонных и скобтрапов, комплект спасательных кругов от них же, светодиоды предварительно припаянные к проводам около 20 см длиной, вчера вроде как покинувшие таможню во Внуково, ну и мое желание собрать из всего этого корабль, который не стыдно будет поставить на полку к 2 предыдущим, ну и при случае людям показать)

Почему мне в свое время захотелось собирать корабли - каждый набор, это просто огромный простор для творчества. Каждый корабль, можно оживить какой то своей "фишкой", которая будет отличать его от всех остальных. И вот спустя 1 разминочный корабль и 2 более-менее серьезных хочется попробовать себя в светодиотдном освещении своих моделей. Это будет проба пера для дальнейшего понимания мое это или нет. На первый раз я не буду делать каких то сверх сложных электросхем и переключения режимов, между ходовыми огнями, режимом светомаскировки и положим тем освещением, что присуще этому кораблю когда он стоит у причальной стенки.

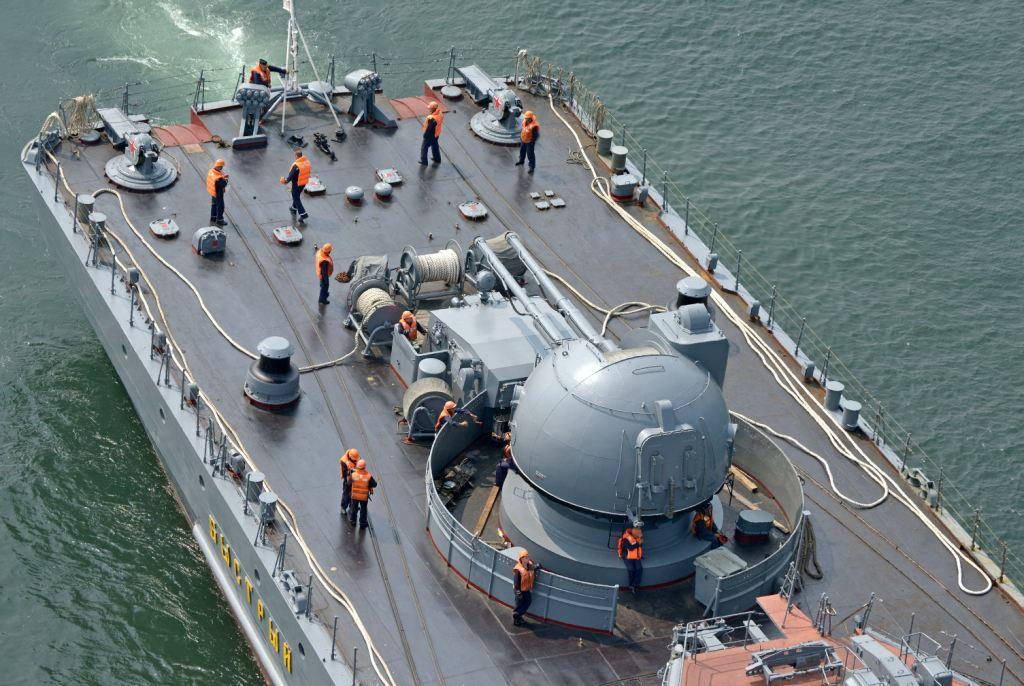

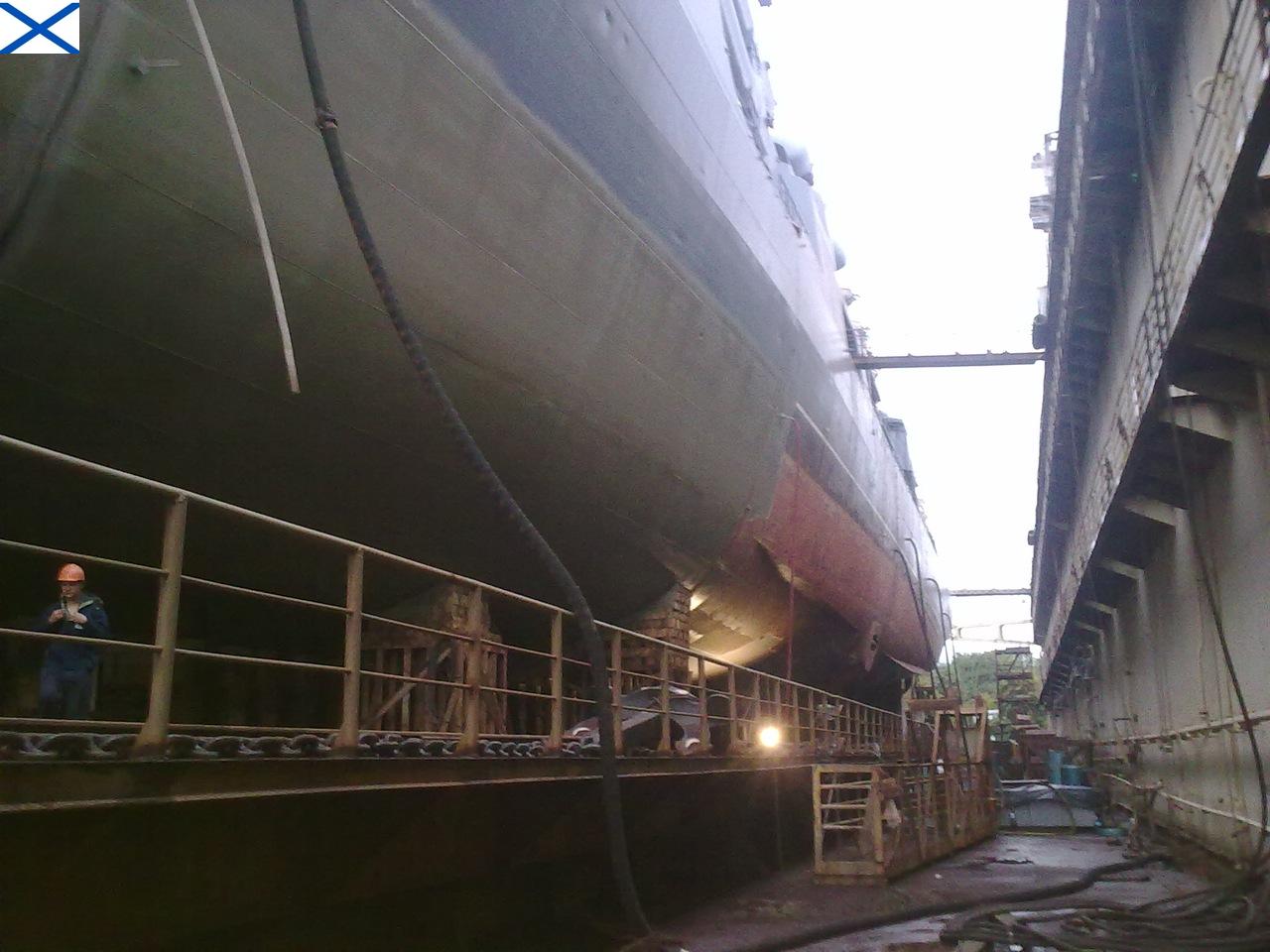

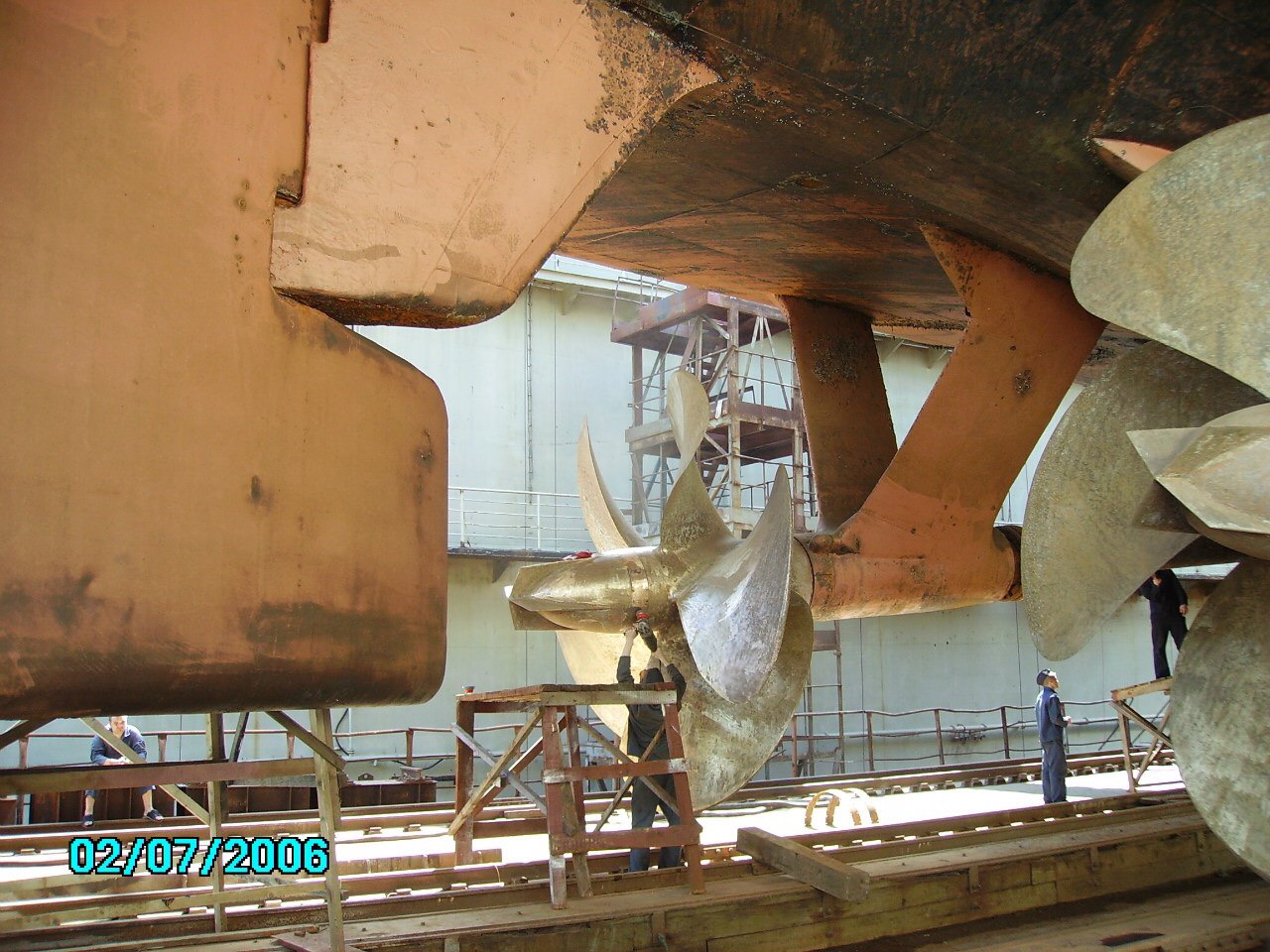

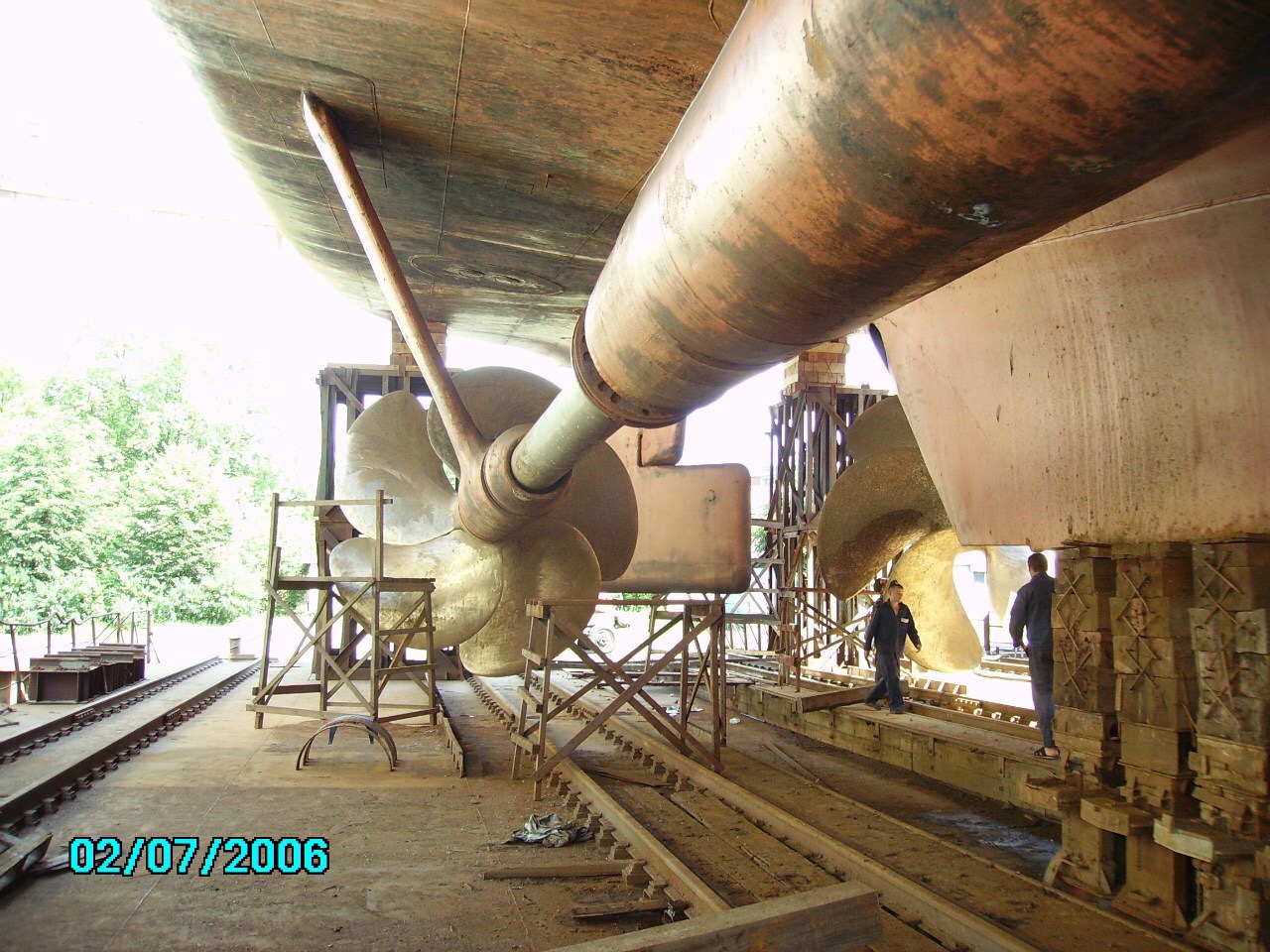

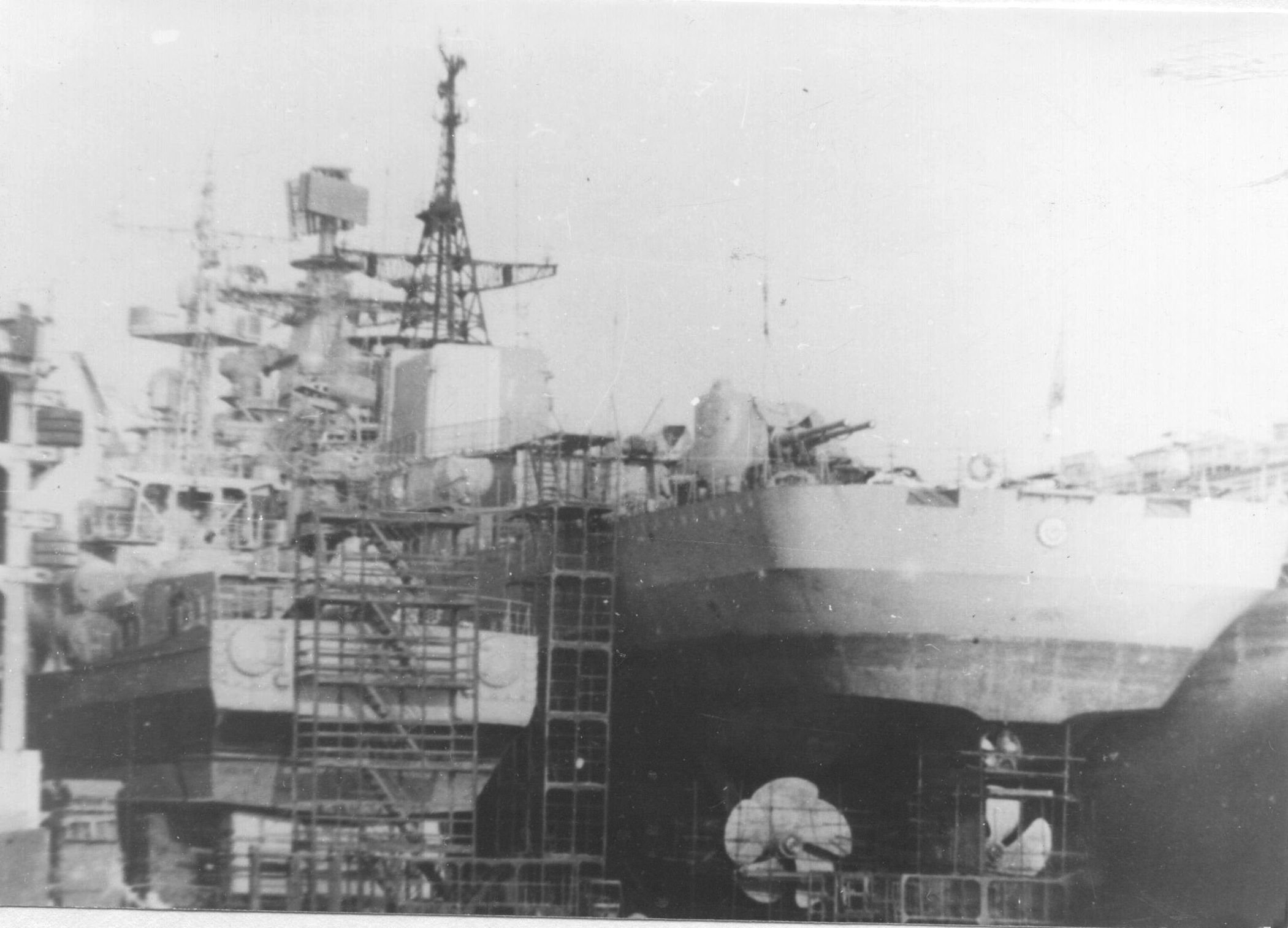

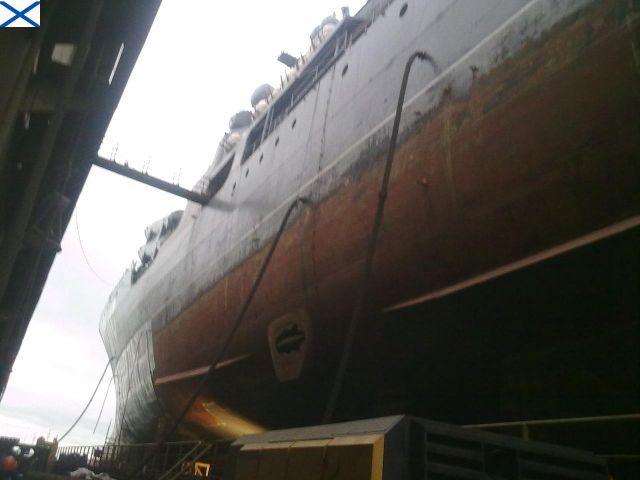

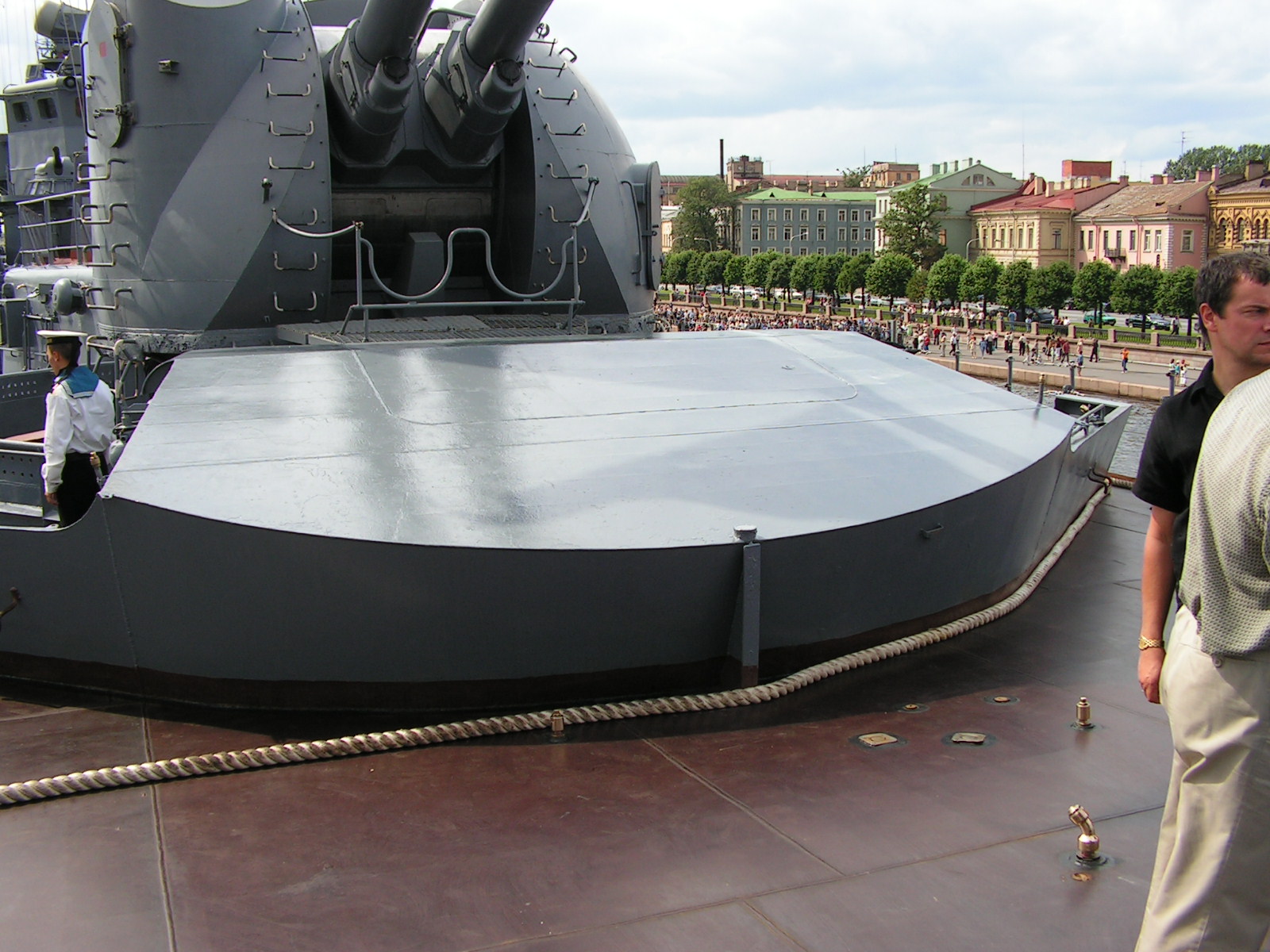

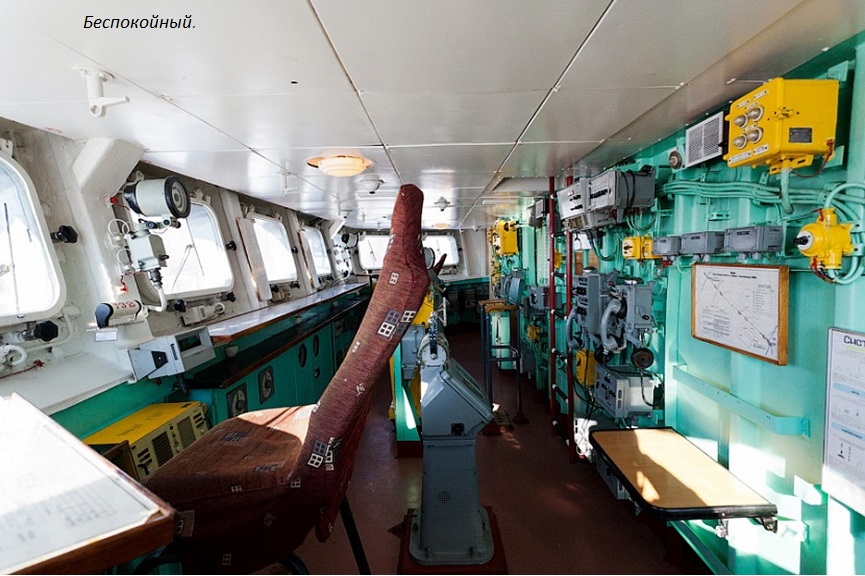

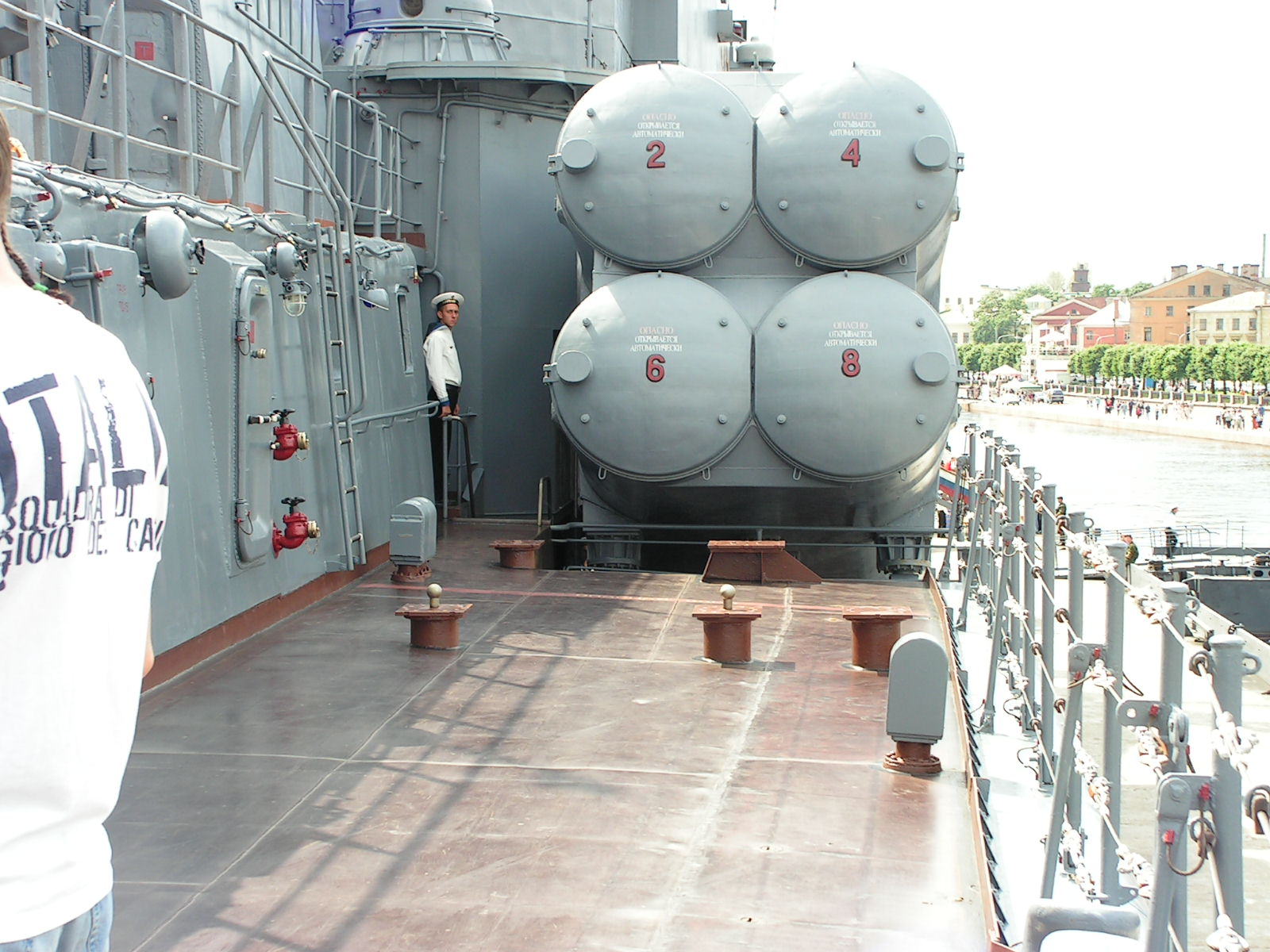

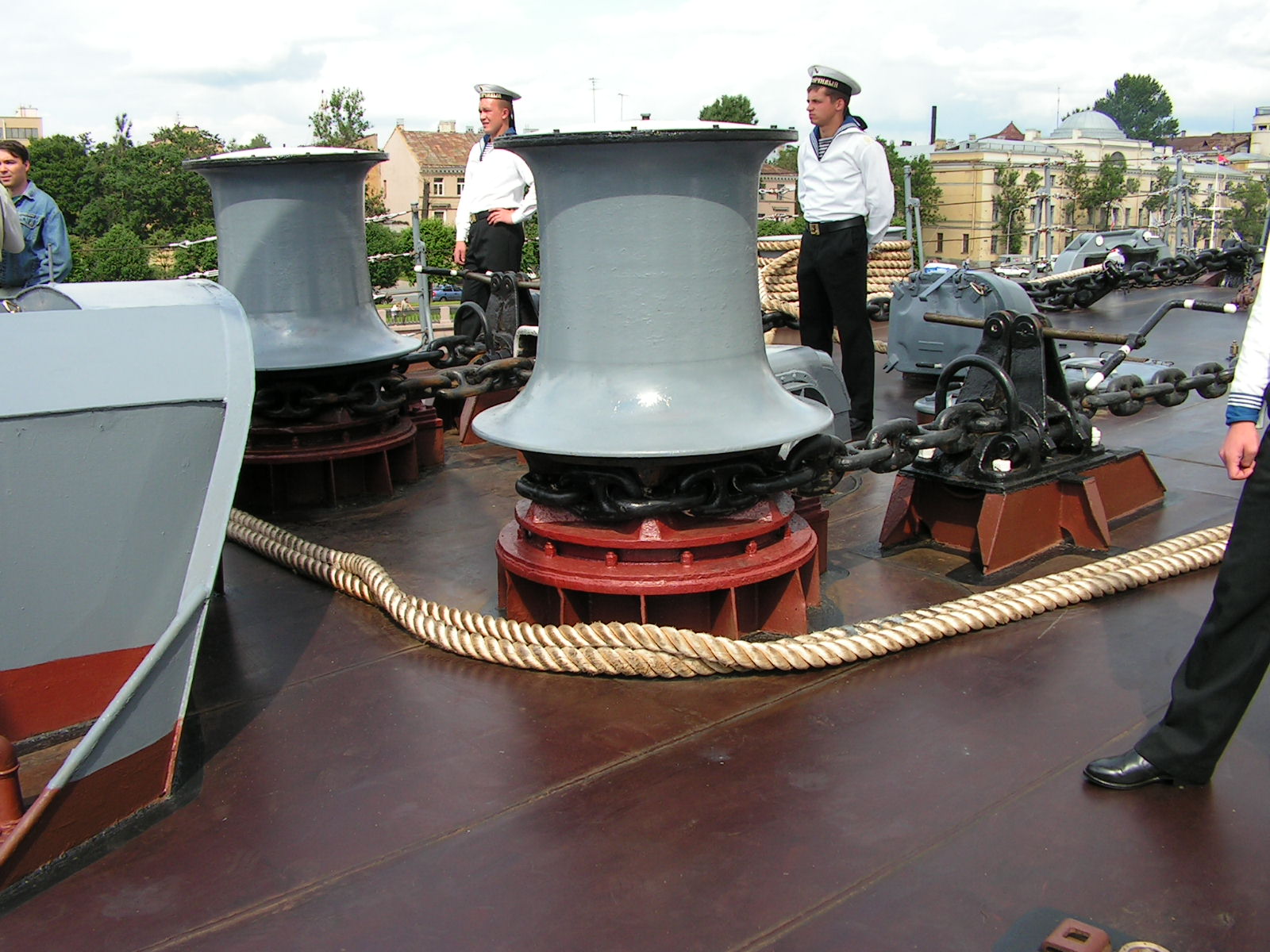

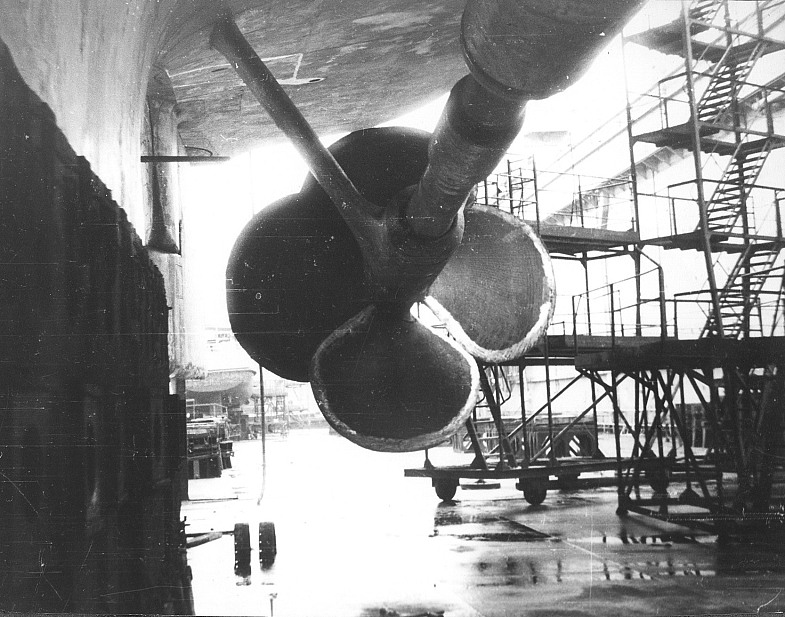

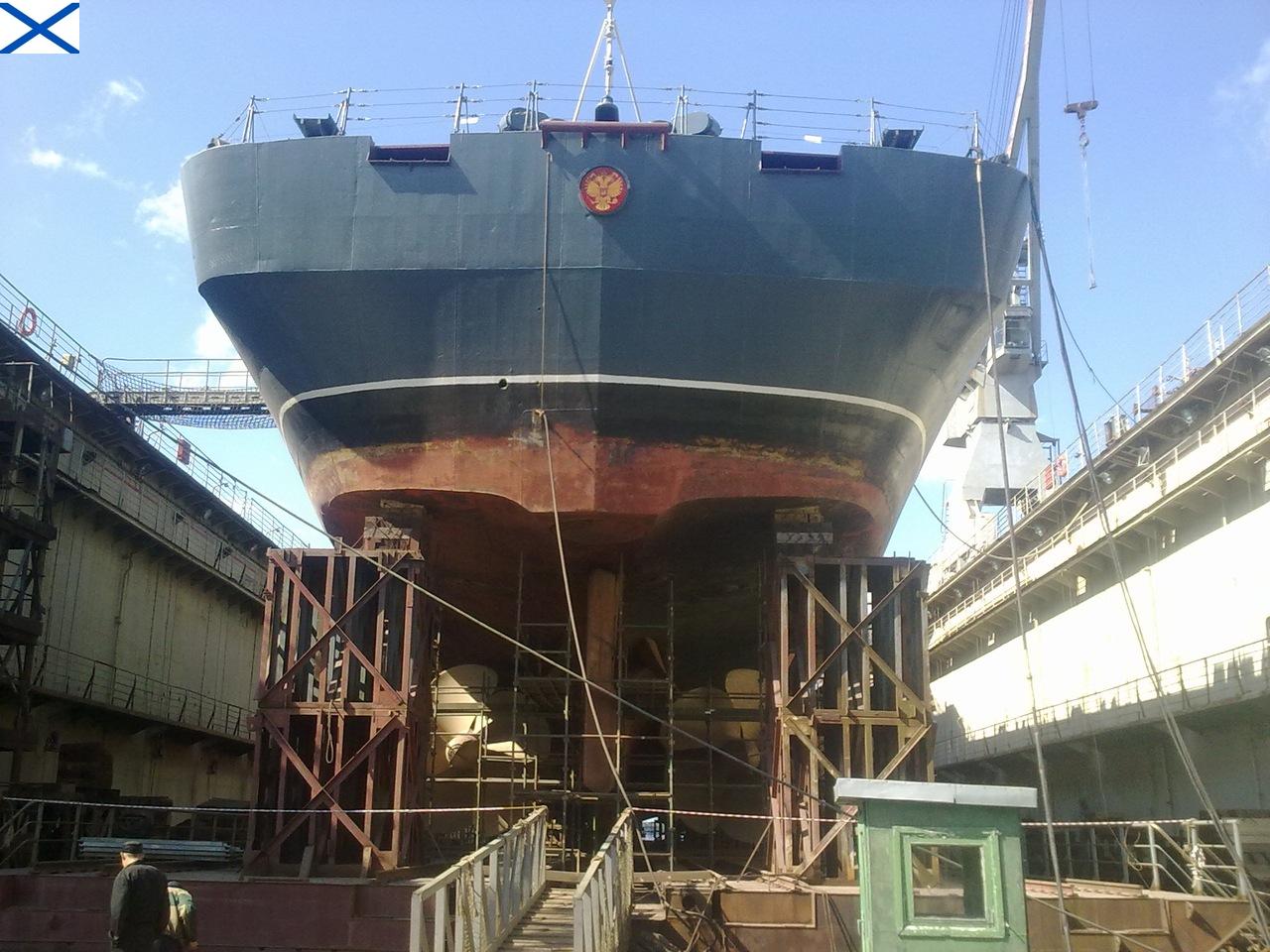

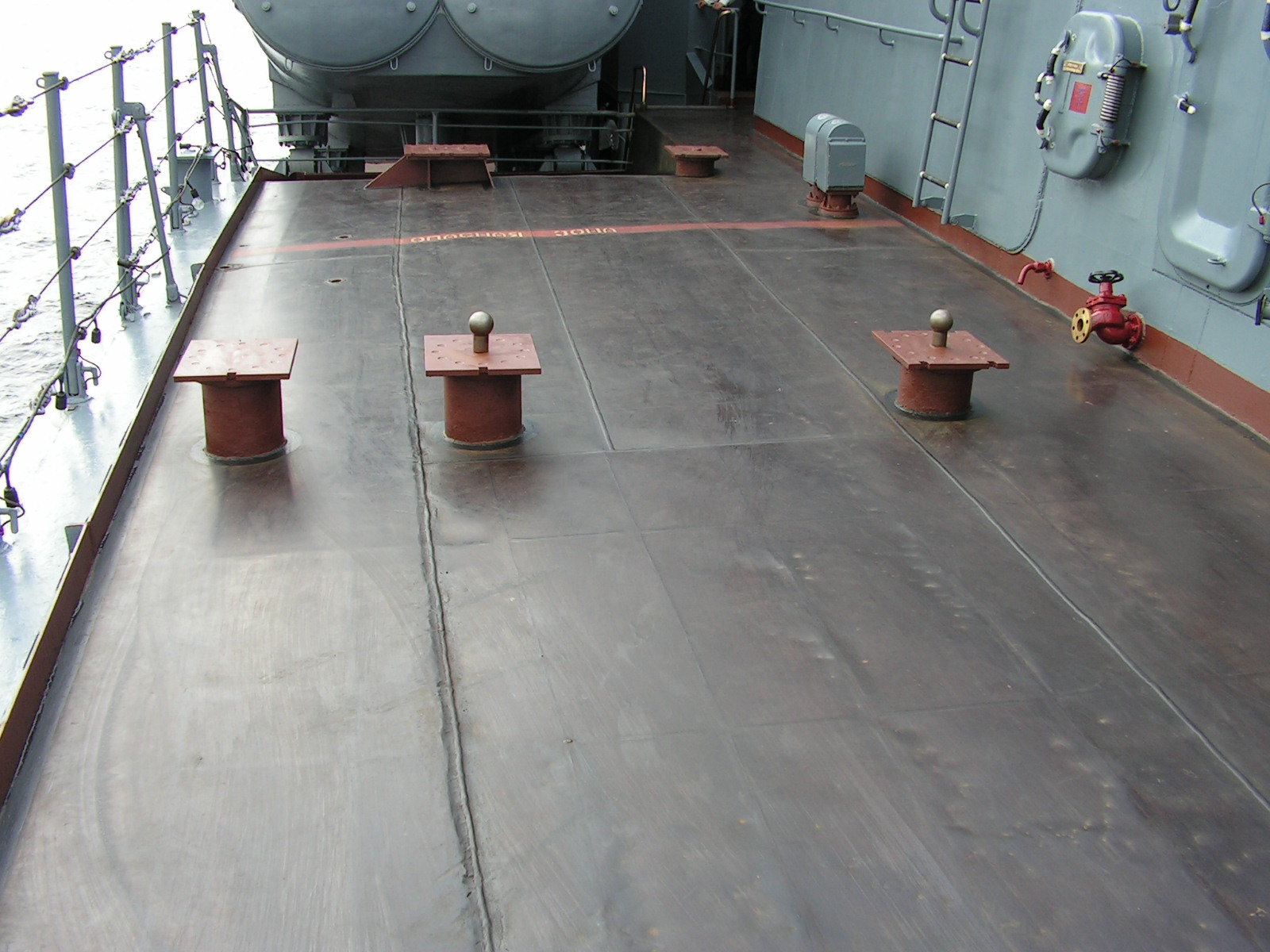

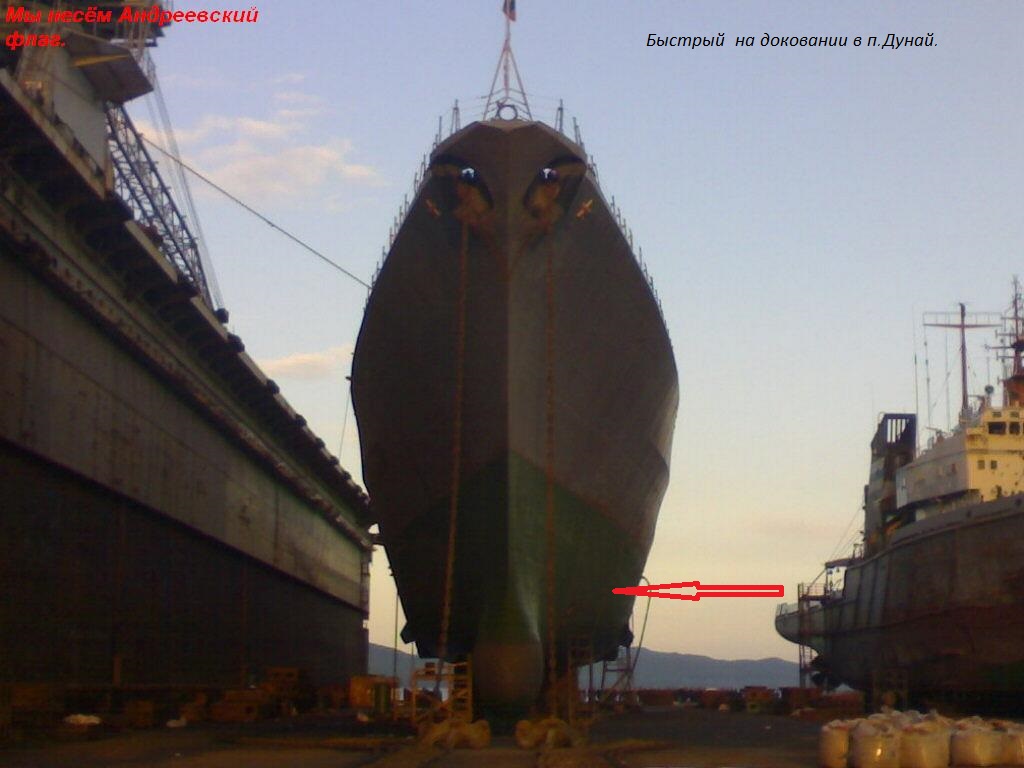

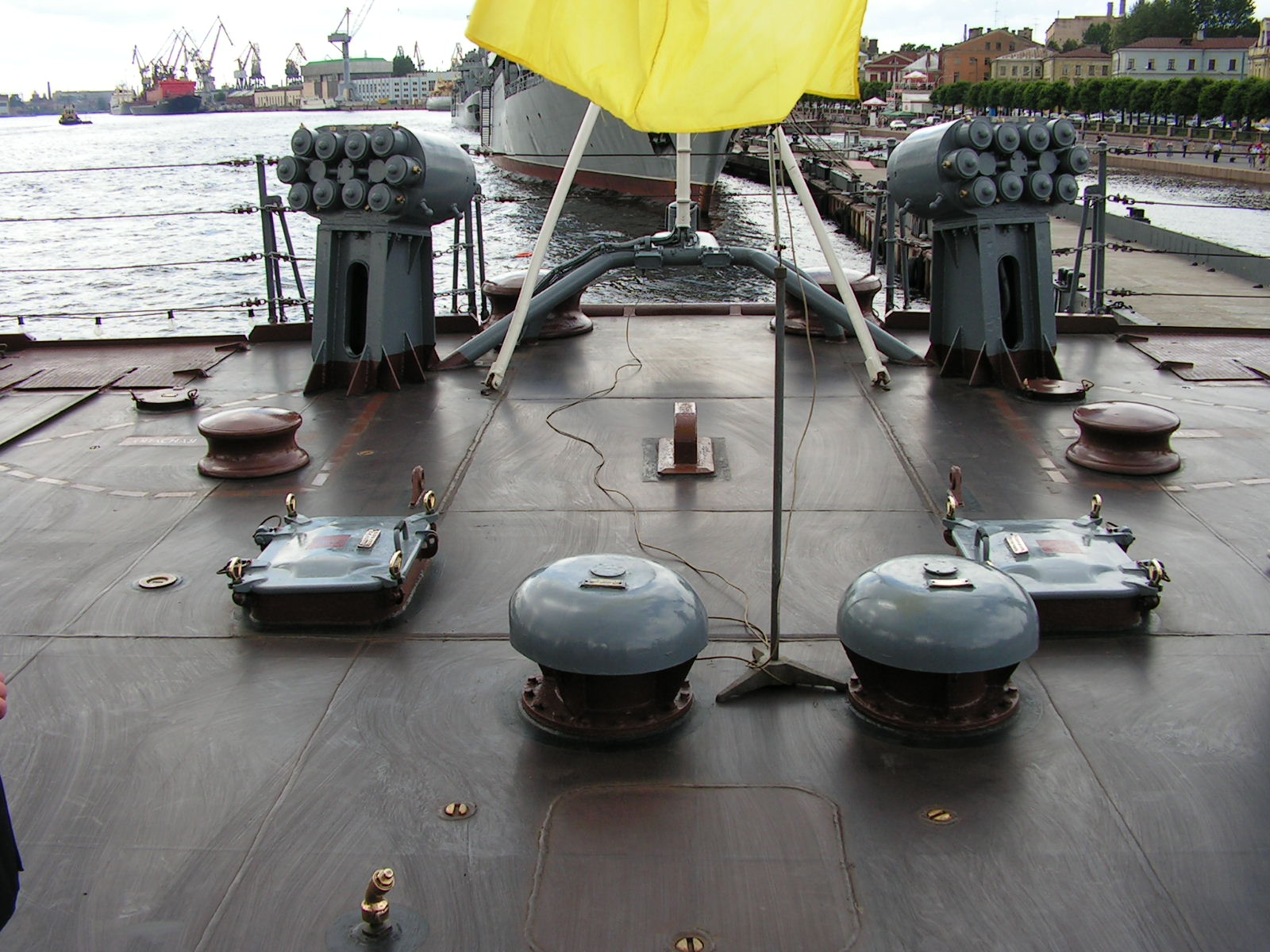

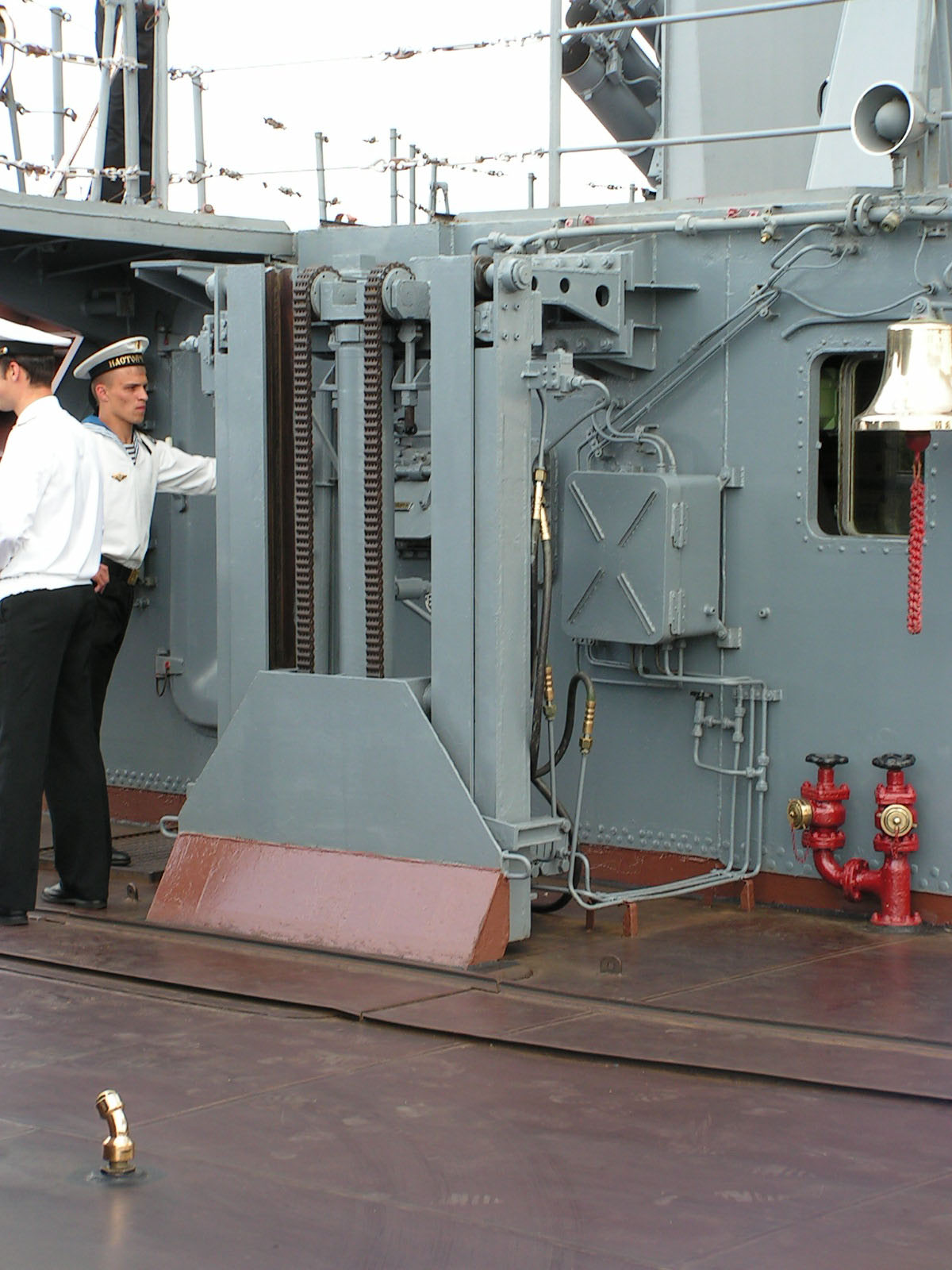

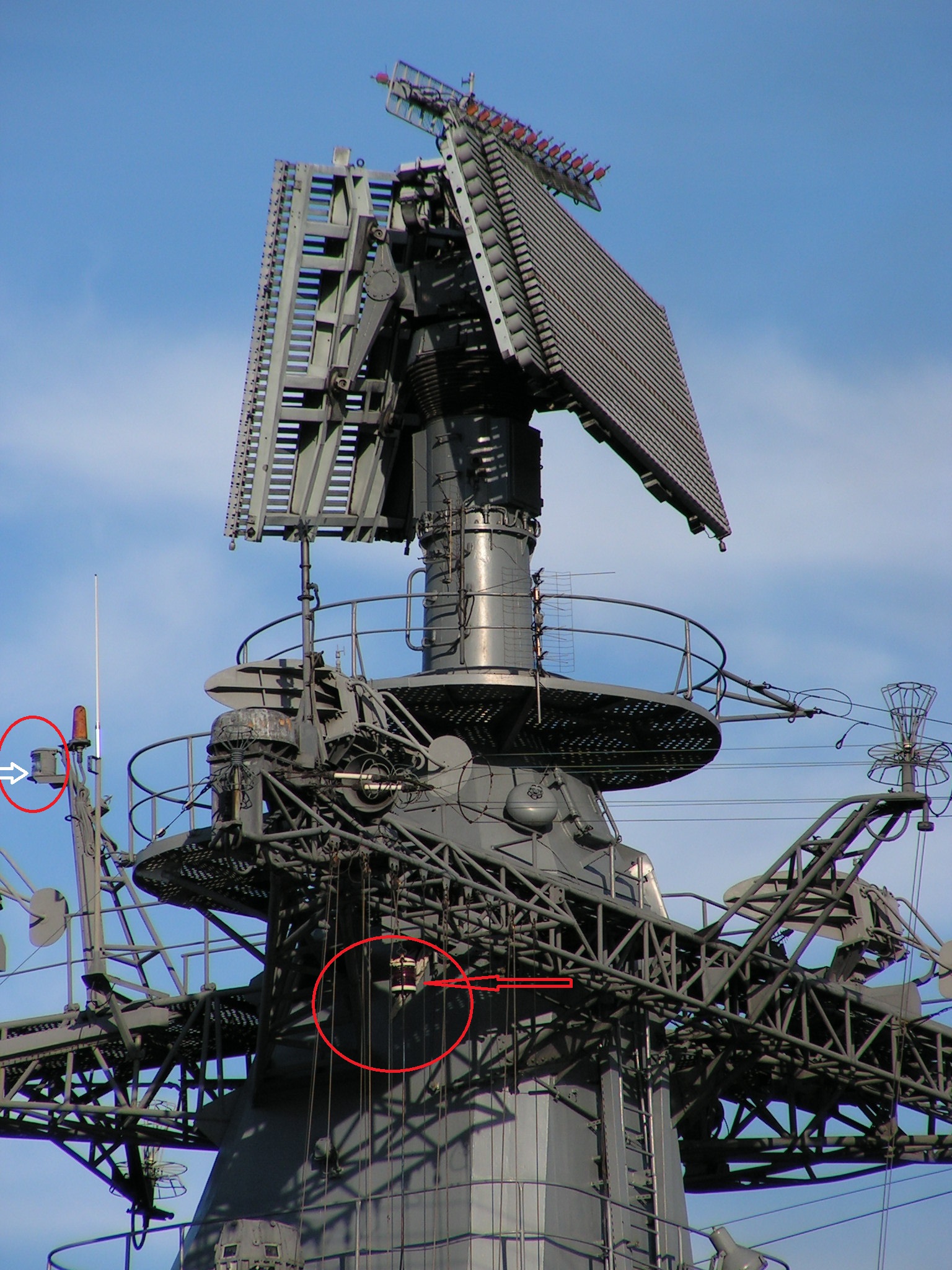

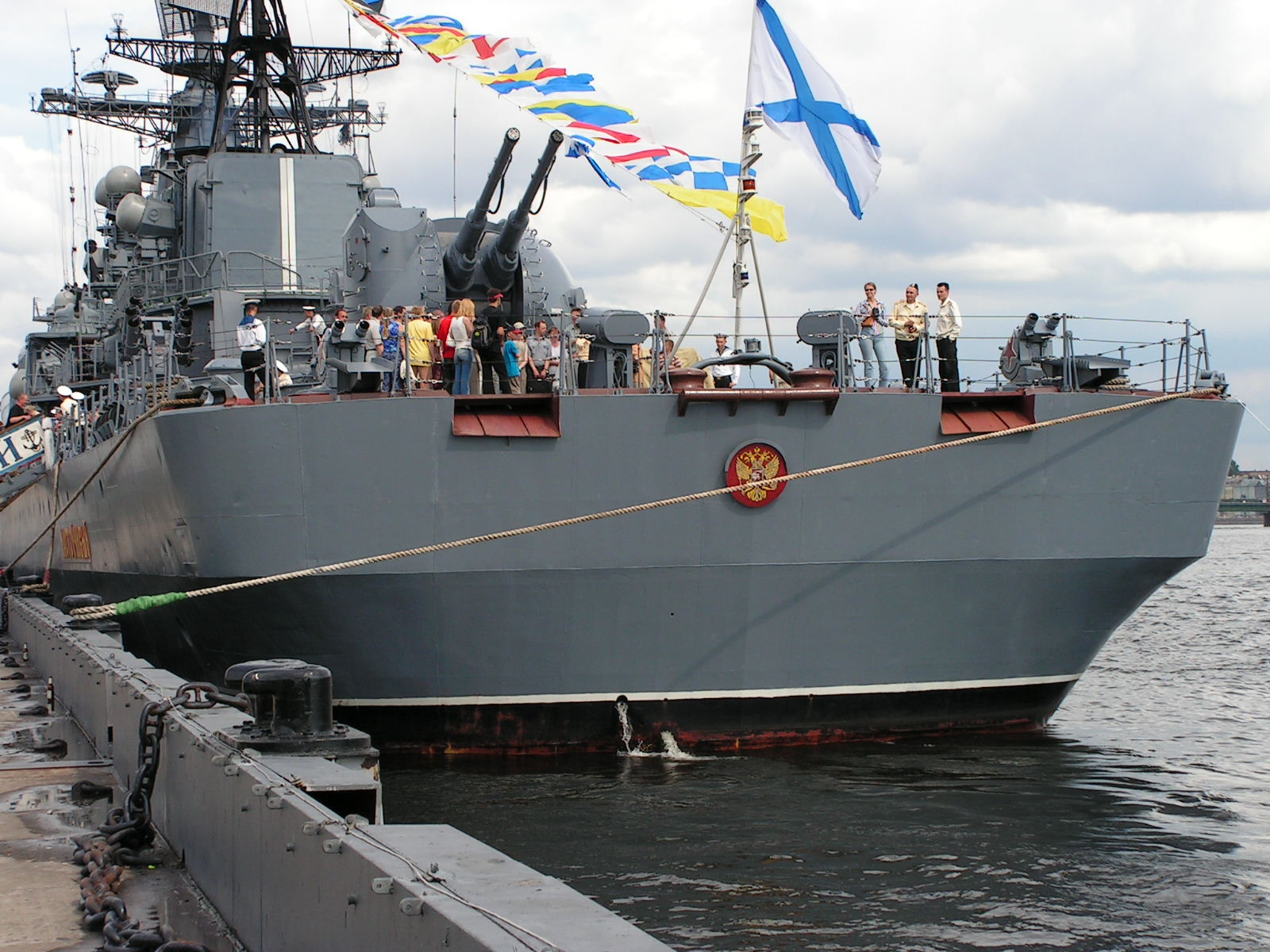

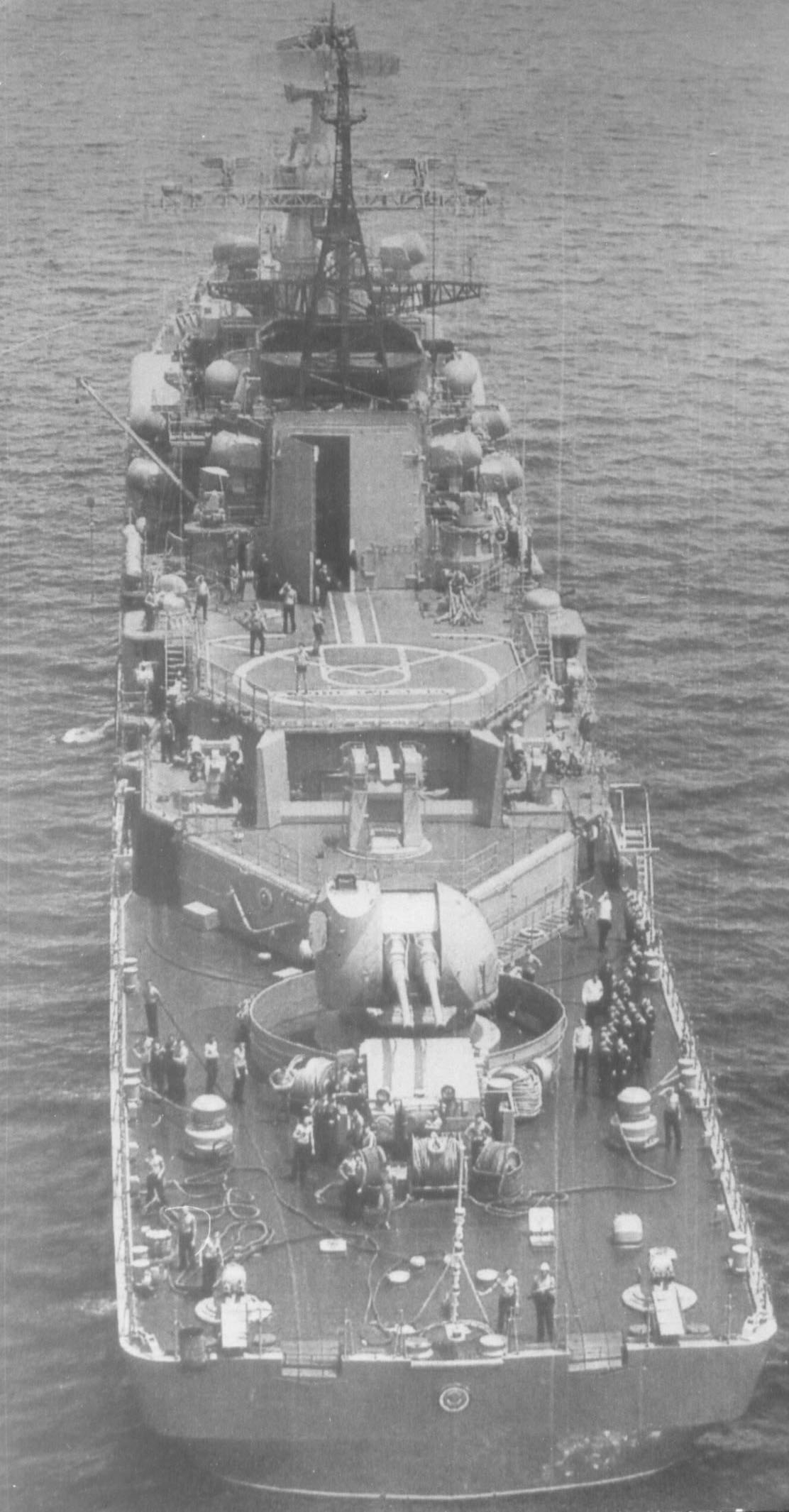

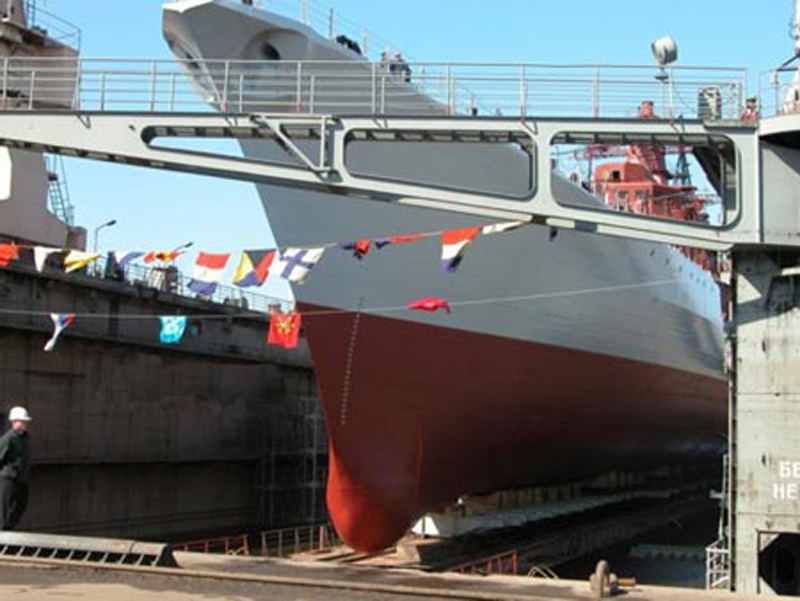

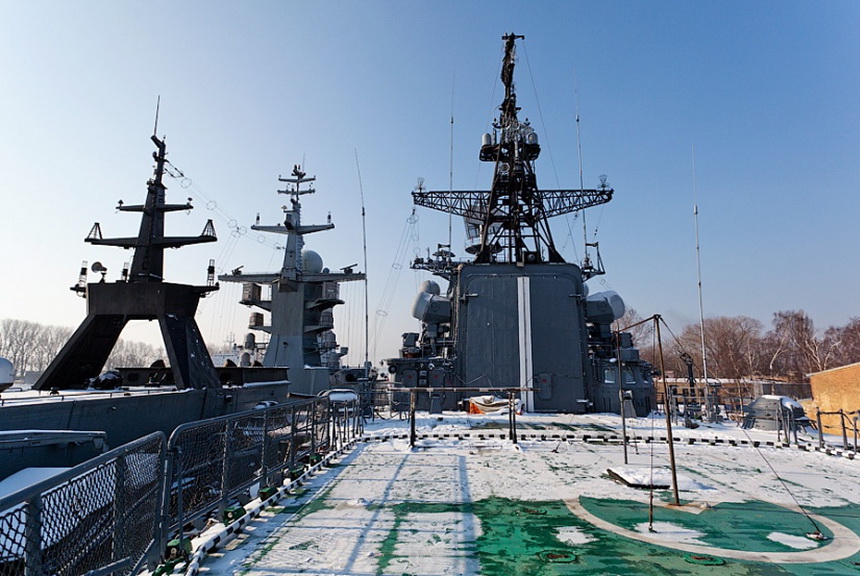

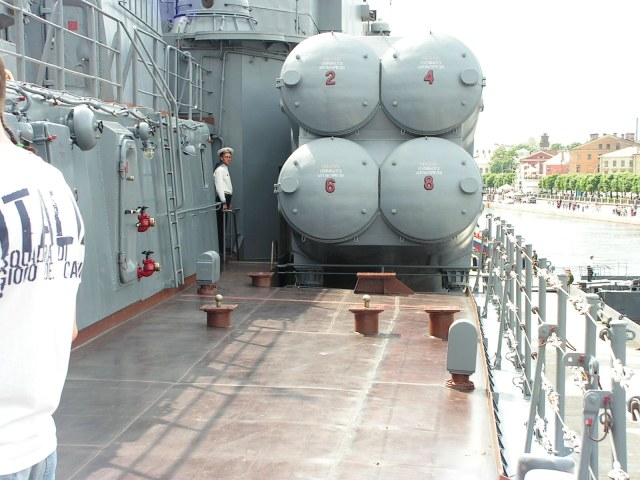

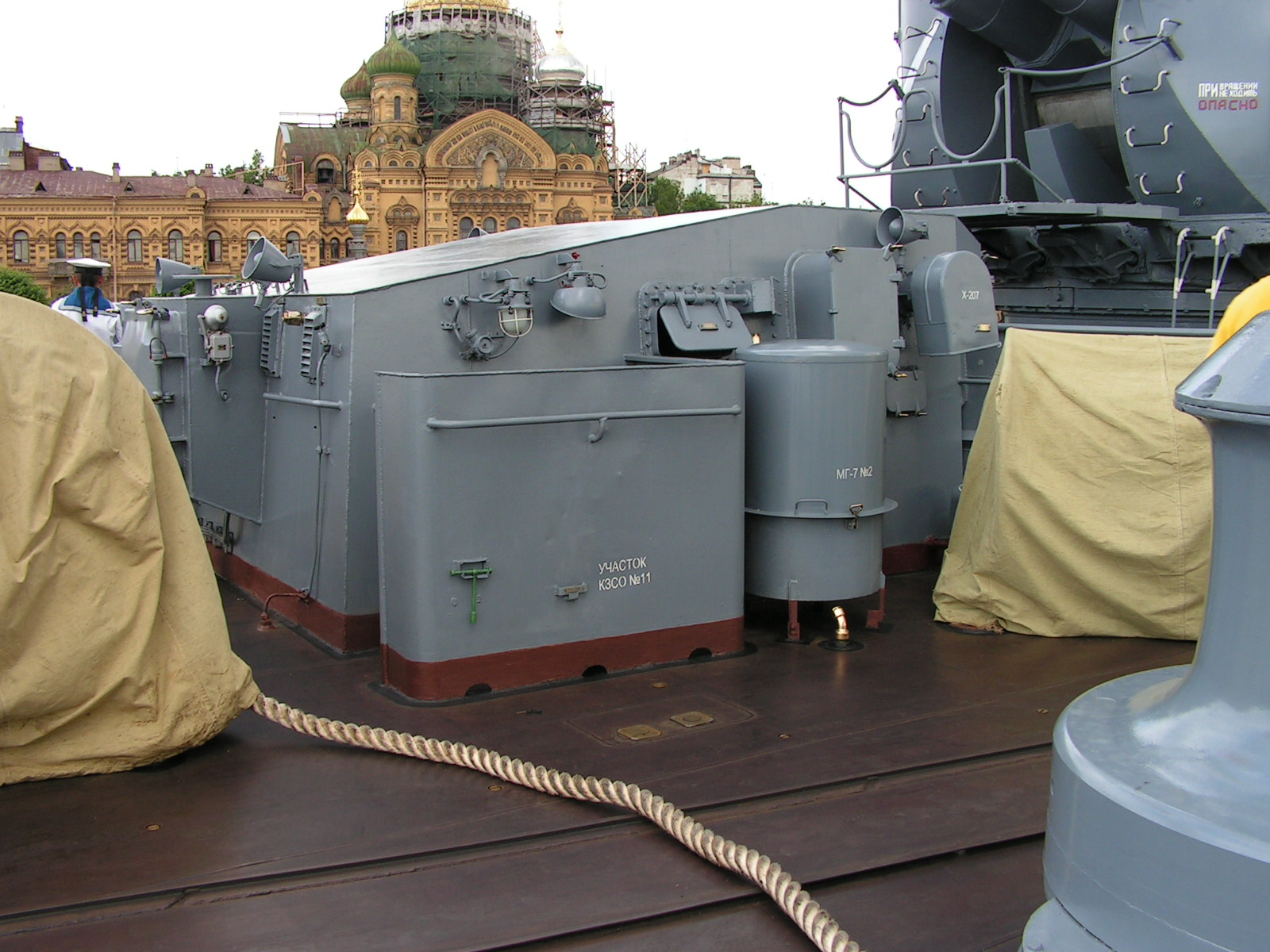

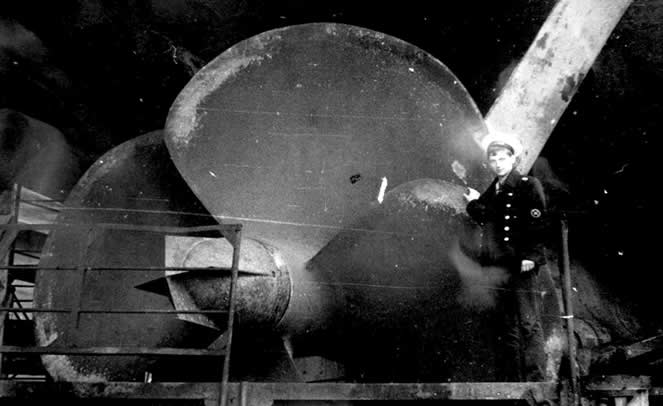

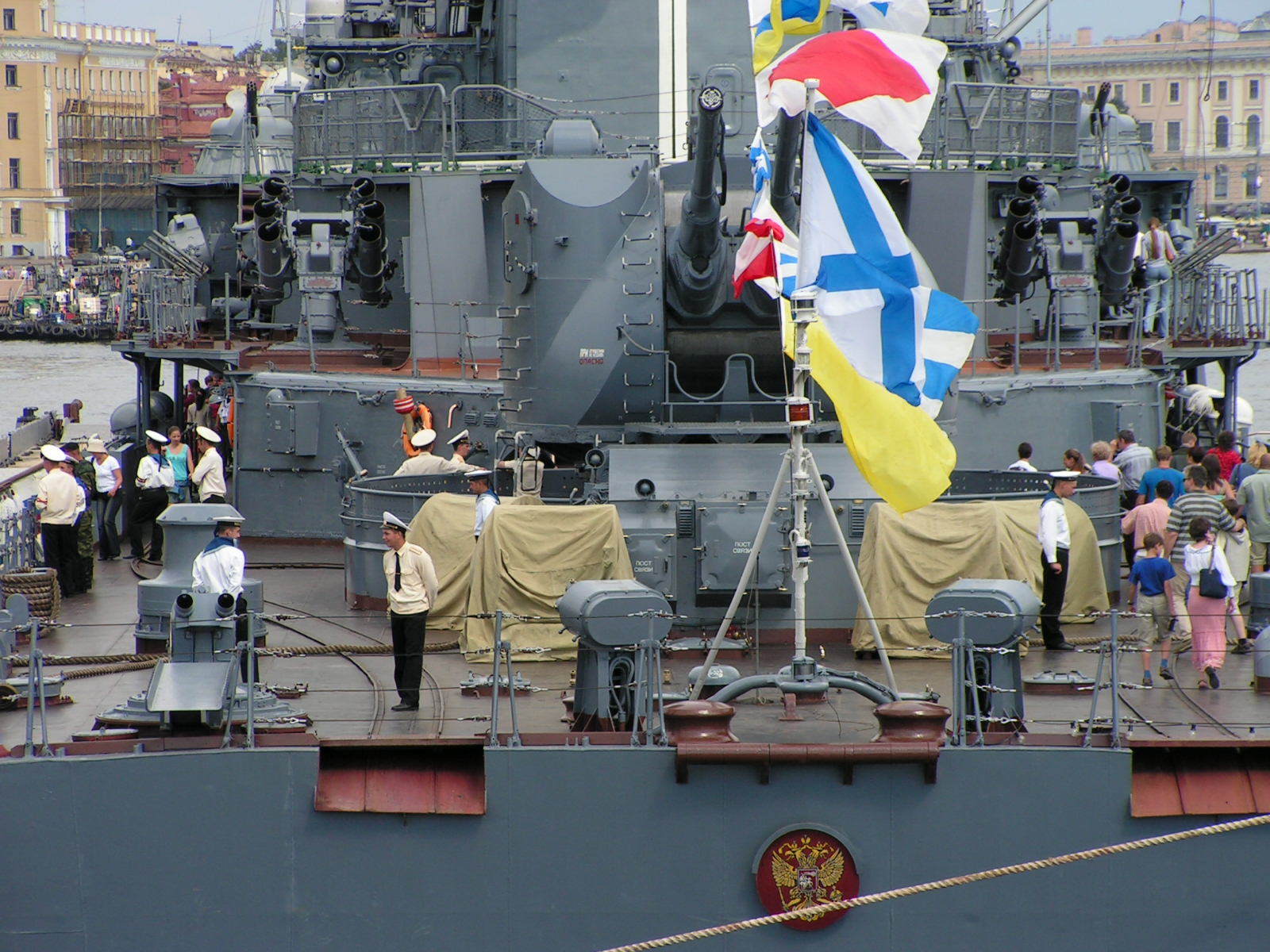

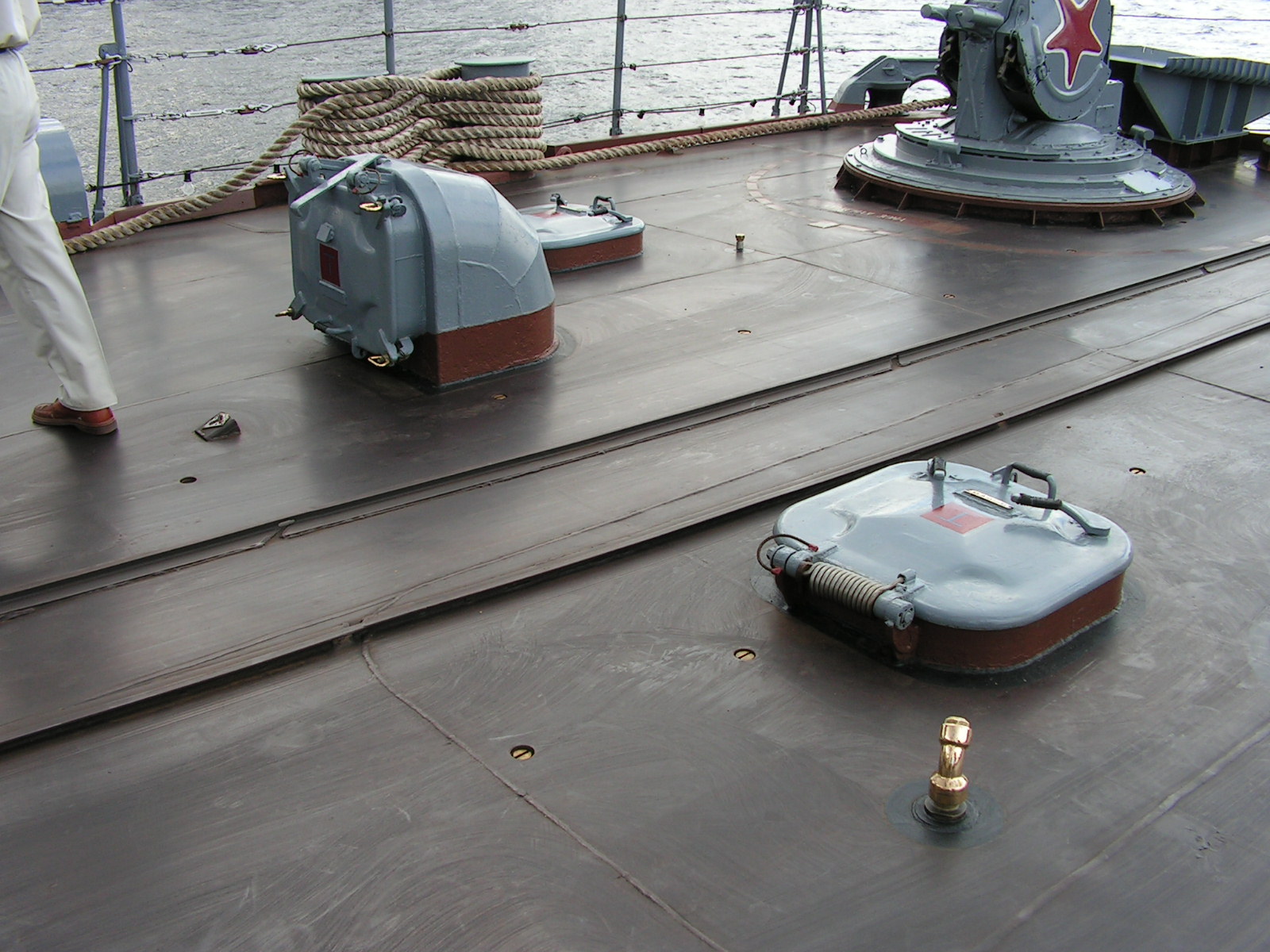

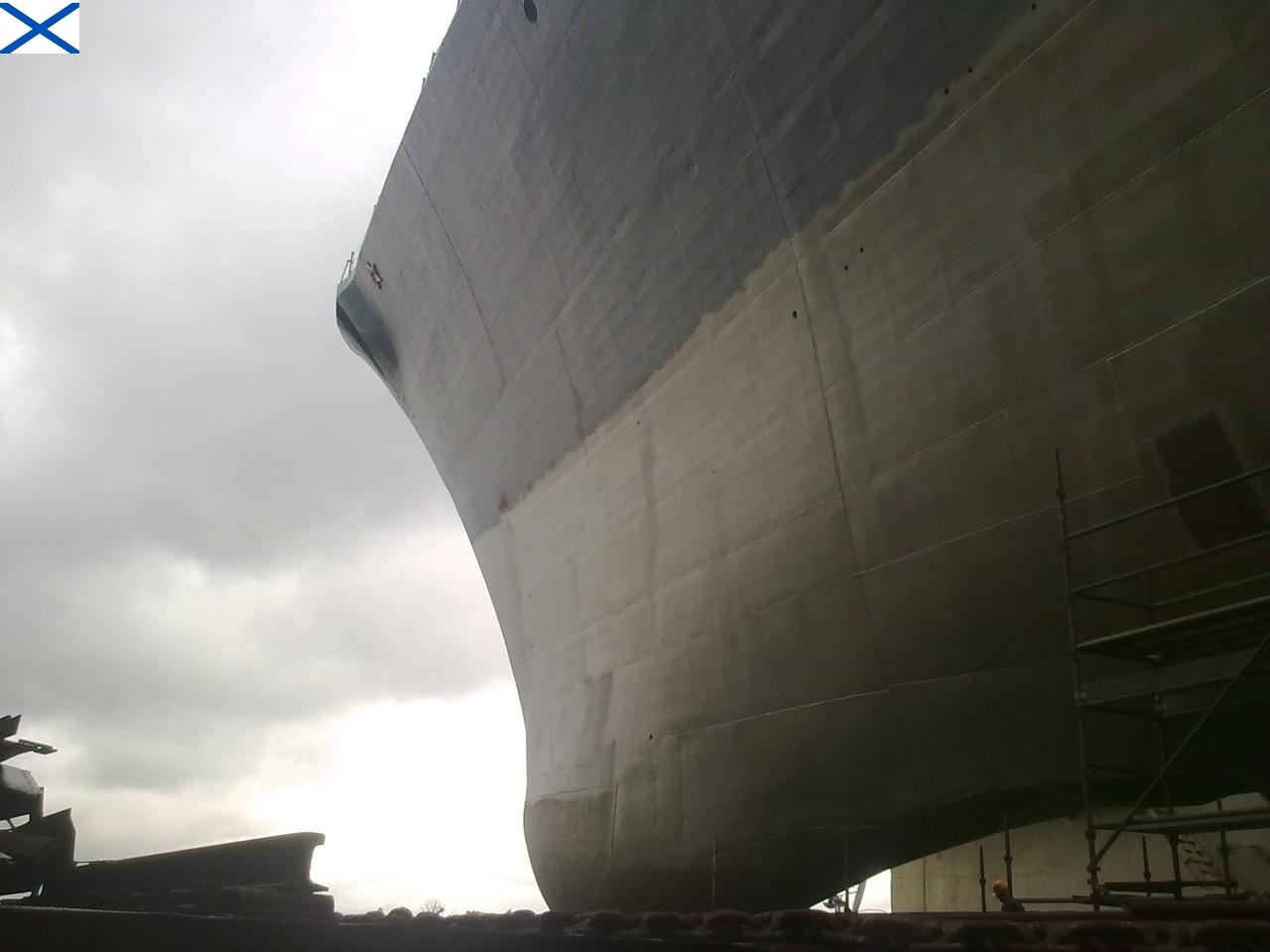

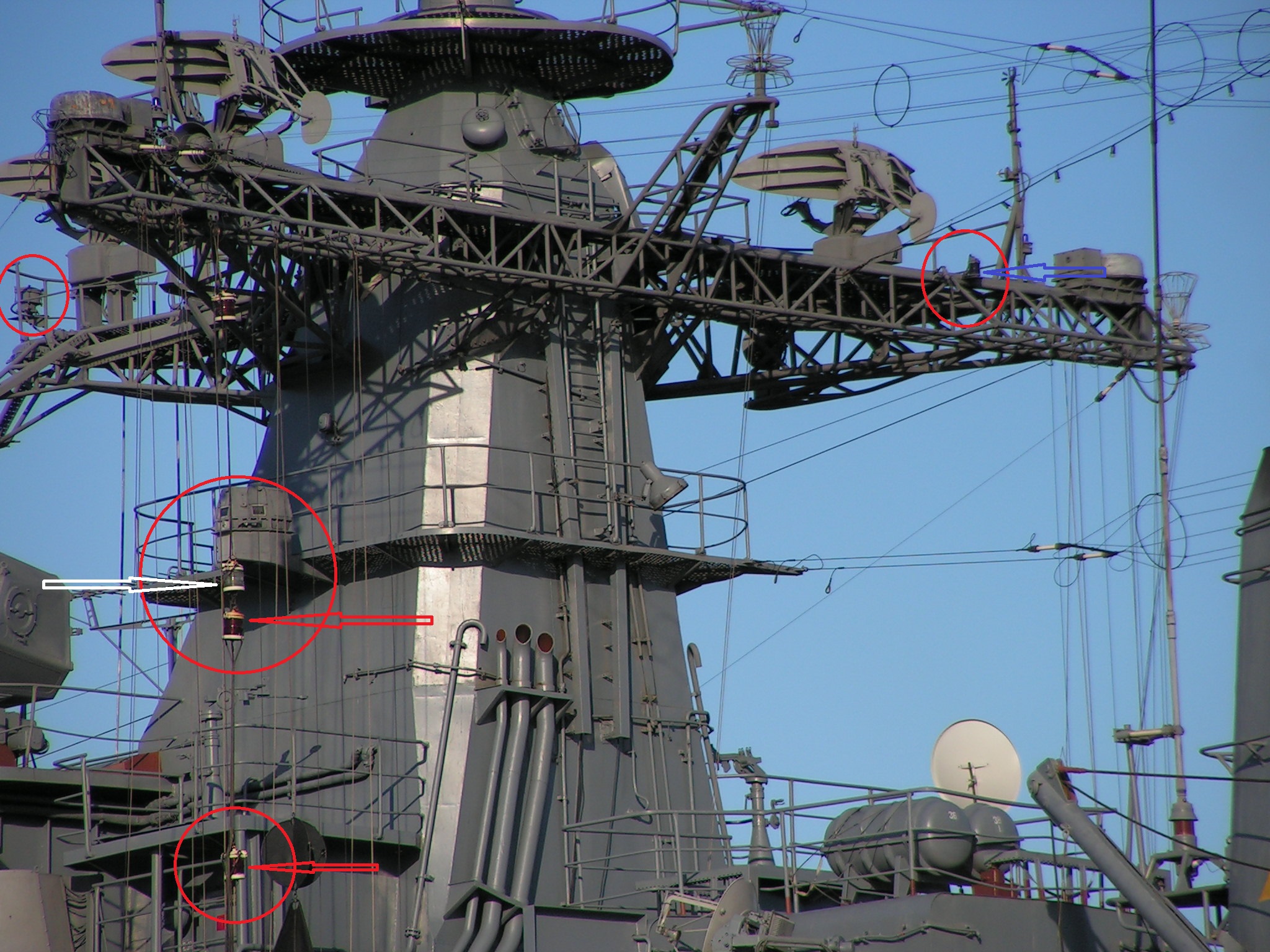

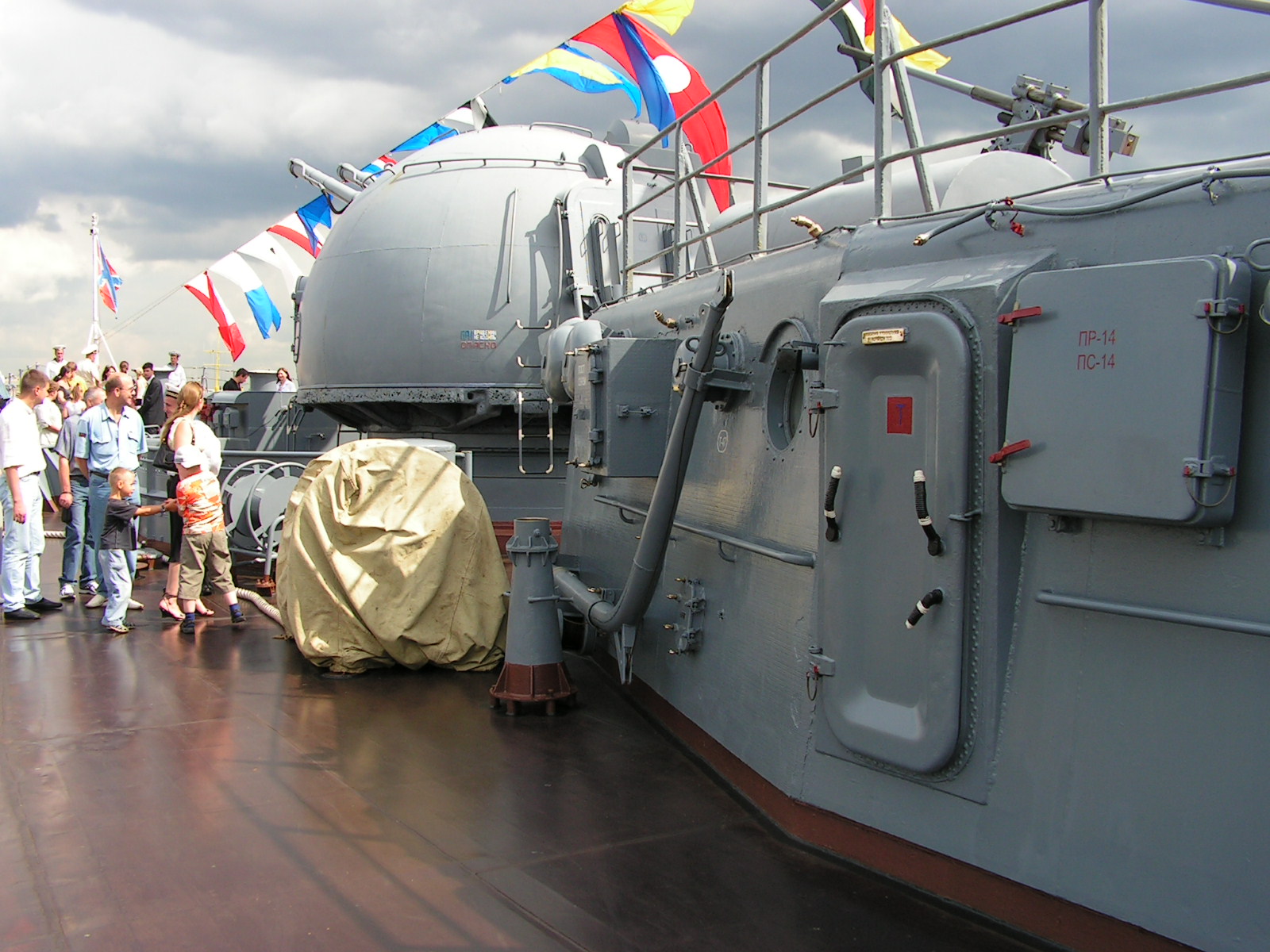

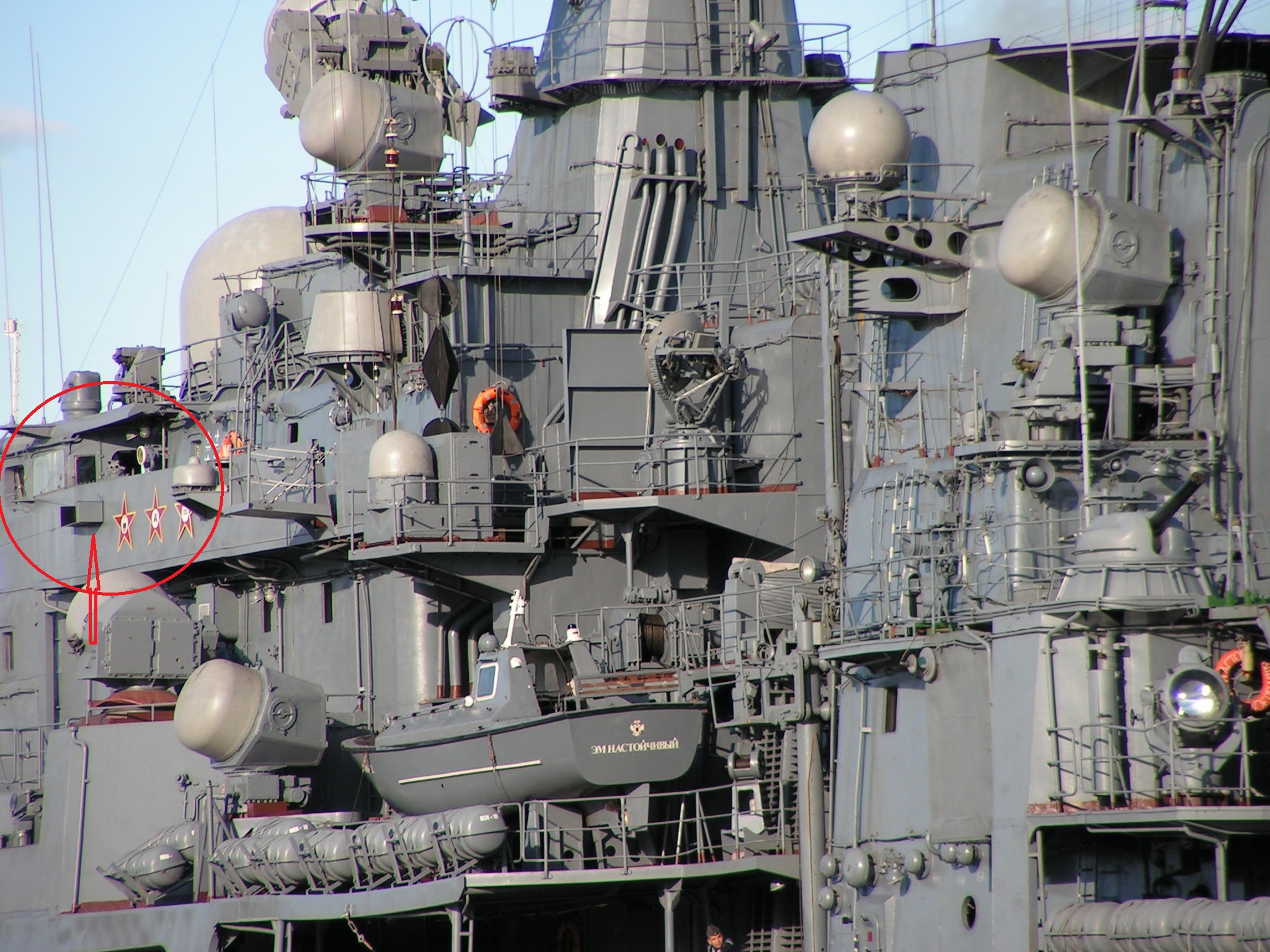

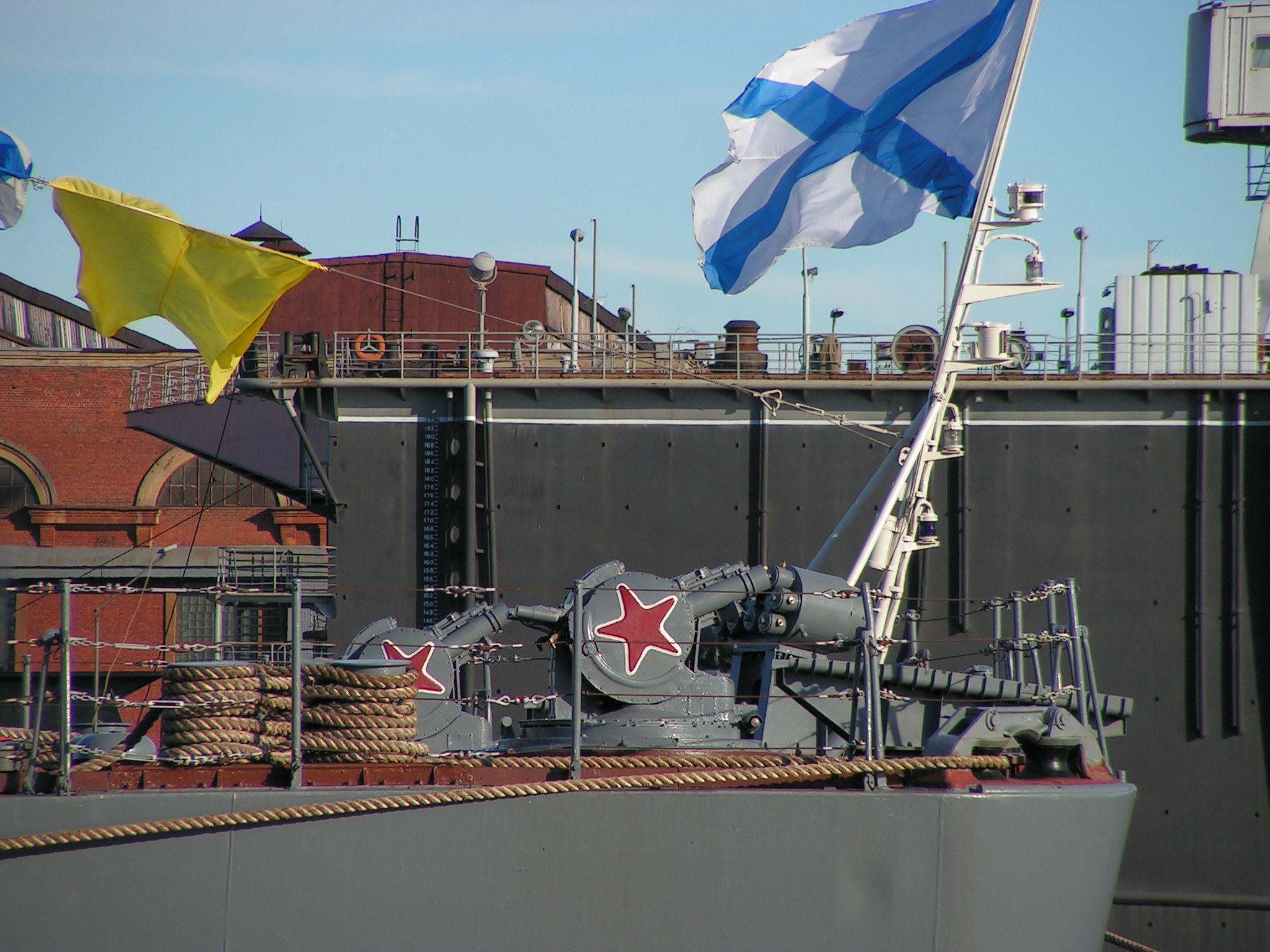

Хочется сделать режим освещения по походному с возможностью выключения по щелчку тумблера. Паял ли я какие то электросхемы до этого? Нет не паял. А значит буду учиться уже по ходу сборки. Физику в школе и в институте вроде учил неплохо, поэтому понимаю, что если я просто спаяю диоды и источник питания в рандомном порядке - добром это не кончится. Поэтому схему нужно рассчитать заранее. В связи с этим хочу испросить помощи у вас. Чтобы рассчитать схему, мне как минимум нужно знать сколько и каких диодов будет в нее включено. И вот тут то как раз и кроется первая трудность. Все что удалось нагуглить на эту тему это 3 вот эти фотографии:

Спойлер

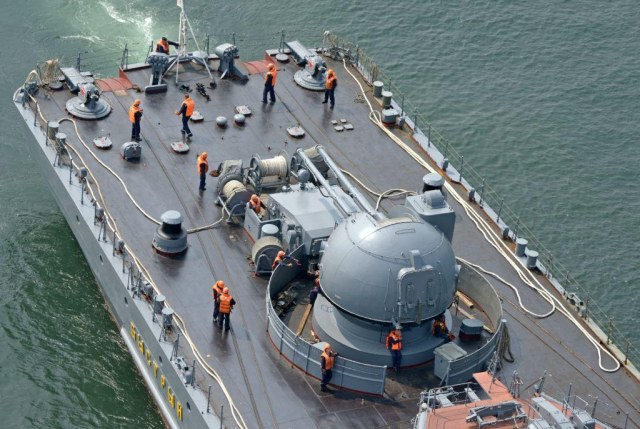

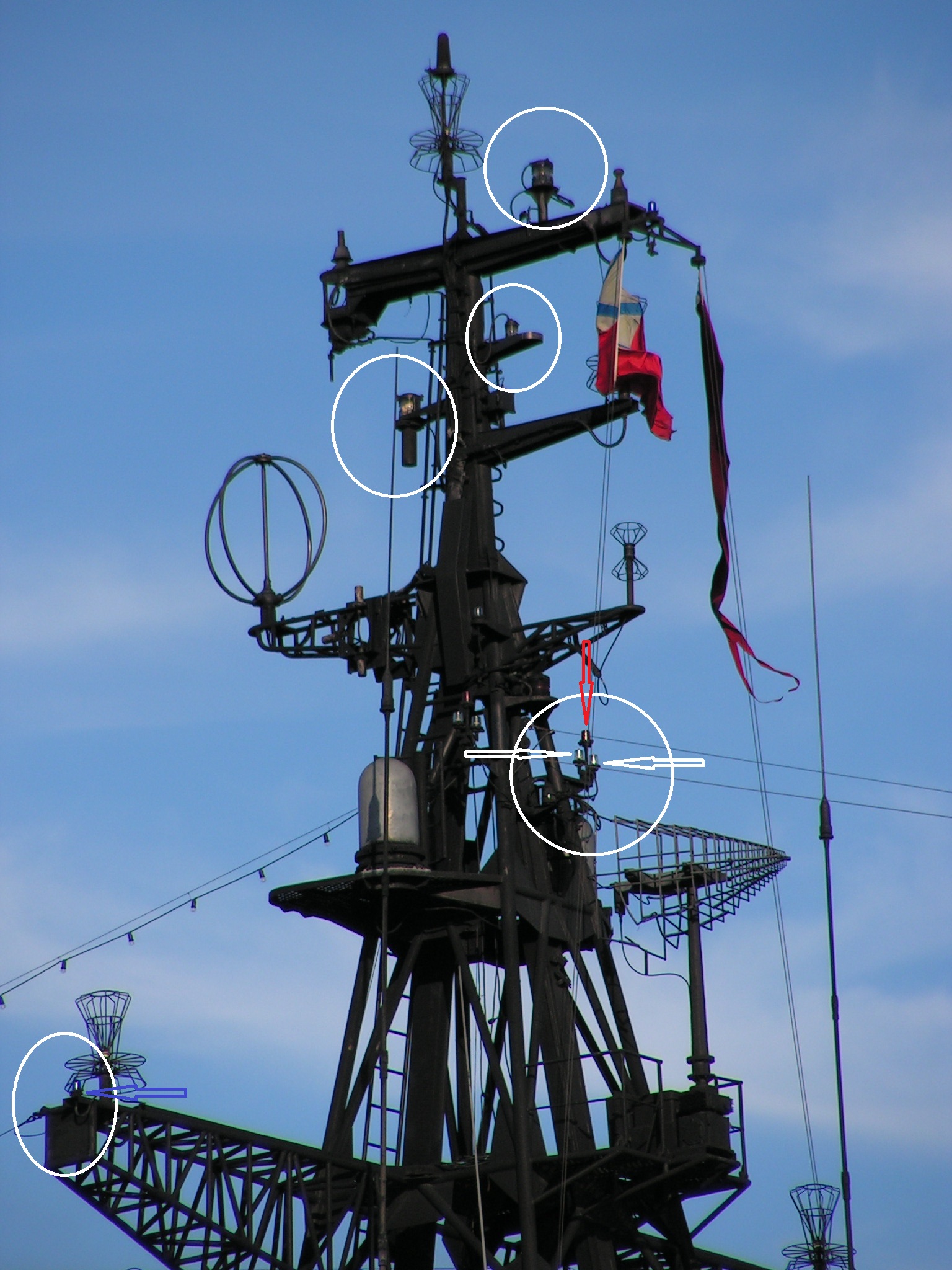

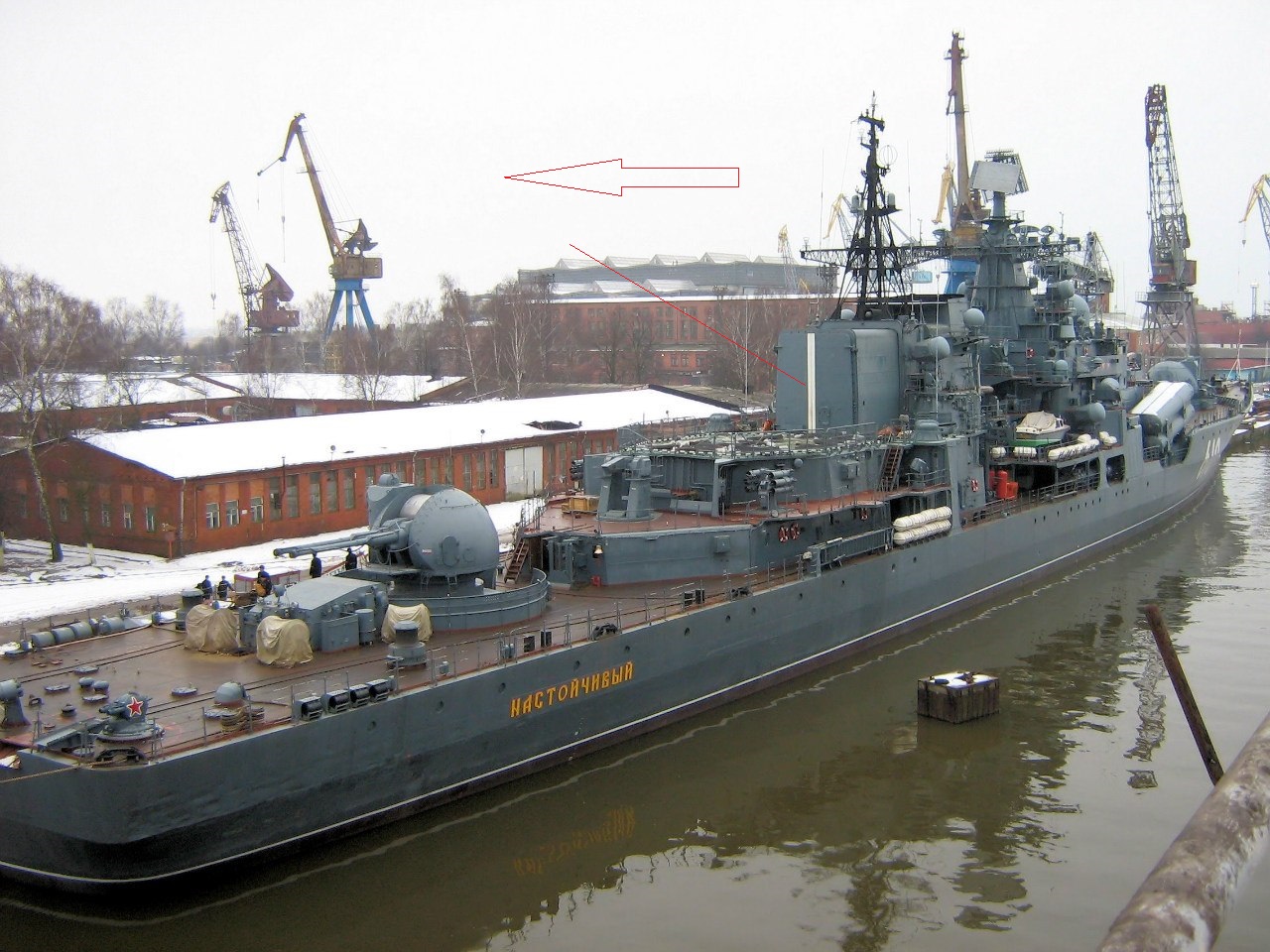

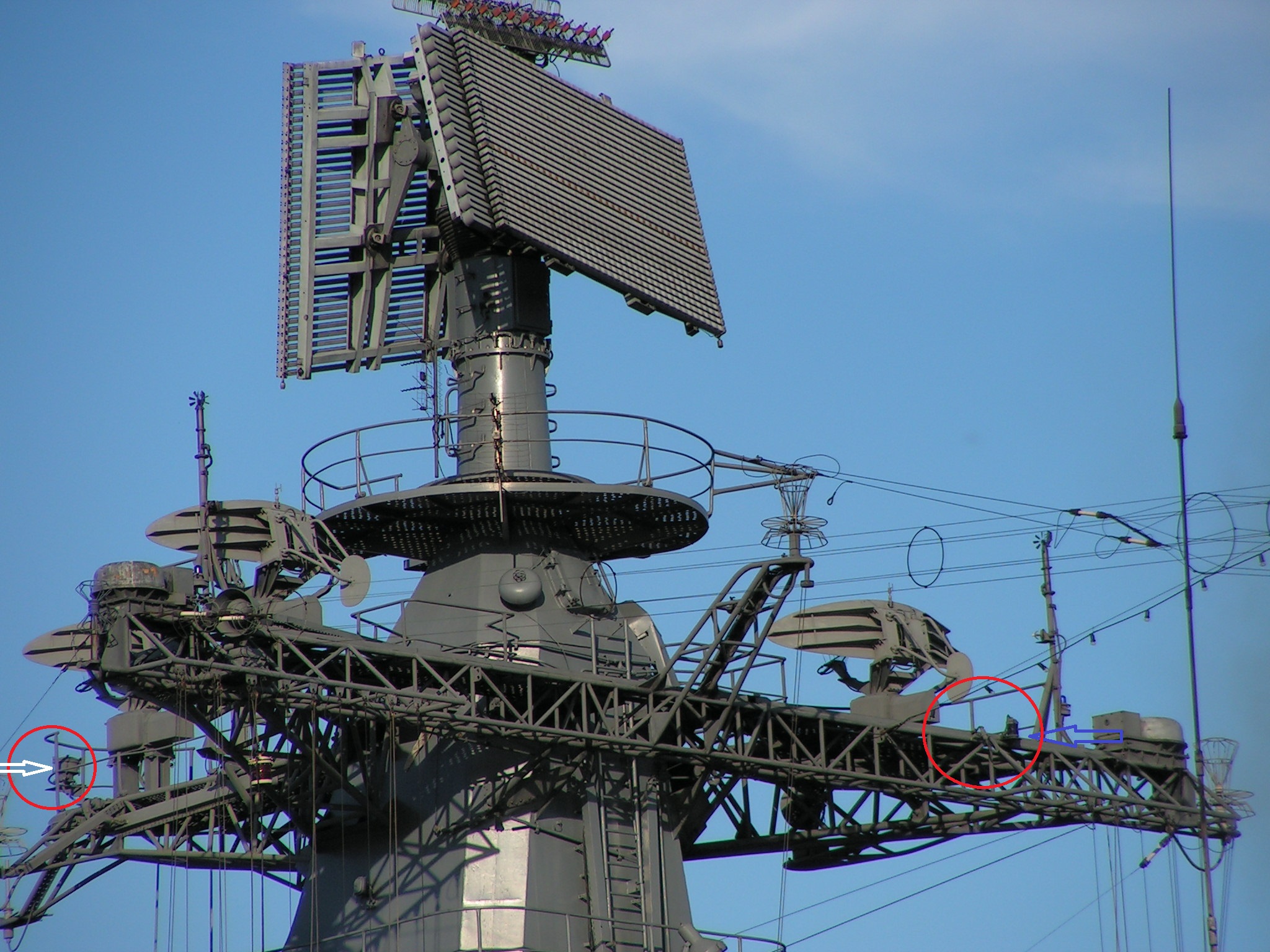

На безрыбье как говорится... Но это все равно не дает понимания, где же расположены огни, что горят на этом корабле в походе, в нормальных условиях и в ясную погоду ночью. По фотографиям, я подозреваю нащел места где расположены топовые огни на мачтах, но вот что касается зеленого и красного огней (особенно зеленого) тут я вообще теряюсь в догадках, ибо даже близко похожего я на фотографиях так и не разглядел(

В общем всем неравнодушным просьба откликнуться и показать мне, где же искать мне эти огни.

P.S. Сори за много букв, в следующих сообщениях постараюсь быть на порядок лаконичнее.
P.P.S Всем нелюбителям длиннопостов, непосредственно рассказ о текущей стройке начинается с жирного шрифта.

Двигаться со скоростью большей, чем скорость перемещения врага - это значит догонять его с тыла! Земля то ведь круглая!

navy

На сайте с 16.12.2011

0 7728

navy

18.03.2018, 06:57

прошу добро на борт......
Не благодарное это дело уважаемый Николай.
постараюсь объяснить по чему....
Расположение всех огней четко прописаны (если ни чего не поменялось и память не подводит) в Правила предупреждения столкновения судов на море. Графа - Навигационные огни кораблей и судов. Доступна версия ДСП ( для служебного пользования) там все в общих чертах есть, но военные корабли рассмотрены несколько не полно.
Огней на корабле (навигационные) много. Синего, красного, зеленого, белого. По якорному ( корабль) на рейде на якоре или бочках. Пришвартован к пирсу огни несколько зажигаются по другому. При буксировке ( сам или его), дрейф, на ходу. Нюансов много и в них просто можно запутаться не зная или слабо разбираясь. Вечернее время корабль у пирса и весь в огнях, красиво... но эта иллюминация состоит из огней якорных так и много просто посторонних. Не затемнены иллюминаторы, не включен режим затемнения помещений и сквозь открытые двери проглядывается освещенный тамбур... да и прожекторов и светильников освещение верхней палубы множество....

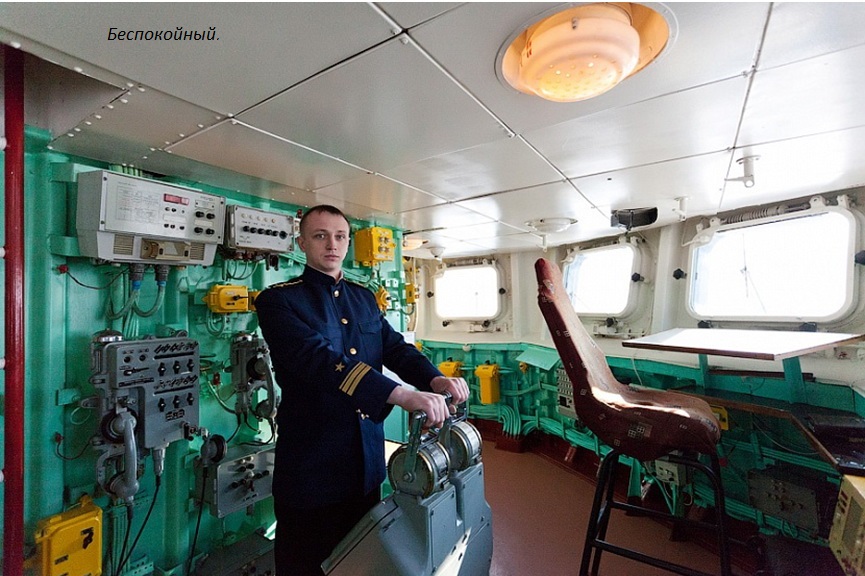

Но стоит прозвучать команде отбой... следующая команда Ночное освещение включить! Картина сразу изменится, будет темная масса и только якорные огни.... Темная масса корабля получается так как палубы освещаются слабым синим светом, Идешь по палубе и едва угадываешь очертание знакомых надстроек. Плафоны спрятаны и со стороны не видны. При нахождении корабля в море действуют правила. Иллюминаторы задраены все на корпусе! В ночное время еще затемнены. Кто то скажет, что есть фото где видно даже головы торчащие из иллюминаторов и корабль на ходу... Есть, грубое нарушение корабельного устава. Ночью все затемнено, получить по шее можно и сильно. На ходовом мостике горит дежурное освещение и со стороны не проглядывается свет. Все выхода на верхнюю палубу (люки, двери) имеют выключатели.... отдраил, дверь открыться не успела, а свет в тамбуре погас.
Не представляю как Вы сможете показать полный (штатный ) комплект навигационных огней, как проводку к ним протяните.... Может стоит ограничится упрощенной версией?

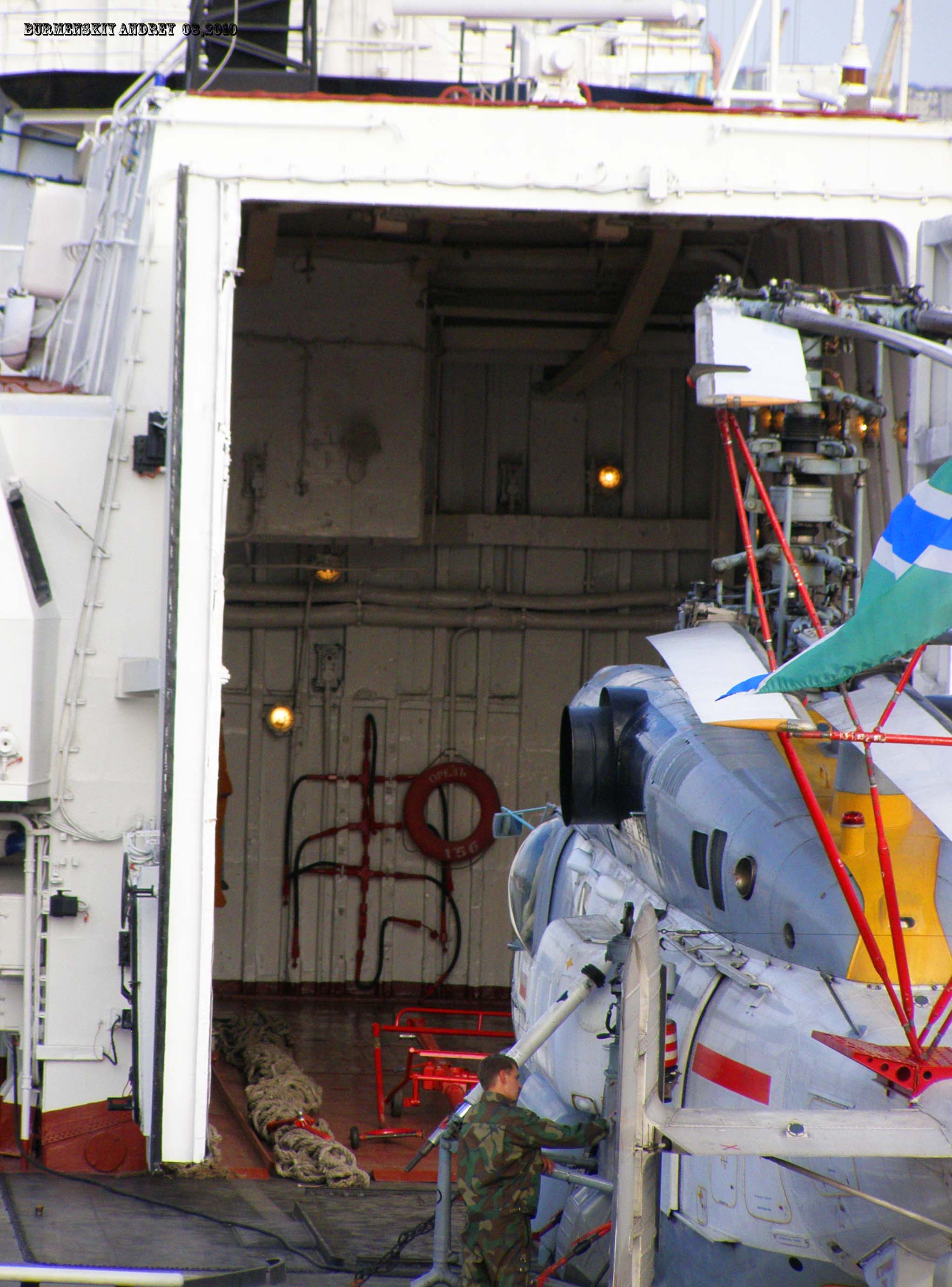

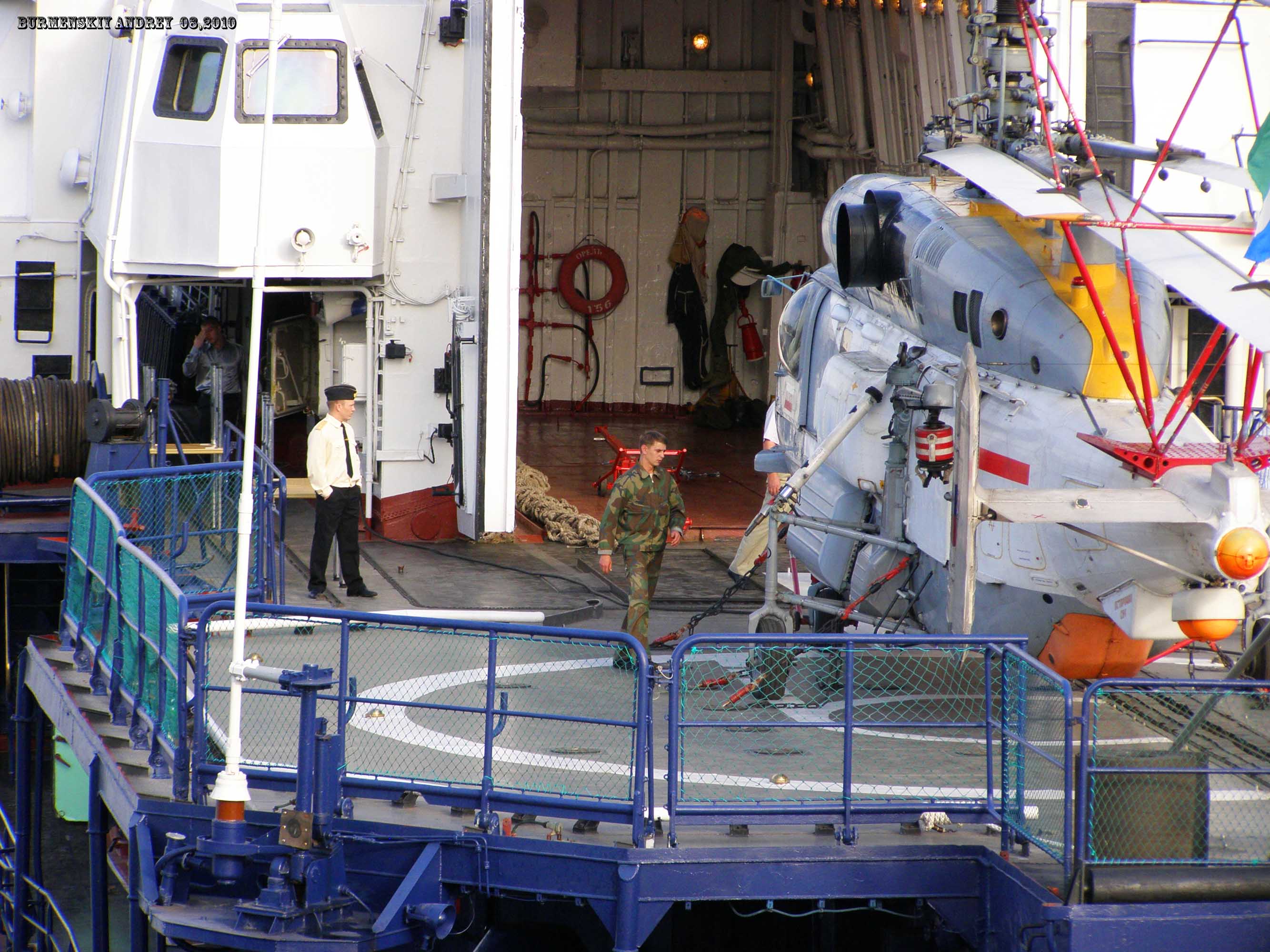

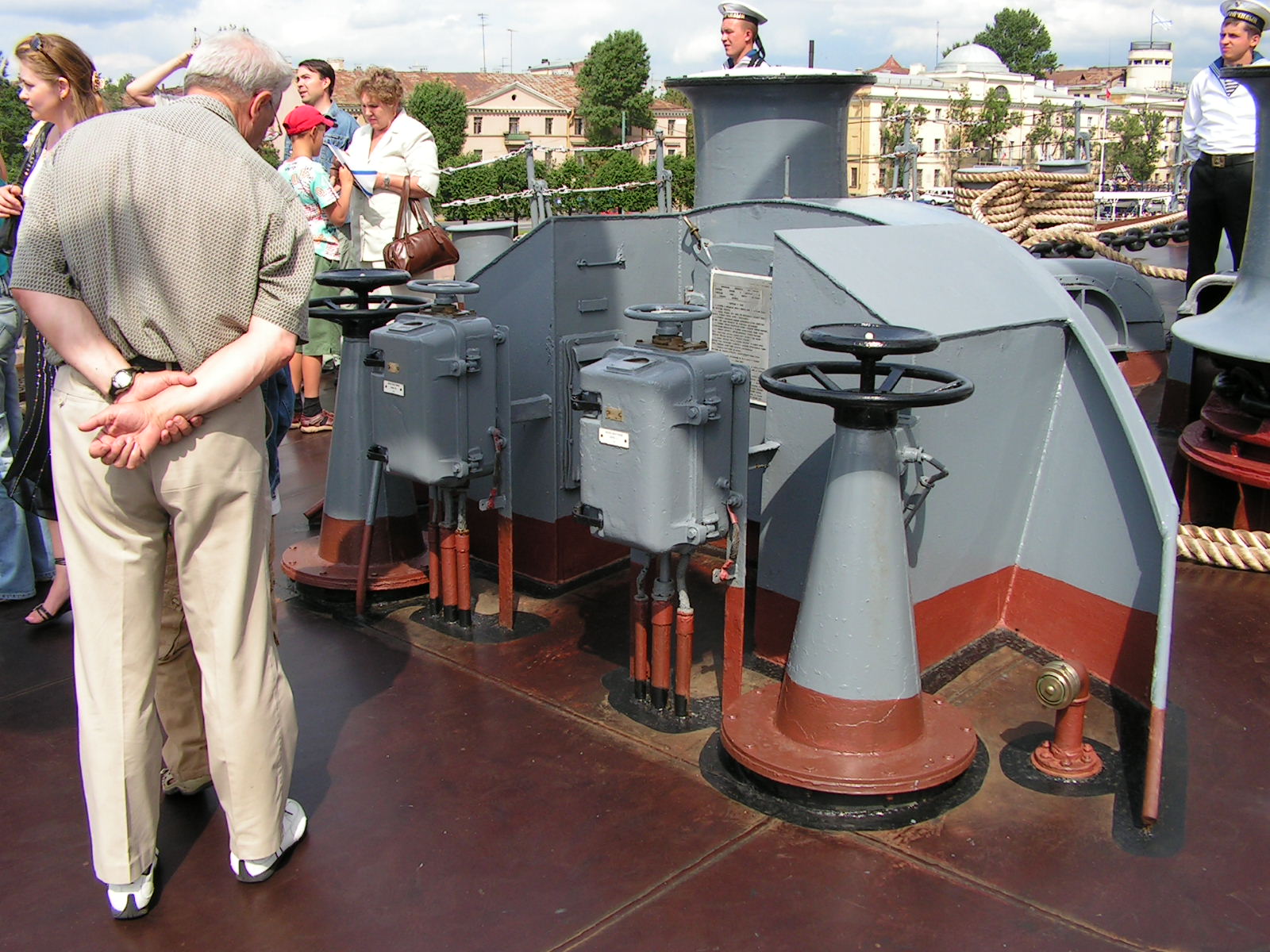

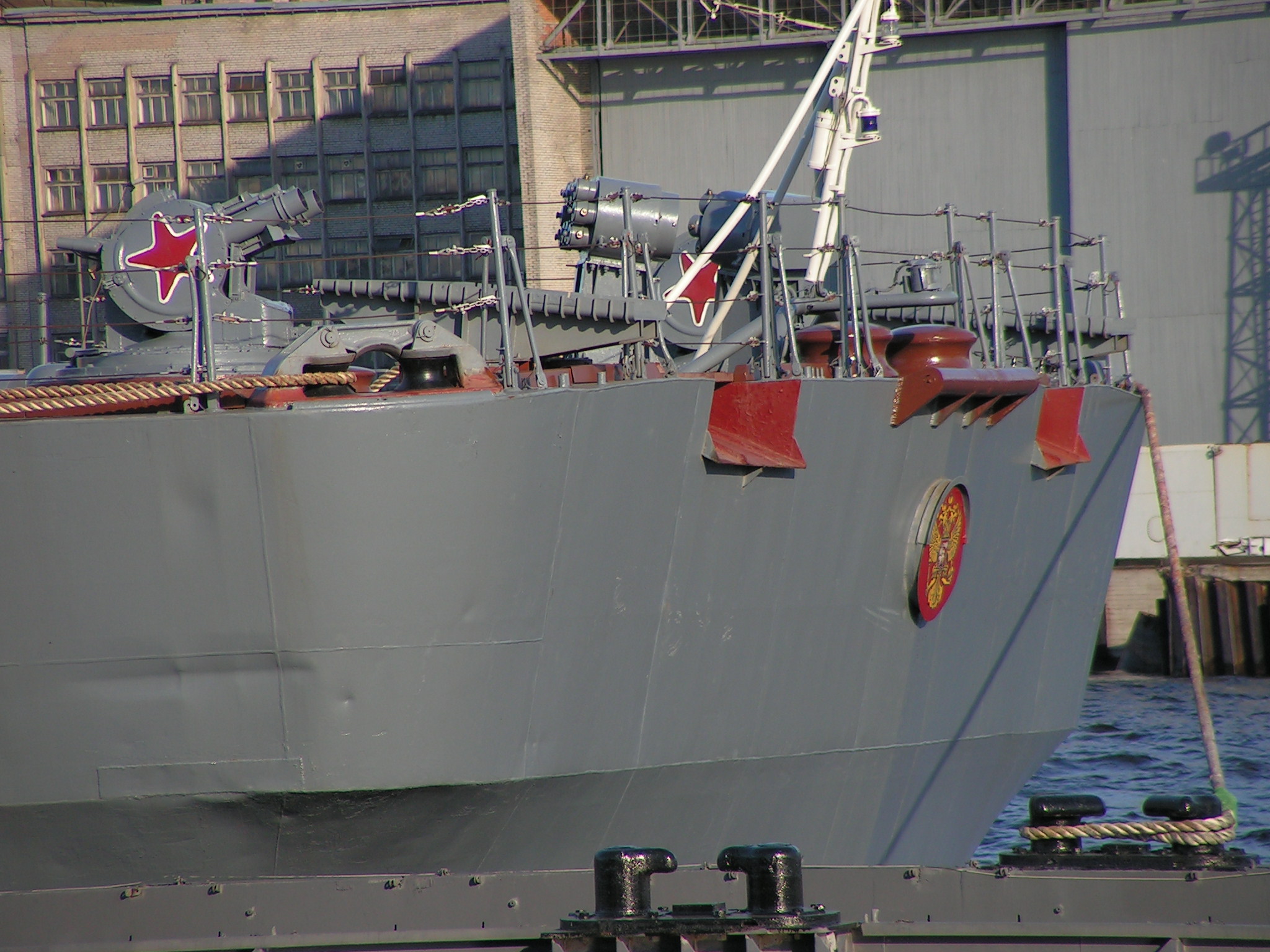

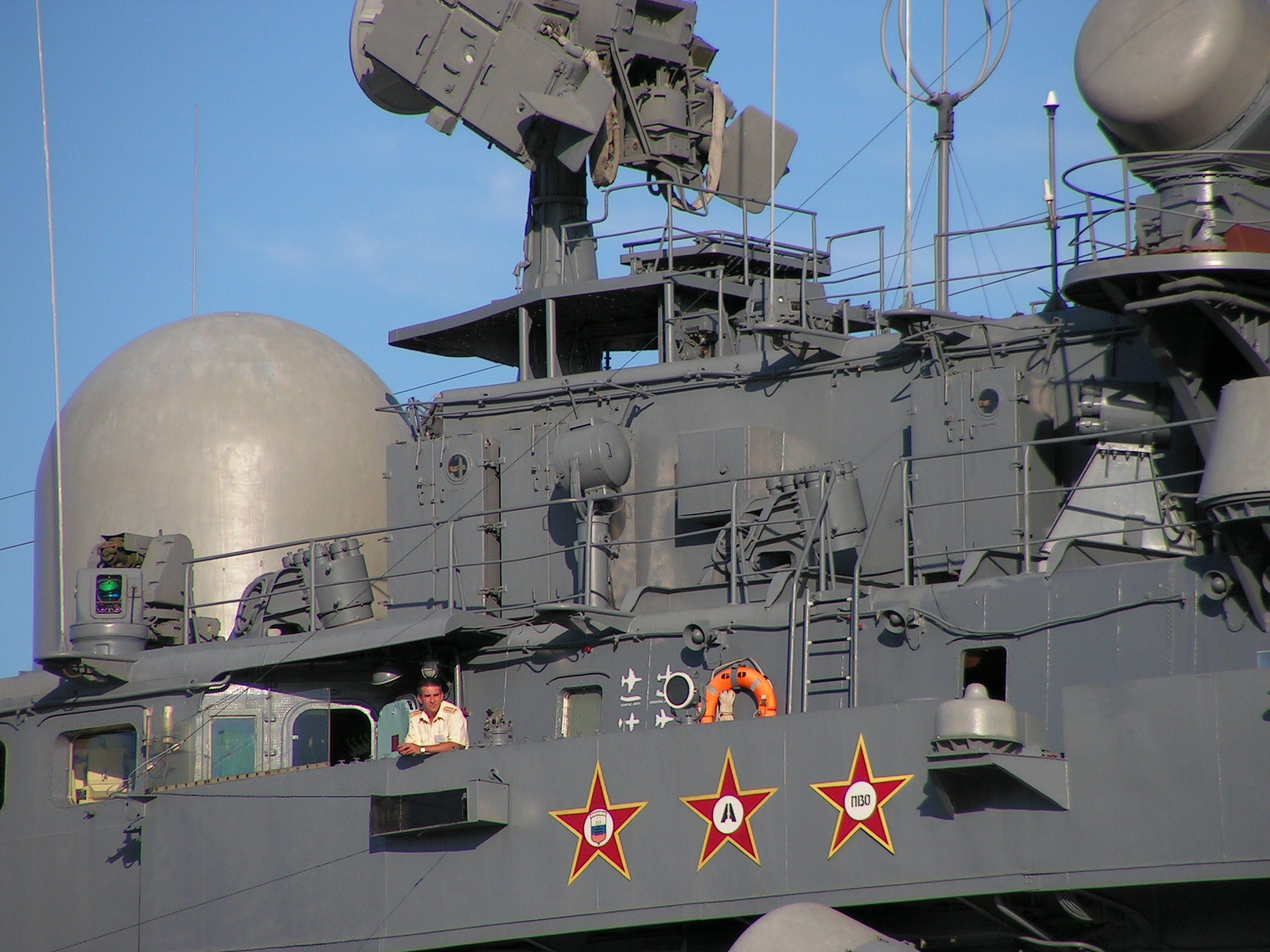

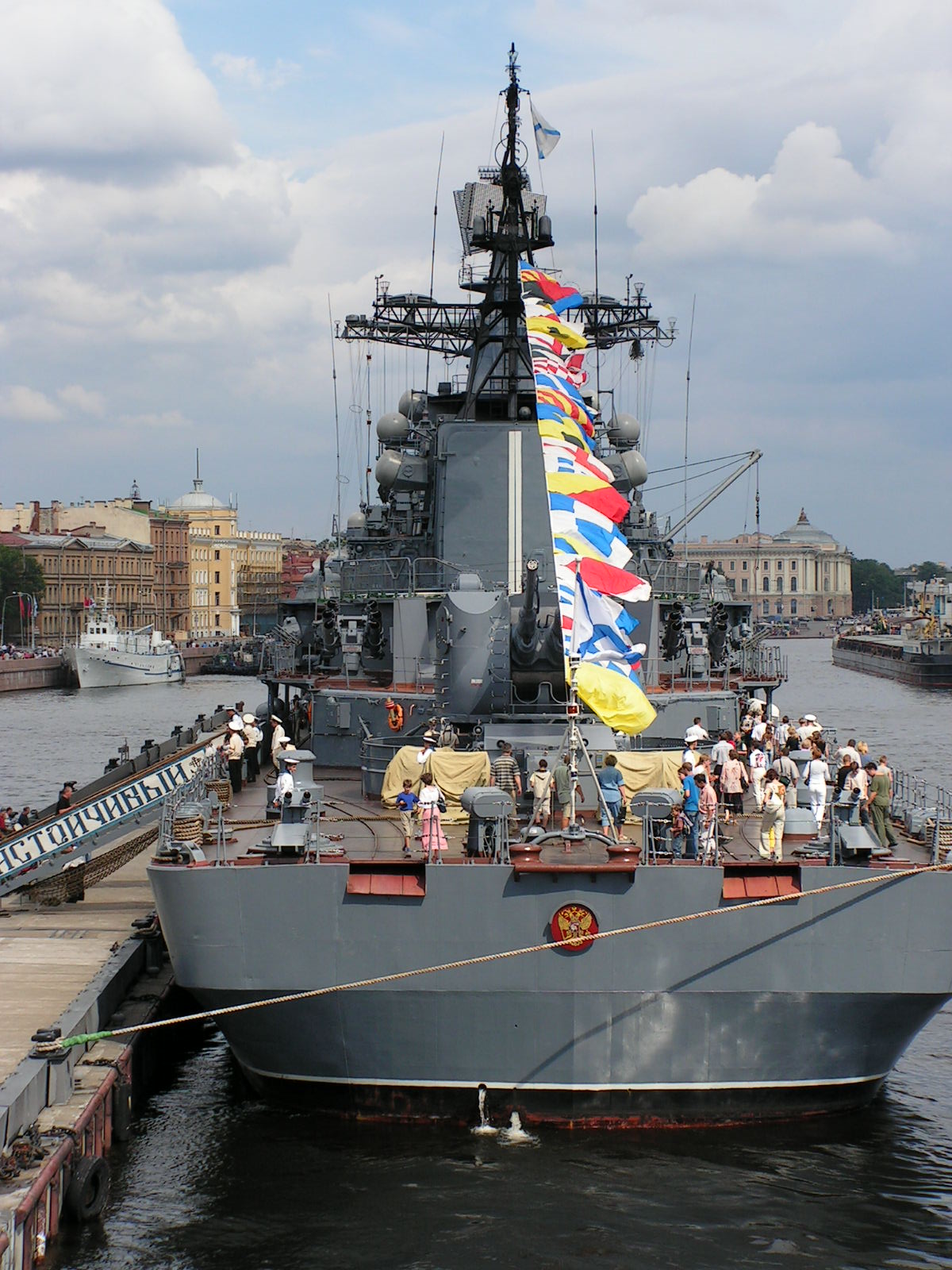

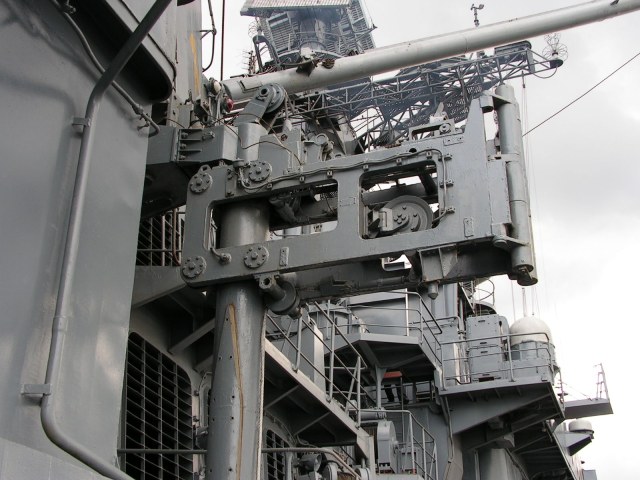

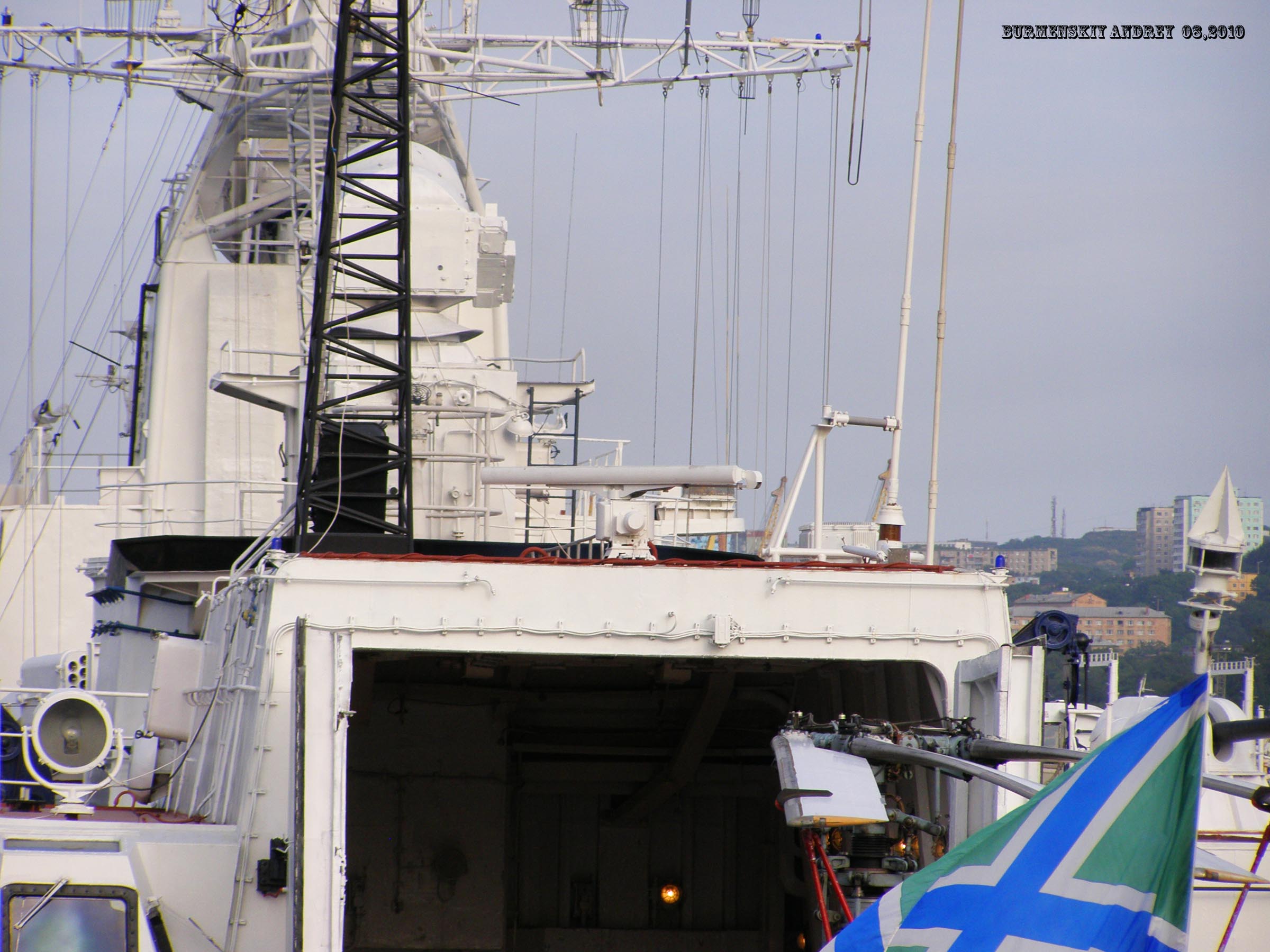

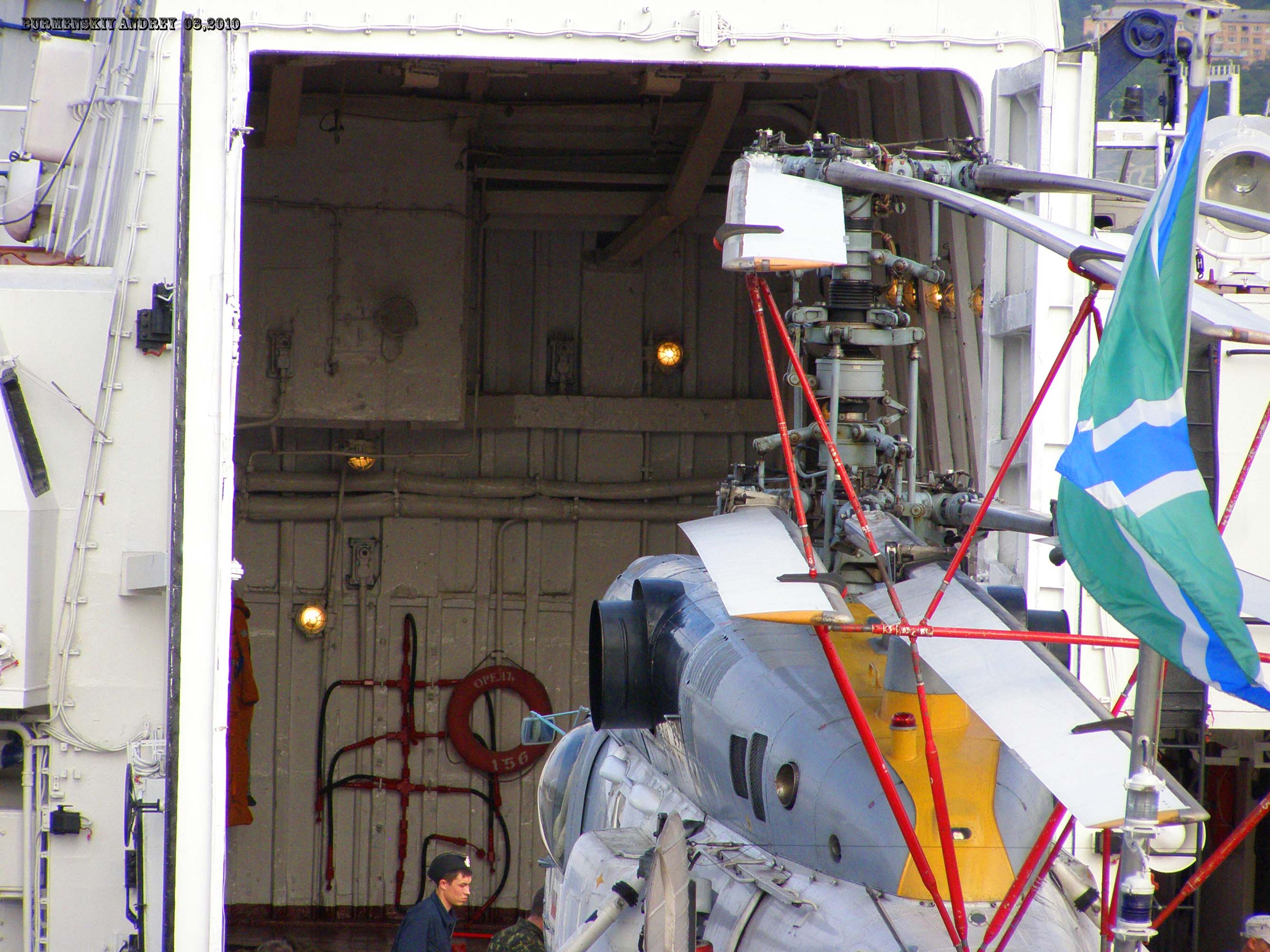

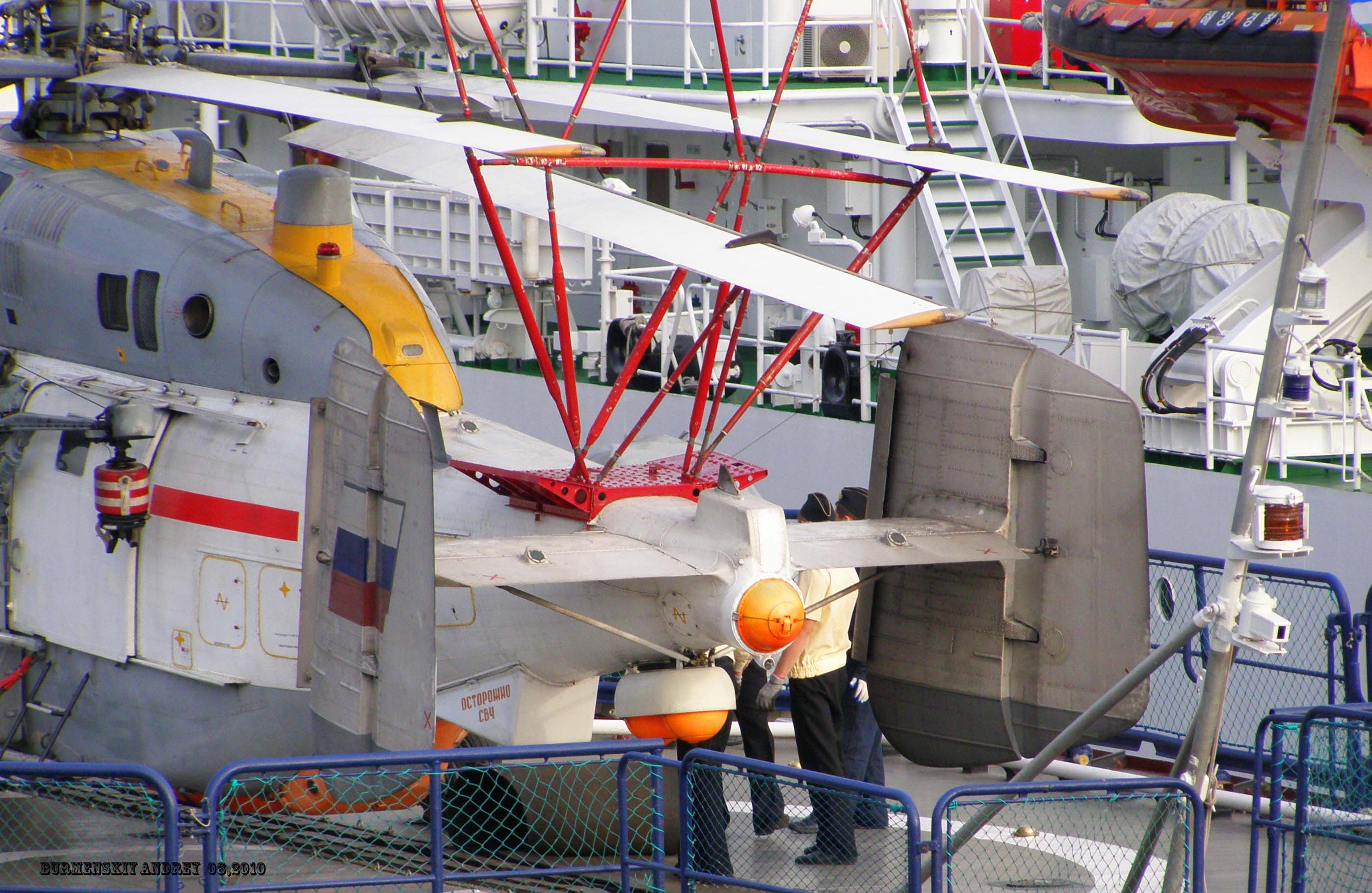

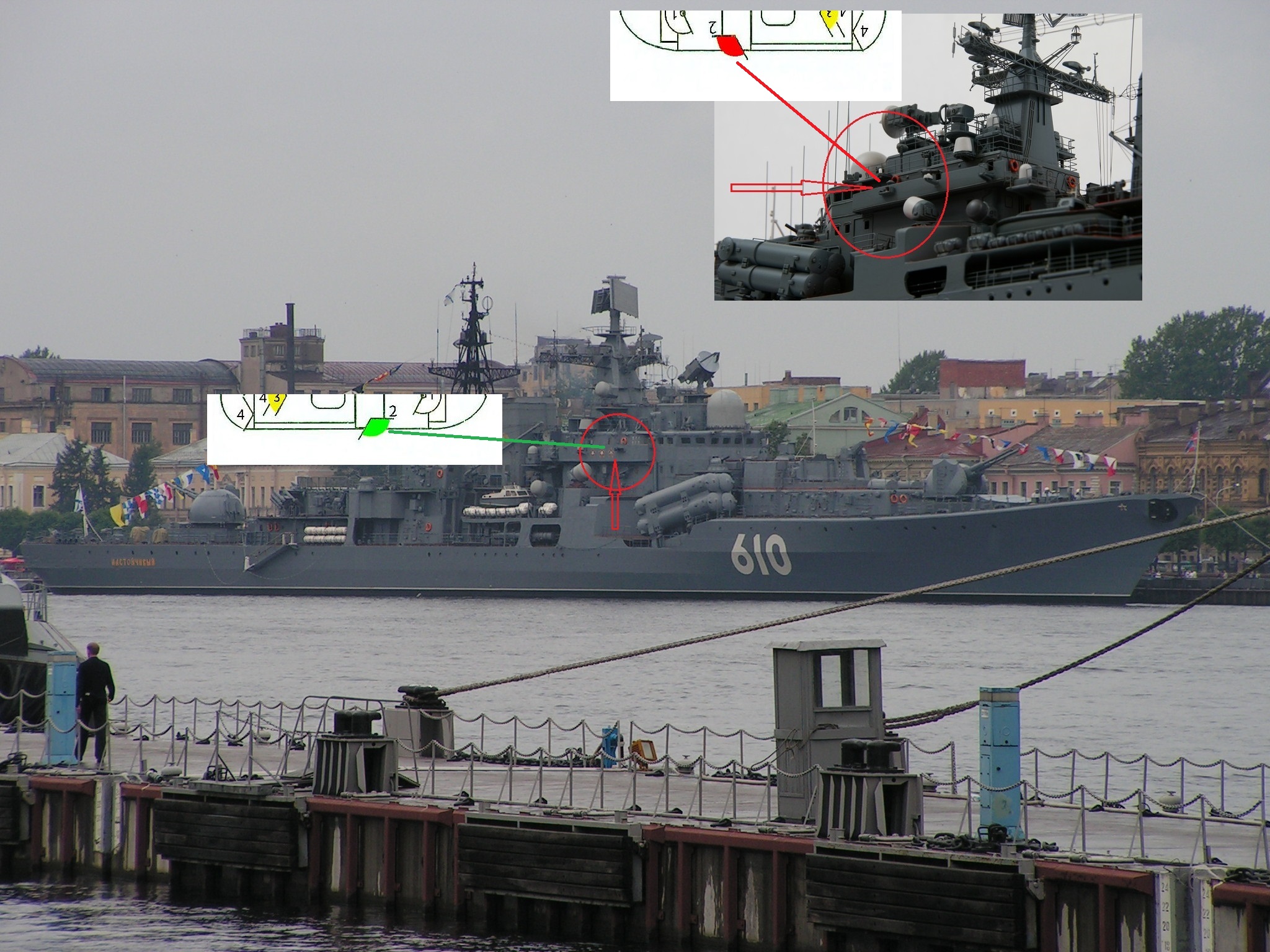

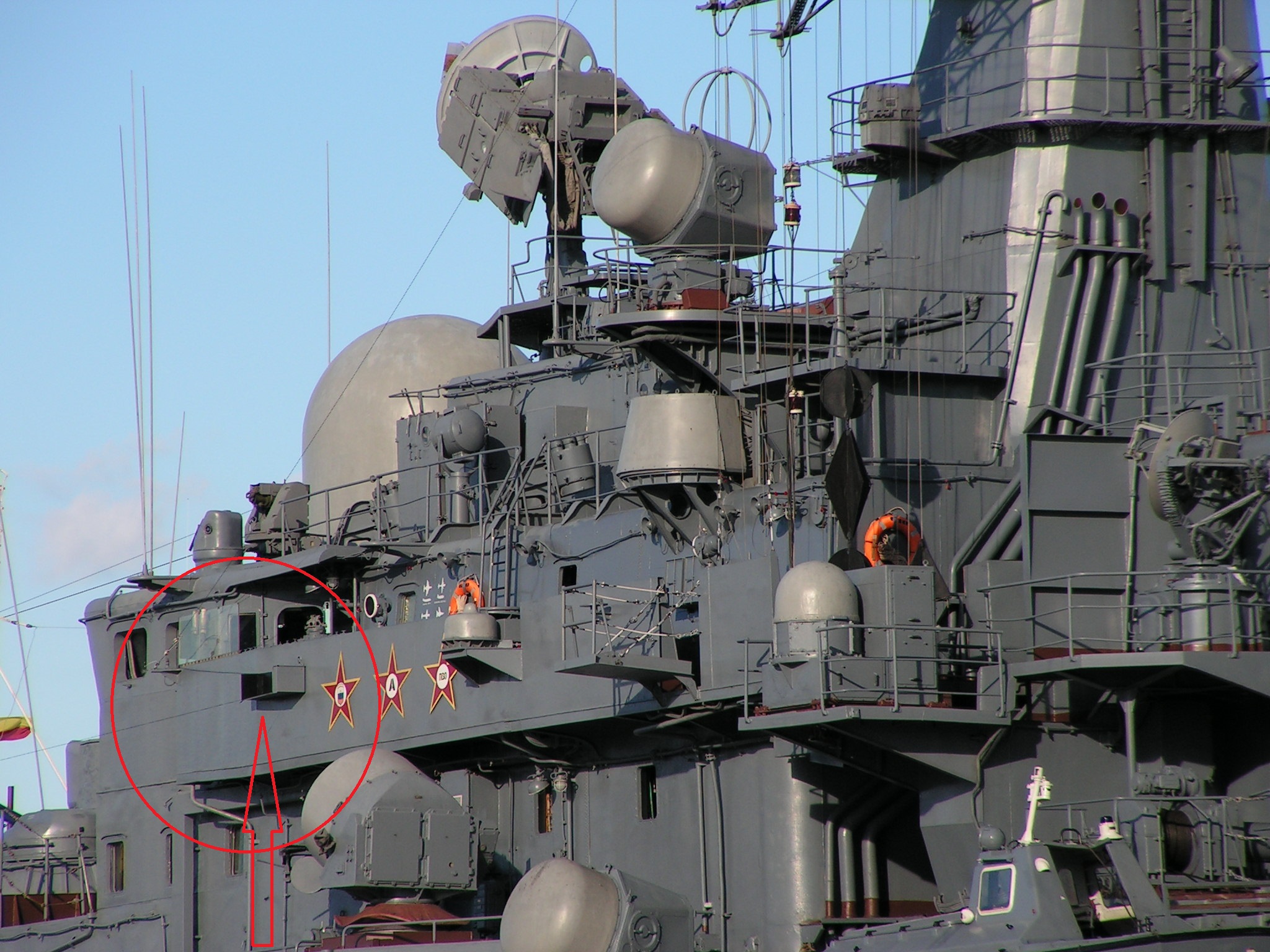

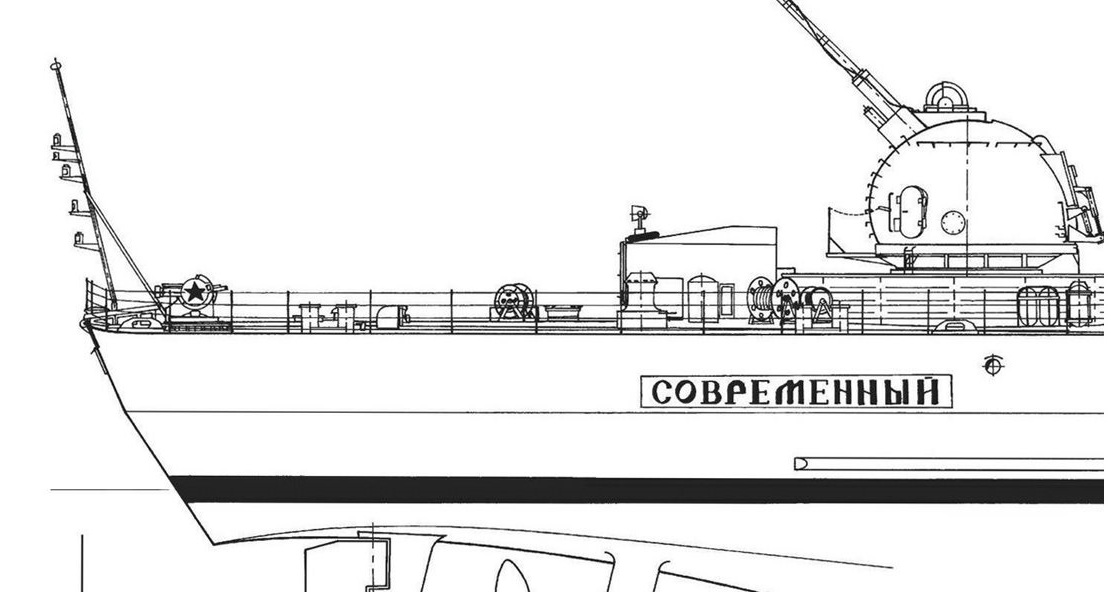

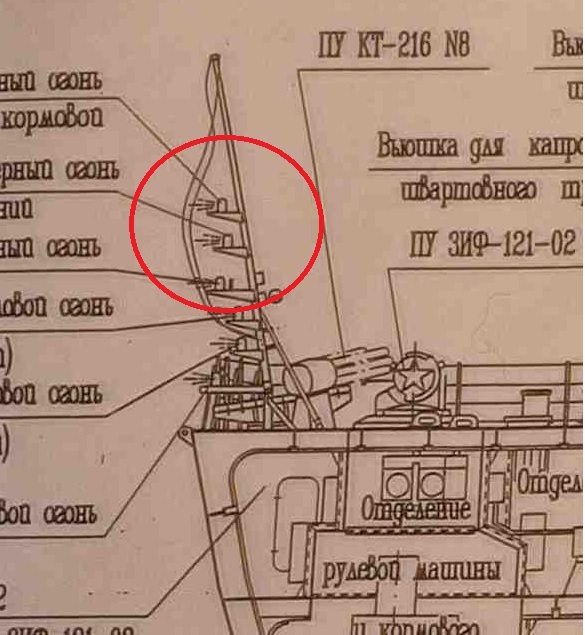

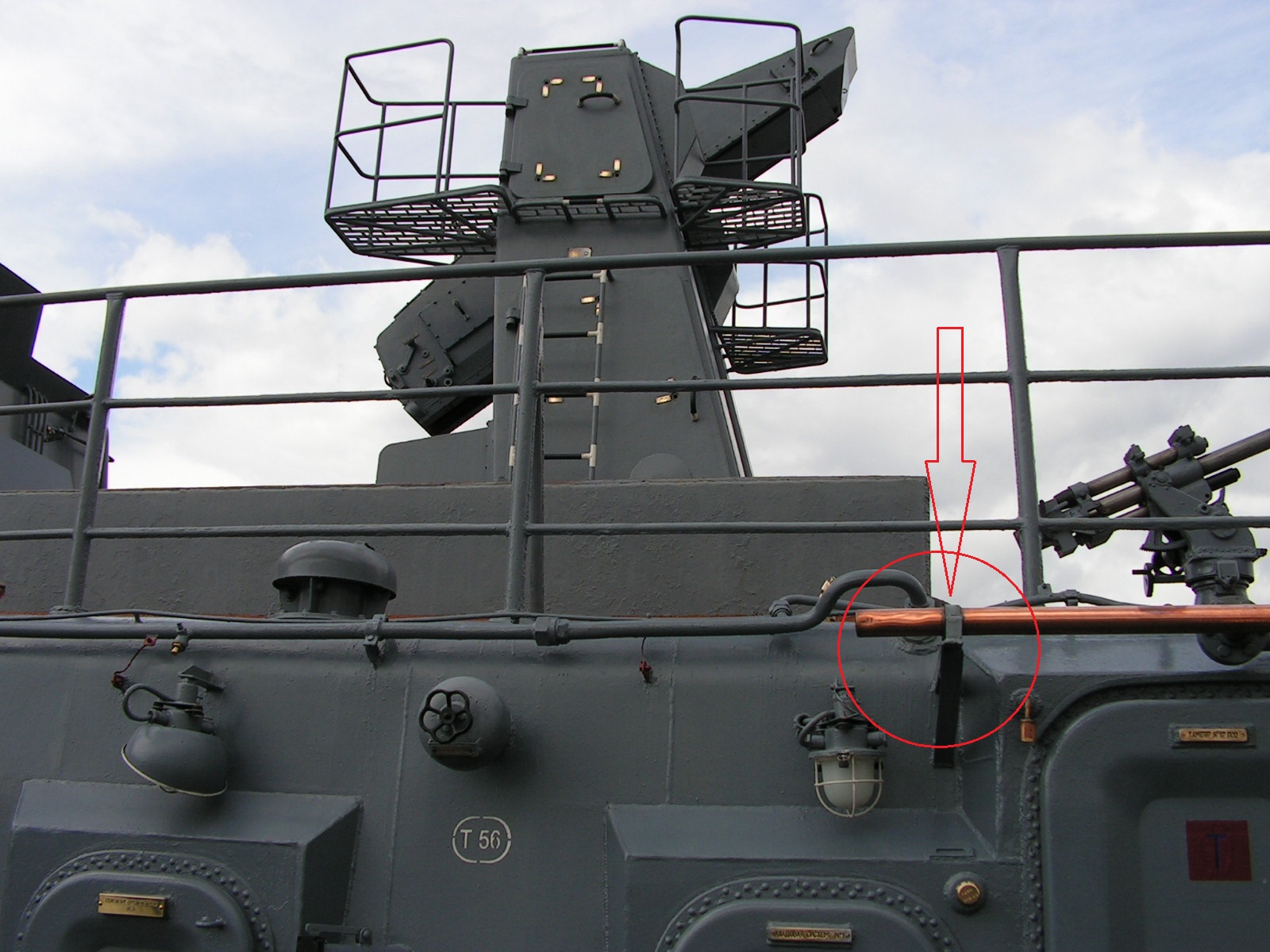

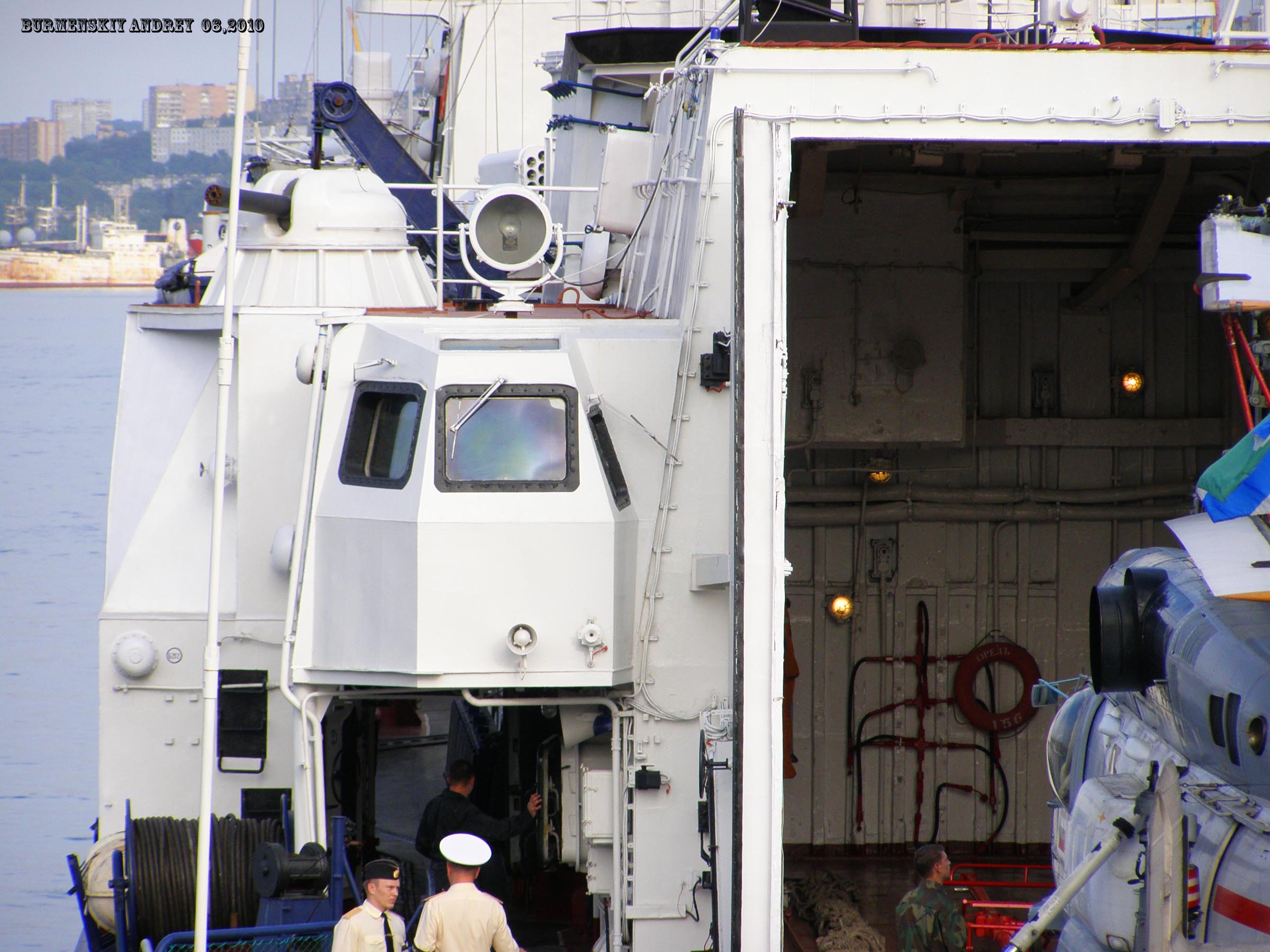

На модели показаны ходовые и место их правильное..


Стекло самого огня темное и цвет стекла можно увидеть только с близкого расстояния, сам фонарь бортовой как правило находится в ограждении. Сделано это для исключения проглядывания блика самого огня ( огонь имеет ограниченный сектор обзора со стороны). Фон внутри как правило черный.

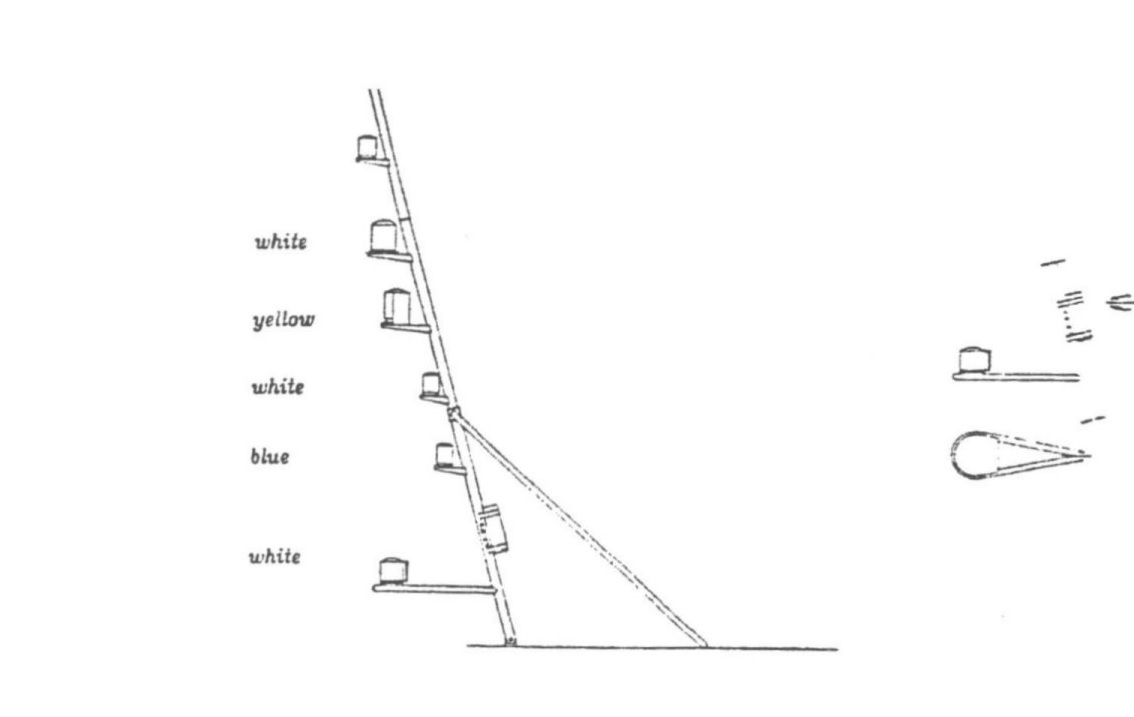

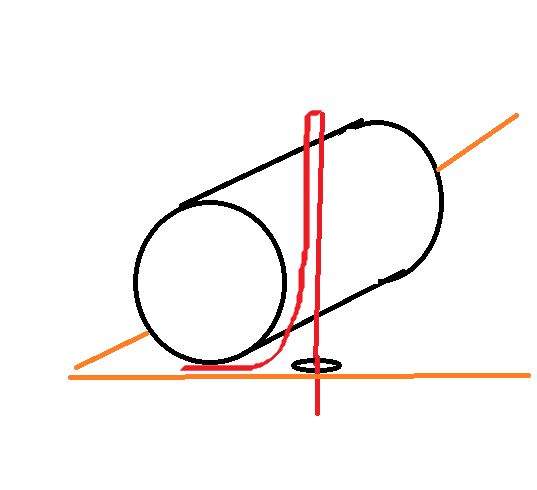

Их показать не сложно, но как показать другие, те что на стойках или на реях мачт? проводка к ним питания будет не вписываться в масштаб модели...

Успешного решения задуманного.
с уважением
