Всем привет!

Дабы не было вопросов с начала, пожалуй, представлю главного героя:

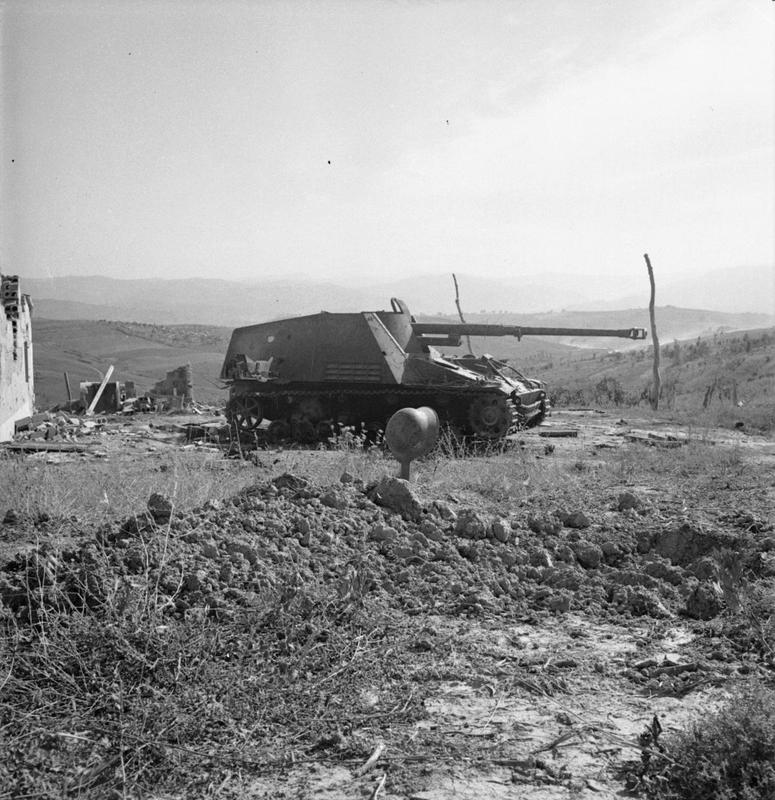

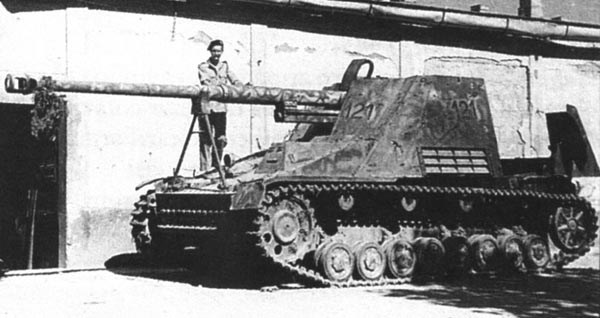

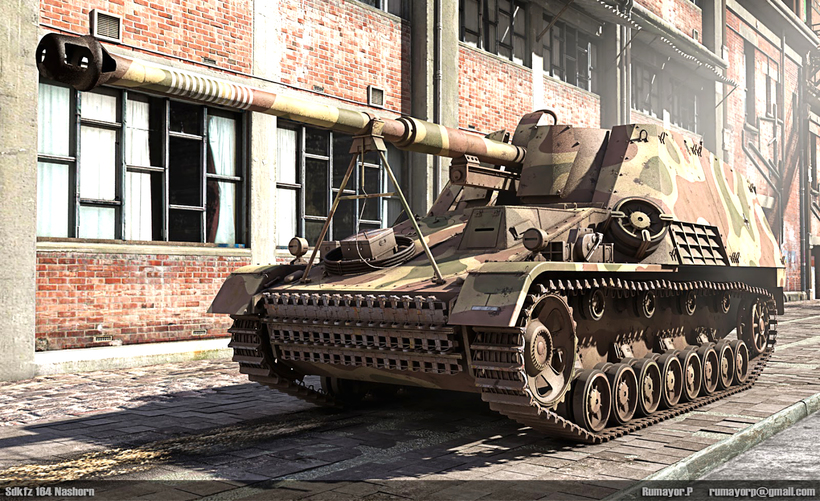

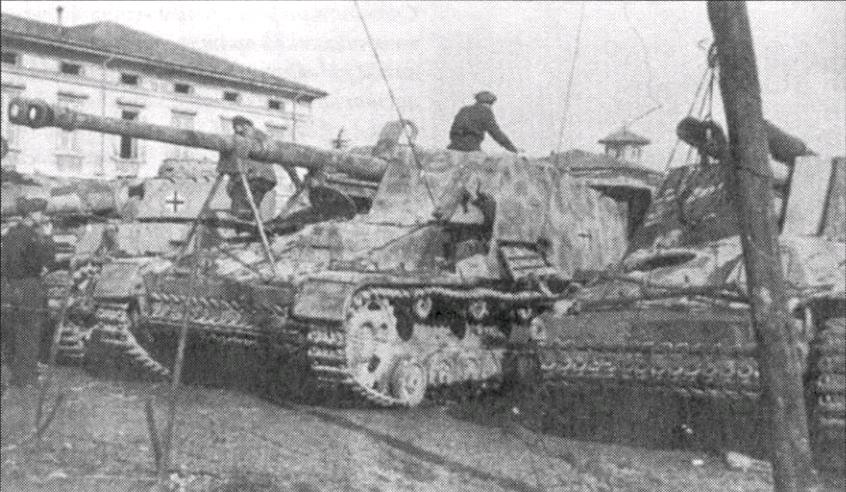

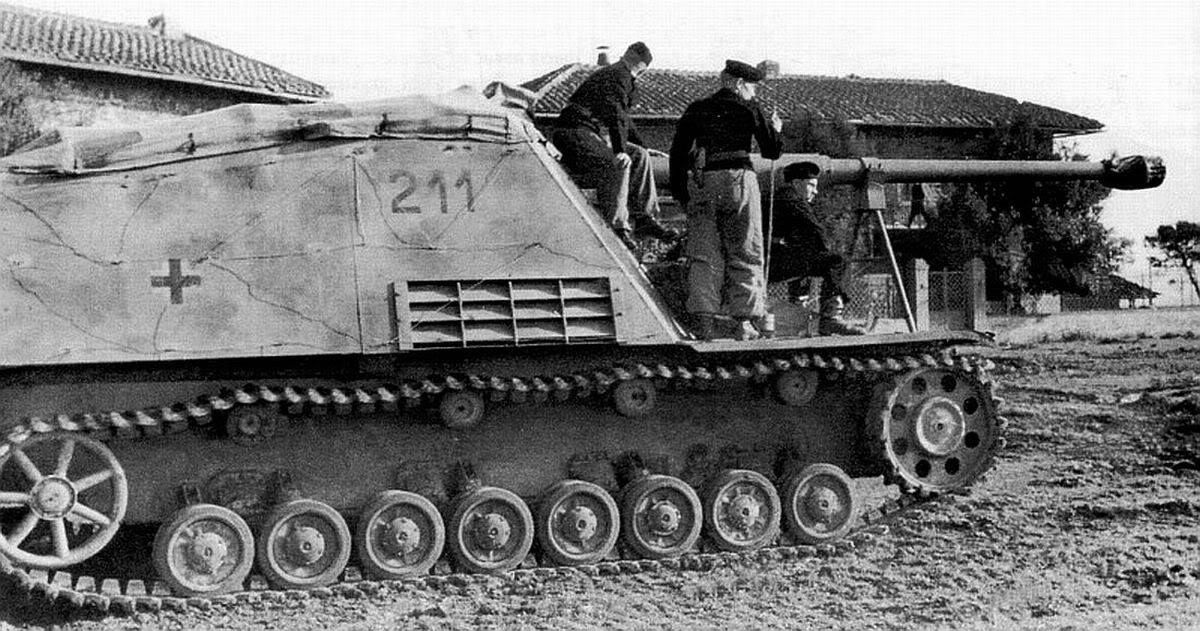

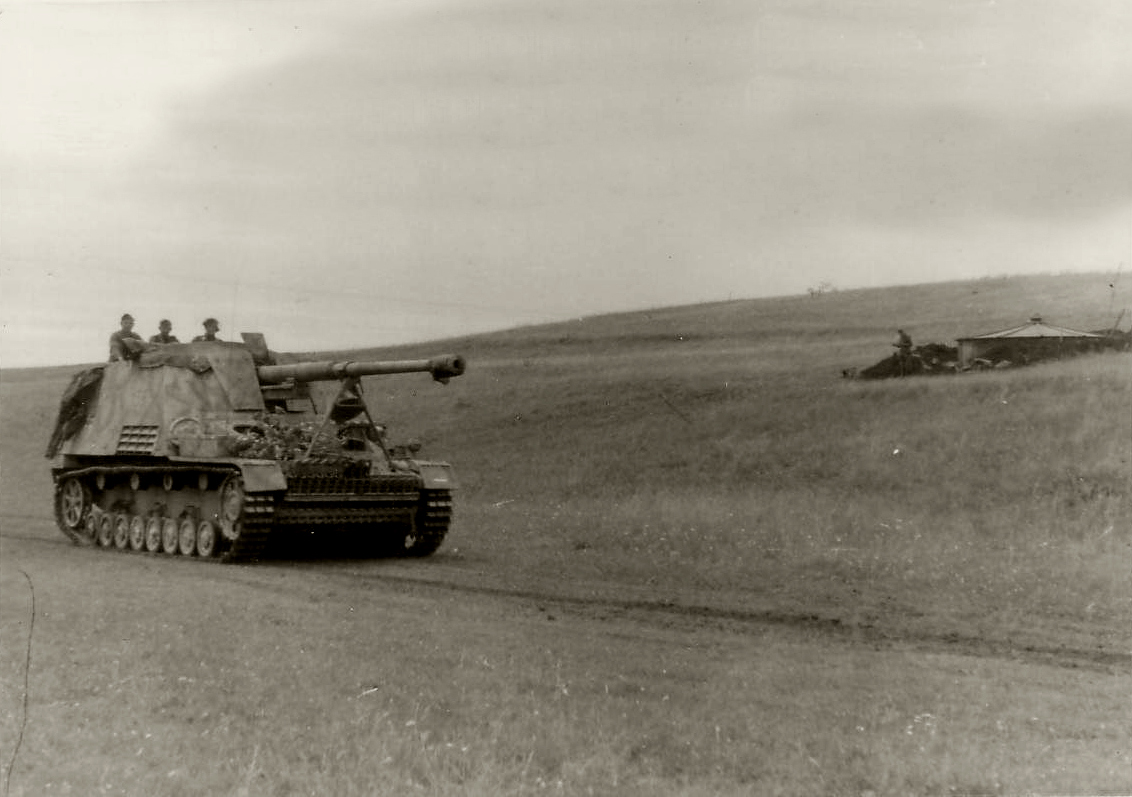

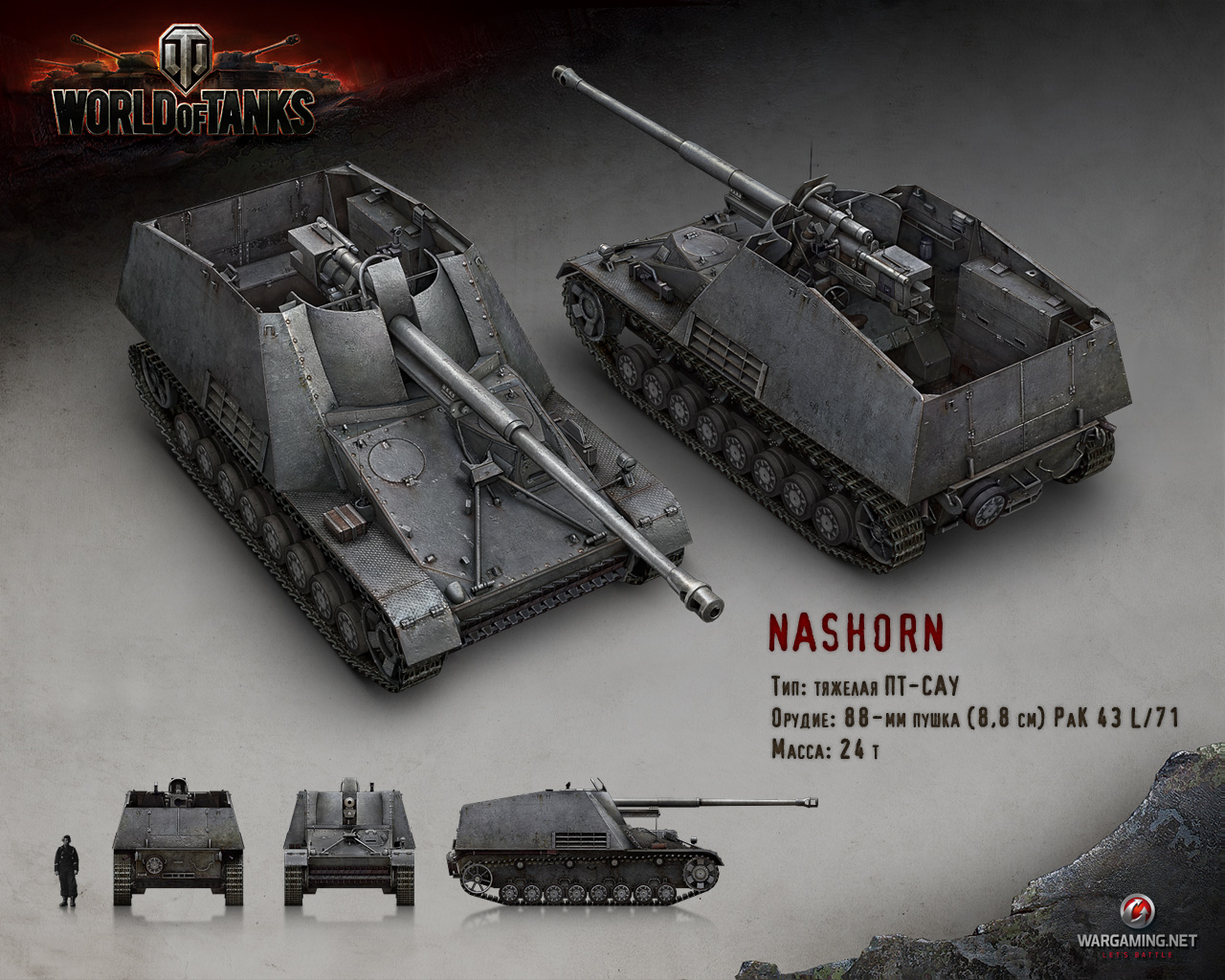

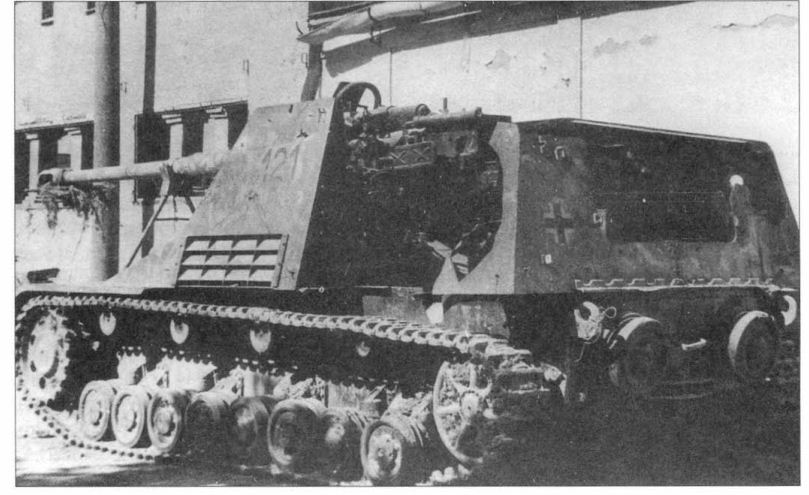

Самоходное противотанковое орудие Sd.Kfz.164 "Насхорн.

Самоходка разработана на базе танка T-IV в 1942 году. В конструкции широко использованы узлы танка Т-III. Для самоходной установки шасси танка перекомпоновали: сзади расположено боевое отделение, в центре корпуса – силовая установка, в передней части – ведущие колеса, трансмиссия и отделение управления. Боевое отделение – открытая сверху бронированная рубка, в которой на станке смонтирована 88- миллиметровая полуавтоматическая противотанковая пушка длиной 71 калибр. Орудие стреляло со скоростью до десяти выстрелов в минуту.

Для ведения огня могли использоваться фугасные снаряды массой 9,14 кг, (при этом дальность стрельбы составляла 15,3 тыс. метров), бронебойные трассирующие, подкалиберные и кумулятивные снаряды.
Бронебойно-трассирующий снаряд с расстояния 1000 метров под углом 30 градусов к нормали способен пробить 165-миллиметровую броню, а подкалиберный броню толщиной 193 миллиметра. В связи с этим установка "Насхорн" была очень опасной для всех танков противника в случае боев на больших расстояниях.
При этом в ближнем бою самоходка теряла преимущества — сказывалось недостаточное бронирование. Серийное производство самоходной установки "Насхорн" началось в феврале 1943 г. и продолжалось до конца войны. Было произведено около 500 самоходок. Данные самоходки входили в состав тяжелых истребительно-противотанковых частей.

Боевая масса – 24 т;

Экипаж – 5 человек (командир, радист, заряжающий, наводчик, механик-водитель
Габаритные размеры:
- полная длина – 8440 мм;
- длина без учета ствола – 6200 мм;
- ширина – 2950 мм;
- высота – 2940 мм;
- высота линии огня – 2360 мм;
- база гусениц – 2520 мм;
-длина поверхности гусеницы – 3520 мм;
- клиренс – 400 мм;

Удельное давление на фунт – 0,85 кг/см2;
Запас хода:
- по проселку – 130 км;
- по шоссе – 260 км;
Скорость:
- максимальная – 40 км/ч;
- крейсерская по шоссе – 25 км/ч;
- по проселку – от 15 до 28 км/ч;
Преодолеваемые препятствия:
- склон – 30 градусов;
- ширина траншеи – 2,2 м;
- высота стенки – 0,6 м;
- глубина брода – 1 м;

Двигатель – "Maybach" ("Майбах" HL120TRM, мощность при 2,6 тыс. оборотах в минуту 265 л.с.;
Запас топлива – 600 л;

Бронирование:
- орудийный щит – 10 мм (с мая 1943 г. – 15 мм
- лоб рубки – 15 мм;
- борта рубки – 10 мм;
-6opтa корпуса – 20 мм;
- лоб корпуса – 30 мм;
- крыша корпуса – 10 мм;
- корма корпуса – 20 мм;
- днище корпуса – 15 мм;

Вооружение:
- 88-миллиметровая пушка Рак43/1 (L/71
пулемет MG-34 калибра 7,92 мм;
два пистолет-пулемета MP-40 калибра 9-мм;

Боекомплект:
- выстрелов – 40 шт.;
- патронов калибра 7,92 мм – 600 шт.;
- патронов калибра 9 мм – 384 шт.

Если кому интересна полная история самоходного орудия, то вот тут полное описание:
protivotankovoe-orudie-sdkfz164-nashorn

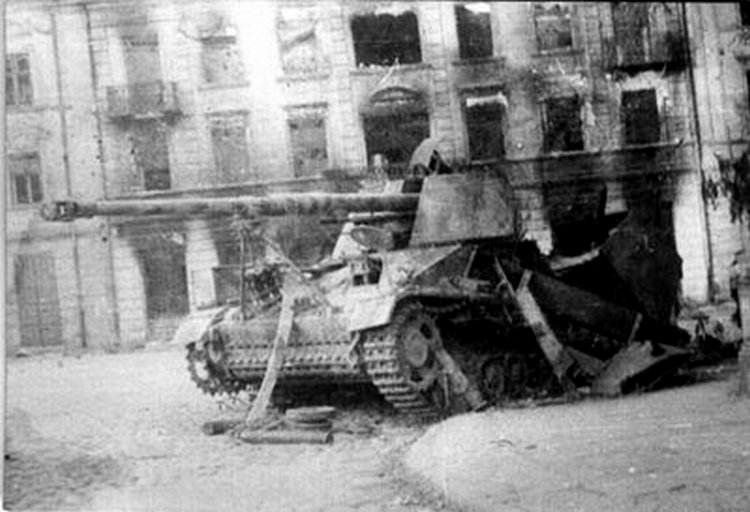

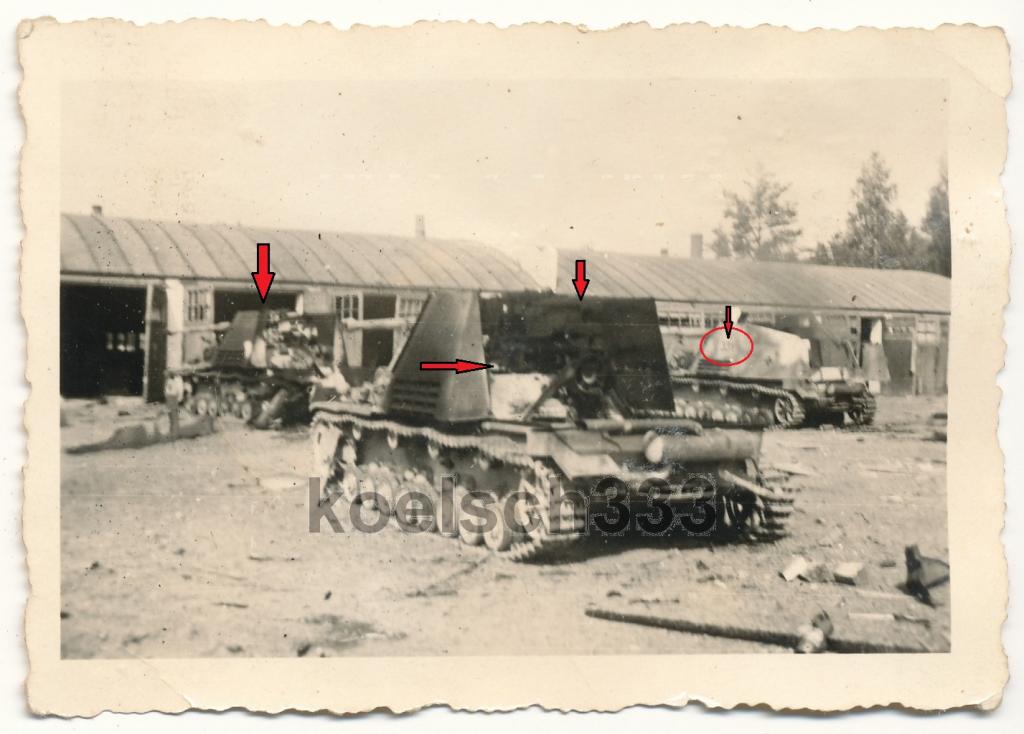

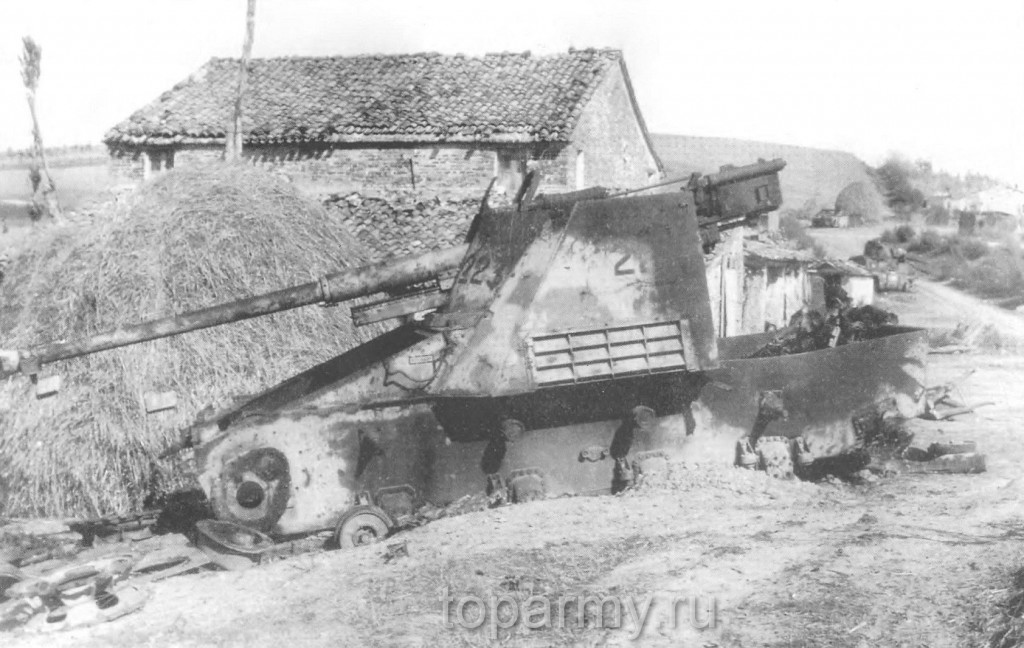

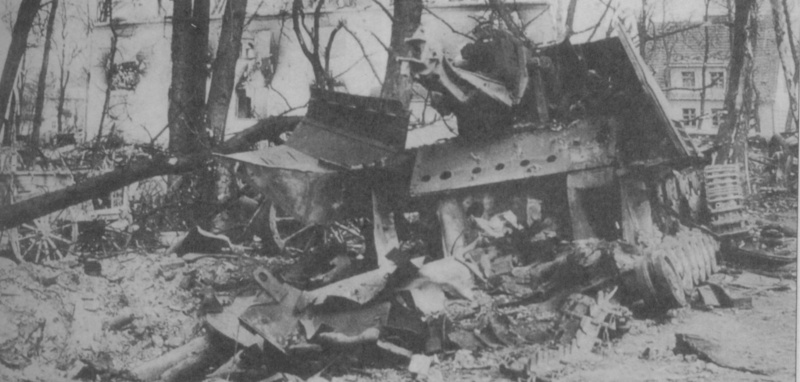

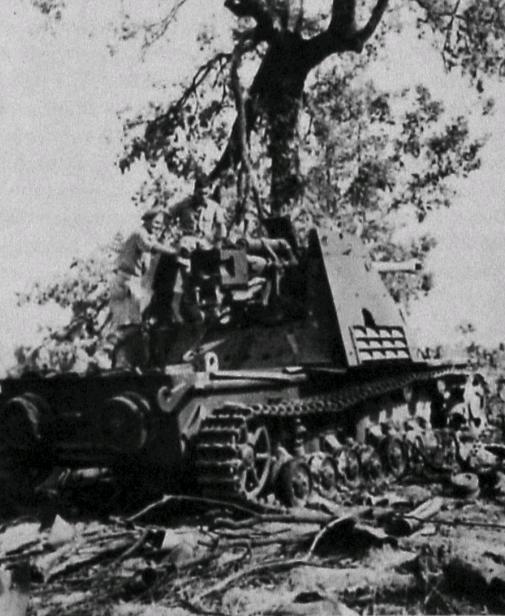

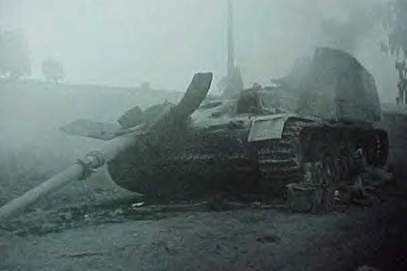

Основной сюжет диорамы - советская трофейная команда осматривает подбитый Nashorn после боя и собирает брошенное оружие.

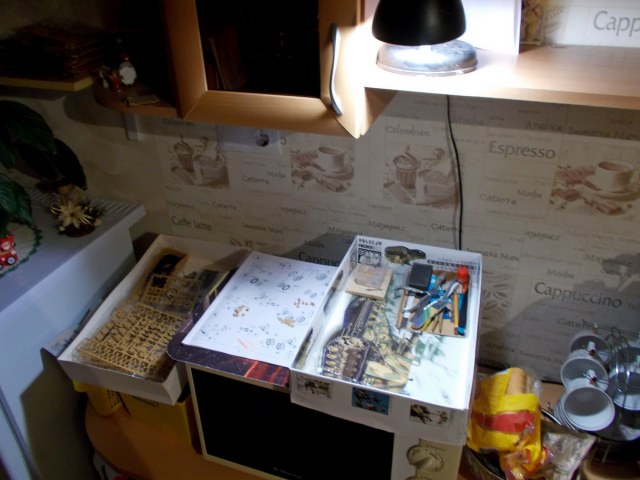

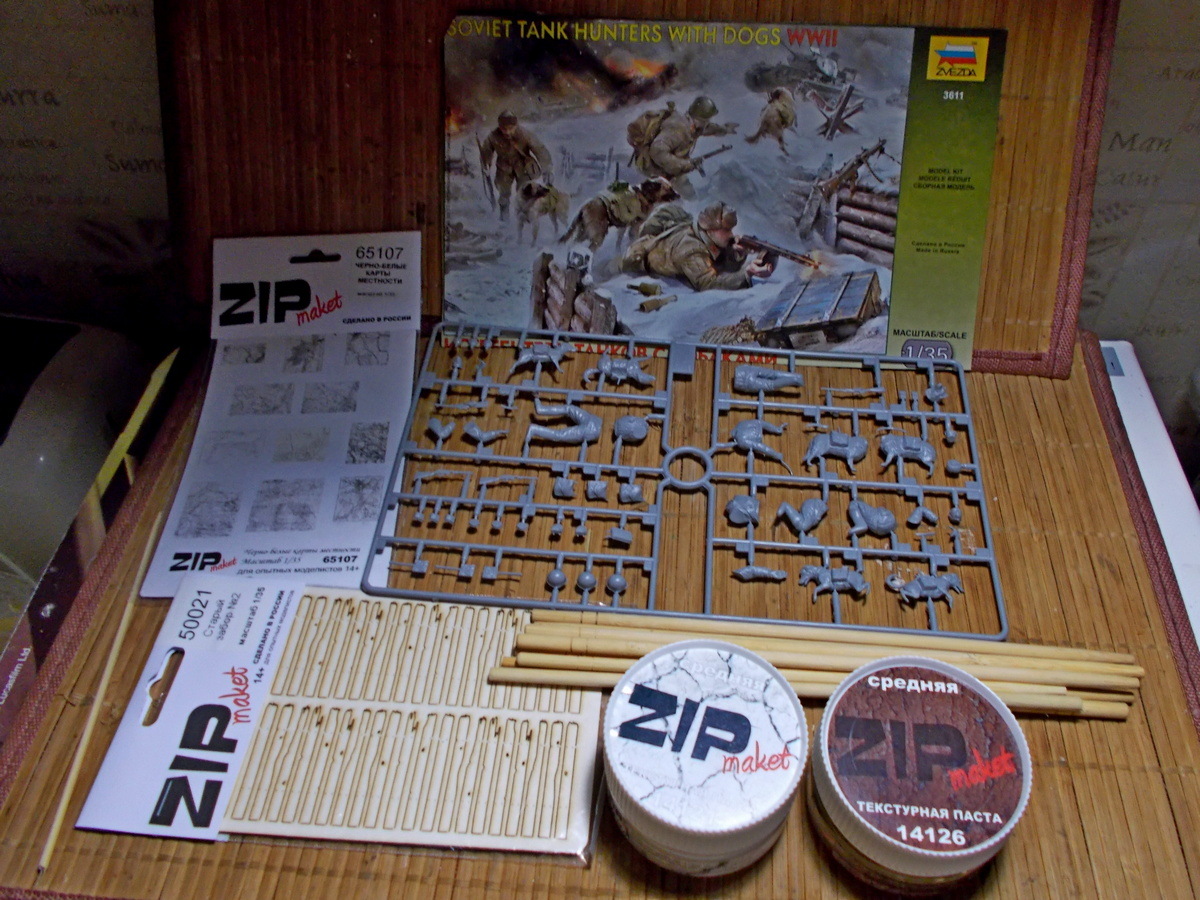

Все наборы с фотографий мне когда были подарены. И  вот, наконец, есть возможность задействовать их все.

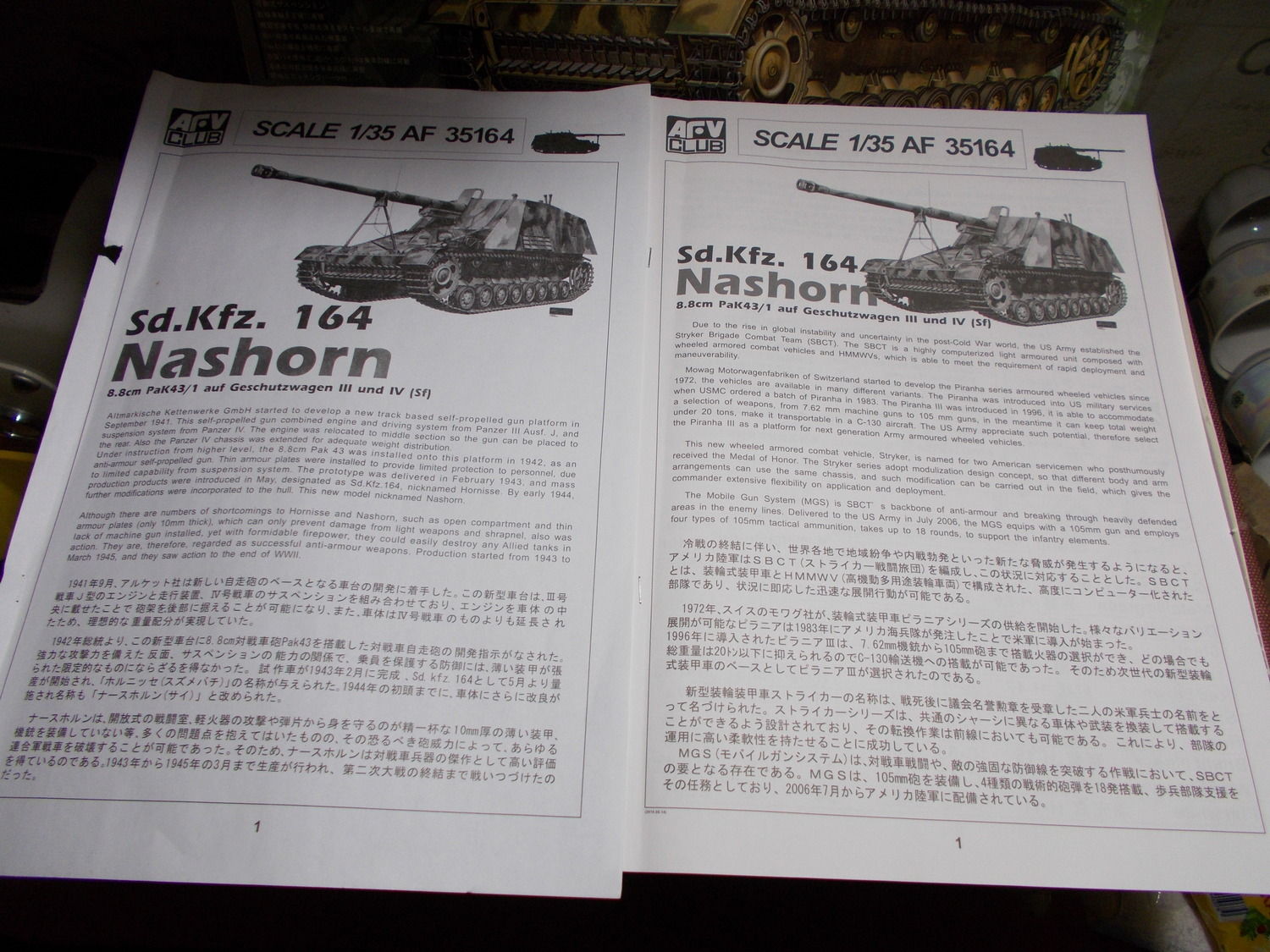

(интересный момент: у инструкции к Насхорну 2 титульника. Один верный, а на другом мне рассказали про американский БТР Страйкер    )
____________________________________________________
Я секретную карту Генштаба видел... Америки на ней нет!(с)

Кстати, оказалось по этой не такой распространённой самоходке написано немало литературы.
____________________________
Главное – не победа, а участие
( приписывают Гитлеру)

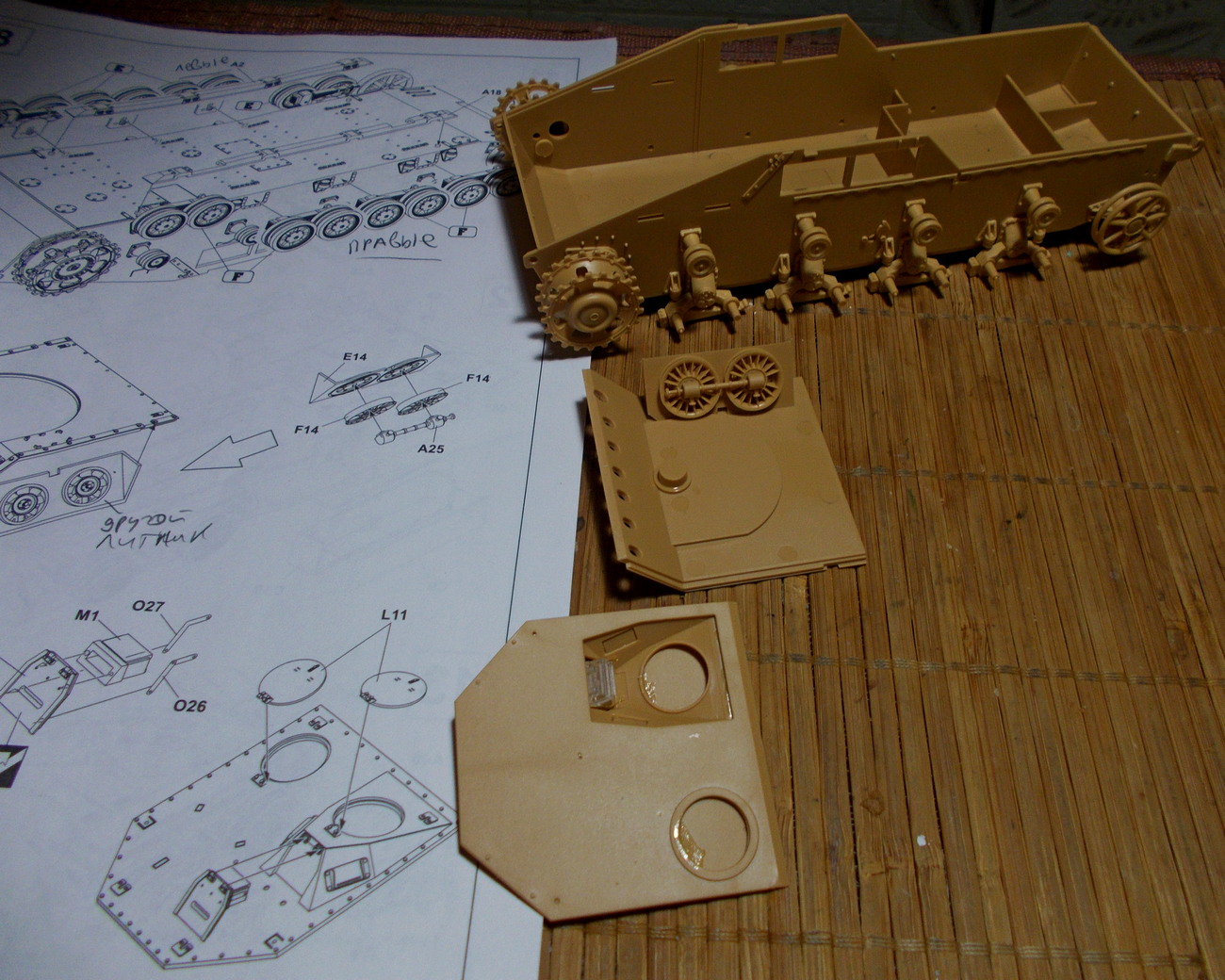

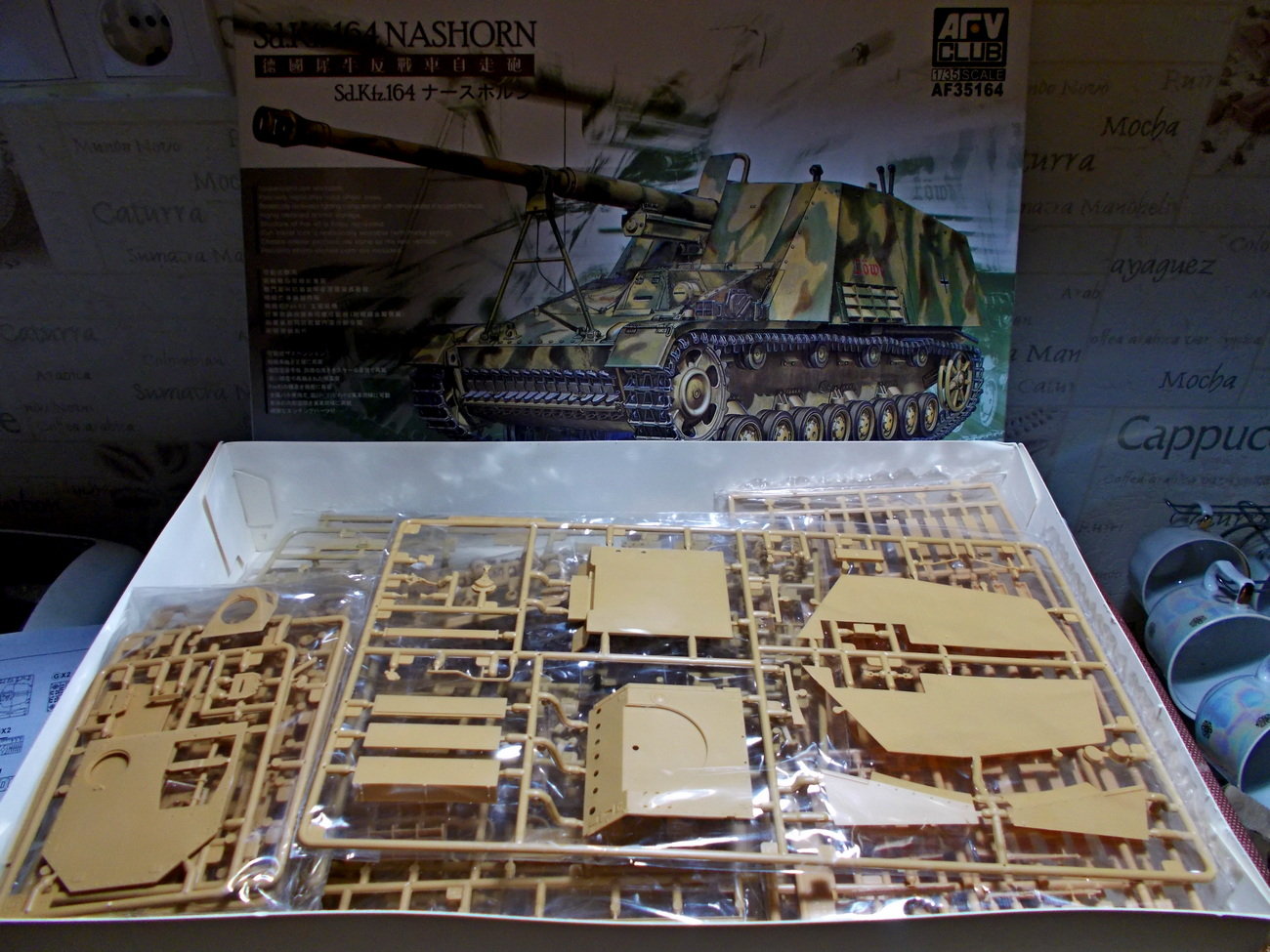

Ну чего, пакетики с литниками подписаны. Поехали
__________________________________________
Самозванцев нам не надо – командиром буду я!

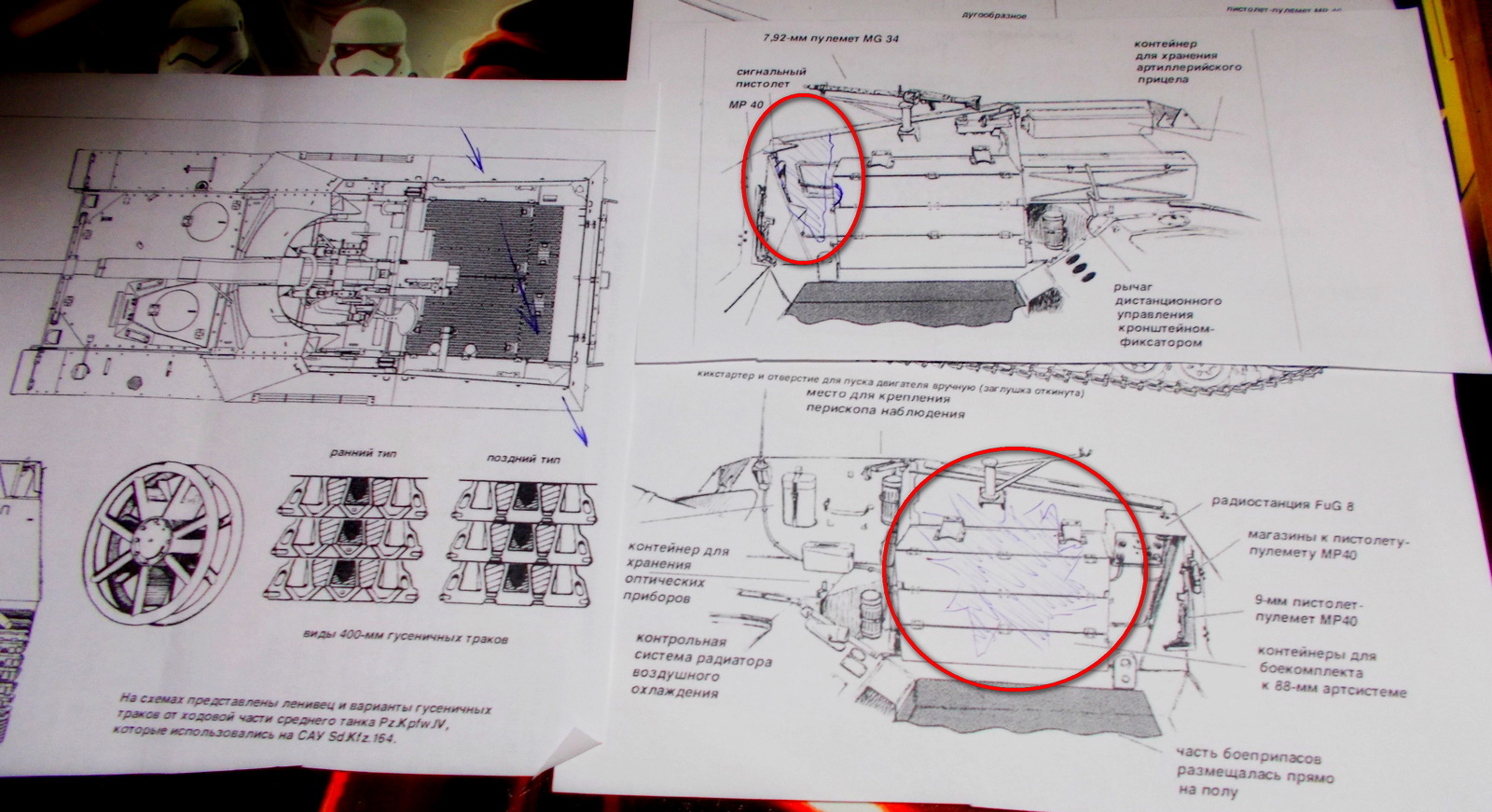

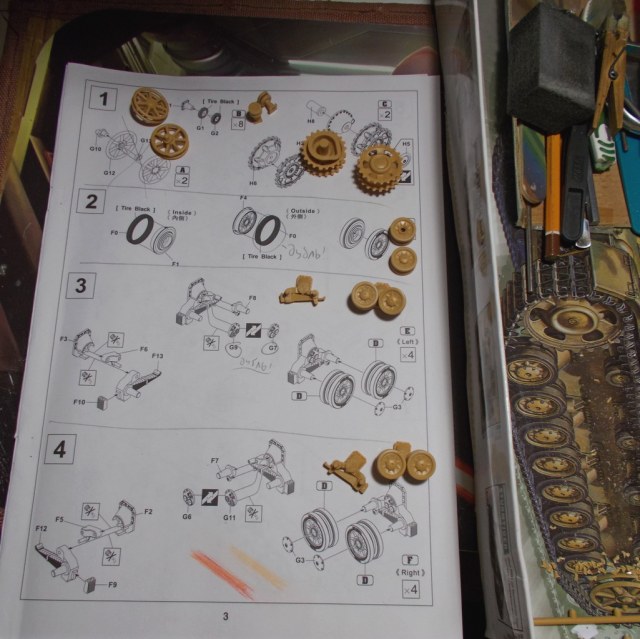

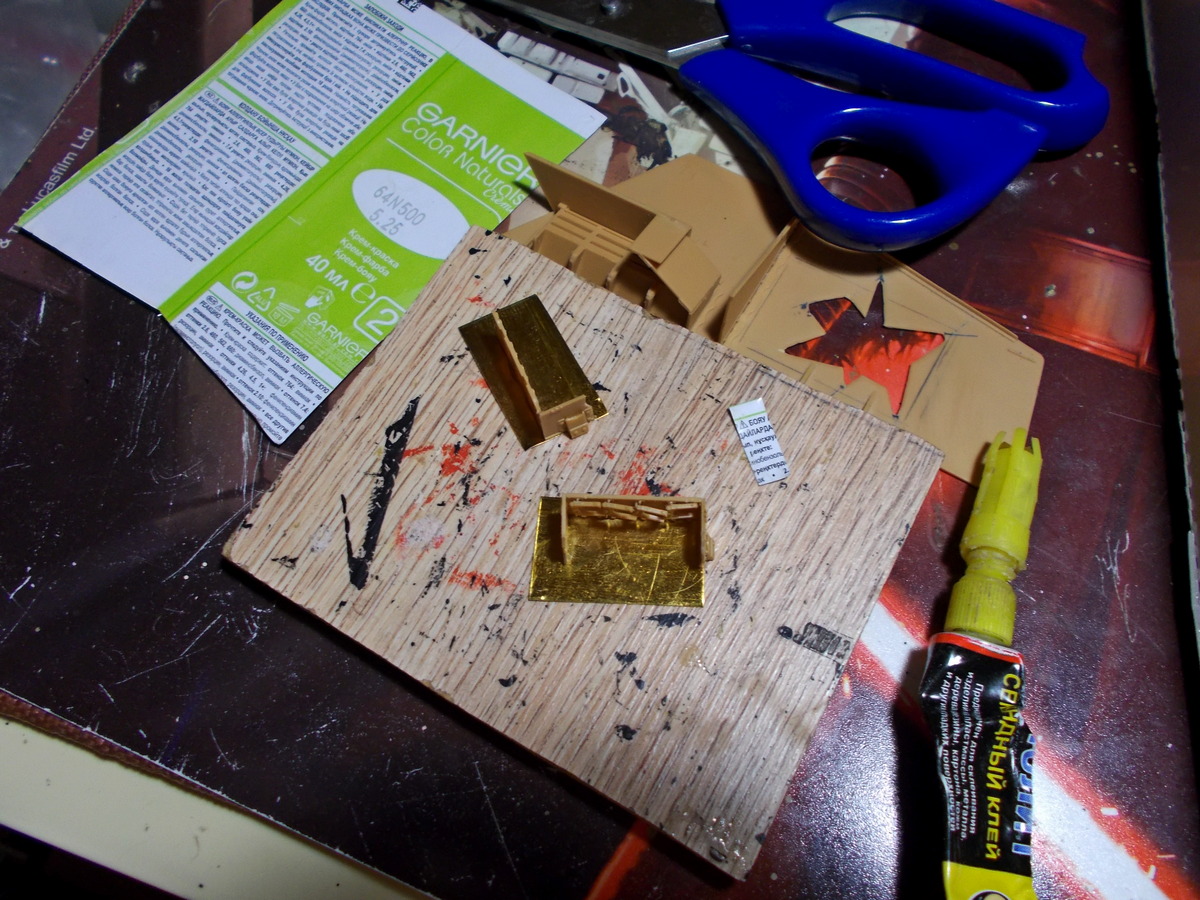

Хочу сделать отчёт в соответствии с инструкцией.

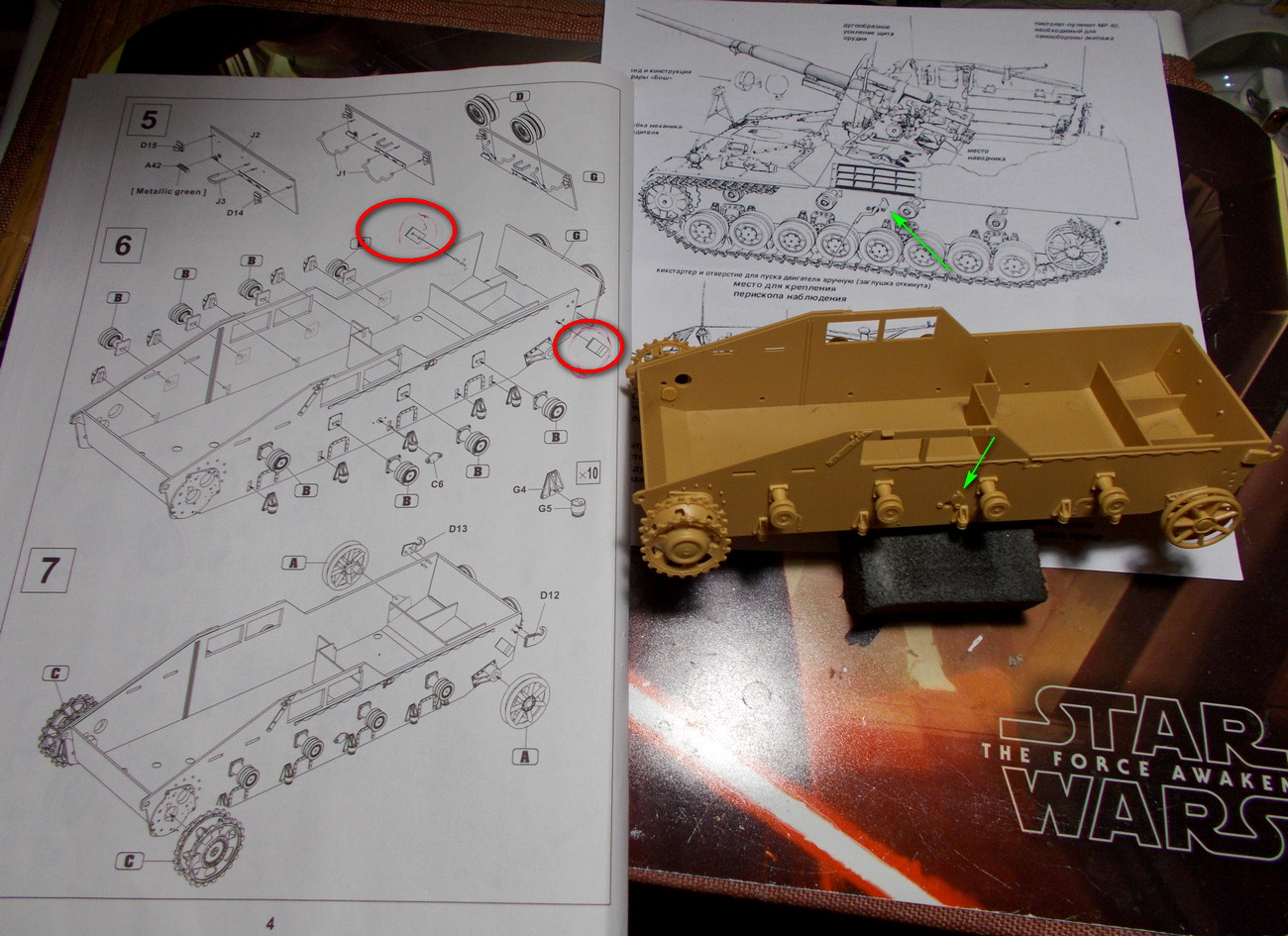

Вот первые две.

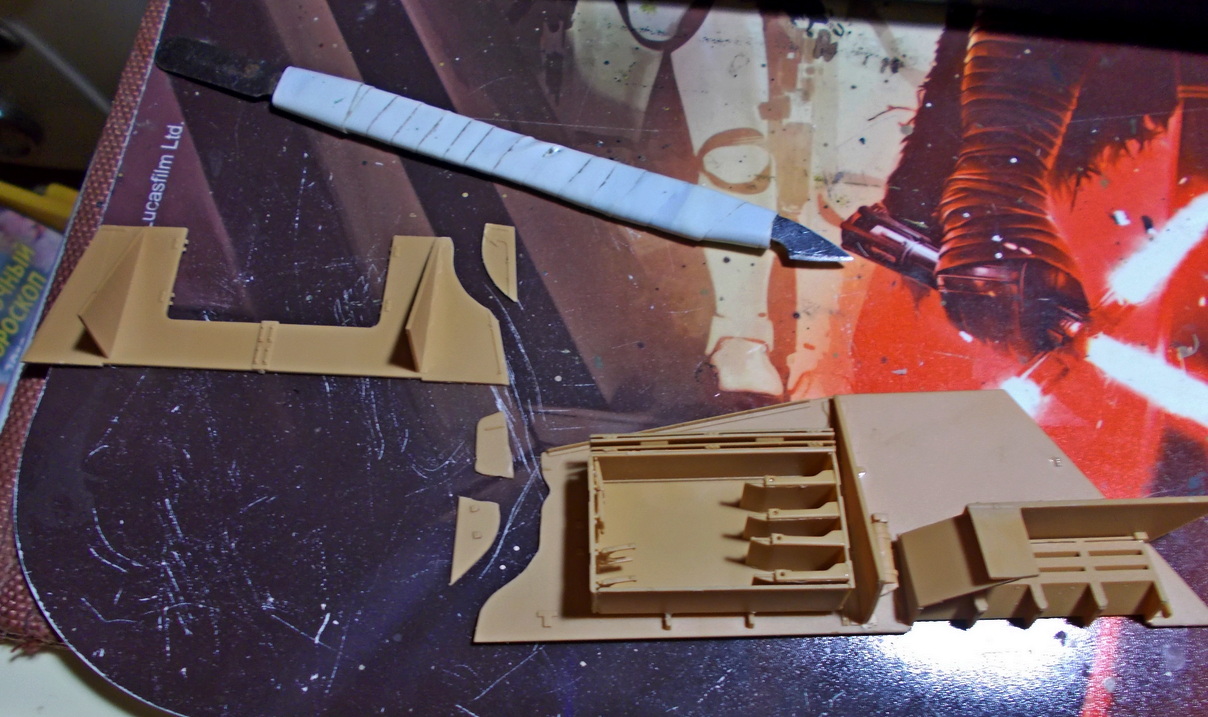

На второй обнаружилась непронумерованная деталь.

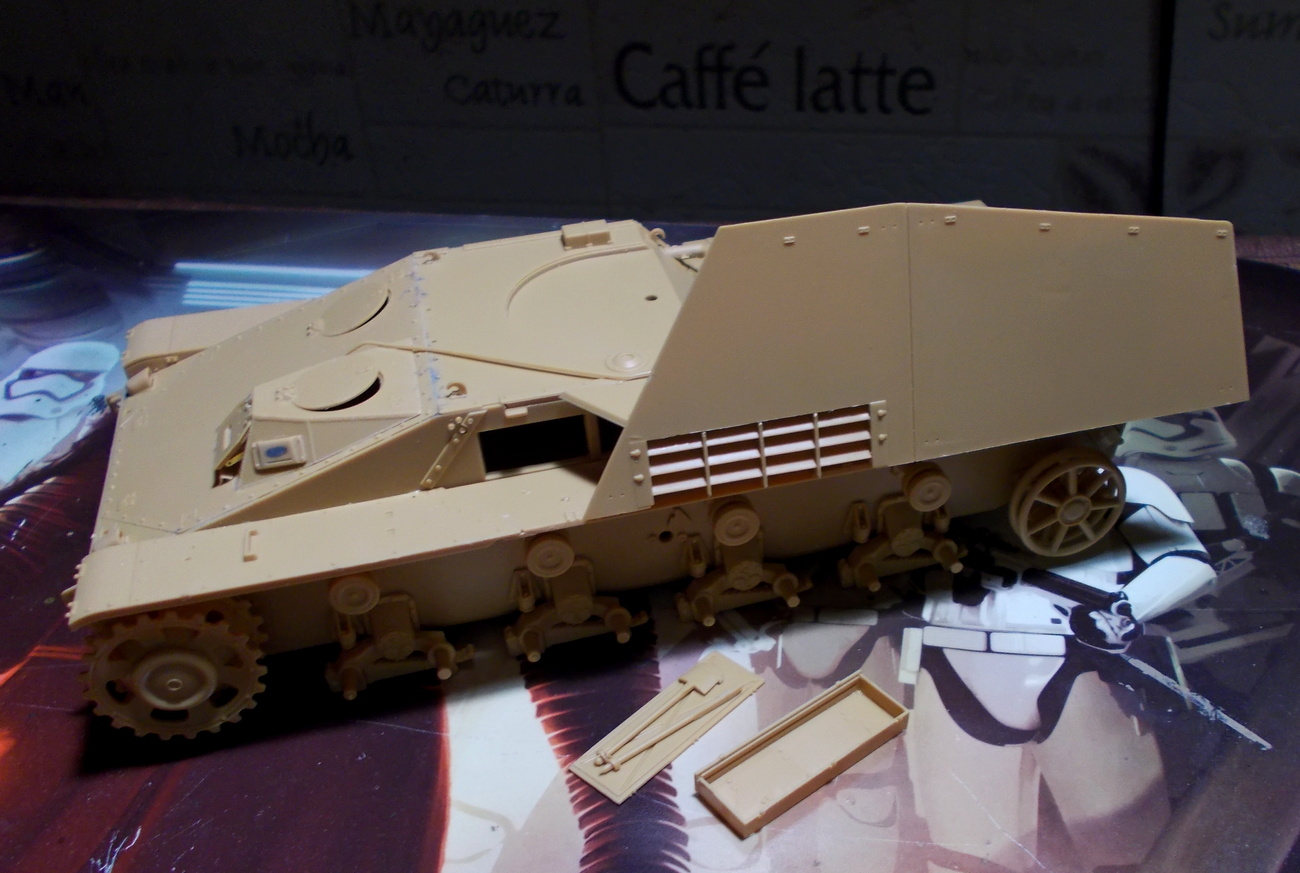

Заодно сделал заслонку открытой - у меня на неё планы.
____________________________
Если все идет по плану,
значит, вы чего-то не замечаете.

Интересная стройка намечается Михаил, буду следить с удовольствием.

О! Тут я пожалуй останусь. Тоже лежит насхорн, но от тамии.
Удачной стройки)))

@Михаил Кукота написал:

Ну чего, пакетики с литниками подписаны. Поехали
__________________________________________
Самозванцев нам не надо – командиром буду я!

Интересно, будем посмотреть

Зная подход Михаила, интересная стройка намечается! С удовольствием понаблюдаю

Это же надо обои с моей кухни)))

Не запачкайте, а я погляжу

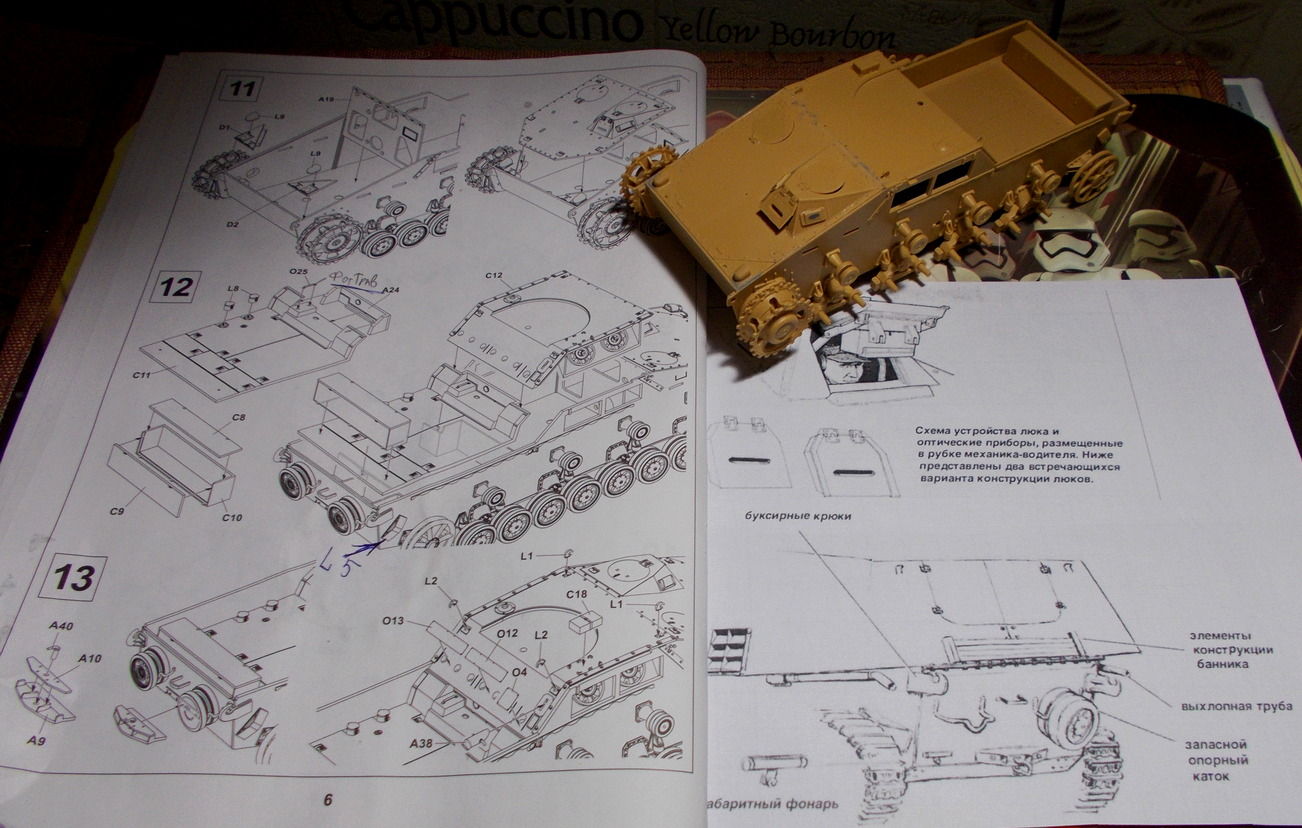

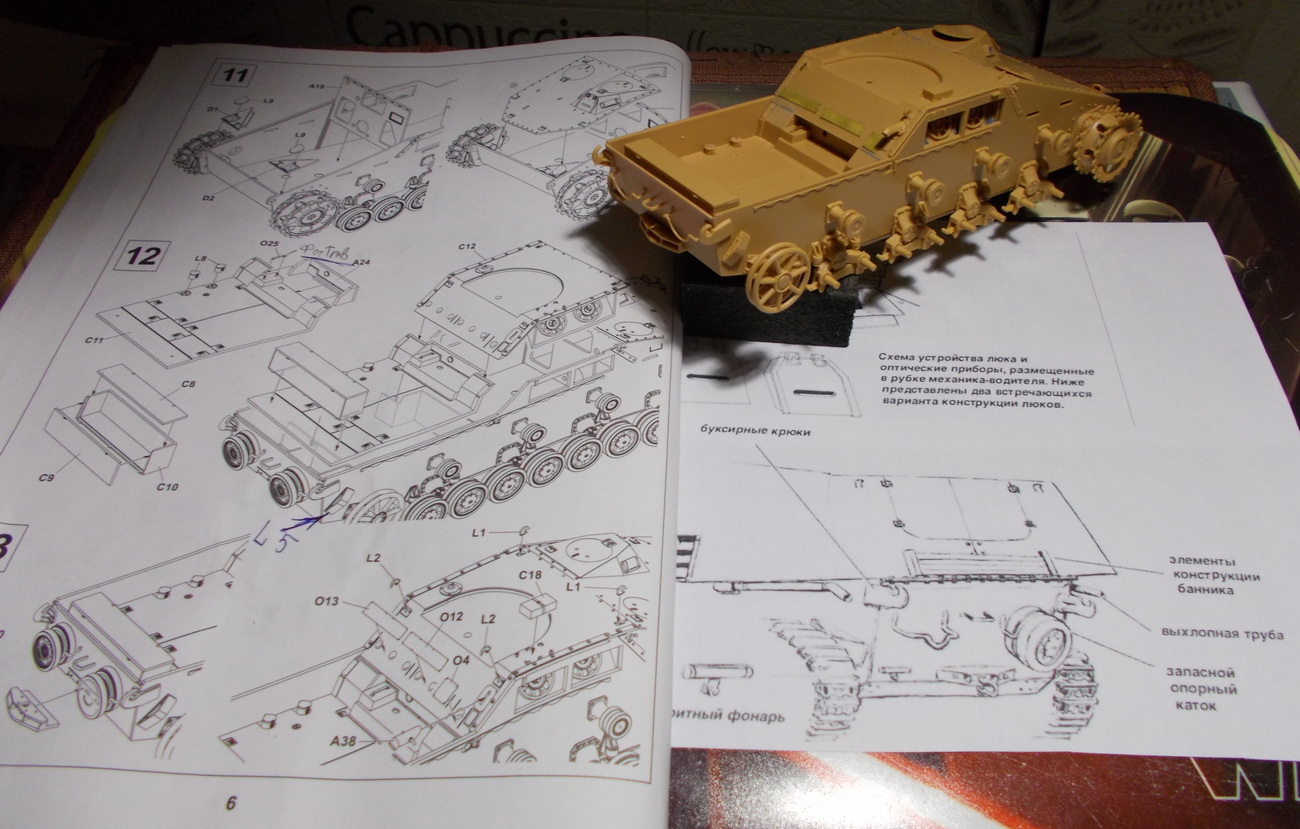

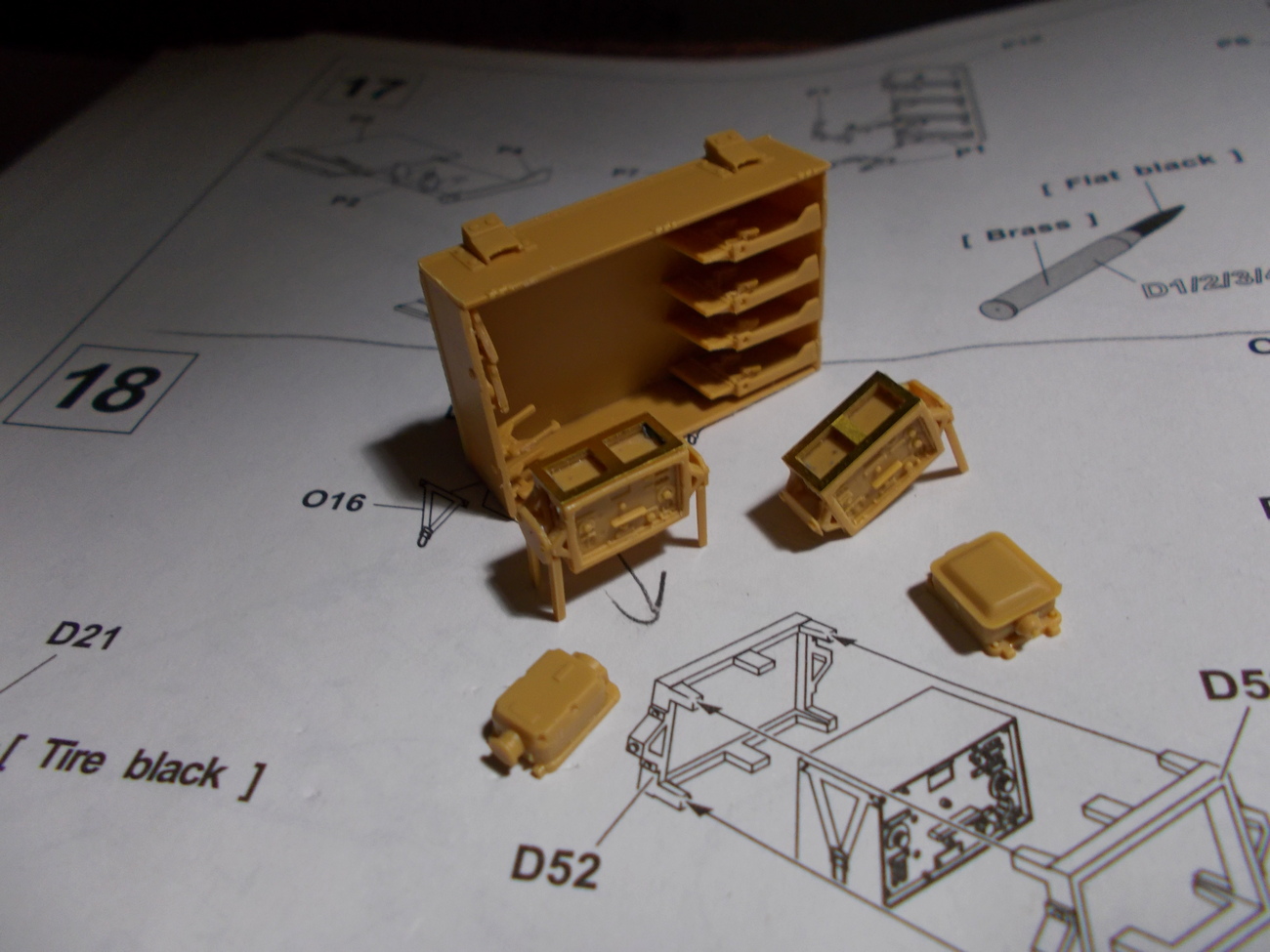

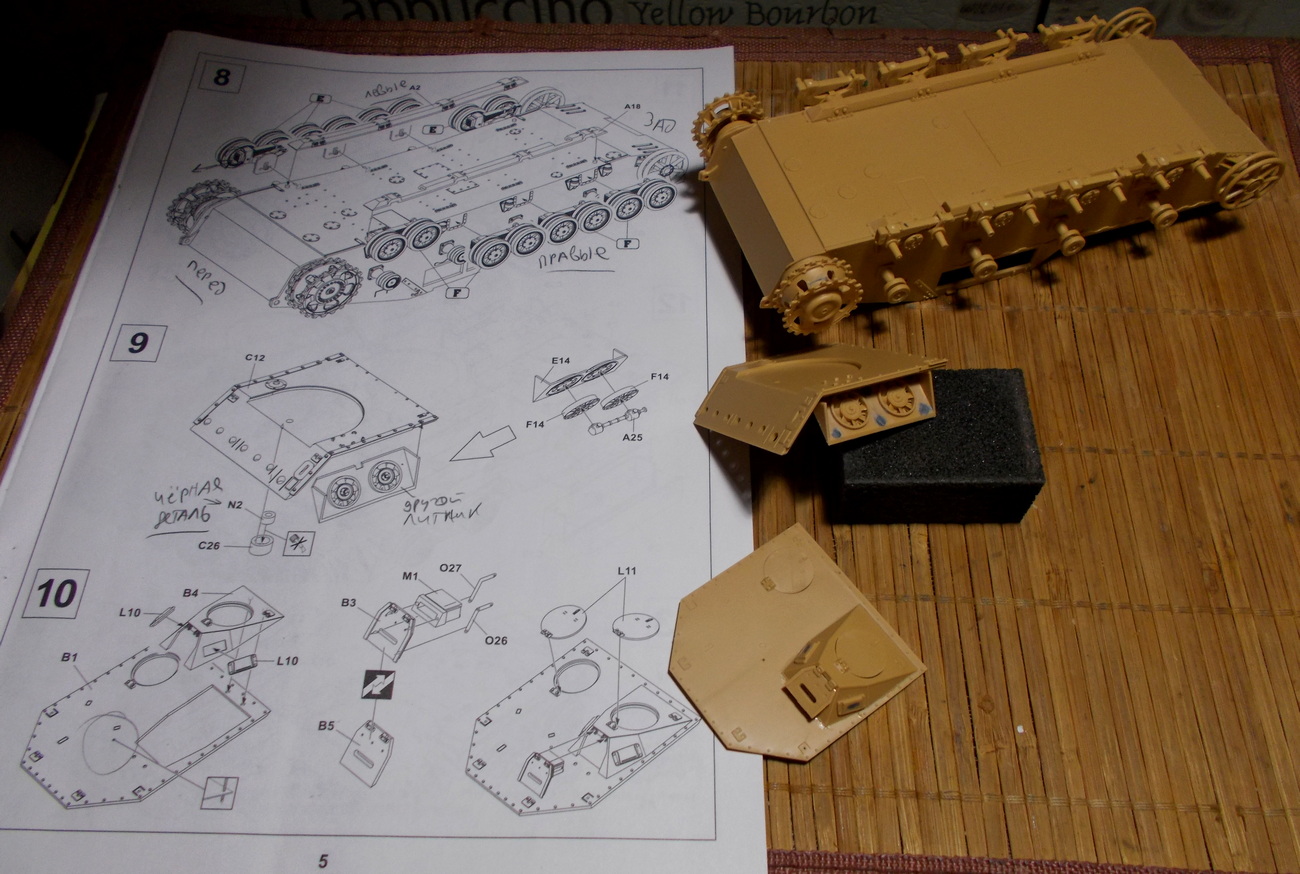

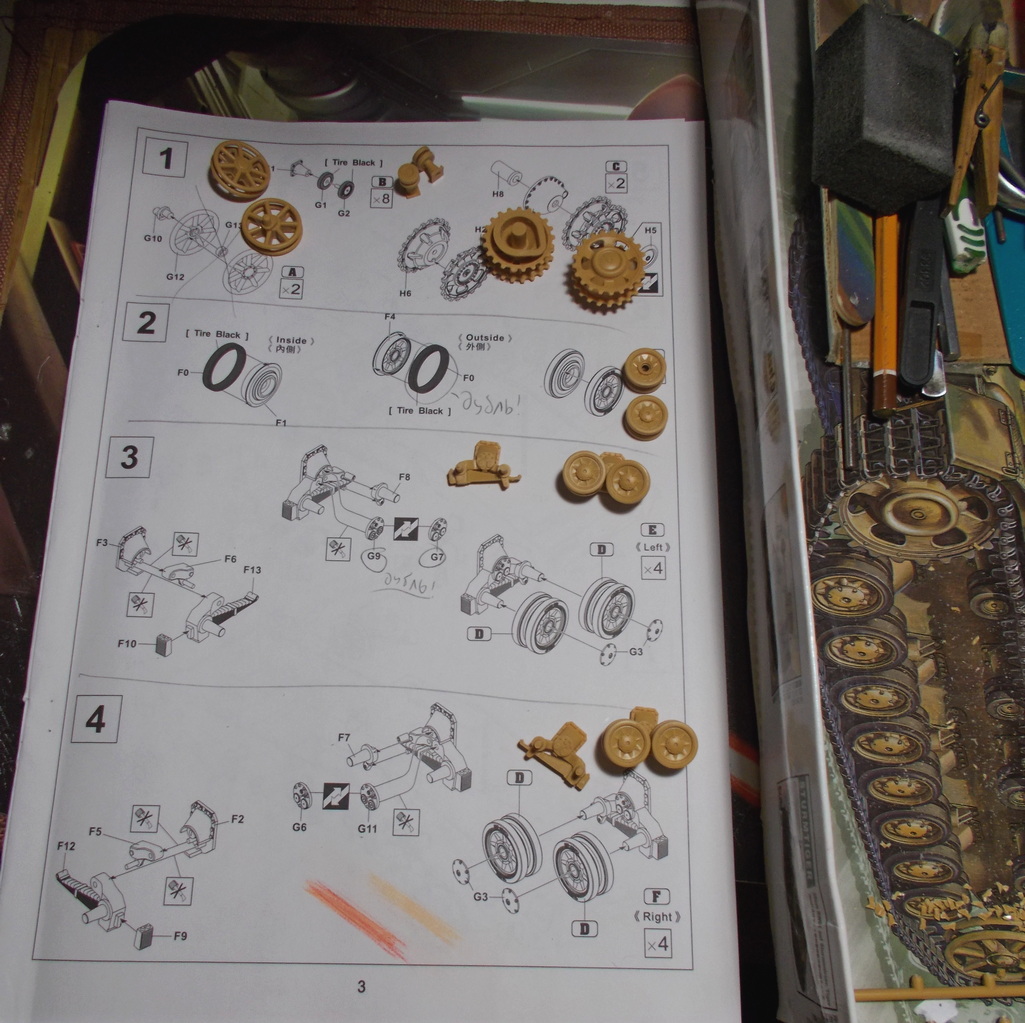

Далее-страничка 5
_____________________________
Как хорошо лежать на диване,
пока где-то свирепствует работа

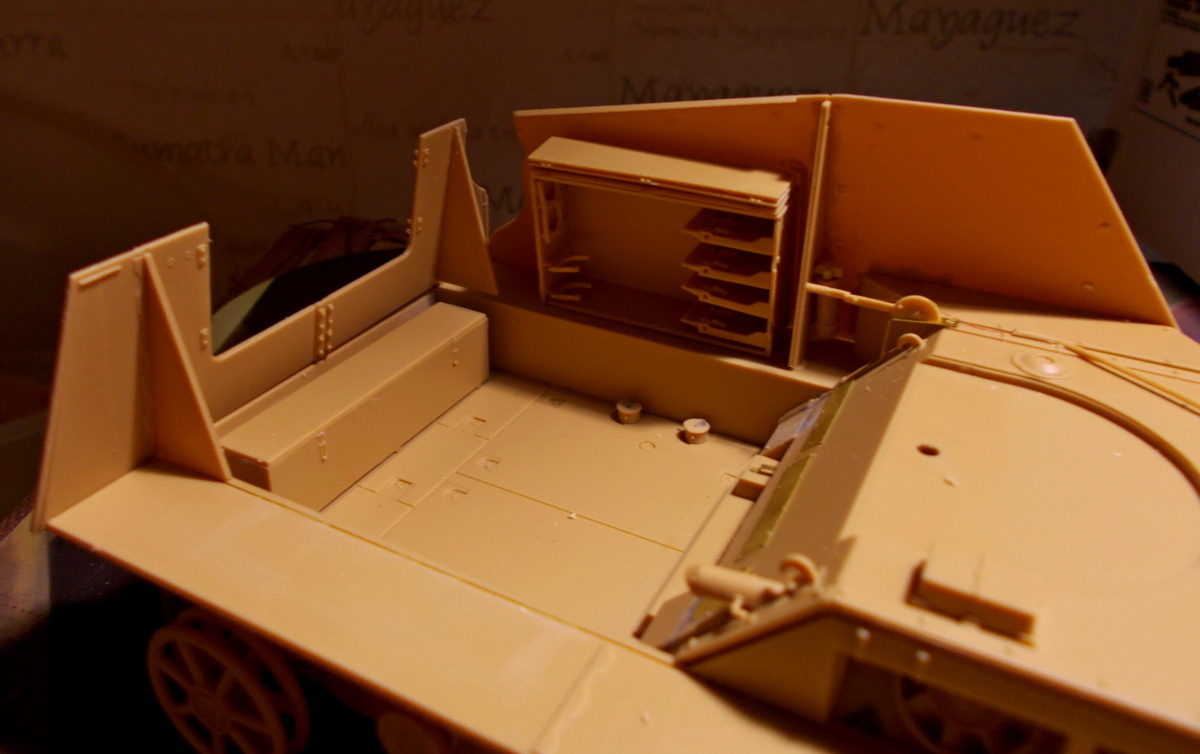

... и страничка 6.
Для придания драматизьму люки слегка приоткрыл.
Кстати, вычислил пропущенную ранее деталь L5
________________________
Все важное всегда просто.
Все простое всегда сложно.

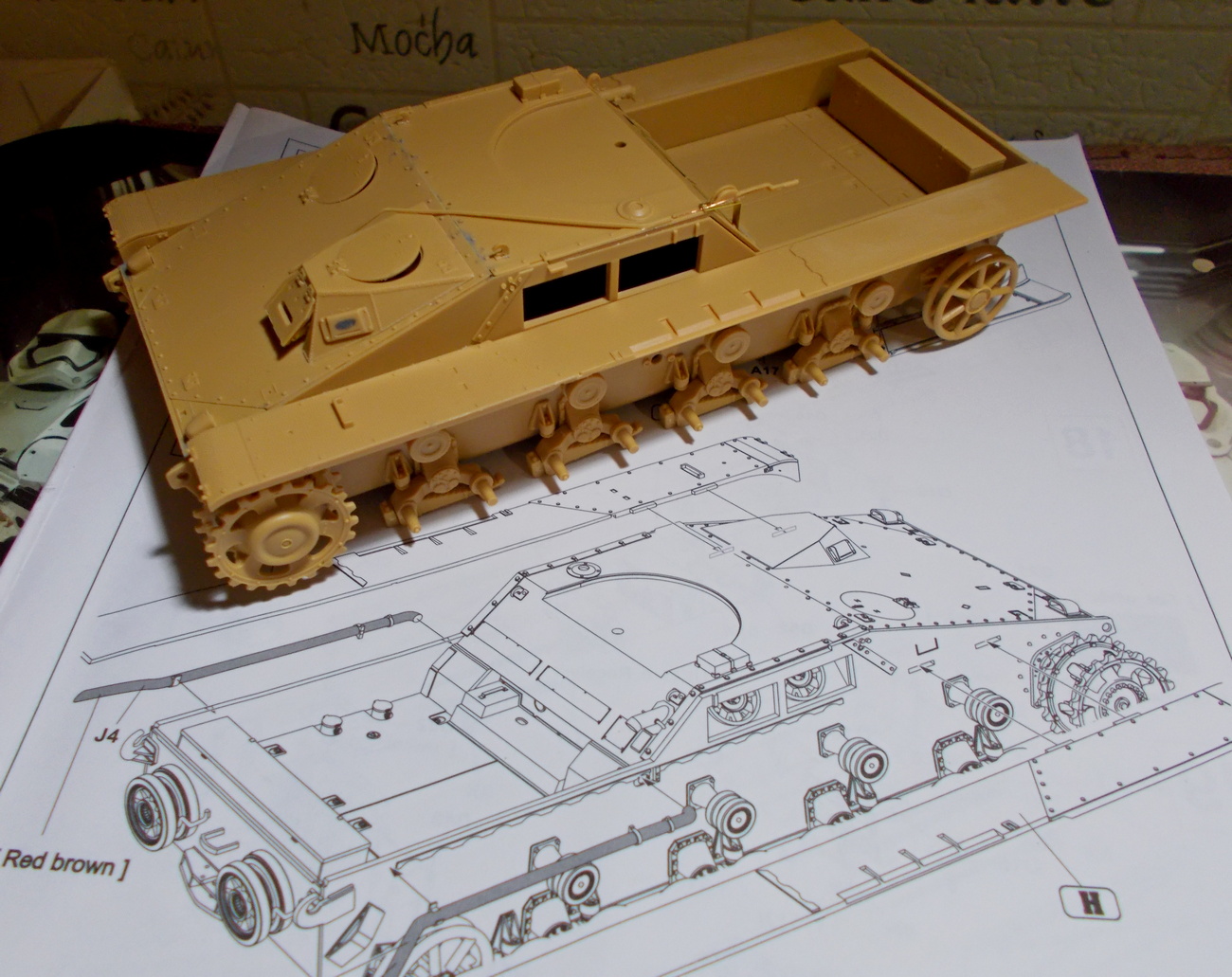

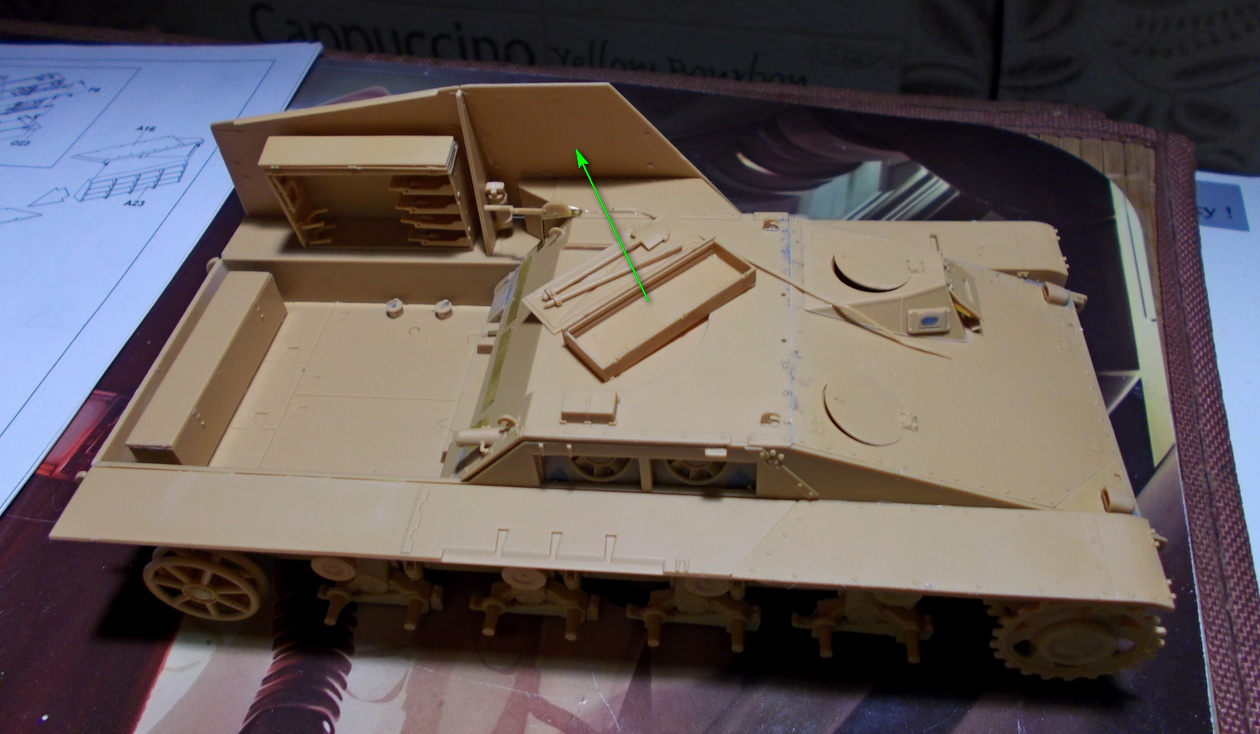

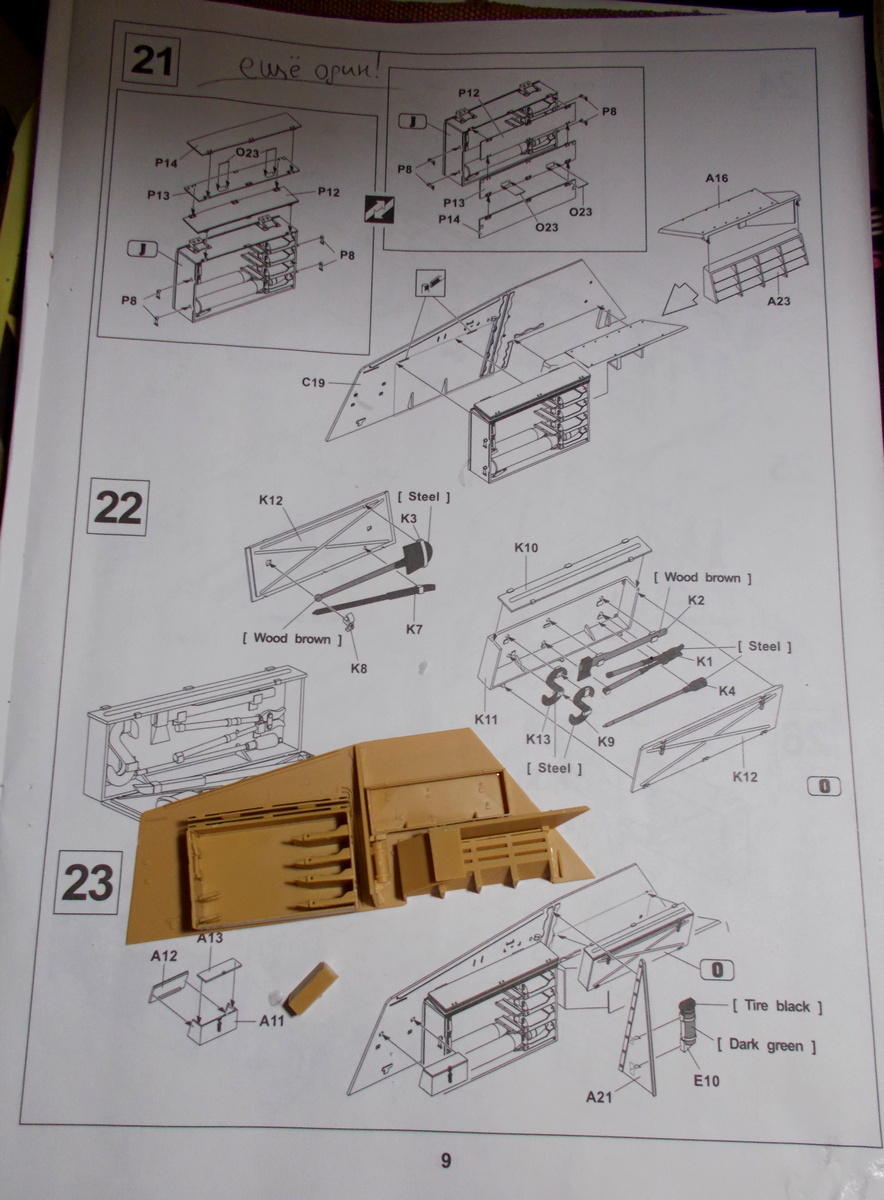

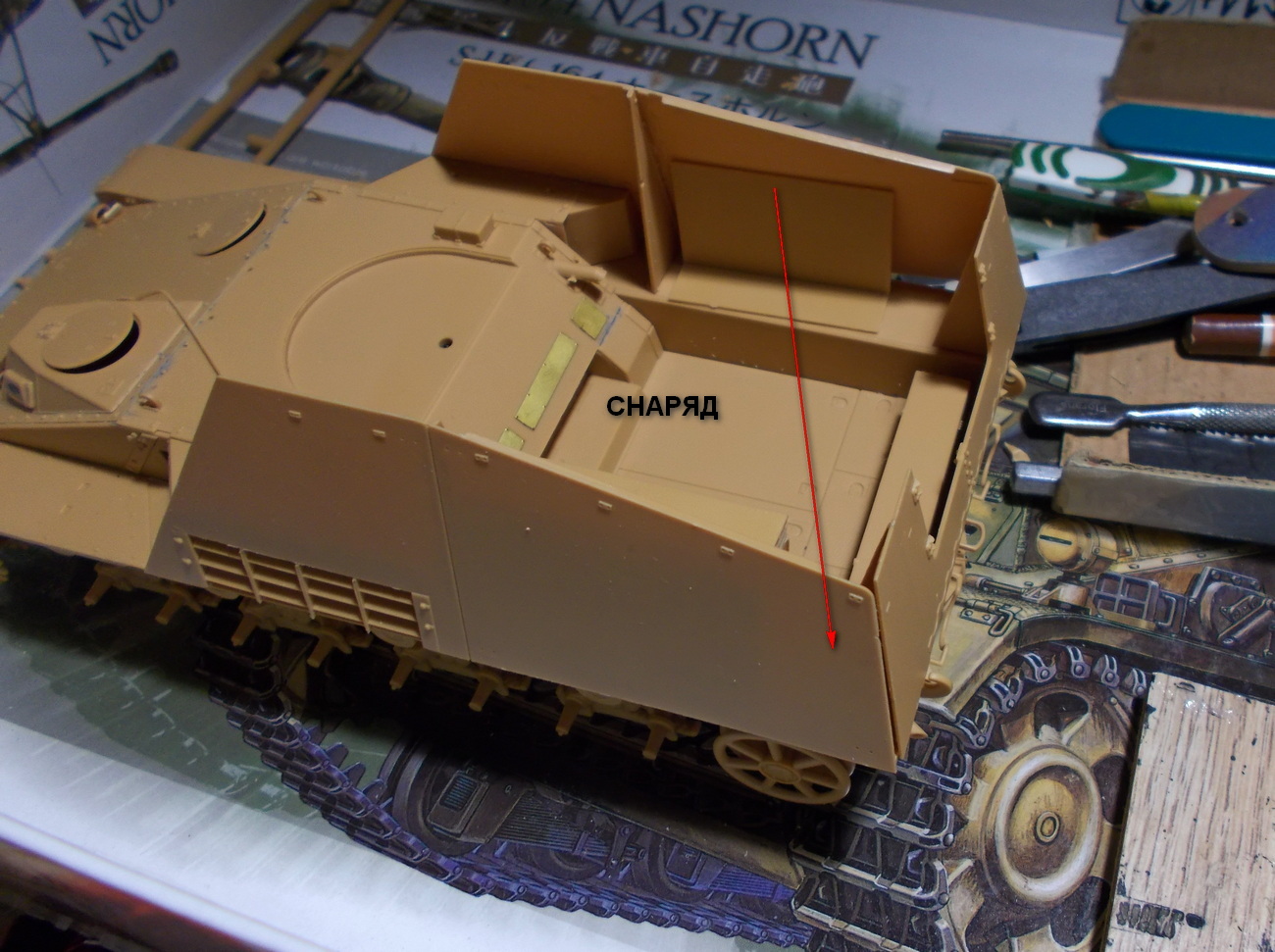

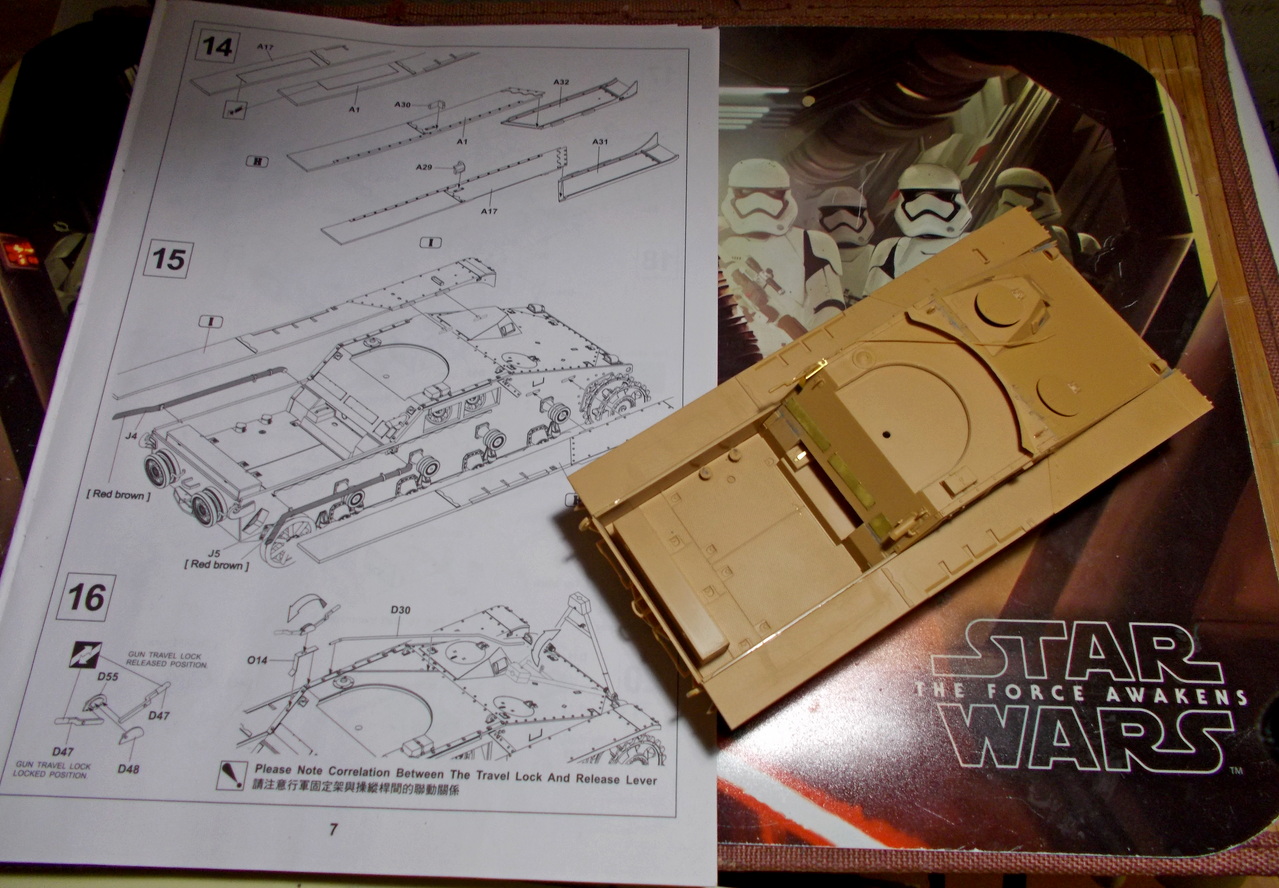

Ну и страница 7.
___________________________________________
Кинжал хорош для того у кого он есть.
И горе тому, у кого его не окажется в нужный момент.
/Белое солнце пустыни/

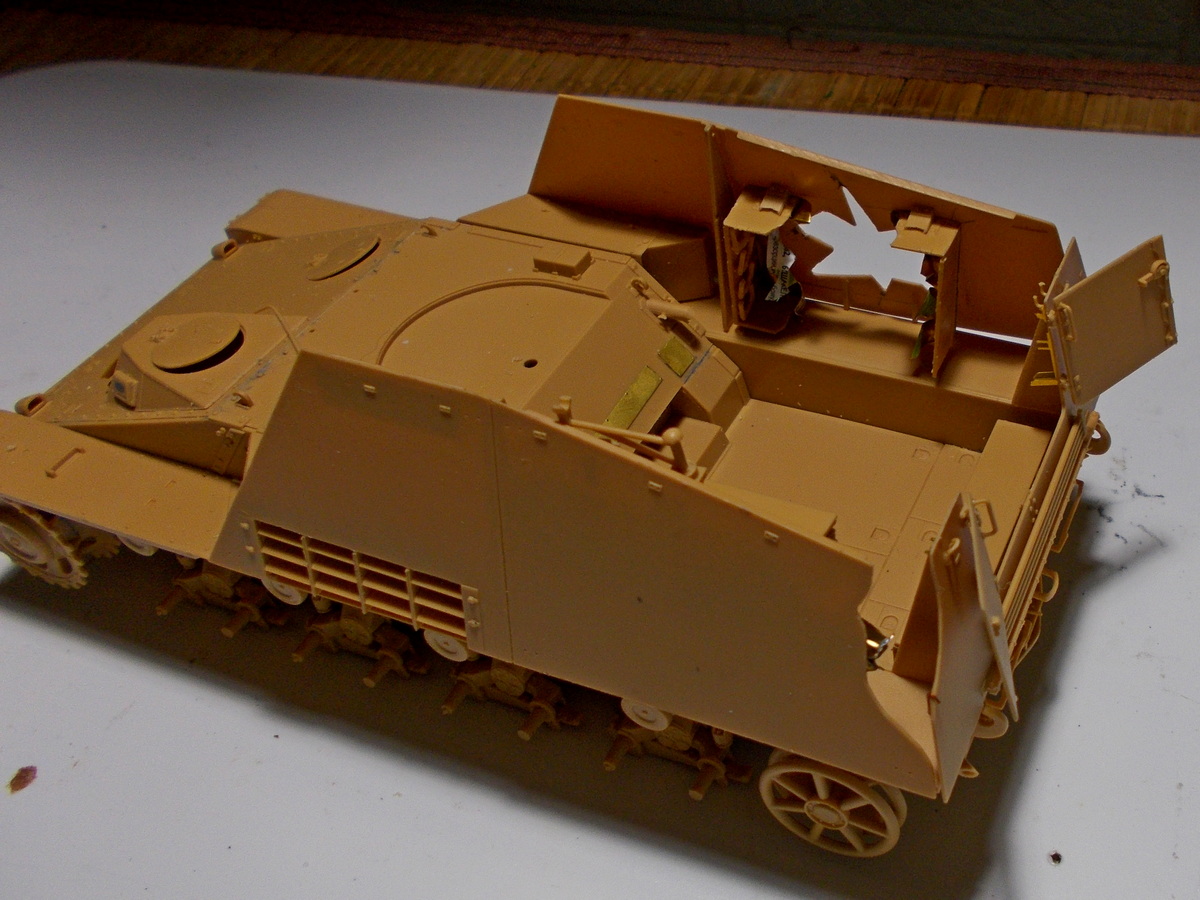

Ну и на этом спокойная часть стройки окончена

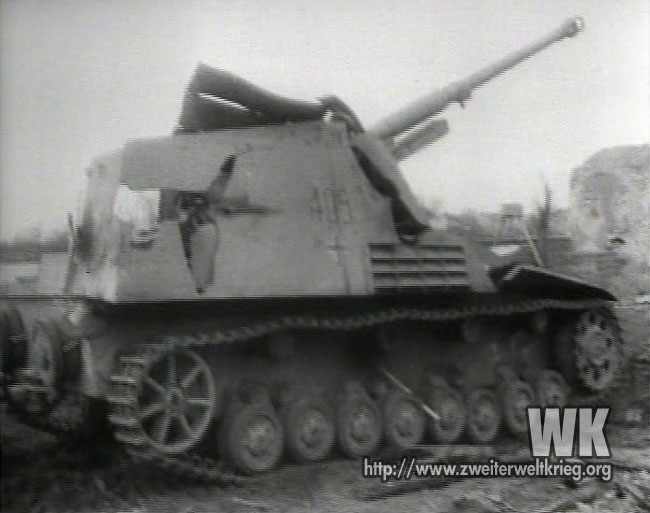

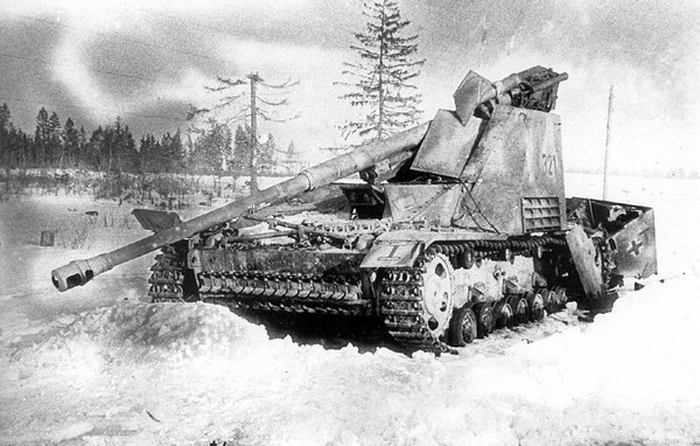

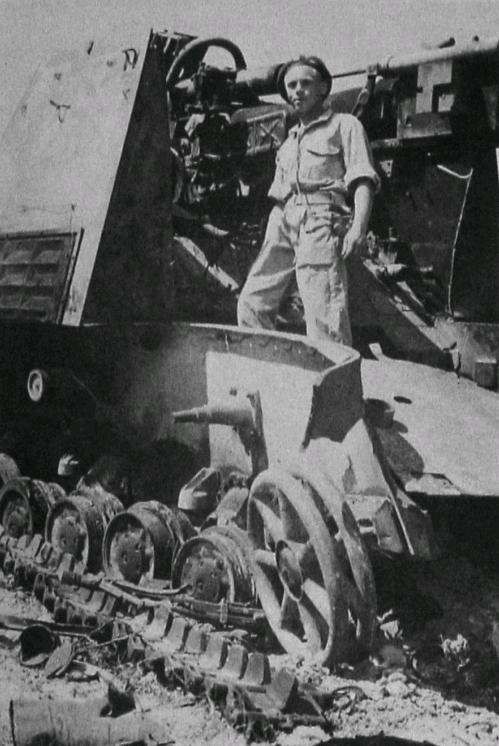

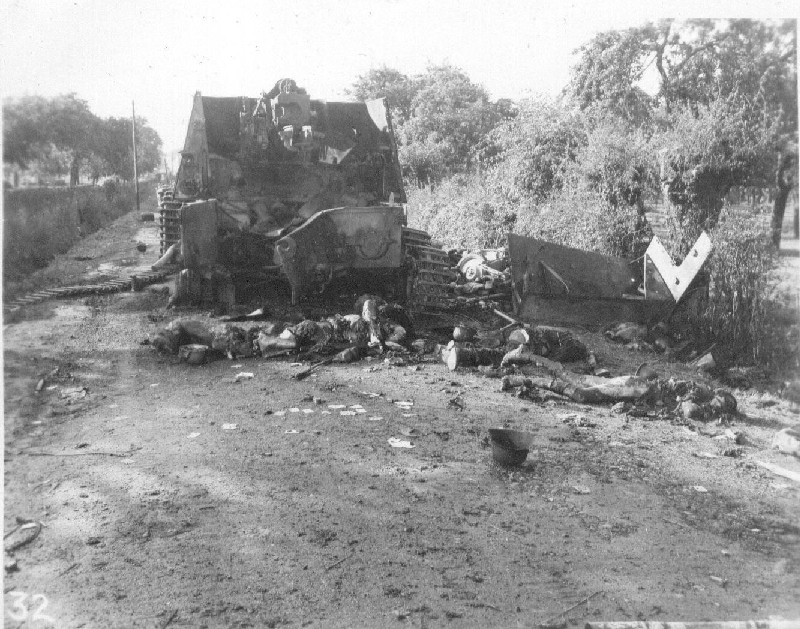

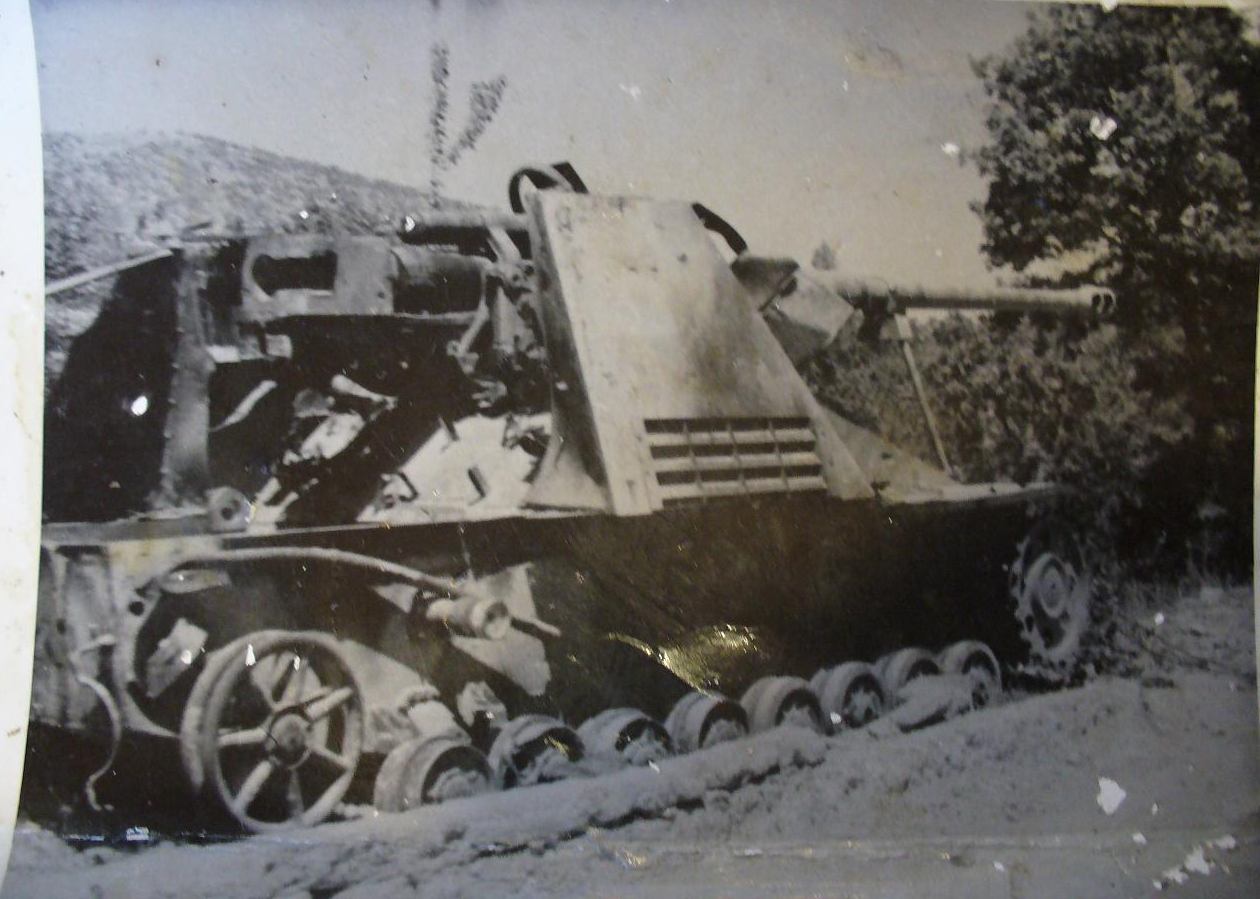

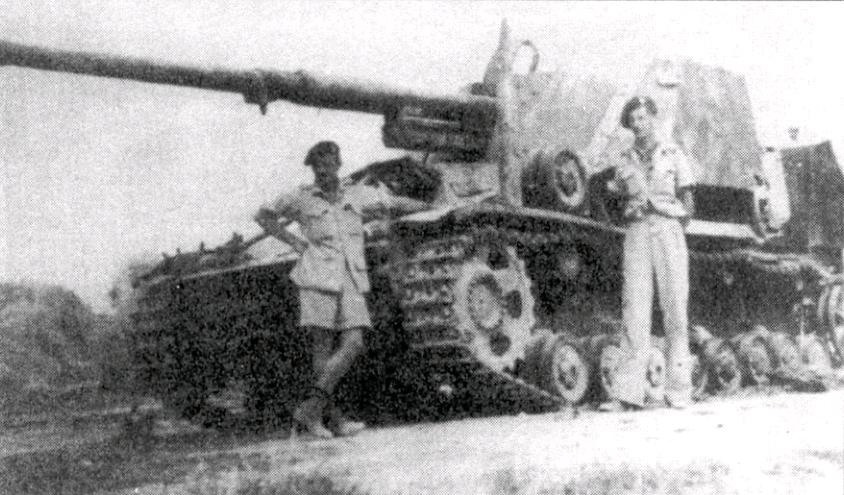

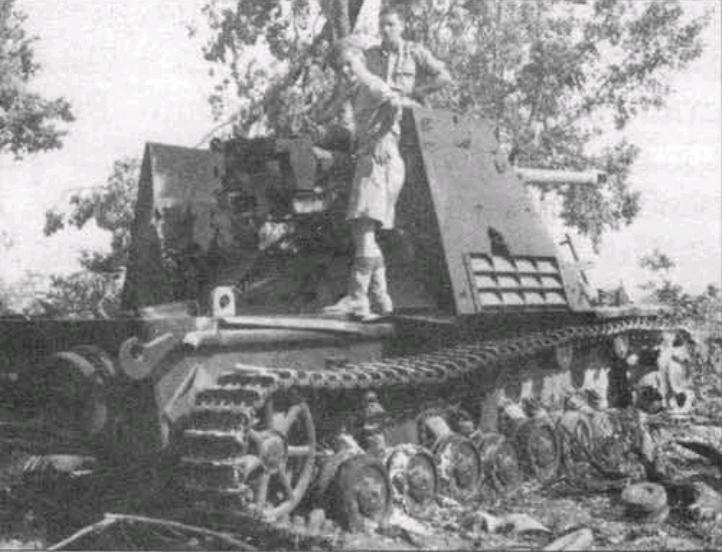

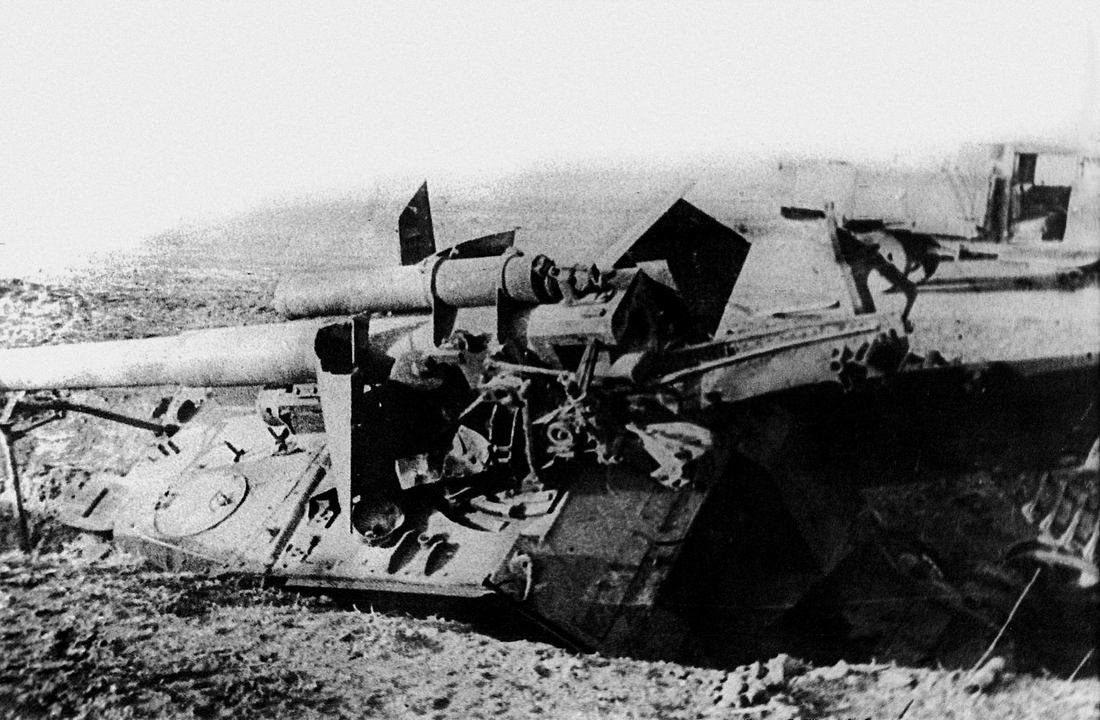

Впереди - имитация попадания снаряда.
Больших разрушений делать не буду - хочу сохранить внутрянку.
С правого борта будет "розочка", с левого - сбитый угол корпуса.
_______________________
Приходили к тем успехи,
Крепче были чьи доспехи.

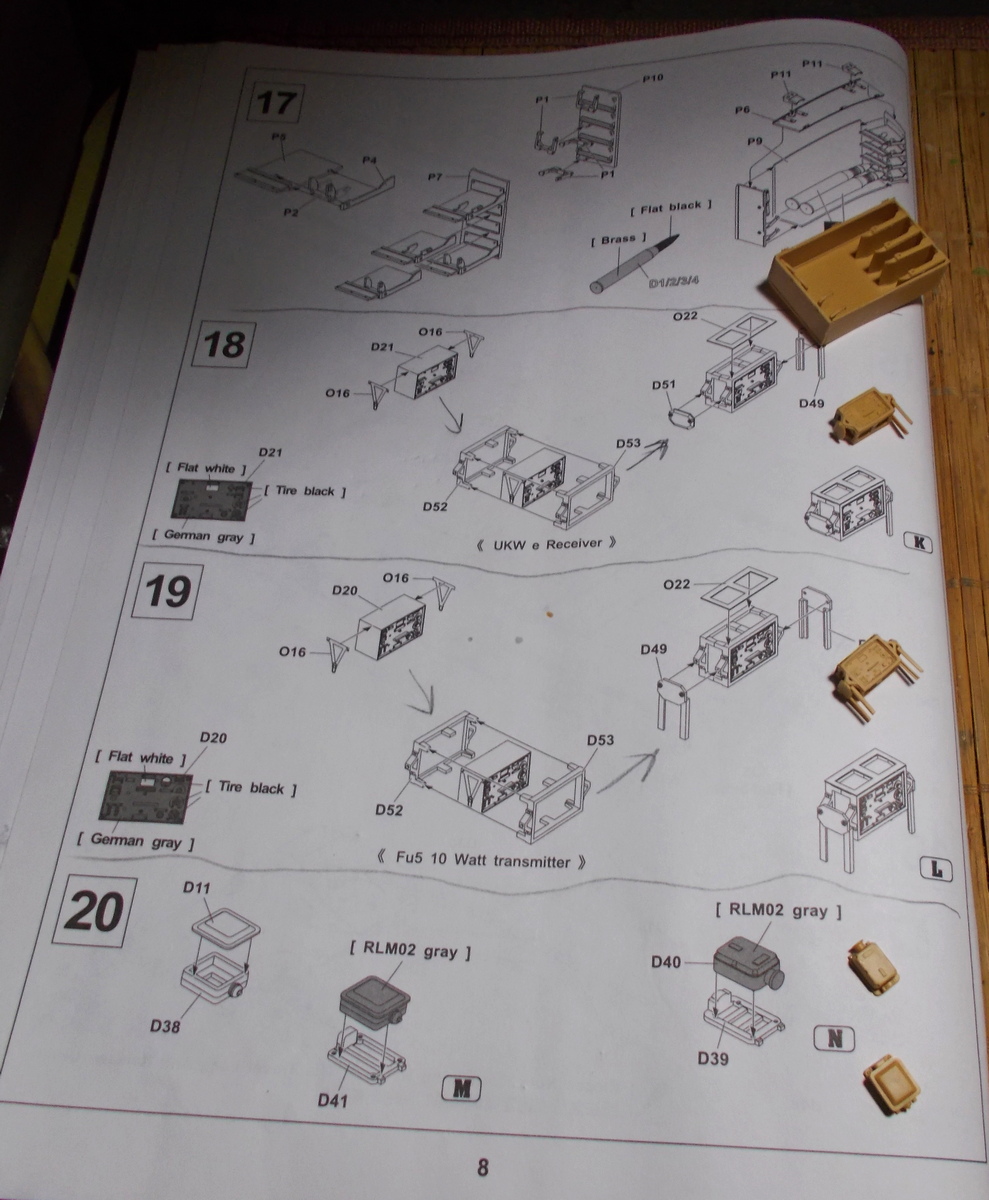

Стр. 8.
Один из снарядных ящиков я не сделал - его судьба будет печальной :-)
________________________________
Бывают такие моменты,
когда останавливаться уже поздно
и другого пути как вперед нет

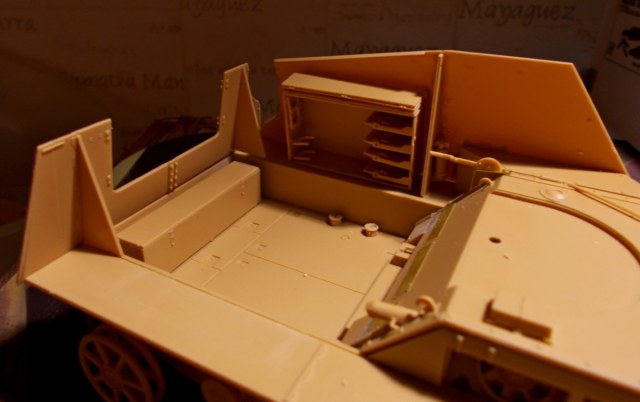

Левый борт.

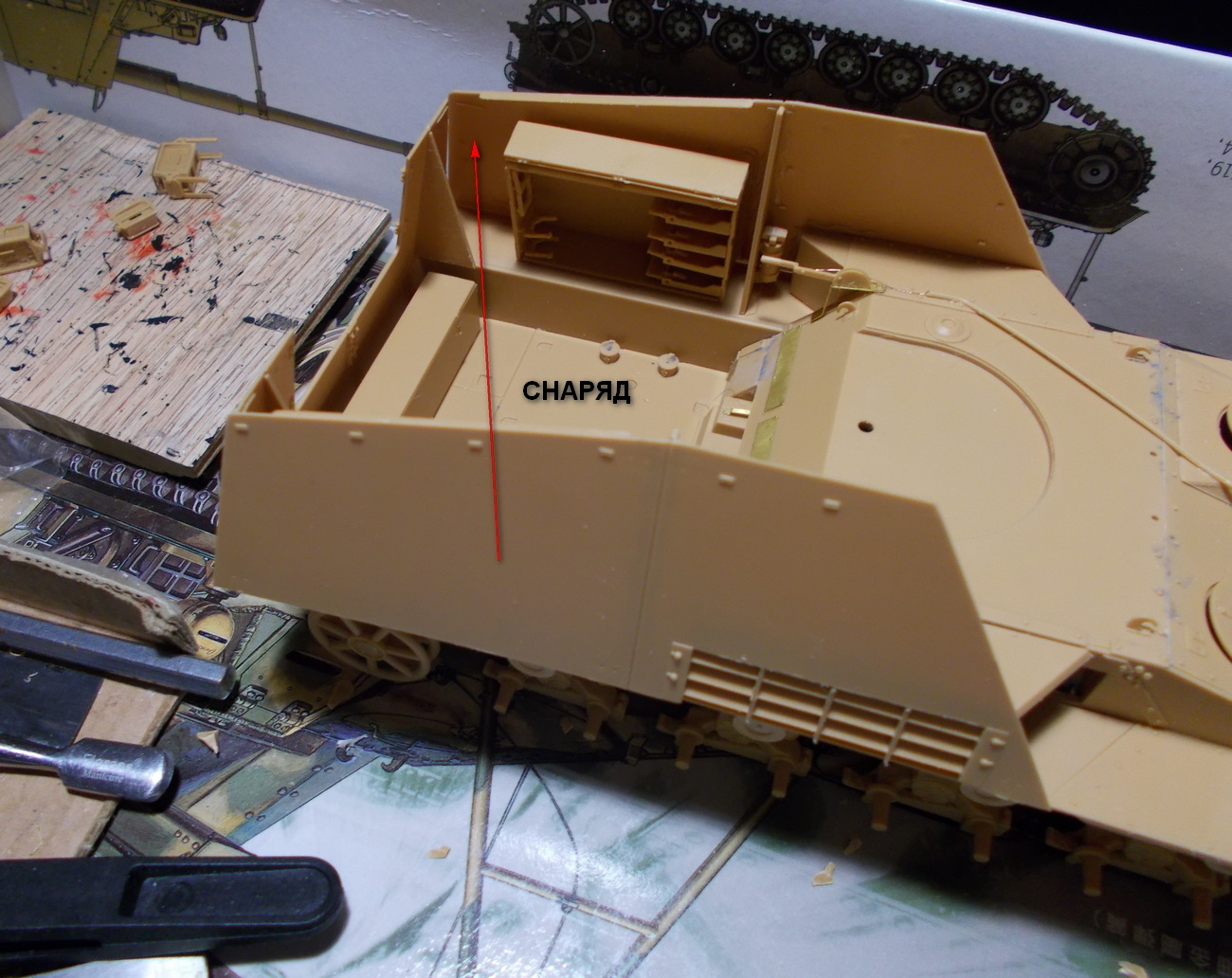

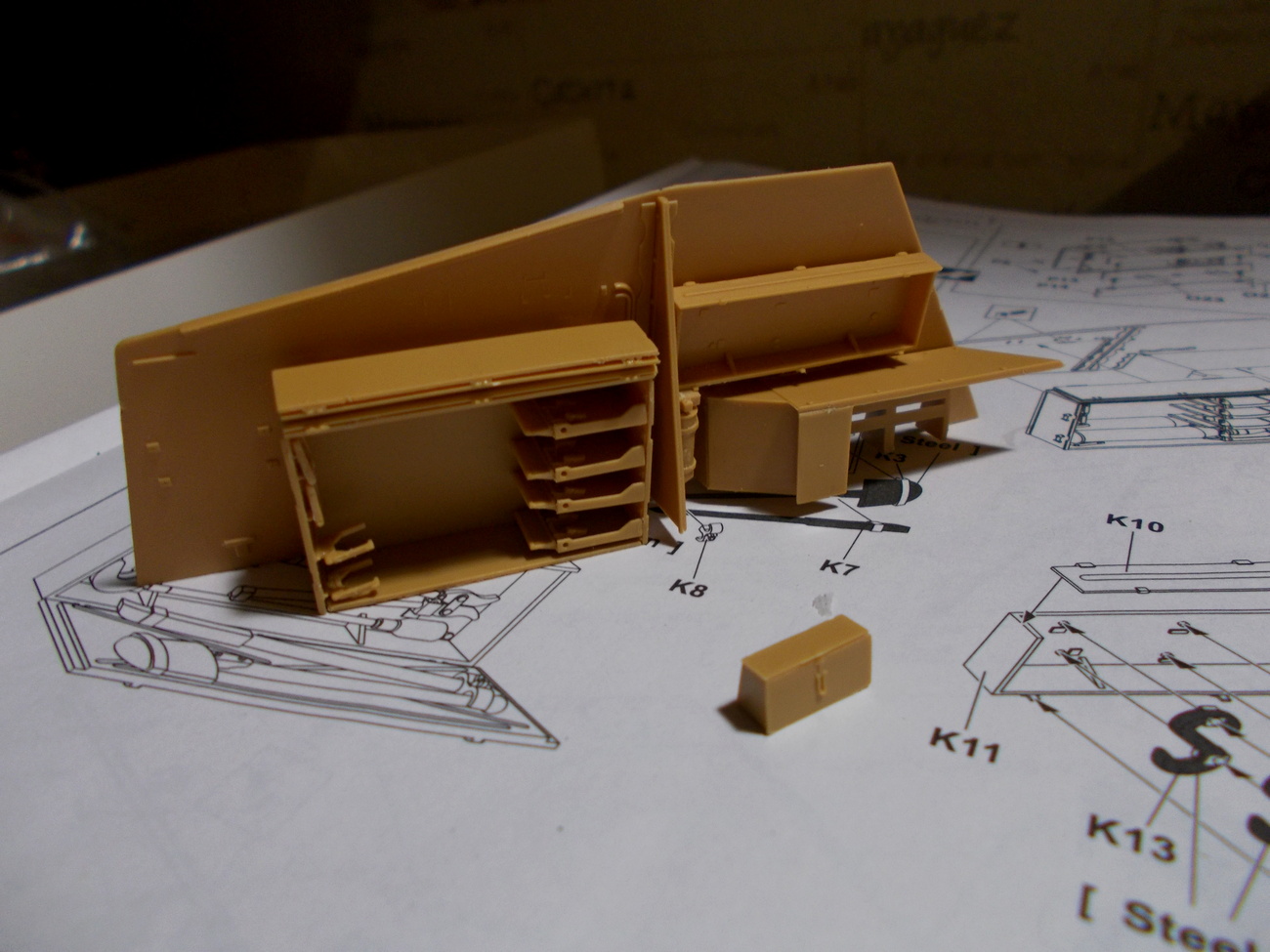

Снарядный ящик надо приклеивать после примерки - он может помешать приклеить борт.
Ящик для инструментов я всё же решил приклеить потом - так будет удобнее их красить.
___________________________________
Когда судьба ставит тебе палки в колёса,
ломаются лишь негодные спицы.
/Авессалом/

Ну и примерно примерная примерка
__________________________________
Никогда не верьте русским,
ибо русские не верят даже самим себе.
/Отто фон Бисмарк/

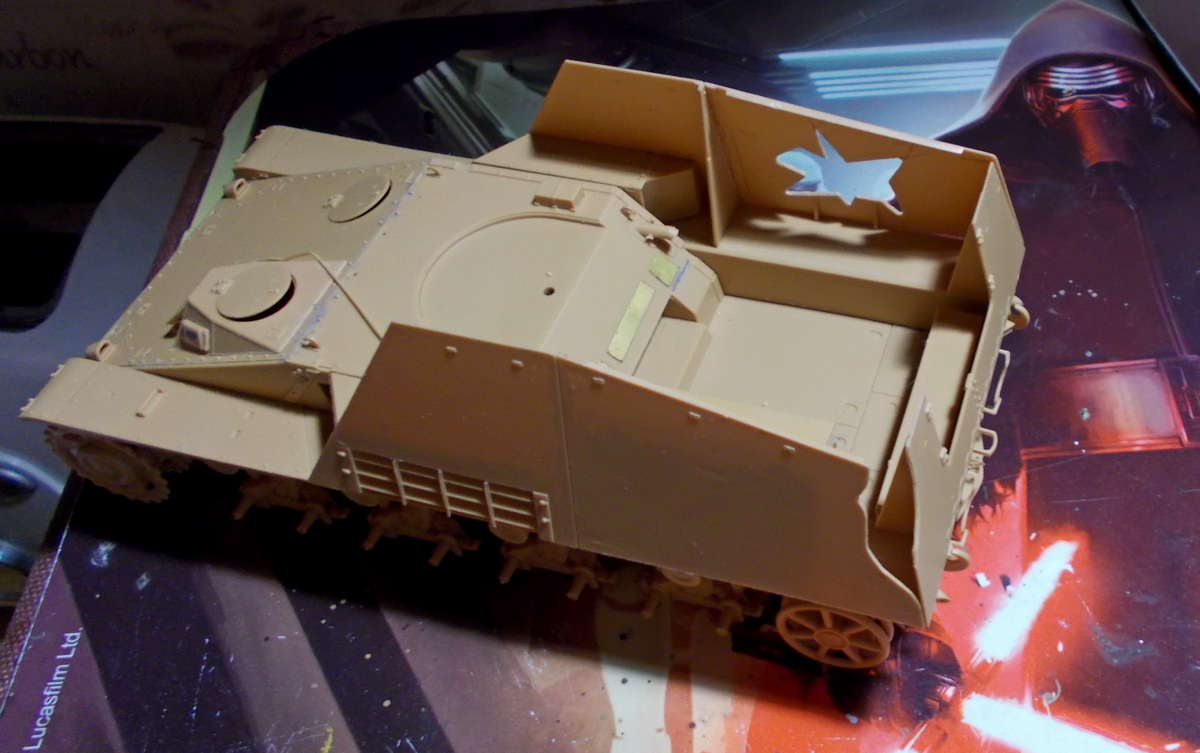

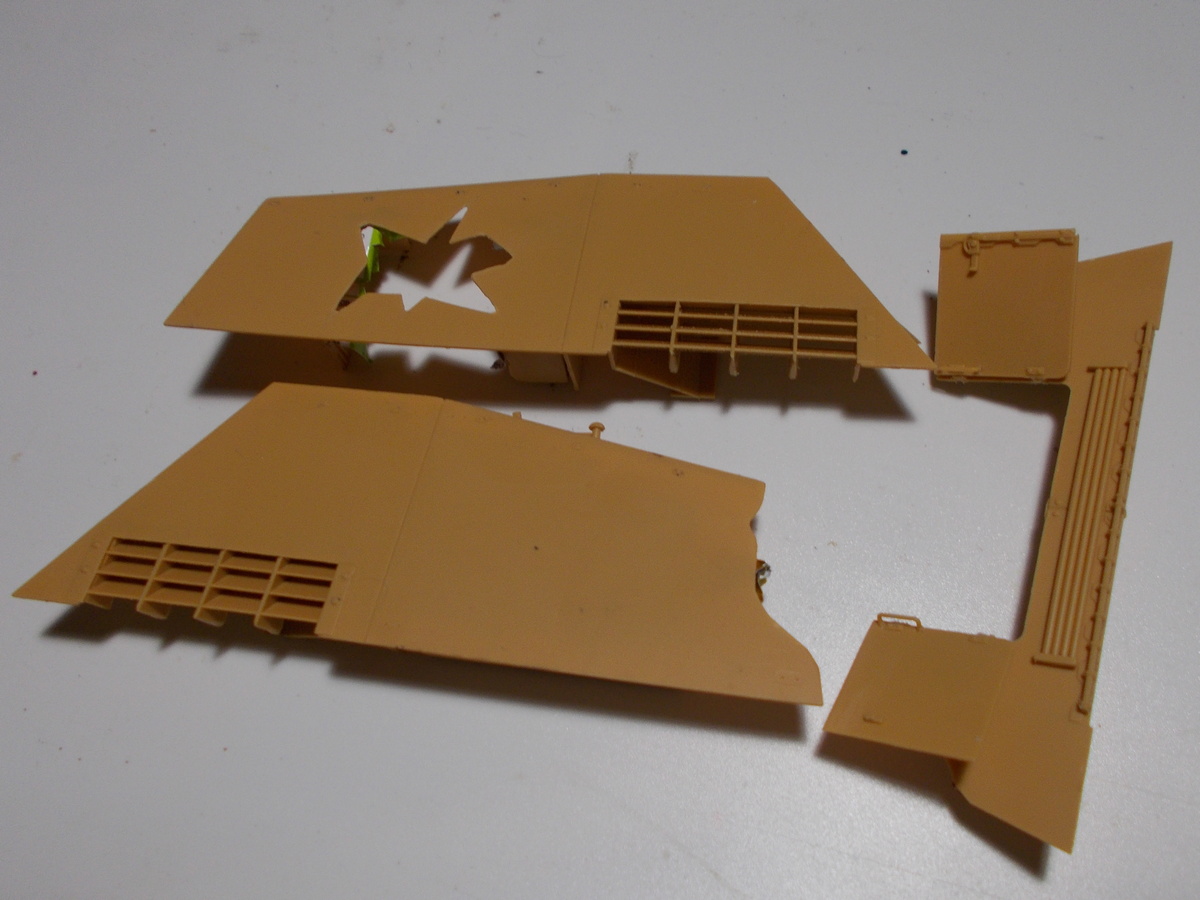

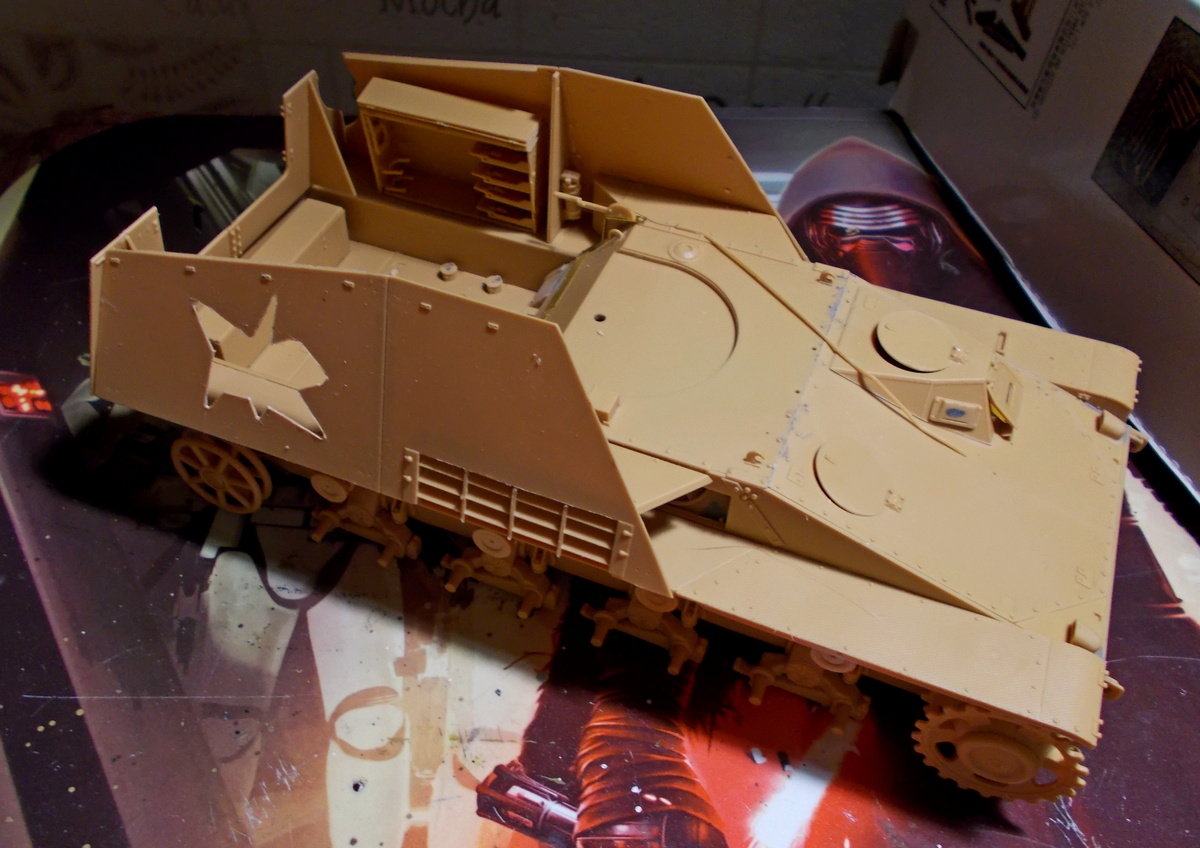

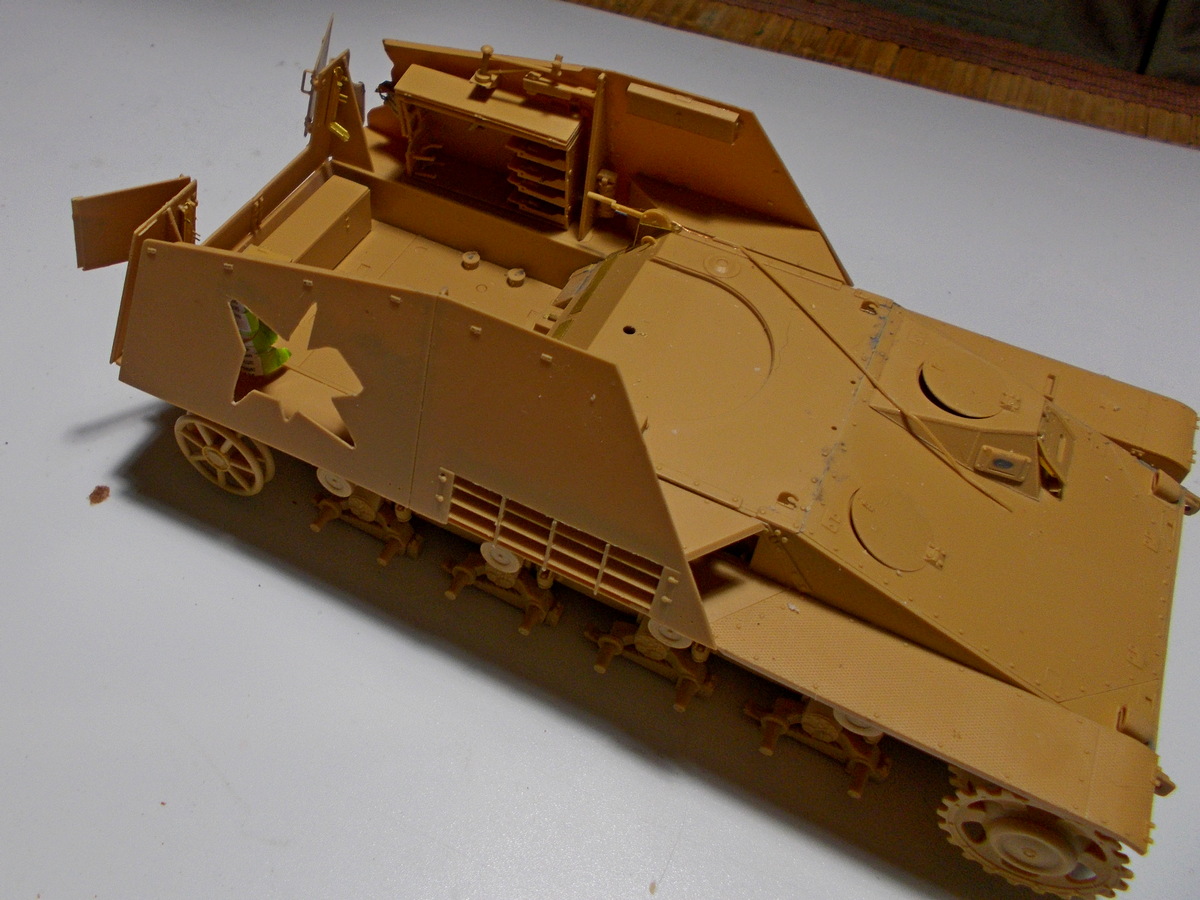

Итак, выходное отверстие в левом борту

_______________________________________
Нет плохого оружия, есть плохие стрелки
(Ворошилов).

И входное - по правому борту.

____________________________________________________________
Если советскому инженеру поручить спроектировать женскую обувь,
то у него получится что-то вроде картонных коробок.
Но если поручить ему создать совершенное оружие,
из которого можно убивать немцев,
то он сразу превращается в Томаса, мать его, Эдисона
/Нил Стивенсон/

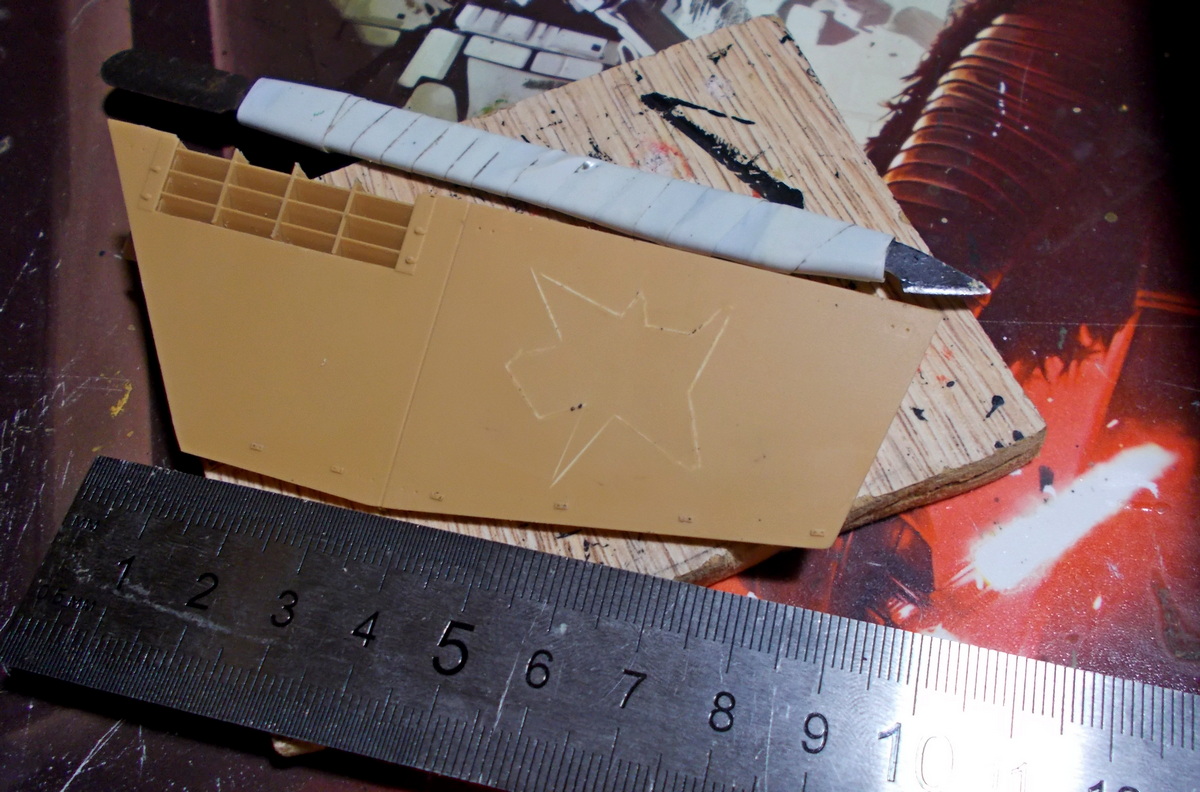

Михаил, толщина брони 10-15 мм?
На наш масштаб - около 0,3 мм.
Несоответствие очень заметно.

Входное отверстие понравилось!
А по толщине Влад, пожалуй, прав - может сточить слегка у краев?

А по толщине Влад, пожалуй, прав - может сточить слегка у краев?

Справедливо. Сделал.

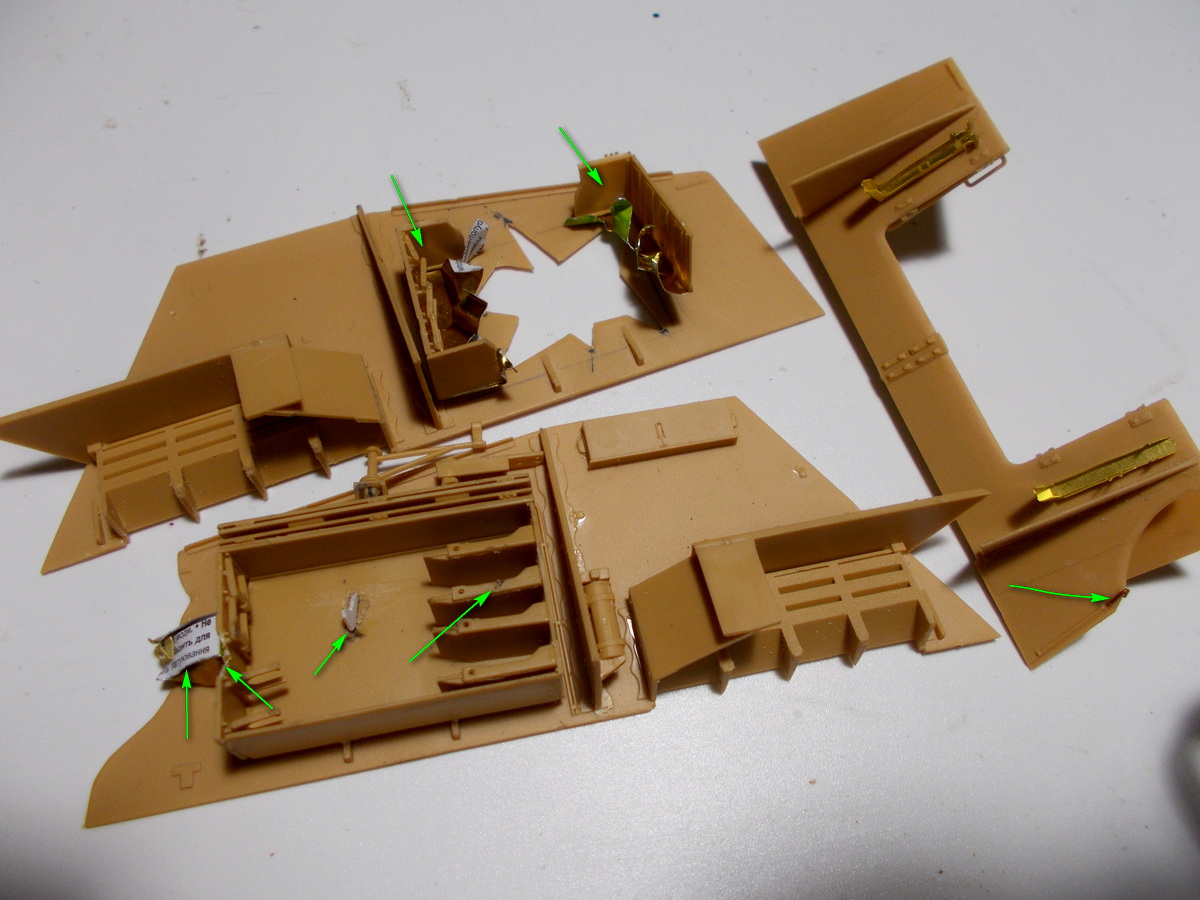

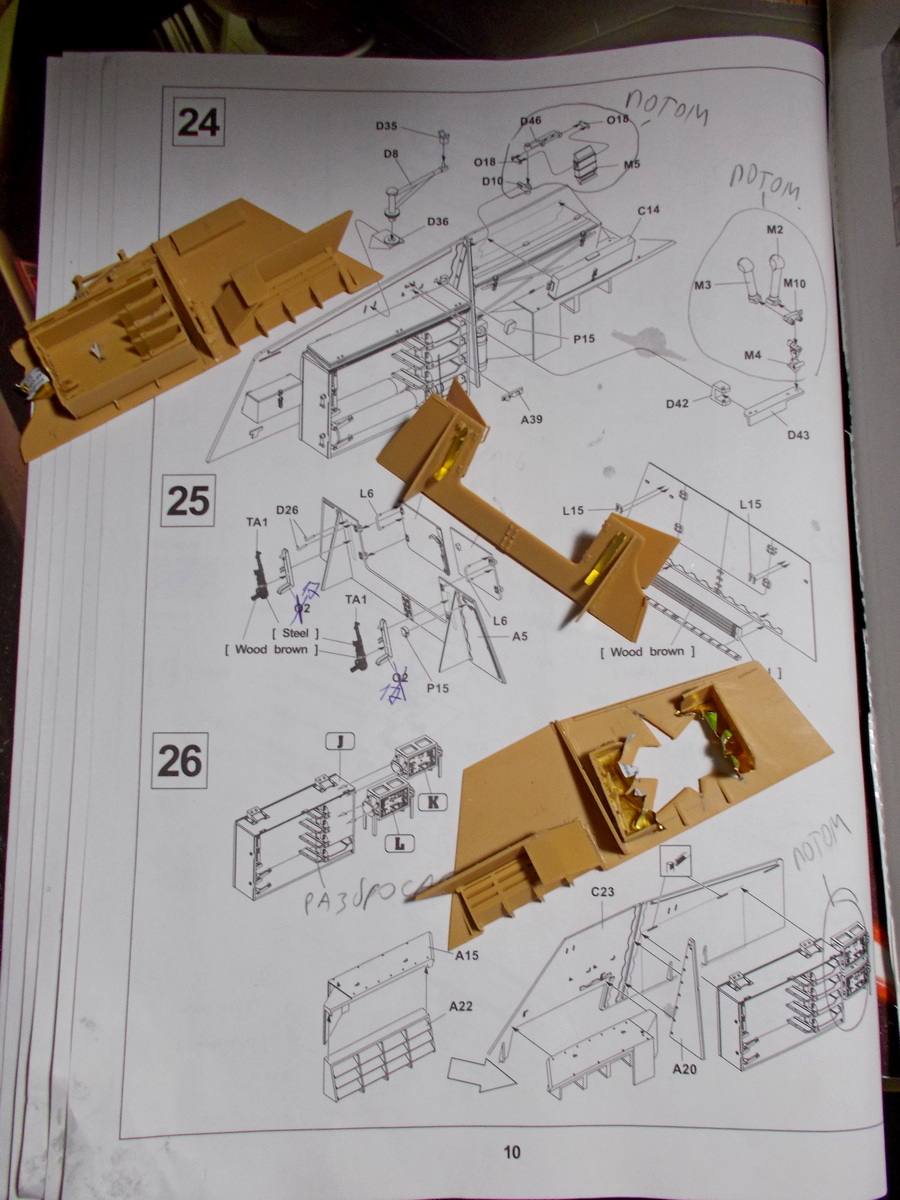

Стр.10.

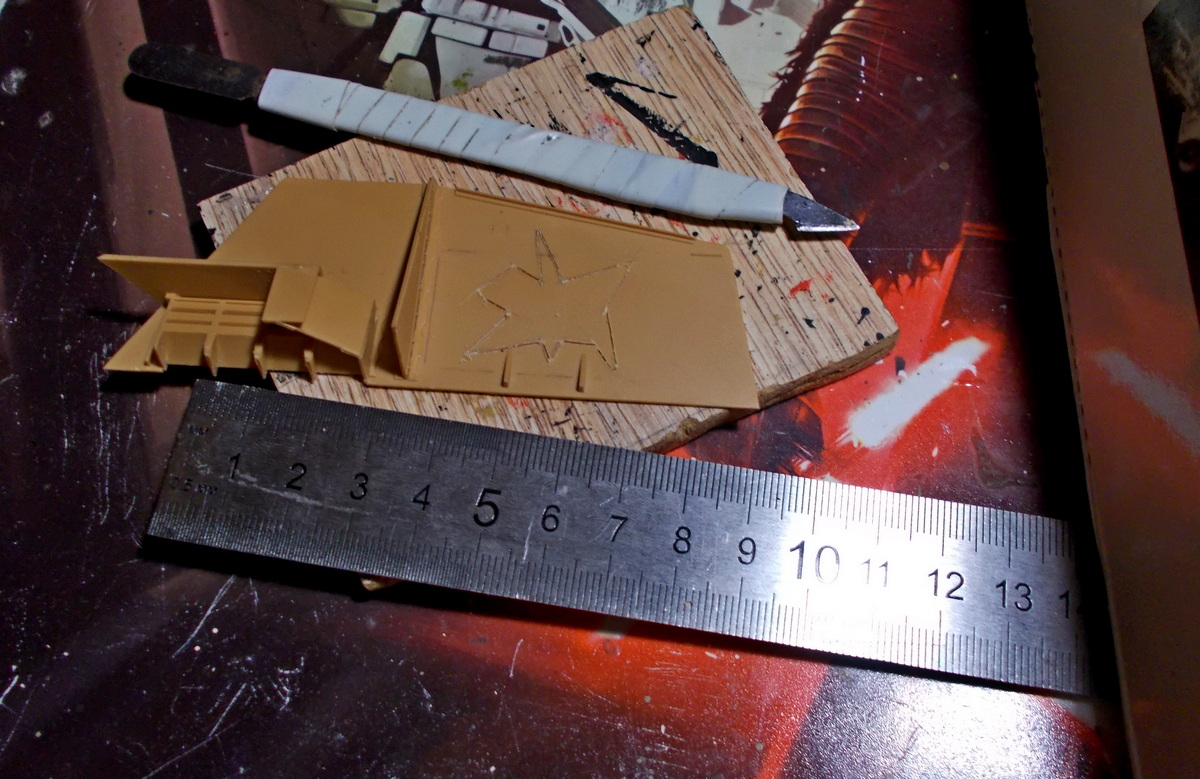

На правом борту сделал разорванный снарядный стеллаж. Потом на полу боевого отделения раскидаю его остатки.
На левом борту - повреждения осколками брони.
Пару узлов не стал монтировать из-за сложностей в дальнейшей  окраске.
____________________________________________
Если ваш пистолет лежит на миллиметр дальше,
чем вы можете дотянуться, то пистолета у вас нет.

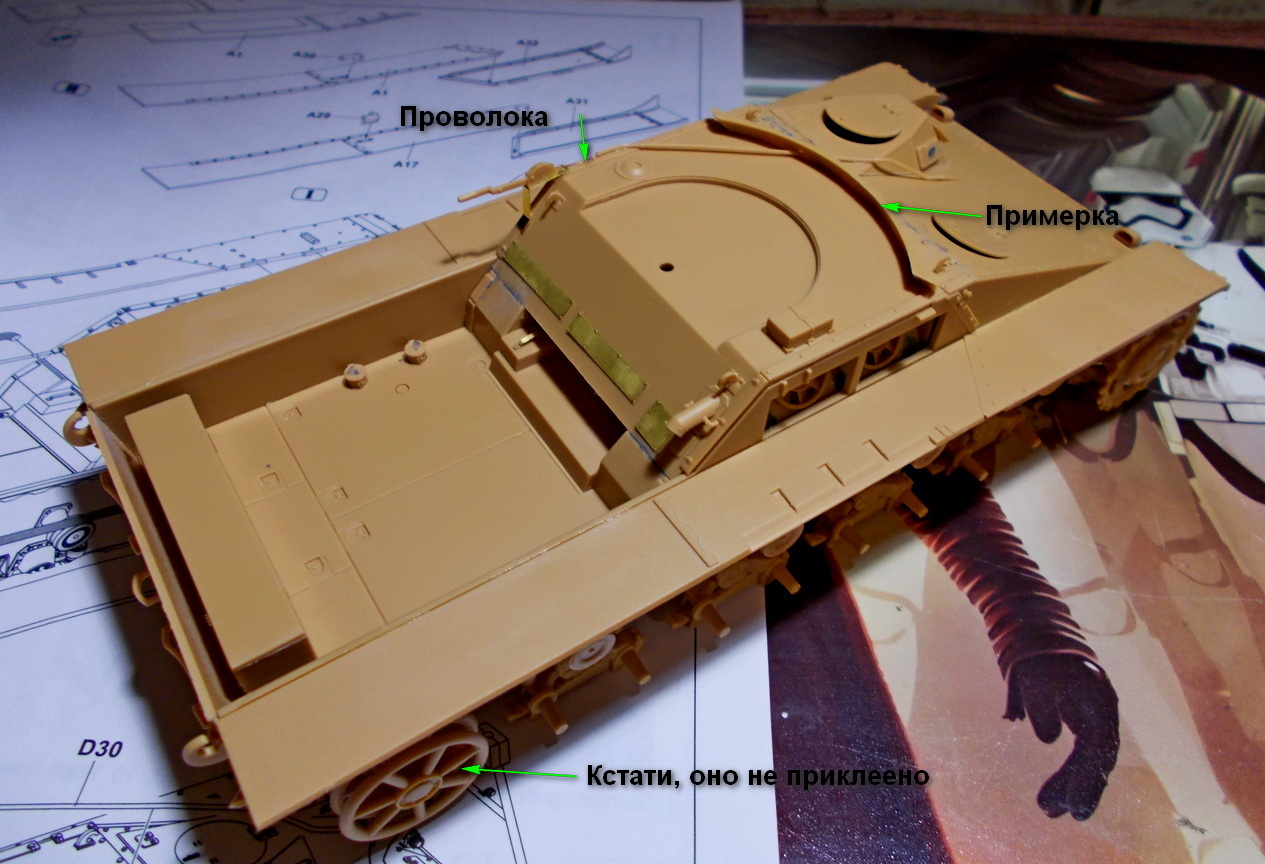

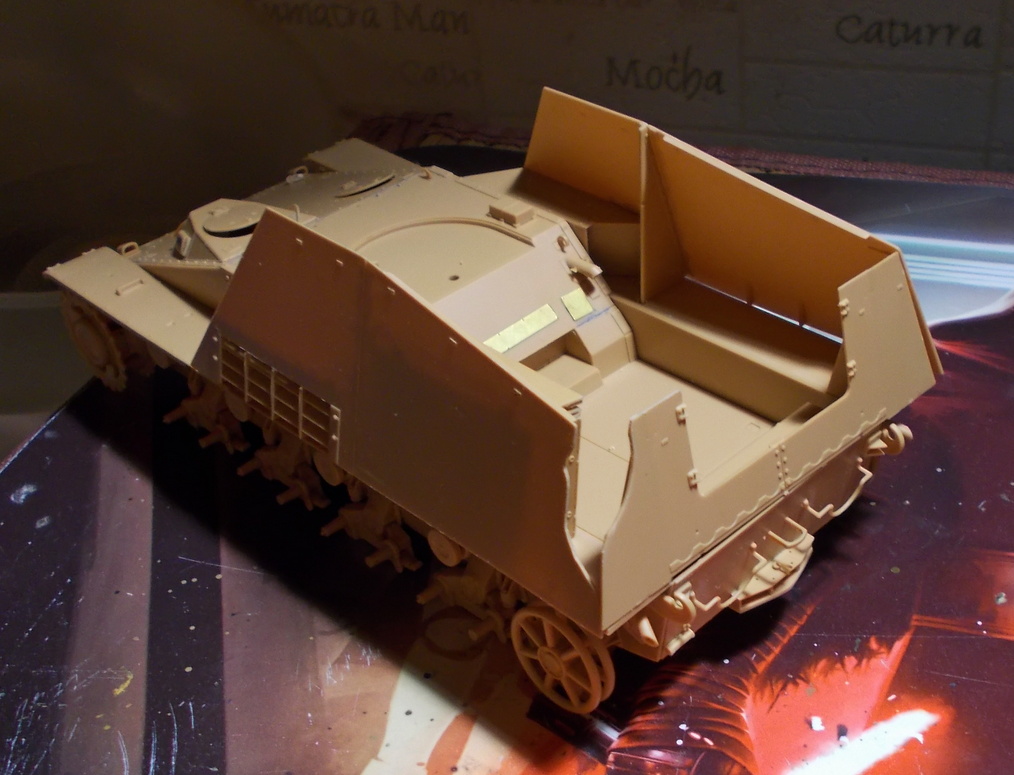

Примерка.
______________________________
Моя мечта — дойти до Москвы
и на Кремлёвской стене написать:
«ГОВОРИТЬ ПО-РУССКИ ЗАПРЕЩАЕТСЯ!»
/глава Польши Пилсудский/
