Что-то устал я от сборки подлодок - сделал их полтора десятка, решил от них передохнуть и сделать что-нибудь надводное и не очень сложное.  Выбор пал на этот ледокол.
Цель этой стройки - сделать аккуратную изкаропку. Ну или может быть чуть-чуть лучше, чем изкаропку, набив руку в окраске аэрографом более крупных корпусов и площадей, чем подлодки в масштабе 1/350.  До этого опыт окраски корпусов больших кораблей был не совсем удачный - я только-только начал осваивать аэрограф и, перекрашивая корпус Бисмарка, наделал манки в районе винтов. Хочется научиться красить по-человечески.

Очень жаль, что масштаб ледокола 1/400, а не 1/350, были бы все корабли в одном масштабе.  Но что есть, то есть. Ледоколы раньше не делал никогда, видел в далеком детстве у школьного приятеля собранную без покраски  модель ледокола "Ленин", мне она тогда очень нравилась. В магазинах не продавалась.

О матчасти не знаю ничего, буду изучать в процессе стройки. Сам набор, как я понимаю, очень старый, времен СССР - перепак, кажется, Огонька. Никакого травления я на него не нашел. Купил только леера флота СССР от Микродизайна, попробую ими дополнить модель. Несомненное достоинство - цена. Всего за несколько сотен рублей получаешь добротную картонную коробку, в которой всего два блока деталей.  Причем один из них просто свернут пополам, чтобы он в коробку поместился.  На первый взгляд качество отливки приемлемое, а для такой цены можно сказать, что даже хорошее. Но небольшие косяки есть - шкуркой придется поработать.

Удивительна инструкция по сборке - всего на 1 стороне листа формата А4

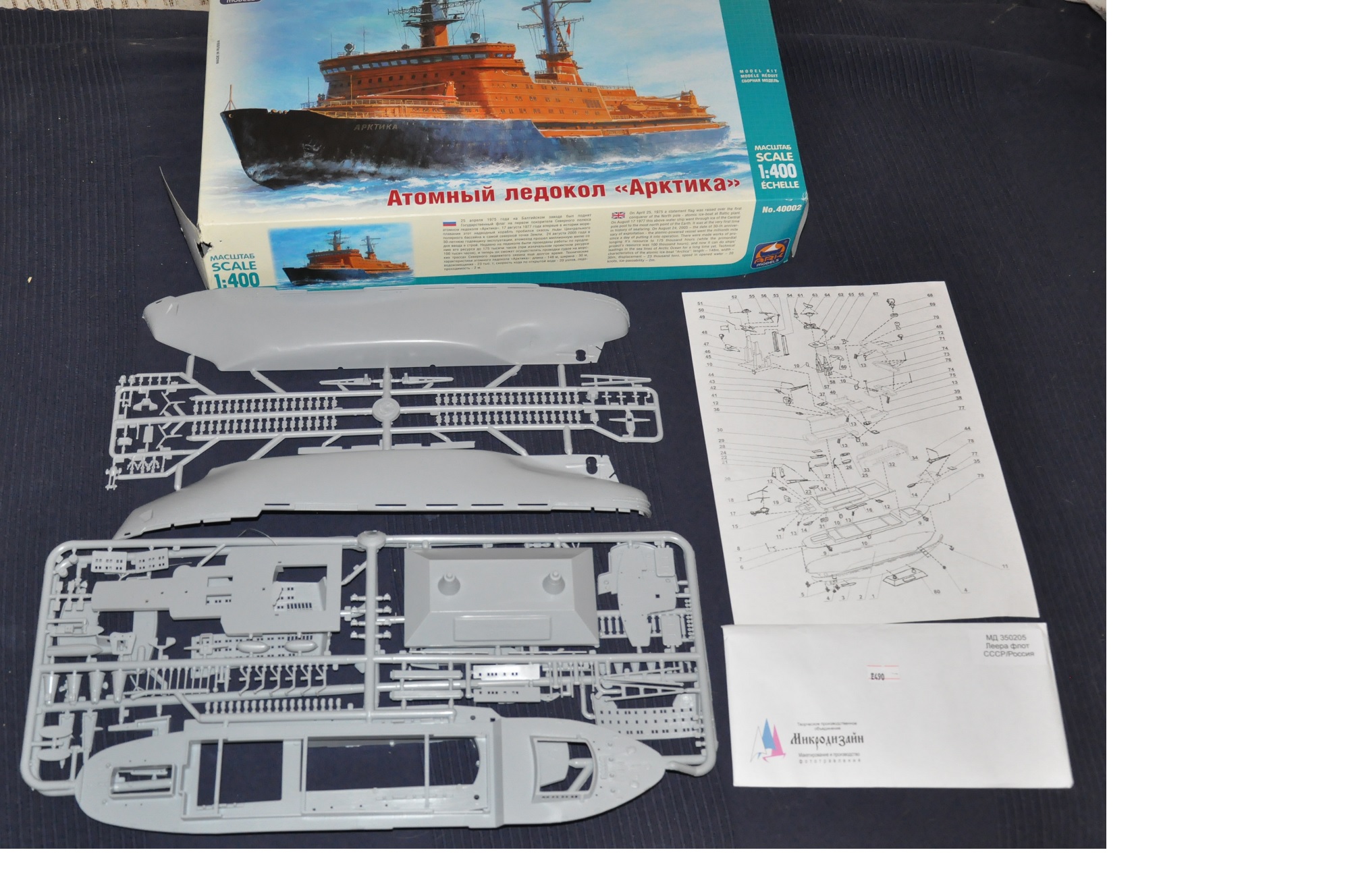

Фото набора

Здесь будут полезные ссылки на матчасть:

Вариант окраски, маштаб 1:150: http://www.modellmix.su/products/841

Идея про вертолет: > Вертолётик в утиль. Можно его заменить Трумповским Ка-27 в 350м.

Trumpeter 06213 Вертолет Ка-27 А * 6 штук в упаковке.

Фототравление для "Ка-32", "Ка-27"
Артикул: NSA350110
Фототравление для "Ка-32", "Ка-27". Масштаб 1:350. Производитель North Star Models.

Набор вертолетов с травлением: Orange Hobby N03-043 1/350 Kamov Ka-27/28(2 Groups) Resin kit

Немного про историю появления ледокола+схема: http://hobbyport.ru/ships/arktika.htm
Схема сборки макета: https://s00.yaplakal.com/pics/pics_original/6/8/7/9247786.jpg

Модель на каропке (переделанная): http://karopka.ru/community/user/13558/?MODEL=308662
Модель на каропке (изкаробка): http://karopka.ru/community/user/9922/?MODEL=207702&p=2&PAGEN_1=2

Четкое фото носовой части: https://www.euromag.ru/storage/c/2015/07/15/1436940697_955931_41.jpg
http://www.sobaka.ru/images/image/00/62/50/47/_normal.jpg

Корма ледокола, крупный план: https://pics.livejournal.com/dmitry_v_ch_l/pic/00001k0a/s640x480

Вечернее фото: https://yandex.ru/images/pad/search?p=2&text=%D0%BB%D0%B5%D0%B4%D0%BE%D0%BA%D0%BE%D0%BB%20%D...

фото кормы 50 лет победы: https://im0-tub-ru.yandex.net/i?id=4afa898977ac1b790903e9b0e1c46188-l&n=13

энциклопедия: http://www.polarpost.ru/articles/Ships/RU_USSR/ARKTIKA/ni_ARKTIKA.html

Обзорная статья - ледоколы класса Арктика: http://korabley.net/news/ledokoli_sila_krushashaya_ldi/2016-04-14-24
Фото ледокола с вертолетом: http://korabley.net/_nw/0/s60395.jpg

Фото, вид сбоку (зеленый трап) http://russian7.ru/wp-content/uploads/2013/10/Arktika_ledokol.jpg
Ночная фотография ледокола: http://www.arcticuniverse.com/set/000151.jpg

Схема ледоклоа с описанием: http://www.hobbyport.ru/ships/arktika.htm

Обзод малых светодиодов: http://hobby.rudic.ru/svetodiody-dlja-masshtabnyh-modelej
Калькулятор: http://led-obzor.ru/raschet-rezistora-dlya-svetodioda-kalkulyator

 (!) Арктика в отстое, вид сбоку: http://magspace.ru/uploads/2015/07/16/auto_10-054d93d64a0031af38ed77f66cdab.png

Арктика - хорошо видны антенны и прожектора: https://sochi.com/upload/resize_cache/iblock/e5c/800_800_1/Arktika_ledokol.jpg
http://www.polarpost.ru/articles/Ships/RU_USSR/ARKTIKA/baltzavod/walk2murmansk.jpg

Вид на левый борт сзади-сбоку: http://loveopium.ru/content/2014/11/ledokol/12.jpg

--------------------------------------------------------------------
Интересный комментарий прислали уже после завершения стройки касательно матчасти "Арктики", я этот момент не знал, когда модель строил:

"Единственный невозможный "недостаток" — несовместимость двух элементов на модели: торчащие раструбы отвалились на ледоколе примерно в начале восьмидесятых и в дальнейшем не восстанавливались. А медведь ММП заменил советский флаг на трубе в девяностые.
Надеюсь, этот момент будет Вам интересен."

Может пригодится кому.

Корма на модели неправильной формы!

@Алексей Никитин написал:

Корма на модели неправильной формы!

Начал сборку корпуса.  Корпус состоит из 2-х половинок и палубы. Пластик при ближайшей работе с ним удивил - очень гибкий, почти как пластиковые игрушки для маленьких детей, я такого нигде не встречал. Корпуса моделей от Tamiya, AVFClub, Trumpeter, HobbyBoss, даже Звезды  намного более упругие  и жесткие.  Склеил две половинки по обозначенным штырьками местам.  Нос не сошелся, образовалась щель в 5-6 мм на носу. Пришлось стянуть половинки изолентой и так высушить. В итоге шов склейки получился очень неаккуратный, пластик с клеем вылез, придется много шпаклевать и шлифовать. При склейке палубу не вклеивал, просто вставил на свое место, чтобы половинки корпуса заняли положенное им место в пространстве.

Итог - склееный корпус пошел винтом. Очень заметно -  примерно 20-25 градусов разницы между носом и кормой.  Я такое последний раз видел на бумажной модели, когда вместо ПВА для склейки скелета корпуса использовался обычный канцелярский клей (да-да, ПВА тогда был в дефиците, фиг достанешь), и при высыхании все крутилось винтом. А тут пластик - и такое.  Не думаю, что всему причины мои кривые руки, что-то не то в отливках. При установке  палубы на ее место по левому борту образуется гуляющий "пузырь" из обшивки корпуса, щель 4-5 мм в самой широкой ее части.

Ну да, что вы хотели за такие деньги.

В принципе есть надежда исправить винт корпуса при вклеивании палубы.  Она достаточно толстая и жесткая, можно ей попробовать нивелировать дефект скрученного корпуса. Перекошенный ледокол даже на Песочницу не потянет.

Удачи в постройке!

День добрый . Ледокол "ЛЕНИН" продавался в магазинах , и сейчас его можно найти на модельных сайтах . Но ценник ....

прошу  добро  на  борт....
на  палубу  снизу  ребра  наклейте  обязательно,  тогда  может  сработает.   Есть  шанс,  что  палуба  просто  повторит  винт.  Самый  трудный.  но  действительно  работающий  метод  это  из  линеек  делать  каркас  корпуса на  одну  треть  от  палубы. Вклеивая  эту  конструкцию  на  супер  клей ,  не  сразу  ,  а  отрезками и  так  исправлять  винт.   Интересно  как  Вы  решите  это.
И  фото  в  студию  пожалуйста.     Скорей  всего  корпус  от  времени  повело.
с  уважением

@Роман Горшков написал:

Ледокол "ЛЕНИН" продавался в магазинах

ВСЕ.
красок - никаких
кисточки - в лучшем случае для рисования средние
клей - только канцелярский. ПВА с трудом доставать надо было
аэрографов и компрессоров в природе не существовало. Ни у кого из пацанов не было.

Если у кого-то что-то было, то это "доставали" и "привозили"

Модель ледокола в свободной продаже? Скорее инопланетянина увидишь.
Забыли многи просто, как это было. А многие и не знали.

Ладно, отвлеклись от темы.

@navy написал:

на  палубу  снизу  ребра  наклейте  обязательно,  тогда  может  сработает.   Есть  шанс,  что  палуба  просто  повторит  винт.  Самый  трудный.  но  действительно  работающий  метод  это  из  линеек  делать  каркас  корпуса на  одну  треть  от  палубы. Вклеивая  эту  конструкцию  на  супер  клей ,  не  сразу  ,  а  отрезками и  так  исправлять  винт.   Интересно  как  Вы  решите  это.И  фото  в  студию  пожалуйста.     Скорей  всего  корпус  от  времени  повело.

Фото безобразия сделаю, попозже немного.

@Sea Fighter написал:

Роман Горшков написал:

Ледокол "ЛЕНИН" продавался в магазинах

Это были 80-е. Нихрена в магазинах тогда не было (возможно, за исключением Москвы). Ассортимент местного центрального магазина до сих пор помню:
- Три модели Миг-ов для склеивания МИГ-15, МИГ-17, МИГ-21. Причем 15 и 21 далеко не всегда бывали. МИГ-17 лежал всегда
- железный БТР-60 и БРДМ-2, обе модели не шибко похожие на настоящие. Иногда были Т-35-85, пушка ЗиС-3 и 100-мм противотанковая. Последние три раскупали быстро.
- три набора для сборки кораблей из бумаги (Ингерманланд, Память Азова и шлюп "Мирный". ЦВЕТНЫЕ!!!
- в отдельном отделе сувениров на другом этаже иногда бывали коллекционные И-16, Ил-2 и Ла-5 металлические цветные готовые. Стоили много, больше 10 советских рублей. И тоже из продажи быстро уходили.

ВСЕ.
красок - никаких
кисточки - в лучшем случае для рисования средние
клей - только канцелярский. ПВА с трудом доставать надо было
аэрографов и компрессоров в природе не существовало. Ни у кого из пацанов не было.

Если у кого-то что-то было, то это "доставали" и "привозили"

Модель ледокола в свободной продаже? Скорее инопланетянина увидишь.
Забыли многи просто, как это было. А многие и не знали.

Ладно, отвлеклись от темы.

@Sea Fighter написал:

Это были 80-е.  Нихрена в магазинах тогда не было

Всем, привет! Да и в Москве не хрена  ничего путного не было. Иногда попадались самолетики производства ГДР в Центральном Детском Мире, ну и так кое что из пластика. Красок для моделей не было. Правда один раз в ЦДМ продавали корабли от Хеллер. Но очередь ....... ужас. Ну а так да железная дорога ГДР,  машинки там всякие иногда бывали. И многочасовые очереди конечно. Я даже сейчас помню где эти отделы находились. Они совсем маленькие были.
Ну так правда Фрог, Аврора, Аркитка, Ленин, Потемкин это да завались.
Ну и Пионере на Белорусской самолетики пр. ГДР часто бывали.
Ну а за импортным пластиком, красками, инструментом ездили на Гобушку. (Дом Культуры имени Гобунова) по выходным. Только там не укупишь... Одна баночка краски 15 мл. от Ревелл или Хамброль по 3 рубликов продавали, и это в 80 ые.

@Игорь Шейнин написал:

Иногда попадались самолетики производства ГДР в Центральном Детском Мире

@Игорь Шейнин написал:

Красок для моделей не было.

@Игорь Шейнин написал:

Всем, привет! Да и в Москве не хрена ничего путного не было. Иногда попадались самолетики производства ГДР в Центральном Детском Мире, ну и так кое что из пластика. Красок для моделей не было. Правда один раз в ЦДМ продавали корабли от Хеллер. Но очередь ....... ужас. Ну а так да железная дорога ГДР

@Роман Горшков написал:

День добрый . Ледокол "ЛЕНИН" продавался в магазинах , и сейчас его можно найти на модельных сайтах . Но ценник ....

Я в 1978 году ледокол покупал за 1 руб. 20 коп .

Понастальгировали.......

С Уважением, Алексей.

@Генеральный конструктор написал:

ну всего в нескольких метрах от ЦДМ можно было нитру купить - в обувной палатке, на углу Савоев

@Сергей Димов написал:

Игорь Шейнин написал:

Всем, привет! Да и в Москве не хрена ничего путного не было. Иногда попадались самолетики производства ГДР в Центральном Детском Мире, ну и так кое что из пластика. Красок для моделей не было. Правда один раз в ЦДМ продавали корабли от Хеллер. Но очередь ....... ужас. Ну а так да железная дорога ГДР

Доброго здоровьичка! Только с 1968 по 1976 примерно моделился)) В ГДРовских самолетных коробках клей и серебряная краска была, а в МИ-4 даже красная краска. Сначала в бутылочках стеклянных, а уже к финалу в металлических стаканчиках с зажатой горловиной. Жд 16-мм гдровская у меня была (еще 9 и 12 мм продавались). А АН-24 нашего производства с прозрачными дисками вместо винтов застали?

@Алексей Лежнев написал:

Понастальгировали.......

С Уважением, Алексей.

Я жил в 80е в Калининграде у нас в детском мире ни хрена из моделей не было был пожарный катер, яхта фламинго и Гренада
модели продавали на толкучке у дома моряков по выходным.
Первую модель я купил Боиенг-727  отдал три с полтиной
В 85м купил парусник Орёл от Огонька  радости не было предела собрал за один вечер и гордился как маленький пацан друзья   завидовали  потом как то модели стали по техоньку появляться сначала ГДРовские потом чешские польские наши в доме Юного техника продовали.

У нас были фроговские кораблики в 500-том.В синих коробках.
Другие мне родня из командировок привозила.
"Арктика" до сих пор лежит.Правда вся побитая.

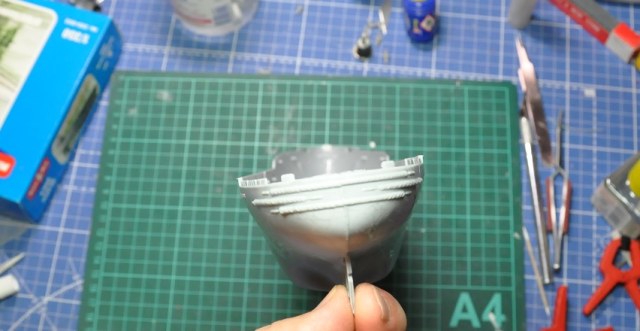

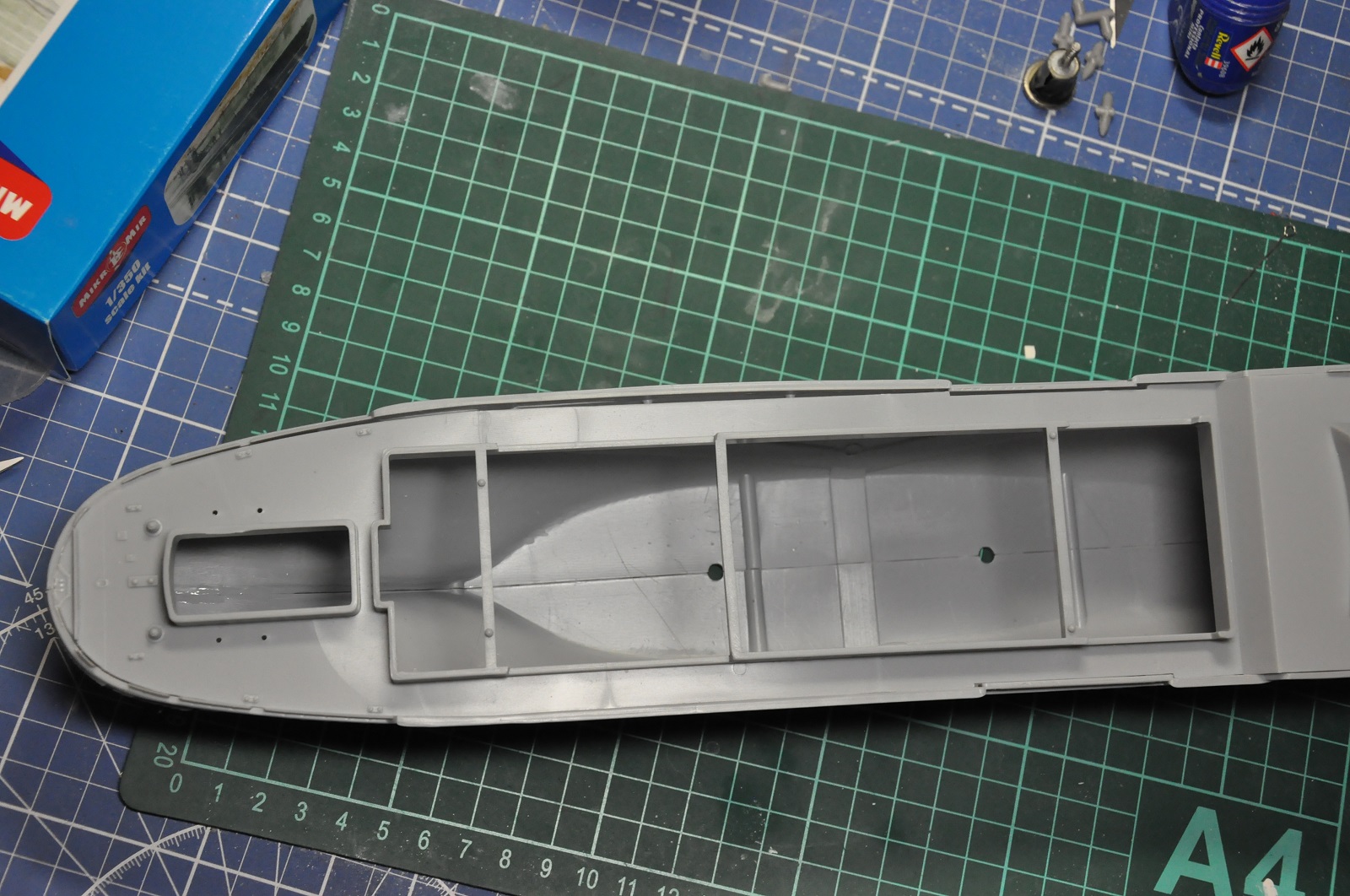

Возвращаемся к сборке раритета. Кто просил фото кривого корпуса - вот оно. Нос выровнен по сетке коврика, хорошо видно, насколько пошло винтом. И щель с левого борта.

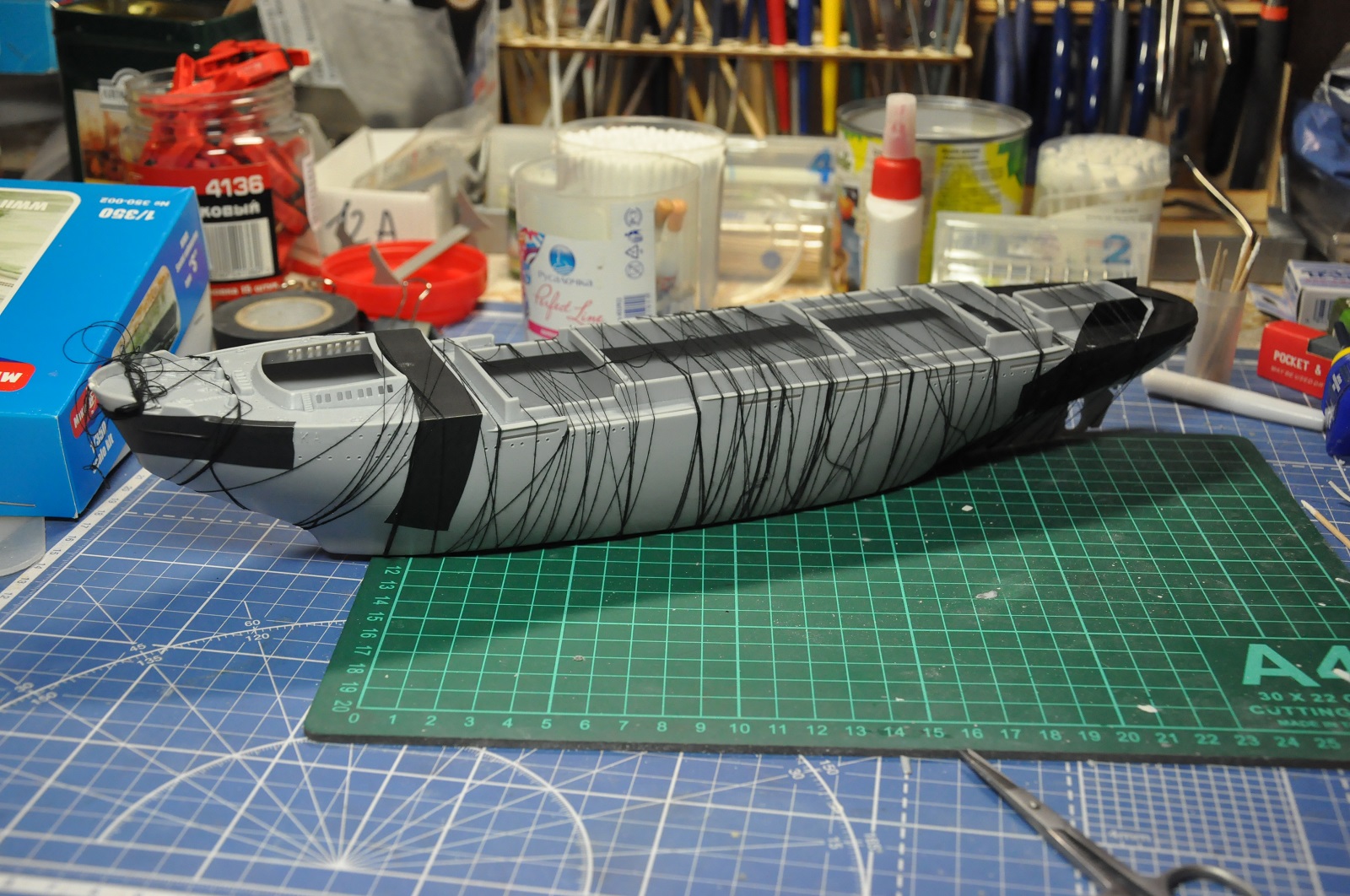

Посмотрел я еще раз на все это безобразие. Покрутил корпус.  И решил рискнуть - собрать без внутреннего каркаса.  Проверил на пробной сборке, закрепив палубу со сдвигом изолентой (она прочнее скотча). - держится.  Корпус реально очень гибкий. Затем спилил "заборчики", имитирующие ограждения.  И все собрал вместе.  Сохнет.

Похоже, даже слегка перестарался - теперь винт в другую сторону образовался. Практически незаметный, надо знать, куда смотреть, чтобы увидеть.  Когда высохнет, станет понятно, что получилось.
При склейке развалились половинки носа - теперь там щель. Все устранимо, конечно, но о качестве подгонки деталей это много говорит.

Фото процесса

То-же нахлынули воспоминания.В 81 на первом заходе,в Канаду,чисто случайно зашёл в какую-то лавчонку и испытал шок.Все полки были заставлены моделями и баночками с краской.У меня оставалось 7 баксов.Хватило только на два самолёта в 72.

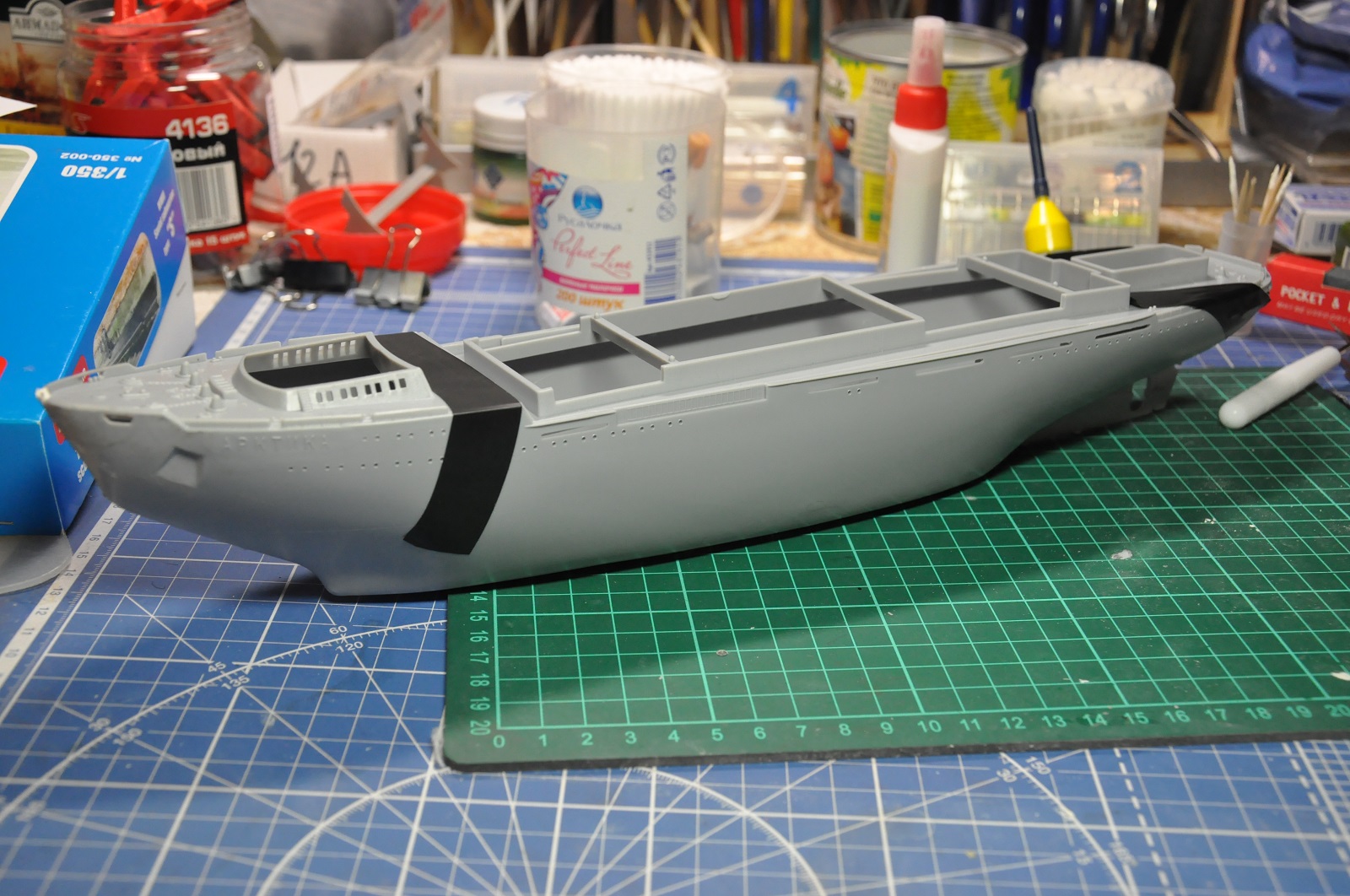

Корпус высох, снял фиксирующие ленты - ВСЕ РОВНО.  Даже чуть-чуть в другую сторону теперь изгибается. Заметить можно, только если целенаправленно смотреть зная куда.  Начали формироваться вопросы

1. Прочитал про корму ледокола - зачем там вмятина такая сделана. Оказалось, для облегчения буксировки судов во льдах - туда нос буксируемого судна заходит. А чтобы не повреждалась обшивка, стоит демпфирующая прослойка. В принципе можно попробовать что-то с кормой изобразить.Правда, полностью нарушатся те брусы (?), которые сейчас на корме выштамованы.  Но это место можно закрыть кусочком войлока или чем-то подобным - и не видо будет, и на реальное судно похоже.

2. Нашел коды трумповоского вертолета и травления к нему. В продаже нигде нет. В принципе можно попробовать из-за границы заказать, через месяц-полтора приедет. Заказал на ebay.com, доставка в конце декабря - начале января

3. Самая большая загадка, что с антеннами делать. Изкаборки ставить - весь вид судна убьется, особенно на фоне лееров. Штатных травленых антенн в природе нет. Может от военных каких судов поискать?

4. И тот же вопрос - с ограждением полетной палубы для вертолета. Из чего бы ее сделать... И было ли на этой палубе какое-то покрытие или она гладкая сама по себе?

пп. 3-4 Нашел и заказал наборы от Микродизайна:
350203 Микродизайн 1/350 Набор фототравления для кораблей класса "Слава", пр. 1164
350208 Микродизайн 1/350 Набор иллюминаторов и дверей
350202 Микродизайн 1/350 Корабельные трапы
Буду пробовать поженить травление от крейсеров с ледоколом.  Что получится - понятия не имею.

+ вопросы по окраске, надо будет на них найти ответы:

1. Ватерлиния белая тонкая.  На музейных моделях есть, на фото я ее не видел. Надо решить, делать ее или нет.

2. Цвет лееров в средней части ледокола (оранжевый или зеленый) на палубе. Вроде как на фото зеленый просматривается

3. Как вообще красить\собирать? Технология непонятна - если все сначала собрать с леерами, то как потом отдельно прокрашивать палубу в зеленый? низ лееров - как? В зеленый, а потом верх в оранжевый?

4. Оттенок зеленого - какой? (в палитре Tamiya)

5. Как выделить надписи на борту другим цветом?  Красить кисточкой - будет криво.
Где-то читал, что можно эмалевыми красками покрасить, затем сверху акриловыми и потом аккуратно разбавителем удалить верхний слой краски на буквах.

1. Фото - наше ВСЁ.
2. Не знаю, надо этот вопрос изучать.
3. Я леера сначала крашу, потом клею. Нижнюю нитку можно подкрасить в цвет палубы позже. Можно приклеить потом красить, но на мой вкус это геморойней.  Выбор способы -это как кому удобней.
4. Есть палитры красок, например - https://model-lavka.ru/tamiya.html. Подбор по фото-вкусу, можно намешивать по необходимости.
5. Надпись на борту, это имя корабля? Самый простой вариант - заказать декаль, Если всего пара надписей это недорого. Второй - трафарет, По моему сложно, и не гарантирует от подтеков. Опять таки надо оценить свои силы и выбрать. А способ эмаль-акрил, так все равно кистью будете рисовать.
Как-то так. ИХМО конечно.

Схема ледокола, вид сверху. Да, корма вообще не такая, как на модели:

http://www.hobbyport.ru/ships/arktika.htm

1 - стойка якорного фонаря, 2 - фальшборт, 3 - судовой колокол, 4 - леерное ограждение, 5 - лобовая стенка надстройки, 6 - ходовая рубка, 7 - лучевая антенна, 8 - фок-мачта, 9 - радиолокационная антенна, 10 - радиоантенны, 11 - антенна коротковолновой связи, 12 - дымовая труба-мачта, 13 - прожектор кормовой, 14 - ограждение взлетно-посадочной площадки, 15 - вертолет, 16, 46 - шпили швартовные, 17 - флагшток, 18 - стационарный плетеный мягкий кранец, 19 - ледовый зуб ахтерштевня, 20 - перо небалансирного руля, 21 - гребные винты, 22 - шлюпка рабочая, 23 - якорное устройство со шпилями, 24 - клюз палубный, 25 - три отдельные роульса, 26 - кнехт буксирный, 27 - кнехт швартовный, 28 - взлетно-посадочная площадка для вертолета, 29 - пункт управления вертолетом, 30 - подъемный кран, 31, 41 - швартовные вьюшки, 32 - запасные лопасти гребного винта, 33 - большой разъездной катер, 34 - спасательная шлюпка, 35 - гравитационная шлюпбалка, 36 - наружный трап, 37 - спасательные плоты, 38, 39 - прожекторные площадки, 40 - пилорус, 42 - судовой поворотный кран, 43 - вертикальный трап, 44 - грузовой люк, 45 - пульт управления якорно-швартовными устройствами.
