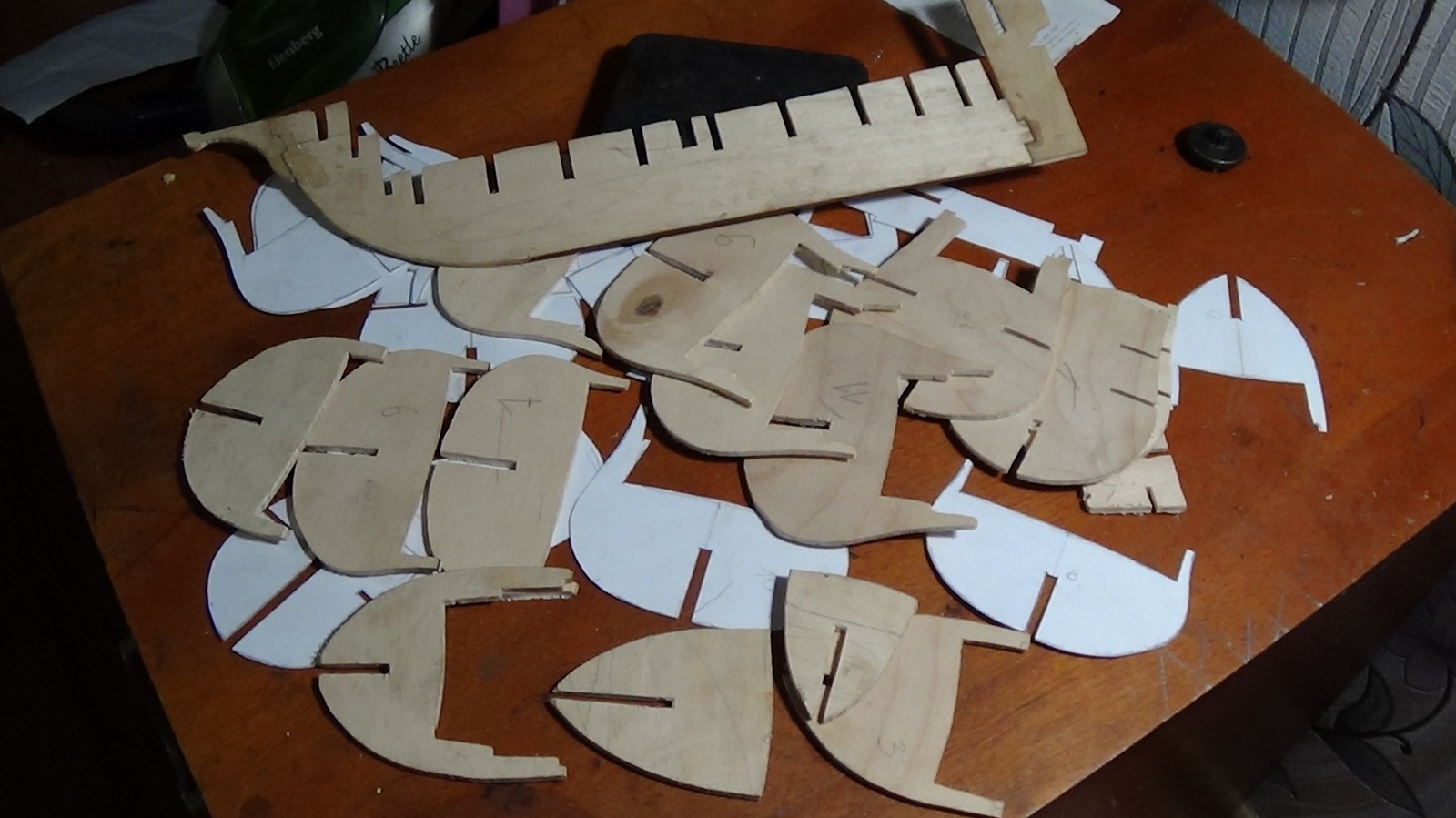

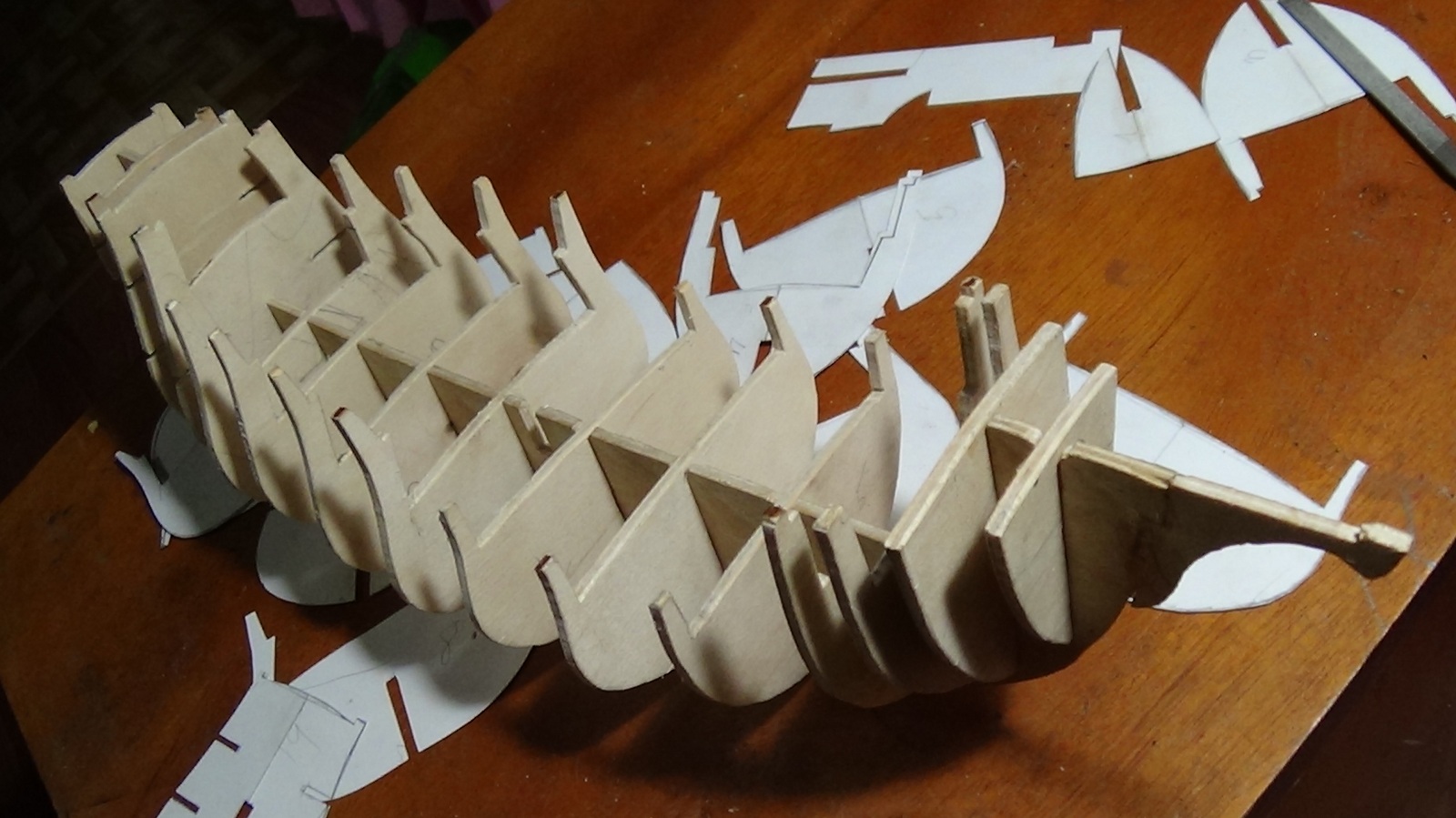

Добрый день или вечер уважаемые каропчане ! Выставляю на ваше внимание постройку караккки Сан-Мигуэль . И хотя строительство началось еще в середине августа -а размышления что строить и поиски чертежей еще раньше-никак не мог найти куда выставлять информацию....Но-кто ищет - тот найдет ! Долго не мог решить модель какого корабля строить-польский ..ЦМОК..-мало чертежей и много фотографий....Испанский галеон -много фото и хорошие чертежи но он похож на построенный ранее ..РЕВЕНДЖ.. С первого взгляда Сан -Мигуэль не приглянулся но постепенно я присмотрелся к нему повнимательнее и понял что в нем есть своя изюминка. А еще хорошие чертежи и много фотографий ! При отсутствии принтера выкройки шпангоутов делал накладкой кальки на монитор. Масштаб решил делать 1/100....Многие модели у меня такого масштаба.
Приветствую Евгений ! Сам планирую в будущем с пластмассовых моделей переходить на деревянные поэтому с большим интересом буду наблюдать вашу стройку.
Доброго времени суток! И я с позволения поприсутствую...Удачи в строительстве...
Фридрих Ницше " Если вы решили действовать, закройте двери для сомнений."
Удачной сборки, интересный прототип
Какое государство, такая и продукция.
Шкурка у белки, а у нас наждачная бумага.
Все фигня, главное бумажка нашлась.

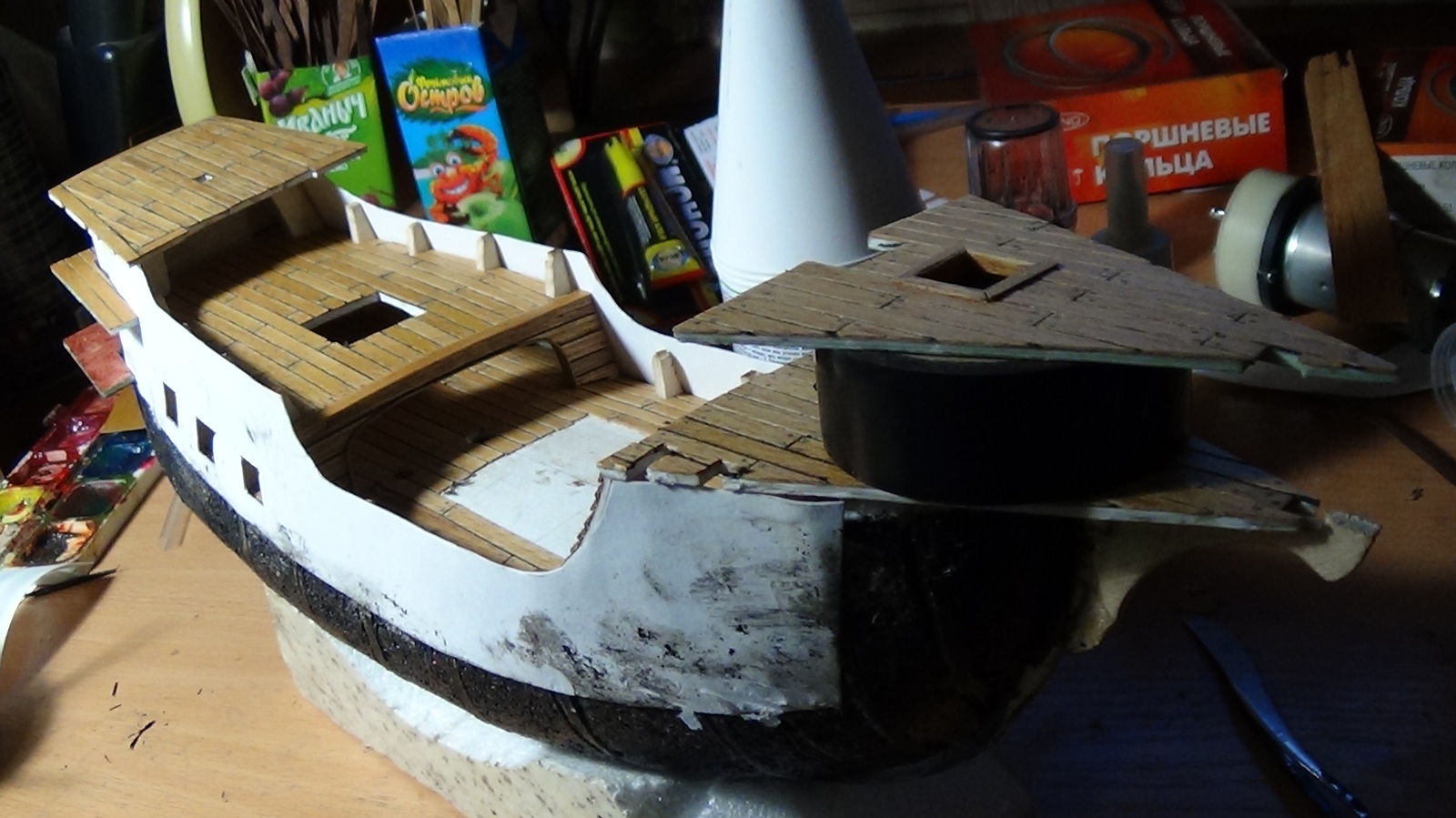

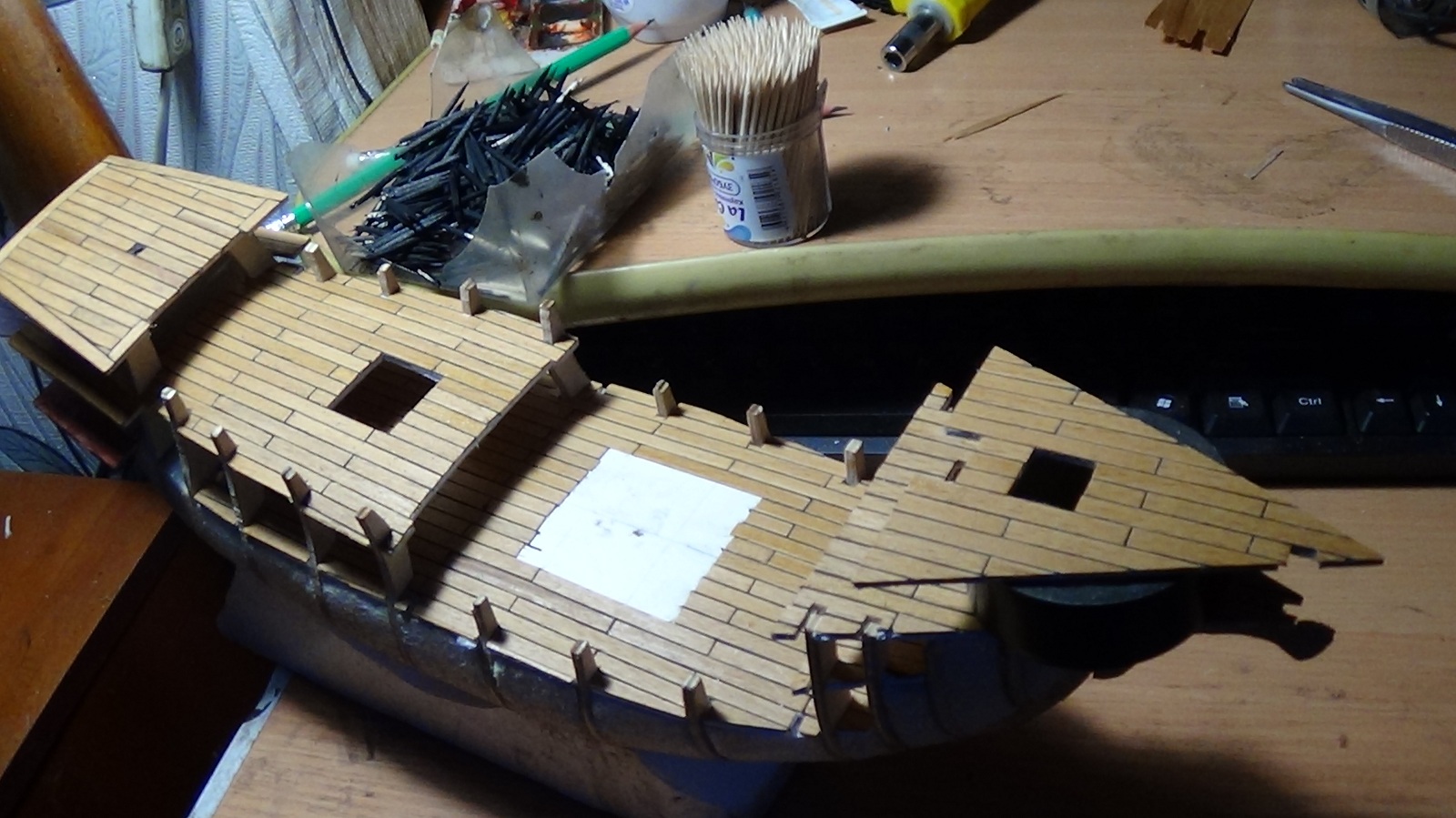

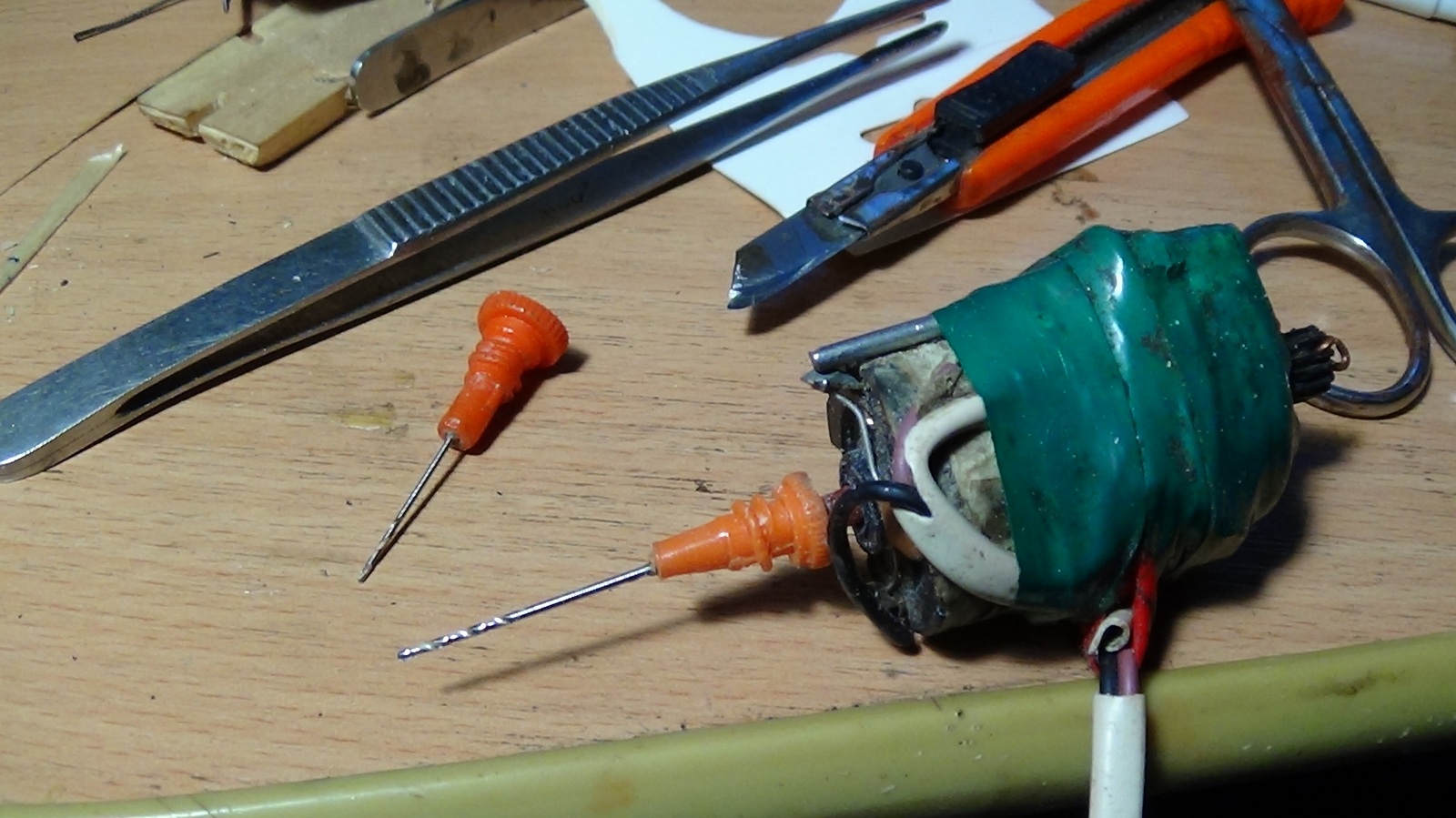

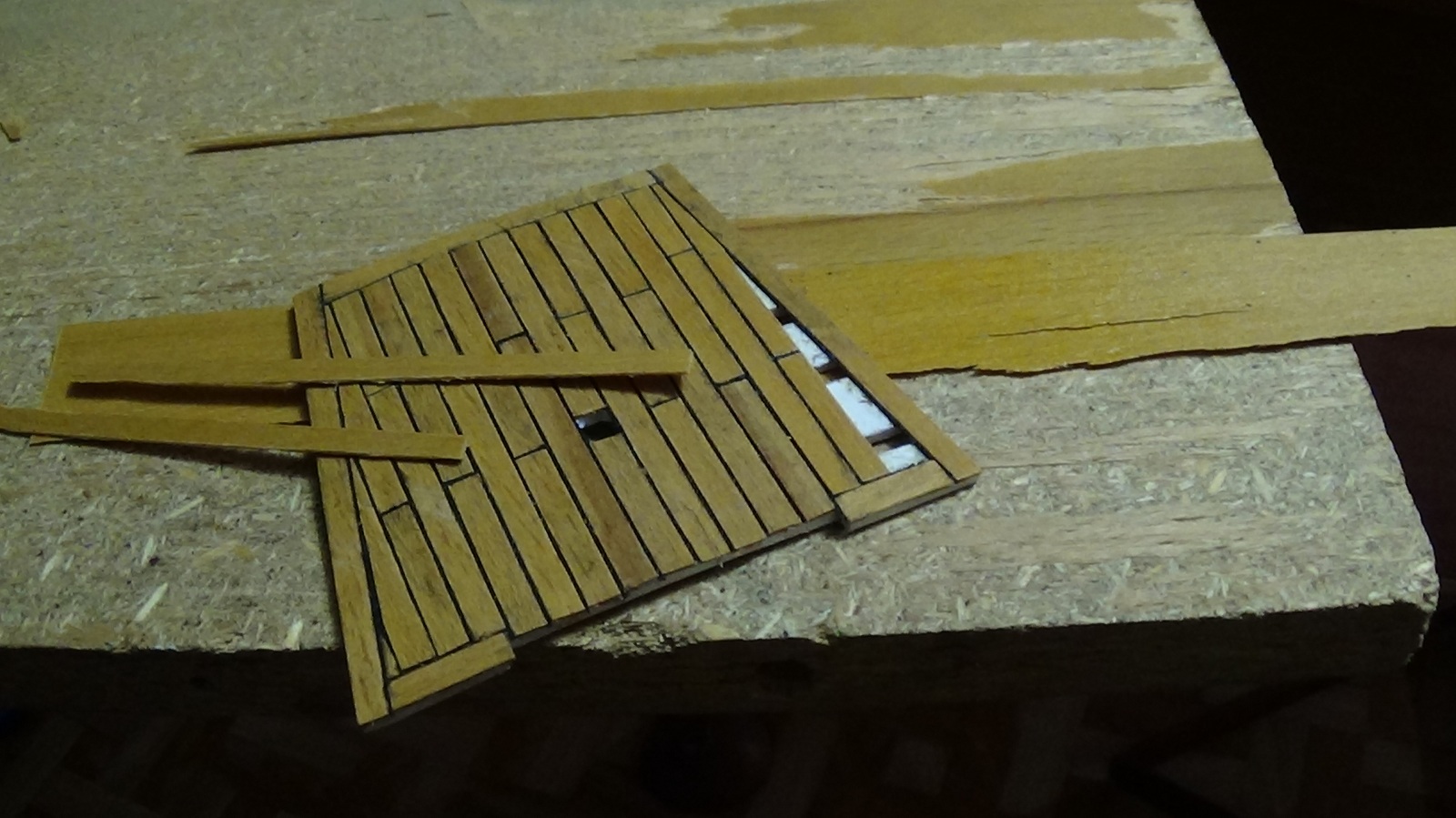

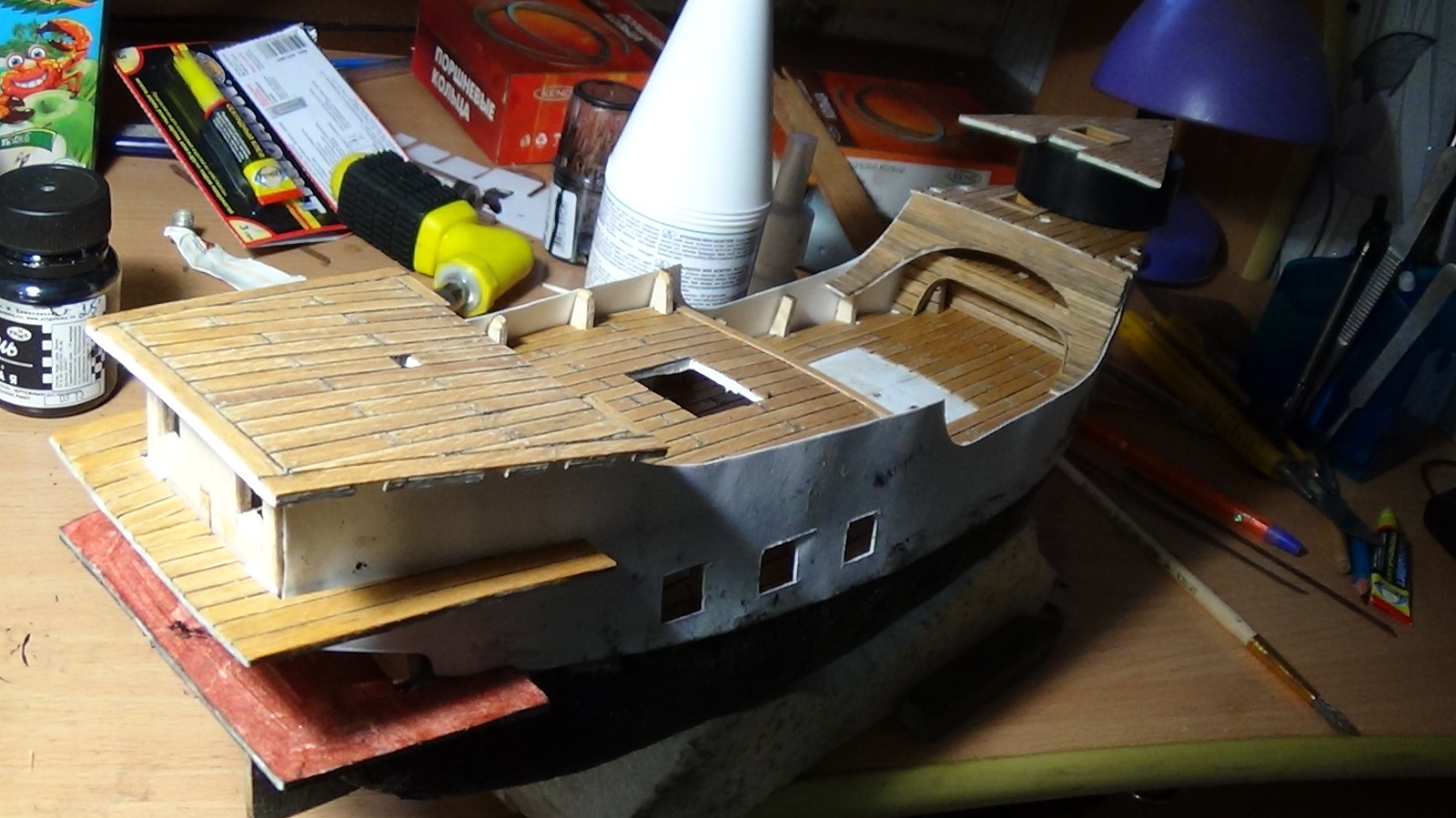

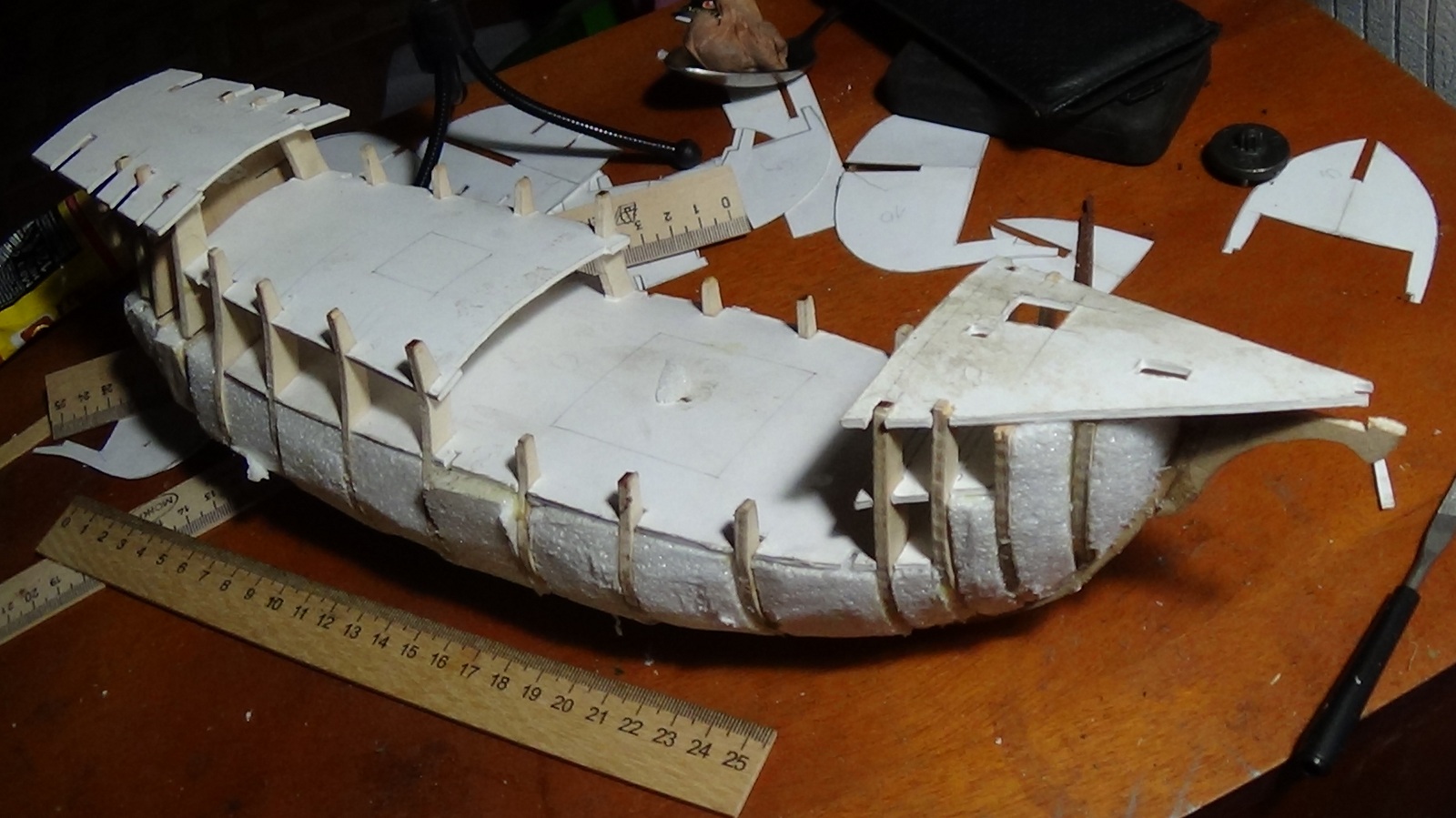

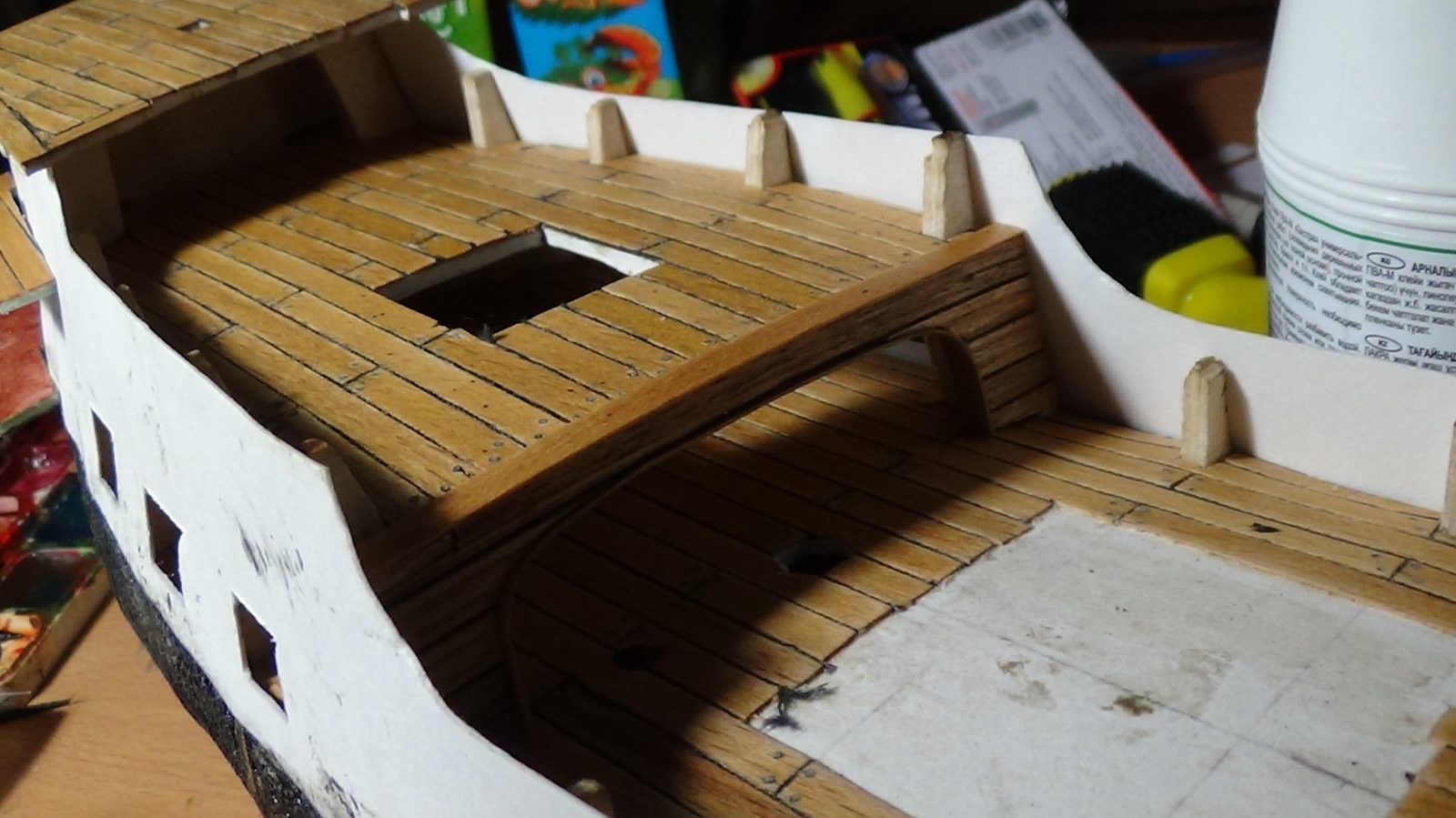

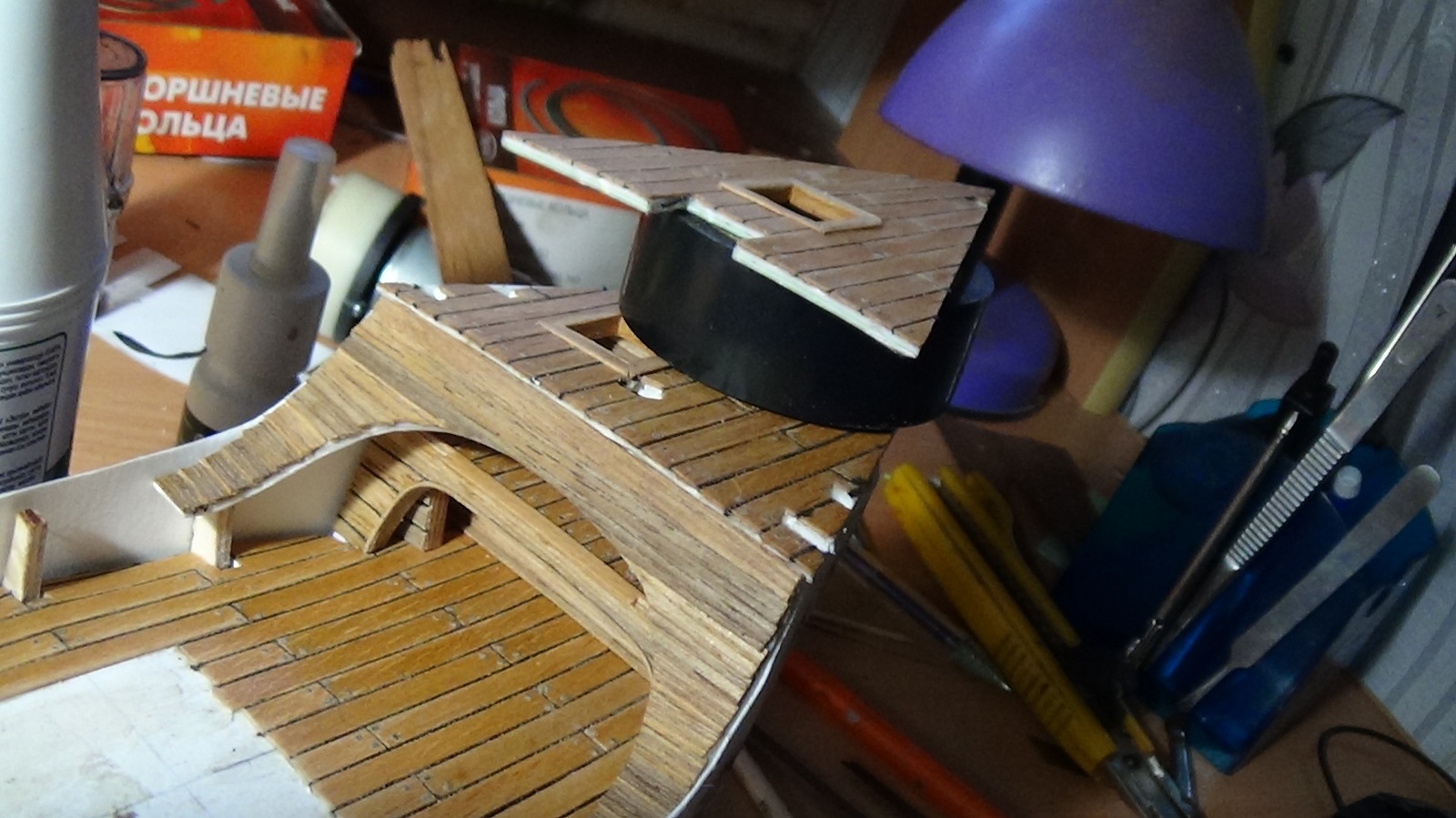

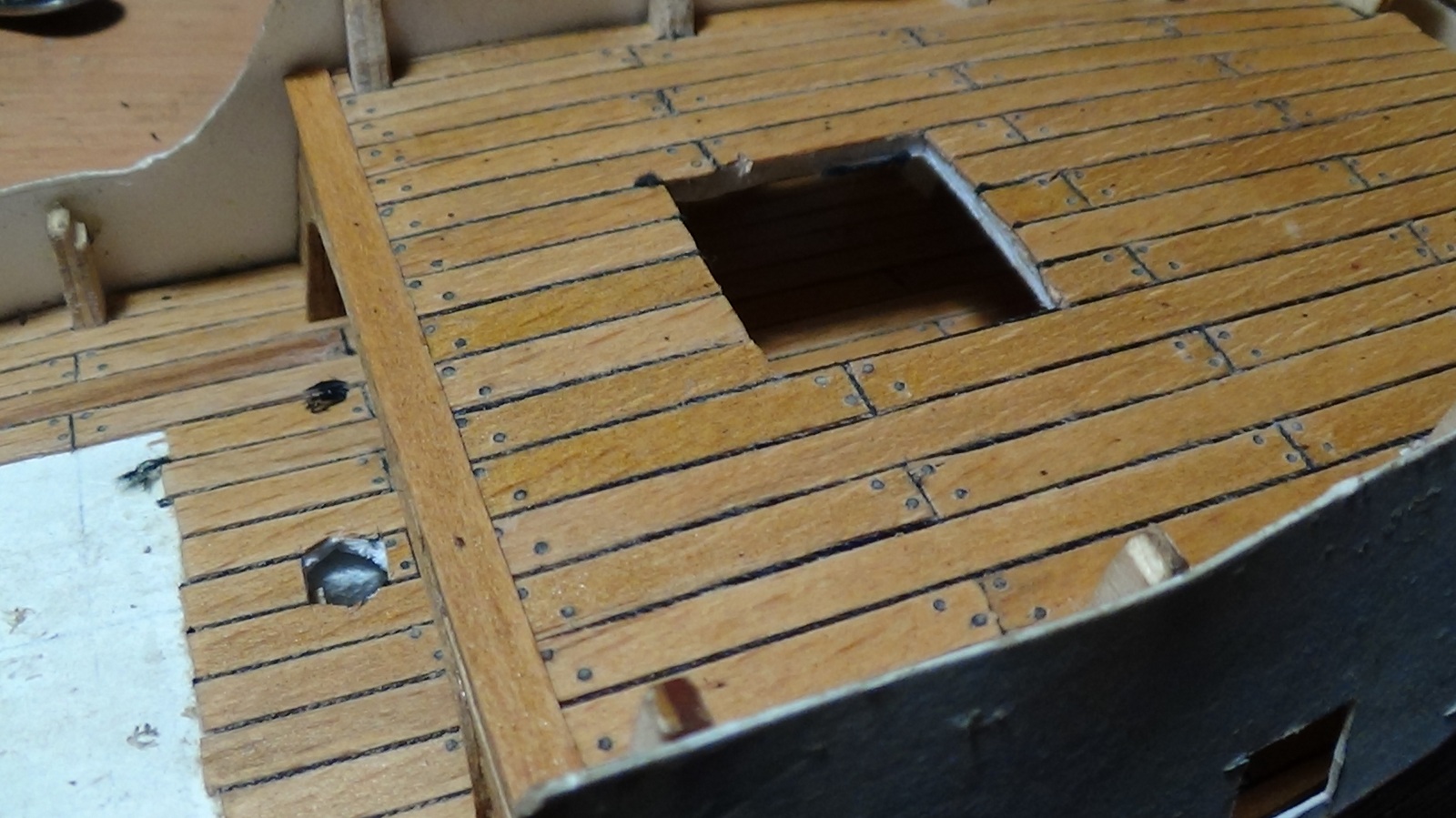

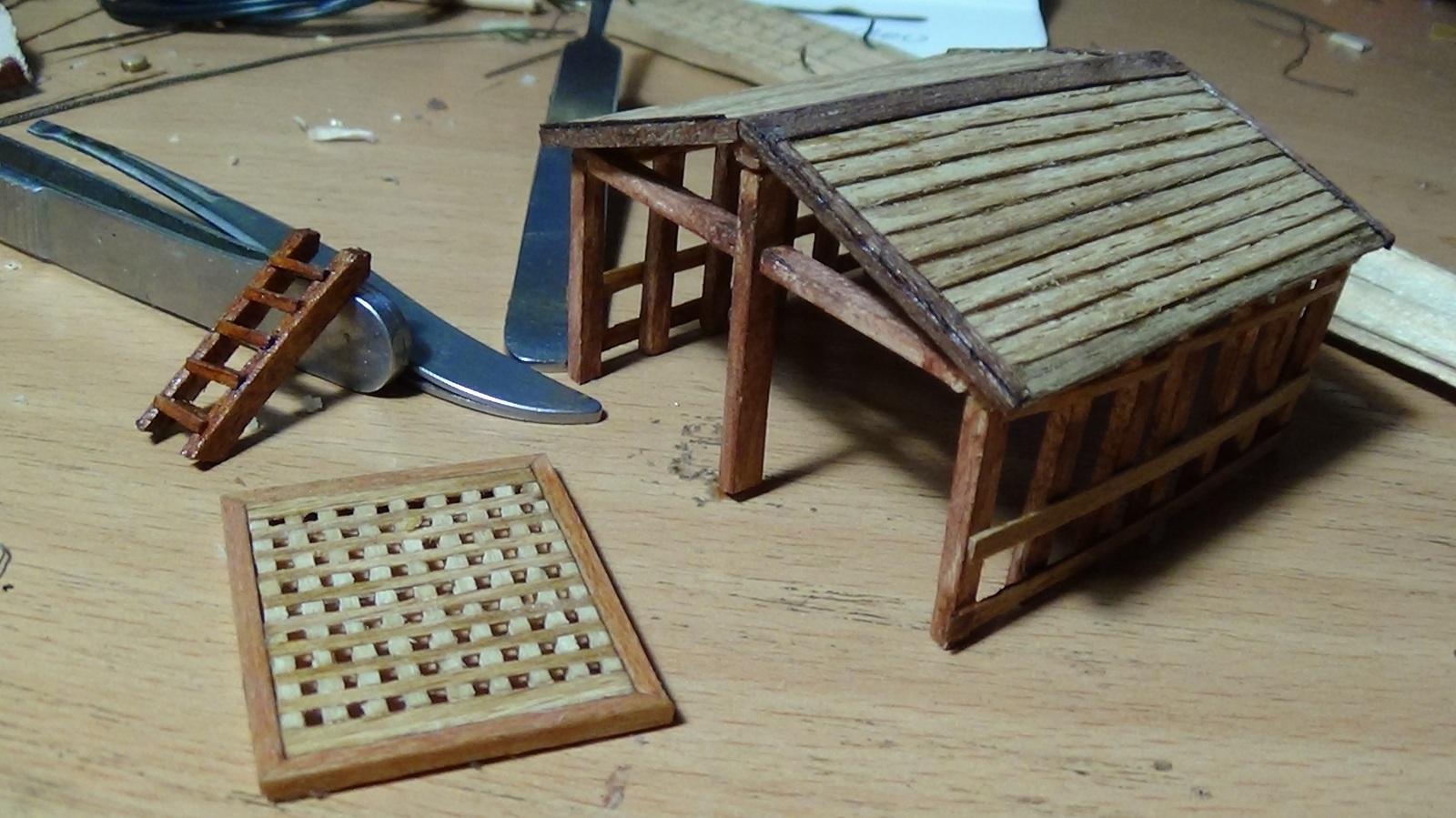

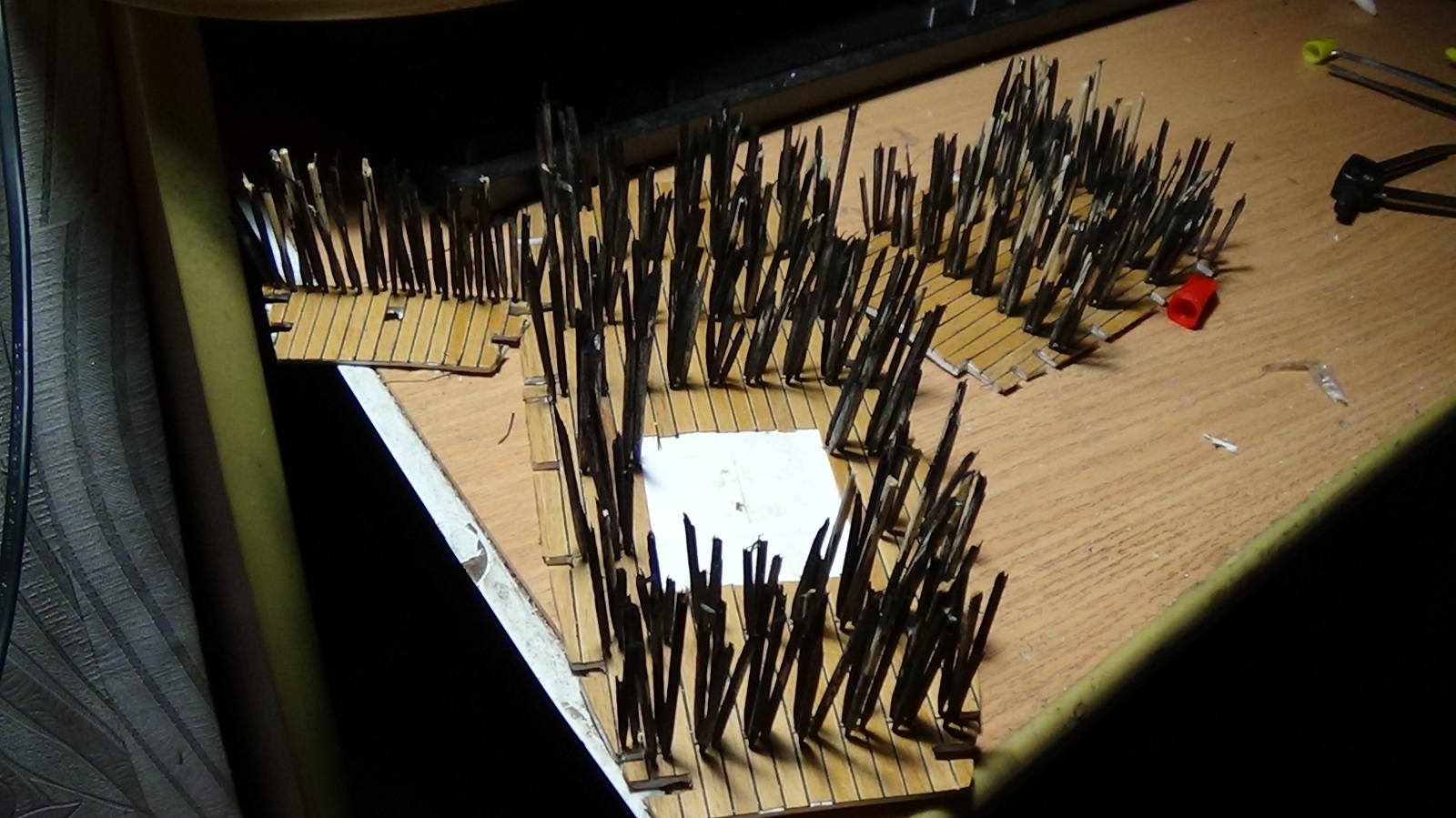

Добрый вечер!Выставляю еще несколько фото.Этим лето мной был найден кусок очень твердого пенопласта - с трудом режется ножом. Из него я решил сделать вставки между шпангоутами...Основа палуб-ватман 5-6 слоев проклеенные ПВА и проглаженные горячим утюгом...Планки обшивки палуб из орехового шпона содранного с ДСП и наклееного на основу очередуясь с тонкой черной нитью....Имитация шкантов при гвоздевании делалась из зубочисток прокрашенных черной тушью . Отверсти для них сверлились самодельной сверлилкой из электромоторчика 12 в.

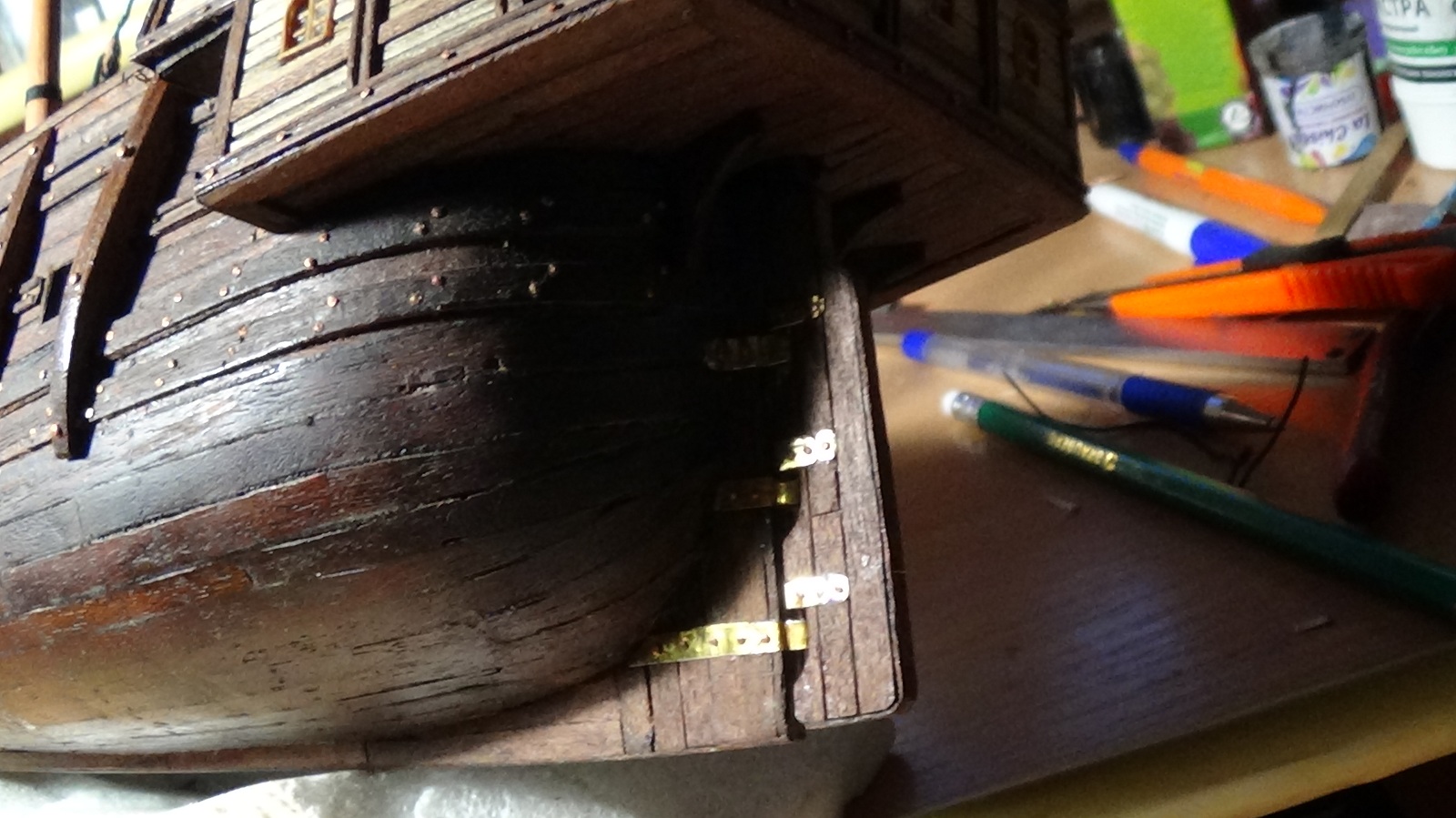

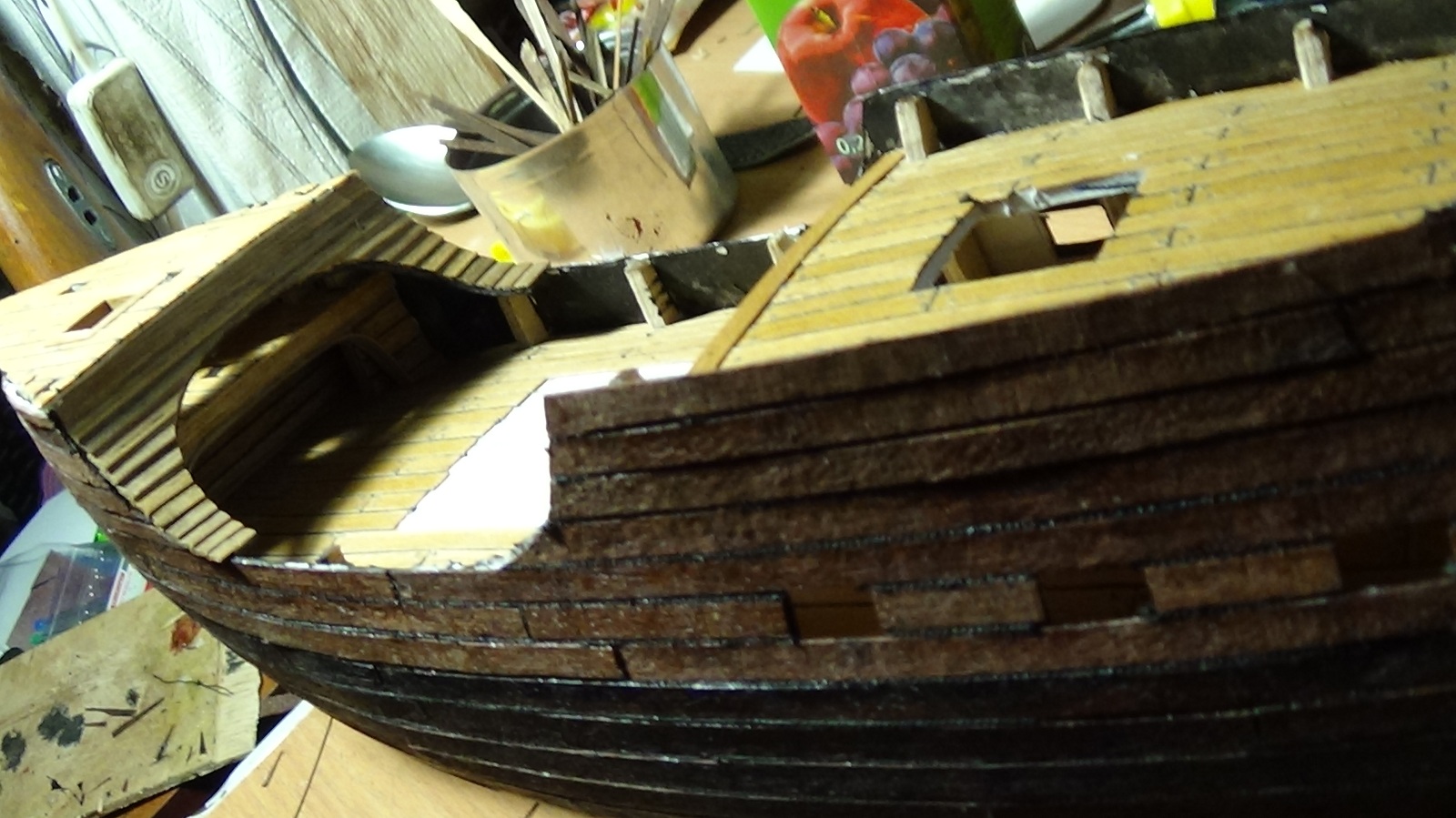

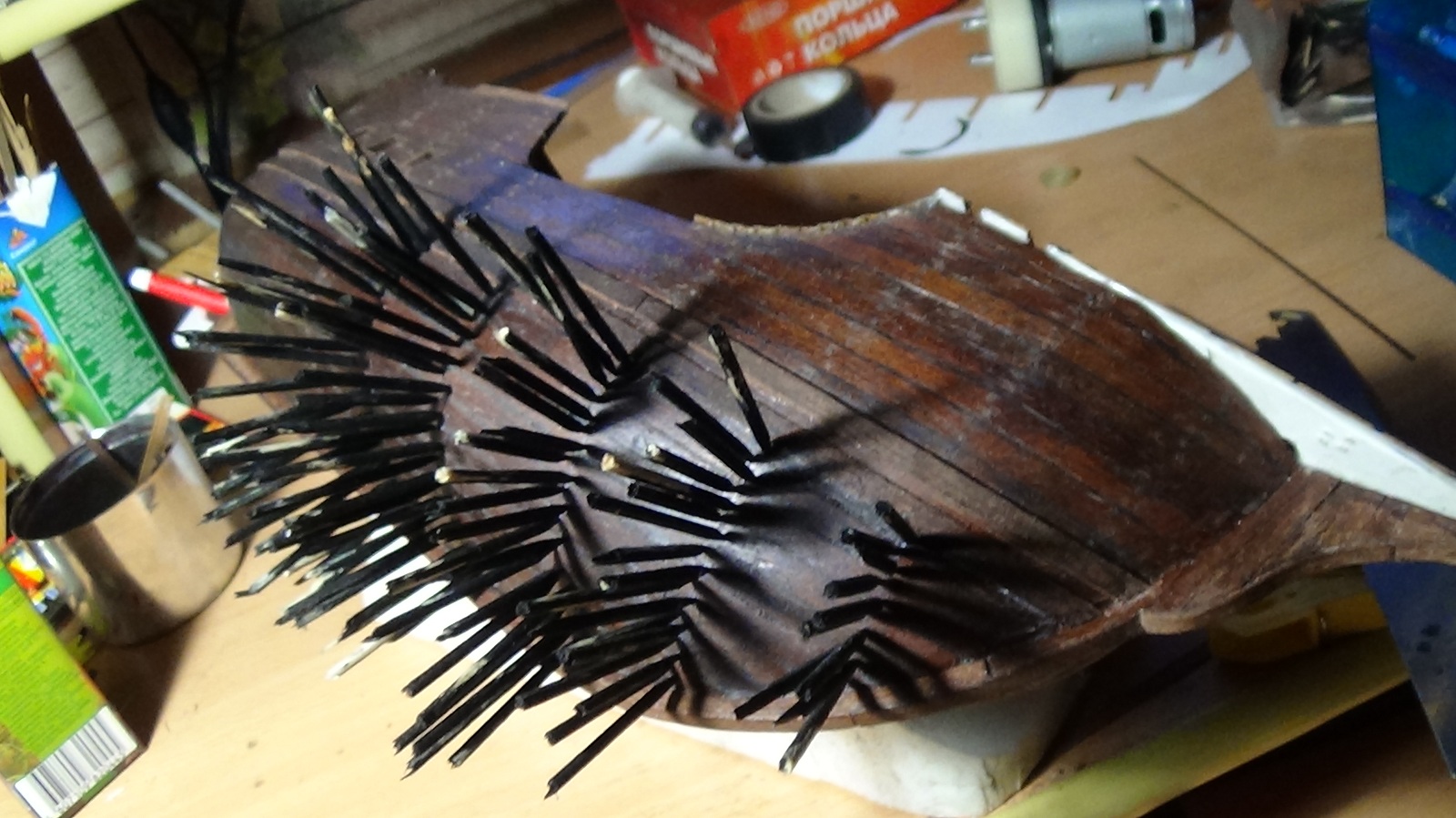

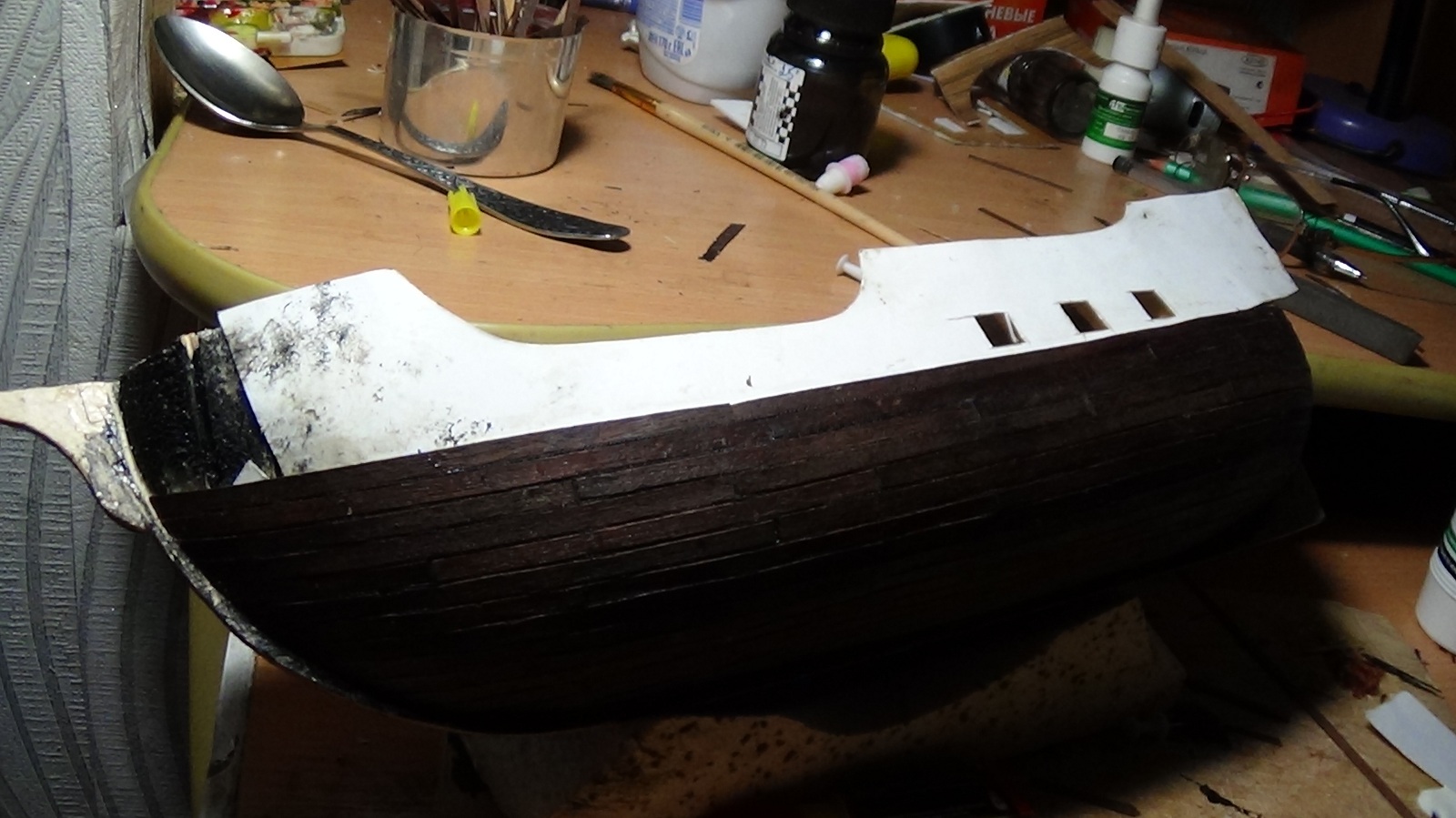

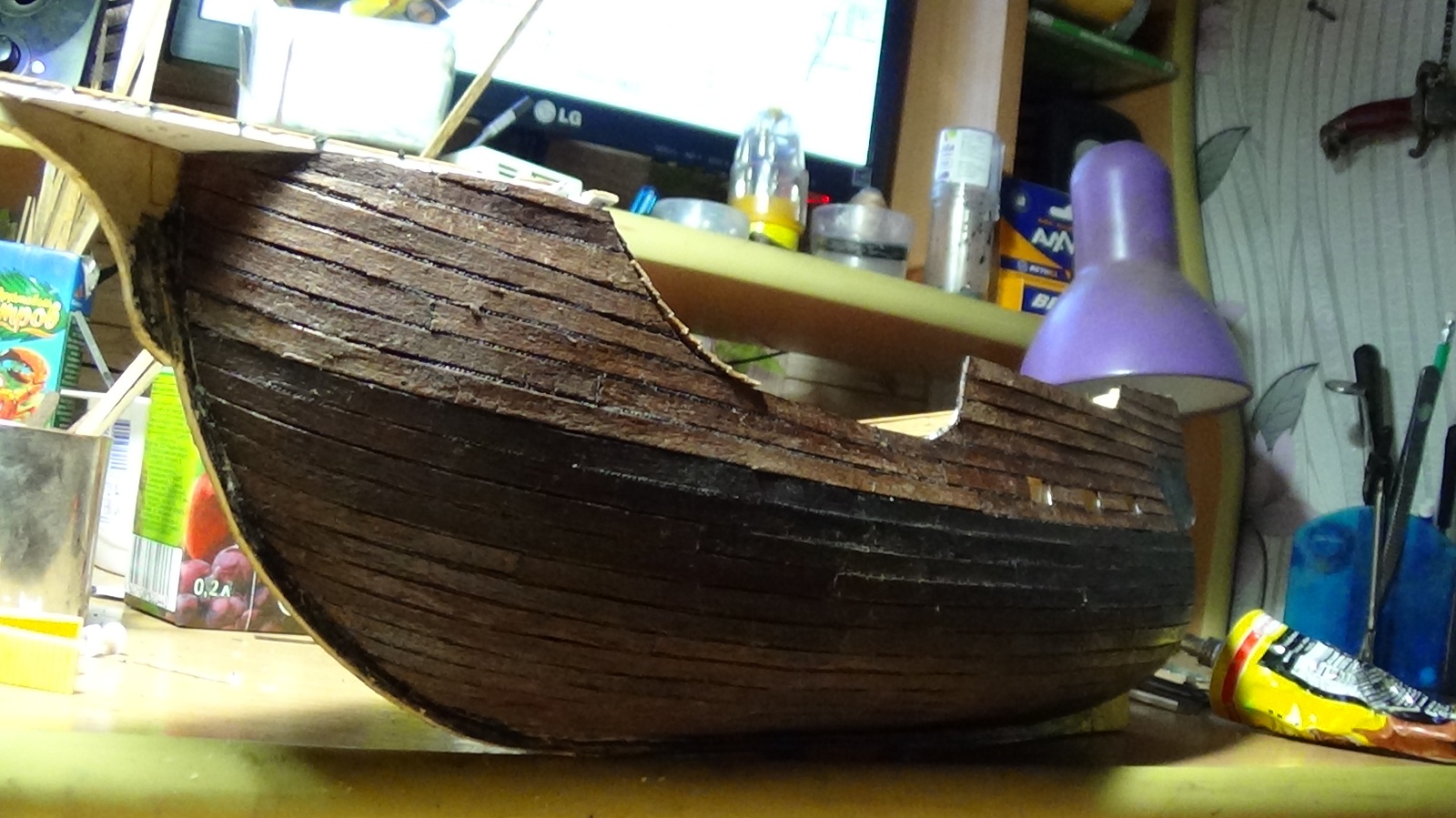

Добрый вечер!Продолжаю предлагать на Ваш суд постройку каракки. Начал обшивку корпуса...Планки резал из шпона содранного с ДСП-попался удачный кусок-два оттенка-почти черный и светлее....Между планками также как и выше вклеивалась черная нить
Евгений Привет,
Хорошо идет!
Отдельный Респект за то, что - самодел!
Я вот что подумал... если смотреть изображения каррак, что во множестве постились в соотв. ветке на верфи https://www.shipmodeling.ru/phpbb/viewtopic.php?f=3&t=7477
кормовые галереи/ балкончики, что ты начал вооружать, вряд ли можно отнести к характерным особенностям каррак, скорее наоборот...
Это по видимому плод через чур активного во,ображения автора этого проекта(автора чертежей)), )), ну а так как чертежи фантазийныё в некоторой степени, а скорее в большей степени, потому как каких то оригинальных не существует по определению...и делаешь ты её с 0 ля... может не строить эти балкончики? ...
массивные кормовые и носовые надстройки -это фишка каррак и так у тебя будет присутствовать...
но без балконов - вид как мне кажется будет более исторически верный, во всяком случае, можно попробовать подогнать облик модели к тем старинным изображениям ,что можно порассматривать в ветке , по ссылке....
это конечно мое лишь частное мнение... всегда в этой реконструкции меня "напрягал" этот курятник на корме...как то перебор ,на мой взгляд...хотя может и ошибаюсь...
В любом случае - Успехов вСтройке!!!
https://shipsofscale.com/sosforums/threads/spanish-galleon-1607-lee-imai-1-100-completed.7827/
https://karopka.ru/forum/forum190/topic10341/?PAGEN_1=89
https://www.rijksmuseum.nl/en/rijksstudio/1845326--kirill-shabanov/collections/arts

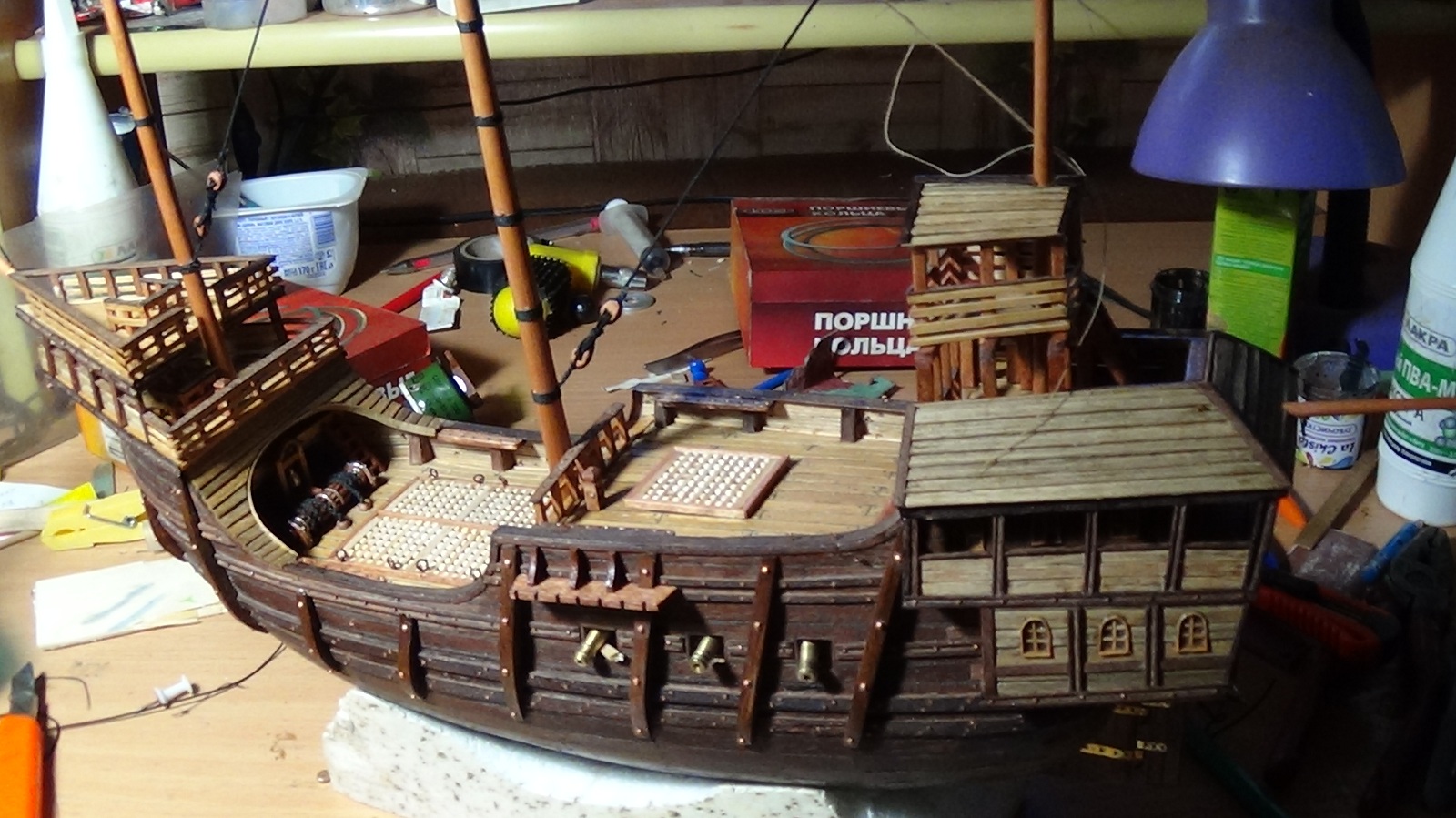

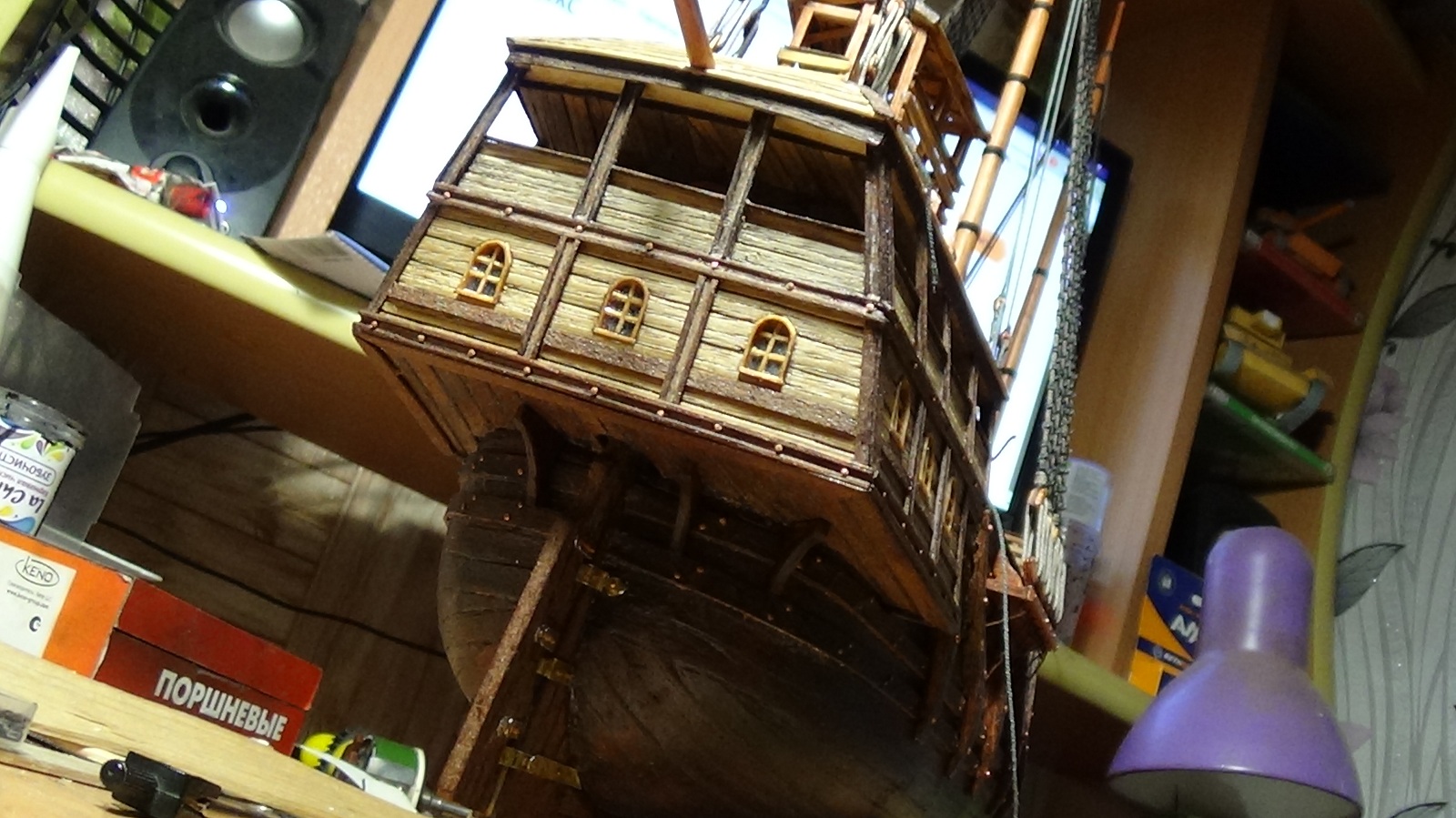

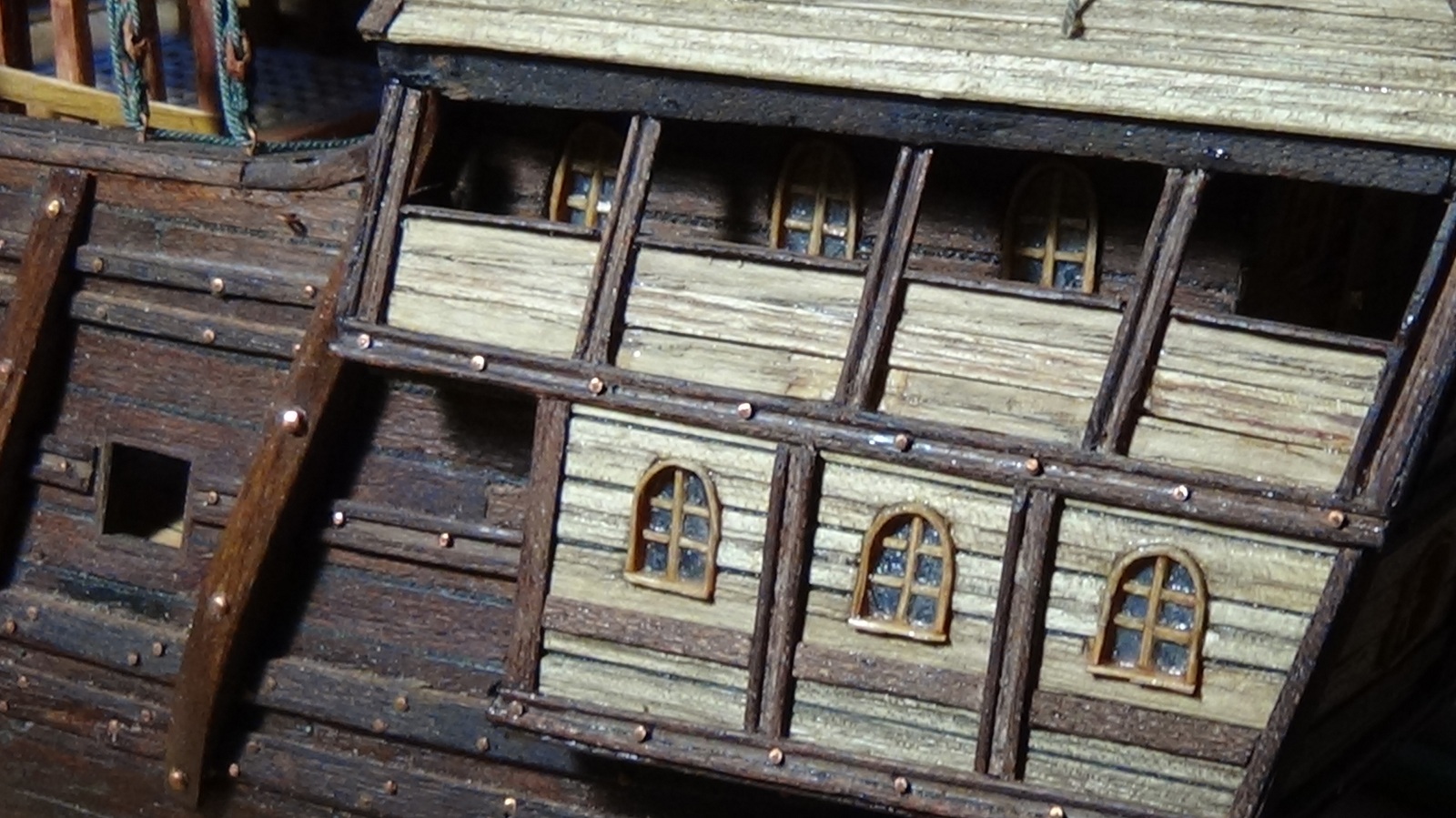

Добрый день или вечер всем посетившим эту стройку...Спасибо и Вам .Кирилл . за то что заглянули на огонек и комментарии и советы...Фотографии я стал выставлять когда стройка шла полным ходом....ставились мачты и балкончики уже были построены....Так-что увы.... Но хватит о грустном....Стройка продолжается !

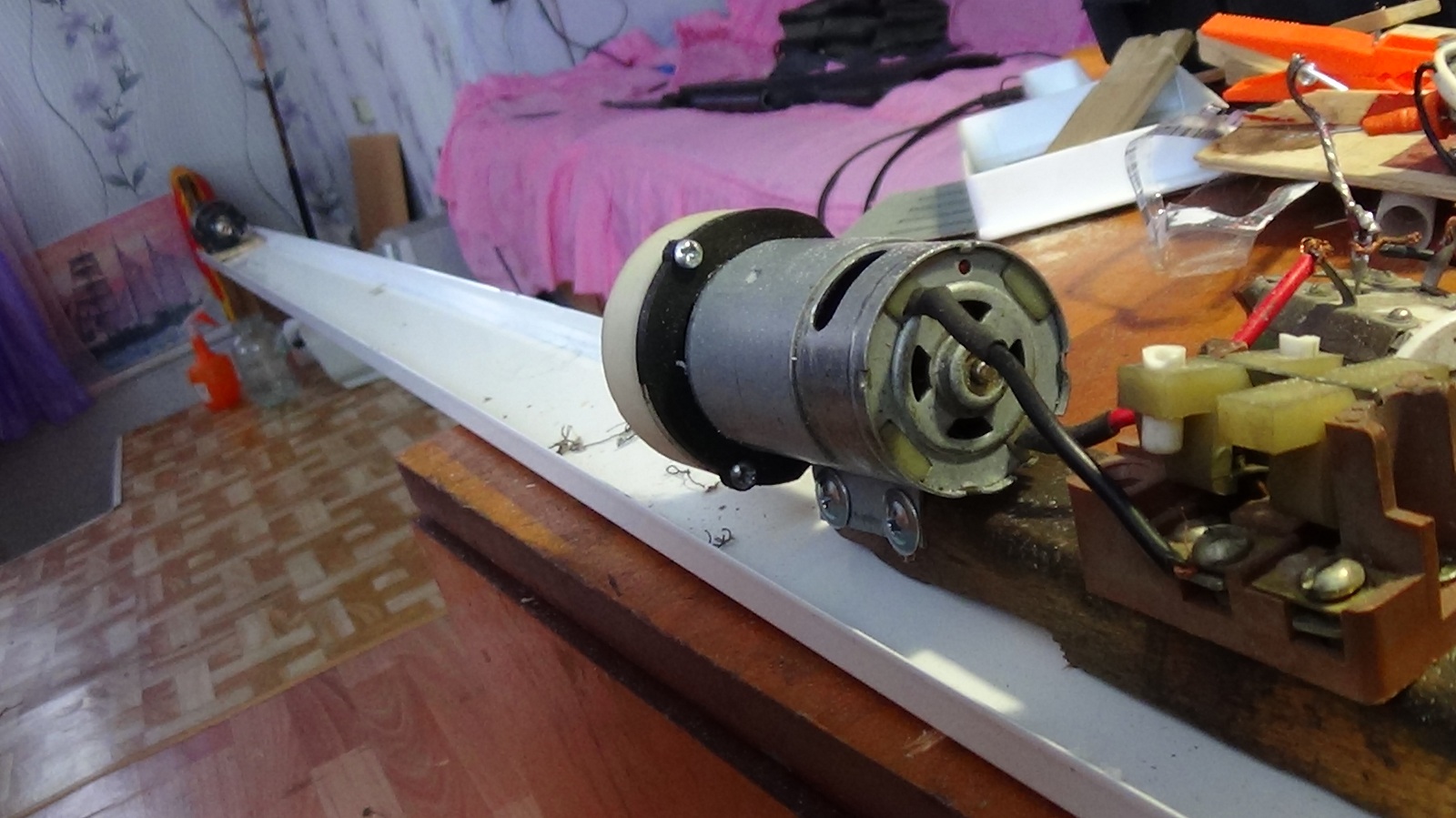

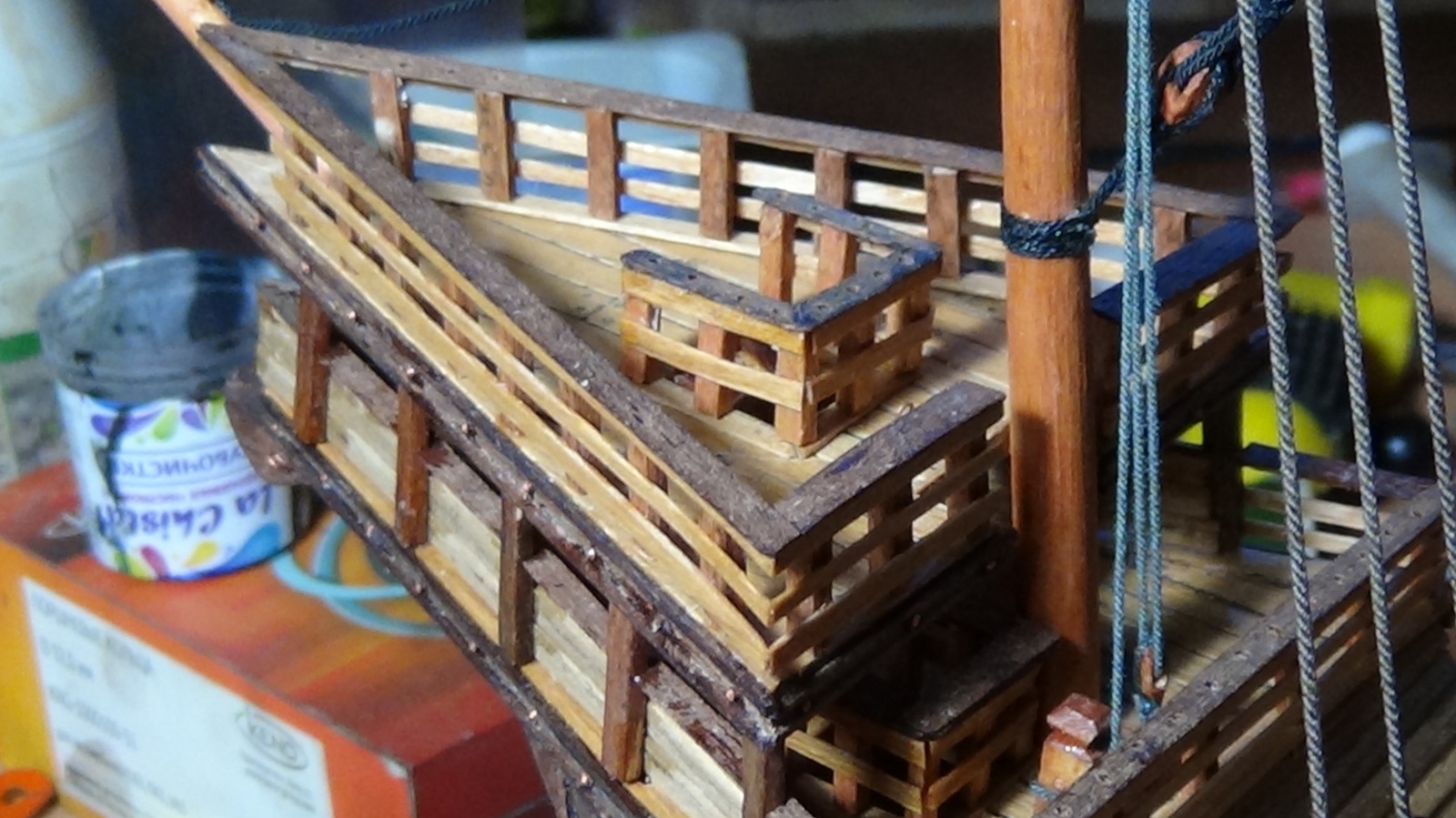

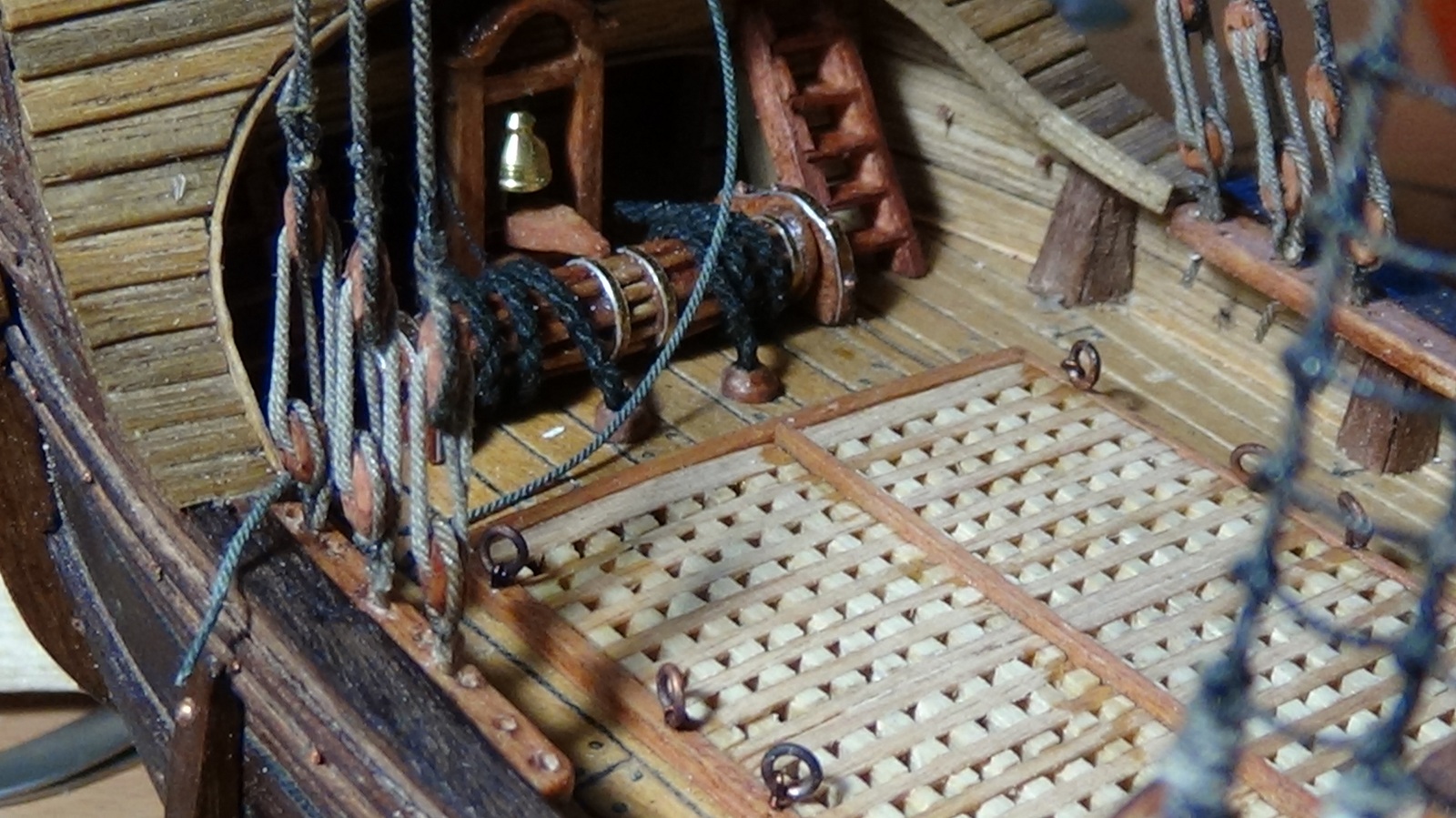

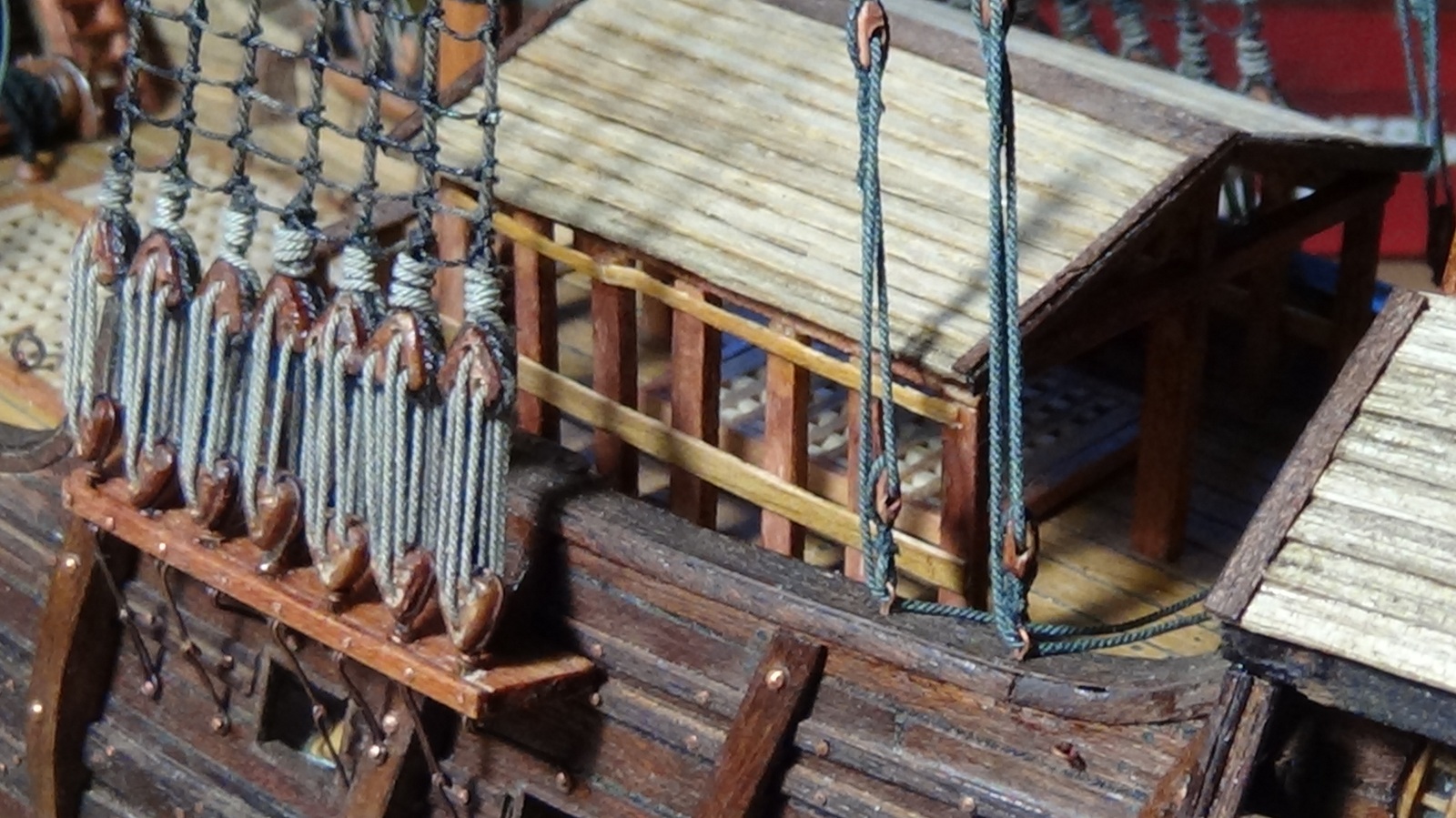

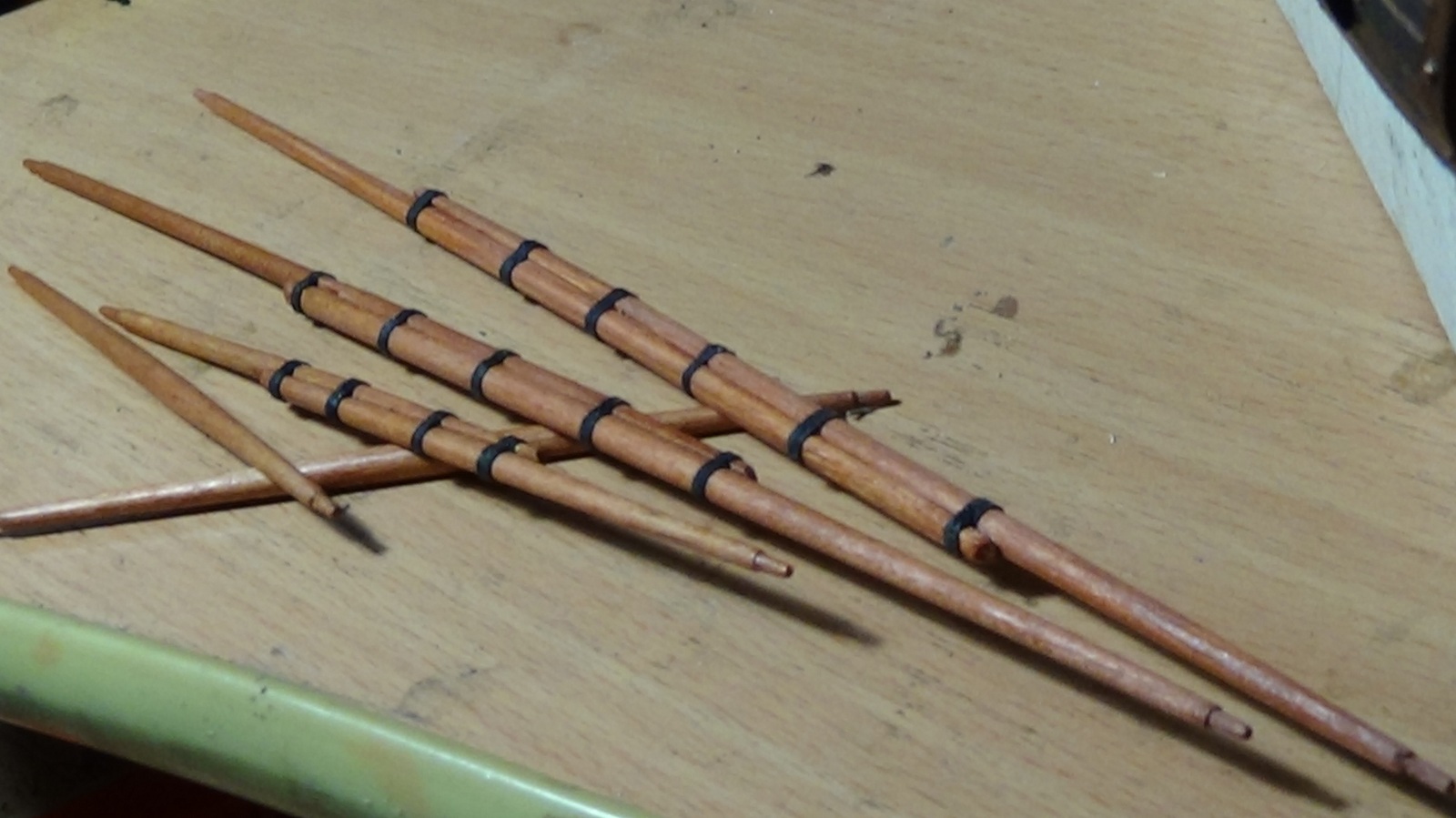

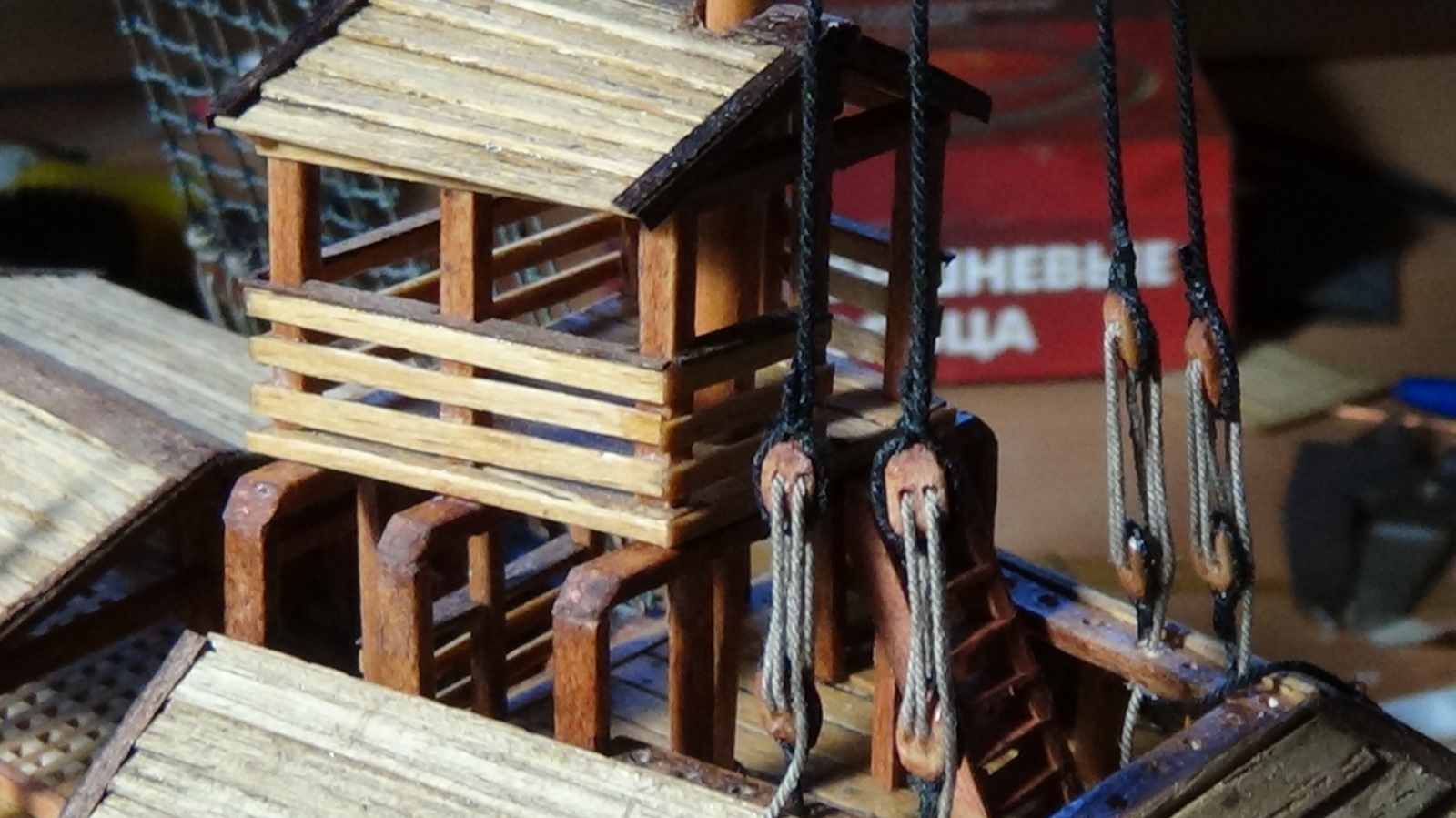

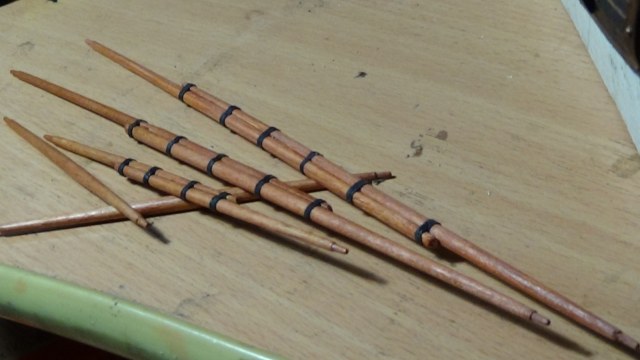

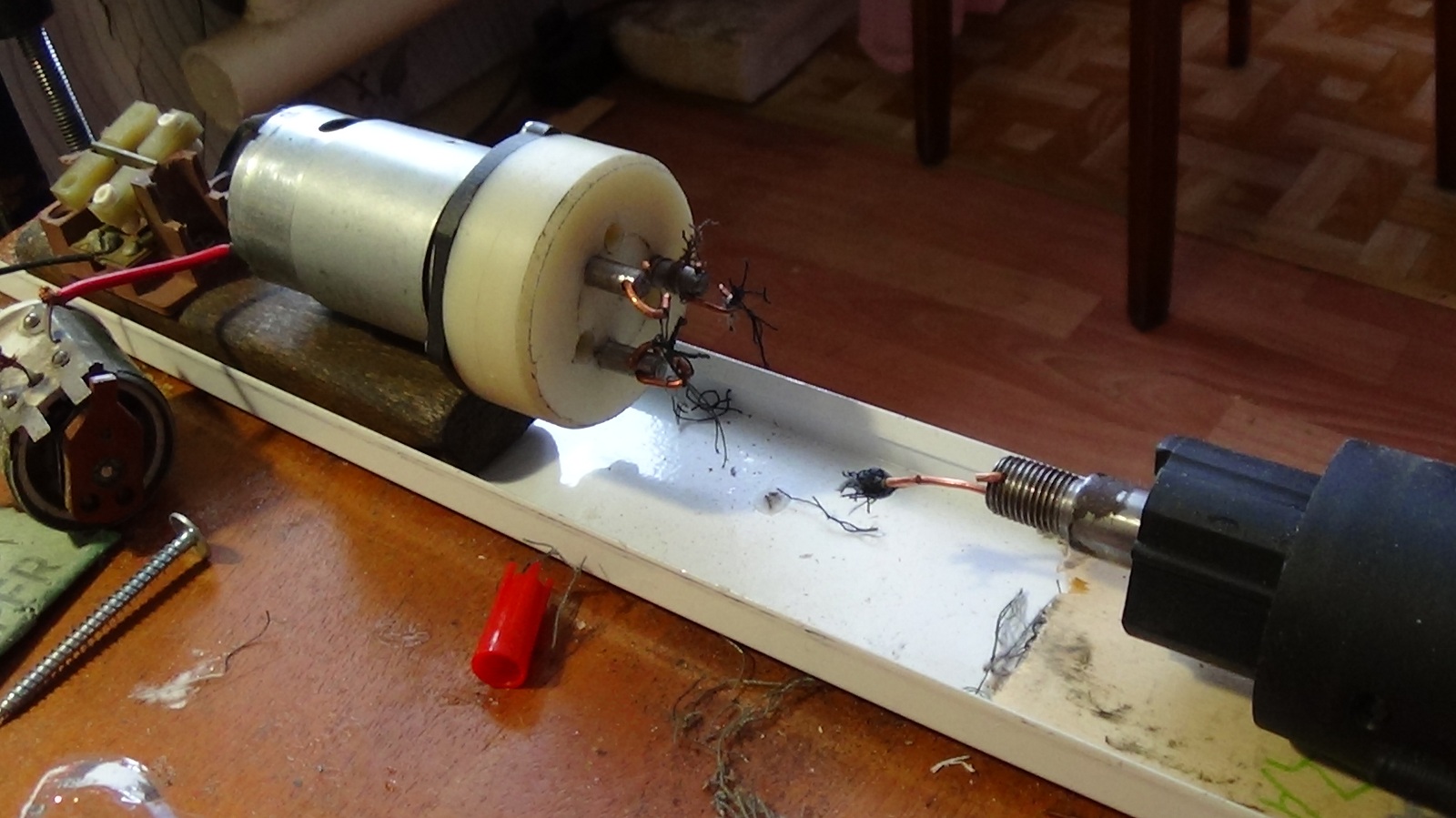

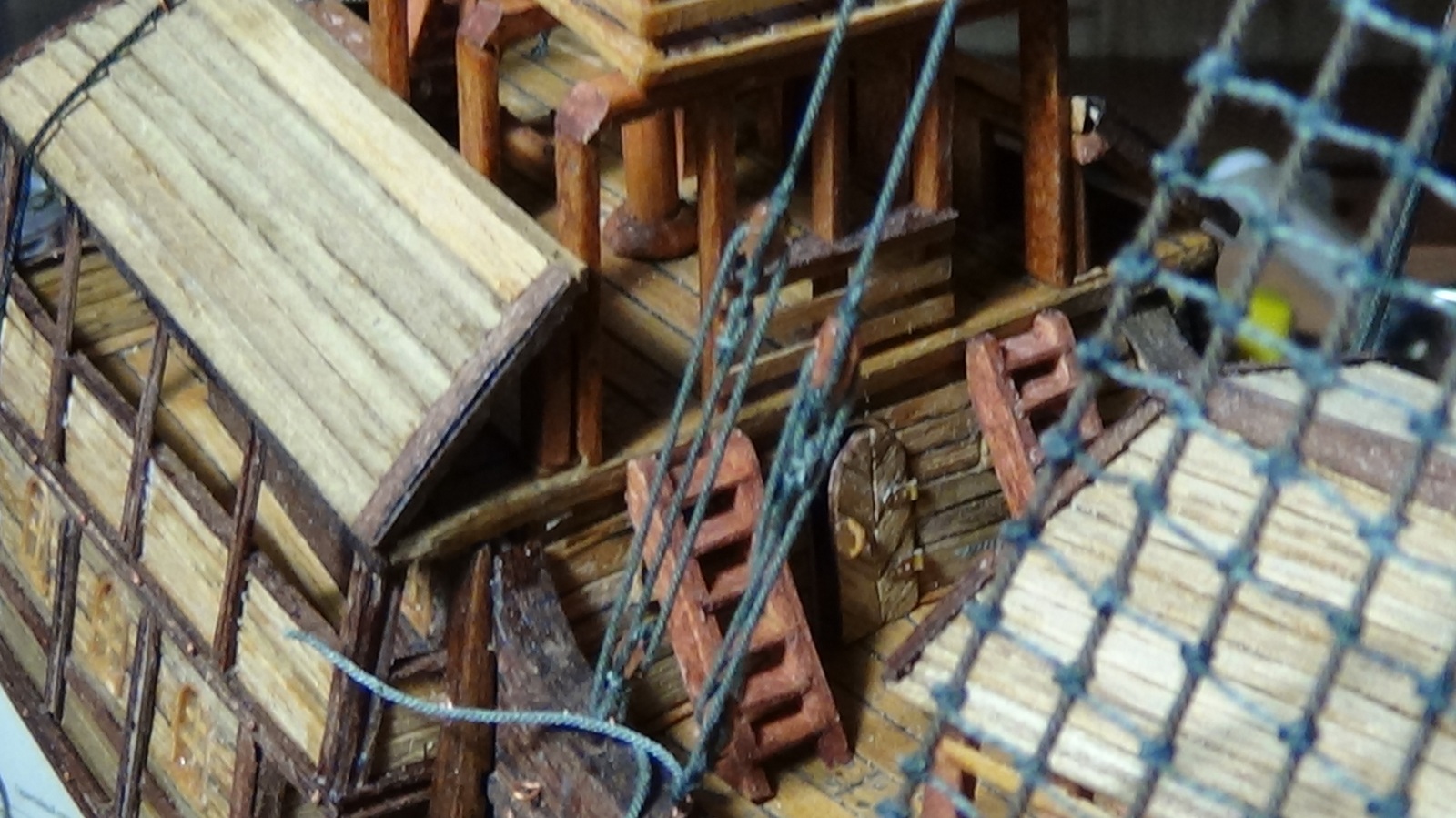

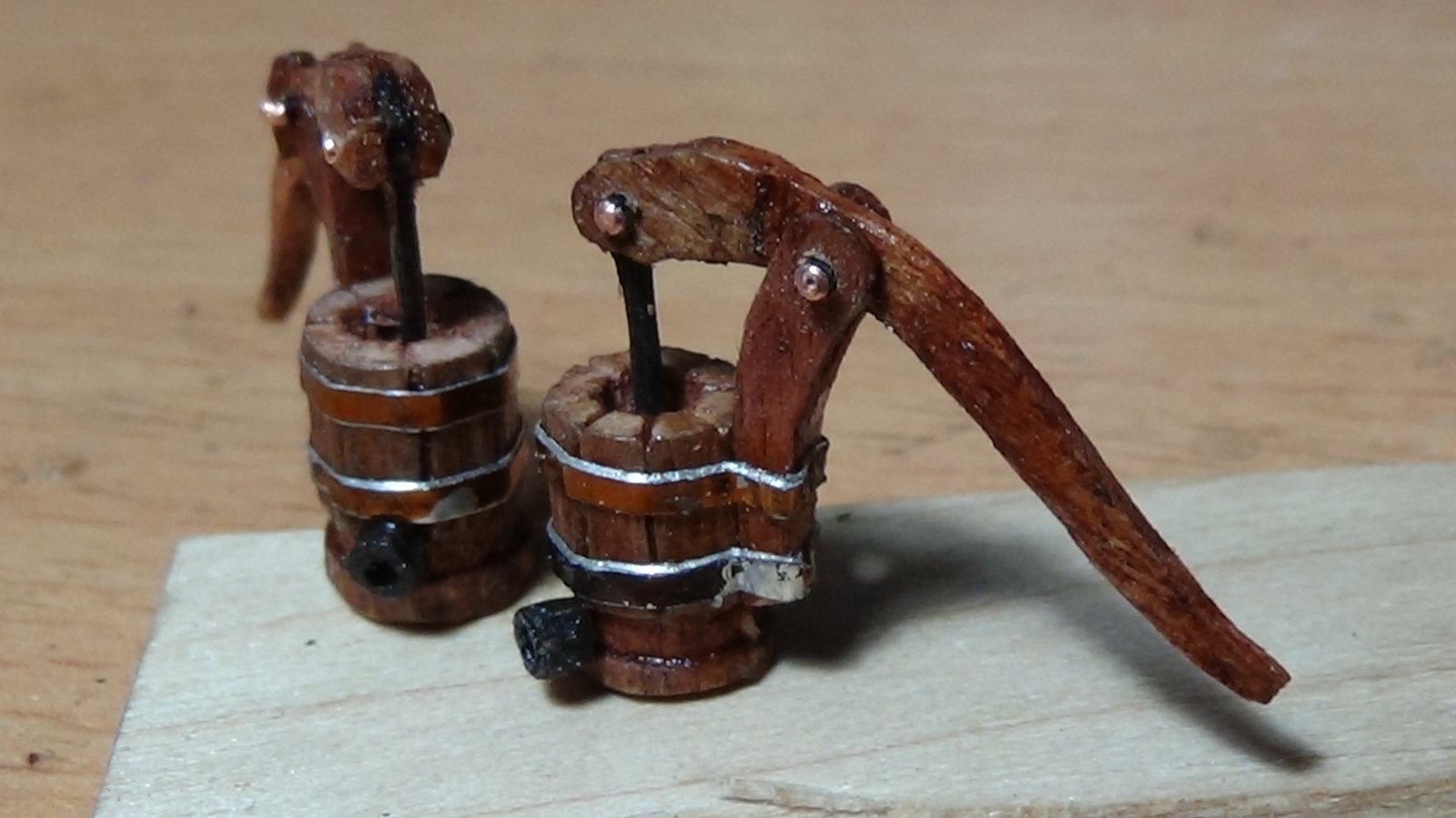

И снова здравствуйте ! Продолжаю фотосессию ... НА днях закончил стоячий такелаж. Канаты для такелажа делаю на самодельном тросомоте-собранном из шуруповерта у которого умерли аккумуляторы ...Вчера закончил строгать реи а сегодня помпы...Завтра начинаю мудрить с парусами...

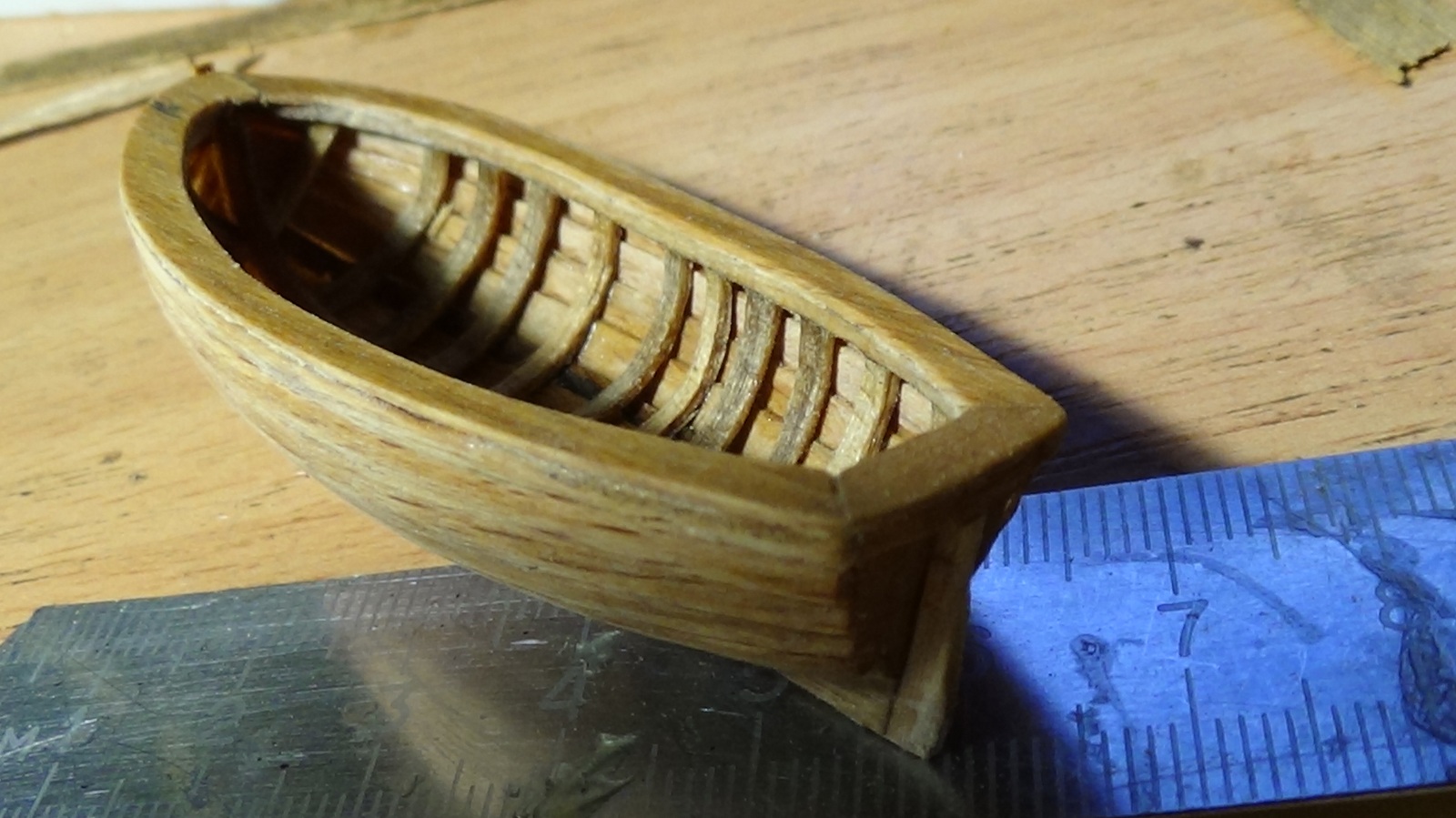

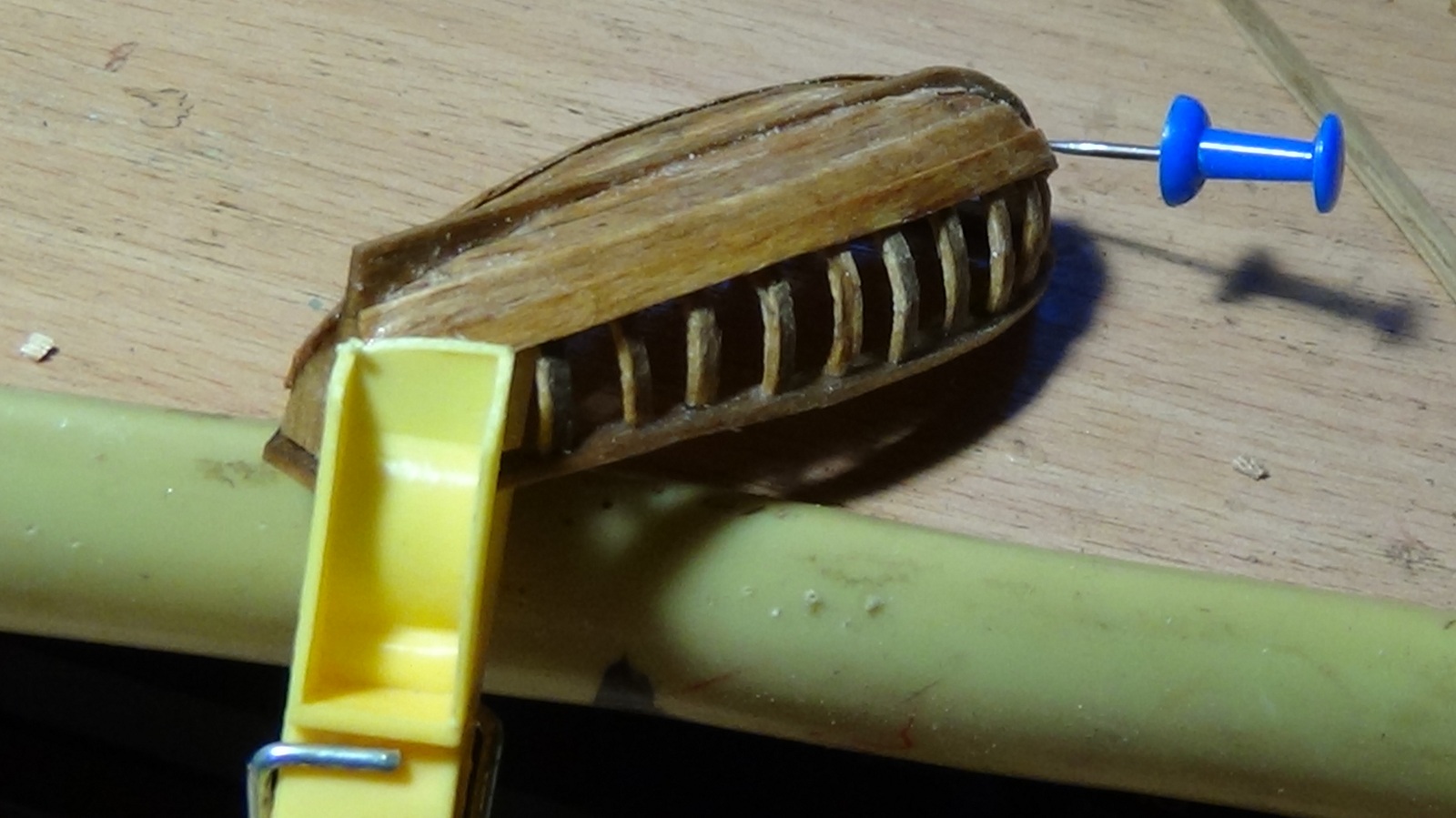

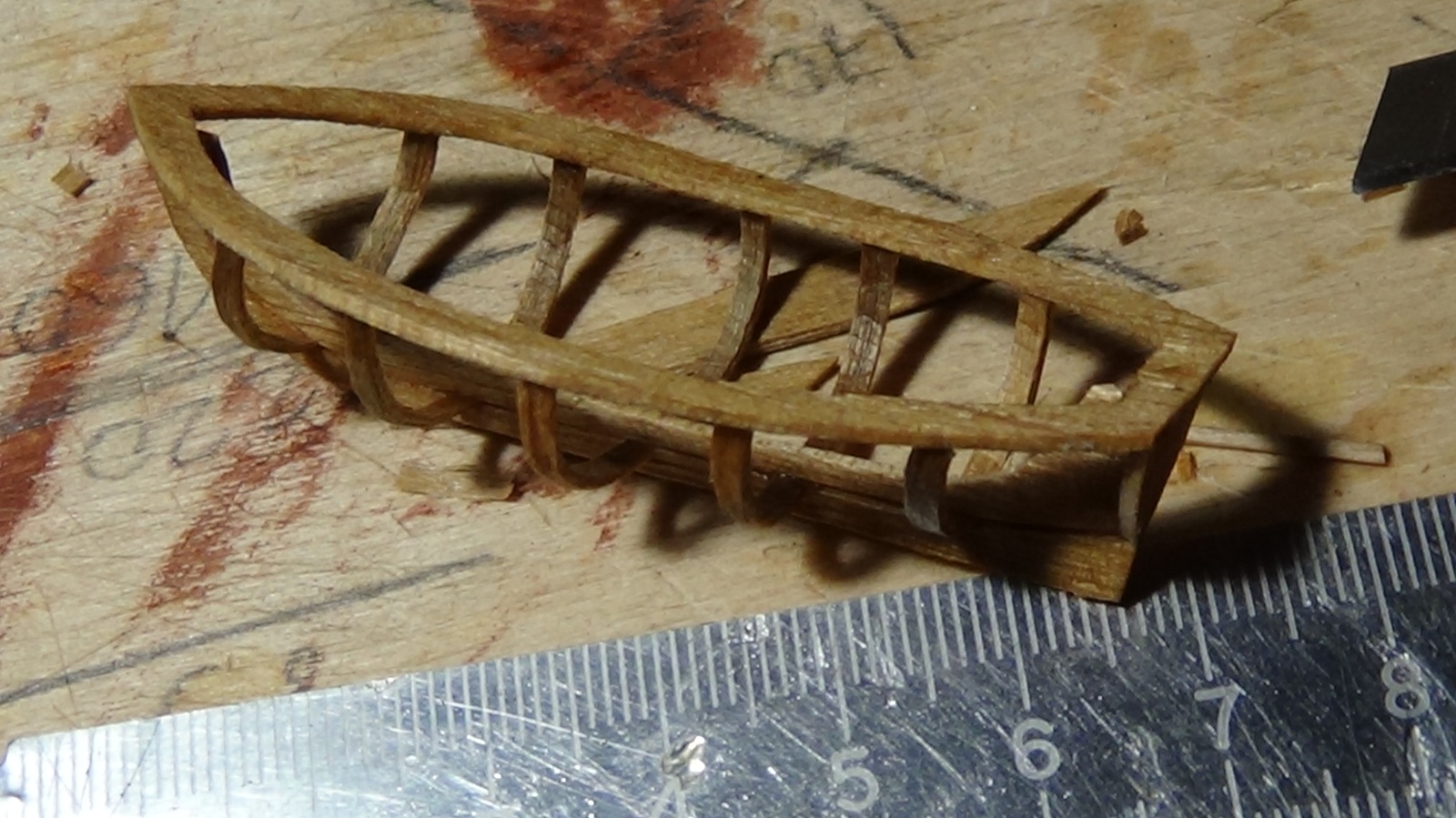

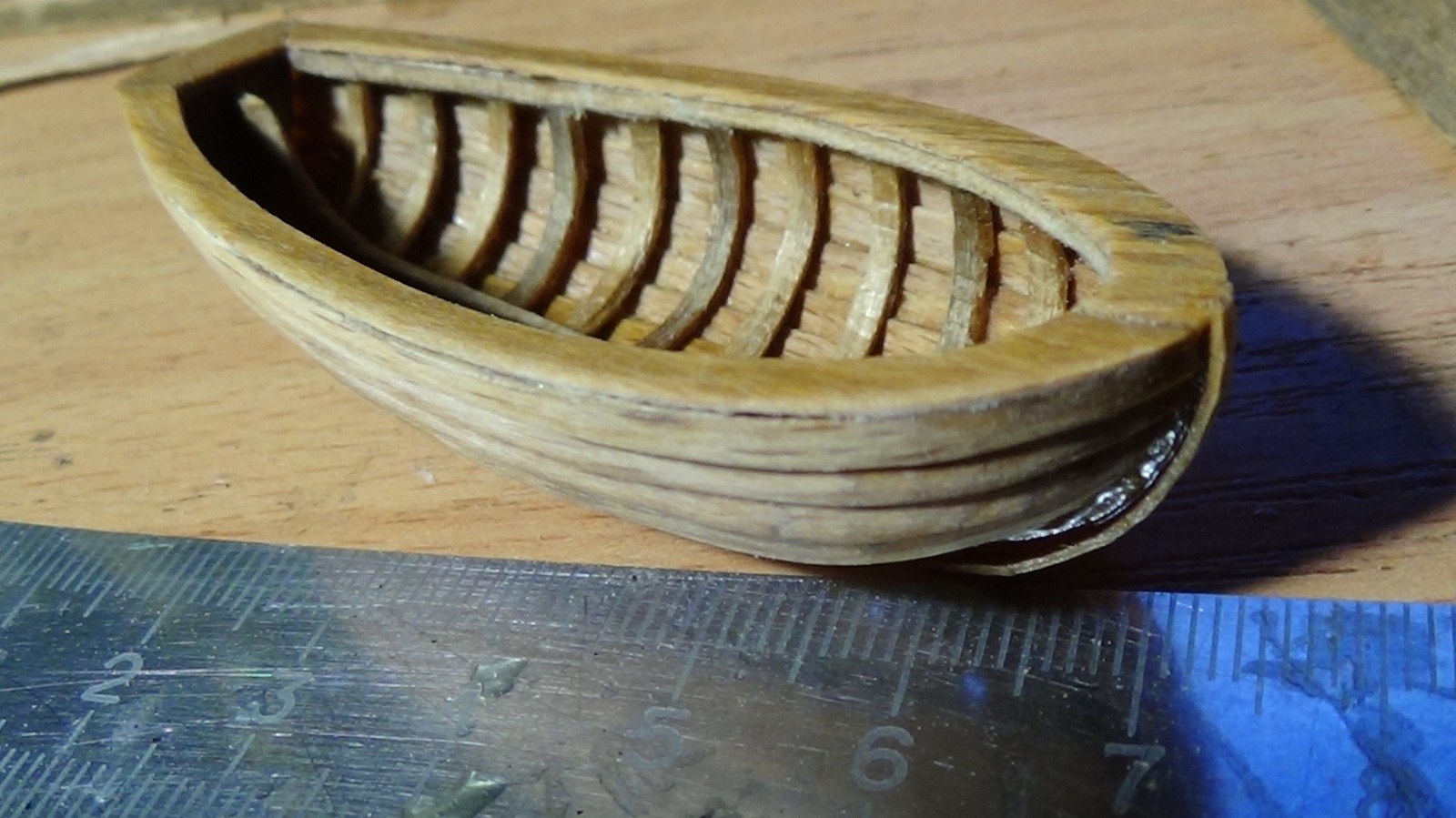

Добрый вечер коллеги! Между делом решил построить шлюпку - и это ..между делом.. растянулось на все воскресенье....А еще надо еще и внутрь насовать всякого еще на день работы....

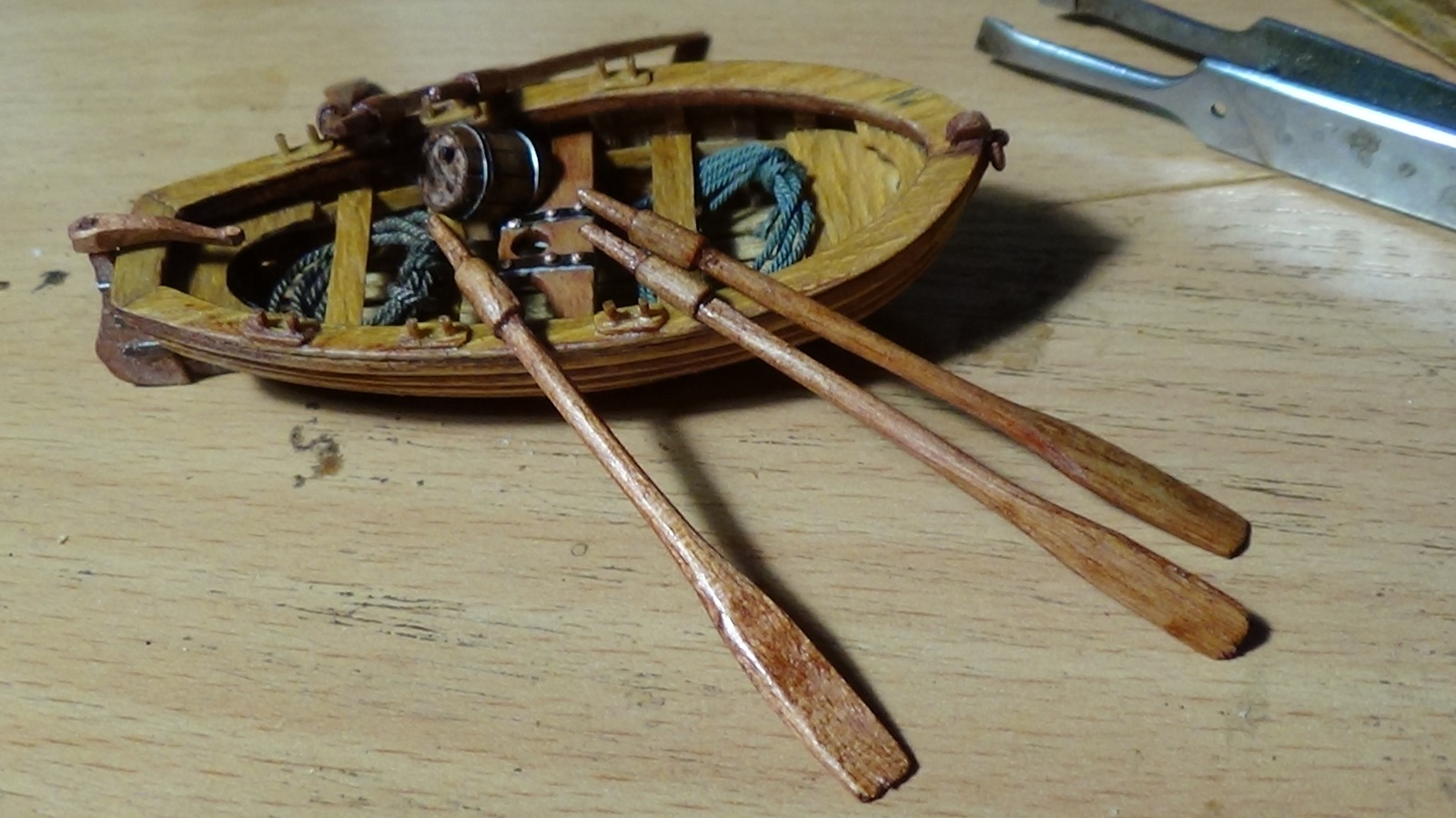

Добрый вечер всем ! Наконец-то накидал в шлюпку всякой всячины- посмотрите что из этого получилось...

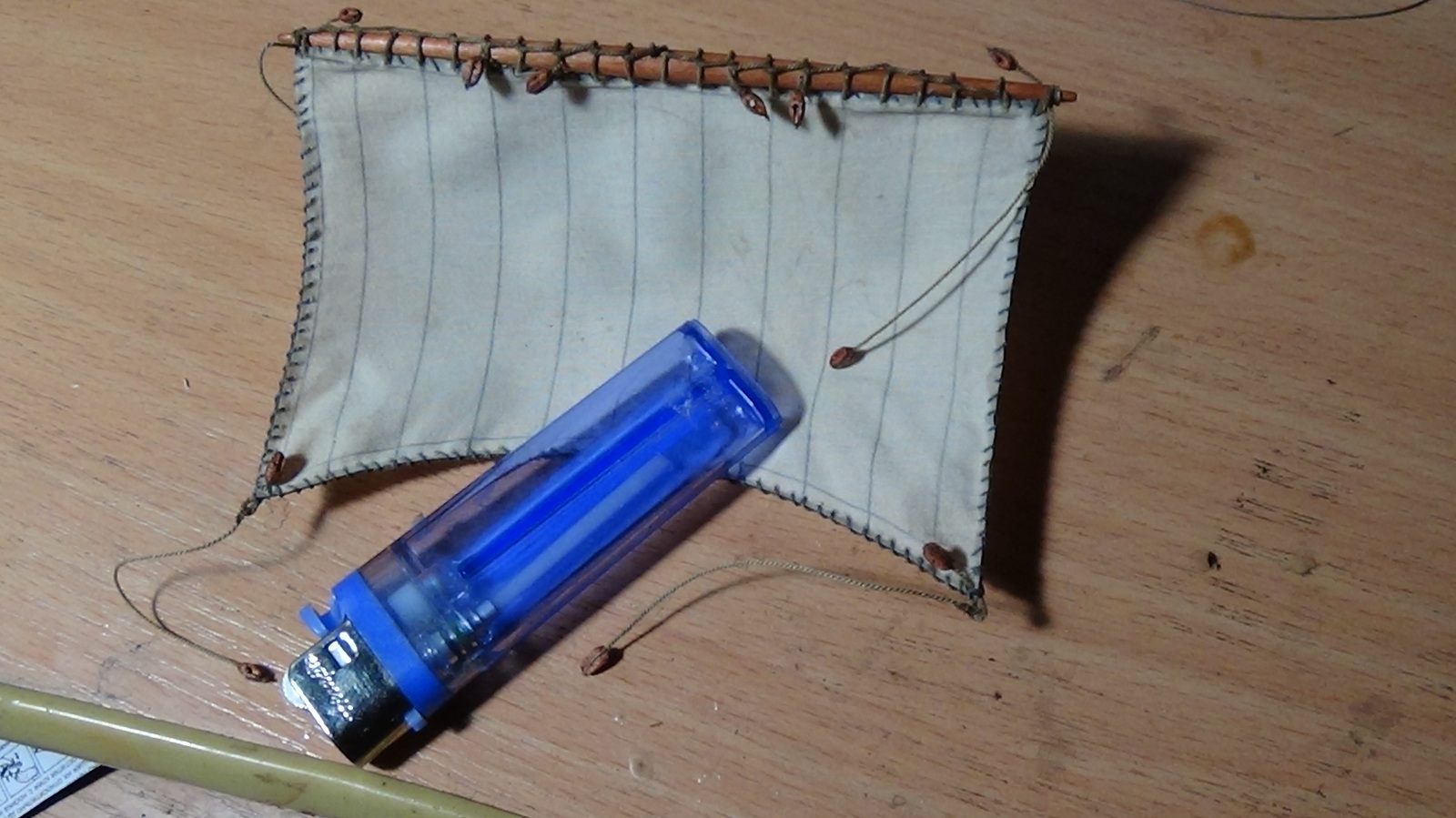

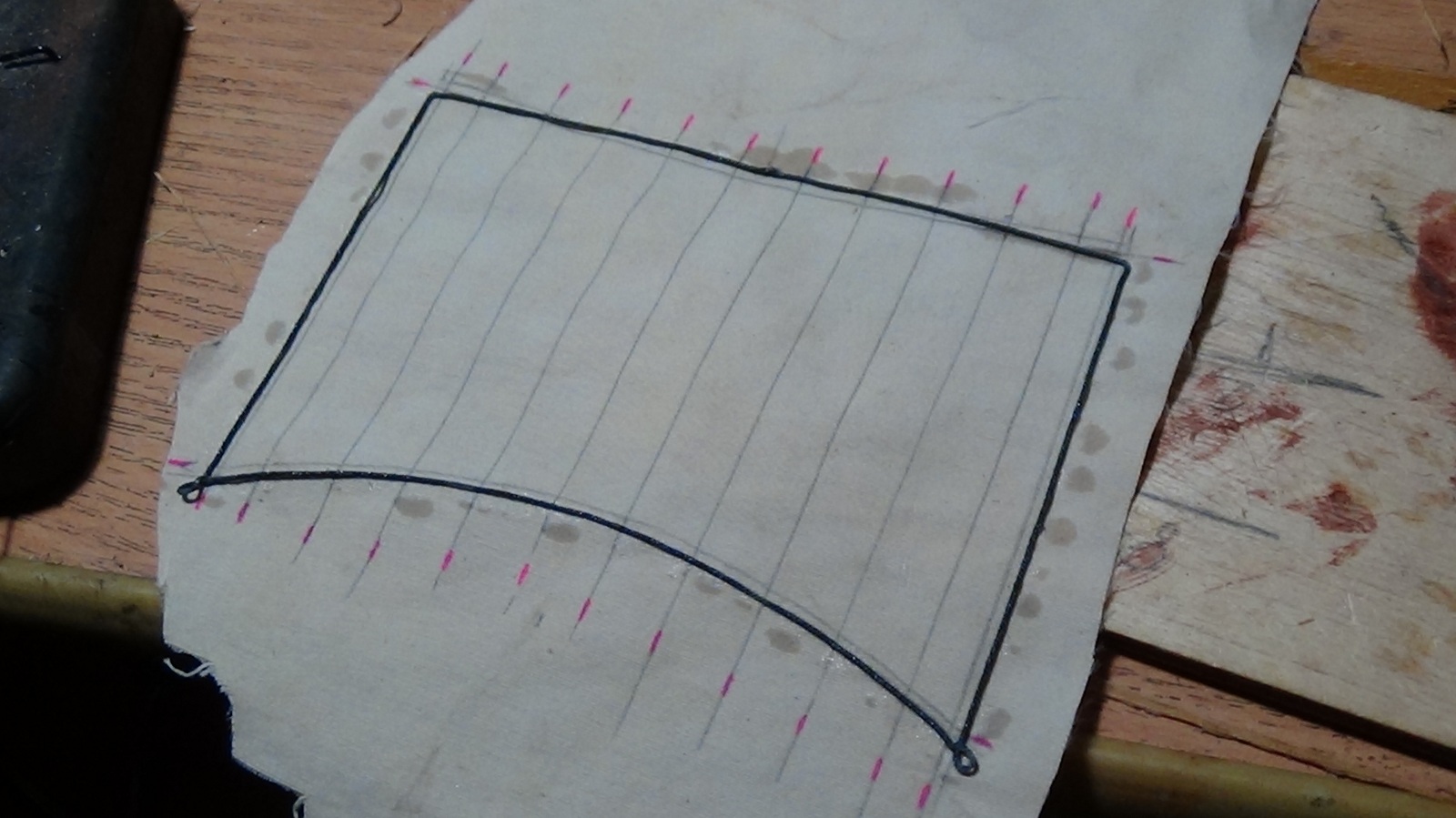

Добрый вечер коллеги! Сегодня закончил первый парус....Прошу заценить....
Приветствую Евгений ! Форма паруса получилась отлично, а вот ликтрос смотрица не очень из- за черных ниток которыми он пришит, попробуй ликтрос приклеят к торцу паруса с помощью супер клея (гель) или ликтрос пришивать тонкими нитками цвета паруса.

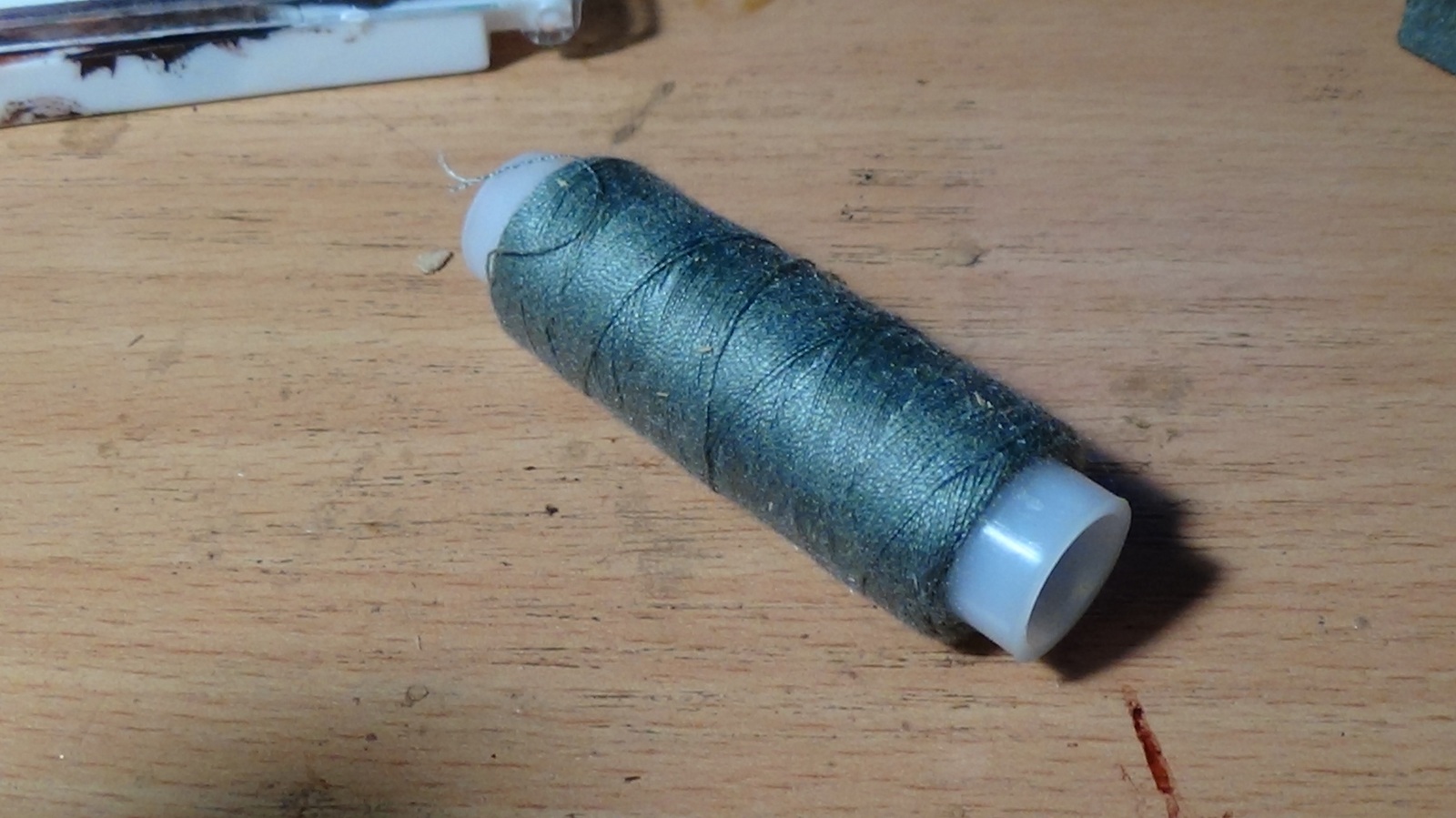

Здравствуйте всем ! Здравствуйте Андрей! Удивляет что пришивка ликтроса черными нитками-а они отнюдь не черные-единственное замечание . Но все-таки я это переделал-заменил на более светлые....
@евгений туснин, моё приветствие. Мне кажется, что в сотом масштабе любая пришивка ликтроса к парусу будет выглядеть грубовато и не масштабно. Тут на самом деле есть смысл приклеить ликтрос в торец паруса. И кстати, ещё одно замечание - а где стоплаты и другие нашивки на парусе?
Архив чертежей парусников на mail.ru.
Архив книг по парусникам на mail.ru.
Сайт Парусный моделизм.
Добрый день!) очень симпатично получается. Кресты на парусах планируются?=)
P.S. железки бы зачернить)
Приветствую. ДА, - черный ликтрос и черные стежки портят вид. Лучше ликтрос по цвету в цвет паруса (или чуть темнее) и на клей, чтобы стежков не было видно вообще.
стройка чайного клипера "Катти Сарк" завершена: http://karopka.ru/forum/messages/forum190/topic20710/message867910/?result=edit#message867910 Стройка "СЕВЕРОМОРЦЫ" завершена: https://karopka.ru/forum/forum190/topic25280/
http://vfl.ru/fotos/d34718a715094615.html][IMG]http://images.vfl.ru/ii/1480064945/d34718a7/15094615_s.jpg[/IMG]Евгений Привет,
мне тож так показалось... -ранее озвученные. замечания по парусу... если натурально пришивать ликтрос, то стежки не должны быть заметны... и цвет ликтроса- слишком контрастный...
мне кажется не стоит торопиться с парусами...у тебя технология изготовления - уже отработана, тк модель далеко не первая...но может стоит внести корректировку внешнего вида?
если паруса шить - то мне кажется есть смысл попытаться сделать так, как делает https://www.shipmodeling.ru/phpbb/viewtopic.php?f=9&t=71136
лик трос - пришивается...
если его клеить - то ... зачем пришивать?
это ... как смотрится парус и его детали на реплике судна Duyfken , начало 17 го века..
по шлюпке - мне показалось, на фото, что планширь - очень уж широкий получился , и весла - не в масштаб похоже... ? может на фото так все искажается...не знаю...
https://shipsofscale.com/sosforums/threads/spanish-galleon-1607-lee-imai-1-100-completed.7827/
https://karopka.ru/forum/forum190/topic10341/?PAGEN_1=89
https://www.rijksmuseum.nl/en/rijksstudio/1845326--kirill-shabanov/collections/arts
Добрый вечер коллеги !Большое спасибо за комментарии...Мне казалось что пришивка ликтроса хоть и маленькой но фишкой которую не надо прятать а даже немного утрировать...Проглядывая просторы интернета с фотографиями на эту тему особое внимание уделял именно прошивке и на многих моделях такого масштаба сделано именно так...Практически невозможно создать все в масштабе идеально точно хотя и надо к этому стремиться ...Еще раз спасибо ! Что касается стоплатов то их нет на чертежах а если их сделать и сделать неправильно то могут возникнуть вопросы у других коллег ....

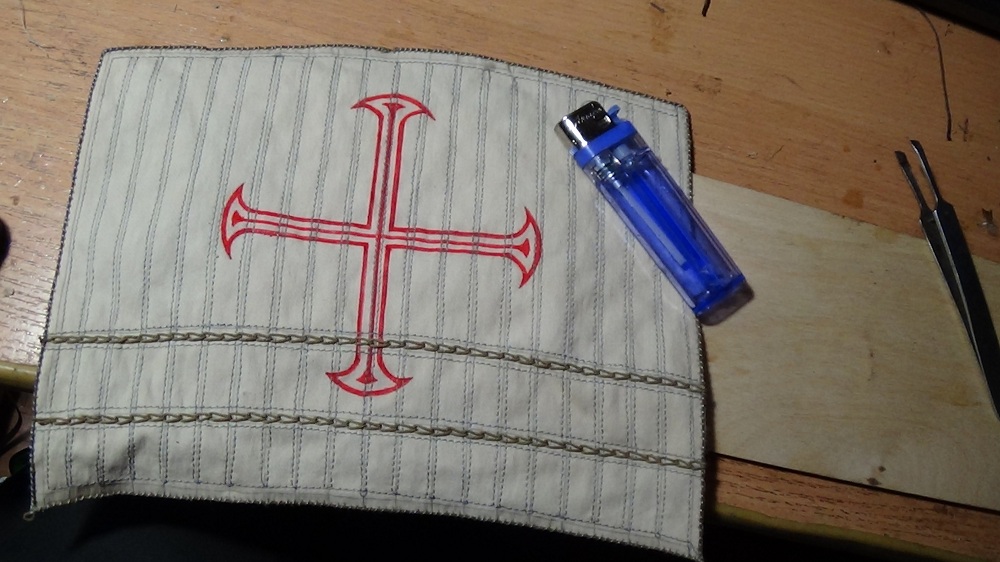

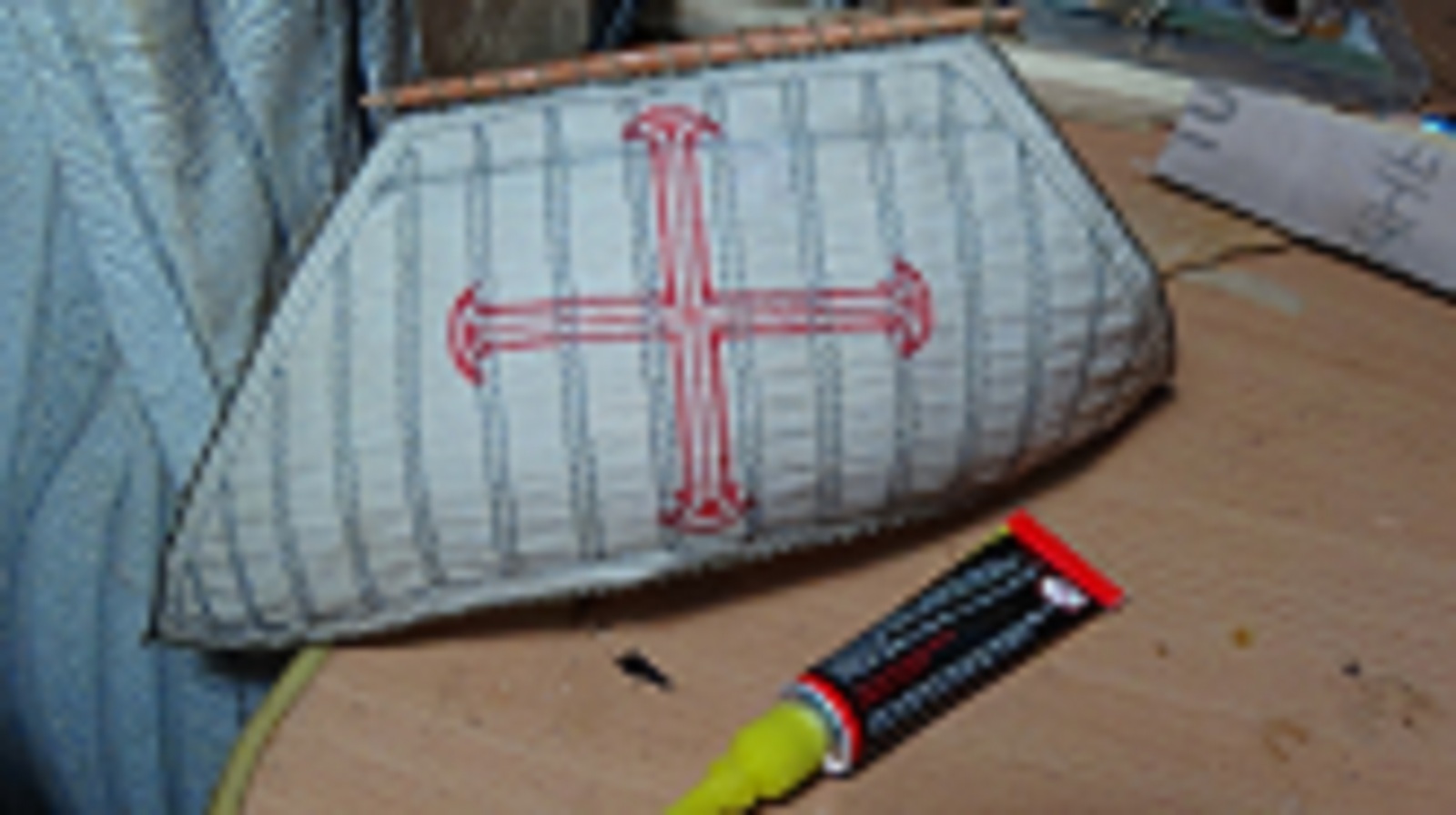

Всем привет!Представляю Вашему вниманию очередное фото - на этот раз марсель изготовленный по немного другой технологии чем раньше...С нетерпением жду комментариев !
@евгений туснин написал:Всем привет!Представляю Вашему вниманию очередное фото - на этот раз марсель изготовленный по немного другой технологии чем раньше...С нетерпением жду комментариев !
Добрый день! На фото очень сложно что либо разобрать, если есть возможность, неплохо было бы его заменить.=)

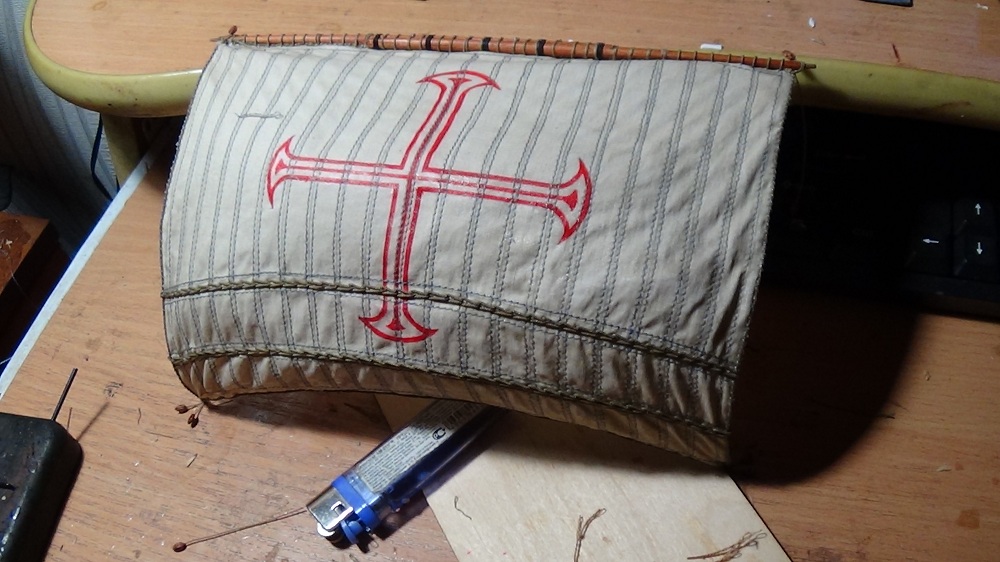

Добрый вечер!) подобную каракку строили на верфи, вариант нанесения изображения креста на парус)
https://www.shipmodeling.ru/phpbb/download/file.php?id=94875&mode=view&ext=.jpg
https://www.shipmodeling.ru/phpbb/download/file.php?id=94873&mode=view&ext=.jpg
(ссылка на стройку=) ) https://www.shipmodeling.ru/phpbb/viewtopic.php?f=45&t=71397&start=165
@Виктор написал:Добрый вечер!) подобную каракку строили на верфи, вариант нанесения изображения креста на парус) https://www.shipmodeling.ru/phpbb/download/file.php?id=94875&mode=view&ext=.jpg https://www.shipmodeling.ru/phpbb/download/file.php?id=94873&mode=view&ext=.jpg (ссылка на стройку=) ) https://www.shipmodeling.ru/phpbb/viewtopic.php?f=45&t=71397&start=165

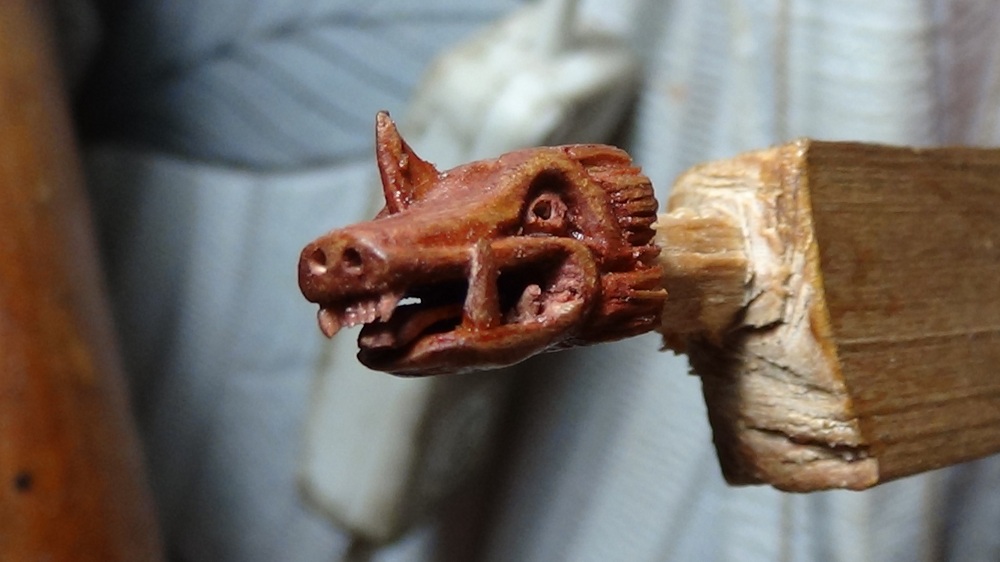

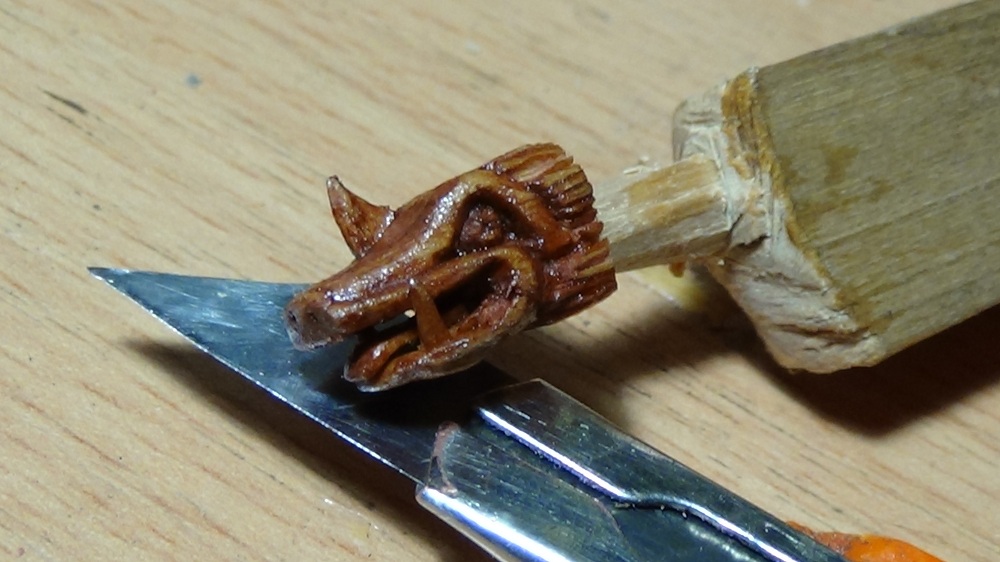

Сколько людей -столько мнений ! Видимо подобная каракка строилась немного по другим чертежам....Историки давно ломают копья из-за чертежей САНТА-МАРИИ-их несколько....Не говоря уже про эту каракку...... Между делом вырезал носовую фигуру. Думаю - не добавить-ли зубов !
@евгений туснин написал:Думаю - не добавить-ли зубов !
Симпотяга! Думаю надо добавить зубы. Даже у травоядных есть зубы. А тут, всё таки, должен быть хищник.
Шведский королевский корабль "Васа"
http://karopka.ru/community/user/21010/?MODEL=481749
Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16
Здравствуйте!Заделался стоматологом....вставил монстрику зубки в верхнюю челюсть....
@евгений туснин написал:Заделался стоматологом....вставил монстрику зубки в верхнюю челюсть...
Ух ты! Ну и зверюга!
Шведский королевский корабль "Васа"
http://karopka.ru/community/user/21010/?MODEL=481749
Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16

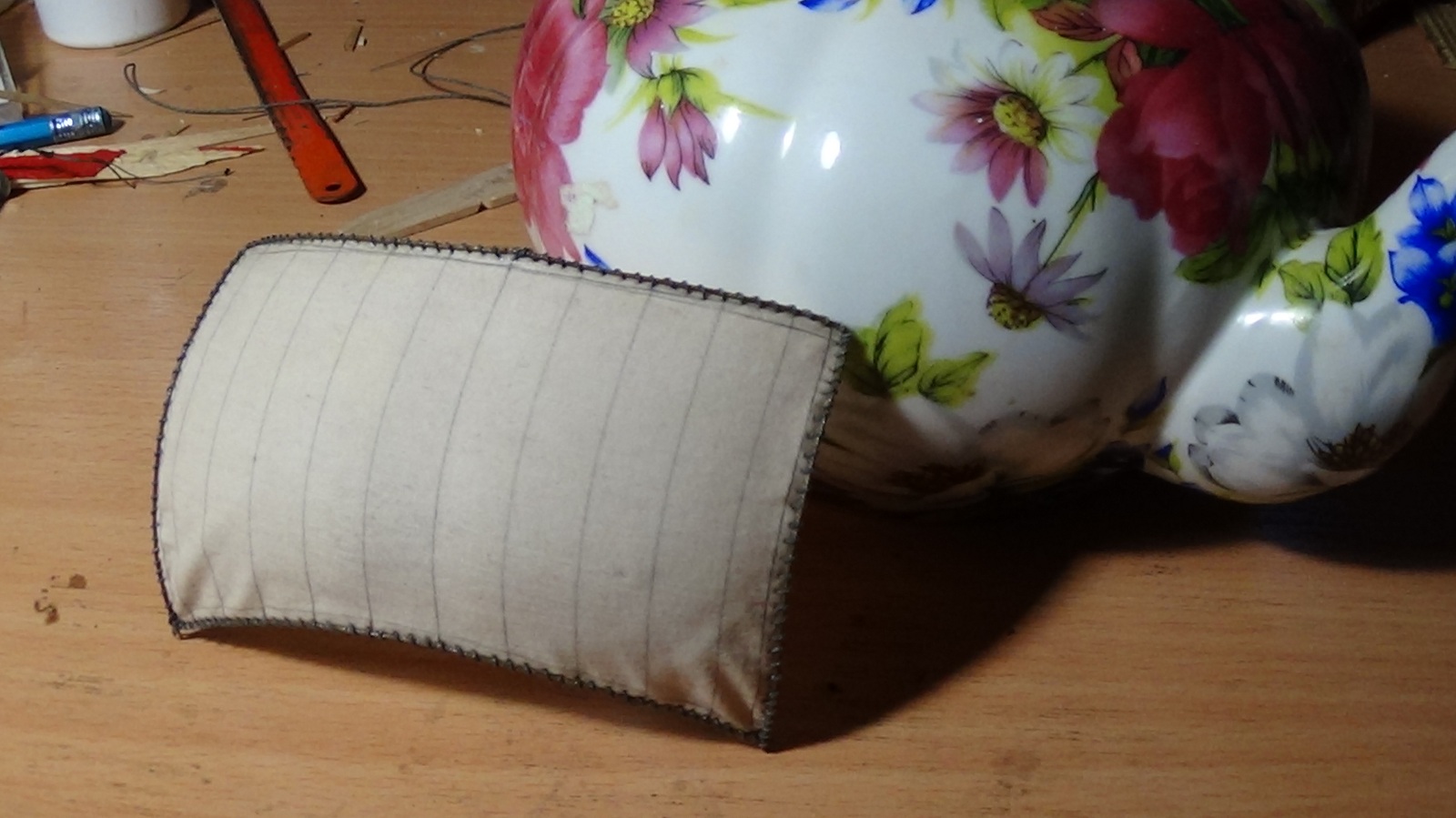

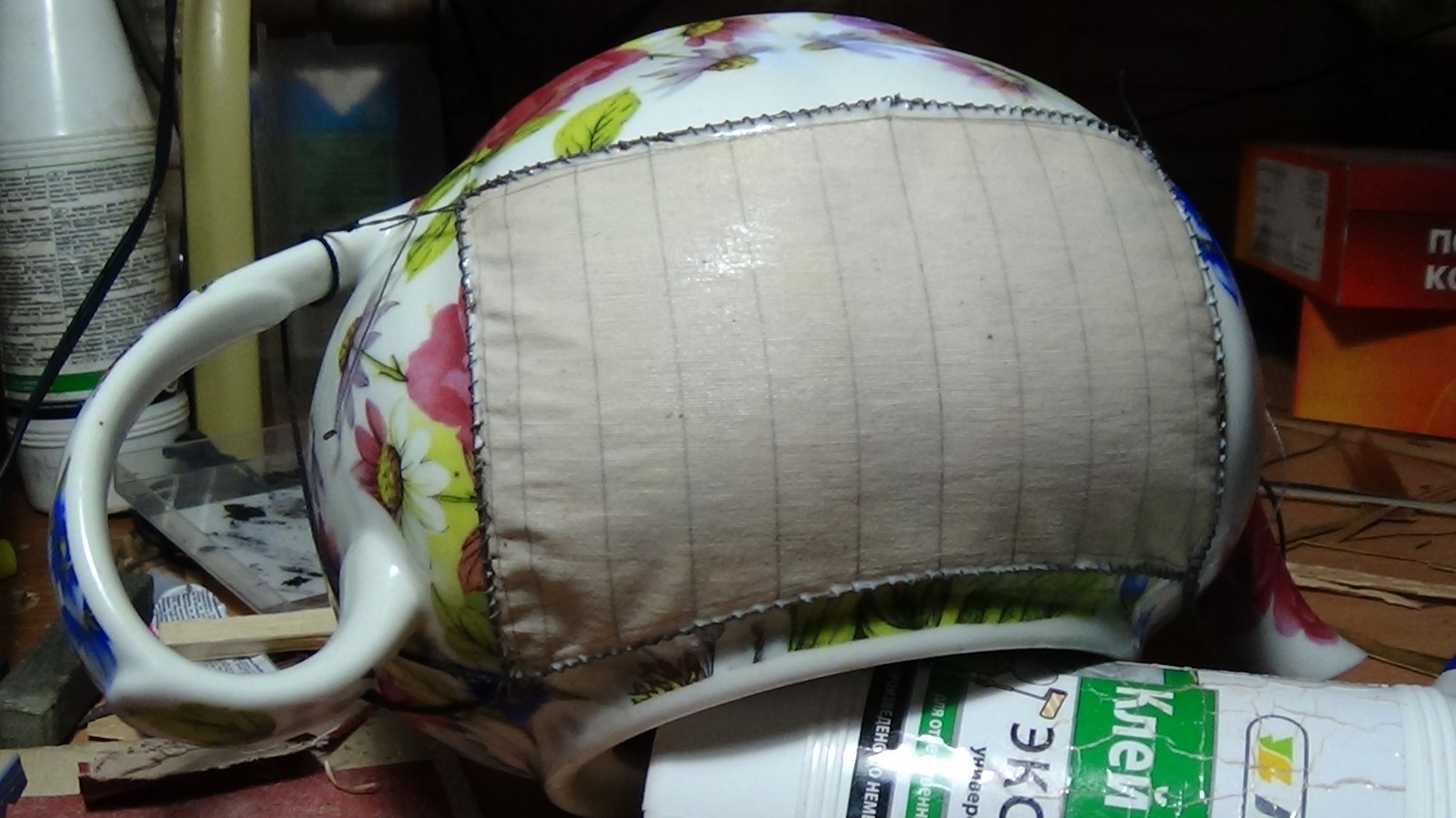

Добрый день или вечер коллеги !Чуть не неделю убил на грот-парус .....первый загубил на последнем этапе...на фото-дубликат.....Сейчас начну его растягивать на пузатой кастрюльке-результат будет виден завтра
Здравствуйте Всем ! Снял с кастрюльки грот...подшил к рее...подвязал блоки...По моему неплохо...А Вам ?
