Всем доброго здравия!
Вот, решился наконец. Уж дюже мне понравилась эта самая шведская яхта. Попыток была масса, и по Shipyard (картонные) и от Mamolli ( деревянные). И назывались по разному-просто яхта и Gretel. Все фантазировали по своему. А я вот решил по максимуму придержаться оригинала, Хотя у самого Чапмана особо деталировки нет то и мне придется чуток напрячься тоже, а ещё лучше, если мне помогут уважаемые форумчане собрать дополнительную информацию по яхтам 18 века. Чертежи делаю в CorelDraw в 32 масштабе. Почему именно в нем - да просто, так получилось, а переделывать не стал.

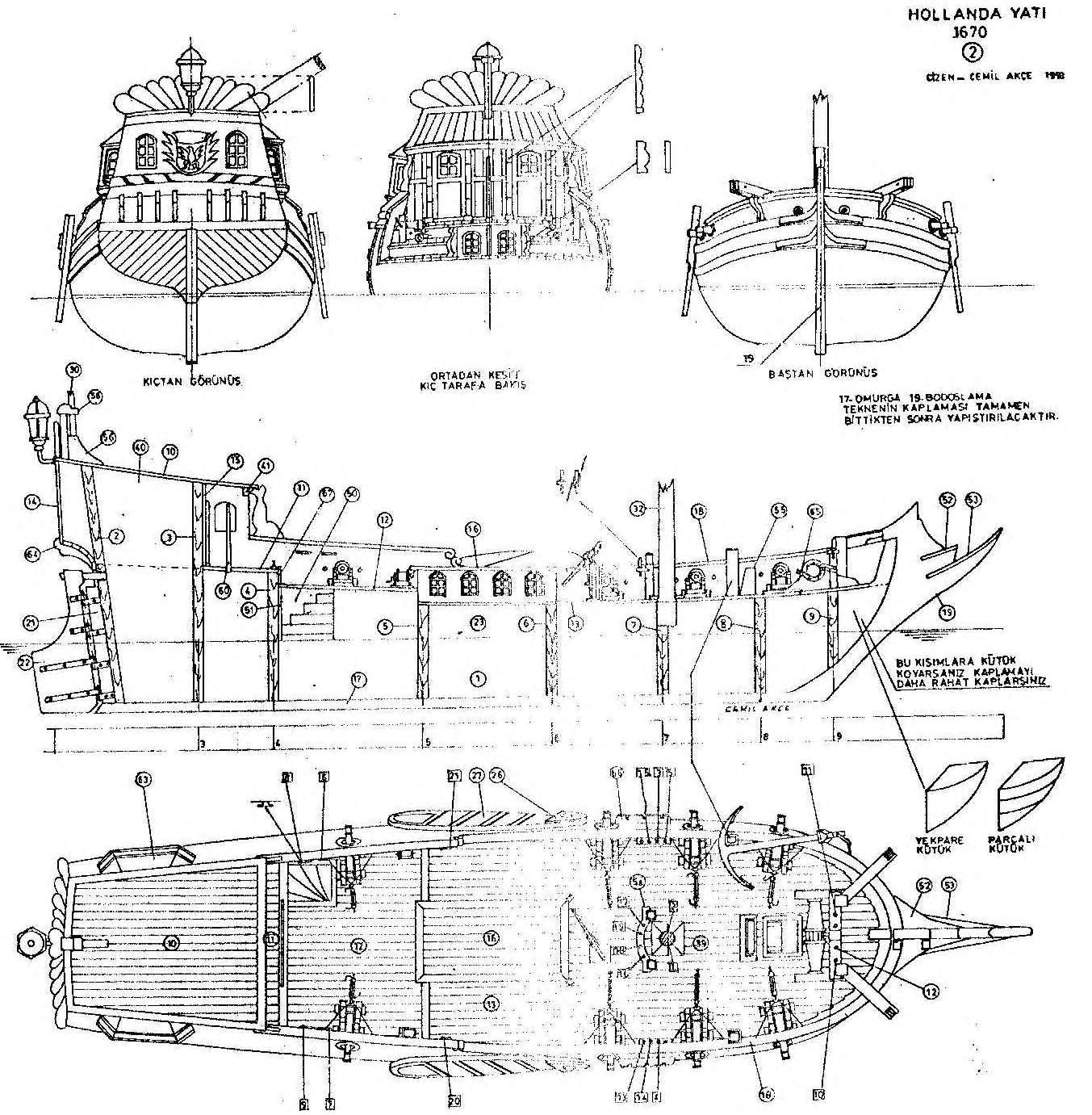

Юрий, приветствую. А это случаем не она?
Архив чертежей парусников на mail.ru.
Архив книг по парусникам на mail.ru.
Сайт Парусный моделизм.
Ну а вот что получается на чертежах. Так как всё равно придется вносить свои изменения, то имя ей дал свое: Asta (божественно прекрасна). Сам корпус буду делать по методу Димы Шевелева, то и чертежи готовлю под тот материал, который и меня есть - липа 29,5 мм толщиной (рейсмус отсутсвует). Это один из видов, но, конечно будет всё: от теоретического чертежа до парусов. Пока только заменил носовую фигуру и добавил немного украшения по бортам. Процесс будет точно не быстрый, по ходу буду чертить и делать потихоньку. Жду любой информации!
Не, соврал. Ещё юферсы по бортам! А то как то не по- людски: мачта есть, а как крепить - непонятно.
@Дмитрий из Тулы написал:Юрий, приветствую. А это случаем не она?
Нет, Дима! Это больно большая! А моя будет 30 см без бушприта даже в 32 масштабе.
Удачи в постройке!
<a href="http://vfl.ru/fotos/a5ce293018399619.html"><img src="//images.vfl.ru/ii/1503933678/a5ce2930/18399619_s.jpg" alt="VFL.RU - ваш фотохостинг" title="VFL.RU - ваш фотохостинг" border="0"></a>
Занял место в зрительном зале!
Удачи в работе над моделью!
Шведский королевский корабль "Васа"
http://karopka.ru/community/user/21010/?MODEL=481749
Дельные вещи для парусников своими руками
http://serikoff.ucoz.ru/forum/16
Древесину выбрал для яхты - палисандр, подводную часть планирую сделать из светлой груши. На фото кнехты тоже из палисандра, но побывавшие в уксусе со ржавчиной. Оказывается сие дерево в такой "передряге" очень хорошо поменяло цвет на черный, притом насыщенный черный
.
@Юрий Чайка написал:Чертежи делаю в CorelDraw в 32 масштабе. Почему именно в нем - да просто, так получилось, а переделывать не стал.
Удачной стройки. А что мешает импортировать в автокад, компас или рино.
Какое государство, такая и продукция.
Шкурка у белки, а у нас наждачная бумага.
Все фигня, главное бумажка нашлась.
Станочный парк у меня совсем маленький, так что извините, если что: буду делать тем, что есть.
Спасибо, Да самое элементарное - незнание CAD программ. Как нибудь доберусь, может быть и до них.
Доброго дня! Я тоже с позволения на галерке посижу, понаблюдаю... Интересный проект и подход серьезный... Удачи...
Фридрих Ницше " Если вы решили действовать, закройте двери для сомнений."
@Владимир написал:Занял место в зрительном зале!
@IgorSky написал:Судя по всему, предстоит что-то интересное!
Я с вами!
@Сергей Жудин написал:Доброго дня! Я тоже с позволения на галерке посижу, понаблюдаю... Интересный проект и подход серьезный... Удачи..
Добро пожаловать. Надеюсь оправдать ожидания.
Удачи в стройке. С Вашего позволения буду присутствовать...
стройка чайного клипера "Катти Сарк" завершена: http://karopka.ru/forum/messages/forum190/topic20710/message867910/?result=edit#message867910 Стройка "СЕВЕРОМОРЦЫ" завершена: https://karopka.ru/forum/forum190/topic25280/
Всем привет ! Автору отдельный привет ! Я тоже понаблюдаю с интересом ! Юрий , удачи в стройке!
Ну, а мне по долгу службы необходимо присутствовать.
Чего я и буду делать.
С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
Судьба забросила с Дальнего Востока в Ставрополье. С 3 ноября начинается Кубок Цеммесской Бухты в Новороссийске. Хочу поучаствовать с ладьёй. Надеюсь сделать фото сессию соревнований, кому интересно, потом выложу.
Всем интересно!!!!!
Можно вот здесь http://karopka.ru/forum/forum310/ создать новую тему и там выкладывать фотографии и делиться своими впечатлениями.
А Ладье желаю Первого места!!!!!
С Уважением, Алексей.
...Ноги, крылья... главное - хвост!...
@Алексей Лежнев написал:Всем интересно!!!!!
Можно вот здесь http://karopka.ru/forum/forum310/ создать новую тему и там выкладывать фотографии и делиться своими впечатлениями.
А Ладье желаю Первого места!!!!!
С Уважением, Алексей.
Алексей, спасибо за пожелания. Тему создам.
Здравствуйте, уважаемые коллеги. Как говорится - не прошло и года! Отмазок лепить не буду - моделирую когда хочется, но иногда и не хочется...
Ну, да ладно. Вернемся к нашим баранам. В самом начале я кое-что упустил, а именно: наверное после кучи перепечаток у каталога Чапмана накопилась большая погрешность, я бы сказал - ужасная погрешность. Само собой средствами Корел я попытался все это дело исправить.
И, хотя, проверял кривые батоксами и рыбинами - все же решил пуститься во все тяжкие и проверить обводы в Рино, Познание Рино это отдельная история и углубляться в нее не вижу смысла, но после долгих мучений корпус я построил. Сама постройка в 3Д не стоит, по-этому маленькие погрешности есть, но для деревянной модели совсем не критичны, Всплыли косяки и в ватерлиниях, То есть в Кореле приходится все исправлять тоже.
Ну, и наконец, то, что имею на данный момент. Без косяков не обошлось, исправлял с помощью ПВА и опилок. Болван пропитал маслом кедровым, буду ждать пока высохнет и возьмусь за внутреннюю обшивку.
Здравствуйте. Продолжаю. Насверлил нагелей. Иглы заказывал на Aliexpress для татуировок. Там разные диаметры. Мне нужен был внутренний диаметр 1 мм.
Экспериментирую с тонировкой дерева. Вот такой интересный эффект получился на транце.
Врезал коробки иллюминаторов. Если осилю интерьер каюты, то крыша будет съемной, если нет, то приклею намертво. Но. буду стараться.
Юрий приветствую, с возвращением! На фото общего вида уже прям музейный экспонат 17 века )))) .
На этой яхте вроде украшений в достатке, освоил фототравление? ))
@RomGor написал:Юрий приветствую, с возвращением! На фото общего вида уже прям музейный экспонат 17 века )))) .
На этой яхте вроде украшений в достатке, освоил фототравление? ))
Привет, Рома. Фототравление в процессе, все еще, освоения, Как только будут удачные попытки - ты об этом узнаешь первым. Но, я планирую на данной модели использовать. Украшений много, но будет или дерево (желательно) иди лепка. Хоть масштаб и большой, но уж больно мелкая резьба получается, даже не знаю, что делать.
Доброго здравия всем. Может кому пригодится... Для конопатки палубы и крыши сделал следующую приспособу: на пластине из алюминия прорезал пазы на всю длину (я использовал министамеску, так как направляющие уже были, но можно и фрезой на циркулярке, регулируемой по высоте). У меня вышло 1,8х0,2 мм. Заполнил герметиком черным. После высыхания аккуратно вырезаем и получается очень крепкая тонкая и тянущуяся ленточка для заполнения щелей.
