Проблемы не вижу. Очень Круто вышло!

У танкограда есть готовая длинная морда. http://tankograd-rus.com/shop/kabina-ural-4320-dlinnyy-kapot/

@Александр написал:

У танкограда есть готовая длинная морда. http://tankograd-rus.com/shop/kabina-ural-4320-dlinnyy-kapot/

Решил пойти по более простому пути и на той неделе уже получил эту кабину, НО - легче не стало - то что я получил за такие деньги, нет слов что бы это описать.... Основа, капот, решетка радиатора - поведенные, Сильный наплыв смолы на раму лобовых стекол в верхней части. С правой стороны кабины - не ровная расшивка двери в задней части, не ровная внутренняя- задняя часть рамы бокового стекла, не ровная часть между нижней дверью и ящиком, в нижней правой части двери - скол. Ниши колес под крыльями - не ровные, бугристые. Кромка крыльев - где то заметна что была, но по большей части её уже нет...  Пухлики - тоже деформированные - смещение пресс форм (
Цистерну пока не получается сделать, вторая попытка почти увенчалась успехом, но увы, не смог в ней добиться результата хотя бы на твердую четверочку, поэтому начинаю её делать в третий раз с нуля ....

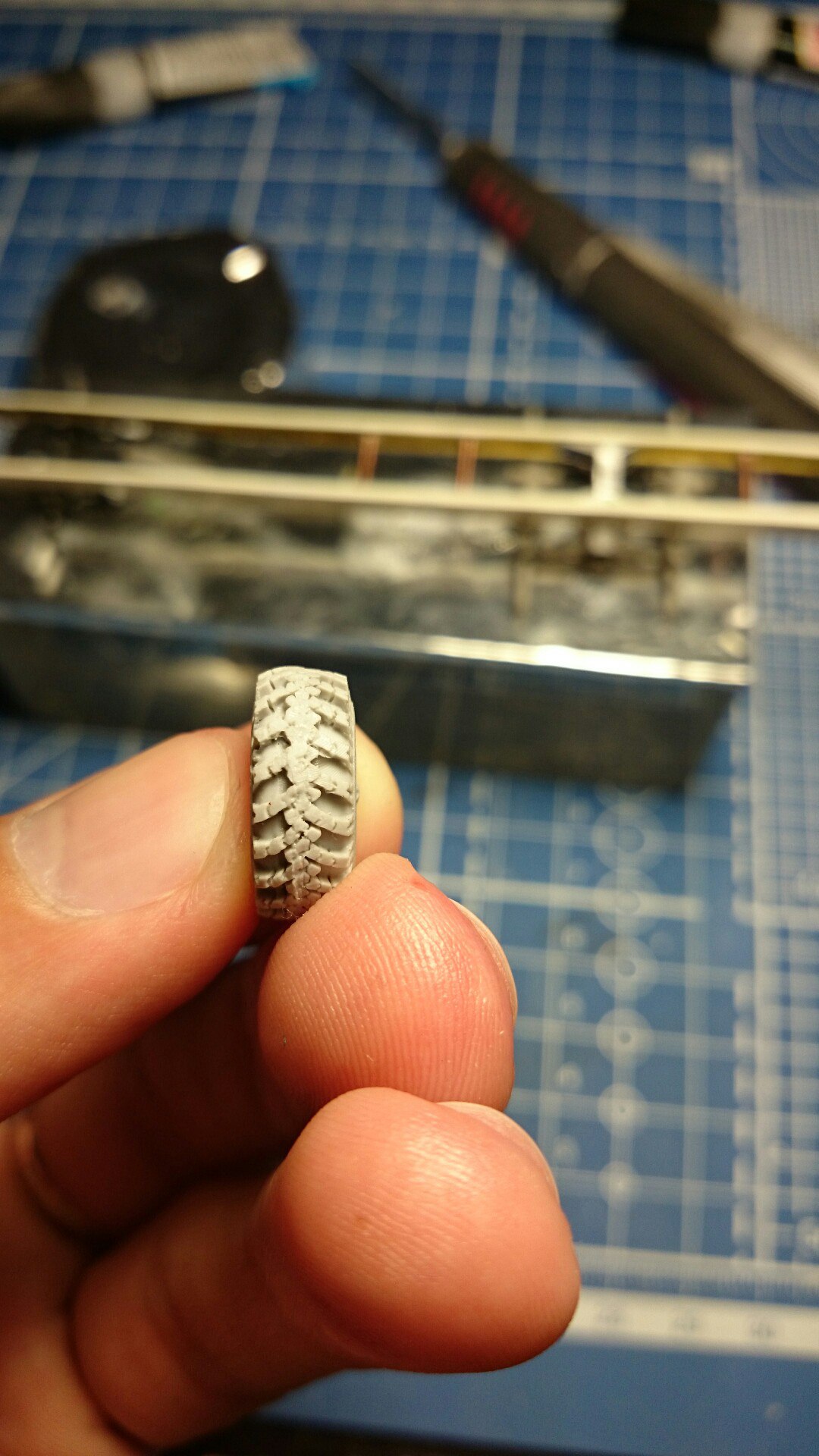

Почти переделал травление ДЗК под "Пухлик" .

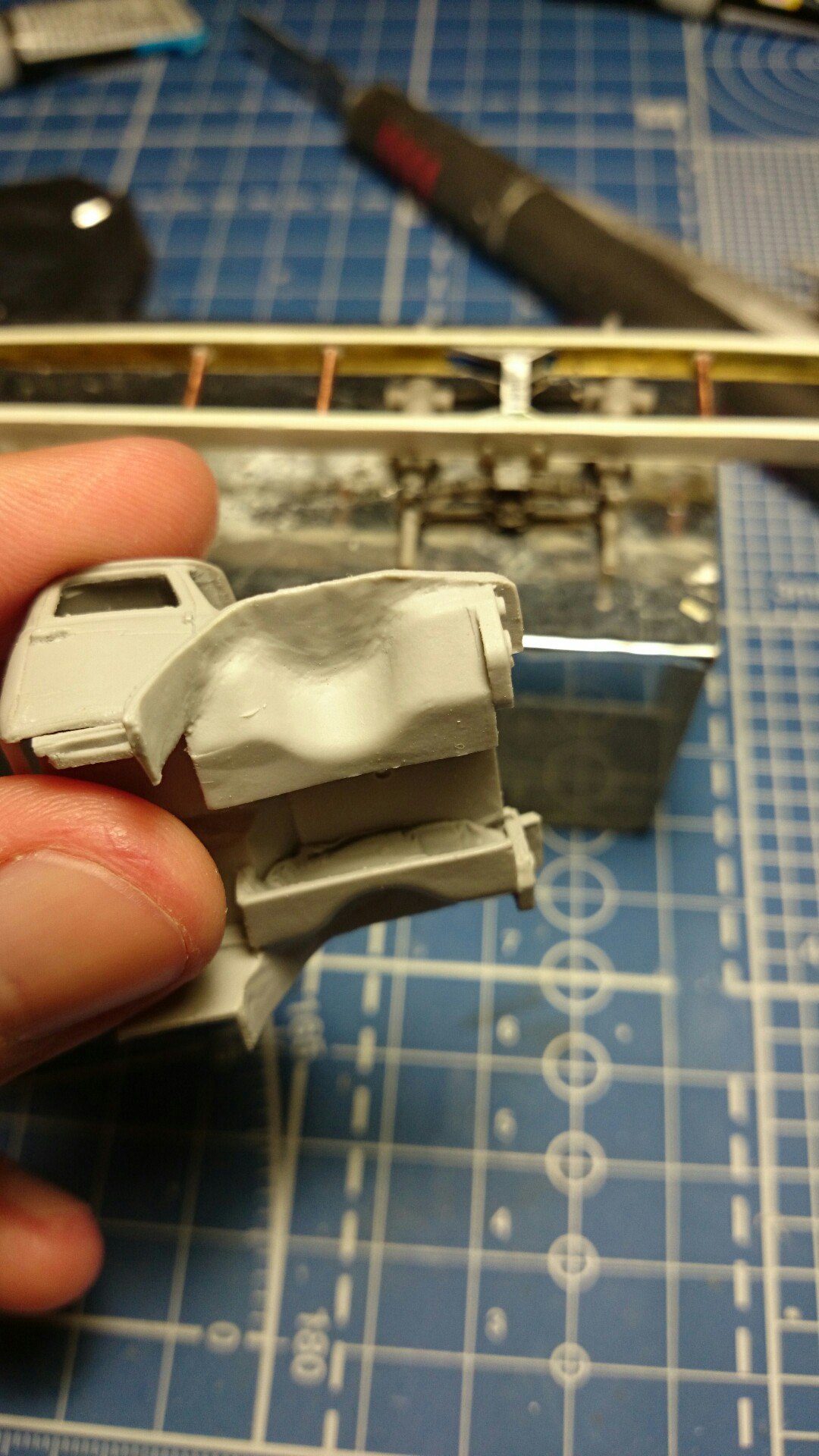

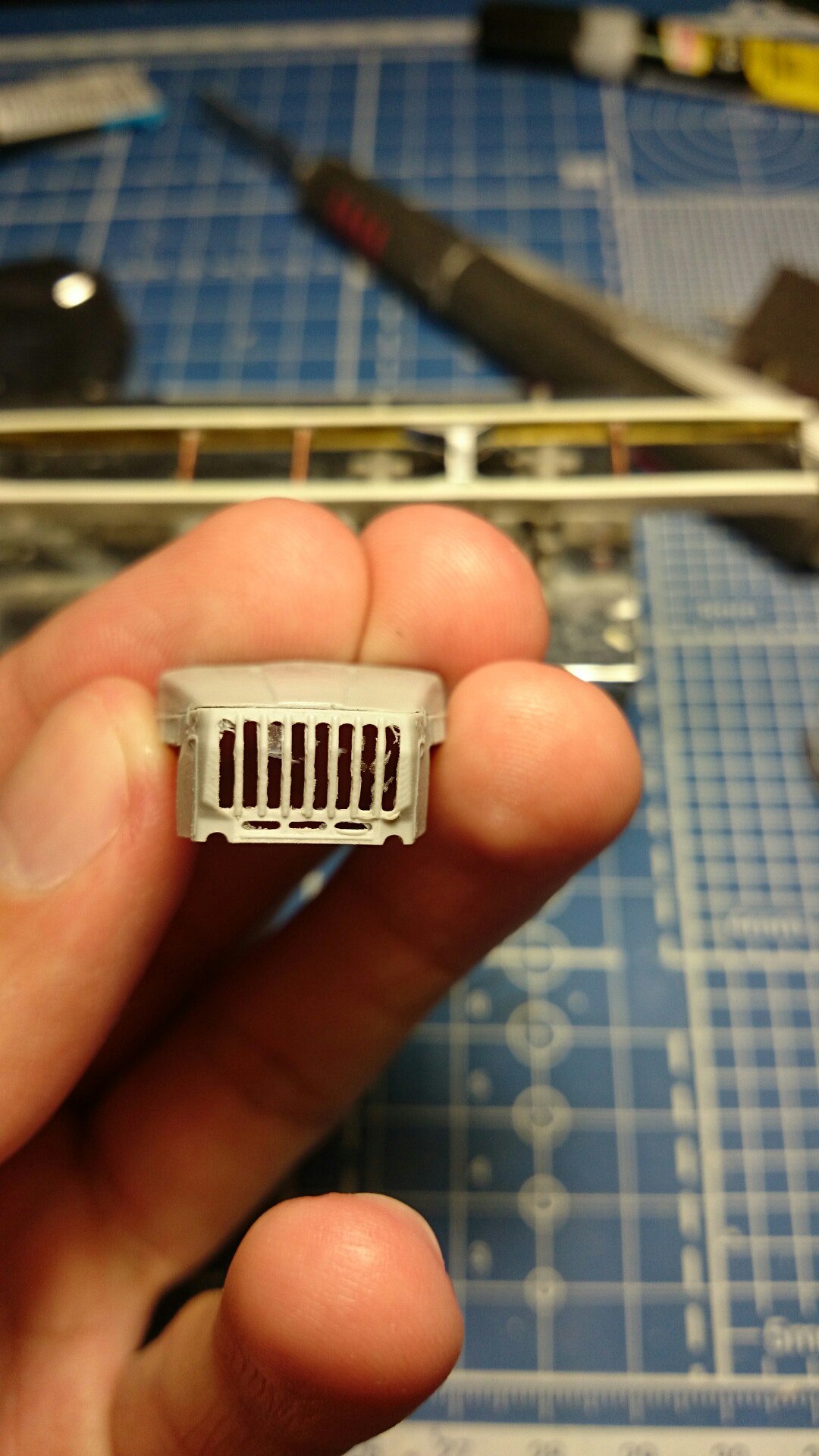

Кабина и пухлики - которые я получил...

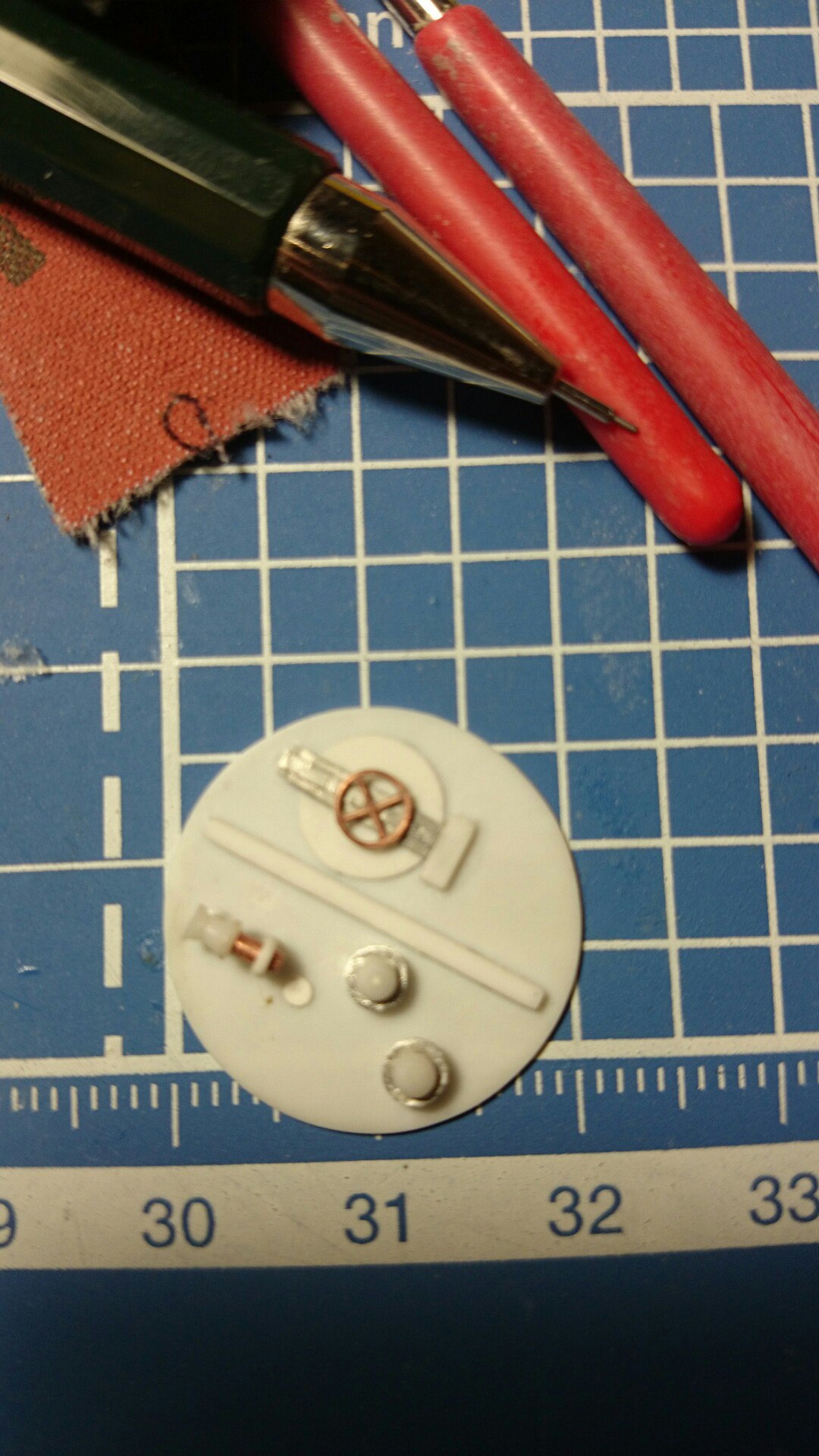

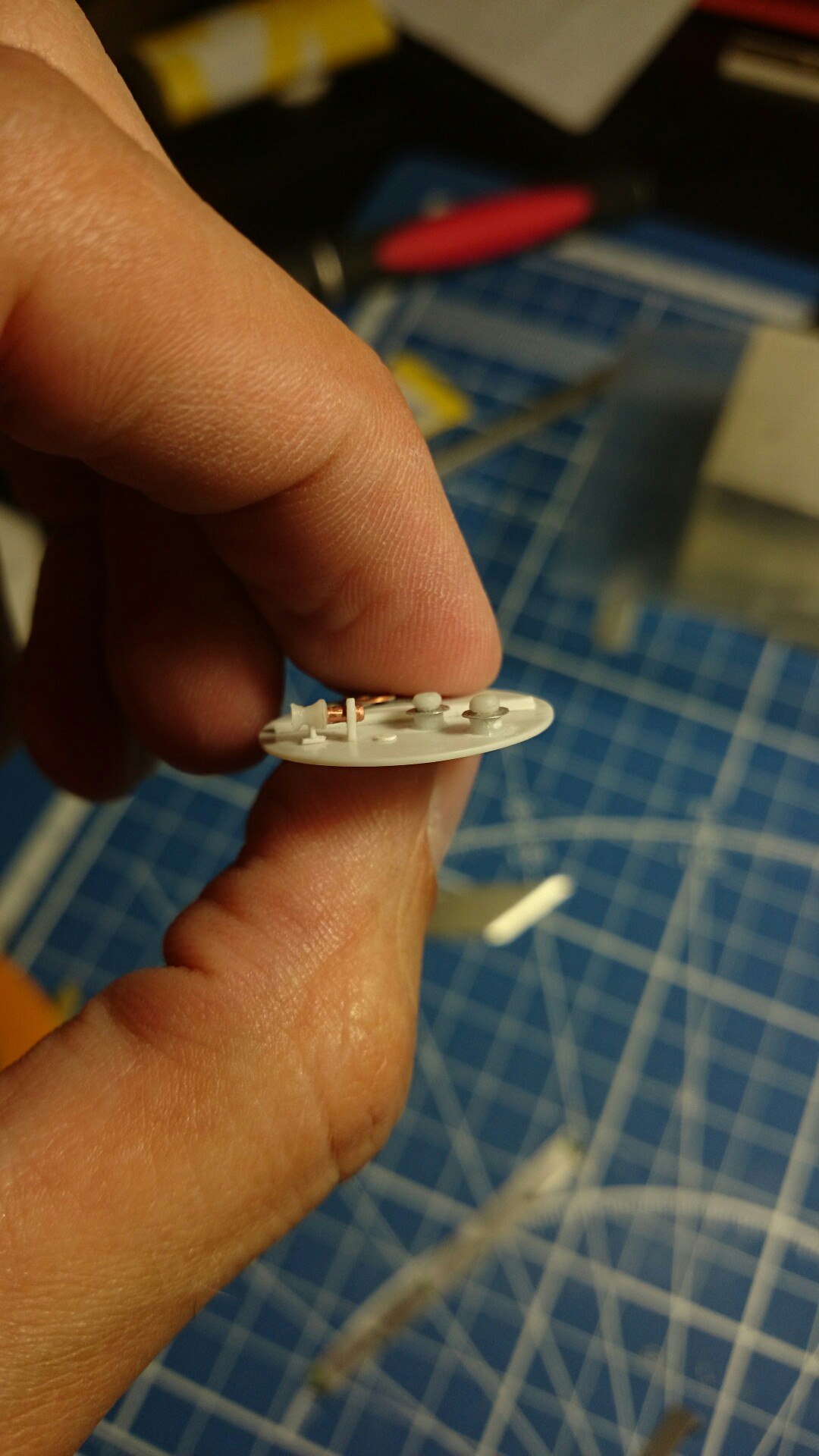

Почти готовая крышка цистерны...

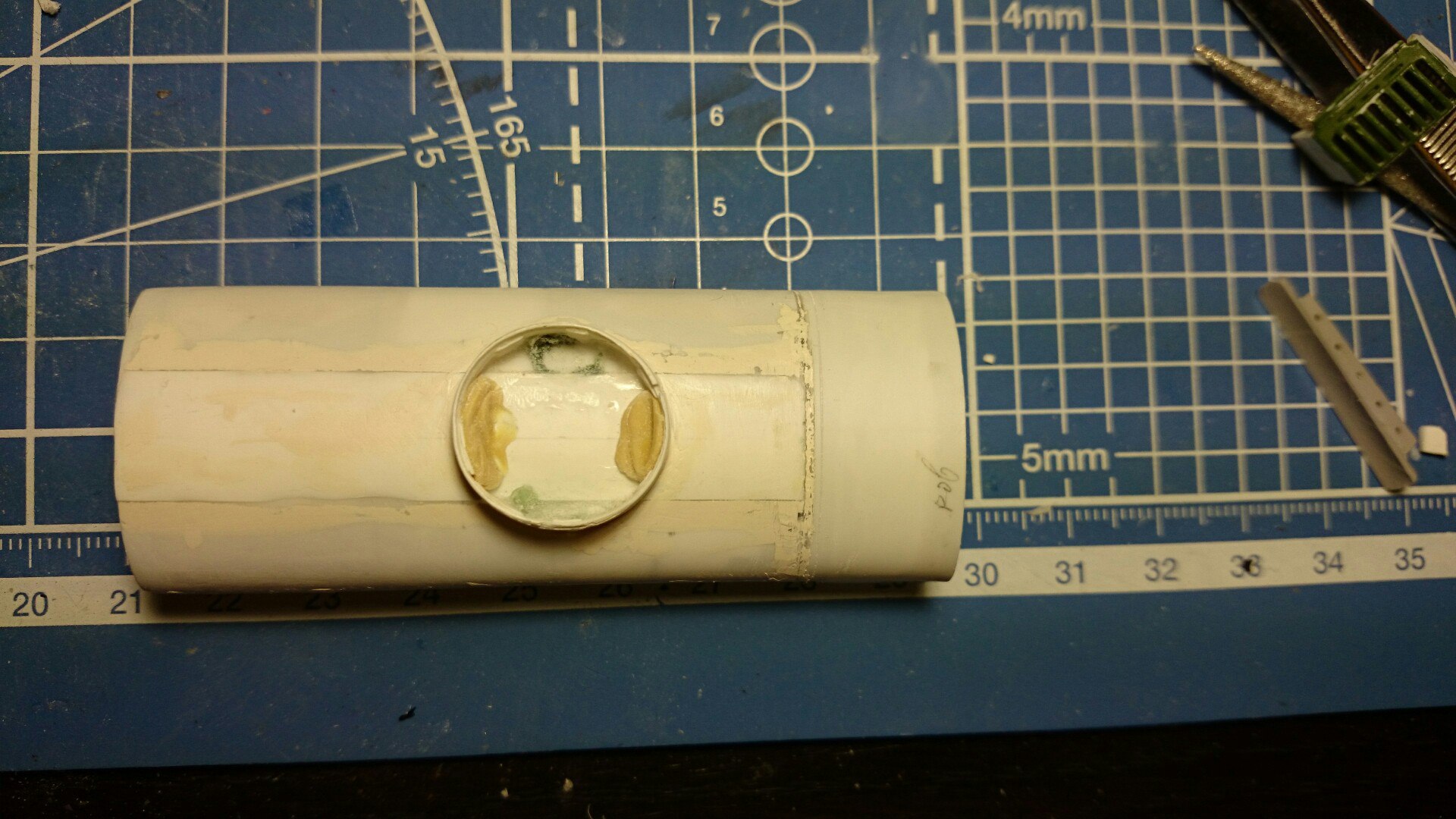

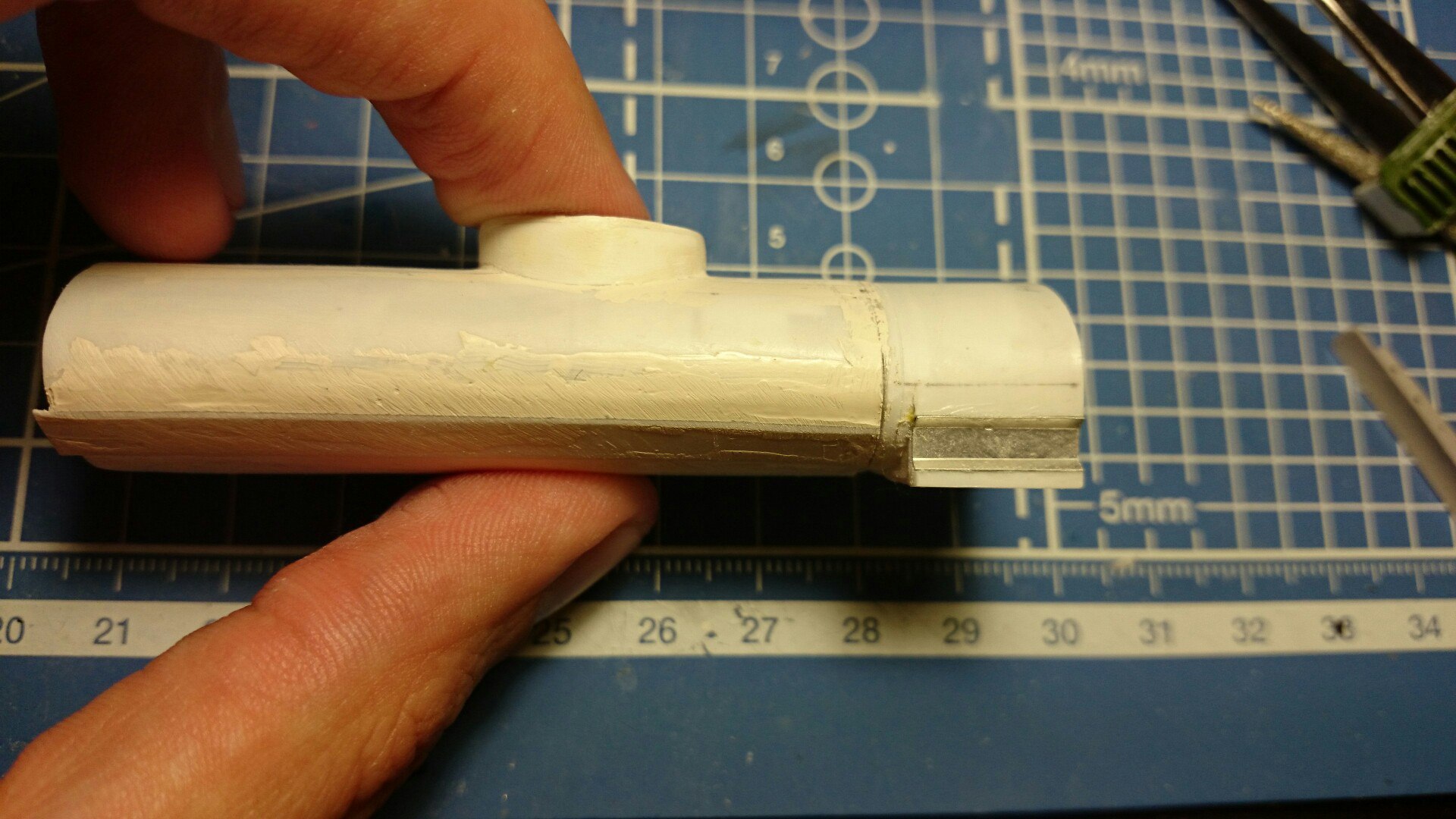

Вторая неудачная попытка сделать цистерну...
Хочется все таки приоткрыть задний отсек цистерны если получится (Благо фото отсека есть) , или же просто вставить в цистерну элемент питания и попробовать сделать рабочими фары, габариты и подсветку кабины АТЗ... Но пока не получается добиться правильной геометрии цистерны... Пробовал сделать как "ОлегЦ" с scalemodels - но овал цистерны в некоторых местах был немного другой формы нежели на чертежах, по этому при второй попытке попробовал сделать каркас и его обтянуть пластиком, отдельно сделав саму цистерну - и отдельно агрегатную часть. По отдельности смотрелись отлично, но когда начал стыковать их - у агрегатной части почему то оказался в верху небольшой наклон примерно меньше 1 мм от цистерны в сторону задней части отсека, а овальная часть которая стыкуется с самой цистерной - чуть чуть шире - попытался исправить вставками из пластика толщиной 0,25 мм  и шпаклевкой, но наклон я не как не смог исправить, поэтому буду начинать все с начала...
Жду критику, замечания или может быть советы как воплотить - эту модель в жизнь, все таки она у меня в определенной степени первая модель - которая будет сделана по всем правилам и канонам моделизма, ну и за одно своеобразная "Кошка" )

P.S. Модель доделаю в любом случае, рано или поздно, чего бы это не стоило - с ней теперь связаны воспоминания о одном человеке...

@алексей написал:

 то что я получил за такие деньги, нет слов что бы это описать....

Сочувствую! Действительно, качество низкое. Сам бы на вашем месте   .
Посоветовать ничего не могу, сам у Вас учусь. Заготовка цистерны нравится.
Терпения и сил Вам!

Добрый день ! кто ни-будь может скинуть фотографии ниши передних колес склеенных с крыльями, от модели УРАЛ-4320 1/35 "Звезды", снизу, сбоку, и под разными углами ?!

Доброго времени суток !

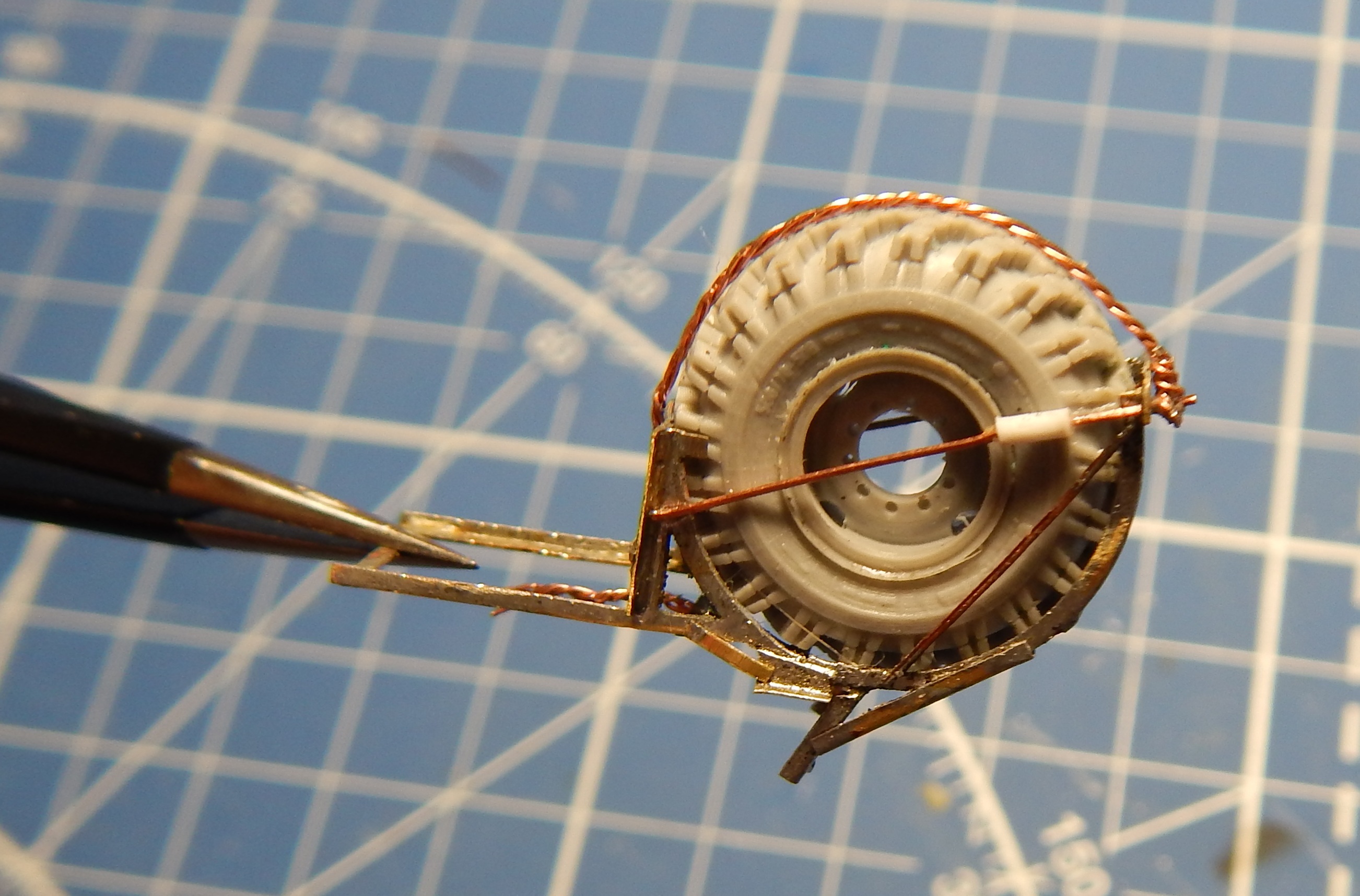

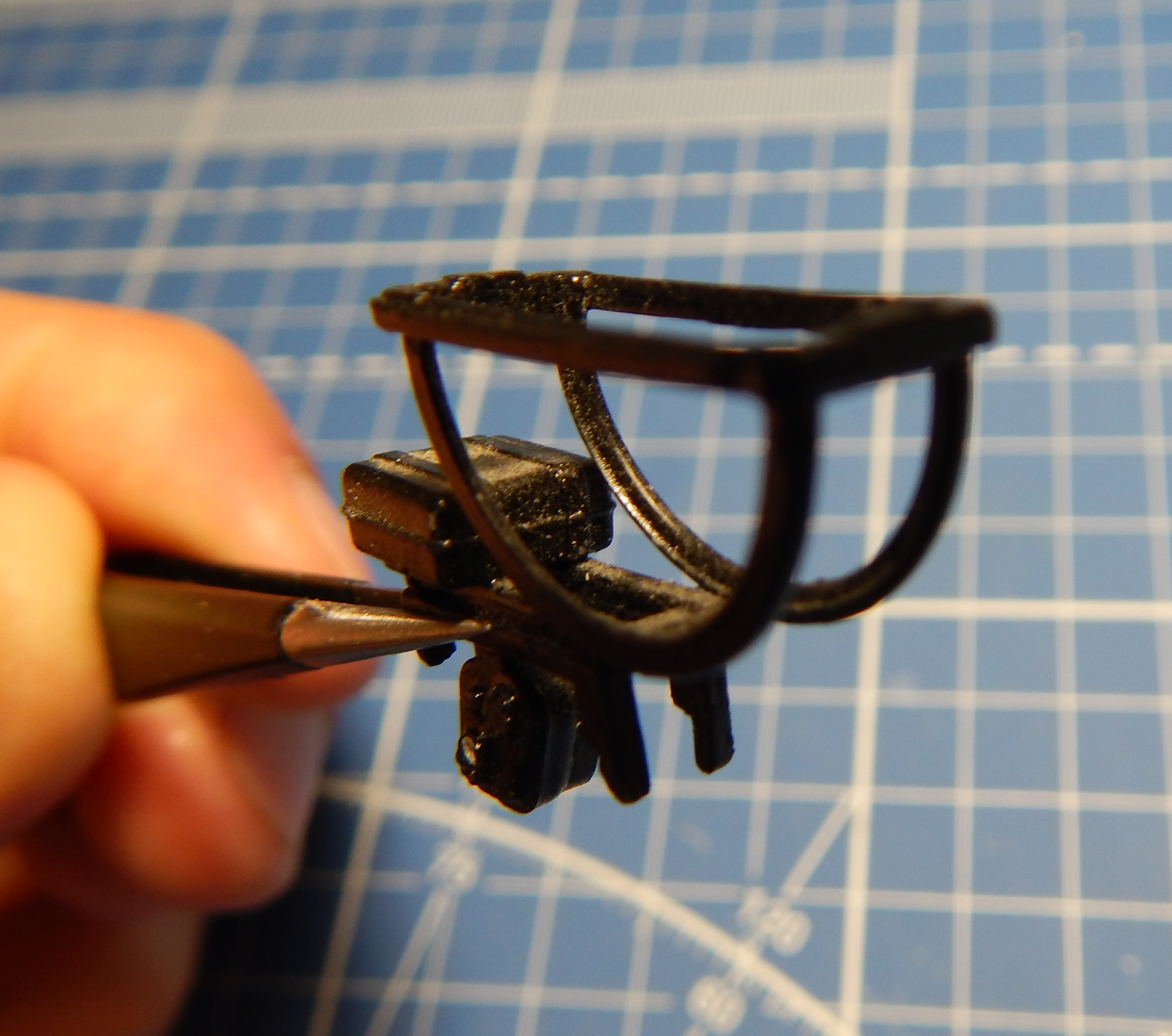

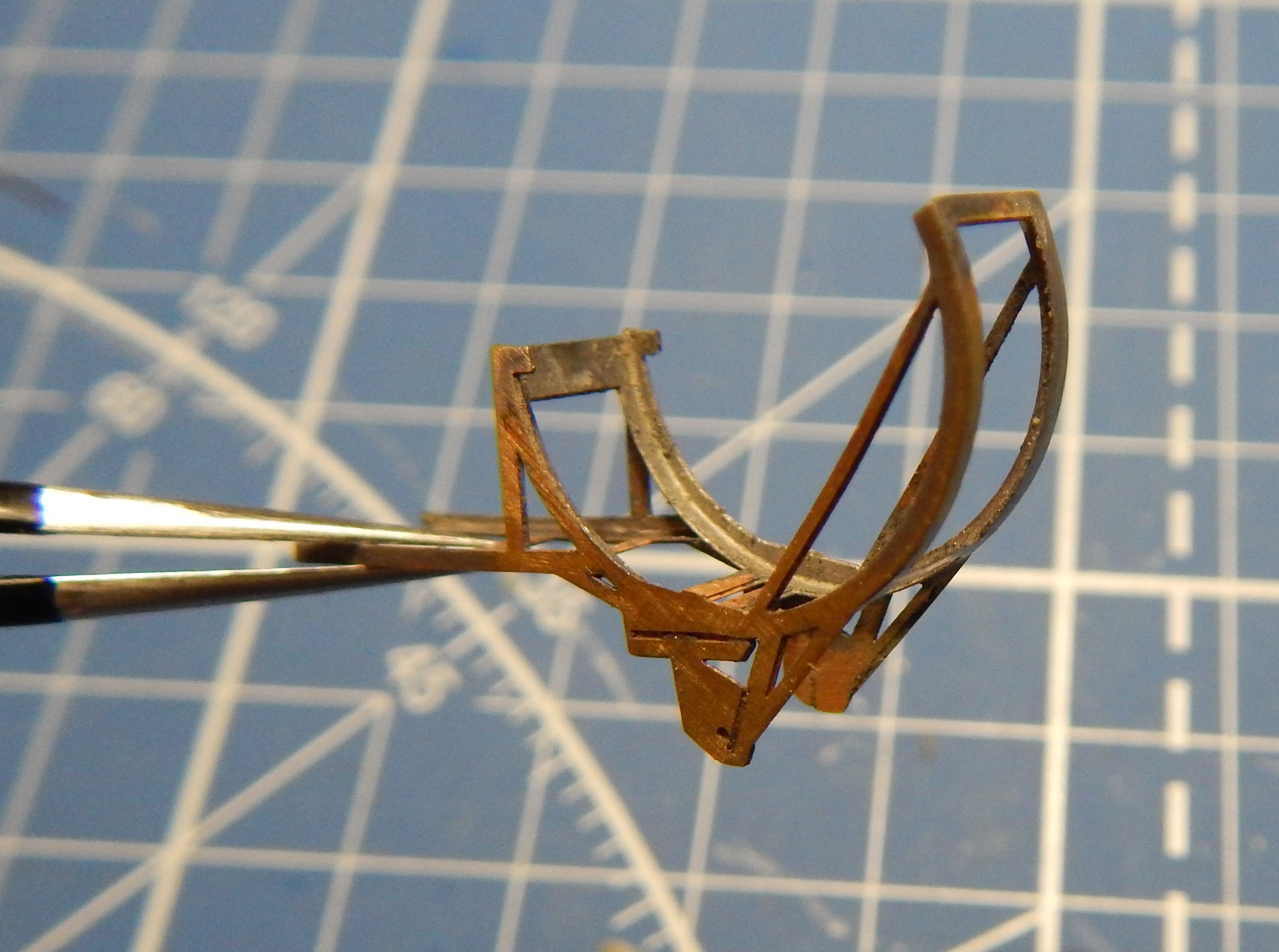

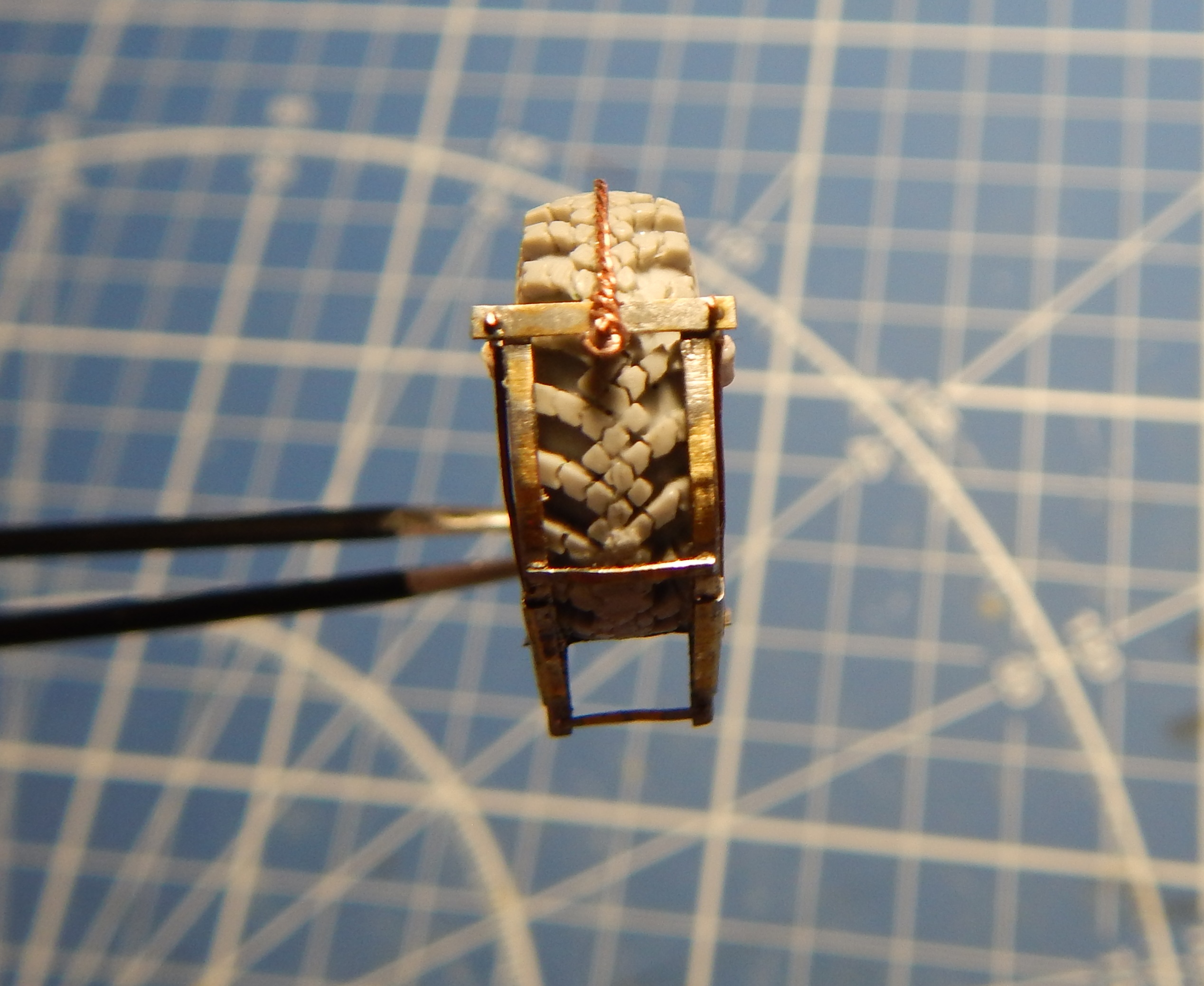

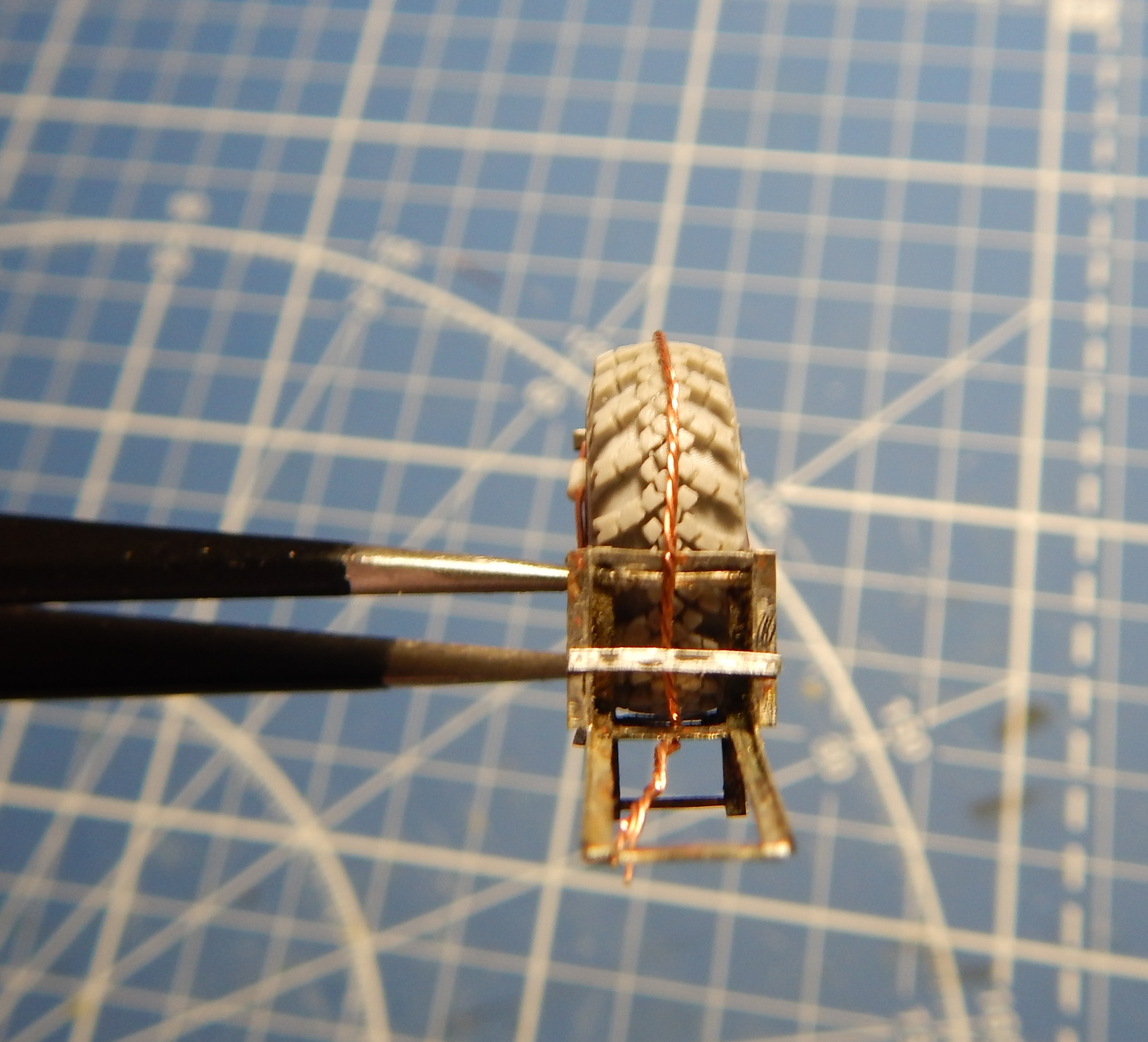

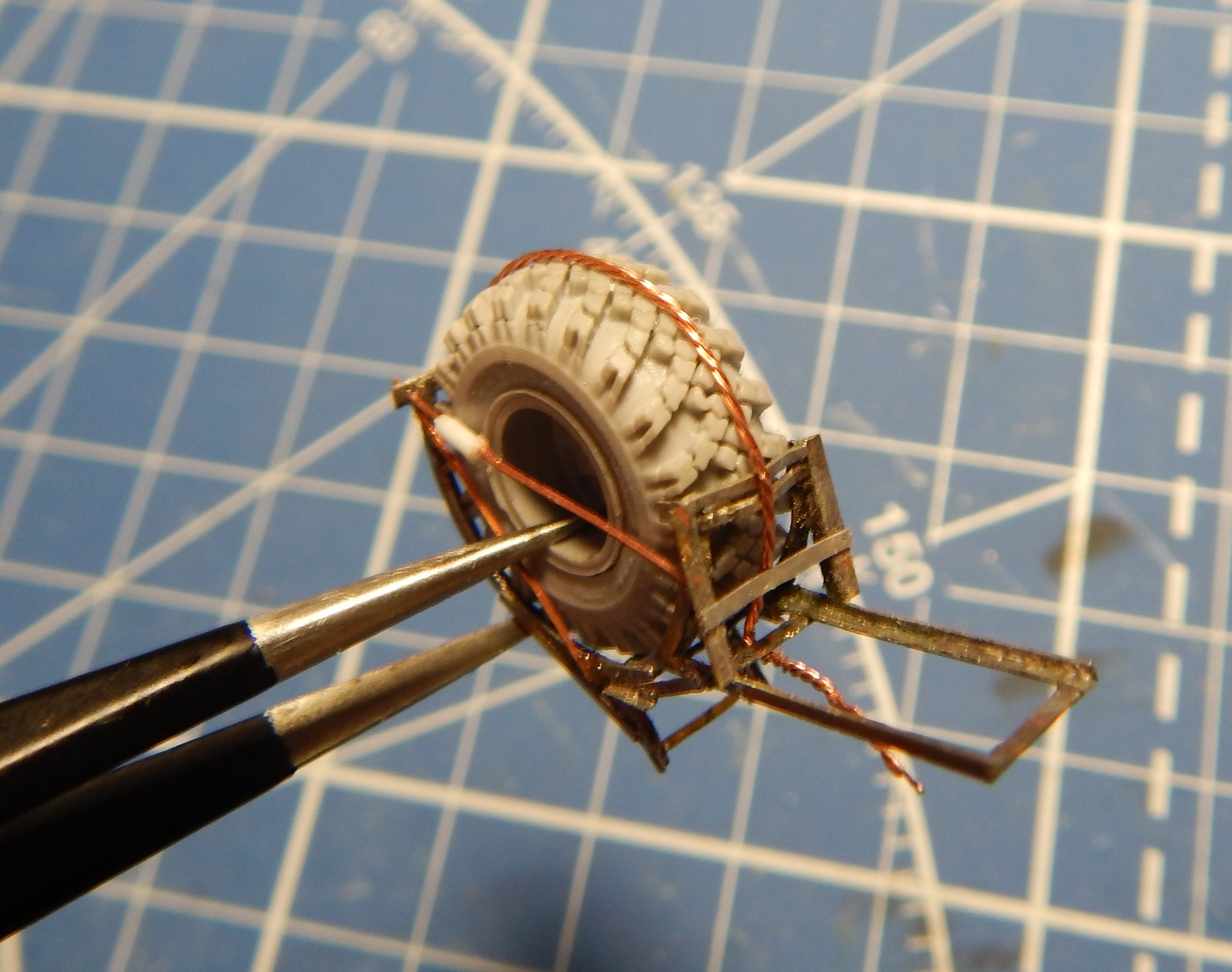

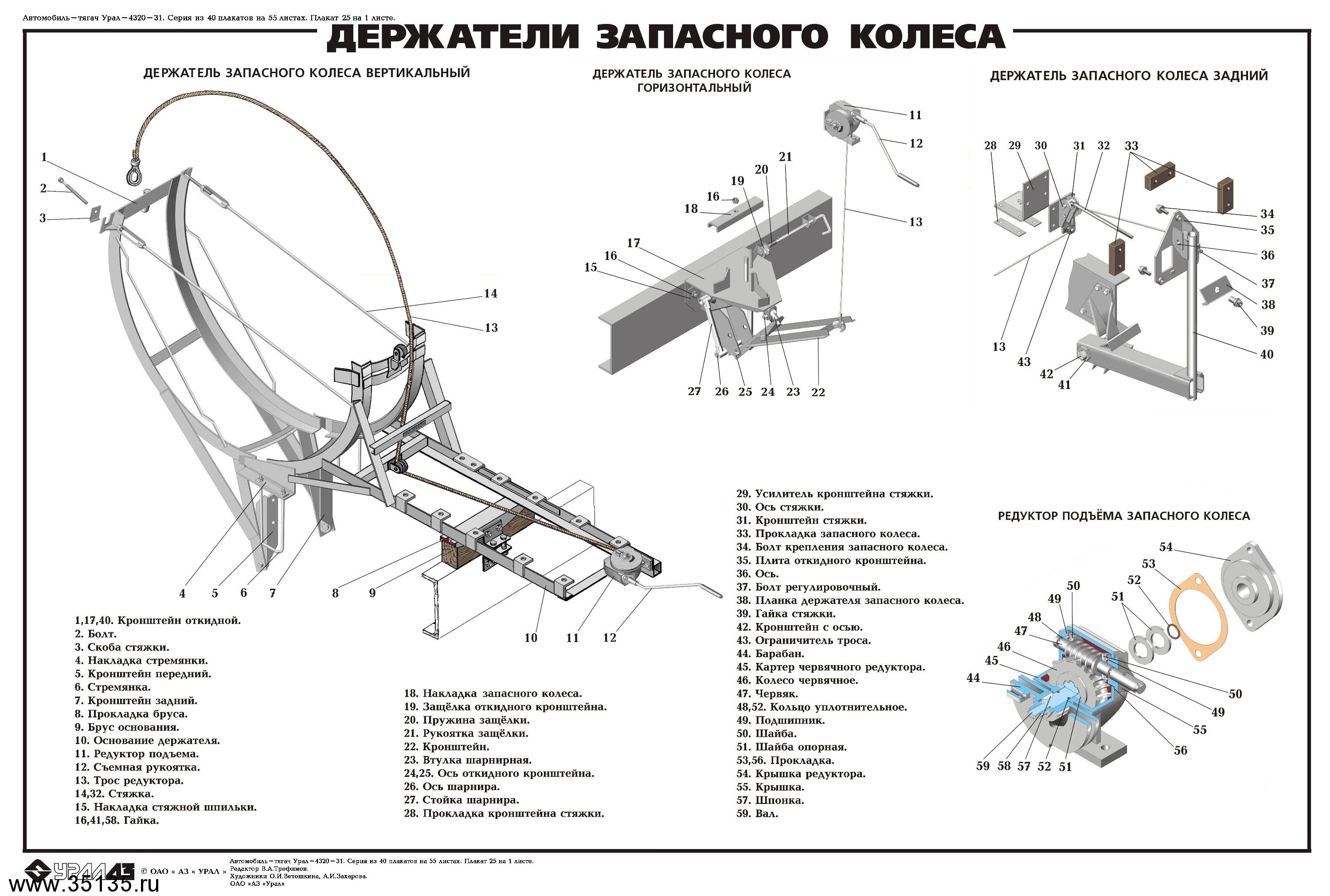

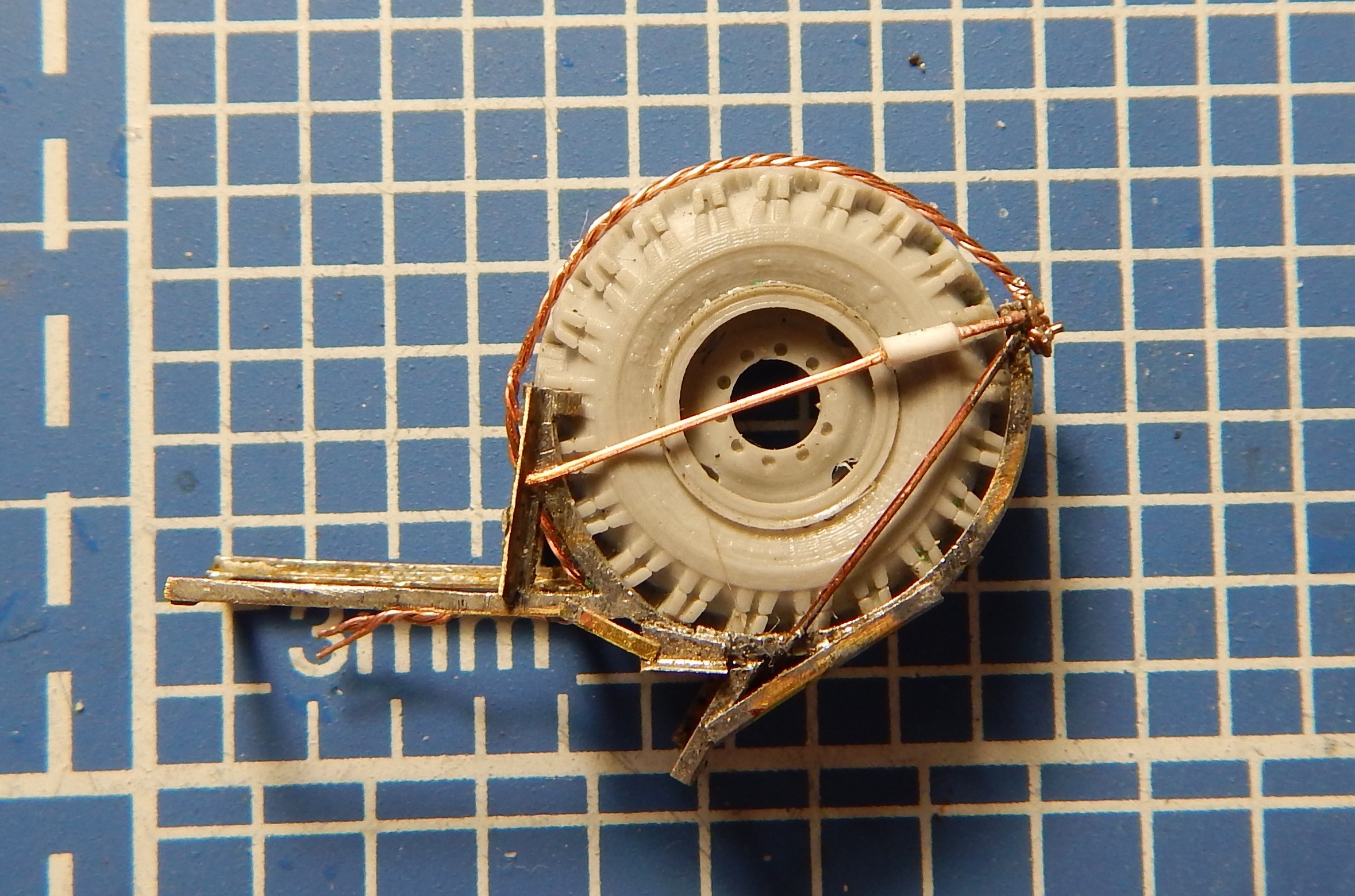

Решил рискнуть и опять заняться АТЗ-10 на базе УРАЛ-4320 в масштабе 1/72. За 36 часов ада, у меня все таки получилось спаять ДЗК под ИП-284 с учетом чертежей и фотографий что попали в мои руки. Для сравнение в конце привел фото ДЗК для УРАЛ-4320: фототравление от New Penguin (не дособирал) и пластиковое ДЗК от ICM которое идет в наборе с моделью.
При создании использовал части фототравление от New Penguin, листовую латунь, проволоку разного диаметра, пластик. Еще правда не до конца отшлифовал метал от припоя, но это уже чуть позже.
Жду критику )

Смотрится хорошо!

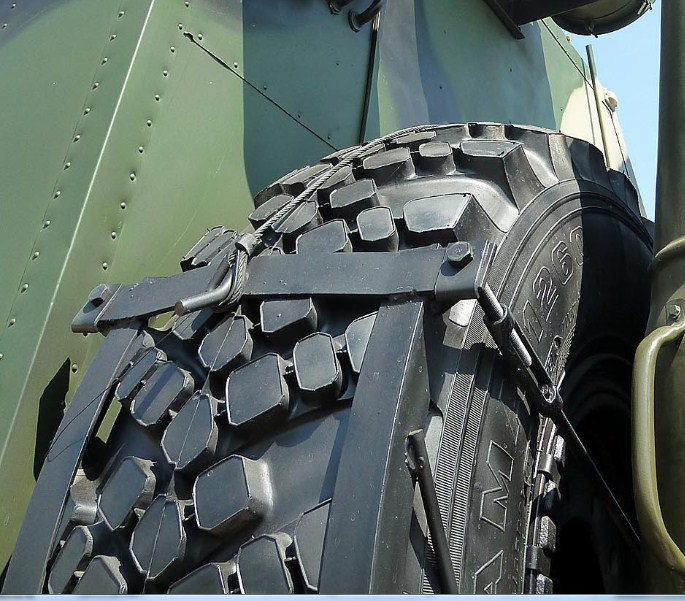

А трос поверх запаски должен быть?
Просто никогда не видел....

@Юрич написал:

Смотрится хорошо!
А трос поверх запаски должен быть?
Просто никогда не видел....

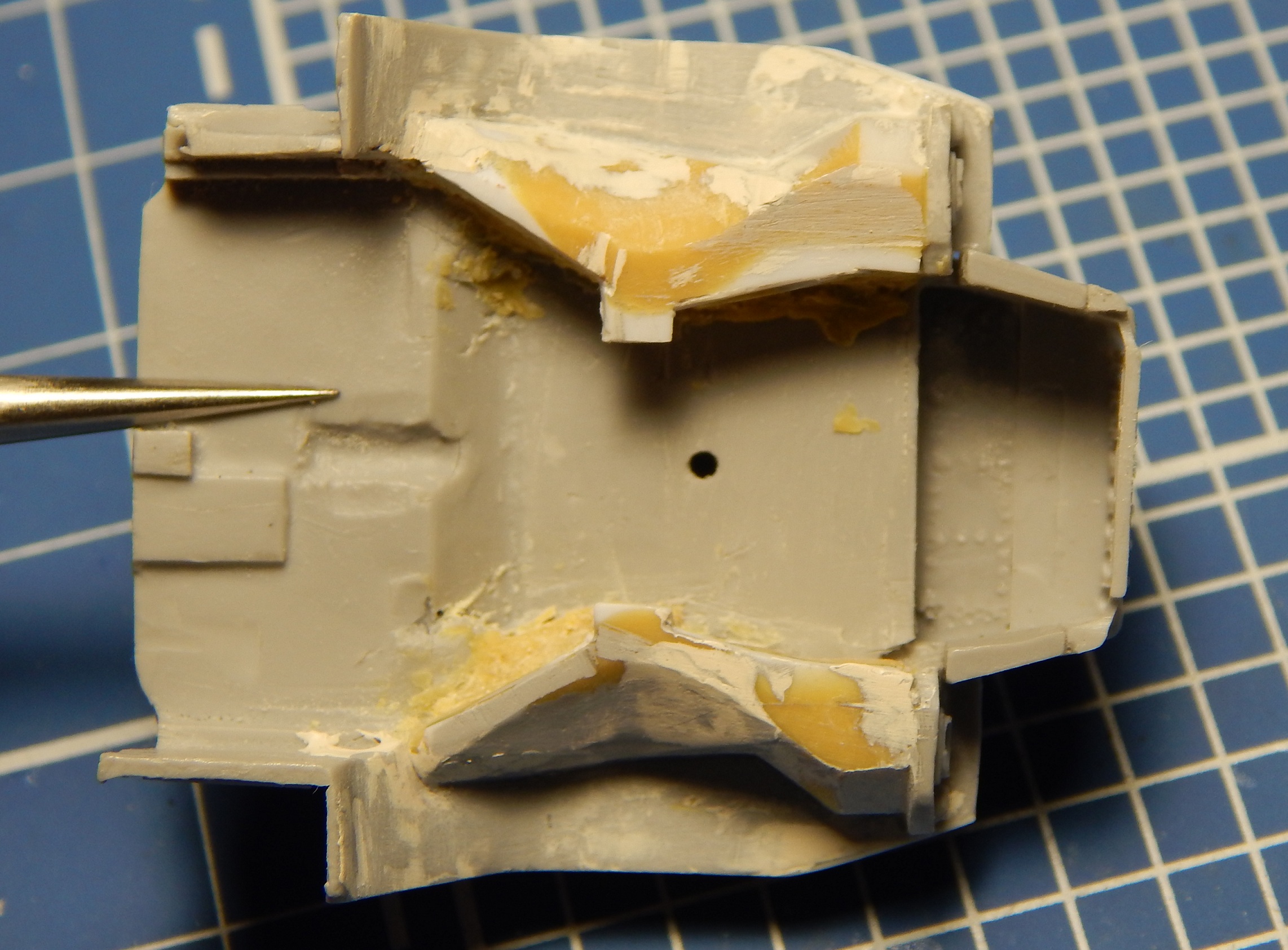

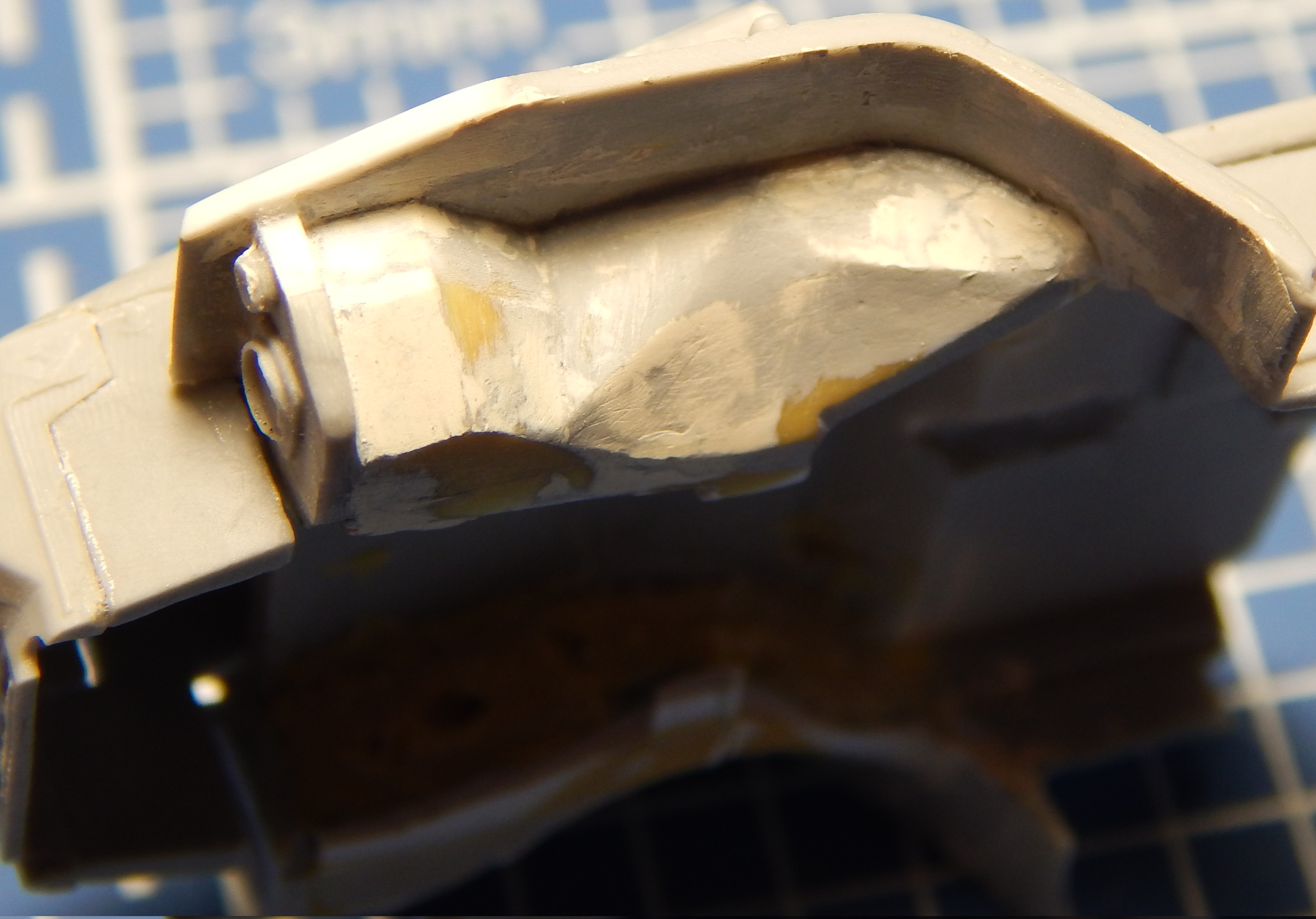

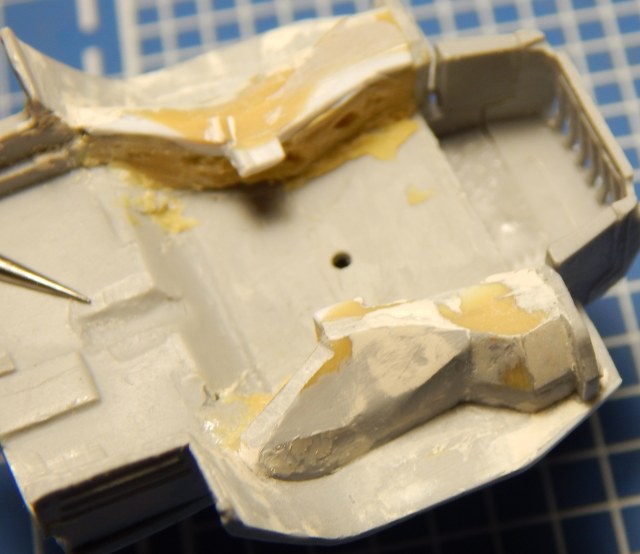

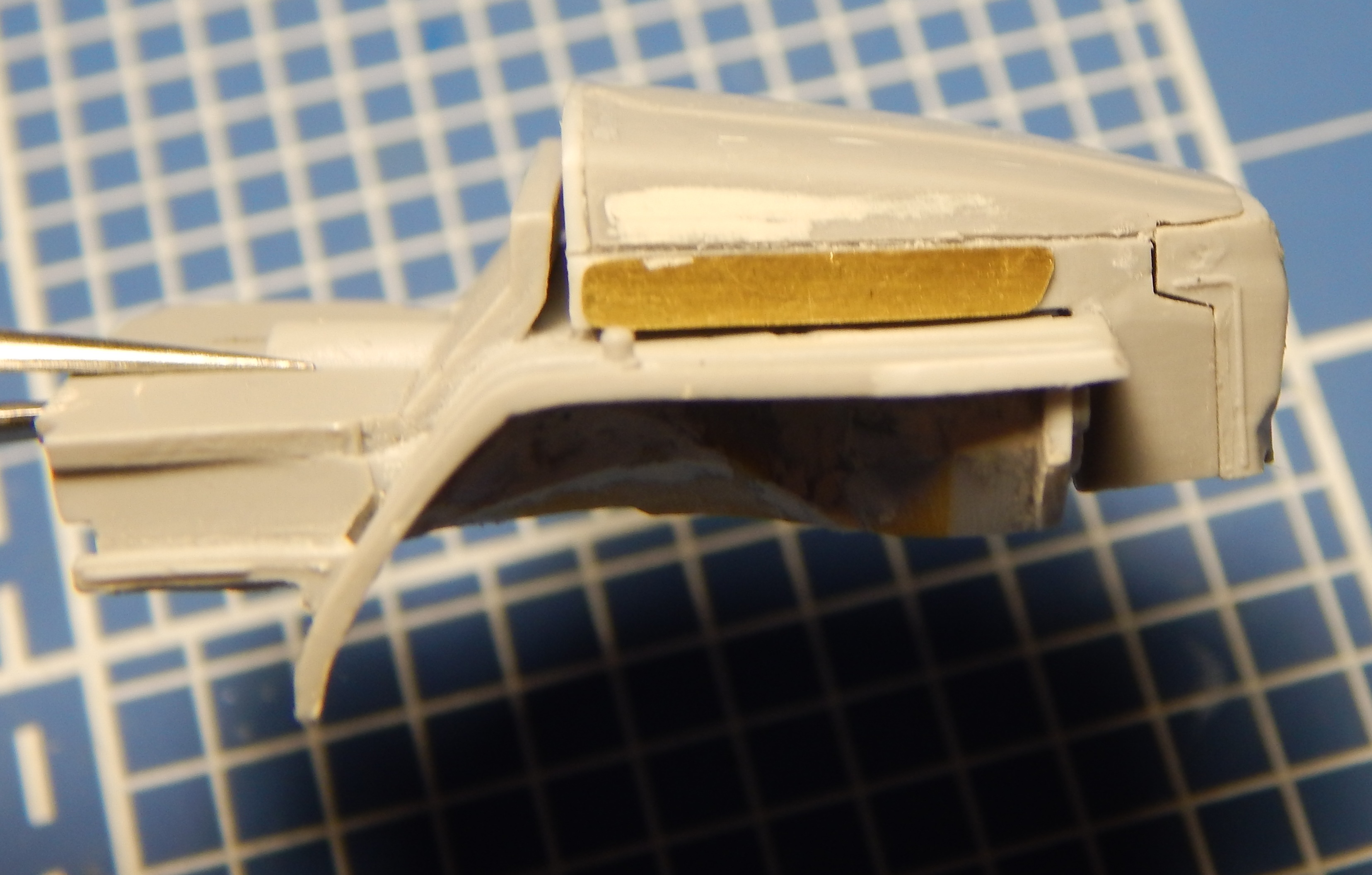

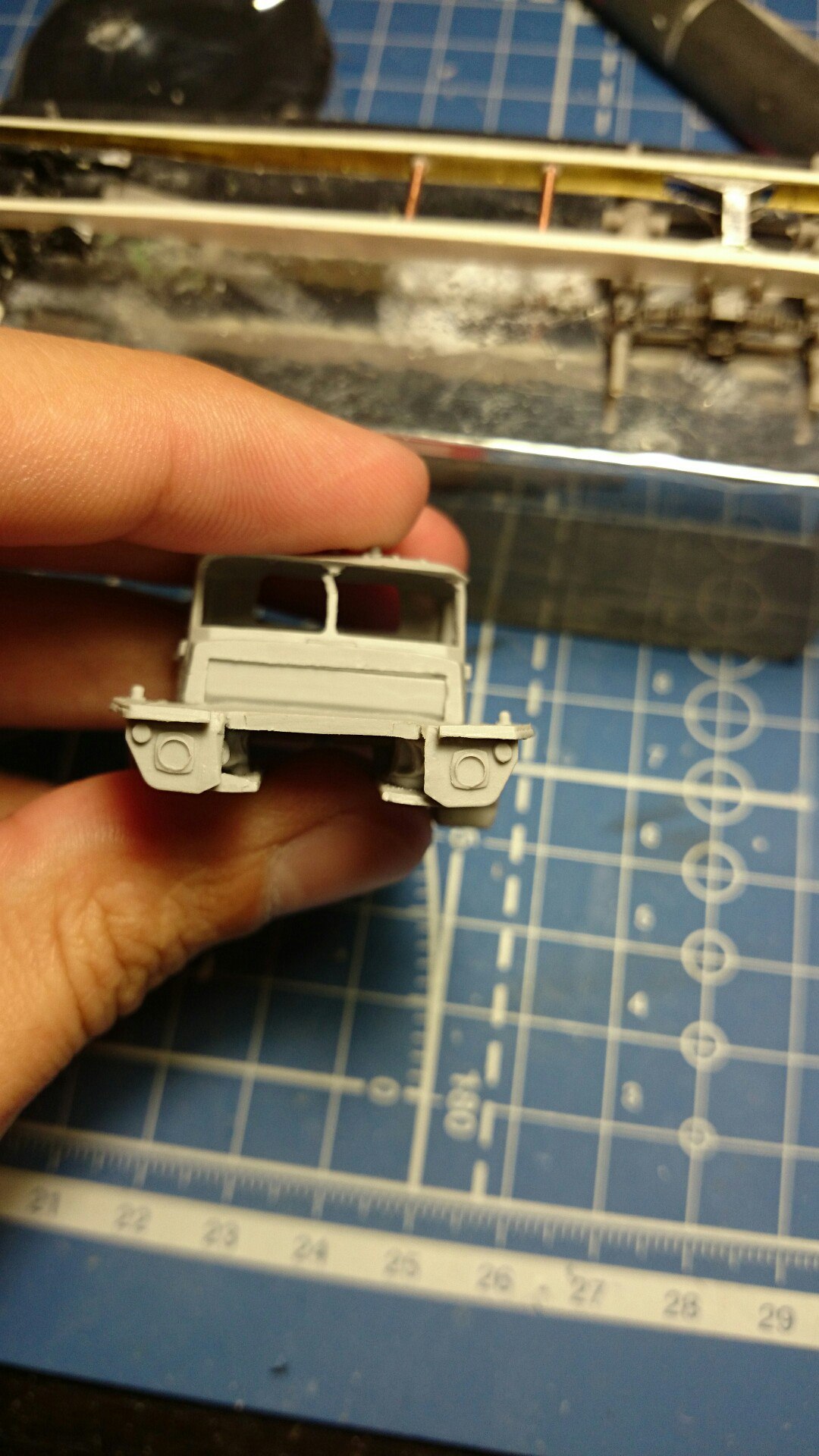

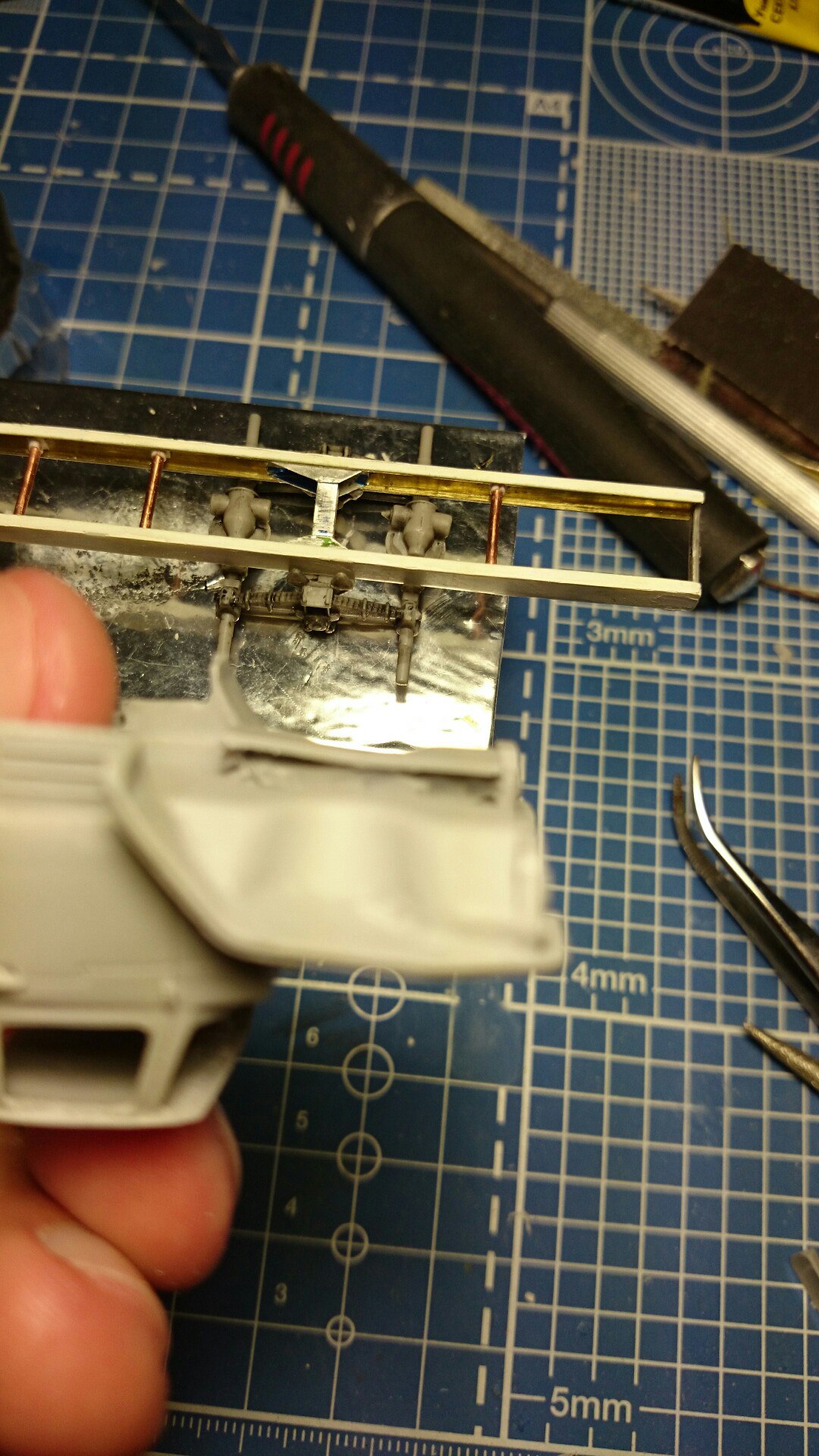

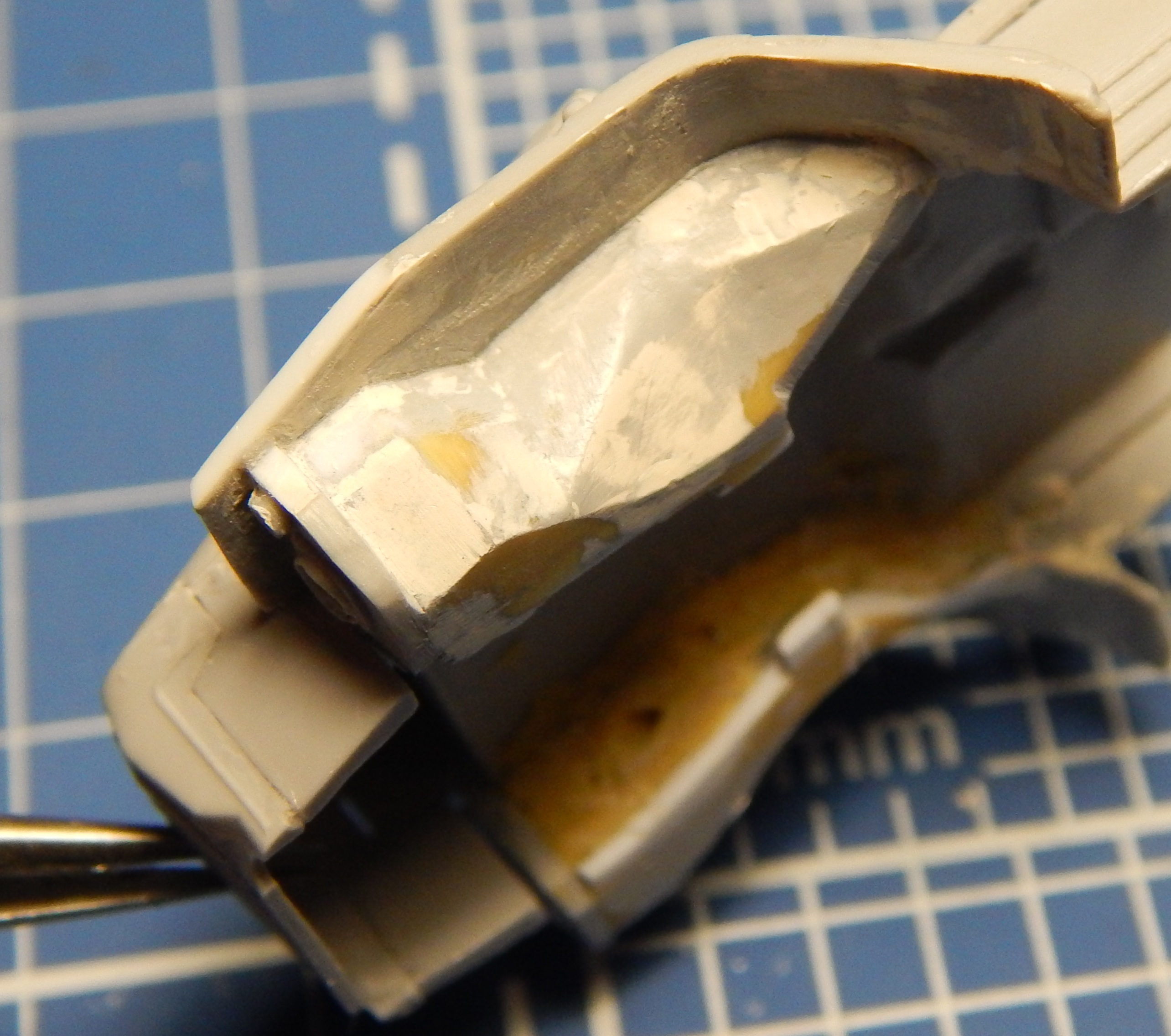

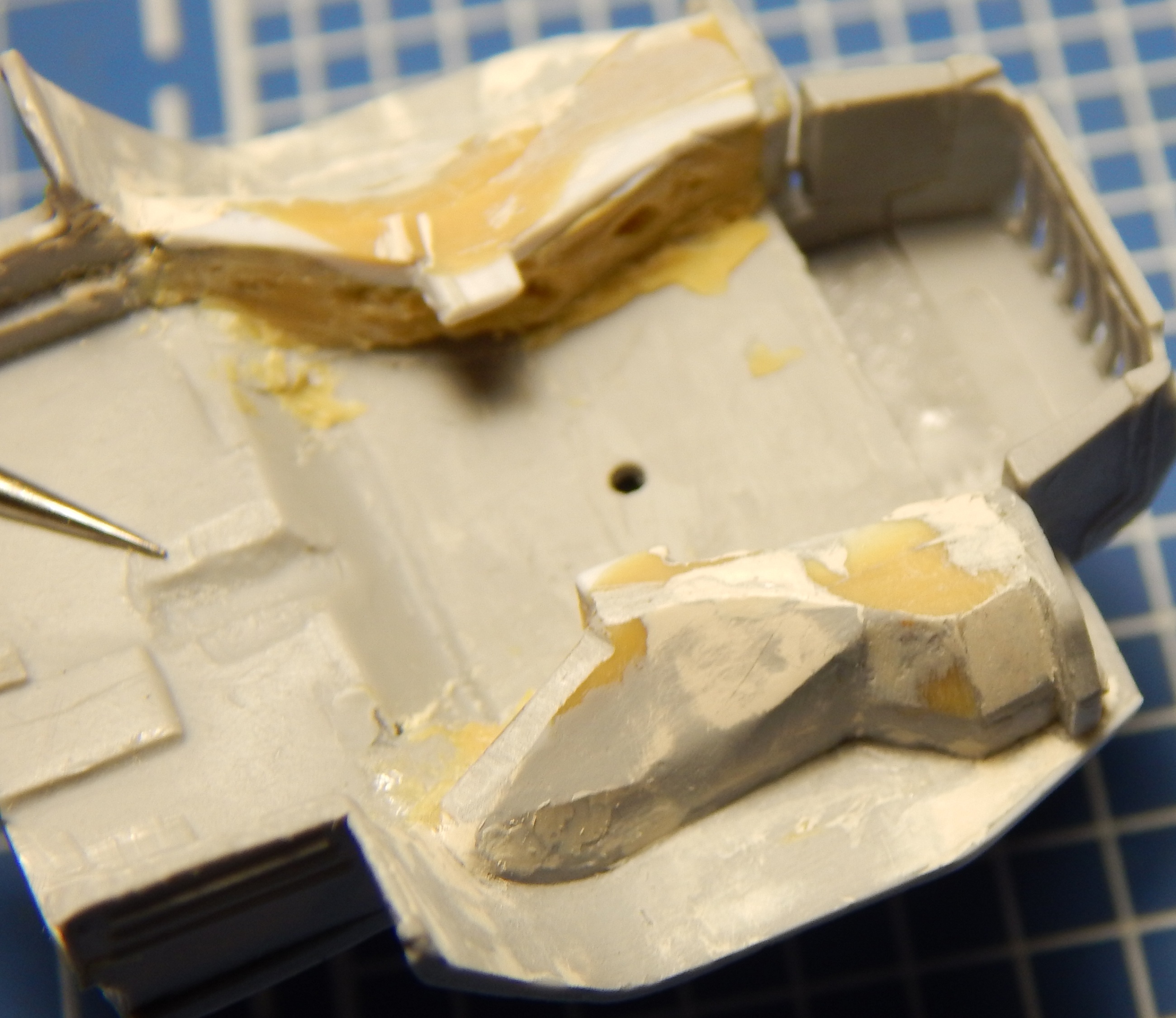

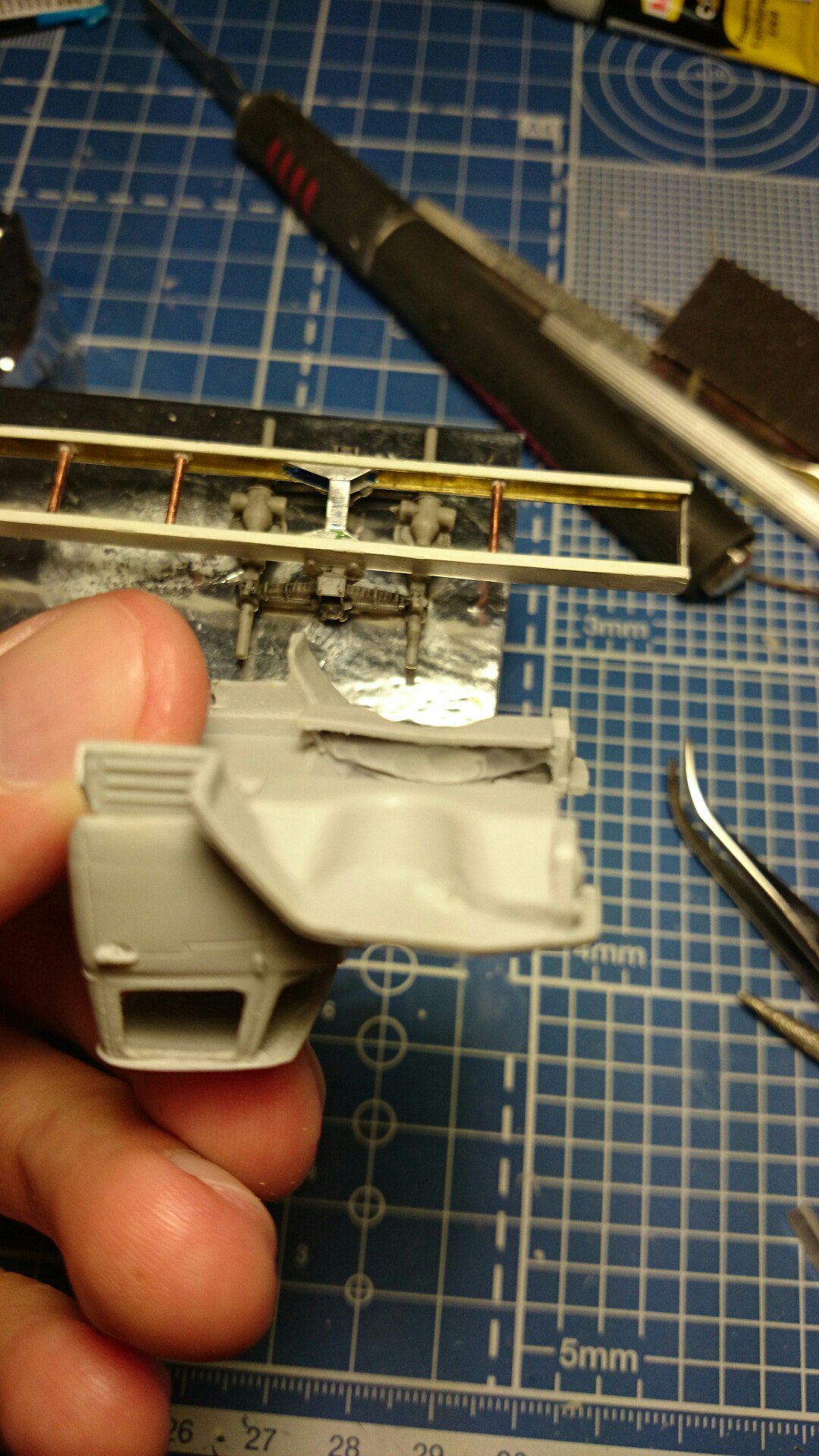

Вроде бы получилось победить ниши передних колес на кабине от танкограда, и привести их намного ближе к тому что стоит на УРАЛах )
Но думаю после грунтовки и предварительной покраски - всплывут мелкие недочеты и шероховатости, которые придется удалят, просто для меня такая кривизна еще пока сложновата ...
Что скажите ?!

Отлично! Все нравится!

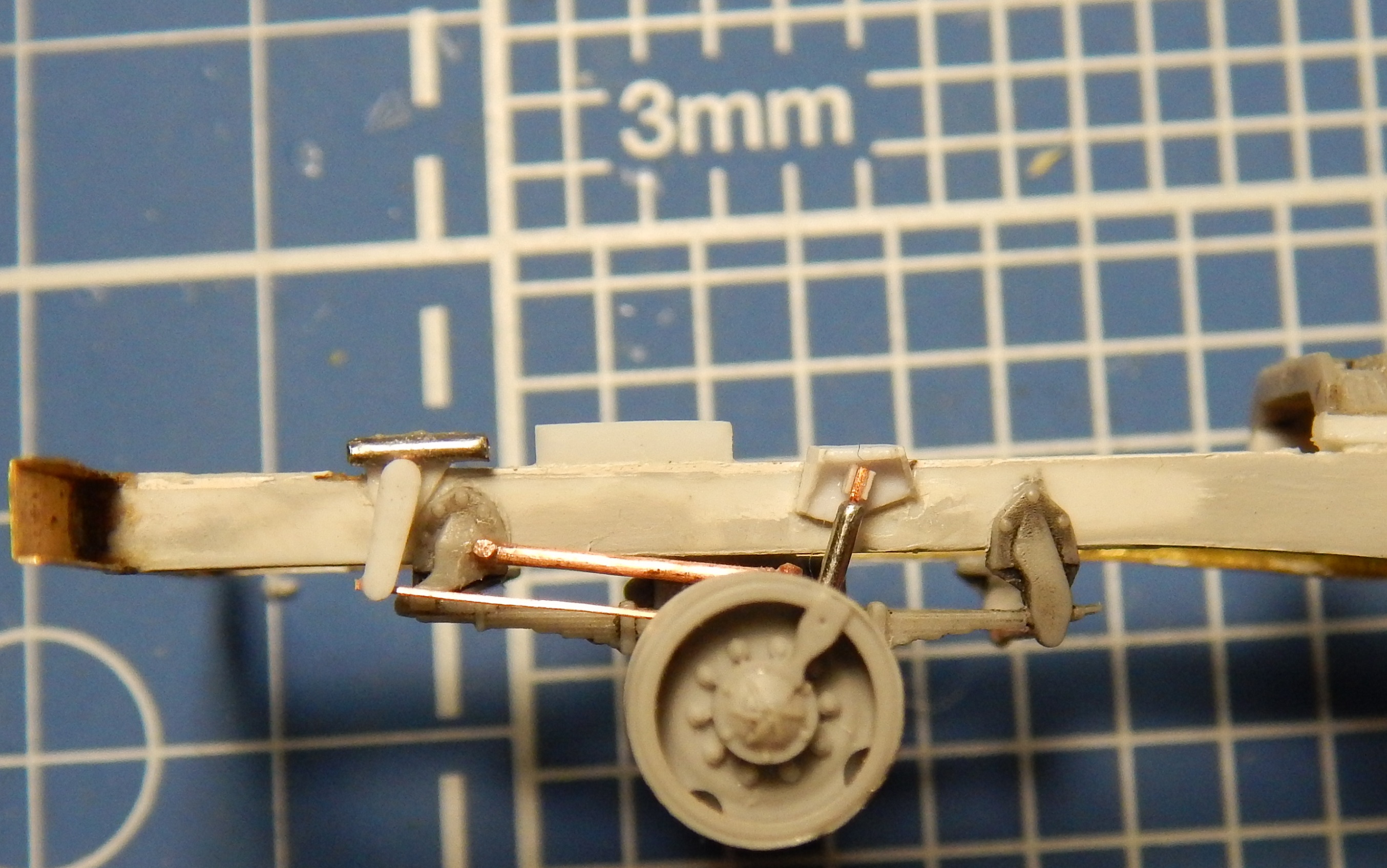

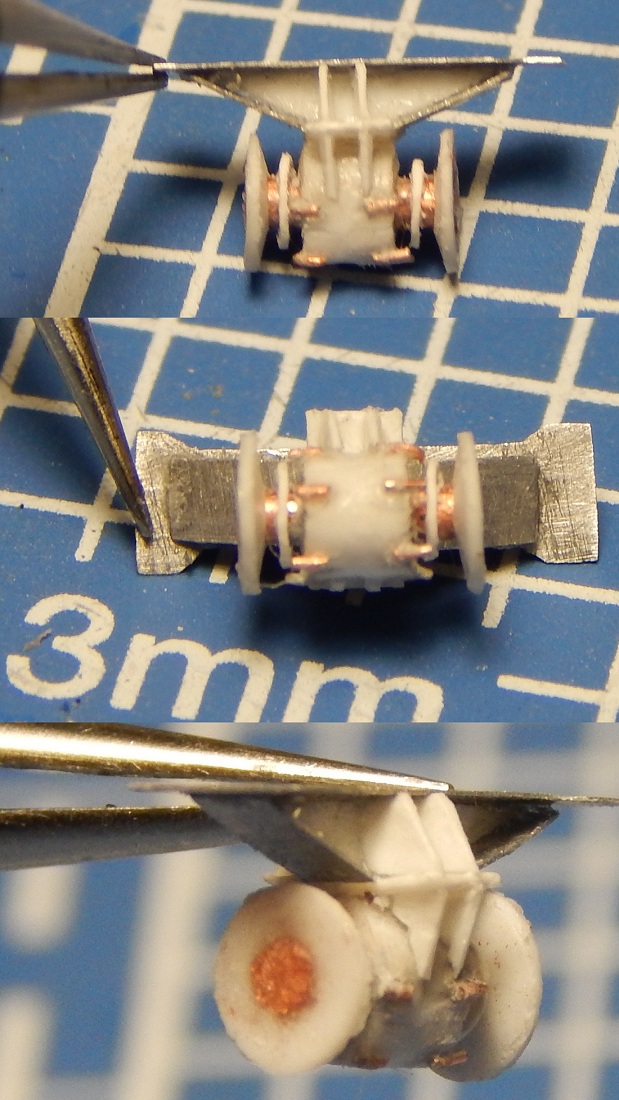

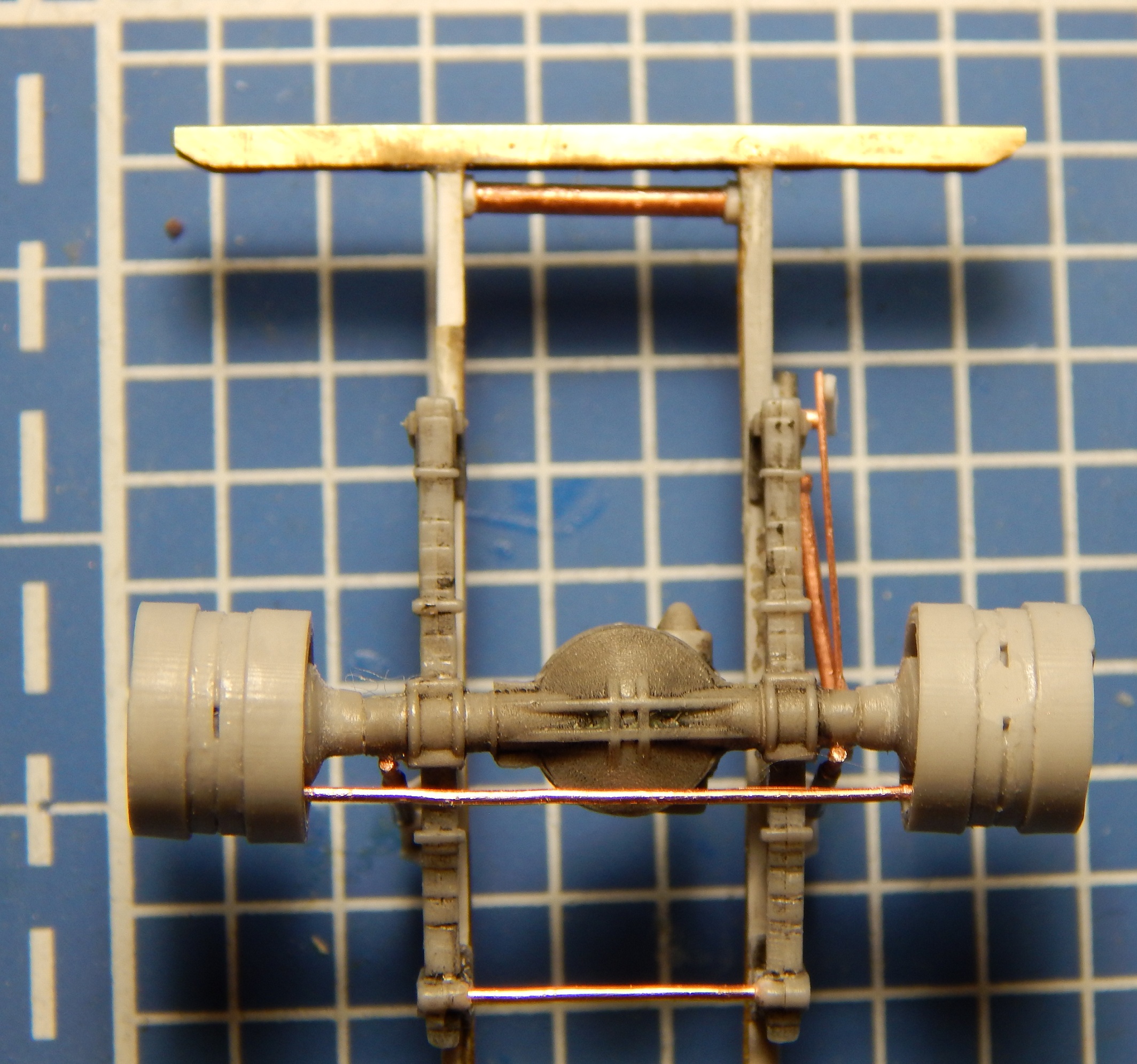

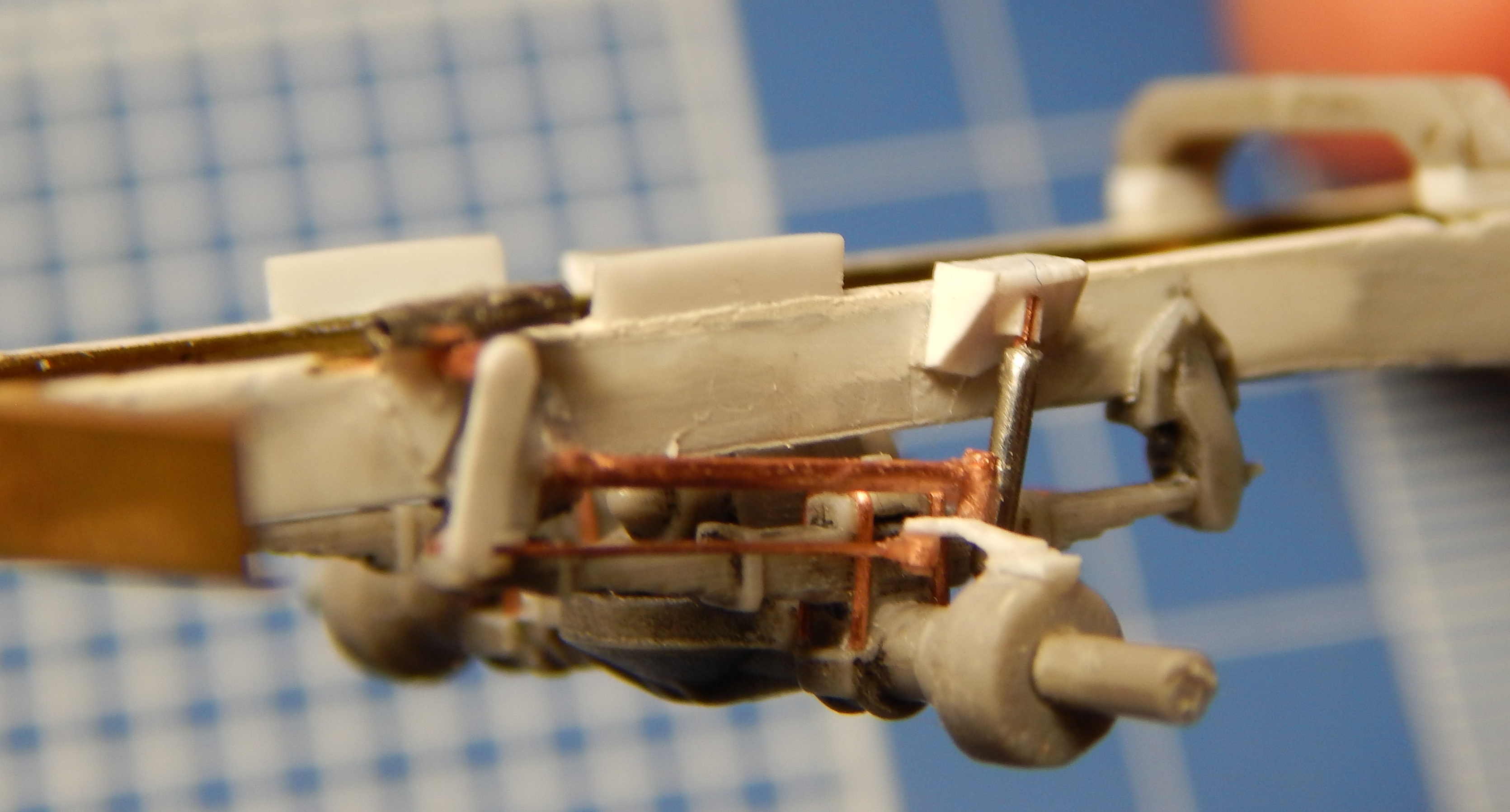

Закончил переднюю часть ходовой.

Здорово получается!
А ДЗК я видел только гидравлический....


@Юрич написал:

Здорово получается!
А ДЗК я видел только гидравлический....гидравлических я на АТЗ и АПА (АПА до 15 года выпуска) -  не видел.

Добрый вечер всем !

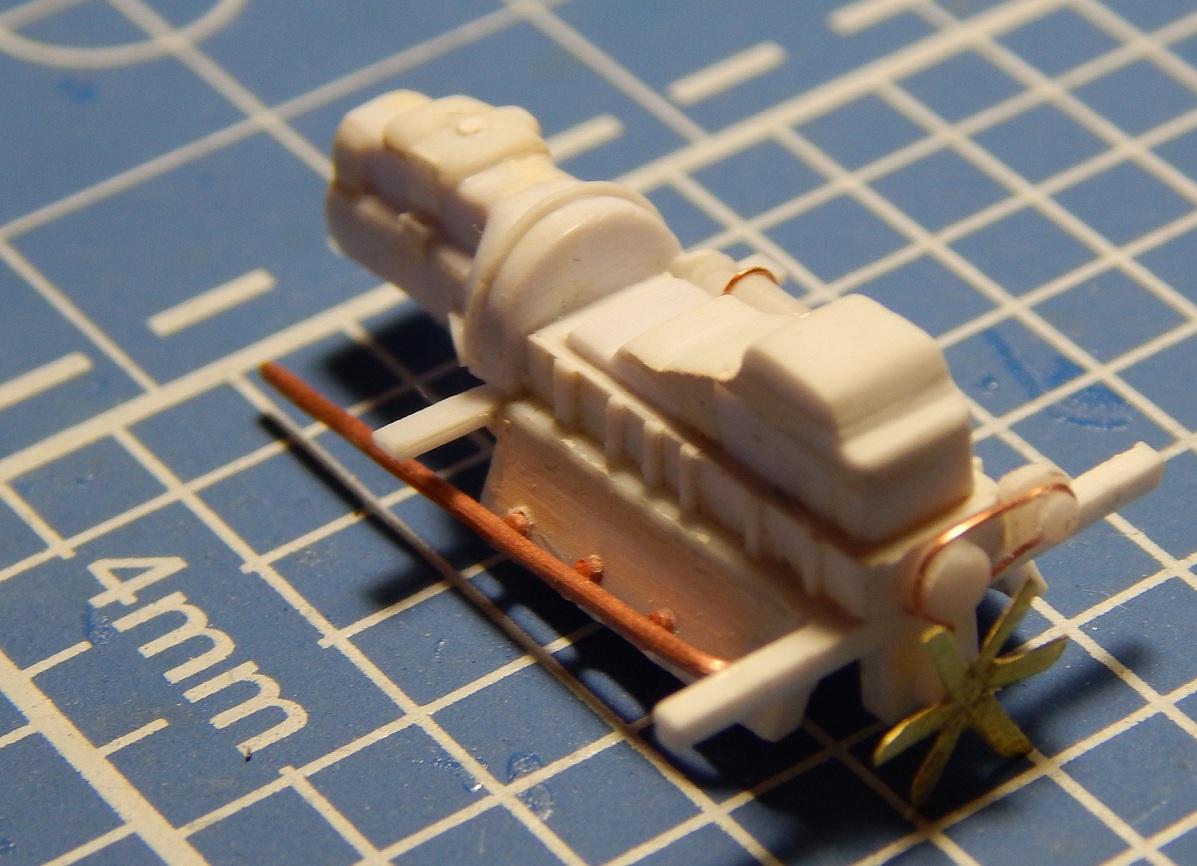

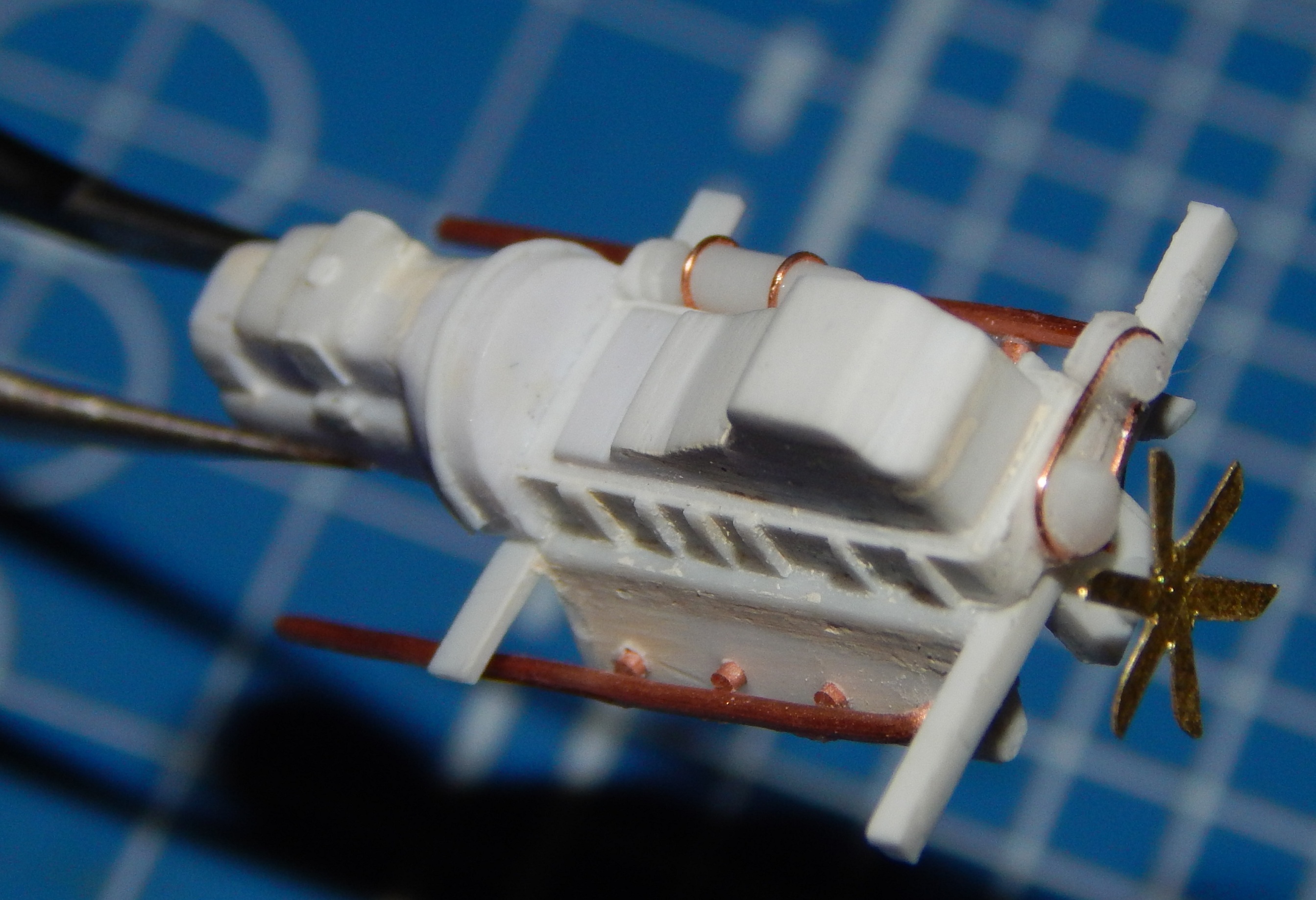

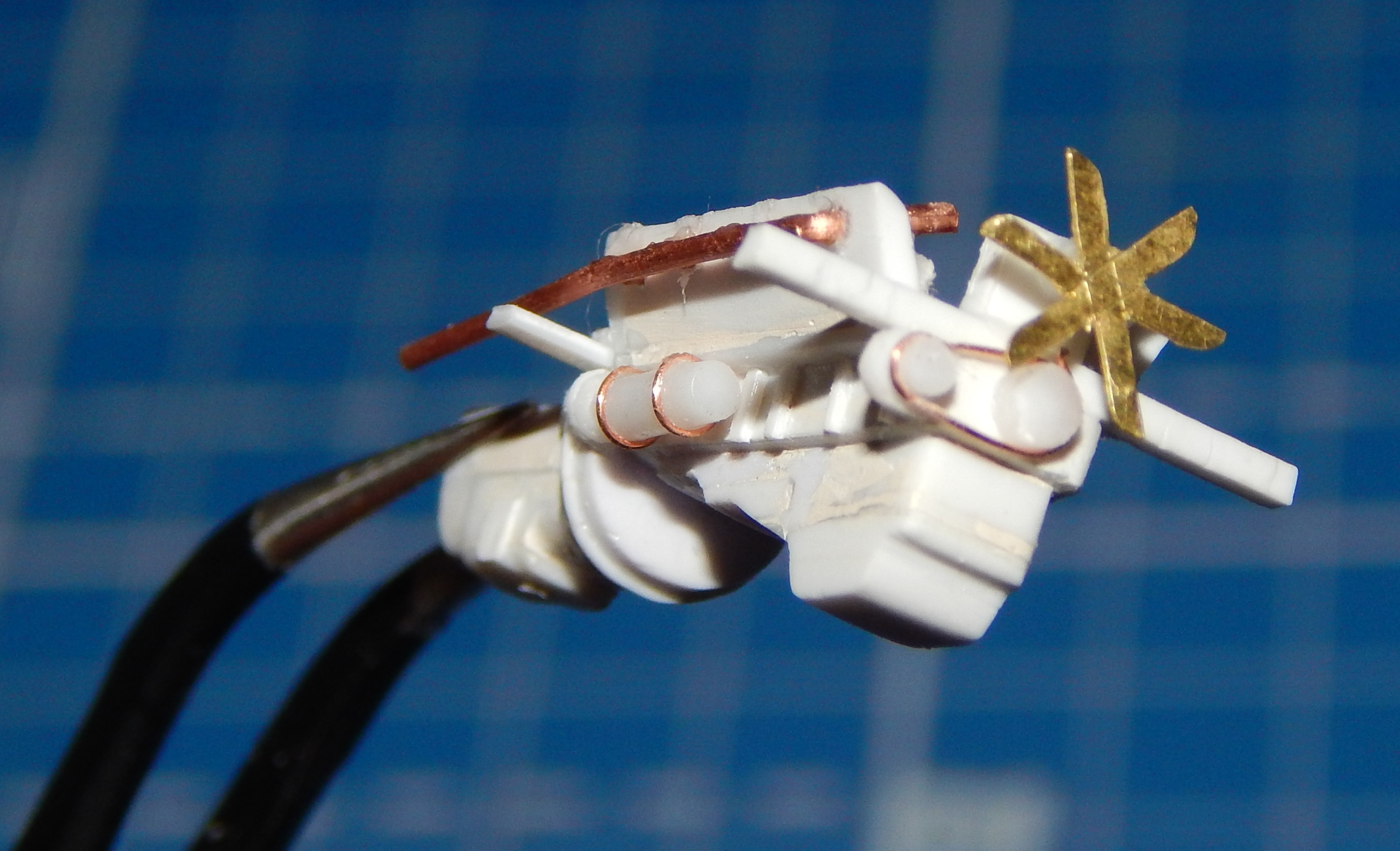

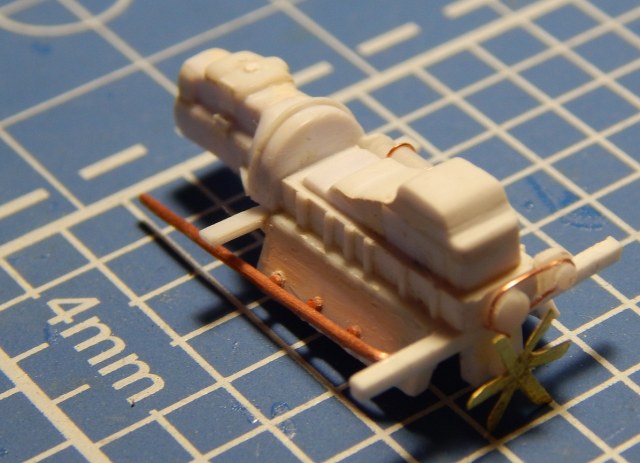

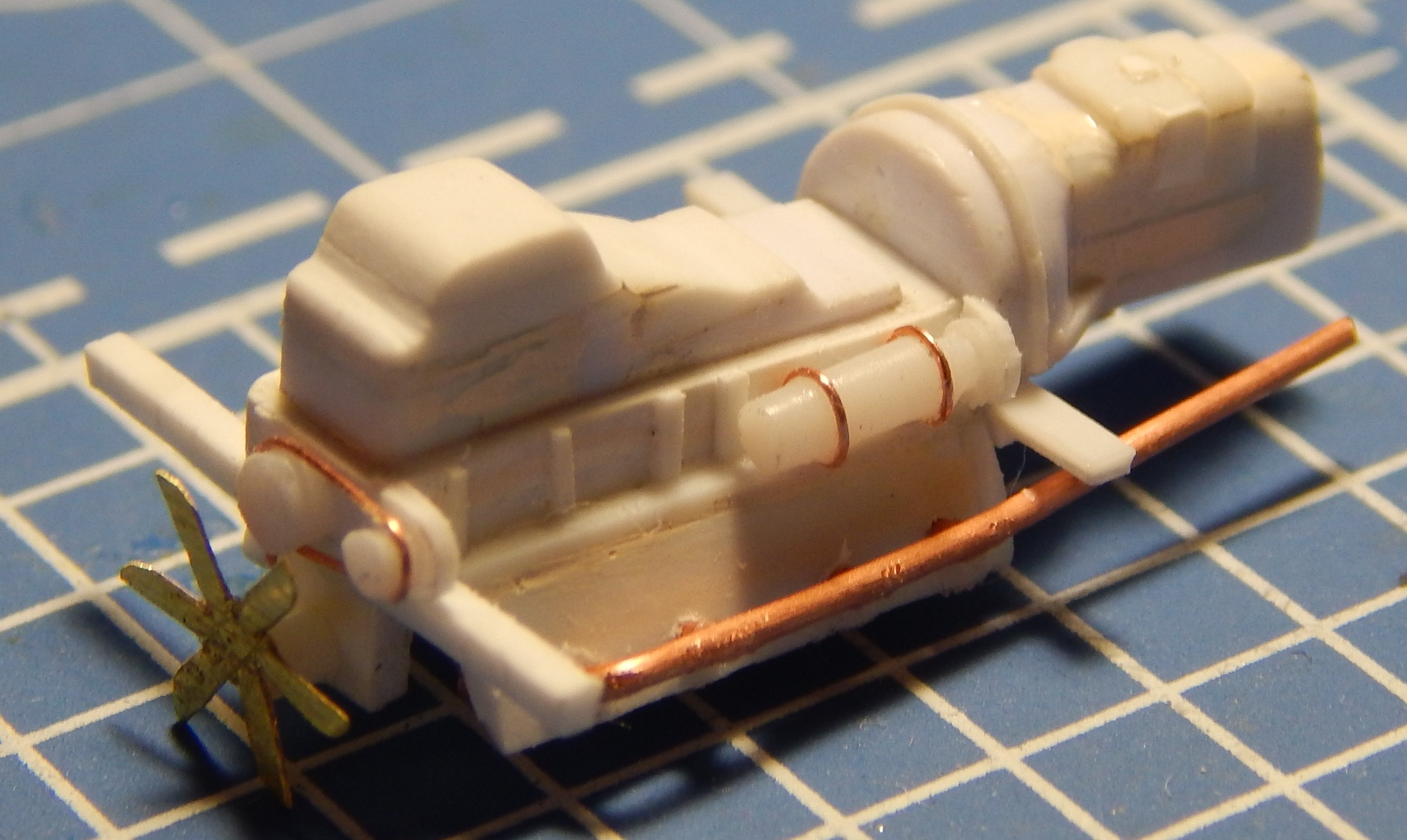

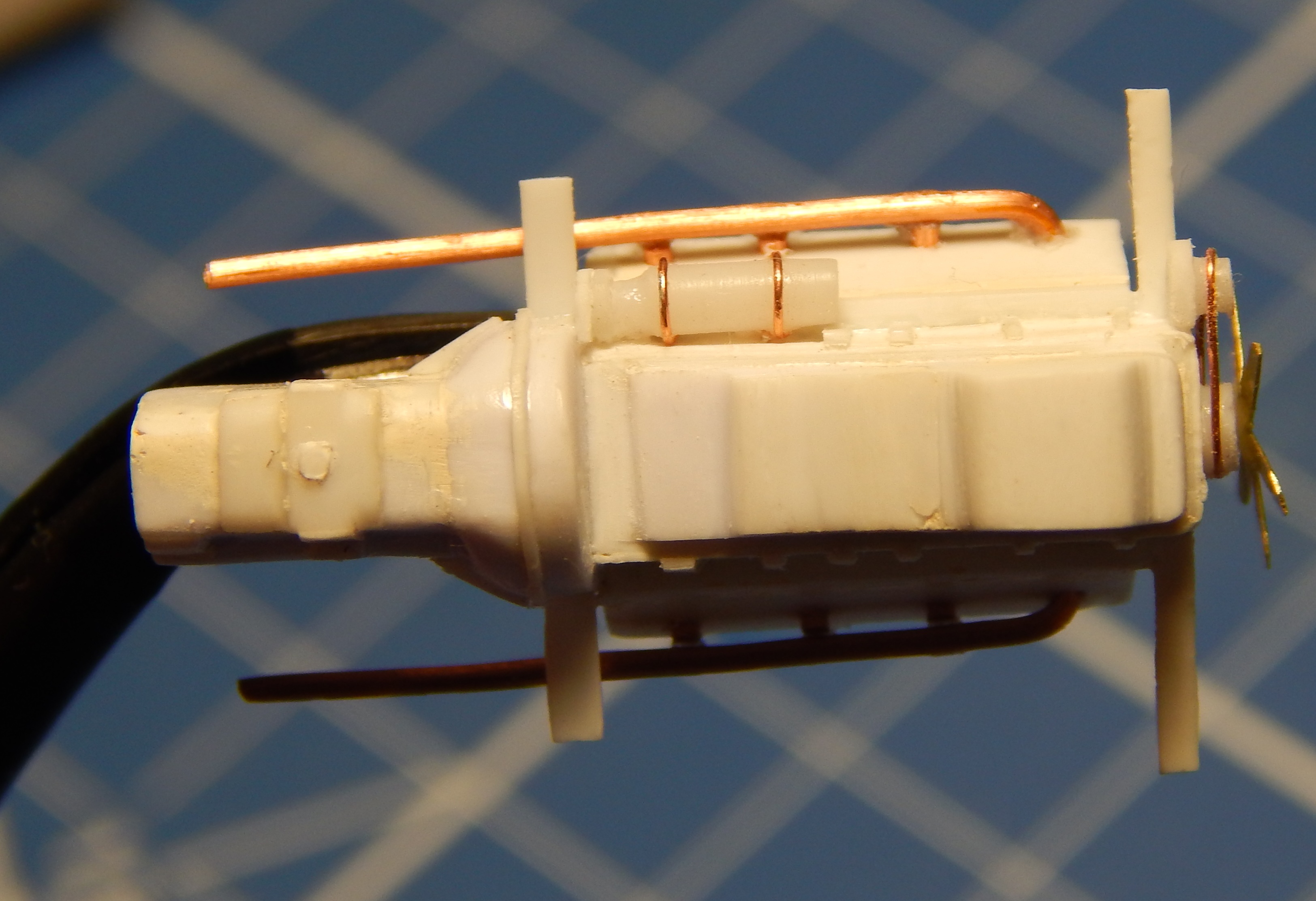

Доделал двигатель, теперь можно начать работу над карданными валами к раздаточной коробке,  топливному насосу и заднему мосту.
Для примера привел на первой фотографии - то что дает ICM в качестве имитации двигателя.

Великолепно!
Очень Круто!

Добрый вечер всем !
Решил чуть-чуть продолжить работы над  АТЗ-10  на базе  УРАЛ-4320 в масштабе 1/72.
За основу брал всем известный набор ICM УРАЛ-4320 в масштабе 1/72.

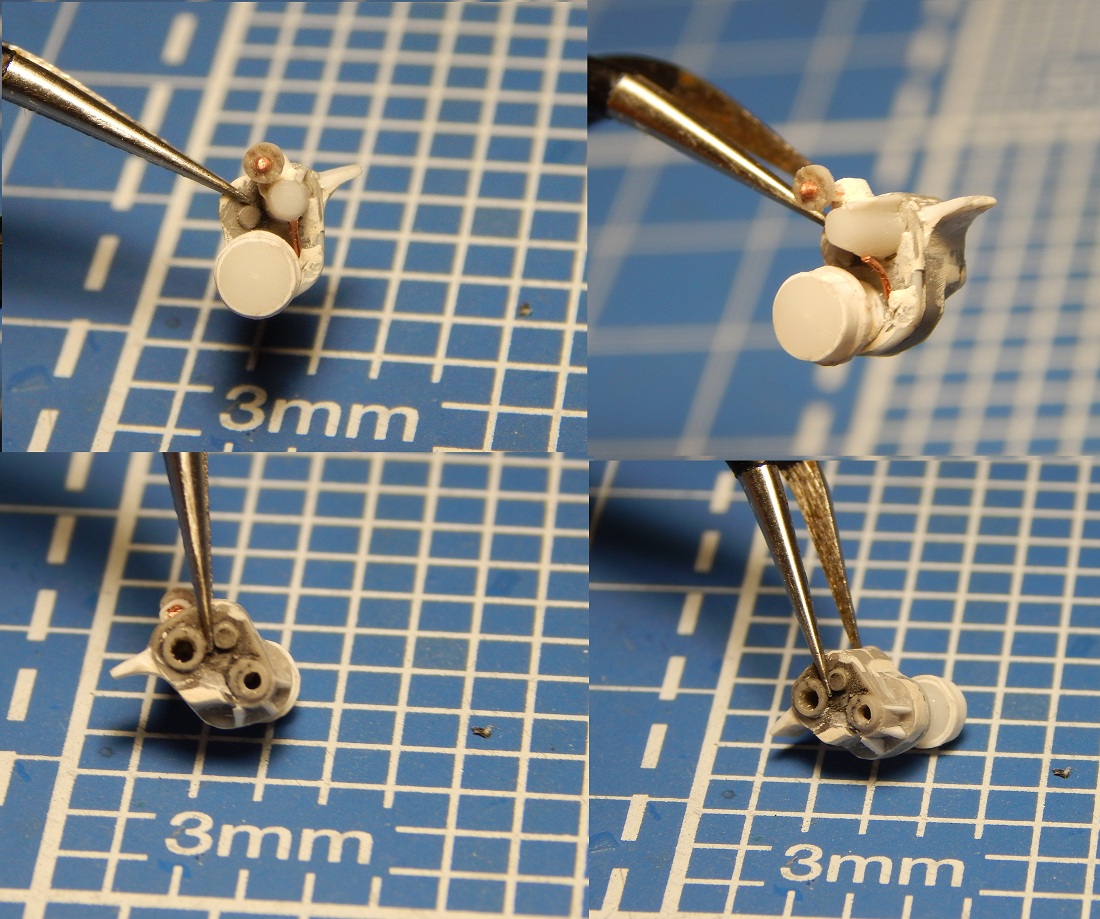

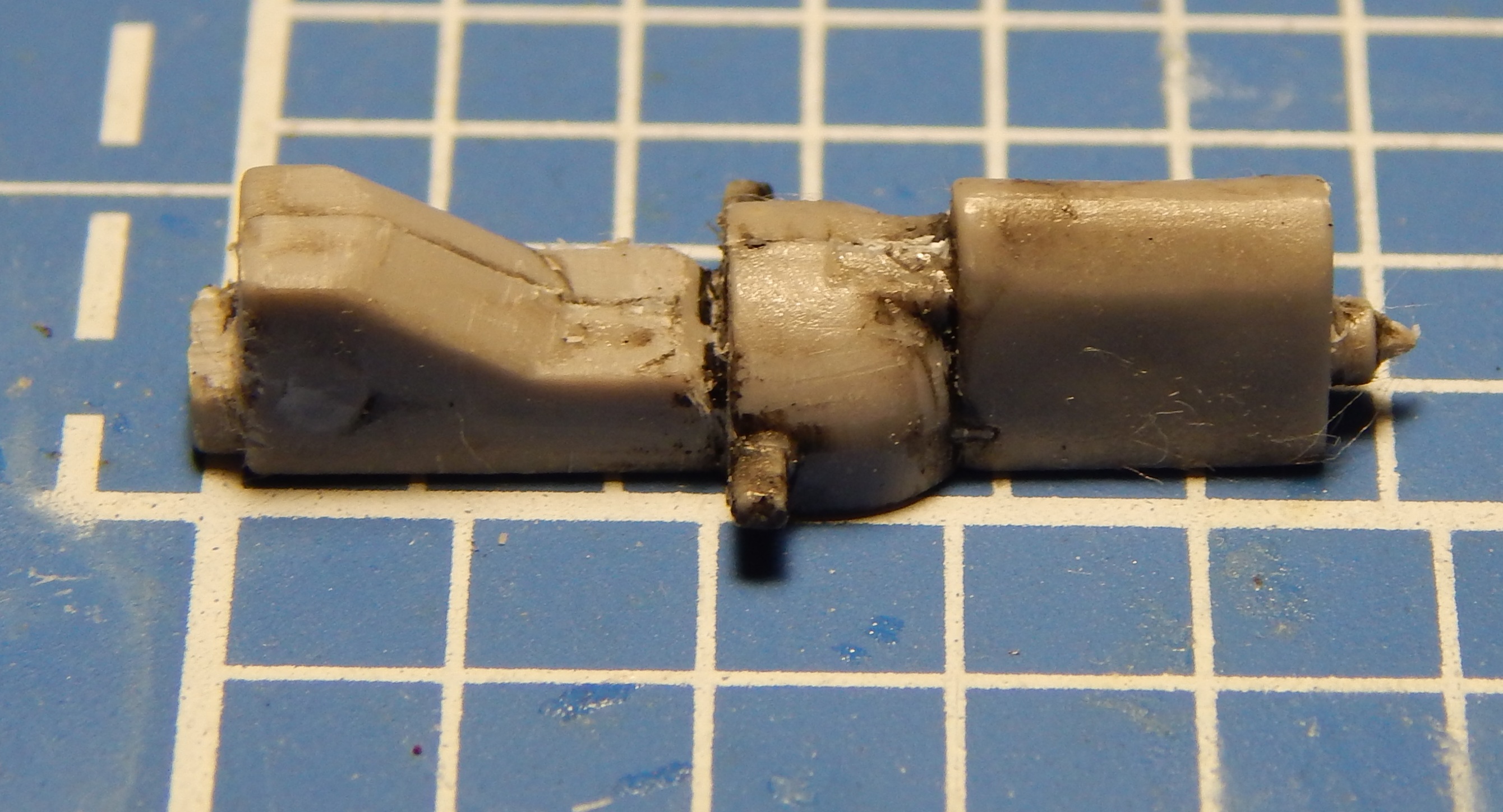

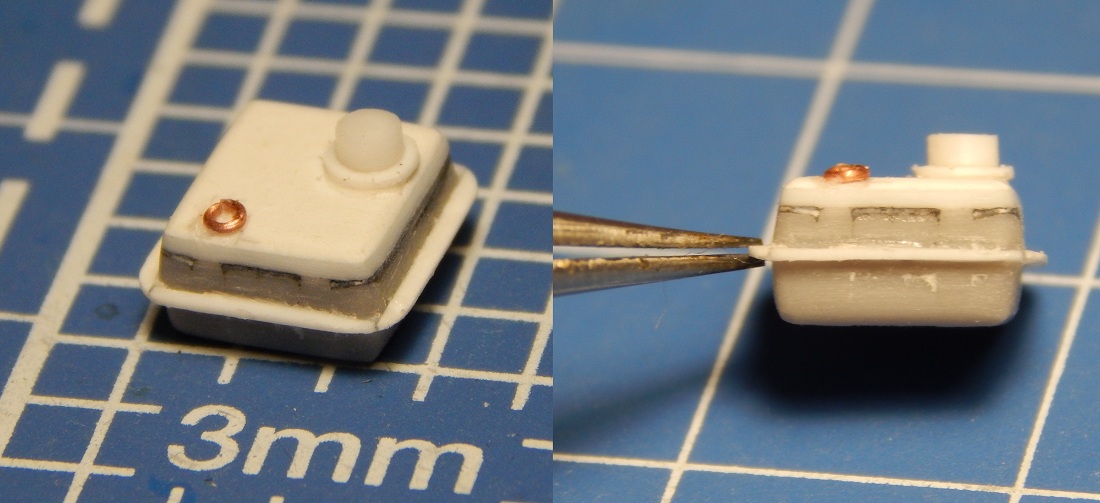

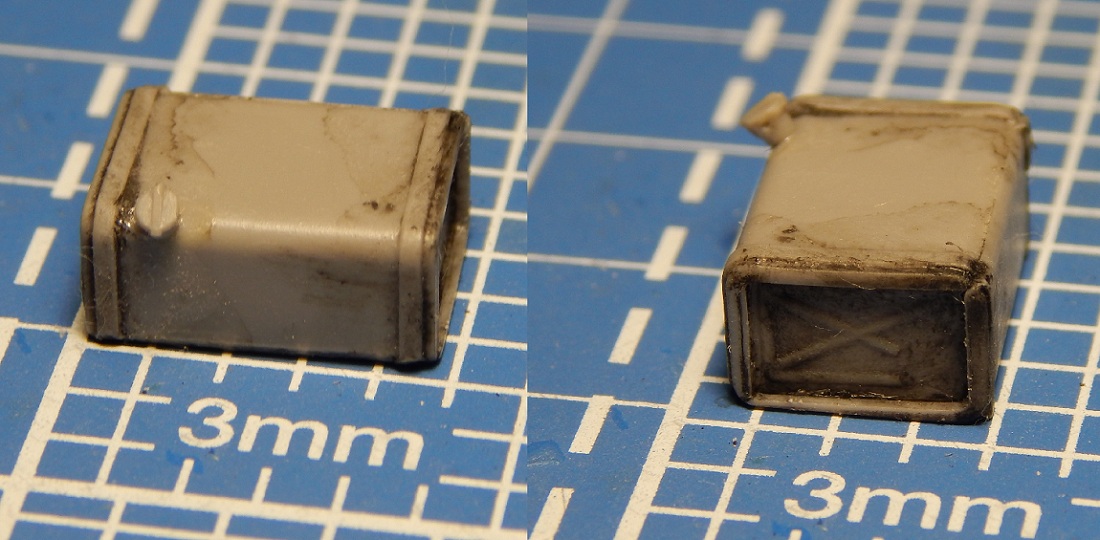

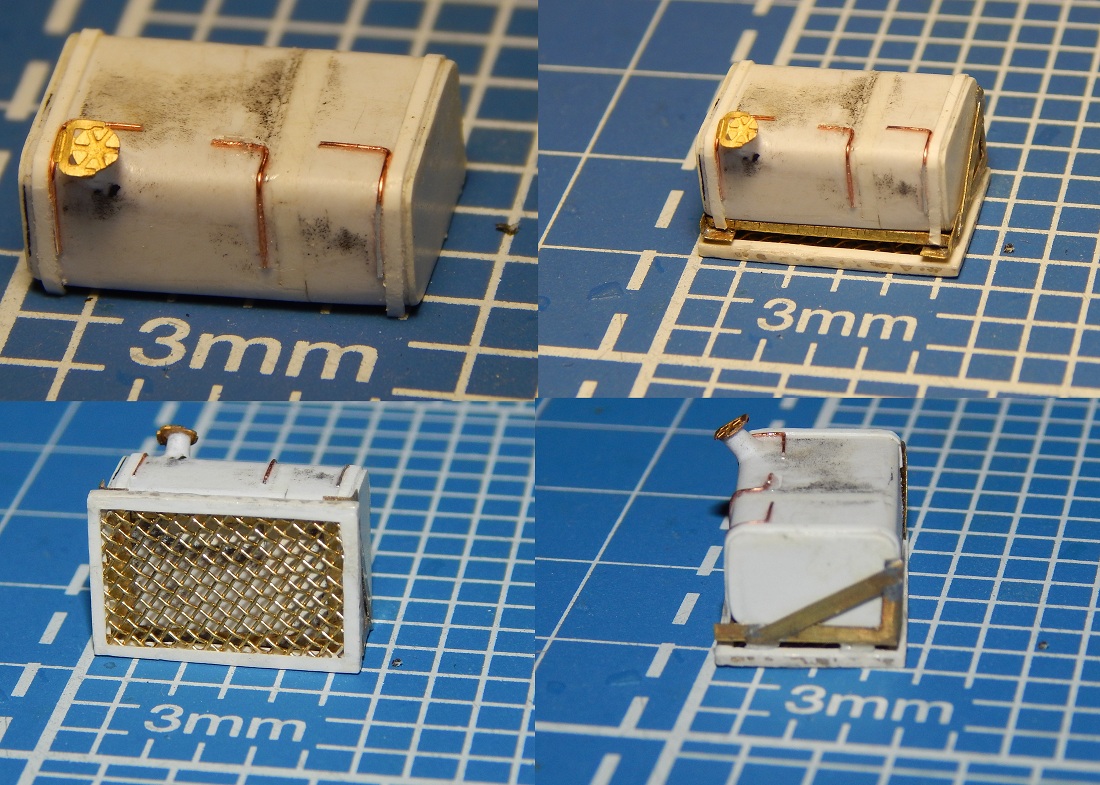

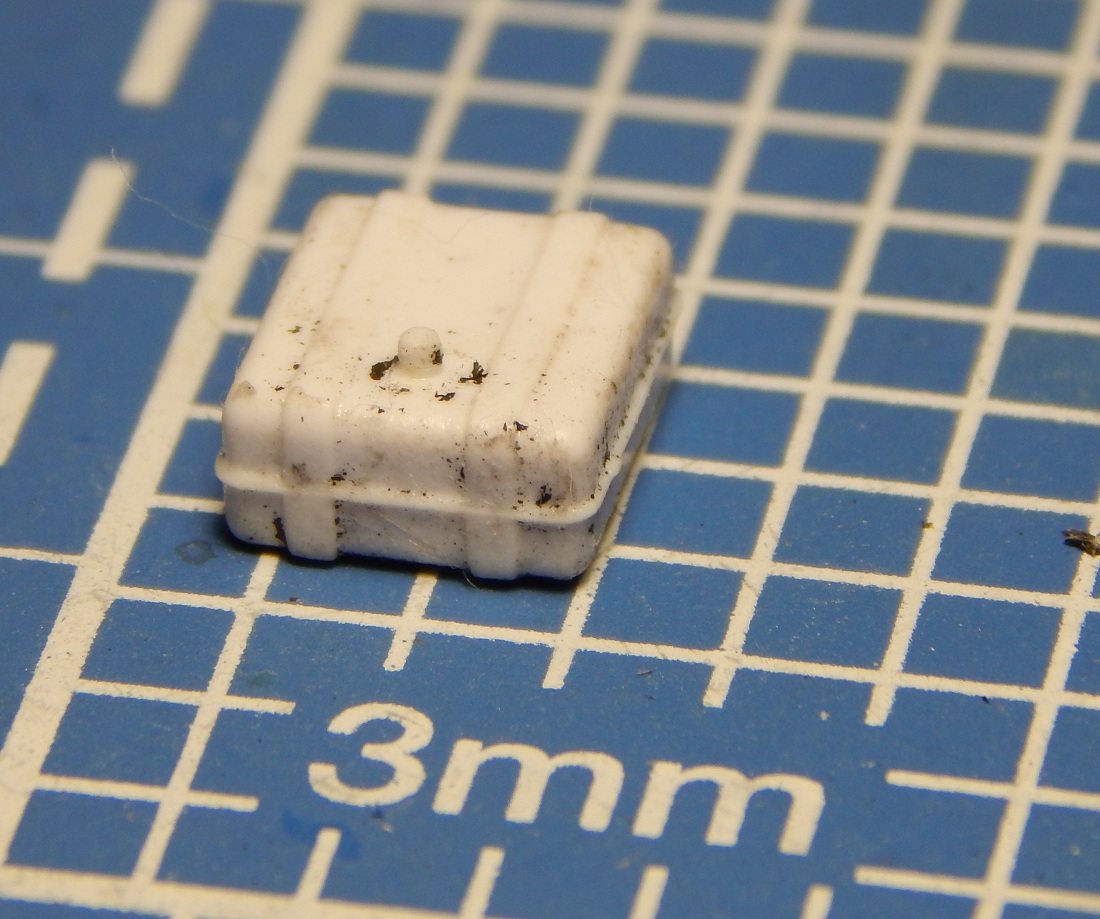

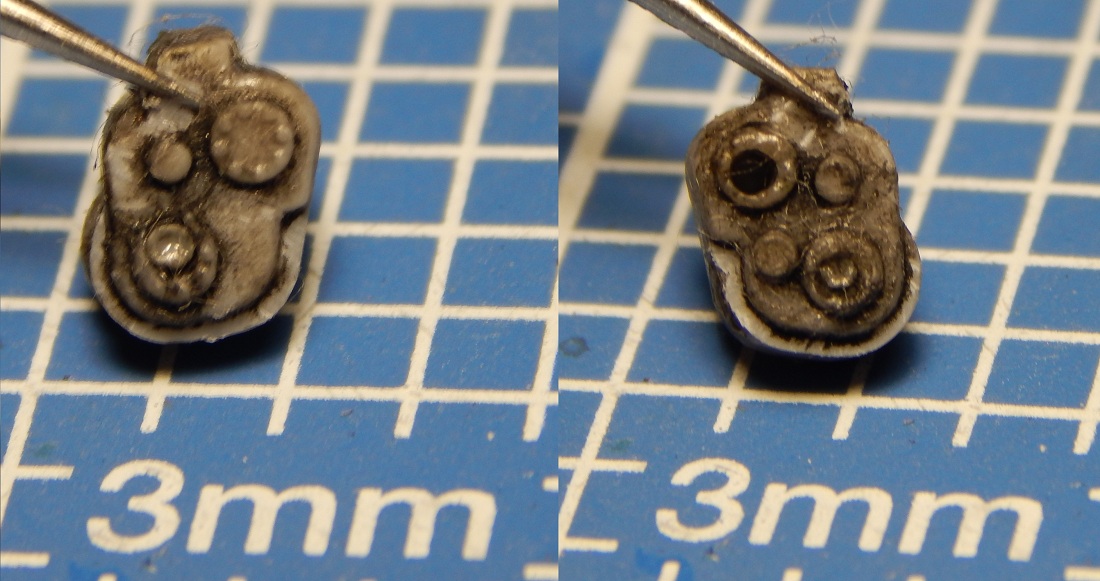

В этот раз доработал ICMовский «Топливный бак», «Масляный бак» и «Раздаточную коробку».

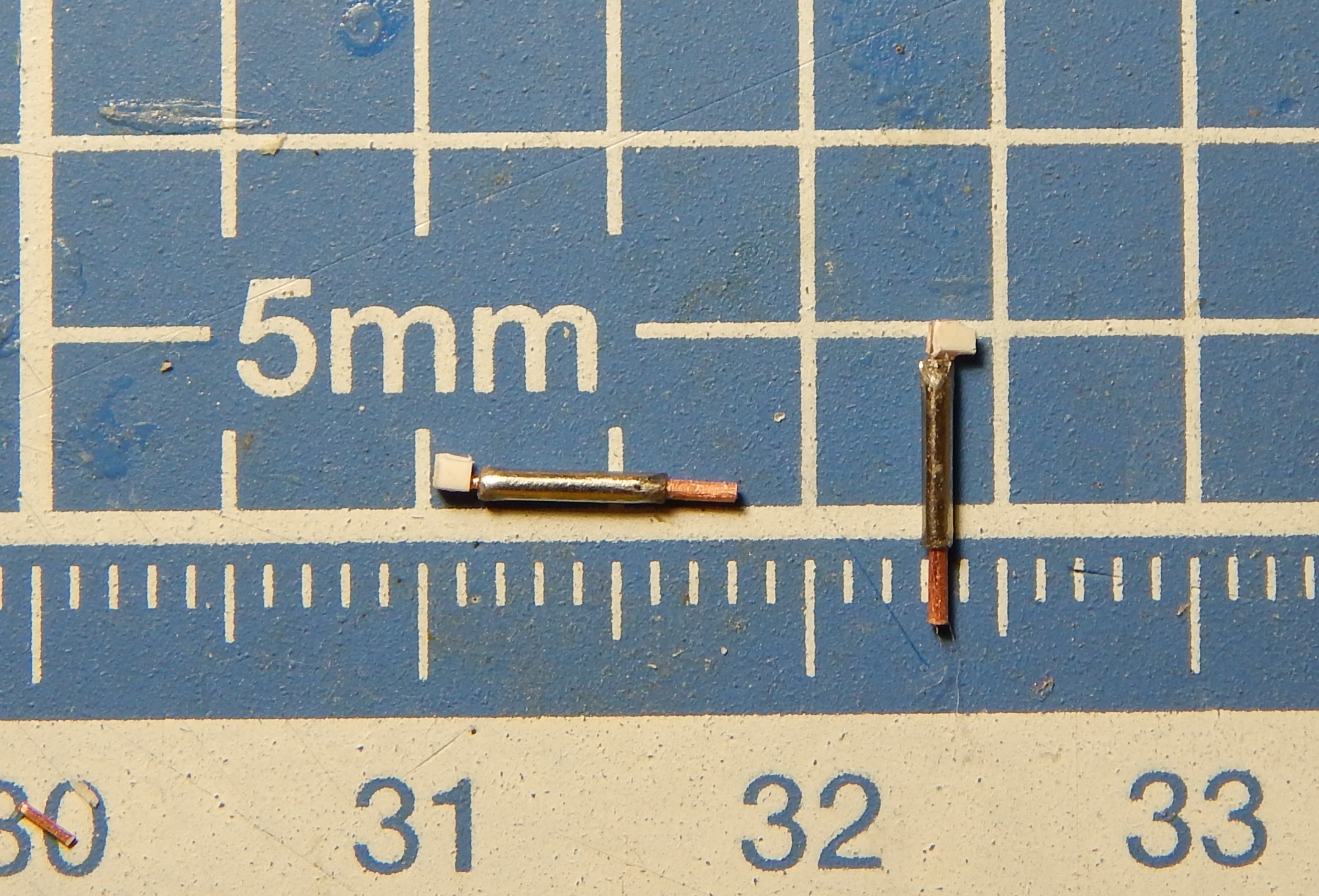

С нуля сделал подвесной подшипник карданного вала, т.к. у АТЗ-10-4320 удлиненная база.
В щели заливал цианакрин, но увы он не заметен (

Отличный результат! А сетка снизу бака -  это зачем?

@vile написал:

Отличный результат! А сетка снизу бака - это зачем?

Как мне сказали, положено по техники безопасности, и на фотографиях этой машины, внизу она присутствует )

Смотрю разинув рот. Круто!

Добрый день всем !
Нужен совет по поводу элекроники и подсветки модели, как лучше это сделать ? ...
Пока опираюсь на схему из оптоволокна и источника питания вне модели, например сделать пару клем в нижней части машина, что бы не заметно было ...

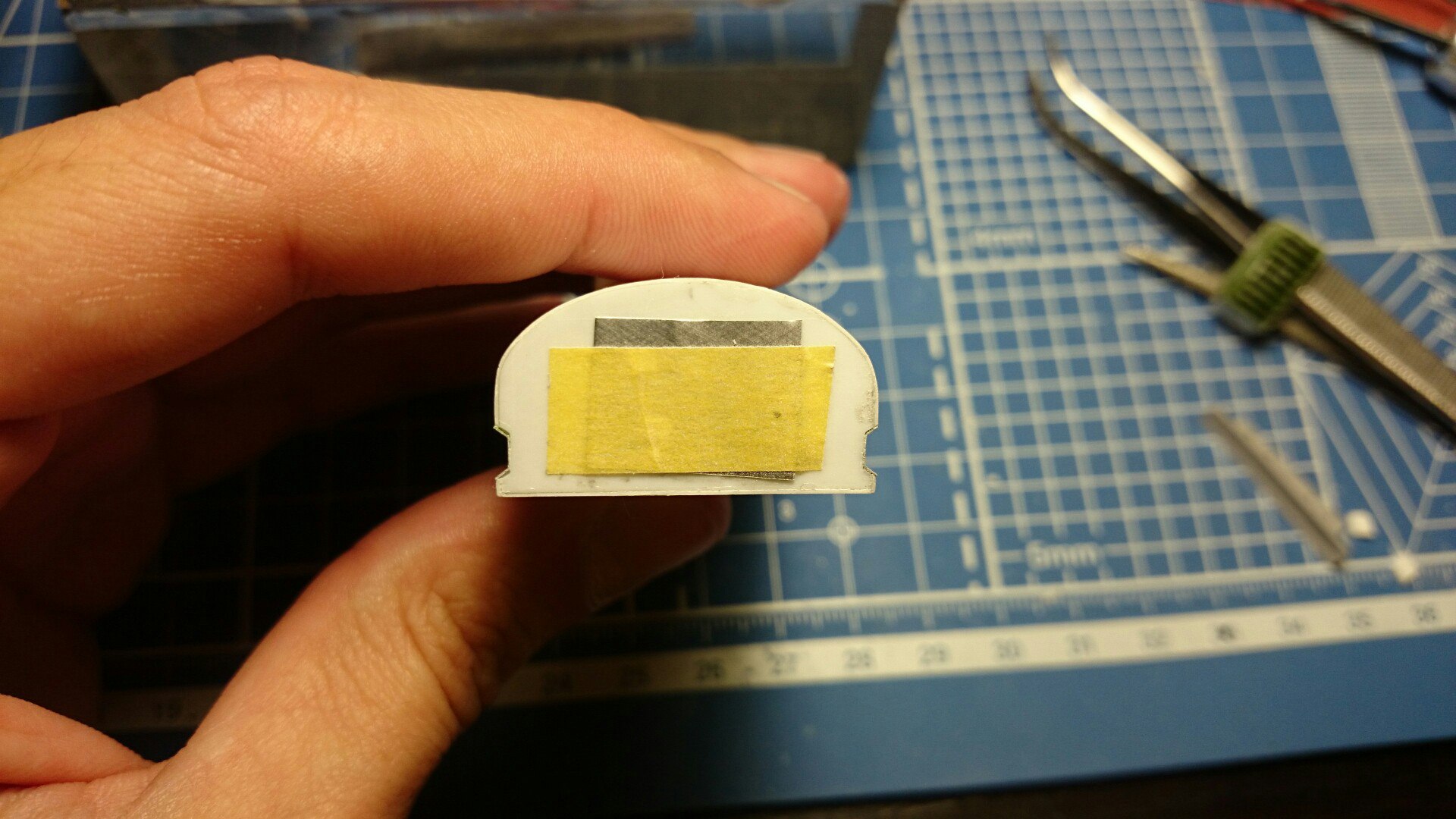

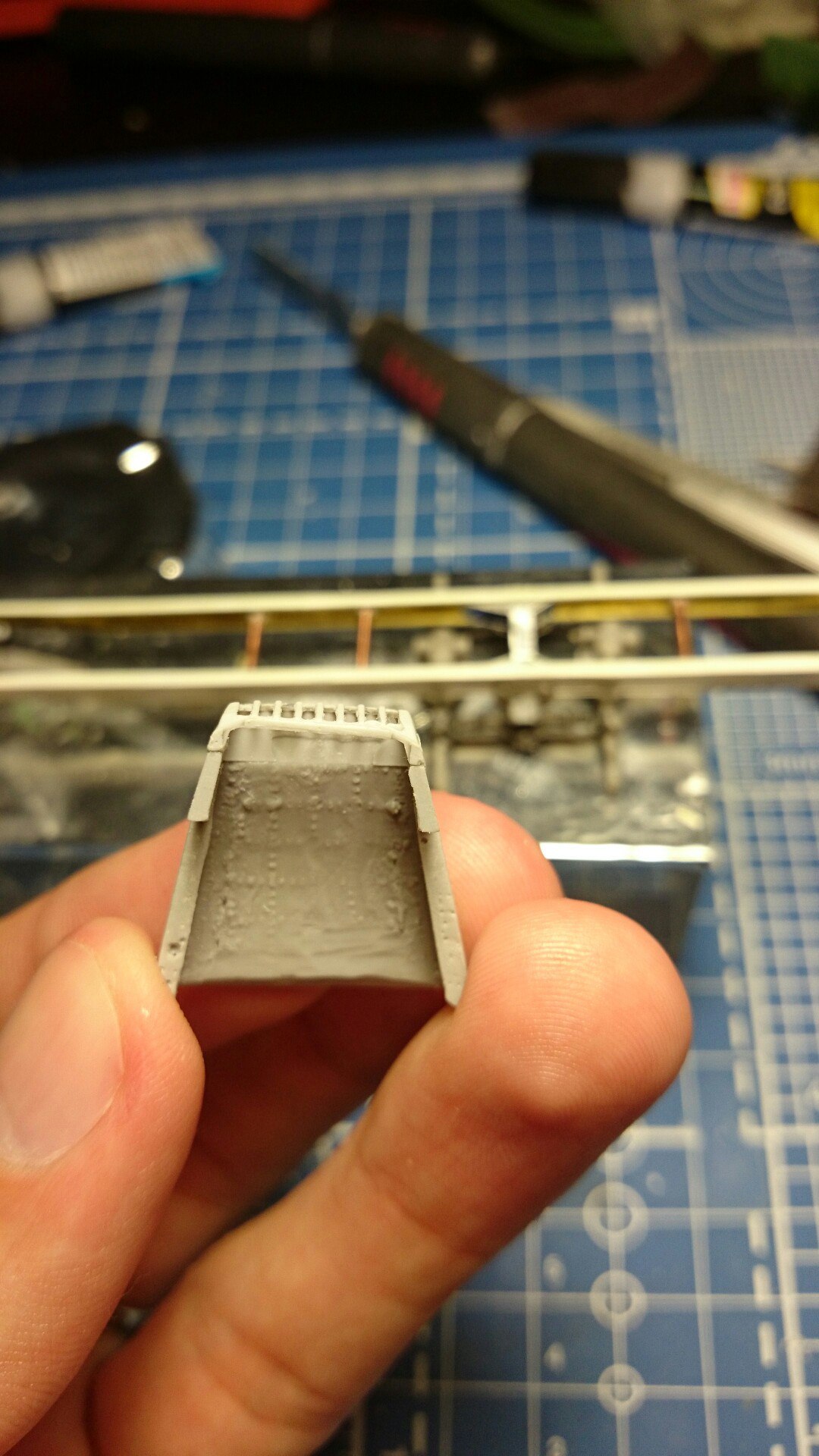

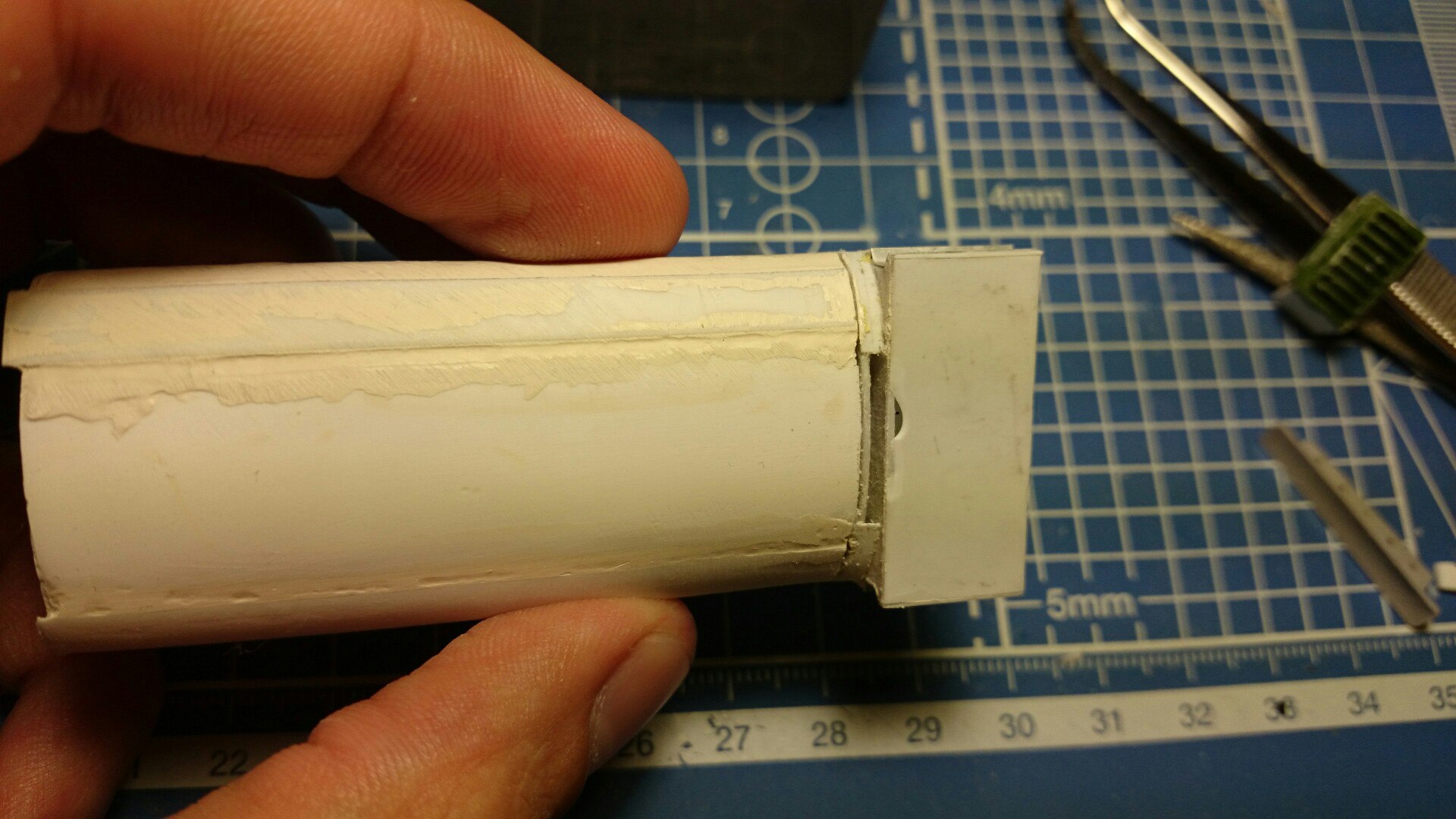

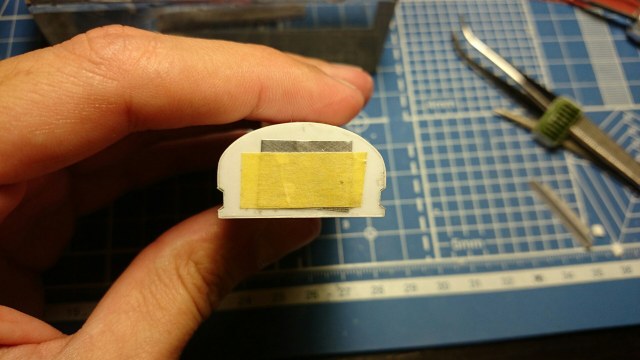

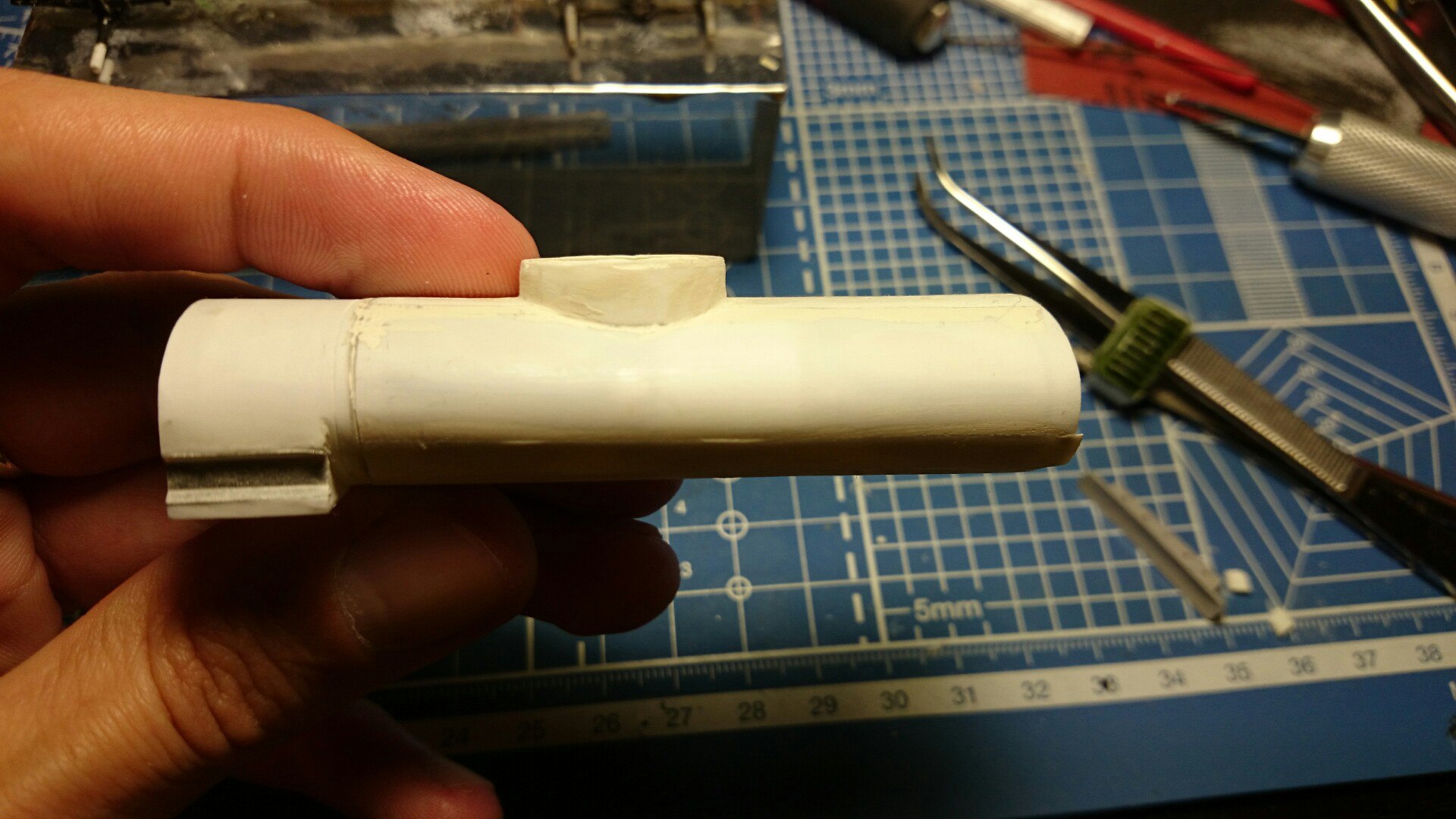

Попытка номер "N" - сделать цистерну и шкаф, добился желанного результата по геометрии, но попытки сделать открытым шкаф, меня пока в отношении этой модели - морально истощили....

@алексей,Что за технология изготовления цистерны?

@ЮРИК написал:

алексей,Что за технология изготовления цистерны?

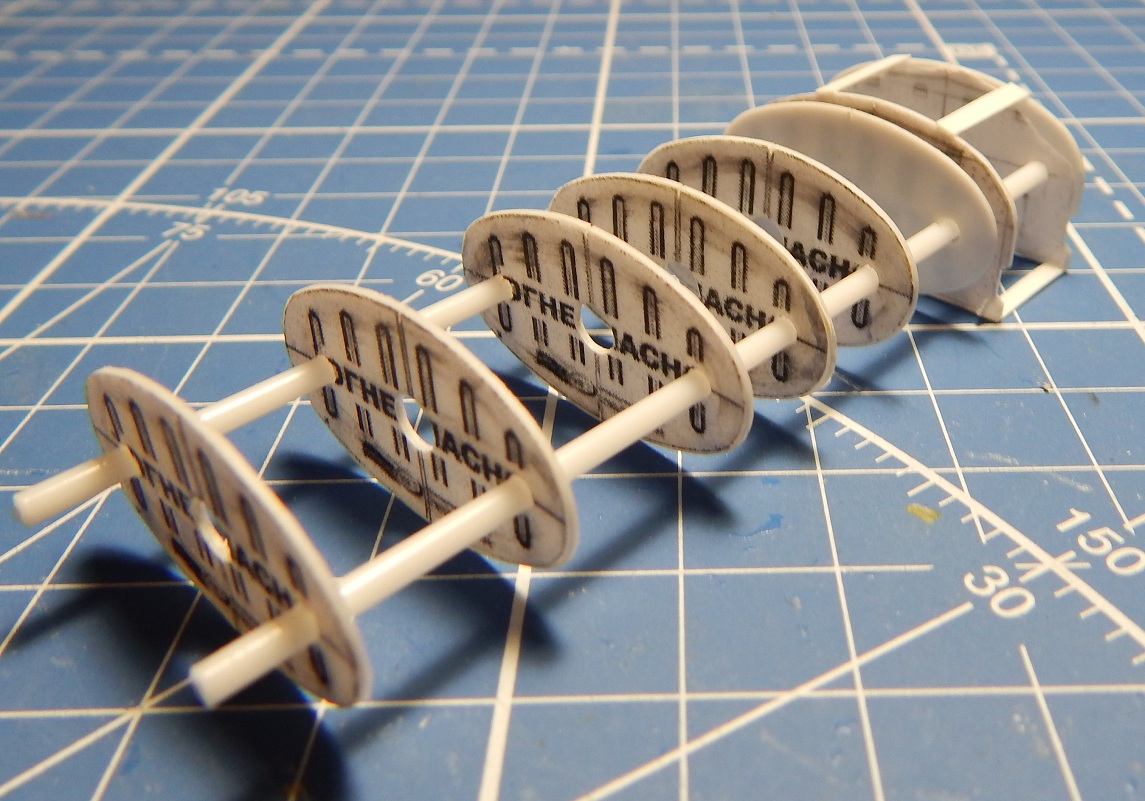

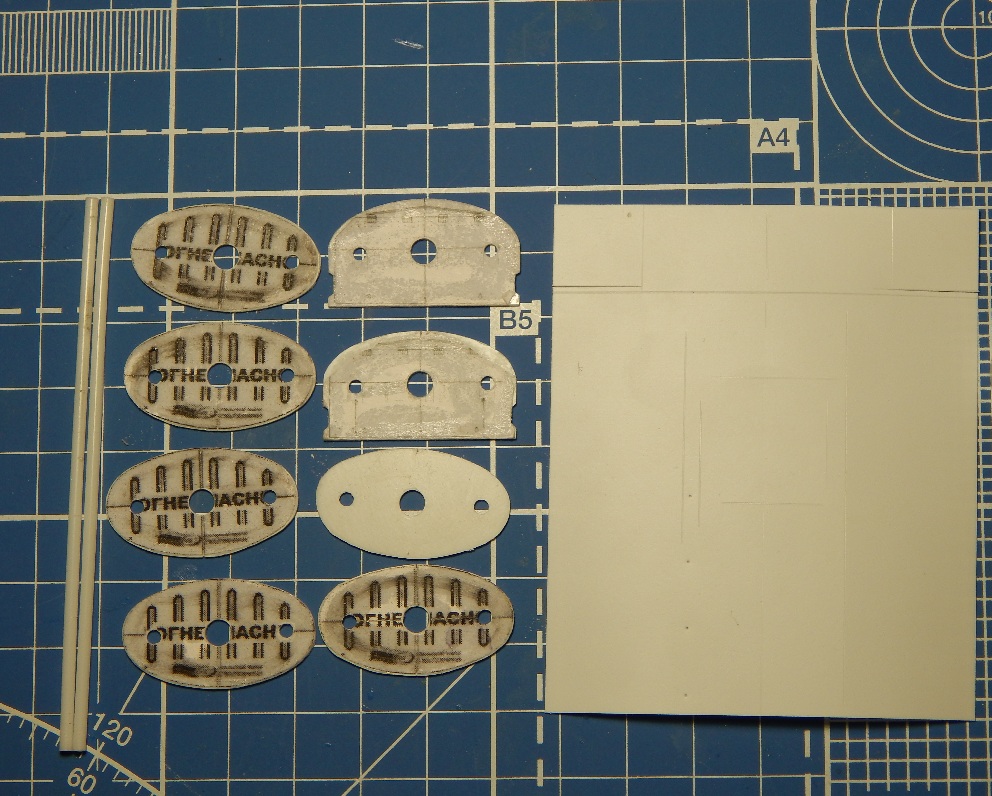

Распечатал шаблон овала цистерны, наклеил на пластик, стянул болтами ребра, обтачил до нужной форма и размера, после чего на пластиковых направляющих наметил место каждого ребра (в те места где будет необходима дополнительная жесткость) и приклеил сами ребра,  дальше все обклеил одним листом пластика толщиной в 0,25мм... по другому не получалось сделать цистерну нужного овала...

@алексей,
1.А распечатал на чем,у меня готовые чертежи в 35 распечатаны?
2.А толщина пластика чем обшивалось 0.3-0.5мм что не пойдет,как думаешь,размеры цистерны 16.5см?
3.Я думал больше делать ребер жесткости через 1-1.5см,и делать их двух склееных пластин 1мм,для того чтобы увеличить площадь соприкосновения с обшиваемым пластиком

Что думаешь об этом,может советы какие даш,исходя из своего опыта?

А еще я хотел обклеивать не целым листом,а частями для этого и думал делать сдвоенные ребра жесткости

@ЮРИК написал:

А еще я хотел обклеивать не целым листом,а частями для этого и думал делать сдвоенные ребра жесткости

В этом случае будет сложно повторить ровность линий овала, я так 2 раза уже пробовал, и потерпел не удачу ...

@алексей написал:

В этом случае будет сложно повторить ровность линий овала, я так 2 раза уже пробовал, и потерпел не удачу ...

Понятно,спасибо,а распечатывал как,чертеж,а потом с него вырезал или как не пойму что за материал?

@ЮРИК написал:

алексей написал:

В этом случае будет сложно повторить ровность линий овала, я так 2 раза уже пробовал, и потерпел не удачу ...

Понятно,спасибо,а распечатывал как,чертеж,а потом с него вырезал или как не пойму что за материал?

все детали я в начале черчу на бумаге 1:1, а потом уже с бумаги переношу на листовой пластик.
