Поисково-спасательный вертолет Piasecki HH-21B «летающий банан»

Производитель:
Italeri
Дата размещения:
13 сентября 2024 года, 21:51
Раздел галереи:
Авиация
Тип техники:
Военные
Тип двигателя:
Поршневая
Прочее:
Вертолеты
Год выпуска:
после 1960
Страна-производитель:
США
Масштаб модели:
1:72

Авторизуйтесь, чтобы выставить свои оценки этой модели

Приветствую, уважаемые коллеги.

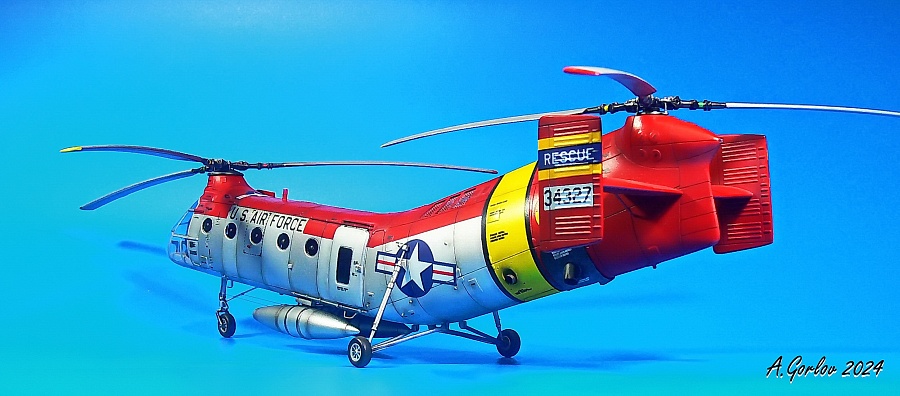

  Вашему внимания представляется модель поисково-спасательного вертолета Piasecki HH-21B «летающий банан» от Italeri.

  История
Поисково-спасательный вертолет Piasecki HH-21B «летающий банан» фирмы Piasecki Helicopter.

  Сборка
Ниже для Вас будет озвучен небольшой перечень доработок с использованием различных допов и самостоятельно изготовленных деталей, которые были «воткнуты» в модель для её «оживления» и превращения из заготовки в требуемую модификацию, без литературной составляющей.

  Левый
1. Техн. люк 1; 2. Техн. люк 2; 3. Техн. люк 3; 4. Техн. люк 4; 5. Подкос стабилизатора 1; 6. Техн. люк 5; 7. Техн. люк 6; 8. Техн. люк 7; 9. Техн. люк 8; 10.     Техн. люк 9; 11.     Отверстия замков 1; 12.     Отверстия замков 2; 13.     Техн. люк 10; 14.     Техн. люк 11; 15.     Сетка отсека вала 1; 16.     Техн. люк 12; 17.     Замок швартовки лопастей 1; 18.     Замок швартовки лопастей 2; 19.     Замок швартовки лопастей 3; 20.     Замок швартовки лопастей 4; 21.     Техн. люк 13; 22.     Техн. люк 14; 23.     Техн. люк 15; 24.     Дренаж 1; 25.     Направляющая двери 1; 26.     Крепление направляющей двери 1; 27.     Петля направляющей двери 1; 28.     Направляющая двери 2; 29.     Крепление направляющей двери 2; 30.     Петля направляющей двери 2; 31.     Техн. люк 16; 32.     Дренаж 2; 33.     Ручка 1; 34.     Подножка; 35.     Фиксатор двери 1; 36.     Замок фиксатора двери 1; 37.     БАНО 1; 38.     Поручень 1; 39.     Техн. люк 17; 40.     Технологическое отверстие; 41.     Дренаж 3; 42.     Дренаж 4; 43.     Направляющие блистера 1.

  Правый
44.     Техн. люк 18; 45.     Техн. люк 19; 46.     Техн. люк 20; 47.     Техн. люк 21; 48.     Подкос стабилизатора 2; 49.     Техн. люк 22; 50.     Техн. люк 23; 51.     Техн. люк 24; 52.     Техн. люк 25; 53.     Техн. люк 26; 54.     Отверстия замков 3; 55.     Дренаж 5; 56.     Техн. люк 27; 57.     Техн. люк 28; 58.     Техн. люк 29; 59.     Отверстия замков 4; 60.     Сетка отсека вала 2; 61.     Техн. люк 30; 62.     Дренаж 6; 63.     Замок швартовки лопастей 5; 64.     Замок швартовки лопастей 6; 65.     Дренаж 7; 66.     Дренаж 8; 67.     Техн. люк 31; 68.     Техн. люк 32; 69.     Дренаж 9; 70.     Техн. люк 33; 71.     Швартовка петля; 72.     Замок швартовки лопастей 7; 73.     Замок швартовки лопастей 8; 74.     Замок швартовки лопастей 9; 75.     Замок швартовки лопастей 10; 76.     Фиксатор двери 2; 77.     Замок фиксатора двери 2; 78.     БАНО 2; 79.     Направляющая двери 3; 80.     Крепление направляющей двери 3; 81.     Петля направляющей двери 3; 82.     Направляющая двери 4; 83.     Крепление направляющей двери 4; 84.     Петля направляющей двери 4; 85.     Ручка 2; 86.     Дренаж 10; 87.     Дренаж 11; 88.     Механизм крепления лебедки; 89.     Трос крюка; 90.     Направляющие блистера 2.

Верх
91.     Хвостовой огонь; 92.     Техн. люк 34; 93.     Техн. люк 35; 94.     Техн. люк 36; 95.     Техн. люк 37; 96.     Техн. люк 38; 97.     Техн. люк 39; 98.     Техн. люк 40; 99.     Техн. люк 41; 100.   Техн. люк 42; 101.   Основание маяка 1; 102.   Маяк 1; 103.   Техн. люк 43; 104.   Техн. люк 44; 105.   Поручень 2; 106.   Накладка рым болта 1; 107.   Рым болт 1; 108.   Накладка рым болта 2; 109.   Рым болт 2; 110.   Техн. люк 45; 111.   Техн. люк 46; 112.   Техн. люк 47; 113.   Дворник.

  Низ
114.   Техн. люк 48; 115.   Накладка шара; 116.   Шар; 117.   Техн. люк 49; 118.   Техн. люк 50; 119.   Техн. люк 51; 120.   Блок фар 1; 121.   Фара 1; 122.   Блок фар 2; 123.   Фара 2; 124.   Накладка; 125.   Техн. люк 52; 126.   Основание антенны 1; 127.   Антенна штыревая 1; 128.   Основание антенны 2; 129.   Антенна штыревая 2; 130.   Техн. люк 53; 131.   Основание маяка 2; 132.   Маяк 2; 133.   Антенна тросовая 1; 134.   Антенна тросовая 2; 135.   Выхлопной патрубок; 136.   Накладка выхлопного патрубка; 137.   Накладки подкоса ПС 1; 138.   Накладки подкоса ПС 2; 139.   Техн. люк 54; 140.   Основание ПС; 141.   Техн. люк 55; 142.   Техн. люк 56.

  Баки
143.   Крышка горловины; 144.   Пилон 1; 145.   Пилон 2; 146.   Поперечное крепление 1; 147.   Поперечное крепление 2; 148.   Подкосы 1; 149.   Подкосы 2; 150.   Продольная тяга 1; 151.   Продольная тяга 2.

  Шасси
152.   Проводка ВС ОС; 153.   Проушины подкосов ОС; 154.   Штуцера опоры ОС 1; 155.   Штуцера опоры ОС 2; 156.   Отверстия болтов шасси; 157.   Передняя стойка; 158.   Низ ПС; 159.   Шток амортизатора ПС; 160.   Швартовка ПС; 161.   Датчик ПС; 162.   Крепление датчика ПС; 163.   Проводка ПС; 164.   Шлиц-шарнир ПС; 165.   Отверстия палец ПС; 166.   Ось ПС; 167.   Подкос ПС 1; 168.   Подкос ПС 2.

  Винты
169.   Отверстия ВШ ПНВ; 170.   Отверстия ГШ ПНВ; 171.   Отверстия поводка ПНВ; 172.   Тяги ПНВ; 173.   Шток гидродемпфера ПНВ; 174.   Гидродемпфер ПНВ; 175.   Кожух штока гидродемпфера; 176.   Отверстия ВШ ЗНВ; 177.   Отверстия ГШ ЗНВ; 178.   Отверстия поводок ЗНВ; 179.   Тяги ЗНВ; 180.   Шток гидродемпфера ЗНВ; 181.   Гидродемпфер ЗНВ; 182.   Кожух штока гидродемпфера ЗНВ.

Экстерьер
183.   Ввод ПВД; 184.   Чехлы ВхУ ДВ; 185.   Датчик на лобовом остеклении; 186.   Техничка.

  Антураж
187.   Подставка.

  Дополнения
БАНО ELF;
Дворник Hauler.

  Покраска. По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец смывка, матовый осветляющий лак, постшейдинг, пигменты.

  Материалы. Проволока разного диаметра, тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й серии, латунные трубки, пластиковые прутки и пигменты ZIPmaket, футура. Отдельную благодарность выражаю коллеге Корнееву Руслану «Carolinus» за предоставленную фототехнику.

  «Карту выкинул, ЗШ одел», к разбору готов!
Плюсануть
Поделиться
Отправить
Класснуть
Оценка модели по параметрам:
Техника исполнения Качество окраски Матчасть
99.2299.3699.38
Средняя оценка: 99.3216 (все оценки)
Популярность модели: 98.35

Комментарии

Страницы: 1 2 3 4
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Немного сборки.
Прикрепленные файлы:
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Прикрепленные файлы:
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Прикрепленные файлы:
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Прикрепленные файлы:
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Прикрепленные файлы:
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Прикрепленные файлы:
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Прикрепленные файлы:
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Прикрепленные файлы:
Сергей Стасенко (Kubantiger)
Краснодар
62 года
На сайте с 13.12.2012
Сергей Стасенко (Kubantiger)
:) Эталон...
;) А быль ли столь копиен оригинал? :D
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Цитата:
:) Эталон...
;) А быль ли столь копиен оригинал? :D

Сергей привет. Спасибо.
Не знаю. С рулеткой не обходил.)))
Ryjiy67 (Олег Комонов)
Москва
57 лет
На сайте с 11.05.2007
 Ryjiy67 (Олег Комонов)
Обалденная работа!! Реально супер!!
Александр (svarschik)
Возраст неизвестен
На сайте с 18.07.2010
Александр  (svarschik)
Цитата:
Обалденная работа!! Реально супер!!

Спасибо, Олег. Старался.
Алексей (Imp13)
Возраст неизвестен
На сайте с 23.04.2015
эффектная модель!
Фоменко Денис Петрович
52 года
На сайте с 27.11.2014
Фоменко Денис Петрович
Откуда информация обо всех деталях?
Матвей Богданов (Matvei_Bogdanov)
Кубань
50 лет
На сайте с 04.01.2015
Матвей Богданов (Matvei_Bogdanov)
Кубань
50 лет
На сайте с 04.01.2015
Матвей Богданов (Matvei_Bogdanov)
Все вот собирают как бы замыленную тему уже а вот что то редкое не решаются.)
Хотя надо отдать должное - в таком виде он красив,безпорно.)
Прикрепленные файлы:
Матвей Богданов (Matvei_Bogdanov)
Кубань
50 лет
На сайте с 04.01.2015
Матвей Богданов (Matvei_Bogdanov)
Видел такой образ давно и в единственный раз.
Прикрепленные файлы:
ToPot74
Возраст неизвестен
На сайте с 30.04.2016
Класный "фрукт" получился!
Отличная работа!
Прикрепленные файлы:
Вагиф Гульметов (O.Genri18)
Сургут
45 лет
На сайте с 11.09.2015
Вагиф Гульметов (O.Genri18)
Рассматривая работы автора , за свои работы становится стыдно )))
Павел Сафонов (PavSaf)
Санкт-Петербург
41 год
На сайте с 05.07.2020
Павел Сафонов (PavSaf)
Прототип на любителя, а подход и исполнение традиционно на высоте!))
