USS Langley (CV-1)

Производитель:
Trumpeter
Дата размещения:
17 января 2025 года, 11:08
Раздел галереи:
Корабли
Тип техники:
Военные
Тип двигателя:
Уголь-паровые
Страна-производитель:
США
Масштаб модели:
1:350

Авторизуйтесь, чтобы выставить свои оценки этой модели

Приветствую, коллеги. Хочу представить свою модель американского авианосца "Лэнгли" в масштабе 1/350 от Trumpeter.

«Лэнгли» является первым авианосцем в составе ВМС США. Было решено начать с перестройки уже имевшегося корабля в авианосец. Выбрали угольщик «Юпитер», 1912 года постройки, корабль обладал шестью очень вместительными угольными трюмами, что и предопределило выбор. Перестройка заняла два года: с марта 1920 по март 1922 года. С корабля удалили грузовое оборудование, четыре трюма переоборудовали для хранения самолетов,  носовой трюм переделали в хранилище авиатоплива, в четвертом оборудовали погреб для хранения боеприпасов и установили оборудование самолетоподъёмника.  На верхней палубе установили пиллерсы, на которых установили сплошную полетную палубу размером 160*20 метров. Носовую надстройку оставили на месте, так что теперь она оказалась под полетной палубой, это серьезно ухудшило обзор. Корабль также вооружили  четырьмя 127-мм орудиями. Энергетическую установку оставили прежнюю, турбоэлектрическую, изменили только систему отвода дыма, сделали две шарнирно закреплённые трубы, которые во время полётов опускались в горизонтальное положение. Корабль не имел ангарной палубы, разобранные самолеты хранились в трюмах, оттуда с помощью кран-балок их поднимали на верхнюю палубу, собирали, с помощью кран-балок перемещали на платформу самолетоподъёмника, и далее поднимали на полетную палубу. Все это сильно замедляло взлетно-посадочные операции. «Лэнгли» изначально рассматривался, как экспериментальная и учебная платформа для отработки техники и тактики использования авианосцев, и не планировали использовать в боевых условиях – для этого он был тихоходным. Корабль прослужил в этой роли до 1936 года, после чего был переоборудован в авиатранспорт, но это уже другая история.

Модель авианосца «Лэнгли» в масштабе 1/350 Trumpeter  выпустил в 2019 году (кат.№05631). Дополнительно к нему производитель выпустил набор деталей фототравления (кат.№06646). Все это богатство я приобрел и начал сборку. Модель представляет корабль по состоянию примерно начала-середины 1930-х годов. Корпус корабля отлит одной деталью, на корпусе сымитированы листы обшивки. Были проблемные места, видимо пресс-форма получила какие-то повреждения, следы ее ремонта видны на корпусе. Пришлось исправлять эти места  с помощью шпаклевки, малярного скотча и наждачной бумаги, работа несложная, но затратная по времени. Фальшборт имеет немасштабную толщину, я это исправил путем стачивания, примерно вдвое. Якорные клюзы имеют неверное направление внутренней трубы, немного подправил их резачком. Сверяясь по фотографиям, разметил и насверлил на корпусе отверстия выхода сливной арматуры. Пластиковые валы гребных винтов я заменил металлическими трубками от инъекционных иголок. Добавил из запасов травленые укосины под верхними палубами надстройки.  После окраски «застеклил» оконные проемы прозрачной пленкой.  Корабль имеет большое количество решетчатых пиллерсов – подпорок полетной палубы, укосин, растяжек все вместе -  довольно ажурная конструкция. Её пластиковую имитацию в виде брусков и кубиков в исходном наборе категорически надо менять на травление. Травление от Trumpeter’а по качеству мне понравилось, металл тонкий, но в тоже время жесткий. Хлипкие там только растяжки, но зато толщина практически масштабна.  Собирал все это хозяйство не по инструкции: приклеивал стойки сначала не к полетной палубе, а к верхней палубе корпуса. Сначала собрал подсборки: П-образные стойки, покрасил и приклеил их на палубу. Затем также согнул продольные балки, покрасил и соединил все П-образные стойки между собой, получилась довольно жесткая конструкция. Стикер,  имитирующий полетную палубу, я предварительно окрасил морилкой цвета «махагон», и после этого наклеил на пластиковую полетную палубу. После этого аккуратно, постепенно проклеивая, установил полетную палубу на корабль. Добавил два маленьких рея на уровне сеток в самом носу, их хорошо видно на фото. Установил флагштоки, кормовой просто прямой и носовой, вычурной конфигурации, спаял из проволоки, сверяясь с фото. Флаги из декалей набора перевел на сигаретную бумагу, так они лучше держат форму.

Авиагруппа собрана из коробки, стойки бипланных коробок травленые из набора, добавил только растяжки из тонкой нити.

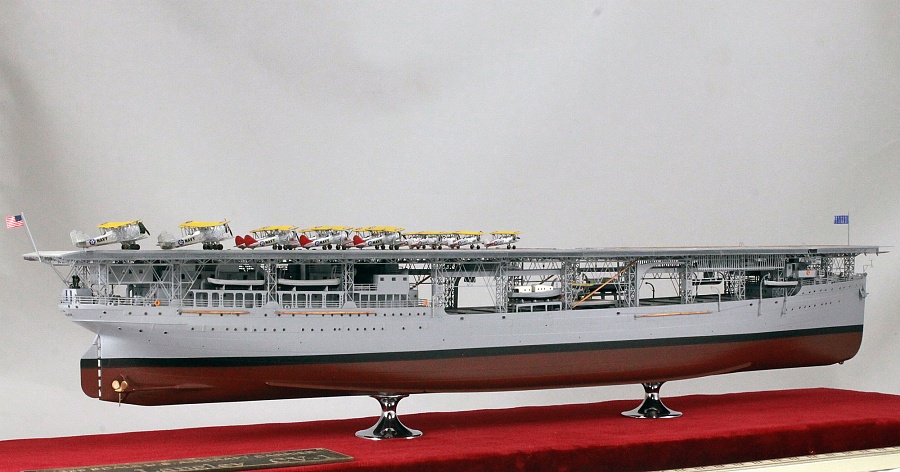

В итоге получилась такая небольшая модель.
