Пе-2 2й БАК ВВС РККА
|
Авторизуйтесь, чтобы выставить свои оценки этой модели |

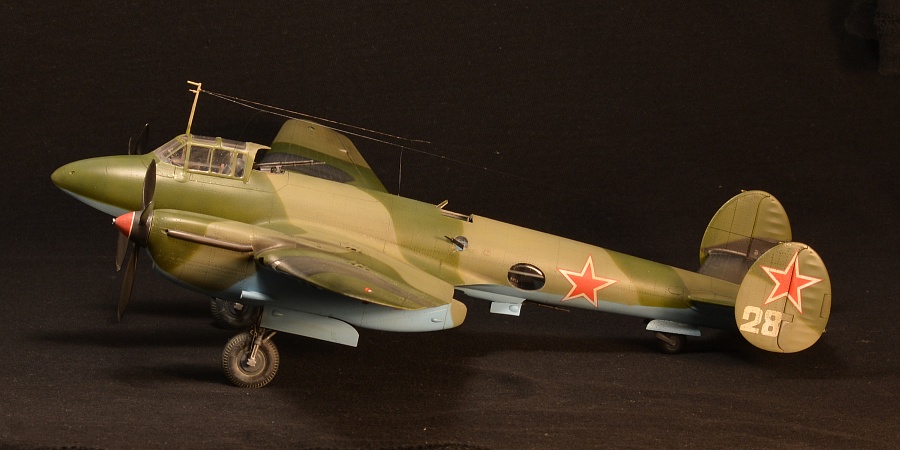

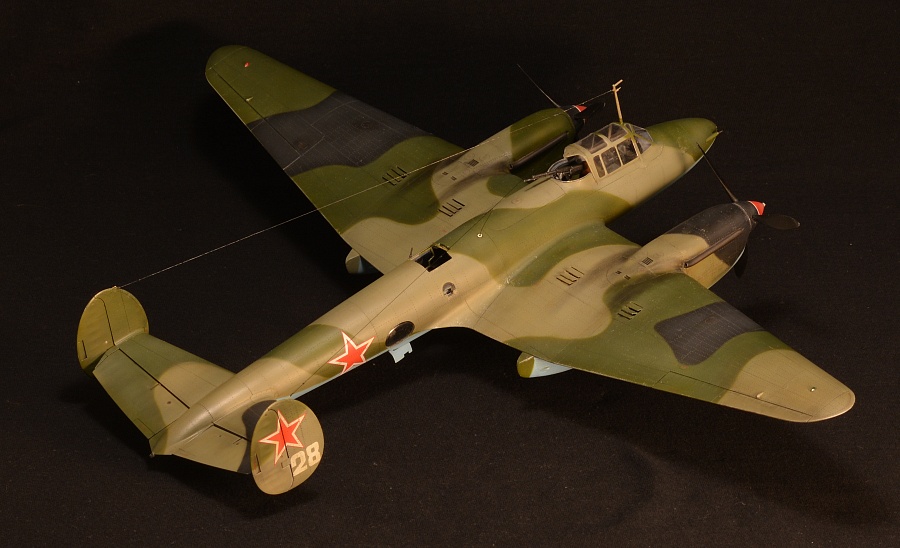

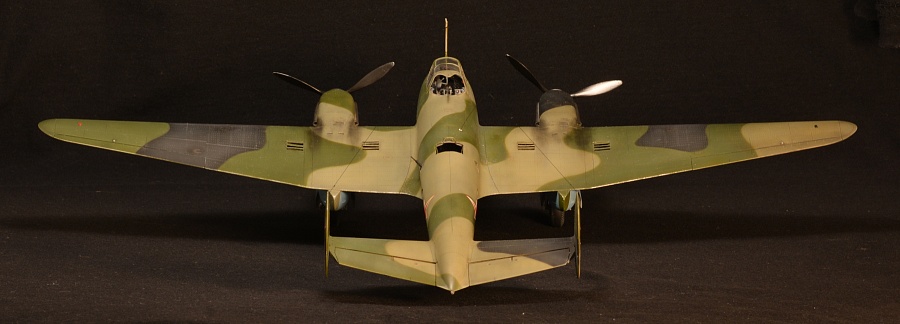

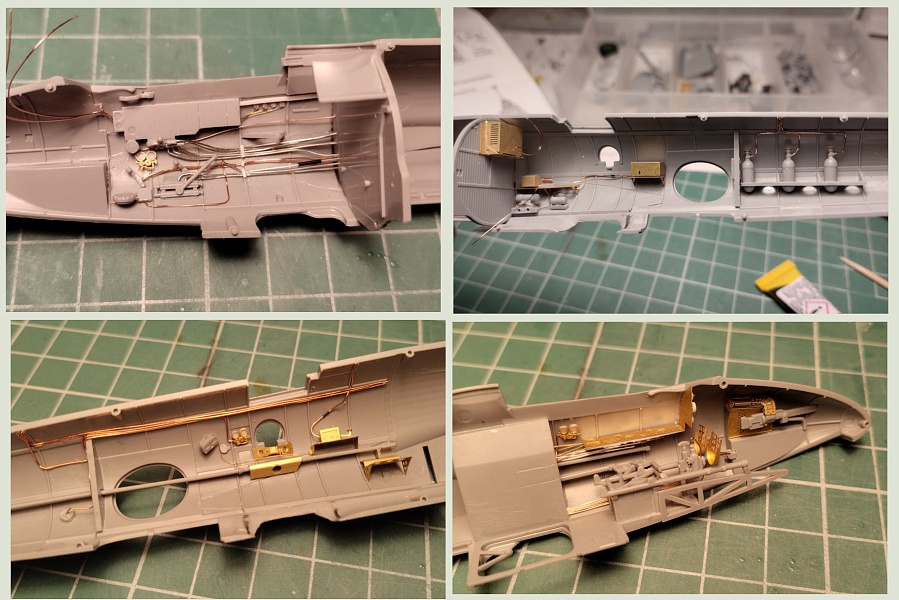

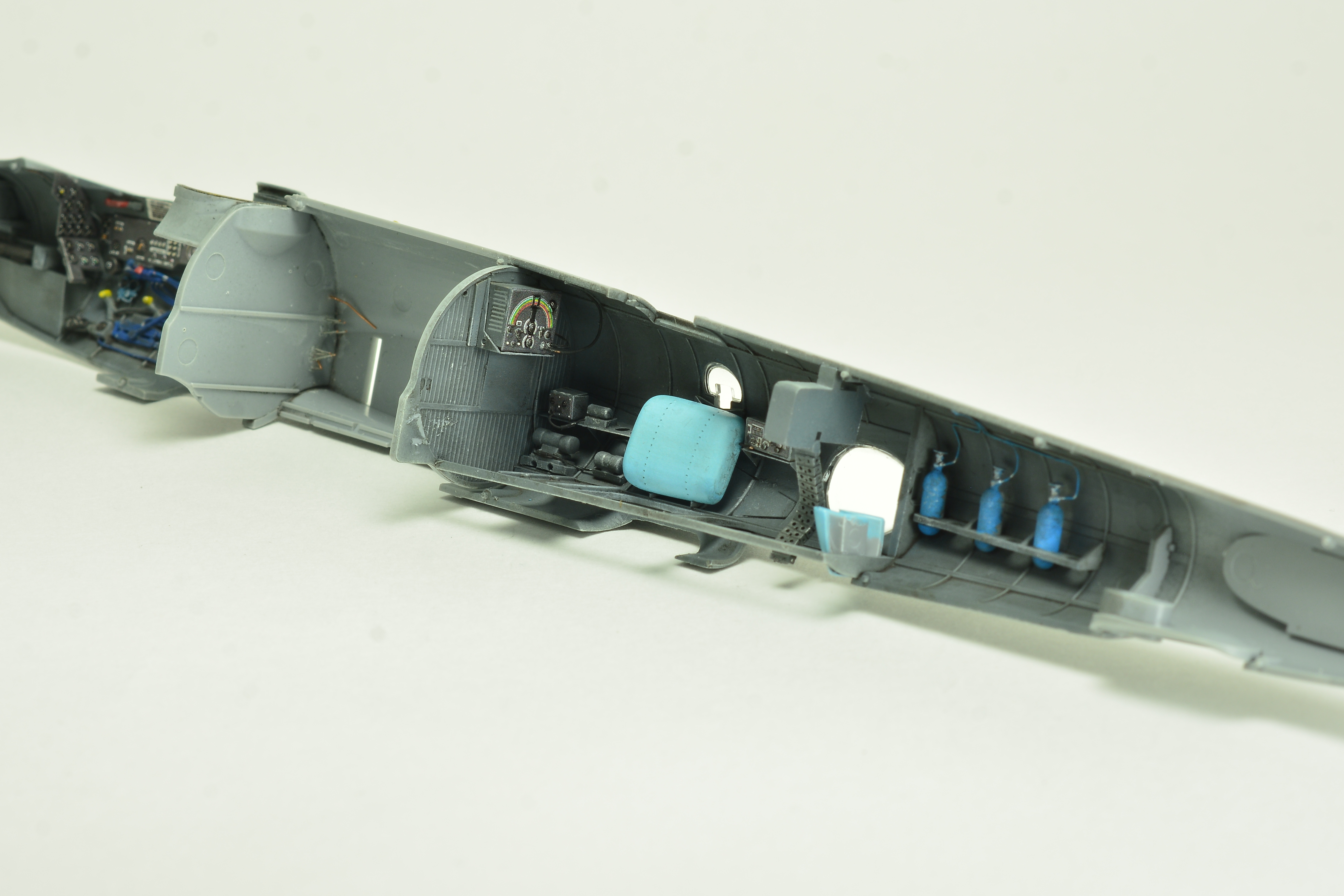

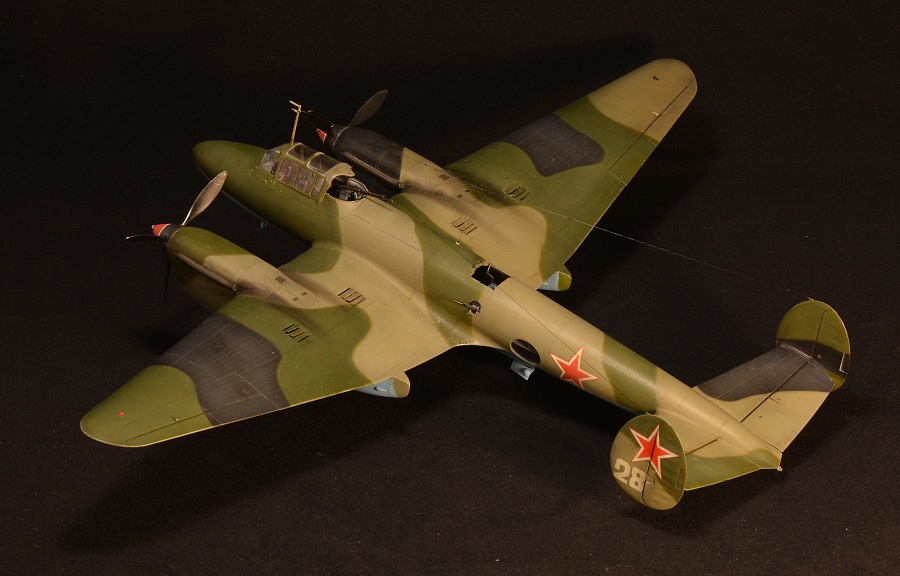

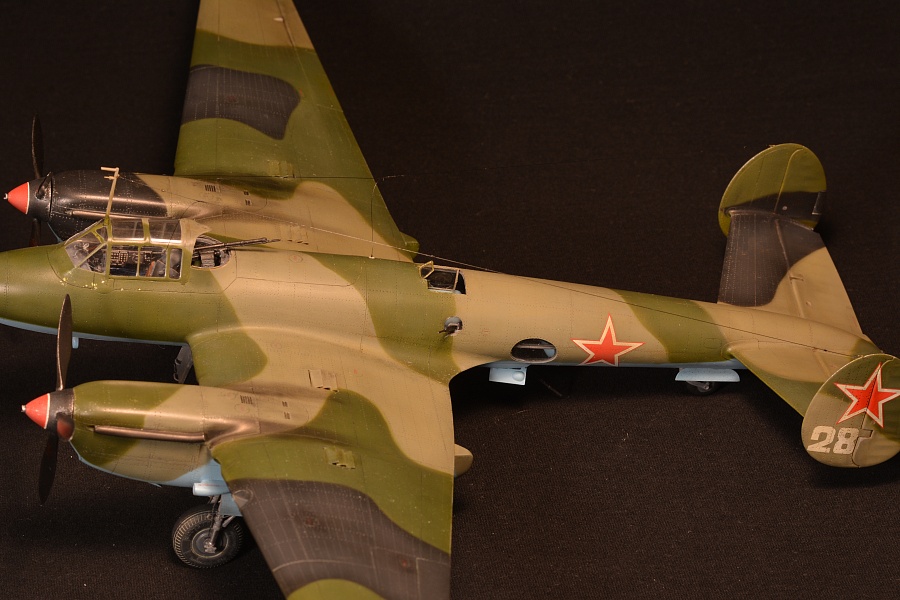

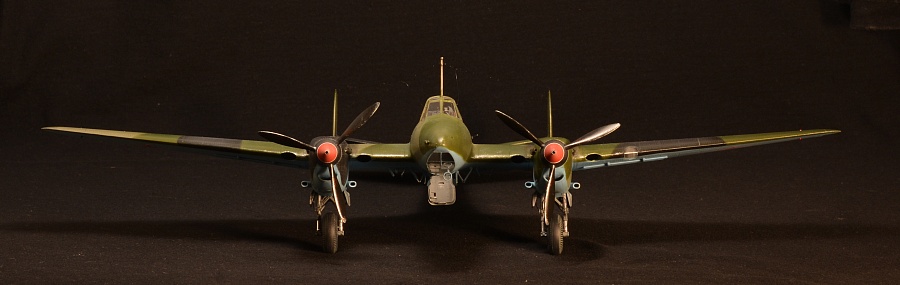

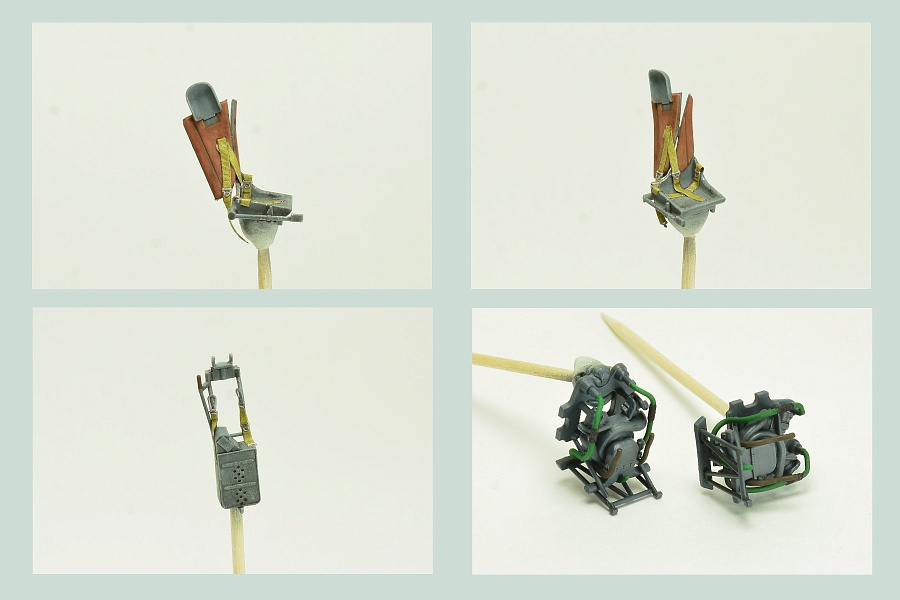

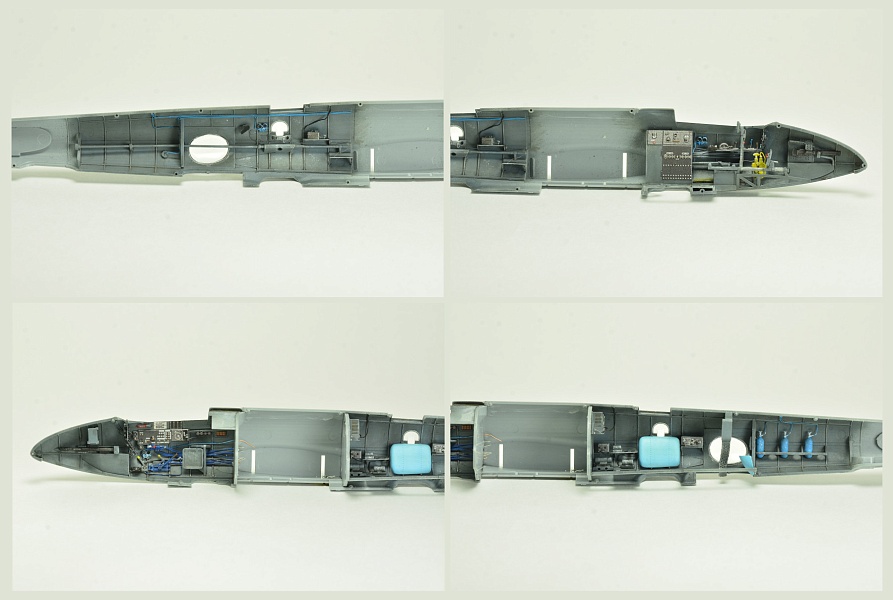

| Эта коробочка Пе-2 лежала у меня довольно давно, все не мог к ней подступиться. Потихоньку закупался допами: - 3 набора фототравления Микродизайн - 3D декаль и фонарь Quinta Studio - декаль Бегемот Долго курил разные источники, в итоге основой для доработок стало описание конструкции Пе-2 1945 года и гора фотографий. Интерьер. Запилил интерьер, это сплошной суслик, зато было интересно разбираться в "Описании..." Пе-2 и доступных фотографиях. Из крупных изменений: - Выбросил кресло стрелка-радиста. В "Описании..." оно не упоминается, да и на фото не видно. - Выпилил нижний люк стрелка-радиста. - Распилил бронеспинку летчика, сделал ее в откинутом положении. - Откинул сиденье штурмана, правильно повесил ремни. Их обычно вешают на сиденье, но по "Описанию..." они висят на станине пулемета и даже на монинской Пешке там есть места крепления. Окрашивал интерьер по табличке цветов интерьера. Почему-то многие красят интерьер как в монинской Пешке, часть элементов в зеленый, но я не понимаю, зачем это бы делалось в условиях войны - поэтому все что можно, покрашено в серый. Кроме того, я поискал на сайте Тризна найденные элементы разбившихся Пешек и там детали, которые в музейной Пешке покрашены в зеленый, имеют серый цвет. В доработке использовал смесь Квинты, Микродизайна и самодела. Экстерьер. Исправил ступеньку между носком крыла и остальной частью, для этого пришлось детали носка распилить на верхнюю и нижнюю половины и приклеивать к верхним и нижним поверхностям крыла, в потом шпаклевать в районе носка. По-другому у меня не выходило аккуратно выставить детали. Исправил неточности геометрии в районе крышки над фюзеляжным баком и зализы крыла в задней части в районе окон. Переделал створки воздуховодов водорадиаторов. Доработал фару, вытянул отражатель из фольги, лампочка - бисеринка. Немного изменил расшивку в районе центроплана. Вообще, расшивку сильно не трогал, исправив самые крупные неточности. И я уверен, что точно забыл часть лючков и еще чего-нибудь доделать и перенести. Полностью переделал по фото бомбодержатели на поздние, утопленные. Звезда дает только пару ранних. Доработал ниши шасси, они довольно плоские в наборе и травление не исправляет этот недостаток. Сделал смотровые лючки и глазки в хвостовом оперении, на горизонтальном - только сверху, так как не нашел фотографии снизу. Фонарь использовал вакушный от Квинты, родной был гнутый, да и вакушный прозрачнее. Но вот нижнее остекление и мелкие окошки стоят родные, так как вакушные слишком дутые и смотрелись некрасиво. Кстати, у прототипа на фотографии не просматривается фонаря, я его и не поставил. Окраска. Грунтовку попробовал спиртовую Jim Scale v3 - понравилась больше предыдущего варианта. Красил водянками Jim Scale (светло-коричневый) и Pacific88 (все остальное). Лаки спиртовые Jim Sacale. Сильно ушатанные самолеты я не люблю, поэтому чуток пошарпал металликами и нанес маслом выхлоп + чуток потеков. Декали из набора от Begemot на самолет 2 БАК ВВС РККА, 1944 год |
|
|
Твитнуть
Поделиться
Плюсануть
Поделиться
Отправить
Класснуть
|
|
Оценка модели по параметрам:
|
||||||
| Средняя оценка: 99.2864 (все оценки) | ||||||
| Популярность модели: 91.23 |
Melzz
- Логин
- Д.Р.
- Город
- На сайте с
- 10 августа 2022 года
- Его сообщения на форуме
- Его комментарии к моделям
- Подписка на обновления
Друзья (1):
Не показывать чат
Комментарии
62 года
На сайте с 11.05.2016

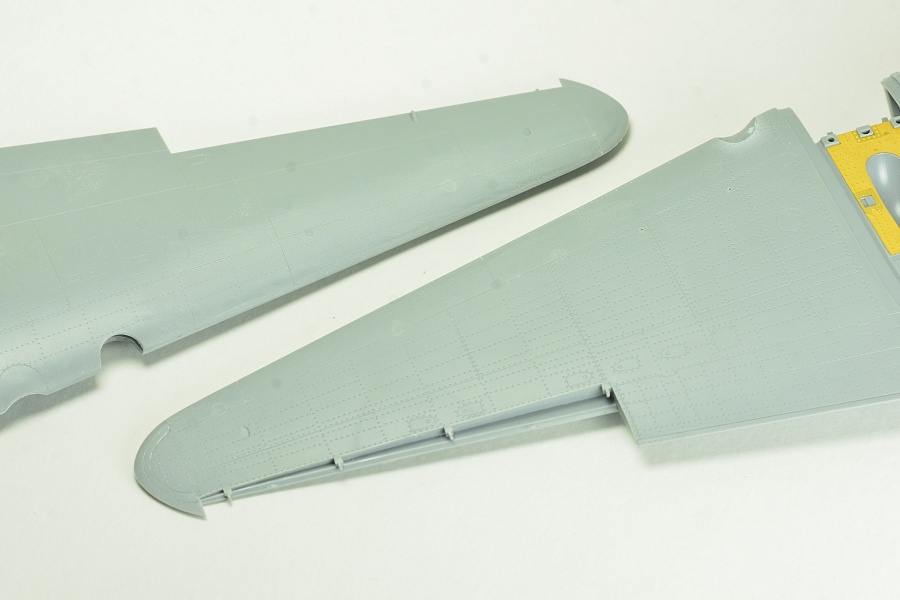

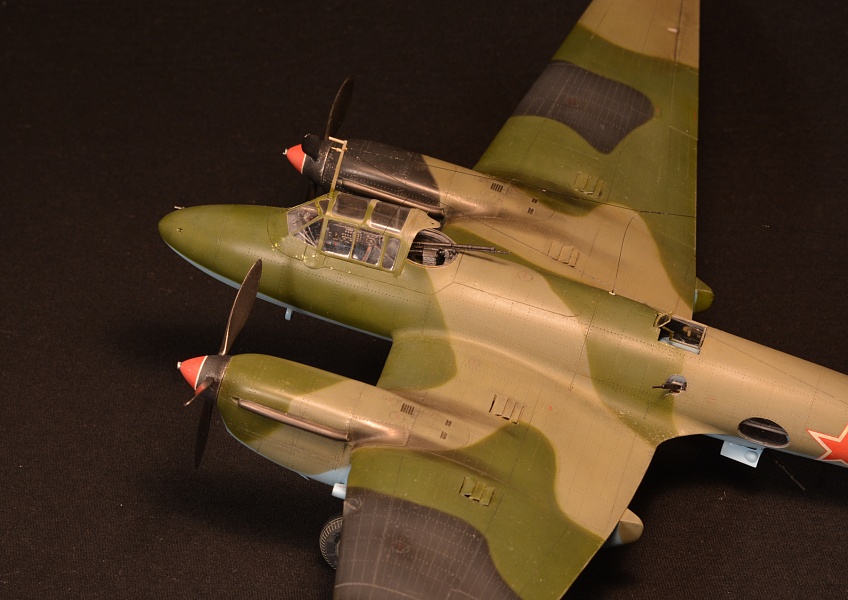

Хорошо получилась передняя кромка крыла, мало кому удалось победить эти самые предкрылки и решение распилить их вдоль самое правильное.
Вроде серьёзно вникали в матчасть и "Описание" читали, но у меня есть ряд вопросов-
1. А что насчёт посадочной механизации?
Она на модели есть, или я не разглядел, ну в описании модели точно не сказано что с ней что-то делали.
2.Удивило отсутствие башни сверху, интересно фото посмотреть где её нет. Ну и люк снизу, точно не было?

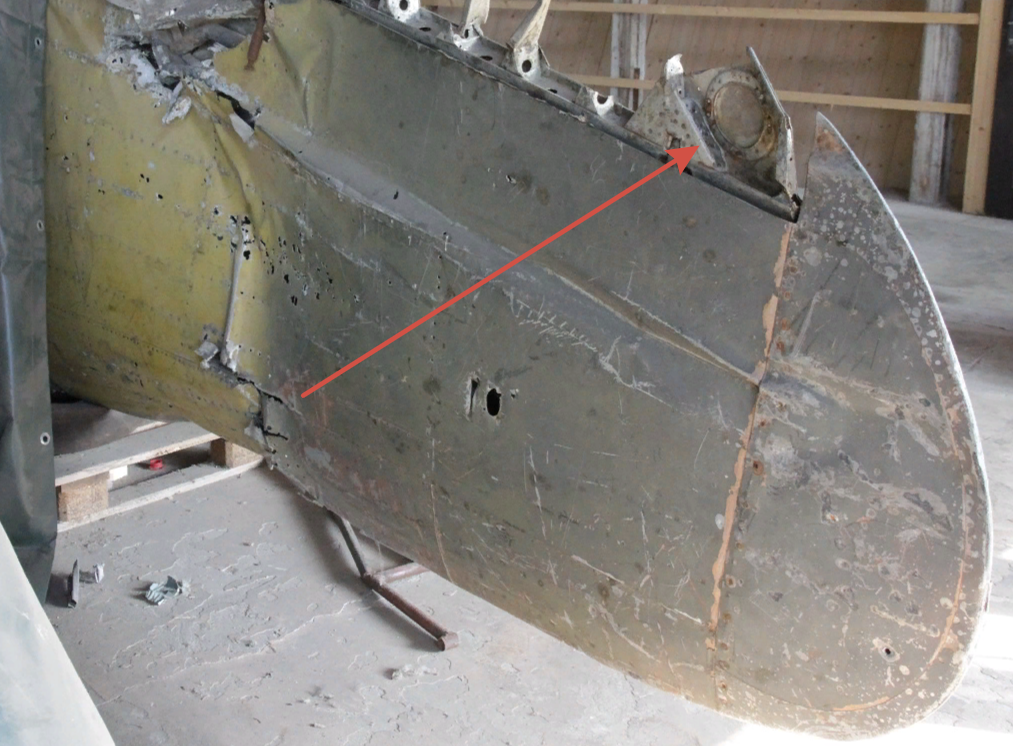

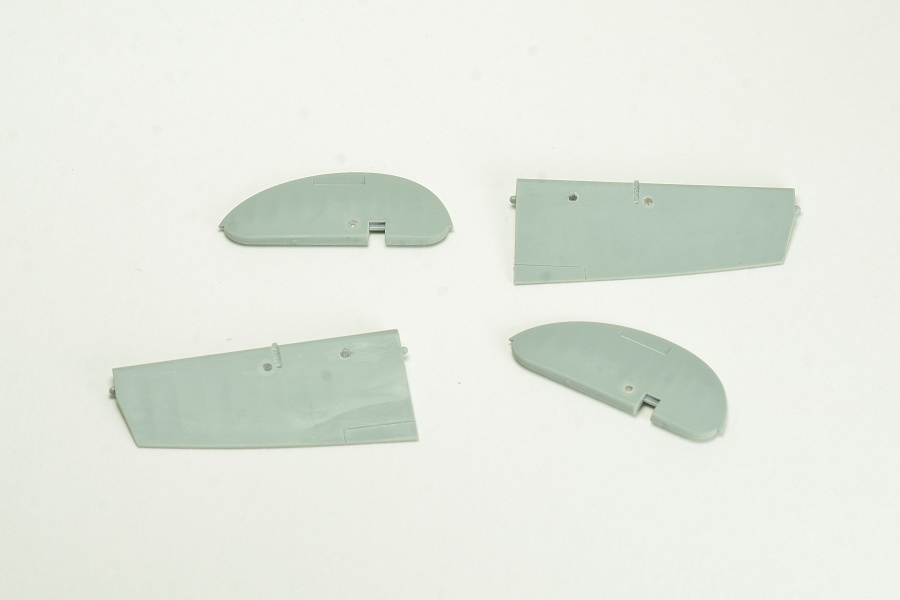

3 Смотровые лючки были на всех рулевых поверхностях, фото есть и в "Описании" это отражено.

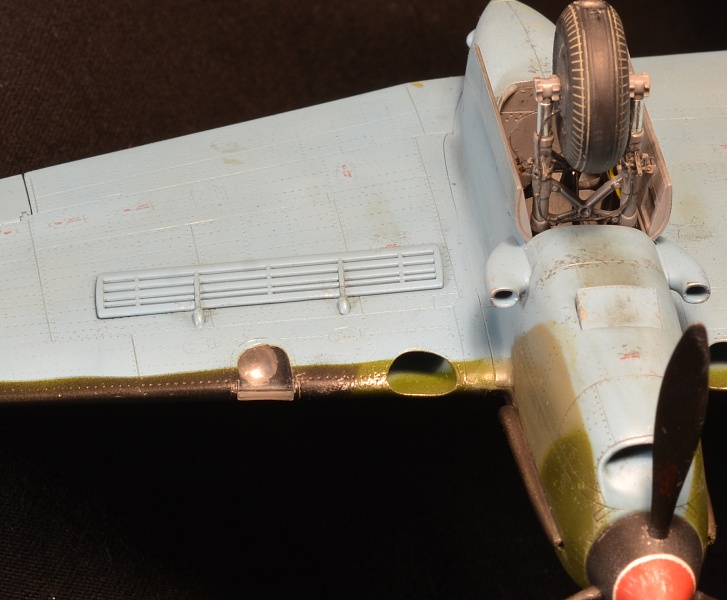

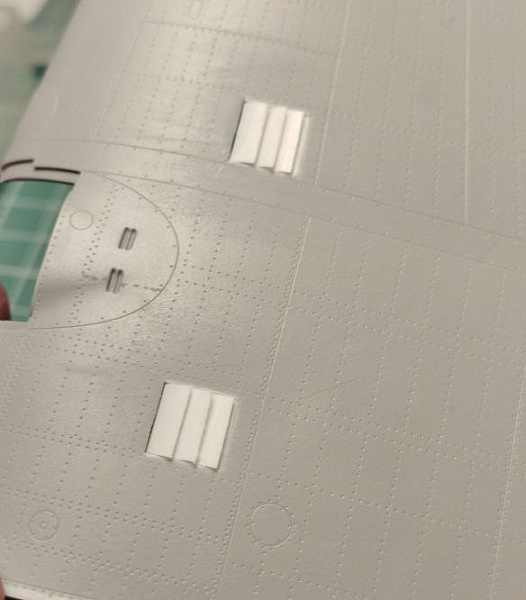

4 У тормозных решёток была неподвижная часть , которую желательно визуально отделить от подвижной.
42 года
На сайте с 10.08.2022
Люк стрелка-радиста откидывается внутрь, он на фотке интерьера есть.
Лючки - вот знал, что что-то упустил.
По решеткам согласен - надо как-то отделить.
Я видел фото двух Пешек 205 серии без остекления турели штурмана, обе есть в декалях Бегемота.
62 года
На сайте с 11.05.2016
Люк снизу не виден на фото модели, хорошо что он есть.

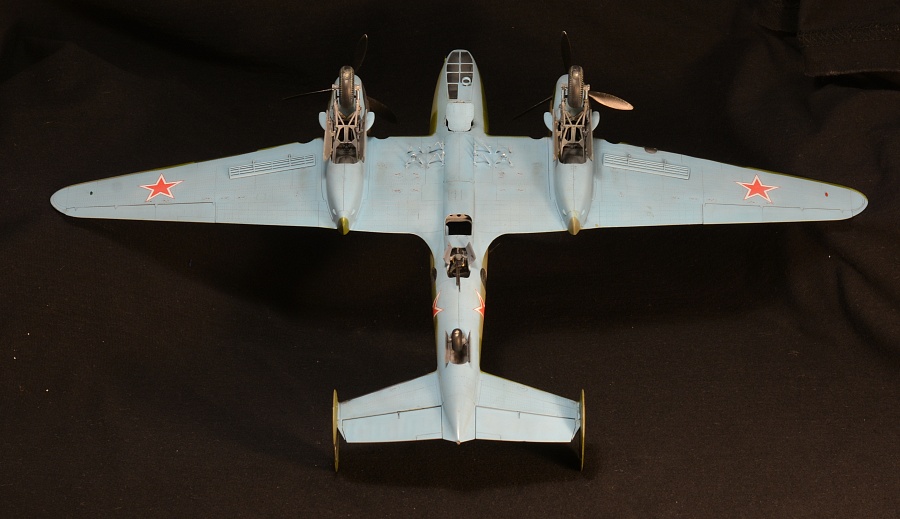

Звезда полностью проигнорировала посадочную механизацию на своей модели и многие моделисты этот момент пропускают. Наверно Вам следовало её чуть лучше выделить..
Фото было-стало, для информации , кто это читает, может пригодится.
42 года
На сайте с 10.08.2022
С пулеметом тоже возник вопрос - куда делся, но решил все же поставить.

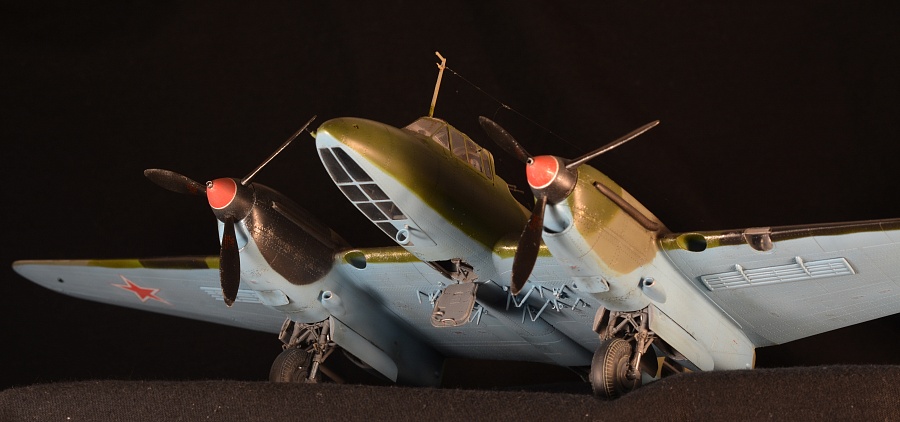

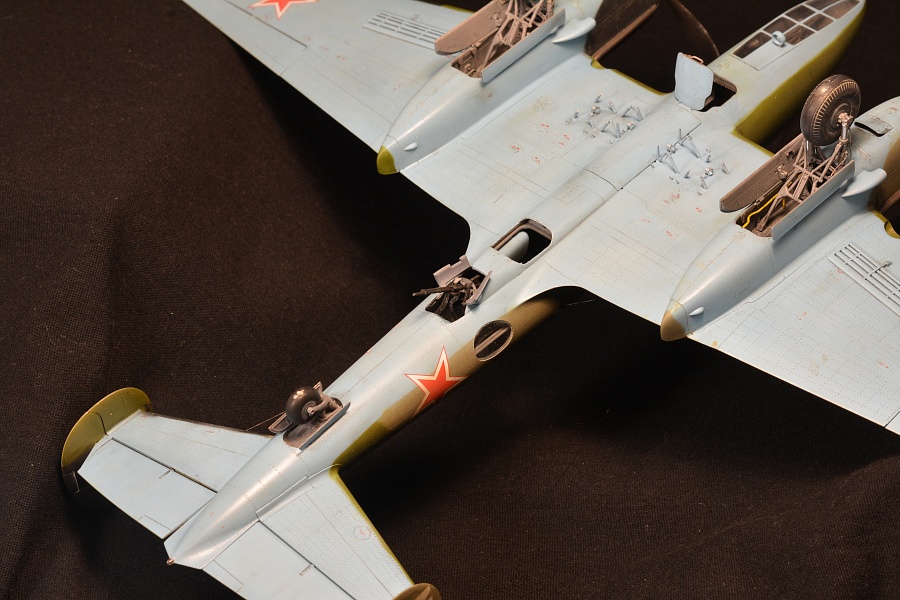

Люк вот он - голубой.
42 года
На сайте с 10.08.2022
62 года
На сайте с 11.05.2016
Это фото не видел, сохранил в архив.
60 лет
На сайте с 18.07.2010
57 лет
На сайте с 29.07.2010
На сайте с 14.03.2018
42 года
На сайте с 10.08.2022

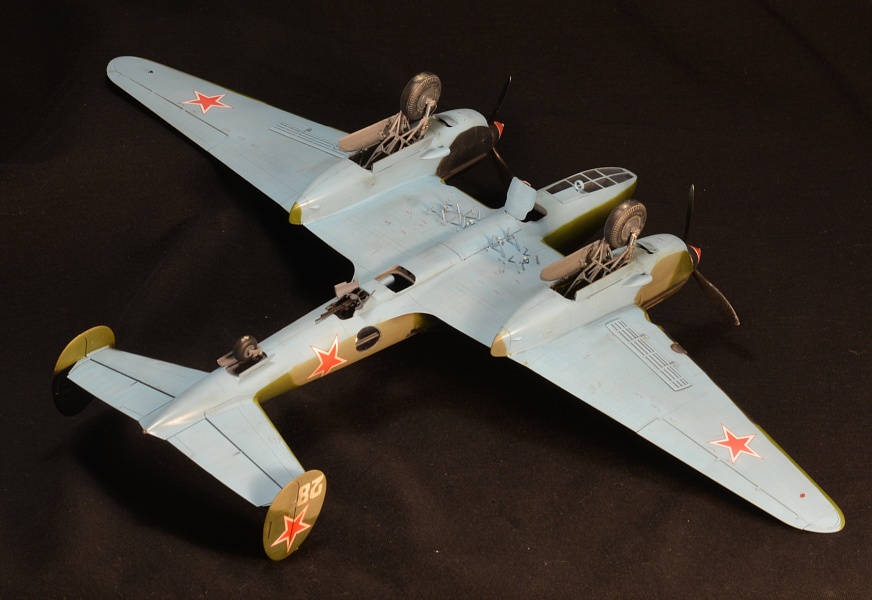

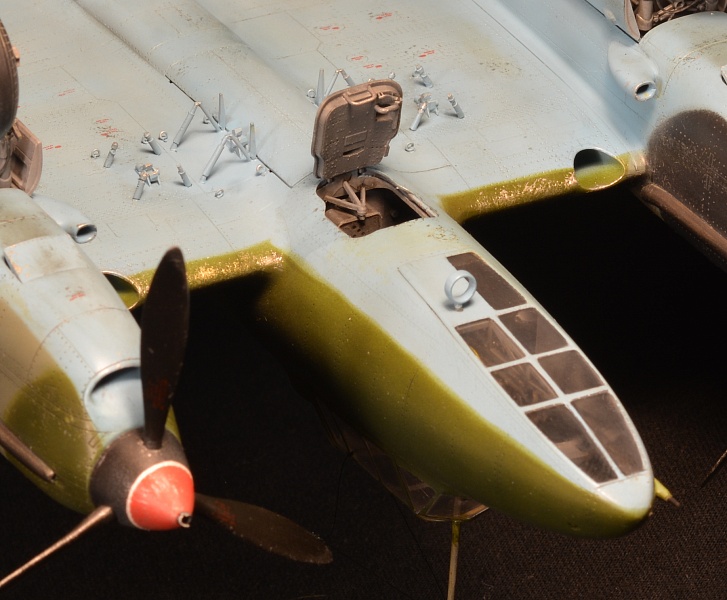

Как то слабо выделены бомболюки в гондолах. Они есть?

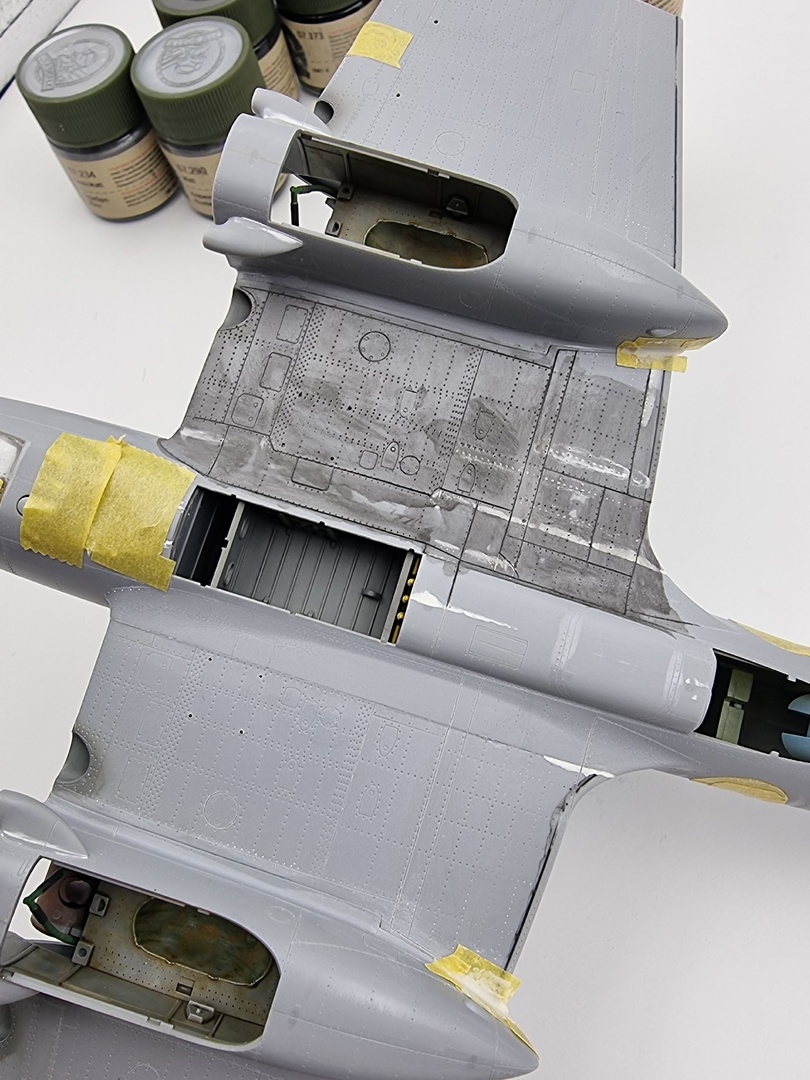

Есть. Боковые линии расшивки родные - по-хорошему, надо было перерезать, очень уж неглубокие. Центральную видно - она нарезана.
На сайте с 21.04.2017
Боковые линии расшивки родные - по-хорошему, надо было перерезать, очень уж неглубокие. Центральную видно - она нарезана.
Пе-2 чуть ли не единственная модель Звезды, где всю расшивку целесообразно углубить. Но расшивки там неприлично много, поэтому та еще развлекуха, (у меня, на тот "трудовой подвиг" ушло два скрайбера и месяц времени), но оно того стоит.
По визуализации модели:
- Если делаете ВУБ-1 без остекления, то отсутствие прицела однозначно бросается в глаза, поэтому коллиматор надо воять + рукоять перезарядки, уж больно она большая и меняет внешний вид.
(тоже самое касается модели ил-2, если кто делать будет -> надо ставить коллиматор, а ставят либо ничего, либо фэнтэзи из доп. травла).
- Так же с (открытым) входным люком -> отсутствие подножки бросается в глаза. Не важно, в выдвинутом положении ее делать или в сложенном, но сделать надо.

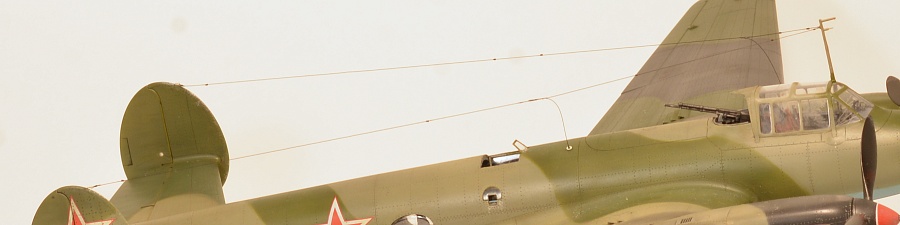

Все это можно доделать на готовой модели, ну и керамические изоляторы на тросах антенны заодно в керамику перекрасить
На сайте с 21.04.2017
42 года
На сайте с 10.08.2022
Цитата: Боковые линии расшивки родные - по-хорошему, надо было перерезать, очень уж неглубокие. Центральную видно - она нарезана.
Пе-2 чуть ли не единственная модель Звезды, где всю расшивку целесообразно углубить. Но расшивки там неприлично много, поэтому та еще развлекуха, (у меня, на тот "трудовой подвиг" ушло два скрайбера и месяц времени), но оно того стоит.
По визуализации модели:
- Если делаете ВУБ-1 без остекления, то отсутствие прицела однозначно бросается в глаза, поэтому коллиматор надо воять + рукоять перезарядки, уж больно она большая и меняет внешний вид.
(тоже самое касается модели ил-2, если кто делать будет -> надо ставить коллиматор, а ставят либо ничего, либо фэнтэзи из доп. травла).
- Так же с (открытым) входным люком -> отсутствие подножки бросается в глаза. Не важно, в выдвинутом положении ее делать или в сложенном, но сделать надо.
Все это можно доделать на готовой модели, ну и керамические изоляторы на тросах антенны заодно в керамику перекрасить

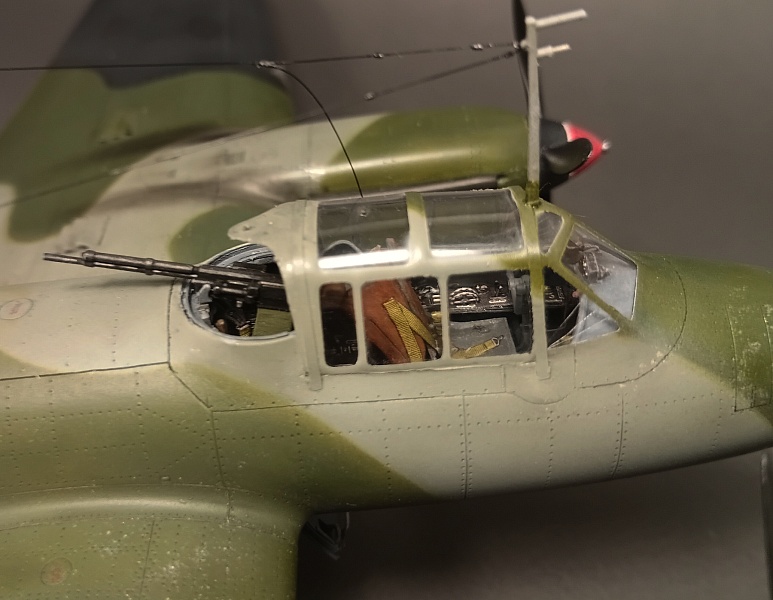

Я долго искал как выглядит прицел на этом пулемете, но моих поисков оказалось недостаточно, я находил только фотки через остекление, где ничего не видно. Еще удивлялся - неужели без прицела. Обязательно доделаю, пулемет у меня съемный.
Подножки есть в убранном состоянии, они ж не обязательно при открытом люке выдвигались.
67 лет
На сайте с 31.01.2016
Цитата:Цитата: Боковые линии расшивки родные - по-хорошему, надо было перерезать, очень уж неглубокие. Центральную видно - она нарезана.
Пе-2 чуть ли не единственная модель Звезды, где всю расшивку целесообразно углубить. Но расшивки там неприлично много, поэтому та еще развлекуха, (у меня, на тот "трудовой подвиг" ушло два скрайбера и месяц времени), но оно того стоит.
По визуализации модели:
- Если делаете ВУБ-1 без остекления, то отсутствие прицела однозначно бросается в глаза, поэтому коллиматор надо воять + рукоять перезарядки, уж больно она большая и меняет внешний вид.
(тоже самое касается модели ил-2, если кто делать будет -> надо ставить коллиматор, а ставят либо ничего, либо фэнтэзи из доп. травла).
- Так же с (открытым) входным люком -> отсутствие подножки бросается в глаза. Не важно, в выдвинутом положении ее делать или в сложенном, но сделать надо.
Все это можно доделать на готовой модели, ну и керамические изоляторы на тросах антенны заодно в керамику перекрасить
Я долго искал как выглядит прицел на этом пулемете, но моих поисков оказалось недостаточно, я находил только фотки через остекление, где ничего не видно. Еще удивлялся - неужели без прицела. Обязательно доделаю, пулемет у меня съемный.
Подножки есть в убранном состоянии, они ж не обязательно при открытом люке выдвигались.
Добротно сделана "Пешка", очень понравился внутренний интерьер, хоть его и не увидеть, впрочем, как и на любом настоящем самолёте. Внесу свои "пять копеек" в обсуждение маленьких и приятных мелочей. Давно делал "Пешку" в 72 м масштабе и у меня там открывающийся люк экипажа с выдвигаемой подножкой. Так вот, на живом самолёте она подпружинена в убранном положении и на неё нужно наступить, чтобы она выдвинулась. Отсылаю любопытных к замечательному фильму "Хроника пикирующего бомбардировщика" - эпизод прилёта экипажа Архипцева из разведки.
На сайте с 21.04.2017
Я долго искал как выглядит прицел на этом пулемете, но моих поисков оказалось недостаточно, я находил только фотки через остекление, где ничего не видно. Еще удивлялся - неужели без прицела. Обязательно доделаю, пулемет у меня съемный.

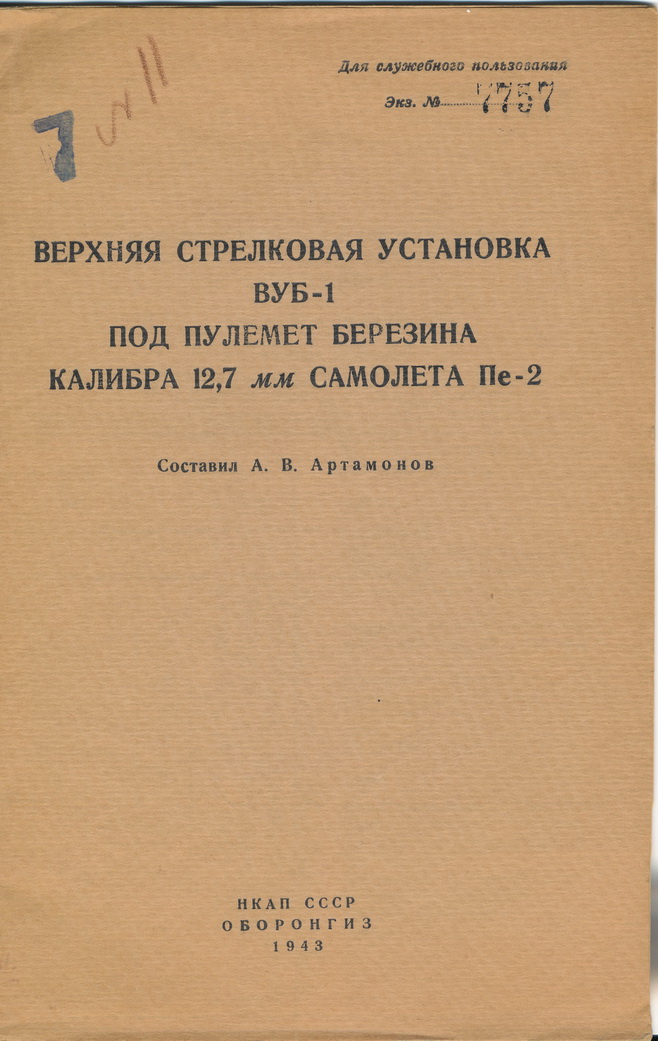

мануал по пулемету в сети имеется, название прилагаю. Но на самом деле он не особо нужен, потому ка на ил-2 было все тоже самое и полно фоток
42 года
На сайте с 10.08.2022
Цитата:Цитата:Цитата: Боковые линии расшивки родные - по-хорошему, надо было перерезать, очень уж неглубокие. Центральную видно - она нарезана.
Пе-2 чуть ли не единственная модель Звезды, где всю расшивку целесообразно углубить. Но расшивки там неприлично много, поэтому та еще развлекуха, (у меня, на тот "трудовой подвиг" ушло два скрайбера и месяц времени), но оно того стоит.
По визуализации модели:
- Если делаете ВУБ-1 без остекления, то отсутствие прицела однозначно бросается в глаза, поэтому коллиматор надо воять + рукоять перезарядки, уж больно она большая и меняет внешний вид.
(тоже самое касается модели ил-2, если кто делать будет -> надо ставить коллиматор, а ставят либо ничего, либо фэнтэзи из доп. травла).
- Так же с (открытым) входным люком -> отсутствие подножки бросается в глаза. Не важно, в выдвинутом положении ее делать или в сложенном, но сделать надо.
Все это можно доделать на готовой модели, ну и керамические изоляторы на тросах антенны заодно в керамику перекрасить
Я долго искал как выглядит прицел на этом пулемете, но моих поисков оказалось недостаточно, я находил только фотки через остекление, где ничего не видно. Еще удивлялся - неужели без прицела. Обязательно доделаю, пулемет у меня съемный.
Подножки есть в убранном состоянии, они ж не обязательно при открытом люке выдвигались.
Добротно сделана "Пешка", очень понравился внутренний интерьер, хоть его и не увидеть, впрочем, как и на любом настоящем самолёте. Внесу свои "пять копеек" в обсуждение маленьких и приятных мелочей. Давно делал "Пешку" в 72 м масштабе и у меня там открывающийся люк экипажа с выдвигаемой подножкой. Так вот, на живом самолёте она подпружинена в убранном положении и на неё нужно наступить, чтобы она выдвинулась. Отсылаю любопытных к замечательному фильму "Хроника пикирующего бомбардировщика" - эпизод прилёта экипажа Архипцева из разведки.
На фотках эта подножка бывает как в выдвинутом, так и в задвинутом положении. "Хроники..." я отсматривал - там да, она пружинит. Там вообще многие детали Пешки хорошо видны, хотя, это и киношная поздняя Пешка.
На сайте с 21.04.2017
На сайте с 21.04.2017
На сайте с 21.04.2017
42 года
На сайте с 10.08.2022
Цитата:
мануал по пулемету в сети имеется, название прилагаю. Но на самом деле он не особо нужен, потому ка на ил-2 было все тоже самое и полно фоток
Спасибо за подсказки.

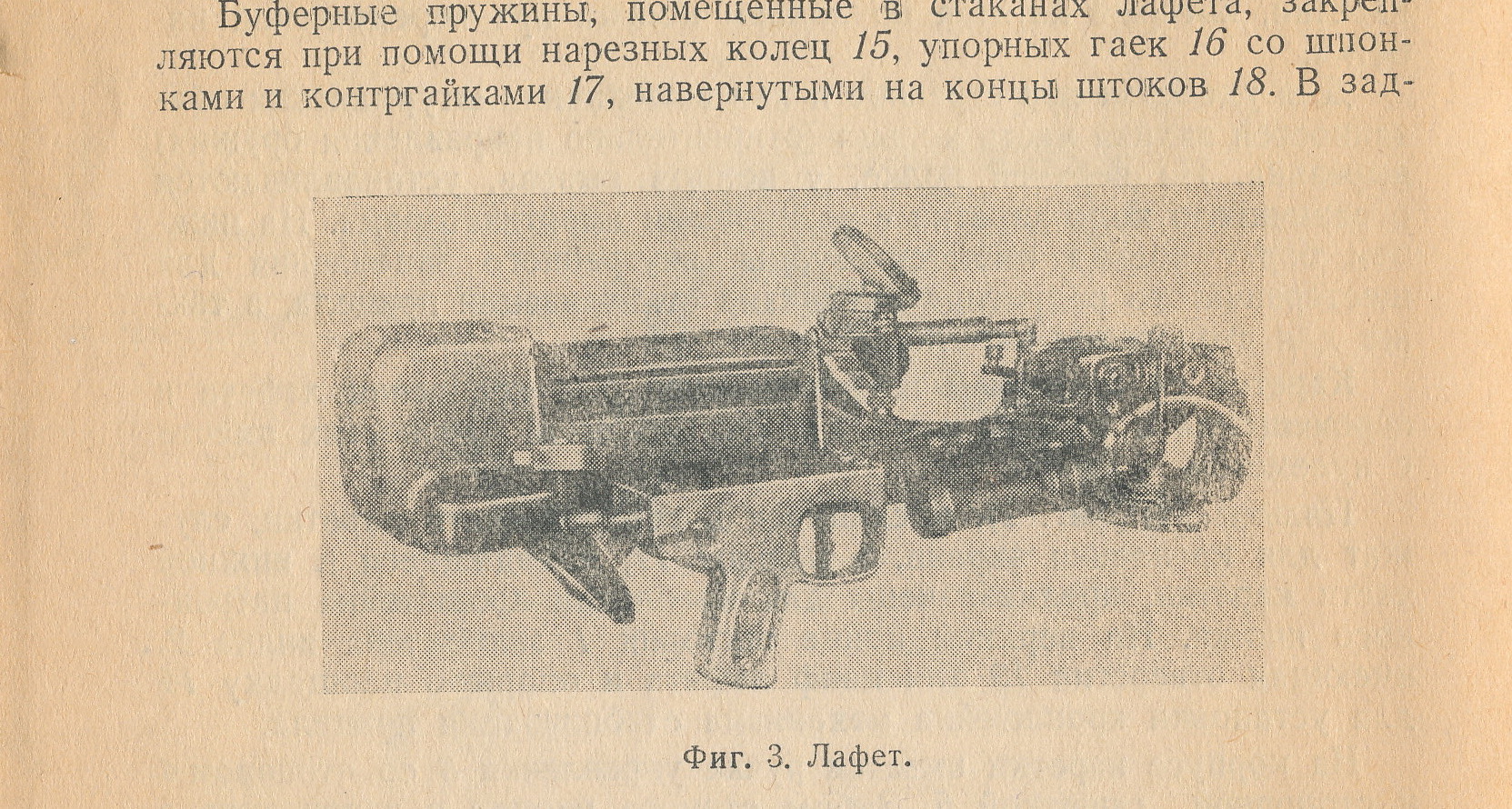

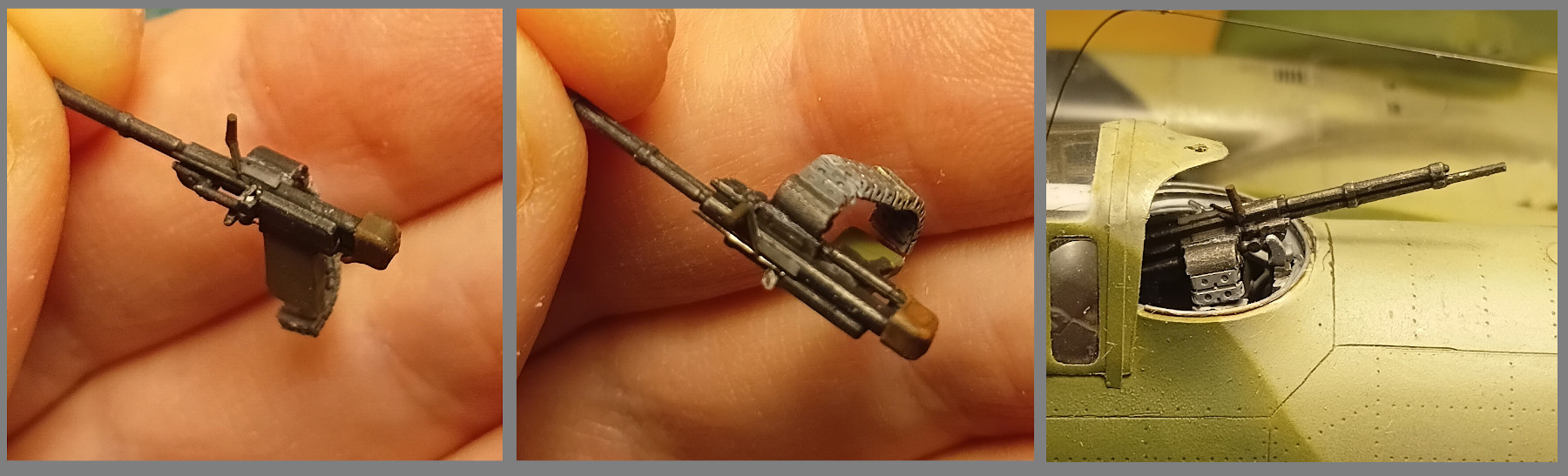

В общем, как-то так по пулемету. Я чот затупил ) Искал только Пешку, а надо было конкретно УБТ.

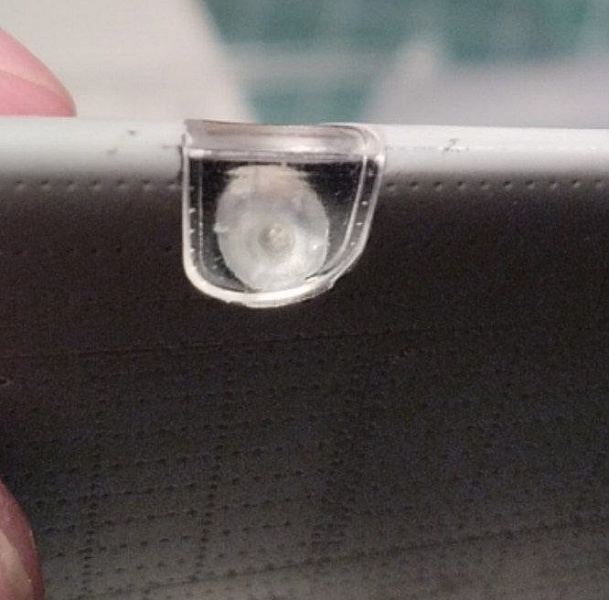

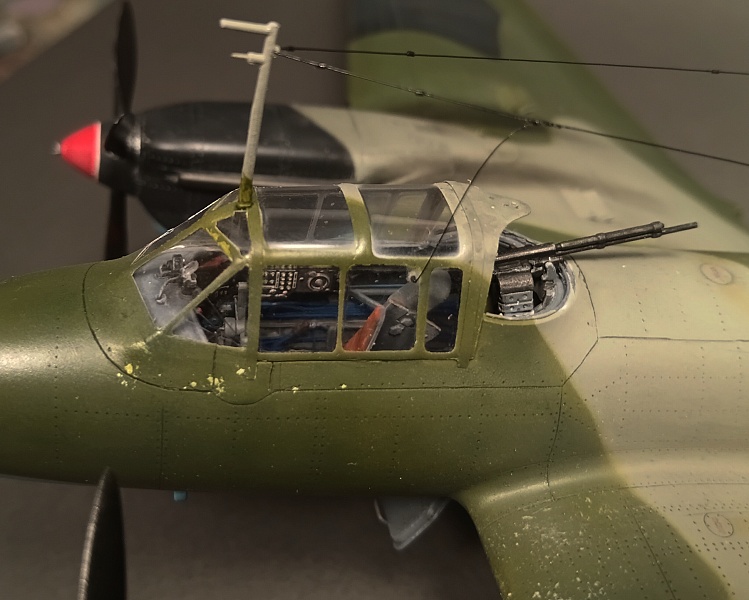

Тело прицела на пулемете в модели дается, добавил только стеклышко, там все равно мелко остальное.
Ну и ручка
