Ка-10М

Приветствую уважаемые коллеги!

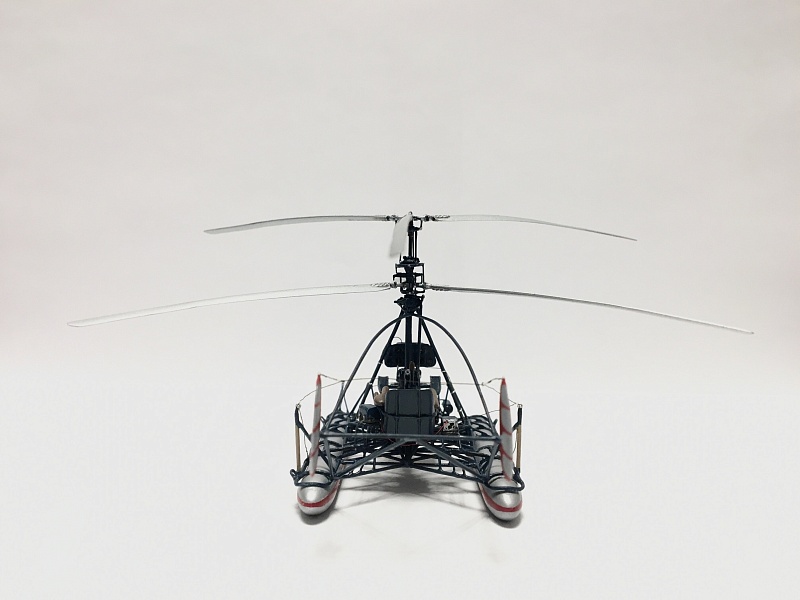

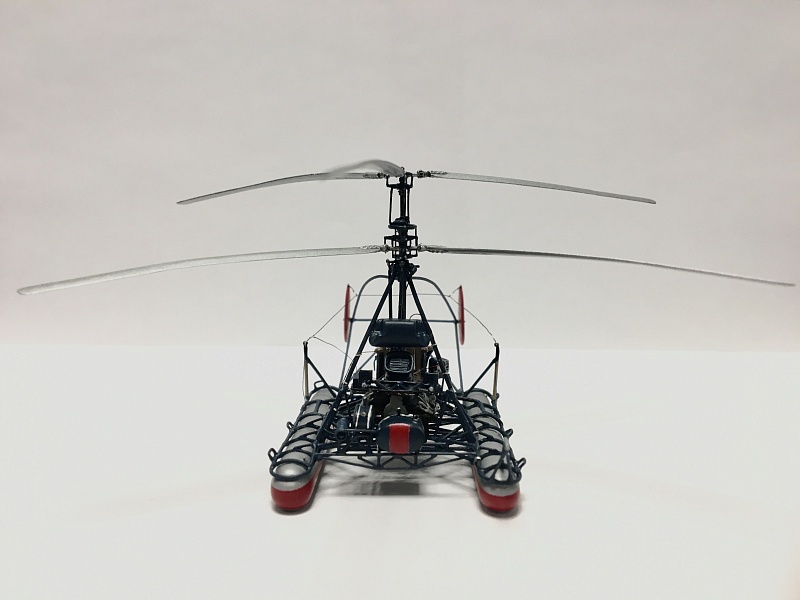

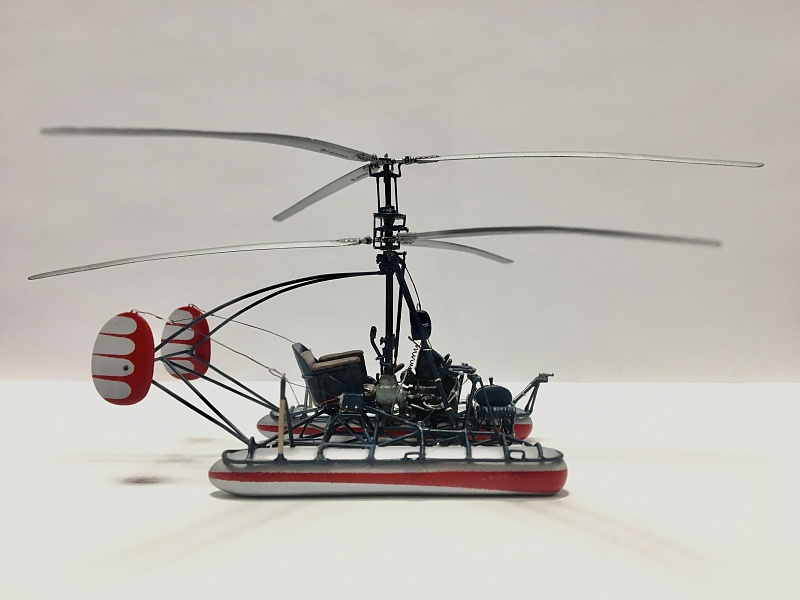

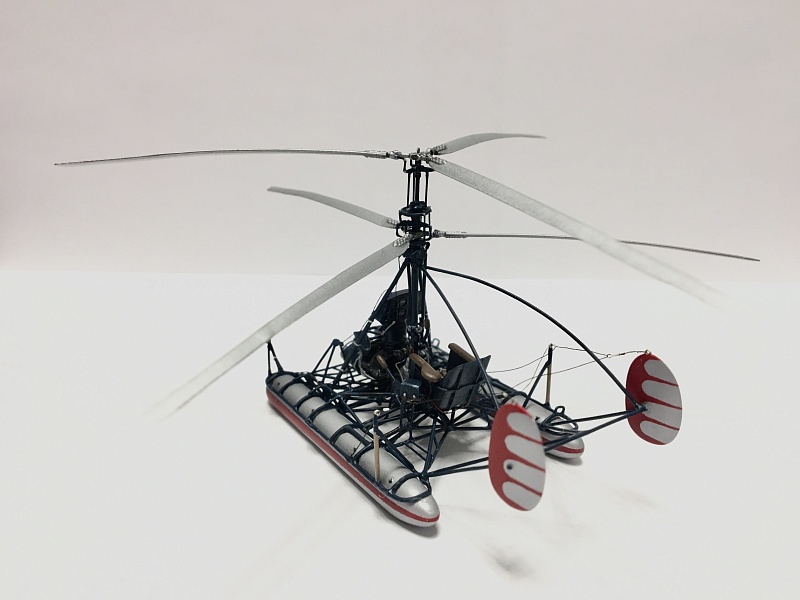

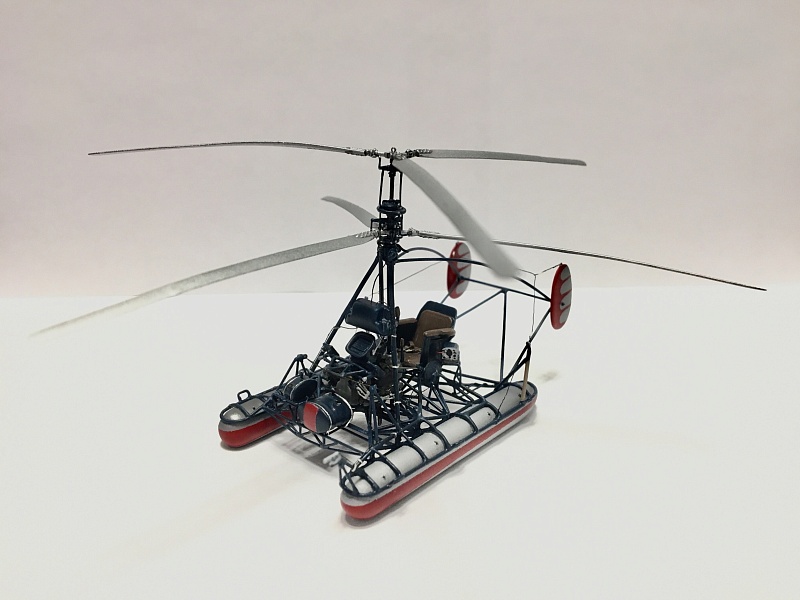

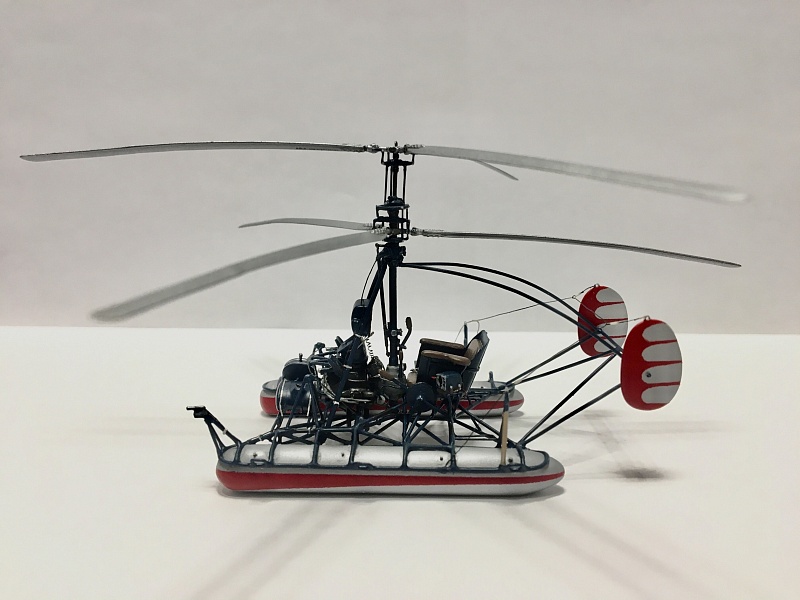

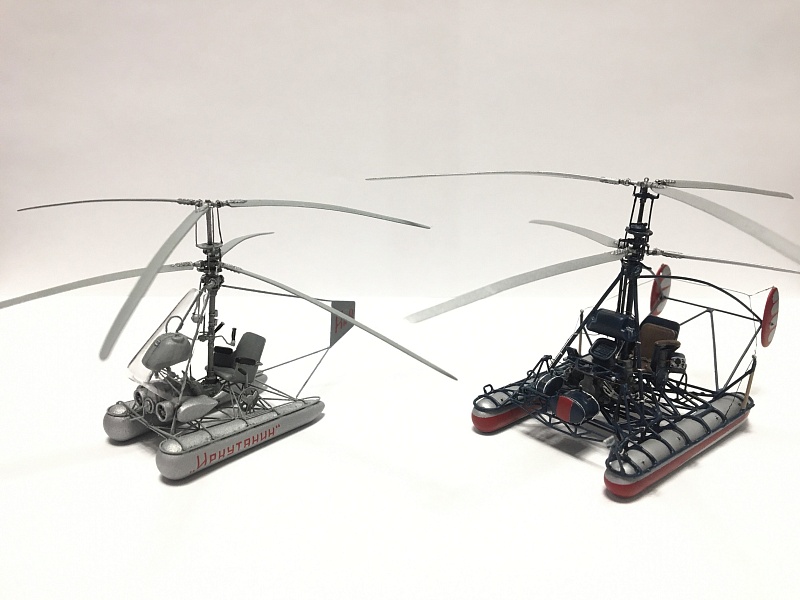

Представляю вашему вниманию свою вторую модель, первую самодельную, первого серийного вертолета Николая Ильича Камова Ка-10М.

О прототипе:

За основу для модели был взят Ка-10М представленный на воздушном параде в Тушино 1953г.

История модели такова. Изначально я купил модель Ка-10М от фирмы AMG, при детальном рассмотрении понял, что качество исполнения модели меня не устраивает (ферма далека от прототипа, выполнена на половину из травления наполовину за одно с другими деталями, агрегаты выполнены сильно условно и переразмеренно), принял решение делать все что не устраивает новое. В итоге от модели AMG я использовал: детали баллонетов, двигателя и поворотного редукторора, топливного и масло баков, килей и приборной панели. Из фототравления использовал панель приборов, панели радиостанции и шкив ручки шаг-газ. Прозрачная панель приборов, средняя в «сандвиче. Декали не получилось качественно сделать на кромках килей и на носке балонетов, поэтому принял решения красить все, кроме технички. Можно сказать что все либо дорабатывалось либо изготавливалось заново.

Основные доработки:

• Ферму спаял, а местами и склеил, с нуля по чертежам и фотографиям из стальной и медной проволоки диаметром 0,3 и 0,8 мм.
• У двигателя увеличил картер за счёт приклейки снизу полоски из пластика Evergreen, из проволоки 0,3 мм изготовил толкатели клапанов и рёбра охлаждения цилиндров. Изготовил из пластика карбюратор, пару магнето, цилиндр воздушного стартера, топливный и масленный насосы, выхлопные патрубки. Переделал входное устройство и заслонку системы охлаждения. Из проволоки 0,3 мм протянул шгуты системы зажигания, топливные и масленные магистрали.
• На поворотный редуктор изготовил и проволоки ручку муфты сцепления, и механизм общего и дифференциального шага.
• Вал между редукторами изготовил из алюминиевой трубки.
• Распределительный редуктор взял из дополнительно купленного набора Ка-8 от North Star Models. Дооборудовал ручкой тормоза НВ.
• С баллонетов удалил элементы фермы и выполнил проточки для имитации продавливания. Из проволоки 0,3 мм изготовил «соски» для подкачки.
• Из пивной жести, пластика Evergreen и проволоки изготовил новое кресло пилота. Ремни и застежки изготовил из остатков фототравления и проволоки.
• Уменьшил в размере и толщине кили.
• Колонку НВ взял из набора Ка-8. Из шприцовых игл изготовил валы верхнего и нижнего винта. Втулки НВ усилил проволокой. С помощью тянутой ватной палочки сделал проставку для выноса вертикального шарнира. Из пластика Evergreen изготовил верхную и нижнюю ползушки. Из проволоки 0,3мм имитировал резиновые гофры. Из проволоки изготовил тяги.
• Лопасти так же взял из Ка-8 и увеличил их длину.
• Из проволоки и пивной жести изготовил педали, ручки системы управления, тяги, механизм загрузки.
• Из проволоки 0,3мм изготовлен змеевик масло радиатора.
• У топливного бака изменена горловина, добавлена крышка с ручкой (от Ка-8)
• Коробки радиостанций, демпферные подушки и ремни изготовлены из пластика Evergreen.
• Тросовая проводка управления, электрожгуты, антенн изготовлены из проволоки 0,1мм

Вся используемая химия от фирмы Tamiya.

Грунт Surface Primer L (Grey)

Лаки TS-13 и TS-80

Смывки и пигменты от Tamiya

Окраска модели кистью и баллонами.

Основной цвет мешал из X-4 и X-5

Спасибо за внимание!
