Сверхмалая подводная лодка "Seehund",Тип XXVIIB,U-5329.

Автор продаёт модель. Цена договорная. Обсудить с ним покупку

Производитель:
ICM
Дата размещения:
29 июня 2014 года, 16:44
Раздел галереи:
Корабли
Тип техники:
Военные
Тип двигателя:
Дизель-электроходы
Прочее:
Подводные лодки
Страна-производитель:
Германия
Масштаб модели:
1:72

Авторизуйтесь, чтобы выставить свои оценки этой модели

Приветствую уважаемые коллеги.

Продолжаю показывать свою коллекцию малого подводного флота.
В качестве прототипа выбрал U-5329 одну из самых заметные лодок данного типа и даже имеется фото ,которое я предоставлю ниже.

Что пришлось доработать и переделать:

Рубка.
  1. Перископ самодельный.
  2. Плексигласовый эллюминатор самодельные.
  3. Сделал два поручня из медной проволоки.
  4. Прорезал недостающие шпигаты.
  5. Сделана петля на люк для его открывания.
  6. Высверлил недостающие отверстия на крышке рубки.
Корпус.
  1. Сделаны две петли на нос и карму для подъёма лодки.
  2. Добавлены заклёпки на кормовые горизонтальные рули.
  3. Добавлен один сварной шов.
  4. Прорезал все шпигаты.
  5. Немного доработал деталировку торпеды.
Камуфляж наносил кистью.
  • Исторические данные.
Сверхмалая подводная лодка Seehund была самой успешной из всех подобных аппаратов, созданных для кригсмарине. Проект получил обозначение Тип XXVIIB и разрабатывался конструкторским бюро Глюкауф возглавляемому Куртом Фишером в Бланкенбурге. 30 июня 1944 года был заключен контракт с судостроительным заводом Ховальдсверке на постройку трех прототипов лодки и принята программа по постройке 1000 таких субмарин в дальнейшем. Правда, до конца войны построили только 285 штук, еще 93 лодки пребывали в различных стадиях готовности. Это объяснялось нехваткой материалов, и предпочтением Деницем лодок XXIII серии. Главными достоинствами лодки были очень быстрое погружение ( 4-5 секунд) и то, что лодка крайне трудно обнаруживалась как в надводном положении радиолокаторами, так и в подводном гидроакустической аппаратурой.
   Лодки поступили на вооружение пяти К-флотилий Lehrkommando 300. Первая операция, проведенная в январе 1945 года в устье Темзы, закончилась плачевно – 16 из 18 лодок были потеряны. В дальнейшем лодки действовали более успешно, потопив до мая 1945 года французский эсминец Le Combattante, 9 грузовых судов водоизмещением 18,5 тысяч тонн и повредив еще три.
   В апреле лодки выполнили две специальные миссии по снабжению продовольствием окруженной немецкой группировки в Дюнкерке. Вместо торпед лодки несли контейнеры с продовольствием, которые называли “масло-торпеды”. Обратно лодки везли корреспонденцию от окруженных.
   28 апреля 1945 года операции с участием Seehund были прекращены. За это время было потеряно 35 лодок, причем, большинство было потеряно из-за сложных метеоусловий и по причине неполадок.
   После войны  некоторые страны проявили большой интерес к субмаринам этого типа, а некоторое количество Зеехундов даже было введено в боевой состав ВМС СССР и Франции.
  • Тактико-технические характеристики.
Водоизмещение: 14,9 тонн.
Длина: 11,8 метра.
Максимальная глубина погружения: 50 метров.
Скорость(надводная): 7,7 узлов.
Скорость(подводная): 6 узлов.
Экипаж: 2 человека.
Вооружение: 2 торпеды.

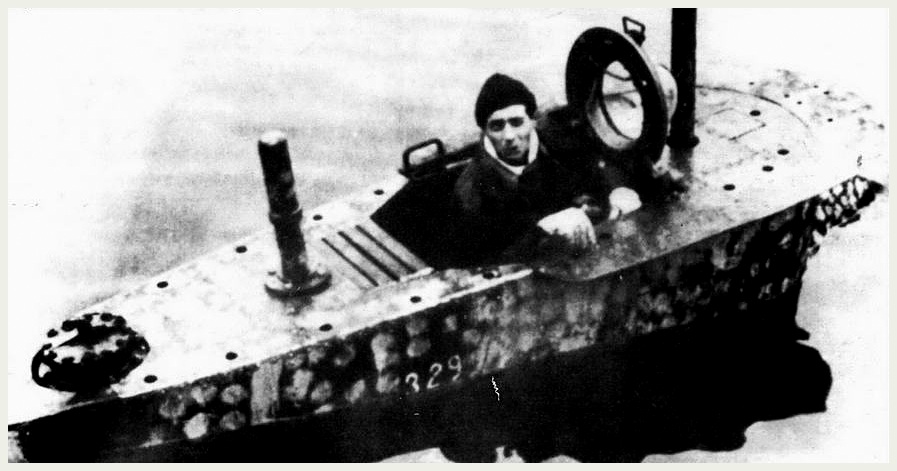

  •  Фотография прототипа.
  • Используемая литература:
  1. Владимир Щербаков-"Пираньи" Гитлера.Сверхмалые подводные лодки Третьего Рейха.
  2. С. В. Иванов- Сверхмалые субмарины и человеко-торпеды.Часть 4 (Война на море №24)
  • Другие интересные модели:
  1. Сверхмалая подводная лодка "Molch".
  2. Сверхмалая подводная лодка "Дельфин-1".
  3. Сверхмалая подводная лодка "Hecht",Тип XXVIIA,U-2242.
  4. Сверхмалая подводная лодка "Seehund",Тип XXVIIB,U-5322.
  5. Сверхмалая подводная лодка "Seehund",Тип XXVIIB5, U-5365.
_____________________________________________________________

На этом у меня всё.
Всем попутного ветра! С уважением,Фидель!
