Ракета В-600 из состава ЗРК "Волна"

Производитель:
конструкторским бюро «Факел» (ранее ОКБ-2)
Дата размещения:
9 января 2019 года, 1:52
Раздел галереи:
Музеи
Тип модели:
Разное

Авторизуйтесь, чтобы выставить свои оценки этой модели

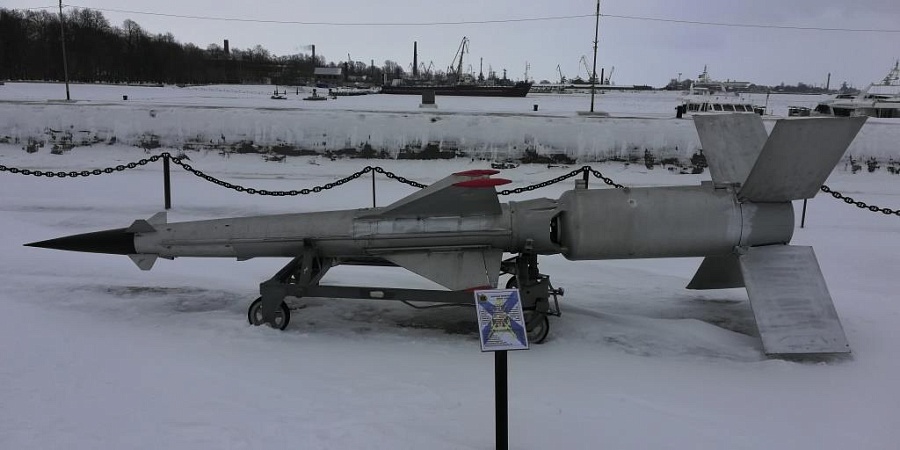

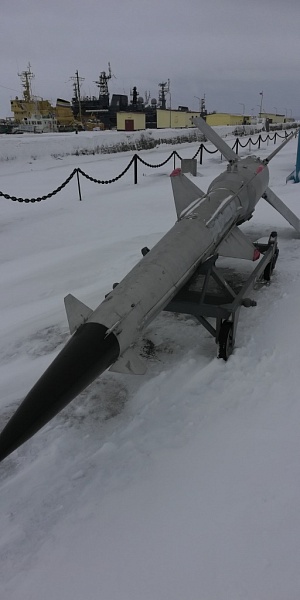

Унифицированная зенитная управляемая ракета В-600 (4К-90) была разработана конструкторским бюро «Факел» (ранее ОКБ-2) по заказу войск противовоздушной обороны и ВМФ. Генеральный конструктор ракеты П.Д. Грушин.

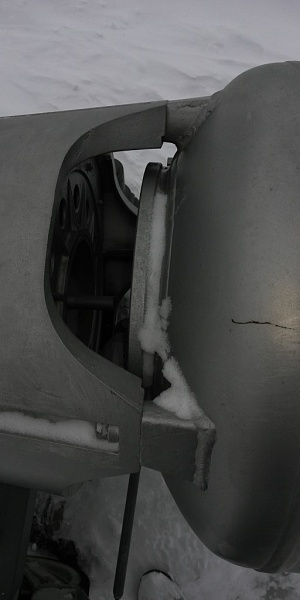

Первой ступенью ракеты В-600 являлся пороховой реактивный двигатель ПРД-36, снаряженный 14 одноканальными цилиндрическими пороховыми шашками (из пороха марки НМФ-ЗК) общим весом 280 кг. На корпусе первой ступени были закреплены четыре раскрывающихся после старта стабилизатора.

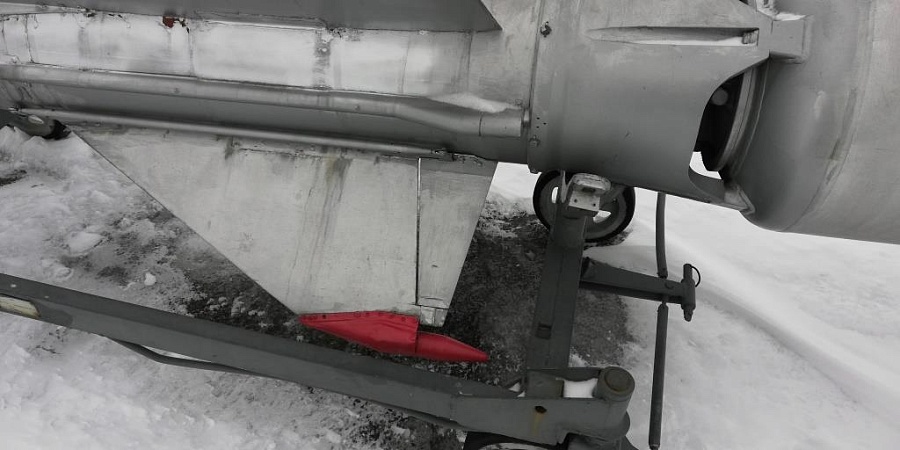

Вторая ступень представляет собой ракету, выполненную по аэродинамической схеме «утка» с крестообразными крыльями и рулями. Двигатель второй ступени был также пороховой, но снаряженный только одной шашкой весом 125 кг, марка пороха НМ-4Ш.
Боевая часть ракеты 4Г-90 - осколочно-фугасная с готовыми поражающими элементами. Общий вес боевой части - 60 кг, из них 32-33 кг - вес сплава тротила с гексогеном и 22 кг - вес поражающих элементов. В ракете был установлен радиовзрыватель «Пролив» (5Е15).
Метод наведения ракеты - оптимальное спрямление и накрытие цели. При стрельбе по низколетящим целям к этому добавляется метод наведения «Горка».
Постановлением Совета Министров СССР № 889-382 от 24.08.62 года зенитно-ракетный комплекс М-1 с ракетой В-600 был принят на вооружение ВМФ. Позже комплекс М-1 получил наименование «Волна», а ракета В-600 - несекретный индекс 4К90. Серийное производство ПУ ЗИФ-101 было налажено на заводе «Баррикады» в г. Волгограде.
Формально и фактически М-1 был первым универсальным ракетным комплексом. Уже в середине 1960-х годов моряки научились поражать ракетами В-600 и В-601 надводные цели. По воспоминаниям моряков, плававших в Средиземном море на крейсерах пр. 58 бок о бок с американскими кораблями, при обострении ситуации на Ближнем Востоке они больше надеялись на М-1, чем на многотонные грозные П-35, так как время реакции ЗРК было на порядок меньше, чем у противокорабельных ракет.
Плюсануть
Поделиться
Отправить
Класснуть
Оценка модели по параметрам:
Техника исполнения Качество окраски Матчасть
93.59495
Средняя оценка: 94.1667 (все оценки)
Популярность модели: 77.31

Комментарии

Дмитрий Токарев (Токарев)
Возраст неизвестен
На сайте с 24.02.2011
Дмитрий Токарев (Токарев)
Круто! А есть инфа по боевому применению?
Автор удалён
с сайта
Максим Круглик (Сударь)
Санкт-Петербург
32 года
На сайте с 06.12.2007
Максим Круглик (Сударь)
Цитата:
Круто! А есть инфа по боевому применению?

Боевое «крещение» ЗРК С-125 прошел в 1970 году на Синайском полуострове. Каждый дивизион от внезапных ударов низколетящих самолетов прикрывался 3-4 ЗСУ-23-4 «Шилка», отделением переносных зенитных ракетных комплексов «Стрела-2» и пулеметами ДШК. При широком использовании тактики «засад» первый F-4Е был сбит 30 июня, второй – спустя пять дней, четыре «Фантома» - 18 июля и еще три израильских самолета – 3 августа 1970 г. При этом было повреждено еще три самолета израильских ВВС. По израильским данным еще 6 самолетов было сбито арабскими ЗРК С-125 в ходе октябрьской войны 1973 года.
Комплексы С-125 использовались армией Ирака в ирано-иракской войне 1980-1988
гг., а в 1991 г.– при отражении ударов авиации многонациональных сил; в Сирии – против израильтян в ходе ливанского кризиса 1982 г.; в Ливии – для стрельбы по самолетам США в заливе Сидра (1986 г.)В Югославии – против самолетов НАТО в 1999 г. По данным югославских военных, именно комплексом С-125 27.03.1999 г. был сбит F-117А.
Крайний, зафиксированный случай боевого использования был отмечен, во время эфиопо-эритрейского конфликта в 1998-2000г., когда ракетой этого комплекса был сбит самолёт-нарушитель.

Это всё с сайта "ТОП ВАР", статья называется "Маловысотный ЗРК С-125"
Максим Круглик (Сударь)
Санкт-Петербург
32 года
На сайте с 06.12.2007
Максим Круглик (Сударь)
Цитата:
с-125 ?

да
Дмитрий Токарев (Токарев)
Возраст неизвестен
На сайте с 24.02.2011
RRMerlin
Возраст неизвестен
На сайте с 24.02.2015
RRMerlin
Да,красота!Вот только с откинутыми стабилизаторами ракета смотрится непривычно...
RRMerlin
Возраст неизвестен
На сайте с 24.02.2015
RRMerlin
Да и в бело-сером окрасе она понарядней выглядит!!!
