Тяговый мотовоз с краном-манипулятором ТМк

Производитель:
Тихорецкий машиностроительный завод им. В. В. Воровского
Дата размещения:
17 марта 2014 года, 4:53
Раздел галереи:
Музеи
Тип модели:
Действующие

Авторизуйтесь, чтобы выставить свои оценки этой модели

Тяговый мотовоз с краном-манипулятором ТМк предназначен для:
использования в качестве тяговой единицы для буксировки прицепной нагрузки (грузовые платформы, платформы спецназначения, порожние или груженные рельсовыми плетьми) к месту производства работ;
перевозки инструмента и механизмов;
выполнения погрузо-разгрузочных работ;
перевозки рабочих бригад; - выполнения маневровых работ.

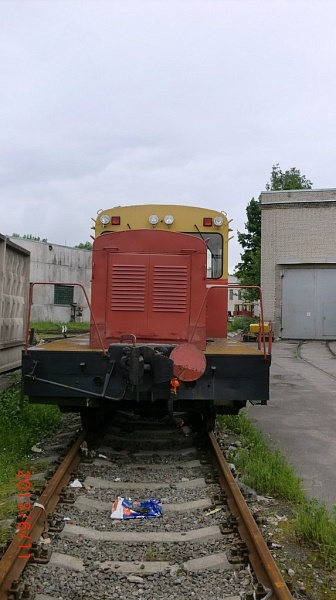

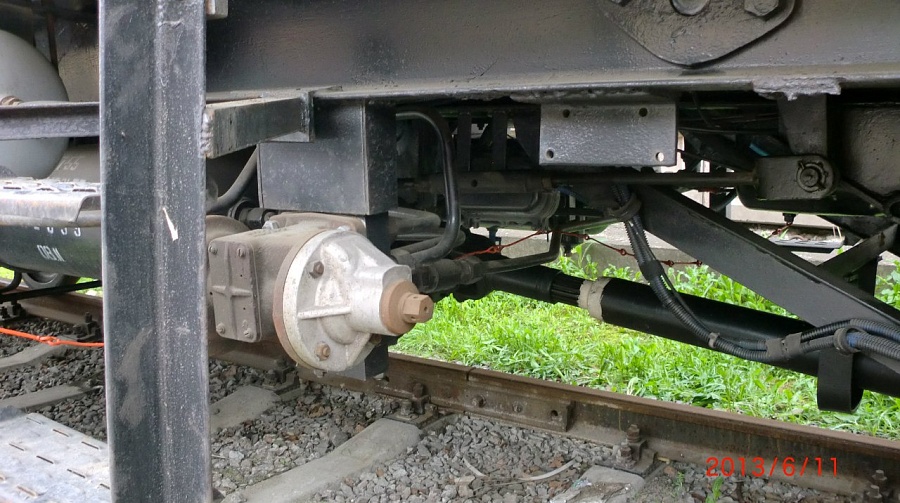

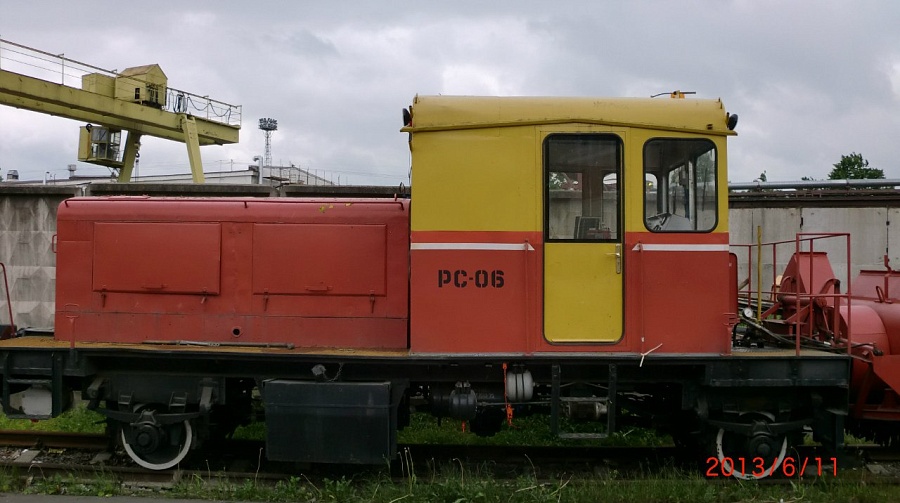

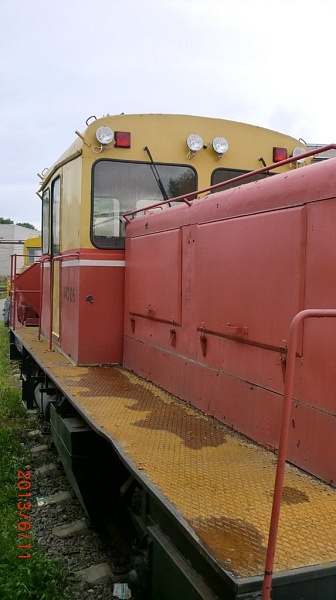

Мотовоз представляет собой самоходный двухосный экипаж. На передней консоли рамы расположена кабина, в средней части под рамой - силовая установка На задней консоли установлен кран - манипулятор.
Технические характеристики
Мощность силовой установки, при 2100 об/мин, л.с.
230
Скорость максимальная
50
Нагрузка прицепная максимальная на уклоне 60 со скоростью не более 10 км/час, т
25
Грузоподъемность:

собственной платформы, т
5
Кран-манипулятор HIAB 033 T:

грузовой момент, тм
3,2
грузоподъемность, т:

- максимальная
2,31
- на максимальном вылете, т
0,67
вылет min/max, м
1,5/4,8
угол поворота, градус
330
длина по осям автосцепок
10000
ширина
2700
высота
3500
база
5000
Масса конструктивная, т
25
Ширина колеи, мм
1520
Пассажировместимость, включая обслуживающий персонал, чел.
6
Основные комплектующие:

автосцепки
СА-3 вагонная
двигатель
ЯМЗ-236НЕ 2
коробка передач
ЯМЗ-2361
кран-манипулятор
HIAB-033 T

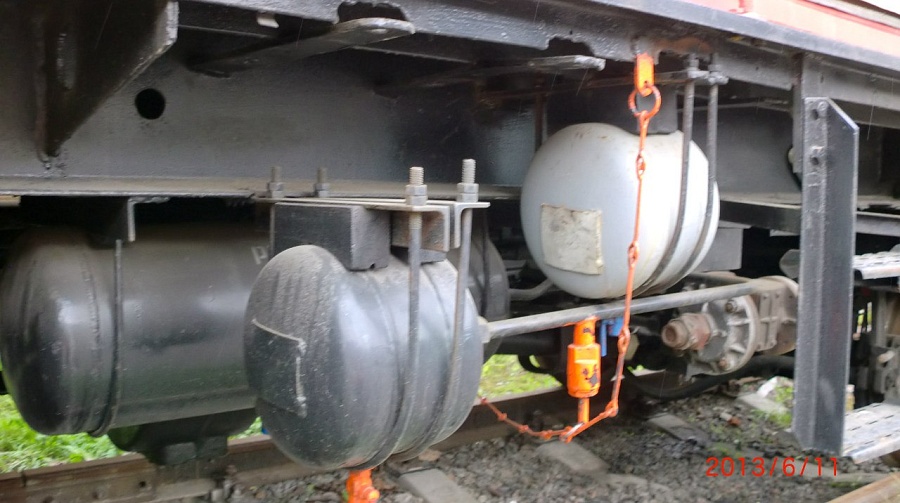

компрессор
У43102А
автоматизированная система контроля и управления параметров машины
АСКУМ2-ТМк
система пожаротушения
АСОТП

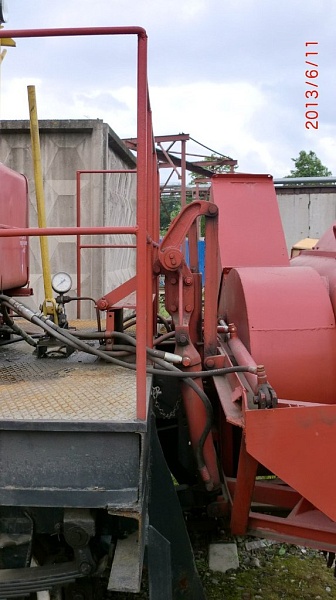

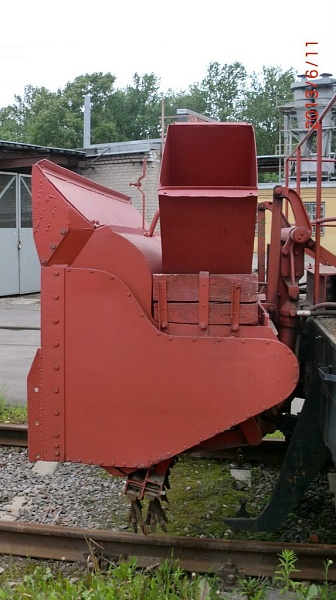

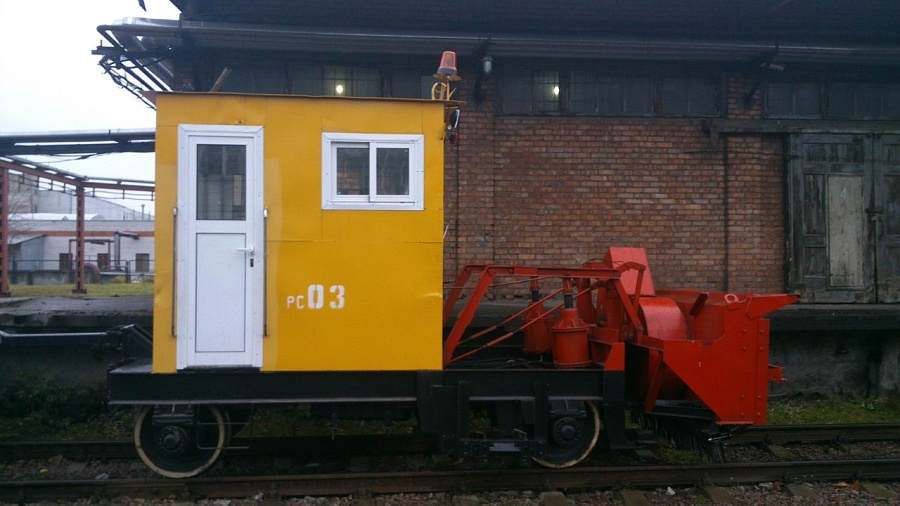

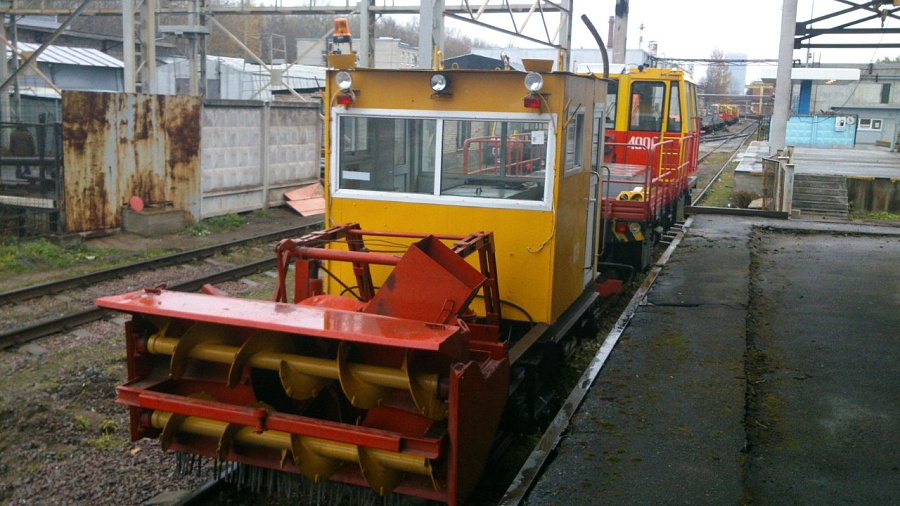

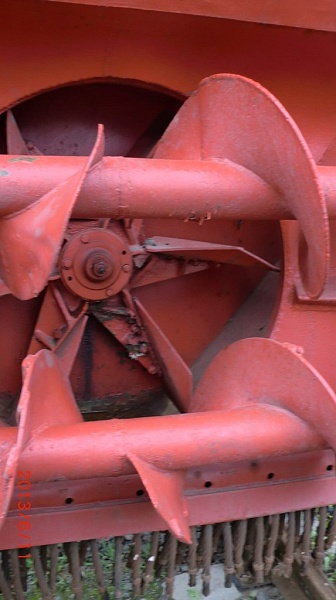

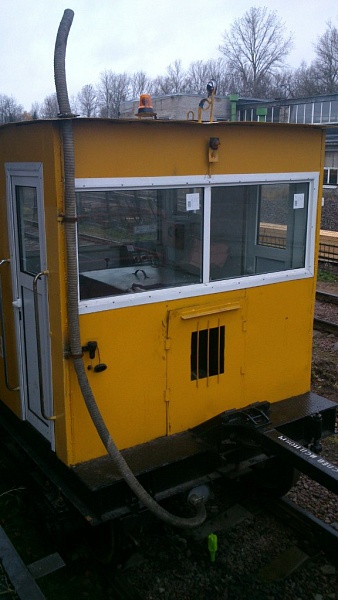

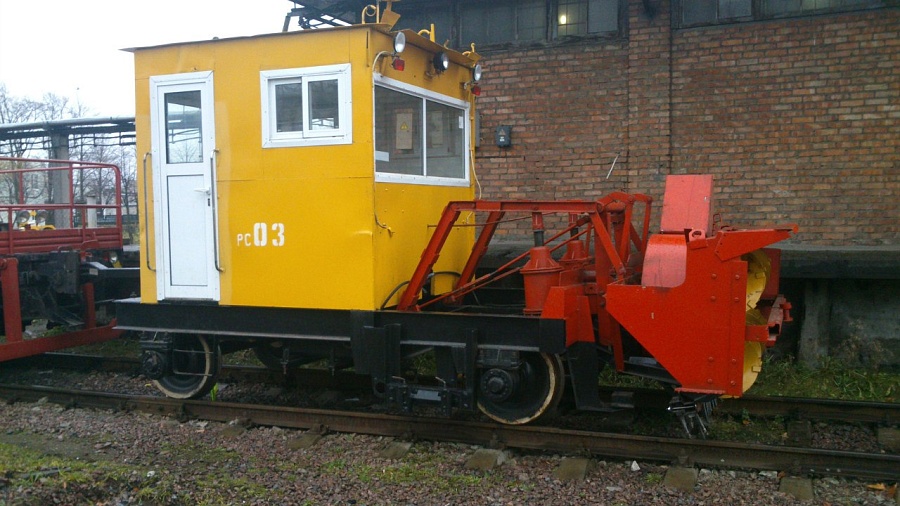

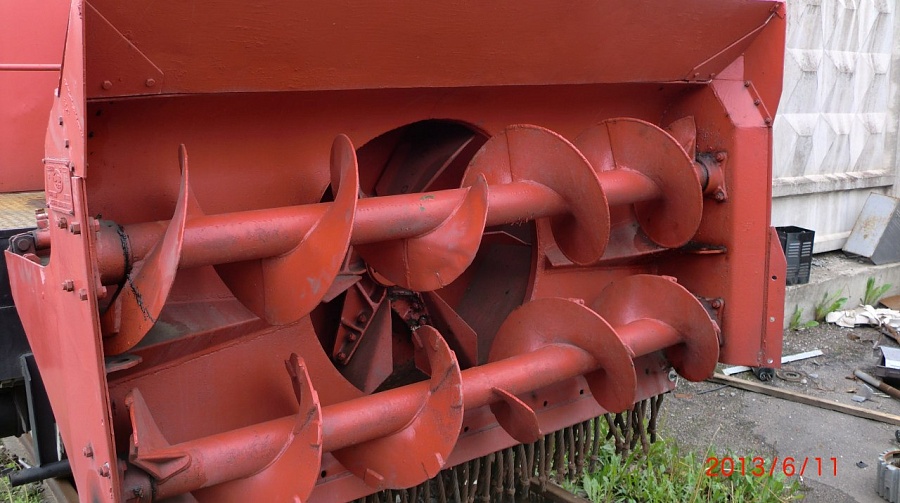

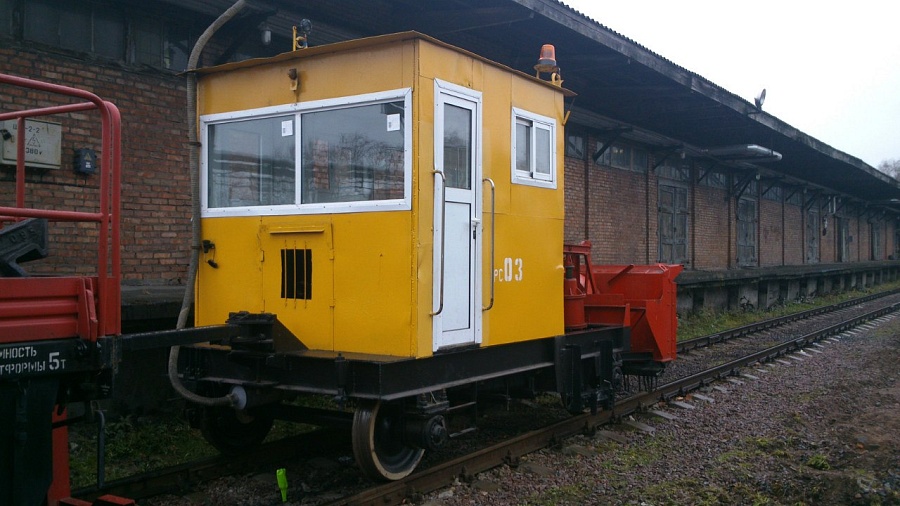

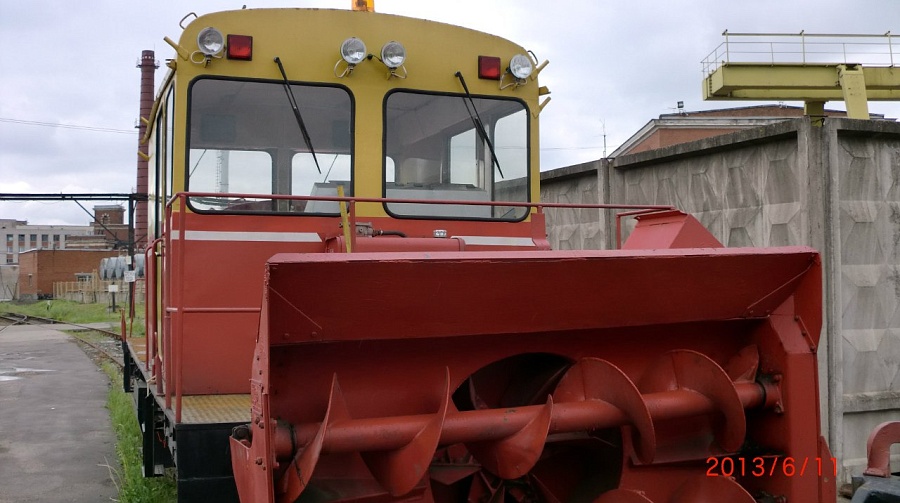

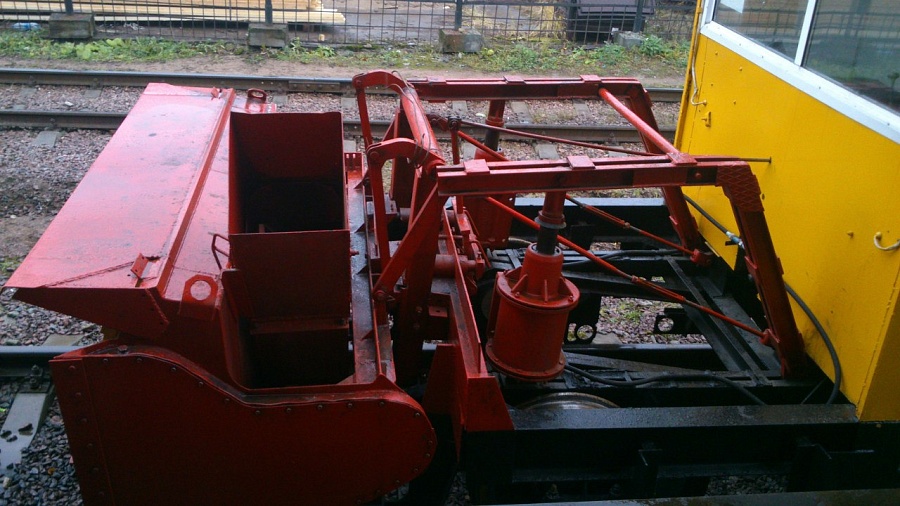

      Сразу же выставлю прицепной вагон для очистки снега
