Кон-Тики

Производитель:
Самодел
Дата размещения:
26 августа 2018 года, 22:18
Раздел галереи:
Корабли
Тип техники:
Гражданские
Тип двигателя:
Парусные и гребные
Страна-производитель:
Другие страны
Масштаб модели:
1:72

Авторизуйтесь, чтобы выставить свои оценки этой модели

Добрый день, коллеги!

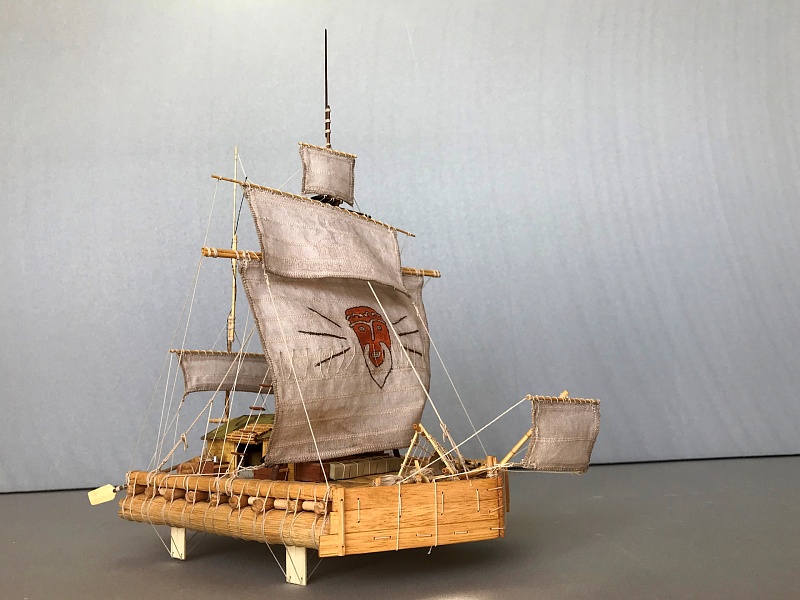

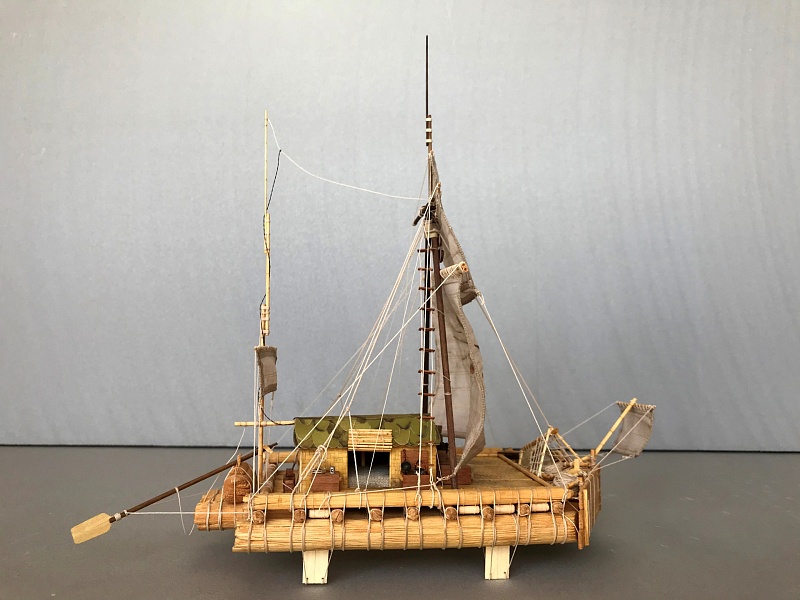

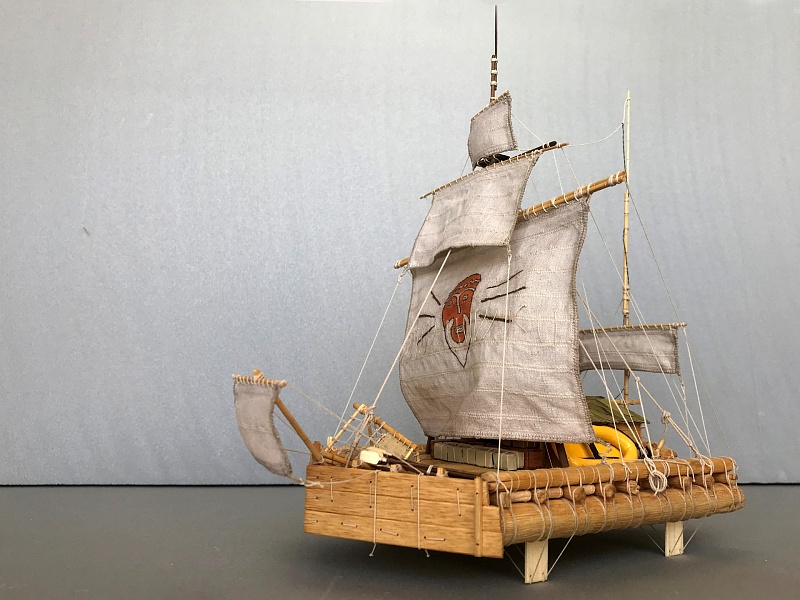

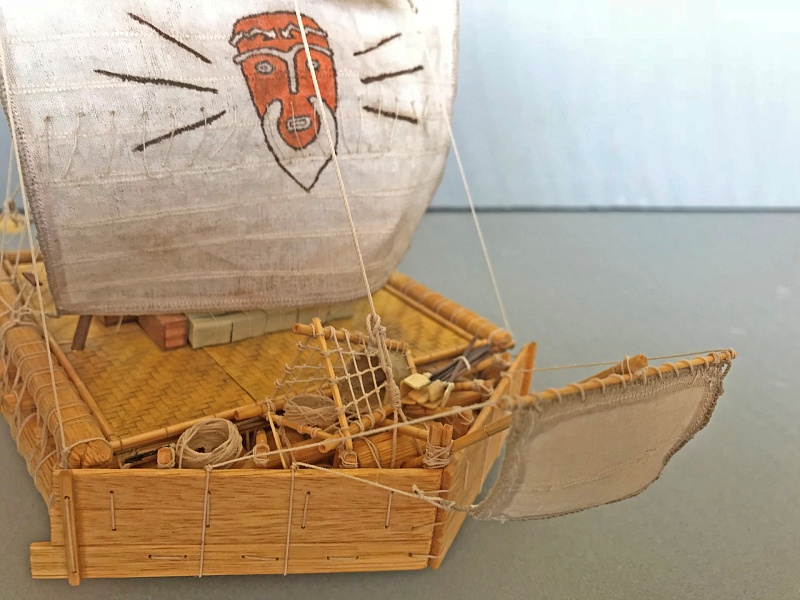

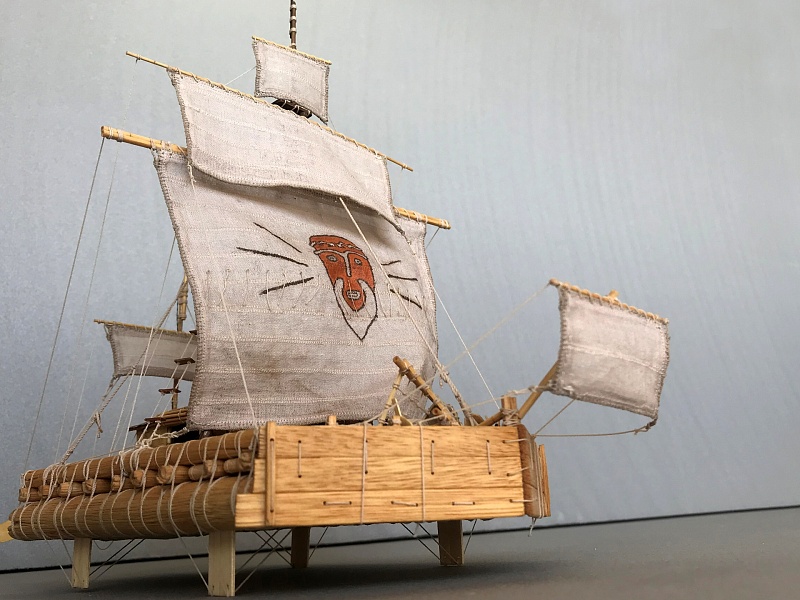

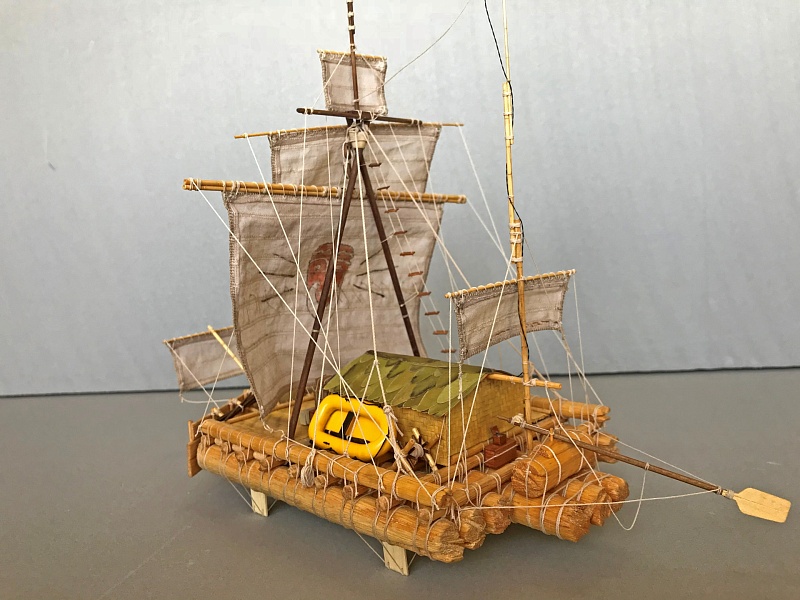

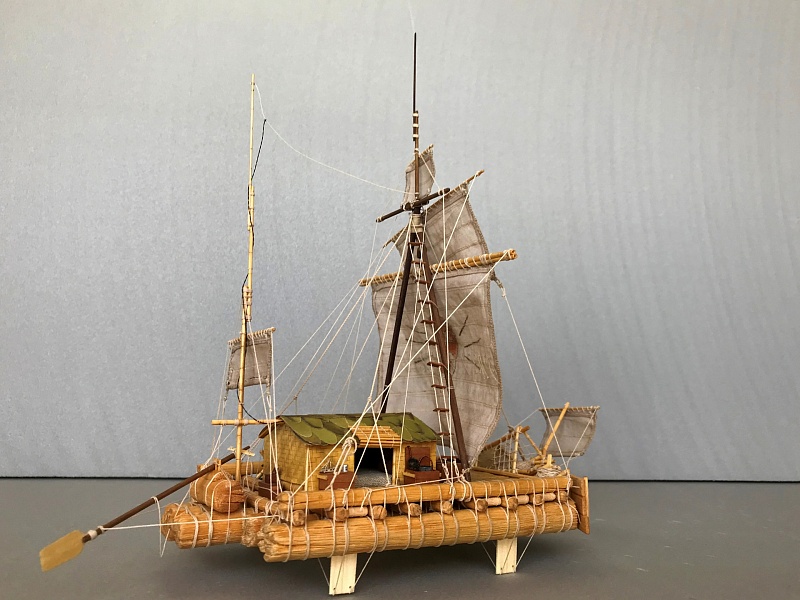

При изготовлении данной модели не было использовано ни единого чертежа. Но этот факт совершенно нельзя расценивать как повод для утверждения, будто итог моих трудов получился далёк от оригинала - в основе моей работы лежали книга, фото- и видео материалы путешествия Тура Хеердала по Тихому океану. Эти источники предоставили исчерпывающие данные для постройки модели. Масштаб 1/65.

Как Вы уже поняли, модель построена не из какого-либо готового набора, а с нуля. Я постарался максимально детализировать плот, на сколько позволяли пока еще кривые руки (эта модель - моя первая, строительство которой удалось довести до конца). Сказку не открывал сознательно, т.к. до последнего не был уверен, что мне удастся привести весь процесс к его логическому завершению.

Отталкиваясь от исходных размеров оригинального плота и имеющихся в инете фотографий, удалось найти пропорции всех элементов модели: начиная от размеров хижины и заканчивая размерами реев и парусов. Не хочу углубляться в нюансы, но и замолчать один момент считаю недопустимым - фотоматериалы не в полной мере подтвердили описанный в книге Хеердаом процесс строительства плота.

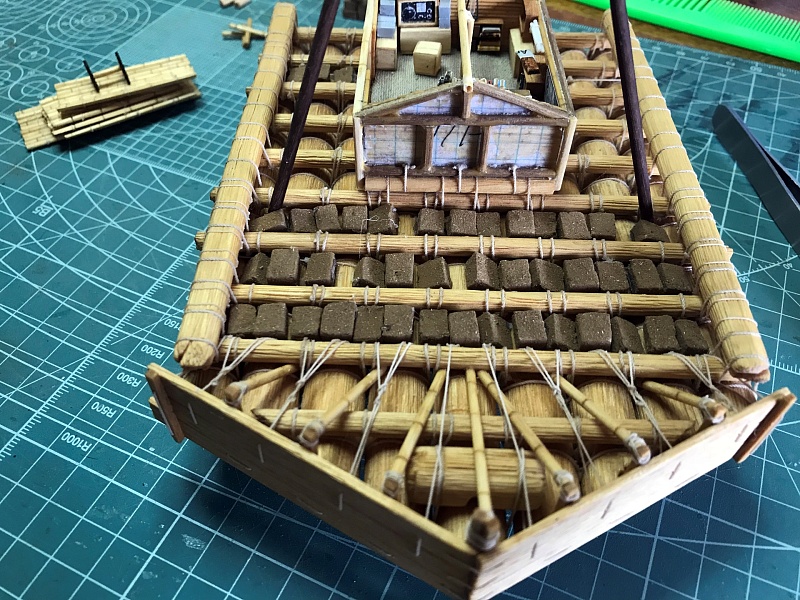

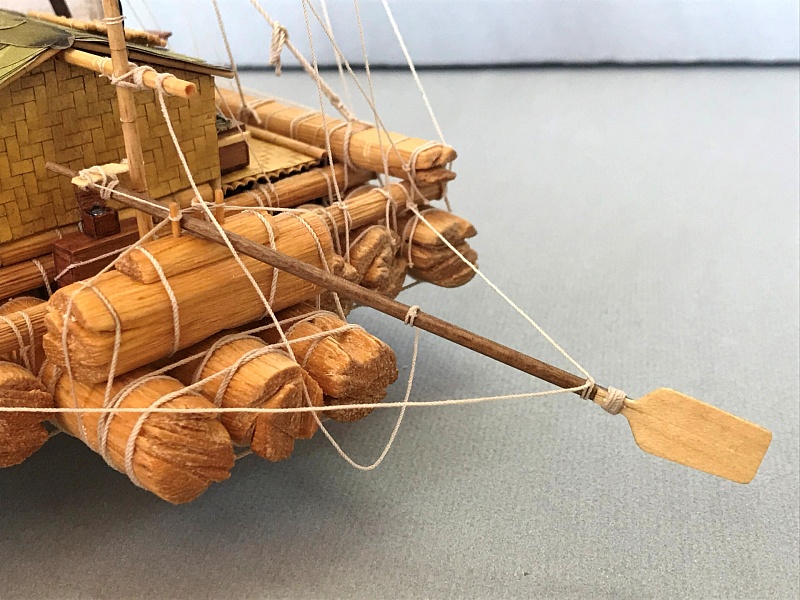

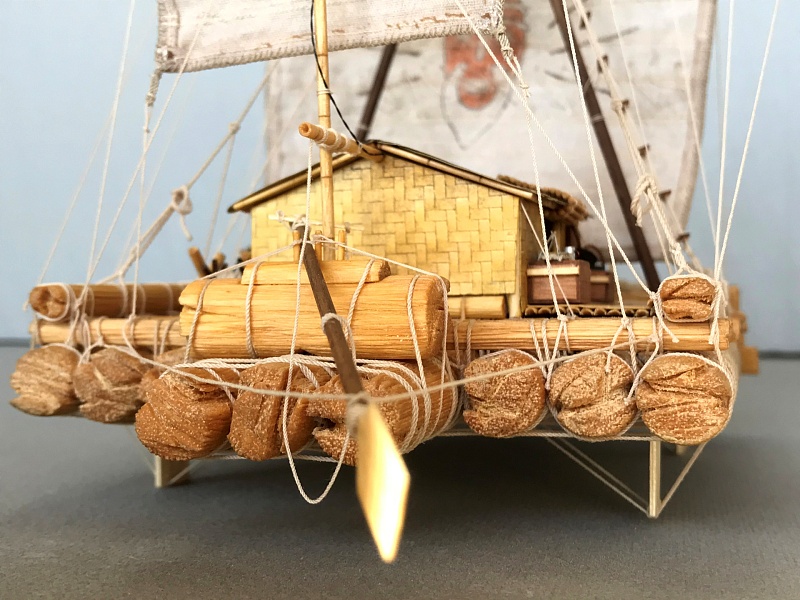

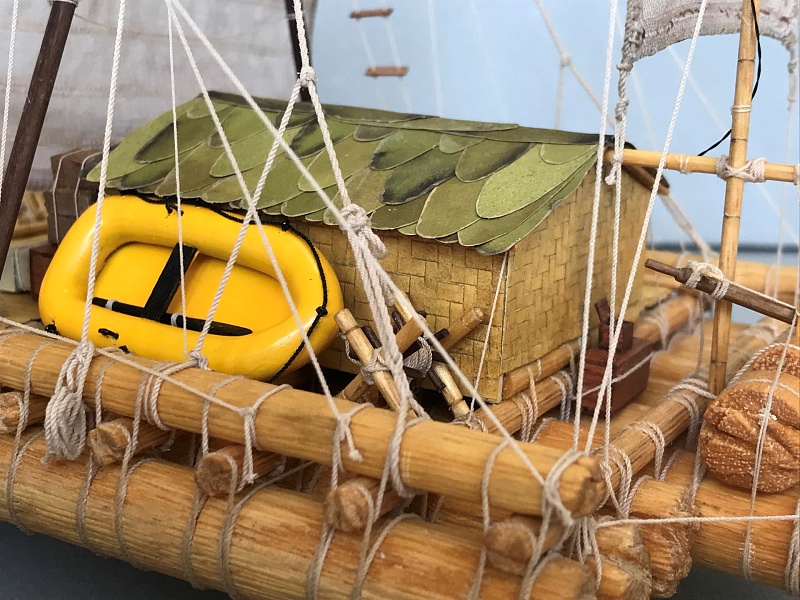

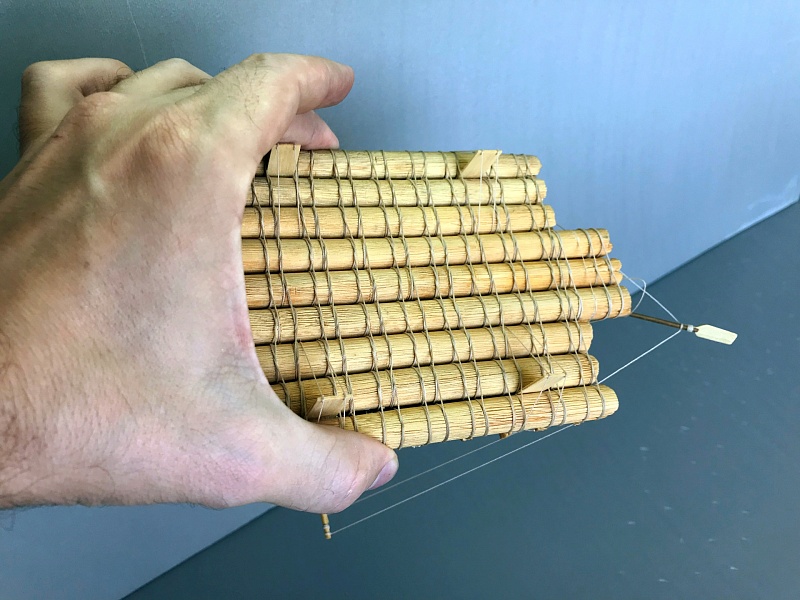

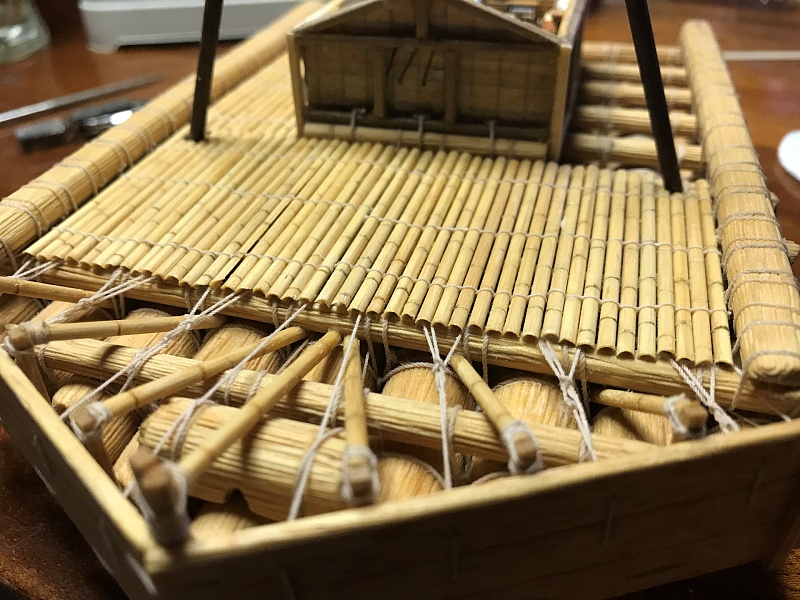

При изготовлении модели постарался в полном объеме воспроизвести процесс создания оригинального плота Кон-Тики - корпус модели собран без единой капли клея, все держится за счет канатов (их узлы для надежности фиксировал каплей ЦА). Для основы плота покупались идеально круглые бревна, которые потом я постарался приблизить по виду к стволам бальзового дерева из которых этот плот и строился. Для этого в самом начале кругляк вымачивался в спирте, потом немного изгибался в различных плоскостях при помощи струбцин и в самом конце ему придавалась шероховатость. Помимо этого обработал торцы бревен для придания им более интересной фактуры (тут я немного переврал действительность - на оригинальном плоту линии распиловки бревен более ровные). После связки основа получилась очень прочной - канаты так крепко держали бревна, что их с большим трудом удавалось выгибать руками. Благодаря первоначальной деформации бревен, перья дополнительных килей вошли как родные. В довершении "бутерброда" плота в нужных местах палубы идут расщепленные бамбуковые жерди, укрытые сверху циновками. На приложенных фотках процесса сборки это наглядно показано. В промежутки между поперечными бревнами, как и подобает, уложил коробки с провизией. Каюсь: экипаж этого плота я оставил без воды, т.к. мне было лень делать с нуля канистры, которые потом никто не сможет увидеть...

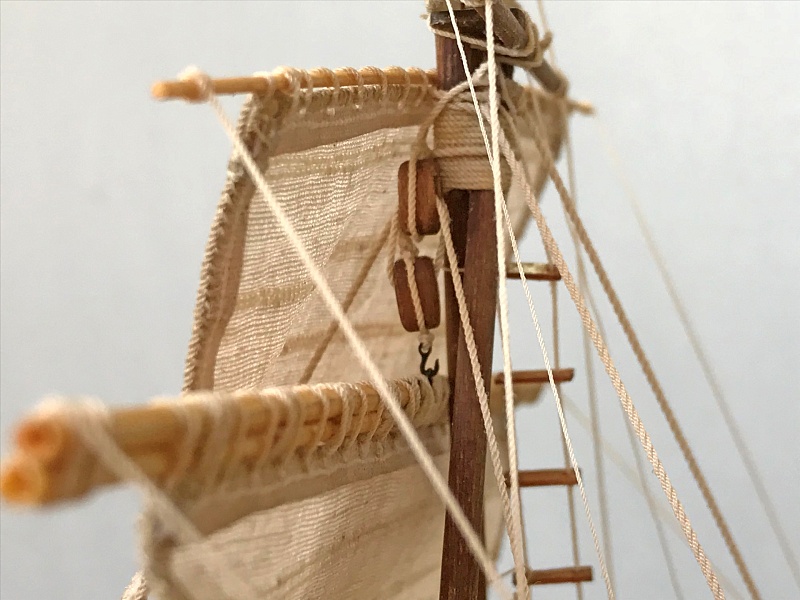

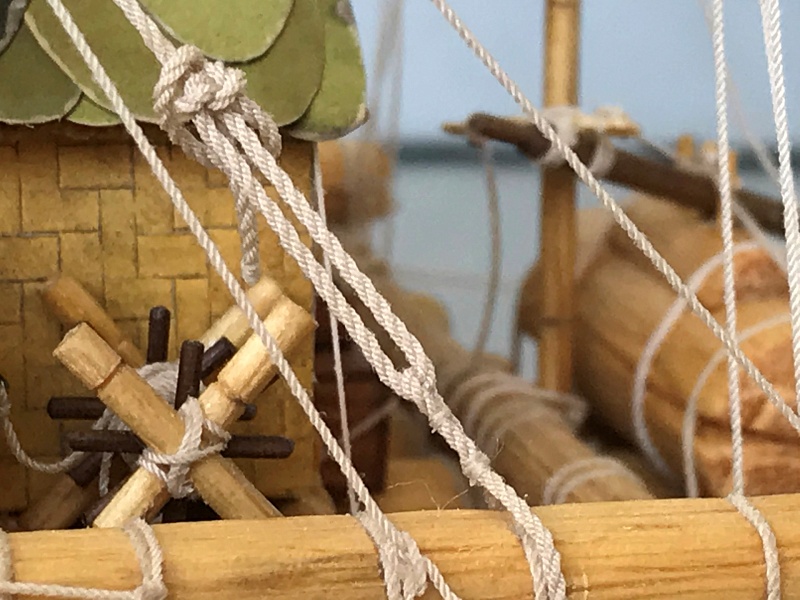

Кстати, в общей сложности на плот ушло около 1,2 км нитей (чуть менее 6 катушек основного цвета + немного других. Из этих нитей делал канаты 4 типов - 0,29 (использовались для найтовки всяких разностей и кнопов на более толстых канатах), 0,44 (такелаж), 0,55 (для связки бревен основы плота и такелаж грота) и 1 мм (три ванты грота мачты).

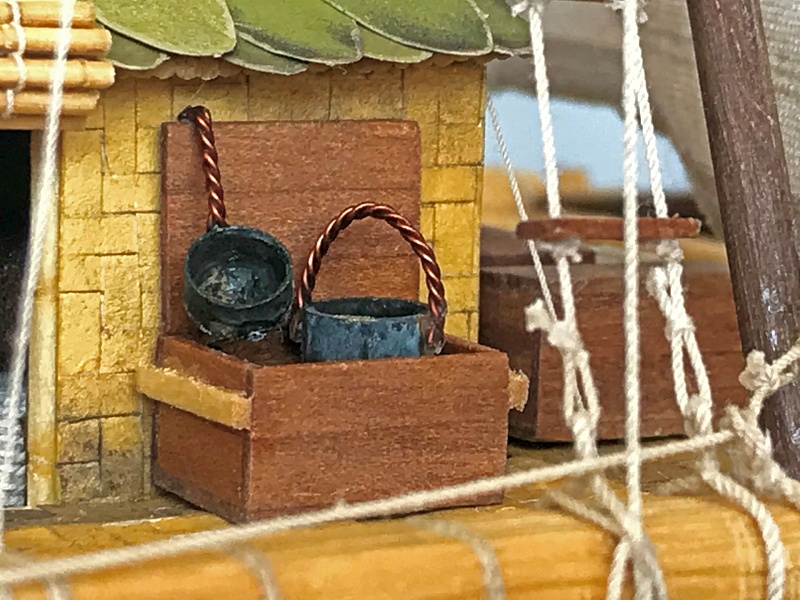

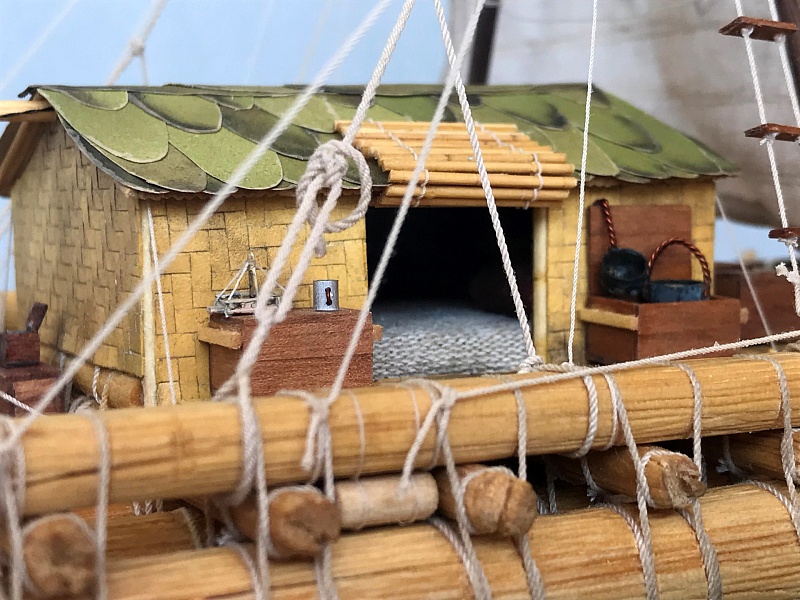

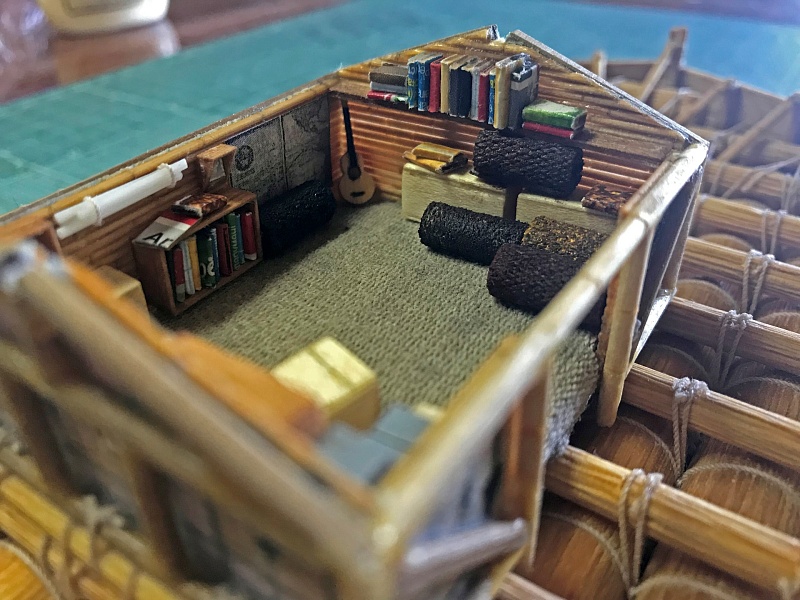

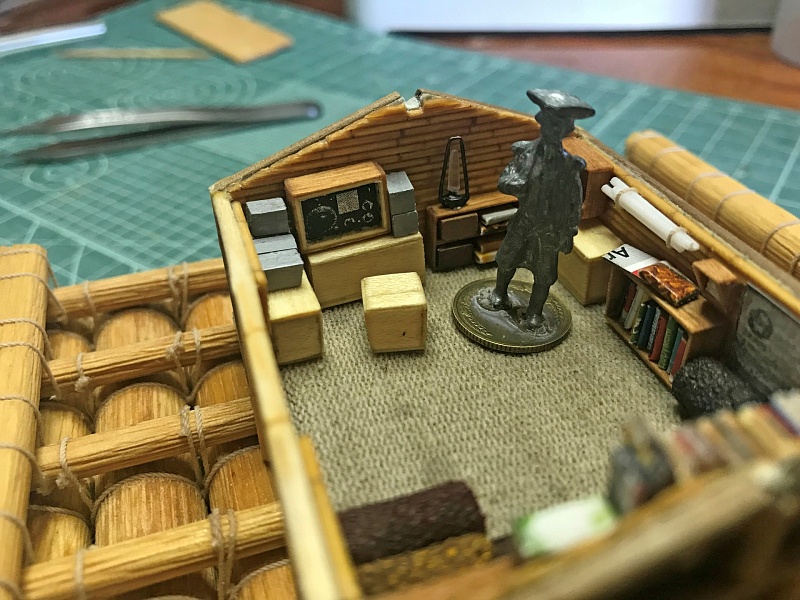

Также постарался воспроизвести достоверный интерьер внутри хижины - сделал имитацию гитары, керосиновой лампы, книжных полок и самих книг (все видно на фотках процесса сборки). Единственное, не получилось разместить скатанные в трубки листы с картами в исходное место. Но ничего, пристроил их немного левее, после установки крыши содержимое хижины без фонарика вообще не видно, да и чтоб разглядеть даже с фонариком приходится втискивать нос практически внутрь дома).

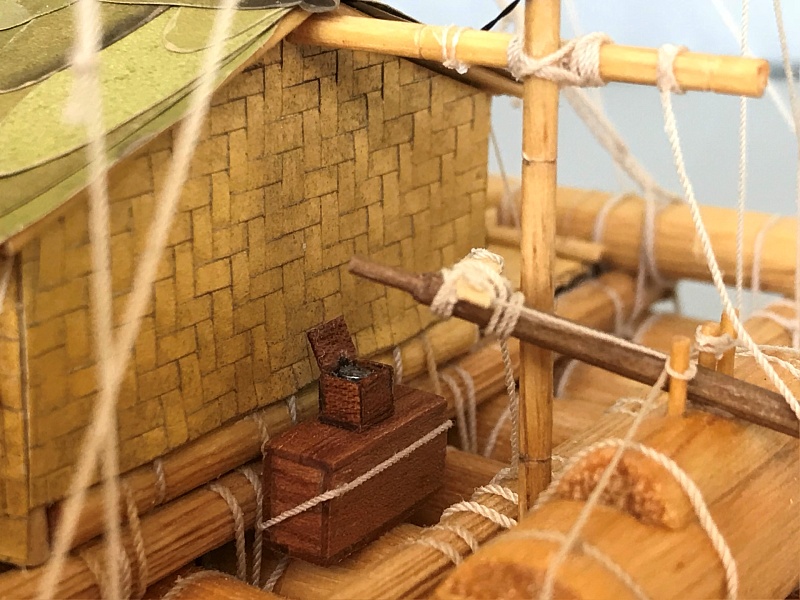

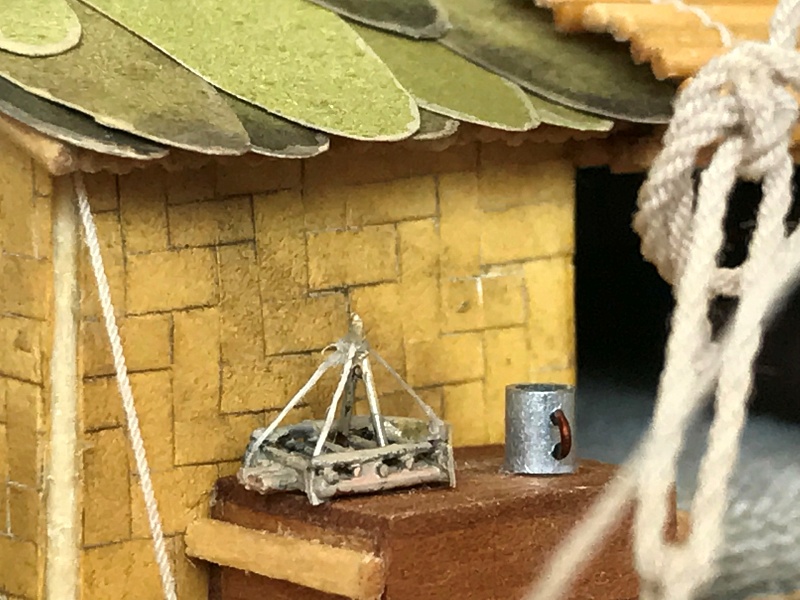

Самое главное - в ходе экспедиции Кон-Тики на борту плота присутствовал наш брат-моделист Кнут Хаугланд - за время путешествия он собрал модель этого плота. На своей модели я изготовил и его модель - она располагается на ящике слева от входа в хижину (ее размер 5х5мм).

Единственный непонятый мной момент из сборки оригинального плота - это то, как крепился носовой борт. Канаты притягивают его к конструкции плота (в горизонтальной плоскости), но что его держит и не дает упасть ниже (вертикальная плоскость) я так и не сумел разобраться. Поэтому нос - это первая деталь, которая держится исключительно благодаря клею, а не привязана канатами. Но и про канаты я не забыл, они расположены на своих законных местах и вроде как выполняют возложенную на них функцию.

При сборке не обошлось и без косяков:

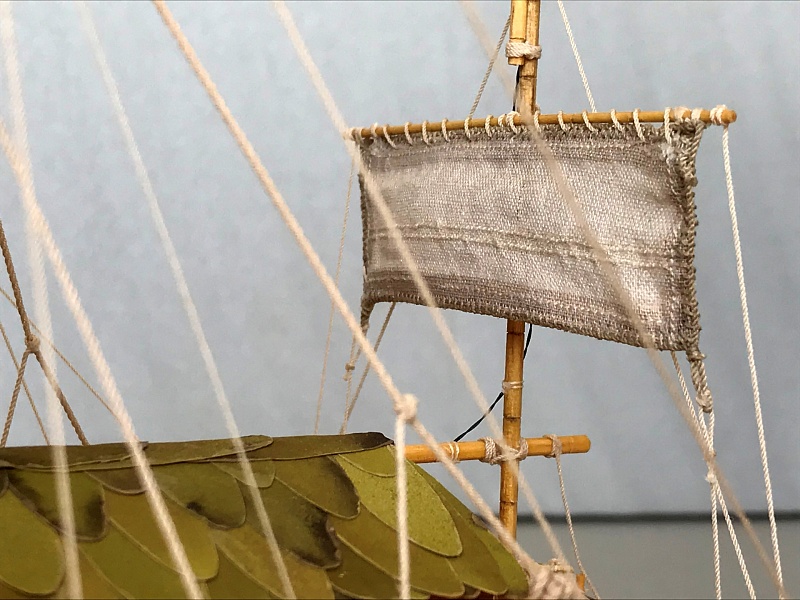

1. При изготовлении бизань мачты не перепутал рангоутные деревья и в месте их пересечения правое получилось ближе к носу, а должно быть левое;

2. Возможно, использовал неверную древесину для грот мачты. В книге говорится про мангр, а на всех фотках стволы светлые;

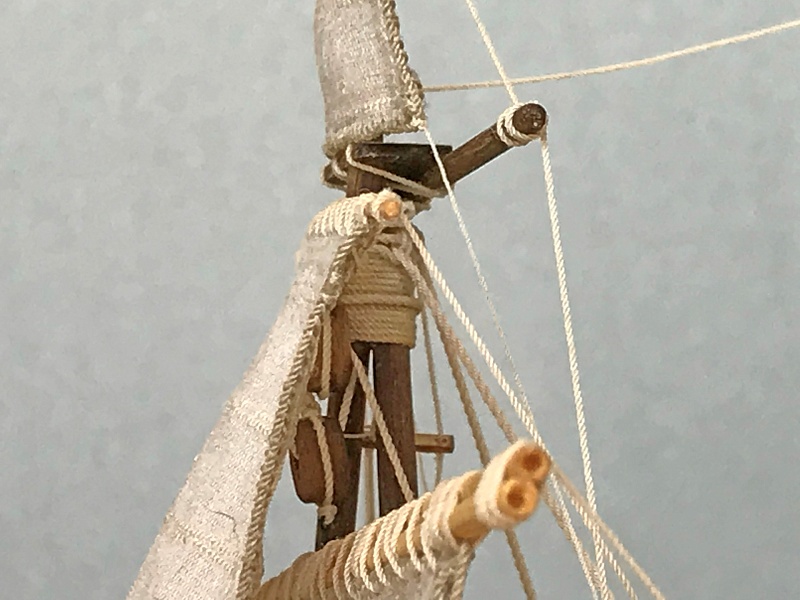

3. Мангр должен быть (если вообще должен) только от палубы до марсовой площадки (назовём так для понимания седушку на крестовине мачты), а выше - бамбук. Первую мачту сделал по этому рецепту, но она оказалась неверного размера и ушла в утиль, а на второй я уже забыл про бамбук и сделал все из одной древесины;

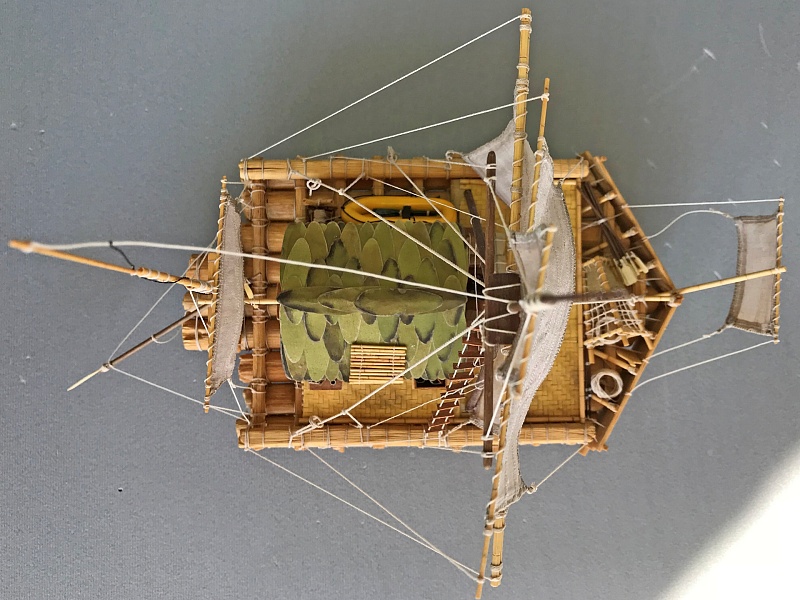

4. На главной палубе я сделал всего 3 циновки, а в оригинале должно быть 4;

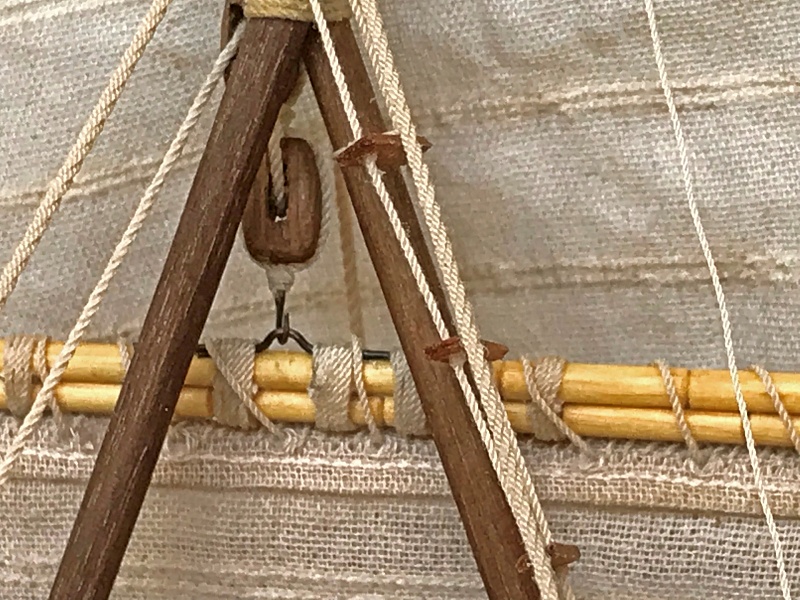

5. Блоки на которых крепится бизань выглядят переразмерными, но меньше я их просто физически не смог сделать без спец инструмента - у меня они 4 мм;

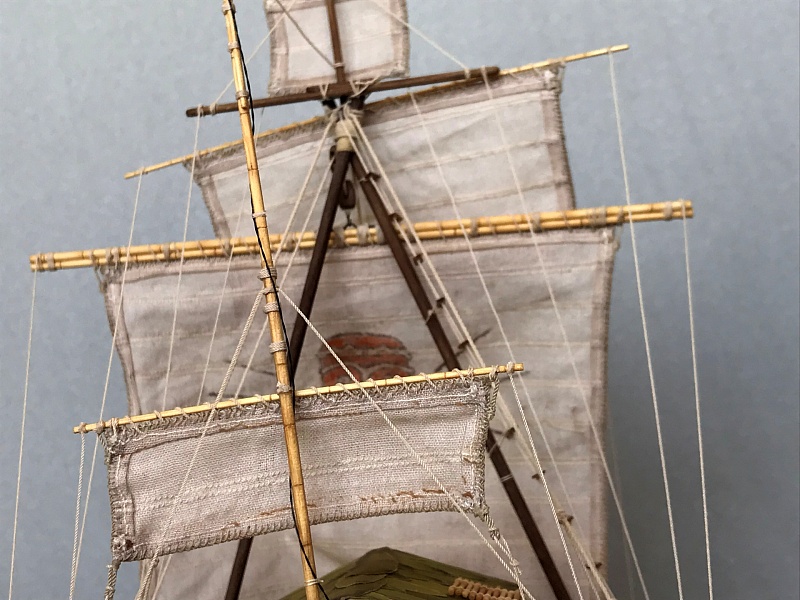

6. Недостаточный натяг шкотов блинда и грота по левому борту - следствие надутия парусов;

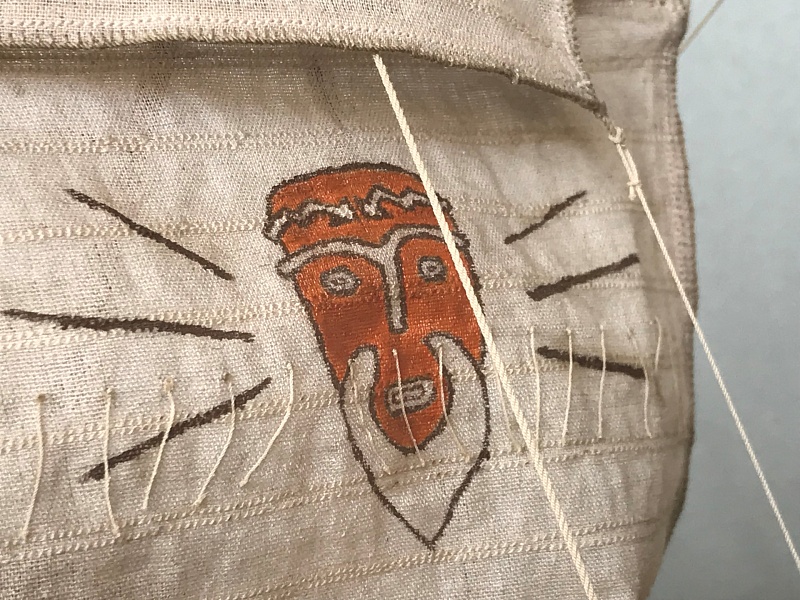

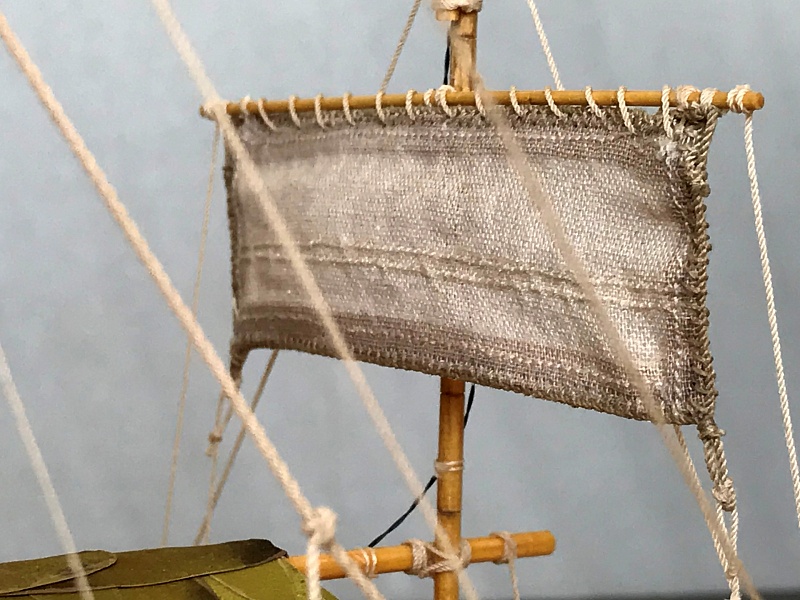

7. Паруса я "надул" очень красиво. Но в итоге пришлось выбирать либо оставить это надутие, либо все шкоты будут с провисом. Выбор сделал в пользу натяга нитей, что в значительной мере нивелировало пузатость парусов.

PS: извиняюсь на "многабукф". Изначально рассказ был написан лишь до середины на 4 листах. Ужал его как смог.


Спасибо за внимание, готов ответить на все Ваши вопросы!

С уважением, Дмитрий.

Плюсануть
Поделиться
Отправить
Класснуть
Оценка модели по параметрам:
Техника исполнения Качество окраски Матчасть
98.5398.7798.61
Средняя оценка: 98.6381 (все оценки)
Популярность модели: 79.09

Комментарии

Страницы: 1 2
БИФ Иторианец (ПадаванБИФ)
Возраст неизвестен
На сайте с 10.06.2018
БИФ Иторианец (ПадаванБИФ)
Интересная история и модель. Очень здорово смотрится!
Автор удалён
с сайта
Супер! Прямо целая технология. Мне понравилось! Немного листья зеленые на крыше смотрятся не натурально (мое мнение).
Юрий Бровин (YuriiBrovin)
58 лет
На сайте с 12.10.2015
Юрий Бровин (YuriiBrovin)
Необычная модель! Сделана аккуратно,продумано, с любовью. Мат. части не знаю, но в Галерее точно ему место!
Фидель
Оренбург
27 лет
На сайте с 22.03.2014
Фидель
Очень интересная и необычная модель.

В Галерею!
Дмитрий Серов (katappri)
Возраст неизвестен
На сайте с 26.01.2014
Дмитрий Серов (katappri)
Спасибо за тёплые слова!

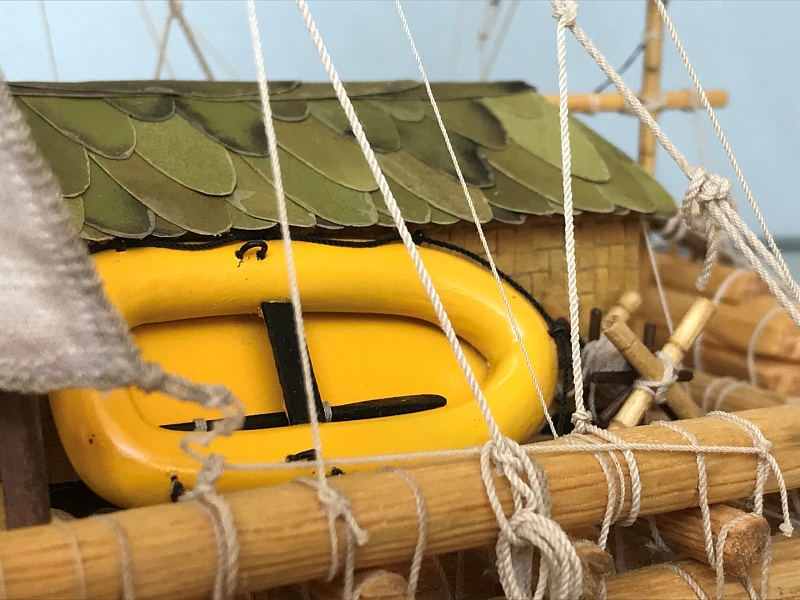

Что же касается не натуральности листьев... Так я художник от слова "худо", с самого детства не дружу с этим процессом))) Долго искал в инете фото немного подвяленного листа банановой пальмы, потом намешал нечто похожее из тамиевской Olive Green из баллона, т.к. простого зеленого в моем распоряжении не оказалось. Потом натер листики разными пигментами, чтоб они различались оттенками и не сливались в одно зеленое месиво.

С уважением, Дмитрий.
Алексей Никитин (Алексей Никитин)
Санкт Петербург
Возраст неизвестен
На сайте с 15.07.2012
Алексей Никитин (Алексей Никитин)
КЛАССС!!!
Замечательная модель!
Очень понравилось наполнение интерьера "шалаша"!
"Три по сто" поставлю дома, с компа.
Билли Бонс (Билли Бонс)
Новосибирск
56 лет
На сайте с 21.10.2011
Билли Бонс (Билли Бонс)
Интересная работа. Белый шар.
Анатолий Печников (Grafanatoly)
Тула
41 год
На сайте с 25.03.2012
Анатолий Печников (Grafanatoly)
Очень здорово вышло. Определенно, самая интересная версия этого плота из всех что я встречал
Дмитрий Серов (katappri)
Возраст неизвестен
На сайте с 26.01.2014
Дмитрий Серов (katappri)
Большое спасибо за столь высокие оценки! Очень приятно это слышать!
Antonovpdb
Омск
Возраст неизвестен
На сайте с 16.10.2016
Отличная задумка по модели и её воплощение в жизнь! Как-то с грусть вспомнился наш замечательный Юрий Сенкевич.
Дмитрий Серов (katappri)
Возраст неизвестен
На сайте с 26.01.2014
Дмитрий Серов (katappri)
На Кон-Тики Сенкевича не было, он присоединился к Хеердалу в одном из следующих его проектов - путешествии на папирусном суденышке Ра. Но соглашусь, в нашем сознании оба этих великих человека тесно и неразрывно связаны между собой. Говоришь об одном и тут же вспоминается второй.
Андрей Ушаков (andri1979)
Омск
44 года
На сайте с 14.04.2014
Андрей Ушаков (andri1979)
Шикарный плот получился и очень интересный подход автора к работе!
SAURON
Киев
58 лет
На сайте с 18.07.2010
Александр Бурков (burkov153)
Барнаул
48 лет
На сайте с 19.02.2012
Александр Бурков (burkov153)
Отличная работа! Экзотическая) Все понравилось.
Мой голос за раздел Корабли.
Дмитрий Серов (katappri)
Возраст неизвестен
На сайте с 26.01.2014
Дмитрий Серов (katappri)
Благодарю за столь высокие отзывы! Рад, что у меня получается двигаться в верном направлении!

С уважением, Дмитрий
Алексей Лежнев (ПиЛя) администратор
Город-Герой Москва,
70 лет
На сайте с 26.10.2009
Алексей Лежнев (ПиЛя)
Отличный результат!

Надеюсь, что плот успешно, как и в 1947 году, пересечёт Тихий океан в западном направлении, и пришвартуется в нашей Гавани.

С Уважением, Алексей.
Vasea70
Возраст неизвестен
На сайте с 02.12.2016
Vasea70
Что-то необычное, экзотическое. Интересная работа.
Дмитрий Серов (katappri)
Возраст неизвестен
На сайте с 26.01.2014
Дмитрий Серов (katappri)
Многие характеризуют эту модель как экзотичную или необычную. Позвольте сказать пару слов по этому поводу. Я долго думал и выбирал себе модель, чтобы попробовать свои силы по созданию модели с нуля - было интересно получится или нет собрать нечто стоящее. В итоге взвешивания всех "за" и "против" выбор пал на плот Кон-Тики, так самую простую модель из заинтересовавших меня. Также весы в пользу этой модели качнуло и то, что в далеком детстве книга об этом путешествии произвела на меня огромное впечатление.

Ещё раз спасибо за теплые слова! Очень приятно, что этот плот вас тоже заинтересовал!
Антон Хотеев (Anton1969)
Минск
54 года
На сайте с 02.04.2015
Антон  Хотеев (Anton1969)
В целом весьма похож та тот, что в музее "Кон-Тики" стоит - понравился! Ну может только листья несколько подкачали (об этом уже говорили выше).
Считаю, что модель галерейная однозначно, и поздравляю Автора!
Дмитрий Серов (katappri)
Возраст неизвестен
На сайте с 26.01.2014
Дмитрий Серов (katappri)
Замечания - это хорошо, они позволяют двигаться вперед!

Когда еще продумывал стадии строительства модели, предполагал сделать листья (как и плетёные стены домика) из настоящих листьев (травы). Однако впоследствии пришлось внести коррективы в этот план и связаться с покраской. Если честно, ожидал от себя значительно худшего результата, так что в целом листьями остался доволен)
Но все замечания учту на перспективу, хотя и принял для себя решение впредь минимизировать (в идеале - вообще свести на нет) процесс покраски.

С уважением, Дмитрий.
