Пусковая установка М-13 на шасси ЗИС-6

Производитель:
АРК
Дата размещения:
4 апреля 2018 года, 20:40
Раздел галереи:
Автомобили
Тип техники:
Военные
Назначение:
Грузовые
Год выпуска:
до 1960
Страна-производитель:
СССР–Россия
Масштаб модели:
1:35
Прочее:
Спецтехника

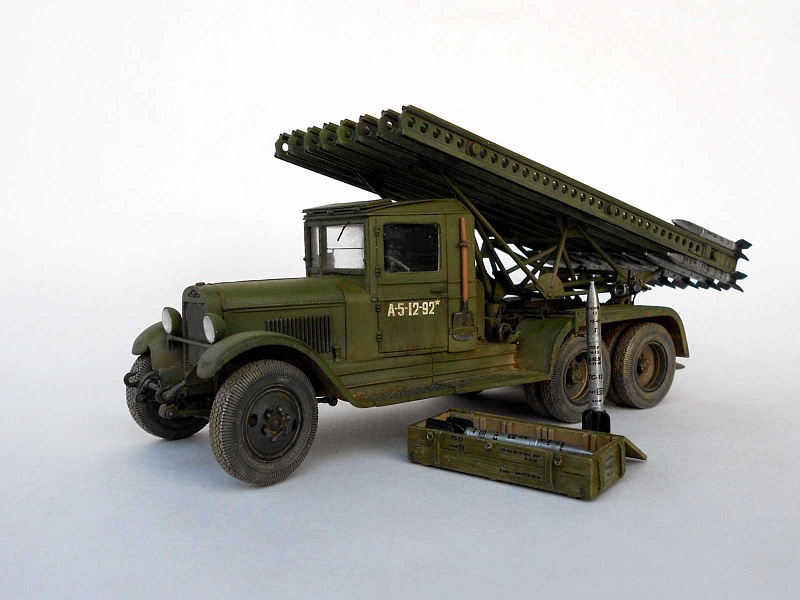

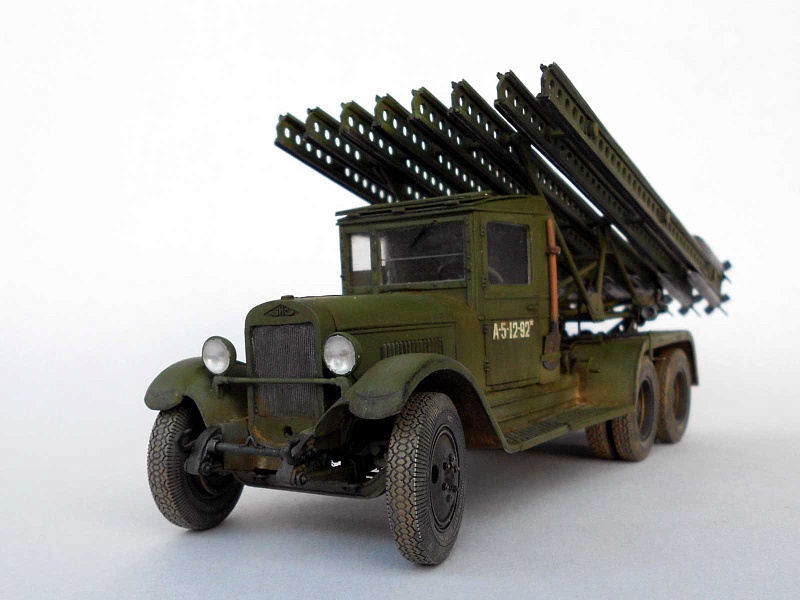

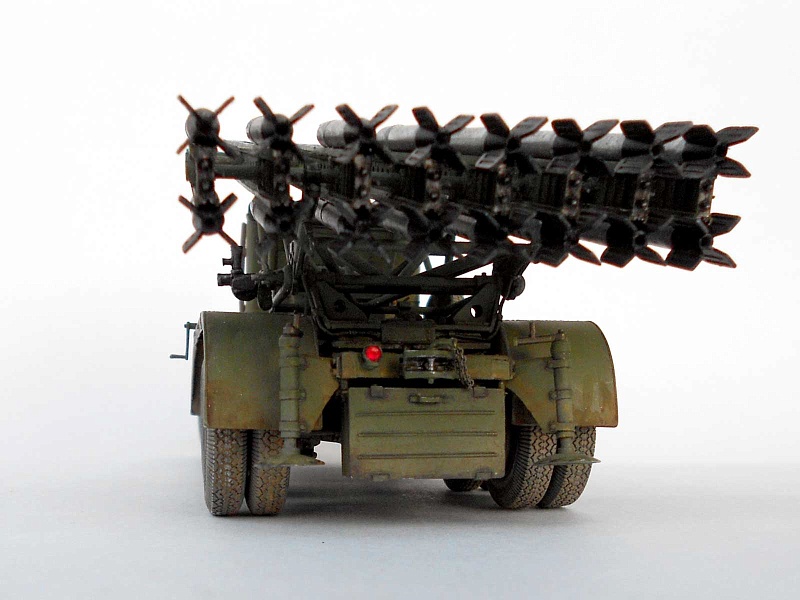

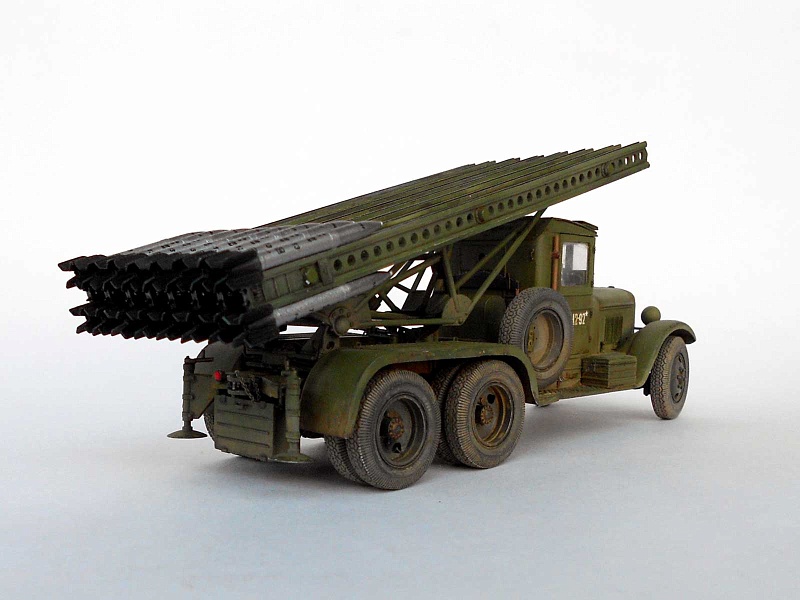

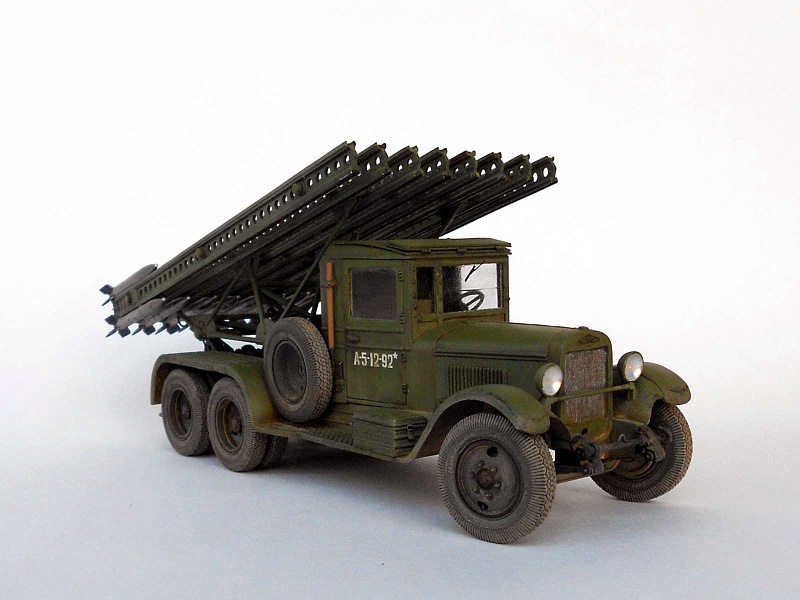

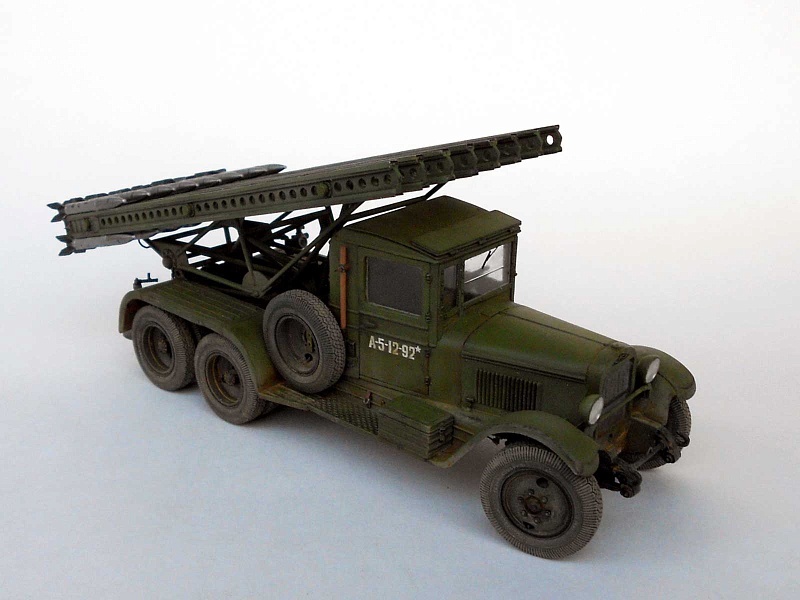

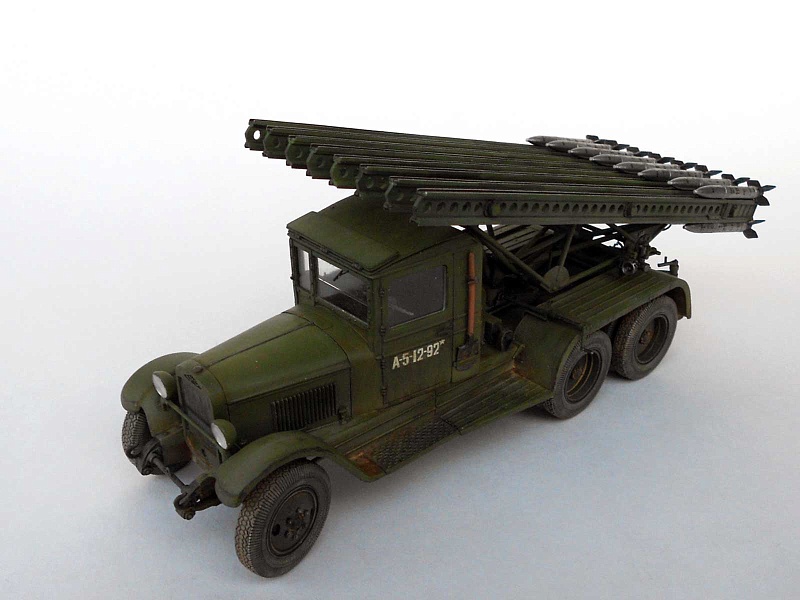

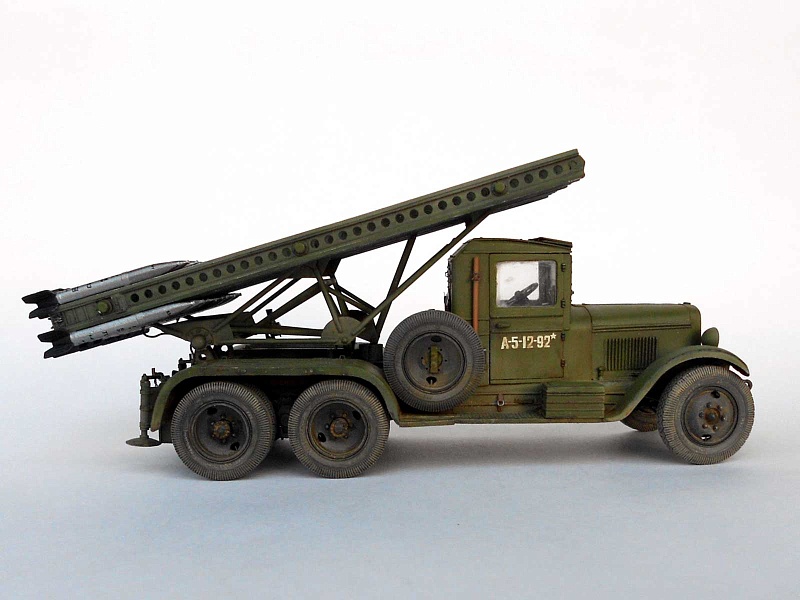

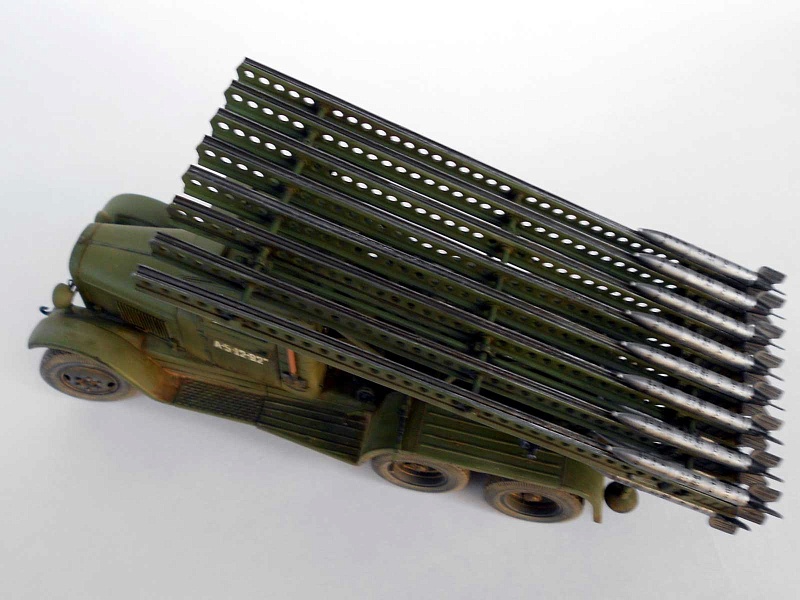

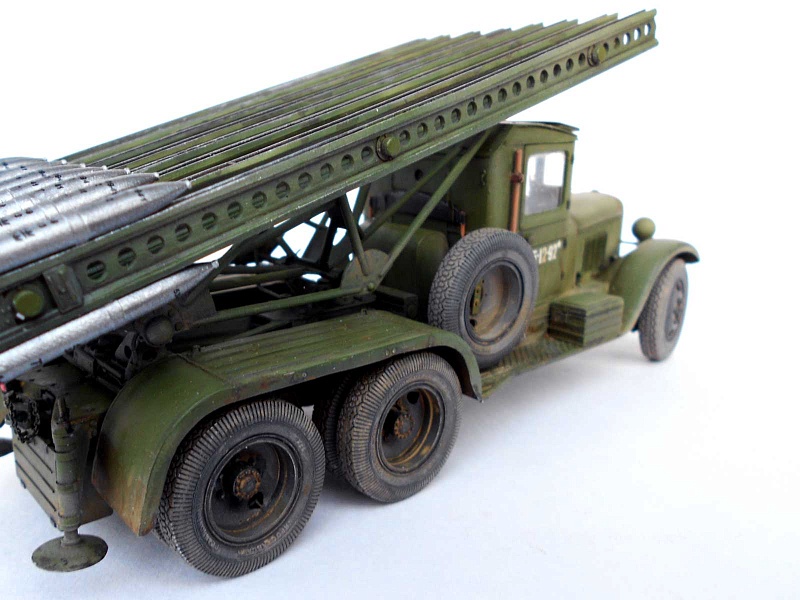

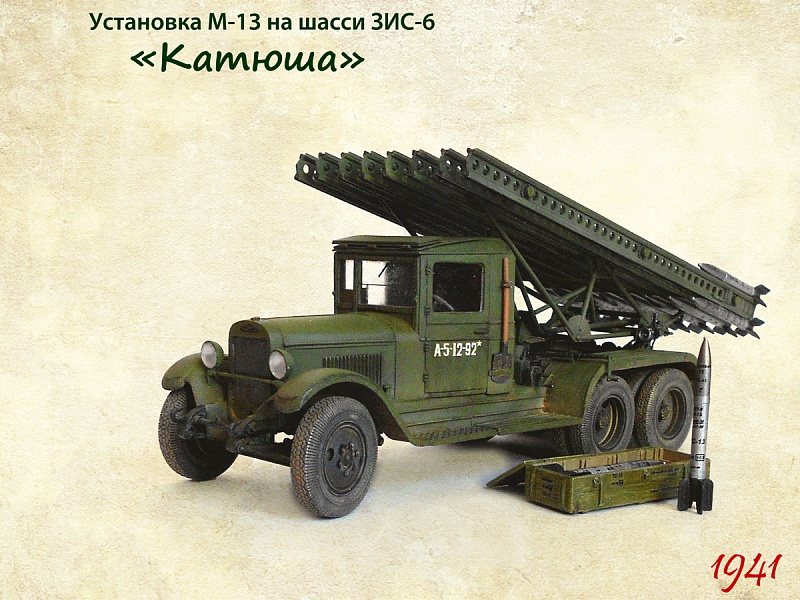

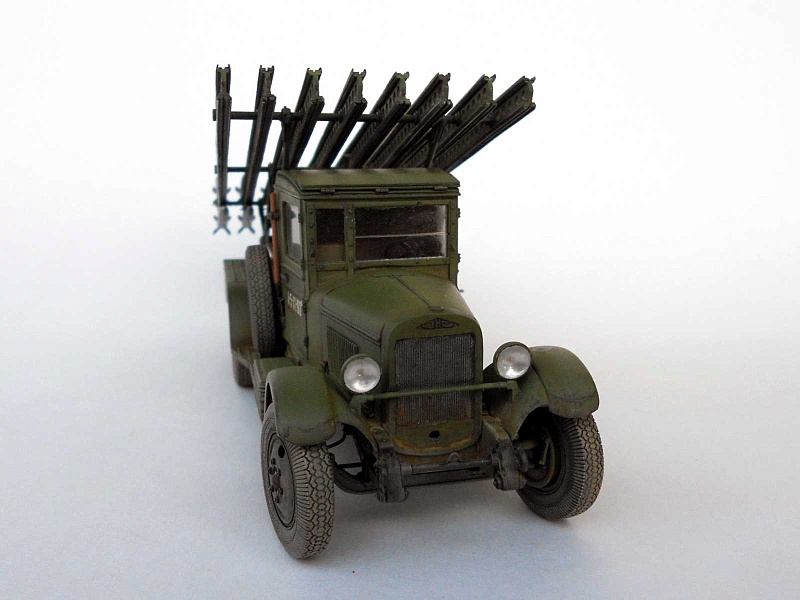

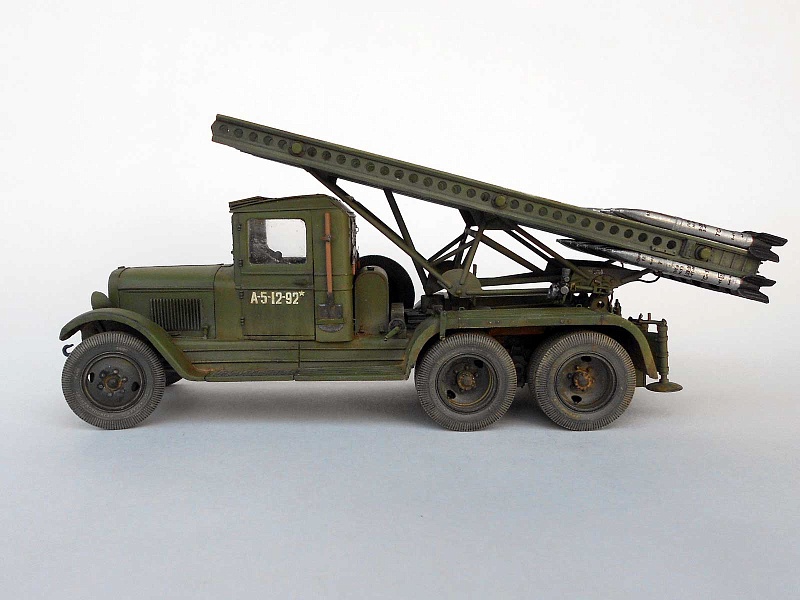

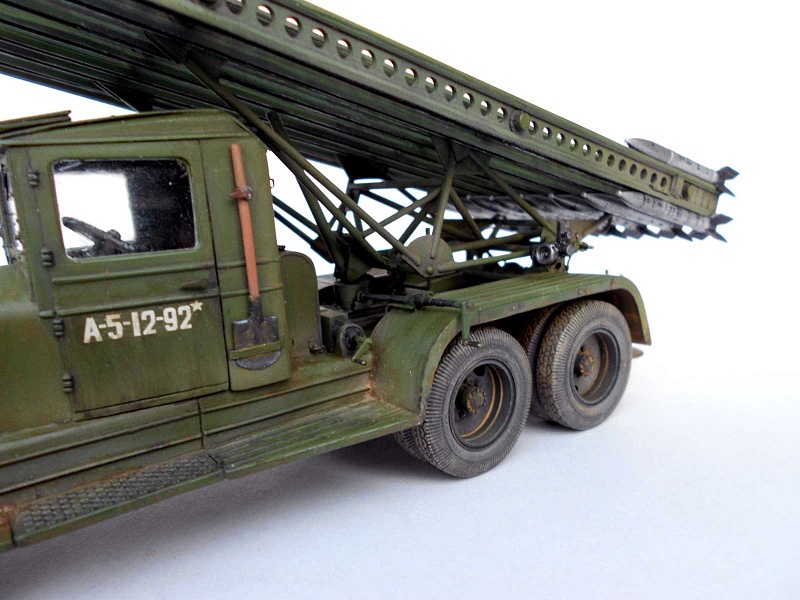

Решил собрать реактивную пусковую установку М-13 на шасси ЗИС-6, первый серийный вариант реактивного миномета "Катюша". На 1941 год из первых батарей.
Модель от АРК на сегодня пожалуй безальтернативная, представляет из себя слегка апгрейженную модель разработки фирмы Алан 20-летней давности. В наборе у АРК новая ферма, направляющие и собственно реактивные снаряды.

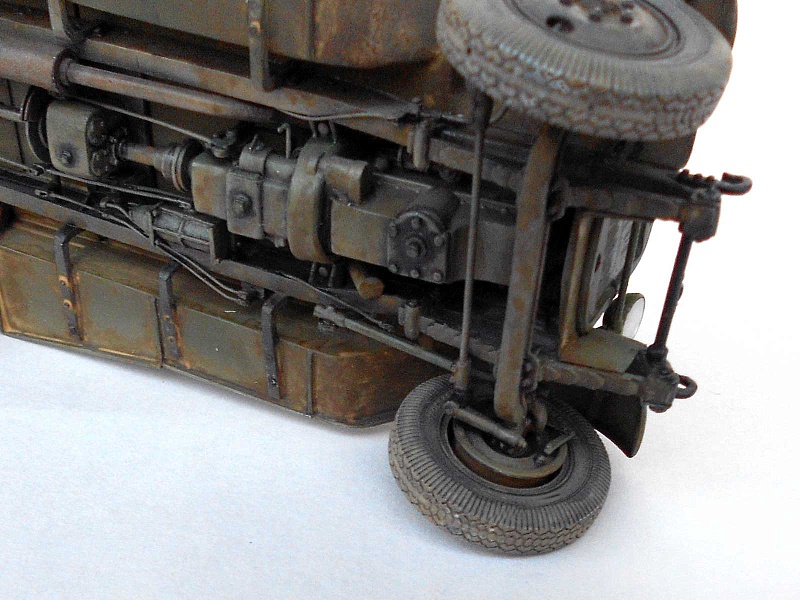

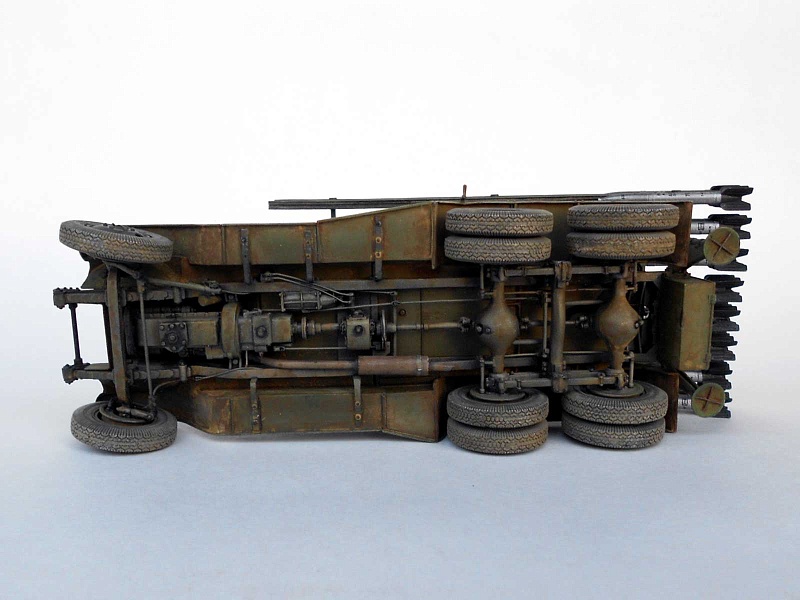

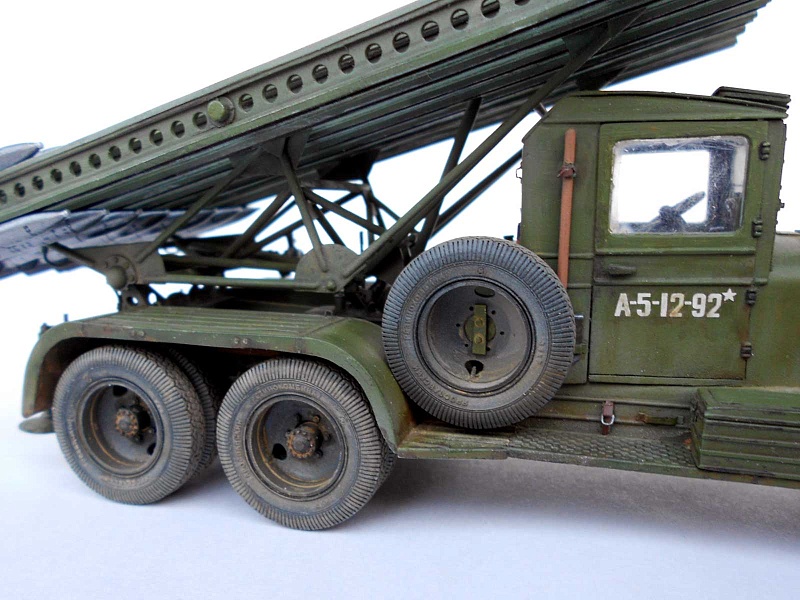

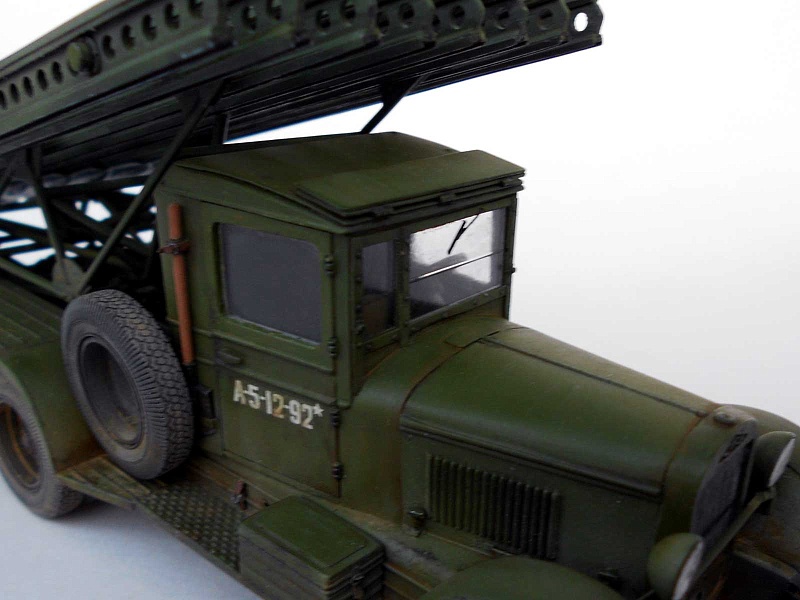

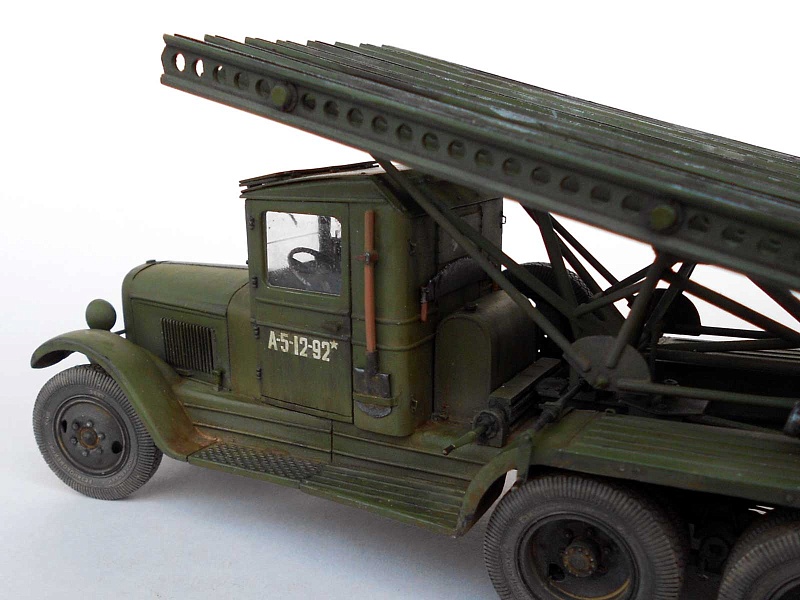

Переделок много - рама с механизмами и подвеской (сделан демультиплекатор с тягами и рычагом, вакуумный усилитель тормозов , тормозные тяги, доработана подвеска и т.п.), сделаны задние крылья и доработаны передние, убран подрамник, доработаны направляющие, новые подножки, бак, домкраты, лопаты, пила, защита кабины, прицел (со снятой панорамой, закреплен в походном положении) , ящик для аккумуляторов, пульт управления стрельбой, переделана задняя стенка кабины, торпедо, створки капота, радиатор и прочее и прочее и прочее.... Не тронутым остался пожалуй только двигатель ))))  Стройка велась в рамках конкурса "Техника Победы".

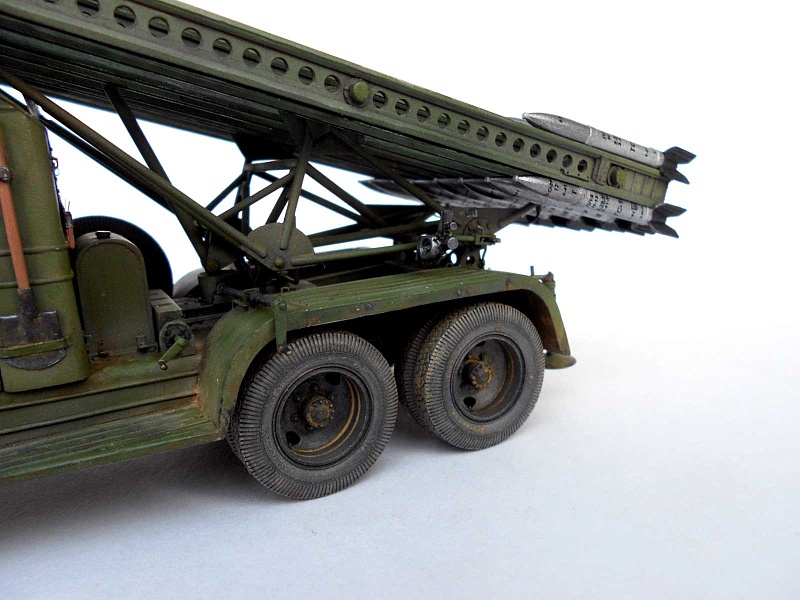

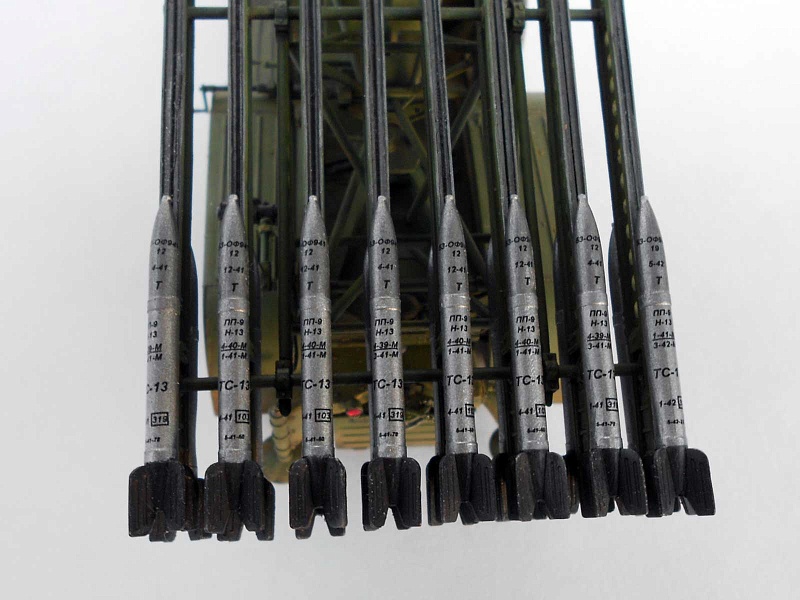

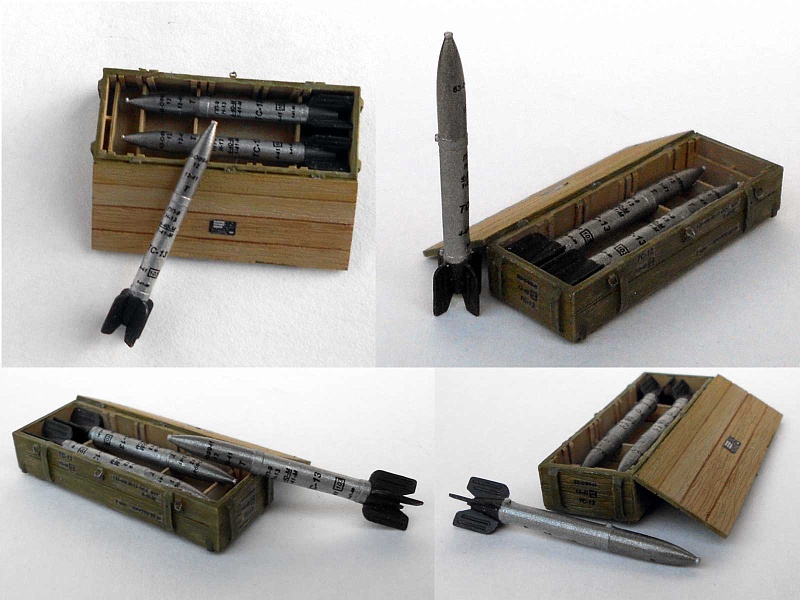

Из дополнений колеса от "Комплект Зип" и фары Эльф (в качестве лампочек микро бисер). Окраска коктейлем из Тамии, реактивные снаряды - 2 оттенка стали от Pacific88 . Обгадинг и задиринг - масло "Сонет", пигменты Mig. Маркировка на снаряды напечатаны на лазерном принтере, использована декупажная пленка FreeDecor.

За время подготовки к стройке и собственно работе с моделью накопился определенный материал по отечественной реактивной артиллерии военного периода.

Тема реактивных установок мне понравилась, скорее всего продолжу.

Приятного просмотра.
Плюсануть
Поделиться
Отправить
Класснуть

Комментарии

Страницы: 1 2
Mоngol (M8ngol)
Орехово-Зуево
45 лет
На сайте с 04.02.2017
Mоngol  (M8ngol)
В мат.части не разбираюсь,а сделано замечательно,первая "Катюша",на которую приятно смотреть,ничего глаз не режет
Игорь Стручков (Globus)
Питер
63 года
На сайте с 06.10.2013
Игорь Стручков (Globus)
Достойная работа. Всё люкс!
Ditrich (dmitrymsm)
53 года
На сайте с 05.04.2013
Ditrich  (dmitrymsm)
Спасибо коллеги, было большое желание сделать ранний вариант установки
Андрей Васильев (andrej_east)
Рига
47 лет
На сайте с 09.12.2010
Андрей Васильев (andrej_east)
Красавица просто!
Илья Шутков (Mehanizator)
Тула
34 года
На сайте с 13.05.2015
Илья Шутков (Mehanizator)
На данный момент самая лучшая и точная модель ранней установки на Зис-6, которая мне встречалась. Все очень достойно сделано, а доработки вообще на очень высоком уровне. Единственное, не увидел проводки вдоль рамы.
С уважением.
Ditrich (dmitrymsm)
53 года
На сайте с 05.04.2013
Ditrich  (dmitrymsm)
Илья, электрическую проводку авто не делал, за исключением фар, а проводка установки с внутренней стороны швеллера рамы сделана по нижнему ребру и думаю зря. Ее при любом ракурсе разглядеть практически невозможно)
Вообще многое сделал из того, что можно было и пропустить, в основном это интерьер кабины. В начале планировались сделать рабочие петли дверей, но как то не сложилось, а при закрытых внутрянки не видно.
Александр (Дорик)
г. Артём, Приморский край
42 года
На сайте с 27.12.2014
Александр  (Дорик)
Отличная работа,всё детально проработано и доработано! От меня отдельный,жирный+ за снаряды,получились как настоящие!
Alexus
Новосибирск
44 года
На сайте с 04.11.2013
Alexus
Превосходно!
Одна из лучших М-13! Браво!
Вроде, номерные знаки на дверях наносили во второй половине ВОВ?
Кто на фото?
Ditrich (dmitrymsm)
53 года
На сайте с 05.04.2013
Ditrich  (dmitrymsm)
Коллеги, спасибо за оценку работы. На фото капитан Флеров Иван Андреевич, командир первой особой батареи ракетного действия, сформированной в первых числах июля 1941 г.
Юрич
55 лет
На сайте с 15.09.2014
Андрей Земляничкин (AndyZ)
Иваново
45 лет
На сайте с 20.04.2016
Андрей Земляничкин (AndyZ)
Классная работа. Живая!
Сергей Рябинин (RS_)
Кёнигсберг
45 лет
На сайте с 24.01.2014
Серьёзный запил, замечательная модель!
Construktor
Возраст неизвестен
На сайте с 06.05.2011
Отличная работа! Красиво. Как автор данной установки, приношу благодарность Ditrich за вдумчивый и конструктивный подход к модели. Успехов и удачи!
Ditrich (dmitrymsm)
53 года
На сайте с 05.04.2013
Ditrich  (dmitrymsm)
Цитата:
Отличная работа! Красиво. Как автор данной установки, приношу благодарность Ditrich за вдумчивый и конструктивный подход к модели. Успехов и удачи!

Как разработчику и опустив качество литья - спасибо за ферму, очень хорошо получилась (точность и разумное членение), сам бы не решился делать и за стабилизаторы на РСах с правильными выштамповками, да и сами РСы удались.
Александр Селеменев
Оренбург
Возраст неизвестен
На сайте с 28.04.2011
Александр Селеменев
Хороша катюша.
Александр Христенко (Sarma_T)
Киев
51 год
На сайте с 23.09.2015
Александр Христенко (Sarma_T)
Модель - просто загляденье! Даже не ожидал, что снаряды были так расписаны!
Kais
Возраст неизвестен
На сайте с 21.12.2010
Kais
Отличная работа!
Поглядывал в стройку, и с грустью конечно хочу отметить: обидно, что не менее знаковое и символичное чем Т-34, Тигр, Пантера, КВ или Шерман оружие времён Второй Мировой представлено такими откровенно простенькими модельками, требующими значительных трудозатрат по добавлению откровенно проигнорированных или упрощённых узлов. А я вот к примеру хотел бы "Катюшу" собрать...
Возвращаясь к работе - всё очень понравилось. Интересные доработки и детали, качественное их исполнение.
Про снаряды аналогично, я с удивлением узнал что на них столько всего было.
Смотрится реалистично, и как по мне - гораздо красивее, чем на "студебекере". Заберу в избранное, мало-ли...
Ditrich (dmitrymsm)
53 года
На сайте с 05.04.2013
Ditrich  (dmitrymsm)
Цитата:
обидно, что не менее знаковое и символичное чем Т-34, Тигр, Пантера, КВ или Шерман оружие времён Второй Мировой представлено такими откровенно простенькими модельками, требующими значительных трудозатрат по добавлению откровенно проигнорированных или упрощённых узлов...

Ну что тут скажешь)))) Т-34, Тигр, Пантера, КВ или Шерман знаковые образцы техники, с гарантированными сбытовыми перспективами, ну а не менее легендарная Катюша это уже на любителя. К тому же так и нет нормального ЗИС-6, а это носитель как минимум для 3-х типов установок.
Однако не так все плохо. Есть вполне приличный Студер от ICM (хотя согласен с тем что ранняя смотрится намного интереснее, чем нормализованная), Миниарт заявил вполне серийную БМ-8-24 на Т-60 и экзотические ЛАП-7 и БМ-8-24 на упрощенном ГАЗ-ММ. Может дойдет и до 8-48. Так что дело движется потихоньку.
GLOBASTER
Астрахань
50 лет
На сайте с 26.04.2013
GLOBASTER
Я думаю в реале машина выглядит еще зрелищней и сочней.
Илья Шутков (Mehanizator)
Тула
34 года
На сайте с 13.05.2015
Илья Шутков (Mehanizator)
Цитата:
Цитата:обидно, что не менее знаковое и символичное чем Т-34, Тигр, Пантера, КВ или Шерман оружие времён Второй Мировой представлено такими откровенно простенькими модельками, требующими значительных трудозатрат по добавлению откровенно проигнорированных или упрощённых узлов...
Ну что тут скажешь)))) Т-34, Тигр, Пантера, КВ или Шерман знаковые образцы техники, с гарантированными сбытовыми перспективами, ну а не менее легендарная Катюша это уже на любителя.

У всех вышеперечисленных представителей танкового рода просто реклама лучше)))
Так что дело тут не в том, что на любителя, а в том, что БМ-13 особо в мире не популярна, не раскручена, я бы сказал. Поэтому к этой модели никто даже боевой расчет не делает, ни в пластике, ни в смоле. А он ой как нужен для виньеток.
