Дуббель - шлюпка Российского Императорского Флота 1736-1737

Краткая историческая справка
В 1736 году выходит указ Сената о постройке 400 дуббель-шлюпок в Брянске по чертежам обер-интенданта Р. Броуна. Они предназначались для поддержки русских войск, действовавших по берегам  Днепра и его лимана в ходе Русско-Турецкой войны 1735-1739 гг., и  могли перевозить до 50 солдат и двух полковых пушек. Дуббель-шлюпки Днепровской флотилии активно участвовали в боевых действиях под Очаковом и Кинбурном. На момент окончания войны в составе Днепровской флотилии из 657 вымпелов 245 были дуббель-шлюпки.

Набор открывает серию «Российские парусники», которая будет состоять из девяти наборов отечественных кораблей в масштабе 1:72.

Артикул: МК0201   Стоимость набора в Интернет-магазинах России составляет 3200 руб.

Красочно оформленная картонная коробка размером  38 *24 * 5 см.

Размеры готовой модели:

 Длина - 300 мм.
Ширина-76 мм.
 Высота - 260 мм.

Комплект инструкций и схем:

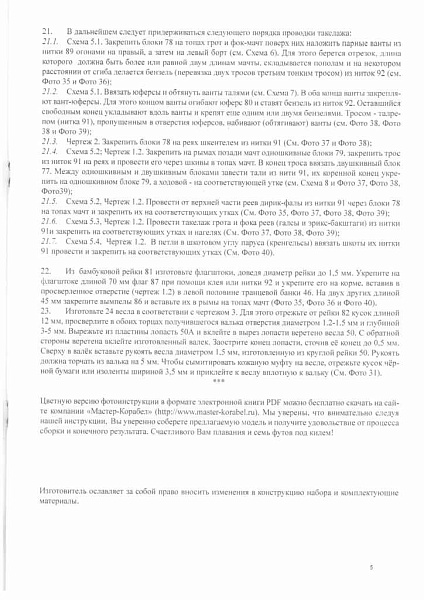

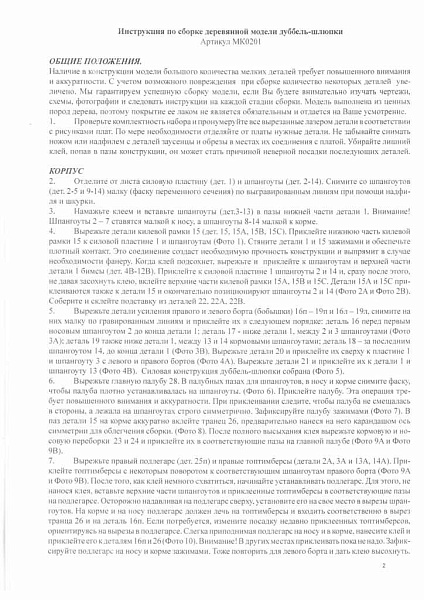

1.Инструкция по сборке на 9 стр. содержащая краткое историческое описание, инструкцию по сборке, список деталей набора, схему проводки такелажа.

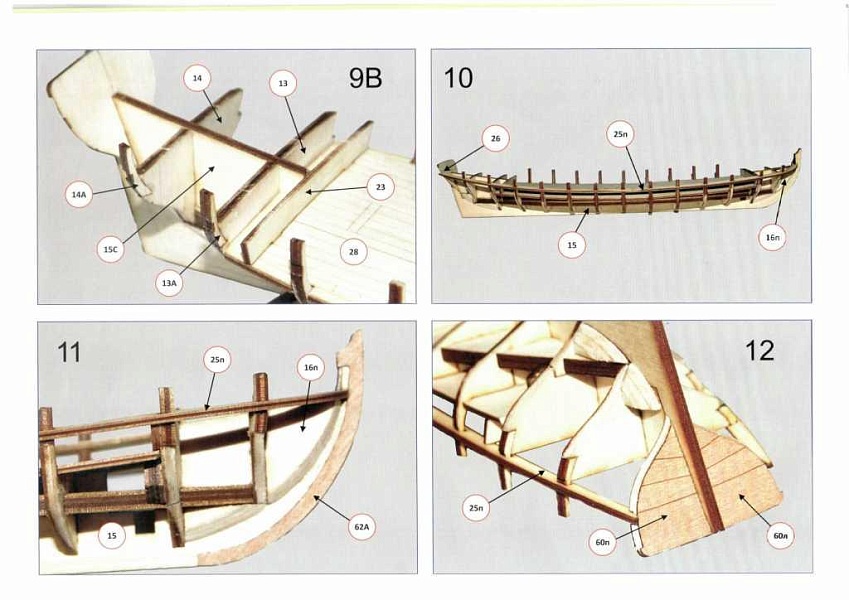

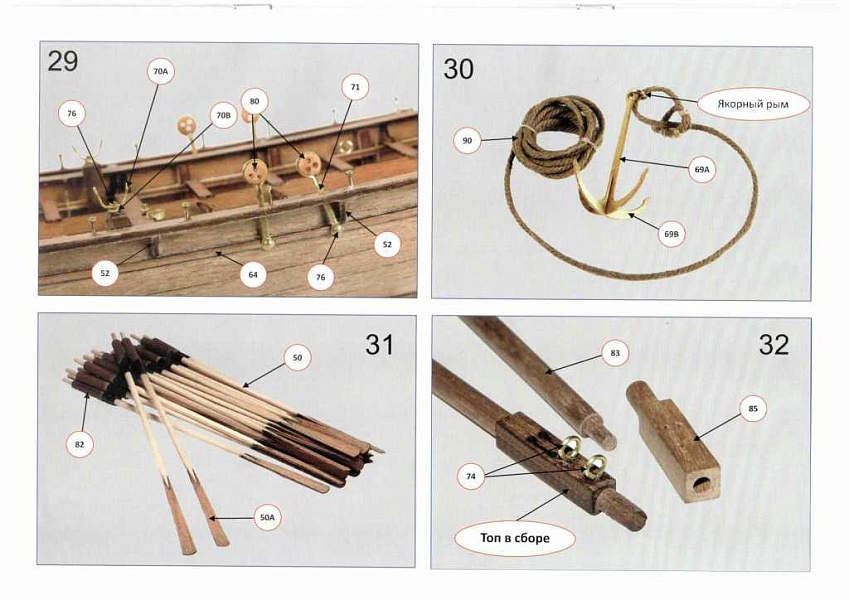

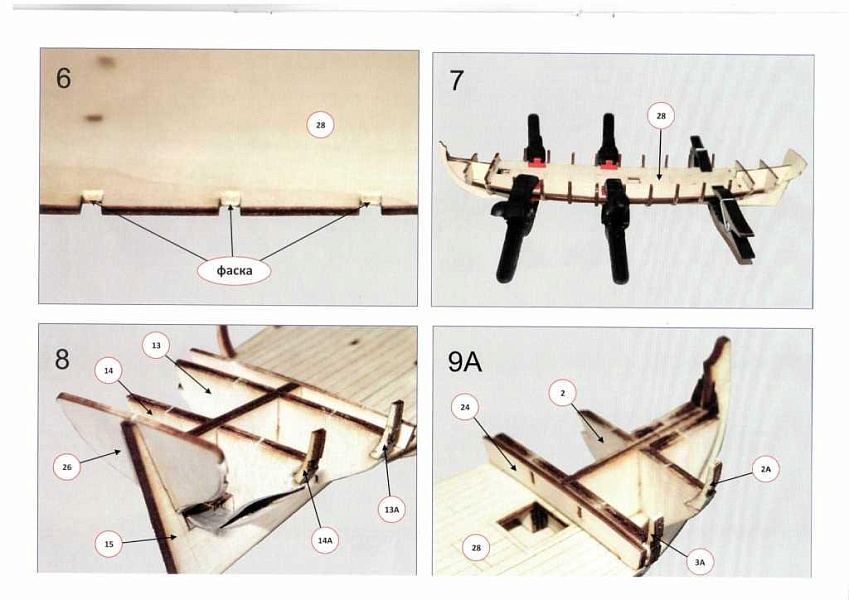

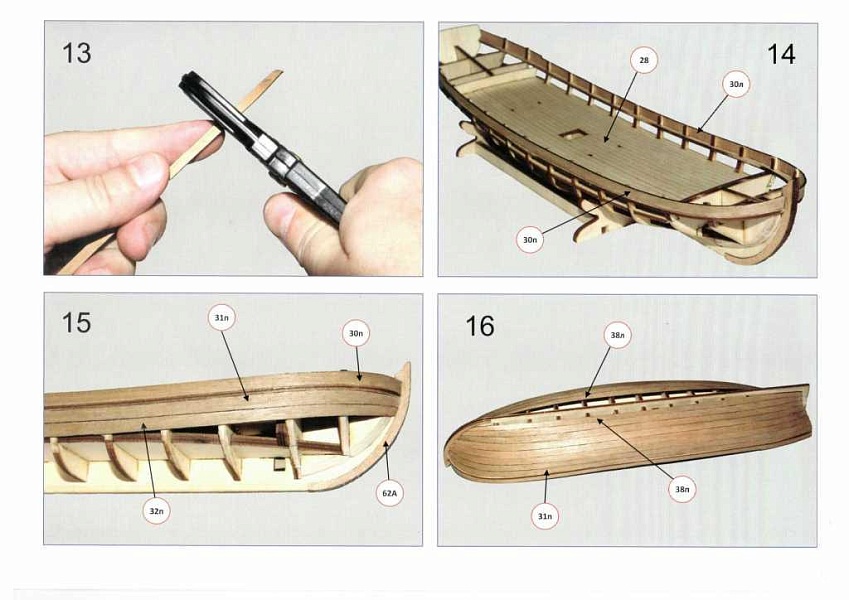

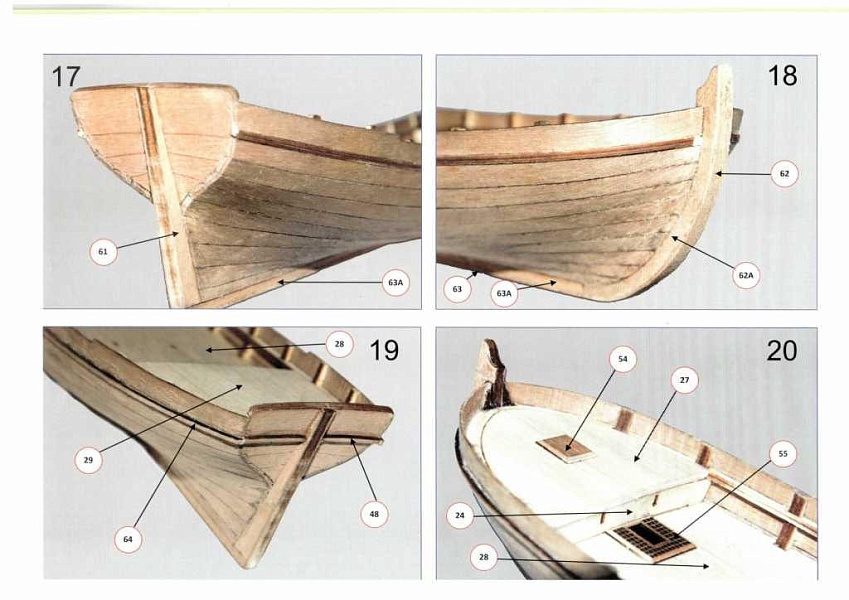

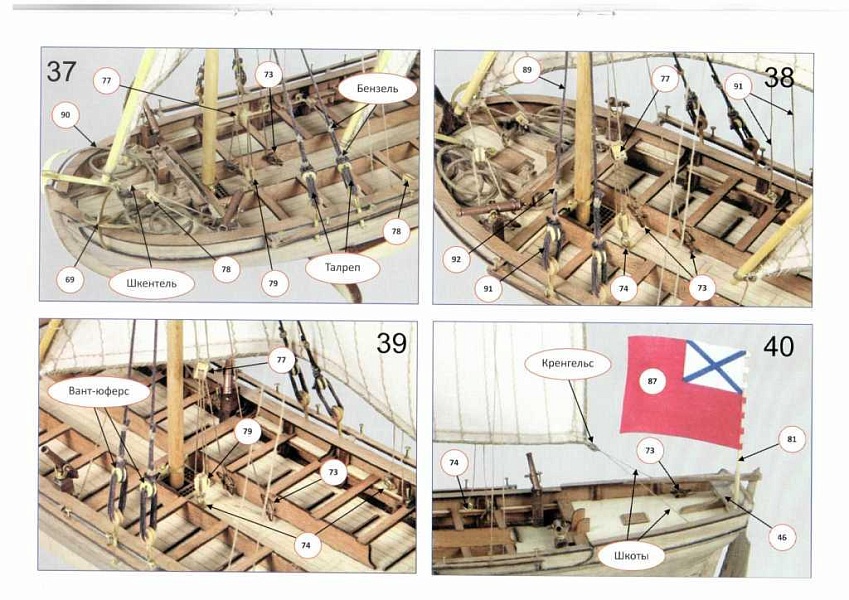

2.Фотоинструкция по сборке

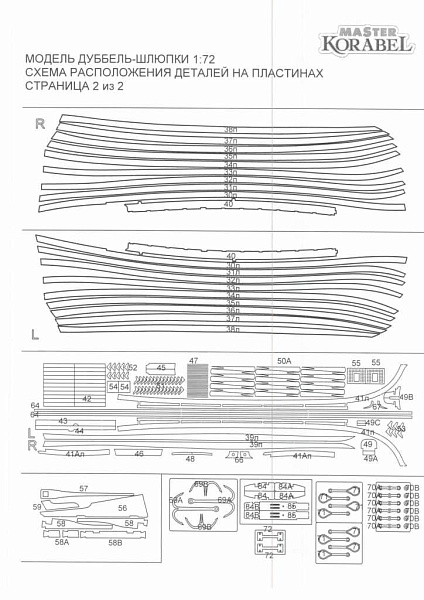

3.Схема расположения деталей на пластинах
4.Выкройка парусов масштаб 1:1
5. Чертежи в масштабе 1:1( вид сбоку, вид сверху, рангоут, весло)

Дерево
В комплект входит семь  фанерных пластин:
Толщиной 4мм с силовыми элементами корпуса и элементами подставки
Толщиной 3 мм со шпангоутами и килевой рамкой.
Толщиной 1,5 мм с элементами палубы транцем и подлегарсами.
Две пластины толщиной 1,2 мм с элементами обшивки бортов.
Толщиной 1,2 мм с элементами корпуса  и лопастями для весел.
Толщиной 3мм с деталями руля и якорного багинета
Шпон толщина 0,6 мм с накладками
Круглые рейки орех липа для мачт и рантгоута

Артиллерия
Фальконеты 6 шт. литье

Ткань для парусов
Перкаль бежевого цвета на один раскрой.

Флаг и вымпелы
3 штуки печать односторонняя

Травление латунь
Якоря, наметки, вантпутенсы, вертлюги под фальконеты

Нитки хлопок толщиной 0,15 0,25 0,50 0,75

Фарнитура
Юферсы и блоки трех видов.
Петли руля, гвозди и проволока латунь.

Набор относится к среднему уровню сложности и прост в сборке. Инструкции подробные и наглядные. Рекомендуется всем кто хочет получить удовольствие от работы с деревом.






Плюсануть
Поделиться
Отправить
Класснуть
Оценка модели по параметрам:
Техника исполнения Качество окраски Матчасть
999999
Средняя оценка: 99 (все оценки)
Популярность модели: 79.24

Комментарии

SiR742
Возраст неизвестен
На сайте с 04.09.2011
Всегда мечтал собрать нечто подобное. Дороговато правда
Алексей Сергеев (Albanehz)
Челябинск
38 лет
На сайте с 08.01.2011
Алексей   Сергеев (Albanehz)
Хороший наборчик! А что еще планируют в серии?
Билли Бонс (Билли Бонс)
Новосибирск
54 года
На сайте с 21.10.2011
Билли Бонс (Билли Бонс)
Цитата:
Хороший наборчик! А что еще планируют в серии?

модели, доступные для начинающих, с размером корпуса 400-450 мм.
В числе первых наборов этой серии:
- 12 пушечная бригантина Феникс из эскадры Ф.Ф.Ушакова, М 1:72 Максимальная длина 570 мм.
- Испанский галеон Сан Хуан Батиста времен Непобедимой армады. М 1:72. Максимальная длина с учётом бушприта и кормового выстрела 720 мм
- Шлюп Восток, М 1:110 Максимальный размер по длине(с бушпритом) 600 мм
2-я серия
модели для более опытных моделистов.
Максимальная длина больше 700 мм.
Масштаб от 1:72.
- 90 пуш линкор Святой Павел 1794 г. флагман Ф.Ф.Ушакова в войне с Францией в Средиземном море, М 1:72;
- пакетбот Св. Петр Витуса Беринга М 1:72;
- 50 пуш фрегат Григорий Великия Армении из экадры Ф.Ф.Ушакова, М 1:72;
- шлюп Восток, М 1:72;
- шлюп Мирный, М 1:72.
Выпуск первых четырех наборов планировался в 2011 году но выпустили пока только Дюббель-шлюпку. так-что когда они появятся неизвестно.
Игорь Шейнин (Игорь1960) администратор
Москва
61 год
На сайте с 22.01.2011
Игорь Шейнин (Игорь1960)
Очень интересный обзор! Спасибо! Хороший комплект. Это радует появление Российского флота в наборах.
Дмитрий Винокур (Dmitrdok)
Ялта
45 лет
На сайте с 29.07.2010
Дмитрий Винокур (Dmitrdok)
Красивый набор, жаль цена кусачая. Дерево есть дерево. Буду ждать появления на украинских просторах.
Marco Polo (Marco_Polo)
Москва
60 лет
На сайте с 03.08.2010
Marco Polo (Marco_Polo)
Наборчик отличный. Осталось только собрать.
Marco Polo (Marco_Polo)
Москва
60 лет
На сайте с 03.08.2010
Marco Polo (Marco_Polo)
Цитата:
Красивый набор, жаль цена кусачая. Дерево есть дерево. Буду ждать появления на украинских просторах.

С ценой кусачей согласен.
Просто для оценки - в Москве "Верфь на столе" предлагает Дюбель за 3200 руб ~ 103$.

С другой стороны.

Шпона 4 кв.дм - 50 руб, реек дюжина-две из чертежных линеек - еще 100-200 руб, фанера тонкая для рамки-крестовины - бесплатно на рынках и супермаркетах (1-2 чистеньких ящика от фруктов отобрать и аккуратно разобрать), шпажек для шашлыка штук десять - 20 руб, палочки для суши (береза) штук несколько - 10 руб., клей, морилки, лак - из загашника, нитки, батист - все в сумме рублей 100.
Вот и весь бюджет - 280 - 380 руб (около 12$)
Билли Бонс (Билли Бонс)
Новосибирск
54 года
На сайте с 21.10.2011
Билли Бонс (Билли Бонс)
Цитата:
Цитата:Красивый набор, жаль цена кусачая. Дерево есть дерево. Буду ждать появления на украинских просторах.
С ценой кусачей согласен.
Просто для оценки - в Москве "Верфь на столе" предлагает Дюбель за 3200 руб ~ 103$.

С другой стороны.

Шпона 4 кв.дм - 50 руб, реек дюжина-две из чертежных линеек - еще 100-200 руб, фанера тонкая для рамки-крестовины - бесплатно на рынках и супермаркетах (1-2 чистеньких ящика от фруктов отобрать и аккуратно разобрать), шпажек для шашлыка штук десять - 20 руб, палочки для суши (береза) штук несколько - 10 руб., клей, морилки, лак - из загашника, нитки, батист - все в сумме рублей 100.
Вот и весь бюджет - 280 - 380 руб (около 12$)

Главное ,что предложенный Вами набор является универсальным, из него можно собрать любой кораблик.Чертежей в интернете навалом. Но скорее всего, потребуется хорошее оборудованное рабочее место, думаю одним лобзиком не обойтись. Моя же мастерская пока умещается на табуретке.
Александр (Comrade)
Самара/Химки
38 лет
На сайте с 07.01.2011
Александр  (Comrade)
Ух ты, здорово что начали делать русские корабли в таких моделях!
Автор удалён
с сайта
Привет!
Взял ее ))) Очень не дешево, для Украины, но люблю НАШУ историю, я русский и история именно НАША
Да и они часто использовались именно на Днепре!
Спасибо, Билли Бонс!
