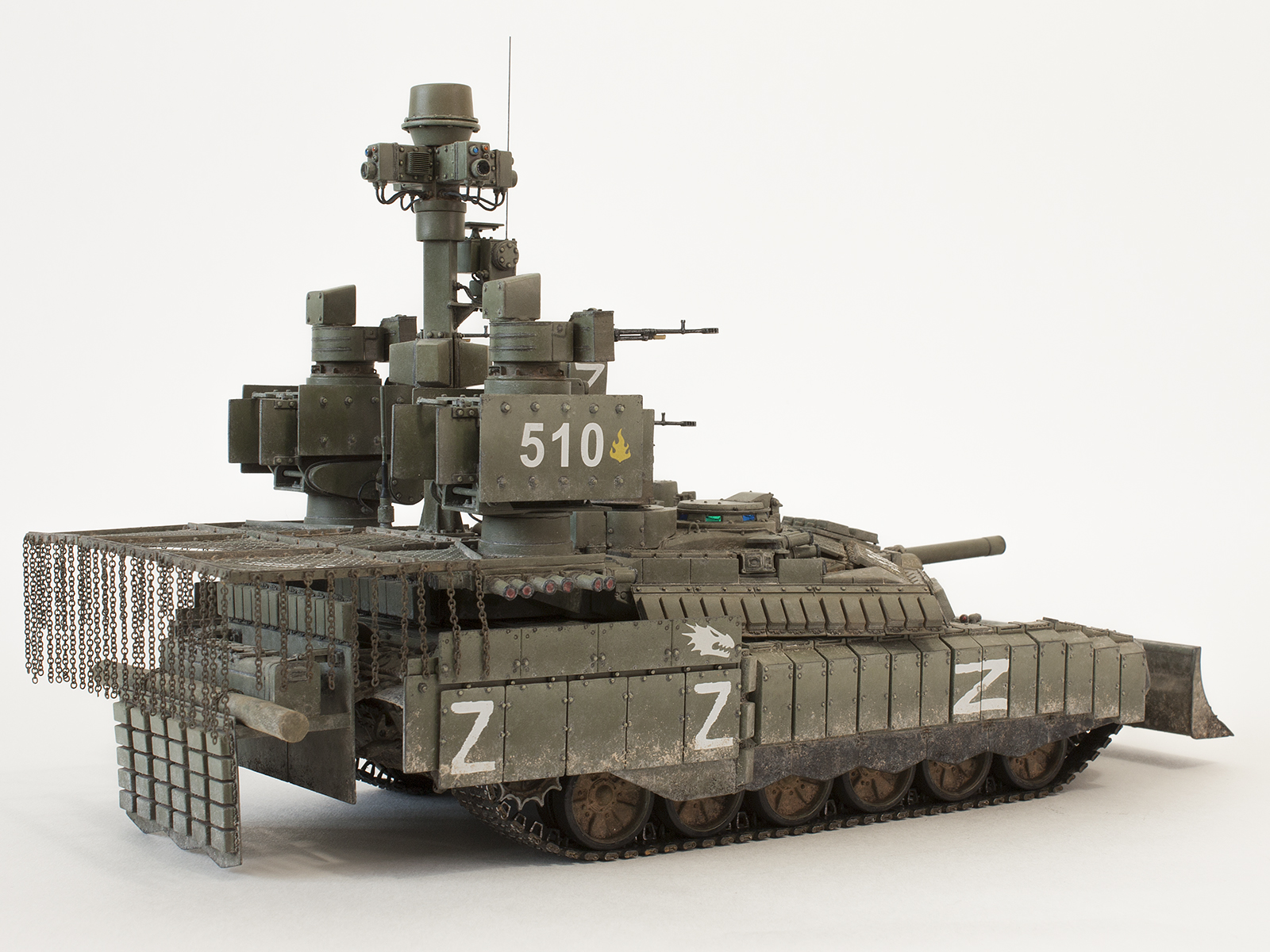

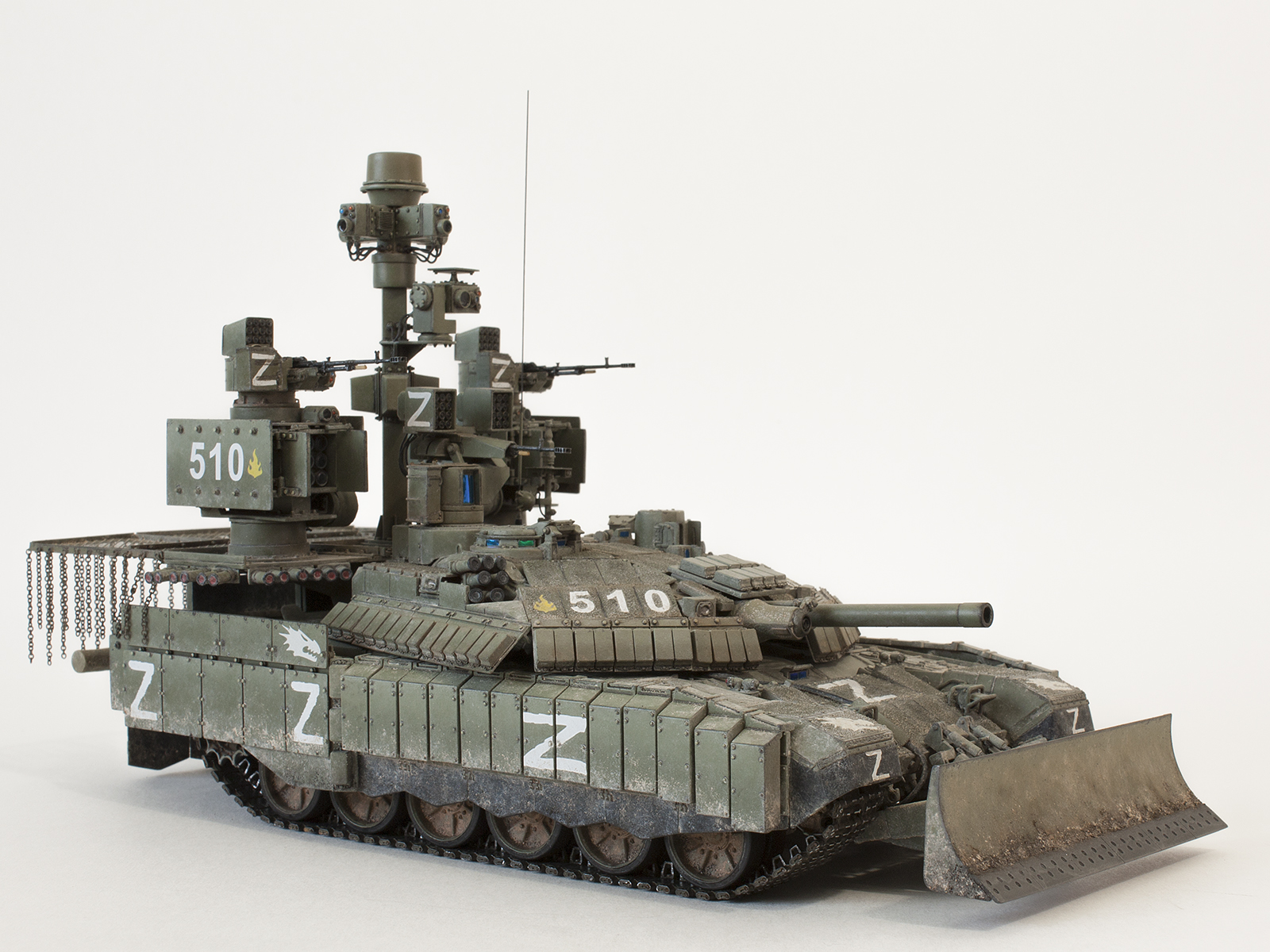

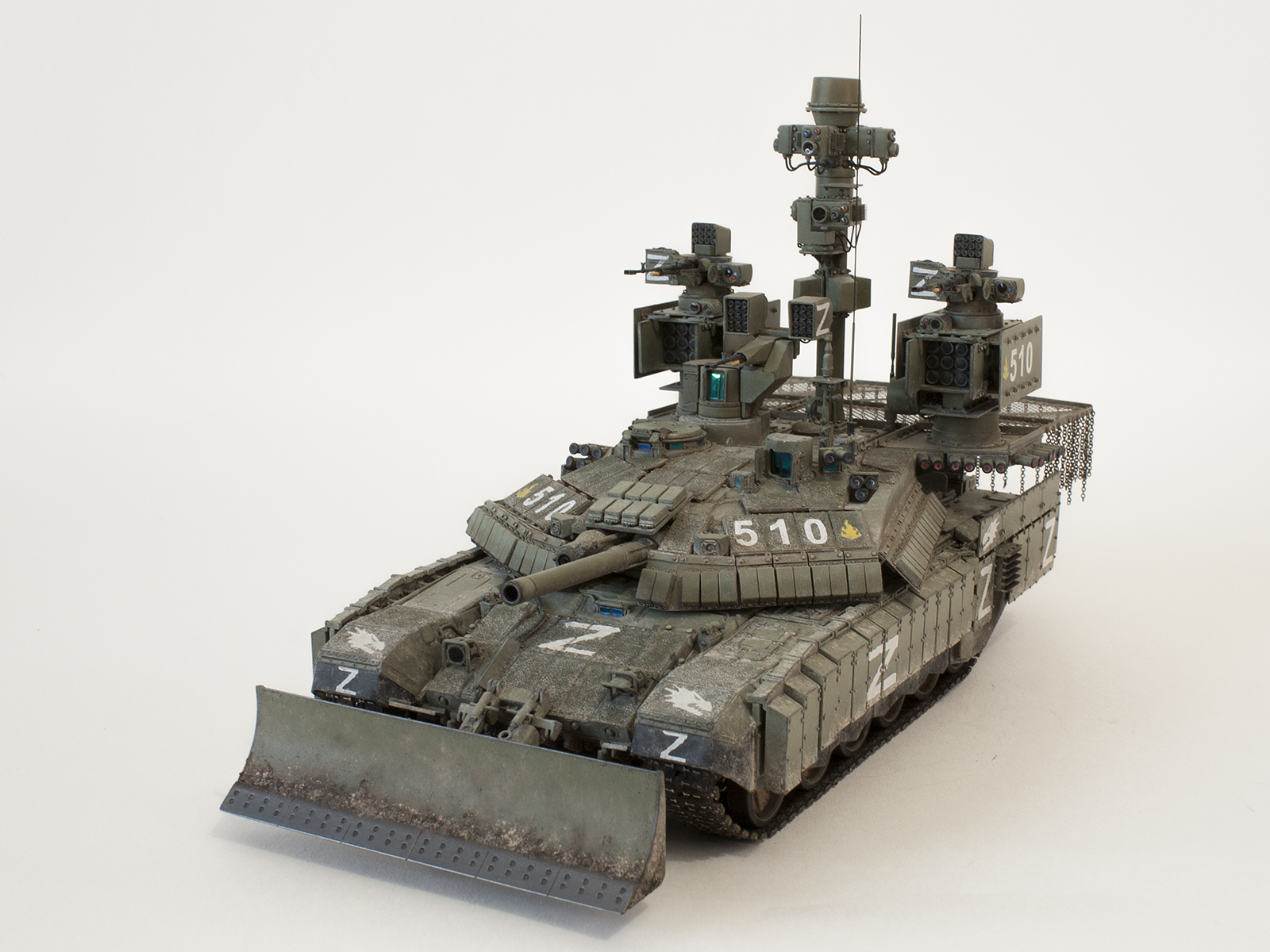

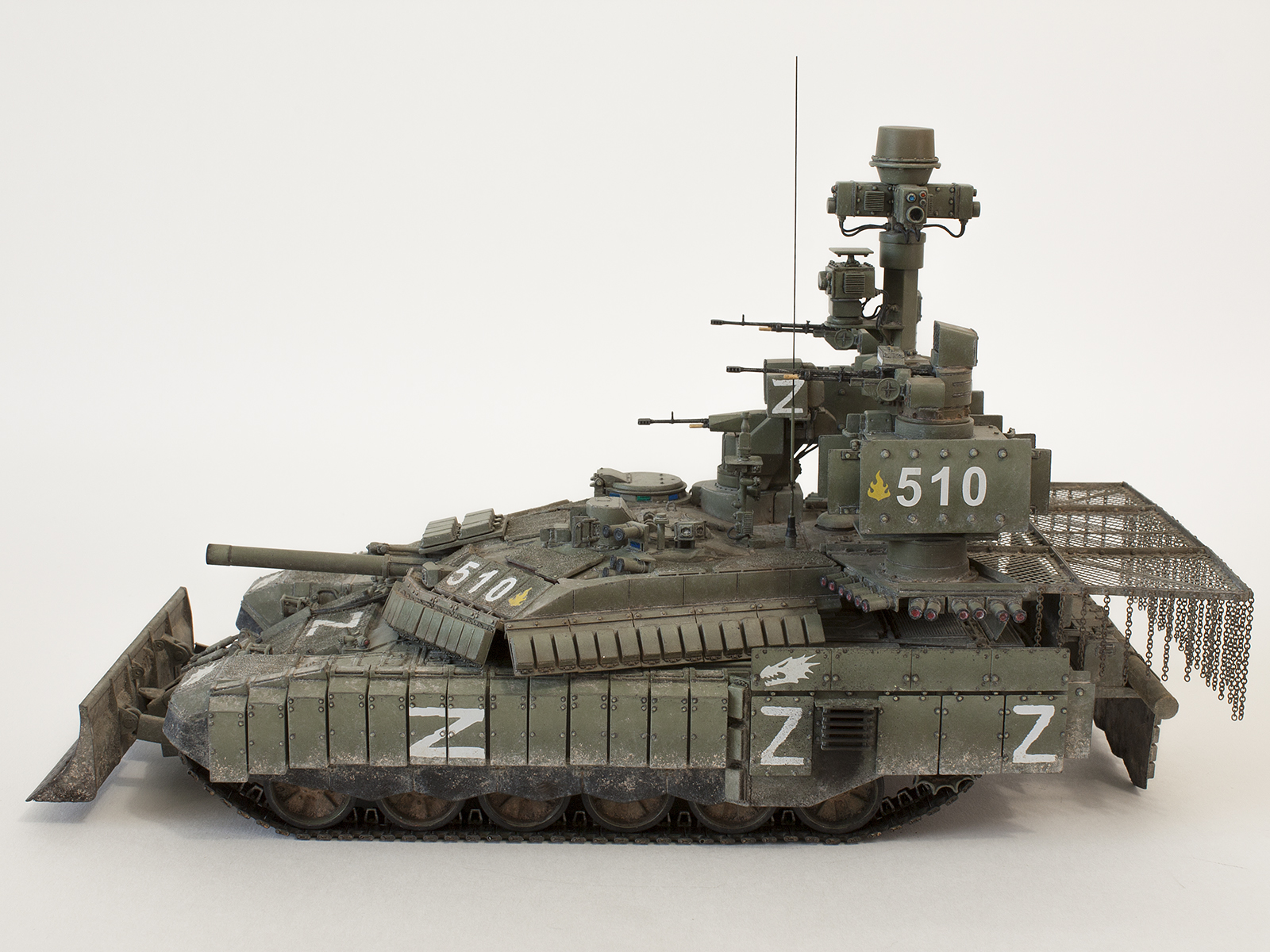

ВТ-90МО "Фаланга-Д"

ВТ-90МО «Фаланга-Д»

Приветствую всех Коллег по увлечению и просто интересующихся!

Предвещая наличие традиционных шуток, что это какая-то странная модификация «Пантеры» или КВ, сразу же официально подтверждаю: действительно, это не «Пантера» и совершенно внезапно - не КВ. Так что традиционный свой рассказ я начну с описания того, что же это такое.

Чтобы всю статью не делать оговорок о том, что это некая модель-предложение, модель-размышление, никогда не существовавший в металле проект и прочее – давайте об этом скажем сразу в самом начале, а затем повествование будет идти так, как будто речь идёт о серийной машине, принятой на вооружение и использующейся в войсках.

ПРОТОТИП

Итак, прототип.

Машина представляет собой разработанный по результатам проведения НИР «Родник» вспомогательный танк (ВТ), предназначенный для ведения штурмовых действий и поддержки пехоты в населённых пунктах преимущественно с низкоэтажной застройкой, лесополос с дерево-земельными укреплениями, естественными или искусственными укрытиями, находящимися ниже уровня земли, в условиях применения противником современных противотанковых средств.

Комплекс вооружения машины направлен на обеспечение поддержки наступающей пехоты и борьбы с окопавшейся пехотой противника, разрушение укреплений, и поддержки наступательных действий огнём и гусеницами.

Вспомогательный танк строится на основе имеющихся на вооружении танков Т-90М, причём могут быть использованы ремонтные машины ранних и поздних серий.

Полное наименование машины – ВТ-90МО «Фалагна-Д»: вспомогательный танк, на основе Т-90М, огнемётный вариант, с комплексом вспомогательных средств «Фаланга», разработанных по результатам НИР «Весна». Далее машину для краткости будетм называть ВТ-90МО

С учётом вышеуказанной специфики, в состав вооружения ВТ-90МО входят:

1. Нарезная 120-мм пушка-гаубица-миномёт 2А60 (такие орудия Вы могли видеть на САО «НОНА» или «НОНА-СВК»).

Данное орудие имеет возможность стрельбы широчайшим спектром как отечественных, так и зарубежных 120-мм мин, которые на счёт низкой скорости и тонкой оболочки мины содержать значительное количество взрывчатого вещества, и по фугасном воздействию не уступают снарядам танковых 125-мм орудий. С учётом баллистики орудия, машина может «забрасывать» мины за укрытия, в складки местности, поражать цели сверху. Максимальный угол возвышения орудия при этом составляет порядка 25 градусов.

Основными типами боеприпасов предполагаются следующие: осколочно-фугасный 3ОФ49, кумулятивный 3БК19, корректируемый снаряд «Китолов-2». Общий боекомплект машины составляет 25 выстрелов. Распределение боеприпасов – исходя из поставленной задачи и средств противодействия предполагаемого противника. Целесообразно вводить в состав БК машины мины типа Д-843А и З-843А для создания очагов задымления и возгорания для обеспечения продвижения пехотных групп и затруднения ведения огня противником;

2.Огнемёт АТО-200. Огнемёт АТО-200 предполагается установить справа от орудия 2А60. Установка огнемёта с орудием (в отличие от таковой на танках ТО-54 и ТО-55) – не спарена. Конструктивно представляет собой выполненный по чертежам ушедшей в 1991 году высокоразвитой цивилизации автоматический танковый огнемёт АТО-200 с дальностью стрельбы до 200 метров, размещённому в башне, выведенной наружу подвижной бронировки и штанги-привода, обеспечивающей изменение положения бронировки по вертикали не зависимо от орудия 2А60. Размещение огнемёта в башне рядом с орудием признано возможным по причине того, что габариты штатного орудия 2А46М-5 и его противооткатных устройств значительно превышают таковые для 2А60, что создаёт возможность для перекомпоновки башни. Огнемётная установка обеспечивает возможность произвести не менее 12 выстрелов ёмкостью 35 литров огнесмеси типа ББЦ или её аналогов каждый. Огнемёт является идейным продолжением советских танковых огнемётов типа АТО-41 и АТО-42, в которых выстрел происходит за счёт того, что поршень напорной камеры толкается пороховым зарядом.

Огнемёт обеспечивает поражение укреплений противника, живой силы, не бронированных и в ряде случаев – бронированных целей на близкой дистанции. Важной особенностью является возможность выстрела практически в упор, поражения подвалов, амбразур ДОТ и ДЗОТ, импровизированных огневых точек, оборудованных в подвалах домов и т.п.

3. Стандартная пулемётная установка командира дополнена спаренным 2x12 блоком противодроновых 30-мм выстрелов «Пламя-ПД», конструктивно представляющие из себя картечные выстрелы на основе 30-мм гранат гранатомёта АГС-17;

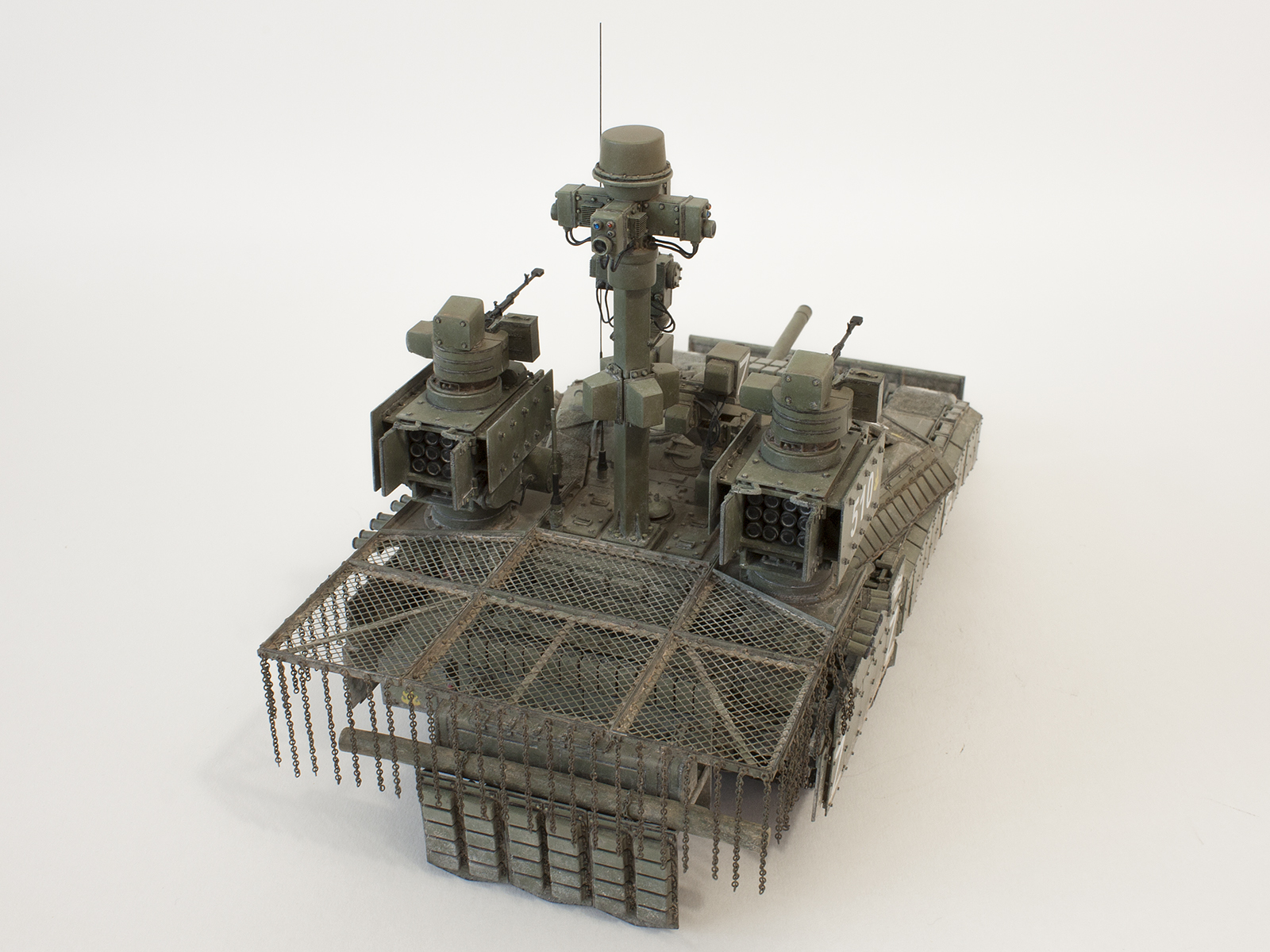

4. В задней части башни машины установлены своеобразные «крылья» из 40-мм бронеплиты, которые одной стороной приварены к задней стенке башни, опираясь на неё сверху, а снизу имеют массивные кронштейны из бронепластин аналогичной толщины, поддерживающих конструкцию. Данные «крылья» и реализуют концепцию «Фаланга»: данное слово имеет несколько значений, но в данном случае это отсылает не только к несокрушимому строю древней пехоты, а ещё и к характерной угрожающей позы так называемого «верблюжьего паука» - фаланги, крайне агрессивного насекомого, при опасности поднимающей переднюю часть тела и вскидывающую вверх длинные передние конечности (это у живой фаланги на самом деле не лапы а ногощупальца для осязания, но строение насекомых не входит в цели данной статьи). Суть концепции в том, что танк получает две дополнительные точки для установки вооружения, которые в предложенном варианте устанавливаются в виде своеобразных башенок, как раз и ассоциированных с поднятыми вверх для атаки «конечностями» указанного паука и увеличивающими (это само собой не плюс для танка) габариты машины вверх;

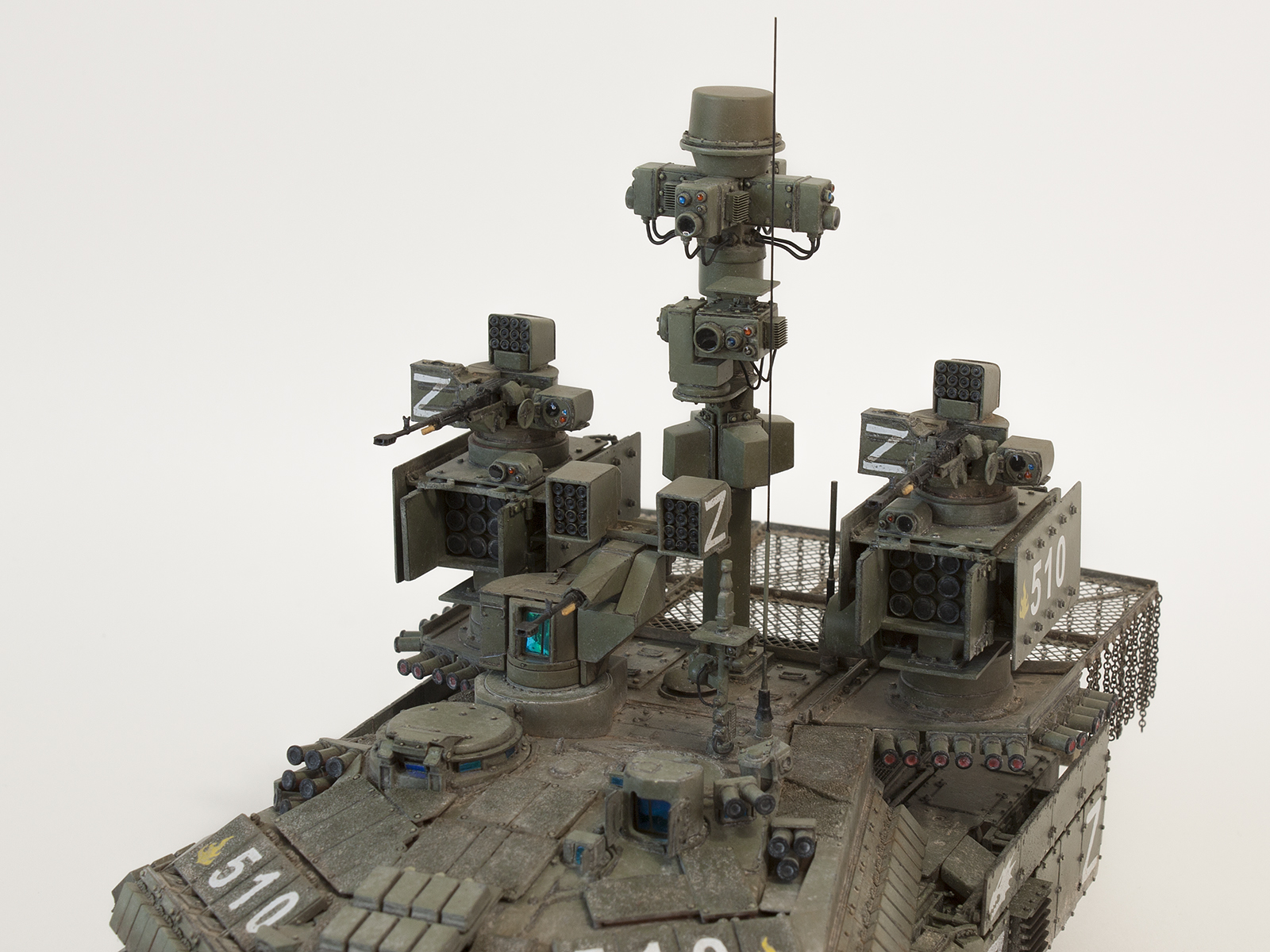

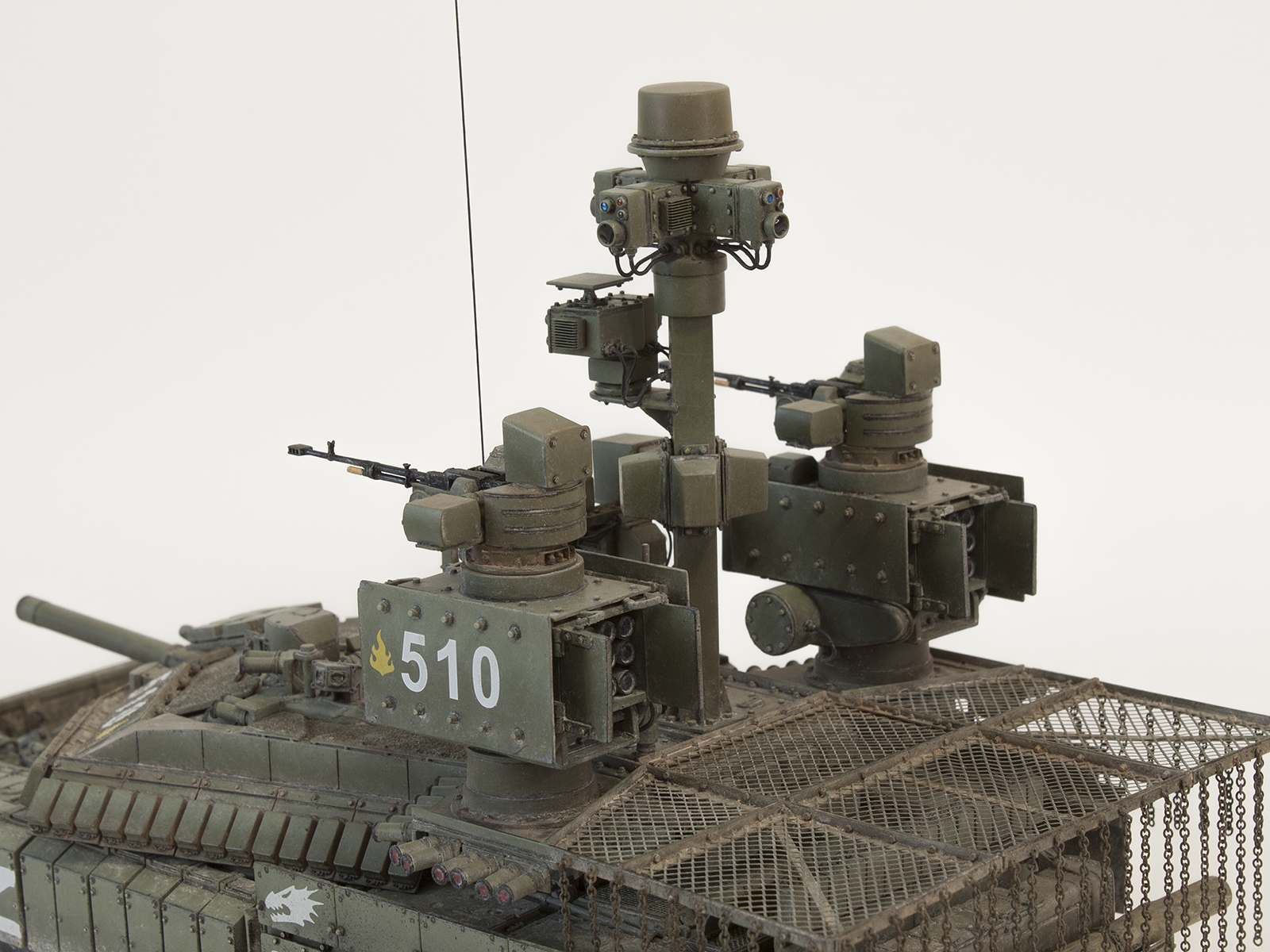

5. На «крыльях» установлены 2 установки УСК-ТБ (универсальный стрельбовый комплекс танковый бронированный). Каждая установка изготовлена из 40-мм бронеплит и снаружи имеет 5-мм экраны, гарантируя защиту от бронебойных пуль калибра .50 и 40-мм кумулятивных гранат, действие которых должно будет гаситься детонацией на внешнем экране. Каждая установка содержит 12 направляющих для установки приспособленных для данной установки контейнеров РПО «Шмель-М». Предполагается применение данных РПО как в термобарическом, так и в зажигательном исполнении. На УСК-ТБ установлены управляемые из танка приводы открывания бронестворок в передней и задней части, призванных защитить готовые выстрелы от поражения стрелковым оружием или осколками. В верхней части УСК-ТБ установлен собственный прицельный комплекс с лазерным дальномером, интегрированный в СУО танка. УСК-ТБ снизу имеют приводы поворота по горизонтали (сектор обстрела ограничен 180 градусами для каждой установки по своему борту) и с внутренней стороны - привод подъёма (угол возвышения – до 75 градусов, с установкой 6С21 сверху – не более 45, при этом стрельба из установки 6С21 при подъёме на угол выше 10 градусов – не возможна). Крепятся УСК-ТБ к «крыльям» при помощи массивных болтов. Интеграция системы прицеливания УСК-ТБ с СУО танка, а также использование алгоритмов расчёта параметров стрельбы позволяют вести навесную стрельбу термобарическими и зажигательными зарядами на дальность, превышающую таковую для прямого выстрела, прицельное ведение которой невозможно при использовании РПО «с рук»;

6. На крыше каждой УСК-Т установлена модернизированная версия оборонительной пулемётной установки 6С21 «Заслон-ПД». Установка имеет модернизированную версию СУО, ориентированную на поражение малогабаритных СВН противника (дронов-камикадзе типа «квадрокоптер», «гексакоптер» и т.п.), а также установленную сверху систему отстрела 30-мм выстрелов «Пламя-ПД»;

7. С нижней стороны «крыльев» по их периметру установлены универсальные установки противодроновой обороны на основе мортирок системы «Туча» с незатейливым названием «Туча-ПД». Конструктивно представляют собой изготовленные в габарите мортирки системы постановки дымовых завес «Туча» картечно-дробовые заряды, направленные на поражение приближающихся к машине дронов противника. Для сопровождающей пехоты, мортирки, снаряженные такими зарядами, помечены красным цветом внутри наружной крышки;

8. Машина имеет штатный комплект системы постановки дымовых завес «Туча», как у линейного танка (12 стандартных мортирок «Туча» калибра 81 мм).

Поскольку машина рассматривается как вспомогательный танк, в ходе боевого применения она может нести то или иное соответствующее задачам инженерное оборудование – например, минный трал или танковое бульдозерное устройство ТБС-86 (представлено на рассматриваемой машине).

ВТ-90МО имеет современную систему управления огнём и обеспечения ситуационной осведомлённости. Перед тем, как рассмотреть данную систему, следует отметить место машины в ВС РФ.

Организационно, ВТ-90МО входят в состав дивизиона вспомогательных (огнемётных) танков танкового полка.

Полностью укомплектованный дивизион огнемётных танков включает в себя 18 машин, организационно объединённых в 3 батареи по 6 машин в каждой.

Каждая батарея состоит из 2 огневых взводов по 3 машины в каждом. Таким образом, минимальным соединением, действующим на поле боя, является огневой взвод огнемётных танков.

Классической схемой нумерации машин дивизиона является трёхзначная схема, в которой первая цифра – 5, обозначающая принадлежность дивизиону вспомогательных танков. Вторая цифра – обозначает номер батареи. Последняя – номер машины в батарее. Номер, оканчивающийся на 0 – обозначает машину командира батареи.

Вспомогательные танки не обязательно могут иметь огнемётное исполнение, поскольку ограничено известным для узкого круга лиц является наличие модификации ВТ-90МО -ВТ-90М-КУВ «Фаланга-Д» - аналогичная машина, вместо огнемёта оснащённая 23-мм пушкой и комплексом управляемого вооружения вместо реактивных огнемётов в УСК-ТБ, представляющего собой малогабаритные ПТУР, однако машины дивизиона огнемётных танков танкового полка имеют тактический знак – жёлтое стилизованное изображение огня.

Таким образом, на поле боя ВТ-90МО имеет возможность взаимодействия как с пехотой, так и с линейными танками и артиллерией полка.

Для обеспечения максимального использования собственных огневых возможностей и средств танкового полка, машина имеет мощную СУО «Фаланга-Штурм», включающую в себя как стандартные прицельные приспособления и станцию обнаружения целей командира, так и мощный бортовой вычислительный комплекс, обрабатывающий информацию, поступающую в том числе от следующих источников:

1. Приборы управления огнём командира и наводчика танка;

2. Стандартные обзорные камеры танка, аналогичные линейной машине;

3. Камеры высокого разрешения, в блоках с интегрированными системами ночного видения, тепловизорами и лазерными дальномерами, установленными на мачтовом танковом разведывательном комплексе МТРК на корме башни танка, в центральной части «крыльев». Камеры имеют свои сектора обзора. В случае повреждения камер – возможен запуск системы поворота для обеспечения кругового обзора оставшимися камерами;

4. Показания компактной РЛС «Обзор-БТ» ближнего радиуса действия для обнаружения малогабаритных целей типа «дрон», установленной в верхней части МТРК;

5. Благодаря установке на МТРК поворотной камеры высокого разрешения с телевизором и ПНВ, а также лазерным дальномером и прибором целеуказания, имеющим на крыше антенну связи «танк-ретранслятор», машина может выдавать подсвет цели/целеуказание для батарей гаубиц «Мста-С» или иных орудий, применяющих снаряды, корректируемые посредством подсветки целей лазерным лучом, а также – использовать данный комплекс для самоподсвета целей собственных снарядов «Китолов-2».

Вычислительные мощности СУО танка «Фаланга-Штурм» сосредоточены в внешнем блоке, установленном вместо стандартной для линейного танка укладки снарядов в забашенном ящике. Внешний блок электроники выполнен в бронированном исполнении, быстросъёмный, для чего под крыльями есть откидная бронеплита, поднимающаяся вверх на шарнире.

Для доступа к электронике блока над ним расположены съёмные крышки на болтах. Над блоком также имеется мощный вентилятор для охлаждения в бронированном исполнении.

Сама СУО «Фаланга-Штурм» состоит из трёх ключевых интегрированных со всеми системами танка программно-аппаратных модулей:

1. «Огонь» - основной модуль управления огнём орудия 2С60, огнемёта, и установок УКС-ТБ. Модуль обеспечивает обработку информации с камер и приборов управления огнём командира и наводчика, выдачу поправок и расчётов данных для стрельбы, что особенно важно при ведении огня из огнемёта в сложных погодных условиях и при сильном ветре (вот очень желательно не при встречном ураганном, а результат стрельбы может не оправдать ожиданий стреляющих и опасений обороняющихся), а также стрельбы термобарическими боеприпасами реактивных огнемётов на большую дистанцию и навесом.

Считается, что огнём 2С60 и огнемёта управляет наводчик, а командир отвечает за стрельбу из командирского пулемёта и установок УСК-ТБ¸ однако, поскольку система управления огнём интегрирована со всеми огневыми средствами – командир или наводчик могут взять управление также любой отдельной установкой через меню выбора оружия. В том числе, если есть необходимость – можно вести в «ручном» режиме огонь из установок 6С21 «Заслон-ПД»;

2. «Оберег» - это модуль, объединяющий в единый контур данные от всех камер, малогабаритной РЛС «Обзор-БТ», а также исполнительные механизмы всех противодроновых мортирок и пулемётов. Все пулемёты (в т.ч. командирский в секторе 180 градусов впереди танка) обеспечивают противодроновую оборону. При приближении целей с того или иного сектора, попадающего в зону поражения мортирок – система даёт команду на автоматический выстрел картечного/дробового заряда по атакующему дрону;

3. «Амулет» - модуль, аналогичный «Оберегу», но работающий по «земле» и направленный на обнаружение малогабаритных наземных дронов или НРТК. Данный модуль не задействует РЛС и использует свои шаблоны распознавания целей. Совместно с модулем «Оберег» при активном применении основных огневых средств танка – не рекомендуется.

ВТ-90МО имеет несколько изменённую пассивную защиту относительно линейного Т-90М: по периметру башни установлена юбка из резинотканевых экранов с установленными блоками ДЗ «Контакт-1».

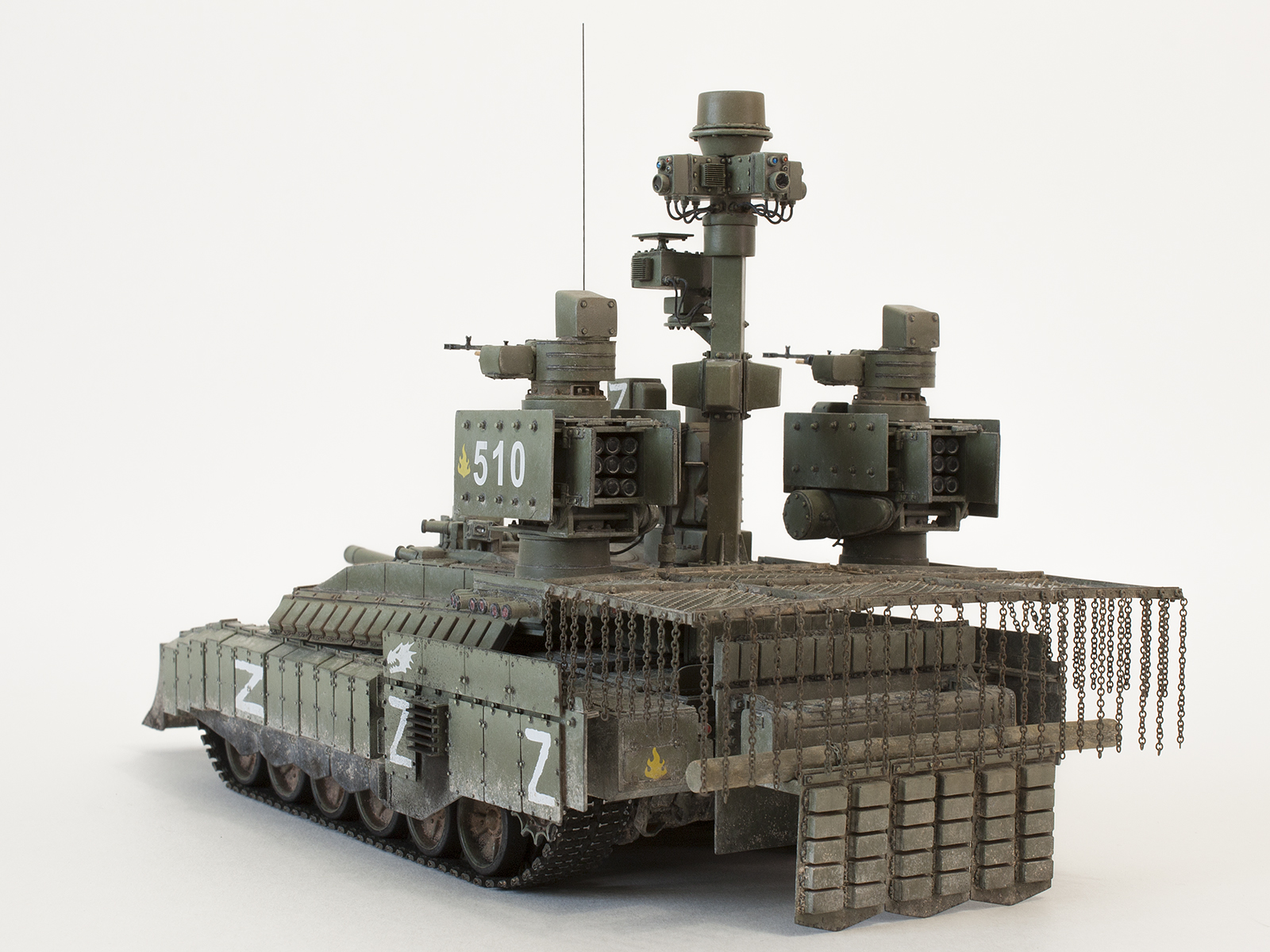

В кормовой части машины установлены металлические экраны из 20-мм брони на кронштейнах, на которых установлены элементы ДЗ 4С22.

На бортах установлены блоки ДЗ 4С23 в металлических контейнерах.

С учётом того, что дополнительная броня в кормовой части танка несколько выступает относительно штатной защиты бортов, а блоков 4С23 может не быть или они будут сбиты огнём противника, зазор между 20-мм экранами и штатными экранами бортов прикрыт наклонной пластиной, препятствующей «цеплянию» этим экраном за что-либо. на ней также установлены модули «Контакт-1».

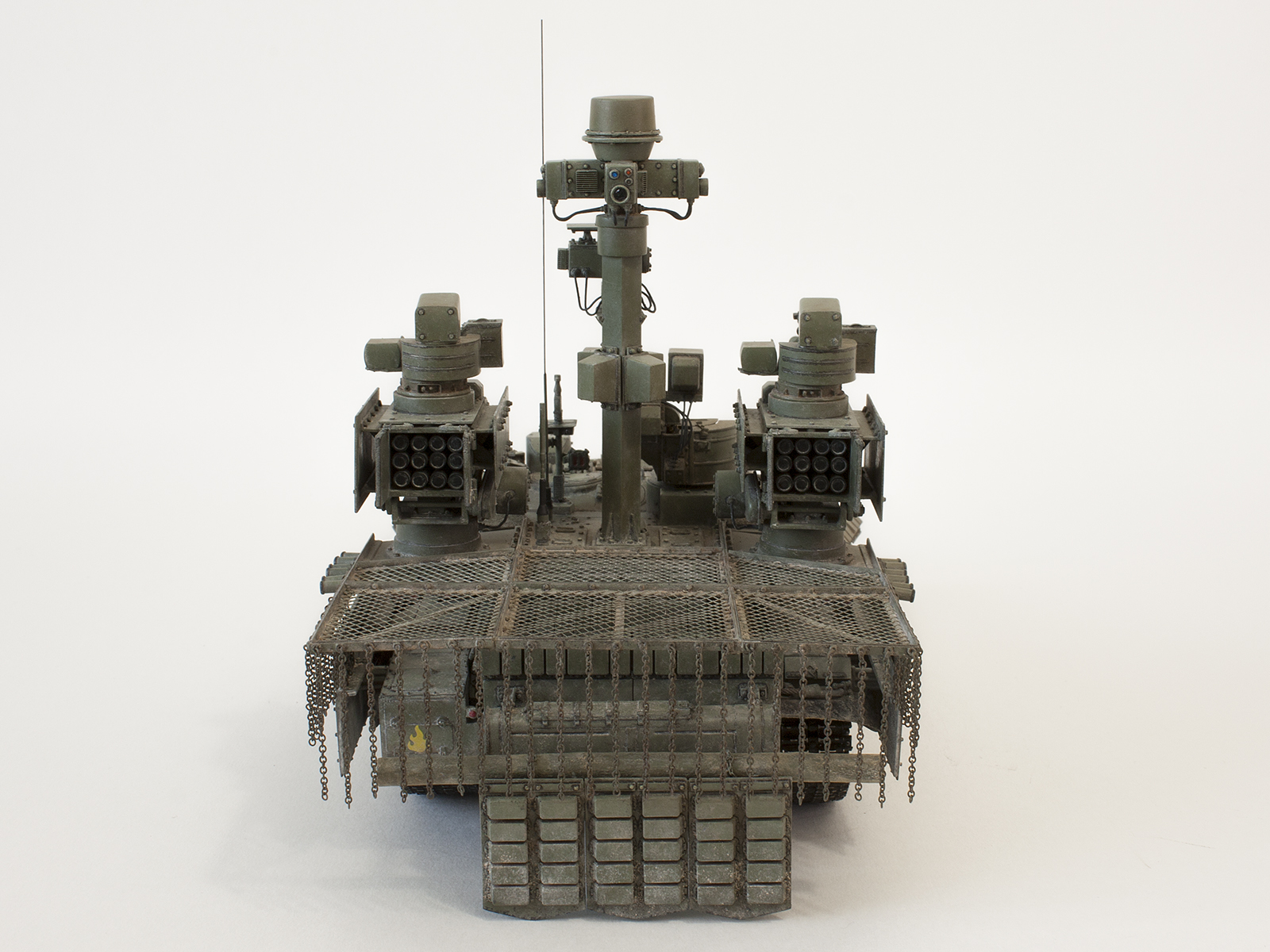

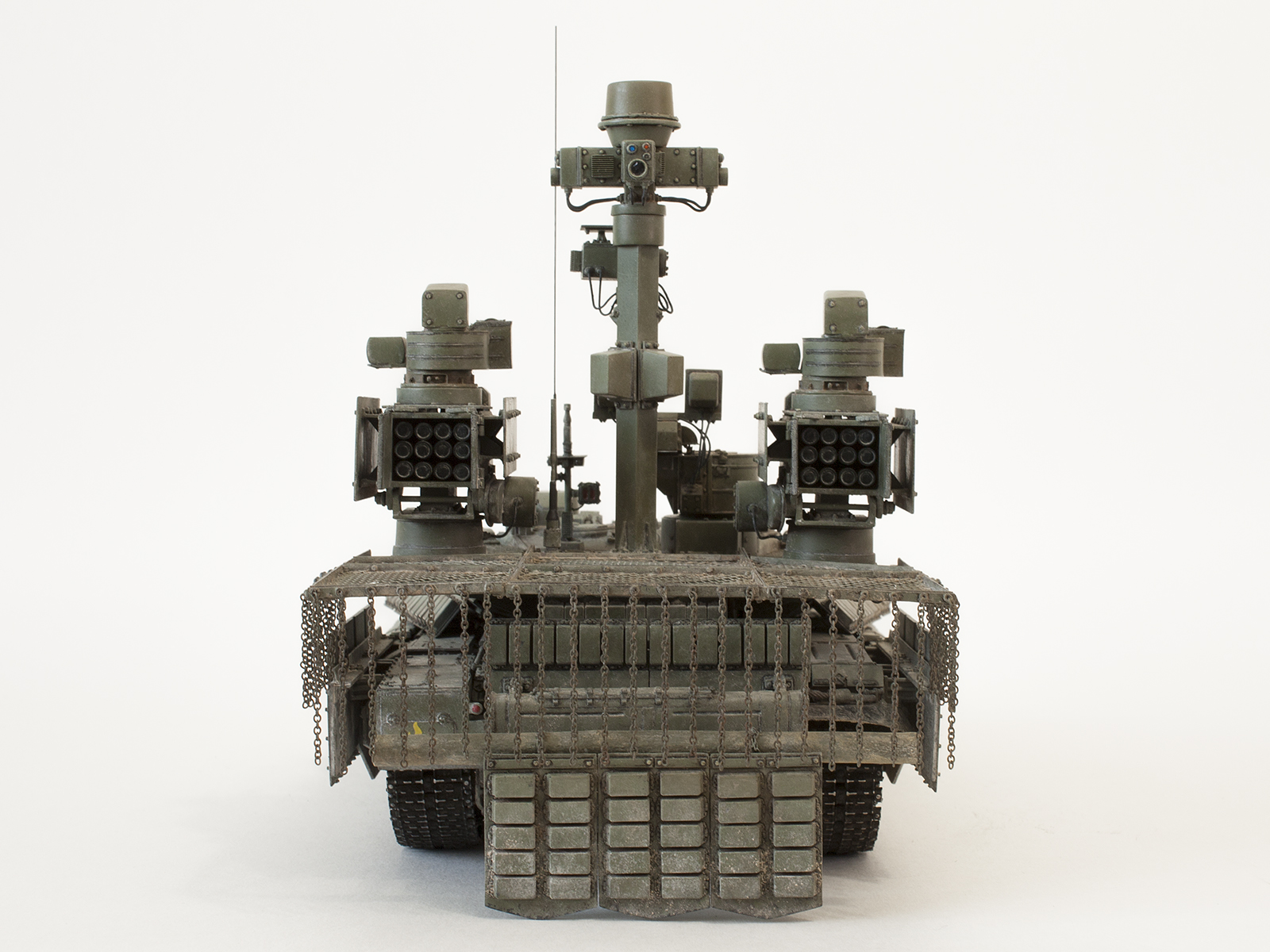

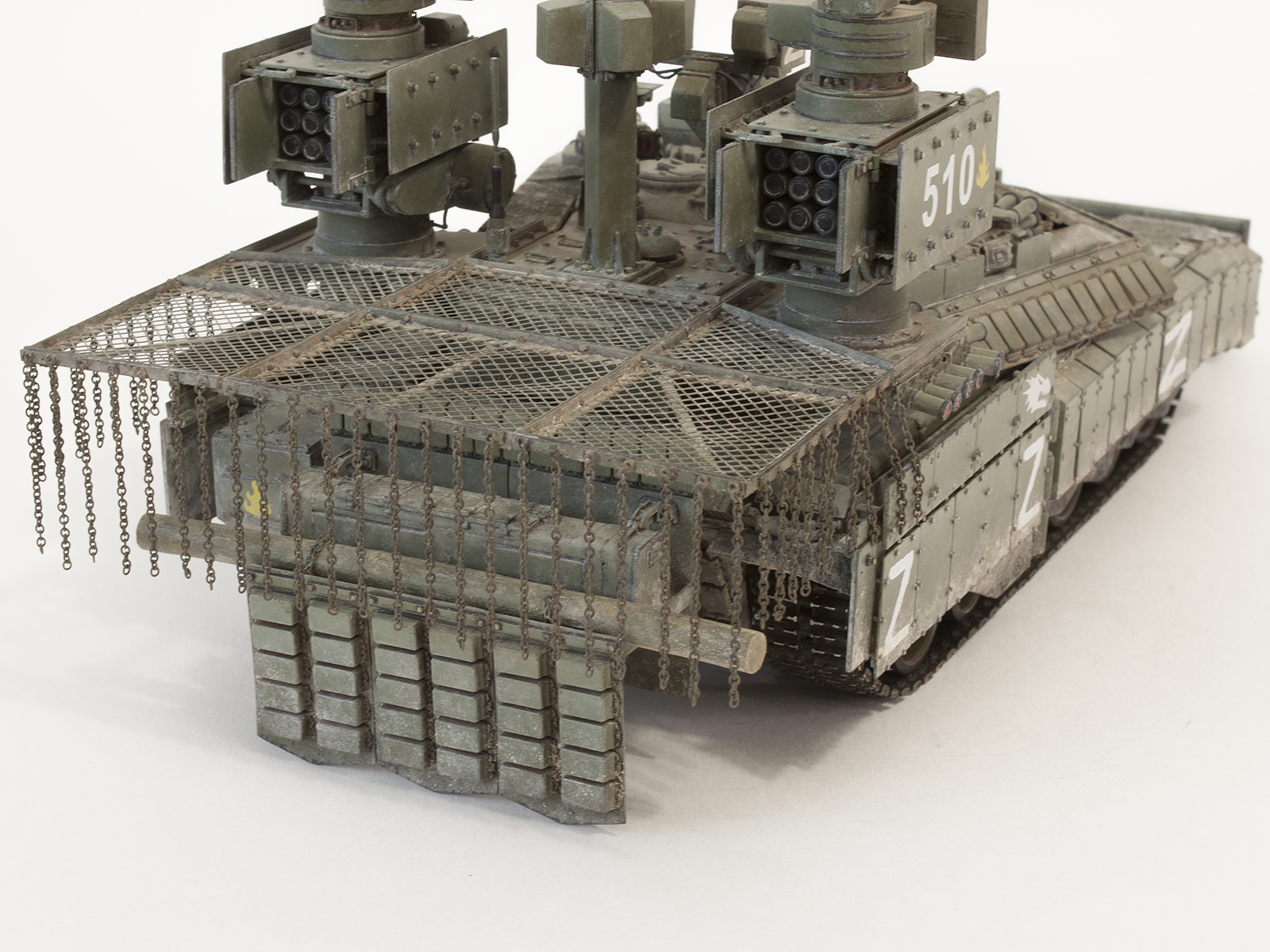

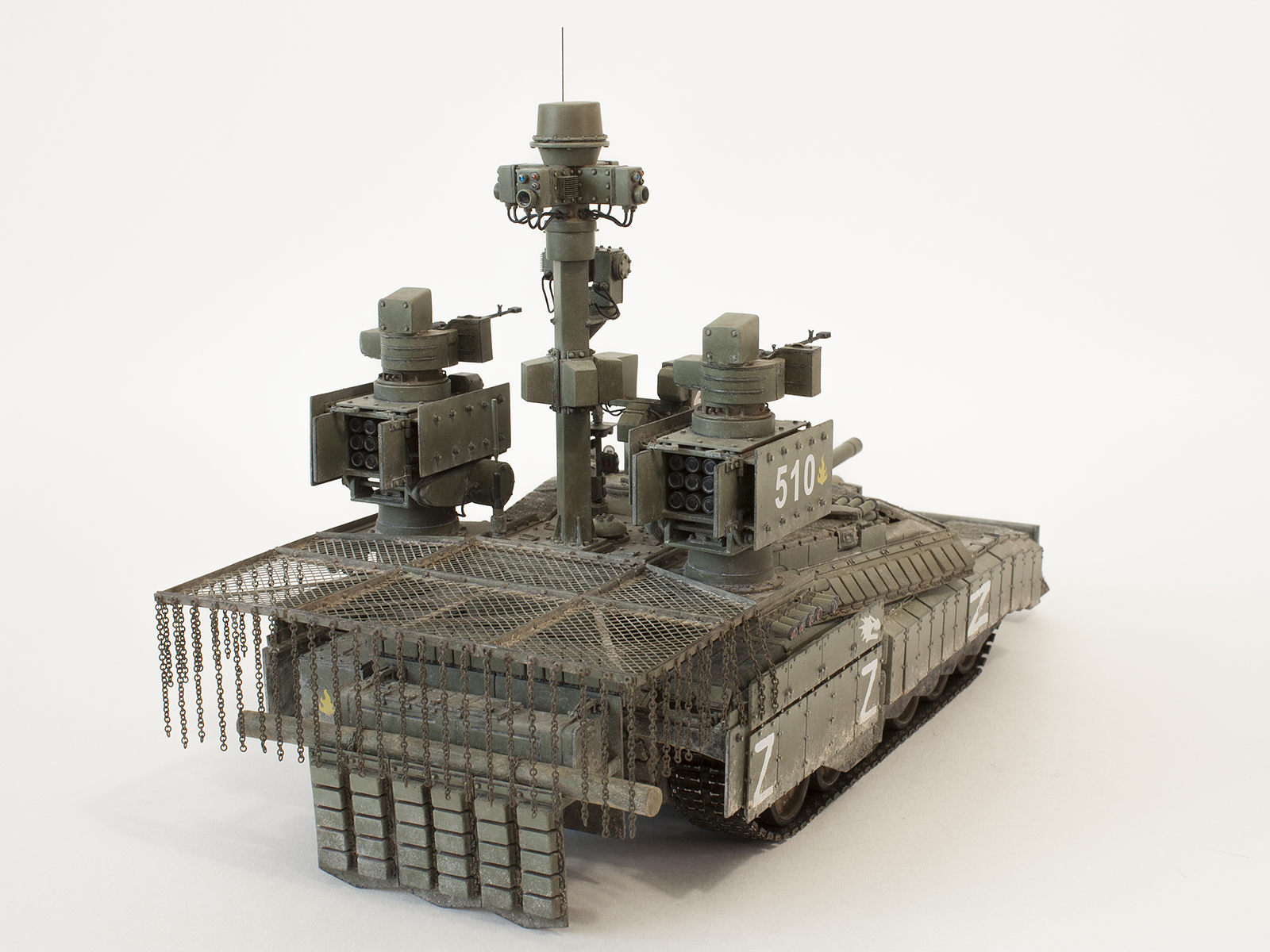

Корма танка имеет развитую защиту: на месте штатных кронштейнов для топливных баков установлены поддерживающие кронштейны для двух 20-мм бронеплит. Сверху над ними на резинометаллическом экране установлены модули ДЗ «Контакт-1». Перед плитами организовано месту установки штатного ящика ЗиП на кронштейнах и с поддерживающей/защитной рамой из металлических уголков перед ним, на которой также уложено бревно самовытаскивания, формируя надёжный каркас и своего рода «бампер», защищающий ящик ЗиП от повреждений при движении машины задним ходом.

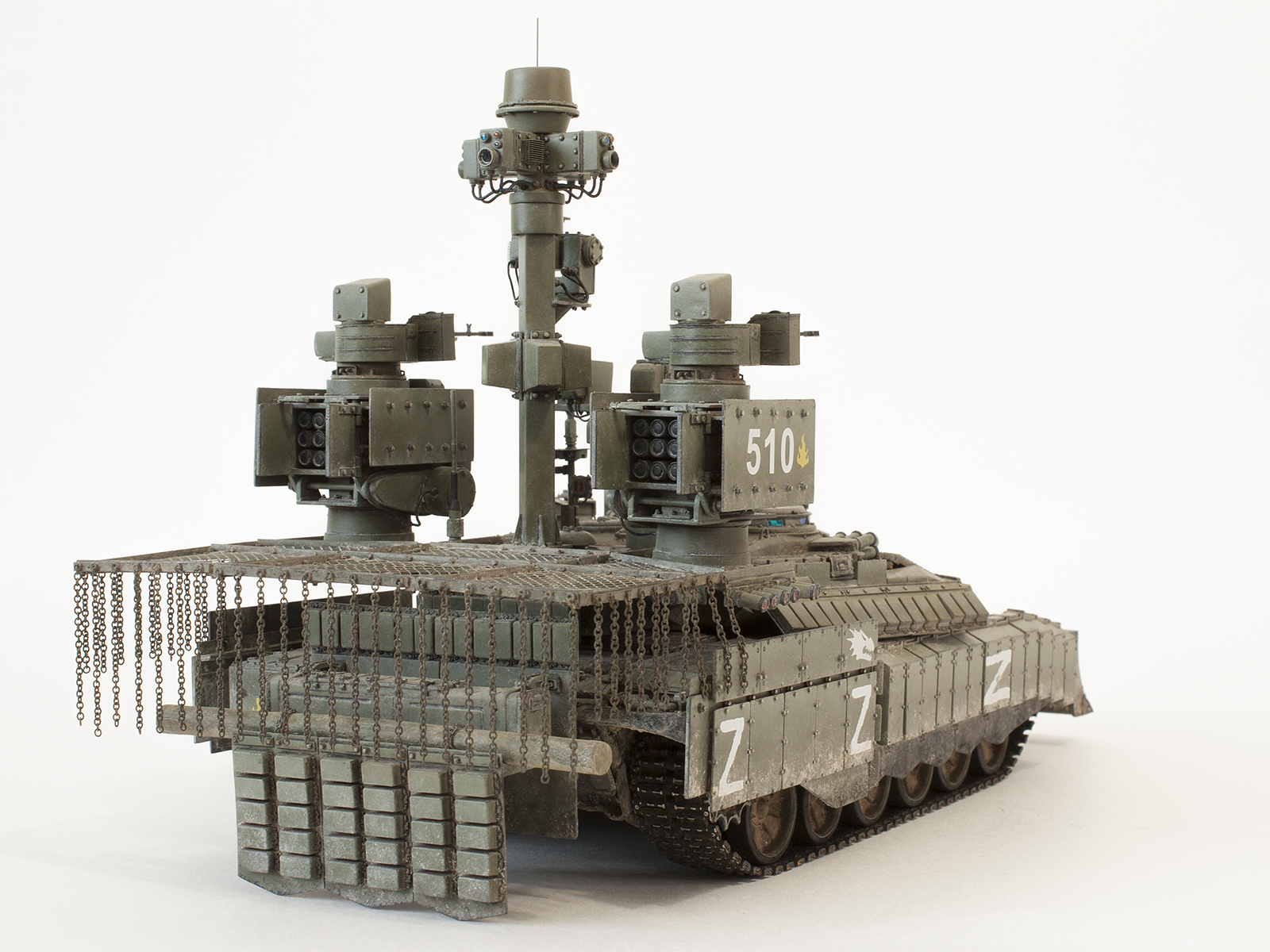

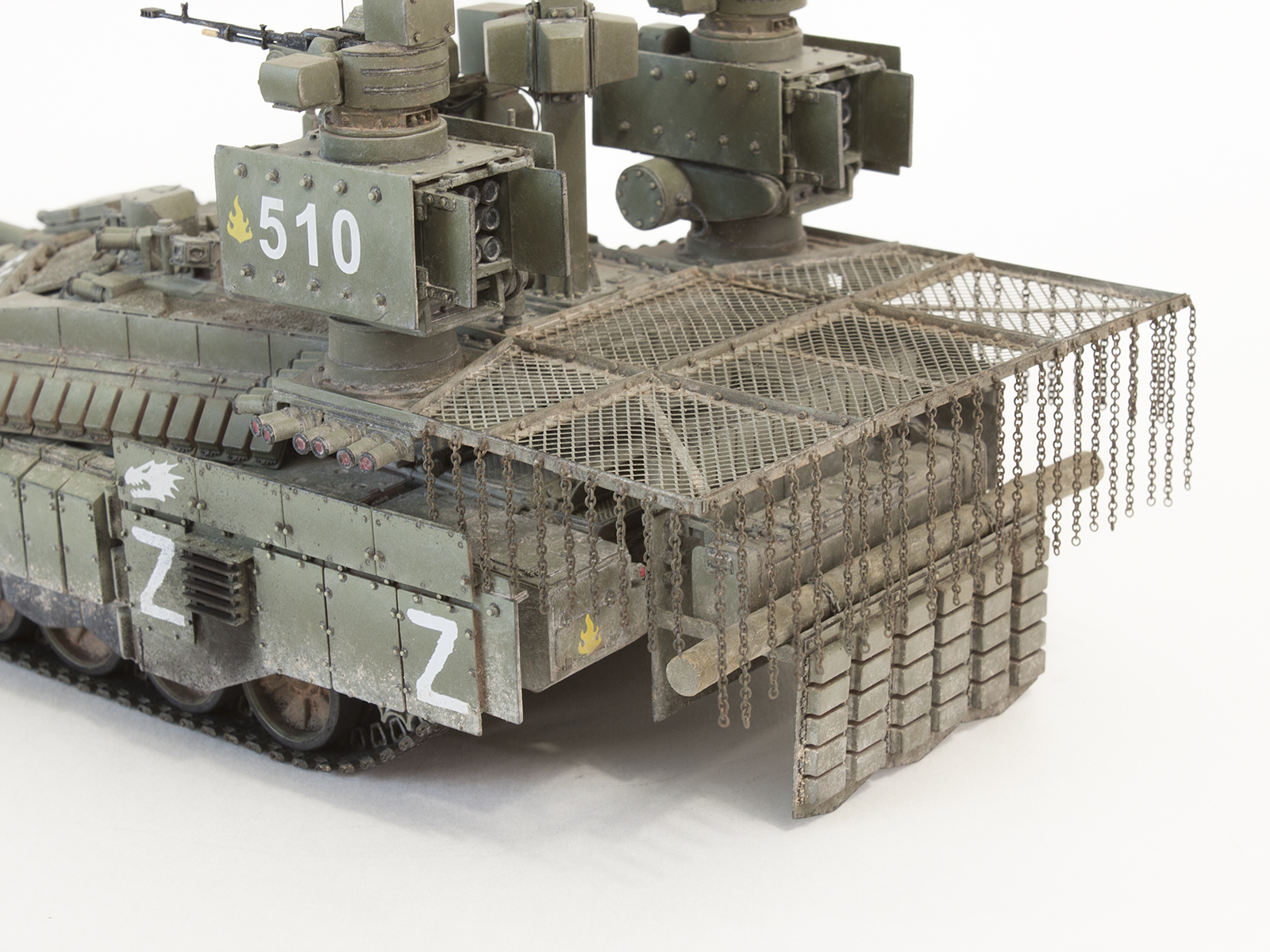

Корма также прикрыта трехсекционным «фартуком» из резинометаллических экранов с установленными модулями ДЗ «Контакт-1» на них в нижней части.

Штатно, предлагается комплектовать машину противдроновым экраном из сетки типа «рабица» на каркасе из уголков над надмоторным отсеком с подвешенными цепями по периметру, защищающую машину от ударов дронов по моторному отсеку.

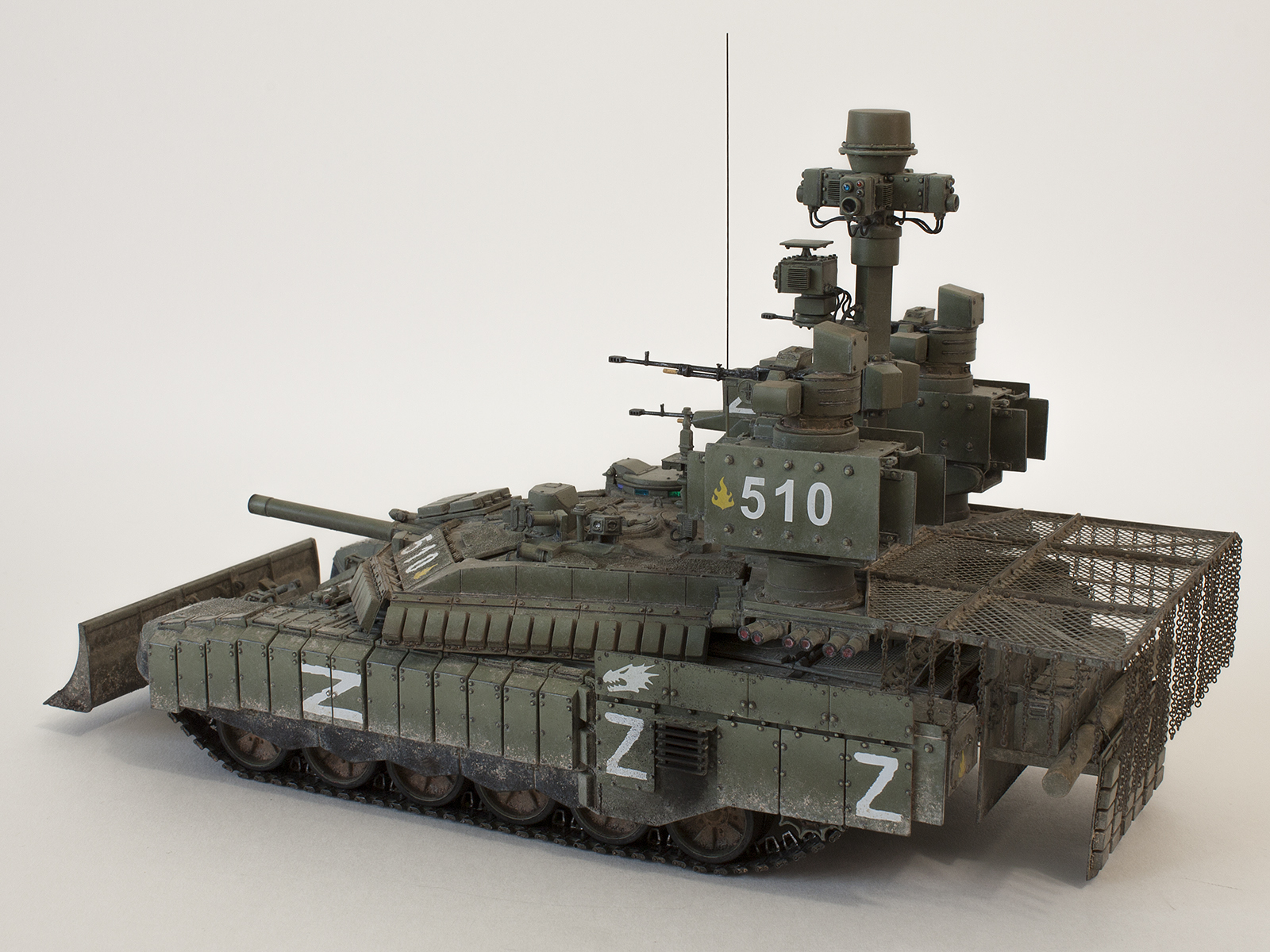

Собственно, вот что представляет из себя прототип.

Считается, что такая машина в сопровождении пехоты, вооружённой оружием ближнего боя, обеспечивающим совместно с собственными огневыми средствами танка поражение дронов противника, способна эффективно подавлять огневые точки противника и его пехоту как в зоне СВО и условиях восточно-европейского и западно-европейского ТВД, так и в зоне ответственности Африканского корпуса ВС РФ, поскольку как раз там кстати будет наличие трёх крупнокалиберных пулемётов для поражения целей типа «вооружённый пикап», использованием огня 120-мм орудия более чем достаточно для поражения большинства защищённых объектов, а возможность применение огнемёта одним фактом присутствия такой машины на поле боя окажет деморализующее воздействие на противника (впрочем, как и сделает её желанной и первоочередной целью).

А теперь назад в реальность.

МОДЕЛЬ

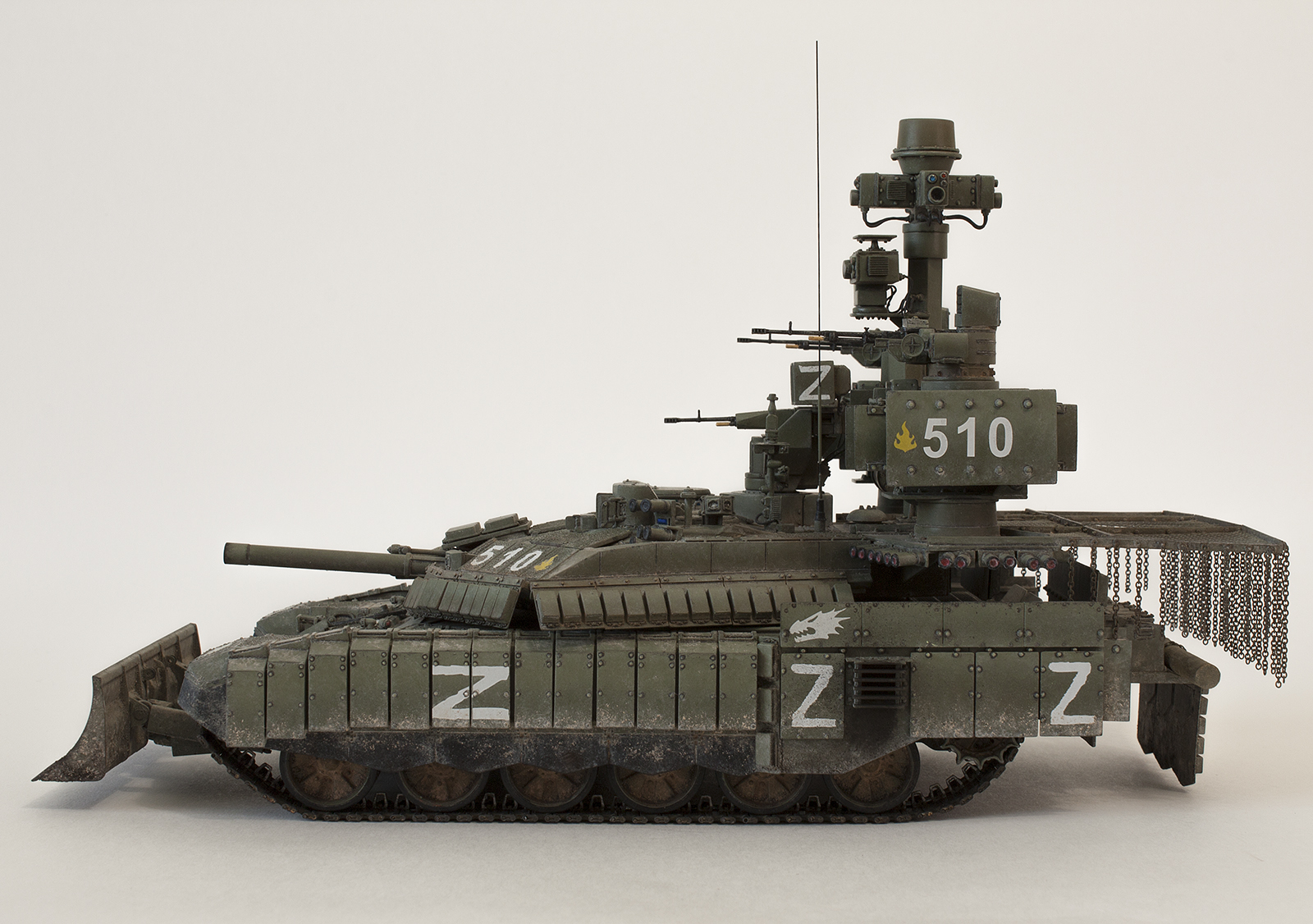

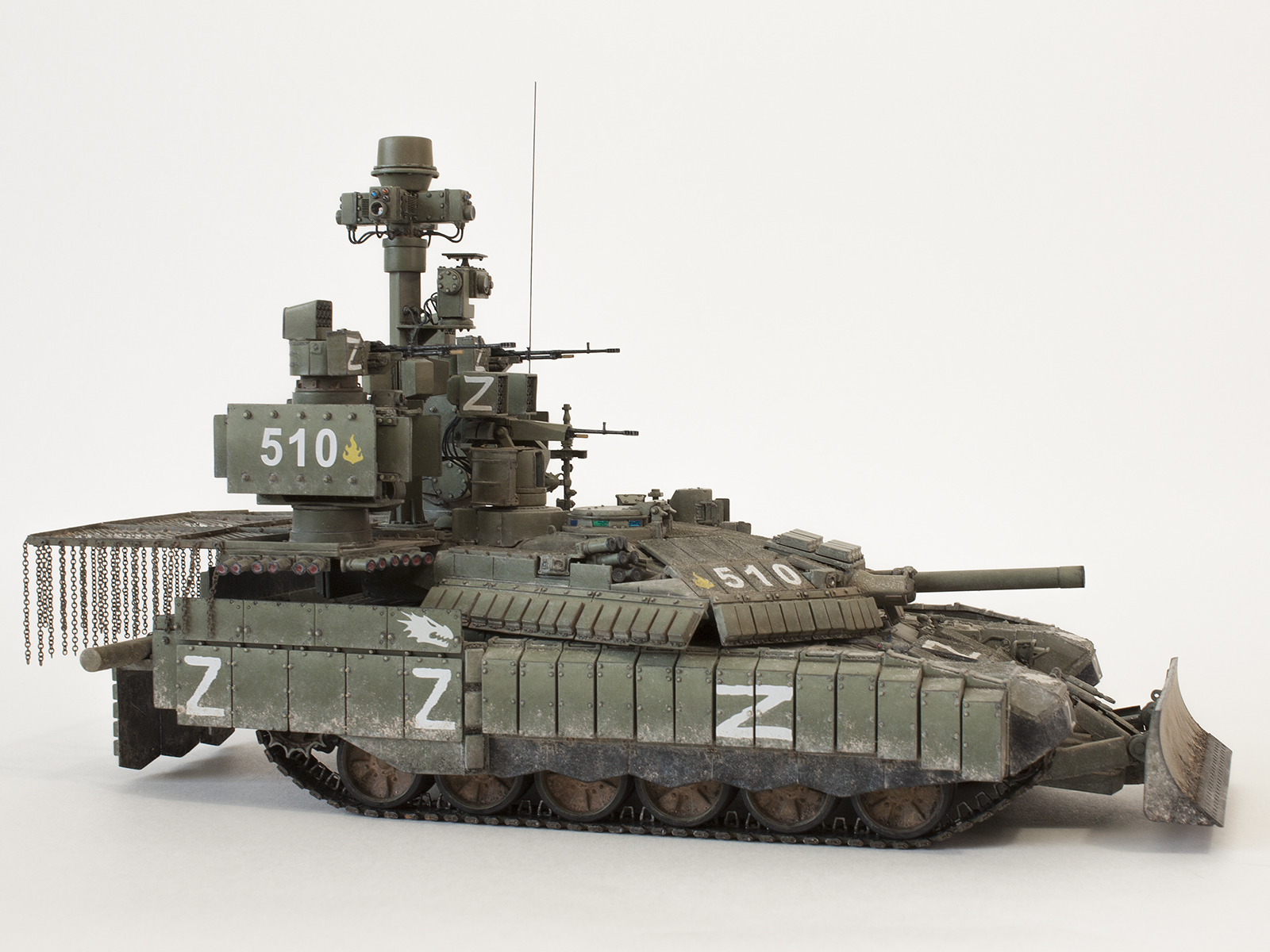

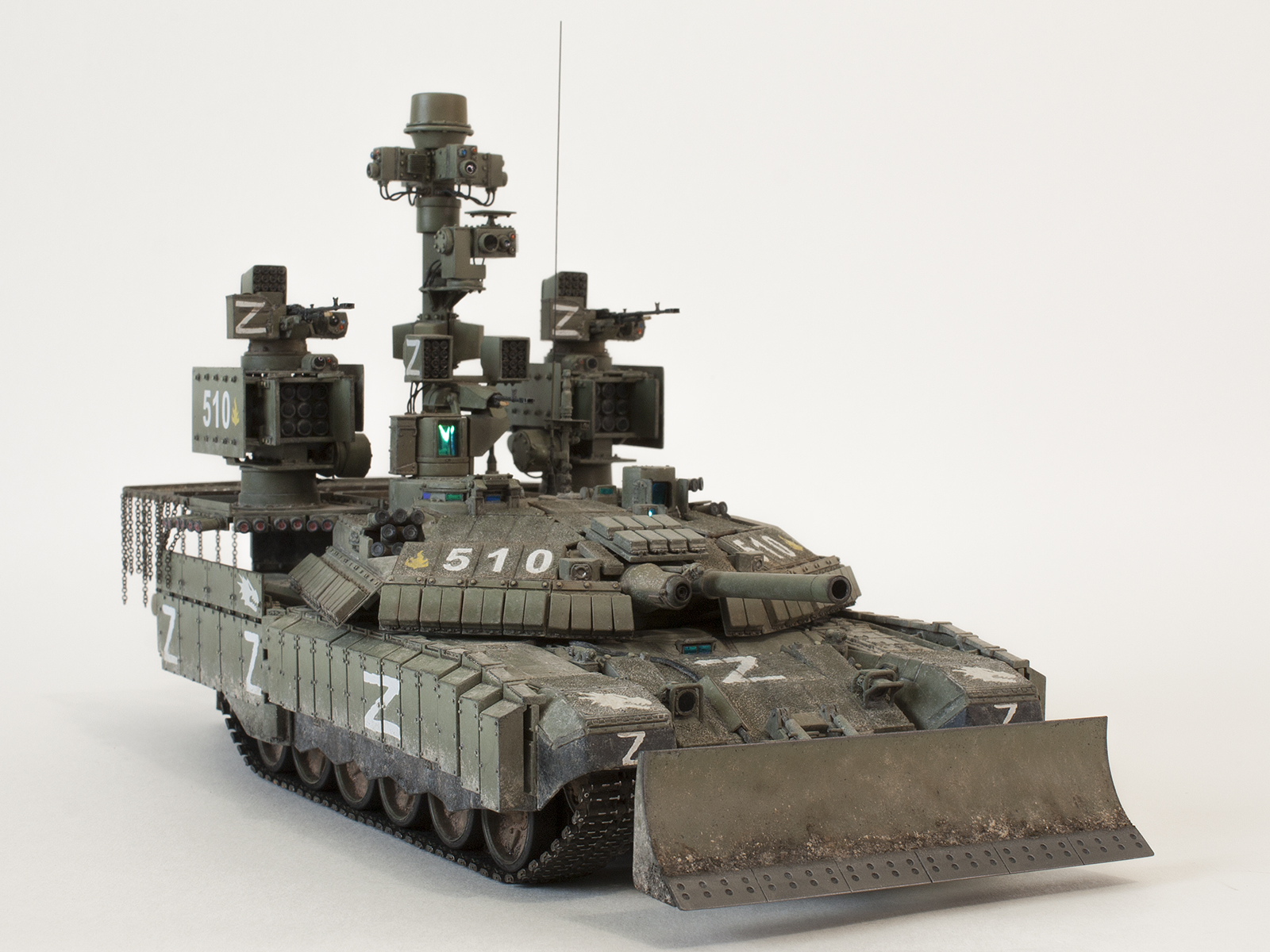

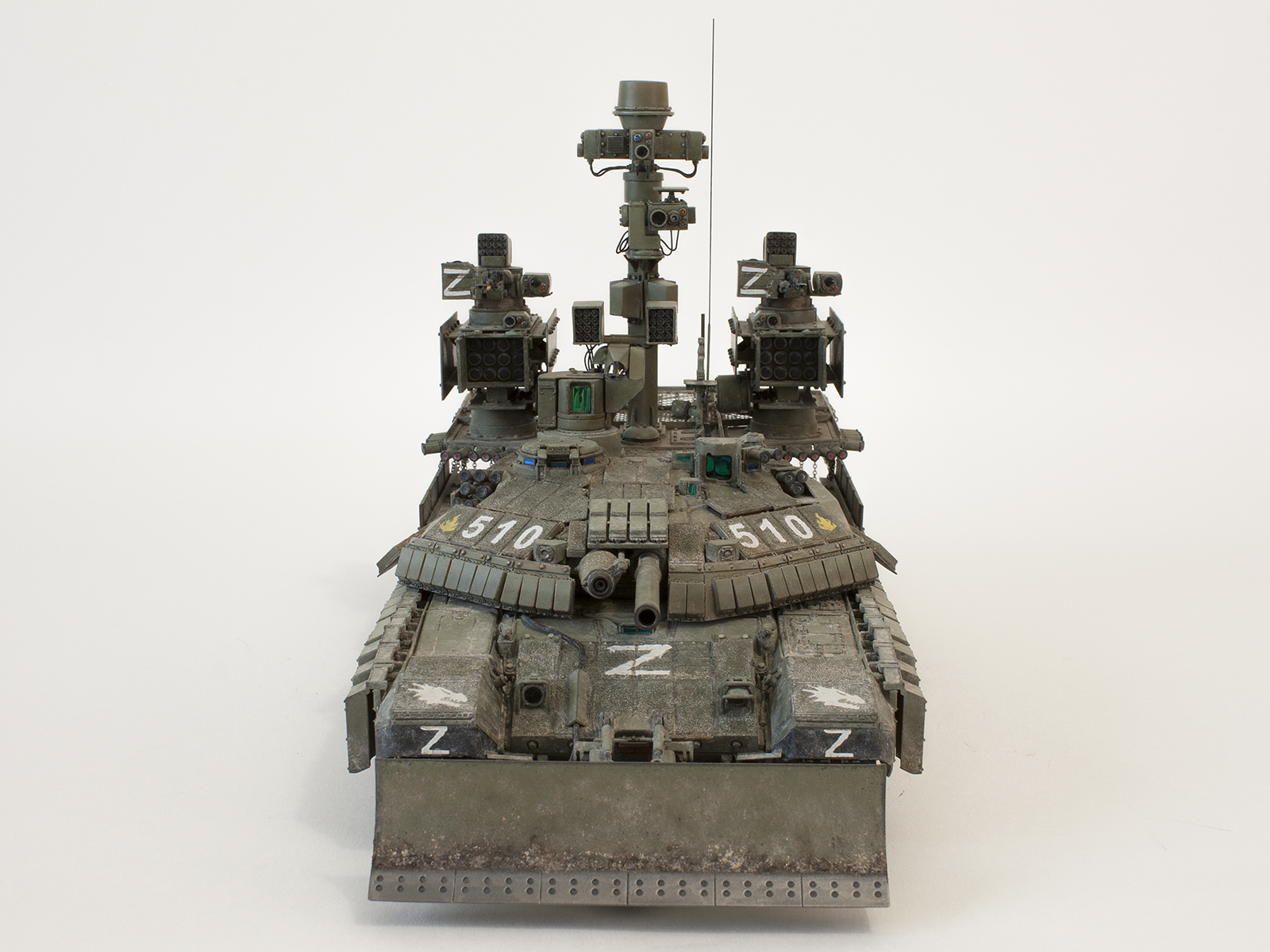

Как Вы понимаете, это модель из категории «что если», поэтому в целом что к чему я описал в разделе выше, так что описание доработок будет как раз довольно ограничено, поскольку при такой постройке нельзя сказать что у меня прям какие-то претензии к копийности модели из набора – они здесь в основном нивелируются. Но тем не менее какие-то моменты обсудим.

Модель строилась из известного набора фирмы Tiger Model 4614 Russian T-90M MBT

В постройке принимали участие:

1. Tiger Model 4614 Russian T-90M MBT – собственно основа конверсии. Как я и писал в подводке, у меня машина из числа переделанных в ВТ-90МО ранних машин;

2. Траки MasterClub MTL-35052 – собственно траки, характерные для машин такого типа;

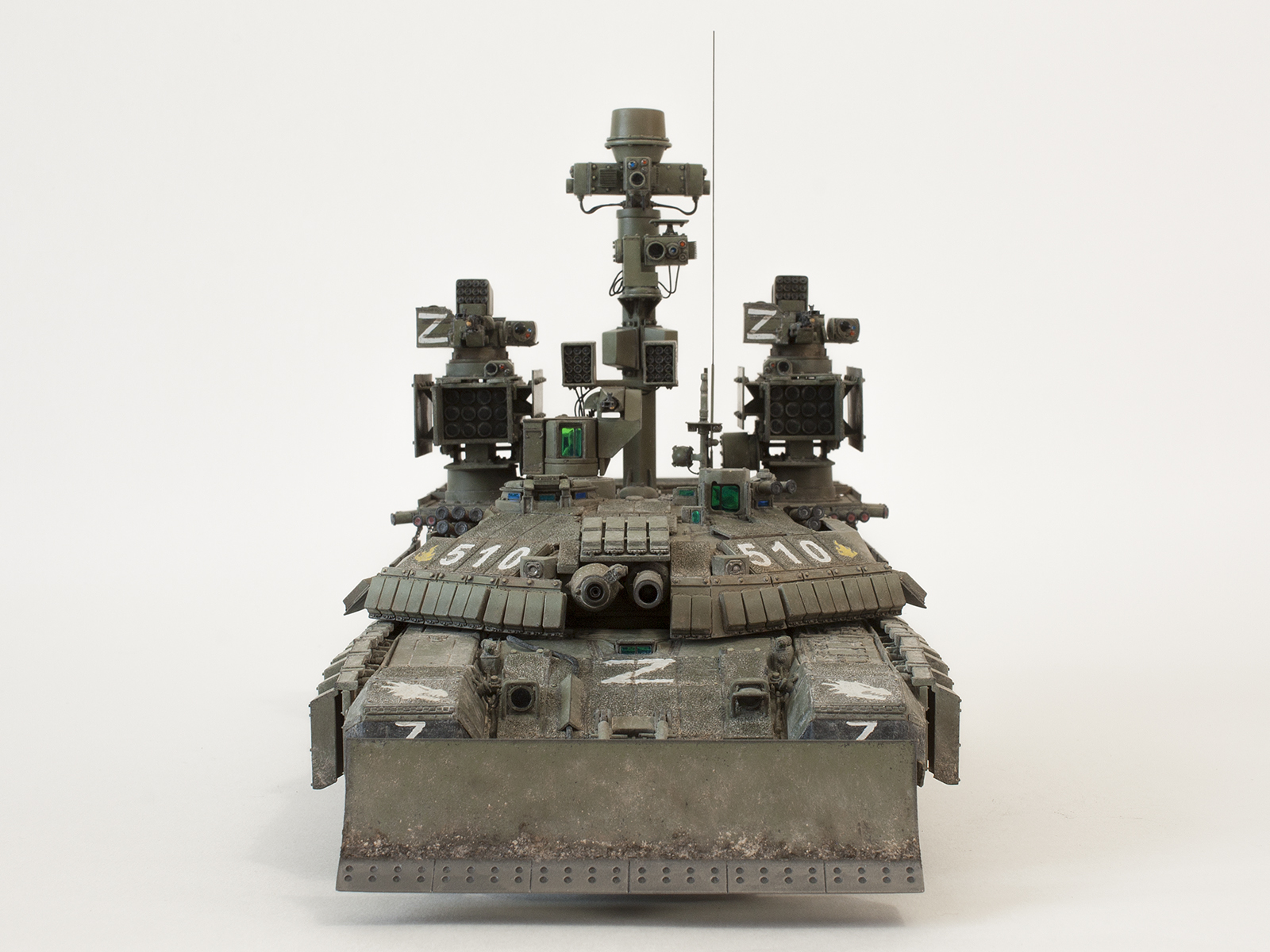

3. Бульдозерное устройство ТБС-86 из набора с танком Т-90 от Meng, артикул TS-014;

4. 35286 Miniarm 1/35 Навесной ящик ЗиП для танка Т-90М и Т-72Б3М – ящик ЗиП;

5. MM35201 Magic Models Антенна ПТК для Т-14 "Армата", Т-15, "Бумеранг", "Курганец-25" – в роли антенны ПТК, естественно;

6. MG-3595 MODEL GUN антенный ввод и антенна для техники России после 2005 г. 1/35 (название – авторское) – антенна и её ввод;

7. RFM-5087 1/35 Kontakt-1 ERA Bricks – просто вот палочка-выручалочка для таких проектов: блоки ДЗ с в общем-то неплохим внешним видом как для пластика, и главное – с удобной установкой – клеим пластик на пластик;

8. Live Resin LRE35369 универсальный дистанционно управляемый модуль с 12,7 мм пулемётом – в роли установки 6C21 (которую собственно неплохо копирует), таких было 2 штуки;

9. Magic Factory 2009 1/35 RUS infantry support weapon - очень классные пулемёты КОРД из этого набора взяты для турелей;

10. Ствол MG-3538 Model Gun Ствол 120-мм пушка для САУ 2С23 "Нона-СВК" (Trumpeter) 1/35 – ствол орудия. Кстати так себе: это просто ствол, не учитывающий довольно специфичные детали на своеобразной «муфте», которые надо или протачивать, ли давать как Aber травлением. Но свою функцию - выполнил

6. SX-ART 36128 HOLOGRAPHIC FILM T-90MS – имитация оптики. Ну что можно сказать: нарезаны и подходят к своим оптическим приборам эти плёнки идеально. Хотелось бы только поинтересоваться: а клеящий слой можно было прям ещё хуже сделать, чтобы у меня даже иллюзий не было, что их можно приклеить? На модели внезапно плёнки в итоге сами держатся только на панораме командира. Все остальные – приклеены клеем акриловым для прозрачных деталей. Но, как на мой взгляд – плёнки не плохие, в крайнем случае я ещё взял, не смотря на собственную же критику;

7. Трос от фирмы Eureka XXL медный подходящего сечения;

8. Разнообразные смоляные и пластиковые метизы, листовой пластик, профили и множество остатков от разных наборов;

11. Маркировка наносилась при помощи декалей от «Звезды» (бортовые номера из декали для САУ «Коалиция»), маркировки для машин из зоны СВО от «Бегемота», набор № 35-006, и декали «Саламандры» FWD-WH08 от Fantasy Warrior. Все декали в работе очень понравились и однозначно рекомендованы.

Пойдём как обычно, снизу-вверх.

ХОДОВАЯ ЧАСТЬ

1. Гусеницы были заменены на соответствующие из металла, указанные выше. Причины прозаичны: работать с металлом мне привычней, плюс удобство окраски методом химического чернения. Траки скажем так на 4++: хватает дефектов, особенно удручали непроливы и истончения в местах шарниров, а также каверны на беговой дорожке траков. Ну и само собой кинематика таких траков на ведущее колесо их надеть нормально не позволяет. Имеем что имеем, в целом альтернативы такого класса пока и нет, а пластик и 3Д-печать – просто не мой выбор;

2. Это какая-то прямо проблема что для моделей Т-90М, что для дополнений: катки. Но именно в этом наборе мне они очень понравились. Ни катки, ни ведущие колёса, ни ленивцы – не менялись и не дорабатывались.

КОРПУС

1. Была проведена традиционная «хирургия» по приведению базового же набора к виду Т-90М. Честно говоря, выпускать такой набор – это позорище, я ещё раз просто это подтвержу: да, стыкуется всё очень хорошо, но отпиливать достаточно сложные детали чтобы ровно приклеить к ним другие? Это даже в год выхода набора смотрелось нелепо, не то что в 2026…

2. Добавил некоторое количество сварных швов (больше в нижней части корпуса), что скрылось везерингом и бульдозерным отвалом, немного обварил ВСУ, добавил бонки крепления бульдозерной системы и собственно сам нож бульдозера. Собирается он неплохо кстати, но как-то мудрёно. И конечно много где ему не хватает сварки. В видимых местах – обварил, добавил;

3. Немного доработал фары: у них передняя часть от ЭВМ, а сами корпуса – пластик, как и ограждение. Добавил проводку от фар и звукового сигнала – в наборе вообще нет ни самой проводки, ни трубок к ней – очень слабо дан этот момент;

4. Ну конечно тут никак не обойтись без «антислипа»: поверхностей с противоскользящим покрытием. Раньше я думал, что любители «Меркавы» должны страдать, но вот как раз нет: здесь всё ещё хуже, ибо у наших танков оно прям достаточно такое мелкое, не дающее ощущение что толчёные камни залили гудроном (хотя, казалось бы, да, почему бы нет и что помешало?) Были применены чудеса испанского моделизма и маркетинга (больше маркетинга) – набор AK8200. Я скажу так: знаете как обычно говорят моделисты? «Ну вживую лучше». А тут – наоборот: вот как раз на фото – смотрится так, как я хотел, чтобы смотрелось. Вживую – выглядит крупнее. В общем этот набор – это по сути клей, которым надо покрывать модель (причём лучше небольшие участки, сохнет быстро), а потом берём быстро баночку с мелким этим песком и шлёпая её по донышку – насыпаем его на клей. Чуть приноровиться надо, но в целом-то неплохой комплект. Объективно он крупноват немного именно для нашего «антислипа»;

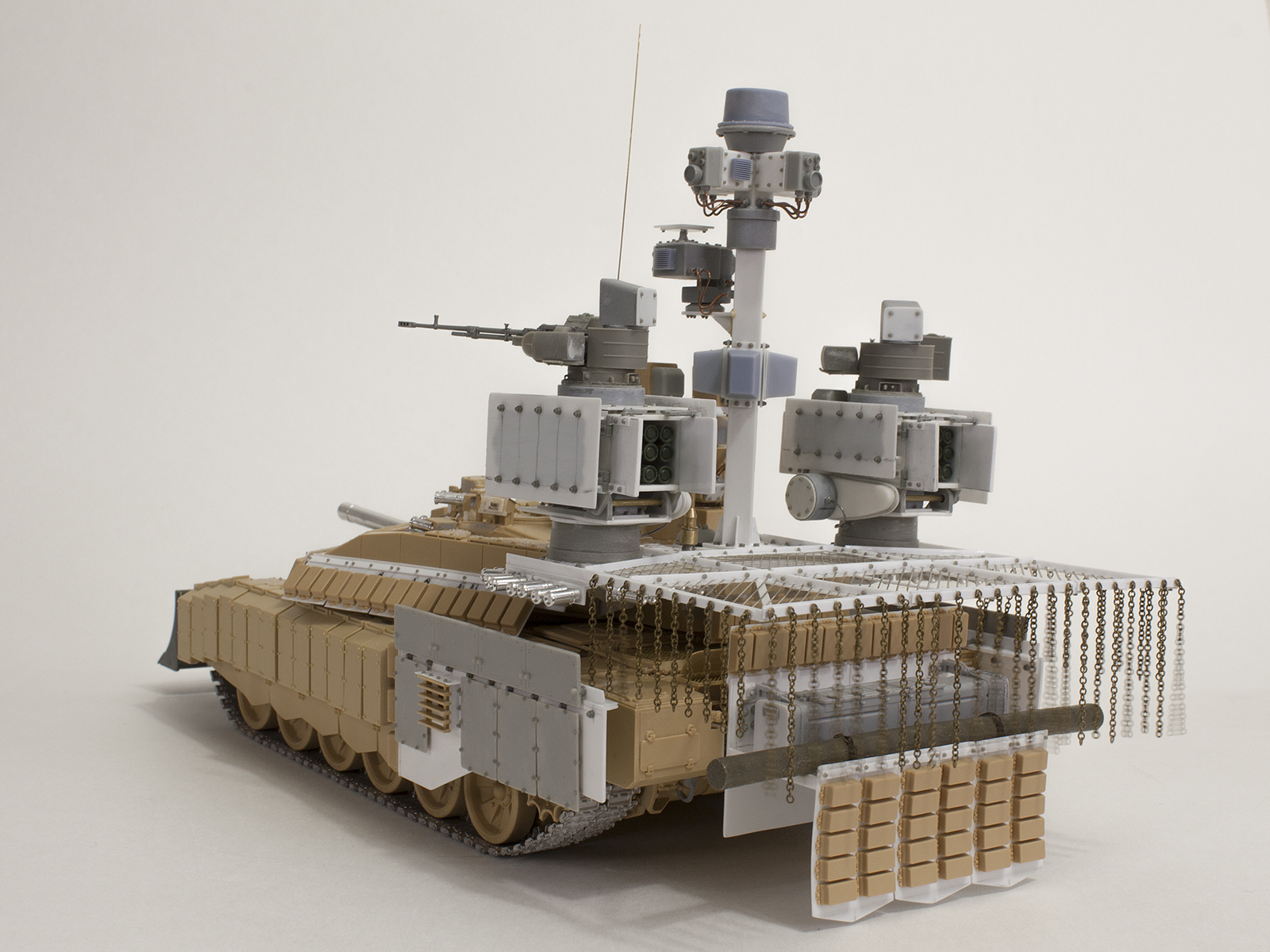

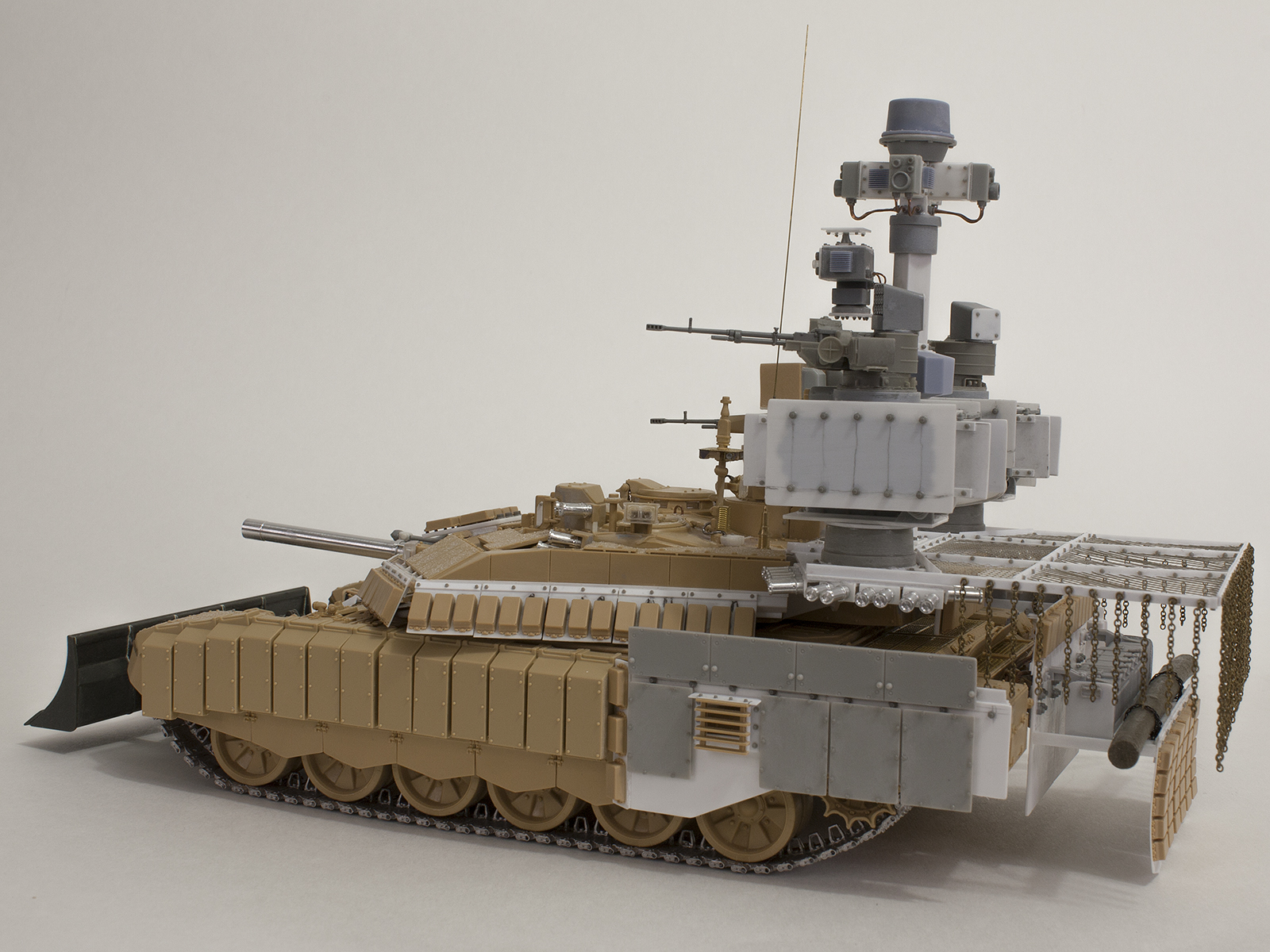

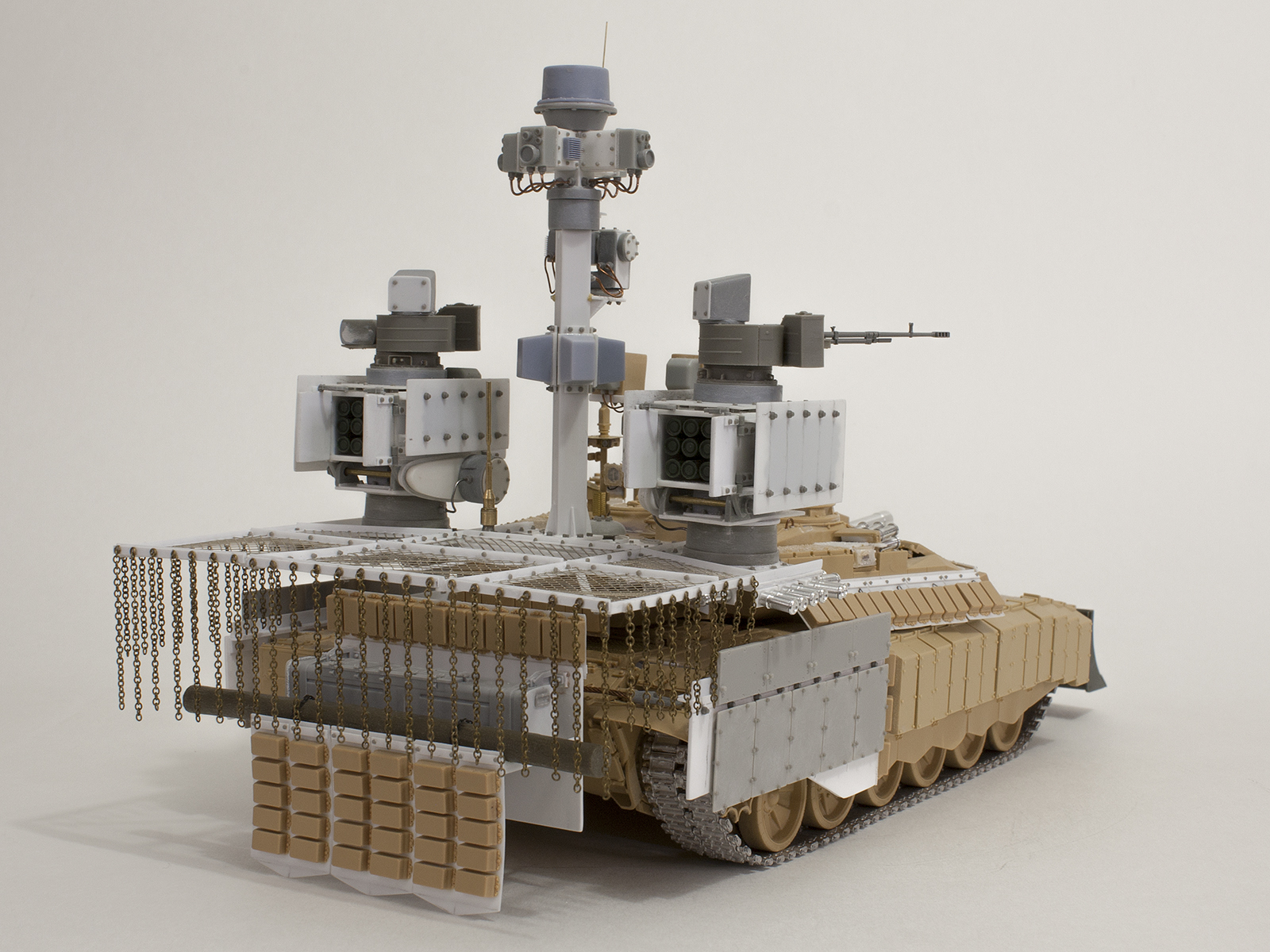

5. Далее собственно Вы всё можете увидеть на фото: модель получила авторские экраны на корме, а бортовые контейнеры ДЗ взяты были из вышедшего уже позднее набора Tiger Models 4617. Контейнеры эти я честно говоря рекомендую только вот для таких What-if конверсий. Комментировать нечего, без доработок – очень слабо. Хотя издалека – смотрится. На корме была проведена большая работа по установке доп.защиты, ящика ЗиП, бревна от тамиевского Т-72, с доработанной фактурой. Цель всех этих доработок – организация защиты моторного отсека с бортов и кормы от ударов дронов-камикадзе и противотанковых средств.

БАШНЯ

Сделано:

1. Добавил немного сварки (например, на люке наводчика), перенёс стойку датчика ветра, фонаря и обзорных камер ближе к борту – это характерная черта Т-90М, даже в таким относительно ранним расположением ДЗ на крыше. Добавил проводку на этой стойке;

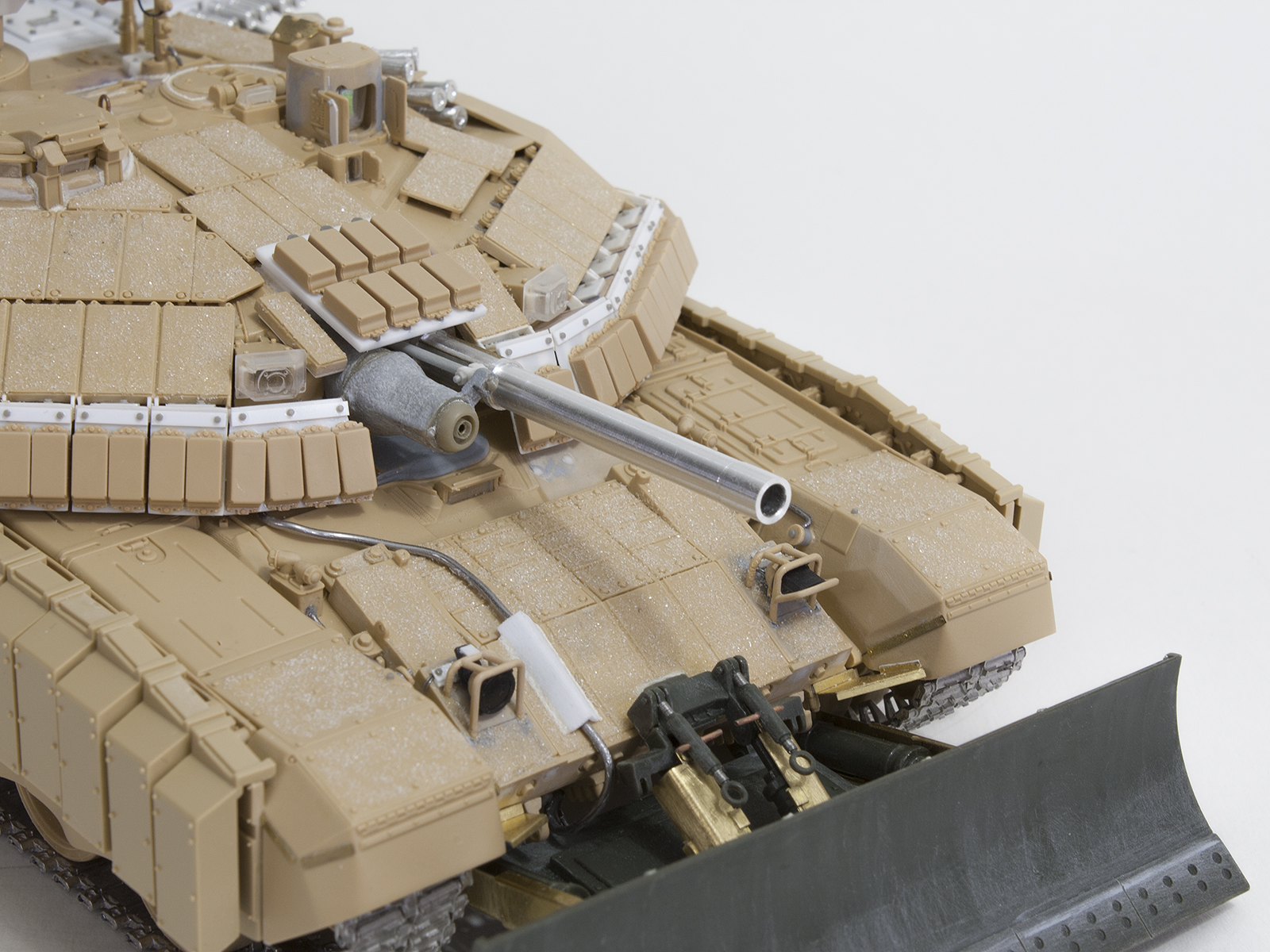

2. Само собой переработал амбразуру орудия: её прикрывает дополнительная бронеплита, в которой устроена амбразура отдельно орудия 2А60 (у него есть даже резинотканевый чехол, сделанный путём обрезания изкоробочного под 2А64М-5), и сделана амбразура огнемёта. Вообще сама огнемётная установка – это копия таковой от старых наборов Skif, сделанная для меня в количестве одним хорошим товарищем по увлечению, так что она вполне соответствует виду установки АТО-200 на Т-55;

3. По периметру башни сделал из тонкого пластика резинотканевые экраны для установки ДЗ. Изнутри они имеют небольшие основания и своеобразные опоры из пластиковых уголков: это вроде ну и для имитации крепления, и для того, чтобы они не отвалились от лёгкого касания: тот случай, когда не видимую глазом часть крепления лучше дать ради реальной прочности конструкции. Вообще кстати всем на заметку: у такого рода конверсии, где у реальной машины не было бы проблем, например, с поворотом башни (мягкий относительно экран касался бы там выступающей горловины топливного бака или т.п.) – здесь в модели любой выступающий элемент норовил отколоть кусок пластика от экрана. Так что лучше иметь в виду и предусматривать небольшие допуски;

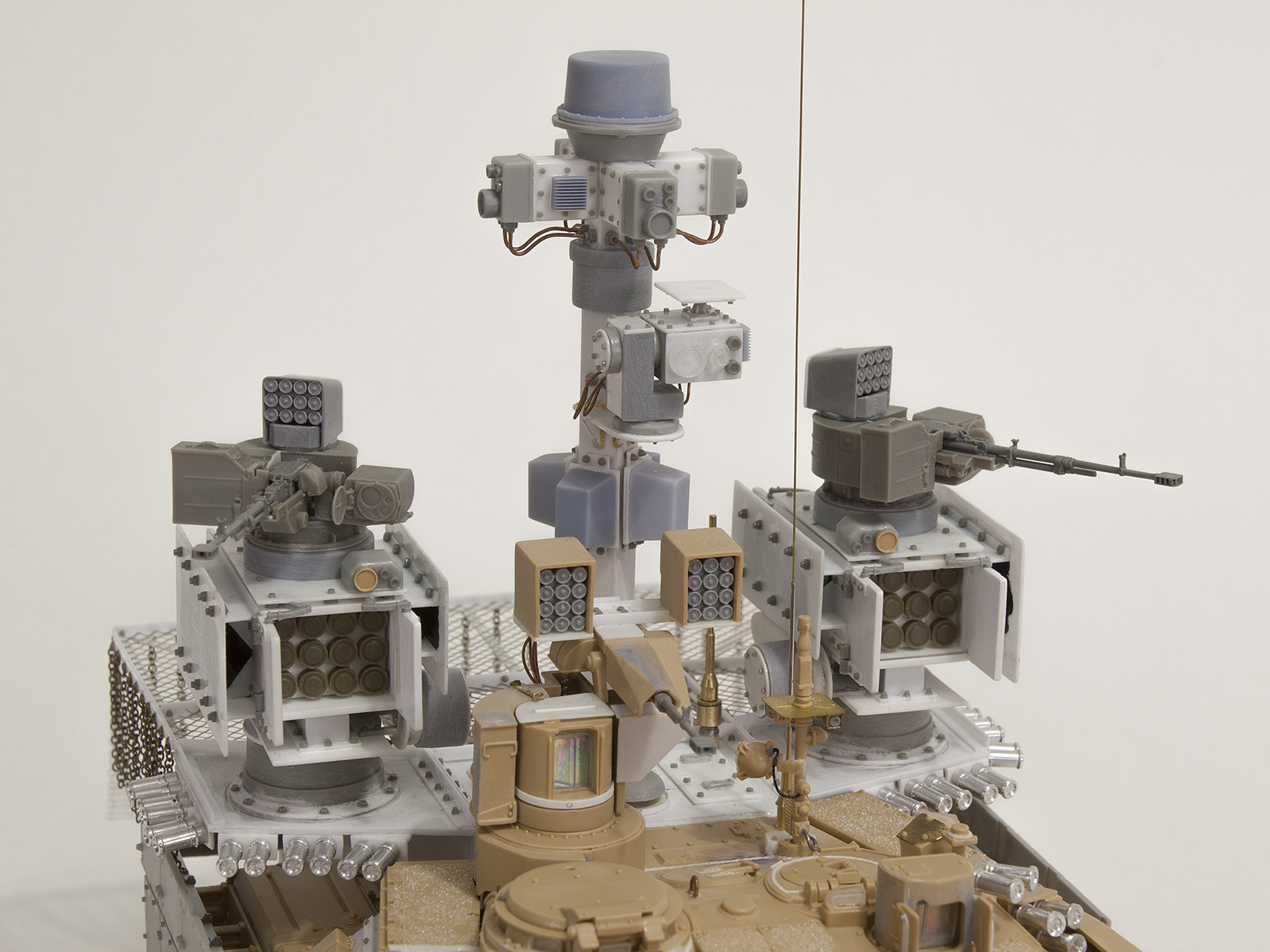

4. Дальше из листового пластика, метизов смоляных и пластмассовых, остатков деталей – сделал все системы, которые были подробно описаны в разделе, посвящённом прототипу.

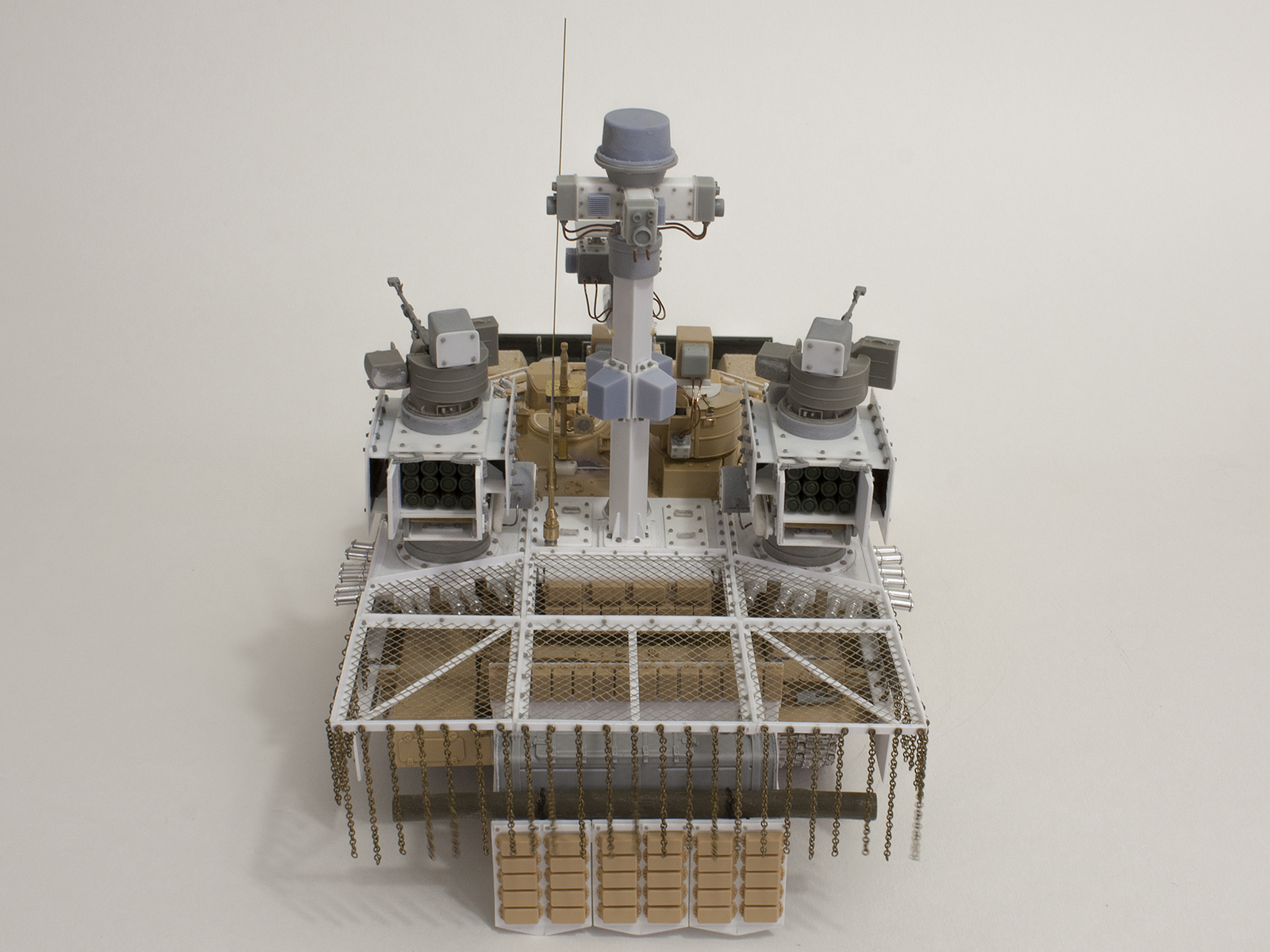

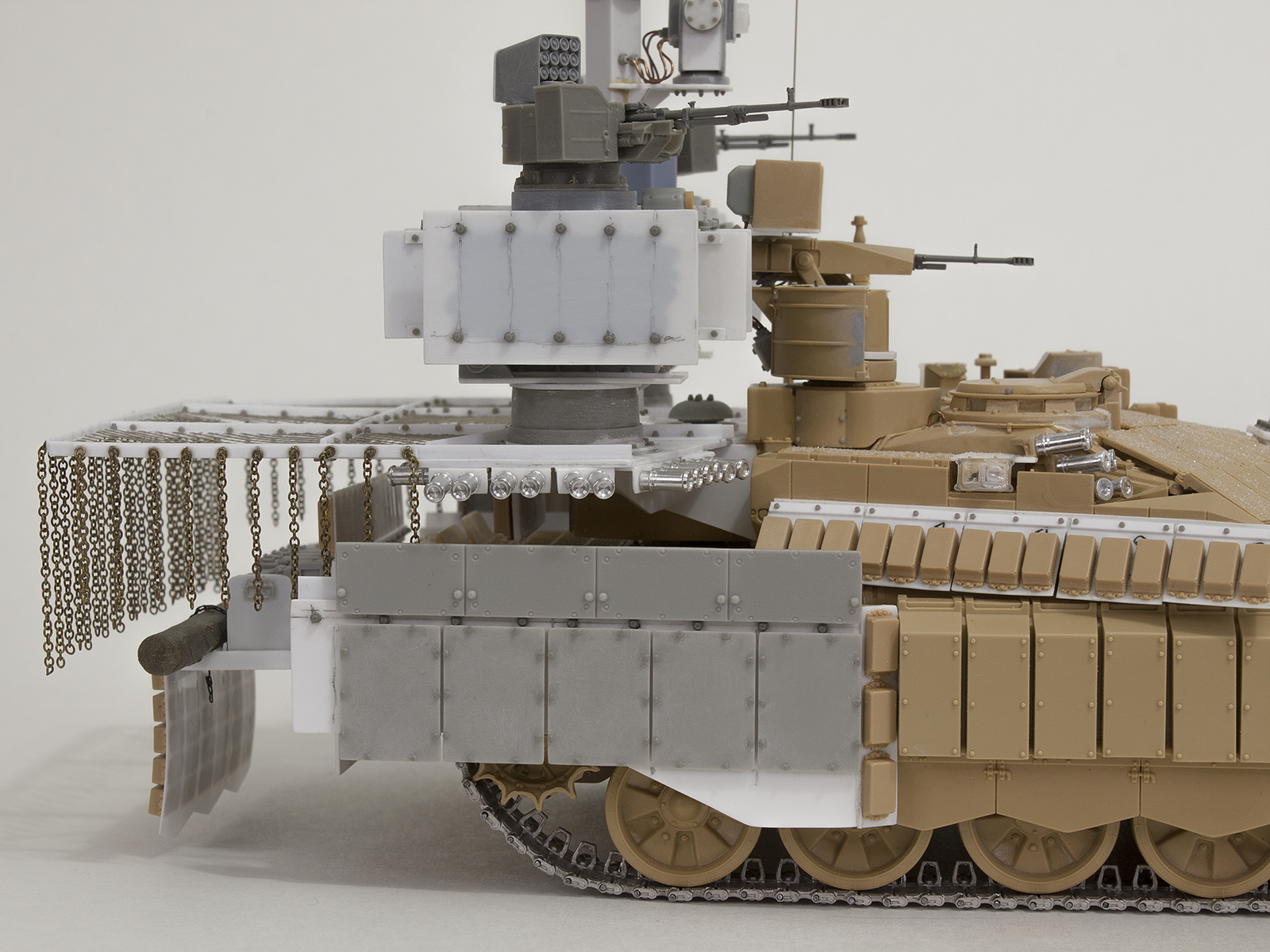

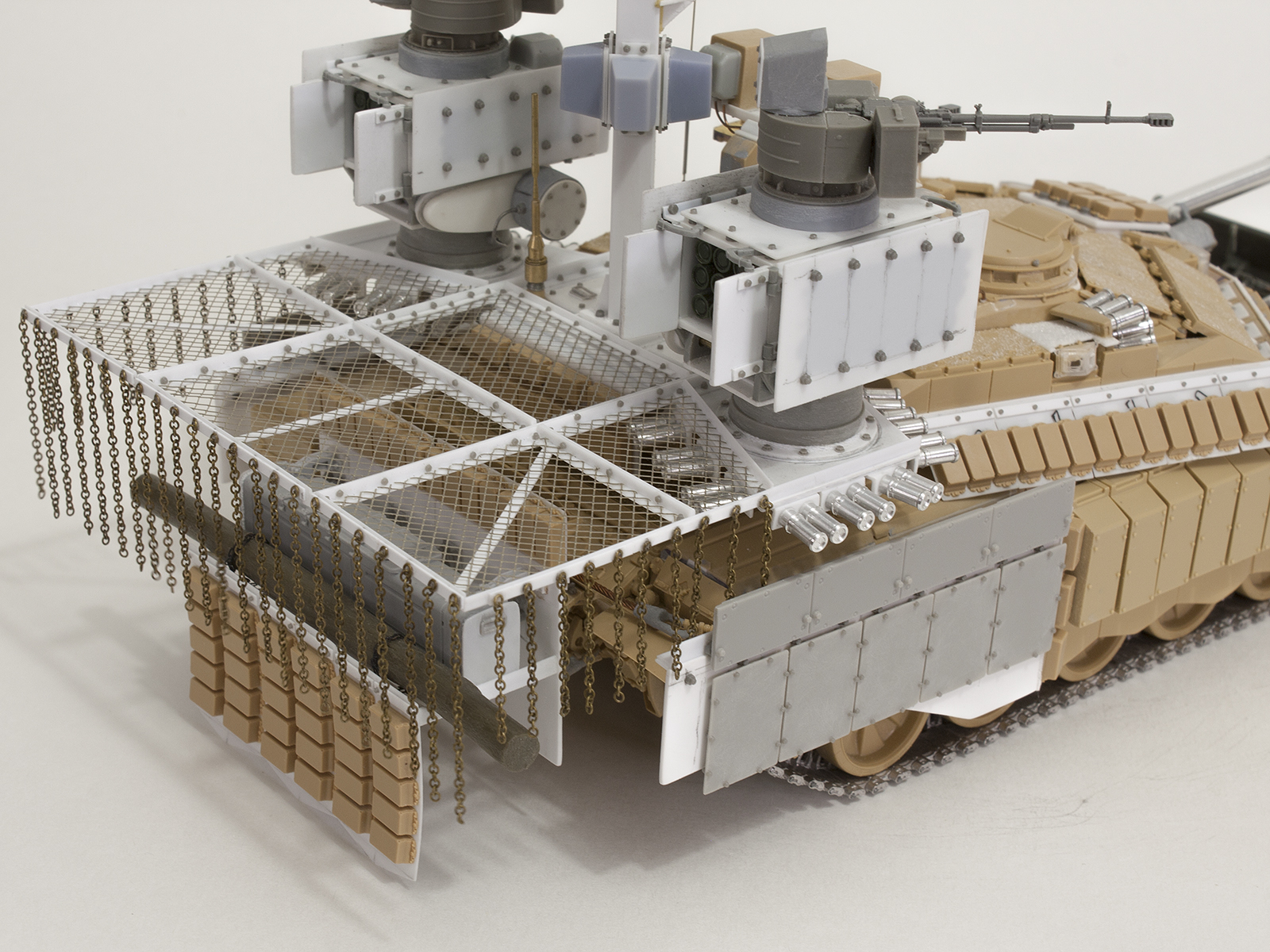

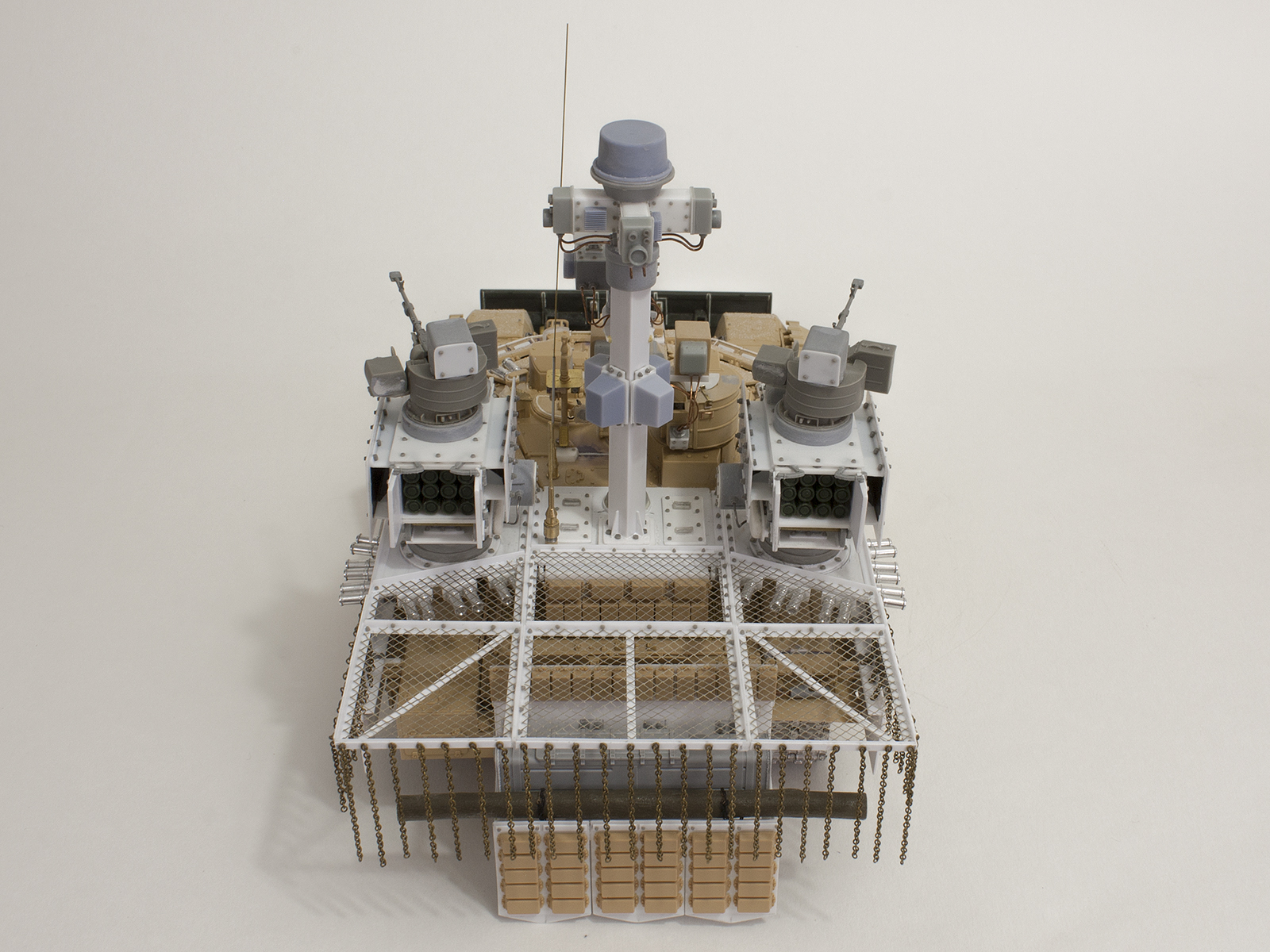

Я вырезал «крылья» из листового пластика от TAMIYA, приклеил поверх стандартного ящика для снарядов, сделал имитацию кронштейнов поддерживающих, и уже поверх этой конструкции установил точно так же сделанные самостоятельно и пусковые установки, и детали люков доступа к электронике.

На всех самодельных элементах постарался показать сварные швы, те или иные метизы крепления деталей, из которых та или иная конструкция собрана.

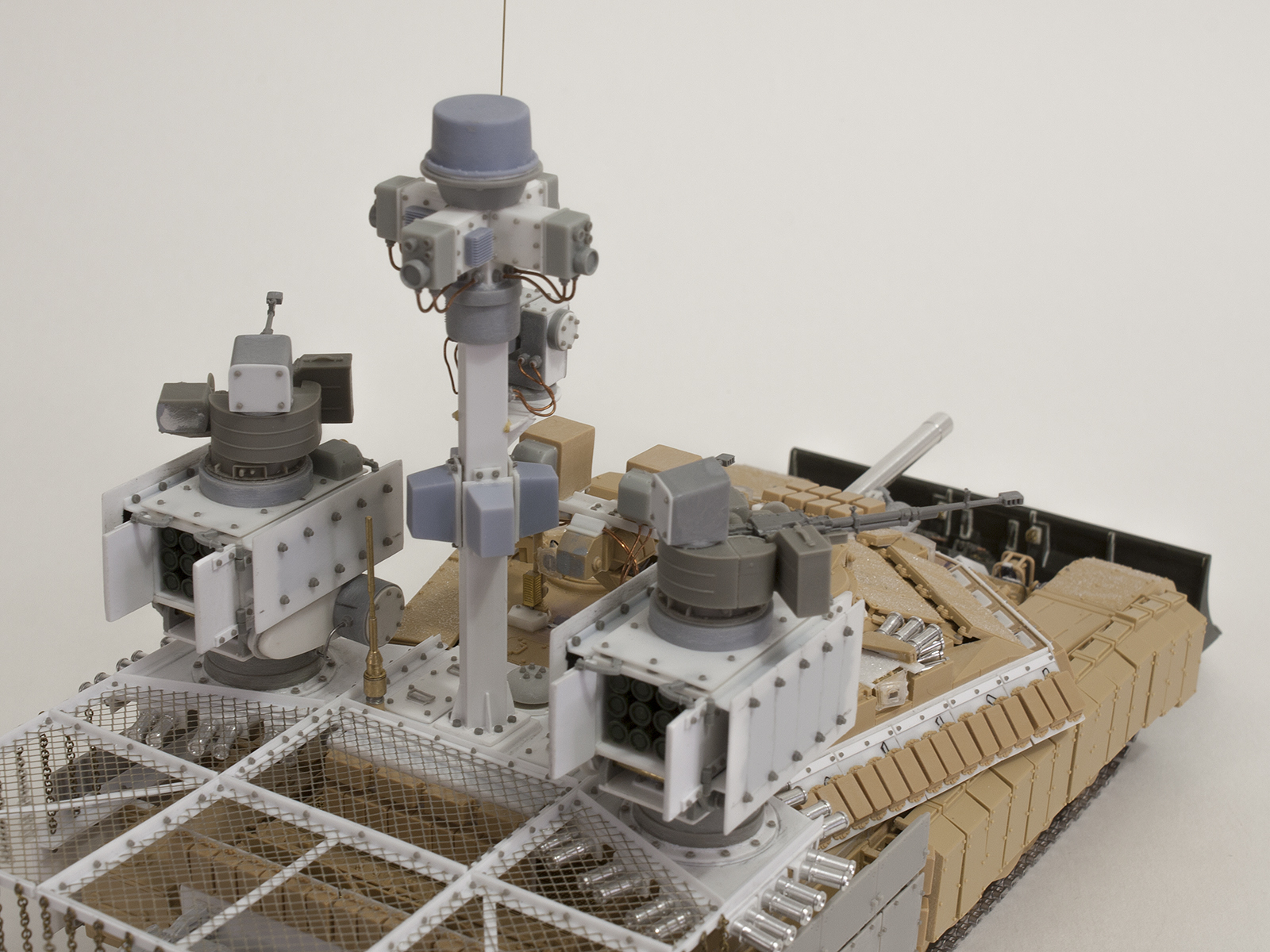

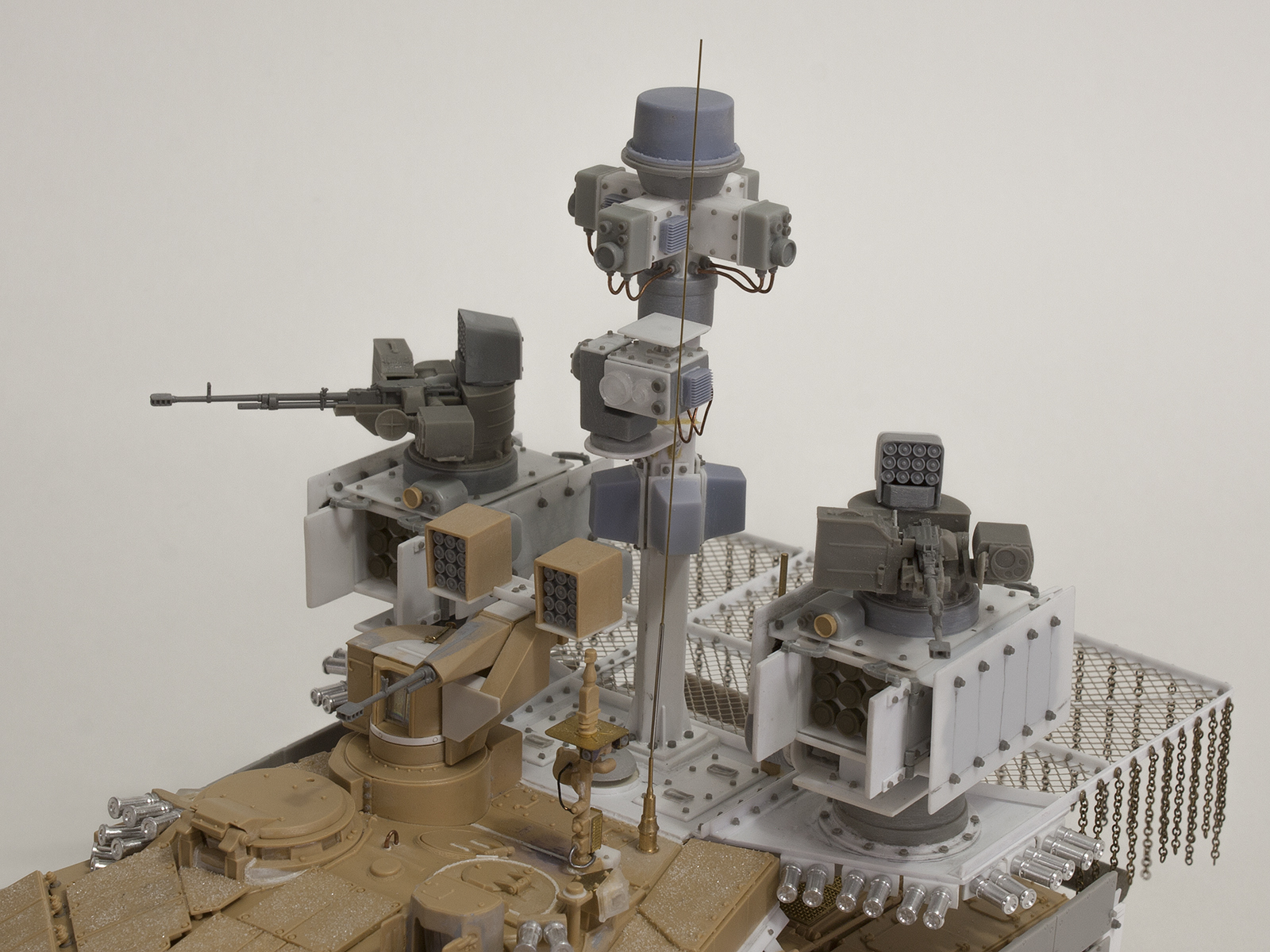

Те же УСК-ТБ сделаны так: у них есть «постамент» с основанием, которое на болтах крепится к «крыльям». Сверху массивная конструкция, скрывающая якобы привод поворота. У плиты основания – уши, в которые вставлен торсион самого блока, который можно поднимать. Сбоку – привод подъёма с электродвигателем и проводкой к нему. Сами контейнеры РПО «Шмель-М» имитируют схожие по габариту детали от укладки САУ «Priest» от Academy, из которой я всё равно планировал делать БТР «Кенгуру».

Камеры – из остатков разных деталей, объективы оптических приборов – из пластиковых ПНВ от наборов Dragon, маленькие – характерные метизы от Meng.

Радиопрозрачный колпак РЛС – это деталь от набора средств РЭБ от Мажор Моделс, радиаторы системы охлаждения на блоках камер – от него же. Кстати очень качественные детали.

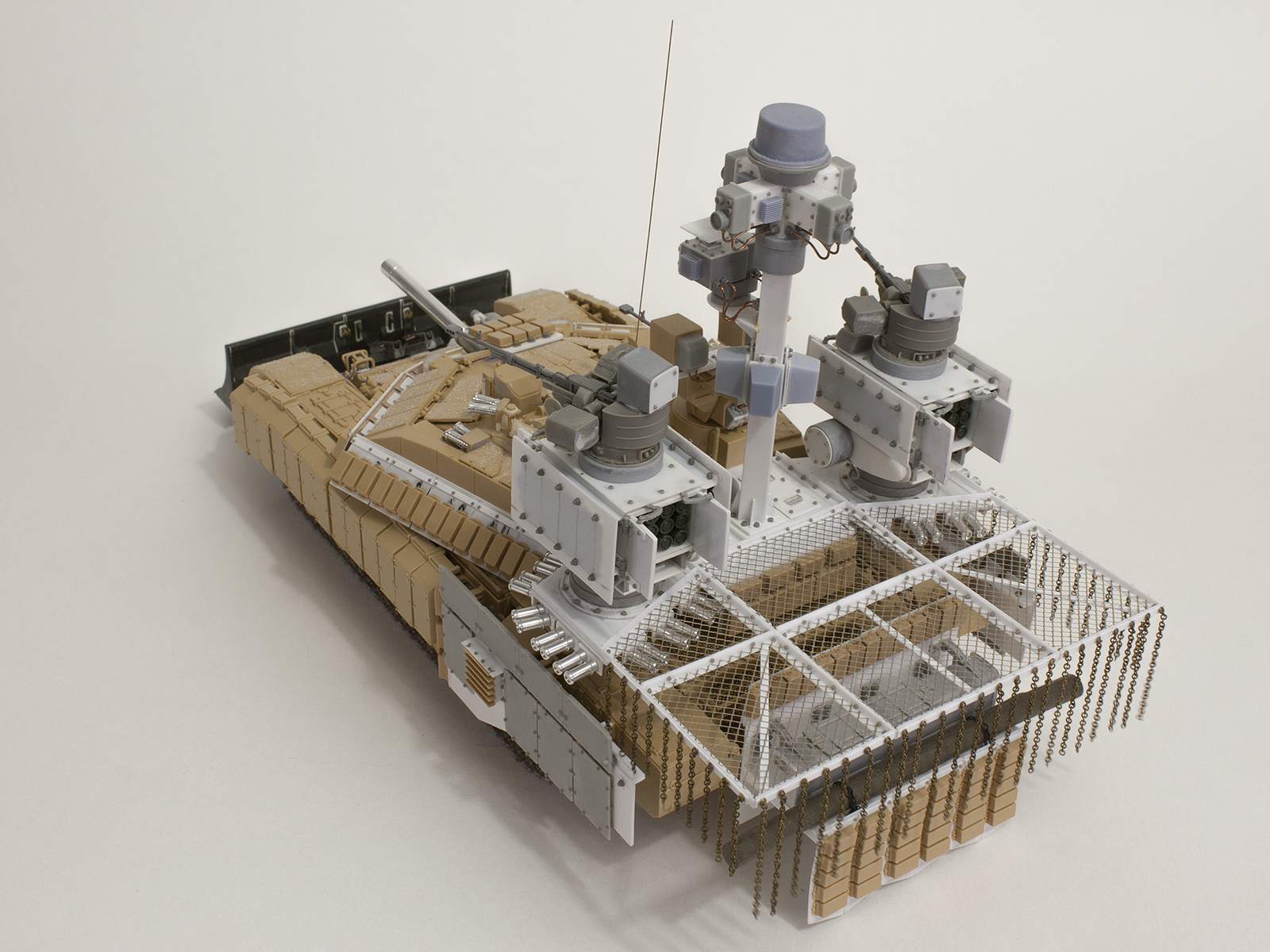

Сетка «рабица» - травлёная от Микродизайн. Надо отдать должное, что и фактура похожая, и довольно прочная.

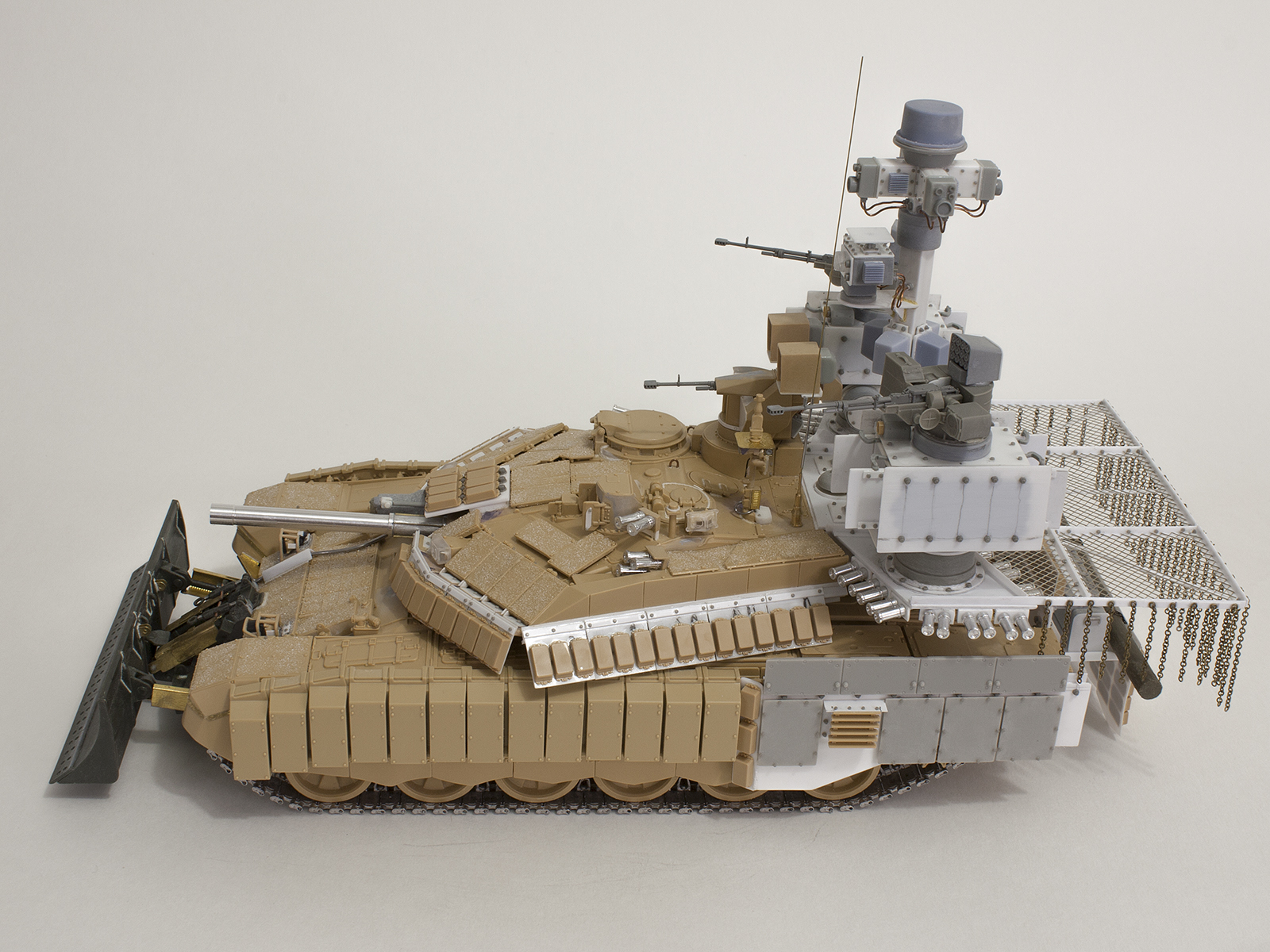

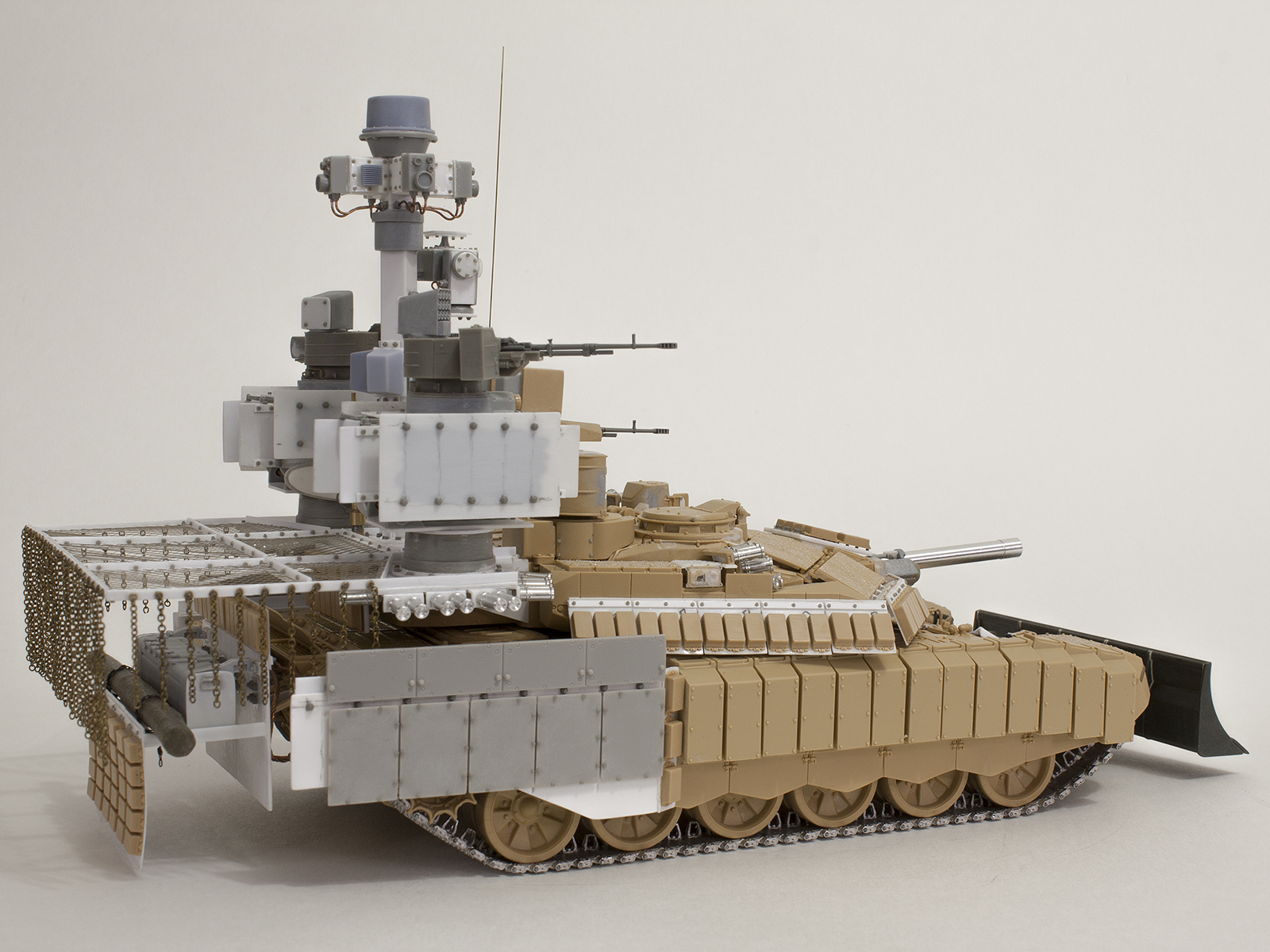

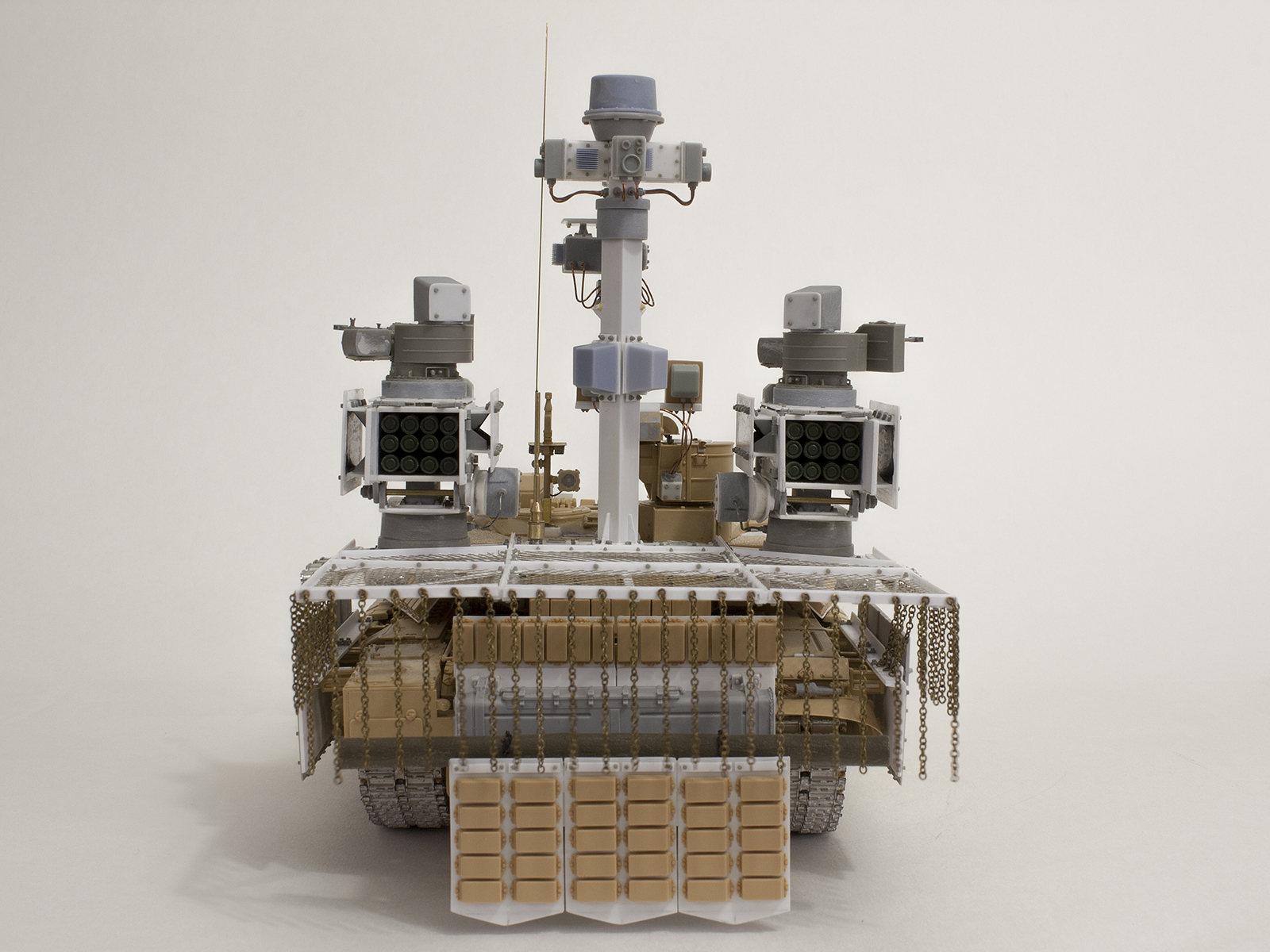

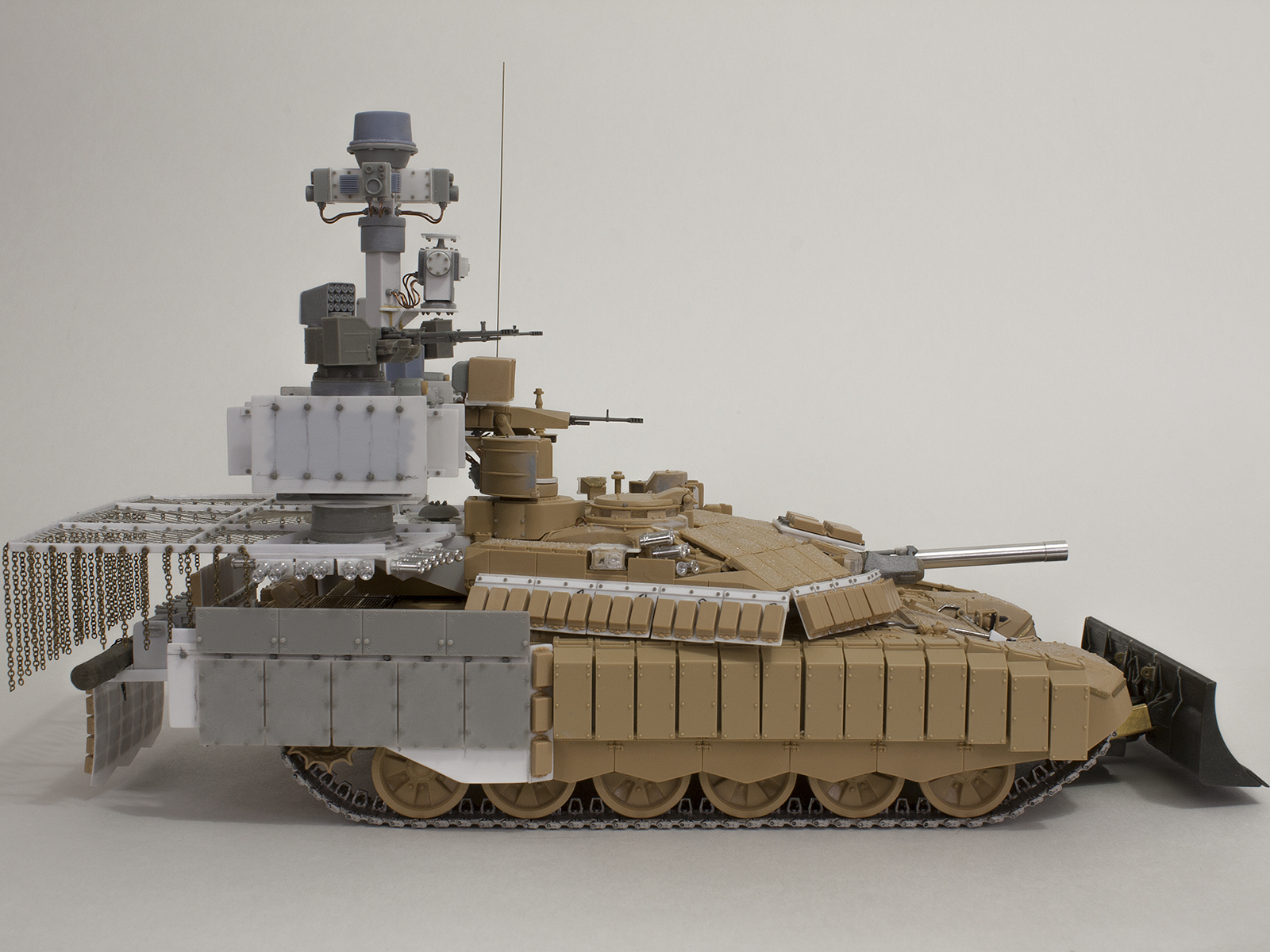

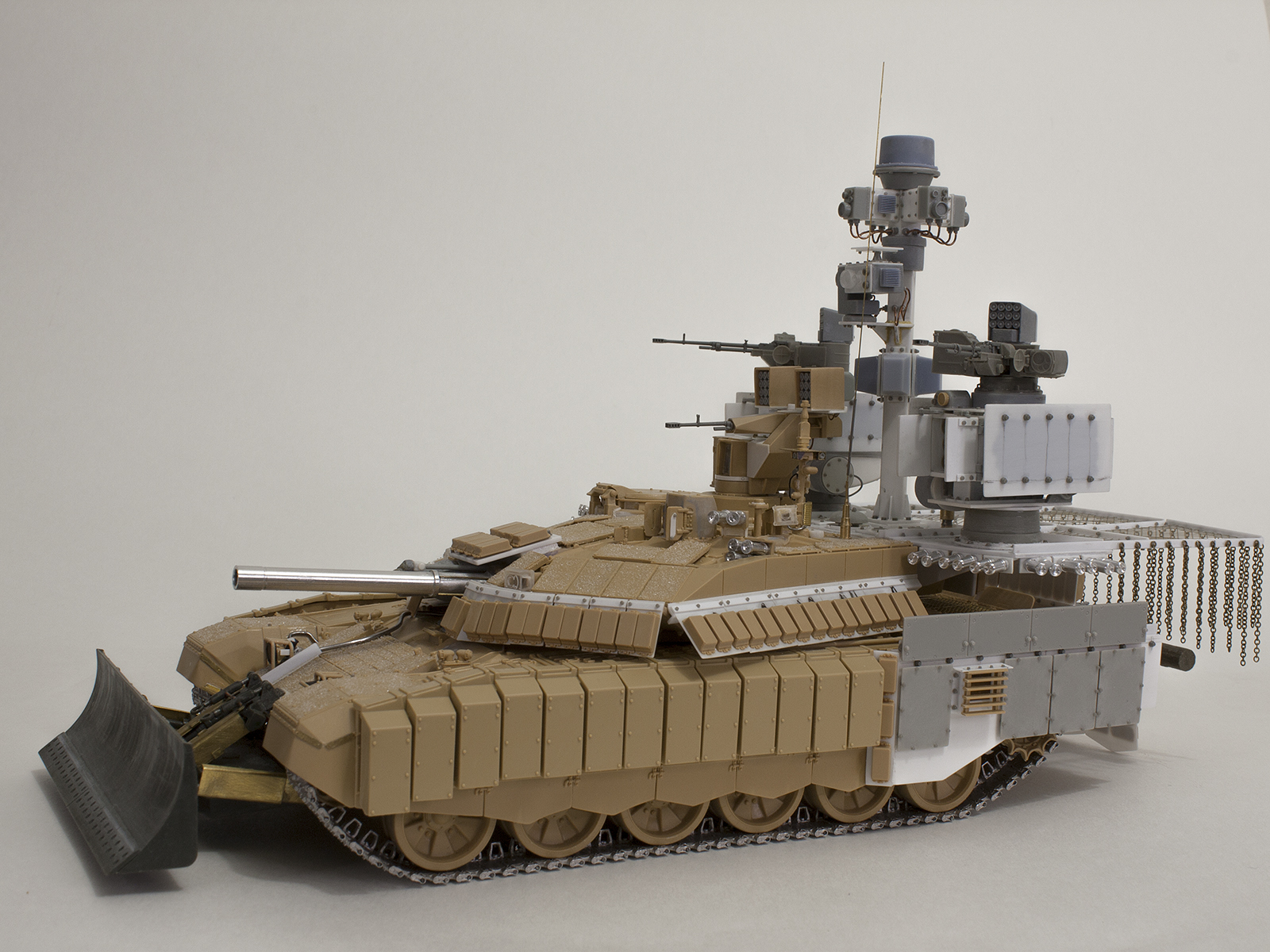

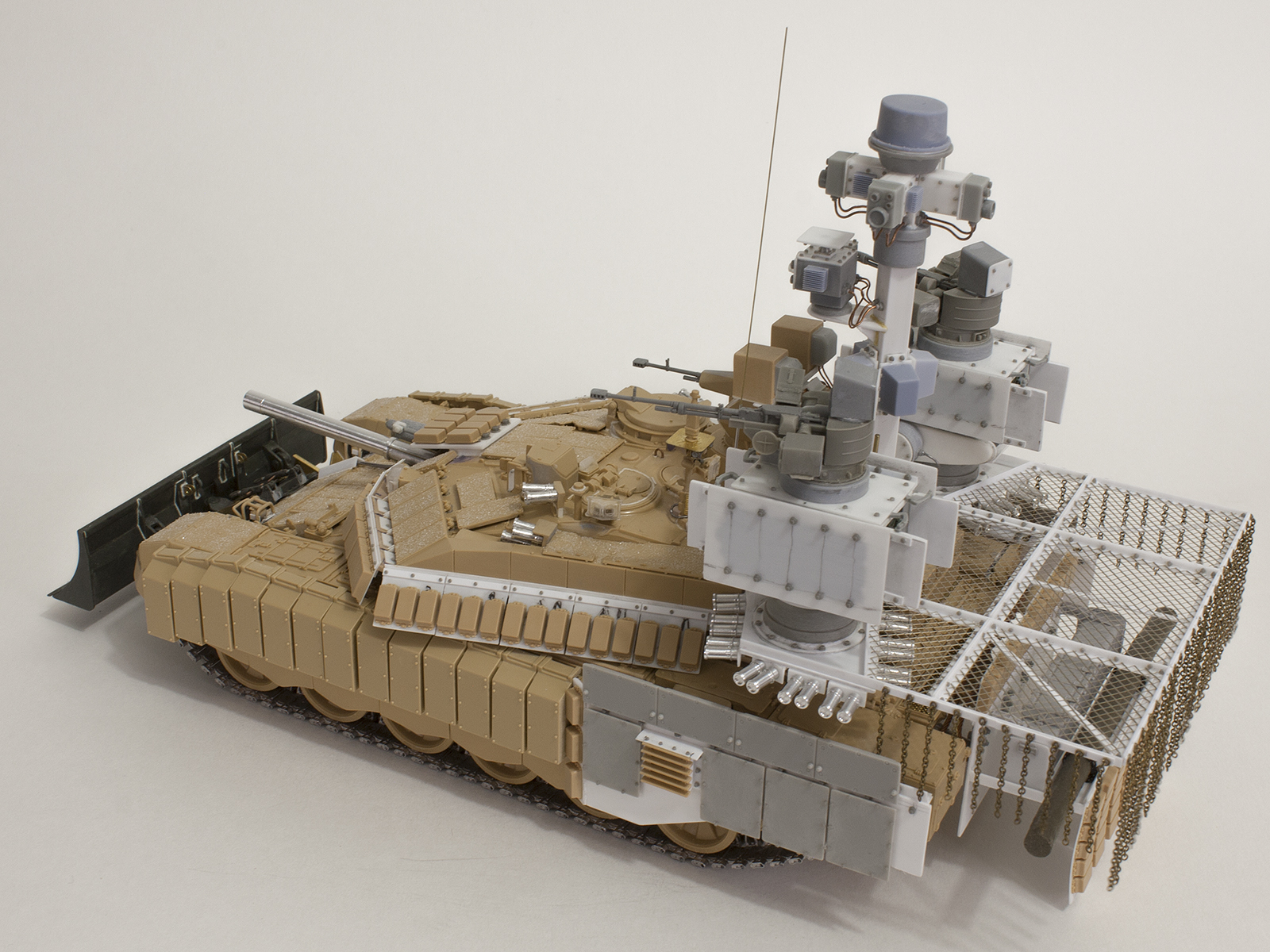

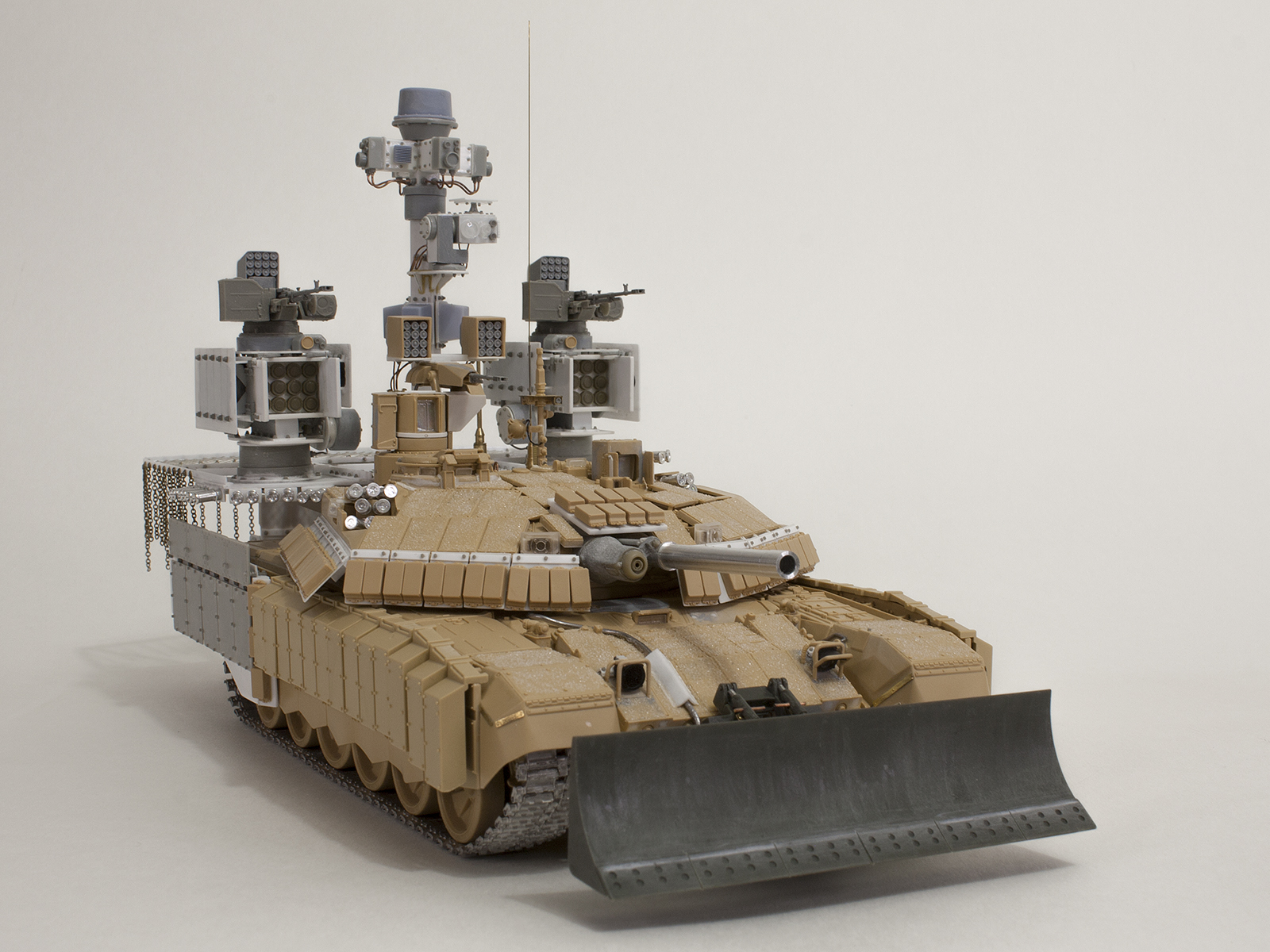

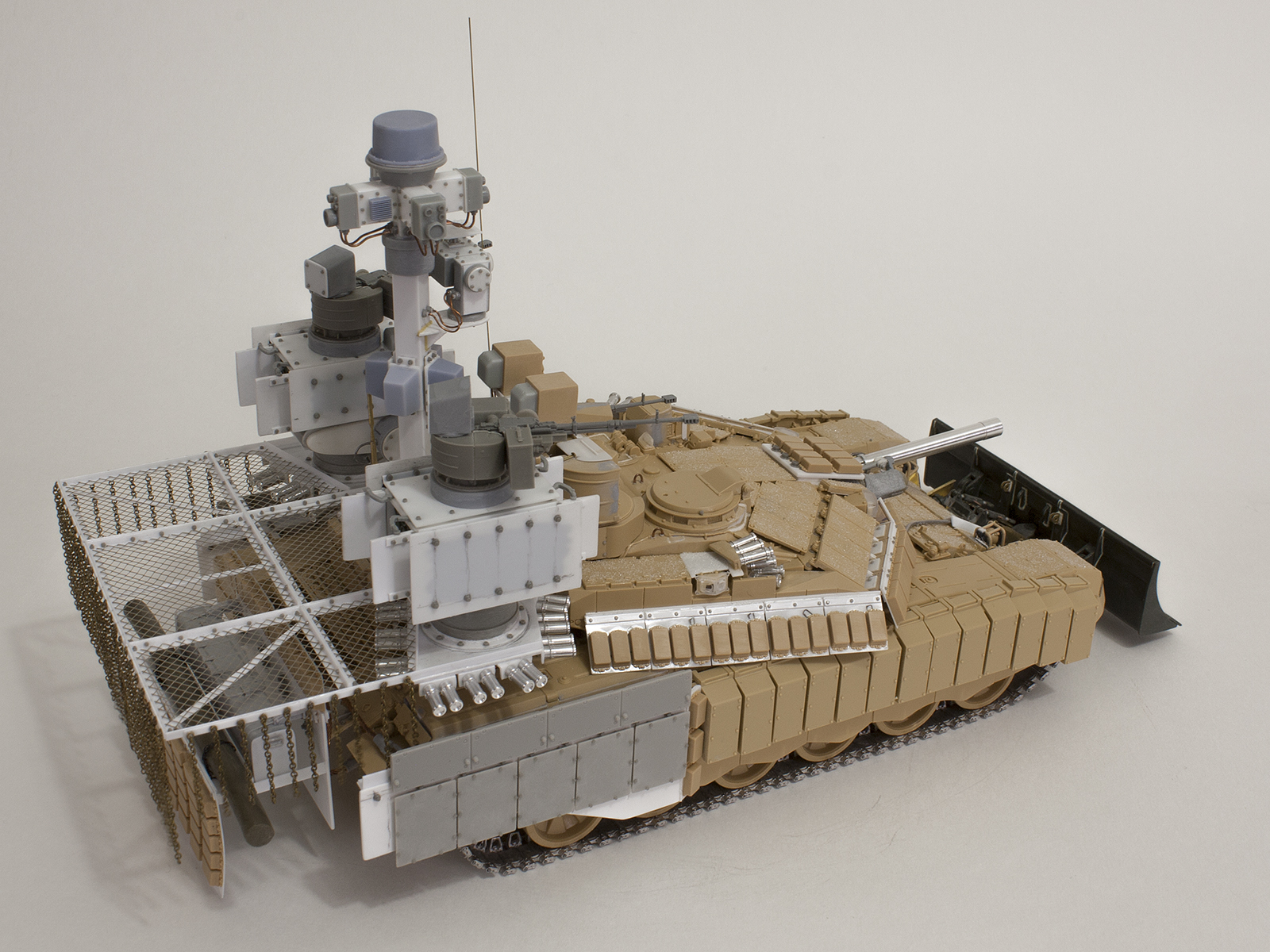

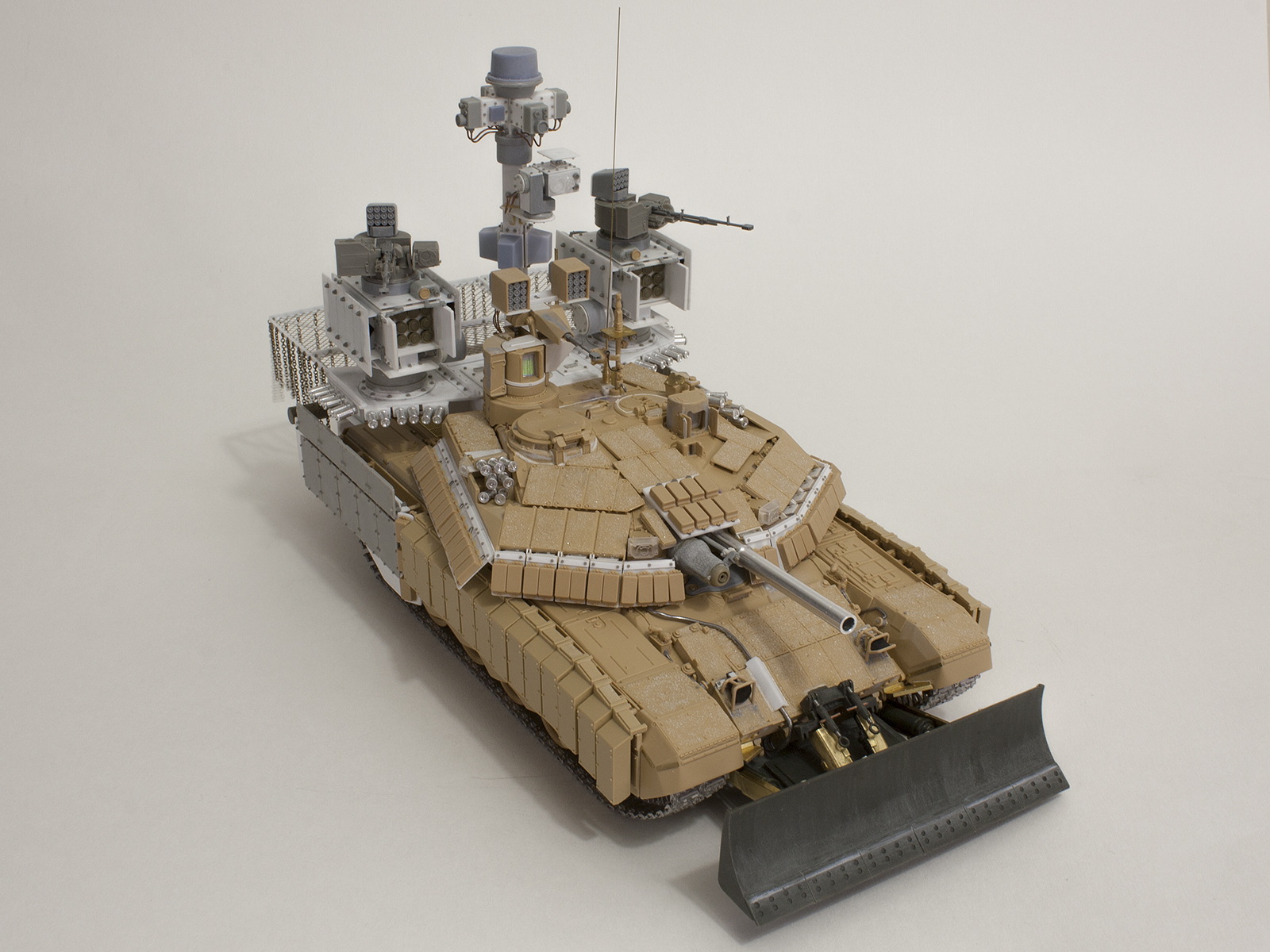

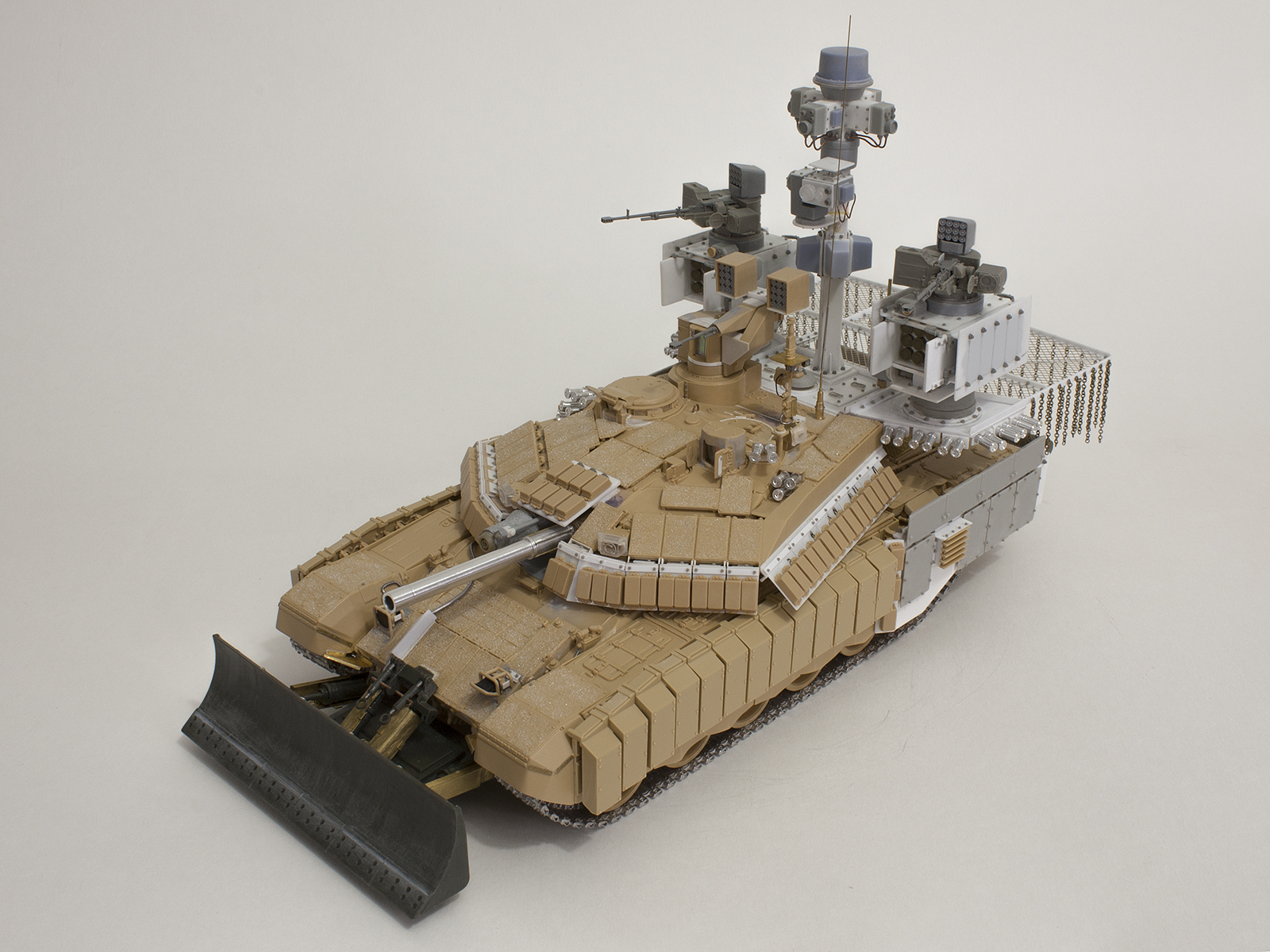

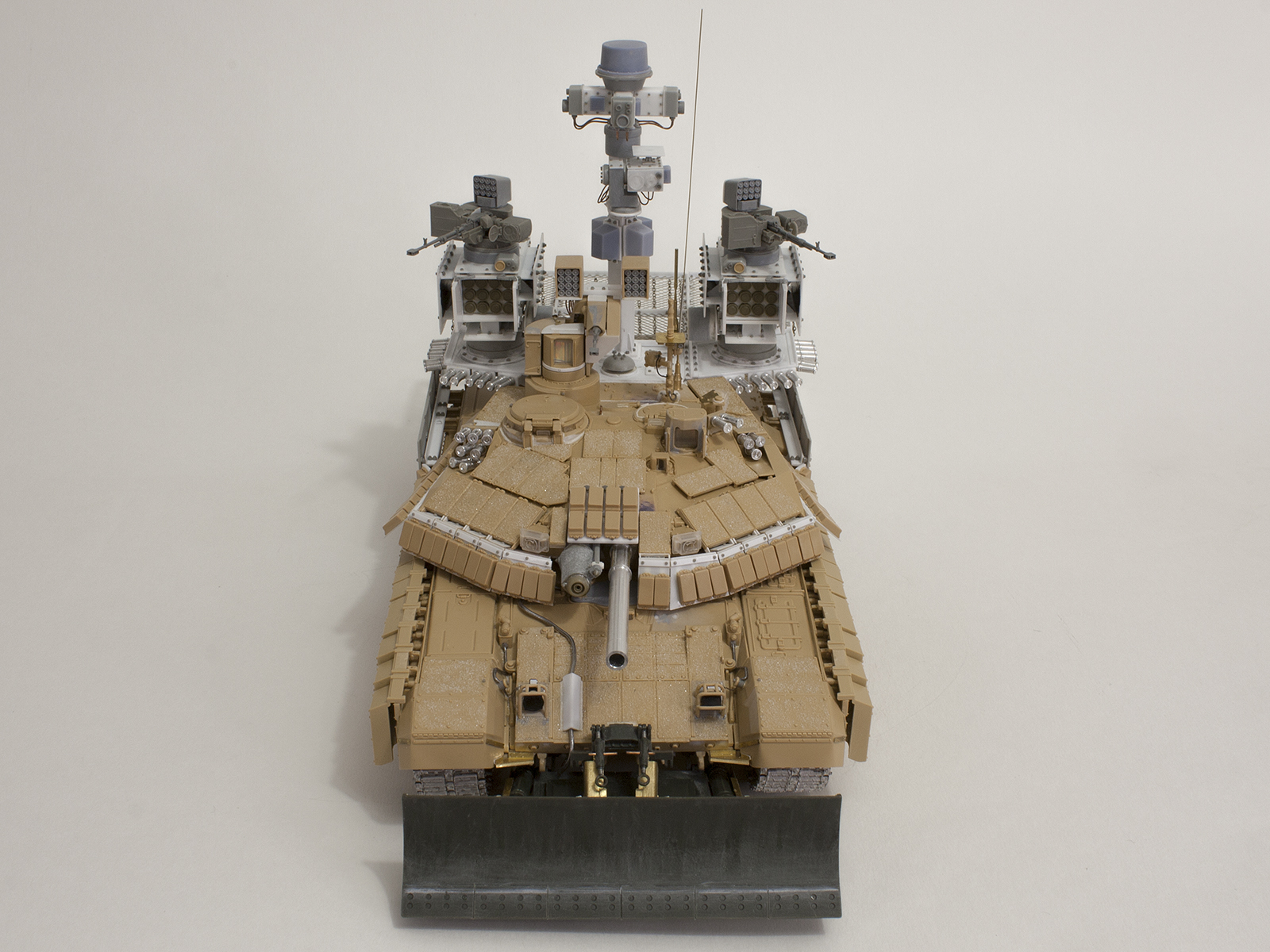

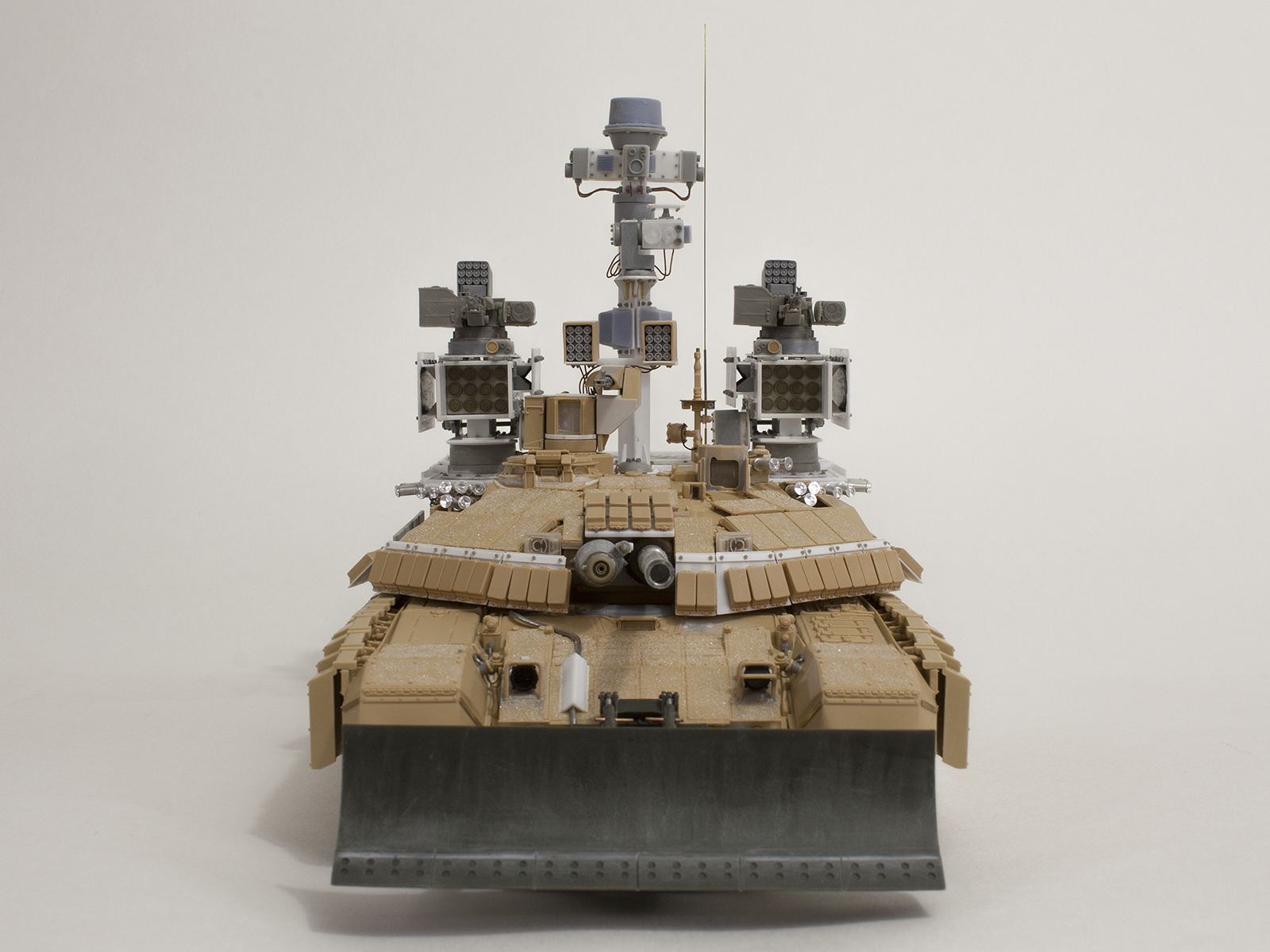

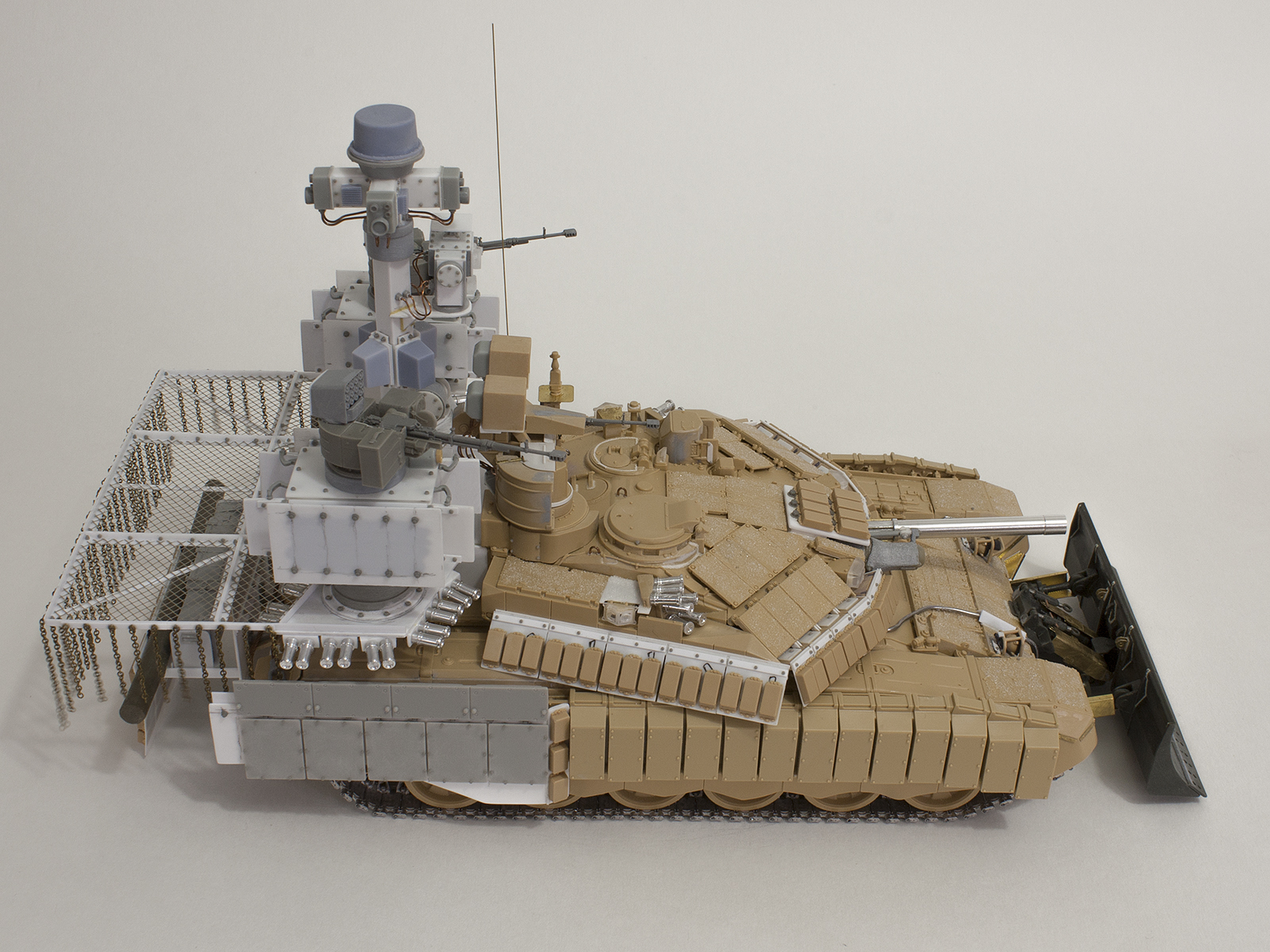

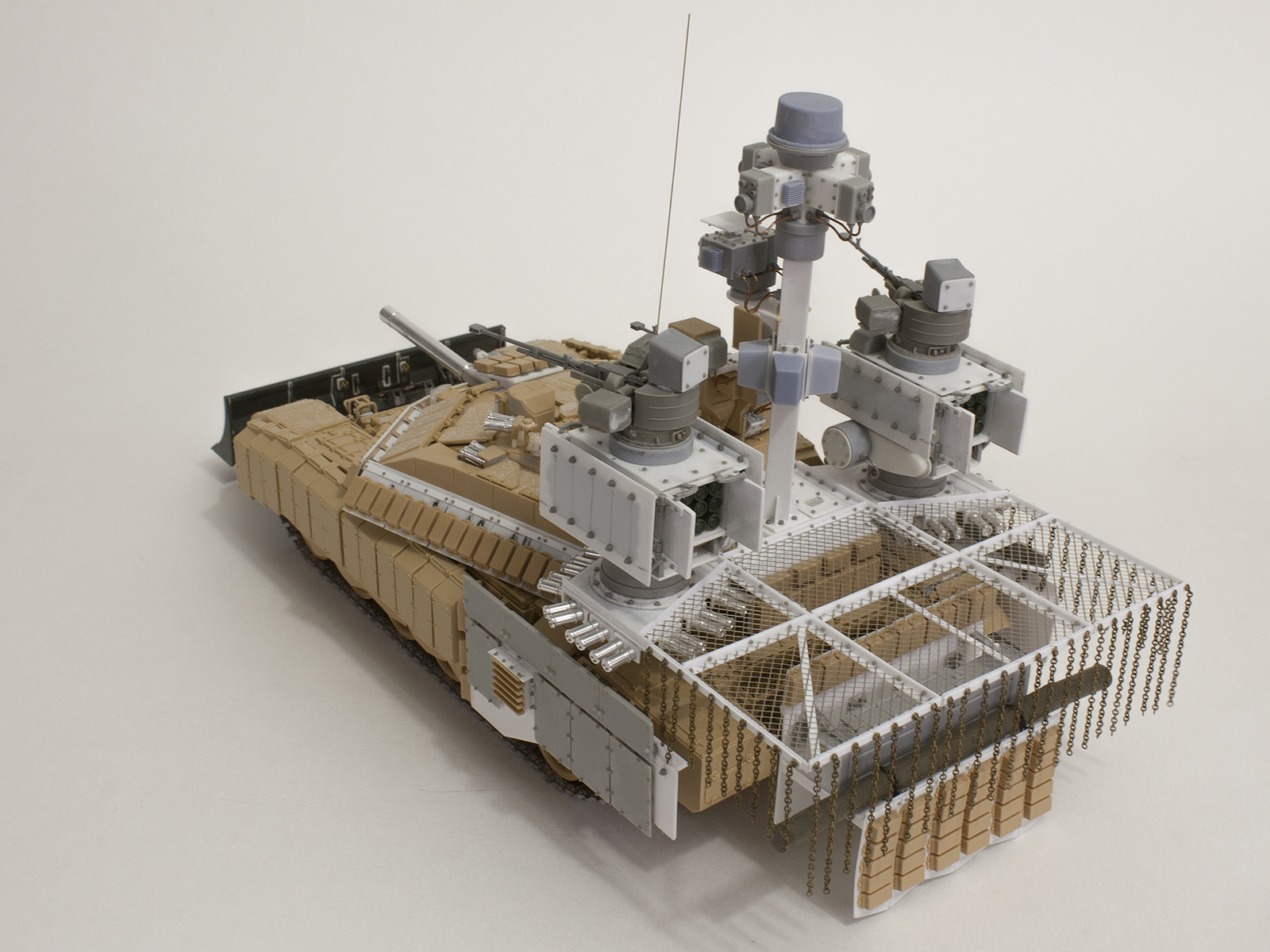

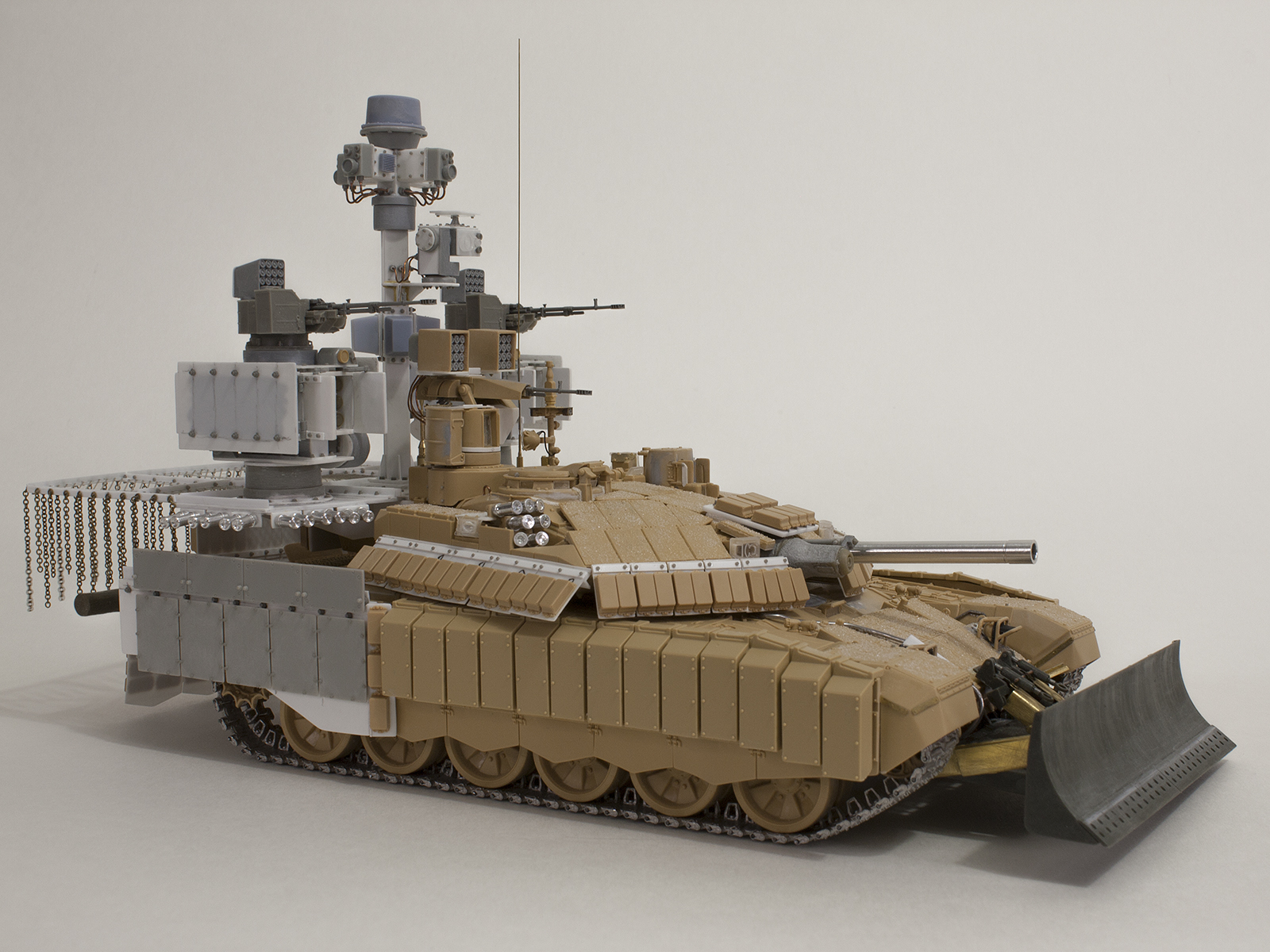

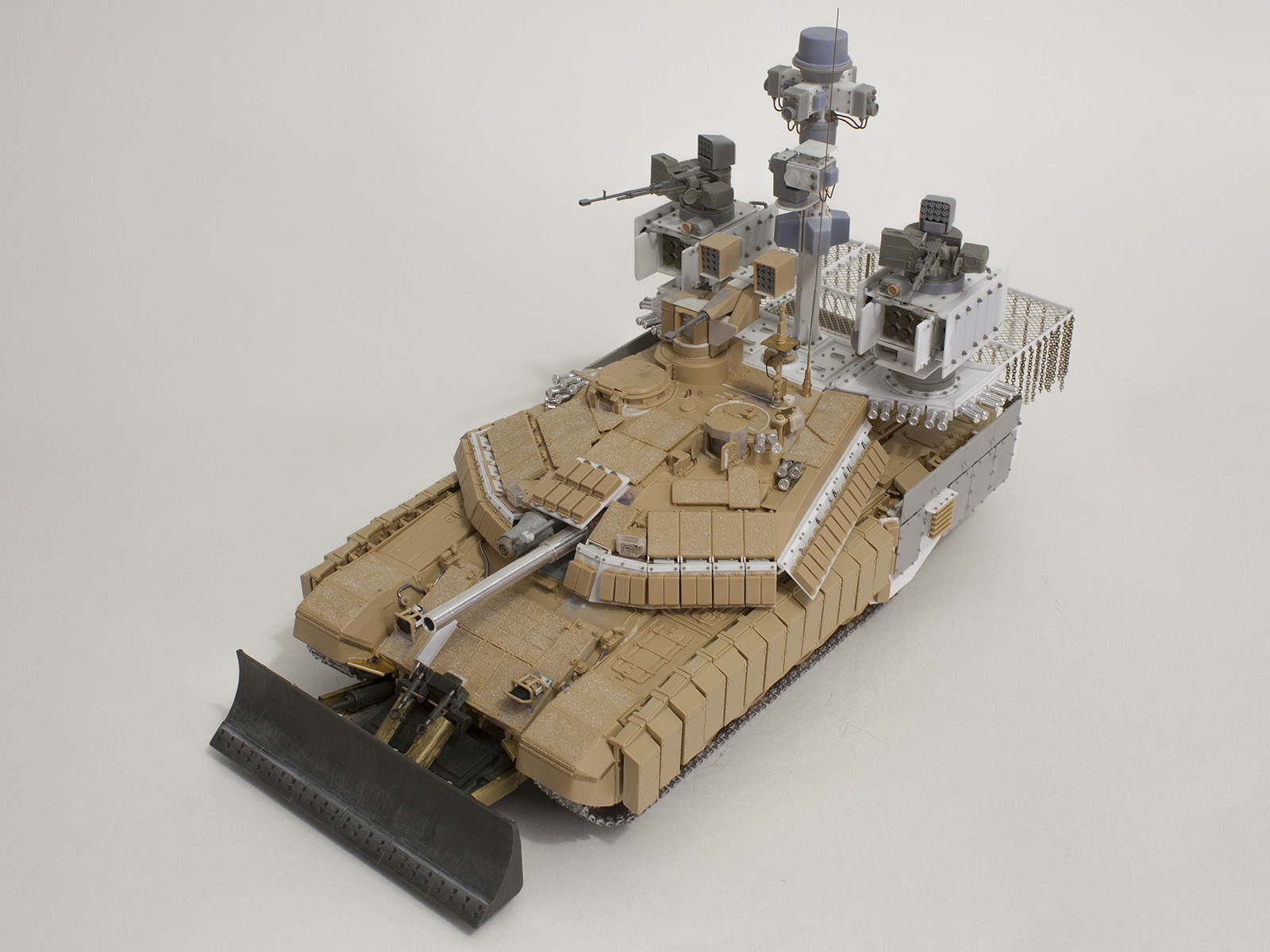

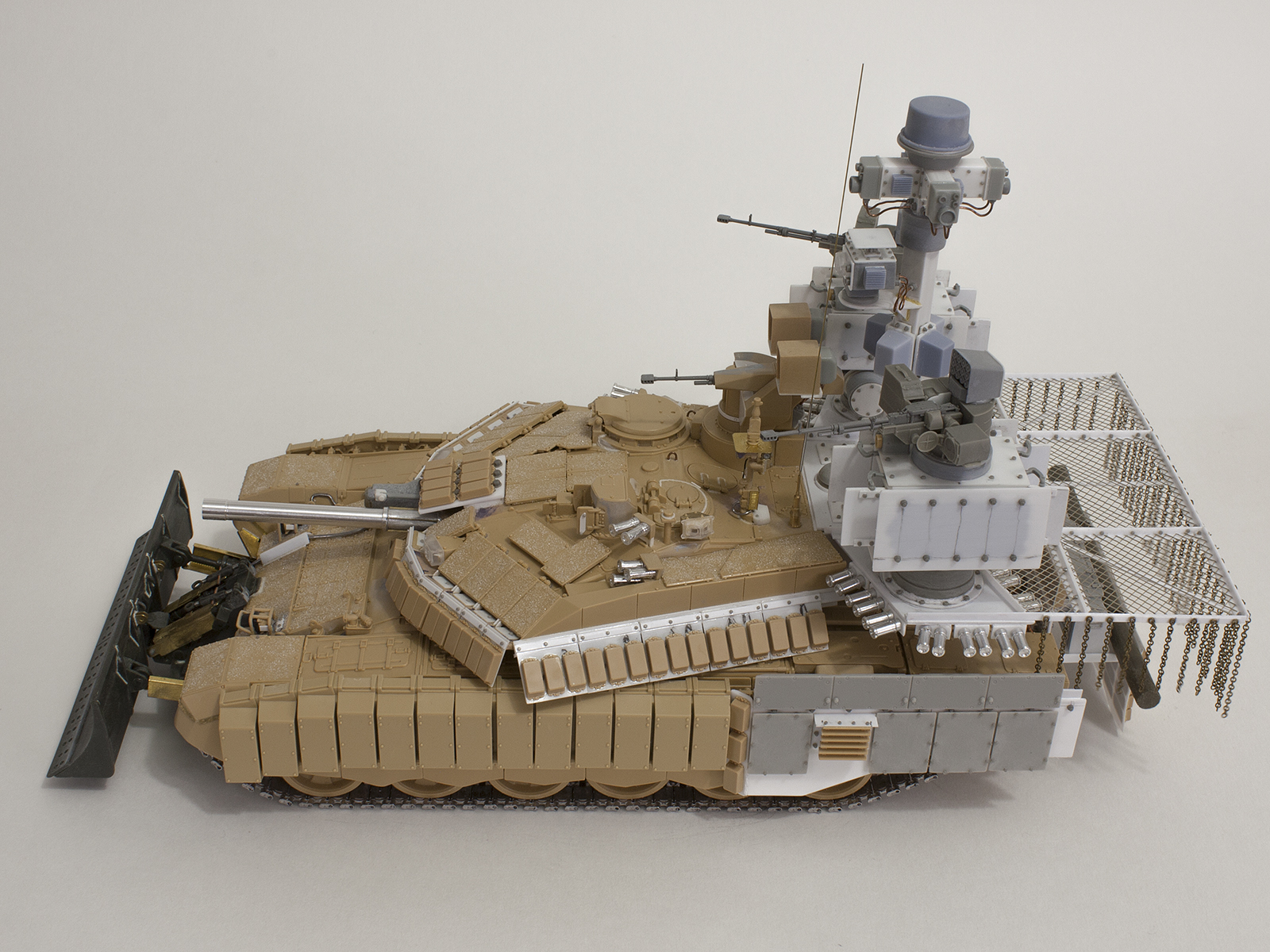

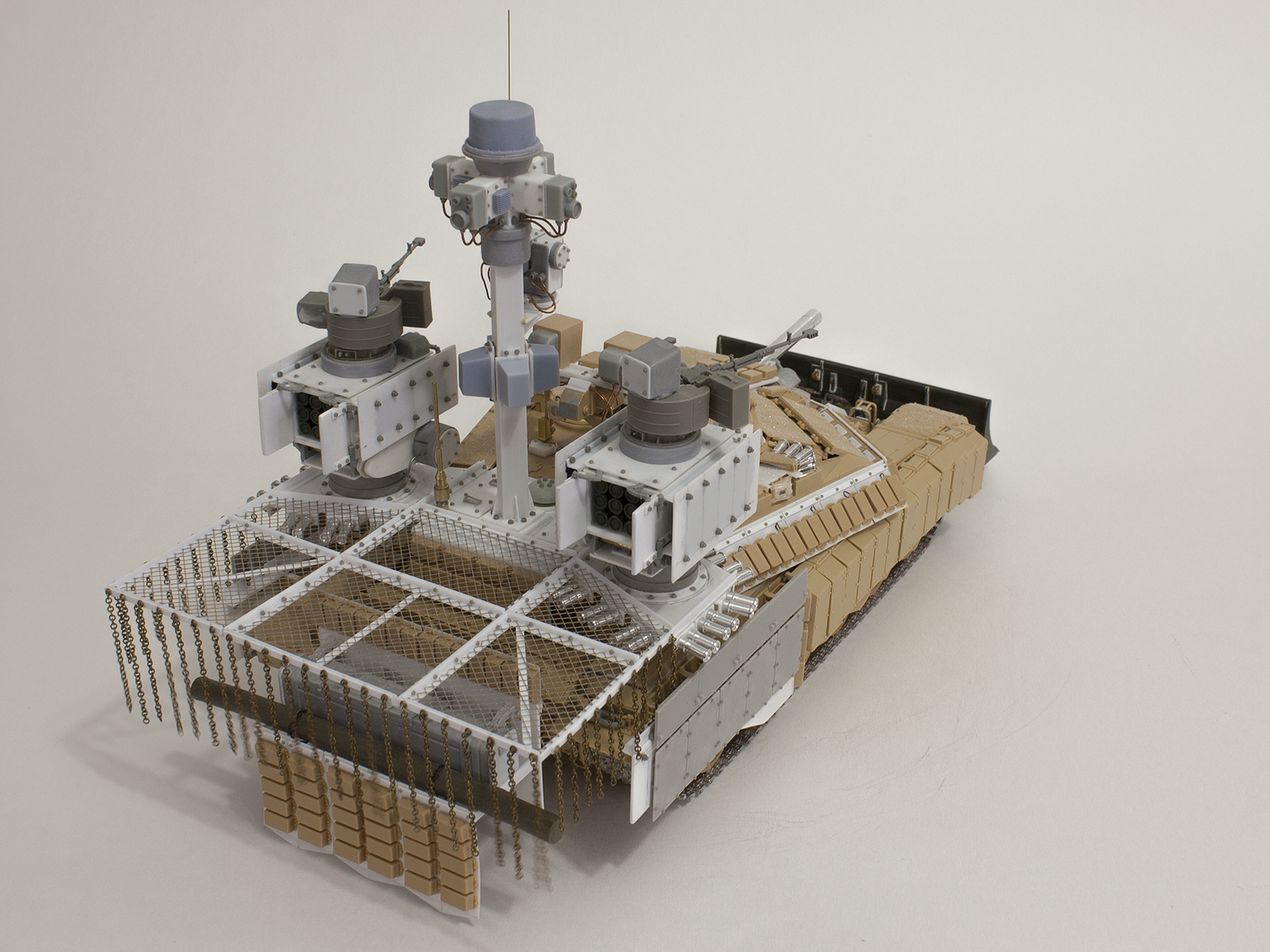

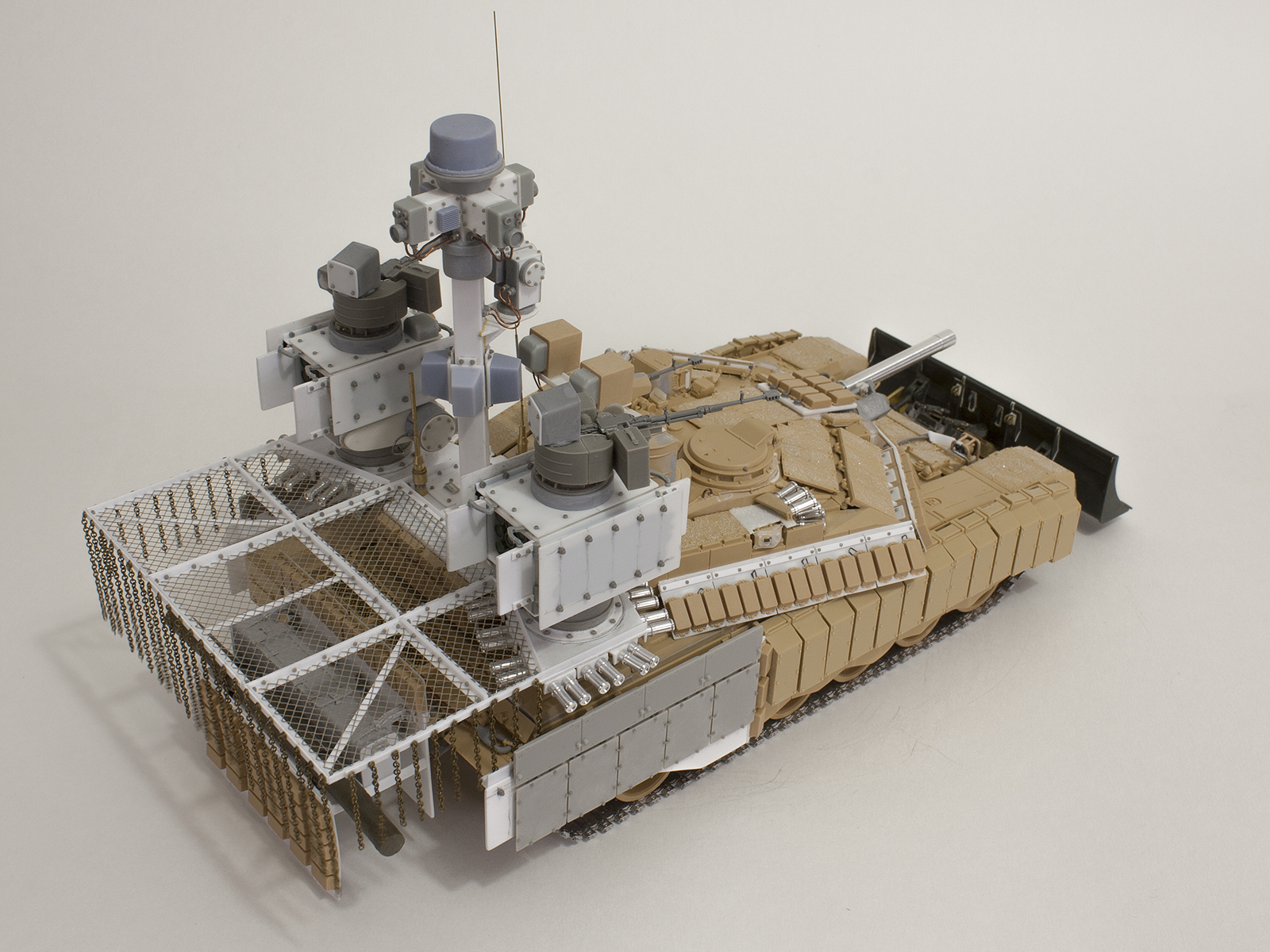

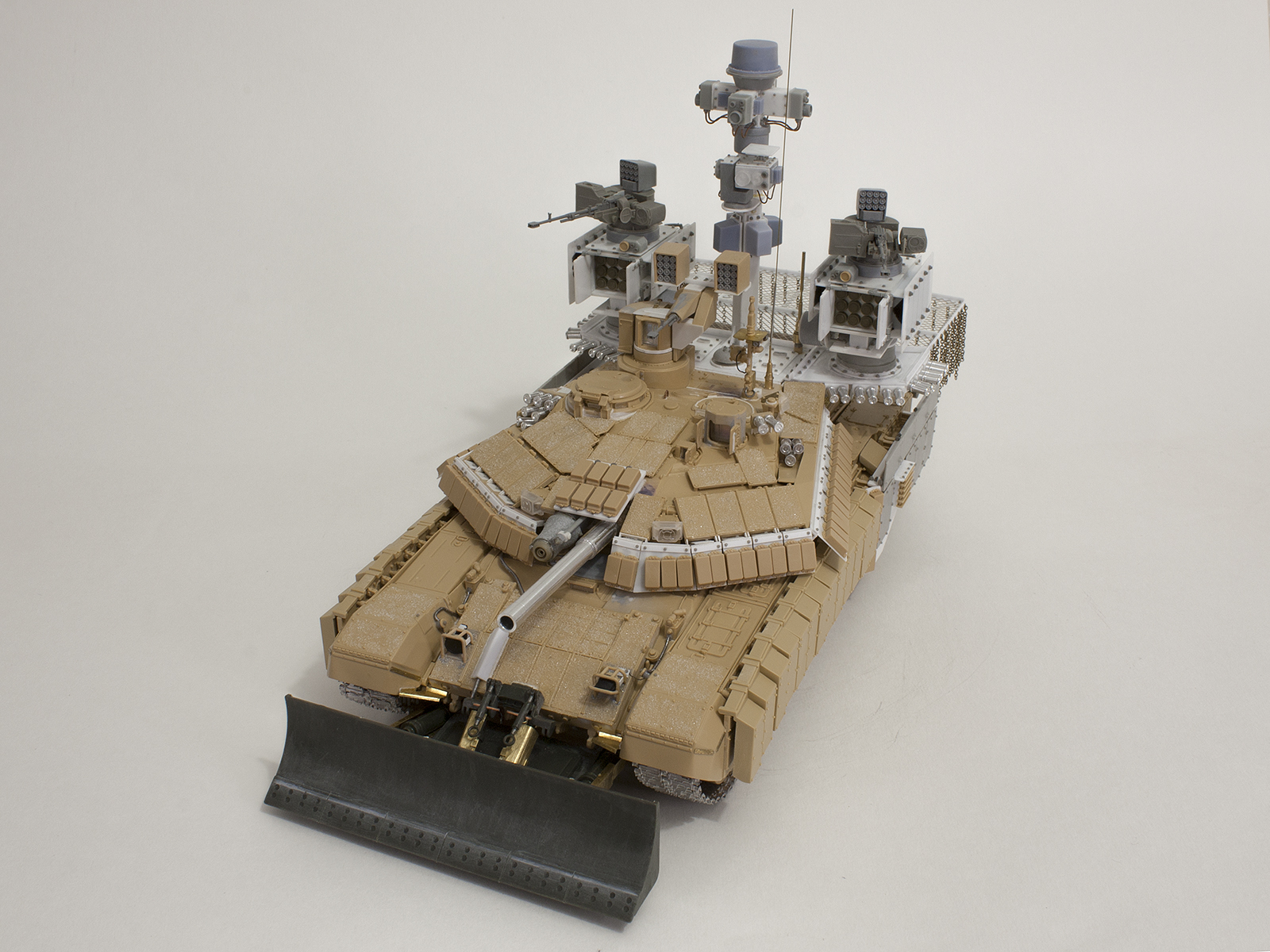

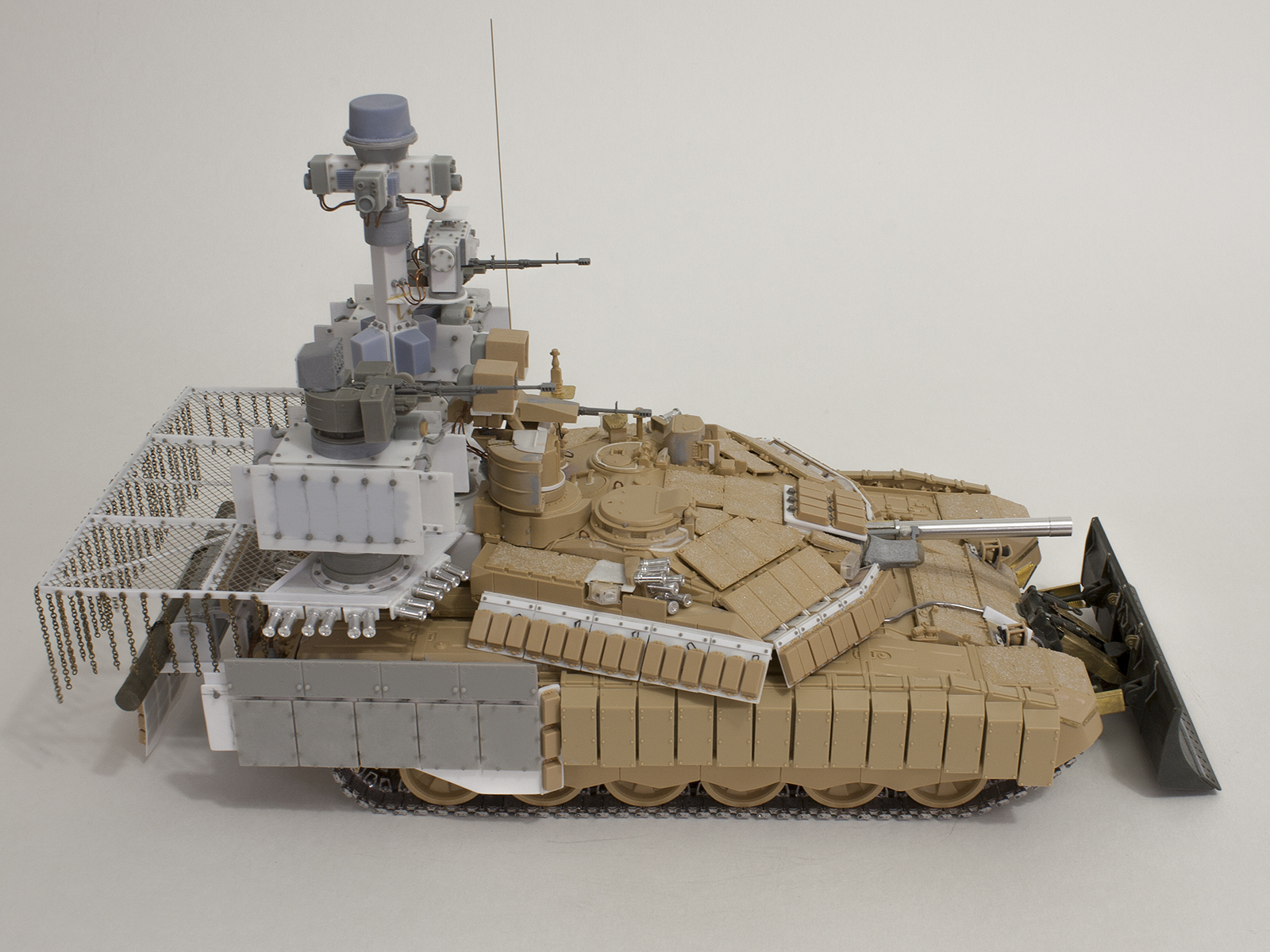

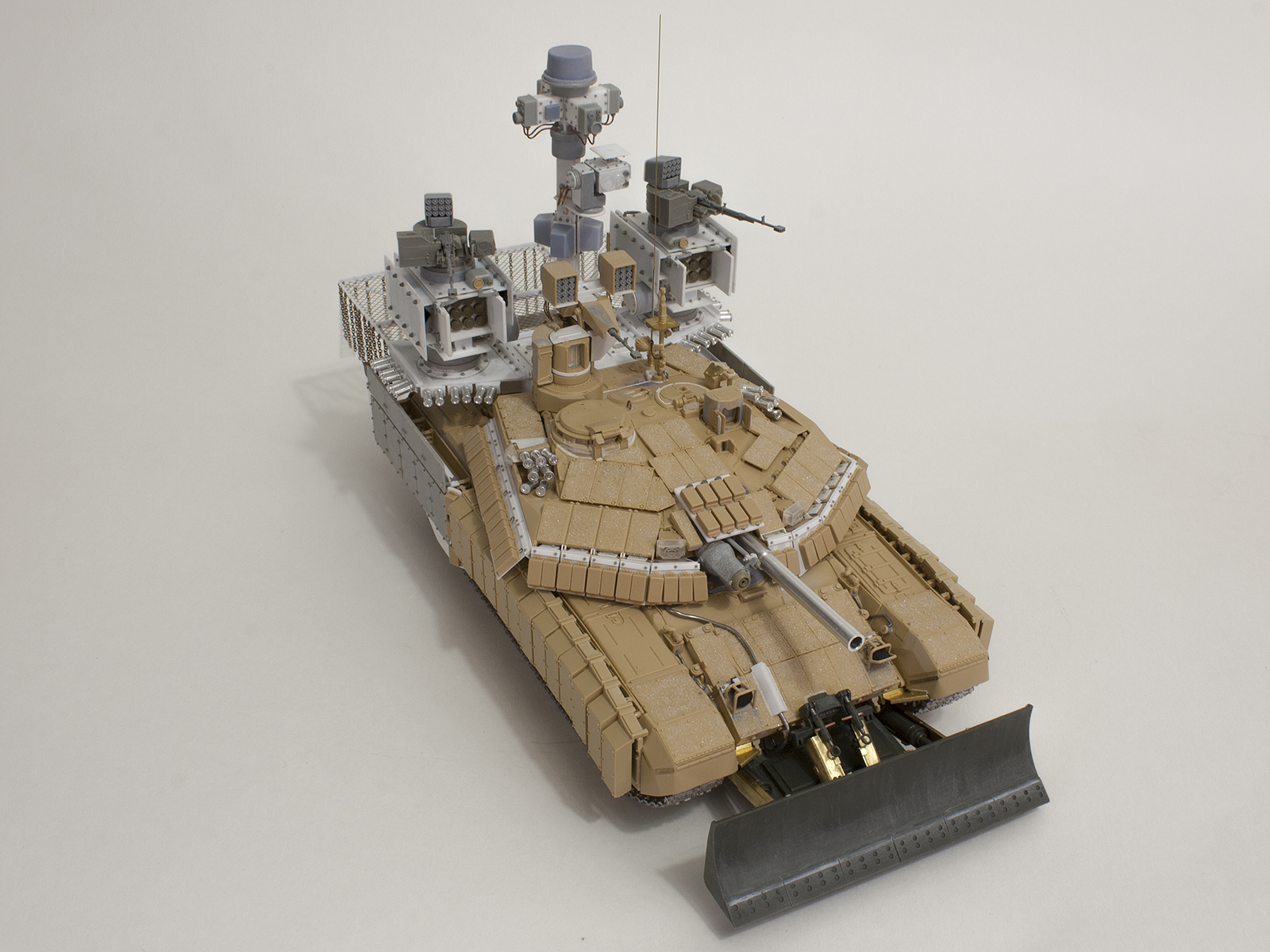

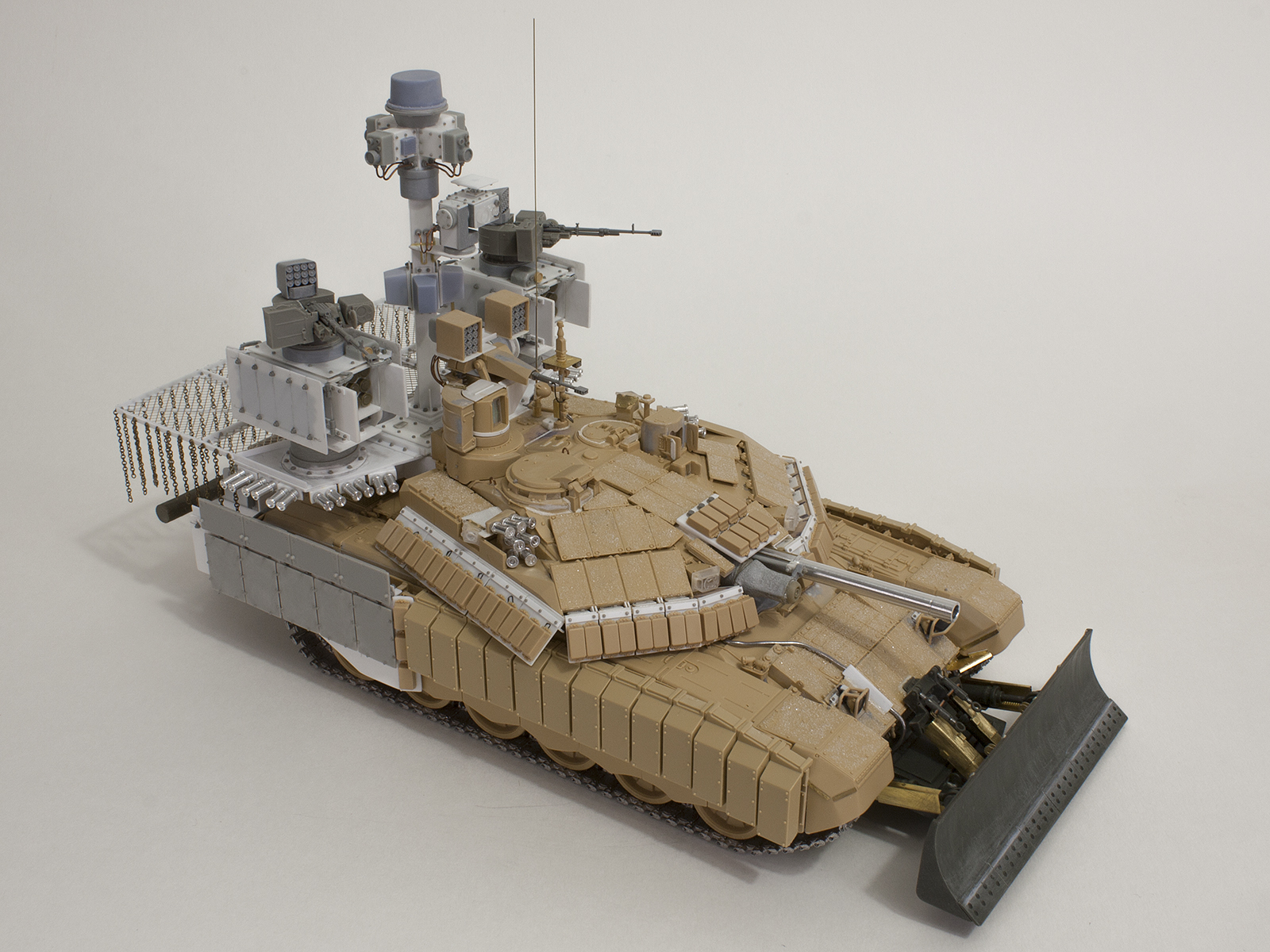

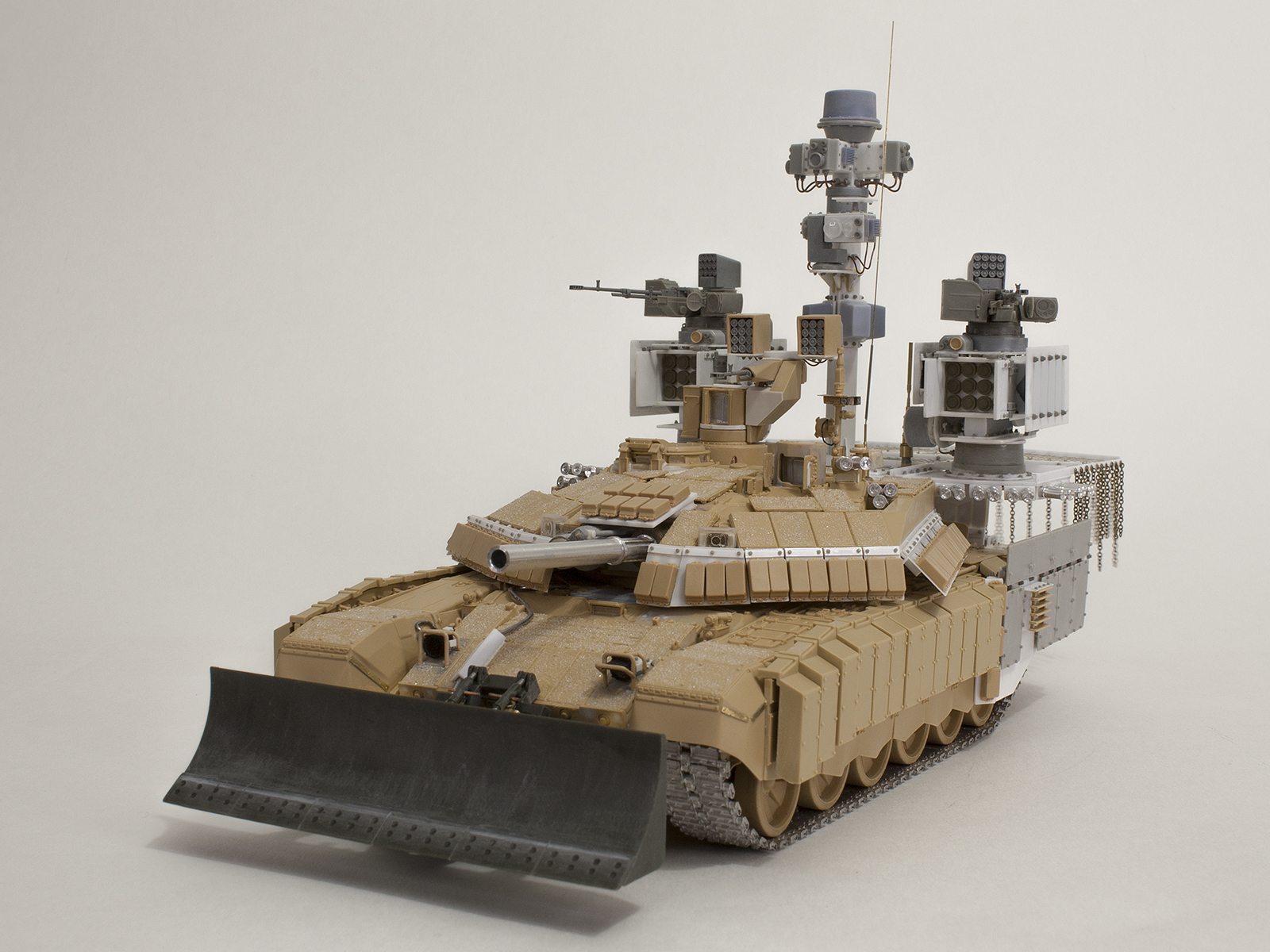

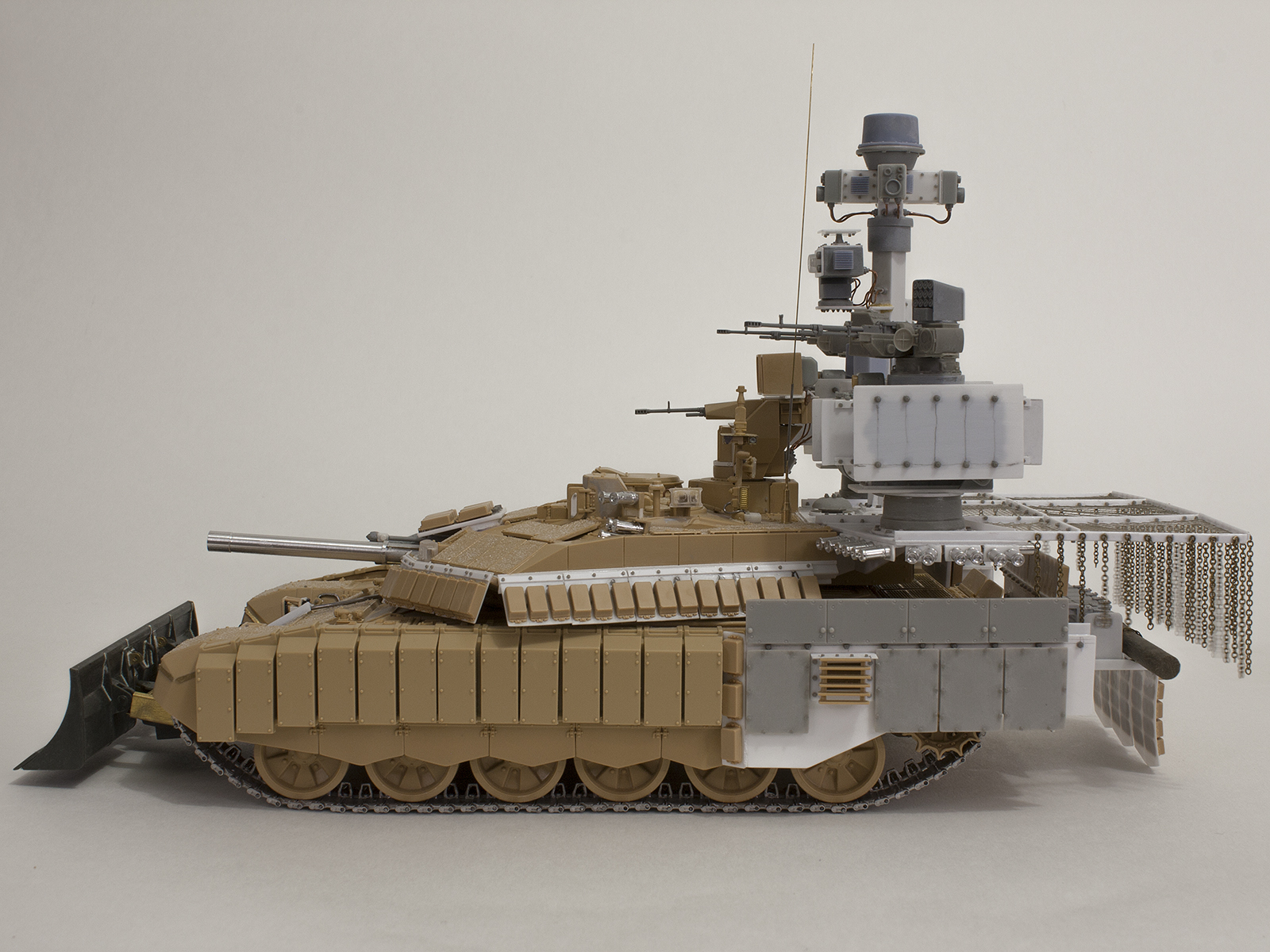

На этот раз количество фото модели в процессе стройки немного уступает количеству итоговых фото, поэтому удобней рассмотреть, чем описать на словах.

Забегая вперёд скажу, что, только работая с этой моделью я впервые осознал, что статья о покраске моделей в сборе «Покрасить можно всё» - прекрасная, и совершенно правильная, но работает не на 100%, ибо покрасить можно конечно всё, но иногда - устанешь красивши и всё равно не прокрасишь. Это мой случай. На фото модели до окраски, съёмными являются только гусеницы, катки, ленивцы, башня, пулемётные турели и самая верхняя часть на стойке с камерами и куполом РЛС, а также антенна, а совершенно зря: однозначно надо было делать съёмными и обе пусковые установки для РПО.

ОКРАСКА И МАРКИРОВКА

Всё по традиционной схеме:

Гусеницы - химическое чернение: старая зубная щётка окунается в жидкость и траки тщательно натираются в несколько подходов, в моём случае – в два. Жидкость AK159 мгновенно меняет цвет траков. Натираем, потом ополаскиваем в ацетоне, быстро пару проходов щёткой с ацетоном, даём просохнуть. Я процедуру повторил, после промываем водой проточной, сушим.

Модель загрунтована из баллона TAMIYA oxide red 87160.

Базовый цвет мешал на основе Mr.Hobby H330 Dark green.

Танк был окрашен в базовый цвет, далее – цветовая модуляция, адресные высветления осветлённой краской, общая обработка фильтрами в несколько подходов.

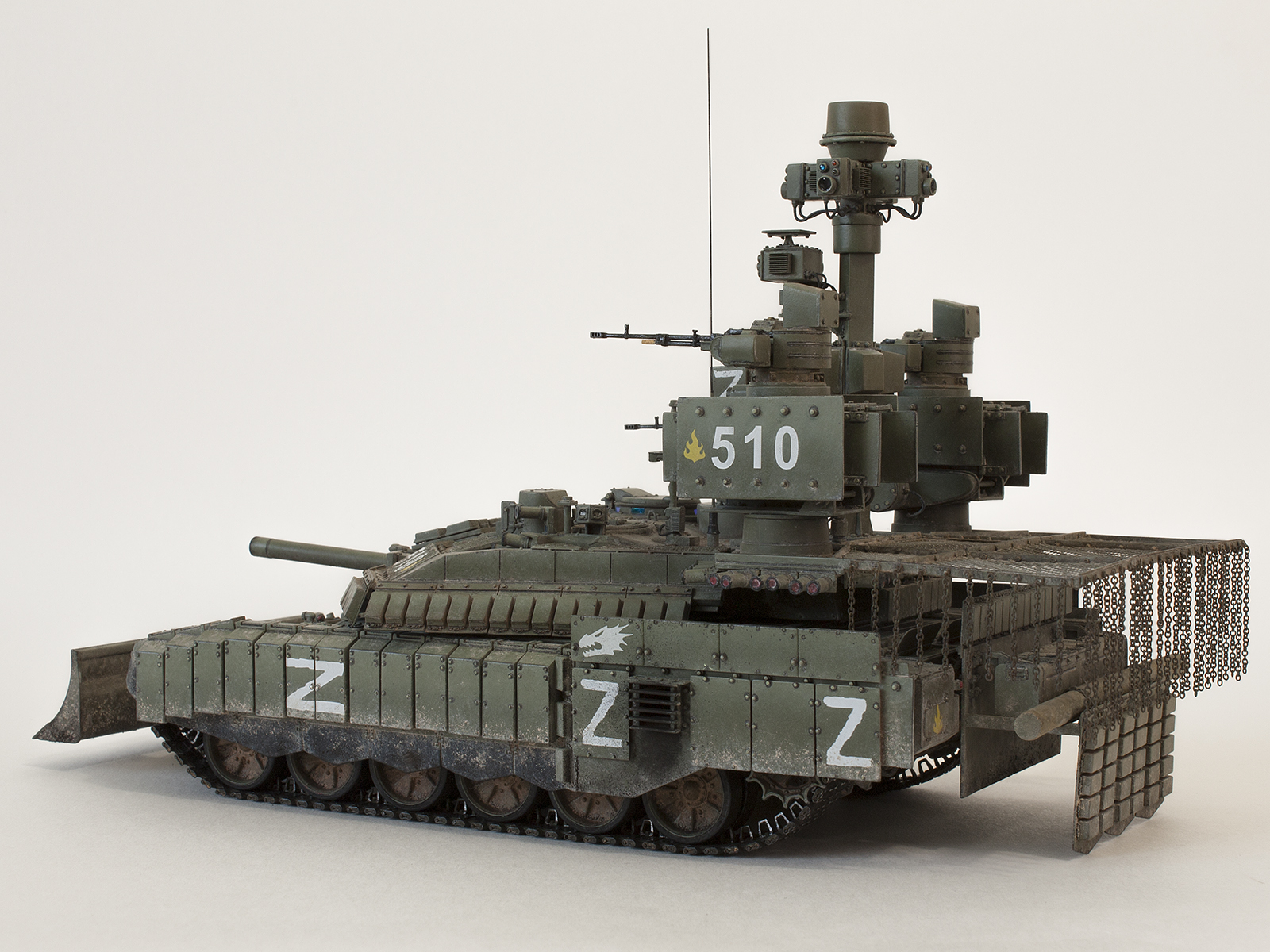

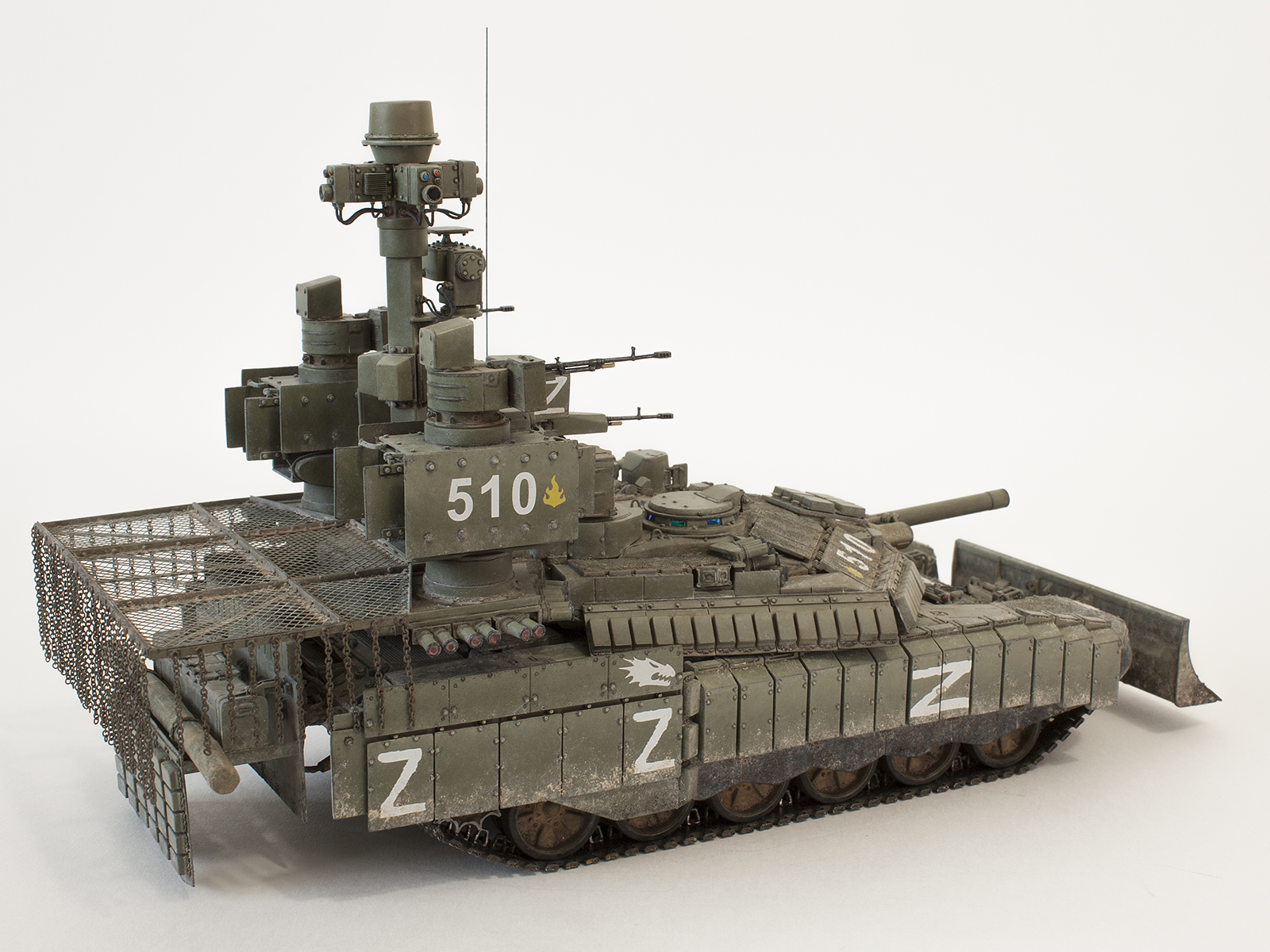

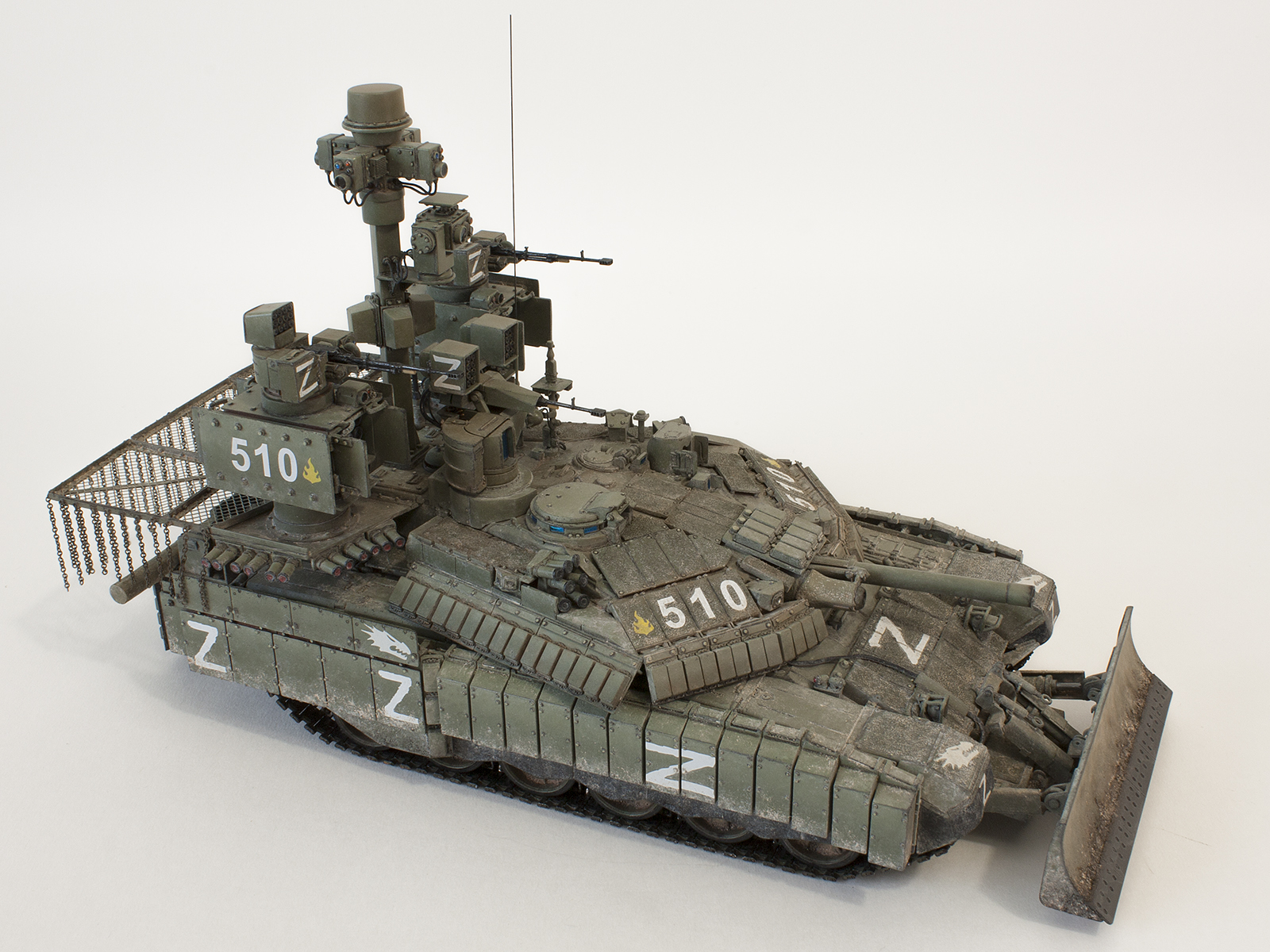

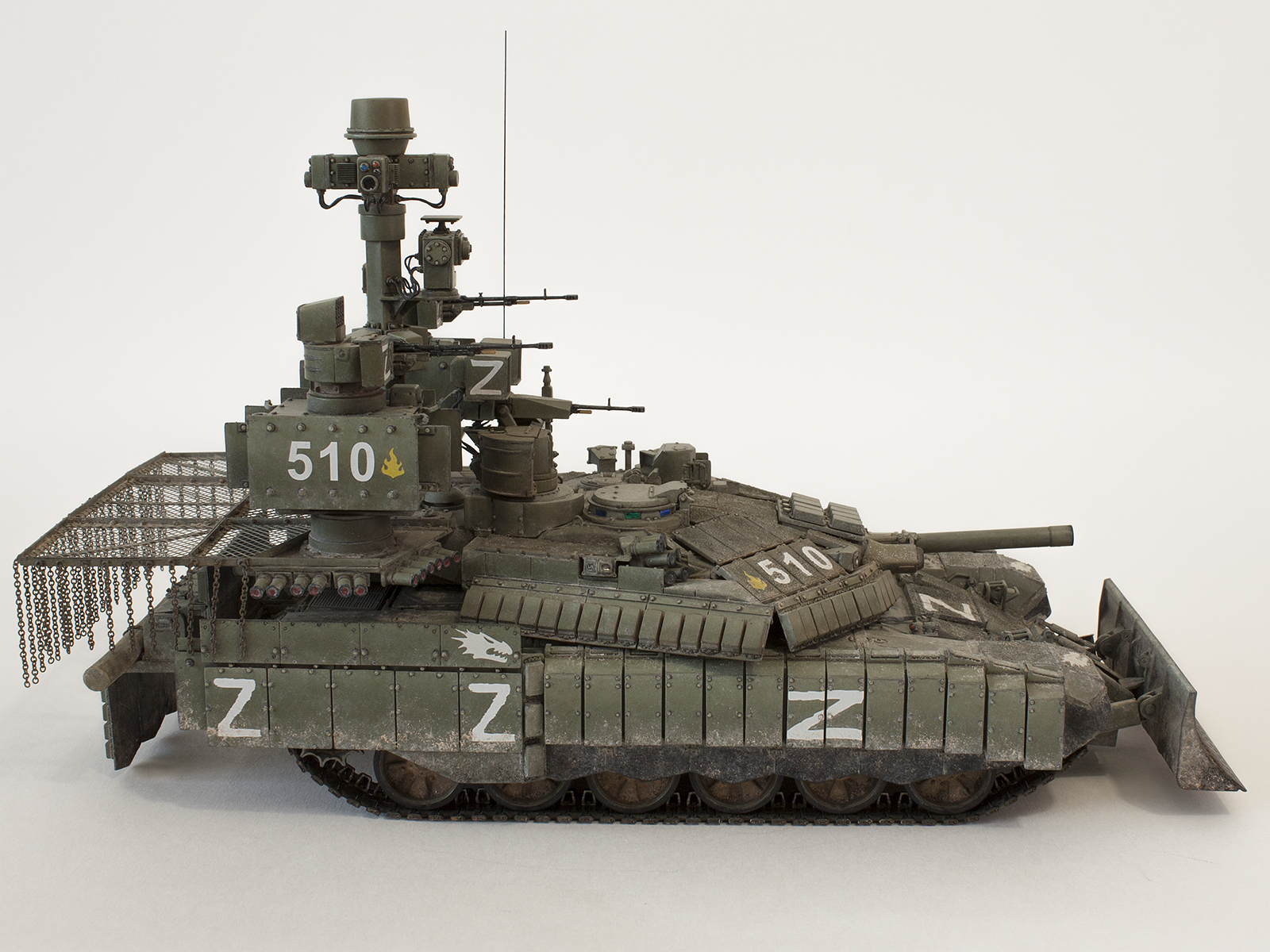

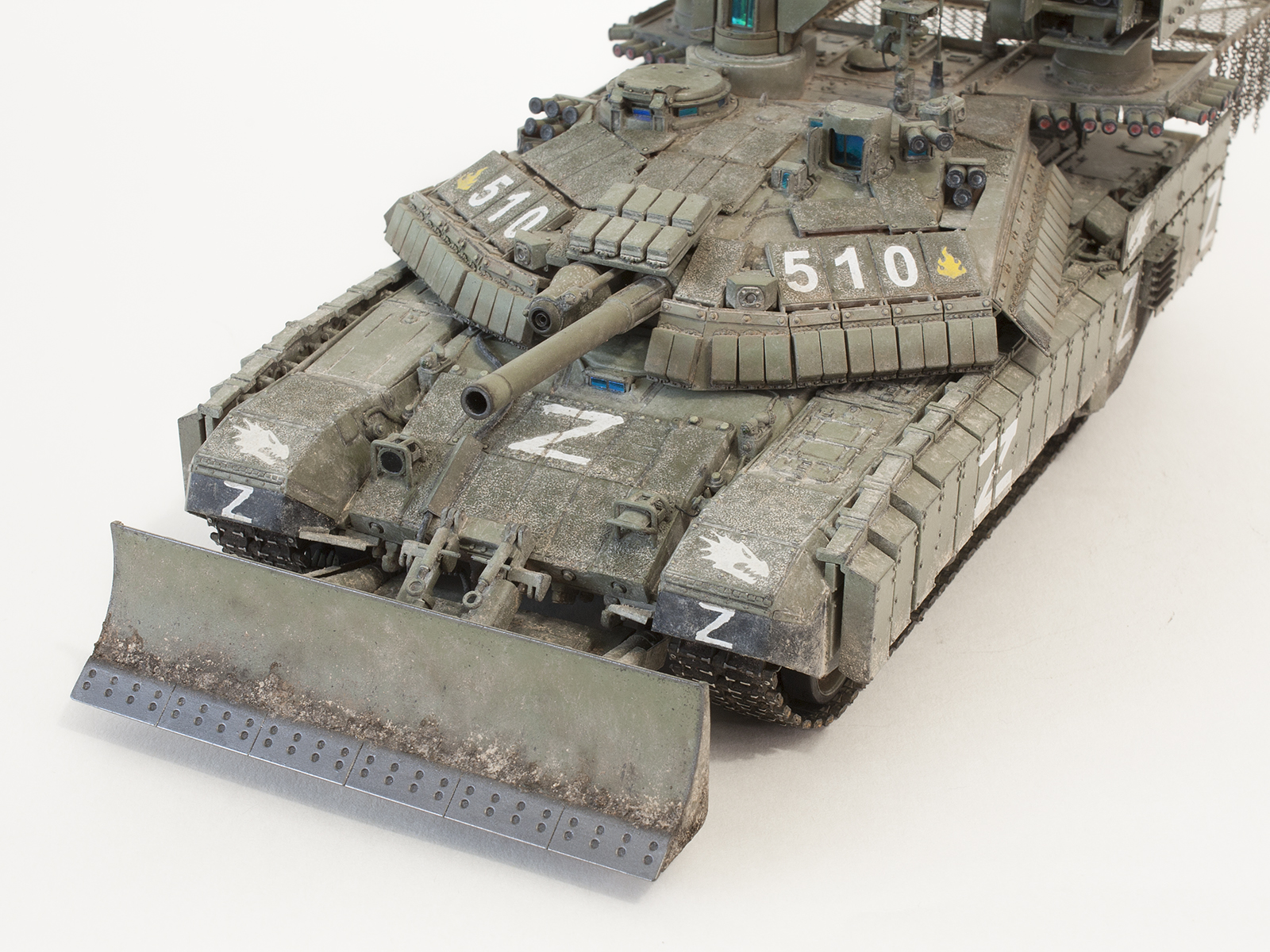

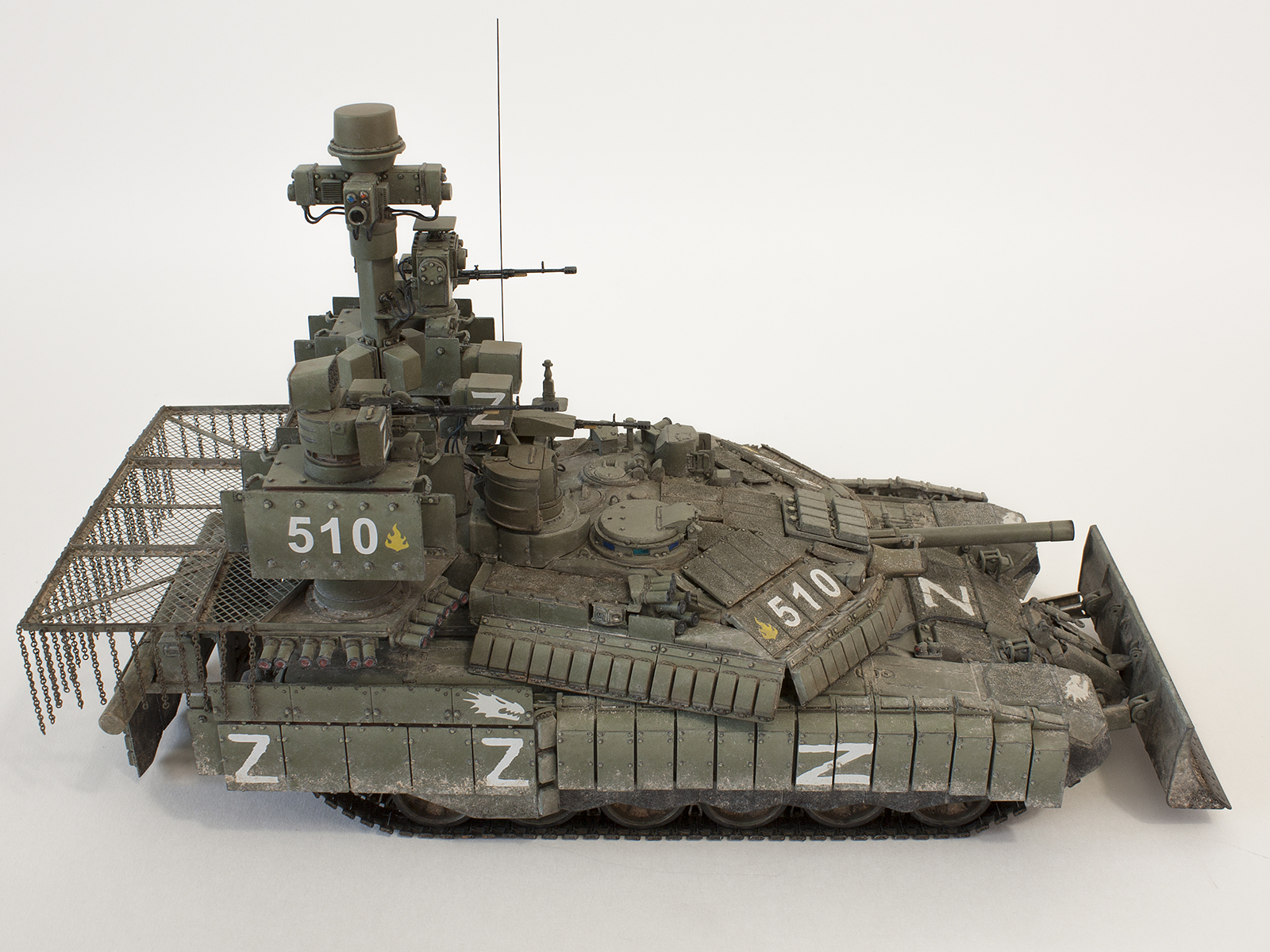

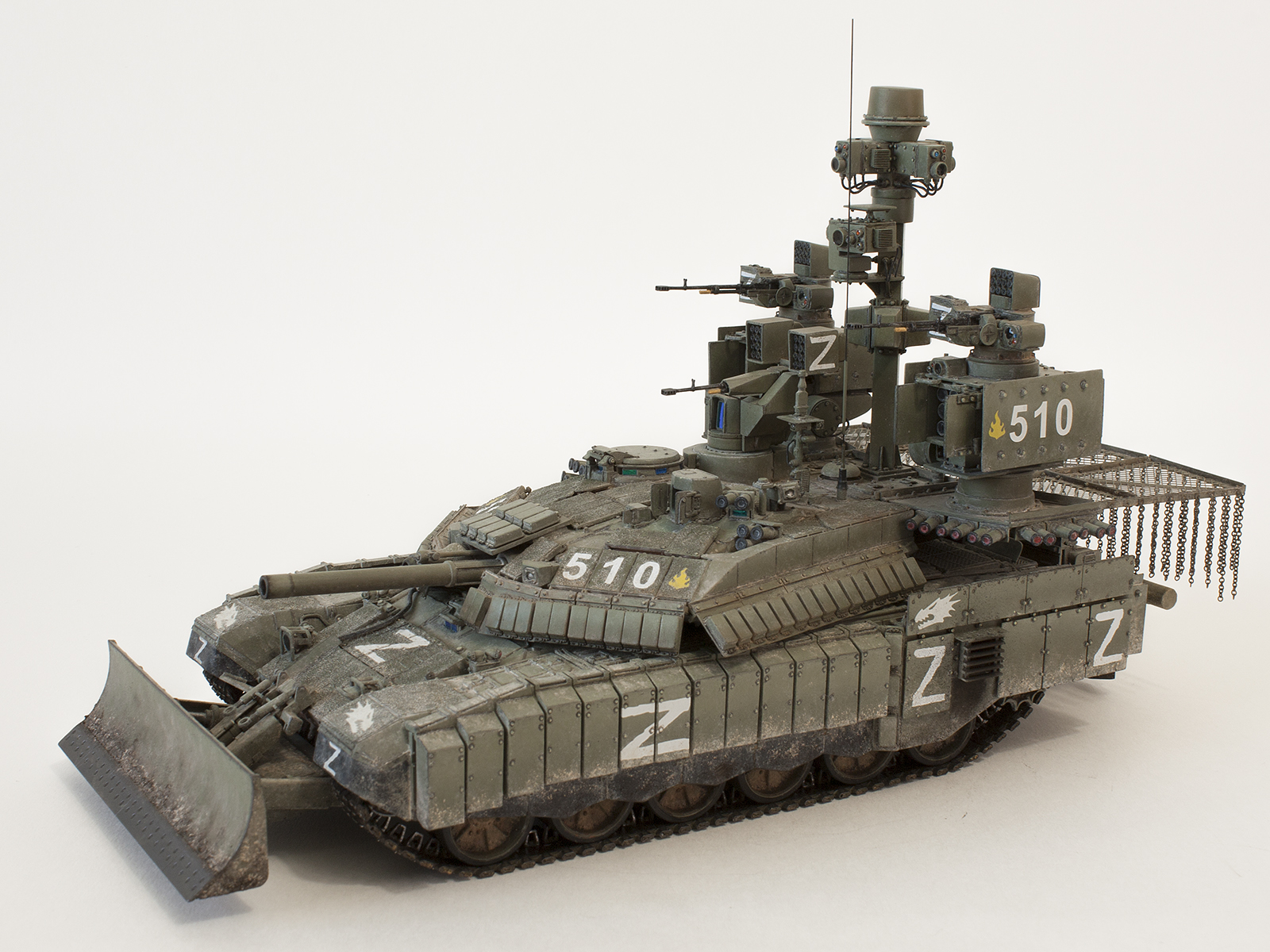

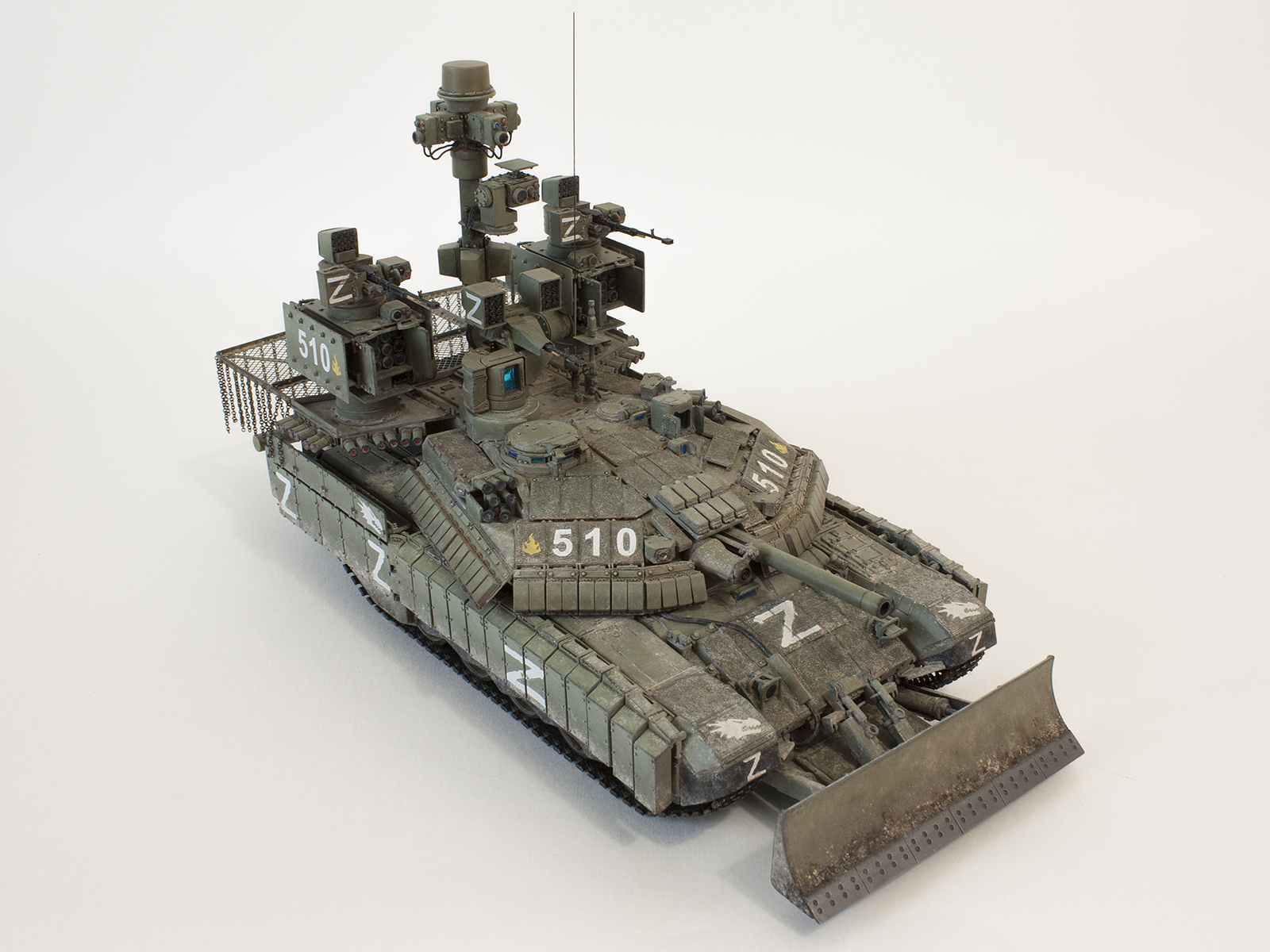

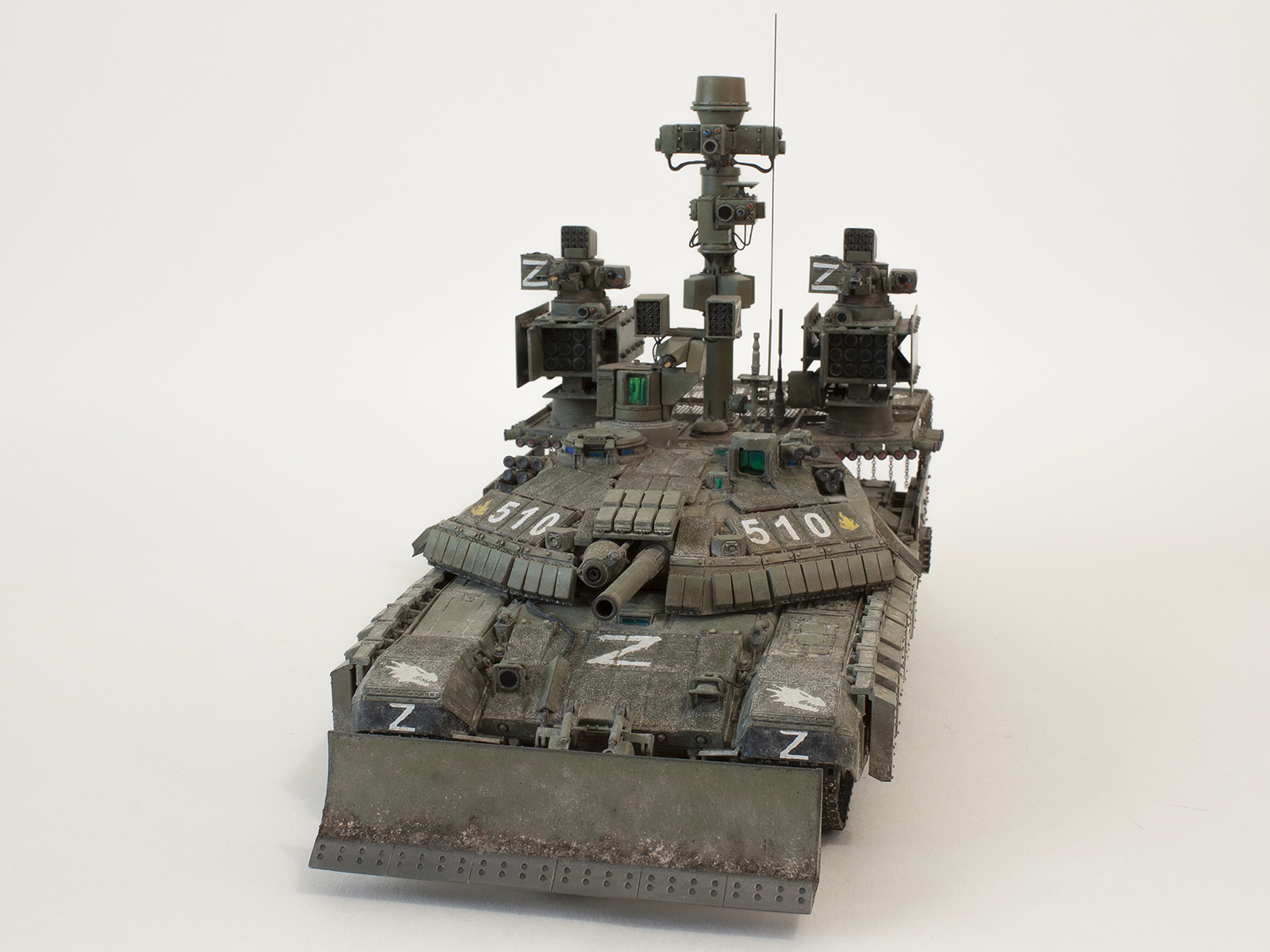

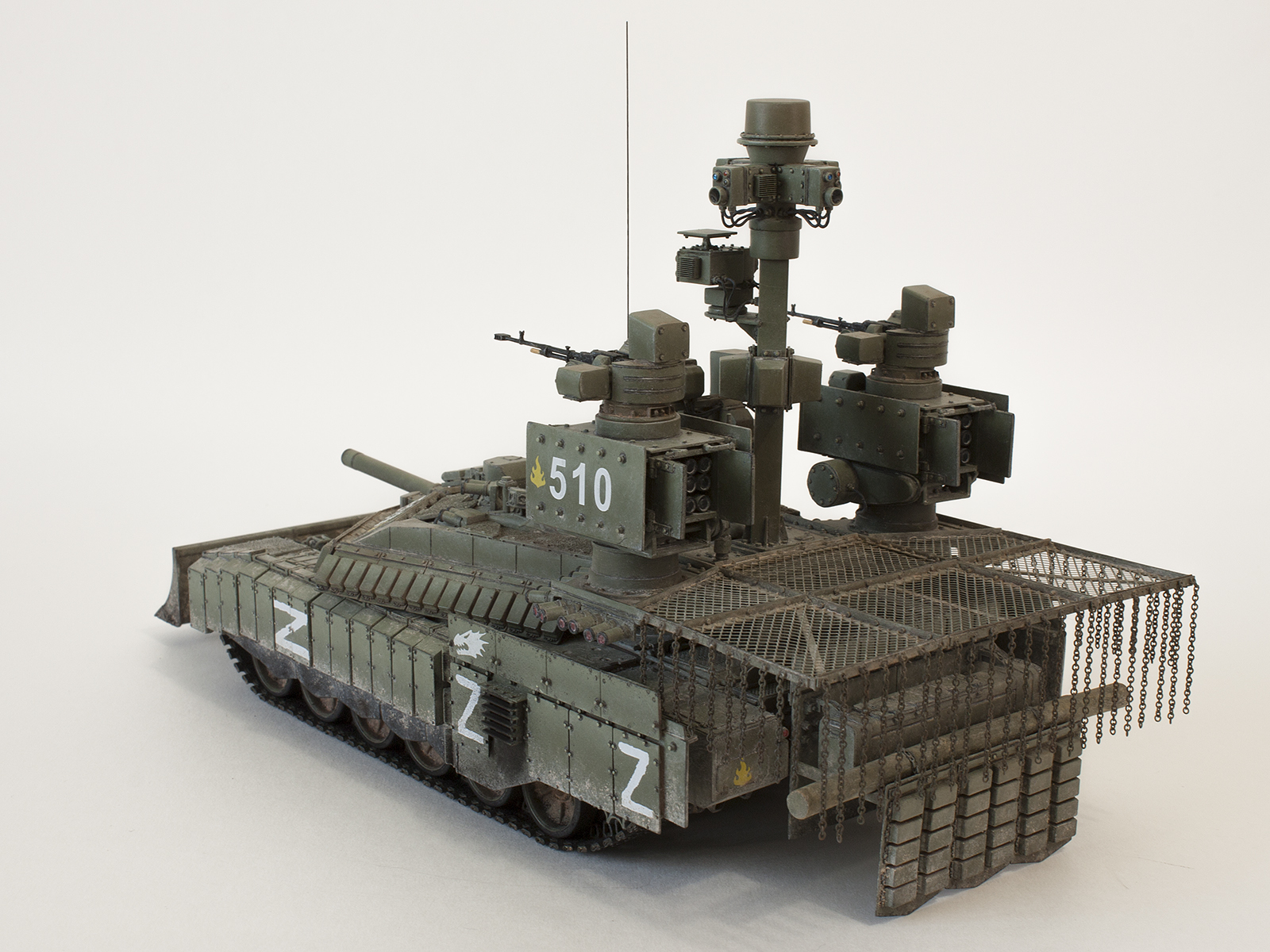

Маркировка: как я уже и писал выше, дан и тактический знак («огонёк», декаль от Fantasy Warrior),  и на машину нанесён якобы символ конкретно этого батальона – голова саламандры, ассоциируемым с огнём существом.

Бортовой номер – декали от «Звезды». Многие машины именно из зоны СВО имеют различные знаки быстрого опознавания, или просто маркировки в виде букв Z, V, O, и уже множества иных тактических символов – поэтому и на мою модель я традиционно нанёс маркировки в виде буквы Z различного вида на подходящих местах, во избежание дружеского огня и для однозначного обозначения принадлежности машины.

Общее запыление жидкими пигментами от Mig Production. Грязь на ходовой – пигменты Mig и смеси от Wilder и Mr.Hobby.

Катки пылил пигментом на растворителе для акрила, адресно – пигменты Mig.

Катки полировал пигментом Polished metal A.MIG-3021

На финишном этапе – вклеил смотровые приборы из набора SX-ART, а также – в каждый оптический прибор, глазок камеры, лазерного дальномера и т.п. – дал «линзу» из прозрачной УФ-смолы поверх краски соответствующего цвета.

ЗАКЛЮЧЕНИЕ

Несмотря на то, что дискуссионная именно даже сама идея и концепция – сама работа была интересной для меня, хоть и затянулась на очень долгий период.

Всем желающим что-то подобное сделать обращу внимание на то, что конечно Т-90М уже сильно сменил облик, и набор от Tiger Model уже не очень хорошо отражает именно актуальный вид машины. Не смотря на всю критику изкоробочных катков модели Т-90М от Amusing Hobby, артикул 35A070 – она гораздо точнее в деталях, и даёт достаточно реалистичную имитацию поверхностей с противоскользящим покрытием, которое как раз и надо для такой модели давать уже в пластике, т.к. имитировать его достаточно сложно, чтобы оно смотрелось именно как на реальном танке.

При этом, модель от Tiger Model не смотря на странный подход вообще к тому, как она приводится «из коробки» к виду Т-90М – собирается довольно легко и просто. Поэтому, если задумаете конверсию вроде моей или «Царь-Мангал» - тут ещё вопрос, что лучше выбрать для модели, когда видны-то будут вот как раз очень неплохие «из коробки» катки и точно так же отлично сделанный пластиковый ствол орудия.

В этой модели я попробовал поразмышлять, как должна выглядеть современная машина поддержки штурмовой пехоты: какие решать задачи, чем вооружаться, чем и от чего защищаться. Над моделью я работал очень долго, сменилось множество вариантов, и в какой-то момент вообще мог получиться по сути Т-90М с длинноствольной автоматической пушкой калибра 50 мм, с комплексом управляемого вооружения и оборонительными турелями.

Наверное, вообще надо отметить, что меня на эти размышления и концепции натолкнуло (и возможно именно так станет понятней, откуда сочетание тех или иных систем и идей в этой машине): это видео из зоны СВО с бросками вручную мины ТМ-62 для разрушения укреплений. Действие это сопряжено с высочайшим риском, причём как при попытке приблизиться к врагу, так и после броска собственной же мины.

Как-то само собой пришли на ум инженерные машины Churchill AVRE c мортирой Petard калибра 230 мм: она по сути бросала на дистанцию до 100 метром 25-кг заряд взрывчатки. Одно из развитий – Centurion AVRE, там инженерная пушка/гаубица калибра 165 мм, заряд взрывчатки в снаряде – до 16 кг. Мощная лобовая броня, имел бульдозерное устройство для расчистки себе пути.

Одно из безусловно самых эффективных способов зачистки укреплений, особенно сильно защищённых – это огнемёт. Аналогично, использовался много и часто всю Вторую Мировую. Много их не требуется, но это оружие скорее под свои задачи, свои участки.

Это всё как-то сложилось вместе: да, у нас прямо сейчас нет ничего похожего на вышеуказанные по сути «инженерные артсистемы». Но и укрепления сейчас всё равно врагом строятся с учётом того, что если оно такое основательное, что просто «чугунобетоний», и его не пробить в упор из танка – то противник просто назначит цель для трёхтонной бомбы или чего-то вроде этого. Поэтому, наверное, нет задачи у инженерного, вспомогательного, штурмового – как ни назовите - танка стоять и грустно ковырять метры армированного бетона 165/203 мм орудием, которого тем более нет…

С одной стороны – не следует, наверное, создавать машину, которая может и бороться с бронетехникой, и с пехотой, и с инженерными сооружениями, и сама себя защитит от всех мыслимых и не мыслимых средств нападения, и вообще одна в поле воин. С другой стороны – хочется обеспечить максимальный функционал и огневую мощь при разумных массогабаритных характеристиках основного танка.

Поэтому, в итоге и получилась такая машина: для расстрела полевых укреплений и окопов она может использовать 120-мм мины. Противника, укрывающегося в зданиях, посадках или импровизированных укреплениях в подвалах домов – поражать термобарическими зарядами с приличного расстояния. Идея же применения пусковых установок на танках – не новость, поскольку танковая пусковая установка БКП-Б812 была изобретена ещё в 80-х годах, стреляла правда не «термобарами», но тем не менее. Если требуется – можно при помощи огнемёта с близкого расстояния, почти в упор, поражать щели и амбразуры укреплений, создавать очаги пожаров, вынуждая противника покинуть занимаемую позицию. Бульдозерное устройство – чтобы при необходимости расчистить (или наоборот, создать) завалы. Установка комплекса, позволяющего произвести подсвет цели - обеспечивает возможность поражения особо защищённой цели высокоточным оружием, а затем – добить собственными средствами танка. На сколько эффективна предусмотренная система противодроновой обороны – вопрос дискуссионный, однако она есть.

Объять необъятное к сожалению, не всегда получается, и военная техника буквально на глазах развивается быстрее, чем я строю модели: уже реально поднимают голову лазерные турели, и отрабатывают концепцию противодроновых патронов калибра 12.7 (кстати, как они подружатся с ДТК на моих пулемётах – видимо, никак…). На рынке появляются турели с «картечницами» и наведением с использованием ИИ. Неизменным остаётся одно: видимо, пока будут люди – будет война. А будет война – будут и танки.

Какими будут Ваши танки – решать только Вам, а моя модель – перед Вами.

Моё почтение.

Kais.

30.10.2026
