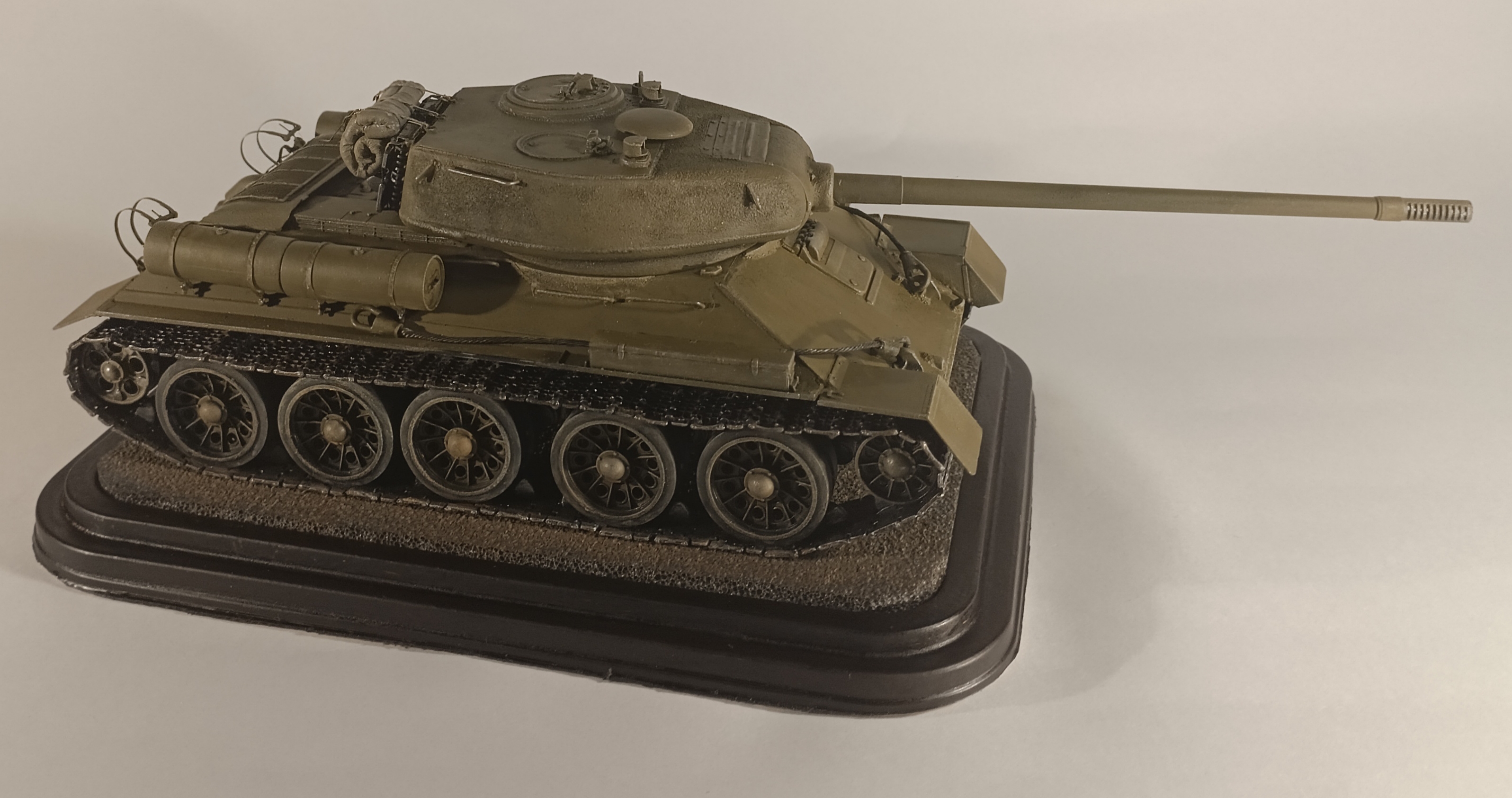

Опытный танк Т-34-100, весна 1945 г.
- Производитель:
- Макет, Model Point,Звезда
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945
Приветствую уважаемых каропчан!

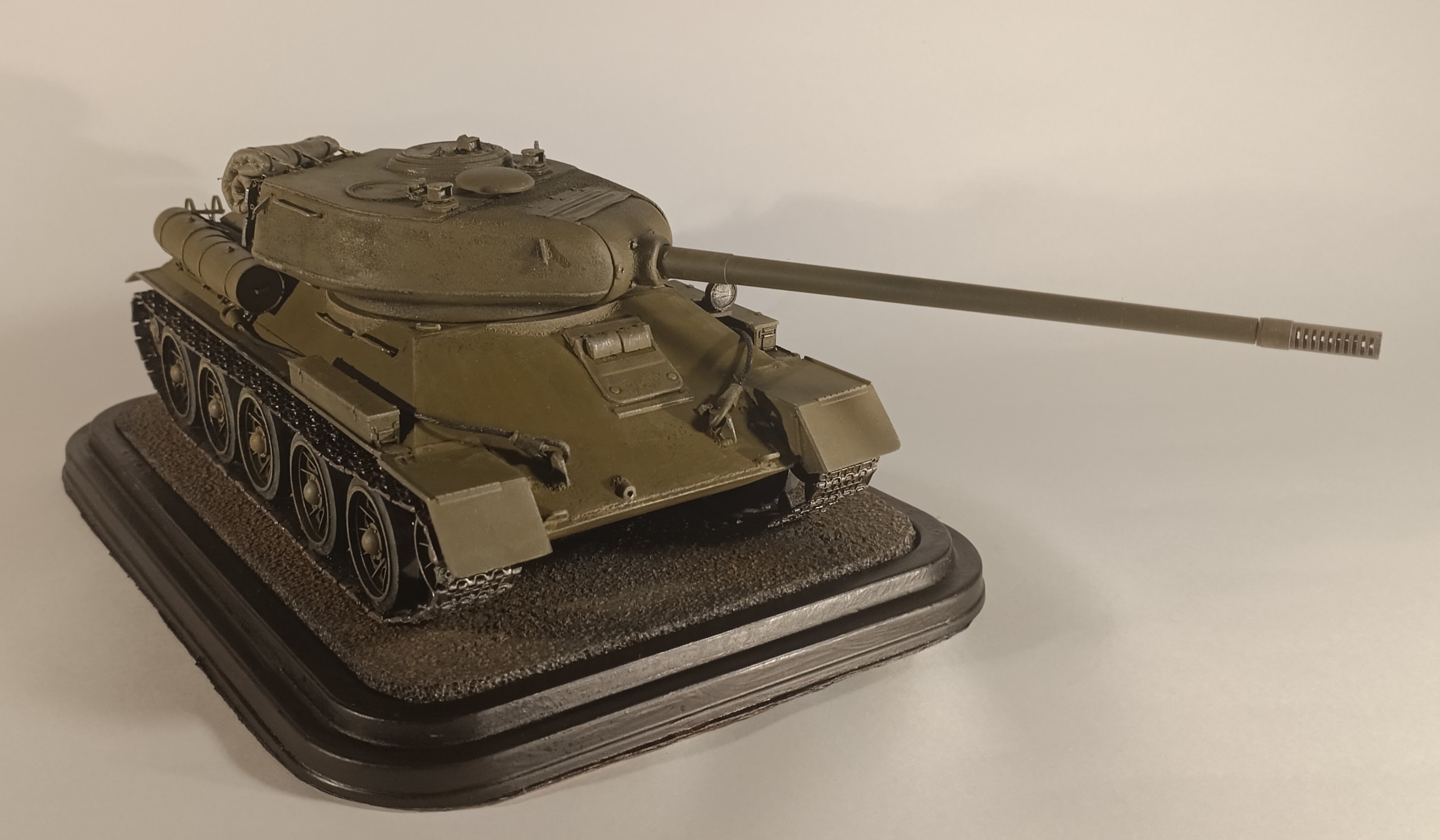

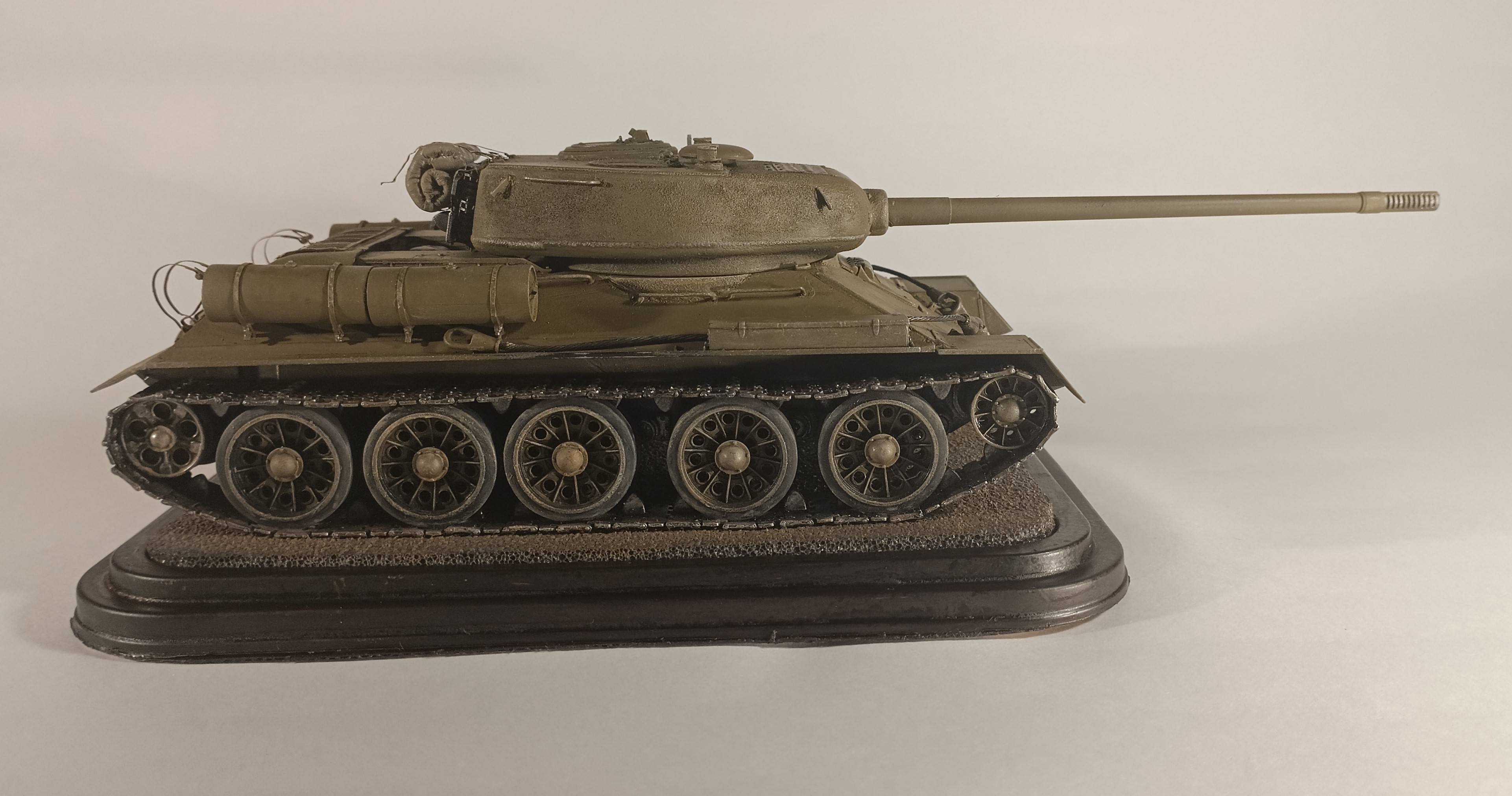

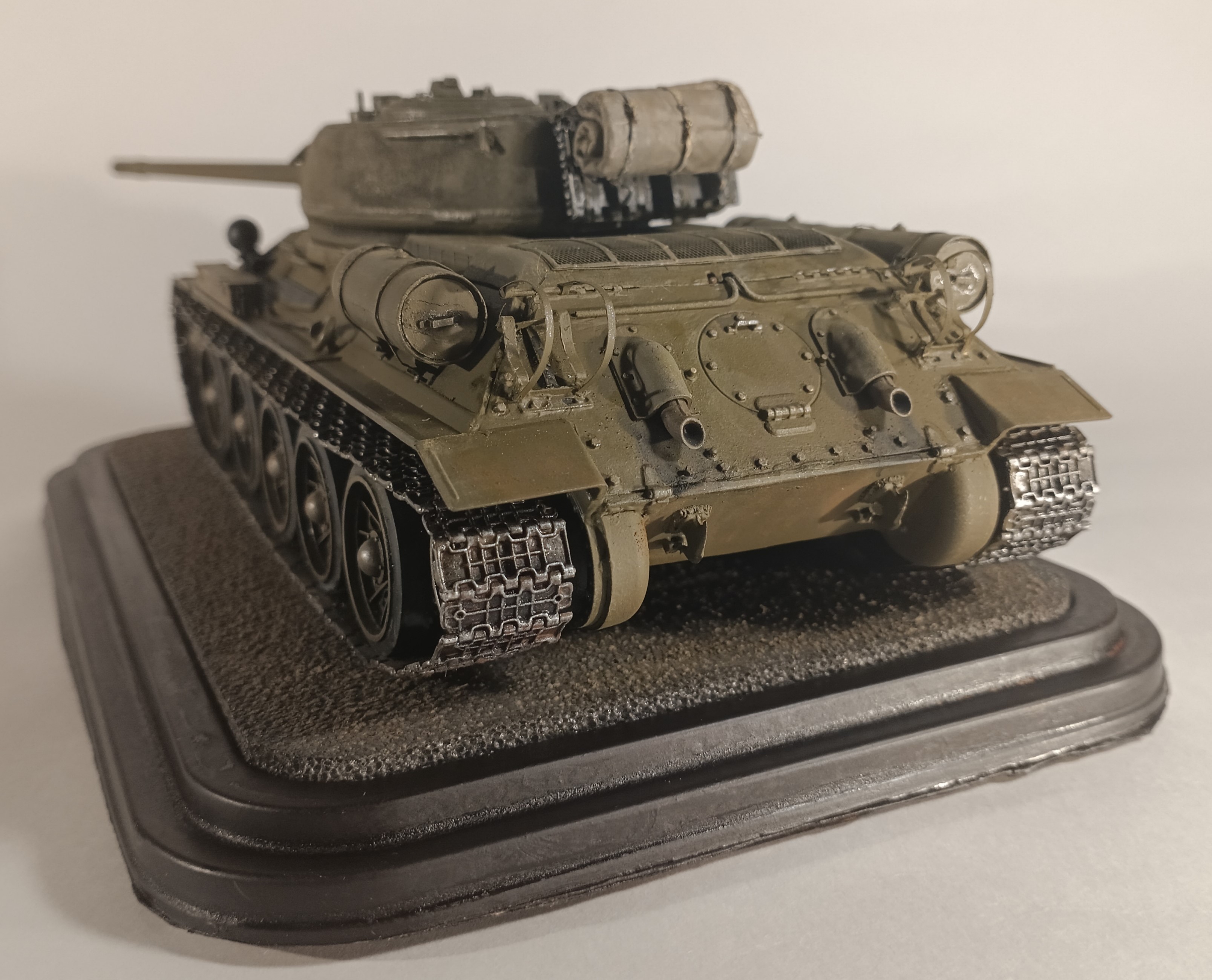

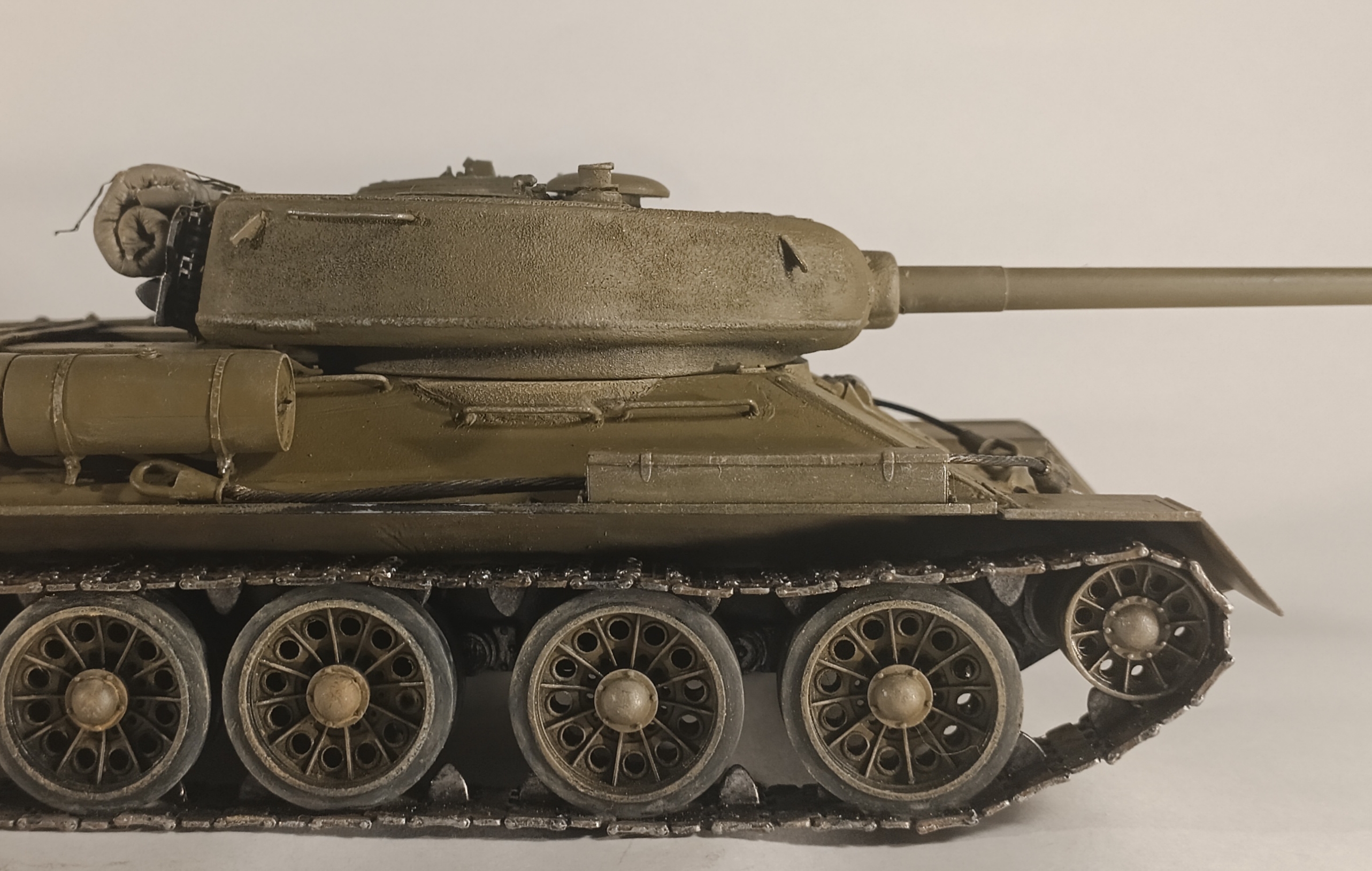

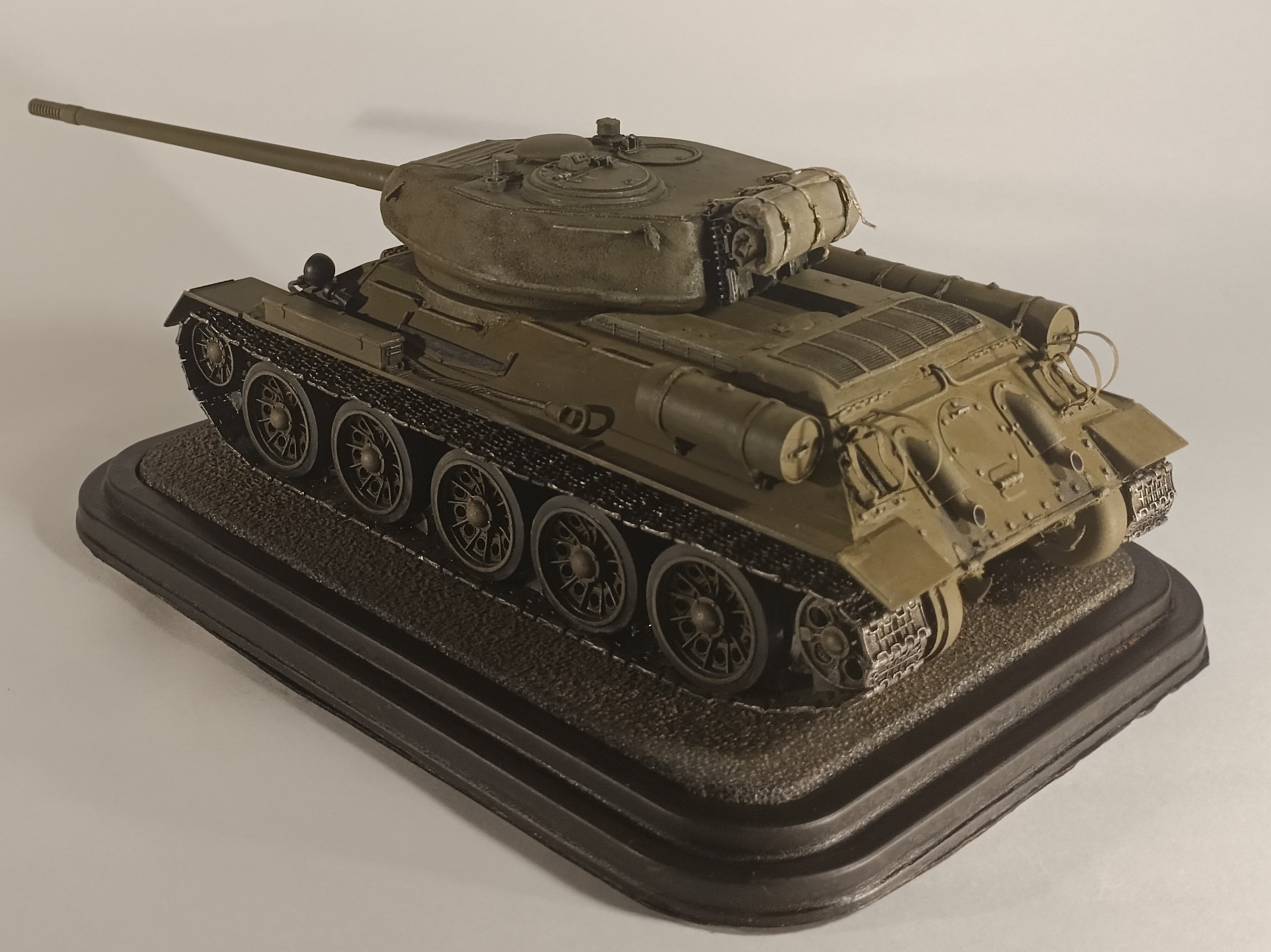

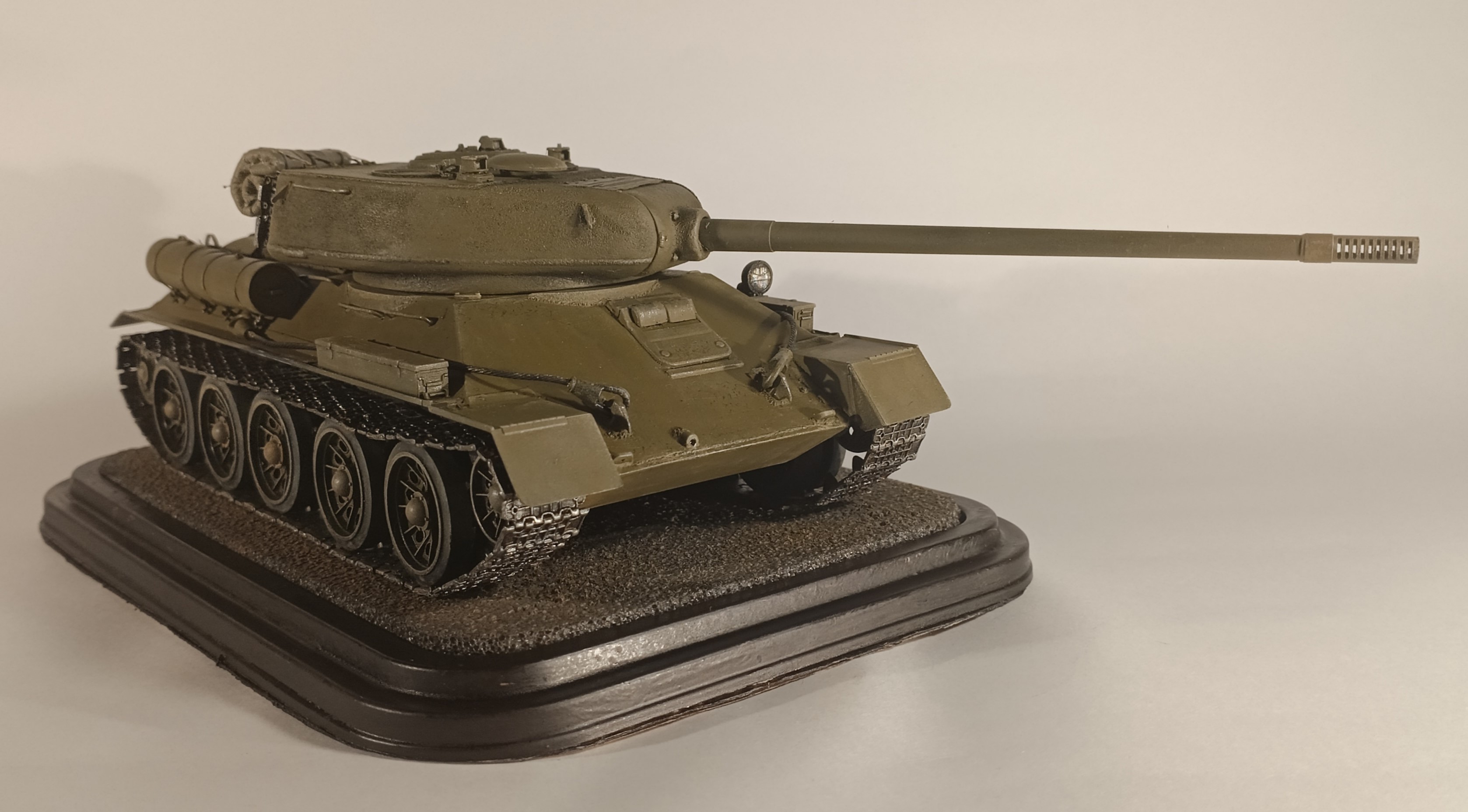

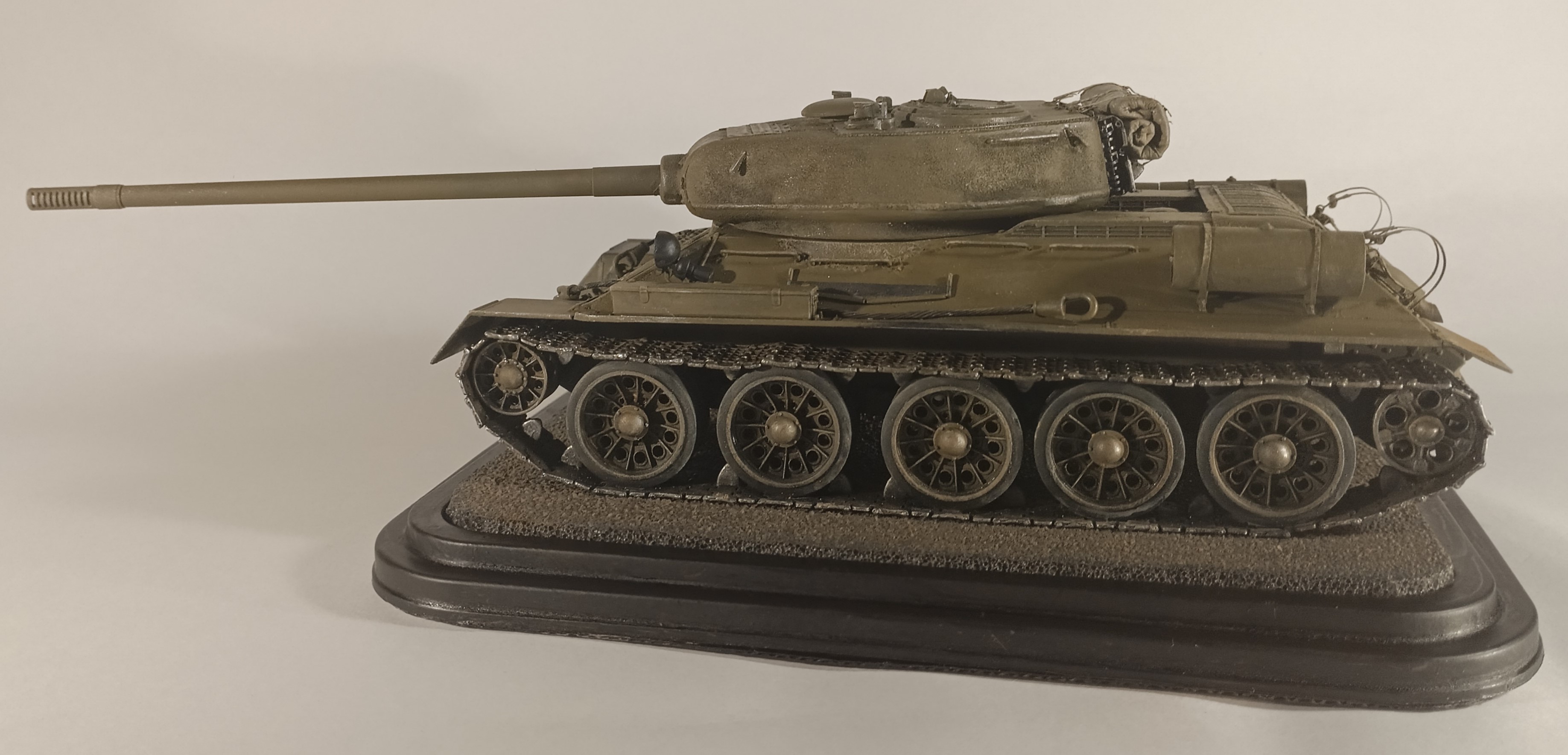

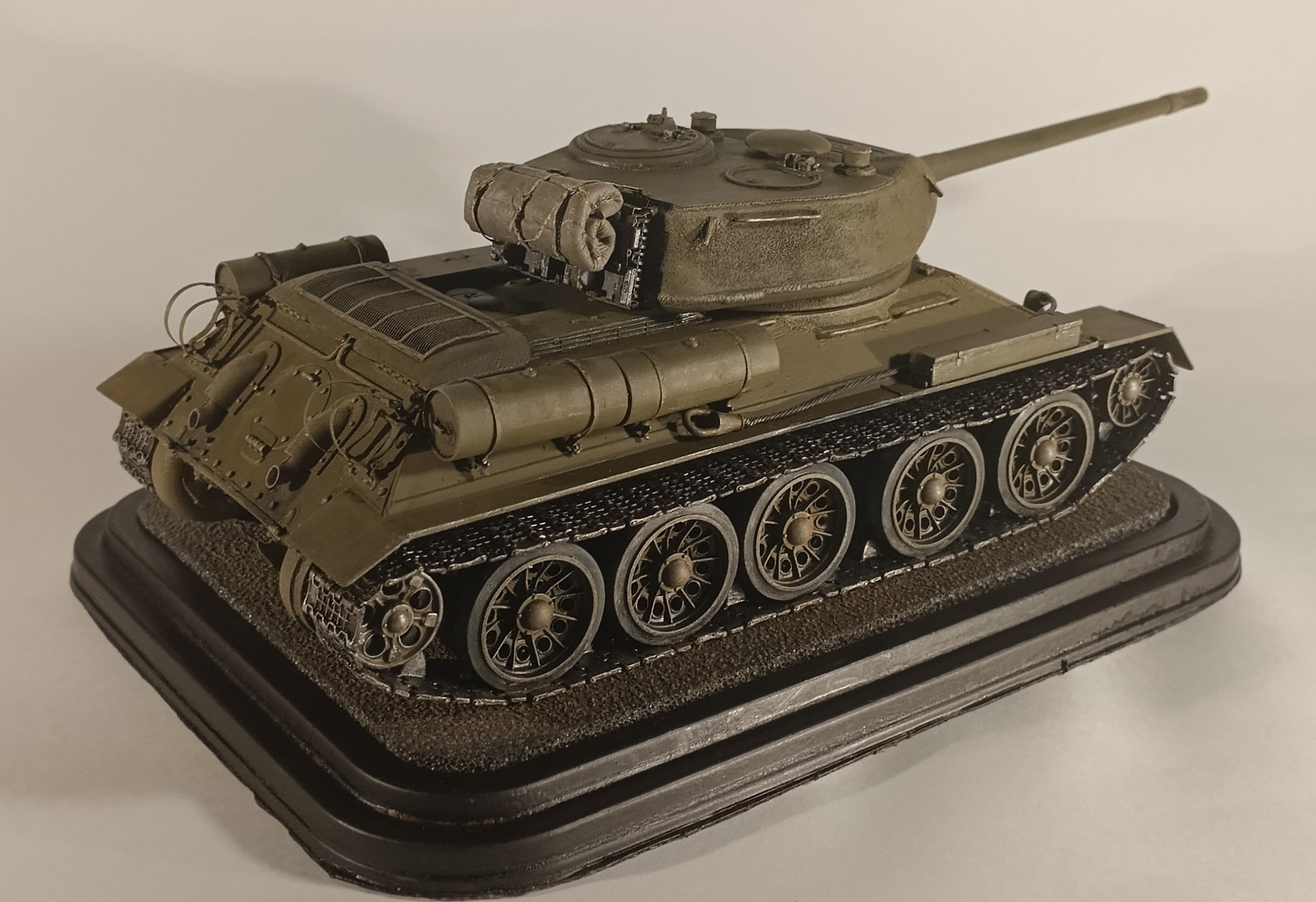

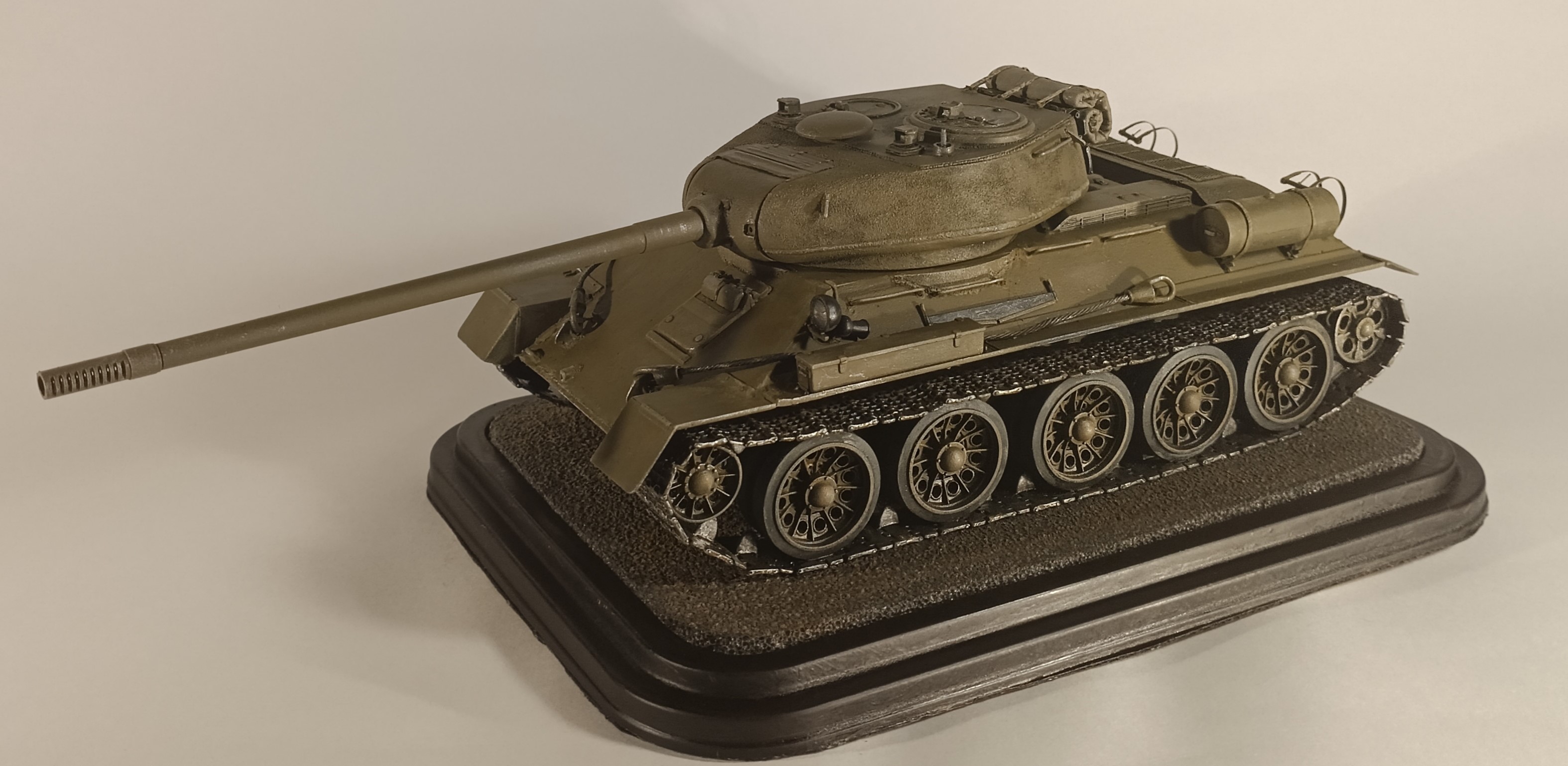

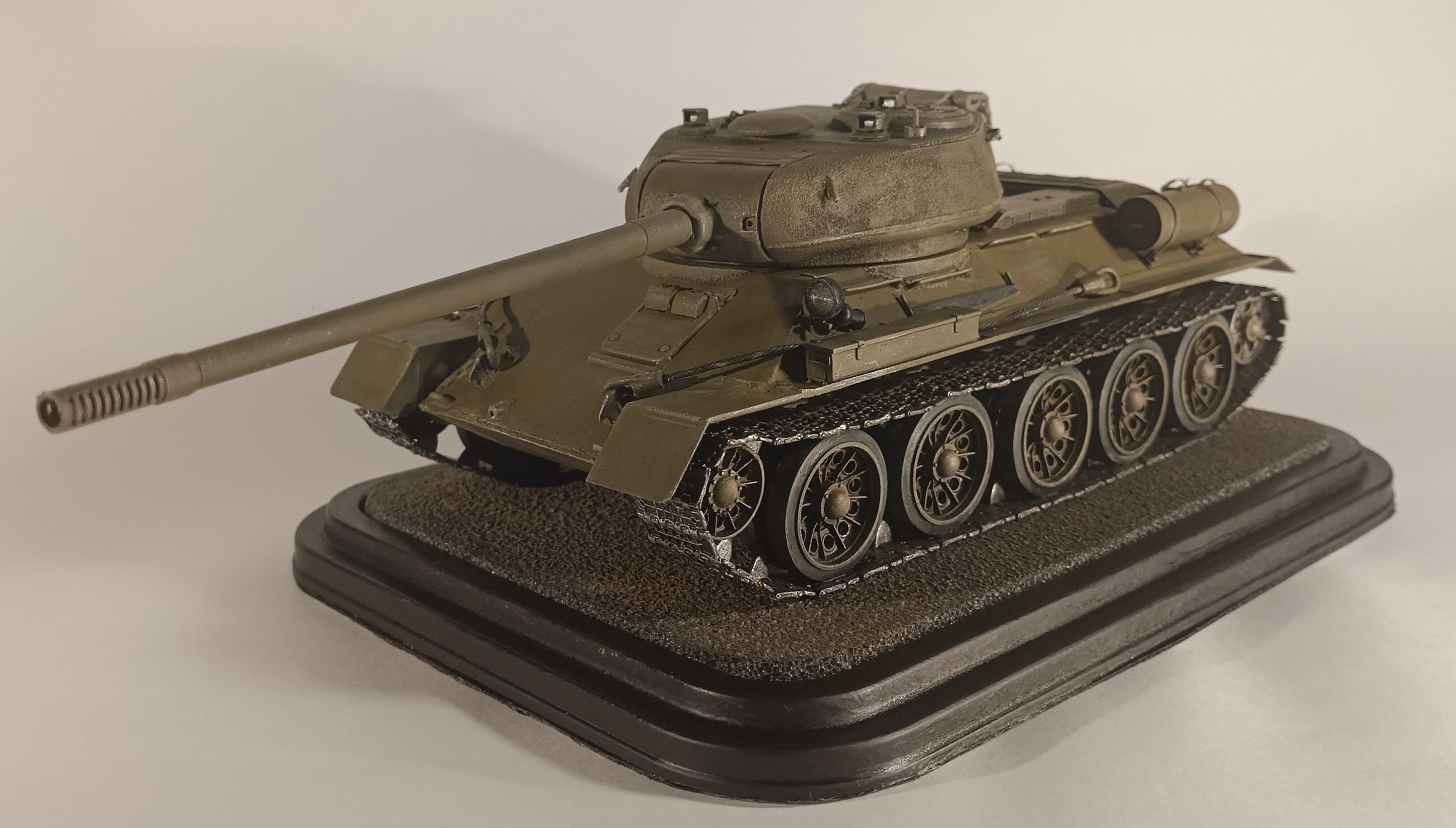

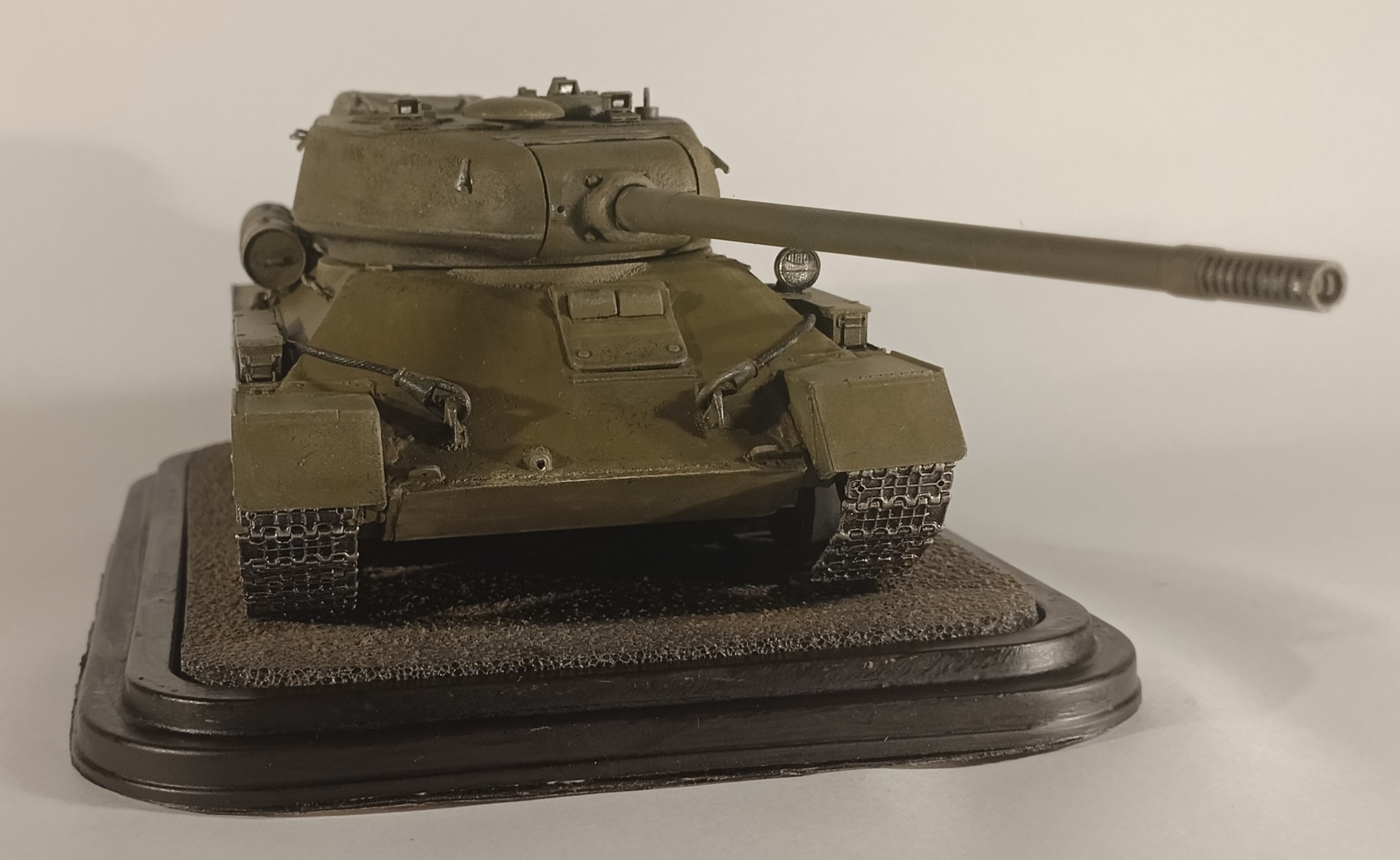

Представляю модель опытного танка Т-34-100 с орудием ЛБ-1 (ЗИС-100), завод № 183, весна 1945 г.

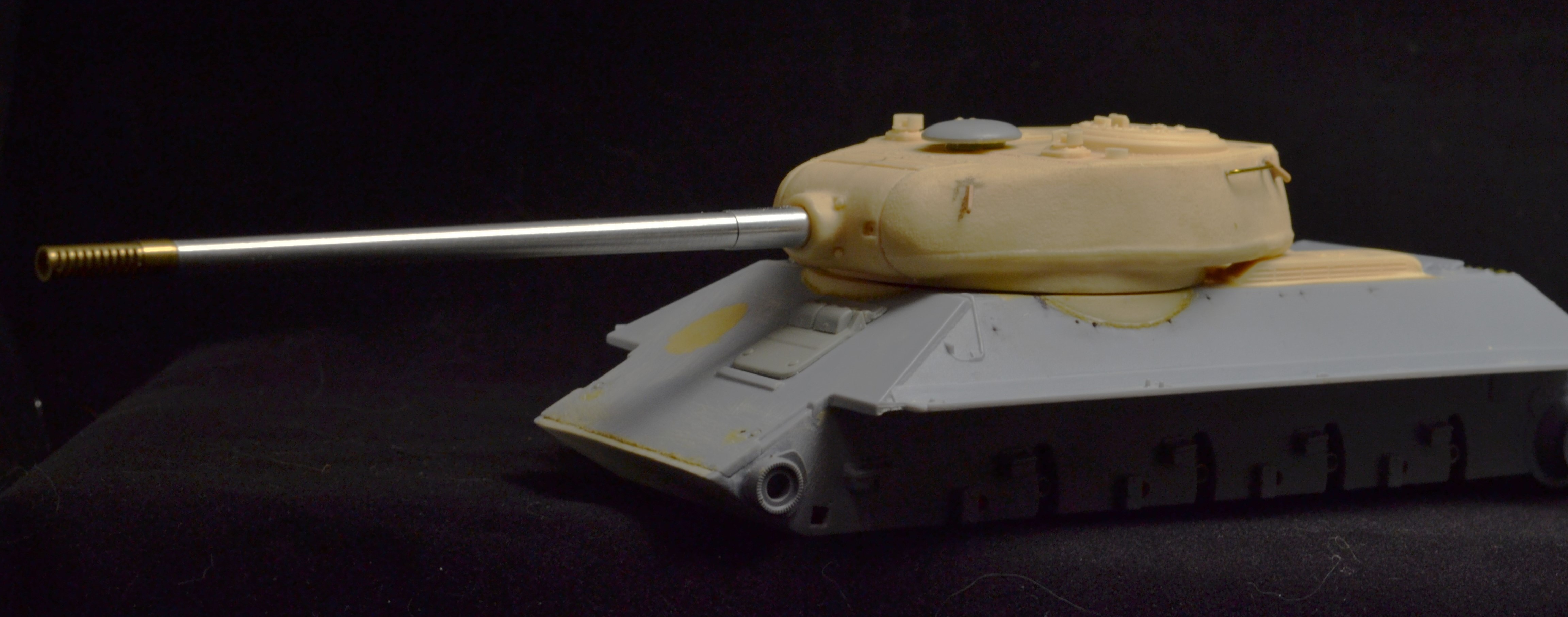

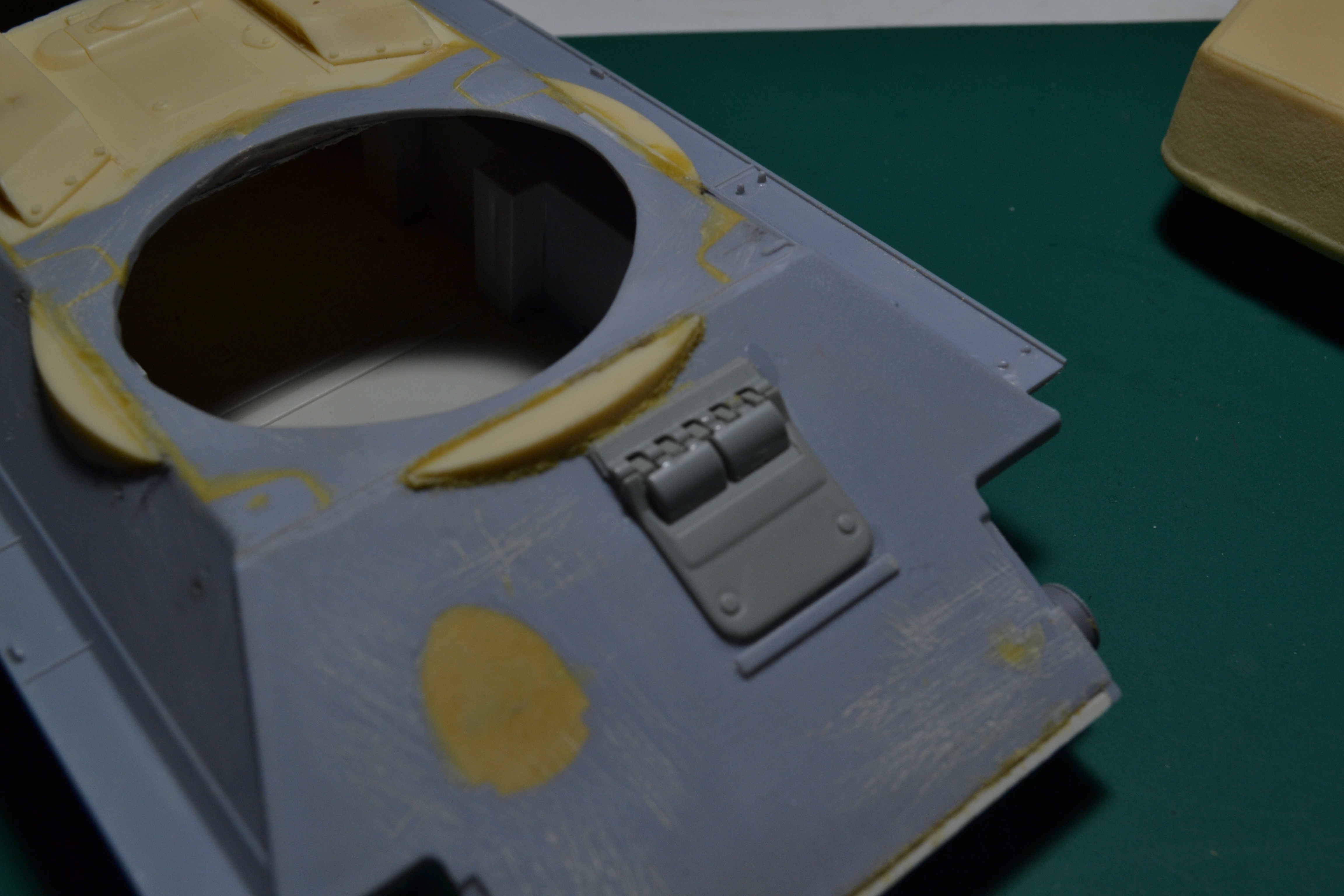

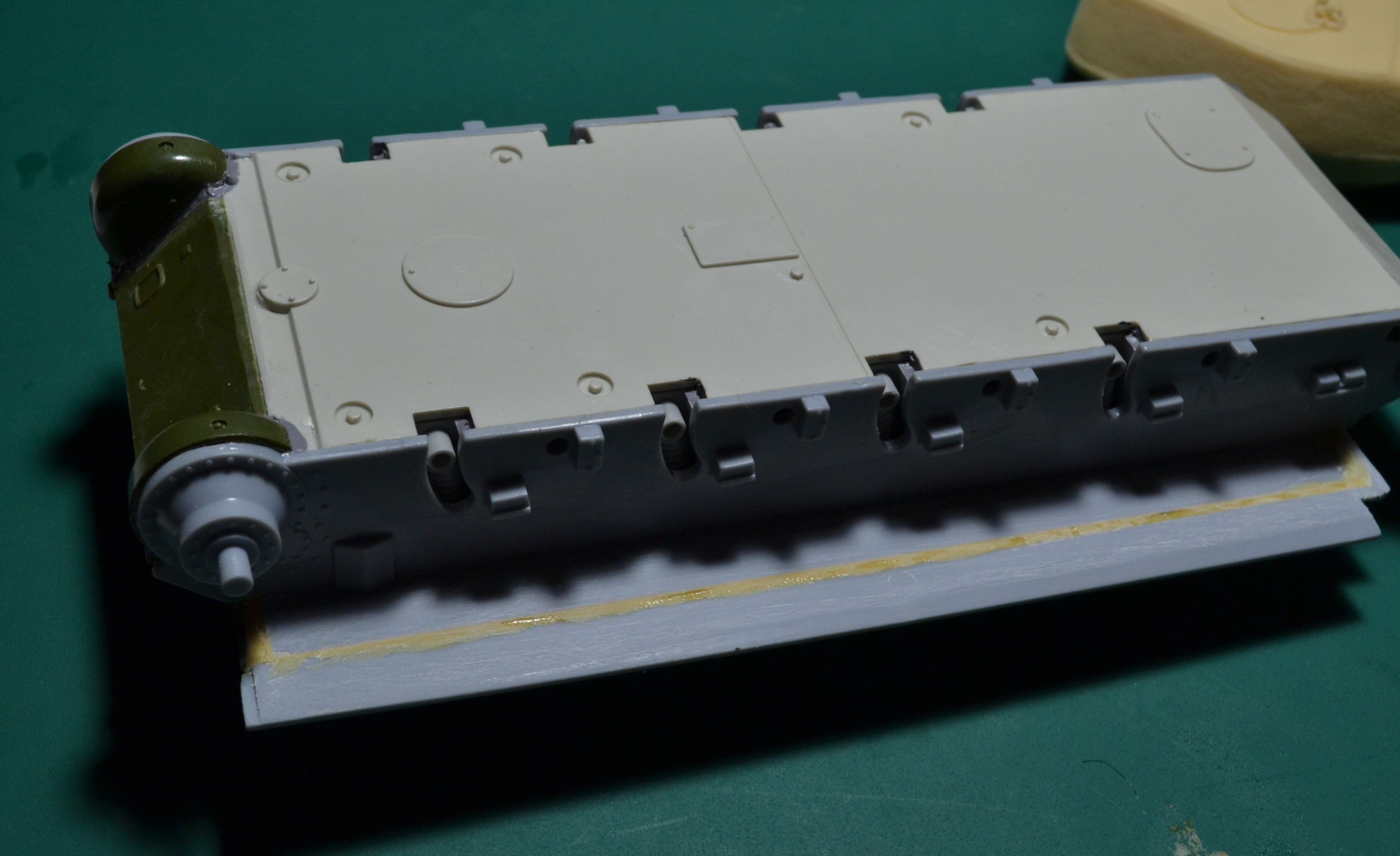

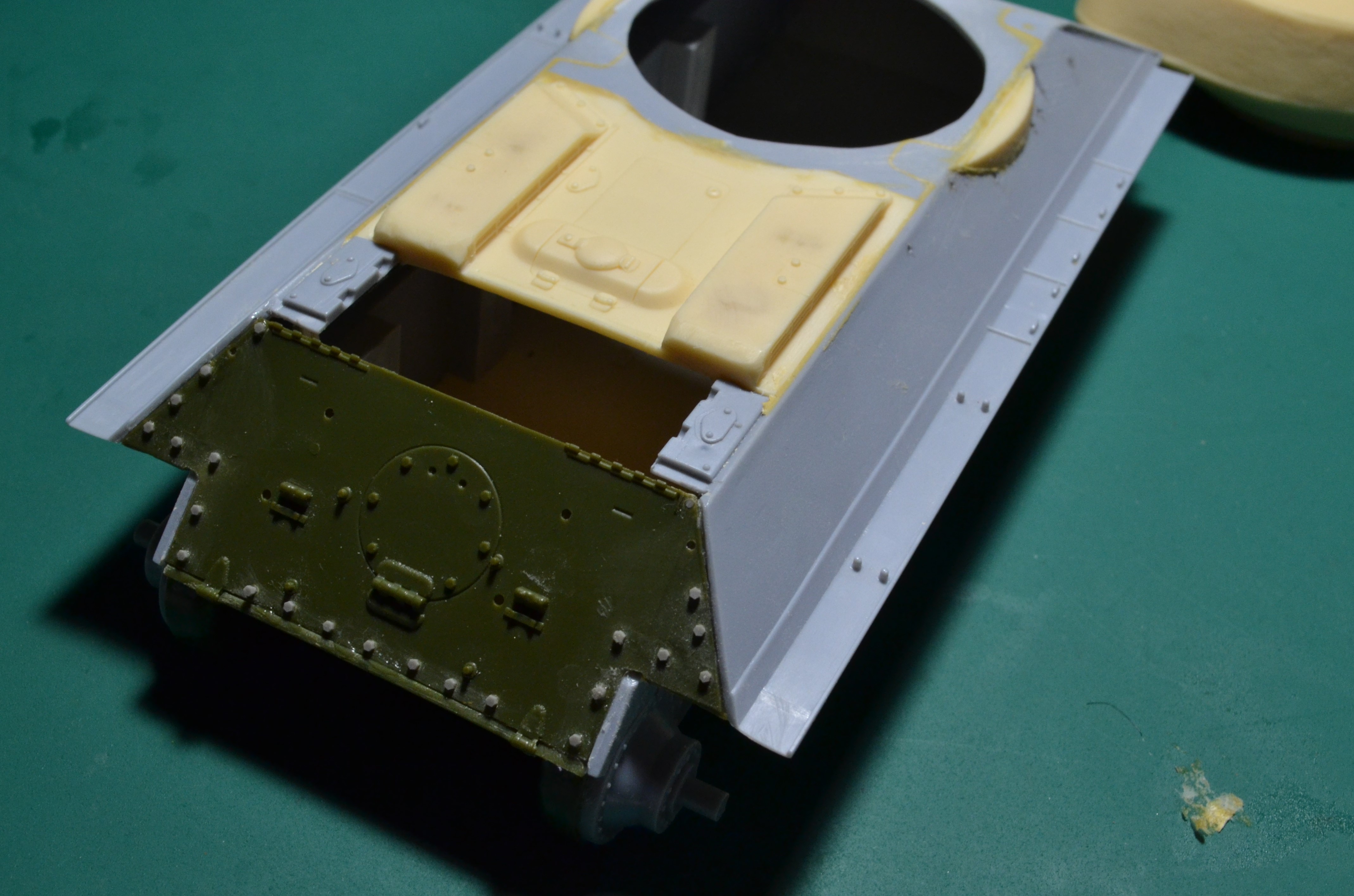

В "макетовский" корпус "вживлялась" смоляная конверсия с точеным стволом и башней от Model Point, детали от "Звезды" и мелочь еще около десятка модельных контор. Есть и самоделки. Весь объем работ описывать долго, потому не буду утомлять. Несколько фото процесса прилагаю.
Подставка - крашеная крышка от пластикового контейнера. Берегите Природу.
Приятного просмотра.
Оценки
Войдите, чтобы оценить работу.
Комментарии (21)
На сайте с 28.04.2011
52 504
Хорошая работа
На сайте с 13.12.2010
87 16
Работа понравилась!
На сайте с 16.10.2016
0 293
Отличная модель!
На сайте с 14.12.2025
5 0
Коллеги, большое всем спасибо за отзывы и оценки !
На сайте с 24.12.2023
52 244
Отличная работа получилась, коллега. Мои поздравления! Ну а за допы и доработки, конечно же отдельный плюс.
С Уважением, Андрей.
На сайте с 14.12.2025
5 0
Андрей, спасибо!
На сайте с 06.02.2015
12 18
Поздравляю! Редкая машина)
Коллеги, а может быть есть какие нибудь чертежи, эскизы, либо же фото плиты МТО этой машины? Ну не с потолка тот же Модел Поинт взял свою плиту в самом деле?) Или же там все проще, и фирма просто скопировала и доработала то, что изображено на макете?
На сайте с 14.12.2025
5 0
Фото, те, что известны - не передают все нюансы, к сожалению, да и качество их не очень. В основном, они одни и те же в книгах М.Коломийца, М.Барятинского, М.Свирина, И.Желтова. Есть определенная путаница с орудиями Д-10Т и ЛБ-1. Есть еще чертежи в журнале "Танк-революция.Т-44.", - но они там достаточно условны.
По самой машине лично для меня остается несколько вопросов.
Ведущее 5-ти роликовое колесо было с корончатыми гайками или нет? Я сделал без них, как на Т-44. Но вот на Т-34-85М это колесо было с корончатыми гайками, блин.

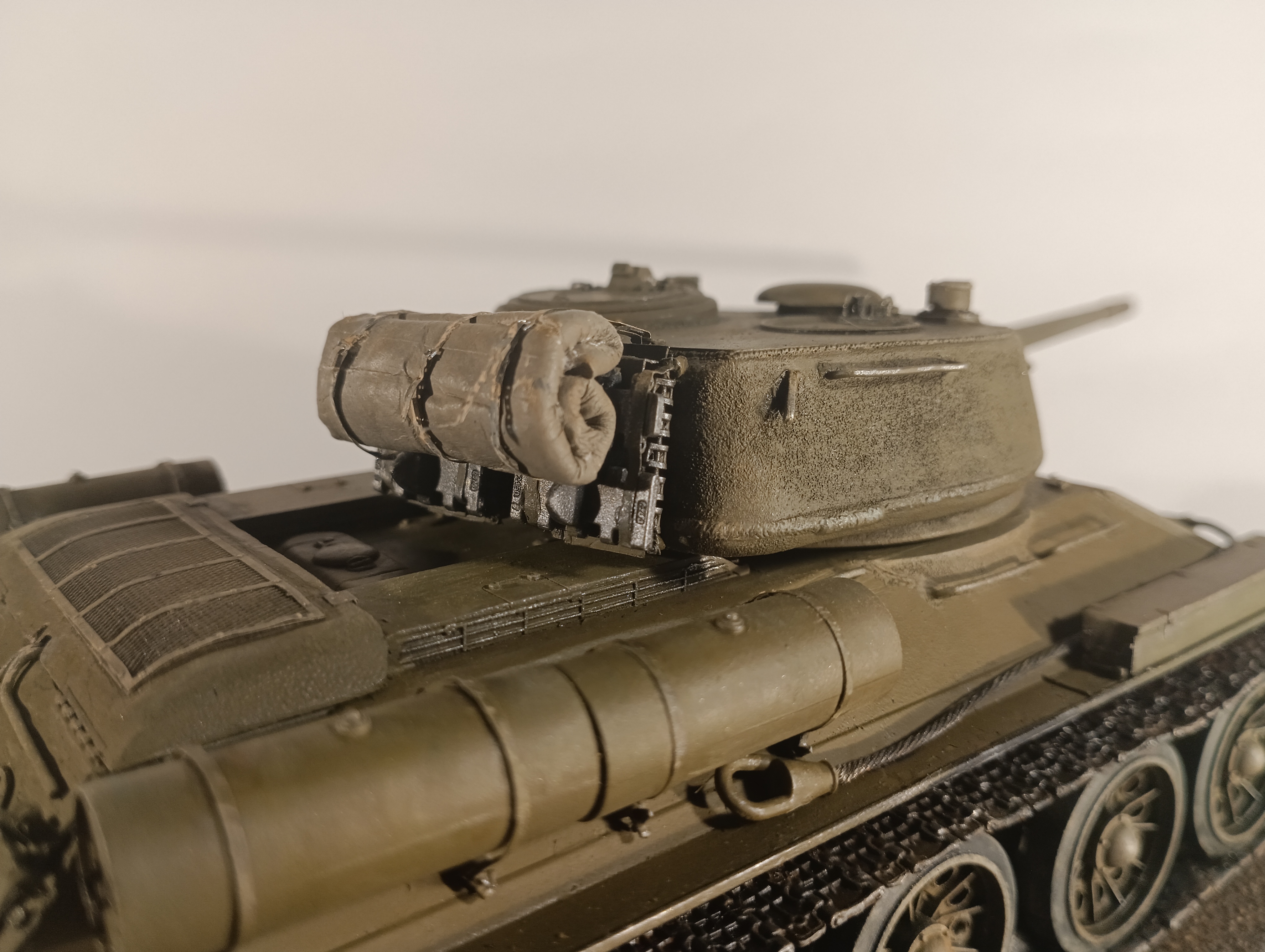

Не вполне ясно крепление запасных траков на корме башни. Шпоры там внутри на стяжках, траки снаружи. Опять же, наиболее внятно видно на снимке башни Т-44-100, да и то там скатка сверху. Там шли металлические стяжки на бонках. Похоже, на Т-34-100 было аналогичное крепление - примерно так я и сделал.
На нижней кормовой плите шел фаркоп - к сожалению я это увидел, только когда закончил модель. Зато стало понятно, что это за закорючка в наборе Model Point.-)))) Модель придет с выставки - попробую сваять.
Большое спасибо за отзыв.
На сайте с 06.02.2015
12 18
Макс, благодарю за ответ! А за ведущий каток... думаю что стоял аналогичный Т-34-85М
На сайте с 23.07.2012
0 379
"Представляю модель опытного танка Т-34-100 с орудием ЛБ-1 (ЗИС-100), завод № 183, весна 1945 г." - у опытного образца нос корпуса был с балкой, а безбалочный вариант планировался на серию.
Модель получилась интересная, но есть довольно много несоответствий с оригиналом. Например на опытном образце люк механика-водителя был перенесен вниз на 80 мм, перенесен эвакуационный люк в днище, отменены шахты 2-х и 3-х узлов подвески, соответственно и вырезы в бортах. Подвеску 2-х и 3-х опорных катков сделали такой же как и у первых катков. Ну и по мелочам можно продолжить.
"Коллеги, а может быть есть какие нибудь чертежи, эскизы, либо же фото плиты МТО этой машины?"
В сети гуляли заводские чертежи корпуса и башни деревянной модели танка Т-34-100 в масштабе 1:10 от 1945 года, вероятно крышу над мотором по ним делали, получилось относительно похоже.
На сайте с 14.12.2025
5 0
Алексей, большое спасибо, что отозвались! Что ж, давайте разбираться.
В доступных мне источниках (выше упоминал) речь шла о переносе вниз МЕСТА мехвода, но не люка. Да и на общедоступном фото не разглядел...На сайте с 14.12.2025
5 0
На сайте с 14.12.2025
5 0
На сайте с 14.12.2025
5 0
Думаю, вот этот чертеж расставит точки над "И" насчет балки.
На сайте с 14.12.2025
5 0
Насчет эвакуационного люка я честно говоря, не разбирался - объем работ по этой модели и так вышел, хм, приличным. Кто собирал и конверсировал "Макет", тот меня поймет. А этот люк вдобавок на днище, не виден.
Конечно, много мелочей наверняка упустил, а что то заметил поздно. Да и так, многое ломал - переделывал. Два шага вперед - один назад. Вот так и получилось.
На сайте с 14.12.2025
5 0
Ну и вот до кучи.
На сайте с 23.07.2012
0 379
Есть такой документ, "Перечень основных конструктивных изменений, внесенных в машину Т-34-100", составленный в КБ 520 в марте 1945 года, в нем прописаны отличия Т-34-100 от Т-34-85 по всем группам.
И кстати ведущие вы правильно сделали, на Т-34-100 они были без гаек.
На сайте с 14.12.2025
5 0
"...вторая и третья свечи подвески размещены под углом" ( М.Свирин)
"...переделать подвеску 2-го и 3-го опорных катков" (М.Коломиец)
Слов "шахта" нет. Не будем бросать на них тень.
Документ бомбический !!! Эх, Алексей, пораньше бы это все, пораньше! И если на подвеску можно закрыть глаза - из-за катков толком не видно; то люк мехвода, притом 80 мм - в 35-м это два с лишним мм, много. Когда модель вернется, надо рассмотреть вопрос переноса люка. Придумал уже как там обойтись "малой кровью". Но корпус придется перекрашивать... Посмотрим.Кстати, здесь же написано "отменить балку". На фото танка она вроде как просматривается.
Ну хоть с этим угадал-)))На сайте с 23.07.2012
0 379
Отменить балку это на серию, опытный образец был с балкой.
На сайте с 14.12.2025
5 0
Еще раз большое спасибо!
