Опытный танк КВ-1 с КАРСТ-1, лето 1942 г.

           Приветствую уважаемых коллег по хобби!

Представляю Вам свою сравнительно недавнюю модель опытного танка КВ-1 с системой КАРСТ-1 для запуска реактивных снарядов, проходившего испытания летом 1942-го года.

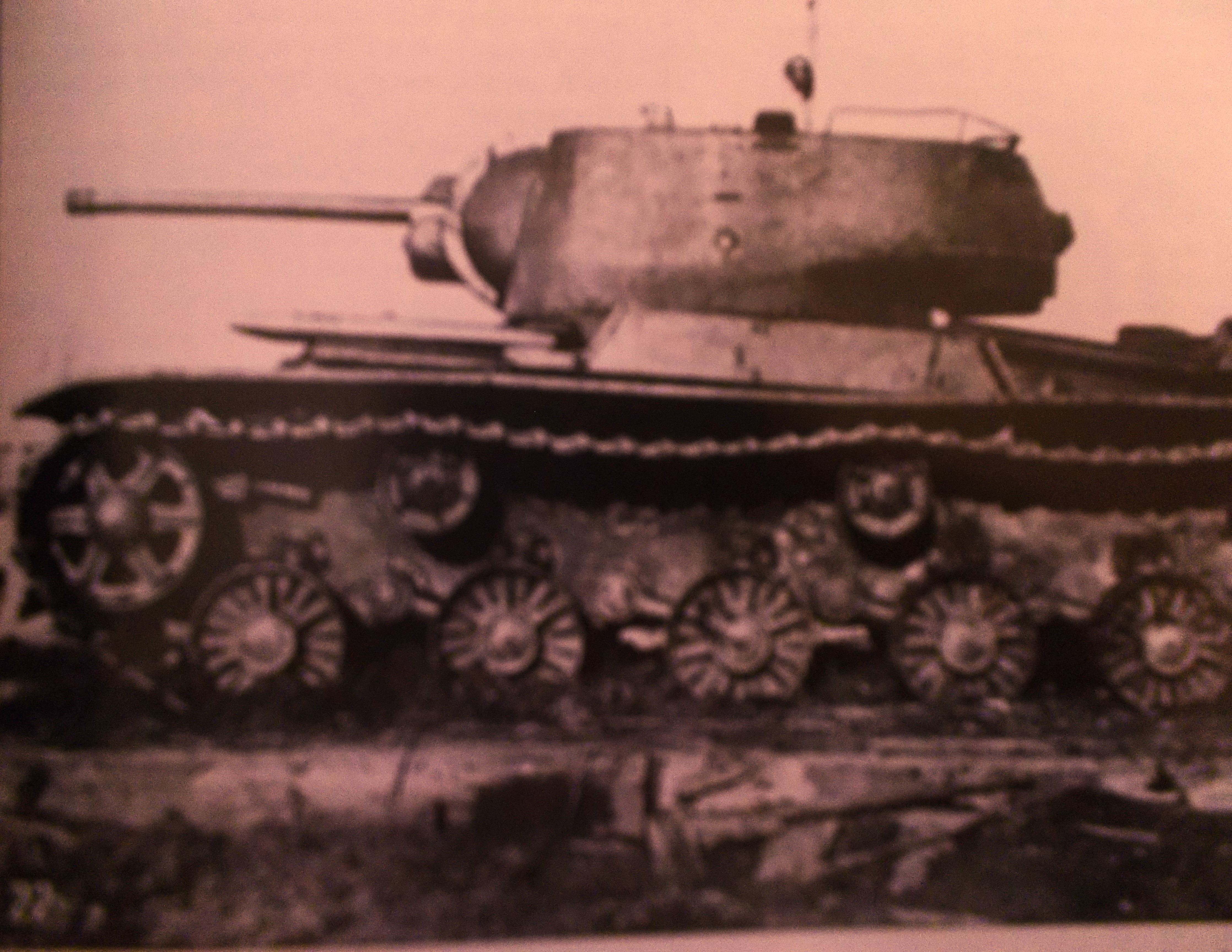

            Коротко о прототипе. Проект монтажа установки для запуска 132-мм снарядов от БМ-13 «Катюша»  «КАРСТ» ( короткая артиллерийская ракетная система танковая, встречается еще как «КРАСТ», но в архивных документах именно первый вариант) разрабатывался  на опытном танковом заводе № 100 в Челябинске под руководством главного конструктора Афанасия Семеновича Ермолаева в мае 1942 г. Летом танк испытывался на полигоне Чебаркуль, где опытным путем вырабатывали оптимальные длины направляющих для ЭРЭСов, определяли рассеивание на разных дистанциях  и разрабатывали рекомендации по боевому применению. Система представляла собой четыре коробки из бронелистов, с закрепленными внутри направляющими для стрельбы реактивными снарядами, установленные на крыльях танка КВ. Это было мощное дополнительное вооружение в виде 8-ми 132-мм реактивных снарядов М-13. Огонь вел механик-водитель, со специального щитка, который крепился справа от его рабочего места, используя при этом угломер, который позволял определить угол возвышения танка и самой установки. Наведение по горизонтали осуществлялось поворотом самого танка. Стрельба велась с остановки, но допускалась  и  на ходу; одиночными и залпами. Дальность составляла до 0,8 км. Испытания прошли успешно. Во второй половине 1942-го  КАРСТ  также испытывалась на танке КВ-1С, проектировалась для установки на Т-34, но на вооружение так и не была принята.

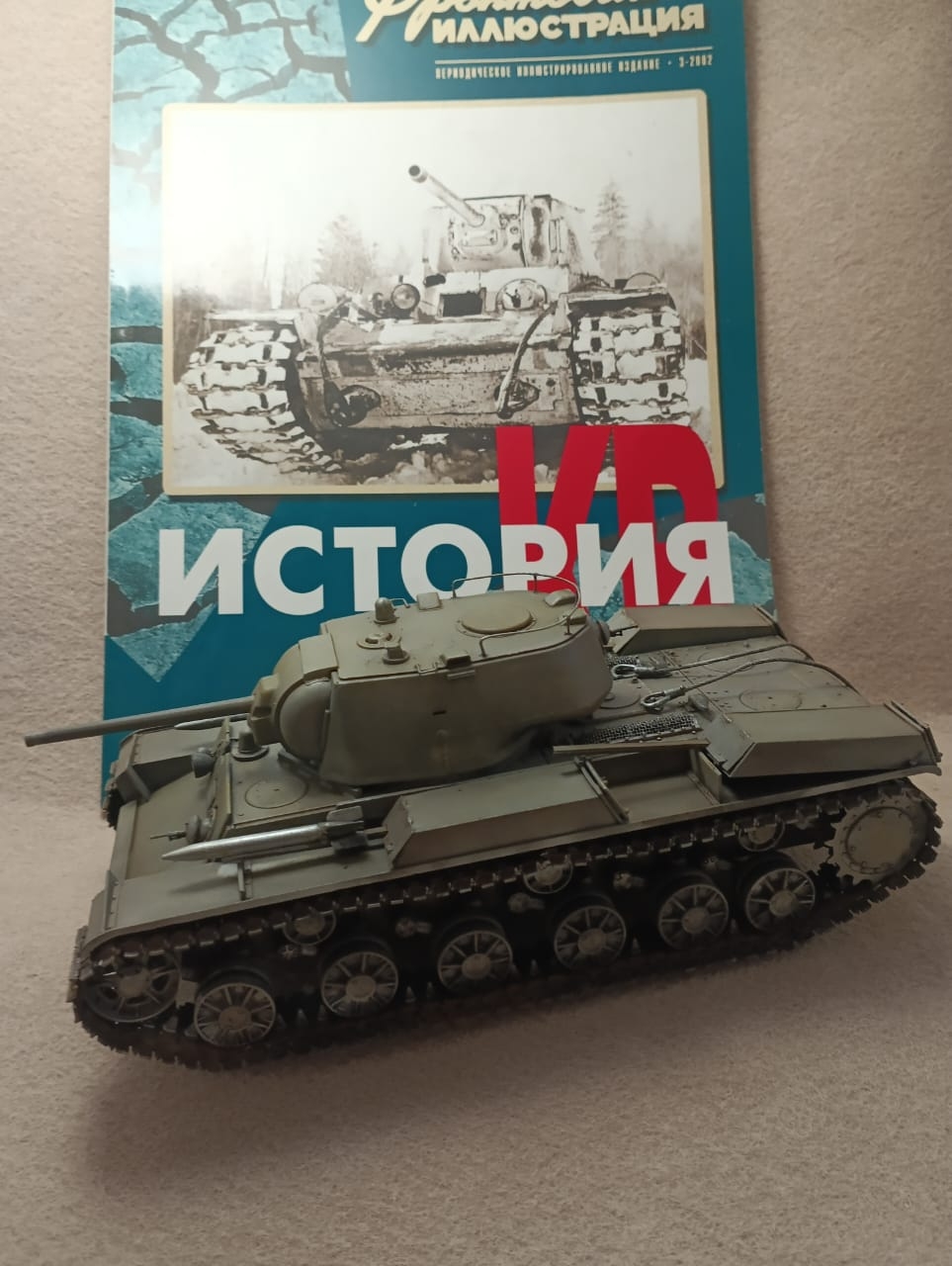

   В качестве теоретической базы я использовал издание «Фронтовая иллюстрация. История танка КВ, ч.2», М. Коломиец, Издательство «Стратегия КМ» стр.19-21; а также материалы сайта Бронетехника мира.ру – статью «КАРСТ-1, или как «Катюшу» с танком повенчали», написанную по материалам Центрального Архива МО по испытаниям КАРСТ.

             О постройке. Валялся у меня полусобранный неприкаянный  КВ от «Восточного экспресса», который ввиду своей дровянистости и стал объектом бесчеловечных опытов.  Решалось сразу несколько задач – доработка набора «ВЭ», ибо там банально нет некоторых элементов, плюс много пилить-шпаклевать-переделывать; и собственно создание и установка самой системы КАРСТ-1.

          К особенностям данной опытной машины можно отнести:

1.    Непосредственно систему КАРСТ с реактивными снарядами (условно ящики с упорами, направляющими и самими ЭРЭСами).

2.    Поручневая антенна, установленная на башне.

3.    Дополнительные приборы наблюдения и прицеливания (в частности, у механика-водителя).

4.    Разные крышки ступиц балансиров.

5.    КВ-1 образца 1942 г. ЧКЗ с литой башней и «прямой» кормой.

       Коротко о самой работе.

Ванна была усилена внутри распорками. Закругленная корма спилена, из пластика сделана «прямая» с имитацией болтов. Перенесено немного вперед направляющее колесо. Башня снизу сзади немного долеплена. Прорезаны окна под надмоторные сетки. Из пластика вырезаны  и установлены дополнительные листы лобовой брони.  Пулеметы – олово. Ствол орудия – пластиковый от Дрэгона. Рамки верхних и нижней сеток делал из фольги, к ним клеил сетку, гнул на простейшем пуансоне. Фара - «Эльф» с проводкой из проволочки. Поручневая антенна – медная проволока. Гусеницы – от набора КВ-1 «Звезды»   (вместо экспрессовских резиновых. В видимых местах на некоторых траках срезал гребни, - тогда предпринимались попытки облегчения танка). Крышки ступиц передних и задних балансиров опорных катков, прибор наблюдения у механика – Трумпетер. «Скворечник» на башне – от Т-34 СТЗ «Звезды». Трос – стальной из хозмага. Это в основном.

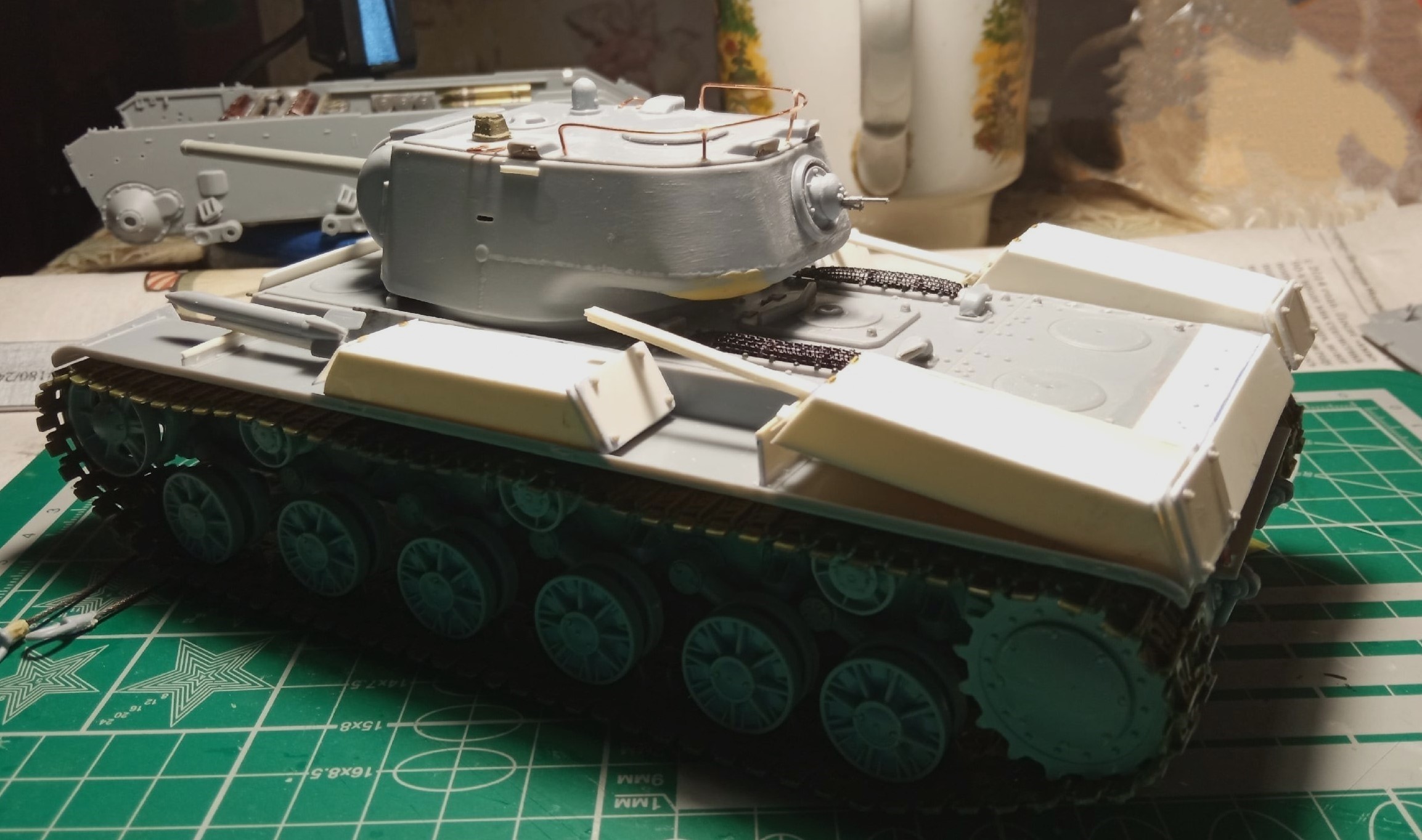

             Сами коробки и направляющие КАРСТ вырезал по выкройкам из   пластика, также там использовал болты от «МК» и кусочки травла под видом петелек. Снаряды взял и из набора MSD №35045 «Миномет М-30/4», они там без надобности.  Их пришлось разрезать, укорачивать, снова клеить, шкурить. Также я высверлил их впереди, как на фото прототипа (там похоже, были вывинчены взрыватели).

            Красил тамиевским акрилом, темперой, чуть металликами и маслом, пигментами.

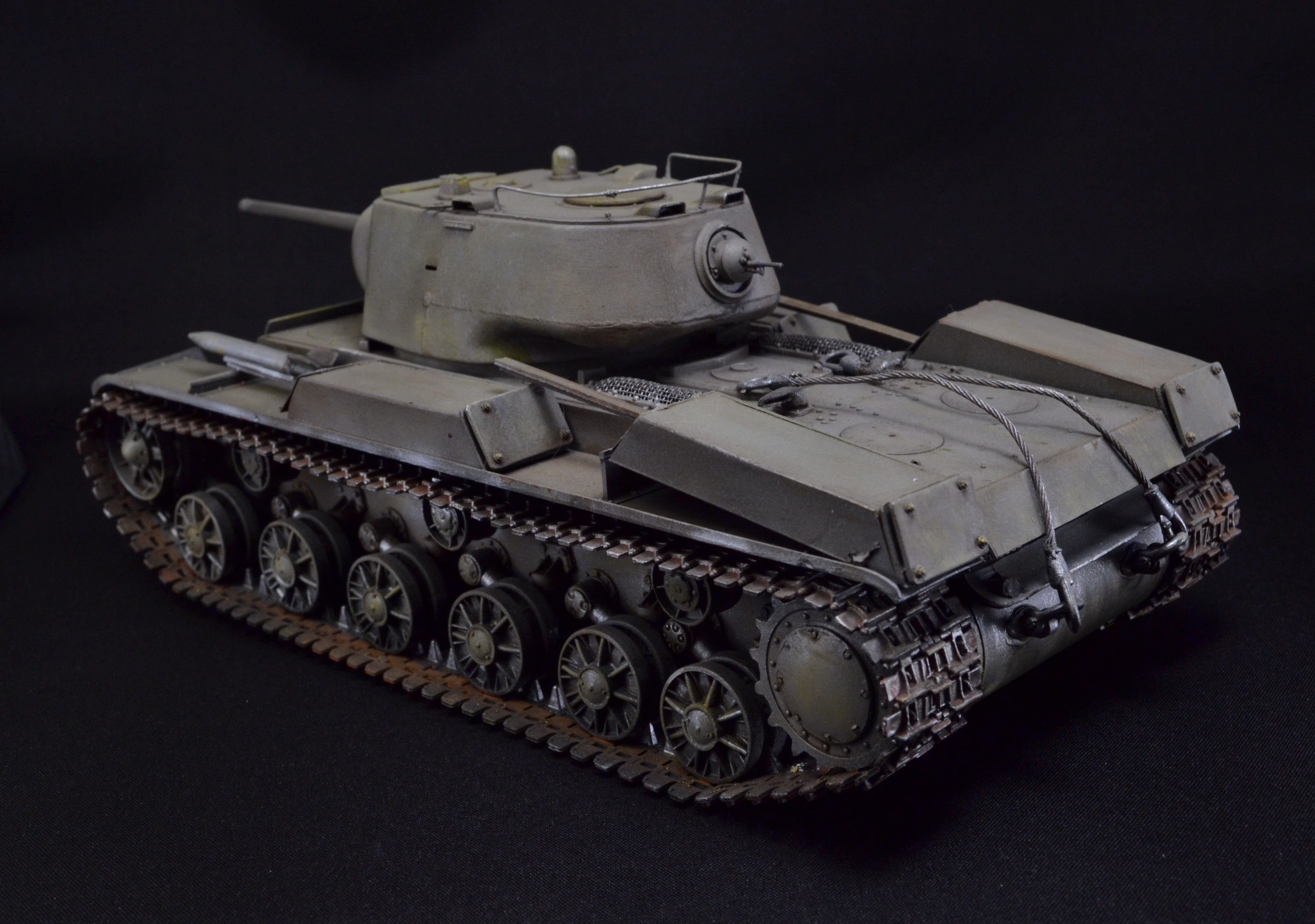

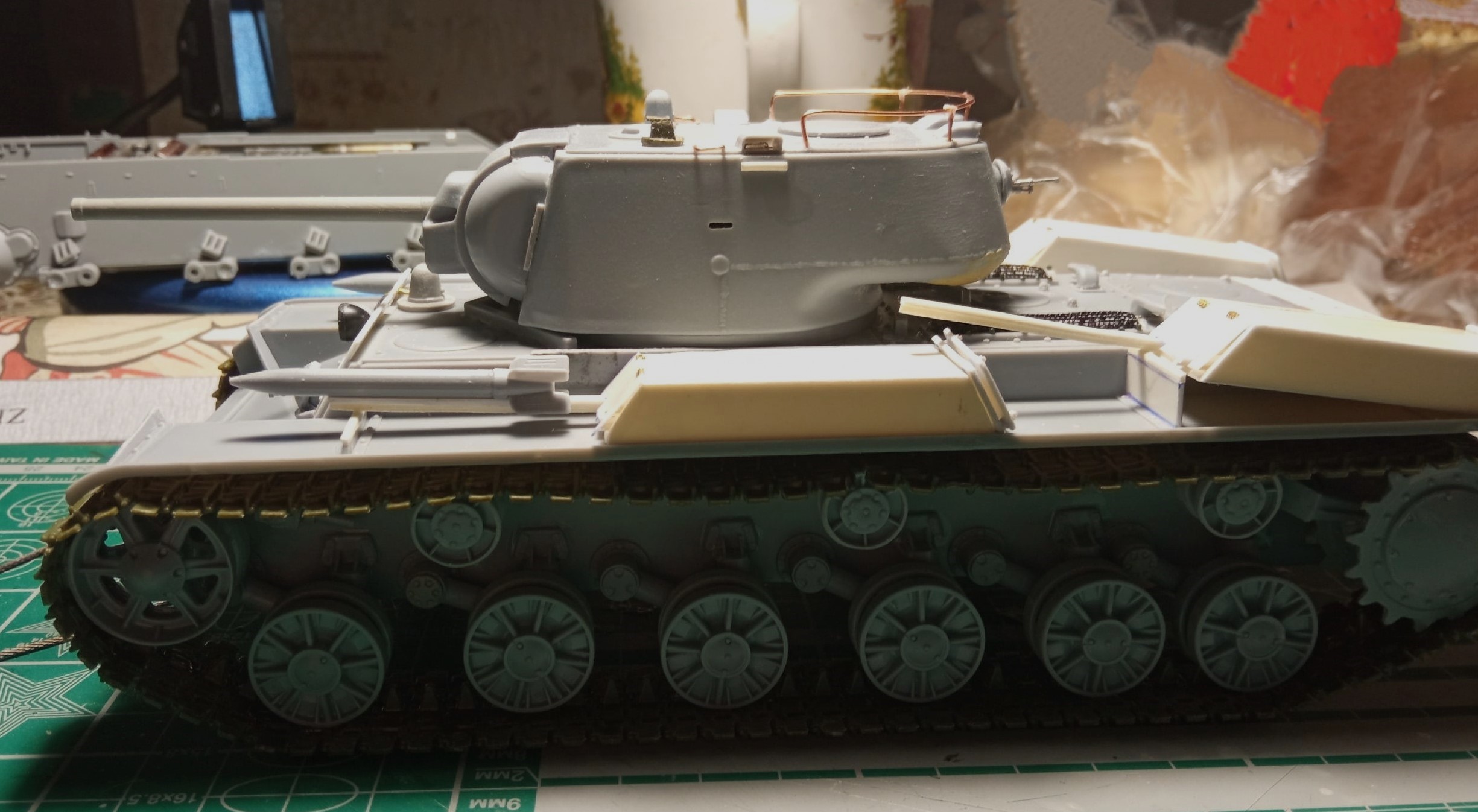

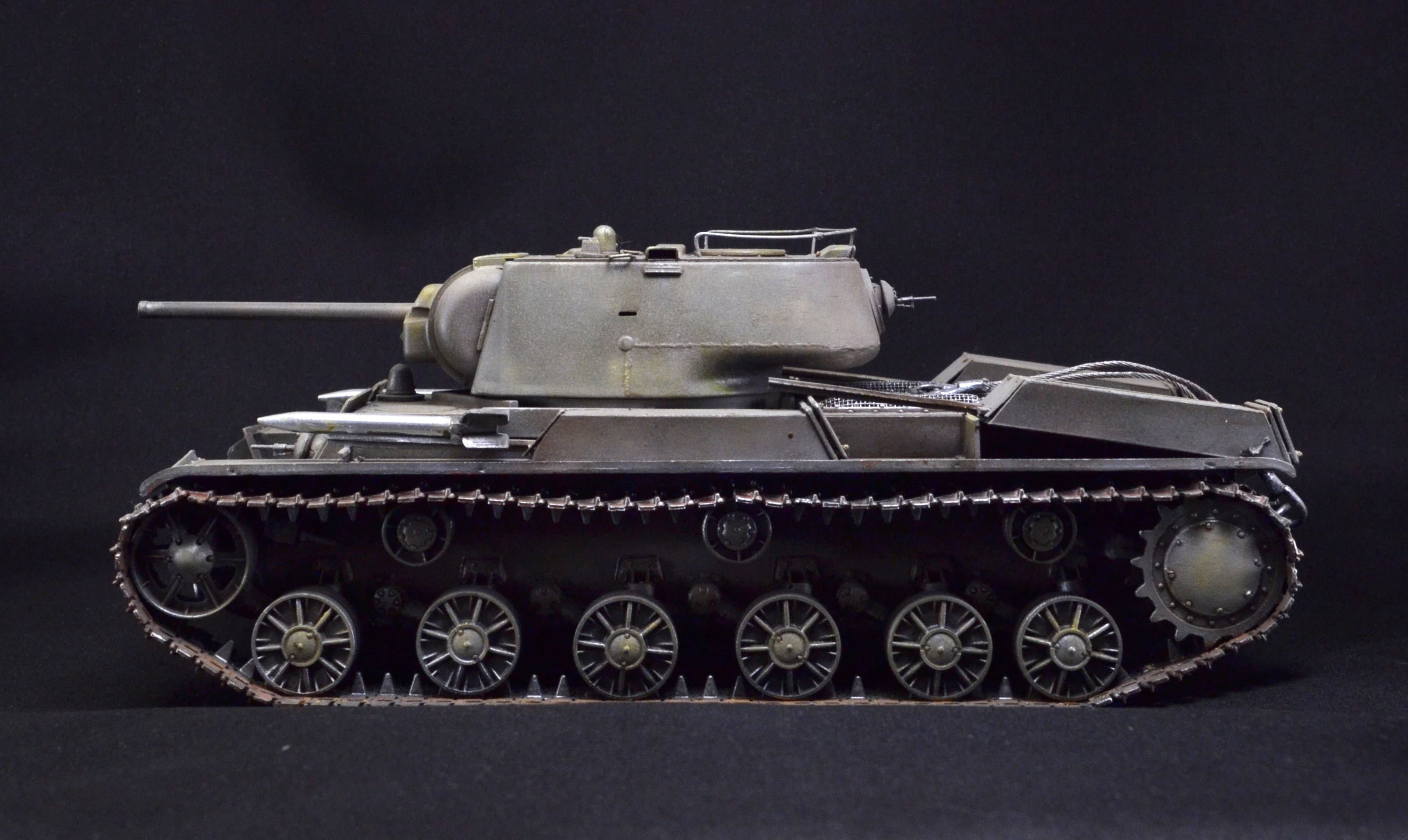

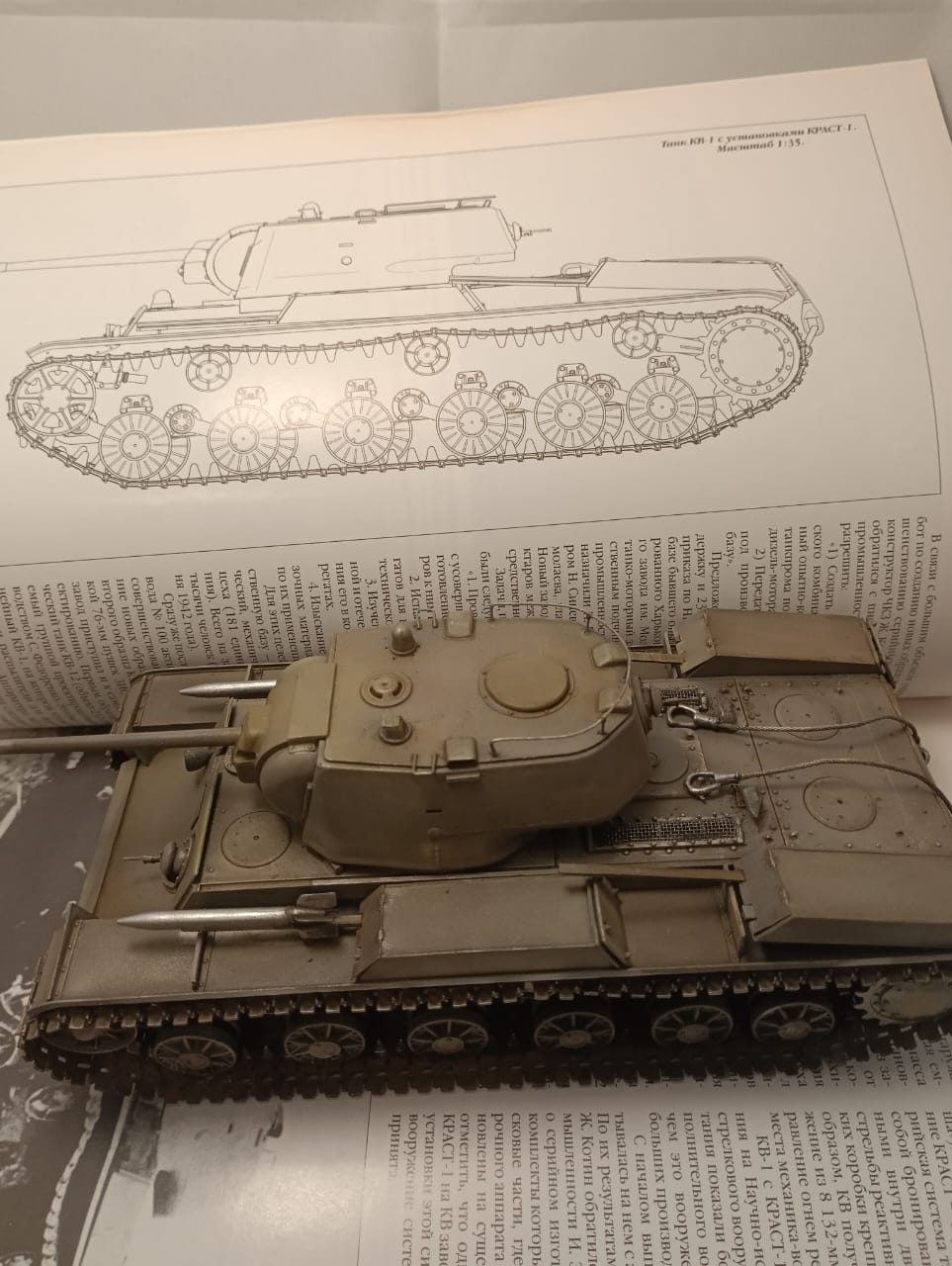

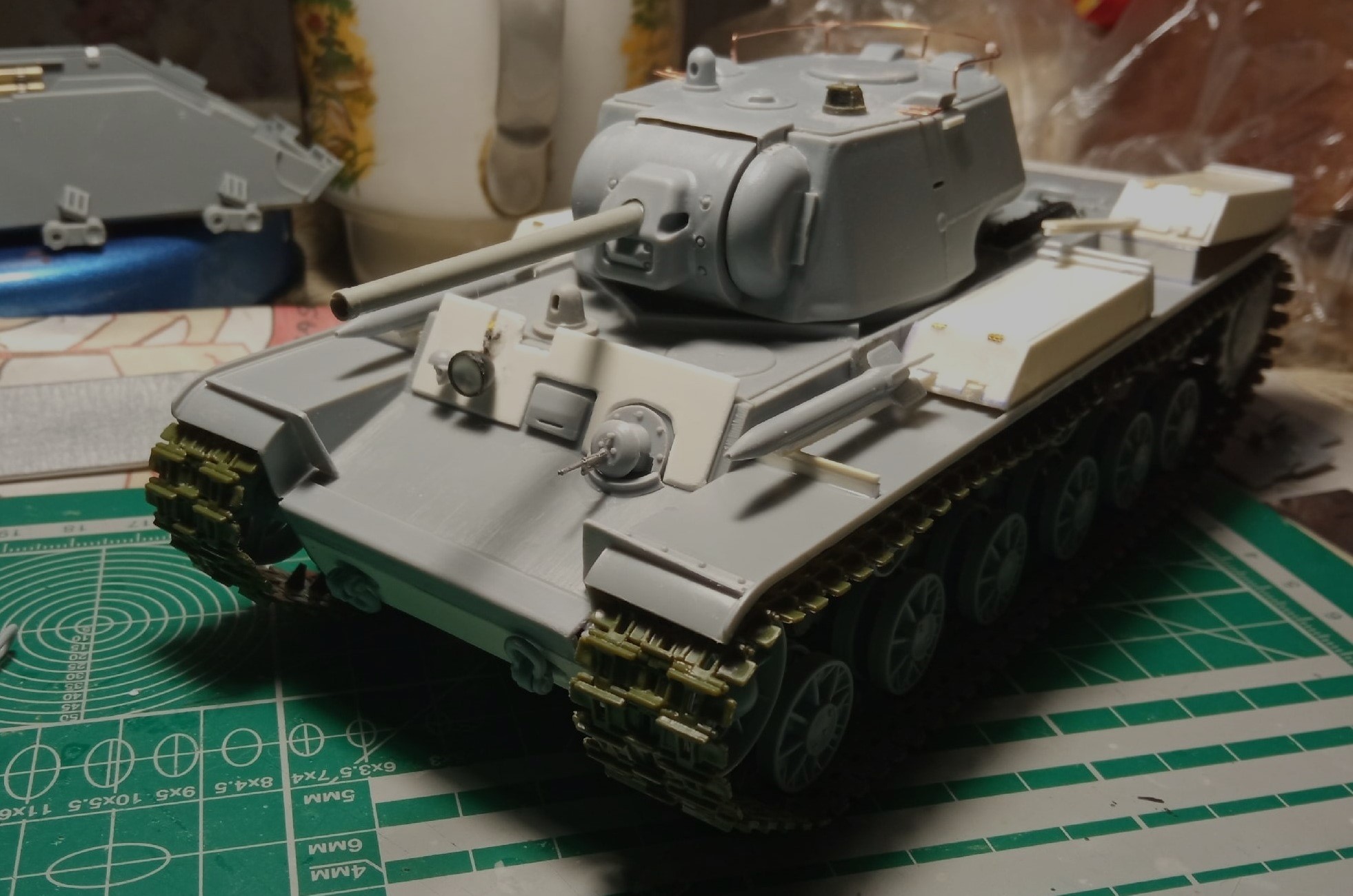

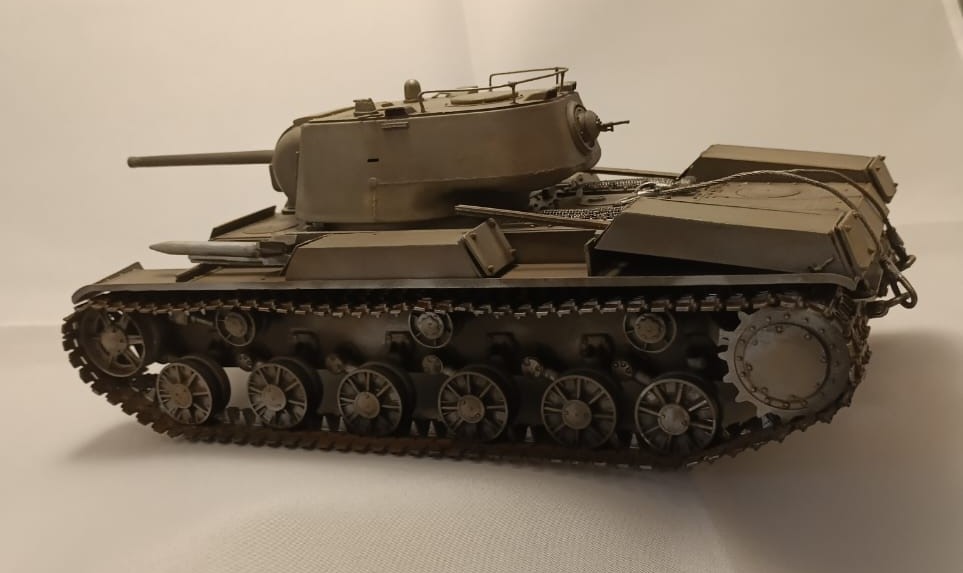

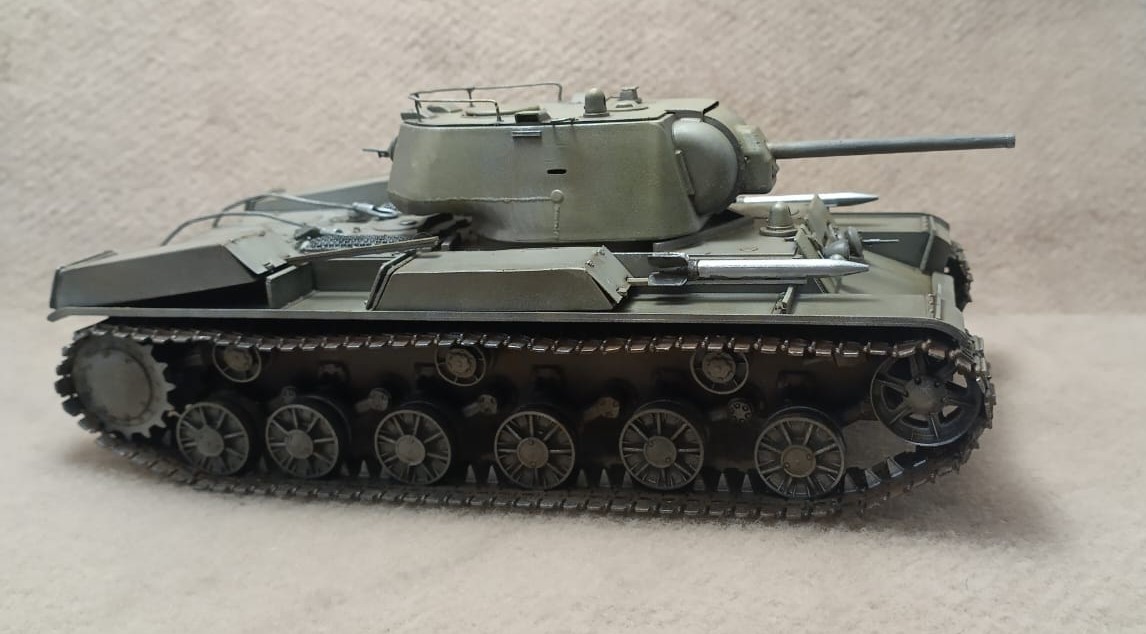

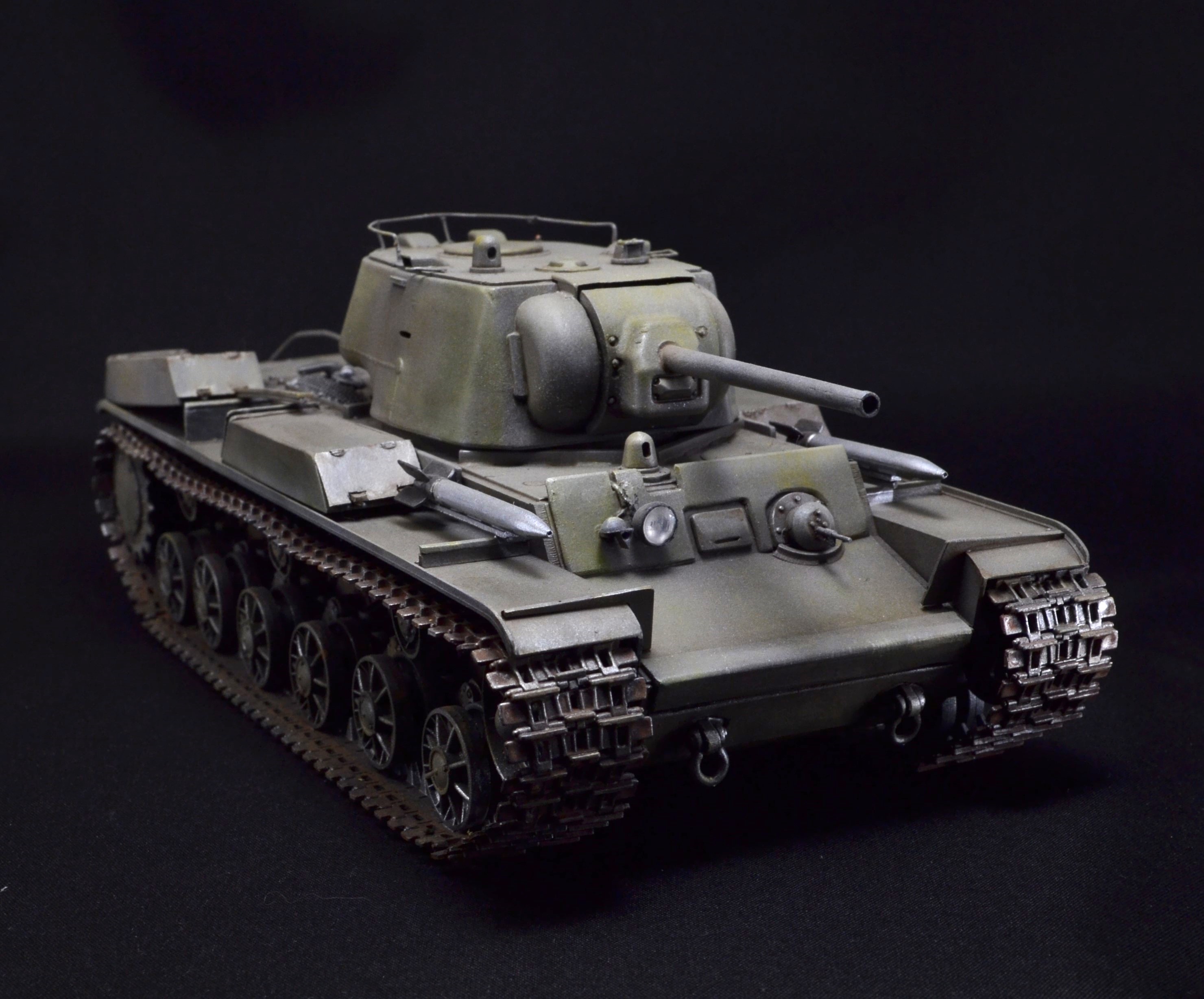

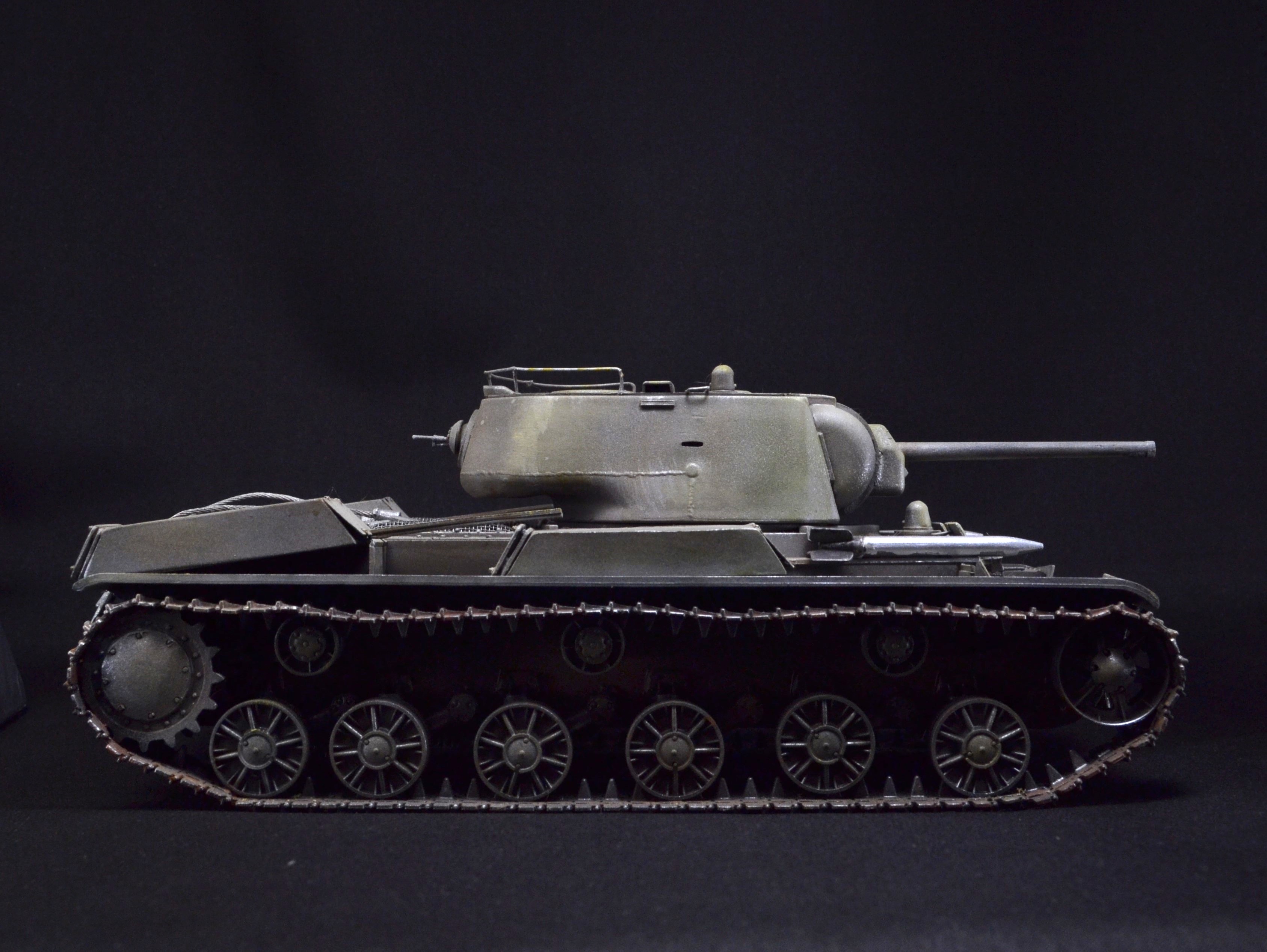

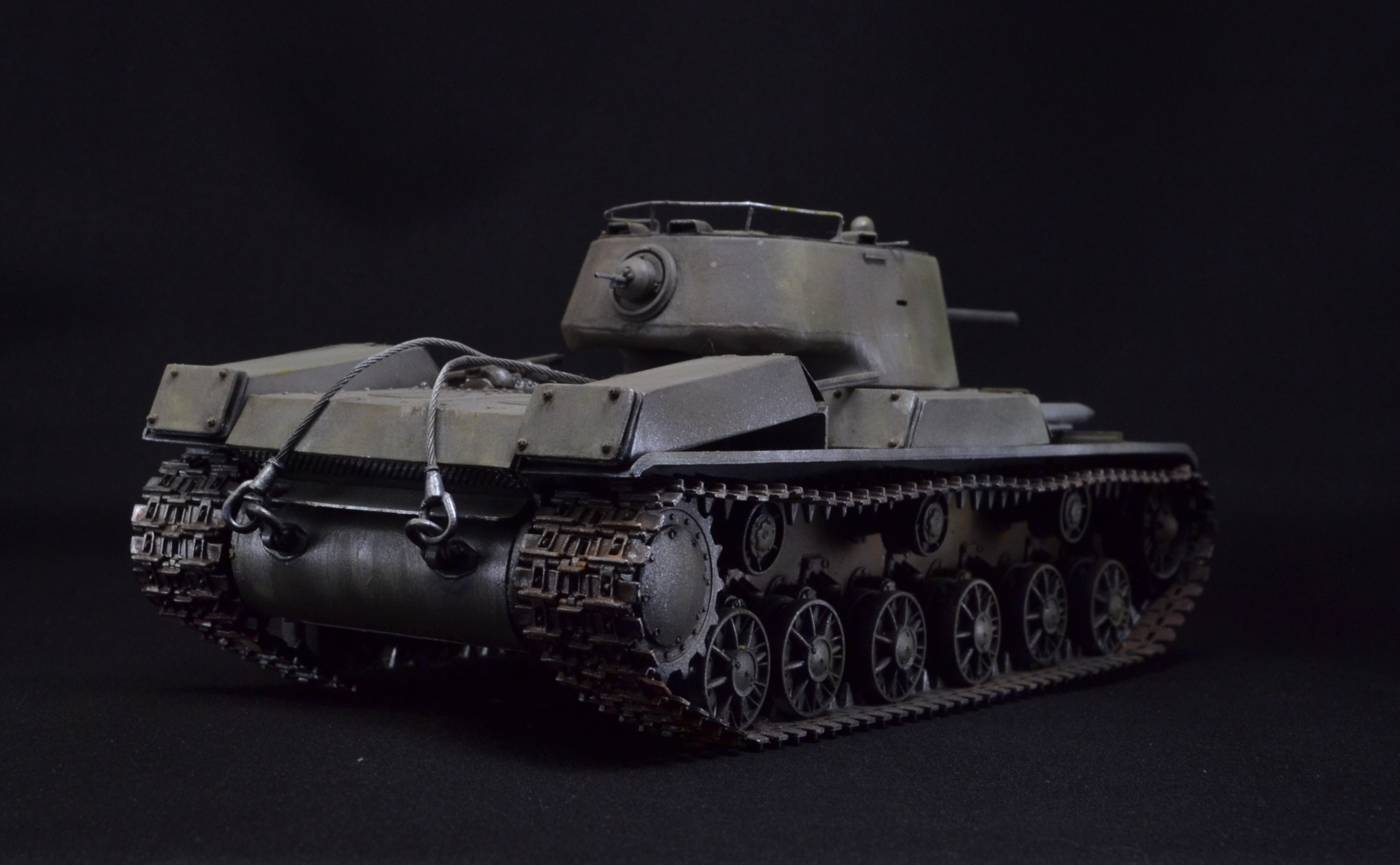

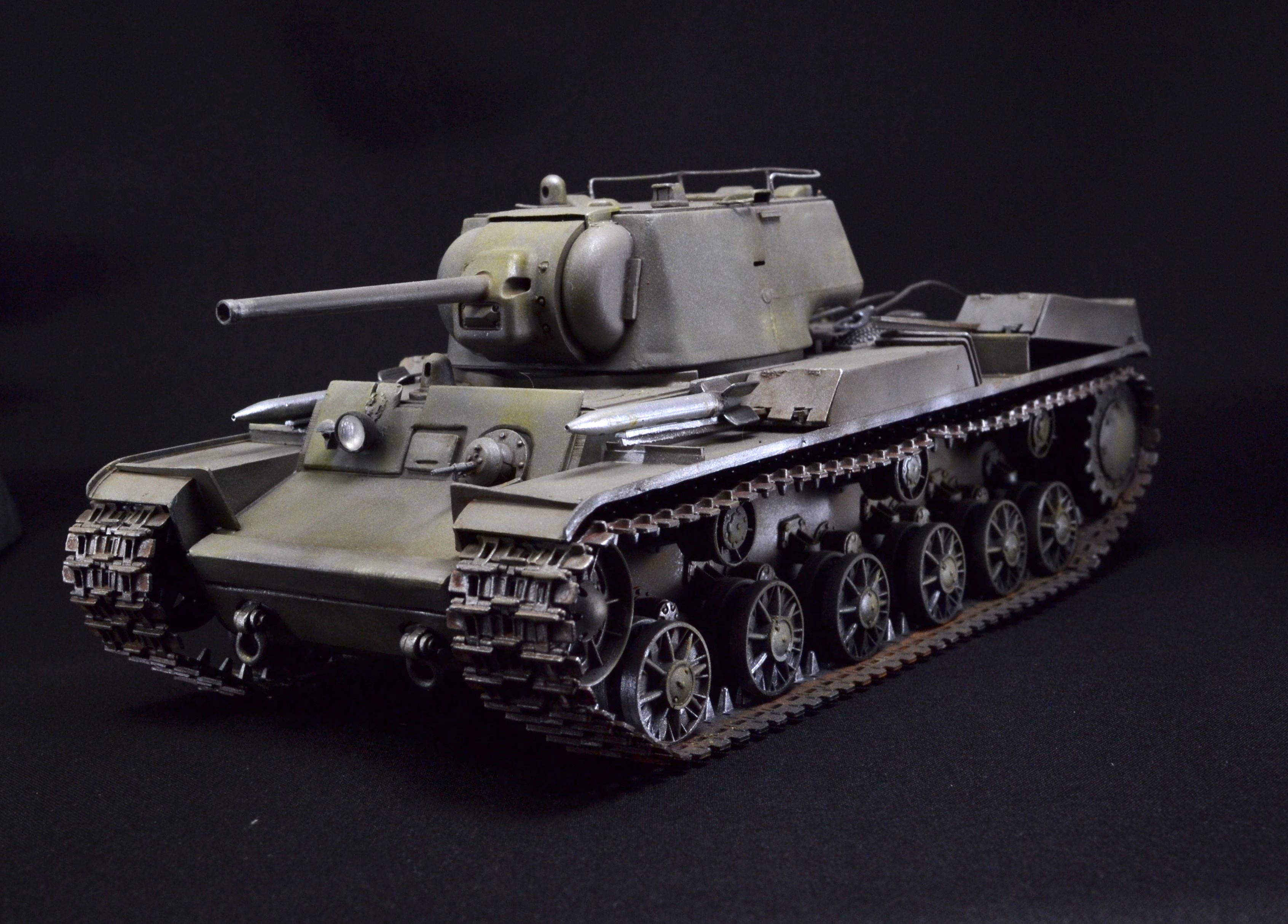

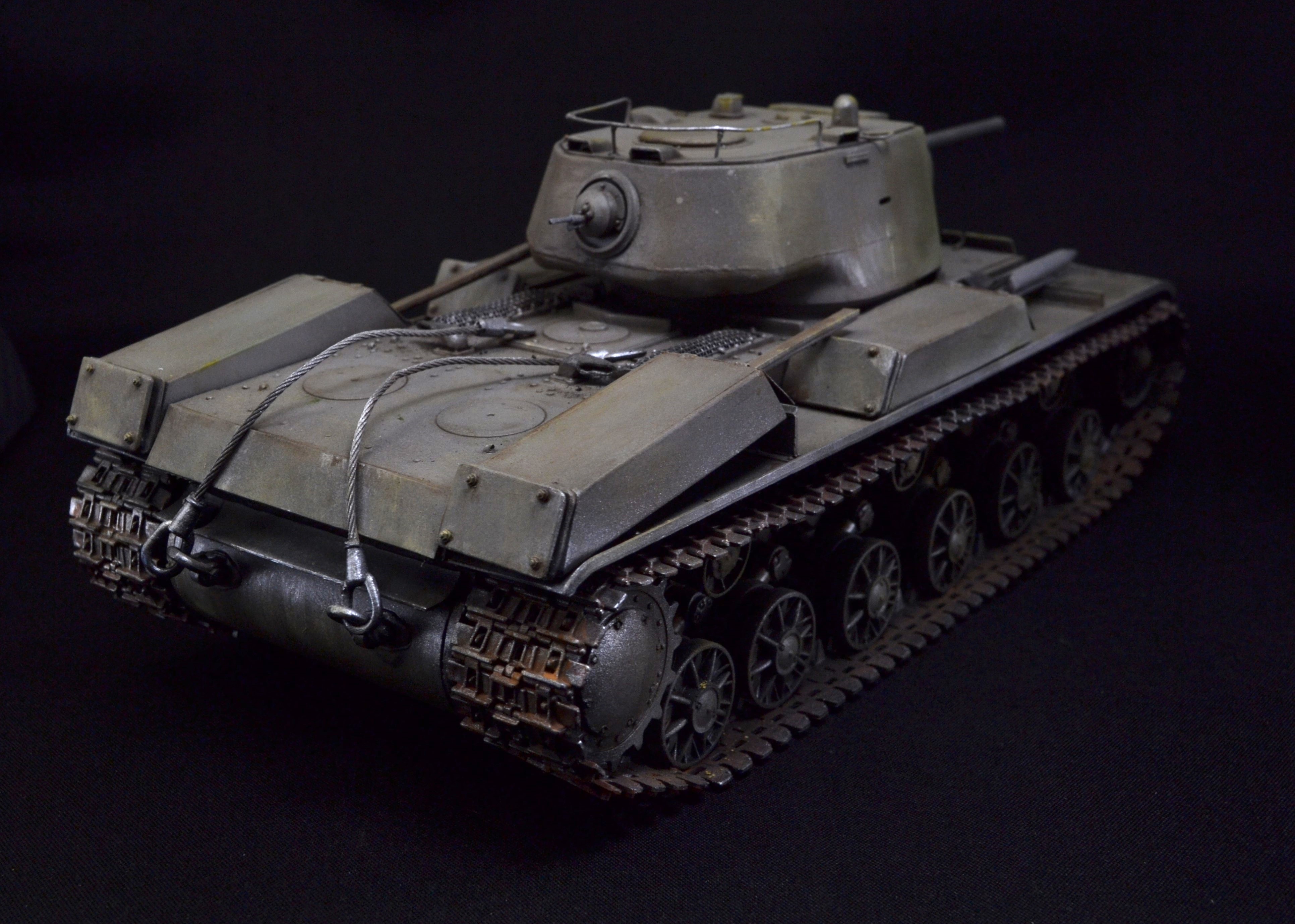

            Фото представляю на разном фоне с разных устройств, а также некоторые в процессе. Заранее прошу прощения за качество.

Всем спасибо за внимание, прошу не ругать за неточности и огрехи  - как в модели, так и в описании. Со стройки прошло несколько лет, что-то мог подзабыть.

           Надеюсь, работа понравится, но каску пойду все ж таки надену…
