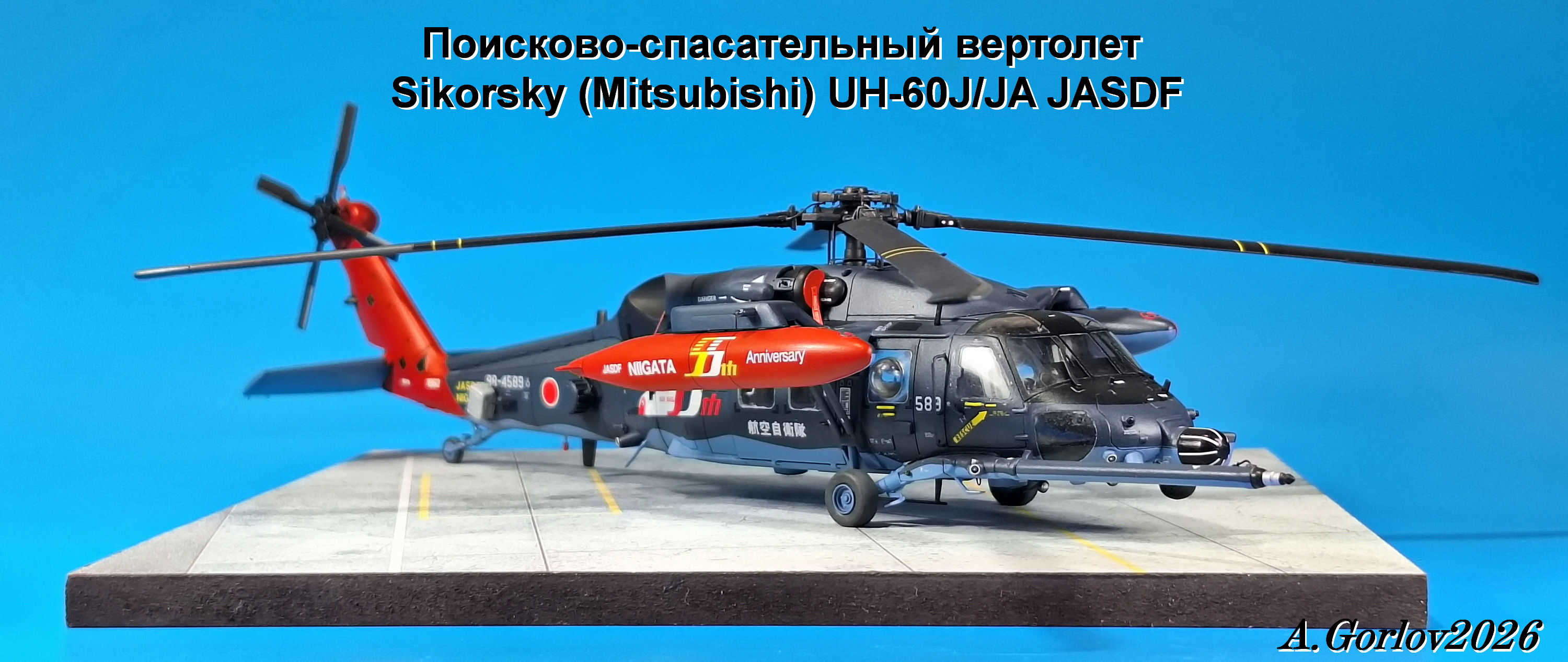

Поисково-спасательный вертолет Sikorsky (Mitsubishi) UH-60J/JA JASDF

Приветствую, уважаемые коллеги.

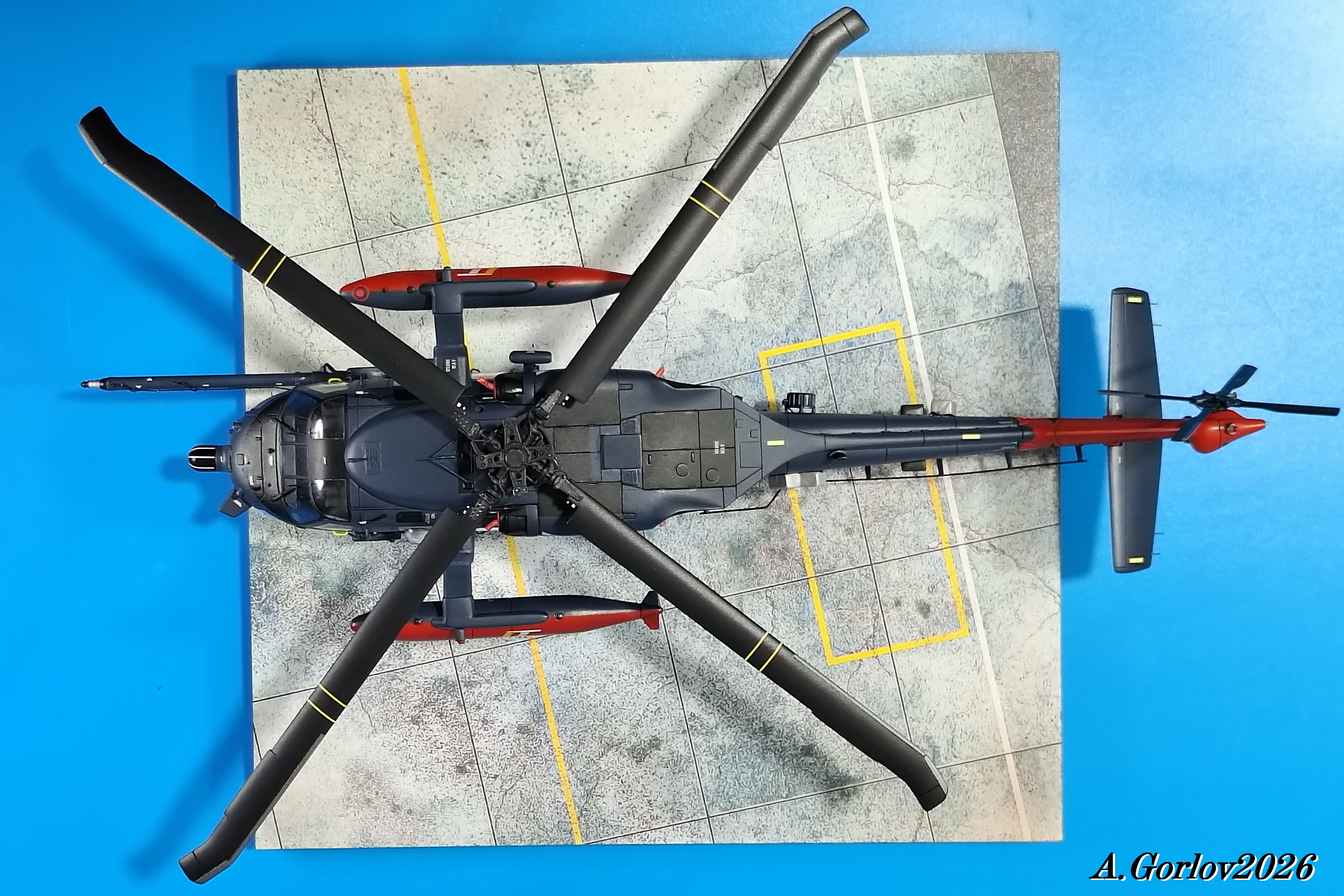

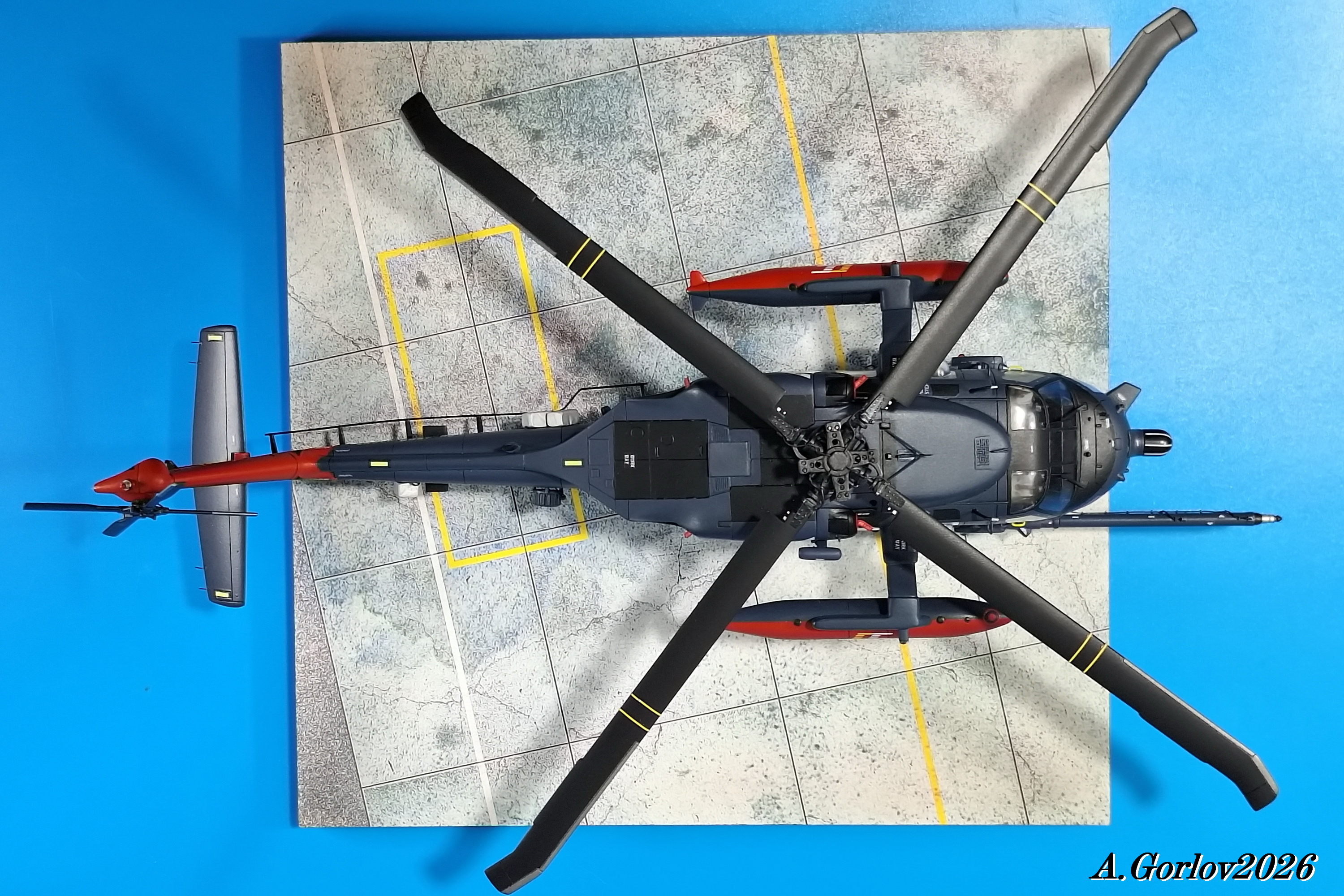

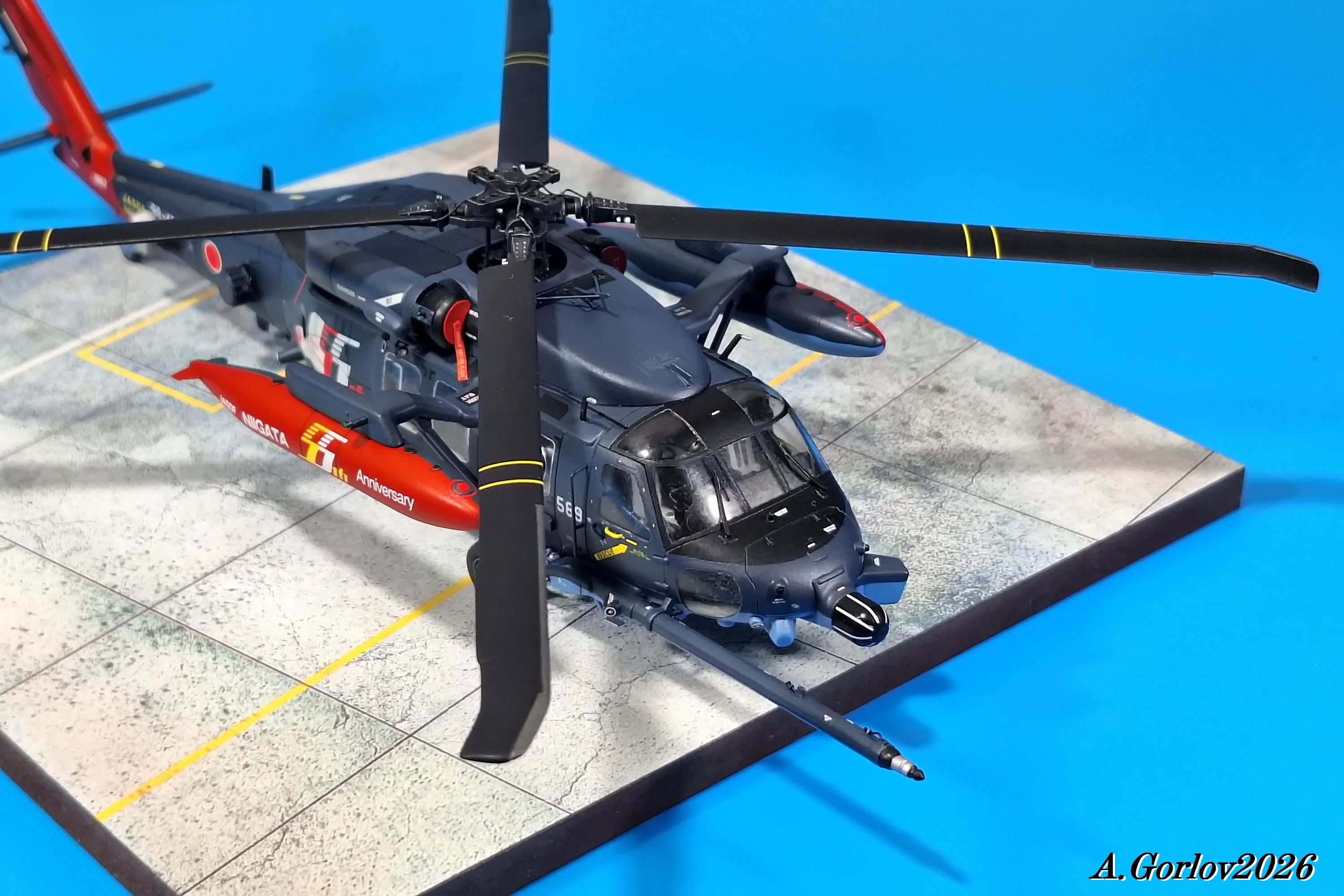

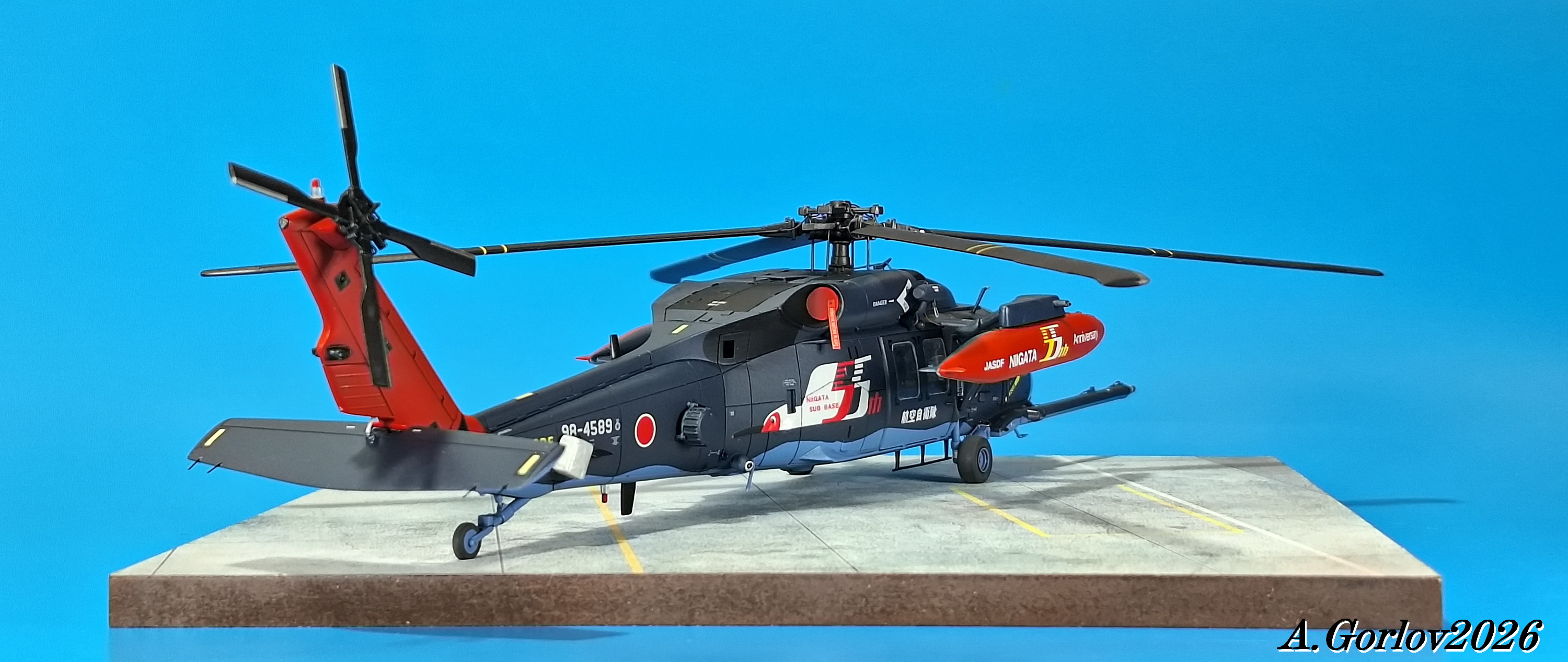

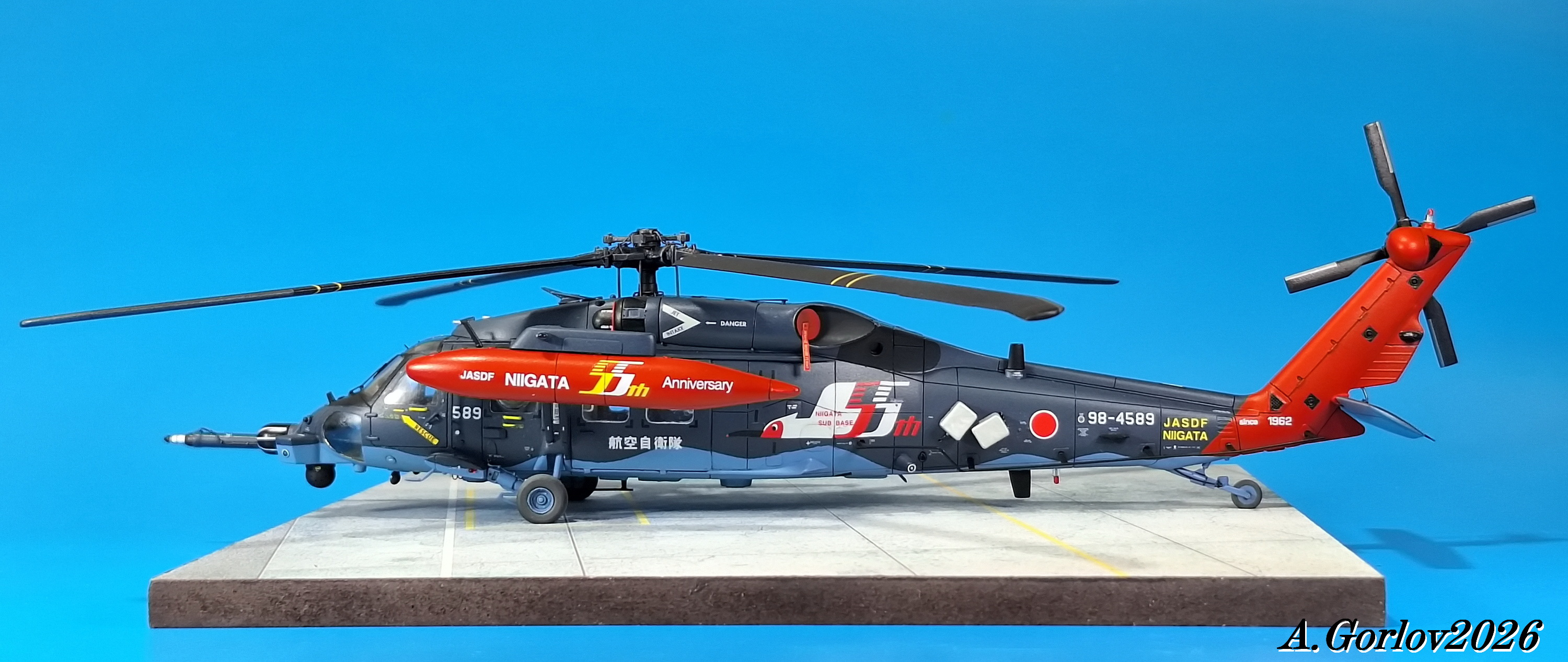

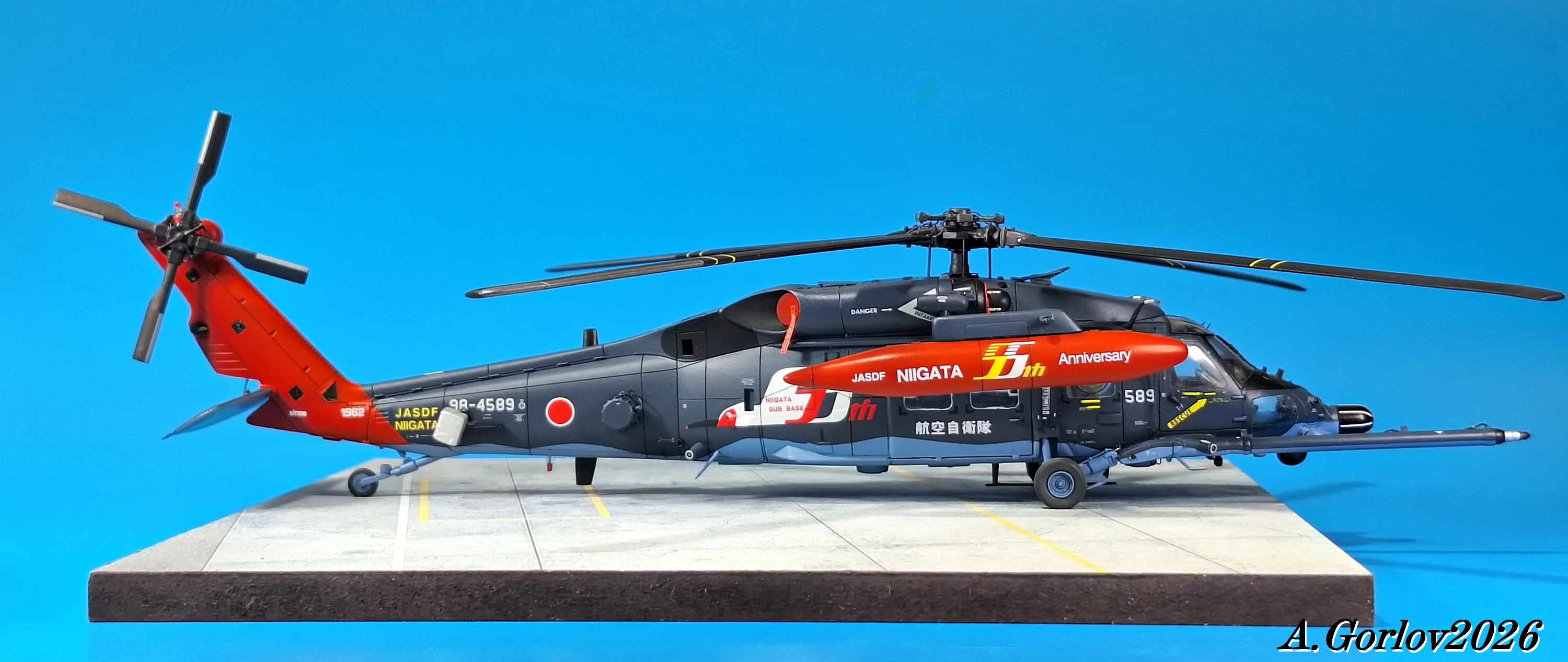

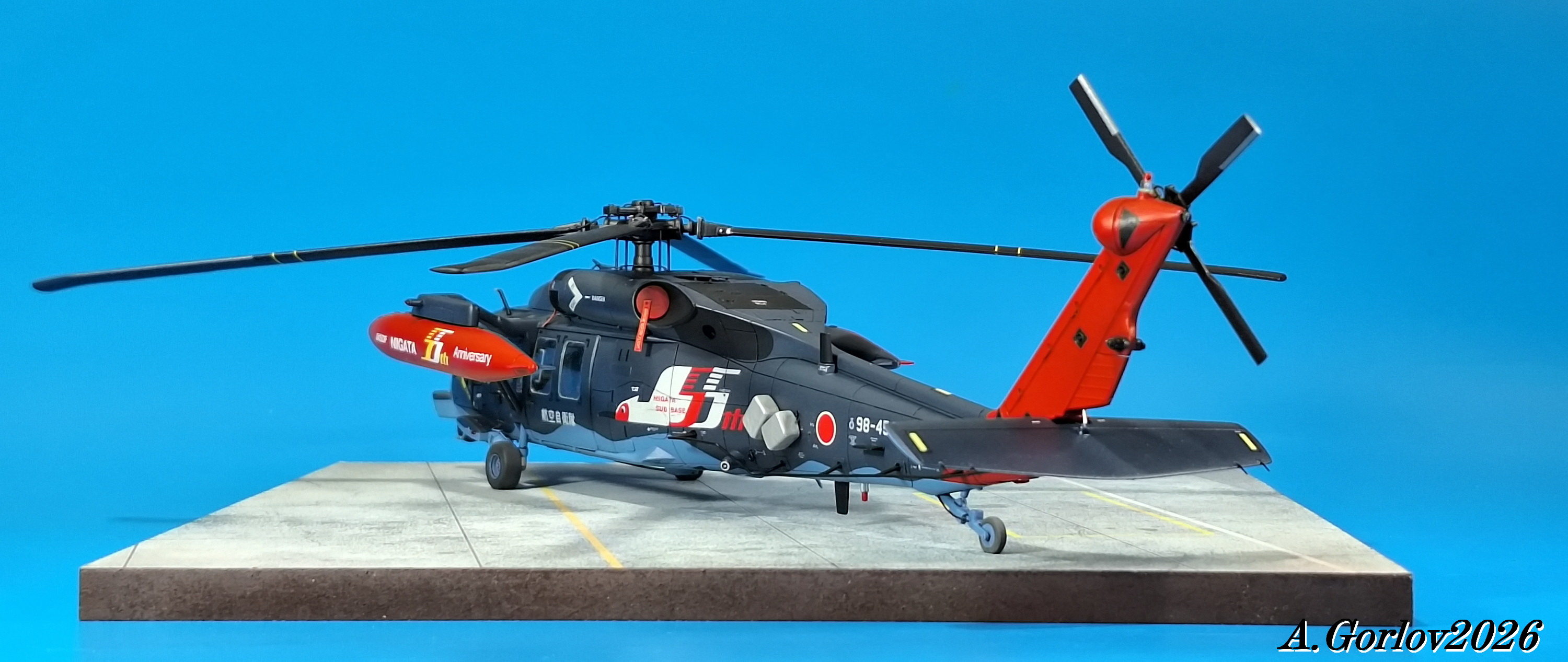

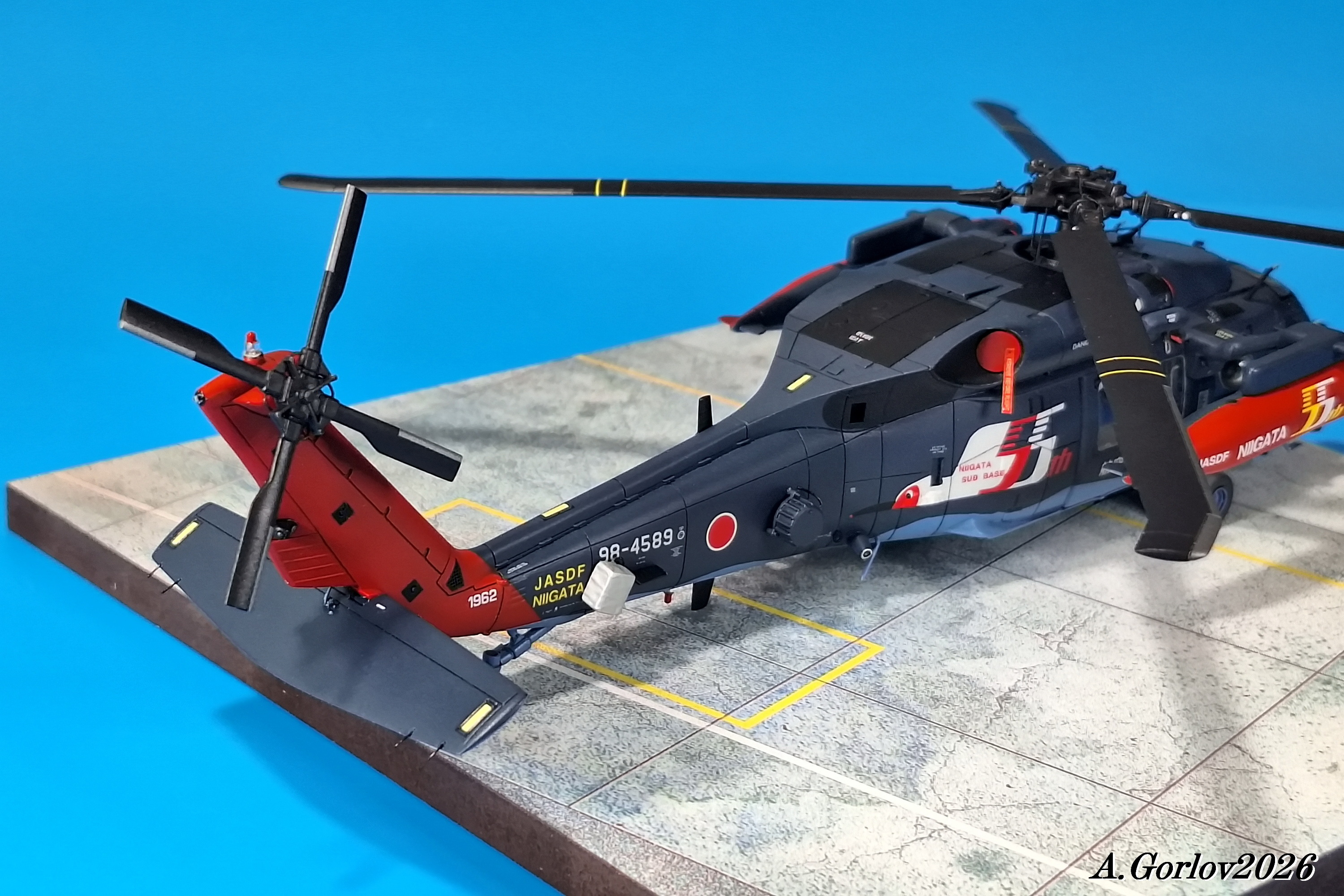

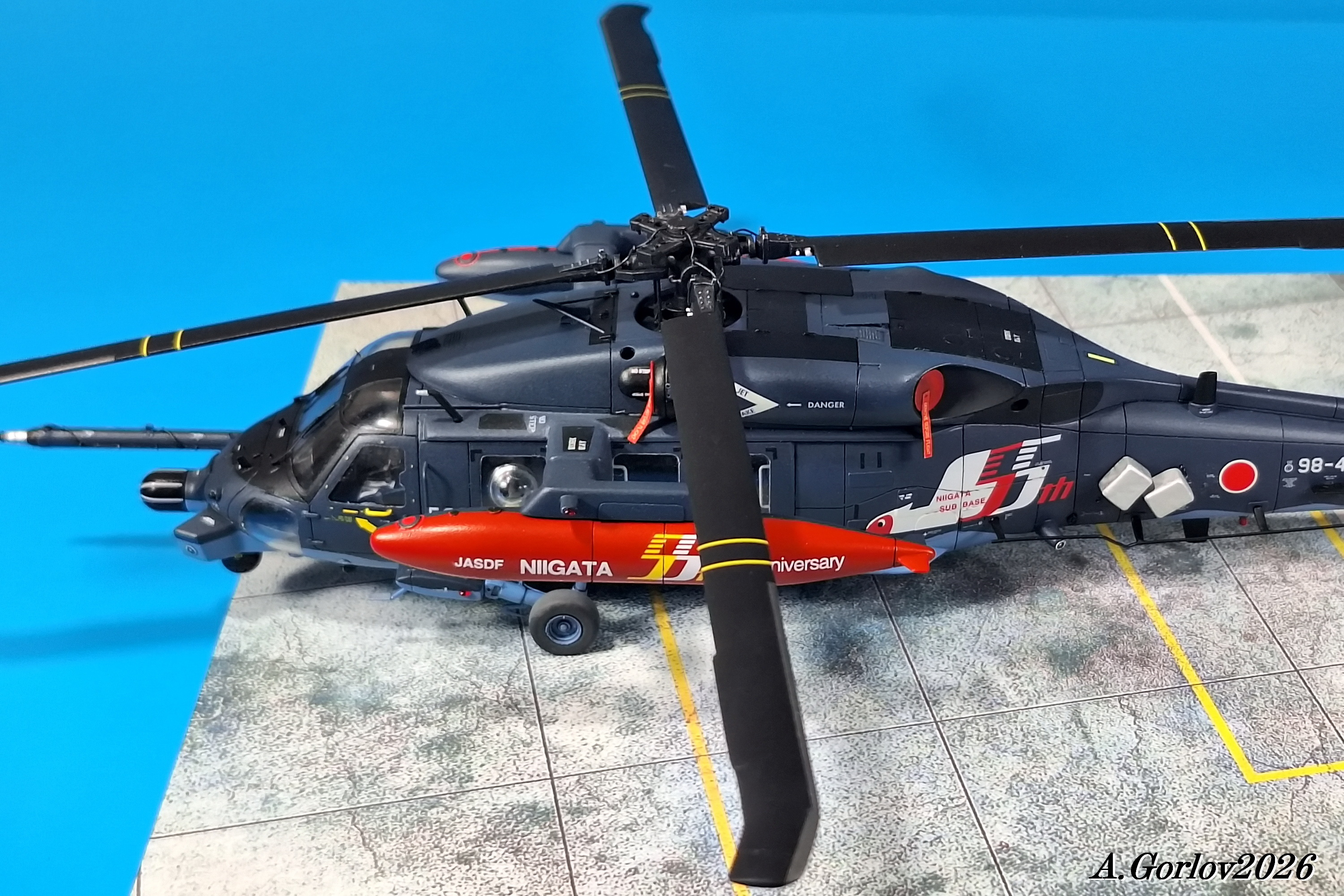

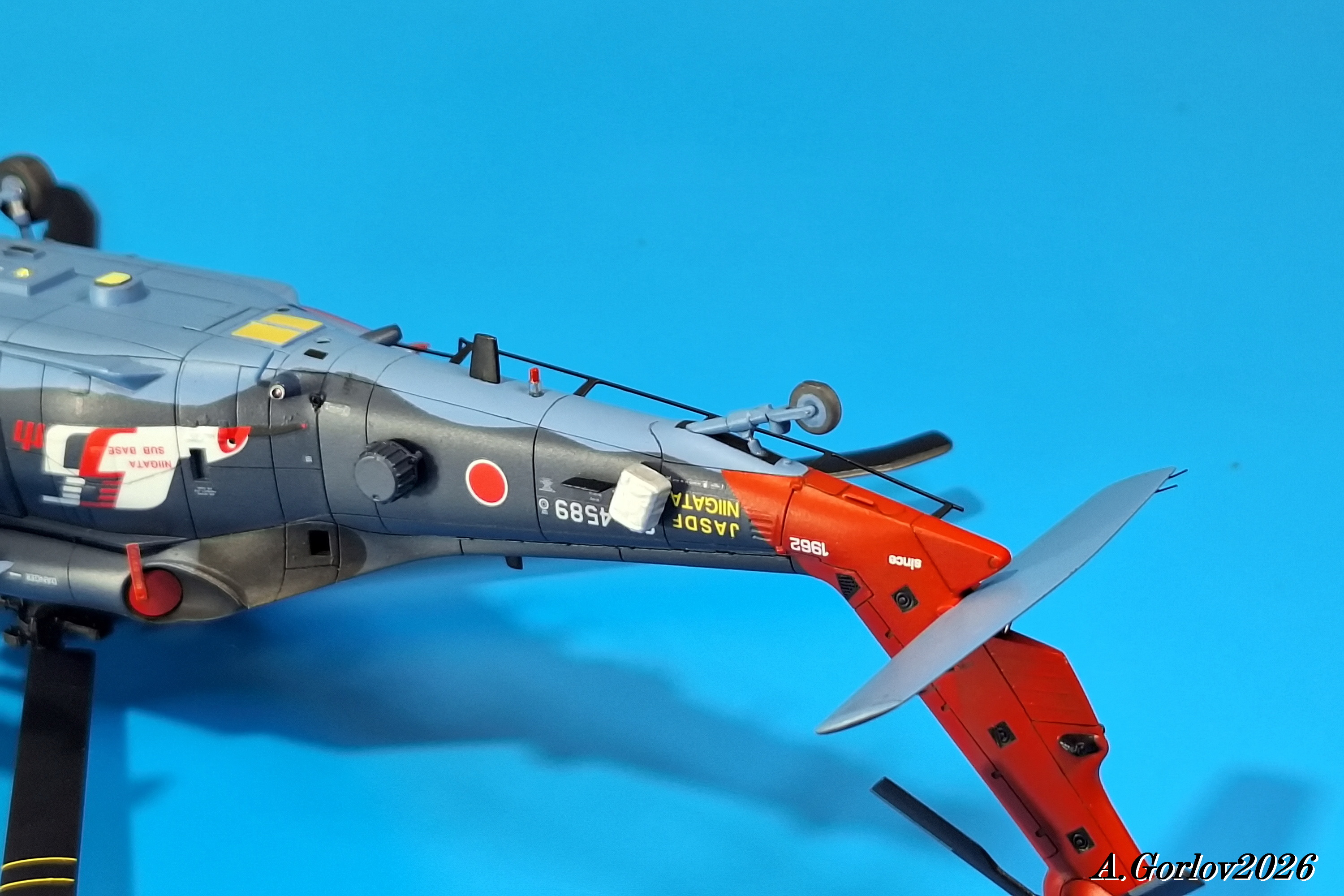

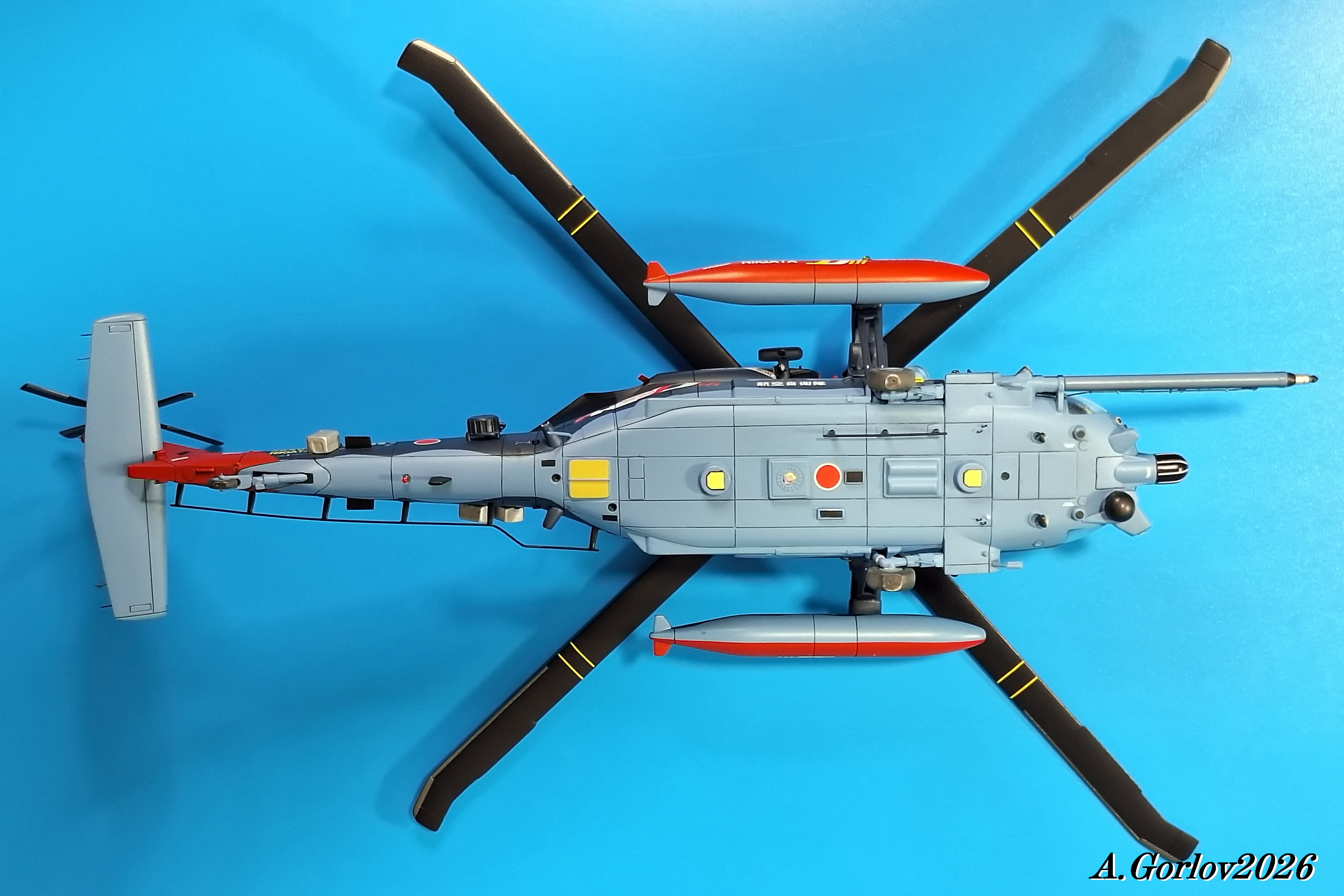

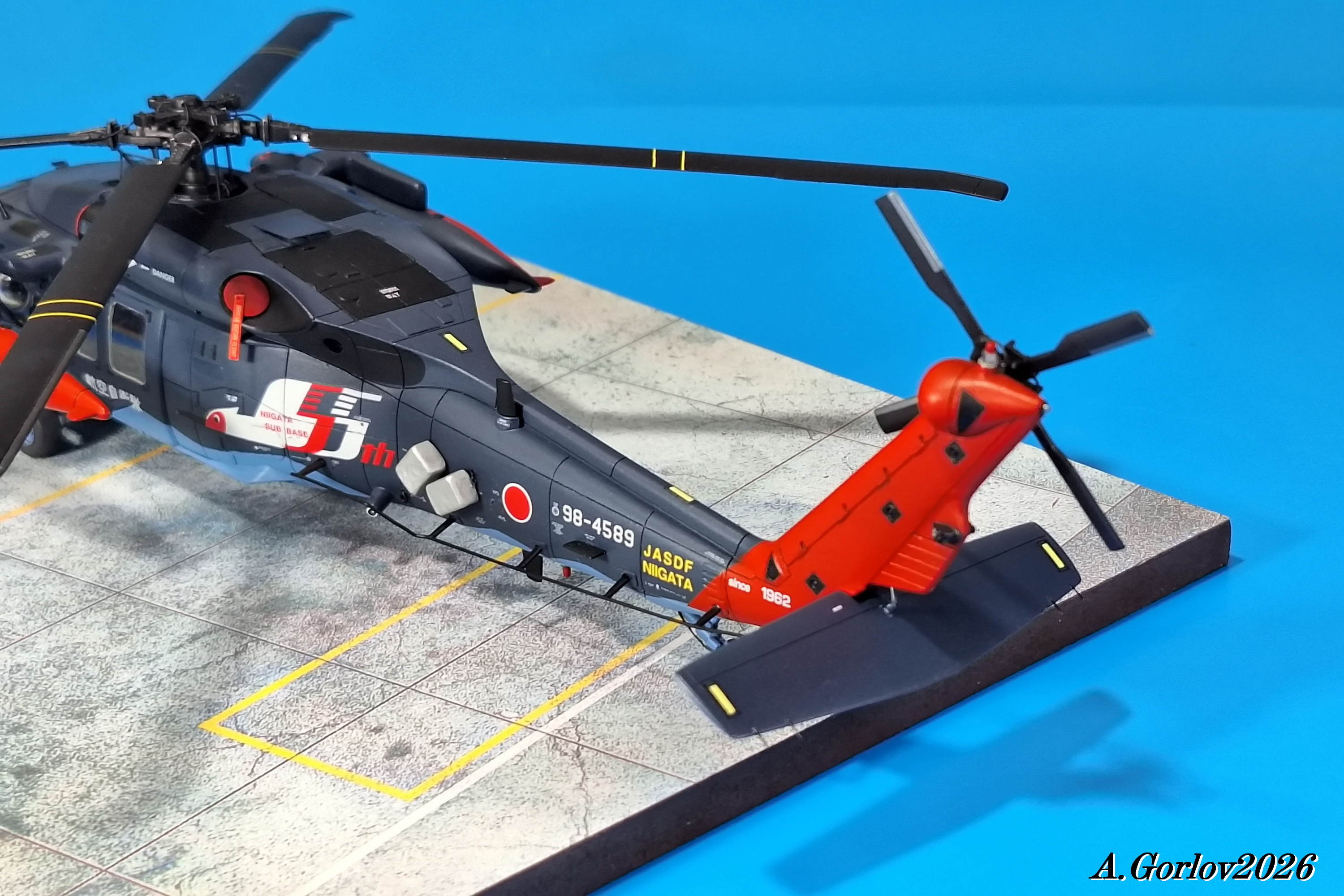

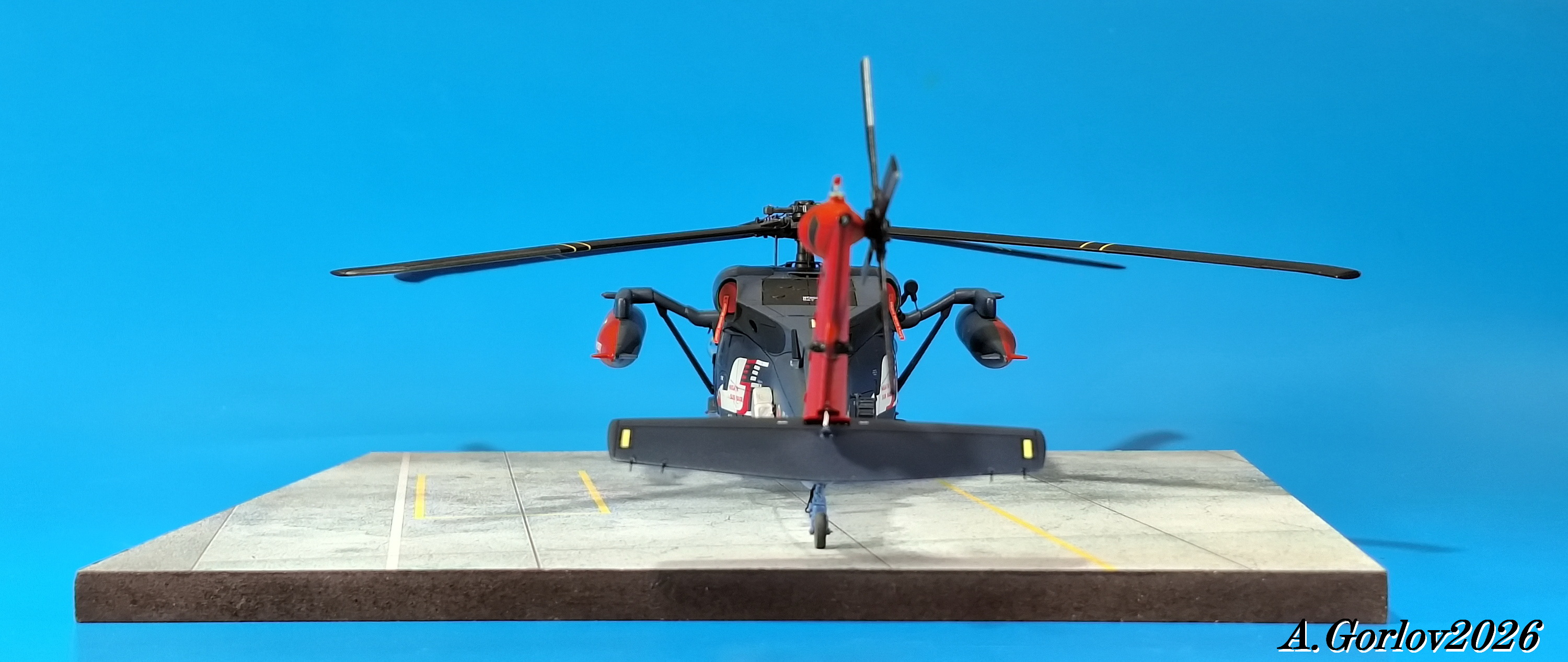

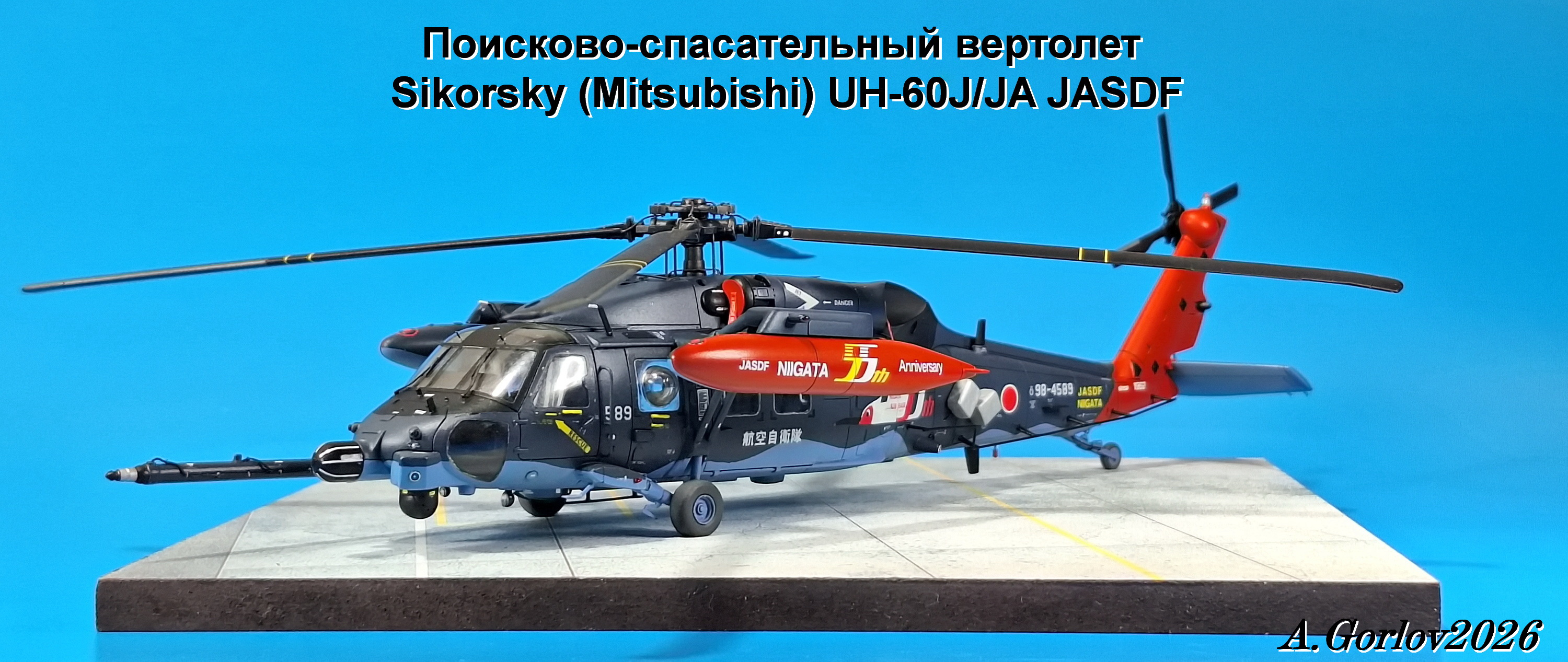

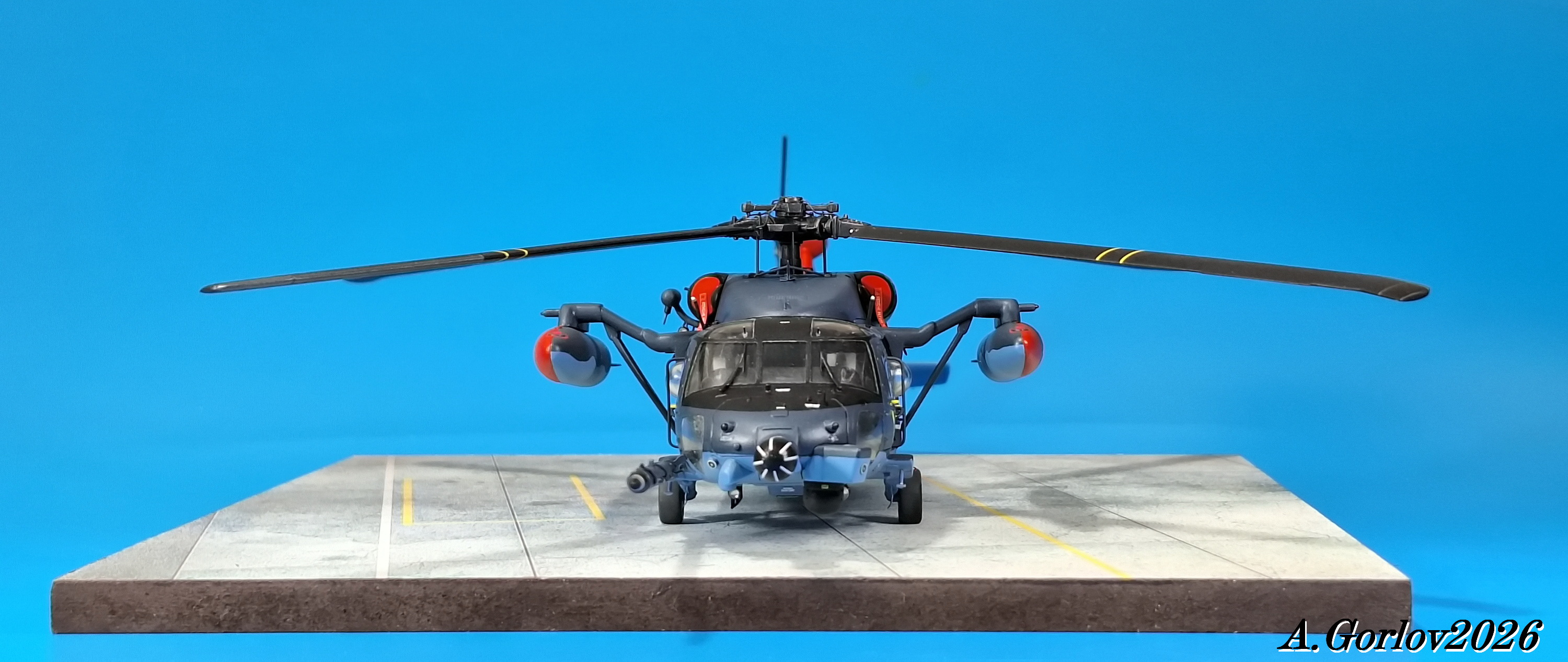

Вашему внимания представляется модель поисково-спасательного вертолета Sikorsky (Mitsubishi) UH-60J/JA JASDF от Hasegawa 1/72.

Продолжаю расширять свою коллекцию цвета хаки моделями в интересном окрасе с насыщенным экстерьером и техничкой.

 История

Поисково-спасательный вертолет UH-60J/JA был представлен JASDF для замены устаревающего спасательного вертолета KV-107 и первая машина, построенная компанией Sikorsky, была поставлена JASDF в 1991 году.

Mitsubishi изготовила остальные машины, и JASDF заказала в общей сложности 59 вертолетов UH-60J/JA. С 38-й машины была добавлена штанга дозаправки в воздухе.

 Дополнения

Маски KV MODELS.

БАНО ELF;

Травление Микродизайн;

Декаль Kolokolnikov Studio;

3Dдекаль EMBOSS.

 Сборка

Впервые собирал модель от данного производителя. Приятно удивила стыкуемость и практически отсутствие расшивки. Спокойно нарезаешь новую, без удаления старой.

Заново перерасшил весь борт.

Модель дорабатывалась с применением травления Микродизайн, которое вызвало очередное разочарование в плане экстерьера. Ведь базовые люки можно же было дать!!! Да и заглушки с ремувками тоже. Опять все ушло в невидимый интерьер. Использовал доширакопластик. По факту пригодились только дворники и парочка сеточек.

Недостающую техничку пришлось разрабатывать с нуля в Кореле, печатался у Kolokolnikov Studio.

Верхние блистера затонировал.

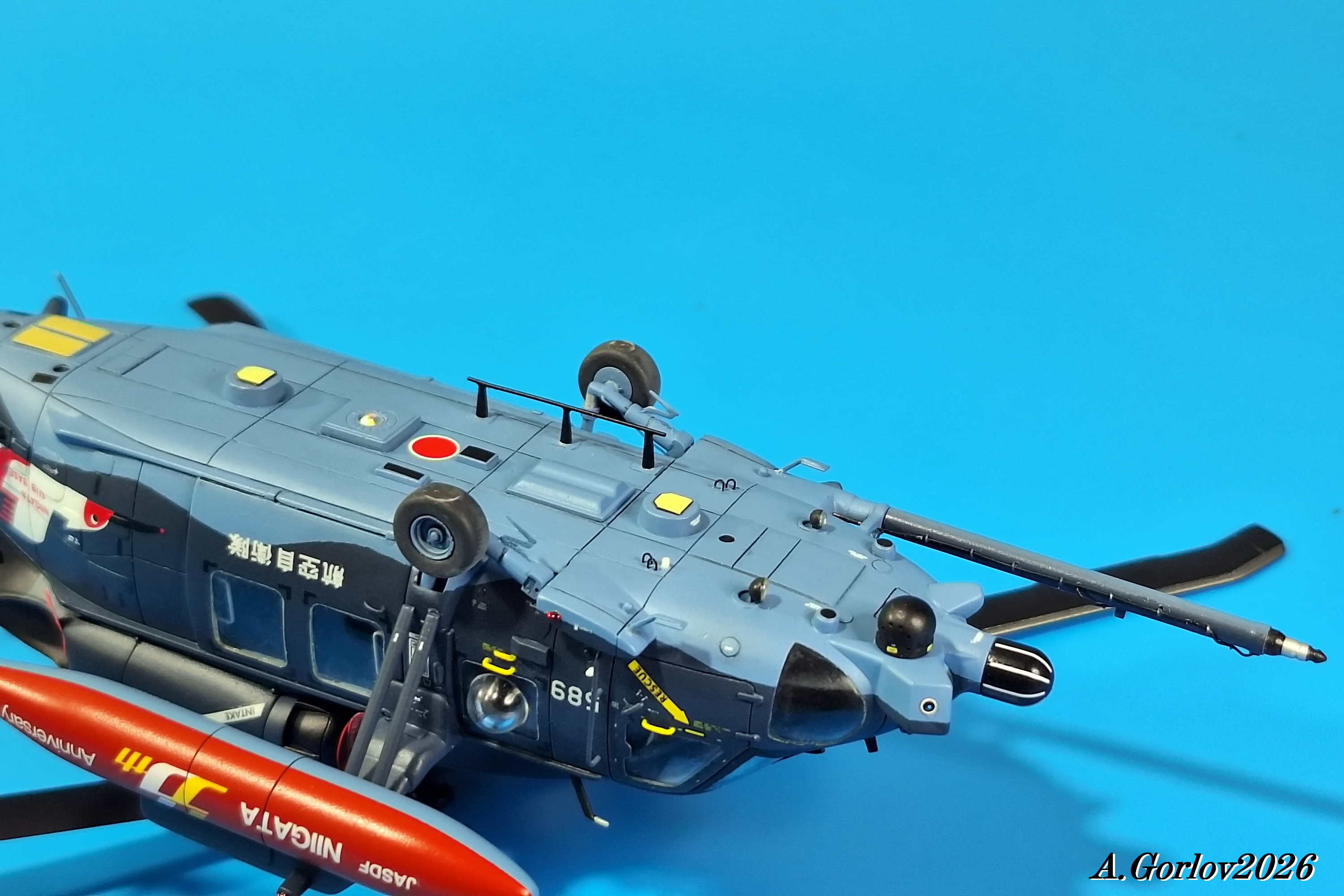

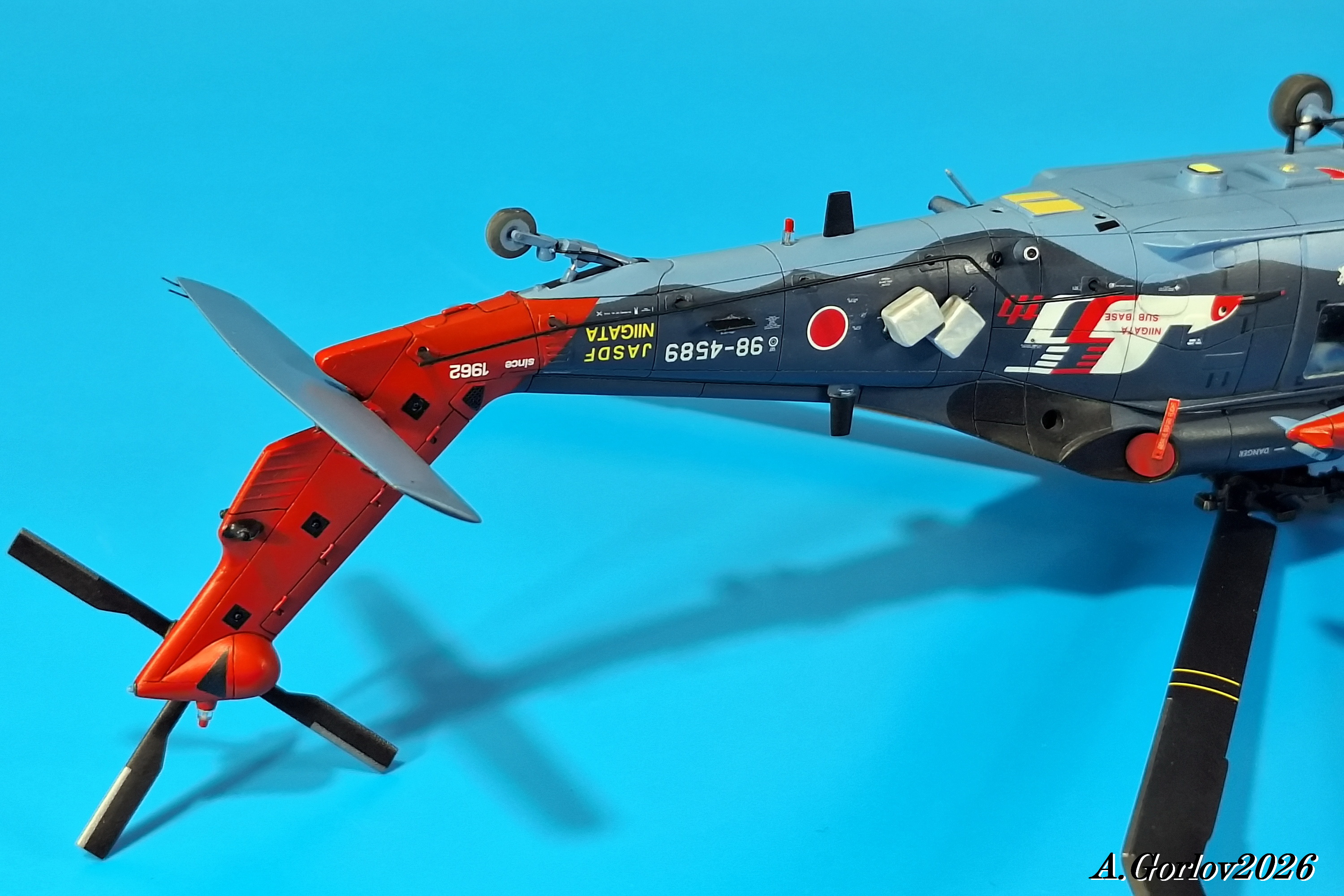

Сами борта имеют довольно-таки выставочный чистый вид, «вылизанные», поэтому обошелся легким прешейдингом и смывкой, покрыл матовым лаком. Выхлопные устройства подкоптил пигментом. Немного припылил шасси.

Адептам "хименеса" здесь не разгуляться.

Краски АКАН 6-й серии и MR.HOBBY.

 Для превращения «макета» вертолета в «модель», приближенную к оригиналу, пришлось внести небольшое количество доработок экстерьера и капельку интерьера.

Чтобы «не травмировать психику» перечнем деталей, скажу, что всего добавлено 351 элемент + подставка.

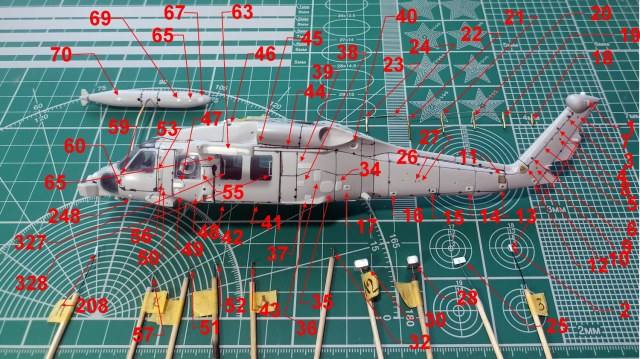

 ЛЕВЫЙ

1.           Сетка ХР

2.           Датчик круг черный

3.           Петли киля

4.           Петли киля

5.           Петли киля

6.           Петли киля

7.           Краник

8.           Краник

9.           Краник

10.        Сетка ПР

11.        Выштамповка

12.        Основание антенны

13.        Основание антенны

14.        Основание антенны

15.        Основание антенны

16.        Основание антенны

17.        Основание антенны

18.        Кронштейн антенны

19.        Кронштейн антенны

20.        Кронштейн антенны

21.        Кронштейн антенны

22.        Кронштейн антенны

23.        Кронштейн антенны

24.        Антенна

25.        Антенна плоская

26.        Дренаж 1

27.        Дренаж 2

28.        Чехол АСО

29.        Кабель

30.        Чехол АСО

31.        Кабель

32.        Кольцо швартовочное

33.        Линза датчик

34.        Техн. люк

35.        Техн. люк

36.        Техн. люк

37.        Подножка

38.        Подножка

39.        Подножка

40.        Выхлоп ВСУ

41.        Крепление двери

42.        Крепление двери

43.        Ручка двери

44.        Петля капота ДВ

45.        Петля капота ДВ

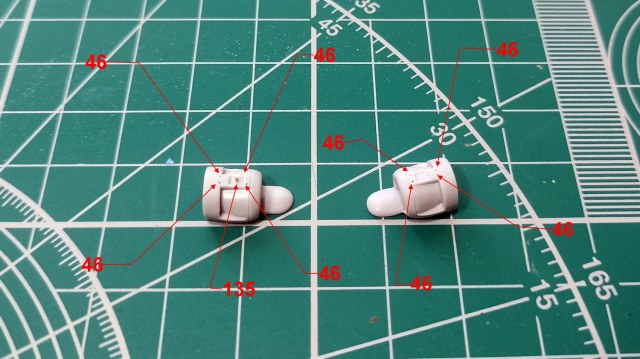

46.        Отверстия ДВ

47.        Шкворень

48.        Заземление

49.        Техн. люк

50.        Ввод внешней связи

51.        Поручень блистера желтый

52.        Ручка авар сброса

53.        Поручень большой

54.        БАНО

55.        Выштамповка за блистером

56.        Дренаж белый

57.        Ручка двери

58.        Поручень блистера желтый

59.        Петля двери

60.        Петля двери

61.        Линза датчик

62.        Техн. люк кругл под дверью

63.        БД техн. люк

64.        БД БАНО

65.        БД Кольцо швартовочное

66.        БД подсвет

67.        БД бак горловина

68.        БД бак люк

69.        БД бак люк

70.        БД бак люк

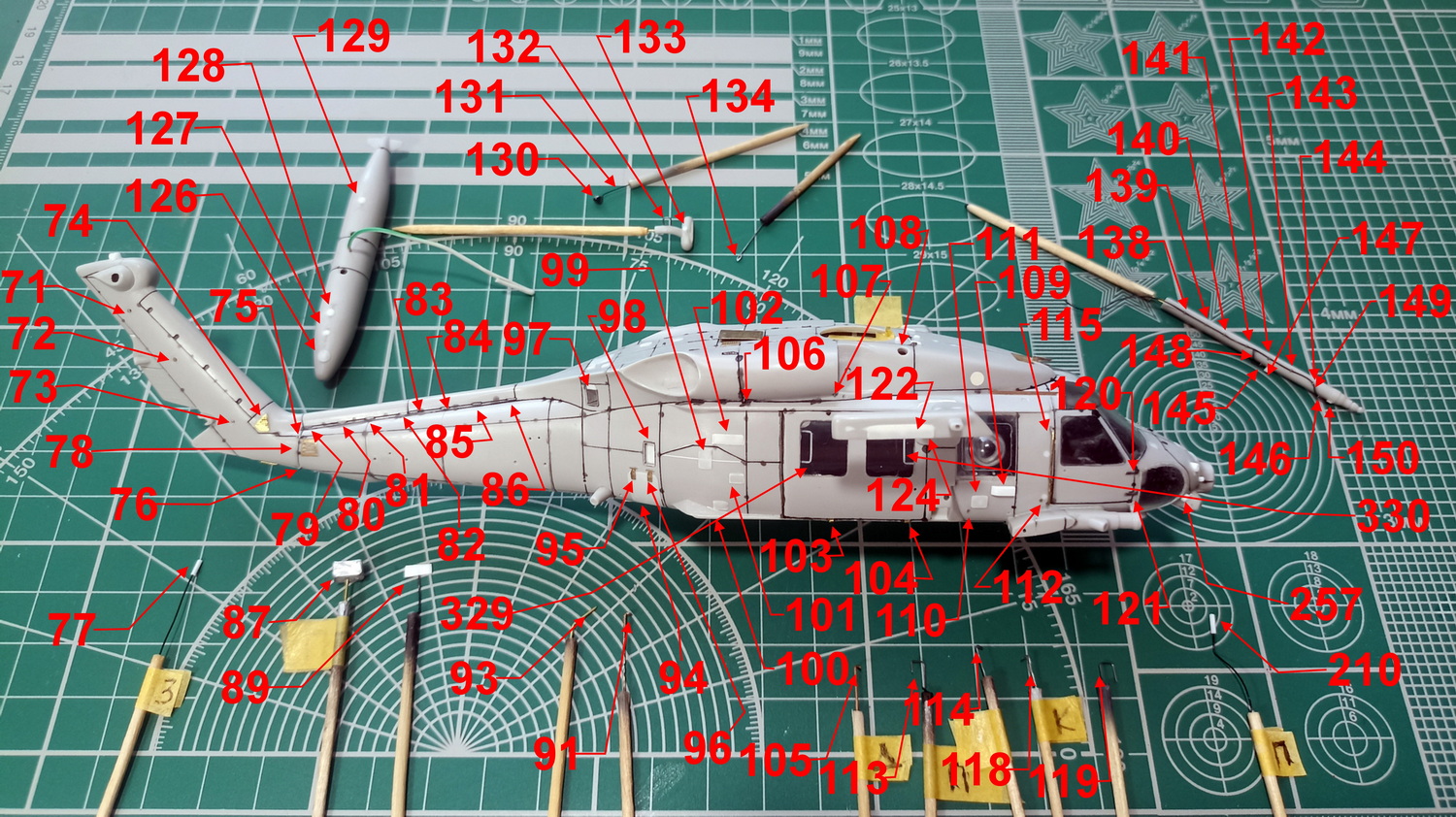

 ПРАВЫЙ

71.        Краник

72.        Краник

73.        Краник

74.        Сетка ХР

75.        Петля КБ

76.        Петля КБ

77.        Датчик круг черный

78.        Выштамповка

79.        Петля ХР

80.        Петля ХР

81.        Петля ХР

82.        Петля ХР

83.        Петля ХР

84.        Петля ХР

85.        Петля ХР

86.        Петля ХР

87.        Чехол АСО

88.        Кабель

89.        Антенна плоская

90.        Кабель маяка

91.        Кольцо швартовочное

92.        Линза датчик

93.        Рукоять

94.        Техн. люк

95.        Петля техн люка

96.        Петля техн люка

97.        Вент ввод

98.        Вент ввод

99.        Техн. люк

100.    Подножка

101.    Подножка

102.    Подножка

103.    Крепление двери

104.    Крепление двери

105.    Ручка двери

106.    Петля капота ДВ

107.    Петля капота ДВ

108.    Отверстия ДВ

109.    Шкворень

110.    Заземление

111.    Техн. люк

112.    Ввод внешней связи

113.    Поручень блистера желтый

114.    Ручка авар сброса

115.    Поручень большой

116.    БАНО

117.    Выштамповка за блистером

118.    Ручка двери

119.    Поручень блистера желтый

120.    Петля двери

121.    Петля двери

122.    БД техн. люк

123.    БД БАНО

124.    БД Кольцо швартовочное

125.    БД подсвет

126.    БД бак горловина

127.    БД бак люк

128.    БД бак люк

129.    БД бак люк

130.    Лебедка фонарь

131.    Лебедка проводка фонаря

132.    Лебедка поручень

133.    Основание крюка

134.    Крюк

135.    Элемент

136.    Линза датчик штанга

137.    Линза датчик нос

138.    Штанга крепление кабеля

139.    Штанга крепление кабеля

140.    Штанга крепление кабеля

141.    Штанга крепление кабеля

142.    Штанга крепление кабеля

143.    Штанга крепление кабеля

144.    Штанга крепление кабеля

145.    Штанга крепление кабеля

146.    Штанга крепление кабеля

147.    Штанга датчик середина

148.    Штанга кабель датчика

149.    Штанга кабель нос

150.    Штанга выштамповка под кабель нос

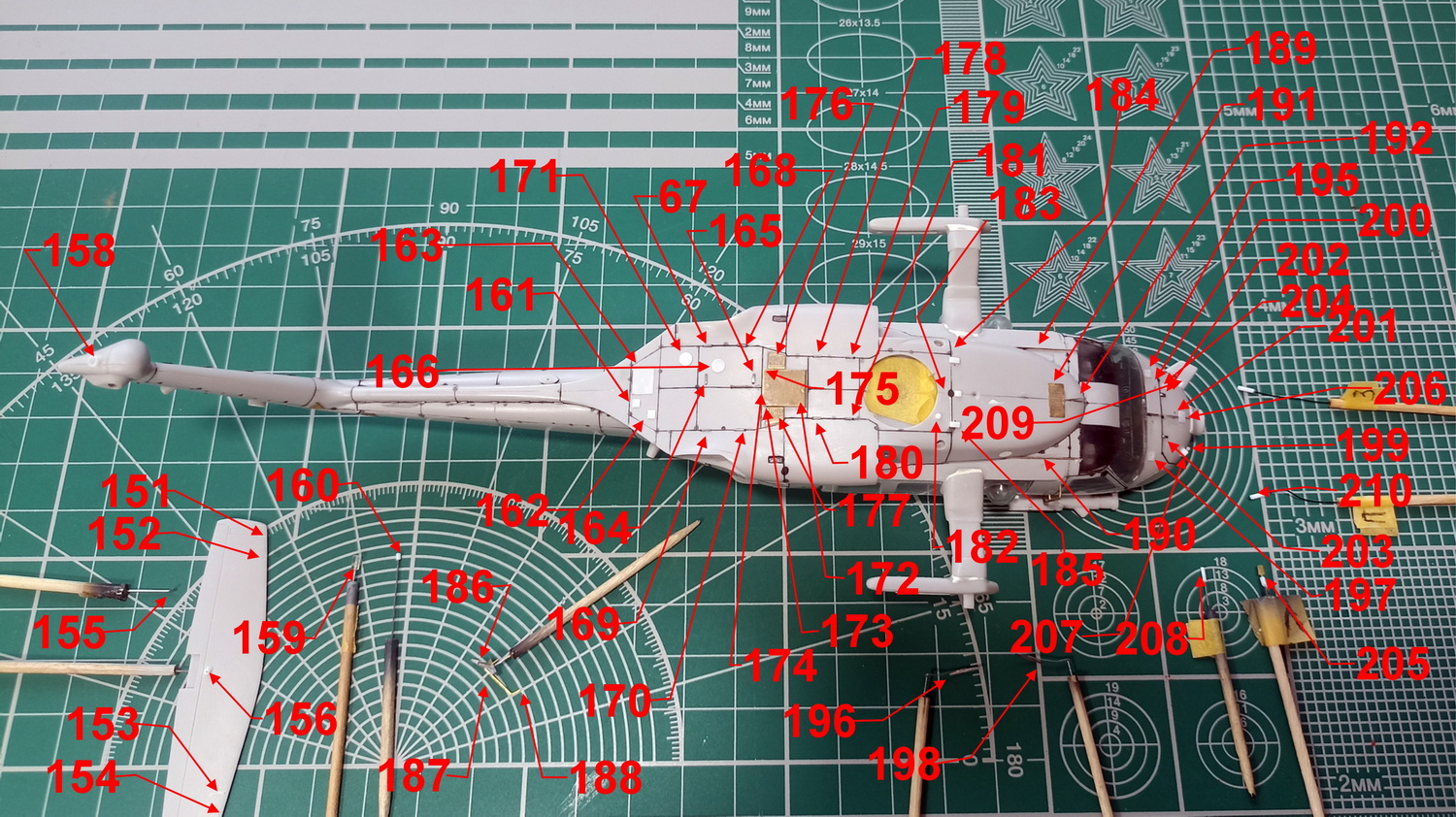

 ВЕРХ

151.    Стабилизатор статика

152.    Стабилизатор статика

153.    Стабилизатор статика

154.    Стабилизатор статика

155.    Стабилизатор вал управления

156.    Стабилизатор крепление вала

157.    Хвостовой огонь

158.    Основание маяка

159.    Маяк

160.    Маяк красный

161.    Антенна квадрат ВСУ

162.    Антенна квадрат ВСУ

163.    Люк ВСУ

164.    Петля ВСУ

165.    Петля ВСУ

166.    Выштамповка круглая

167.    Петля левая ВСУ

168.    Петля левая ВСУ

169.    Петля правая ВСУ

170.    Петля правая ВСУ

171.    Сетка круглая

172.    Крышка маслорадиатора ВСУ

173.    Подкос крышки

174.    Подкос крышки

175.    Подкос крышки

176.    Сетка левая ВСУ

177.    Сетка правая ВСУ

178.    Петля левая РО

179.    Петля левая РО

180.    Петля правая РО

181.    Петля правая РО

182.    Пимпочка

183.    Элемент капота

184.    Петля левая капота

185.    Петля правая капота

186.    Нож

187.    Кронштейн ножа

188.    Кронштейн ножа

189.    Направляющая левая

190.    Направляющая правая

191.    Сетка

192.    Нож

193.    Датчик верхний блистер

194.    Датчик верхний блистер

195.    Основание дворника

196.    Дворник

197.    Основание дворника

198.    Дворник

199.    Датчик нос круглый

200.    Штуцер перед лобовым

201.    Штуцер нос

202.    Петля капота

203.    Петля капота

204.    Основание антенны

205.    Антенна

206.    Техн. люк прямоугольный

207.    Основание датчика

208.    Датчик

209.    Основание датчика

210.    Датчик

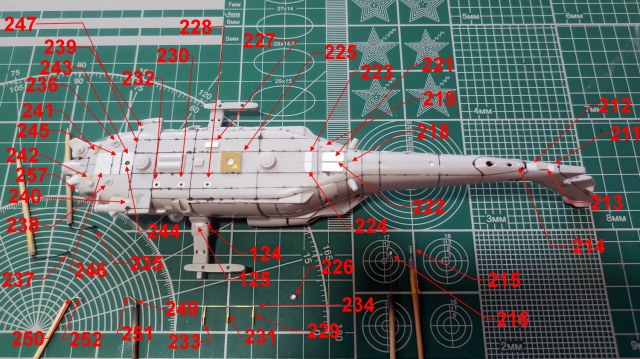

 Низ

211.    Техн люк круг

212.    Техн люк квадрат

213.    Рукоятка

214.    Пимпочка

215.    Маяк

216.    Маяк красный

217.    Квадрат черный

218.    Выштамповка круг

219.    Выштамповка круг

220.    Квадрат черный

221.    Антенна желтая

222.    Перегородка антенны

223.    Люк

224.    Люк

225.    Основание фары

226.    Фара

227.    Антенна черная прямоугольная

228.    Основание антенны

229.    Нож антенны

230.    Основание антенны

231.    Нож антенны

232.    Основание антенны

233.    Нож антенны

234.    Антенна штырь

235.    Фара

236.    Корпус фары

237.    Фара

238.    Корпус фары

239.    Огонь

240.    Огонь

241.    Люк кругл

242.    Люк кругл

243.    Люк квадрат

244.    Антенна кругл серая

245.    Люк квадрат

246.    Люк квадрат

247.    Дренаж белый

248.    Техн люк круг

249.    Кронштейн подножки

250.    Кронштейн подножки

251.    Подножка

252.    Подножка

253.    Петля

254.    Петля

255.    Петля

256.    Петля

257.    Выштамповка

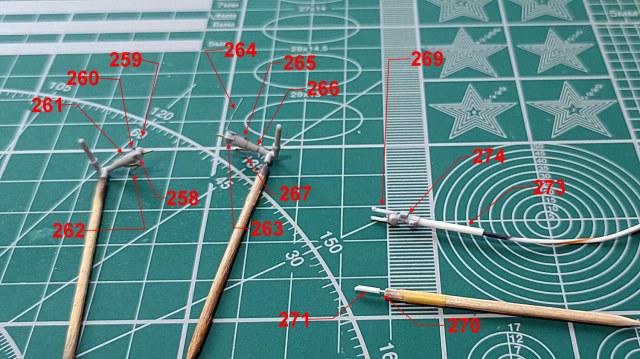

 ШАССИ

258.    Фланец шасси Л

259.    Проводка шасси Л

260.    Крепление проводки Л

261.    Крепление проводки Л

262.    Нож шасси Л

263.    Фланец шасси П

264.    Проводка шасси П

265.    Крепление проводки П

266.    Крепление проводки П

267.    Нож шасси П

268.    Колесо

269.    Вилка

270.    Шток амортизатора

271.    Амортизатор

272.    Стойка

273.    Опора

274.    Концевик

275.    Проводка

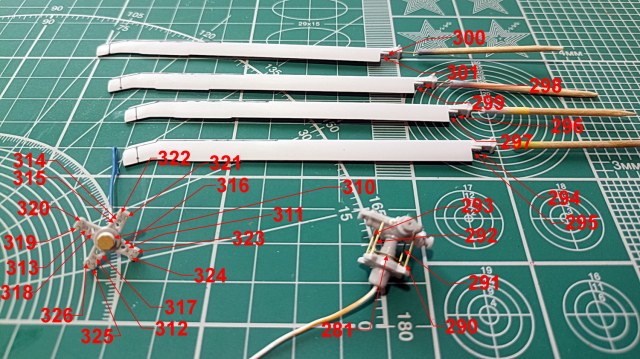

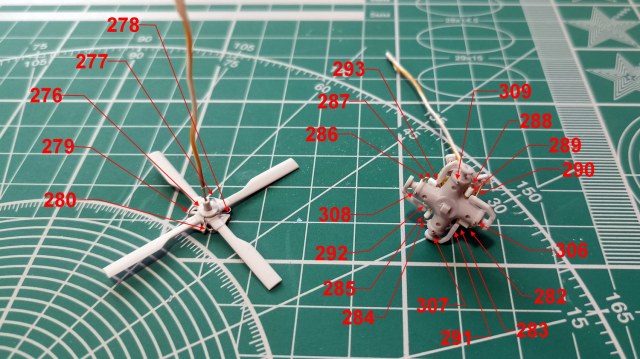

 Несущая система

276.    Кольцо ПОС РВ

277.    Проводка ПОС РВ

278.    Проводка ПОС РВ

279.    Проводка ПОС РВ

280.    Проводка ПОС РВ

281.    Поводок тарелки АП НВ

282.    Шток гидродемпфера НВ

283.    Гидродемпфер НВ

284.    Шток гидродемпфера НВ

285.    Гидродемпфер НВ

286.    Шток гидродемпфера НВ

287.    Гидродемпфер НВ

288.    Шток гидродемпфера НВ

289.    Гидродемпфер НВ

290.    Тяга НВ

291.    Тяга НВ

292.    Тяга НВ

293.    Тяга НВ

294.     Штуцер лопасти НВ

295.    Индикатор лонжерона НВ

296.    Штуцер лопасти НВ

297.    Индикатор лонжерона НВ

298.    Штуцер лопасти НВ

299.    Индикатор лонжерона НВ

300.    Штуцер лопасти НВ

301.    Индикатор лонжерона НВ

302.    Кабель ПОС НВ

303.    Кабель ПОС НВ

304.    Кабель ПОС НВ

305.    Кабель ПОС НВ

306.    Кронштейн кабеля

307.    Кронштейн кабеля

308.    Кронштейн кабеля

309.    Кронштейн кабеля

310.    Кольцо ПОС НВ

311.    Болт виброгасителя

312.    Болт виброгасителя

313.    Болт виброгасителя

314.    Болт виброгасителя

315.    Отверстия виброгасителя

316.    Отверстия виброгасителя

317.    Отверстия виброгасителя

318.    Отверстия виброгасителя

319.    Болт виброгасителя

320.    Болт виброгасителя

321.    Болт виброгасителя

322.    Болт виброгасителя

323.    Болт виброгасителя

324.    Болт виброгасителя

325.    Болт виброгасителя

326.    Болт виброгасителя

 КАБИНА

327.    Поручень Л ГК

328.    Поручень Л ГК

329.    Поручень П ГК

330.    Поручень П ГК

331.    Привязные ремни ГК

332.    Привязные ремни ГК

333.    Привязные ремни ГК

334.    Привязные ремни ГК

335.    Привязные ремни наблюдателя

336.    Привязные ремни наблюдателя

337.    Привязные ремни пилота

338.    Привязные ремни второго пилота

339.    РШГ пилота

340.    РШГ второго пилота

341.    Приборная доска

342.    Центральный пульт

343.    Верхний пульт

 Заглушки

344.    Заглушка ВхУ ЛДВ

345.    Заглушка ВхУ ПДВ

346.    Заглушка ВыхУ ЛДВ

347.    Заглушка ВыхУ ПДВ

348.    Ремувка ВхУ ЛДВ

349.    Ремувка ВхУ ПДВ

350.    Ремувка ВыхУ ЛДВ

351.    Ремувка ВыхУ ПДВ

 Антураж

352.    Подставка.
