12,7-мм крупнокалиберный пулемёт Дегтярёва - Шпагина образца 1938-46 года (ДШКМ).

Моё почтение, уважаемые Коллеги!

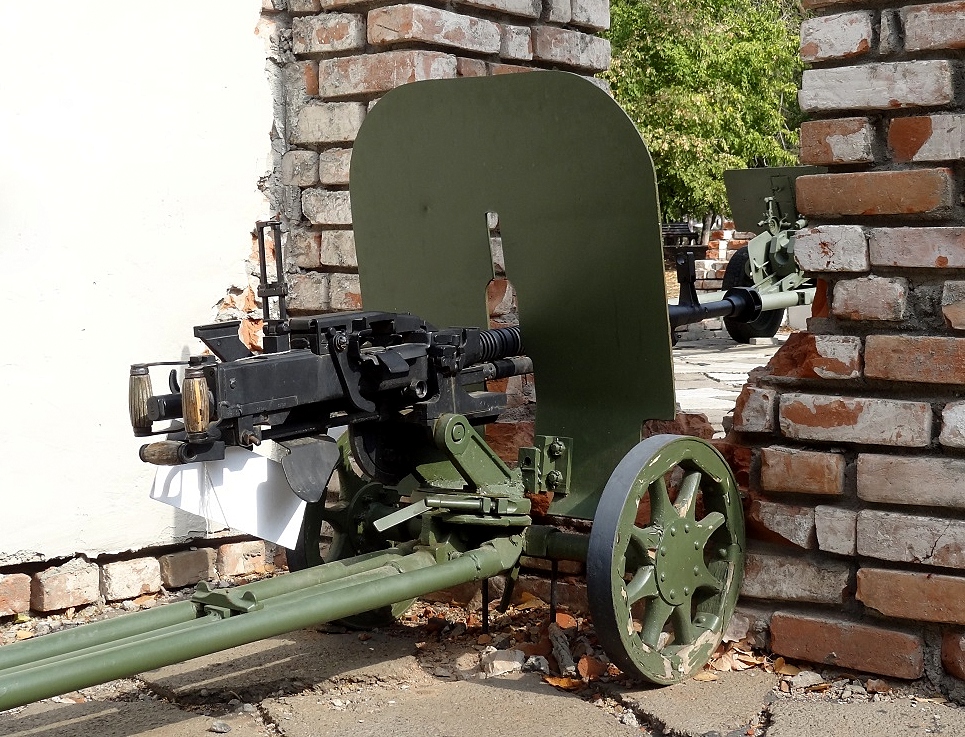

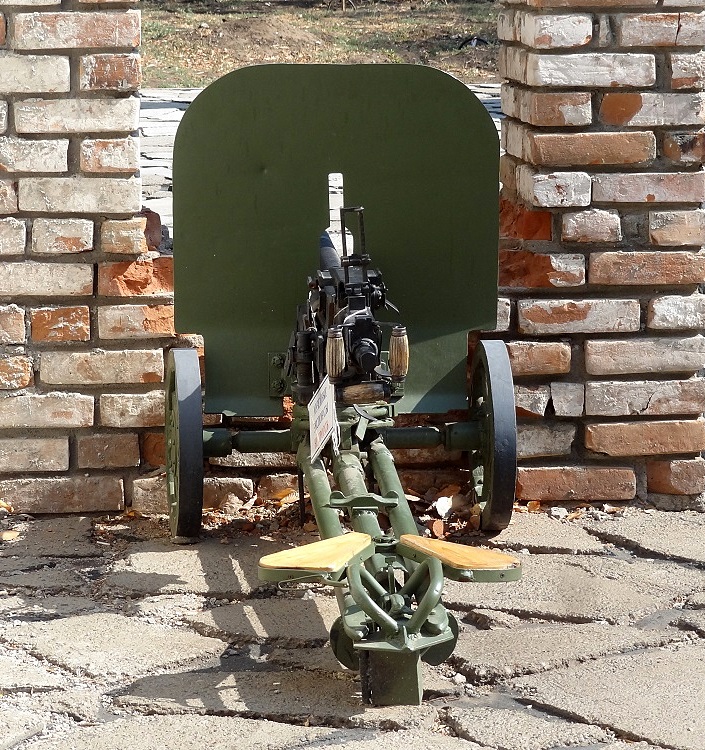

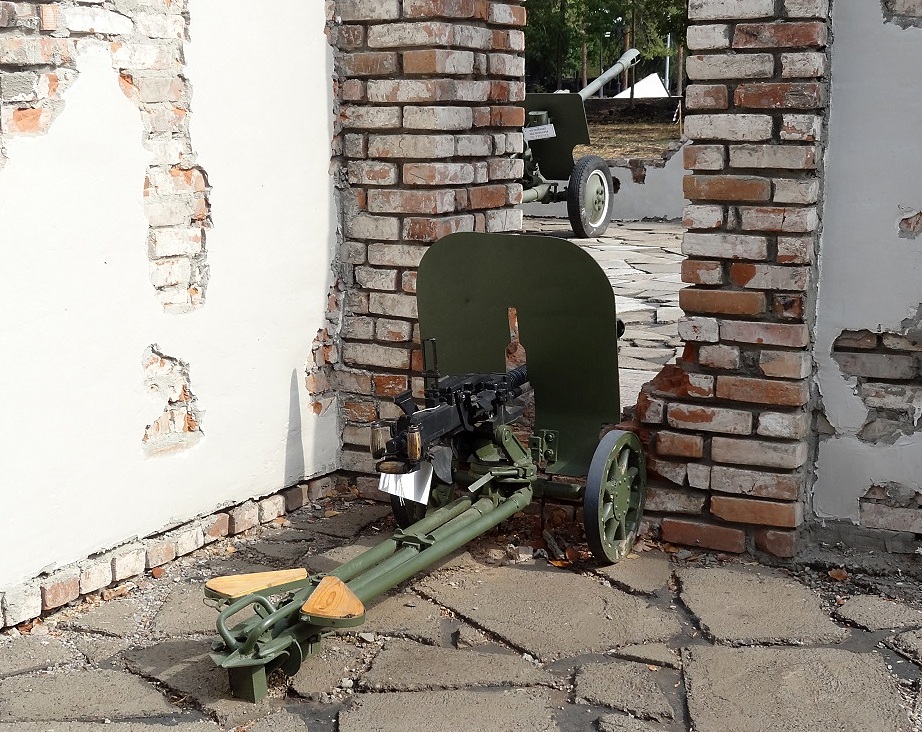

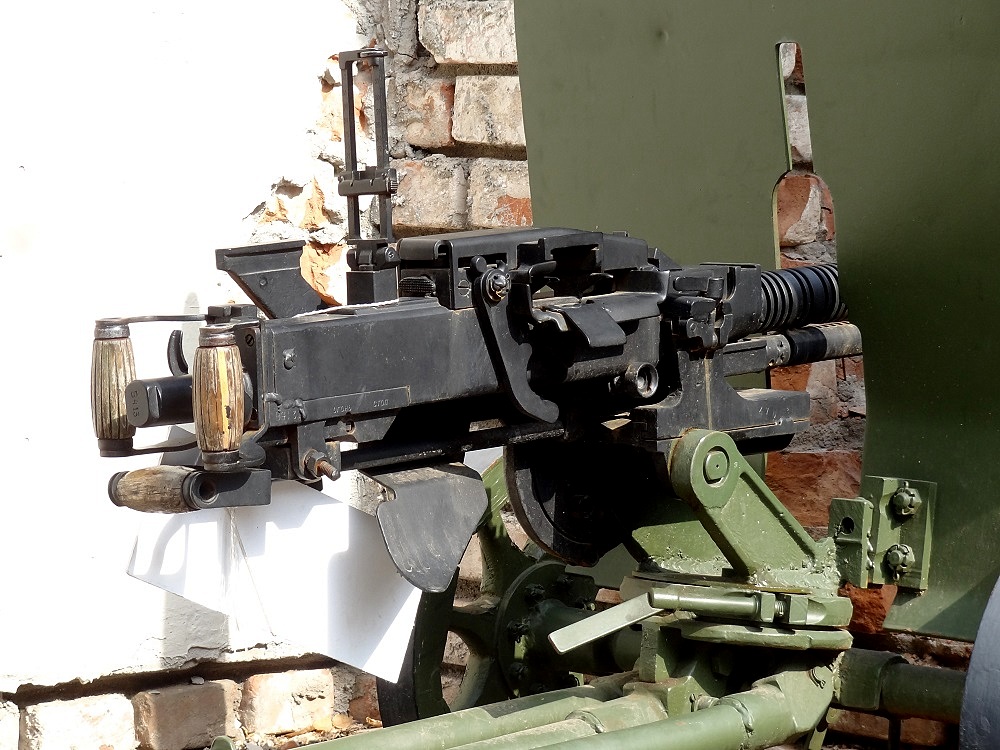

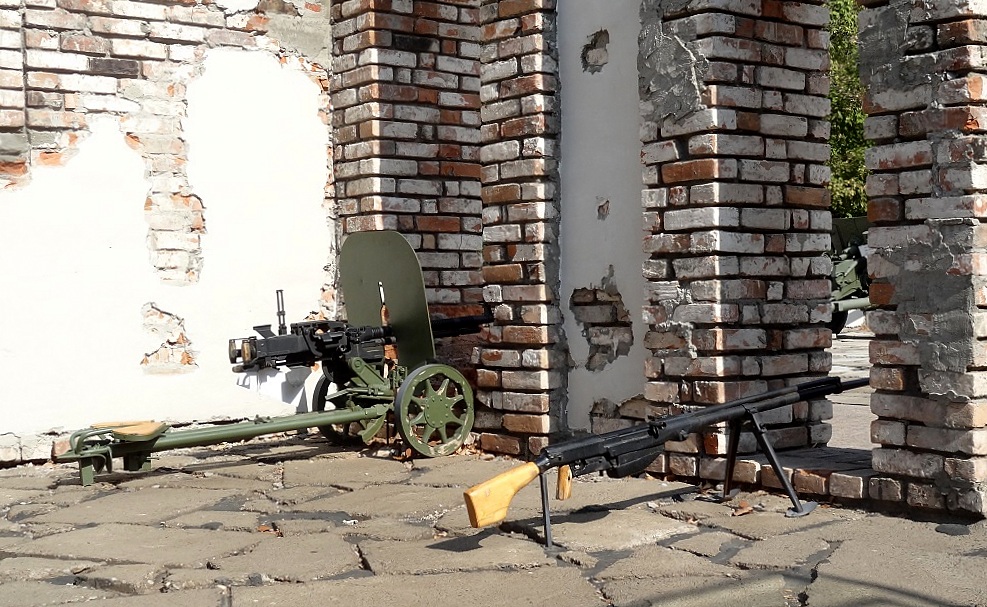

Представляю вашему вниманию подборку фотографий советского крупнокалиберного пулемёта Дегтярёва - Шпагина образца 1938/46 года под патрон 12,7×108 мм (ДШКМ).

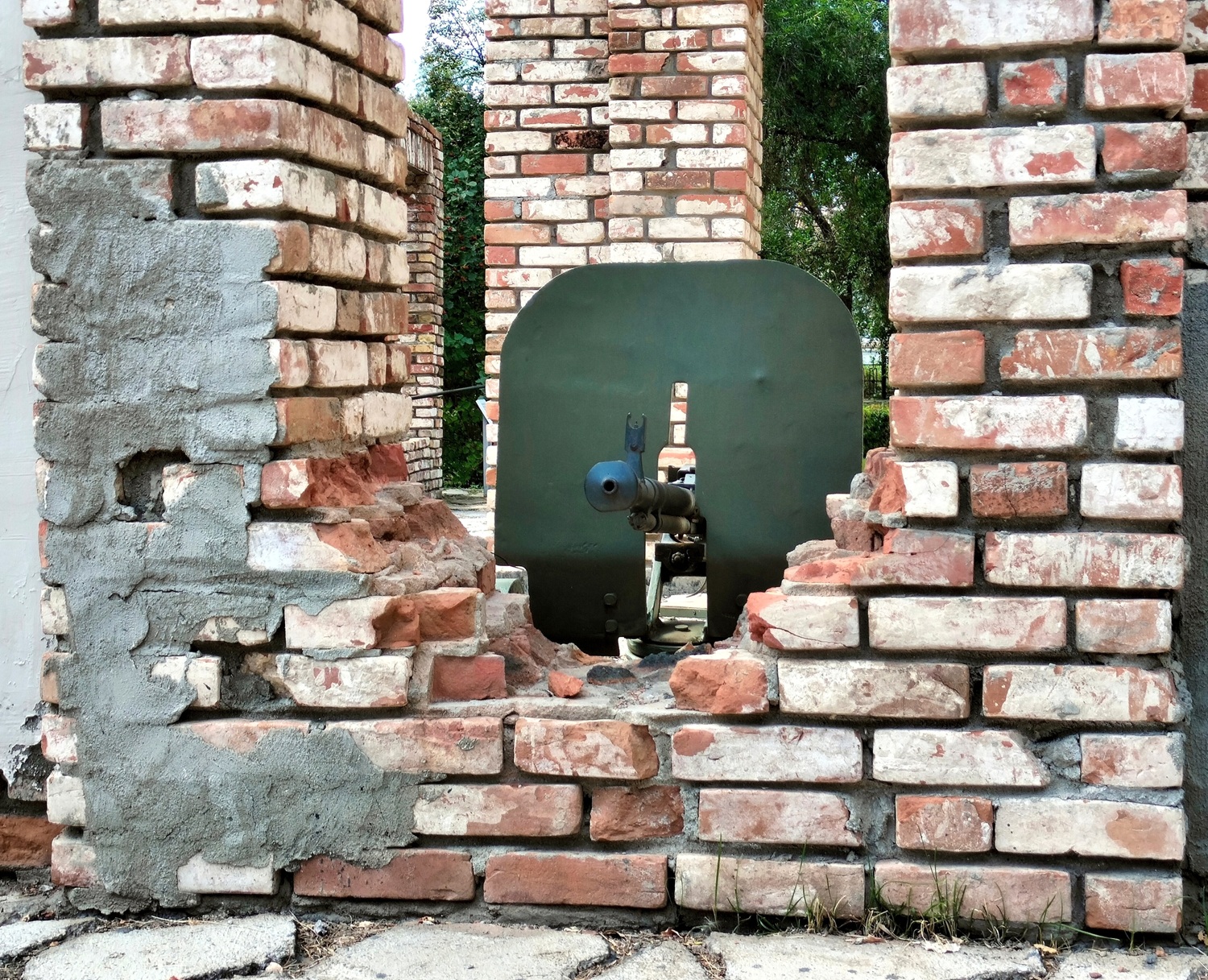

Экспонат расположен на территории Мемориального комплекса - музея "Салют,Победа!". Комплекс был торжественно открыт 6 мая 2005 года, к 60-й годовщине победы СССР над нацистской Германией.

Экспонат расположен по адресу: Россия, Оренбургская область, Оренбург, ул.Бурзянцева, 30а.

• Краткая справка о прототипе:

В годы Второй мировой войны крупнокалиберный пулемёт ДШК (Дегтярёва - Шпагина крупнокалиберный) широко использовался для поражения легкобронированных целей, пулемётных гнёзд и противотанковой артиллерии противника. В зенитном варианте он с успехом применялся для борьбы с низколетящими самолётами. Задание на создание первого советского крупнокалиберного пулемёта было выдано к тому моменту уже весьма опытному и хорошо известному оружейнику Дегтярёву в 1929 году. После выписка в 1933-1934 гг. промежуточной модели ДК и её доработки в направлении повышения темпа стрельбы и усовершенствования системы подачи патронов в феврале 1939 года усовершенствованный пулемёт был принят на вооружение РККА под обозначением "12,7 мм крупнокалиберный пулемёт Дегтярёва - Шпагина образца 1938 года - ДШК".

• Расчет 12,7-мм зенитного пулемета ДШК готовится к отражению воздушного налета. Автор фотографии Дмитрий Бальтерманц.

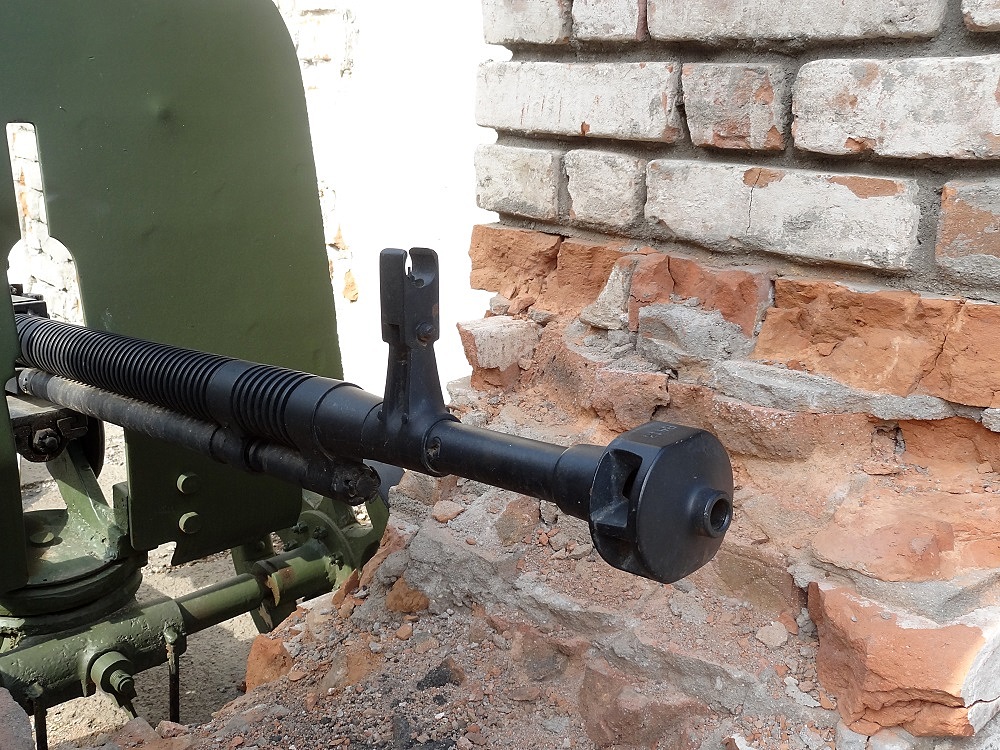

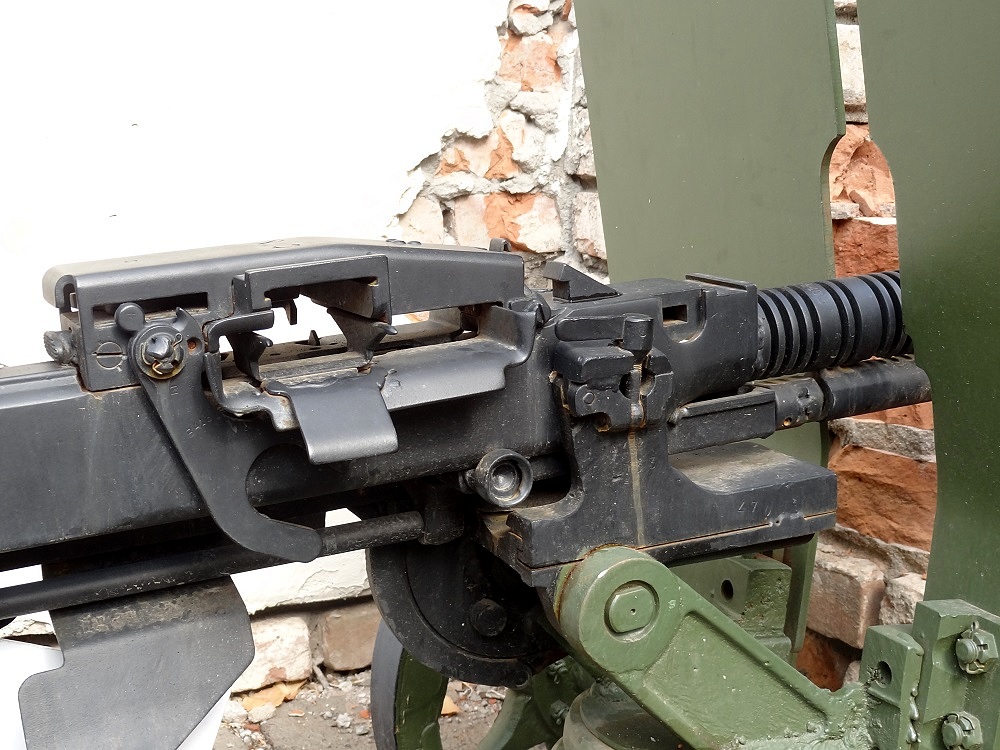

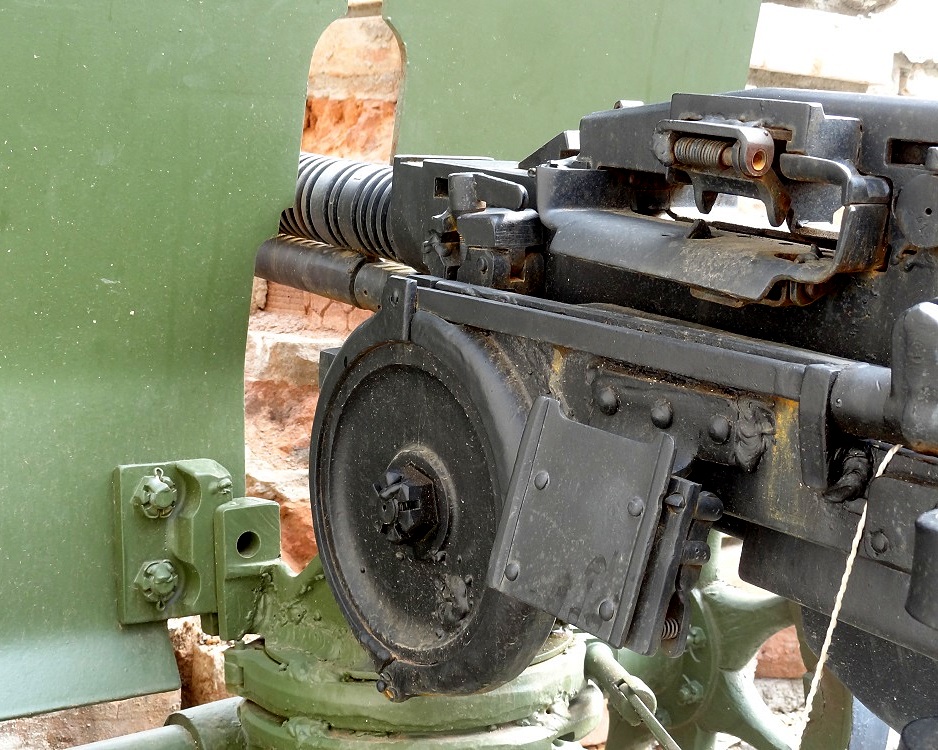

Крупнокалиберный пулемёт ДШК представляет собой автоматическое оружие, построенное на газоотводном принципе. Запирание ствола осуществляется двумя боевыми личинками, шарнирно укрепленными на затворе, за выемки в боковых стенках ствольной коробки. Режим огня - только автоматический, ствол несъёмный, оребренный для лучшего охлаждения, оснащён дульным тормозом. Питание осуществляется из нерассыпной металлической ленты, подача ленты - с левой стороны пулемёта. У ДШК устройство подачи ленты было выполнено в виде барабана с шестью открытыми каморами. Барабан при своем вращении подавал ленту и одновременно извлекал из неё патроны (лента имела разомкнутые звенья). После прихода каморы барабана с патроном в нижнее положение патрон подавался в патронник затвором. Привод устройства подачи ленты осуществлялся при помощи расположенного с правой стороны рычага, качавшегося в вертикальной плоскости, когда на его нижнюю часть воздействовала рукоятка заряжания, жёстко связанная с затворной рамой. У пулемёта ДШКМ барабанный механизм заменён на более компактный ползунковый, так же приводимый в действие аналогичным рычагом, связанным с рукояткой заряжания. Патрон извлекался из ленты вниз и затем напрямую подавался в патронник.

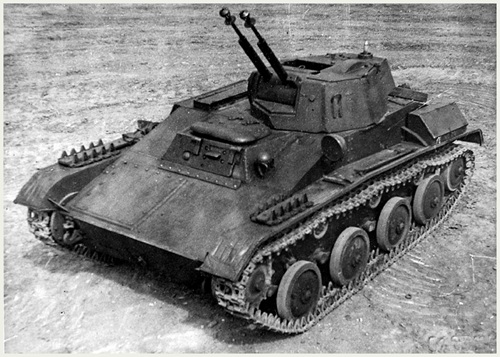

• Опытный образец зенитного танка Т-60(3), вооруженный спаренными 12,7-мм пулеметами ДШК перед испытаниями.

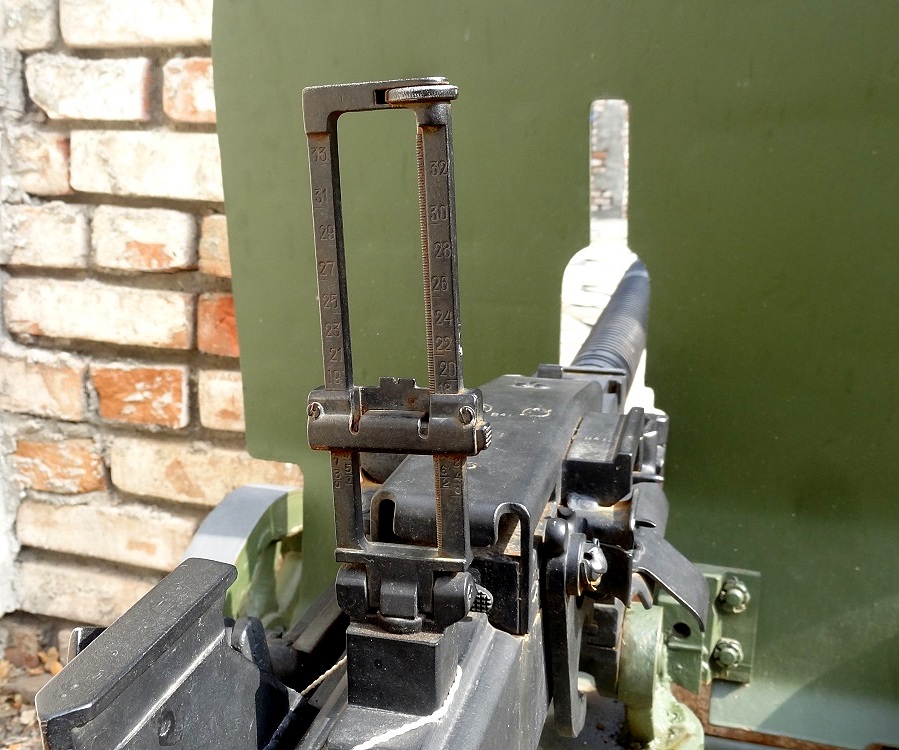

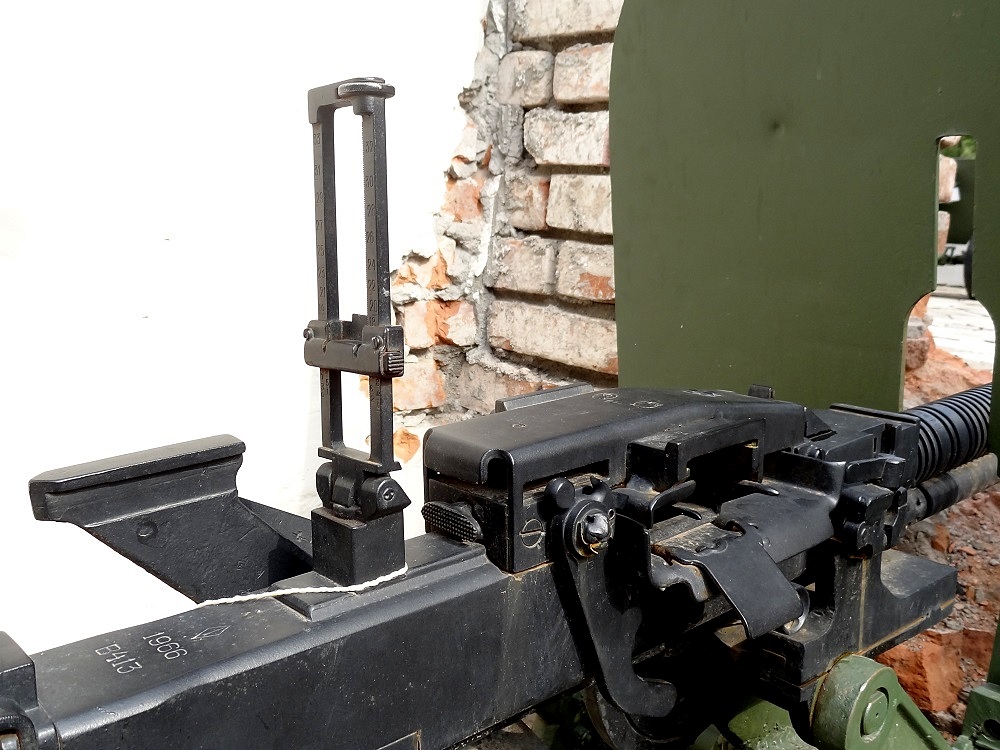

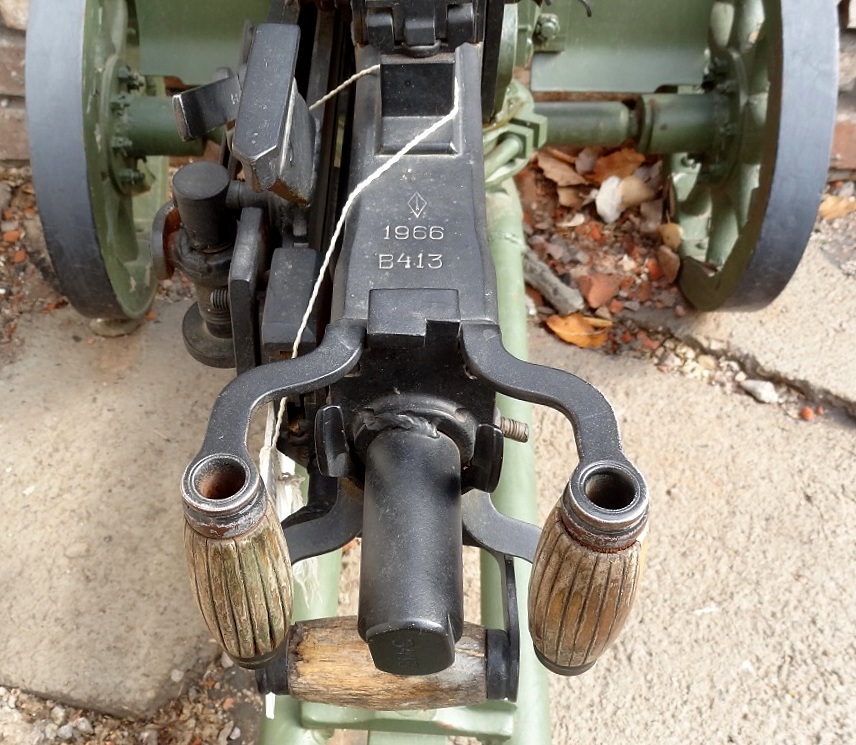

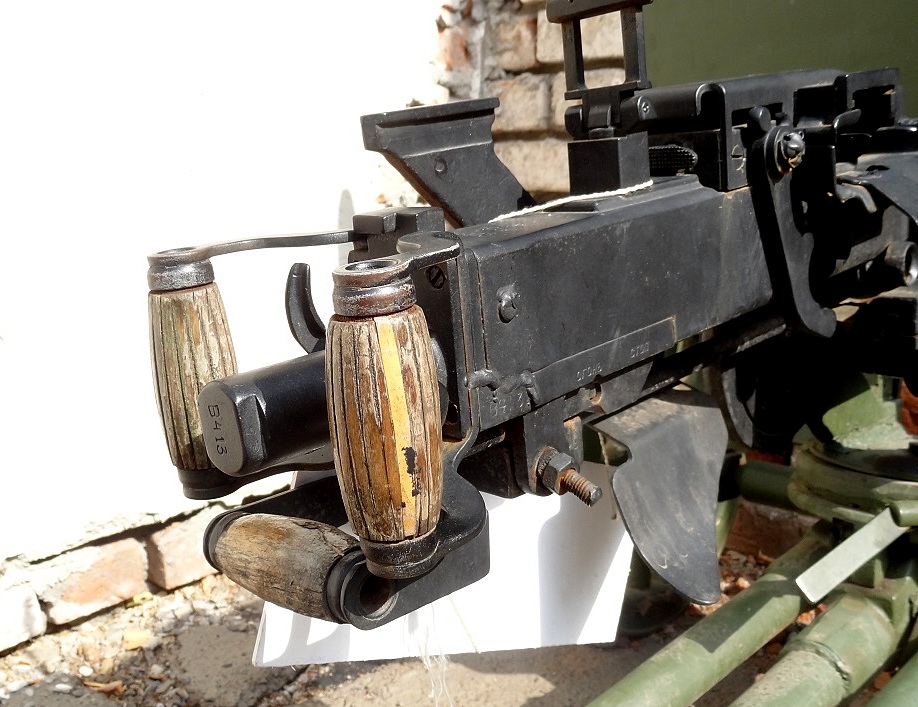

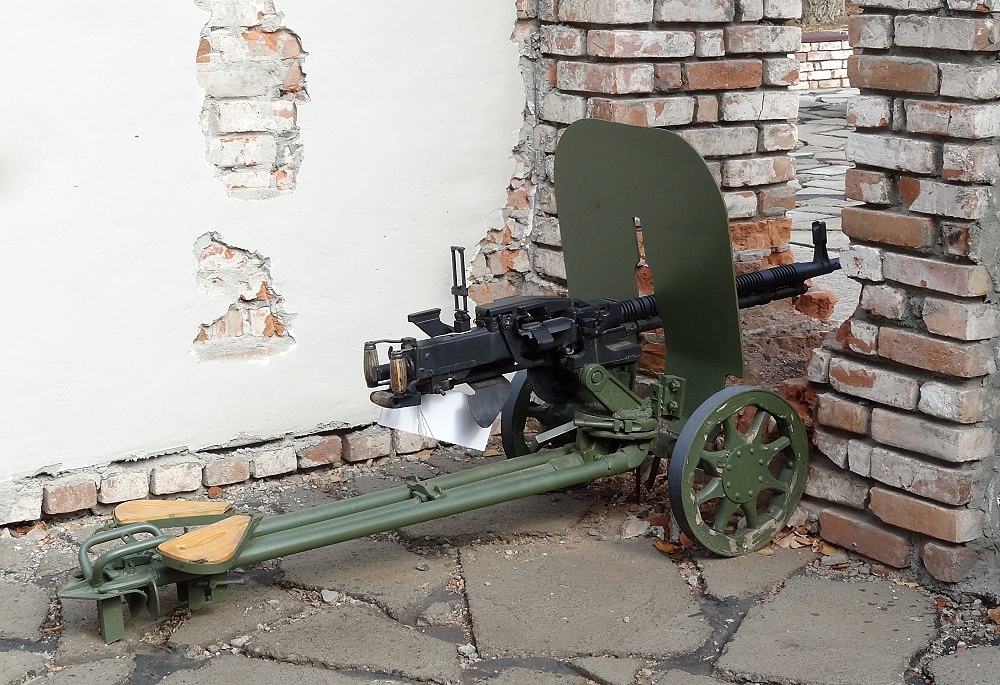

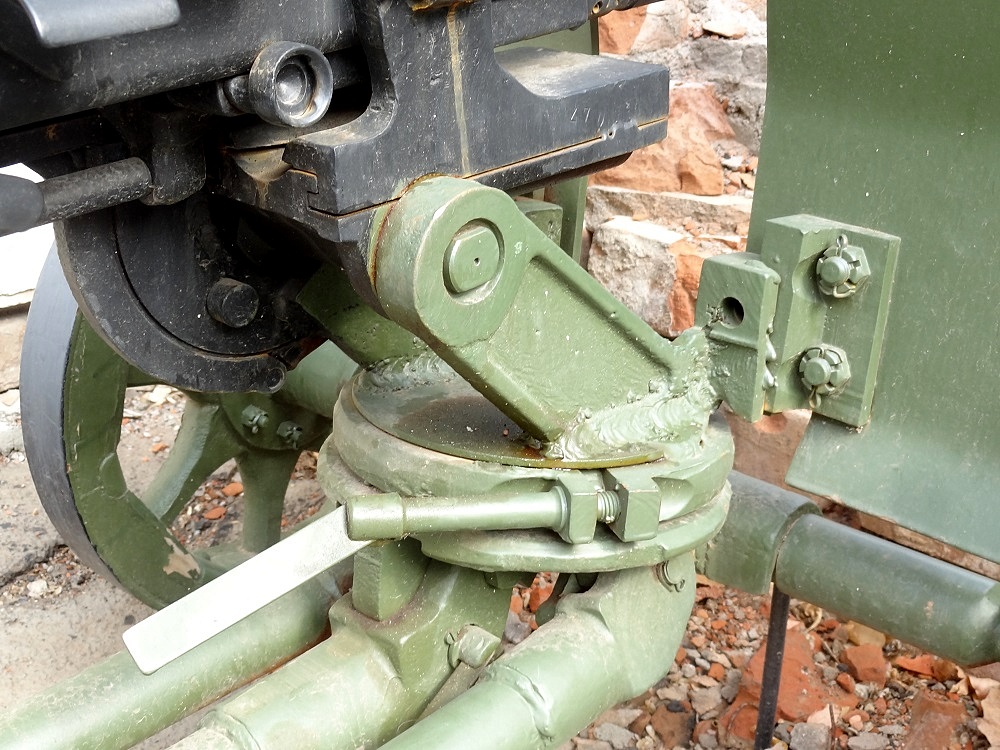

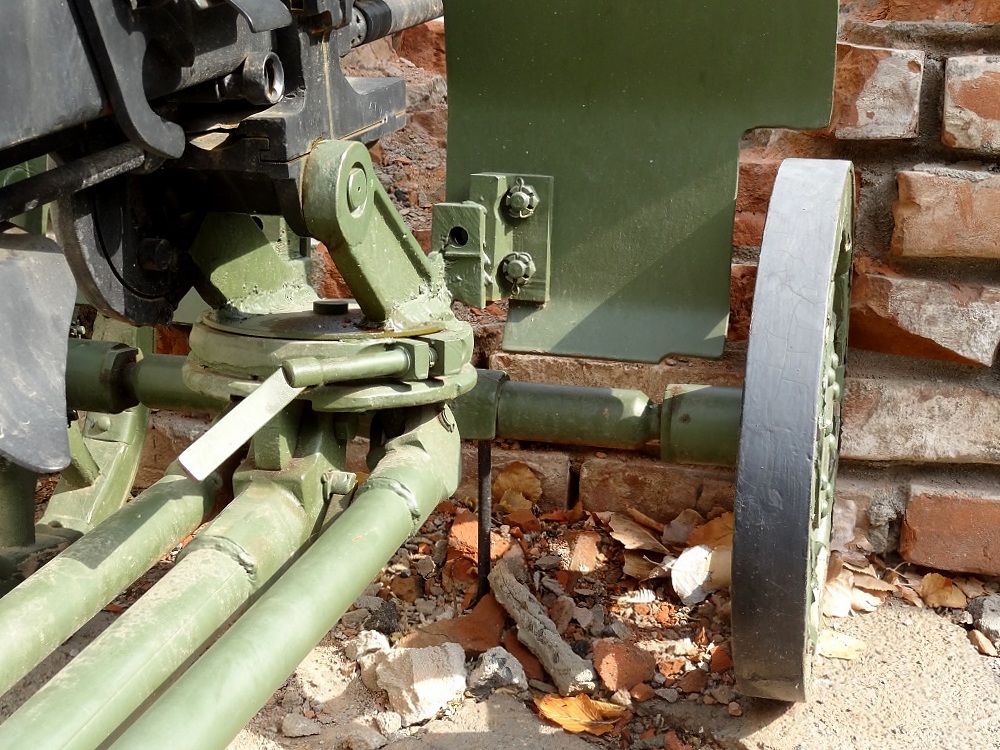

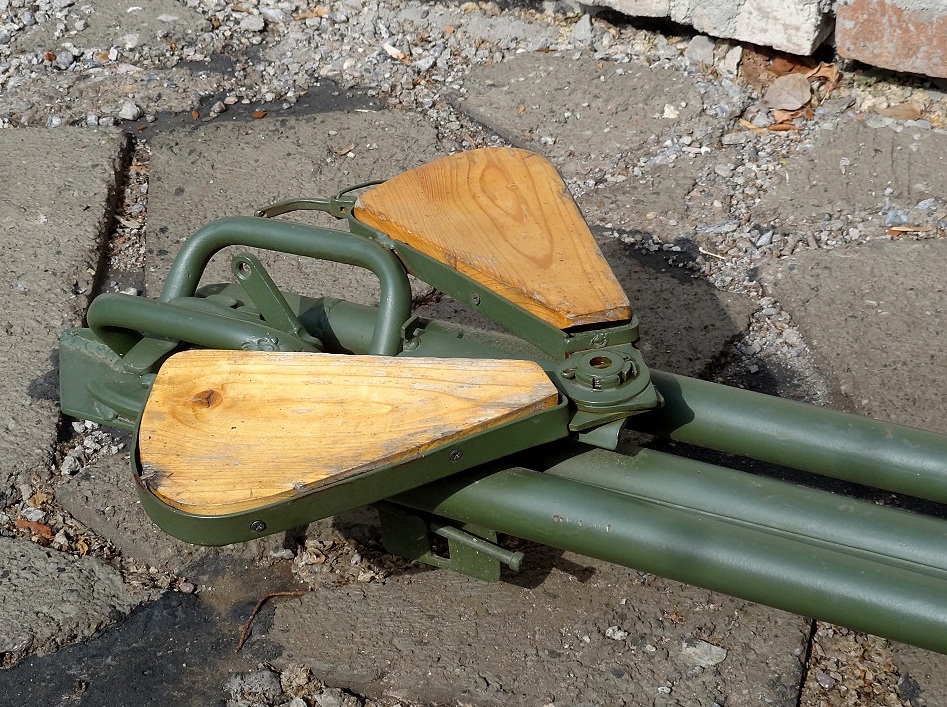

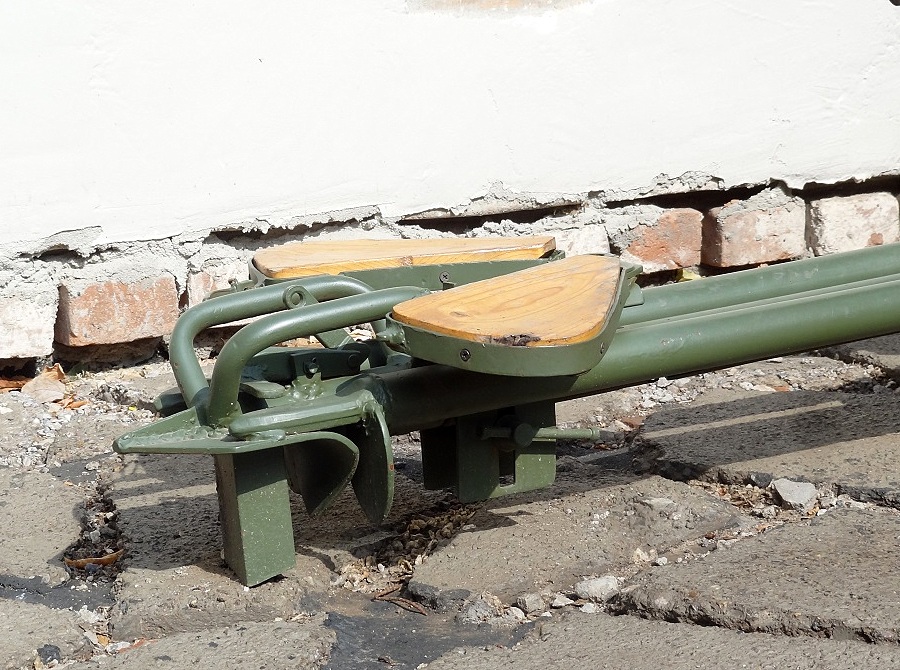

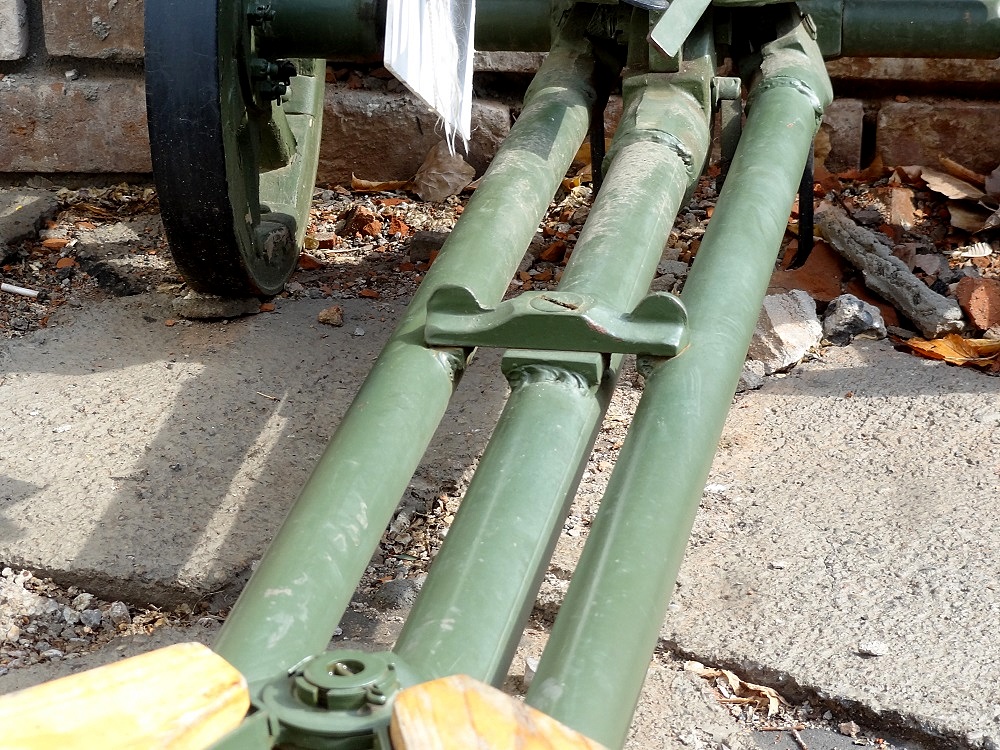

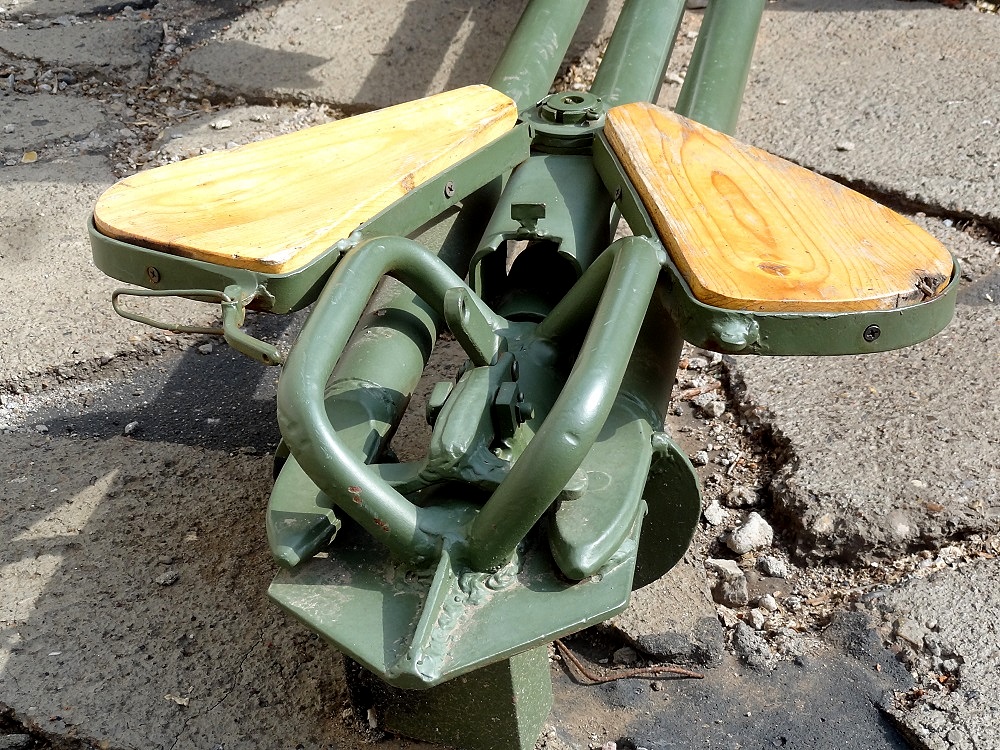

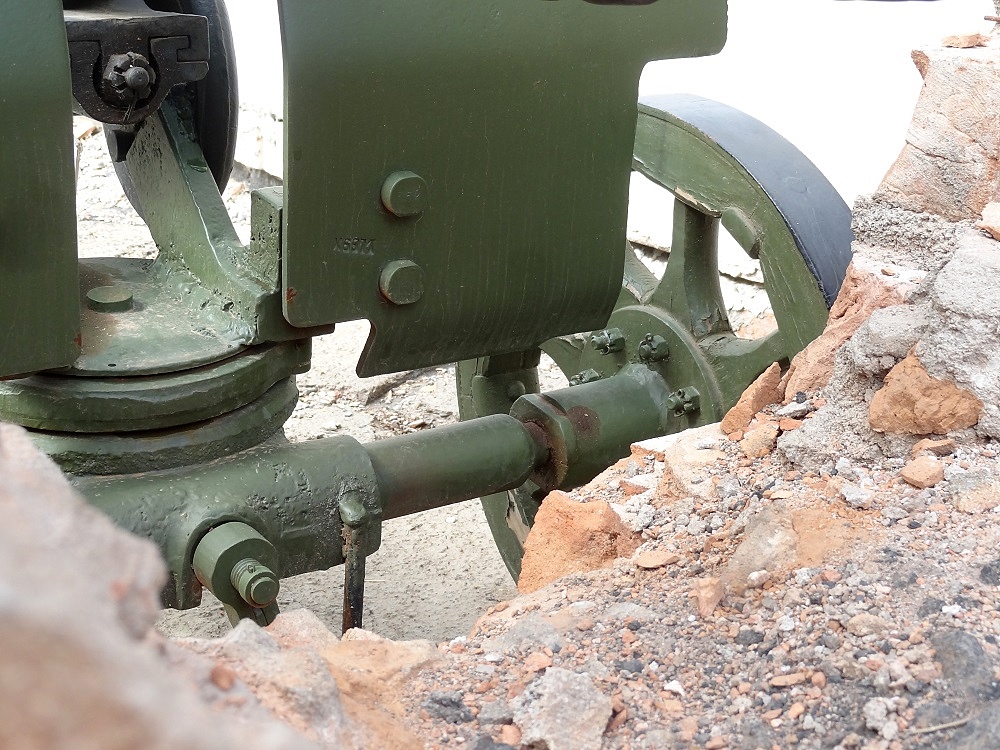

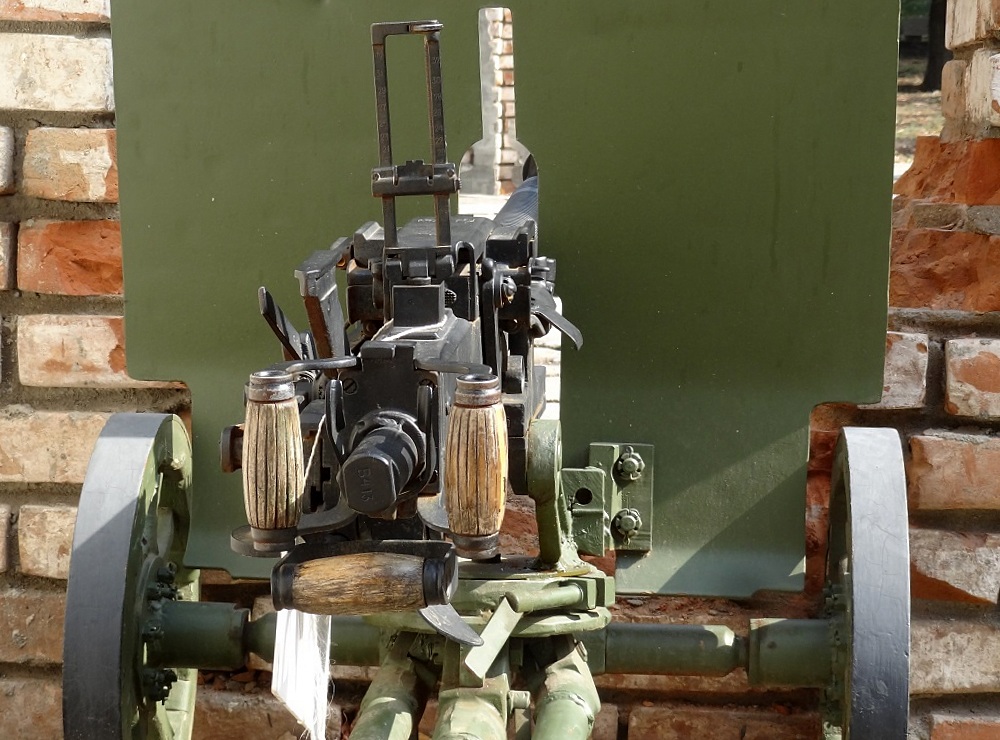

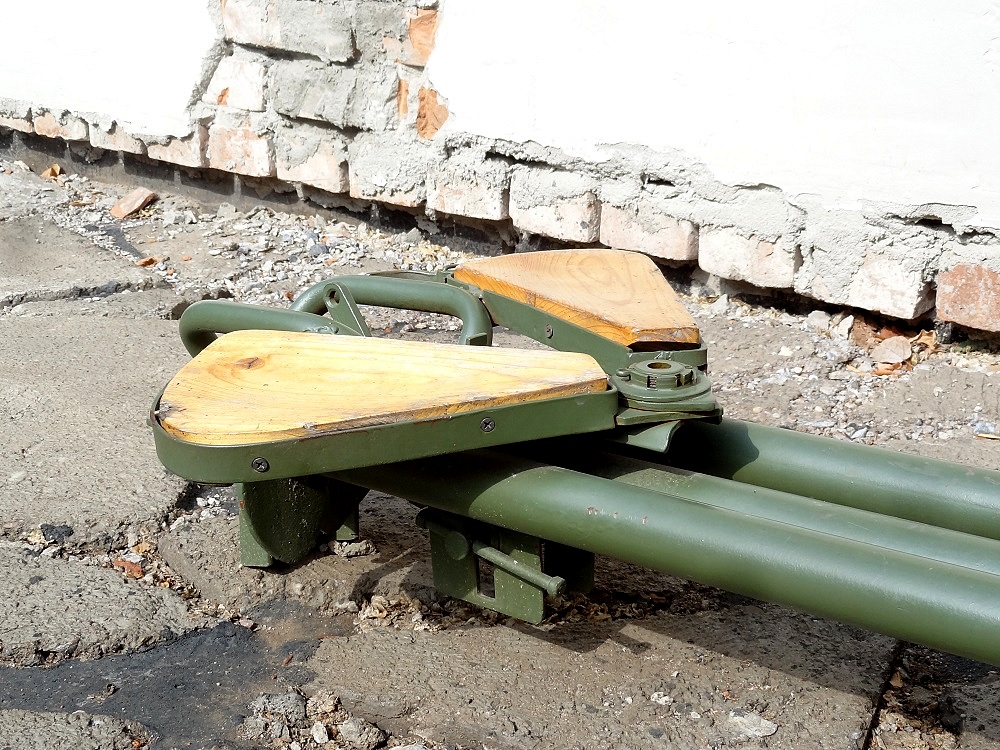

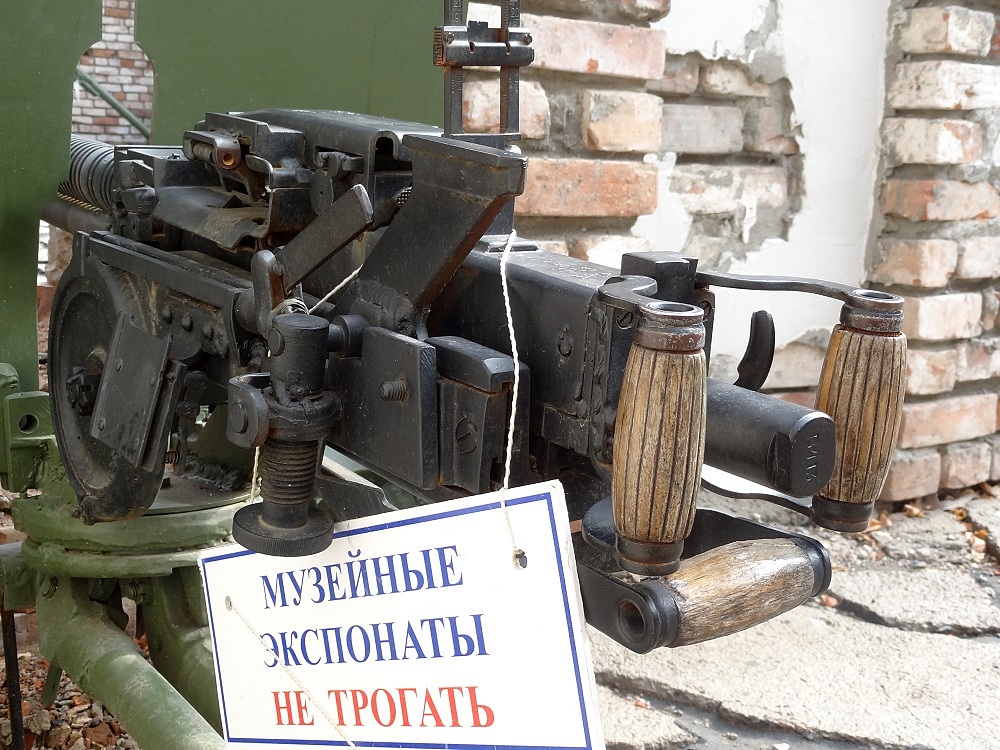

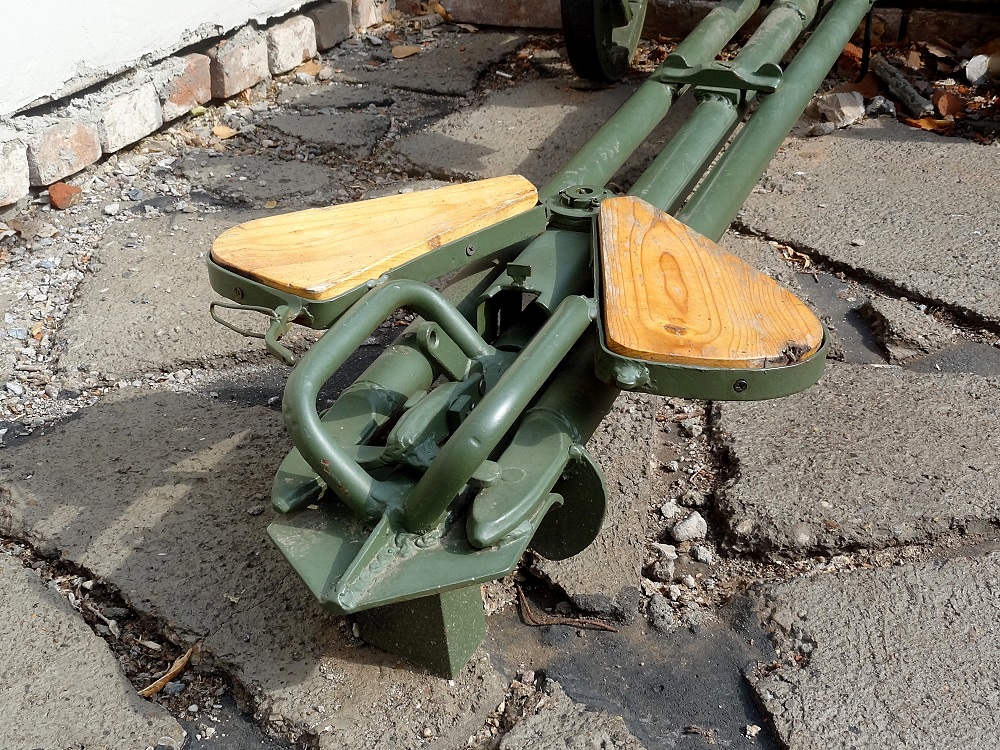

В затыльнике ствольной коробки смонтированы пружинные буфера затвора и затворной рамы. Огонь вёлся с заднего шептала (с открытого затвора), для управления огнём использовались две рукоятки на затыльнике и спаренные спусковые крючки. Прицел рамочный, на станке также имелись крепления для зенитного ракурсного прицела. Универсальность применения пулемёта ДШК обеспечивается благодаря установке его на станке конструкции Колесникова. Стрельба по наземным целям ведётся с колёсного хода, когда три опоры станка сложены. Для стрельбы по воздушным целям колёсный ход отделяется, и станок раскладывается в виде высокой треноги.

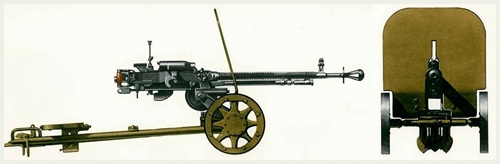

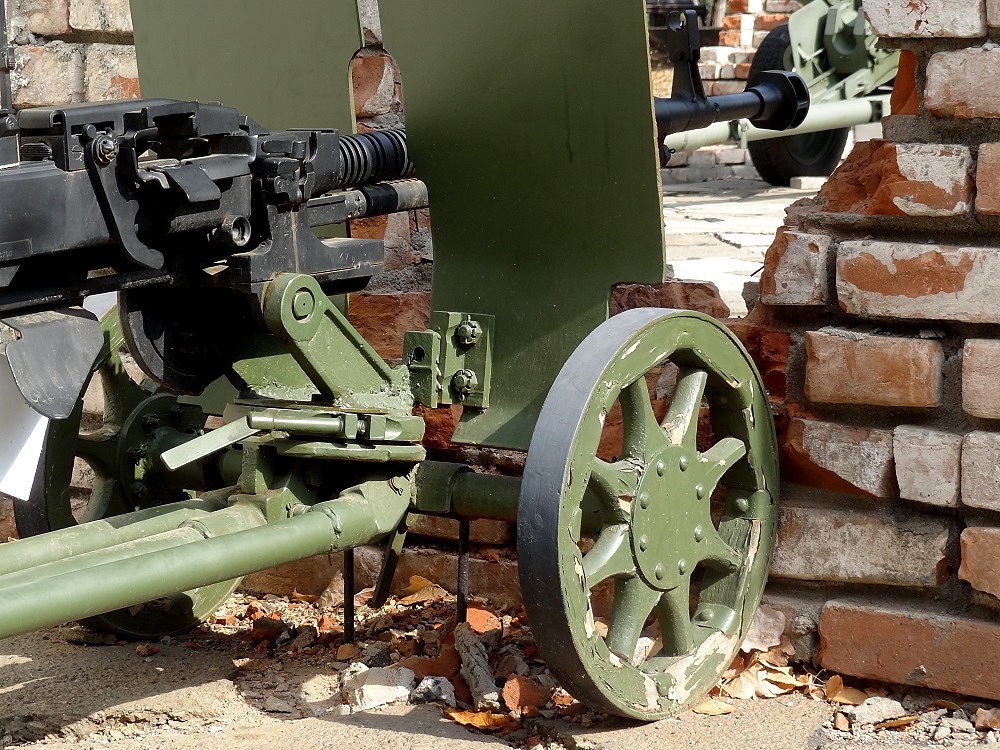

• Крупнокалиберный пулемёт ДШК на станке конструкции Колесникова.

По опыту войны пулемёт был модернизирован и в 1946 году принят на вооружение Советской Армии под обозначением "12,7-мм пулемет обр.1938/46 г. ДШКМ" (Индекс ГАУ - 56-П-542М). Новый пулемёт отличался модифицированным механизмом питания, изменённым затвором узлов, усовершенствованным креплением ствола к ствольной коробке. Проведённая модернизация позволила повысить живучесть некоторых деталей и улучшить надёжность действия автоматики пулемёта.

• Используемая литература:

1. Кашевский В. А. - "Пехотное оружие Второй мировой войны". - Мн.: Харвест, 2004.
