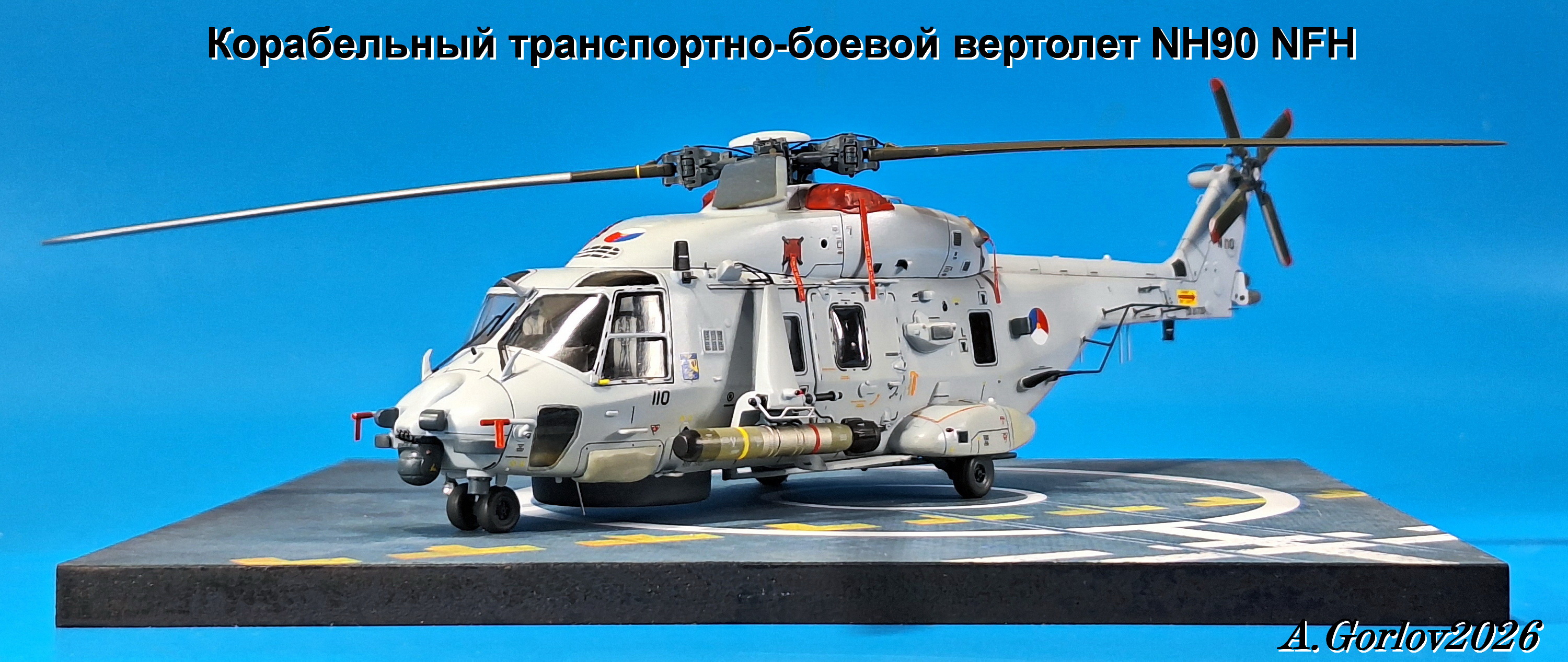

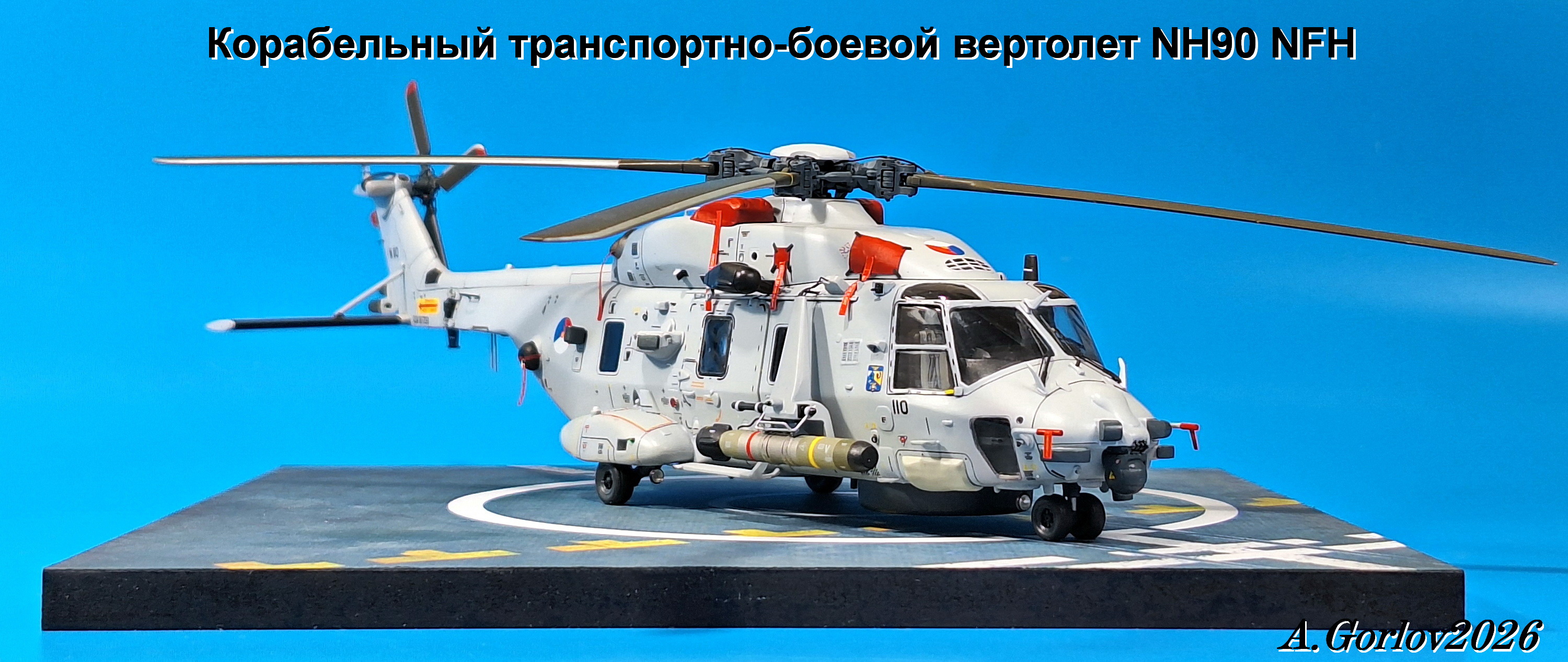

Корабельный транспортно-боевой вертолёт NH90 NFH

 Приветствую, уважаемые коллеги.

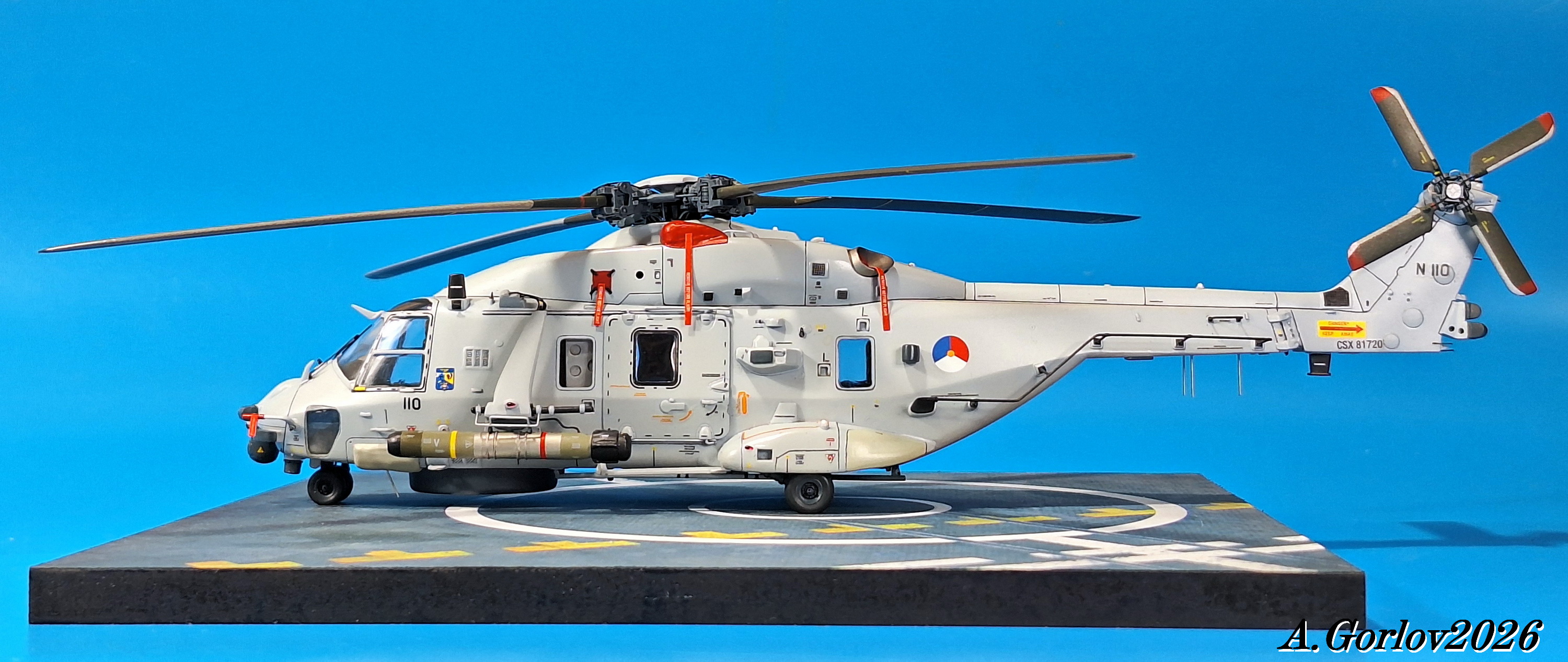

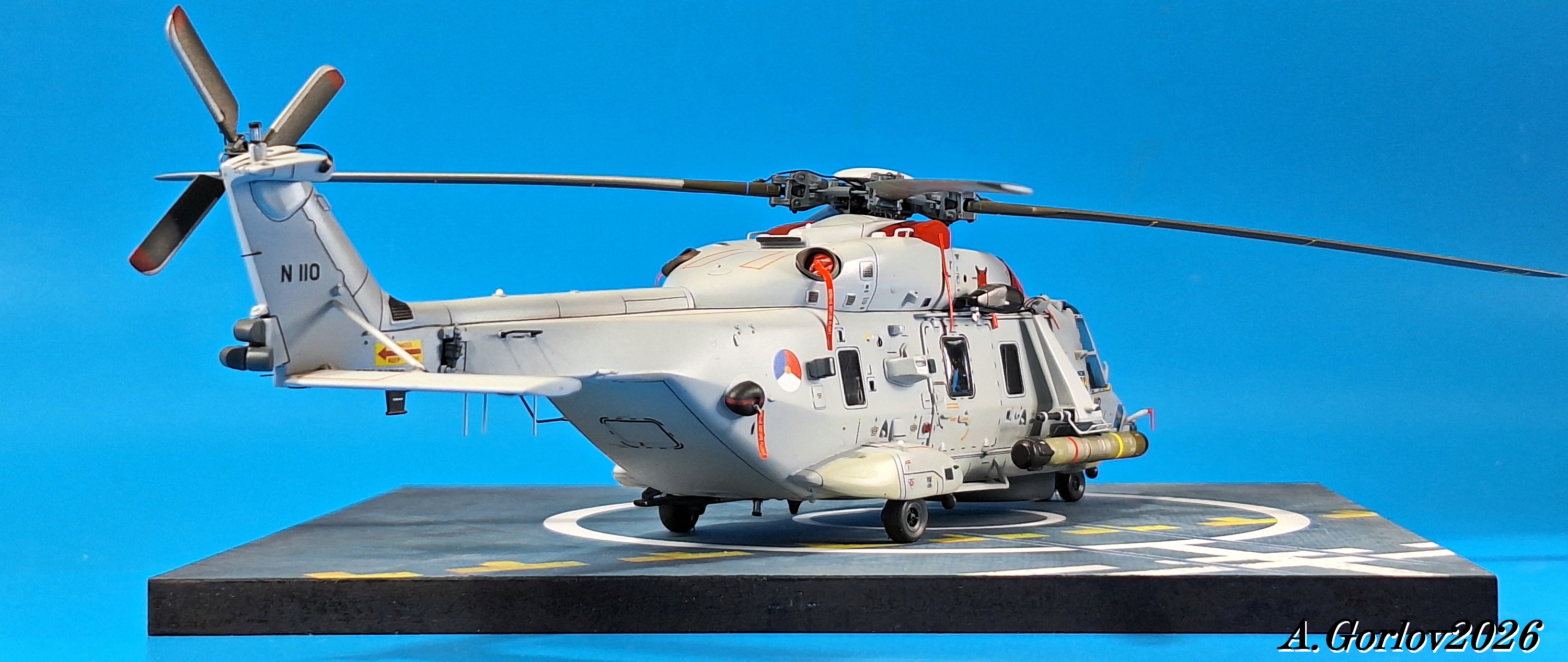

Вашему внимания представляется модель корабельного транспортно-боевого вертолёта NH90 NFH от Revell 1/72.

Продолжаю расширять свою коллекцию цвета хаки моделями в интересном окрасе с насыщенным экстерьером и техничкой.

 История

NH90 NFH предназначен для решения противолодочных и противокорабельных задач. Используется с палубы корабля. Может считаться заменой вертолётов Westland Lynx или AB 212ASW.

Дополнения

Маски KV MODELS.

Конверсионный набор ResKit;

БАНО ELF;

3Dдекаль EMBOSS.

Сборка

Сама болванка использовалась от старого набора от Revell.

Убрал паровозную расшивку, заново перерасшил весь борт.

Модель дорабатывалась с применением конверсионного набор ResKit, травленые сетки ушли в мусорку - сильно переразмечены, как и отдельные смоляные детали, но он без альтернативный.

Верхние блистера затонировал дымчатым лаком.

Сами борта имеют довольно-таки чистый вид, «вылизанные», поэтому обошелся легким прешейдингом и смывкой.

Адептам "хименеса" здесь не разгуляться.

 Модель покрыл полуглянцевым лаком. Несущая система и шасси – матовым. Выхлопные устройства подкоптил пигментом. Немного припылил шасси. Прогнул лопасти.

Краски АКАН 6-й серии.

Чтобы «макет» вертолета превратить в «модель», приближенную к оригиналу, пришлось внести небольшое количество доработок экстерьера, добавить недостающих элементов.

Ниже для Вас будет озвучен небольшой перечень доработок с использованием различных допов и самостоятельно изготовленных деталей, которые были «воткнуты» в макет для её «оживления» и превращения из заготовки в требуемую модификацию, без литературной составляющей.

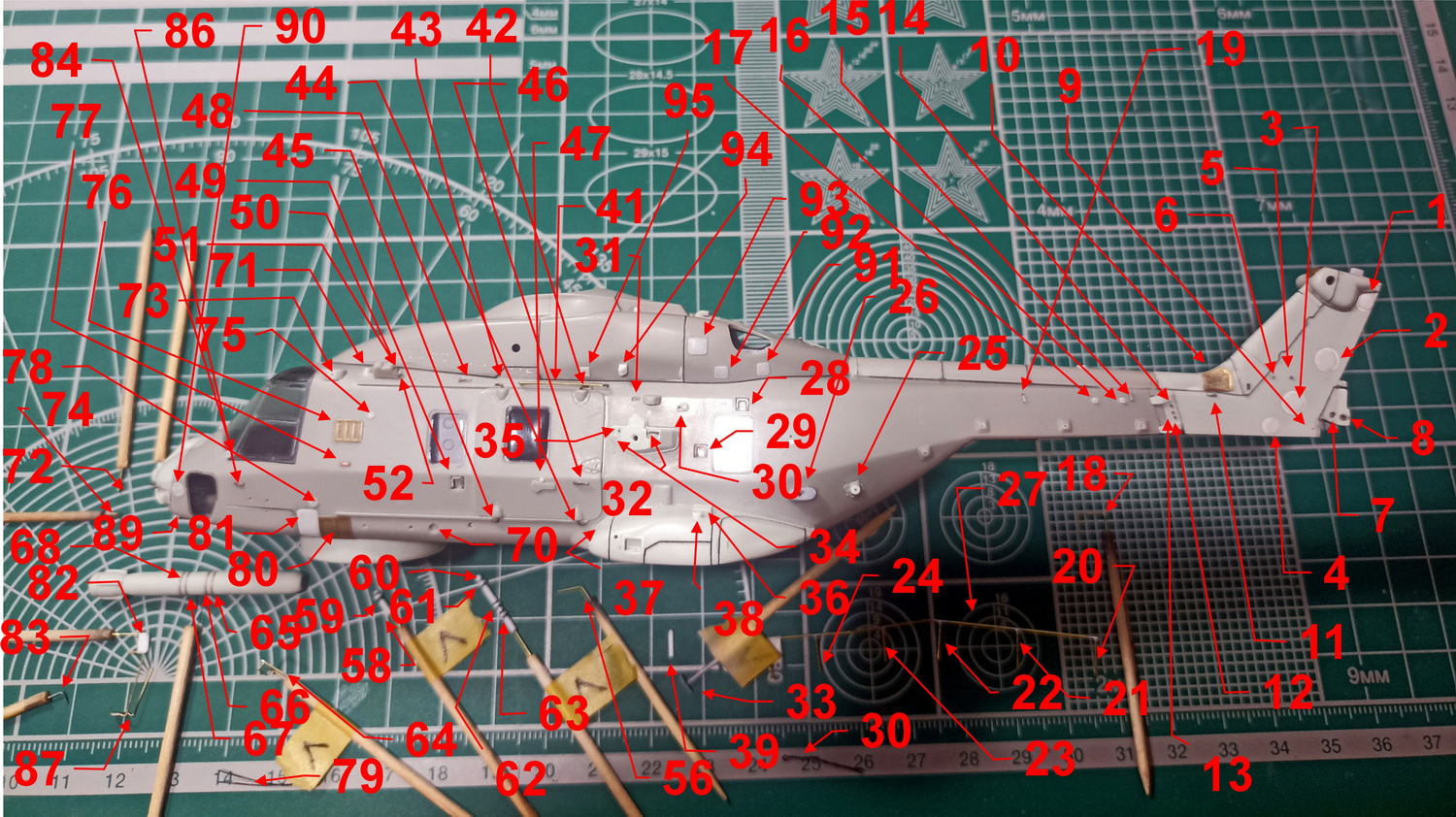

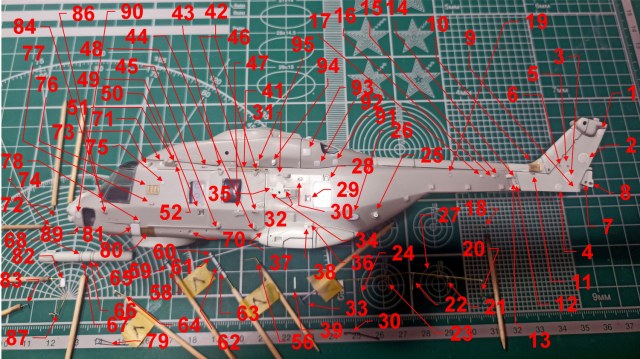

Левый борт

1.       Техн. люк 1

2.       Техн. люк 2

3.       Техн. люк 3

4.       Техн. люк 4

5.       Фиксатор 1

6.       Фиксатор 2

7.       Отверстие 1 кронштейн датчик

8.       Отверстие 2 кронштейн датчик

9.       Статика 1 низ

10.    Сетка 1 ПР

11.    Элемент под сеткой ПР

12.    Дренаж 1

13.    Дренаж 2

14.    Дренаж 3

15.    Фиксатор 3

16.    Основание 1 антенны

17.    Основание 2 антенны

18.    Антенна 1

19.    Фиксатор 4

20.    Крепеж 1 антенны

21.    Крепеж 2 антенны

22.    Крепеж 3 антенны

23.    Крепеж 4 антенны

24.    Крепеж 5 антенны

25.    Основание 3 антенны

26.    Основание 4 антенны

27.    Антенна 2

28.    Подножка 1

29.    Подножка 2

30.    Кольцо 1 швартовки

31.    Дренаж 4 в выемке

32.    Поручень 1 на блоке

33.    Антенна 3 на блоке

34.    Элемент на блоке

35.     Размыкатель на блоке

36.    Техн. люк 5 на обтекателе

37.    Техн. люк 6 на обтекателе

38.    Основание 5 антенны на обтекателе

39.    Антенна 4 на обтекателе

40.    БАНО

41.    Подножка 3 над дверью

42.    Ролик двери 1

43.    Ролик двери 2

44.    Ролик двери 3

45.    Ролик двери 4

46.    Ручка двери

47.    Замок двери

48.    Подножка 4

49.    Подножка 5

50.    БД Заглушка ШР 1

51.    БД Заглушка ШР 2

52.    БД Заглушка ШР 3

53.    БД кабель 1

54.    БД кабель 2

55.    БД кабель 3

56.    БД крепление

57.    БД БАНО

58.    БД труба перед

59.    БД крепление защиты

60.    БД труба зад

61.    БД Крепление защиты

62.    БД крепление кабеля 1

63.    БД крепление кабеля 1

64.    БД рама паянная

65.    АСП стяжная лента 1

66.    АСП стяжная лента 2

67.    АСП стяжная лента 3

68.    АСП стяжная лента 4

69.    АСП кабель

70.    Выштамповка круг ТС

71.    Основание 6 датчика круг

72.    Датчик черный

73.    Основание 7 под датчик

74.    Датчик квадрат

75.    Техн. люк 7 кругл

76.    Решетка

77.    Фиксатор 5

78.    Накладка под швартовку

79.    Кольцо 2 швартовки

80.    Блок АСО

81.    Техн. люк 8

82.    Подножка 6

83.    Ручка блистера

84.    Замок аварийного сброса

85.    Ручка аварийного сброса

86.    Выштамповка

87.    Подножка 7

88.    Замки баллонета

89.    Дренаж 5

90.    Основание 8 ПВД

91.    Сетка 2 МГ

92.    Сетка 3 МГ

93.    Сетка 4 МГ

94.    Входное МГ

95.    Датчик МГ

96.    Замок 1 МО декаль

97.    Замок 2 МО декаль

98.    Подножка 8 МО декаль

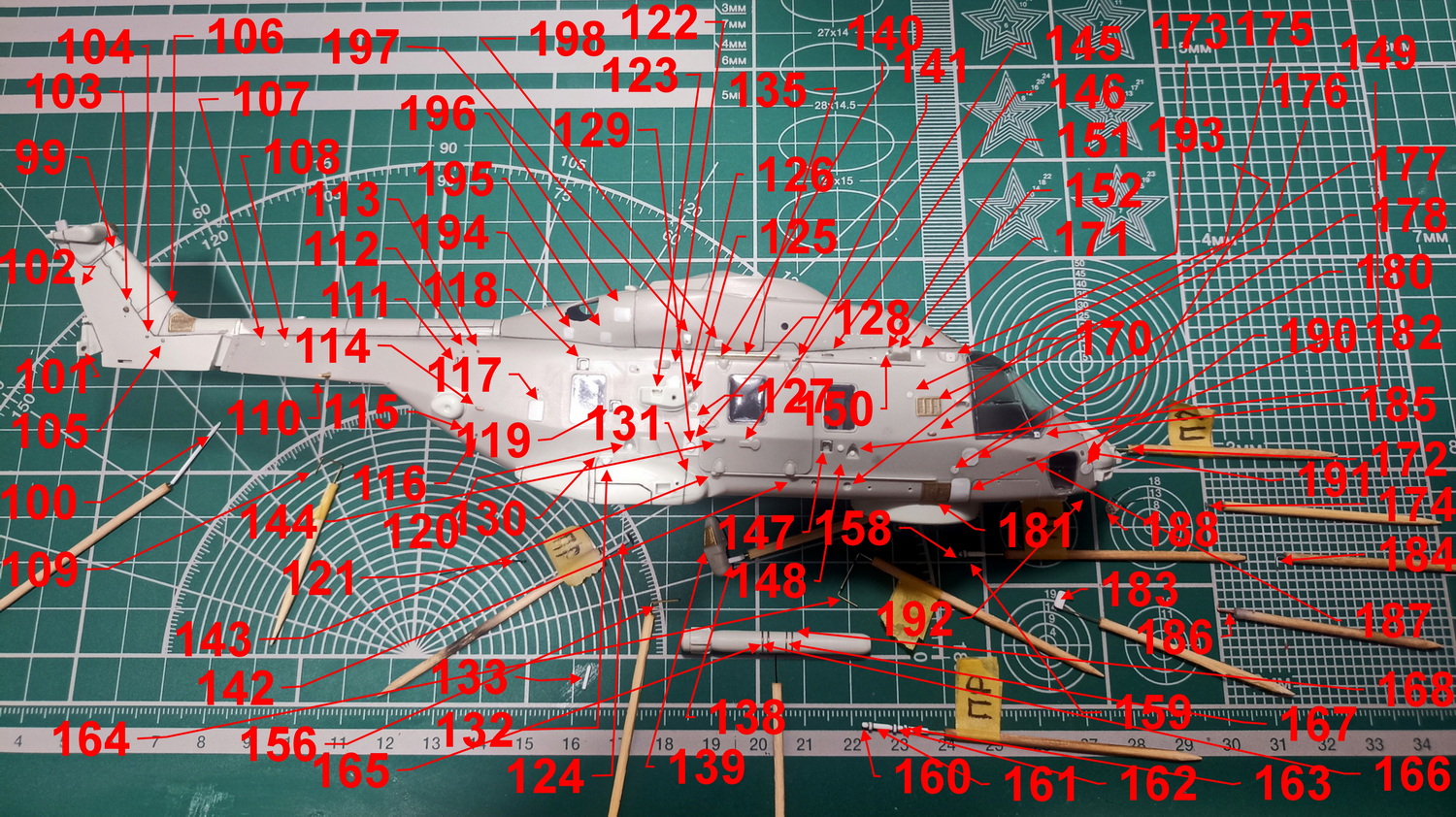

Правый борт

99.    Поручень 2 П

100. Подкос стабилизатора

101. Отверстие 1 кронштейн датчик

102. Статика 2

103. Фиксатор 6

104. Фиксатор 7

105. Фиксатор 8

106. Сетка 5 ПР

107. Основание 9 антенны

108. Основание 10 антенны

109. Антенна 5

110. Рукоять

111. Фиксатор 9

112. Фиксатор 10

113. Фиксатор 11

114. Фиксатор 12

115. Фиксатор 13

116. Дренаж 6

117. Техн. люк 9

118. Подножка 9

119. Подножка 10

120. Горловина ТС

121. Кольцо 3 швартовки

122. Дренаж 7 в выемке

123. Поручень 3 на блоке

124. Антенна 6 на блоке

125. Элемент на блоке

126. Размыкатель на блоке

127. Техн. люк 10

128. Накладка под горловину ТС

129. Горловина ТС

130. Техн. люк 11 на обтекателе

131. Техн. люк 12 на обтекателе

132. Основание 11 антенны на обтекателе

133. Антенна 7 на обтекателе

134. БАНО

135. Подножка 11 над дверью

136. Проводка 1 лебедки

137. Проводка 2 лебедки

138. Кронштейн лебедки

139. Сетка 6 охлаждения лебедки

140. Ролик двери 5

141. Ролик двери 6

142. Ролик двери 7

143. Ролик двери 8

144. Ручка двери

145. Замок двери

146. Подножка 12

147. Подножка 13

148. Техн. люк 13

149. Горловина ТС

150. БД Заглушка ШР 1

151. БД Заглушка ШР 2

152. БД Заглушка ШР 3

153. БД кабель 1

154. БД кабель 2

155. БД кабель 3

156. БД крепление

157. БД БАНО

158. БД труба перед

159. БД крепление защиты

160. БД труба зад

161. БД Крепление защиты

162. БД крепление кабеля 1

163. БД крепление кабеля 1

164. БД рама паянная

165. АСП стяжная лента 1

166. АСП стяжная лента 2

167. АСП стяжная лента 3

168. АСП стяжная лента 4

169. АСП кабель

170. Выштамповка круг ТС

171. Основание 12 датчика круг

172. Датчик черный

173. Основание 13 под датчик

174. Датчик квадрат

175. Техн. люк 14 кругл

176. Решетка

177. Фиксатор 14

178. Накладка под швартовку

179. Кольцо 4 швартовки

180. Техн. люк 15

181. Блок АСО

182. Техн. люк 16

183. Подножка 14

184. Ручка блистера

185. Замок аварийного сброса

186. Ручка аварийного сброса

187. Выштамповка

188. Подножка 15

189. Замки баллонета

190. Выштамповка круг

191. Штуцер

192. Дренаж 8

193. Основание 14 ПВД

194. Сетка 7 МГ

195. Сетка 8 МГ

196. Сетка 9 МГ

197. Входное МГ

198. Датчик МГ

199. Замок 1 МО декаль

200. Замок 2 МО декаль

201. Подножка 16 МО декаль

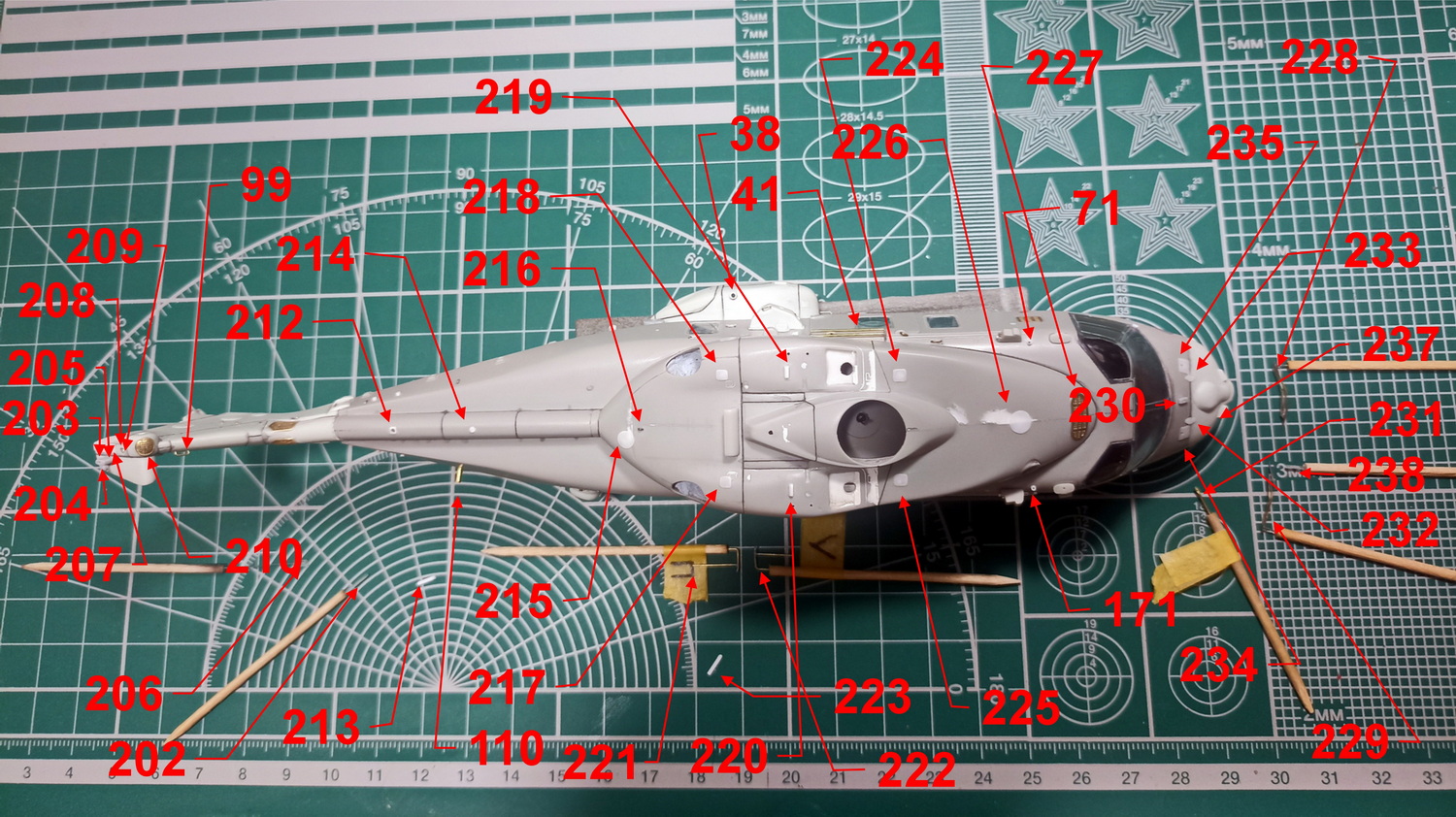

Верх

202. Хвостовой огонь

203. Статика 3

204. Горловина

205. Основание 15 маяка

206. Маяк

207. Техн. люк 17

208. Отверстие под штуцер

209. Штуцер

210. Сетка 10 ПР

211. Защита КБ

212. Основание 16 антенны

213. Антенна 8

214. Техн. люк 18

215. Техн. люк 19

216. Проушина

217. Сетка 11

218. Сетка 12

219. Входное устройство

220. Входное устройство

221. Поручень 4

222. Поручень 5

223. Антенна 9

224. Сетка 13

225. Сетка 14

226. Техн. люк 20

227. Сетка 15 ВСУ

228. Дворник 1

229. Дворник 2

230. Основание 17 антенны

231. Антенна 10

232. Петля 1

233. Петля 2

234. Накладка 1 под дворником

235. Накладка 2 под дворником

236. Проводка ОПС

237. Основание 18 огня

238. Огонь

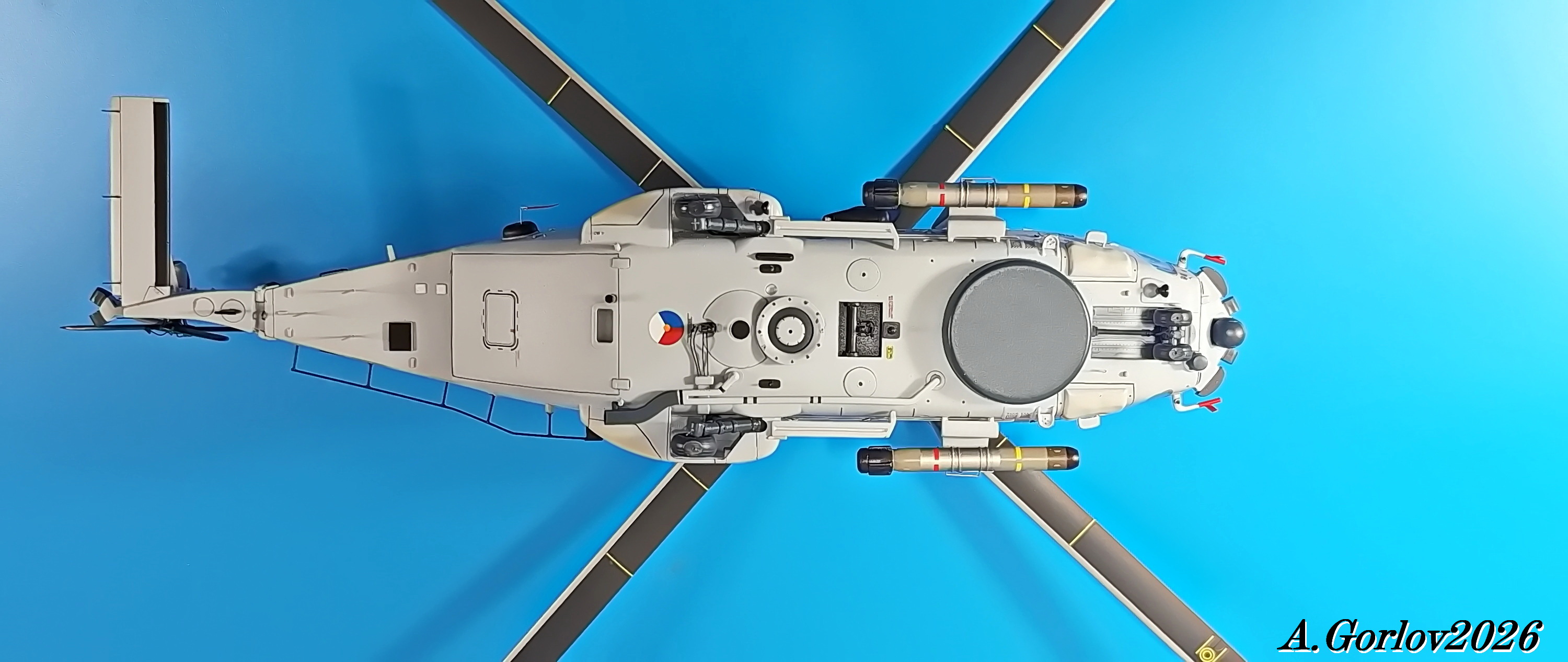

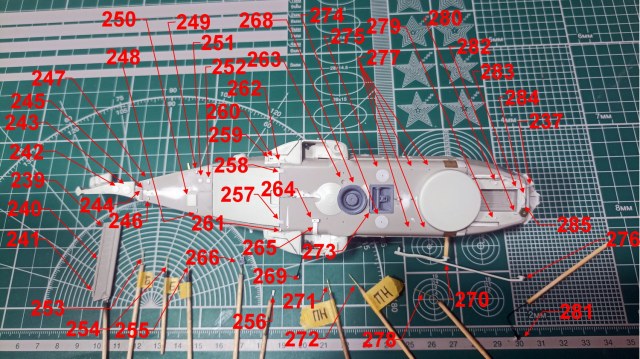

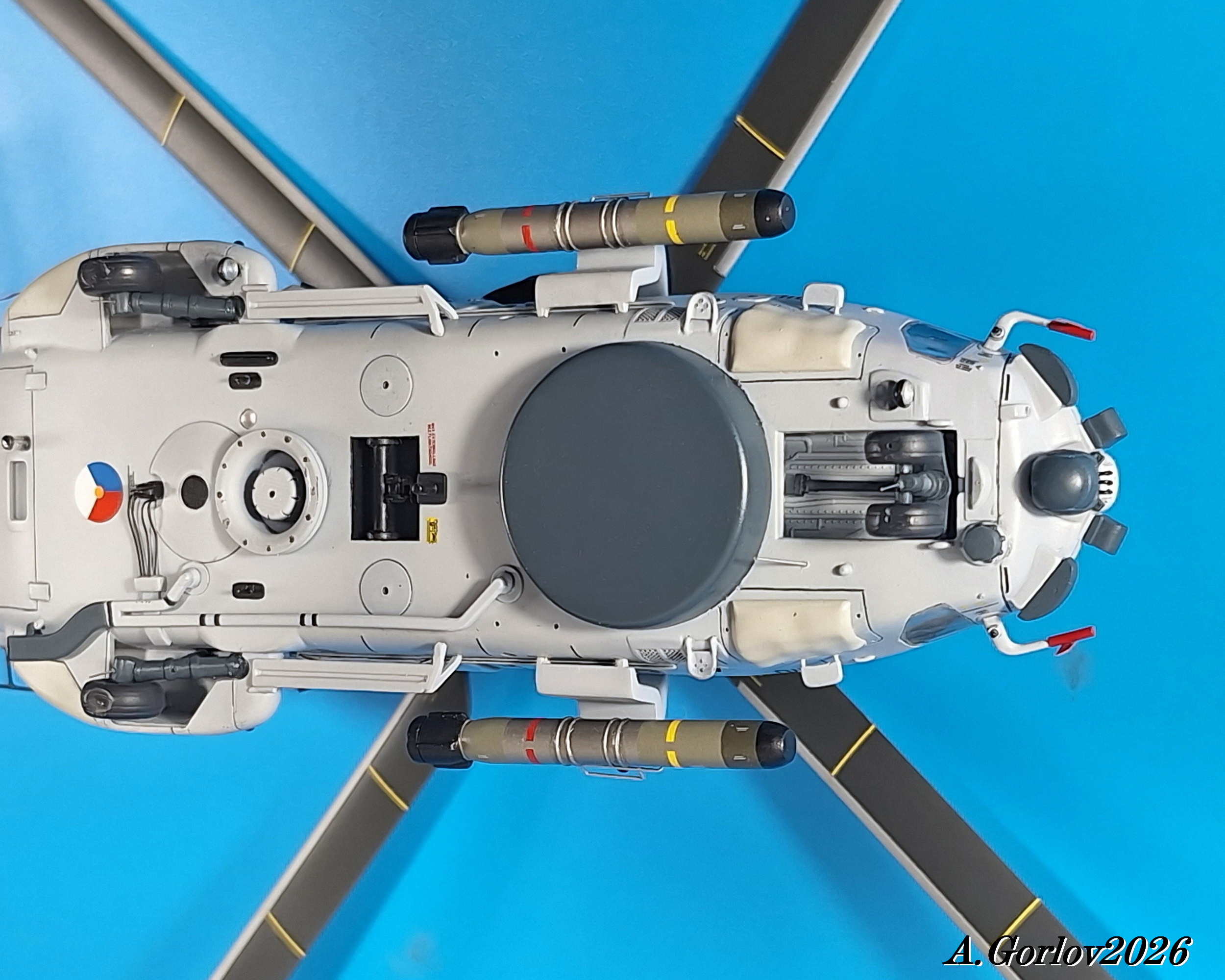

Низ

239. Статика 4

240. Статика 5

241. Статика 6

242. Техн. люк 21

243. Техн. люк 22

244. Проводка

245. Элемент

246. Фиксатор 15

247. Фиксатор 16

248. Фиксатор 17

249. Фиксатор 18

250. Антенна 11

251. Антенна 12

252. Антенна 13

253. Антенна 14

254. Антенна 15

255. Антенна 16

256. Маяк

257. Петля рампы

258. Петля рампы

259. Штуцер 1

260. Штуцер 2

261. Датчик

262. Датчик

263. Фара 1

264. Блок ШР

265. Кабель-канал

266. Замок

267. Проводка

268. Люк ГАС

269. Фара

270. Накладка

271. Антенна 17

272. Антенна 18

273. Лебедка

274. Техн. люк 23 с отверстием

275. Техн. люк 24 с отверстием

276. Накладка

277. Отверстия

278. Антенна 19

279. Огонь

280. Огонь

281. Фара

282. Стенка шасси

283. Стенка шасси

284. Накладка

285. Основание 19 ОПС

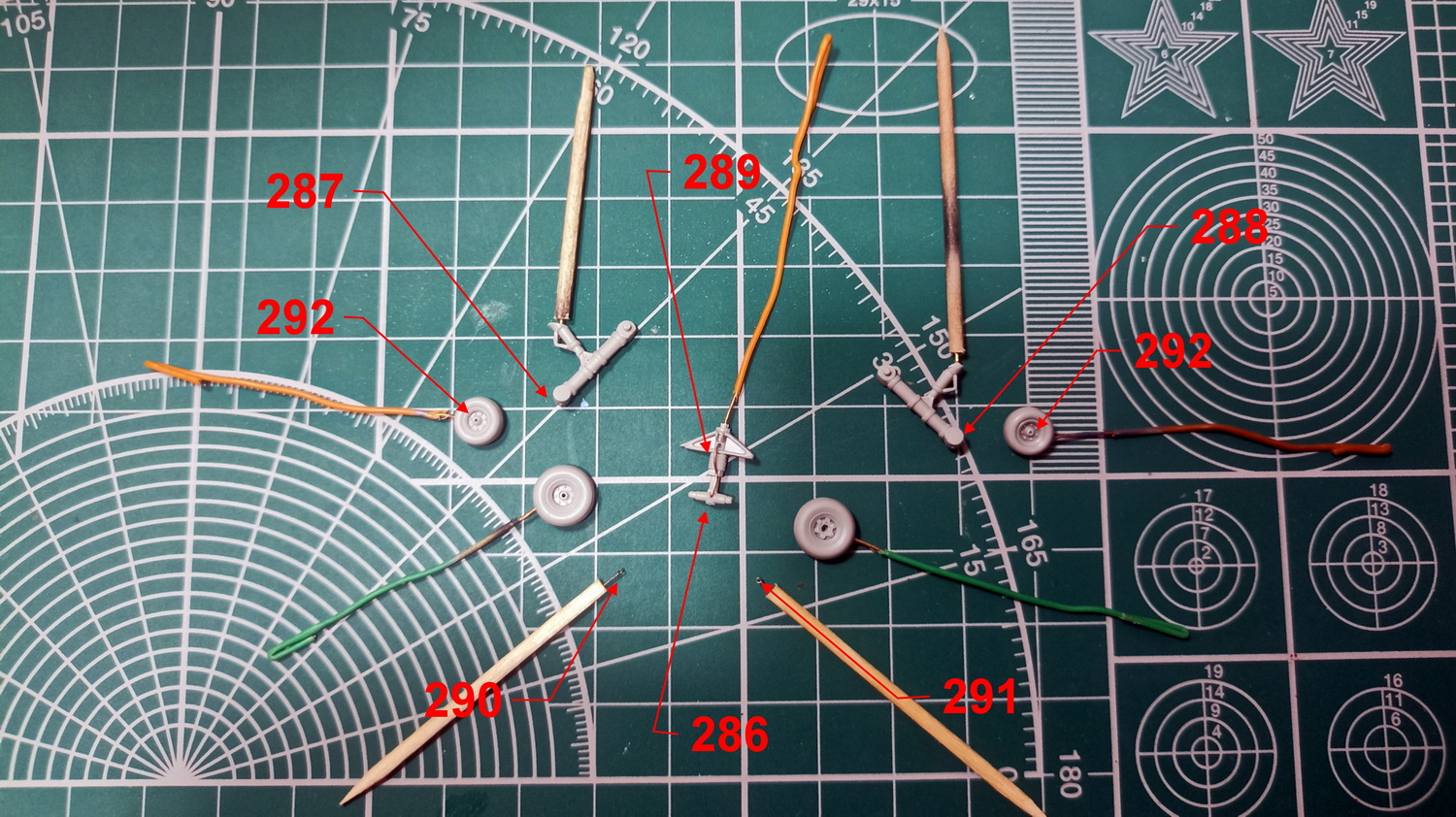

Шасси

286. Заземление ПС

287. Заземление ЛОС

288. Заземление ПОС

289. Проводка ПС

290. Кольцо 5 швартовки ЛОС

291.  Кольцо 6 швартовки ПОС

292.  Отверстия под швартовку ПС

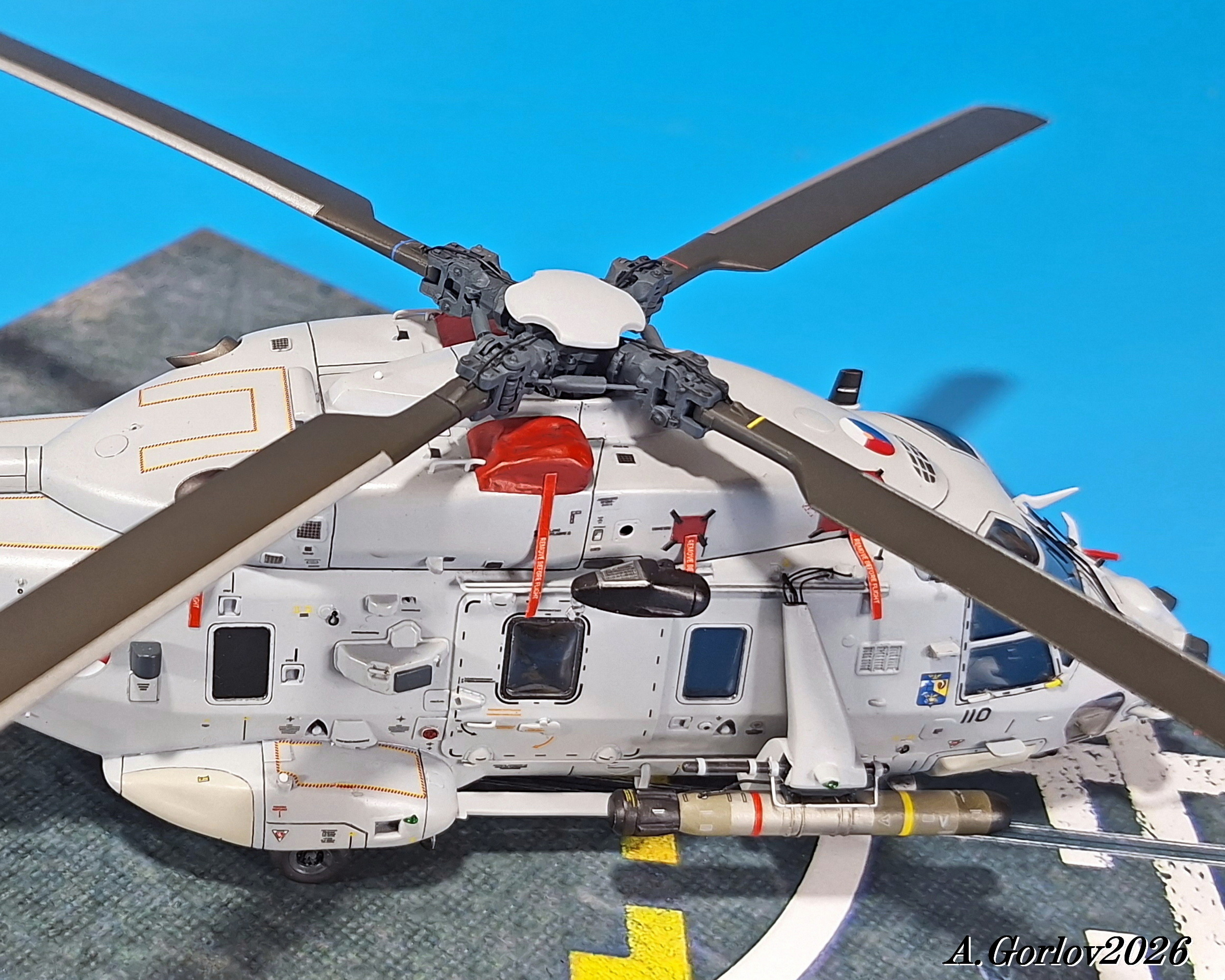

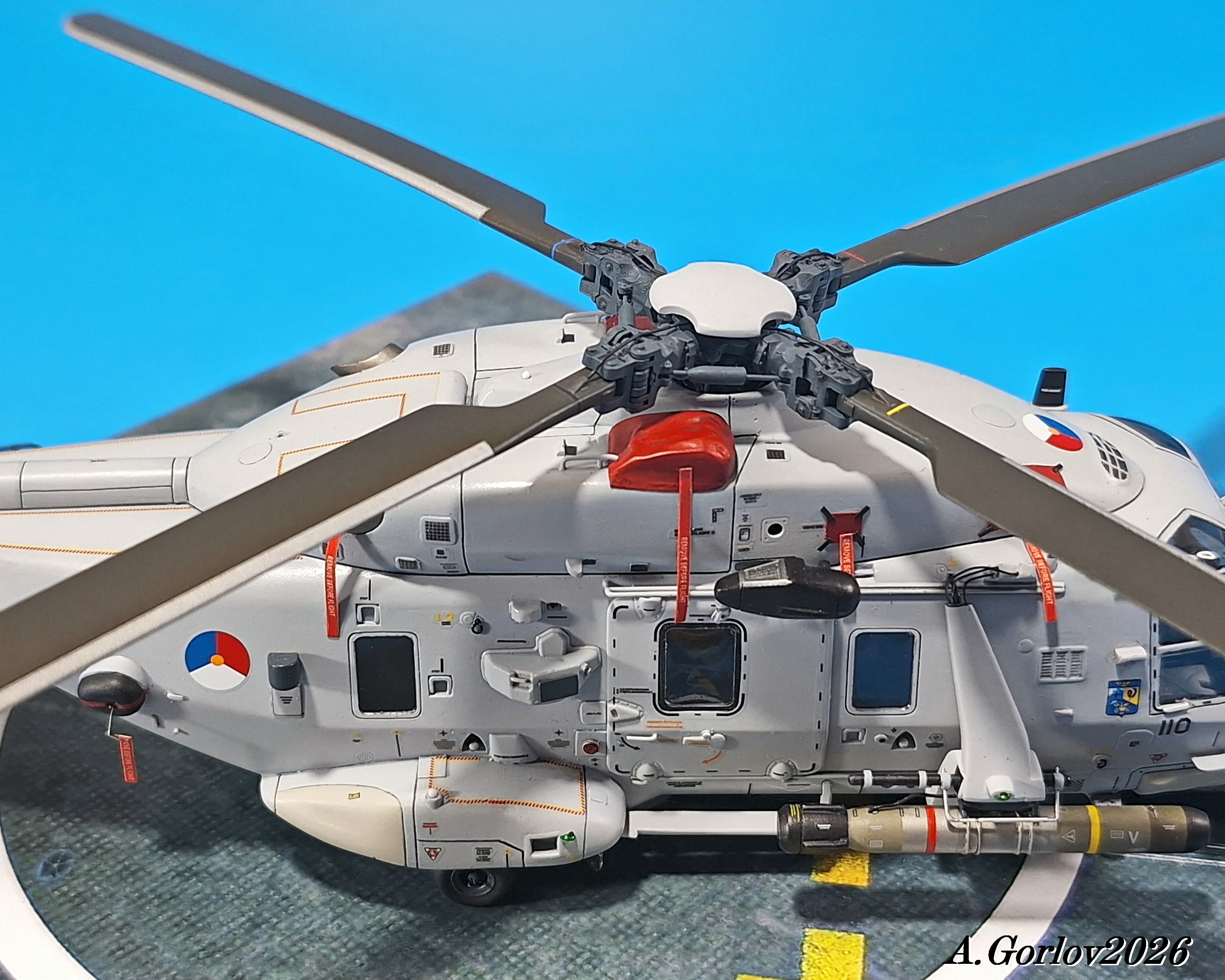

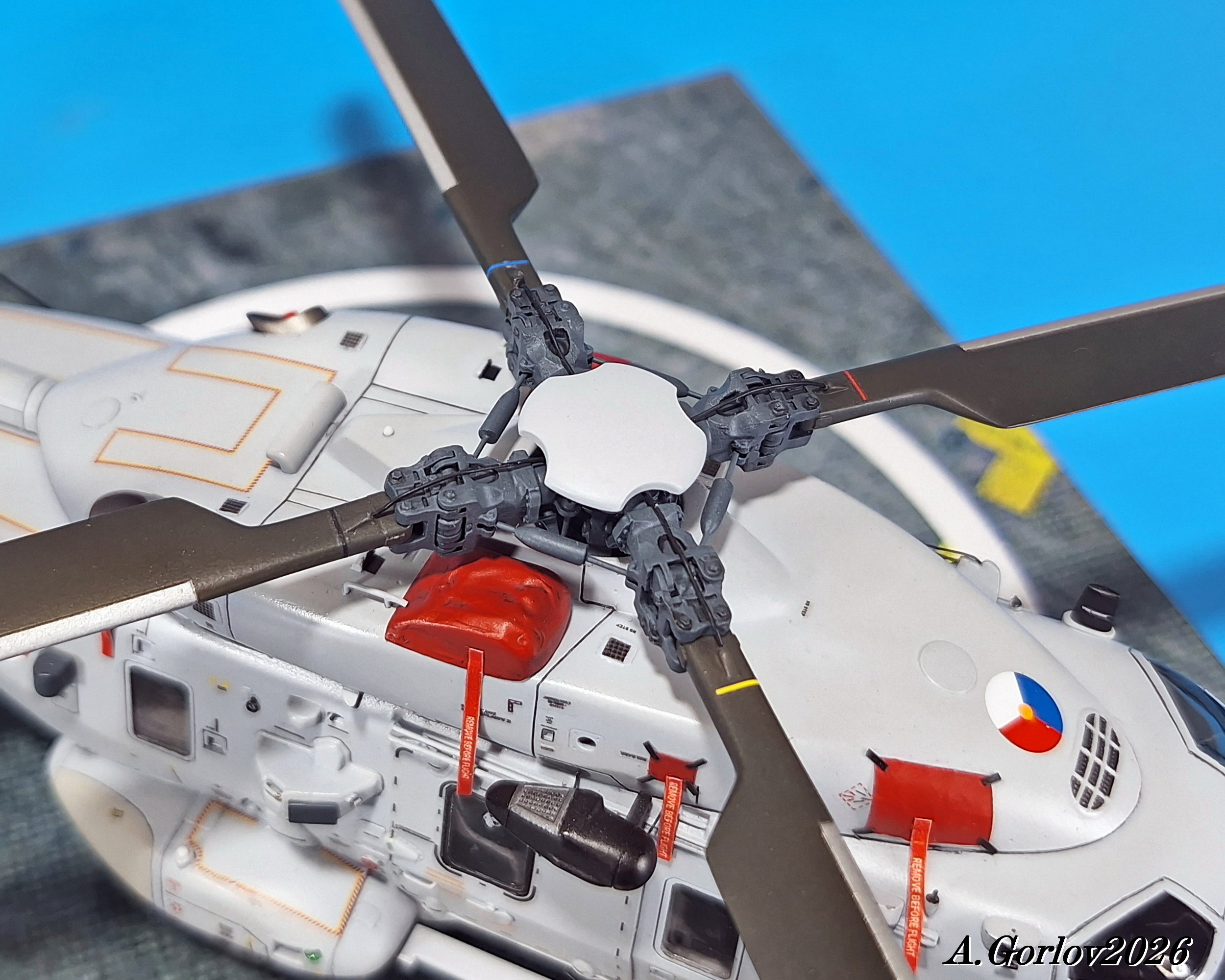

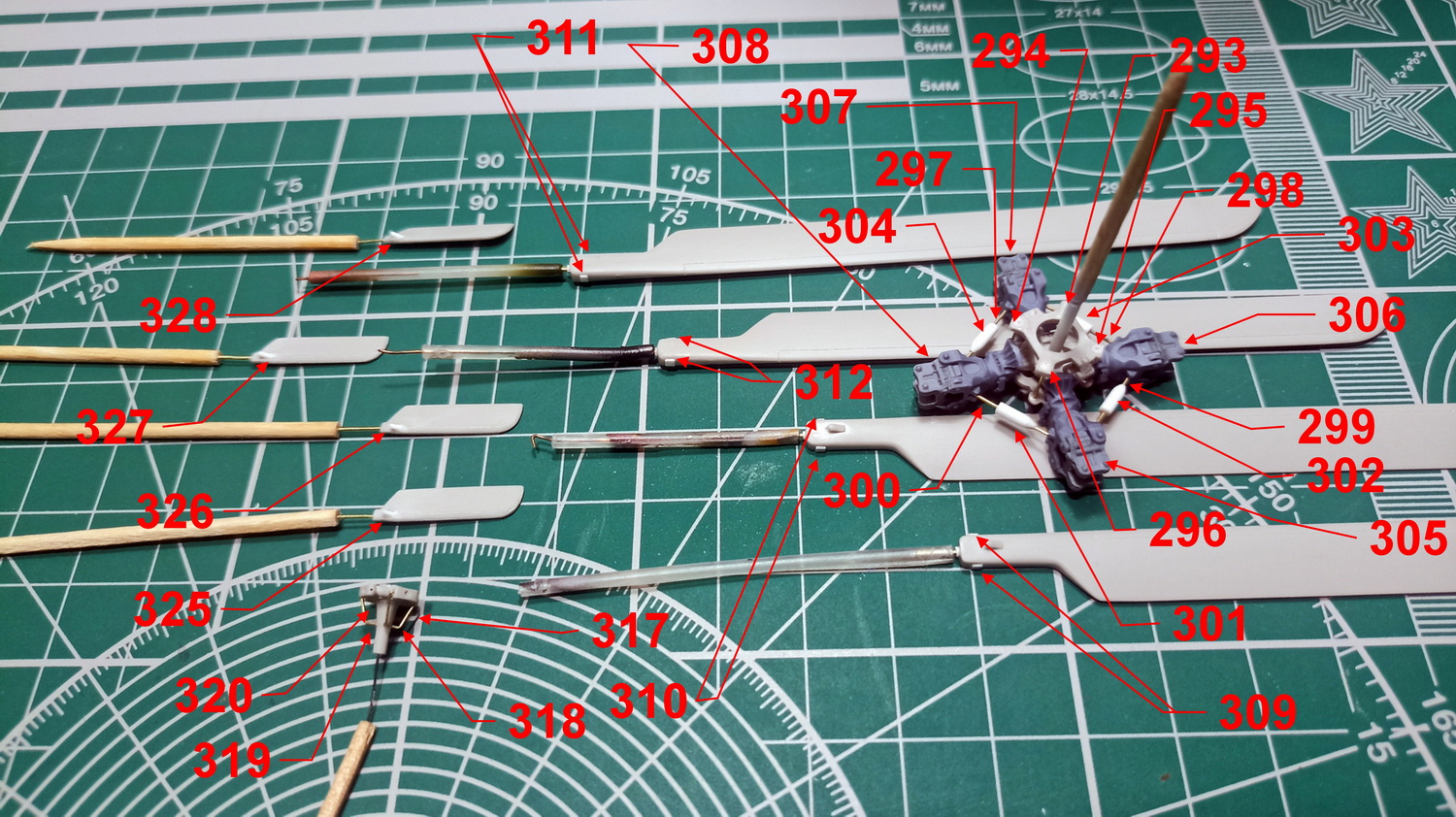

Несущая система

293. Тяги втулки 1 НВ

294. Тяги втулки 2 НВ

295. Тяги втулки 3 НВ

296. Тяги втулки 4 НВ

297. Тяги гидродемпфера 1 НВ

298. Тяги гидродемпфера 2 НВ

299. Тяги гидродемпфера 3 НВ

300. Тяги гидродемпфера 4 НВ

301. Гидродемпфер 1 НВ

302. Гидродемпфер 2 НВ

303. Гидродемпфер 3 НВ

304. Гидродемпфер 4 НВ

305. Рукав с МСЛ 1 НВ

306. Рукав с МСЛ 2 НВ

307. Рукав с МСЛ 3 НВ

308. Рукав с МСЛ 4 НВ

309. Накладки лопасть 1 НВ

310. Накладки лопасть 2 НВ

311. Накладки лопасть 3 НВ

312. Накладки лопасть 4 НВ

313. Проводка 1 ПОС НВ

314. Проводка 2 ПОС НВ

315. Проводка 3 ПОС НВ

316. Проводка 4 ПОС НВ

317. Тяга 1 РВ

318. Тяга 2 РВ

319. Тяга 3 РВ

320. Тяга 4 РВ

321. Металлизация 1 РВ

322. Металлизация 2 РВ

323. Металлизация 3 РВ

324. Металлизация 4 РВ

325. ШР ПОС лопасти 1 РВ

326. ШР ПОС лопасти 2 РВ

327. ШР ПОС лопасти 3 РВ

328. ШР ПОС лопасти 4 РВ

329. Проводка 1 ПОС РВ

330. Проводка 2 ПОС РВ

331. Проводка 3 ПОС РВ

332. Проводка 4 ПОС РВ

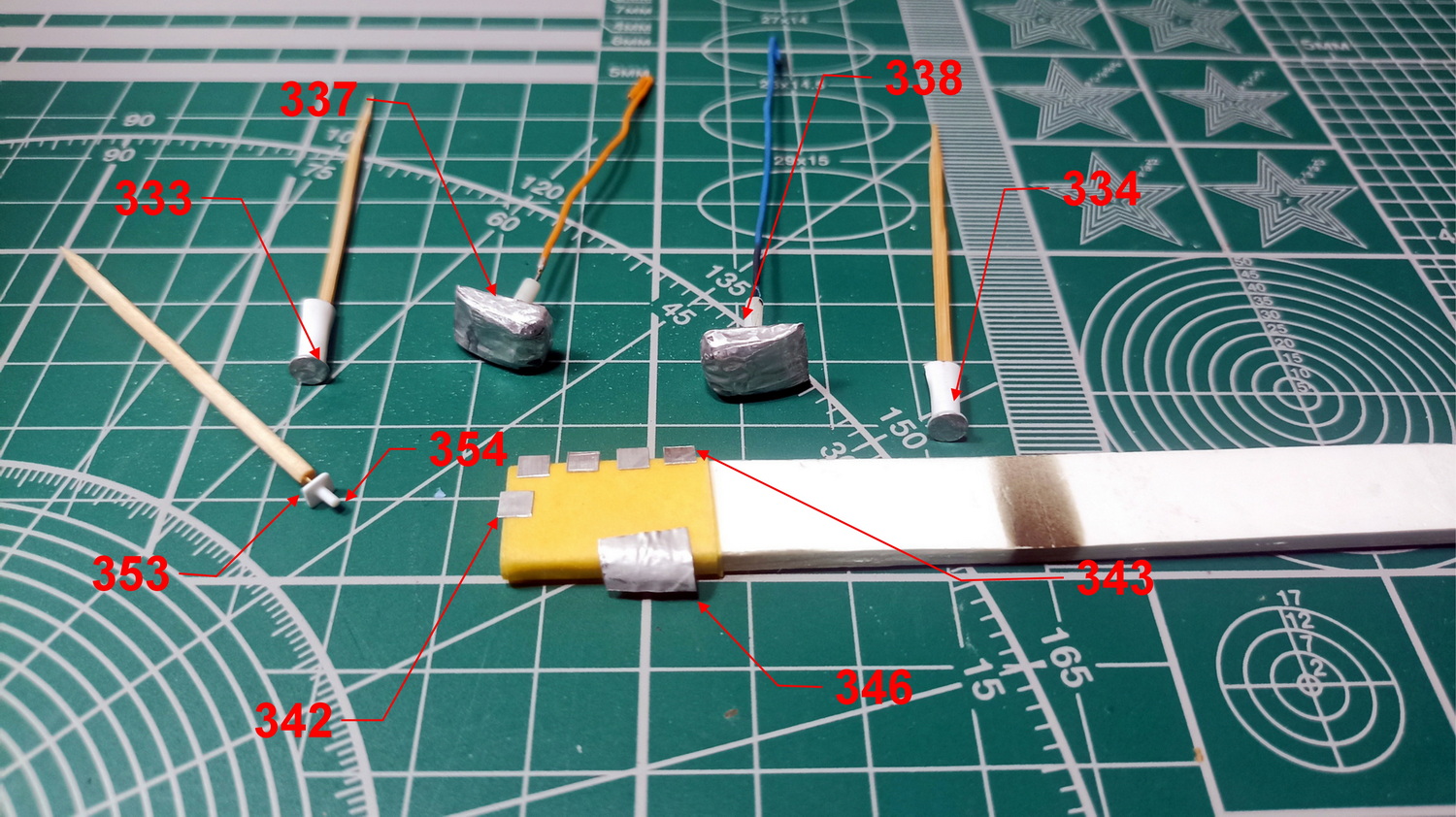

Чехлы

333. Заглушка ВыхУ ЛДВ

334. Заглушка ВыхУ ПДВ

335. Ремувка ВыхУ ЛДВ

336. Ремувка ВыхУ ПДВ

337. Чехол ВхУ ЛДВ

338. Чехол ВхУ ПДВ

339. Ремувка ВхУ ЛДВ

340. Ремувка ВхУ ПДВ

341. Ремувка АМ

342. Чехол 1

343. Чехол 2

344. Ремувка чехла 1

345. Ремувка чехла 2

346. Чехол 2 ВСУ

347. Ремувка ВСУ

348. Чехол 1 ПВД

349. Чехол 2 ПВД

350. Ремувка 1 ПВД

351. Ремувка 2 ПВД

352. Привязные ремни

353. Основание 20 датчик низ

354. Датчик низ

Антураж

355. Подставка
