К-21

Всем привет!

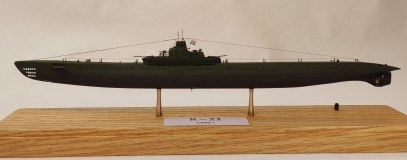

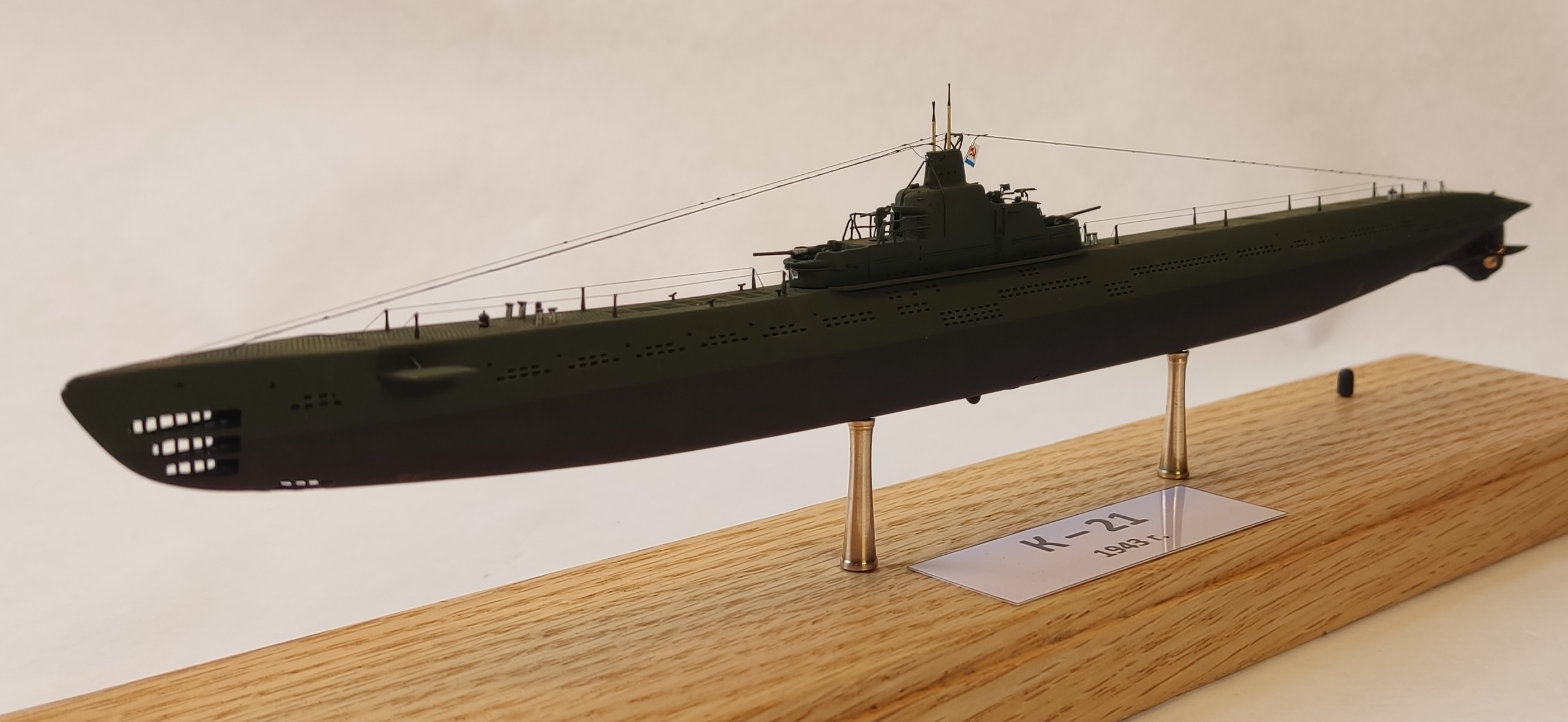

Подводная лодка «К-21» на 1943 год, К-класс,XIV серии.

Про прототип можно много всего интересного почитать в инете.

                                                           Список доработки модели

Работы по корпусу:

-Открыты все шпигаты которые даны в наборе

-Выполнены шпигаты, которые соответствуют конкретно этой лодке, в количестве 72 шт.

-Все подковообразные шпигаты от производителя заделаны и выполнены вновь на других местах, согласно фотографиям

-Вырезаны передние волноотбойные щитки торпедных аппаратов в количестве 6 шт.

-Шпигаты побортно все прикрыты изнутри пластиковыми полосками(имитация прочного корпуса)

-Выполнены элементы корпуса носовой части, которые стали видимыми с убранными щитками из дошипласта

-Из литниковой рамки большого диаметра сделал пару «пеньков» для основных стоек модели

-Из листового пластика исправлен бортовой клюз, дополнен окантовкой из тянутого литника согласно фотографиям

-Якорь – смоляной из набора якорей фирмы «Комплект ЗИП». Идеально подошел по размеру!

-Сделана решетка приема воды легкого корпуса в носовой подводной части, согласно чертежам из тянутого литника

-Выполнены прямоугольные решетки забортной арматуры в легком корпусе в количестве12 шт. из фототравления  сетки от «Норд Стар»

-На корме , побортно, сделал овальные  полуотверстия под имитацию выхлопных отверстий глушителей

-Сделаны круглые решетки забортной арматуры легкого корпуса в кол-ве 2 шт.

-Сделаны два отверстия в днище, дополнены сверленым литником с отверстием и кругляшом из листового пластика под крышки сброса мин из МБЦ согласно описанию и чертежам

-Из дошипласта вырубил пару кругляков и выдавил на куске резины выпуклую форму для имитации крышек люков МБЦ

-Открытый люк МБЦ дополнил элементами из тянутого литника, дошипласта и листового пластика в кол-ве 4 шт. согласно схеме

-Из игл шприца разного диаметра выполнены гребные валы и дейдвуды

-Гребные винты – 3Д печать, на заказ

-Вырезаны снизу кормовой оконечности прямоугольные отверстия, которые дополнил кусочками листового пластика разной толщины для имитации кормовых торпедных аппаратов

-В носовой части выполнен клюз и окантован тянутым литником согласно фото

-Кронштейны носовых горизонтальных рулей срезаны и установлены на 0,7мм выше

-Над кронштейнами НГР сделал отверстия под тяги привода складывания

-Сами НГР выполнены из листового пластика толщиной 1мм согласно фото и чертежам

-Рычаги заваливания рулей  - тянутый литник

-Верхняя внутренняя часть корпуса дополнена обрезками пластика из остатков других наборов для имитации прочного корпуса

-В местах, где будут решетки  в палубе, сделана имитация элементов забортной арматуры согласно чертежам

-В отверстии под решетку на баке сделал элементы брашпиля

-Так же сделал под решеткой шлюпку, которую видно на чертежах из двух шлюпок подходящих по размеру набора «Броненосец Потемкин» и дошипласта

-Установил пластиковую палубу из набора с нужными вырезами под решетки фототравленой палубы набора «Норд Стар Моделс» NSA 350112

-Сточил фототравленую палубу из набора по ширине, местами до 3мм, согласно фотографиям и чертежам

-Расширение вокруг рубки оставил по ширине(на прототипе оно нарощено (видно на фотографиях) и дополнил маленьким бортиком из дошипласта согласно оригиналу

-Ниши под АСБ прикрыл кружками из дошипласта как на прототипе

-Выполнены отверстия в корме и дополнены пластиком для имитации верхних торпедных аппаратов легкого корпуса

-Сделан кожух кормового навигационного ходового огня из обрезков пластика других моделей

-Из прозрачного литника сделан плафон кормового ходового огня

-Стойки для антенн и лееров точеные из иголок на станке, задние подкосы антенных стоек из обрезков фототравления

-Кнехты  – 3Д печать под заказ

-Утки – 3Д печать под заказ

- Шпили выточил на токарном станке из литниковой рамки

    Работы по рубке:

-Внутри ограждения выполнил имитацию поперечного набора (каркаса) из тянутого литника

-Сделал остекление ходового мостика из прозрачного пластика одним элементом

-Срезал крышку люка на рубке, дополнил фототравленым штурвальчиком

-На кормовую часть мостика рубки приклеил фототравленую палубу из штатного набора модели, а носовую половину продлил  практически подходящей круглоячеистой сеткой от Норд Стара

-На мостике, по левому борту, сделал имитацию органов управления лодкой для надводного хода в количестве 3-х элементов

-На мостике по центру, перед люком выхода в носовую часть, установил компас

-Выполнил на рубке все шпигаты более-менее крупного размера в количестве 27 шт.

-На крыше рубки, побортно, вырезал два прямоугольных отверстия (выходные люки)

-Исправил форму ограждения стоек перископов в кормовой части

-Исправил изгиб по радиусу задней части рубки, кот. Перед орудиями 21-К

-Из тянутого литника сделал расширители орудийных платформ орудий Б-24 ПЛ

-Из остатков пластика других моделей и шпатлевки сделал обтекатель передней орудийной платформы, кот. появился на лодке в 43 году

-Местами срезал, а где-то дополнил по высоте переднюю орудийную платформу согласно фото

-Расширители вокруг кормового орудия 21-К выточил на токарном станке из литниковой рамки, а потом вырезал два сегмента, которые установил согласно фотографиям

-На токарном станке выточил корпус  астропеленгатора, который установлен на крыше рубки(видно на фотографиях)

-Из проволоки, на токарном станке, выточил рожок ревуна

-Из проволоки экрана телевизионного кабеля установил скобтрапы в количестве 22 шт.

-Люки на рубке, в количестве 7 шт. использовал от Набора «Норд Стар» для лодок типа «К»

-Из тянутого литника выполнил проводку кабелей на стойках на носовой части рубки и обтекателе тумб перископов

-Из дошипласта кронштейн плафона носового навигационного огня

-Рейлинги вокруг рубки из тянутого литника 66 элементов

-Компас на корме мостика рубки из листового пластика и выточенного на станке стального шарика

-Волноотбойник перед остеклением рубки из остатков пластика других моделей. Вырезана полоска толщиной 1мм, загнута вокруг оправки по нужному диаметру в кипятке и обработана различным инструментом для придания нужной формы

-Для стоек пулеметов Максим из дошипласта установил побортно пару элементов

-Переднее ограждение мостика из набора Норд Стар

-Заднее ограждение мостика самодельное из проволоки

- Поручни на рубке в кол-ве 6 шт.из набора Норд Стар

Вооружение

-Орудия Б-24 ПЛ разработаны и напечатаны по заказу у Вадима Черванева(Екатеринбург). Состоят из 6 элементов каждое и дополнено двумя маховичками на палочках из тянутого литника

-Орудия 21-К разработаны и напечатаны по заказу у Вадима Черванева (Екатеринбруг). Состоят из двух деталей

-Пулеметы Максим разработаны и напечатаны по заказу у Вадима Черванева (Екатеринбург). Состоят из 1 детали. Дополнены кронштейном сделанным из фототравленой полоски и проволочкой-стойкой

-Мина ЭП-36 выточена на токарном станочке из литниковой рамки подходящего диаметра

         Окраска лодки ориентирована на картину Александра Александровича Меркулова «Салют победы».

По имеющимся данным Меркулов в годы ВОВ находился на СФ и даже занимался камуфляжной окраской кораблей. Так что если краски картины не изменили цвета, то вполне реально установить фактические цвета субмарин.

Окраска модели осуществлялась эмалями Тамия, смешанных подбором по цвету. Легие следы пигмента фирмы Тамия

Декали от Микро Мир и Г.Сушков

-Из штатного набора Микро Мира использовано 12 пластиковых деталей и 7 фототравленых

-Количество самодельных деталей свыше 550

-Детали печатные на заказ 18

-Из дополнительного набора фототравления использована 21 деталь.

Колпак для модели заказывал в Екатеринбурге в компании "Оргстекло". Подставки изготавливал мой друг детства из ценных пород дерева. Стойки для модели точил сам на токарном станке.

Вроде бы всё рассказал. Так же по стройке этой модели велась сказка, если кому понадобится, то все вопросы и ответы практически там имеются: https://karopka.ru/forum/topic/019d4712-8679-716a-8cbc-c08dcd5b3539?page=1#message-019ee114-fde6-7375-9f5d-fd828e32062d

Всем спасибо за внимание!
