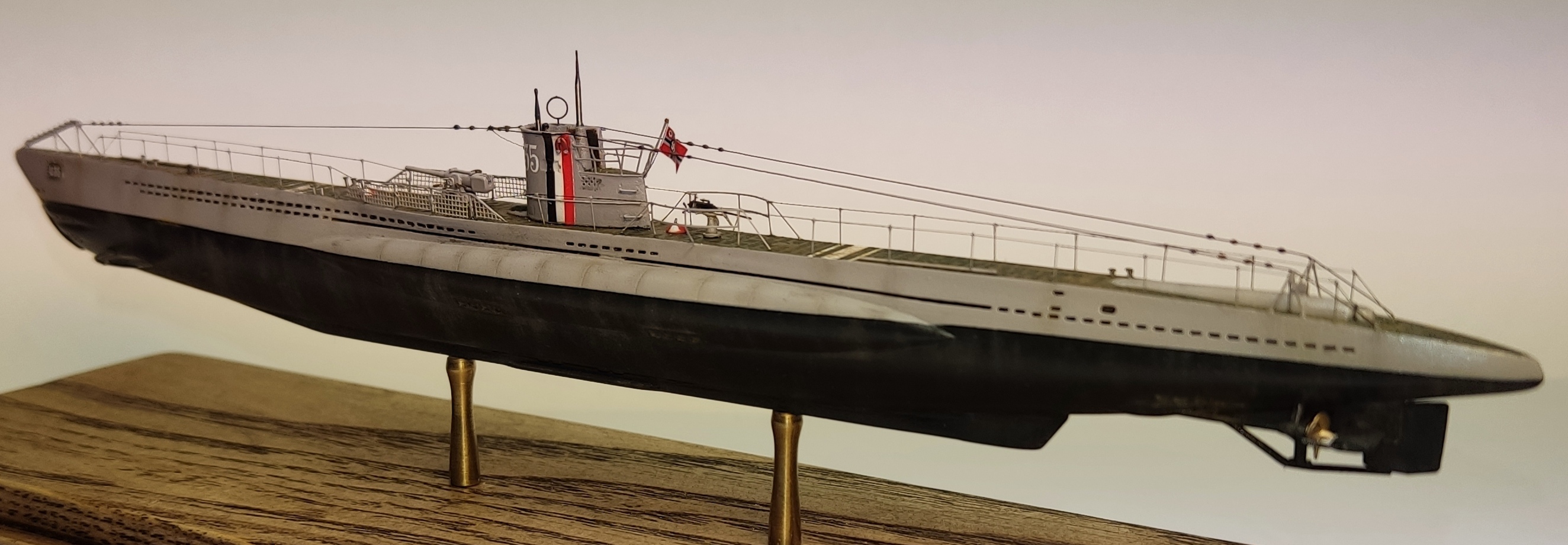

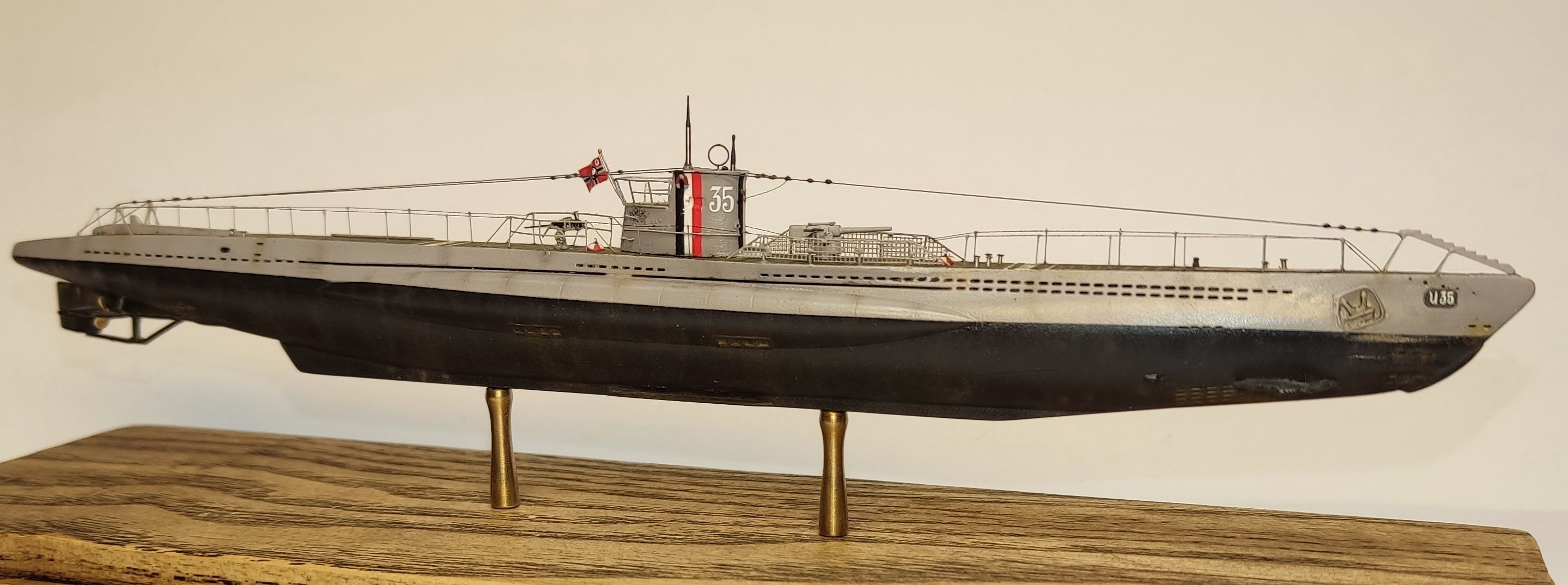

U-35 (1937г.)

Всем привет!

 Для стройки модели был выбран борт U-37, т.к. по нему нашлось больше всего фотоматериала.

Список доработки модели:

Работы по корпусу:

-Удлинен киль модели, в соответствии с боковиком лодки типа 7А из книги Э. Морозова

-Изменено положение и количество шпигатов по обоим бортам лодки

-Добавил распорки внутри корпуса, чтобы избежать сжатия бортов, после склейки половин корпуса

-Изменил расположение и количество шпигатов палубы, в соответствии с оригиналом (по фото)

-Обозначил «солнышко» упоров орудийного расчета орудия 88мм

-Разметил положение аварийных буёв

-Сымитировал закрытый вариант сетепрорезателя ниже ВЛ

-Из литниковой рамки большего диаметра сделал пару «пеньков» для основания основных стоек модели

-Изменил форму обтекателей носовых торпедных аппаратов из литников подходящего диаметра

-Номер лодки обозначен штанной декалью, но на подложке из дошипласта, для придания объема

-Выточил на токарном станке из литника кормовой ТА, более похожий на прототип

-Из обрезка пластика, подходящего по толщине, выполнил обтекатель кормового ходового огня

-Носовой шпиль выточен из литниковой рамки на токарном станке

-Кнехты – тянутый литник + фототравленые иллюминаторы (подходящие по диаметру)

-АСБ выточил из литниковой рамки. Сверху добавил плафон аварийной лампы из тянутого прозрачного литника

-Носовые рули дополнил леерным ограждением из пластика и нити от бантика

-В соответствии с прототипом изменена форма и количество вертикального руля. Использован пластик подходящий по толщине

-Обтекатели дейдвудов заменил на самодельные из пластика

-Сами дейдвуды из медицинских игл

-Изменена конфигурация ограждения вертикального руля, в соответствии с оригиналом

-Заделан кормовой подзор под подводный торпедный аппарат, который был на лодках типа 7В и следующих модификациях

-Из тянутого литника выполнил палубные выстрелы, которые видно на фотографиях

-Изменил положение и форму якорного клюза, после чего сделал рамку из тянутого литника (в соответствии с фото)

-Ограждение орудия 88 мм это переделка фототравления фирмы Эдуард, дополнено немного похожей фототравленой сеткой хрен знает какого производителя, но с подходящей ячейкой

-Стойки ограждения палубы выполнены из проволоки Veriflire 0,094мм

-Сетепрорезатель палубный, носовой – укороченный вариант штатного, из фоторавления. Стойки прорезателя заменены на тянутый литник

-Ограждение палубы из нити от бантика

Работы по рубке:

-Добавил решетки из фототравленой сетки

-Выполнил дренажные отверстия в соответствии с прототипом

-Из медной проволоки добавил скобтрапы

-Из медной проволоки добавил рубочные леера

-Из тянутого литника сделал подковообразные спасательные круги

-Из игл выточил на токарном станке два перископа (зенитный и основной)_

Вооружение:

-Зенитное орудие  заменено на нормальное от фирмы Flyhawk, с авторским дополнением и изменением

-Орудие 88 сделано из двух орудий фирмы Флагман, дополнен самодельным точеным стволом из иглы. Из фототравления фирмы Nord Star добавлены вертлюжки. Из тянутого литника выполнены остальные элементы орудия (крепления, стойки, плечевые упоры, дальномер)

Дополнения:

-Растяжки из мононити

-Антенный провод – нить от бантика

- Изоляторы и блоки растяжек – капли суперклея

-Кормовые стойки растяжек фототравленые из набора, но дополнены средней распоркой из тянутого литника( штатная не подходит по длине)

-Флаг-фал из нити от бантика

-Гребные винты Podplav 3D

-Стойки для модели выточены на токарном станке

Окраска:

-Эмали Tamiya, Vallejo, Game color

-Пигменты Tamiya, Mig

Декали:

В основном штатного набора вполне хватило, но для вертикальных полос использовал декали от каких-то машинок и самолетиков. Эти обрезки декалей много лет назад были взяты мной в магазине для моделистов

В сборке модели из набора было использовано:

Пластиковые детали 11 из 33

Фототравление 10 из 24
