Подводная лодка "Акула" 1910/2014г.г.

Всем привет!

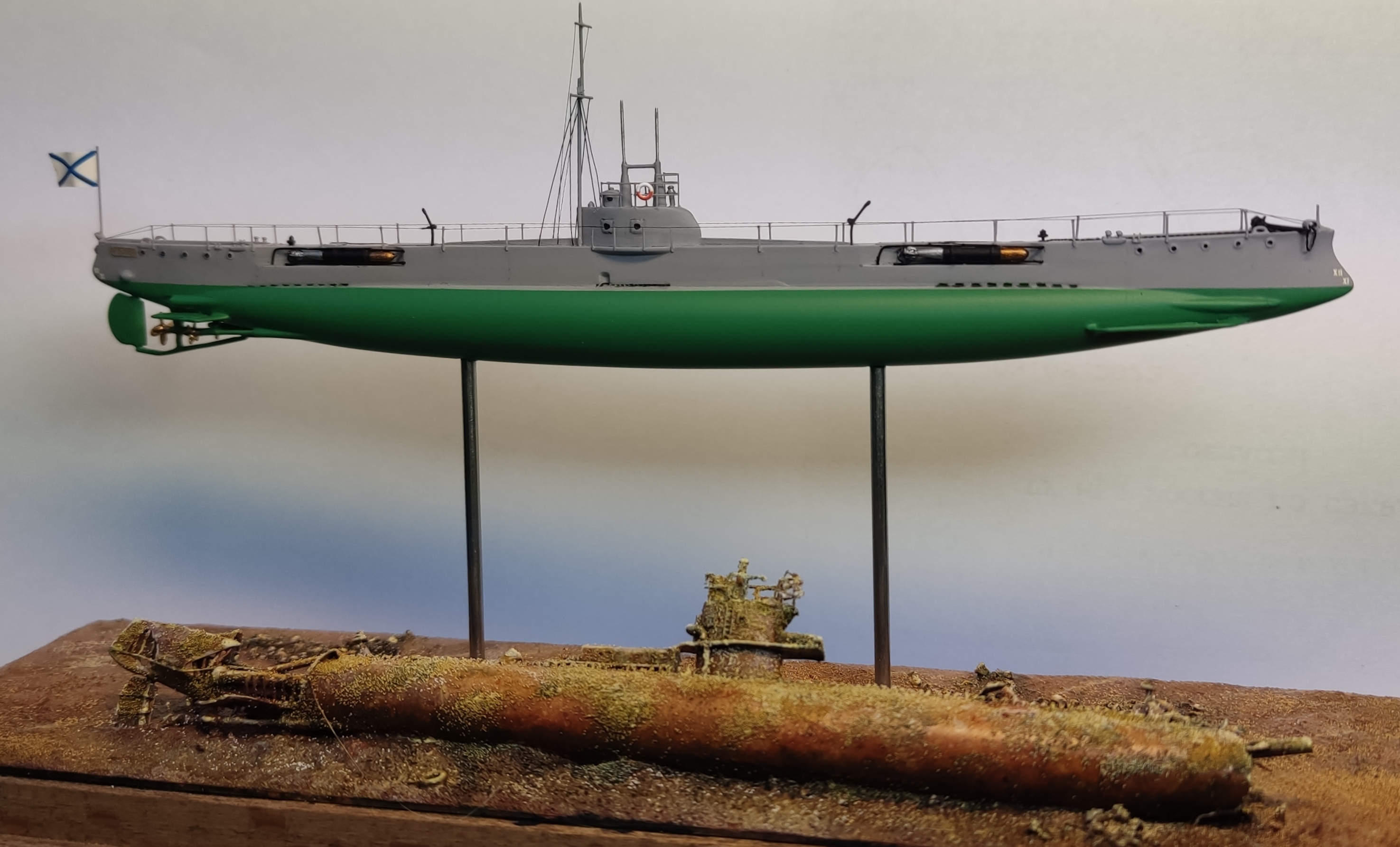

  Идея создать композицию с затонувшей лодкой была давно. Окончательным толчком послужило приобретение набора модели подводной лодки «Акула» у Эдуарда Журавлева(U-boat laboratorium). В поисках информации нашел сайт Baltacarтам в  редакторе выполнена 3Д графика и можно неплохо изучить положение и состояние затонувшей лодки на грунте. Таким образом решил совместить в одном футляре оба варианта лодки чтобы стало ещё нагляднее.

Первая модель выполнена  из набора U-Boat Laboratorium. В комплекте к смоляному корпусу набору (у меня не комплектовался, т.к. приобрел, наверное, самый первый) печатная мелочевка на 3Д принтере, небольшая плата фототравления, декаль флага и инструкция. Коробки на тот момент тоже не было.

По моей настоятельной просьбе было разработано новое фототравление с дополнениями и исправлением.

Доработки:

-переделаны носовые рули из пластика 0,5мм

-переделаны кормовые рули из пластика 0,5мм

-изменен кронштейн крепления центрального вала винта на двухопорный

-добавлены обтекатели кронштейнов боковых валов

-немного подправил форму носовой оконечности

-валы выточены из иголок

-немного подправил ахтерштевень

- сгладил переднюю верхнюю часть рубки по фото

-из трубки подходящего диаметра сделал носовые клюзы

-из медицинской иглы сделал кормовые клюзы

-добавил площадки кормовых киповых планок

-выполнил 8 отверстий в корпусе под переносные кран-балки

-добавил круглый лючок на баке(по фото)

-засверлил 20 отверстий в корпусе круглых шпигатов(иллюминаторов?)

-из набора иллюминаторов от Норд Стар сделал рамки круглых шпигатов

Сточил на 35% толщину кормового вертикального руля

-сделал из звеньев цепочки кипы

-из какого-то набора лестниц подобрал подходящий элемент на рубку

-скрутил из проволоки имитацию якорной цепи

-подобрал подходящий по размеру(фото) якорь холла из набора Комплект ЗИП

-из иголок, кусочков литника и фототравления выполнил две кран-балки

-из иголок выточил мачту и реи

-из иголки выточил флагшток на корму

-из проволоки 0,2мм сделал рамки крепления торпед(в фототравлении не правильной формы)

-из кусочков фототравления подходящего по смыслу и размеру сделал бортовые малые кнехты(кипы?)

-спас-круги - 3Д декаль

-леерное ограждении палубы: стойки отделены от цельного ограждения оригинального набора  данной модели, дальше натянута нить от бантика

-растяжки мачты мононить 0,12мм и нить бантика

-марки погружения – декаль фирмы Бегемот. Цифры вырезались из общего рисунка поштучно, римская 12 дополнялась из Х и II по отдельности, т.к. в наборе счет только до ХI

-перископы выточены из латунных иголок

Окраска эмалями Tamiya, Revell, Humbrol. Лёгкая тонировка пигментами Mig, Tamiya.

  Вторая  часть, лодка на 2014 год выполнена полностью самостоятельно.

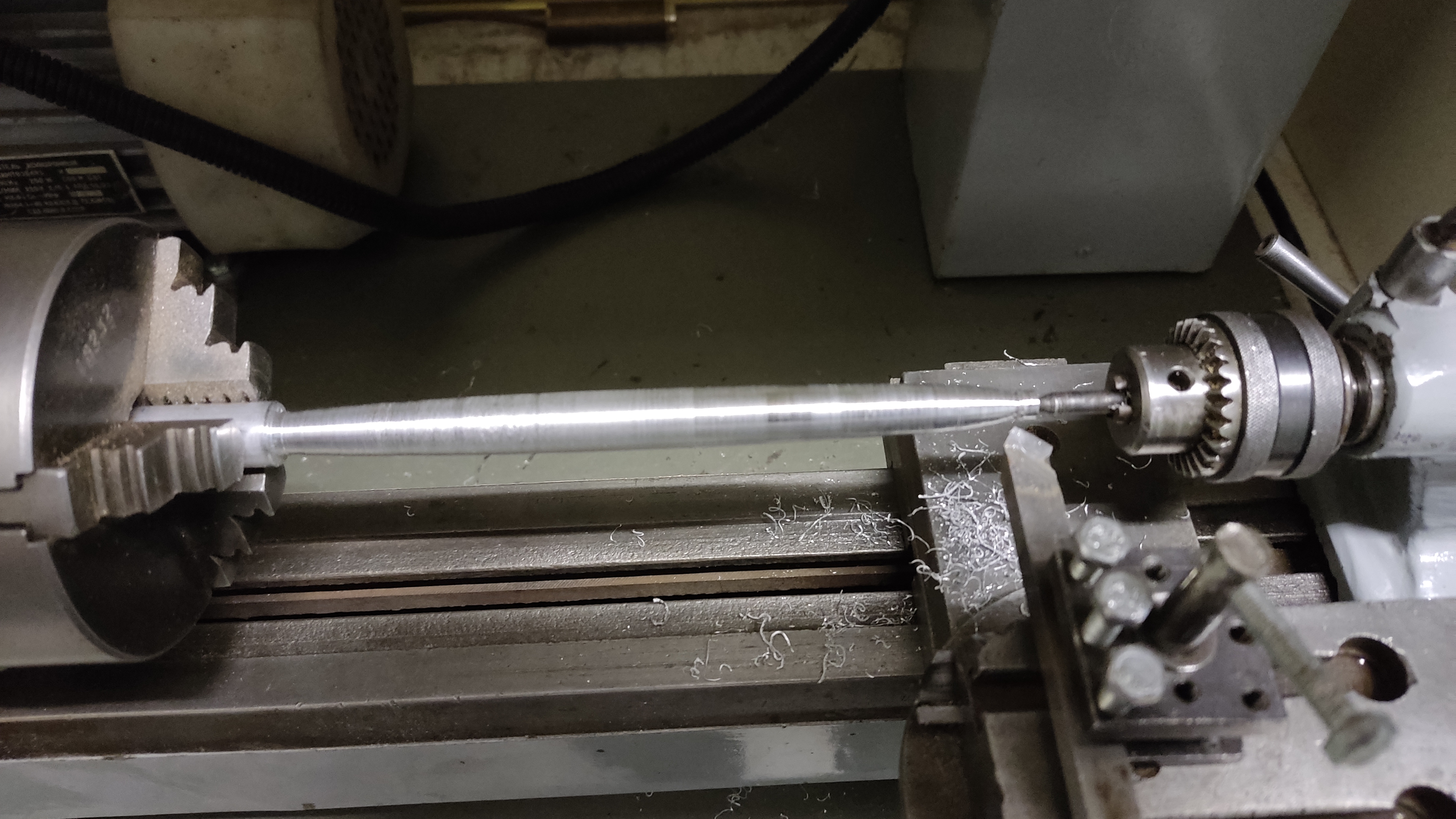

-Корпус выточен из алюминиевого прутка на токарном станке, после чего, по мастеру сделана в силиконе форма, по которой отлил из смолы корпус

.-Передняя часть корпуса отрезана согласно линии разлома по фотографиям и 3Д графике

-из дошипласта, пластика, тянутых литников добавлены элементы кормы. Торпедные аппараты сделаны из латунных трубок.

-разные элементы трубопровода выполнены проволокой

-глушитель  - обрезок литниковой рамки

-рубка из вспененного пластика, выполнена по фотографиям и чертежам, дополнена элементами фототравления разных наборов и производителей. Боевая рубка  - обрезок телескопической трубки от антенны.

-Кормовые рули  - набор фототравления, который не пошел на модель 1910 года.

-гребенка силового элемента надстройки из дошипласта

-винты, руль  печатные. Винты переделаны под 3-х лопастные. Руль сточен до минимума и дополнен элементами прочного набора

-шпили печатные, но дополнены множеством элементов из дошипласта и тянутого литника

 - различные обломки вокруг лодки: ненужное фототравление разных наборов и производителей, кусочки литников, проволока и.т.д.

-якорные мины – шарики подшипника, якоря мин – трубка телескопическая от антенны

- песок привезен из африки знакомым моделистом с места сражения африканского корпуса

 - каменные гряды – дробь крупной фракции с пескоструйного участка

-окрашено акрилом разных цветов и оттенков

-присыпка, имитирующая обрастание корпуса – снег для диорам, оттонирован акрилом.

Также на Каропке можно увидеть обзор от Изегмундыча здесь
