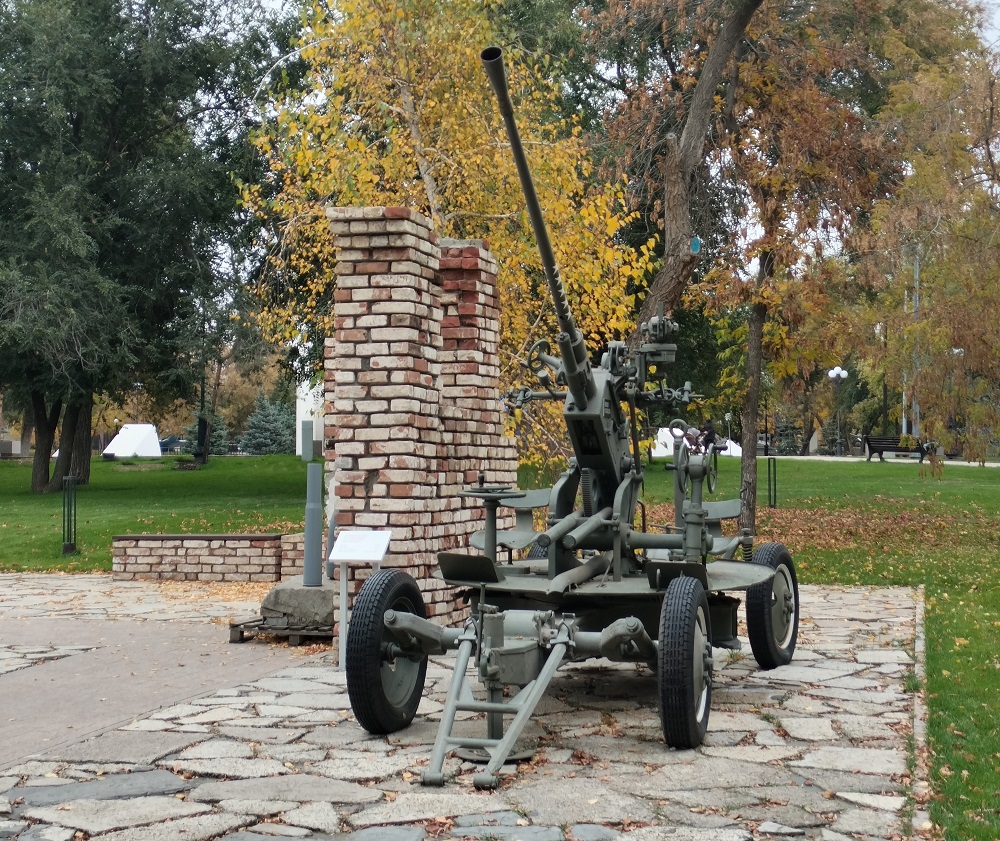

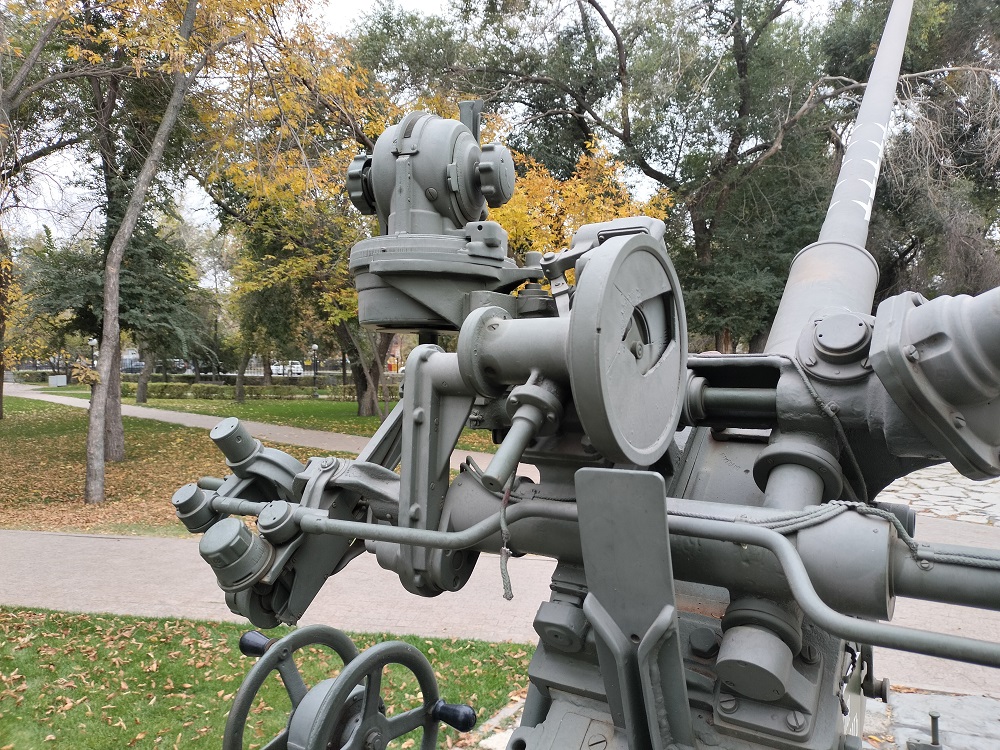

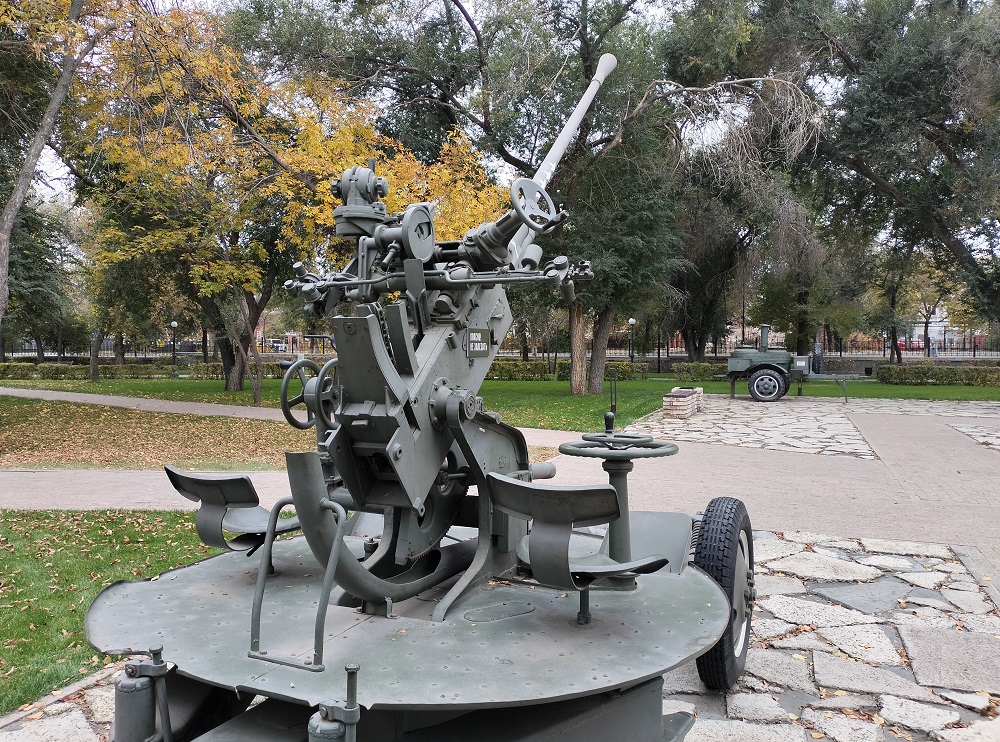

37-мм автоматическая зенитная пушка образца 1939 года (61-К).

Моё почтение, уважаемые Коллеги!

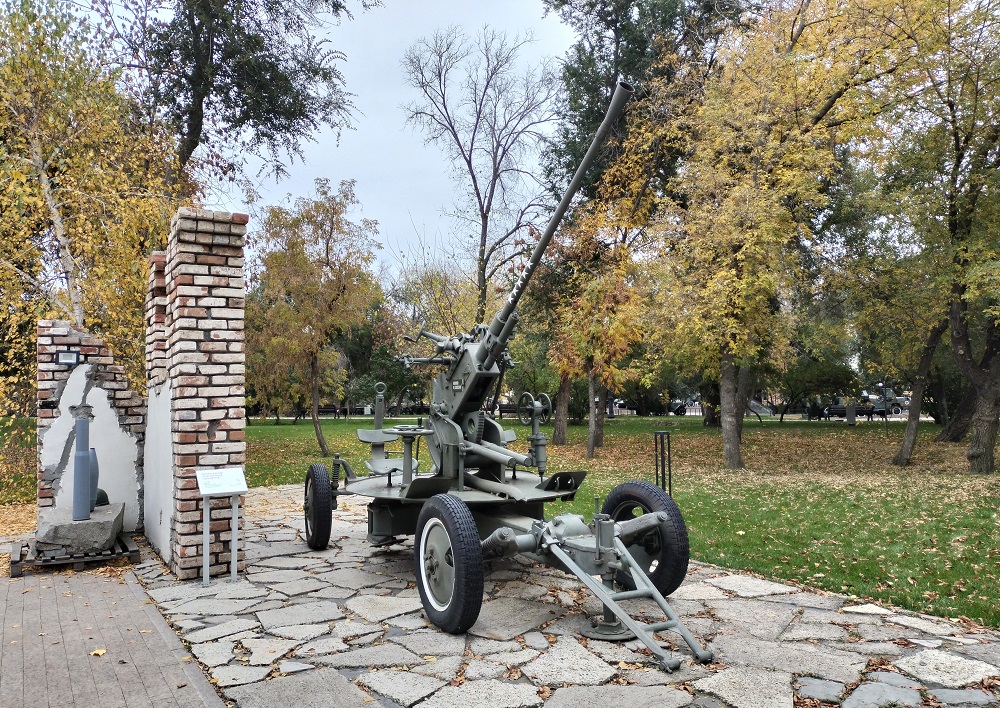

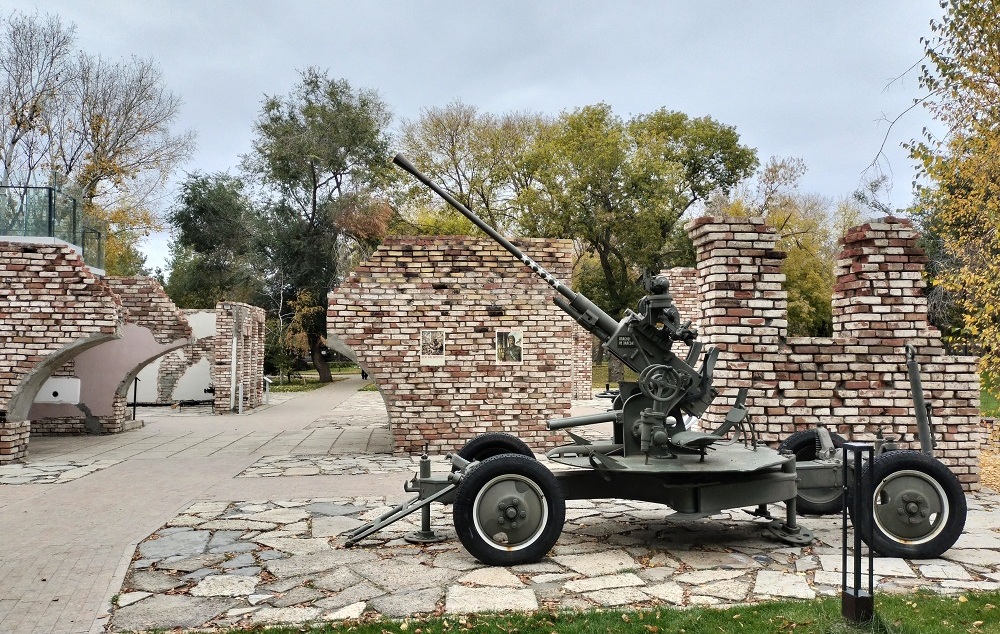

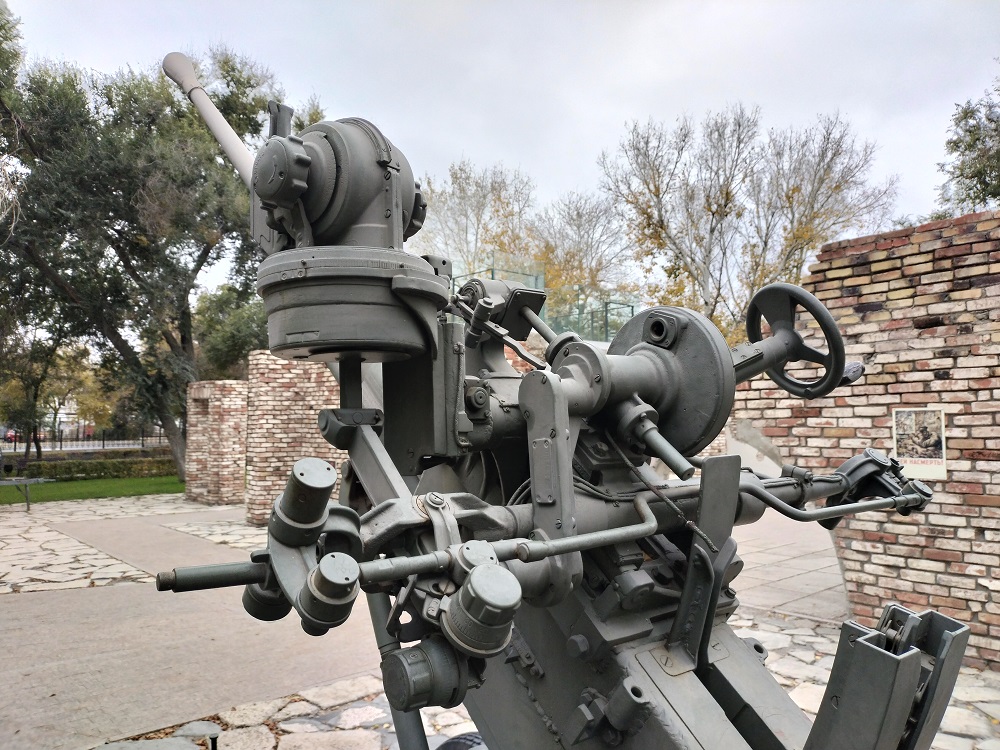

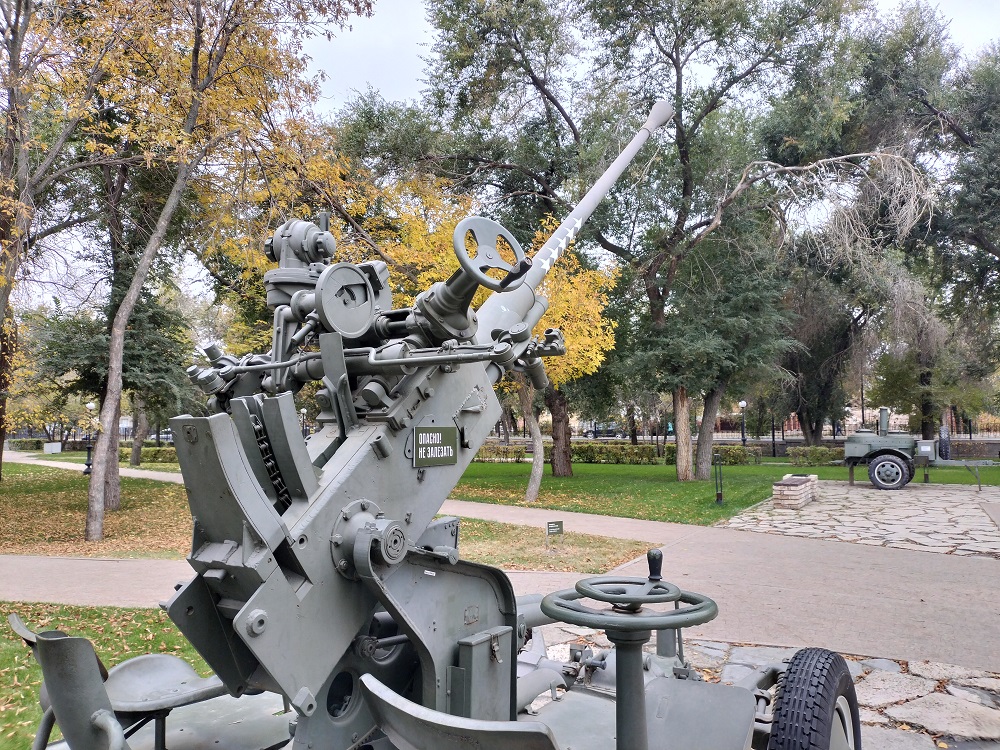

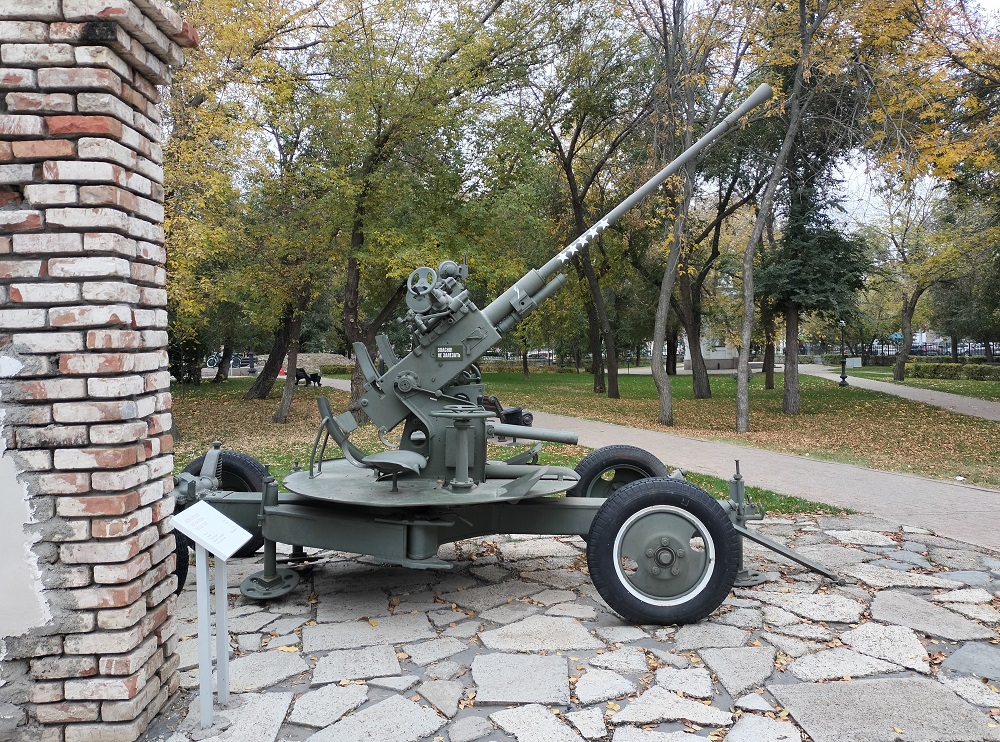

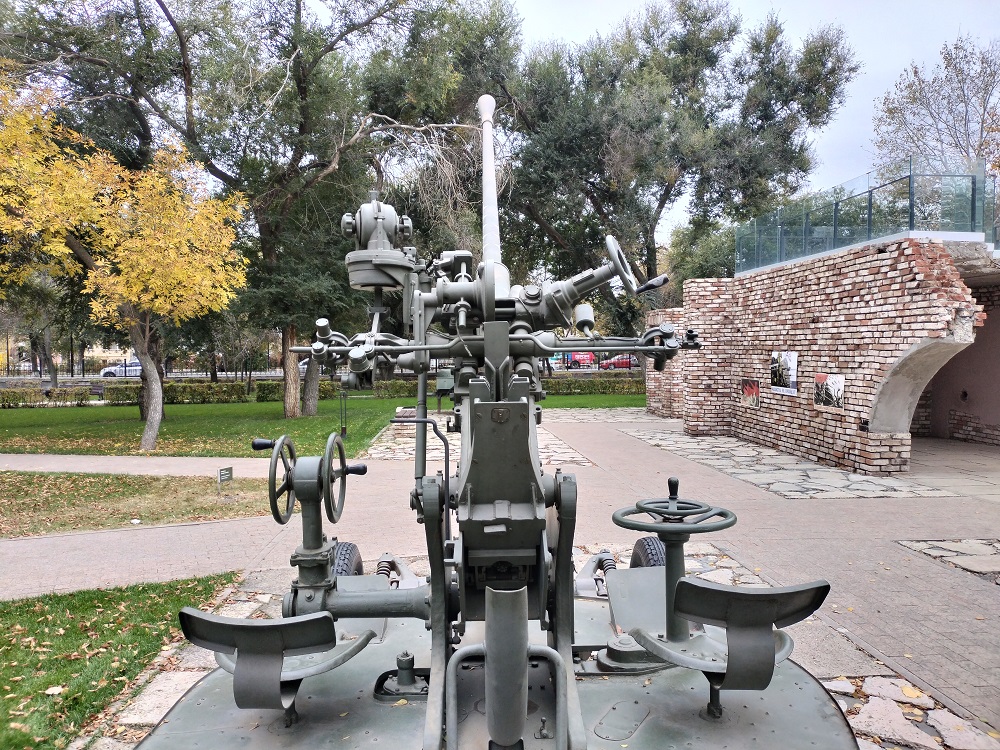

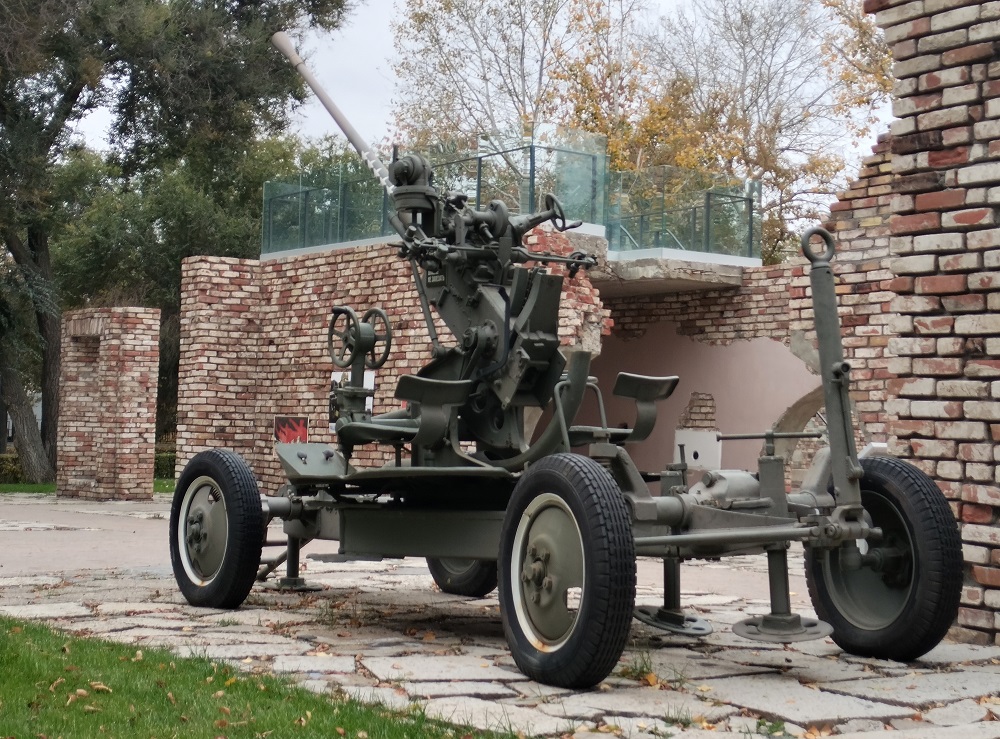

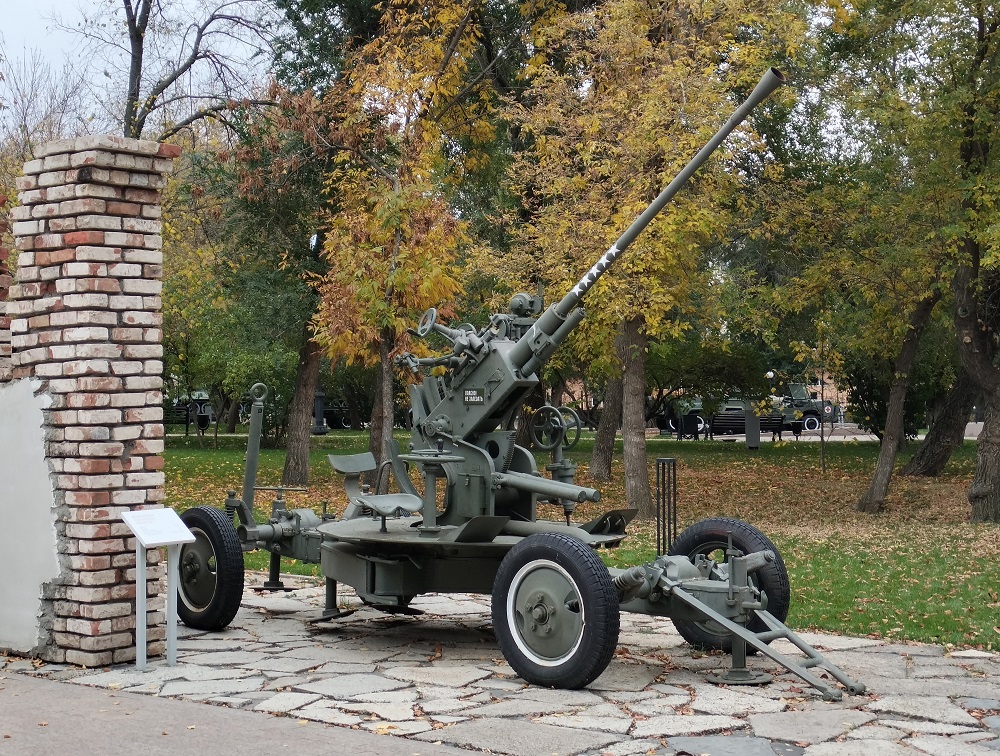

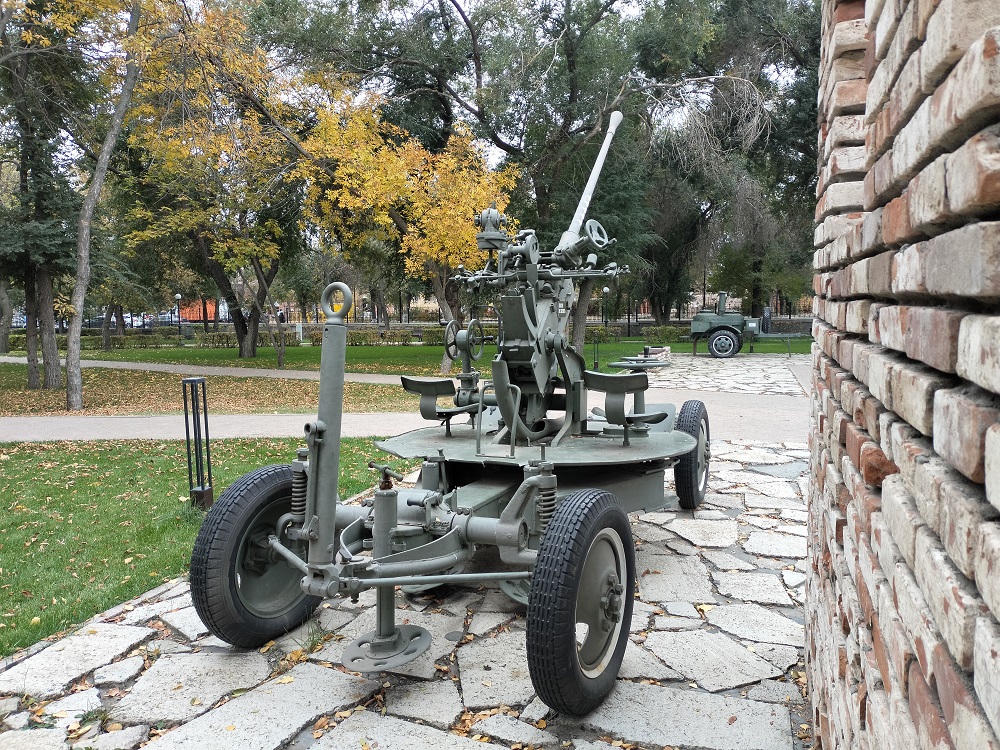

Представляю вашему вниманию подборку фотографий 37-мм автоматической зенитной пушки образца 1939 года (61-К).

Экспонат расположен на территории Мемориального комплекса - музея "Салют,Победа!". Комплекс был торжественно открыт 6 мая 2005 года, к 60-й годовщине победы СССР над нацистской Германией.

Экспонат расположен по адресу: Россия, Оренбургская область, Оренбург, ул.Бурзянцева, 30а.

• Краткая справка о прототипе:

В 1930-х годах командование Красной армии приняло решение о создании системы войсковой ПВО и принятии на вооружение сухопутных войск малокалиберных зенитных автоматических пушек с высоким темпом огня. Уже в конце 1937 года на заводе № 8 им. Калинина был изготовлен первый опытный образец 45-мм автоматической пушки ЗИК-45 (позже получившей индекс 49-К). Новая пушка была спроектирована по типу шведской 40-мм зенитной пушки "Бофорс". В 1938 -1939 годах это орудие прошло неоднократные заводские и полигонные испытания. В 1939 году его приняли на вооружение под наименованием "45-мм автоматическая зенитная пушка образца 1939 года", и завод им. Калинина получил заказ на производство в 1940 году 190 пушек. Некоторые специалисты Артиллерийского управления РККА считали калибр 45 мм слишком большим для полевых зенитных орудий, в связи с чем в январе 1938 года КБ завода им. Калинина под руководством М. Н. Логинова было предложено создать на базе 49-К 37-мм автоматическую зенитную пушку.

• Михаил Николаевич Логинов - главный конструктор завода № 8 им. Калинина с 1937 по 1940 год.

Новое орудие, получившее индекс "ЗИК-37" (позже получившей индекс 61-К), разработали в сжатые сроки конструкторы И.А. Лямин и Л.В. Люльев под руководством главного конструктора завода №8 М.Н. Логинова. От пушки 49-К орудие 61-К отличалось, в основном, размерами качающейся части, в то время как повозки обеих систем были совершенно идентичны. Уже в октябре 1938 года опытный образец 37-мм орудия поступил на полигонные испытания, а в следующем, 1939 году, его приняли на вооружение Красной армии под обозначением "37-мм автоматическая зенитная пушка образца 1939 года (61-К)". Вскоре оно было запущено в крупносерийное производство, в связи с чем производство 49-К было остановлено.

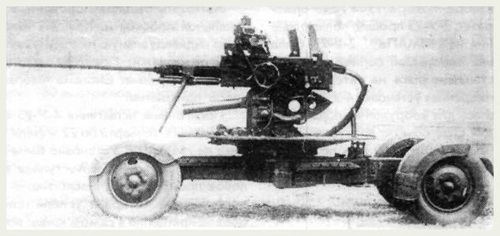

• 45-мм автоматическая зенитная пушка образца 1939 года (49-К).

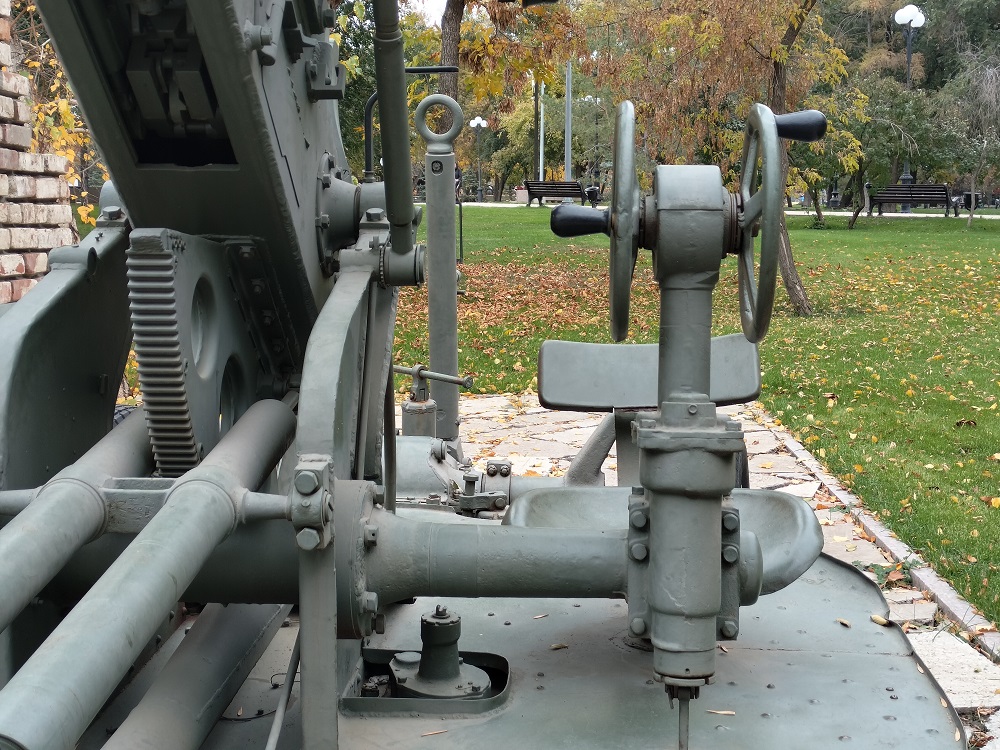

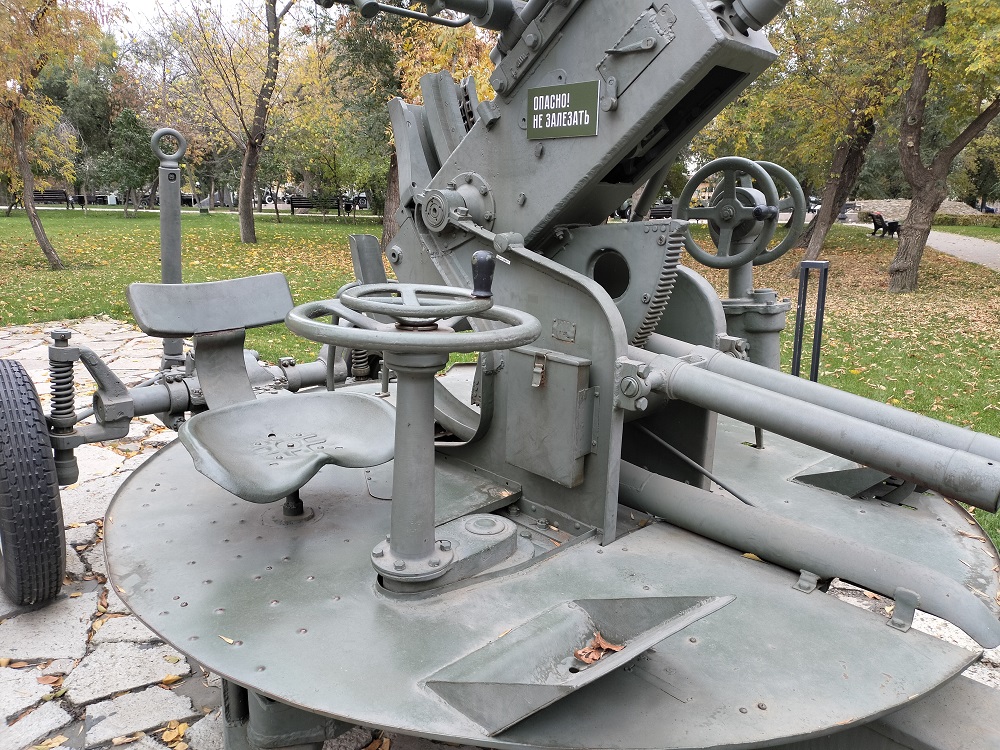

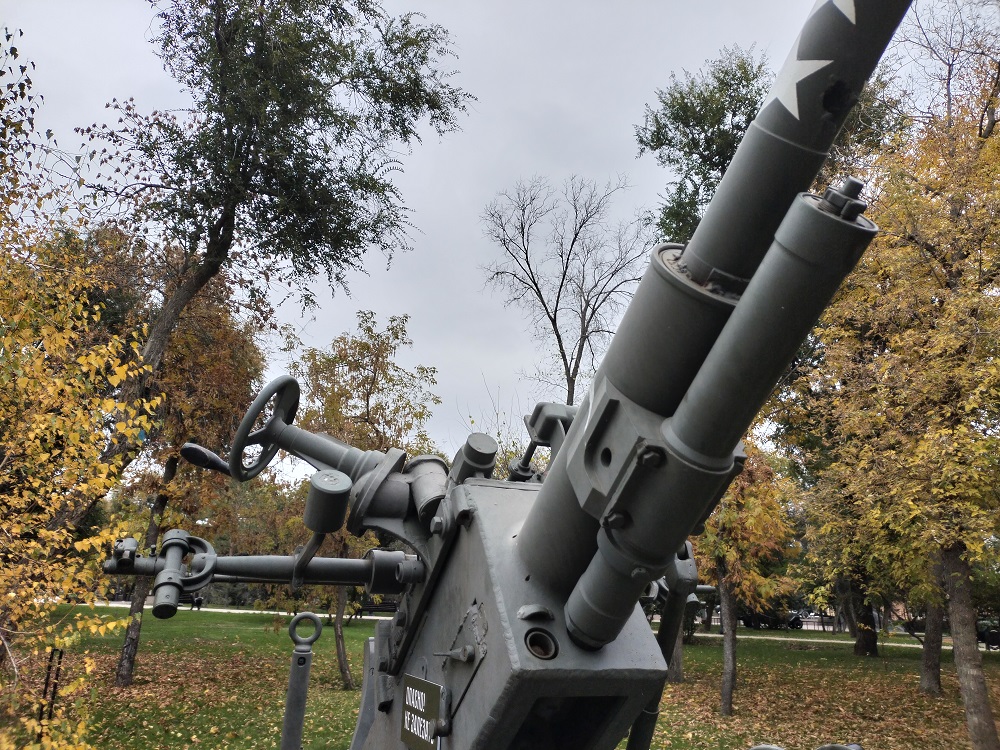

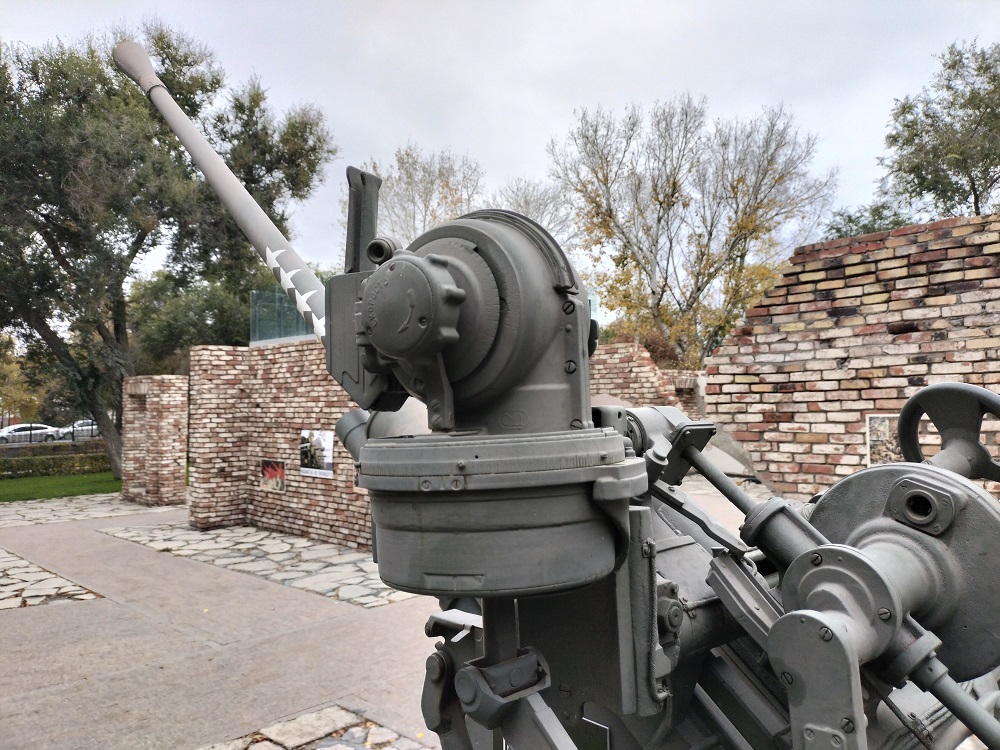

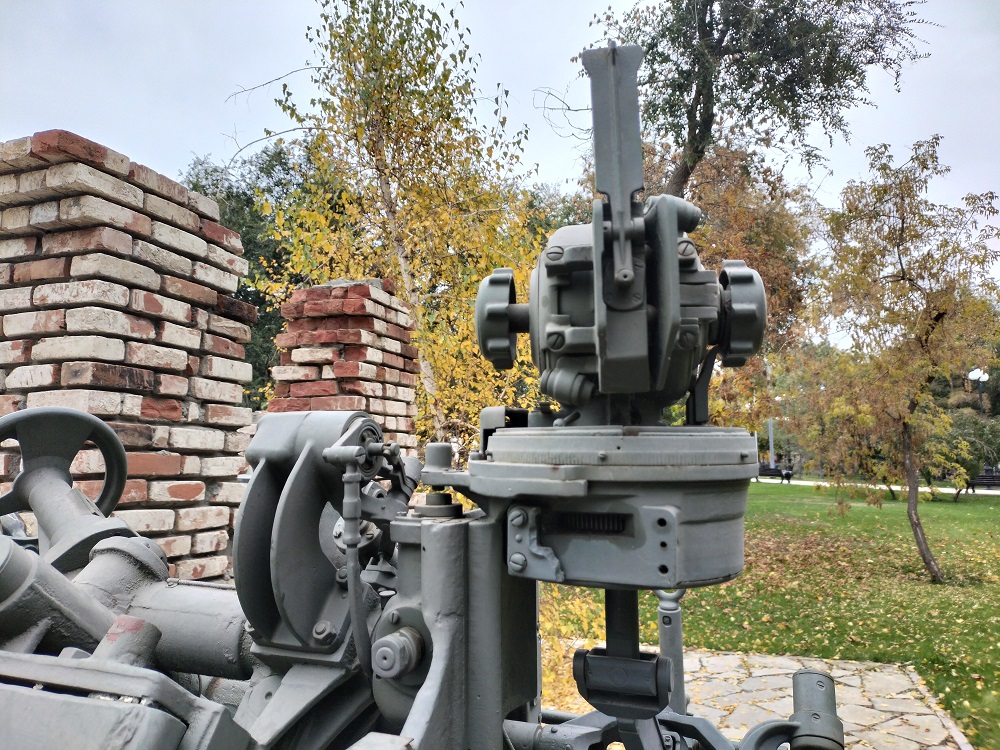

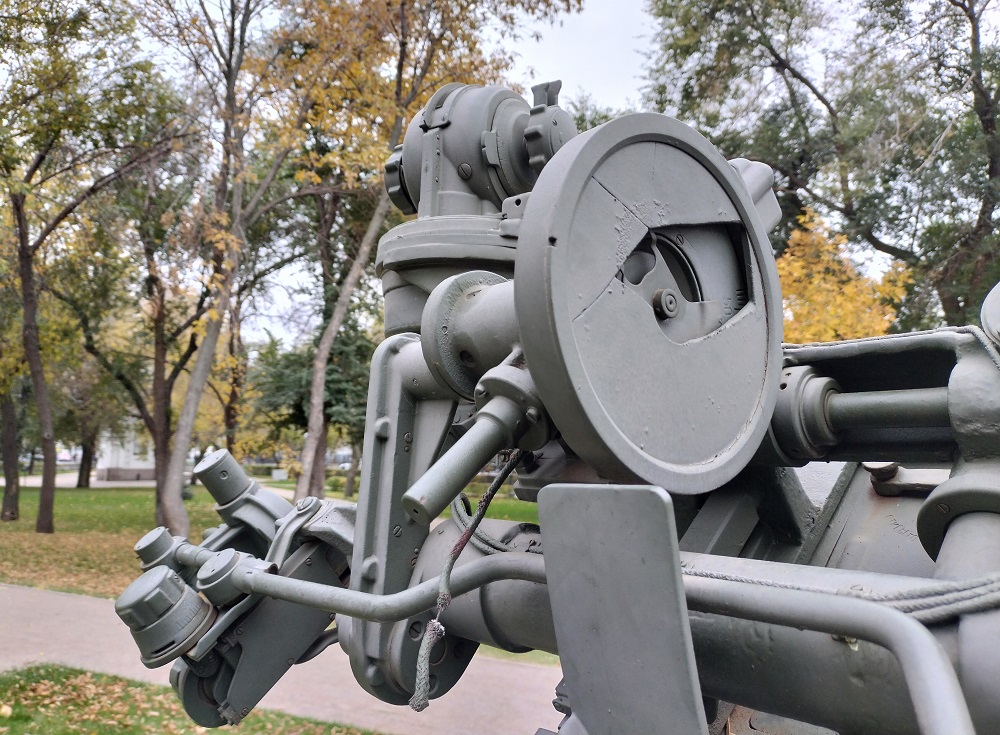

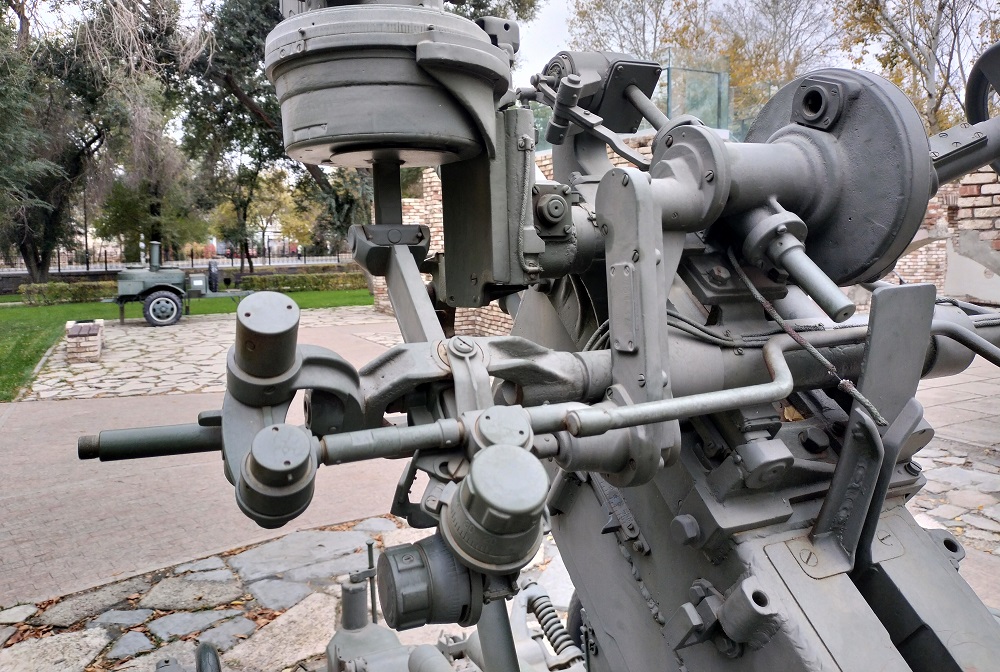

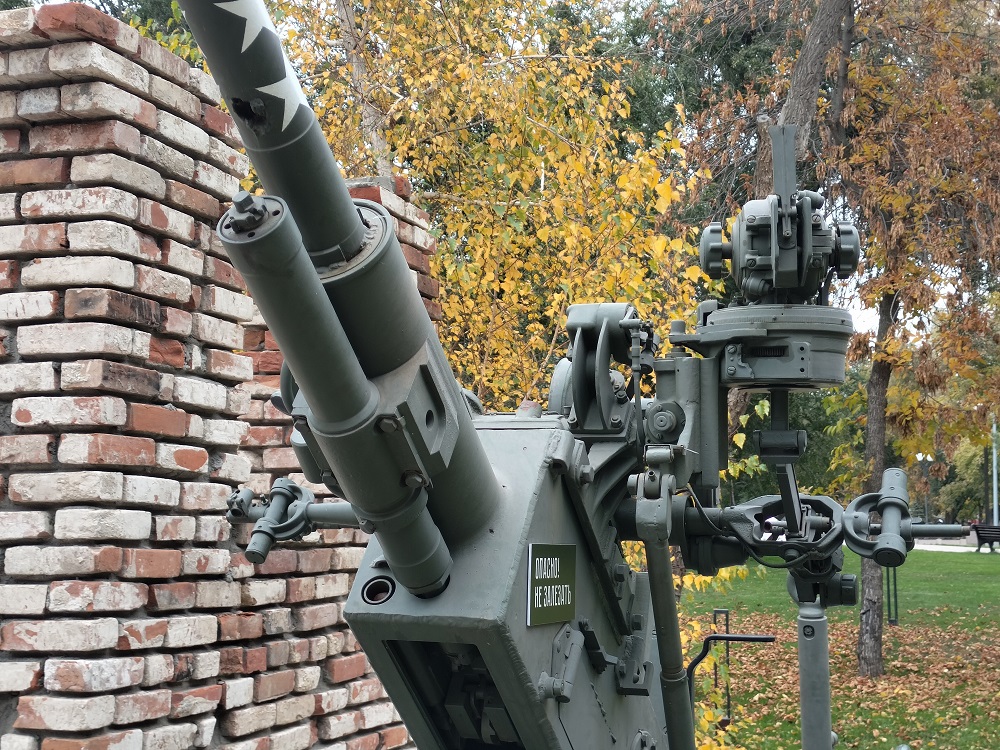

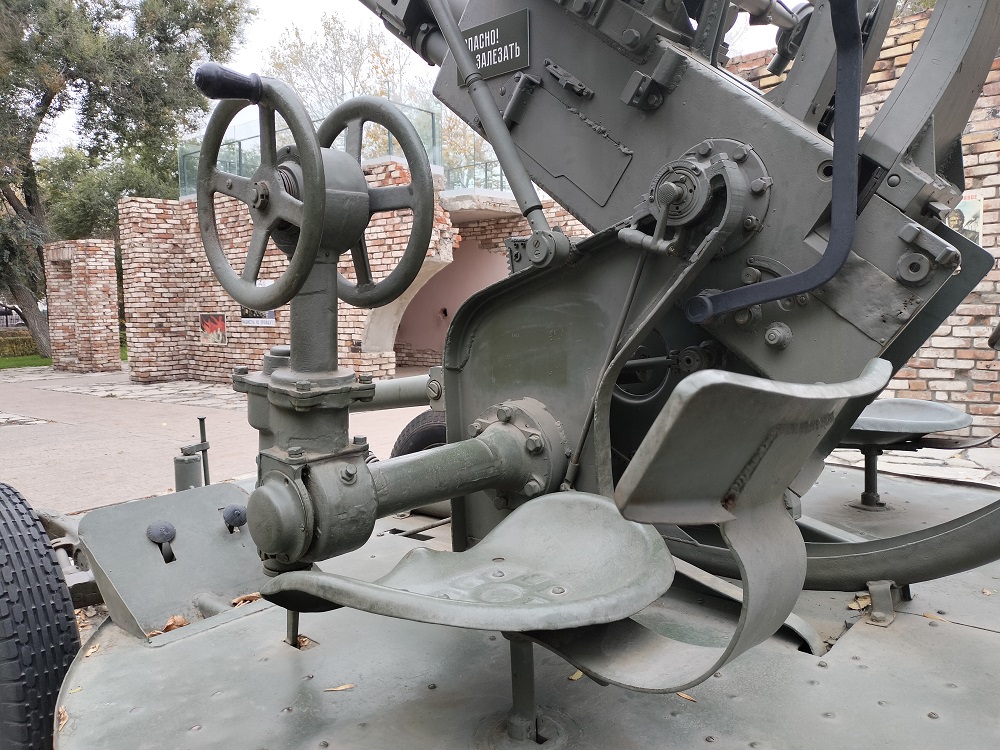

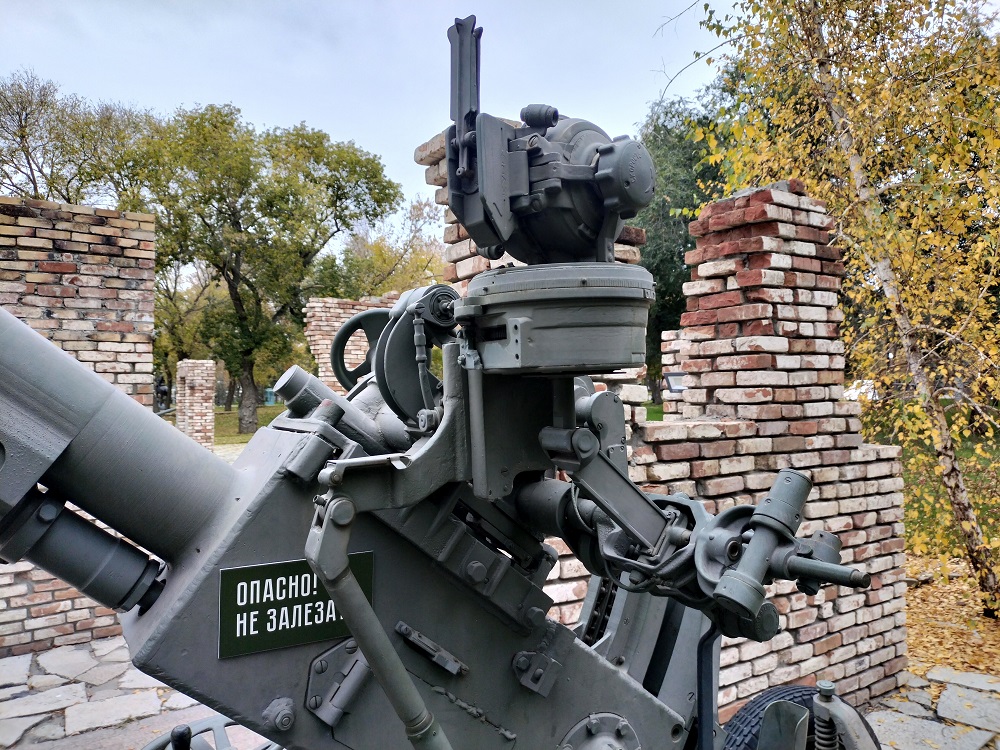

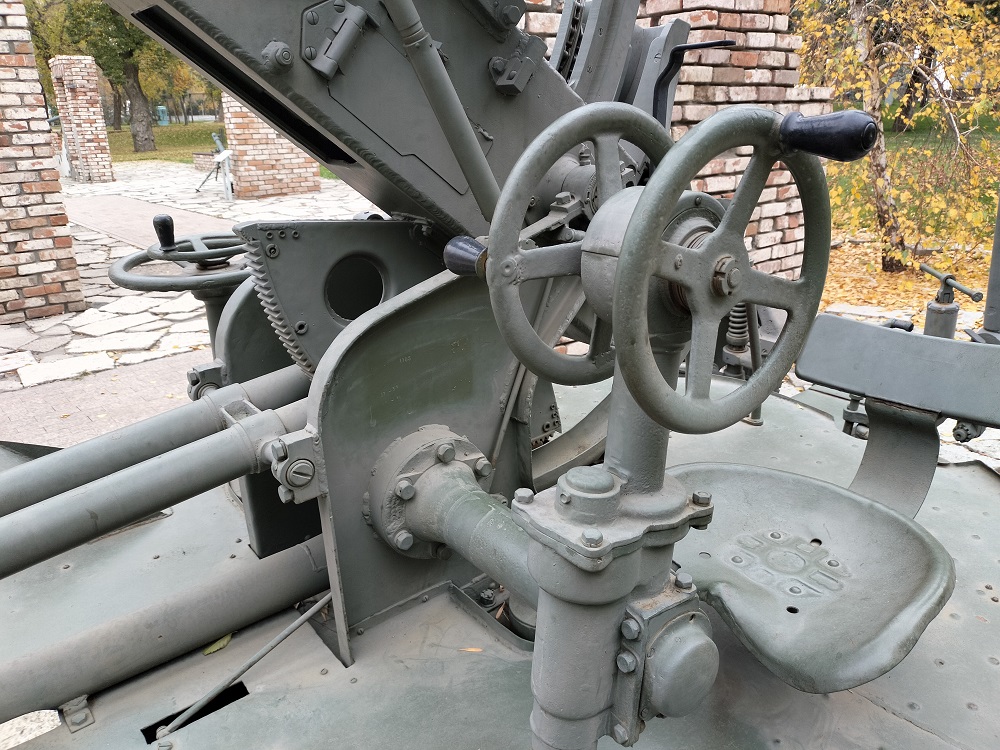

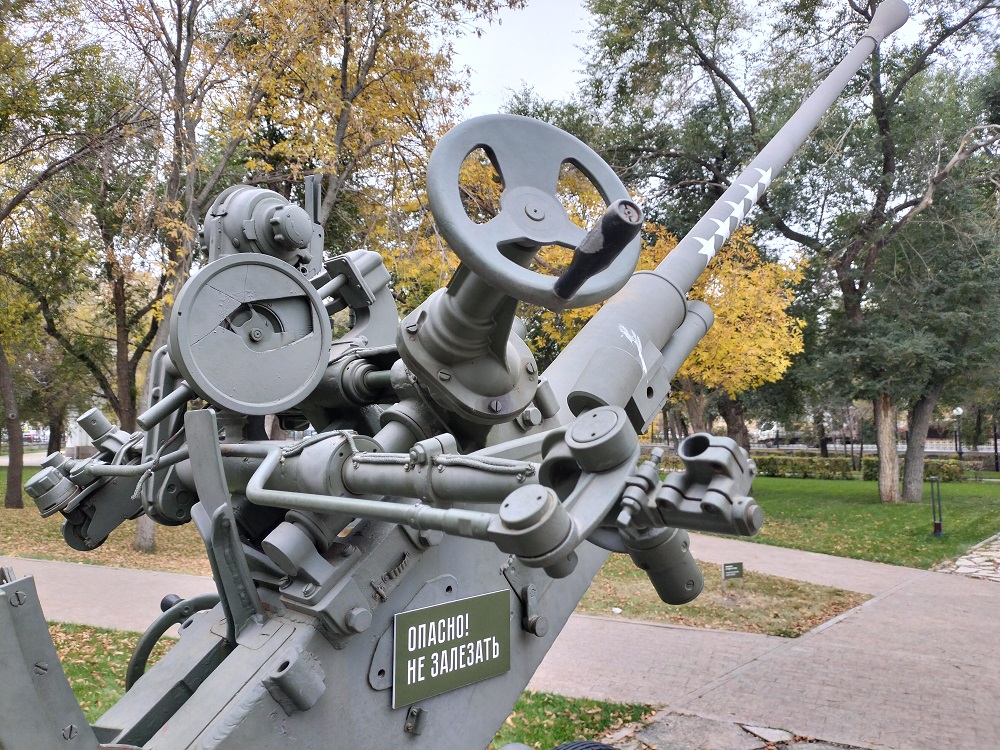

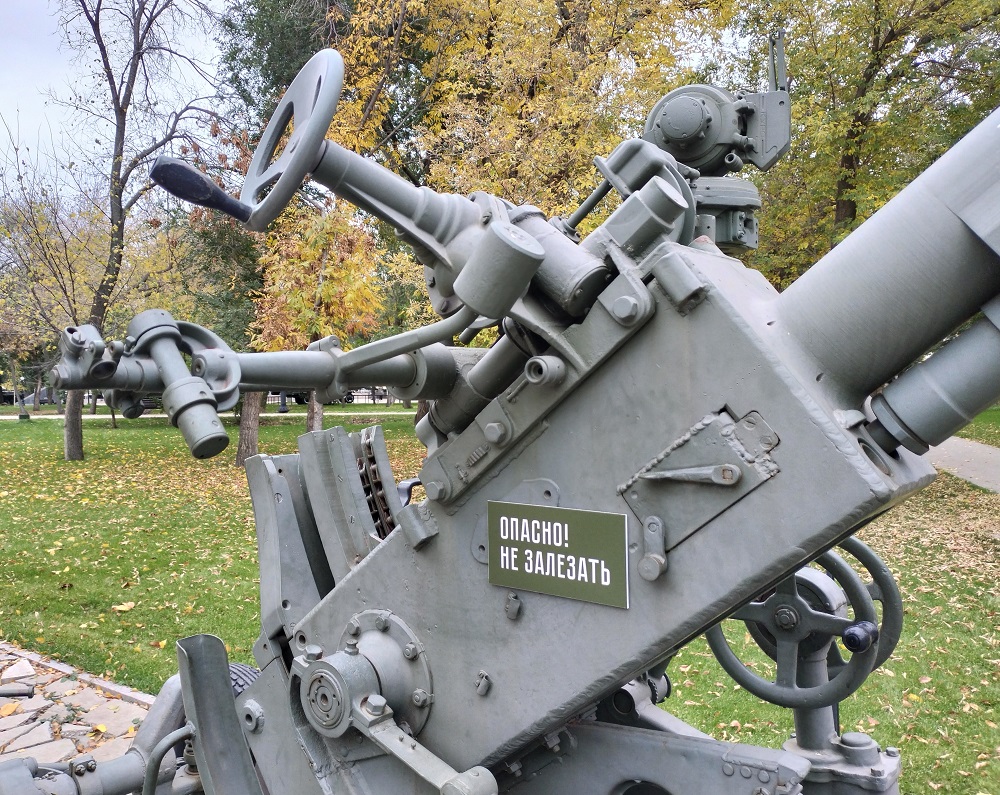

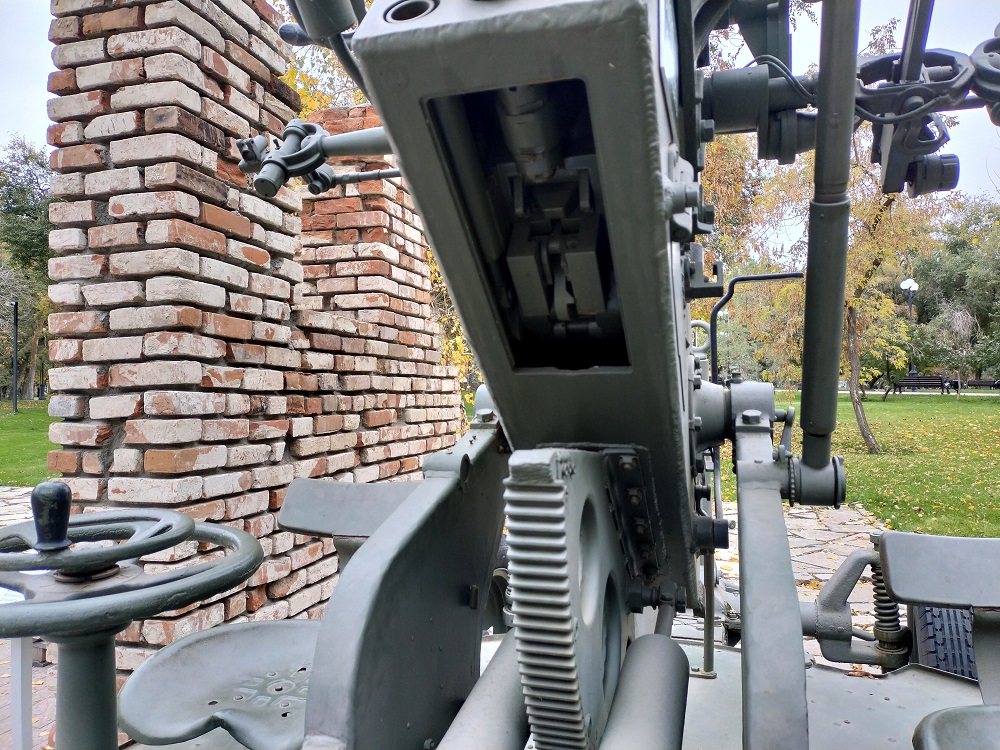

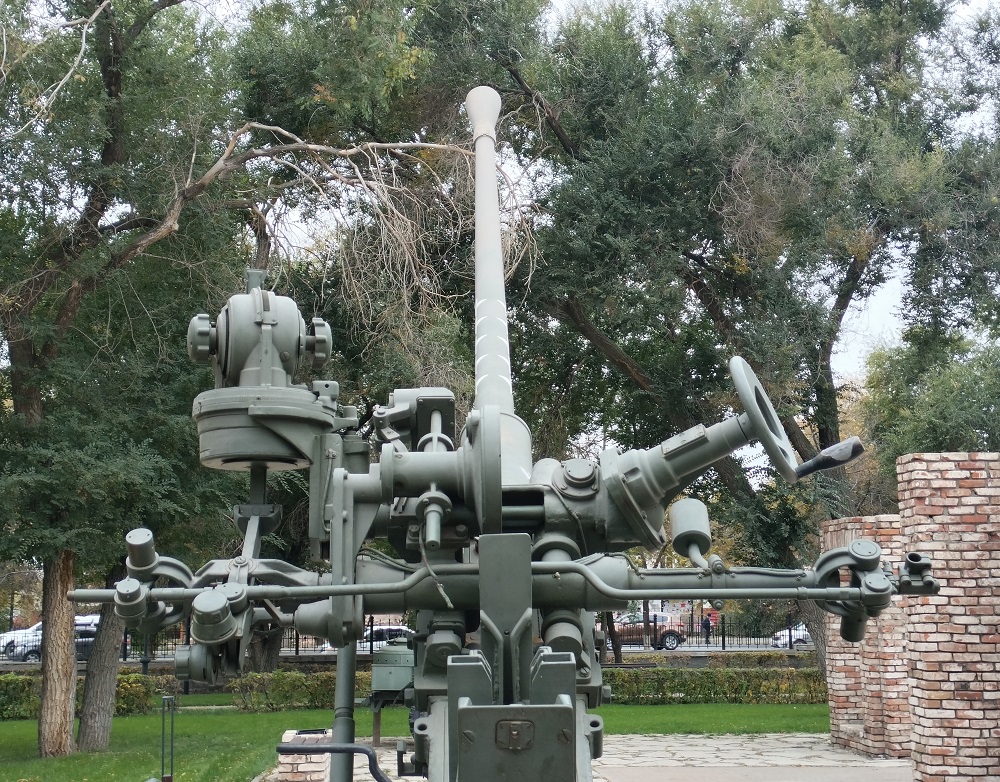

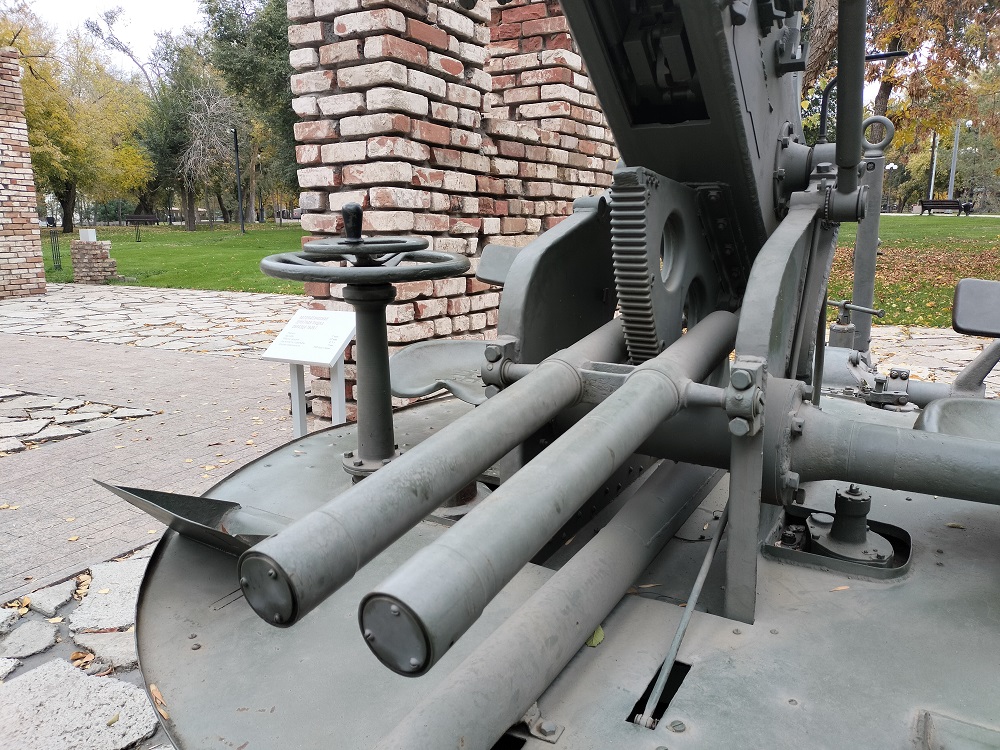

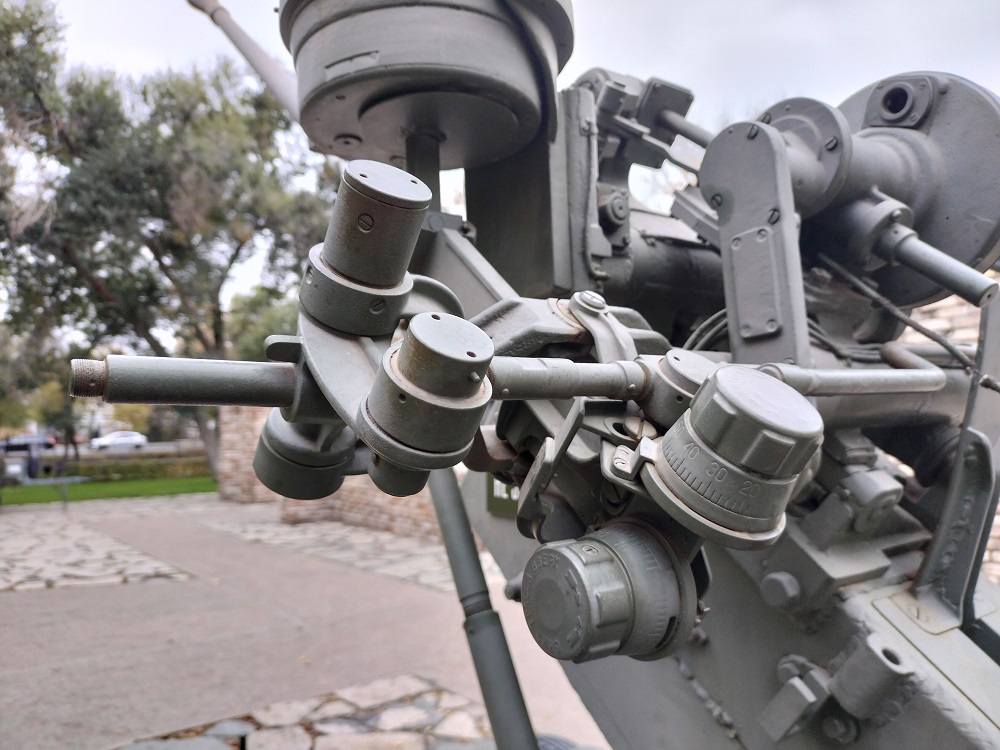

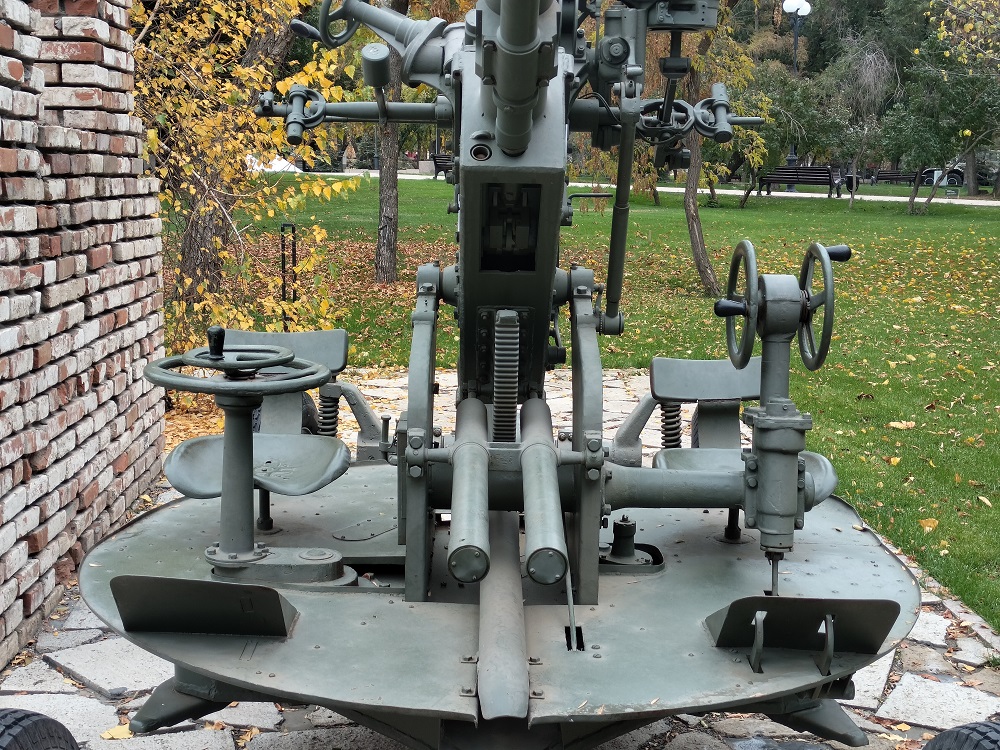

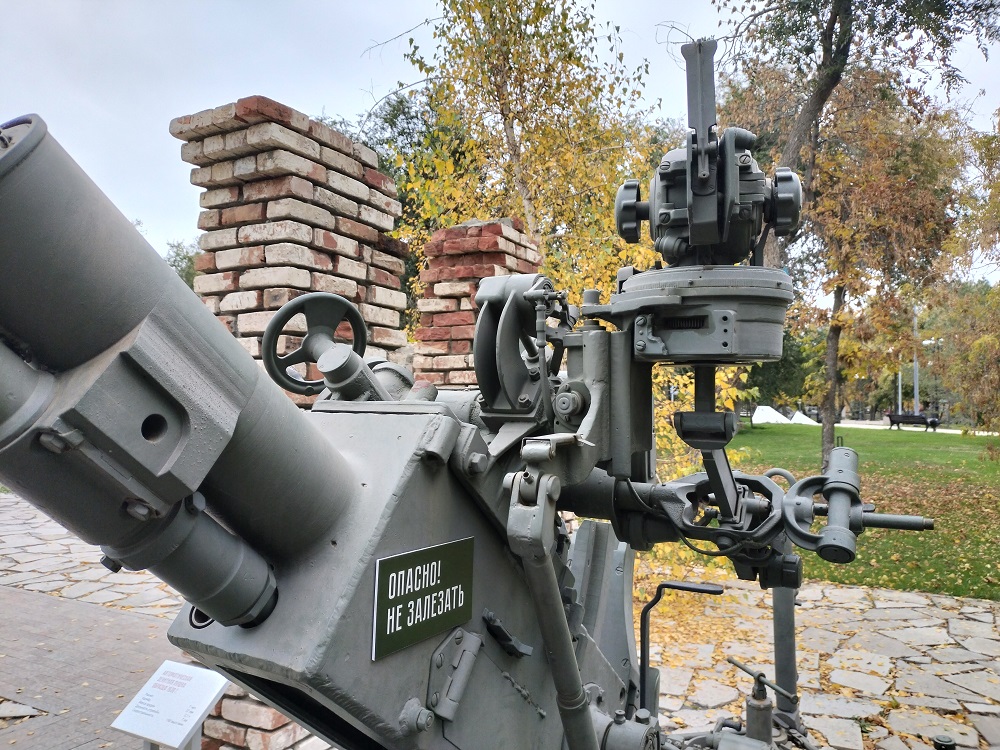

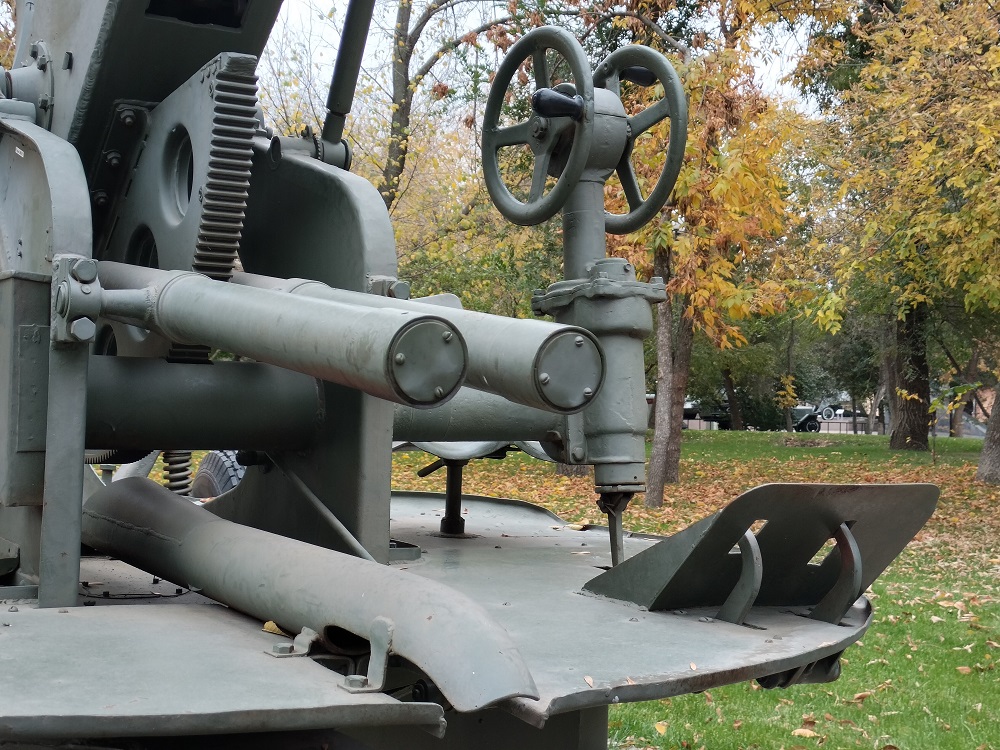

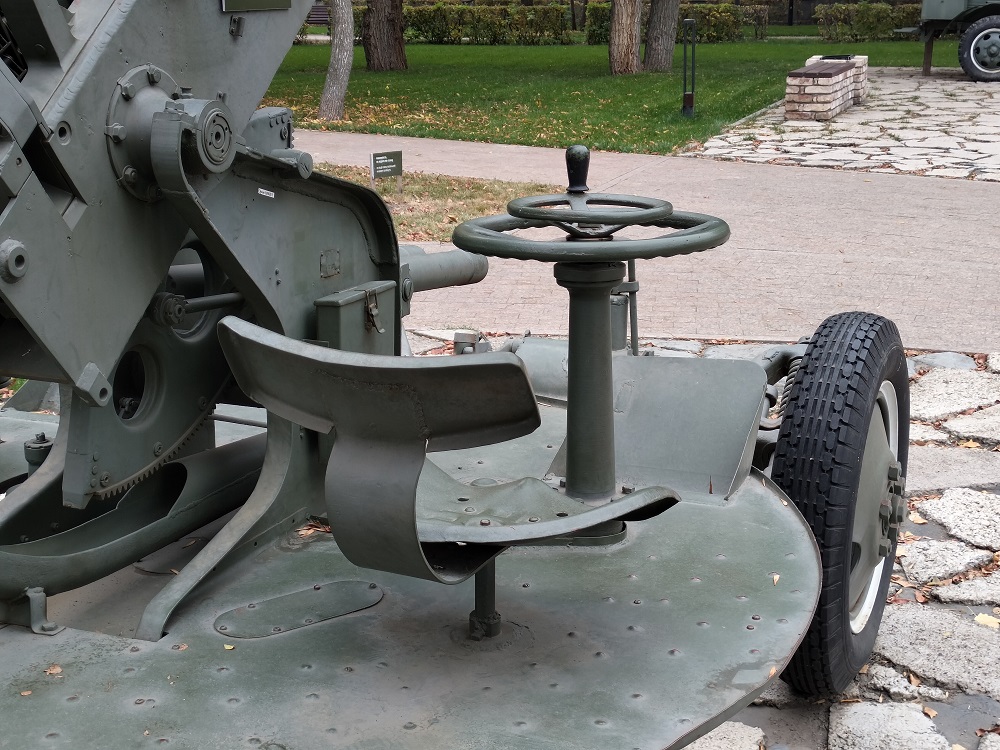

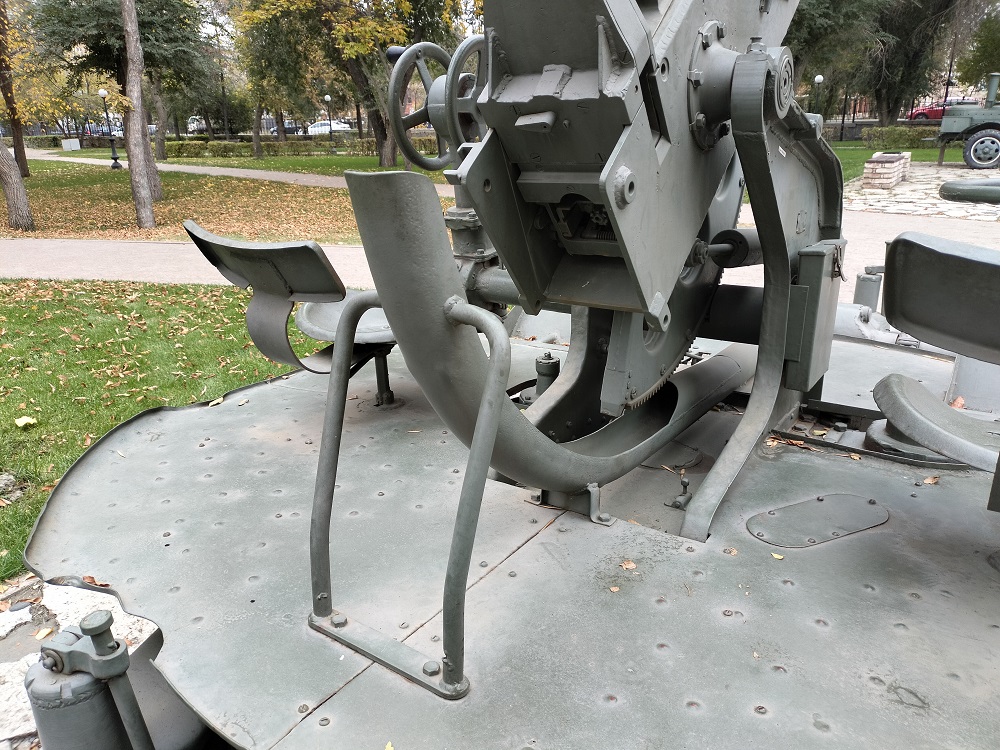

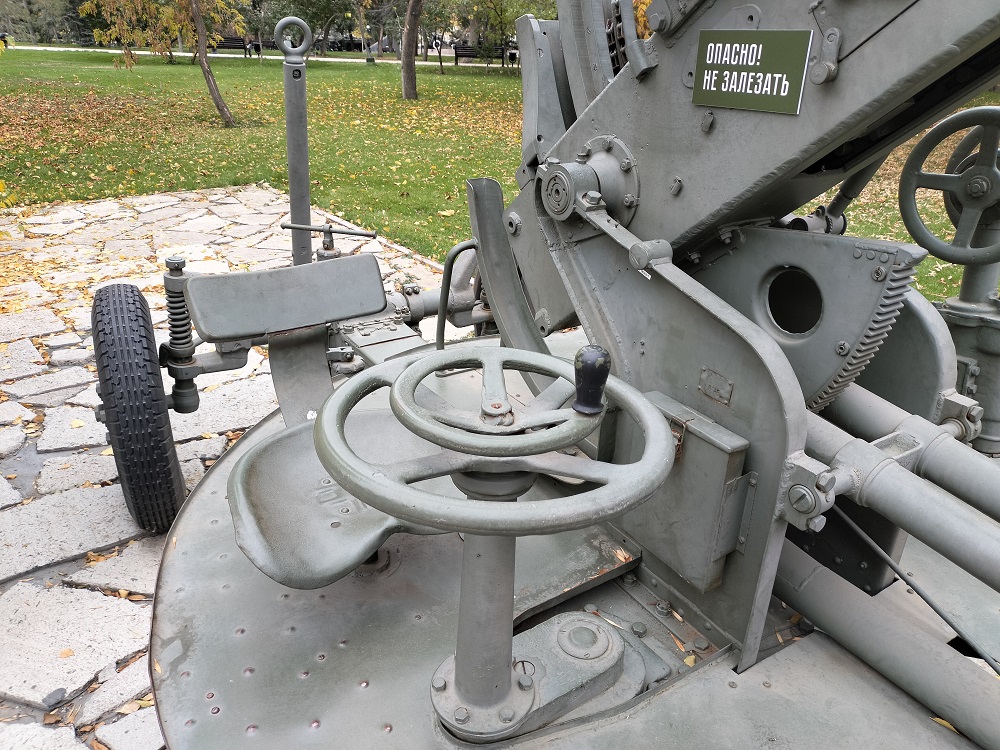

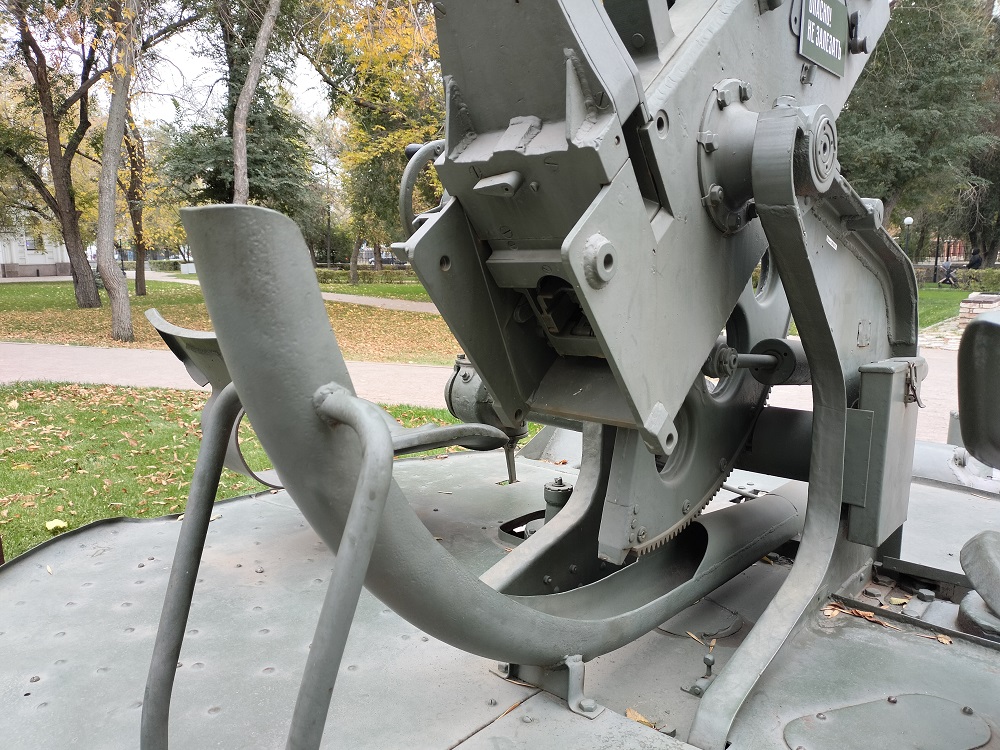

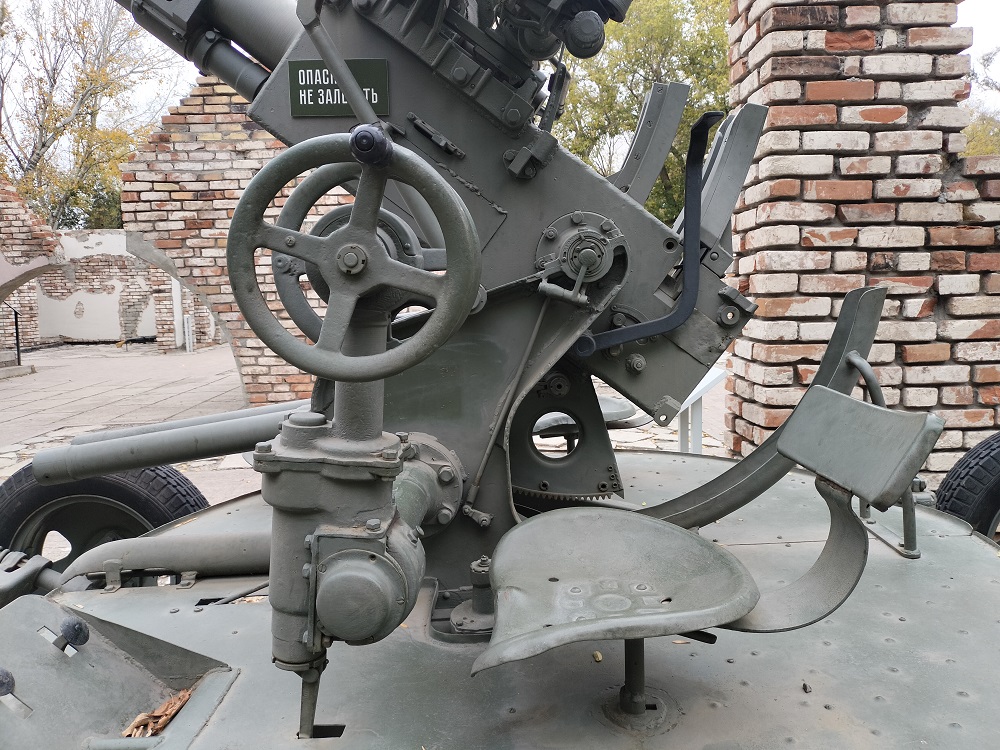

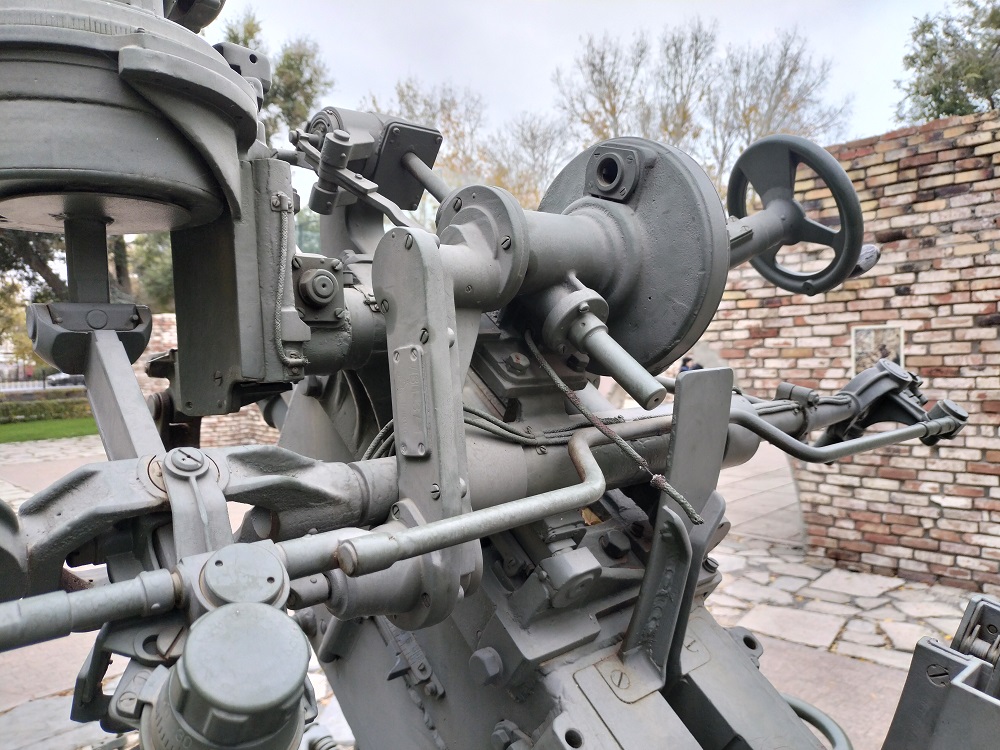

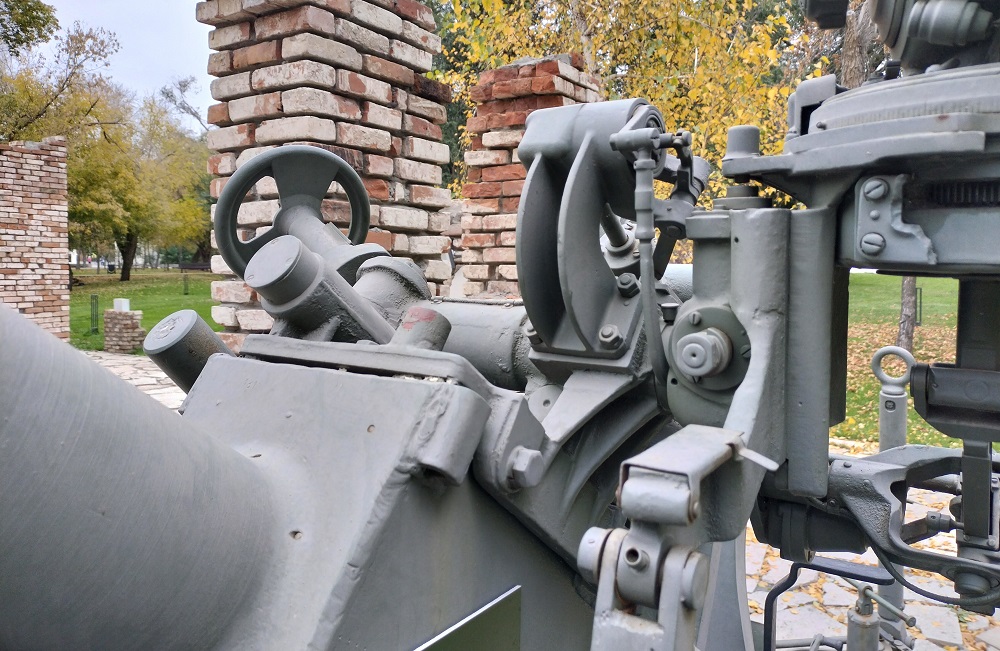

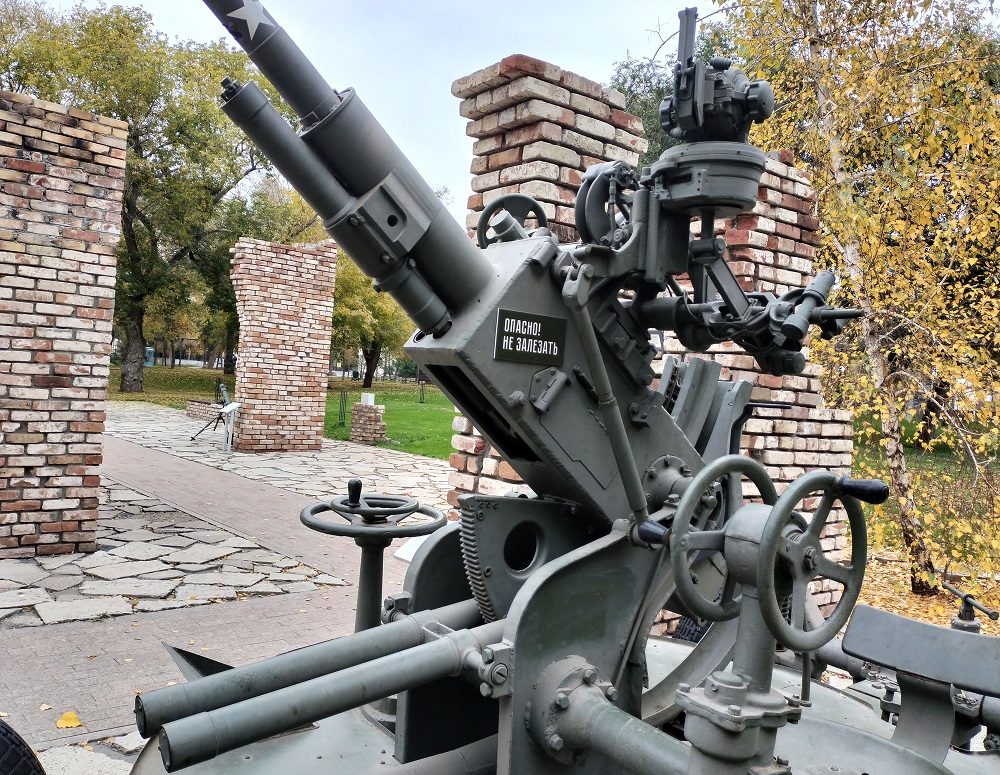

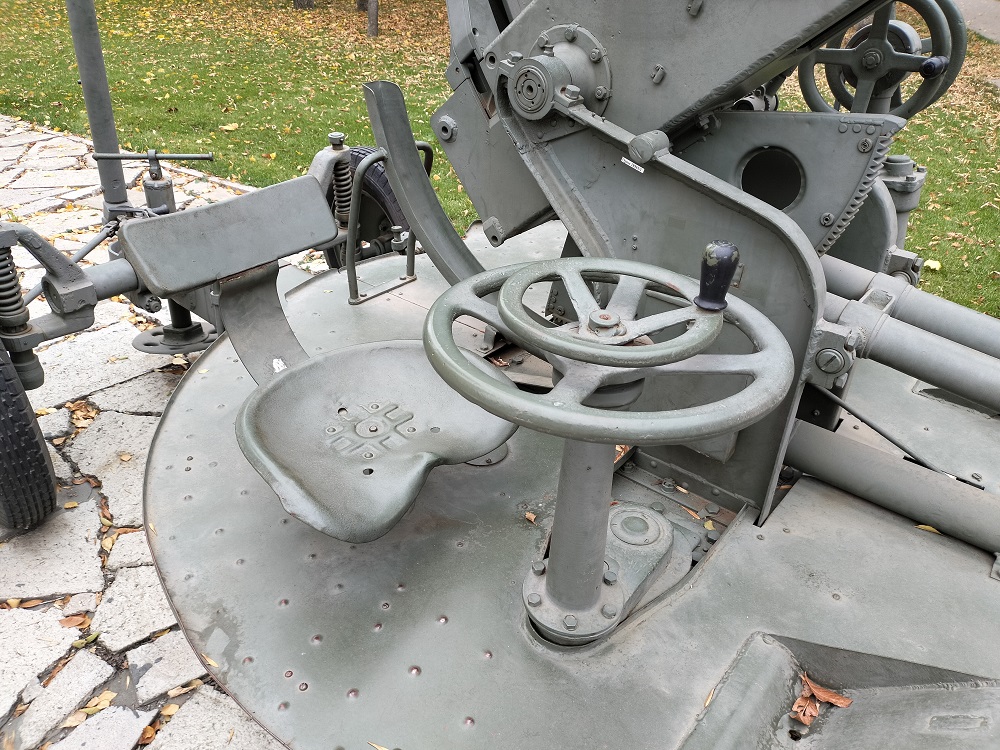

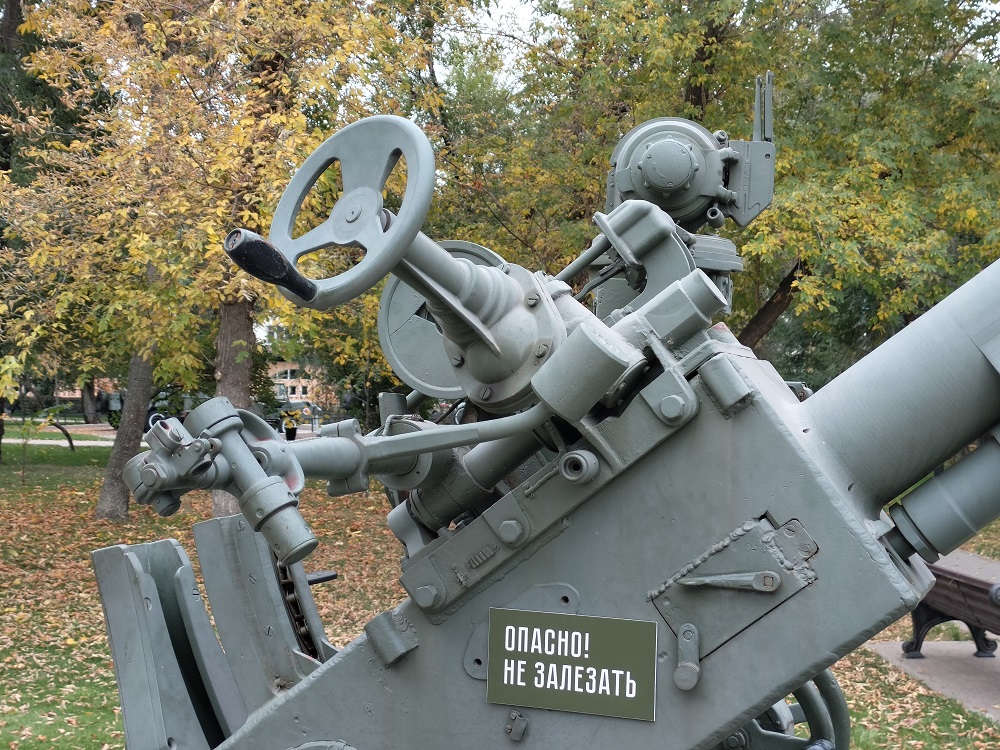

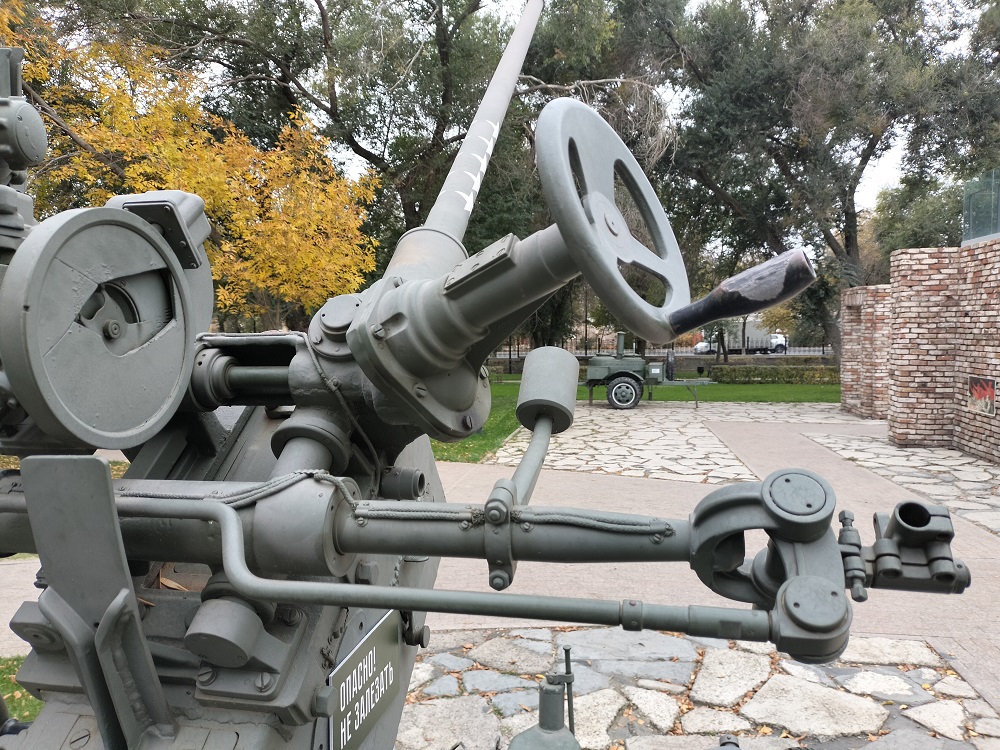

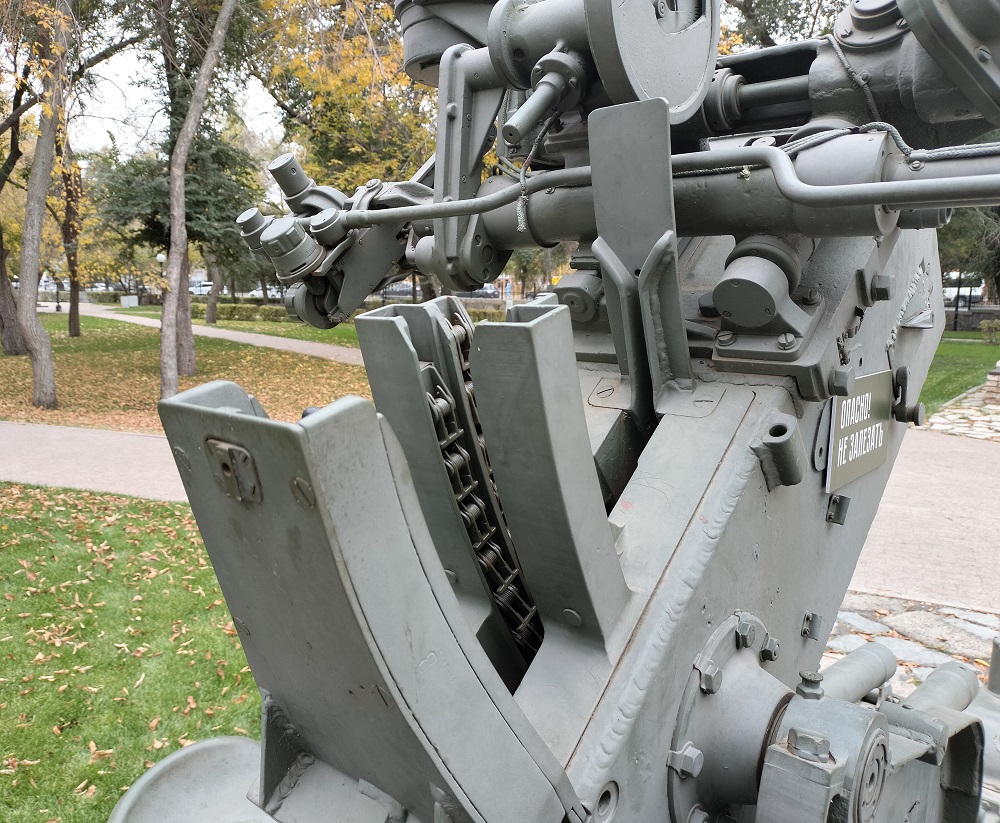

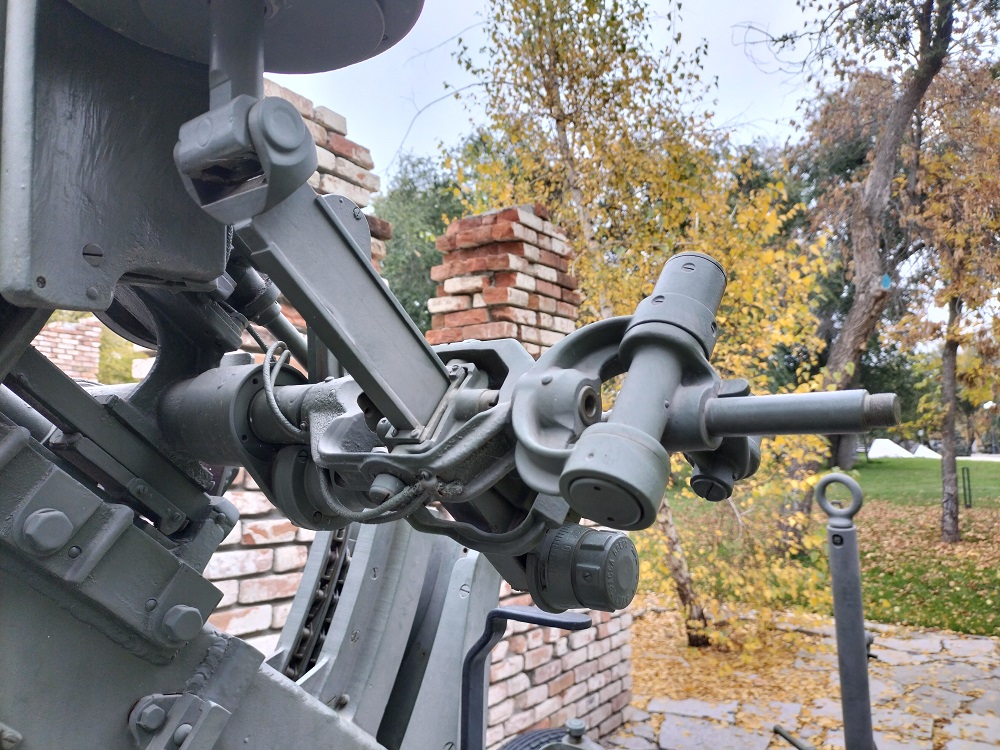

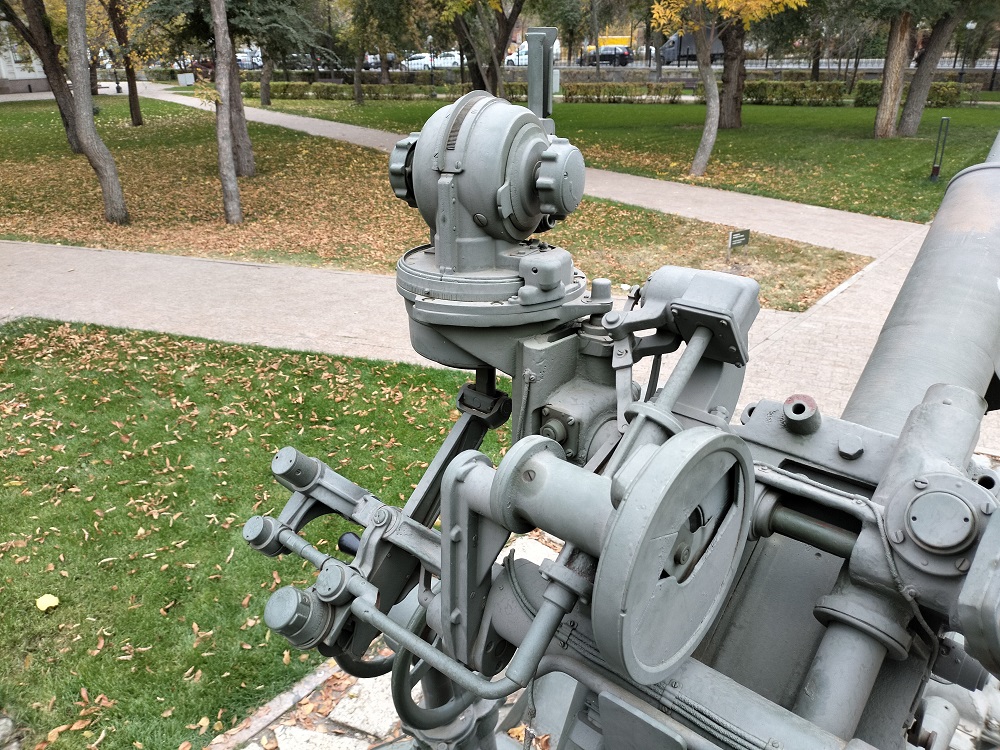

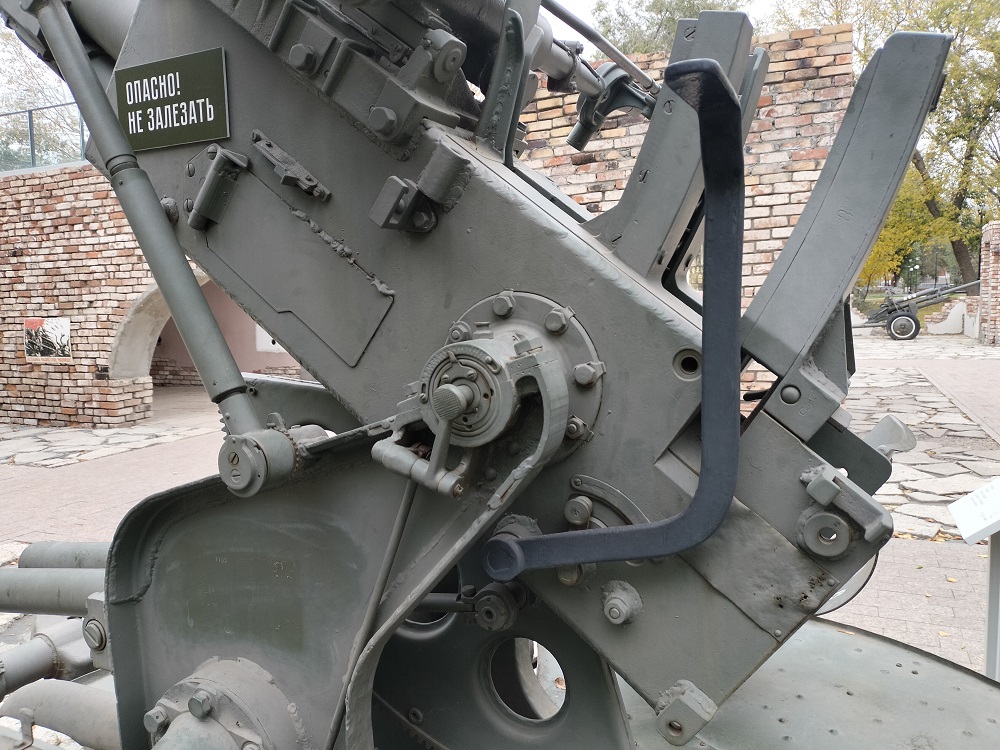

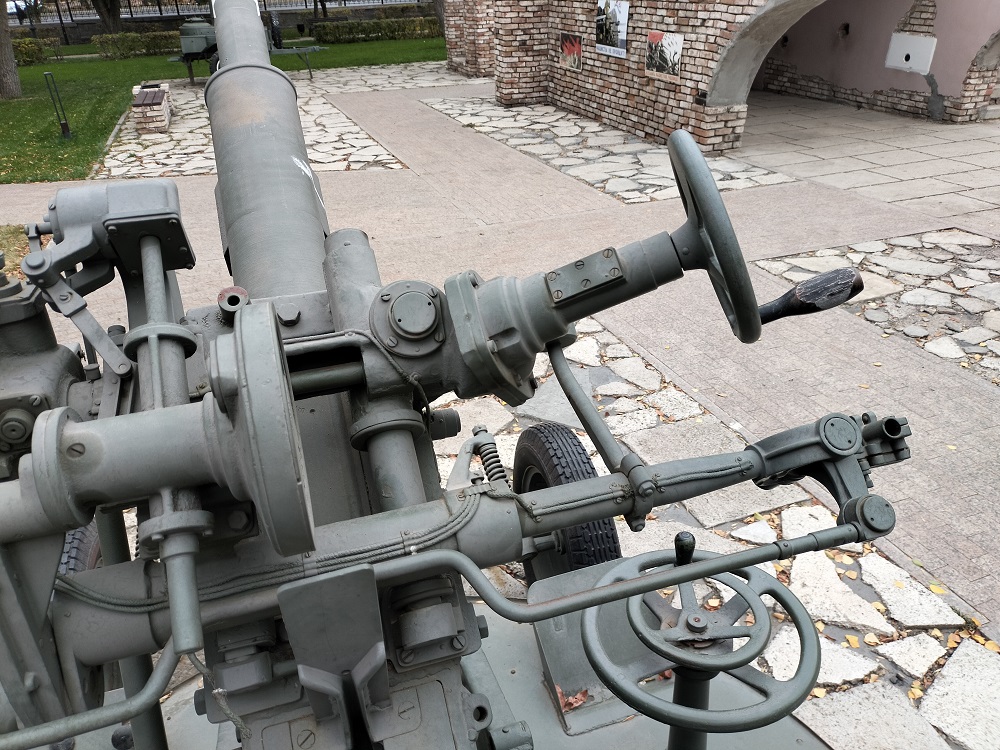

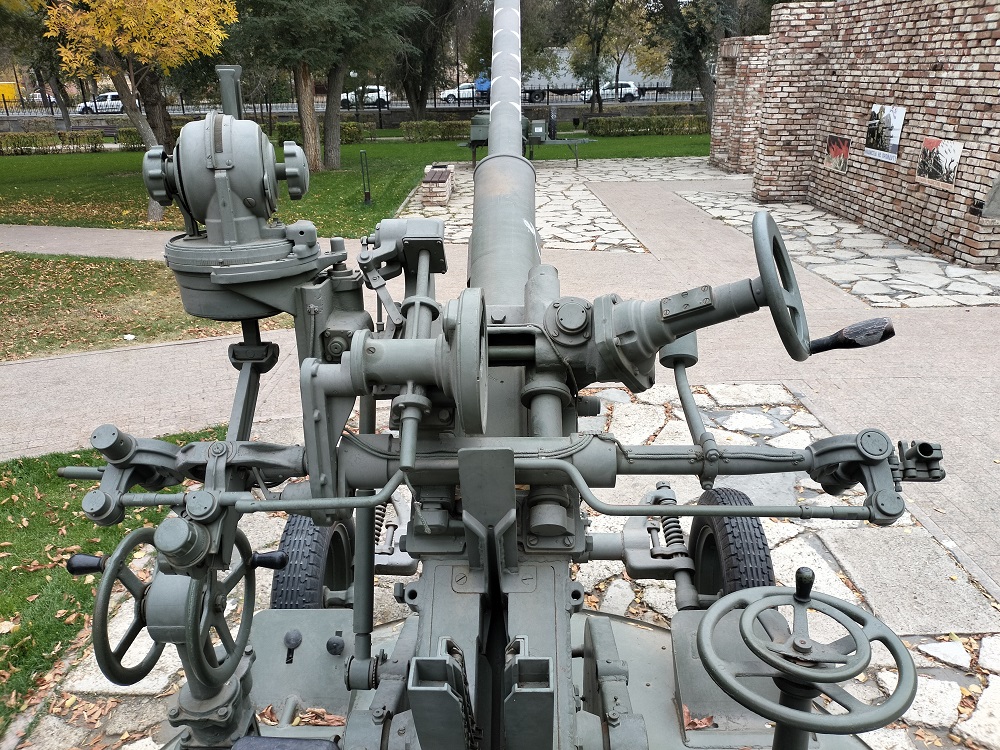

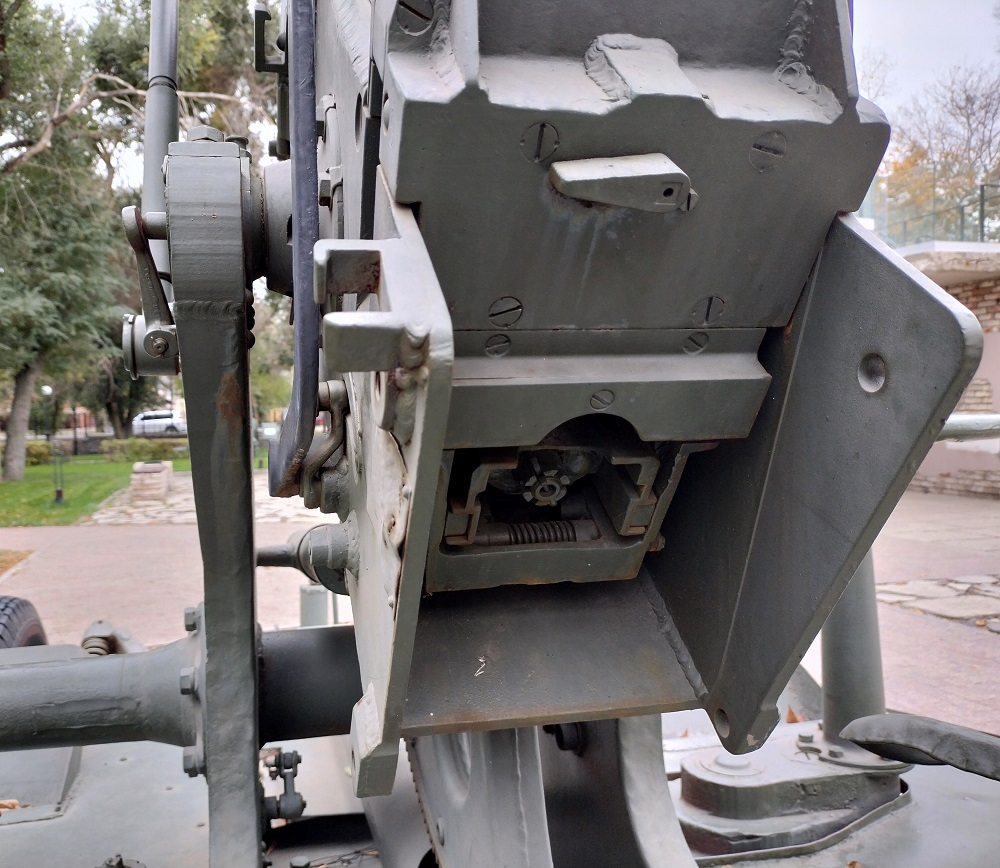

Конструкция 37-мм автоматической зенитной пушки во многом аналогична конструкции 25-мм автоматической зенитной пушки 72-К. Она так же состоит из автомата, автоматического зенитного прицела, станка с механизмами вертикальной и горизонтальной наводки, уравновешивающего механизма, щитового прикрытия и из повозки. Автоматика пушки работает за счёт энергии отката при коротком ходе ствола. Открывание затвора происходит во время отката, а закрывание – после наката ствола и досылки очередного патрона. Питание автомата пушки производится из металлических обойм ёмкостью 5 выстрелов каждая. Обоймы вручную устанавливаются в приёмник над ствольной коробкой. Система автомата пушки обеспечивает техническую скорострельность 180 выстрелов в минуту, практическая скорострельность составляет 60 выстрелов в минуту. Ствол пушки представляет собой свободную трубу, вставленную в кожух. На кожух навинчен казённик, в котором помещён вертикальный клиновый затвор. Тормоз отката гидравлический, веретенного типа. Тормоз крепится снизу к горловине люльке. Пружинный накатник собран на стволе и находится внутри горловины люльки. Наведение пушки на цель осуществляется с помощью подъемного и поворотного механизмов, снабжёнными ручными приводами. Подъемный механизм имеет зубчатый сектор, а поворотный механизм с помощью шестерни связан с зубчатым  венцом. Для управления стрельбой на пушке устанавливается автоматический зенитный прицел АЗП-37-1, который вырабатывал вертикальные и боковые упреждения и позволял наводить пушку непосредственно на цель. Входные данные в прицел вводились в ручную и определялись на глаз, кроме дальности, которая измерялась с помощью стереодальномера.

• Наводчик расчета зенитного орудия К.М. Карабанов, награжденный медалью За отвагу за два сбитых немецких самолета.

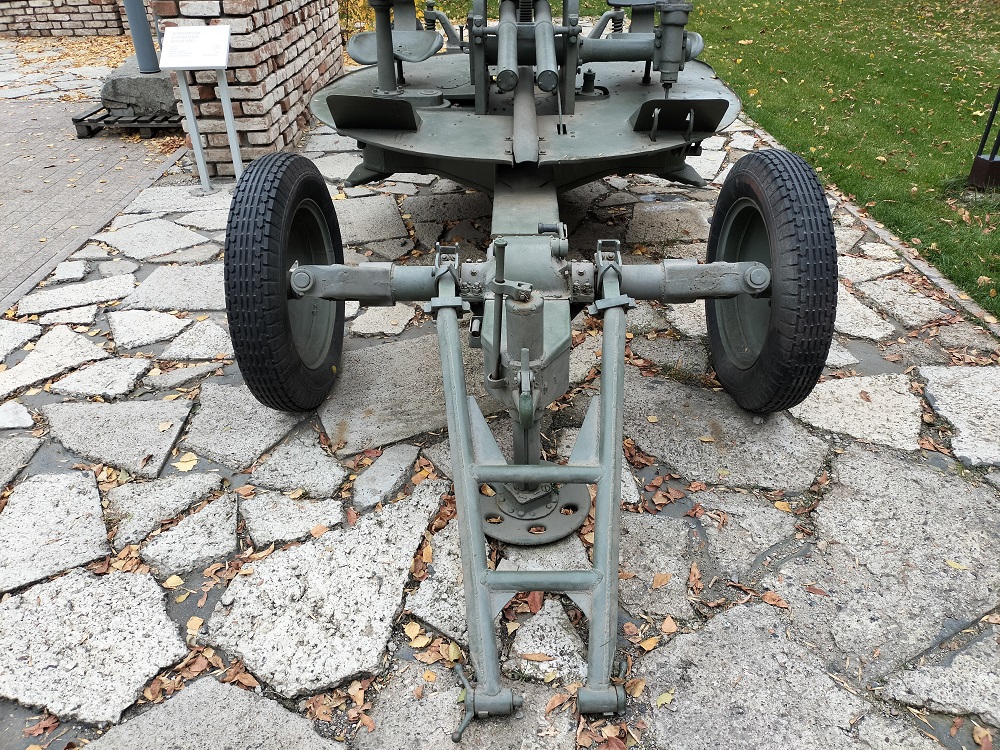

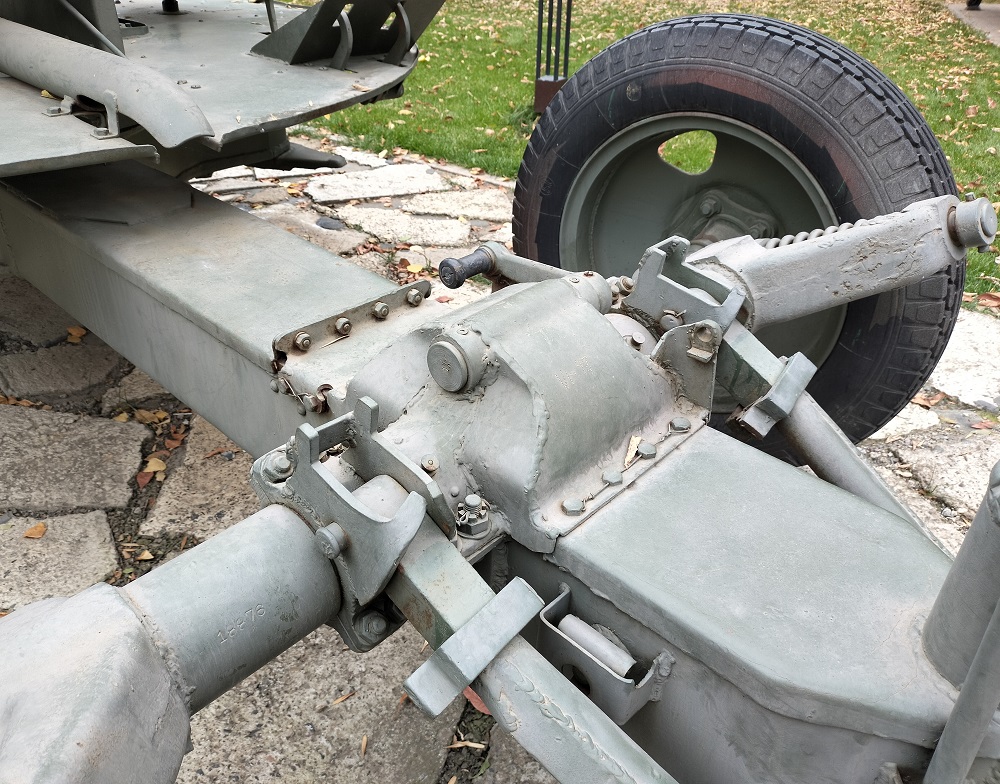

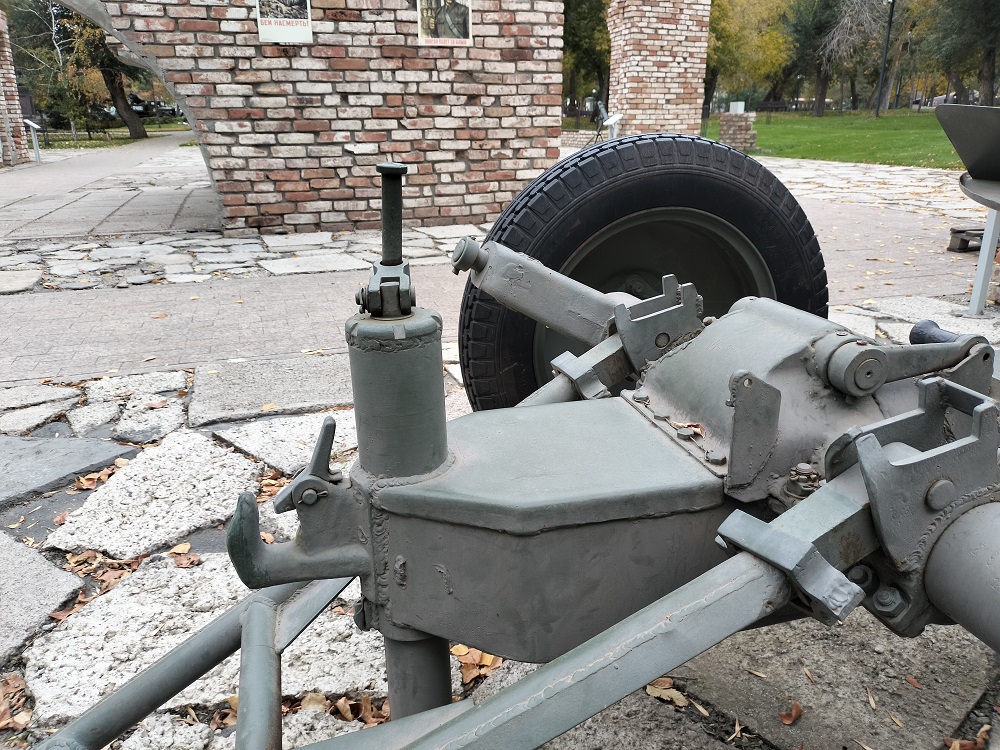

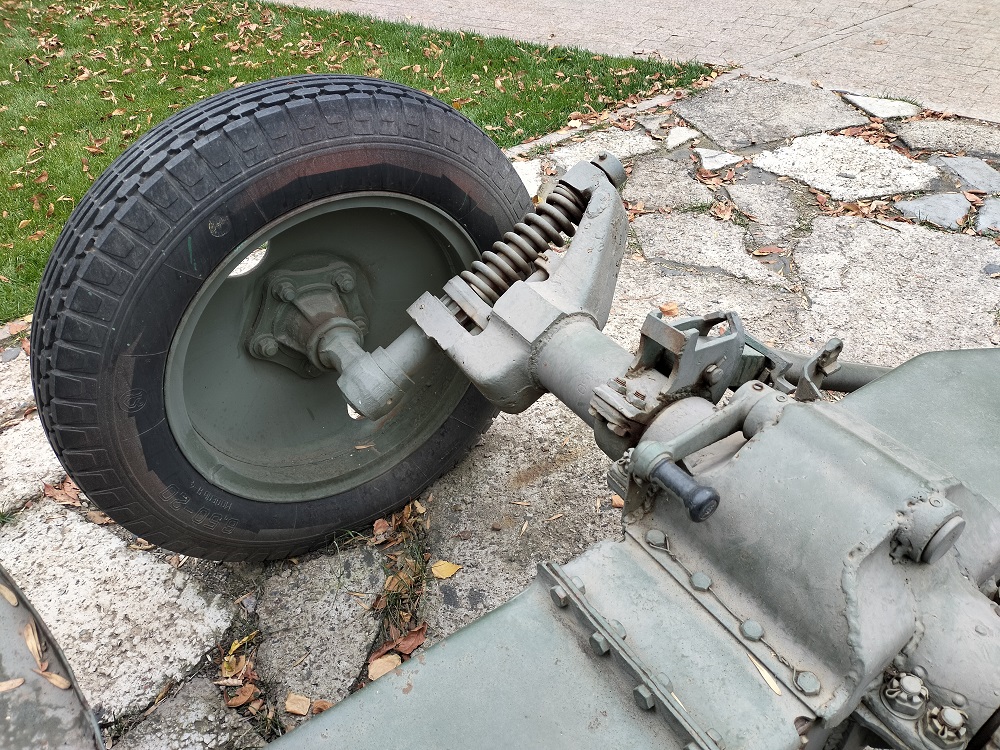

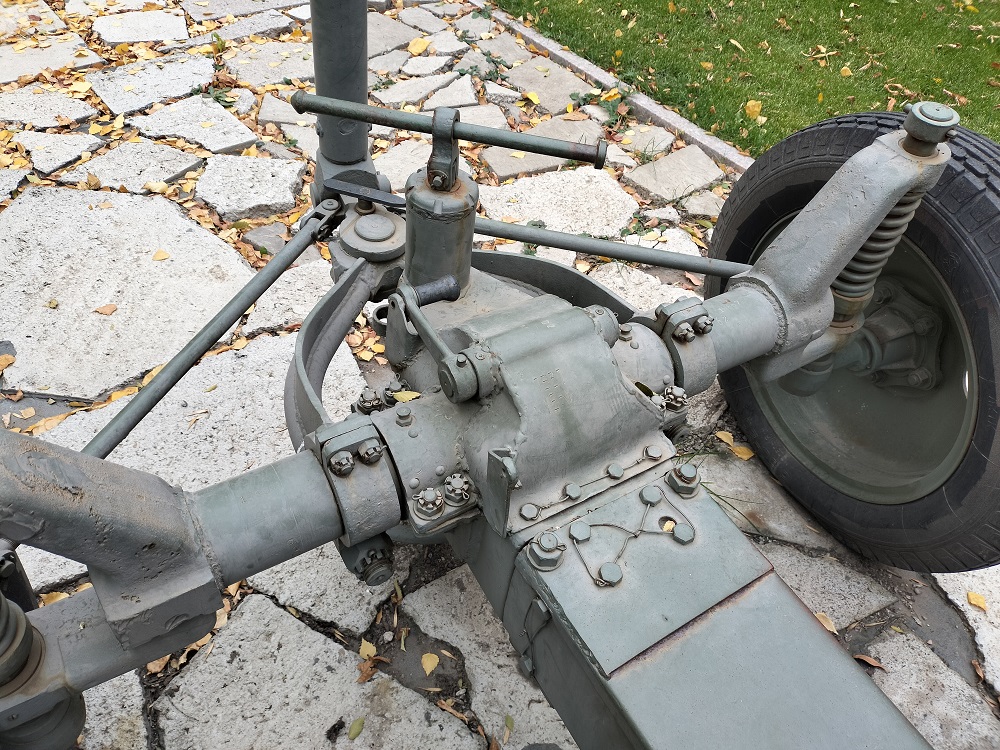

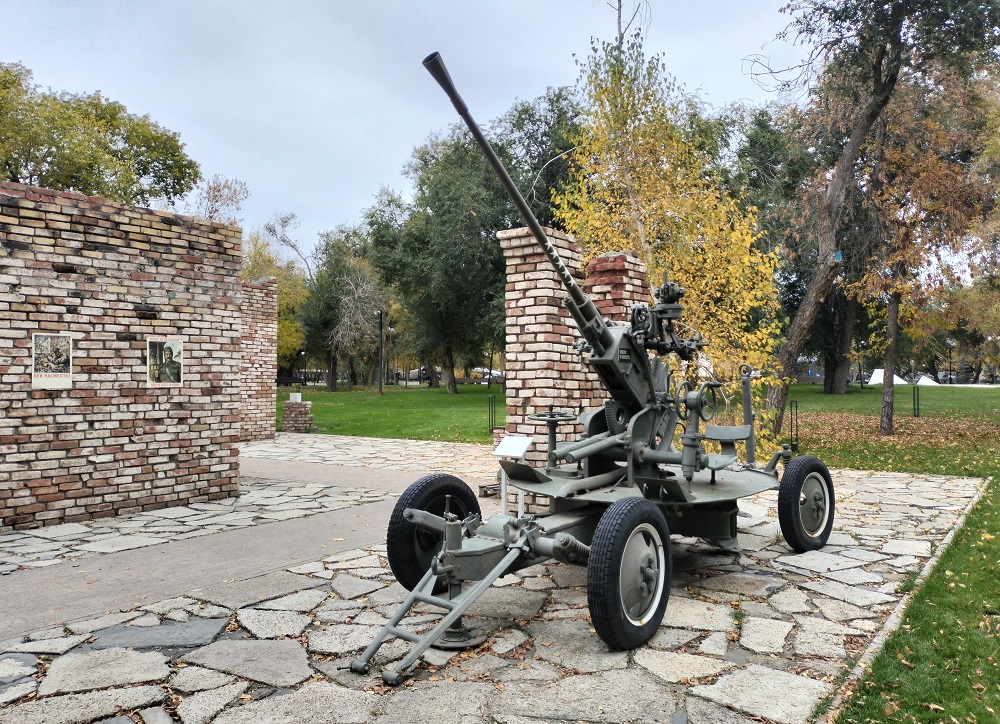

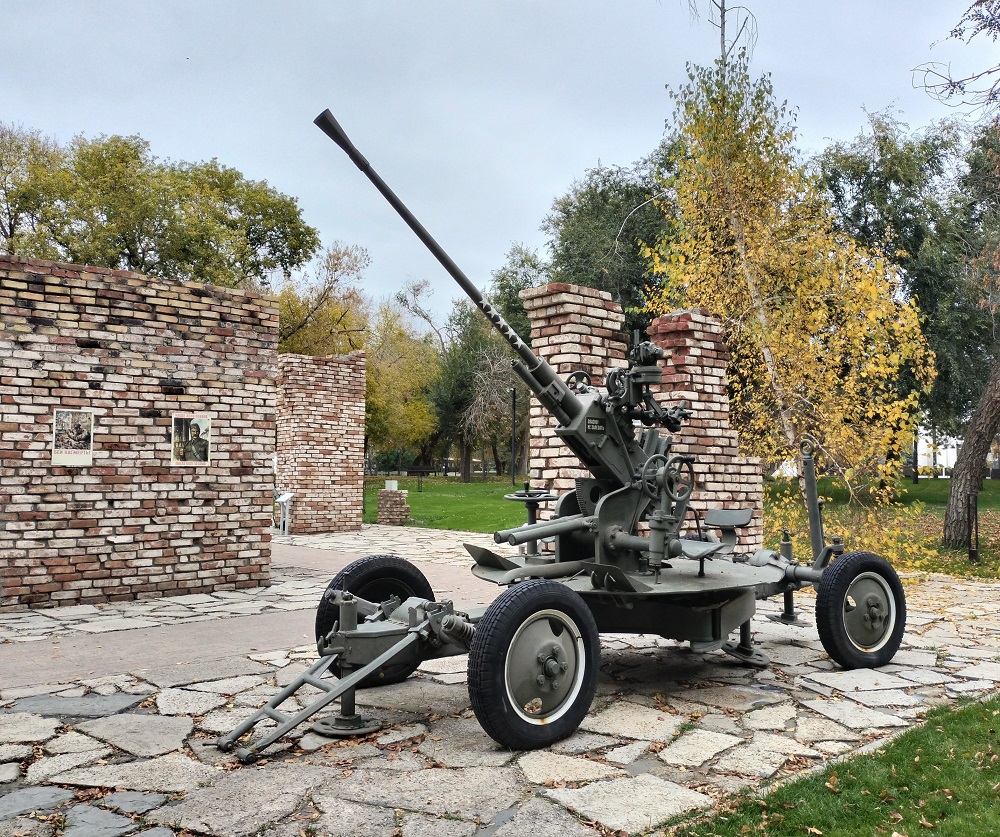

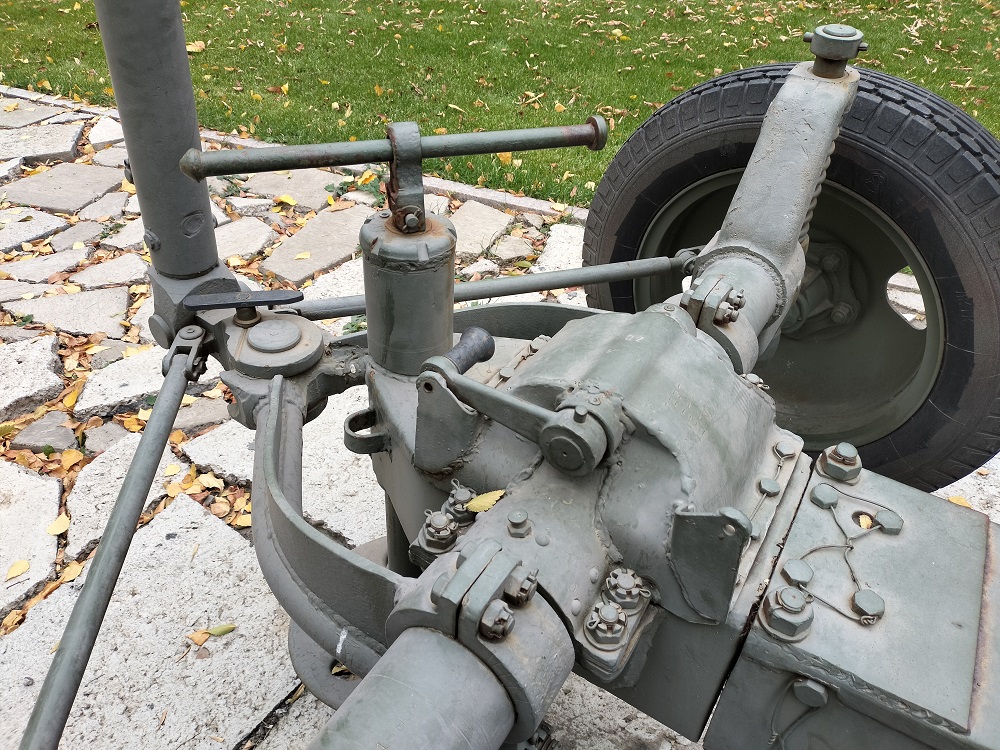

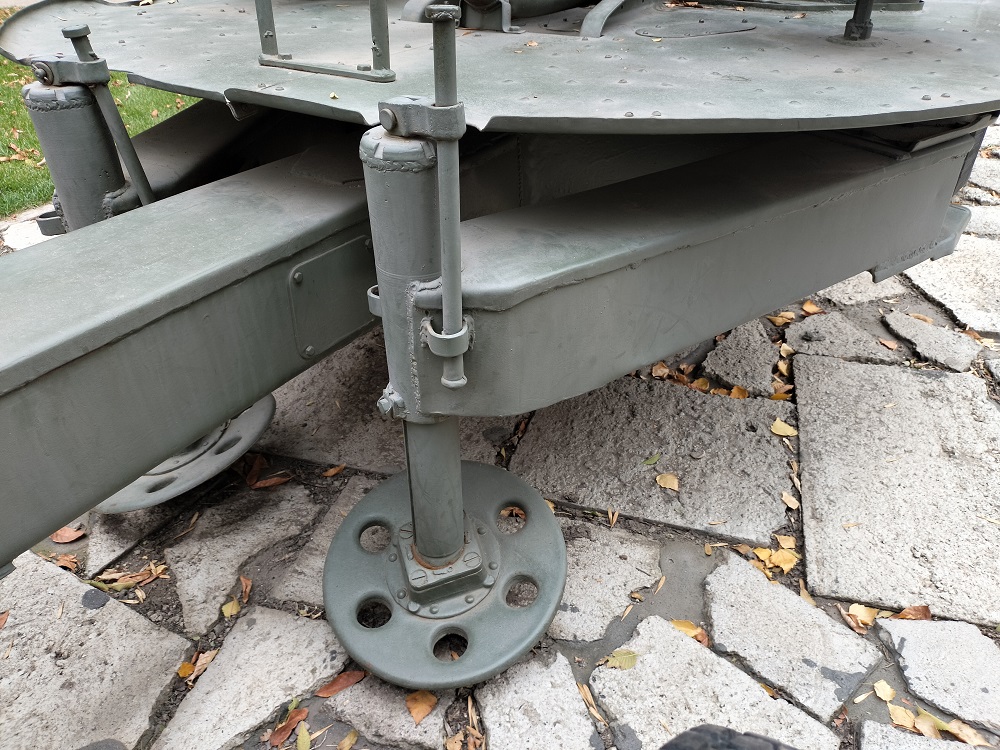

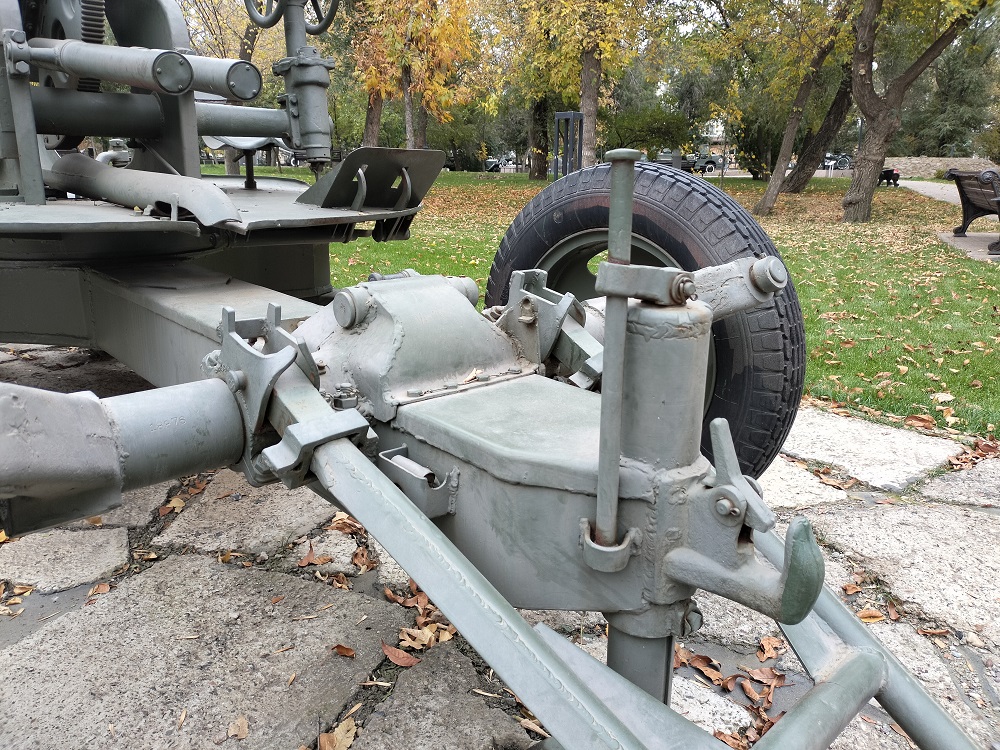

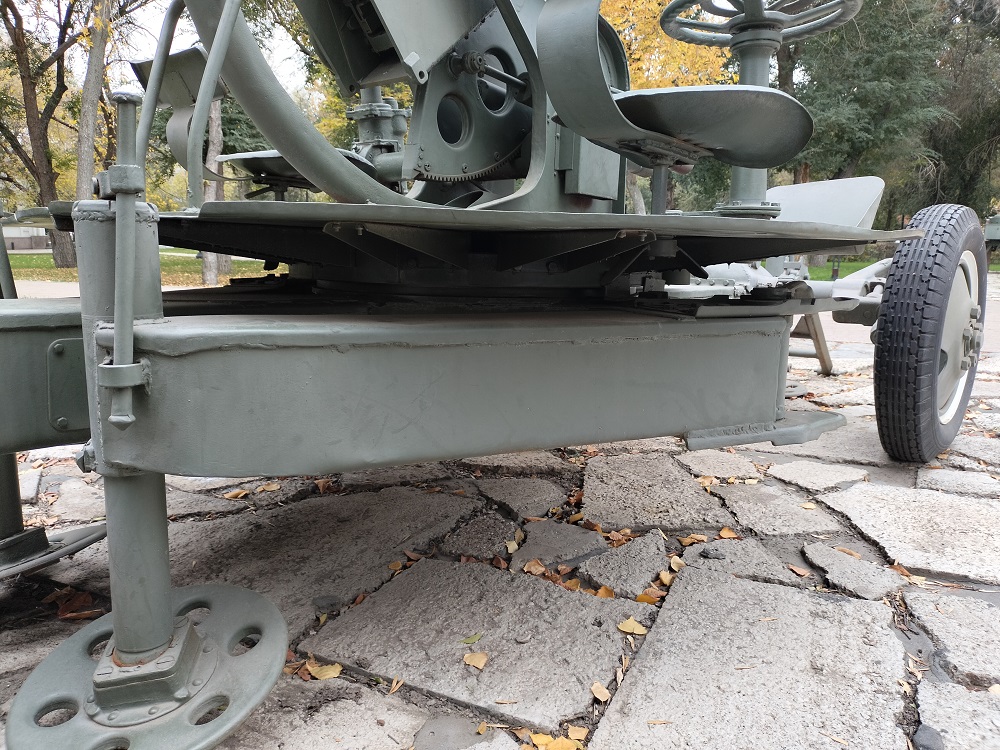

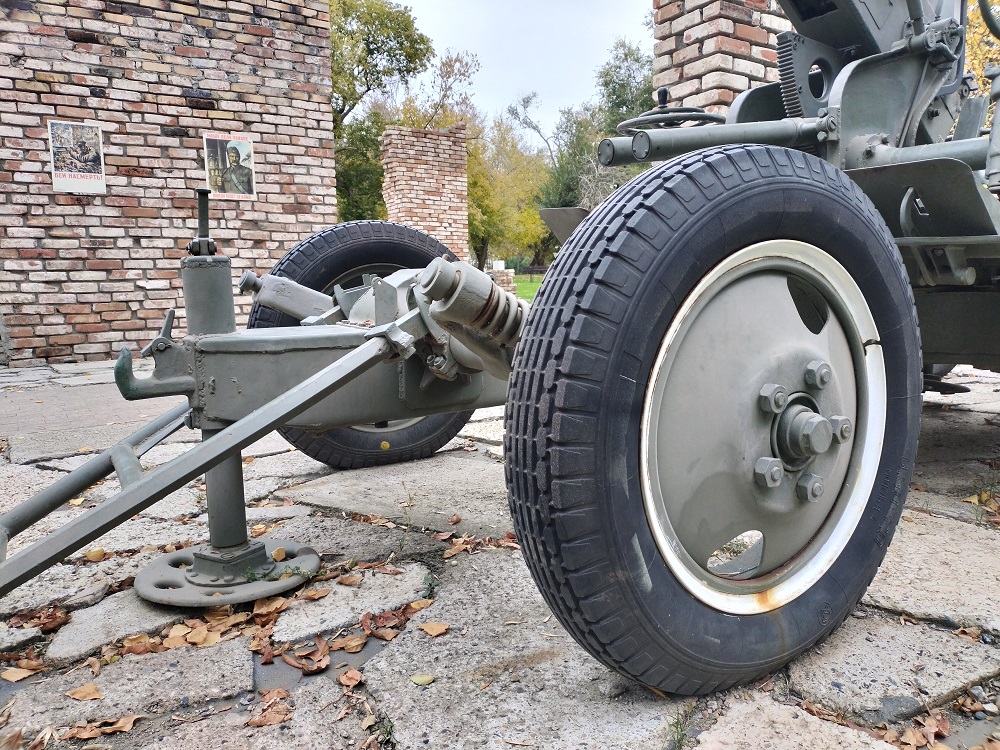

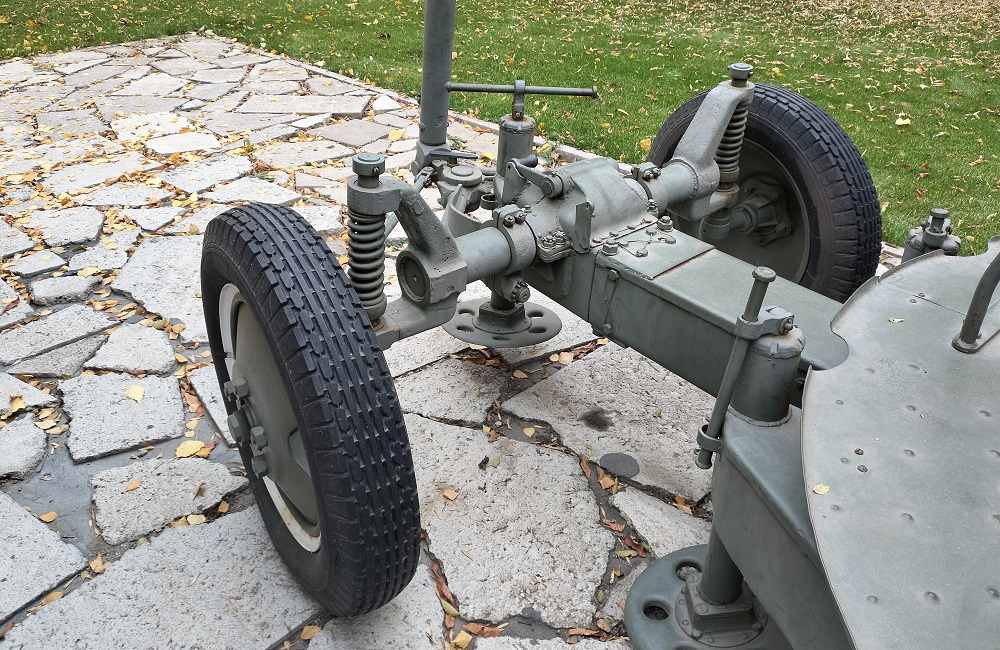

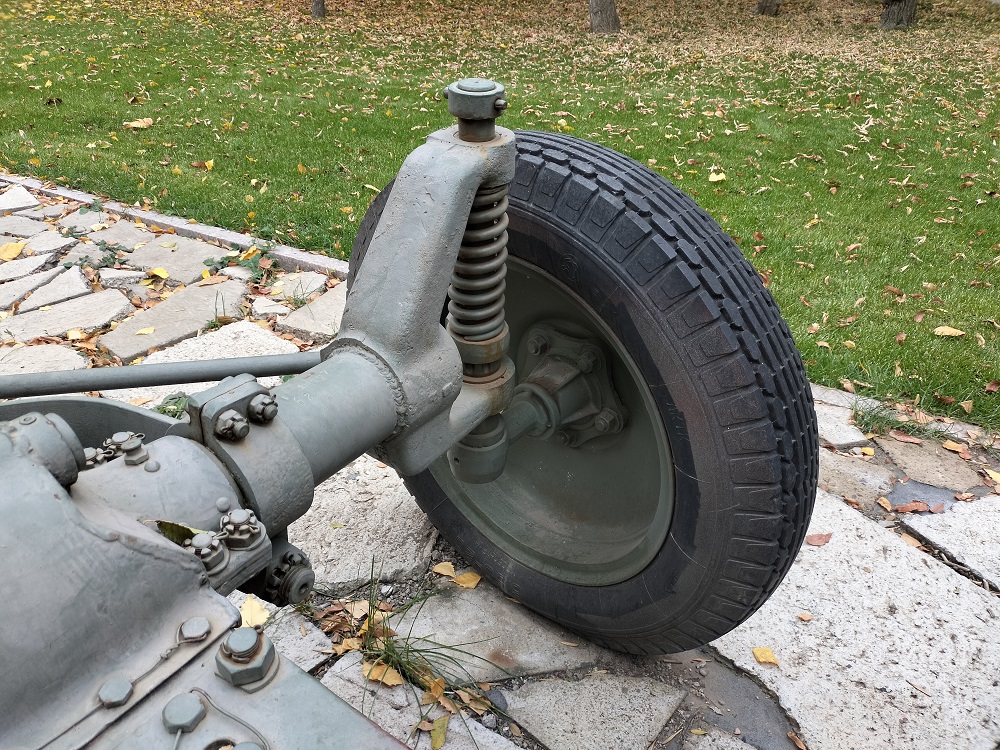

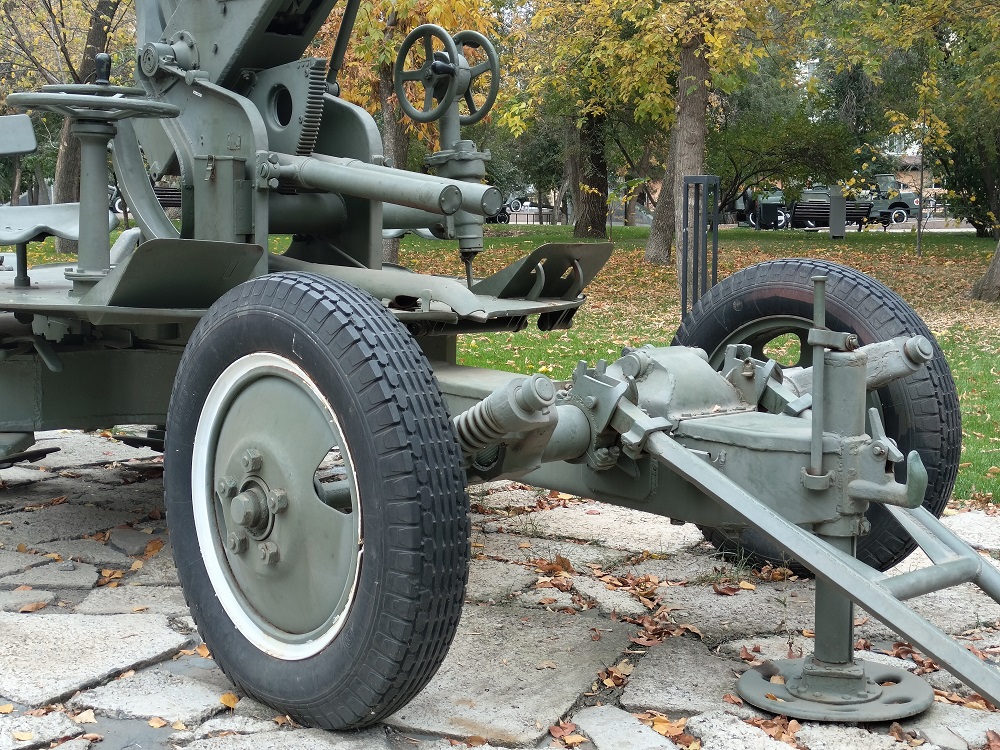

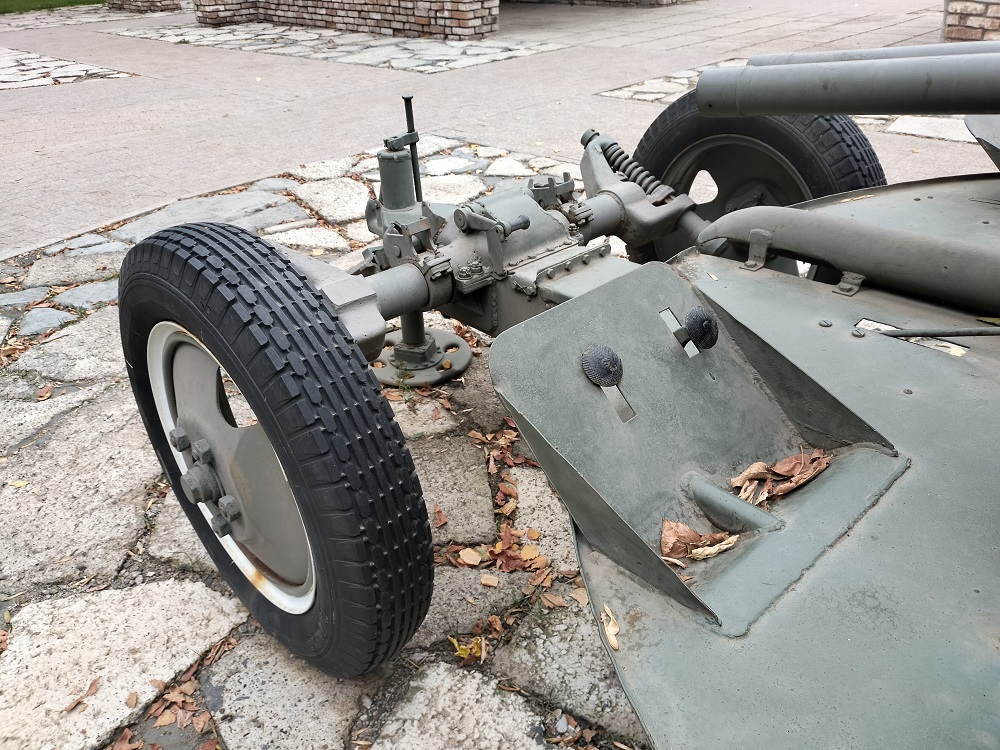

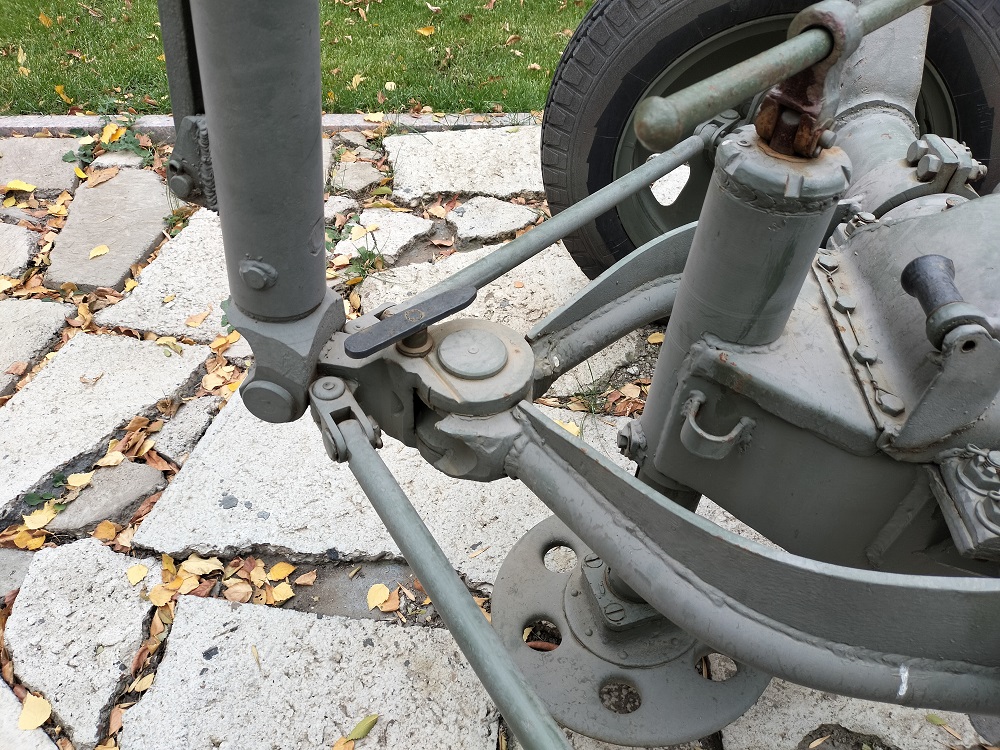

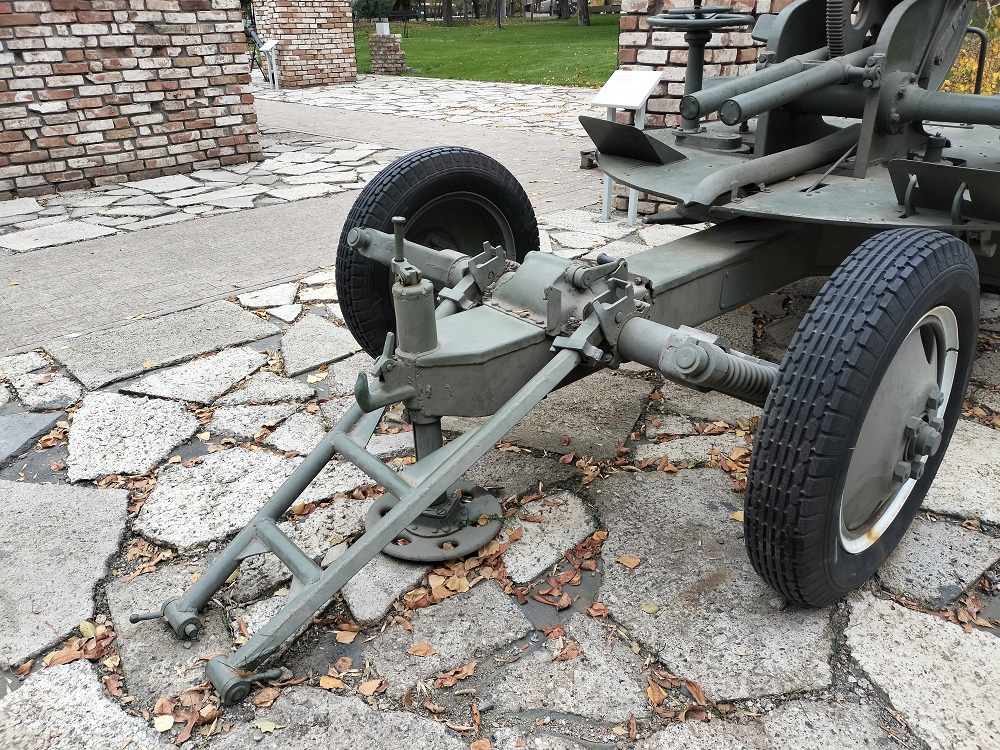

Как в походном, так и в боевом положении лафет орудия находился на четырёхколёсной повозке ЗУ-7. Повозка имела подрессоренные колёса от автомобиля ГАЗ-АА размером 32*6. Задний ход повозки жёстко соединён с продольной балкой повозки, а передний ход может поворачиваться при помощи балансира в плоскости, перпендикулярной к продольной балке, благодаря чего обеспечивается большая устойчивость орудия на походе. Для перевода пушки из походного положения в боевое орудие опускалось на четыре опоры посредством поворота осей переднего и заднего ходов. Горизонтирование орудия производилось при помощи уровней четырьмя домкратами, смонтированными на концах четырёх крестообразно расположенных станин повозки.

• Расчет советской 37-мм автоматической зенитной пушки 61-К на крыше библиотеки им. В.И. Ленина в Москве.

Кроме того, на завершающем этапе войны в войска начала поступать зенитная самоходная установка ЗСУ-37, созданная на базе самоходной установки СУ-76М и вооружённая 37-мм зенитным автоматом 61-К. Автомат был установлен в открытой башне с круговым вращением. Экипаж состоял из шести человек: командира, механика-водителя, дальномерщика-наводчика по азимуту, дальномерщика-наводчика по углу возвышения, заряжающего и стрелка-радиста.

• Зенитные самоходные установки ЗСУ-37 на параде в Москве. Красная Площадь, 7 ноября 1946 года.

Используемая литература:

1. Широкорад А. Б. "Энциклопедия отечественной артиллерии". Минск. Издательство Харвест, 2000.

2. Иванов А. - "Артиллерия СССР во Второй мировой войне". Санкт-Петербург. Издательский Дом "Нева", 2003.

3. Шунков В.Н. - Красная Армия. Организация, структура, униформа, знаки отличия, боевые награды, оружие пехоты, танки, артиллерия, авиация. Издательство: АСТ Харвест, 2008.
