КВ-1 Л-11

Уважаемые коллеги, представляю Вашему вниманию КВ начального этапа Великой Отечественной войны. За основу была взята модель КВ от Звезды. Из явных косяков модели - она немного короче и узковат лобовой бронелист + совершенно деб... нелогичное членение лобовой части.

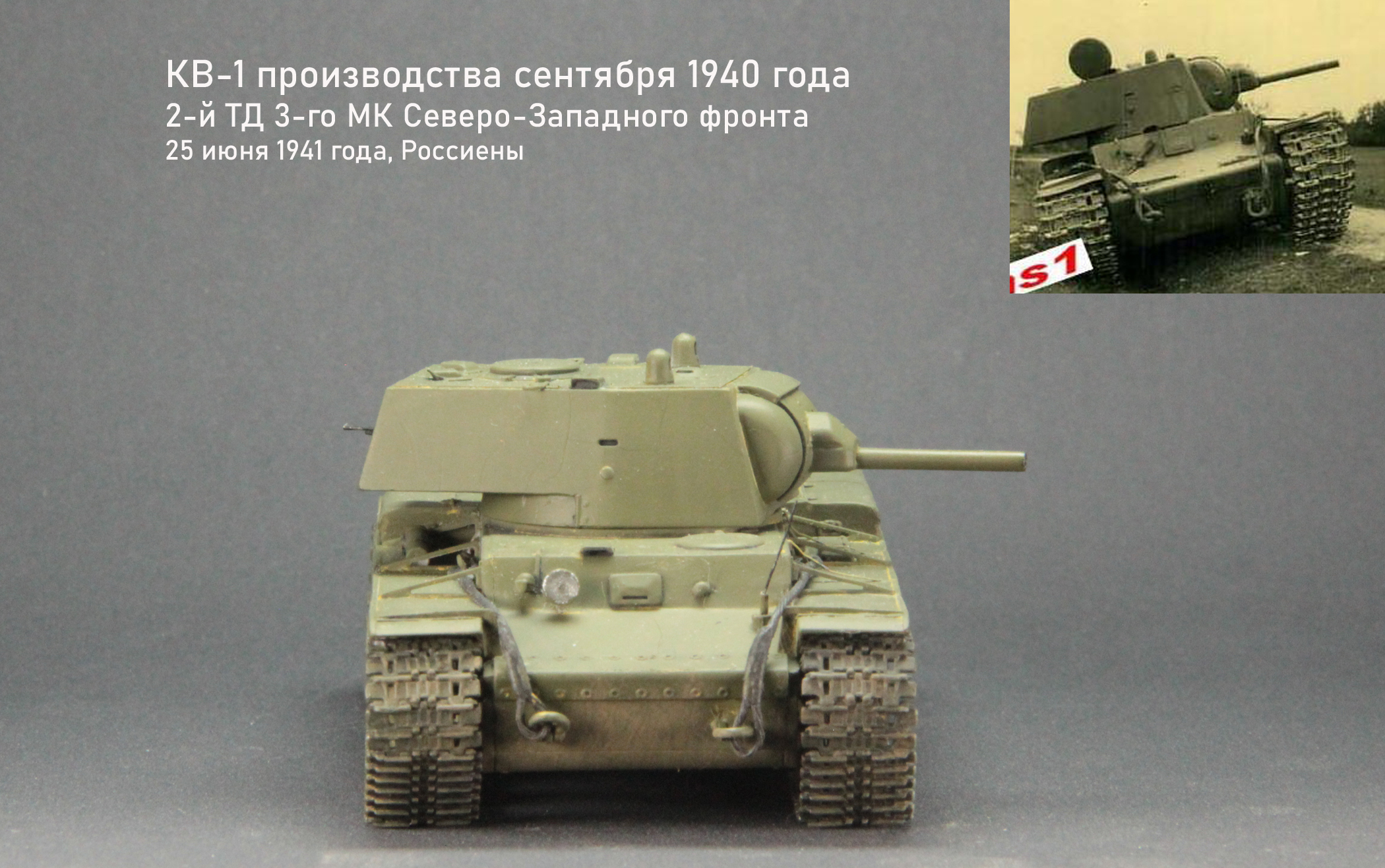

За прототип был взят КВ производства сентября 1940 года, принадлежавший 2-й танковой дивизии 3-го мехкорпуса Северо-Западного фронта и погибший 25 июня 1941 года под Россиенами.

Для доработок до довоенной модификации с пушкой Л-11 были приобретена смоляная башня.

Также для исправления/улучшения набора были приобретены:

1. Смоляные поддерживающие ролики.

2. Травление.

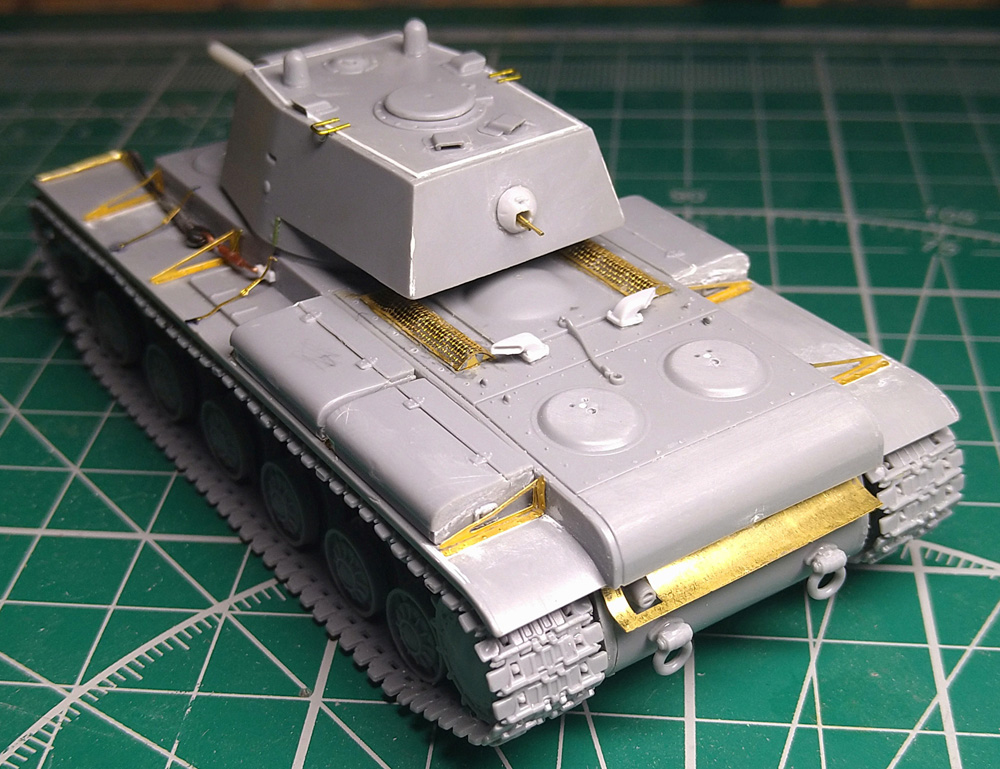

Доработки для любого КВ до установки дополнительного бронирования:
Корпус
1. Срезал позади башни ближе к правому борту прямоугольный кусок доп. бронирования, характерный для более поздних выпусков.
2. Заузил надгусеничные полки изнутри в передней части, что бы они не заходили на лобовой лист брони.
3. Высверлил фару.
4. Изготовил заново систему крепления и натяжения тросов. В принципе можно оставить и родную. Но мне она не понравилась.
5. Высверлил в люках корпуса центральное отверстие под запирающий ключ.
6. Заменил поддерживающие катки на смоляные.
7. Установил травленые ремни на левой части для крепления брезента.
8. Установил травленые косынки на надгусеничные полки.
9. Установил травленые сетки на надмоторной плите.
10. Установил травленый отражатель в кормовой части.
11. Установил уголок из флтополимера на передний стык листов брони.
12. Сделал изгиб в лобовом листе. У Звезды в этом месте получается излом, такого не должно быть, т.к. это единая деталь.
13. Сделал правильные стыки лобового листа брони.
14. Заменил бронирование выхлопных патрубков на литье.

Башня
1. Немного нарастил верхний лист башни, что бы боковые листы не казались слишком толстыми.
2. Заменил скобы в верхней части башни на проволочные
3. Имитировал сварной шов по бокам нижнего круглого элемента баши. У Звезды в этом месте получается щель.
4. Установил точеный ДТ в кормовой части.


Доработки Звезды до КВ выпуска сентября 1940 г.
Корпус
1. Изготовил и установил тросы с витыми коушами.
2. Убрал пулемет из лобового листа и сделал имитацию заглушки порта для стрельбы из ЛО.
3. Переделал ящики в ранние.
4. Убрал радиусность в верхней части кормового элемента.

Башня.
1. Установил смоляную маску для Л-11.
2. Сточил прямоугольные накладки по бокам стыка детали маски пушки и лобового листа.
3. Установил раннее бронирование кормового пулемета.
4. Сошлифовал имитацию газорезки на боковых частях лобового листа.
5. Установил маску для пушки Л-11 (литье).
6. Изготовил и установил ствол Л-11.
7. Укоротил верхний брызговик на маске пушки.
8. Заделал щель между брызговиком маски пушки и верхним листом башни.

Покраска - АКАН восьмой и седьмой серии, смывки от АКАН, лаки Тамия

Сказка здесь: https://karopka.ru/forum/forum436/topic33990/

Приятного просмотра!

С Днем Победы!!!
