M4A1 Revalorise

Доброго времени суток друзья!

Хочу представить вашему вниманию уникальный в своем роде прототип M4A1 "улучшенный".

Вкратце. На фоне конфликтов на ближнем Востоке заражаются  Франко-Израильские отношения в сфере вооружений. 1953-м Израильская делегация отправилась во Францию изучать новый AMX-13.

Израильтяне заинтересовываются машиной и его орудием  CN75/50. В начале 54 по заказу Израиля,  Франция начинает разработку прототипа с этим орудием на базе M4A2. ( в марте 56 года Израиль получил первый M50)

Нуждаясь в оружии с большей проникающей способностью чем у CN75/50 в Бурже  проводится адаптация  M4A1 с  укороченным на 1.5 метра орудием  105-мм cn105-57, (которое стояло на  почти новом тогда AMX 30 MBT)

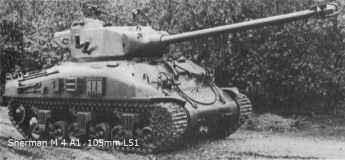

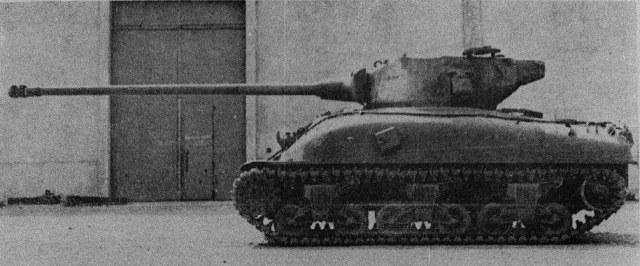

Если изучить фотографию прототипа, то мы видим: Литой корпус ,  подвеску VVSS, гусеницы с траками T56, башню T23 с противовесом, ну и орудие 105мм с "выдающимся" дульным тормозом. Двигатель  установленный на данный прототип  Continental 975.

M4A1 Revalorise фактически является младшим братом M51.

"Первая партия этого нового танка была официально поставлена в июле 62 года. В период, когда на M50 устанавливался новый Cummins. Таким образом, создается впечатление, что оба танка прошли процесс переоборудования в схожей последовательности. Когда именно M51 получил новый двигатель, неизвестно" (с)

Информация взята из книг Томаса Генона и Роберта Манашероба.

M4 Revalorise интересный и удачный прототип  оставшийся в тени, который Израильтяне довели до идеала.

Что можно сказать о самом наборе. Трубач дает 2 типа катков для сборных тележек и литые тележки с катками,  на выбор.  Виниловые гусеницы с траками похожими на т48. Дульник , который больше похож на чемодан. Инвентарь на корпусе литой. Есть немного элементов о которых умалчивает инструкция. Стыкуемость башни отдельная история.

В целом кит понравился , так как детализация и геометрия  корпуса и башни неплохая, за исключением отдельных элементов, которые пришлось удалить и переделать.

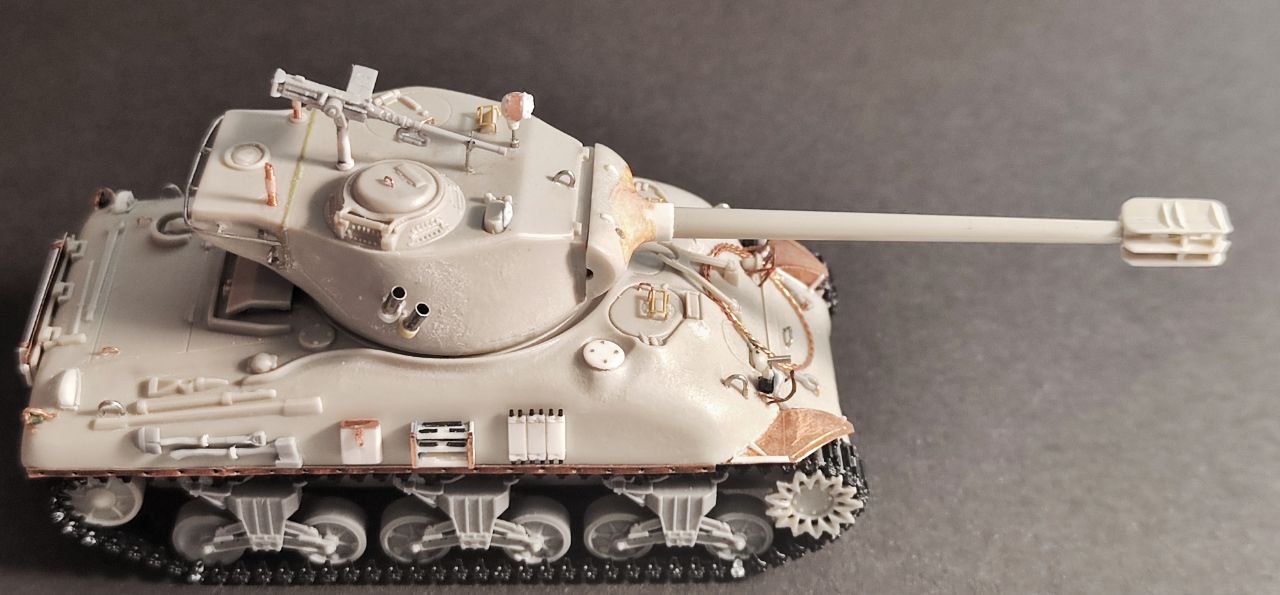

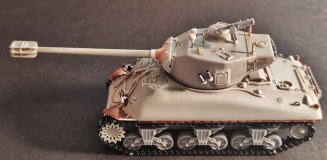

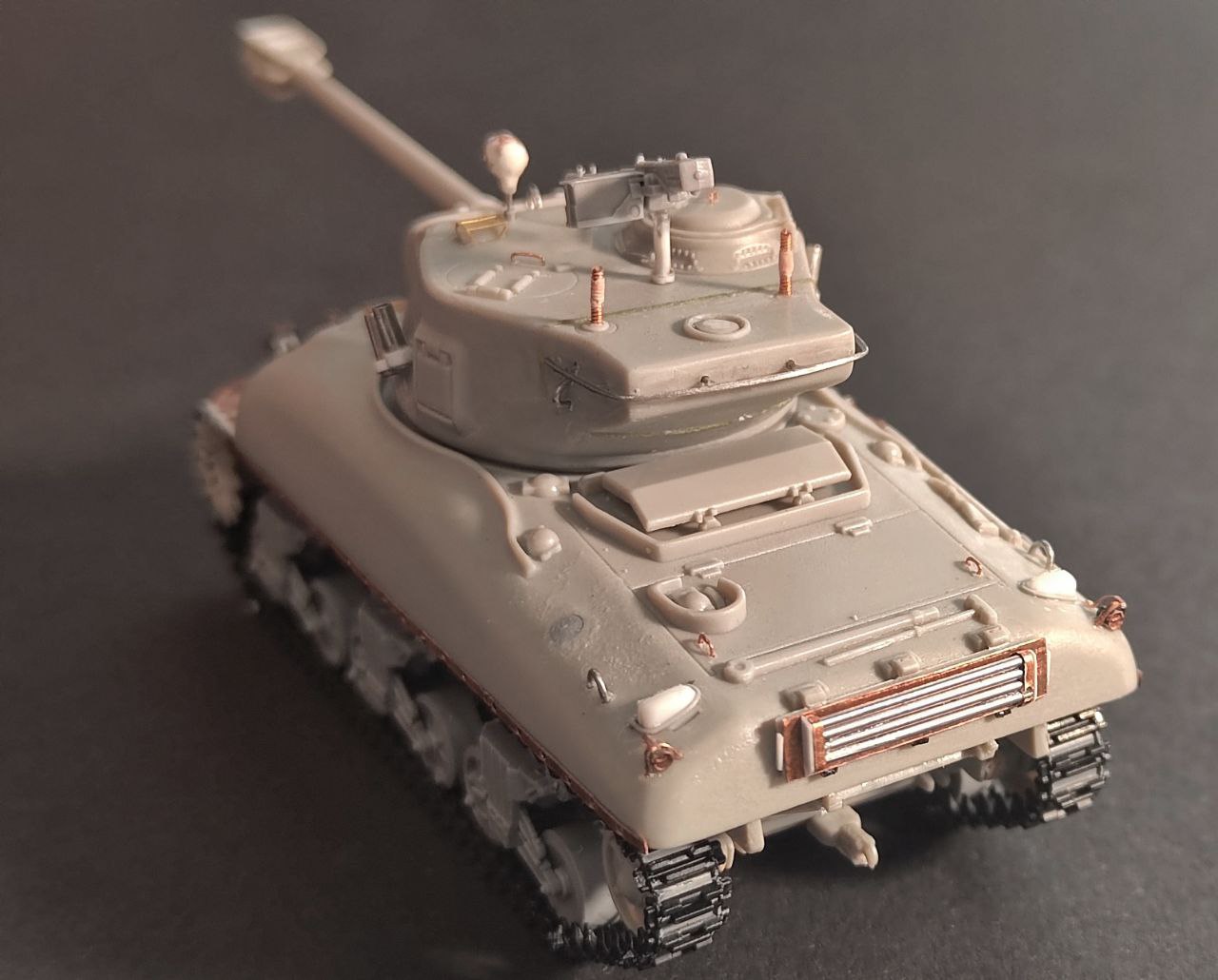

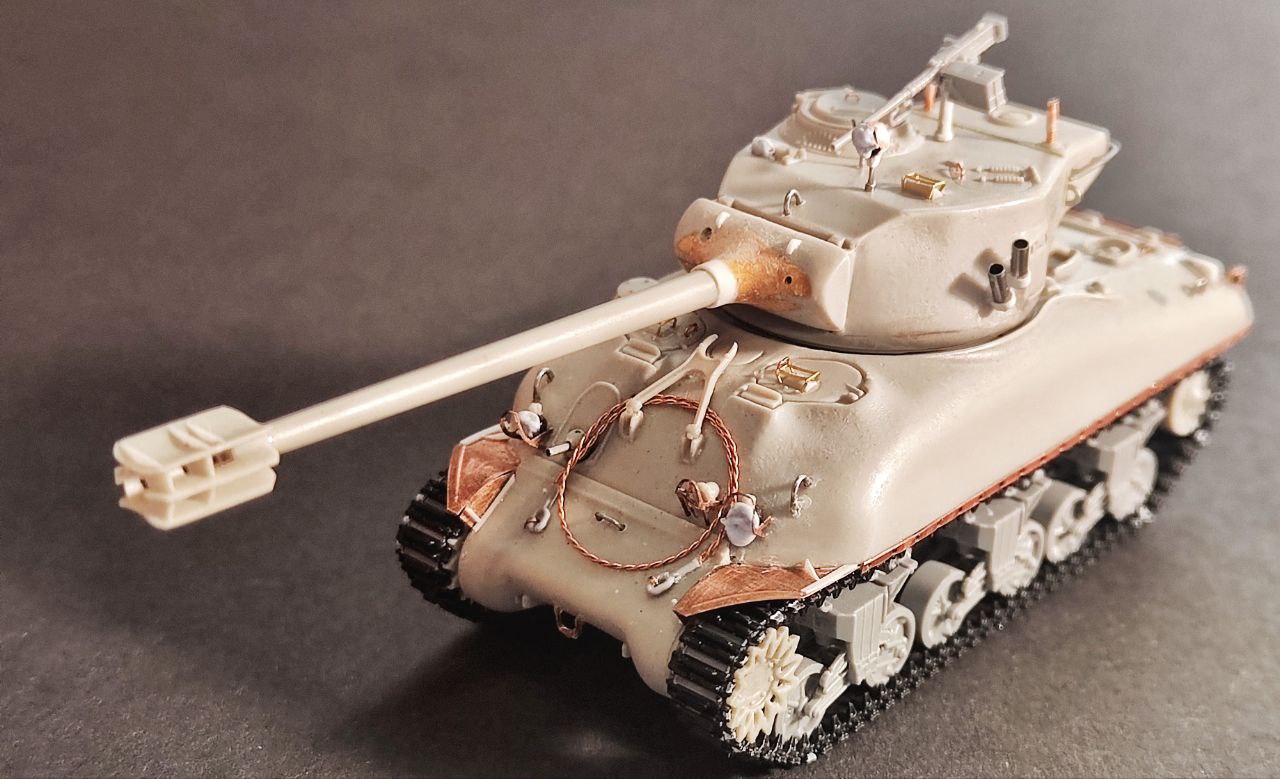

Что сделано:

Дульник расточен по всем плоскостям, удалены грани сверху и снизу (заменены на доширакопласт)

Доработана маска орудия ( шпаклёвка / дошпласт)

Сделаны дымовые мортирки. ( мед иглы / дошпласт)

В перескопический прицел  на башне и смотровые приборы перед лючками вставлен прозрачный пластик покрашенный с внутренней стороны синим лаком.

Прожектор на башне ( elf/ дошпласт/проволока / медь )

Сделаны антенные выводы ( проволока )

Сделаны крышки вентиляционных отверстий на башне и корпусе спереди.

Сделан сварной шов противовеса башни.

Нанесена текстура литья брони на боках башни и во лбу корпуса

Браунинг от звезды + стойка ( проволока)

Все поручни и рымы  проволока

Ограждение перескопов sg model

Трос ( проволока )

Фары  elf

Ограждения фар um

Траки в полке (пластик / медь )

Траки как доп Броня ( пластик )

Ящик , ( пластик / медь / проволока )

Лопата + топор от звезды

Передние грязещитки ( медь , дошпласт)

Рейки крепления на бортах ( медь )

Ковши воздуха ( пластик / сеточка чайного пакетика)

Полка на корме ( медь / дошпласт )

Укладка шомпола ( мед иглы / медь / дошпласт )

Ходовая взята от звезды с катками и гусеницами т49 ( которые похожи на нужные т56)

Подножка (медь)

Спасибо Константину Пономареву за информационную базу и познавательные  тематические стримы и шерманчату за подсказки и интересные дискуссии.

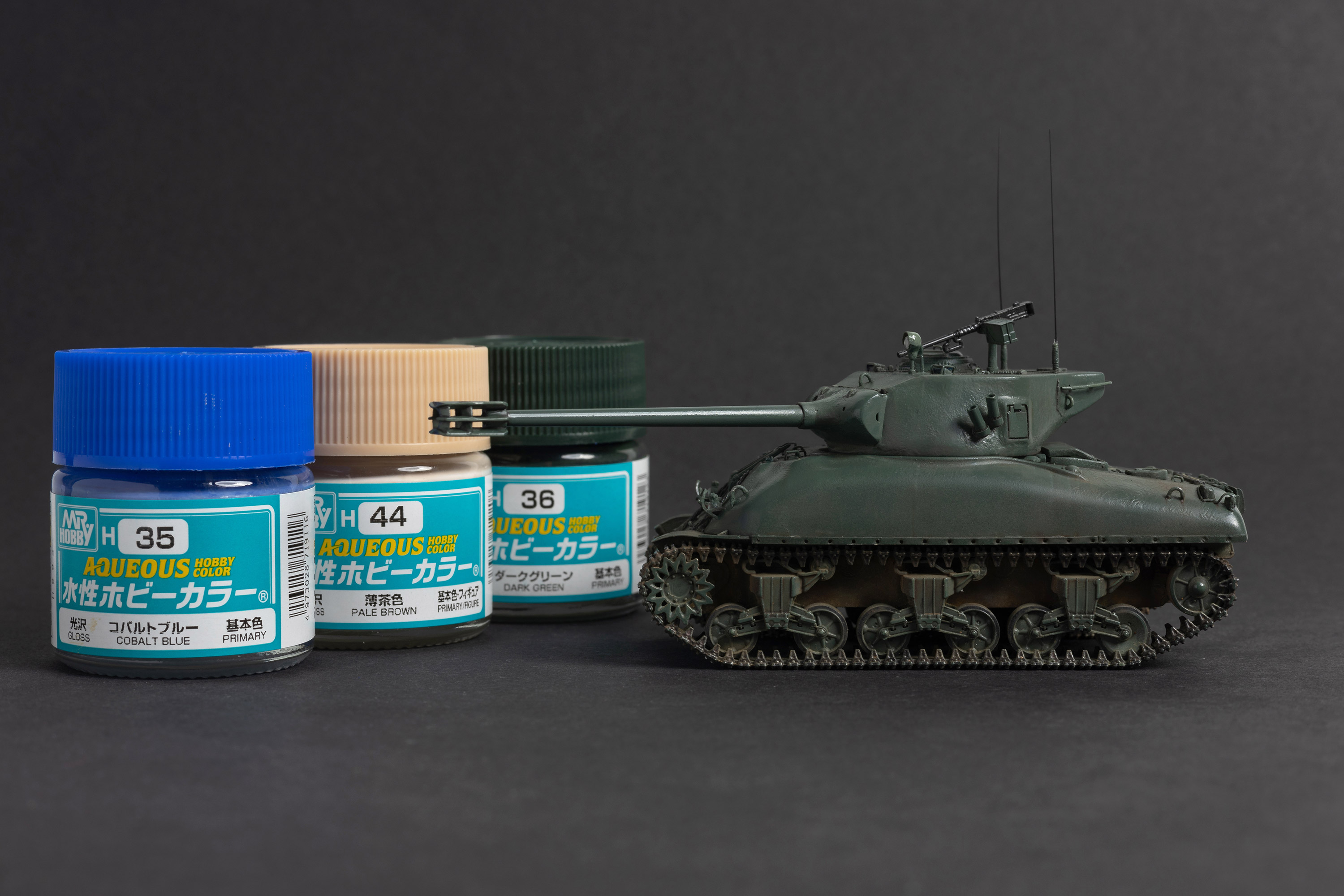

Окраска Mr. Hobby, масло , пигменты Wilder

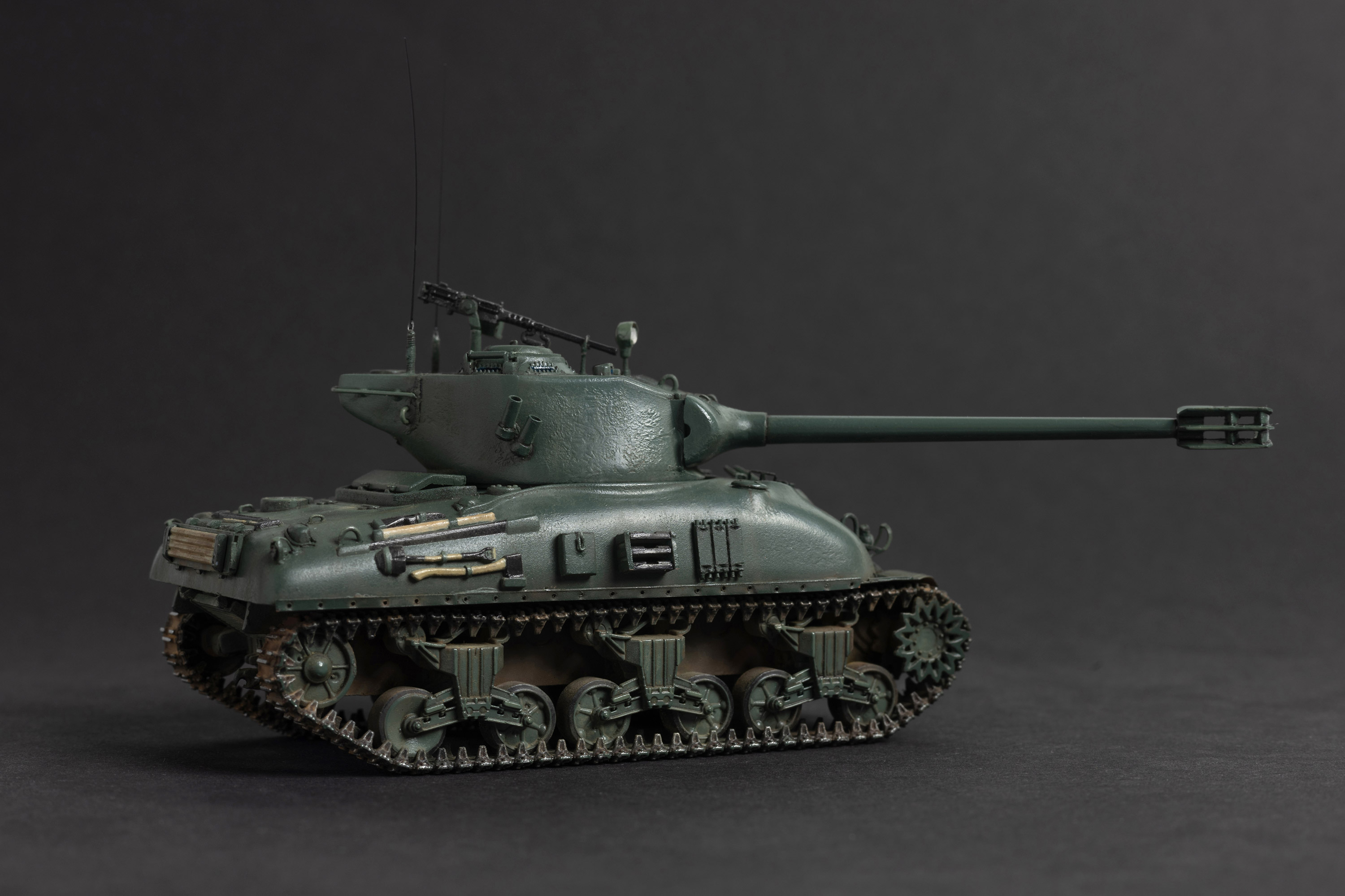

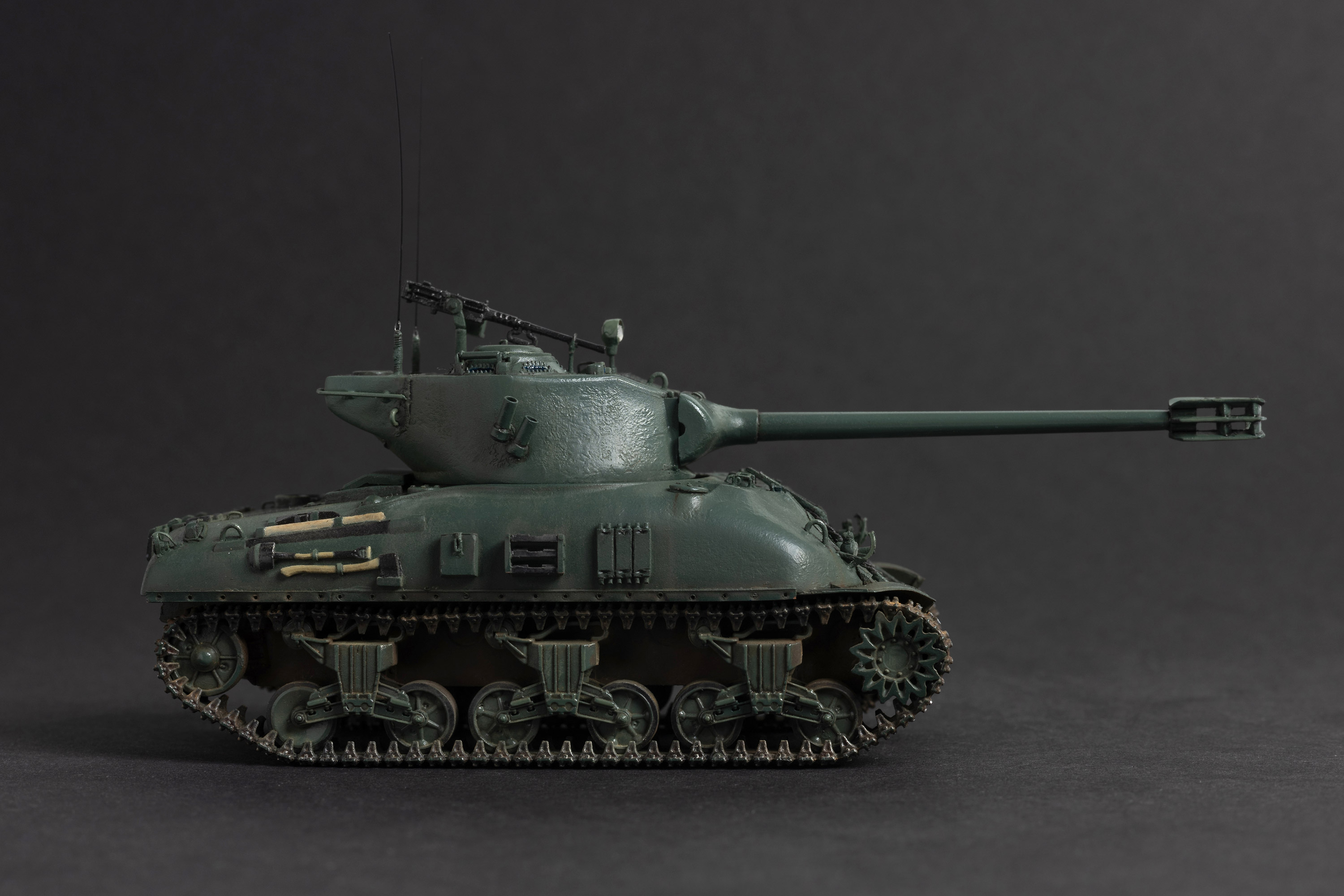

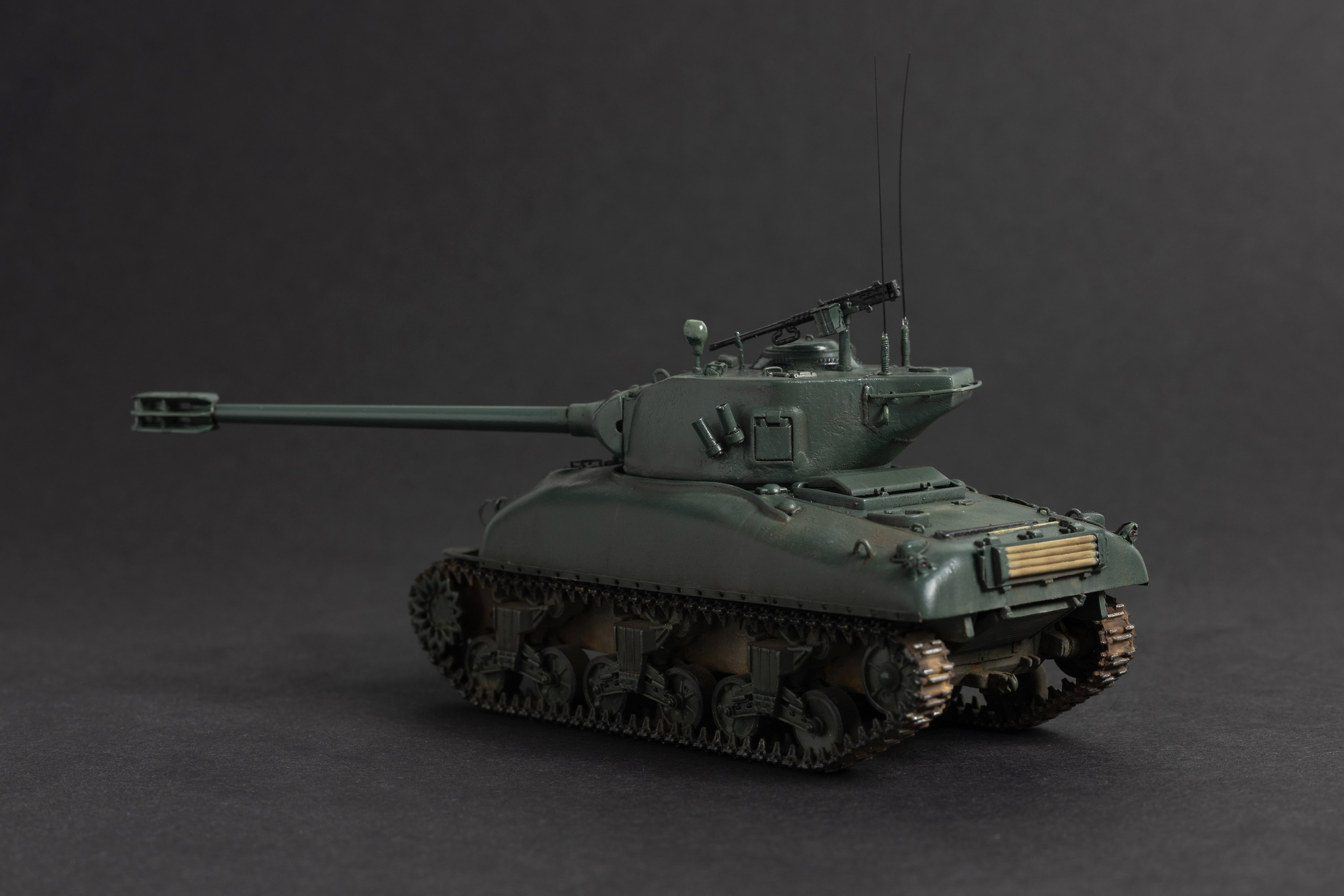

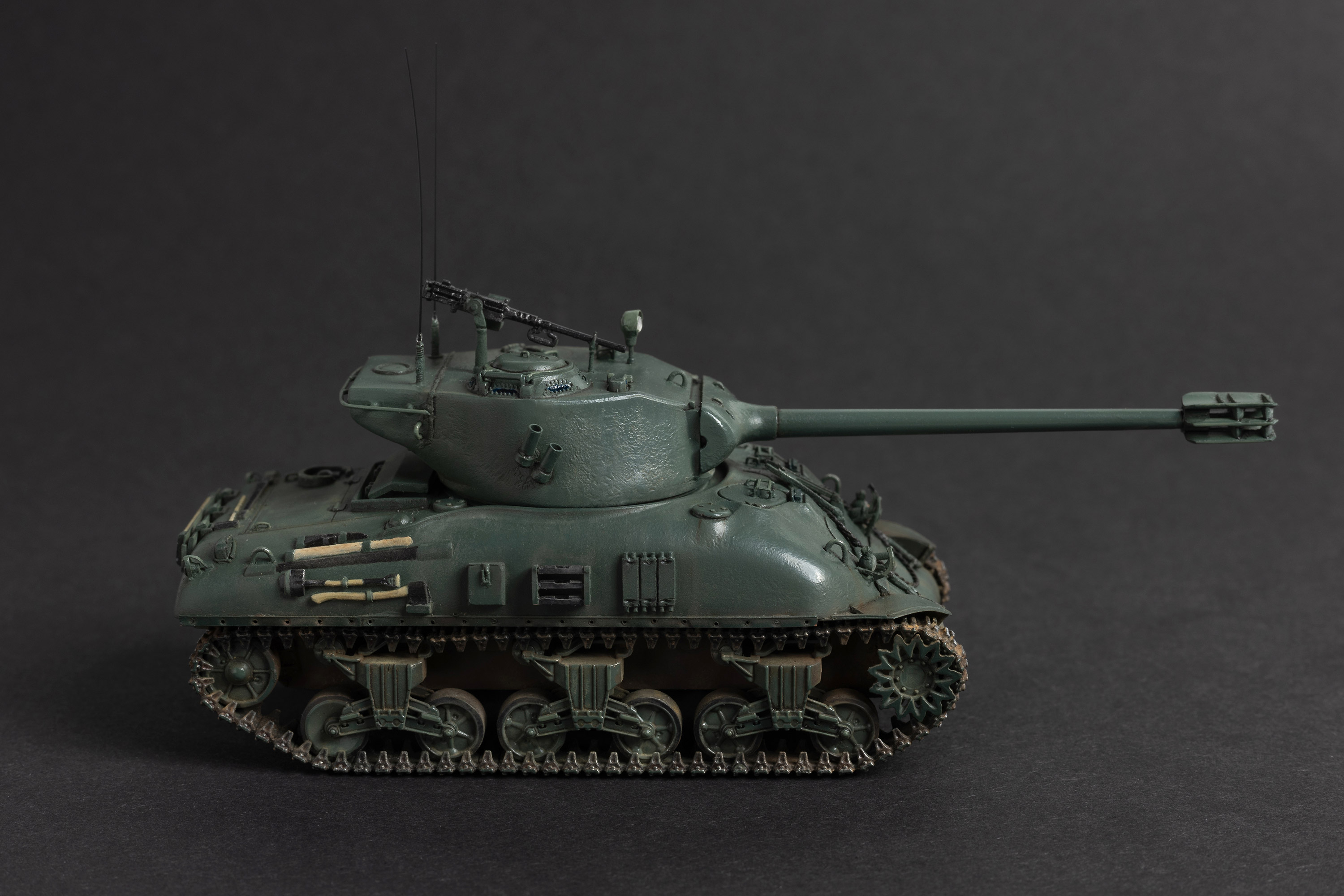

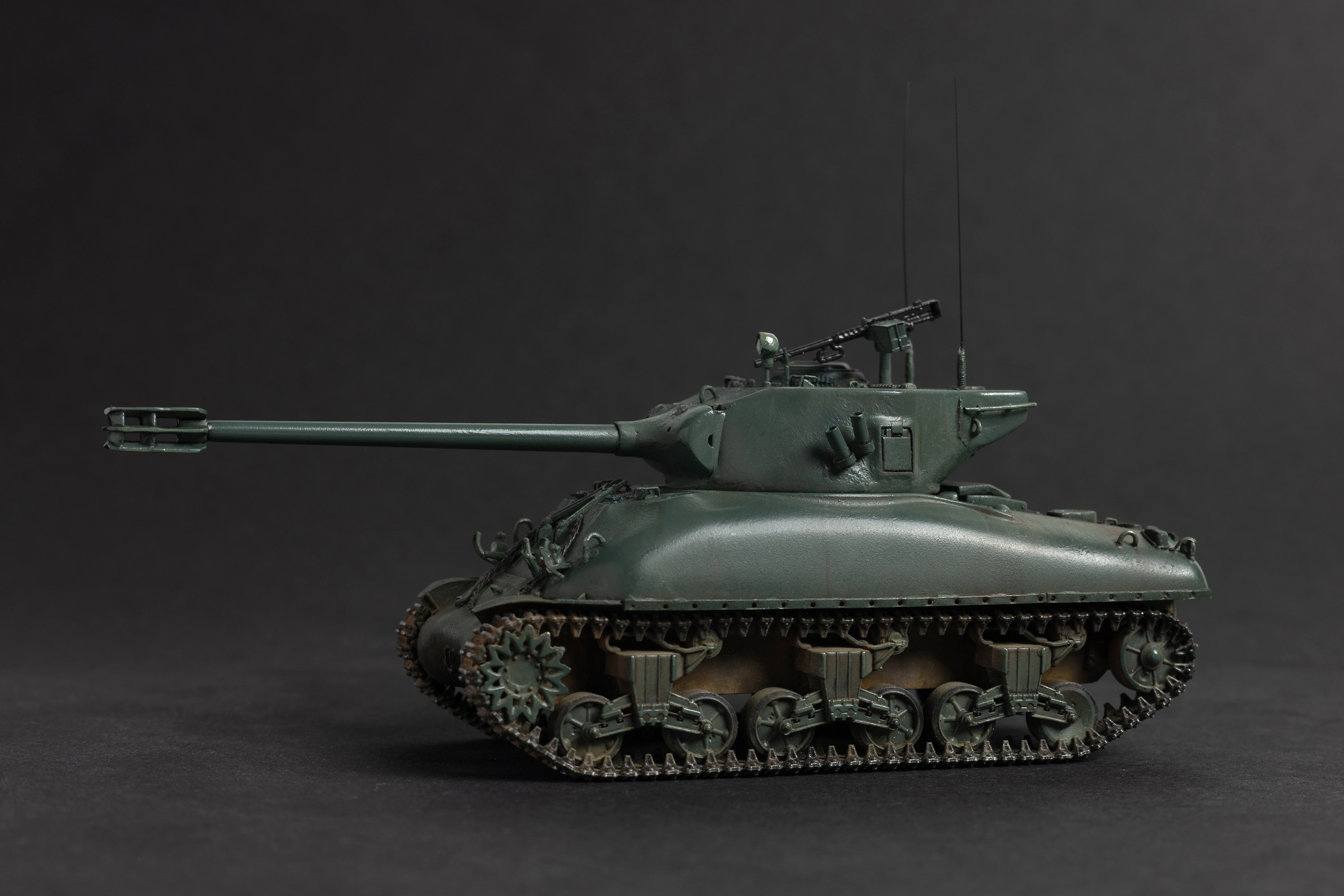

Благодарю за внимание , надеюсь работа вам понравится.
