Т-34 Сентябрь 1940 г. Харьковский 183 завод.
- Производитель:
- Dragon
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

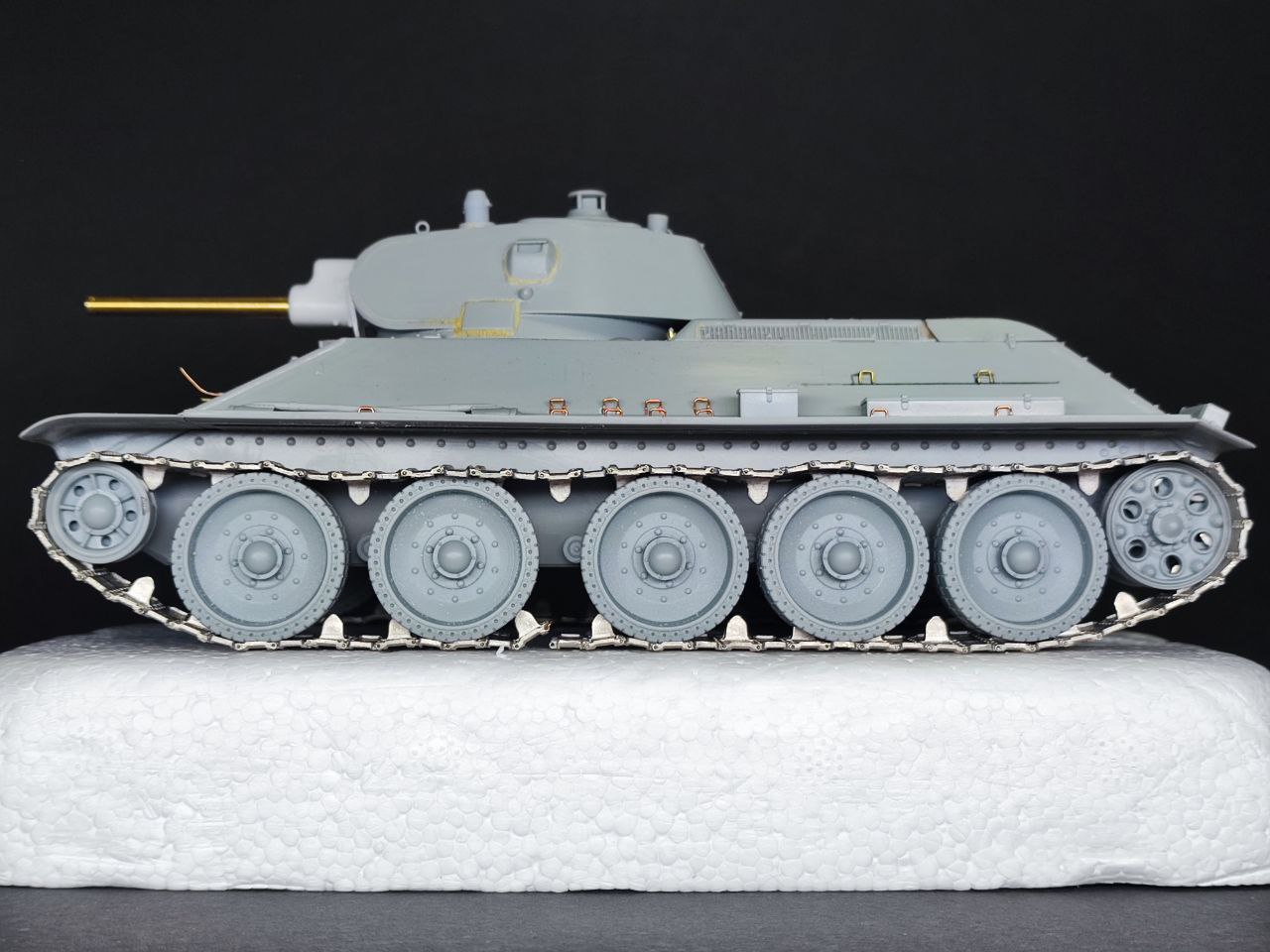

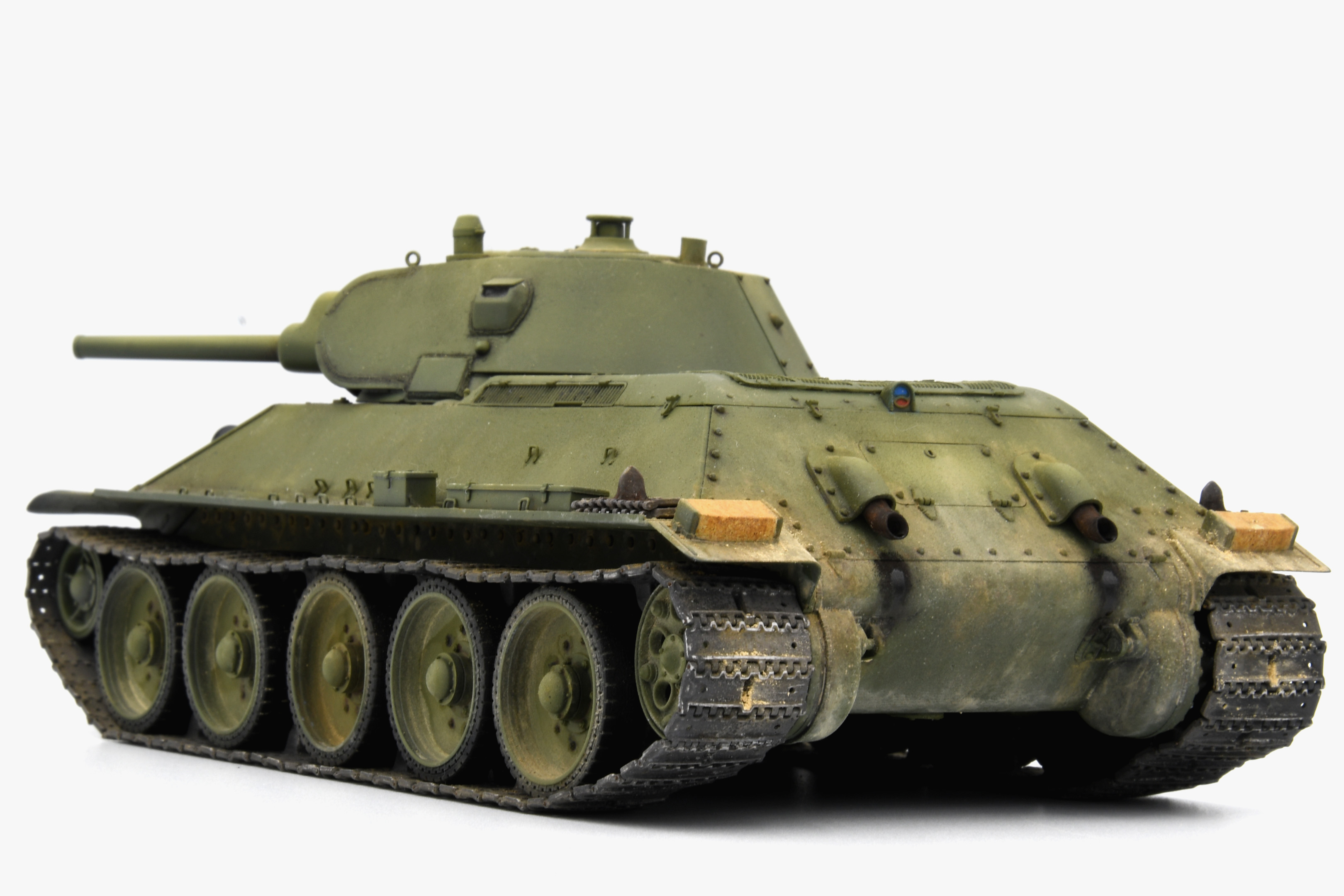

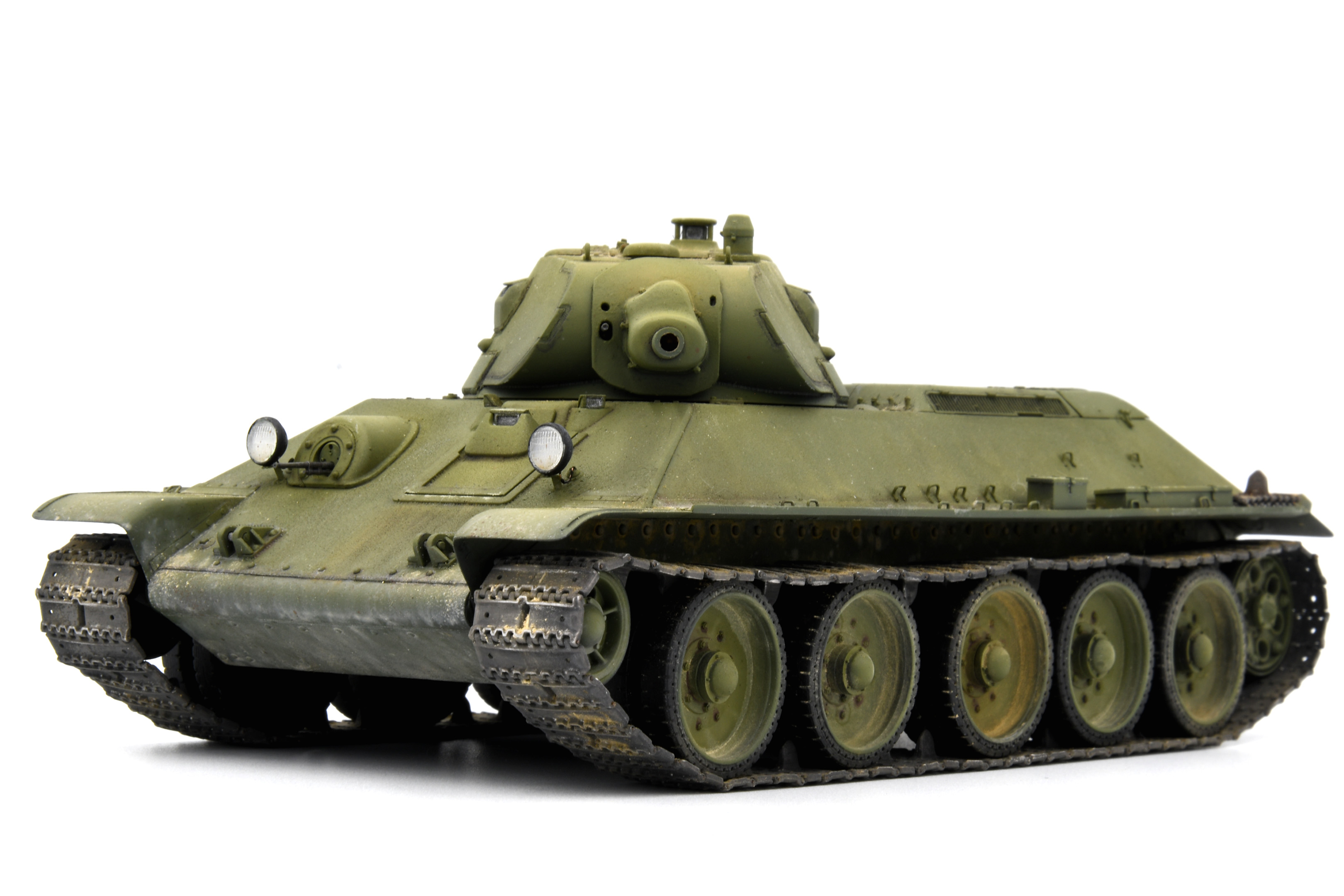

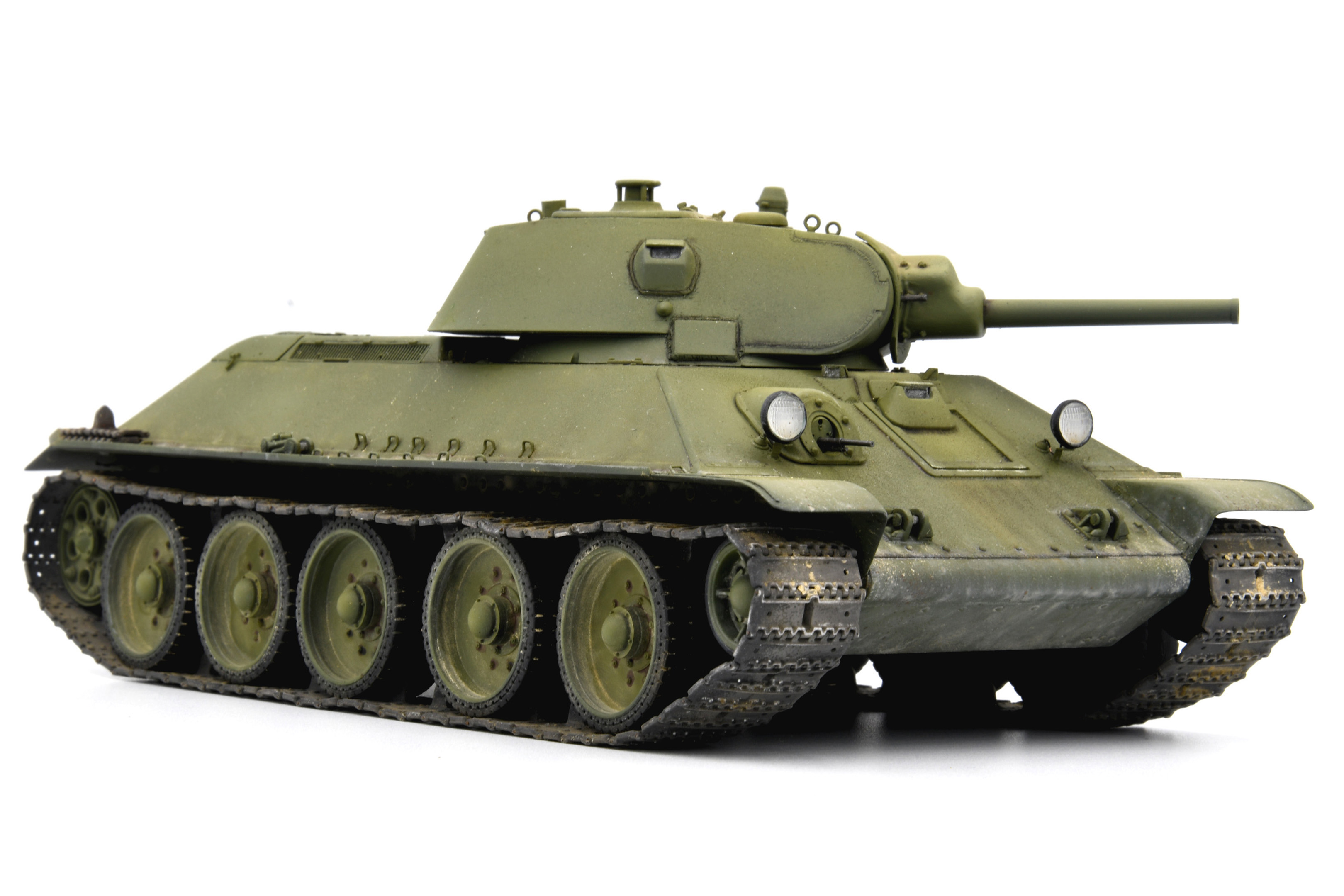

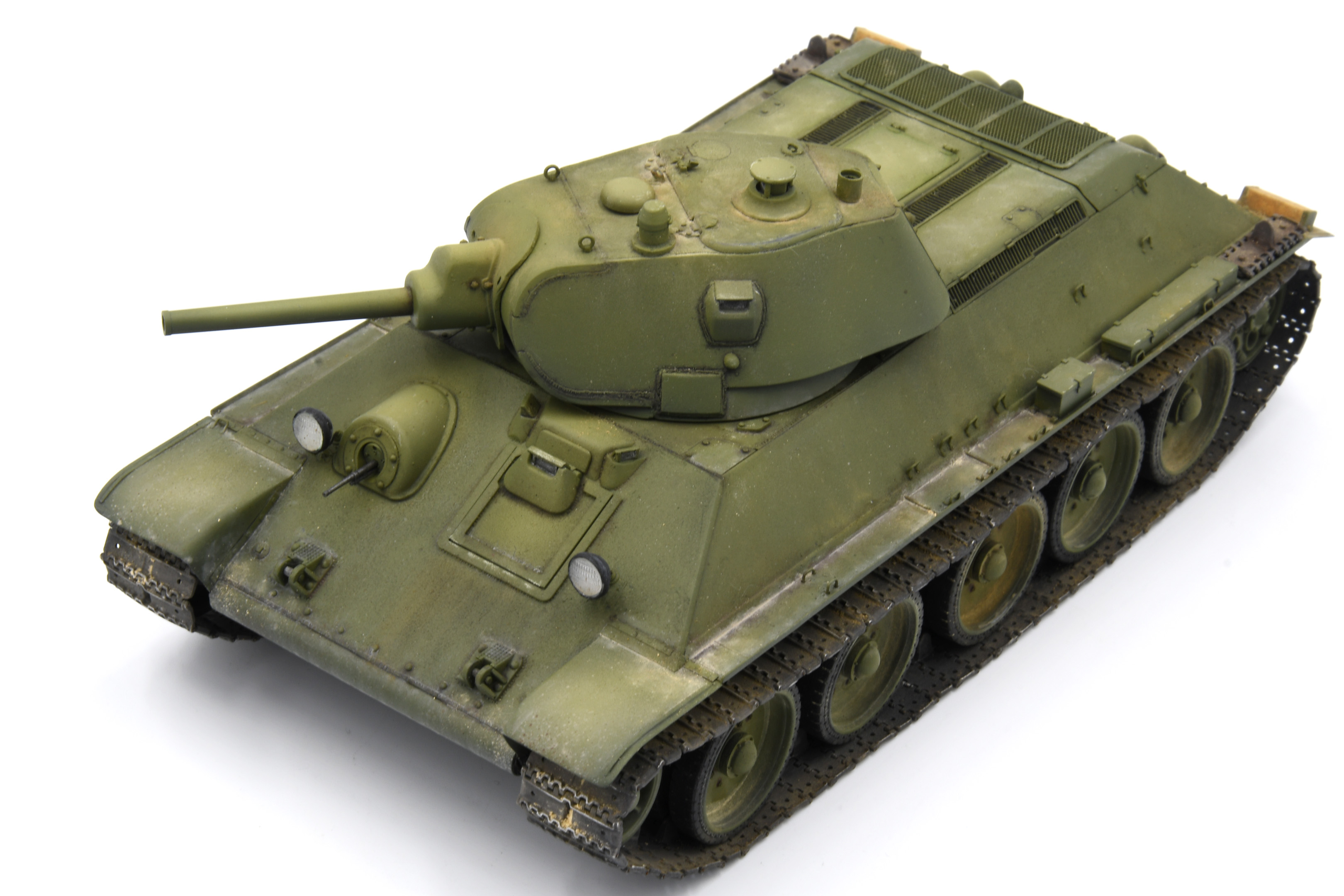

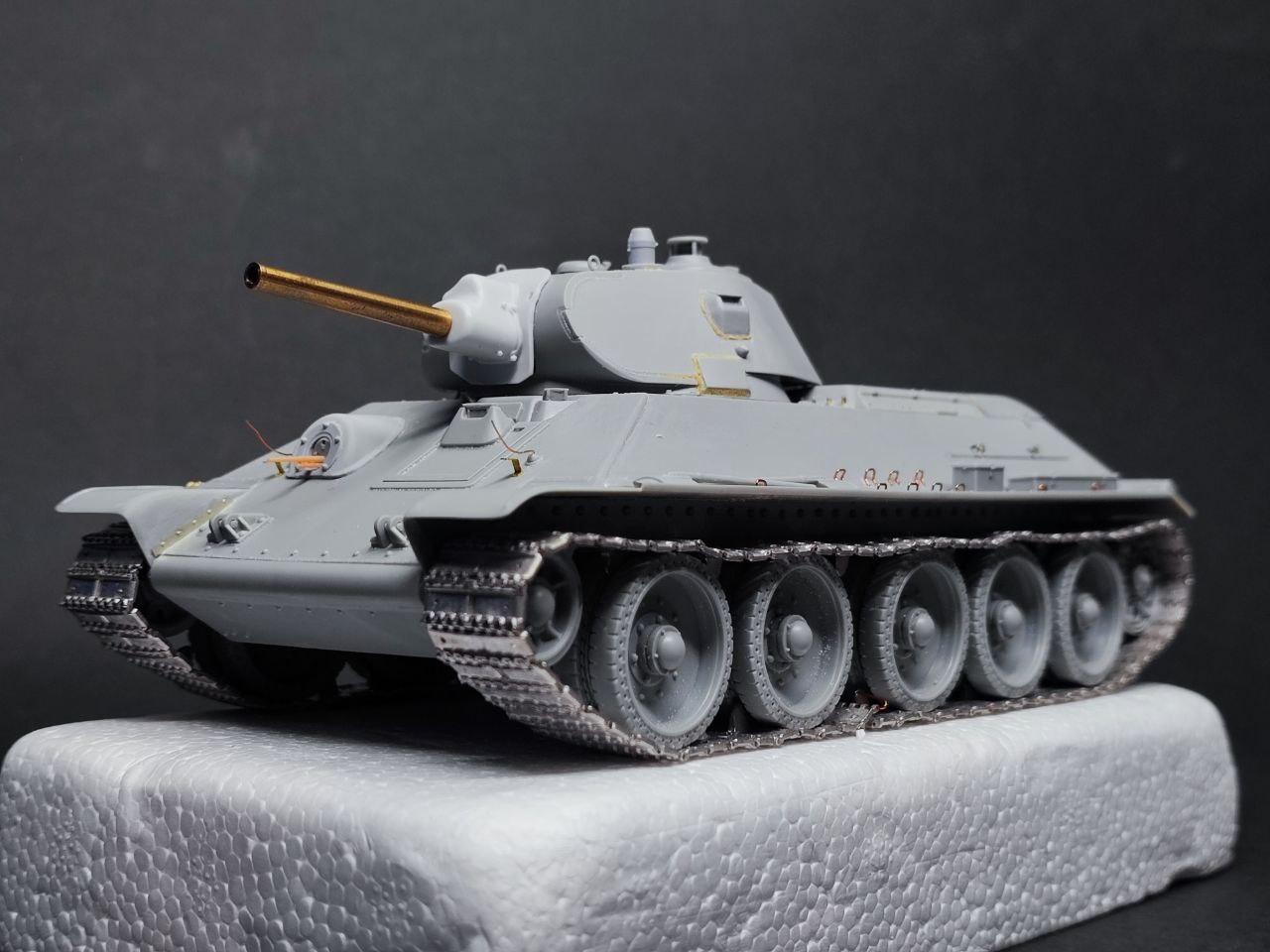

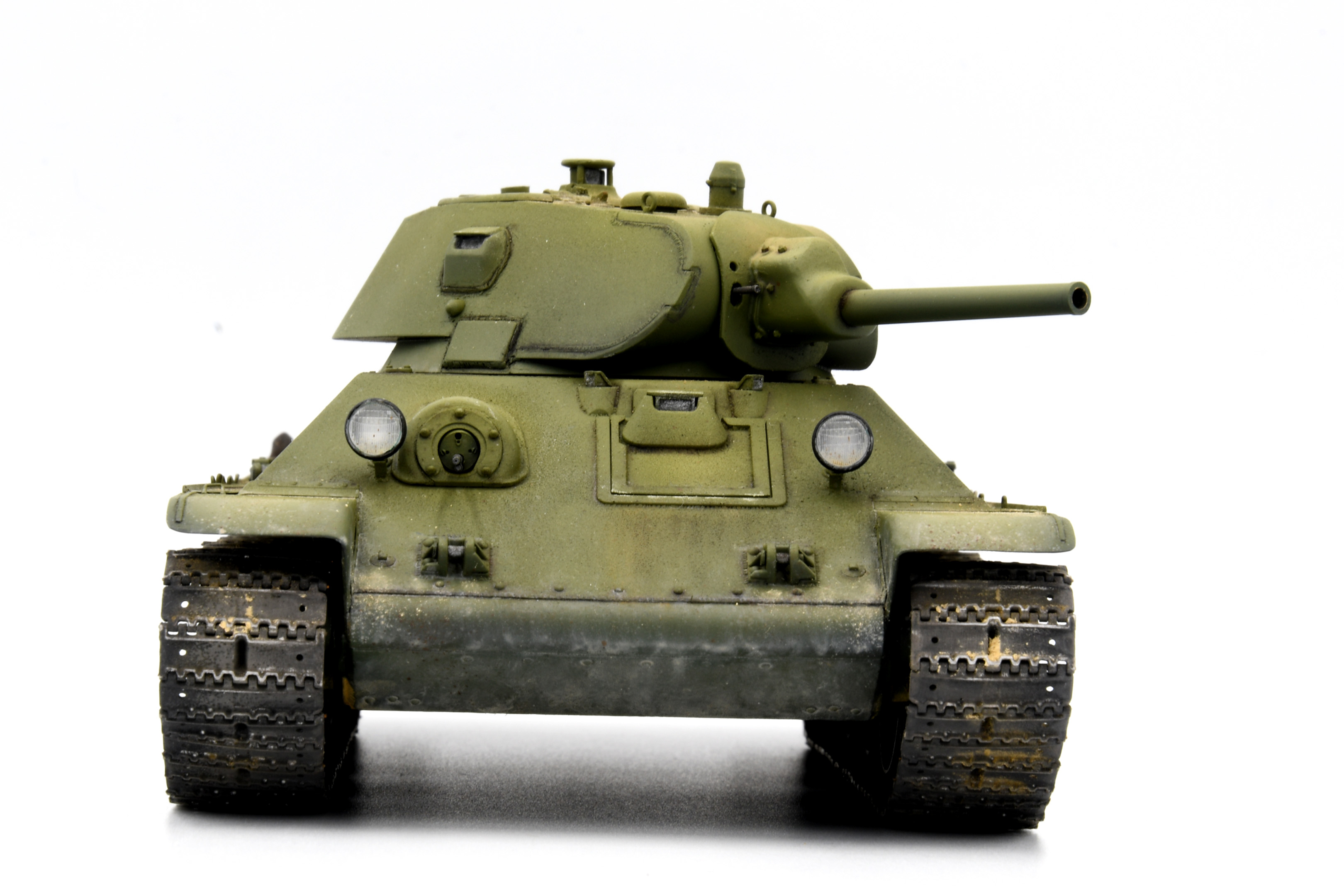

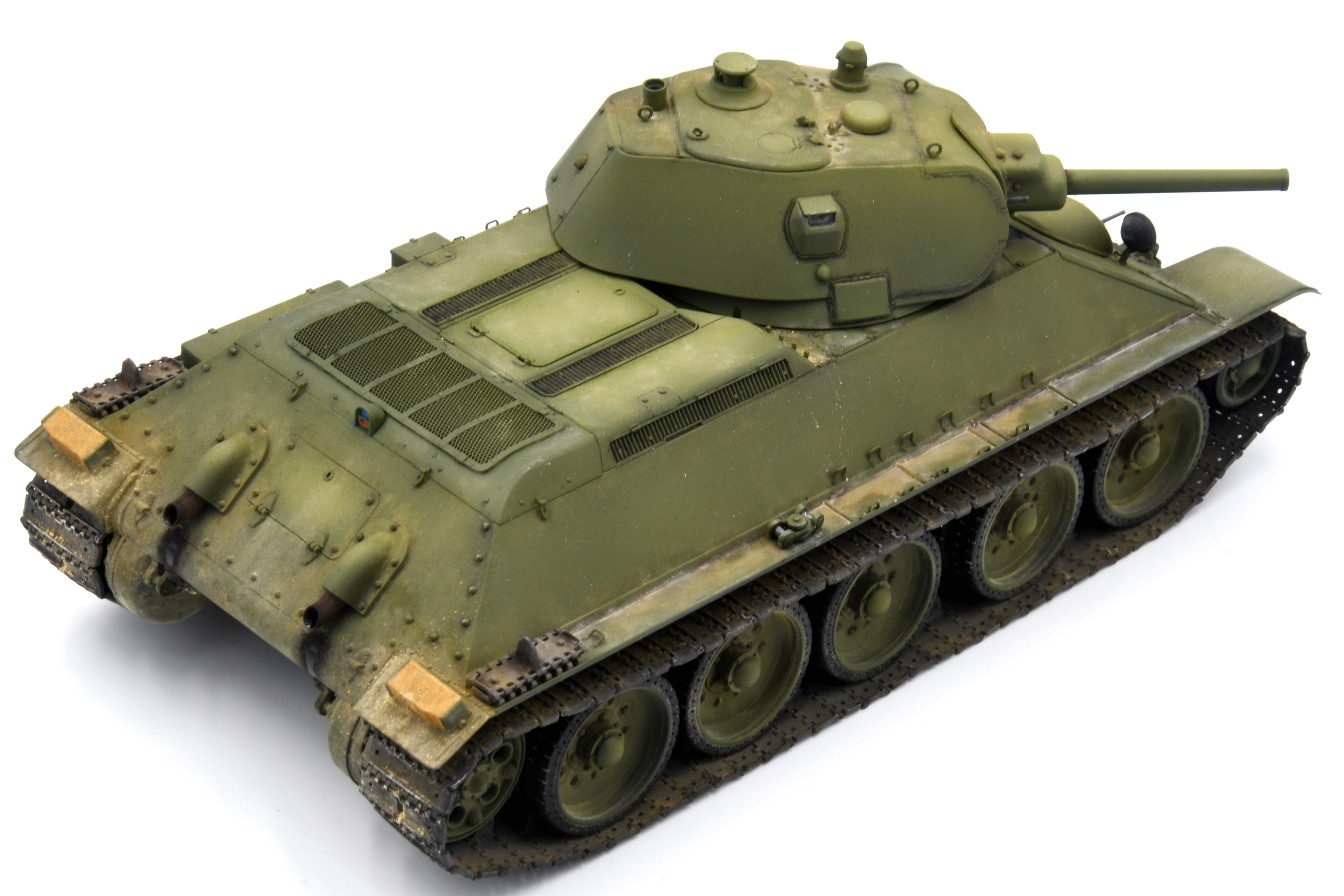

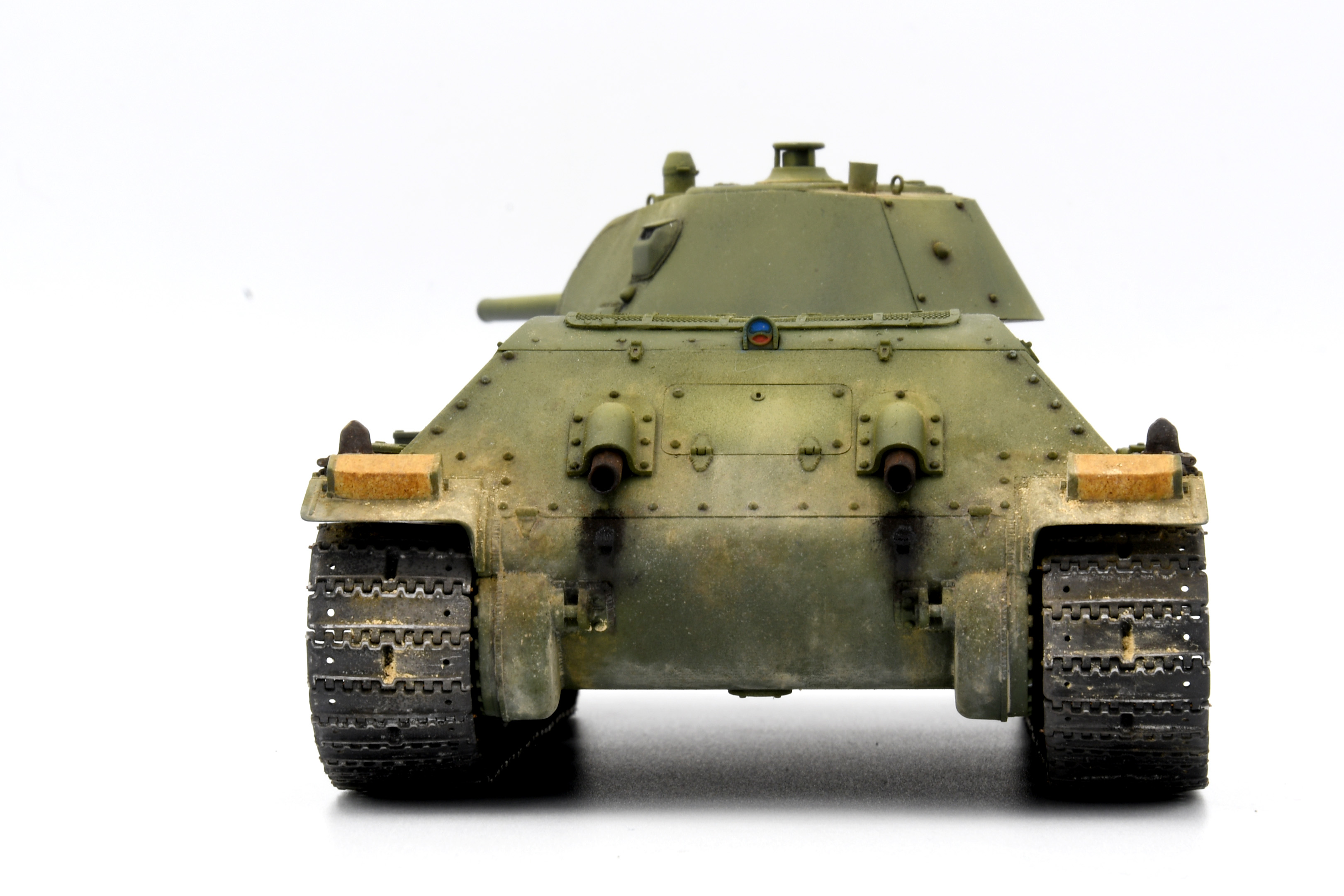

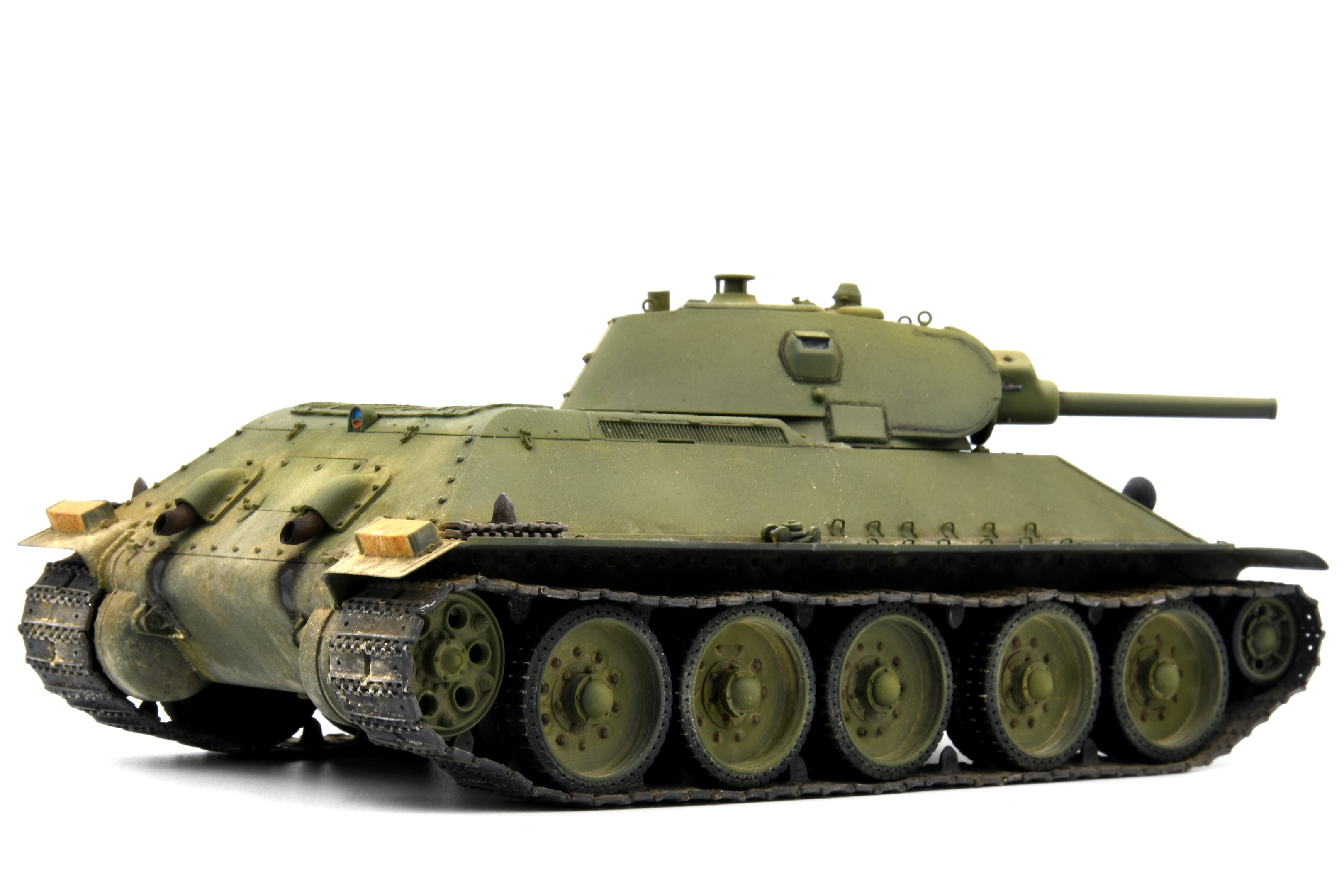

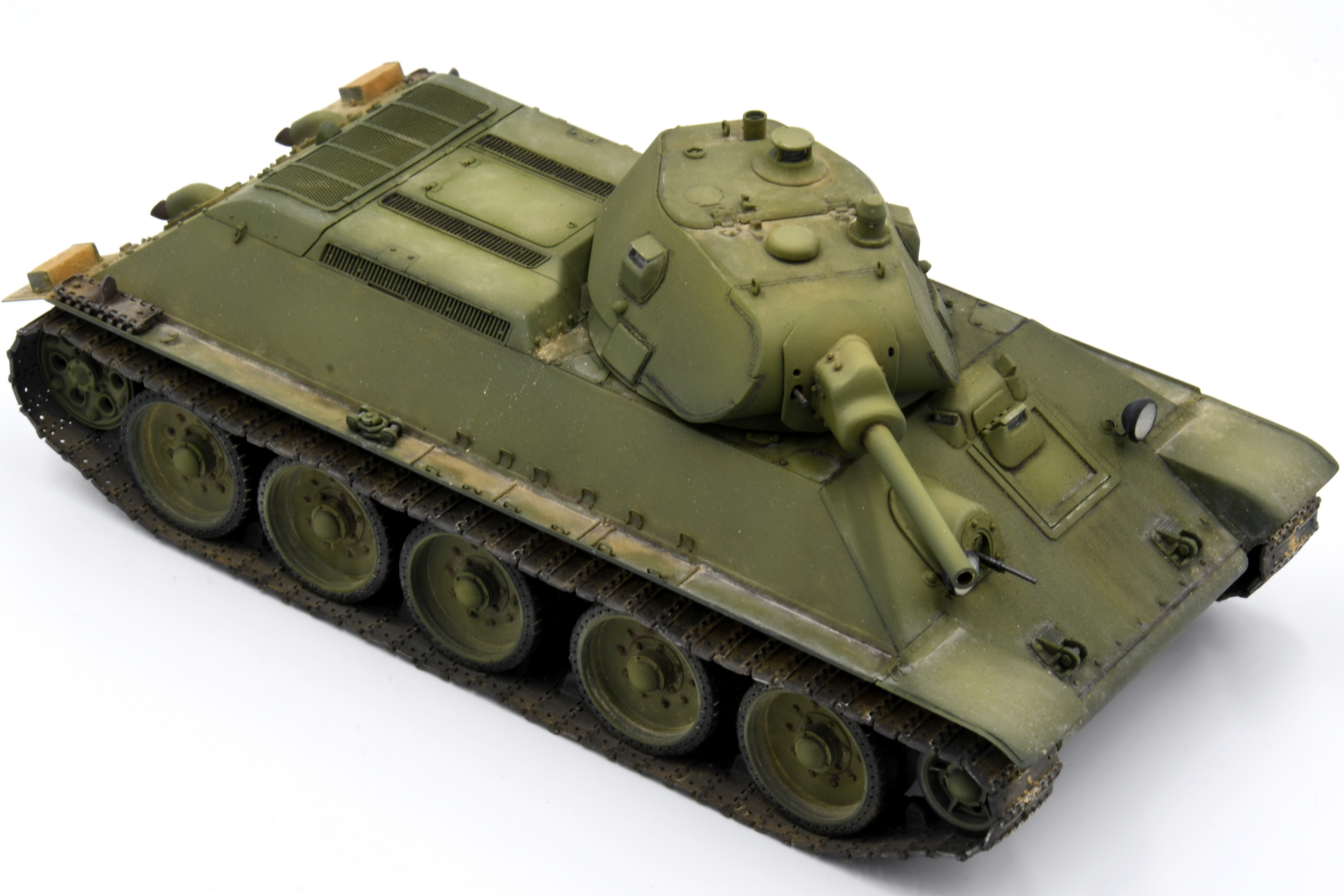

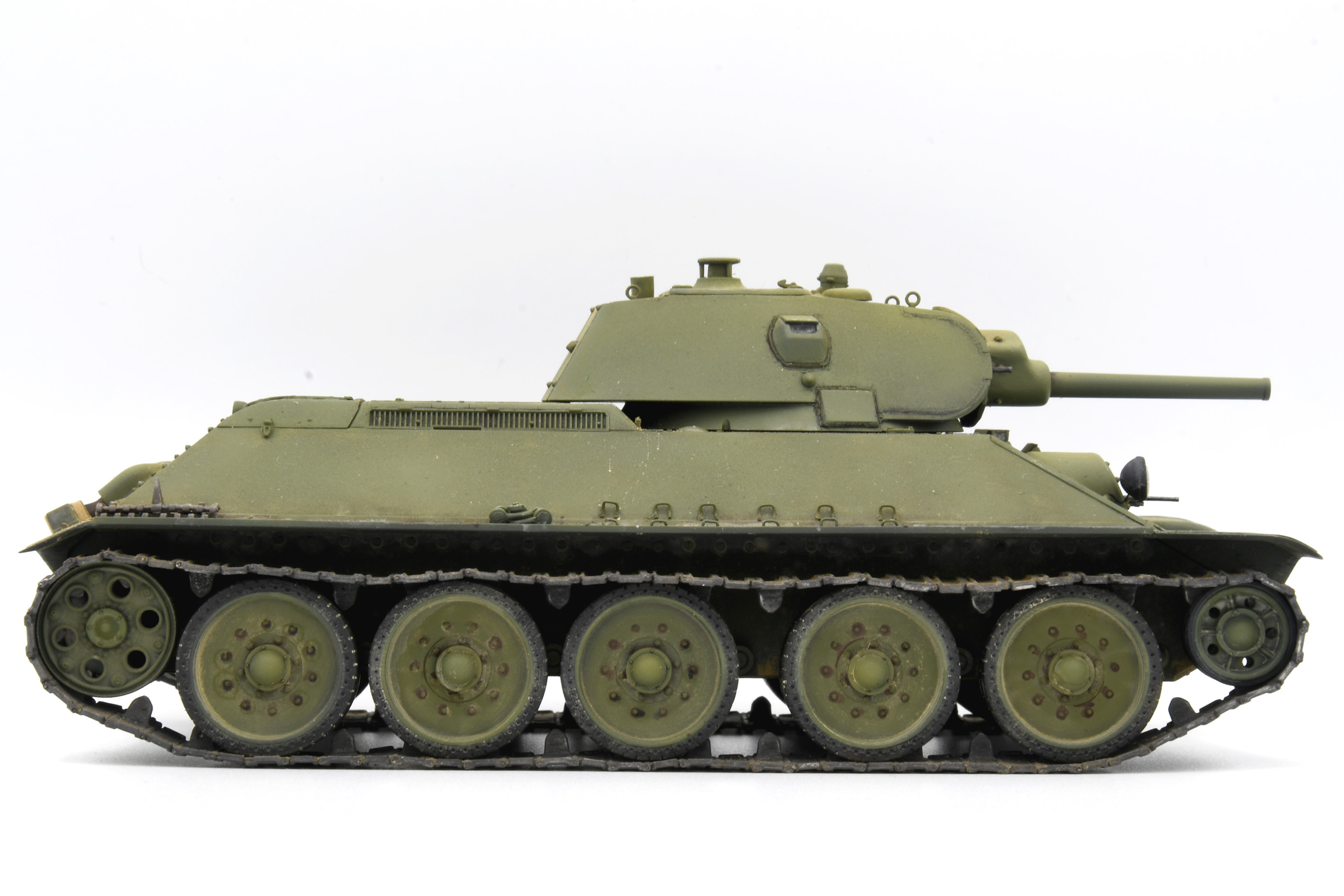

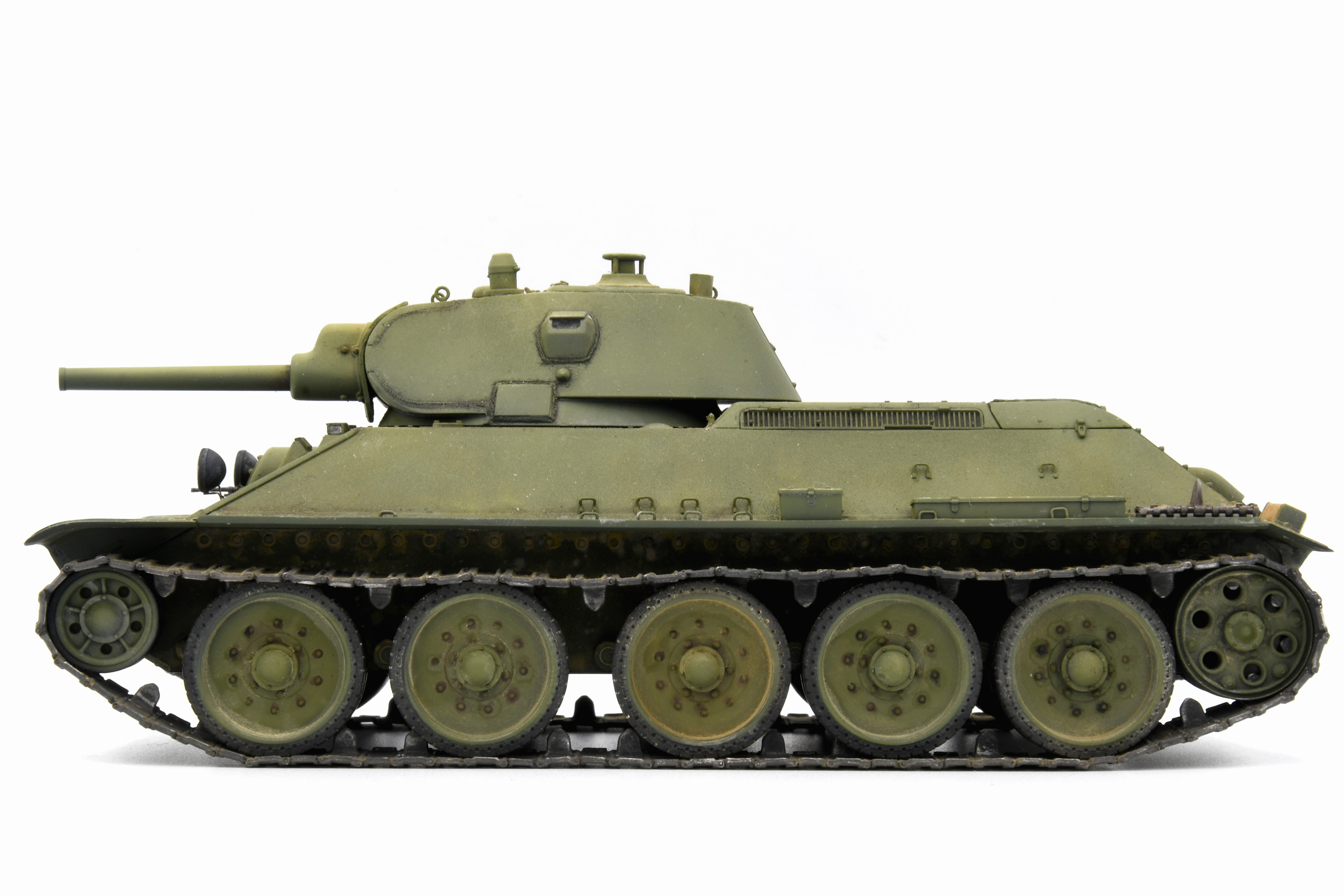

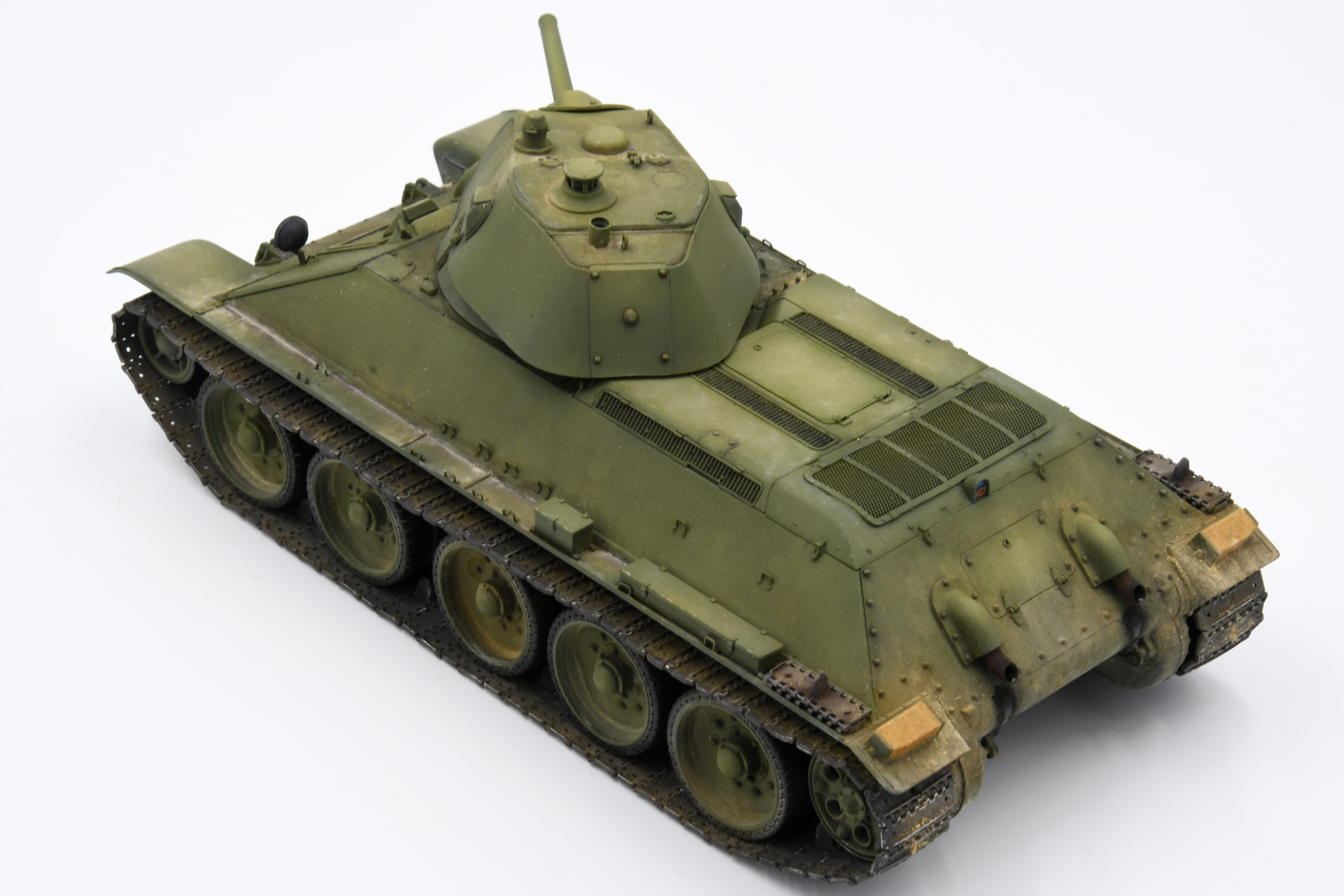

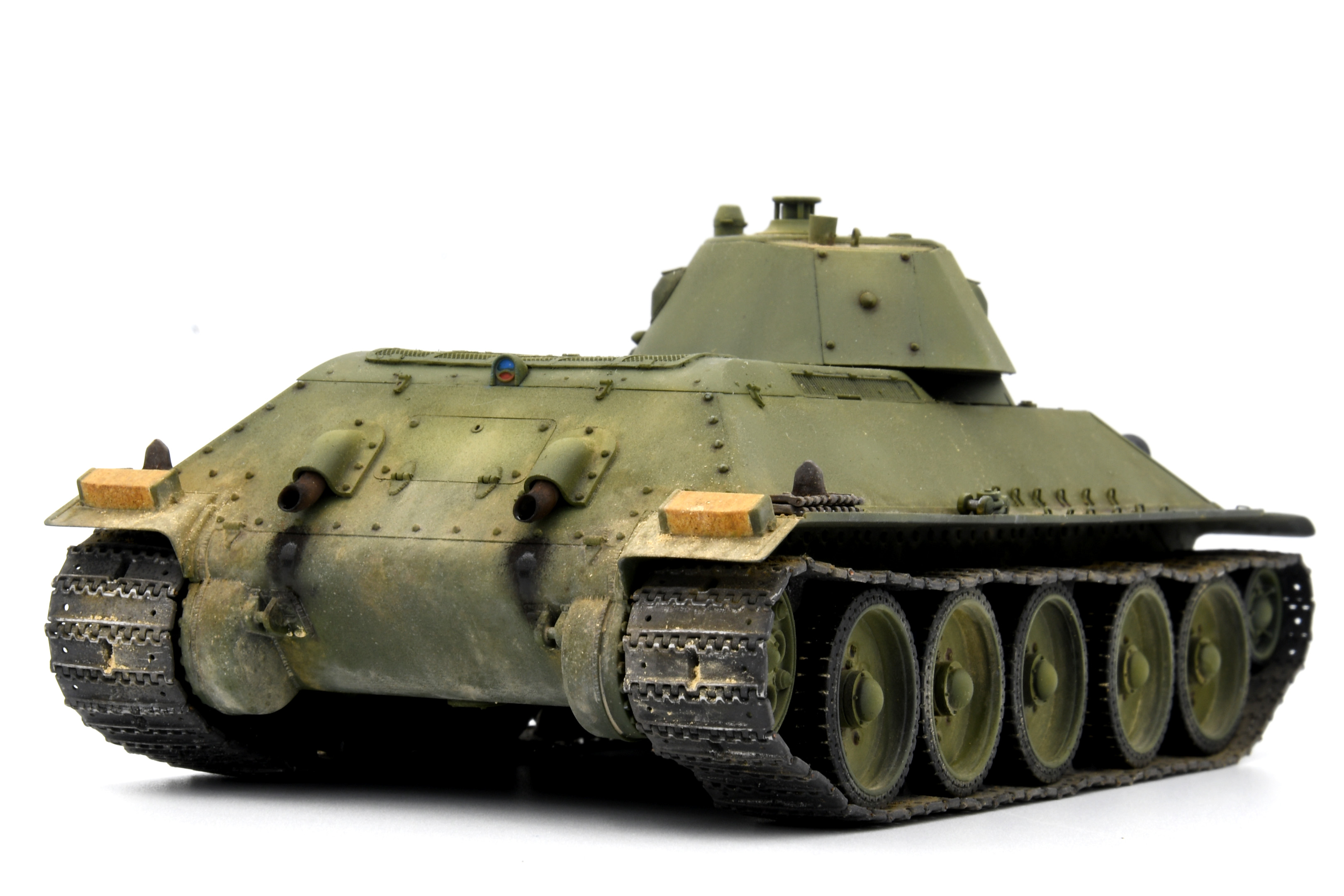

Представляю вам свою новую работу, танк Т-34, завода №183 произведенного в сентябре 1940 г.
Одна из первых серийных модификаций танка Т-34 с Л-11, на мой взгляд самая красивая.
По матчасти старался полностью всё правильно реализовать, единственный момент который не исправил это размеры башенного люка.
За основу взят набор Mono MD004:4600(Dragon)
Дополнения:
-Метал ствол и маска Zedval
-Траки MC MTL35016
-Крышки тоннелей подвески MC235013
-Балансиры круглого сечения из набора Dragon 6424
- Пулеметы SPM
Блог о стройке тут : https://karopka.ru/forum/forum188/topic33664/
Покраска
-Грунт Ганза
-База Ганза 4бо (511)
-Везеринг масло 502
-Пигменты АК и AMMO
Оценки
Войдите, чтобы оценить работу.
Комментарии (50)
На сайте с 12.03.2011
14 121
понравилось, знатоки обязательно обо*рут, но мне давно не было так приятно разглядывать ранний т-34.
На сайте с 20.03.2017
39 809
Выложенная т-34 без спора про матчасть это деньги на ветер))
Спасибо за отзыв!
На сайте с 30.05.2019
15 128
Видно старание
На сайте с 23.07.2012
0 379
"По матчасти старался полностью всё правильно реализовать, единственный момент который не исправил это размеры башенного люка"
Еще забыли два сварных шва на ВЛД, на ранних машинах выштамповка над люком механика-водителя была вварной.
На сайте с 20.03.2017
39 809
Невозможно забыть то о чём не знаешь)) Да согласен пропустил этот момент.
На сайте с 23.07.2012
0 379
И по окраске - запасные траки и колодки под домкрат красились в защитный цвет.
На сайте с 20.03.2017
39 809
По чб фото понять сложно, но по фото оттенок колодок отличается. Есть какие-то документы подтвержающие?
На сайте с 23.07.2012
0 379
Да, технические условия на сборочном чертеже.
"3. Деталь вместе с хомутами должна быть прошпаклевана и окрашена в защитный цвет"
На сайте с 20.03.2017
39 809
К сожалению такой информации нет в открытом доступе и сложно такие моменты учитывать при покраске.
На сайте с 22.12.2011
145 226
Красота!
"Дракон" есть "дракон"...
"Пилю" почти такую же 34-ку из "макета", только на декабрь 1940-го. Осталось гусеницы собрать и троса сплести.
После Вашей работы - мне с моими "дровами" только в "песок"...
С уважением.
На сайте с 21.04.2013
97 42
Замечательная работа!
На сайте с 19.04.2012
15 115
Красиво! Душевно!
На сайте с 20.03.2017
39 809
Олег, Дмитрий, Юрий, спасибо!
Спонсор
На сайте с 18.04.2011
117 2765
Отличная машина вышла!
На сайте с 30.11.2019
44 5
Отличная работа!
На сайте с 30.07.2010
12 2371
Приятная работа. БТТ вообще редко комментирую. Хороший окрас и спокойный везеринг, который сам по себе сделан хорошо. И фотографии хорошие. Зацепила работа
На сайте с 31.01.2017
1 0
Красивый танк получился!
Отличная работа, мои поздравления!
На сайте с 30.08.2012
7 484
Отлично получилась машина. Утянул в избранное
На сайте с 14.07.2015
20 28
Отлично исполнено!
На сайте с 20.03.2017
39 809
Спасибо!
На сайте с 20.03.2017
39 809
Спасибо!
На сайте с 20.03.2017
39 809
Рад что работа понравилась, спасибо!
На сайте с 20.03.2017
39 809
Спасибо!
На сайте с 20.03.2017
39 809
Спасибо!
На сайте с 20.03.2017
39 809
Спасибо!
На сайте с 16.09.2016
6 512
Работа понравилась.
На сайте с 17.11.2013
134 20
Симпатичная "тридцатьчетверка"!
На сайте с 19.09.2012
32 233
Зрелищная "тридцатьчетверка", соглашусь с Вами, это одна из самых красивых модификаций.
На сайте с 18.02.2013
4 1395
Красивая работа. Модуляция и грязнение всего в меру. Однако мне, как адепту матчасти, не дает покоя вопрос, почему вы так и не исплавили косяк с двойным креплением крышки трансмиссионного отделения?
На сайте с 20.03.2017
39 809
Спасибо!
На сайте с 20.03.2017
39 809
Спасибо!
Спасибо!
На сайте с 20.03.2017
39 809
Спасибо!
А в чём у меня косяк и как его надо исправлять?
На сайте с 18.02.2013
4 1395
Я же вам в личку писал
На сайте с 20.03.2017
39 809
Святослав, крепления крышки соответствуют чертежам https://t34inform.ru/photo/Pr_T-34-02.jpg если в них есть ошибки то тут уже вопрос к Алексею Макарову.
На сайте с 18.02.2013
4 1395
Так ведь это эскиз, а не чертеж
На сайте с 20.03.2017
39 809
Да хоть как называй, я сделал согласно тому как изображено на приведенной ссылке с сайта т-34 информ.
На сайте с 18.02.2013
4 1395
Anryal, я к тому что в эскизе многие вещи упрощены. Просто сравните буксировочные проушины на изображении по ссылке и на реальном фото. Тем более они у вас и на модели правильные
На сайте с 20.03.2017
39 809

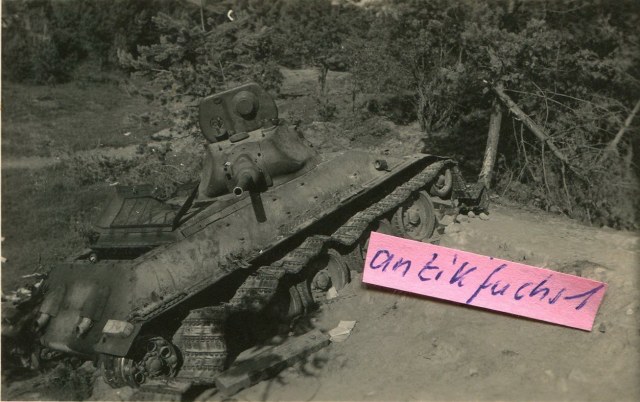

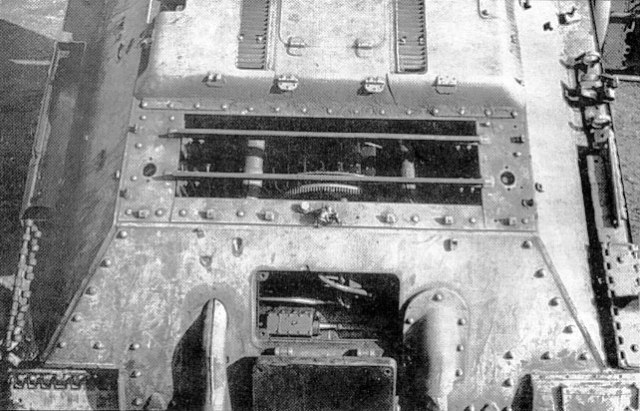

Вот на фото видно у танка присутствует два вида крепления крышки.
На сайте с 23.07.2012
0 379
Хорошая позиция, модель делал я, а вопросы если что к Макарову ))

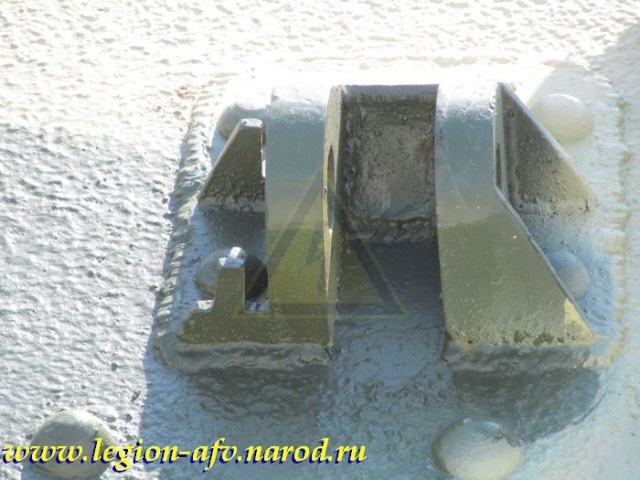

По креплению крышки - в крышке имелись отверстия, напротив которых с внутренней стороны к крыше корпуса были приварены скобы с резьбовыми отверстиями, в которые вкручивались болты и фиксировали крышку в закрытом состоянии. После ввода защелок отверстия в крышке на какое-то время остались, но во время эксплуатации в войсках болты в них не ввинчивались, видимо для обеспечения возможности более легкого открытия крышки.
Но судя по заводским фотографиям полностью комплектных машин, в войска танки сдавались с крепежными болтами (см. фото). Получается что это не ошибка.
И насчет проекций - они сделаны на основе заводских чертежей общих видов и естественно в них есть небольшие упрощения, т.к. назначением таких чертежей является передача общего вида машины, а не мелкие ее деталей.
На сайте с 18.02.2013
4 1395
А вот это уже интересно. Утащил в избранное. Признаю свою неправоту))
На сайте с 18.02.2013
4 1395
Макаров Алексей, именно это я и имел ввиду говоря про эскиз. Понятно что на общих чертежах могут быть некоторые упрощения. Спасибо за разъяснения)
На сайте с 20.03.2017
39 809
Главное что разоблались и нашли правду)) у того кто будет строить подобную машину имеет возможность учесть весь опыт разобранный в комментах.
На сайте с 23.09.2019
13 896
Поглядывал за стройкой. Модель получилась отличная!
На сайте с 21.12.2010
40 1364
Хорошая модель, хорошее обсуждение! На удивление, старый Dragon и сейчас актуален, и при некотором приложении рук воплощается в очень достойную модель
без многомесячного перепила и правки всего и вся. Отличная работа, полезный пример того, что копийная Т-34 - это не всегда долго и сложно.
При этом доработки грамотные и к месту, визуальная часть без переборов и аккуратная. Заберу в избранное: удачная модель, полезно видеть пример работы и почитать коменты.
