Як-12 М-11
- Производитель:
- Самодел
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия

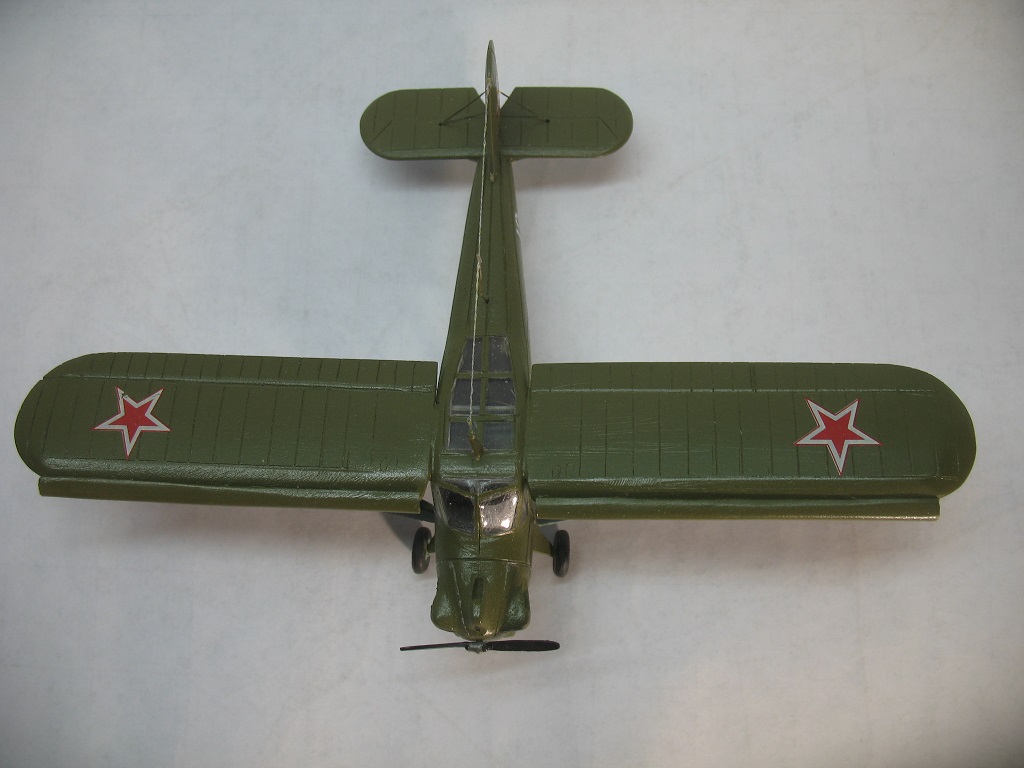

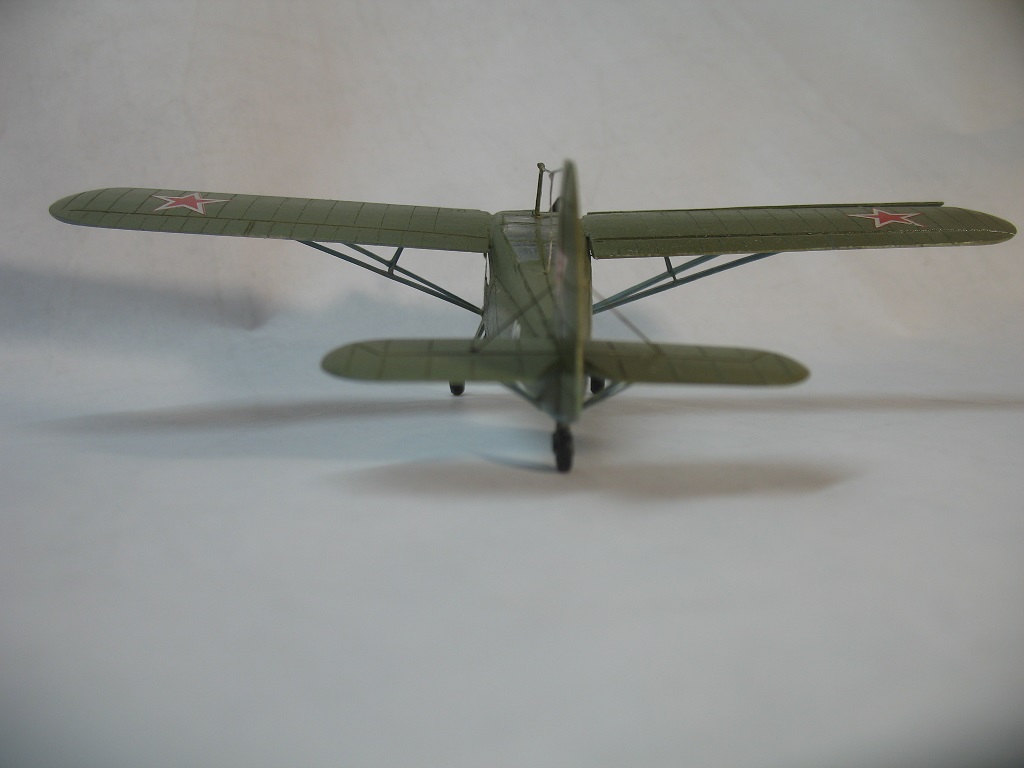

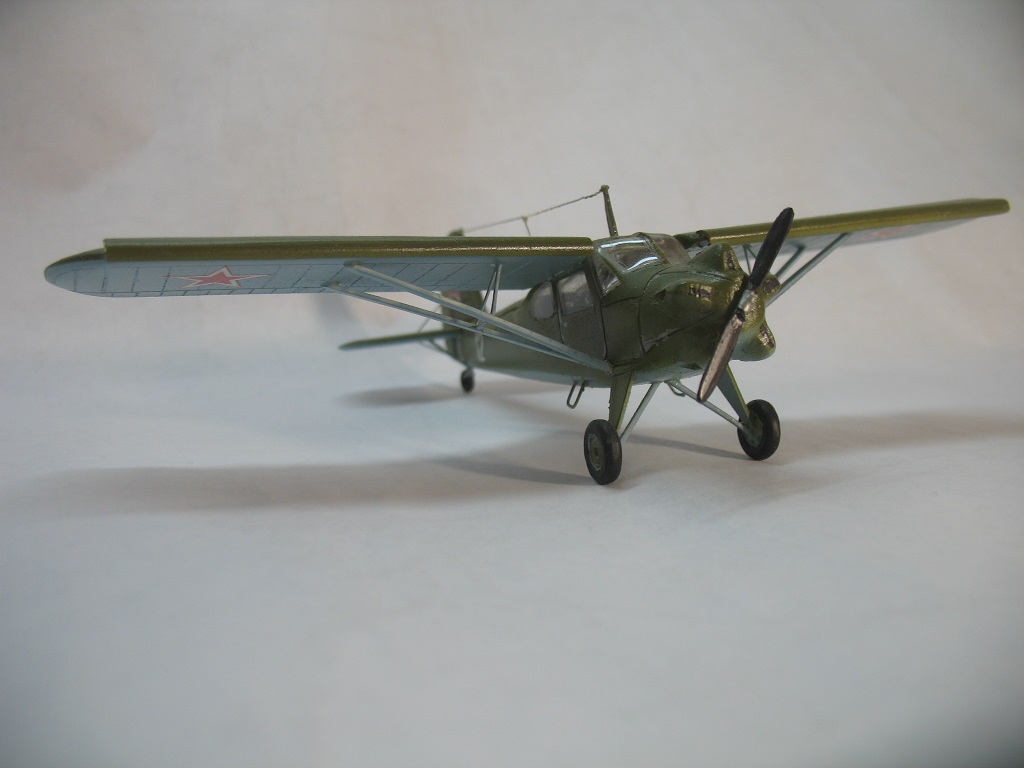

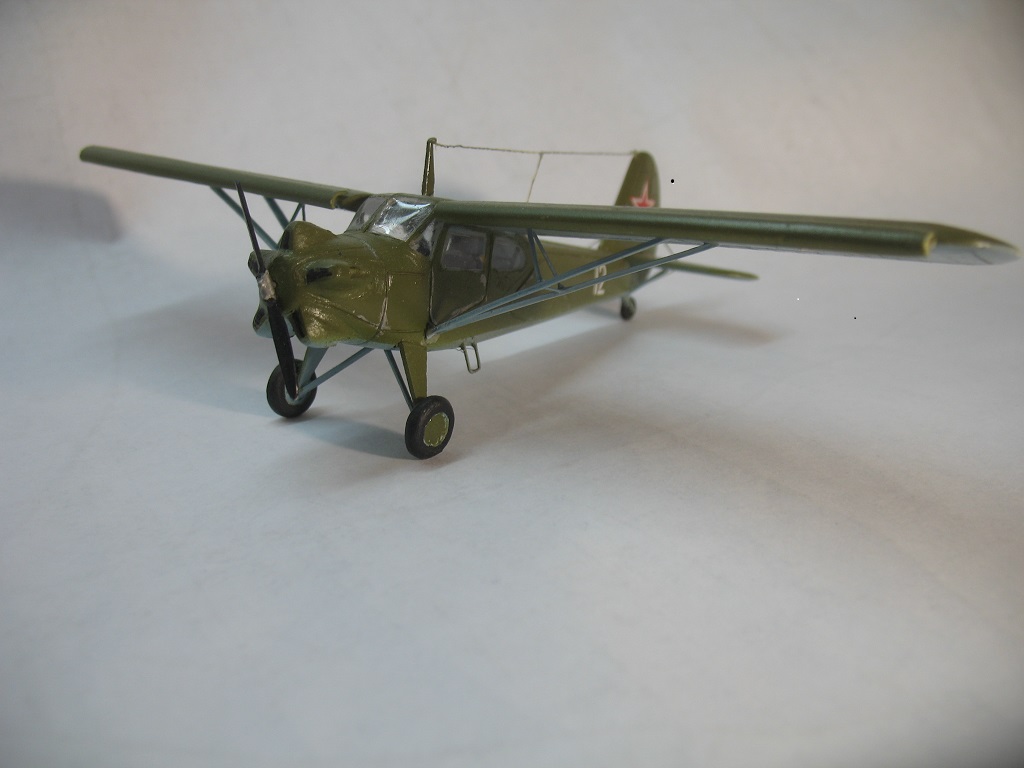

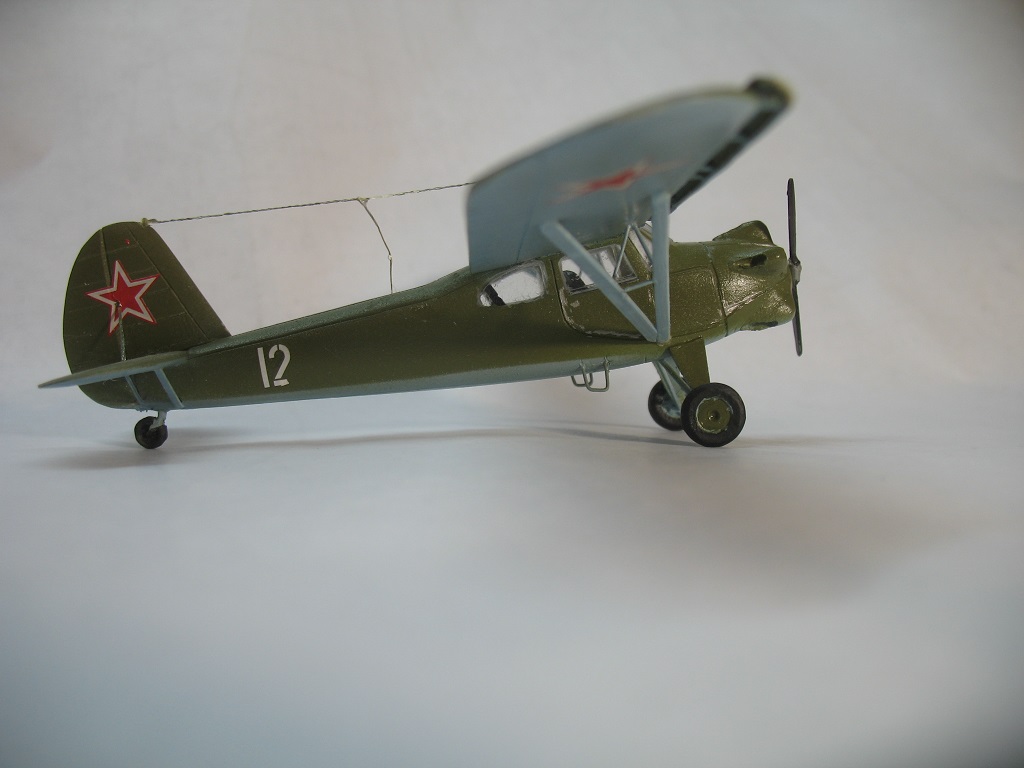

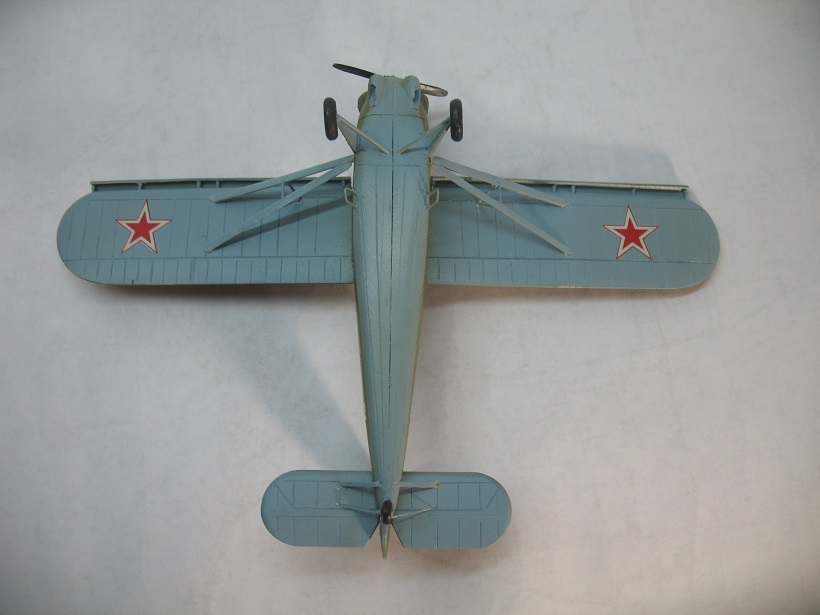

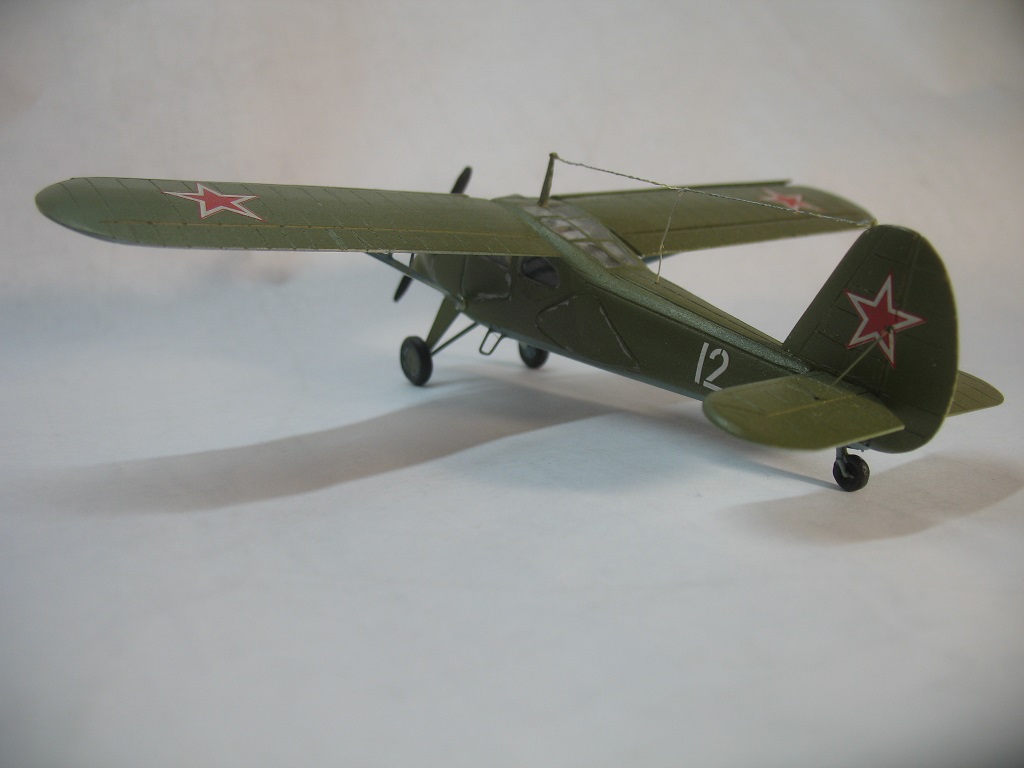

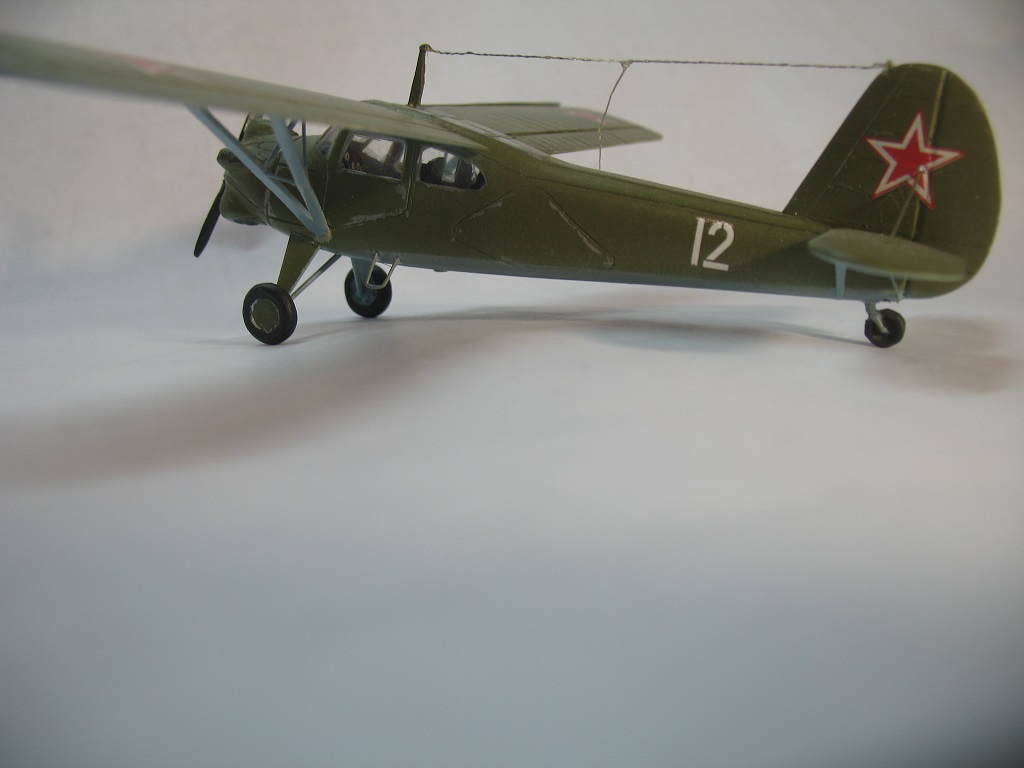

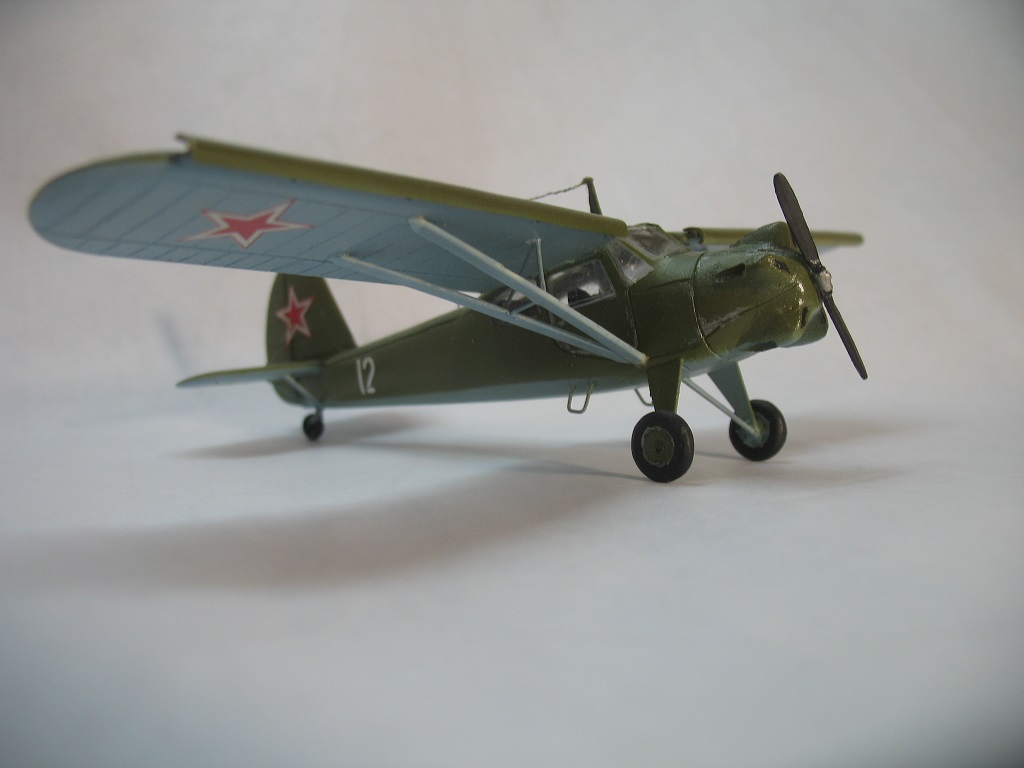

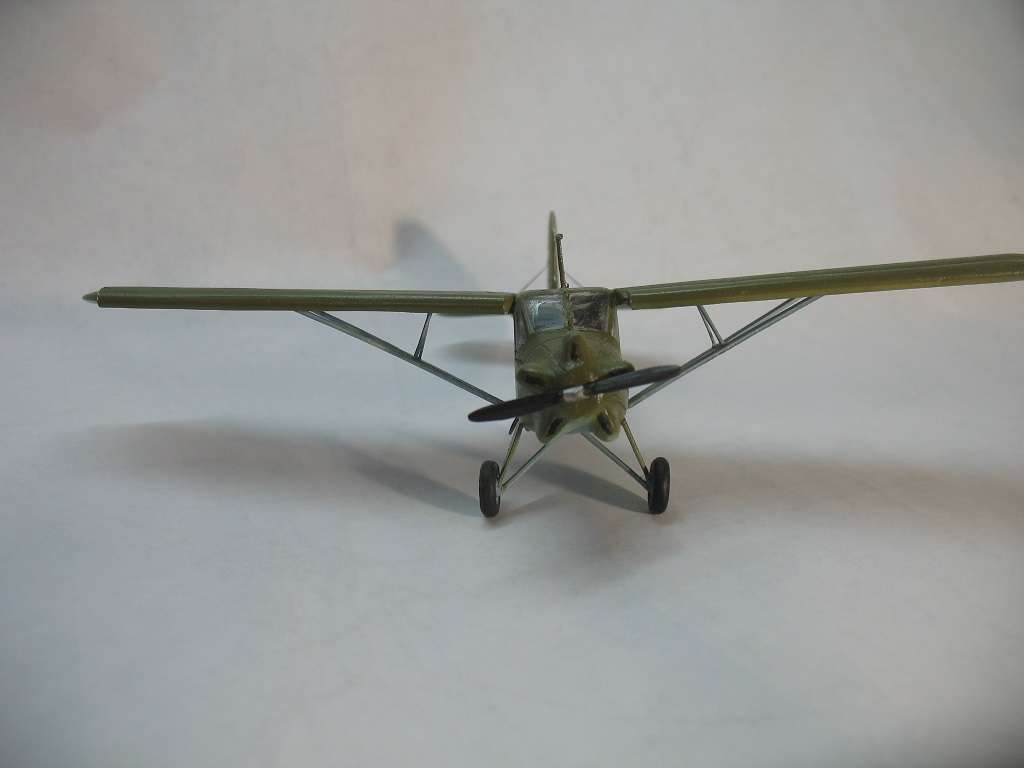

Самолет Як-12 с двигателем М-11 был первым из серии Яков-12-х.За ним последовали Як-12Р,Як-12М и Як-12А.Последний был уже с штурвалом и предназначался в основном для Гражданской авиации. Модель изготовлялась по технологии выдавливания фюзеляжа из разогретого 1-мм оргстекла посредством пуансона и матрицы.Плоскости и оперение из полистирола.Фиксированные предкрылки в разогретом состоянии из 1-мм полистирола выдавливались в профилированную канавку так же профилированным пуансоном.Другой технологии по изгибу по длине никак не смог придумать. Обтекатели цилиндров приклеивались на капот и доводились индивидуально.Фюзеляж клеился на дихлорэтане с полистирольными опилками.Правда снизу видно что немного разошелся фюзеляж от времени. Подножки из контровочной проволоки.Подкосы и контрподкосы крыльев из полос полистирола и тянутых литников.Расчалки и подкосы хвостового оперения -тянутый литник и витебская нить.Тросовая антенна то же витебская нить. Винт самодельный.Окрас собирательно-стандартный для ВВС.Красилась модель нитрокрасками.Вроде все что вспомнил.Приятного просмотра.
Оценки
Войдите, чтобы оценить работу.
Комментарии (32)
На сайте с 13.12.2012
45 399
Спонсор
На сайте с 15.07.2010
62 482
Крутой самодел! Замечательный самолетик!
На сайте с 18.07.2010
368 21797
Красиво. Только "витебская нить" - совсем не ай.
На сайте с 14.03.2018
24 874
Согласен с вами,делал скрутку что бы лучше смотрелось,но лучше бы пошла мононить.
На сайте с 03.02.2012
232 2206
Интересная машина !Видел их много раз в детстве,но потом сразу все,куда-то исчезли,где-то после 1972 года...
На сайте с 14.03.2018
24 874
Саша искал у себя передней части капота с летчиком(было такое фото),где четко и подробно было все видно,хотел приложить но не нашел.Видно не скачал.А фотка знатная и подробная.Извини.
На сайте с 03.02.2012
232 2206
Да,спасибо-уже все нашел,просто не знал.
На сайте с 14.03.2018
24 874
Саша искал у себя передней части капота с летчиком(было такое фото),где четко и подробно было все видно,хотел приложить но не нашел.Видно не скачал.А фотка знатная и подробная.Извини.
Видно в Аэрофлоте их списывали массово.А в аэроклубах они были долго.Лично видел в полете в 77-м году.Это скорее был Як-12м с фиксированным предкрылком.
На сайте с 14.03.2018
24 874
Если можешь приложи.
На сайте с 03.02.2012
232 2206
Это фото из книги:= Самолеты страны Советов = !
На сайте с 14.03.2018
24 874
На сайте с 14.03.2018
24 874

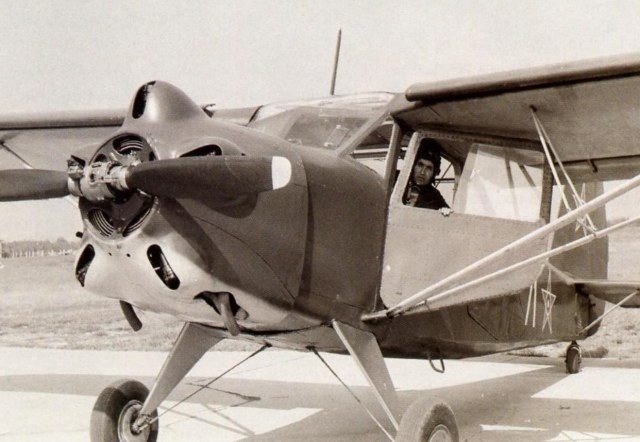

Добавил,здесь хорошо видна носовая часть с-та.
На сайте с 03.02.2012
232 2206
Да,отличное фото,хотя и = Болгарии русский солдат..= !? Жаль,что эту машину никто не делает с этим мотором...
На сайте с 14.03.2018
24 874
Теперь только самодельщикам простор.Подумываю об этом типе в 32-м.Уже отлил звезду с обтекателями от Трубача.Теперь дело за малым-изготовить полностью модель.
На сайте с 05.09.2021
0 74
РЕСПЕКТ!
На сайте с 14.03.2018
24 874
Спасибо Володь.Самому захотелось такую модель.Ну и взялся сам,вот и получилось.Изготовил Ан-28(поднимал литературу в тех.библиотеке УТО с чертежами),а потом по прошествии времени вышел Амодел.Построил Як-18Т по такой же технологии и опять,время прошло и Амодел выдает его.Просто не хочу ждать этих фирм.Просто беру и строю.Вроде получается.Неказисто но модель реальная на полке есть.
На сайте с 04.11.2013
12 198
Очень понравилось, поздравляю!
На сайте с 14.03.2018
24 874
Спасибо.Если понравилось значит не зря трудился.
На сайте с 07.11.2018
7 20
Красивый самолёт!
Тросовая антенна только слабо натянута.
Я тоже имею желание себе такой построить.
Вот закончу проект Пе-8 Н-395 и начну выпиливать из пластика похожий вариант.
На сайте с 05.09.2021
0 74
Самое главное-получается! И даже ОЧЕНЬ!!!
На сайте с 14.03.2018
24 874
Ну значит не зря копчу небо.
На сайте с 14.03.2018
24 874

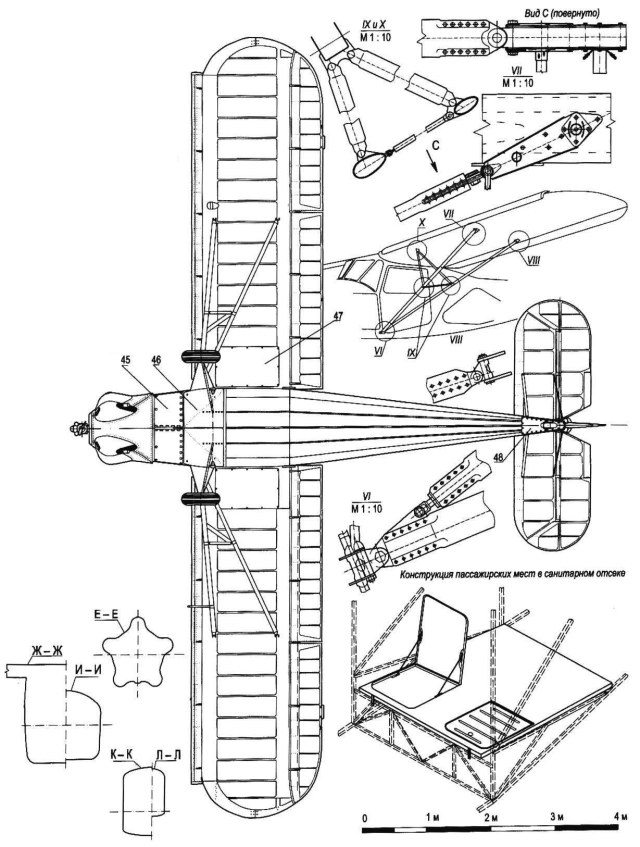

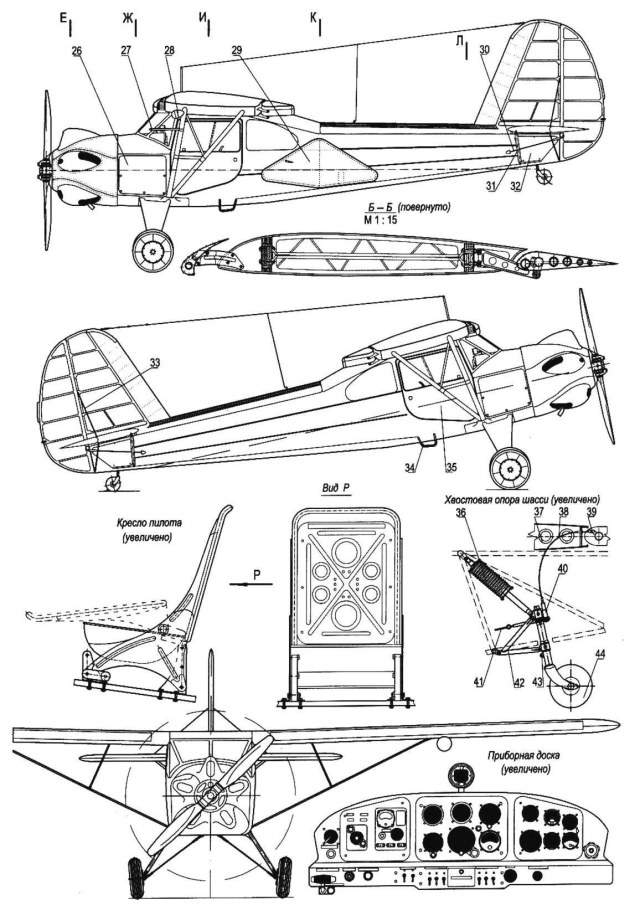

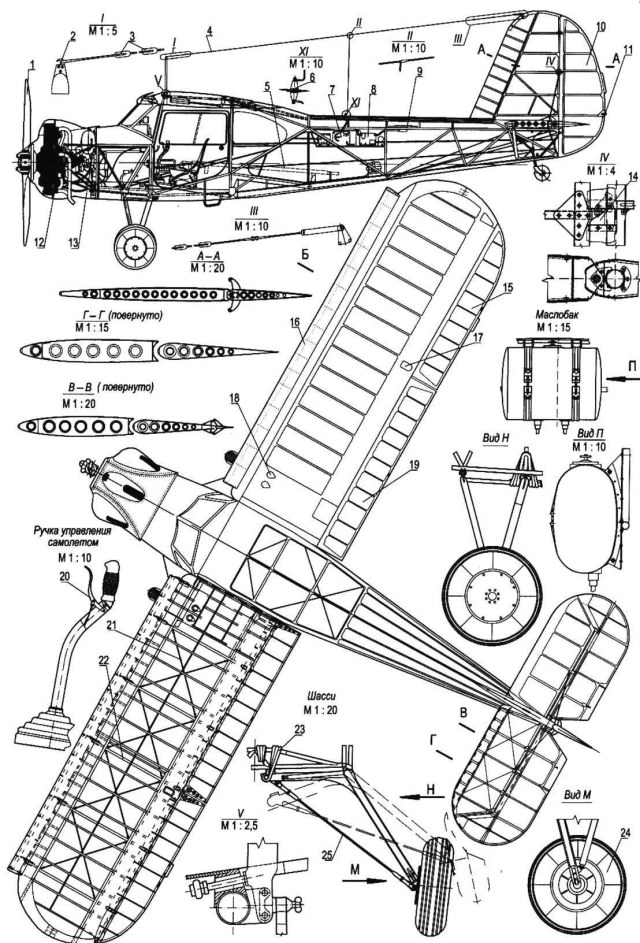

Жень а как планируешь делать фюзеляж?Я то делал давлением из плекса. Потом там фиксированный предкрылок,его тоже нужно отдельно изготовить.Ведь он отстоит от передней кромки крыла.Еще ,судя по фоткам от торца предкрылка до соединения с фюзеляжем хорда крыла немного уменьшается(у меня этот момент не выражен-не было и фоток и чертежей подробных)И кстати нужен чертеж.Я смог найти только один.
На сайте с 07.11.2018
7 20
Саша, привет!
Я ещё точно не знаю, как буду делать. Но здесь на Каропке один наш коллега делает модели по пакетной технологии. Пластик листовой склеивает и обтачивает. На своей модели Пе-8 у меня тоже есть детали склееные из листового пластика. Я на Скалемодельс, в разделе "Полярная авиация" веду эту стройку.
В начале 2000-х в журнале "Моделист-Конструктор" была статья про Як-12 М-11. И думаю, что буду пробовать делать его в 1:48. В этом масштабе легче тренироваться.
На сайте с 07.11.2018
7 20
На сайте с 07.11.2018
7 20
На сайте с 07.11.2018
7 20
Саша! На сайте Скалемодельс есть пример изготовления Як-12 М-11 в масштабе 1:48.
На сайте с 14.03.2018
24 874
Жень понял,спасибо и за чертеж и за наводку на стройку Яка-12.
Спонсор
На сайте с 30.12.2010
0 27772
Отличная Работа!
На сайте с 13.12.2011
3 445
Самодельщиков нужно галерею помещать.
На сайте с 14.03.2018
24 874
Во Марат и не ожидал от тебя такой оценки.Похвально Расту над собой.Спасибо.
Спонсор
На сайте с 30.12.2010
0 27772
Не делайте из меня монстра))). Замечательный самодел!
На сайте с 14.03.2018
24 874
Спасибо.
