Всем привет!

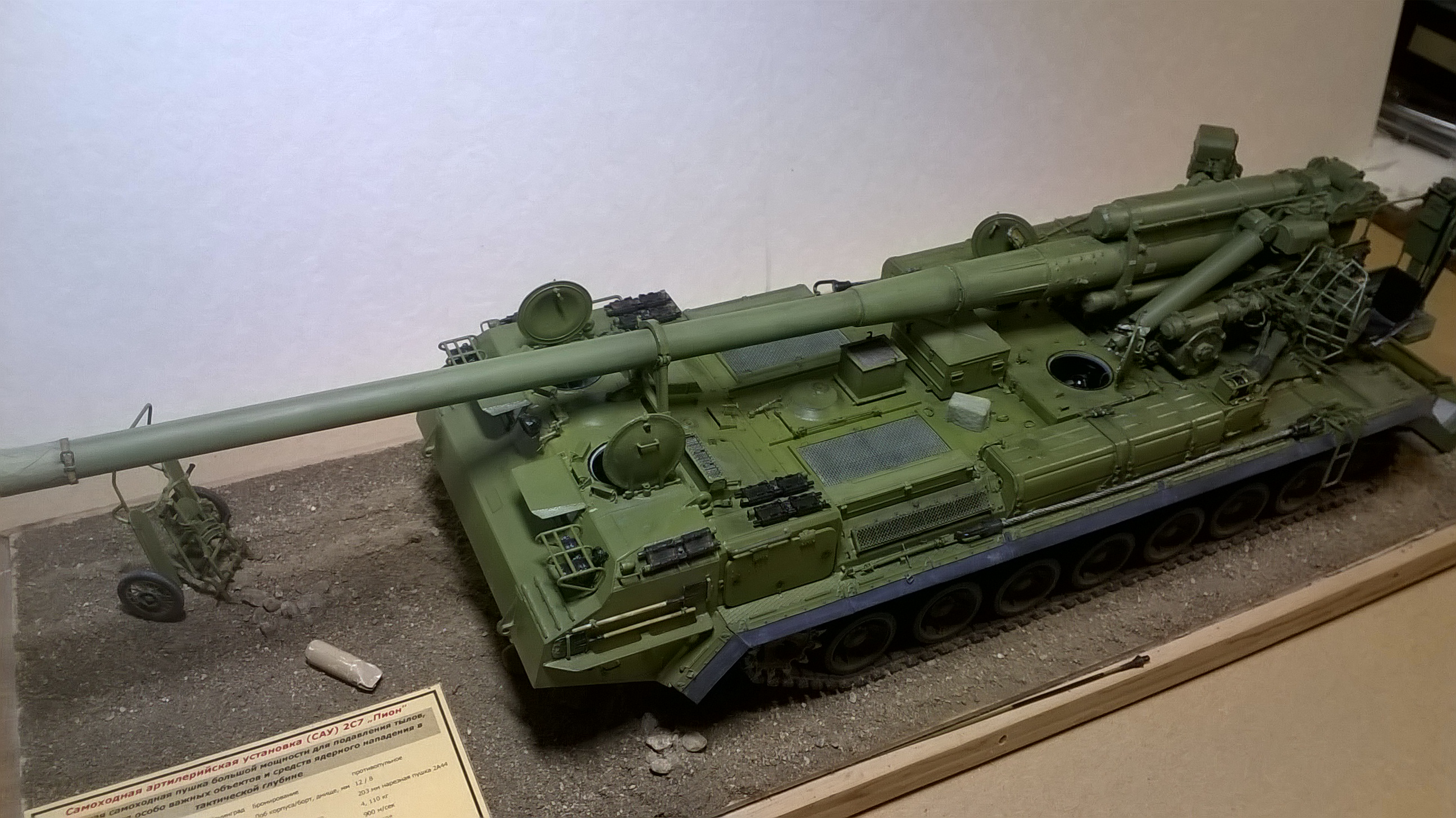

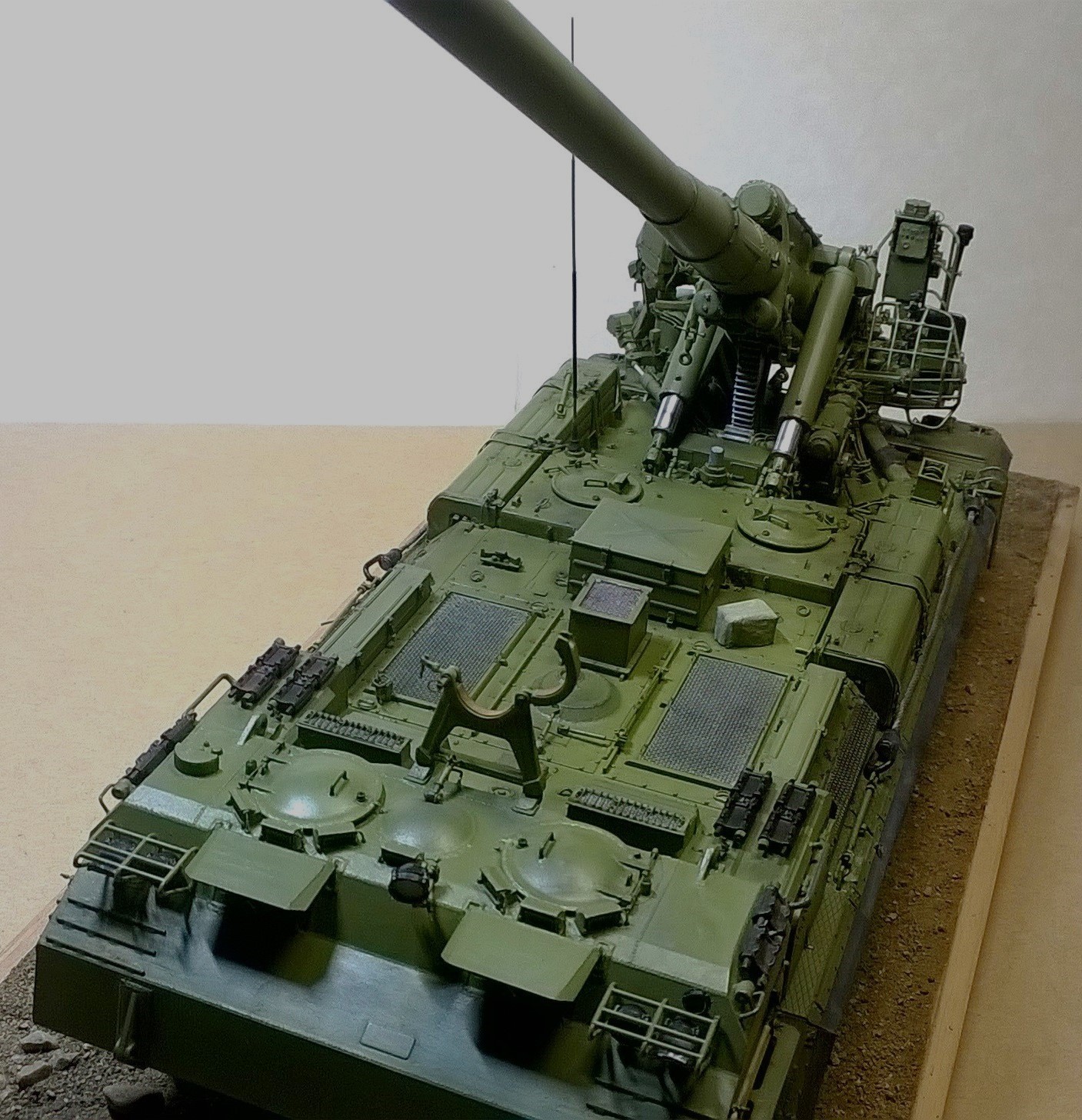

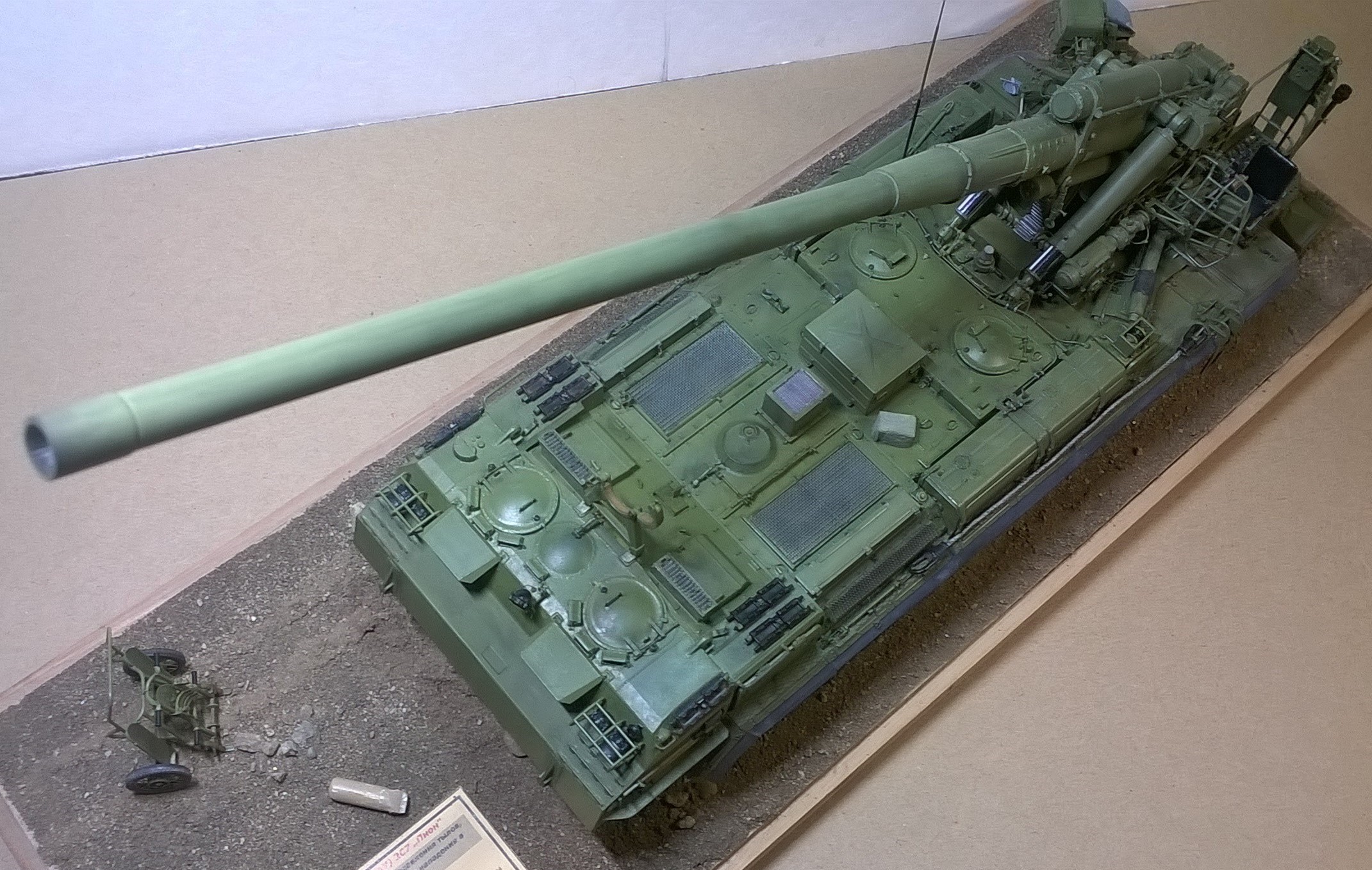

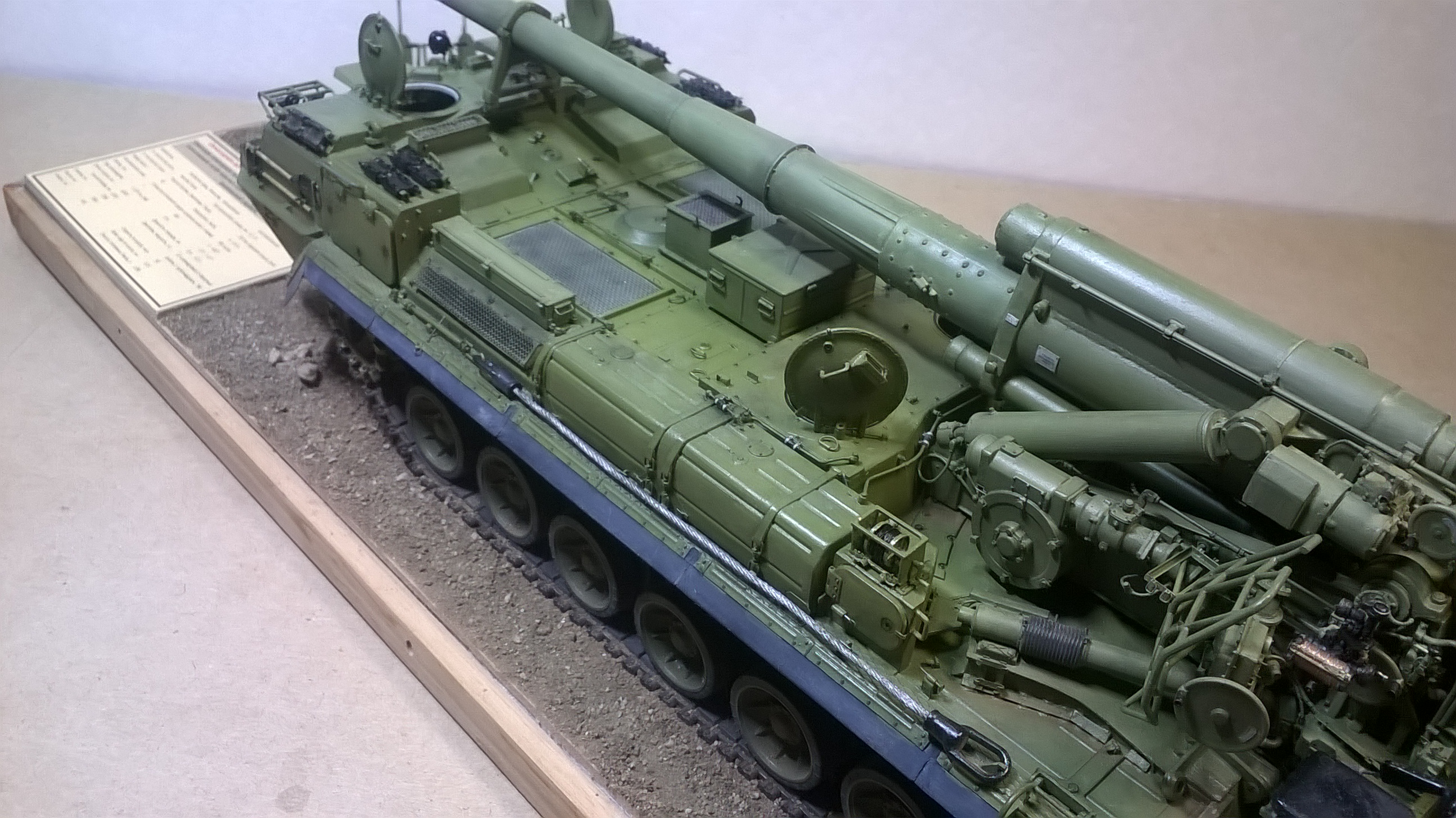

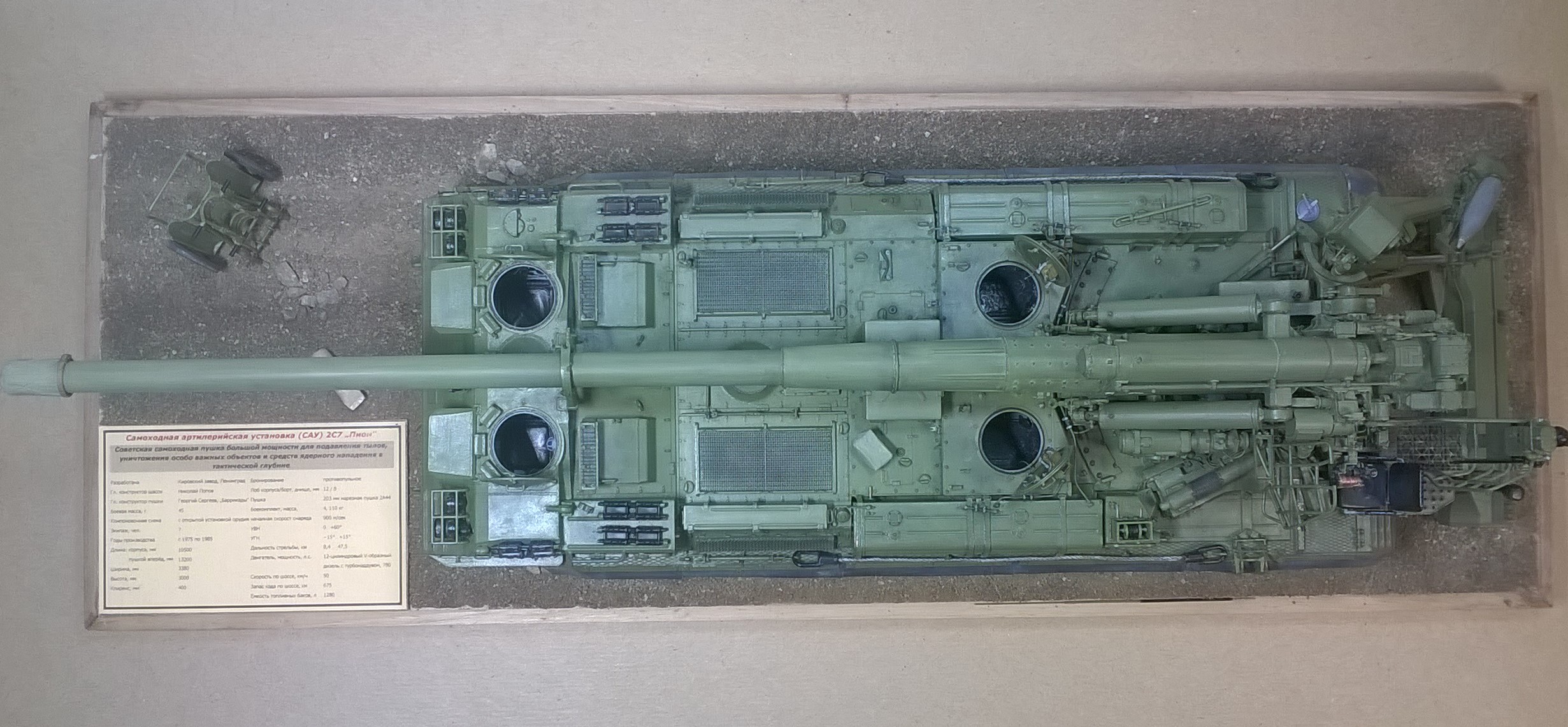

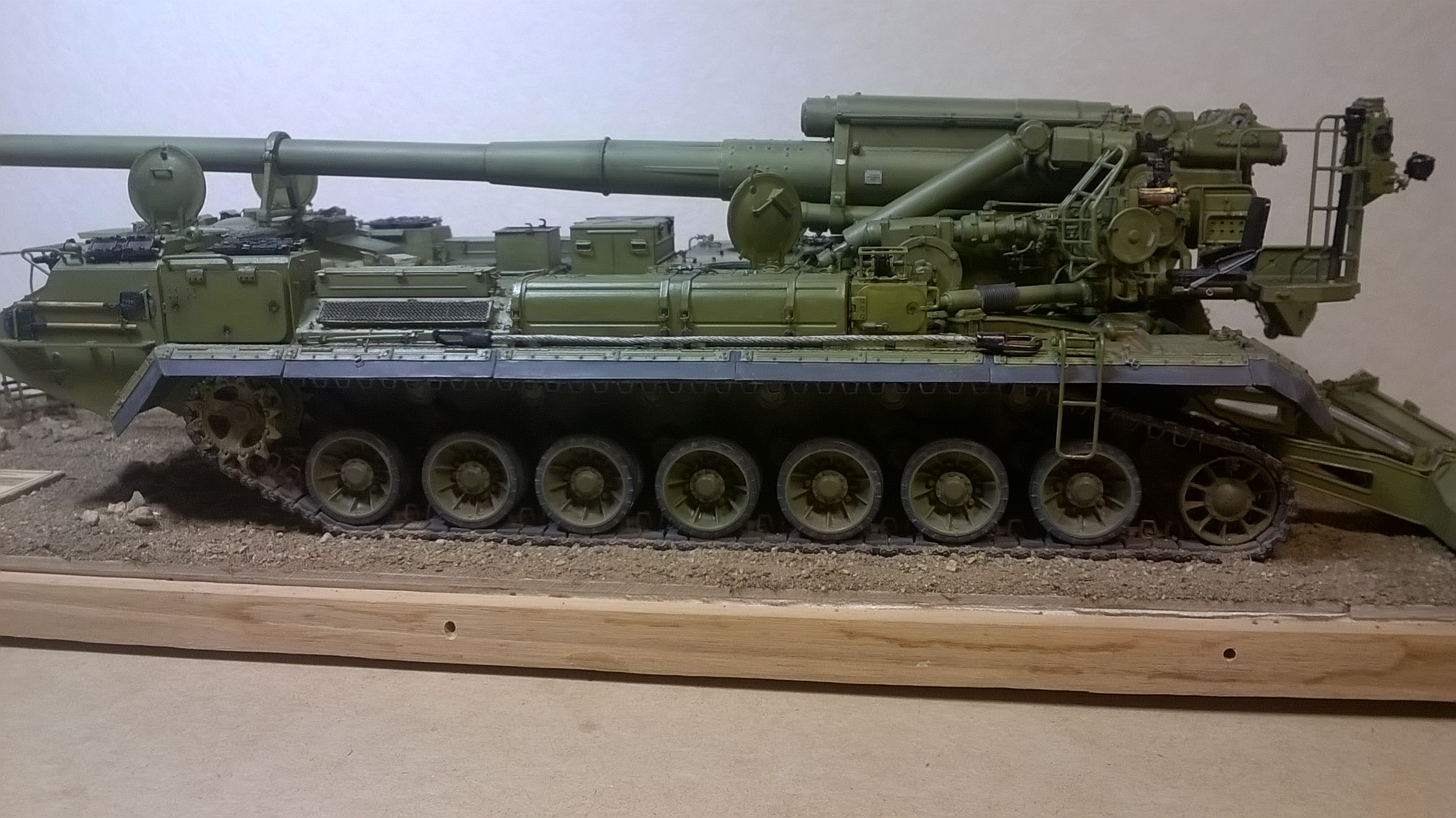

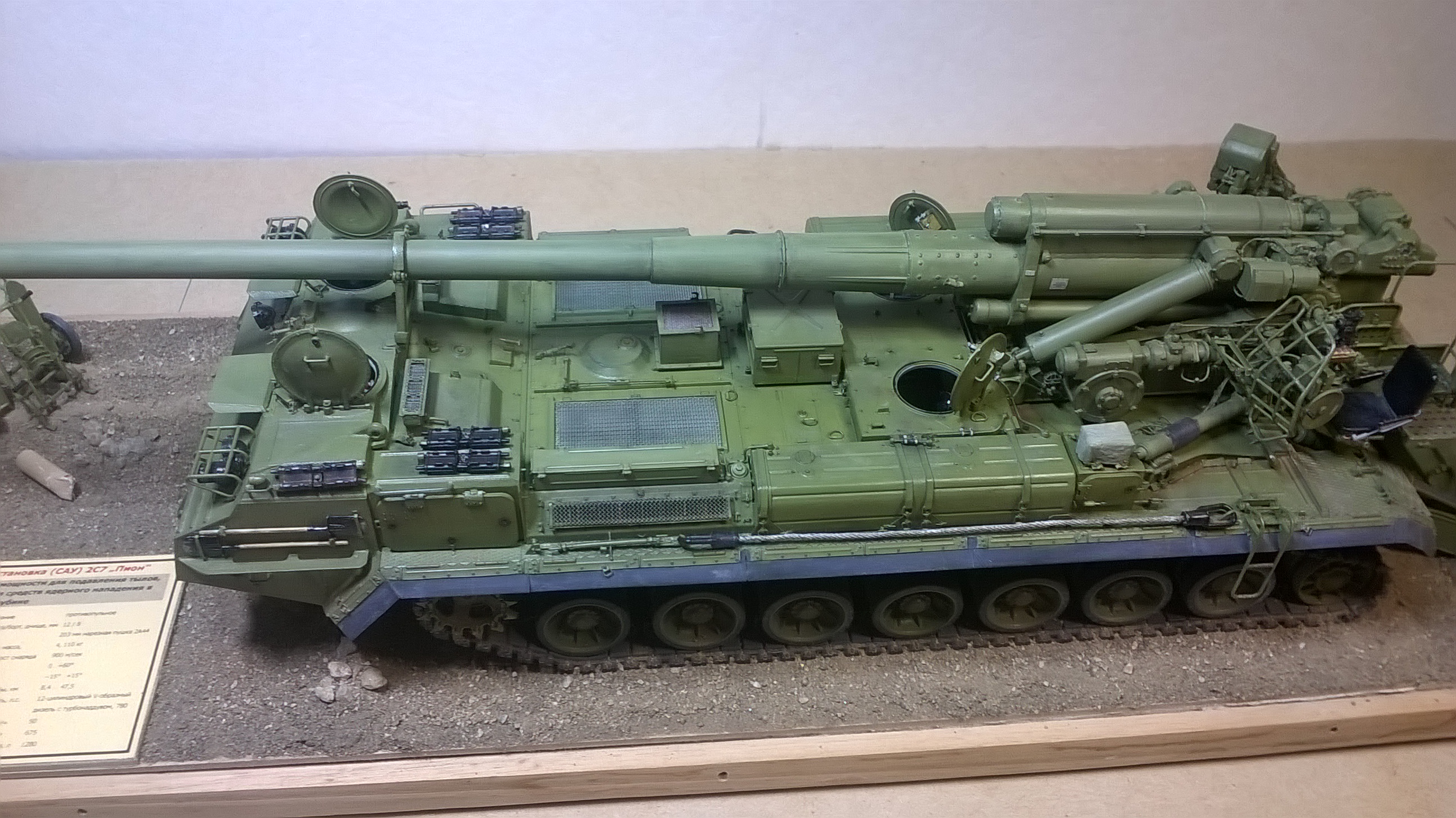

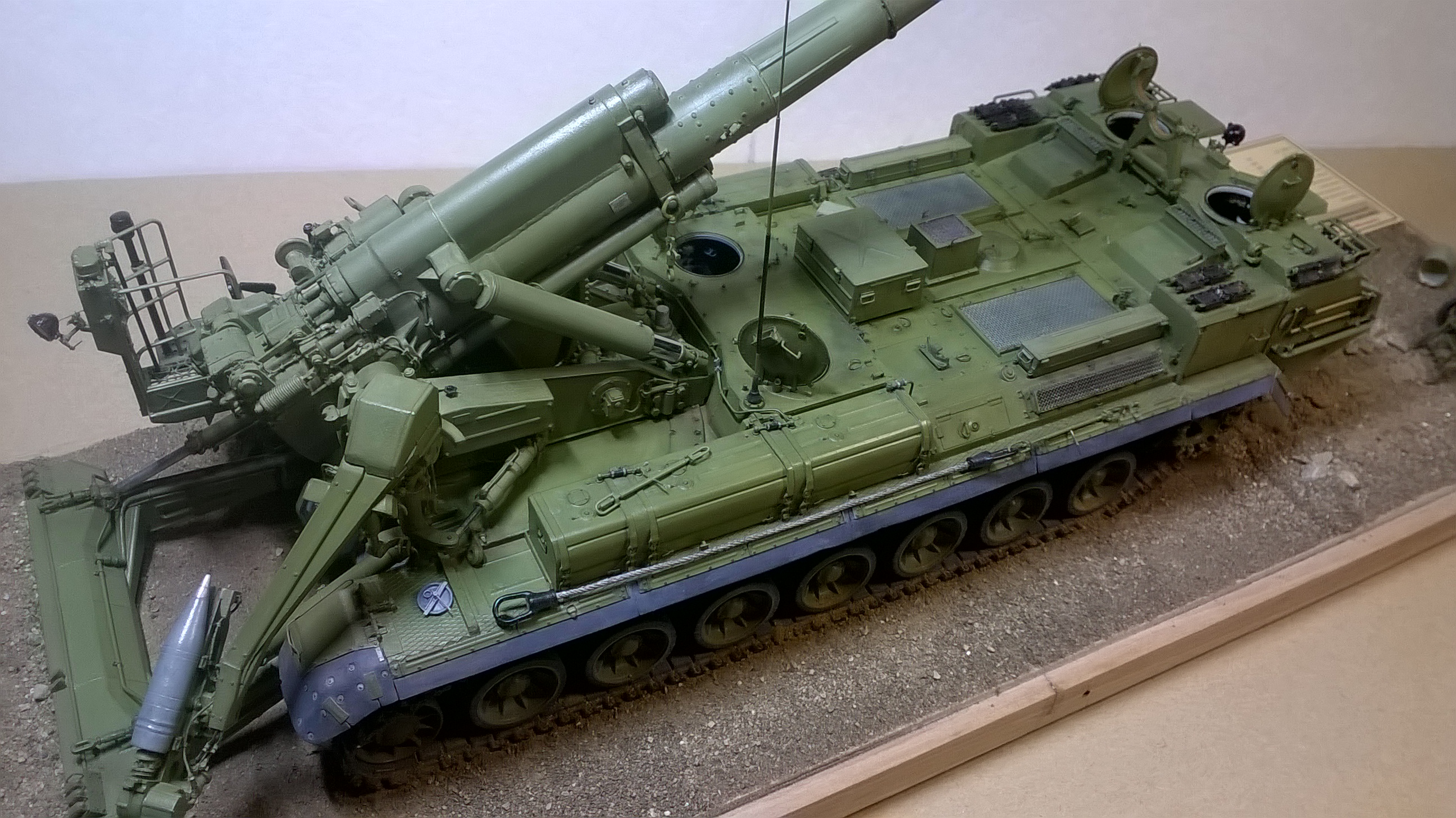

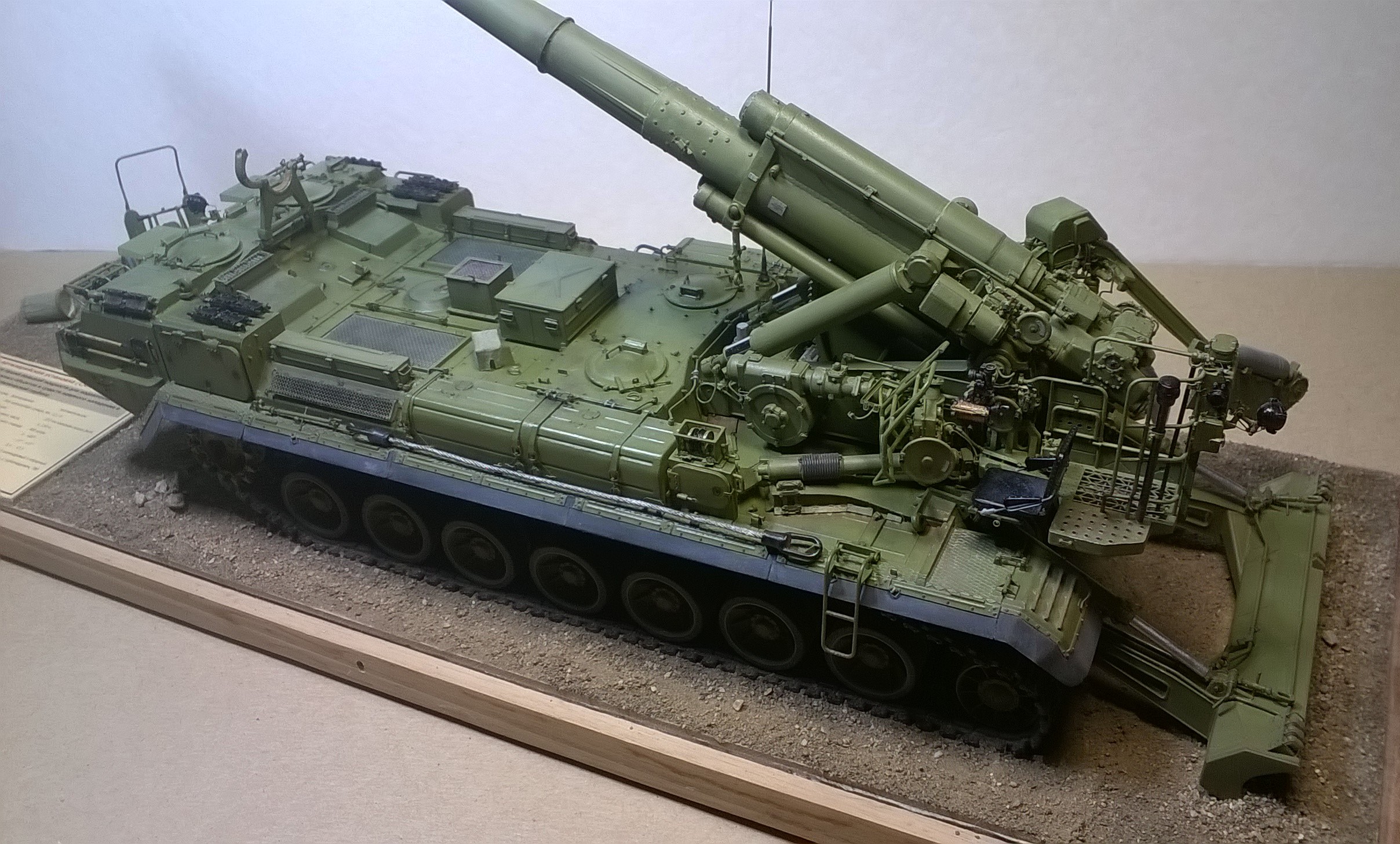

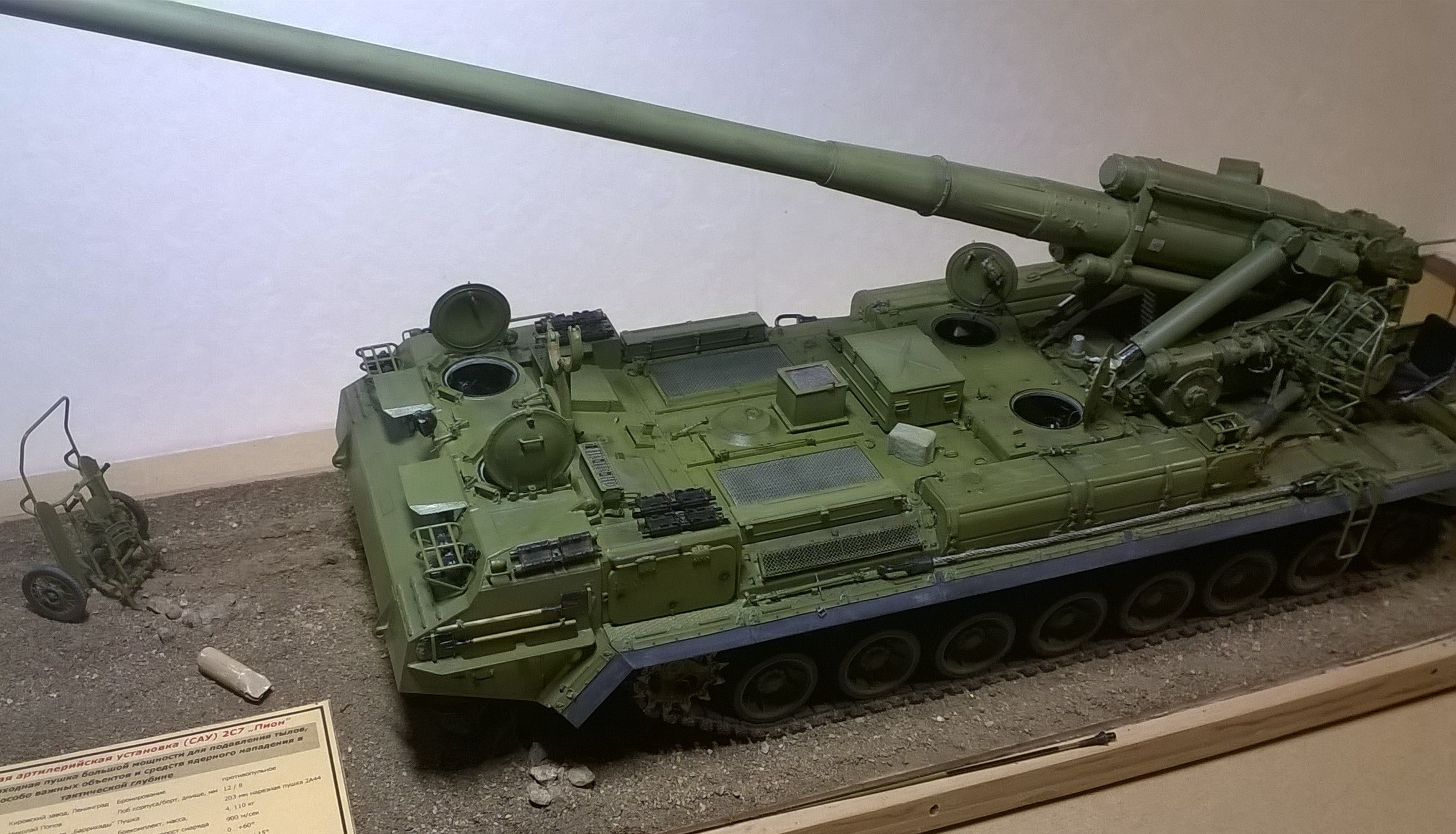

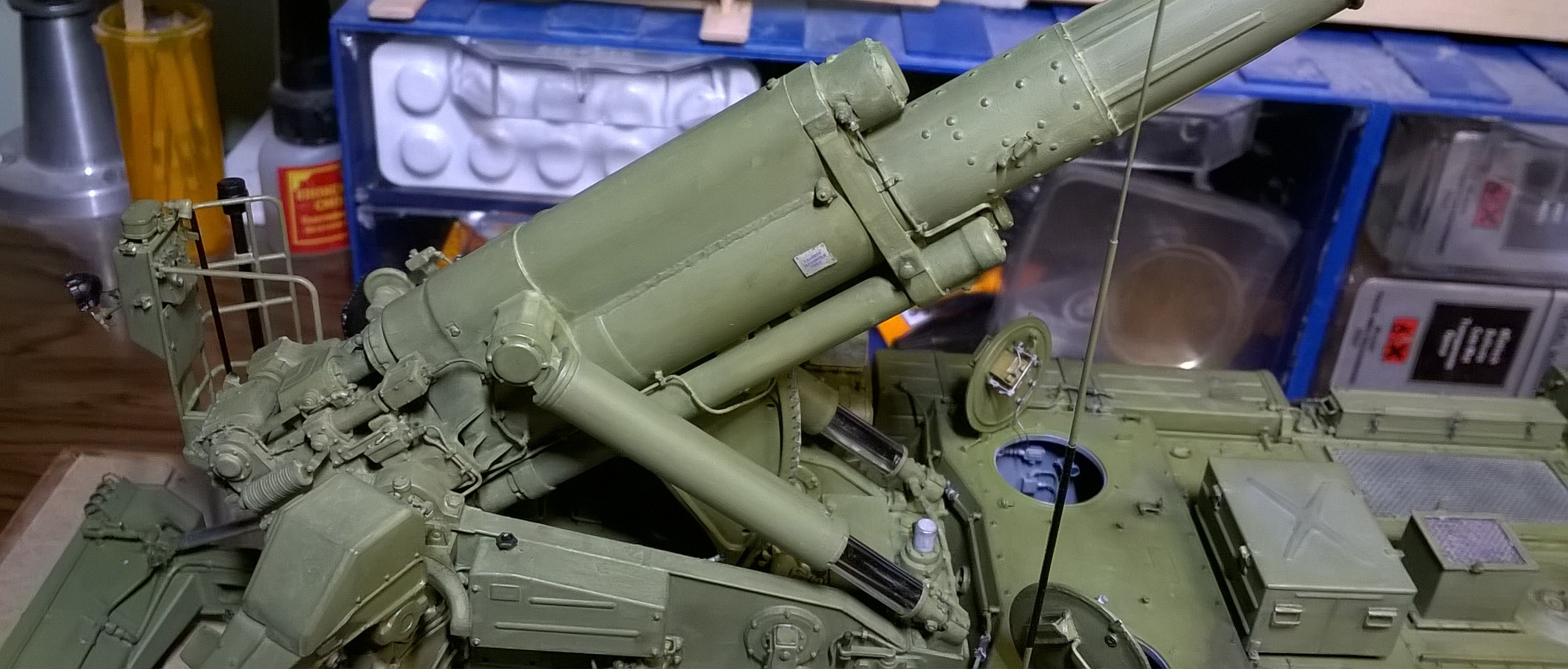

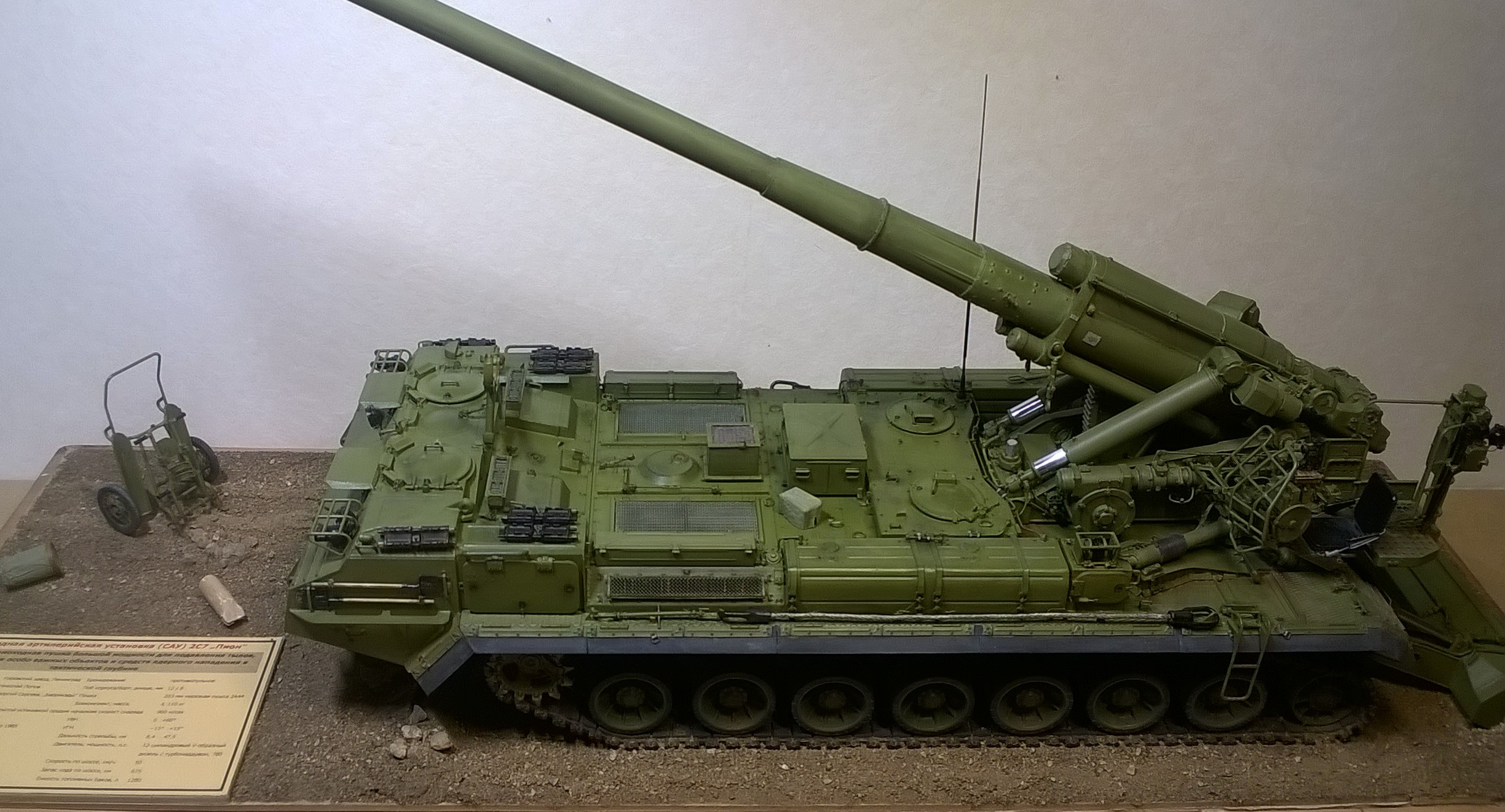

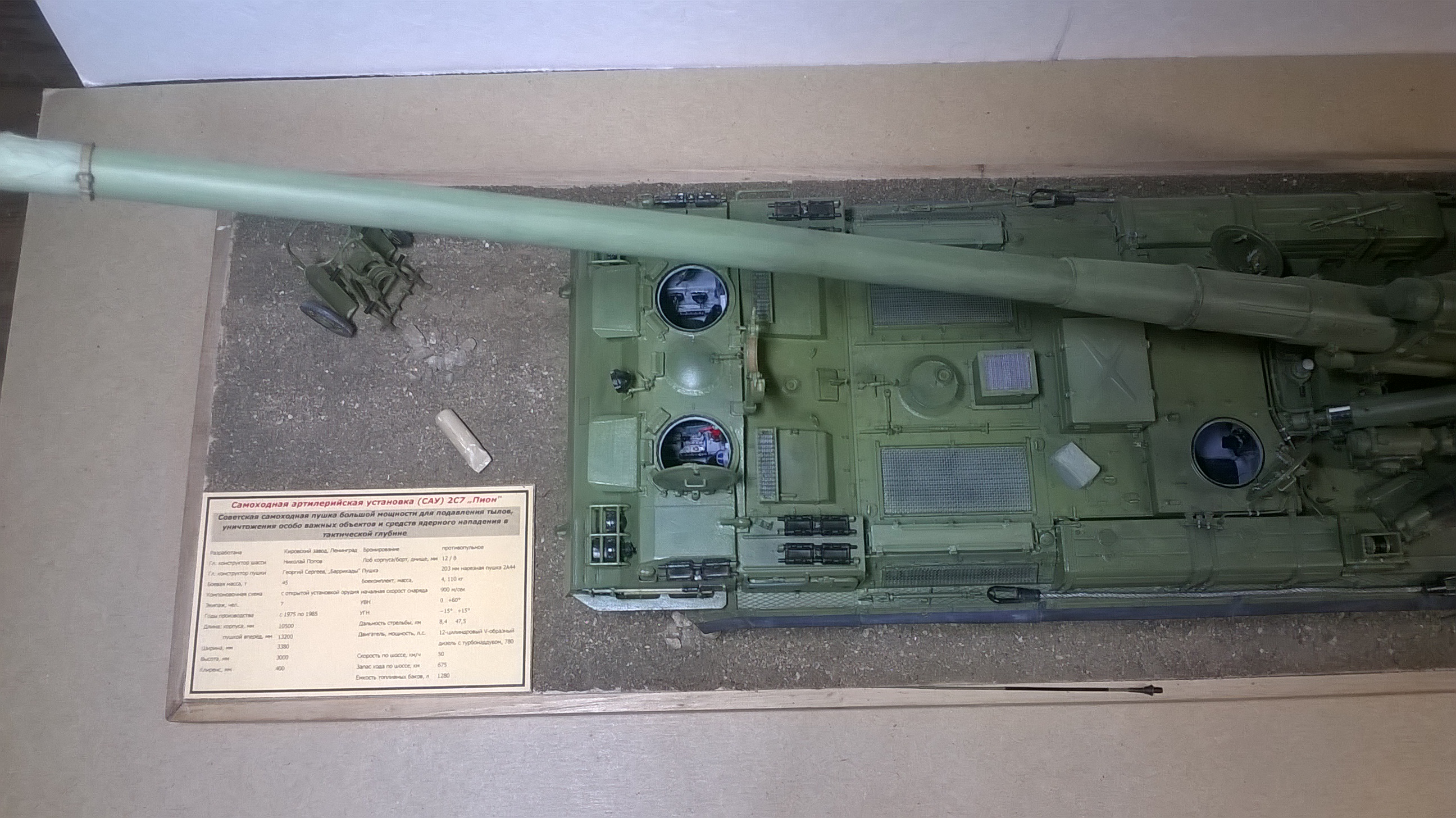

Показываю свою крайнюю работу - САУ 2С7 Пион, 1/35 от Trumpeter-а. Это работа является как-то внеочередной, у меня не были планы делать что-то такое. Но самоходкаочень впечатлила своего внешнего вида, красивая такая, мощно выглядит и решение приобрести было сделано очень быстро.

Набор известный, неоднократно обсуждался. От меня – две замечания: Пластик очень хрупкий, ломается при наименьшего нажима (ванна корпуса, диски ленивцев). Самый неприятный косяк тот набор, что мне достался – утяжины между ребра жесткости опорных катков. Они были на все катки, глубокие, сначала даже подумал, что они существуют на прототипе, но проверка по фотографиях показало, что это не так. Пришлось исправлять. Фотогравированных частей - ну, не очень, почти не пользовал. В целом набор Trumpeter-а является неплохой исходник для получение хорошую модель.

В техническом отношении это пожалуй самая трудная и сложная модель из всех что я до сих пор делал.

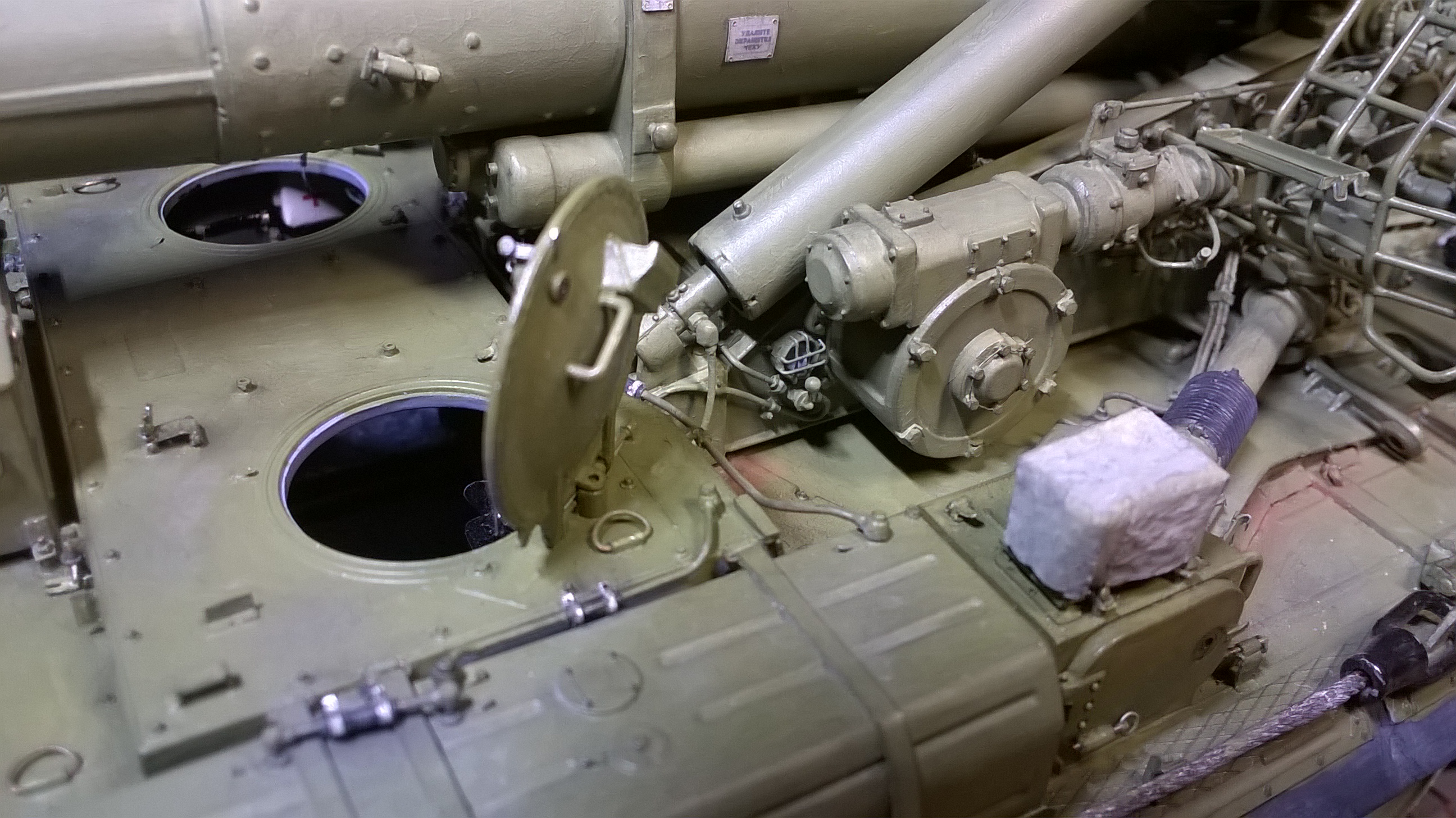

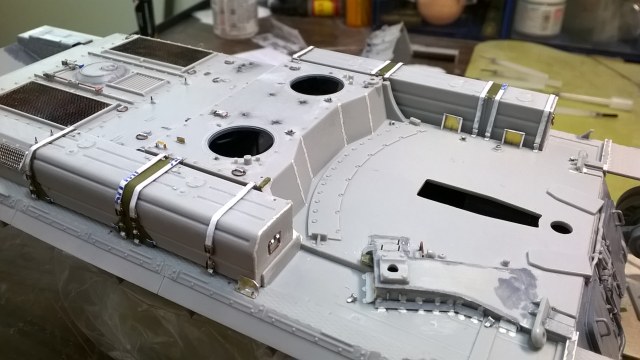

Набор подвергся доработкой основанной на большое количество фотографий прототипа найдены в сети. Лишь некоторые, более заметны вещи, мною сделаны:

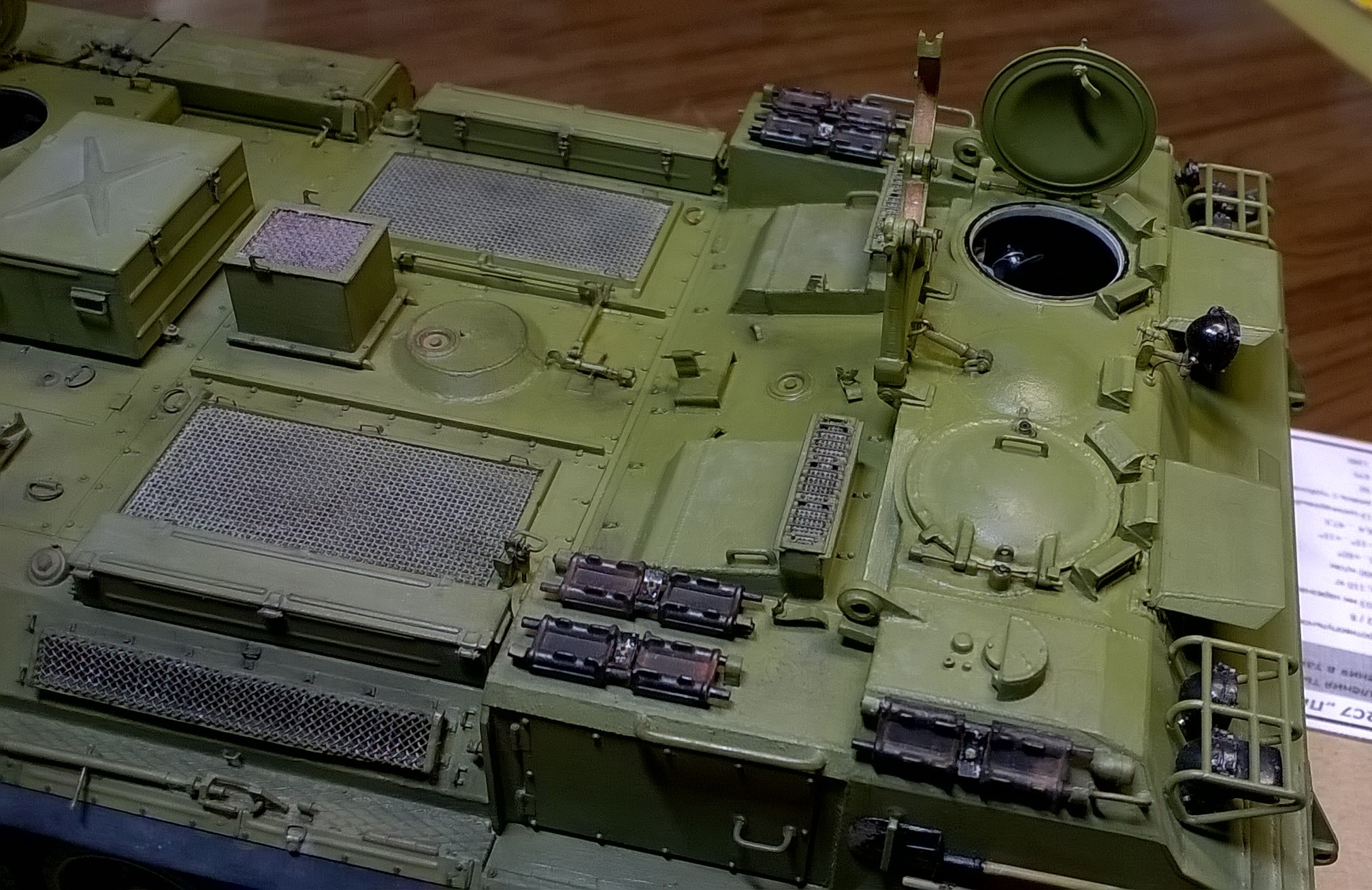

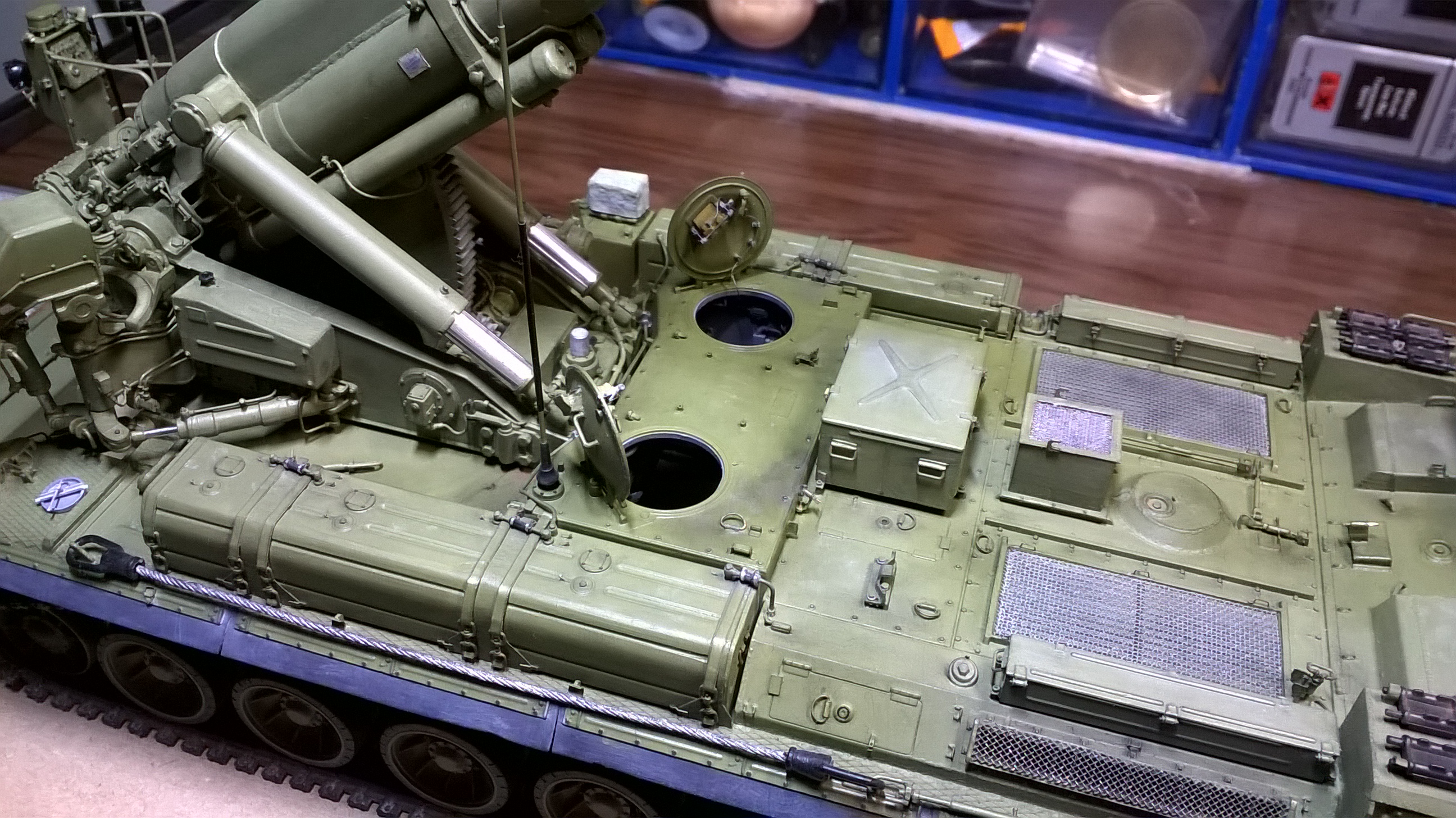

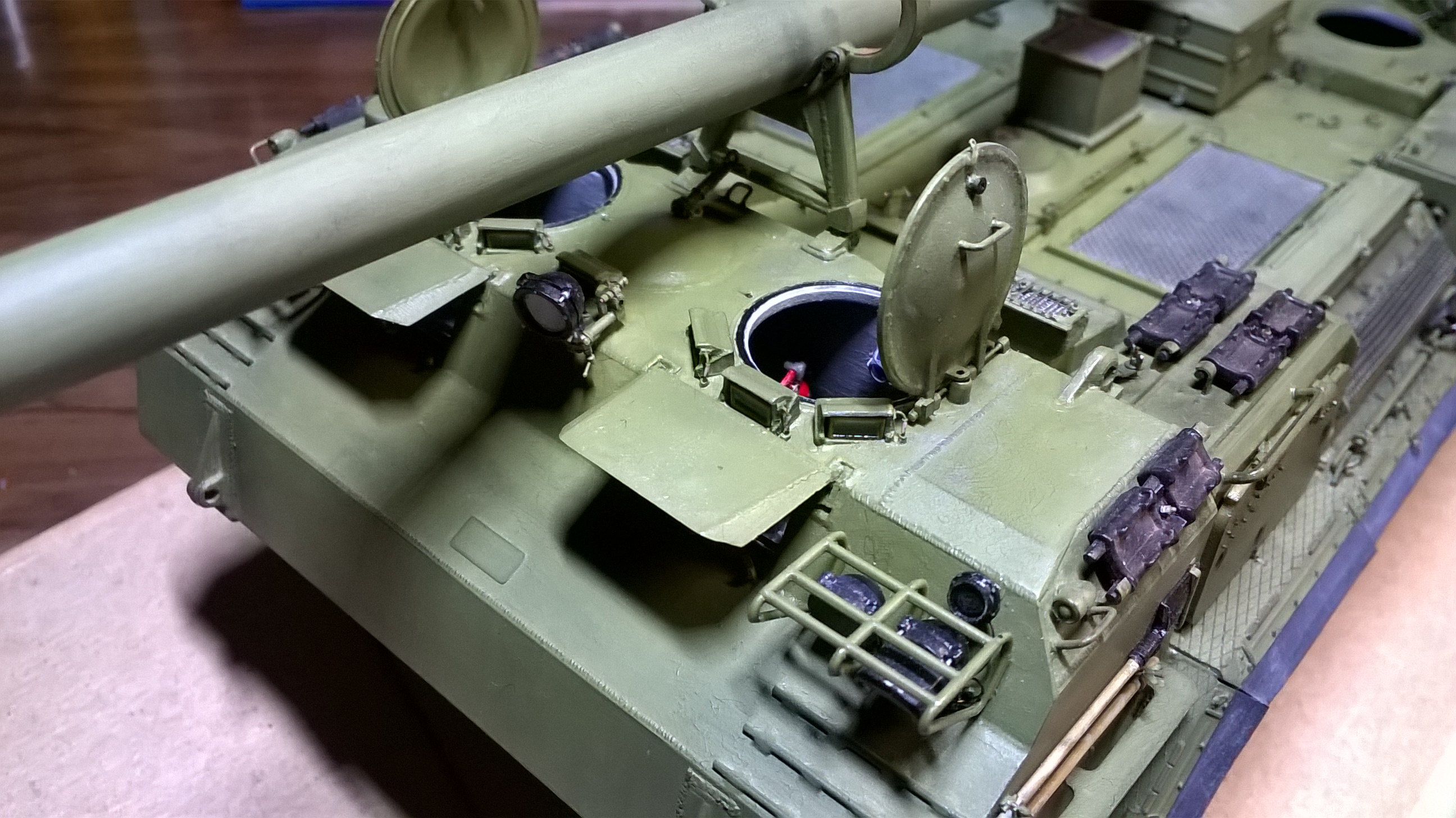

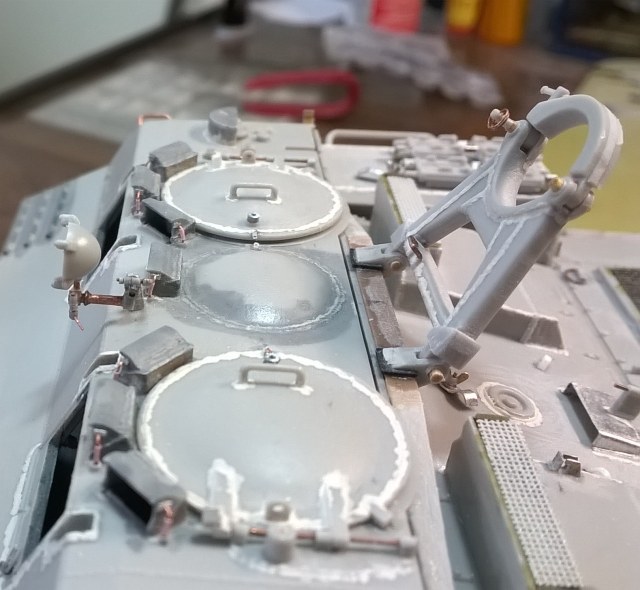

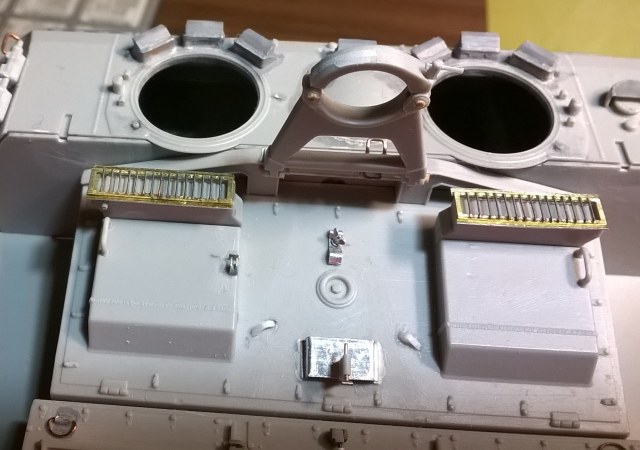

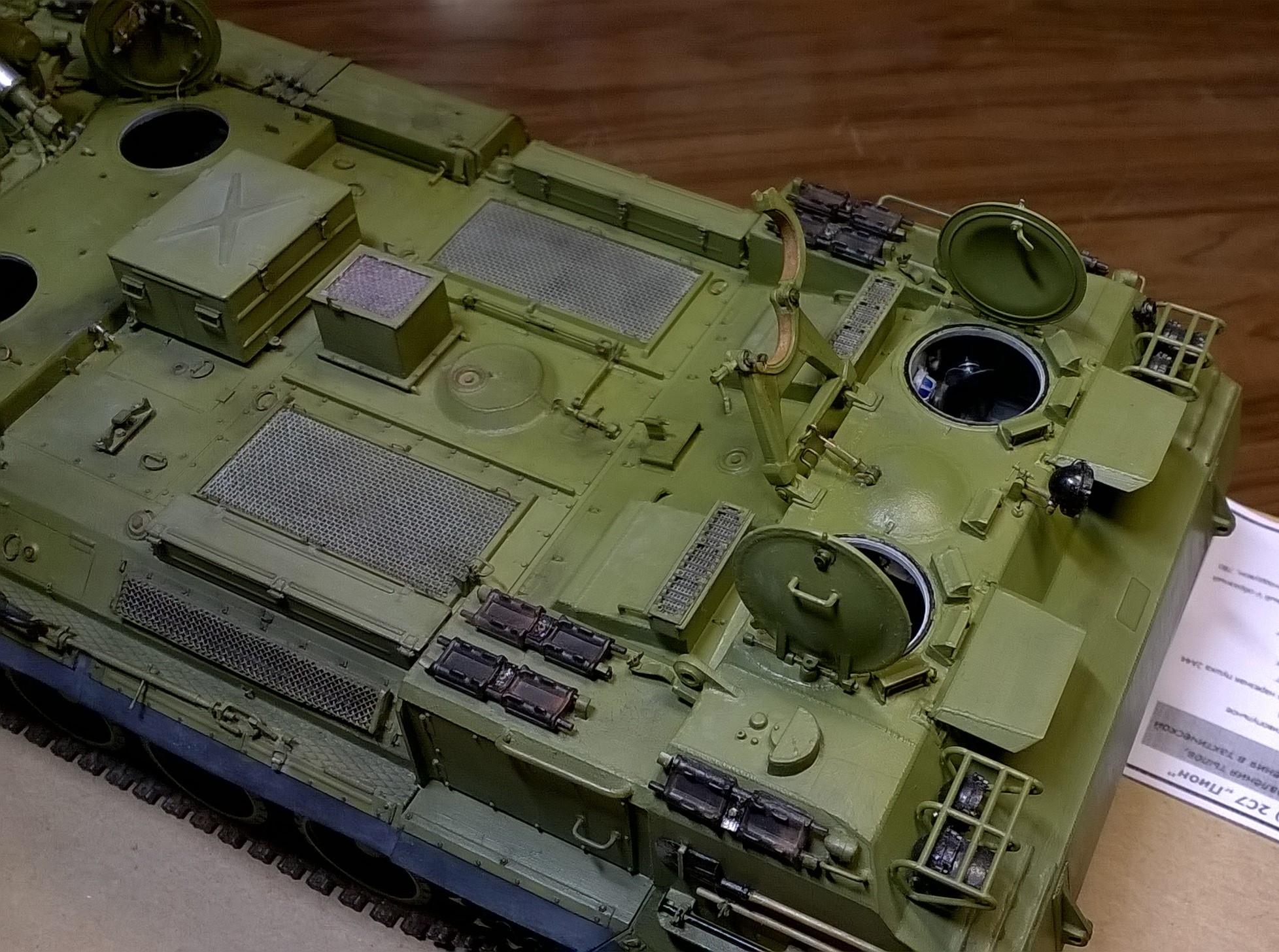

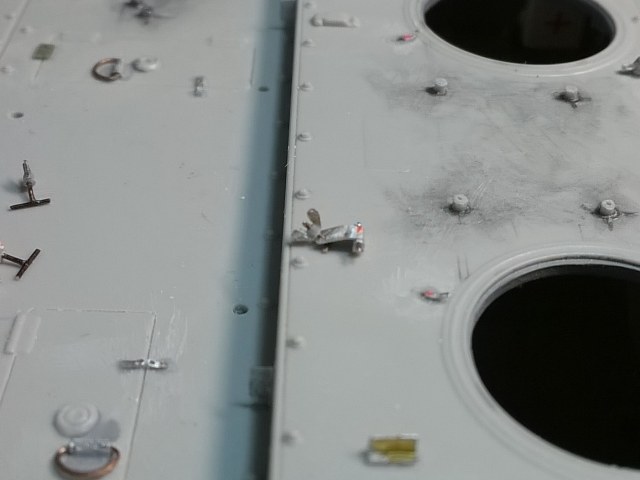

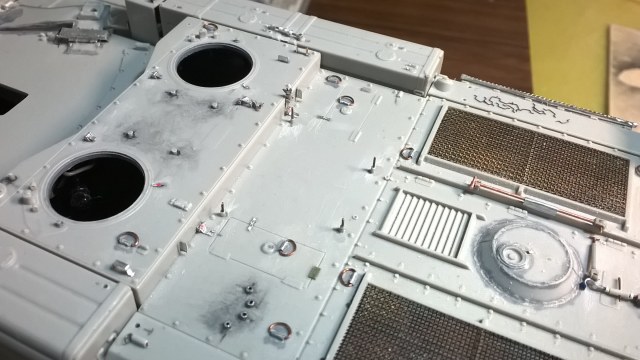

- Крышки всех люков отделения управление и отделение экипажа – работающие, в открытом положение их можно застопорит;

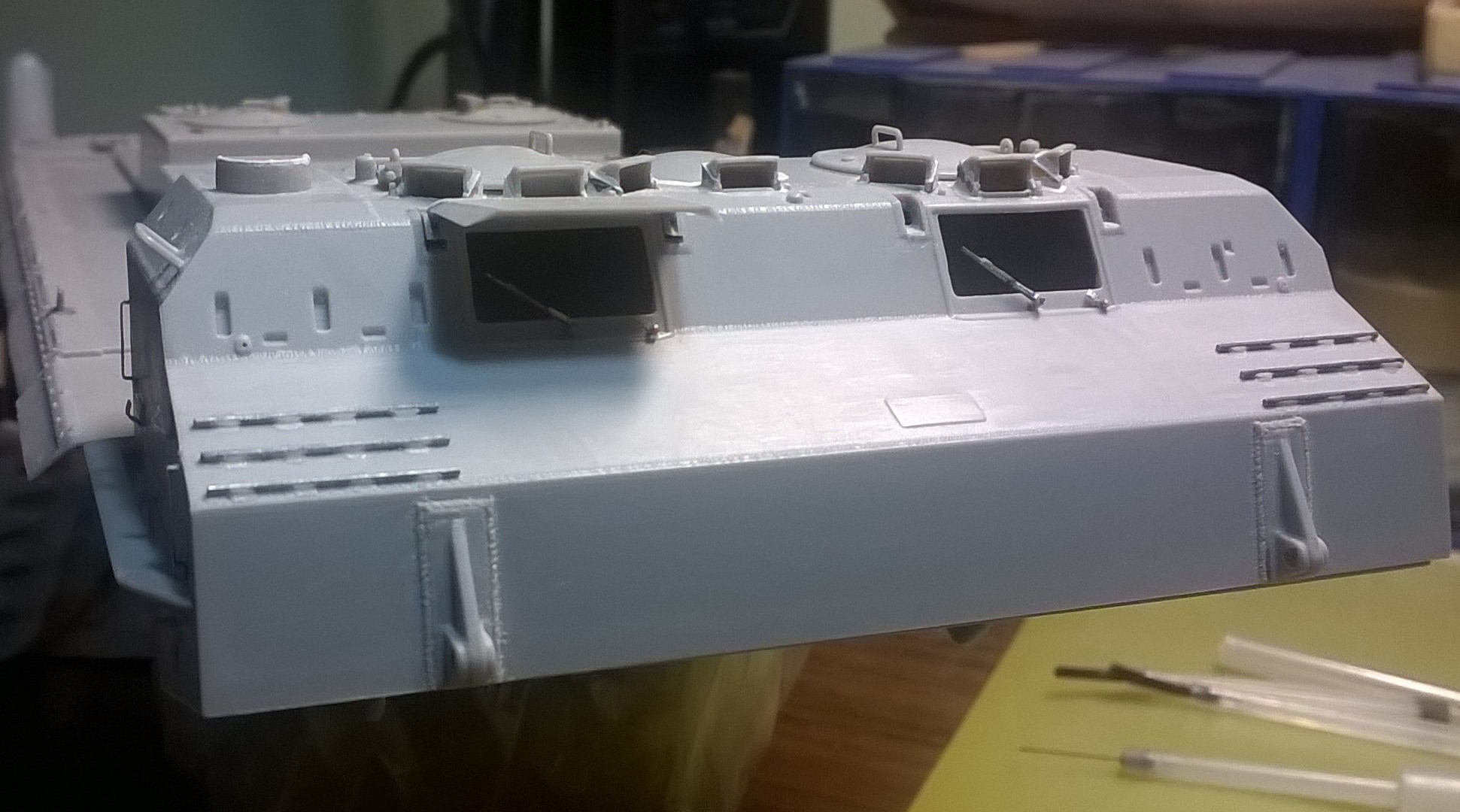

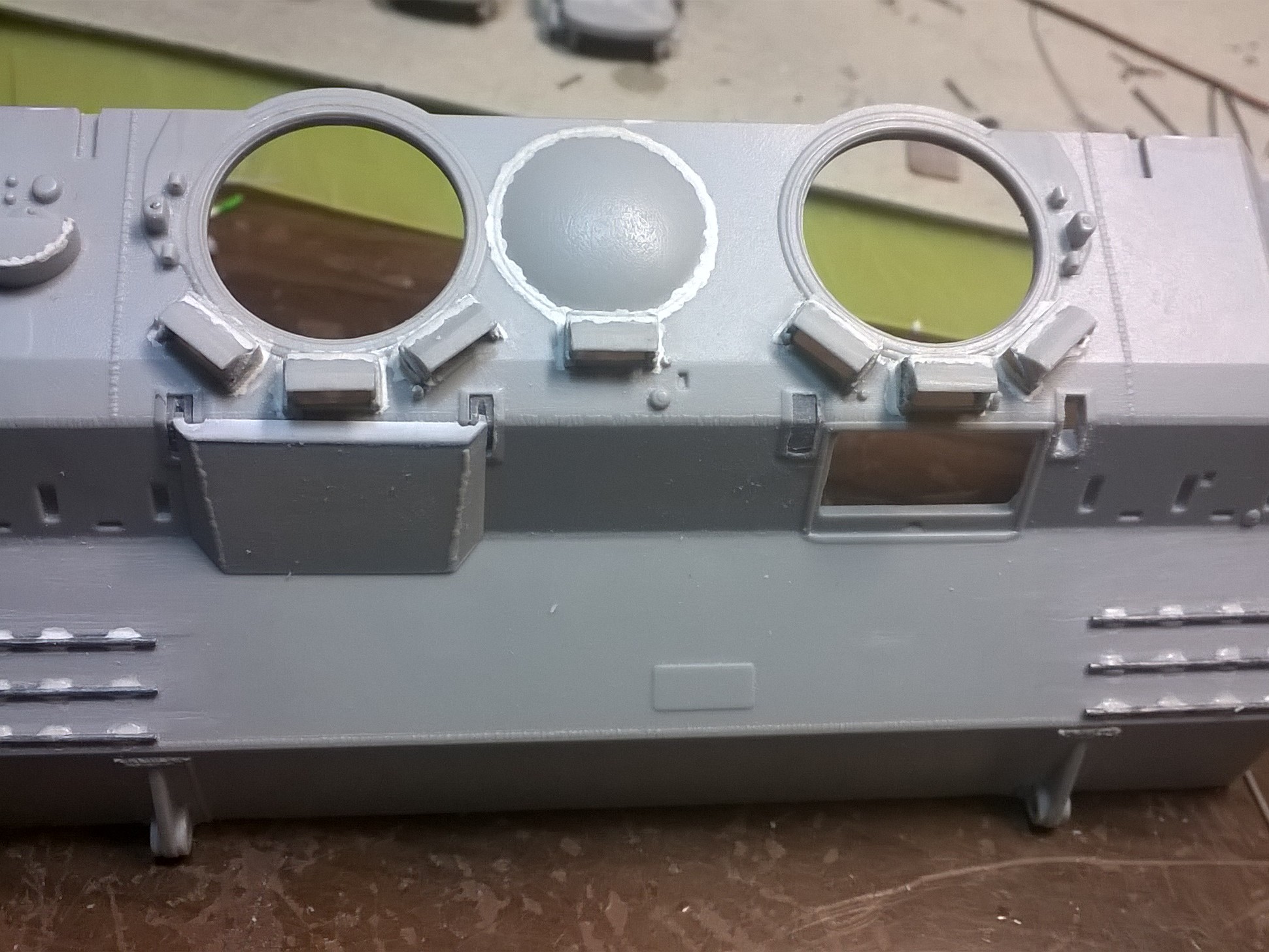

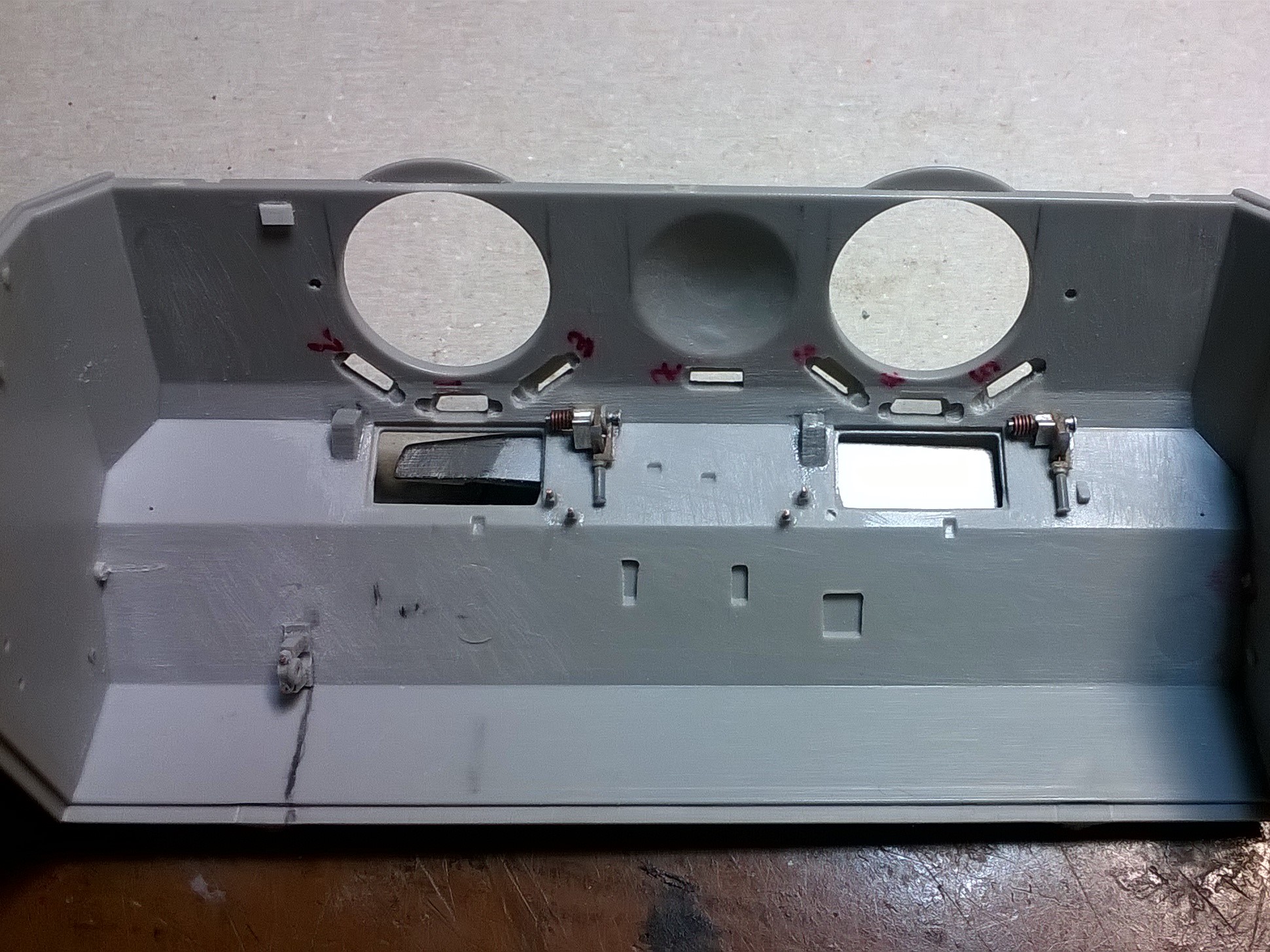

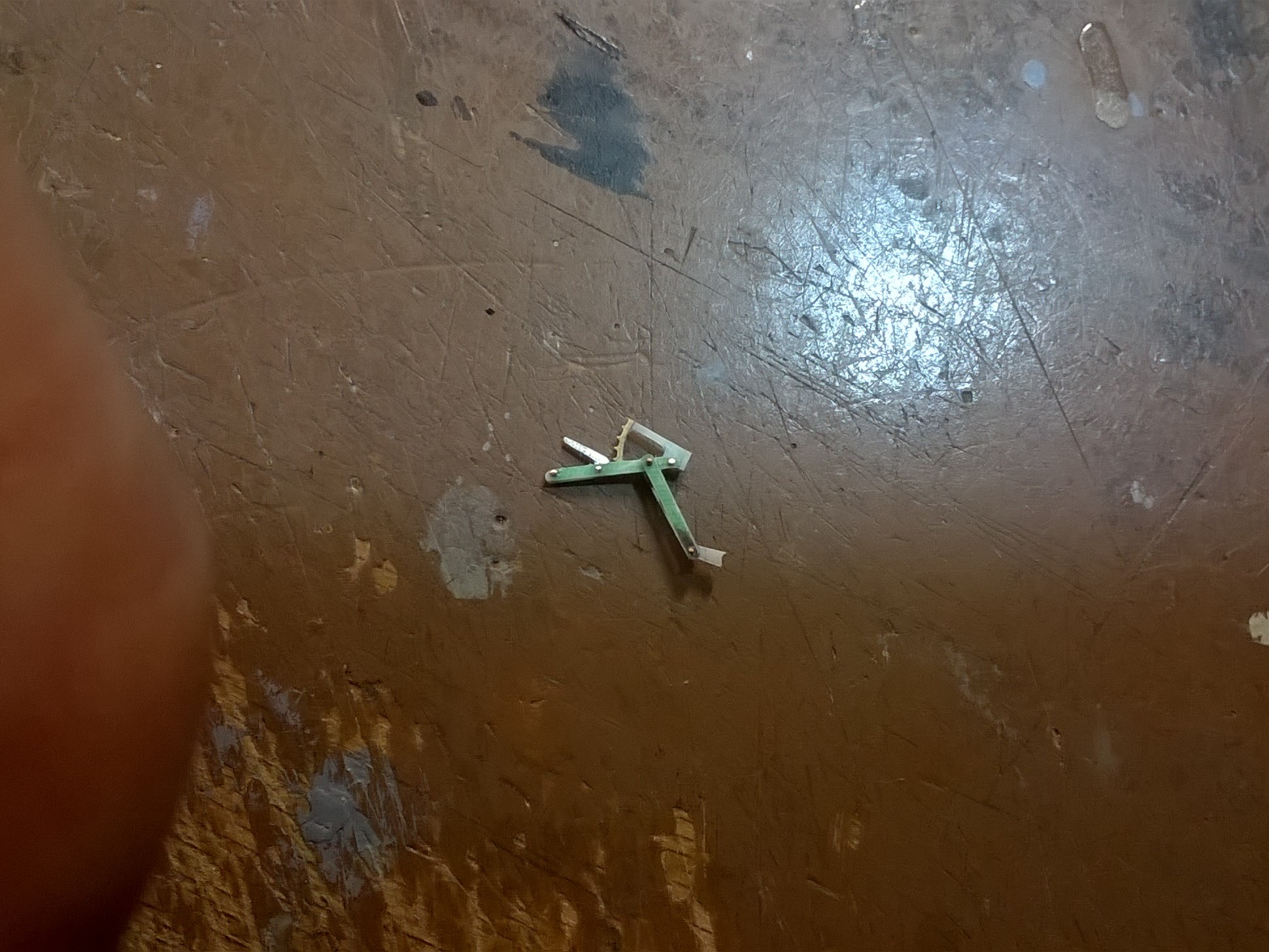

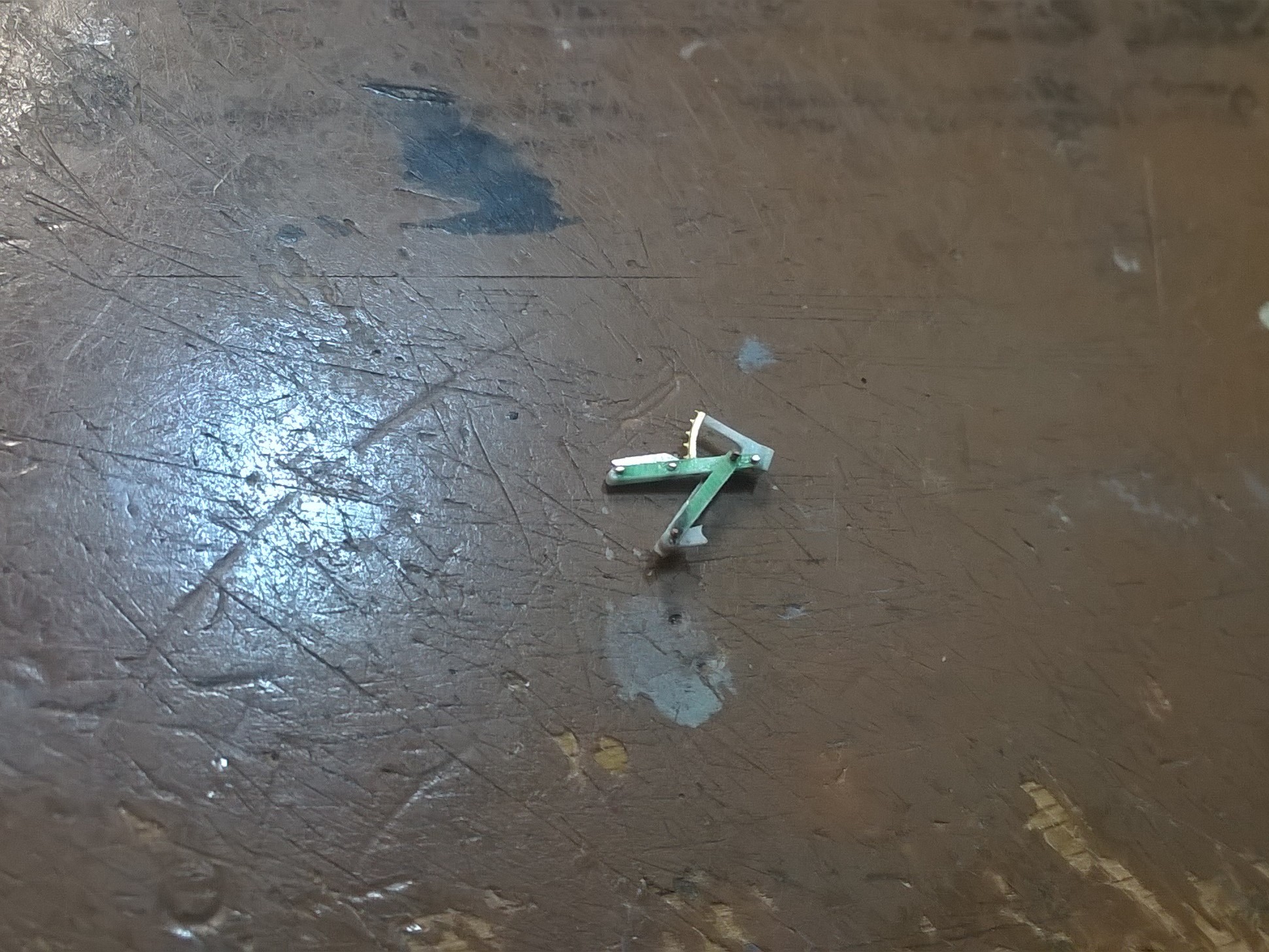

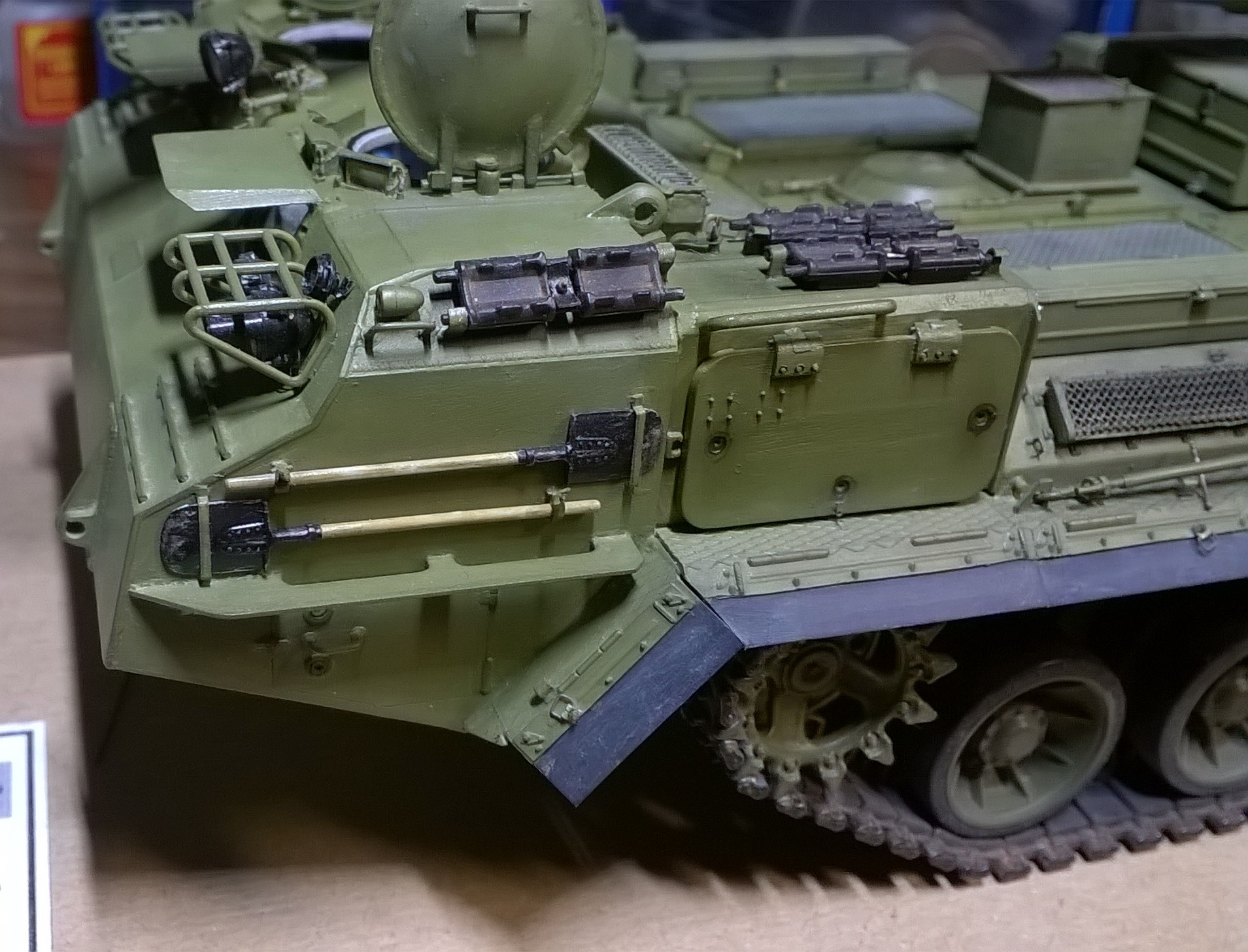

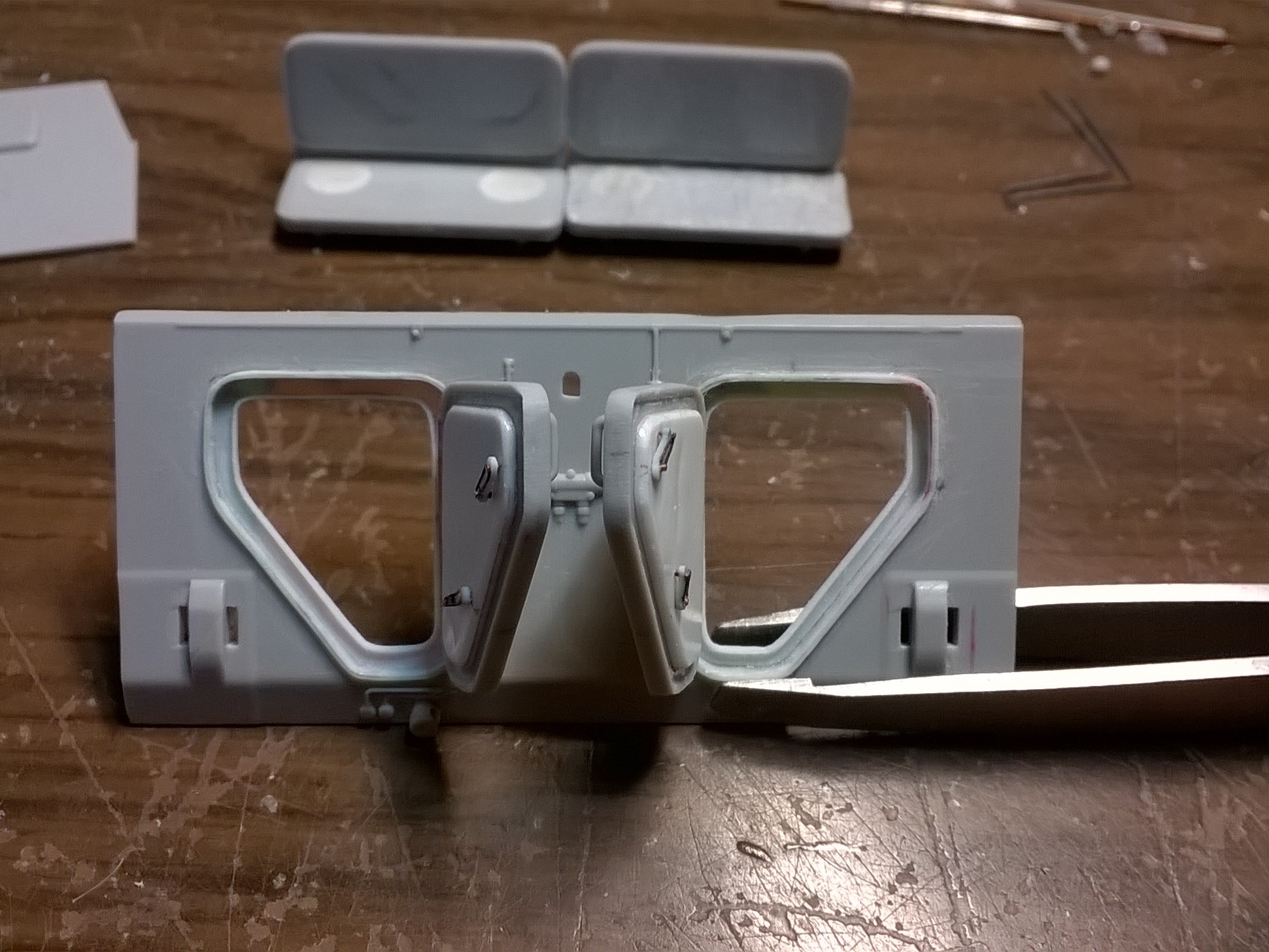

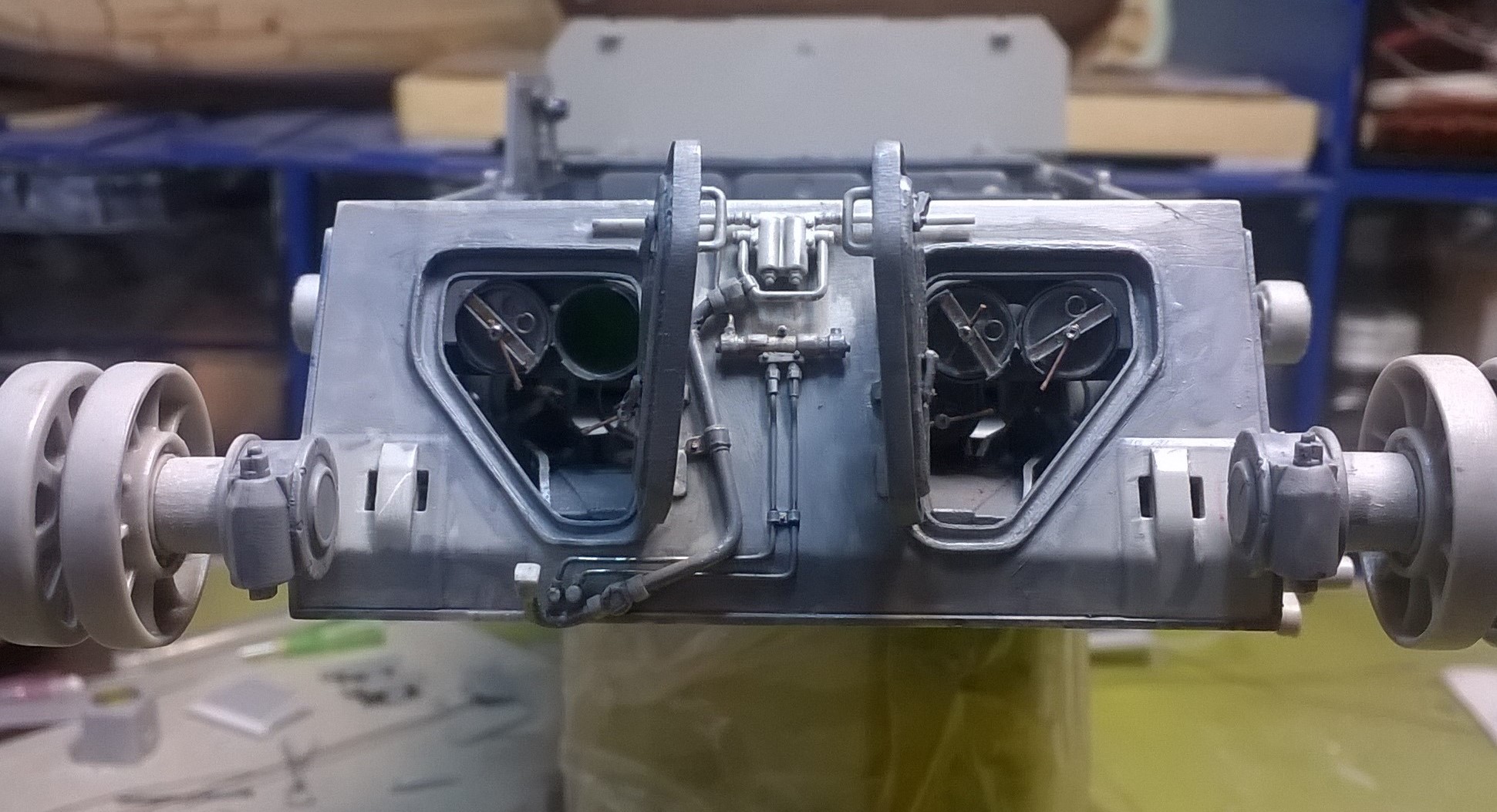

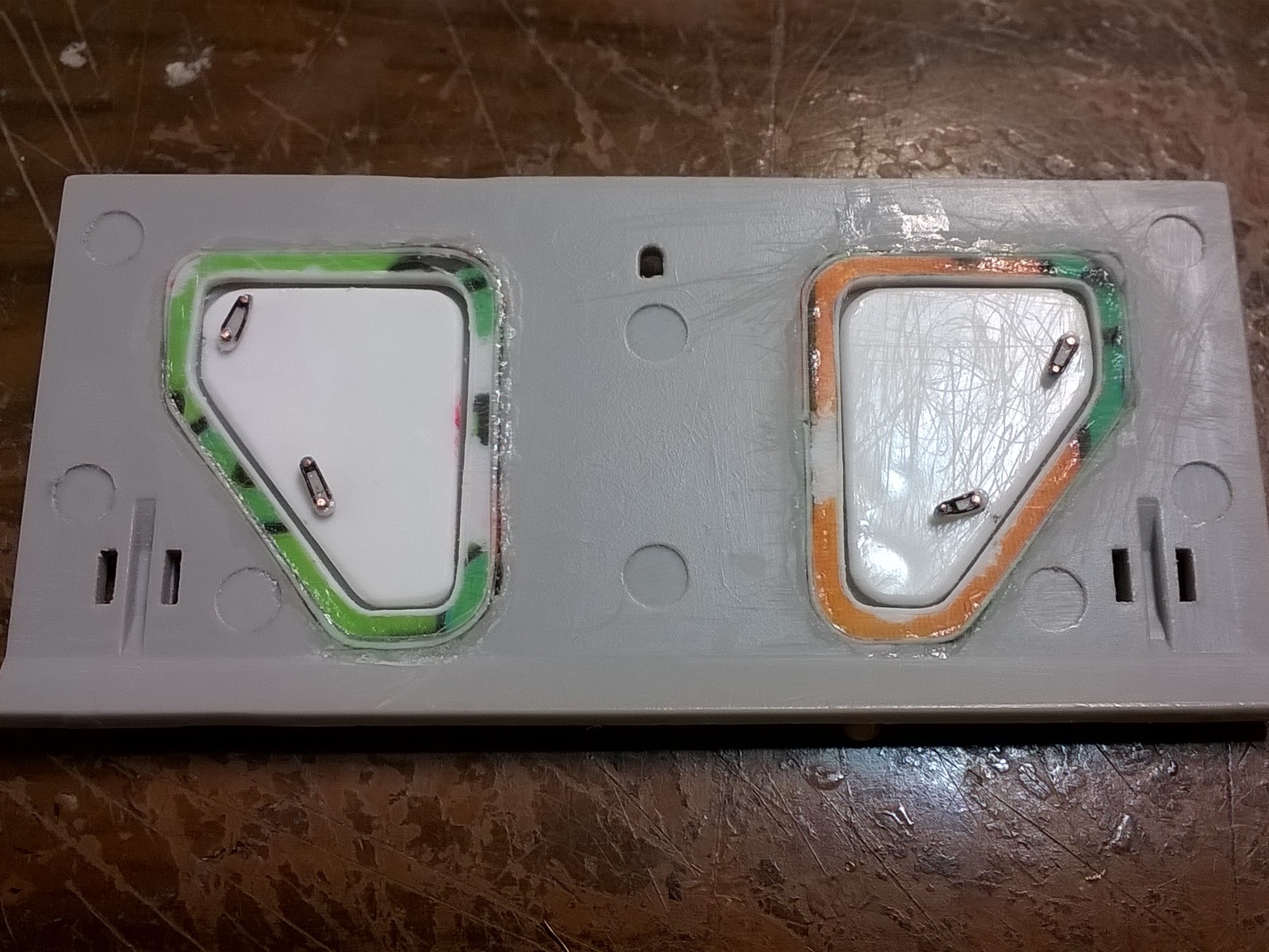

- Бронированные крышки остекления в отделение управления - работающие. С внутренней стороны с нуля сымитированы механизмы их задвижки, каждый состоится из 17 частей;

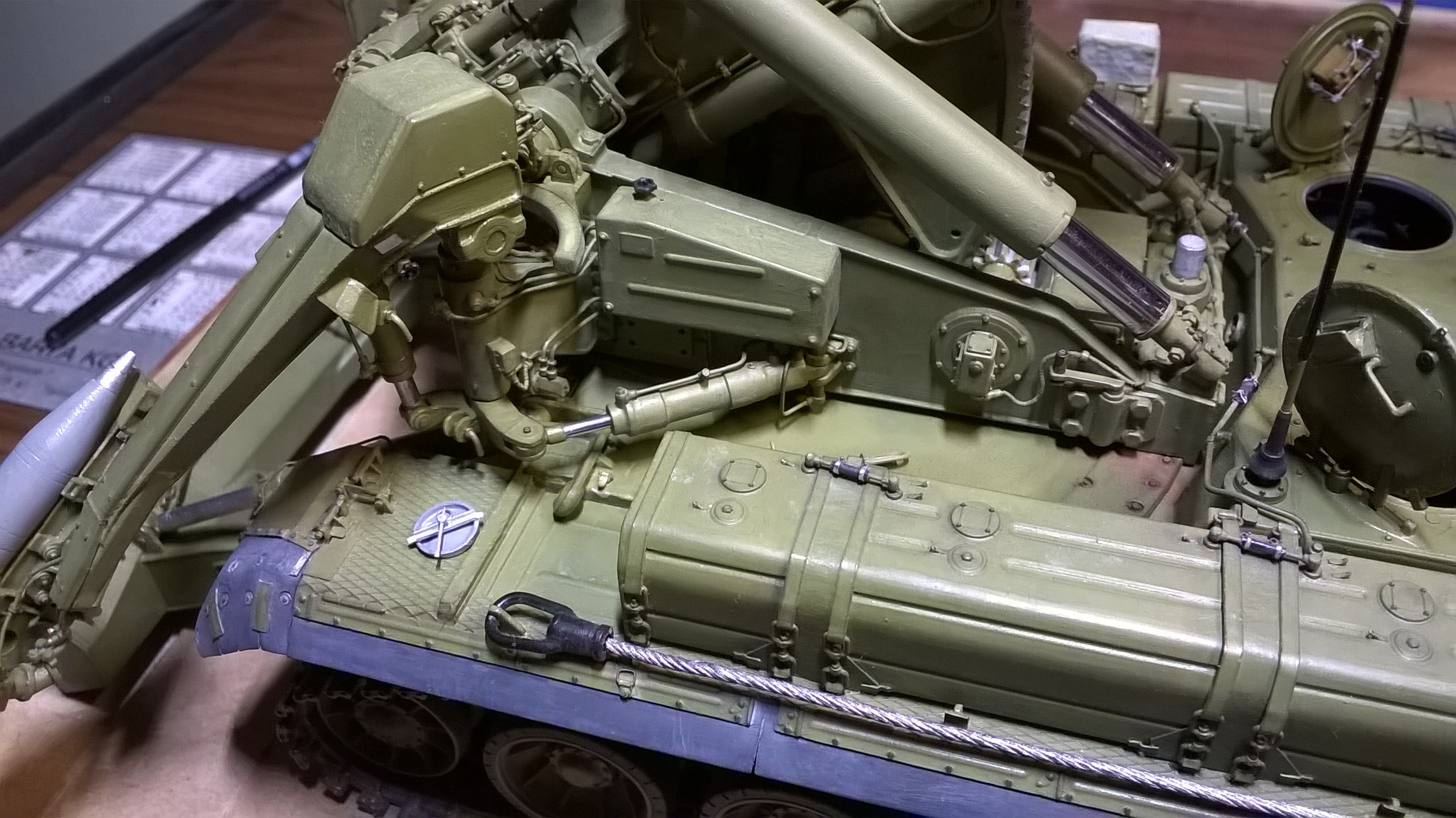

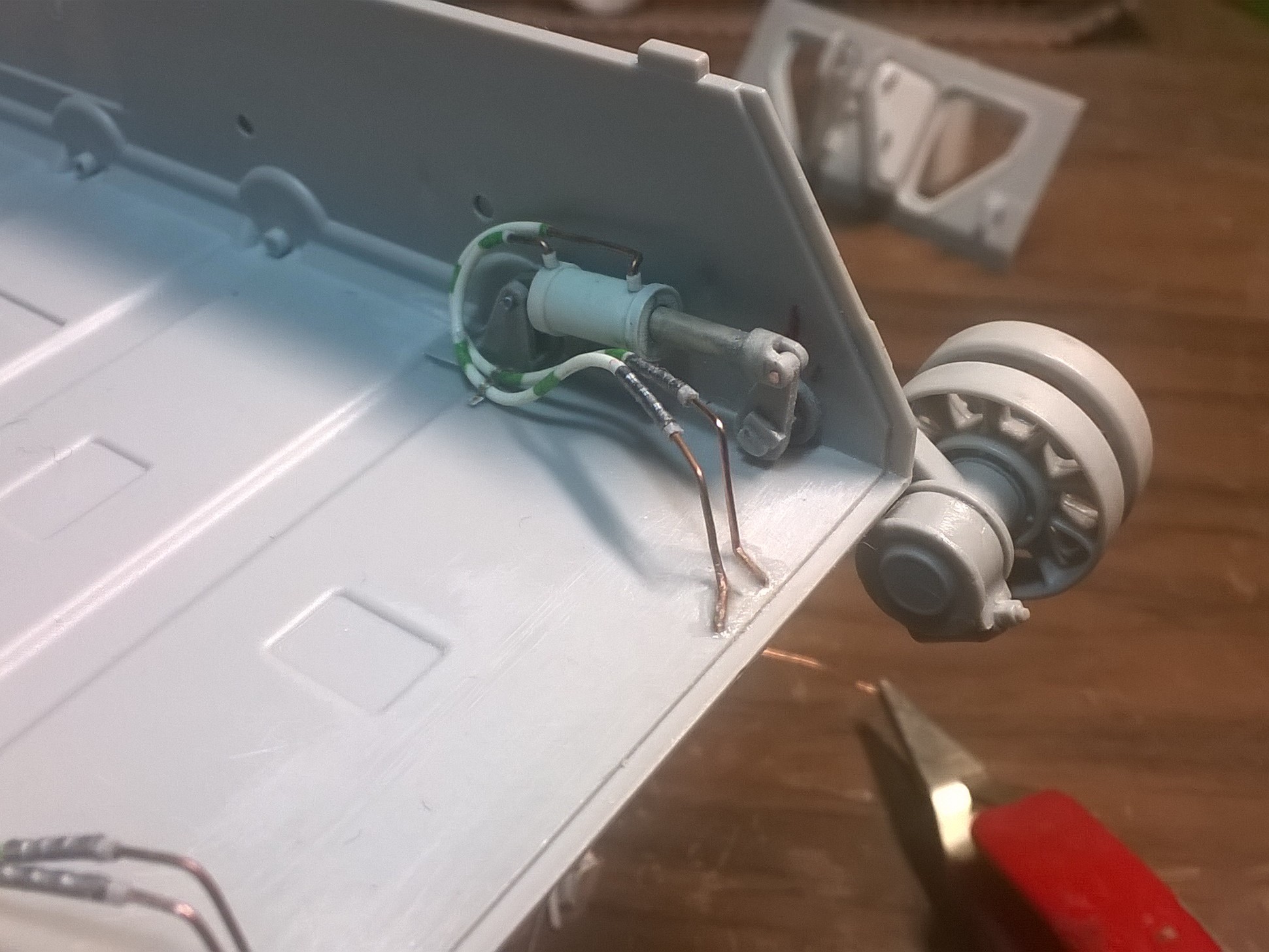

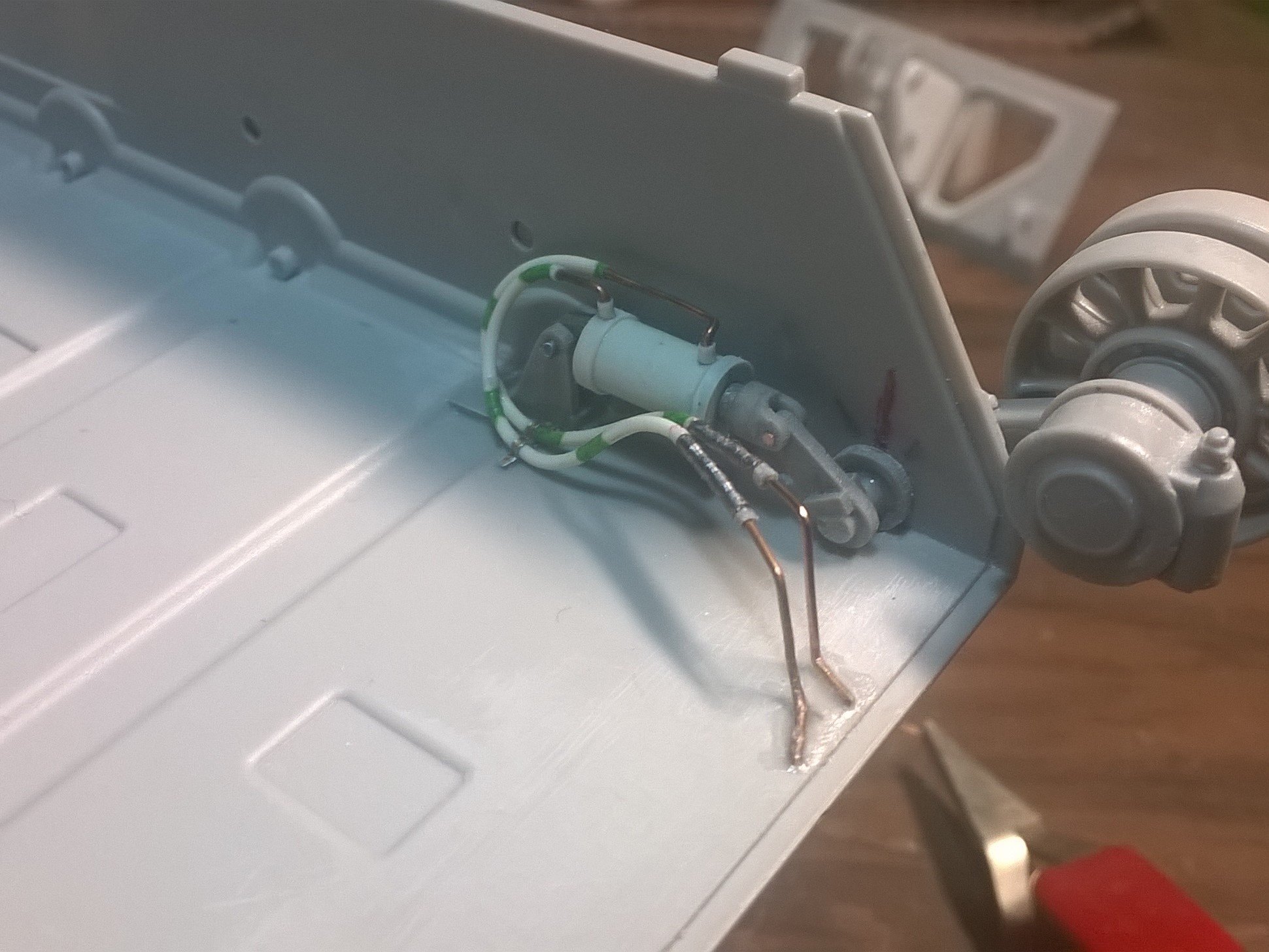

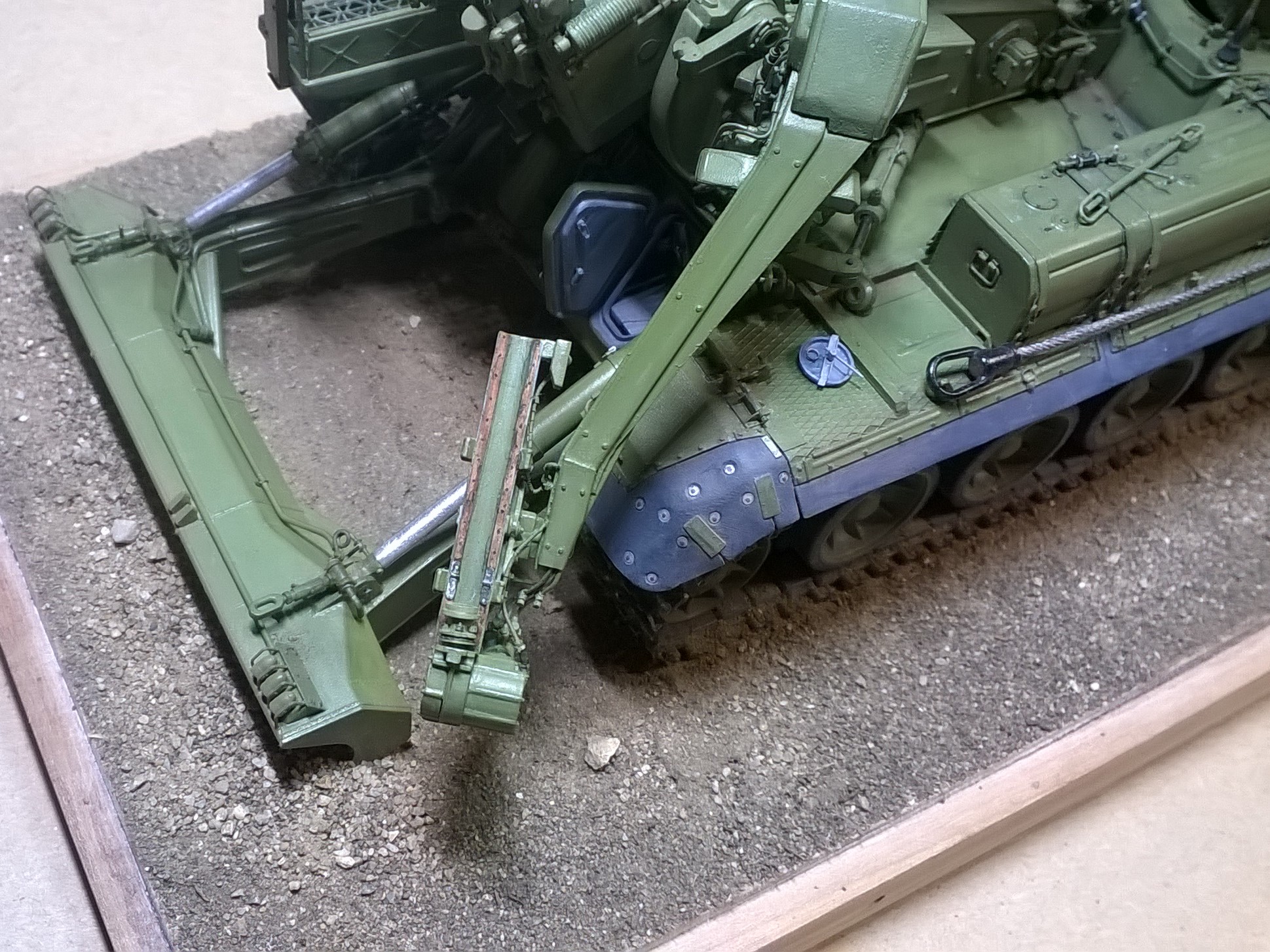

- Держатели ленивцев подвижные и могут быть поставлены как в маршевом так и в боевом положение. Чтоб обеспечить их надежное перемещение и устойчивое удерживание в обе крайних положений была полностью сымитирована гидромеханическая система задвижки, расчет был на то, что внутреннее трение системы будет достаточно велико для это;

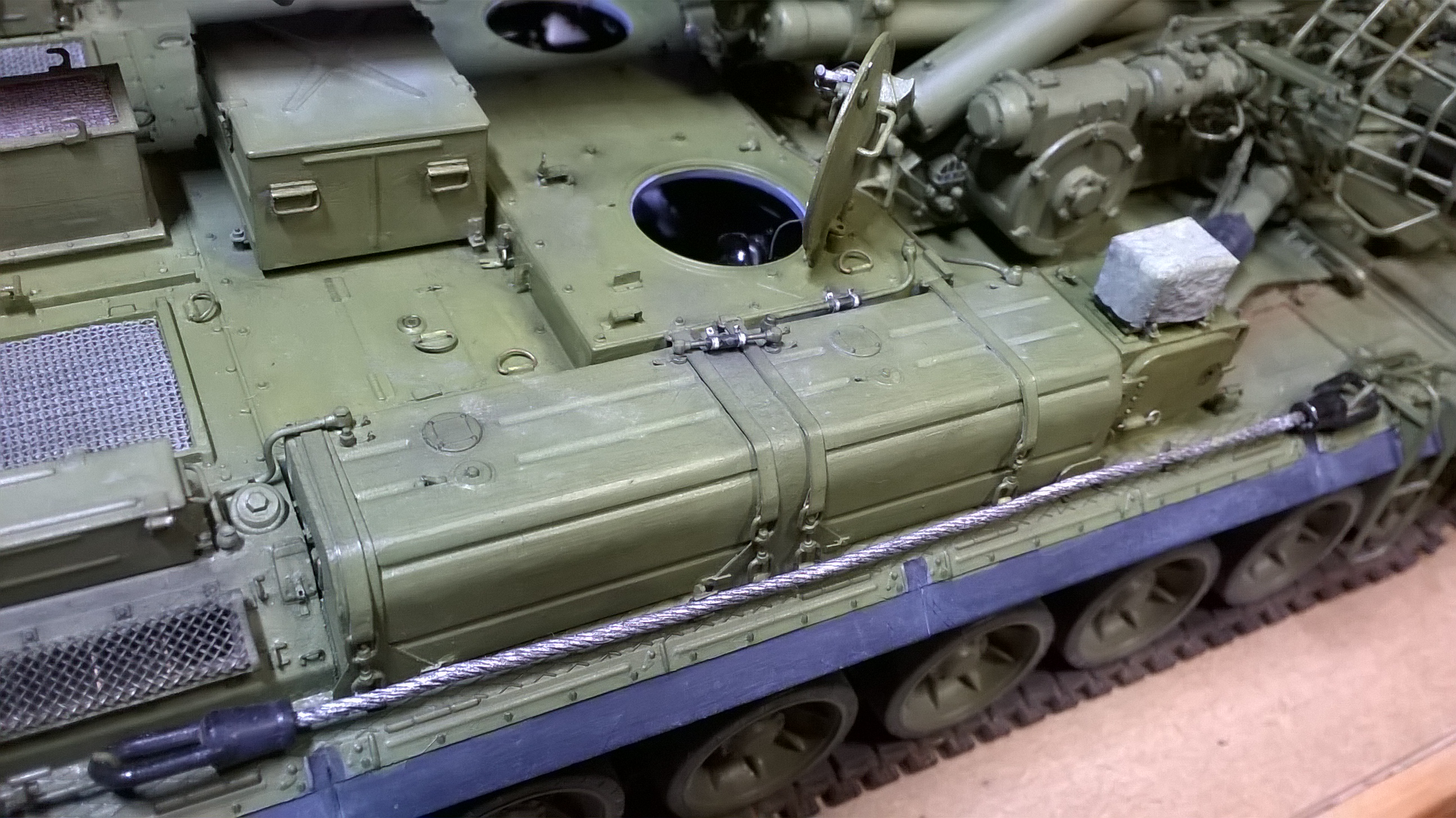

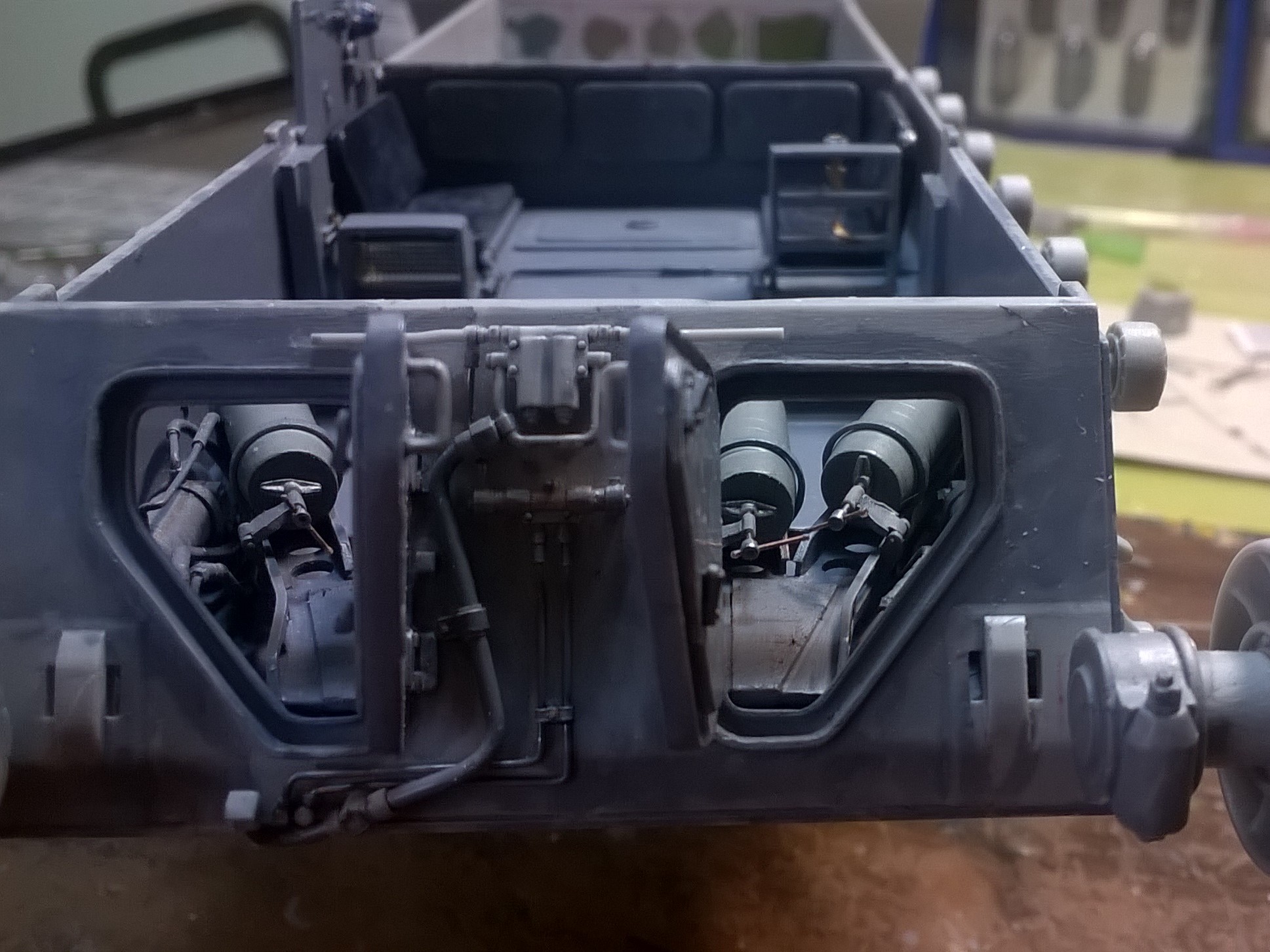

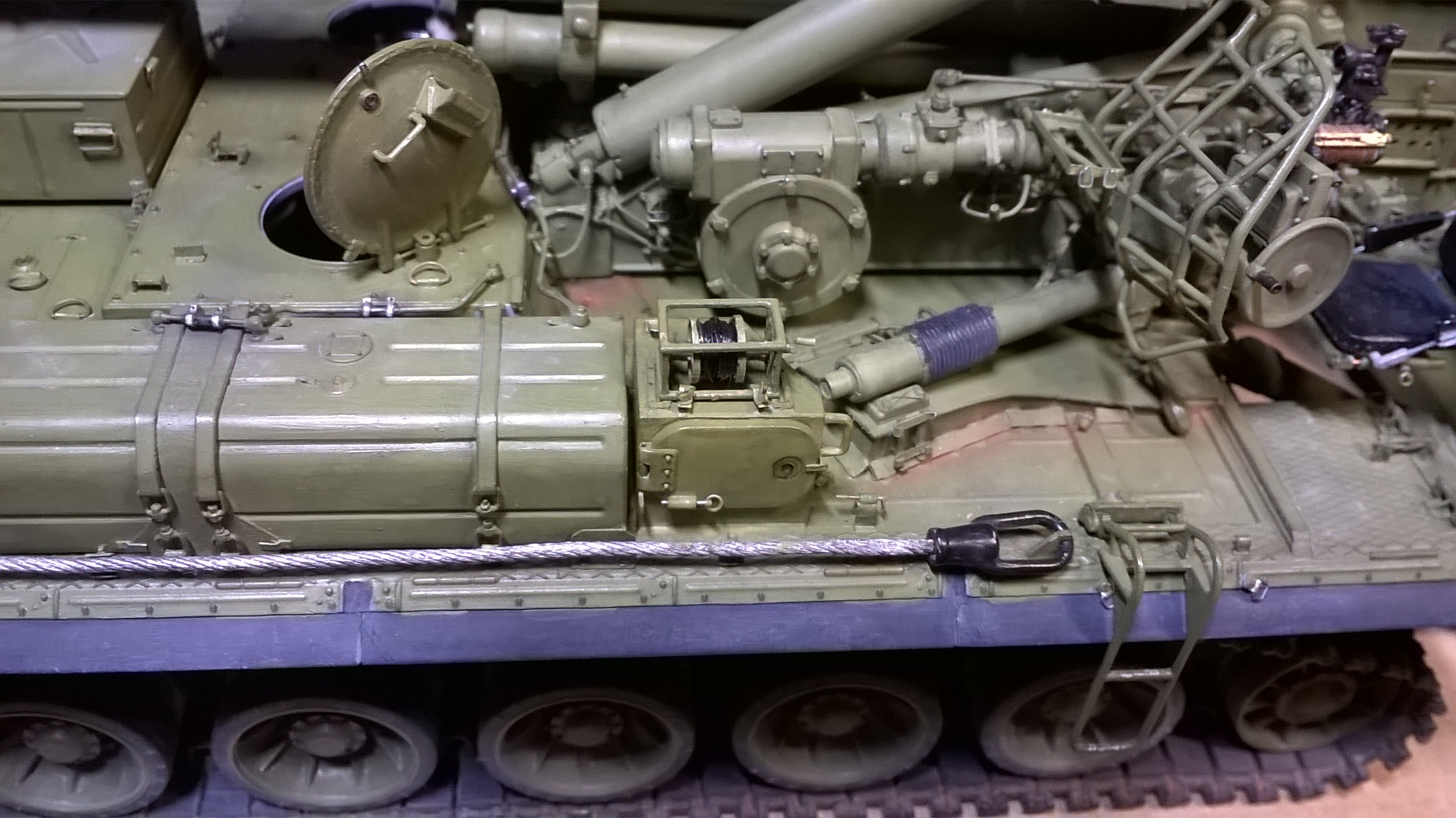

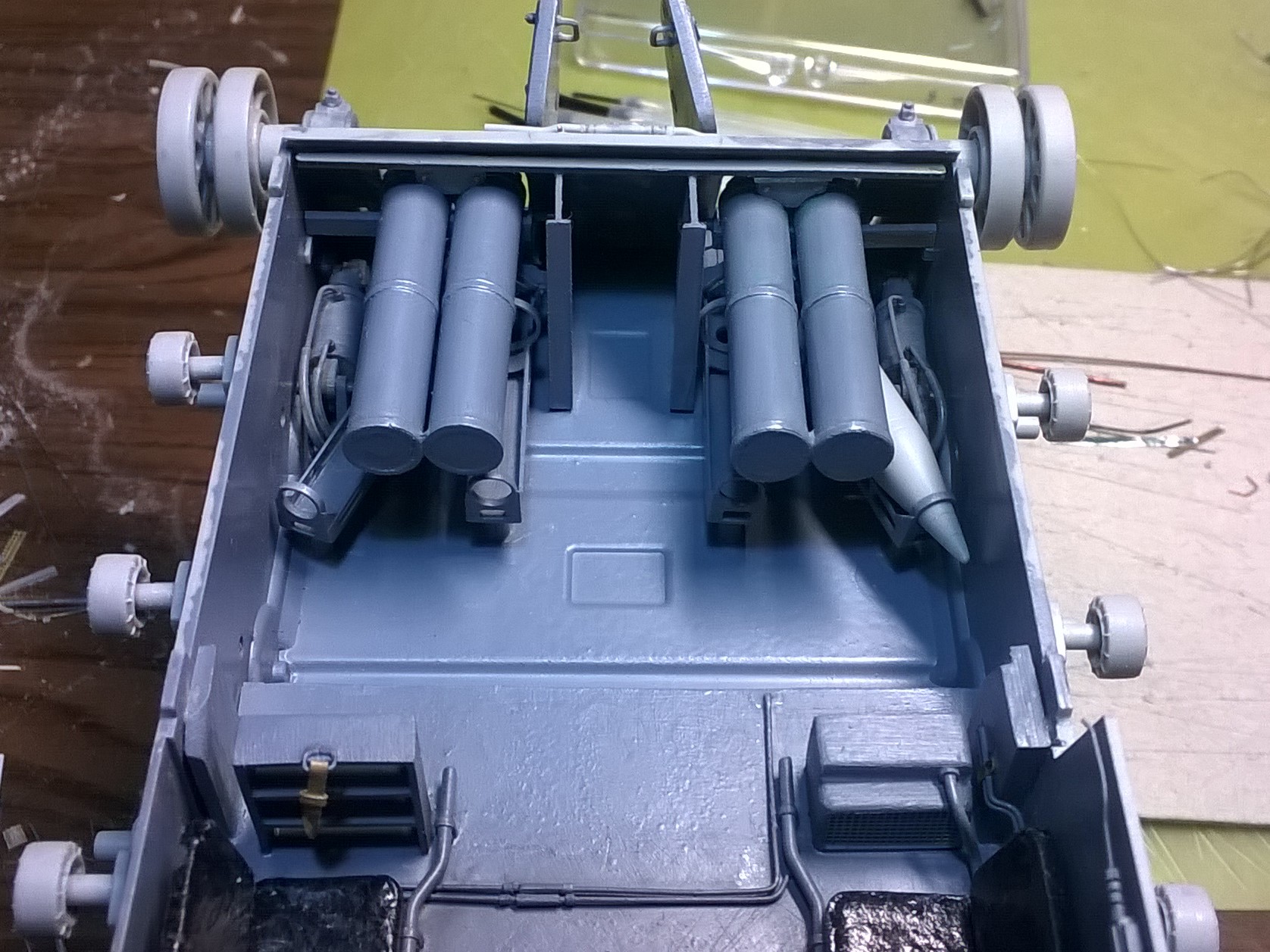

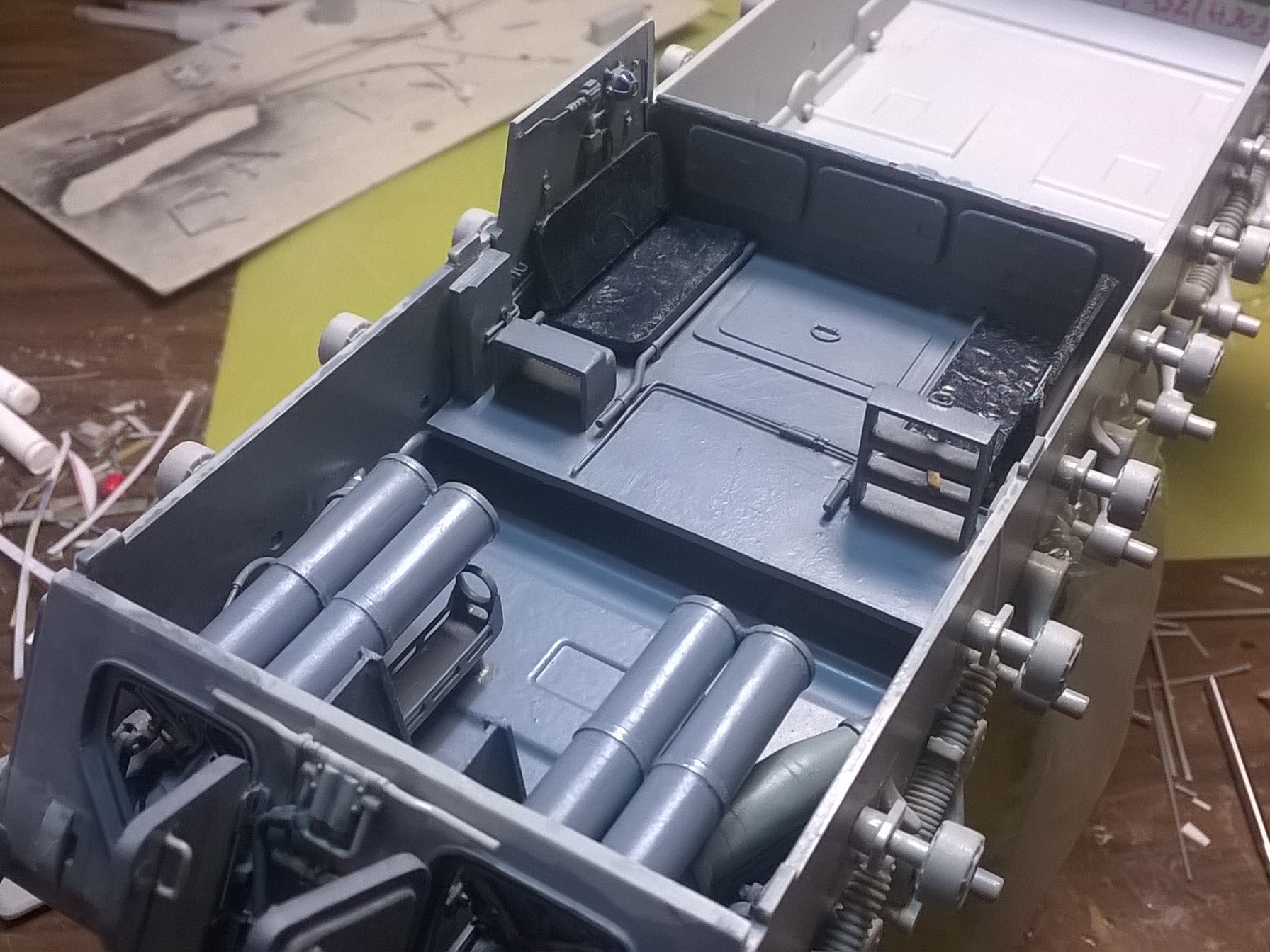

- Отделение укладки боезапаса и боезаряда в кормовой части машины сделано с нуля, полностью:

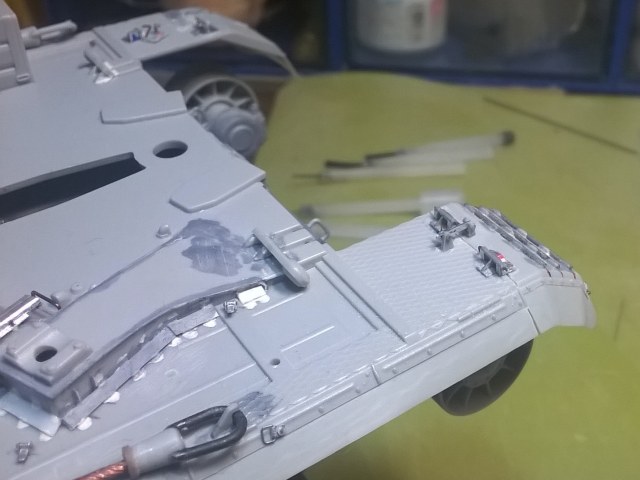

o Вскрыты и работающие крышки люков доступа, сделано их уплотнение, изоляция и замки;

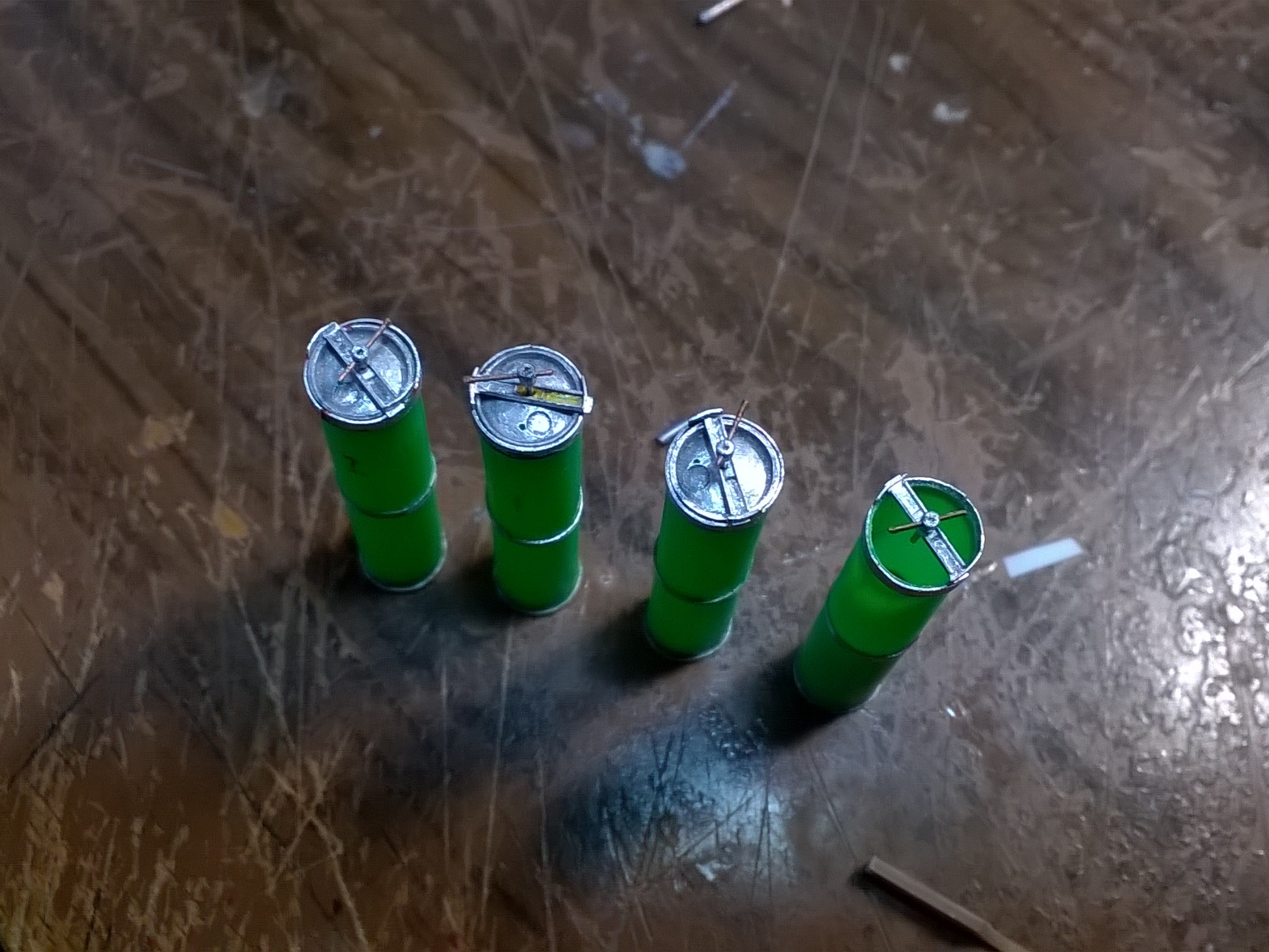

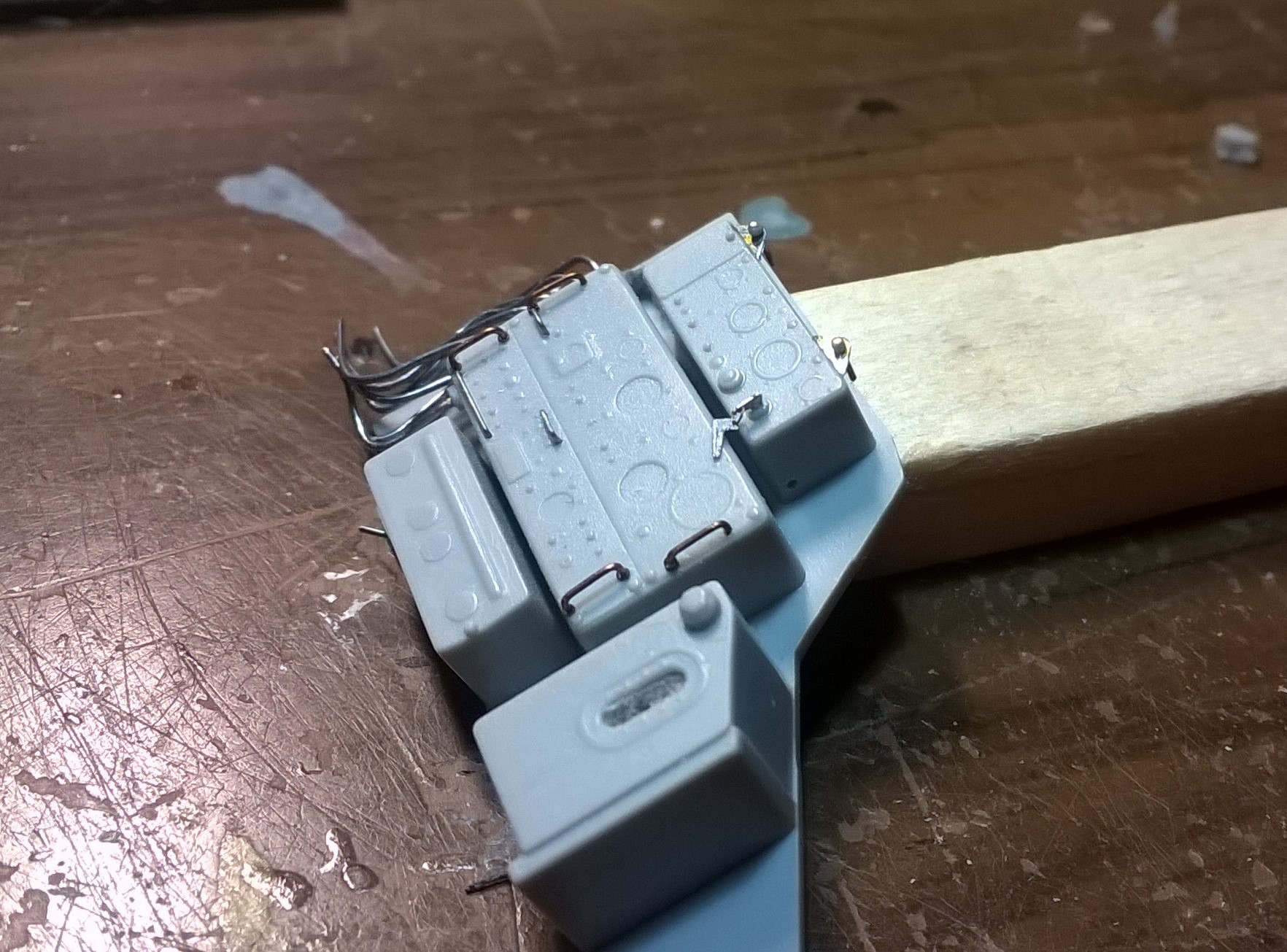

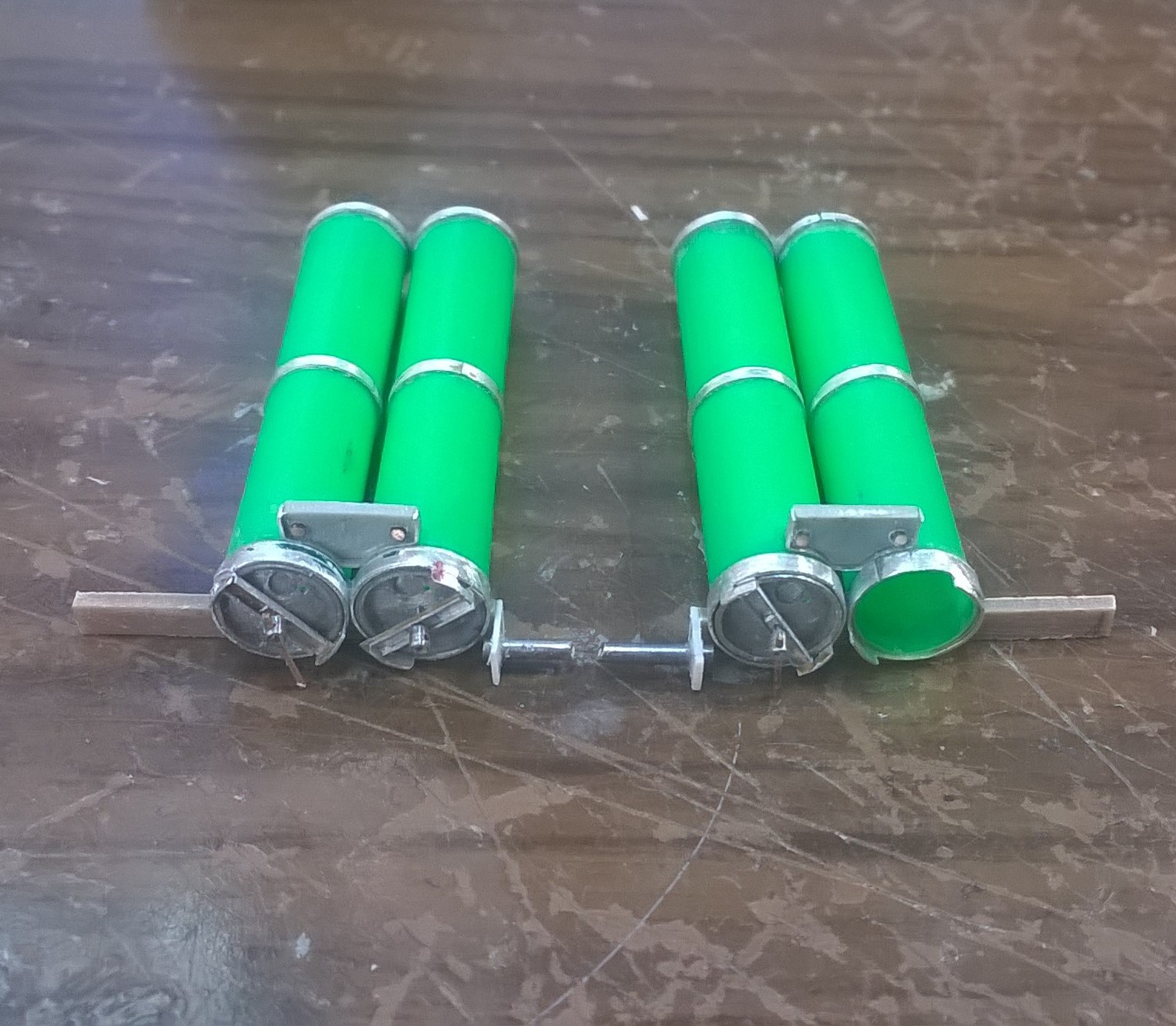

o Укладки боезаряда: сделаны контейнеры сохранение зарядов с крышках и замках. Крышки – металлические, съемные, сделаны кольца для вытаскивания. Замки крышках с зажимы и рукоятками вращения – работающие. Сделаны заряды;

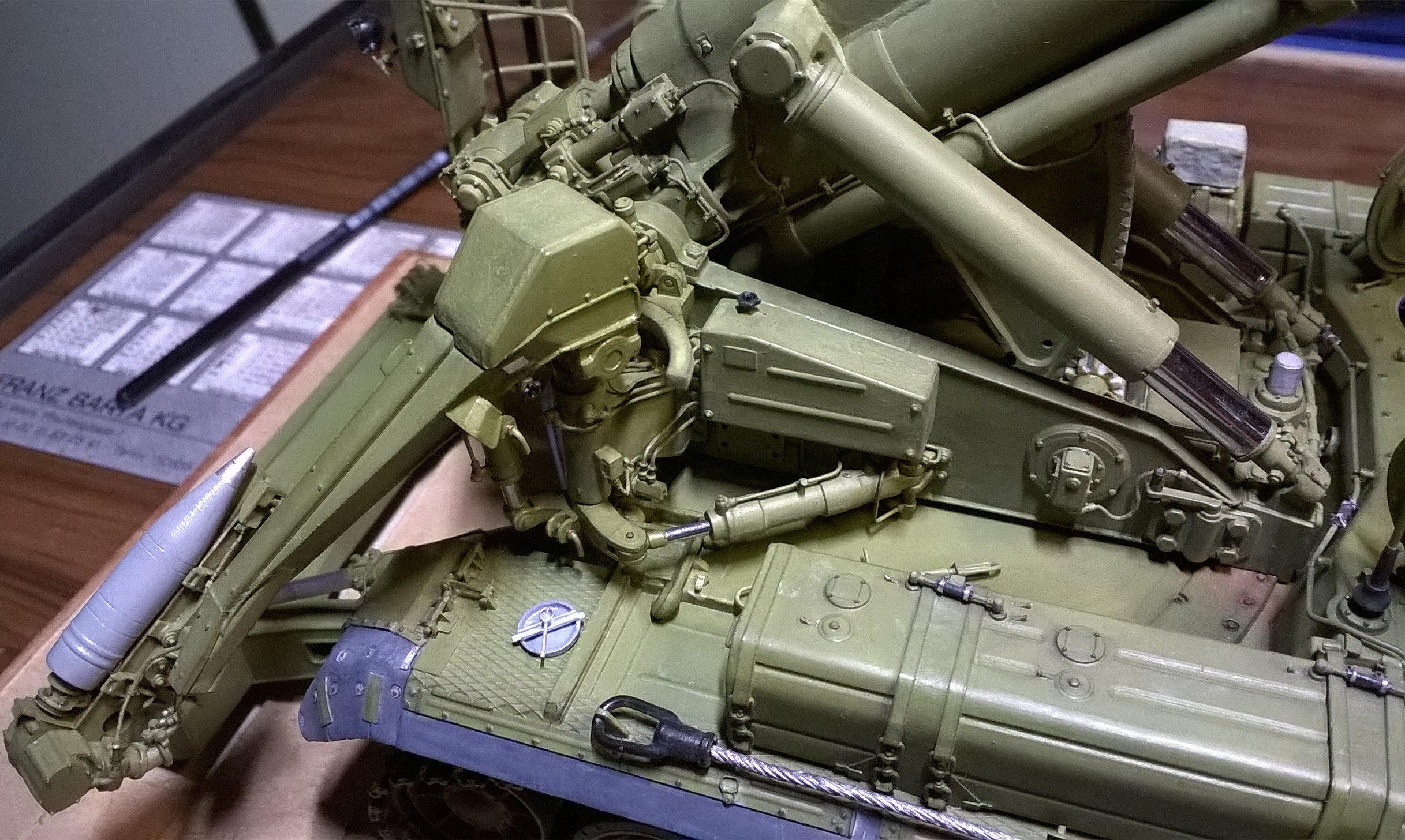

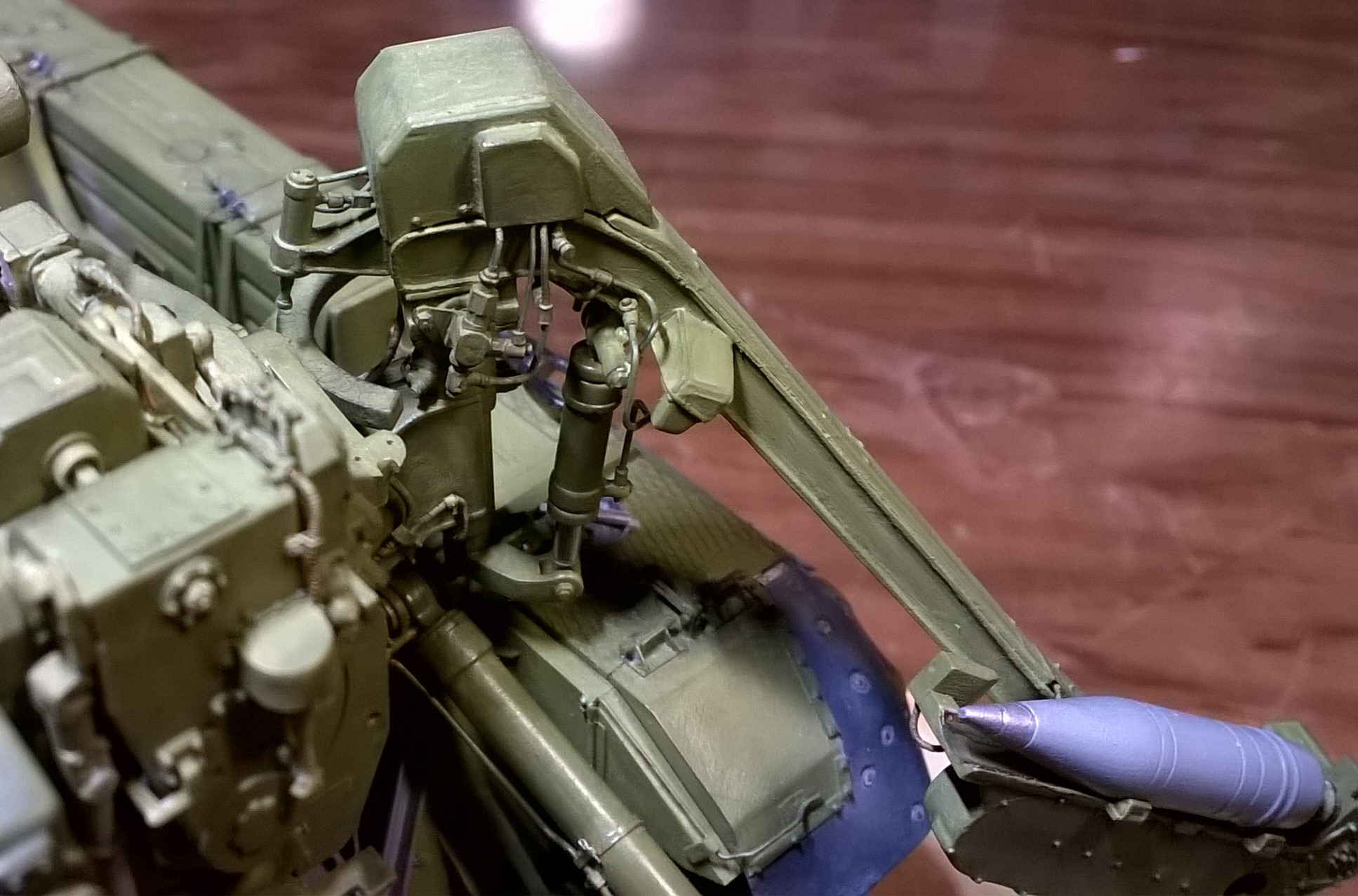

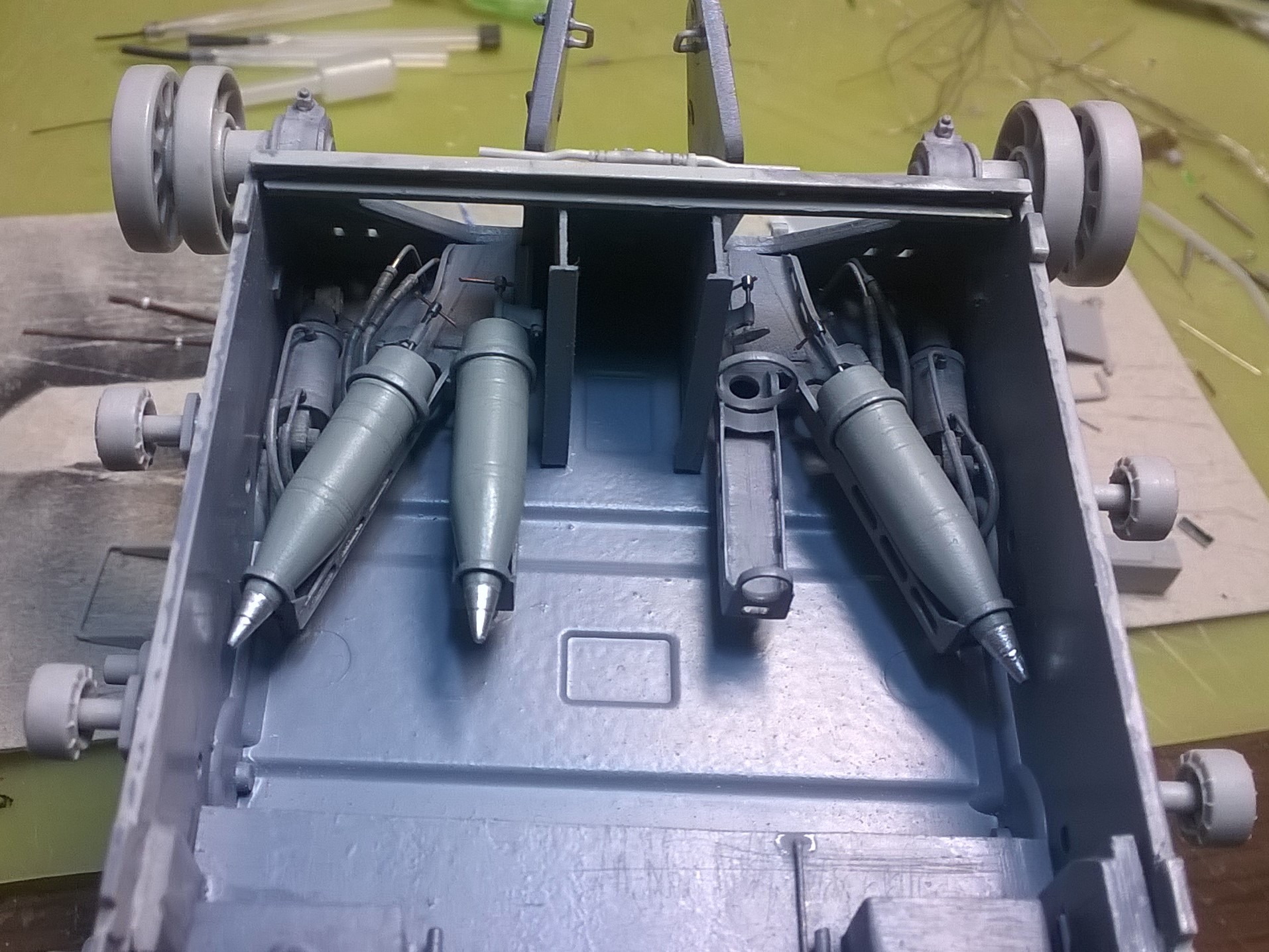

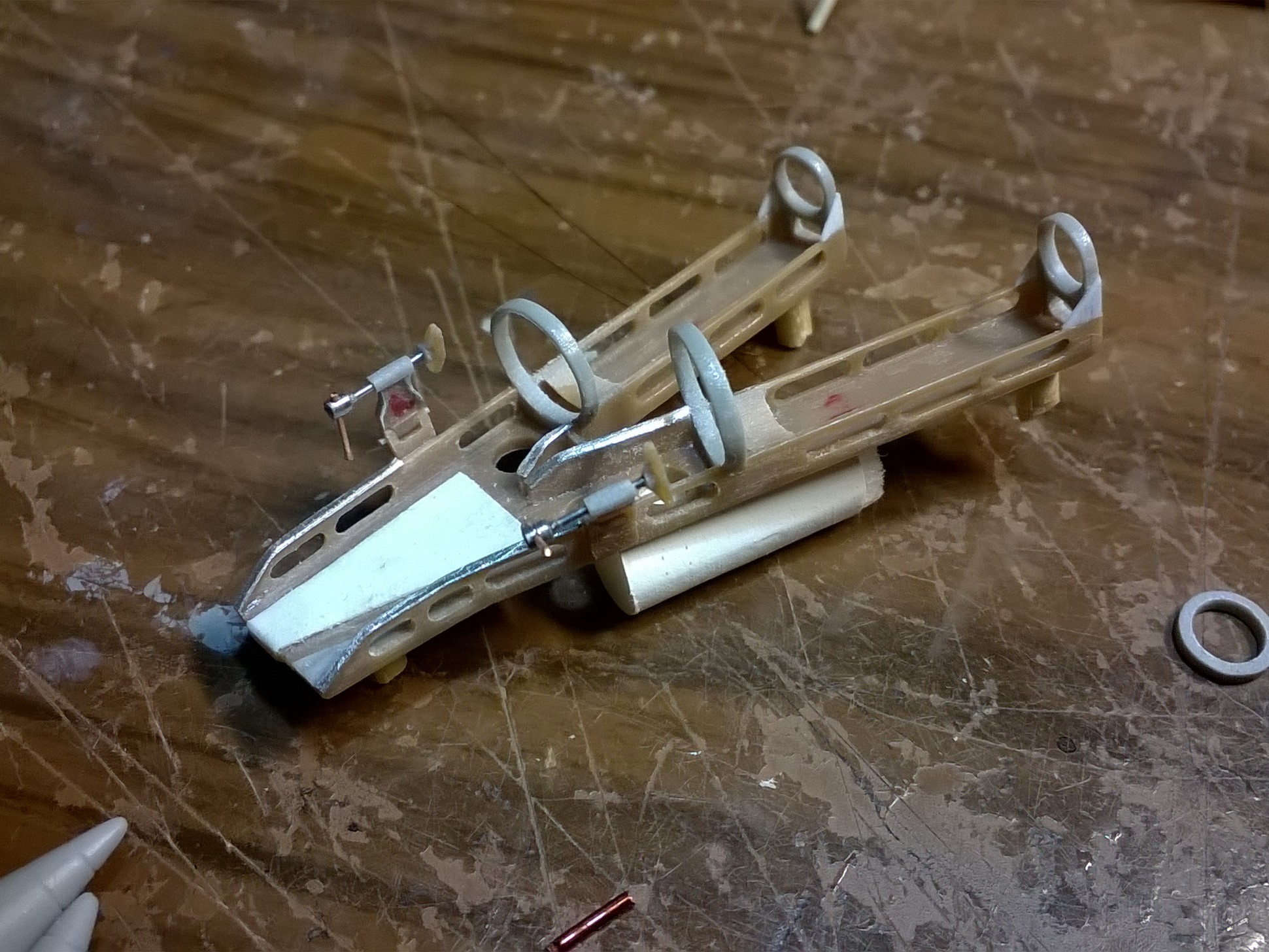

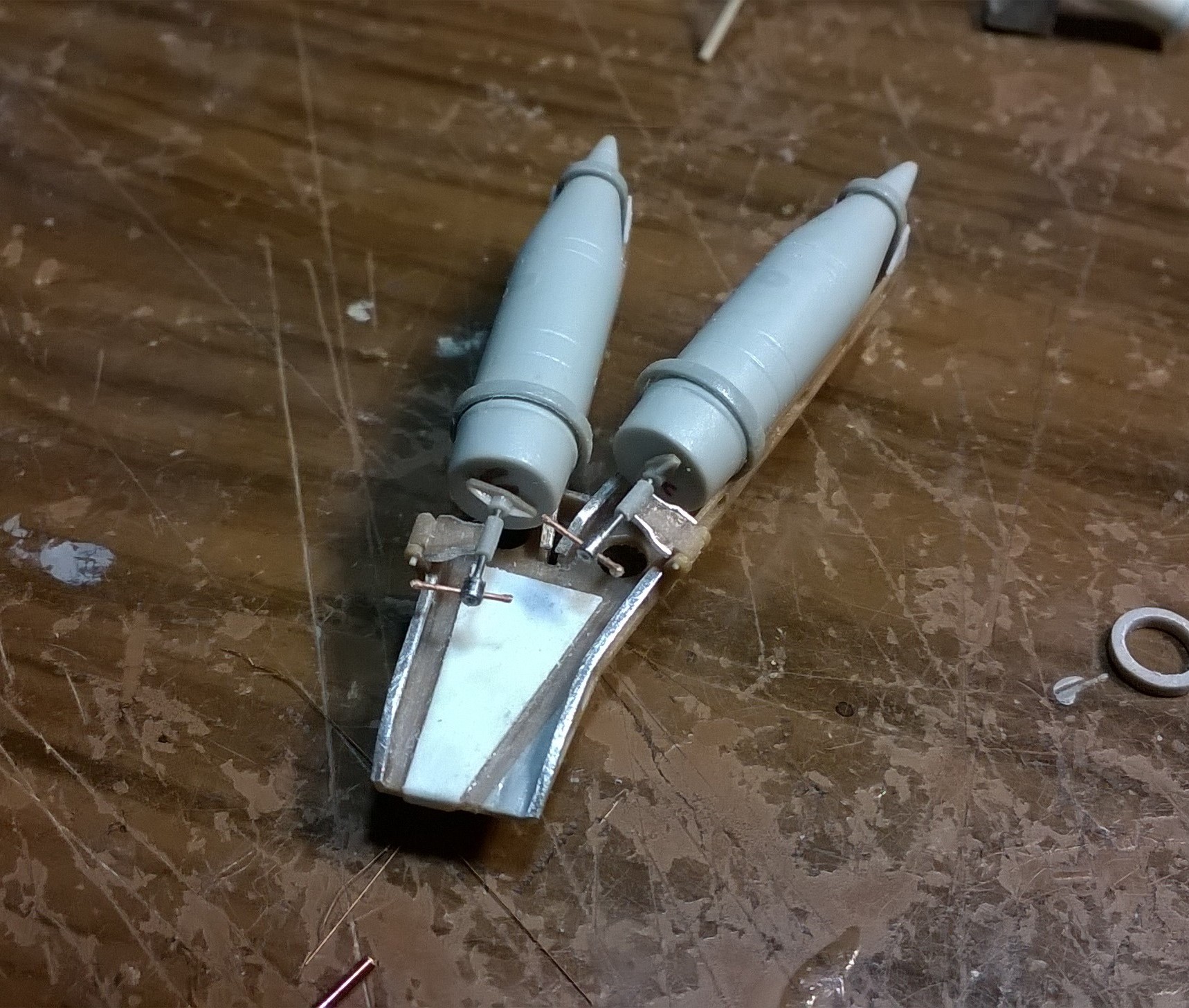

o Укладки боезапаса: направляющие сделаны со всеми подробностями. Замки – полностью работающие, как держатели, так и зажимы с рукоятками вращения. Снаряды могут быть втиснуты или вытащены. Кстати, кажется мне, что в жизни вытаскивание является непростая и вероятно не слишком приятная работа;

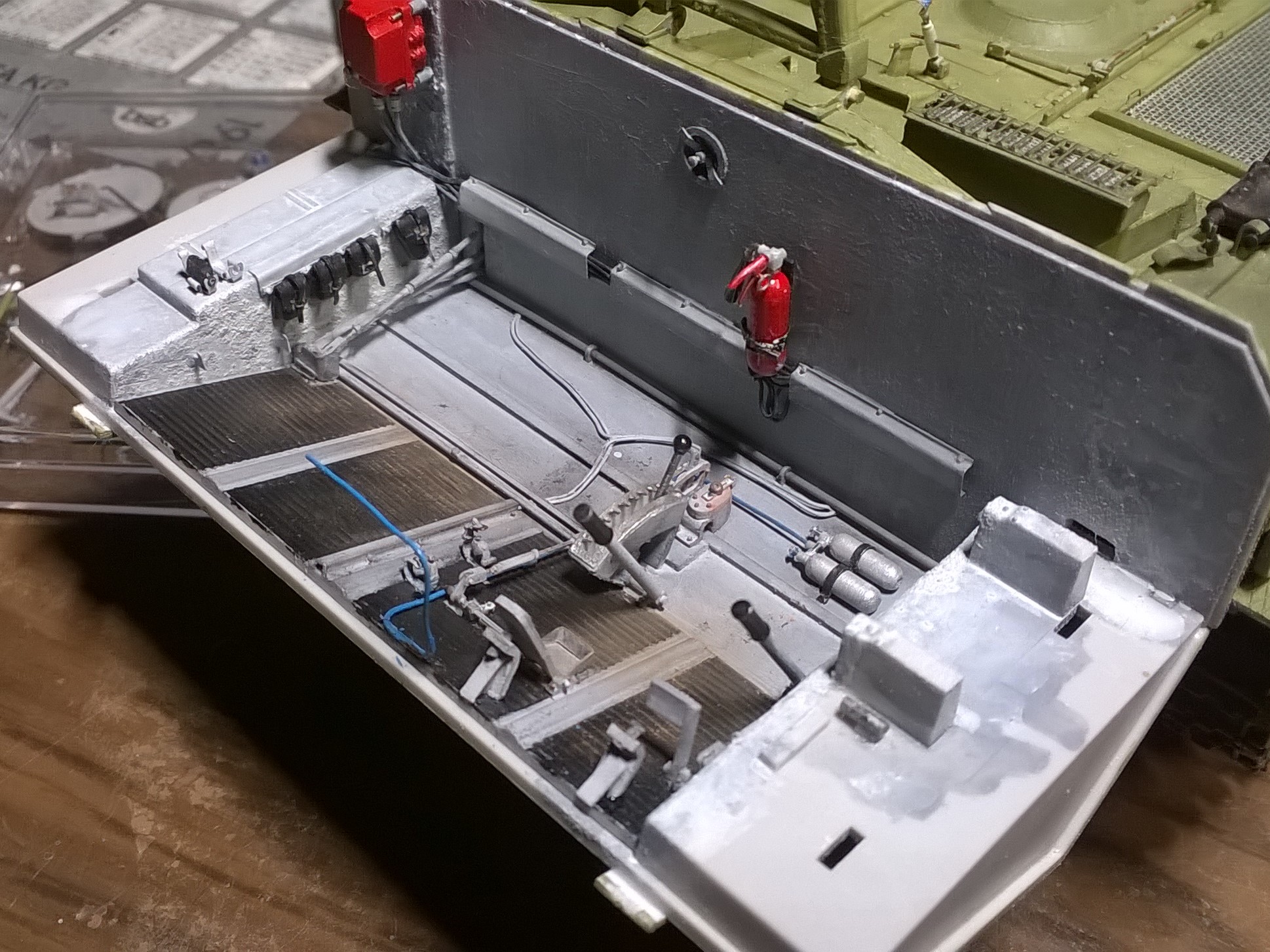

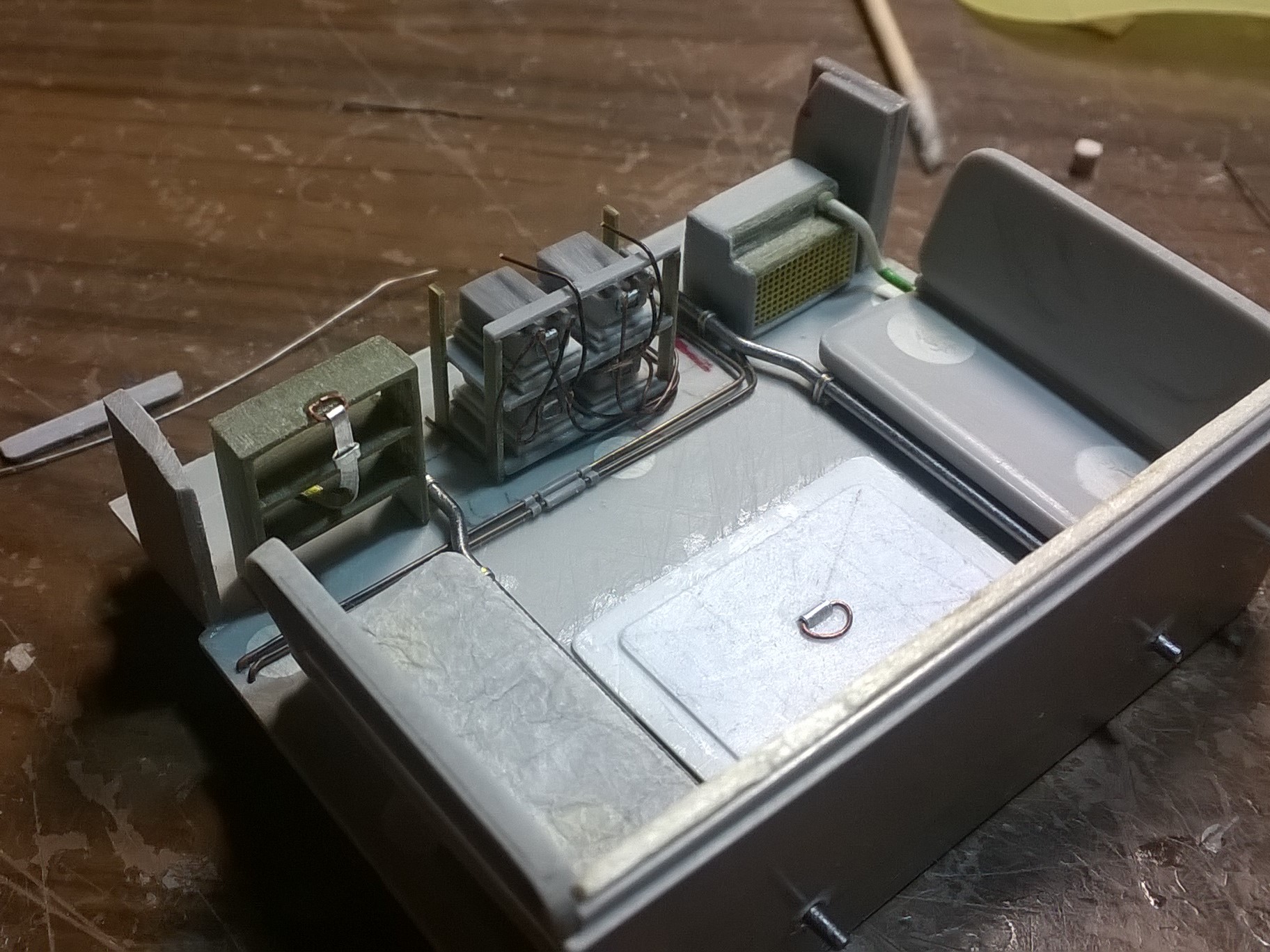

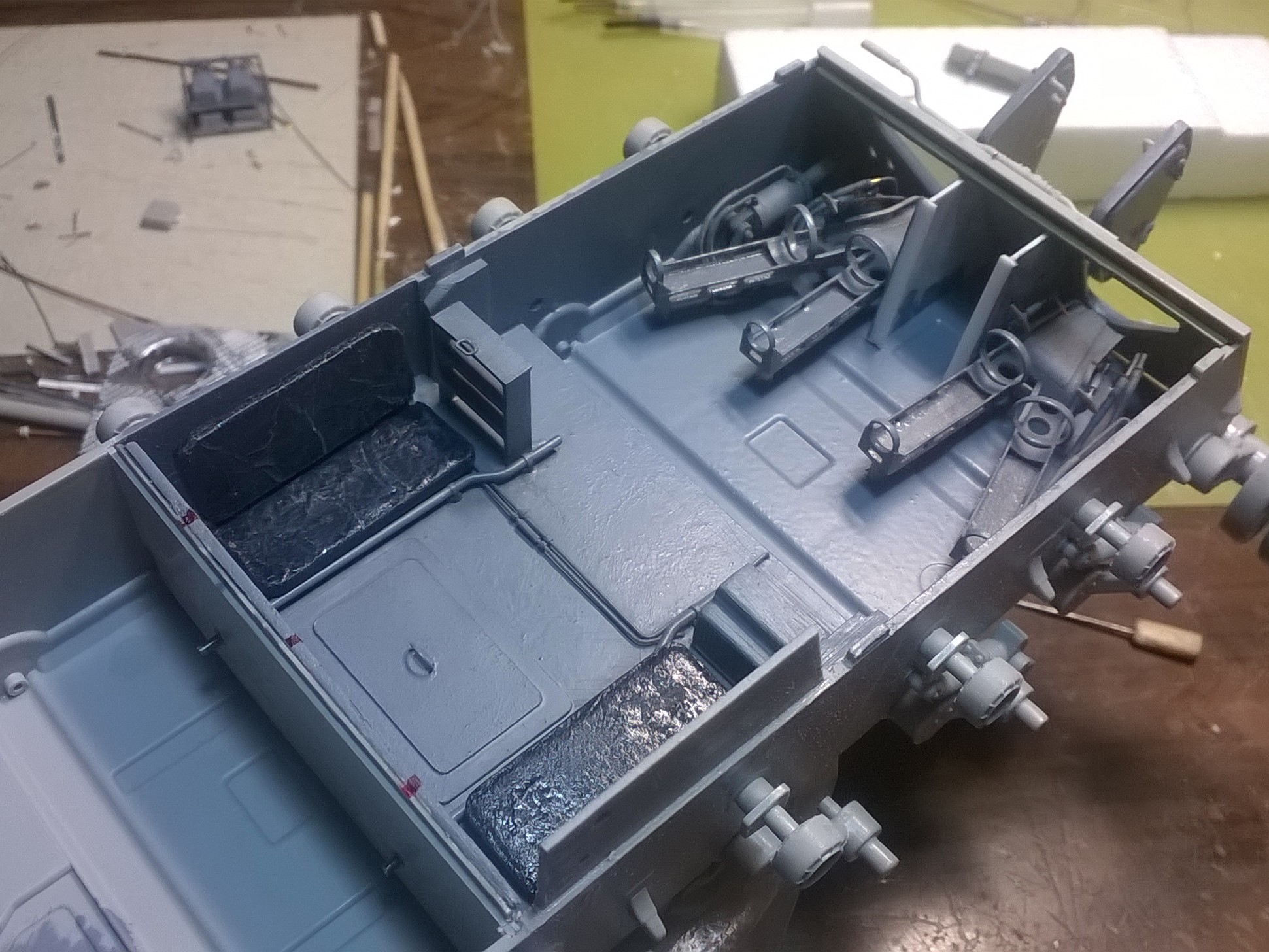

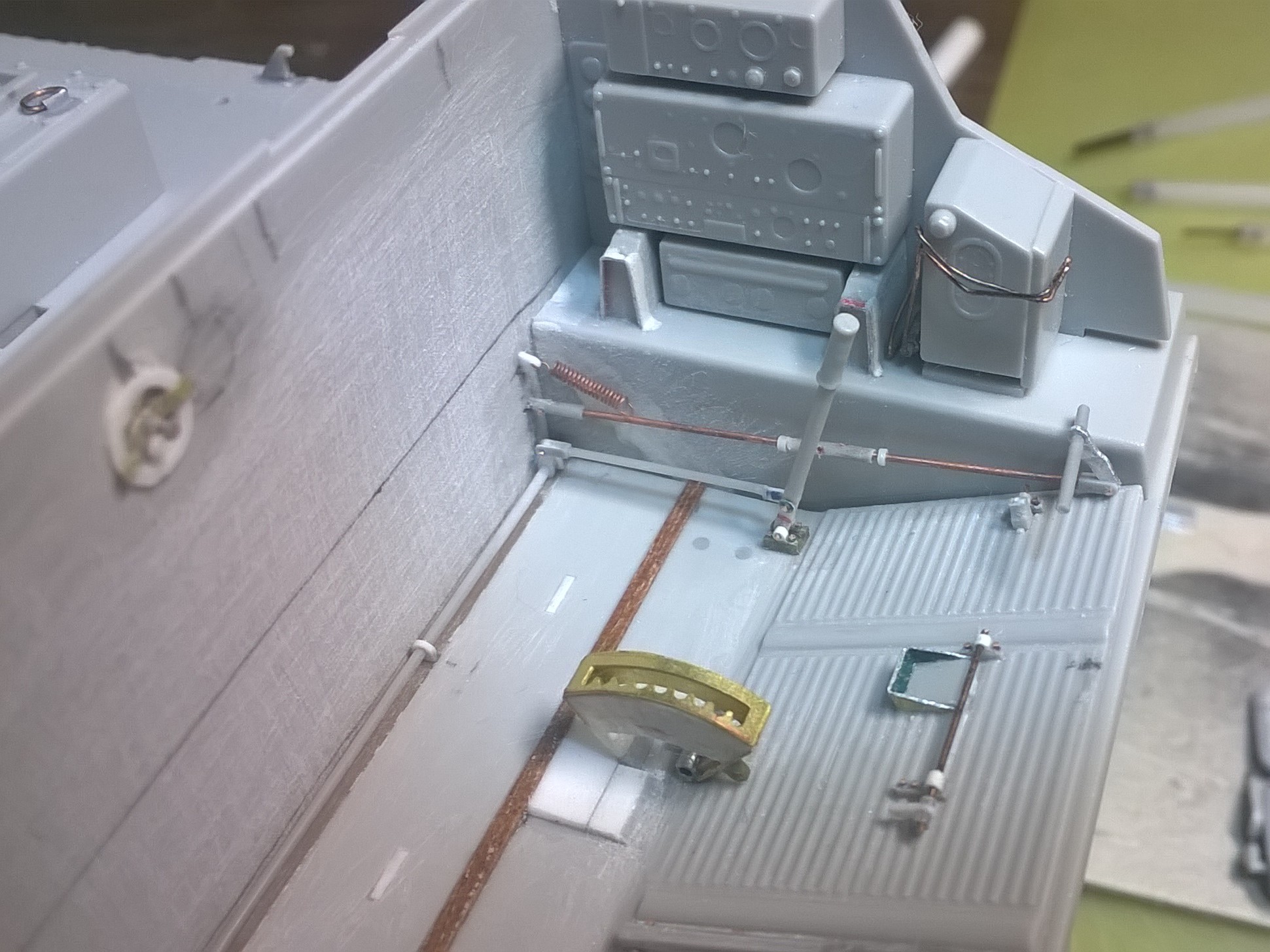

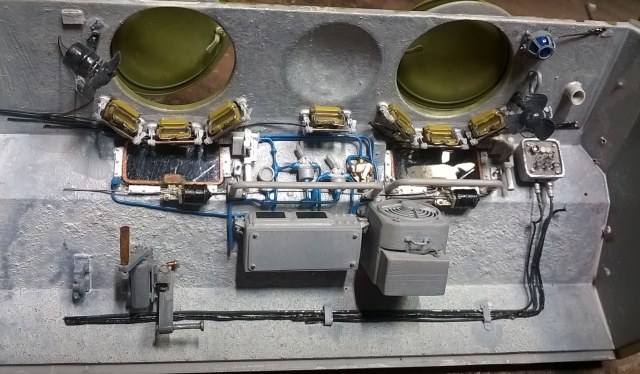

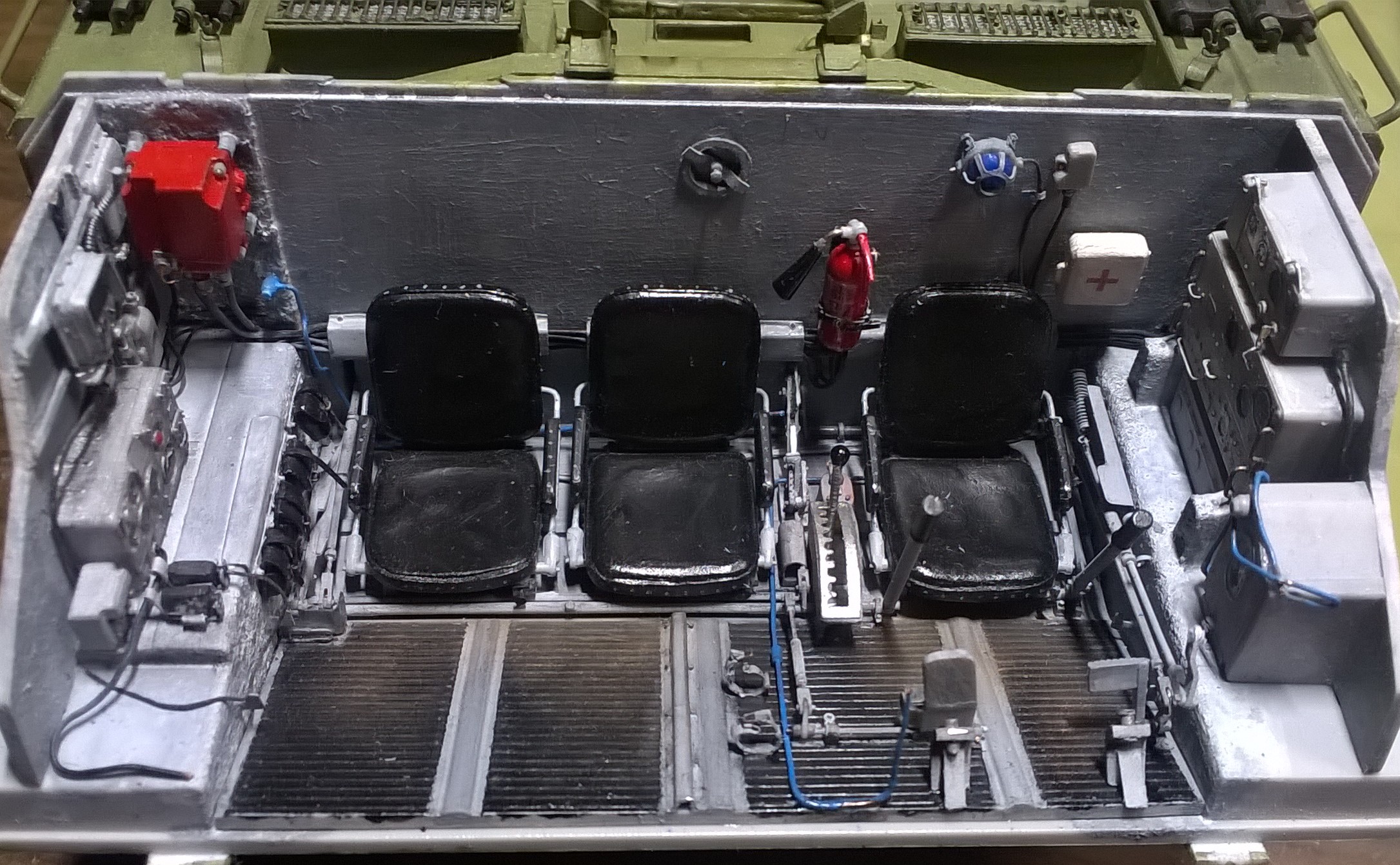

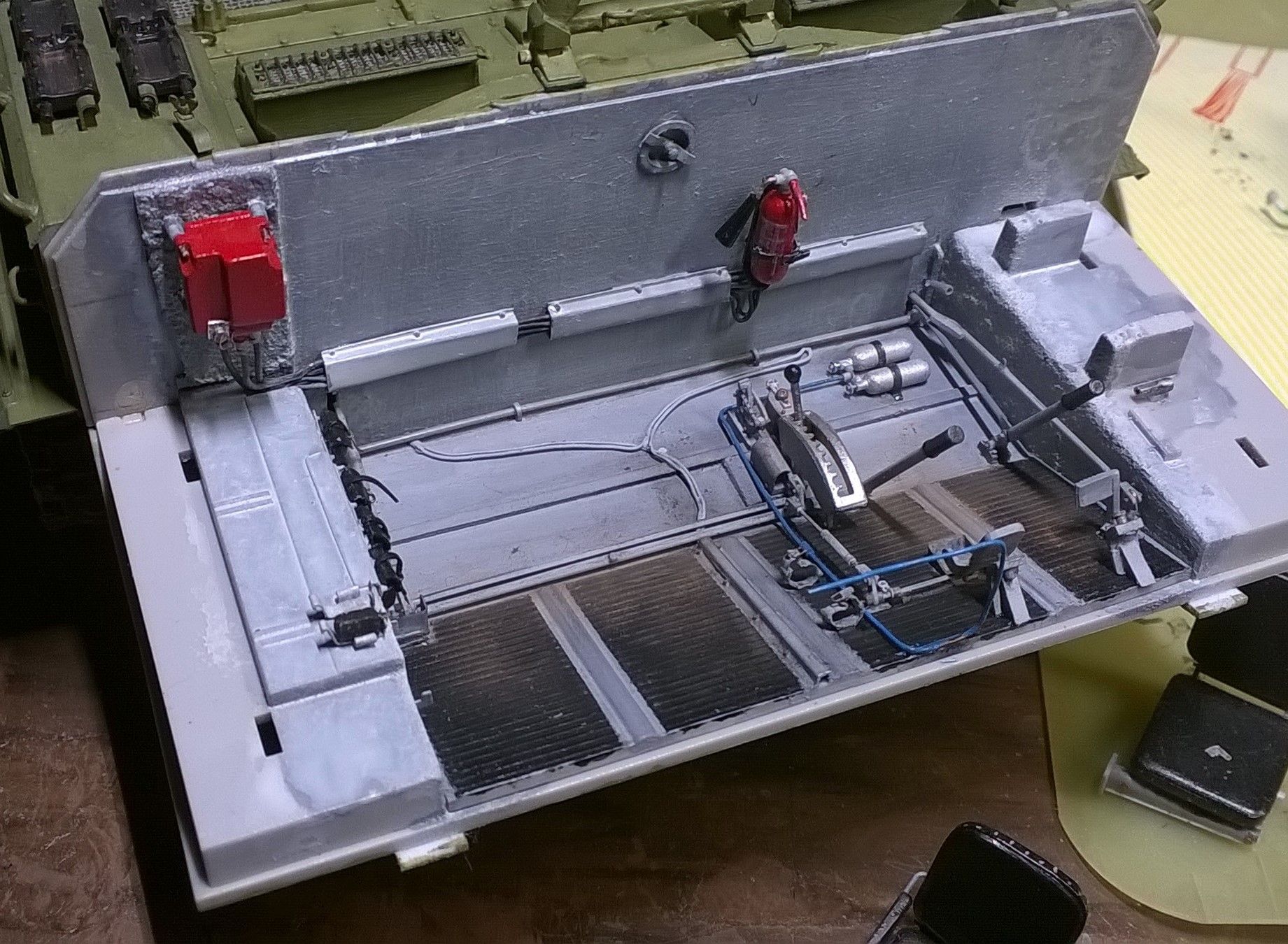

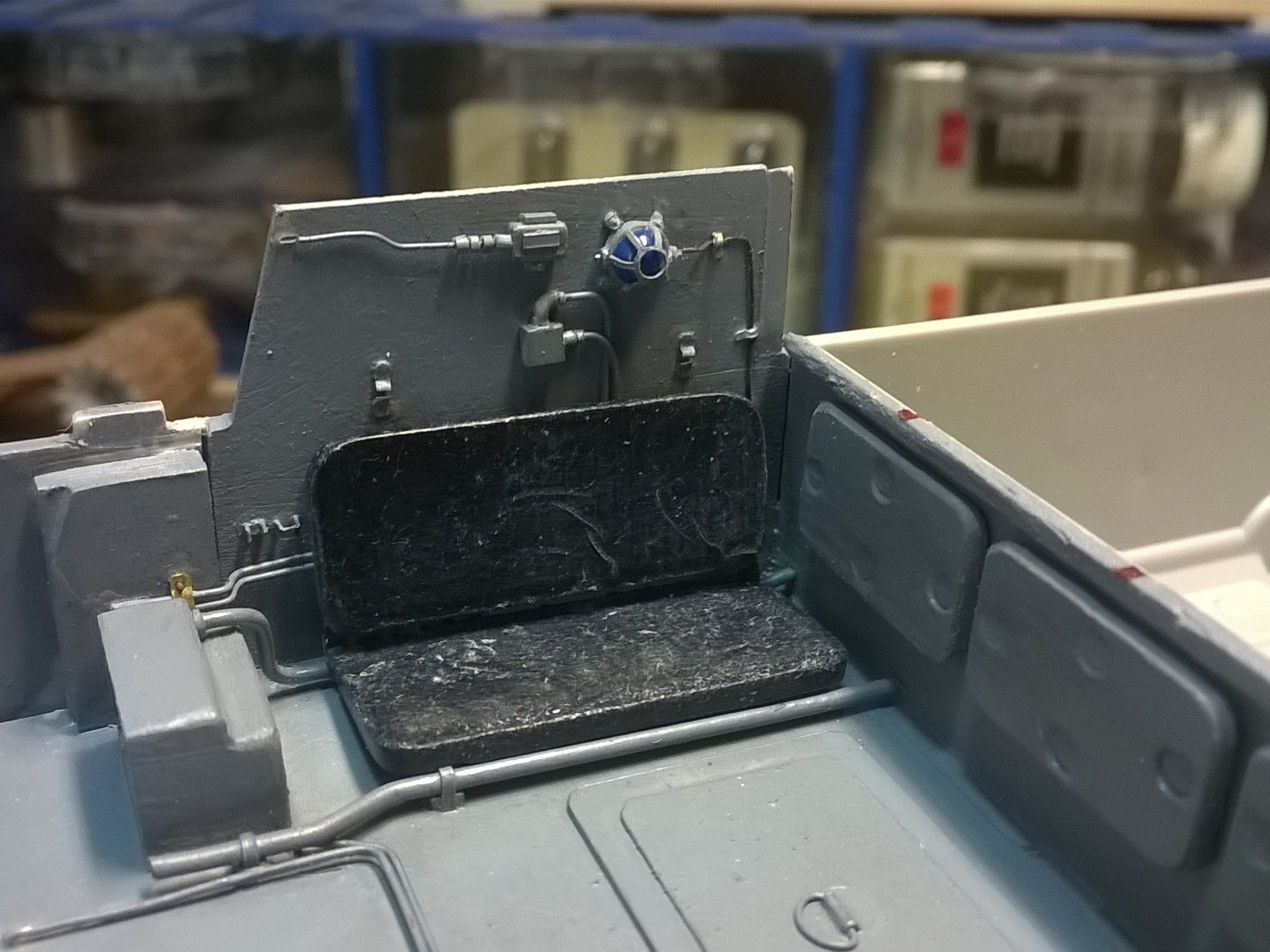

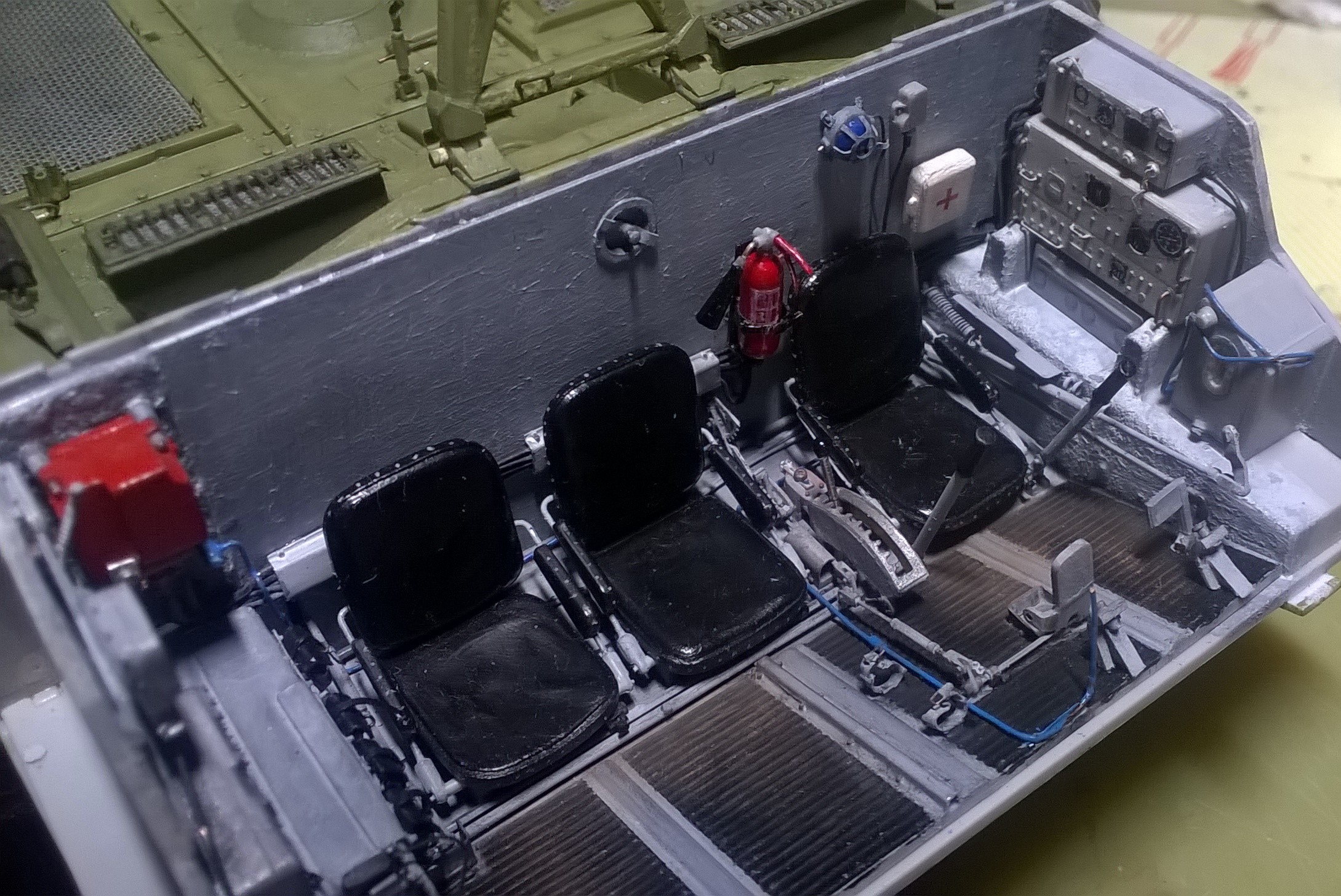

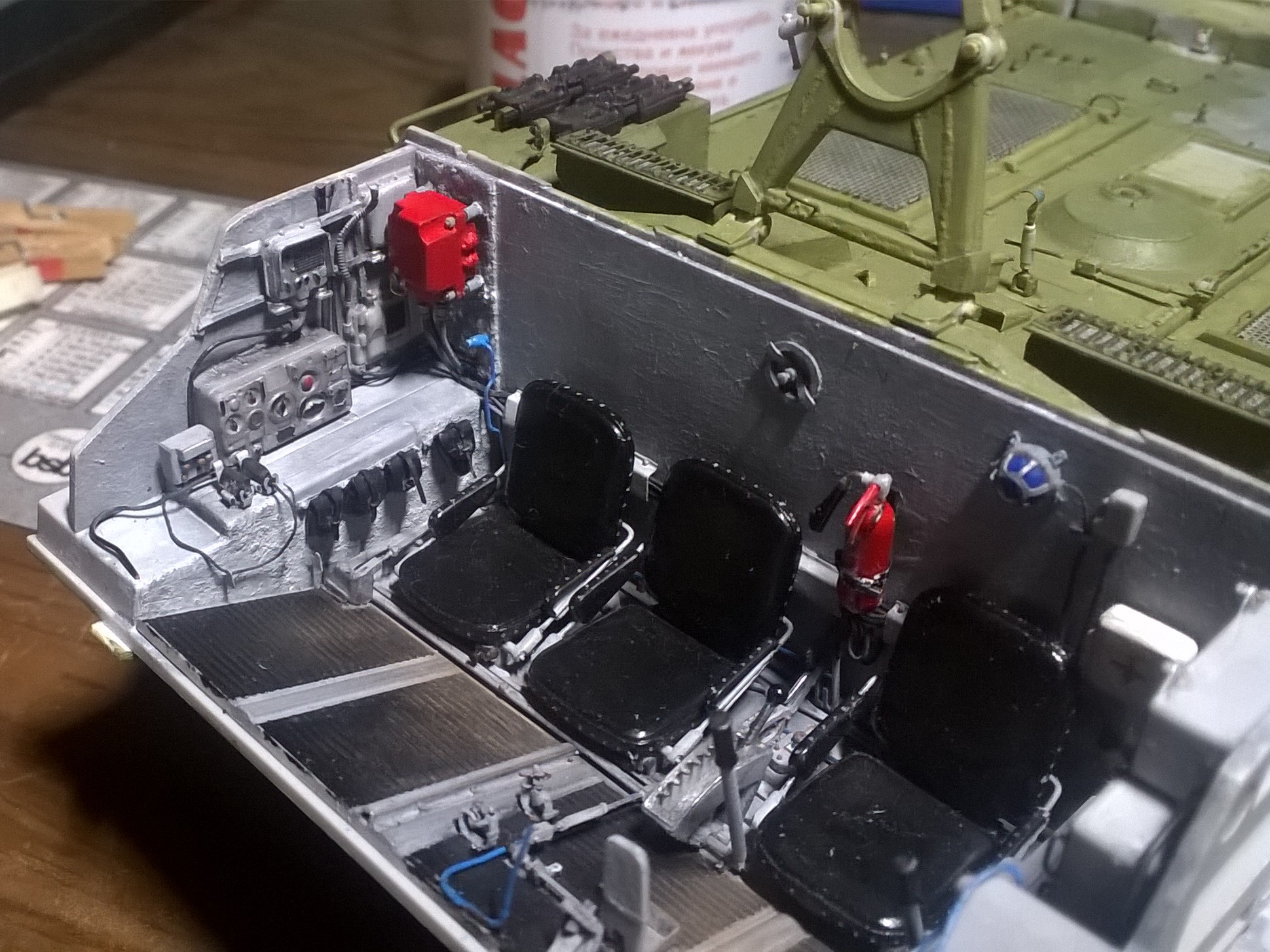

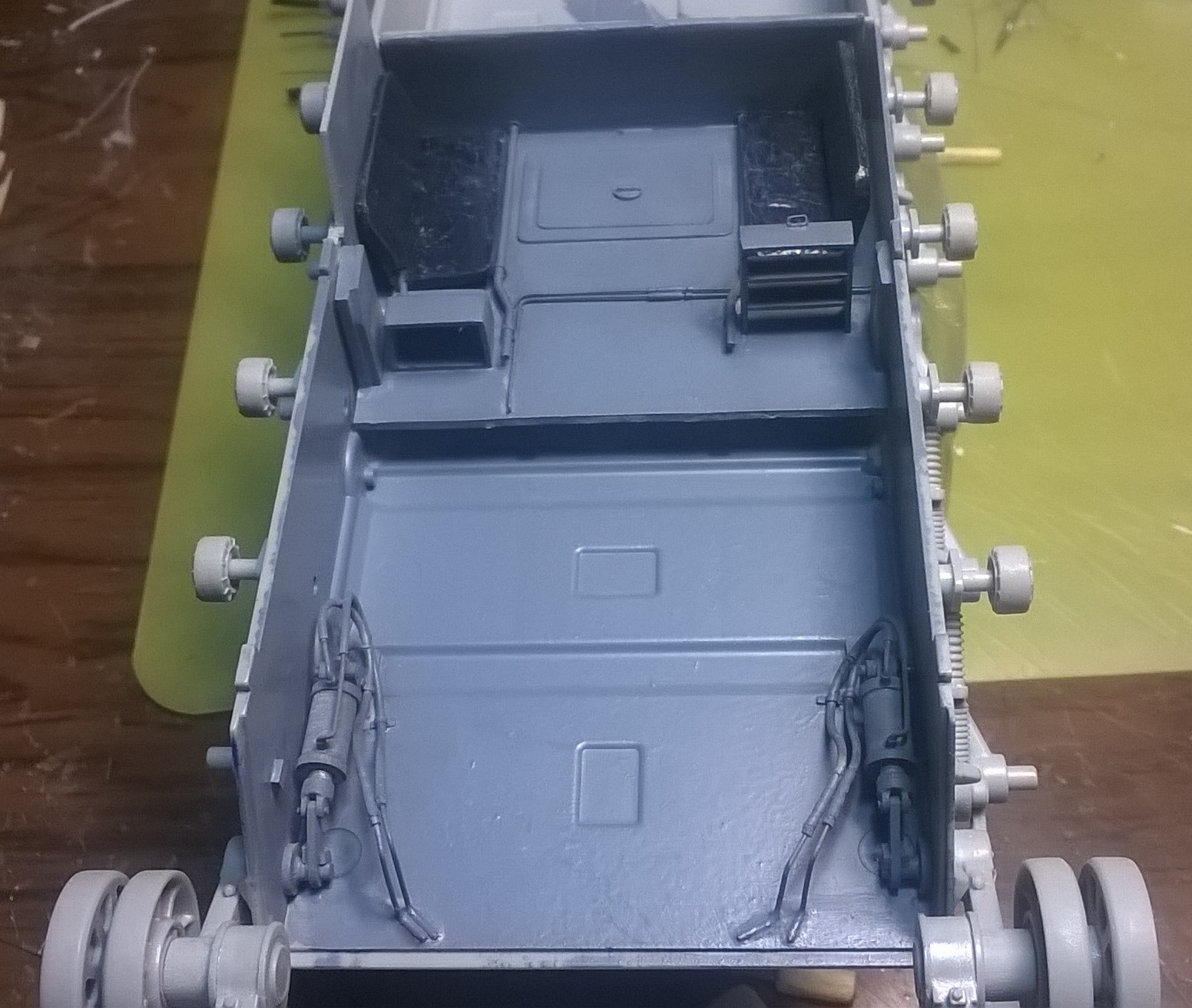

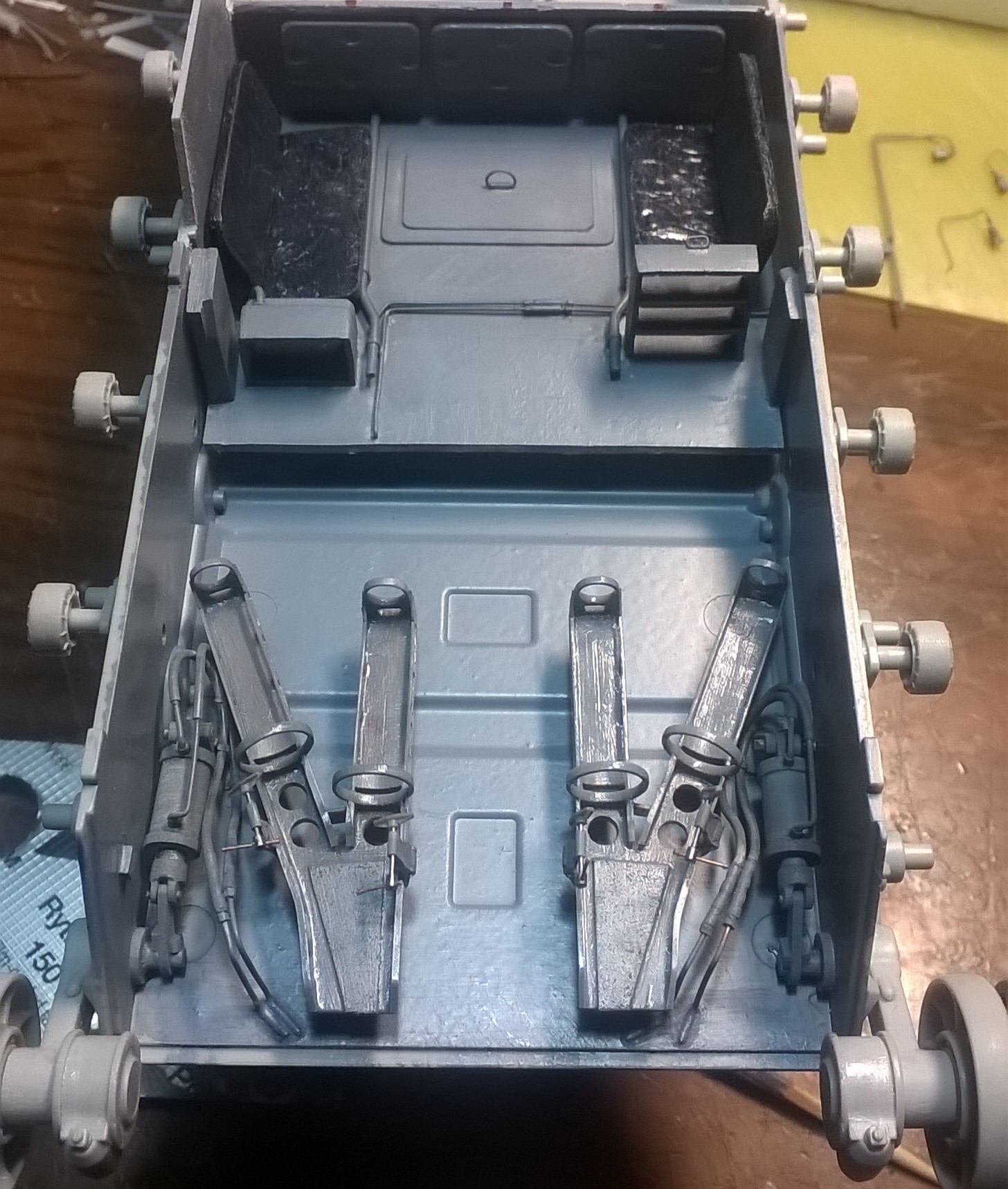

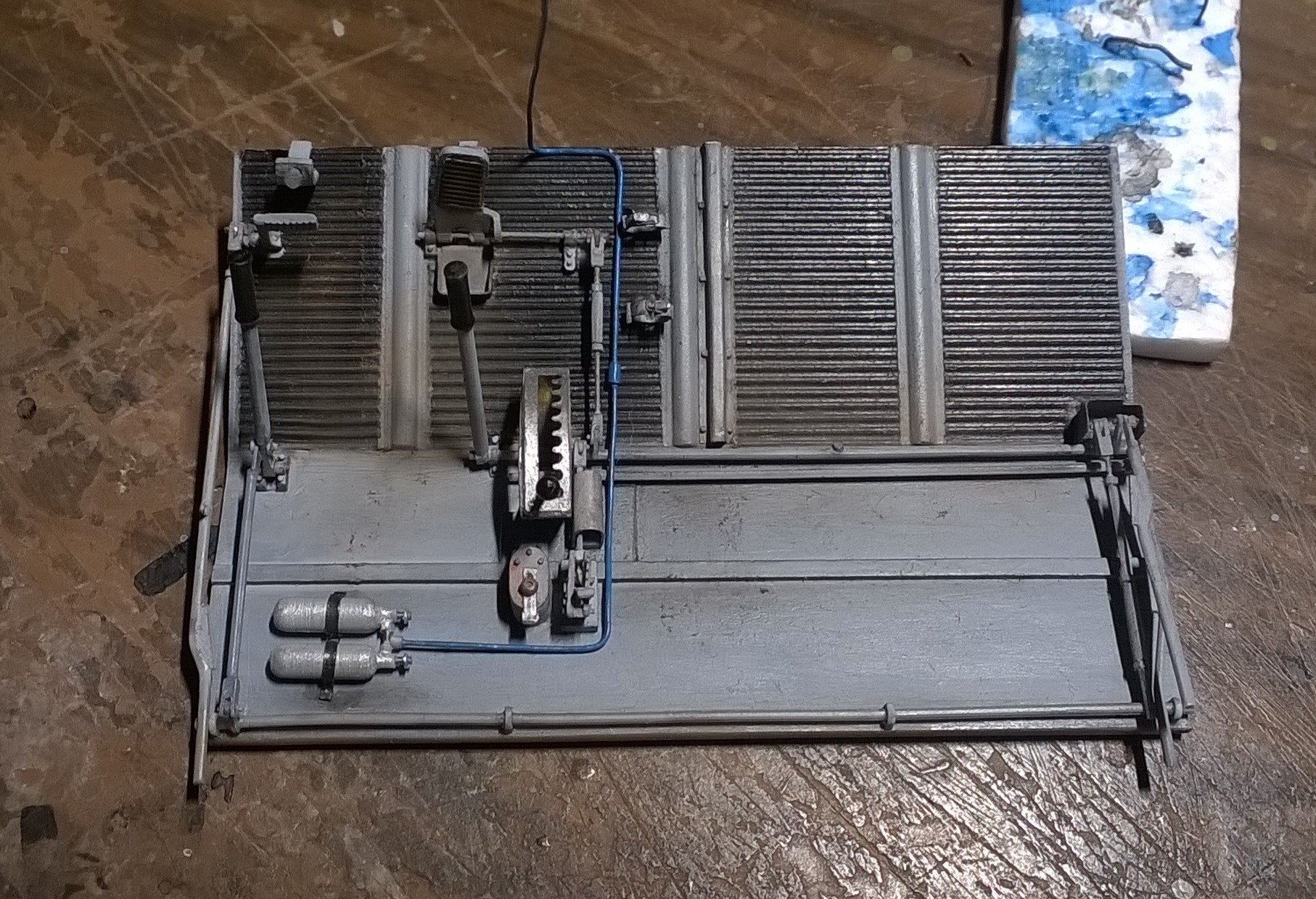

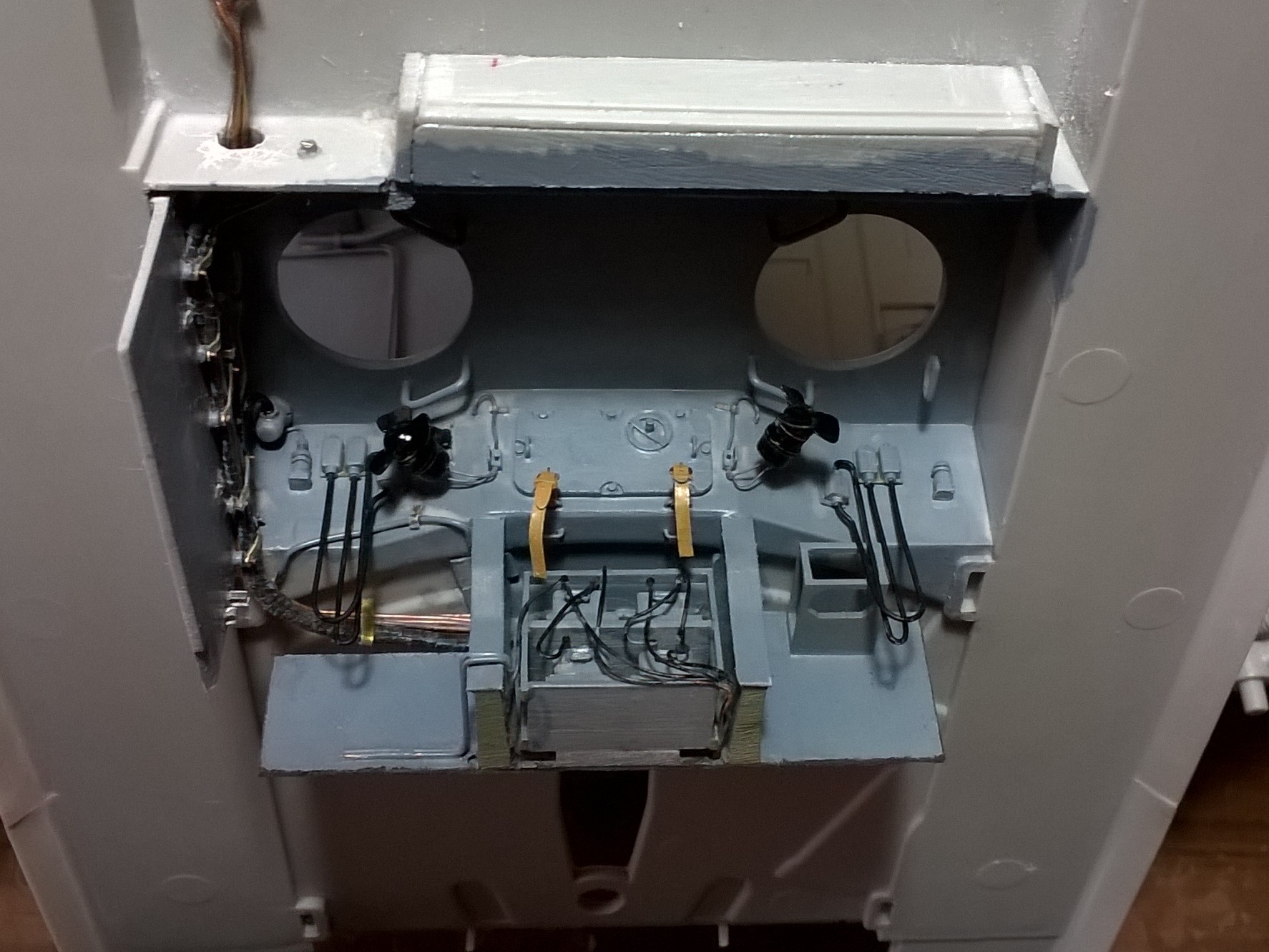

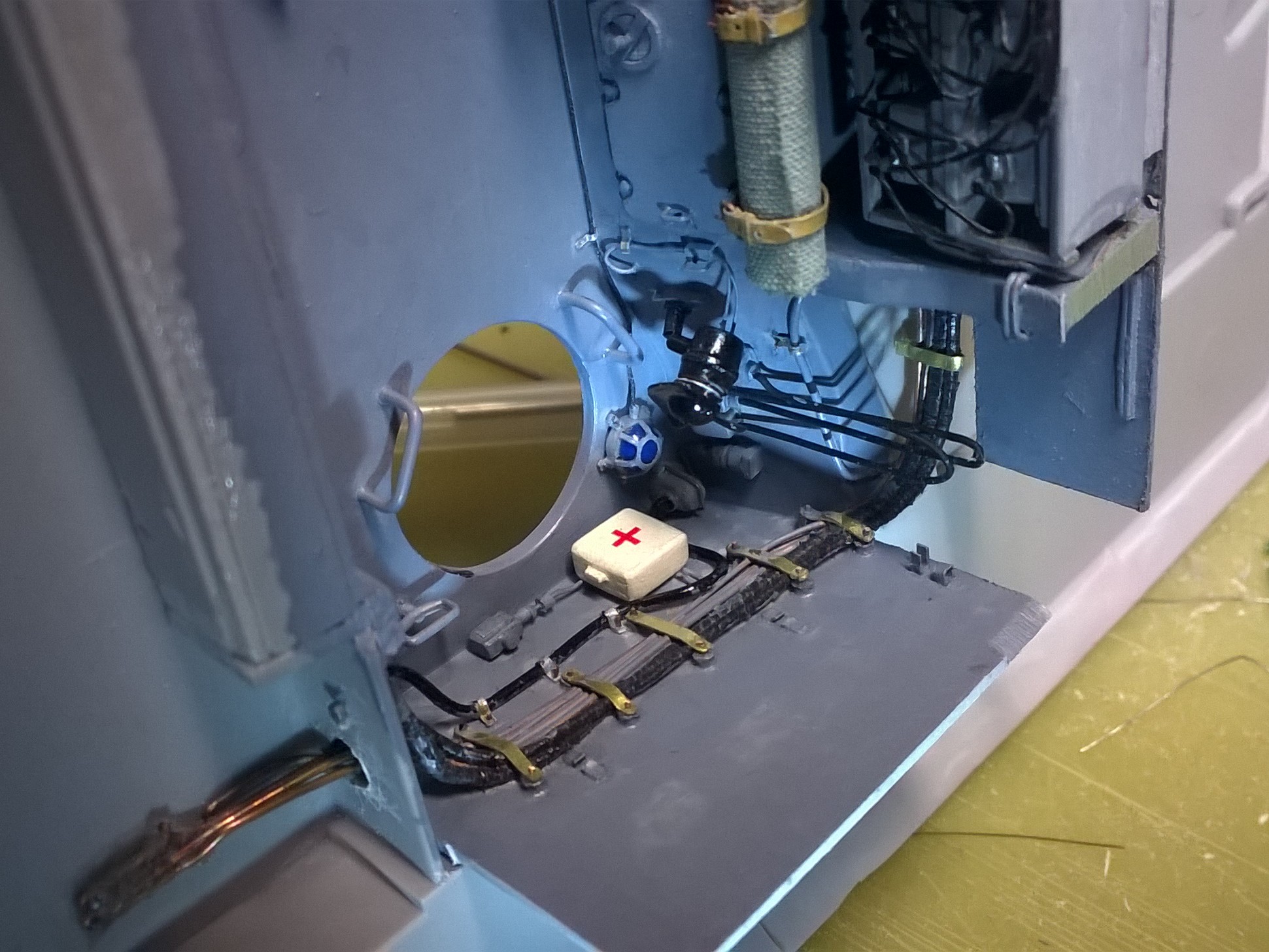

- В отделение управления сделано полнoе оборудование, по фотографиях:

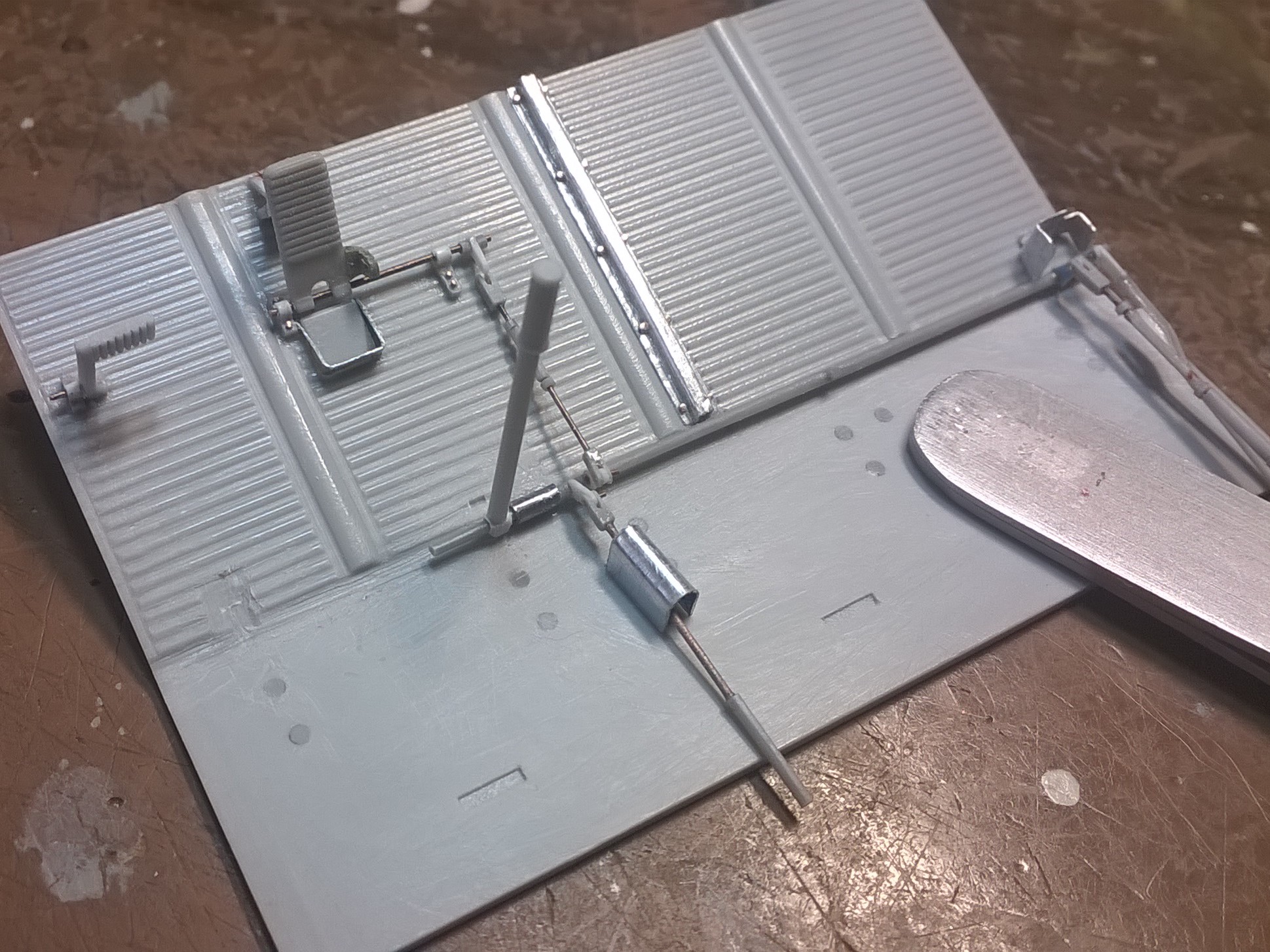

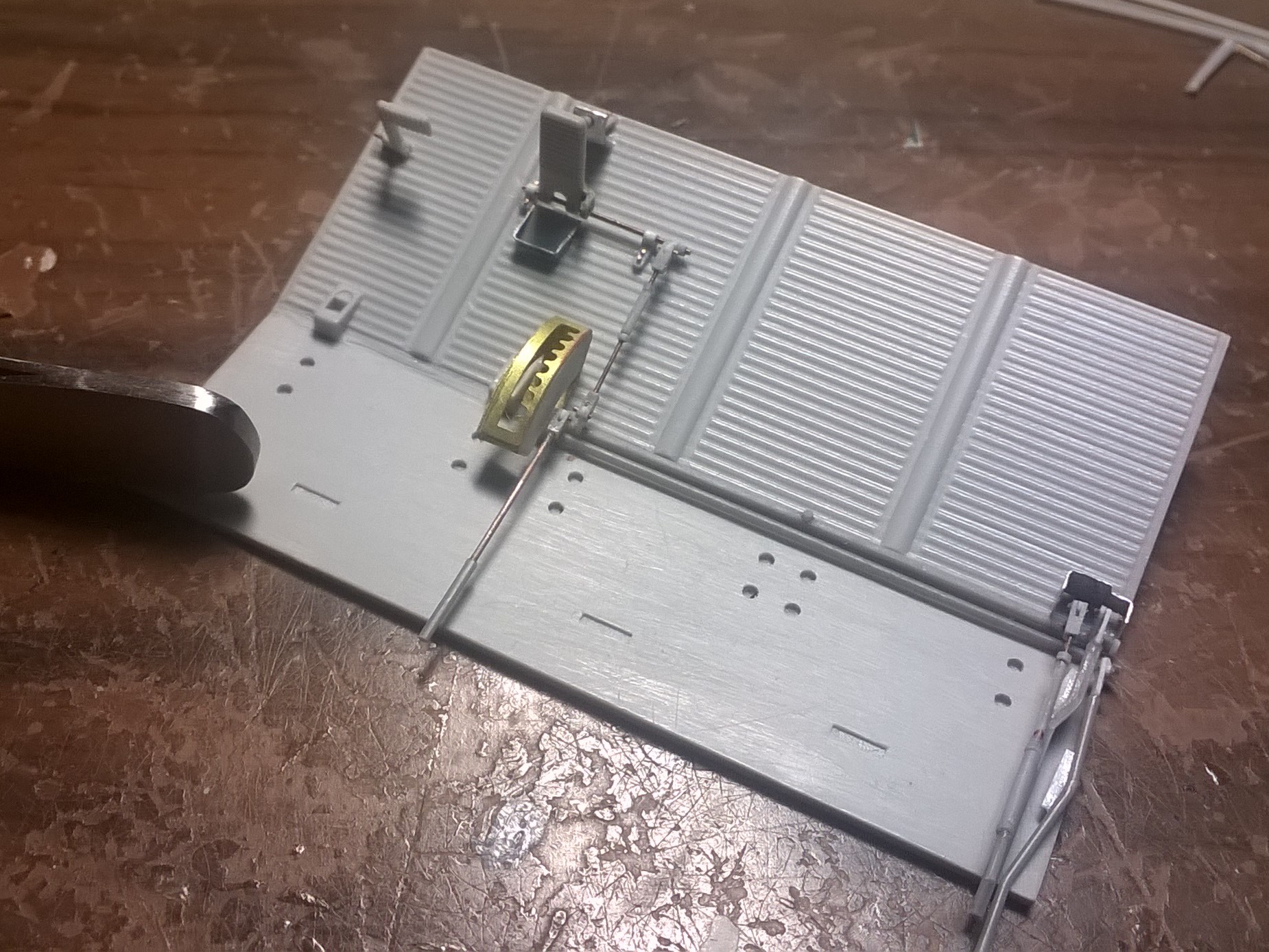

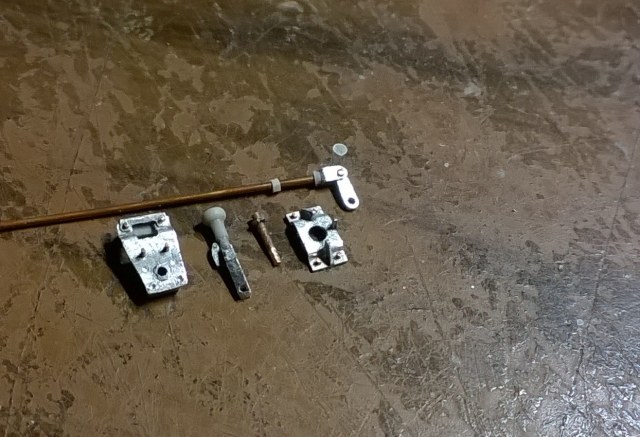

o Все механические привода управления – работающие;

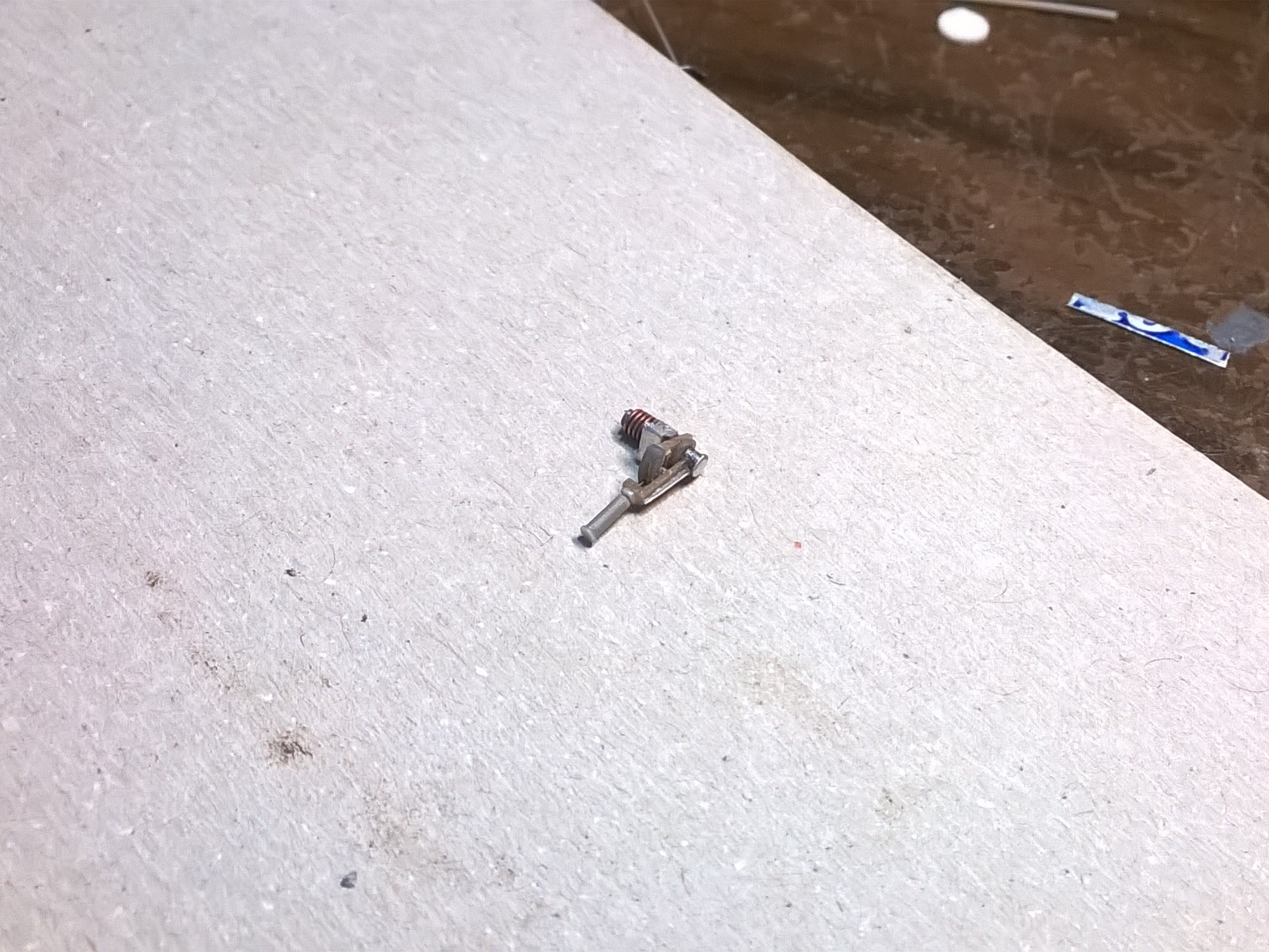

o С нуля сделаны дворники остекления, электродвигатели дворников с редукторами к ним. Валы редукторов механически сопряжены с валами дворников;

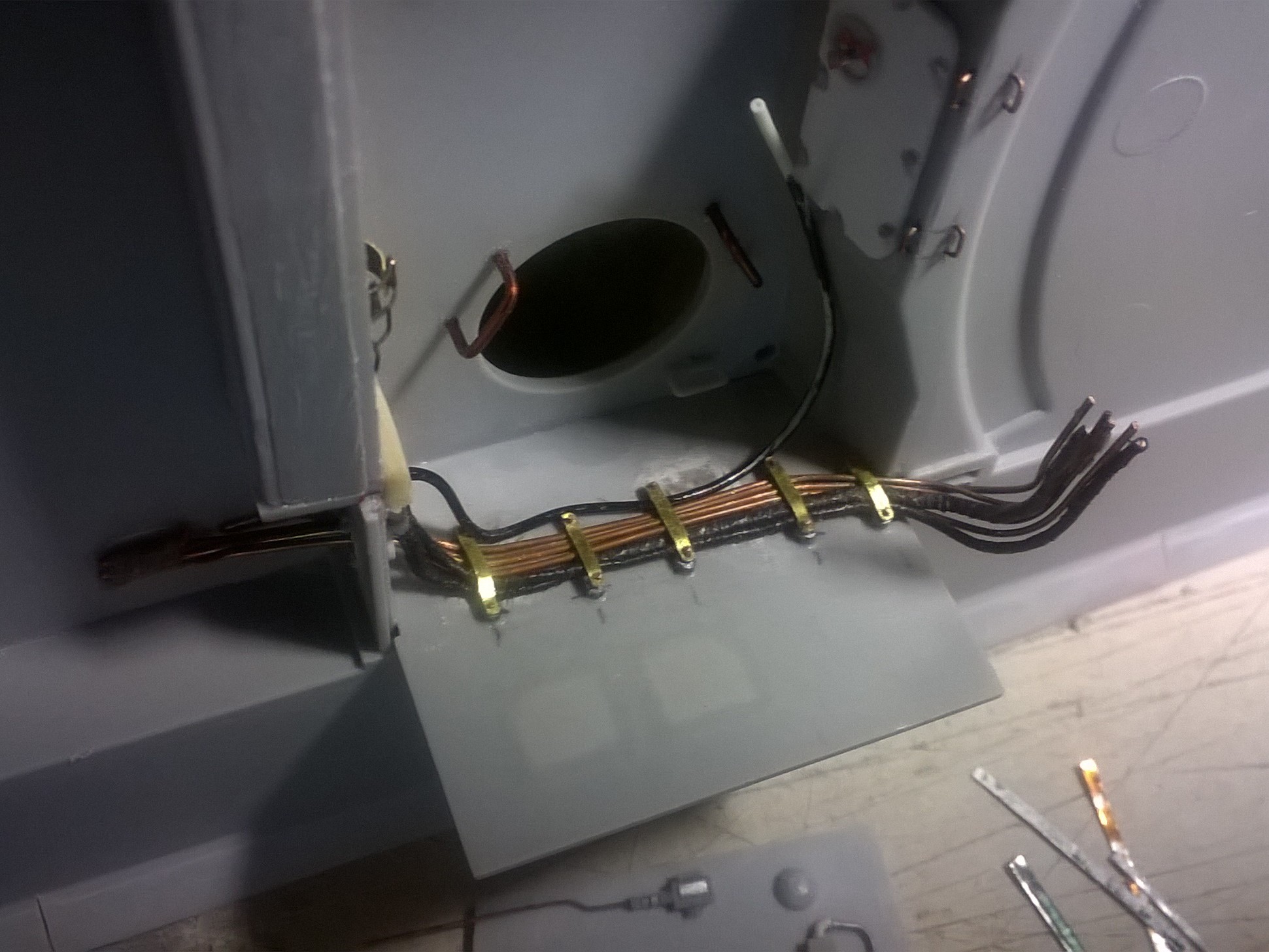

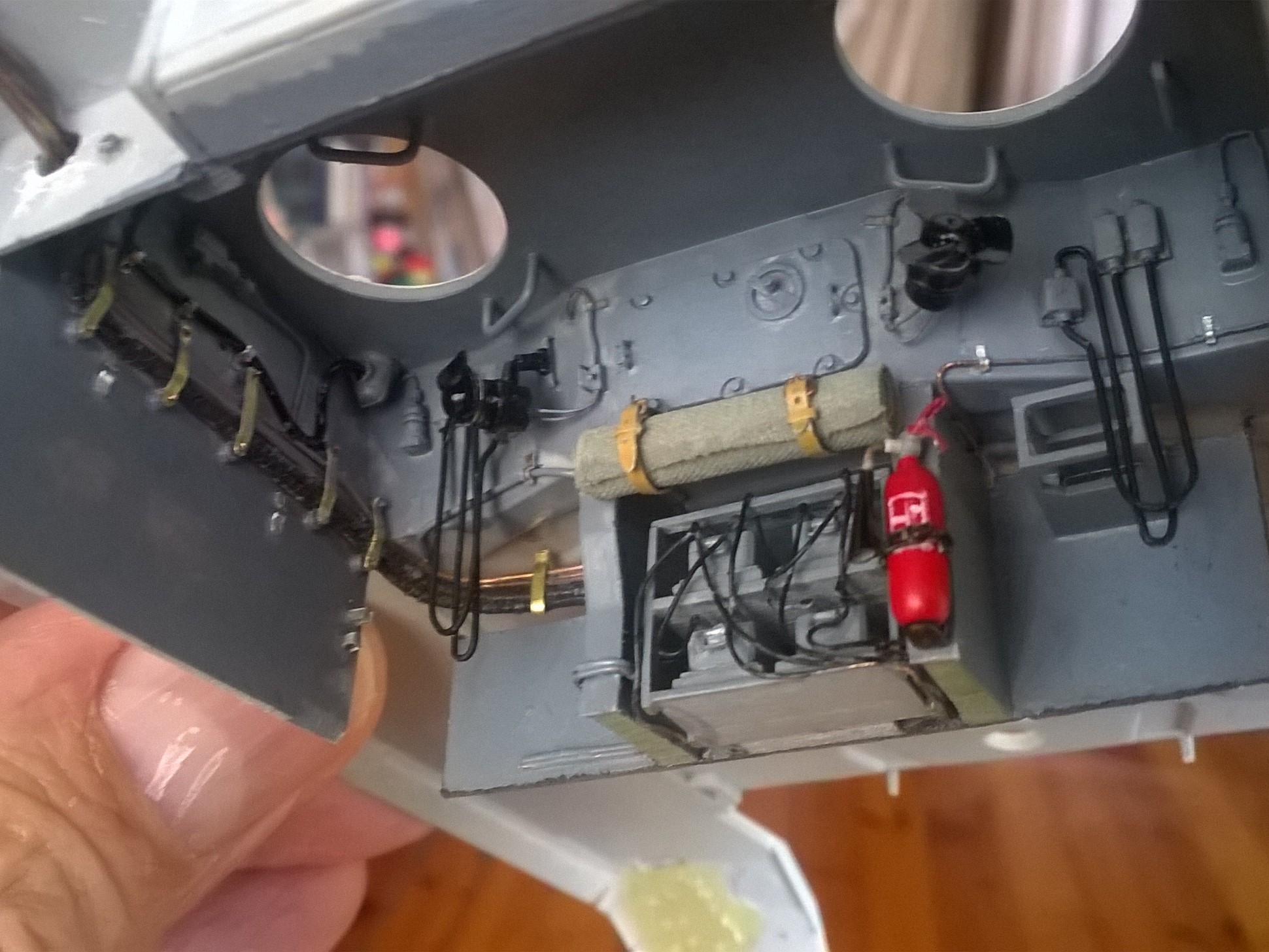

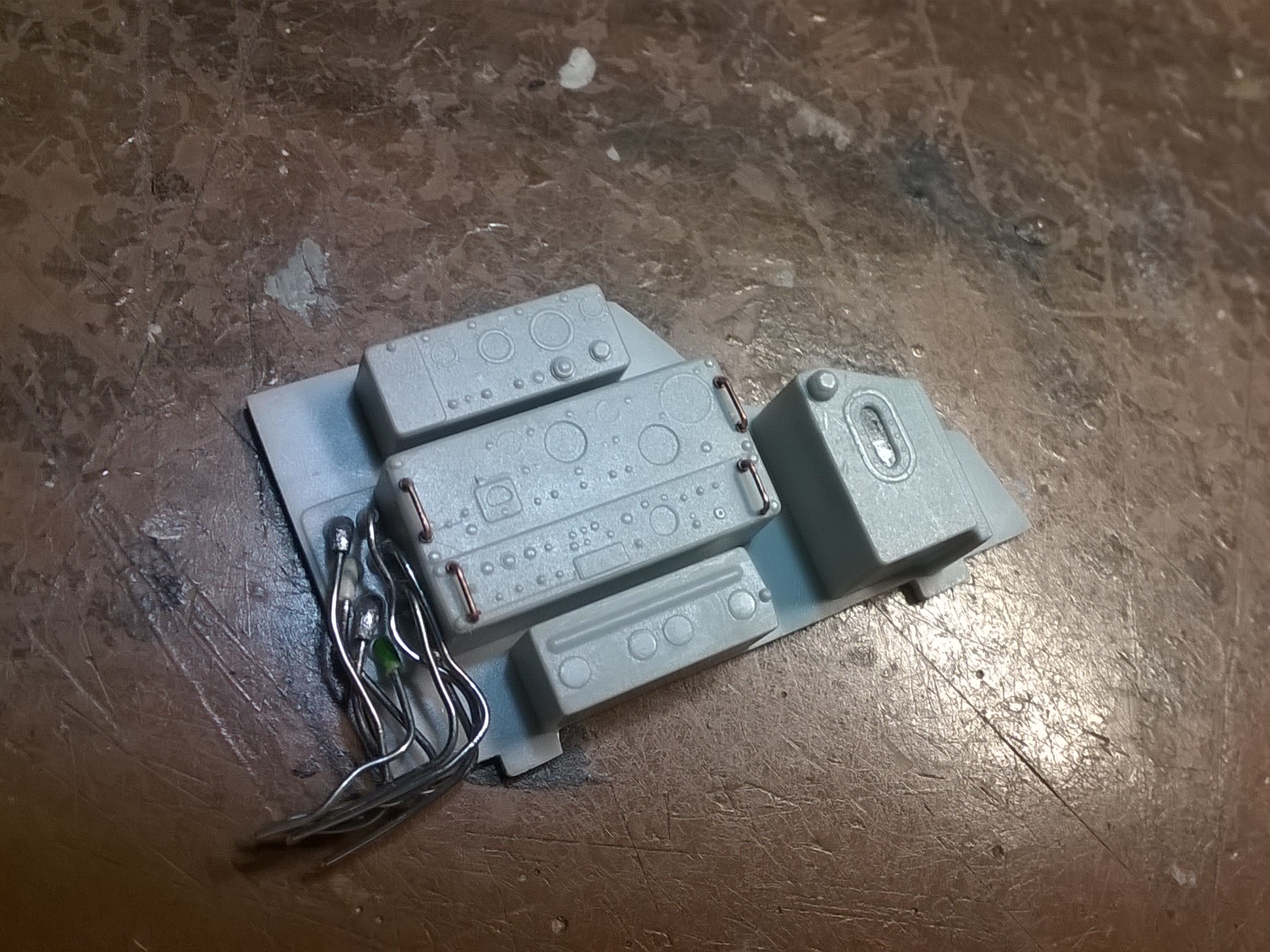

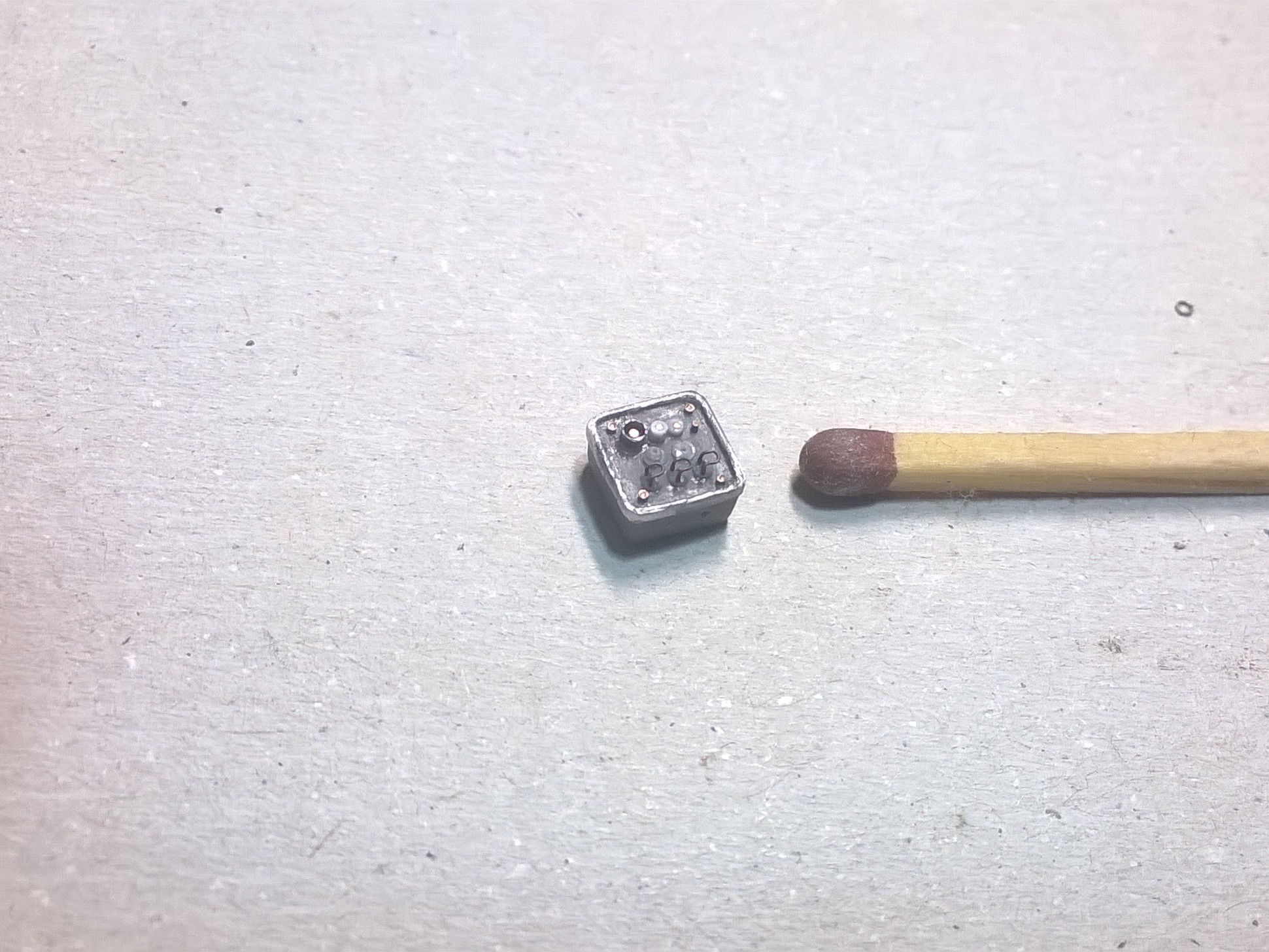

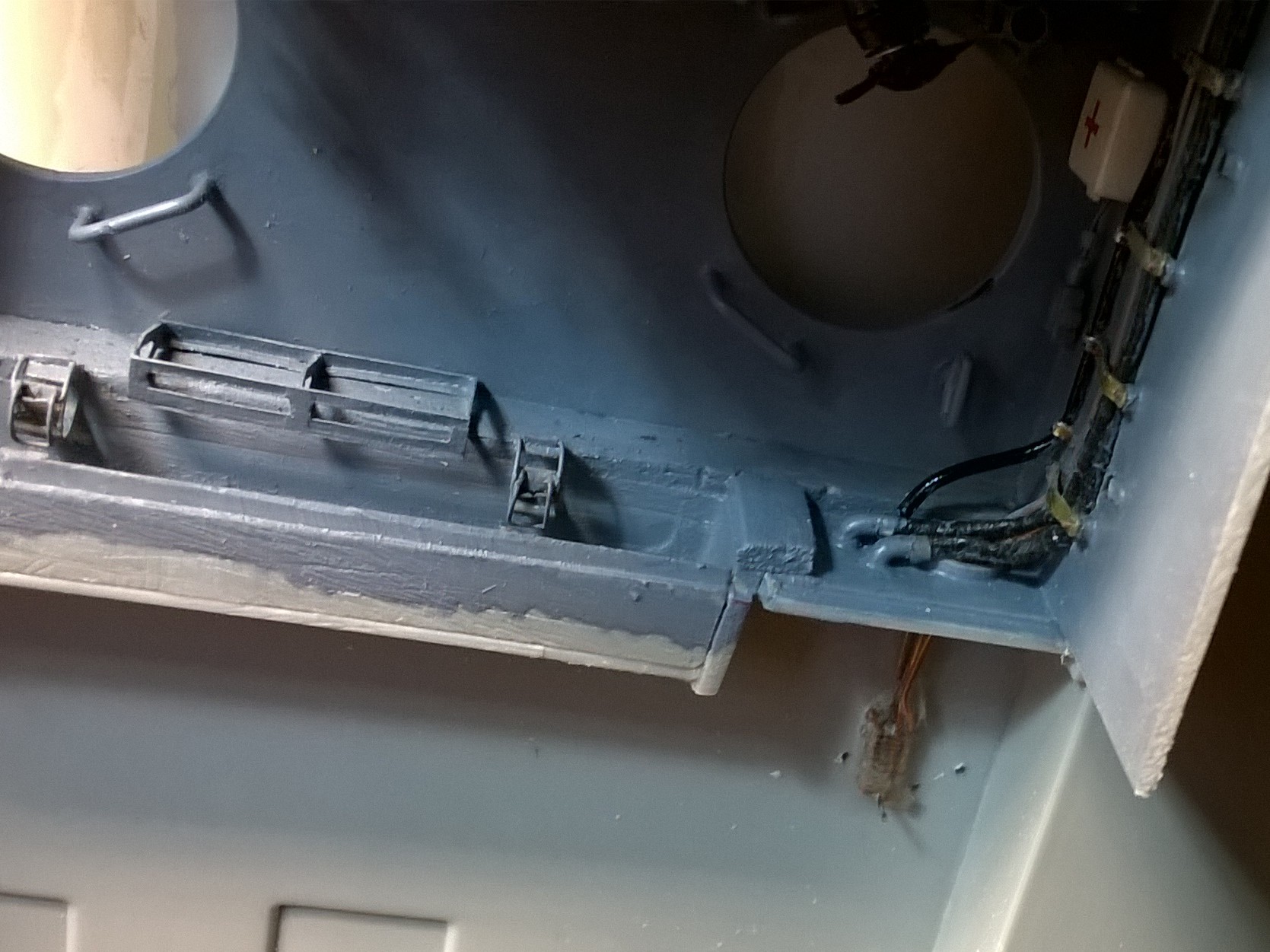

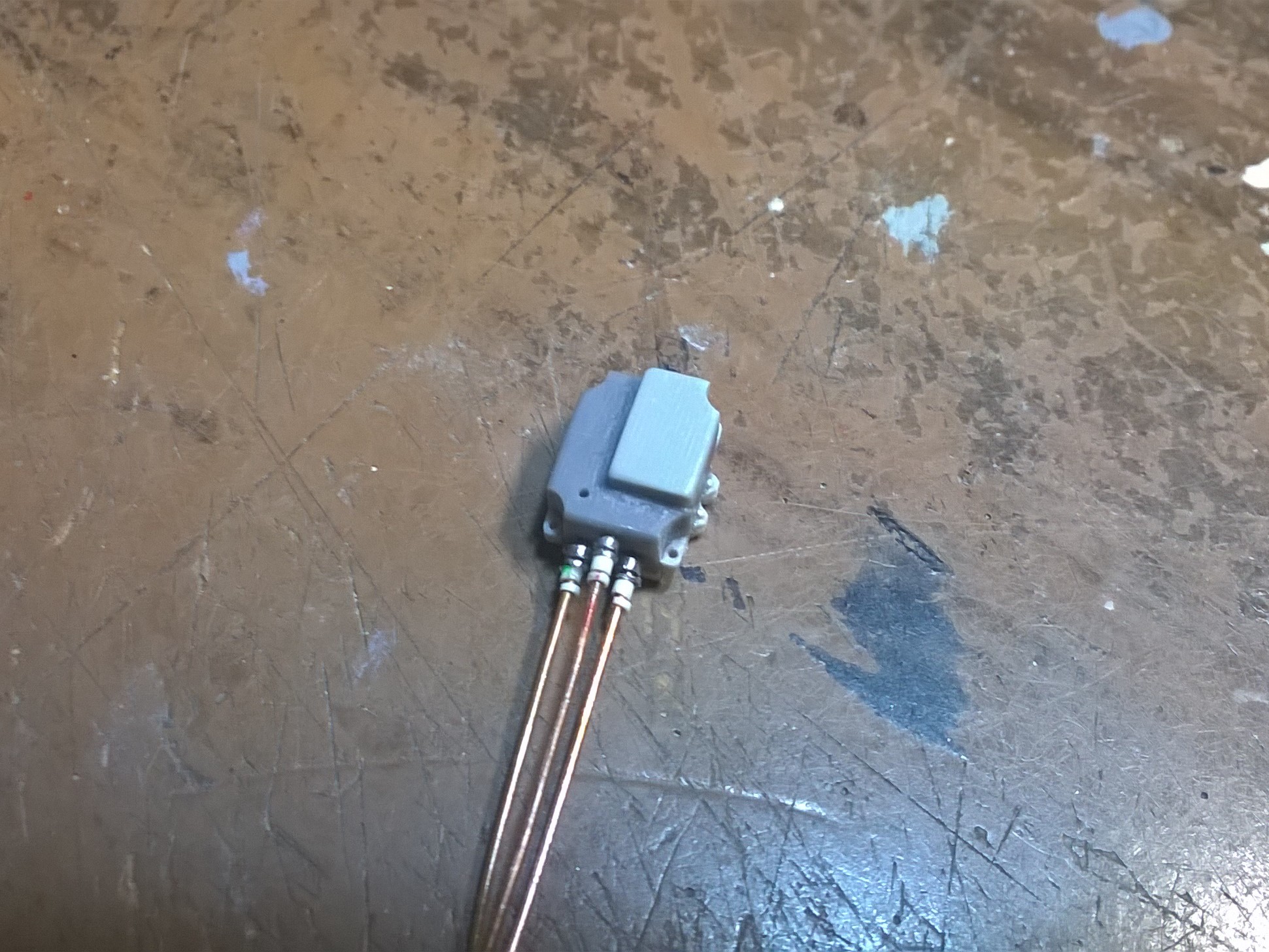

o Электрощитки - сделаны все тумблеры и все предохранители случайного включения также проводка и ее крепление;

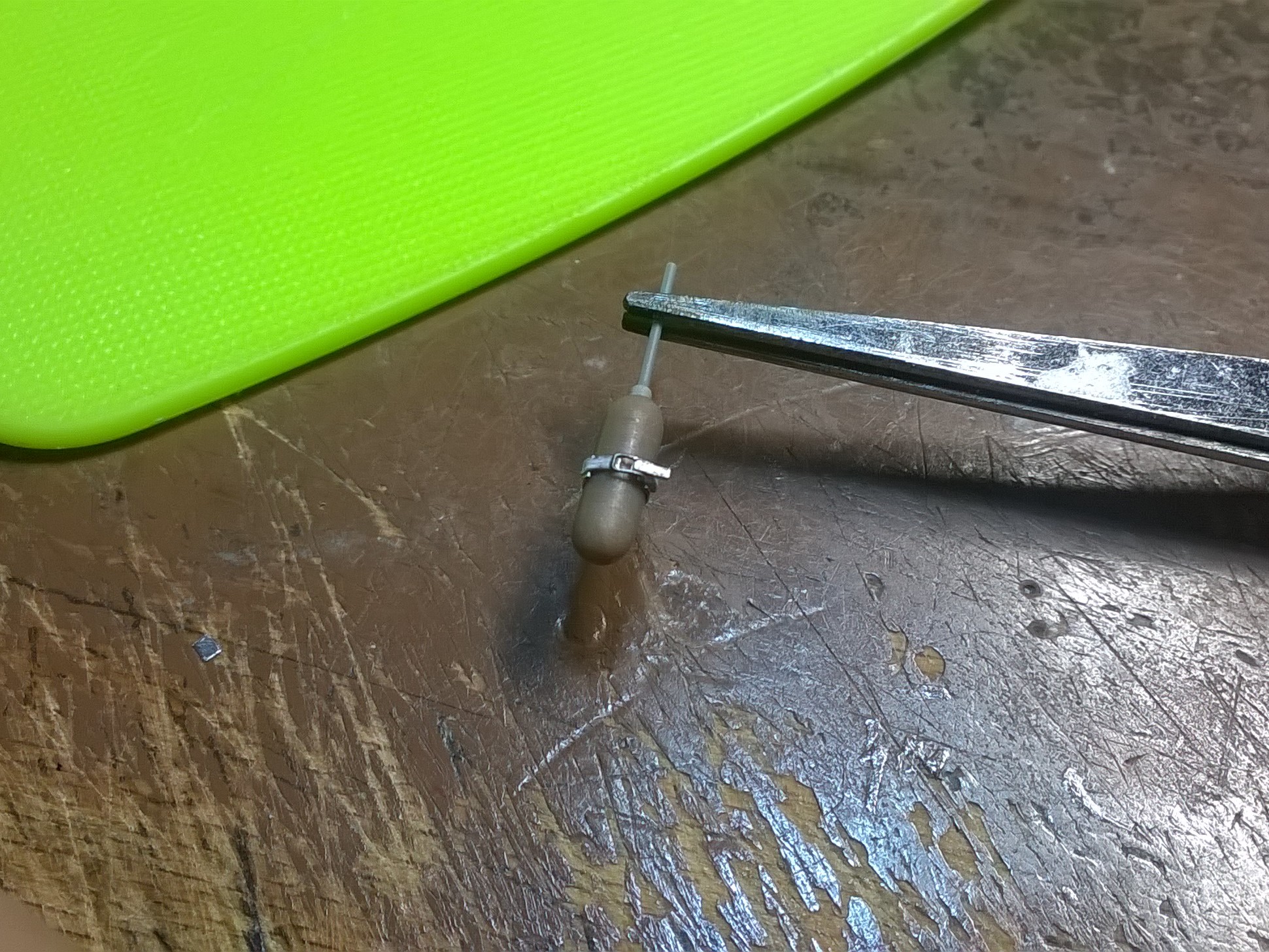

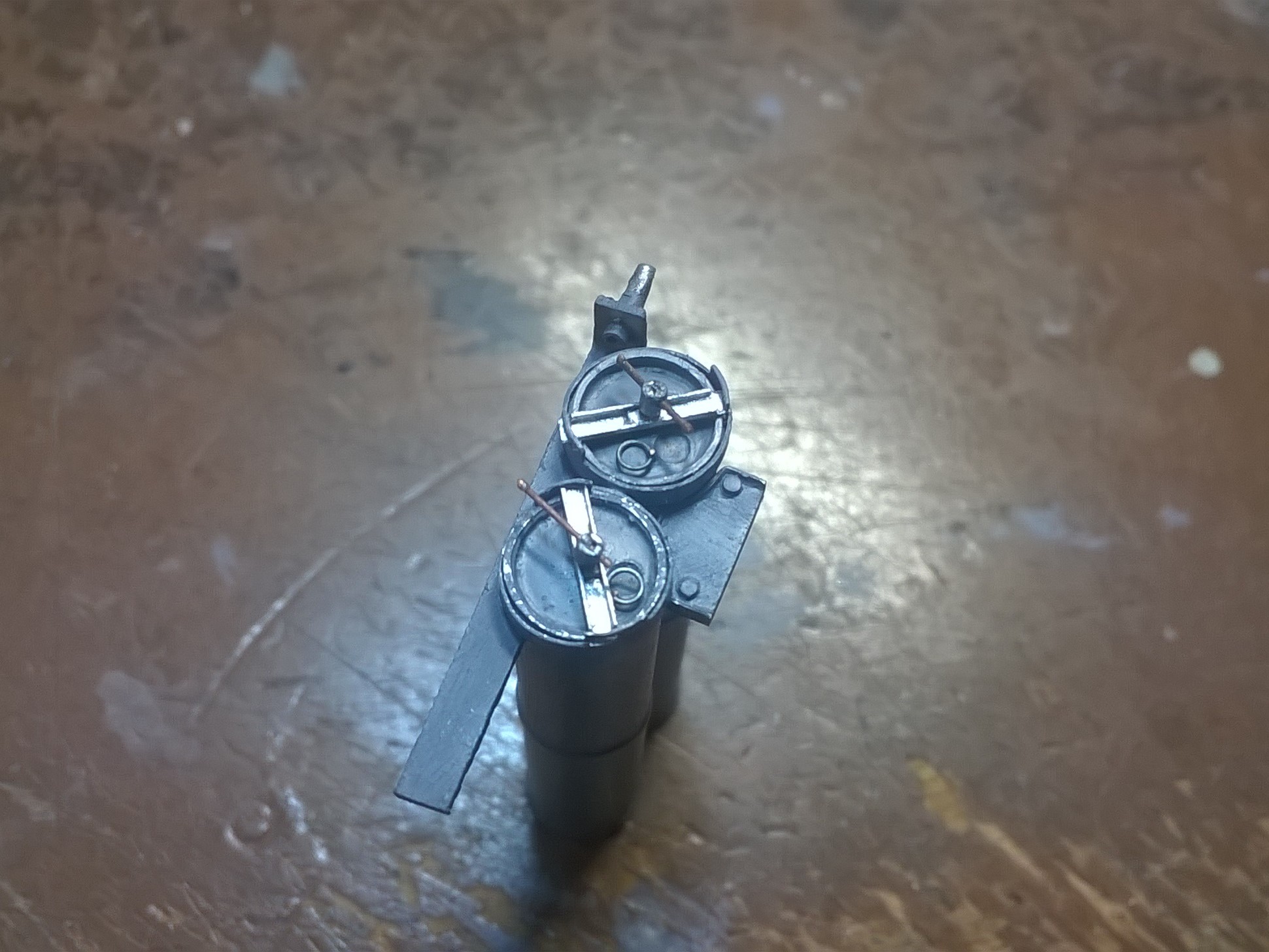

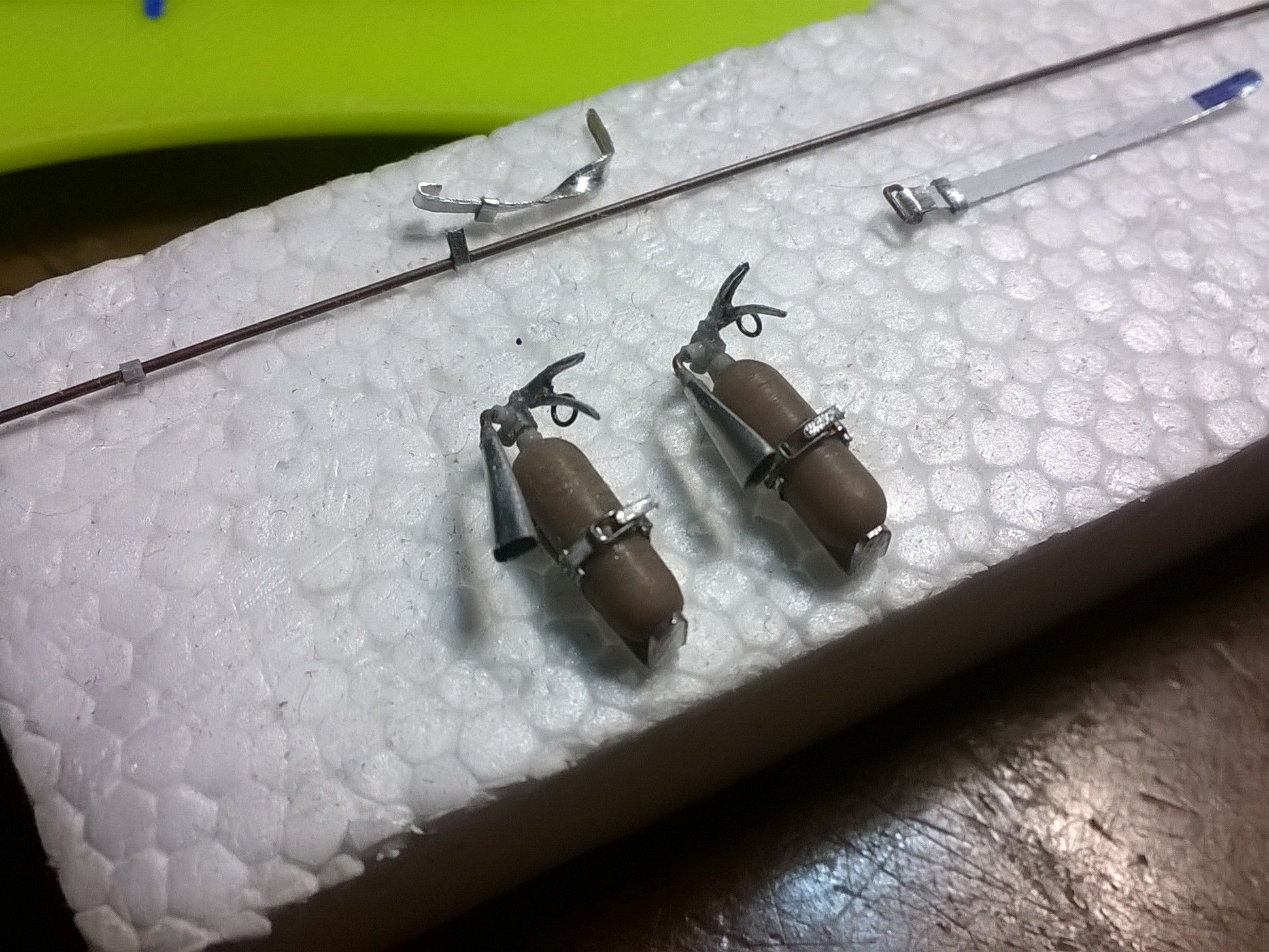

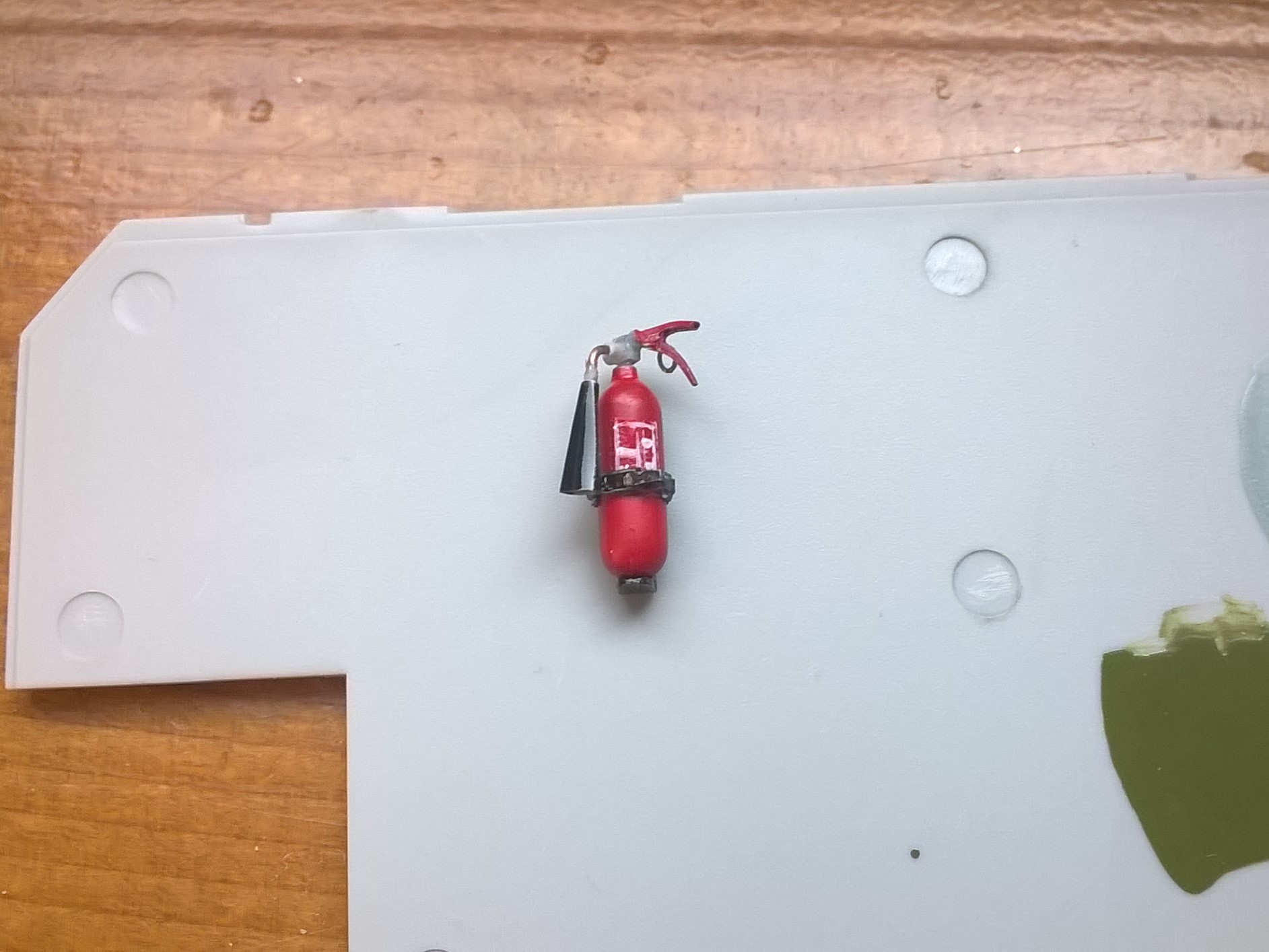

o ручные углекислотные огнетушители - раструб полый, металлический, также как и рукоятка, рычаг, чека и держатели;

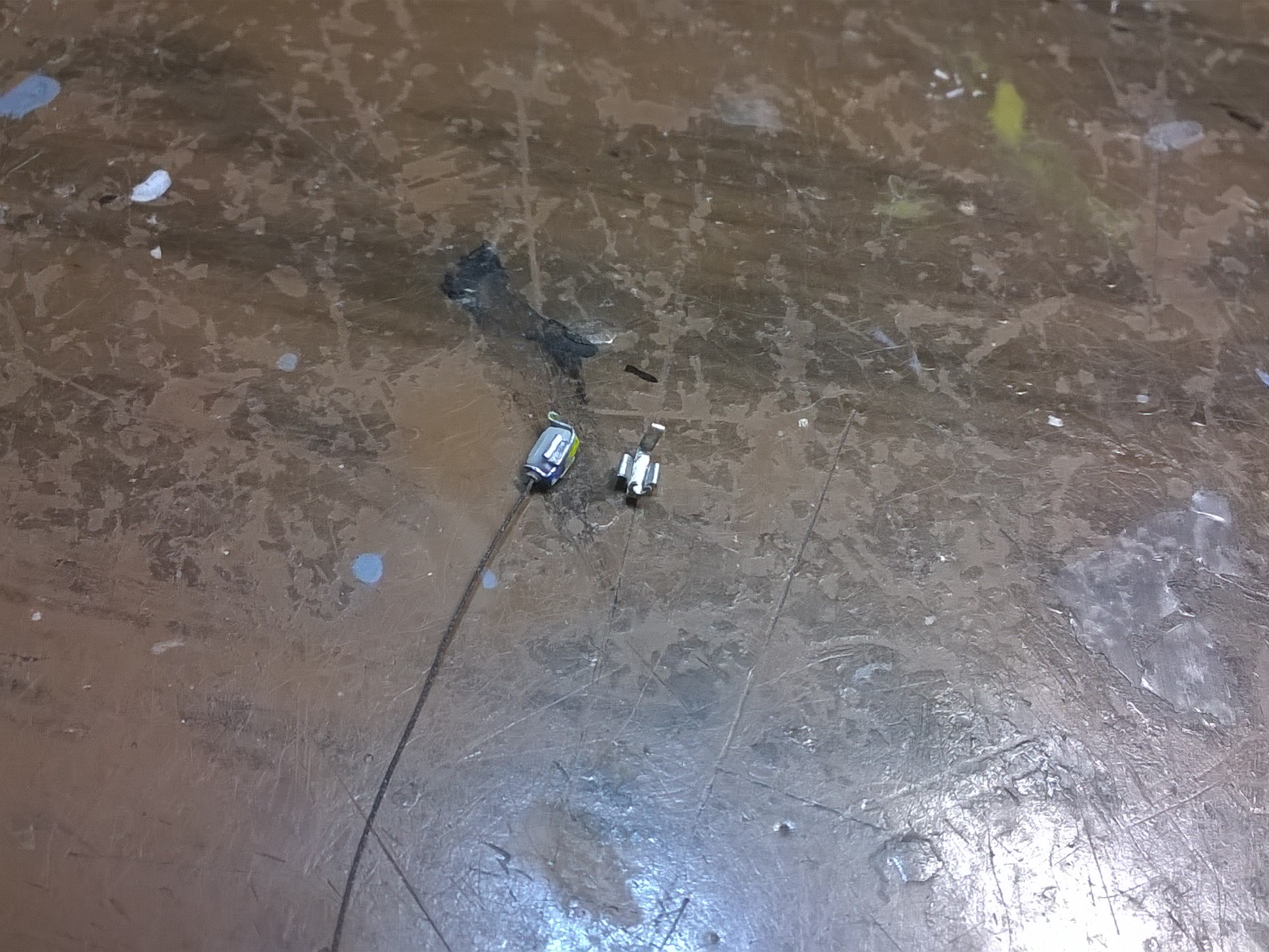

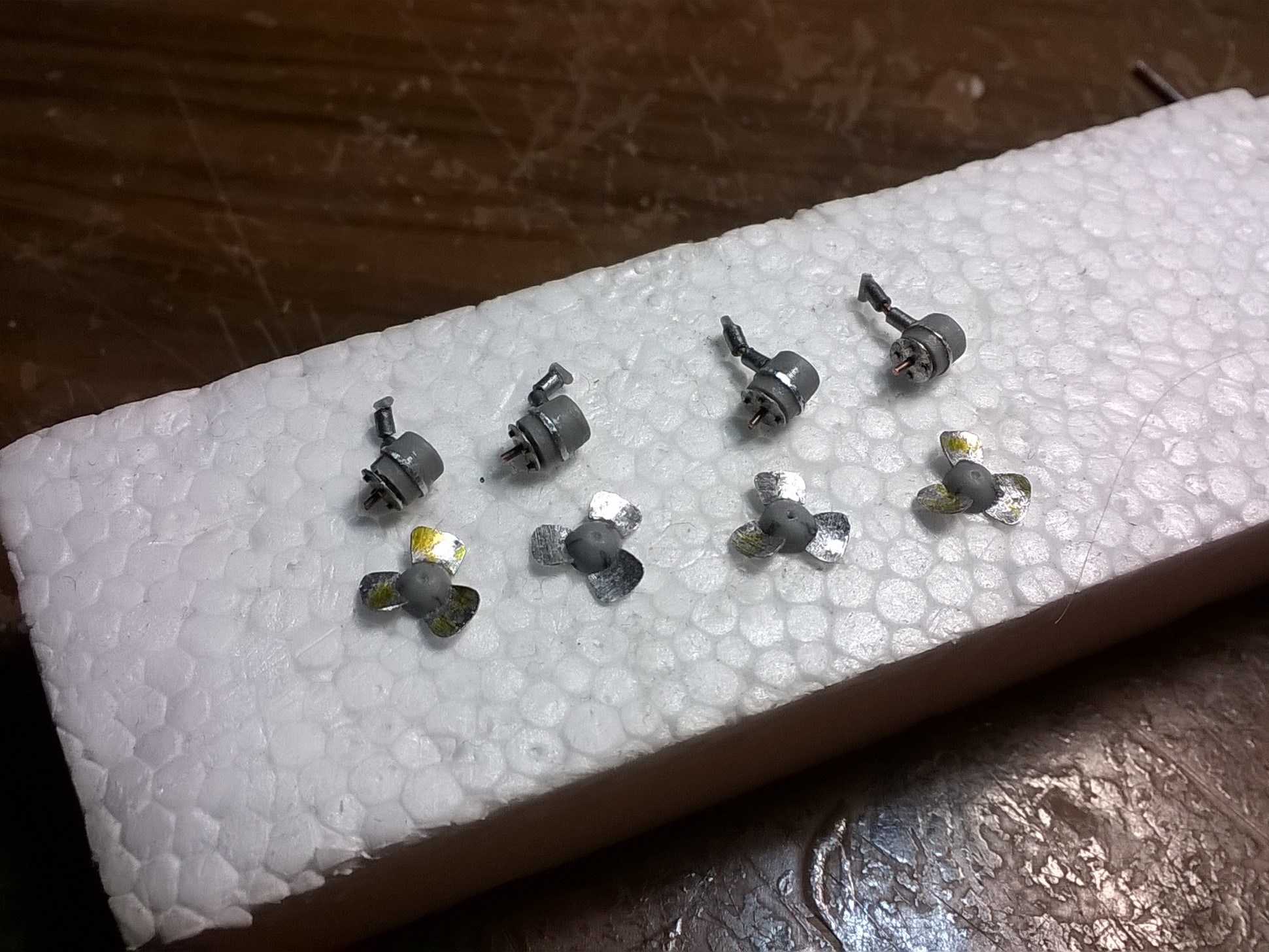

o Вентиляторы. Полностью сымитирован корпус - винты, ребра жесткости; сделаны проводка, ее крепление и ключ вкл/выкл включая предохранитель случайного включения;

o Плафоны освещения. У них все – основание, включая винты крепления и ключ вкл/выкл, проводка с креплением, предохранительная решетка. С решетками трудно было, попробовал четыре разные способы изготовления пока достиг желаемого результата;

o Доработаны перископические смотровые приборы, к каждого добавлены 8 частей.

Полностью сделаны держатели, для каждого прибора они состоят из 20 частей, это число не включает крепление проводки подсветка. Держатели полностью работающие, так что теоретическиприборы могут быть вытащены из гнезд в любой момент, но я не буду тот человек, который возьмется этого делать даже если в награду мне вручат набор РЛС П-40 1С12 от Trumpeter-а.
