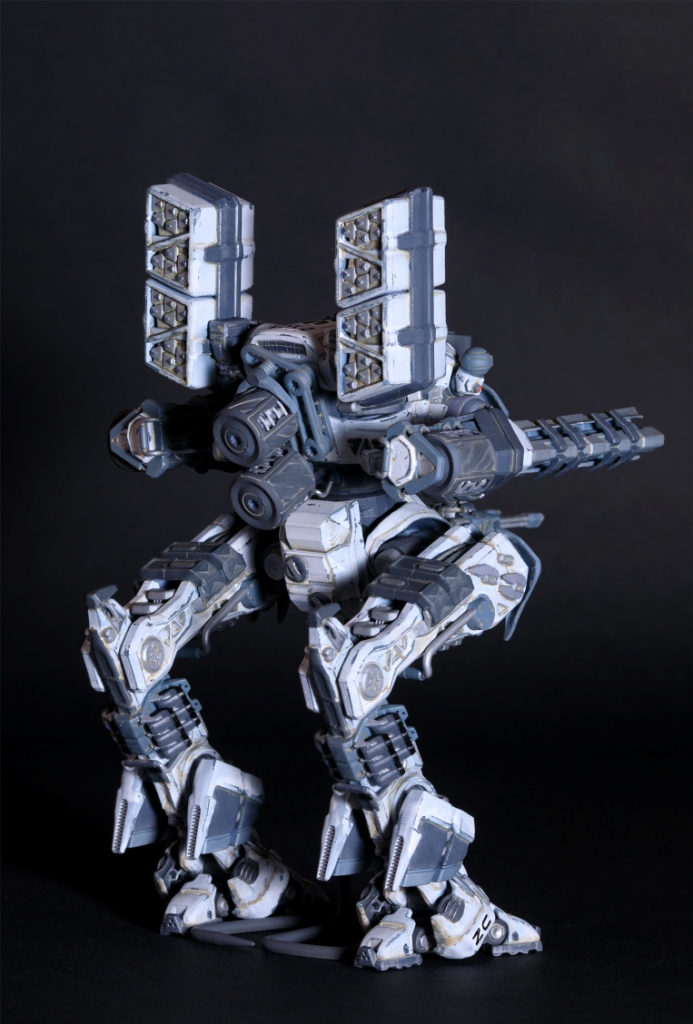

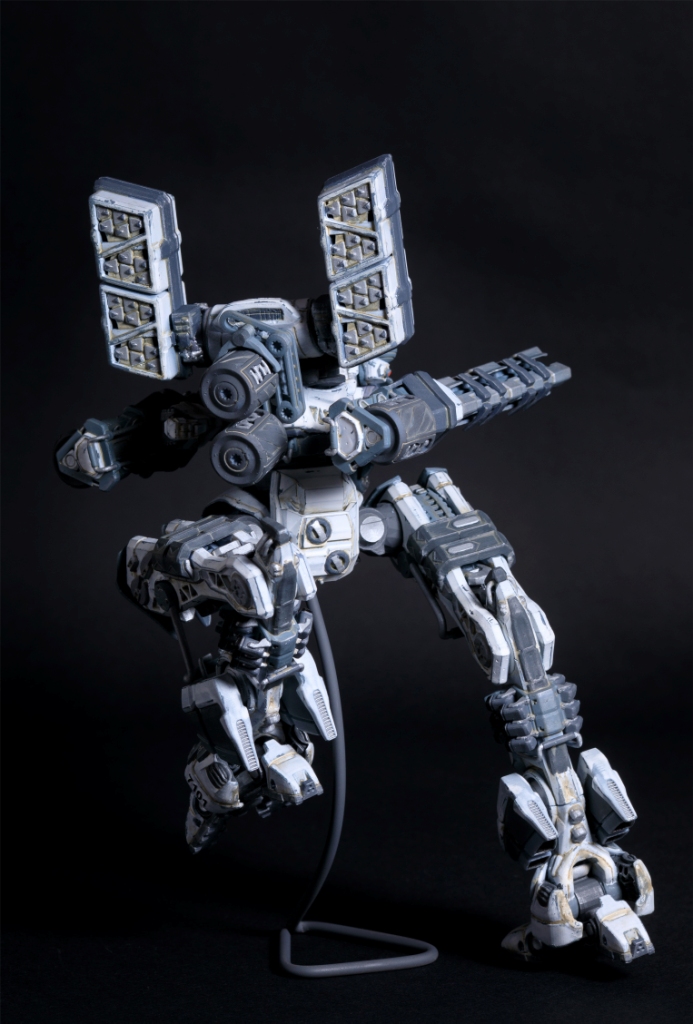

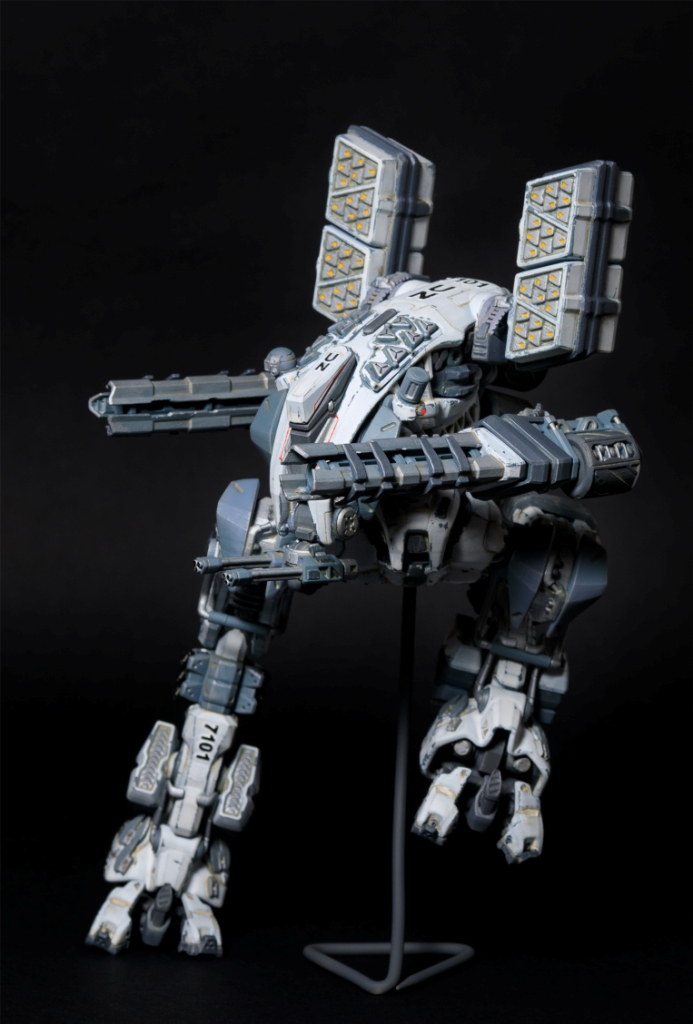

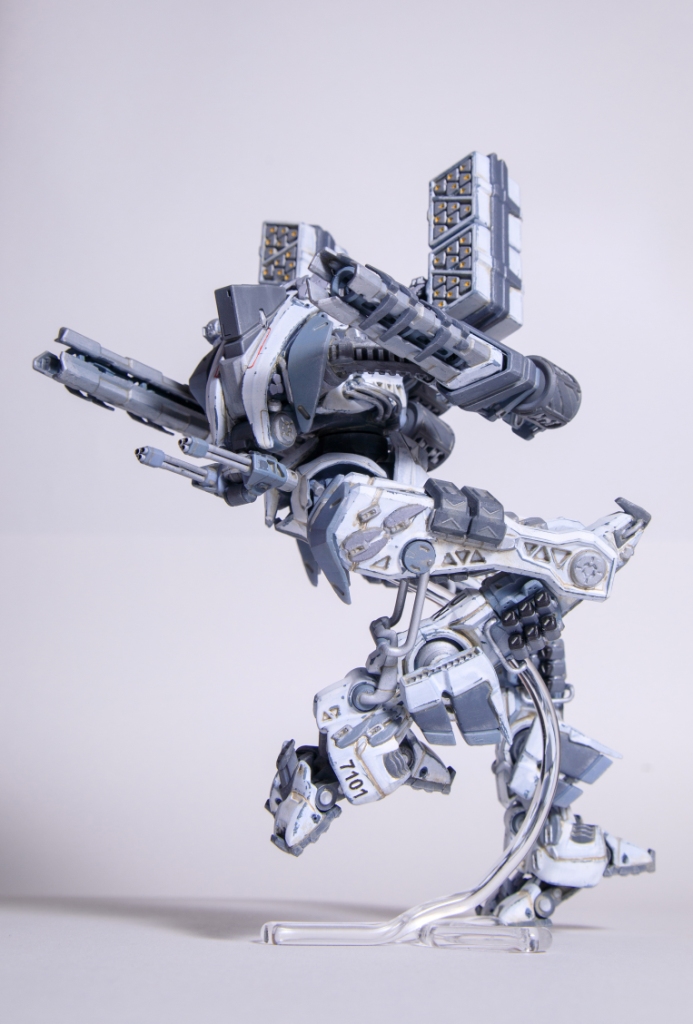

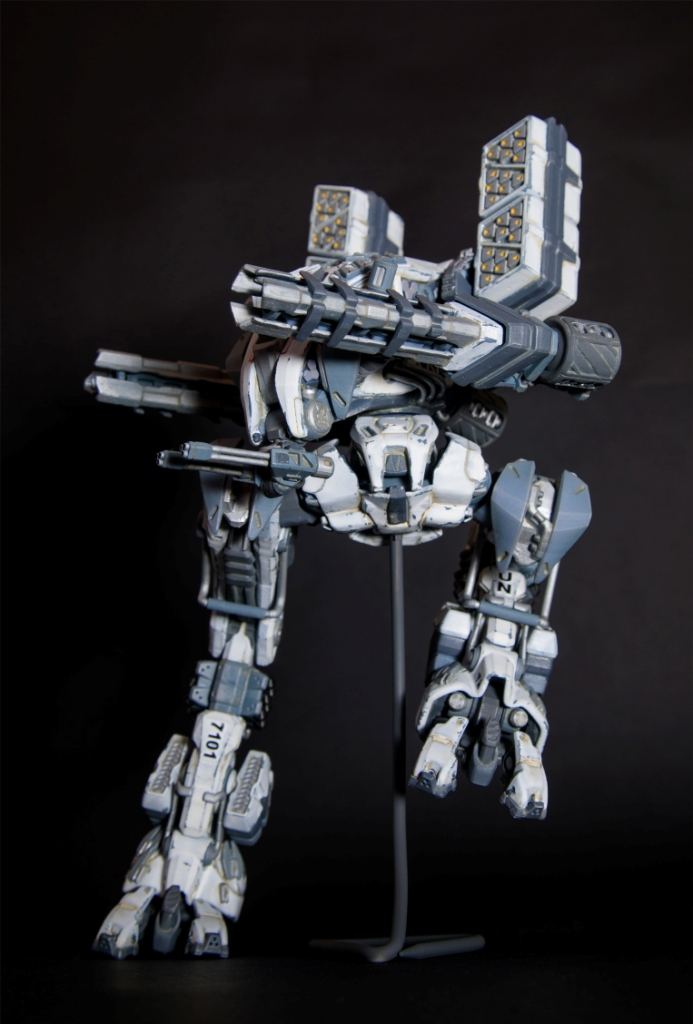

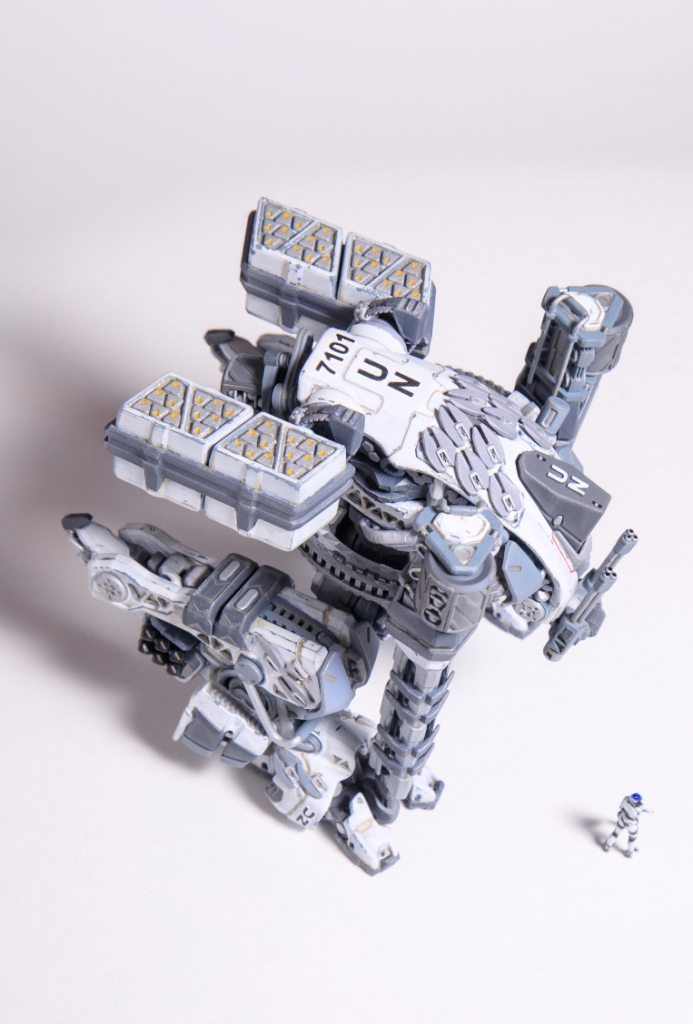

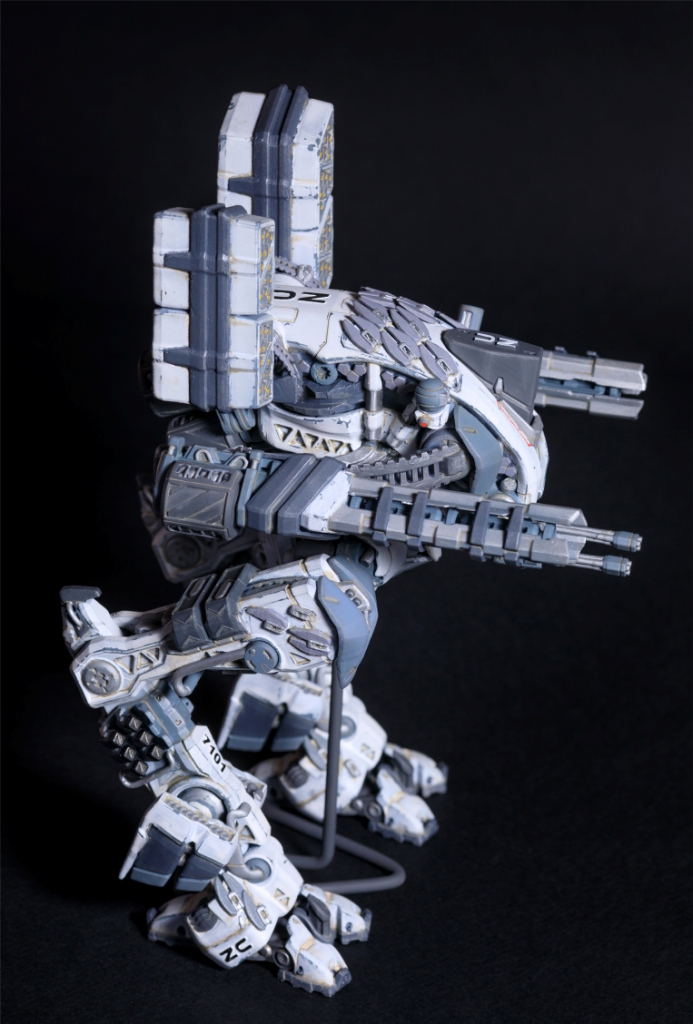

Arbalest-UN7101

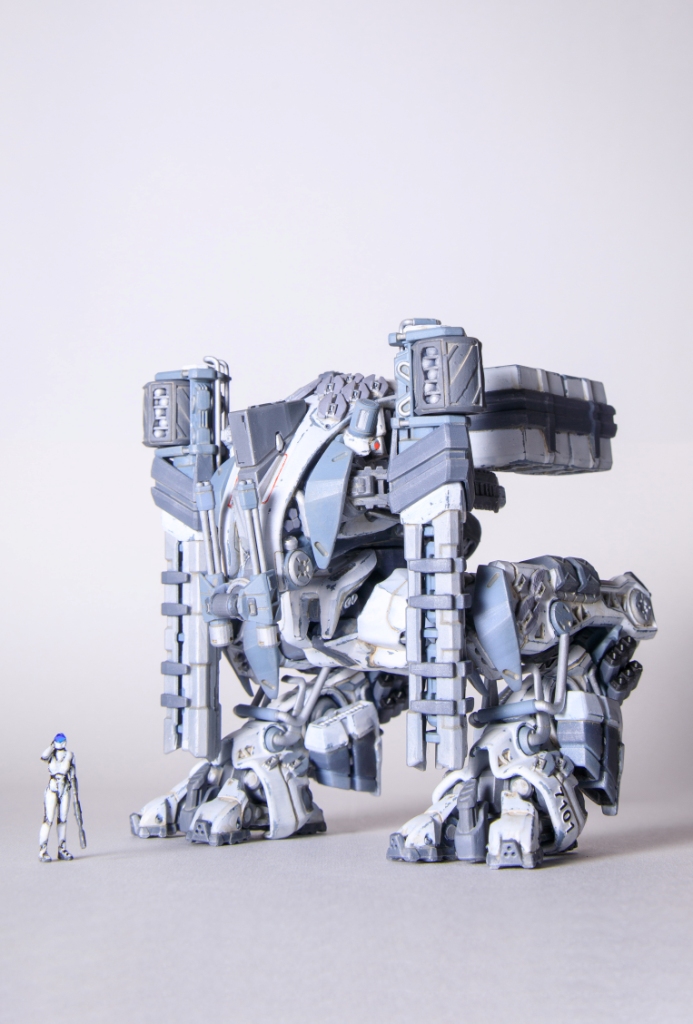

Характеристики: 60 деталей из фотополимерной смолы, магнитные соединения. Высота модели 250 мм.

Печать.

Принтер - Anycubic Photon Mono X. Фотополимер - серая модельная смола от создателей принтера. Печать 3е суток подряд отдельными группами: снимаем готовые детали, принтер не чистим, доливаем фотополимер и запускаем следующую группу. Истратил менее 1 кг смолы (это со всеми поддержками и допечатыванием альтернативных вариантов вооружения).

Цветовая схема.

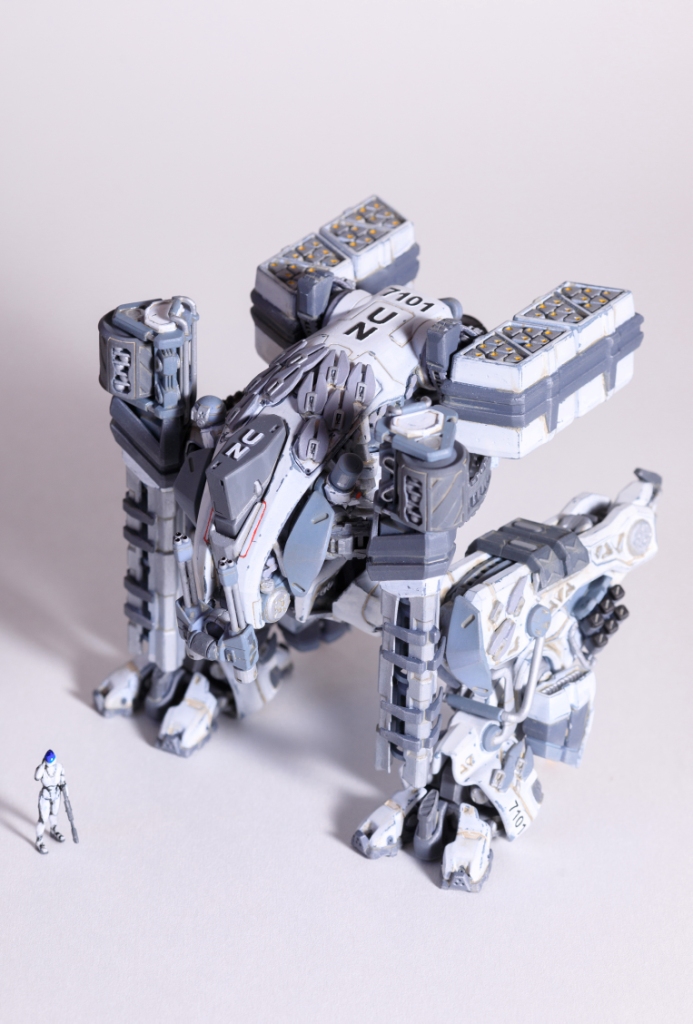

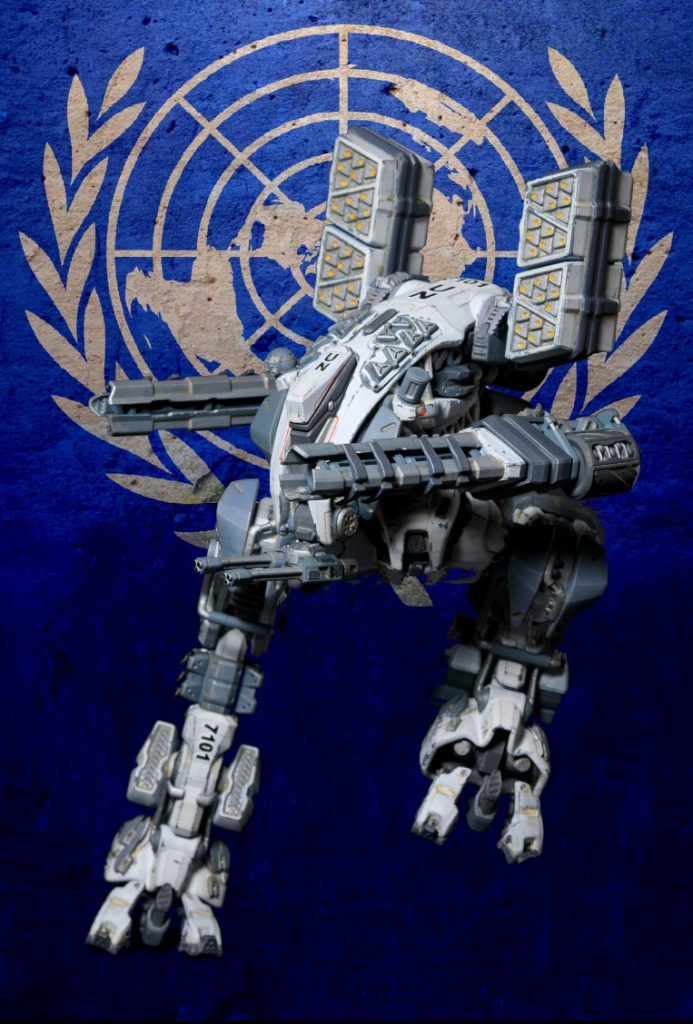

Всегда нравился зимний камуфляж времён второй мировой войны, но воссоздать его правильно на фантастическом роботе я побоялся и тогда пришла мысль сделать “поношенную” окраску миротворческих сил ООН. Такая цветовая схема позволила красиво показать сколы-потёртости и разумно загрязнить в нужных местах.

Покраска.

4 баллончика Tamiya (тёмно-серый TS-67, белый TS-27, серебряный PS-48 и матовый лак TS-80);

7 цветов Звезда “Мастер акрил” (Чёрный №20, Белый №17, Хромированное серебро №63, Серый №31, Жёлтый №16, Оранжевый №33, Красный №12).

Масляные краски “Невская палитра” (чёрный, коричневый, белый).

Грунтовку и шпатлевку не применял, потому что нет нужды обрабатывать стыки и исправлять огрехи сборки – 3D печать сразу “выращивает” точно и без следов “толкателей и утяжек”.

Нанес базовый тёмно-серый цвет баллончиком Tamiya TS-67. Замаскировал детали для дальнейшей работы.

Применил метод ”лак для волос”: на базовый цвет распылил обычный лак для волос, дал высохнуть. Нанес белый цвет баллончиком Tamiya TS-27.

Нанес серебряный цвет баллончиком Tamiya PS-48 на стволы орудий.

Далее все работы кистью (синтетика №3):

Красил различные элементы в цвета, которые считаю уместными на боевом роботе: жёлтый на крышках контейнеров ракет, чёрный на блоке мортирок постановки дымовых помех, оранжевый на катафотах, красный на вспомогательных полосах вокруг кабины пилота.

Драйбраш, Смывка и Грязь.

Драйбраш (метод сухой кисти) делал акрилом Звезда “Мастер акрил” Хромированное серебро №63. Нанес круглой кистью для макияжа, на те элементы, которые должны поблёскивать потёртым металлом.

Смывку развёл из масляных красок “Невская палитра”: 70% разбавителя и 30% чёрной, коричневой и белой краски (40, 30 и 30 частей соответственно).

Точечной смывкой решено сразу две задачи: 1. Капли смывки растеклись по контурам и стыкам. 2. Ватной палочкой из оставшихся капель “размазаны” потёки грязи, в местах, где логично выглядит её появление.

Финальная лакировка матовым баллончиком Tamiya TS-80.

Подготовка, покраска: 2 недели по 1-2 часа в день.

Сборка

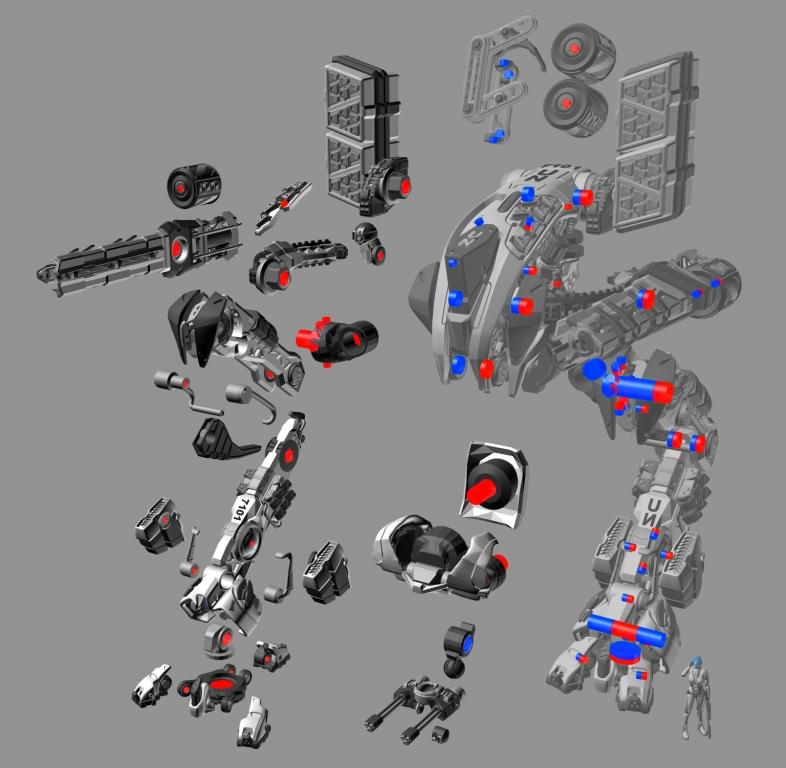

Все суставы и подвижные соединения были спроектированы с углублениями для установки цилиндрических магнитов.

В роботе 142 магнита. 71 соединение: 5 на оси симметрии и по 33 на каждую сторону робота. Самые маленькие магниты диаметром 3 мм, их 98 штук.

Можно менять кабину пилота, пушки, ракетные установки и панели за кабиной пилота на альтернативные.

При всей схожести модели с предыдущей, скажу что изменений очень много:
- усложнил геометрию основных орудий (старые тоже доработаны);
- добавил "на спине" манипулятор для смены капсул боезапаса;
- добавил системы наведения по бокам кабины;
- сделал другие контейнеры ракетных установок (старые тоже можно ставить);
- сделал сменные панели оборудования за кабиной пилота.

Без клея, конечно, не обошлось, но это всего несколько элементов – лодыжки ног и подвижное кольцо-основа пулеметов.

Надеюсь, смог снова удивить вас маленькими чудесами с 3D кухни.

...

PS Большая статья с этой моделью участвует в конкурсе на ресурсе 3dtoday. Если вам понравилась моя работа, прошу проголосовать : )
