Тепловоз М62
- Производитель:
- Самодел hmt models
- Масштаб модели:
- 1:100
- Тип:
- ЖД
Всем добра!

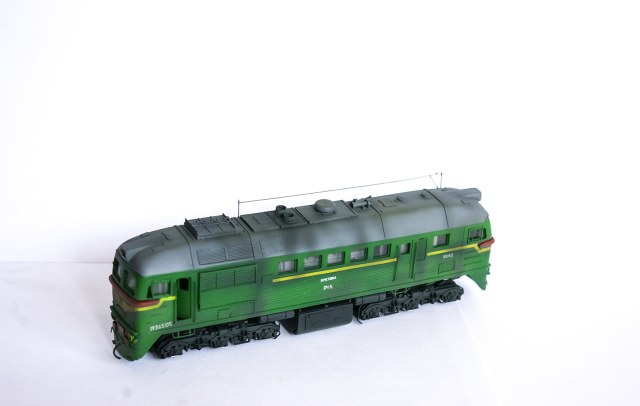

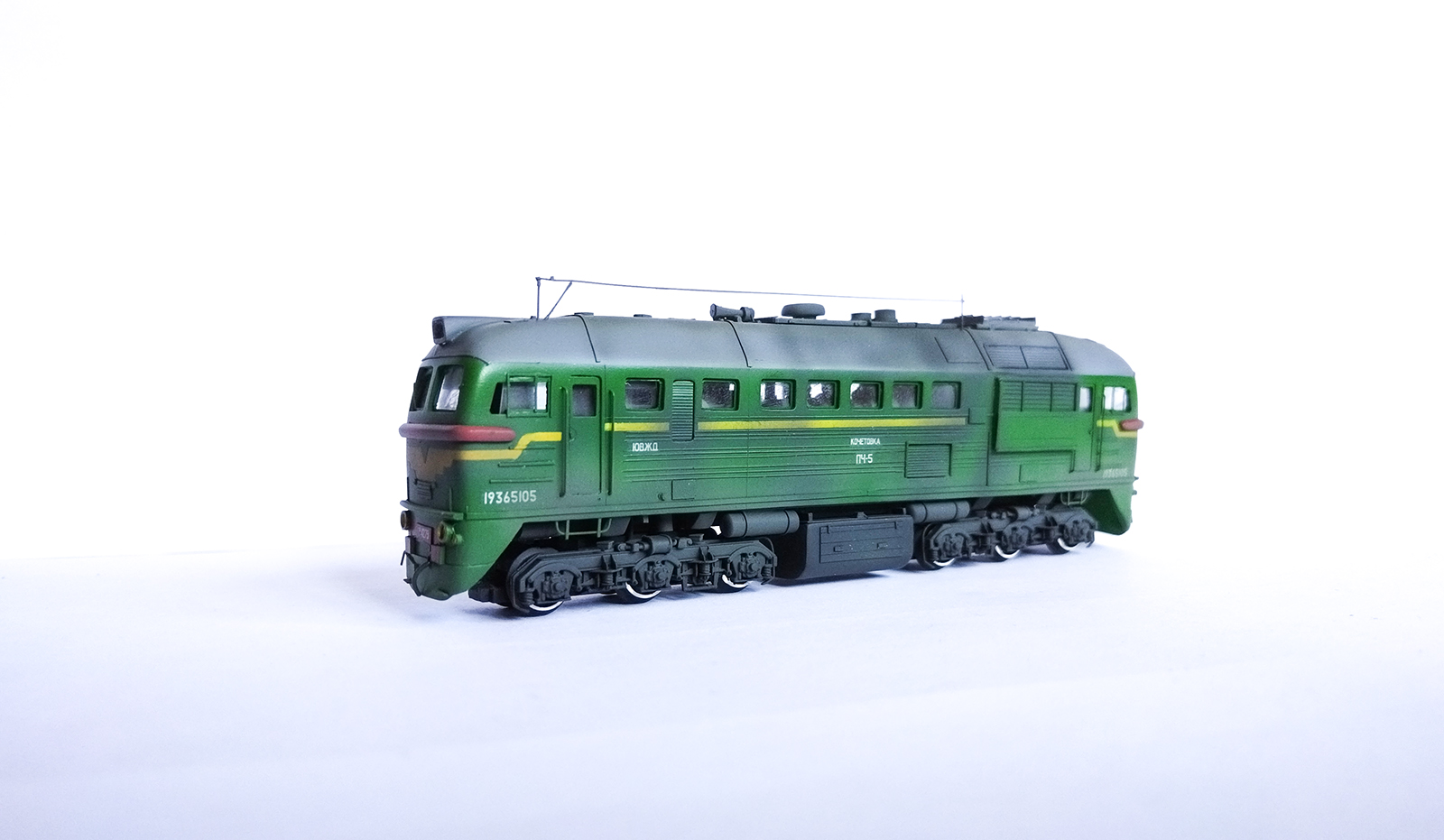

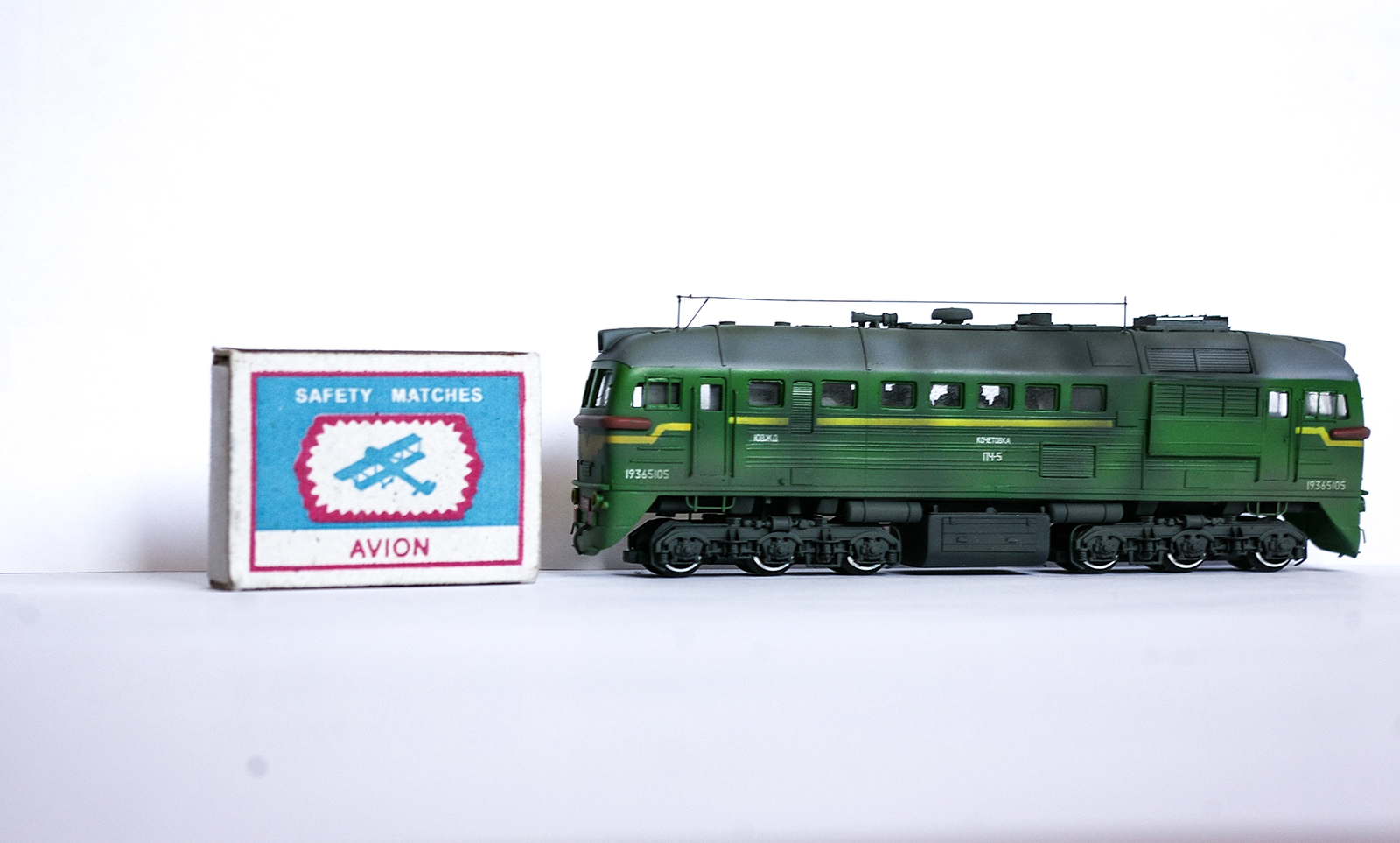

Ну вот и завершил постройку очередной модели, делюсь результатом.

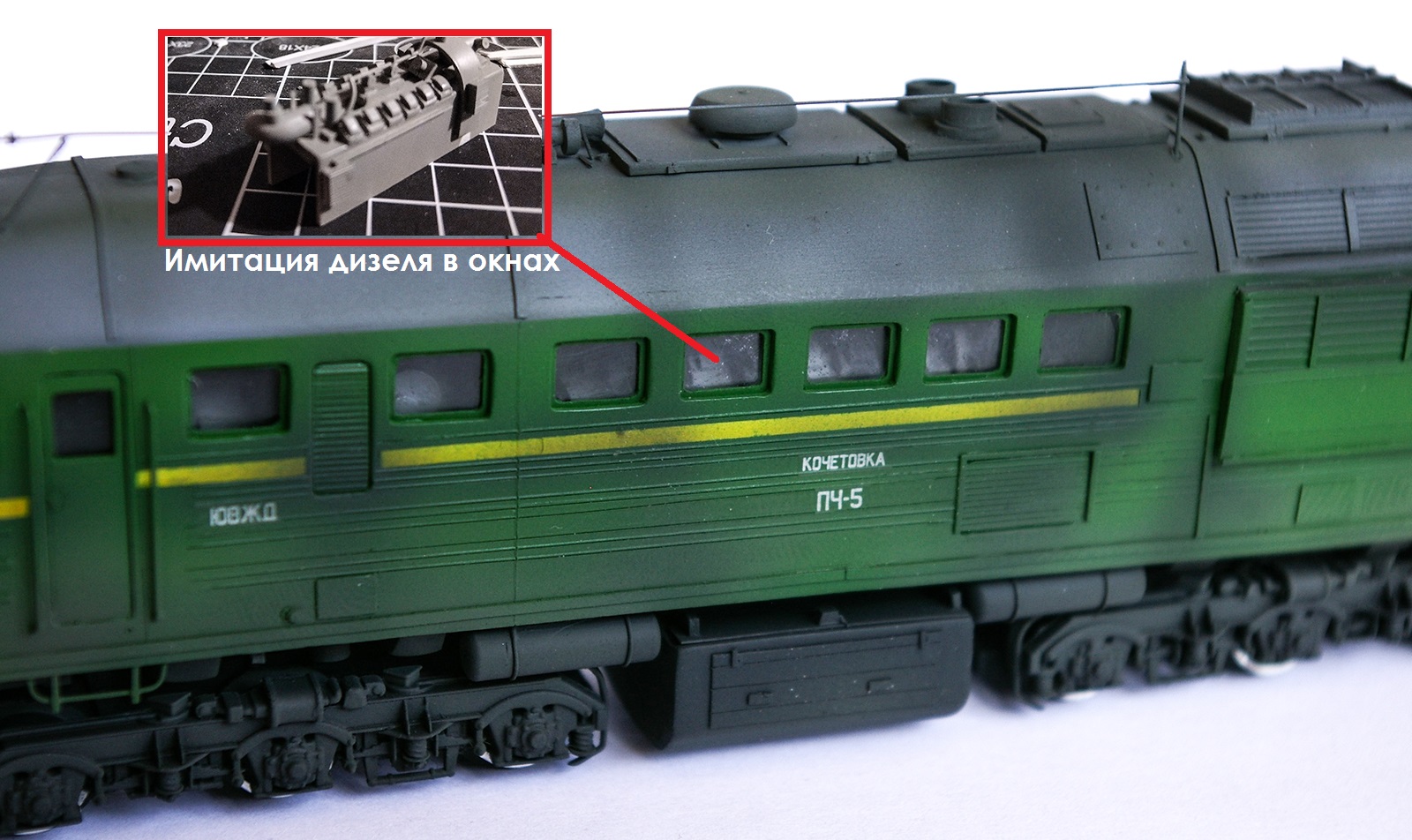

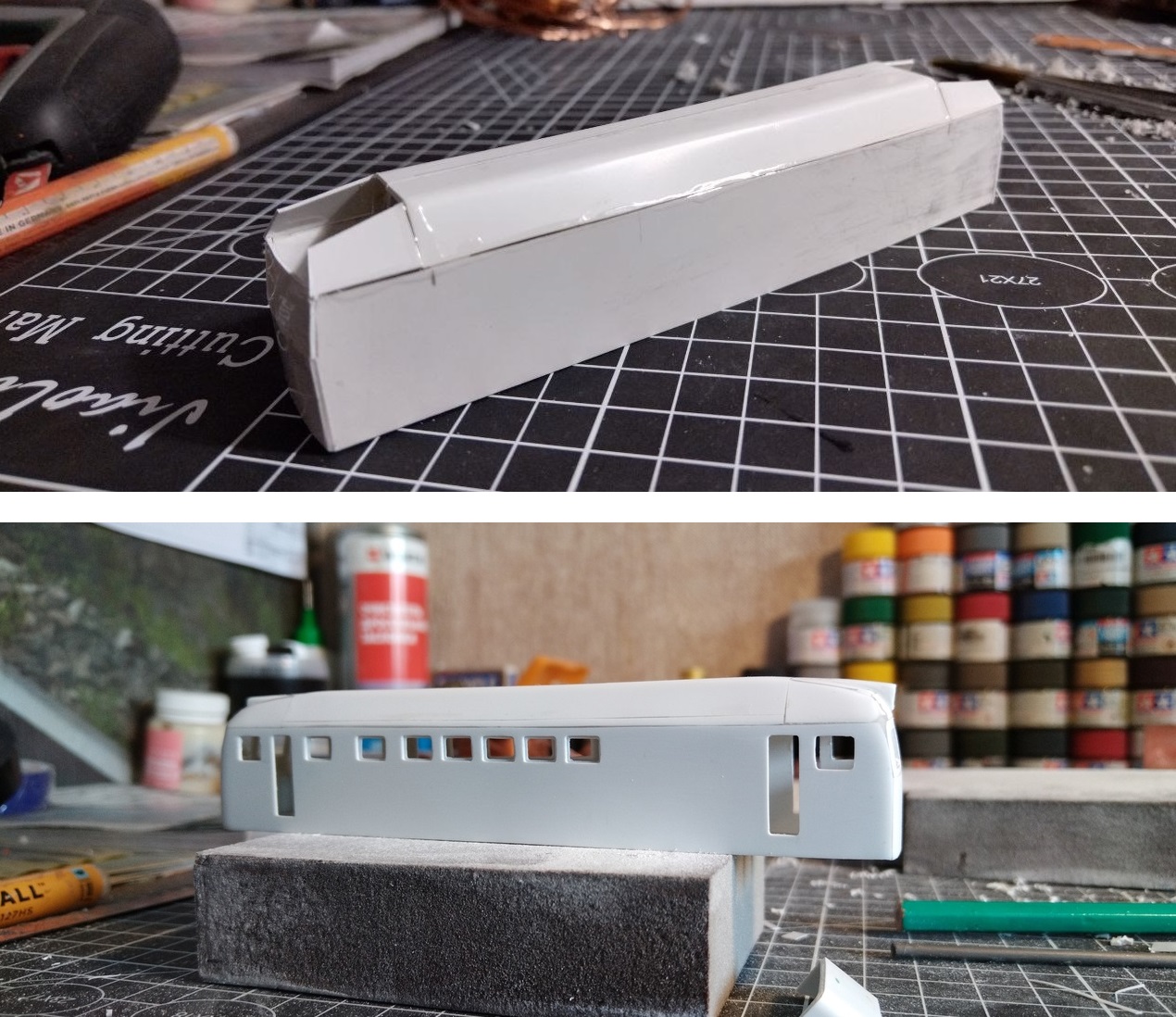

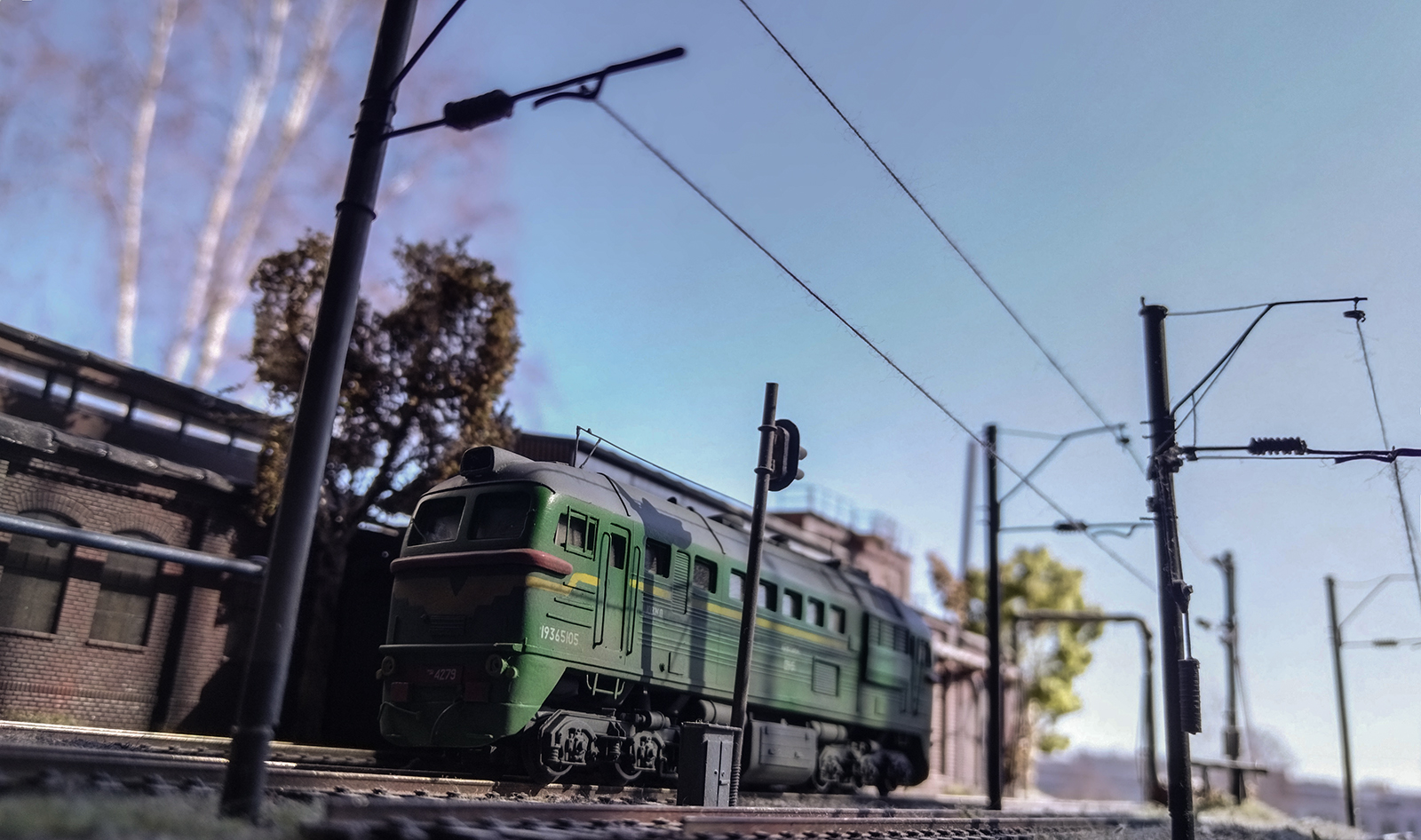

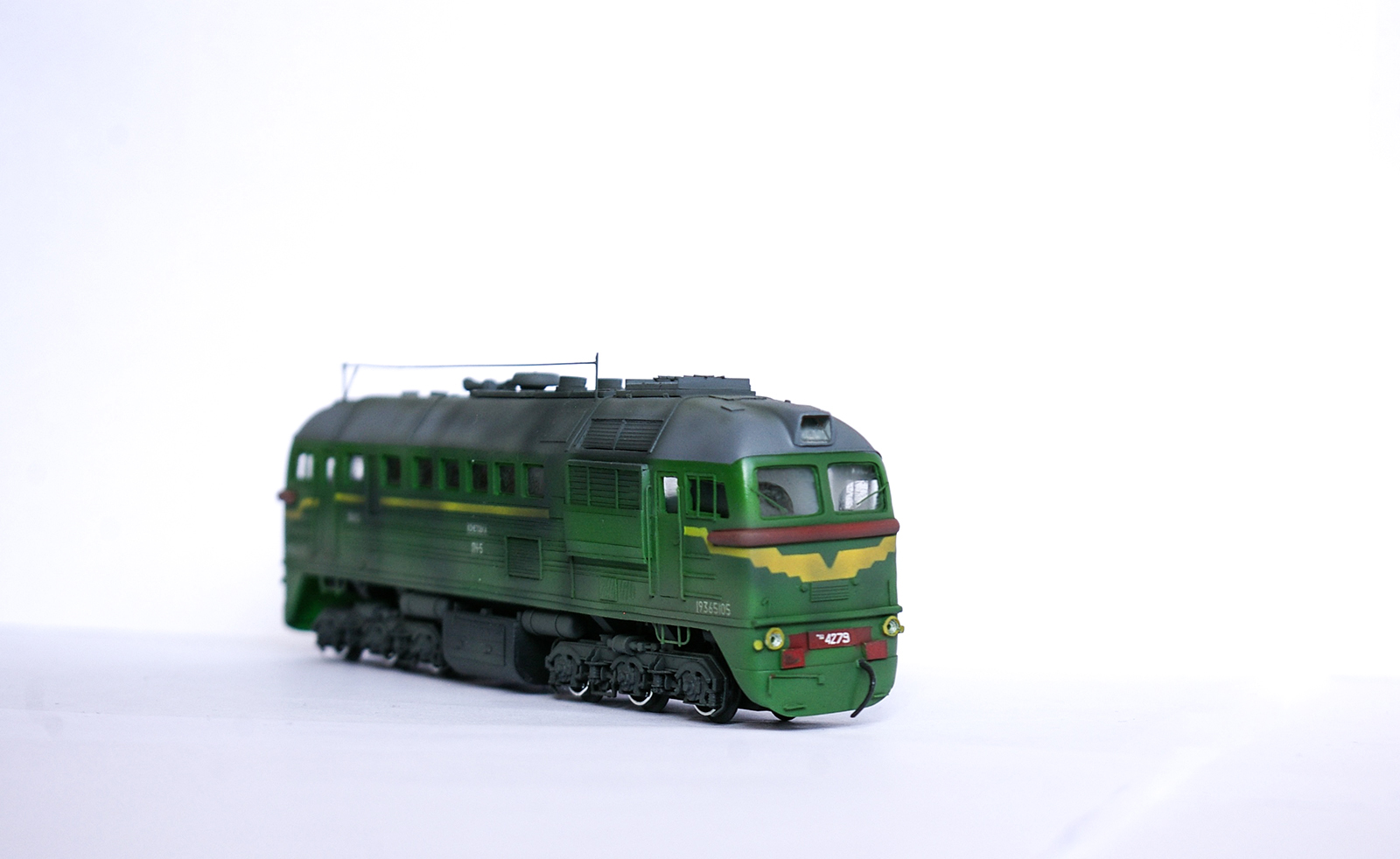

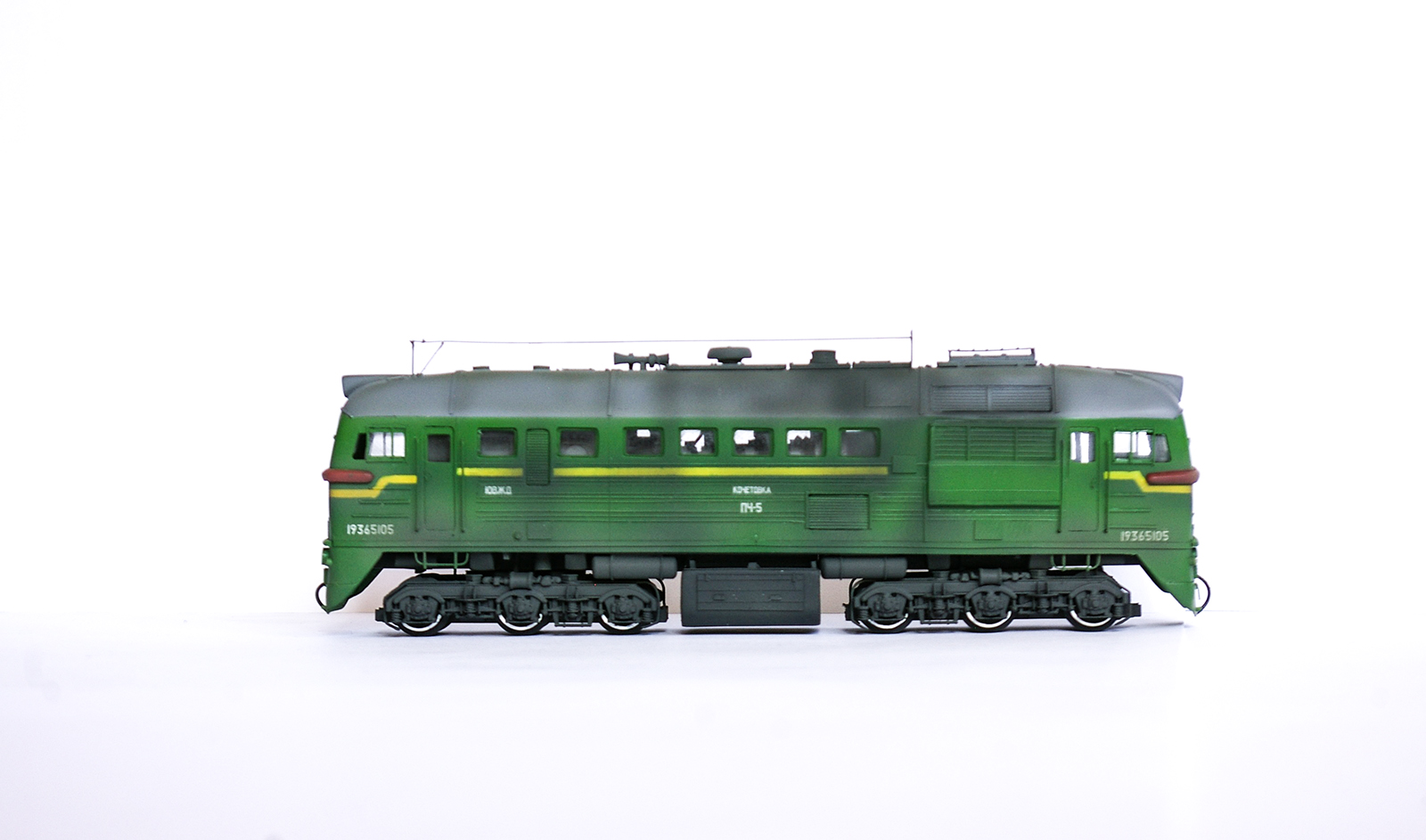

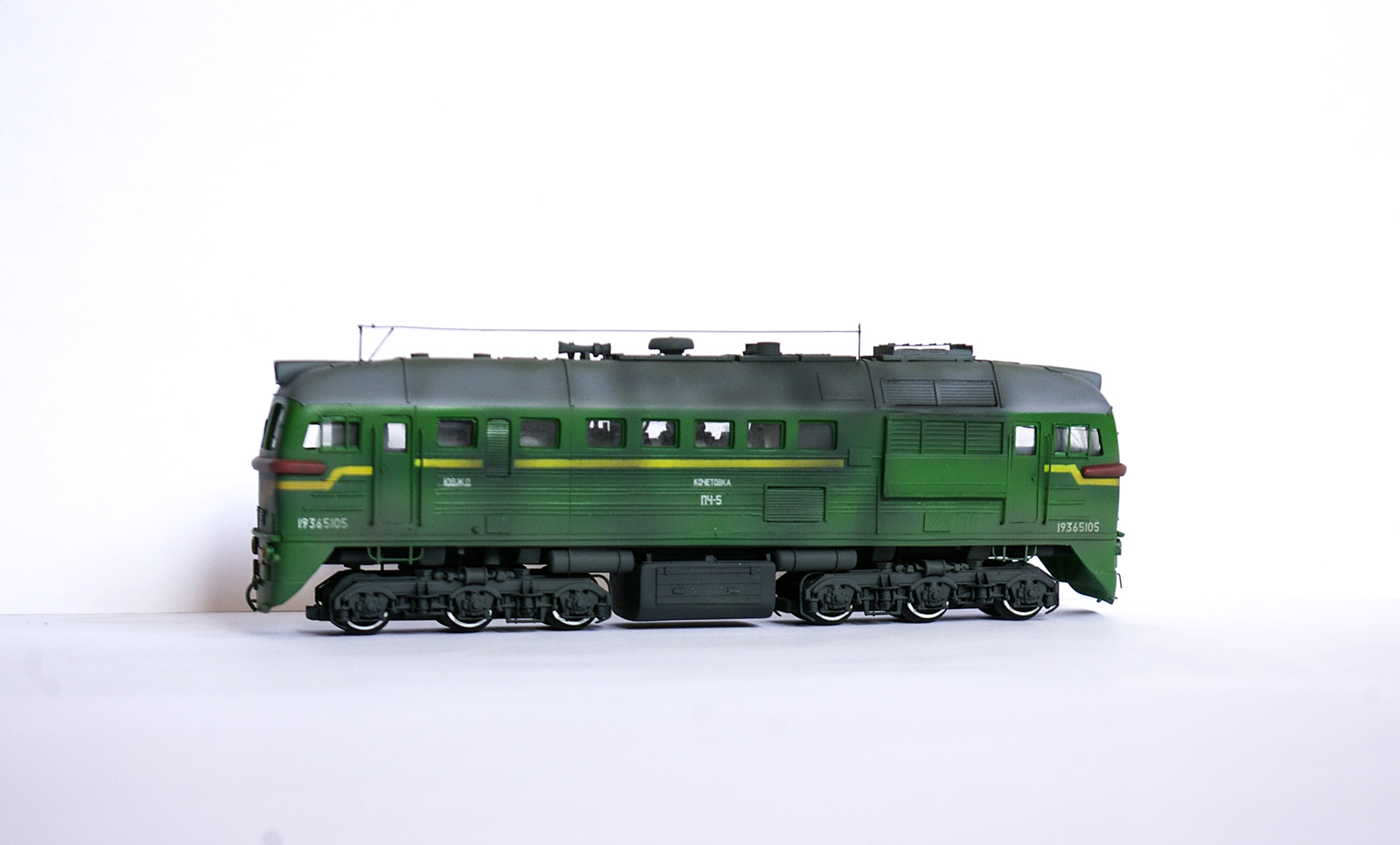

Тепловоз М62 в простонародии "Машка". Интересный в плане дизайна и просто красивый приятный глазу локомотив. Не смотря на то что в этом масштабе есть пара серийный производителей данной машины - как я и говорил в начале постройки этой модели, мне захотелось именно свою, построенную своими силами, заодно и доказать и себе и другим моделистам что можно и самому построить модель ничуть ни хуже серийного производителя. Получилось весьма не плохо, как и всегда старался проработать каждую мелочь несмотря на масштаб, и даже интерьер тепловоза и дизель, который очень антуражно и круто проглядывает через боковые окна. По легенде, как и планировал сделал ее "рабочей ПМСовской лошадкой" таскающей хопперные вертушки на ремонт пути или состав путеукладчика с платформами УСО. Масштаб модели как и всегда - 1/120 (тт). Авторская ручная работа с нуля, листовой пвх пластик, полистирол и медь.
Оценки
Войдите, чтобы оценить работу.
Комментарии (15)
На сайте с 25.04.2013
0 6
Как то она слабо на себя похожа
На сайте с 22.02.2023
32 636
Слав твое мастерство для меня запредельно !!! Ты мастер с БОЛЬШОЙ БУКВЫ !!!!!!!
На сайте с 16.08.2012
16 14
Имитация дизеля конечно "круто проглядывает через боковые окна", но общая геометрия совсем мимо(
На сайте с 28.06.2016
81 19
Обижаете коллеги) Это исключено, так как технология у меня всегда она - подгонка чертежа на каждую машину в фотошопе до 1\120 споследующими замерами перепроверками - затем печать на бумагу, и прикладывание на платик и использование ее по пластику как выкройку, этот же самый чертеж еще и всегда висит перед глазами только в большом вариенте для сверок, так что геометрия\пропорции - косяки в этом исключены априори, прям обидели щас) еще раз пересмотрел щас именно фото самолично не увидел нигде огрехов, может конечно быть эффект широкоугольника, но врядли, всегда на него снимаю.
На сайте с 16.08.2012
16 14
Вот прямо так исключено?))

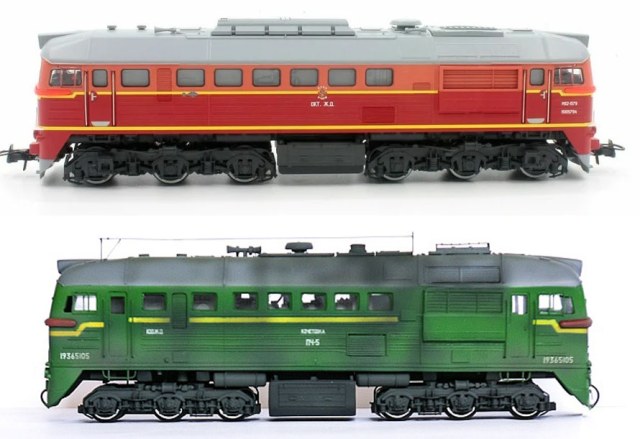

Не нашел фото в нужном ракурсе реального М62, но у роковской Машки с геометрией всё замечательно. Не берём во внимание, что там глушитель на крыше. Не, всё равно не увидели?
На сайте с 28.06.2016
81 19

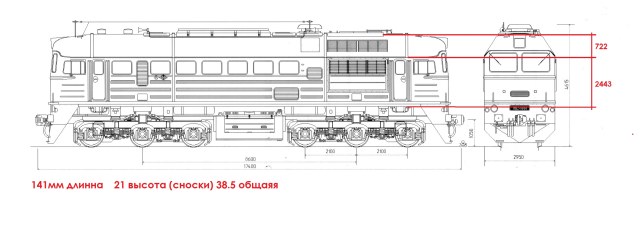

Вот уже минут 5 ломаю голову и не пойму в чем дело, на вашем фото да, кажется что моя чуть больше в высь, по телегам не ориентируюсь потомучто это с авито я взял вроде под ТТ но они чуть меньше чем серийные на том же тэм2 у меня, не критично но поменьше, а вот с кузовом не понимаю, вроде убедился щас что обмерял все четко по краше без глушителя и гриба, вот даже оставленный макет чертежа который уже подогнан под 120ый готов к печати со сносками есть по коророму как бы и вырезал боковины стен со всеми окошками и дверьми сверялся, не понимаю в чем подвохз, все размеры проверил еще раз, по сути даже наоборот высота кузова от пола до потолка аж наоборот на 1 меньше чем вышло по схеме, длинна четко совпадает, не может же быть такого что чертеж косячный или подгонка его в масштаб, перепроверял же), если чертеж и правда косячный то айяйяй, как то уже был подобный опыт, но блин, ресуср вроде серьезный откуда брал его.
На сайте с 28.06.2016
81 19
Есть какиенибудь идеи\мысли? интересно теперь в чем подвох стало аж
На сайте с 16.08.2012
16 14
Ну, на чертежи полагаться не стоит, если они конечно не заводские. Самое правильно, работать с фотографиями нужных ракурсов. Исходя из известных размеров, длина, межосевое расстояние и т.д. подгонять эти фото в том же фотошопе. Я это делаю в Solid Works, сразу делая эскиз поверх фото.
Что касается вашей модели, то явно что-то не то с высотой бортов или общей длиной. И крыша, мне кажется высоковата. Ещё бросилось в глаза, что окна машинного отделения должны быть более вытянуты по горизонтали. Тоже самое с жалюзи холодильника. И т.д.))
Не верьте чертежам ;-)
На сайте с 28.06.2016
81 19

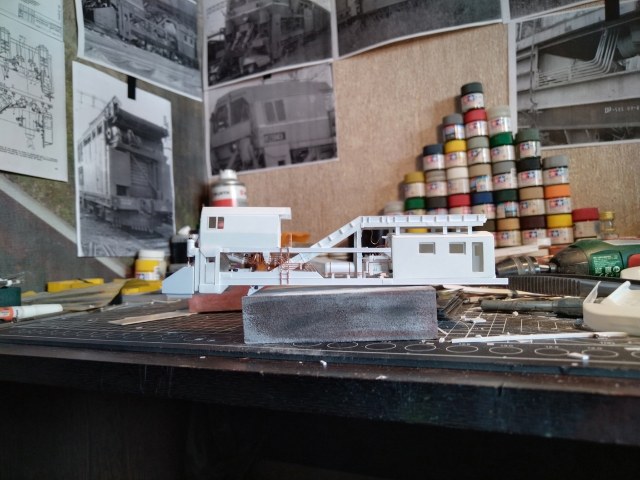

Все, наконец разобрался! получается общая высота тепловоза от кромки низа до кромки верха выше чем надо на 3мм, что в этом масштабе и сыграло такую роль, заодно из за этой промашки и жалюзи и окна также кажутся выше, ибо будь высота ниже они станут тоньше (вытянутее в длинну) а проблема оказалось в том, что например на чертеже 2м62 я щас сверялся потому что они конкретно разные (чертежи) поучается эта самая высота 2290, а не 2443, отсюда и промах, почему на конкретно этом чертеже так оказалось ума не приложу, обидно, а посчет детальных фото как вы описали - всегда так делаю) вот например кадры с постройки см2, вся стена в фрагментных распечатках фото конкретно одного номера машины
На сайте с 28.06.2016
81 19
вот я кстати попробовал эти 3-4 мм в фотошопе высоте убрать, вот что получилось
На сайте с 16.08.2012
16 14
Да, пожалуй так лучше.
Придётся запилить ещё одну Машку))
На сайте с 28.06.2016
81 19

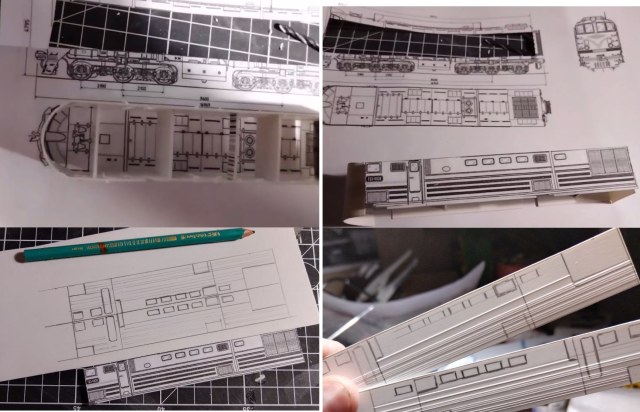

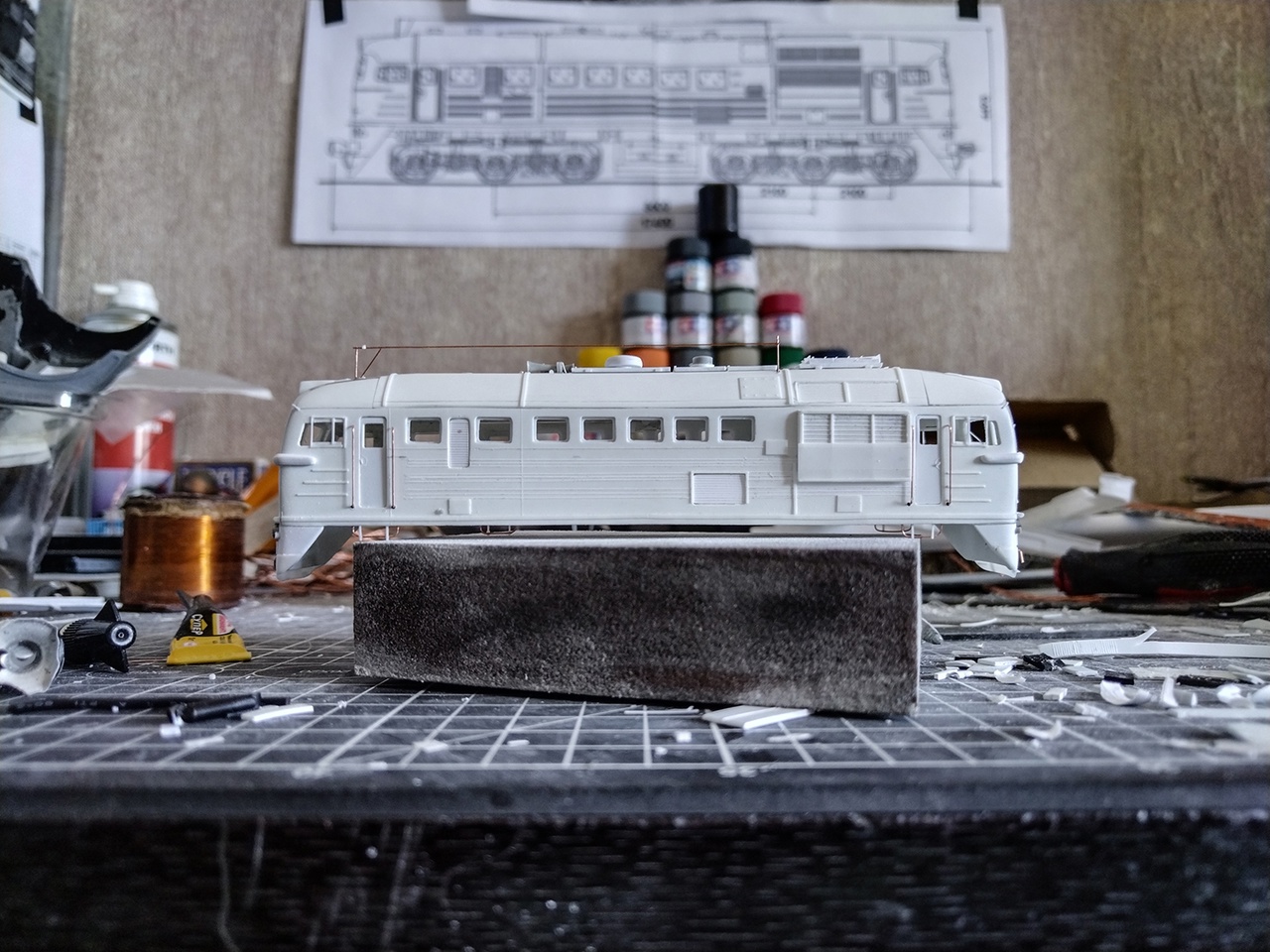

да я уж ТЭ3 начал) кстати вот технология наглядно, чертеж в масштаб подгоняю и юзаю как выкройку, соответсвенно и пропорции всегда строго по чертежу, а с машкой воно оно как оказалось, раземры то правильные а само изображение почему то у чертежа оказалось искажено (вытянуто в высоту) ну вот с трехой щас 3 разных чертежа проверил и на идеальность круга колеса в том числе и приступил)
На сайте с 16.08.2012
16 14
Непривычно видеть в наше время полностью ручной труд)
Удачи в постройке!)
На сайте с 05.07.2020
7 1
Отличная работа!
На сайте с 17.04.2022
23 645
Очень здорово!
