Reaper MQ-9

Приветствую всех!

Поддержу коллег-моделистов со своей моделью этого БПЛА. Он единственный среди безпилотников, который мне нравится.

Модель достаточно приятная на литниках. Особенностью пластика является повсеместная шагрень и оплывшие края той расшивки и клепки, которая есть. В самой матчасти модели присутствуют изъяны как мелкие типа отсутствие достаточного количества лючков, так и крупные – у модели искажены размеры и пропорции задней части, где расположено вертикальное оперение и мотоотсек. Сама модель собирается очень прилично. Главное, не забыть положить в носовую часть грузик и не сточить боковые грани в месте склейки половин фюзеляжа, т.к. они должны быть четко обозначены.

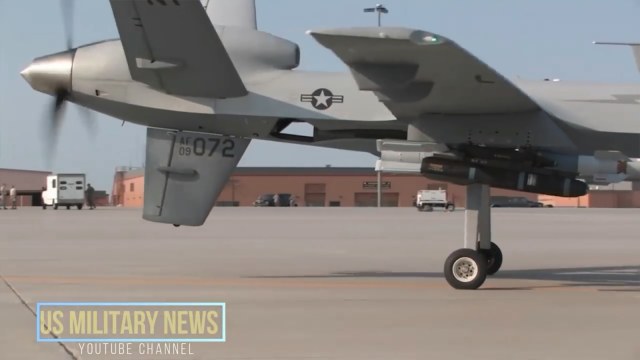

Опишу, что мне удалось увидеть по фотографиям оригинала и доделать на модели. Если кто знает ещё моменты, то добавляйте в комментариях.

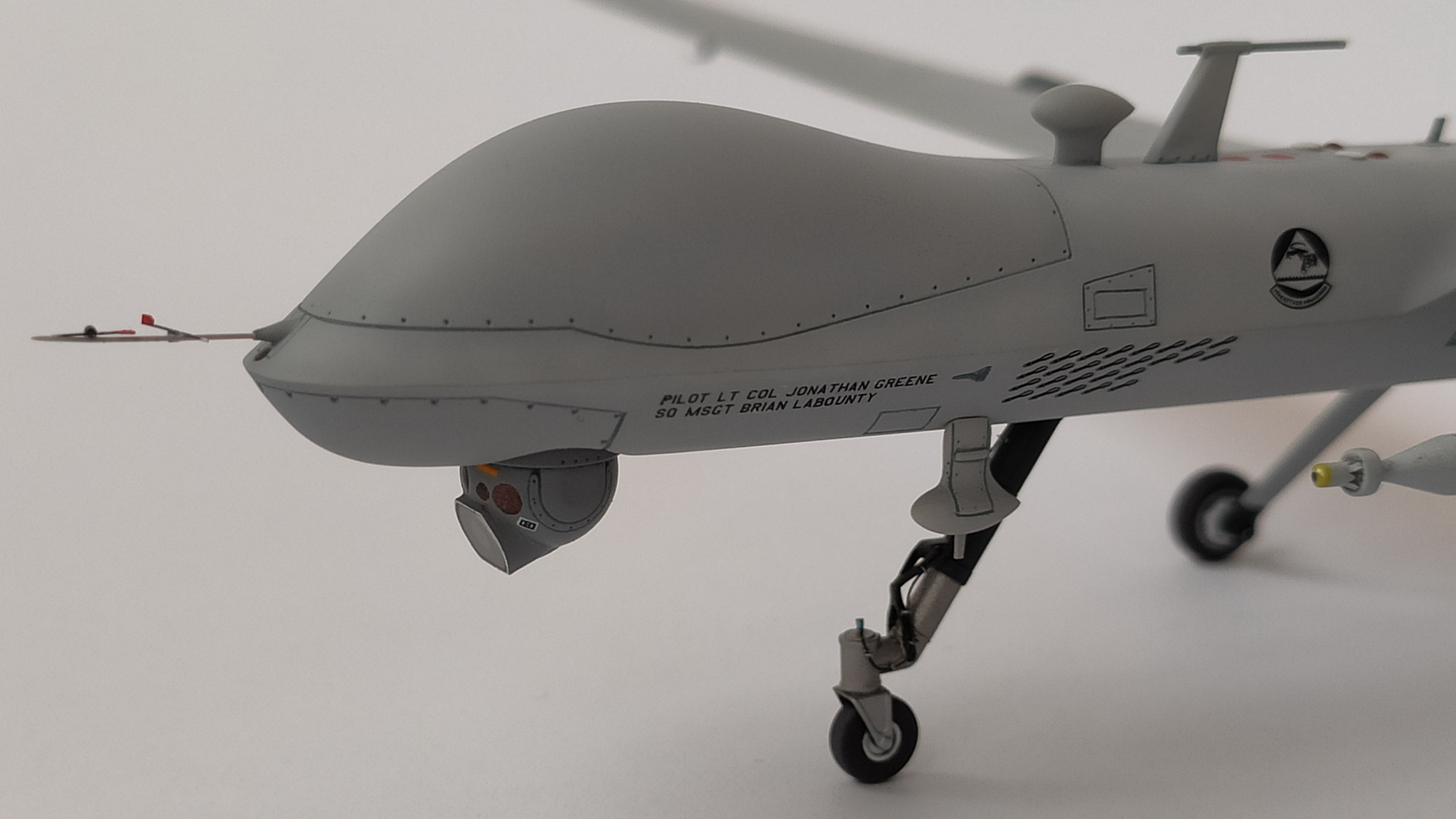

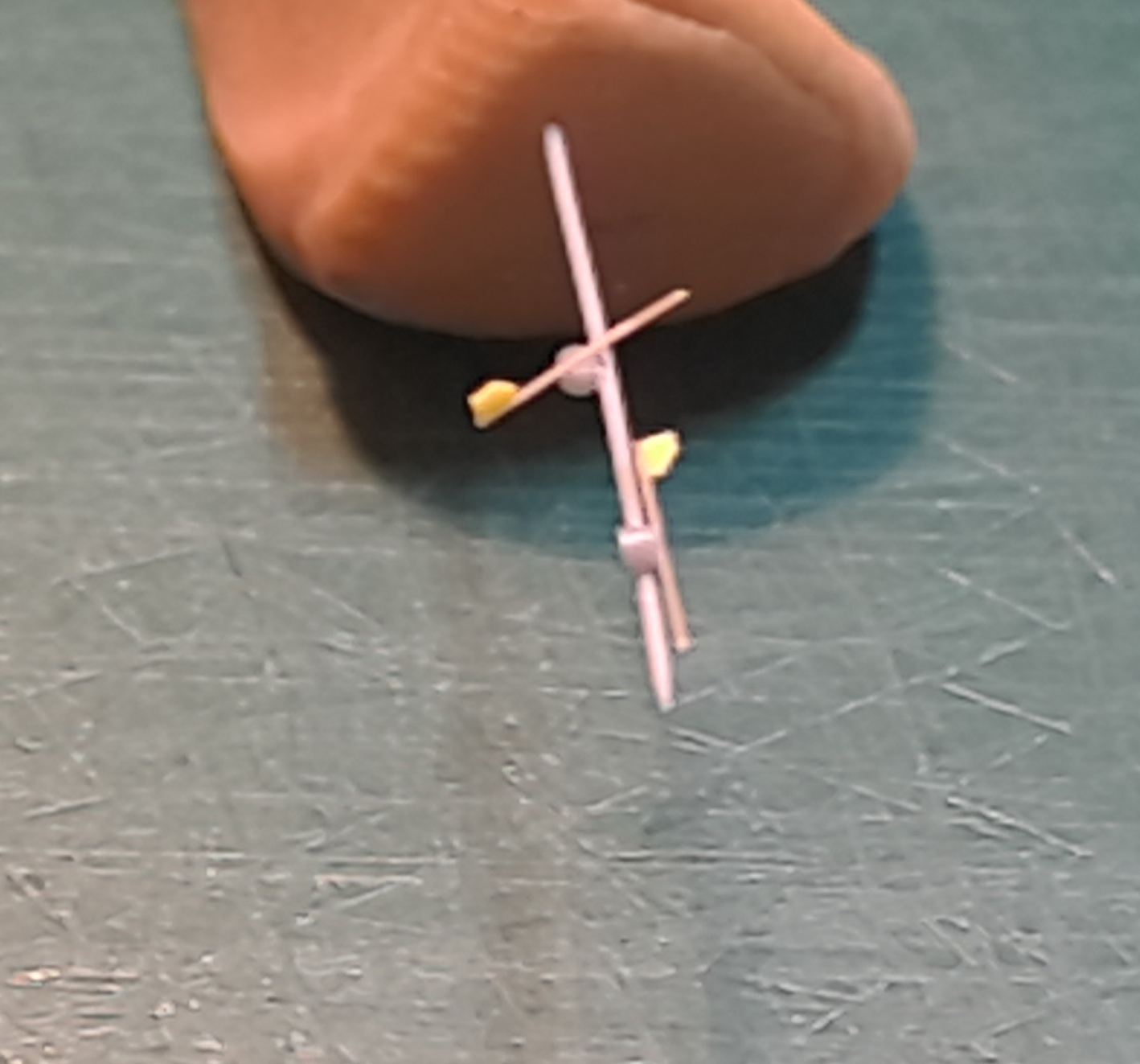

Носовой ПВД. Он не просто штырь, а на нем есть два флюгера на цилиндрических блоках-приводах. Их можно сделать из тянутого литника разного диаметра. Под ним на фюзеляже два круглых окна каких-то датчиков или оптики.

Антенны в каплевидных обтекателях сверху и сбоку фюзеляжа имеют короткие основания. Надо удлинять, но не на одинаковую длину. Дополнительная плоская штырь-антенна на нижней должна быть меньше и тоньше.

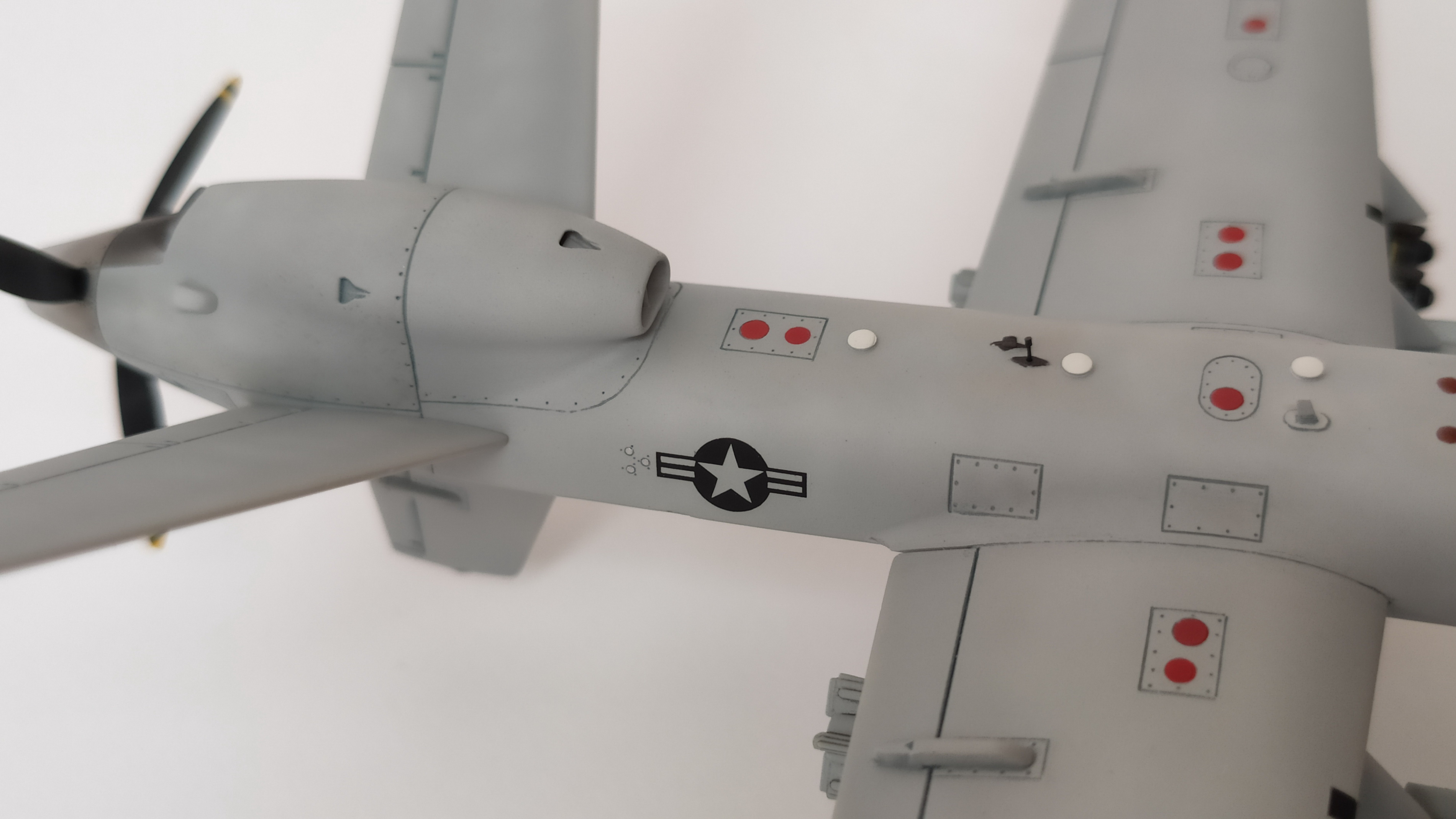

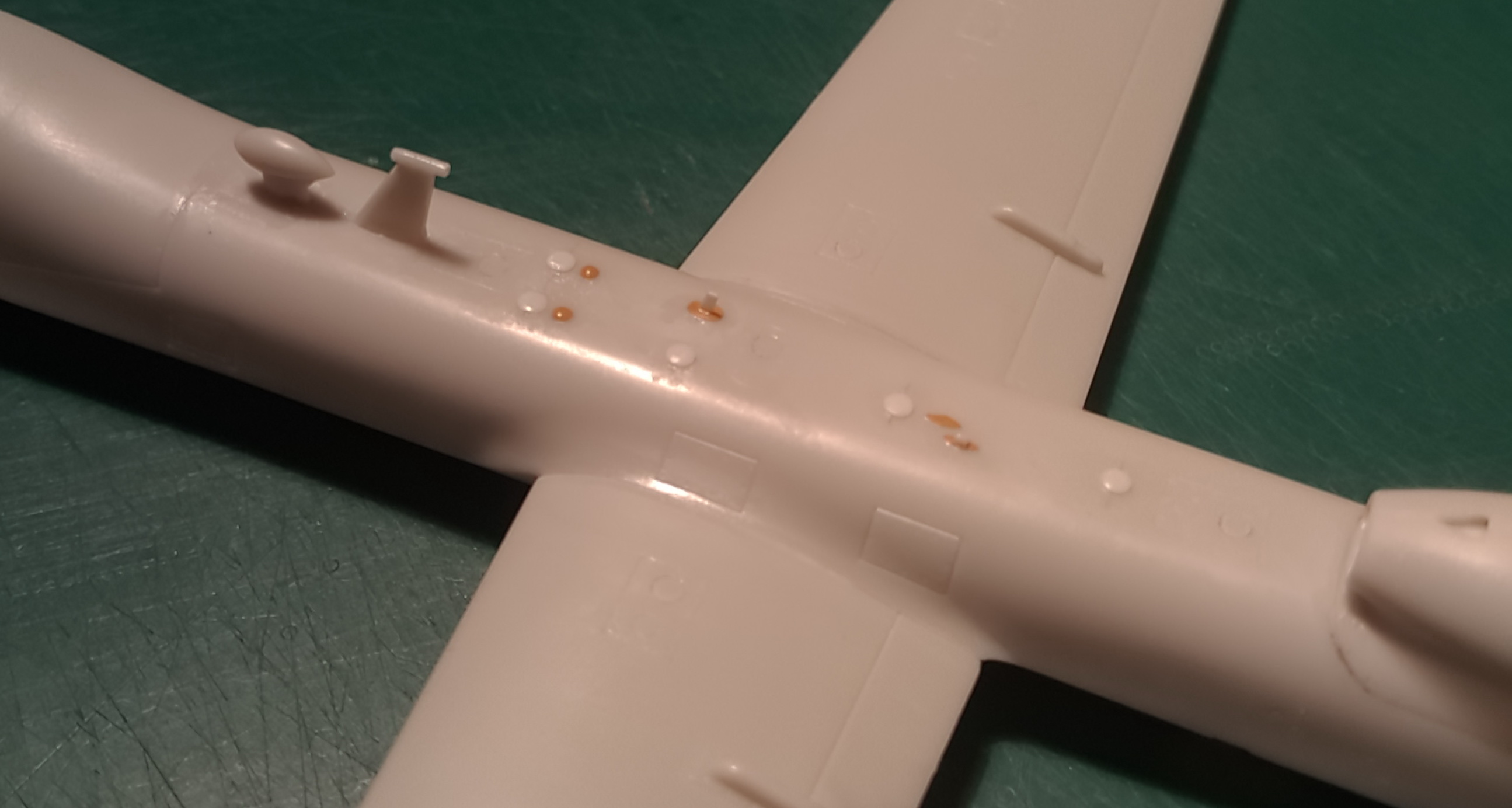

Прямоугольные и овальные лючки сверху фюзеляжа вокруг горловин топливных баков.

Расположение белых круглых датчиков сверху фюзеляжа на пластике не совсем верное. Так же надо добавлять две полусферические нашлепки и прочие маленькие антеннки.

По обеим сторонам фюзеляжа возле ОЗ расположены по три неокрашенных стальных кругляша, а у каждого по три винта крепления. Наверное, какие-то изоляторы, я не знаю. Их нанес обточенной медиглой.

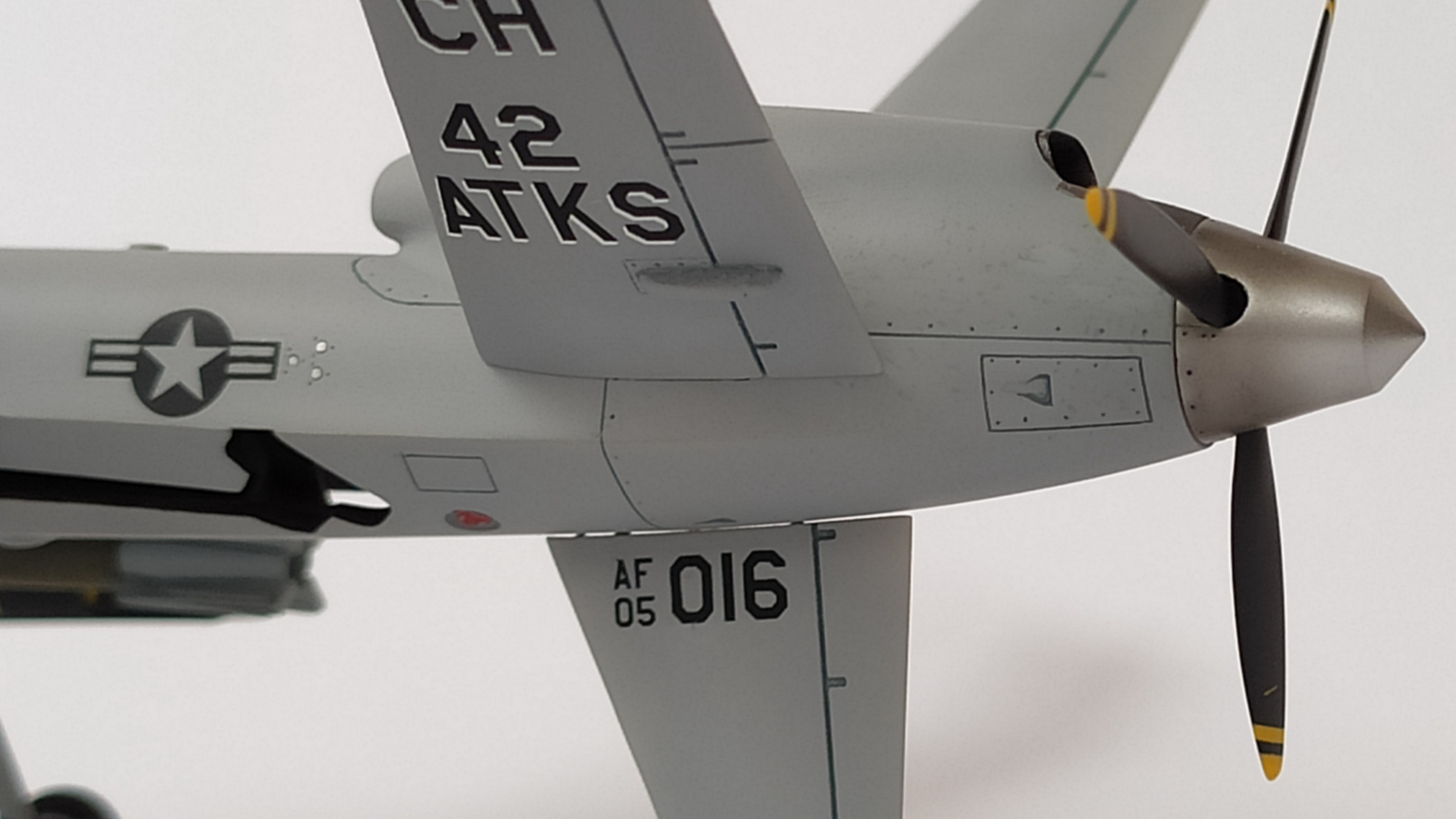

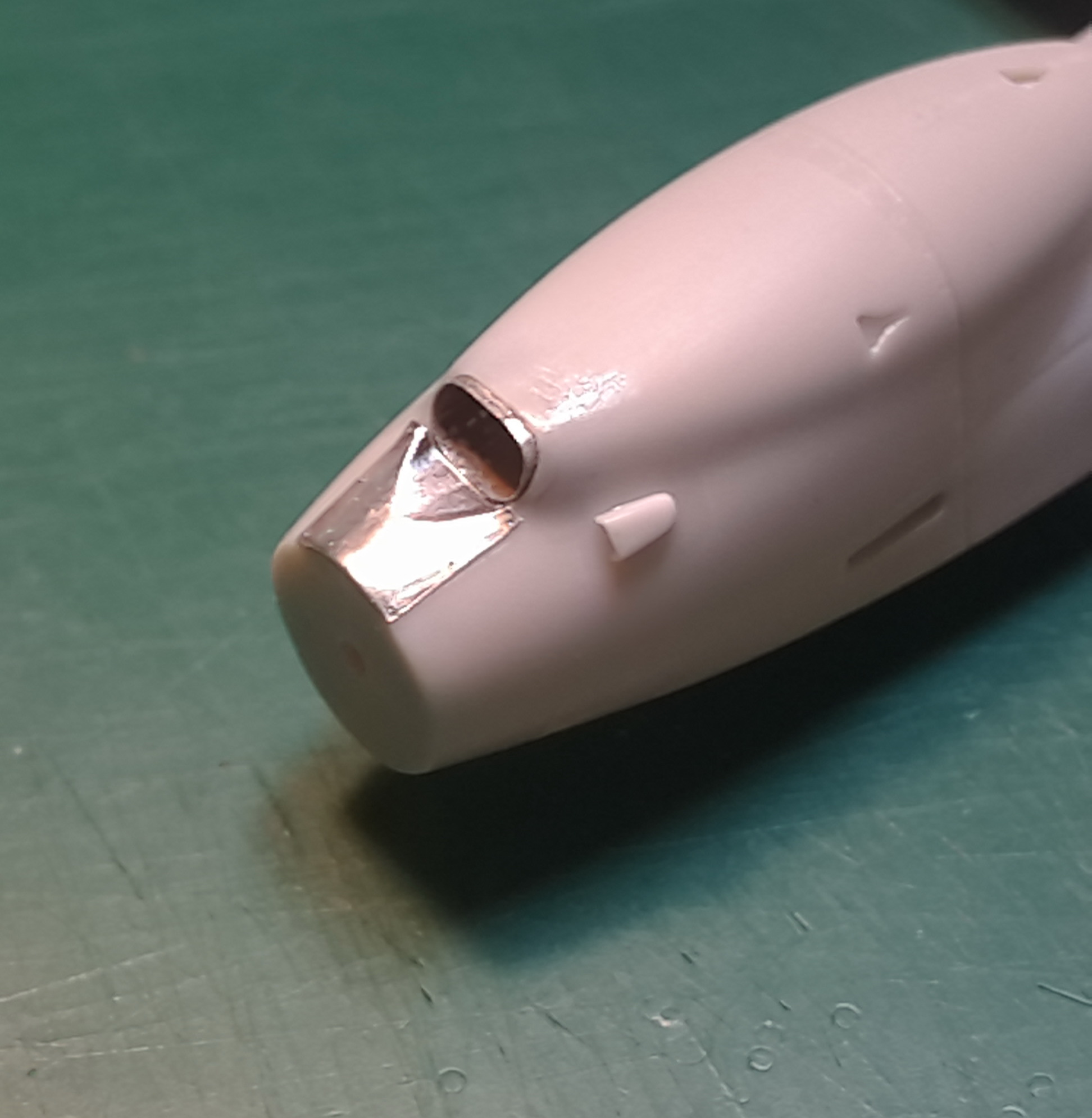

Район сопла двигателя надо исправлять. Так же надо исправить обводы капота двигателя в районе перехода от капота сопла к капоту фюзеляжной части – там не должно быть резкой впадины. Должен быть кожух какого-то воздуховода с правой стороны от сопла.

Законцовки боковых килей-стабилизаторов должны иметь прямую верхнюю кромку.

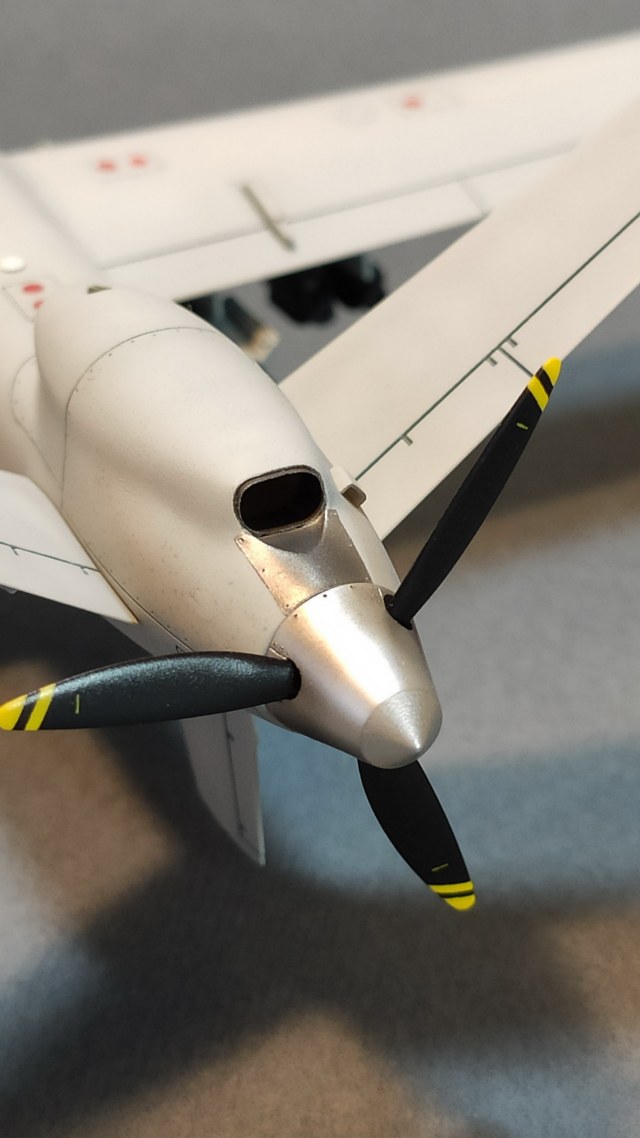

Лючки вокруг маленьких воздухозаборничков у кока винта не должны быть симметрично зеркальными.

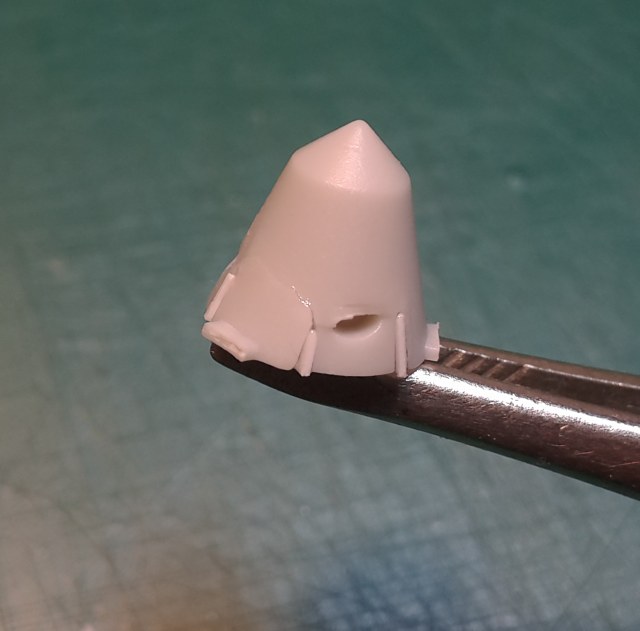

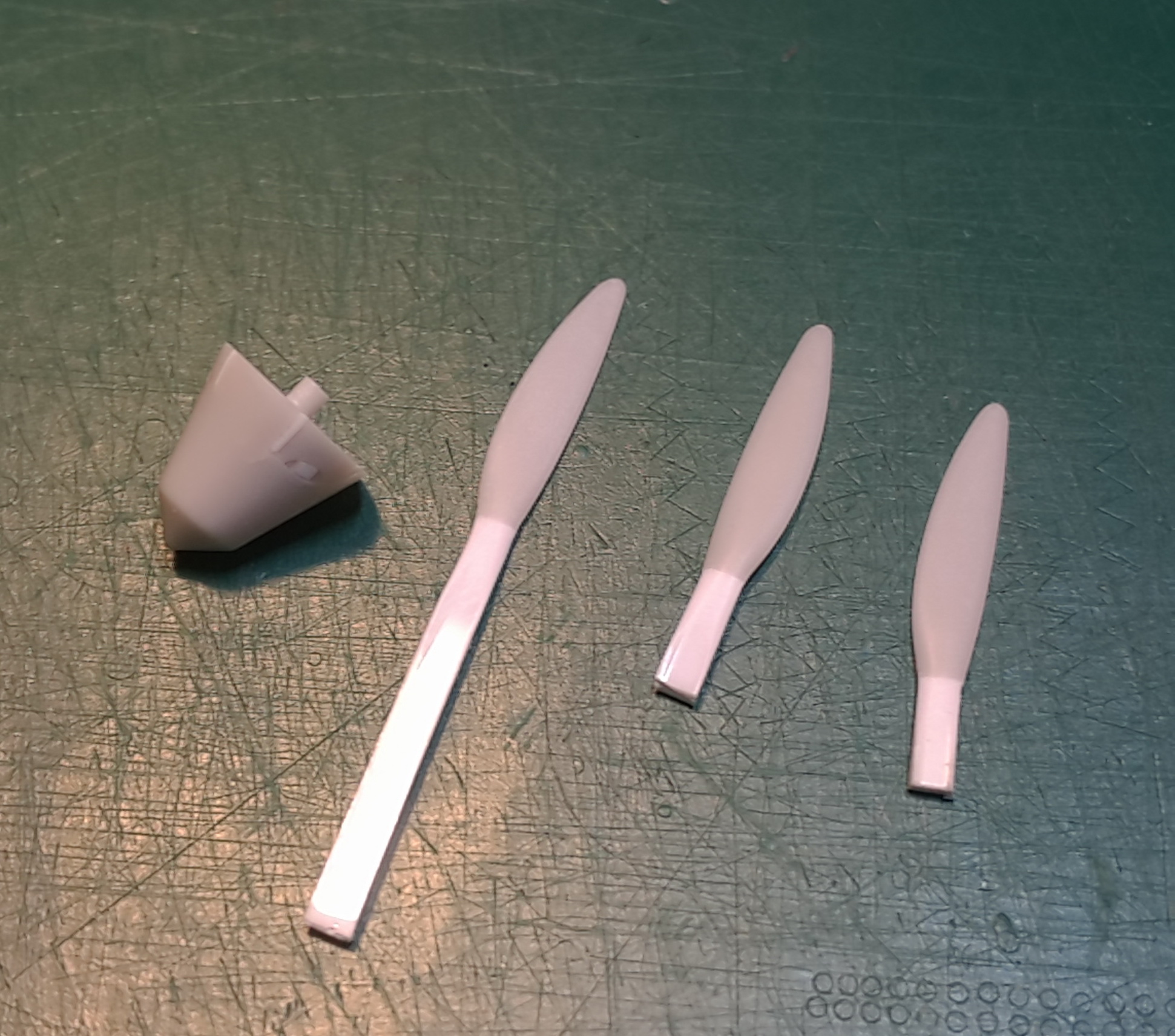

Кок винта и лопасти лучше сразу переделать, т.к. их исполнение в пластике грубое.

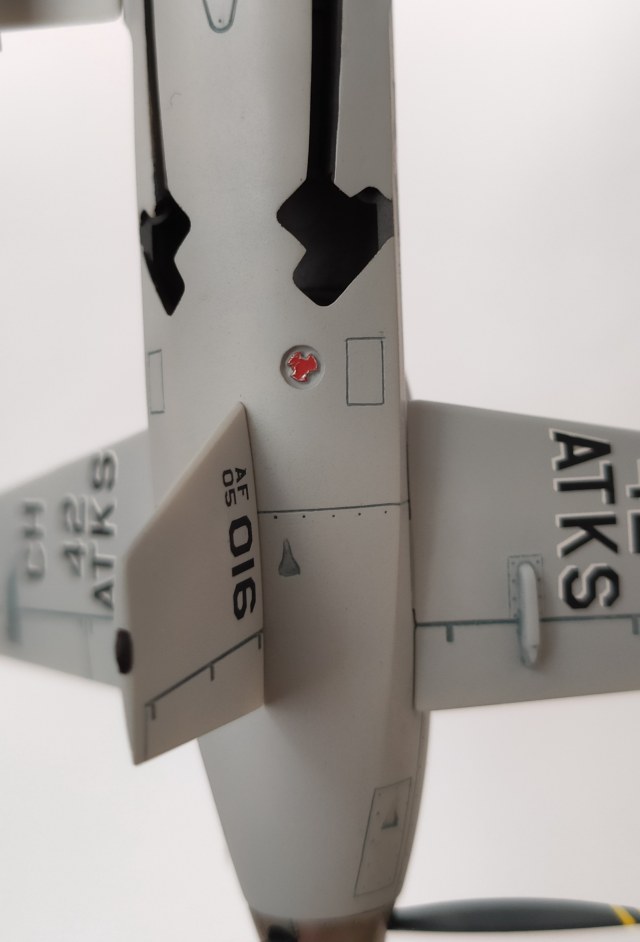

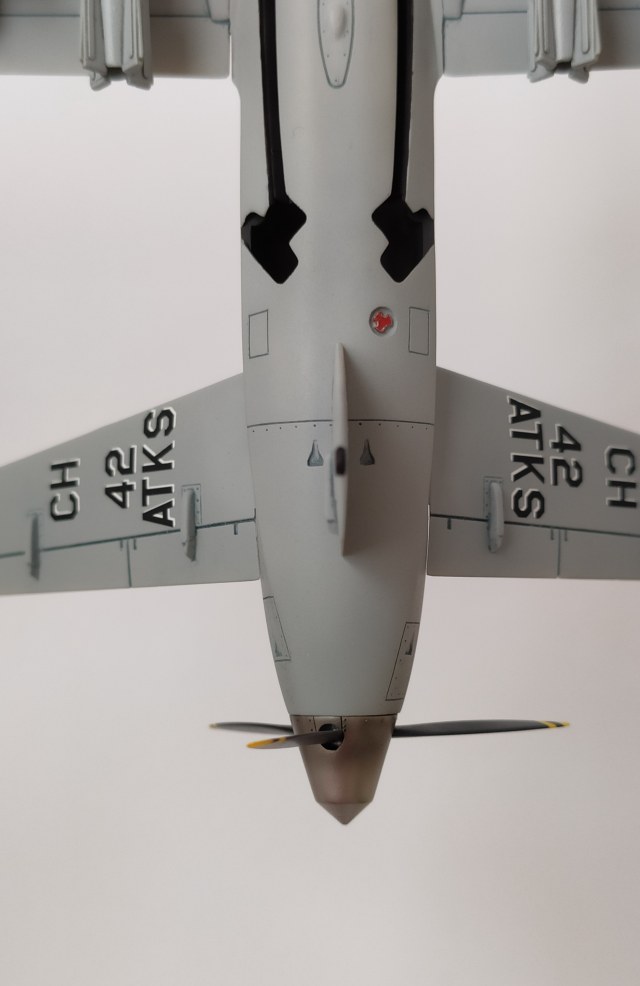

Киль снизу не крепится к фюзеляжу впритирку, там должен быть зазор и видны штыри крепления.

За левой нишей шасси должна быть горловина бака с крышкой.

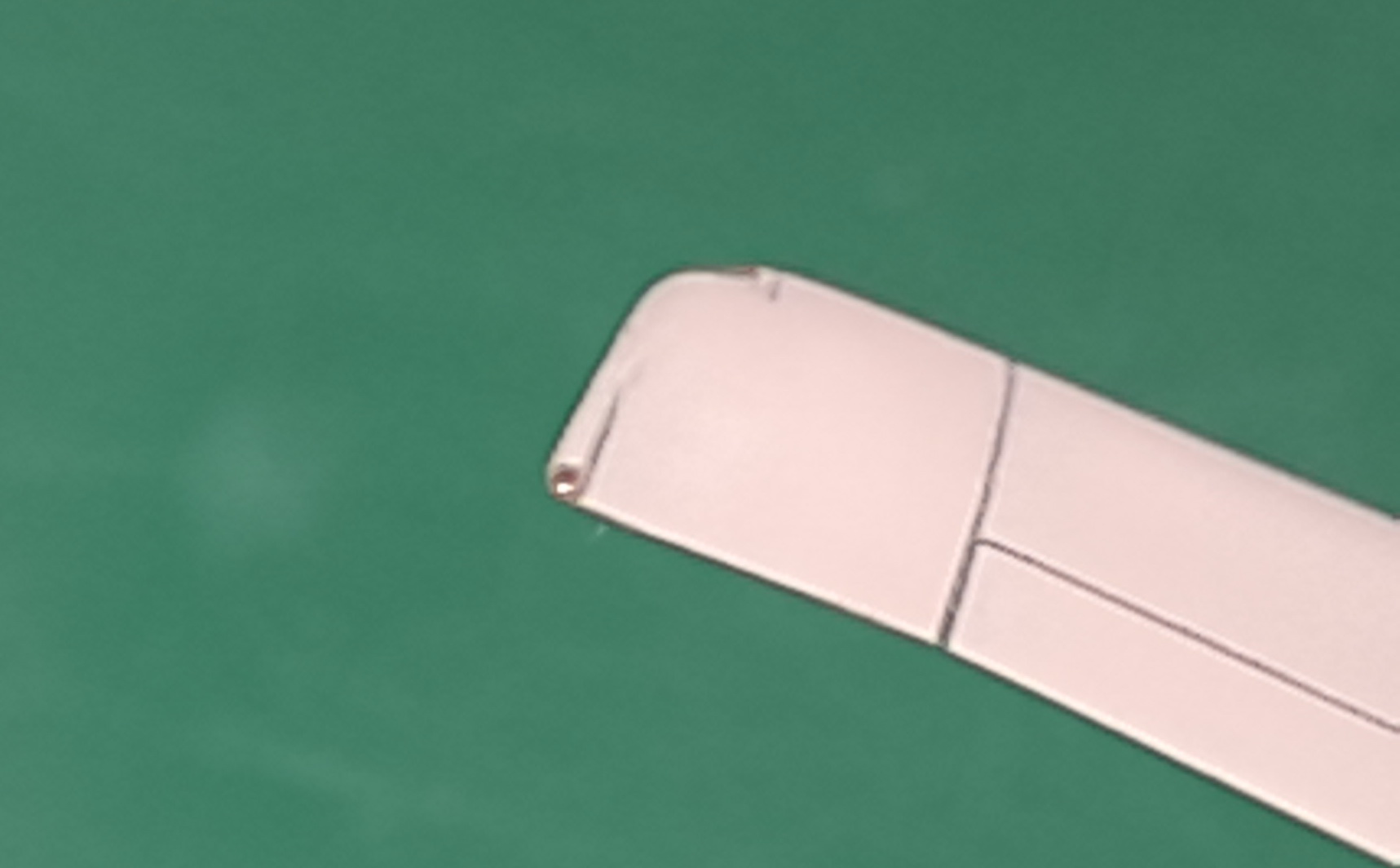

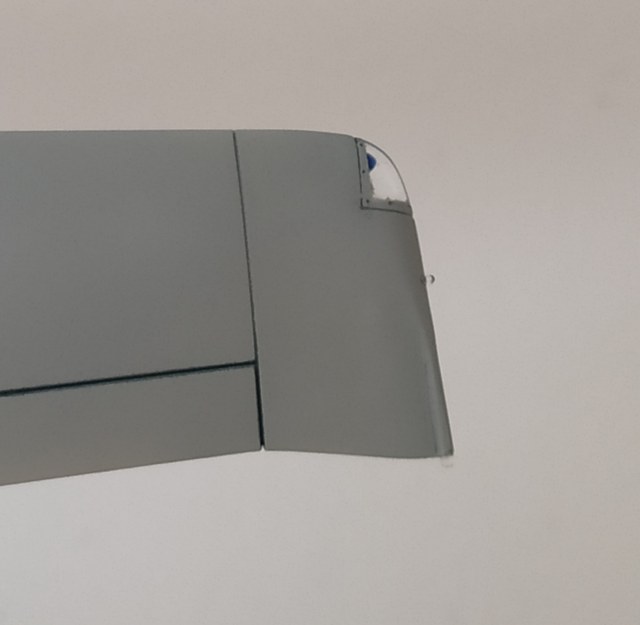

Законцовки крыла имеют хитрую форму с изгибом. На каждой законцовке по два проблесковых маячка и лампы АНО. Чуть уточню, как на мой взгляд, удобно делать хромированную основу для маленьких точечных маячков. Я сверлю небольшую лунку в месте посадки прозрачной части. У лунки должны оставаться кольцом борта. Обрезанной медиглой просекаю кружочек в фольге и аккуратно сажу его в лунку, придавливая уховерткой. Из прозрачного тянутого литника обтачиваю плафон маячка. Лезвием отрезаю нужную длину и на срез сажу капельку текучего суперклея. Плафон ставлю на посадочное место. За счет лунки суперклей не вытекает наружу. Когда он высыхает, становится прозрачным и вы получаете прозрачный монолитный маячок без видимых мест склейки.

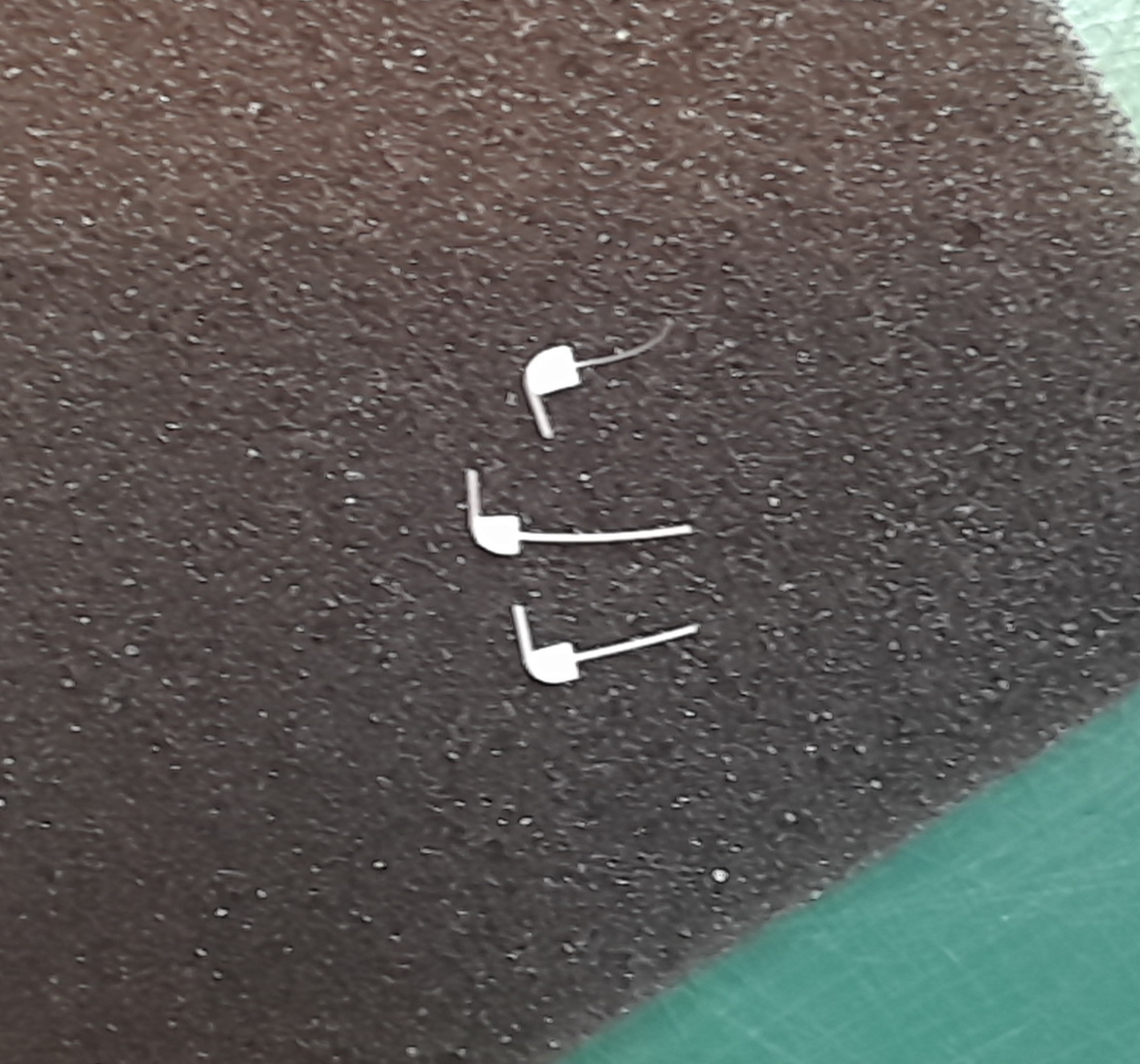

Под крылом должны быть 2 или 3 Г-образных датчика. Видимо, их количество зависит от времени производства БПЛА. На крыльях сверху надо добавить различные лючки.

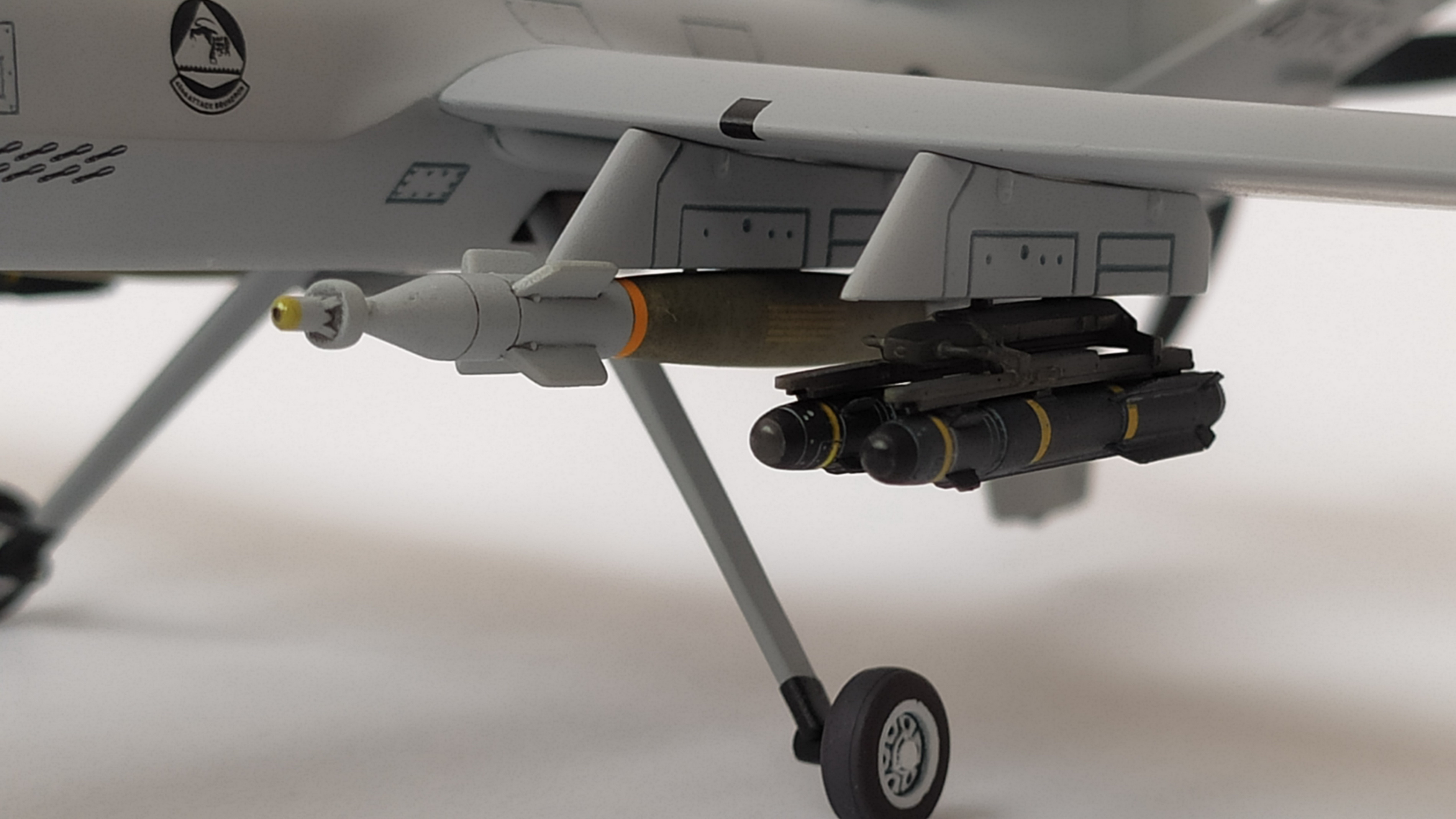

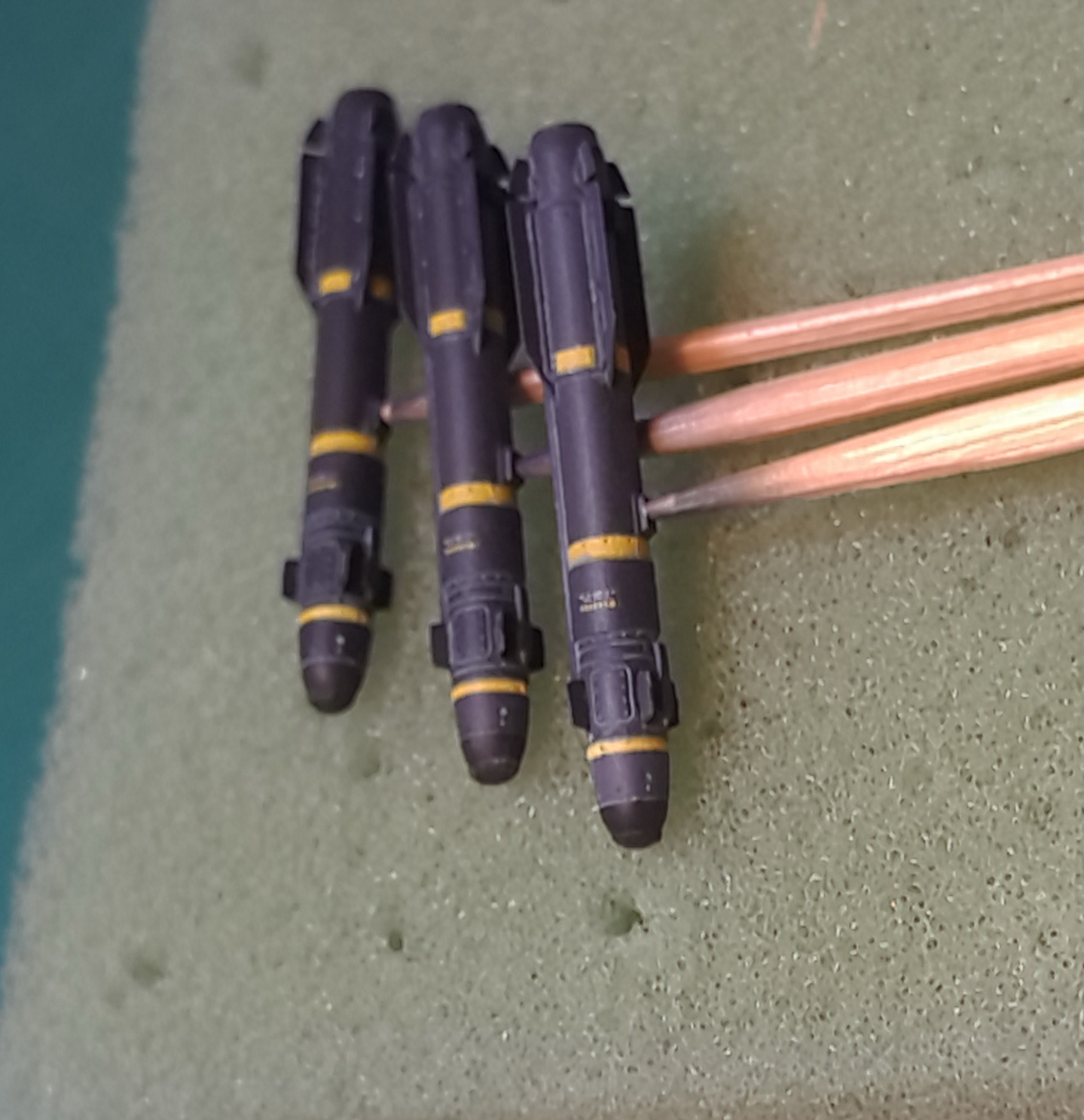

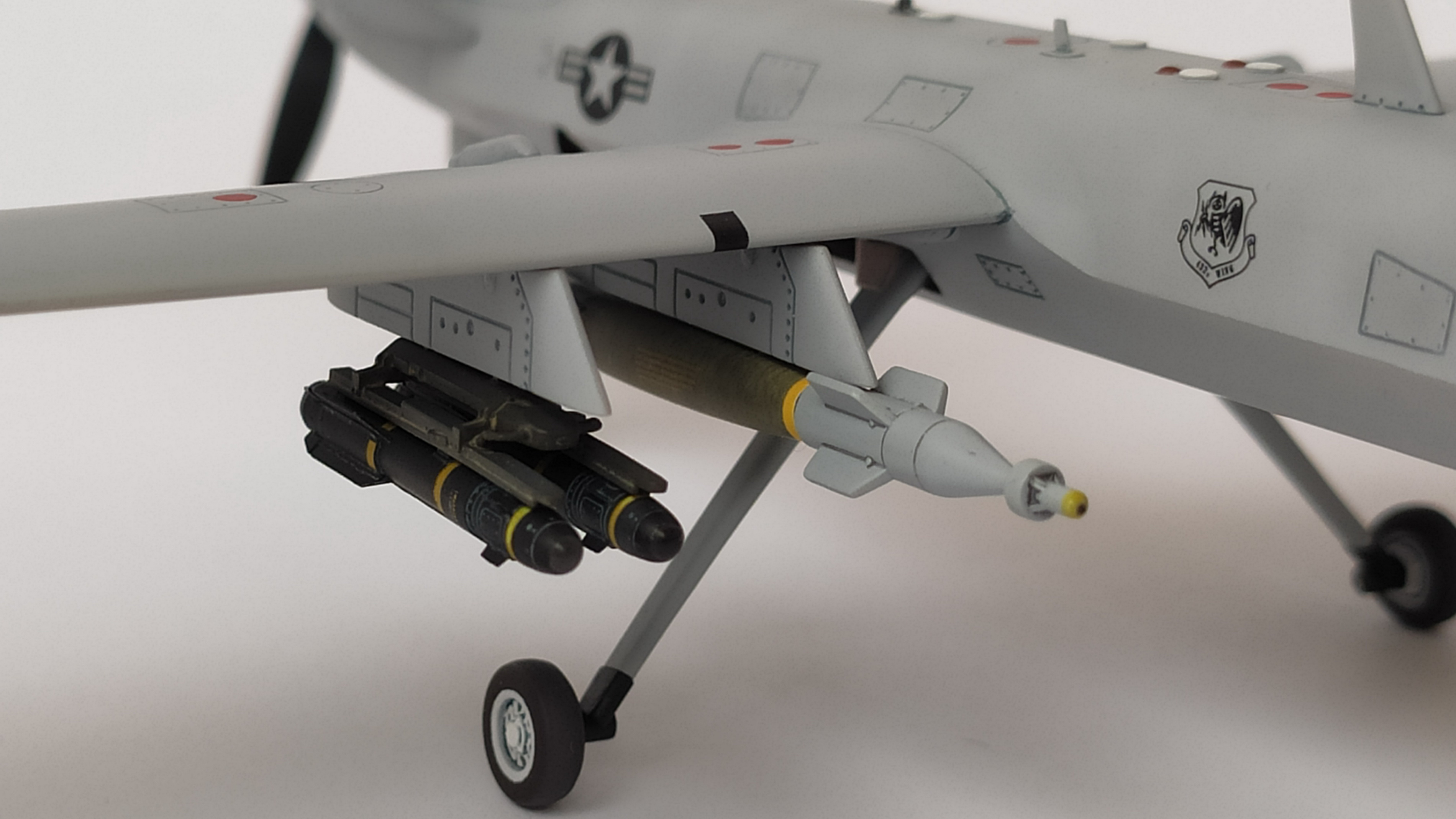

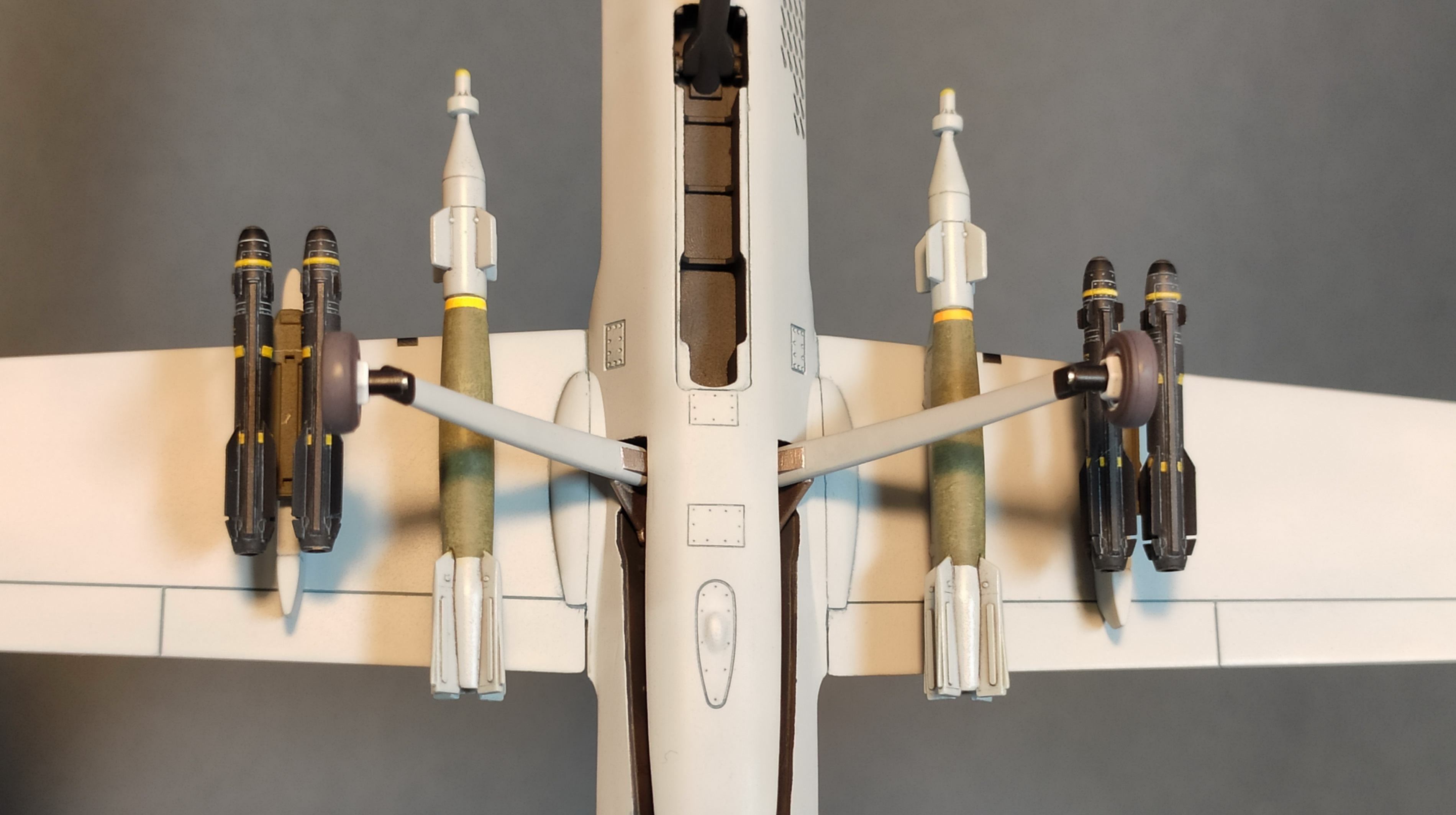

Ракеты Hellfire я заменил на смолу Eduard. Смола классная, но очень хлопотно маскировать линзы ГСН и потом делать смывку на ракетах. Там все очень маленькое. Бомбы заменил на аналогичные из наборов Academy.

В дисках колес с наружной части можно углубить круглую перфорацию. С торцевой части я вставил обрезки медигл для имитации осей колес.

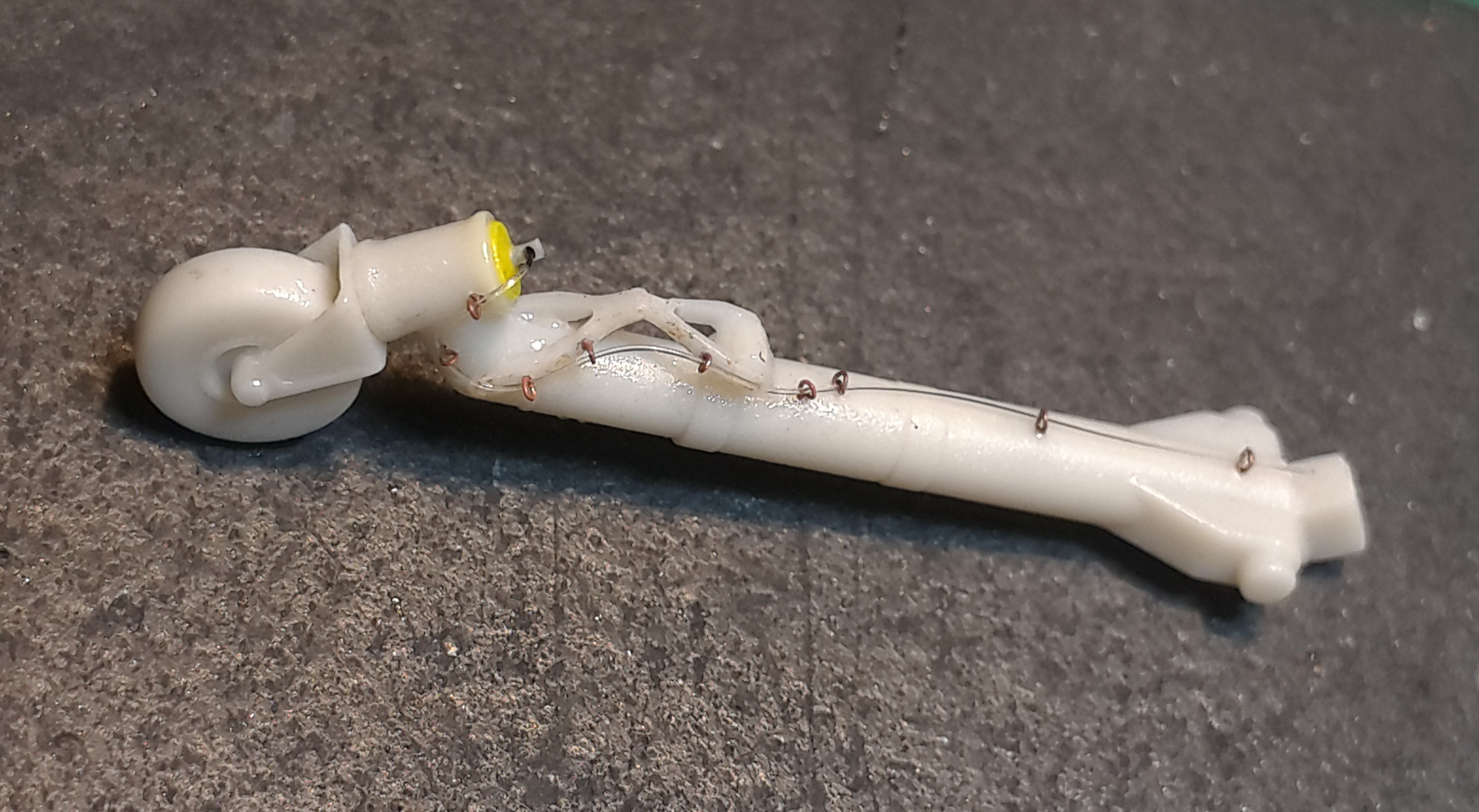

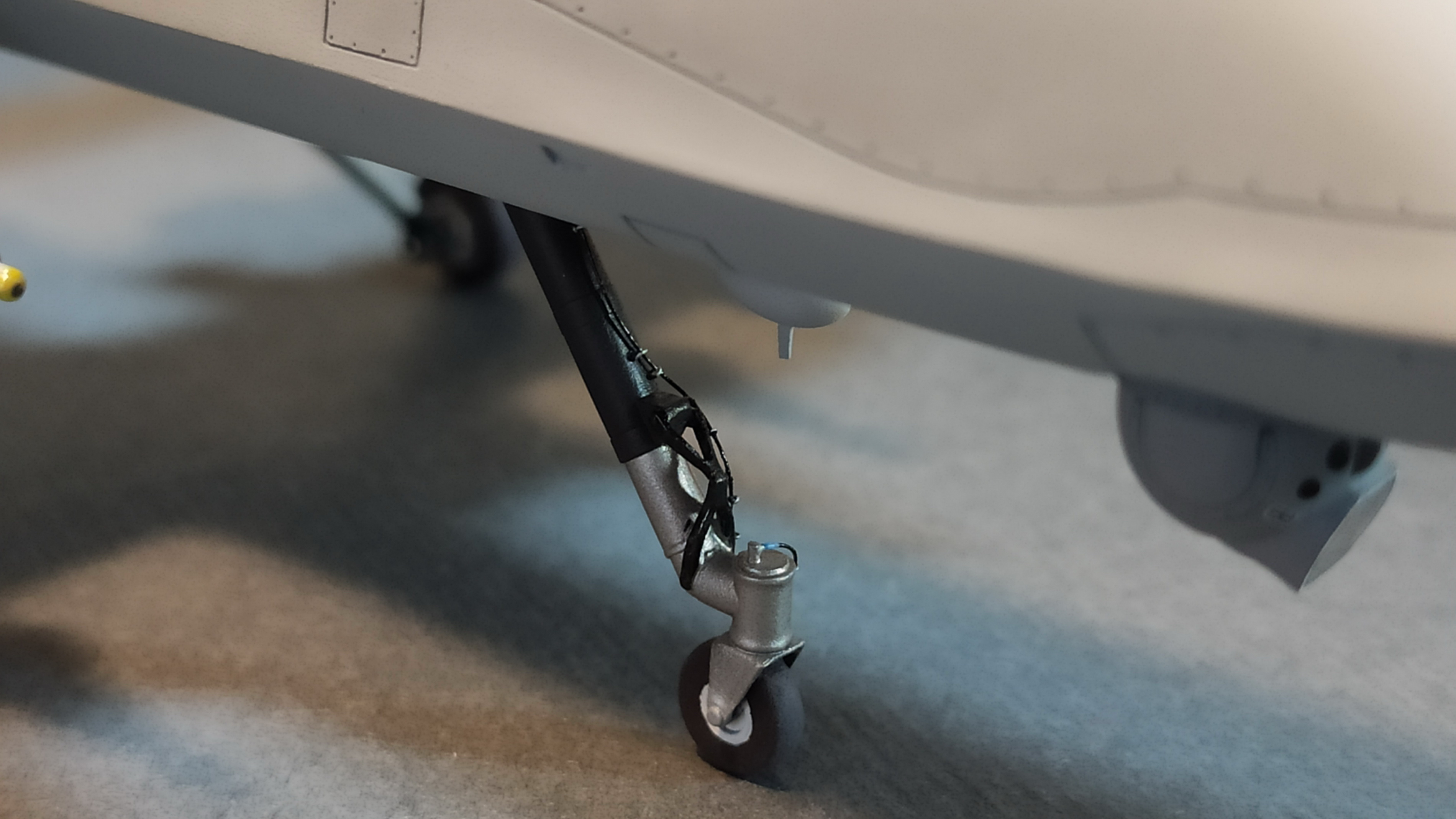

Доработал носовую стойку: удалил лишний пластик в двузвеннике и в вилке колеса, добавил мелочевку и проводку.

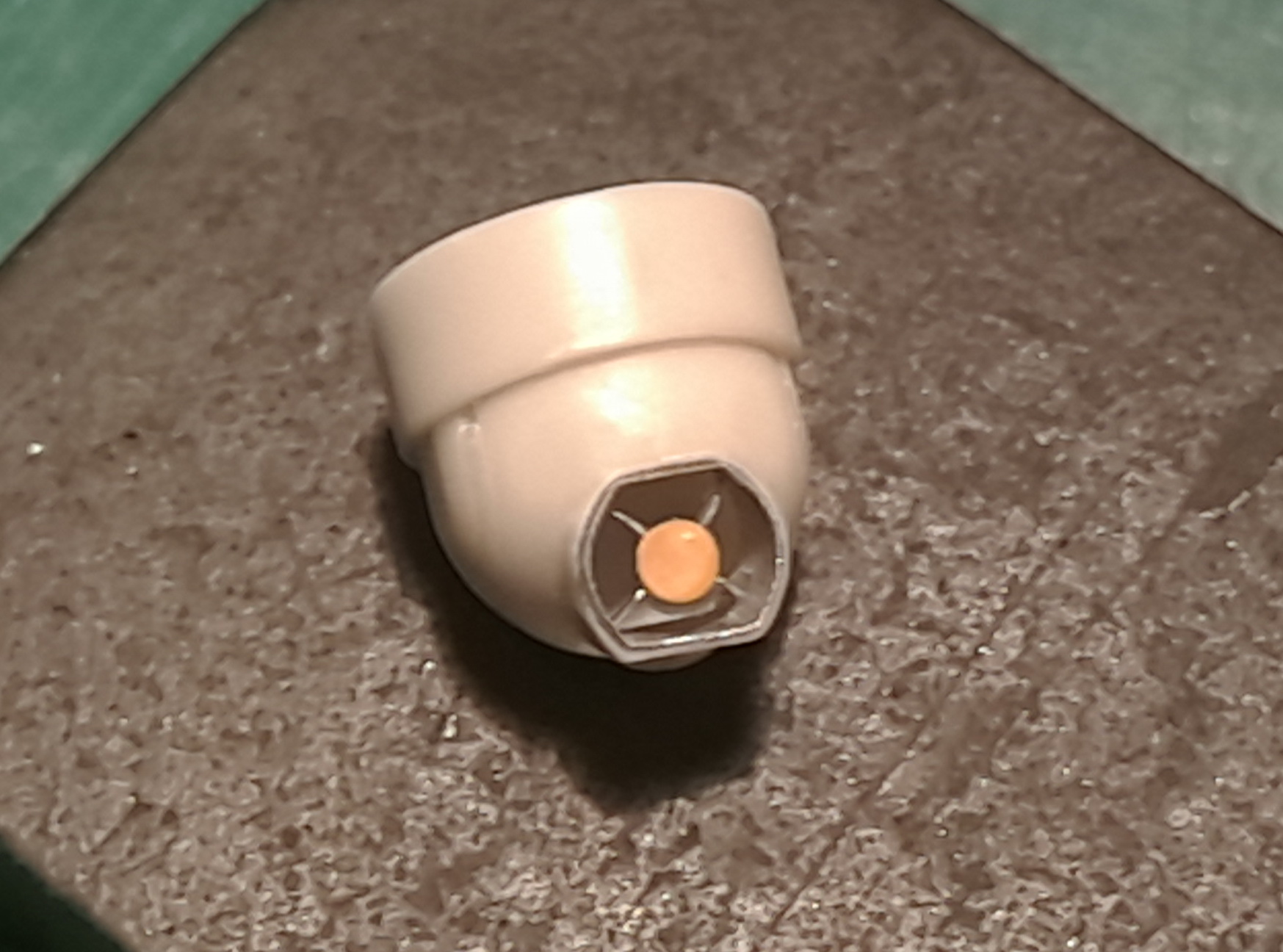

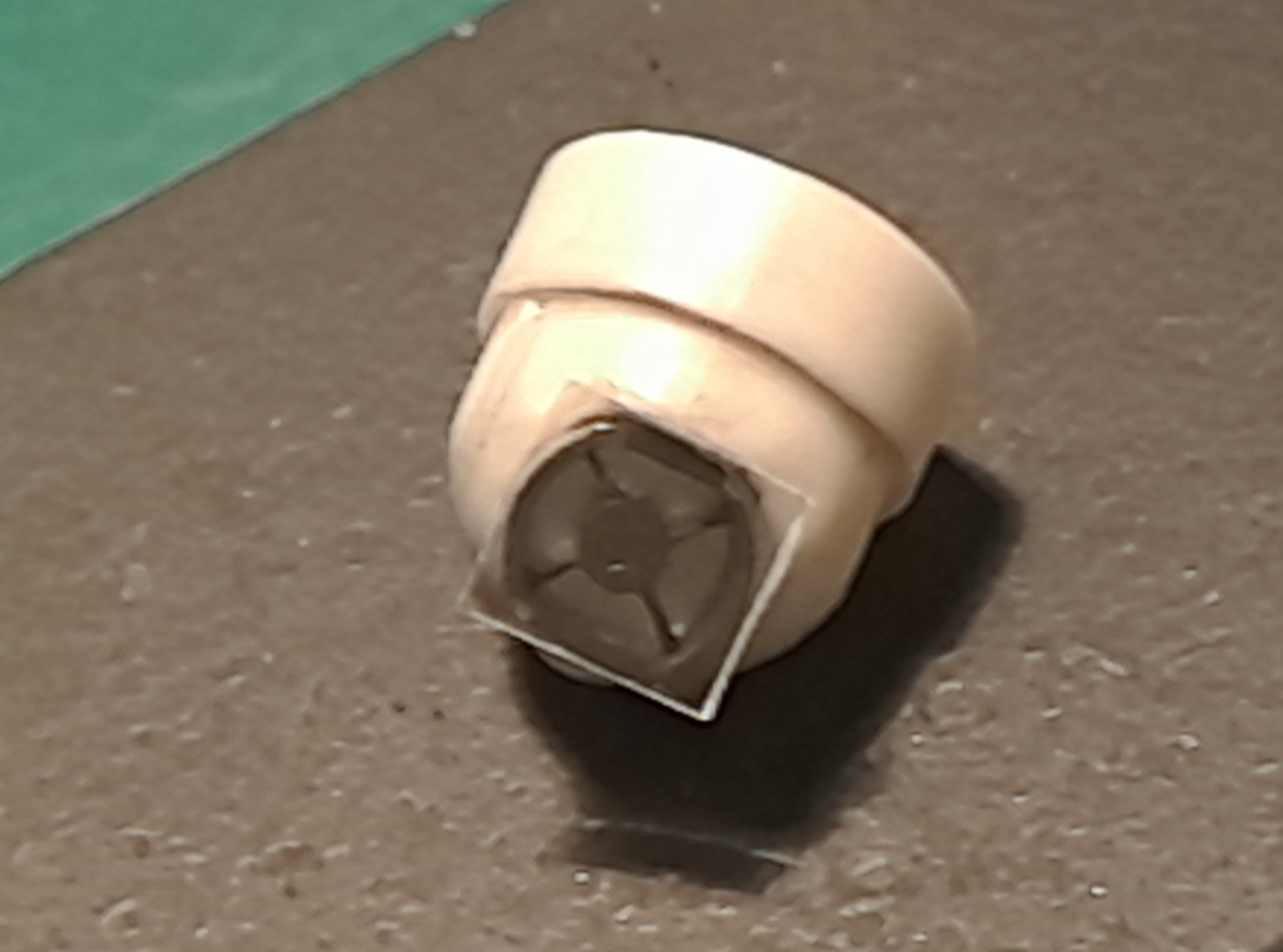

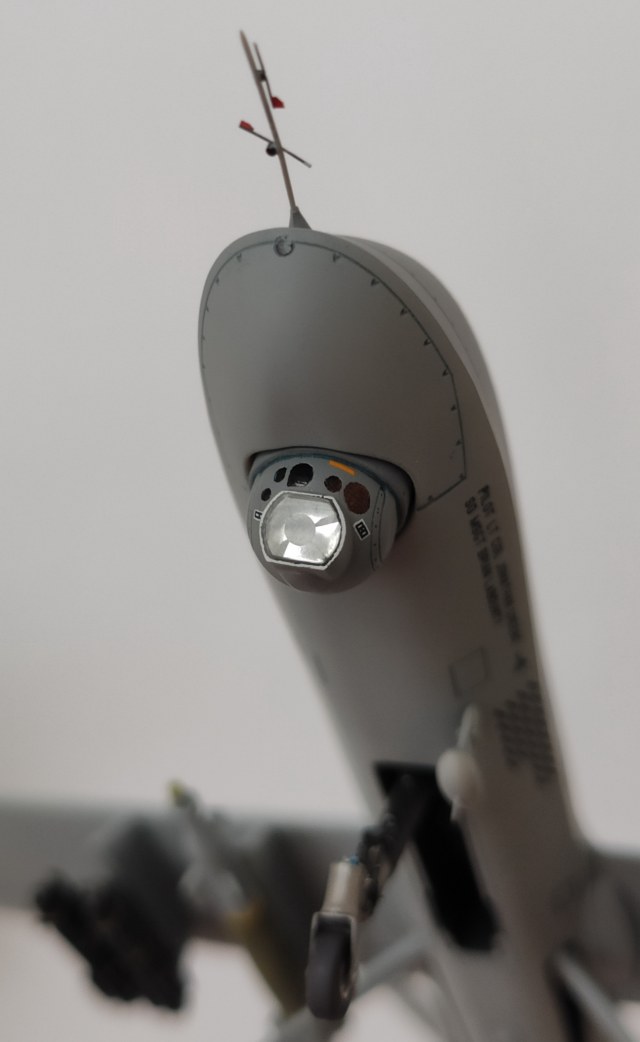

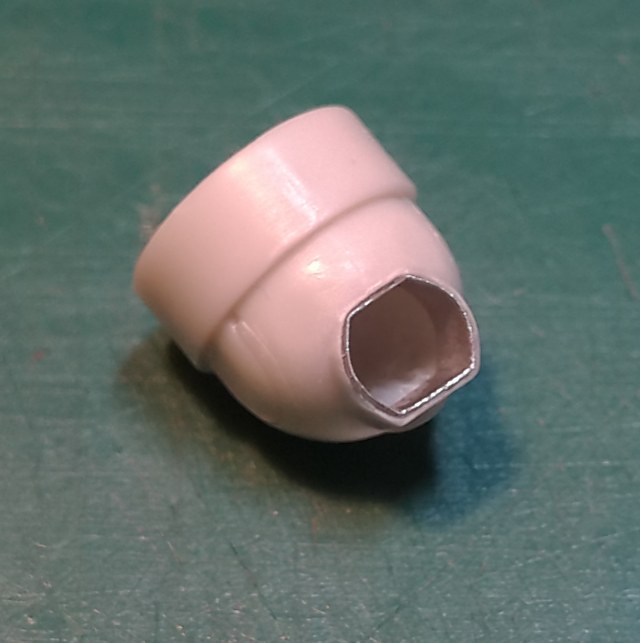

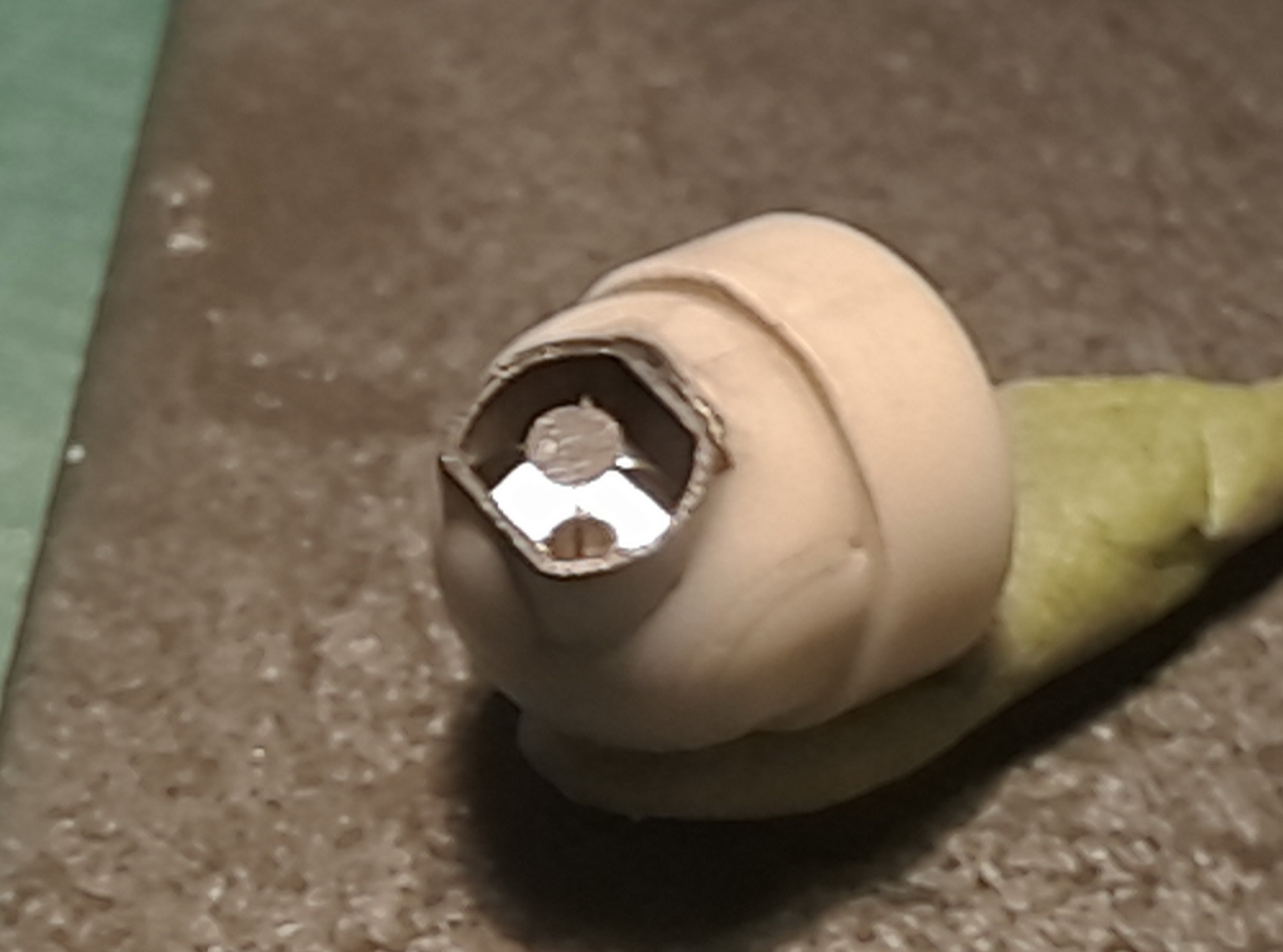

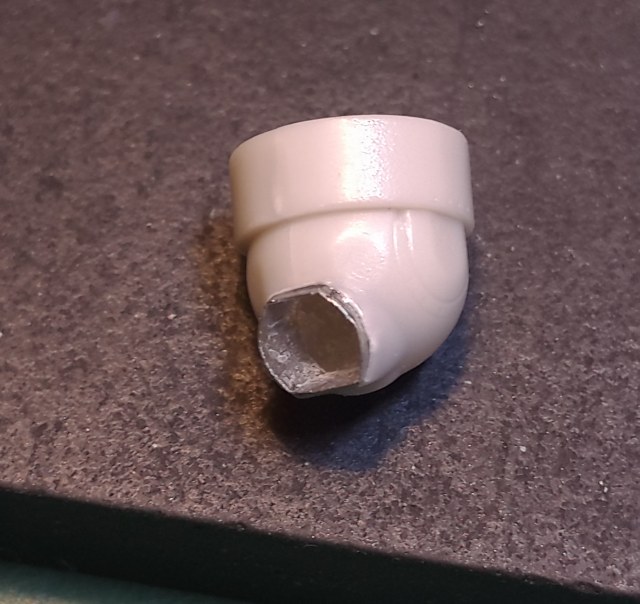

Самый главный элемент этой модели – блок оптики. Я его называю «Глаз». :) Считаю, что без его доработки модель нет смысла делать, т.к. она проста как полено.

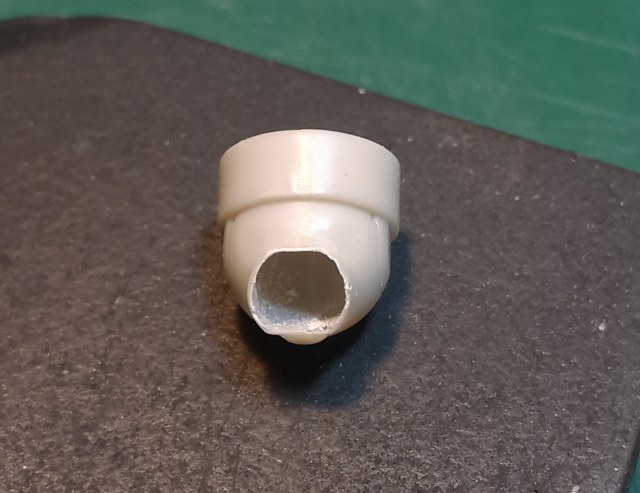

В двух словах опишу как я его доработал. Убрал внутри весь лишний пластик. Из баночного алюминия на суперклей вклеил стакан. Потом сделал из того же баночного алюминия четыре ножки-держателя для внутреннего цилиндрического электронного блока. Блок из пластика. Всё вклеил и окрасил. Потом на плоски кусочек пластика наклеил фольгу и через верх детали вставил эту зеркальную стенку вовнутрь. Она встала вплотную без зазоров. Закрепил её суперклеем. Из прозрачного пластика сделал тонкое стеклышко, отполировал его и с припуском наклеил сверху на окно «Глаза». Потом обточил лишнее и опять полирнул лицевую часть.

Вроде, ничего не забыл упомянуть.

Надеюсь, мои заметки будут полезны интересующимся этим БПЛА.

В замечаниях и предложениях можно не стесняться.

Благодарю за внимание.
