Полевая кухня КП-130

Эта полевая кухня является частью моего проекта: Урал-4320 с полевой кухней. Там будет электрификация оптики и тент правильной, кунгообразной формы.

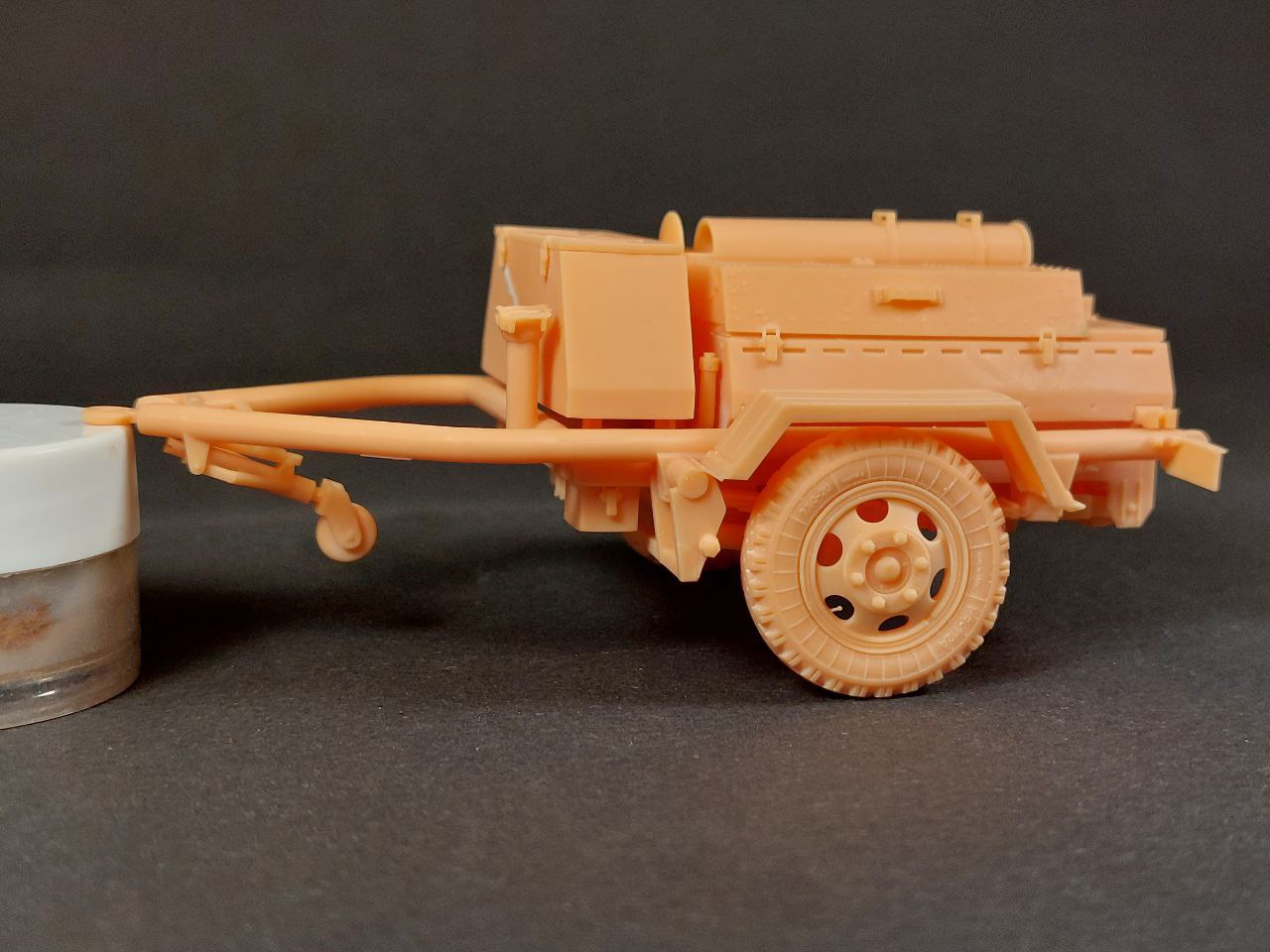

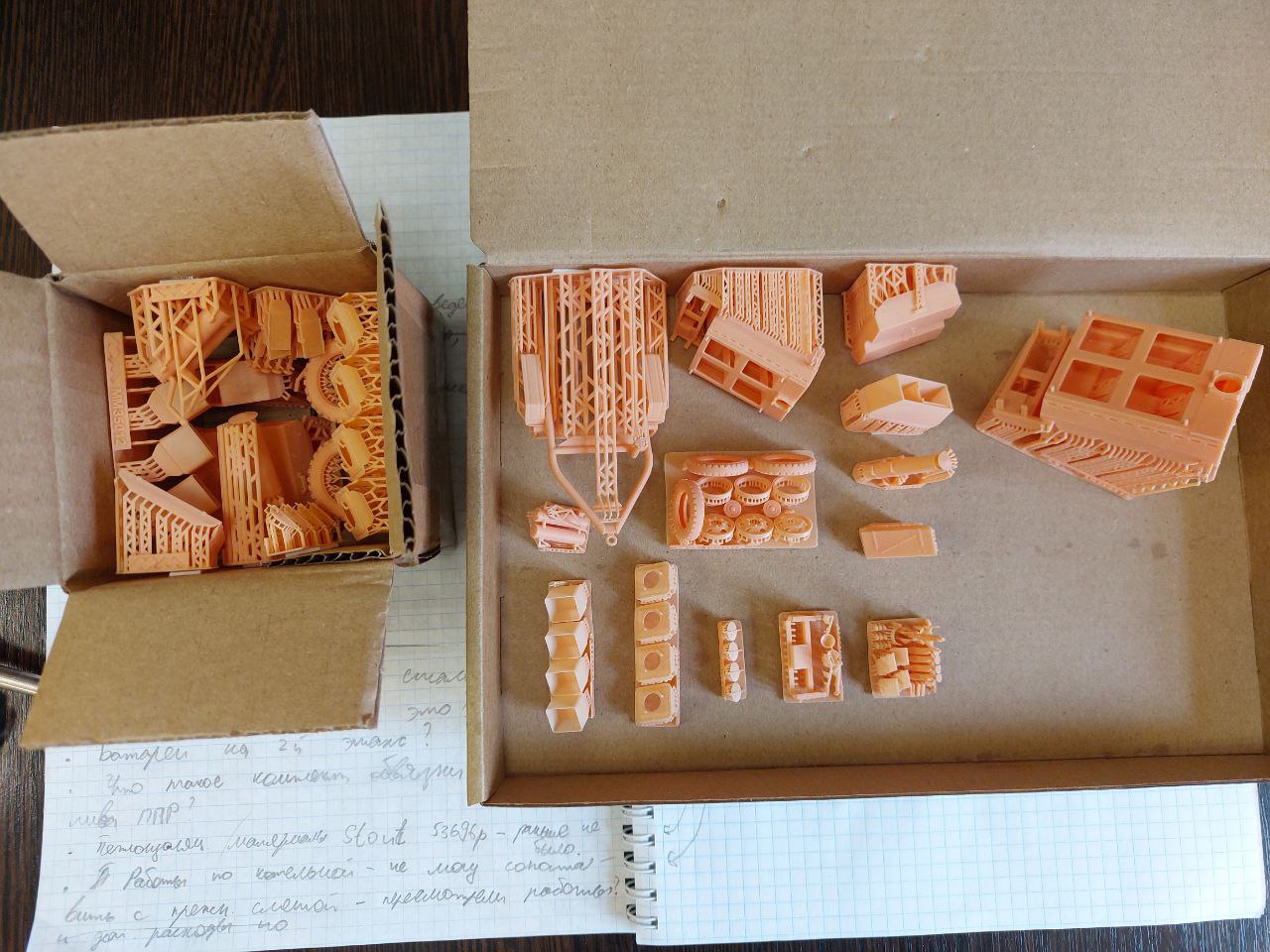

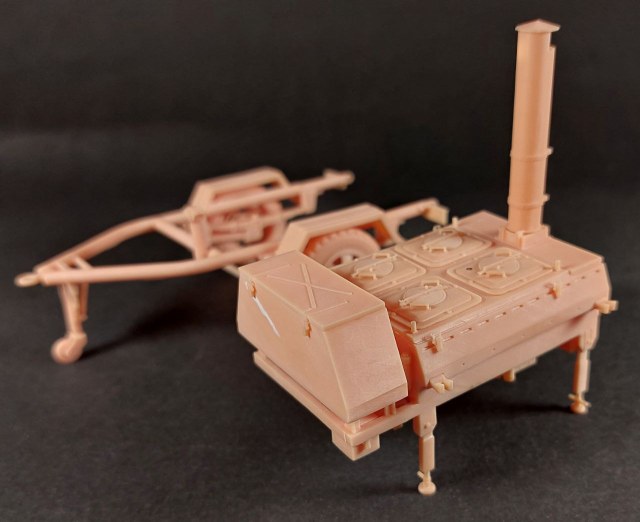

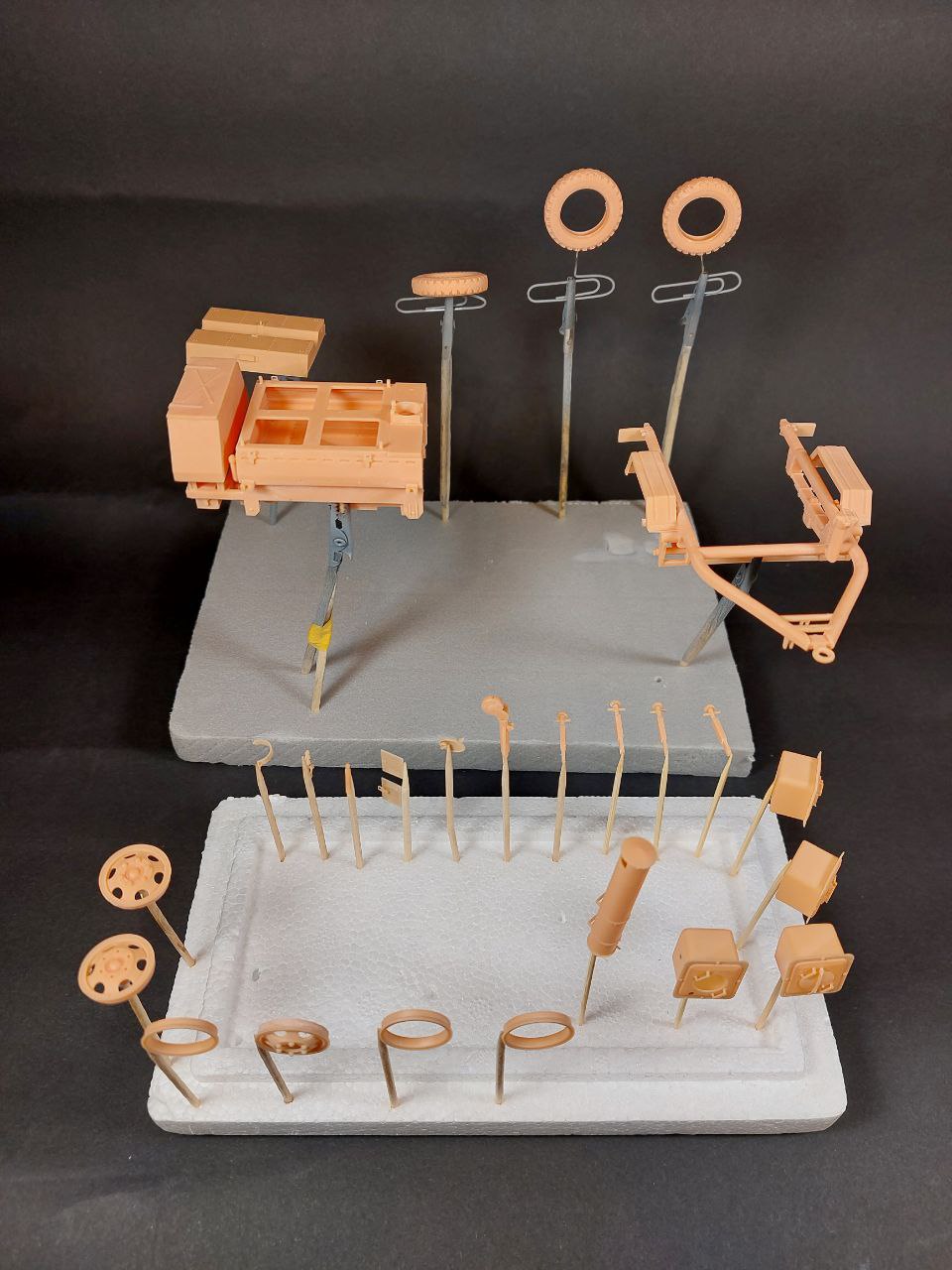

Т.к. китов кухни КП-130 (да и любой другой современной полевой кухни) не существовало, то решил спроектировать сам и распечатать на 3D принтере. Но это слишком долго. Поэтому предложил магазину Я-моделист и Студии Моя Модель разработать кит. По классике капитализма, кит будет удачным в том случае, если он будет востребован и его будут умело продавать. Поэтому я выступил в качестве ГИПа (главный инженер проекта): собрал исходные данные, чертежи, другую документацию, составил ТЗ на проектирование, произвел тестовую сборку, выявил замечания и они были устранены, произвел окраску и провел финальную фотосессию. Студия "Моя модель" осуществила проектирование модели и 3D печать китов. А Я-моделист будет продавать этот кит.

В процессе работы над КП-130, лично познакомился с владельцем студии "ТРИ-А", которая делает оптику для авто в 43 масштабе невероятного качества. И договорился, чтобы для этой кухни студия Три-А сделала фары фп-132 в 35 масштабе. Они будут идти в комплекте. Забегая вперед скажу, что теперь в 35 масштабе наконец начнет появляться оптика в 35 масштабе шикарного качества, мужики, Elf нервно курит в сторонке, серьезно! Приятно, что приложил к этому руку.

Кухню можно собрать в 3 положениях:

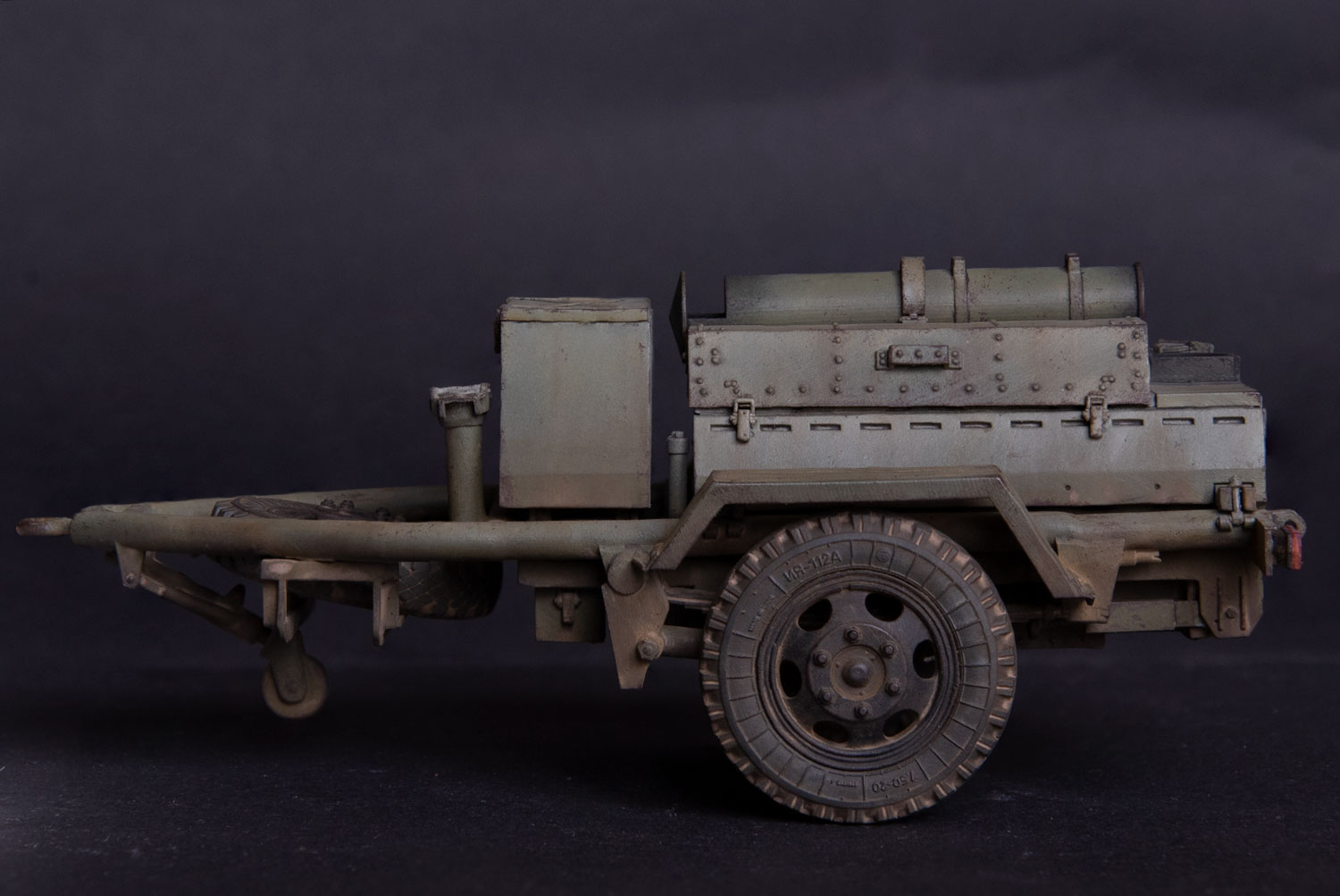

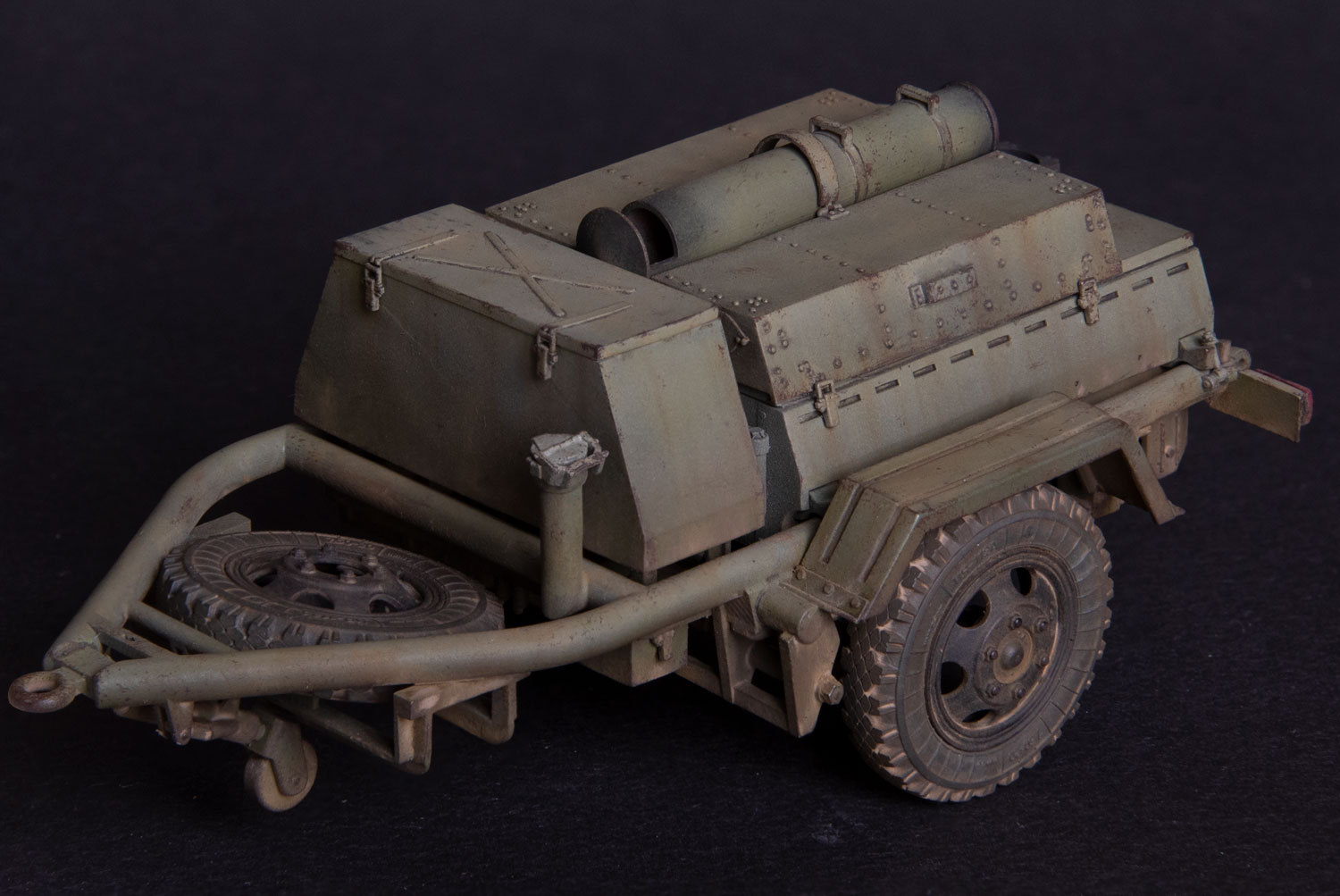

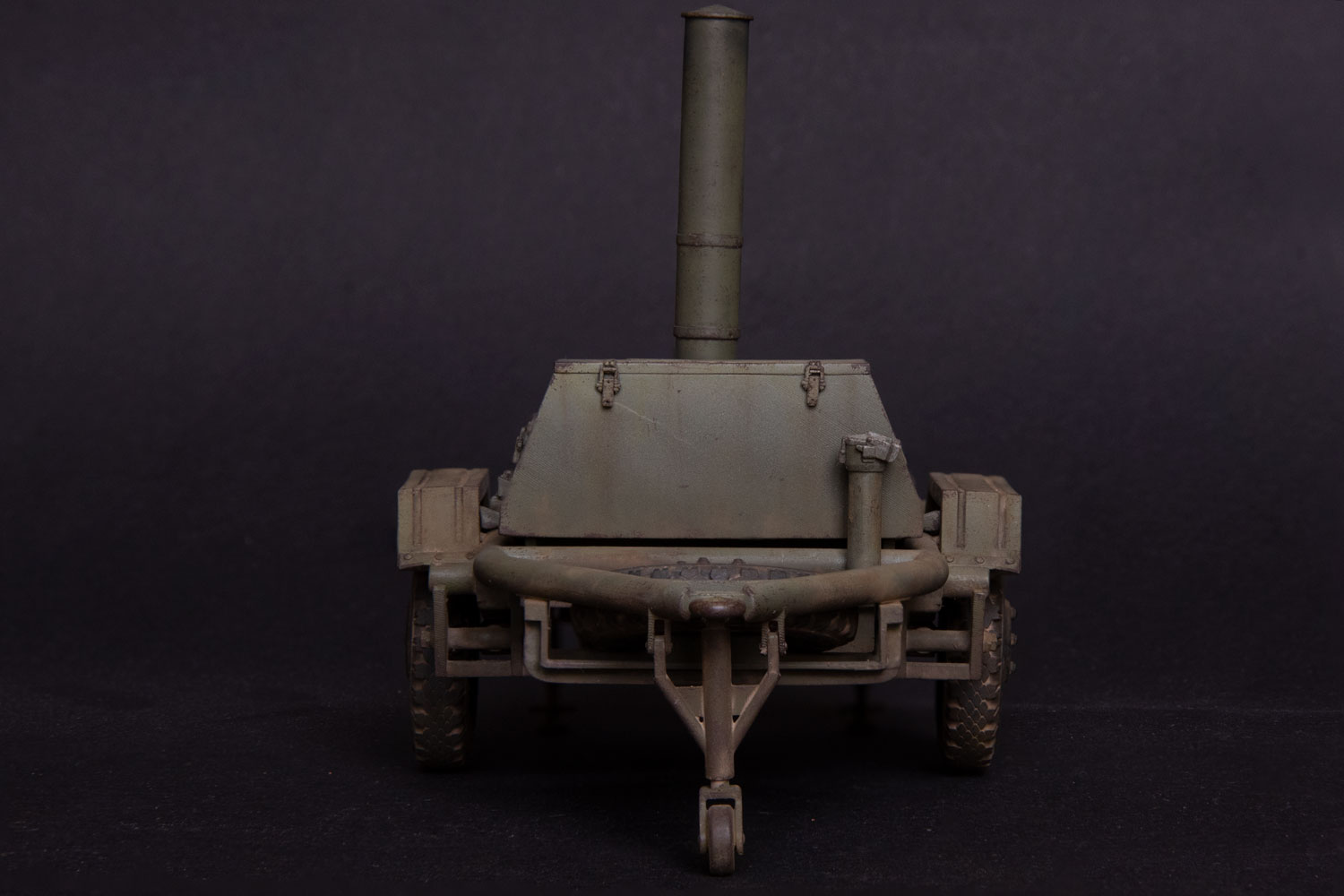

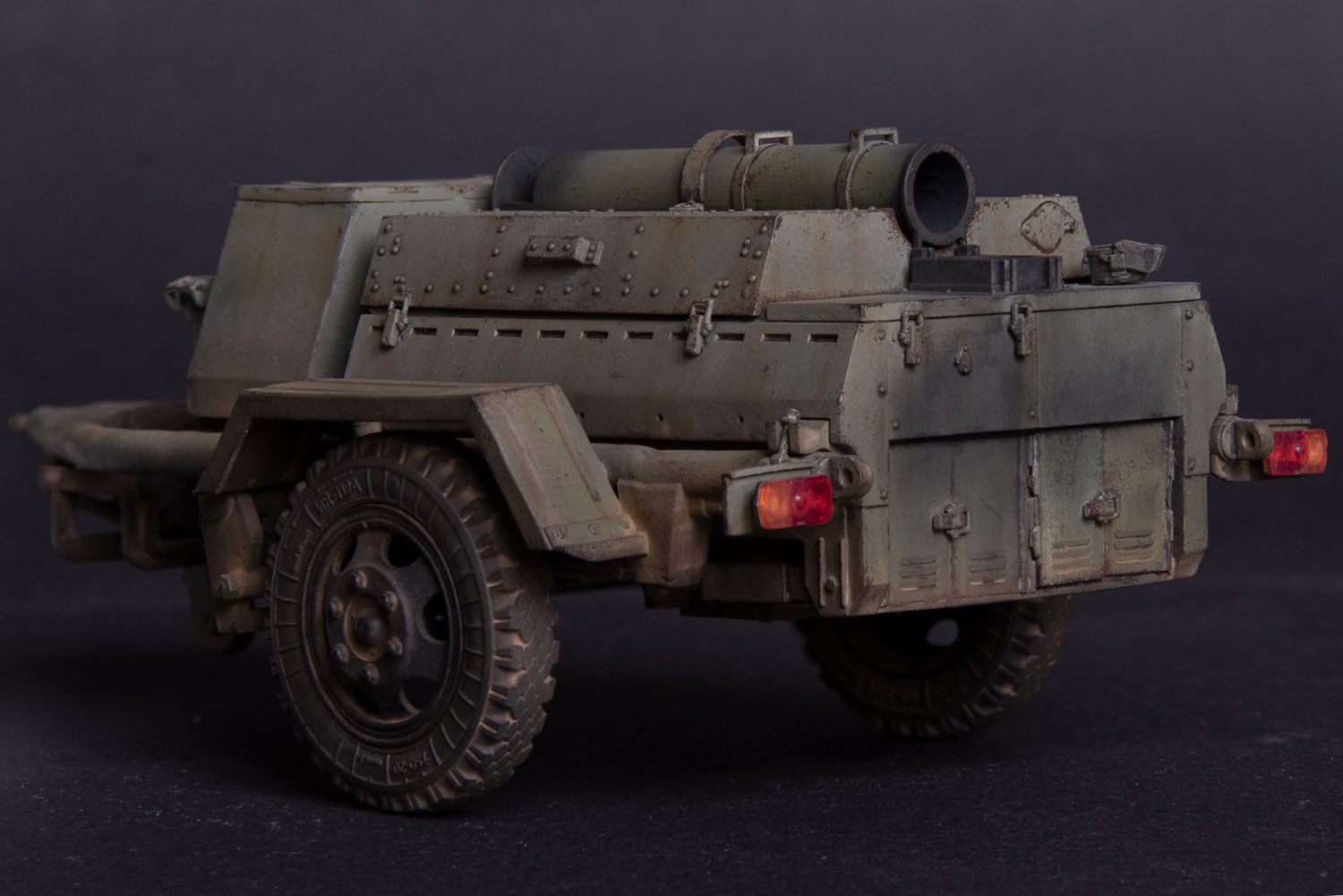

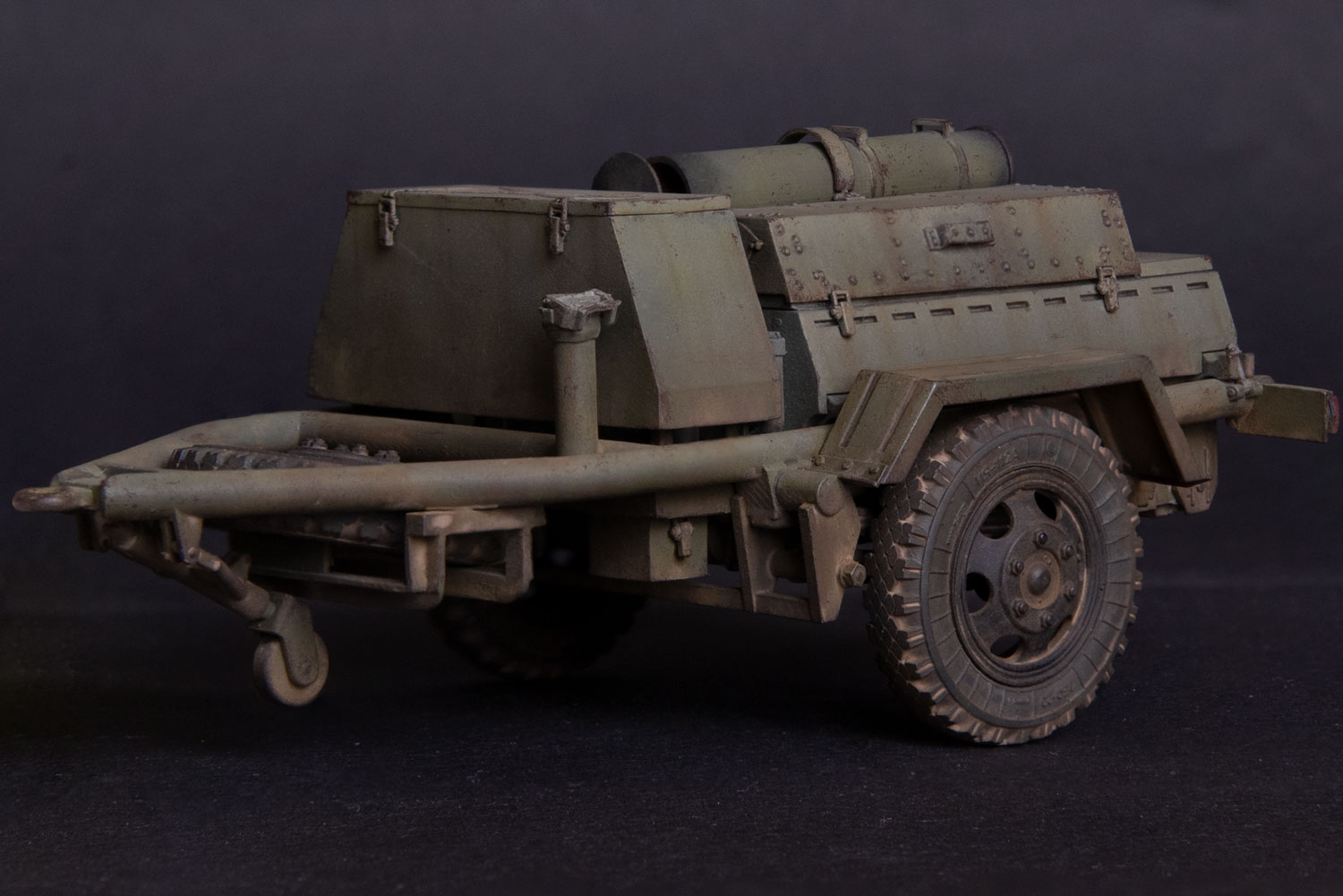

•Транспортное. Крышка-навес закрыта, опоры и опорный каток убраны, дымоход сложен.

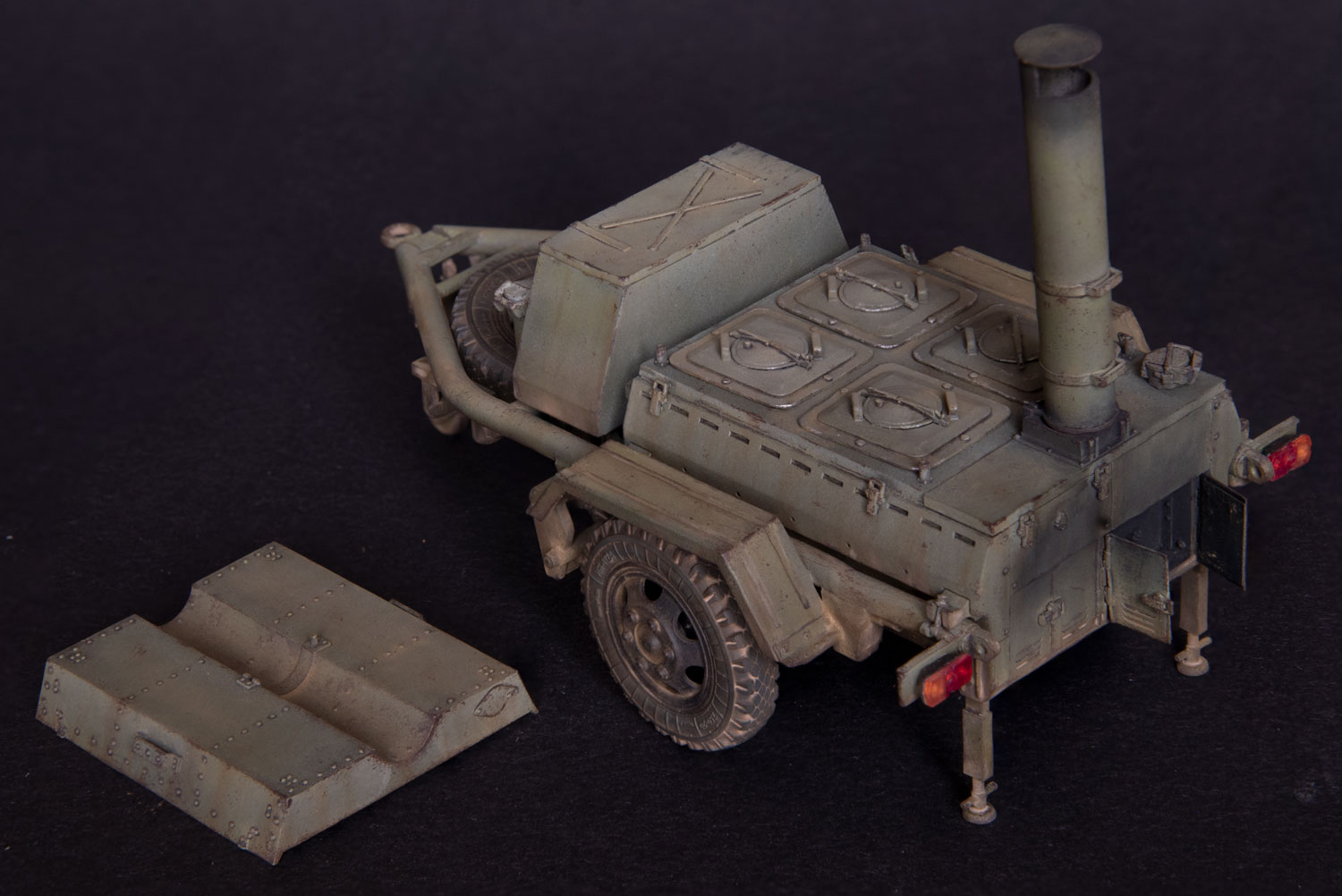

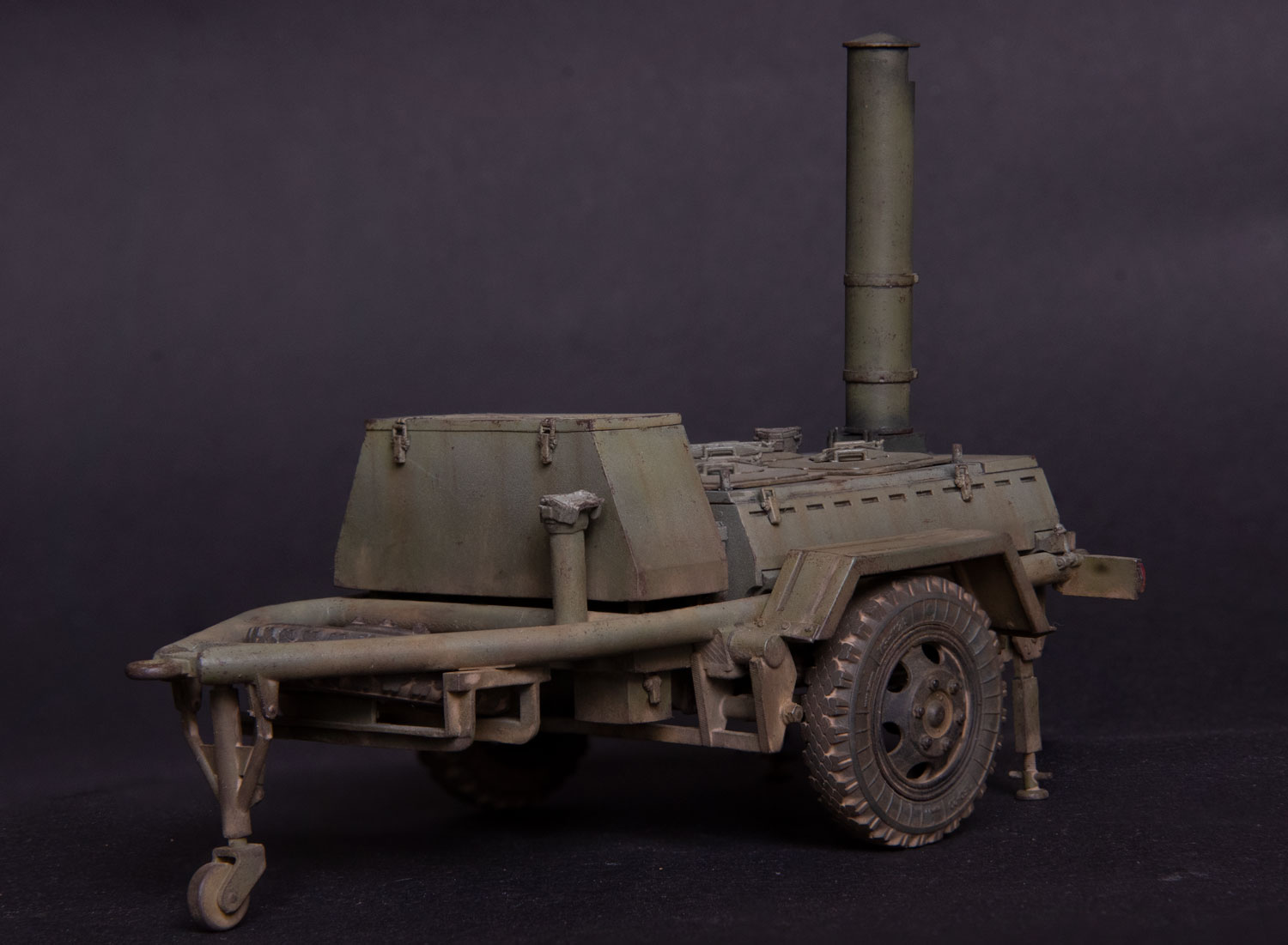

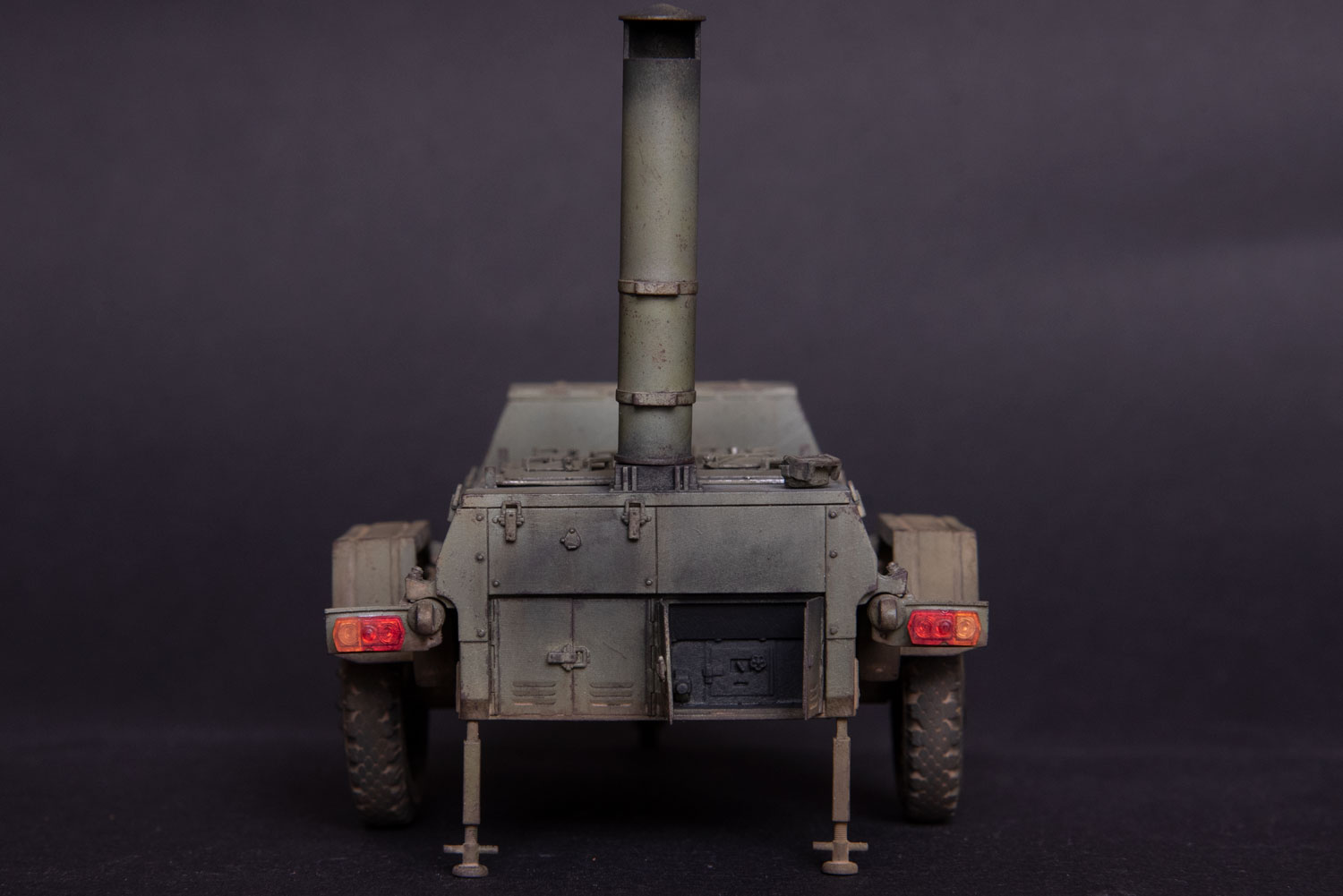

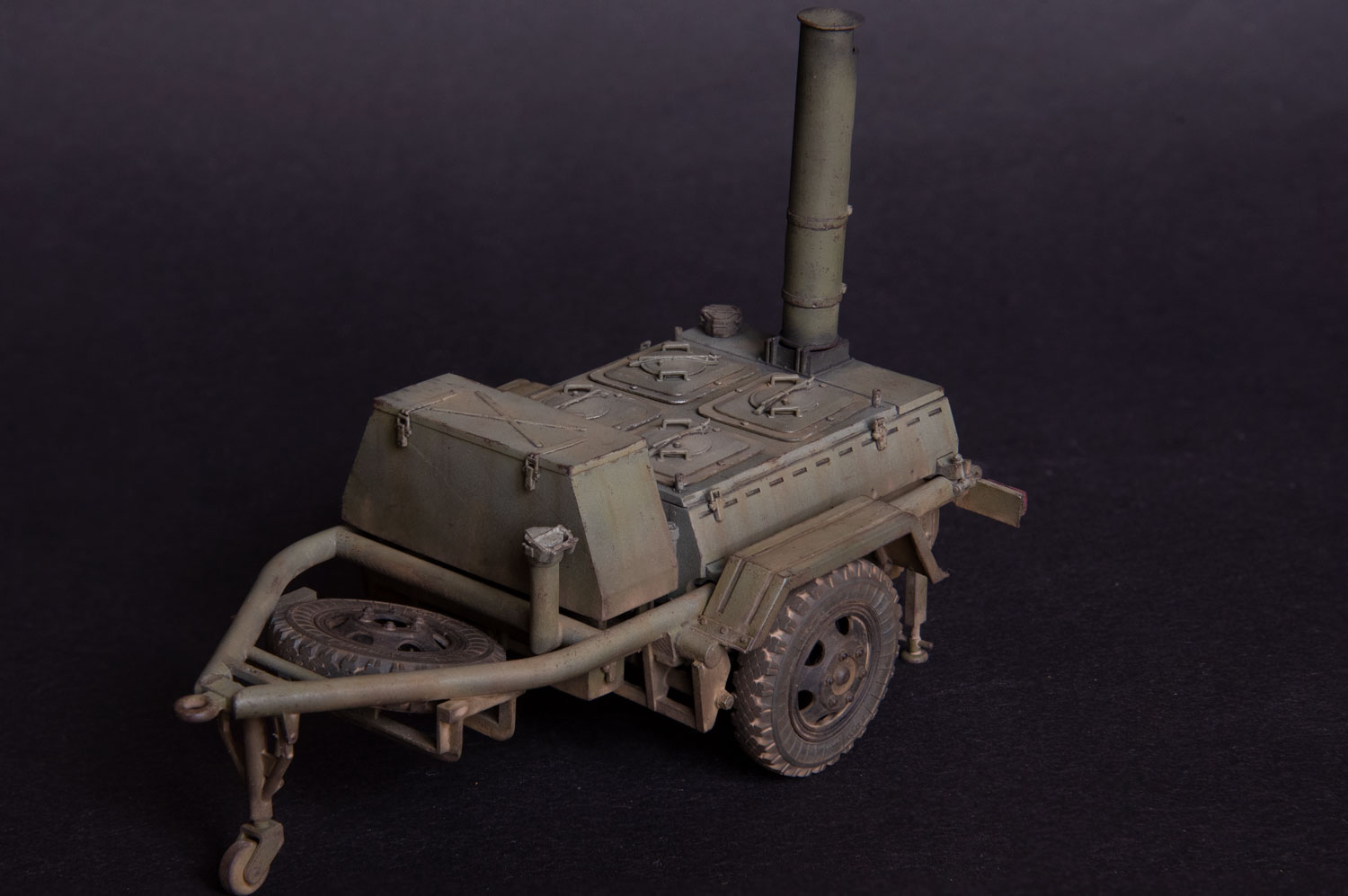

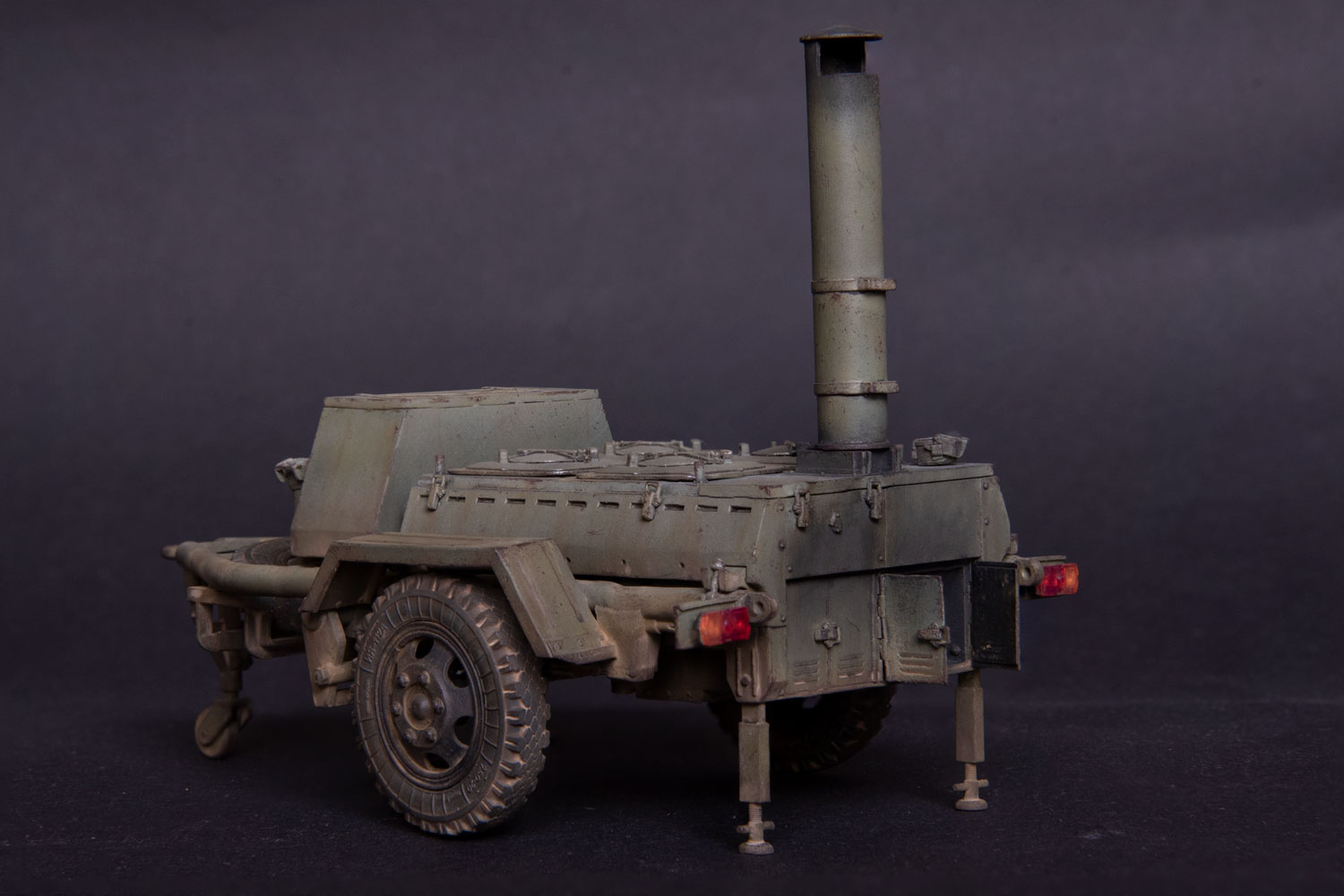

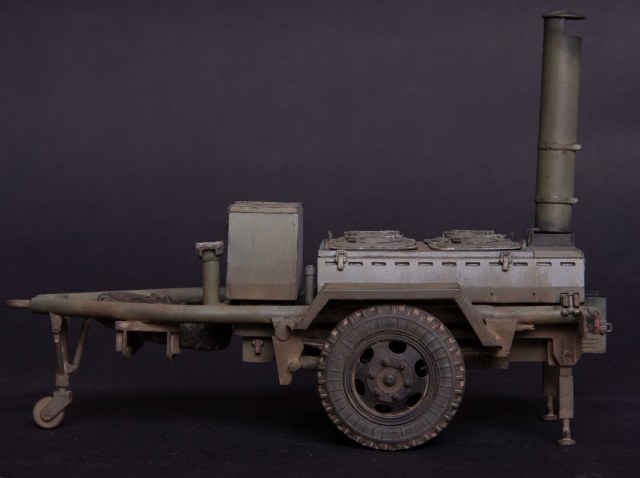

•Полевое. Задние опоры и опорный каток опущены, крышка снята (или поднята на опоры в качестве навеса), дымоход поднят, автомобиль-тягач отсоединил прицеп.

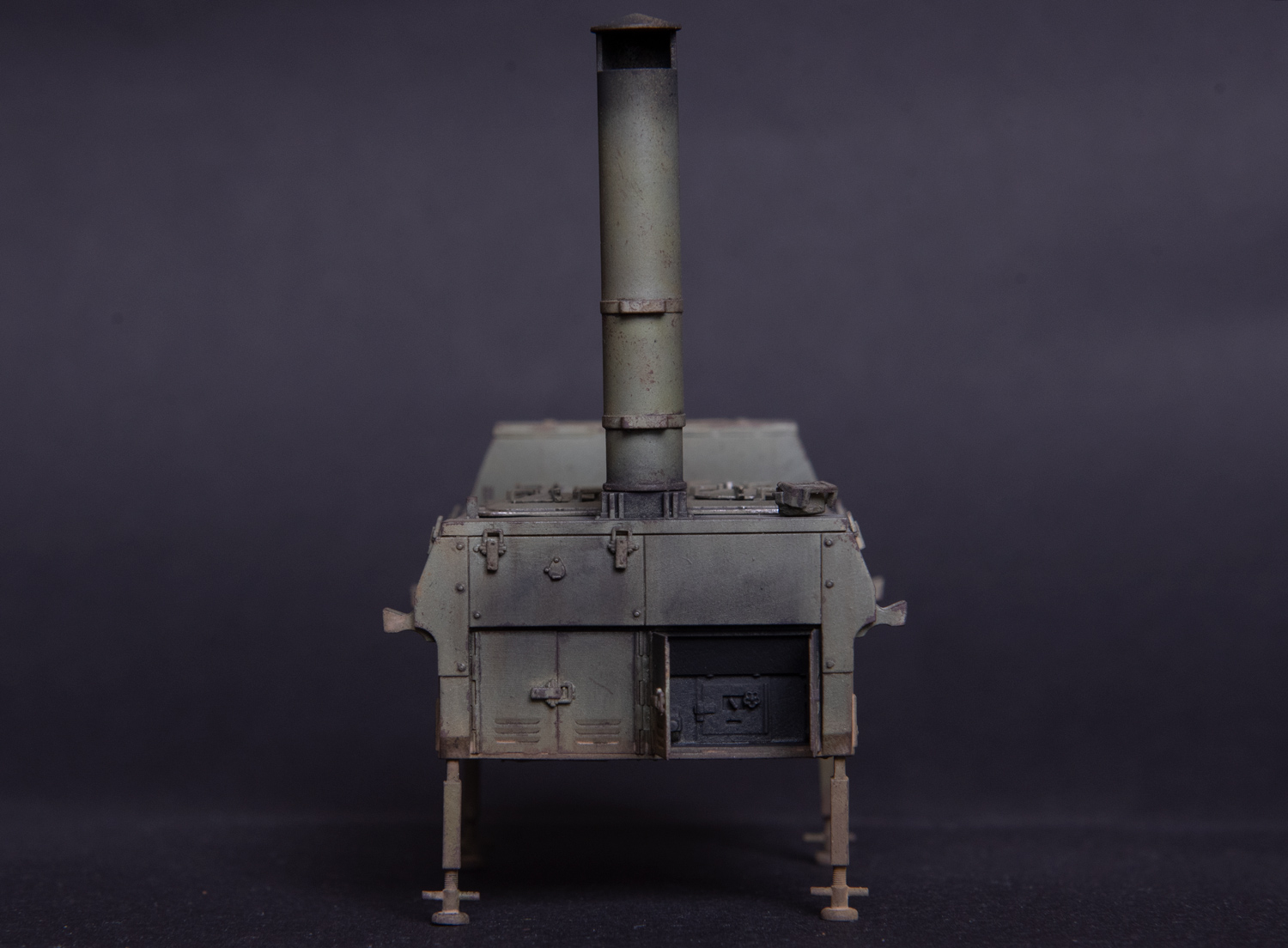

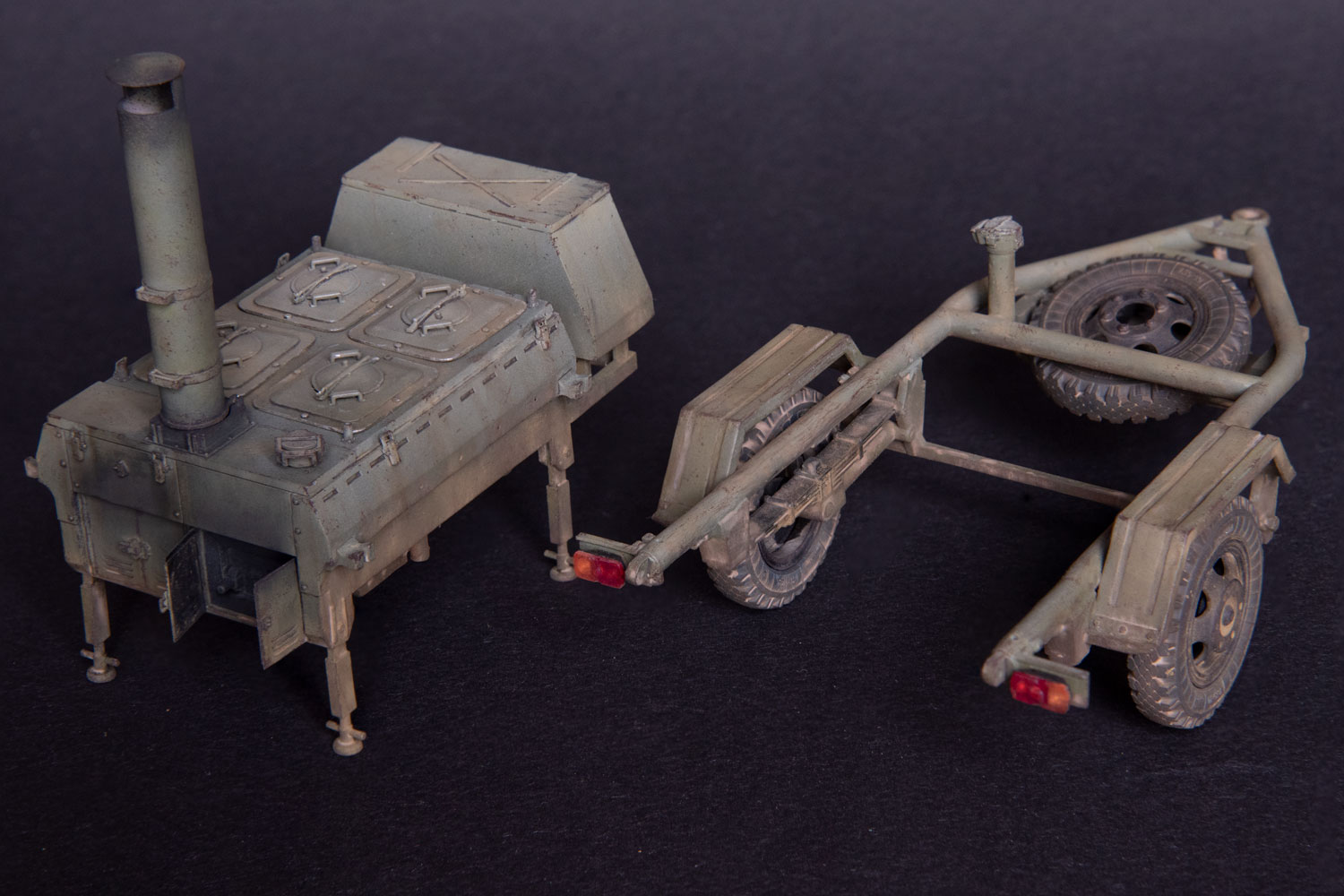

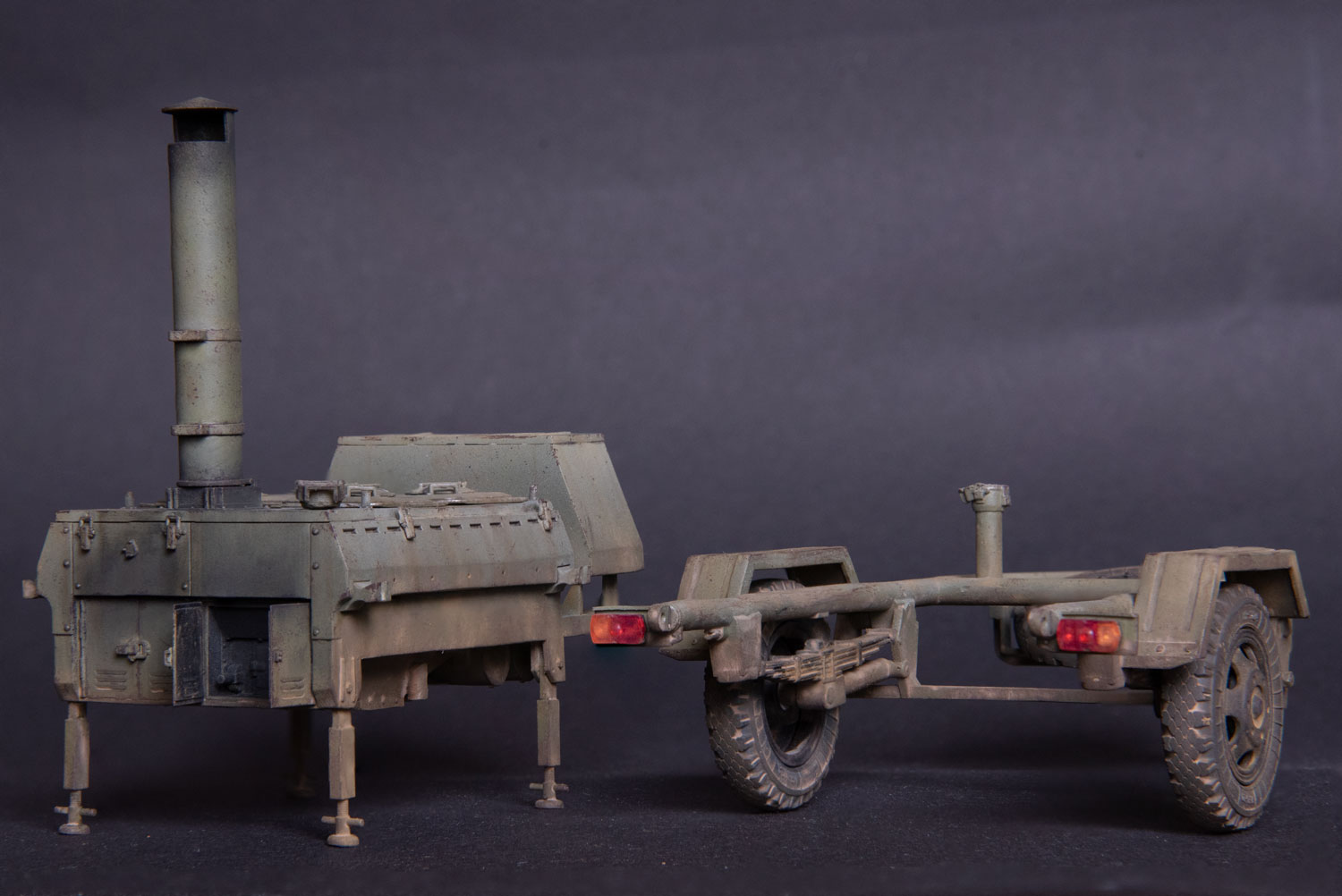

•Стационарное. Задние, передние опоры и опорный каток опущены, крышка снята (или поднята на опоры в качестве навеса), дымоход поднят, автомобиль-тягач уехал вместе с шасси кухни.

В комплекте с кухней идут 2 вида черпаков, ручной насос, кочерга, которые хранятся в переднем ящике кухни (привет диорамщикам).

На некоторых фото видно, что геометрия чуть-чуть перекошена (криво стоит дымоход, опорный каток и т.д.), это вынужденная мера. Ввиду того, что мне нужно было отфоткать все положения кухни, многие элементы я не приклеивал намертво, чтобы трансформировать кухню в разные положения. Само собой все перекосы бы ушли, если фиксировать детали на клей.

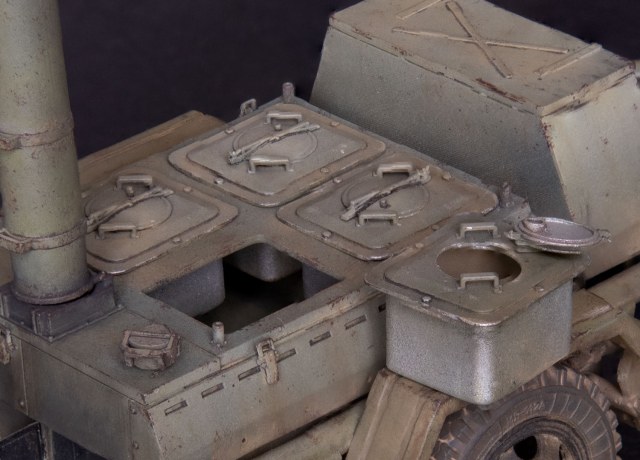

Также все котлы вынимаются, можно предусмотреть их открытые крышки. Двери печи также можно установить как в закрытом, так и в открытом положении (снова привет диорамщикам). Фары сделаны в 2 детали для удобства покраски.

Это был интересный опыт - приложить руку к созданию модели с нуля. Жаль только, что моя идея по созданию именно КП-130 утекла к другим производителям. Но не потеря-потерь, конечно. Просто знайте, что я был первым, кто публично озвучил о начале работы над этим проектом и первый показал реальную модель этой кухни, а не рендер))

Кстати, данная кухня будет выпущена и в 43 масштабе тоже.

P.S. фотки расположены в последовательности положений: транспортное, полевое, стационарное. Кликайте сразу на альбом ниже, все фотки в посте не поместились.
