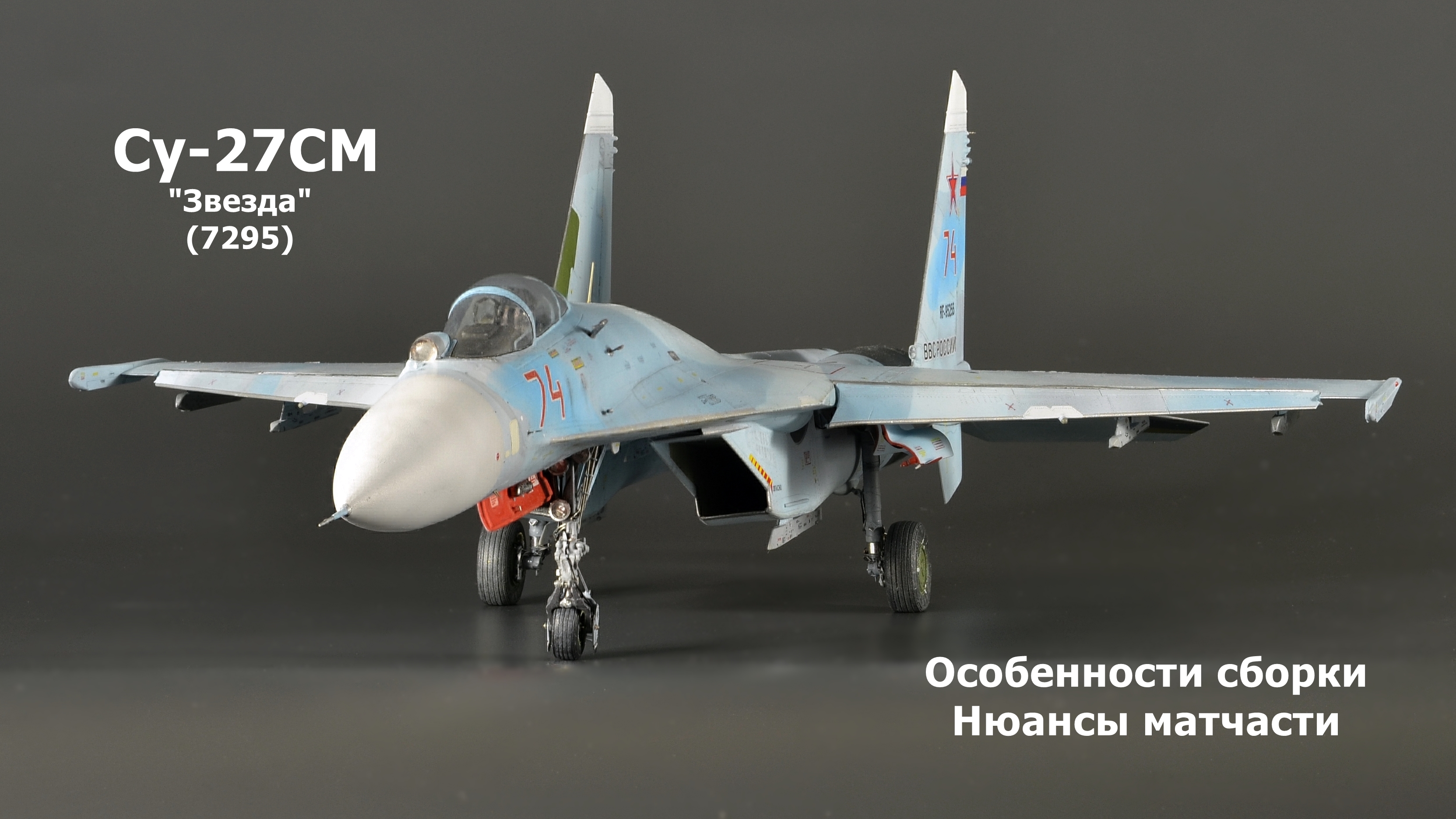

Су-27СМ ("Звезда" 7295). Сборка. Матчасть.
- Производитель:
- Звезда
- Тип двигателя:
- Реактивная
- Тип техники:
- Военные
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия

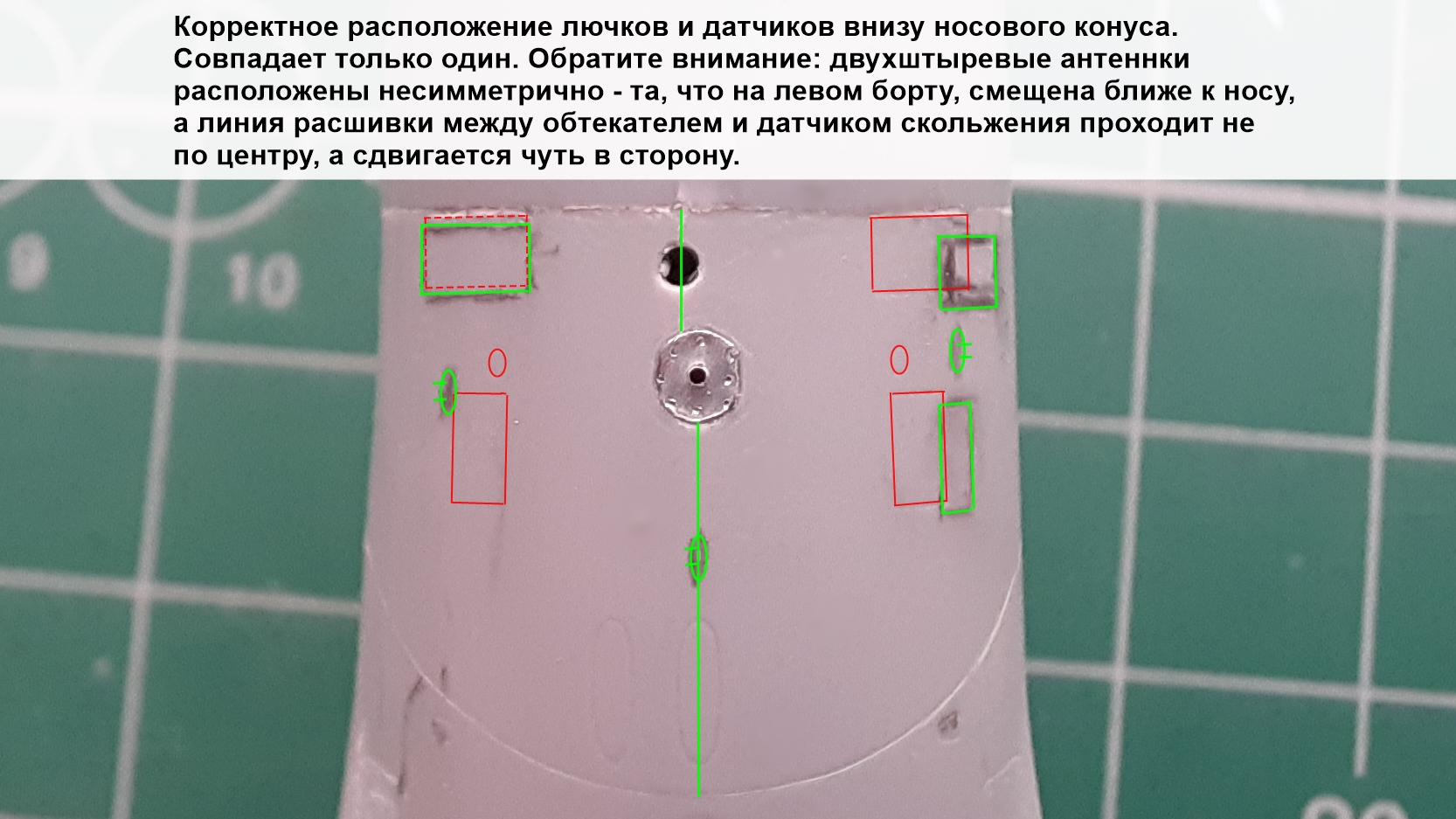

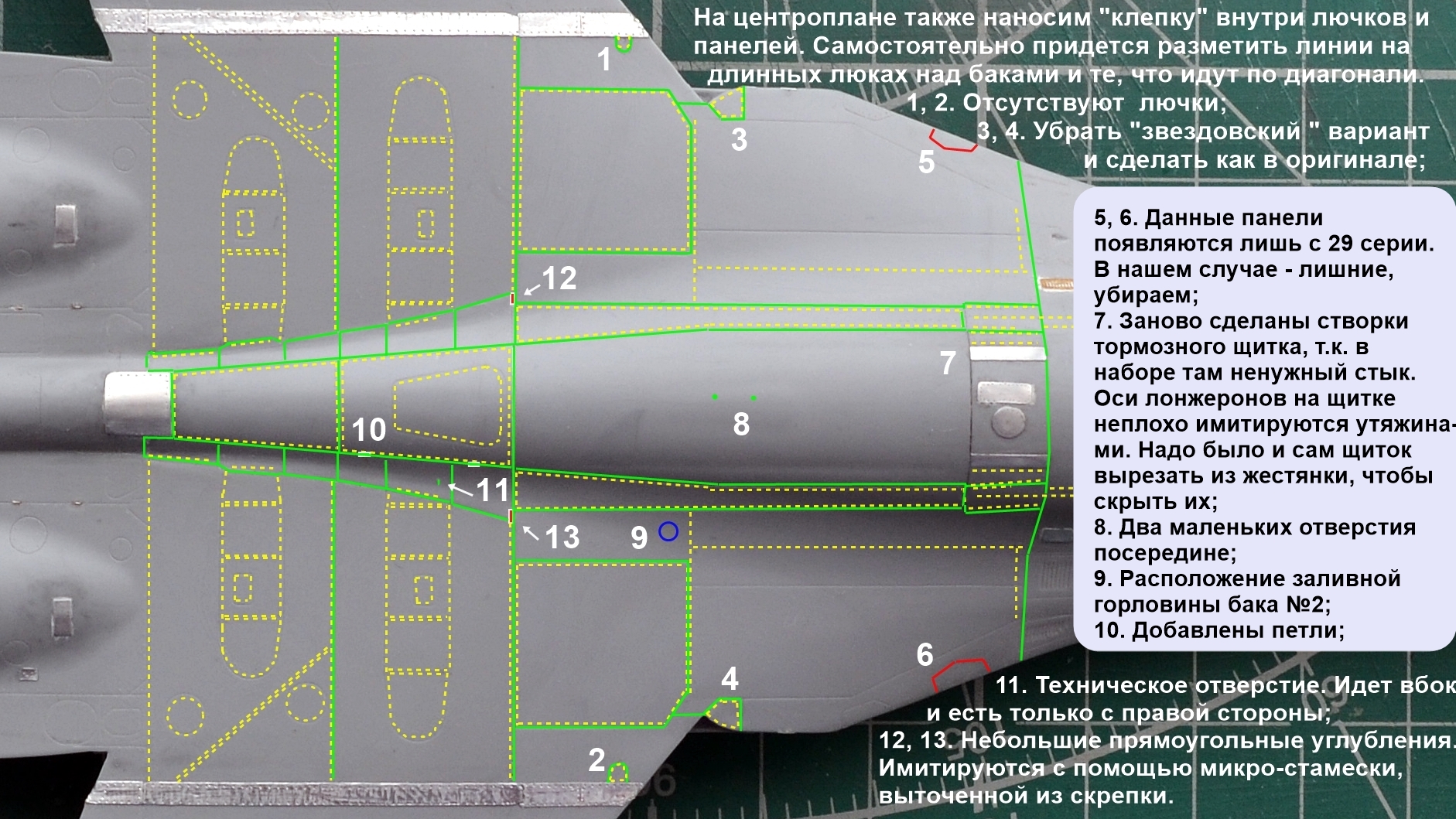

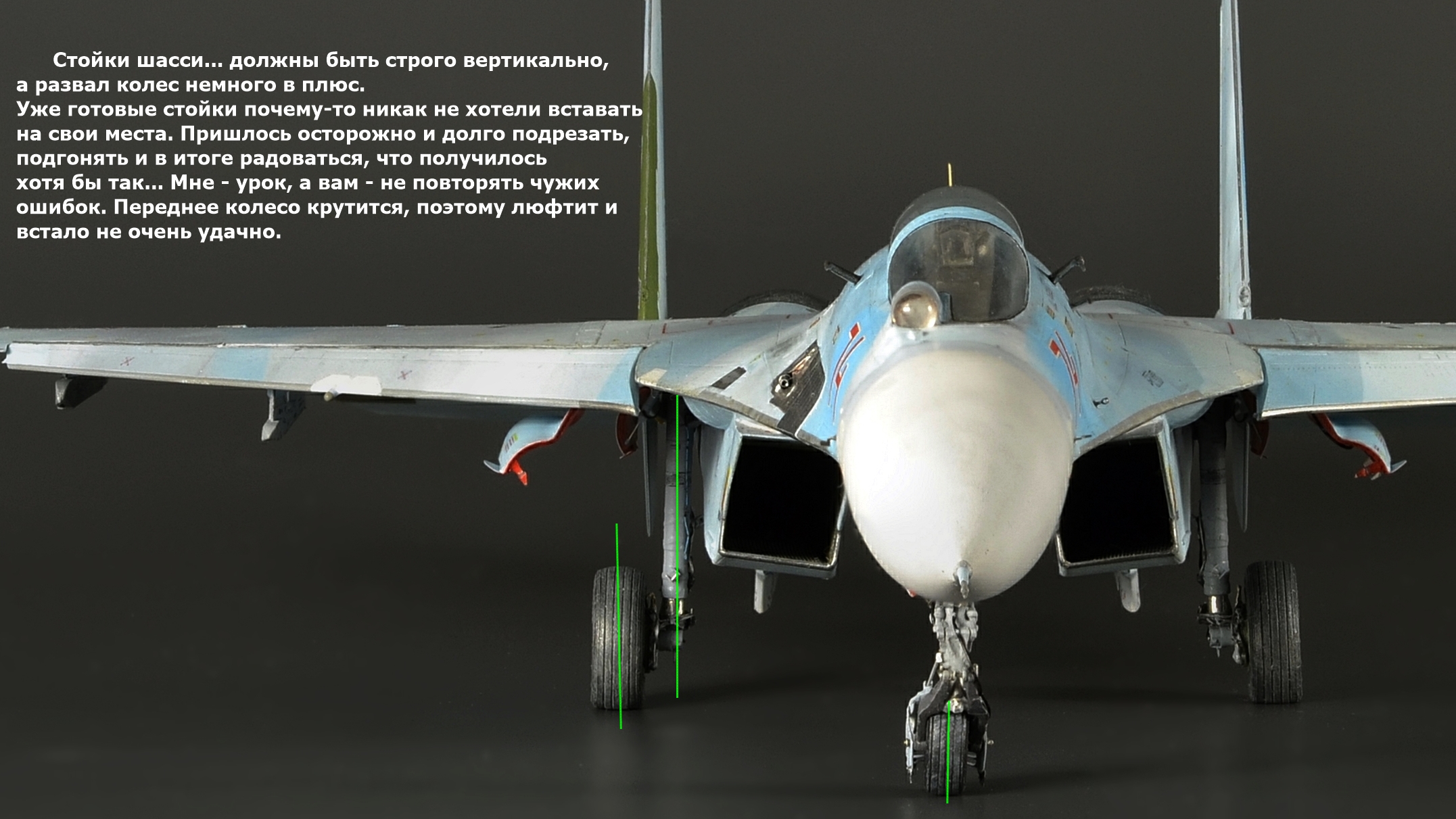

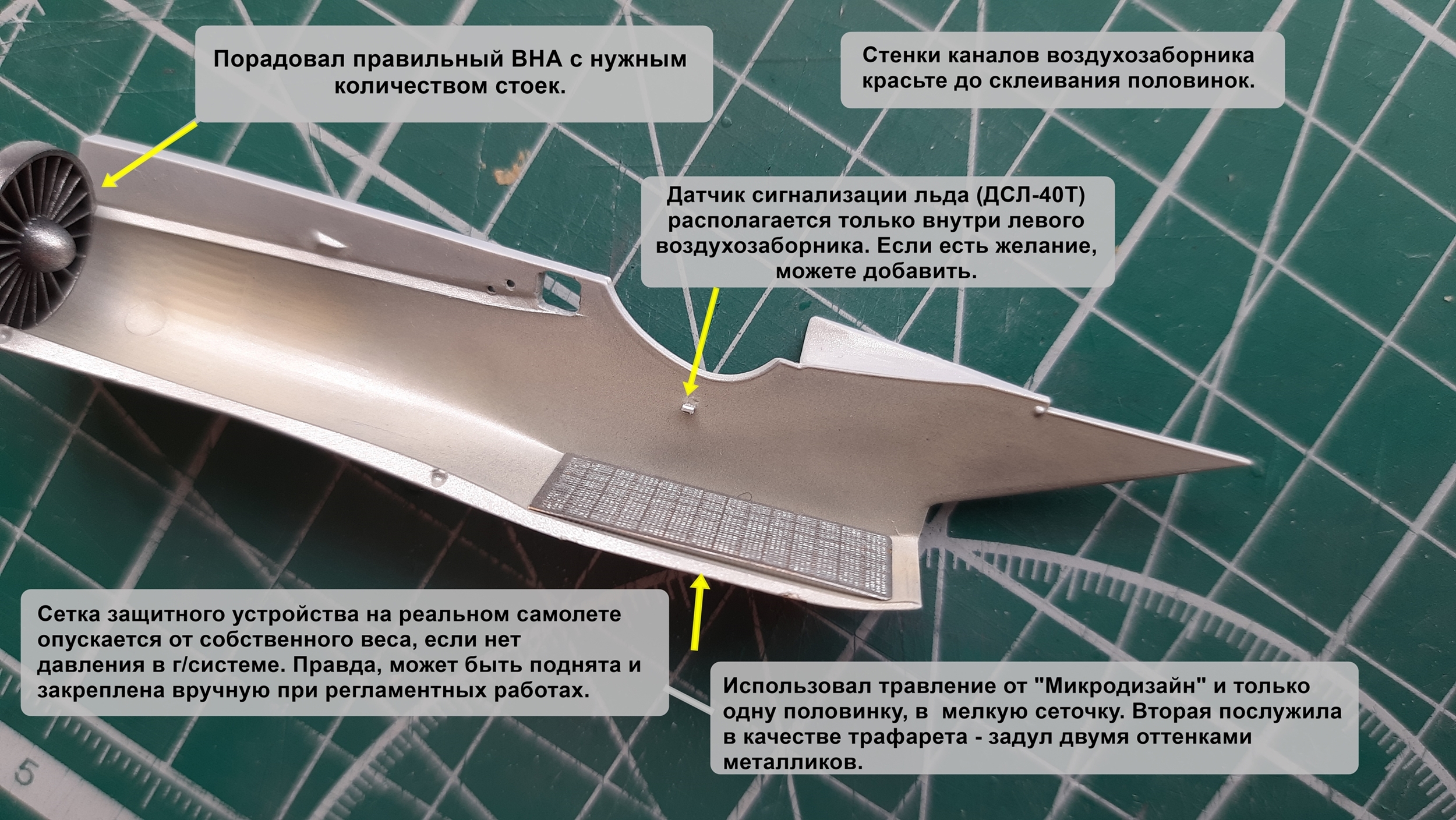

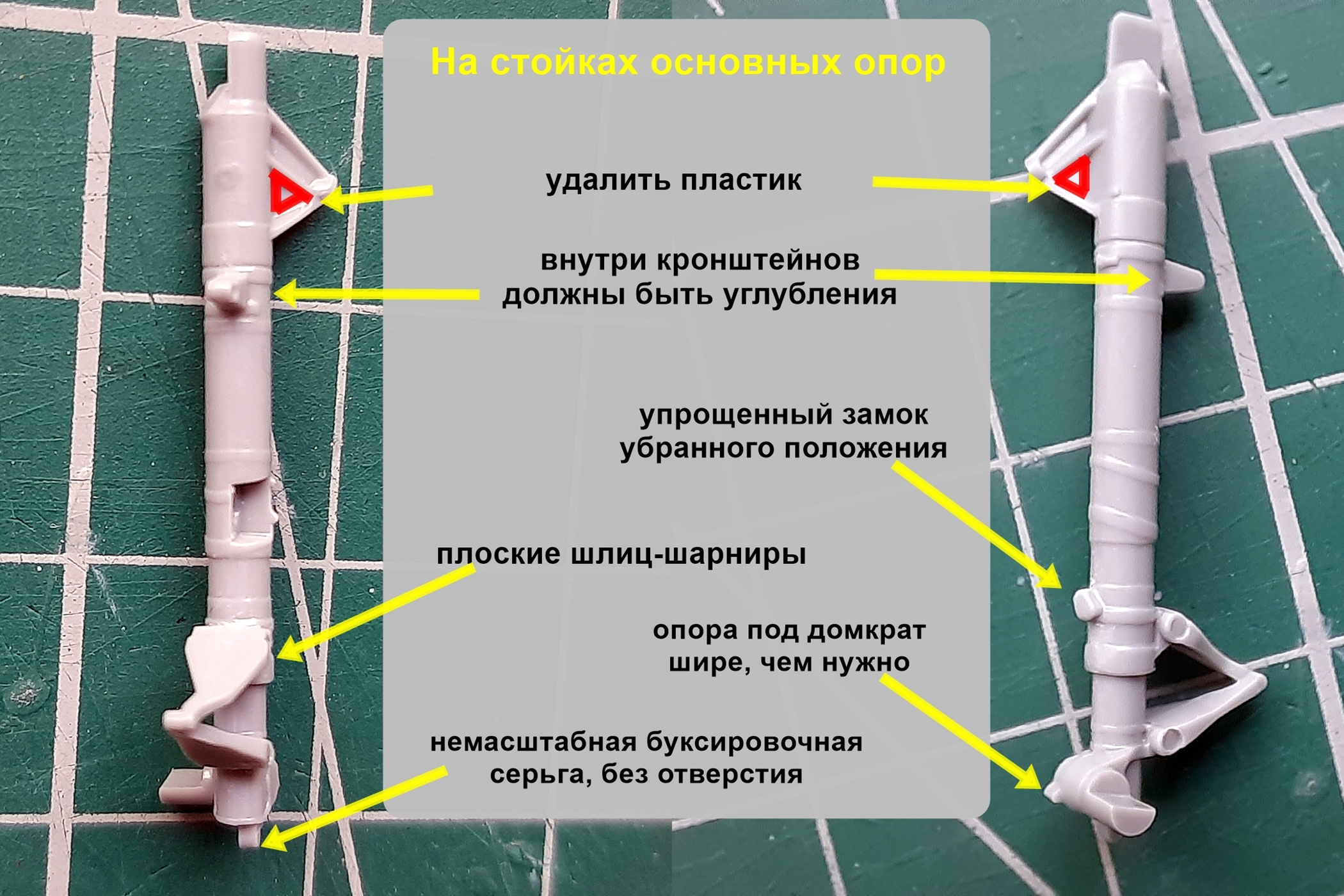

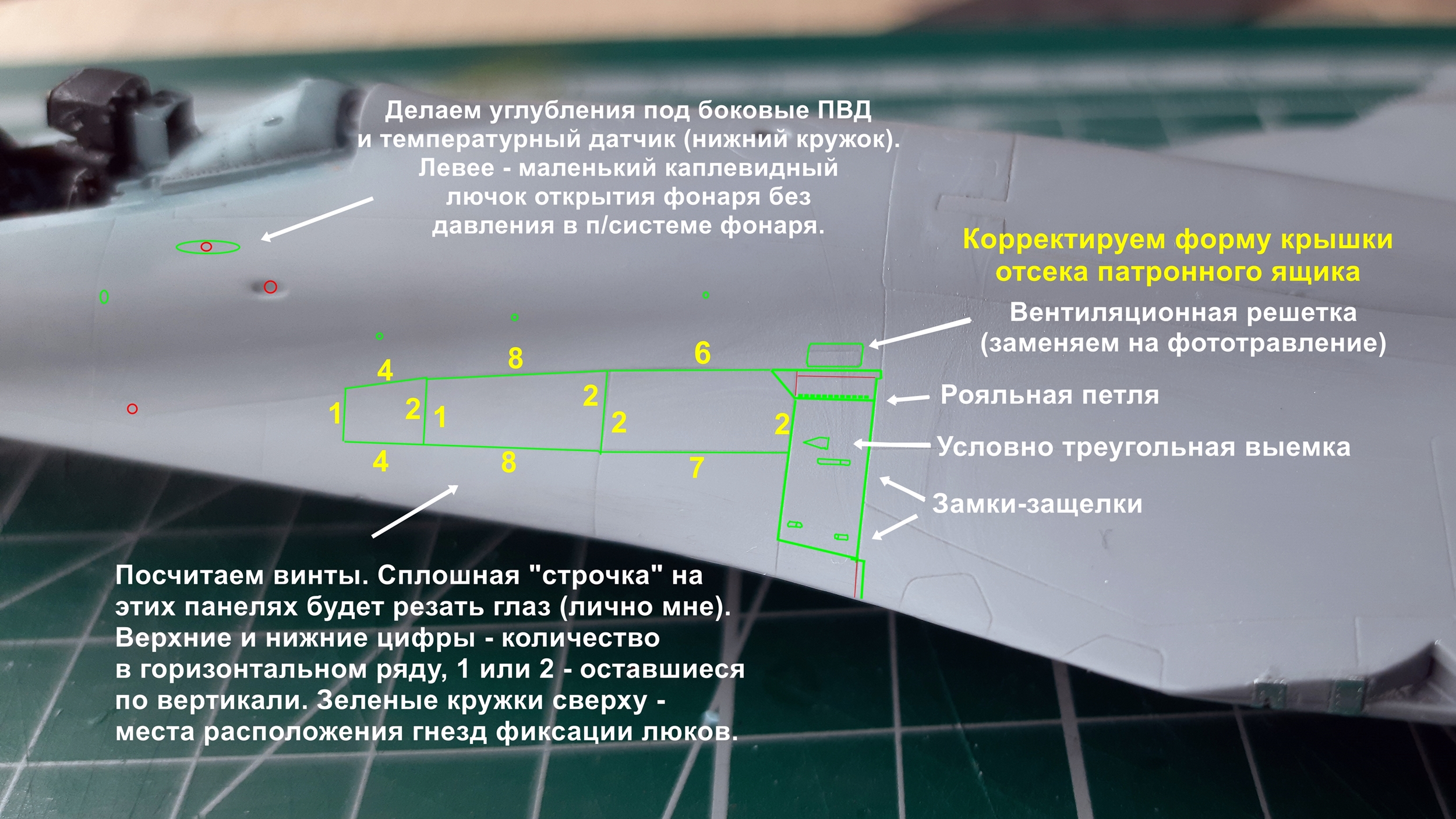

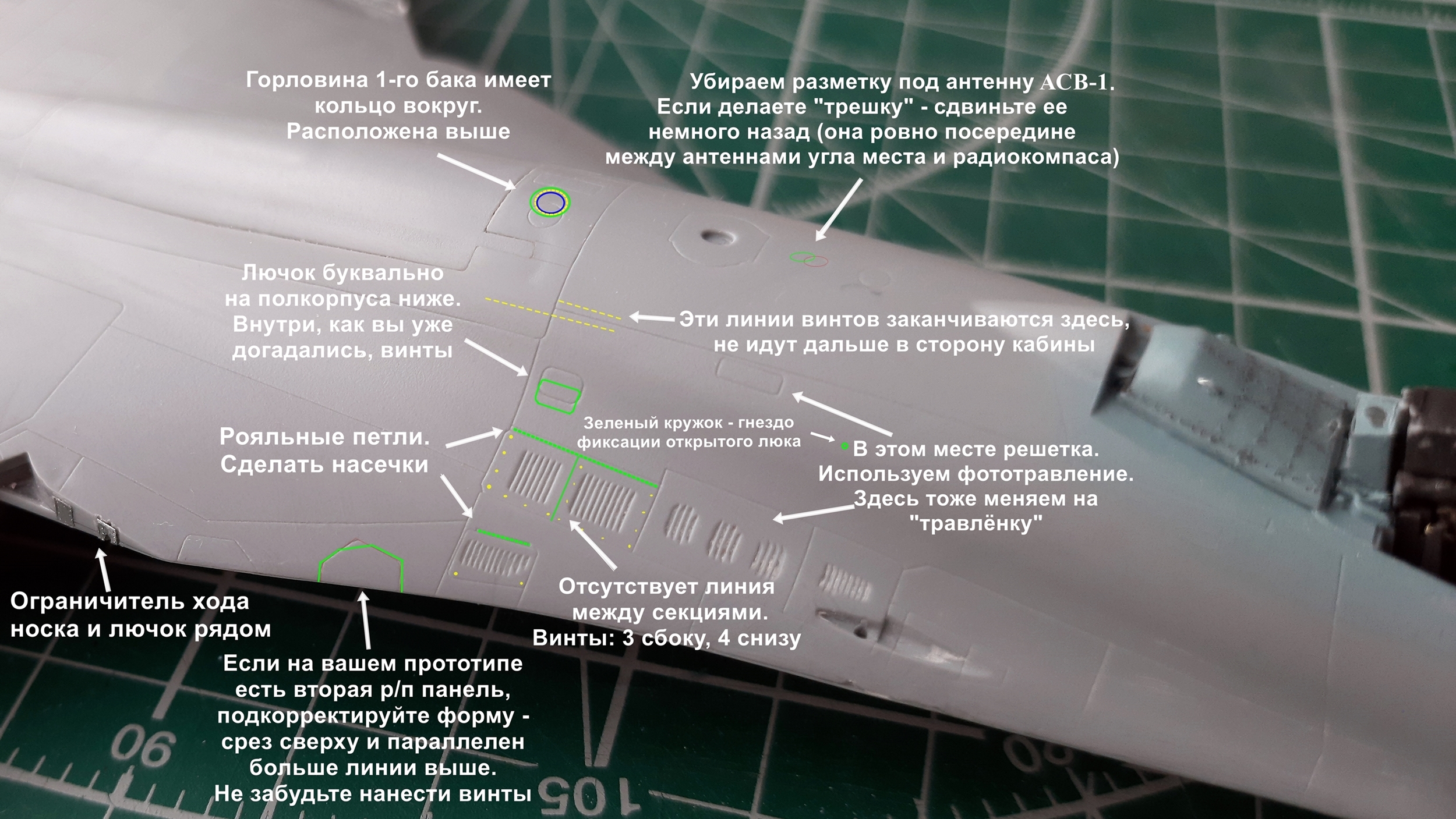

То, что не влезло на слайды.
По ракетам. При кажущейся простоте, на их изготовление ушло чуть больше месяца (2-3 часа в день). Не скажу, что получилось идеально, но старался делать максимально аккуратно.

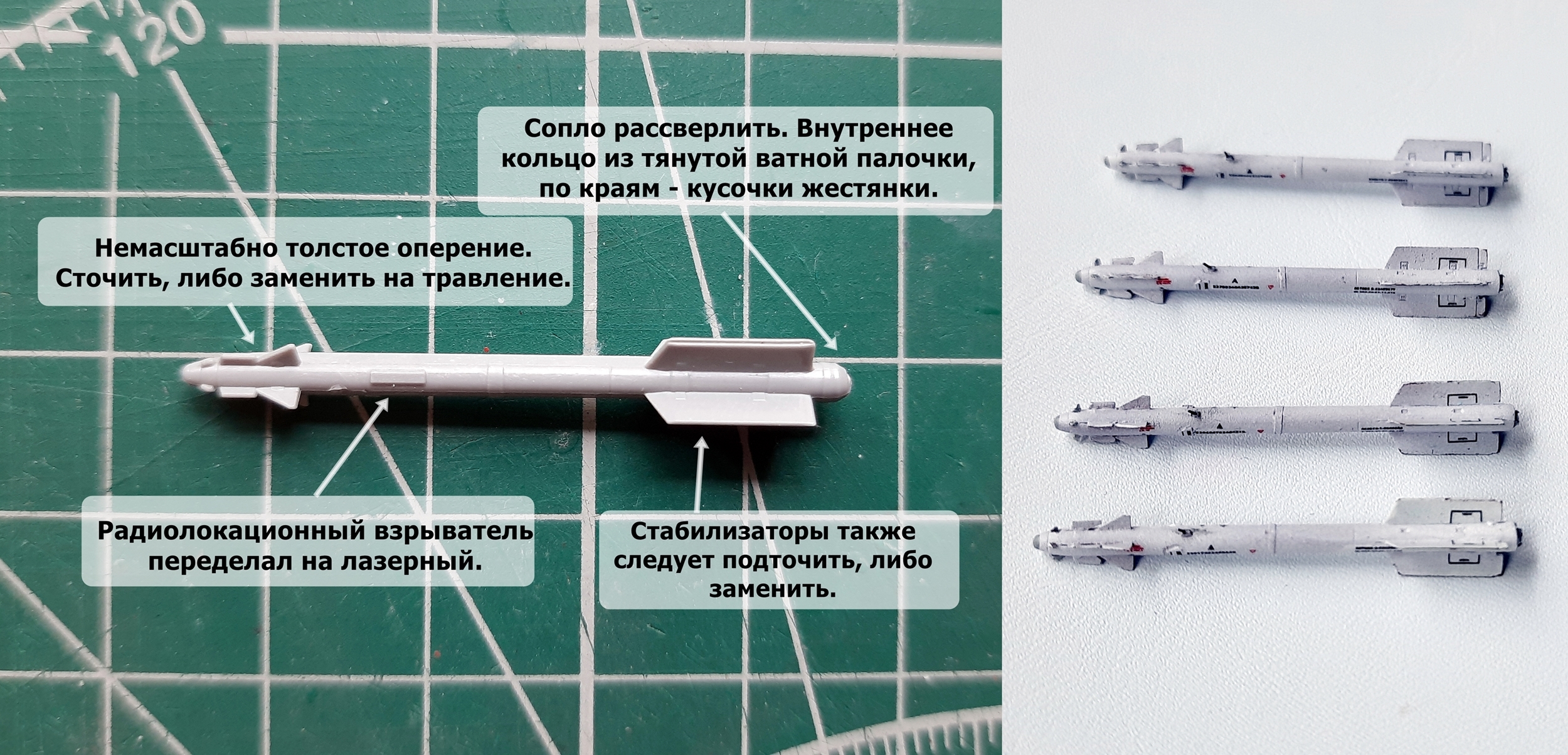

Р-27. Странно, но «Звезда» в каждом своем наборе предлагает лишь длинные «Э»-шки, при том, что в жизни очень часто подвешивают укороченные классические варианты. Пришлось обтачивать и обрезать. В качестве доноров послужили детали из набора вооружения от «ICM». (Интересно, «Звезда» выпустит когда-нибудь свое вооружение отдельным набором?)

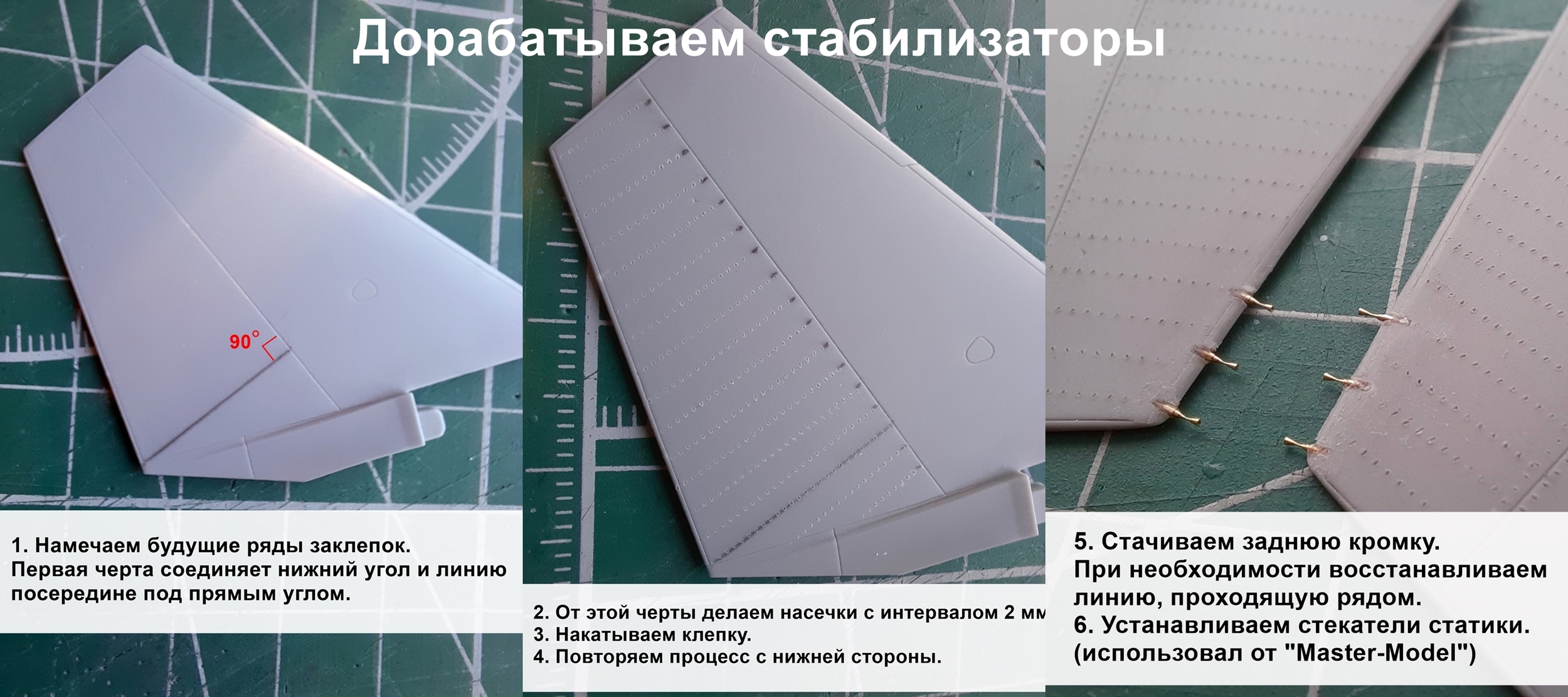

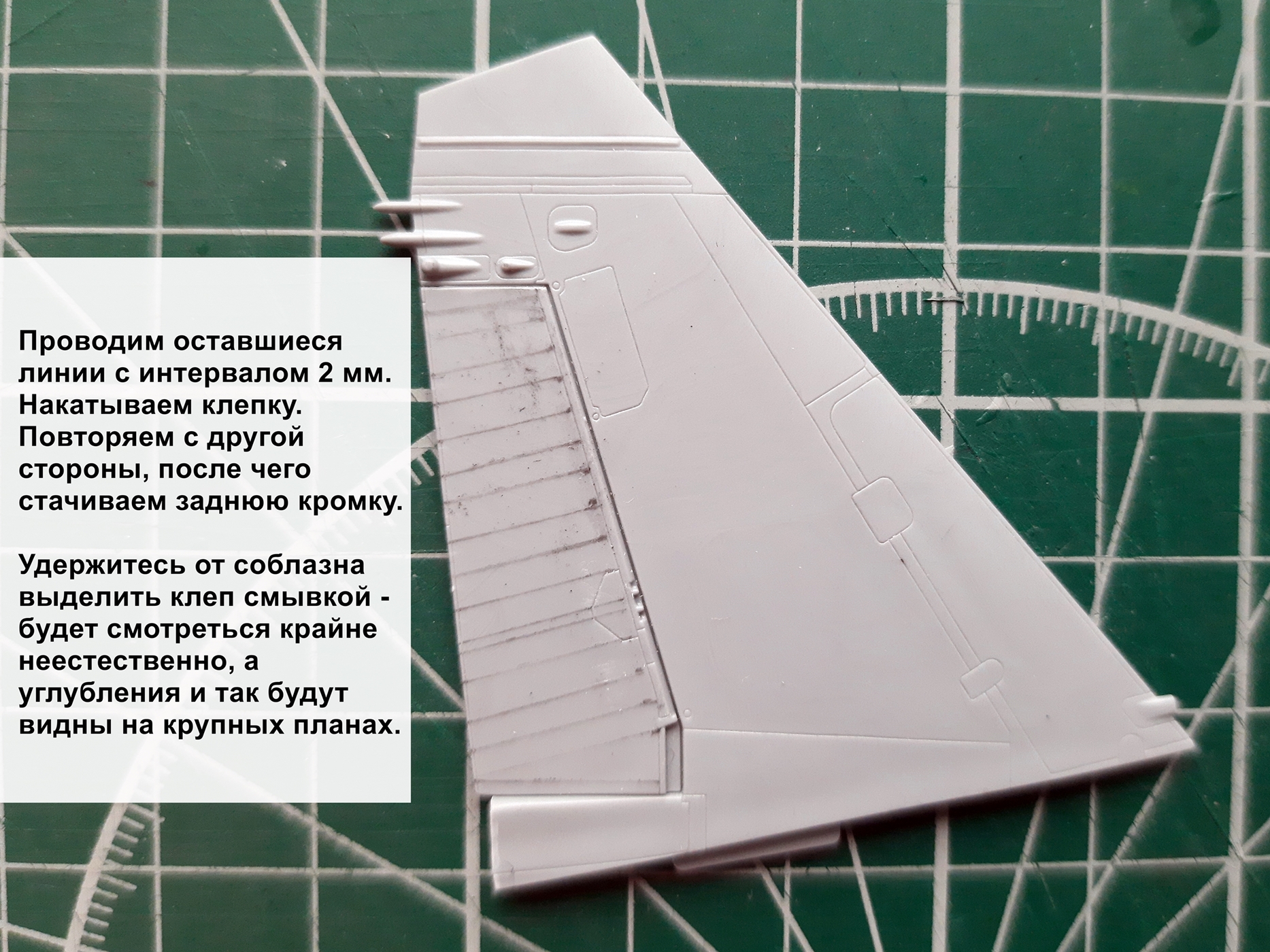

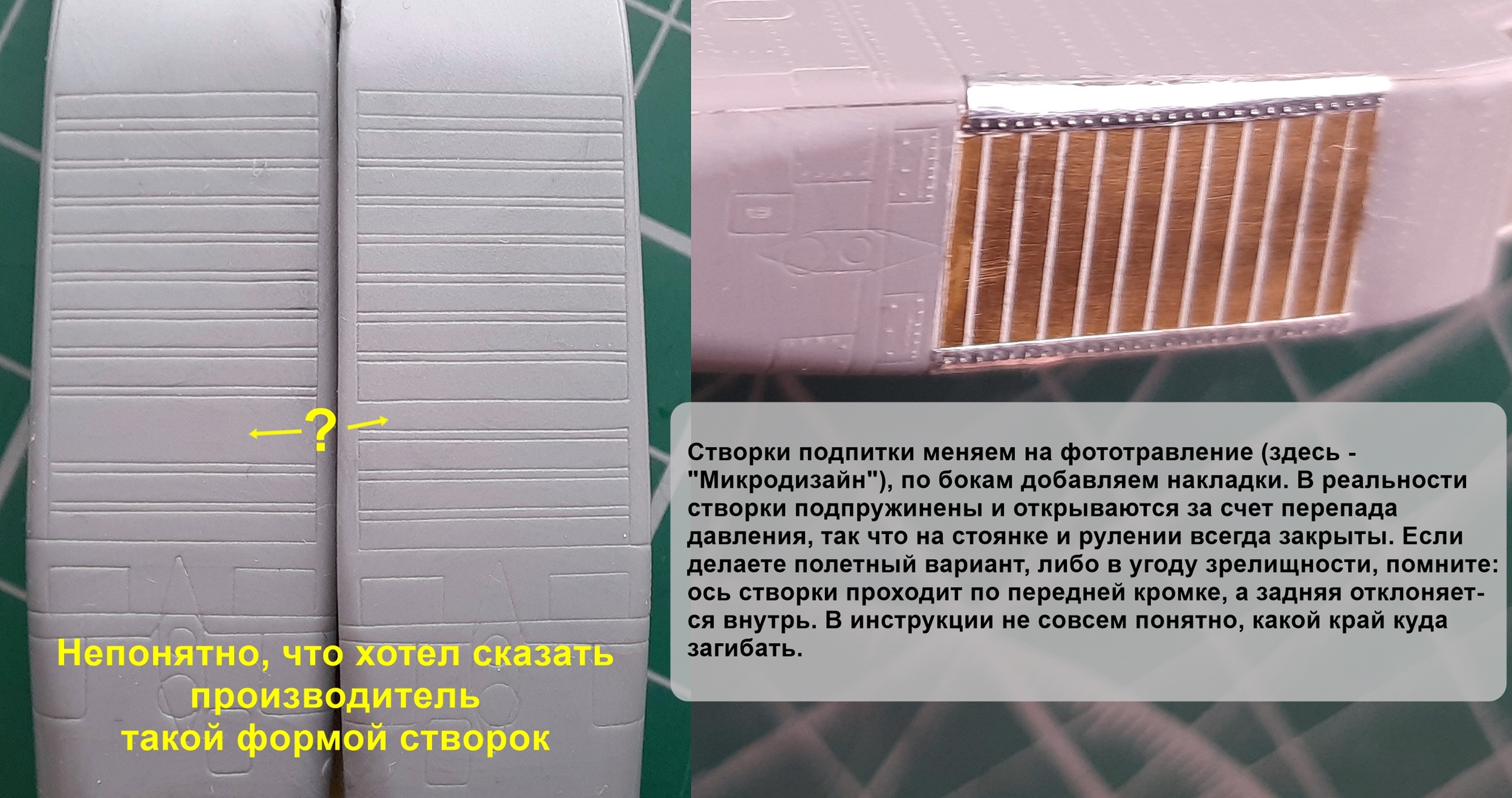

Оперение, ради эксперимента, от «Микродизайн». Набор простенький, на копийность рассчитывать не стоит. Рельеф, где он есть, сильно упрощен и расположен лишь с одной стороны. Комплект Р-27 только на 4 ракеты. Пытался расклепать стабилизаторы, но практически весь узор пропал под слоем грунтовки. Кромки все-равно нужно подтачивать. В целом, из всего набора можно использовать рули на Р-27, если лень нарезать из жестянки. Остальное оперение Р-27-х лучше сточить до приемлемой толщины на «изкоробочных» деталях — меньше мороки потом с установкой.
Не являюсь поклонником полного подвеса, но в нашем случае - привязка к конкретному событию (выставка), так что пришлось делать все десять. Следующая модель, уже решил, будет без ракет. Лучше поработаю над бетонкой за это время.

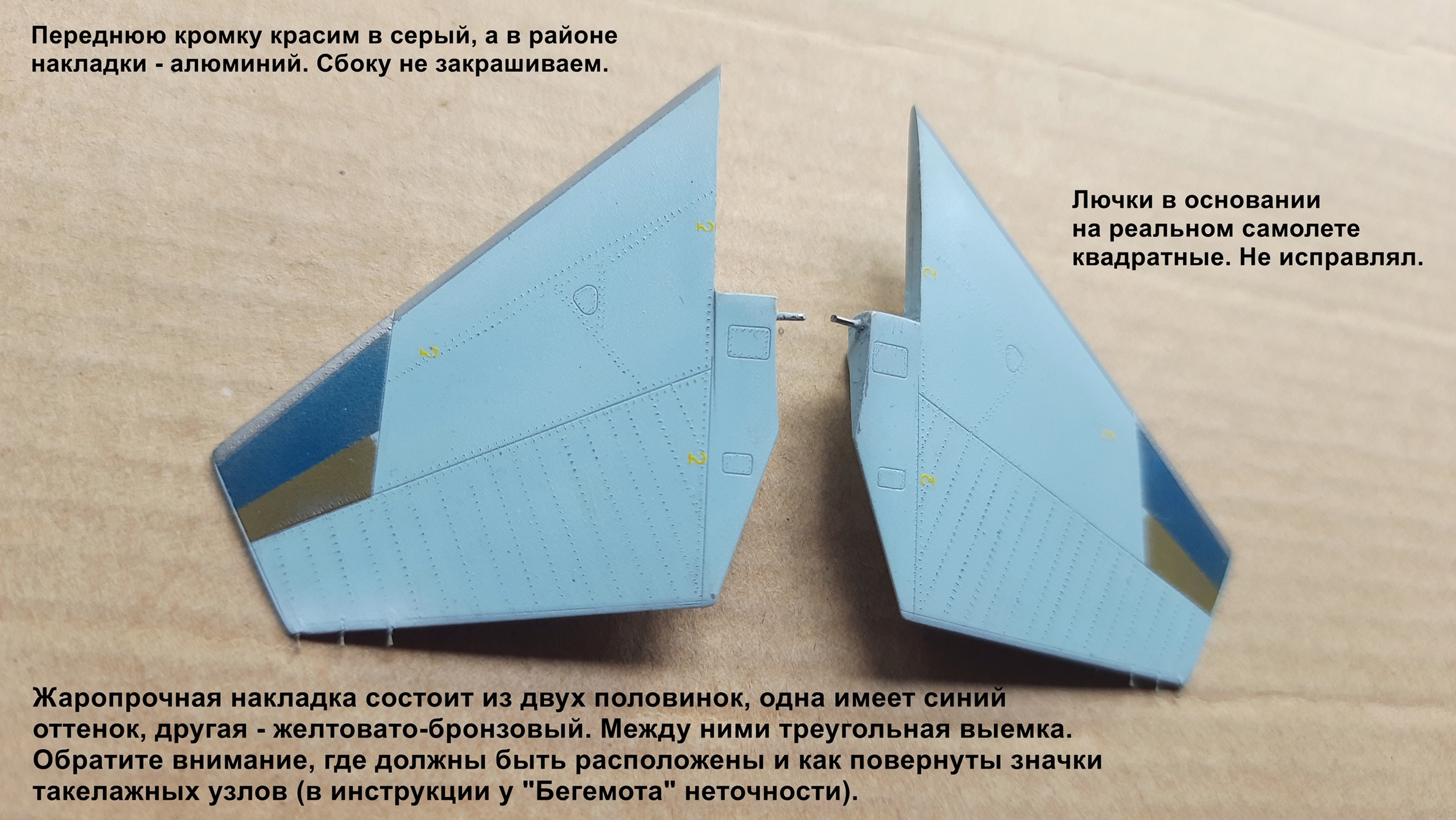

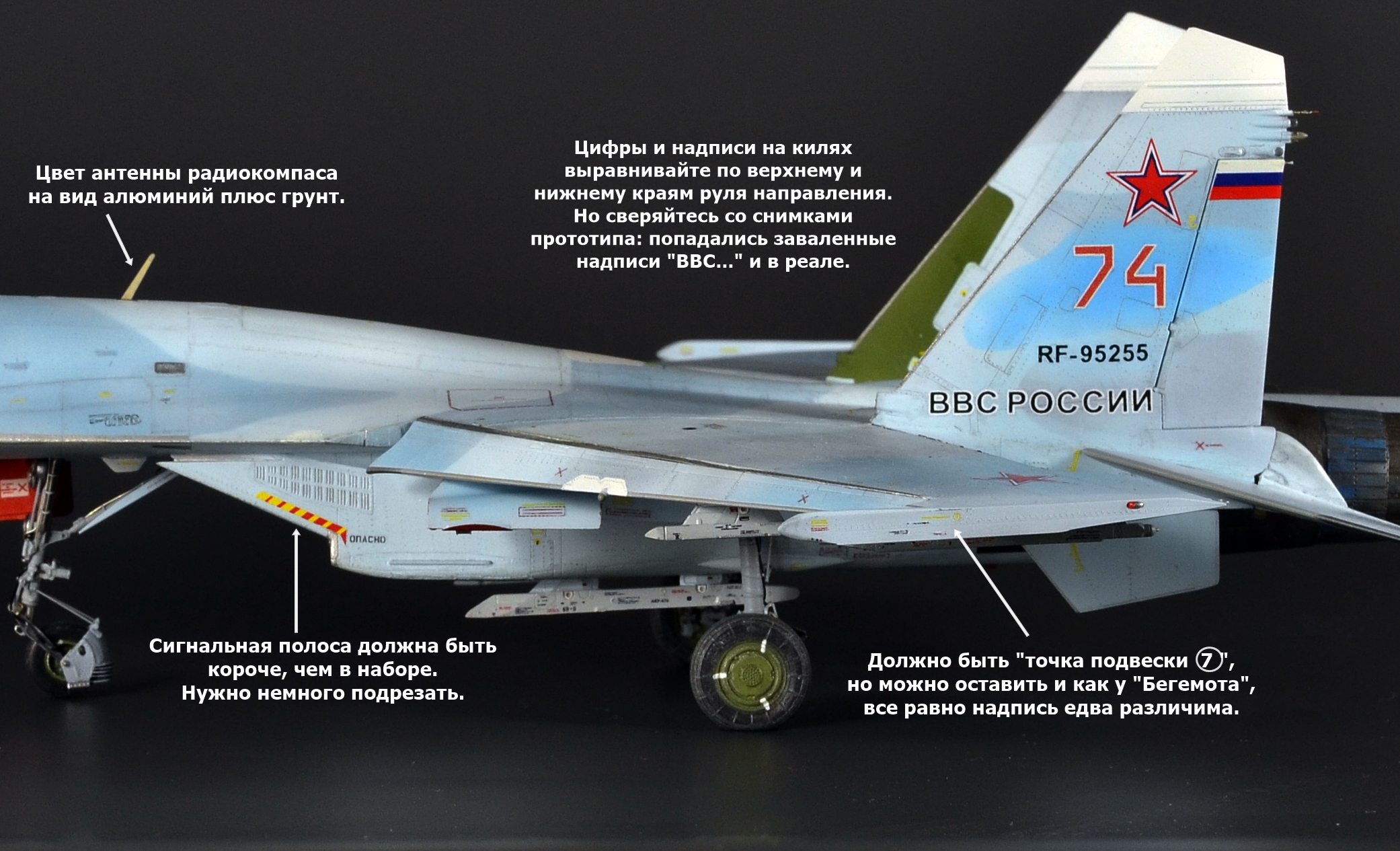

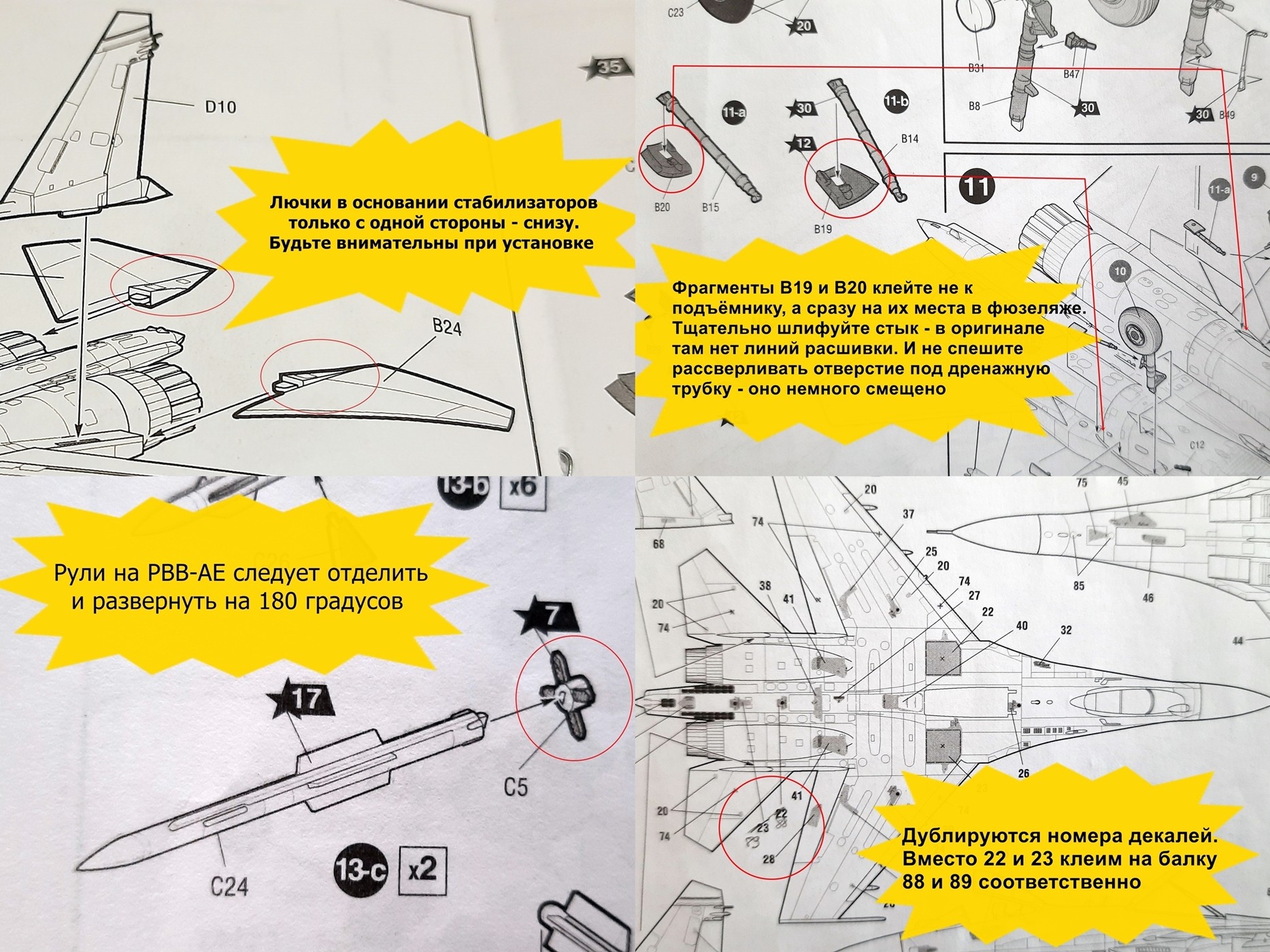

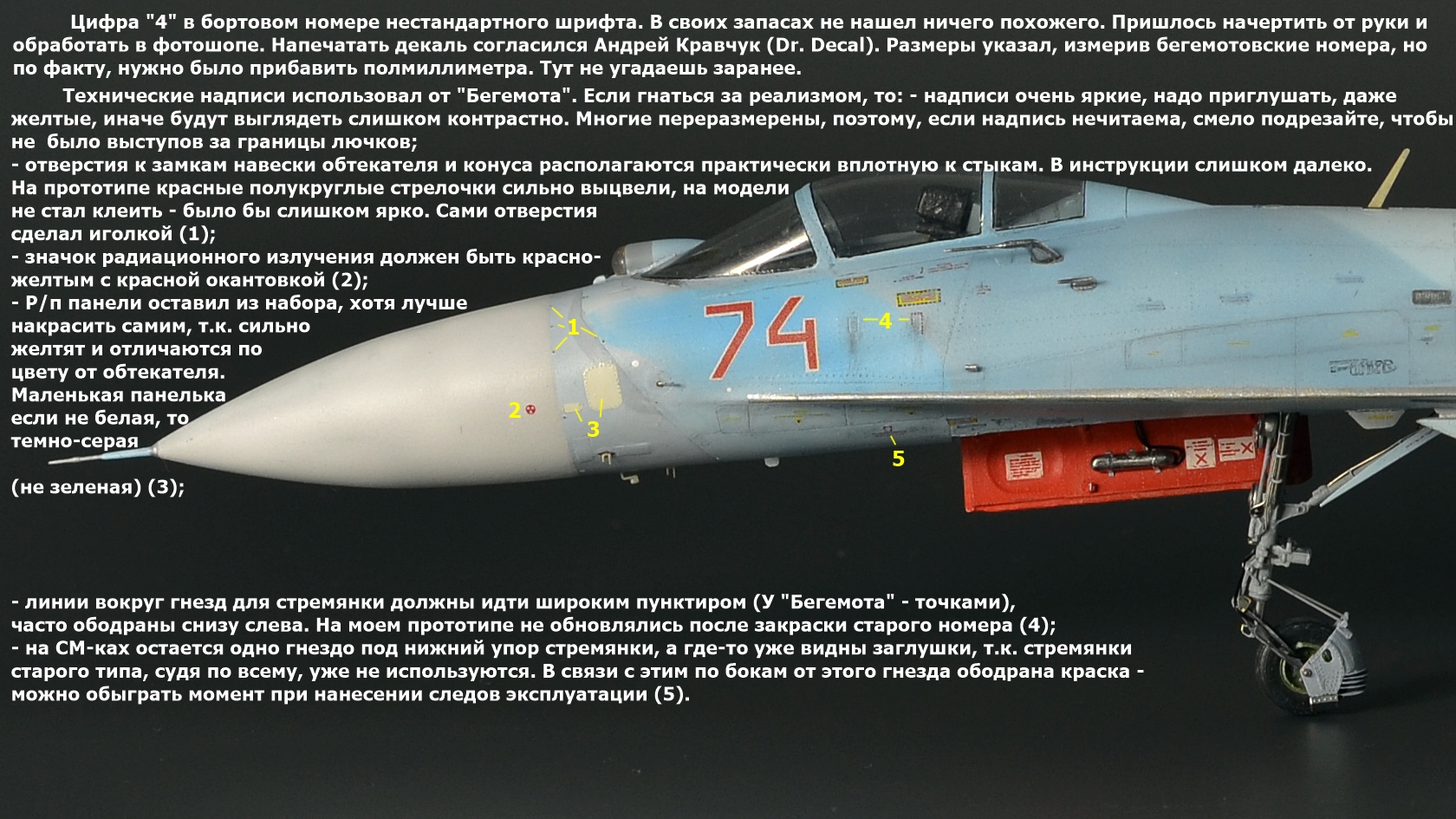

Технические надписи - «Бегемот». Если хотите сделать более копийно, сверяйтесь с фотографиями, в инструкции — неточности. В частности, цветные полоски должны быть зелеными на «Р»- ках и синими на «Т»-шках (в инструкции — наоборот). «Т»-шки не подвешивают к катапультным устройствам. Соответственно, по бокам надпись «АПУ» (в инструкции «АПУ/АКУ»). Логично, что маркировку с индексом ЭР нужно наклеить на ракету ЭР, а с ЭТ — на ЭТ (в инструкции почему-то наоборот). На Р-73 заводские номера кое-где переразмерены, но при этом все читаемы, так что повнимательнее, чтобы справа и слева на одной ракете оказались одинаковые.
Покраска модели.
Использую продукцию от «Pacific Company». Главный их недостаток на мой взгляд — редко попадают в заявленный цвет. Их тематические наборы следует покупать с большой осторожностью. Кроме того, периодически попадаются густоватые краски, так что докупить их же разбавитель — обязательный шаг.
На модели: базовый цвет - «Як-130 голубой» (0340);
пятна серо-голубого - «Су-27 голубой» (0261);
пятна светло-серого - «Су-33 серо-голубой» (0331).
Сверху еще задул совсем тонким слоем базового цвета, в результате чего цвета выровнялись и стали менее контрастными.
Металлики у «Пасифика» крупнозернистые и для использования в авиации, на мой взгляд, не подходят. Для капотов двигателей и сопел в этот раз взял на пробу пару оттенков от «Vallejo» серии «Metal Color». Получилось получше, чем на предыдущей модели. А вообще сопла — это целая наука, которая, как я понял, постигается только с опытом. Сами сопла, кстати, от "Amigo Models" - у "Звезды" они слишком уж упрощенные, пришлось заменить.
Смывка. Мешаю сам на глаз — пара капель краски, воды и средства для мытья посуды. Цвет стараюсь сделать светло-серым. При необходимости чуть затемняю или осветляю. Тут, главное, поймать момент, чтобы и объем был, и в то же время не сильно контрастно получилось. Не рекомендую использовать смывку на ракетах — скорее всего, будет восприниматься как грязь и смотреться очень неестественно.
Пока как-то так. Если будут вопросы, пишите — охотно отвечу!
