Р-37М 1/48

Приветствую, каропчане!

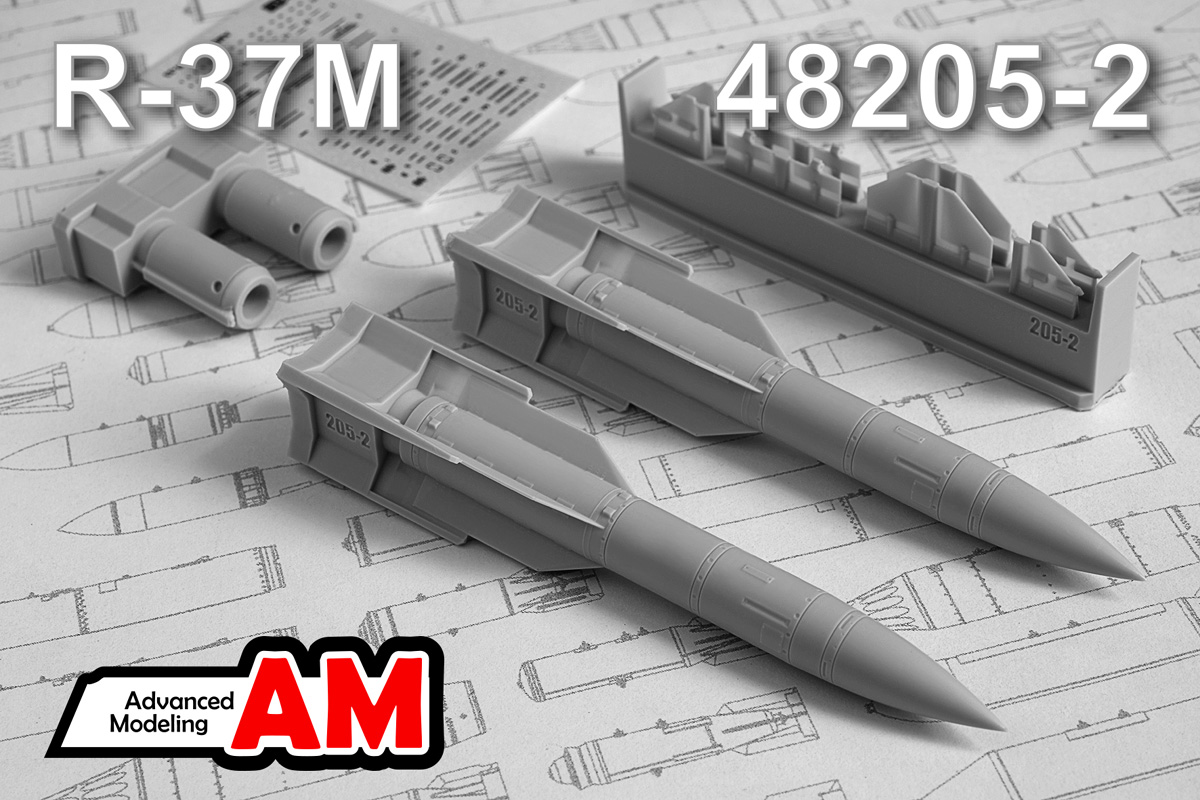

Хочу  представить модельной общественности обзор нового набора от Advance Modeling - АМС 48205-2 Управляемая ракета класса «Воздух-Воздух» Р-37М.

 Не будем нарушать традицию, начнем обзор с краткого изучения матчасти, буквально несколько строк.

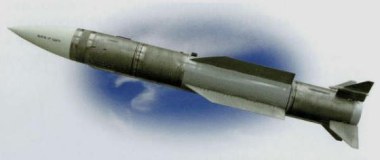

 Управляемая авиационная ракета большой дальности Р-37 (Изделие 610) предназначена для поражения воздушных целей (истребителей, штурмовиков, бомбардировщиков, самолетов военно-транспортной авиации, вертолетов, крылатых ракет) в любое время суток, на всех ракурсах, в условиях радиоэлектронного противодействия, на фоне земной и водной поверхности, в т.ч. с многоканальным обстрелом по принципу "пустил-забыл".

Доработанный вариант ракеты, выполненный с использованием российских комплектующих и рядом конструктивных отличий, получил обозначение Р-37М (изделие 610М).

 Наиболее важными улучшениями, по сравнению с предыдущей версией, является оснащение ракеты усовершенствованной активной радиолокационной ГСН 9Б-1103М-350 и применение новой системы управления МФБУ-610МШ.

Внешне вариант «М» отличается укороченным головным отсеком с радиопрозрачным обтекателем новой формы, измененной конструкцией рулей и крыльев.

 Ракета выполнена по нормальной аэродинамической схеме с крылом малого удлинения и рулями управления в хвостовой части фюзеляжа.

 Система наведения - инерциальная, с радиокоррекцией и активным радиолокационным самонаведением на конечном участке траектории полета. Боевая часть - осколочно-фугасная. Взрывательное устройство - радиолокационный активный неконтактный и контактный датчики цели.

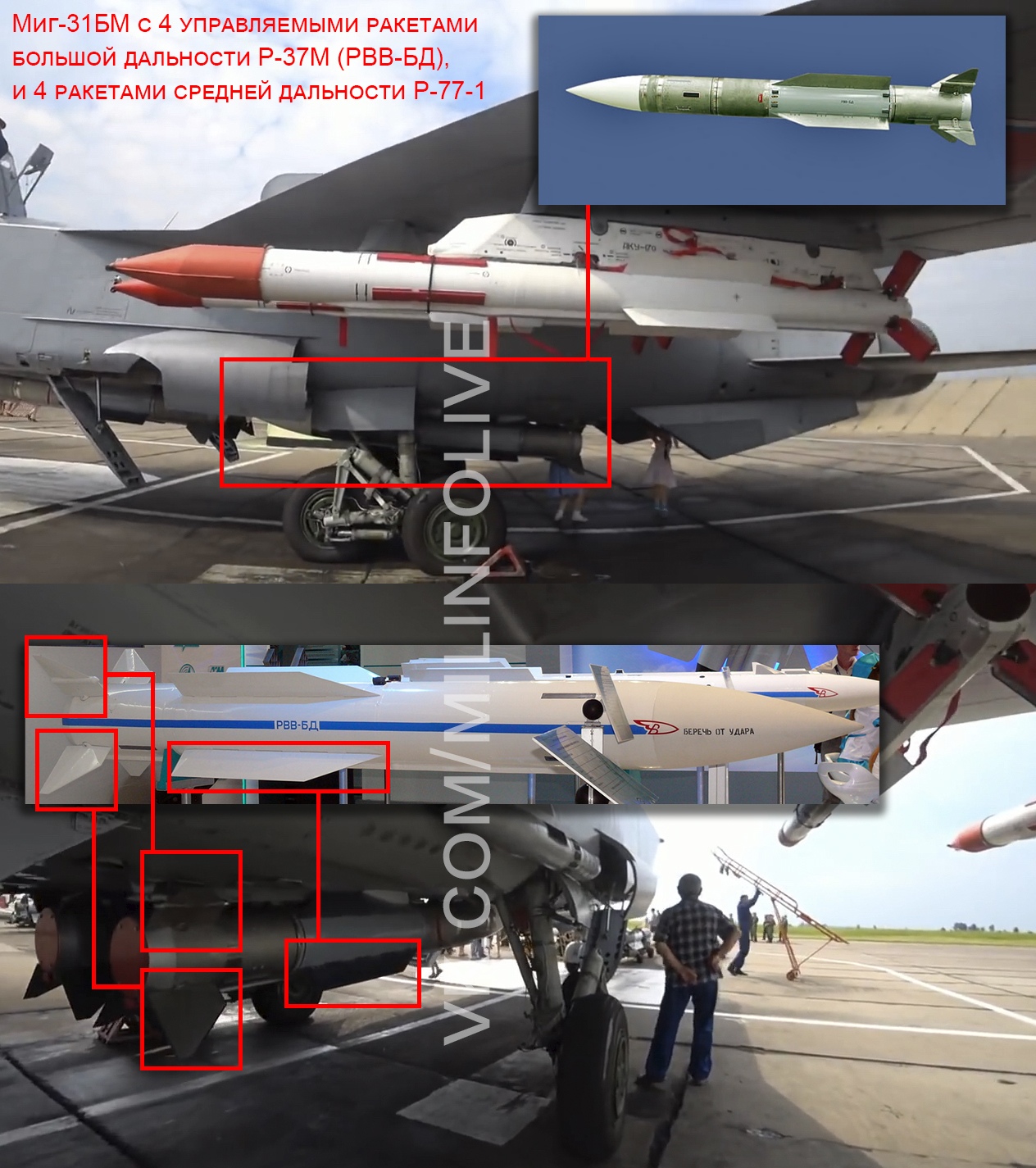

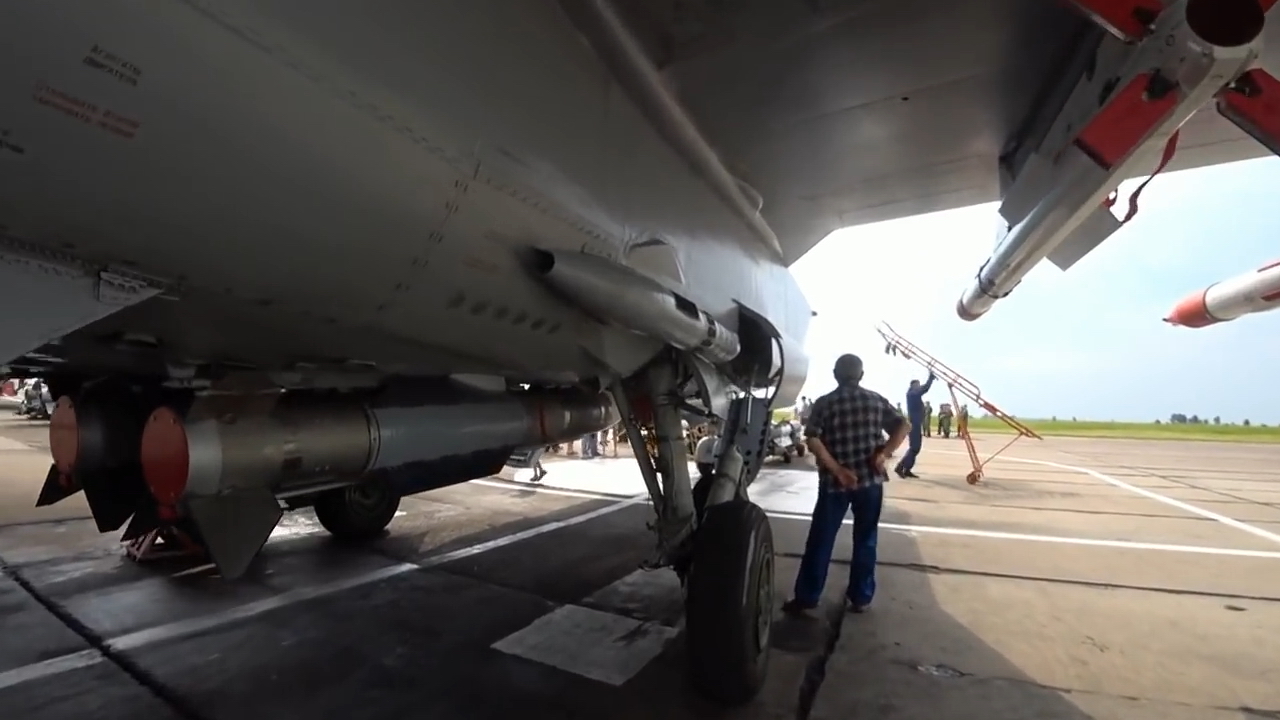

Четыре ракеты Р-37M подвешиваются двумя парами друг за другом под фюзеляжем самолета МиГ-31БМ. При конформной подвеске на носителе, обеспечение электропитанием в полете, тактический пуск и аварийный сброс осуществляется с помощью авиационного катапультного устройства АКУ-410-1 (АКУ-620). Катапультная установка обеспечивает безопасный отвод ракеты от самолёта вниз, после чего запускается двухрежимный твёрдотопливный двигатель.

Была продемонстрирована возможность подвески ракеты с авиационном катапультном устройством АКУ-620 под крылом истребителей Су-35С, Су-30СМ и во внутреннем отсеке вооружения самолета Су-57.

Корпорация Тактическое Ракетное Вооружение начало серийное производство ракеты в 2014 г. В настоящее время изделие 610М является секретным и по этой причине в этом обзоре не даю детальные снимки ракеты Р-37М. Это не радует, но умные поймут.

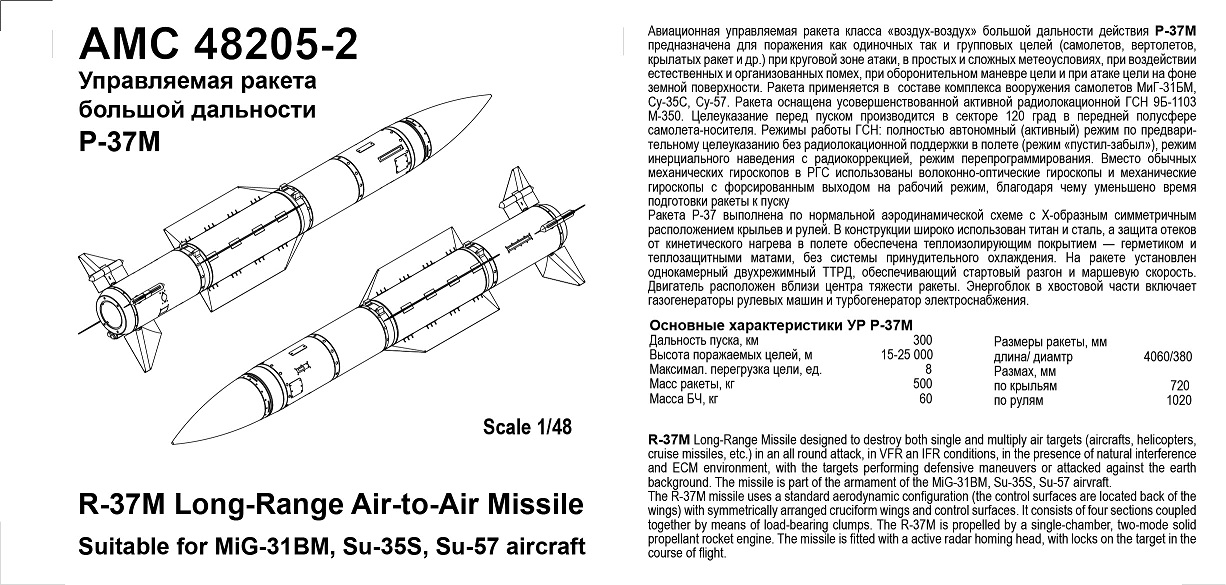

 Теперь приступим к обзору набора АМС 48205-2.

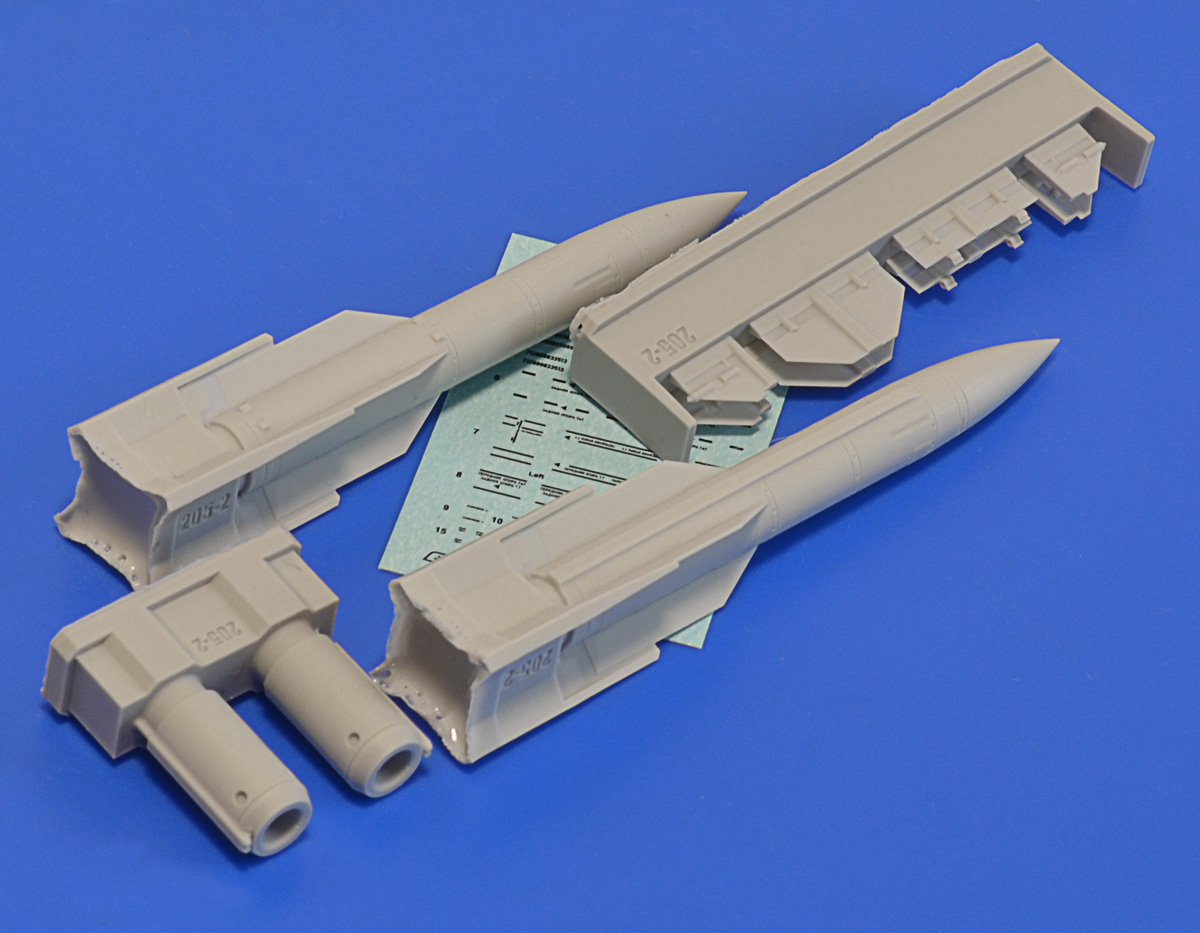

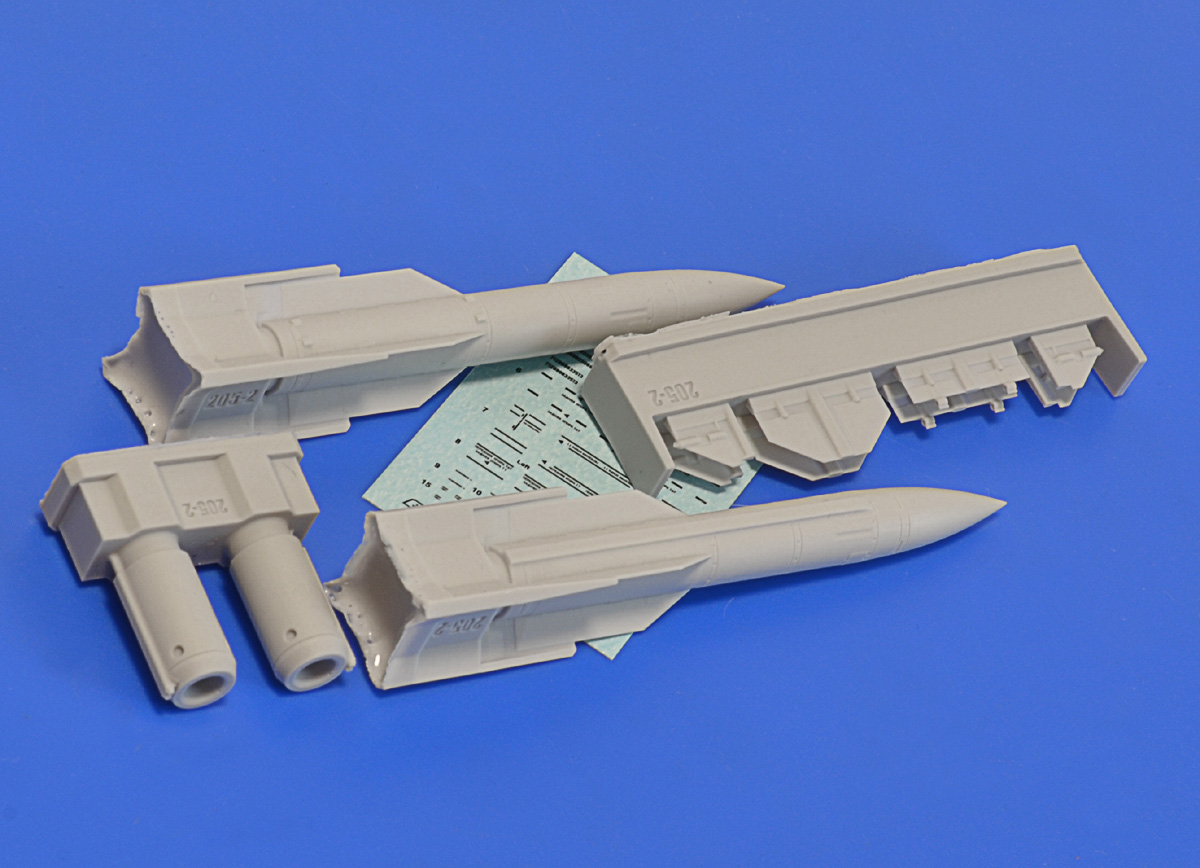

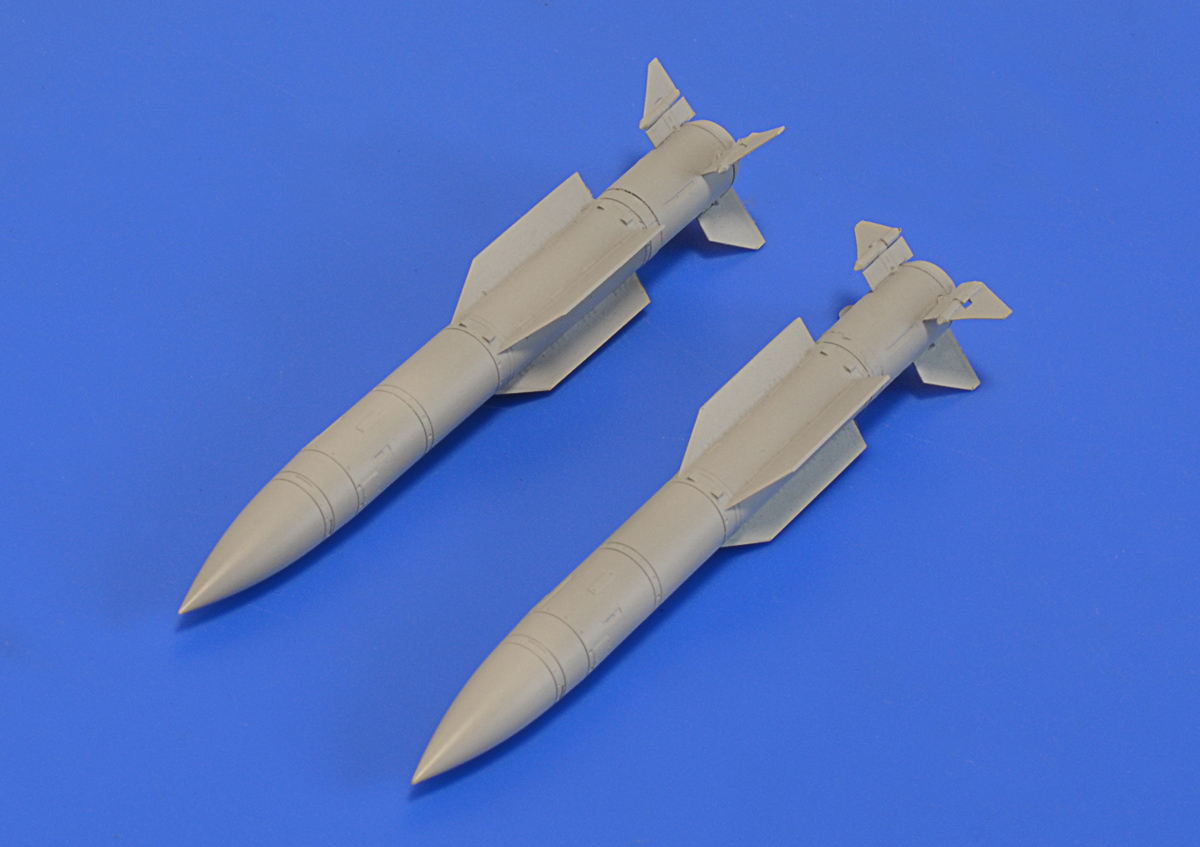

 Комплект деталей для сборки двух ракет поставляется в прозрачном полипропиленовом пакете с фирменным картонным ярлыком компании АМ.

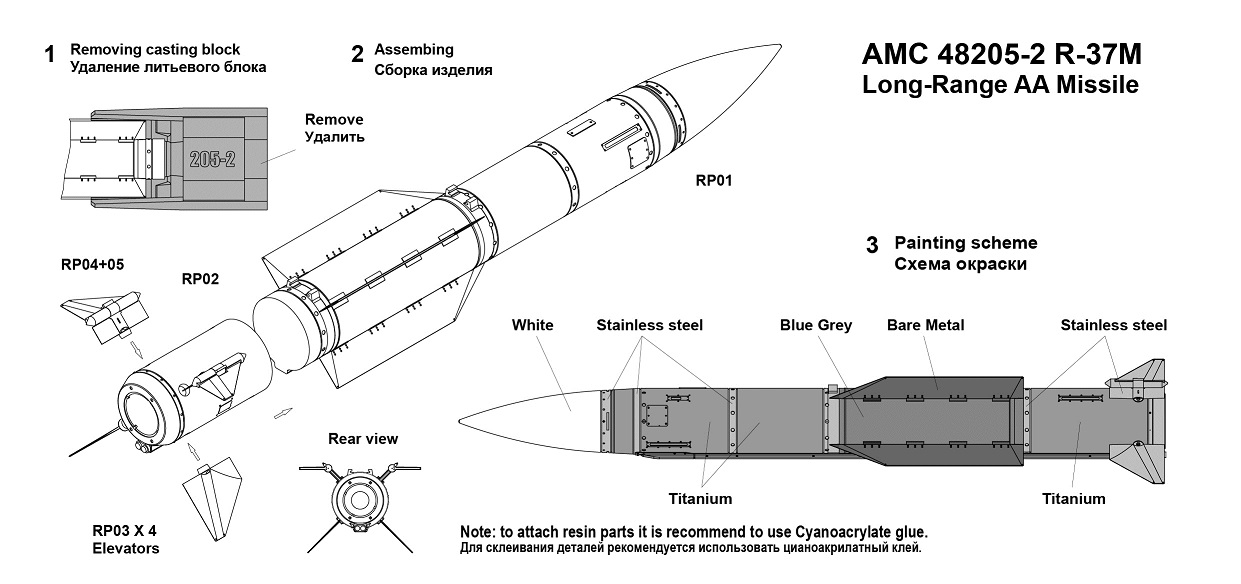

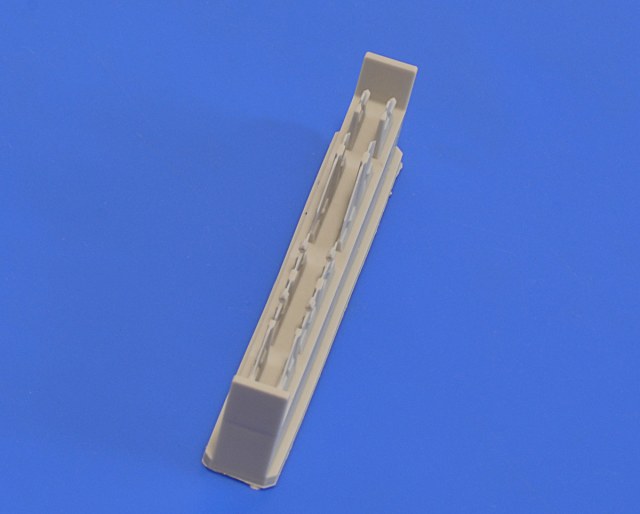

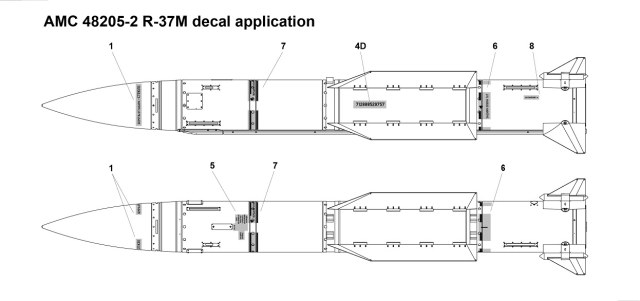

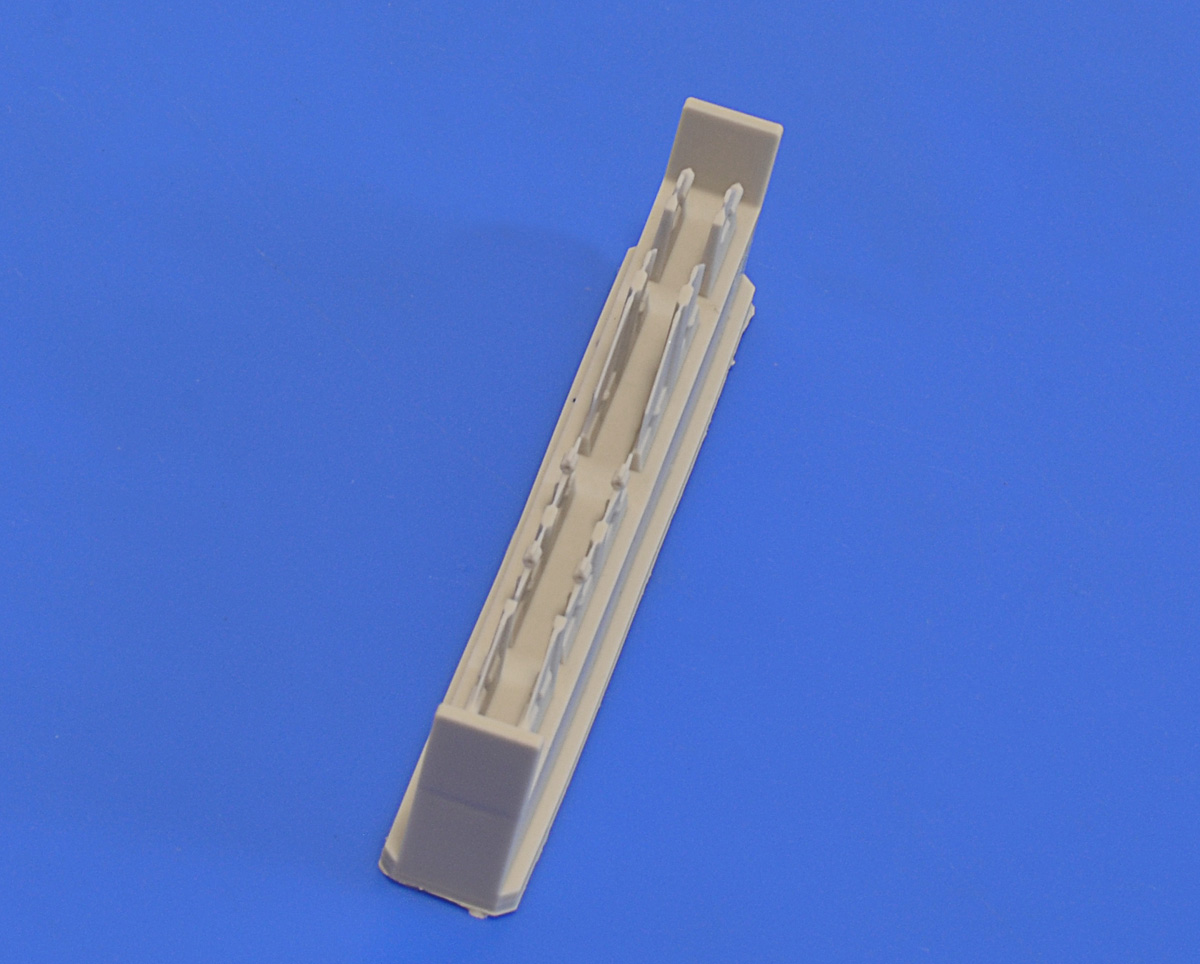

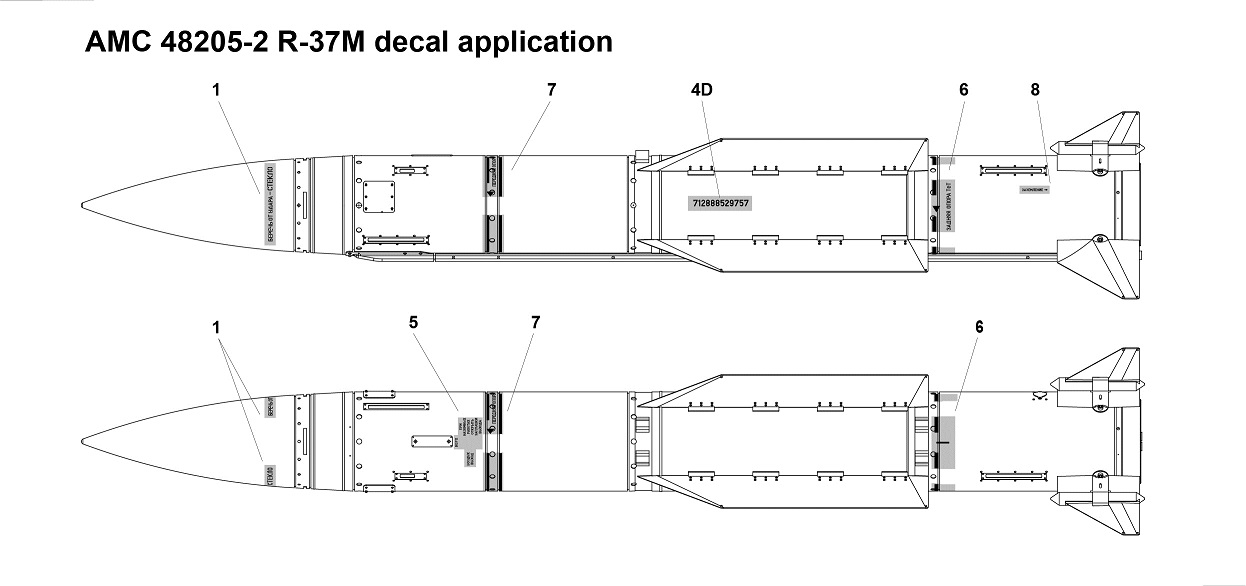

Все предельно лаконично - четыре литника из серой полиуретановой смолы (фюзеляж, хвостовая часть и рули), небольшая декаль, краткая инструкция по сборке и покраске.

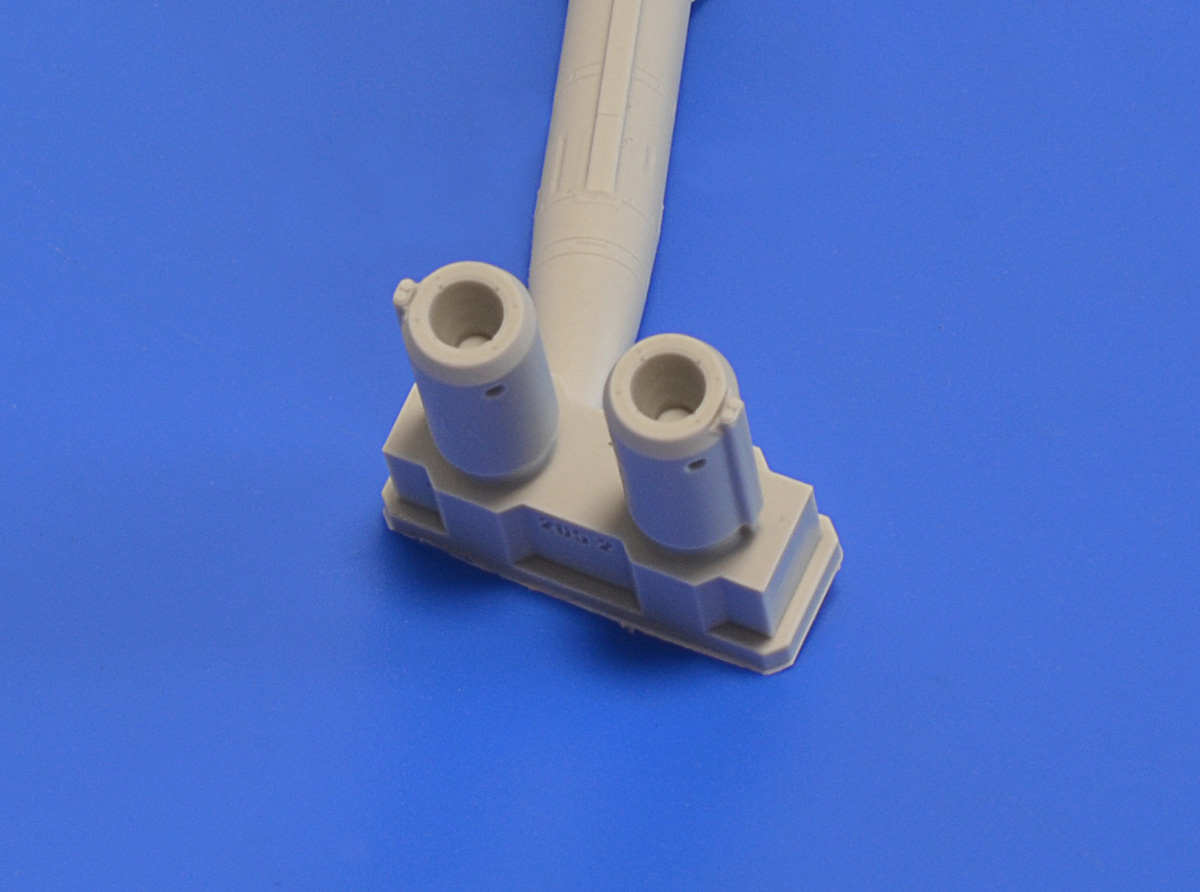

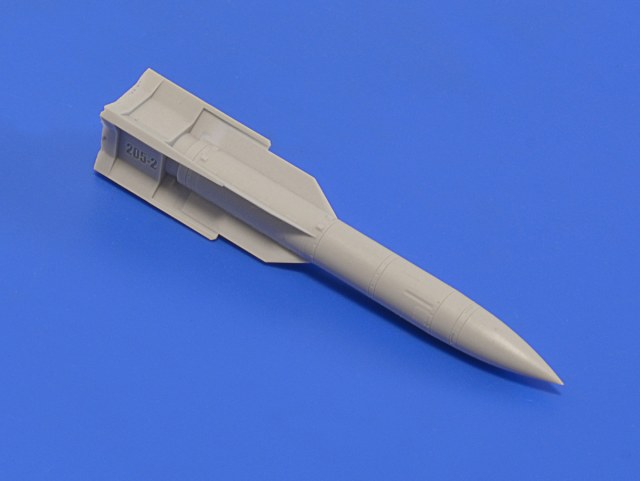

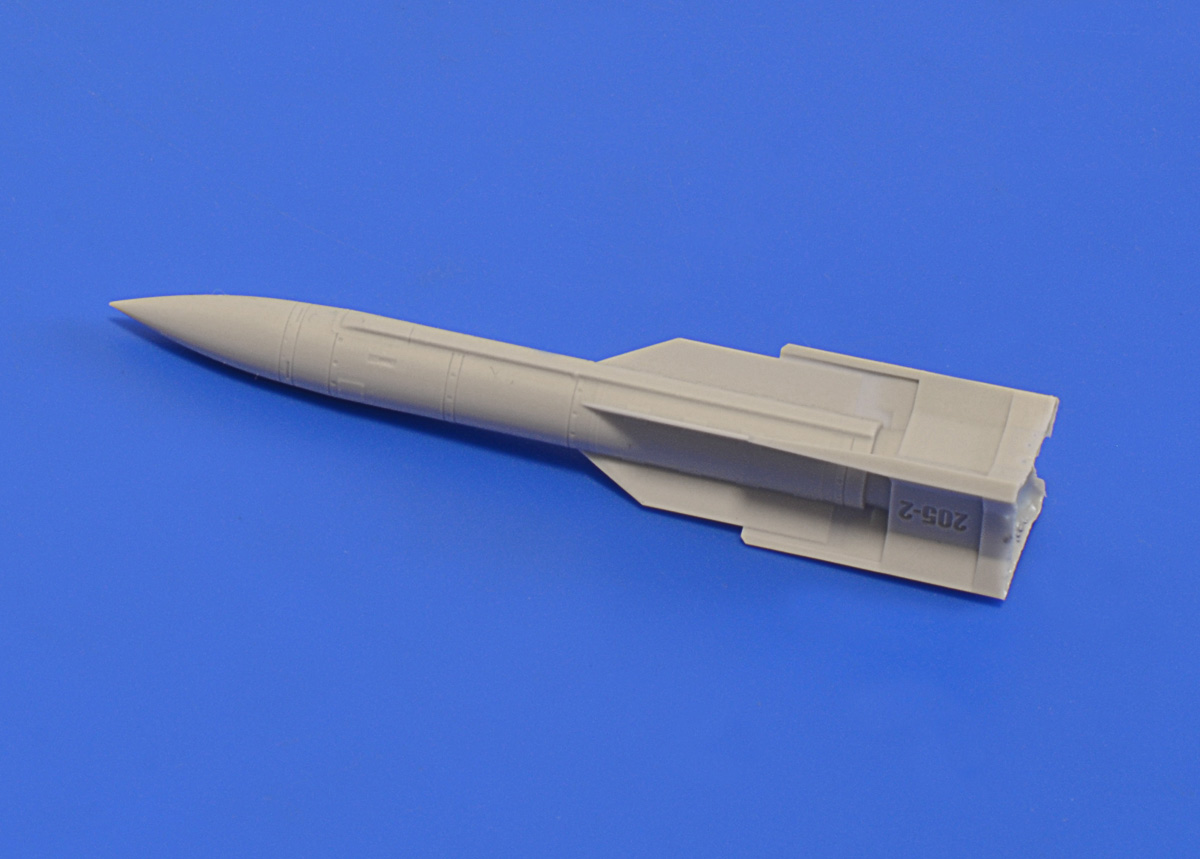

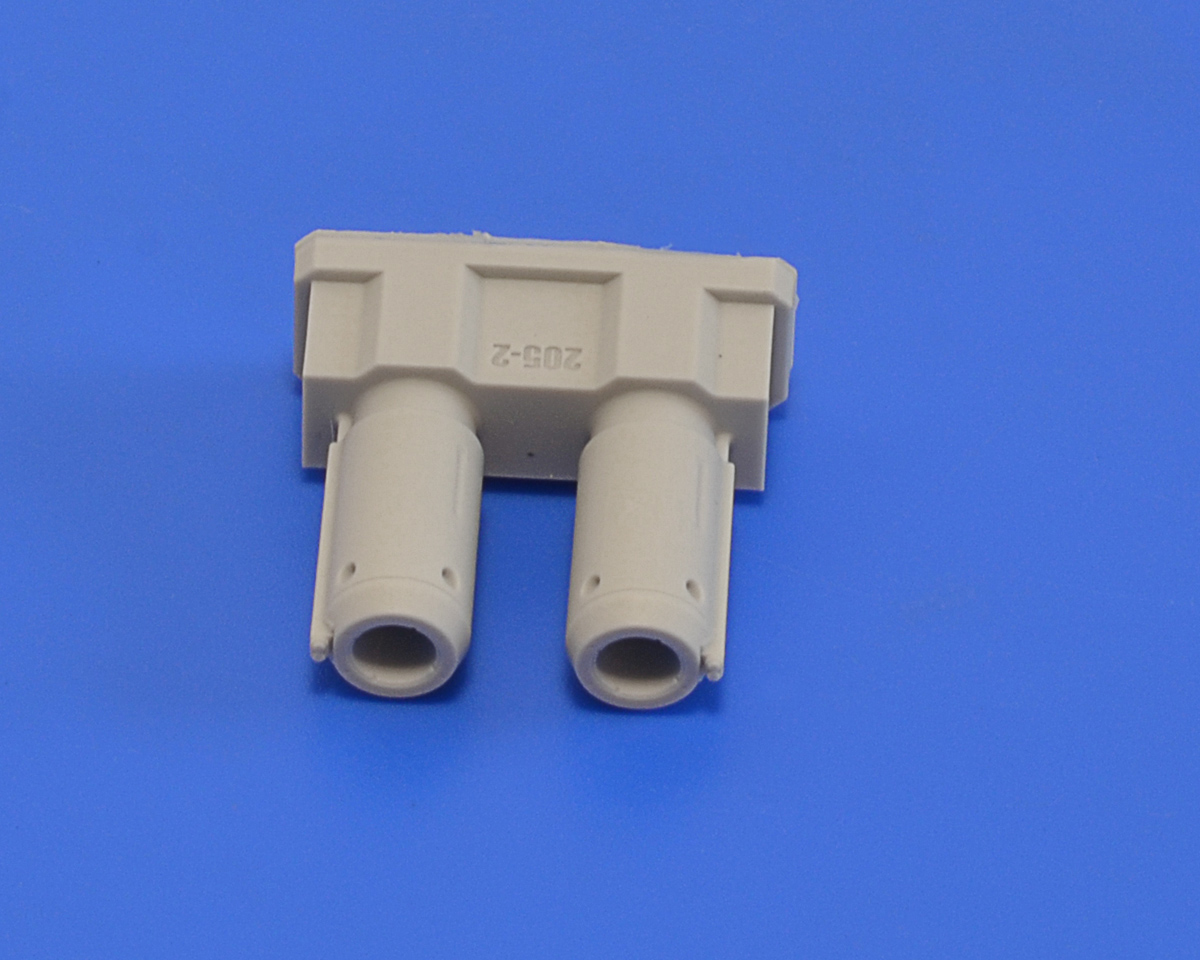

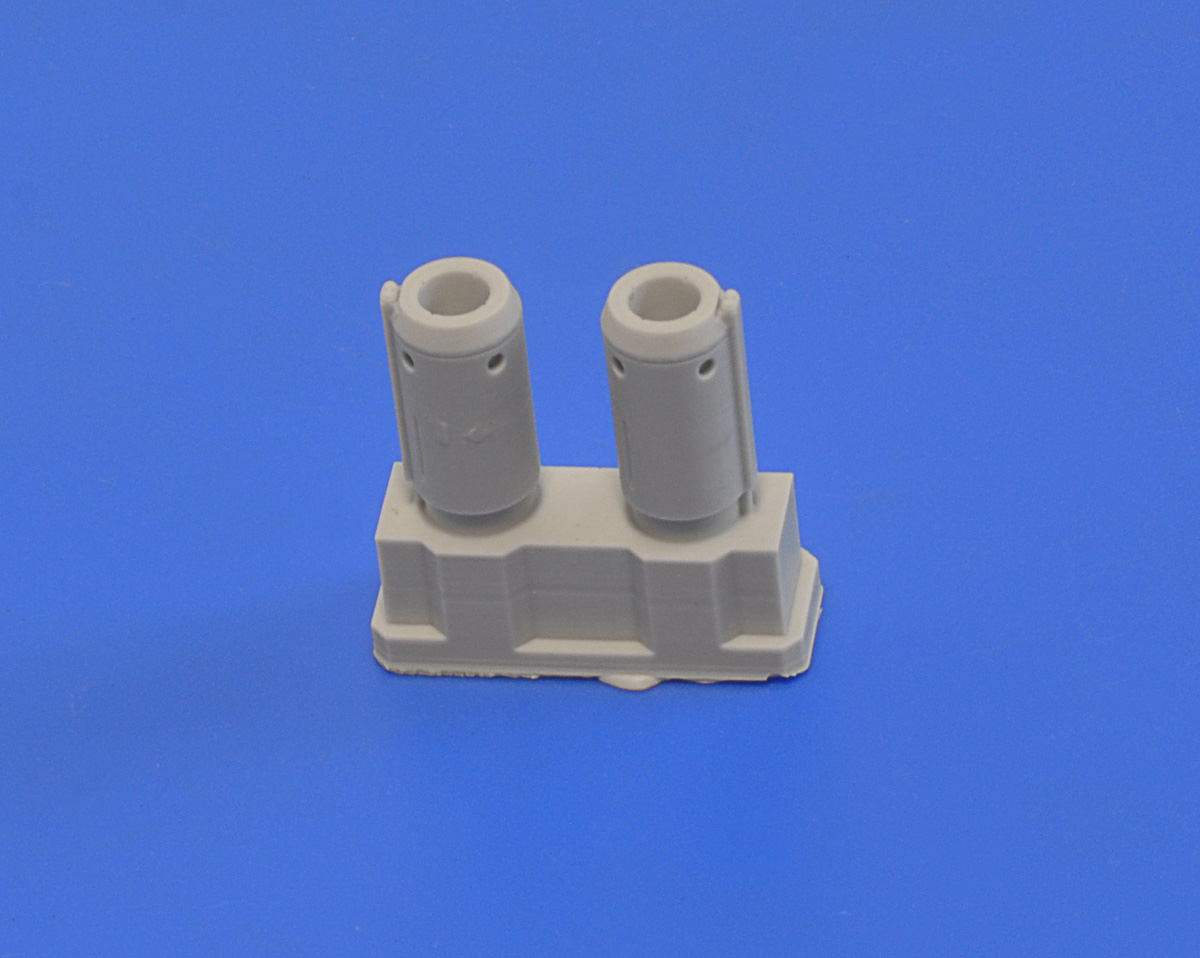

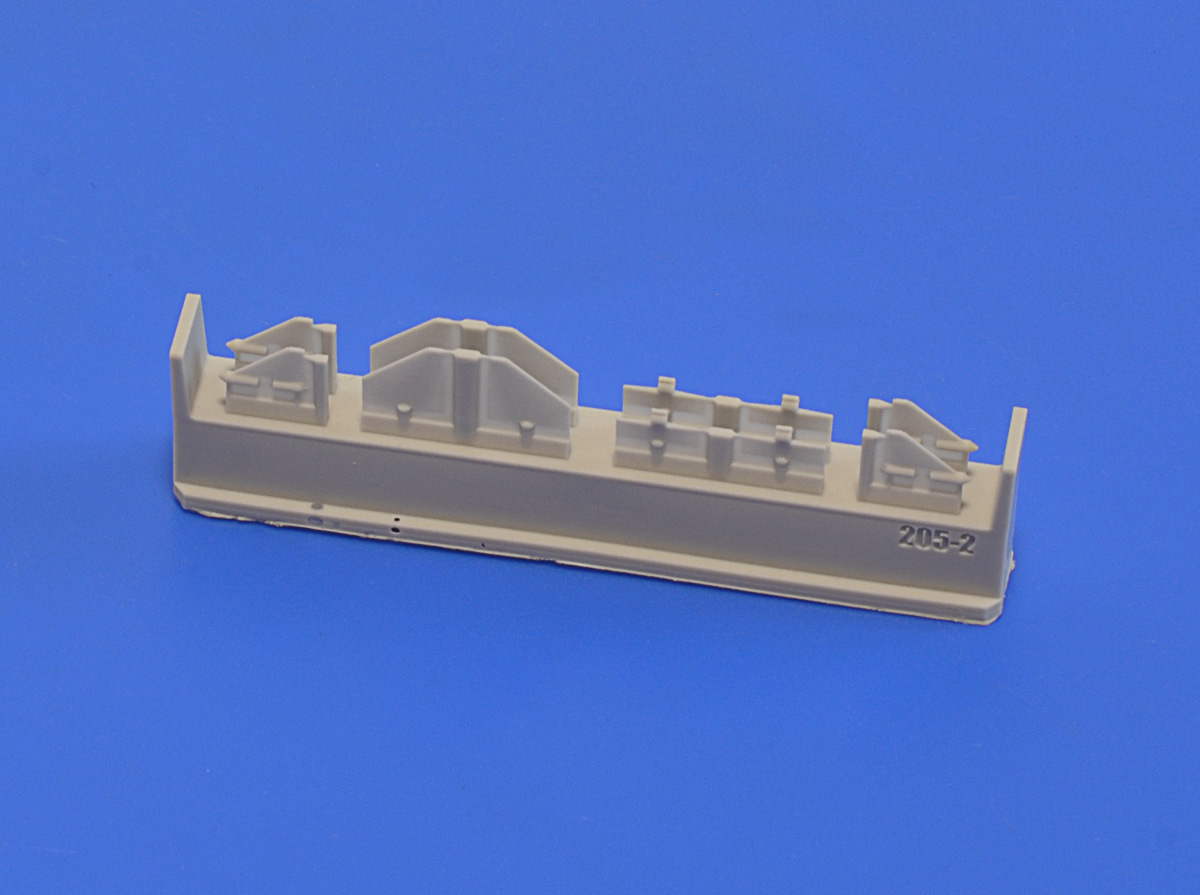

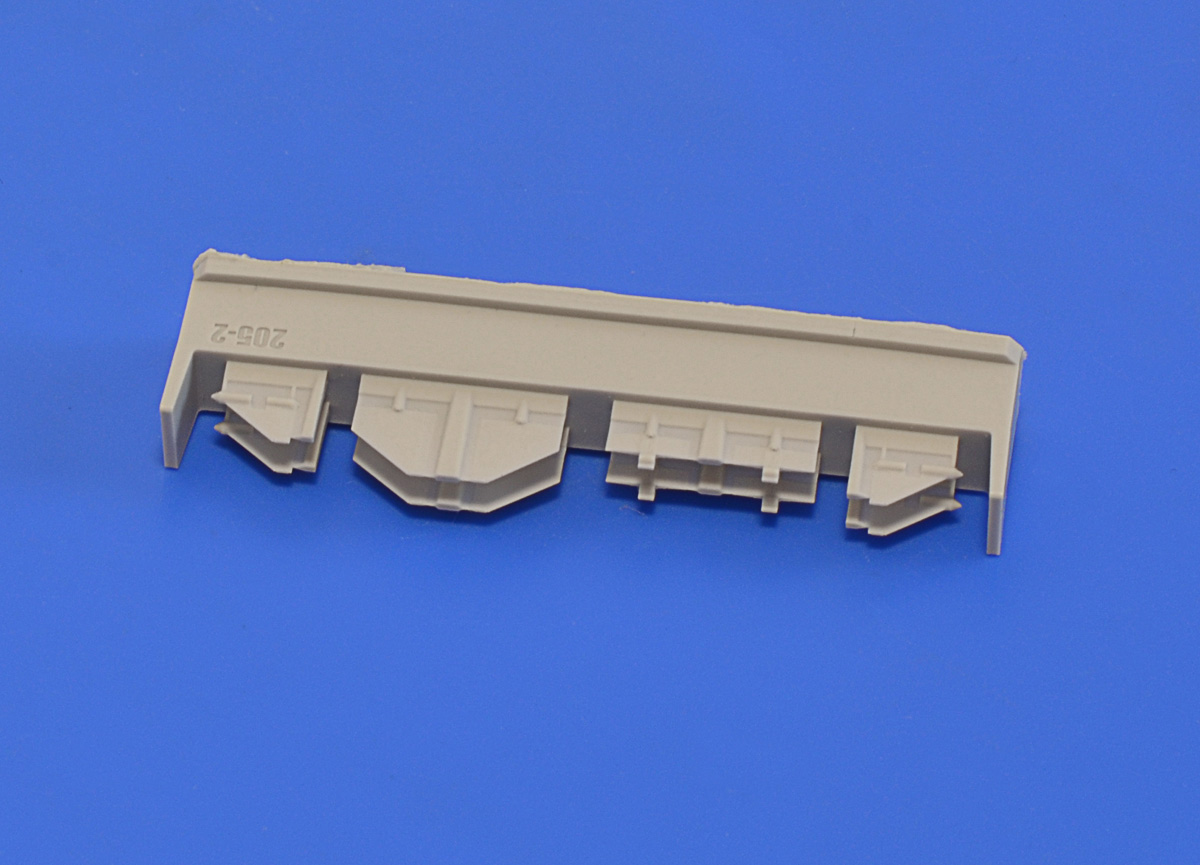

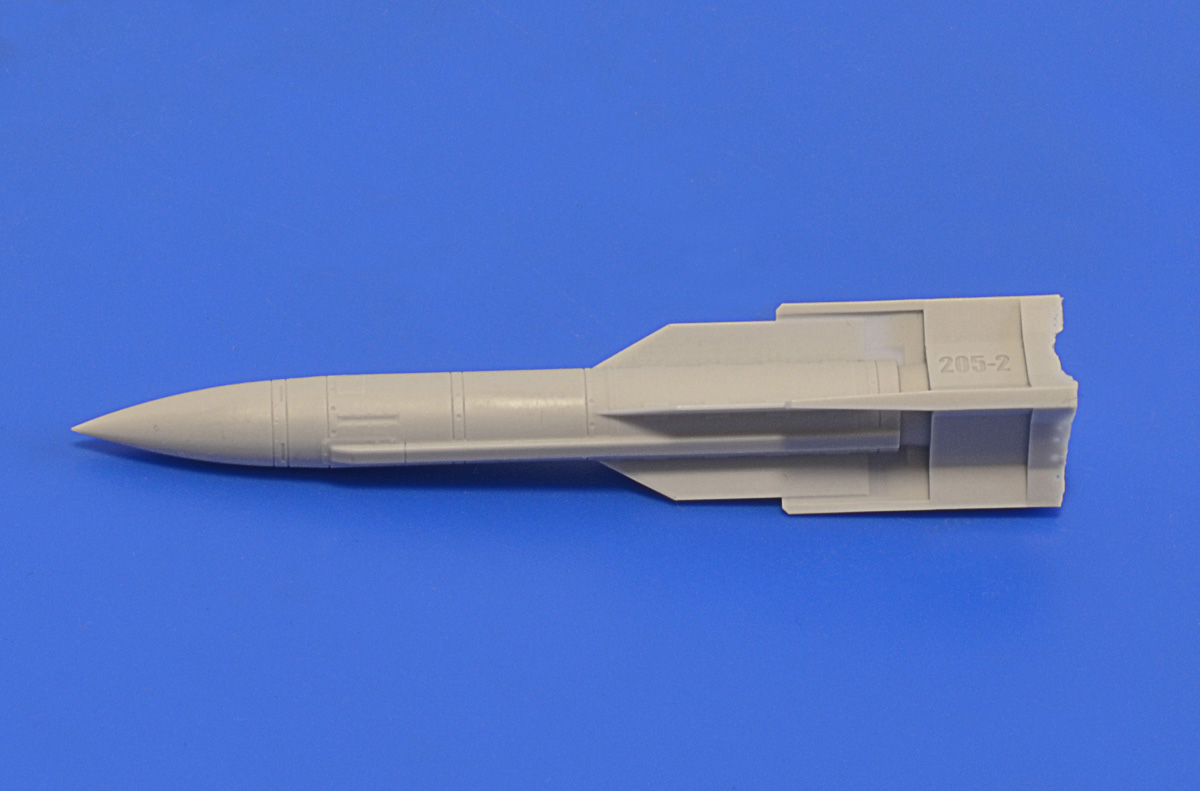

Традиционно, крылья ракеты отлиты в одну деталь вместе с фюзеляжем. Отдельными деталями даны хвостовая часть фюзеляжа и рули. Складывающиеся верхние рули выполнены из двух частей. Это дает возможность позиционировать их в сложенном или раскрытом положении.

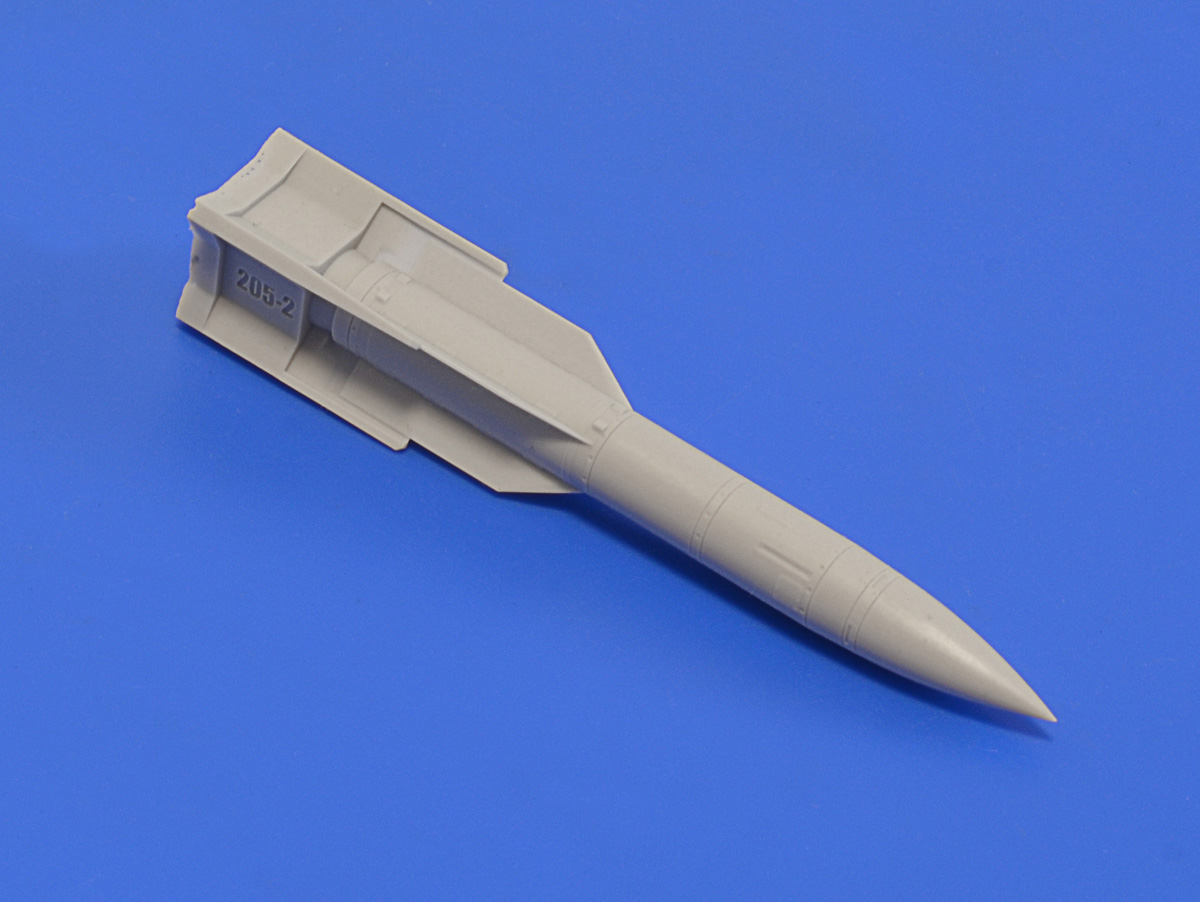

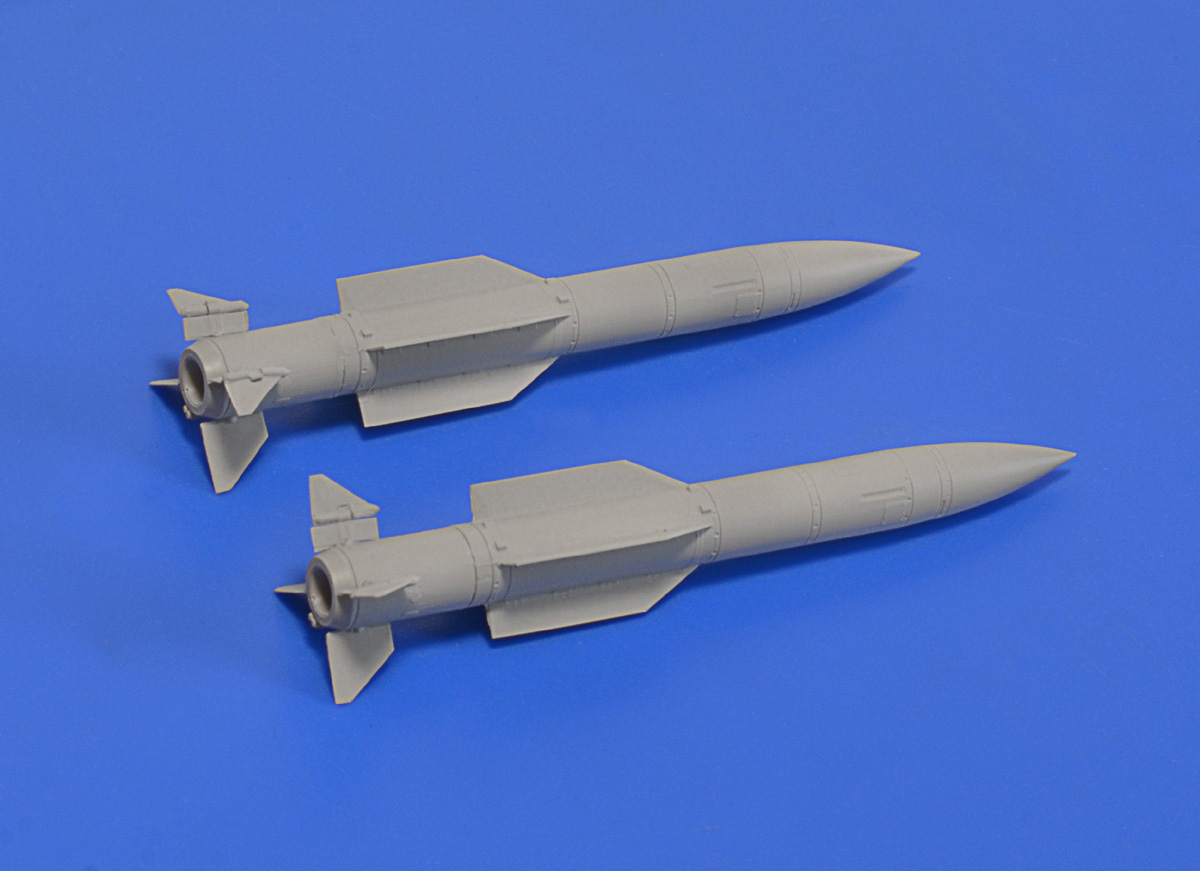

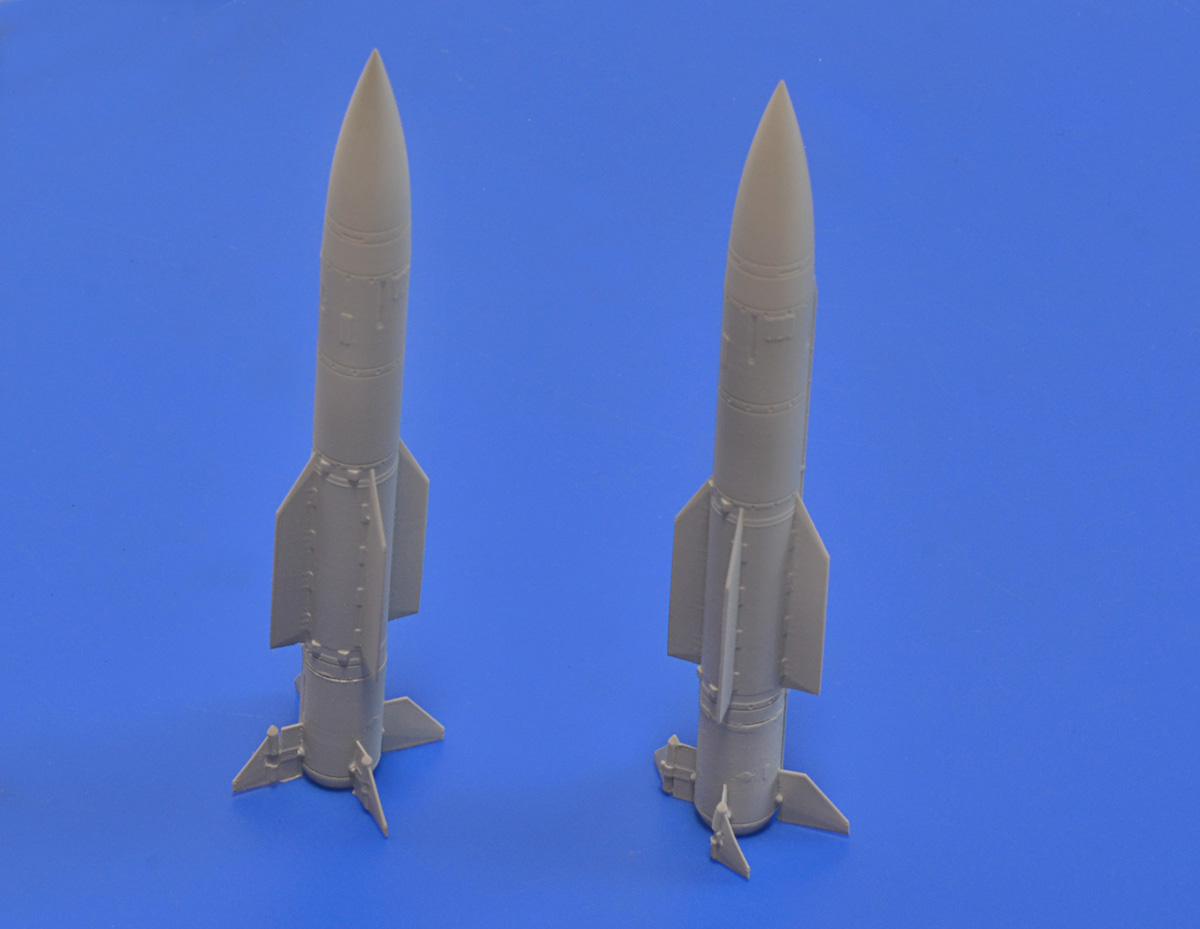

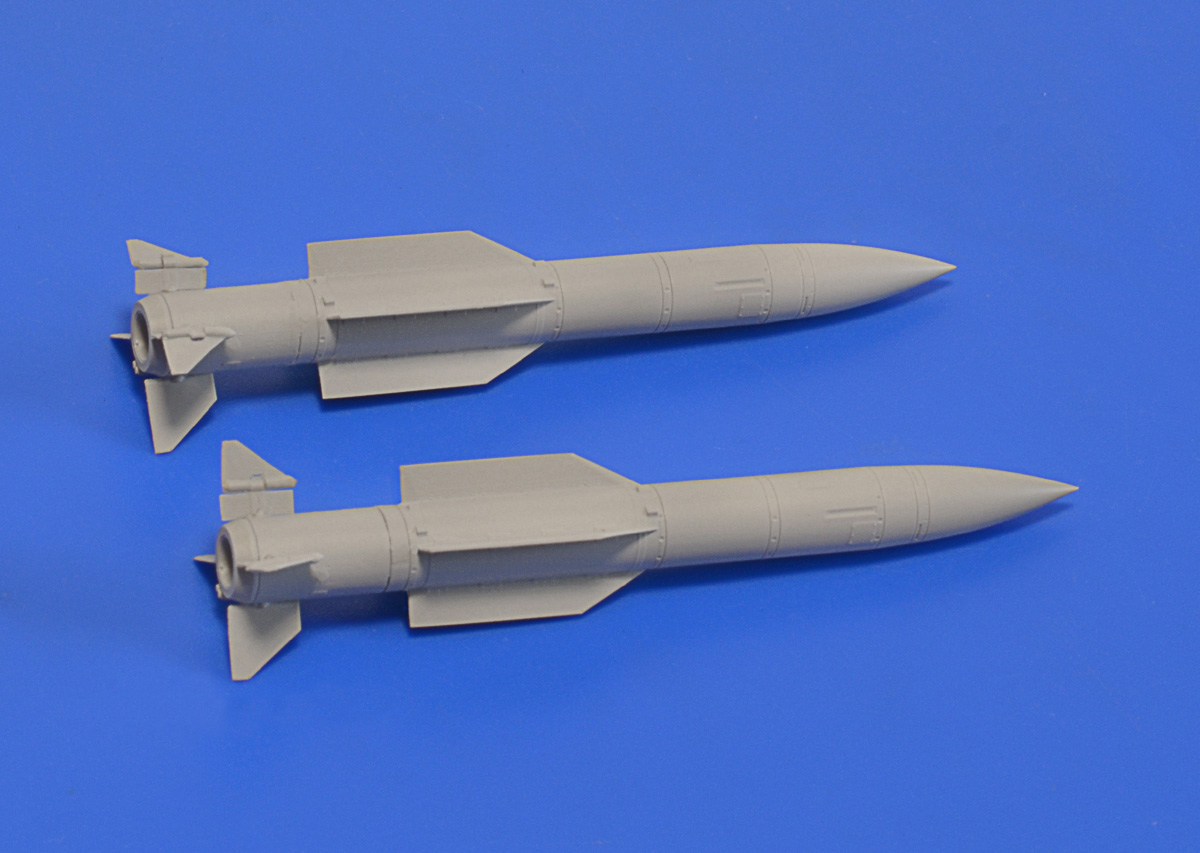

 Инженеры компании АМ создали 3D модель ракеты на основе замеров реальных образцов. Деталировка правильно отражает все конструктивные особенности ракеты. Датчики ВУ, сварные швы и линии технологического членения выполнены аккуратно и соответствуют прототипу. Членение рациональное. Единственный момент, которому нужно уделить внимание - стыковка частей фюзеляжа. После удаления литников и обработки торцевых поверхностей деталей RP01 и RP02, необходимо обеспечить точное сопряжение деталей фюзеляжа. Остальная сборка не вызывает вопросов.

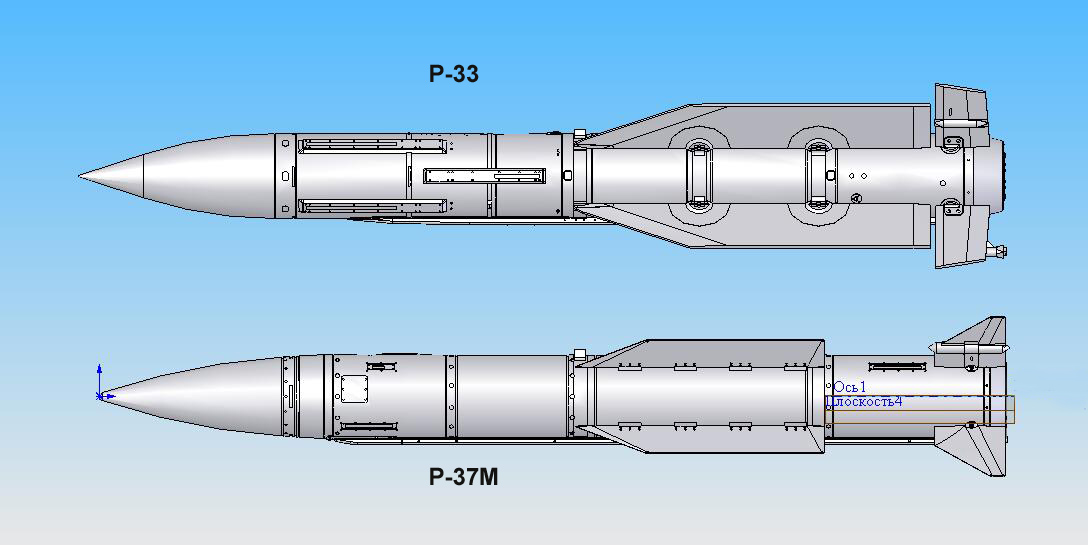

Для сравнения с Р-33, добавил в обзор масштабную прорисовку этих ракет.

В очередной раз хочется поблагодарить сотрудников компании АМ за прекрасный набор вооружения.

Настоятельно рекомендую!

И ждем в масштабе 1/72!
