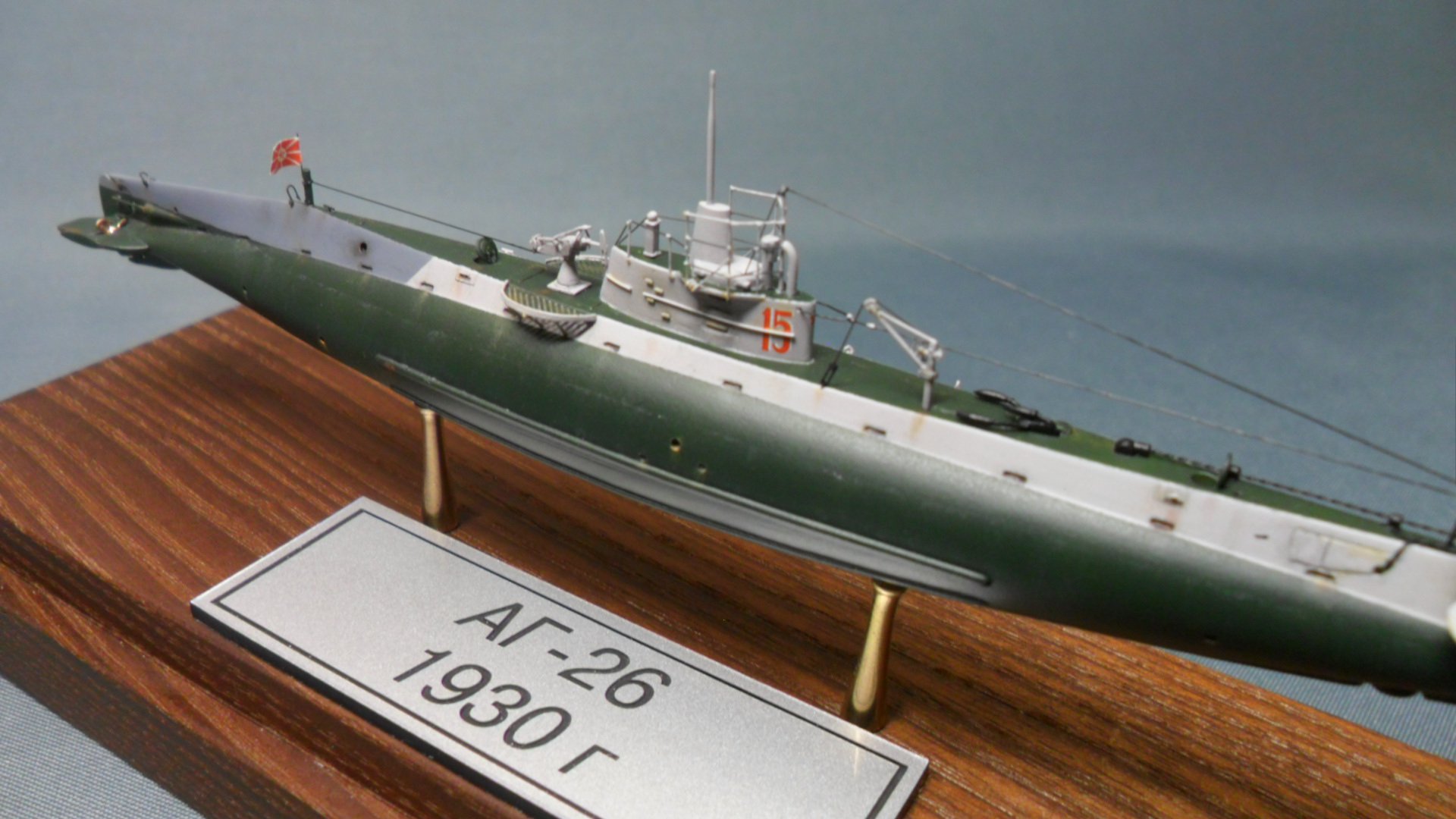

АГ-26 "Политработник" 1930г.

всем привет!

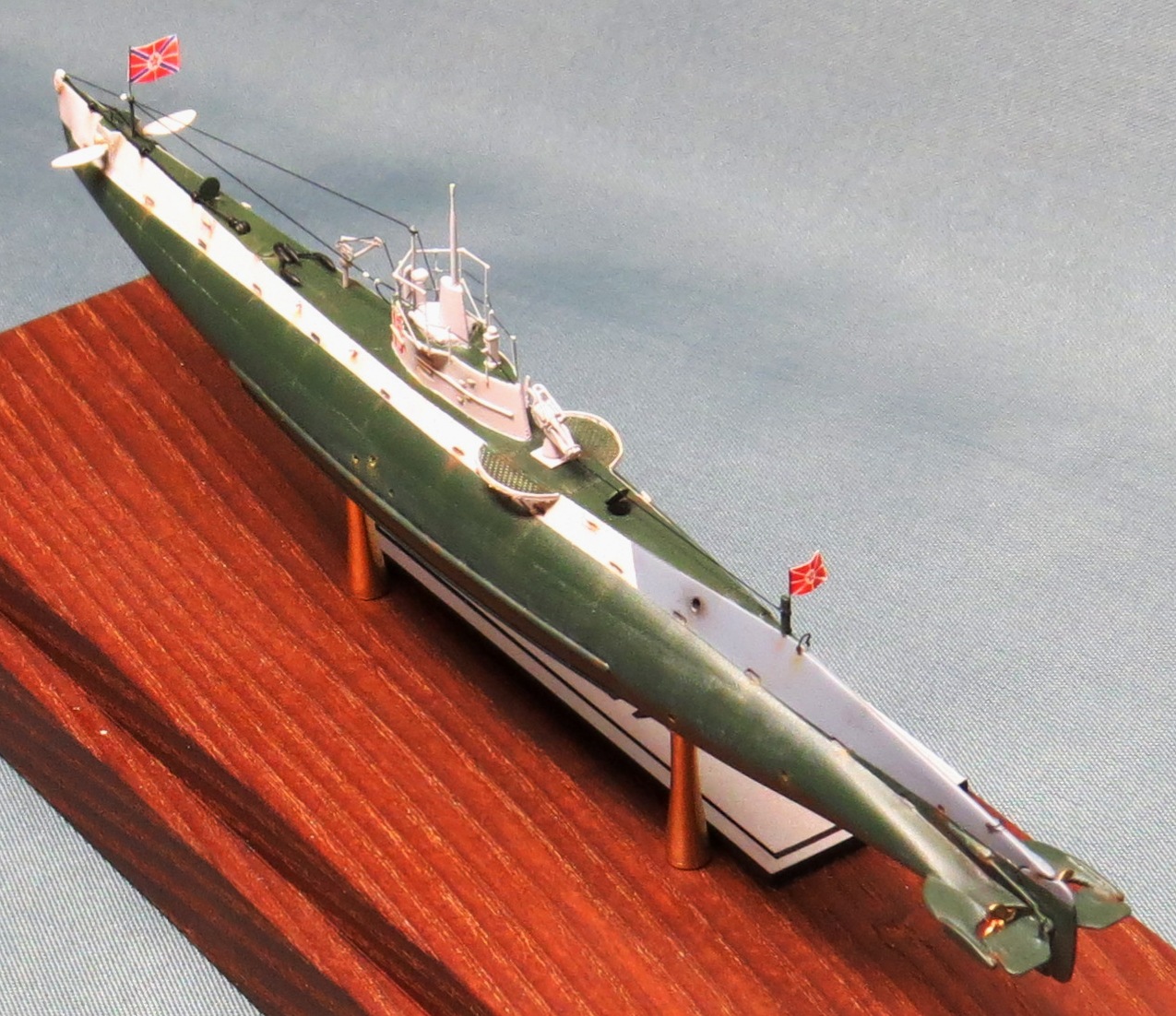

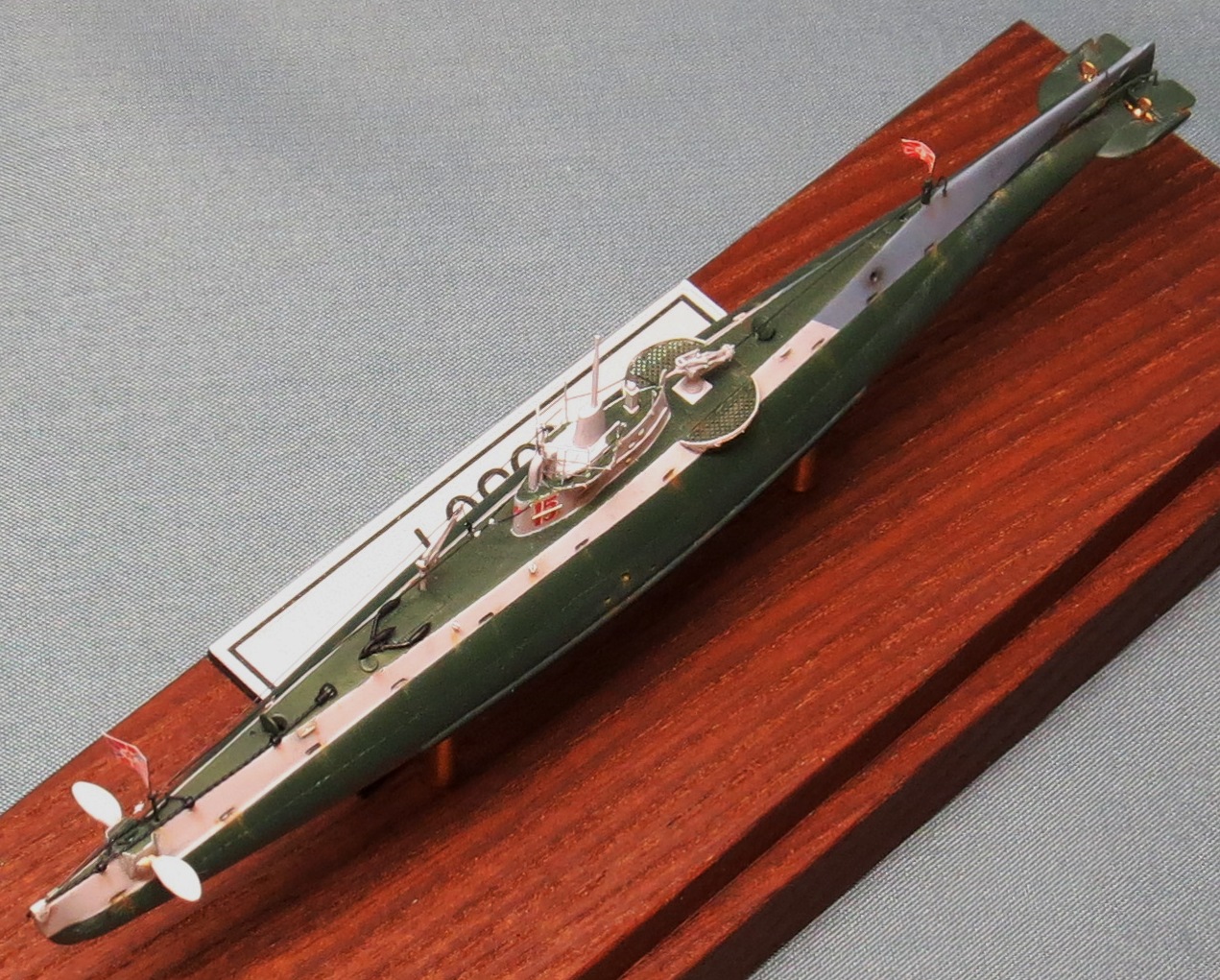

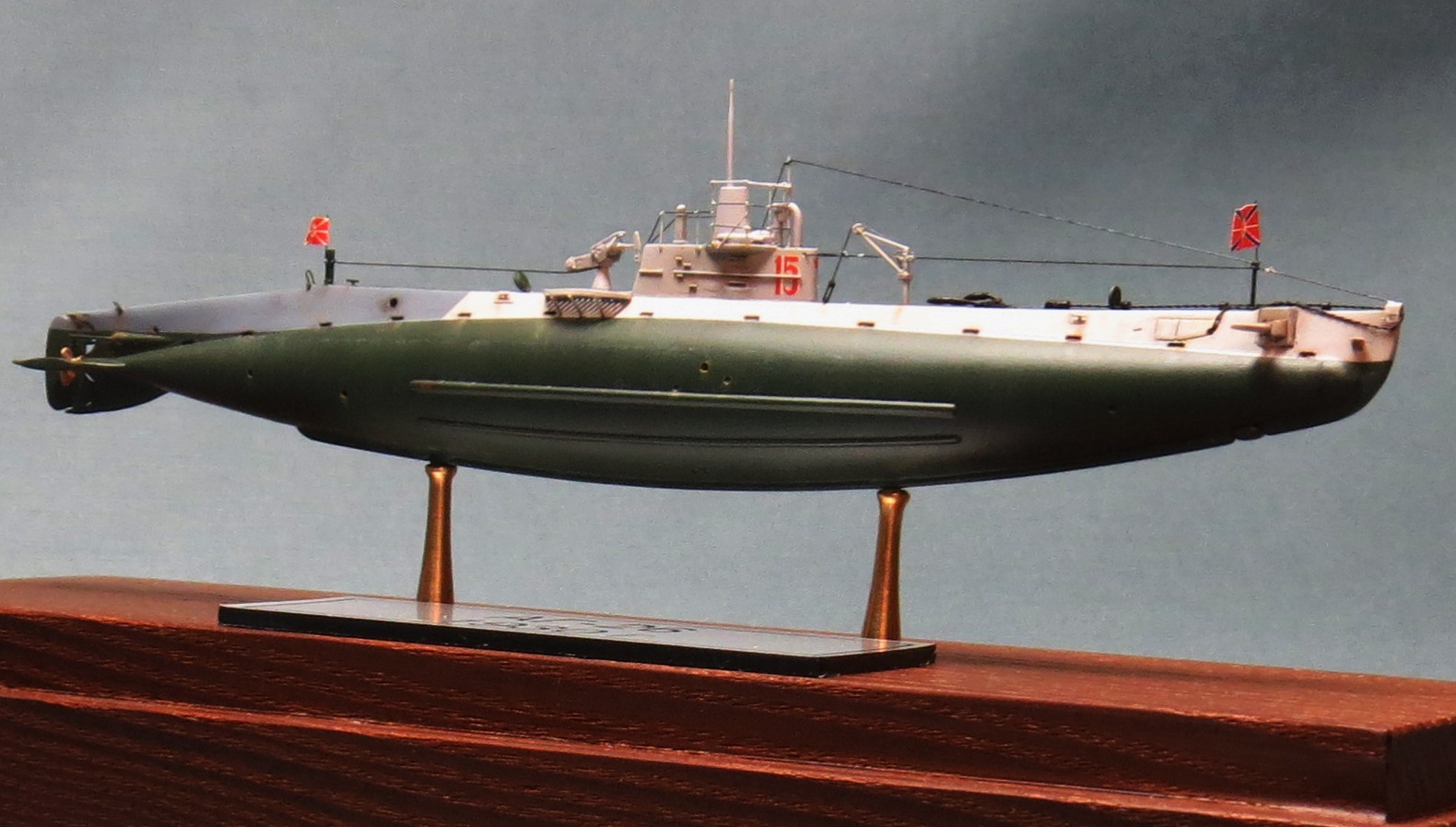

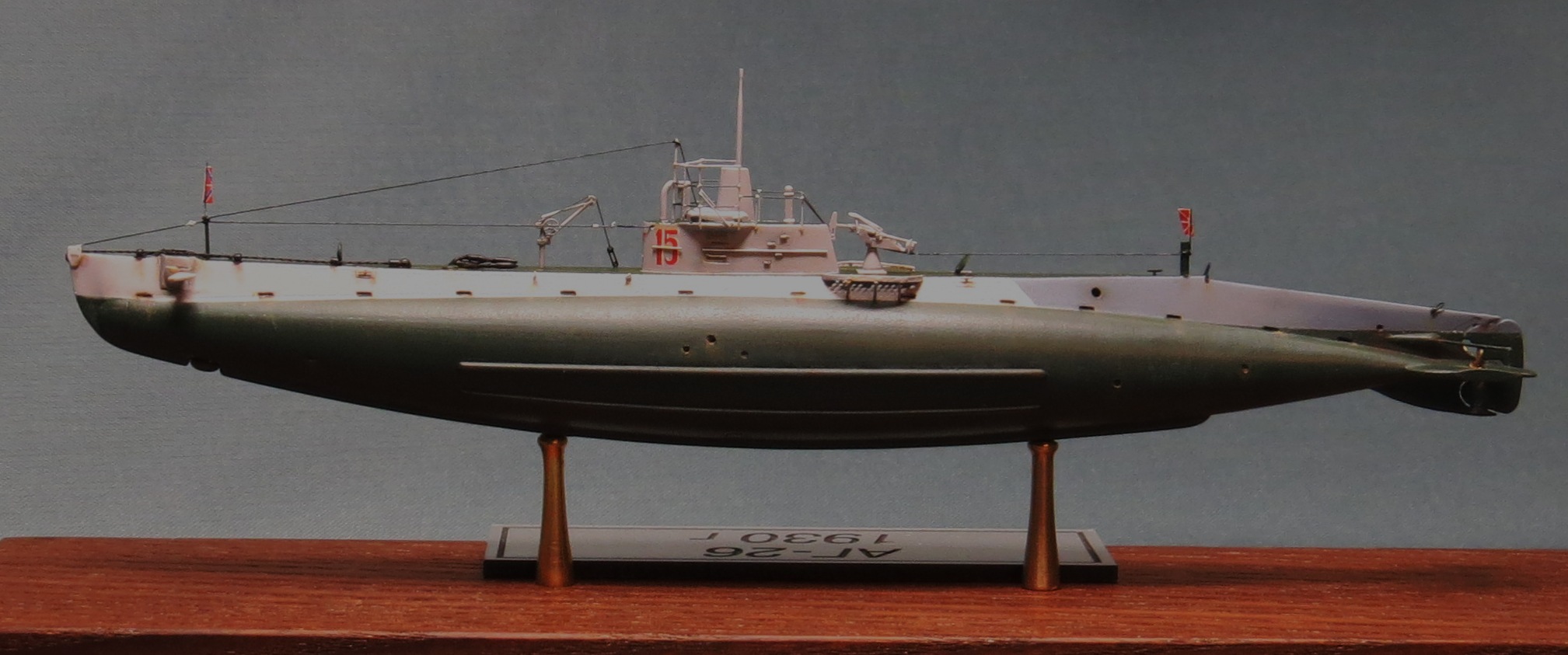

АГ-26 “Политработник”

1930 г.

Модель создавалась по чертежам и фотографиям из интернета, в основном с американского сайта https://www.navsource.org/ , включая рисунки и чертежи С. Балакина, которые публиковались в книжке “Морская Кампания” N4 май 2009 г. “Подводные лодки типа “АГ” на Черном море”.

Так же в основе работы лежала книга Мирослава Морозова “Иностранки Красного флота”. Очень помогали в работе фотографии лодок АГ из ВК, по крайней мере есть фотографии, которые ни где ещё не публиковались.

Работу по 3Д моделированию проводил Черванёв Вадим в программе Solidworks, под моим контролем. Модель создавалась под масштаб 1:350.

За прототип была изначально выбрана АГ-22, но, по ходу работ поменял планы на АГ-26, т.к. по ней намного больше информации в плане фотографий.

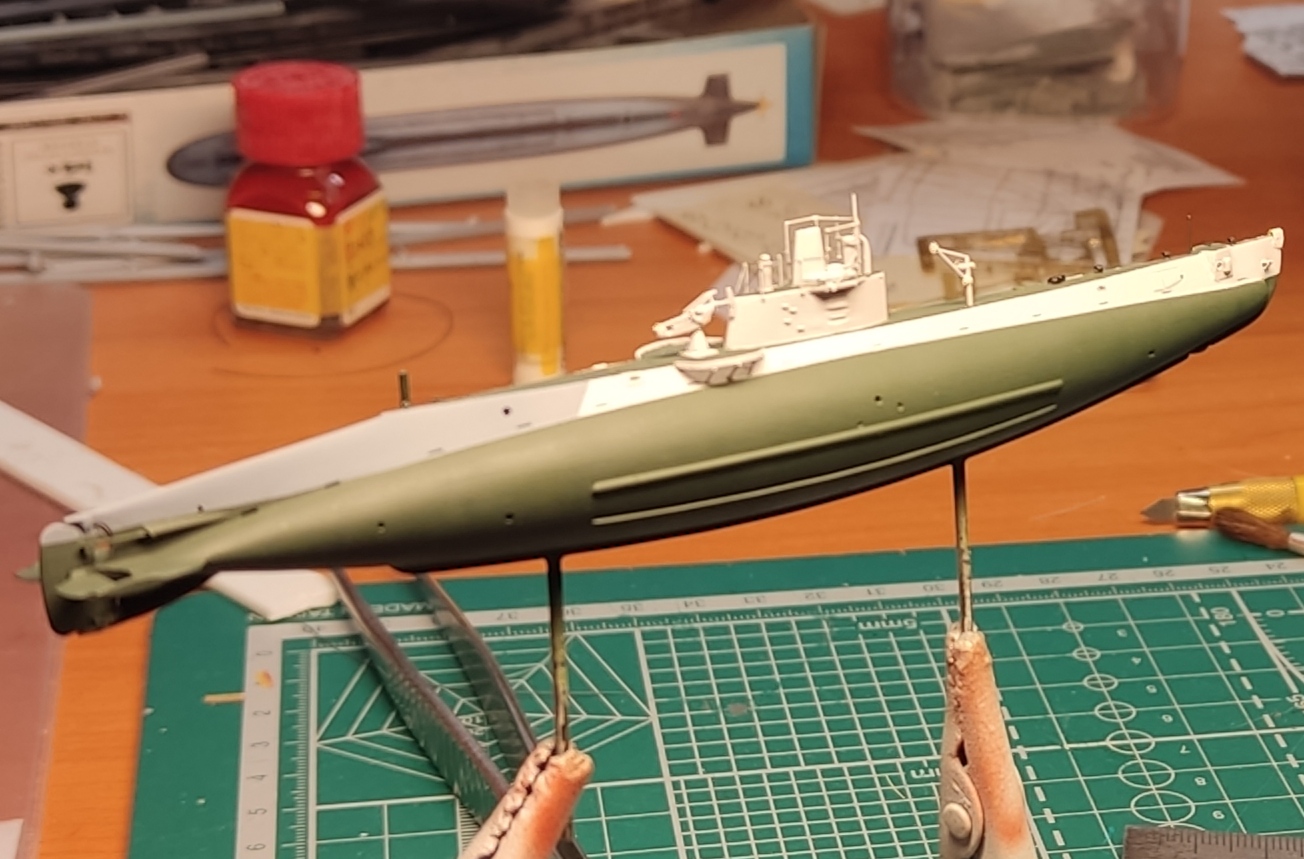

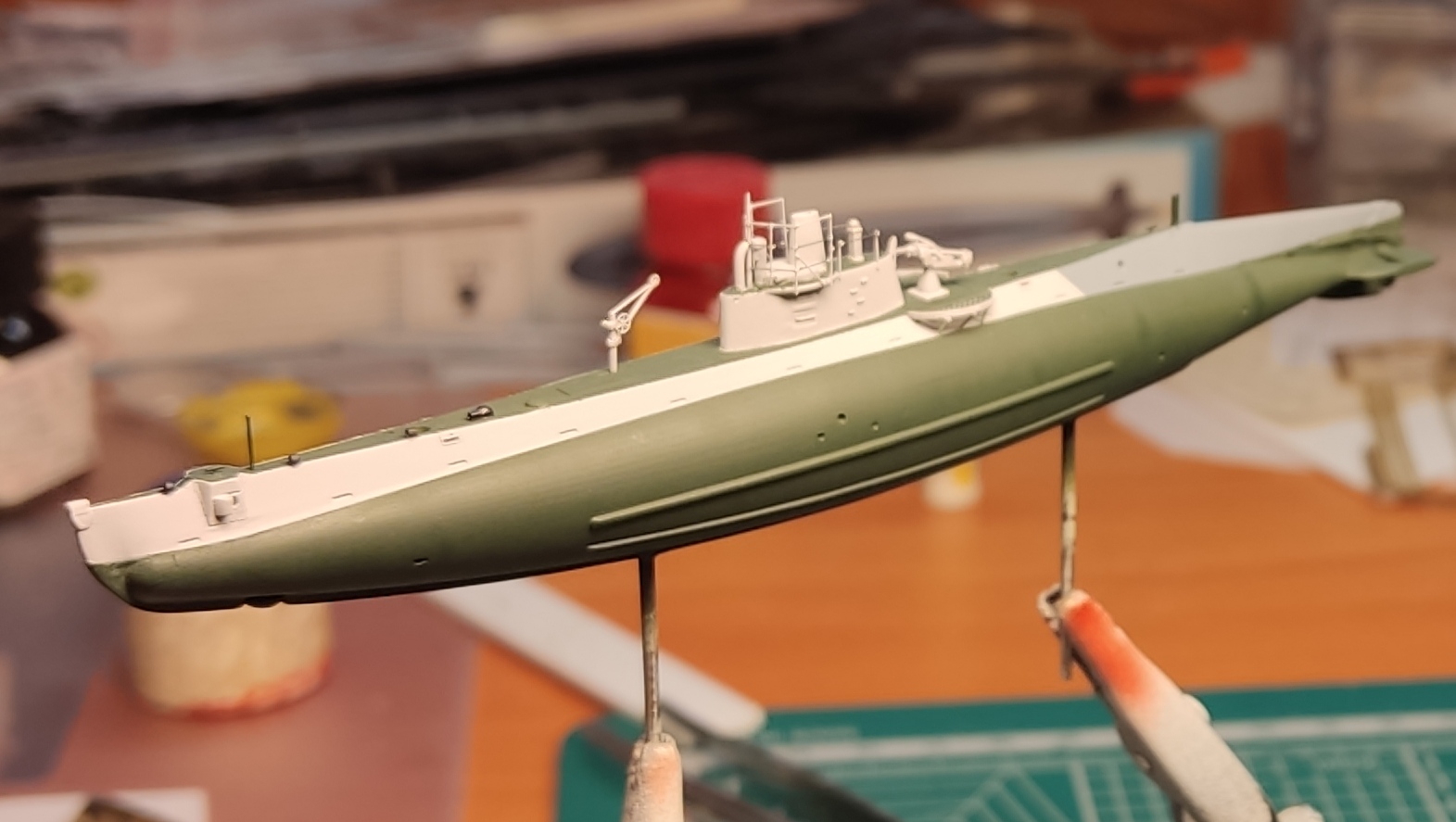

Работы по корпусу:

- Переделан киль в кормовой части

-Переделан киль в носовой части в районе примыкания грибовидного якоря

-Изготовлен самостоятельно грибовидный якорь

-Добавил расшивку на корпусе согласно чертежам

-Изготовил из обрезков фототравления носовой, буксировочный клюз

-Из пластика Эвергрин изготовил из 3-х элементов кронштейны отваливания НГР согласно фотографиям, т.к. С. Балакин в чертежах не правильно изобразил этот элемент

-Переделал расшивку в районе орудия

-Насверлил отверстия для удобства позиционирования различного палубного оборудования

-Из медицинской иголки изготовил 3 втулки для дальнейшего размещения там якорной цепи

-Якорную цепь изготовил из скрученных между собой проволочек от экрана телевизионого кабеля - такого диаметра цепь ни кто не изготавливает, даже в фототравлении

-Площадка вокруг орудия изготовлена из листа фототравления с круглыми отверстиями. Кромка площадки выполнена бумагой, приклеена и пропитана цианакрилатом

-Кормовые рули немного уменьшены в размерах, чтобы можно было правильно их установить

-Из проволоки подходящего диаметра изготовил тяги управления кормовыми рулями

-Из обрезков фототравления изготовил кронштейны для тяг рулей

-Из тянутого литника установил опоры площадки орудия

-По фотографиям и чертежам насверлили отверстия по бортам корпуса

-Из дошипласта изготовил крышки люков на палубе

-Из литниковой рамки выточил что-то типа брашпиля, для выборки якорной цепи и дополнил элемент трубочкой из медицинской иглы

-Утки, в количестве 6 шт. изготовлены из обрезков фототравления

-Носовая стойка для протяженной антенны выполнена из сверла подходящего диаметра

-Кормовая стойка для растяжки рейлинга выполнена из булавочной иглы и сточена по бокам, для придания правильной формы.

-Датчики шумопеленгатора Y-tube изготовил из кусочка литниковой рамки, кусочков проволоки 0,3 мм и выточенных из булавочной иголки самих датчиков

- Кран-балка выполнена из булавочной иголки, элементов фототравления фирмы Норд Стар, сверла походящего диаметра и тянутого литника

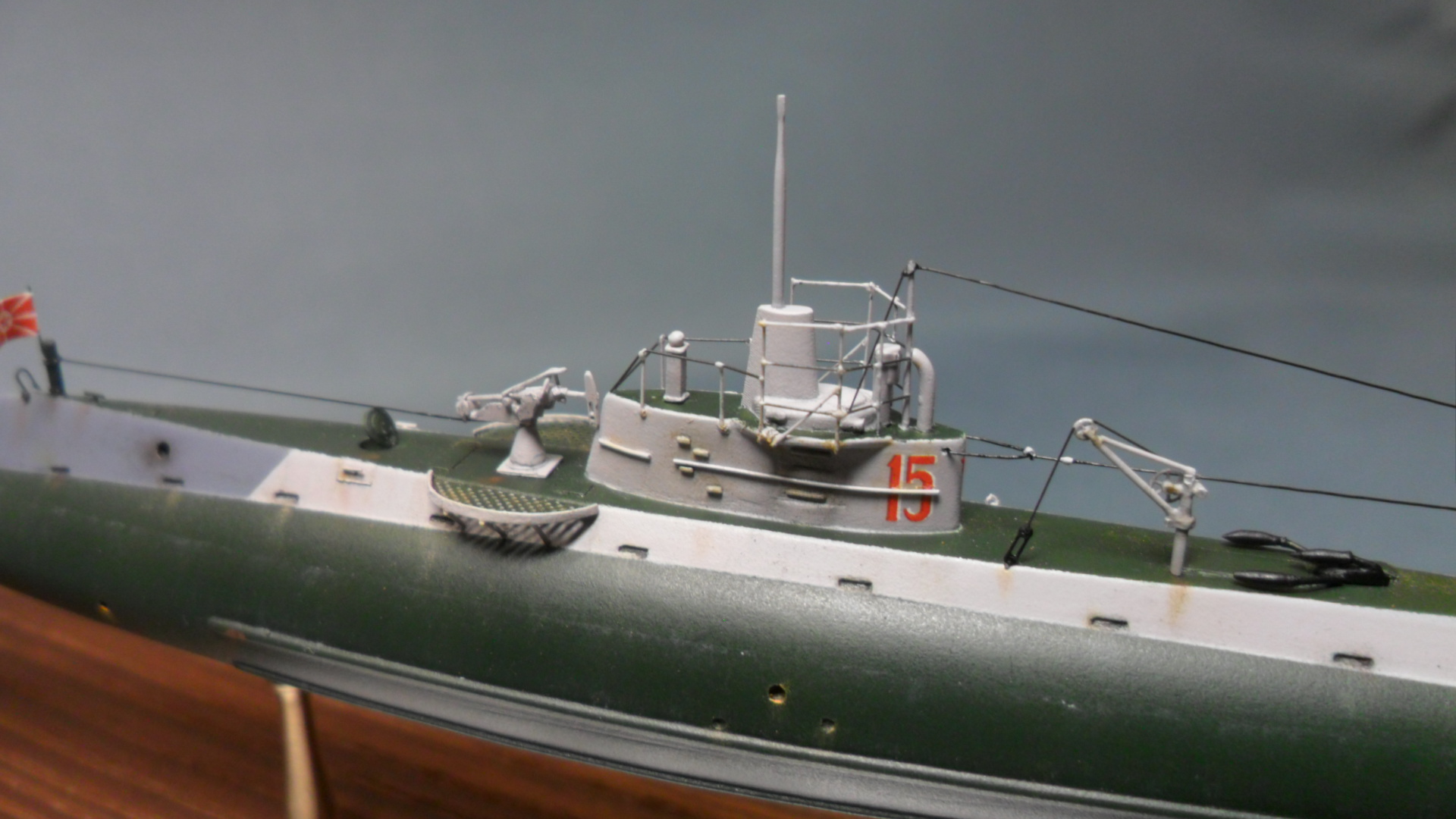

Работы по рубке:

-Переделаны боковые выступающие полукруглые элементы боевой рубки

-Дополнены тянутым литником элементы ступеней и рейлингов

-Из медицинской иглы изготовил раструб вентиляции

-Из тянутого литника сымитировал пост управления. Точно не удалось определиться с конструкцией, т.к. на фото этот элемент полностью не ясен. Опирался на чертеж С. Балакина

-Тумба компаса из пластика Эвер и дошипласта. Сам компас вырезал из литниковой рамки

-Тумба перископа немного уменьшена по высоте, сверху, для монтажа самого перископа засверлено отверстие

-Центральную, самую высокую стойку ограждения выточил из булавочной иголки. Специально сделал потолще для уверенного монтажа протяженной антенны.

-на остальные стойки и поперечины использовал проволоку фирмы Verifire, толщиной 0,094мм

-на верхнюю часть рубки добавил полутрубки в количестве 4 шт, по две спереди и сзади. Так и не понял их назначения: либо для наблюдения, либо для ходовых огней.

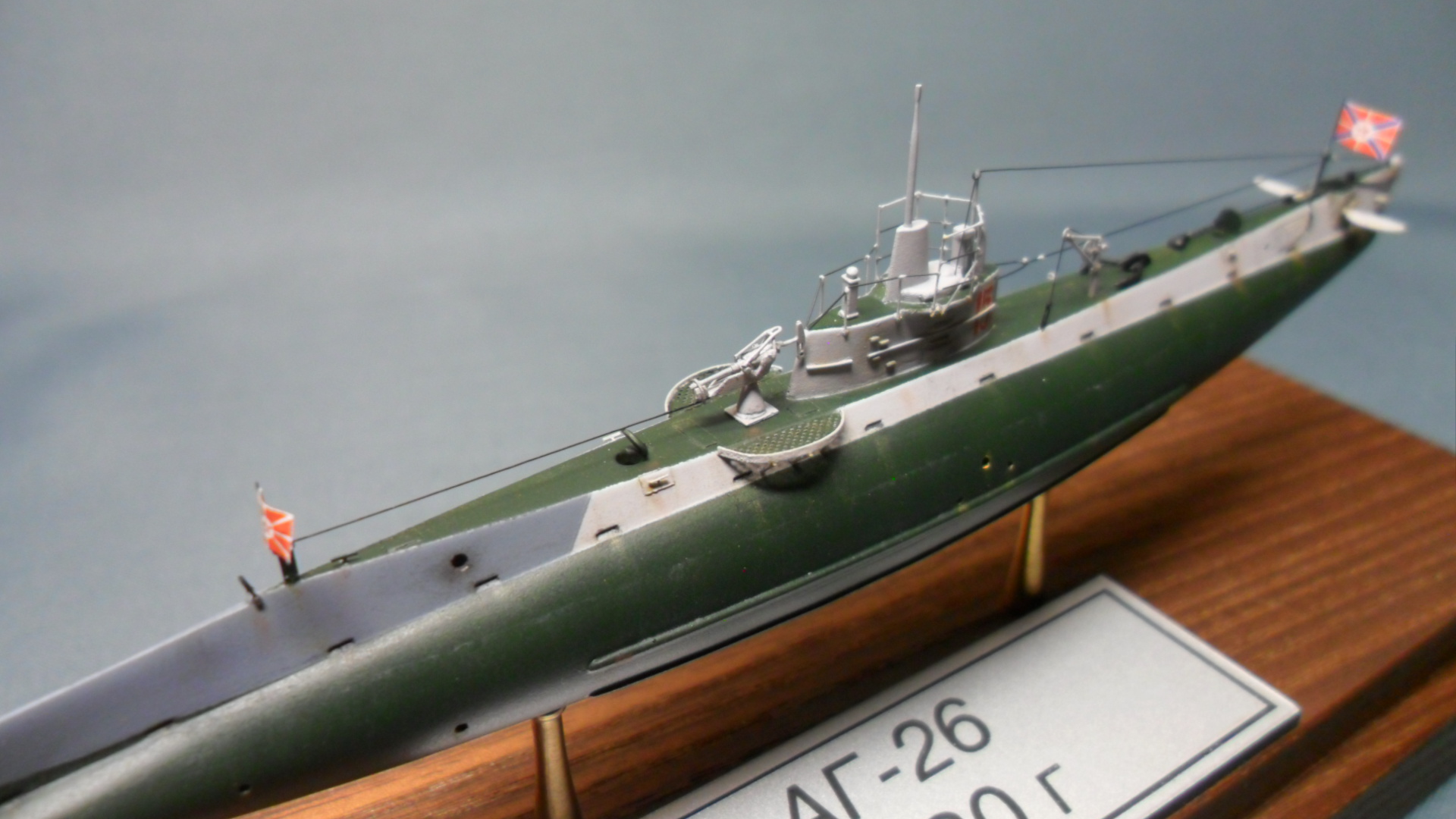

Орудие:

На лодке до середины 30 годов использовалось орудие Гочкиса 47мм, в качестве зенитной артиллерии. Видимо из-за этого конструкция претерпела мощное изменение, которую я так и не понял. Воссоздавал чисто внешне по фотографиям и чертежам.

-Основа взята от набора фирмы “Комплект ЗИП” “Орудие Гочкиса 47мм”. Оттуда взят корпус орудия и типа приклада.

-Площадка и круговое основание из дошипласта

-Ствол точеный 37мм фирмы Master. Намного толще и масштабнее, чем в варианте от фирмы “ЗИП”

-накатники, рейлинги крепёж из тянутого литника

-щиты вокруг станка из дошипласта

-противовес из пластика Эвергрин

Декали:

Не знаю почему, но Георгий Сушков ("Народная декаль") перестал разрабатывать для меня декали, за то согласился помочь Журавлёв Эдуард (U-Boat-Laboratorium). Печать Георгий Сушков.

Количество деталей:

-8 разработанных и напечатанных деталей

-123 самодельные детали
